Интегральный стабилизатор напряжения LM317. Описание и применение

Довольно часто возникает необходимость в простом стабилизаторе напряжения. В данной статье приводится описание и примеры применения недорогого (цены на LM317) интегрального стабилизатора напряжения LM317.

Список решаемых задач данного стабилизатора довольно обширен — это и питание различных электронных схем, радиотехнических устройств, вентиляторов, двигателей и прочих устройств от электросети или других источников напряжения, например аккумулятора автомобиля. Наиболее распространены схемы блоков питания на LM317 с регулировкой напряжения.

На практике, с участием LM317 можно построить стабилизатор напряжения на произвольное выходное напряжение, находящееся в диапазоне 3…38 вольт.

Технические характеристики:

  • Напряжение на выходе стабилизатора:  1,2… 37 вольт.
  • Ток выдерживающей нагрузки до  1,5 ампер.
  • Точность стабилизации 0,1%.
  • Имеется внутренняя защита от случайного короткого замыкания.
  • Отличная защита интегрального стабилизатора от возможного перегрева.

Мощность рассеяния и входное напряжение  стабилизатора LM317

Напряжение на входе стабилизатора не должно превышать 40 вольт, а так же есть еще одно условие – минимальное входное напряжение должно превышать желаемое выходное на 2 вольта.

Микросхема LM317 в корпусе ТО-220 способна стабильно работать при максимальном токе нагрузки до 1,5 ампер. Если не применять качественный теплоотвод, то это значение будет ниже. Мощность, выделяемая микросхемой в процессе ее работы, можно определить приблизительно путем умножения силы тока на выходе и разности входного и выходного потенциала.

Максимально допустимое рассеивание мощности без теплоотвода равно приблизительно 1,5 Вт при температуре окружающего воздуха не более 30 градусов Цельсия. При обеспечении хорошего отвода тепла от корпуса LM317 (не более 60 гр.) рассеиваемая мощность может составлять 20 ватт.

При размещении микросхемы на радиаторе необходимо изолировать корпус микросхемы от радиатора, например слюдяной прокладкой. Так же для эффективного отвода тепла желательно использовать теплопроводную пасту.

Подбор сопротивления для стабилизатора LM317

Для точной работы микросхемы суммарная величина сопротивлений R1…R3 должна создавать ток приблизительно 8 мА при требуемом выходном напряжении (Vo), то есть:

R1 + R2 + R3 = Vo / 0,008

Данное значение следует воспринимать как идеальное. В процессе подбора сопротивлений допускается небольшое отклонение (8…10 мА).

Величина сопротивления переменного резистора R2 напрямую связана с диапазоном напряжения на выходе. Обычно его сопротивление должно быть примерно 10…15 % от суммарного сопротивления оставшихся резисторов (R1 и R2) либо же можно подобрать его сопротивление экспериментально.

Расположение резисторов на плате может быть произвольным, но желательно для лучше стабильности располагать подальше от радиатора микросхемы LM317.

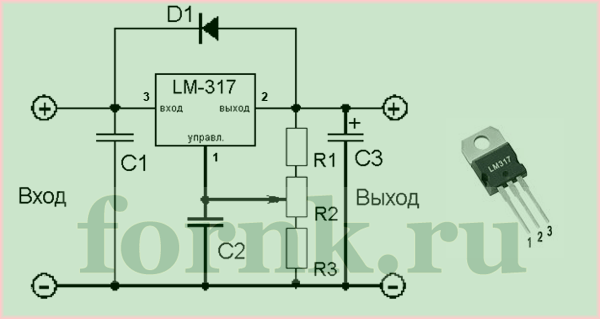

Стабилизация и защита схемы

Емкость С2 и диод D1 не обязательны. Диод обеспечивает защиту стабилизатора LM317 от возможного обратного напряжения, появляющегося в конструкциях различных электронных устройств.

Емкость С2 не только слегка уменьшает отклик микросхемы LM317 на изменения напряжения, но и снижает влияние электрических наводок, при размещении платы стабилизатора вблизи мест имеющих мощное электромагнитное излучение.

Как было  уже сказано выше, ограничение  максимально  возможного  тока нагрузки для  LM317 составляет 1,5 ампера. Имеются разновидности стабилизаторов схожие по работе со стабилизатором LM317, но рассчитаны на более больший ток нагрузки. К примеру, стабилизатор LM350 выдерживает ток до 3 ампер, а LM338  до 5 ампер.

Для облегчения расчета параметров стабилизатора существует специальный калькулятор:

Скачать калькулятор для LM317 (скачено: 5 972)

Скачать datasheet LM317 (скачено: 1 928)

Регулируемый стабилизатор тока LM317

Регулируемый трехвыводной стабилизатор тока LM317 обеспечивает нагрузку в 100 мА. Диапазон выходного напряжения составляет от 1,2 до 37 В. Прибор очень удобен в применении и требует только пару наружных резисторов, обеспечивающих выходное напряжение. Плюс к этому, нестабильность по рабочим показателям имеет лучшие параметры, чем у аналогичных моделей с фиксированной подачей напряжения на выходе.

стабилизатор тока lm317

Описание

LM317 – стабилизатор тока и напряжения, который функционирует даже при отсоединенном управляющем выводе ADJ. При нормальной работе прибор не нуждается в подключении к дополнительным конденсаторам. Исключение составляет ситуация, когда устройство находится на значительном расстоянии от первичного фильтрующего питания. В этом случае потребуется монтаж входного шунтирующего конденсатора.

Выходной аналог позволяет улучшить показатели стабилизатора тока LM317. В итоге повышается интенсивность переходных процессов и значение коэффициента сглаживания пульсаций. Такой оптимальный показатель трудно достичь в других трехвыводных аналогах.

Предназначение рассматриваемого прибора заключается не только в замене стабилизаторов с фиксированным выходным показателем, но и для широкого спектра применения. Например, стабилизатор тока LM317 может использоваться в схемах с высоковольтным питанием. При этом индивидуальная система устройства влияет на разность между входным и выходным напряжением. Функционирование прибора в таком режиме может продолжаться неопределенный срок, пока разность между двумя показателями (входным и выходным напряжением) не превысит предельно допустимой точки.

lm317 стабилизатор тока светодиода

Особенности

Стоит отметить, что стабилизатор тока LM317 удобен для создания простых регулируемых импульсных приборов. Они могут применяться в качестве прецизионного стабилизатора, посредством подсоединения постоянного резистора между двумя выходами.

Создание вторичных питающих источников, работающих при недлительных коротких замыканиях, стало возможным благодаря оптимизации показателя напряжения на управляющем выводе системы. Программа удерживает его на входе в пределах 1,2 вольта, что для большинства нагрузок очень мало. Стабилизатор тока и напряжения LM317 изготавливается в стандартном транзисторном остове ТО-92, режим рабочих температур составляет от -25 до +125 градусов по Цельсию.

Характеристики

Рассматриваемый прибор отлично подходит для проектирования простых регулируемых блоков и источников питания. При этом параметры могут быть корректируемыми и заданными в плане нагрузки.

Регулируемый стабилизатор тока на LM317 обладает следующими техническими характеристиками:

  • Диапазон выходного напряжения – от 1,2 до 37 вольт.
  • Нагрузочный ток по максимуму – 1,5 А.
  • Имеется защита от возможного короткого замыкания.
  • Предусмотрены предохранители схемы от перегрева.
  • Погрешность напряжения на выходе составляет не более 0,1%.
  • Корпус интегральной микросхемы – типа ТО-220, ТО-3 или D2PAK.
lm317 стабилизатор тока и напряжения

Схема стабилизатора тока на LM317

Максимально часто рассматриваемое устройство используется в источниках питания светодиодов. Далее представлена простейшая схема, в которой задействован резистор и микросхема.

На входе поставляется напряжение источника питания, а главный контакт соединяется с выходным аналогом при помощи резистора. Далее происходит агрегация с анодом светодиода. В самой популярной схеме стабилизатора тока LM317, описание которого приведено выше, используется следующая формула: R = 1/25/I. Здесь I – это выходной ток устройства, его диапазон варьируется в пределах 0, 01-1.5 А. Сопротивление резистора допускается в размерах 0, 8-120 Ом. Рассеиваемая резистором мощность вычисляется по формуле: R = IxR (2).

Полученная информация округляется в большую сторону. Постоянные резисторы выпускаются с малым разбросом окончательного сопротивления. Это влияет на получение расчетных показателей. Чтобы урегулировать данную проблему, в схему подключают дополнительный стабилизирующий резистор необходимой мощности.

Плюсы и минусы

Как показывает практика, мощность резистора при эксплуатации лучше увеличить по площади рассеивания на 30 %, а в отсеке низкой конвекции – на 50 %. Кроме ряда преимуществ, стабилизатор тока светодиода LM317 имеет несколько минусов. Среди них:

  • Небольшой коэффициент полезного действия.
  • Необходимость отвода тепла от системы.
  • Стабилизация тока свыше 20 % от предельного значения.

Избежать проблем в эксплуатации прибора поможет применение импульсных стабилизаторов.

Стоит отметить, что если нужно подключить мощный светодиодный элемент мощностью 700 миллиампер, потребуется рассчитать значения по формуле: R = 1, 25/0, 7 = 1.78 Ом. Рассеиваемая мощность соответственно составит 0, 88 Ватт.

схема стабилизатора тока на lm317

Подключение

Расчет стабилизатора тока LM317 базируется на нескольких способах подключения. Ниже приведены основные схемы:

  1. Если использовать мощный транзистор типа Q1, можно без радиатора микросборки получить на выходе ток 100 мА. Этого вполне хватает для управления транзистором. В качестве подстраховки от излишнего заряда используются защитные диоды D1 и D2, а параллельный электролитический конденсатор выполняет функцию по снижению посторонних шумов. При использовании транзистора Q1, предельная выходная мощность прибора составит 125 Вт.
  2. В другой схеме обеспечивается ограничение подачи тока и стабильная работа светодиода. Специальный драйвер позволяет запитать элементы мощностью от 0, 2 ватт до 25 вольт.
  3. В очередной конструкции применяется трансформатор понижения напряжения из переменной сети от 220 Вт до 25 Вт. При помощи диодного мостика переменное напряжение трансформируется в постоянный показатель. При этом все перебои сглаживаются за счет конденсатора типа С1, что обеспечивает поддержание стабильной работы регулятора напряжения.
  4. Следующая схема подключения считается одной из самых простых. Напряжение поступает с вторичной обмотки трансформатора на 24 вольта, выпрямляется при проходе через фильтр, и на выдаче получается постоянный показатель 80 вольт. Это позволяет избежать превышения максимального порога подачи напряжения.

Стоит отметить, что простое зарядное устройство также можно собрать на базе микросхемы рассматриваемого прибора. Получится стандартный линейный стабилизатор с регулируемым показателем выходного напряжения. В аналогичной роли может функционировать микросборка устройства.

регулируемый стабилизатор тока на lm317

Аналоги

Мощный стабилизатор на LM317 имеет ряд аналогов на отечественном и зарубежном рынке. Самыми известными из них являются следующие марки:

  • Отечественные модификации КР142 ЕН12 и КР115 ЕН1.
  • Модель GL317.
  • Вариации SG31 и SG317.
  • UC317T.
  • ECG1900.
  • SP900.
  • LM31MDT.

Отзывы

Как свидетельствуют отклики пользователей, рассматриваемый стабилизатор неплохо справляется со своими функциями. Особенно если это касается агрегации со светодиодными элементами, напряжением до 50 вольт. Упрощает обслуживание и эксплуатацию прибора возможность его регулировки и подключения в разных схемах. Нарекание на данное изделие имеется в том плане, что диапазон выдаваемых и подающих напряжений для него ограничен предельными нормами.

lm317 стабилизатор тока расчет

В завершение

Регулируемый стабилизатор интегрального типа LM317 оптимально подходит для проектирования простых источников питания, включая блоки и узлы для электронной аппаратуры, оборудованные различными выходными параметрами. Это могут быть устройства с заданным током и напряжением либо с регулируемыми указанными характеристиками. Для облегчения расчета, в инструкции предусмотрен специальный калькулятор стабилизатора, позволяющий подобрать нужную схему и определить возможность приспособления.

Lm317t Характеристики Схема Подключения — tokzamer.ru

Тогда схема нашего регулируемого двуполярного источника может выглядеть например так: Здесь дополнительные мощные транзисторы VT1 и VT2 позволяют увеличить выходной ток стабилизаторов.


Например, мне необходимо ограничить ток потребления светодиодов равный мА. Его мощность выбирается не менее 0,5 Вт; для питания трехватных светодиодов потребуется резистор сопротивлением 1,2 Ом, ток составит 1 А, а мощность рассеивания не менее 1,2 Вт.

Недостаток — бОльшее количество элементов, наличие помех. При низком падении lm не способна обеспечить необходимый коэффициент стабилизации, что может приводить к нежелательным пульсациям при работе.
Очень простой регулируемый блок питания на LM317

Для ее работы зная потребляемый светодиодом ток, необходимо подобрать сопротивление подстроечного резистора R1. В момент включения такого источника на его выходе минимальное напряжение, которое плавно увеличивается до установленного 15В по мере заряда конденсатора C1.

Предлагаю вниманию обзор интегрального линейного регулируемого стабилизатора напряжения или тока LM по цене 18 центов за штуку.

Рекомендации по номиналам конденсатора на выходе LM очень впечатляют,- это диапазон от 10 до мкФ.

А началось все с недоумения — почему это на выходе во всех схемах такой низкоомный делитель?


В Datasheets всех производителей есть параметр Adjustment Pin Current ток по входу подстройки. Светодиод будет включаться, с требуемой яркостью, которая не будет зависеть от поданного постоянного питания на вход микросхемы.

Схема простого регулируемого БП на LM317T Часть 1
