Как проверить (прозвонить) ТЭН мультиметром?

Приветствую вас, уважаемые читатели сайта elektrik-sam.info!

В этой статье мы подробно рассмотрим, как своими руками можно проверить исправность ТЭНа — нагревательного элемента.

В настоящее время в быту широко применяются водонагревательные приборы. Это — стиральные машины, электрочайники , электроплиты, бойлеры, и другие приборы.

Во всех этих приборах нагрев воды происходит при помощи ТЭНа — трубчатого электронагревателя.

Внутри ТЭНа находится проволочная спираль с высоким удельным электрическим сопротивлением, которая при прохождении по ней электрического тока нагревается.

Пространство между спиралью и корпусом ТЭНа заполнено электроизоляционным наполнителем с высокой теплопроводностью, который хорошо проводит тепло.

Когда электронагревательные приборы перестают нагревать воду, чаще всего виной этому — выход из строя ТЭНа.

Итак,

как проверить ТЭН?



1.

Перед проверкой необходимо рассчитать сопротивление ТЭНа. Для этого необходимо знать его мощность. Она обычно указывается на корпусе прибора и в паспорте к нему.

Зная мощность, рассчитываем ток, протекающий через ТЭН — это отношение мощности к напряжению электросети (220В):

I=P/U,  Ампер.

После расчета тока, определяем сопротивление: отношение напряжения (220В) к току:

R=U/I, Ом.

Либо же можно сразу рассчитать сопротивление по следующей формуле:

R=U²/P, Ом.

Предположим, что у нас ТЭН мощностью 2000 Вт (2 кВт), напряжение питающей сети 220В, подставляя эти значения в формулу, получим:

R=220²/2000=24,2 Ом.

Т.е. напряжение подставляем в Вольтах, мощность в Ваттах — сопротивление получаем в Омах.

2. Теперь приступаем непосредственно к проверке ТЭНа  мультиметром (тестером).

Перед проведением измерений необходимо отключить электроприбор от питающей электросети и отсоединить провода от разъемов ТЭНа.

Переводим мультиметр в режим измерения сопротивления с диапазоном 200 Ом.

Касаемся щупами мультиметра к клеммам ТЭНа:

— если ТЭН исправен, то прибор должен показывать сопротивление, близкое к расчетному.

— если показывает ноль — значит замыкание внутри ТЭНа и его надо заменить.

— если показывает 1 (единицу) — обрыв ТЭНа и тоже замена (стрелочный тестер покажет ∞).

3. После этого проверяем пробой ТЭНа на корпус.

Переключатель прибора переводим в режим прозвонки «зуммер». Один щуп прибора подключаем к выводу ТЭНа, второй к корпусу ТЭНа (можно к клемме подключения заземления на ТЭНе).

Если пробоя на корпус нет — зуммер мультиметра не должен пищать.

Если зуммер пищит — значит ТЭН имеет пробой на корпус и требует замены.

Таким вот несложным способом можно проверить исправность трубчатого электронагревателя — ТЭНа с помощью мультиметра.

4. Но также возможен случай, когда изоляция ТЭНа со временем начинает портиться и возникает ток утечки на корпус. В этом случае для измерения сопротивления изоляции ТЭНа понадобится мегаомметр.

Если в цепи с ТЭНом установлено УЗО, то в случае ухудшениия или старения изоляции, ток утечки может может достигать величины, достаточной для срабатывания этого УЗО. Как я уже подробно объяснял в курсе по аппаратам защиты, УЗО может начать срабатывать, начиная с половины значения номинального отключающего дифференциального тока:

— от 5 мА для УЗО с уставкой 10 мА;
— от 15 мА для УЗО с уставкой 30 мА.

Мультиметр этого не покажет, поскольку нет короткого замыкания на корпус.

Также вы можете посмотреть, как проверить ТЭН в видеоформате:

Подпишитесь на мой канал на YouTue, и первым получайте доступ  к новым видео по электрике.

Если видео было для Вас полезным, не забудьте нажать НРАВИТСЯ.

Также рекомендую прочитать:

Ремонт бойлера своими руками.

Схема подключения бойлера.

Стиральная машина — замена ТЭНа своими руками.

10 причин, что делать самостоятельно

Если речь идет о плите, в конструкции которой имеется механический переключатель мощности, можно выделить следующие типы неполадок, их причины и способы разрешения:

Описание проблемы	Причины	Способ разрешения
Конфорка не даёт достаточного количества тепла (при этом плита включена и функционирует).	Ослабилось крепление, обеспечивающее фиксацию проводов.	Специалист должен почистить контакты либо дополнительно обжать зажимы контактов.
	Сгорел нагреватель	Мастер должен осуществить проверку сопротивления на контактах нагревателя. Если показатель будет нулевым (произошел обрыв), единственным способом разрешения проблемы станет замена конфорки новой (алгоритм будет описан в тексте ниже).

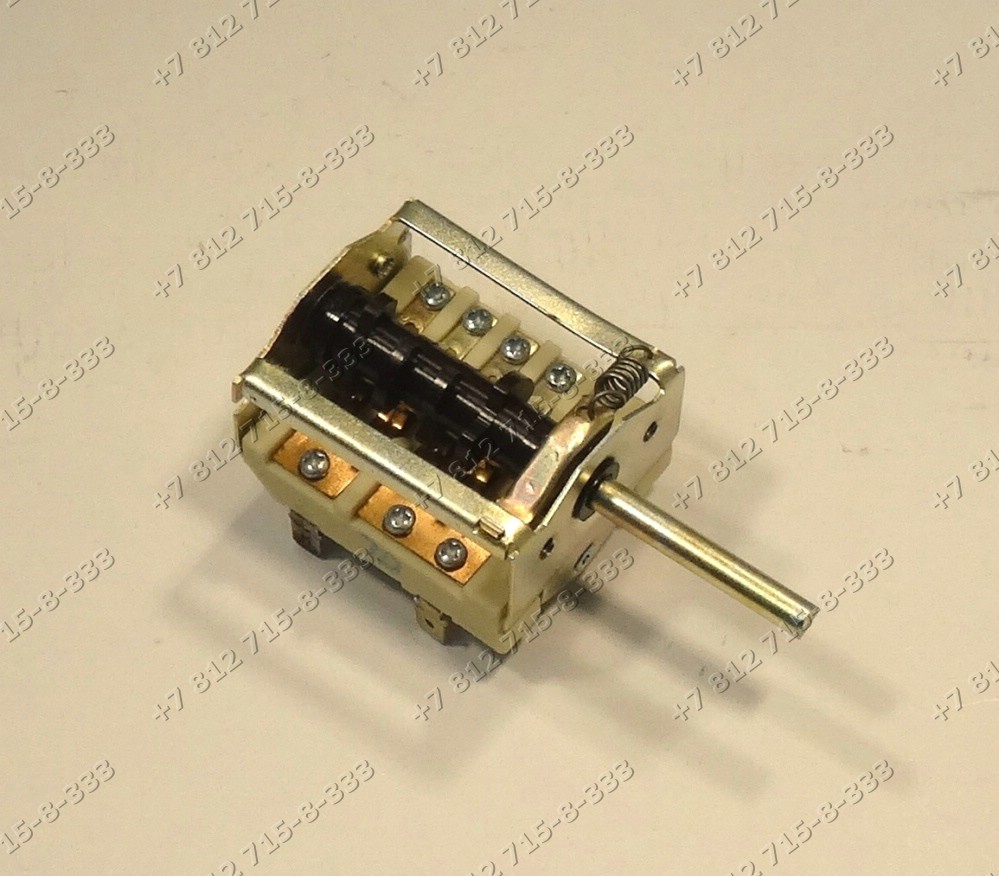

	Вышел из строя переключатель	В таком случае для разрешения проблемы нужно будет подогнуть пружинящие контакты переключателя либо попросту заменить неисправный переключатель новым.

В случае с плитой с бесступенчатой регулировкой мощности можно выделить следующие поломки, причины и методы разрешения:

Описание проблемы	Почему оборудование не работает	Способ разрешения неисправности
Конфорка не греется (однако индикация функционирует должным образом).	Возможно, оказалось разорванной электрическая цепь между регулятором мощности и контактом нагревателя. Другой случай — перегорание самого нагревателя (нередко приходится сталкиваться с подобным при диагностике старых электроплит).	В первую очередь специалист должен «прозвонить» провода. Если он отыщет место обрыва, то далее потребуется восстановить цепь. Также нередко проблему можно исправить затягиванием винтов контактных зажимов. Если же речь идет о поломке нагревателя, потребуется заменить деталь новой.
Конфорку невозможно выключить (происходит перегрев), невозможна регулировка мощности.	Наиболее вероятный случай — поломка регулятора мощности.	Мастер прозвонит электрические цепи регулятора мощности. Если с ними все в порядке, потребуется замена самого нагревателя.

Другие случаи

Также конфорка может перестать работать вследствие следующих причин (однако такие случаи встречаются реже вышеописанных):

• Сгорел ТЭН. Если вышел из строя основной нагревательный элемент, это может привести к тому, что конфорка не будет выдавать должного количества тепла. Обычно в таком случае проблемы возникают и с духовкой.
• Плита неправильно подключена. Хотя подобное может показаться необычным, иногда сбои в работе обусловлены некорректным подключением.
• Сломался модуль управления. Это один из центральных элементов, неполадки с которым могут приводить к практически любым сбоям в эксплуатации (в том числе к некорректной работы конфорки).
• Вышло из строя защитное реле. Изредка приходится сталкиваться с поломкой реле (в таком случае нужно заменить поврежденный элемент).
• Конфорки не включаются вследствие перепадов напряжения в сети. В таком случае вам нужен будет не специалист по ремонту, а электрик.

Индукционные плиты: несколько нюансов

Нередко со специфическими проблемами приходится сталкиваться владельцам индукционных электрических плит, притом далеко не всегда они обусловлены неполадками в самой техники. Прежде, чем обращаться к специалисту, желательно проверить следующее:

• Диаметр дна посуды должен составлять минимум двенадцать сантиметров (чтобы была обеспечена достаточная площадь касания рабочей поверхности).
• Толщина днища должна составлять от 2 до 6 миллиметров.

Диагностические работы

Диагностика предполагает следующие действия (первые два вы можете выполнить и без помощи специалиста):

• Проверка напряжения в розетке (нужно посмотреть, в порядке ли проводка, не выбиты ли пробки; уточнить, не отключено ли электричество).
• Осмотр сетевого шнура и штепселя.
• Разборка плиты и поиск внутренних дефектов.
• Проверка напряжения на клеммах нагревателей.
• Проверка переключателей и блока управления.
• Проверка конфорки при помощи мультиметра (таким образом можно узнать, не сгорела ли спираль).
• Осмотр реле, термических датчиков и регуляторов мощности.

Общий алгоритм замены конфорки

Алгоритм может меняться в зависимости от марки и модели конкретной плиты. Однако можно выделить наиболее общую схему, которой обычно следует мастер (выполнять демонтаж своими руками не рекомендуется):

1. Поднимается верхняя варочная панель, откручиваются винты, которые фиксируют монтажную планку (ту, на которой крепится конфорка).
2. Из-под конфорки вытаскивается сделанная из стали подставка, которая выполняет опорную функцию и обычно располагается в выемке непосредственно под конфоркой.
3. Демонтируется монтажная планка (здесь нужно соблюдать особую осторожность, поскольку любое неосторожное движение может привести к деформации проводов).
4. Мастер запоминает схему подключения проводов (иногда делает фото либо зарисовку на бумаге), после чего отсоединяет внутреннюю проводку, которая крепится к контактам конфорки.
5. На всякий случай производится проверка: действительно ли демонтируемая конфорка не функционирует должным образом. Делается это при помощи тестера.
6. Откручивается винт, который находится в центре крепежной накладки (рядом с ментом крепления конфорки).
7. Мастер вытаскивает крепление через отверстия монтажной планки.

После выполнения всех вышеописанных действий мастер приступает к монтажу новой конфорки, выполняя алгоритм в обратном порядке.

Стоимоcть помощи специалиста

В Санкт-Петербурге квалифицированный ремонт электроплиты на дому могут осуществить мастера Нева-Сервис.

Услуга	Стоимость, от			Время работы
	При звонке	Прямой вызов −5%	Для пенсионеров и социальных категорий −10%
Замена термостата	800 р.	760 р.	720 р.	10-25 мин.
Замена переключателя мощности конфорок	800 р.	760 р.	720 р.	15-30 мин.
Замена чугунной конфорки	900 р.	855 р.	810 р.	5-15 мин.
Замена тэновой конфорки	900 р.	855 р.	810 р.	5-15 мин.
Замена конфорки для стеклокерамической поверхности	1000 р.	950 р.	900 р.	10-30 мин.

Прямой вызов -5%

Пример процесса работы (видео)

Электроплита не греет, греет очень слабо – в чем причина?

Поломка электрической плиты − происшествие неприятное, причем вне зависимости от того, нужно ли было срочно готовить ужин для гостей или просто сварить кофе с утра. Ручка регулировки поворачивается несколько раз в обе стороны, но плитка неумолимо отказывается работать. Если электроплита не греет, не стоит пытаться ковыряться в ней самостоятельно. Лучше обратиться в сервисный центр.

Наша компания «ПлитХоум» имеет хороший опыт в вопросах «приведения в чувство» сломанных электроплит, духовок и варочных панелей. Наши высококвалифицированные мастера ремонтируют кухонные агрегаты уже больше 10 лет, используя самые качественные расходные материалы. Благодаря нашему графику (мы работаем с 8:00 до 23:00) вы можете вызвать мастера в любое удобное для вас время. Мы работаем без выходных и перерывов, а наши специалисты выезжают в любую точку Москвы, Подмосковья, Санкт-Петербурга и Ленинградской области. Оформить заявку можно по телефону 8 (495) 228-39-35 или на нашем сайте.

Основные неисправности электрических плит

Чаще всего пользователи жалуются на следующие неисправности:

• плитка не включается, конфорка не нагревается и индикаторы не светятся;
• конфорка нагревается недостаточно сильно;
• температура конфорки не соответствует показателям ручки регулировки.

Такие поломки особенно характерны для продукции от компаний Hansa, Beko, Kaiser, Darina, Gefest, De Luxe, Мечта.

Плита не включается

Если при включении электроплитки она никак не реагирует и не греется, а индикаторные лампочки не горят, можно говорить об отсутствии электропитания. В первую очередь нужно проверить, есть ли напряжение в розетке. Сделать это можно при помощи мультиметра. Если с ним все в порядке, значит, проблема в самой электроплите. Следующий этап − проверка вилки. Ее нужно разобрать и осмотреть на предмет повреждений. Затем проверяется провод, подсоединяющий прибор к электросети. При необходимости поврежденные детали заменяются на новые.

Другая, но не менее распространенная причина − неполадки с переключателем, из-за чего электроплитка просто перестает включаться. Поскольку починить его довольно трудно из-за сложности установки пружин на место, рекомендуется купить новое устройство. Его можно поставить самостоятельно, но лучше обратиться к специалистам. В магазине нужно купить полностью аналогичную модель.

Конфорки греются слабо

Если индикаторы горят, а варочная поверхность нагревается, но не достигает необходимой температуры, проблему нужно искать в нагревательном элементе − ТЭНе. Скорее всего, там перегорела спираль, которая требует замены. Другая вероятная причина, почему плохо греет электрическая плита  − провод, который случайно отсоединился от конфорки. Иногда варочная панель недостаточно разогревается из-за поломки переключателя мощности.

В первую очередь рекомендуется визуально осмотреть все провода и места контактов. Перегоревшие проводки нужно заменить, гайки затянуть. Если с этим все в порядке, потребуется мультиметр. При помощи этого прибора нужно проверить цепи конфорочных спиралей. Если был обнаружен обрыв, придется заменить конфорку на новую. Наши специалисты подберут подходящую запчасть и быстро установят ее на место сломанной.

Температура не соответствует показателям

Если ручка регулировки температуры повернута на полную мощность, но плита не нагревается до нужной температуры, корень проблемы нужно искать либо в спирали, либо в переключателе. Способы диагностики те же самые, что и при слабом нагреве конфорки: при помощи мультиметра прозваниваем цепи, затем проверяем переключатели. Сломавшуюся деталь необходимо просто заменить на новую.

Основные этапы диагностики

Если сложно определить первопричину неисправности, необходимо воспользоваться следующим алгоритмом поиска поломки:

1. Проверить наличие напряжения в розетке, посмотреть, не выбило ли пробки и не отключено ли электричество, цела ли проводка.
2. Осмотреть сетевой шнур и штепсель.
3. Разобрать плиту и осмотреть ее на предмет наличия внутренних повреждений.
4. Проверить наличие напряжения на контактных клеммах нагревателей.
5. Посмотреть, работают ли переключатели и блок управления.
6. Проверить при помощи мультиметра нагреватели конфорки. Это поможет определить, не перегорела ли спираль.
7. Осмотреть реле, термодатчики, регуляторы мощности.

Перед началом ремонта самое главное − суметь локализовать проблему и определить первопричину ее появления. Только в таком случае починка будет успешной и плита проработает без сбоев еще долгое время.

Наши высококвалифицированные специалисты используют качественное оборудование, которое позволяет провести правильную диагностику. Мы знаем основные слабые места электроплит и духовок от того или иного производителя, подбираем запчасти и сменные устройства, идеально подходящие для именно вашей модели кухонного агрегата. Наши мастера ответственно подходят к вопросу ремонта электроплит и сделают все возможное, чтобы максимально продлить срок эксплуатации вашей плиты.

Если у вас обнаружилась проблема с электроплитой, обратитесь в наш сервисный центр по телефону 8 (495) 228-39-35. Можно также оставить заявку на сайте, в таком случае через 15-20 минут с вами свяжется диспетчер, чтобы уточнить подробности о поломке и определиться со временем вызова мастера.

Как проверить домашнюю технику мультиметром?

Смотрите также обзоры и статьи:

Контрольно-измерительный прибор

Для уверенности в том, что оборудование, подключенное в электрическую сеть, будет исправно работать, нужно выполнить ряд тестов. Изначально, необходимо проверить величину напряжения и тока в электрической сети, чтобы включить в нее вентилятор, светильник, чайник или пылесос, а сделать это вы можете мультиметром. Данные величины должны соответствовать требуемым нормам, заявленным в техническом паспорте бытовой техники. Также, достаточно важно определить допустимую нагрузку сети и рассчитать, сколько устройств может быть одновременно включено. Все механизмы в процессе эксплуатации подвергаются физическому износу. Поэтому, если у вас вышло из строя какое-то оборудование, — не спешите его выбрасывать. Лучше протестировать, определить причину и, при возможности, восстановить работоспособность. Например, проверить теплый пол, электрочайник, тен в водонагревателе мультиметром не займет много времени. С его помощью легко определяется наличие обрыва внутренней спирали, короткого замыкания, отсутствие соединительного контакта. А на основании полученных результатов, уже принимается решение о замене определенного компонента или всего устройства. В случае необходимости, проверить мультиметром можно даже телевизор. Именно благодаря расширенным функциональным возможностям такого тестера, вам не нужно будет оплачивать услуги специалиста сервисного центра, так как большую часть неисправностей вы можете устранить самостоятельно.

Определение неисправности

Если вы выявили неисправность своего электрооборудования, то нет необходимости раздумывать над вопросом «в какой сервисный центр обратится и сколько это может стоить». Сначала стоит попробовать установить причину отказа в работе собственными силами. Например, проверить конфорку, встроенную в электроплиту можно мультиметром. Для этого необходимо переключить регулятор в положение прозвонки. Далее, последовательно проверить все провода относительно их целостности, а также, все соединительные элементы. Возможно, в процессе эксплуатации повредился кабель питания или ослаблено какое-то соединение. Тестировать можно разные устройства и их компоненты. Например, проверить величину заряда, который на себя может принять аккумулятор телефона, мультиметр определит за достаточно короткий временной интервал. Также, с его помощью можно рассчитать, сколько времени будет подавать АКБ на телефон в состоянии покоя и при интенсивной нагрузке. Проверять тэн чайника мультиметром немного проще, чем водонагреватель. Обусловлено это тем, что для тестирования тэна необходимо отключить все провода, а конструктивно это выполнить удобнее в чайнике. С помощью такой разновидности тестера, всегда есть возможность осуществить замеры электрических величин и других измерений. Для этого, на устройстве необходимо выставить нужный параметр и, с помощью щупов, провести тестирование. Главным предостережением в работе с контрольно-измерительным прибором является то, что в зависимости от объекта тестирования и его характерных особенностей, будет зависеть должен ли он быть отключен от питающего напряжения или нет.

Опубликовано: 2021-01-29 Обновлено: 2021-08-30

Автор: Магазин Electronoff

ПОДХОДЯЩИЕ ТОВАРЫ

Поделиться в соцсетях

Не работает конфорка электроплиты: что делать?

Если сломалась конфорка, и вы задались вопросом, как заменить конфорку на электроплите, то мастера сервисной службы ALM-remont настоятельно рекомендуют вызвать специалиста и поручить замену неисправной детали ему.

Во-первых, мастер знаком с правилами техники безопасности. Во-вторых, он гарантированно правильно подключит все провода, что обеспечит нормальную работу конфорки в дальнейшем. И, наконец, настоящий мастер точно не повредит соседние детали и механизмы плиты, когда будет заниматься демонтажем старой конфорки и монтажом новой.

Что не всегда можно сказать о домашних умельцах, даже способных справиться с мелкими поломками. В электроплите, при всей ее видимой простоте, много своих нюансов технического устройства, подключения, функционирования и так далее.

Будет лучше, если каждый будет заниматься своим делом. Поэтому в случае с обычными пользователями бытовой электротехники предпочтительнее ограничиться поиском неисправности, а уж ремонт плиты поручить мастерам.

Не пытайтесь самостоятельно менять конфорки на стеклокерамических варочных панелях и встроенных плитах. Да и с обычной «блинной» конфоркой быстрее справится специалист.

В то же время мастера сервиса Alm-remont готовы рассказать вам, как поменять конфорку на электроплите самой простейшей конструкции. Портативная плитка есть едва ли не в каждой семье.

Наши запасливые люди часто держат такое приспособление, как маленькая электроплитка, на случай отключения газа, поломки основной плиты или же для готовки на даче в летний период.

В этой плите ничего сложного нет, и при наличии минимальных навыков ремонта вы вполне сможете справиться с заменой конфорки сами.

Как заменить конфорку на электроплите?

Главное, не забыть отключить плиту от сети. И, конечно же, правильно подобрать запасную конфорку с учетом размеров и технических характеристик, на которые она рассчитана. Сделали? Тогда приступаем!

   ❶ Поднимите верхнюю (варочную) панель и открутите винты, на которых держится монтажная планка. Монтажная планка – это та, на которой закреплена конфорка.

   ❷ Вытащите металлическую подставку из-под конфорки. Эта подставка выполняет роль опоры и находится в гнезде-выемке под конфоркой.

   ❸ Снимите монтажную планку. При демонтаже старайтесь не повредить провода.

   ❹ Сделайте фото схемы подсоединения проводов. А затем отсоедините внутреннюю проводку, прикрепленную к контактам конфорки.

   ❺ Прозвоните конфорку тестером. Если включенный прибор не реагирует на измерения, значит, ваши предположения оказались верны и конфорка, действительно, неисправна.

   ❻ Открутите винт в центре крепежной накладки. Винт там всего один и находится рядом с местом крепления конфорки.

   ❼ Вытащите крепление конфорки через отверстия монтажной планки. Демонтаж неработающей конфорки закончен.

Монтаж новой конфорки производится в обратном порядке. Так как вы подобрали конфорку точно по размеру, то контакты новой конфорки легко войдут в освободившиеся отверстия монтажной планки. Ранее сделанное фото схемы соединения поможет правильно подсоединить провода. Затем останется вернуть на место монтажную планку, металлическую подставку под конфорку и затянуть винты, на которых держалась монтажная планка. Если вы всё сделали правильно, конфорка электроплиты при включении начнет нагреваться.

Теперь вы знаете, поменять конфорку на электроплите. Не исключено, что со временем вы сможете производить замену конфорок на более сложных агрегатах, а не только на портативных электроплитках. На самом деле, сервис Alm-remont желает вашей плите и прочей бытовой технике долгих лет безремонтной работы. А если уж что-то и сломается, то только что-то недорогое, пригодное к ремонту – в общем, такое, что можно заменить или отремонтировать очень быстро!

Ремонт и разборка электроплиты своими руками

Электрическая плита присутствует на каждой современной кухне – она является сердцем этого помещения. Несмотря на надежность современных решений, иногда случаются поломки электроплиты. Некоторые из них довольно простые и могут быть отремонтированы своими руками. В статье ниже рассмотрим основные неисправности электрических плит и способы их устранения.

Конструкция и основные компоненты электроплиты

Электрическая плита выглядит весьма внушительно — это сложный бытовой прибор, но его конструкция довольно проста, а все основные рабочие элементы находятся в специальном жаропрочном корпусе, который сделан из нержавеющей стали.

Принцип действия аналогичен всем электрическим бытовым приборам: ток, проходя через нагревательные элементы (ТЭН), нагревает их до заданной температуры. Плита имеет на варочной поверхности несколько конфорок, причем их количество варьируется: минимум две, а стандарт — 4 шт.

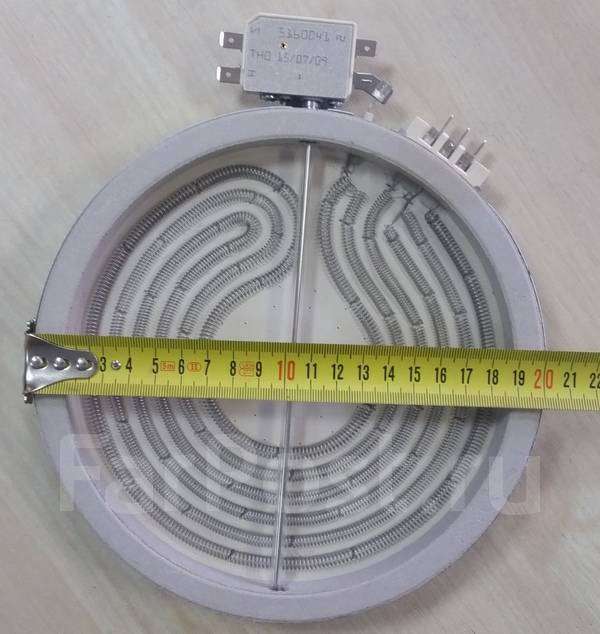

Строение конфорок довольно разнообразное. Классика — это конфорки на эмалированной варочной поверхности с ТЭН внутри, современные — сплошные поверхности из керамики со встроенными в них различного типа нагревателями. Рассмотрим основные типы конфорок.

1. Старые отечественные варианты укомплектованы изделиями из чугуна, они медленно нагреваются и также остывают, создавая на кухне паровой эффект, но зато они устойчивы к воздействию влаги и высокой температуры.
2. Трубчатые спирали — они сделаны из полой трубки, при нагревании такие устройства не только отдают тепло, но и способствуют циркуляции теплого воздуха внутри их корпуса, что значительно повышает эффективность их работы. Эти изделия очень сложно отремонтировать самостоятельно.
3. Конфорки из керамики очень просты по конструкции, их несложно отремонтировать в домашних условиях — спираль из нихрома уложена в специальные ячейки по кругу и закреплена. В современных моделях все чаще используются стеклокерамические сплошные плиты — они более долговечные и их легко мыть.
4. Галогенные устройства — это специальные конфорки с аналогичным излучателем, которые устанавливаются в разных местах варочной поверхности. Плита с такими конфорками обеспечивает быстрый нагрев, за секунду, и малый расход электроэнергии, поэтому они самые экономные, но ремонтом могут заниматься только профессиональные мастера.

Все модели современных плит для передачи тока к конфоркам используют силовой провод специального сечения, кроме этого, они соединены с регуляторами и термостатами, обеспечивающие их защиту от перегрева.

В разных моделях контроль уровня нагревания осуществляется по-разному: при помощи ручного изменения режима приготовления пищи или специальных таймеров и сигнализаторов, которые осуществляют контроль.

Разбираем изделие

Модели плит бывают разные не только по внешней форме, но и по габаритам, конструкции — невозможно описать алгоритм разборки, который будет подходить ко всем изделиям. Общим фактором для всех является наличие термоизоляционного слоя — вот с ним нужно работать предельно осторожно. Пользователи должны знать, что асбестовая пыль прокладок под конфорками в старых моделях очень вредна для здоровья — учитывайте этот факт, когда происходит разборка архаичных плит.

Вначале демонтируется варочная панель — она крепится при помощи винтов, если их открутить, то она легко снимается. Под ней находятся конфорки, подводящие провода к ним и механическим регуляторам температуры, которые расположены на лицевой панели.

Все это необходимо демонтировать, чтобы добраться в нижнюю часть, где находятся ТЭНы духовки.

У современной электрической плиты с варочной поверхностью из стеклокерамики разборка корпуса для ремонта будет отличаться — для того, чтобы проникнуть внутрь, необходимо просто убрать верхнюю панель.

Почему перестала работать электрическая плита

В доброй половине случаев проблема кроется в электрической цепи. Устройство перестаёт реагировать на управление, отключается индикация, конфорки не нагреваются, а духовка не работает. Можно выделить ряд причин, которые могут привести к поломке оборудования:

• неисправная розетка;
• перегорел нагревательный элемент;
• отсоединились клеммы;
• окислились контакты;
• выбило предохранители или автомат;
• повреждённый сетевой кабель.

Диагностика проблем

Важно! Перед началом любых работ необходимо в первую очередь полностью обесточить оборудование, вытащив вилку из розетки.

Диагностика неисправностей включает в себя прозвон цепей мультиметром, где проверяется каждое соединение: ТЭНы, конфорки, индикация, блок управления, терморегулятор, предохранители и т.д.

Как правило, к инструкции по эксплуатации прилагается подробная схема электрической плиты, а вместе с тем рекомендации технического характера. Но, чтобы провести диагностику, нужно иметь чёткое представление о сущности электрических соединений. В противном случае лучше обратиться к специалисту.

Некоторые проблемы видны невооружённым глазом. К примеру, если интенсивность свечения нагретых ТЭНов падает или на спиралях начали появляться тёмные участки, то значит, нагревательный элемент пора менять. Рассмотрим распространённые неисправности электрических плит.

Не работают конфорки после включения духовки

Чаще это происходит из-за проблем внутри цепи: замкнутые или наоборот разорванные контакты. Последние сконцентрированы в распределительной коробке, которая у большинства моделей располагается на тыльной стороне.

Необходимо осмотреть провода на предмет физических повреждений и окисления контактов. Если конец кабеля обуглился, то можно попробовать его зачистить, отрезав проблемный участок. Клеммы и места контактов также нужно обработать наждачной бумагой, избавившись от появившейся окиси.

Розетка, вилка

Проблема может быть не в самой плите, а в розетке или вилке. Первую можно проверить, подключив другой электроприбор, к примеру, чайник. Выбирая розетку, следует обратить внимание на номинальный ток. Если он отличается от указанного на автомате, то проводка может оплавиться или вовсе загореться. Для однофазной сети классической розетки на 32 ампера более чем достаточно.

Хромированные элементы вилки должны быть чистыми без признаков гари. Если таковые имеются, то её необходимо зачистить, а в сложных случаях – заменить. Здесь действует такое же правило: покупать вилку с оглядкой на номинальный ток автомата.

Проверка прочих узлов

Современная техника обеспечена более надёжной защитой, в отличие от моделей старых поколений. При неисправности нагревательного элемента работа электрической плиты может быть полностью заблокирована. Чтобы исключить проблему с конфоркой, следует проверить несколько основных узлов.

Предохранители

Одна из самых частых проблем – скачки напряжения — приводят к перегоранию плавких предохранителей. Выглядят они по-разному. Чаще всего это небольшая деталь со стеклянным или керамическим корпусом с толстыми контактами на концах.

Термопредохранитель плиты Hansa

Проверить их работоспособность можно посредством мультиметра: если сопротивление еле прослеживается, то всё в порядке, в обратном случае – меняем на новые. Благо стоят они недорого и продаются в любом магазине электроники и бытовой техники.

Очень важно выбрать правильный предохранитель. Если элемент обладает меньшей чувствительностью, чем нужно, то гореть будет постоянно. А завышенные показатели могут стать причиной перегорания основных элементов электрической плиты.

Идеальный вариант – в походе за новым взять с собой старый предохранитель.

Автомат

Если автомат в щитке постоянно выбивает при включении плиты, то всё дело в коротком замыкании. Провода могли оплавиться и перекрутиться друг с другом. Следует осмотреть электропроводку плиты, прозвонить подозрительные участки мультиметром и устранить неисправность.

Иногда проблема кроется в самом автомате. К примеру, если была замена на вариант с более низкой мощностью нагрузки. В этом случае нужно поступить как с предохранителем: взять с собой в магазин и купить решение с аналогичными характеристиками.

Переключатель мощности

Далее, нужно осмотреть переключатель мощности. Если он механический, то какие-то физические повреждения будут сразу заметны. Откручиваем крепёж на панели, отсоединяем фиксирующий вал и извлекаем переключатель. Внутри можно увидеть несколько пружин: вытаскиваем их и осматриваем конструкцию.

Частая причина выхода из строя переключателя – оплавленные контакты. Удаляем крупный налёт острым предметом, а остатки вычищаем наждачной бумагой. При необходимости заменяем провода и клеммы. Далее собираем переключатель в обратном порядке. Если блок цифровой, то ремонт лучше предоставить специалисту.

Нагревательный элемент

Конфорка может не включаться из-за перегоревшей спирали. На многих моделях заменить ТЭН можно самостоятельно. Процедура должна быть подробно описана в инструкции по эксплуатации к устройству. Для замены спирали понадобится либо снятие всей верхней панели, либо отдельного колпака конфорки.

Терморегулятор

Если регулятор температуры вышел из строя, то после выключения плиты нагревательные элементы продолжают работать, пока не перегорят, или пользователь полностью не обесточит оборудование. Терморегулятор – мелкая, достаточно сложная, но недорогая деталь. Поэтому как таковой ремонт здесь нецелесообразен. Гораздо практичнее купить новый регулятор и просто заменить его.

Терморегулятор

Шнур питания

Сетевой кабель у электрических плит идёт с толстой и надёжной оплёткой. Но даже такой провод можно повредить, к примеру, защемив его техникой или предметами интерьера. Первым делом необходимо осмотреть кабель на наличие физических повреждений.

Далее, проверяем надёжность соединения провода с контактной колодкой. Если есть такая возможность, то шнур лучше прозвонить мультиметром. При необходимости заменяем кабель. Провод обязательно должен быть медным: никакого алюминия и прочих сплавов на его основе.

Также стоит обратить внимание на фазы. Для обычной техники с однофазным подключением к сети в 220 В толщина провода колеблется в пределах 6 мм, тогда как для трёхфазных устройств – минимум 2,5 мм. Поменять сам шнур не составит труда.

Кабель для электроплиты

Замена сетевого кабеля:

1. Отключаем вилку от розетки.
2. Откручиваем крепёж на тыловой стенке и снимаем заднюю панель.
3. Внутри должен быть распределительный блок, куда подключен шнур питания.
4. Отсоединяем старый кабель и подсоединяем новый к тем же контактам.
5. Монтируем заднюю стенку на место.

Специалисты настоятельно не рекомендуют «сшивать» сетевой кабель, то есть зачищать проблемные участки и обматывать их после соединения изолентой. Заводская оплётка надёжно предохраняет провод практически от всего и вся. В то время как изолента может оплавиться и вывести из строя электрическую плиту.

Совет! Выбирая в магазине кабель, стоит отдать предпочтение мягким и гибким решениям. Твёрдая оплётка быстрее изнашивается и чувствительна к излому. Цена также имеет значение: надёжные варианты не могут стоить копейки.

Если у вас стоит простая плита с конфорками на эмалированной варочной поверхности, то отремонтировать ее можно своими силами, предварительно посмотрев видео:

Конфорка электрическая как подключить. Подключение электроплит hansa, electrolux, bosch, zanussi и других

Схема подключения конфорки

Людей, у которых есть электроплиты, отслужившие не один десяток лет, часто интересуют схемы подключения конфорок. Это неудивительно, ведь со временем эти элементы выходят из строя, и единственная возможность всё исправить — это установить новые конфорки.

В теории при идеальных условиях эксплуатации конфорки могут служить практически вечно, но так, конечно же, не бывает. Дело в том, что мы часто забываем их выключить, от чего ТЭНы накаляются до невообразимых температур. В некоторых случаях на поверхности перегоревших конфорок можно увидеть даже трещины. Но это касается только старых моделей, с новыми подобного не случается.

Когда перегорает конфорка плиты, то владельцу приходится задуматься о подключении нового элемента. Само собой, что без схемы здесь не обойтись. Конечно же, она должна быть в техническом паспорте изделия. Но нужно признать, что спустя 20 лет документы теряются или же приходят в нечитаемое состояние.

Внимание! В идеале вы должны осуществлять подключение новой конфорки к электроплите точно по схеме, которая указана в техническом паспорте.

Схемы подключения популярных плит

Мечта 8

Это одна из самых продаваемых плит прошлых времён. Неудивительно, что на кухнях у многих людей можно увидеть именно её. Она состоит из таких ключевых узлов:

• ТЭН Е1+ Е2,
• ТЭН Е3-Е5,
• S1-S4,
• индикаторы.

ТЭНы E1-2 располагаются соответственно в конфорке 1 и 2. Это можно легко увидеть на схеме в технической документации плиты. ТЭН Е3-Е5 — это духовой шкаф. S1-S4 представляют собой коммутационный узел, при помощи которого можно осуществлять управление электроплитой.

Индикаторы, имеющиеся в электроплите, согласно схеме бывают двух типов HL1 и HL. Они отвечают за работу ТЭНов. Также в наличии HL3. Но это просто подсветка жарового шкафа, чтобы всегда была возможность посмотреть, в каком состоянии блюдо.

Внимание! В большинстве конструкций используется тепловое реле Т-300. При этом мощность каждого ТЭНа — 1 кВт.

За регулировку степени нагрева отвечает переключатель S1. Он имеет четыре позиции, с помощью которых можно обеспечивать разную интенсивность огня. В первом положении замыкаются Р1-2 и Р2-3.

Когда это происходит, то активируется ТЭН E3. При этом ток пройдёт следующий маршрут:

• всё начинается с контакта ХР,
• потом идёт реле F,
• Р1-2,
• Е4-5 + Е3,
• Р2-3.

Первый пункт назначения — это контакт вилки. Данный нагревательный элемент имеет последовательное подключение к четвёртому ТЭНу и к пятому. Мало того, он параллельно соединён со вторым и третьим. Во всём этом вы можете легко убедиться самостоятельно, посмотрев на схему внизу.

Когда происходит переключение в положение под номером два, то активируются Р1-1 и Р2-3. Естественно, цепь, через которую проходит ток, меняется. Всё начинается с контакта вилки, находящегося снизу, который подписывается, как ХР. Потом следуют такие промежуточные точки:

Заканчивается всё штекером XP, который сверху. При активации данной цепи запускается исключительно ТЭН E3. Увеличения мощности удаётся добиться за счёт уменьшения сопротивления. Главное достоинство такой схемы подключения конфорки электроплиты заключается в том, что оно является возможным, при неизменном напряжении в сети, которое составляет 220 В.

Для S1 есть позиция номер 3. В таком случае происходит замыкание Р1-1 и Р2-2. Из-за этого происходит подключение ТЭНов Е4+5. Если же говорить про S4, то этот переключатель отвечает за работу лампы. На стандартной схеме работы конфорок электроплиты она имеет обозначение HL3.

Электра 1002

Второй, самой часто используемой в домах и квартирах электроплитой является Электра 1002. Поэтому знать о её схеме подключения конфорок — просто необходимо. К счастью, она не представляет особой сложности и в ней может разобраться даже новичок.

Итак, в наличии у электроплиты есть четыре конфорки, естественно, схема подключения у каждой из них своя. Первые два нагревательных элемента имеют индексы h3и h4. Их главным отличием является трубчатая структура.

Третья конфорка в схеме подключения электроплиты имеет индекс Н3. Она делается из чугуна и является довольно большой — 200 мм. Н4 также делается из чугуна. Её размер 145 мм.

За регулировку температуры отвечают регуляторы Р1 и Р2. У них, нет как таковых ступеней мощности. Но этот недостаток с лихвой компенсируют семиступенчатые переключатели П3 и П4. В свою очередь, ПШ отвечает за духовой шкаф и имеет 3 позиции.

За блокировку отвечает переключатель П5. Сигнальные лампы конфорок в схеме электроплиты это Л1-4. Пятая Л позволяет подсветить духовой шкаф. Также в наличии Л6. Она включается, когда в шкафу достигается соответствующая температура.

За нагрев духового шкафа отвечают соответственно элементы H5-6. Семёрка — это гриль. Терморегулятор обозначается простой буквой T. Также в наличии клавишный включатель — это B. Седьмая Л освещает духовой шкаф.

Внимание! Моторедуктор обозначается как большая буква M.

Схемы для других популярных моделей

Безусловной, электроплиты Электра 1002 и Мечта 8 были одним из самых популярных в своё время. Но сейчас люди предпочитают покупать себе продукцию совсем других брендов, среди самых известных можно вспомнить Gorenje и Нansa. Именно их плиты большинство устанавливает у себя на кухнях.

Также можно вспомнить бренд «Лысьва». Конечно, их плиты сейчас мало кто покупает, если есть возможность приобрести продукцию более респектабельного бренда, тем не менее круг потребителей у компании довольно большой. В общем, ниже вы найдёте схемы подключения конфорок электроплит от самых популярных брендов.

С помощью этой схемы подключения конфорок электроплиты вы легко выполните все работы самостоятельно. Но для их качественного выполнения не помешают хотя бы базовые знания работы электросетей и электрических приборов.

Нюансы подключения ТЭНа и его проверка

ТЭН обеспечивает нормальную работу конфорки электроплиты. Фактически это её основной элемент, без которого невозможно нормальное функционирование всей схемы. Но чтобы всё прошло нормально, необходимо учесть множество нюансов. Среди основных:

• Контактные соединения не должны касаться корпуса электроплиты, иначе подсоединение может окончиться плачевно.
• Контакты необходимо качественно заизолировать. Лучше всего для этой цели подойдёт кембрик. В крайнем случае вы можете использовать обычную изоленту. Но её надёжность не в пример хуже.
• Очень важно протестировать ТЭН конфорки электроплиты, чтобы подключение по схеме было успешным.

Чтобы протестировать ТЭН конфорки электроплиты вам понадобится специальный прибор. Его называют омметр. Мультиметр также вполне сгодится для этой цели. Эти приборы созданы для того, чтобы измерять сопротивление в схеме.

Если вы используете мультиметр, то для начала необходимо настроить соответствующий режим измерения. Дальше два провода необходимо подсоединить к соответствующими гнёздам.

После этого нужно включить прибор. При помощи двух щупов вы сможете измерить сопротивление ТЭНов. Чтобы это сделать необходимо щупами осуществить подключение к контактам ТЭНа конфорки для электроплиты.

Если вашим измерительными прибором является цифровой мультиметр, то после подключения его щупов к контактам — дисплей сразу покажет результат. Возможны три положения:

• разрыв,
• полная непригодность,
• сопротивление.

Само собой, чтобы осуществить подключение ТЭНа конфорки к электроплите согласно схеме необходимо, чтобы мультиметр показал третье положение. В противном случае ничего не получится.

После подключения ТЭНа электроплиты у каждого человека возникает вопрос, а будет ли после этого работать конфорка? Все ли провода подсоединены правильно? Особенно это верно, когда речь касается конфорок.

Внимание! Диагностика подключения всех проводов ТЭНа к общей схеме электроплиты должна проводиться в пассивном состоянии.

Для диагностики вам понадобится всё тот же прибор. Перед тестированием отключается нагрузка электроплиты, включается переключатель мощности и осуществляется подключение щупов к вилке. Дисплей покажет соответствующий результат.

Итоги

Осуществить подключение конфорки и всех её элементов к электроплите по схеме несложно. Достаточно иметь соответствующую схему и базовые знания функционирования электрической сети и электроплиты.

bouw.ru

Схема устройства и принцип работы электроплиты

Современные городские квартиры в многоэтажных домах имеют только электрическую проводку, без газопровода, поэтому на кухне устанавливаются электрические плиты. Многих новоселов интересует принцип работы электроплиты, а также ее устройство. В этой статье мы постараемся дать исчерпывающий ответ.

Базовая комплектация

Устройство любой модели электроплиты отечественного или импортного производства практически аналогичное, но у всех есть свои оригинальные нюансы. Например, современные электроплиты Hansa из Германии имеют особую комплектацию, но мы рассмотрим стандартный вариант, который есть у каждой модели электрической плиты. Традиционно эти изделия представляют собой комбинированный электрический прибор, предназначенный для приготовления пищи, он объединяет:

• варочную поверхность с конфорками;
• духовой шкаф;
• нижний ящик для хранения посуды и противней.

Принцип действия стандартный для большинства электроприборов: ток, проходя через ТЭН, нагревает его до заданной температуры. Для удобного управления на передней лицевой панели расположены регуляторы — они могут быть механического или электронного типа в зависимости от класса изделия. Как правило, на этой же панели расположены два индикатора : один, извещающий о включении устройства в сеть, а второй оповещает о включении духовки. На некоторых плитах есть только первый индикатор. При помощи регуляторов пользователи могут устанавливать режим приготовления пищи на любой конфорке или в духовом шкафу.

На рисунке ниже показана схема устройства стандартной электроплиты.

Расшифруем обозначения:

1. регулятор мощности;
2. клеммная коробка;
3. конфорка;
4. опорная планка;
5. датчик температуры духовки;
6. петля;
7. стопор;
8. держатель тэна духовки;
9. тэн духовки;
10. внутренняя облицовочная панель;
11. фиксатор защелки дверцы;
12. гнездо защелки;
13. изолирующая прокладка;
14. тэн для гриля;
15. ободок конфорки;
16. шнур электропитания;
17. земляная клемма;
18. регулировочные ручки.

Разновидности поверхностей электроплит

На современном этапе развития техники модели электроплит делятся в зависимости от типа варочной поверхности на две категории.

Эмаль

Классика электроплит — эмалированная поверхность с конфорками из чугуна. Достоинства такого прибора очевидны:

• невысокая стоимость;
• простое обслуживание и ремонт.

Кроме того, покрытие варочной поверхности устойчиво к механическим повреждениям от случайного падения мелкой кухонной утвари и тяжелых сковородок. Не обошлось и без недостатков:

• длительное время приготовления пищи;
• часть тепловой энергии расходуется впустую, особенно после выключения конфорок, которые долго остывают, обогревая воздух кухни;
• уборка поверхности отнимает много времени, сил — надо использовать специальные химические средства.

Стеклокерамика

Современные электроплиты оснащены поверхностью из стеклокерамики, которая выглядит очень эстетично и стильно. А в чем еще ее преимущества?

• вся варочная поверхность покрыта высокопрочным листом керамики;
• нагрев происходит только в зоне конфорки , что обеспечивает безопасность использования;
• гладкая поверхность исключает случайное опрокидывание посуды;
• габариты конфорок могут быть до 60 см в диаметре;
• быстрый нагрев и остывание — работающий в интенсивном режиме нагревательный элемент всего лишь по истечении минуты полностью остывает;
• легкий уход — поверхность легко моется при помощи мягких чистящих средств.

Электрическая схема устроена таким образом, что при снятии посуды с конфорки автоматика мгновенно отключает ТЭН.

Управление такими плитами, как правило, осуществляется при помощи сенсорных датчиков , которые располагаются на варочной поверхности в довольно удобном месте, создавая безопасность их использования.

Несмотря на обилие плюсов, есть и минусы:

• нельзя готовить в алюминиевой и медной посуде — они оставляют на поверхности малопривлекательные следы, использовать можно только посуду из нержавейки с гладким дном;
• это стеклянная поверхность, подверженная механическим воздействиям от острых предметов, которых на любой кухне в избытке.

Нагревательные элементы

Отличие электроплит может быть и в устройстве их конфорок. Рассмотрим основные типы.

Конфорки спирального типа

Визуально они очень похожи на нагревательный элемент электрочайника — это обыкновенный ТЭН, который предназначен для нагревания установленной на него кухонной посуды. Такие конфорки бывают одинарного и двойного вида — второй вариант отличается тем, что вокруг первой спирали располагается вторая. Эти устройства регулируются с помощью механических поворотных переключателей, где используется плавная регулировка.

Блинный вариант

Такие изделия имеют сплошную поверхность , которая нагревается двумя или более нагревателями, закрепленными на металлической основе. Регулировка производится специальными переключателями поворотного типа, которые подключают ТЭН в различных комбинациях. Они имеют несколько положений, их называют ступенчатыми регуляторами мощности — этим они и отличаются от предыдущих устройств для регулировки спиральных конфорок.

Для защиты изделий спирального и блинного типа конфорок разработчики придумали оригинальное устройство, которое автоматически отключает ТЭН, если температура кастрюли достигла такого значения, что ее содержимое может выплеснуться наружу и залить поверхность конфорки.

Галогенный вид

Различной конфигурации нагревательные элементы размещаются под стеклокерамической варочной поверхностью в произвольном порядке, как придумают дизайнеры. Нагрев посуды осуществляется специальным галогенным излучателем : обозначенное светодиодным индикатором место нагревается за несколько секунд. На такой конфорке хорошо готовить продукты без длительного томления, а энергопотребление составляет не более 2 киловатт в час.

Для этого варианта необходима посуда из чугуна или стали — это надо учитывать всем пользователям при покупке такой плиты.

Регулировка нагревания осуществляется непосредственно на верхней части варочной поверхности при помощи сенсорных кнопок , в моделях меньшей стоимости включено стандартное управление при помощи регуляторов, расположенных на лицевой панели управления.

Керамические устройства

Такого типа нагревательный элемент похож на лабиринт, в который уложена спираль из нихромовой нити — рисунок каждой конфорки продуман идеально для того, чтобы спираль нагревала максимальную площадь. Эти изделия монтируются непосредственно под стеклокерамическими поверхностями панели, где происходит приготовление пищи, довольно часто применяется их комбинация с галогенным вариантом в одной плите. Для управления нагреванием этих устройств довольно часто применяются переключатели с плавной двухступенчатой регулировкой.

Духовой шкаф

Необходимый для приготовления различных блюд жар внутри шкафа вырабатывается при помощи особой конфигурации ТЭНов, которые специально изготавливаются по особой технологии для применения в духовках электроплит. Величина нагревания внутри регулируется расположенным на панели управления переключателем — терморегулятором. Большинство духовых шкафов оснащаются таймером , который не только отключает устройство в нужное время, но и может включить — если пользователь заранее установит необходимую программу.

Некоторые модели имеют конвекцию — вентилятор распределяет горячий воздух равномерно по всему объему шкафа, поэтому нет нужды переворачивать, например, тушку утки во время ее запекания на противне.

На всю поверхность духовки в самых продвинутых моделях нанесено специальное высокого качества покрытие из эмали , благодаря которому поддерживать внутреннюю чистоту довольно просто. Например, у бренда Ханса есть специальный режим — пиролитическая очистка, при включении которого весь капающий жир мгновенно превращается в пепел.

Как работает гриль

В каждой современной электрической плите имеется устройство под названием гриль. Для реализации такой функции используют несколько нагревательных элементов , действие которых направлено на то, чтобы запекание на различных режимах шло равномерно. Регулировка производится комбинированным, механического типа регулятором, располагающимся на панели управления.

Электрические плиты считаются не только уникальным изделием для качественного приготовления пищи — они могут стать изюминкой дизайна вашего кухонного интерьера. Каждый покупатель найдет свою модель, выполненную в классическом или современном стиле — разнообразие габаритов и цветовых решений, наличие большого количества функциональных особенностей позволяет выбрать электроплиту соответственно личным приоритетам.

tehnika.expert

СХЕМА ЭЛЕКТРОПЛИТЫ

Еще в каменном веке, человек понял, что мясо, которое поджарилось в огне, значительно вкуснее сырого мяса. С тех пор люди научились готовить пищу на огне, постепенно добавляя своеобразные приправы и новые ингредиенты, так появилась кулинария. Прошли века тысячелетия, но технология не изменилась, изменились только условия. Сейчас почти у каждого из нас в доме есть плита — газовая или электрическая. Электроплита имеет свои достоинства и особенности, в отличии от газовой, она более безопасна, меньше рисков пожара и отравления угарным газом. Хотя и она может привести к возгоранию при неосторожном обращении, так как визуально не заметно — включена она или нет.

Электроплита состоит из рабочего стола, на котором расположены 4 конфорки. Чаще всего каждая делается на определенную мощность, которая отличается от соседних конфорок. Конфорки имеют разные диаметры, очень часто конфоркой служит ТЭН — нагревательный элемент. На рабочий стол может одеваться сетка, она для удобства пользования. Мощность каждой конфорки главным образом зависит от конкретного типа.

Чугунные конфорки делают из сплавов разных металлов (железо, медь алюминий), они как правило более мощные (900-1600вт), конфорки в виде спирали (ТЭН) делают обычно на мощность 400-600 вт.

В духовке электроплитки установлены 2 нагревателя, часто в виде прямоугольных тэнов. Мощность одного такого тэна в районах 1000-1700 вт. Нагревательные элементы духовки расположены в вертикальном положении. В духовке также имеется подсветка, для наблюдения за процессом приготовления пищи. На панели управления электроплиты можно увидеть ручки управления, которые предназначены для управления конфор и духовки. Рядом с каждой ручкой может находится встроенный индикатор, который уведомляет о включении определенной конфоры. Схема электроплитки:

В более старых моделях электроплит, ручка просто переключает режимы работы конфоры, в современных газовых плитах, где реализована цифровое управление, имеется система плавной регулировки температуры, а в последних новинках ручки и вовсе заменены на сенсоры. Ток, потребляемый электроплитой, может достигать 20 ампер при полной мощности и чтобы выдержать такой ток необходим хорошие, мощные контакты розетки и сетевой вилки. После установки электроплиты и подключения ее к розетке необходимо проверить фазу между «землей» и нулевой фазой, показания омметра должны быть бесконечность и 4-10 Ом соответственно. После этого можно подавать напряжение на электроплиту.

el-shema.ru

Ремонт электроплиты своими руками. Подключение электроконфорки

Из практики можно наблюдать, что подключение электроплит к внешней электрической сети в зависимости от их предназначения сфер обслуживания, бывают с однофазной сетью подключения \220В\ и трехфазной сетью с нейтралью \380В\, нейтраль- нулевой провод.

К способам обеих подключений в дополнение идет провод заземления. В электроплитах и их схемах наглядно можно видеть, что провод заземления подключен к внешней стороне корпуса электроконфорок, нагревателям жарочного шкафа и непосредственно как и в любом другом оборудовании,- к самому корпусу электроплиты. Монтажные подключения электроплит при однофазном исполнении схем имеют три клеммы соединений, связанных перемычкой с левой стороны и две клеммы соединений с перемычкой с правой стороны, шестая клемма служит для заземления. Каждая клемма монтажного соединения в схеме пронумерована, где можно без труда разобраться, куда от монтажного соединения подключен тот или иной провод. Берем любую схему электроплиты и прослеживаем электрическую цепь соединений. В примере описания схема четырех конфорочной электроплиты с жарочным электро шкафом.

Схема имеет три подсоединенных провода от трех монтажных клемм допустим фазного потенциала и два подсоединенных провода от двух монтажных клемм нулевого потенциала. Отводящие провода от клемм подсоединены к переключателям мощности. Переключатели мощности бывают как ступенчатого исполнения так и плавного перехода,- служат для изменения сопротивления.

В этом описании на каждую электро конфорку и нагреватели жарочного шкафа в целом,- идет свой отдельный переключатель мощности. К каждой конфорке от переключателя мощности подсоединены четыре провода, почему именно четыре?, потому что каждая электроконфорка имеет три спирали накаливания и каждая спираль электро конфорки имеет свое сопротивление. Спираль с меньшим сопротивлением будет создавать температуру с наибольшим нагревом, спираль с большим сопротивлением будет создавать температуру с наименьшим нагревом. Переключатели мощности выполняют роль потенциометра \принцип работы потенциометра был изложен ранее\, следовательно, с помощью изменения сопротивления как на самом переключателе мощности так и на самой электро конфорке,- можно регулировать температурой нагрева.

Как починить электрическую плиту?

В жарочном шкафу, в зависимости от модификации электроплиты, могут располагаться либо два либо четыре нагревателя \в быту их называют тэнами\. Мощность нагревателей должна соответствовать мощности самого переключателя. При неправильном подборе переключателя мощности к нагревателям жарочного шкафа,- может произойти постепенное подгорание контактной группы в самом переключателе по мощности.

В конструкции электроплит и в самих схемах можно проследить установку терморегуляторов. Терморегуляторы работают по принципу термового реле, при нагревании биметаллической пластины до определенной температуры происходит деформация самой пластины и контакт разъединяется. Здесь должно иметь место правильное соотношение между терморегулятором и нагревателями как самого жарочного шкафа так и отдельных конфорок. Неправильный подбор может привести в результате длительного перегрева, — к разрыву в электрической цепи и срок службы электроплиты будет незначительным.

Так же в электроплитах может устанавливаться моторедуктор. Моторедуктор- электродвигатель с малым вращающимся магнитным полем обмоток статора, в результате обороты вращения ротора малы. Механический привод- редуктор, приводит в вращение сам вертел.

Сигнальные лампы включения и отключения в контакте с терморегулятором,- для предотвращения от перегрева как самих конфорок так и нагревателей жарочного шкафа.

Что делать, если сломалась электрическая плита?

(Электроплитка Мечта, ханса, индезит, горение и др.)

В случае поломки электроплиты, будь то с духовкой или нет… — нужно протестировать пробником либо мультиметром на сопротивление отдельную цепочку электрической схемы, их соединения, прозвонить каждую конфорку, каждый нагреватель жарочного шкафа, проверить исправность каждой лампы.

Тестирование электрической схемы нужно проводить пассивным способом,- когда электроплита не подключена к внешнему источнику питания. При подключенной электроплите к внешнему источнику,- мы можем выполнить с помощью прибора только измерение напряжения и силы тока на том или ином участке электрической цепи.

Подключение конфорок электроплиты

Допустим для электроплиты GORENIE — Е 405 состоящей из трех конфорок мощностью:

• две конфорки по 1500 Вт \каждая\;
• одна конфорка \1200 Вт\,

Сопротивление на каждую конфорку имеет следующее значение:

• на 1500 Вт \60 ом — 90 ом — 60 ом\;
• на 1200 Вт \130 ом — 90 ом — 60 ом\.

В данной схеме показано подключение контактных соединений конфорок с контактными соединениями переключателя. В зависимости от подключения того или иного сопротивления конфорки — будет соответствовать температура нагрева конфорки.

zapiski-elektrika.ru

Электрическая схема электроплиты Томь-М. Электропечь Томь-М схема

Электрическая схема электроплиты Томь-М. Электропечь Томь-М схема

Плита электрическая Томь-М имеет довольно несложную электросхему, состоящую из простых основных элементов, а
именно, она включает в себя: лампы сигнальные — четыре штуки, сопротивления в количестве четырех штук,
пять переключателей — три на конфорки и два на жарочный электрошкаф, лампу подсвета, клавишу включения подсвета
одну, два тэна и три конфорки. Ниже представлена электрическая схема соединений для плиты Томь-М, у которой режимы
работы жарочного электрошкафа регулируются при помощи двух переключателей! На схеме электропечи применены следующие
условные обозначения: CЛ — сигнальная лампочка, R — сопротивление (резистор), П — переключатель, ЛП — обозначение
ламп подсветки, КП — клавиша подсвета жарочного шкафа, номера 1, 2 и 3 — конфорки.

Электросхема печи Томь-М — Технические данные плиты и ее составляющих.

Установленная мощность электропечи — 6 кВт, единовременная потребляемая мощность печи — 4,5 кВт,
максимальный ток — 20,4 А, номинальное напряжение 220В однофазного переменного тока. Ближняя конфорка (диаметр 145
мм) — тип нагревателя ЭКЧ-145-1/220, ближняя правая конфорка (диаметр 180 мм) — тип нагревателя ЭКЧ-180-1,5/220,
дальняя левая конфорка (диаметр 180 мм) — тип нагревателя ЭКЧ-180-1,5/220, нагреватели жарочного шкафа электропечи
типа ТЭН-170-4-1/1С220.

Схема электрическая печи Томь-М — Мощности нагревателей при соответствующих положениях ручек

переключателей.

Ближняя конфорка: «1» — 0,103 кВт, «2» — 0,133 кВт, «3» — 0,225 кВт, «4» — 0,45 кВт, «5» — 0,675 кВт, «6» —
1 кВт. Ближняя правая конфорка: «1» — 0,148 кВт, «2» — 0,21 кВт, «3» — 0,3 кВт, «4» — 0,7 кВт, «5» — 1 кВт, «6» —
1,5 кВт. Дальняя левая конфорка: «1» — 0, 148 кВт, «2» — 0,21 кВт, «3» — 0,3 кВт, «4» — 0,7 кВт, «5» — 1 кВт, «6» —
1,5 кВт. Нагреватели шкафа электроплиты Томь-М: «1» — 0,5 кВт, «2» — 1 кВт, «3» — 1 кВт, «4» — 2 кВт.

Зависимость температуры жарочного шкафа электропечи Томь-М от ступени переключения.

Переключатель шкафа плиты включен в положение «4» (ТЭНы включены параллельно) — до 300 градусов Цельсия,
переключатель включен в положение «3» (включен нижний ТЭН) — 225 — 260 градусов Цельсия, переключатель находится в
положении «2» (включен верхний ТЭН) — 180 — 220 градусов по Цельсию, переключатель мощности включен в положение «1» (ТЭНы
включены последовательно) — 110 — 130 градусов Цельсия.

ВИНЕГРЕТ.РУ — Обо всем понемногу. ГЛАВНАЯ

kak-varit-ris.ru

Подключение конфорки электроплиты

Не во всех местностях газ подведен к жилым зданиям. В таких ситуациях приходится обходиться электрическими плитками. В обиходе еще остались старые модели. С ними иногда происходят неприятные ситуации, которые требуют замены определенных элементов. Нелишней будет схема подключения конфорки, т. к. часто именно ТЭНы выходят из строя и требуют замены.

Распространенные модели

В своей задумке нагревательные элементы для старых плиток не должны ломаться, но это все равно происходит. Связано это может быть с тем, что нагреватель плитки долгое время работает вхолостую после того, как его забыли выключить, или происходит резкий скачок напряжения, который сказывается на конфорке. Если на поверхности ТЭНа видны механические повреждения в виде трещин, тогда можно точно сказать, что он разогревался до очень высоких температур. Изначально схема по подключению находится в паспорте изделия. В случае его удовлетворительного состояния ее легко уточнить, но чаще всего такие документы утеряны или их уже выбросили, тогда можно воспользоваться руководством, которое будет дано в статье.

Электра

Электра является одной из тех плит, которые устанавливались в новостройках или докупались самостоятельно. Речь идет о плите с модельным номером 1002. Схема, которая была разработана конструкторами для подключения не отличается особой сложностью, поэтому разобраться сможет даже человек, далекий от электричества. На верхней части плиты находится четыре нагревательных элемента. Каждый из них обозначается цифрой от 1 до 4 и имеет буквенный индекс «Н». Первые две конфорки плиты являются именно ТЭНами, т. е. трубчатыми нагревателями. Элемент под порядковым номером 3 выполнен из чугуна и имеет большой диаметр в 20 см. Четвертый элемент выполнен подобно третьему, но его диаметр немного меньше и составляет 14 см.

На каждую конфорку плиты идет свой переключатель. Они также имеют цифровое обозначение, но первые два имеют приставку из буквы «Р», а третий и четвертый – из буквы «П». Последние имеют преимущество регулировки мощности на семь ступеней, что позволяет выбрать требуемый режим. Духовой шкаф плиты имеет отдельный регулятор на три положения. Он обозначается сокращением «ПШ». Индикаторные лампы на схеме имеют обозначение буквой «Л» и порядковым номером от 1 до 4, который также соответствует и номеру конфорки. Для духового шкафа также есть своя лампа, которая обозначена цифрой 5. В духовке находятся еще два нагревательных элемента, которые обозначены цифрами 5 и 6 с соответствующей буквой. Седьмой нагреватель находится в верхней части духовки и представляет собой гриль.

Замена любого из ТЭНов заключается в том, что он первым делом демонтируется с плитки. Для этого придется снять защитные колпаки и планки. Во время разборки можно проследить, куда в плите уходят проводники от конкретного нагревателя. Если провода расплавились, тогда уточнить этот момент можно по схеме, которая приведена выше. На ней также находится порядок подключения питающей линии. Новый нагреватель просто устанавливается в плиту, фиксируется и подключается.

Мечта

Еще более популярной, чем Электра, была плита Мечта с модельным номером 8. Она представляет собой небольшую духовку, на верхней грани которых располагается два ТЭНа. На схемах к этой плите нагреватели, которые находятся на конфорках обозначаются цифрами 1 и 2, рядом с ними находится буквенный индекс «Е». Нагреватели с 3 по 5 находятся внутри духовки. Основной модуль, благодаря которому выполняется настройкой обозначается цифрами 1 по 4 и имеет индекс S. В конструкции предусмотрены световые индикаторы. Они могли сигнализировать о работе конфорок, ТЭНов внутри духовки и просто подсветку. В паспорте они обозначены как HL и имеют цифры от 1 до 3.

Обратите внимание! На схеме также можно найти элемент с обозначением Т-300. Это тепловое реле, которое отвечало за отключение при достижении определенной температуры.

В плите реализована возможность управления интенсивностью нагрева. Оно производится переключателем S1. Благодаря замыканию контактов электрический ток поступает от вилки, которая обозначена XP и через предохранитель F подается на нагреватель, который находится в духовке. Он соединен последовательно с остальными ТЭНами, которые находятся в духовке. Это означает, что до того, как выполнить замену, необходимо определить, какой конкретно нагреватель вышел из строя. Сделать это можно изменением положения переключателя в такое положение, чтобы питание подавалось отдельно на один или два нагревателя в духовке. Для каждой конфорки также есть свой переключатель. На схеме обозначено, как идут провода для подключения каждого отдельного нагревателя.

Лысьва

Еще одним производителем, который довольно часто встречался раньше является Лысьва. Например, ниже приводится схема, которая позволит заменить конфорку на плите, которая имеет три основных нагревателя и те, что находятся в духовом шкафу. Каждый нагреватель на конфорке имеет 6 режимов регулировки. Выполняется задача путем повышения или уменьшения сопротивления проводников. На схеме видны установленные резисторы. По три из них идут на каждый ТЭН и еще четыре на духовку. Руководствуясь тем, как идет ток по схеме, можно легко установить новый нагреватель. В конце статьи будет видео о подключении конфорки с четырьмя выводами.

До того как приступить к замене элемента на плите, необходимо убедиться, действительно ли он вышел из строя. Обычной прозвонкой этого сделать практически невозможно, т. к. ТЭН имеет свое сопротивление. Именно сопротивление и необходимо проверять. Производитель указывает, какое значение является нормальным для исправного узла. Необходимо закрепить два щупа мультиметра на контактах нагревателя и переключиться в режим измерения сопротивления. По окончании процесса необходимо свериться с эталонным значением.

Обратите внимание! Замер сопротивления необходимо производить на демонтированном нагревателе, в противном случае будет выведено значение всей системы.

Во время монтажа будьте внимательны на местах соединения. Все оголенные провода необходимо заизолировать с помощью изоленты или термоусадочной трубки. Ни один оголенный провод не должен касаться корпуса плиты. При выполнении работ по замене, необходимо обесточить плиту. Весь инструмент, который будет использоваться, должен иметь диэлектрические рукоятки, которые не пропустят разряд, который может быть в конденсаторах, если они присутствуют в схеме.

Заключение

Как видно, имея схему, выполнить замену нагревателя не так сложно. Никогда не стоит спешить отключать какие бы то ни было провода. Лучше для начала сфотографировать их на смартфон или цифровую камеру, чтобы знать, как выполнять подключение в обратном порядке.

2proraba.com

принцип работы, электрическая схема, как работает духовка

Даже в больших городах, не говоря о маленьких поселках, существуют жилые дома, где отсутствует газовая магистраль. Но вряд ли найдется здание, в которое не проведено электричество. И в таких условиях только электрическая плита с успехом может заменить привычный газовый аналог. Базовое устройство и принцип работы электроплит – далее в материале.

Базовая конструкция и принцип работы

В наше время ремонт бытовой техники часто обходится в сумму, за которую, если немного доплатить, можно приобрести новую подобную вещь. Поэтому неудивительно, что рядовой пользователь стремится провести самостоятельно диагностику и устранение неисправностей, которые неизбежно возникают при эксплуатации любой техники. А для этого ему необходимо ориентироваться, как устроена электроплита.

Стандартная печь состоит из:

• варочной поверхности, на которой расположены конфорки и регуляторы мощности;
• встроенного духового шкафа, часто укомплектованного грилем;
• нижнего отсека, который используют для хранения решеток и противней, а реальное его предназначение в воздушной прослойке, защищающей напольное покрытие от жара духовки.

Важно! Базовое устройство электроплиты идентично у всех производителей. Разница может быть только в комплектации и возможностях функционала.

Общая для всех плит электрическая схема подразумевает, что ток, поступая на нагревательный элемент, накаливает его до определенной температуры. И уже разогретый ТЭН отдает свое тепло посуде и всему, что его окружает. Не разогревает окружающее пространство только индукционная печь, но у нее другой принцип работы.

Виды и устройство варочных поверхностей

Одной из отличительных особенностей устройства поверхности электрической плиты от газовой является установка посуды не на решетку, а прямо на конфорки или просто на варочную панель . Верх электроплиты может быть выполнен из следующих материалов:

1. стального листа, покрытого эмалью;
2. керамики;
3. стеклокерамики.

Эмалированная поверхность имеет внешние чугунные конфорки и отличается долгим остыванием по завершению работы. Она обладает высокой стойкостью к воздействиям механического и химического свойства. Недостатком стальной конструкции выступает неэффективное расходование тепла: впустую нагревается как сама печь, так и весь окружающий воздух.

Поверхности, выполненные из керамики и стеклокерамики , достаточно прочны на предмет ударного воздействия. Но их легко повредить, поцарапав или посредством химических реакций. Например, обычный сахар, расплавившись на плите, оставляет не выводимое пятно. Но еще в этом месте снижается прочность материала.

А в остальном такие поверхности отличаются многочисленными плюсами, одним из которых являются спрятанные под листом конфорки . Это позволяет использовать в конструкции печи различные типы нагревателей и даже устанавливать одновременно разные их виды, что позволяет оптимизировать процесс приготовления пищи.

В плитах с керамическими и стеклокерамическими поверхностями отлично реализовано качество экономии электроэнергии: стоит убрать посуду из района работы нагревателя, как автоматически происходит выключение ТЭНа. Уборка такой панели сведена к минимуму — достаточно протереть всю поверхность влажной тряпкой, ведь скапливаться грязи и мусору негде. Однако существенным минусом является то, что температура поверхности в обоих вариантов во время работы очень высока.

Важно! Неосторожность во время приготовления пищи может привести к ожогам.

Виды и устройство нагревательных элементов

Электроплиты, сделанные по одной стандартной схеме, отличаются разнообразием нагревательных элементов . Большое распространение получило четыре их вида, которые детально описаны ниже.

Спиральные конфорки

На сегодня этот вид нагревательных элементов отходит в прошлое. Их чаще всего применяют в настольных моделях – с одной конфоркой или двумя. Примером служит электроплитка Мечта (112Т, 211Т, 212Т). В спиральных конфорках используются обычные ТЭНы открытого типа , как в электрочайнике. Они бывают одинарными или двойными. Регулировка мощности обычно применяется механическая плавная.

Блинные конфорки

Это самый распространенный тип конфорок, который предполагает помещение двух ТЭНов в сплошной чугунный корпус . У некоторых моделей нагревателей внутри может быть больше. Для регулировки обычно используется механический ступенчатый переключатель, каждое положение которого подключает новую комбинацию из ТЭНов для создания нужной мощности. Среди отечественных моделей такие конфорки используются в Электра 1001м и Лысьва. Из западных производителей они встречаются у Electrolux и Indesit.

Галогенные конфорки

Принцип работы таких конфорок заключается в том, что галогенный нагревательный элемент излучает тепло, которое раскаляет определенное место стеклокерамической листовой панели , подсвеченное светодиодным индикатором. В таких моделях разогрев происходит очень быстро: всего за несколько секунд под посудой достигается максимальное значение заданной температуры.

Этот тип конфорок предполагает сенсорную регулировку мощности. Но в некоторых бюджетных моделях предусмотрены регулировочные ручки. Энергопотребление галогенных нагревательных элементов не более 2 кВт/ч. Их можно увидеть в моделях BEKO, например, в образчике CSE 57300 GS.

Керамические конфорки

У такого нагревателя нихромовая нить в виде спирали лежит в специальных желобах, вырезанных в керамической подставке . Канавки похожи на лабиринт, а укладка проходит так, чтобы охватить как можно большую площадь для эффективного разогрева. Такой нагревательный элемент располагается под стеклокерамическим листом. Если понадобится замена переключателя конфорки, то искать следует двухступенчатые, с плавной регулировкой. Именно такие больше всего подходят данному типу нагревателей.

Керамические конфорки используются практически всеми производителями, выпускающими подобную продукцию. В современных печах вместе с керамическими ТЭНами часто можно увидеть и галогенные устройства (например, у моделей брендов Gefest и Gorenje).

Разновидности устройства духовых шкафов

Для создания и поддержания температуры, необходимой для приготовления пищи в духовом шкафу, были разработаны специальные ТЭНы . Их выпуск идет по особой технологии, в которой применяется специфическая конфигурация для выработки требуемых показателей жара. Конструктивно духовки различаются видом используемых нагревательных элементов . Они разнятся по конфигурации и габаритам, по мощности, по варианту исполнения (двух- и одноконтурные), а также по назначению (верхние, нижние, боковые, гриль).

Но кроме основной задачи (запекания), многие печи снабжены дополнительными, не менее полезными, функциями . Важную роль в эксплуатации духовки играет наличие или отсутствие встроенных способов ее очистки. Современные модели имеют их несколько, на выбор.

Во многих духовых шкафах предусмотрена конвенция, способствующая равномерному запеканию продукта. Бывает, что устанавливают парообразующий генератор, и тогда духовка может выполнять функции пароварки. Иногда прибор работает в режиме СВЧ.

Но очень часто вместе с духовкой устанавливают гриль . Располагают его в верхней части камеры. Нередко для этих целей используют галогенную нагревательную инфракрасную лампу. Для создания румяной поджаренной корочки продукт располагают в непосредственной близости от мощного нагревателя. А для равномерного распространения жара по всей поверхности, применяется электрический вертел.

Сегодняшние электроплиты снабжены таймерами, элементами подсветки, часами и дисплеями. У многих предусмотрена возможность использования программ для готовки и, что немаловажно, блокировка от детей. Так, электрические печи стали достойной альтернативой классическим газовым плитам в жилищах, где отсутствует газоснабжение. Они прекрасно справляются с приготовлением пищи, а сниженный тариф на электроэнергию в таких домах позволяет использовать все полезные функции без нужды в экономии.

Время чтения ≈ 3 минут

При проведении работ с электросетью следует всегда отключать электроэнергию. Обычно электроплитки последних модификаций продаются без соединительного шнура. Подключение электроплиты должно осуществляется с применением качественных клемм. Причем используется безрозеточное подключение. При таком подключении допускается использование более длинных проводов с плавкими предохранителями. Правда иногда можно использовать и розетку. Важно чтобы ток такой розетки был не менее 32 Ампер.

Самостоятельное подключение электроплиты также допустимо, однако следует иметь в виду, чтобы диаметр жил в кабеле был не менее 4 мм. Если же длина кабеля превышает 12 метров, то диаметр медной жилы должен быть не менее 6 мм. Причем кабель должен быть защищен автономным предохранителем-автоматом.

Схема подключения электроплиты

Схема подключения электроплиты такого типа называется радиальной. Существует также кольцевая схема. При такой схеме подключения на одном кабеле может быть размещено несколько розеток. Запрещается подключение нескольких электроприборов через жучок.

Чтобы ответить на вопрос, как подключить электроплитку своими руками, следует знать, сколько имеется схем подключения. Причем подключение встроенной электроплиты ничем не отличается от подключения автономной плиты. Имеется однофазная, двухфазная и трехфазная система подключения электроплитки. Так как в наших квартирах распространена однофазная система, то и плиту следует подключать по однофазной схеме. С этой целью в клеммной колодке устанавливаются соответствующие перемычки. Затем к колодке следует подсоединить силовой кабель. Розетку нужно установить в выбранном вами месте таким образом, чтобы хватило длины кабеля.

Особое внимание следует уделить при подсоединении электроплиты подключению конфорок. Схему подключения конфорок можно найти в паспорте, который прилагается при покупке электрической плиты. Обычно конфорка включает в себя корпус стальной, клеммник, теплоизоляцию и нагреватели плоского типа.

Нагревательный элемент устанавливается в ячейку соответствующего размера. Поверхность конфорки должна быть выше уровня поверхности самой плиты. Имеются специальные винты, которые регулируют горизонтальное положение нагревательных элементов. Жилы кабеля присоединяются к винтам и зажимаются соответствующими гайками. Подсоединение конфорки — процесс достаточно трудоемкий и ответственный. В случае неправильной установки нагревательных элементов можно повредить электроплитку.

После того как вы установили конфорки в электрической плите следует проверить правильно ли произведено соединение в электрощитке . Только после этого вам следует подключить плиту и проверить ее работу в тестовом режиме. Причем важно проверить в таком режиме все опции, которые предусмотрены в инструкции. Исходя из многолетнего опыта эксплуатации электроплитки можно утверждать, что при правильном подключении плитка будет служить надежно и достаточно долго. Если же вы не совсем уверены в своих силах, то лучше воспользоваться услугами специалистов.

Современные городские квартиры в многоэтажных домах имеют только электрическую проводку, без газопровода, поэтому на кухне . Многих новоселов интересует принцип работы электроплиты, а также ее устройство. В этой статье мы постараемся дать исчерпывающий ответ.

Устройство любой модели электроплиты отечественного или импортного производства практически аналогичное, но у всех есть свои оригинальные нюансы. Например, современные электроплиты Hansa из Германии имеют особую комплектацию, но мы рассмотрим стандартный вариант, который есть у каждой модели электрической плиты. Традиционно эти изделия представляют собой комбинированный электрический прибор, предназначенный для приготовления пищи, он объединяет:

• варочную поверхность с конфорками;
• духовой шкаф;
• нижний ящик для хранения посуды и противней.

Принцип действия стандартный для большинства электроприборов: ток, проходя через ТЭН, нагревает его до заданной температуры. Для удобного управления на передней лицевой панели расположены регуляторы — они могут быть механического или электронного типа в зависимости от класса изделия. Как правило, на этой же панели расположены два индикатора : один, извещающий о включении устройства в сеть, а второй оповещает о включении духовки. На некоторых плитах есть только первый индикатор. При помощи регуляторов пользователи могут устанавливать режим приготовления пищи на любой конфорке или в духовом шкафу.

На рисунке ниже показана схема устройства стандартной электроплиты.

Расшифруем обозначения:

1. регулятор мощности;
2. клеммная коробка;
3. конфорка;
4. опорная планка;
5. датчик температуры духовки;
6. петля;
7. стопор;
8. держатель тэна духовки;
9. тэн духовки;
10. внутренняя облицовочная панель;
11. фиксатор защелки дверцы;
12. гнездо защелки;
13. изолирующая прокладка;
14. тэн для гриля;
15. ободок конфорки;
16. шнур электропитания;
17. земляная клемма;
18. регулировочные ручки.

Разновидности поверхностей электроплит

На современном этапе развития техники модели электроплит делятся в зависимости от типа варочной поверхности на две категории.

Эмаль

Классика электроплит — эмалированная поверхность с конфорками из чугуна. Достоинства такого прибора очевидны:

• невысокая стоимость;
• простое обслуживание и ремонт.

Кроме того, покрытие варочной поверхности устойчиво к механическим повреждениям от случайного падения мелкой кухонной утвари и тяжелых сковородок. Не обошлось и без недостатков:

• длительное время приготовления пищи;
• часть тепловой энергии расходуется впустую, особенно после выключения конфорок, которые долго остывают, обогревая воздух кухни;
• уборка поверхности отнимает много времени, сил — надо использовать специальные химические средства.

Современные электроплиты оснащены поверхностью из стеклокерамики, которая выглядит очень эстетично и стильно. А в чем еще ее преимущества?

• вся варочная поверхность покрыта высокопрочным листом керамики;
• нагрев происходит только в зоне конфорки , что обеспечивает безопасность использования;
• гладкая поверхность исключает случайное опрокидывание посуды;
• габариты конфорок могут быть до 60 см в диаметре;
• быстрый нагрев и остывание — работающий в интенсивном режиме нагревательный элемент всего лишь по истечении минуты полностью остывает;
• — поверхность легко моется при помощи мягких чистящих средств.

Электрическая схема устроена таким образом, что при снятии посуды с конфорки автоматика мгновенно отключает ТЭН.

Управление такими плитами, как правило, осуществляется при помощи сенсорных датчиков , которые располагаются на варочной поверхности в довольно удобном месте, создавая безопасность их использования.

Несмотря на обилие плюсов, есть и минусы:

• нельзя готовить в алюминиевой и медной посуде — они оставляют на поверхности малопривлекательные следы, использовать можно только посуду из нержавейки с гладким дном;
• это стеклянная поверхность, подверженная механическим воздействиям от острых предметов, которых на любой кухне в избытке.

Нагревательные элементы

Отличие электроплит может быть и в устройстве их конфорок. Рассмотрим основные типы.

Конфорки спирального типа

Визуально они очень похожи на нагревательный элемент электрочайника — это обыкновенный ТЭН, который предназначен для нагревания установленной на него кухонной посуды. Такие конфорки бывают одинарного и двойного вида — второй вариант отличается тем, что вокруг первой спирали располагается вторая. Эти устройства регулируются с помощью механических поворотных переключателей, где используется плавная регулировка.

Блинный вариант

Такие изделия имеют сплошную поверхность , которая нагревается двумя или более нагревателями, закрепленными на металлической основе. Регулировка производится специальными переключателями поворотного типа, которые подключают ТЭН в различных комбинациях. Они имеют несколько положений, их называют ступенчатыми регуляторами мощности — этим они и отличаются от предыдущих устройств для регулировки спиральных конфорок.

Для защиты изделий спирального и блинного типа конфорок разработчики придумали оригинальное устройство, которое автоматически отключает ТЭН, если температура кастрюли достигла такого значения, что ее содержимое может выплеснуться наружу и залить поверхность конфорки.

Галогенный вид

Различной конфигурации нагревательные элементы размещаются под стеклокерамической варочной поверхностью в произвольном порядке, как придумают дизайнеры. Нагрев посуды осуществляется специальным галогенным излучателем : обозначенное светодиодным индикатором место нагревается за несколько секунд. На такой конфорке хорошо готовить продукты без длительного томления, а энергопотребление составляет не более 2 киловатт в час.

Для этого варианта необходима посуда из чугуна или стали — это надо учитывать всем пользователям при покупке такой плиты.

Регулировка нагревания осуществляется непосредственно на верхней части варочной поверхности при помощи сенсорных кнопок , в моделях меньшей стоимости включено стандартное управление при помощи регуляторов, расположенных на лицевой панели управления.

Керамические устройства

Такого типа нагревательный элемент похож на лабиринт, в который уложена спираль из нихромовой нити — рисунок каждой конфорки продуман идеально для того, чтобы спираль нагревала максимальную площадь. Эти изделия монтируются непосредственно под стеклокерамическими поверхностями панели, где происходит приготовление пищи, довольно часто применяется их комбинация с галогенным вариантом в одной плите. Для управления нагреванием этих устройств довольно часто применяются переключатели с плавной двухступенчатой регулировкой.

Духовой шкаф

Необходимый для приготовления различных блюд жар внутри шкафа вырабатывается при помощи особой конфигурации ТЭНов, которые специально изготавливаются по особой технологии для применения в духовках электроплит. Величина нагревания внутри регулируется расположенным на панели управления переключателем — терморегулятором. Большинство духовых шкафов оснащаются таймером , который не только отключает устройство в нужное время, но и может включить — если пользователь заранее установит необходимую программу.

Некоторые модели имеют — вентилятор распределяет горячий воздух равномерно по всему объему шкафа, поэтому нет нужды переворачивать, например, тушку утки во время ее запекания на противне.

На всю поверхность духовки в самых продвинутых моделях нанесено специальное высокого качества покрытие из эмали , благодаря которому поддерживать внутреннюю чистоту довольно просто. Например, у бренда Ханса есть специальный режим — , при включении которого весь капающий жир мгновенно превращается в пепел.

Как работает гриль

В каждой современной электрической плите имеется устройство под названием гриль. Для реализации такой функции используют несколько нагревательных элементов , действие которых направлено на то, чтобы запекание на различных режимах шло равномерно. Регулировка производится комбинированным, механического типа регулятором, располагающимся на панели управления.

Электрические плиты считаются не только уникальным изделием для качественного приготовления пищи — они могут стать изюминкой дизайна вашего кухонного интерьера. Каждый покупатель найдет свою модель, выполненную в классическом или современном стиле — разнообразие габаритов и цветовых решений, наличие большого количества функциональных особенностей позволяет соответственно личным приоритетам.

Людей, у которых есть электроплиты, отслужившие не один десяток лет, часто интересуют схемы подключения конфорок. Это неудивительно, ведь со временем эти элементы выходят из строя, и единственная возможность всё исправить — это установить новые конфорки.

В теории при идеальных условиях эксплуатации конфорки могут служить практически вечно, но так, конечно же, не бывает. Дело в том, что мы часто забываем их выключить, от чего ТЭНы накаляются до невообразимых температур. В некоторых случаях на поверхности перегоревших конфорок можно увидеть даже трещины. Но это касается только старых моделей, с новыми подобного не случается.

Когда перегорает конфорка плиты, то владельцу приходится задуматься о подключении нового элемента. Само собой, что без схемы здесь не обойтись. Конечно же, она должна быть в техническом паспорте изделия. Но нужно признать, что спустя 20 лет документы теряются или же приходят в нечитаемое состояние.

Внимание ! В идеале вы должны осуществлять подключение новой конфорки к электроплите точно по схеме, которая указана в техническом паспорте.

Схемы подключения популярных плит

Мечта 8

Это одна из самых продаваемых плит прошлых времён. Неудивительно, что на кухнях у многих людей можно увидеть именно её. Она состоит из таких ключевых узлов:

• ТЭН Е1+ Е2,
• ТЭН Е3-Е5,
• S1-S4,
• индикаторы.

ТЭНы E1-2 располагаются соответственно в конфорке 1 и 2. Это можно легко увидеть на схеме в технической документации плиты. ТЭН Е3-Е5 — это духовой шкаф. S1-S4 представляют собой коммутационный узел, при помощи которого можно осуществлять управление электроплитой.

Индикаторы, имеющиеся в электроплите, согласно схеме бывают двух типов HL1 и HL. Они отвечают за работу ТЭНов. Также в наличии HL3. Но это просто подсветка жарового шкафа, чтобы всегда была возможность посмотреть, в каком состоянии блюдо.

Внимание ! В большинстве конструкций используется тепловое реле Т-300. При этом мощность каждого ТЭНа — 1 кВт.

За регулировку степени нагрева отвечает переключатель S1. Он имеет четыре позиции, с помощью которых можно обеспечивать разную интенсивность огня. В первом положении замыкаются Р1-2 и Р2-3.

Когда это происходит, то активируется ТЭН E3. При этом ток пройдёт следующий маршрут:

• всё начинается с контакта ХР,
• потом идёт реле F,
• Р1-2,
• Е4-5 + Е3,
• Р2-3.

Первый пункт назначения — это контакт вилки. Данный нагревательный элемент имеет последовательное подключение к четвёртому ТЭНу и к пятому. Мало того, он параллельно соединён со вторым и третьим. Во всём этом вы можете легко убедиться самостоятельно, посмотрев на схему внизу.

Когда происходит переключение в положение под номером два, то активируются Р1-1 и Р2-3. Естественно, цепь, через которую проходит ток, меняется. Всё начинается с контакта вилки, находящегося снизу, который подписывается, как ХР. Потом следуют такие промежуточные точки:

Заканчивается всё штекером XP, который сверху. При активации данной цепи запускается исключительно ТЭН E3. Увеличения мощности удаётся добиться за счёт уменьшения сопротивления. Главное достоинство такой схемы подключения конфорки электроплиты заключается в том, что оно является возможным, при неизменном напряжении в сети, которое составляет 220 В.

Для S1 есть позиция номер 3. В таком случае происходит замыкание Р1-1 и Р2-2. Из-за этого происходит подключение ТЭНов Е4+5. Если же говорить про S4, то этот переключатель отвечает за работу лампы. На стандартной схеме работы конфорок электроплиты она имеет обозначение HL3.

Электра 1002

Второй, самой часто используемой в домах и квартирах электроплитой является Электра 1002. Поэтому знать о её схеме подключения конфорок — просто необходимо. К счастью, она не представляет особой сложности и в ней может разобраться даже новичок.

Итак, в наличии у электроплиты есть четыре конфорки, естественно, схема подключения у каждой из них своя. Первые два нагревательных элемента имеют индексы h2и h3. Их главным отличием является трубчатая структура.

Третья конфорка в схеме подключения электроплиты имеет индекс Н3. Она делается из чугуна и является довольно большой — 200 мм. Н4 также делается из чугуна. Её размер 145 мм.

За регулировку температуры отвечают регуляторы Р1 и Р2. У них, нет как таковых ступеней мощности. Но этот недостаток с лихвой компенсируют семиступенчатые переключатели П3 и П4. В свою очередь, ПШ отвечает за духовой шкаф и имеет 3 позиции.

За блокировку отвечает переключатель П5. Сигнальные лампы конфорок в схеме электроплиты это Л1-4. Пятая Л позволяет подсветить духовой шкаф. Также в наличии Л6. Она включается, когда в шкафу достигается соответствующая температура.

За нагрев духового шкафа отвечают соответственно элементы H5-6. Семёрка — это гриль. Терморегулятор обозначается простой буквой T. Также в наличии клавишный включатель — это B. Седьмая Л освещает духовой шкаф.

Внимание ! Моторедуктор обозначается как большая буква M.

Схемы для других популярных моделей

Безусловной, электроплиты Электра 1002 и Мечта 8 были одним из самых популярных в своё время. Но сейчас люди предпочитают покупать себе продукцию совсем других брендов, среди самых известных можно вспомнить Gorenje и Нansa. Именно их плиты большинство устанавливает у себя на кухнях.

Также можно вспомнить бренд «Лысьва». Конечно, их плиты сейчас мало кто покупает, если есть возможность приобрести продукцию более респектабельного бренда, тем не менее круг потребителей у компании довольно большой. В общем, ниже вы найдёте схемы подключения конфорок электроплит от самых популярных брендов.

С помощью этой схемы подключения конфорок электроплиты вы легко выполните все работы самостоятельно. Но для их качественного выполнения не помешают хотя бы базовые знания работы электросетей и электрических приборов.

Нюансы подключения ТЭНа и его проверка

ТЭН обеспечивает нормальную работу конфорки электроплиты. Фактически это её основной элемент, без которого невозможно нормальное функционирование всей схемы. Но чтобы всё прошло нормально, необходимо учесть множество нюансов. Среди основных:

• Контактные соединения не должны касаться корпуса электроплиты, иначе подсоединение может окончиться плачевно.
• Контакты необходимо качественно заизолировать. Лучше всего для этой цели подойдёт кембрик. В крайнем случае вы можете использовать обычную изоленту. Но её надёжность не в пример хуже.
• Очень важно протестировать ТЭН конфорки электроплиты, чтобы подключение по схеме было успешным.

Чтобы протестировать ТЭН конфорки электроплиты вам понадобится специальный прибор. Его называют омметр. Мультиметр также вполне сгодится для этой цели. Эти приборы созданы для того, чтобы измерять сопротивление в схеме.

Если вы используете мультиметр, то для начала необходимо настроить соответствующий режим измерения. Дальше два провода необходимо подсоединить к соответствующими гнёздам.

После этого нужно включить прибор. При помощи двух щупов вы сможете измерить сопротивление ТЭНов. Чтобы это сделать необходимо щупами осуществить подключение к контактам ТЭНа конфорки для электроплиты.

Если вашим измерительными прибором является цифровой мультиметр, то после подключения его щупов к контактам — дисплей сразу покажет результат. Возможны три положения:

• разрыв,
• полная непригодность,
• сопротивление.

Само собой, чтобы осуществить подключение ТЭНа конфорки к электроплите согласно схеме необходимо, чтобы мультиметр показал третье положение. В противном случае ничего не получится.

После подключения ТЭНа электроплиты у каждого человека возникает вопрос, а будет ли после этого работать конфорка? Все ли провода подсоединены правильно? Особенно это верно, когда речь касается конфорок.

Внимание ! Диагностика подключения всех проводов ТЭНа к общей схеме электроплиты должна проводиться в пассивном состоянии.

Для диагностики вам понадобится всё тот же прибор. Перед тестированием отключается нагрузка электроплиты, включается переключатель мощности и осуществляется подключение щупов к вилке. Дисплей покажет соответствующий результат.

Итоги

Осуществить подключение конфорки и всех её элементов к электроплите по схеме несложно. Достаточно иметь соответствующую схему и базовые знания функционирования электрической сети и электроплиты.

С каждым годом всё большее количество людей решается на подключение электроплиты. Это и не удивительно. Современные технологии, используемые при их создании, позволяют добиться немалой экономии.

Представим, что вы уже приобрели электроплиту, и вам нужно её подключить. В таком случае необходимо в первую очередь внимательно прочитать инструкцию. Именно там указывается рабочая схема подключения.

Внимание ! Электроплиты потребляют большой объём электрической энергии в сравнении с другими бытовыми приборами, и это необходимо учитывать при подключении по схеме.

Алгоритм подключения

Перед тем как перейти к непосредственному подключению электроплиты по схеме, необходимо ознакомиться с рядом документов:

• ПУЭ 7,
• ПТЭЭП,
• технический паспорт.

Только после этого вы сможете правильно воспользоваться данной инструкцией. В противном случае вы рискуете не только потерять гарантию на электроплиту, но и подвергнуть себя опасности.

Шаг 1. Выбираем провода

Провод питания согласно схеме, должен быть независимым. Проще говоря, его необходимо напрямую пустить в распределительный щиток. В противном случае проводка может просто перегореть, спровоцировав, таким образом, пожар.

Если у вас в доме нет выделенной линии, то вы можете использовать такие типы проводов:

В свою очередь, чтобы осуществить подключение электроплиты от розетки согласно схеме, нужно использовать кабель типа ПВС. Если вы его не сможете найти, то подойдёт и КГ. Кстати, последний обладает куда большей устойчивостью к изломам. В процессе эксплуатации он может изгибаться множество раз. Вреда от этого не будет.

Когда вы подбираете сечение кабеля для подключения электроплиты, то в расчёт необходимо взять три основных параметра:

• количество фаз,
• напряжение сети,
• потребляемую мощность.

Просто посмотрите в таблицу ниже и подберите подходящий для подключения электроплиты по схеме кабель. При этом лучше предусмотреть небольшой запас мощности, так как перепады в сети — это обычное дело.

Также при подключении электроплиты по схеме своими руками необходимо знать о некоторых нюансах. Во-первых, все операции нужно проводить независимо от автоматического выключателя. Во-вторых, номинал подачи тока должен быть выше на одну единицу, чем потребление аппарата.

Технические характеристики электроплиты вы можете найти в соответствующей документации, которая должна идти к прибору в комплекте поставки . Также все параметры указываются на корпусе.

Внимание ! Автоматический выключатель должен принадлежать к группе C.

При подключении электроплиты по схеме необходимо озаботиться о наличии УЗО. Оно позволит защитить вас и вашу семью от удара электричеством в процессе эксплуатации прибора.

УЗО нужно установить неподалёку от автовыключателя. Подключение устройства защитного отключения возможно только после установки автоматического выключателя. Особое внимание уделите винтовым зажимам. Они должны быть надёжно зафиксированы.

Шаг 2. Делаем розетку

В идеале у вас на кухне уже должна быть розетка, через которую можно осуществить подключение электроплиты согласно схеме. Но к сожалению, разъёмами нужной мощности оборудованы далеко не все квартиры, поэтому иногда об этом приходится позаботиться самостоятельно.

Внимание ! Вам нужна розетка, которая сможет обеспечить питание электротехники с мощностью свыше 3 кВт.

В большинстве случаев на кухне устанавливается однофазная розетка. Её более чем достаточно, чтобы обеспечить подключение электроплиты по стандартной схеме. При этом минимальный номинальный ток должен составлять не менее чем 32 А . В идеале необходимо 40.

Розетка, которую вы будете использовать для подключения электроплиты по схеме должна быть сделана с качественных материалов. Также должен обеспечиваться электрический контакт.

Очень важно чтобы количество жил было таким же, как и количество проводов. Ни при каких обстоятельствах нельзя соединять провода вместе, чтобы стало возможным подключение к одному контакту. Это может привести к пожароопасной ситуации.

При подключении разрешается использовать только медный провод. При этом сечение провода должно соответствовать табличным показателям. Саму розетку нужно установить на ровной поверхности. При этом материалов с высокой горючестью поблизости быть не должно.

Совет ! При установке на кирпичную стену желательно использовать прокладку, чтобы основание розетки не треснуло.

Нельзя устанавливать розетку для подключения электроплиты по схеме возле рукомойника. Это не соответствует правилам безопасности. Брызги могут попасть на оголённый кабель и вызвать замыкание.

Также розетка не должна быть установлена слишком близко к железным трубам. Это же относится к дверным и оконным проёмам. От правильного выбора места для установки зависит безопасная эксплуатация прибора.

Когда вы закончите установку розетки для подключения электроплиты по схеме, проверьте изоляцию. Кабели не должны быть повреждены. Только после этого включайте плиту.

Внимание ! В идеале цвета проводов в вилке должны совпадать с цветами кабелей в розетке.

Отдельное внимание уделите винтовым зажимам, они должны быть закреплены должным образом. Мало того, при установке розетки, для подключения электроплиты необходимо каждый многожильный кабель дополнительно пропаять. Пайку нужно делать там, где они крепятся к контактам.

В том, насколько правильно вы подключили провода, вам позволит убедиться мультиметр. Как только предварительная проверка завершится, можно будет включить автоматический выключатель.

Шаг 3. Подключение к плите

Чтобы подключить электроплиту к кабелю питания, вам, конечно же, понадобится схема. Точный рисунок подключения должен быть в техническом паспорте. После того как вы его найдёте нужно будет найти на задней панели маленькую крышку и открутить её. Под ней вы найдёте клеммы проводов.

Теперь можно закрепить провода для подключения электроплиты согласно схеме. Но перед этим необходимо закрепить все кабели. В противном случае неаккуратным движением вы их просто вырвите.

Внимание ! Для креплений на корпусе электроплиты есть специальные зажимы.

Подключение проводов зависит от количества фаз. Для сопряжения нужно использовать медные перемычки. Обычно они идут вместе с клеммной колодкой. По имеющейся у вас схеме установите соединения. После этого затяните винты.

Обычно в документации или на самой крышке имеется схема, с помощью которой вы сможете подключить плиту. При этом цвета подключаемых кабелей в идеале должны соответствовать друг другу.

В первую очередь нужно подключить заземление. Обычно этот провод имеет салатовый цвет (смесь желтого и зелёного). После этого можно подсоединить нейтраль. Синий кабель подключается третьим. Только после этого можно переходить к фазным проводам. Последовательность следующая:

• коричневый,
• чёрный,
• чёрный.

В процессе подсоединения необходимо сохранять предельную осторожность, так как неправильный контакт может привести к выходу из строя плиты или проводки. В конце работ крышка закрывается.

Общие схемы подключения к сети

Пожалуй, это самая простая схема подсоединения к однофазной сети, для того чтобы подключить питание вам понадобится:

1. Установить перемычки на клеммы L1 и L2, L2 и L3.
2. К L2 подсоединить коричневый провод под фазу.
3. Установить перемычку на N1 и N2.
4. К N2 подключить нейтраль.
5. На заземляющий контакт выводится провод заземления.

При этом вы должны помнить, что это общая схема. Во многих схемах, которые идут вместе с документацией могут быть другие названия клемм . Мало того, даже их количество может быть разным.

Если вам нужно будет подключить плиту к трёхфазной сети, то схема будет немного отличаться. У вас будет три фазы, которые нужно просто подсоединить к трём клеммам L1-L3. При этом в процессе монтажа никакие перемычки не нужны. N1 и N2 вместе с PE подключаются к советующим контактам.

С двухфазной сетью нужно будет установить перемычку на L1 и L2. После этого вы сможете подключить к ним фазу A. Соответственно на C будет выходить L3. Все остальные провода можно подключать по аналогии с предыдущими сетями.

Итоги

Подключить электроплиту к сети не так-то уж и сложно. Мало того, это возможно в квартирах и домах, где по проекту не были предусмотрены розетки такого типа. Но чтобы это стало возможным необходимо использовать качественные комплектующие и учитывать важные нюансы вроде количества фаз в сети.

Износятся ли горелки электрических плит?

К сожалению, конфорки электроплит, также известные как элементы поверхностного змеевика варочной панели, со временем изнашиваются. Это просто результат того, что элемент выполняет свою работу по нагреванию, чтобы вскипятить кастрюлю с водой или приготовить еду на сковороде. Несмотря на то, что поверхностные элементы сделаны так, чтобы выдерживать чрезвычайно высокие температуры, элемент, постоянно нагреваясь, а затем охлаждаясь в течение многих лет использования, может в конечном итоге повредить цепь или вызвать ее короткое замыкание. Хотя домовладельцы с ограниченным бюджетом обычно просто полагаются на один из трех или четырех других элементов рабочей поверхности, если один из них перегорел, относительно легко заменить неисправный элемент на новый (и это не так дорого).

Как заменить конфорки электроплиты

Перед тем, как пытаться заменить элемент поверхностной катушки, обязательно отключите электропитание прибора или отсоедините шнур питания прибора, чтобы предотвратить поражение электрическим током. Многие варочные панели и автономные варочные панели будут использовать обычные элементы змеевика, в то время как гладкие стеклянные плиты на электрических плитах будут использовать излучающие змеевики. Процесс замены обычного элемента теплообменника довольно прост, тогда как доступ к излучающей катушке может быть более сложным.

Для снятия и замены обычного элемента змеевика:

• Поднимите элемент на угол до сорока градусов и потяните, чтобы отсоединить клеммы элемента от гнезда.
• При замене или переустановке обычного элемента змеевика сначала убедитесь, что поддон правильно выровнен и выемка в поддоне находится прямо напротив приемника. Вставьте клеммы элемента в гнездо под углом в сорок градусов, затем опустите элемент так, чтобы металлическая опора вошла в выемку поддона для сбора жидкости.

Доступ к радиантной катушке:

• Поскольку излучающие змеевики устанавливаются под стеклянной варочной панелью, вам нужно будет снять варочную панель с плиты или отсоединить ее от основания. Для этого вам часто нужно сначала отодвинуть плиту от кухонной стены или кухонной стойки.
• Когда варочная панель является частью кухонного гарнитура, первым делом часто нужно открыть дверцу духовки, чтобы получить доступ к винтам, которыми крепится основная верхняя часть.
• Выверните винты, чтобы освободить главную верхнюю часть.Имейте в виду, что в зависимости от модели вам может потребоваться сначала снять крышку и / или панель управления.
• Поднимите основную крышку и поддержите ее.
• Для модели автономной стеклянной плиты обычно требуется снять прибор со столешницы, а затем отделить стеклянную варочную панель от основания. Для этого может потребоваться отсоединить проводку распределительной коробки на достаточном провисании, чтобы полностью снять прибор со столешницы.
• После отделения стеклянной варочной панели или основной поверхности от основания или плиты вы сможете освободить зажимы, удерживающие элемент излучающего элемента, от опорного кронштейна, чтобы отсоединить элемент.Для некоторых моделей потребуется открутить винты, чтобы отсоединить опорный кронштейн от верхней части, прежде чем вы сможете полностью отсоединить элемент.
• Отметьте ориентацию проводов, подключенных к элементу, затем отсоедините провода.
• Поскольку новые излучающие элементы поставляются без удерживающих зажимов, вам, вероятно, потребуется перенести существующие зажимы со старого элемента на новый. На корпусе элемента обычно выгравированы номера, указывающие, где должны быть установлены зажимы и закреплены винтами.
• Подключите провода к соответствующим клеммам.
• Защелкните удерживающие зажимы в соответствующих пазах опорного кронштейна.
• При необходимости выровняйте опорный кронштейн на нижней стороне варочной панели и затяните винты для фиксации.
• Установите на место основную верхнюю часть или варочную панель, закрепив ее винтами.
• Установите на место панель управления или любые крышки, если необходимо.
• Переставьте отдельно стоящую варочную панель в отверстие в столешнице (при необходимости подключите проводку распределительной коробки).Или прижмите диапазон к стене или установите на место в отверстии прилавка.

После завершения ремонта включите электропитание кухонной плиты или варочной панели или снова подключите шнур питания прибора.

Испытание элемента змеевика электрической варочной панели

Существует ряд причин, по которым элемент поверхностной катушки не нагревается, помимо износа самого элемента: розетка элемента может быть повреждена, может быть неплотное или сгоревшее соединение проводов, или переключатель элемента может быть неисправен.Так как же узнать, выгорел ли сам элемент поверхности? Если это обычный элемент катушки, сначала проверьте, нет ли на катушке видимых разрывов или пузырей. При осмотре излучающей катушки ищите разрывы или пятна ожогов. Вы также можете проверить как обычные катушки, так и элементы излучающей катушки с помощью мультиметра, чтобы определить, есть ли в этой части непрерывность — непрерывный электрический путь, присутствующий в катушке.

Для проверки элемента:

• При использовании омметра аналогового типа убедитесь, что измеритель откалиброван, зажав вместе красный и черный щупы и установив стрелку на «ноль».
• При использовании цифрового измерителя поверните диск выбора на минимальное значение сопротивления в Ом.
• Снимите элемент поверхности с варочной панели или убедитесь, что он изолирован от электрической цепи.
• Прикоснитесь красным щупом к одному из выводов элемента, а черным щупом — к другому выводу.
• Если на дисплее измерителя отображается сопротивление от нуля до пятидесяти Ом, значит, элемент исправен и должен функционировать. Если стрелка аналогового измерителя не движется или цифровой дисплей существенно не меняется, значит, элемент не имеет целостности и неисправен.
• Вы также можете протестировать излучающую катушку, чтобы определить, закорочена ли она, прикоснувшись одним щупом к клемме, а другим щупом к металлическому корпусу. Если измеритель показывает непрерывность, вы знаете, что в компоненте произошло короткое замыкание, и его необходимо заменить.

Найдите подходящие детали для электроплит в Ремонтной клинике

В ремонтной клинике

есть все запасные части, необходимые для поддержания работоспособности электрической плиты, включая элементы поверхности катушки, переключатели элементов, розетки, световые индикаторы, ручки управления и клеммные колодки.Введите полный номер модели вашей варочной панели или ассортимента в строку поиска веб-сайта Repair Clinic, чтобы открыть полный список совместимых деталей. Затем вы можете использовать фильтры категории детали и названия детали, чтобы сузить результаты и определить именно ту деталь, которая вам нужна. Хотя Repair Clinic предлагает запчасти, подходящие для варочных панелей, от всех ведущих производителей, включая Amana, Bosch, GE, Thermador, Electrolux, LG, Kenmore, Samsung и Whirlpool, вы должны убедиться, что выбираете компонент, который Подходит для вашей конкретной модели.

Моя газовая плита продолжает щелкать: что мне делать?

Если вы профессиональный шеф-повар, готовящий для 5-звездочного ресторана, занятый домовладелец, который хочет поставить еду на стол, или студент колледжа, разогревающий лапшу, ваша газовая плита — незаменимый прибор. Несомненно, вы ожидаете услышать «щелчок, щелчок, щелчок», когда вы поворачиваете ручку горелки, чтобы электрический воспламенитель зажигал горелку. Как только пламя загорится, щелчки прекратятся.

Но что происходит, когда газовая плита продолжает щелкать, а конфорка вообще не горит? Или если ваша горелка горит, но не перестает щелкать? Если вы слышите непрерывный щелчок, исходящий от плиты, вы также можете заметить непрерывную синюю искру.Не волнуйтесь — это не непосредственная опасность.

Но это расстраивает и может помешать вашим планам вкусно поесть. К счастью, есть несколько шагов, которые вы можете предпринять для устранения проблемы, прежде чем вызывать специалиста по ремонту.

Но прежде чем мы перейдем к мелочам по устранению проблем с газовой плитой, давайте посмотрим, как работает газовая плита.

Как работают газовые плиты

Газовые плиты состоят из контрольной лампы или электронной системы зажигания.Эта дуга высокого напряжения безопасно воспламеняет газ, образуя устойчивое пламя для приготовления пищи. Природный газ поступает в вашу плиту от основного источника газа в ваш дом. Затем он попадает в коллектор, где смешивается с воздухом внутри горелки. Поворачивая ручку управления горелкой, вы точно контролируете, сколько газа попадает в печь. Чем выше вы установите ручку, тем больше газа будет подано.

Ваша газовая плита нагревается за счет природного газа, который поступает в прибор из газовой магистрали в ваш дом.По линии подачи газ подается к горелке, где он смешивается с воздухом внутри коллектора. Вращая ручку управления горелкой, вы точно контролируете, сколько газа поступает в горелку. Чем выше вы установите ручку, тем больше будет пламя.

Теперь вот некоторые общие вещи, которые следует учитывать, если воспламенитель газовой плиты продолжает щелкать.

Устранение неполадок при щелчке газовой плиты

Отрегулируйте колпачок горелки

В большинстве случаев газовая плита продолжает щелкать из-за смещения крышки горелки или грязной горелки.К счастью, это относительно простое решение. Прежде всего, убедитесь, что варочная панель остыла. Убедитесь, что плита полностью остыла. Затем снимите решетку горелки, чтобы получить доступ к крышке под ней. Снимите колпачок и закрепите его на основании. Это должно помочь. Некоторые основания горелок имеют шпонку для установки только в одну сторону. Убедитесь, что основание горелки чистое и надежное, а также крышка.

Удалите лишнюю влагу

Избыточная влажность может быть еще одной причиной того, что воспламенитель газовой плиты продолжает щелкать.Жидкость остается в горелке — от пролитого жира до пролива кипящей воды.

Чтобы правильно удалить лишнюю влагу, снимите колпачок конфорки и протрите верхнюю часть плиты полотенцем. Чтобы ускорить процесс, поставьте вентилятор перед конфорками. Вы также можете зажечь горелку с помощью зажигалки для барбекю, которая затем высушит горелку.

Удаление остатков пищи

Воспламенитель может быть заблокирован пищей или другим мусором. Чтобы удалить мусор из канавок горелки, мы рекомендуем использовать металлическую булавку или скрепку.Как правило, не используйте зубочистку, потому что она может сломаться и застрять внутри, что вызовет еще большую головную боль.

ПРИМЕЧАНИЕ. Хотя щелкающая газовая плита обычно не опасна, важно отметить, что если вы почувствуете запах газа или подозреваете утечку, отключите подачу газа, выйдите из дома и позвоните в коммунальное предприятие.

Если проблема не в самом устройстве, возможно, проблема связана с выключателем искрового зажигания. Прочтите советы по поиску и устранению неисправностей при неисправном выключателе искрового зажигания.

Проблемы с выключателем искрового зажигания

Как мы упоминали выше, выключатель искрового зажигания воспламеняет пламя, посылая электрический ток на искровой модуль. Переключатель может закоротиться из-за чрезмерной влажности, скачка напряжения или по ряду других причин. Поврежденный переключатель зажигания может начать подавать постоянный ток на модуль искры, вызывая непрерывный щелчок. У некоторых более дорогих конечных продуктов есть повторное зажигание. Когда ваша горелка перегорела, она снова зажглась.Если горелка загрязнена и не отрегулирована, горелка загорится, но продолжит щелкать. Очистка и повторное выравнивание горелки может решить проблему. Если нет, то это хорошо, что у вас есть iFiX, так что вам не обязательно!

Устраните неисправность выключателя искрового зажигания, поместив мультиметр на каждый выключатель печки. Если мультиметр показывает, что переключатель в порядке, вам необходимо заменить переключатель, предполагая, что переключатель находится в выключенном положении. Или, если горелка находится в положении розжига, она должна быть непрерывной.

Совет: Хотите знать, как очистить газовую плиту? Возьмите щетку с латунной щетиной и сотрите с плиты нагар и прочий мусор. Хотя у вас может возникнуть соблазн сохранить чистоту плиты и духовки алюминиевой фольгой, избегайте этого любой ценой. Фольга растает до эмали, надолго прилипая к плите, воспользуйтесь этим советом и для печи. Никогда не кладите алюминиевую фольгу на эмалированную поверхность.

Другие распространенные проблемы с газовыми плитами

Как домовладелец, вы можете решать другие проблемы с плитой сверхурочно.Помимо искр и щелчков, есть еще пара дополнительных проблем, обычно связанных с газовыми печами:

• Горелки не нагреваются.
• Тепло исходит только от части горелки.
• Горелка перегревается.
• Световые индикаторы продолжают гореть, когда они не используются.
• Контрольная лампа регулярно гаснет.
• Пламя горелки слабое.
• Присутствует запах газа.

В iFiX мы видели почти все возможные проблемы с кухней и другой бытовой техникой.Наша команда способна диагностировать и решить проблему с духовками, плитами и плитами. Если вы заметили какие-либо из этих проблем с вашей плитой, немедленно позвоните в iFiX:

Ремонт газовых плит в Огдене и окрестностях

Газовая плита, которая не загорается, может быть опасна. А утечки газа бывает сложно найти. Благодаря нашему обучению, опыту и новейшим инструментам мы можем найти даже малейшую утечку газа, уберечь вас и вашу семью от опасности. Наша команда устранит различные проблемы, от коротких замыканий до неисправных цепей и утечек газа, чтобы определить причину сбоя.

Помните, всегда доверяйте любой ремонт, который может вызвать утечку газа, специалистам.

Позвоните в iFiX сегодня и обратитесь в сервисную службу по ремонту плит в штате Юта

Если у вас возникли проблемы с газовой или электрической плитой или вам нужна помощь в выборе новой плиты, позвоните в iFiX сегодня по телефону 801.731.iFiX (4349). Наша команда способна диагностировать и решить проблему с духовками, плитами и плитами. У нас есть возможность обслуживать широкий спектр различных марок и моделей.

Не работает нагревательный элемент плиты KitchenAid

Независимо от того, являетесь ли вы поваром-гурманом или новичком в кипячении воды, большинство из нас ожидает, что наша плита нагреется по нашей команде.Итак, что делать, если у вас не работает нагревательный элемент плиты KitchenAid? Это может быть неисправная плата поверхностного элемента или неисправный переключатель поверхностного элемента. Также может быть ослабленный или поврежденный элемент поверхности катушки. Если эти детали неисправны, их необходимо заменить, чтобы устранить неисправность горелки печи.

Не работает нагревательный элемент плиты KitchenAid? Вот что делать…

Ниже вы найдете возможные причины вопроса: «Почему моя плита KitchenAid не нагревается?» Выполните следующие действия, чтобы устранить проблему и, возможно, решить каждую проблему, чтобы горячая еда всегда была рядом.

Неисправная плата поверхностных элементов KitchenAid

Неисправная плата поверхностного элемента может быть частой причиной, по которой вы обнаруживаете, что нагревательный элемент плиты KitchenAid не работает. Эта плата используется для связи с вашей печью, поскольку она оснащена реле, которые управляют мощностью горелок, когда вы нажимаете кнопку. При выходе из строя более чем одного из этих реле горелка не получит команду на нагрев.

Один из способов проверить вашу элементную плату — это перезагрузить плиту.

Как сбросить настройки плиты KitchenAid? Выполните следующие простые шаги:

1. Отключите питание вашей плиты, отключив ее автоматический выключатель на 1 минуту
2. Включите автоматический выключатель снова
3. Попытайтесь включить горелку

Еще одним признаком неисправности платы поверхностного элемента является наличие более одна не отвечающая горелка. Если это так и ваша плата поверхностного элемента не реагирует на сброс, ее необходимо заменить.

Неисправный переключатель печного элемента

Другая распространенная причина, по которой нагревательный элемент плиты KitchenAid не работает, — это неисправный переключатель элемента. Этот переключатель фактически отправляет питание на горелку после получения вашей команды от платы поверхностного элемента.

Чтобы определить, действительно ли проблема в переключателе элементов, вы можете заменить нагревательные элементы другим такого же размера. Если элемент по-прежнему не нагревается, вероятно, переключатель элемента неисправен и его необходимо заменить.

Элемент свободной поверхности катушки

Если у вас не работает поверхностный элемент KitchenAid, а это змеевик, возможно, он ослаблен. Рекомендуем проследить, чтобы элемент вошел в гнездо как можно глубже. Если ослабленный змеевик не является проблемой, вы можете проверить элемент горелки, чтобы определить, неисправен ли он.

Выполните следующие действия, используя мультиметр для проверки элемента горелки KitchenAid:

1. Выключите автоматический выключатель печи.
2. Снимите катушку горелки, выдвинув ее из клемм.
3. Отсоедините все провода от катушки горелки и проверьте, нет ли повреждений.
4. Проверьте сопротивление горелки с помощью мультиметра.Значение менее 20 Ом указывает на то, что горелка неисправна и ее необходимо заменить.
5. Проверьте целостность горелки с помощью мультиметра, удерживая один датчик на горелке, а другой — на одной из двух ее клемм. Если в любой момент непрерывность не будет обнаружена, значит, горелка неисправна и ее необходимо заменить.

Фотография предоставлена: Профи запчастей для бытовых приборов

Выгоревший элемент сияющей поверхности

Если плита KitchenAid не нагревается должным образом и у вас есть светящийся элемент на поверхности, вполне возможно, что этот элемент перегорел.Эти элементы похожи на лампочки и со временем могут перегореть. Горелки этого типа также можно проверить с помощью мультиметра, и при отсутствии непрерывности их необходимо будет заменить.

Мы надеемся, что эта информация поможет устранить неисправность нагревательного элемента плиты KitchenAid, который не работает. Надежные ремонтные службы готовы помочь с ремонтом любого типа. Позвоните нам сегодня, чтобы запланировать звонок в службу поддержки!

Почему электрическая духовка GE не включается

Как диагностировать наиболее распространенные проблемы с электрическими плитами

25 октября 2018 г.

Как устранить неполадки в холодильнике Frigidaire

24 февраля 2020 г.

Мы живя в эпоху передовых технологий.От холодильников до посудомоечных машин, от морозильных камер до духовок — огромное количество кухонной техники произвело революцию в нашей домашней жизни. Сейчас довольно сложно представить, как жили наши предки без такого полезного прибора, как электрическая духовка. Если с этим прибором что-то пойдет не так, это может стать для нас стрессом. Не позволяйте стрессовым факторам влиять на вашу жизнь! Отремонтируйте вашу печь GE вместе с нами! Наши квалифицированные специалисты имеют большой опыт в области ремонта бытовой техники и будут рады помочь вам.

Поиск и устранение неисправностей электрической духовки GE

Если ваша электрическая духовка GE не включается и вы хотите устранить ее самостоятельно, следуйте этим простым советам:

Проверьте, правильно ли установлены регуляторы температуры духовки. При необходимости проконсультируйтесь с инструкцией по эксплуатации, прилагаемой к вашей духовке. Если вы не можете найти свое руководство, вы можете загрузить его с веб-сайта GE здесь, указав номер модели духовки.

Чтобы сбросить настройки управления, выключите автоматический выключатель, который управляет вашей духовкой GE.Подождите около минуты, а затем включите автоматический выключатель, чтобы восстановить питание. Это поможет сбросить настройки, которые ранее использовались вашим прибором.

Для бесперебойной работы большинства электрических плит требуется 240 В переменного тока. Если вы подозреваете, что электрическая розетка не обеспечивает достаточное напряжение, проверьте коробку предохранителей в вашем доме, так как сработавший прерыватель или перегоревший предохранитель могут вызвать проблему. С другой стороны, если в розетке есть напряжение, это указывает на проблему с самой духовкой.

Бесплатно

Сервисный звонок

В тот же день

Ремонт

Гарантия на детали

до 5 лет

Нет

Скрытые платежи

Возможные проблемы

Если ваша электрическая духовка GE не включается, вот самые вероятные причины:

Плохое или неисправное соединение проводов также может привести к неправильной работе духовки. Провода для запекания или запекания обычно перегорают возле нагревательного элемента.

При повышении температуры перегорает предохранитель, отключая питание духовки. Вы можете использовать мультиметр, чтобы проверить плавкий предохранитель на непрерывность. Если проверка предохранителя отрицательна на непрерывность, его необходимо заменить.

Термостат или датчик контролирует температуру духового шкафа. Когда достигается определенная температура, устройство управления духовкой отключает подачу напряжения на деталь. Этот цикл продолжается, пока вы готовите, чтобы поддерживать соответствующую температуру.Если неисправен термостат или датчик, духовка может даже не включиться. Вы можете использовать мультиметр, чтобы проверить сопротивление датчика при комнатной температуре. Измеритель должен показать сопротивление примерно 1100 Ом. Если нет, подумайте о замене датчика.

Если датчик показывает правильное сопротивление при проверке, сама плата управления духовки может быть повреждена. Плату нелегко осмотреть, но вы можете осмотреть ее на предмет признаков возгорания или короткого замыкания.

Мы указали наиболее распространенные детали, из-за которых печь не включается, но есть и другие детали, которые могут быть неисправны.Когда дело касается ремонта духовки, вы всегда можете положиться на наших профессиональных специалистов. Позвоните нам по телефону (720) 763-9019. Мы сделаем все возможное, чтобы отремонтировать вашу технику как можно скорее!

Не работают конфорки электроплит?

Горелки для электроплит не работают? | ThriftyFun

Вопрос: Электроплита включается, но не нагревается?

2 апреля 2018 г.

У меня электрическая плита Hotpoint работала, но просто перестала работать. Я пошел, взял другую печку и воткнул ее, но она тоже не работает.Я проверил всю проводку и конфорки на печах с помощью мультиметра, и вроде все хорошо на обеих плитах, но когда я подключаю любую из них, они включаются, но не нагреваются.

Есть идеи, что это может быть?

ответов

словесных работ
Бронзовая медаль за отзыв за все время! 170 Отзывов

4 апреля 20180 г. считает это полезным

Лучший ответ

Проверить проводку за плитой? Я знаю, что сложно проверить, исправна ли розетка (учитывая, что вы не можете подключить к ней что-либо еще).Взять мультиметр можно? (Конечно, после проверки выключателей.)

Ответьте на этот вопрос

4 Дополнительные вопросы

Задайте вопрос Вот вопросы, которые задают члены сообщества. Прочтите, чтобы увидеть ответы, предоставленные сообществом ThriftyFun, или задайте новый вопрос.

Вопрос: Горелки электроплит не работают должным образом?

3 октября 2019 г.

В моей электрической плите исправно работает только одна горелка. Остальные три горелки не могут работать независимо.Мне нужно всегда включать хороший, чтобы заработали другие горелки.

Ответы

Джуди
Золотая медаль на все времена! 677 Сообщений

3 октября 20190 нашел это полезным

они должны работать независимо. Возникла неисправность проводки, если вам нужно, чтобы одна была включена, чтобы другие работали. Это не проект «сделай сам», если вы не знакомы с электричеством.

Pghgirl40
Бронзовая медаль за отзыв на все времена! 196 Отзывов

3 октября 20190 считает это полезным

Ура! Это беспокоит.Вы вытащили все горелки и снова вставили? Если это так, и это все еще проблема, лучше всего взглянуть на нее профессионально. Безопасность прежде всего! Отправьте ответ с обновлением!

cybergrannie
Золотая медаль обратной связи на все времена! 949 Отзывов

3 октября 20190 нашел это полезным

Это плита с приставной поверхностью, поэтому возможно, что при чистке горелок провода перепутались и теперь не работают должным образом.
Ремонт электрооборудования своими руками никогда не является хорошей идеей, если вы не являетесь квалифицированным электриком. Это похоже на старую плиту, поэтому вы можете подумать о поиске отремонтированной плиты в магазине бытовой техники, так как ремонт, скорее всего, будет дорогостоящим.

Проверьте бытовую технику в Habitat Restore, если она есть в вашем районе.

Возможно, вы играете с потенциальным возгоранием каждый раз, когда включаете горелку, поэтому подумайте о замене этой плиты.

poehere
Бронзовая почтовая медаль на все времена! 105 Сообщений

10 октября 20190 нашел это полезным

У вас может быть короткое замыкание в проводке под плитой. Если это так, то вам действительно нужно, чтобы кто-то вышел и посмотрел на это. Также может быть проблема с самими горелками, и их необходимо заменить.В общем, это не ремонт своими руками, если вы не можете подключить электрический кабель, я бы позвонил в компанию и попросил прислать ремонтника.

Ответьте на этот вопрос

Вопрос: Не работают горелки для электрических плит?

10 мая 2018 г.

4 конфорки на моей электроплите GE не работают, но духовка и часы работают.

Ответы

Джуди
Золотая медаль на все времена! 677 Сообщений

10 мая 20180 нашел это полезным

Убедитесь, что горелки подключаются. Проверьте свои выключатели.

10 мая 20180 нашел это полезным

Либо у вас перегорел предохранитель, либо у вас есть горелки того типа, которые подключаются и отключаются. Если они выдвигаются, замените их.

Было бы здорово, если бы вы могли показать нам фото своей плиты. 15mhhm15
Diamond Post Medal for All Time! 1,298 Сообщений

10 мая 20180 г. нашел это полезным

Согласно веб-сайту GE, говорится:

Шаг 1
Если верхние горелки не работают, но часы работают, возможно, ваше устройство подключено неправильно, обратитесь к установщику для дальнейшей помощи.

Шаг 2
Проверьте автоматические выключатели / предохранители и шнур питания.

Шаг 3
Убедитесь, что шнур питания подключен.

products.geappliances.com/ … / gea-support-search-content? ContentId …

Удачи!

Здравствуйте,
Бронзовая почтовая медаль на все времена! 107 Сообщений

10 мая 20180 нашел этот полезный

Убедитесь, что соединения не были повреждены, или убедитесь, что они подключены, если подключи и работай

, вы должны немедленно проверить это, потому что это может быть пожароопасным, если что-то повредило соединение (например, грызун) или просто закоротило

Ответьте на этот вопрос

Вопрос: Не работают горелки для электроплит?

Что заставит мои электрические конфорки просто взорваться? Может быть, это из-за распыления на них чистящих химикатов во время уборки?

Автор DW

Ответы

18 апреля 20130 нашел это полезным

Всегда возможно, что использование аэрозольного очистителя могло привести к отказу всех ваших горелок, но гораздо более вероятно, что у вас сломанный провод, нарушающий электрическую цепи к вашим горелкам.

Проволока (и) может быть сломана из-за возраста, или, возможно, разрыв произошел из-за движения, когда горелки поднимались, чтобы добраться до области под ними, если ваша плита сконструирована таким образом.

Это работа для профессионала. Вы ищете специалиста по ремонту бытовой техники / женщину, которая имеет страховку и страховку, а также имеет специальную подготовку по ремонту электроприборов. Дорогой, да, но самый безопасный вариант для вас и всех, кто живет в доме.

18 апреля 20130 г. считает это полезным

Вы отметили выключатель?

Ответьте на этот вопрос

Вопрос: Электрическая плита не работает?

У меня отдельные плита и духовка, и они на отдельных выключателях.4 горелки перестают работать. Я заменил выключатель, но все равно ничего. Что я должен делать дальше?

Роллин

Ответы

13 октября 2010 г. нашел это полезным

Похоже, у вас пропал провод в плите (та часть, где расположены конфорки). Это может быть что-то простое, например, тянущаяся сверху проволока во время чистки.

Отключите питание горелок, а затем используйте фонарик, чтобы хорошо рассмотреть проводку к горелкам — вы увидите проводку, ведущую к каждой горелке, а также главный подвод к стене, где горелка входит в разветвление. .

Даже если вы найдете провод, вам следует оставить такую ​​работу профессионалу, желательно на заводе, обученном работе с вашей моделью плиты. Это может быть дорого, но оно того стоит, если учесть фактор пожарной опасности.

14 октября 2010 г. считает это полезным

Вы проверили предохранители в плите? Что касается незакрепленного провода, то, если у вас есть какие-либо навыки мастера, это очень простое решение и, конечно, не стоит денег, звонок в службу поддержки от «профессионала» будет стоить вам

Ответить на этот вопрос

Категории

Страницы

Подробнее

Категории

Как проверить нагревательный элемент с помощью мультиметра?

Если у вас есть электрическая духовка или водонагреватель, и вы обнаружите, что они внезапно перестали выделять тепло, есть несколько действительно простых тестов, чтобы проверить, что может быть причиной этого.

Если вы можете определить, что это нагревательный элемент, то вы можете легко заменить его самостоятельно, не нанимая дорогих специалистов для ремонта. И все это с помощью одного из моих любимых устройств — мультиметра.

Ниже я расскажу вместе с вами, что нужно проверить перед испытанием нагревательного элемента, какие элементы вам понадобятся, правила техники безопасности и как проверить нагревательный элемент. Выполните все шаги в указанном ниже порядке, и если в какой-либо момент у вас возникнут сомнения, проведите дополнительное исследование или обратитесь за помощью к квалифицированному электрику.

Предварительные проверки

Водонагреватель

Есть много признаков того, что нагревательный элемент вашего водонагревателя может сломаться, это может включать то, что вода вообще не нагревается, или он начинает нагреваться на несколько секунд, а затем снова остывает.

Оба являются признаками того, что один или оба ваших нагревательных элемента могут быть повреждены (поскольку у большинства водонагревателей есть два нагревательных элемента). Если ваша вода кажется слишком горячей до точки кипения, это означает, что ваш термостат сломан, и вам следует выключить водонагреватель.

Духовка

Если кажется, что ваша духовка недостаточно нагревается или функция жаровни не работает, откройте духовку и включите ее.

Посмотрите, какая нагревательная спираль начинает загораться (одна должна быть сверху и снизу духовки). Это подскажет вам, какой из них проверить.

Прежде чем вы начнете проверять нагревательный элемент любого блока, начните с проверки коробки автоматического выключателя, расположенной внутри или снаружи вашего дома. Надеюсь, ваш ящик был помечен, чтобы вы знали, какой из них проверить.

Если переключатель для вашей духовки перевернут, это означает, что выключатель просто необходимо переустановить. Хотя, если это происходит несколько раз, это признак того, что с оборудованием, подключенным к этой розетке, что-то не так, что вызывает его перегрузку по питанию, в связи с чем вам следует проконсультироваться с электриком.

Что вам понадобится

Перед тем, как начать, вам понадобятся следующие предметы:

При работе с чем-либо, связанным с нагревом или электричеством, вы должны быть уверены, что он полностью отключен перед началом работы в теме.Выключите прибор, отсоедините его от источника питания или отключите, если он выключен, на панели выключателя. Если вы нервничаете, лучше сделать и то, и другое.

При обращении с нагревательными элементами любого устройства убедитесь, что они не нагреваются. Если вы включили его совсем недавно, лучше подождать 1-2 часа, прежде чем брать его в руки.

Как проверить нагревательный элемент

Нагревательный элемент работает аналогично лампочке в том смысле, что электричество проходит через элемент, а сопротивление материала выделяет тепло.Часто небольшие трещины в нагревательном элементе могут привести к потере правильного пути прохождения электричества.

После того, как вы извлечете нагревательный элемент из устройства, вы готовы его проверить (и духовые шкафы, и водонагреватель аналогичны шагам, приведенным ниже).

Этапы проверки нагревательного элемента:

1. Вы запустите проверку целостности цепи, чтобы увидеть, правильно ли подается электричество, подаваемое на один конец элемента, на другой конец.
2. Можно использовать аналоговый мультиметр, но мы рекомендуем использовать цифровой мультиметр.
3. Установите шкалу мультиметра на наименьшее сопротивление (сопротивление будет обозначено на нем символом: Ω). Обычно на вашем мультиметре устанавливается значение 200 Ом.
4. Проверьте свой мультиметр, чтобы убедиться, что он работает должным образом, соприкоснув оба металлических щупа мультиметра вместе (черный и красный щуп). Мультиметр должен показывать нулевое или близкое значение.
5. Затем возьмите нагревательный элемент, снимите щупы с мультиметра и прикоснитесь каждым из них к противоположным сторонам нагревательного элемента.Не нужно беспокоиться о том, какой стороной вы касаетесь каждого зонда.
6. Запомните или запишите результаты мультиметра.

Как понять показания:

• Если у нагревательного элемента есть непрерывность, вы увидите записи, отображаемые на вашем экране. Для духовок вы должны получить сопротивление от 30 до 100 Ом. Для водонагревателя должно быть около 10-16 Ом.
• Если мультиметр показывает 0 или нет результатов, это означает, что нет непрерывности и электричество не может пройти от одного конца до другого.Это означает, что необходимо будет заменить нагревательный элемент. Ваш водонагреватель снаружи покажет, какой тип нагревательного элемента ему понадобится. Обратитесь к руководству пользователя, чтобы определить, какой нагревательный элемент понадобится вашей духовке, если он не указан на приборе.

Какие мультиметры для этого подходят?

Есть много типов мультиметров, которые отлично подойдут для такого рода тестов, но вы должны вкладывать средства в тот, который будет хорошо работать долгое время и имеет широкий спектр доступных функций тестирования.

Innova 3320

В целом марки Fluke — лучшие на рынке, но они и самые дорогие. Вы можете опробовать любой из следующих мультиметров, которые могут проверить целостность:

Как всегда, когда я обнаруживаю больше домашних заданий своими руками, для которых вы можете использовать свой мультиметр для тестирования различных объектов и приборов, я обязательно поделюсь им с ты.

Мультиметр определенно является одним из наиболее универсальных и универсальных устройств, которые можно носить дома независимо от уровня ваших навыков.

Как отремонтировать электрическую плиту, не выключающуюся

Электрическая плита — иногда ее называют электрической плитой — это находка для каждого домовладельца. Удобный и гибкий, его просто установить, использовать и даже чистить. Благодаря этому современному творению приготовить широкий выбор блюд для вас и вашей семьи стало еще проще. Однако через некоторое время ваша плита может перестать работать — в том числе и неправильное выключение.

Итак, что вы делаете, когда вы уже приготовили еду, но ваша плита все еще работает на полную мощность? Вот как его можно выключить.

Возможные причины, по которым электрическая плита не выключается, и способы устранения

Электроплита не выключается по нескольким причинам. Это может быть просто сломанная ручка или что-то гораздо более сложное, например, неисправный элемент поверхности или переключатель.

Электрические плиты, независимо от типа или марки, по сути, работают одинаково. То есть они полагаются на электричество для производства тепла. С учетом сказанного, первым шагом к диагностике проблемы является отключение плиты от электросети.В зависимости от того, насколько серьезна проблема, вы можете решить ее самостоятельно. Если нет, не волнуйтесь. Просто позвоните в службу ремонта Prime Appliance Repair Service, и они выполнят работу в кратчайшие сроки.

I. Сломанная ручка

Ручки управления — это регуляторы, которые обычно находятся спереди или сверху вашей электрической плиты. Они позволяют вам активировать каждую из горелок — части, излучающие пламя — по одной, а также регулировать количество тепла, которое вы хотите использовать. Если у вас есть кухонная плита, ручки также позволят вам установить температуру и таймер духовки.

Если ручка застряла (или, что еще хуже, сломалась), она может не вращаться должным образом. В качестве альтернативы, он может вращаться слишком свободно, без какого-либо трения. В некоторых случаях горелка может даже казаться выключенной, хотя на самом деле это не так.

Неисправная ручка управления — это, пожалуй, самая частая причина, по которой ваша электрическая плита не выключается. К счастью для вас, его относительно легко отремонтировать.

Как отремонтировать ручку печки:

1. Чтобы подтвердить, действительно ли неисправна ручка управления, вам нужно сначала проверить и удалить ее.Опять же, перед началом работы убедитесь, что плита уже отключена от сети.
2. Чтобы отсоединить ручку, просто осторожно потяните за нее. Он должен легко скользить в вашу руку.
3. Если ручка кажется застрявшей, не прилагайте к ней усилий. Если тянуть сильнее, ручка может сломаться и отделиться от металлического штыря, прикрепляющего ее к плите. Вместо этого попробуйте обернуть полотенце, гибкую проволоку или веревку вокруг стержня за ручкой, а затем потяните его наружу, чтобы приподнять.
4. Осмотрите ручку печки.Если он сломан, вы можете заметить, что компоненты, удерживающие его на месте, сломаны. Если это так, вам нужно будет заменить ручку. К счастью, запасные части легко доступны на Amazon или в вашем местном хозяйственном магазине. В противном случае обратитесь к производителю печи.
5. Заменить ручки совсем несложно. Если вы получили нужные детали, они должны без проблем прикрепиться к металлическому валу. Просто обязательно обратитесь к руководству по эксплуатации и следуйте ему до буквы.

Примечание: Как правило, не рекомендуется использовать плиту со снятыми ручками.Если сломана только одна ручка, то проблем не будет. Вы можете просто использовать другие функциональные горелки. Но если большинство (или все) ручки управления вышли из строя, попробуйте использовать плоскогубцы, чтобы захватить и повернуть оголенный металлический штырь в желаемом направлении — как обычно с ручкой управления.

Статья по теме: Какие типы плит существуют и какая лучше всего подходит для вас?

II. Неисправный элемент поверхности

Элемент поверхности плиты — иногда называемый поверхностной горелкой — это часть, которая обеспечивает тепло для варочной панели.По сути, он использует нагревательные элементы для преобразования электрической энергии в тепло. Электрическая кухонная плита или плита могут использовать несколько стилей нагревательных элементов, включая простые элементы катушки, металлические диски, излучающие нагревательные элементы или элементы магнитной индукции. Кроме того, электрические плиты обычно имеют четыре конфорки, которые бывают разных размеров и различаются от одной модели к другой.

Со временем элемент поверхности печи может перестать правильно работать из-за чрезмерного износа.Другими словами, срок его службы просто подошел к концу. Другой возможный виновник — скопление жира и разливов. Как и следовало ожидать, дефектный элемент поверхности может помешать правильному отключению печи. В этом случае вам необходимо немедленно заменить поверхностную горелку.

Как закрепить элемент поверхности:

1. Убедитесь, что электроплита отключена от электросети. Если он недавно использовался, подождите, пока он остынет, прежде чем продолжить.
2. Начните с снятия элемента поверхности с плиты. Точный процесс удаления может отличаться от продукта к продукту, поэтому, как всегда, обязательно обращайтесь к руководству по эксплуатации.
3. Осмотрите элемент поверхности на предмет повреждений или сильного износа. Например, элементы излучающих катушек будут иметь видимые пятна перегорания или разрывы в катушках. Вы также можете проверить клеммы и разъемы клемм.
4. При отсутствии визуальных подсказок лучше всего выполнить проверку целостности с помощью мультиметра.Это определит, течет ли электрический ток из одной точки в другую, указывая на то, что горелка все еще работает должным образом. Если нет, значит ТЭН уже перегорел и потребует замены. К сожалению, отремонтировать нет возможности.
5. После покупки необходимых запасных частей просто следуйте пошаговым инструкциям продукта по их установке.

Статья по теме: Как отремонтировать духовку, которая не нагревается

III. Неисправный переключатель поверхностного элемента

Что делать, если вы уже установили новый элемент поверхности, но плита все равно не выключается? В этом случае, скорее всего, проблема заключается в выключателе поверхностного элемента, также называемом выключателем поверхностной горелки или выключателем бесконечной горелки.

Вкратце, переключатель поверхностного элемента указывает вашей электрической плите, когда ее включать и когда включать, а также насколько горячим должно быть пламя. Это делается путем подачи напряжения на катушку поверхностного элемента. Кроме того, этот компонент также отключает питание при достижении желаемой температуры, предотвращая чрезмерное нагревание или охлаждение поверхностного элемента и гарантируя гладкое, равномерное горение.

При многократном использовании бесконечный переключатель со временем изнашивается.По пути он также мог получить некоторые повреждения, например, короткое замыкание. И как только он выйдет из строя, он не сможет должным образом сигнализировать плите о том, что пора выключить. Вместо этого он может застрять на полном огне. Как и элемент поверхности, выключатель неисправен, и его нужно будет заменить.

Как закрепить выключатель поверхностного элемента:

1. Перед началом работы убедитесь, что электрическая плита отключена от сети и остыла на ощупь.
2. Обратитесь к руководству пользователя, чтобы узнать, где находится переключатель поверхностного элемента.Обычно он находится на задней панели устройства.
3. Осмотрите переключатель на предмет повреждений. Провода кажутся перегретыми? К сожалению, визуальный осмотр — единственный способ проверить бесконечный переключатель. Нет никаких тестов, которые могли бы подтвердить, действительно ли он неисправен. Итак, если вы подозреваете, что ваш переключатель сломан, немедленно замените его. Опять же, запасные части широко доступны в Интернете или даже в ближайших к вам хозяйственных магазинах.

Связанная статья: Электрическая плита не нагревается: причины и способы устранения

Когда позволить профессионалам решать проблему

Электрическая плита хоть и невероятно мощная и удобная, но не прочная.Как и любой другой прибор, он может просто перестать работать должным образом в какой-то момент. Возможно, какие-то детали были повреждены годами — или они уже достигли конца своего жизненного цикла. При этом могут возникнуть различные проблемы, в том числе не выключается плита. К счастью, следуя приведенным выше инструкциям, вы сможете устранить неполадки и даже решить проблему самодельным способом.
