Соединение проводов  в распределительной коробке? СХЕМЫ

монтаж распределительной коробки

Для того чтобы обеспечить каждый уголок квартиры или офиса электричеством, не обойтись без распределительной коробки. Современные распределительные коробки очень разнообразны как по форме, так и по материалам,из которых они изготовлены. Они бывают накладной установки и внутренней.

Цель таких устройств заключается в том, чтобы развести провода в нужное направление к точкам потребления или размыкания — это могут быть выключатели, розетки или осветительные приборы. Развести провода в распределительной коробке профессиональному электрику не доставит хлопот, но вот для начинающего электромонтажника  это может оказаться настоящей наукой. На сегодняшний день, для контактных соединений в распределительной коробке все чаще используют универсальные клеммы WAGO.

Соблюдаем расцветку проводов в распределительной коробке

расцветка проводов

Для того чтобы справится с монтажем, нужно подключить воображение: провода это “трубы”, а электрический ток “вода”. По проводам фазы идет «подача воды”, а вот по нулевому проводнику течет “обратка” , тогда как защитный проводник служит на всякий аварийный случай: если где-то протечет “вода”, она непременно будет “слита” в землю. Очень удобно, что современные провода окрашены в различные цвета. Самая распространенная расцветка выглядит так: белый цвет – фаза (L), синий – нуль (N), желто-зеленый — заземление (РЕ).

Во время электромонтажа очень важно соблюдать последовательность в расцветке проводов, что очень облегчит их разведение в распределительной коробке. Прежде чем приступить к электромонтажным работам, нужно четко определиться с установкой точек освещения, розеток и выключателей, т.е. составить схему, чтобы установить распределительные коробки в удобных местах, и в будущем можно было осуществить профилактические и ремонтные работы.

Обязательно прочитайте подробные статьи про соединение проводов:

Порядок установки распределительной коробки

Соединение проводов в распределительной коробке

Многие делают ремонт, используя натяжные или подвесные потолки, поэтому электропроводку нужно прокладывать так, чтобы она не оказалась в зоне сверления отверстий когда будут монтироваться направляющие, а так же необходимо позаботится о том, чтобы распределительные коробки остались в зоне доступа. Если распределительная коробка осталась за подвесным потолком, можно установить маленький люк.

Последнее слово электротехники гласит так: от распределительного щита нужно прокладывать провод для освещения — 3х1,5, для розеток провод — 3х2,5. Поэтому, в распределительной коробке может оказаться достаточно большое количество проводов для соединения. Чтобы не запутаться, их необходимо маркировать.

Подключение проводов без заземления (РЕ)

Подключение проводов без заземления (РЕ)

Подключение проводов с заземлением (РЕ)

Подключение проводов с заземлением (РЕ)

Схема в распределительной коробке, двух светильников

Схема распределительной коробки на 2 светильника

Схема в распределительной коробке, двух светильников и группа розеток

Схема подключения на освещение и розетки

Оцените качество статьи:

Как провести розетку от распределительной коробки

Чтобы выбрать провод, нам следует знать номинальную мощность коммутируемых электроприборов, из которой затем не сложно вывести номинальный ток. Делается это по формуле.

Блок: 5/19 | Кол-во символов: 743
Источник: https://stroitel12.ru/kak-provesti-rozetku-ot-raspredelitelnoj-korobki/

Основные схемы расключения

Знать каким способом произвести соединение проводов в распределительной коробке- это еще не все. Необходимо разобраться, какие проводники соединять.

Как подключить розетки

Как правило, розеточная группа идет отдельной линией. В этом случае все ясно: у вас в коробке оказываются три кабеля по три (или два) проводника. Окраска может быть такой, как на фото. В этом случае обычно коричневый — это фазный провод, голубой — нулевой (нейтраль), а желто-зеленый — заземление.

Схема расключения розетки в распределительной коробке

В другом стандарте цвета могут быть красный, черный и синий. В этом случае фаза — красный, синий — нейтраль, зеленый — заземление. В любом случае провода собираются по цветам: все одного цвета в одну группу.

Затем они складываются, вытягиваются, обрезаются чтобы были одинаковой длины. Не обрезайте коротко, оставляйте запас хоть в 10 см, чтобы при необходимости можно было перезаделать соединение. Потом проводники соединяются выбранным методом.

Если проводов используется только два (в домах старой постройки нет зазмления), все точно также, только соединений два: фаза и нейтраль. Кстати, если провода одного цвета, предварительно найдите фазу (пробником или мультиметром) и отметьте ее, хотя бы, намотав кусок изоленты на изоляцию.

Подключение одноклавишного выключателя

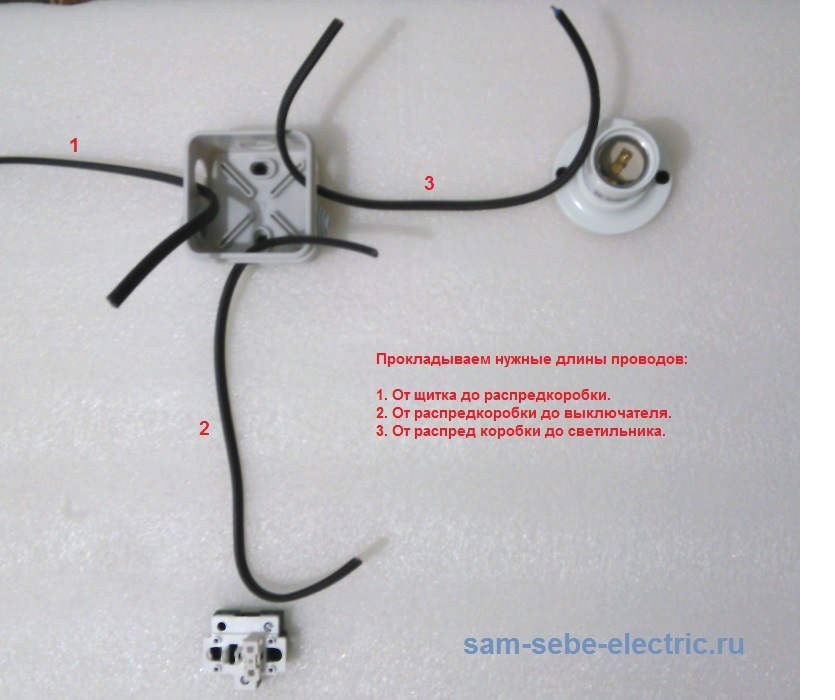

При наличии выключателя дело сложнее. Есть тоже три группы, но соединение у них другое. Есть

  • вход — от другой распределительной коробки или со щитка;
  • от люстры;
  • от выключателя.

Как должна работать схема? Питание — «фаза» — заходит на клавишу выключателя. С его выхода подается на люстру. В этом случае люстра будет гореть только когда контакты выключателя замкнуты (положение «вкл»). Этот тип соединения показан на фото ниже.

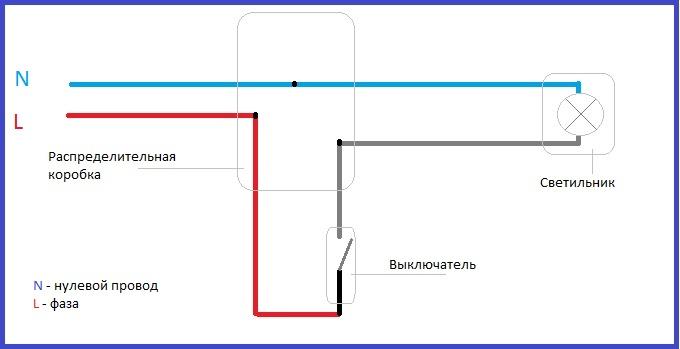

Подключение одноклавишного выключателя в распредкоробке

Если посмотреть внимательно, так и получается: фаза светлым проводом заходит на выключатель.

Уходит с другого контакта, но уже голубым (не перепутайте) и соединяется с фазным проводом, который идет на люстру. Нейтраль (голубой) и земля (если сеть) скручиваются напрямую.

Подключение двухклавишного выключателя

Соединение проводов в распределительной коробке при наличии двухклавишного выключателя чуть сложнее. Особенность этой схемы состоит в том, что к выключателю на две группы ламп, должен прокладываться трехжильный кабель (в схеме без заземления). Один провод подключается к общему контакту выключателя, два других — к выходам клавиш. При этом необходимо помнить, какого цвета проводник подсоединен к общему контакту.

Схема подключения двухклавишного выключателя

В этом случае фаза, которая пришла, соединяется с общим контактом выключателя. Синие провода (нейтраль) от входа и двух ламп просто скручивается все три вместе. Остаются провода — фазные от ламп и два провода от выключателя.

Вот и соединяем их попарно: один провод от выключателя к фазе одной лампы, второй выход — к другой лампе.

Схема подключения проводов для двухклавишного выключателя

Еще раз про соединение проводов в распределительной коробке при двухклавишном выключателе в видео-формате.

Блок: 4/4 | Кол-во символов: 3104
Источник: http://stroychik.ru/elektrika/kak-soedinit-provoda-v-raspredelitelnoj-korobke

На какой высоте устанавливать розетки

Высота установки розеток определяется исходя из чисто практических соображений. Необходимо учитывать удобство для пользователей, длину кабеля электропитания тяжелых устройств (холодильника, стиральной машины) и безопасность. Розетки время от времени выходят из строя, их надо менять или чинить. При подготовке монтажа следует помнить и об этом.

Расстояние до розеток от пола обычно составляет от 30 до 80 см. При установке на небольшой высоте следует позаботиться о безопасности детей, выбрав устройства со специальными шторками. Верхняя точка расположения розетки нормами не определяется.

Но надо знать, что от плиты перекрытия до розетки должно быть не менее 15 см, а от края оконного проема – не менее 10 см. Блок розеток, установленный подальше от окна, лучше защищен от перепада температур, от попадания воды, пыли и от других атмосферных факторов.

Блок: 6/8 | Кол-во символов: 888
Источник: https://SuperProvodka.ru/blog/podklyuchenie-rozetki.html

Что такое распределительная коробка

От электрического щитка провода расходятся по помещениям в доме или квартире. В каждом помещении, как правило, не одна точка подключения: несколько розеток и выключатель есть точно. Чтобы стандартизировать способы соединения проводов и собрать их в одном месте, используют распределительные коробки (их еще иногда называют разветвительными или распаечными). В них заводятся кабели от всех подключаемых устройств, соединение которых происходит внутри полого корпуса.

Чтобы в процессе следующего ремонта не искать проводку, ее прокладывают по определенным правилам, которые прописаны в ПУЭ  — Правила Устройства Электроустановок.

Правила устройства электропроводки

Одна из рекомендаций — проводить все соединения и ответвления проводов в распределительной коробке. Потому провода пускают по верху стены, на расстоянии 15 см от уровня потолка. Дойдя до места ответвления, кабель опускаются вертикально вниз. В месте ответвления устанавливается распределительная коробка. В ней и происходит соединение всех проводов по требуемой схеме.

По типу установки распредкоробки бывают внутренние (для скрытого монтажа) и наружные. Под внутренние в стене делают отверстие, в которое встраивается коробка. При таком монтаже крышка находится на одном уровне с отделочным материалом. Иногда в процессе ремонта ее закрывают отделочными материалами. Однако такой монтаж возможен не всегда: толщина стен или отделки не позволяет. Тогда используется коробка для наружного монтажа, которая крепится непосредственно на поверхность стены.

Некоторые формы распределительных коробок

По форме распредкоробка может быть круглой или прямоугольной. Выводов обычно четыре, но может быть и больше. Выводы имеют резьбу или штуцера, к которым удобно крепить гофрошланг. Ведь именно в гофрошланг или пластиковую трубу удобнее укладывать провода. В этом случае заменить поврежденный кабель будет очень просто. Сначала отсоединить его в распределительной коробке, потом от потребителя (розетки или выключателя), потянуть и вытащить. На его место затянуть новый. Если же проложить по старинке — в штробу, которую потом замазать штукатуркой — для замены кабеля придется долбить стену. Так что это та рекомендация ПУЭ, к которой однозначно стоит прислушаться.

Что вообще дают распределительные коробки:

  • Повышенная ремонтопригодность системы электроснабжения. Так как все соединения доступны, легко определить участок повреждения. Если проводники уложены в кабельные каналы (гофрошланги или трубы), легкой будет и замена поврежденного участка.
  • Большая часть проблем с электрикой возникает в соединениях, а в таком варианте монтажа их можно периодически осматривать.
  • Установка распределительных коробок повышает уровень пожарной безопасности: все потенциально опасные места находятся в определенных местах.
  • Требует меньших затрат денег и труда, чем прокладка кабеля к каждой из розеток.

Блок: 2/4 | Кол-во символов: 2885
Источник: http://stroychik.ru/elektrika/kak-soedinit-provoda-v-raspredelitelnoj-korobke

Здравствуйте, уважаемые посетители

На нашем сайте sesaga.ru будет собрана информация по решению безвыходных, на первый взгляд, ситуациях, которые возникают у Вас, или могут возникнуть, в домашней повседневной жизни.
Вся информация состоит из практических советов и примеров по возможным решениям того или иного вопроса в домашних условиях своими руками.
Развиваться мы будем постепенно, поэтому новые разделы или рубрики будут появляться по мере написания материалов.
Желаем удачи!

Блок: 8/19 | Кол-во символов: 487
Источник: https://stroitel12.ru/kak-provesti-rozetku-ot-raspredelitelnoj-korobki/

Заключение

Замена розетки своими руками проводится точно так же, как и ее установка, но некоторые этапы пропускаются.

Блок: 8/8 | Кол-во символов: 116
Источник: https://SuperProvodka.ru/blog/podklyuchenie-rozetki.html

О разделах:

Радио для дома — посвящен радиолюбительству.

Блок: 9/19 | Кол-во символов: 58
Источник: https://stroitel12.ru/kak-provesti-rozetku-ot-raspredelitelnoj-korobki/

Устройство розетки

Основные узлы розетки – колодка в сборе, с тыльной стороны защищенная подрозетником, с наружной – декоративной коробкой с закрепленным винтом. Коробка в большинстве случаев состоит из лицевой панели и рамки. Подрозетник применяется лишь для тех розеток, которые будут устанавливаться на стену, а не в углубление. В состав колодки входят:

  • корпус;
  • фазный и нулевой контакты, в которые и включается вилка;
  • клеммы для подсоединения проводов электросети;
  • заземляющий контакт;
  • подвижные или жестко закрепленные лапки для крепления в коробке или на плоской поверхности.

Заземление предусмотрено не для всех розеток, в самых простых устройствах его нет. При завинчивании винтов подвижные лапки разводятся в стороны, закрепляясь на стенках пластиковых коробок. Лапки с двойным язычком надежнее держат соединение, так как они острее и глубже проникают в пластик.

Если клеммы, к которым подсоединяется провод электросети, винтовые, перед использованием их следует смазать, для чего применяется холодный припой.

Блок: 2/8 | Кол-во символов: 1010
Источник: https://SuperProvodka.ru/blog/podklyuchenie-rozetki.html

Совет 1: Как от одной розетки подключить еще одну

Здесь будут собраны наиболее интересные и практичные схемы устройств для дома. Планируется цикл статей об основах электроники для начинающих радиолюбителей.

Электрика — даны подробные монтажные и принципиальные схемы касающиеся электротехники.

Вы поймете, что есть моменты, когда необязательно вызывать электрика. Можно большинство вопросов решить самому.

Спутник – рассказывается о принципе работы и настройки спутникового телевидения и интернета

Компьютер – Вы узнаете, что это не такой уж страшный зверь, и что с ним всегда можно совладать.

Ремонтируем сами – даны наглядные примеры по ремонту предметов обихода: пульт ДУ, мышь, утюг, стул и т.д.

Разное – большой раздел охватывающий широкую тематику.

Это и увлечения, хобби, полезные советы и т.д.

Полезные мелочи – в этом разделе Вы найдете полезные советы, которые смогут Вам помочь в решении бытовых проблем.

Домашнему геймеру – раздел целиком посвящен компьютерным играм, и всему, что с ними связано.

Работы читателей – в разделе будут публиковаться статьи, работы, рецепты, игры, советы читателей, связанные с тематикой домашнего быта.

Уважаемые посетители!
На сайте выложена моя первая книга об электрических конденсаторах, посвященная начинающим радиолюбителям.

Приобретя эту книгу, Вы ответите практически на все вопросы, связанные с конденсаторами, возникающие на первом этапе занятий радиолюбительством.

Уважаемые посетители!
На сайте выложена моя вторая книга, посвященная магнитным пускателям.

Приобретя эту книгу, Вам больше не придется искать информацию о магнитных пускателях.

Все, что требуется для их обслуживания и эксплуатации, Вы найдете в этой книге.

Уважаемые посетители!
Вышел третий ролик к статье Как решать судоку.

В ролике показывается, как решать сложный судоку.

Уважаемые посетители!
Вышел ролик к статье Устройство, схема и подключение промежуточного реле. Ролик дополняет обе части статьи.

Блок: 10/19 | Кол-во символов: 1942
Источник: https://stroitel12.ru/kak-provesti-rozetku-ot-raspredelitelnoj-korobki/

Этапы подключения розетки в бане

Рассмотрим случай подключения накладной розетки с заземлением к ближайшей соратнице. Следовать будем правилам формирования «шлейфа». Желающим подвести кабель к распаечной коробке нужно будет делать отдельные ответвления с помощью клипсовых зажимов или посредством скрутки зачищенных проводов с последующей сваркой.

Все действия с электропроводкой выполняются при отключении цепи от питания. Рекомендовано после отключения автомата в щитке сразу проверить и периодически контролировать присутствие напряжения в сети мультиметром.

Шаг #1 — подготовка к предстоящим операциям

Подготовить к работе нужно будет источник питания и непосредственно подключаемый объект. С исходной розетки надо снять верхнюю часть корпуса, чтобы появилась возможность подсоединить кабель. Если рабочий механизм отделяется от подрозетника, надо выкрутить крепежные винты и вытянуть наружу колодку с клеммами.

В семействе розеток для наружной проводки числятся две разновидности:

  • устройства с отделяющимся от пластины-подрозетника механизмом;
  • приборы с механизмом, конструктивно совмещенным с накладным подрозетником.

Разбору по деталям подлежат обе разновидности. С первой нужно снять корпус и отсоединить рабочий орган, со второй только корпус.

Шаг #2 — подключение кабеля к источнику питания

Сначала выполним своеобразную примерку с маркером или фломастером в руке. Учтем, что:

  • Внутри коробки все три провода (земля, фаза, ноль) должны лежать отдельно. Значит, общую изоляцию, охватившую гибкой трубкой все три проводника, с них нужно удалить;
  • Провода следует расположить свободно с некоторым запасом на возможность проведения с ними иных электромонтажных работ. В розетках скрытой проводки рекомендуют запасаться 20ю см. Такой запас провода рискует не влезть под крышку накладной розетки. Электрики советуют обрезать кабель открытой проводки строго в размер. Вот примерку и проводят для того, чтобы выяснить, сколько можно оставить, а сколько обрезать.
  • Если участок цепи прокладывается без защитного короба, общую изоляцию кабеля нужно завести в корпус источника, к которому мы подключаемся, хотя бы на 0,5 см;
  • Для формирования безупречного контакта надо освободить от «личной» изоляции все три провода подсоединяемого кабеля на 0,7-1,0 см. Не следует забывать, что эти оголенные участки жил будут находиться под винтами клемм, а не свободно лежать под крышкой;
  • Устроить в розетке провода нужно так, чтобы их зачищенные окончания не касались друг друга.

Примерили, как получиться в собранном виде. Отметили, сколько изоляции снимем с кабеля и с каждой из жил. Общую оболочку можно без лишних затей отрезать монтажным или канцелярским ножом, предварительно наметив им же на изоляционной трубке линию реза. Изоляцию с жил надо аккуратно состругивать, словно затачивая карандаш. Нельзя резать так же, как общую изоляционную оболочку. Можно повредить проводник.

Для обеспечения оптимального контакта оголенные отрезки проводов сворачиваем колечками. Их нужно легонько потом расплющить молотком, благодаря чему ощутимо увеличиться контактирующая площадь, а мы избавимся от перегрева в точках подключения. Под заранее ослабленные винты клемм заводим колечки согласно цветовой маркировке. Провод РЕ желто-зеленой расцветки подключаем к центральному контакту. Определение фазы с нолем не имеет принципиального значения, т.к. оба проводника предназначены для создания силовых линий. Однако традиционной маркировочной гаммы желательно придерживаться, ведь предстоит когда-нибудь чинить.

Прикручиваем винты клемм с усилием, но без фанатизма. Иначе обломаются оголенные провода, особенно, если они алюминиевые. Крепление проверяем на прочность, усердно подергав за подсоединенный провод. Убедившись в надежности, собираем разобранный источник питания и направляемся к месту установки новой розетки.

Шаг #3 — непосредственно подключение новой розетки

Принципы подготовки проводов аналогичны, похож и алгоритм работы. Только стартом работы будет не примерка, а крепление подрозетника:

  • Отсоединенный подрозетник или совмещенную с рабочим механизмом платформу (в зависимости от конструкции приобретенного устройства) прикладываем к обустраиваемой стене, чтобы выбрать оптимальную позицию для установки;
  • Карандашом тоненько отмечаем абрис подрозетника и точки его крепления на стенке, затем проверяем точность горизонтали уровнемером. Прикрутить подрозетник накладной розетки к деревянной стене можно сразу после выверки горизонтальности и вертикальности прочерченных линий. Крепление производится через имеющиеся на установочной платформе отверстия саморезами по дереву. Для фиксации накладной розетки на бетонной или кирпичной поверхности сначала сверлят отверстия под дюбеля;
  • К зафиксированному подрозетнику подсоединяем колодку с клеммами, если она не была совмещена;
  • По аналогии с описанным выше способом проводим очередную примерку;
  • Далее формируем колечки, заводим их под винты клемм и усердно завинчиваем;
  • Убедительно подергаем за провода возле созданных контактов;
  • Ничего не отвалилось? Тогда со спокойной душой надеваем и прикручиваем комплектным шурупом крышку корпуса.

Вот и весь порядок работ. Не сложно, ведь правда?

Тем, кто желает узнать, как можно сделать одновременно целый шлейф розеток, описанный алгоритм тоже будет весьма полезен. Усилий вложить им придется побольше, предстоит повозиться подольше, но действия будут точно такими же. Просто повторяться они будут периодически. Количество технологических «оборотов» при сооружении шлейфа равно численности электроустановочных точек.

Блок: 3/3 | Кол-во символов: 5469
Источник: https://stroy-banya.com/provodka/kak-ustanovit-i-podklyuchit-rozetku.html

Как подключить розетку от распределительной коробки

Как подключить провода в распределительной коробке правильно

Выполняем подключения в распределительной коробке

Правильное соединение проводов в распределительной коробке во многом является залогом надежности вашей электросети. Ведь в отличие от соединений в распределительном щите распределительные или как их еще называют распаячные коробки более закрыты для обслуживания и контактные соединения здесь значительно сложнее проверить. Именно поэтому еще на этапе монтажа их качеству и правильности следует уделить максимальное внимание.

Соединение проводов

Перед тем как соединять провода в распределительной коробке советуем вам изучить правила их монтажа. Ведь важно не только качественно соединить провода между собой, но и правильно завести их в распределительную коробку, а также удобно расположить для возможного осмотра или ремонта.

Правила монтажа проводов в распределительной коробке

Прежде всего давайте рассмотрим правила, предъявляемые к обустройству и монтажу проводки в распределительной сети. Ведь именно с этого фактора начинается любой монтаж.

Нормы монтажа проводки в распределительной коробке

Итак:

  • Прежде всего следует помнить, что в одной штробе, коробе или трубе допускается прокладка проводов не более восьми групп.
  • Все соединения должны выполняться в соответствии с п.2.1.17 – 2.1.30 ПУЭ. Данные пункты предусматривают целый спектр ограничений. Прежде всего следует помнить, что провод перед любым контактом должен иметь запас, достаточный как минимум для одного повторного подключения.
  • Перед тем как соединять провода в распаечной коробке следует убедиться, что они не имеют натяжения. Либо что это натяжение не возникнет при температурных перепадах.
  • Любые места соединения проводов должны быть доступны для ремонта и осмотра. При этом эти места следует организовывать так, дабы осмотр не был затруднен элементами конструкции.
  • Любое соединение должно иметь изоляцию. При этом эта изоляция должна соответствовать уровню основной изоляции. Для достижения данных параметров лучше использовать изоленту, либо термоусадку.
  • Сами распределительные коробки должны изготавливаться из несгораемых или трудносгораемых материалов, как на видео. Особенно это касается монтажа проводки по сгораемым конструкциям, к которым предъявляться дополнительные требования.
Варианты соединения проводов в распределительной коробке

Прежде всего давайте рассмотрим способы соединения проводов в распределительной коробке. Ведь именно контактные соединения зачастую являются наиболее уязвимым местом любой электрической сети и любые недоработки проявляются очень быстро.

Согласно п.2.1.21 ПУЭ все соединения проводов и кабелей должны производится сваркой, пайкой, опрессовкой, винтовым или болтовым сжимом. Другие методы соединения, особенно это касается скрутки, не допускаются. Исходя из этого давайте рассмотрим каждый из возможных методов соединения по отдельности.

Соединение методом сварки

Итак:

  • Наиболее надежным считается соединение проводов методом сварки. Оно имеет наименьшие переходные сопротивления в результате чего, повышенный нагрев практически отсутствует. Кроме того, со временем такое соединение не теряет своих свойств.

Сварка проводов в распределительной коробке выполняется при помощи специального сварочного трансформатора и угольного электрода. Стоимость таких изделий достаточно велика для простой замена проводки в квартире, поэтому часто можно встретить самодельные устройства. Обычно это трансформаторы до 600 Вт и напряжением 9 – 36В.

  • На втором месте по надежности стоит соединение методом пайки. Этот метод более доступен для домашнего использования ведь не требует специального оборудования кроме обычного паяльника.

Соединение проводов методом пайки

Пайка проводов в распределительной коробке осуществляется по обычной технологии и не предъявляет особых требований. Единственным моментом, на который стоит обратить внимание — это качество таких соединений. Ведь в случае нагрева олово достаточно быстро нагреется и контакт пропадёт. Дабы не допускать этого пайку достаточно часто совмещают с соединением методом скрутки.

  • Опрессовка проводов в последнее время приобретает все большую популярность. Ведь на рынке появилось большое количество достаточно дешевого инструмента для опрессовки проводов, да и цена на расходные материалы для такого метода достаточно низка.

Соединение проводов метод опрессовки

  • Но наиболее распространенным все равно остается метод винтового или пружинного зажима жил. Огромное количество шин и клемм, представленных сейчас на рынке, позволяют осуществить достаточно надежное соединение проводов.

Обратите внимание! Винтовыми клеммами следует зажимать одножильный провод.  Если вы используете многожильный медный провод, то вам необходимо приобрести специальные наконечники, которые не дадут винтам обломать нити многожильного провода при зажиме. Эти наконечники крепятся к проводу методом опрессовки.

Схемы соединения в распределительной коробке

Имея представление о методах соединения можно говорить о том, как правильно соединить провода в распределительной коробке. В домашних условиях вам потребуется знания как подключить розетку и выключатель. Но сначала давайте рассмотрим схему самой распределительной коробки.

Схема распределительной коробки

Распределительная коробка предназначена для подключения электроприемников к питающему проводу. Располагается она обычно на входе в комнату над выключателем. Выключатель же должен находится на входе в комнату со стороны дверной ручки.

  • Распределительная коробка может быть проходная и конечная. Конечной называется коробка, которая не имеет соединений с другими распределительными коробками. Проходная распределительная коробка соответственно имеет связи с другими распределительными коробками.

На фото представлен вариант подключения конечной распределительной коробки

  • В распределительной коробке может располагаться вводной провод от одной или нескольких групп. Если имеется несколько вводных проводов, то согласно п.7.1.36 ПУЭ их объединение не допускается.
  • Каждый вводной кабель должен иметь не менее трех проводов. Один из них фазный, второй нулевой и третий защитное заземление. Если в распределительной коробке нет провода заземления, то образовывать его путем подключения к нулевому проводу запрещено.
  • Согласно п.1.1.29 ПУЭ нулевой провод должен иметь голубую окраску, а провод заземления желто-зеленую. При этом фазный провод может иметь любой другой цвет.

Обратите внимание! Если в вашей сети освещения разные группы запитаны от разных фаз трехфазной сети, то фазный провод должен иметь окраску, соответствующую фазе трехфазной сети. То есть фаза А должна иметь окраску желтого цвета, фаза В – зеленого и фаза С – красного цвета.

Схема подключения в распределительной коробке розетки

Теперь переходим к вопросу как соединить провода в распределительной коробке для подключения одной, двух и более розеток. Для этого нам понадобится трехжильный провод с сечением соответствующим суммарной нагрузке всех розеток.

Подключение в проходной распределительной коробке розетки

Итак:

  • Подключение производится в следующем порядке. На вводном проводе группы находим контакт заземления и к нему подключаем соответствующий по цветовому обозначению контакт провода, подключаемого к розетке.
  • Нулевой провод от кабеля, питающего розетку соответственно подключаем к нулевому проводу вводного кабеля, а фазный к фазному.
  • Такие же подключения выполняем и на розетке. К силовым контактам подключаем нулевой и защитный провод, а к заземлению розетки защитный провод. Подключение фазного и нулевого провода к контактам розетки не имеет значения, но обычно фазу подключают к левому контакту.
  • Если вам необходимо подключить еще несколько розеток, то инструкция допускает их подключение на контактах предыдущей розетки. То есть розетка может выполнить роль распределительной коробки. Главное помнить о сечении проводки, которое должно соответствовать нагрузкам.
Схема подключения в распределительной коробке выключателя

А вот распайка проводов в коробке для подключения выключателя несколько сложнее и зависит от количества контактов выключателя. Так для одноклавишного выключателя проводов должно быть два, для двухклавишного – три, а для трехклавишного – четыре.

Подключение выключателя в распределительной коробке

  • Прежде всего рассмотрим подключение одноклавишного выключателя. Согласно норм ПУЭ коммутационные аппараты устанавливать можно только на фазный провод. Поэтому к выключателю должен быть подключен фазный провод. Для этого делаем соответствующее подключение в распределительной коробке.
  • Кон

etkfaza.ru

Блок: 2/5 | Кол-во символов: 8560
Источник: https://led-set.ru/raznoe/kak-podklyuchit-rozetku-ot-raspredkorobki.html

Параллельное и последовательное подключение розеток и выключателей: как подключить розетку с заземлением

Установка и подключение розеток и выключателей своими руками – это несложный процесс, который можно выполнить, обладая определенными знаниями.

Монтируя электропроводку в квартире, нужно знать, что такое схема подключения розетки. Кроме установки простых однофазных электророзеток с заземлением или без него, для отдельных электроприборов, работающих при сети с напряжением 380 Вольт, необходимы трехфазные электророзетки.

В настоящее время наиболее распространены розеточные блоки из нескольких единиц или блок из розетки и выключателя. Все единицы розеточной группы подключаются только с помощью параллельного соединения, последовательно в блоке подключать нельзя.

Из параллельных соединений наиболее популярно подключение розетки шлейфом.

Блок: 11/19 | Кол-во символов: 847
Источник: https://stroitel12.ru/kak-provesti-rozetku-ot-raspredelitelnoj-korobki/

Схема подключения розетки и выключателя: шлейфом, последовательно, параллельно

Давайте рассмотрим, как подсоединить розетку или блок из нескольких единиц.

Подключить электророзетки параллельным соединением можно через распаечную (распределительную) коробку или с помощью клемм, это способ еще называется шлейфным соединением. При соединении электророзеток шлейфом, кабель подсоединяется к первой единице блока, а кабель для следующего блока запитывается от последней. Для шлейфового соединения требуется обязательные независимые друг от друга отсоединения розетки. Для этого проводники соединяются с нулевыми проводниками через клеммы или пайки.

К первой электророзетке подсоединяется ноль и фаза. На провод заземления ставится сжим, от которого к каждой из единиц подводится по проводу для заземления.

Блок: 12/19 | Кол-во символов: 804
Источник: https://stroitel12.ru/kak-provesti-rozetku-ot-raspredelitelnoj-korobki/

Как подключить двойную розетку и тройную, трехфазную и с тремя проводами (заземлением)

При подсоединении двойного или тройного розеточного блока, питающие провода подключаются к разным токопроводящим пластинкам.

Если это отдельные электророзетки, соединяем их с помощью параллельного подключения, например шлейфа, как описывалось выше.

Теперь рассмотрим, как подключить розетку с заземлением (трехфазную). Все трехфазные электророзетки отличаются наличием четырех контактов для трехфазной вилки (четвертый – это заземление или ноль).

Подключение розетки с заземлением производится с помощью отдельной четырехжильной электропроводки (три фазы, заземление и ноль), протянутой от электрощита. Провода подсоединяются к аналогичным контактам на электророзетке.

Блок: 14/19 | Кол-во символов: 757
Источник: https://stroitel12.ru/kak-provesti-rozetku-ot-raspredelitelnoj-korobki/

Подключение электрической розетки

Во время ремонта подключение розеток производят после того как будут сделаны все работы подготовительного плана:

  1. — проложен провод;
  2. — выбрано место установки;
  3. — установлены подрозеточные коробки;
  4. — выбраны розетки с необходимым уровнем защиты IP.

Когда все эти работы будут сделаны можно приступать непосредственно к установке. Как известно розетки бывают открытого и скрытого типа.

В этой статье рассмотрен пример подключения розеток скрытого типа.

Блок: 16/19 | Кол-во символов: 484
Источник: https://stroitel12.ru/kak-provesti-rozetku-ot-raspredelitelnoj-korobki/

Кол-во блоков: 22 | Общее кол-во символов: 39193
Количество использованных доноров: 6
Информация по каждому донору:
  1. https://stroitel12.ru/kak-provesti-rozetku-ot-raspredelitelnoj-korobki/: использовано 11 блоков из 19, кол-во символов 7250 (18%)
  2. https://led-set.ru/raznoe/kak-podklyuchit-rozetku-ot-raspredkorobki.html: использовано 3 блоков из 5, кол-во символов 12643 (32%)
  3. https://Elektrik-a.su/energii/v-zhilyh/shema-podklyucheniya-provodov-v-raspredelitelnoj-korobke-204: использовано 1 блоков из 4, кол-во символов 5109 (13%)
  4. http://stroychik.ru/elektrika/kak-soedinit-provoda-v-raspredelitelnoj-korobke: использовано 2 блоков из 4, кол-во символов 5989 (15%)
  5. https://stroy-banya.com/provodka/kak-ustanovit-i-podklyuchit-rozetku.html: использовано 1 блоков из 3, кол-во символов 5469 (14%)
  6. https://SuperProvodka.ru/blog/podklyuchenie-rozetki.html: использовано 4 блоков из 8, кол-во символов 2733 (7%)

Схема подключения выключателей без распределительной коробки

Просматривая статистику своего сайта заметил, что многие посетители ищут в интернете схему подключения выключателей без распределительной коробки. Почему они отказываются от нее? Думаю что просто хотят исключить соединения (скрутки) проводов, которые являются слабым звеном во всей схеме. Нет дополнительного соединения проводов — нет плохого контакта, нет окисления проводов, нет неисправностей, связанных с плохим качеством ее расключения. Подключить люстру с выключателем света без распредкоробки вполне возможно. Ниже вы найдете схемы подключения одноклавишного и двухклавишного выключателей без распределительной коробки, а также узнаете плюсы и минусы такого монтажа.

Схема подключения одноклавишного выключателя без распределительной коробки

Такая схема подразумевает собой отсутствие дополнительных скруток проводов между распределительным щитом, выключателем и светильником.

От щитка питания идет двухжильный провод если нет заземления и трехжильный если оно есть. Нам нужно фазный проводник довести целым до выключателя, а нулевой проводник до светильника. Для этого доводим целый провод до светильника. Затем разделываем его до места разделения жил. Обычно это прямо над выключателем. Это нужно для того, чтобы нулевой проводник остался у светильника (его уже можно сразу подключить), а фазный проводник спустился к выключателю. В этом случае получается, что разделывать кабель приходится на несколько метров, в зависимости от расстояния до светильника от выключателя.

Теперь необходимо фазу от клавиши выключателя довести до контакта «L» светильника. Для этого можно использовать одножильный проводник такого же сечения как и двухжильный. Трасса прохождения его будет примерно такая: от выключателя вверх по стене, затем по потолку до светильника.

Вот схема подключения одноклавишного выключателя без распределительной коробки.



Схема подключения двухклавишного выключателя без распределительной коробки

Как быть, если у вас люстра многорожковая и вы хотите ее подключить к двухклавишному выключателю без распределительной коробки?

Тут тоже сложного ничего нет. Провод, идущий от щитка прокладываем и разделываем также, как описано выше для одноклавишного выключателя. На схеме ниже он обозначен «Провод 1».

Теперь нужно от выключателя к люстре вести уже две жилы с разных клавиш. Для этого можно уже использовать полноценный двухжильный кабель. На схеме ниже он обозначен «Провод 2». Разделываем его на 5-10 см. В выключателе подключаем жилы на отходящие контакты. Эти провода будут фазными проводниками, когда клавиши выключателя будут переведены во включенное положение. Затем провод ведем вверх от выключателя и потом по потолку к люстре. Тут опять разделываем на 5-10 см и подключаем в люстре к фазным контактам L1 и L2.

Вот схема подключения двухклавишного выключателя без распределительной коробки.

Плюсами такого монтажа являются:

  • отсутствие дополнительных соединений проводов, в которых часто возникают проблемы;
  • простота подключения, так как нет пучка проводов в распредкоробке, которые необходимо соединять между собой. Новичку тут бывает сложно разобраться, так как приходится скручивать между собой жилы разных цветов;
  • минимум неисправностей.

Минусами такого монтажа являются:

  • отсутствие наружной (двойной) изоляции на жилах кабеля, которые разделываются на несколько метров.

Хотя этот минус можно исключить путем использования одножильных проводов с хорошей изоляцией. Делаем так:

  • один самостоятельный провод от щитка с «шины N» пускаем сразу на светильник на контакт «N»;
  • фазу от щитка с автоматического выключателя также самостоятельным проводом пускаем на выключатель;
  • от выключателя пускаем одножильный или двухжильный провод (в зависимости от количества клавиш) к светильнику.

Как то так!

Улыбнемся:

Из записной книжки электрика:

Очень трудно найти в комнате выключатель, особенно, если он в коридоре.

Схема соединения проводов в распределительной коробке

Автор newwebpower На чтение 11 мин. Просмотров 3.1k. Опубликовано Обновлено

При самостоятельном ремонте электропроводки следует уделить особое внимание соединению проводов в распределительных коробках, ведь электротехника, как говорят электрики, это наука о контактах, как желательных, обеспечивающих бесперебойное снабжение электроэнергией, так и неприемлемых, из-за которых случается множество аварий и несчастных случаев.

В данной статье при помощи ссылок на другие материалы данного ресурса будет представлен весь багаж минимальных знаний и навыков, необходимый домашнему мастеру для успешного электромонтажа, а также будет поэтапно описан весь процесс соединений проводов в распределительной коробке, начиная от подготовительных этапов, заканчивая введением смонтированной домашней сети в эксплуатацию.

Схема – самый главный этап

Для бывалого электрика не составит труда подключить выключатель и лампочку без чертежа, сделав соединение проводов в распределительной коробке, ориентируясь по цветовой маркировке жил кабелей или по результатам прозвонки уже проложенной проводки.

Но у опытных мастеров такая работа получается лишь потому, что схема подключения отчетливо отпечаталась в уме благодаря многолетней практике.

Простая схема соединений проводов в распределительной коробке при подключении выключателя и лампочки

Если же мастеру требуется провести электропроводку на любом объекте, то он начнет первым делом с проектировки схемы, если до него это не сделали другие специалисты. Разумеется, существуют нормативы, ГОСТ и СНиП, по которым делаются все чертежи электропроводки, но для квартиры или частного дома подойдет схема, начертанная от руки, главное – чтобы она впоследствии исправно и безопасно работала.

Такой подход не только страхует от ошибок, но и позволяет экономить время, разделяя труд – осуществляя электромонтаж в распределительной коробке, электрик не будет отвлекаться на составления плана электропроводки, одновременно пытаясь удержать в голове планируемые линии и подключения.

Более сложная схема подключения двухклавишного выключателя

Примеры схем для однокомнатной и двухкомнатной квартиры можно посмотреть, перейдя по ссылкам. Также нужно будет ознакомиться с условными графическими обозначениями элементов сети, чтобы можно было проконсультироваться у знакомого мастера, показав ему схему, или в будущем осуществить ремонт электропроводки, сверившись с сохраненным чертежом.

Важность планирования электропроводки обуславливается также и рациональностью и экономичностью. При составлении схемы проводки нужно составить план таким образом, чтобы самих распределительных коробок в квартире было как можно меньше, ведь каждое соединение  проводов увеличивает риск потери контакта.

Пример начертанной от руки схемы электропроводки (синими кругами обозначены распределительные коробки)

При подключении одной розетки или выключателя многие электрики советуют вообще обойтись без распределительной коробки и осуществить подключение проводов в подрозетнике. Такое решение обуславливается нежеланием владельцев квартир обеспечивать доступ к распределительной коробке, как того требует ПУЭ (по их мнению портится интерьер жилища). Розетка или выключатель легко разбирается, что обеспечивает доступ к соединению проводов в подрозетнике.

Цитата из ПУЭ

Подробный рассказ о различных схемах подключения проводов в распределительных коробках показан на видео:


Правильная маркировка выводов

Для того чтобы осуществить соединение проводов в распределительной коробке согласно схемы без излишних сомнений, нужно, чтобы выводы проложенной электропроводки были промаркированы. Очень часто расключение (разделение основной линии электропроводки на несколько ответвлений) производится, когда уже все провода уложены и спрятаны под штукатуркой, и не будет никакой возможности визуально проследить предназначение кабелей.

Легко запутаться без уверенности в предназначении одинаковых кабелей

Чтобы не тратить время на прозвонку кабелей, которая также описана на данном сайте, нужно еще на этапе укладки кабелей маркировать их окончания. В некоторых случаях, если проводов в распределительной коробке мало, можно ориентироваться по цвету изоляции токонесущих жил. Но при большом скоплении кабелей цвета изоляции проводов будут повторяться, поэтому возрастает вероятность ошибки.

Для исключения возможности неправильного подключения необходимо маркировать окончания уложенных кабелей любым доступным способом. Промышленность выпускает множество различных бирок, предназначенных для маркировки выводов. Очень часто электрики используют прозрачные термоусадочные трубки, вставляя полоску бумаги с условным обозначением вывода вовнутрь.

Образцы промышленно выпускаемых бирок для маркировки кабеля

Также можно воспользоваться прозрачным скотчем, обматывая им бирки с надписями. В крайнем случае, маркером или фломастером написать обозначения прямо на изоляции проводов или на стене, — но при этом есть риск, что надписи сотрутся в процессе монтажа.

Маркировка выводов электропроводки произведена на стене

Следует также неуклонно придерживаться цветовой маркировки кабелей (коричневый, красный, черный – фаза, синий – рабочий ноль, зеленый с желтыми полосками – защитный проводник PE).

Общепринятая цветовая маркировка изоляции кабельных жил
Монтаж распределительной коробки

Перед началом электромонтажа нужно убедиться, что распределительная коробка надежно зафиксирована. Виды распределительных коробок, которые зависят от типа электропроводки, также описаны на данном сайте. Важность фиксации обуславливается возможностью повреждения уже соединенных проводов при манипуляциях с распределительной коробкой и кабелями.

При работе с одножильными проводами следует избегать частых изгибаний токонесущих жил. Многожильные провода хоть и допускают частые изгибы, но механические нагрузки и вес незакрепленного кабеля висящей электропроводки может повредить уже готовое соединение, поэтому важно не нарушать технологию электромонтажа.

Требование ПУЭ по поводу фиксации кабелей и коробок

Если устанавливается скрытая проводка в кирпичной или бетонной стене, то провода укладываются в штрабу, проделываемую вручную или при помощи инструментов (штробление), а подрозетники и распределительные коробки монтируются в отверстиях, которые сверлятся в стене при помощи специальной коронки. Фиксация осуществляется при помощи гипса или алебастра.

Коронка для сверления отверстий для распределительных коробок

Каждый тип соединения проводов требует определенной длины выводов. Например, при использовании весьма громоздких соединительных колодок, на которых имеются болтовые клеммы подключения, мастера пытаются оставлять свободной длины проводов как можно меньше, чтобы все соединения поместились в коробку.

Но, если используется сварка проводов, то длина оголенных проводников должна быть около семи сантиметров, чтобы не допустить оплавления изоляции при сильном нагреве, плюс длина изолированных жил для удобного и безопасного монтажа. Длинные оголенные соединенные проводки изолируются и укладываются в распределительной коробке.

Соединения проводов выполнены с помощью сварки

Приведенные выше примеры означают, что независимо от выбранного способа соединения проводов, длина выводов, выступающих из распределительной коробки, должна быть не менее десяти сантиметров, ведь излишки проводников всегда можно обрезать, но нарастить их будет чрезвычайно трудно, и при этом ухудшится надежность всей линии электропроводки.

Подготовка проводников

На данном этапе мастер должен окончательно решить, как соединить провода в распределительной коробке, и соответственно подготовить проводники – снять изоляцию и подогнуть жилы кабелей. Перечень существующих типов соединений проводов приводится ниже, а сейчас, независимо от выбранного способа, следует уделить особое внимание качеству зачистки и подготовки проводников к электромонтажу.

Зачищенные провода готовы к подключению в распределительной коробке

Для проведения любого электромонтажа мастер должен иметь набор инструментов электрика, ознакомиться с которым, можно, перейдя по ссылке. На данном этапе производится подготовка проводов к подключению – зачистка от изоляции. Следует с особой тщательностью отнестись к данному процессу, так как при использовании подручных средств (ножа, плоскогубцев, кусачек) возможны незаметные повреждения токонесущих жил.

Профессиональный набор инструментов электромонтажника

При изгибании проводов и последующем монтаже едва заметные трещинки в металле могут увеличиться, что ухудшит электрическую проводимость и может привести к разлому и потере контакта. При больших токах в самом тонком участке цепи (в месте трещины) будет выделяться большое количество тепла, которое может разогреть изоляцию и даже сам металл проводника до температуры плавления.

При большом токе в надломанном проводнике происходит лавинообразный процесс – при нагревании сопротивление материала возрастает, что еще больше увеличивает тепловыделение. Заканчивается данный процесс расплавлением металла проводника и возникновением электрической дуги, которая обжигая другие соединения проводов в распределительной коробке, приводит их в полную негодность.

Фото горения электрической дуги в распределительной коробке

Без сомнения, настоящий мастер даже с помощью кухонного ножа сможет аккуратно и быстро снять изоляцию без повреждения токонесущей жилы. Но людям без опыта будет очень трудно избежать малозаметных повреждений материала проводников, поэтому, чтобы соединение проводов в распределительной коробке было качественным, необходимо использовать специальные инструменты для снятия изоляции (стрипперы).

Разнообразие инструментов для снятия изоляции

Многим доводилось наблюдать картину, что некоторые мастера снимают изоляцию при помощи зубов. Абсолютно не стоит следовать такому примеру, и в этом случае покупка профессионального инструмента для снятия изоляции обойдется дешевле, чем услуги стоматолога.

Обзор различных инструментов для снятия изоляции показан на видео:


Способы соединения проводов

Как уже говорилось, для различных способов соединений проводов распределительной коробке существует своя технология электромонтажа, которая заключается в длине зачищенных проводников, их изгибании и использовании соответствующих инструментов.

Поскольку каждый из возможных способов имеет множество специфических нюансов и требует применения специальных инструментов и навыков, ниже, в виде списка со ссылками представлены типы соединений проводов:

Электромонтаж проводов в распределительной коробке при помощи клеммных колодок

Каждый из приведенных выше способов имеет свои достоинства и недостатки, ознакомиться с которыми нужно обязательно, изучив материалы, перейдя по предложенным ссылкам. Выбирать тип соединений для проведения электромонтажа своими руками следует исходя из наличия инструментов, навыков, возможности приобретения материалов и ожидаемого качества контактов.

Наиболее надежной считается сварка проводов, но она требует специального сварочного аппарата и специфических навыков. Пайка проводников, которая также имеет хорошие характеристики, требует навыков владения паяльником. Клеммники Wago достаточно просты в монтаже, надежны при правильно подобранных изделиях согласно нагрузке, допускают соединение многожильных проводов без использования специальных наконечников, но следует опасаться подделок.

Соединения в распределительной коробке выполнены при помощи клеммников Wago

Использование гильз надежное, при применении специальных изделий можно соединять медь и алюминий, но само соединение требует специальных клещей и является неразборным, что не дает шанса на легкое исправление ошибки электромонтажа. Колпачки СИЗ надежны при соблюдении технологии и правильном подборе диаметра. Клеммные колодки требуют, чтобы болтовые соединения были надежно затянуты.

Колпачки СИЗ в распределительной коробке

Следует помнить, что согласно ПУЭ, скрутка проводов не допускается в чистом виде

Скрутка в чистом виде не входит в перечень дозволенных ПУЭ соединений

Испытание соединений проводов в распределительных коробках

После выполнения всех соединений, оголенные участки проводников изолируют при помощи термоусадочных трубок, и укладывают провода в распределительной коробках. Сами коробки оставляют открытыми до проведения испытаний смонтированной электропроводки. Вначале на подключенные линии подается напряжение включением соответствующих автоматических выключателей.

Изоляция соединений в распределительной коробке при помощи термоусадочной трубки

Если после включения нигде ничего не заискрило и автомат не выбило от короткого замыкания при ошибочном подсоединении проводов или некачественной изоляции соединений, проводят испытания электропроводки током нагрузки (прогрузка), которые производится при помощи подключения различных электроприборов на смонтированные линии. Рекомендуется нагрузить каждую линию максимально допустимым током.

Прогрузка должна продолжаться некоторое время (желательно несколько часов). За данный период возможные дефекты электромонтажа успеют себя проявить. Следует произвести визуальный осмотр соединений в распределительных коробках – признаки большой температуры будут видны по оплавлению изоляции или клеммников. Также важно отсутствие характерного запаха перегретой или горелой изоляции.

Оплавленная изоляция одного из соединений в распределительной коробке

После снятия напряжения следует на ощупь проверить все соединения – они не должны быть горячими. Если при прогрузке электропроводки максимальным расчетным током в течение нескольких часов не выявлено никаких замечаний по поводу работы соединений, то электромонтаж считается нормальным, распределительные коробки можно закрывать и вводить проводку в эксплуатацию.


соединение проводов и правила установки

На чтение 9 мин Просмотров 569 Опубликовано Обновлено

При замене переключателя или установке нового следует разобраться, как соединить выключатель света с лампочкой. Схема подключения выключателя к лампочке имеет разные варианты исполнения, из которых можно выбрать наиболее удобный. Важна также правильная подготовка к монтажным работам.

Меры по обеспечению электробезопасности

Процесс подключения светильника

Перед тем как начать подключать устройства друг к другу и к электросети квартиры, нужно позаботиться о предотвращении травматических ситуаций и повреждения проводки.

Пошаговая последовательность:

  1. Обесточить ветку сети, где будут проводиться работы. Сделать это можно, выключив во входном щитке коммутатор нужной группы либо основной.
  2. Подготовить устойчивый стол, на котором будут проводиться манипуляции на большой высоте. Ввиду меньшей травмоопасности он больше подходит для этого, чем стремянная лестница.
  3. Возле щитка на время выполнения работ нужно поместить табличку-предупреждение «Не включать». Это особенно важно в случаях, когда местоположение щита располагает к высокой вероятности вторжения посторонних.
  4. Проверить отсутствие напряжения на обнаженных контактах электропроводки и приборов. Это легко сделать отверткой с индикатором. Перед обесточиванием следует проверить ее работоспособность от включенной сети. Можно использовать мультиметр.

Также можно проверить отсутствие напряжения наружной стороной кисти – кожа обязательно должна быть абсолютно сухой, не иметь ран и иных нарушений целостности. Это место отличается высокой сопротивляемостью электротоку по сравнению с другими участками руки.

Инструмент для выполнения работ

Кусачки, плоскогубцы

Потребуется подготовить инструментарий:

  • плоскогубцы,
  • хорошо заточенный нож,
  • тонкую и обычную отвертки шлицевого типа,
  • кусачки.

Хорошо, если удастся найти инструмент со специальными прорезями для удаления изоляционного материала с проводов. Также стоит иметь под рукой нарисованную схему подключения лампочки и продумать последовательность работ.

Рекомендуемые кабели и провода

Кабель ВВГ-нг

Намереваясь выполнить прокладку осветительной сети и последующее подключение лампочки с нуля, лучше выбрать кабельные элементы ВВГнг с одинарными жилами из меди в 1,5 мм2, покрытые устойчивым к горению изоляционным материалом. Лучше всего соблюдать принятое соответствие расцветок кабелей их функциональному предназначению – так будет легче обслуживать сеть в будущем. Провод, предназначающийся для заземления, должен иметь желто-зеленую расцветку, рабочий нуль – синюю, а фазовый кабель – любую, отличную от этих двух.

Если в доме есть старая проводка из алюминия и нужно заменить фрагмент линии освещения, жилы кабелей тоже должны быть сделаны из этого металла – при контакте с медью внутри распредкоробки в месте скручивания оба провода будут окисляться. Подойдет вариант АППВ 1,5. Но если есть возможность сделать вместо крутки конфигурацию с зажимами, допустимо использовать и кабель из меди. Однозначно не стоит в этом случае использовать изделия с многопроволочными жилками.

Применение разветвительной коробки

Коробки распаячные для открытой проводки

Провода не идут от щита непосредственно к электрическому прибору или от переключателя к лампе. Отходящие и направляющиеся на прибор линии коммутируются в специальных распределительных коробках. Внутри такой конструкции обычно имеется свободное пространство, где предполагается формировать и размещать конструкцию из кабелей, принадлежащих нескольким линиям и соединенных друг с другом посредством скручивания. Для более надежного сцепления хвостовые участки целесообразно обваривать. Провода из меди допускается только пропаивать.

Прежде чем укладывать оголенные контакты внутрь распредкоробки, надо покрыть их изоляционной лентой – это предотвратит соприкосновение металлических частей.

Вместо летны можно воспользоваться особыми зажимами для изоляции. Если у коробки есть винтообразные клеммы, они используются и в контактах. Традиционные зажимы можно использовать в том случае, если коробочное пространство достаточно велико для размещения объединенных ими кабельных окончаний.

Удаление изоляции с проводки

Техника удаления изоляции с проводки

Наружный слой изоляционного материала на оконечниках кабелей удаляют максимально острым ножом. Сначала нужно сделать продольный надрез на 3 см длины. Затем берут в руку кучку освободившихся кончиков проводков, а другой потягивают надрезанную рубаху, которая в процессе треснет самопроизвольно. Длина снятия должна быть максимальной, какую смогут вместить подстаканник для розетки, распредкоробка или корпус светильника. Некоторый запас не является проблемой – он может быть полезен в будущем, если контакты подгорят. Рубаху аккуратно выворачивают внутренней стороной наружу и осторожно обрезают по кругу.

Жилы лучше всего зачищать специальным стрипперным устройством. При его отсутствии подойдут острый нож или кусающие поверхности пассатижей. Производить процедуру нужно максимально аккуратно, неглубоко вонзая рабочую поверхность инструмента в изоляционный материал. Необходимо следить, чтобы она не затрагивала проводниковый металл: в этом случае произойдет облом провода. Это может случиться как до начала монтажных работ, так и после.

Длина, на которую зачищают проводки, зависит от метода включения. Минимальна для винтовых клемм: зачастую в этом случае достаточно 7-10 мм. Скручивание с проводами осветительного устройства требует длины 20-30 мм. При расположении скруток в распредкоробке (особенно если их не планируют спаивать или делать сварку) нужна большая длина – 30-50 мм.

Нюансы формирования скрутки

Варианты соединения проводов способом скрутки

Делая конфигурацию из пары проводков, их оголенные окончания укладываются крест-накрест. Точка пересечения при этом должна располагаться возле места, где начинается изоляция. После этого концы сжимают пальцами и скручивают. В конце сжимают плоскогубцами.

Если число соединяемых проводов больше двух, с ними работают по такому же принципу. Если конфигурация получилась длинной, ее можно сложить вдвое и поджать инструментом, чтобы на обработку ушло меньше изоляционной ленты. Последнюю начинают класть от нижней кромки изоляции и спускаются вниз. Дойдя до концов голых хвостов, делают 2 добавочных оборота «про запас», загибают ее на скрутку для ее защиты и мотают второй ряд снизу вверх. Несколько оборотов обязательно должны покрывать заводскую изоляцию.

Установка выключателя

Накладной клавишный выключатель

Устройства бывают двух типов – предназначенные для наружной установки и для внутренней. Модели первого вида могут крепиться на разные типы поверхностей без добавочных приспособлений для изоляции. Вторые нуждаются в установке подрозетников в предварительно подготовленные округлые углубления.

Принято считать корректной такую посадку выключателя, когда свет включают, нажимая на верхнюю область клавиши, а выключают, используя нижнюю. В таком случае даже жилец маленького роста сможет быстро отключить светильник движением руки, направленным вниз.

На выключатель от распредкоробки должен идти проводок, служащий фазой. Главная задача устройства – прерывание цепи фазы, чтобы в выключенном состоянии на осветительном приборе не было напряжения. Если устройство переключателя позволяет, внутри него фазовый кабель соединяют с верхними контактами, а отходящие провода – с нижними.

Разновидности бытовых выключателей

Поворотный диммер для светодиодных ламп

Приспособления бывают с одной и двумя кнопками. Первый работает бинарно «включить-выключить» и предназначен для управления единственным светильником. Второй позволяет управлять парой самостоятельных осветительных цепей. Бывают выключатели, заточенные под три цепи.

По внутреннему устройству выделяются несколько разновидностей:

  • диммеры – выполняют функции включения и отключения и контролируют степень яркости освещения посредством кнопки или рукоятки;
  • устройства с парой или тройкой клавиш и ступенчатой регуляцией горения ламп;
  • проходные приборы с единственной кнопкой, перекидывающие фазу между двумя кабелями – когда на один из них идет напряжение, от другого оно отрубается;
  • перекрестные однокнопочные, в которых изменение положения кнопки позволяет подсоединить линии перекрестным способом вместо прямого;
  • сенсорные – не снабжены рычажными механизмами, электричество подается и выключается при касании корпуса пальцами.

Есть устройства с датчиком, реагирующие на проходящего мимо жильца.

Виды ламп для использования дома

Внешний вид галогенных ламп

Традиционными являются круглые лампочки накаливания с вмонтированной внутрь спиралью из вольфрама. Галогенные устройства отличаются от них тем, что в колбу вместо создания вакуума закачивается соответствующий газ. Это позволяет уменьшить габариты лампы и продлевает срок ее эксплуатации. Но устанавливать ее надо очень аккуратно, ни в коем случае не касаясь стекла руками.

Еще одна категория ламп – энергосберегающие. Они бывают люминесцентными и использующими в качестве осветительных элементов сгруппированные светодиоды. Второй тип может крепиться в стандартные закручивающиеся патрончики.

Способы запитывания лампочки через выключатель

Существует несколько вариантов схемы соединения лампы с переключателем: традиционная одноклавишная, с двумя кнопками, двумя выключателями и иные. Мастеру нужно подобрать наиболее подходящую для целей жильца и устройства домашней электросети.

Простейшее подключение светильника

Простейшая схема подключения

Простейшая электросхема – подсоединение светильника к устройству с одной кнопкой, выполняющему исключительно операции включения и вырубания света. Она подойдет для осветительного прибора с одной лампой. Для исполнения такой конфигурации понадобится пара проводов. Если прежняя проводка имеет только два торчащих наружу питающих кабеля, а обустраивать домашнюю сеть заново затруднительно, допустимо подсоединять и прибор с несколькими лампами. Но тогда при включении света будут загораться все лампочки сразу.

Можно для такой структуры использовать диммер с контролем яркости освещения, но его не получится использовать в комбинации с рядом типов лампочек (энергосберегающие, дневного света, устройства на светодиодах). Переключатель должен подходить для эксплуатации с осветительным прибором по критерию мощности.

Допустимо установить сенсорное устройство с бинарным функционированием, ограниченным включением и блокировкой освещения. Такой выключатель тоже запитывается через пару проводов. Монтировать его нужно в подрозетник.

Светильник один, выключателя два

Схема подключения двух проходных переключателей

Владельцам протяженных коридоров часто требуется подключить два выключателя на одну лампочку, чтобы управлять осветительным прибором с двух концов прохода. Еще данная конфигурация применяется при движении по лестничному пролету или в просторных комнатах для управления светильником, не вставая с постели. Минус этого варианта — неопределенность положения кнопок включения-выключения.

Если установить третий однокнопочный выключатель на пространстве между этажами, реализуется независимое освещение лестничных пролетов. Тогда по нажатию кнопки предыдущий прибор будет выключаться, а следующий – включаться.

Ошибки и неисправности

Иногда после окончания монтажа обнаруживается, что лампа не загорается при включении света. В этом случае берут мультиметр (либо индикаторную отвертку) и проверяют, поступает ли сетевое напряжение к переключателю, прикладывая щупы либо последовательно касаясь отверткой концов, связанных с устройством. Если питания нет, монтаж проводов в распредкоробке выполнен некорректно. Вероятно, они недостаточно хорошо скручены. Если реакция возникает только на одном из контактов выключателя – последний неисправен, на его место нужно установить новый.

При подозрении на проблемы в распредкоробке обесточивают линию и производят повторную скрутку проводков, соединяющих фазы переключателя и главной сети, с соблюдением требований безопасности. По окончании работ снова подают ток и проверяют функционирование.

Подключение лампы к выключателю – несложная процедура с точки зрения монтажных работ, к тому же имеющая несколько вариантов конфигурации. Пользователь может выбрать вариант, подходящий своим задачам.

Подключение выключателя без распределительной коробки

Выключатель без распаечной коробки

Способы соединения проводки

Скрепление электрических проводников согласно техническим требованиям и действующим инструкциям проводится с помощью пайки, обжимов, опрессовки с использованием соответствующих инструментов. При выборе метода контактного соединения необходимо учитывать для чего скрепление и где оно будет размещаться.

В точках состыковки и ответвления проводов всегда оставляется запас для повторного соединения в случае неисправности. На сегодняшний день самым универсальными эффективными электрическими соединениями являются безвинтовые зажимы. Простые и удобные, подходят для всех типов проводников разного диаметра сечения.

Зажим состоит высококачественной стальной пружины устойчивой к агрессивной среде и токошины из электролитной меди специального лужения, фиксируется на контактной зоне с помощью отвертки. Клемма не имеет ограничений по токам и напряжению, соединяет даже проводники с гильзой. Отвечая современным требованиям, зажим имеет уменьшенный размер, за счет чего не занимает много места в подрозетнике.

Особенности монтажа электропроводки

Все электромонтажные работы проводятся только после установки электрического щита и счетчика. После чего определяются места коммутационного оборудования. Чтобы правильно провести укладку проводов и установку подрозетников, проводится обследование кабельной трассы, условий проложения проводки и электрических изделий.

Точность исполнения электрификации гарантирует не только эстетичный вид, но и безопасность всего жилища. Так, при установке подрозетника в качестве распределительной коробки необходимо соблюдать правила монтажа, это:

  1. Фиксировать подрозетник в стене из кирпича, бетона, гипсокартона с помощью строительной смеси.
  2. Устанавливать подрозетник вровень с поверхностью стены при закрытой проводке.
  3. Для крепления стакана использовать специальные зажимные винты с пластинами.

При прокладывании кабеля следует использовать специальный крепеж, который защитит его от механических повреждений и станет в качестве заземления. Проектируя электрическую сеть через розетки и выключатели, необходимо использовать только качественное оборудование.

В последнее время большим спросом стали пользоваться установочные подрозетники с более углубленной формой, чтобы запас проводов сформированный петлями или складками компактно вмещался без резких заломов.

Качество продукции залог надежности и функциональности проводки

Работоспособность, безопасность и надежность современной проводки зависит от аккуратности, внимательности и профессионального исполнения электромонтажа. Для того чтобы электричество в доме или квартире было бесперебойным необходимо проводить визуальный осмотр электропроводки, следить за состоянием бытового электрооборудования.

Проводка без распределительных коробок является самой модернизированной надежной электрической системой для современных квартир, домов. Единственным недостатком ее это немалый расход кабельной продукции и всех комплектующих. Кабель, провода, розетки и выключатели необходимо приобретать в специализированных магазинах, где продукция по своему назначению соответствует международным стандартам и имеет сертификат качества.

Любые розеточные механизмы, выключатели ведущих мировых марок имеют высокую надежность и долгий срок службы при любом соединительном контакте. Низкое качество продукции ведет к быстрому изнашиванию, могут послужить причиной замыкания, возгорания, обесточиванием комнаты или всего дома.
При покупке таких изделий информационный материал от производителя не всегда дает полного представления. Экономия средств не является залогом безопасности, надежности и комфортного проживания.

Источник: https://EvoSnab.ru/ustanovka/prokladka/provodka-bez-raspajachnyh-korobok

Проводка без распределительных коробок — это методика монтажа, которая получила развитие сравнительно недавно, в отдельных вопросах она имеет положительные моменты и не противоречит требованиям руководящих документов ПУЭ и ПТЭЭП. Но она так же имеет недостатки и вызывает много противоречий в профессиональных кругах. Расскажем в статье о всех нюансах ее монтажа.

В каких случаях предпочитают использовать монтаж без распределительных коробок

Главным аргументом, привлекающим заказчиков к использованию этой методики, является отсутствие распределительных коробок на верхней части стен. Считается, что они портят вид интерьера, крышки не всегда вписываются в картину общего дизайна. Если их закрывать обоями или штукатуркой в случае возникновения неисправности в сети для их устранения требуются разрушения отдельных участков.

При вскрытии коробки возникает необходимость отрывать часть обоев или разрушить штукатурные покрытия гипсовую лепку и другие элементы интерьера. По сути это приводит к масштабному ремонту, который требует не малых трудозатрат и средств.

Чтобы избавится, от перспективы разрушения результатов дорогостоящего ремонта прибегают к методам монтажа электрической проводки без использования распределительных коробок. Читайте также статью: → «Как сделать монтаж электропроводки в полу?». Это в интересах заказчиков, но в методике есть привлекательная сторона для монтажников, снижаются трудозатраты, нет необходимости долбить отверстия под коробки и делать штробы от них.

Совет №1. Если у вас дорогая отделка стен, делайте проводку под полом без распределительных коробок.

Технические решения по проводке без распределительных коробок

В отдельных случаях ПУЭ даже требует поступать именно таким образом, запрещается заводить в распределительную коробку и делать ответвления от линий которые запитывают электроплиты, нагревательные котлы, кондиционеры и другие приборы, потребляющие большие мощности электроэнергии. Для них в распределительных щитах устанавливается выделенный автомат защиты, от которого прокладывается своя кабельная линия, вся эта цепь является отдельной группой.

Розетки в схеме без распределительных коробок можно подключить их параллельно в цепи одной группы. Как показывает практика не более 8 штук на одну линию, даже может меньше. Количество зависит от конкретных условий объекта, требует индивидуального расчета, учитывающего мощности электробытовых приборов, которые будут подключаться к розеткам в этой группе. Читайте также статью: → «Правила эксплуатации электропроводки».

В таком случае в схеме электроснабжения дома или квартиры может быть несколько розеточных групп с отдельными автоматами защиты в распределительном щите. Их можно развести по разным комнатам или на одной линии может быть несколько помещений вариантов много. Выбор определяет заказчик, согласовывая технические возможности с подрядчиком (электромонтажниками).

В осветительных сетях поступают аналогичным образом, сложности возникают только с установкой выключателей в этих линиях. Но проблема решается, все необходимые соединения делаются в коробке, в которой устанавливается переключатель света. Токовые нагрузки в цепях освещения, как правило, значительно меньше, чем в розеточной группе, поэтому провода тоньше. Это позволяет упаковать контактные группы соединений без ущерба для монтажа устройства выключателя в посадочную коробку.

Рекомендуемые провода для бескоробочной проводки

Между распределительными коробками прокладывали проводники с жилами 4 — 6 мм2, от него делали отводы для отдельно взятых розеток и осветительных приборов более тонкими проводами. Общий провод был рассчитан на нагрузку всех потребителей в группе. В нашем варианте сечение 4-6мм2 будет не совсем удобно для подключения к контактам и упаковке в подрозетниках.

Такие провода жесткие, трудно зажимаются болтовыми соединениями контактов, иногда клемы даже ломаются. Очень удобно использовать медный провод 2,5 мм2, он эластичный и отлично помещается в пазы клем. Токовые нагрузки, которые жилы способны выдержать, можно посмотреть в таблице. Исходя из этого, сделать расчеты по количеству розеток в группе и мощности подключаемых бытовых приборов.

сечения медного проводника для различных токовых нагрузок
Ток в А 1 2 3 4 5 6 10 16 20 25 32 40 50 63
S — в мм2 0,17 0,33 0,52 0,67 0,84 1 1,7 2,7 3,3 4,2 5,3 6,7 8,4 10,5
Ø в мм 0,45 0,65 0,81 0,92 1,02 1,13 1,45 1,87 2,05 2,32 2,60 2,92 3,27 3,66

Исходя из рассчитанных значений провод в 2,5 мм2 может выдерживать нагрузку до 16А. Собраны данные примерных мощностей и токов, которые потребляют бытовые приборы различного назначения. Используя эту информацию можно предположить сколько и какие приборы включать в розеточную группу.

Тип бытовой техники мощность в Вт ток в Амперах
Ламы накаливания старых образцов 60 – 250 0,3 – 1
Малогабаритные нагревательные приборы чайники, кофейники и кипятильники 1000 – 2000 5,5 – 10
Стационарные и переносные электрические плиты 1000 – 6000 6 – 55
Микроволновки различных марок 1500 – 2200 8 – 10,5
Кухонные электрические мясорубки не производственного назначения, для домашнего пользования. 1500 – 2200 8 – 10,5
Тостеры для запекания хлеба 500 – 1500 2,5 – 8
Оборудование для приготовления гриль блюд 1200 – 2000 7,5 – 8
Блендоры и миксеры 500 – 1500 2,5 – 9
Кухонные комбайны 500 – 1500 2,5 – 9
Электрическая духовка 1000 – 2000 5,5 – 8
машины для мытья посуды 1000 – 2000 5,5 – 8
Бытовые стиральные машины 1200 – 2000 5.5 – 8
Электрические сушилки для обуви или белья 2000 – 3000 8 – 12
Утюги не промышленного назначения 1200 – 2000 5.5 – 8
Напольные и переносные пылесосы 800 – 2000 3.5 – 8
Спиральные обогреватели 500 – 3000 1.8 – 12
Ручные фены для сушки волос 500 – 1500 1.5 – 7
Сплит системы и кондиционеры 1000 – 3000 6 – 12
компьютеры 300 – 800 0.8 – 3,2
Ручной электроинструмент (Болгарка, дрель, перфораторы, лобзик и т.п.) 500 – 2500 1.8 – 12

Для осветительных приборов рекомендуется прокладывать трехпроводный кабель от 0,7 до 1 мм2 . Практика показывает, что этого вполне достаточно, особенно когда используются светодиодные светильники и энергосберегающие лампы.

Особенности монтажа розеток без разветвительных коробок

От автомата в распределительном щите провод розеточной группы прокладывается в общей штробе с кабелями других групп. В местах ответвления он не заводится в распределительные коробки, уходит по своему маршруту в отдельно проложенной штробе. В подрозетниках, делается петля длинной в 15 см. эта часть кабеля предназначена для разделки и подключения к контактам. Это отработанная методика укладки кабеля, далее можно выделить несколько методов разделки кабеля и подключения к контактной группе розеток.

Монтаж проводки с обрывом линии

Для подключения проводов к клемам петля перекусывается в середине, снимается внешняя оболочка с кабеля на 10 — 15 см, кончики всех проводов зачищаются на 1-1,5 см от изоляции. Оголенные концы крепятся на контакты в соответствии с назначением по цветам.

  • Синий провод — на контакт нейтрали;
  • Красный коричневый или черный на контакт фазы;
  • Желто – зеленый на клему заземления.

На каждом контакте зажаты два провода приходящий от РЩ и уходящий на следующую розетку.

Все бы было хорошо, если бы не противоречия с пунктом 1.7.144 ПУЭ (Правила устройства электроустановок). Провод заземления, обозначаемый РЕ должен крепиться отдельной клемой от каждого потребителя (розетки с включенным бытовым прибором). Желто – зеленый проводник должен быть цельным по всей длине, от распределительного щита, до розетки. Допускаются неразборные соединения в распределительных коробках в виде сварки, пайки, или опрессовки специальными гильзами. В нашем случае разделительных коробок нет, поэтому такой метод по отношению к РЕ проводу не соответствует требованиям руководящих документов по монтажу электропроводки. Некоторые электрики этим пренебрегают, это является большой ошибкой.

Соединенные между розетками отрезки заземляющего провода, могут потерять надежный контакт. Этому способствует длительная нагрузка с большими токами, утюг или электрообогреватель, фен и другие бытовые приборы. При нагревании металлические элементы на контактах расширяются, после отключения нагрузки остывают, со временем это приводит к ослаблению болтового соединения контактной группы. Болты на контактах надо периодически подтягивать, в противном случае это может привести к возгоранию.

В случае с РЕ проводником опасность повышается в двойне, он является важнейшим элементом в цепи защиты людей, УЗО (устройство защиты от прикосновения) исключает поражение током, мгновенно отключает сеть. Если в цепи на одной из розеток провод заземления не будет иметь надежного контакта, эта розетка и все последующие останутся без защиты. Возникнет угроза прохождения тока на корпус бытовых приборов подключенных к розеткам, защита при этом не сработает, прикосновение к металлическим частям бытовой техники приведет к поражению электрическим током. Поэтому электромонтажники, которые применяют такой метод подключения, берут на свою совесть большую ответственность.

Этот недостаток не означает отрицание такого способа подключения, надо на каждой розетке сложить оголенные концы желто-зеленых проводов, добавить третий отрезок 4-5 см, сделать скрутку. Одеть на соединение медную гильзу соответствующего размера, и опрессовать. Оставшейся кончик третьего провода зачистить и закрепить на заземляющую клему розетки. Гильзу заизолируйте, соединение будет надежным, неразборным, что соответствует всем требованиям. Читайте также статью: → «Технология соединения проводов способом опретсовки в металлических гильзах».

Подключение розеток без обрыва проводов

Этот способ позволяет соблюдать правила подключения относительно заземляющего провода. Не обрезая проводов на петлях в подрозетниках, снимается внешняя оболочка с кабеля. Провода в петле каждого проводника складываются, на кончике снимается изоляция, при этом токопроводящая жила остается целой.

Оголенные концы крепятся на контакты, в этом случае даже если контакты на одной из розеток ослабеют, это не обесточит остальные розетки. В случае с РЕ проводником розетки будут подключены в систему защиты, так как провода остаются целыми, разрыва в общей цепи не будет, отключится только одна розетка.

Использование подрозетника в качестве распределительной коробки

В этом случае схема собирается в классическом варианте, как в распределительной коробке. Только отвод к розетке будет очень короткий не более 10 см, а не от потолка к полу как это делается с использованием распредкоробок.

Концы входящего и выходящего кабеля для разделки и соединения тоже следует сделать более короткими, не более 10 см. Это позволит компактно упаковать скрутки с изоляцией на дне подрозетника, чтобы они не мешали установке самой розетки.

Подключение проводов в подрозетнике

Особенности монтажа осветительных сетей без разветвительных коробок

Как и в розеточных группах, цель методики сводится к уменьшению контактов, трудозатрат и повышению надежности. Можно для одноклавишных выключателей использовать двухжильные провода, но рекомендуется прокладывать кабель с тремя проводами. Это вызвано тем, что современные люстры, светильники имеют на корпусе клему для заземляющего провода, лучше выполнить все требования по безопасности.

Подключение сети с одноклавишными и двухклавишными выключателями

Для лучшего понимания на упрощенной схеме рассмотрим способы подключения, от распределительного щита до ближайшего выключателя прокладываем провод фазы, нулевую и заземляющую жилы тянем до осветительного прибора. Заземление крепится на корпус светильника, N – нейтральный провод на контакт патрона для лампы.

Фазный провод фиксируется на входящем контакте выключателя, с выходящего контакта прокладывается проводник на свободный контакт патрона для лампы. Все технология не хитрая, полное отсутствие лишних контактов и соединительных коробок. Если в осветительной группе несколько элементов в разных комнатах, в коробке первого выключателя делаем соединения и прокладываем линию дальше. Как и в розеточных группах соединения можно выполнить на клемах выключателя. В классическом варианте, контакты скручиваются, изолируются, упаковываются на дне посадочной коробки для выключателя.

На схеме показано подключение одноклавишного и двухклавишного переключателей в одной группе.

Достоинства и недостатки монтажа без распределительных коробок

Достоинствами методики без разветвительных коробок считается:

  • Уменьшение контактных соединений, что снижает вероятность аварийных ситуаций;
  • Снижение трудозатрат на этапе монтажных работ;
  • Простота схемы подключения, при отсутствии многочисленных концов в распределительных коробках снижается вероятность ошибок при соединении;
  • Для заказчиков при уменьшении элементов проводки, в данном случае распределительных коробок снижается стоимость работ.
  • Улучшение интерьера помещений;
  • При обслуживании и ремонте исключается необходимость разрушать элементы декора на верхних участках стен.

К недостаткам можно отнести следующие моменты:

  • Не стандартные подключения затрудняют ремонт и обслуживание проводки, электриками которые не участвовали в процессе монтажа;
  • Увеличение количества групп, следовательно, и проводов. Это утверждение спорно, исключаются провода от коробок к розеткам, поэтому разница по длине расходуемых проводов не значительная.
  • На отдельных участках приходится с проводов снимать внешнюю оболочку кабеля, в результате чего отсутствует элемент двойной изоляции.

Совет №2 Последний недостаток легко устраняется, перед прокладкой одевайте на провод кембрик или прокладывайте на этом участке отдельный провод с хорошей изоляцией.

Часто задаваемые вопросы

Вопрос №1. Провода будут заштукатурены, можно на отдельных участках укладывать провода с изоляцией не соответствующей по цвету назначения?

Можно укладывать провода вообще одного цвета белого или синего, любого который у вас есть. Главное требование чтобы была надежная изоляция, и сечение соответствовало нагрузке. Чтобы не запутаться обязательно в местах соединения и подключения на провод одевается кембрик, термоусадочная трубка или наматывается изолирующая лента цвета по функциональному назначению провода:

  • Синий – нулевой;
  • Красный , черный, коричневый – фаза;
  • Желто – зеленый – заземление.

Вопрос №2. Если использовать розетки и выключатели не с болтовыми контактами, а зажимными на пружинах, отпадает необходимость периодически протягивать контакты, исключается разрыв в последовательности. Значит можно проводить монтаж, откусывая провода на отдельные интервалы?

Сто процентной надежности пружинная группа контактов не дает, кроме того нарушаются требования ПУЭ. При отсутствии контакта на РЕ проводе повышается вероятность поражения электрическим током через корпус бытовых приборов. Что мешает сделать петли на проводах зачистить кончики, не разрывая токоведущую жилу и вставить в пружинные контакты. Соблюдаются все правила, и повышается надежность.

Вопрос №3. Если подключить к розетке провода разного сечения, это допускается?

Сечение должно соответствовать рассчитанной токовой нагрузке, больше можно, при условии, что это не помешает компактной упаковке соединений в подрозетниках.

Вопрос №4. Можно провод заземления проложить к корпусу люстры по кратчайшему расстоянию от арматуры потолочной плиты?

Обычно арматура железобетонных конструкций заземляется, но где гарантии, что отдельные элементы являются частью общего контура. Надо проводить измерения сопротивления заземления, зачем вам эти проблемы протащите провод от РЩ.

Вопрос №5. На корпусе люстры нет контакта для заземляющего провода, что делать?

Грех такое советовать, но ничего не делайте, Это отклонение от правил, но в нашей реальности часто встречается. Сделайте двухпроводное подключение, учитывая, что дети на потолок не полезут, а взрослые, перед тем как поменять лампочку отключат выключатель, ничего страшного нет. Если корпус люстры не имеет металлических конструкций, пластиковый или из других не токопроводящих материалов, то и нарушений нет.

Источник: http://electric-tolk.ru/provodka-bez-raspredelitelnyx-korobok/

Как подключить провода в распределительной коробке своими руками

Выполняем подключения в распределительной коробке

Правильное соединение проводов в распределительной коробке во многом является залогом надежности вашей электросети. Ведь в отличие от соединений в распределительном щите распределительные или как их еще называют распаячные коробки более закрыты для обслуживания и контактные соединения здесь значительно сложнее проверить. Именно поэтому еще на этапе монтажа их качеству и правильности следует уделить максимальное внимание.

Соединение проводов

Перед тем как соединять провода в распределительной коробке советуем вам изучить правила их монтажа. Ведь важно не только качественно соединить провода между собой, но и правильно завести их в распределительную коробку, а также удобно расположить для возможного осмотра или ремонта.

Правила монтажа проводов в распределительной коробке

Прежде всего давайте рассмотрим правила, предъявляемые к обустройству и монтажу проводки в распределительной сети. Ведь именно с этого фактора начинается любой монтаж.

Нормы монтажа проводки в распределительной коробке

Итак:

  • Прежде всего следует помнить, что в одной штробе, коробе или трубе допускается прокладка проводов не более восьми групп.
  • Все соединения должны выполняться в соответствии с п.2.1.17 – 2.1.30 ПУЭ. Данные пункты предусматривают целый спектр ограничений. Прежде всего следует помнить, что провод перед любым контактом должен иметь запас, достаточный как минимум для одного повторного подключения.
  • Перед тем как соединять провода в распаечной коробке следует убедиться, что они не имеют натяжения. Либо что это натяжение не возникнет при температурных перепадах.
  • Любые места соединения проводов должны быть доступны для ремонта и осмотра. При этом эти места следует организовывать так, дабы осмотр не был затруднен элементами конструкции.
  • Любое соединение должно иметь изоляцию. При этом эта изоляция должна соответствовать уровню основной изоляции. Для достижения данных параметров лучше использовать изоленту, либо термоусадку.
  • Сами распределительные коробки должны изготавливаться из несгораемых или трудносгораемых материалов, как на видео. Особенно это касается монтажа проводки по сгораемым конструкциям, к которым предъявляться дополнительные требования.

Варианты соединения проводов в распределительной коробке

Прежде всего давайте рассмотрим способы соединения проводов в распределительной коробке. Ведь именно контактные соединения зачастую являются наиболее уязвимым местом любой электрической сети и любые недоработки проявляются очень быстро.

Согласно п.2.1.21 ПУЭ все соединения проводов и кабелей должны производится сваркой, пайкой, опрессовкой, винтовым или болтовым сжимом. Другие методы соединения, особенно это касается скрутки, не допускаются. Исходя из этого давайте рассмотрим каждый из возможных методов соединения по отдельности.

Соединение методом сварки

Итак:

  • Наиболее надежным считается соединение проводов методом сварки. Оно имеет наименьшие переходные сопротивления в результате чего, повышенный нагрев практически отсутствует. Кроме того, со временем такое соединение не теряет своих свойств.

Сварка проводов в распределительной коробке выполняется при помощи специального сварочного трансформатора и угольного электрода. Стоимость таких изделий достаточно велика для простой замена проводки в квартире, поэтому часто можно встретить самодельные устройства. Обычно это трансформаторы до 600 Вт и напряжением 9 – 36В.

  • На втором месте по надежности стоит соединение методом пайки. Этот метод более доступен для домашнего использования ведь не требует специального оборудования кроме обычного паяльника.

Соединение проводов методом пайки

Пайка проводов в распределительной коробке осуществляется по обычной технологии и не предъявляет особых требований. Единственным моментом, на который стоит обратить внимание — это качество таких соединений. Ведь в случае нагрева олово достаточно быстро нагреется и контакт пропадёт. Дабы не допускать этого пайку достаточно часто совмещают с соединением методом скрутки.

  • Опрессовка проводов в последнее время приобретает все большую популярность. Ведь на рынке появилось большое количество достаточно дешевого инструмента для опрессовки проводов, да и цена на расходные материалы для такого метода достаточно низка.

Соединение проводов метод опрессовки

  • Но наиболее распространенным все равно остается метод винтового или пружинного зажима жил. Огромное количество шин и клемм, представленных сейчас на рынке, позволяют осуществить достаточно надежное соединение проводов.

Обратите внимание! Винтовыми клеммами следует зажимать одножильный провод.  Если вы используете многожильный медный провод, то вам необходимо приобрести специальные наконечники, которые не дадут винтам обломать нити многожильного провода при зажиме. Эти наконечники крепятся к проводу методом опрессовки.

Схемы соединения в распределительной коробке

Имея представление о методах соединения можно говорить о том, как правильно соединить провода в распределительной коробке. В домашних условиях вам потребуется знания как подключить розетку и выключатель. Но сначала давайте рассмотрим схему самой распределительной коробки.

Схема распределительной коробки

Распределительная коробка предназначена для подключения электроприемников к питающему проводу. Располагается она обычно на входе в комнату над выключателем. Выключатель же должен находится на входе в комнату со стороны дверной ручки.

  • Распределительная коробка может быть проходная и конечная. Конечной называется коробка, которая не имеет соединений с другими распределительными коробками. Проходная распределительная коробка соответственно имеет связи с другими распределительными коробками.

На фото представлен вариант подключения конечной распределительной коробки

  • В распределительной коробке может располагаться вводной провод от одной или нескольких групп. Если имеется несколько вводных проводов, то согласно п.7.1.36 ПУЭ их объединение не допускается.
  • Каждый вводной кабель должен иметь не менее трех проводов. Один из них фазный, второй нулевой и третий защитное заземление. Если в распределительной коробке нет провода заземления, то образовывать его путем подключения к нулевому проводу запрещено.
  • Согласно п.1.1.29 ПУЭ нулевой провод должен иметь голубую окраску, а провод заземления желто-зеленую. При этом фазный провод может иметь любой другой цвет.

Обратите внимание! Если в вашей сети освещения разные группы запитаны от разных фаз трехфазной сети, то фазный провод должен иметь окраску, соответствующую фазе трехфазной сети. То есть фаза А должна иметь окраску желтого цвета, фаза В – зеленого и фаза С – красного цвета.

Схема подключения в распределительной коробке розетки

Теперь переходим к вопросу как соединить провода в распределительной коробке для подключения одной, двух и более розеток. Для этого нам понадобится трехжильный провод с сечением соответствующим суммарной нагрузке всех розеток.

Подключение в проходной распределительной коробке розетки

Итак:

  • Подключение производится в следующем порядке. На вводном проводе группы находим контакт заземления и к нему подключаем соответствующий по цветовому обозначению контакт провода, подключаемого к розетке.
  • Нулевой провод от кабеля, питающего розетку соответственно подключаем к нулевому проводу вводного кабеля, а фазный к фазному.
  • Такие же подключения выполняем и на розетке. К силовым контактам подключаем нулевой и защитный провод, а к заземлению розетки защитный провод. Подключение фазного и нулевого провода к контактам розетки не имеет значения, но обычно фазу подключают к левому контакту.
  • Если вам необходимо подключить еще несколько розеток, то инструкция допускает их подключение на контактах предыдущей розетки. То есть розетка может выполнить роль распределительной коробки. Главное помнить о сечении проводки, которое должно соответствовать нагрузкам.

Схема подключения в распределительной коробке выключателя

А вот распайка проводов в коробке для подключения выключателя несколько сложнее и зависит от количества контактов выключателя. Так для одноклавишного выключателя проводов должно быть два, для двухклавишного – три, а для трехклавишного – четыре.

Подключение выключателя в распределительной коробке

  • Прежде всего рассмотрим подключение одноклавишного выключателя. Согласно норм ПУЭ коммутационные аппараты устанавливать можно только на фазный провод. Поэтому к выключателю должен быть подключен фазный провод. Для этого делаем соответствующее подключение в распределительной коробке.
  • Контакт с выхода выключателя должен идти к светильнику, который он коммутирует. Сделать это можно и непосредственно, но дабы не делать разных штроб для фазного и нулевого провода к светильнику, обычно их объединяют. Для этого провод с вывода выключателя в распределительной коробке подключают к фазному проводу светильника.
  • Соединение проводов в распаечной коробке для нулевого и заземляющего контакта светильника выполняется прямым подключением к соответствующим клеммам.
  • Если планируется установка двух и более клавишного выключателя, то изменяется только подключение провода от вывода выключателя. При этом подключение нулевого и заземляющего провода не изменяется.

Подключение двухклавишного выключателя в распределительной коробке

  • В данном случае у нас будет два фазных провода от светильника. С выключателя так же будет выходить именно два фазных провода. Подключить их между собой можно в произвольном порядке. Ведь от этого будет зависеть только количество и местоположение ламп включаемых каждой клавишей.
  • При необходимости внести изменения вы это легко можете сделать своими руками. Для этого достаточно изменить подключение между собой проводов от выключателя и от светильника в распределительной коробке.

Вывод

Как и электрическая распределительная коробка соединение проводов на любых других участках должно отвечать высоким требованиям. Поэтому не стоит пренебрегать нормами ПУЭ к данному вопросу. Ведь лучше выполнить качественное соединение еще на этапе монтажа, чем потом искать проблему в уже действующей электрической сети.

Как добавить осветительный прибор и переключиться в существующую электрическую цепь — Дом с улучшенным ремонтом

Живете ли вы в большом городе, например, в Нью-Йорке, или в сельской местности, электричество жизненно важно для вашей повседневной жизни. Когда что-то идет не так, важно быть уверенным в своих силах, зная, как исправить и добавить осветительную арматуру. Выясни как!

Встроенное освещение отличное; обычно он может обеспечить всю комнату светом, но что, если этого недостаточно? Вы можете добавить дополнительные лампы или добавить больше встроенных модулей.

Эти светильники сделают ваш дом более привлекательным и могут повысить его стоимость при перепродаже. Вы также можете добавить отдельный переключатель, чтобы контролировать, сколько света вы хотите. Итак, как добавить свет и отдельный выключатель к существующей схеме?

Вам нужно будет добавить и установить выключатель и осветительную арматуру, а также подключить светильник к новому выключателю. Подключите белый и медный провода к существующей цепи. Затем соедините два черных провода с концом существующего и подключите их и осветительные приборы к переключателям.

В этом руководстве мы подробно проведем вас через каждый шаг, поэтому следите за обновлениями!

Не хочешь делать это сам?

Получите бесплатные предложения с нулевыми обязательствами от ближайших к вам профессиональных подрядчиков.

НАЙТИ МЕСТНЫХ ПОДРЯДЧИКОВ

Необходимые инструменты

Для начала вам понадобятся некоторые инструменты. Это ни в коем случае не невыполнимая задача для домашнего мастера. Тем не менее, потребуется определенное умение использовать инструменты и терпение, чтобы разобраться с проводкой.

Вот инструменты:

  • Инструмент для зачистки проводов
  • Пила для гипсокартона
  • Отвертка с универсальным наконечником
  • Универсальный нож
  • Тестер напряжения
  • Плоскогубцы
  • Молот
  • Поиск шпильки

Необходимые материалы

Вам также понадобятся осветительный прибор, выключатель и детали, необходимые для его подключения. В общем, вы можете выбрать любой дизайн светильника, какой захотите; тем не менее, убедитесь, что светильник соответствует ремню, который вы будете использовать для его крепления.

Вот список материалов, которые могут вам помочь:

  • Электрический выключатель (подумайте о модернизации до диммера, так как вы все равно будете менять проводку)
  • Распределительная коробка на 2 группы
  • Электрический кабель
  • Крепежный ремень
  • Распределительная коробка переделки (убедитесь, что она может поддерживать ваше новое приспособление)
  • Разнообразие цветов проволочных гаек
  • Светильник
  • Черный одножильный электрический провод 12 калибра THHN

Этапы установки

Это будет довольно длинная серия шагов, так что просто терпите:

  1. Выключите автоматический выключатель : Вам нужно будет отключить питание существующего прибора, с которым вы работаете!
  2. Решите, куда будет направлен ваш светильник: Убедитесь, что вы разместили светильник между двумя стойками.
  3. Вырежьте отверстие для распределительной коробки: Монтажные распределительные коробки поставляются с шаблоном, который поможет вам вырезать нужную форму в гипсокартоне.
  4. Снимите крышку переключателя света: Снимите крышку с существующего переключателя света и используйте тестер напряжения, чтобы дважды проверить, что питание отключено. Горячие провода обычно черные .
  5. Удалите существующий переключатель: Должно быть 2 винта, удерживающих переключатель на месте.Ослабьте винты, удерживающие провода, и вытащите их.
  6. Открутите разъемы проводов: Разъемы проводов, которые уже используются, и те, которые вы будете использовать, скручены и могут быть удалены путем раскручивания.
  7. Снимите распределительную коробку: Это может потребовать небольшого усилия, если она застряла на месте, отнесите деревянный брусок к распределительной коробке и ударьте по нему молотком. Затем вытащите его. Затем используйте пилу для гипсокартона и прилагаемый шаблон, чтобы выпилить дополнительное место для вашей распределительной коробки с 2 группами.
  8. Вставьте провода: Пропустите провода через заднюю часть распределительной коробки и проденьте их через отверстие в распределительную коробку. Затем протяните существующие провода в новую распределительную коробку.
  9. Установите коробки: Установите распределительную коробку и распределительную коробку в их отверстия и закрепите их на месте.
  10. Подготовьте оголенную проводку: Удалите оголенную оболочку с электрического кабеля. Затем подготовьте оба провода, сняв с них изоляцию на 3/4 дюйма.
  11. Подключите светильник: Подключите светильник, подобрав цвета; используйте оранжевый поворот на электрических разъемах. Совместите черный провод от вашего прибора с черным проводом от установленных кабелей. Затем проделайте то же самое с белым и медным, а затем медным.
  12. Прикрепите светильник: Привинтите светильник к распределительной коробке и установите лампочки и плафоны.
  13. Соедините белый провод и провод заземления: Соедините все 3 белых провода вместе с помощью красной гайки.Затем соедините все 3 медных провода с помощью красной гайки. Далее кладем все на заднюю часть распределительной коробки.
  14. Подготовьте два куска проволоки: Отрежьте 2 куска проволоки длиной примерно 5–6 дюймов и зачистите 3/4 дюйма с обеих сторон каждого.
  15. Подключите черные провода: Подключите существующий черный провод, идущий от автоматических выключателей, и провода, которые мы только что сделали для подключения горячей цепи, с помощью красной гайки.
  16. Подключите переключатели: Подключите черную линию, идущую от исходного приспособления к исходному переключателю, и одну из новых черных линий от выключателей.Затем подключите черный провод от нового приспособления и оставшийся черный провод от прерывателей к новому переключателю.
  17. Вставьте переключатели: Вверните переключатели в монтажную коробку сверху и снизу.
  18. Установите крышку: Оригинальная крышка не подходит для монтажной коробки двойной ширины. Итак, если в комплекте поставки не было крышки, вам необходимо ее приобрести.
  19. Восстановление питания: После выполнения всех предыдущих шагов снова включите автоматические выключатели.

Советы по безопасности

Нет ничего важнее безопасности при работе с электричеством. Безответственность может привести к поражению электрическим током или пожару. Если вы не уверены, что работаете с электричеством, подумайте о том, чтобы заплатить профессионалу за установку.

Если вы выполняете установку, вот что нужно запомнить:

  • Всегда перепроверяйте провода . Примечательно, что не думайте, что выключения прерывателя достаточно. В основном, горячие провода от других цепей могут проходить в распределительную коробку.
  • Если вы используете двухконтактный измеритель напряжения, прикоснитесь красным контактом к проводу, который вы проверяете, а черным проводом — к любому металлу в цепи. Затем, для бесконтактного тестера, после зависания рядом, чтобы убедиться в отсутствии напряжения, прикоснитесь кончиком тестера к проводу. Наконец, если все в порядке, можно продолжать.
  • Если вы устанавливаете потолочный вентилятор с осветительной арматурой, убедитесь, что в существующей цепи не слишком много других элементов. Стандартный светильник не требует большого количества усилителей, но это предостережение при выборе.
  • Выберите распределительную коробку, способную выдержать вес вашего прибора. Грузоподъемность должна быть указана на коробке. Если вы устанавливаете светильник с потолочным вентилятором, вам также необходимо подключить его к балке потолка.
  • Было бы неплохо попросить кого-нибудь помочь вам удерживать прибор, пока вы его подключаете. Таким образом, они также могут получить помощь, если произойдет что-то неожиданное.

Как подключить новый светильник к существующему свету и выключателю?

Для этого потребуется оборудование, подобное подключению нового комплекта обоих.Тем не менее, вам не понадобится групповая коробка и переключатель. Это также гораздо более короткий цикл шагов, но если вы запутались, прочтите полный набор инструкций выше. Это очень похоже.

Просто следуйте этим инструкциям:

  1. Выключите автоматический выключатель.
  2. Пропустите новые кабели (того же диаметра, что и существующие) через новую распределительную коробку и установите коробку.
  3. Подключите новое приспособление к новому кабелю и установите его в распределительную коробку.
  4. Соедините черные провода цепи от существующего приспособления, цепи и нового приспособления вместе с помощью гайки.Сделайте то же самое с белым и, наконец, с землей. Если на старом проводе крепления есть винт заземления, оставьте часть заземляющего провода незащищенной после соединения, чтобы зажать винт заземления.

Связанные вопросы

Сколько лампочек или розеток можно включить в 15-амперную цепь?

Нет правила, определяющего количество огней или розеток, которые вы можете иметь в цепи. Однако вам нужно учитывать мощность ламп или то, что вы хотите подключить к розеткам.Обычно на один прерыватель приходится от 8 до 10 розеток или лампочек.

Могу ли я добавить выключатель света от существующей розетки?

Да, вы можете добавить выключатель света от существующей розетки, и это довольно простой проект. Вам нужно будет установить коробку для нового выключателя и проложить несколько проводов от розетки до новой коробки. Вам нужны провода: красный, белый, зеленый и черный провод калибра 12 или 14. Убедитесь, что вы зачистили концы новых проводов.

Могу ли я подключить встраиваемые светильники в гирляндную цепь?

Гирляндная цепь будет подключать разные осветительные приборы к одной цепи.Он отлично подходит для встроенного освещения, освещения комнат и подключения некоторых источников света к одному выключателю.

Не хочешь делать это сам?

Получите бесплатные предложения с нулевыми обязательствами от ближайших к вам профессиональных подрядчиков.

НАЙТИ МЕСТНЫХ ПОДРЯДЧИКОВ

Наш вынос

Хотя может показаться сложным добавить свет и переключить существующую цепь, это довольно простой проект. Однако убедитесь, что вы отключили питание этой конкретной цепи, прежде чем приступить к этой работе.Вам нужно будет убедиться, что у вас есть подходящие материалы и инструменты для выполнения работы, в противном случае проект может оказаться невозможным. В случае сомнений обратитесь к профессионалу, который сделает это за вас, поскольку это работа с электрикой. Всегда лучше перестраховаться, чем сожалеть!

Руководства по теме

Лиза Борга

Я писатель, которому нравится работать над проектами по благоустройству дома. Мой муж служил на флоте, поэтому мы часто переезжали. Это дало мне много возможностей обустроить новые места.В свободное время я люблю читать загадки и ходить в походы.

Недавно опубликованные

ссылка на Сколько ватт может выдержать панель на 200 ампер? (Узнай сейчас!) ссылка на телевизор Samsung продолжает затемняться? (Возможные причины и способы устранения)

Sunco Освещение

Выбор между встраиваемой банкой или распределительной коробкой часто сводится к типу пространства, в котором вы устанавливаете даунлайт.Чтобы выбрать J-Box или утопленную банку, вы должны изучить свои потребности, место, где вы будете размещать даунлайт, и то, как даунлайт закрепится в этом пространстве.

Если вы хотите поместиться в небольшом пространстве или приспособиться к балкам, которые находятся рядом с местом, где вы хотите разместить светильник, выберите Slim или Slim со встроенной соединительной коробкой.

Для чего предназначены распределительная коробка и утопленная коробка:

Распределительные коробки (соединительные коробки) предназначены для: механизм

  • Предотвращение случайного контакта проводов под напряжением с проводкой устройства как из соображений пожарной безопасности, так и для предотвращения поражения электрическим током
  • Углубленные банки покрывают те же проблемы, указанные выше, но разными способами: / может сама)

  • Действует как монтажный механизм
  • Никакие провода не выходят за его пределы, если они не находятся внутри кабелепровода, например, в наших банках для ремонта и новых строительных банках.
  • Встраиваемые бидоны и светильники Sunco:

    Новое строительство — Встраиваемые бидоны этого типа спроектированы так, чтобы их окружала изоляция в потолке, если они имеют рейтинг IC, аналогичный предлагаемым Sunco. Они устанавливаются в каркас при новом строительстве или при новом строительстве вне здания. Крепится к каркасу с помощью стержневых вешалок перед установкой гипсокартона и потолочных материалов. Не включает светодиодный свет. Приспособление Sunco действительно включает J-Box.

    Remodel — Remodel встраиваемые световые баллончики вставляются в уже установленные потолки. Для вашего удобства в переделку Sunco включена коробка J-Box. Эти блоки меньше по высоте, чем в стиле «Новое строительство». Ремоделирующие зажимы закрепляют баллончик на крыше или над потолком в гипсокартоне или штукатурке. Не включает светодиодный свет. Приспособление Sunco действительно включает J-Box.

    Slims (с J-Box или встроенным J-Box) — Предлагает тонкий профиль для реконструкции или в тесных потолочных пространствах, например, рядом с балками.Некоторые из слимов Sunco помещаются с минимальным зазором по высоте 2 дюйма! Может быть металлическая или пластиковая J-box. Обычно крепится пружинными скобами к потолку.

    Даунлайты для дисков — Аналогичны тонким, за исключением того, что в них нет соединительной коробки. Диски Sunco подключаются напрямую к вашей распределительной коробке. В комплект входят кронштейны для металлической проволоки для установки в банку, если это необходимо. Также можно установить прямо на потолок.

    Модернизированные даунлайты — Банки для нового строительства и переделки не включают светодиодные фонари или соединительные коробки.Вы можете добавить светодиодные модернизированные даунлайты в 4/5/6-дюймовых канистрах. Обычно крепится с помощью металлического монтажного кронштейна. Некоторые из них регулируются между 5 и 6 дюймовыми банками, изменяя положение винта по размеру.

    Установленные правильно, наши встраиваемые светильники с рейтингом IC могут быть размещены рядом с изоляцией в потолочных пространствах без проблем с возгоранием.

    ПРИМЕЧАНИЕ. Правила в отношении электрооборудования могут отличаться в зависимости от региона. Пожалуйста, поговорите с квалифицированным профессиональным электриком или подрядчиком, чтобы подтвердить требования, касающиеся вашей уникальной установки.

    В вашем доме никогда не может быть достаточно розеток. Добавление розеток может быть трудным, но это будет проще, если проводка уже существует. Обратите внимание на эти простые

    В вашем доме никогда не может быть достаточно розеток. Добавление розеток может быть трудным, но это будет проще, если проводка уже существует. Ознакомьтесь с этими простыми шагами, чтобы превратить светильник в розетку.

    Если есть одна вещь, в которой каждому дому нужно больше, так это электрические розетки.Когда практически у каждого члена вашей семьи есть смартфон, планшет или ноутбук, а также другая личная электроника, такая как телевизоры и игровые консоли, всегда не хватает мест для подключения. И это без учета всех других электронных гаджетов, которые большинство людей есть в их домах в наши дни.

    К счастью, можно легко добавить в свой дом дополнительные розетки, не вызывая электрика. Большинство домовладельцев считают, что подключение к розетке является одним из самых простых проектов, связанных с электричеством своими руками.Выполните следующие действия, чтобы узнать, как снять осветительную арматуру и подключить к ней розетку.

    1. Купите новую розетку

    Вам нужно будет приобрести новую розетку (розетку) и крышку розетки в местном хозяйственном магазине. Возможно, вам понадобится круглая крышка розетки, особенно если у вас восьмиугольная распределительная коробка.

    Если вы хотите, чтобы в приборе по-прежнему была лампа, но вам также нужна розетка, вы можете вместо нее установить переходник между держателем лампы и розеткой.Вам даже не нужно знать, как заменить розетку, если вы используете переходник. Они вкручиваются прямо в розетку и содержат как розетки, так и патрон для лампочки. Если вам не нужен свет в приборе или не хотите вносить постоянные изменения в прибор , вы можете купить адаптер только с розеткой.

    2. Соберите инструменты

    Вам понадобятся:

    • Игольчатые плоскогубцы
    • Отвертка
    • Устройства для зачистки проводов
    • Бесконтактный датчик напряжения

    Убедитесь, что у вас под рукой есть необходимые инструменты. начало работы сократит разочарование.

    3. Отключите питание

    Чтобы не порезаться электрическим током, выключите питание переключателя света на главной панели цепи.

    4. Открутите светильник.

    Сначала снимите стеклянный колпак или другое покрытие с осветительного прибора. Затем найдите монтажные винты, которые крепят прибор к распределительной коробке, и снимите приспособление.

    5. Отсоедините провода

    После того, как вы открутите винты, которыми светильник крепится к потолку, отсоедините проводку от светильника.Либо снимите гайки с проводов, либо открутите винты, удерживающие проводку на месте.

    6. Отложите светильник

    Держитесь за него, так как вы можете установить его в другом месте или вернуть его позже.

    7. Повторное закрепление проводов

    Возможно, вам придется заблокировать концы проводов, выходящих из распределительной коробки. Отрежьте ранее зачищенные концы и снова закрепите провода, чтобы обнажить около полдюйма меди.

    8. Определите свои провода

    Вы должны увидеть три провода, выходящие из вашей распределительной коробки: белый, черный или красный и зеленый или неизолированная медь.Черный и красный провода обычно горячие, а белые провода либо нейтральные, либо горячие. Для заземления всегда используются зеленые или неизолированные провода.

    9. Добавьте винтовые петли

    Винтовые петли — это маленькие крючки на концах проводов, которые используются для прикрепления их к винтам на розетке. С помощью плоскогубцев согните эти крючки на концах проводов.

    10. Подсоедините провода

    После того, как вы добавили винтовые петли к своим проводам, пора подключить их к розетке.Наденьте петлю на черный или красный провод на верхний латунный винт в розетке и затяните его. Зацепите петлю белого провода вокруг верхнего серебряного винта гнезда и затяните его. Оберните зеленый или оголенный провод вокруг зеленого винта в розетке и затяните его.

    11. Установите розетку

    С помощью монтажных винтов с обеих сторон розетки прикрепите ее к распределительной коробке.

    12. Проверьте новую розетку

    Перед тем, как накрыть новую розетку, снова включите питание и проверьте ее, чтобы убедиться, что она работает правильно.Это упростит поиск и устранение любых проблем с новой розеткой.

    13. Установите крышку выпускного отверстия

    Если у вас есть восьмиугольная распределительная коробка за вашей новой розеткой, вам может потребоваться купить специальную круглую крышку выпускного отверстия, чтобы установить поверх нее. В противном случае вы можете использовать обычную прямоугольную выпускную крышку. Если отверстие в потолке больше, чем крышка розетки , возможно, вам придется залатать его , чтобы уменьшить отверстие для розетки. Это рекомендуется сделать перед установкой новой розетки.

    После установки новой крышки розетки вы готовы к использованию новой розетки. Для более сложных электромонтажных работ может помочь American Home Shield® . Наши домашние гарантии обеспечивают защиту до 21 домашней системы и приборов, включая электропроводку. Зайдите на сайт American Home Shield сегодня и найдите подходящий тарифный план.

    Помогите! Мой выключатель света издает потрескивающий звук при включении

    Щелкающие, потрескивающие и хлопающие звуки — это здорово, если они исходят от хлопьев для завтрака, но не от выключателя света.Если ваш выключатель света издает потрескивающие звуки при включении или если вы слышите громкий щелчок от выключателя света, вероятно, пора заменить выключатель.

    Продолжайте читать, чтобы узнать, что делать, если при включении выключатель света издает треск или треск.

    Как работает стандартный выключатель света?

    Электричество приводит в действие свет и другие устройства через постоянный ток. Выключатель света имеет две клеммы. Когда тумблер находится в положении «включено», провод источника питания (черный провод) соединяет две клеммы, позволяя электричеству проходить через свет.Выключить свет — значит просто прервать поток. Когда тумблер переключателя переведен в положение «выключено», он размыкает соединение между клеммами, останавливая поток.

    Почему мой выключатель света издает потрескивающий звук при включении?

    Поток электричества всегда создает тепло, но оно содержится в изолированных проводах. Электричество, выходящее из проводки, может вызвать быстрое нагревание, создавая серьезную опасность пожара. Ослабленные или неисправные соединения в любом месте электрической цепи могут привести к возникновению дуги, поскольку ток пытается перейти в зазоры.

    Выключатели освещения

    находят очень широкое применение, поэтому неудивительно, что иногда компоненты выключателя со временем изнашиваются или выходят из строя. Если переключатель больше не обеспечивает хороший контакт между двумя клеммами при включении света, мощность течет с перебоями. Ток может вызвать дугу, из-за которой вы слышите треск или шипение. Если вы слышите эти звуки или громкий хлопок выключателя света, пора заменить выключатель.

    Как заменить заземленный выключатель света

    Замена выключателя света не слишком сложна, но если вы не знакомы с этими типами ремонта, лучше доверить это профессионалу.Если вам удобно заменить переключатель самостоятельно, выполните следующие действия:

    1. Перед выполнением любых электромонтажных работ всегда отключайте питание цепи в коробке выключателя. Используйте мультиметр или бесконтактный тестер напряжения на переключателе, чтобы убедиться, что питание отключено.
    2. Используйте отвертку, чтобы снять пластину переключателя.
    3. Выверните винты, которыми коммутатор крепится к стене. Осторожно потяните выключатель и осмотрите проводку.
    4. У старых коммутаторов есть провода, которые огибают винты клемм на боковой стороне коммутатора. Освободите провода, ослабив винты, если это так.
    5. Более новые переключатели, известные как переключатели с «задней проводкой» или «push-in», имеют провода, которые крепятся через отверстия в задней части переключателя, а не винты клемм. Чтобы удалить эти провода, вставьте плоское лезвие маленькой отвертки в прорези под отверстиями (где провода входят в корпус), осторожно потянув за провода.

      Примечание. Если провода не имеют цветовой кодировки, обязательно отслеживайте, какой провод куда идет. При необходимости прикрепите временные ярлыки.

    6. «Горячий» провод (обычно черный или красный) прикрепляется к латунному винту или входит в отверстие на той же стороне, что и латунный винт.
    7. Нейтральный провод (белый) прикрепляется к серебряному винту или входит в соответствующее отверстие.
    8. Заземляющий провод (зеленый или неизолированный медный) можно прикрепить к зеленому винту клеммы на переключателе или непосредственно к винту на распределительной коробке.Если он прикреплен к переключателю, открутите его.
    9. Вам понадобится около полдюйма оголенного провода как на горячем, так и на нейтральном проводе. При необходимости используйте инструмент для зачистки проводов, чтобы снять кожух с концов.
    10. Обратите внимание на метки включения / выключения на новом переключателе, чтобы обеспечить правильную ориентацию. Присоедините горячий провод к новому переключателю, скрутив оголенный провод в петлю по часовой стрелке вокруг латунного винта и затянув винт. (Кончик провода должен быть направлен в сторону от комнаты.) Если вы устанавливаете переключатель с обратной проводкой, просто вставьте провод в соответствующее отверстие (на той же стороне, что и латунный винт).
    11. Выполните предыдущий шаг, чтобы прикрепить нейтральный провод к новому переключателю, прикрепив его к серебряному винту или пропустив через соответствующее отверстие, если у вас есть переключатель с обратной проводкой. Если заземляющий провод не подключен к распределительной коробке, подсоедините его к зеленому винту переключателя.
    12. После завершения электромонтажа поместите выключатель обратно в электрическую коробку и закрутите винты, чтобы прикрепить коробку к стене.
    13. Восстановите питание цепи, чтобы проверить переключатель. Если он работает правильно, снова установите пластину переключателя.

    Получите помощь эксперта

    Электричество — это мощная сила, и электромонтажные работы требуют точности во избежание создания небезопасных ситуаций или опасности пожара. Хотя замена выключателя света — довольно простая процедура, каждый раз, когда вы имеете дело с электричеством, лучше всего поручить эту работу специалисту. Компания Mr. Electric ® будет рада помочь вам установить новые выключатели или розетки, проверить проводку и обновить устаревшие или неисправные электрические компоненты.Чтобы связаться с вашим местным мистером Электрик, вы можете запланировать обслуживание онлайн или позвонить по телефону (844) 866-1367.

    Ваши водопроводные трубы тоже шумят? Наши коллеги из Mr. Rooter ® Plumbing могут помочь вам устранить гидроудар и множество других проблем, связанных с водопроводом. Ваш местный г-н Рутер, входящий в семью Neighborly, обеспечивает высочайшее качество изготовления и обслуживание клиентов.

    Как поменять осветительную арматуру, не испугавшись шока

    Сколько психиатров нужно, чтобы поменять лампочку?

    Нет.Лампочка поменяется, когда будет готова!

    Хорошо, я подожду несколько минут, чтобы отдышаться. Ну вот … посмейтесь, не торопитесь. Если не считать шуток, поменять лампочку легко, и никогда не стоит откладывать ее на потом.

    Теперь, если вы хотите поменять сам светильник? О, боже, ну, на самом деле, как оказалось, это тоже довольно просто. Вы можете использовать отвертку? Можно ли скрутить пару проводов вместе? Вы можете сделать это дважды? Тогда вы, сэр, можете поменять светильник.

    Мишель Гибсон / Getty Images

    Будь то потолочный светильник или настенный бра, этапы замены светильника практически одинаковы. (Обратите внимание, что для некоторых светодиодных высоких шляп или других более специализированных устройств могут потребоваться другие действия, также известные как вызов электрика.)

    Вам понадобятся только следующие инструменты:

    • Отвертка крестовая
    • Отвертка с плоской головкой
    • Плоскогубцы
    • Кусачки
    • Инструмент для зачистки проводов

    И, честно говоря, вам, вероятно, понадобятся только Phillips и, возможно, игольчатый наконечник для надежного скручивания проводов, хотя накрученные соединители проводов (красочные пластиковые «колпачки») обычно отлично справляются с этой задачей.

    Как заменить светильник

    1. Выключите питание

    Найдите правильную цепь для отключения питания, и, если вы не можете этого понять, отключите электричество во всем доме. Быть шокированным — это не весело (в конце концов, мы не говорим о том, чтобы купить новые часы и сказать, что вы получили G-Shocked). Знаю по личному опыту.

    2. Снимите старый крепеж

    Скорее всего, сначала нужно снять стеклянный шар, а затем открутить несколько винтов, крепящих пластину к потолку или стене.Будьте готовы поддержать эту пластину одной рукой, а другой рукой откручивать конические закручивающиеся соединители проводов (обычно они оранжевые или желтые) с проводов, которые теперь свисают со стены или потолка.

    Energyy / Getty Images

    3. Обратите внимание на цвета и расположение проводов

    Современные осветительные приборы обычно имеют один черный провод и один белый провод, а также один зеленый заземляющий провод. Если провода, торчащие из вашего потолка, черно-белые, все стало проще.Если в вашем доме старая электропроводка, часто в виде медных проводов без дифференцированного покрытия, вы должны внимательно отметить цвета проводки в только что снятом приспособлении. Убедитесь, что когда вы присоединяете новый прибор, его черный провод соединяется с тем местом, где был старый черный провод, например Вы можете (и должны) временно пометить проводку малярным скотчем.

    4. Проверьте крепеж в потолке

    Убедитесь, что «электрическая коробка» находится в хорошем рабочем состоянии. Это означает, что коробка, которая часто имеет круглую форму, надежно закреплена на потолке, а ее провода должным образом покрыты, а на концах имеется достаточное количество проводов, оголенных на концах, чтобы правильно переплетаться с проводами нового приспособления.Этот инструмент для зачистки проводов может здесь помочь, и используйте кусачки, чтобы отрезать изношенный или чрезмерно перекрученный кончик провода. Также убедитесь, что есть отверстия, через которые могут проходить винты, прикрепленные к новому приспособлению. Не бойтесь просверлить самостоятельно и обратите внимание, что при необходимости вы также можете прикрепить пластину нового светильника к деревянным шпилькам.

    5. Подключите провода

    Черный провод скручивается вместе с черным проводом. То же самое с белым. Поверните их по часовой стрелке. Затем накрутите эти маленькие конические колпачки на скрученные провода, также поворачивая их по часовой стрелке, пока они не станут сопротивляться.(Слегка, не нужно сильно превышать первое сопротивление.) Затем прикрепите зеленый провод заземления к винту заземления на распределительной коробке. Скорее всего, он сам будет зеленым или с надписью «земля». Протолкните лишнюю проводку в коробку, чтобы приспособление не защемило ее.

    Дон Николс / Getty Images

    6. Соедините пластину

    В идеальном мире в электрической коробке должны быть отверстия, идеально совпадающие с отверстиями в вашем новом осветительном приборе. В реальном мире вам, возможно, придется проявить творческий подход.Вы можете ввинчивать в дерево, просверливать отверстия в металле и т. Д. — большинство осветительных приборов не такие тяжелые, просто убедитесь, что пластина надежно закреплена, и убедитесь, что не прикручены никакими проводами, так сказать.

    7. Установите крышку

    Может быть, это стеклянный шар, может быть, корпус из кованого железа, может быть, это стекло винтажной Тиффани. Что бы ни. Просто следуйте инструкциям к новому приспособлению, чтобы прикрепить часть, закрывающую лампу, к пластине, которую вы только что закрепили.

    8.Снимите крышку, вставьте лампочку и снова наденьте крышку

    Вы забыли лампочку, а? Медленное нажатие…

    Рекомендации редакции

    Как безопасно заменить лампочку

    К настоящему времени мы все слышали шутку: «Сколько (укажите вашу любимую демографическую группу) нужно, чтобы заменить лампочку?»

    Как вы знаете, ответ неизменно «один», но, как вы также можете знать, до , чтобы безопасно заменить лампочку, иногда бывает больше, чем кажется на первый взгляд.И это не до смеха, когда вы получаете удар электрическим током или лампочка сломалась в цоколе, и вам придется вынуть ее перед заменой.

    Основные советы по ремонту электрооборудования при замене лампочки

    Итак, не говоря уже о шутках, начните процесс замены лампы с проверки крепления на правильную мощность лампы. На большинстве светильников имеется наклейка с инструкциями, например «Внимание! Чтобы снизить риск возгорания, используйте 60-ваттную лампу типа A или меньше».

    Не пропускайте этот жизненно важный шаг; по данным У.По данным Управления пожарной охраны США, в США ежегодно возникает около 29 000 электрических пожаров, и подавляющее большинство из них вызвано электрическими лампами, которые слишком «горячие» для светильников, в которые они были помещены.

    Когда у вас будет запасная лампочка, приступайте к ремонту электрооборудования и:

    • Приобретите лестницу или стремянку, чтобы снизить риск падения, если вы меняете лампу вне досягаемости.
    • Выключить светильник и выключатель света. По общему признанию, может быть трудно сказать, действительно ли прибор «выключен», если перегорела единственная лампа, которая ему нужна для работы.В этом случае отключите питание на блоке предохранителей. Точно так же, если вы не можете определить, включена лампа или нет, сначала отключите ее от сети.
    • Дайте лампочке в цоколе остыть, прежде чем прикасаться к ней.
    • Поверните лампочку против часовой стрелки, пока она не выйдет из патрона. Отложите это в сторону.
    • Совместите новую лампочку с патроном и поверните ее по часовой стрелке до тех пор, пока вы не сможете больше поворачивать ее. В качестве дополнительной меры предосторожности не допускайте попадания пальцев в розетку.И не пытайтесь перетянуть лампочку; он легко может разбиться в ваших руках.
    • Осторожно утилизируйте старую лампочку, возможно, завернув ее в упаковку от новой лампы.

    Вынуть сломанную лампочку из патрона немного сложнее, но вы можете это сделать. Во-первых, убедитесь, что питание прибора отключено от блока предохранителей. Тогда:

    • Положите на пол старое одеяло или полотенце, чтобы убрать осколки битого стекла.
    • Наденьте пару кожаных перчаток, чтобы защитить руки, и наденьте пару очков, если вы ремонтируете электрооборудование на потолочном приспособлении.
    • Вставьте плоскогубцы как можно глубже в основание сломанной лампочки.
    • Поверните плоскогубцы против часовой стрелки. Если вы потеряете хватку, просто начните снова и продолжайте поворачивать, пока основание не освободится.

    Легко недооценить сложность любой работы, пока вы ее не начнете. Так что помните, что местный электрик Chico в Experts In Your Home находится всего в одном телефонном звонке, если у вас возникнут трудности с этим домашним ремонтом электричества.

    Узнайте, какие электрические ремонтные работы НЕ следует выполнять самостоятельно, с помощью этого БЕСПЛАТНОГО руководства:

    Что делать, если у вас нет нейтрального провода — Smarthome

    Что делать, если у вас нет нейтрального провода

    Что делать, если вам нужно более энергоэффективное освещение?

    У вас есть три основных варианта:

    1) Проложить нейтральный провод

    Вызовите электрика и попросите его проложить нейтральный провод, идущий от осветительной арматуры к выключателю.

    Вы также можете попросить электрика перемонтировать выключатель и светильник, но это более сложно и, следовательно, дороже.

    Независимо от того, какой вариант вы выберете, прокладка нового провода внутри стен и потолка может вызвать слишком много проблем, поэтому вы всегда можете выбрать интеллектуальное освещение, для которого не нужен нейтральный провод. Однако, как мы уже упоминали, ваши возможности будут более ограниченными.

    2) Используйте интеллектуальные переключатели, которым не нужен нейтральный провод

    Некоторые интеллектуальные переключатели с регулируемой яркостью могут быть оснащены без нейтрального провода.

    Здесь важна функция затемнения. Это уменьшает поток энергии от вашего света к переключателю до тонкой струйки. Хотя этой мощности будет недостаточно для включения лампочки, она гарантирует, что коммутатор продолжит обмениваться данными с домашним концентратором.

    Примечание. Убедитесь, что интеллектуальный переключатель с регулируемой яркостью, на который вы смотрите, будет работать с заданными вами интеллектуальными лампочками. К сожалению, многое работает только со старыми лампами накаливания.

    Двухпроводной диммерный переключатель Insteon идеально подходит для любых применений с лампами накаливания.Однако он будет работать только с лампами накаливания.

    Insteon Remote Control 2-проводной диммерный переключатель

    Белый / каждый — Распроданный белый / 5 штук в упаковке — Слоновая кость / каждый — 49,99 долларов США светлый миндаль / каждый — 49,99 долларов США

    Добавить в корзину

    Вот два надежных варианта, которые работают с более современные, энергоэффективные лампы …

    Lutron Caseta Wireless In-Wall Dimmer, белый

    $ 59,95

    Добавить в корзину

    Беспроводной диммер Lutron Caseta для светодиодов

    Lutron Caseta — выбор знатоков.Установка занимает всего 15 минут, а нейтральный провод вам вообще не понадобится.

    Вам понадобится Caseta Smart Bridge, но он позволяет управлять в приложении на вашем смартфоне вместе с широкой домашней автоматизацией с рядом совместимых устройств от Honeywell и Nest до ecobee и экосистемы SmartThings.

    Можно использовать светодиодов с регулируемой яркостью 150 Вт, либо лампы накаливания на 600 Вт, либо галогенные лампы .

    Интеллектуальный беспроводной встраиваемый в стену переключатель GE Z-Wave Plus

    44 доллара.99

    В корзину

    Беспроводное планирование и управление любым проводным источником света (требуется сертифицированный шлюз Z-Wave

    GE с поддержкой Z-Wave также требует нейтральный провод.

    Макс.нагрузка: 960 Вт, лампа накаливания, 1/2 Двигатель HP, 1800 Вт (15 А), резистивный

    Интеллектуальный переключатель Z-Wave Plus обеспечивает максимальную гибкость для вашего домашнего освещения за счет создания настраиваемых сцен и планирования событий по времени, когда вы дома или вдали от дома.

    3) Используйте умные лампы с регулируемой яркостью

    Если идея замены переключателей или перенастройки не нравится или выходит за рамки вашего бюджета, вы могли бы подумать об использовании вместо этого умных лампочек с регулируемой яркостью.

    Умные лампы могут оказаться не самым рентабельным решением для всего дома, но, в зависимости от вашего предполагаемого использования, это жизнеспособный обходной путь.

    При использовании светодиодных ламп LIFX вы оставляете настенный выключатель включенным, а затем берете на себя управление освещением удаленно.

    Добавить комментарий

    Ваш адрес email не будет опубликован.
