Проверка высоковольтного трансформатора СВЧ печи

Если микроволновая печь сильно гудит, издает сладковатый запах горелой обмотки, не греет. Все эти признаки говорят о том что возможно неисправен высоковольтный (повышающий) трансформатор.
В таком случае его необходимо проверить и при необходимости провести ремонт микроволновки.

В этой статье мы произведем диагностику высоковольтного трансформатора микроволновой печи а также рассмотрим причины выхода из строя этого компонента.


Внимание!
Микроволновая печь способна поразить вас электрическим током
(напряжение до 5 киловольт) даже если она отключена от сети

Мы настоятельно рекомендуем обращаться за помощью к специалистам если вы не уверены в своих знаниях относительно мер техники безопасности при работе с электроприборами.

Трансформаторы в микроволновых печах могут отличатся: конфигурацией крепления к шасси, размерами, мощностью, классом, напряжением на выходе и сопротивлением обмоток.

Выходу из строя этого компонента могут способствовать скачки напряжения сети 220В, большая нагрузка, короткое замыкание проходного конденсатора магнетрона, брак производства.


Схема высоковольтного трансформатора СВЧ печи


Итак приступим.

Берем микроволновую печь с подозрением на неисправность трансформатора (печь сильно гудит, дымит, не нагревает продукты).

Откручиваем винты, снимаем кожух.

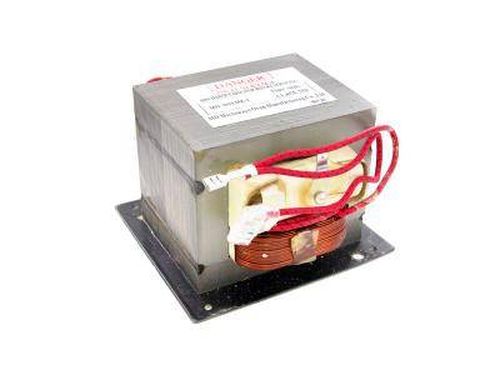

Обнаруживаем высоковольтный трансформатор.

Важно помнить что высоковольтный конденсатор в СВЧ печке может держать около 4000 Вольт на протяжении нескольких минут, а если в нем оборван резистор на 10 Мом, (который служит для разрядки) то опасный заряд может держаться на протяжении довольно длительного времени. По этому перед началом проверки конденсатор желательно разрядить, например отверткой на корпус либо замкнув контакты между собой пассатижами.

Добрались до трансформатора, будем проверять, для этого нам понадобится мультиметр и пассатижи.


Итак, проверяем первичную обмотку.
Аккуратно снимаем клеммы с выводов первичной обмотки трансформатора.

Ставим предел измерений на мультиметре 200 Ом.

Производим измерения.
Сопротивление обмотки как правило варьируется от 2 Ом до 4.5 Ом (зависит от класса трансформатора и от сечения провода обмотки). Если меньше двух или больше четырех с половиной Ом скорее всего проблема в первичной обмотке. Также при измерениях не стоит забывать про погрешность мультиметра. Для того чтобы узнать погрешность замкните щупы мультиметра на несколько секунд на пределе 200 Ом.

В нашем случае с первичной обмоткой все в порядке.

Переходим к следующей фазе измерений.
Меряем вторичную обмотку, предел прибора 2 кОм

Снимаем клеммы с одного вывода вторичной обмотки, вторым выводом является корпус трансформатора (так как корпус соединен болтами с шасси микроволновки, то можно звонить на корпус печи). Сопротивление вторичной обмотки может варьироваться от 140 Ом до 350 Ом (опять таки как говорилось ранее это зависит от класса и сечения обмотки) если показания превышают 350 Ом или же менее 140 Ом это говорит о том что скорее всего присутствует межвитковое замыкание вторичной обмотки.

Теперь проверим накальную обмотку, предел измерений 200 Ом.
Отсоединяем клеммы от магнетрона, и замеряем прибором выводы. Сопротивление накальной обмотки колеблется от 3.5 до 8 Ом.

Бывает так что прибор показывает сопротивление всех обмоток в пределах нормы а трансформатор все равно работает плохо, это происходит в том случае когда обмотка подгорела лишь слегка и проявляет себя только при нагрузке, в таком случае лучше всего подкинуть заведомо исправный высоковольтный трансформатор.

Также следует проверить поступает ли на трансформатор 220 вольт.
Для этого необходимо подсоединить мультиметр к клеммам которые подходят на первичную обмотку  высоковольтного трансформатора включить микроволновку в сеть 220В и запустить программу подогрева микроволнами.

Удачи в ремонте!

Если вы не уверенны в своих познаниях в области электротехники, можете обратиться к нам чтобы вызвать мастера по ремонту микроволновок в Киеве. Приемлемые цены и качество гарантируем.

Как проверить трансформатор в микроволновке

Стандартное напряжение бытовой сети не всегда подходит для корректной работы некоторых узлов техники. Например, магнетрону для создания СВЧ-излучения нужно два разных параметра. И они оба далеки от первоисточника. Поэтому для таких случаев в схему подобных приборов непременно включен трансформатор. А когда нужно найти причину отказа работы прибора, то в алгоритм поиска обязательно входит проверка трансформатора микроволновки.

Принцип работы микроволновки и ее устройство

Облучая различные предметы сантиметровыми волнами, учеными была выявлена одна интересная особенность: при частоте в 2,45 ГГц лучи способны расшатывать микрочастицы воды, что сопровождается выделением значительного количества тепла. А так как продукты питания содержат большое количество жидкости, то это специфическое свойство стали использовать для разогрева и приготовления пищи.

Создает такое магнитное поле особая вакуумная лампа – магнетрон.

Чтобы защитить человеческий организм, на 80% состоящий из воды, этот излучатель спрятали в металлический контейнер, материал и конструкция которого не пропускают наружу волны, способные за очень короткое время довести любую жидкость до температуры кипения. Изоляция магнитного поля в узком пространстве позволила только увеличить продуктивность такого прибора. Ведь тепло перестало рассеиваться, а начало только накапливаться, ускоряя процесс разогрева. Для более равномерного воздействия волн на продукт внутри был установлен вращающийся вокруг своей оси столик.

Камера микроволновки оснащена стеклянной дверцей, чтобы можно было наблюдать за процессом приготовления блюда. Стекло покрыто материалом, отражающим излучение. А для отвода пара и излишка тепла предусмотрены отверстия, не пропускающие наружу сверхвысокочастотные волны.

Предназначение и функции трансформатора в СВЧ-печи

Чтобы магнетрон смог сгенерировать свое излучение, ему нужно напряжение в 2 000 вольт, тогда как бытовая электросеть обеспечивает только 220 вольт. Поэтому для получения нужной величины используется высоковольтный трансформатор. Это устройство имеет одну первичную обмотку, на которую подается переменное напряжение в 220V, и две вторичных. Одна из них питает накальную обмотку электронной лампы преобразованным переменным напряжением в 3,15V. Такой накал нужен для начала эмиссии электронов. На высоковольтной обмотке создается постоянное напряжение в 4kV. Им запитуется анод магнетрона, чтобы сгенерированные электроны начали свое движение.

Важно! У технически неисправной микроволновой печи возможен пробой электрическим током под напряжением до 5 000 вольт.

Так как в разных моделях микроволновок используются различные вакуумные лампы, то и трансформаторы могут отличаться по:

  • мощности;
  • габаритам;
  • способу крепления;
  • напряжению на вторичных обмотках;
  • сечению провода;
  • числу витков катушки.

Катушка с высоковольтной обмоткой замыкается на корпус, как и один из выводов излучателя.

Трансформатор в электросхеме

Простейшая схема с участием высоковольтного трансформатора содержит в себе:

  • магнетрон;
  • диод;
  • сетевой фильтр;
  • высоковольтный конденсатор;
  • выключатели для блокировки дверцы;
  • предохранитель;
  • электромоторы для вентиляции и вращения поддона;
  • модуль управления;
  • лампу для подсветки.

Запуск печи, который возможен только при закрытой двери, включает движение поддона и охлаждающий магнетрон вентилятор. В случае, если температура лампы достигнет более 105°С, то сработает термостат, который отключит подачу напряжения на первичную обмотку трансформатора.

В дорогих моделях схемы дополнительно комплектуются блоками с программным управлением, ЖК-дисплеями, диссекторами, грилями и пароварками. А высоковольтный трансформатор заменяют сложным импульсным блоком, что облегчает вес всей конструкции.

Признаки и причины неисправности трансформатора

Возникновение проблем в трансформаторе можно определить по следующим признакам:

  • видно задымление и явно чувствуется запах горелой изоляции;
  • при работе микроволновка издает повышенный шум;
  • продукты не разогреваются.

Во многих случаях неисправности вызваны скачками напряжения в сети: может произойти обрыв провода, или случиться короткое замыкание. Без проверки можно обойтись в том случае, когда явно видны следы оплавленности и пахнет горелым. Тогда требуется замена трансформатора.

Совет! Преимущественно из-за перепадов в сети страдают катушки обмоток. Именно там следует искать причины неполадок.

Стальные пластины, из которых состоит каркас преобразователя, должны быть склеены между собой. Если происходит расслоение, то трансформатор при работе начинает громко шуметь. При таком положении вещей нужно купить новый прибор с аналогичными мощностными характеристиками и заменить неисправный.

Проверка работоспособности устройства

Проверить высоковольтный трансформатор необходимо, если без видимых причин микроволновка перестала выполнять функции разогрева

. Или греет, но неудовлетворительно. Для этого придется вооружиться мультиметром и освежить в памяти правила техники безопасности при работе с электрооборудованием.

Правила безопасности

Собираясь проверять такое небезопасное устройство, как трансформатор, следует помимо тестера подготовить набор необходимых инструментов. Дополнительно понадобятся отвертки с разными наконечниками, плоскогубцы и омметр.

Важно! Все приспособления для работы с трансформатором должны иметь ручки с надежной изоляцией.

Порядок выполнения работ такой:

  • отключить печь от сети;
  • разобрать устройство, начиная со снятия кожуха, для чего следует открутить на нем все винты;
  • обязательно разрядить конденсатор посредством простого замыкания его контактов, для чего можно воспользоваться пассатижами;
  • снять клеммы с трансформатора и произвести проверку катушек;
  • продолжить поиск неисправностей в других местах, если проверка катушек не выявила проблемы;
  • заменить трансформатор, если обнаружены обрывы и короткие замыкания;
  • выполнить обратный монтаж и проверить работоспособность печи.

Если после всех вышеописанных манипуляций микроволновая печь по-прежнему не выполняет свои функции, то необходимо сделать проверку под напряжением.

Способы проверки

Возможность и целесообразность применения одного из вариантов проверки мастер определяет самостоятельно, исходя из своей квалификации в данной области. Руководствоваться при этом стоит здравым смыслом. И если есть хоть малейшая доля сомнений в собственных силах, то работу нужно доверить профессионалу.

  1. Безопасная проверка
    Исследуют демонтированный трансформатор предварительно настроенным тестером:
    Обмотка Тестер выставлен Обрыв
    200 Ом 2 000 Ом
    Первичная 2 – 4,5 Ом 1
    Накальная 3,5 – 8 Ом 1
    Высоковольтная 140 – 350 Ом 1

    Показания, соответствующие единице, определяют обрыв в катушке. А значения, отличающиеся от табличных, указывают на возможное короткое замыкание.

    Совет! Замкнув щупы тестера между собой, можно получить показание собственной погрешности прибора. Это значение нужно прибавлять к табличным для более точных результатов.

  2. Проверка под напряжением
    В этом случае при снятом кожухе печи проверяются показания вторичных обмоток. Микроволновка должна быть включена в розетку, а нормальные показания должны соответствовать паспортным, которые приведены ниже в таблице.
    Накальная катушка 3 V
    Высоковольтная 2 000 V

    Важно! Данная операция относится к разряду опасных, поэтому ее проведение без надобности нежелательно.

    Для диагностики по этой методике потребуется мультиметр, способный измерять переменное напряжение в 2 000 вольт и более.

    Популярные микроволновые печи по мнению покупателей

    Микроволновая печь Samsung ME88SUG на Яндекс Маркете

    Микроволновая печь Horizont 20MW700-1378AAW на Яндекс Маркете

    Микроволновая печь BBK 20MWS-726S/W на Яндекс Маркете

    Микроволновая печь Samsung GE88SUT на Яндекс Маркете

    Микроволновая печь Bosch BFL524MS0 на Яндекс Маркете

    Как проверить трансформатор микроволновки мультиметром

    Высоковольтный трансформатор обеспечивает питание магнетрона микроволновки. При неисправности повышающего трансформатора питание на высоковольтную часть устройства не поступает, СВЧ печь перестает генерировать микроволны и соответственно греть продукты.

    Какие признаки неисправного трансформатора:
    • Микроволновка гудит, вибрирует во время работы
    • Появился едкий запах гари, или дыма
    • Микроволновка работает, но не греет

    Причины неисправности трансформатора

    1. Межвитковое замыкание обмоток
    2. Обгорел контакт на разъеме
    3. Обрыв контакта на в месте соединения клем с обмоткой
    1.
    Межвитковое замыкание.

    Самая распространенная причина неисправности трансформатора это межвитковое замыкание, в следствии разрушения изоляции из-за перегрева. Визуальные признаки межвиткового замыкания трансформатора — это сильное потемнение высоковольтной обмотки трансформатора, следы нагара.

    Работа микроволновки сопровождается громким гулом, и запахом гари, при этом обмотка трансформатора сильно греется.

    Видимые признаки неисправного трансформатора Обгоревшая обмотка трансформатора Сгоревший трансформатор

    Для предотвращения подобных неисправностей, рекомендуется не перегревать микроволновку, после длительной работы давать ей «отдохнуть» около 15-20 мин. чтоб она могла остыть.

    2. Обгорел контакт на разъеме.

    Частая причина неисправного трансформатора — это отсутствие контакта в месте соединения клем и разъемов трансформатора. Происходит это в результате плохого обжима разъемов. Место плохого контакта начинает искрить, контактная поверхность разъема сильно греется и выгорает, в итоге контакт пропадает вовсе. Последствия плохого обжима разъемов изображены на фото.

    3. Обрыв в месте соединения клем с обмоткой.

    В случае, если видимых повреждений трансформатора нет, но трансформатор не работает, возможно произошла потеря контакта в месте соединения обмотки с одной из клем. Это случается довольно редко, в основном по причине не качественной заводской пайки.

    Схема трансформатора СВЧ

    Силовой трансформатор микроволновки имеет первичную обмотку на 220 Вольт и две вторичных обмотки, одна из них повышающая с 220 Вольт до

    2000 Вольт, необходимая для питания высоковольтной цепи магнетрона, вторая понижающая с 220 В до

    3,1 В, так называемая «накальная обмотка», необходима для питания анода магнетрона.

    Схема высоковольтной части СВЧ

    Как проверить высоковольтный трансформатор мультиметром

    Наличие контакта можно проверить омметром. Для проверки соединения необходимо «прозвонить» сопротивление его первичной и вторичной и накальной обмоток. Прежде чем производить измерения, нужно отсоединить все клеммы от трансформатора.

    Проверка первичной обмотки: от 2 до 4 Ом. При этом, клеммы первичной обмотки не должны «звонится» на корпус трансформатора. При наличии пробоя первичной обмотки на корпус — трансформатор неисправен.

    Проверка вторичной обмотки: от 120 до 200 Ом. Один из выводов вторичной обмотки закреплен на корпус трансформатора, поэтому при «прозвонке» вторичной обмотки одним из щупов тестера касаемся металлического корпуса трансформатора, а вторым — клеммы вторичной обмотки.

    Проверка накальной обмотки: от 0,1 до 1 Ом. При исправной накальной обмотке не должно быть обрыва.

    Сопротивление обмоток трансформатора микроволновки
    Измеряемая цепь Сопротивление
    Первичная обмотка от 2 до 4 Ом
    Вторичная обмотка от 120 до 200 Ом
    Накальная обмотка от 0,1 до 1 Ом

    Замена трансформатора микроволновки

    Для замены неисправного высоковольтного трансформатора необходимо подобрать аналогичную деталь. Трансформаторы микроволновки имеют общий принцип работы, но они отличаются классом (смотрите маркировку 200, 220, 250 class) мощностью и расположением посадочных креплений. Мощность трансформатора должна быть согласована с мощностью подключенного магнетрона.

    Если мощность нового трансформатора будет меньше (100-200 Ватт), то печь будет немного недогревать, необходимо увеличить время нагрева. Если мощность будет больше — ничего страшного не произойдет, немного увеличиться запас мощности и соответственно ресурс трансформатора.

    1″ :pagination=pagination :callback=loadData :options=paginationOptions>

    Иногда при работе СВЧ печи раздаётся излишний шум, разогревается корпус и из него доносится запах гари. В этом случае высока вероятность того, что возникли определённые проблемы с преобразователем напряжения. И чтобы в этом убедится необходимо выявить его исправность.

    Как проверить трансформатор СВЧ печки на исправность

    Исправность преобразователя проверяют путём определения вольтажа на обмотках. Но с деталями, в которых присутствует большой вольтаж, этот метод недопустим. Всё дело в том, что на вторичной катушке вольтаж достигает опасных 2 кВ. Именно поэтому производители этой техники советуют проверять целостность преобразователя путём замера сопротивления дросселя.

    Его целостность можно определить и другим способом. Суть заключается в том, что проверяют ток на холостом ходу. Для этого отключают провода, которые подходят к устройству, и извлекают его из корпуса. Параллельно с этим на первую катушку устанавливают амперметр. Через него подают питание.

    Важно! Если преобразователь исправлен, на индикаторе тестера будут высвечиваться следующие данные, на работающей детали ток в холостом режиме будет находиться в диапазоне от 0,3 до 0,5 А. Если, цифры будут выше, то, скорее всего, трансформатор неисправен.

    Проверить трансформатор самостоятельно

    Выявить его работоспособность можно двумя способами – безопасным и под напряжением. Об этом ниже.

    Безопасная диагностика: как проверить трансформатор микроволновки мультиметром

    Безопасное исследование выполняют с помощью тестера (мультиметра). Суть исследования – это поиск каких-либо неполадок. Последовательность действий выглядит следующим образом:

    1. Прибор настраивают для проведения измерения, установив необходимые пределы измерений.
    2. После этого проверяют сопротивление катушек – первичной и вторичной.

    Важно! Перед проведением замеров преобразователь должен быть извлечён из корпуса.

    Если на панели тестера появляется цифра «1», произошёл разрыв. При наличии замкнутой цепи на первой катушке на индикаторе должно быть значение порядка 4 – 4,5 Ом, на накальной катушке 3,5–8 Ом, на высоковольтной 140–350 Ом. Мультиметр настраивают на диапазон измерений в пределах 200 Ом. При проведении замеров, результаты не должны выходить за показанные пределы.

    Важно! Если измерения вышли за указанные пределы, то, скорее всего, произошло замыкание между витками обмотки.

    Целесообразно учитывать погрешность измерительного прибора. Для того чтобы проверить состояние устройства, нет нужды отдавать печь в сервисный центр. Если у пользователя имеются знания основ электротехники, то он сможет протестировать параметры напряжения.

    Проверка под напряжением

    Если проведена проверка замыкания, но изделие всё равно не работает в штатном режиме, то имеет смысл определить состояние вторичного дросселя.

    Внимание! Это опасный процесс, и, выполняя работу, необходимо соблюдать меры безопасности.

    Алгоритм проверки устройства под током выглядит следующим образом:

    1. На изделие подают 220 В.
    2. Используя прибор, который позволяет проводить работы от 2 кВ, проверяют напряжение на выходах обмоток.

    Вольтаж на накальной катушке должен лежать в пределах 3 кВ, на высоковольтной – 2 кВ.

    Обратная проверка

    Такой способ проверки трансформатора, наверное, самый простой. На вторичную обмотку подают 220 В, с первичной будет снято 24 В. В том случае, если на первичную обмотку подать 12 В, то на вторичной потенциал достигнет 109 В.

    Если в холостом режиме работы происходит нагрев устройства, то, скорее всего, произошло замыкание между витками обмотки. Если оно греется во время работы, а при отключении он перестаёт нагреваться, то необходимо искать неполадки дальше.

    Меры предосторожности во время проверки трансформатора микроволновки на работоспособность

    При выполнении замеров можно получить удар током. Причём его последствия непредсказуемы. Соблюдая простые правила можно избежать подобной неприятности:

    • При определении данных на работающей печи недопустимо касаться деталей, установленных в печи.
    • Для проведения измерений на тестере установите так называемые зажимы – крокодилы и подключайтесь к цепям с их помощью.

    Если возникает необходимость прикосновения к деталям, проделайте следующие манипуляции, которые позволят избежать удара от конденсатора:

    1. отключите изделие из сети;
    2. перемкните выводы магнетрона на корпус печи.

    В штатной схеме СВЧ – печи предусмотрено наличие резистора, который принимает на себя разряд ёмкости, но и он не может полностью исключить опасность поражения током. Резистор может перегореть. В этом случае удар тока может привести к летальному исходу. Будьте осторожны!

    Стандартное напряжение бытовой сети не всегда подходит для корректной работы некоторых узлов техники. Например, магнетрону для создания СВЧ-излучения нужно два разных параметра. И они оба далеки от первоисточника. Поэтому для таких случаев в схему подобных приборов непременно включен трансформатор. А когда нужно найти причину отказа работы прибора, то в алгоритм поиска обязательно входит проверка трансформатора микроволновки.

    Принцип работы микроволновки и ее устройство

    Облучая различные предметы сантиметровыми волнами, учеными была выявлена одна интересная особенность: при частоте в 2,45 ГГц лучи способны расшатывать микрочастицы воды, что сопровождается выделением значительного количества тепла. А так как продукты питания содержат большое количество жидкости, то это специфическое свойство стали использовать для разогрева и приготовления пищи.

    Создает такое магнитное поле особая вакуумная лампа – магнетрон. Чтобы защитить человеческий организм, на 80% состоящий из воды, этот излучатель спрятали в металлический контейнер, материал и конструкция которого не пропускают наружу волны, способные за очень короткое время довести любую жидкость до температуры кипения. Изоляция магнитного поля в узком пространстве позволила только увеличить продуктивность такого прибора. Ведь тепло перестало рассеиваться, а начало только накапливаться, ускоряя процесс разогрева. Для более равномерного воздействия волн на продукт внутри был установлен вращающийся вокруг своей оси столик.

    Камера микроволновки оснащена стеклянной дверцей, чтобы можно было наблюдать за процессом приготовления блюда. Стекло покрыто материалом, отражающим излучение. А для отвода пара и излишка тепла предусмотрены отверстия, не пропускающие наружу сверхвысокочастотные волны.

    Предназначение и функции трансформатора в СВЧ-печи

    Чтобы магнетрон смог сгенерировать свое излучение, ему нужно напряжение в 2 000 вольт, тогда как бытовая электросеть обеспечивает только 220 вольт. Поэтому для получения нужной величины используется высоковольтный трансформатор. Это устройство имеет одну первичную обмотку, на которую подается переменное напряжение в 220V, и две вторичных. Одна из них питает накальную обмотку электронной лампы преобразованным переменным напряжением в 3,15V. Такой накал нужен для начала эмиссии электронов. На высоковольтной обмотке создается постоянное напряжение в 4kV. Им запитуется анод магнетрона, чтобы сгенерированные электроны начали свое движение.

    Важно! У технически неисправной микроволновой печи возможен пробой электрическим током под напряжением до 5 000 вольт.

    Так как в разных моделях микроволновок используются различные вакуумные лампы, то и трансформаторы могут отличаться по:

    • мощности;
    • габаритам;
    • способу крепления;
    • напряжению на вторичных обмотках;
    • сечению провода;
    • числу витков катушки.

    Катушка с высоковольтной обмоткой замыкается на корпус, как и один из выводов излучателя.

    Трансформатор в электросхеме

    Простейшая схема с участием высоковольтного трансформатора содержит в себе:

    • магнетрон;
    • диод;
    • сетевой фильтр;
    • высоковольтный конденсатор;
    • выключатели для блокировки дверцы;
    • предохранитель;
    • электромоторы для вентиляции и вращения поддона;
    • модуль управления;
    • лампу для подсветки.

    Запуск печи, который возможен только при закрытой двери, включает движение поддона и охлаждающий магнетрон вентилятор. В случае, если температура лампы достигнет более 105°С, то сработает термостат, который отключит подачу напряжения на первичную обмотку трансформатора.

    В дорогих моделях схемы дополнительно комплектуются блоками с программным управлением, ЖК-дисплеями, диссекторами, грилями и пароварками. А высоковольтный трансформатор заменяют сложным импульсным блоком, что облегчает вес всей конструкции.

    Признаки и причины неисправности трансформатора

    Возникновение проблем в трансформаторе можно определить по следующим признакам:

    • видно задымление и явно чувствуется запах горелой изоляции;
    • при работе микроволновка издает повышенный шум;
    • продукты не разогреваются.

    Во многих случаях неисправности вызваны скачками напряжения в сети: может произойти обрыв провода, или случиться короткое замыкание. Без проверки можно обойтись в том случае, когда явно видны следы оплавленности и пахнет горелым. Тогда требуется замена трансформатора.

    Совет! Преимущественно из-за перепадов в сети страдают катушки обмоток. Именно там следует искать причины неполадок.

    Стальные пластины, из которых состоит каркас преобразователя, должны быть склеены между собой. Если происходит расслоение, то трансформатор при работе начинает громко шуметь. При таком положении вещей нужно купить новый прибор с аналогичными мощностными характеристиками и заменить неисправный.

    Проверка работоспособности устройства

    Проверить высоковольтный трансформатор необходимо, если без видимых причин микроволновка перестала выполнять функции разогрева. Или греет, но неудовлетворительно. Для этого придется вооружиться мультиметром и освежить в памяти правила техники безопасности при работе с электрооборудованием.

    Правила безопасности

    Собираясь проверять такое небезопасное устройство, как трансформатор, следует помимо тестера подготовить набор необходимых инструментов. Дополнительно понадобятся отвертки с разными наконечниками, плоскогубцы и омметр.

    Важно! Все приспособления для работы с трансформатором должны иметь ручки с надежной изоляцией.

    Порядок выполнения работ такой:

    • отключить печь от сети;
    • разобрать устройство, начиная со снятия кожуха, для чего следует открутить на нем все винты;
    • обязательно разрядить конденсатор посредством простого замыкания его контактов, для чего можно воспользоваться пассатижами;
    • снять клеммы с трансформатора и произвести проверку катушек;
    • продолжить поиск неисправностей в других местах, если проверка катушек не выявила проблемы;
    • заменить трансформатор, если обнаружены обрывы и короткие замыкания;
    • выполнить обратный монтаж и проверить работоспособность печи.

    Если после всех вышеописанных манипуляций микроволновая печь по-прежнему не выполняет свои функции, то необходимо сделать проверку под напряжением.

    Способы проверки

    Возможность и целесообразность применения одного из вариантов проверки мастер определяет самостоятельно, исходя из своей квалификации в данной области. Руководствоваться при этом стоит здравым смыслом. И если есть хоть малейшая доля сомнений в собственных силах, то работу нужно доверить профессионалу.

      Безопасная проверка
      Исследуют демонтированный трансформатор предварительно настроенным тестером:
      Обмотка Тестер выставлен Обрыв
      200 Ом 2 000 Ом
      Первичная 2 – 4,5 Ом 1
      Накальная 3,5 – 8 Ом 1
      Высоковольтная 140 – 350 Ом 1

    Показания, соответствующие единице, определяют обрыв в катушке. А значения, отличающиеся от табличных, указывают на возможное короткое замыкание.

    Совет! Замкнув щупы тестера между собой, можно получить показание собственной погрешности прибора. Это значение нужно прибавлять к табличным для более точных результатов.

    Проверка под напряжением
    В этом случае при снятом кожухе печи проверяются показания вторичных обмоток. Микроволновка должна быть включена в розетку, а нормальные показания должны соответствовать паспортным, которые приведены ниже в таблице.

    Накальная катушка 3 V
    Высоковольтная 2 000 V

    Важно! Данная операция относится к разряду опасных, поэтому ее проведение без надобности нежелательно.

    Для диагностики по этой методике потребуется мультиметр, способный измерять переменное напряжение в 2 000 вольт и более.

    Обратный способ
    Можно сделать проверку более безопасным способом. Если напряжение в 220 V подать на вторичную обмотку, то при проверке первичной прибор должен показать значение в пределах 24 вольт. Такой способ называется методом обратной трансформации, и его средний коэффициент равен 9,1. Можно использовать блок питания на 12 вольт, подключив его к первичной обмотке. И тогда на вторичной должны быть показания в 109 V.

    Повышение температуры трансформатора при пассивном включении в сеть указывает на замыкание в катушках. Но если нагрев происходит только при работе излучателя, то причину надо искать в другом месте.

    Меры предосторожности

    Чтобы избежать опасности поражения электрическим током, необходимо соблюдать простые правила при диагностике и ремонте микроволновки.

    1. Ни под каким предлогом не прикасаться к внутренностям прибора, находящимся под напряжением.
    2. Касание высоковольтных частей возможно только при полном отключении устройства от сети и после разрядки конденсатора.
    3. В наборе мультиметра присутствуют щупы-крокодилы, имеющие хорошую изоляцию. Все подключения необходимо проводить только при помощи таких приспособлений.

    Никогда не следует забывать о накопленном напряжении в конденсаторе. Предусмотренный производителями резистор для разряда прибора может быть неисправным или вовсе отсутствовать. Если замкнуть выводы вакуумной лампы на корпус, можно обезопасить себя от удара электрическим током. Такие предосторожности помогут избежать травмы, а в некоторых случаях и летального исхода любителям ремонта своими руками.

    Статистика показывает, что самый большой процент поломок из-за проблем с трансформатором встречается у брендов LG, Daewoo и Samsung. Однако есть предположение, что статистические данные столь велики из-за популярности этих марок, то есть — большего количества продаж по сравнению с другими брендами. Согласно мнению экспертов, причины неисправности трансформатора следует искать в частых перепадах напряжения в нашей бытовой сети.

    Популярные микроволновые печи по мнению покупателей

    Микроволновая печь Samsung ME88SUG на Яндекс Маркете

    Микроволновая печь Horizont 20MW700-1378AAW на Яндекс Маркете

    Микроволновая печь BBK 20MWS-726S/W на Яндекс Маркете

    Микроволновая печь Samsung GE88SUT на Яндекс Маркете

    Микроволновая печь Bosch BFL524MS0 на Яндекс Маркете

    Как проверить трансформатор свч печки на исправность

    Печи микроволновые используют для нагрева продуктов излучение СВЧ, поэтому данный трансформатор считается одним из самых важных элементов в цепи лучевой генерации. Эта та деталь, которая должна исправно использовать сетевое бытовое напряжение, и гармонично преобразовывать его в значения, необходимые для нормальной работы устройства магнетрона, все это происходит через первичную обмотку.

    Трансформатор микроволновки

    Высоковольтный трансформатор в электрической схеме печи

    Описываемое устройство содержит в своем строении каркас, магнитный провод, обмотку первичного назначения в одном количестве, и обмотку вторичного назначения в количестве двух. Обмотка вторичного типа необходима для передачи на магнетронную цепь, в частности на анодную линию и нить накаливания, питания.  Накаливающая нить всегда содержит провод более утолщенный, потому как через нее проходит напряжение, которое на выходе дает почти три вольта – это высоковольтный провод. Анодная линия, обмотки вторичного типа, предполагает выработку напряжения переменного направления, максимум которого 4 кВ.  Обмотка первичная всегда питается от бытовой электросети, поэтому работает в стандартных бытовых показателях в 220 вольт.

    Строение трансформатора микроволновки

    Порою возникает трудность с конструкциями разнообразных марок печей, ведь разный производитель предлагает потребителя товар разного вида, размера или вариациями крепежей. Так же может отличаться класс мощности, степени напряжения выходного направления в обмотке вторичного типа. Часто различна толщина и сопротивление провода, поэтому и количество материала изменяется.

    Важно помнить, что на одном выходе магнетрона будет замыкание с обмоткой вторичного образца, так же она всегда замыкается на корпусе.

    Что содержится в микроволновке и ее схеме помимо трансформатора:

    • диод и конденсатор высоковольтного напряжения;
    • автоматические выключатели концевого типа;
    • магнетрон с предохранителем;
    • блок для управления процессом нагревания;
    • платформенные электродвигатели, благодаря которым происходит круговое движение при запуске программы и вентилятор.

    Печи более дорогих линеек производства предлагают пользователям блоки импульсного назначение вместо трансформатора. Они характеризуются небольшим весом, но имеют устройство более сложного проектирования.

    Блок импульсного назначения

    Возможные неисправности трансформатора и их признаки

    Следует запомнить, что без особой надобности нет необходимости проводить диагностику техники, к ней следует обратиться только в двух случаях – когда бытовой прибор начал работать не так эффективно, появились лишние шумы или он совсем не реагирует на запуск в состоянии, включенном в сеть энергопотребления.

    Какие симптомы будут наблюдаться при выходе из строя трансформирующего блока:

    • После выбора программы и нажатия кнопки старта печь гудит или шумит, что было для нее несвойственно ранее.
    • Пища разогрета не равномерно или вовсе не достигла необходимой температуры.
    • Вы чувствуете характерный горелый запах изоляционной обмотки.

    Если заметили вышеперечисленные признаки, больше печью пользоваться не рекомендуется. Быстро выключите прибор из сети электропитания, потому как в противном случае, последствия могут быть катастрофическими.

    Часто поломки могут происходить по причине неравномерного скачкообразного поступления тока в бытовую электросеть. Данную причину никогда нельзя отрицать или предвидеть, поэтому следует настроиться на проведение работ по ремонту. К тому же во время данного процесса вы сможете заметить брак у своего прибора, который был допущен при производстве.

    Возможные симптомы могут выявиться из-за списка причин:

    • Частые случаи это разрыв проводов вторичной или первичной обмотки провода, возможны варианты, когда обе обмотки повреждаются одномоментно, но этот случай довольно редко встречается.
    • Замыкание короткого типа или в цепи на линии между выходом из оной обмотки и входом на другую, а возможно одновременно замкнуло обе обмотки.
    • Магнетрон мог дать обрыв или замыкание в цепи накальной обмотки.

    Магнитный провод представляет собой трансформаторный блок, который складывается из электротехнических стальных листов. Отклонение данных электротехнических листов может спровоцировать чужеродные лишние шумы во время старта программы, если причина именно в этом, то придется полностью производить замену трансформатора. Данную неисправность пользователь воспринимает и вычисляет даже визуально, а в процентном соотношении поломка такого типа большая редкость.

    Трансформатор микроволновки

    Порядок работ по безопасной проверке: как безопасно проверить трансформатор микроволновки

    Проверка своими руками предполагает наличия определенного количества необходимого вспомогательного оборудования, первое, что понадобиться это мультиметр, если такового не имеется, то обзаведитесь индикатором двухполюсного назначения, в котором есть встроенные питающие источники.

    Дополнительно понадобятся отвертки разного вида, плоскогубцы и омметр.

    Обобщим базовую схему безопасной проверки технического прибора:

    • Убеждаемся, что прибор отключен из общей бытовой сети электропотребления.
    • Избавляемся от кожуха посредством винтового скручивания.
    • Убеждаемся, что конденсатор не находиться под напряжением и полностью разряжен.
    • Клеммы как можно аккуратнее снимаем с трансформаторного блока.
    • Изучаем состояние работоспособности его обмоток. На данном этапе мы должны понять в этом ли причина поломки или неправильной работы. Если все выглядит в порядке, то устанавливаем все на свои места в обратном порядке и ищем иные причины возникшей проблемы.
    • Если же при изучении и осмотре внешнего вида обмоток вами были замечены симптомы замыкания или обрывов, значит причина выхода из строя в этом, поэтому требуется устранить проблему, а именно, заменить данное устройство работающим.
    • После проведения алгоритма манипуляций по замене, прибор собирают в обратном порядке и тестируют степень его работоспособности.

    В случае, когда все манипуляции по замене неисправной детали были закончены, а печь при включении, однако не работает, необходимо попробовать производить диагностику с подключением к электросети, или искать другие причины.

    Как только вы сняли трансформирующий блок  и увидели изоляционное оплавление на обмотке, и в довесок ко всему он источает соответствующий запах, то на такой детали уже нет смысла проводить тестирование. Исключительно замена устройства необходима в данном варианте.

    Как диагностировать трансформатор:

    • Мультиметр подключаем в электросеть для запуска программы по обогреву. Устройство трансформирующего назначения обязано быть полностью обесточено. Чтобы однозначно убедиться, что электроэнергия не поступает к нему, воспользуйтесь мультиметром.
    • Мультиметром проверяем подключающие точки обмотки первичного характера, от которых происходит питание от бытовой электросети.
    • Обязательно следите за безопасностью и работайте аккуратно и осторожно, резкие движения или неаккуратное поведение может быть причиной поражения током.

    Разборка прибора с последующей проверкой считается безопасной исключительно когда бытовой прибор не имеет подпитки от бытовой электросети.

    Микроволновая печь содержит конденсатор, который способен накапливать и продолжительное время сохранять некоторый заряд электроэнергии.

    Конденсатор

    Поэтому его обязательно необходимо разрядить перед необходимой диагностикой. Чаще пользуются для этого замыканием, в таком случае необходимо его контакты сомкнуть, между друг другом, или вывести на корпус, когда напряжение работает. Проводить эту манипуляцию стоит при помощи пассатижей или плоскогубец.

    Способы диагностики работоспособности устройства

    После проведения самостоятельных разрешений всех неисправностей, с учетом всех правил и норм безопасности, микроволновую печь необходимо собрать в обратном порядке, как указано в схеме выше, и включить в бытовую стандартную электросеть. Следует использовать новые запчасти, которые будут исправно работать после осуществления замены.

    Метод безопасной проверки

    Для описания одного из самых безопасных методов понадобиться мультиметр.

    Мультиметр

    С его помощью мы проверяем целые ли обмотки на трансформаторе. Для проведения безопасного метода диагностики выполняем следующие шаги:

    • Выставляем на измерительном приборе необходимые показатели сопротивления, обоих вторичных и первичной в том числе.
    • Тоже самое производим с трансформатором, который уже отсоединили и демонтировали.
    • Дисплей мультиметра покажет единицу, если будет поломка в данных местах.
    • Когда цепь замкнута, предоставляемые показатели накальной обмотки будут в пределах 3,5 – 8 Ом, обмотка первичная покажет от 2 до 4,5, вторичная обмотка высоковольтного напряжения уровень возрастет до пределов от 140 до 350 Ом.
    • Если прибор показывает параметры ниже или сверх указанных пределов, значит, есть проблемы в замыкании между витками.

    Обязательно учитывайте параметры погрешности измерительного устройства при снятии замеров. Замкните щупы устройства в том пределе, в котором вы его используете. Данное действие укажет истинные параметры погрешности.

    Даже если у вас есть в наличии необходимые приборы и устройства для самостоятельного проведения диагностики, но вы совершенно не имеете опыта в делах связанных с током, следует обратиться к профессионалам своего дела и не экспериментировать, ведь это может стать причиной множества травм.

    Испытания под напряжением

    Вы совершили измерительный алгоритм сопротивления, все показатели были в пределах вышеуказанных норм, и погрешность измерительного прибора была учтена, но печь по-прежнему не работает, то следует обратить внимание работоспособности характеристик эксплуатации.

    Ремонт микроволновки

    Проверка показателей напряжения выходного типа считается довольно опасным способом тестирования обмоток вторичного характера. Как правильно производить данное измерение:

    • Бытовой прибор подключается к электросети.
    • Используя тестер, проверяют показания каждой цепи обмоток на выходном уровне. Канальная величина не должна превышать 3 В, высоковольтные показатели должны быть не более 2 кВ.

    Каждый вправе сам решить, каким способом ему легче и качественнее воспользоваться, главное, что бы он был безопасный.  Иногда достаточно просто прозвонить контакты и понять, что произошло и что является причиной поломки.

    Микроволновая печь прослужит долго при должном уходе

    Трансформатор для микроволновки: как проверить

    http://курс2.рф/informer

    Источник: http://radan.ucoz.ru/publ/stati/radiodetali/proverka_komponentov_svch/2-1-0-191

    Какими способами мы можем проверить магнетрон микроволновки на неисправность? Рассказываю

    Приветствую Вас, уважаемые читатели и подписчики моего блога! У любого вида техники есть свой срок службы. Это относится, в том числе к микроволновой печи. Со временем она может стать медленно нагревать еду или же пища просто будет оставаться холодной. Основной элемент в СВЧ печи – магнетрон.

    Именно он создает волны сверхвысокой частоты, которые воздействуют на воду в еде и заставляют ее греться. Вывод магнетрона из строя является причиной поломки. Я расскажу, как проверить магнетрон свч печки на исправность. Стоит понимать, что если он сломан, то самостоятельно чинить его не рекомендуется.

    Это сложный процесс и доверить его нужно специалистам.

    Устройство

    СВЧ печь работает с помощью магнетрона. Он находится в специальном защитном корпусе. Излучателем является антенна, она скрыта в корпусе. Распределением волн занимается магнитопровод, а также магниты. Еще один важный элемент – радиатор.

    Он дает магнетрону охлаждение, без него возможен перегрев и возгорание. В устройстве есть ряд фильтров, которые устраняют вредные воздействия.

    Механизм достаточно сложный, ремонт своими руками не целесообразен, а вот в домашних условиях проверить, в чем проблема с работой вполне реально.

    Совет

    Прежде чем разбирать печь и проверять ее с помощью специальных средств можно осуществить визуальный осмотр, чтобы понять — сломан магнетрон или причина в низком напряжении сети. Техника отключается от питания и осматривается внутренняя камера.

    В результате выхода из строя магнетрона внутри можно наблюдать обугливание, деформацию, резкий запах горелого. Если признаки есть, то переходим к проверке магнетрона. Следует отметить, что посмотреть на магнетрон и сказать, что произошло нельзя, потребуются специальные инструменты – мегаомметр, мультиметр, тестер.

    Без них особого смысла проводить разбор микроволновки нет, можно нести ее в сервисный центр. Второй момент – ремонт свч печи достаточно дорогое удовольствие. Магнетрон – это главный элемент и его цена формирует стоимость устройства. Ремонтировать микроволновую печь есть смысл в том случае, если она дорогая.

    Дешевые модели проще выкинуть и купить новую технику. По деньгам получится дешевле.

    Распространенные поломки

    В силу того, что магнетрон – это не цельная деталь, а составная, поломка может произойти с одним из его элементов. В зависимости от причины ремонт может быть простым или сложным.

    • В магнетроне микроволновой печи есть специальный колпачок. Его задача создать вакуум в трубе. Если проверка показала, что неисправен он, то ремонт прост и будет под силу даже неспециалистам.
    • Если деталь греется, то вышел из строя радиатор, тут потребуется замена и делать это самостоятельно бессмысленно.
    • Среди элементов магнетрона есть нить накаливания. Иногда в результате перегрева она может оборваться. Проверка осуществляется тестером. В рабочем состоянии он показывает 5-7 Ом, если нить повреждена, то значение упадет до 2-3 Ом, если же она порвалась, то показателем будет бесконечность.
    • Также следует проверить высоковольтный диод. В силу того, что он состоит из нескольких диодов визуальный осмотр детали не поможет. Здесь нужно воспользоваться мультиметром. Подсоединять устройство нужно к плюсу и минусу на диоде. При этом на плюсе значение должно быть конечным, на минусе должна отображаться бесконечность. Если значения отличаются, то поломан диод, а точнее одна из его составляющих. Ремонт осуществляется в сервисном центре.
    • Высоковольтный трансформатор. Чтобы проверить его на работоспособность следует замерить напряжение на его обмотках, однако, тут есть опасность – напряжение может достигать около 2 кВт. Для проверки замеряется не напряжение, а сопротивление на каждой обмотке. С этой целью трансформатор отключается от всех проводов, которые к нему подсоединены. Дальнейший процесс проводится с мегаомметром. Чтобы понять показатели нормальные или за пределами нормы следует воспользоваться таблицей, при этом показатели в ней отличаются для разных производителей. Даже не прибегая к специальному устройству можно понять, что в микроволновке сломался именно трансформатор. Признаки следующие – сильное гудение, обугливание на катушке обмотки, чрезмерный нагрев, запах горелого.
    • Мультиметр также позволит проверить предохранитель. В силу скачка напряжения или сбоя в сети электроэнергии он может сгореть. В таком случае при его прозвоне значение будет отличаться от нуля. Прежде чем менять предохранитель следует осуществить проверку первичного, вторичного и защитного выключателя. Если причина в них, то новый предохранитель также сразу сгорит. Этот момент стоит учесть при ремонте.

    Несколько советов по замене

    Если стало понятно, что причина поломки именно в магнетроне или его отдельных частях, заменить которые не представляется возможным, то можно поменять магнетрон.

    В качестве нового не обязательно брать деталь того же производителя. Достаточно убедиться, что новая и старая деталь имеют одинаковый размер, а также точки подключения расположены аналогично.

    Подключение магнетрона осуществляется с помощью двух контактов.

    Перед установкой проверяем 3 момента:

    1. Длина сменного узла аналогична длине старой.
    2. У обоих механизмов антенны имеют одинаковый диаметр.
    3. После подключения магнетрон плотно примыкает к волноводу, если это не так, что излучение будет неравномерным, и часть мощности будет теряться, иными словами, микроволновка будет работать неполноценно.

    Заключение

    СВЧ печь – это помощник, без которого жизнь на кухне может резко измениться. Большая часть поломок вполне устранима своими руками, но если речь идет о магнетроне, то здесь даже обладая определенными знаниями в ремонте техники можно ошибиться.

    Я не советую заниматься починкой магнетрона самостоятельно, так как это может отнять много времени, а результат окажется не самым положительным. В данном случае легче поручить эту задачу специалистам, особенно, если техника еще находится на гарантии.

    Стоить помнить, что неправильные действия могут не просто испортить технику, но и привести к риску возгорания.

    Источник: http://ya-rostislav.ru/kbt/microvolnovka/kak-proverit-magnetron-na-ispravnost

    yourmicrowell.ru

    Высоковольтный трансформатор микроволновой печи предназначен для формирования напряжений, необходимых для питания магнетрона. Выбор трансформатора по параметрам зависит от характеристик установленного в конкретной печи магнетрона. Чем мощнее магнетрон, тем большую мощность должен развивать питающий его трансформатор.

    Таким образом, высоковольтный трансформатор и магнетрон образуют некую неразлучную пару.Основу трансформатора составляет сердечник, представляющий собой пакет  набранный из Ш – образных пластин, изготовленных из электротехнической стали и скрепленных между собой посредством сварки (на рисунке сварные швы).

    К нижней части пакета приварен фланец, в виде прямоугольника из стального листа, посредством которого трансформатор крепится к днищу микроволновой печи. Трансформатор содержит три обмотки: первичную (сетевую), и две вторичных. К вторичным обмоткам относятся: обмотка накала и повышающая (анодная) обмотка. Сетевая обмотка намотана (как правило) эмалированным, алюминиевым проводом.

    Концы обмотки, выведены под клеммы. Накальная обмотка представляет собой 2 – 3 витка монтажного провода и предназначена для питания нити накала магнетрона. Выводы обмотки, в виде проводников оснащены разъемами, для удобства присоединения к клеммам магнетрона. Обмотка накала, выдает напряжение порядка 3,3В., при токе 10А.

    Точные значения тока и напряжения, зависят от конкретной пары, магнетрон – трансформатор. Повышающая обмотка формирует высокое напряжение необходимое для питания магнетрона. С этой обмотки снимается порядка 2000 вольт при токе 0,3А., точные значения так же зависят от конкретной пары магнетрон – трансформатор. Обмотка намотана эмалированным проводом.

    Один конец выведен под клемму, второй соединен с сердечником трансформатора (а через сердечник и с корпусом печи) посредством пайки. Вся конструкция трансформатора, для надежной изоляции обмоток и для устранения дребезга при работе, пропитана специальным пропиточным лаком.

    К основным неисправностям высоковольтного трансформатора, можно отнести межвитковое замыкание в обмотках. Такая неисправность возникает в следствии нарушения изоляции между витками обмотки (разрушение эмали провода).

    Обратите внимание

    Сопровождается  усиленным гулом при работе трансформатора (даже без нагрузки) и значительным повышением температуры, как обмоток, так и сердечника. Визуально заметно потемнение эмали обмоточного провода и пропиточного материала.

    При длительной работе ощущается едкий запах.

    Так как все обмотки трансформатора выполнены довольно толстым проводом, то обрыв обмоток возникает очень редко (если только в результате внешнего механического воздействия). Чаще, в результате не качественной пайки, возникает потеря контакта между одним из концов обмотки и клеммой (на рисунке место пайки).

    Клеммы трансформатора выполнены из медного сплава, который хорошо паяется, а вот обмотка намотана алюминиевым проводом, и спаять алюминий и медь, без специального флюса, практически не возможно. Наличие контакта можно проверить омметром. Накальная обмотка должна звониться практически накоротко, сетевая имеет сопротивление в районе 4ом, а повышающая приблизительно 150 – 200ом.

    Сопротивление обмоток зависит от параметров конкретного трансформатора.

    Наиболее распространенной неисправностью цепей питания магнетрона – является пропадание контакта между клеммами обмоток трансформатора и разъемами внешних цепей печи.

    Происходит это в результате плохого обжима разъемов. Место плохого контакта начинает искрить, контактная поверхность разъема сильно греется и выгорает, в итоге контакт пропадает вовсе.

    Последствия плохого обжима разъемов изображены на рисунке.

    Источник: http://yourmicrowell.ru/vysokovoltnyj-transformator/

    Выявление неисправностей высоковольтного трансформатора микроволновой печи

    Говоря о кирпичном доме, целесообразно использовать известную поговорку «Мой дом — мой замок».

    Кирпич — это традиционный материал для строительства зданий и различных конструкций и один из самых популярных строительных материалов, который является самым долговечным среди его основных «конкурентов» на рынке.

    Уместность этого кирпича получена благодаря его отличной производительности. строительство домов из кирпича — олтично подойдут для строительного мусора

    Важно

    Кирпич — один из любимых материалов архитекторов. Можно построить дом практически любых архитектурных стилей, а также реализовать самые смелые идеи. Вы можете построить дом на любом количестве этажей, реализовать любой проект фасада, самостоятельно определить расположение.

    Наиболее распространенным является керамический (или красный) кирпич. Он производится из минеральных материалов (испеченная глина и ее смесь). Он обладает отличной прочностью, влагостойкостью и морозостойкостью. Современный керамический кирпич имеет длительный срок службы и надежный продукт.

    Преимущества материала
    Одним из основных преимуществ строительства домов из кирпича является высокопрочный материал.

    Если вы планируете построить прочную структуру, которая будет надежно длиться более века, кирпич является наиболее подходящим материалом для реализации этой идеи.

    Хорошо построенное здание может выдерживать более 100 лет без ремонта. Для строительства частного дома с двумя или тремя этажами идеальны кирпичные марки M100.

    Кирпичные стены устойчивы практически ко всем агрессивным факторам окружающей среды. Они терпят дождь, мороз, высокую температуру и другие погодные явления. В качестве огнеупорного материала, кирпич не поддерживает горение, таким образом, вероятность возгорания дома сведен к минимуму.

    Кирпич обладает высокими изоляционными свойствами. Следует отметить, что полый кирпич, эти свойства более выражены, чем насыщенные. Большие пустоты в материале, поэтому он не только теплее, но и легче. Тем не менее, кирпичный дом следует регулярно промывать, иначе будет сырость и холод. Известный материал для отличного качества звука. Изоляция в доме намного выше, чем в блоке или дереве.

    Важным показателем качества кирпича является его выносливость — способность материала хорошо выдерживать многочисленные альтернативные замораживания и оттаивания. Это обозначено буквой F. Чтобы построить дом в Центральной части России, нужно купить кирпич, по крайней мере, F30, а F50 — лучше.

    Совет

    Высокая экологичность кирпича, без сомнения. Производя исключительно из натуральных материалов, он может создать комфортную среду для проживания людей. В дождливую погоду или мороз в кирпичном доме будет тепло и прохладно летом.

    Материал абсолютно непривлекателен для насекомых, не гниет, он не образует плесень. Из-за этих свойств не требуется обработка специальными химическими растворами, что приводит к потере экологических свойств материала.

    Через кирпичные стены дома постоянно идет естественная вентиляция.

    Однако этот материал имеет один главный недостаток: строительство кирпичного дома требует создания прочного фундамента и, следовательно, очень дорогого.

    Строительные работы с кирпичами довольно трудоемкие. Для их выполнения должны быть профессионалы из-за того, насколько уважаемая технология, долговечность и надежность структуры.

    Также очень желательно проводить строительные работы в дождь или холод.

    Как выбрать качественный материал
    Существуют определенные правила для выбора строительного материала, а также знаки, указывающие на брак. Обязательно осмотрите несколько кирпичей приобретенной стороны.

    В случае растрескивания продукта продукт следует отказаться, так как со временем они будут увеличиваться и перемещаться по структуре рамы. Желательно использовать кирпич с каким-то металлическим предметом. Звук звонка указывает на хорошее качество материала.

    Тупой звук подсказывает, что он недожжененный, а это значит, что скоро рухнет. В соответствии с ГОСТом брак также является перегоревшим кирпичом. От высокой температуры он становится черным и теряет свою форму.

    Однако эксперты говорят, что не потеряли точный размер сгоревшего кирпича, наоборот, становятся сильнее. Этот черный материал только середина.

    Обратите внимание

    Не допускается в включениях из кирпичной извести, вызывая его разрушение. Поглощая влагу, они набухают и обломают кусочки материала. Кирпич считается дефектным, если глубина отслаивания превышает 6 мм.

    Если меньше, то материал поступит в продажу. Однако наличие зерен в материале, длина которого составляет 0,5 мм, не может наилучшим образом повлиять на качество работы будущего фасада дома.

    Этот материал быстрее разрушается.

    Наиболее распространенным браком является выцветание. Они составляют белое покрытие, которое многие воспринимают как поверхностное загрязнение. Однако выцветание является реальной проблемой.

    К сожалению, белые пятна появляются только после укладки кирпичей, что затрудняет угадать, выцветает ли этот материал или нет.

    Причинами возникновения белых полос могут быть несколько причин: нарушение технологии

    Источник: http://stroymaster-base.ru/hozyayushka/bytovaya-tehnika/vyyavlenie-neispravnostey-vysokovoltnogo-transformatora-mikrovolnovoy-pechi.html

    Микроволновая печь ремонт-своими руками. Схема микроволновки

    Уважаемые посетители!!!

    В данной теме Вы ознакомитесь с устройством микроволновой печи, с ее электрической схемой, а также, с деталями микроволновки.  По фотоснимкам, Вы сможете получить дополнительную информацию, имеющую  отношение к проверке  магнетрона и силового трансформатора.

    Ремонт микроволновки-своими руками

     Чтобы разобраться с таким вопросом: «Как отремонтировать микроволновую печь», нужно понять, на чем основан принцип работы данного вида бытовой техники.   Причины неисправности могут быть разнообразные, включая простейшие причины:

    • разрыв провода по длине сетевого шнура;
    • неисправность электрической вилки;
    • несоответствие в разъемном соединении вилки с розеткой искрение в соединении

    и другие причины.

    Схема микроволновой печи

    Схема микроволновой печи состоит из следующих элементов:

    • трансформатора силового;
    • вторичной обмотки;
    • предохранительного диода;
    • высоковольтного диода;
    • накальной обмотки;
    • конденсатора;
    • сопротивления;
    • магнетрона.

    Высоковольтный трансформатор микроволновой печи

    Силовой трансформатор микроволновой печи представляет из себя повышающий трансформатор 2 кВ мощность — 850 Вт., необходимый для преобразования электрической энергии переменного тока одного напряжения в электрическую энергию другого  напряжения при неизменной частоте.

    Как устроен магнетрон микроволновки

    Магнетрон состоящий в схеме, состоит из следующих элементов:

    • излучатель антенна;
    • резонансные полости резонаторы;
    • анод стенки камеры;
    • катод металлическая нить;
    • изолятор;
    • оплетка;
    • фланец;
    • магнит;
    • корпус;
    • радиатор;
    • выводы питания;
    • фильтр;
    • ферритовый стержень;
    • катушка;
    • крышка;
    • связки;
    • петля связи.

    Основные элементы магнетрона СВЧ, это:

    • антенна излучатель;
    • резонансные полости;
    • анод стенки камеры;
    • катод металлическая нить.

    Из чего состоит микроволновая  печь

    Микроволновая печь  состоит из:

    • полости где непосредственно происходит разогрев пищи;
    • магнетрона;
    • трансформатора;
    • волновода.

    Разобравшись в устройстве микроволновой печи, нетрудно будет ее починить.  Причиной поломки могут быть любые перечисленные элементы, проверка  электрических цепей и  элементов,-  проводится пассивным  способом  без подключения к внешнему источнику.

    Неисправности микроволновой печи lg

    Разборка микроволновой печи LG  фото №1 практически ничем не отличается от разборки других модификаций таких печей.

    Первоначально снимается верхняя облицовка и затем проводится диагностика как для отдельных участков электрической цепи так и для отдельных элементов, состоящих в электрической схеме микроволновой печи.

    фото №1

    При визуальном осмотре микроволновой печи для данного примера фото №2 видно, что во внутренней полости где непосредственно происходит разогрев пищи, имеется обгорание со стороны стенки магнетрона.

    Важно

       То-есть, сам волновод магнетрона фотоснимок справа в результате определенного срока эксплуатации подвергался нагреванию и в результате деформации пластины волновода, — произошло замыкание на корпус микроволновой печи.

    фото №2

    Причинами подобной неисправности магнетрона микроволновой печи,  на мой взгляд,  могут быть следующие:

    1. превышающее значение напряжения внешнего источника;
    2. первоначальная неисправность силового трансформатора;
    3.  эксплуатация данного электроприбора в противоречии с техническими требованиями инструкцией по пользованию.

    Проверка магнетрона микроволновой печи

    фото №3

    Методом проведения диагностики можно определить, — годен ли магнетрон к дальнейшей эксплуатации  или же его следует заменить.

    На фотоснимке справа фото №3 видно, что при измерении сопротивления, данный показатель составляет нулевое значение или же другими словами, это будет означать «режим короткого замыкания».

    Проверка трансформатора микроволновки

                                                                                                                                                                                                                                                                                   фото №4

    На двух представленных фотоснимках фото №4 дано изображение силового трансформатора микроволновой печи.

    Нам допустим  необходимо определить, — является ли пригодным трансформатор к своей дальнейшей эксплуатации?    Соответственно, здесь так же необходимо измерить сопротивление:

    обмоток трансформатора.

    Чтобы провести  диагностику, необходимо разъединить контактные соединения проводов с первичной и вторичной обмоток трансформатора.

                                                                                           фото №5

    Измерение  сопротивления первичной обмотки трансформатора фото №5,  можно проделать двумя способами:

    1. подсоединить щупы прибора к разъему первичной обмотки;
    2. подсоединить щупы прибора к выводным контактам первичной обмотки,

    — разницы здесь никакой нет.

    Дисплей прибора при измерении сопротивления первичной обмотки показывает нулевое значение и здесь нам становится ясно, что первичная обмотка пришла в негодность замкнута накоротко.

    фото №6

    При измерении сопротивления вторичной обмотки трансформатора фото №6,   наглядно видно, что данный показатель сопротивления по своему значению — так же не допустим.

    Полагал бы, что причиной подобной неисправности магнетрона, являлась первоначальная неисправность силового трансформатора микроволновой печи.

    Совет

    Итак, в наглядном примере мы рассмотрели две основных причины неисправности микроволновки:

    1. неисправность силового трансформатора;
    2. неисправность магнетрона.

    Остается дело лишь за последним, либо заменить два непригодных элемента состоящих в схеме  микроволновки, либо микроволновку оставить на запчасти и приобрести новую.

    Принять то или иное решение, — индивидуальный выбор каждого из нас.

    На этом пока все.  Следите за рубрикой.

    Источник: http://zapiski-elektrika.ru/landhavt/kak-otremontirovat-mikrovolnovuyu-pech-svoimi-rukami.html

    Ремонт СВЧ

    Источник: http://www.volt-220.com/repair/microwave.html

    Как проверить магнетрон СВЧ-печки на исправность

    Любая техника выходит из строя и микроволновые печи в том числе. Внешний вид может не подавать сигналов о проблеме. Холодная или слегка теплая пища после разогрева — тревожный признак. Нужно проверить магнетрон в микроволновке.

    Что такое магнетрон

    Работа агрегатов для нагрева пищи невозможна без одного внутреннего компонента — мощной электронной лампы. Ее называют магнетроном. Он вырабатывает микроволны для воздействия на молекулы воды в продуктах. Это происходит благодаря взаимодействию магнитного поля с потоком электронов.

    Диапазон частот от 0,5 до 100 ГГц. В непрерывном режиме мощность может начинаться с нескольких Вт и заканчиваться десятками кВт, а в импульсном быть от 10 Вт до 5 МВт.

    Мощность большинства печек 700–850 Вт, что позволяет стакан воды довести до кипения за 2–3 минуты. У магнетрона микроволновки высокий КПД — 80 %. Бывают перестраиваемые и неперестраиваемые приборы.

    У первых возможно изменение частотных характеристик до 10 %.

    Принцип работы

    Работает деталь путем торможения электронов в соединенных магнитном и электрическом полях. Применяется в приборах радиолокации и в микроволновых печах. Для нагрева пищи используется энергия антенны — штенгеля с плотно посаженным колпачком из металла. Керамический цилиндр изолирует корпус магнетрона от антенны.

    Наружная обшивка с фланцем формируют магнитопровод. Он распределяет магнитное поле, исходящее от кольцевых магнитов. Радиатор охлаждает деталь во время работы микроволновки. Уровень проникающего излучения снижает фильтрующая коробка. Индуктивные выводы образуют высокочастотный фильтр вместе с проходными конденсаторами.

    Схема включения

    Магнетрон для микроволновки — значимая деталь. В него включены такие компоненты:

    • антенна — источник излучения;
    • металлический цилиндр, изолирующий антенну от рабочей поверхности;
    • магнитопровод для распространения магнитных полей;
    • магниты, распределяющие потоки;
    • радиатор, охлаждающий прибор;
    • фильтры, обеспечивающие безопасный уровень излучения;
    • разъем подключения питания с двумя контактами.

    Как проверить на исправность

    Замена детали дорого стоит, поэтому многие предпочитают купить новую микроволновку. Однако не стоит избавляться от старой техники. Проверьте магнетрон свч печки на исправность, чтобы удостовериться в его поломке. Главные признаки неисправности — дым, искры и звуки из печи. При их отсутствии сделайте общую проверку или диагностику с помощью тестера.

    Общая проверка

    Отключите микроволновку от подачи электроэнергии. Выдерните шнур питания из розетки. Визуальный осмотр внутреннего отсека печи должен выявить оплавленные места, сгоревшие или потемневшие участки. Так можно обнаружить сгоревший предохранитель. Если ничего не заметили, без измерительного прибора не обойтись.

    Проверка при помощи тестера

    Скрытую неполадку выявит проверка магнетрона тестером. Диагностируйте не подсоединенную к микроволновке деталь.

    Рекомендуются поэтапные действия:

    1. Подключите щупы тестера к клеммам магнетрона. Если накал отгорел, будет показана бесконечность.
    2. Осмотреть основную печатную плату, в которую встроены диоды, резисторы, варистор и прочее. Для проверки не выпаивайте элементы, прозвон можно делать прямо на плате.
    3. Если термический предохранитель прозвонить при комнатной температуре, он должен выдавать сигнал.
    4. Высоковольтный конденсатор проверяется только на пробой. В нормальном состоянии он показывает бесконечность. В неисправном — сопротивление, близкое к нулю.
    5. Диагностика высоковольтного диода. Последовательное соединение диодов в его составе не дает возможность осмотреть его. Уровень внутреннего сопротивления высок для измерения. Убедитесь, что по этой части нет пробоя. В этом поможет мегомметр.

    Возможные неисправности

    Рассмотрите внутренности детали: сломана может быть только часть. Найдите компонент, который вызвал неполадку. Эта информация поможет устранить поломку.

    Причины неисправности:

    • Прогоревший колпачок — один из ключевых элементов. Контролирует вакуумность трубки. Он может искрить. Проблема решается заменой на другой колпачок.
    • Ненадлежащая работа радиатора, деталь очень сильно греется.
    • Обрыв нити накаливания из-за перегрева. Диагностировать эту проблему можно специальным тестером. Исправная нить выдает напряжение 5–7 Ом. Если работа нарушена, напряжение снизится до 2–3 Ом. Нерабочая нить показывает при диагностике бесконечность.
    • Поломка фильтрующего блока, в рабочем состоянии он покажет бесконечность. В случае пробоя проходных конденсаторов фильтра тестер покажет численное сопротивление. Неисправные конденсаторы можно заменить.
    • Нарушение герметичности магнетрона из-за перегрева. Устранить эту проблему сможет только специалист.
    • Поломка высоковольтного диода.
    • Отсутствующие контакты в предохранителе, который защищает от перегрева. Решается заменой на новый предохранитель, лучше фирменного изготовления.
    • Неисправный конденсатор высокого напряжения.

    Но есть и другие неполадки, которые сложно обнаружить самостоятельно. Потребуются специальное оборудование, опыт и знания. Все перечисленные проблемы, кроме разгерметизации, можно починить своими руками.

    Установка и подключение нового магнетрона

    Если отремонтировать деталь не получается, придется заменить магнетрон. Это касается дорогих моделей, в таком случае затраты оправданы. Лучшим вариантом будет посетить сервисный центр, но заменить можно и самостоятельно. Убедитесь, что отработанная деталь и новая совпадают по мощности и расположению отверстий.

    Подключить новый магнетрон к СВЧ-печи нетрудно, в нем всего два контакта. Обо всех обозначениях можно узнать из схемы. Уделите внимание таким моментам:

    • длина новой детали должна быть такой же, как в старой;
    • диаметр антенны в обоих устройствах должен быть одинаковым;
    • обязательно плотное примыкание к волноводу.

    Обращение в сервисный центр в случае неполадок должно быть в приоритете. Если техника уже не на гарантии, самостоятельный осмотр и ремонт сэкономят на работе специалистов.

    Источник: http://TehnoPomosh.com/dlya-kuhni/mikrovolnovaya-pech/kak-proverit-magnetron.html

    Как проверить магнетрон в микроволновке

    Разогрев пищи в микроволновке осуществляется излучением, частота которого равна 2450 МГц, создаваемым магнетроном.

    Если после включения печи тарелка крутится, свет в камере горит, вентилятор работает, а еда остаётся холодной или греется неприлично долго — значит что-то не в порядке с этой лампой.

    Если знать, как проверить магнетрон в микроволновке, то можно обойтись без похода в мастерскую. Тем более что неисправной может оказаться какая-либо вспомогательная деталь в схеме магнетрона.

    Как устроен магнетрон

    На что способна микроволновка. Что такое магнетрон и Свч-энергия магнетрона? Магнетрон — это цэлектровакуумная лампа, выполняющая функции диода и состоящая из нескольких частей:

    1. Цилиндрического медного анода, поделённого на 10 частей.
    2. В центре размещён катод со встроенной нитью накала. Его задачей является создание потока электронов.
    3. По торцам размещаются кольцевые магниты, необходимые для создания магнитного поля, за счёт которого создаётся свч излучение.
    4. Излучение улавливается проволочной петлёй, соединённой с катодом и выводится из магнетрона с помощью излучающей антенны, направляясь по волноводу в камеру.

    Во время работы магнетрон сильно греется, поэтому его корпус оснащается пластинчатым радиатором, обдуваемым вентилятором. Для защиты от перегрева в схему питания включен термопредохранитель.

    Как устроен магнетрон, схема.

    Возможные неисправности

    Нарушение работоспособности магнетрона может возникнуть по следующим причинам:

    • Прогорел защитный колпачок и поэтому при работе искрит. Заменяется на любой целый, так как они одинаковы для всех магнетронов.
    • Перегорание нити накала.
    • Разгерметизация магнетрона вследствие перегрева.
    • Пробой высоковольтного диода.
    • Сгорел высоковольтный предохранитель.
    • Нет контакта в термопредохранителе.
    • Пробит высоковольтный конденсатор.

    При всех неисправностях, кроме разгерметизации, возможен ремонт своими руками.

    Измерение сопротивления омметром.

    Определение неисправности

    Чтобы узнать, почему не работает печь, нужно отключить её от розетки и снять крышку.

    1. Внимательно осматривается внутренность на предмет оплавления, обгорания, отпаявшихся проводов. Состояние высоковольтного предохранителя видно невооружённым взглядом. Предохранитель с оборванной нитью меняется на целый и если при опробовании печи опять перегорает, то поиск продолжается.
    2. Для дальнейшей диагностики потребуется мультиметр или тестер. Проверка начинается с печатной платы, на которой собрана схема питания магнетрона, состоящая из резисторов, диодов, конденсаторов, варисторов. Детали можно прозванивать по месту, без выпаивания.
    3. После чего тестером проверяют термопредохранитель. При нормальных контактах сопротивление равно нулю.
    4. Проверка высоковольтного конденсатора мультиметром возможна только на пробой. Если прибор покажет короткое замыкание — деталь заменяется. Так как некоторые типы конденсаторов имеют встроенные резисторы для разрядки, исправная ёмкость покажет сопротивление в 1 МОм, вместо бесконечности.
    5. Для проверки высоковольтного диода тестер не годится, поскольку у него мал диапазон измерения сопротивления. Чтобы правильно оценить состояние диода потребуется мегомметр со шкалой до 200 МОм. Но вряд ли он найдётся в домашней мастерской. Поэтому применяется метод диагностики с использованием двухпроводной домашней электросети с обязательным соблюдением правил безопасности. Один вывод диода подключается к сетевому проводу. Между вторым и другим проводником сети включается мультиметр для измерения постоянного напряжения в диапазоне до 250 В. Если диод цел, прибор покажет наличие выпрямленного напряжения. При пробое или обрыве стрелка останется на нуле. Для замены подойдёт любой высоковольтный диод с рабочим напряжением 5 кВ и током 0,7 А.
    6. Проверка магнетрона начинается с прозвонки накальной нити. Для этого измеряется сопротивление между его клеммами, которое у исправного накала составляет несколько Ом. Если тестер показывает бесконечность, это ещё не значит, что нить перегорела. Для полной уверенности проверяется, после снятия крышки, целостность соединений дросселей с клеммами магнетрона.
      Некоторые умельцы рекомендуют удалять дросселя. Делать это ни в коем случае нельзя, так как нарушается режим работы трансформатора, из-за чего возможно возгорание.
      После измерения сопротивления между выводами и корпусом можно судить о состоянии проходных конденсаторов. При бесконечности — всё нормально, при нуле — пробиты, а при наличии сопротивления — с утечкой тока. Неисправные конденсаторы откусываются кусачками и на их место припаиваются новые с ёмкостью не менее 2000 пФ.
    7. Если все элементы целы, но магнетронного излучения недостаточно для полноценного разогрева еды, значит, катод потерял эмиссию. Данная неисправность устраняется только заменой. При замене конденсаторов нельзя пользоваться обычным припоем, требуются тугоплавкие марки или компактный аппарат для контактной сварки.

    На видео рассказ для чайников, как проверить магнетрон, всё очень доходчиво:

    Замена магнетрона

    Поскольку ремонт магнетрона не производится даже в хорошо оснащённых мастерских, придётся приобретать новый. Прежде чем извлечь магнетрон из микроволновки, необходимо пометить контакты разъёма, чтобы не перепутать их местами при установке новой детали. Если выводы подключить неправильно — магнетрон не будет работать.

    Замену можно сделать самостоятельно, если хоть раз применял отвёртку по назначению и прозвонил пару диодов. Для этого не требуется специальных навыков и знания, как работает магнетрон. В случае невозможности найти определённый магнетрон для микроволновки, придётся применить подходящий аналог.

    Его мощность должна быть равной или большей, чем у оригинала, а крепление и расположение разъёма совпадать. Устройство магнетрона у производителей одинаково, а конструкция может отличаться, поэтому нужно проследить, чтобы прилегание аналога к волноводу было плотным. Если теплопроводящая паста на термопредохранителе окажется засохшей — её заменяют свежей.

    Полезные советы

    Приведённые ниже несложные рекомендации помогут продлить срок службы магнетрона:

    • Если в микроволновке при включении что-то трещит и искрит — нужно перестать пользоваться печью и выяснить причину. Устранение неисправности обойдётся дешевле покупки новой детали. В данном случае виновником обычно оказывается прогорание колпачка, из-за этого СВЧ-печь искрит.
    • Необходимо постоянно следить за состоянием слюдяной накладки, защищающей выход волновода в камеру от попадания жира и крошек пищи. Если колпачок неисправен — слюда может оказаться прогоревшей, что приводит к выходу их строя магнетрона. Накладку следует держать в чистоте, так как попавший на неё жир обугливается под воздействием температуры и приобретает электропроводность. Взаимодействуя с излучением, он становится причиной искрения в камере.
    • При нестабильном напряжении, микроволновку лучше подключить через стабилизатор, так как даже незначительное падение негативно влияет на работу печи. Падает мощность, и ускоряется износ катода магнетрона. Например, при напряжении в сети 200 В мощность уменьшается вдвое.
    • У микроволновки много применений, поэтому в случае её неисправности нарушается привычный порядок вещей. Причиной поломки необязательно является магнетрон или схема его питания. Сначала следует проверить величину напряжения в месте подключения печи к сети и состояние слюдяной пластины.

    На видео: ремонт колпачка магнетрона:

    Ремонт колпачка магнетрона или когда микроволновка искрит.

    Источник: http://katuna.ru/magnetron-dlya-mikrovolnovki

    Проверка компонентов печи

    Предостережение

    Отключайте сетевой шнур печи от питающей розетки каждый раз перед тем, как снять кожух. Начинайте любые работы внутри печи только после того, как разрядите высоковольтный конденсатор и отключите провода от первичной обмотки высоковольтного трансформатора. При проверке и настройке микроволнового блока печи ее следует нагрузить, вставив чашу с 1 литром воды в печь.

    Проверка выходной мощности печи

    1. Поместите емкость с 200 мл воды (температура 10…18 °С) на вращающийся поднос.

    2. Установите полную выходную мощность печи и включите ее на 5 минут.

    3. Для исправной печи температура воды после этого должна превышать 80 °С.

    Для проверки работы гриля:

    1. Поместите пищу, подходящую для приготовления грилем, и включите гриль на 5 мин. 2. При исправном гриле после этого его поверхность должна быть красного цвета.

    Магнетрон

    Сопротивление между выводами накала должно быть менее 1 Ом. Сопротивление утечки накал -корпус должно быть «бесконечность» (прибор включен на предел  x 1000). Если ремонт был связан с демонтажем или заменой магнетрона, при обратной установке магнетрона в печь обратите особое внимание на отсутствие повреждений и правильную установку изолирующей прокладки.

    Высоковольтный конденсатор

    Обратите внимание

    Измеряется утечка между выводами конденсатора и каждым выводом и корпусом конденсатора. Во всех случаях мультиметр должен показывать бесконечность.

    Высоковольтный диод

    Измеряется его сопротивление в прямом и обратном направлении. При этом мультиметр включается в режим Кх1000. При подсоединении «+» вывода мультиметра к аноду диода (измерение сопротивления диода в прямом направлении) прибор должен показать конечную величину сопротивления.

    При подключении « -» вывода мультиметра к аноду диода (измерение сопротивления диода в обратном направлении) прибор должен показать бесконечность. Следует использовать измеритель с источником питания не менее 9 В. Косвенным признаком, указывающим на возможную неисправность высоковольтного диода, является нагрев высоковольтного конденсатора.

    В этом случае, если высоковольтный конденсатор исправен, следует заменить высоковольтный диод.

    Высоковольтный трансформатор

    Традиционным методом проверки исправности трансформатора является измерение напряжений на его обмотках. Однако, в случае с высоковольтными трансформаторами СВЧ — печей такой подход неприменим из — за присутствия опасного напряжения величиной около 2 кВ на вторичной обмотке трансформатора.

    В связи с этим все фирмы — изготовители СВЧ — печей рекомендуют проверять исправность высоковольтного трансформатора путем измерения сопротивления его обмоток.

    Для измерения сопротивлений обмоток трансформатор следует отключить от всех подходящих к нему проводов и проверить соответствие сопротивления его обмоток приведенному в таблице отдельно для каждого вида печи.

    Кроме того, следует проверить мегомметром (либо тестером, включенным на предел измерения сопротивления х1000) сопротивление изоляции между обмотками трансформатора, а также сопротивление изоляции между обмотками трансформатора и шасси.

    Признаками, указывающими на неисправность трансформатора, являются :

    гул;

    чрезмерный нагрев трансформатора;

    обугливание катушки трансформатора;

    запах гари из высоковольтной части печи.

    Часто такое состояние может быть вызвано отказом высоковольтного диода или конденсатора либо пробоем внутри магнетрона. Поэтому замена трансформатора производится только после проверки всех высоковольтных элементов печи.

    Важно

    Еще один способ проверки качества высоковольтного трансформатора сводится к измерению тока холостого хода. При этом от трансформатора отключаются провода, подходящие к накальной и вторичной обмотке, а последовательно с первичной обмоткой включается амперметр переменного тока.

    Амперметр устанавливается на диапазон измерения 1 А. После этого на первичную обмотку трансформатора через амперметр подают номинальное питающее напряжение 220 В, 50 Гц. В исправном трансформаторе (без межслойных и межобмоточных замыканий) ток холостого хода первичной обмотки должен быть в диапазоне 0,3.

    ..0,5 А. Превышение током холостого хода величины 1 …2 А свидетельствует о неисправности трансформатора.

    Предохранитель

    Мультиметр должен показывать сопротивление предохранителя, близкое к нулю. Если предохранитель сгорел, следует до замены предохранителя проверить первичный, вторичный и защитный выключатель.

    Если предохранитель сгорел из — за неправильной работы выключателя, следует заменить выключатель до установки нового предохранителя.

    Следует устанавливать предохранитель только того же типа и номинала, что и у сгоревшего.

    Нагреватель

    Древние люди открыли огонь и с его помощью согрелись, защитились и приготовили еду. В плане готовки процесс приготовления пищи не менялся тысячелетиями. Прорыв произошел в двадцатом веке, когда придумали генератор сверх высоких частот (СВЧ) размером с кулак.

    Тогда решили, что можно приготовить еду и с помощью СВЧ. Электромагнитная волна заставляет колебаться молекулы воды, которые из-за трения разогреваются. Процесс разогревания пищи стал быстрым и СВЧ вошли в нашу жизнь. Бытует мнение, что в СВЧ можно готовить, а не только разогревать. Это мнение ошибочно, т.к.

    в процессе кипения, жаренья одни химические вещества в пище переходят в другие. Микроволнами этот процесс заменить нельзя. Суть работы СВЧ в том, что генератор, он же магнетрон, генерирует высокую частоту порядка 2,4 ГГц под действием большого управляющего напряжения около 4,2 кВ. Магнетрон по сути лампа.

    В любой лампе есть нагревательная спираль, которая разогревается и служит источником электронов. Напряжение нагревательной спирали 3 В при токе 20 А. Чтобы электроны пришли в движение нужно электромагнитное поле, которое генерируется трансформатором и составляет 2,1 кВ.

    Конденсатор и диод составляют умножитель напряжения, которое на магнетроне равно 4,2 кВ при токе 0,5 А.

    Микроволновка прочно вошел в нашу жизнь. Очень обидно, когда этот прибор ломается. Схема микроволновки не сложная, поэтому весь ремонт можно сделать самому, но следует соблюдать осторожность – напряжение на вторичной обмотке трансформатора 2,1 кВ.

    Табличка с паспортными данными на задней стороне печи сообщает, что напряжение в сети не должно превышать 230 В.

    Советская энергосистема допускает колебания напряжения в сети от 198 В (10% от 220) до 231 В (105% от 220). Частота тока в сети постоянная и составляет 50 Гц.

    Обратите внимание

    Печь потребляет от сети 1200 Вт из которых только 800 Вт идет на разогревание пищи. Оставшиеся 400 Вт тратятся на потери в трансформаторе и раскачку магнетрона.

    Кожух СВЧ закреплен тремя саморезами. Видимо из целей экономии решили не делать крепление под еще один саморез. Саморезы расположены несимметрично за счет чего и достигается надежное крепление кожуха.

    После выкручивания саморезов и сдергивания на себя кожуха обнажаются внутренности печки. Самое почетное место занимает магнетрон – лампа-излучатель для ультракоротких волн. Под магнетроном располагается трансформатор. Немного слева виден большой в виде свертка конденсатор от которого на корпус выведен диод.

    Видно, что магнетрон имеет два вывода. Один вывод — провод от низковольтной обмотки трансформатора, а второй — и с низкой и с высокой. Если вскрыть магнетрон, то можно увидеть что контакт с высоковольтной обмотки уходит глубже в сам резонатор. Менять местами концы проводов на магнетрон нельзя.

    Силовая схема имеет вид. С1 и R1 помещены в один запаянный кожух – конденсатор. Резистор 10 Мом предназначен для быстрой разрядки конденсатора и ограничения тока при работе магнетрона.

    VD1 – диодный столб, состоящий из нескольких тысяч последовательно соединенных диодов, поэтому тестером прозвонить этот диод нельзя.

    FU1 – предохранитель, который срабатывает при ненормальной работе конденсатора, магнетрона и диода.

    В самом начале цепи микроволновки стоит фильтр с предохранителем. Фильтр гасит все высокочастотные составляющие, которые проникают из трансформатора в электрическую сеть. Предохранитель защищает по большому счету первичную обмотку трансформатора.

    Важно

    Микроволны большой мощности являются очень опасными, поэтому в печке существует достаточно много всяких блокировок. Блокировки объединяют открывание дверцы, регулятор уровня мощности и времени, двигатель поворота блюда в один узел. Если хотя бы одна из этих блокировок не сработает, то печь не включится и лампочка освещения не засветится.

    В современных СВЧ-печах вместо большого и тяжелого трансформатора вставляют более легкий и компактный импульсный блок питания. Но у меня печь с трансформатором, поэтому чинить я буду именно ее.

    Входная обмотка трансформатора (слева) выполнена тонкими проводами, а две вторичные обмотки (справа) имеют толстую высоковольтную изоляцию.

    В красном разборном контейнере размещается высоковольный предохранитель.

    Для того чтобы убедиться в исправности трансформатора нужно вначале прозвонить все обмотки. Вторичная высоковольная обмотка должна прозваниваться на корпус. Один конец выведен на предохранитель, а второй – прикручен к корпусу. Вторичная низковольная обмотка и первичная не должны прозваниваться на корпус.

    Если под рукой есть высоковольный вольтметр, то можно смело подключить трансформатор к сети 220 В и проверить на вторичной обмотке 2100 В. Если такого тестера нет, то можно изготовить делитель напряжения. Такой делитель уменьшит все показания в 10 раз (9+1). Тогда померив напряжение показания прибора должны быть примерно 210 В.

    Только резисторы нужно брать высоковольтные.

    Еще один способ измерить выходное напряжение трансформатора – подать меньшее переменное напряжение на вход трансформатора и по расчету вычислить напряжение на вторичной обмотке. У меня под рукой был трансформатор на 36 В. Измерив его напряжение при нагрузке на трансформатор от СВЧ получилось 38,4 В. Выходное напряжение получилось 380 В, а напряжение для нагрева спирали магнетрона – 0,6 В.

    Составив пропорцию я получил полную картину напряжений трансформатора СВЧ.

    38,4 – 220

    380 – X

    0,6 – Y

    X = 380X220/38,4 = 2183 В

    Y = 0,6X220/38,4 = 3,45 В

    Если под рукой нет трансформатора для проверки можно использовать свойство сетевого трансформатора, заключающееся в обратимости входа трансформатора.

    Если на вход сетевого трансформатора подается 220 В, а снимается с высоковольтного выхода 2 кВ, то значит вторичная высоковольтная обмотка способна выдержать высокое напряжение без поломок.

    Совет

    Значит, для проверки сетевого повышающего трансформатора можно подать напряжение Uф=220 В из розетки на высоковольтный выход и измерить наведенные напряжения на низковольтных входах (24,2 В и 0,38 В). Проблема в том, что у трансформатора СВЧ один вывод вторичной обмотки выведен на корпус.

    Подключать 220 В нужно к корпусу и выводу с предохранителем при этом на корпусе будет потенциал. Тестеровать трансформатор нельзя на проводящей поверхности и нельзя прикасаться к корпусу трансформатора при включенном напряжении. Лучше всего вначале подключить тестер, а затем включить напряжение на трансформатор.

    Составив пропорцию я получил полную картину напряжений трансформатора СВЧ.

    220 – 2000

    24,2 – X

    0,38 – Y

    X = 24,2X2000/220 = 220 В

    Y = 0,38X2000/220 = 3,46 В

    Если в микроволновке используется импульсный блок питания — маленький, легкий и на транзисторах, то не нужно подавать 220 В на его выход. Также, не нужно подавать 220 В на обмотку накала магнетрона (3,5 В), она не выдержит и сгорит.

    Высоковольный предохранитель располагается в разборном корпусе. Сам предохранитель состоит из стеклянной колбы с подпружиненной вставкой на 550 мА. Предохранитель вставляется в латунные держатели. Часто латунные держатели припаяны к контактным предохранителям.

    Магнетрон представляет собой высоковольтную высокочастотную лампу. Для работы магнетрона нужно подать 3 В переменного напряжения для разогревания нити накала в лампе и сгенерировать 4,2 кВ переменного напряжения для работы лампы на нагрузку.

    Проверить работу магнетрона довольно сложно, поэтому вначале нужно прозвонить два вывода магнетрона на корпус. Ни один из выводов магнетрона на корпус прозваниваться не должен, т.е. сопротивление должно быть очень большим.

    Сами выводы между собой прозваниваются практически накоротко, образуя подогревающую обмотку с током 20 А при напряжении 3 В.

    Сама лампа спрятана в корпусе с алюминиевыми радиаторами, которые охлаждают магнетрон во время работы.

    Обратите внимание

    На торце расположен сам излучатель прикрытый стальным колпачком. Под ним скрывается конец стальной сплющенной трубки в которой зажат отвод от лампы. Чтобы контакт между корпусом магнетрона и корпусом лампы был надежным, вставляют плетеное кольцо из медной проволоки.

    Колпачок является важной деталью — создает направленный луч из магнетрона в камеру печи. Иногда при включении СВЧ-печи из места где расположен магнетрон сыплются искры и слышны хлопки. Причиной этого может быть пробой колпачка. Колпачок стоит снять, почистить все нагары и установить.

    Не стоит заливать колпачок изоляционными материалами — на таких частотах они не могут быть диэлектриками.

    После снятия кожуха, крепящегося на винтах обнаруживается магнит, который усиливает поле магнетрона. Точно такой же магнит стоит и в противоположном конце магнетрона. Магниты крепятся завальцованной пластиной, которая подковыривается отверткой и снимается.

    Так выглядит лампа магнетрона. Естественно, что ремонту в бытовых условиях не подвергается. Медные катушки с ферритовыми сердечниками являются фильтром. Корпус магнетрона сделан из меди, а по краям – стальные переходники для надежного крепления керамических контактов.

    Дальше разборка возможна только при помощи молотка. Если отбить керамику со стороны контактов, то из магнетрона вынимается два скрепленных контакта. Один более длинный, другой – короче. Оба контакта заканчиваются чашечками.

    Между чашечками должна стоять нихромовая спираль. Именно она прозванивается, если измерять сопротивление между контактами магнетрона. На картинке спираль отсутствует. Но по тому звонится или не звонится спираль нельзя делать вывод о работоспособности магнетрона.

    Спираль нужна только для нагрева среды внутри лампы.

    Вместе с контактами вынимается и омедненная стальная пластина.

    Со стороны сплющенной трубки можно рассмотреть медную полоску, соединяющую корпус лампы и трубку.

    Важно

    Сам корпус сделан из меди и внутри разделен на отсеки. Точность в изготовлении довольно высокая, что вероятно определяют и стоимость магнетрона в 30$.

    Конденсатор имеет емкость 0,98 МкФ при входном напряжении 2100 В. У конденсатора есть один вход и два спаренных выхода для подключения диодного столба и магнетрона. Можно прозвонить конденсатор с помощью омметра. Как рабочий так и не рабочий оба набирали заряд. Емкость конденсатора в принципе не критична.

    Лампа в СВЧ питается напряжением 220 В и имеет мощность 25 Вт. Лампа впаивается напрямую в контактную пластину. Можно использовать лампу для холодильника на 15 Вт. От такой лампы нужно срезать цоколь и припаять выводы в пластину.

    В моем случае печь не грела. Магнетрон не прозванивался на корпус, конденсатор набирал заряд, все предохранители были целы. Вначале заменил магнетрон (30$), но греть не стала, зато перегорел высоковольный предохранитель. Вторым элементом я заменил конденсатор (5$). После этого печь заработала.

    Заодно, раз уж все детали итак новые поменял диодный столб. Из этого можно уяснить, что если выбивает высовольтный предохранитель и магнетрон не коротит на корпус нужно заменить конденсатор. Если просто не греет и все цепи исправны – заменить магнетрон, но перед этим нужно заменить диодный столб.

    Неисправность Причина Устранение
    Печь не греет, тарелка вращается, предохранитель магнетрона исправен Неисправен магнетрон Заменить магнетрон
    Печь не греет, тарелка не вращается, предохранитель магнетрона исправен Не срабатывает блокировка Проверить все блокировки
    Проверить предохранитель на входе печи Заменить предохранитель
    Неисправен питающий кабель Срастить место пробоя и изолировать
    Печь не греет, тарелка вращается, предохранитель магнетрона неисправен Неисправен или конденсатор или диодный столб Заменить конденсатор, диодный столб и предохранитель

    Дымит трансформатор в микроволновке

    Высоковольтный трансформатор обеспечивает питание магнетрона микроволновки. При неисправности повышающего трансформатора питание на высоковольтную часть устройства не поступает, СВЧ печь перестает генерировать микроволны и соответственно греть продукты.

    Какие признаки неисправного трансформатора:
    • Микроволновка гудит, вибрирует во время работы
    • Появился едкий запах гари, или дыма
    • Микроволновка работает, но не греет

    Причины неисправности трансформатора

    1. Межвитковое замыкание обмоток
    2. Обгорел контакт на разъеме
    3. Обрыв контакта на в месте соединения клем с обмоткой
    1. Межвитковое замыкание.

    Самая распространенная причина неисправности трансформатора это межвитковое замыкание, в следствии разрушения изоляции из-за перегрева. Визуальные признаки межвиткового замыкания трансформатора – это сильное потемнение высоковольтной обмотки трансформатора, следы нагара.

    Работа микроволновки сопровождается громким гулом, и запахом гари, при этом обмотка трансформатора сильно греется.

    Видимые признаки неисправного трансформатора Обгоревшая обмотка трансформатора Сгоревший трансформатор

    Для предотвращения подобных неисправностей, рекомендуется не перегревать микроволновку, после длительной работы давать ей «отдохнуть» около 15-20 мин. чтоб она могла остыть.

    2. Обгорел контакт на разъеме.

    Частая причина неисправного трансформатора – это отсутствие контакта в месте соединения клем и разъемов трансформатора. Происходит это в результате плохого обжима разъемов. Место плохого контакта начинает искрить, контактная поверхность разъема сильно греется и выгорает, в итоге контакт пропадает вовсе. Последствия плохого обжима разъемов изображены на фото.

    3. Обрыв в месте соединения клем с обмоткой.

    В случае, если видимых повреждений трансформатора нет, но трансформатор не работает, возможно произошла потеря контакта в месте соединения обмотки с одной из клем. Это случается довольно редко, в основном по причине не качественной заводской пайки.

    Схема трансформатора СВЧ

    Силовой трансформатор микроволновки имеет первичную обмотку на 220 Вольт и две вторичных обмотки, одна из них повышающая с 220 Вольт до

    2000 Вольт, необходимая для питания высоковольтной цепи магнетрона, вторая понижающая с 220 В до

    3,1 В, так называемая «накальная обмотка», необходима для питания анода магнетрона.

    Схема высоковольтной части СВЧ

    Как проверить высоковольтный трансформатор мультиметром

    Наличие контакта можно проверить омметром. Для проверки соединения необходимо «прозвонить» сопротивление его первичной и вторичной и накальной обмоток. Прежде чем производить измерения, нужно отсоединить все клеммы от трансформатора.

    Проверка первичной обмотки: от 2 до 4 Ом. При этом, клеммы первичной обмотки не должны «звонится» на корпус трансформатора. При наличии пробоя первичной обмотки на корпус – трансформатор неисправен.

    Проверка вторичной обмотки: от 120 до 200 Ом. Один из выводов вторичной обмотки закреплен на корпус трансформатора, поэтому при «прозвонке» вторичной обмотки одним из щупов тестера касаемся металлического корпуса трансформатора, а вторым – клеммы вторичной обмотки.

    Проверка накальной обмотки: от 0,1 до 1 Ом. При исправной накальной обмотке не должно быть обрыва.

    Сопротивление обмоток трансформатора микроволновки
    Измеряемая цепьСопротивление
    Первичная обмоткаот 2 до 4 Ом
    Вторичная обмоткаот 120 до 200 Ом
    Накальная обмоткаот 0,1 до 1 Ом

    Замена трансформатора микроволновки

    Для замены неисправного высоковольтного трансформатора необходимо подобрать аналогичную деталь. Трансформаторы микроволновки имеют общий принцип работы, но они отличаются классом (смотрите маркировку 200, 220, 250 class) мощностью и расположением посадочных креплений. Мощность трансформатора должна быть согласована с мощностью подключенного магнетрона.

    Если мощность нового трансформатора будет меньше (100-200 Ватт), то печь будет немного недогревать, необходимо увеличить время нагрева. Если мощность будет больше – ничего страшного не произойдет, немного увеличиться запас мощности и соответственно ресурс трансформатора.

    1″ :pagination=pagination :callback=loadData :options=paginationOptions>

    Высоковольтный трансформатор обеспечивает питание магнетрона микроволновки. При неисправности повышающего трансформатора питание на высоковольтную часть устройства не поступает, СВЧ печь перестает генерировать микроволны и соответственно греть продукты.

    Какие признаки неисправного трансформатора:
    • Микроволновка гудит, вибрирует во время работы
    • Появился едкий запах гари, или дыма
    • Микроволновка работает, но не греет

    Причины неисправности трансформатора

    1. Межвитковое замыкание обмоток
    2. Обгорел контакт на разъеме
    3. Обрыв контакта на в месте соединения клем с обмоткой
    1. Межвитковое замыкание.

    Самая распространенная причина неисправности трансформатора это межвитковое замыкание, в следствии разрушения изоляции из-за перегрева. Визуальные признаки межвиткового замыкания трансформатора – это сильное потемнение высоковольтной обмотки трансформатора, следы нагара.

    Работа микроволновки сопровождается громким гулом, и запахом гари, при этом обмотка трансформатора сильно греется.

    Видимые признаки неисправного трансформатора Обгоревшая обмотка трансформатора Сгоревший трансформатор

    Для предотвращения подобных неисправностей, рекомендуется не перегревать микроволновку, после длительной работы давать ей «отдохнуть» около 15-20 мин. чтоб она могла остыть.

    2. Обгорел контакт на разъеме.

    Частая причина неисправного трансформатора – это отсутствие контакта в месте соединения клем и разъемов трансформатора. Происходит это в результате плохого обжима разъемов. Место плохого контакта начинает искрить, контактная поверхность разъема сильно греется и выгорает, в итоге контакт пропадает вовсе. Последствия плохого обжима разъемов изображены на фото.

    3. Обрыв в месте соединения клем с обмоткой.

    В случае, если видимых повреждений трансформатора нет, но трансформатор не работает, возможно произошла потеря контакта в месте соединения обмотки с одной из клем. Это случается довольно редко, в основном по причине не качественной заводской пайки.

    Схема трансформатора СВЧ

    Силовой трансформатор микроволновки имеет первичную обмотку на 220 Вольт и две вторичных обмотки, одна из них повышающая с 220 Вольт до

    2000 Вольт, необходимая для питания высоковольтной цепи магнетрона, вторая понижающая с 220 В до

    3,1 В, так называемая «накальная обмотка», необходима для питания анода магнетрона.

    Схема высоковольтной части СВЧ

    Как проверить высоковольтный трансформатор мультиметром

    Наличие контакта можно проверить омметром. Для проверки соединения необходимо «прозвонить» сопротивление его первичной и вторичной и накальной обмоток. Прежде чем производить измерения, нужно отсоединить все клеммы от трансформатора.

    Проверка первичной обмотки: от 2 до 4 Ом. При этом, клеммы первичной обмотки не должны «звонится» на корпус трансформатора. При наличии пробоя первичной обмотки на корпус – трансформатор неисправен.

    Проверка вторичной обмотки: от 120 до 200 Ом. Один из выводов вторичной обмотки закреплен на корпус трансформатора, поэтому при «прозвонке» вторичной обмотки одним из щупов тестера касаемся металлического корпуса трансформатора, а вторым – клеммы вторичной обмотки.

    Проверка накальной обмотки: от 0,1 до 1 Ом. При исправной накальной обмотке не должно быть обрыва.

    Сопротивление обмоток трансформатора микроволновки
    Измеряемая цепьСопротивление
    Первичная обмоткаот 2 до 4 Ом
    Вторичная обмоткаот 120 до 200 Ом
    Накальная обмоткаот 0,1 до 1 Ом

    Замена трансформатора микроволновки

    Для замены неисправного высоковольтного трансформатора необходимо подобрать аналогичную деталь. Трансформаторы микроволновки имеют общий принцип работы, но они отличаются классом (смотрите маркировку 200, 220, 250 class) мощностью и расположением посадочных креплений. Мощность трансформатора должна быть согласована с мощностью подключенного магнетрона.

    Если мощность нового трансформатора будет меньше (100-200 Ватт), то печь будет немного недогревать, необходимо увеличить время нагрева. Если мощность будет больше – ничего страшного не произойдет, немного увеличиться запас мощности и соответственно ресурс трансформатора.

    1″ :pagination=pagination :callback=loadData :options=paginationOptions>

    Если микроволновая печь сильно гудит, издает сладковатый запах горелой обмотки, не греет. Все эти признаки говорят о том что возможно неисправен высоковольтный (повышающий) трансформатор.
    В таком случае его необходимо проверить и при необходимости провести ремонт микроволновки.

    В этой статье мы произведем диагностику высоковольтного трансформатора микроволновой печи а также рассмотрим причины выхода из строя этого компонента.

    Внимание!
    Микроволновая печь способна поразить вас электрическим током
    (напряжение до 5 киловольт) даже если она отключена от сети

    Мы настоятельно рекомендуем обращаться за помощью к специалистам если вы не уверены в своих знаниях относительно мер техники безопасности при работе с электроприборами.

    Трансформаторы в микроволновых печах могут отличатся: конфигурацией крепления к шасси, размерами, мощностью, классом, напряжением на выходе и сопротивлением обмоток.

    Выходу из строя этого компонента могут способствовать скачки напряжения сети 220В, большая нагрузка, короткое замыкание проходного конденсатора магнетрона, брак производства.


    Итак приступим.

    Берем микроволновую печь с подозрением на неисправность трансформатора (печь сильно гудит, дымит, не нагревает продукты).

    Откручиваем винты, снимаем кожух.

    Обнаруживаем высоковольтный трансформатор.

    Важно помнить что высоковольтный конденсатор в СВЧ печке может держать около 4000 Вольт на протяжении нескольких минут, а если в нем оборван резистор на 10 Мом, (который служит для разрядки) то опасный заряд может держаться на протяжении довольно длительного времени. По этому перед началом проверки конденсатор желательно разрядить, например отверткой на корпус либо замкнув контакты между собой пассатижами.

    Добрались до трансформатора, будем проверять, для этого нам понадобится мультиметр и пассатижи.

    Итак, проверяем первичную обмотку.
    Аккуратно снимаем клеммы с выводов первичной обмотки трансформатора.

    Ставим предел измерений на мультиметре 200 Ом.

    Производим измерения.
    Сопротивление обмотки как правило варьируется от 2 Ом до 4.5 Ом (зависит от класса трансформатора и от сечения провода обмотки). Если меньше двух или больше четырех с половиной Ом скорее всего проблема в первичной обмотке. Также при измерениях не стоит забывать про погрешность мультиметра. Для того чтобы узнать погрешность замкните щупы мультиметра на несколько секунд на пределе 200 Ом.

    В нашем случае с первичной обмоткой все в порядке.

    Переходим к следующей фазе измерений.
    Меряем вторичную обмотку, предел прибора 2 кОм

    Снимаем клеммы с одного вывода вторичной обмотки, вторым выводом является корпус трансформатора (так как корпус соединен болтами с шасси микроволновки, то можно звонить на корпус печи). Сопротивление вторичной обмотки может варьироваться от 140 Ом до 350 Ом (опять таки как говорилось ранее это зависит от класса и сечения обмотки) если показания превышают 350 Ом или же менее 140 Ом это говорит о том что скорее всего присутствует межвитковое замыкание вторичной обмотки.

    Теперь проверим накальную обмотку, предел измерений 200 Ом.
    Отсоединяем клеммы от магнетрона, и замеряем прибором выводы. Сопротивление накальной обмотки колеблется от 3.5 до 8 Ом.

    Бывает так что прибор показывает сопротивление всех обмоток в пределах нормы а трансформатор все равно работает плохо, это происходит в том случае когда обмотка подгорела лишь слегка и проявляет себя только при нагрузке, в таком случае лучше всего подкинуть заведомо исправный высоковольтный трансформатор.

    Также следует проверить поступает ли на трансформатор 220 вольт.
    Для этого необходимо подсоединить мультиметр к клеммам которые подходят на первичную обмотку высоковольтного трансформатора включить микроволновку в сеть 220В и запустить программу подогрева микроволнами.

    Удачи в ремонте!

    Если вы не уверенны в своих познаниях в области электротехники, можете обратиться к нам чтобы вызвать мастера по ремонту микроволновок в Киеве. Приемлемые цены и качество гарантируем.

    Ремонт СВЧ

    Древние люди открыли огонь и с его помощью согрелись, защитились и приготовили еду. В плане готовки процесс приготовления пищи не менялся тысячелетиями. Прорыв произошел в двадцатом веке, когда придумали генератор сверх высоких частот (СВЧ) размером с кулак. Тогда решили, что можно приготовить еду и с помощью СВЧ. Электромагнитная волна заставляет колебаться молекулы воды, которые из-за трения разогреваются. Процесс разогревания пищи стал быстрым и СВЧ вошли в нашу жизнь. Бытует мнение, что в СВЧ можно готовить, а не только разогревать. Это мнение ошибочно, т.к. в процессе кипения, жаренья одни химические вещества в пище переходят в другие. Микроволнами этот процесс заменить нельзя. Суть работы СВЧ в том, что генератор, он же магнетрон, генерирует высокую частоту порядка 2,4 ГГц под действием большого управляющего напряжения около 4,2 кВ. Магнетрон по сути лампа. В любой лампе есть нагревательная спираль, которая разогревается и служит источником электронов. Напряжение нагревательной спирали 3 В при токе 20 А. Чтобы электроны пришли в движение нужно электромагнитное поле, которое генерируется трансформатором и составляет 2,1 кВ. Конденсатор и диод составляют умножитель напряжения, которое на магнетроне равно 4,2 кВ при токе 0,5 А.

    Микроволновка прочно вошел в нашу жизнь. Очень обидно, когда этот прибор ломается. Схема микроволновки не сложная, поэтому весь ремонт можно сделать самому, но следует соблюдать осторожность – напряжение на вторичной обмотке трансформатора 2,1 кВ.

    Табличка с паспортными данными на задней стороне печи сообщает, что напряжение в сети не должно превышать 230 В. Советская энергосистема допускает колебания напряжения в сети от 198 В (10% от 220) до 231 В (105% от 220). Частота тока в сети постоянная и составляет 50 Гц. Печь потребляет от сети 1200 Вт из которых только 800 Вт идет на разогревание пищи. Оставшиеся 400 Вт тратятся на потери в трансформаторе и раскачку магнетрона.

    Кожух СВЧ закреплен тремя саморезами. Видимо из целей экономии решили не делать крепление под еще один саморез. Саморезы расположены несимметрично за счет чего и достигается надежное крепление кожуха.

    После выкручивания саморезов и сдергивания на себя кожуха обнажаются внутренности печки. Самое почетное место занимает магнетрон – лампа-излучатель для ультракоротких волн. Под магнетроном располагается трансформатор. Немного слева виден большой в виде свертка конденсатор от которого на корпус выведен диод.

    Видно, что магнетрон имеет два вывода. Один вывод — провод от низковольтной обмотки трансформатора, а второй — и с низкой и с высокой. Если вскрыть магнетрон, то можно увидеть что контакт с высоковольтной обмотки уходит глубже в сам резонатор. Менять местами концы проводов на магнетрон нельзя.

    Силовая схема имеет вид. С1 и R1 помещены в один запаянный кожух – конденсатор. Резистор 10 Мом предназначен для быстрой разрядки конденсатора и ограничения тока при работе магнетрона. VD1 – диодный столб, состоящий из нескольких тысяч последовательно соединенных диодов, поэтому тестером прозвонить этот диод нельзя. FU1 – предохранитель, который срабатывает при ненормальной работе конденсатора, магнетрона и диода.

    В самом начале цепи микроволновки стоит фильтр с предохранителем. Фильтр гасит все высокочастотные составляющие, которые проникают из трансформатора в электрическую сеть. Предохранитель защищает по большому счету первичную обмотку трансформатора.

    Микроволны большой мощности являются очень опасными, поэтому в печке существует достаточно много всяких блокировок. Блокировки объединяют открывание дверцы, регулятор уровня мощности и времени, двигатель поворота блюда в один узел. Если хотя бы одна из этих блокировок не сработает, то печь не включится и лампочка освещения не засветится.

    В современных СВЧ-печах вместо большого и тяжелого трансформатора вставляют более легкий и компактный импульсный блок питания. Но у меня печь с трансформатором, поэтому чинить я буду именно ее. Входная обмотка трансформатора (слева) выполнена тонкими проводами, а две вторичные обмотки (справа) имеют толстую высоковольтную изоляцию. В красном разборном контейнере размещается высоковольный предохранитель.

    Для того чтобы убедиться в исправности трансформатора нужно вначале прозвонить все обмотки. Вторичная высоковольная обмотка должна прозваниваться на корпус. Один конец выведен на предохранитель, а второй – прикручен к корпусу. Вторичная низковольная обмотка и первичная не должны прозваниваться на корпус. Если под рукой есть высоковольный вольтметр, то можно смело подключить трансформатор к сети 220 В и проверить на вторичной обмотке 2100 В. Если такого тестера нет, то можно изготовить делитель напряжения. Такой делитель уменьшит все показания в 10 раз (9+1). Тогда померив напряжение показания прибора должны быть примерно 210 В. Только резисторы нужно брать высоковольтные.

    Еще один способ измерить выходное напряжение трансформатора – подать меньшее переменное напряжение на вход трансформатора и по расчету вычислить напряжение на вторичной обмотке. У меня под рукой был трансформатор на 36 В. Измерив его напряжение при нагрузке на трансформатор от СВЧ получилось 38,4 В. Выходное напряжение получилось 380 В, а напряжение для нагрева спирали магнетрона – 0,6 В.

    Составив пропорцию я получил полную картину напряжений трансформатора СВЧ.

    38,4 – 220

    380 – X

    0,6 – Y



    X = 380X220/38,4 = 2183 В

    Y = 0,6X220/38,4 = 3,45 В

    Если под рукой нет трансформатора для проверки можно использовать свойство сетевого трансформатора, заключающееся в обратимости входа трансформатора. Если на вход сетевого трансформатора подается 220 В, а снимается с высоковольтного выхода 2 кВ, то значит вторичная высоковольтная обмотка способна выдержать высокое напряжение без поломок. Значит, для проверки сетевого повышающего трансформатора можно подать напряжение Uф=220 В из розетки на высоковольтный выход и измерить наведенные напряжения на низковольтных входах (24,2 В и 0,38 В). Проблема в том, что у трансформатора СВЧ один вывод вторичной обмотки выведен на корпус. Подключать 220 В нужно к корпусу и выводу с предохранителем при этом на корпусе будет потенциал. Тестеровать трансформатор нельзя на проводящей поверхности и нельзя прикасаться к корпусу трансформатора при включенном напряжении. Лучше всего вначале подключить тестер, а затем включить напряжение на трансформатор.

    Составив пропорцию я получил полную картину напряжений трансформатора СВЧ.

    220 – 2000

    24,2 – X

    0,38 – Y



    X = 24,2X2000/220 = 220 В

    Y = 0,38X2000/220 = 3,46 В

    Если в микроволновке используется импульсный блок питания — маленький, легкий и на транзисторах, то не нужно подавать 220 В на его выход. Также, не нужно подавать 220 В на обмотку накала магнетрона (3,5 В), она не выдержит и сгорит.

    Высоковольный предохранитель располагается в разборном корпусе. Сам предохранитель состоит из стеклянной колбы с подпружиненной вставкой на 550 мА. Предохранитель вставляется в латунные держатели. Часто латунные держатели припаяны к контактным предохранителям.

    Магнетрон представляет собой высоковольтную высокочастотную лампу. Для работы магнетрона нужно подать 3 В переменного напряжения для разогревания нити накала в лампе и сгенерировать 4,2 кВ переменного напряжения для работы лампы на нагрузку. Проверить работу магнетрона довольно сложно, поэтому вначале нужно прозвонить два вывода магнетрона на корпус. Ни один из выводов магнетрона на корпус прозваниваться не должен, т.е. сопротивление должно быть очень большим. Сами выводы между собой прозваниваются практически накоротко, образуя подогревающую обмотку с током 20 А при напряжении 3 В.

    Сама лампа спрятана в корпусе с алюминиевыми радиаторами, которые охлаждают магнетрон во время работы.

    На торце расположен сам излучатель прикрытый стальным колпачком. Под ним скрывается конец стальной сплющенной трубки в которой зажат отвод от лампы. Чтобы контакт между корпусом магнетрона и корпусом лампы был надежным, вставляют плетеное кольцо из медной проволоки. Колпачок является важной деталью — создает направленный луч из магнетрона в камеру печи. Иногда при включении СВЧ-печи из места где расположен магнетрон сыплются искры и слышны хлопки. Причиной этого может быть пробой колпачка. Колпачок стоит снять, почистить все нагары и установить. Не стоит заливать колпачок изоляционными материалами — на таких частотах они не могут быть диэлектриками.

    После снятия кожуха, крепящегося на винтах обнаруживается магнит, который усиливает поле магнетрона. Точно такой же магнит стоит и в противоположном конце магнетрона. Магниты крепятся завальцованной пластиной, которая подковыривается отверткой и снимается.

    Так выглядит лампа магнетрона. Естественно, что ремонту в бытовых условиях не подвергается. Медные катушки с ферритовыми сердечниками являются фильтром. Корпус магнетрона сделан из меди, а по краям – стальные переходники для надежного крепления керамических контактов.

    Дальше разборка возможна только при помощи молотка. Если отбить керамику со стороны контактов, то из магнетрона вынимается два скрепленных контакта. Один более длинный, другой – короче. Оба контакта заканчиваются чашечками. Между чашечками должна стоять нихромовая спираль. Именно она прозванивается, если измерять сопротивление между контактами магнетрона. На картинке спираль отсутствует. Но по тому звонится или не звонится спираль нельзя делать вывод о работоспособности магнетрона. Спираль нужна только для нагрева среды внутри лампы.

    Вместе с контактами вынимается и омедненная стальная пластина.

    Со стороны сплющенной трубки можно рассмотреть медную полоску, соединяющую корпус лампы и трубку.

    Сам корпус сделан из меди и внутри разделен на отсеки. Точность в изготовлении довольно высокая, что вероятно определяют и стоимость магнетрона в 30$.

    Конденсатор имеет емкость 0,98 МкФ при входном напряжении 2100 В. У конденсатора есть один вход и два спаренных выхода для подключения диодного столба и магнетрона. Можно прозвонить конденсатор с помощью омметра. Как рабочий так и не рабочий оба набирали заряд. Емкость конденсатора в принципе не критична.

    Лампа в СВЧ питается напряжением 220 В и имеет мощность 25 Вт. Лампа впаивается напрямую в контактную пластину. Можно использовать лампу для холодильника на 15 Вт. От такой лампы нужно срезать цоколь и припаять выводы в пластину.

    В моем случае печь не грела. Магнетрон не прозванивался на корпус, конденсатор набирал заряд, все предохранители были целы. Вначале заменил магнетрон (30$), но греть не стала, зато перегорел высоковольный предохранитель. Вторым элементом я заменил конденсатор (5$). После этого печь заработала. Заодно, раз уж все детали итак новые поменял диодный столб. Из этого можно уяснить, что если выбивает высовольтный предохранитель и магнетрон не коротит на корпус нужно заменить конденсатор. Если просто не греет и все цепи исправны – заменить магнетрон, но перед этим нужно заменить диодный столб.

    Неисправность

    Причина

    Устранение

    Печь не греет, тарелка вращается, предохранитель магнетрона исправен

    Неисправен магнетрон

    Заменить магнетрон

    Печь не греет, тарелка не вращается, предохранитель магнетрона исправен

    Не срабатывает блокировка

    Проверить все блокировки

    Проверить предохранитель на входе печи

    Заменить предохранитель

    Неисправен питающий кабель

    Срастить место пробоя и изолировать

    Печь не греет, тарелка вращается, предохранитель магнетрона неисправен

    Неисправен или конденсатор или диодный столб

    Заменить конденсатор, диодный столб и предохранитель

    Как проверить высоковольтный трансформатор от микроволновой печи

    Испытание высоковольтного трансформатора от СВЧ аналоговым измерителем.

    Примечание. Перед тестированием каких-либо компонентов в микроволновой печи убедитесь, что устройство отключено от сети и высоковольтный конденсатор разряжен.

    Трансформатор состоит из трех обмоток. Первичная обмотка с более толстыми проводами, вторичная обмотка высокого напряжения с более тонкими проводами и вторичная обмотка низкого напряжения, которая находится между первичной и вторичной обмотками.

    Чтобы проверить трансформатор, начните с первичной обмотки, ища сопротивление менее пяти Ом. Я предлагаю вам использовать R раз один на глюкометре и откалибровать. Подключите провода измерителя к обоим клеммам, чтобы обеспечить сопротивление менее пяти Ом. Вы также захотите проверить каждую клемму на массу. Лучшее место для заземления — это монтажные отверстия, где винты находятся на трансформаторе. Проверяем, чтобы убедиться, что у вас нет чтения. Если вы когда-либо читаете между землей и одним из выводов, обмотка закорочена.Если вы не получите показания на обоих выводах, обмотка будет разомкнута.

    Проверяя нашу вторичную обмотку высокого напряжения, мы захотим продолжить и повернуть трансформатор в поисках одиночного провода или лопаточной клеммы, которая может быть там. И мы захотим пойти дальше и установить наш измеритель на R, умноженное на 10, и откалибровать. Мы поместим один метр на вторичную обмотку высокого напряжения, а второй метр на землю, рассчитывая сопротивление от 35 до 150 Ом. Если вы не получаете показания, ваша обмотка разомкнута.Если у вас меньше единицы, ваша обмотка закорочена.

    Чтобы проверить нашу последнюю обмотку, вторичное низкое напряжение, которое поступает на магнетрон, снова установите счетчик на R, умноженный на единицу, и откалибруйте. Подсоедините провода измерителя ко вторичной обмотке низкого напряжения, и мы должны увидеть сопротивление менее одного Ом. Опять же, если мы не получаем показания, обмотка разомкнута, а если мы получаем какие-либо показания на землю, обмотка закорочена.

    Как проверить трансформатор в микроволновой печи

    Шаг 1: включите трансформатор в электрическую розетку.В этом методе вам снова нужно отключить устройство от основного источника питания.

    Сильноточный трансформатор и Steel Ball в 2020 Current

    Выполняется как типовое, так и стандартное испытание.

    Как проверить трансформатор на СВЧ . Чтобы проверить трансформатор с помощью цифрового мультиметра (dmm), сначала отключите питание цепи. Трансформатор для микроволновой печи, возможно, является одним из простейших способов создания больших высоковольтных дуг, главным образом потому, что они надежны, дешевы и просты в подключении.Используйте dmm в режиме переменного тока для измерения первичной обмотки трансформатора.

    Установите чашку с водой посередине решетки микроволновой печи, чтобы она нагревалась равномерно. Есть еще один метод проверки магнетрона СВЧ. Эти испытания проводятся производителем только на прототипе этого трансформатора, а не на всех изготовленных трансформаторах.

    Высоковольтный трансформатор для микроволновой печи: Микроволновые печи содержат очень мощный высоковольтный трансформатор (mot = трансформатор для микроволновой печи), см. Фото.Для моего первого инструктажа я решил сделать источник питания высокого напряжения из двух микроволн.

    На заводе это помогает определить следующее: Это лучшие из тысяч других, отобранных в Интернете. Прежде чем открывать дверцу, дайте микроволновой печи пройти весь цикл.

    Почему эта самодельная вещь лучше, чем то, что вы можете… Я понятия не имел, что сделать сварщика своими руками будет так просто. Перед тем, как отправиться в длительную поездку, рекомендуется проверить исправность трансформатора.

    Установите измеритель на максимальную шкалу сопротивления и проверьте от клемм магнетрона до металлического корпуса магнетрона. Трансформаторы преобразуют напряжение для использования в приборах. Наиболее подробные инструкции по тестированию микроволнового трансформатора представлены на этой странице.

    Магнетрон с выходными значениями вторичной обмотки. Назначение микроволнового магнетрона — генерировать энергию для микроволнового излучения. Испытание сопротивления обмотки трансформатора проводится как типовое испытание, стандартное испытание, а также как полевое испытание.

    Часто именно он является причиной. Основные части микроволновой печи: Это устройство преобразует величину нормального напряжения домашней сети, подаваемого на ее первичную обмотку, в необходимое для работы.

    Это эквивалентно выходному току около 0,5 А при выходном напряжении 2 кВ. Как проверить высоковольтный трансформатор микроволновой печи с помощью a. Измерение сопротивления обмотки трансформатора выполняется для расчета потерь i 2 r и расчета температуры обмотки в конце испытания на повышение температуры.

    Первый тест, который я провожу для каждой микроволновой печи, — это то, сколько ампер она потребляет. Проверить трансформатор очень просто, если следовать процедуре, описанной в этой статье. Производитель, изготовивший трансформатор, проводит это испытание, чтобы убедиться, что практические измерения соответствуют теоретическим испытаниям, полученным при моделировании.

    Требовалась информация о рейтинге резистивной паяльной станции. Силовой трансформатор линейного типа и импульсный. Как превратить трансформатор микроволновой печи в большой ток.

    Поставьте мерную чашку в микроволновую печь на 1 минуту. Подключите провода измерителя к обоим клеммам, чтобы обеспечить сопротивление менее пяти Ом. Здесь вы найдете подробную информацию о ценах компаний, продающих трансформаторы для микроволновых печей.

    И это почти бесплатно! Затем прикрепите выводы вашего dmm к входным линиям. Поскольку они представляют опасность поражения электрическим током, перед испытанием необходимо отключить трансформатор и выпустить воздух из конденсаторов.

    Обычно на рынке представлены трансформаторы двух типов: i.е. Мультиметр используется для проверки вашего трансформатора, пока вы еще дома. Распутайте шнур и осмотрите разъем на конце шнура.

    Типичное выходное напряжение составляет 2 кВэфф, при мощности около 1000 Вт. Я предлагаю вам использовать r раз один на глюкометре и откалибровать. Подключите омметр к двум концам вторичной обмотки трансформатора и запишите сопротивление.

    Теперь при этом счетчик должен показывать бесконечность, независимо от полярности. Постройте самодельный аппарат для дуговой сварки / дуговой сварки микроволнового трансформатора: проблема менее 3 А в цепи низкого напряжения.

    Получите информацию о поставщиках, производителях, экспортерах, продавцах трансформатора для микроволновой печи для покупки в Индии. Всегда проводите тест со стаканом воды. Чтобы проверить трансформатор, начните с первичной обмотки, ища сопротивление менее пяти Ом.

    Завершите ремонт инспекционным испытанием. Вход для сети — это два плоских разъема на первичной катушке (толстый провод). Видео должны дать вам хорошее представление о конечном продукте (я использую только один из двух трансформаторов):

    Расчет потерь i2r в трансформаторе.расчет температуры обмотки в конце теста на превышение температуры трансформатора. как… Кроме того, сварочный аппарат, который вы получаете, определенно лучше, чем любой дешевый сварочный аппарат, который вы можете купить. Изучение того, как определить входное выходное напряжение трансформатора.

    Вы также захотите проверить каждую клемму на массу. Это также делается на месте для проверки исправности трансформатора, то есть для проверки ослабленных соединений, обрывов жил проводов, высокого контактного сопротивления в переключателях ответвлений, высокого.Слева внизу у меня изображение мот.

    В этой статье я только объясню, как проверить линейный трансформатор. Микроволновая печь, также известная как микроволновая печь, представляет собой удобный прибор, поскольку она может нагревать и готовить различные продукты с помощью электромагнитного излучения в диапазоне частот микроволн. Микроволновые печи нагревают изделия микроволновым излучением.

    Общее руководство по поиску и устранению неисправностей микроволновых печей. Если вы не знаете, как изменить настройки, обратитесь к руководству по эксплуатации микроволновой печи.

    DIY 18650 Аккумуляторная точечная сварка! Трансформатор СВЧ

    Пин на

    Пин от Freddy Hernandez на доске Мои вещи в 2020 Сварка своими руками

    WB27X10929 Для СВЧ трансформатора GE Микроволновая печь

    Кондиционер Mr Electron YouTube Diy, Микроволновая печь

    Источник питания постоянного тока 10 кВ от Mike Worth Homemade 10 кВ постоянного тока

    Как сделать горелку Лихтенберга с помощью микроволновой печи

    В вашей старой мусорной микроволновой печи скрывается изобилие

    Пин на устройстве обучения

    Все детали крепятся к куску фанеры Горящее дерево

    Точечный сварочный аппарат от robert62 Я сделал этот точечный сварочный аппарат из

    Custom Coils является известным поставщиком специальности

    Как извлечь трансформаторы из мертвых микроволновых печей

    (4) Устранение неисправностей микроволновой печи за МИНУТЫ ШАГОМ

    Построение СВЧ трансформатора Самодельный аппарат для дуговой сварки

    RTRNB020MRE0 Sharp СВЧ трансформатор СВЧ

    Как дешево сделать точечный сварочный аппарат! Сварщик точечной сварки

    GE Spacemaker JVM240WV001 Низковольтный балласт СВЧ

    Как сделать дровяной обжиг микроволнового трансформатора с помощью

    Связанные

    Микроволновый тест

    Любая микроволновая печь может иметь утечку излучения по многим опасным для нас причинам.Прямое воздействие высоких уровней микроволнового излучения может вызвать проблемы со здоровьем из-за сильной жары, например ожоги, а также катаракту. Хотя в большинстве случаев утечки в микроволновых печах слишком малы, чтобы представлять такой серьезный риск для здоровья, не рискуйте, а также проверьте любую микроволновую печь, которая выглядит поврежденной или которой больше девяти лет. Тестирование дома очень просто и недорого; Однако имейте в виду, что это всего лишь приблизительная цитата.

    Мы перечисляем различные методы, которые вы можете использовать для обнаружения утечки излучения в вашей микроволновой печи.


    Использование мобильного телефона для обнаружения утечки микроволнового излучения

    Шаг 1. Выключите микроволновую печь и отключите ее от электрической розетки.

    Шаг 2. Поместите смартфон в микроволновую печь и закройте дверцу.

    Шаг 3. Используйте другое мобильное устройство, наберите номер телефона, который находится внутри микроволновой печи.

    Если на вашем телефоне указано: «Номер, на который вы звоните, недоступен, находится вне зоны действия сети или отключен», значит, ваша микроволновая печь в безопасности.

    Но если ваш телефон не только звонит, но и светится, ваша микроволновая печь пропускает излучение.


    Использование СВЧ-детектора утечки

    Для правильного выполнения этого теста вам потребуются: a Микроволновая печь с использованием детектора утечки

    Шаг 1. Во-первых, очистите историю детектора, удерживая палец на переключателе «Ноль», пока вы не услышите звуковой сигнал.

    Шаг 2. Держитесь на достаточном расстоянии от микроволновой печи.

    Шаг 3. Нажмите кнопку «MAX» — это предложит нам максимально возможное считывание на электронном экране, которое, безусловно, необходимо будет записать на нашей этикетке позже.

    Шаг 4. Поместите чашку воды в микроволновую печь и включите микроволновую печь, нажав кнопку «Пуск».

    Шаг 5. Теперь используйте микроволновый детектор утечек, чтобы оценить любые утечки, проведя им по краям, уплотнениям, а также по стеклянному домашнему окну.

    Шаг 6. Теперь нам будет предложено значение на дисплее детектора. Это значение должно быть ниже 5 мВт / см2. Детектор утечки будет значительно светить своим красным светодиодом, если это значение действительно превышает пороговое значение.

    Шаг 7. Наконец, приклейте этикетку для микроволнового исследования и укажите дату тестирования. Рекомендуется проводить этот тест ежегодно.


    Использование лампочки для обнаружения утечки микроволнового излучения

    Шаг 1. Откройте для себя лампочку, которая реагирует на микроволны. Прямая люминесцентная лампочка или неоновая лампочка «NE-2» из магазина электроники, с питанием и подключенным примерно к делителю напряжения, поэтому она едва светится.

    Шаг 2. Затемните область, чтобы вы могли видеть, как светится лампочка.

    Шаг 3. Поставьте в духовку стакан с водой. Запуск пустой микроволновой печи открывает магнетрон (часть, которая действительно производит микроволны) до высоких уровней мощности, которые могут повредить или разрушить его.Небольшой стакан воды снизит этот риск, но при этом останется много непоглощенных микроволн для проверки на утечки.

    Шаг 4. Включите микроволновую печь. Пожалуйста, установите его на работу в течение одной минуты.

    Шаг 5. Медленно перемещайте предметы вокруг микроволновой печи. Держите лампочку на расстоянии не менее 5 см (2 дюймов) от поверхности микроволновой печи, включая ручку. Постепенно перемещайте предметы (примерно 2,5 см / 1 дюйм в минуту) вокруг дверного уплотнения и любых участков, которые выглядят поврежденными.

    Мощность микроволн быстро уменьшается с увеличением дальности. Подумайте о тестировании на таком расстоянии, на котором вы обычно стоите от микроволновой печи. Например, край кухонной стойки.

    Замените стакан с водой и включите плиту еще на минуту, если микроволновая печь выключится до того, как вы закончите.

    Шаг 6. Ищите ответ. Если ваша микроволновая печь протекает, люминесцентная лампа обязательно будет сиять, или неоновая лампа обязательно станет заметно ярче.

    Все эти методы являются быстрыми тестами. Эти результаты не обязательно означают, что ваша микроволновая печь опасна; однако это означает, что стоит предпринять шаги для решения этой проблемы.

    Также читайте: Как проверить трансформатор микроволновой печи

    Распространенные проблемы и неисправности микроволновых печей и способы их устранения

    Микроволновая печь — одна из самых популярных бытовых приборов из когда-либо созданных. Благодаря своей простоте в эксплуатации и быстродействию, он является неотъемлемой частью современной кухни.Из-за нашей зависимости от таких устройств становится необходимым овладеть базовыми навыками, необходимыми для решения общих проблем микроволновых печей .

    Однако поиск и устранение неисправностей микроволновых неисправностей необходимо выполнять с максимальной осторожностью и безопасностью. Эти духовые шкафы, вероятно, представляют собой самые смертоносные приборы на вашей кухне сегодня. Обращение с ними без надлежащего ухода и безопасности может иметь фатальные последствия. Во время работы микроволновая печь использует чрезвычайно высокое напряжение (5000 В).Если вы пытаетесь устранить какие-либо проблемы с микроволновой печью , важно понимать, что в этом приборе есть высоковольтный конденсатор, который будет оставаться заряженным даже после выключения микроволновой печи. Прежде чем пытаться исправить какие-либо микроволновые неисправности , конденсатор необходимо разрядить.

    Демонтаж металлической крышки микроволновой печи может привести к опасным электрическим соединениям. Никогда не включайте микроволновую печь без крышки, поскольку существует опасность облучения, и вы можете подвергнуться вредному излучению в случае повреждения волновода.

    При работе с микроволновой печью всегда соблюдайте максимальные меры предосторожности. Если у вас нет опыта работы с такими устройствами, может быть безопаснее обратиться за помощью к квалифицированному специалисту по обслуживанию.

    Существуют различные типы проблем, которые могут повлиять на микроволновую печь, и анализ некоторых из этих проблем может помочь вам устранить неполадки в этих машинах.

    Микроволновая печь не работает

    Если микроволновая печь не работает, это может указывать на проблему с линейным предохранителем, который перегорает, если микроволновые компоненты используют избыточный ток.Хотя этот предохранитель легко заменить, могут быть и другие проблемы, которые вызывают чрезмерное потребление энергии устройством. Также может быть проблема в цепи высокого напряжения микроволн, в частности, с такими компонентами, как диод, магнетрон, высоковольтный конденсатор или трансформатор. Другие факторы, которые могут вызвать это состояние, включают перегоревший плавкий предохранитель, который следует проверить на целостность, или сработавший термопротектор. (Это небольшой компонент, который гарантирует, что микроволновая печь не перегреется.) Для некоторых моделей микроволновых печей может потребоваться установка системных часов до того, как они начнут работать.

    Микроволновая печь не нагревает

    В большинстве микроволновых печей есть высоковольтный диод, который отвечает за преобразование выходной мощности переменного тока, подаваемой трансформатором, в постоянный ток. Во время этого процесса напряжение достигает максимальной мощности 5000 вольт. Это генерирует достаточно энергии, чтобы магнетрон мог обеспечивать энергию для приготовления пищи в духовке. Неисправность диода приведет к тому, что на магнетроне будет достигнуто более низкое напряжение переменного тока, чего может быть недостаточно.Выход из строя диода часто сопровождается видимыми признаками перегорания. Если кажется, что диод не поврежден, его можно проверить с помощью вольт-омметра, который может работать с диодами.

    Большинство микроволновых печей обычно оборудовано 3 дверными переключателями. Отказ любого из этих переключателей может привести к тому, что микроволновая печь не включится и, следовательно, не будет выделяться тепло. Эти переключатели следует проверить на целостность с помощью омметра.

    Микроволновая печь питается от трубки магнетрона, в которой используется высокое значение D / C для генерации волн, отвечающих за приготовление пищи.Любое повреждение магнетрона предотвратит нагрев устройства. Если микроволновая печь была запущена, пока она была пуста, это могло сжечь магнетрон. Эта деталь не подлежит ремонту, и ее необходимо заменить.

    Неисправный высоковольтный конденсатор также может быть причиной того, что печь не нагревается. Любая проблема с высоковольтным конденсатором повлияет на работу всей цепи высокого напряжения. Конденсатор высокого напряжения можно проверять только с помощью специального измерителя VOM, который может проверять емкость.Даже в выключенном состоянии высоковольтный конденсатор может сохранять заряд около 3000 вольт. Поэтому всегда рекомендуется доверить его тестирование авторизованному специалисту по обслуживанию.

    Также могут быть проблемы с термозащитным устройством, плавким предохранителем или высоковольтным трансформатором, которые могут привести к этому типу проблем.

    Микроволновая печь ненадолго работает, а затем останавливается

    В большинстве случаев эта проблема вызвана неисправным дверным переключателем, который периодически выходит из строя.Эти переключатели следует проверять на наличие каких-либо признаков искрения, перегрева или возгорания. Их также необходимо проверить на непрерывность. Переключатели, на которых видны какие-либо видимые признаки повреждения или которые отображают прерывистое соединение, следует заменить. Этот тип проблемы также может указывать на периодическое короткое замыкание на высоковольтном трансформаторе. Сработавший термопротектор или неисправный термостат также могут привести к прерывистой работе микроволн.

    Помимо этих проблем, эта проблема может быть признаком того, что некоторые компоненты сенсорной панели, панели управления или главной платы управления были повреждены.

    Лампочка микроволновой печи не работает

    Лампочку для СВЧ обычно заменить довольно просто. Просто протяните руку и замените лампочку. Если это не сработает, это может указывать на проблему, например, перегорание патрона лампочки или какой-либо дефект проводки.

    Поворотный столик для микроволновой печи не вращается

    В большинстве случаев отсутствие движения поворотной платформы является признаком того, что двигатель поворотной платформы изношен или перегорел.Проблема такого типа может возникать довольно часто, и эту деталь легко заменить. Однако, если двигатель все еще работает, это может указывать на неисправность в основной плате управления или плате управления и индикации пользователя. Если у микроволновой печи есть кнопка на сенсорной панели, отвечающая за включение и выключение поворотного стола, это может указывать на проблему с сенсорной панелью и панелью управления.

    Кнопки микроволн не работают

    В большинстве случаев отсутствие реакции кнопок микроволн указывает на то, что сенсорная панель или панель управления неисправны или повреждены.(Это может вызвать чрезмерная очистка сенсорной панели.) Некоторые модели микроволновых печей требуют, чтобы дверца была закрыта перед активацией сенсорной панели. Еще одна проблема с такими машинами заключается в том, что они обычно быстро переходят в «спящий» режим. Достаточно одного раза открыть и закрыть дверцу, чтобы снова включить духовку. «Сбитый с толку» контролер также может нести ответственность за подобную ситуацию. Вы можете отключить устройство от сети на 1-2 минуты, чтобы оно сбросилось.

    Микроволновый дисплей не работает

    Обычно этот тип проблем связан с функционированием платы микроволнового дисплея.Полный отказ дисплея указывает на проблему с основной платой или платой дисплея. Однако, если часть дисплея доступна, очевидно, что это неисправность в плате дисплея. Вы также можете иметь дело с панелью дисплея, которая физически сломана и ее необходимо заменить. Иногда проблему такого типа можно решить, перезапустив микроволновую печь. (Выключение на 1-2 минуты)

    Микроволновая печь включается сама по себе

    Проблемы этого типа обычно указывают на неисправный симистор или реле или могут указывать на проблему с контроллером.Вы можете попробовать перезагрузить машину, чтобы увидеть, исправится ли ситуация сама собой. Если это не сработает, это может указывать на проблемы с блоком питания или неисправности тачпада.

    Микроволновая печь искрит (искрение )

    Если во время работы в микроволновой печи образуются искры, это может указывать на неисправность крышки волновода или короткое замыкание. Вы можете снять эту крышку, чтобы проверить, решает ли это проблему. Искрение может привести к повреждению микроволновой печи, и любые поврежденные участки следует отремонтировать.Крышку волновода необходимо заменить, если какой-либо из нижележащих разъемов сгорел или расплавился.

    Если вдоль боковых стенок микроволновой печи есть искра, это может указывать на то, что краска вдоль боковых стенок отслаивается. Эту проблему можно решить, закрасив открытые металлические пятна в духовке краской, пригодной для использования в микроволновой печи. Искры этого типа также можно увидеть возле опор для решеток, где краска стерлась, оставив оголенный металл внутри печи.

    Как правило, любые открытые металлические края или обугленные остатки пищи в камере печи могут вызвать искрение.

    Дверца микроволновой печи не открывается

    Если дверца духовки застряла и не открывается, есть большая вероятность, что рычаг открытия сломан и его необходимо заменить. Также может быть проблема с дверной пружиной, расположенной внутри двери. Эта пружина отвечает за приложение силы, направленной вниз, к дверному крюку.

    Проблема этого типа также может указывать на сломанную дверную защелку.Эта защелка устанавливается на внутренней поверхности духовки и входит в зацепление с дверным крюком, чтобы дверца духовки оставалась закрытой при ее включении. Сломанная дверная защелка или привод не позволят открыть дверь.

    Кроме того, проблемы с дверным крючком, пуговицей, пружиной пуговицы или приводом ручки могут помешать открыванию двери.

    Предотвращение поражения электрическим током при тестировании микроволновой печи

    Во время тестирования бытовой микроволновой печи в конце производственной и испытательной линии рабочий получил смертельный удар высоким напряжением (HV).Крышка микроволновой печи была снята в качестве стандартной процедуры для проведения испытаний при включенном питании, которые включали испытание на утечку микроволнового излучения. Конвейерная система представляла собой стоячий П-образный конвейер высотой до стола. Изготовленные изделия помещали одним концом на горизонтальную поверхность, которая состояла из ряда роликов. Затем рабочие, расположенные по обе стороны конвейера, толкали продукт по роликам, выполняя различные задачи. Электрические розетки были расположены вдоль конвейерной ленты для подачи питания на продукты в соответствии с различными выполняемыми производственными и испытательными функциями.Высокое напряжение генерировалось внутри печи с помощью трансформатора для работы магнетрона, который создает микроволновую энергию для приготовления пищи. Соединения трансформатора с высоковольтными изолированными проводниками, ведущими к клеммам магнетрона, не были полностью изолированы. Рабочий взял прибор обеими руками перед выполнением теста. Существенные ожоги на ладонях рабочего означали длительный эффект непрекращающегося действия. Металлический каркас микроволновой печи, который был заземлен на 120-вольтовую рабочую цепь с помощью заземляющего проводника, также служил опорным заземлением для вторичной обмотки высоковольтного трансформатора печи.Одна из рук погибшего рабочего сжимала раму печи. Таким образом, ток разряда поступал в духовку через шнур питания на 120 вольт, проходил через схему управления духовкой в ​​высоковольтный трансформатор, проходил из высоковольтной цепи в ладонь одной руки, через ее тело, выходил из другой ладони в заземлили шасси и вернули на заводское служебное входное оборудование. Производители трансформаторов и микроволновых печей должны были знать, что трансформатор будет установлен в определенном месте внутри печи; и что его крышка будет снята во время испытаний и проверок, когда блок будет запитан рабочим напряжением.Персонал будет работать вокруг блока с открытыми клеммами трансформатора. Таким образом, трансформатор должен быть закрыт или защищен в соответствии с общепринятыми стандартами и правилами. Стандарт безопасности Underwriters Laboratories № 923 «Микроволновые печи», выпущенный в 1977 году, гласит в параграфе 7.1: «Электрические части прибора должны быть расположены или закрыты таким образом, чтобы люди были защищены от непреднамеренного контакта с неизолированными токоведущими частями». В Правиле 110-17 «Защита токоведущих частей» NEC, издание 1978 г., говорится: (а) «токоведущие части электрического оборудования, работающего под напряжением 50 вольт или более, должны быть защищены от случайного контакта с помощью утвержденных шкафов или других форм утвержденных корпусов, или … (2)… перегородками или экранами… » При снятой крышке и подаче напряжения на открытые части высокого напряжения потребовалось бы применение правила NEC 110-32 «Рабочее пространство об оборудовании.Но это было нереально, поскольку указанные минимальные горизонтальные и вертикальные зазоры сделали бы невозможным выполнение требуемых функций тестирования на конвейерной ленте. Стандарты и положения по безопасности потребительских товаров обычно различаются в зависимости от того, можно ли предвидеть, что «квалифицированный» или «неквалифицированный» человек будет иметь доступ к продукту с открытыми токоведущими проводниками. «Квалифицированное лицо» определяется как «лицо, знакомое с конструкцией и эксплуатацией оборудования, а также с соответствующими опасностями.” Персонал производственной линии не соответствовал этому определению в отношении цепи высокого напряжения. Их навыки ограничивались выполнением одной или двух повторяющихся задач. Таблица 110-34 (a) NEC по-прежнему требует, чтобы опытный ремонтник работал на расстоянии нескольких футов от этого устройства, пока оно находится под напряжением из-за оголенных проводов высокого напряжения. В качестве альтернативы потребуются перчатки, фартуки и коврики высокого напряжения. Трансформатор высокого напряжения, предназначенный для использования в установке, должен быть спроектирован так, чтобы его клеммы были защищены или утоплены так, чтобы соединения изолированных проводов, подключенных к трансформатору, были недоступны для рук рабочих.Правило 450-7 NEC (d) Предупреждение о напряжении указывает, что должно указываться рабочее напряжение открытых токоведущих частей трансформатора. Послеаварийный осмотр печи со снятой крышкой выявил надпись «Опасно высокое напряжение» на стойке, расположенной примерно в футе от трансформатора. Однако на самом трансформаторе появилась вводящая в заблуждение надпись «120 В 60 Гц». Изготовитель печи, а также разработчик и производитель конвейерных систем знали, что эти продукты будут находиться под напряжением, пока они находятся на конвейерной ленте, поскольку в конвейерную систему были встроены розетки рабочего напряжения.За последние несколько десятилетий высоковольтные цепи стали использоваться во многих потребительских товарах. Однако функция HV духовки предназначена для передачи значительного количества чистой энергии в диапазоне киловатт. Прямой контакт с такой цепью вызывает гораздо более серьезные травмы, чем с цепями высокого напряжения, разработанными для маломощных приложений. Мазер — инженер-электрик-консультант, который в настоящее время специализируется на вопросах электробезопасности. Его номер телефона (202) 338-0669, а адрес электронной почты — wmmazer @ aol.com.

    Технические советы по устройствам — Высоковольтный трансформатор Whirlpool

    Технические советы по устройству


    Ноябрь 2016 г.

    Предоставлено Fred’s Appliance Academy

    ОТКАЗ ОТ ОТВЕТСТВЕННОСТИ: Из-за опасности и сложности ремонта электроники следующие общие технические советы предназначены только для профессионального ознакомления. См. Рекомендации производителя, поскольку Encompass и Fred’s Appliance Academy не гарантируют точность, надежность или безопасность этой информации.
    Опасность поражения электрическим током: отключите питание перед обслуживанием.
    Замените все детали и панели перед работой. Несоблюдение этого может привести к смерти или поражению электрическим током.

    Один из наших полевых специалистов принес нам сверхвысокочастотный трансформатор с открытой первичной обмоткой (сторона 120 В переменного тока). Имейте в виду, что трансформатор вряд ли выйдет из строя в микроволновой печи, но это может случиться в ОЧЕНЬ редких случаях (типичные проблемы со стороны высокого напряжения обычно связаны с магнетроном, высоковольтным диодом и / или конденсатором).

    После проверки трансформатора (см. Ниже, как правильно проверить микроволновый трансформатор), мы пришли к выводу, что на обмотке трансформатора для первичной обмотки низкого напряжения (клеммы подключения 120 В переменного тока) есть лак, который заставит счетчик не вижу 120 В переменного тока на входе. Во-вторых, после соскабливания покрытия мы обнаружили, что сами обмотки сделаны из алюминия, а не из меди.

    Высоковольтный трансформатор для СВЧ Whirlpool

    С учетом сказанного, паяльные соединения для соединений первичной обмотки низкого напряжения не удерживаются, из-за чего трансформатор выглядит так, как будто первичная обмотка разомкнута.Вам все равно придется заменить трансформатор, и мы рекомендуем вам проверить и новый, прежде чем снимать блок со стены и бесплатно устанавливать неисправную деталь. Никогда не пытайтесь исправить место пайки или обрыв провода на самом трансформаторе, поскольку это представляет опасность не только для вас, как для технического специалиста, но и для потребителя, поскольку это может привести к возгоранию устройства.

    Трансформатор был найден в микроволновой печи Whirlpool; номер детали — W10836753. Поскольку один и тот же дизайн используется для нескольких номеров моделей и торговых марок (Maytag, Amana и т. Д.), мы рекомендуем ссылаться на номер детали, чтобы определить, может ли трансформатор, над которым вы работаете, иметь такую ​​же проблему. Мы ожидаем, что это не был единичный инцидент, поэтому сэкономьте время и нервы и проверьте трансформатор, прежде чем заказывать другие запасные части.

    Для диагностики рабочего состояния трансформатора СВЧ Whirlpool OTR:

    • Для начала потяните устройство вниз от стены
    • Первичная обмотка должна иметь сопротивление менее 5 Ом.
      • Отсутствует соединение между первичной обмоткой и землей
    • Высоковольтная вторичная обмотка должна иметь сопротивление от 35 до 150 Ом.
      • Проверка от вывода высокого напряжения на массу
    • Низковольтная вторичная обмотка должна иметь сопротивление менее одного Ом
    • Если одна из обмоток трансформатора вышла из строя, сопротивление будет слишком низким

    Особая благодарность академии
    Fred’s Appliance Academy.fredsappliance.com

    Плохой высоковольтный конденсатор в микроволновой печи

    Невестка принесла мне его микроволновую печь Model Piccolo от Panasonic с жалобой на отсутствие обогрева. Я уже ремонтировал его дважды — один для замены магнетрона, второй для замены высоковольтного диода.

    Комплект был включен в розетку.Передний дисплей загорелся, что указывало на исправность предохранителя.

    Открыл духовку. Визуальный осмотр не выявил никаких проблем. Для теста чашку с водой поместили в духовку и запустили 1-минутный бег. Сразу после начала теста я с трудом заметил, как за пределами установки вылетела быстрая маленькая искра. Поскольку мои глаза не были сфокусированы на этой области, было невозможно определить точную точку, в которой возникла искра. Сначала я предположил, что это может быть высоковольтный трансформатор, но не был уверен.Через 1 минуту печь остановилась, и, как и ожидалось, вода была все еще холодной.

    Я подготовил мультиметр и подключил его к первичной клемме высоковольтного трансформатора. Перезапустил тест, и мультитестер считал номинальное напряжение сети, как и ожидалось, что означает, что предыдущие цепи (в основном контакты блокировки безопасности, связанные с дверцей микроволновой печи) были в порядке. Здесь уместно сообщить, что напряжение в сети в моем городе составляет 127 В переменного тока (в Бразилии используются два напряжения, в зависимости от региона: 127 или 220 В переменного тока).В этом отчете о техническом обслуживании все тесты и работа будут основываться на напряжении 127 В переменного тока.

    Значит проблема в трансформаторе на. Комплект был отключен от настенной розетки, конденсатор был разряжен в целях безопасности, и было проведено статическое испытание компонентов высокого напряжения. Высоковольтный диод был в порядке, что было проверено с помощью аналогового мультитестера в масштабе x10K, что соответствует данному случаю. Конденсатор также был проверен аналоговым тестером — также в масштабе x10k — на двух клеммах, показав нормальный начальный ход иглы при зарядке и последующий возврат иглы в точку покоя после завершения зарядки.Трубка магнетрона была заменена на другую из моего запаса, хорошо работающую. Еще одна минутная проверка показала, что проблема не решена — вода в чашке осталась холодной.

    Итак, мое внимание было сосредоточено на высоковольтном трансформаторе, единственном компоненте, который еще не проверялся. В каждой обмотке был проведен тест на омическое сопротивление, в результате все в порядке. В таблице ниже показаны результаты омических испытаний, проведенных для этого трансформатора, а также для другого трансформатора, сохраненного из старой микроволновой печи Electrolux, которая была списана из-за общей коррозии.Можно заметить, что значения совпадают — я считаю нормальным различие значений во вторичном ВН. Значения изоляции между обмотками также были измерены, в результате тоже все в порядке.

    * Сторона низкого напряжения вторичной обмотки ВН подключена к сердечнику трансформатора.

    Таким образом, правильное заземление достигается путем надежного крепления корпуса к шасси микроволновой печи с помощью ряда винтов, которые необходимо надежно затянуть.

    Однако этот тип испытаний показывает только то, что обмотки являются проводящими, не обнаруживая других проблем, таких как короткое замыкание между витками.Как же тогда можно сделать более эффективный тест? Большая проблема заключается в том, что напряжение на вторичной обмотке нельзя измерить обычным способом, поскольку в этой точке существуют высокие значения, около 2 кВ или более. Такая мера включает два аспекта: трудности с получением измерителя для этой величины напряжения и проблемы безопасности. Давайте пересмотрим работу схемы генерации высокого напряжения для питания трубки магнетрона, питаемой от этого трансформатора.

    Источник: https: // fccid.io / ACLAP7B51 / Operational-Description / Operational-Description-2924321

    Сетевое напряжение подается на первичную обмотку. Вторичная обмотка выдает напряжение около 2 кВ переменного тока. Это напряжение подается на полуволновой выпрямитель с удвоением напряжения, состоящий из высоковольтного диода и конденсатора (значения обычно находятся в диапазоне от 0,77 мкФ до 1 мкФ). Эта схема обеспечивает высокое напряжение (положительное заземление), которое используется для питания магнетронной трубки. Обратите внимание, что в этом случае схема магнетрона необычна по сравнению с обычными схемами электронных ламп: анод (положительная сторона) подключен непосредственно к массе (заземлению), а катод (отрицательная сторона) находится под потенциалом по отношению к земле.Лампа имеет прямой нагрев, это означает, что нить накала 3,3 В (питаемая от отдельной низковольтной обмотки трансформатора) выполняет две функции: это ресурс нагрева, который обеспечивает внутреннюю эмиссию, а также служит катодом. Присоединение анода к массе осуществляется по простой причине: анод напрямую соединен с корпусом магнетрона. Во время работы трубка становится слишком горячей, и, помимо радиатора, существующего в самом магнетроне, корпус — и, следовательно, анод — напрямую (механически и электрически) соединен с массой оборудования, что оптимизирует отвод тепла, упрощает установку и предотвращает использование дополнительных радиаторов.Другие аспекты, на которые следует обратить внимание: используются только один диод и только один конденсатор; а использование удвоителя напряжения означает, что вторичной обмотке трансформатора требуется только половина витков. Все это делает схему экономичной, простой и легкой в ​​обслуживании без потери эффективности.

    Что касается источника постоянного тока, подаваемого на магнетронную трубку, рекомендуется указать, что напряжение не равно 4 кВ постоянного тока и не представляет собой сигнал постоянного тока. Как уже упоминалось, очень сложно (или почти невозможно) измерить конкретную форму сигнала в этой точке с помощью осциллографа.Теоретически, однако, это можно оценить, исходя из работы удвоителя напряжения. Для следующего объяснения предположим, что вторичное напряжение составляет 2 кВ переменного тока. Полное напряжение, приложенное к магнетрону, представляет собой сумму двух частичных напряжений, полученных в каждом полупериоде волны переменного тока, подаваемой вторичной обмоткой трансформатора. За один полупериод, когда диод имеет прямую поляризацию, конденсатор заряжается при напряжении 2 кВ * 1,41 (квадратный корень из 2) ≈ 2,8 кВ, стремясь поддерживать это заряженное значение постоянным.В течение этого времени, поскольку диод имеет прямую поляризацию, на магнетрон не подается напряжение — только очень небольшое прямое напряжение диода, которое несущественно для работы магнетрона. В следующем полупериоде диод имеет обратную поляризацию, и переменное напряжение, подаваемое вторичной обмоткой трансформатора (пиковое значение 2,8 кВ переменного тока), суммируется с существующим напряжением, уже заряженным в конденсаторе, сохраняя ту же полярность и создавая 5,6 кВ импульс, подаваемый на магнетрон. Следовательно, на магнетронную трубку, по сути, подается пульсирующее напряжение постоянного тока с частотой 50 или 60 импульсов в секунду (в зависимости от частоты сети — 50 или 60 Гц).Не все это знают, но правда в том, что при активации магнетрон не работает постоянно — он работает только половину времени, запрограммированного на передней панели. См. Ниже, как будет выглядеть расчетная форма волны — видно, что она состоит из 50 (или 60) пакетов в секунду, каждый из которых имеет пик 5,6 кВ.

    Линия, обозначенная как «Диод включен» (не в масштабе) на приведенном выше рисунке, соответствует напряжению, развиваемому в высоковольтном диоде при прямой поляризации, очень-очень маленьком напряжении по сравнению с 5.На магнетрон подается величина 6 кВ. Очевидно, что это напряжение не оказывает никакого влияния на работу магнетрона.

    Возвращаясь к трансформатору. Я представил две разные формы для тестирования, обе легко выполнить на стенде:

    1. a) Понижение напряжения на первичной стороне. Поскольку коэффициент трансформации трансформатора является постоянным, напряжение, развиваемое на вторичной стороне, соответственно снижается, что позволяет выполнять измерения безопасно и в пределах нормального диапазона обычных мультиметров;
    2. b) Подача номинального сетевого напряжения (127 В переменного тока в моем случае) на первичной стороне и измерение на вторичной стороне через резистивный делитель напряжения, который также снижает напряжение до диапазона обычных измерительных приборов.Тем не менее, этот второй метод приводит к некоторым проблемам с безопасностью (см. Важные предупреждения в конце этой статьи).

    Любой из этих двух методов дает дополнительное преимущество: любой из них позволяет определять коэффициент трансформации трансформатора со значительной точностью.

    Я выполнил реализацию этих двух методов, как показано в последовательности.

    Измерение при пониженном напряжении

    Трансформатор с напряжением 127 В перем. Тока на первичной стороне и 2 кВ перем. Тока на вторичной стороне имеет соотношение 1:15.Передаточное отношение 7 витков (в случае 220 В переменного тока на первичной стороне это соотношение составляет 1: 9). Я отключил женские разъемы Faston на первичной стороне, оставив вилки в трансформаторе свободными. На этот свободный вход поступало низкое напряжение, полученное от вторичной обмотки понижающего трансформатора, который был у меня в ящике для мусора. Один из выходных выводов плюс центральная лента использовались для питания первичной обмотки высоковольтного трансформатора микроволновой печи. См. Ниже реализованную схему:

    Вторичное напряжение выбранного трансформатора обозначено как 2 x 7.5 В переменного тока, при фактическом измерении напряжения на каждой клемме 7,6 В.

    Перейдем к расчетам: при 7,6 В перем. Тока, приложенном к первичной обмотке, измеренное напряжение на вторичной обмотке составило 139,2 В пер. Тока, что дает соотношение витков трансформатора 1: 18,3.

    При использовании этого метода следует учитывать два момента: значение измеряется без нагрузки, а используемый маломощный понижающий трансформатор делает практически невозможным включение какой-либо нагрузки на вторичную обмотку.Во всяком случае, это разумное свидетельство состояния трансформатора, которое в данном случае оказалось хорошим. Основываясь на этом эссе и учитывая, что соотношение витков не меняется, можно с достаточной точностью предположить, что при подаче 127 В переменного тока напряжение на вторичной обмотке будет 2,32 кВ переменного тока.

    Измерение с делителем напряжения

    В этом методе измерения вышеуказанный понижающий трансформатор больше не используется — сохраняется нормальное подключение трансформатора, при этом сетевое напряжение регулярно подается на первичную обмотку трансформатора по существующей цепи ремонтируемого агрегата.Для измерения на вторичной стороне был построен резистивный делитель напряжения с использованием ряда резисторов из моего запаса. Реализацию этого делителя напряжения и фото его можно посмотреть ниже:

    Очевидно, это здание не является «чудом века». На самом деле он некрасивый, но хорошо себя зарекомендовал и был быстро построен. Этот делитель напряжения «сложной конструкции» учитывает три помещения:

    1) Измерение на отводе делителя напряжения соответствует 10% от общего напряжения, приложенного к верхней стороне делителя.Это позволяет проводить измерения обычными измерительными приборами — мультиметрами или осциллографами;

    2) Было принято использование нескольких последовательно соединенных резисторов, чтобы разделить градиенты потенциала и рассеяние вдоль них — это означает, что не следует концентрировать высокие величины напряжения и не выделять чрезмерное тепло в каком-либо резисторе. Такой подход приводит к некоторым особенностям: повышенная безопасность, предотвращение возникновения дуги, распределенное рассеяние и возможность улучшить выбор резисторов для объединения с целью получения правильных значений с использованием существующего резистора в мастерской, и

    3) Нагрузка на высоковольтную цепь очень мала.При 2 кВ — в данном случае — переменный ток составляет около 10 мА (среднеквадратичное значение).

    Этот третий пункт означает, что измерение выполняется практически без нагрузки на цепь высокого напряжения (поскольку излучаемая мощность магнетрона, отвечающего за нагрев продуктов, составляет около 800 Вт для данной микроволновой печи, эта лампа потребляет почти В 20 раз больше). Из-за этого измерение выполняется в состоянии, близком к открытому состоянию выхода, что имеет тенденцию к увеличению значения измеряемого напряжения, в основном при измерениях постоянного тока, как будет показано далее.В этом более позднем случае, конечно, из-за нагрузки, накладываемой магнетроном во время нормальной работы, напряжение определенно несколько меньше.

    Это устройство было подключено ко вторичной обмотке трансформатора (очевидно, отключенной от цепи, как видно справа на фотографии ниже — стрелка указывает на вывод фастона, извлеченный из высоковольтного конденсатора) с первичной обмоткой трансформатора. с напряжением 127 В перем. Напряжение переменного тока на отводе составило 322,6 В, что не соответствует ожиданиям — теоретически оно должно быть чуть больше 200.Я не смог понять причину, по которой это происходит. Возможно, из-за того, что измерения производятся на «холостом ходу». Может кто-нибудь объяснить это? Как бы то ни было, все остальные измерения, приведенные ниже, согласованы.

    Два измерения были повторены на стенде в другом вышеупомянутом трансформаторе. Я не делал снимков этого, поскольку это не имеет прямого отношения к текущим работам по техническому обслуживанию. Во всяком случае, это была хорошая возможность не только проверить состояние этого другого трансформатора, но и подтвердить работу резистивной схемы.Значения, полученные в этом дополнительном измерении, показали значения, очень близкие к первому.

    Вернемся к бывшему трансформатору: как показали измерения, он был в хорошем состоянии. Он был повторно подключен к цепи, и был проведен еще один тест. Тем не менее, проблема все равно осталась, т.е. даже при том, что все компоненты с трудом проверили, вода в чашке упорно оставалась холодной!

    До этого момента резистивный делитель использовался только для измерения переменного тока непосредственно от вторичной обмотки трансформатора.Именно тогда я решил использовать его для измерения постоянного напряжения на выходе удвоителя напряжения (точка, в которой соединены диод, конденсатор и нить накала магнетрона). Сначала я отключил устройство от розетки, разрядил конденсатор до массы — хотя и знал, что в этом случае нет необходимости, но в любом случае это рекомендуемая практика — и подключил к этой точке верхнюю часть делителя напряжения. Комплект снова включили, мультиметр подключили к отводу делителя напряжения и… напряжение не измерялось.

    Я очень запутался. Все вроде было нормально, с напряжением на вторичной обмотке трансформатора и со всеми компонентами, которые были тщательно проверены. Даже в этом случае проблема продолжалась.

    В этот момент у меня возникло вдохновение измерить сопротивление между выходом удвоителя напряжения (соединение компонентов, упомянутых выше) и массой, очевидно, снова выполняя действие разряда в конденсаторе. Бинго! Практически нулевое Ом. Явное короткое замыкание, но возник вопрос: откуда это короткое замыкание?

    Магнетронная трубка была отключена от цепи вытягиванием фастонового соединителя накала.Диод тоже был отключен (разъемы Faston на этот раз быстрые и практичные). Тест конденсатора был повторен и показал, что, по крайней мере, один конденсатор все еще исправен, а стрелка мультиметра показывала зарядку и возвращалась в точку покоя. Все изменилось, когда я решил измерить сопротивление между шасси микроволновой печи и двумя выводами конденсатора. Корпус конденсатора представляет собой алюминиевую конструкцию, которая крепится винтом к корпусу микроволновой печи с помощью специального зажима.Когда я приложил щупы измерителя сопротивления между шасси и одной из клемм конденсатора (подключенных непосредственно к магнетрону), короткое замыкание стало очевидным. Я только что понял суть проблемы!

    После того, как конденсатор был извлечен из шасси, еще одно окончательное испытание выявило сопротивление 23,7 Ом между корпусом и одной из клемм.

    При визуальном осмотре обнаружено обгоревшее пятно, которое можно увидеть на фото ниже:

    На этот раз я наконец обнаружил точку, из которой вышла искра за пределами микроволновой печи, установленной в начале поиска неисправности.Конечно же, конденсатор. Был установлен новый конденсатор и проведен еще один тест на сопротивление, подтверждающий, что короткого замыкания больше не существует.

    Для проведения финального теста делитель напряжения снова был подключен к катодной точке. Включил установку и, наконец, получил напряжение постоянного тока, которое на отводе делителя составляло 335 В. Поскольку отвод составляет 10% от общего напряжения, можно предположить, что питание магнетрона составляет около 3,35 кВ. Но это не совсем так. В этом случае измеренное значение служит только для справки — оно просто говорит о наличии напряжения, но не определяет его точно.Причина уже объяснялась: питание магнетрона состоит из импульсных напряжений на один полупериод, тогда как в следующем цикле напряжение отсутствует. Измерительный прибор должен был бы провести какую-то специальную обработку, а этого не происходит. Подходящим измерением будет осциллограф на отводе. Если бы он у меня был, фотография с экрана была бы включена в эту статью для лучшей оценки. Всем, у кого он есть, я был бы признателен, если бы смог увидеть снимок с экрана.

    Чтобы закончить ремонтные работы, я снял свой делитель напряжения «сложной конструкции», восстановил и проверил всю схему, убедившись, что все в порядке. Заменил чашку с водой внутри и снова установил операцию на 1 минуту. По истечении этого времени духовка остановилась и счастливый конец: горячая вода в чашке. Микроволновая печь успешно отремонтирована.

    ПРЕДУПРЕЖДЕНИЕ 1 : всем, кто решит построить описанный делитель напряжения, я рекомендую установить его на печатной плате и защитить схему соответствующим изоляционным кожухом.Полезно делать пробники с подходящими зажимами из кожи аллигатора хорошего качества (никогда не забудьте сначала разрядить конденсатор). Другой момент — это тепло, выделяемое резисторами: я заметил, что они немного нагрелись, поэтому рассеяние этих компонентов должно быть правильно рассчитано в схеме, предназначенной для постоянного использования.

    ПРЕДУПРЕЖДЕНИЕ 2 : измерять высоковольтную часть микроволновых печей, как правило, не рекомендуется. Следует учитывать, что проблемы с духовкой могут быть диагностированы окончательно, особенно с учетом небольшого количества компонентов.Вы можете проводить измерения в высоковольтном секторе только в том случае, если считаете себя хорошо подготовленным инженером или техником и полностью осознаете связанные с этим риски.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
