Как можно прозвонить телефонный кабель. Как прозвонить провода: рассмотрим варианты

Есть работа, без которой не обходится строительство или эксплуатация электрических осветительных или силовых сетей. Она возникает до начала прокладки линии. Может появиться на любом этапе монтажа, когда необходимо точно знать проводник, подключаемый к нужному контакту или точке схемы. Обязательна перед первым включением электроэнергии. Выполняют ее, когда приходится ремонтировать проводку давно работающих сетей.

Статья рассказывает, как делается прозвонка кабеля, проводов, когда она делается, для чего.

Слово «прозвонка» подразумевает проверку соответствия жил обоих концов провода или кабеля, одновременно тестируется исправность. Она отличается от измерения технических параметров проводки тем, что не нужны точные значения. Достаточно установить фактическое отсутствие обрывов, замыканий между собой и на землю, выполнить идентификацию концов.

Особенно важно это проверить, когда организуются цепи вторичной коммутации.

Кабели, часто состоящие из большого количества проводников, соединяют устройства управления, защиты с элементами электрического оборудования. В этом случае включенный не туда без предварительной проверки, проводник может вызвать беду.

Необходимость тестирования возникает, когда нужно сделать:

  • Входной контроль кабеля перед началом монтажных работ. Купленный провод может быть неисправным, особенно если он изготовлен с нарушениями технических условий, не проверялся изготовителем перед продажей. Обидно будет проложить линию, а после этого начинать искать поиск места неисправности;
  • Проверку после окончания прокладки сети. Сейчас проверяется не только целостность, но также маркируются, обозначаются концы. Представьте ситуацию, когда в распределительный щиток заведены полтора десятка линий, которые нужно подключить к разным автоматам защиты. Назначение цепей различно, поэтому каждой из них соответствует свой автоматический выключатель;
  • Тестирование цепи для локализации места повреждения электрической цепи при поиске возникшей неисправности.

Способы зависят от наличия измерительных приборов или устройств, типа, назначения тестируемой линии.

Методика проверки

Основной принцип прозвонки заключается в организации цепи протекания тока по проверяемому проводнику. Исправность покажет звуковой или световой индикатор, подключенный через проверяемый кабель к источнику электроэнергии. Приведенные схемы иллюстрируют конструкцию элементарного тестера, который легко изготовить самостоятельно из доступных компонентов:

  • Использовать лампочку карманного фонаря с батарейкой. Лампа подключенного устройства засветится, когда на противоположном конце сделать создать короткое замыкание цепи. Рабочее напряжение лампы должно соответствовать источнику;
  • Более экономичный по расходу энергии вариант даст применение вместо лампы с нитью накаливания, полупроводникового светодиода. Светодиод не боится тряски, не разобьется при случайном ударе. Резистор защищает индикатор от перегрузки по току;
  • Удобнее пользоваться звуковой индикацией. Можно использовать любой звуковой индикатор, например, указатель поворотов велосипеда или мопеда.

Легкость изготовления, простота схемы этих прозвонок позволяют эффективно тестировать провод. Методика поверки выглядит так:

  1. Соединить выводы схемы с оголенными концами провода одной стороны. Отсутствие индикации говорит о том, что короткого замыкания нет;
  2. Замкнуть жилы на другом конце. Свет или звук индицируют исправность, подтверждают, что это именно та линия, которая нужна;
  3. Если нужно, проверяется изоляция. Для этого удаляем перемычку, соединяем один вывод прозвонки с, например, металлической трубой в которой лежит кабель. Поочередно соединяем второй вывод с каждой из жил. Отсутствие реакции покажет, что оболочка не была повреждена при затягивании в трубу или металлический гофрированный шланг.

Описанные схемы упрощают входной контроль исправности проводников перед началом монтажных работ.

Прозвонка измерительными приборами

Подобную проверку легче выполнять, если есть измерительный прибор — тестер. Конструкция тестера, имеющего режим измерения сопротивления, позволяет удобно определить замыкание цепи. Наличие режима звуковой индикации, делает процесс более быстрым. Не нужно переносить взгляд с концов проверяемого кабеля на индикатор.

Осуществляя прозвонку изоляции проложенного провода или кабеля, используют специальный прибор – мегомметр. Он подает на линию измерительное напряжение свыше 500 вольт. Такие измерения делают специалисты, в быту такие измерения не выполняют.

Найти место повреждения помогает искатель проводки, использующие физическое явление электромагнитной индукции. Вокруг проводника с переменным током, возникает магнитное поле, которое легко регистрируется.

Схема, иллюстрирующая принцип работы индукционного искателя приведена ниже:

  • Проводимость канала полевого транзистора между стоком и истоком (верхний и нижний по схеме электроды) меняется от незначительного изменения напряжения затвора (электрод со стрелочкой влево). Электромагнитное поле вокруг находящегося под нагрузкой провода улавливается антенной, напряжение поступает на затвор – индикатор регистрирует близость проводки.
    Напряженность поля падает в геометрической прогрессии от расстояния, поэтому возле кабеля поле будет индицироваться лучше всего. В месте обрыва или замыкания жил напряженность поля резко падает, позволяя с высокой точностью определить место повреждения;
  • Измерительный прибор по схеме обозначает тестер, включенный в режиме омметра. Схема практически работоспособна в том виде, как нарисована, но обладает невысокой чувствительностью. Профессиональные искатели устроены по этому принципу, но имеют более сложную схему с усилителями, более совершенной индикацией. Прозвонка кабеля делается при включенном напряжении переменного тока и нагрузке.

Для прозвонки трассы отключенных от питания сетей существуют похожие схемы, состоящие из двух блоков. Один из них искатель проводки, второй – генератор подающегося в линию сигнала. Такая система, регистрируя сигнал своей частоты, формы, более помехозащищенная, чем простая индикация электромагнитного поля частотой 50 герц.

Другие способы

При проверке многопроводных кабелей приходится использовать другие методы маркировки концов:

  • Система из батареи питания и телефонных трубок.
    Такая проверка выполняется вдвоем, но очень точна, эффективна;
  • Способ, позволяющий делать прозвонку одному, предусматривает применение специально изготовленного трансформатора, вторичная обмотка которого имеет отводы через определенное количество витков. Измерительная жила включается в нижний вывод трансформатора, остальные подключаются к выводам трансформатора в порядке возрастания нумерации. Вольтметром замеряется напряжение на проводниках другого конца относительно сигнального. Жила с самым маленьким напряжением будет первой. Самое большое напряжение у последнего номера;
  • Можно обойтись без помощника используя магазин сопротивлений. Между жилами первого конца включаются резисторы выбранного номинала, начиная с сигнального провода. Проводники второй стороны отбираются омметром по порядку возрастания сопротивления.

Существуют промышленные и самодельные приборы, автоматизирующие прозвонку. На первом конце жилы подключаются к соответствующим клеммам передающей части, приемник на втором конце получает номер провода при касании щупом.

В электромонтажных работах одним из ответственных этапов в работе считается подключение оборудования. От правильности выполнения всех операций на этом этапе зависит успешная эксплуатация всего комплекса электроустановок на предприятии. Перед подключением производится прокладка силовых линий и кабелей, проводов цепей управления (цепи вторичной коммутации). Эти цепи соединяют между собой различные элементы оборудования с пультом управления и системой защиты. После окончания прокладки, перед подключением производится прозвонка, отдельных проводов и кабелей. В статье расскажем, зачем нужна прозвонка проводов и кабелей, рассмотрим основные способы.

Понятие и цель прозвонки

Термин прозвонка появился при выявлении концов одной жилы в кабеле, для лучшего понимания приведем пример. Когда прокладывается кабель вторичной цепи с 12 жилами из которых каждая имеет свое функциональное назначение ошибки при подключении не допустимы. Это может привести к поломке дорогостоящего оборудования или невыполнению оборудованием определенных функций.

Основные способы прозвонки

Методы выявления зависят от марки кабеля и условий расположения, при цветной изоляции жил, проблем нет. Кабель подключается к оборудованию по цвету жил с обеих сторон. Сложность возникает, когда изоляция всех или нескольких жил в кабеле одного цвета, а кабеля немаркированные. Именно в таких случаях производится прозвонка, определяется принадлежность концов с обеих сторон кабеля к одной жиле, их целостность и делается маркировка.

Основные способы и оборудование:

  • Прозвонка тестером , может выполняться одним человеком в пределах одного распределительного шкафа и на расстояниях до 100м;
  • Цифровым мультиметром, используется в аналогичных условиях, прибор устанавливается в режим прозвонки или измерения сопротивления.
  • Самодельным прибором с лампой и батарейками;
  • Телефонными трубками с элементами питания в цепи.
  • Понижающим рансформатором в комплекте с индикаторными или измерительными приборами.

Иногда можно использовать мегометр, но в низковольтных цепях это не рекомендуется из соображений безопасности, в приборе используется напряжение до 500В. Обычно это делается в сетях высокого напряжения на больших расстояниях, для проверки изоляции. Читайте также статью: → « ».

Прозвонка проводки тестером

Исторически сложилось так, что на начальном этапе развития электротехники, тестером назвали стрелочный комбинированный прибор, который включает в себя:

  • Вольтметр;
  • Амперметр;
  • Омметр.

Потом в современные приборы добавлялись другие опции, электронный термометр, элементы световой и звуковой индикации, совершенствовали органы управления и методику применения. В результате вместо старого стрелочного тестера на смену пришла его современный аналог цифровой мультиметр с жидкокристаллическим дисплеем для отображения показаний. Одной из функций тестера является прозвонка проводов (проверка целостности провода).


Стрелочный комбинированный прибор Ц 4342-М1. Для того чтобы прозвонить провод стрелочным тестером надо внимательно изучить возможности прибора, как подключить измерительные щупы и в какое положение поставить переключатели на панели управления.

Ознакомьтесь с дискретным делением шкалы, на приборах различных моделей органы управления и шкалы отличаются. Рассмотрим методику прозвонки провода на примере стрелочного тестера Ц 4342-М1:

  • Установить пакетный переключатель режимов измерения в положение 1кОм, на некоторых моделях есть Ом.
  • Включите кнопку предохранителя, защита откалиброванных элементов схемы прибора от неправильного подключения. Если в режиме прозвонки цепи окажутся под напряжением.
  • Нажмите кнопки режимов измерения при прямом и обратном токе, две черные кнопки в нижней части панели управления;
  • Подключите провода щупов к центральной и правой клемам для измерения сопротивления;
  • Для проверки работоспособности прибора, замкните щупы между собой, стрелка на шкале должна переместиться, слева на право, до упора. Измерения проводятся по шкале с обозначением кОм, вторая сверху. Если стрелка переместилась вправо к нулю, прибор работает.

Достоинства этого тестера в надежной защите и точности измерений, но в случае прозвонки, он работает как индикаторный прибор. Точных показаний тут не требуется, недостатками можно считать:

  • сложность установки органов управления в нужный режим;
  • большие габариты;
  • Большая погрешность измерений при разрядке батарей, напряжение питания должно быть в пределах 3,5 – 4,5 В.

Проверка целостности провода в свернутом кабеле

Для прозвонки проводов в коротких шнурах или свернутом кабеле, достаточно зачистить изоляцию на проводах с обоих концов и начать измерения:

  • Подключите щуп к проводу определенного цвета, второй щуп подключается к аналогичному проводу на другом конце. Если стрелка отклоняется в нулевое положение шкалы, провод исправен.

Прозвонка кабеля с цветными проводами, схематичное подключение щупов к одноцветным проводам на разных концах кабеля. А – изоляция кабеля. В – Отдельные жилы кабеля с цветной изоляцией.
  • При одноцветных проводах или разложенном кабеле, где расстояние не позволяет работать тестером с разными концами одновременно, все провода на одном конце замыкают между собой.
  • На другой стороне кабеля подсоединяют щуп к одному проводу и прозванивают все остальные провода через него, по очереди 1,2,3….

Недостаток этого метода в том, что нет возможности выделить каждую жилу в отдельности и промаркировать. Это надо делать, когда кабель свернут на одном месте или воспользоваться прозвокой с помощью трансформатора.

Прозвонка проводов мультиметром

Производители делают разные виды мультиметров, но принцип измерений остается один, отличаются только расположение органов управления и пределы измерений. Для проверки целостности проводов переключатель режимов измерений ставится в положение прозвонки, оно отмечается знаком диода или зуммера. После чего процесс прозвонки осуществляется описанными выше методами. Целостность проводника кроме показаний на дисплее нулей (отсутствие сопротивления) сопровождается звуковым сигналом или светодиодным индикатором, это зависит от марки мультиметра. Читайте также статью: → « ».


Щуп с черным проводом вставляют в разъем со значком заземления (корпус), красный выше, в разъем для измерения сопротивлений со значком Ома « Ω». Недостатком многих цифровых мультиметров в режиме прозвонки является задержка звукового индикаторного сигнала при прикосновении к контактам. Необходимо зафиксировать щупы на проводе в течении 2-3 секунд, чтобы убедится в наличии контакта. Это инертность в работе создает некоторые сложности в проверке целостности провода.


Мультиметры типа UNI-T имеют хорошие показатели в режиме прозвонки, звуковой индикатор срабатывает практически мгновенно при замыкании контактов.

По остальным параметрам UNI-T не уступает другим моделям в точности измерения и количеству опций. Читайте также статью: → « ».


Таблица сравнения характеристик мультиметров Fluke-179 и UNI-T UN61

Обратите внимание, что для всех приборов желательно использовать щупы с позолоченными стержнями. Они в отличии от стальных не подвержены окислению, обеспечивают надежный электрический контакт.

Прозвонка с использованием трансформатора

Этот метод эффективен при прозвонке развернутых уложенных кабелей с проводами одного цвета. При этом используются понижающие трансформаторы с различными напряжениями на отводах вторичной обмотки.

  • Первичная обмотка трансформатора подключается к источнику 220В переменного тока;
  • Начало вторичной обмотки к заземляющему контуру, на который замкнут экранирующая оболочка кабеля;
  • Остальные отводы вторичной обмотки с различными напряжениями к концам проводов;
  • На другой стороне кабеля мультиметром измеряют соответствующее напряжение между контуром заземления и проводами кабеля. Таким образом, производится проверка целостности жилы и маркировка.

Схема подключения кабеля к трансформатору для прозвонки. Мультиметр при этом устанавливается в режим измерения переменного напряжения. Рекомендуется использовать приборы западных производителей, так как в этом случае используется режим измерения, а не индикации.

Китайские мультиметры типа С-99 очень плохо откалиброваны, неточные измерения напряжения могут привести к ошибке, при маркировки кабеля. Поэтому для прозвоки кабеля с применением трансформатора, где производятся измерения напряжения лучше использовать стрелочный прибор типа Ц- 4342-М1.

Характеристики комбинированного прибора Ц 4342 М1:

Класс точности 2,5/4,0
диапазоны измерений
Постоянный ток в мА 0,05 — 2500
Переменный ток в мА 0,25 — 2500
Напряжение в вольтах, постоянное 0,1 — 1000
Напряжение в вольтах переменное 1,0 — 1000
сопротивление при постоянном токе в кОм 0,3 — 10000
уровень сигнала при измерении напряжения в дБ(-) -10 до+15
диапазон частот в Гц 45 — 2000
Источник питания автономный
Габариты в мм 215*115*90
Вес в кг 0,9
температура эксплуатации от -10 до +40°С

В большинстве случаев все мультиметры имеют классическую схему расположения органов управления с незначительными отличиями. При измерениях надо внимательно просмотреть надписи с обозначениями.

Сводная таблица основных параметров для разных моделей мультиметров:

Модель Жидкокристаллический экран U — V ~ I — I ~ R Прозвонка
соединен.
Тестирование диодов Тестирование транзисторов
M830B 7 сегментов

3.5 разряда

0,1мВ-
1000В
0,1В-
700В
0,1мA- 10A 0,1Вт-
2мВт
* *
M830 7 сегментов

3,5 разряда

0,1мВ-
1000В
0,1В-
700В
0,1мA- 10A 0,1мВт-
2мВт
* * *
M832 7 сегментов
3,5 разряда
0,1мВ-
1000В
0,1В-
700В
1мA-
10A
0,1Вт-
2мВт
* * *
M838 7 сегментов
3,5 разряда
0,1мВ-
1000В
0,1В-
700В
1мA-
10A
0,1Вт-
2мВт
* * *

Для установки мультиместра в режим измерений переменного напряжения надо пакетный переключатель изменения режимов установить в сектор со значком « V ~» на максимальное значение, в пределах которого производятся измерения. В нашем случае это будет любой предел измерений более 20В, провода от щупов устанавливаются в те же разъемы как при измерении сопротивления.

Прозвонка с помощью телефонных трубок

Достоинством этого метода является то, что удобно прозванивать развернутые кабеля с одноцветными проводами. При этом электромонтажники могут общаться между собой. Недостаток в том, что один человек не может производить работы этим способом.

Потребуется две телефонные трубки и один элемент питания, достаточно 4,5 вольта.

  • Подключите в разрыв микрофонного провода, выходящего из телефонной трубки батарейку 4.5 В. (Полярности не имеют значения). Главное чтобы ток был постоянным и стабильным, без пульсаций, если используется не батарея, а выпрямитель от промышленной сети.

Подключение источника питания к телефонной трубке, обратите внимание, что полярность не имеет значение, главное чтобы батарея включалась в цепь перед микрофоном.
  • Подключите конец провода подключенного к капсюлю на экранирующую оболочку кабеля, второй к одной из жил;
  • На другой стороне кабеля, вторая трубка подключается одним проводом к экранирующей оболочке. Второй провод поочередно присоединяют к различным жилам, пока не ответит монтажник на другом конце кабеля.

Подключение трубок к кабелю для прозвонки жил, плюсовой провод можно подключать к экранирующей оболочке на кабеле или к металлической трубе, в которой он проложен. Но при этом надо учитывать, что труба должна быть цельной или иметь электрический контакт с общим контуром заземления для обоих сторон кабеля.

Совет №1. Для облегчения конструкции используйте микрофонную гарнитуру от сотовых телефонов, в некоторых случаях это очень удобно.


Схема подключения микро наушников в телефонную трубку вместо телефонного капсуля.

Прозвонка кабеля индикаторным устройством с лампочкой

Для этого понадобится любой элемент питания, батарейка на 1,5; 4,5 или 9 Вольт, провода с зажимами типа «крокодил» и лампа под соответствующее напряжение.

Сборка схемы и порядок использования:

  • К клемам элемента питания припаивают провода;
  • В разрыв одного из проводов, полярность не имеет значения, подключают светодиод или лампу;
  • Процесс прозвонки производится аналогичным методом, как и тестером или мультиметром. В этом случае, при целостности проводника, вместо отклонения стрелки или показания на жидкокристаллическом дисплее, будет светиться лампочка.

Такой индикаторный прибор позволяет тестировать кабели на расстояния нескольких сотен метров, в зависимости от состояния зарядки батареи.
Схема подключения индикаторного прибора с лампочкой для прозвонки кабеля.

Совет №2 При монтажных работах, когда лампы постоянно перемещаются, рекомендуют использовать светодиод. Он меньше подвержен механическим воздействиям, чем обычная лампа накаливания со спиралью и стеклянной колбой.

Наиболее часто допускаемые ошибки при прозвонке кабеля

  1. Неправильная установка режимов измерения или подключение щупов к гнездам мультиметра или тестера. На старых стрелочных тестерах переключатель режима работы ставят в положение 1 кОм, на современных приборах в режим прозвонки, со знаком диода или зуммера;
  2. При прозвонке проводов с применением понижающего трансформатора, стрелочным тестером, проверьте источник питания. Напряжение должно быть от 3.5 до 4.5 вольт, в противном случае напряжение будет измеряться с большой погрешностью;
  3. Перед прозвонкой тщательно зачистите контакты на проводах кабеля и измерительных щупах. Позолоченные контакты чистить не надо, можно протереть ватой с техническим спиртом.

Нередко в домашних условиях необходимо обнаружить причину, по которой какая-то из электрических сетей не работает. К примеру, не зажигается светильник в комнате. Причин здесь несколько: перегорела лампочка в светильнике, прогорели контакты в патроне или в выключателе, оказалась пробита электрическая проводка. Самая неприятная причина – последняя. Но как определить, что в проводке образовался обрыв? Вариант только один – прозвонить электрический питающий провод, для чего можно воспользоваться мультиметром. Конечно, кроме этого прибора есть и другие варианты, но этот самый надежный. Итак, как прозвонить провода мультиметром – решение вопроса.

Начнем с того, что с помощью мультиметра можно тестировать проводку на величину таких показателей как сила тока и напряжение. При этом провода должны быть под напряжением. Прозвонка на определение наличия обрыва – это определение величины сопротивления проводника, то есть, оно присутствует или отсутствует. Так вот, если мультиметр показывает на дисплее «0», значит, провода целые, и обрыва в них нет. Если сопротивление на дисплее показывается, то это говорит о том, что обрыв есть. В принципе, вот так все просто. Единственное, на что необходимо обратить внимание, это на то, что при тестировании проводки на сопротивление, в ней не должно быть напряжения.

В первую очередь необходимо настроить прибор в режиме омметра. Чтобы вы поняли, как это сделать правильно, посмотрите на фотографию ниже, где стрелками указаны все позиции. Но нас интересует позиция «Прозвонки», именно на нее и надо выставить рукоятку прибора.

Теперь необходимо проверить сам тестер. Для этого соедините между собой два щупа (красный и черный), на дисплее должен высветиться «ноль» или показатель чуть больше него. Это говорит о том, что прибор работает правильно.

Так как нашу задачу определяет вопрос, как прозвонить провод, то мы уверены в том, что в разводке не установлены другие электрические элементы, которые могут аккумулировать электрический потенциал. То есть, перед нами линейный проводник или из меди, или из алюминия.

Прозвонка проводов

Режим прозвонки проводов мультиметром заключается в том, что необходимо к двум концам провода подсоединить щупы прибора и определить, есть ли в проводе сопротивление. Кстати, многие тестеры (современные) обладают функциями сигнального оповещения. То есть, вы проводите тестирование, и наличие сопротивления подтверждает писк прибора. Очень удобно.

Но тут есть одна загвоздка. Хорошо, если проверяется провод, который только будет использоваться в монтаже электропроводки. Проблем с подключением щупов не возникнет, ведь длина проводков самих щупов достаточно короткая. Но как прозванивать провода, которые уже заложены, к примеру, проверяется старая электрическая проводка.

Давайте рассмотрим это на примере, все того же светильника. Итак, к нему подключаются два провода: фаза и ноль. Для тестирования надо будет разъединить подключение проводов к источнику света и концы двух линий скрутить между собой. То есть, надо будет закоротить линию, сделать из нее кольцо. Но учтите, что до этого надо будет в распределительной коробке оба провода отсоединить от питающих контуров. Теперь тут же в распредкоробке надо подключить щупы к двум проводам и провести тестирование мультиметром.

И если прибор показывает обрыв, то ваша задача провести ремонт электропроводки или провести монтаж новой. В том случае если решаете делать ремонт, то необходимо определить место обрыва. Для этого надо будет воспользоваться специальными приборами. К примеру, отечественный экземпляр, который носит название «Дятел». Сначала надо будет на проводку подать напряжение, а уж затем проводить определение места обрыва провода.

Этот способ проверки проводов подойдет и для автолюбителей. Нередко система зажигания выходит из строя только потому, что в ней не работают высоковольтные провода. Конечна, причина может быть и не в них, но проблема эта присутствует. Здесь делается все точно так же, как было описано выше. Единственное – это показатели на экране мультиметра. Так вот, если прибор на дисплее показывает цифры от 3,5 до 10 кОм (пределы надо будет сначала выставить на самом приборе), то такие провода считаются целыми. Если значение сопротивления превышает 10 кОм, то в проводах есть обрыв, их вам придется заменить на новые. Правда, необходимо оговориться, что указанный диапазон не является стандартным, все будет зависеть от марки автомобиля. Но как показывает практика, разброс допустимых значений может составить 2-4 кОм.

В принципе, все виды кабелей тестируются по одному и тому же принципу. Даже генератор, в основе которого лежит медный провод, проверяется на обрыв точно также. Не будем упоминать проверку бронепровода или других видов силовых кабелей.

Заключение по теме

Наша задача балы простой, разобраться в вопросе, как проверить мультиметром кабель на наличие обрыва? Скажем прямо, что это самый надежный способ, в котором используется самый универсальный прибор. Если в нем разобраться, то в домашних условиях определить, был ли обрыв провода или нет, не составит большого труда.

Стандартный и наиболее часто встречающийся случай – это когда отсутствует напряжение в какой-либо розетке или осветительном приборе, а иногда и во всех сразу. В таком варианте выбора нет – необходима прозвонка кабеля, питающего всю систему, а затем и отдельных проводов.

Как правило, в распределительных коробках многоквартирных домов находится клубок никак и ничем необозначенных и кое-как заизолированных концов. Выключатели и розетки, особенно в старых домах, давно уже выслужили все сроки эксплуатации. Разобраться в этом хитросплетении и определить конкретное место, где произошел обрыв цепи непросто. Приходится проверять все элементы, заново маркировать жилы кабелей.

Нередко работа осложняется тем, что ее приходится проводить без отключения электрооборудования, но для этих ситуаций существуют различные устройства и приборы, выпускаемые промышленностью, позволяющие найти обрывы даже внутри стен. Но в условиях отдельно взятой квартиры или дома прозвонка проводов может быть произведена более простыми способами:

  • с полным отключением электроэнергии с использованием мультиметра;
  • либо без отключения – обыкновенной лампочкой.

Прозвонка проводов из лампочки и батарейки

Для того чтобы собрать устройство для прозвонки проводов и кабелей не обязательно иметь какие либо познания в электронике или радиотехнике. Не нужно разбираться в диодах, резисторах или конденсаторах. Сегодня я покажу, как сделать прозвонку для проводов из обычной батарейки и лампочки.

Итак, потребность в таком приборе у меня возникла при расключении распределительных коробок. То есть нужно было определить откуда и куда какой провод идет.

Конечно, когда в схеме два три провода то определить направление линий в коробке не составит труда, но согласитесь если проводка выполнена десятками направлений выполнить такую работу крайне не просто.

Однажды меня попросили собрать распредкоробки. То есть ситуация была такой, когда люди наняли электриков для выполнения монтажа электропроводки. Эти электрики часть работы сделали, взяли за нее деньги и куда-то пропали.

Большую часть работы они конечно сделали, а именно проложили провода, завели все концы в подрозетники и распредкоробки, ну и так по мелочи, установили точечные светильники . На этом вся их работа закончилась.

Оставалось только установить розетки, выключатели соединить провода в распределительных коробках, для чего меня и вызвали. Заказчик бился в панике и попросил меня закончить все дела с электрикой как можно скорее, чтобы все наконец то заработало.

В распределительные коробки заходило по 8-10 проводов в разных направлениях и определить какой куда идет не так и просто особенно если ты не выполнял разводку проводов. Вот здесь и стала, необходимость в таком устройстве как прозвонка проводов .

Это прибор, который состоит из лампочки, батарейки, щупов и соединительных проводов между ними.

Лампочка на напряжение 6 Вольт. Изначально батарейка была установлена крона на 9 Вольт, но со временем она подсела и я в ее корпус установил четыре обычных пальчиковых батарейки на 1.5 Вольт каждая и соединил их последовательно. То есть в сумме они также дают 6 Вольт.

Соединительные провода между ними самые обычные, тонкие, гибкие. Здесь очень важно чтобы их длина была достаточной для прозвонки проводов на длинных дистанциях.

Для удобства измерений на один конец щупа установил зажим типа «крокодильчик».

Это удобно в том плане когда, например коробки находится в разных комнатах и для того чтобы прозвонить кабель крепим «крокодил» в одной коробке, идем в другую и проверяем. То есть можно справиться самому с таким работами.

Прозвонка многожильного кабеля мультиметром

Мультиметр – это несложный прибор, который должен выполнять как минимум такие измерения: величин постоянного и переменного электрического напряжения и тока и значение электрического сопротивления.

Для прозвонки проводов и кабелей используется функция проверки сопротивления. Если точнее, то в этом процессе интересует не величина сопротивления, а его наличие или отсутствие, показывающее состояние проверяемой цепи.

Перед проведением работ прибор переключается в режим измерения сопротивления в самом низком диапазоне значений. Большинство моделей мультиметров при наличии цепи могут выдавать звуковой сигнал, что значительно повышает удобство работы с прибором.

Прозвонка жил кабеля или проводов производится следующим образом:

  1. если концы проводов находятся на незначительном расстоянии друг от друга, то достаточно к ним подсоединить щупы прибора и произвести измерение;
  2. при значительной протяженности исследуемого участка необходимо на одном конце кабеля накоротко замкнуть (соединить между собой) все жилы, а прозвонку проводов производить с другого конца последовательным подсоединением прибора к каждой паре проводников.

Если прибор вообще не выдает никаких показаний, то варианта два: либо кабель или провод «перебит» полностью, либо ошибочно производится измерение сопротивления не той цепи.

Не путать с тем когда на дисплее отображается ноль и когда на дисплее вообще нет ни каких цифр. Когда отображается ноль значит цепь замкнута но сопротивление цепи настолько малое что показания близки к нулю (например при прозвонке коротких проводов ). А когда на дисплее вообще ни чего не отображается, тогда нет замкнутой цепи (либо несоответствие жил провода, либо обрыв в самом проводе.)

Розетки, лампы, предохранители и прочая электрика соединяются проводами. И часто бывает так, что устройства рабочие, а вот в кабелях идущих между ними случился обрыв. Как его выявить? Проще и дешевле всего использовать мультиметр (пусть даже самый бюджетный). Независимо от того, какие у него параметры, вы сможете проверить любым мультиметром непрерывность цепи 220 В или даже автомобильной проводки по приведённой тут пошаговой инструкции (плюс интересная теория).

Обрыв — это бесконечное сопротивления

Проверка целостности цепи (провода) на самом деле является проверкой сопротивления. Как вы знаете, каждый провод имеет свое собственное электрическое сопротивление, но он очень мало на нескольких (десятках) метрах. Таким образом, если на одной и на другой стороне щупов мультиметра находится один и тот же провод, сопротивление между его клеммами должно быть не более нескольких Ом. В домашних сетях оно обычно ниже 1 Ом.

Когда же сопротивление составляет десятки kΩ (килоом) или MΩ (мегаом), значит либо произошёл разрыв в цепи, либо мы проверяем два разных провода:)

Перед тем как что-нибудь проверять, убедитесь что кабель или провод не под напряжением. Это очень важно, так как в противном случае это будет последнее измерение, проведенное с помощью данного мультиметра. Лучше всего перед проверкой кабель вообще отключить от всего, чтоб удобнее и безопаснее была работа.

Берём мультиметр и включаем щупы

Итак, подходим к ситуации, когда у нас есть оголенные концы проводов с обеих сторон. И теперь перед нами 3 варианта:

  1. Короткий провод — можно проверить в одном месте с помощью мультиметровых щупов
  2. Длинный провод — конец провода на большом расстоянии от нас или в двух разных помещениях
  3. Длинный кабель — только один провод работает на данном участке или много проводов, но мы хотим проверить каждый отдельно.

Начнем с подключения щупов к измерителю. Подключите черный зонд к разъему обозначенному COM, а красный туда, где находится символ сопротивления резистора Ω, поскольку мы фактически проверим сопротивление провода.

Следующий шаг — выбор диапазона. Это символ единицы сопротивления Ω. В данном тестере измерение сопротивления и прозвонка обрыва находятся на одном и том же месте. Поэтому устанавливаем переключатель на эту позицию, а затем используя синюю кнопку выбираем опцию «измерение обрыва», которая подтверждается соответствующим символом в верхней части дисплея.

Если индикатор высветил 0L — это означает, что электрическое сопротивление слишком велико, фактически бесконечно.

В мультиметрах без автоматического выбора диапазона (китайская модель 830) ищем идентичные символы на циферблате. К примеру можно выбрать измерение сопротивления в диапазоне 0-200 Ом. В обоих случаях мы измеряем то же самое, за исключением того, что во время измерения сопротивления мультиметр не сигнализирует звуком низкий уровень сопротивления (замыкание), как это имеет место при измерении непрерывности цепи.

Установка нуля прибора

Перед первым измерением стоит проверить, работает ли мультиметр вообще — это тестируется прижимая наконечники щупов друг к другу.

Устройство должно пикнуть и через некоторое время вы увидите результат измерения сопротивления близкий к 0.0 Ом.

Вы не услышите звуковой сигнал на простых тестерах, но результат измерения будет аналогичен. Теперь начнём проверку обрыва провода в электроцепи.

Короткий кабель — прозвонка

Когда шнур достаточно короткий, чтобы могли достать его оба конца щупами, дело очень простое.

Касаемся одного конца провода одним наконечником, а другого конца провода другим и ожидаем звукового сигнала или результата измерения на дисплее.

Провода могут выгибаться, поэтому надо сжать кончик шнура с щупом пальцами. Но делаем это только в том случае, если чётко проверили что кабель не под напряжением. Мультиметр пищит, сопротивление 0.0 Ом — всё ОК!

Если кабель слишком длинный

Наиболее распространенная ситуация когда концы кабеля расположены в двух удаленных местах. Что делать?

С одной стороны соединяем два провода одного жгута, например используя электрический монтажный блок, или просто скручиваем их вместе.

После этой операции с другой стороны, если провод не обрывается в какой-либо точке, сопротивление между проводами должно быть незначительным из-за прямого подключения этих жил.

Проверка одного длинного провода

А если нужно проверить только одну жилу? Это можно сделать так. Например есть 2-х проводный кабель, и интересует, оборвана ли только одна линия, и если да, то какая.

В основном вы должны делать то же, что и в предыдущем этапе, только с использованием дополнительного провода с любым поперечным сечением.

Берем дополнительный шнур и с одной стороны прикручиваем его к проводу, который хотим исследовать. Ведем его ко второму месту, где расположен второй конец провода.

Касаемся щупами и измеряем. Если всё хорошо, будет результат измерения близко к 0 Ом, если что-то пойдет не так, измерение будет несколько kΩ, MΩ или даже на дисплее будет просто 0L — обрыв.

  • Всегда проводим измерения сопротивления в свободном состоянии тестируемых проводников. Измерение провода под напряжением является летальным. По крайней мере для мультиметра.
  • Измерение цепи на самом деле является проверкой её электрического сопротивления.
  • Когда проводник не поврежден, результат измерения должен быть не более нескольких Ом.
  • Прежде чем выполнять само измерение на обрыв, стоит выполнить пробное измерение на щупах, чтобы проверить рабочий ли прибор.

Проверка обрыва проводки в авто производится аналогично, с той лишь разницей, что можно не опасаться удара тока 220 В в виду отсутствия такового (это не относится к электромобилям — там бывает и 600!).

Как подключить телефонную розетку в 2, 4 провода, внутренней разводкой

Телефонные розетки используются как средство коммутации телефона с телефонными линиями или их отдельными направлениями. Они дают возможность быстро отсоединить телефонный аппарат от линии перенести его в другое помещение и быстро подключить. С появлением беспроводных радиотелефонов необходимость разветвление телефонной сети отпало. Но розетки для телефонов остаются, востребованы для подключения базового блока и интернет модемов. В статье расскажем, как подключить телефонную розетку, рассмотрим их виды и способы установки.

Виды телефонных розеток

Производители делают несколько видов телефонных розеток, старая конструкция РТШК-4 с развитием и увеличением видов техники подключаемой через телефонные линии постепенно вытесняются стандартом RJ. Этот стандарт позволяет сделать подключение любой аппаратуры универсальным, форма разъемов одинаковая, разница в количестве проводов в кабеле. Для двухпроводной телефонной сети можно использовать любой разъем выделив нужные контакты и провода. Рассмотрим подробнее конструкции розеток различных видов:

  • РТШК-4 — старая конструкция прошлого века в настоящее время практически уже не используется. Имеет прямоугольный пластиковый корпус с четырьмя контактами, на вилке четыре плоских металлических пластины которые входят в прорези розетки. Центральный пластиковый штырь для жесткости соединения вилки с розеткой.

  • RJ-11 и RJ-12 — самые распространенные коннекторы (разъемы) в розетках, применяют для подключения обычных телефонных аппаратов бытового назначения с двухпроводной линией, трубка с аппаратом тоже подключается разъемами такого типа. Коннекторы с обозначениями 4p4с в конструкции имеют 4Р – четыре контактные полосы, 4с – установлено четыре контакта, 4p2с указывает, что установлено 2 контакта. Аналогично читаются обозначения на моделях RJ-12, только там 6 посадочных мест для контактов, может быть установлено 2, 4 или шесть медных контактных пластин.
Внешний вид розетки с двумя коннекторами типа RJ-12 с четырьмя проводами на каждом. В принципе при хорошем зрении это видно визуально во внутренней части коннектора.
  • RJ-14  эта модель устанавливается в офисных помещениях для телефонных аппаратов с функциями передачи и приема факсов. Подключения модемов компьютерной сети и приборов другого назначения. Он может иметь 4 контакта, подключаться к четырехжильному проводу с двумя витыми парами для подключения двух линий к двум различным аппаратам через разветвители.
  • RJ-25 имеет несть посадочных мест, используется для подключения телефонных линий, локальных компьютерных сетей, модемов, фасов, принтеров и другой офисной техники;
  • Бывают комбинированные корпуса розеток, где предусмотрены спаренные разъемы РТШК-4 и RJ стандарта.

В классическом варианте для подключения обычного телефонного аппарата используются розетки с коннекторами RJ-11 или RJ-12 с двумя проводами. Читайте также статью: → «Виды розеток и рекомендации по их выбору и монтажу».

Кроме как по виду коннекторов телефонные розетки отличаются по способу установки:

  • Накладные привинчиваются на стену, проводка в этом случае обычно прокладывается на поверхности;
  • Внутренние устанавливаются в углубление стены с подрозетником при скрытой проводке под слоем штукатурки или другого декоративного покрытия.

Особенности подключения телефонных розеток

Для старых дисковых или кнопочных телефонов можно поставить розетку марки РТШК-4 так как в них не предусмотрены гнезда для соединения с коннекторами серии RJ.

Схема подключения РТШК-4 к линии и вилки к аппарату

Для этого не требуется особых навыков, достаточно понять простую схему подключения и уметь пользоваться простой отверткой.

Подключение старых аппаратов к розетке РТШК-4

Для возможности подключения к одной линии параллельно двух телефонных аппаратов, один из которых современного образца рекомендуется установить комбинированную розетку, в которой соединения РТШК-4 и RJ стандарта. Розетка имеет четыре контакта, линия подключается к двум правым, аналогично к двум правым контактам вилки подключается провод от телефонного аппарата. Внутри корпуса соответствующие контакты соединены с перемычками с разъемом RJ.

Подключение новых розеток с коннектором типа RJ

Независимо от марки коннектора RJ12,14 или другой методика подключения остается одинаковой. По умолчанию для телефонных линий в коннекторах используются два центральных контакта 3 и 2- ой.

Схема подключения коннекторной розетки к телефонной линии

Для второй линии с четырьмя проводами подключают 1 и 4 контакты. Полярность обычно не учитывают, современная аппаратура автоматически адаптируется, но на всякий случай рекомендуется соблюдать при подключении. Плюсовой провод на телефонной линии по правилам должен быть с красной изоляцией, отрицательный зеленый, иногда эти требования не выполняются. Линия может быть проложена плоским двухжильным проводом без цветовой маркировки, поэтому надо проверять мультиметром. Читайте также статью: → «Проверка цепей мультиметром или тестером».

Совет №1. В целях безопасности подключение и зачистку изоляции проводов линии АТС лучше проводить в сухих монтажных перчатках или в тонких резиновых. Это исключает поражение электрическим током во время сигнала вызова в телефонных сетях, напряжение в этот момент достигает 120 Вольт.

Особенности подключения телефонных розеток Legrand

В отличие от обычных розеток для телефонных линий, где необходима зачистка контактов на концах проводов от изоляции, потом делается петля вокруг болта, который затягивается на контактной клемме. Некоторые французские и немецкие производители значительно упростили этот процесс, придумали конструкции, где этого не требуется. Провод с витой парой очищается на конце только от внешней оболочки на 2 – 3 см, тонкие концы не зачищаются, просто вставляются в отверстия клеммы.

Схема конструкции подключения линии к розетке Легранд

Зажимной винт, поворачивается отверткой всего на четверть оборота по часовой стрелке. Этот механизм обеспечивает надежный контакт и фиксацию провода, ножи контактной группы прорезают изоляцию, соединяясь с металлическим проводником. Такой способ соединения на много упрощает и ускоряет монтажные работы.

Технические характеристики некоторых телефонных розеток компании Легранд:

Степень защиты от влагиIP 20
Способ установкиСо скрытой проводкой
Цветабелый, алюминий или под слоновую кость
Материалполикарбонатовая
Количество розеток коннекторов1

В электрических характеристиках розетки оценивается максимально возможные параметры сигналов пропускаемых через контакты.

Электрические характеристики элементов для розеток телефона марки Легранд:

Рабочий ток, А20 – 32 А
напряжение250 В
Частота процессора4-2400 МГц
Огнеупорность650° C в течении 0.5 минуты
Интервал Температура эксплуатации5 – 40 ̊ С

В мире есть много производителей розеток для телефонов, но по электрическим характеристикам они не существенно отличаются. При выборе, внимание обращают на:

  • Количество коннекторов;
  • Способ установки, наружная или накладная;
  • Метод крепления проводов, с зачисткой изоляции или упрощенный механизм;
  • Материал изготовления, цвет, формы и другие элементы чтобы вписывалась в интерьер.

Неплохие изделия серии REONE делают отечественные производители, их электрические параметры практически не отличаются от Легранд. остальные характеристики вполне устраивают отечественного покупателя по цене и качеству.

Характеристики телефонных розеток серии Reone:

ВесНе более 100 гр
производитсяРоссия
МатериалПоликорбанат, алюминий
МаркаReone
Цветбелый
Способ установкинакладная
Количество коннекторов1
Степень защитыIP 20

Особенности подключения и фиксации проводов с коннекторами

Обычно в комплекте телефонных аппаратов соединительные провода с коннекторами на концах идут в комплекте. В процессе эксплуатации, линия может быть порвана или разрушен корпус коннектора. При подключениях дополнительных направлений возникает необходимость замены проводов и подключения к ним коннекторов.

В старых розетках для подсоединения провода к контактам достаточно зачистить ножом изоляцию на концах провода, оголенные концы установить в клеммы, после чего отверткой закрутить зажимной винт. Набор инструментов простой, но процедура немного кропотливая и длительная по сравнению с коннекторным подключением телефонных линий.

Подключение розеток, в корпусе которых коннекторы осуществляется быстро, но требует специального инструмента. Для обжима на концах кабеля контактов в коннекторе используются специальные плоскогубцы (Кримпер). Читайте также статью: → «Технология обжатия сетевого кабеля». Есть кримперы с гнездами под разные размеры коннекторов, в нашем случае используются стандарты RJ-11 или RJ-12 с четырьмя каналами для укладки проводов. Присоединения коннектора осуществляется в следующей последовательности:

  • Монтажным ножом или специальным стриммером с кабеля снимается внешняя оболочка не более 2 см от края;
  • Провода выравниваются, так чтобы направлены были в соответствующие средние гнезда коннектора, после чего вставляются до упора;
  • Внешняя оболочка кабеля должна входить в корпус стримера не менее чем на 0.5 см, если она выступает надо подрезать провода и вставить снова;
  • Вся эта конструкция вставляется в паз кримпера и сжимается до характерного щелчка, иногда его не слышно.
Профессиональный кримпер с рабочими элементами различного назначения

Все на этом обжим и соединение закончено, проверьте визуально целостность коннектора и не сильно потяните за провод, оценив надежность крепления проводов. Кабель с четырьмя проводами подключается к коннектору так же, только надо учитывать, что одна пара вставляется в средние пазы, вторая в крайние.

Подключение коннектора к кабелям без кримпера, подручными инструментами

Описанный ранее метод хорошо подходит для профессиональных монтажников, которые постоянно занимаются установкой телефонных розеток и прокладкой линий. Им необходимы специальные инструменты стриммеры под провода различного диамета и кримперы под несколько стандартов коннекторов. Для обычного потребителя который решил установить телефон самостоятельно это лишние затраты. Инструмент после выполненных работ будет редко востребован или вообще не понадобится. Поэтому рассмотрим, как закрепить провод на коннектор обычной плоской отверткой, размеры ее рабочей части должны быть соизмеримы с контактами на коннекторе. Ширина пера 3 – 4 мм, большие размеры непригодны для этой работы.

Последовательность операций:

  • Зачистка внешней оболочки и установка проводов в соответствующие пазы осуществляется, как и в предыдущем случае;
  • Плоской отверткой последовательно вдавливаются все контакты;
  • Потом прижимается общий зажим до характерного щелчка, фиксируя в коннекторе оболочку кабеля.

Используя этот метод надо быть предельно внимательным, чтобы чрезмерными усилиями не повредить кабель и не разрушить корпус коннектора.

Совет №2. Профессионалы проверяют качество соединения специальным тестером, на бытовом уровне это можно сделать просто, подключить кабель между телефоном и розеткой. Снимите трубку если все сделано правильно, будет характерный гудок, для верности позвоните на любой номер.

Установка телефонных розеток и прокладка линий в квартире или офисных помещениях

В случаях со скрытой проводкой под розетки делаются в стене отверстия, устанавливаются подрозетники после чего ставится отдельно телефонная розетка или блок розеток с различным назначением:

  • Телефонные;
  • Телевизионные;
  • Электрические на 220В.
Блок розеток различного назначения

Провода прокладываются в отдельных штробах, после чего закрываются штукатуркой. Как правило, основная телефонная розетка ставится в коридоре, от нее делаются параллельные подключения линий в различных направлениях в другие помещения. В данном случае провода к контактам розетки прикручиваются отверткой. Для прокладки телефонной линии с современными телефонными аппаратами используют телефонные кабели КСВП – 2х0.4 для обычных аппаратов. Аббревиатура расшифровывается как кабель с витой парой, цифры означают 2 – количество проводов, далее каким сечением 0.4 мм2 Для цифровых телефонов с программным управлением могут применятся кабели КСВП – 4 х 0.4.

Чаще всего линии прокладывается вдоль стен, по возможности прячется в кабельканалах плинтуса.

Для наружной проводки концы проводов от входящей в квартиру линии не обязательно зачищать и винтами крепить на контакты розетки, подсоедините на его конец коннектор. Установите в нужном месте розетку с необходимым количеством коннекторных подключений, на вход подключается основная линия, на остальные отходящие в другие комнаты.

В сборке схем таких линий основное требование не перепутать парность подключения контактов, везде пара линии подключается на средние контакты или на крайние. Если все сделано правильно, можно подключать, телефон в любой комнате будет работать.

Основные ошибки при монтаже

  • Покупают розетки и коннекторы, не того стандарта, что приводит к сложностям в подключении проводов. Надо четко определиться, сколько будет линий, и их функциональное назначение. Для телефонов используются коннекторы RJ-11; RJ-12 или RJ-14 с четырмя каналами для укладки проводов. Для компьютерных сетей коннекторы RJ-45/25 могут иметь 8 проводов, 4 пары, через них конечно можно подключить телефон, но зачем усложнять себе жизнь, выясняя в какое гнездо надо уложить пару проводов. В нашем случае все понятно четыре полосы пара укладывается в средние каналы 2 и 3 контакты.
  • Пытаются подключить плоский телефонный провод к коннектору, контакты зажать можно, но внешнюю оболочку не получится. Соединение будет не надежным и при незначительной натяжке концы выскочат из коннектора.
  • При параллельном соединении коннекторов в одной розетке путают контакты, два средних контакта одного коннектора надо соединить перемычками с двумя средними контактами другого коннектора;
  • При подсоединении коннектора к кабелю не заводят в его корпус внешнюю оболочку. При этом обжимаются только контакты, кабель не фиксируется, так же как в случае с плоским телефонным проводом;
  • Некоторые при установке проводов в коннектор зачищают изоляцию для надежности контакта. Этого не следует делать особенно с многожильными проводами, повышается риск замыкания между проводами при отслоении даже одного волоска. Со снятой изоляцией многожильный провод сложнее вставить в пазы коннектора.

Часто задаваемые вопросы

Вопрос №1. Для надежного соединения плоского провода с коннектором можно в месте соединения на него надеть плотный кембрик?

На практике такого никогда не делал, теоретически можно, проверьте, если будет крепко держаться используйте этот метод как частный случай. Постоянно не рекомендую, зажим коннектора рассчитан на оболочку кабеля КСВП.

Вопрос №2. Можно плоский старый провод подключить к розетке Лезард?

Без проблем, на нем жесткая изоляция для надежности зачистите, и вставляйте в клеммы, остальное по инструкции поворачивайте винты и зажимайте.

Вопрос №3. Можно установить на корпусе основной розетке выключатель для отключения параллельного телефона?

Конечно можно, но не стоит изобретать велосипед, купите розетку с выключателем, производители такие делают.

Вопрос №4. В квартиру заходит кабель с четырьмя проводами как определить нужную пару?

Обычно это может быть красный и зеленый провод, но не факт, поэтому самый простой способ проверить телефоном. Подключите провод с коннектором к телефонной розетке, с внутренней стороны розетки подключите один провод ко второму контакту. Остальные три провода последовательно подключайте к третьему контакту, если гудок в трубке не появится, исключите этот провод и проделайте эту операцию с остальными. Так методом исключения вычислите свою пару.

Оцените качество статьи:

Ремонт телефонных линий

29.05.2005 г.
Ремонт телефонных линий для опытного специалиста не представляет особой сложности. А вот если вам ранее этим заниматься не приходилось, то несколько рекомендаций вам не помешают.

Рассмотрим основные неисправности:

  1. Обрыв
  2. Короткое замыкание (КЗ)
  3. Земля
  4. Постороннее напряжение
  5. Пониженное сопротивление изоляции
  6. Повышенное сопротивление шлейфа

Обрыв

Это наиболее часто встречающаяся неисправность, т.к. создать ее могут сами абоненты. Начинают поиск решения (как и во всех других случаях) с измерения линии на КРОССе АТС (см. статью «Что такое КРОСС?»). Там, по идее, должен иметься специальный прибор, пользоваться которым умеет любой телефонист. Если вы не телефонист, то читайте инструкцию. Однако на небольшом предприятии такого прибора может не оказаться. Тогда можно воспользоваться обыкновенной «цешкой» (или любым другим мультиметром). Отключаем линию от АТС (оба провода), устанавливаем прибор на измерение сопротивления (предел — сотни кОм) и подключаем прибор к линии. Стрелка должна отклониться на несколько делений и вернуться обратно (как при измерении емкости). Если так и случилось, то линия, скорее всего, исправна, и проблема кроется в телефонном аппарате. Если же (при исправном приборе) стрелка не отклоняется, то возможны следующие ситуации:
  1. Телефонный аппарат отключен от линии
  2. Аппарат подключен, но у него физически отключен звонок
  3. Обрыв на линии
Первые две неисправности рассматривать не будем (см. статью «Ремонт дисковых ТА»). В третьем случае берем монтерскую трубку (см. ту же статью), подключаем линию к АТС и проверяем наличие ответа станции на КРОССе АТС. Если его нет, то проблема в АТС (или вдруг произошло замыкание линии), иначе записываем из журналов или из электронной БД (см. раздел «Мои программы») все необходимые сведения и идем проверять линию по КРОССам, распределительным коробкам и т.д. Хотя наиболее часто обрыв случается непосредственно в кабинете абонента (проводка, линейный шнур и т.д.). Поэтому можно сразу идти к абоненту в офис или в квартиру (вдруг там красивая девушка живет). Однако если КРОСС находится у вас по пути, то лучше в него все-таки заглянуть, чтобы потом не бегать. Как говорят в народе, «Дурная голова ногам покою не дает».

Если оказалось, что на КРОСС сигнал с АТС уже не приходит, то первым делом нужно проверить термические предохранители («термички»). На современных АТС вы такого уже не увидите, однако в нашей стране еще работает немало станций с такими конструкциями. Термички нужно проверять путем замены на заведомо исправные, т.к. проверка омметром иногда может подвести. Ну а если предохранитель явно сработал, то это будет сразу заметно (см. рис 1). На рис. 1а — исправный предохранитель. На рис. 1б -неисправный. Неисправный предохранитель можно при необходимости восстановить (рис 1в). Для этого нагреваем паяльником латунный штырек и вдавливаем его в предохранитель. Затем прижимаем каким-нибудь металлическим предметом и держим несколько секунд. Таким же образом можно поступить с «подозрительными» предохранителями, которые выглядят как исправные и даже могут «прозваниваться» омметром, но с телефонной линией, на которой они установлены, происходят разные «глюки».

Рис. 1. Термический предохранитель или просто термичка.

Короткое замыкание (КЗ)

Тоже довольно распространенная неисправность. Опять измеряем линию на КРОССе. Если в трубке прибора слышно «питание» — своеобразный несильный шум, при этом могут прослушиваться голоса и т.п., то абонент просто забыл положить трубку (либо ТА неисправен). Можно попытаться вызвать абонента тональным сигналом (зуммером) или позвонить в соседний кабинет и попросить кого-нибудь проверить, правильно ли уложены трубки на аппаратах. Если же в трубке прибора тишина или прослушиваются очень тихо короткие гудки, то где-то на линии (или опять же в телефоне) конкретное КЗ. Устранять КЗ лучше вдвоем — один на АТС (на приборе), а другой на линии. Но и одному можно справиться. Если ваша АТС автоматически включает линию после устранения неисправности, то это хорошо. Тогда просто идете по всем КРОССам, начиная от АТС. Отключаете линию и слушаете на магистральной паре трубкой — если сигнал (ответ станции) появился, то неисправность дальше. Подключаете линию и идете к следующему КРОССу или в кабинет (квартиру) абонента. Таким образом вы локализуете неисправность, а затем уже будете думать, как ее устранить — менять пару, чинить проводку или телефонный аппарат. А если у вас древняя декадно-шаговая АТС, то придется вам взять с собой мультиметр и также последовательно «отсекать» участки линии. Только в этом случае начинать лучше от конечной точки, т.е. с кабинета, где установлен ТА.

Земля

Это когда один или оба провода имеют контакт с землей. Довольно часто такие неисправности бывают вместе с КЗ. По причине этой неисправности обычно происходят ошибки при наборе номера и бывает трудно дозвониться по этому номеру. В трубке обычно слышен сильный фон переменного тока и/или «поет» радио. Если у вас из всех приборов только телефонная трубка, то методика поиска неисправности будет аналогична поиску КЗ. Только при отключении линии нужно ОБЯЗАТЕЛЬНО отключать ОБА провода. После отключения слушаем линию — если фон переменного тока исчез, то подключаем линию и идем дальше. Когда найден поврежденный участок, действуем следующим образом:
  1. Если неисправность в кабеле, то меняем пару.
  2. Если неисправность в проводке, то либо полностью меняем проводку, либо внимательно ее осматриваем. Особенно те места, где поработали уборщицы или прошел дождь (или соседи затопили). Если помещение само по себе влажное, а проводка прибита гвоздями, то выдергиваем эти гвозди по одному (в самых влажных местах), пока неисправность не исчезнет.
Фон переменного тока и радио могут прослушиваться и по другой причине — в том случае, если телефонная проводка проходит рядом с радиолинией или с электрической проводкой.

Постороннее напряжение

Это очень нехорошая неисправность. Обычно она случается, когда на воздушную линию падает электрический провод или ударяет молния. В этом случае выгорает все — кабель, абонентские комплекты, а иногда и АТС может «крякнуть». Целыми остаются только предохранители (шутка). Однако может случиться и менее страшная ситуация. Например, в моей практике народные умельцы однажды пытались провести самостоятельно радио и подключили радиолинию к телефонной проводке. Искать такие неисправности нужно осторожно — кто его знает, кто там чего и куда подцепил. Методика примерно такая же, как и в предыдущих пунктах.

Пониженное сопротивление изоляции

Если ваш кабель очень старый и проложен во влажных местах, то рано или поздно вы столкнетесь с этой неисправностью. Ее симптомы напоминают неисправность «Земля». Обычно пониженная изоляция бывает как между жилами и землей, так и между самими проводами. Рекомендации те же, что и в пункте «Земля».

Повышенное сопротивление шлейфа

Шлейф — это, грубо говоря, телефонная линия от АТС до ТА. Сопротивление шлейфа — это сопротивление линии. Т.е. на одном конце линию замыкаем накоротко, а на другом к линии подключаем омметр. Максимально допустимое сопротивление шлейфа указано в характеристиках АТС. Оно может колебаться в небольших пределах, но не превышает нескольких сотен Ом. Чем меньше сопротивление шлейфа, тем лучше (менее 100 Ом — терпимо, более уже нежелательно, хотя стабильность работы зависит от конкретной АТС). Если телефон работает нестабильно на чистой линии (т.е. если вышеописанные неисправности не обнаружены), то вполне возможно, что слишком велико сопротивление шлейфа. Попробуйте подключить аппарат непосредственно к АТС, где сопротивление шлейфа практически равно нулю. Если ТА нормально заработал, то ваши предположения верны. В этом случае попробуйте найти другую пару или включить линию на две пары параллельно. Однако следует учесть тот факт, что некоторые АТС не очень любят некоторые ТА. В таких случаях лучше подкорректировать схему ТА (сделать так, чтобы при снятии трубки сопротивление ТА становилось меньше, чем это задумано заводом-изготовителем).

Вот, в общем-то, и все основные неисправности телефонных линий. Как видите, все достаточно просто. Конечно, для того чтобы быстро и эффективно устранять неисправности, требуется практический опыт. Но опыт — дело наживное…

Как померить вызывное напряжение в телефонной линии. Как подключить телефон к линии связи

Современная цивилизация предоставляет большое разнообразие благ, облегчающих нашу жизнь. Среди них — мобильные телефоны и беспроводная связь. Они помогают нам слышать голоса родных и близких, друзей и знакомых на больших расстояниях, не используя в данном случае проводов. Однако сегодня всё-таки продолжают быть актуальными обычные стационарные телефоны. Хотя они большие и требуют подключения по специальным проводникам, данные устройства могут быть полезны дома при разряженном мобильнике или при желании поболтать, потратив на разговор малое количество денег (тарифы, как правило, в данном случае меньше). Если вы решили подключить такой телефон или просто интересуетесь данной темой, то следует узнать побольше информации о том, как проверить напряжение в телефонной линии.

В истории развития телефонной связи существует ряд скачков, которые определяют разные фазы. Качественные изменения, характеризующие различные этапы или периоды, обусловлены, в частности, прогрессом в следующих направлениях. Увеличение дальности передачи.

Используйте более экономичную физическую схему, увеличивая количество телефонных шин, работающих на этой схеме. Повысить качество передачи и повысить безопасность работы. Из числа изобретателей и ученых некоторых достижений, которые достигли значительных успехов в развитии телефонии, упоминаются только несколько более известных имен.

Понятие напряжения

Прежде чем ответить на поставленный выше вопрос, следует разобраться с понятием напряжения. Оно представляет собой физическую величину, которая показывает работу электрического поля, совершаемую при перенесении электрического заряда от одной точки к другой. Она измеряется в вольтах (сокращённо «В» в русском варианте и V в английском).

Это устройство использовалось как для вещания, так и на приеме. Электрическая мощность, излучаемая электромагнитным микрофоном во время разговора, уменьшенная, избиение телефонной линии также была небольшой. Важным прорывом стало изобретение Томасом Алвой Эдисоном из древесного угля в году. Благодаря этому ток постоянного тока подается от батареи. С помощью угольного микрофона и электромагнитного приемника телефонная связь на расстоянии до нескольких десятков километров могла быть сделана в то время на стальных проводах.

Александр Грэм Белл был зачислен как изобретатель телефона и потому, что он записал это изобретение всего за несколько часов раньше, чем его соперник Элиша Грей. Более интересно то, что Белл смог сделать свое изобретение всего три недели спустя, используя некоторые идеи, которые Грей выделил в отчете, который он пытался запатентовать своим изобретением. С другой стороны, эти идеи не существовали в патенте Белла.


Виды телефонной линии связи. Принцип работы

Телефонные линии связи делятся на два вида: аналоговые и цифровые. Первый существует уже с давних времён и активно используется в наши дни. Он относительно прост по функционалу, а также имеет устойчивые настройки (например, высота голоса или его громкость). Когда мы говорим в трубку, микрофон преобразовывает наши звуки в аналоговый сигнал, который с молниеносной скоростью отправляется по проводам в центральную телефонную станцию. Она оцифровывает полученные данные. В результате получается всё то же самое, что мы сказали, но только в обработанном и улучшенном варианте.

Этимологически говоря, термин «телефон» происходит от греческих слов; «теленок», который означает «удаленно» и «фальшивый», что означает «голос» или «голос звука». Как правило, мы можем сказать, что телефон — это устройство, которое дистанционно передает звук через электричество. Принцип работы можно резюмировать следующим образом: «Человек, который говорит на микрофоне телефона, заставляет мембрану вибрировать».

Практически потребность в удаленной связи, которая привела к изобретению телефона, восходит к самому началу человеческого существования. Чтобы передавать свои сообщения на большие расстояния, когда звук голоса не мог согнуть, люди использовали дымовые сигналы, зеркала, барабаны для джунглей, голубей и яркие сигналы. Настоящий телефон мог выйти только после окончания эры электричества.


Благодаря таким действиям станция очищает голос от помех и прочих шумов, делая его качественнее. Затем сигнал вновь становится аналоговым и передаётся уже к тому устройству, по которому нас слушает другой человек. То есть, мы видим, что первый вид сигнала используется чаще, и как раз-таки именно он применяется в стационарных телефонах наших домов и квартир. Поэтому пришло время поговорить о напряжении в аналоговой телефонной линии. Мы узнаем обо всём необходимом: от базовых знаний до невероятных вещей, касающихся нашей темы.

Они должны были пройти еще 22 года, когда это откровение может быть перенесено на практике. Телефонная сеть расширяется почти во всей стране, в крупных городах. Телефония оказалась очень полезной, и открытие сервиса для публики, в то же время достаточное, не могло остановить. Правительство было уполномочено создавать и работать через Генеральную дирекцию телеграфа и плакатов, телеграфную службу, городские и междугородные телефонные сети. Услуга была выполнена двумя способами.

Постоянные абонентские станции, созданные в резиденции физических лиц, государственных органов и любых других общественных учреждений. Общественные телефонные станции, созданные в более активных центрах города, где каждый человек имеет право выступать по телефону в качестве абонента или отказаться от подписки.

Какое напряжение в телефонной линии связи?

Оно ничем не отличается от того, которое находится в обычных проводах электросети. Точнее, имеет различия только в своей величине. Напряжение в розетках, люстрах, бытовых приборах, выключателях и прочих устройствах равняется 220В. В телефонной линии оно гораздо меньше, поскольку от неё требуется совсем немного. Ей не нужно питать огромные электрокотлы или световые приборы. Требуется лишь передача звучания голоса на определённых расстояниях.

Либерализовать рынок телефонии и внедрить телефонные услуги с добавленной стоимостью. Функции телефона. Телефонные устройства — это сетевые терминалы, которые выполняют следующие функции. Обеспечение телефонной связи путем преобразования речевого сигнала в электрический сигнал на передачу и преобразования электрического сигнала в речевой сигнал на приеме.

Сигнализация с помощью телефонной станции через. Передача в УАТС. Прием в УАТС. Вызов вызываемому абоненту. Телеграфная информация. Компоненты телефонных аппаратов. Телефон состоит из. Исходящая схема вызываемого номера. Звонок для приема сигнала вызова от телефонной станции.


Поэтому нужно скорее ответить на главный вопрос: «Какое напряжение должно быть в телефонной линии?». Как правило, оно составляет 40-60В (в случае, если трубка лежит на телефоне). Когда на ваше стационарное устройство осуществляется звонок, напряжение начинает изменяться. Колебания могут достигать даже 120В. Напряжение в телефонной линии при поднятой трубке, наоборот, начинает резко понижаться. В этом случае оно равняется 6-12В, что своей величине достаточно невелико. Однако, если провод телефонной трубки имеет повреждения, и вы случайно прикоснётесь к нему, то можно получить достаточно неприятные ощущения.

Устройство линейной коммутации для звонка или для схемы передачи сигнала и нумерации. Передача электрических сигналов, генерируемых микрофоном, что обеспечивает преобразование речевых сигналов в электрические сигналы. Прием сигналов вызова и преобразование их в голосовые сигналы с использованием телефонной трубки.

Питание к микрофону. Гальваническое разделение между контуром микрофона и приемником. Ограничение электрического сигнала на терминалах приемника, чтобы обеспечить защиту человеческого уха в случае помех на телефонной линии. Электроакустические преобразователи.

Определяем напряжение телефонной линии самостоятельно

Возможно, вы когда-нибудь решитесь установить у себя дома стационарный телефон. Вполне вероятно, что он у вас уже есть, но по каким-то невыясненным причинам перестал работать или выполняет свои задачи очень плохо. В первом случае (чтобы подобрать подходящий аппарат) и последнем (чтобы грамотно выполнить ремонт) необходимо измерить напряжение в телефонной линии. Это можно сделать с помощью специального прибора, который называется вольтметр. Он подключается параллельно и указывает напряжение в виде цифр или с помощью стрелки. Обратите внимание, что данное устройство способно показывать величину напряжения постоянного тока (обозначается знаком «~») и переменного (знак «-«). От Вас потребуется узнать значение величины напряжения тока постоянного.

Микрофон телефона. Электрический приемник. Варистор для ограничения электрического сигнала на терминалах телефонного приемника. Встроенная схема передачи для управления усилением сигнала при передаче и приеме, используемая на электронных телефонах. Дифференциальная система устраняет локальный эффект и гальваническое разделение между микрофоном и приемной цепью.

Местным эффектом является явление, с помощью которого абонент слышит собственный голос на телефонной трубке. Этот эффект необходимо устранить, поскольку это приводит к снижению качества связи. Устранение локального эффекта достигается с помощью дифференциальной системы, в которой микрофон и приемник размещены на диагоналях моста, образованного этой дифференциальной системой.

Узнаём значение необычными способами

Если у Вас нет вольтметра (что вполне возможно, т. к. это предмет не первой необходимости), то специально для данного случая опытные в этом деле люди придумали иные методы проверки напряжения в телефонной линии. Способ довольно забавный (по крайней мере, так кажется на первый взгляд), но очень практичный, легкий и удобный. Для его реализации потребуется хорошо известный овощ — это картошка. Да-да, именно картошка.

Оба типа дифференциальных систем обеспечивают гальваническое разделение между цепями микрофона и приемника. Дифференциальные системы, используемые по типам телефонов. Интегрированная схема передачи для электронных телефонов. Интегрированная схема передачи выполняет следующие функции.

Интерфейс между линиями и различными типами микрофонов и приемников. Интерфейс между линейной и интегрированной схемой нумерации. Адаптация к различным требованиям к передаче. Блок-схема схемы передачи выделяет следующие функциональные блоки. Усилитель приемника, который связан с выходным каскадом, снабженным выходами, соответствующими различным типам телефонных приемников.

Корнеплод нужно разрезать пополам, затем воткнуть (желательно в сердцевину овоща) два конца зачищенного провода на глубину от одного до двух сантиметров. Расстояние между двумя оголёнными проводниками должно быть очень маленьким. Главное, чтобы они не соприкасались, в противном случае произойдёт замыкание сети. А с картошкой должны произойти следующие изменения. Вокруг проводника, который подключен к плюсовому полю, мякоть овоща немного позеленеет, а возле минусового образуется пена. Кроме того, сам провод со знаком «минус» станет тёмным. Это можно будет увидеть, когда вы его извлечёте из овоща.

Подавление микрофонных и приемных усилителей. Стабилизатор напряжения, обеспечивающий напряжение питания самой схемы и периферийных цепей. Встроенная схема передачи для телефонных аппаратов. Устройства для передачи вызываемого номера на телефонную станцию.

Телефон может перенаправить информацию о нумерации на телефонную станцию ​​следующими способами. Строка вызова обеспечивает передачу цифр в виде импульсов в отсутствие постоянного тока. Принцип работы циферблата. Характеристики передачи импульсов с диска следующие.

Частота импульсов: 10 Гц. Минимальный временной интервал между двумя последовательными цифрами: 350 мс. Цепь автоматического выключателя для передачи цифр в постоянном токе содержит специальную интегральную схему, которая обеспечивает передачу цифр в соответствии с принципом, используемым диском набора, путем имитации импульсных и заземляющих контактов. Эта схема нумерации контролируется абонентом через клавиатуру со следующим расположением символов.

Подключение нового телефона

Как уже говорилось выше, напряжение в телефонной линии обычно проверяется, когда следует установить новый аппарат или починить уже имеющийся. Поговорим сначала о подключении. Но перед тем как приступить к данному процессу, нужно рассмотреть основные виды телефонных розеток. Первый и самый распространённый вид — РТШК-4. Установка связи осуществляется таким образом: контакты розетки (к ним подключаются провода линии) должны совпадать с контактами вилки (к ним подключаются провода телефона).

Цепь нумерации импульсов постоянного тока. Схема нумерации имеет генератор, который вводит колебания только в том случае, если абонентский контур закрыт. Когда цикл прерывается более или равным 150 мс, генератор выходит из состояния колебаний. Информация о клавиатуре проверяется и записывается только в том случае, если один контакт закрыт.

Разница между содержимым счетчиков адреса записи и чтения — это количество цифр, которые должны быть переданы в строке. Интервал времени между двумя последовательными цифрами является постоянным и определяется логической схемой и локальными часами. Входящие вызовы не влияют на сохраненный номер, удаление этого номера может быть выполнено нажатием клавиши #.

Розетка 623K RJ-116P4C является более современным вариантом, однако также устаревшим. Она используется не только для установления телефонной связи, но и для обеспечения доступа в интернет. Два линейных проводника следует подключать, как правило, к зелёному и красному проводам.

Информация о нумерации может быть отправлена ​​на автоматический многочастотный телефонный коммутатор. Чтобы передать номер на панель управления, схема счета генерирует и одновременно передает линию, две частоты, частоты которых связаны с этой цифрой.

Классические телефонные устройства используют электромагнитные звуковые сигналы, которые содержат магнитную цепь, состоящую из полярных частей с постоянным магнитом и катушкой. После приема сигнала вызова магнитная цепь управляет движением ударной штанги, которая последовательно ударяет по двум колоколам при каждом изменении полярности сигнала вызова.


Можно подключить телефон и без розетки, с использованием вилки RJ-11. Для этого нужно взять провод телефонной линии, зачистить его два контакта и вставить их в разъём RJ-11. Зажатие провода производится с помощью специальных клещей (кримперов) или вручную (например, простукиванием концом плоской отвёртки ламелей до необходимой глубины).

Электронные телефоны используют многотональные электронные зуммеры. Анализируя сигнал акустического кольца, было установлено, что это сложный сигнал с частыми компонентами в широкой полосе с более высоким содержанием энергии на низких частотах. Также предпочтительны эксперименты с устройствами, которые позволяют частоту сигналов, генерируемых электронным звуковым сигналом, устанавливать частоты частот ниже 800 Гц, модулированные низкочастотным сигналом, абоненты с богатым содержанием гармоник. Выпущенные электронные сигналы могут программироваться бит или многотоновый.

Ремонт телефона или телефонной линии

Рассмотрим второй случай, когда используется измерение напряжения в телефонной линии. Мы говорили, что к такой ситуации относится ремонт. Может случиться такая ситуация, при которой телефон по каким-то причинам прекращает работать. Тогда следует вызвать мастера: он исследует аппарат, найдет причину неисправности, быстро и оперативно всё починит. Ремонт можно выполнить своими силами. Здесь-то и помогают способы измерения напряжения телефонной сети. С их помощью легко определить, что конкретно вышло из строя. Возможно, сломался сам телефон. В этом случае напряжение будет в порядке. Если оно отсутствует, то, скорее всего, произошла поломка на линии связи. Тогда вам нужно проверить провод, который идёт к розетке или самому телефону, на предмет повреждения. В случае обнаружения неисправности провод следует заменить полностью или непосредственно в месте поломки.

Эти схемы питаются от телефонной линии, используя сигнал вызова, который выпрямляется и фильтруется многолетним способом. Примачивание колебаний схемы колокола только приводит к падению напряжения, что гарантирует, что колокол не активируется при утечке напряжения, вызванной открытием или закрытием контура постоянного тока при передаче импульсов в отсутствие тока. Сигналы, генерируемые звонителем, передаются на телефонный ресивер.

Этот кольцевой сигнал также может проходить через кольцо звонка телефона, поэтому абонент может управлять переадресацией вызова в УАТС. Индуктор имеет два контакта для управления катушкой индуктора на остальной части и непосредственное подключение индуктора к линии.

Для чего ещё нужно знать напряжение телефонной линии связи?

Согласитесь, что вы проживаете в квартире или доме, напичканном современными средствами, девайсами и другими гаджетами. Все они так или иначе связаны с проводами, поскольку не могут работать без электричества.

Наверное, всё-таки полезно знать, какое напряжение имеет тот или иной проводник, поскольку мы пользуемся данными устройствами практически каждый день. Поэтому, если вы будете знать напряжение тока, проходящего во всех проводах, то очевидно, что сможете избежать опасности. Ведь большой электрический разряд способен доставить человеку немало неприятных ощущений в случае повреждения его носителя и соприкосновения с ним. А вот в иных ситуациях знания в данной области и твердая уверенность в неспособности провода по различным причинам ударить током помогут сохранить спокойствие и хорошее настроение.

При использовании мощного микроприемника переключатели и команды вилочных контактов замыкают цепь питания микрофона и подключают устройство вызова к телефонной линии для просмотра и приема сигналов разговора. Спикерфон состоит из микрофона, приемника, дифференциального трансформатора и балансировочного сопротивления в кофигурациях, которые обеспечивают устранение локального эффекта.

С высоким микроприемником переключатели вилочных контактов и, таким образом. Питание микрофона с древесным углем. Подключение устройства вызова к телефонной линии. Отключите устройство вызова от телефонной линии. Устройство разговора является антилокальным, полученным с использованием дифференциального трансформатора и балансировочного сопротивления.

В завершение

Таким образом, зная напряжение в телефонной линии связи, вы легко и просто сможете установить новый аппарат, починить старый, избегать соприкосновения с оголёнными проводниками. Также это неплохо расширит кругозор и эрудицию, и вы будете иметь возможность похвастаться перед своими друзьями необычными знаниями.

Звонки по междугородней и международной связи со стационарного телефонного аппарата обходятся гораздо дешевле, не надо постоянно следить за степенью заряда батареек и периодически менять их.

Подключение одного стационарного телефона или нескольких параллельно к линии связи своими руками простейшая задача, под силу практически любому человеку, даже не знающего тонкостей связного дела.

Какое напряжение в телефонной линии связи

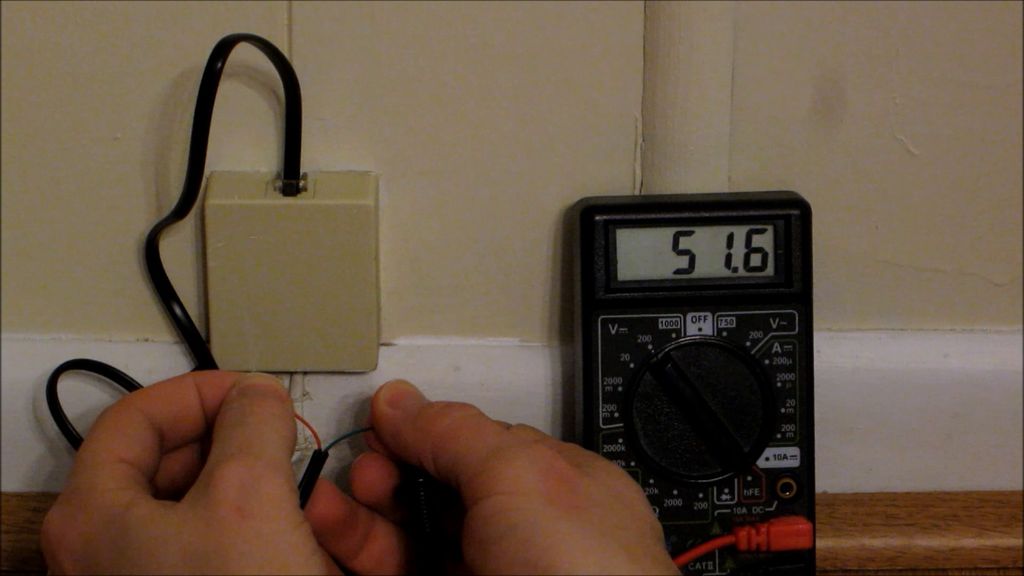

Телефонная линия связи находится под напряжением постоянного тока 40-60В если телефон не подключен или подключен, но телефонная трубка положена на телефонный аппарат. Во время звонка напряжение в линии связи становится переменным с амплитудой до 120В. Когда Вы снимаете телефонную трубку, то напряжение снижается до величины 6-12В. Это напряжение не опасно для жизни, но вызвать неприятные ощущения может. Вывести из строя линию связи или испортить телефонный аппарат при подключении невозможно. Максимум, что может произойти, отключение телефонной линии на несколько минут, если надолго будет снята трубка без набора номера или будут замкнуты накоротко проводники линии связи. Это автоматически телефонную линию отключает автоматическая телефонная станция (АТС) для экономии электроэнергии в случае короткого замыкания между проводниками линии связи или не положенной на телефонный аппарат трубки. Так что можете, смело приступать к самостоятельному подключению телефона к линии связи.

Перед тем, как подключить стационарный телефон к линии связи, желательно, но не обязательно, проверить наличие готовности линии связи. Напряжение в линии можно измерять вольтметром, рассчитанного на измерение постоянного напряжения. Как измерять постоянное напряжение стрелочным тестером и мультиметром, подробно описано в статье Измерение напряжения . Если телефон к линии не подключен или подключен, но трубка положена на телефон прибор должен показать напряжение величиной 40-60В. Если вольтметра нет, можно проверку выполнить с помощью картошки , и это не шутка, а реальный способ проверки. Достаточно в срез картошки воткнуть зачищенные от изоляции провода лапши. Батареек не нужно, так как провода уже находиться под напряжением.

Схема подключения проводного стационарного телефона к АТС

От автоматической телефонной станции (АТС) к каждому дому протянут сто парный телефонный кабель, который разветвляется десяти парными кабелями по подъездам дома. Концы десяти парных кабелей распаяны в десяти парных плинтах в подъездах дома. Плинты устанавливаются в боксах или закреплены на стенах. На фотографии плинт с отрытой крышкой.

Раньше корпуса плинтов делали из дюралюминия, сейчас из пластмассы. В современных плинтах линейные провода линий связи подсоединяются запрессовкой в гребенки специальным инструментом. От одной из пар плинта в Вашу квартиру и протянута линия связи телефонным провод ТРП, который связисты называют лапшой. На конце этого провода в квартире устанавливается розетка РТШК-4 (старого образца), или современная RJ-11 и уже к ней, с помощью вилки подключается проводной телефон.

Как видите, схема подключения проводного стационарного телефона простая, от АТС в Вашу квартиру протянута индивидуальная пара проводов, через которую и осуществляется связь. Как видно из схемы, вилка и розетка нужны исключительно для удобств эксплуатации и в работе телефона участия не принимают. Можно соединить телефонные провода, идущие от плинта с телефонным шнуром, и телефон будет успешно работать.

Как подключить телефон к линии связи

Подключение телефонных аппаратов к линии осуществляется посредством разъемного соединения — вилки и розетки. В настоящее время в эксплуатации применяются телефонные разъемы двух стандартов. Морально устаревшие советские, соответствующие требованиям ГОСТ 8810-81 (CT СЭВ 5396-85), который действовал до 01.01.92 (РТШК-4), и современные телефонные вилки и розетки RJ-11, соответствующие международному стандарту МЭК 60669-1 и 60884-1 (623K). Еще применяются универсальные телефонные вилки и розетки, которые дают возможность подключения вилок и розеток, выпущенный по новому и старому стандарту между собой.

Вопрос кажется не актуальным, но еще много телефонов в эксплуатации подключенных давно и при самостоятельном ремонте разъема или переносе телефона эта информация может быть востребована.

Конечно, советский телефонный разъем громоздкий, не соответствует современным эстетическим взглядам, но надежный и долгое время успешно выполнял, да и продолжает выполнять возложенные на него функции.

В телефонной розетке имеется четыре контакта для подключения вилки и два для коммутации конденсатора. Позиционирование вилки при вставлении обеспечивается за счет отверстий в крышке розетки. В телефонной розетке имеется четыре контакта для подключения вилки и два для коммутации конденсатора. Позиционирование вилки при вставлении обеспечивается за счет отверстий в крышке розетки. Линия подключается винтовым соединением к двум правым контактам. Для контроля целостности линии в розетке еще устанавливался конденсатор, который подключался к правому верхнему контакту и нижнему левому. Когда вилка вставлялась в розетку, она клиновидным штырем разрывала цепь и конденсатор отключался. Когда нужно было проверить линию, достаточно было вынуть розетку и связисты с АТС могли, подав на пару переменное напряжение, проверить состояние линии, и таким образом определить, в отсутствии связи виновата линия или телефонный аппарат. При параллельном подключении двух телефонов и извлечении вилки одного из них, линия сильно сажается, так как переменное напряжение хорошо проходит через конденсатор. Если у Вас случайно забыта такая подключенная к телефонной линии розетка, то обязательно отсоедините ее от линии или удалите конденсатор. Его желательно удалить из всех подключенных телефонных розеток, так как в современных телефонных линиях связи конденсатор участия не принимает и не нужен.

Телефонная вилка представляет собой пластмассовую коробку из двух половинок, в одну из которых вставлено четыре плоских контакта. К ним на винтах подсоединяется шнур, идущий от телефона. На фото хорошо видно, к каким контактам его подключать. К каким контактам подключены провода для работы телефона не имеет значения, главное, что бы контакты телефонной розетки, к которым приходят провода линии, соединялись с контактами вилки, на которые приходят провода от телефона . Штырь клиновидной формы служит для отключения от линии связи проверочного конденсатора.

С появлением в быту телефонов зарубежного производства, у которых шнур оканчивался вилкой RJ-11 6P4C, а розетки у всех были установлены РТШК-4, в продаже сразу появились переходники (адаптеры), позволяющие любому обладателю новинки без посторонней помощи подключить телефон к линии.

В адаптере два верхних плоских контакта соединялись с 3 и 4 контактами RJ-11 (стандартная схема обжима), на фото слева, а нижние плоские — с контактами 2 и 5 RJ-11, на фото в нижней части адаптера.

Подключение телефона к универсальной розетке РТШК-4 623K RJ-11

Еще одно творение переходного периода, универсальная розетка, симбиоз розеток РТШК-4 и RJ-11. Не знаю, для чего их выпускали, но можно предположить, что при замене пришедших в негодность РТШК-4, можно было заменять их на универсальную. Тем самым обеспечить возможность подключать телефоны с вилками любых стандартов.

3 и 4 контакты обеих телефонных розеток RJ-11 подключены параллельно с правыми РТШК-4 (стандартное подключение), а контакты 2 и 5 телефонной розетки параллельно левым РТШК-4.

Подключение телефона к розетке 623K RJ-11 6P4C

Современные розетки для подключения телефонов под вилку RJ-11 4P4C малогабаритные, выпускаются в разной цветовой гамме корпуса для всех случаев применения, настенные и для внутренней разводки. Комбинированные, для одновременного подключения телефонов к линии связи и компьютеров к локальным сетям и сети Интернет вилками RJ-45.

В представленной розетке линейные провода телефонной линии нужно подключить к зеленому и красному проводам, которые подключены к 3 и 4 контактам розетки RJ-11 4P4C. Полярность подключения телефона значения не имеет.

Подключение стационарного телефона с трубкой к линии выполняется телефонным линейным шнуром с вилками RJ-11 6P4C на концах. По внешнему виду вилки RJ-11 6P4C похожи на RJ-11 4P4C, но имеет шесть контактов. Из них для подключения телефона задействованы только два средних. Остальные контакты часто отсутствуют. Шесть контактов используют при подключении параллельно двух стационарных телефонов по системе директор — секретарь. Это когда при поднятии трубки одного из телефонов, второй автоматически отключается.

По стандарту на подключение телефона к каждому номеру контакта должен подходить провод определенный цветовой маркировки. Это придумано для удобства ремонта и обслуживания. Не важно, какого цвета провод куда подключен. Главное, что бы приходящие от АТС провода были подключены к двум средним контактам 3 и 4телефонной вилки.

Полярность подключения для стационарного телефона, подключенного не по спаренной схеме, значения не имеет.

Параллельное подключение телефонов

Иногда для удобства, требуется подключить к уже подключенному телефонному аппарату к линии параллельно еще одни обыкновенный телефон или несколько. Такое подключение выполняется простым параллельным соединением розеток, точно так же, как подключаются к электропроводке электрические розетки. Полярность проводов значения не имеет. Современные телефоны очень незначительно нагружают телефонную линию и можно подключить параллельно хоть 10 телефонов. К недостаткам такого подключения следует отнести отсутствие конфендициальности при разговоре. То есть, во время Вашего разговора, поднявший трубку на любом параллельно подключенном телефоне, может слышать Вашу беседу. Есть схемы блокираторов, позволяющие при поднятии трубки на одном из телефонов, блокировать все остальные телефонные аппараты.

После подключения нескольких телефонных аппаратов параллельно может возникнуть ситуация, когда поступает вызывной сигнал, звонит только один телефон, а все остальные только издают короткий негромкий звук. Причиной этому является наличие системы АОН (автоматическое определение номера) в звонящем телефоне, настроенной на определение телефонного номера звонящего абонента до поднятия трубки. Таким образом, АОН сразу же автоматически подымает трубку и уже сам генерирует вызывной сигнал. По этой причине все остальные подключенные параллельно телефоны и не звонят. Обычно в современных телефонах можно включать функцию АОН на определение номера после поднятия Вами трубки. Тогда, при поступлении вызывного сигнала все телефоны будут звонить. АОН включенный в режим определения номера до поднятия трубки еще и плох для звонящих по межгороду, так как даже если Вас нет дома и поступил звонок, то даже без подъема трубки, начнется отсчет времени соединения по межгороду и начисляться оплата. Но есть и плюс, если телефоны без АОН установлены в местах отдыха, а с АОН в другом помещении, то ночной звонок Вас не потревожит.

Существуют и готовые решения в виде телефонного аппарата с несколькими радио трубками, позволяющие не только блокировать, но и переключать звонящего абонента с поднятой трубки на любую другую. Однако такие телефоны не каждому по карману и имеют существенный недостаток. При отключении электроэнергии они не работают и в трубках установлены аккумуляторы, которые служат несколько лет и затем заменяются новыми, по стоимости сравнимой со стоимостью обыкновенного кнопочного телефона. По этому, для обеспечения бесперебойной связи, все равно нужно в резерве держать обыкновенный телефон.

Подключение телефонного шнура к линии скруткой проводов

В жизни бываю ситуации, что нужно подсоединить телефон к линии, а розетки нет. В таком случае можно выполнить соединение проводов скруткой без ухудшения качества связи. Такое соединение даже надежнее, чем разъемное. Единственный недостаток, что придется обрезать провод в случае необходимости подключения другого. Да и то, в современных телефонах шнуры с телефонными аппаратами стыкуются вилками RJ11 и можно, в случае, например, ремонта телефона, всегда легко его отсоединить от линии. У меня так подключен один телефон, при этом весь шнур спрятан за дверной наличник, выходит в наружу только кусочек длиной 15см с вилкой RJ11 на конце, которая сразу вставлена в розетку телефона.

Телефонный шнур очень гибкий, это особенный провод с жилами, сделанными по специальной технологии. Очень тонкая медная ленточка навивается на хлопчатобумажную нить. Такой проводник называется мишура. Провода из мишуры широко применяются при производстве наушников, соединении телефонных трубок с базами, то есть в случаях, когда провода при эксплуатации постоянно изгибаются.

Проводников мишура в каждой жиле несколько и они свиты еще между собой. Паять мишуру очень сложно, а механическая прочность такой пайки получается низкой. Для получения надежного и механически прочного соединения скруткой нужно его выполнить по следующей технологии.

Сначала освобождается от изоляции мишура телефонного шнура на длину 10-15мм и проводники линейного провода на длину 20-25мм со сдвигом с помощью ножа способом, описанным на странице сайта Как снять изоляцию . Нитку мишуры удалять не надо. Затем оба провода складываются вместе, мишура загибаются в сторону проводника и жила линейного провода навивается на прижатую к изоляции мишуру. Достаточно сделать три — пять витков.

Таким же образом выполняется скрутка со вторым проводником шнура. Как видите получилось аккуратное соединение. Изоляционной лентой покрываете полученное соединение. При наличии полихлорвиниловой трубки подходящего диаметра, можно для изоляции надеть ее кусок на место скрутки. Соединение можно сделать и прямым, если перед изолированием согнуть линейный провод на 180 градусов. Механическая прочность при этом существенно возрастет.

Мультиметр MS6812 (тестер-искатель пар проводов)

Описание товара Мультиметр MS6812 (тестер-искатель пар проводов)

Кабельный тестер-трассоискатель предназначен для нахождения провода или кабеля и прослеживания трассы их прокладки в кабельной линии без повреждения изоляции. Для телефонной линии может быть определено её состояние – это упрощает работы по прокладке, обслуживанию и ремонту телефонных линий.

Многим знакомо разочарование, когда вы проложили трассу, подключили все устройства, а сигнала нет. Причем ситуация усугубляется тем, что внешне нет никаких повреждений: все контакты подключены, визуально обрывов не наблюдается. Как раз для таких случаев и нужен — мультиметр MS6812. А если проложенных линий не одна, а несколько десятков? В таком случае без этого устройства не обойтись. С помощью него вы сможете легко и быстро найти проблемное место и локализовать обрыв.

Более того данный прибор также поможет найти и проверить скрытую проводку, к которой нет прямого доступа. Это могут быть кабели, как проложенные в кабель-каналах, так и в стене или в полу. А если нужно продиагностировать старую телефонную линию? Мультиметр MS6812 и это умеет. Вплоть до определения текущего состояния рабочей телефонной линии.

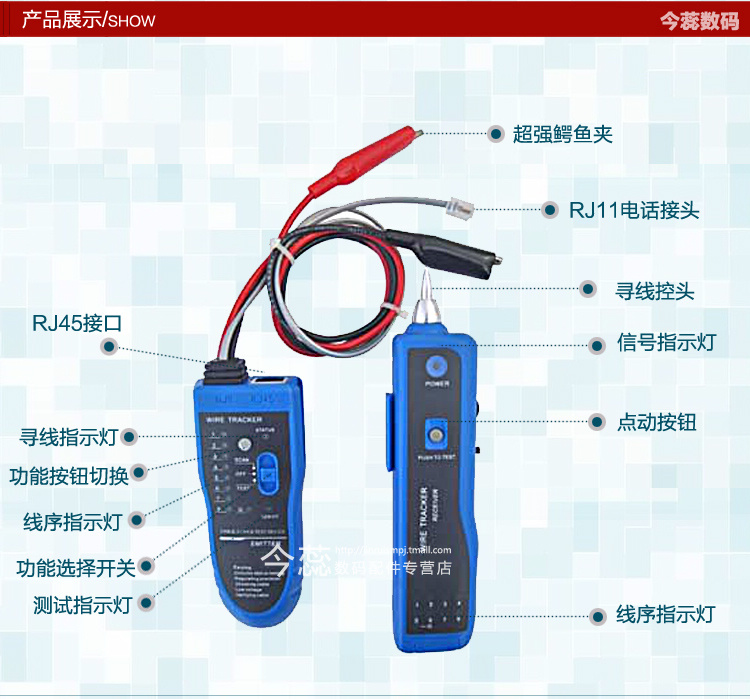

Мультиметр состоит из двух частей: приемника и передатчика. У передатчика есть две клеммы для подсоединения к высоковольтной линии и телефонный штекер для подсоединения к телефонной линии. У приемника есть регулировка чувствительности, звуковой динамик и разъем для наушников.

В использовании он прост и неприхотлив. Передатчик генерирует характерный сигнал определенной частоты. Он подключается проводами к тестируемому кабелю. Протекающий в кабеле переменный ток создает магнитное поле, которое индуцирует сигнал в передатчике. В свою очередь приемник улавливает этот сигнал и обрабатывает его. В результате этой обработки вы слышите звук, который при нахождении места обрыва, затухает. Таким образом, вы проверяете приемником трассу по всей ее длине и находите, где проблема.

Конечно для работы с тестером требуется базовая квалификация электрика и небольшая сноровка. Но это все приходит с опытом и влияет только на скорость получения результата. Работать с мультиметром MS6812 сможет даже начинающий любитель.
В комплект поставки входит приемник и источник с уже встроенными клеммами. Сумочка для хранения и транспортировка прибора, а также 2 батарейки, от которых питаются приемник и источник.Также в комплекте идет инструкция пользователя.

Возможности детектора скрытой проводки MS8612
  • Проверка целостности кабелей или проводов
  • Прослеживание трассы прокладки кабеля или провода и обнаружение места обрыва
  • Прием тонального сигнала в кабелях или проводах (телефонной линии)
  • Выявление состояния рабочей телефонной линии (СВОБОДНО, ВЫЗОВ, ЗАНЯТО)
  • Возможность посылки простого однотонального или чередующегося двухтонального сигнала по кабелям или проводам
Технические характеристики тестера скрытой проводки MS8612
  • Частота приема тонального сигнала: 100-300 кГц
  • Частота посылки тонального сигнала: 1,5 кГц
  • Источник питания: 6F22 (9В) — барейка «Крона»
  • Габариты:
    • Приемник 238x43x26 мм
    • Источник: 145x35x25 мм
  • Вес:
    • Приемник 106 г (с батареей)
    • Источник 114 г (с батареей)
Комплектация тестера скрытой проводки MS8612
  1. Источник
  2. Батарейка х 2шт.
  3. Сумочка
  4. Инструкция на англ. языке

Прозвонка кабеля с помощью телефонных трубок

Здравствуйте, уважаемые читатели и гости сайта «Заметки электрика».

В данной статье я хочу рассказать Вам о способе, который мы используем для прозвонки жил кабелей, а также показать применение данного способа на практике, т.е. непосредственно в работе.

Сначала я расскажу Вам небольшую предысторию, а потом перейду к сути. Буквально на днях у меня вышел из строя контрольный кабель КРВГ (14х1,5) цепей управления высоковольтного выключателя.

КРВГ — это контрольный кабель с медными жилами в резиновой изоляции и оболочкой из ПВХ пластиката.

Вот его внешний вид и бирка, с указанием номера линии (68) и пути прокладки (от щита управления ЩУ-5 до щита минимального напряжения ЩМН-3).

На щите постоянного тока сработал контроль изоляции цепей постоянного тока, а на миллиамперметре «красовалась» утечка в несколько десятков миллиампер.

Оперативный персонал определил фидер, на котором возникла утечка и передала нам замечание. Сейчас я не буду рассказывать о том, как мы определили именно этот кабель, об этом как-нибудь в другой раз.

В общем, с помощью мегаомметра М4100/5 напряжением 2500 (В) мы с коллегой прозвонили каждую жилу кабеля относительно «земли».

В результате выяснили, что сопротивление изоляции практически всех жил кабеля было 0 (МОм), а если быть точнее, то несколько сотен (кОм). Естественно, что кабель с такой изоляцией запрещен к дальнейшей эксплуатации.

Согласно требования ПТЭЭП (табл.37), сопротивление изоляции цепей управления, защиты, автоматики и телемеханики не должно быть меньше 1 (МОм).

Естественно, что мы решили заменить старый кабель на новый.

В итоге мы с коллегами проложили новый контрольный кабель, но только не КРВГ (14х1,5), а КВВГ (14х1,5). Согласно ГОСТ 1508-78, табл. 8, область применения этих двух кабелей одинаковая — для прокладки в помещениях, каналах, туннелях, в условиях агрессивной среды, при отсутствии механических воздействий на кабель.

Вот фотография нового, уже подключенного, кабеля в щите минимального напряжения (ЩМН-3).

А вот этот же кабель, только с другой стороны в щите управления (ЩУ-5).

Вдаваться в подробности прокладки я не буду, т.к. статья не много о другом, поэтому плавно перехожу к сути.

После прокладки кабеля необходимо прозвонить его жилы.

А что делать, если там на одном конце 10, 14, 19, 27 или еще больше жил?

Способов прозвонки жил, конечно же, имеется множество. Например, с помощью мегаомметра, омметра, омметра с магазином сопротивлений, специального трансформатора, мультиметра, самодельной прозвонки типа «Аркашка», современных переговорных устройств и гарнитур, и т.п.

Но Вам я хочу рассказать про способ, который мы чаще всего применяем — это прозвонка жил кабеля с помощью телефонных трубок.

Вот так выглядят наши телефонные трубки для прозвонки кабелей.

Этот метод, наверное, один из старых, но эффективный и очень удобный.

Устройство и схема подключения телефонных трубок

Устройство для прозвонки кабелей собирали еще мои коллеги-предшественники не один десяток лет назад из двух старых телефонных трубок. Я лишь за все это время несколько раз менял элемент питания.

Как же собрать подобное «переговорное» устройство?!

Берутся любые две телефонные трубки. Одна трубка будет основной (черным цветом), а другая — вспомогательной (красным цветом).

В каждой трубке должен быть установлен микрофон и телефонный капсюль. Естественно, что они должны быть исправными.

Капсюль — это преобразователь электрических сигналов в звуковые.

Вот микрофон, установленный в основной черной трубке.

Микрофон съемный и устанавливается в трубке на пружинных контактах.

В этой же основной трубке установлен телефонный капсюль ТК-67-Н.

Во вспомогательной красной трубке установлен немного другой микрофон (МК-60-Т), но зато такой же телефонный капсюль ТК-67-Н.

Микрофон лучше использовать угольный (старого образца), т.к. они обладают большей чувствительностью. Вполне подойдут вот такие активные угольные микрофоны: МК-10, МК-16 или МК-60-Т.

Еще существуют пассивные конденсаторные микрофоны, например, МКЭ-3, но для них необходимо предусматривать дополнительное питание для встроенного усилителя.

А вот телефонный капсюль, наоборот, желательно использовать по современнее — слышимый голос в трубке будет более громким и четким. Вот некоторые типы применяемых капсюлей: ТМ-2, ТА-4, ТА-56М, ТК-47, ТК-67-УТ-II, ТК-67-Н.

Капсюль и микрофон в каждой трубке должны быть соединены последовательно.

Соединение телефонного капсюля с микрофоном во вспомогательной (красной) трубке видно нагляднее, поэтому покажу на ее примере.

Аналогично выполнено и в основной (черной) трубке, только провода скрыты внутри корпуса телефонной трубки.

Затем берем любой элемент питания, в моем случае это «плоская» батарейка (3R12) напряжением 4,5 (В).

К выводам батарейки припаиваем два проводника, которые заводим в отделение, где установлен микрофон.

Для крепления батарейки к трубке в нашем случае применяется ХБ изолента. Вы же можете крепить батарейку любым удобным для Вас способом.

Теперь нам нужно подключить батарейку. Плюсовой вывод (+) соединяем с одним выводом микрофона, а минусовой вывод (-) соединяем с соединительным проводом. На фото ниже это соединение выполнено с помощью пайки и заизолировано красной изолентой. Осталось на свободный вывод телефонного капсюля подключить второй соединительный провод.

На соединительных проводах в качестве удобства подключения к жилам кабеля или к винтовым клеммам используются фиксированные зажимы типа «крокодил». В принципе, зажимы можете делать любыми для Вас удобные, но для меня «крокодильчики» будут в самый раз.

Одна трубка у нас готова. Это будет основная трубка, через которую будет подаваться напряжение в искомую жилу кабеля.

Во вспомогательной трубке необходимо просто соединить последовательно телефонный капсюль и микрофон, и по аналогии подключить к их свободным концам соединительные провода с зажимами типа «крокодил».

На представленных телефонных трубках Вы видите еще старые «крокодильчики», которым уже не один десяток лет, как и самим трубкам.

Сейчас же мы используем вот такие более современные «крокодилы».

Как прозвонить кабель с помощью телефонных трубок

О том, как пользоваться телефонными трубками я покажу Вам на примере прозвонки кабеля РПШ (14х2,5). Этот кабель объединяет между собой два поста управления магнитным пускателем для электродвигателя.

Кому интересно, то я могу написать отдельную статью о схеме управления магнитным пускателем с нескольких мест. Только дайте мне об этом знать, либо в комментариях, либо по почте.

Сначала, мы с напарником определяем общую жилу, с которой будем начинать прозвонку. Обычно это любая цветная жила.

В нашем кабеле две коричневые жилы, поэтому выбираем любую из двух. Как, вариант, можно их объединить. Таким образом, общей жилой у нас будет жила коричневого цвета. Относительно этой жилы мы и будем прозванивать остальные жилы кабеля.

Затем подключаемся одним зажимом основной трубки на эту общую (коричневую) жилу, а вторым — на любую другую искомую жилу.

С другой стороны кабеля один зажим вспомогательной трубки подключаем также на общую (коричневую) жилу, а вторым зажимом начинаем переключаться по всем жилам кабеля и искать ту жилу, на которой подключен напарник.

Итак, при подключении зажима вспомогательной трубки на искомую жилу кабеля, в трубке появятся характерные щелчки и потрескивания. Это значит, что образовалась замкнутая цепь между общей (коричневой) жилой и искомой жилой.

Далее, прямо по этим телефонным трубкам, мы договариваемся с напарником о маркировке найденной жилы. Предположим, что найденная жила имеет маркировку «10». С двух сторон на эту жилу одеваем заранее заготовленные бирочки с маркировкой.

Ну и затем весь процесс повторяется, пока не будут найдены и отмаркированы все остальные жилы кабеля.

После маркировки жил я опрессовал их с помощью втулочных наконечников НШВИ и подключил на клеммник.

Вот так получилось на посту управления №1.

А вот так на посту управления №2.

Я показал пример, когда в кабеле имеются цветные жилы. Но если их в кабеле нет, то прозвонку можно начинать абсолютно с любой жилы кабеля. Для этого подключаемся одним зажимом основной трубки на искомую жилу, а вторым — на «землю».

Но так мы делаем в том случае, когда контур заземления на объекте единый (соединен электрически), иначе связи по отношению к «земле» не будет или связь будет очень плохой.

Если же кабель бронированный, то вместо «земли» можно использовать его металлическую броню.

После нахождения первой жилы в кабеле, для лучшей слышимости при дальнейшем поиске остальных жил вместо «земли» или брони лучше использовать найденную жилу кабеля.

Во время прозвонки жил кабелей с помощью телефонных трубок можно дистанционно договариваться с напарником о маркировке найденных жил, уточнять их цвета и т.п. При этом кабель может быть проложен, как между разными помещениями, так и вовсе между разными зданиями. А это значит, что не нужно каждый раз бегать друг к другу, как например, при других способах прозвонки кабеля.

Как я уже говорил, в начале статьи, что это очень удобный и эффективный способ. В настоящее время можно пользоваться сотовыми телефонами, транковой и другими современными средствами связи. Но зачастую, в тех же кабельных подвалах или подземных переходах, просто напросто нет «сети», поэтому в такой ситуации в любом случае придется применять другие способы прозвонки, при этом использование телефонных трубок будет наиболее целесообразным выбором.

Смотрите видеоролик, где я показываю как пользоваться телефонными трубками для прозвонки жил кабелей на реальном примере:

Для информации: в некоторых случаях жилы кабеля также можно определить по их скрутке (развертке). Но об этом способе я расскажу Вам как-нибудь в другой раз.

P.S. Всем спасибо за внимание. А каким способом и чем Вы пользуетесь при прозвонке кабелей?

Если статья была Вам полезна, то поделитесь ей со своими друзьями:


Подключение двойной розетки: инструкция

Все большую популярность набирают двойные розетки, подключение которых улучшает качество быта в современных квартирах. В этой статье также представлены описания компьютерных и телефонных розеток, способы их подключения и монтажа.

Двойная розетка

Количество бытовых электроприборов в доме увеличивается, следовательно, требуется больше гнезд, куда можно их включить. Ничего сложного в установке нет, надо лишь знать элементарные правила электробезопасности и последовательность выполнения работ. Перед любыми работами с электричеством необходимо отключить напряжение в щитке (выключив автомат питания) и проверить его отсутствие индикатором напряжения.

Типы двойных розеток

По способу подключения существует два типа двойных розеток:

  1. С клеммами на одну фазу и ноль, с распределительными планками (самый распространенный случай), когда величина тока делится на количество розеток. Не очень хорошо, если много потребителей большой мощности.
  2. С клеммами для одной фазы и нуля на каждой розетке, без распределительных планок. Используется для параллельного подключения двух гнезд. Для этого необходимо подключить кабель только к первой розетке и сделать параллельно перемычки на вторую. Простыми словами, соединить проводом фазу первой клеммы с фазой второй, ноль первой — с нулем второй.

Выбор кабеля

Выбор кабеля перемычек очень важен. Материал провода внутреннего подключения должен совпадать с материалом входного кабеля. Если к розетке подходит медный кабель, то перемычку следует сделать медную. Если алюминиевый, то, соответственно, использовать алюминиевый провод, чтобы избежать окисления контактов. Сечение провода для перемычек также должно совпадать с сечением входного кабеля для равномерного распределения нагрузок.

Подготовка стены

Монтаж двойной розетки немного сложнее, чем одиночной и зависит от типа исполнения оборудования:

  1. Для крепления двойной розетки неутопленного (открытого) вида нужно лишь прикрутить корпус к стене шурупами.
  2. Для крепления корпуса двойной розетки утопленного или внутреннего типа с разводящими планками (описан выше как первый вид розетки), следует высверлить в стене одно отверстие перфоратором со специальной насадкой (немного большего размера, чем подрозетник). Если стена бетонная, нужно использовать режим сверления с ударом. Если стена из кирпича или гипсокартона, то только сверление. Крепится так же, как и одинарная в один подрозетник.
  3. Для крепления двойной розетки с параллельным соединением (описана выше как второй тип) следует сначала высверлить одно отверстие для первого подрозетника. Затем приложить устройство к стене и обозначить место сверления для второго подрозетника, используя уровень. Сделать второе отверстие. Далее нужно взять сверло диаметром, немного большим, чем диаметр гофры для проводов перемычки, и просверлить отверстие между двумя подрозетниками.

Подключение

Рассматривается на примере подключения двойной розетки с параллельным соединением. Для начала надо определить, где фаза, а где ноль на подведенном проводе. Для этого следует кратковременно включить автомат питания и проверить наличие напряжения индикаторной отверткой. Снова отключить электричество. Каждый провод завести в подрозетник через разные отверстия. Подключение двойной розетки производится в самом корпусе. Нужно проложить в паз между двумя подрозетниками кусок кабеля для перемычки, отрезанный на нужную длину. Лучше всего провода зачистить стриппером (ручной инструмент для аккуратной зачистки) на 1,5 см от края и обжать наконечниками при помощи кримпера (ручной инструмент для обработки концов кабеля), закрепить в клеммы розетки. Если специального оборудования нет, можно зачистить провод от изоляции острым ножом, стараясь не повредить жилы, скрутить концы проводов пальцами и облудить паяльником.

После того как кабель будет приготовлен к подключению, двойную розетку подносят к подрозетнику и прикручивают входящие провода к первому гнезду. Важно прикрутить фазу на один контакт, а ноль — на другой. Затем от первой розетки протягивают через паз в стене (высверленный ранее) провода перемычки ко второй розетке и подключают к клеммам. Соответственно, фазу — к фазе, ноль — к нулю. Подключение двойной розетки с заземлением отличается наличием еще одного проводка желто-зеленого цвета. Он приходит к подрозетнику и соединяется с пластиной заземления на розетке, обхватывает лапками вилку с наружной стороны.

Подключение двойной розетки без заземления возможно, но нежелательно, так как есть риск перегорания электроприборов при коротком замыкании и поражения человека электрическим током. Тем не менее в старых домах заземление в проводке не предусмотрено, и большинство жителей обходится без него.

Бывают случаи, когда необходимо подключение двух двойных розеток. Тогда все они соединяются параллельно, либо покупается сетевой фильтр на четыре и более гнезд.

Закрепление в стене

Важно надежно закрепить подрозетник в отверстии стены, чтобы не произошло вытаскивания розетки в процессе эксплуатации. Для этого лучше всего использовать алебастр, который можно купить в магазине. Развести его с водой до получения густой пасты, затем намазать смесь в отверстие для подрозетника. После этого вставить подрозетник в стену на алебастр и обязательно выровнять его по уровню. Чтобы смесь подсохла, необходимо подождать час-полтора и только потом устанавливать розетку. Она крепится к подрозетнику лапками с винтами – вставляется розетка, затягиваются болты крепления. Завершающий этап – установка декоративной панели.

Выключатель

Иногда требуется совместить двойной выключатель с розеткой, подключение такого устройства часто необходимо в коридоре около санитарной комнаты. Чем отличается его монтаж от подключения обычной розетки? Во-первых, необходимостью высверливать овальное отверстие в стене для подрозетника (кстати, последний должен быть тоже овальной формы), во-вторых, подключением большего количества проводов.

К подрозетнику подходят провода с фазой и с нулем, еще к каждому выключателю подводятся по два провода от осветительного оборудования (например, из коридора и санузла). Последовательность работы такая же, что и в случае подключения двойной розетки. Отличается лишь схема подключения.

Интернет-розетка

Современные компьютерные розетки обозначаются аббревиатурой 8P8C: из английского — 8 позиций, 8 контактов, имеют фиксатор, применяются для соединения различных объектов в сеть. Подключается четырехпарный кабель – витая пара. Рассматривается подключение двойной компьютерной розетки T 568 B, так как ее чаще всего используют в России.

Обрезается кабель на нужную длину, удаляется наружная изоляция примерно на 5 см. Разматываются витые пары на необходимое для заделки в розетку расстояние. С задней стороны коннектора находятся прорезающие контакторы, в которые зажимаются провода. При нажатии происходит разрезание изоляции двумя острыми ножами и обеспечивается надежный контакт жилы с клеммой. Необходимо соблюдать распиновку коннектора по цветам жил. В розетке нарисованы цвета – какие провода в какие контакты нужно вставлять. Выбирать надо вариант B (для розетки T 568 B). Заделка контактов производится тыльной стороной канцелярского ножа или тонкой плоской отверткой, но лучше всего использовать специальное устройство для заделки и обрезки витой пары. Это устройство сильно улучшает качество работы и экономит время монтажника. Просто нужно надавить сверху до щелчка, и дело сделано. После зажима проводов ненужные концы обрезаются.

Перед монтированием розетки к стене можно перестраховаться и прозвонить контакты мультиметром, чтобы потом не разбирать конструкцию. В зависимости от исполнения коннектора – внутреннего или внешнего — корпус крепится либо в обычный подрозетник (пластиковыми распорками с зубцами), либо на поверхность стены (болтами или двусторонним скотчем). Сверху закрывается крышкой. Подключение двойной интернет-розетки отличается тем, что подсоединяются два кабеля: каждый — к своему гнезду, также соответственно цветовым маркерам на коннекторе.

Телефонная розетка

Телефонная розетка легче в подключении, чем электрическая, и напряжение в телефонной линии не представляет опасности для жизни (в режиме ожидания – 60 В). Отключить телефонную линию часто не представляется возможным, поэтому нужно соблюдать требования по электробезопасности при работе. Необходимо помнить, что в момент входящего вызова напряжение в цепи составляет 120 В.

Розетки бывают разных типов, предлагается рассмотреть самый распространенный вариант – 6P2C (RJ11), представленный на фото. Для того чтобы подсоединить телефонную розетку, нужно выполнить несколько пунктов:

  1. Открыть крышку корпуса розетки, открутив крепежный болт.
  2. Для корпуса внутреннего исполнения сначала необходимо установить монтажную капсулу, перед этим высверлив отверстие в стене для нее специальной насадкой на дрель. К этому отверстию проводится кабель, предпочтительнее четырехжильный, и оставляется хвост 15 см. Чтобы корпус розетки держался крепко, нужно посадить его на алебастр, но при монтаже в гипсокартон используются крепления самого корпуса. Лучше всего проложить провод под слоем штукатурки, подальше от силового кабеля.
  3. Перед подключением провода к розетке идеальным вариантом будет надеть на зачищенные (5 мм) концы жил специальные наконечники и обжать их с помощью кримпера (клещи для обжимания). А зачищать лучше стриппером (ручной инструмент для зачистки кабеля). Если такого инструмента под руками нет, для зачистки можно использовать острый нож.
  4. Телефонный кабель присоединяется к клеммам розетки с красным и зеленым проводами. К красному проводнику подводится минус, а к зеленому – плюс. Самый обычный мультиметр поможет определить, где минус, а где плюс сети. В большинстве современных телефонных аппаратов полярность неважна, но, если была перепутана полярность и телефон не заработал, ничего страшного нет. Следует поменять провода сети местами и проверить работоспособность еще раз.
  5. Закрутить на болт крышку корпуса.
  6. Проверить наличие связи.

Подключение двойной телефонной розетки ничем не отличается от одинарной, потому что различия схемы уже присутствуют в самом корпусе.

Как проверить телефонную линию с помощью аналогового вольтметра

Даже в век смартфонов все еще может быть важно иметь работающий стационарный телефон. Если у вас возникли проблемы, но у вас нет тестера телефонной линии, можно использовать аналоговый вольтметр для выполнения некоторых элементарных тестов. Это удобное пошаговое руководство покажет вам, как это сделать!

Примечание: Если у вас возникли проблемы с телефонной линией, попробуйте отключить телефоны, чтобы убедиться, что сам телефон не виноват.Это должно быть первое, что вы должны попробовать, если вы не можете услышать гудок или он прерывистый.

Проверьте, подключены ли ваши линии к телефонной компании.

Проверьте аналоговые вольтметры на Amazon.

Шаг 1. Найдите главную распределительную коробку

Сначала найдите сетевой интерфейсный блок, который установлен где-то снаружи вашего дома, и найдите внутри линейную проводку.

Шаг 2 — Проверка напряжения входящей телефонной линии

Чтобы проверить, подключены ли вы к телефонной компании, вам не нужно ничего отключать или ослаблять винты проводов.Вместо этого просто установите вольтметр на «Вольт» или «В постоянного тока» и прикоснитесь черным проводом щупа к красному проводу внутри коробки. Аналогичным образом прикоснитесь красным проводом щупа к зеленому проводу. Ваш вольтметр должен показывать низкое напряжение от 45 до 48 мВ. Если это так, значит, ваши линии правильно подключены к телефонной компании. Однако, если показания напряжения не отображаются или они равны нулю, значит, ваши линии вообще не получают сигнал от телефонной компании.

Проверка внутренней проводки на целостность
Шаг 1. Отсоедините проводку

Подойдите к блоку сетевого интерфейса за пределами дома и отсоедините вилку (внутри внешней распределительной коробки) от линии, которая не работает.Если у вас только одна линия, должна быть только одна вилка с подключенными к ней цветными проводами. Удалите короткий провод штекера, а затем вернитесь внутрь и снимите штекеры линии со всех телефонов, которые используют линию.

После того, как вы больше не будете подключены к телефонной компании, вы можете проверить целостность внутренней проводки.

Шаг 2 — Настройте вольтметр для проверки целостности цепи

Следуйте инструкциям, прилагаемым к вольтметру, для настройки его на проверку целостности цепи или обрыва цепи.

Шаг 3 — Понятие о непрерывности

При правильном подключении каждый цветной провод в линии должен быть полностью независимым от других. Итак, ни один из цветных проводов не должен касаться друг друга. Вы можете использовать функцию проверки непрерывности вашего вольтметра, чтобы убедиться, что никакие два провода не соприкасаются.

Непрерывный провод позволяет электричеству беспрепятственно проходить по всей длине провода. Однако два неизолированных провода, которые соприкасаются друг с другом, также имеют непрерывность.Поскольку провода ни в коем случае не должны касаться друг друга, наличие обрыва указывает на проблему в этом случае.

Шаг 4 — Проверка проводки

Используйте отвертку, чтобы открыть клеммную коробку (куда вы подключаете свой телефон). Затем поместите выводы на любые два провода. Если вольтметр показывает, что есть непрерывность, у вас проблема с внутренней проводкой в ​​вашем доме, и вам необходимо ее отремонтировать.

Когда вы совершаете покупки по ссылкам на нашем сайте, мы можем получать комиссионные бесплатно для вас.

Тестирование телефонной линии с помощью мультиметра

Результаты листинга Тестирование телефонной линии с помощью мультиметра

Как проверить телефонную линию с помощью мультиметра? Techwalla

9 часов назад Шаг 7.Подключите один из выводов цифрового мультиметра к одному проводу phone , а второй провод подсоедините к другому проводу phone . Если мультиметр не обнаруживает целостности, значит линии телефона не соприкасаются. Если он обнаруживает непрерывность, телефон
