Как проверить тестером провод на обрыв

Для ремонта домашней электропроводки или бортовой сети автомобиля всегда требуется знать, как прозвонить провода мультиметром. Этот прибор тестирует целостность, исправность кабеля, им можно проверить сопротивление изоляции и действующее напряжение в домашней электросети. Это незаменимый измеритель для монтажа проводки и практической реализации электротехнических проектов.

Настройка и подготовка мультиметра

Для правильной работы с мультиметром нужно его настроить. Это значит, что нужно выбрать величину, предполагаемую к измерению, и предел ее функционирования, то есть то значение, за которое она не будет выходить.

Символы на лицевой панели измерителя

Мультиметром можно производить проверку различных электротехнических величин: силы тока, напряжения, сопротивления, частоты. Также с его помощью производится тестирование работоспособности различных радиоэлементов: резисторов, конденсаторов, диодов и транзисторов. Сама часть слова «мульти» подразумевает наличие нескольких типов измерений. Для выбора этих типов на передней панели тестера предусмотрена ручка, поворотом которой можно выбрать необходимую величину.

Существует тип мультиметров более высокого класса, например, Agilent, выбор величин измерения в котором производится не поворотной ручкой, а кнопками. Для выбора величины достаточно нажать на соответствующую этой величине кнопку.

В большинстве случаев символы, изображенные на корпусе мультиметра, изображают принятые в физике обозначения электротехнических величин либо условно-графические обозначения радиоэлементов, предполагаемых к тесту. На лицевой панели можно встретить такие символы:

  • U — символ напряжения;
  • В — обозначает вольты, это тоже мера напряжения;
  • I — это ток, при установке ручки на это обозначение будет измерена сила тока;
  • А — амперы, мера силы тока;
  • Ω, R — символ сопротивления;
  • Ом — мера сопротивления, Омы;
  • -| |- — таким значком указывается конденсатор, мультиметр измерит его емкость;
  • Диоды и транзисторы тоже маркируются на корпусе тестера своими условно-графическими обозначениями.

Но не только измеряемые величины обозначены на лицевой панели тестера: отверстия для подключения щупов тоже имеют свои обозначения. Одно из гнезд измерителя будет всегда занято черным щупом. Это общее отверстие, оно обычно промаркировано надписью COM, что значит «общий». Кроме него, у мультиметра есть два или три рабочих отверстия, предназначенные соответственно для измерения напряжения, малого тока и большого тока.

Гнездо, отмеченное знаком U, Ω, Hz предназначено для замеров сопротивления, напряжения и частоты, а также для теста различных радиоэлементов. Сюда же нужно устанавливать щуп для прозвонки проводов и кабелей на обрыв.

Отверстие с надписью мА (mA) используется для проверки малых токов (до 1 ампера), а с надписью А (10 А) нужно для измерения высокого ампеража.

Также возле значков напряжения и тока находятся символы

или -. Это обозначает характер измеряемой величины: постоянный или переменный ток или напряжение.

Пределы измеряемых величин

Кроме обозначений величин проверяемых параметров, на лицевую панель мультиметра нанесены обозначения пределов измерений. В более совершенной аппаратуре этих надписей нет, так как электроника тестера сама выбирает предел, исходя из подаваемого ей на вход сигнала. Однако большинство мультиметров предполагает ручную настройку пределов измерений.

Обычно пределы заданы числами, кратными 2: 2, 20, 200… Таким образом, при выборе предела следует руководствоваться правилом: выбирать ограничение выше измеряемого, но одного порядка. Например, для измерения напряжения в домашней электросети (в розетке) нужно выбрать режим измерения переменного напряжения и предел измерения 2000 вольт. А для прозвонки проводов мультиметром нужно выбрать режим сопротивления и минимальный предел измерений 2 Ом. Однако для длинных кабелей требуется больший предел измерений — 20 Ом. Дополнительно можно включить кнопкой звуковой сигнал, который подается при возникновении короткого замыкания (наличия цепи).

Подключение тестера

Для проверки параметров электроцепей и прозвонки мультиметром проводов и кабелей необходимо правильно подключить измеритель в тестируемую цепь. При проверке на целостность цепи проверяется необходимый участок, заключенный между выводами измерителя. Поэтому тестер подключается к выводам цепи. Если измеряется напряжение, мультиметр нужно подключить параллельно участку, на котором проверяется напряжение.

При измерении тока мультиметр нужно подключить последовательно в разрыв тестируемой цепи, например, между выводом источника питания и клеммой нагрузки.

Проверка параметров электроцепи

При проверке электрических цепей можно тестировать многие их параметры. Это и ток, и напряжение в сети, и частота сигнала. Но для определения исправности требуется только прозвонить цепь на целостность и проверить сопротивление изоляции. И то, и другое можно выполнить мультиметром.

Для того чтобы знать, как прозванивать мультиметром электрическую проводку, нужно правильно настроить измерительный прибор и верно выполнить действия по измерению. Для проверки целостности провода нужно:

  1. Подключить черный щуп мультиметра в гнездо с надписью COM, а красный — в гнездо с надписью U, Ω, Hz;
  2. Ручку измерителя нужно установить в положение 20 Ом;
  3. Подключить измерительные контакты к обоим концам провода. Если концы находятся в различных местах помещения — нужно использовать предварительно проверенный удлинительный провод;
  4. На экране тестера отобразится значение. Если значение не превышает 2 Ом, значит, целостность провода не нарушена. Если показания не устанавливаются на одном уровне или более 8−10 Ом — значит, в цепи есть разрыв.

Таким же образом тестируются провода в автомашине и шлейфа различных электронных приборов.

Кроме проверки целостности, провода тестируются на сопротивление изоляции. Это тоже можно сделать мультиметром:

  1. Щупы остаются в тех же отверстиях, как и при проверке целостности;
  2. Режим измерения выбирается тот же — проверка сопротивления;
  3. Предел измерения нужно выбрать наибольший — 20 или 200 мегаом;
  4. Прикоснуться щупами к разноименным жилам кабеля: к фазному и нулю или к фазному и экрану. В автомобиле это масса и сигнальная жила;
  5. На экране должно оставаться показание бесконечности, если вместо этого какое-либо значение, значит, где-то есть замыкание. Изменяющиеся значения говорят о помехах в сети.

Кроме обычных проводов, существуют высоковольтные провода, выдерживающие большие нагрузки по току и напряжению. К ним относятся свечные провода в машинах. По ним протекает ток, который требуется при запуске двигателя, такой ток достигает 80−150 ампер. Знать, как проверить высоковольтные провода мультиметром, требуется при диагностике электроники автомобиля. Прозвон этих проводов происходит по указанной схеме, с тем отличием, что необходимо установить больший предел измерения сопротивления. Обычно этот предел нужно установить на уровне 20 килоом.

После этого нужно найти концы провода и подключить к ним щупы мультиметра. На экране прибора будет отображено сопротивление этого провода. Оно должно быть в пределах от 1 до 10 кОм.

В грузовых машинах, а также в сетях, расположенных в местах, подвергающихся постоянному механическому воздействию, размещают проводники с экраном — бронью или бронепровода. В бронепроводе особенностью является только экран, выполненный из прочного металла. Проверить целостность и изоляцию бронепровода можно так же, как и у обычного, необходимо только иметь доступ к его концам и выводу экрана.

Требования безопасности

При любых проверках электрических сетей, находящихся под напряжением, необходимо выполнять требования техники безопасности. Нельзя работать без защитной изолированной обуви, а также лучше надевать резиновые перчатки. При проверках целостности и сопротивления изоляции электрических цепей нужно обязательно обесточивать сеть путем отключения автоматов, поэтому следует проводить все проверки в светлое время суток, так как при аварийном освещении и при свете фонарей можно работать только при возникновении чрезвычайной ситуации.

В быту иногда возникают непредвиденные ситуации, когда прибор или кухонное оборудование попросту перестают функционировать. Конечно, причин на самом деле предостаточно. Но если оборудование исправно, значит дело в проводке.

В компании ТрансЭнергоИнвест в продаже представлен широкий ассортимент силового кабеля ААБл, АПВБбШп, АВБбШв, АСБ, АСБл, АВВГ, АПВБбШв, АПВПУГ по Москве и всем регионам РФ, подробнее на сайте t-e-i.ru

На t-e-i.ru Вы сможете приобрести кабель любого сечения и в любых количествах. Вы можете быть абсолютно уверены в отношении качества, так как эта фирма присутствует на российском рынке уже более пяти лет. Негативные отзывы за такое время при всём желании скрыть не удастся.

Методики проверки кабеля на наличие обрыва

Сегодня существует масса методик, которые задействуют не только мультиметр, но и обыкновенную лампу накаливания. При помощи мультиметра означенные задачи могут быть выполнены быстрее.

Для проверки понадобится выполнить следующую последовательность действий:

  • установить режим мультиметра на проверку сопротивления;
  • поочерёдно проверять при помощи щупа каждую жилу провода;
  • правильно классифицировать показания мультиметра.

С первыми двумя пунктами пожалуй всё ясно. Последний требует некоторого уточнения. Если сопротивление в районе 2 Ом, то провод абсолютно исправен (целый). Превышение отметки в 10 Ом является тревожным знаком. Вероятно, на лини присутствует частичный обрыв.

Необходимо отметить, что подобный способ может быть применим к проводам любого рода и предназначения (компьютерные, силовые, телефонные и т.д.).

Обрыв провода в стене: нет прямого доступа

Быть может, провод перегорел в стене и вследствие этого, электропитание квартиры стало невозможным. Естественно, прямого доступа к проводу нет. А долбить стену из-за одного провода – мягко говоря, не вариант.

В этом случае поможет специальный прибор. На строительных маркетах он известен под маркировкой E-121. Электрики же его называют по-простому «Дятлом».

Направьте его в место предполагаемого обрыва кабеля. Дело в том, что в этом месте при поданном питании будут образовываться электромагнитные аномалии, завихрения. Прибор фиксирует их на раз и сигнализирует об обрыве.

Можно выявить обрыв и старым «дедовским» методом. Однако для этого необходим обыкновенный радиоприёмник. Необходимо настроить его на частоту в 100 кГц. Шум будет усиливаться там, где находиться место обрыва.

На видео будет продемонстрирован процесс прозвонки провода на поиск обрыва:

Чтобы выявить в квартире неполадки с электричеством, нужно немного свободного времени и умение обращаться с мультиметром.

Зачем нужны проверки электропроводки

Строительство нового здания – это комплекс работ, которые выполняются в определенной последовательности. После прокладывания электрических коммуникаций приступают к этапу отделочных работ.

Перед тем как перейти к отделке, нужна проверка электропроводки. Делается это, чтобы избежать ошибок и гарантировать целостность сети, когда электрика окажется под отделочными материалами: штукатуркой, обоями или гипсокартоном.

Определение обрыва кабеля и правильности подключения называется прозвонкой.

Варианты прозвонки проводов

Выявление обрыва цепи – простая диагностическая операция. Прозвонить проводку можно такими способами:

  • при помощи лампочки, батарейки, двух проводов и электрических зажимов, называемых «крокодилами». Чтобы проверить электрический кабель, нужно при помощи зажимов подключить его к разным концам проверяемого кабеля. Другие концы крепятся к клеммам батарейки. Между одной клеммой и проводом устанавливается лампочка. Если прозваниваемый провод имеет обрыв, то подсоединенная лампочка не загорается;
  • мультиметром. Его можно использовать не только для определения короткого замыкания фазного провода, но и для измерения сопротивления;
  • электрическим тестером или индикатором. Для проверки нужно подсоединить тестер к разным концам провода и подать напряжение. Если загорится индикатор или сработает звуковой сигнал, это означает отсутствие короткого замыкания.

Перед тем как проверить в квартире проводку, убедитесь, что подача электричества отключена в распределительном щитке.

Проверка отдельного куска провода

При ремонте электропроводки в квартирах часто приходится заменять старую электрическую разводку. До начала укладки нового кабеля его прозванивают. Нужно проверить качество изоляции. Если провод будет проходить под отделочными материалами, то короткое замыкание из-за некачественной изоляции может привести к пожару.

Чтобы проверить изоляцию на соответствие требованиям пожарной безопасности, нужно поджечь изоляцию с концов провода. Если изоляция не будет разгораться от открытого пламени, а будет сморщиваться, сильно дымить, то такой провод можно использовать в качестве скрытой проводки в стене.

Если электрические кабели скручены жгутами, как это бывает в старых деревянных домах, то их лучше заменить кабелями, помещенными в самозатухающие короба или гофры, которые обеспечат пожарную безопасность.

Определение целостности провода в скрытой проводке

В кирпичных и бетонных домах между распределительными коробками укладываются провода внутри стен, чтобы не портить вид помещения. Но это создает проблемы с обнаружением обрыва скрытой проводки.

Несколько способов для обнаружения в участке стены электрического кабеля:

  • визуальный метод. Нужно внимательно осмотреть оштукатуренную стену. В месте, где проходит электрический кабель, штукатурка будет иметь другую фактуру. По ней можно будет определить паз, внутри которого уложен кабель;
  • радиоприемником. Его настраивают на частоту 100 кГц. Затем сканируют, проводя радиоприемником вдоль стены. Где проходит электрический кабель, приемник будет издавать характерные треск и шипение;
  • компасом. Магнитная стрелка, попадая в электрическое поле проводника, будет отклоняться от своего естественного направления на север;
  • электромонтажным детектором электропроводку можно не только обнаружить в стене, но и проверить ее на обрыв. В качестве таких детекторов могут выступать приборы: Е 121 «Дятел», MS-158MV.

Определение наличия короткого замыкания

Внутри распределительного щита установлены автоматы, предохраняющие сеть от перегрузок. Если автоматы находятся в выключенном положении, то проводка в доме неисправна.

Найдите участок, на котором произошло замыкание. Для этого отверткой откройте дозовую коробку. В ней находятся все ветки электрических соединений, скрученные в пучки. Нужно на каждом из этих пучков проверить напряжение тестером. Если в какой-то ветке напряжение между фазой и нулевым проводом отсутствует, в ней и произошло короткое замыкание.

Для поиска места скрытой проводки можно использовать электросхему для данного помещения.

Что такое мультиметр

Мультиметр – это прибор, в котором есть функции вольтметра, амперметра и омметра. То есть он может измерять напряжение постоянного и переменного тока, силу электрического тока и величину сопротивления в сети. Этот прибор может прозванивать провода, измерять температуру, качество электрического соединения, емкость конденсаторов и др.

По принципу работы мультиметры делятся на аналоговые и цифровые. Если результаты замера показывает стрелка со шкалой, то такой тестер называется аналоговым. Если данные отображаются на дисплее, то это цифровой мультиметр.

На присутствие функции прозвонки укажет значок диода или звуковой волны на корпусе прибора.

Как пользоваться мультиметром

Меры безопасности при работе с электричеством:

  • не касаться голыми руками оголенных проводов при замере напряжения в электрической сети;
  • помнить, что соединения проводов чаще всего являются причиной плохого контакта. Поэтому нужно обращать на них внимание в первую очередь;
  • прозвонка проводки требует отсутствия напряжения в проверяемом проводе.

Чтобы проверить электрический кабель, нужно повернуть рукоятку выбора диапазонов измерения в режим прозвонки. Затем соединить щупы мультиметра с концами проверяемого провода. Если прибор будет издавать звук, значит, кабель целый.

Проверка электропроводки на этапе прокладки

На этапе прокладки электрических коммуникаций в доме нужно ответственно подойти к проверке электрической разводки и проводов, из которых она состоит. Если неисправная или некачественная проводка окажется под отделкой, то исправить ошибки будет сложнее. Поэтому нужно:

  • проверить кабель на соответствие заявленной мощности. Сечение проволоки должно соответствовать суммарной мощности электроприборов, которые будут использоваться в данной сети;
  • исследовать изоляцию провода на целостность. Делается это в ходе осмотра;
  • измерение сопротивления изоляции мегаомметром. Для электрической сети с напряжением 220 В сопротивление изолирующего слоя должно находиться в пределах 0,5–1 МОм;
  • правильно испытать проводку под максимальной нагрузкой. Для этого подключите все электрические потребители одновременно.

Простая проверка новой электропроводки

При покупке нового жилья стоит сразу обратить внимание на состояние электропроводки. Это можно сделать в несколько этапов:

  • проверить правильность подключения в распределительном щитке;
  • открыть распределительные коробки и убедиться, что провода соединены при помощи клеммников, а не скруток;
  • проверить номинал электрических розеток. Он должен составлять 16 А. Провода, подключенные к розеткам, должны иметь сечение 2,5 мм;
  • создать нагрузку в электрической сети. При подключении всех потребителей автоматы в распределительном щитке не должны срабатывать. Если сеть имеет где-нибудь разрыв, то некоторые потребители не будут работать.

Проверяем розетку

Чтобы быть уверенным в надежном использовании электрических приборов, нужно выяснить, какое напряжение имеет электрическая розетка, есть ли у нее заземление, необходимое для безопасной работы приборов большой мощности и устройств, контактирующих с водой.

Для проверки напряжения используется мультиметр. Рукоятка диапазонов устанавливается в положение замера напряжения переменного тока. Для замера должно быть выставлено значение 750 В. Щупы прибора вставляются в отверстия розетки. Напряжение должно быть 220 В. Допустимое отклонение – 10%. Если отклонение превышает допустимое значение, то нужно использовать сетевые фильтры для подключения электроприборов.

Заземление электропроводки в квартире можно выявить в электрическом щите. У розетки с заземлением по периметру две медные шины. Чтобы убедиться в том, что розетка подключена правильно, нужно открутить один винт в центре, достать сердцевину и посмотреть, как подключены провода. Если к розетке подходят 3 провода, значит, заземляющий проводок подсоединен. Заземление на проводах обозначено желто-зеленым цветом.

Как еще можно проверить проводку

Состояние электропроводки можно оценить косвенными методами. Например, если ее возраст составляет более 20 лет, то, вероятно, ее изоляция скоро придет в негодность. Нагревание проводов дает понять, что разводка имеет плохие контакты в местах соединений. Периодические короткие замыкания также свидетельствуют о плохом состоянии проводки.

При проведении ревизии обратите внимание на соединения проводов в распределительных коробках. Выясните, есть ли обугливание или нагрев в местах соединения. Если использованы скрутки, то осмотрите их на предмет окисления.

Как прозвонить провода мультиметром? Как прозванивать их на обрыв и определить короткое замыкание? Режим прозвонки

К использованию мультиметра очень часто приходится прибегать во время работы с различного рода электрическими приборами. А при работе с такой вещью, как электрическая цепь – без него просто не обойтись. Он применяется и если нужно проверить напряжение и проводку, определить короткое замыкание и так далее. То есть спектр его использования крайне широк. Но попробуем разобраться в особенностях процесса прозвонки проводов при помощи мультиметра, а также разберемся, что нужно знать, дабы сделать этот процесс максимально простым и эффективным.

Как настроить мультиметр?

Чтобы можно было правильно прозванивать цепь на обрыв с помощью мультиметра, необходимо выбрать правильный режим работы рассматриваемого прибора. Это значит, что требуется выбрать определенную величину, что необходимо будет измерить, а также границу ее функционирования, а именно значение, выше которого она быть не может.

Указанным устройством может проводиться проверка различного рода величин, начиная от силы тока и заканчивая частотой, сопротивлением и напряжением. Кроме того, тестер позволяет проводить проверку различных радиоэлементов – транзисторов, конденсаторов. Учитывая, что устройство имеет название «мультиметр», это подразумевает наличие широких измерительных возможностей. Чтобы выбрать определенный тип измерений, спереди тестера присутствует переключатель, благодаря повороту которого выбирается нужный рабочий режим.

В устройствах подороже это делается не при помощи переключателя, а при помощи обычных клавиш. То есть для выбора нужной, следует просто нажать на клавишу, что будет соответствовать определенной величине.

Чаще всего знаки, которые изображены на тестерном корпусе, изображаются в виде символов, что приняты в физических науках для обозначения величин электротехнического типа или условно-графических обозначений радиоэлементов. Обычно там можно увидеть символы следующего толка:

  • напряжения;
  • токовой силы;
  • измерения емкости конденсатора;
  • сопротивления.

Но на передней панели прибора обозначаются не только величины, которые можно измерить. Разъемы, куда подключаются щупы, тоже имеют определенного рода обозначения. Например, в одном из гнезд всегда будет располагаться щуп черного цвета. Он будет находиться именно в общем гнезде с обозначением СОМ, то есть «общее». Также любой прибор имеет еще 2 либо 3 рабочих отверстия, что предназначаются для проведения замеров напряжения, различных типов токов.

Разъем, помеченный знаками U, ?, Hz, требуется для проведения замеров сопротивления, частоты, напряжения и проведения тестирования разного рода радиоэлементов. Сюда требуется вставлять щуп для прозвона кабелей и проводов на целостность.

Отверстие, имеющее обозначение мА, применяется для проверки токов до 1 ампера, а с обозначением А – для замеров больших значений.

Отметим, что возле значков тока и напряжения можно увидеть символы «~» либо «-». Ими обозначаются переменный или постоянный ток, либо напряжение.

Теперь скажем непосредственно о настройке и подготовке устройства к работе. Для его включения следует установить переключатель в определенное положение. Тогда при проведении проверки тестер пищит, что будет означать, что контакты замыкаются.

Если вдруг в цепи будут найдены разрывы, то на экране прибора загорится «1».

То есть, тестер сигнализирует, что сопротивление вышло за возможные пределы.

Есть также ряд моментов, на которые следует обратить внимание до начала проведения работ.

  • лучше всего применять специального типа наконечники – так называемые крокодилы. Их обычно надевают на кончики приборов измерения.
  • конденсаторы должны быть совсем разряжены, иначе тестер может сломаться.
  • цепь, которая будет проверяться, должна быть полностью обесточена и не иметь даже слаботочных источников питания.
  • нельзя прикасаться к концам проводов, где отсутствует изоляция. Иначе произойдет искажение показаний.
  • перед началом проведения работ требуется проверить работоспособность самого устройства.

Как проверить провода?

Теперь попытаемся разобраться, как проверить провода мультиметром и найти деформации, если они есть. Разберемся на примере самой обычной проводки в частном доме либо квартире. В идеальных условиях все должно быть сделано по нормативам и ГОСТ, а все потребители разделены и каждая цепь запитана в распредщитке через конкретный автомат.

Предположим, что в какой-то комнате не работает розетка и нам нужно понять, в чем дело, то есть осуществить прозвон. На первом этапе нужно проверить распредщиток из-за того, что возможно сработала автоматика. Если все автоматы включены, то помещение следует обесточить. Теперь вытаскиваем розетку и осматриваем ее на предмет дефектов. Если все работает как надо, то необходимо осуществить проверку соединения кабелей в распредщитке.

Если в помещении присутствует несколько распредкоробок, то необходимая будет располагаться над неисправной розеткой либо недалеко от нее. В такой коробке происходит разрыв основного кабеля, его соединение с розеточными жилами, и далее он идет на следующего потребителя.

В распредкоробке обычно располагается 3 скрутки. При прозвонке кончик щупа должен прикасаться с оголенной скрутке. А вторым щупом производится поочередная проверка розеточных контактов.

Либо, если удобно, один щуп устанавливается в контакте розетки, а второй поочередно проверяет скрутки в распредкоробке.

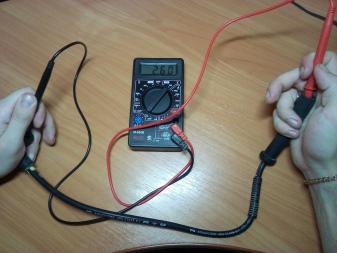

Теперь поговорим о проверке мультиметром кабеля на обрыв. Для этого следует осуществить следующие действия.

  • Сначала включаем режим прозвонки на мультиметре, после чего выключаем источник питания, который осуществляет снабжение интересующего нас провода энергией;
  • Внимательно осматриваем соединения на обоих концах кабеля на предмет повреждений физического характера, если они легкодоступны. Можно осторожно потянуть за концы проводов, где они прикрепляются к разъемам, дабы убедиться в том, что они закреплены максимально надежно.
  • Теперь следует пощупать длину провода при помощи большого и указательного пальца и особое внимание уделять участкам, где изоляция провода не является целостной. Если нужно, можно применить зеркало и фонарик, дабы осмотреть места с минимальным доступом. Также следует обращать внимание на потемневшую изоляцию. Это может быть признаком перегрева провода внутри изоляции и его последующего разрыва.
  • Производим отсоединение разъема, куда включен кабель и проверяем его на наличие повреждений.
  • Теперь берем устройство и устанавливаем его либо на непрерывность, либо на наиболее низкий диапазон шкалы «ом».
  • Включаем его и касаемся одним из щупов к клемме из металла, что удерживает бронепровод на разъеме, а другой – к открытому участку провода, где он идет в разъем. Теперь следует отодвинуть бронепровод для проверки ложного соединения во время прозвонки. Показания тестера должны быть такими, чтобы сопротивление было нулевым. Если на экране показывается значок бесконечности сопротивления, то кабель неверно подключен. Следует осуществить проверку терминала на другом конце провода, если он оснащен разъемом.
  • Теперь необходимо подключить один из датчиков, ответственных за измерения, к одной части провода, а второй – ко второму. Чтобы сделать это, можно применять зажимы-крокодильчики на датчиках, дабы они плотно подключались к кончикам проводов. Если в кабеле будет обнаружен разрыв, то мультиметр будет показывать на дисплее бесконечное сопротивление.
  • Теперь подключаем зонд мультиметра к контактам в предполагаемом месте разрыва и осуществляем прозвонку. Если на экране все еще отображается знак бесконечного сопротивления, то место разрыва провода найдено.

Следует сказать, что указанный алгоритм является общим для данной процедуры.

Рассмотрим и другие случаи прозвонки проводов. Например, нам требуется провести прозвонку высоковольтных проводов. В таком случае тестер придется использовать в режиме омметра. Порядок измерений тогда будет следующим.

  • Включаем тестер, после чего поворачиваем диск управления в положение с обозначением сопротивления. Оно обычно измеряется в омах и будет иметь обозначение на циферблате греческой буквой омега.
  • Подключаем красный щуп или «плюс» к такому же внешнему полю катушки зажигания.
  • Черный щуп от мультиметра подносим к отрицательной стойке устройства для измерения сопротивления катушки первичного типа. Если результаты показаний будут отличаться от тех, что указаны в инструкции к автомобилю, то требуется осуществить замену катушки зажигания.
  • Теперь черный щуп мультиметра подключается к главной отрицательной клемме зажигательной катушки. Это позволяет сформировать сопротивление для катушки вторичного типа. И в этом случае, если значение сопротивления будет отличаться от того, что прописано в инструкции к автомобилю, то катушка зажигания является нерабочей, а значит, целостность системы будет нарушена. Единственным способом исправления ситуации будет замена катушки зажигания.

Также довольно часто автомобилистам приходится осуществлять прозвонку кабелей зажигания. Перед ее проведением такой тип провода должен быть тщательно осмотрен. Если он пористый и у него имеются трещины на изоляции либо окислившиеся контакты, то он нуждается в замене. Если он выглядит нормально и повреждений не имеет, то тогда его можно прозвонить. Сделать это можно следующим образом:

  • устанавливаем омметр в режим на 20 кОм;
  • цепляем контакт на конец провода;
  • проверяем результат, высвечивающийся на экране прибора.

Тут следует сказать, что сигнализировать о неполадке в работе такого провода будет значение, которое отличается от того, что прописано в инструкции к автомобилю.

Еще один довольно распространенный случай, когда требуется прозвонка провода – проверка проводки в квартире или доме. Поломку проводки довольно просто распознать мультиметром. Правда, сделать это быстро вряд ли получится. Но не будем вдаваться в подробности, а просто опишем алгоритм процесса.

  • Сначала переводим мультиметр в режим прозвонки.
  • Находим распредкоробку, где будет находиться большое количество кабелей, не имеющих маркировки.
  • При помощи индикаторной отвертки проводим проверку проводов. Это обязательно необходимо делать при включенном автомате.
  • Теперь отмечается нужный провод фазы при помощи изоленты.
  • Затем требуется найти ноль. Для этого переводим мультиметр в другой режим – измерения напряжения. Не следует забывать, что нужно выставлять верхнюю границу напряжения больше, чем есть в сети.
  • Первый щуп подсоединяем к фазе, а вторым проводим проверку проводов один за другим.
  • Устройство должно показать 220 вольт, когда щуп будет поднесен к нужному проводу. Его также следует промаркировать.
  • Другие пары также обозначаются изолентами.

Техника безопасности

При осуществлении прозвонки проводов при помощи мультиметра следует соблюдать ряд требований безопасности, что позволит обеспечить нормальную работу прибора и получение точных данных. Первый момент, о котором следует знать, – ни в коем случае нельзя работать без защитной изолированной обуви. А еще лучше, если ее использовать в связке с обычными перчатками, изготовленными из резины.

Еще один важный момент – при проверке целостности и сопротивления изоляции электроцепей, необходимо обязательно обесточить сеть при помощи выключения автоматов. Третий важный момент – все проверки необходимо осуществить только днем, ведь при аварийном освещении и свете фонарей по правилам техники безопасности можно работать только при возникновении внештатной ситуации.

Кроме того, во время проверки кабеля, который имеет большое количество жил, их следует полностью очистить от изоляции и отделить одну от другой. После этого следует убедиться в том, что жилы являются незамкнутыми. Этот момент крайне важен для кабелей, через которые протекает большой ток.

Если при проверке тестер не издает писк, значит, жилы являются незамкнутыми.

Также при проведении рассматриваемого типа работ будет актуальным применение так называемых крокодилов. Они позволят сделать контакт максимально надежным и не будут занимать руки по время проведения замеров.

Не менее важный момент состоит в том, что во время проверки длинного кабеля нельзя прикасаться руками к голым участкам. Как минимум, это нарушение техники безопасности. А как максимум – это станет причиной существенного искажения результатов замеров.

Рекомендации

Если говорить о рекомендациях к прозвонке проводов мультиметром, то следует сказать, что в первую очередь, мультиметр должен быть настроен на правильный режим измерений. Большинство случаев получения неверных данных замеров и выхода из строя мультиметра обусловлены именно неправильной настройкой прибора. Так что этому моменту необходимо уделять особое внимание.

Еще один важный аспект, который также следует проверять перед началом проведения прозвонки кабелей, – исправность щупов тестера. Дело в том, что в них могут образовываться внутренние переломы и повреждения, которые внешне не видны. А это чревато неправильной работой устройства и получением неправильных результатов измерений. Поэтому до начала проведения работ следует проводить визуальный осмотр щупов на предмет поломок и просто иметь на всякий случай запасной комплект.

Часто пользователи не могут прозвонить провода по причине того, что модель тестера, которую они используют, такой возможности просто не предусматривает. Например, крайне популярная модель под названием DT-830, которую знает чуть ли не каждый радиолюбитель. У нее нет режима прозвонки кабелей, по причине чего использовать ее в таком случае смысла нет. Но многие пользователи об этом просто не знают. Хотя в таком случае мультиметр просто нужно переводить в режим омметра и проводить измерения в диапазоне измерений от 50 до 200 Ом.

Подытоживая вышесказанное, следует отметить, что прозвонка проводов мультиметром не может быть названа слишком сложным процессом, который требует каких-то особых знаний и умений. Здесь больше требуется внимание и понимание того, что именно делается и для чего. Ну и конечно, понимание особенностей устройства используемой модели мультиметра и всех функций, которые она поддерживает.

В таком случае без труда можно осуществить прозвонку кабелей мультиметром при соблюдении всех основных правил техники безопасности при работе с таким прибором, а также электрическими сетями.

О том, как прозвонить провода мультиметром, смотрите в следующем видео.

проверка проводки на обрыв, целостность и сопротивление изоляции

Функции мультиметраДля ремонта домашней электропроводки или бортовой сети автомобиля всегда требуется знать, как прозвонить провода мультиметром. Этот прибор тестирует целостность, исправность кабеля, им можно проверить сопротивление изоляции и действующее напряжение в домашней электросети. Это незаменимый измеритель для монтажа проводки и практической реализации электротехнических проектов.

Настройка и подготовка мультиметра

Для правильной работы с мультиметром нужно его настроить. Это значит, что нужно выбрать величину, предполагаемую к измерению, и предел ее функционирования, то есть то значение, за которое она не будет выходить.

Символы на лицевой панели измерителя

Прибор мультиметр и его возможностиМультиметром можно производить проверку различных электротехнических величин: силы тока, напряжения, сопротивления, частоты. Также с его помощью производится тестирование работоспособности различных радиоэлементов: резисторов, конденсаторов, диодов и транзисторов. Сама часть слова «мульти» подразумевает наличие нескольких типов измерений. Для выбора этих типов на передней панели тестера предусмотрена ручка, поворотом которой можно выбрать необходимую величину.

Существует тип мультиметров более высокого класса, например, Agilent, выбор величин измерения в котором производится не поворотной ручкой, а кнопками. Для выбора величины достаточно нажать на соответствующую этой величине кнопку.

В большинстве случаев символы, изображенные на корпусе мультиметра, изображают принятые в физике обозначения электротехнических величин либо условно-графические обозначения радиоэлементов, предполагаемых к тесту. На лицевой панели можно встретить такие символы:

  • U — символ напряжения;
  • В — обозначает вольты, это тоже мера напряжения;
  • I — это ток, при установке ручки на это обозначение будет измерена сила тока;
  • А — амперы, мера силы тока;
  • Ω, R — символ сопротивления;
  • Ом — мера сопротивления, Омы;
  • -| |- — таким значком указывается конденсатор, мультиметр измерит его емкость;
  • Диоды и транзисторы тоже маркируются на корпусе тестера своими условно-графическими обозначениями.

Применение мультиметра в бытуНо не только измеряемые величины обозначены на лицевой панели тестера: отверстия для подключения щупов тоже имеют свои обозначения. Одно из гнезд измерителя будет всегда занято черным щупом. Это общее отверстие, оно обычно промаркировано надписью COM, что значит «общий». Кроме него, у мультиметра есть два или три рабочих отверстия, предназначенные соответственно для измерения напряжения, малого тока и большого тока.

Гнездо, отмеченное знаком U, Ω, Hz предназначено для замеров сопротивления, напряжения и частоты, а также для теста различных радиоэлементов. Сюда же нужно устанавливать щуп для прозвонки проводов и кабелей на обрыв.

Отверстие с надписью мА (mA) используется для проверки малых токов (до 1 ампера), а с надписью А (10 А) нужно для измерения высокого ампеража.

Также возле значков напряжения и тока находятся символы ~ или -. Это обозначает характер измеряемой величины: постоянный или переменный ток или напряжение.

Пределы измеряемых величин

Как прозвонить провода мультиметромКроме обозначений величин проверяемых параметров, на лицевую панель мультиметра нанесены обозначения пределов измерений. В более совершенной аппаратуре этих надписей нет, так как электроника тестера сама выбирает предел, исходя из подаваемого ей на вход сигнала. Однако большинство мультиметров предполагает ручную настройку пределов измерений.

Обычно пределы заданы числами, кратными 2: 2, 20, 200… Таким образом, при выборе предела следует руководствоваться правилом: выбирать ограничение выше измеряемого, но одного порядка. Например, для измерения напряжения в домашней электросети (в розетке) нужно выбрать режим измерения переменного напряжения и предел измерения 2000 вольт. А для прозвонки проводов мультиметром нужно выбрать режим сопротивления и минимальный предел измерений 2 Ом. Однако для длинных кабелей требуется больший предел измерений — 20 Ом. Дополнительно можно включить кнопкой звуковой сигнал, который подается при возникновении короткого замыкания (наличия цепи).

Подключение тестера

Для проверки параметров электроцепей и прозвонки мультиметром проводов и кабелей необходимо правильно подключить измеритель в тестируемую цепь. При проверке на целостность цепи проверяется необходимый участок, заключенный между выводами измерителя. Поэтому тестер подключается к выводам цепи. Если измеряется напряжение, мультиметр нужно подключить параллельно участку, на котором проверяется напряжение.

При измерении тока мультиметр нужно подключить последовательно в разрыв тестируемой цепи, например, между выводом источника питания и клеммой нагрузки.

Проверка параметров электроцепи

При проверке электрических цепей можно тестировать многие их параметры. Это и ток, и напряжение в сети, и частота сигнала. Но для определения исправности требуется только прозвонить цепь на целостность и проверить сопротивление изоляции. И то, и другое можно выполнить мультиметром.

Для того чтобы знать, как прозванивать мультиметром электрическую проводку, нужно правильно настроить измерительный прибор и верно выполнить действия по измерению. Для проверки целостности провода нужно:

  1. Как использовать мультиметрПодключить черный щуп мультиметра в гнездо с надписью COM, а красный — в гнездо с надписью U, Ω, Hz;
  2. Ручку измерителя нужно установить в положение 20 Ом;
  3. Подключить измерительные контакты к обоим концам провода. Если концы находятся в различных местах помещения — нужно использовать предварительно проверенный удлинительный провод;
  4. На экране тестера отобразится значение. Если значение не превышает 2 Ом, значит, целостность провода не нарушена. Если показания не устанавливаются на одном уровне или более 8−10 Ом — значит, в цепи есть разрыв.

Таким же образом тестируются провода в автомашине и шлейфа различных электронных приборов.

Кроме проверки целостности, провода тестируются на сопротивление изоляции. Это тоже можно сделать мультиметром:

  1. Щупы остаются в тех же отверстиях, как и при проверке целостности;
  2. Режим измерения выбирается тот же — проверка сопротивления;
  3. Предел измерения нужно выбрать наибольший — 20 или 200 мегаом;
  4. Прикоснуться щупами к разноименным жилам кабеля: к фазному и нулю или к фазному и экрану. В автомобиле это масса и сигнальная жила;
  5. На экране должно оставаться показание бесконечности, если вместо этого какое-либо значение, значит, где-то есть замыкание. Изменяющиеся значения говорят о помехах в сети.

Применение мультиметра для прозвона проводов

Кроме обычных проводов, существуют высоковольтные провода, выдерживающие большие нагрузки по току и напряжению. К ним относятся свечные провода в машинах. По ним протекает ток, который требуется при запуске двигателя, такой ток достигает 80−150 ампер. Знать, как проверить высоковольтные провода мультиметром, требуется при диагностике электроники автомобиля. Прозвон этих проводов происходит по указанной схеме, с тем отличием, что необходимо установить больший предел измерения сопротивления. Обычно этот предел нужно установить на уровне 20 килоом.

После этого нужно найти концы провода и подключить к ним щупы мультиметра. На экране прибора будет отображено сопротивление этого провода. Оно должно быть в пределах от 1 до 10 кОм.

В грузовых машинах, а также в сетях, расположенных в местах, подвергающихся постоянному механическому воздействию, размещают проводники с экраном — бронью или бронепровода. В бронепроводе особенностью является только экран, выполненный из прочного металла. Проверить целостность и изоляцию бронепровода можно так же, как и у обычного, необходимо только иметь доступ к его концам и выводу экрана.

Требования безопасности

При любых проверках электрических сетей, находящихся под напряжением, необходимо выполнять требования техники безопасности. Нельзя работать без защитной изолированной обуви, а также лучше надевать резиновые перчатки. При проверках целостности и сопротивления изоляции электрических цепей нужно обязательно обесточивать сеть путем отключения автоматов, поэтому следует проводить все проверки в светлое время суток, так как при аварийном освещении и при свете фонарей можно работать только при возникновении чрезвычайной ситуации.

Как прозванивать провода мультиметром на обрыв

Причин для прозвонки проводов может быть масса. Кому-то нужно проверить цепь на предмет разрывов и неисправностей, кому-то – определить короткое замыкание или узнать о неисправности самой проводки. Чтобы выполнить эту задачу, существуют мультиметры. С помощью них можно проверить неисправности у многих видов устройств – от утюгов до трансформаторов.

Как прозванивать провода

Как пользоваться устройством

Сам по себе мультиметр кажется сложным прибором. Но при определенных навыках пользоваться им очень просто.

Лучше всего использовать его для прозвонки. Чтобы её включить, ручку следует установить в нужное положение (где с диодом или звуковой волны). Тогда во время проверки прозвучит звуковой сигнал, оповещающий о замыкании контактов.

Можно обойтись без звука. Если в цепи обнаружатся разрывы, то на экране прибора высветится единица. Так происходит, когда сопротивление выходит из пределов. По идее, оно должно стремиться к нулю (при работе в бытовых сетях). Если поломок нет, на экране будут нормальные показатели.

Есть ряд моментов, на которые необходимо обратить внимание перед началом работы.

Вот они:

  1. Удобнее будет использовать специальные наконечники – «крокодилы». Они надеваются на концы измерительных проводов.
  2. Проверяемую цепь надо сначала обесточить и убрать даже слаботочные батарейки.
  3. Конденсаторы требуется разрядить. Иначе прибор может сгореть.
  4. К оголённым концам проводов прикасаться не стоит. Иначе показания могут оказаться искажены.
  5. Перед использованием необходимо проверять, работает ли сам прибор. Узнать это легко — один щуп прикладывается к другому в течение пары секунд.

Как проверить высоковольтные провода мультиметром

Алгоритм того, как прозвонить провода мультиметром, выглядит следующим образом:

  • Включить режим прозвонки. Измерительные провода нужно поставить на соответствующие им гнёзда.
  • Провод чёрного цвета — гнездо с обозначением COM (или звёздочка), красного — гнездо R или Ω. Рядом с этим символом могут быть единицы измерения.
  • Включить прибор.
  • Проверить мультиметр, замкнув щупы. Сигнал обозначит, что всё в порядке.
  • У кабеля или провода, который будет проверяться, нужно оголить концы от изоляции, зачистить их до блеска, удалить окислу и т.д.
  • К очищенным участкам проводов надо прикоснуться щупами. Прибор будет показывать «0» и сигналить, когда всё в порядке. «1» и отсутствие сигнала говорят о поломке провода.

Иногда случается, что у устройства нет обозначения режима прозвонки. Это не беда, ведь можно воспользоваться режимом омметра. Принцип проверки изменится не сильно.

Способы определения поврежденных жил кабелей

Прозвонить многожильный кабель не так уж сложно. Сначала нужно зачистить все жилы. После проверяется, нет ли короткого замыкания: К каждой жиле друг за другом цепляется «крокодил», к остальным жилам в любой удобной последовательности прикасаются вторым щупом.

Проверка бронепроводов

Прибор должен сигнализировать. Но отсутствие сигнала тоже будет сигналом, обозначающим отсутствие замыкания.

Если нужно определить, в порядке ли жилы, выполняются эти же шаги. Только перед этим все жилы, которые были зачищены, надо скрутить вместе. При поиске поломки учитывайте, что отсутствие сигнала хотя бы на одном из концов говорит о неисправности.

Как прозвонить предохранитель

Предохранители — устройства с защитной функцией. Они защищают элементы и электрическую цепь от перегревов, а также возгораний.

Он представляет собой маленькую колбочку с тонким проводом внутри. Большая сила тока, возникшая в цепи, заставит этот проводок разрушиться. Однако есть предохранители, где проводок не видно. По его целостности нельзя точно определить работоспособность всего предохранителя, потому что он мог оборваться у самого основания, где крепление.

Для этого:

  1. Включаем режим «прозвонки».
  2. Щупы прикладываются по обе стороны предохранителя.
  3. Когда сопротивление будет равно 0 Ом и прозвучит сигнал, это значит предохранитель рабочий.
  4. Если сопротивление окажется бесконечно большим, на что указывает цифра «1», а звука не будет, сомнений нет — этот предохранитель больше не рабочий.

Как проверить предохранитель

Как прозвонить диод и светодиод

Диод может пропускать ток только в одном направлении, и эта особенность становится главным критерием при проверке его целостности. Чтобы проверить это, мультиметр должен работать в специальном режиме, в котором проверяются диоды.

Сначала нужно разобраться в конструкции самого диода. Это легко. У него есть анод и катод. На анод попадает плюс, на катод — минус, это обеспечивает течение тока. Если сделать наоборот, то эффекта не будет.

Для проверки обычного, не светодиода, щупы надо расставить по его концам — на катод и анод. Неважно, какие щупы к чему (аноду или катоду) подключать. Просто нужно подключить их раз, а после этого переключить, поменяв места. И сравнить показатели. В одном из случаев мультиметр должен измерить напряжение и показать его, а в другом на экране будет только единичка. По идее, красный щуп должен быть у анода, а чёрный — у катода, чтобы получить значение напряжения.

Светодиод проверяется так же. Единственное, что он будет действовать, когда плюс на аноде, а минус — на катоде.

Как прозвонить диод и светодиод

Здесь щупы также подключаются к аноду и катоду, меняются местами, а потом сверяются значения. Если напряжение сначала есть, а потом — нет, значит, устройство исправно. Правда, когда в одном из случаев светодиод засветился, а в другом — нет, из этого уже легко сделать вывод.

Как прозвонить лампу

Когда режим прозвонки включён, поломки электрического соединения также можно определить мультиметром.

Чтобы проверить электролампу, следует пройти следующие шаги:

  1. Включить режим прозвонки.
  2. К центральному контакту подсоединяется первый щуп, второй — к боковому контакту.
  3. Если неисправность есть, то сигнал оповестит об этом, а на дисплее появится цифра в диапазоне от 3 до 200 Ом.

Такой тип проверки подходит для ламп с резьбовым цоколем, но не подходит для светодиодов и компактных люминесцентных ламп, ведь внутри них есть электронная схема. Провести проверку можно будет разве что стеклянной спирали КЛЛ. Тогда спираль отделяется от цоколя, а потом прозваниваются выводы, соединённые с платой.

Как проверить лампочку мультиметром

Используя мультиметр, при необходимости можно определить сопротивление лампы. Это может быть полезным, если маркировка на колбе затёрлась и мощность лампочки не видно.

Как прозванивать электродвигатель

До проведения тестов электродвигателя следует его подготовить.

  • Обесточить.
  • Откалибровать мультиметр (щупы нужно замкнуть).
  • Осмотреть двигатель на предмет явных поломок, признаками которого может быть наличие горелого запаха, затопленности, отломанных деталей.

Все виды двигателей прозваниваются по тому же принципу. Однако есть некоторые моменты, на которые стоит обратить внимание. Рассмотрим их на принципе проверки трёхфазного и коллекторного двигателей.

Трёхфазный двигатель — это устройство, у которого есть катушки, соединённые между собой по схемам «звезда» или «треугольник». Качество обмотки, изоляции и контактов оказывают влияние работоспособность. Катушек в нём три.

Как прозванивать электродвигатель

  1. Проверить замыкание на корпус.
  2. Установить на мультиметре самое большое значение для замеров.
  3. Проверить его на готовность к работе.
  4. К корпусу подсоединяется один щуп, потом — второй.
  5. Щупами касаются всех фаз друг за другом (если сбои не обнаружились).

Если сопротивление окажется большим, то изоляция хорошая. Так же стоит помнить, что показания в этот момент будут выше нормы.

Далее следует проверить, всё ли в порядке с обмоткой, прозвонив концы. Если есть обрыв, то дальше проверять нет смысла.

Проверка витков — это следующий этап работ, который производится, если обрывов не обнаружено. Значения поломок при обмотке треугольником будут в больших значениях на концах А1 и А3. Если соединение по типу «звезда», то внимание обращается на цепь А3.

Для более серьёзной диагностики понадобятся иные приборы и услуги специалиста, а мелкие неисправности можно определить мультиметром.

Как проверить якорь болгарки

Что касается коллекторных двигателей, то алгоритм их проверки выглядит так:

  • Требуется включить режим измерения сопротивления.
  • На ламелях коллектора оно измеряется при подключении попарно.
  • Между корпусом якоря и коллектором оно также замеряется.
  • Исследуются обмотки у статора.
  • Между выводами статора и корпусом тоже необходимо замерить сопротивление.

Замыкание определяется другим устройством.

Прозвонка трансформатора

Проверить трансформатор тоже не так уж сложно. Сначала нужно будет найти выводы обмоток. Чаще всего это понятно по обозначениям — маркерам. Они указывают номера выводов, а также тип. Иногда есть графические символы. Если трансформатор находится внутри устройства, то информация есть в спецификации и принципиальной схеме.

Мультиметр при проверке трансформатора может определить две проблемы. Это разрывы в обмотке и замыкания в ней же. Определяя разрыв, прозванивают все обмотки друг за другом. При этом нужен режим омметра. Тогда отсутствие сигналов, а также бесконечное сопротивление обозначит обрыв.

Как проверить трансформатор мультиметром

Стоит быть внимательным, если анализируется целостность той обмотки, у которой очень много витков. Тогда на экране прибора могут быть немного искажённые показатели из-за индуктивности.

Чтобы узнать, не произошло ли замыкание на корпусе, нужен немного иной алгоритм. Один щуп нужно подсоединить к выводу проводки, а второй касается всех остальных по очереди, а потом корпуса — важно очистить перед этим зону соприкосновения от лака, краски и т.д.

Прозваниваем проводку в квартире мультиметром

Поломки проводки в доме тоже легко распознать мультиметром. Однако процесс этот не самый быстрый. Допустим, одна из лампочек перестала гореть. Сначала нужно проверить её саму, предварительно отключив подачу тока, потом проверить щиток. Если с ним всё в порядке, а свет всё равно не горит, значит, неисправность всё-таки в проводке. Тогда надо начинать проверку абсолютно всех деталей цепи — патрона лампы, механизма выключателя, соединительной коробки. Такой подробный анализ не бесполезен и чаще всего целесообразен.

Прозвон проводки мультиметром происходит по такому алгоритму:

Как прозвонить проводку мультиметром

  1. Устройство переводится на прозвонку.
  2. Находится распределительная коробка. Там обычно расположен целый пучок проводов без маркировок.
  3. Используя индикаторную отвёртку, нужно протестировать провода. Автомат должен быть включён.
  4. Изоляционной лентой отметить необходимый провод. Это фаза.
  5. Нужно найти нуль. Мультиметр включается в другой режим, который измерит напряжение (ставится больше, чем надо найти).
  6. Первый щуп должен присоединиться к фазе, а другим проводится тестирование проводов один за другим.
  7. Мультиметр покажет значение 220 Вольт, когда провод обнаружится. Он тоже маркируется.
  8. Другие пары продолжают обозначаться изоляционными лентами и тестироваться по указанному алгоритму.

Используя мультиметр можно узнать о разрывах кабеля питания.

Выполняется это так:

Проводник первым делом нужно отключить от источника тока. Все провода отсоединяются, если проводник представляет собой многожильный кабель. Мультиметр переводится на прозвонку. К проводнику подлючаются щупы. Сопротивление будет равно нулю, если прибор в порядке.

Альтернативные способы прозвонки

Самодельные приборы-прозвонки

Конечно, использование мультиметра – это не единственный вариант, который можно использовать для тестирования. Обойтись можно без помощи мультиметра, а создать устройство самостоятельно. А как прозванивать провода, уже известно из начала статьи.

Для этого потребуется:

  • Электрическая лампочка. С её помощью участок и будет проверяться. Лампочка нужна на 3,5 Вольт.
  • Соединительные провода.
  • «Крокодил» (коннектор).
  • Батарейка (в идеале 4,5 Вольта, квадратная).

Если правильно собрать устройство, то лампочка будет загораться, если проверяемый участок исправен и не реагировать, если есть какая-то поломка. Важно понять, что при использовании такого прибора нужно следовать технике безопасности, как при использовании мультиметра.

Подытоживая сказанное выше, легко сделать вывод, что мультиметр — необходимое и очень полезное устройство, которому стоит быть среди домашнего инструментария. С ним можно устранить маленькие и большие неисправности без помощи специалистов.

Как прозвонить провода мультиметром: проверяем целостность

Здравствуйте, уважаемые читатели! Из содержания предлагаемой вашему вниманию статьи вы сможете узнать о том, как прозвонить провода мультиметром. Тема эта на сегодняшний день является очень актуальной, потому как подавляющее большинство различного рода техники, пока еще является проводной. В случае ее поломки не всегда хватает средств, чтобы приобрести новую. Прозвон убережет от лишних затрат.

Как настроить мультиметр

Для того чтобы включить режим измерения сопротивления мультиметра необходимо будет предварительно перевести переключатель в ту зону, которая обозначается символом Ω. Затем выбирается нужный диапазон. Один щуп прикладывается к одному из входов, а другой, соответственно, ко второму. Те цифры, которые вы увидите при этом на экране данной разновидности устройств, и будут отражать сопротивление. Оно должно стремиться к нулю. Значение сопротивления может быть разным. Так, например, если на дисплее высветился ноль, то это означает, что необходимо уменьшить диапазон. Если «ol» или «over», стоит «1», то, наоборот, диапазон необходимо увеличить. Если изображение отсутствует вовсе, то просто воспользуйтесь другими проводами.

При помощи такого устройства как мультиметр, мы можем определить и целостность проводов.

Для осуществления этой цели необходимо будет найти сигнал звуковой волны и поставить переключатель строго напротив него. Звуковой сигнал значит, что провода целы.

После этого можно переходить к процессу измерения силы тока, а также к процессу измерения степени напряжения. Способы для этого могут быть совершенно разными.

Техника безопасности

Если вы решили прозвонить провода тестером, то необходимо соблюдать определенную технику безопасности, потому как это устройство предназначено для работы с электрическим током, который сам по себе является источником повышенной опасности. Исправность электрической проводки может проверяться при помощи тестера только в том случае, если руки электрика при выполнении этой работы будут надежным образом защищены.

Как прозвонить проводку в квартире

Расскажем о том, как прозвонить проводку, то есть проверить целостность проводки мультиметром. При проверке исправности домашней электросети, прежде всего прозваниваются провода лампы накаливания, а также выключателе лампе. Если в вашей квартире есть какая бы то ни было светодиодная техника, то стоит также проверить абсолютно каждый светодиод на работоспособность.

Измерительные концы замыкаются между собой. Если есть звук, значит можно приступать к выполнению работы по прозваниванию электрической проводки в квартире.. В электрической проводке два провода: фазный и нулевой. Одним из измерительных щупов дотроньтесь до фазного провода, а другим до нулевого. Если будет существенная разница сопротивления в том месте, которое проверяете значит это место короткого замыкания. В этом случае проверяются автоматы щитка. Если автоматы не сработали, убедитесь в наличии напряжения на входе и выходе.

Проверка проводов

Расскажем как проверить провод на обрыв. Прозвонка кабеля или шнура для определения обрыва мультиметром осуществляется при положении переключателя данной разновидности устройств напротив отметки 200 Ом. Сам же процесс проверки проводов при помощи такого устройства как мультиметр заключается в следующем: при помощи измерительных щупов данной разновидности устройств проверяется каждый провод по отдельности.

Нулевое сопротивление говорит о полной исправности проверяемого вами провода. Неисправность же имеется, когда прибор показывает сопротивление 10 Ом и более. Определение наличия обрыва при помощи данного способа может быть применено к любому типу провода. Однако чем длиннее проверяемый вами на предмет наличия обрыва провод, тем более мощный мультиметр нужен.

Самое сложное, это найти в проводе, котором есть обрыв, само место обрыва.

Как проверить целостность провода в скрытой проводке

Сложнее всего осуществлять мультиметром поиск проводки в стене. А определить проводку стене иначе как мультиметром просто невозможно. Если же вы не знаете устройство проводки в вашей городской квартире или же частном доме, то искать и вовсе не имеет никакого смысла.

Поиск места короткого замыкания в скрытой проводке можно проводить только после того как будут отсоединены полностью все провода в коробке. Далее устанавливается так называемый предел измерений. Для определения предела измерения монтаж электрической проводки (горизонтальный или вертикальный) будет иметь решающее значение.

После того как вы определили, что обрыв действительно имеет место быть, необходимо будет выяснить в каком именно из проводов. В том случае если обрыв произошел по причине поломки, обрыв следует искать в нулевом проводе. При наличии же у вас двухпроводной цепи проверять при помощи такого устройства как мультиметр придется все провода.

Надеемся, что данная статья оказалась для вас полезной и помогла вам существенным образом сэкономить денежные средства на услугах электрика.

Как прозвонить провод без тестера

Мультиметр (ММ), часто называемый универсальным контроллером или тестером, позволяет проводить различные виды электрических измерений с помощью одного устройства. Каждому электрику, даже любителю, следует знать, как прозвонить провода мультиметром, проводить измерения напряжения, постоянного или переменного тока перед проведением ремонта электрооборудования.

Области применения мультиметра

Прибор чаще всего выполняет роль вольтметра, амперметра и омметра. Используется для проверки электрических сопротивлений или электрических компонентов. Они могут использоваться для тестирования батарей, бытовой электропроводки, электродвигателей и источников питания, а также в других измерительных приложениях:

  • постоянного напряжения и тока;
  • электрического сопротивления;
  • ёмкости;
  • частоты;
  • для прозвонки проводов и кабелей машин;
  • параметров транзисторов и диодов;
  • переменного напряжения и тока;
  • определение среднего и пикового значений;
  • измерения сопротивления с постоянным напряжением;
  • измерения сопротивления с постоянным током.

Виды измерительных тестеров

Мультиметр объединяет три разных типа счётчиков (амперметр, вольтметр и омметр) в одно устройство. Некоторые приборы могут выполнять другие типы измерений: например, могут измерять ёмкость конденсаторов, тестировать диоды или транзисторы.

Существует три типа мультиметров:

  1. Цифровой мультиметр (ЦММ), который отображает измерения на цифровом экране. Он наиболее часто используется для тестирования. Аналоговый мультиметр (АММ), часто используется для тестирования оборудования hi-fi. Он включает в себя преобразователь напряжения тока и магнитоэлектрический амперметр. Эта модель не требует батареи для измерения тока и напряжения.
  2. Мультиметры Fluke.

ЦММ имеет два щупа: положительный и отрицательный, обозначенные чёрным и красным цветом, источник питания 9 В (обычно батарейка «Крона»), ЖК-дисплей, ручки для выбора необходимого диапазона режимов, внутренней схемы, состоящей из схемы формирования сигнала, аналого-цифрового преобразователя. Преимуществами цифрового ММ являются его электронный дисплей, высокая точность прозвонки, способность считывать как положительные, так и отрицательные значения.

АММ сконструирован с использованием измерителя движущейся катушки и указателя для индикации показаний на шкале. Когда ток проходит через катушку, магнитное поле индуцируется в катушке, реагирующей с магнитным полем постоянных магнитов. Возникающая сила приводит к тому, что указатель, прикреплённый к барабану, отклоняется на шкале, указывая на текущее показание. Он состоит из пружин, прикреплённых к барабану, которые обеспечивают противоположно направленную к движению барабана силу для управления поворотом указателя.

Преимущества АММ в том, что он недорогой, не требует батареи, может измерять колебания показаний. Следует точно знать, как прозванивать мультиметром. Двумя основными факторами, влияющими на измерение, являются чувствительность и точность. Чувствительность относится к обратному току полного отклонения шкалы и измеряется в омах на вольт.

Fluke защищен от переходного напряжения. Это небольшое портативное устройство, используемое для прозвонки проводов мультиметром, измерения напряжения, тока и тестовых диодов. Он имеет несколько положений для выбора нужной функции. Fluke автоматически изменяет диапазон для выбора большинства измерений. Это означает, что величина сигнала не должна быть известна или определена для точного считывания, она непосредственно перемещается в соответствующий порт для желаемого измерения. Предохранитель защищён для предотвращения повреждения, если он подключён к неправильному порту.

Устройство мультиметра

Это инструмент, который можно успешно использовать для диагностики схем, изучения электронных компонентов. Также он отлично подходит для устранения неполадок. В измеритель встроен процессор, который позволяет пользователю измерять множество высокофункциональных электрических параметров.

Он состоит из таких частей:

  • дисплей;
  • ручка выбора;
  • порты;
  • зонды (провода или щупы) измерительные;
  • источник тока, «Крона».

Дисплей обычно имеет четыре цифры, а также возможность отображения отрицательного знака. Некоторые устройства имеют освещённые дисплеи для лучшего просмотра в условиях низкой освещённости. Ручка выбора позволяет пользователю установить прибор на определение тока (мА), напряжения (V) и сопротивления (Ом).

Два датчика (щупа) подключены к двум портам на передней панели устройства. COM является обычным и почти всегда подключён к земле или минусу цепи. COM-зонд обычно чёрный, но нет никакой разницы между красным зондом и чёрным зондом, кроме удобства в измерении. 10A — специальный порт, используемый при измерении больших токов (более 200 мА). mAVΩ — это порт, к которому традиционно подключён красный зонд. Этот порт позволяет измерять ток (до 200 мА), напряжение (V) и сопротивление (Ω). У зондов есть разъем, который подключается к прибору.

Типы зондов

Большинство приборов включаются в режиме автокоррекции. Для этого устройства доступны множество различных типов измерительных проводов (щупов). Вот некоторые из них:

  1. IC-крючки. Это различные свинцовые кабели для подключения к источникам питания, осциллографам, генераторам функций Кабели имеют красные / чёрные пары.
  2. Пинцетные зонды соединяются с существующим оборудованием с окантованными разъёмами и позволяют легко тестировать мелкие детали одной рукой. Большие пластмассовые пинцеты легко удерживаются и обозначены полярностью.
  3. Игольчатые зонды отлично подходят для подключения к источникам питания и осциллографам.

Проверка напряжения

Цифровой прибор заменил аналоговый в качестве тестового устройства, потому что им легче читать показатели измерений. Они более компактны и имеют большую точность. Прибор выполняет все стандартные функции аналогового устройства переменного и постоянного тока.

Проверка работоспособности прибора:

  1. Концы зондов заворачивают между собой, при исправности он покажет ноль или тысячные доли Ом, из-за сопротивления между зондами.
  2. При разрыве показывает единица.
  3. Некоторые приборы имеют опцию прозвонки, тогда при замыкании зондов звучит зуммер.

Устройство практически универсально. Оно способно работать в нескольких режимах. Режим измерения прибора:

  • включение OFF;
  • напряжение переменное ACV;
  • напряжение постоянное DCV;
  • ток переменный ACA;
  • ток постоянный DCA.

Пользоваться прибором просто. Определение напряжения (U), допустим, батареи в автомобиле, которое на клеммах приблизительно 12 В. Действия будут такими:

  • Подключаем щупы — красный к VΩmA, чёрный в разъём COM. Прибор используем в качестве вольтметра, с параллельной схемой подключения к сети.
  • Включить прибор, переключатель установить на 20 В.
  • Подключить щупы к батарее, чёрный (COM) к минусу -выход батареи, красный щуп (V) к плюсу. Устройство отобразит значение напряжения. Если на дисплее будет видна только 1 — это указывает на то, что выбран небольшой диапазон .

Измерение постоянного тока

В данной схеме измеряется постоянный ток (DC). Ряд приборов, например, как DT 830V, применяется для замеров исключительно тока DCA. При замерах тока прибор, применяют в качестве амперметра с параллельным подключением к объекту. Порядок действия при определении электротока:

  1. Соединение зондов: чёрный — гнездо COM, красный — гнездо VΩmA (до 200 мА) и переключатель на значке DCA, разъем 10А (200 мА — 10 А) и рычаг переключателя ММа на сектор 10А. При сомнении замеры должны начинаться с самого большого показателя шкалы. Подключить М. М. к цепи измерения и включите его, установить в нужное положение переключатель, разрываем электроцепь, в разрыв которой подключаем: красный кабель (V) — к плюсу у полюса источника питания, а чёрный провод (COM) к минусу. Дисплей отображается текущее значение тока.
  2. Надо быть предельно осторожным, если прибор ошибочно будет подключён в режиме вольтметра параллельно, может выйти из строя не только предохранитель и сам прибор.
  3. Нельзя измерять большие токи в переключателе мультиметра установленного на 200 мА, без этого будет отказ плавкого предохранителя ММ (потребуется его замена на 200 мА, 250 В). Вход мультиметра на 10A, вообще, не защищённый никаким предохранителем! Измерять большой ток нужно очень быстро и нельзя держать ММ включённым продолжительный период, иначе может произойти реальный сбой прибора. Многие производители прибора рекомендуют измерять ток более 5А примерно 15 сек.

Контроль сопротивления тестером

Его используют в качестве омметра для замеров активного сопротивления. Измерение можно начинать и с низкого, и с высокого диапазона, в отличие от измерений тока и напряжения. ММ включается параллельно измеряемому объекту. Предварительно обесточив электроцепь, иначе произойдёт сбой и поломка прибора измерения. Порядок действия:

  • Обесточить силовую цепь.
  • Отсоедините индикатор от цепи.
  • Подключить кабели: чёрный — COM, красный VΩmA. Переключатель — положение Ω.
  • Подключить датчики мультиметра, на его дисплее отобразится искомое сопротивление .

Следует помнить о правилах ТБ. При использовании ММ в режиме омметра обязательно:

  • Эклектическая цепь измерения полностью отключается от электросети.
  • Правильно выбранный диапазон мультиметра даёт более правильный результат.
  • Если показание — единица, то изменить диапазон на больший.
  • При замере небольших сопротивлений следует учитывать сопротивление датчиков.
  • При больших значениях сопротивления (Мом) установления показателя происходит медленно.
  • Проверка работоспособности проводится путём соединения омметровые зонды друг с другом, показания должно равняться нулю. Если они отличаются от нуля, например, из-за не родных зондов или разряженной кроны, делают поправку к показателю прибора на эту величину 0.

Тестирование высоковольтных проводов

Мультиметр в режиме омметра можно использовать для проверки проблем с высоковольтными проводами (бронепровод), если автомобиль имеет прерывистый сбой в сети высокого напряжения (свечной). Перед тем как приступать к такой процедуре, рекомендуется изучить инструкцию.Порядок измерения:

  1. Включите цифровой ММ, затем поверните диск управления в положение сопротивления. Сопротивление измеряется в омах и обозначается на циферблате столичной греческой буквой омега.
  2. Подключите красный (положительный) зонд ММ к положительному внешнему полю катушки зажигания.
  3. Прикоснитесь к чёрному (отрицательному) зонду ММ к внешней отрицательной стойке устройства для измерения сопротивления первичной катушки. Если показания отличаются от показанного в руководстве автомашины, необходимо заменить катушку зажигания.
  4. Подключите чёрный зонд ММ к центральной отрицательной клемме катушки зажигания. Это создаёт сопротивление для вторичной катушки. Опять же, если тестируемое сопротивление не является тем, что дано в руководстве для владельцев авто, катушка зажигания не рабочий и нарушена целостность системы

Проверка кабелей зажигания

Кабель зажигания должен быть подвергнут тщательному визуальному контролю. Если он пористый, имеет трещины на изоляции, окисленные контакты или другие повреждения, проводку необходимо заменить. Если кабель зажигания выглядит нормально, его функция может быть измерена с помощью прозвонки проводов мультиметром:

  1. Установите омметр на 20 кОм.
  2. Прикрепите один контакт к концу кабеля.
  3. Прочтите результат на цифровом табло прибора.

Важно помнить! Несовпадение показаний прибора свидетельствует о неправильной работе проводки. Значения допустимого сопротивления:

  1. Кабель зажигания сердечник медный: от 1 до 6, 5 кОм.
  2. Индуктивный резистор и углеродный резистор: значение определяется на основе сопротивления, умноженного на длину кабеля (плюс допуск).
  3. Кабели зажигания сопротивление индуктивное: от 2, 2 кОм до 8 кОм.
  4. Кабели зажигания резистор углеродный: от 10 кОм до 23 кОм.

Проверка провода на обрыв мультиметром

Разбитый провод может вызвать сбой в автомобиле или части его оборудования, что особенно опасно в движущемся транспортном средстве.

С помощью мультиметра можно найти повреждения проводы, даже если оно скрыто внутри изоляции. Проверить высоковольтные провода мультиметром можно следующим образом:

  1. Отключите источник питания к транспортному средству или части оборудования, которое содержит провод, необходимый для проверки. Используйте гаечный ключ, если вам нужно отсоединить кабель аккумулятора.
  2. Внимательно проверьте соединения на обоих концах провода на предмет повреждений, если они легко доступны. Слегка потяните за концы проводов, где они крепятся к разъёмам, чтобы убедиться, что они надёжно закреплены.
  3. Пощупайте длину провода с помощью указателя и большого пальца, уделяя особое внимание любым недостаткам изоляции провода. При необходимости используйте небольшое зеркало и фонарик, чтобы охватить места, где у вас минимальный доступ. Вы можете заподозрить любые проблемы, если в изоляции обнаружены признаки повреждения, в том числе затемнённые пятна, которые могут указывать на перегрев, что могло привести к разрыву провода внутри изоляции.
  4. Отсоедините разъем, к которому подключён провод, и проверьте наличие повреждений.
  5. Возьмите ММ и установите его на непрерывность или самый низкий диапазон шкалы Ом.
  6. Включите ММ и прикоснитесь к одному из зондов к металлической клемме, которая удерживает бронепроводы к разъёму, а другой — к открытой части провода, где он входит в разъем. Отодвиньте бронь провод, чтобы проверить ложное соединение, когда вы зондируете терминал. Показание М. М. должно показывать нулевое сопротивление. Если на дисплее отображается бесконечное сопротивление, провод неправильно подключён к терминалу. Проверьте терминал на другом конце провода, если он оснащён разъёмом.
  7. Подключите один из измерительных датчиков к одному концу провода, а другой — к другому концу провода. Используйте зажимы крокодильчика на датчиках, чтобы они подключались к концам проводов. Если в проводе есть разрыв, прибор будет показывать бесконечное сопротивление.
  8. Вставьте штырь около 5−7 см от точки на проводе, где вы подозреваете, что есть разрыв шлейфа. Вставьте другой контакт на другую сторону провода Подключите зонд ММ к контактам, прозвонить. Если на дисплее ММ отображается бесконечное сопротивление, то в этом месте и есть разрыв провода.

Вышеуказанный порядок измерения является общим, для более точного порядка проведения измерения необходимо тщательно ознакомится и выполнять инструкцию завода изготовителя мультиметра.

Есть работа, без которой не обходится строительство или эксплуатация электрических осветительных или силовых сетей. Она возникает до начала прокладки линии. Может появиться на любом этапе монтажа, когда необходимо точно знать проводник, подключаемый к нужному контакту или точке схемы. Обязательна перед первым включением электроэнергии. Выполняют ее, когда приходится ремонтировать проводку давно работающих сетей.

Статья рассказывает, как делается прозвонка кабеля, проводов, когда она делается, для чего.

Понятие, цель работы

Слово «прозвонка» подразумевает проверку соответствия жил обоих концов провода или кабеля, одновременно тестируется исправность. Она отличается от измерения технических параметров проводки тем, что не нужны точные значения. Достаточно установить фактическое отсутствие обрывов, замыканий между собой и на землю, выполнить идентификацию концов.

Особенно важно это проверить, когда организуются цепи вторичной коммутации. Кабели, часто состоящие из большого количества проводников, соединяют устройства управления, защиты с элементами электрического оборудования. В этом случае включенный не туда без предварительной проверки, проводник может вызвать беду.

Необходимость тестирования возникает, когда нужно сделать:

  • Входной контроль кабеля перед началом монтажных работ. Купленный провод может быть неисправным, особенно если он изготовлен с нарушениями технических условий, не проверялся изготовителем перед продажей. Обидно будет проложить линию, а после этого начинать искать поиск места неисправности;
  • Проверку после окончания прокладки сети. Сейчас проверяется не только целостность, но также маркируются, обозначаются концы. Представьте ситуацию, когда в распределительный щиток заведены полтора десятка линий, которые нужно подключить к разным автоматам защиты. Назначение цепей различно, поэтому каждой из них соответствует свой автоматический выключатель;
  • Тестирование цепи для локализации места повреждения электрической цепи при поиске возникшей неисправности.

Способы зависят от наличия измерительных приборов или устройств, типа, назначения тестируемой линии.

Методика проверки

Основной принцип прозвонки заключается в организации цепи протекания тока по проверяемому проводнику. Исправность покажет звуковой или световой индикатор, подключенный через проверяемый кабель к источнику электроэнергии. Приведенные схемы иллюстрируют конструкцию элементарного тестера, который легко изготовить самостоятельно из доступных компонентов:

  • Использовать лампочку карманного фонаря с батарейкой. Лампа подключенного устройства засветится, когда на противоположном конце сделать создать короткое замыкание цепи. Рабочее напряжение лампы должно соответствовать источнику;
  • Более экономичный по расходу энергии вариант даст применение вместо лампы с нитью накаливания, полупроводникового светодиода. Светодиод не боится тряски, не разобьется при случайном ударе. Резистор защищает индикатор от перегрузки по току;
  • Удобнее пользоваться звуковой индикацией. Можно использовать любой звуковой индикатор, например, указатель поворотов велосипеда или мопеда.

Легкость изготовления, простота схемы этих прозвонок позволяют эффективно тестировать провод. Методика поверки выглядит так:

  1. Соединить выводы схемы с оголенными концами провода одной стороны. Отсутствие индикации говорит о том, что короткого замыкания нет;
  2. Замкнуть жилы на другом конце. Свет или звук индицируют исправность, подтверждают, что это именно та линия, которая нужна;
  3. Если нужно, проверяется изоляция. Для этого удаляем перемычку, соединяем один вывод прозвонки с, например, металлической трубой в которой лежит кабель. Поочередно соединяем второй вывод с каждой из жил. Отсутствие реакции покажет, что оболочка не была повреждена при затягивании в трубу или металлический гофрированный шланг.

Описанные схемы упрощают входной контроль исправности проводников перед началом монтажных работ.

Прозвонка измерительными приборами

Подобную проверку легче выполнять, если есть измерительный прибор — тестер. Конструкция тестера, имеющего режим измерения сопротивления, позволяет удобно определить замыкание цепи. Наличие режима звуковой индикации, делает процесс более быстрым. Не нужно переносить взгляд с концов проверяемого кабеля на индикатор.

Осуществляя прозвонку изоляции проложенного провода или кабеля, используют специальный прибор – мегомметр. Он подает на линию измерительное напряжение свыше 500 вольт. Такие измерения делают специалисты, в быту такие измерения не выполняют.

Найти место повреждения помогает искатель проводки, использующие физическое явление электромагнитной индукции. Вокруг проводника с переменным током, возникает магнитное поле, которое легко регистрируется.

Схема, иллюстрирующая принцип работы индукционного искателя приведена ниже:

  • Проводимость канала полевого транзистора между стоком и истоком (верхний и нижний по схеме электроды) меняется от незначительного изменения напряжения затвора (электрод со стрелочкой влево). Электромагнитное поле вокруг находящегося под нагрузкой провода улавливается антенной, напряжение поступает на затвор – индикатор регистрирует близость проводки. Напряженность поля падает в геометрической прогрессии от расстояния, поэтому возле кабеля поле будет индицироваться лучше всего. В месте обрыва или замыкания жил напряженность поля резко падает, позволяя с высокой точностью определить место повреждения;
  • Измерительный прибор по схеме обозначает тестер, включенный в режиме омметра. Схема практически работоспособна в том виде, как нарисована, но обладает невысокой чувствительностью. Профессиональные искатели устроены по этому принципу, но имеют более сложную схему с усилителями, более совершенной индикацией. Прозвонка кабеля делается при включенном напряжении переменного тока и нагрузке.

Для прозвонки трассы отключенных от питания сетей существуют похожие схемы, состоящие из двух блоков. Один из них искатель проводки, второй – генератор подающегося в линию сигнала. Такая система, регистрируя сигнал своей частоты, формы, более помехозащищенная, чем простая индикация электромагнитного поля частотой 50 герц.

Другие способы

При проверке многопроводных кабелей приходится использовать другие методы маркировки концов:

  • Система из батареи питания и телефонных трубок. Такая проверка выполняется вдвоем, но очень точна, эффективна;
  • Способ, позволяющий делать прозвонку одному, предусматривает применение специально изготовленного трансформатора, вторичная обмотка которого имеет отводы через определенное количество витков. Измерительная жила включается в нижний вывод трансформатора, остальные подключаются к выводам трансформатора в порядке возрастания нумерации. Вольтметром замеряется напряжение на проводниках другого конца относительно сигнального. Жила с самым маленьким напряжением будет первой. Самое большое напряжение у последнего номера;
  • Можно обойтись без помощника используя магазин сопротивлений. Между жилами первого конца включаются резисторы выбранного номинала, начиная с сигнального провода. Проводники второй стороны отбираются омметром по порядку возрастания сопротивления.

Существуют промышленные и самодельные приборы, автоматизирующие прозвонку. На первом конце жилы подключаются к соответствующим клеммам передающей части, приемник на втором конце получает номер провода при касании щупом.

Что значит прозвонить провод? Это значит проверить его целостность, что нигде на его пути нет обрыва.

Для того, чтобы быстро прозвонить начало и конец проводов или кабелей, какой-либо участок проводки, узнать какой провод в начале соответствует другому проводу в конце, нужно устройство, которым можно выполнить эту работу.

Такими устройствами являются мультиметры и тестеры для вызванивания электрических цепей.

Такие приборы прекрасно используются не только на производстве, но и в быту. Из нескольких режимов работы можно выделить режим «прозвонка». Как раз то таким режимом пользуются специалисты для проверки целостности электрической цепи.

Как прозвонить мультиметром

Для начала разберемся, какие величины измеряет прибор. Это: сила тока, напряжение и сопротивление. В данный момент нас интересует вызванивание проводов или кабелей с помощью этого аппарата.

Перед началом, нужно прибор установить в режим прозвонки. Он имеется у всех приборов со специальным значком диода.

Затем нужно проверить работоспособность нашего устройства. Щупы, которые идут в комплекте с прибором подсоединить в нужные гнезда. Показано на картинке ниже.

Замыкаем щупы между собой. Вы должны услышать характерный звук. Это означает, что электрическая цепь замкнута и обрыва между проводами щупа нет.

Тоже самое можно сделать с проверяемым проводом на его целостность. Если проверяемый провод длинный и проложен где-нибудь, например, в стене, то можно воспользоваться другим вспомогательным проводом-удлинителем.

Стоит не забывать, что все действия по поиску обрыва проводов или его целостности нужно проводить без подачи напряжения 220 В на проверяемый провод. Иначе прибор выйдет из строя.

Как прозвонить многожильный провод или кабель, если его конец находится на большом расстоянии от его начала?

Провода очищаются от изоляции с обоих концов кабеля. Затем проверяют провода на короткое замыкание между собой путем прикосновения щупами мультиметра к каждому проводу. Если прибор не издает звук, значит КЗ нет.

После этого можно проверить целостность проводов в кабеле. Все жилы с одного конца кабеля скручивают вместе, а жилы с другого конца проверяют путем прикосновения щупами проводов между собой. Прибор в таком случае должен издавать характерный звук, что означает целостность всех проводов в кабеле.

Если при прикосновении к какому-то проводу звука нет, значит на проводе обрыв.

Таким же способом можно вызванивать любые провода по парам, если это требуется.

Такая прозвонка хороша, когда много проводов одного цвета и невозможно определить, какой провод, куда идет.

Тестер для прозвонки электрических цепей

На рынке большое разнообразие тестеров для прозвонки проводов и кабелей. Различие тестера от мультиметра заключается в том, что функционал у него по скромнее.

Основное предназначение — это вызванивание проводов и проверка напряжения. Поэтому многие виды тестеров являются не только прозвонкой, но и как индикатор напряжения.

Вполне естественно, что в каждом таком устройстве имеются батарейки для индикации и сигнала, которых по мере эксплуатации или времени нужно заменять.

Простую прозвонку можно изготовить самому в домашних условиях. Для этого нужно взять батарейку на 4,5 В, лампочку на 3,5 и кусок провода. Схема соединения самая простая.

Одним недостатком самых простых тестеров является невозможность проверить сопротивление высокоомных цепей.

Посмотрите видео о том, как пользоваться самой простой прозвонкой для электрических цепей.

Заключение

Вы узнали, что нужно, чтобы отыскать неисправность в электрических цепях, проверить целостность проводов. Конечно это не решит больших задач, если возникли более сложные проблемы.

Для этого придется использовать более сложную аппаратуру и без специалиста не обойтись. В следующих статьях мы постараемся раскрыть другие вопросы, не менее актуальные.

Как прозвонить провода своими руками

Прозваниваем провода самостоятельно

Прозваниваем провода самостоятельно

Как прозвонить провод на авто, в квартире или на даче? С таким вопросом наверняка не раз сталкивался каждый из нас. Ведь без электроэнергии сейчас некуда, а провода и кабели являются «кровеносной системой» энергетики. Именно поэтому умение определять обрыв или другие неисправности в проводке сэкономит вам не только кучу времени и нервов, но и бюджет.

Варианты прозвонки проводов

Вообще термин «прозвонки» проводов включает в себя широкий спектр вопросов начиная от проверки их целостности и заканчивая определением сопротивления изоляции провода. Нас в первую очередь интересуют вопросы, связанные с неисправностями в проводке дома или квартиры, поэтому и остановимся именно на них.

Проверка целостности отдельного куска провода

Наиболее распространенной проблемой является обрыв провода. Он может произойти по массе причин начиная от постороннего вмешательства и заканчивая его перегоранием. Для определения этого повреждения можно использовать мультиметр, тестер, двухполюсный индикатор напряжения с функцией контроля цепи (наиболее распространенной моделью является «Контакт») и однополюсный индикатор – отвертку.

Итак:

  • Начнем с самого простого случая, когда требующий проверки провод лежит у нас на столе. Перед тем как прозвонить провод мультиметром его следует включить и настроить измеряемый параметр. Мы будем замерять сопротивление. Это значение обычно обозначается «Ω». Ели такого обозначения нет, то ищем значения с единицами измерения «Ом» — в этих единицах измеряется сопротивление.
  • При прозвонке мультиметром можете выбрать любой предел измерений. Но обычно выбирают в пределах 100Ом. После этого проверяем работоспособность мультиметра замыканием двух его концов. В идеале должно показать 0Ом, ну или очень близкое к этому значение.
  • Теперь берем провод, требующий проверки, и касаемся выводами мультиметра к его концам. В идеале должно появится значение как можно ближе к 1Ом. Если же провод имеет обрыв, то появится очень большое значение или «-EL-».
Органы управления мультиметром

Органы управления мультиметром

Обратите внимание! Прикасаясь выводами мультиметра к концам провода не прикасайтесь контактной части. Это может негативно отразится на результатах измерений. Ведь если сопротивление изоляции человека ниже чем у провода, он покажет именно ее.

  • Для измерения целостности провода тестером или «Контактом» достаточно просто коснуться концов кабеля. Если загорелась лампочка или диод, то это является сигналом целостности провода. Соответственно если лампочка не горит, значит есть обрыв. Но бывают случаи, когда необходимо определить целостность провода, а под рукой только индикатор отвертка. В этом случае также можно выполнить проверку целостности провода, но наша инструкция не может его рекомендовать, ведь он сопряжен с определённым риском. Поэтому пользоваться им возможно только в крайних случаях и очень осторожно.
Индикатор напряжения «Контакт»

Индикатор напряжения «Контакт»

В этом случае определяем фазу в ближайшей розетке. Один конец провода вставляем в фазный вывод розетки, а на втором, с соблюдением всех предосторожностей, проверяем наличие напряжения. Если провод целый, то напряжение будет.

Определение целостности провода в скрытой проводке

Но к сожалению, далеко не всегда можно получить простой доступ к обоим концам требующего проверки провода. Зачастую они скрыты под слоем штукатурки и не мультиметром, не тестором, не и индикатором не достать до обоих его концов. Но не стоит отчаиваться! Есть способы как прозвонить провод тестером или мультиметром и в этом случае.

  • Прежде всего давайте определимся как у нас устроена проводка в квартире. Если все выполнено согласно норм ПУЭ п.1.1.30, то у вас должно быть три провода. Один провод синего цвета — это нулевая жила, один провод желто-зеленого цвета — это защитное заземление и один провод любого другого цвета — это фазный провод.
  • В старых домах зачастую используется двух проводная система в которой имеется только фазный и нулевой провод. В большинстве случаев они не обозначены и вам придется определять самостоятельно.
  • В дальнейшем мы исходим из того, что нам доподлинно известно обрыв какого провода мы ищем. Если вы с этим еще не определились, то обязательно посмотрите видео на страницах нашего сайта по поиску проводов.
  • Если мы предполагаем, обрыв фазного провода, то просто проверяем наличие напряжения на интересующем нас участке. Если его нет, то провод оборван.

Обратите внимание! Прежде чем делать вывод о обрыве фазного провода, убедитесь в отсутствии коммутационных аппаратов в схеме. На автомобиле это могут быть предохранители, а в квартире выключатели.

На фото представлена простейшая прозвонка целостности проводов

На фото представлена простейшая прозвонка целостности проводов

  • С нулевым и защитным проводом все немного сложнее. Так как тестером прозвонить провод сложно из-за удаленности его концов, то нужно сделать так чтоб это было возможно. Прежде всего снимаем напряжение со всех проводов, находящихся в распределительных коробках, в которых предстоит работа.
  • Теперь используя перемычку или обычную скрутку соединяем между собой требующие проверки провода. Для точности показаний и исключения ошибки их лучше отсоединить от других проводов в коробке. Если защитного провода нет, то после проверки отсутствия напряжения, соединяем нулевой и защитный провод.
  • Теперь наши провода образовали единую цепь. Поэтому в противоположном от места соединения участке проверяем наличие цепи между ними. Делается это так же, как и в описанном выше способе с отдельно расположенным проводом.
  • Вы скажите хорошо, мы знаем, что, обрыв есть, но в каком из двух проводов? Все просто. Если вы решили проверять сеть из-за поломки, то обрыв в нулевом проводе. Так как защитный провод обеспечивает только безопасность в отношении поражения электрическим током и не как не влияет на работоспособность. Если же у вас двух проводная цепь и вы проверяли, соединяя нулевой провод с фазным, то целостность фазного провода мы уже проверяли.

Определение наличия короткого замыкания

Зная, как мультиметром прозванивать провода мы можем определить и место короткого замыкания. Ведь далеко не всегда оно происходит с искрами и возгораниями. Часто электроустановка просто отключается без каких-либо видимых причин. И тогда обязательно необходимо проверить отсутствие короткого замыкания.

  • Прежде всего давайте разберемся, а что такое вообще это короткое замыкание. В нашей домашней сети как мы уже говорили есть три или два провода. Один из них фазный, на котором есть напряжение. На нулевом проводе в нормальной ситуации напряжения нет, ведь он связан с землей.
Что такое короткое замыкание?

Что такое короткое замыкание?

  • Когда фазный и нулевой провод соединяются чрез сопротивление, например, лампочку, то она выполняет полезную работу – светит. Если же фазный провод соединить с нулевым, защитным или просто с землей без такового сопротивления, то происходит короткое замыкание.
  • Исходя из всего этого получается, что короткое замыкание, это наличие цепи между фазным проводом и нулевым. Поэтому дабы определить его наличие нам достаточно проверить цепь между фазным проводом и нулевым.
  • Для этого в первую очередь снимаем напряжение с электрической сети в котором предстоит поиск. Но скорее всего она у вас и так уже без напряжения.
  • Следующим важным шагом является отключение всех выключателей и выкручивание всех сидящих без выключателя ламп. Кроме того, лучше изъять из розеток всю бытовую технику. Ведь они могут исказить результаты измерений.
  • Теперь или в распределительной коробке, или в не работающей розетке проверяем цепь между фазным и нулевым, а затем защитным проводом. Наличие таковой говорит о наличие короткого замыкания. Причем наличие цепи между фазным и защитным проводом может быть признаком короткого замыкания не с другим проводом, а с заземленным элементом конструкции дома.

Обратите внимание! Хоть вы и знаете, как мультиметром прозвонить провода, но этот способ работает не всегда. В редких случаях, когда имеется небольшое переходное сопротивление, мультиметр может его не показать. Самым надежным способом является измерение сопротивления изоляции при помощи мегаомметра. Это специализированный прибор, который дает точные значения. Так для вашей домовой электрической сети он должен показывать не меньше 500кОм.

Мегаомметр на 100, 250 и 500В

Мегаомметр на 100, 250 и 500В

  • Но если у вас нет мегаомметра, а определить наличие короткого замыкания надо своими руками, то можно попробовать один способ. Он связан с определённым риском и поэтому должен выполняться с соблюдением всех правил.
  • Для этого на участке схемы, где предположительно имеется короткое замыкание после снятия напряжения отключаем и изолируем нулевой и защитный провод.
  • Теперь, желательно в диэлектрических перчатках, включаем автомат питания данной группы. Если он у нас отключился, то это явный признак короткого замыкания фазного провода на землю или конструкцию дома. Если автомат не отключился, то отключаем его самостоятельно.
  • Теперь снимаем изоляцию с концов нулевого и защитного провода. Разводим их, полностью исключая контакт между собой и землей. Вновь включаем автомат питания группы. Проверяем наличие напряжения на нулевом или защитном проводе. Если там есть напряжение, то между этим проводом и фазным проводом имеется короткое замыкание.

Поиск места короткого замыкания или обрыва провода

Итак, как прозванивать провода мультиметром мы уже знаем. Осталось научиться определять, обрыв провода или место короткого замыкания в стене. На данный момент существуют специальные приборы для определения места обрывов. Но их цена достаточно высока и, если вы не планируете этим зарабатывать такая покупка не целесообразна.

  • Как мы уже сказали сейчас существует множество способов и приборов для определения места обрыва провода. Я приведу пример лишь одного, которым пользуюсь уже много лет и который не разу не подводил меня.
Емкостной индикатор напряжения «FLUKE»

Емкостной индикатор напряжения «FLUKE»

  • Для него необходим только емкостной указатель напряжения. Я пользуюсь фирмы «FLUKE», но данный вопрос не принципиален. Главное, чтоб он срабатывал правильно, а не от малейшего движения. Такие тоже есть. Стоимость его не столь высока, а в хозяйстве вещь довольно нужная.
  • Для определения места обрыва фазного провода вы от распределительной коробки, где напряжение имеется, просто ведете им вдоль стены по предполагаемому месту прокладки провода. Пока на проводе есть напряжение индикатор светится. На месте обрыва он погаснет.
  • Для определения места обрыва нулевого провода его просто нужно кратковременно сделать фазным. Для этого в первую очередь снимаем напряжение. Затем отключаем фазный нулевой и защитный провод и подключаем нулевой провод к питающему фазному. После подачи напряжения действуем так же как при поиске обрыва фазного провода. Не забудьте после поиска восстановить схему.
  • Если имеет место короткое замыкание с обрывом, то отключаем все провода кроме фазного, а затем подаем напряжение. Дальше действуем так же как при поиске места обрыва фазного провода.

Вывод

Теперь вы знаете как прозвонить тестером провода и отыскать место повреждения. Конечно это не позволяет решить все возможные проблемы, но процентов 90 вы точно сможете устранить. Для решения же более сложных задач зачастую необходима специализированная аппаратура и без вызова электрика не обойтись. Хотя в наших последующих статьях мы постараемся раскрыть и эти вопросы.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
