Как проверить мультиметром диоды: Проверка диодов | Fluke

Содержание

Проверка диодов | Fluke

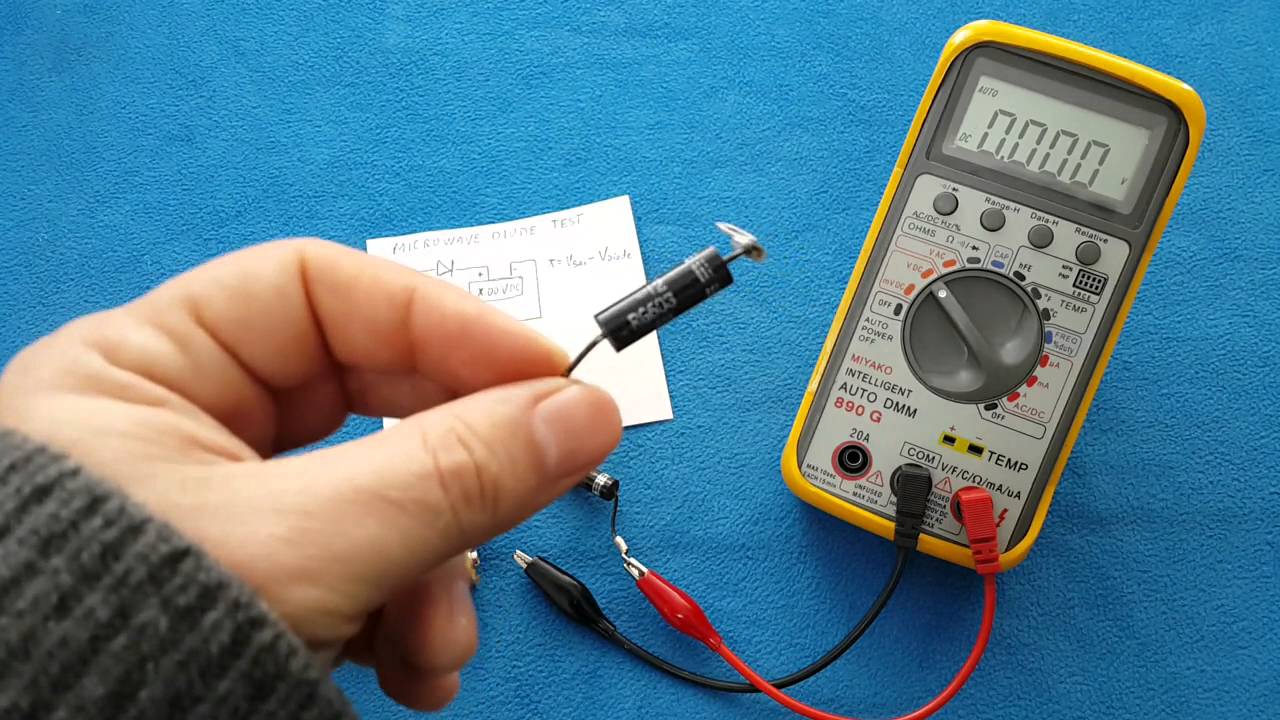

Проверка диодов цифровым мультиметром выполняется одним из двух способов:

  1. Режим проверки диодов: рекомендуется в большинстве случаев.
  2. Режим измерения сопротивления: обычно используется в тех случаях, когда на мультиметре не предусмотрен режим проверки диодов.

Примечание. В некоторых случаях для проверки требуется отсоединить один выход диода от цепи.

Что необходимо знать о проверке диодов в режиме измерения сопротивления:

  • Не всегда позволяет определить, исправен диод или нет.
  • Проверку в таком режиме не рекомендуется проводить для подключенного к цепи диода, поскольку показания могут быть ошибочными.
  • В некоторых областях применения этот режим МОЖНО ИСПОЛЬЗОВАТЬ для подтверждения неисправности диода после того, как проверка диодов выявила неисправность.

Для оптимальной проверки необходимо измерить падение напряжения на диоде при прямом смещении. Диод с прямым смещением действует как замкнутый переключатель, который обеспечивает прохождение тока.

В режиме проверки диодов мультиметр создает небольшое напряжение между измерительными проводами. Мультиметр показывает падение напряжения, когда измерительные провода подключены к диоду с прямым смещением. Проверку диодов следует выполнять следующим образом:

  1. Убедитесь, что a) в цепь не поступает питание, и б) на диоде отсутствует напряжение. Напряжение в цепи может присутствовать из-за заряженных конденсаторов. В этом случае необходимо разрядить конденсаторы. В соответствии с требованиями настройте мультиметр на измерение напряжения переменного или постоянного тока.

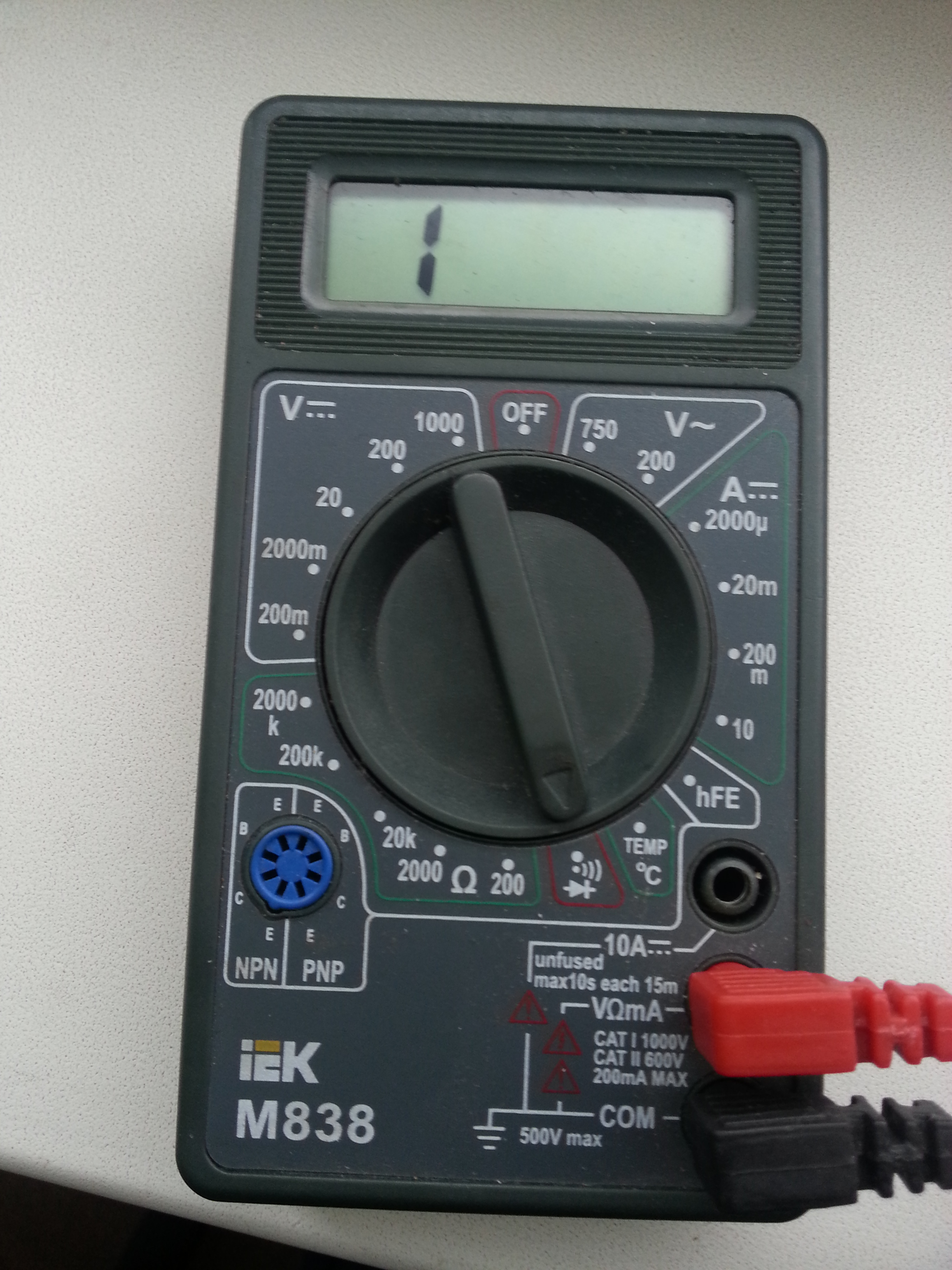

  2. Переведите регулятор (поворотный переключатель) в положение режима проверки диодов ( ). Эта функция на регуляторе может быть совмещена с другой функцией.
  3. Подсоедините измерительные провода к диоду. Запишите полученный результат.
  4. Поменяйте местами измерительные провода. Запишите полученный результат.

Анализ результатов проверки диодов

  • Для наиболее распространенных кремниевых диодов падение напряжения составляет от 0,5 до 0,8 В, что свидетельствует об исправности диода с прямым смещением. Падение напряжения на некоторых германиевых диодах составляет от 0,2 до 0,3 В.
  • При обратном смещении исправного диода на экране мультиметра отображается OL. OL указывает на то, что диод работает как разомкнутый переключатель.
  • Неисправный диод (с обрывом) делает невозможным прохождение тока в любом направлении. Если диод имеет обрыв, мультиметр отображает OL для обоих направлений.
  • На диоде с коротким замыканием наблюдается одинаковое падение напряжения (приблизительно 0,4 В) в обоих направлениях.

Мультиметр в режиме измерения сопротивления (Ω) можно использовать для проведения дополнительной проверки диода или, как уже говорилось ранее, в тех случаях, если на мультиметре не предусмотрен режим проверки диода.

Диод имеет прямое смещение, если положительный (красный) измерительный провод подсоединен к аноду, а отрицательный (черный) измерительный провод — к катоду.

  • Сопротивление исправного диода с прямым смещением должно находиться в диапазоне от 1000 Ом до 10 МОм.
  • При прямом смещении диода показания сопротивления будут высокими, так как ток от мультиметра проходит через диод, результатом чего становится высокое сопротивление, которое требуется для проверки.

Диод имеет обратное смещение, если положительный (красный) измерительный провод подсоединен к катоду, а отрицательный (черный) измерительный провод — к аноду.

  • Если диод с обратным смещением исправен, на мультиметре отображается OL. Диод неисправен, если показания одинаковы для обоих направлений.

Проверку в режиме измерения сопротивления следует выполнять следующим образом:

  1. Убедитесь, что a) в цепь не поступает питание, и б) на диоде отсутствует напряжение. Напряжение в цепи может присутствовать из-за заряженных конденсаторов. В этом случае необходимо разрядить конденсаторы. В соответствии с требованиями настройте мультиметр на измерение напряжения переменного или постоянного тока.
  2. Переведите регулятор в положение измерения сопротивления (Ω). Эта функция на регуляторе может быть совмещена с другой функцией.
  3. Отсоедините диод от цепи и подключите к нему измерительные провода. Запишите полученный результат.
  4. Поменяйте местами измерительные провода. Запишите полученный результат.
  5. Для получения достоверных результатов сравните показания, полученные в режиме измерения сопротивления, с показаниями для известного исправного диода.

Ссылка: Digital Multimeter Principles by Glen A. Mazur, American Technical Publishers.

Подберите подходящий мультиметр

Проверка диодов мультиметром

Добавлено 3 февраля 2017 в 21:10

Сохранить или поделиться

И для любителей, и для профессионалов электроники очень важным умением является способность определить полярность (где катод, а где анод) и работоспособность диода. Так как мы знаем, что диод, по сути, является не более, чем односторонним клапаном для электричества, то вероятно, мы можем проверить его однонаправленный характер с помощью омметра, измеряющего сопротивление по постоянному току (питающегося от батареи), как показано на рисунке ниже. При подключении диода одним способом мультиметр должен показать очень низкое сопротивление на рисунке (a). При подключении диода другим способом мультиметр должен показать очень большое сопротивление на рисунке (b) (некоторые модели цифровых мультиметров в этом случае показывают «OL»).

Определение полярности диода: (a) Низкое сопротивление указывает на прямое смещение, черный щуп подключен к катоду, а красный – к аноду. (b) Перемена щупов местами показывает высокое сопротивление, указывающее на обратное смещение.

Конечно, чтобы определить, какое вывод диода является катодом, а какой – анодом, вы должны точно знать, какой вывод мультиметра является положительным (+), а какой – отрицательным (-), когда на нем выбран режим «сопротивление» или «Ω». В большинстве цифровых мультиметров, которые я видел, красный вывод используется, как положительный, а черный, как отрицательный, в соответствии с соглашением о цветовой маркировке электроники.

Одна из проблем использования омметра для проверки диода заключается в том, что мы имеем только качественное значение, а не количественное.

Другими словами, омметр говорит вам, только в каком направлении диод проводит ток; полученное при измерении низкое значение сопротивления бесполезно. Если омметр показывает значение «1,73 ома» при прямом смещении диода, то число 1,7 Ом не представляет для нас, как для техников или разработчиков схем, никакой реально полезной количественной оценки. Оно не представляет собой ни прямое падение напряжения, ни величину сопротивления материала полупроводника самого диода; это число скорее зависит от обеих величин и будет изменяться в зависимости от конкретного омметра, используемого для измерения.

По этой причини, некоторые производители цифровых мультиметров оснащают свои измерительные приборы специальной функцией «проверка диода», которая показывает реальное прямое падение напряжения на диоде в вольтах, а не значение «сопротивления» в омах. Эти измерительные приборы работают, пропуская через диод небольшой ток и измеряя падение напряжения между двумя измерительными щупами (рисунок ниже).

Мультиметр с функцией «Проверка диода», вместо низкого сопротивления, показывает прямое падение напряжения 0,548 вольт.

Показание прямого напряжения, полученное таким образом с помощью мультиметра обычно меньше, чем «нормальное» падение в 0,7 вольта для кремниевых диодов и 0,3 вольта для германиевых диодов, так как ток, обеспечиваемый измерительным прибором, довольно мал. Если у вас нет мультиметра с функцией проверки диодов, или вы хотели бы измерить прямое падение напряжения на диоде при другом токе, то можно собрать схему из батареи, резистора и вольтметра.

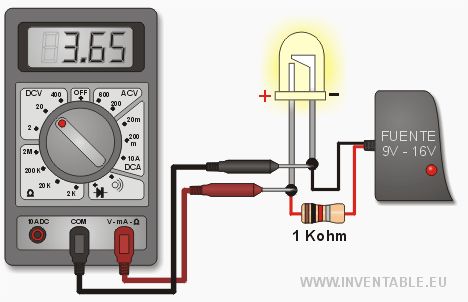

Измерение прямого напряжения диода с помощью мультиметра без функции «проверка диода»: (a) Принципиальная схема. (b) Схема соединений

Подключение диода в этой тестовой схеме в обратном направлении просто приведет к тому, что вольтметр покажет полное напряжение батареи.

Если эта схема была разработана для обеспечения протекания через диод тока постоянной (или почти) величины, несмотря на изменения прямого падения напряжения, то она может быть использована в качестве основы для инструмента, измеряющего температуру: измеренное на диоде напряжение будет обратно пропорционально температуре перехода диода.

Конечно, ток через диод должен быть минимален, чтобы самонагревания (значительного количества рассеиваемой диодом мощности), которое могло бы помешать измерению температуры.

Помните, что некоторые цифровые мультиметры, оснащенные функцией «проверка диода», при работе в обычном режиме «сопротивление» (Ω) могут выдавать очень низкое тестовое напряжение (менее 0,3 вольт), слишком низкое для полного схлопывания (сжатия) обедненной области PN перехода. Суть в том, что тестирования полупроводниковых приборов здесь должна использоваться функция «проверка диода», а функция «сопротивления» – для всего остального. Использование очень низкого тестового напряжения для измерения сопротивления облегчает процесс измерения сопротивления неполупроводниковых компонентов, подключенных к полупроводниковым компонентам, так как переходы полупроводникового компонента не будут смещены такими низкими напряжениями в прямом направлении.

Рассмотрим пример резистора и диода, соединенных параллельно и припаянных к печатной плате. Как правило, перед измерением сопротивления резистора необходимо было бы выпаять его из схемы (отсоединить резистор от остальных компонентов), в противном случае любые параллельно подключенные компоненты будут влиять на полученные показания. При использовании мультиметра, который выдает на щупы очень низкое тестовое напряжение в режиме «сопротивление», на PN переход диода не будет подано напряжение, достаточное для того, чтобы он был смещен в прямом направлении, и, следовательно, диод будет пропускать незначительный ток. Следовательно, измерительный прибор «видит» диод, как разрыв, и показывает сопротивление только резистора (рисунок ниже).

Омметр, оснащенный очень низким тестовым напряжением (< 0,7 В), не видит диодов, что позволяет ему измерять параллельно подключенные к диоду резисторы.

Если использовать такой омметр для проверки диода, он покажет очень высокое сопротивление (много мегаом), даже если подключить диод в «правильном» (для прямого смещения) направлении (рисунок ниже).

Омметр, оснащенный очень низким тестовым напряжением, слишком низким для прямого смещения диодов, не видит диодов.

Величина обратного напряжения диода измеряется не так легко, так как превышение обратного напряжения на обычном диоде приводит к его разрушению. Хотя существуют специальные типы диодов, разработанные для «пробоя» в режиме обратного смещения без повреждения диода (так называемые стабилитроны), которые тестируются в той же схеме источник/резистор/вольтметр при условии, что источник напряжения обеспечивает величину напряжения, достаточную для перехода диода в область пробоя. Более подробную информацию об этом читайте в одной из следующих статей этой главы.

Подведем итоги

  • Омметр может быть использован для качественной оценки работоспособности диода. При подключении диода в одном направлении должно получено низкое сопротивление, а подключении в другом направлении – очень высокое сопротивление. При использовании для этой цели омметра, убедитесь, что знаете, какой из тестовых щупов положительный, а какой отрицательный!
  • Некоторые мультиметры имеют функцию «проверка диода», которая отображает фактическое прямое напряжение диода, когда он проводит ток. Такие измерительные приборы обычно показывают слегка заниженное значение прямого напряжения, по сравнению с «номинальным» значением, из-за очень маленькой величины тока, используемой для проверки.

Оригинал статьи:

Теги

ДиодМультиметрОбучениеЭлектроника

Сохранить или поделиться

Как проверить диод мультиметром. Подробная инструкция

В данной статье объясним как проверить диод мультиметром. Полупроводниковый диод, как компонент электронной схемы, довольно часто выходит из строя по различным причинам, например, превышение максимально допустимого прямого тока, обратного напряжения и тому подобное. Различают два вида неисправности диода – пробой и короткое замыкание.

Действие диода, как полупроводникового прибора с p-n переходом, заключается в том, что он пропускает электрический ток только в одном направлении (от анода к катоду), в обратном же направлении (от катода к аноду) ток не течет.

 Зная это свойство диода можно легко проверить его на неисправность при помощи обычного мультиметра.

Как проверить диод мультиметром

Обычные диоды, так же как и стабилитроны, можно проверить с помощью мультиметра. Чтобы проверить этот полупроводниковый прибор с помощью цифрового мультиметра, установите переключатель мультиметра в режим проверки диодов, обычно данный режим имеет значок диода:

Следует отметить, что при проверке в данном режиме, на мультиметре отображается прямое напряжение, а не сопротивление, когда просто прозванивают диод в режиме сопротивления.

Признаки исправного диода:

  • При подключении плюсового щупа (красный) мультиметра к аноду диода, а минусового щупа (черный) к катоду диода на экране мультиметра должна высветиться определенная величина прямого напряжения данного диода. У разных типов диодов прямое напряжение  отличается. Так у германиевых диодов оно составляет  примерно 0,3…0,7 вольт, у кремниевых диодов 0,7…1,0 вольта.
    Хотя некоторые типы мультиметров могут показывать более низкое значение прямого напряжения в режиме проверки.

  • И на оборот, при подключении минусового щупа мультиметра к аноду диода, а плюсового щупа к катоду диода на экране будет ноль.

При иных показаниях мультиметра можно утверждать о неисправности проверяемого диода.

Держатель для платы

Материал: АБС + металл, размер зажима печатной платы (max): 20X14 см…

Альтернативный способ проверки исправности диода

В том случае, если у вас мультиметр не снабжен режимом проверки диодов, то проверить диод можно по простой схеме, которая приведена ниже.

При данной проверке, мультимет необходимо перевести в режим измерения постоянного напряжения. При том подключении исправного  диода, как указано на схеме, вольтметр покажет прямое напряжение на диоде. Если теперь выводы диода поменять местами, то он не будет проводить ток, а вольтметр укажет напряжение питания (в данном случае 5 вольт).

Так же можно прозвонить диод и определить его общее состояние путем измерения сопротивления, как в прямом, так и в обратном направлении.

Для этого необходимо перевести мультиметр в режим измерения сопротивления, диапазон до 2 кОм. При подключении диода в прямом направлении (красный к аноду, черный к катоду) измерительный прибор покажет сопротивление несколько сотен Ом, в обратном направлении прибор покажет символ разрыва цепи, что говорит об очень большом сопротивлении.

Как проверить диодный мост

Прежде чем перейти к вопросу проверки диодного моста, вкратце приведем его описание. Диодный мост представляет собой сборку из четырех диодов, соединенных таким образом, что переменное напряжение (AC), подаваемое к двум из четырех выводов диодного моста, переходит в постоянное напряжение (DC) снимаемое с двух других его выводов.



Таким образом, предназначение диодного моста – выпрямление переменного напряжения с целью получения постоянного напряжения.

Диодный (выпрямительный) мост представляет собой четыре выпрямительных диода соединенных по определенной схеме:

Поскольку диодный мост предназначен для выпрямления переменного напряжения (синусоиды), то при первой полуволне переменного напряжения в работе участвуют одна пара диодов:

 а при следующей полуволне работает другая пара выпрямительных диодов:

Проверка диодного моста ничем не отличается от проверки обычного диода. Просто необходимо определиться, к каким выводам подключать мультиметр. Условно пронумеруем выводы выпрямителя от 1 до 4:



Отсюда следует, что для проверки диодного моста нам достаточно прозвонить 4 диода:

  • 1-й: выводы 1 – 2;
  • 2-й: выводы 2 – 3;
  • 3-й: выводы 1 – 4;
  • 4-й: выводы 4 – 3;

При проверке, необходимо руководствоваться на показания мультиметра, как и при проверке обычных диодов.

Как проверить диод не выпаивая из схемы. Как проверить диод и светодиод мультиметром.

Как найти диодный мост на плате

Во многих устройствах, работающих от сети 220 В, установлен диодный мост. Это устройство, состоящее из четырех (для однофазной сети) или шести (для трехфазной) полупроводниковых кремниевых диодов. Оно нужно для преобразования переменного тока в постоянный. На его вход подается переменный ток, на выходе получается пульсирующее напряжение постоянное по знаку. Данные элементы схемы часто выходят из строя, утягивая за собой предохранитель. Давайте разберемся, как выполняется проверка диодного моста на исправность разными способами.

Что нужно знать о диодных мостах

Для начала мы рассмотрим, какими бывают и что внутри диодного моста. Встречаются данные элементы схемы в двух исполнениях:

В любом случае выпрямительный однофазный диодный мост состоит из четырех полупроводниковых диодов, соединенных между собой последовательно-параллельным образом. Переменное напряжение подается на две точки, в которых соединены анод с катодом (разноименные полюса диодов). Постоянное напряжение снимается с точек соединения одноименных полюсов: плюс с катодов, минус с анодов.

На схеме место подключения переменного напряжения обозначено символами AC или «~», а выходы с постоянным напряжением «+» и «-«. Зарисуйте себе эту схему, она нам пригодится при проверке.

Если представить реальный диодный мост и совместить его с этой схемой получится что-то вроде:

Расположение диодного моста на плате и меры предосторожности

Диодные мосты устанавливаются в блоках питания как импульсных так и трансформаторных. Стоит отметить, что в импульсных блоках, которые сейчас используются во всей бытовой технике, мост установлен на входе 220В. На его выходе напряжение достигает 310В — это амплитудное напряжение сети. В трансформаторных блоках питания устанавливаются они в цепи вторичной обмотки обычно с пониженным напряжением.

Если устройство не работает и вы обнаружили сгоревший предохранитель, не спешите включать прибор после его замены. Во-первых, при наличии проблем на плате предохранитель сгорит повторно. Такой блок питания нужно включать через лампочку.

Для этого возьмите патрон и вкрутите в него лампу накаливания на 40-100 Вт и подключите её в разрыв фазного провода для подключения к сети. Если вы собираетесь часто ремонтировать блоки питания, можно сделать удлинитель с патроном, установленным в разрыв питающего провода для подключения лампы, это поможет сохранить ваше время.

Если на плате есть — при включении в сеть через неё потечет высокий ток, перегорит предохранитель или дорожка на плате, или провод, или выбьет автомат. Но если мы вставили в разрыв лампочку, сопротивление спирали которой ограничит ток, она загорится во весь накал, сохранив целостность всего вышеперечисленного.

Если короткого замыкания нет или блок исправен допустимо либо легкое свечение лампы, либо полное его отсутствие.

Простейшая и грубая проверка

Нам понадобится индикаторная отвертка. Она стоит копейки и должна быть в наборе инструментов в каждом доме. Нужно просто прикоснуться сначала ко входу 220В выпрямителя, если на фазном проводе загорится индикатор, значит напряжение присутствует, если нет, проблема явно не в диодном мосте и нужно проверить кабель. При наличии напряжения на входе проверяем напряжение на плюсовом выходе выпрямителя, оно в этой точке может доходить до 310 В, индикатор вам его покажет. Если индикатор не светится — диодный мост в обрыве.

К сожалению, больше ничего мы узнать с помощью индикаторной отверткой не сможем. О том, можете узнать из нашей статьи.

Прозвонка диодного моста мультиметром

Любую деталь на плате можно выпаять для проверки или прозвонить не выпаивая. Однако точность проверки в таком случае снижается, т.к. возможно, отсутствие контакта с дорожками платы, при видимой «нормальной» пайке, влияние других элементов схемы. К диодному мосту это тоже относится, можно его не выпаивать, но лучше и удобнее для проверки его выпаять. Мост, собранный из отдельных диодов, довольно удобно проверять и на плате.

Почти в каждом современном мультиметре есть режим проверки диодов, обычно он совмещен со звуковой прозвонкой цепи.

В этом режиме выводится падение напряжение в милливольтах между щупами. Если красный щуп подсоединен к аноду диода, а черный к катоду, такое подключение называется в прямом или проводящем направлении. В этом случае падение напряжения на PN-переходе кремниевого диода лежит в диапазоне 500-750 мВ, что вы можете наблюдать на картинке. Кстати на ней изображена проверка в режиме измерения сопротивлений, так тоже можно, но есть и специальный режим проверки диодов, результаты будут, в принципе, аналогичны.

Если поменять щупы местами – красный на катод, а черный на анод, на экране будет либо единица, либо значение более 1000 (порядка 1500). Такие измерения говорят о том, что диод исправен, если в одном из направлений измерения отличаются, значит, диод неисправен. Например, сработала прозвонка – диод пробит, в обоих направлениях высокие значения (как при обратном включении) – диод оборван.

Важно! Диоды Шоттки имеют меньшее падение напряжения, порядка 300 мВ.

Есть еще экспресс проверка диодного моста мультиметром. Порядок действий следующий:

  1. Ставим щупы на вход диодного моста (~ или AC), если сработала прозвонка – он пробит.
  2. Ставим красный щуп на «–», а красный на «+» — на экране высветилось значение около 1000, меняем щупы местами – на экране 1 или 0L, или другое высокое значение — диодный мост исправен. Логика такой проверки в том, что диоды соединены последовательно в две ветви, обратите внимание на схему, и они проводят ток. Если плюс питания подан на – (точка соединения анодов), а минус питания на «+» (точка соединения катодов), это и происходит при прозвонке. Если один из диодов в обрыве, ток может потечь по другой ветке и вы можете сделать ошибочные измерения. А вот если один из диодов пробит – на экране высветится падение напряжения на одном диоде.

На видео ниже наглядно показано, как проверить диодный мост мультиметром:

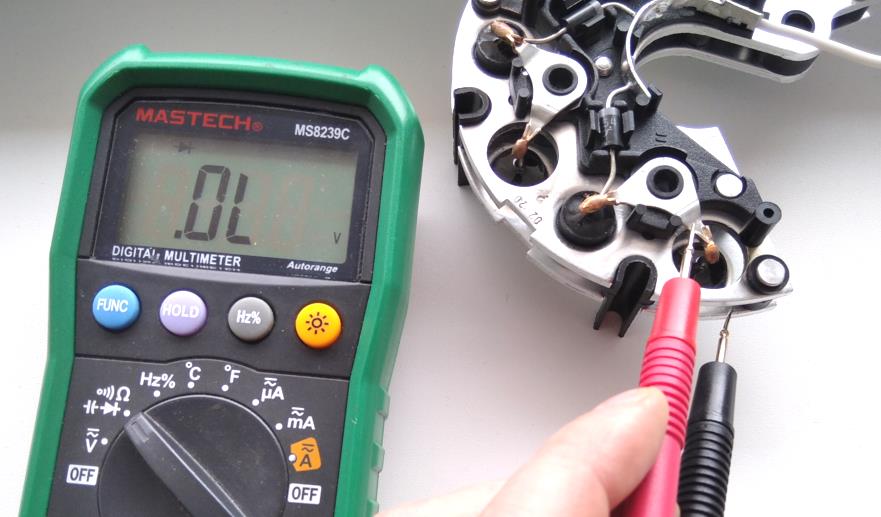

Полная проверка диодного моста

Также проверить диодный мост мультиметром можно по следующей инструкции:

  1. Устанавливаем красный щуп на «–», а черным по очереди касаемся выводов, к которым подключается переменное напряжение «~», в обоих случаях должно быть порядка 500 на экране прибора.
  2. Ставим черный щуп на «–», красным касаемся выводов «~ или AC», на экране мультиметра единица, значит, диоды не проводят в обратном направлении. Первая половина диодного моста исправна.
  3. Черный щуп на «+», а красным касаемся входов переменного напряжения, результаты должны быть как в 1 пункте.
  4. Меняем щупы местами, повторяем измерения, результаты должны быть как в пункте 2.

То же самое можно сделать «цэшкой» (универсальный измерительный прибор советского производства). Как проверить диодный мост стрелочным мультиметром, рассказывается на видео.

Самый эффективный способ проверить светодиод на работоспособность заключается в применении специального прибора — мультиметра, который иначе нередко называется тестером. Устройство представляет собой измерительный прибор, который может выполнять несколько функций. Выбирать их можно с помощью ручки, расположенной на передней панели.

Тестирование в режиме прозвонки

У каждого мультиметра, независимо от того, насколько дорогостоящим он является и какой фирмой был произведен, обязательно имеется функция проверки работоспособности светодиода. Это так называемая прозвонка.

Перед тем как прозвонить светодиод мультиметром, необходимо ручку переключения режимов тестера установить на режим прозвонки. Затем к контактам проверяемого прибора приложить черный и красный щупы мультиметра. Благодаря такому способу проверки, можно также определить, какой мощностью обладает светодиод.

При подключении тестера необходимо учитывать полярности проверяемого объекта. Его анод должен быть соединен со щупом красного цвета, а катод — с черным. Если подключить щупы неправильно, прибор ничего не покажет. При верном подключении светодиод должен начать излучать свет.

Проверяя диод на работоспособность, важно учитывать такую особенность: электроток тестера, настроенного на режим прозвонки, довольно слабый, поэтому он может не оказать никакого воздействия на лампочку. Проверяемый объект может быть вполне работоспособны м, но светиться не будет из-за недостаточной силы тока.

Может быть и другое последствие слабого тока: светодиод начнет светиться, но излучение его будет настолько мизерным, что при обычном дневном свете разглядеть его не удастся. Перед тем как приступать к проверке, рекомендуется уменьшить яркость внешнего света. Если же по каким-либо причинам этого сделать нельзя, следует обращать внимание не на сам прибор, а на измерительный прибор, точнее, на его показания. Если он исправен, то цифра, показываемая тестером, должна отличаться от единицы.

Можно даже очень мощный диод прозвонить мультиметром. Однако недостаток способа состоит в том, что провести проверку элементов, которые впаяны в микросхему, не получится. Для проверки светодиода, находящегося в микросхеме, нужно использовать специальные переходники, которые присоединяются к щупам тестера.

Проверка без выпаивания

Чтобы проверить мультиметром, не выпаивая светодиод из микросхемы, можно использовать небольшие металлические наконечники, роль которых могут играть, например, обычные канцелярские скрепки. Для надежной изоляции проводов, к которым присоединены наконечники, следует использовать текстолитовую прокладку. Вся конструкция при этом должна быть обмотана изолентой.

После выполнения всех этих простых действий получится надежный переходник , посредством которого легко можно добиться контакта щупов тестера с катодом и анодом проверяемого на работоспособность светодиода.

Также без выпаивания из микросхемы можно проверить диод на исправность . Для этого достаточно:

  1. Установить измерительный прибор в режим прозвонки.
  2. Присоединить щупы посредством переходника к контактам проверяемого объекта.
  3. Проверить, засветится лампочка или нет.

Как и в случае с обычной прозвонкой, которая проводится без переходника, возможно, придется выключить внешнее освещение или ослабить его, чтобы заметить неяркое свечение лампочки прибора.

Работоспособность светоизлучающих диодов в фонариках

Проверить на работоспособность светодиод, находящийся в маленьком фонарике, можно без особых сложностей.

Такая проверка проводится в несколько этапов :

Сразу после этого станет ясно, является ли исправным проверяемый элемент. Если он засветится, значит, с ним все в порядке. Если же излучения нет, значит, светодиод в неисправном состоянии.

Чтобы проверить светодиод тестером, важно уметь различать катод и анод. На самом деле различие легко обнаруживается визуально: катод обычно заметно короче, чем анод. Можно запомнить так: слово «катод» начинается с буквы «к», следовательно, этот контакт короткий. Впрочем, даже если подключить мультиметр без соблюдения полярности, ничего страшного не произойдет. Просто светодиодный элемент не получит ток и поэтому не будет светиться.

Вместо того, чтобы всякий раз при проверке угадывать, какой контакт является «положительным», а какой «отрицательным», лучше один раз запомнить навсегда. Это позволит сэкономить время. Нередко, чтобы проверить, работает ли светодиод, измеряют сопротивление. Однако такой метод проверки не очень широко распространен, ведь перед его применением необходимо определить технические параметры прибора.

Как видно, проверка на работоспособность светодиода с помощью тестера — довольно простая процедура . Для этого не понадобится много времени. Никаких физических усилий также прикладывать не придется. Да и финансовые затраты на такую проверку практически ничтожны, так как используемый прибор продается по очень низкой цене.

В современной осветительной технике достаточно часто применяются светодиоды (led). Как известно, они гораздо надежнее обычных лампочек, но все же иногда могут выходить из строя. Для того, чтобы проверить светодиод на работоспособность применяется несколько методов. Рассмотрим подробнее каждый из них.

Способы проверки

Светодиод, имеет свои электрические параметры, это максимальный рабочий ток, а так же прямое падение напряжения. Значение первого параметра производители указывают для каждого изделия индивидуально, а второго составляет 1.8 – 2.2 вольта для оранжевых, желтых и красных диодов. Для белых, зеленых и синих 3 – 3.6 вольта. Проверить эти значения параметров при наличии мультиметра, не составит труда.

Еще один способ проверить led диод на работоспособность, это подать на него питание от нескольких параллельно подключенных пальчиковых батареек или одной батарейки крона. На основе этого способа можно самостоятельно изготовить универсальный тестер для светодиодов, при помощи подручных элементов. Подробный процесс определения работоспособности показан в видео.

Определить неисправный светодиод, можно используя в качестве источника тока для проверки, старые зарядные устройства от мобильных телефонов. Для этого необходимо отрезать штекер подключения к телефону, и зачистить провода. Красный провод, это плюс, его нужно прижать к аноду, черный — минус, его подключают на катод. Если напряжения источника питания достаточно, то он должен загореться.

Для проверки некоторых диодов, напряжения от зарядки телефона может быть недостаточно, тогда можно попробовать проверить с помощью более мощного устройства, например зарядки от фонарика. Таким способом вполне можно проверить на работоспособность диоды в led лампе. Как это сделать, смотрите видео.

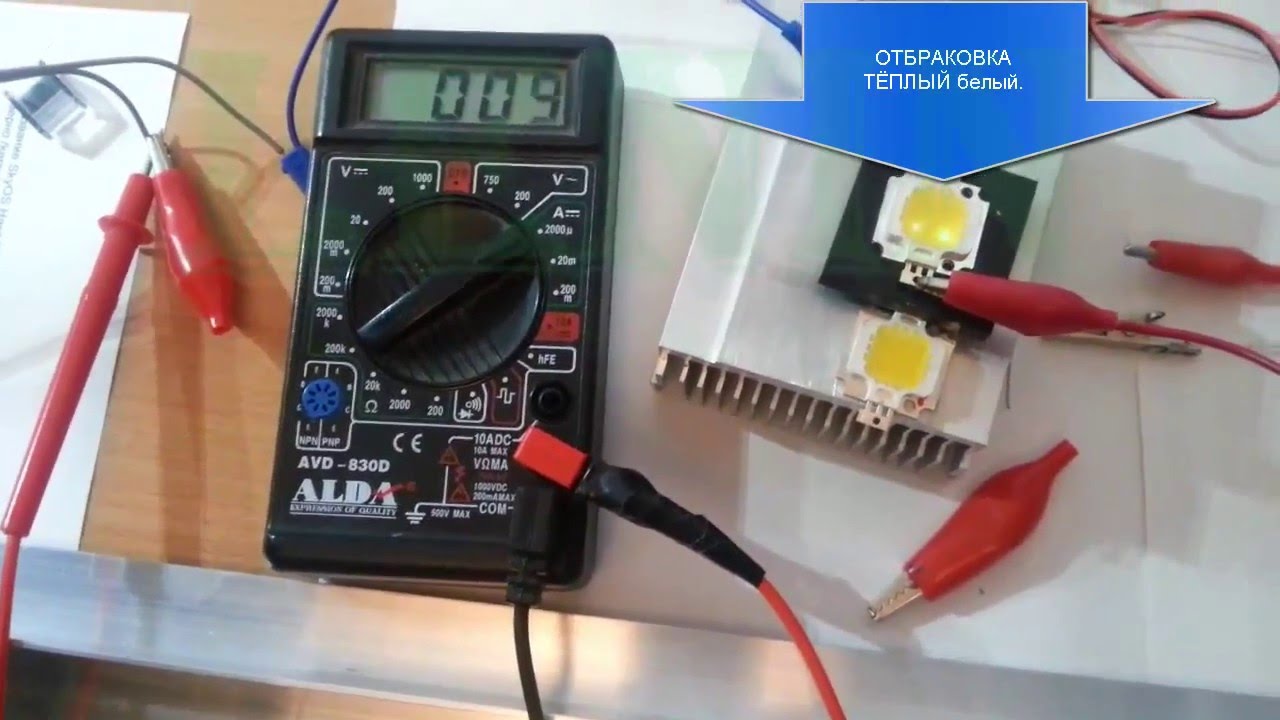

Проверка мультиметром

Мультиметр — это универсальный измерительный прибор. С его помощью можно измерить основные параметры практически любого электронного изделия и не только. Для проверки светодиода, потребуется мультиметр в котором есть режим «прозвонки», или его еще называют режимом проверки диодов. Обозначение режима проверки диодов на мультиметре показано на изображении ниже.

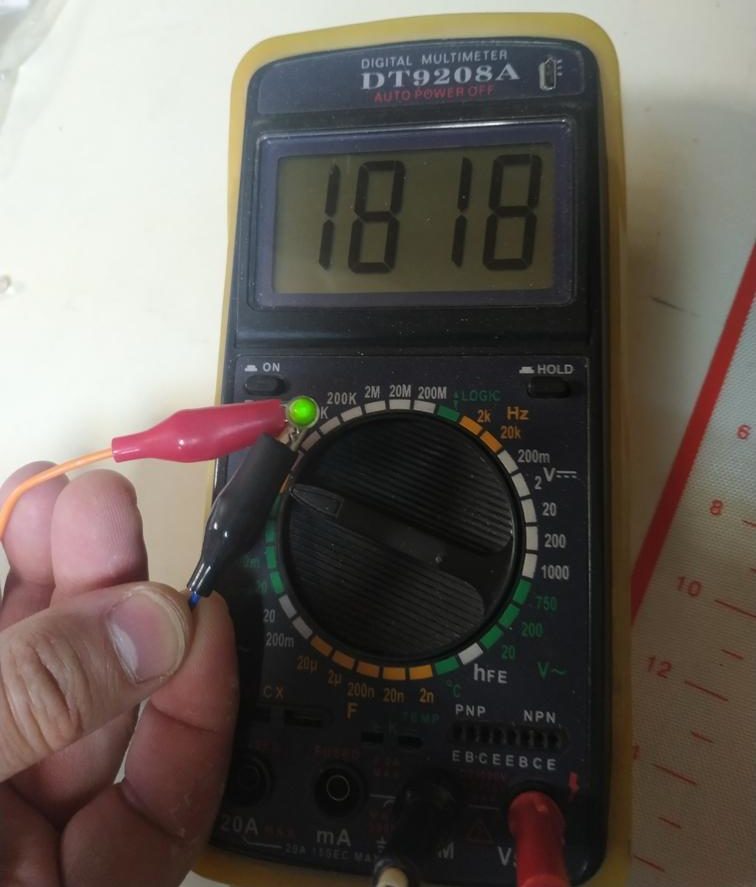

Для того чтобы проверить светодиод при помощи мультиметра, нужно установить переключатель прибора в положение соответствующее режиму «прозвонки» и подключить его контакты к щупам тестера.

В процессе подключения необходимо учитывать полярность диода. Анод, следует подключить к красному щупу, а катод к черному. В случаях, когда нет информации какой электрод анод, а какой катод, можно перепутать полярность – это ничего страшного, со светодиодом ничего не произойдет. При неправильном подключении, мультиметр не изменит своих изначальных показаний. При правильном подключении, светодиод должен загореться.

Есть один нюанс, ток «прозвонки» достаточно низкий для нормальной работы светодиода, и стоит приглушить освещение, для того чтобы увидеть как он светится. Если нет возможности этого сделать, можно ориентироваться на показания измерительного прибора. Как правило, если светодиод рабочий, то мультиметр покажет значение отличное от единицы.

Второй вариант — проверить светодиод тестером, это воспользоваться блоком PNP. Данный разъем предназначенный для проверки диодов, позволяет включить светодиод на мощность, достаточную для визуального определения его работоспособности. Анод подключается в разъем, обозначенный буквой Е (эмиттер), а катод диода в разъем колодки, обозначенный буквой С (коллектор).

Светодиод должен гореть при включении мультиметра в не зависимости от режима выбранного регулятором.

Данный способ позволяет проверить даже достаточно мощные светодиоды. Его неудобство в том, что, диоды обязательно нужно выпаивать. Для проверки мультиметром не выпаивая, необходимо изготовить переходники для щупов.

Существует вариант проверки светодиода методом измерения сопротивления, но для этого необходимо знать его характеристики, что достаточно не практично.

Как проверить не выпаивая

Для того чтобы подключить щупы мультиметра к разъемам в колодке PNP, нужно припаять на них небольшие фрагменты, обычной канцелярской скрепки. Между проводами, на которые припаяны скрепки, для изоляции можно установить небольшую текстолитовую прокладку и замотать изолентой. Таким образом, получим простой по конструкции и надежный переходник, для подключения щупов.

Далее необходимо подключить щупы к ножкам светодиода, не выпаивая его из схемы изделия. Вместо тестера, для проверки led диода можно использовать одну батарейку крона, или несколько пальчиковых батареек. Подключение проводится аналогично, просто вместо переходника, для подключения к выходам батарейки щупов, можно использовать небольшие зажимы «крокодильчики».

Рассмотрим на конкретном примере, как проверить led, не выпаивая из схемы.

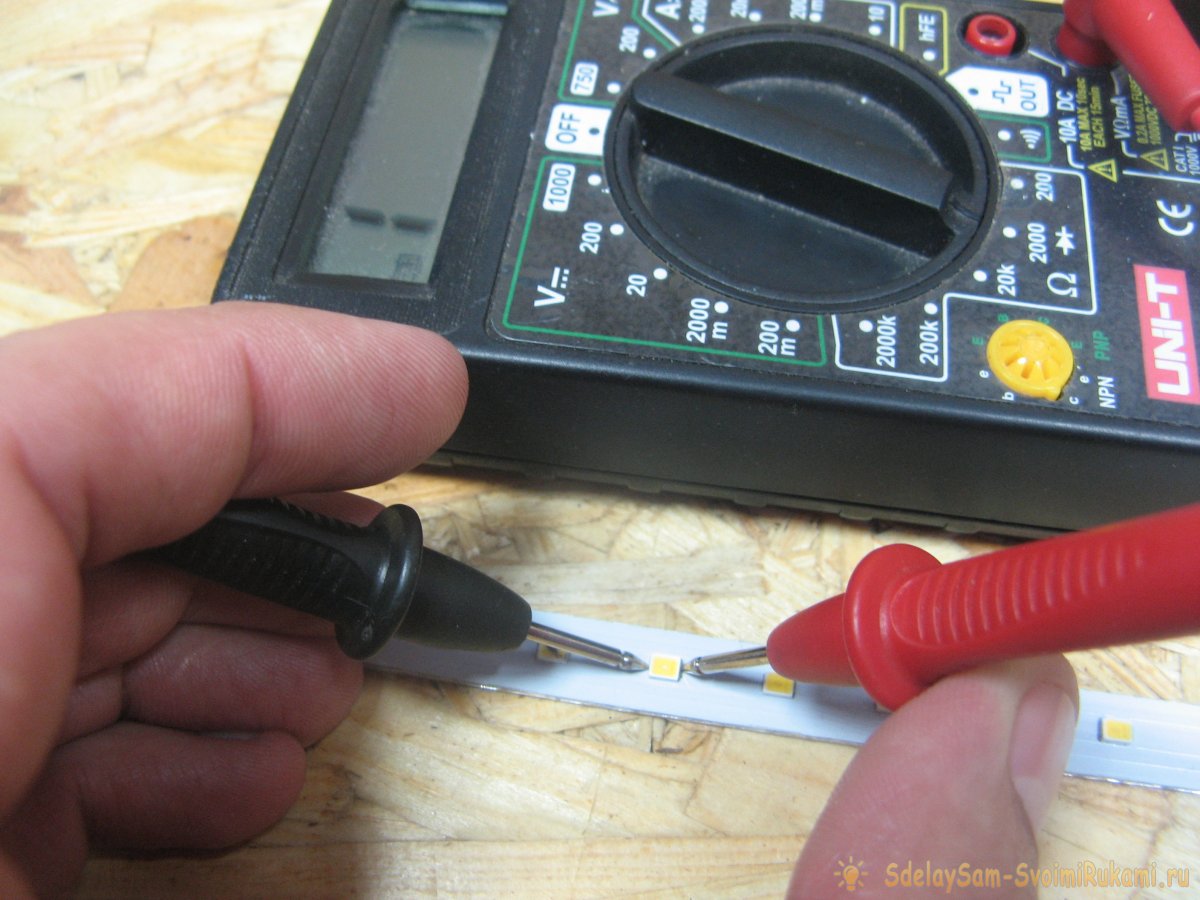

Как проверить светодиоды в фонарике

Для проверки необходимо разобрать фонарик и вынуть плату, на которой они установлены. Проверка происходит с помощью тестера со щупами, подключенными на PNP разъем. Светодиоды можно не выпаивать, а подключать контакты щупа на них прямо на плате, при этом необходимо помнить о соблюдении полярности.

Определить пробитый светодиод, можно и при помощи измерения сопротивления в схеме подключения. Например, если светодиоды в фонарике подключены параллельно, измерив сопротивление и получив результат близкий к нулю на любом из них, можно быть уверенным, что, по крайней мере, один из них точно неисправен. После этого можно приступать к проверке каждого из светодиодов методами описанными выше.

Проверка светодиодов не сложный процесс, и любой, кто имеет несколько рабочих батареек и пару проводов, может проверить и определить его неисправность в том или ином приборе.

как проверить диод мультиметром (прозвонить тестером)

Как и большинство измерительных приборов, мультиметры (тестеры) делятся на аналоговые и цифровые. Основное их отличие состоит в том, что информация о результатах измерений первой разновидности передаются с помощью определенной шкалы и стрелок на ней, во втором же случае эти данные отображаются в цифровом виде, на жидкокристаллическом экране.

Аналоговые устройства появились ранее, их главным достоинством является невысокая цена, а недостатком — неточности измерений. Следовательно, если отметка должна быть максимально верна, рекомендуется приобрести цифровой мультиметр.

Все варианты тестеров обладают как минимум двумя выводами — красным и черным.

  1. Первый используется непосредственно для измерений, также иногда называется потенциальным,
  2. Второй является общим. В современных моделях обычно также есть переключатель, благодаря которому возможно установить максимальные предельные значения.

Как проверять диод мультиметром?

Диод является элементом, проводящим электричество в одном направлении. Если же развернуть это направление, диод будет закрыт. Только в случае выполнения этого условия элемент считается работоспособным. В большинстве моделей тестеров уже есть такая функция, как проверить диод тестером.

Перед началом проверки рекомендуется соединить между собой два щупа мультиметра, чтобы убедиться в его работоспособности, а затем выбрать “режим проверки диодов”. Если тестер аналоговый, данная операция производится с помощью режима омметра.

Проверка диодов мультиметром не требует дополнительных навыков. Чтобы убедиться в функционировании элемента, необходимо произвести прямое включение, следовательно, подключить анод к плюсовому значению (красный щуп), а катод — к минусовому (черный). На экране или шкале прибора должно появиться значение пробивного напряжения диода, эта цифра в среднем составляет от 100 до 800 мВ. Если же произвести обратное включение (поменять местами электроды), значение будет не больше единицы. Из этого можно сделать вывод, что сопротивление прибора огромно и электричество он не проводит. Если все происходит именно так, как описано выше, электронный элемент исправен и дееспособен.

Бывают ситуации, когда при подключении щупов диод пропускает ток в обоих направлениях, либо же не пропускает вообще (значения при прямом и обратном включениях равны единице). В первом случае это означает, что диод пробит, а во втором — он перегорел либо же находится в обрыве. Такие электронные элементы являются неисправными и это легко проверить тестером.

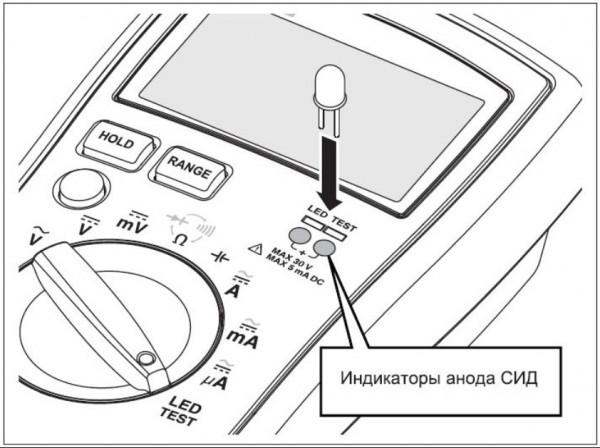

Как проверять светодиод?

Если речь идет о светодиоде, алгоритм проверок аналогичен, но дополнительно облегчит задачу тот факт, что при прямом включении этот вид диода будет светиться. Разумеется, это позволит окончательно убедиться в том, что он в порядке.

Но случается такое, что необходима проверка стабилитронов. Стабилитрон является одной из разновидностей диодов, его главное предназначение — сохранение стабильного выходного напряжения вне зависимости от изменений уровня тока.

К сожалению, выделенной функции для проверки данного вида электронных элементов пока не внедрили в мультиметры. Тем не менее часто прозвонить их можно с помощью такого же принципа, как с диодами. Но многие опытные радиолюбители заявляют, что произвести проверку стабилитрона с помощью цифрового тестера весьма проблематично. Причиной этого является тот факт, что напряжение стабилитрона должно быть ниже, чем напряжение на выходах мультиметра. Это связано с тем, что из-за низкого напряжения возможно посчитать рабочей неисправную модель, точность показаний падает.

Если при проверке диода необходимо обратить внимание на значение пробивного напряжения, в случае со стабилитронами показательным станет сопротивление. Эта цифра должна составлять от 300 до 500 Ом. И аналогично алгоритму действий с диодами:

  • Если ток пропускается в обе стороны это называется пробивом,
  • Если сопротивление слишком велико это обрыв.

Также немаловажно помнить, что цифровое значение при прозвоне стабилитрона будет выше значения обычных диодов. Если нужно отличить один элемент от другого, такая проверка окажет помощь.

Как проверить стабилитрон

Стабилитроны, проверка которых не принесла желаемых результатов, изобретатели часто тестируют с помощью дополнительных приборов, иногда конструируя их самостоятельно. Одним из наиболее простых способов является использование для проверки блока питания с возможностью переключения напряжения. Необходимо сначала подсоединить к аноду резистор, имеющий значение сопротивления, оптимальное для стабилитрона, а затем подключить блок питания. Затем замеряется напряжение на диоде, параллельно поднимается на блоке. По достижении уровня напряжения стабилизации, эта цифра должна перестать расти. В этом случае стабилитрон в норме, при любых отличиях от вышеприведенной схемы он неисправен.

elektro.guru

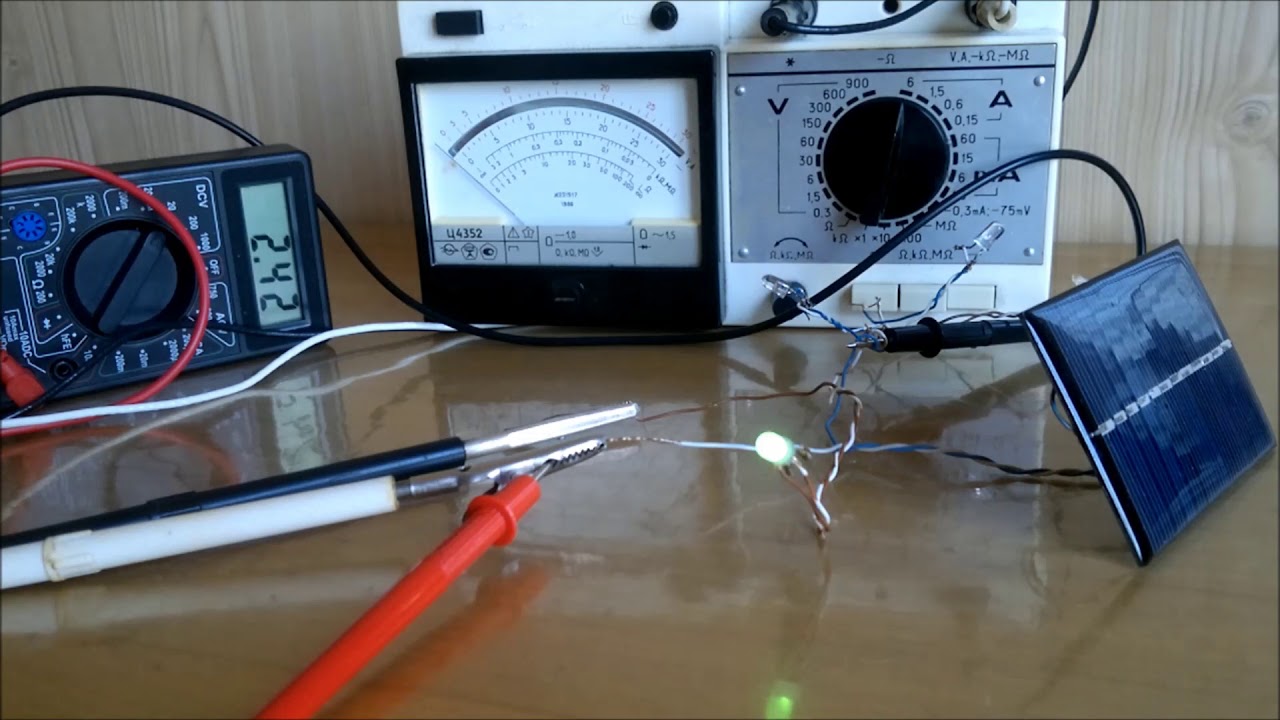

Как проверить светодиод мультиметром, не выпаивая из схемы

Тестирование этой радиодетали класса полупроводник особых трудностей не представляет. Разница лишь в том, что одним п/п приборам этой группы для свечения нужно питание 1,5 В (ряда красных, зеленых малой мощности), другим чуть больше – порядка 3,3±0,3. Сложность в том, что для проверки светодиода его придется выпаять, а это не всегда возможно (учитывая плотность компоновки схемы) или целесообразно (например, по причине дефицита времени). Что можно предпринять?

Решение простое – изготовить специальные приспособления, так как стандартные щупы, идущие в комплекте с мультиметром, для этих целей не подойдут. Они понадобятся (например, от старого прибора), но только после некоторой «модернизации».

Способ 1

Что приготовить:

  • Небольшой фрагмент текстолита, буквально кусочек, но обязательно с двухсторонним фольгированием. На каждую необходимо наложить «пятно» припоя, чтобы в дальнейшем можно было легко зафиксировать провода и выводы приспособления для проверки светодиода.
  • Щупы от мультиметра, с которых следует срезать (или отпаять, а потом все восстановить) штеккера. Свободные концы нужно зачистить и залудить, то есть подготовить к пайке.
  • Скрепки – 2 штуки. Им придается форма, хорошо видимая на рисунке внизу. Это будут выводы приспособления (аналог штеккеров), которые присоединяются к мультиметру. Хотя это и не единственный вариант. Вместо скрепок можно использовать гибкую стальную проволоку, отрезав пару кусочков нужной длины. Главное – чтобы эти выводы слегка амортизировали, тогда их будет намного проще подключить к гнезду мультиметра.
  • Паяльная кислота. Использовать традиционный сосновый флюс – дело бесперспективное. Скрепки изготовлены из стали, потому обычная методика для их надежной фиксации на текстолите малопригодна.
  • Паяльник. Мощность – не менее 65 Вт. Пытаться закрепить на плате скрепку монтажным инструментом (на 24, 36 Вт) – пустая трата времени. Понадобится уложить расплав относительно толстым слоем, и маломощный (миниатюрный) паяльник в этом случае бесполезен.
  • Мультиметр. Эти бытовые приборы выпускаются в нескольких модификациях. Их основное отличие – в функционале, то есть возможностях измерений тех или иных параметров цепи и деталей. Понадобится мультиметр, которым можно тестировать транзисторы.

В принципе все, что нужно для того, чтобы сделать простейшее приспособление для проверки светодиода мультиметром, под рукой всегда есть. В итоге должно получиться примерно так.

Чтобы не путаться с полярностью присоединения щупов к светодиоду, выводы приспособления стоит несколько сместить от осевой линии. Тогда несложно запомнить, где условные «+» и «–».

Проверка светодиода

Нужно воткнуть «контакты» приспособления в вилку для тестирования Тр (анодный вывод – на разъем Е, катодный – на С), поставить переключатель мультиметра в позицию «Измерение транзисторов» (hFE) и приложить щупы к плате, в точках, где впаяны ножки п/п прибора (с лицевой или обратной стороны, как удобнее). Если он исправен и полярность соблюдена (плюс – к аноду), то начнет светиться.

Способ 2

Он значительно проще, и если позволяет компоновка схемы, а до ножек можно дотянуться, то проверка светодиода производится с помощью щупов любого мультиметра так же, как и для тестирования сопротивления. Подробно об этом рассказывается здесь.

Вот и все, ничего сложного. Данная технология опробована многократно, причем ни один светодиод из строя в процессе такого тестирования не вышел.

electroadvice.ru

Как проверить диод? — Diodnik


Начиная проверку диода на работоспособность, необходимо понимать, что визуально неисправный диод иногда фактически невозможно отличить от рабочего. О том, как проверить диод мы детально расскажем в нашей статье.

Также, перед проверкой необходимо знать, что основные неисправности диодов бывают трех видов:

  • пробой диода (наиболее распространенный дефект). В результате такого дефекта диод проводит ток в любом направлении, фактически не имея собственного сопротивления:
  • обрыв диода (на практике встречается реже). В данном случае такой диод перестает полностью проводить ток, независимо от направления течения тока.
  • утечка. В этом случае диод проводит незначительный обратный ток.

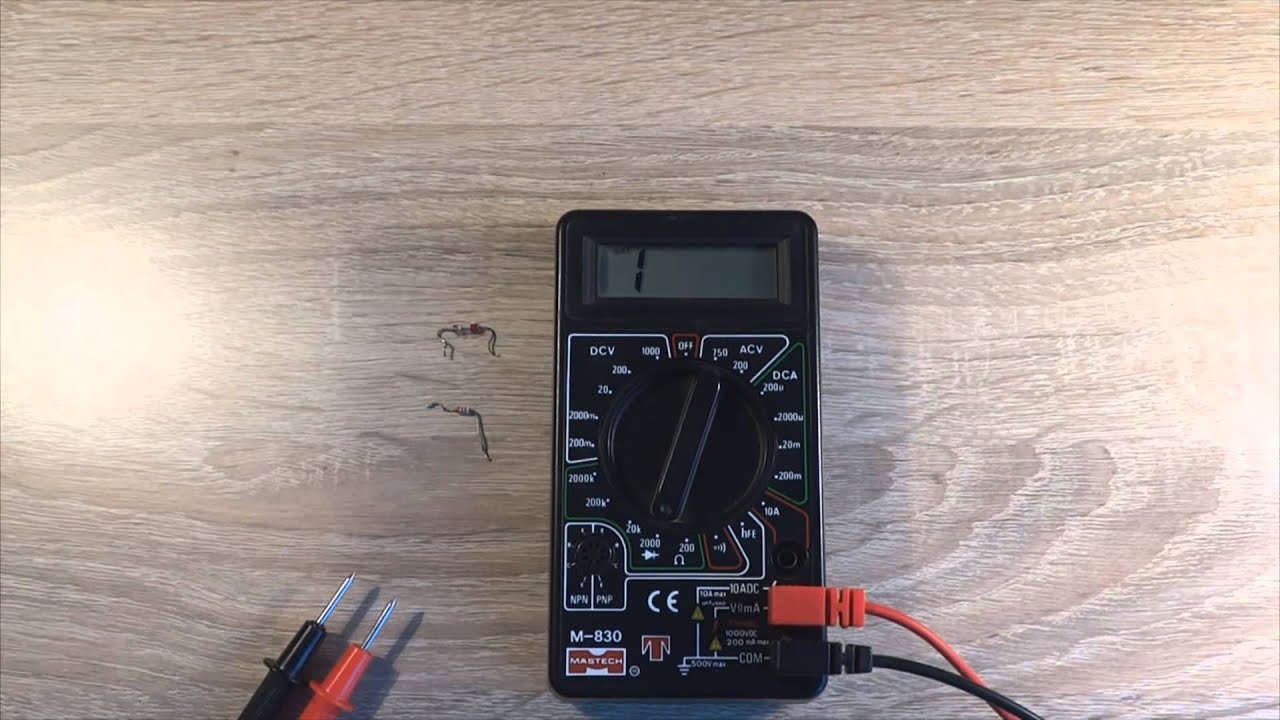

Как проверить диод мультиметром?

При любой проверки диодов лучше всего их выпаивать с основной схемы полностью.

Подопытный диод 1n5844 – это 5А диод Шоттки. Проверка производится мультиметром Unit 151B.Любой диод имеет два вывода: катод и анод. Катод помечен серебристой полоской.

Для того, чтобы ток протекал через диод, на анод должно поступать положительное напряжение, а к катоду отрицательное. Включив необходимый режим измерений на мультиметре, можно приступать к проверке диода.

Необходимо помнить, рабочий диод проводит ток лишь в одном направлении.

Подключив щупы, к аноду (красный +), а к катоду (черный -), мы видим значения на дисплее — это пороговое напряжение диода. Из этого можно сделать вывод, p-n переход открыт.

Подключив щупы, к катоду (красный -), а к аноду (черный +), значений на дисплее нет, кроме 1.

На этом процедура проверки диода закончена – диод исправен.

Если независимо от полярности подключения диода прибор показывает значение 0 или 001, (и иногда слышим характерный звуковой сигнал), это свидетельствует о том, что диод пробит. Такой диод проводит ток в любом направлении.Если независимо от полярности подключения диода прибор показывает значение 1, такой диод имеет обрыв. Он вообще не проводит ток.

Как проверить диод, в случае когда, под рукой нет мультиметра с функцией проверки диода? Можно использовать для этой цели обычный омметр. Установив значение предела измерений до 20кОм, проверку диода таким тестером производят по схеме, описанной выше.

Иногда можно столкнутся со сдвоенными диодами. Такие диоды имеют три вывода, в одном корпусе заключены сразу два диода. Они имеют общий анод или катод. Проверка такой сдвоенной сборки абсолютно ничем не отличается от проверки обычного диода, только проверять нужно каждый диод в сборке. Более детально о том, как проверить диод Шоттки читаем в этой статье.

Вконтакте

Одноклассники

Comments powered by HyperComments

diodnik.com

типы и особенности, инструкция по тестированию, определение работоспособности моста

Печально, но начинать нужно с теории. Придётся изучить виды диодов, область и цели применения. Не углубляясь в физические основы электроники, пробежимся по поисковым запросам. Важно понимать, что все диоды объединяет способность пропускать ток в одном направлении, блокируя движение частиц противоположном, образуя своеобразные вентили. Затем обсудим, как проверить мультиметром диод.

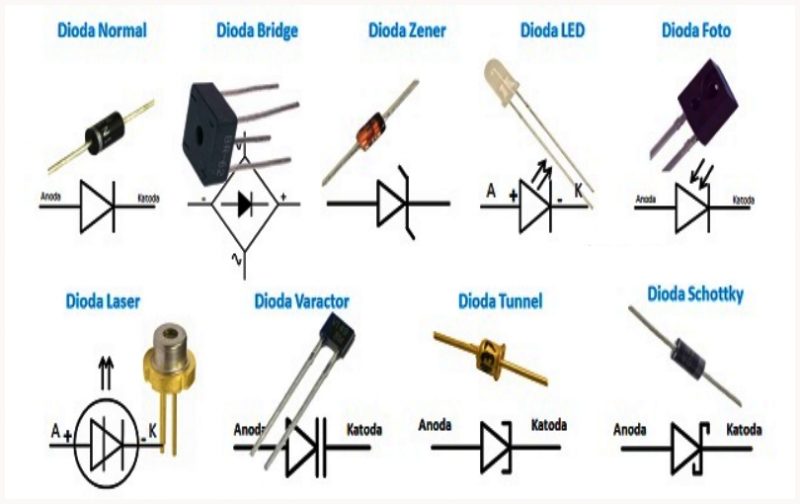

Разновидности диодов

Итак, диоды пропускают ток в прямом направлении и блокируют в обратном. На электрических схемах диоды обозначают черными стрелками, ограниченными поперечной чертой. Символ показывает направление тока в физическом смысле – направленное движение положительных частиц. Чтобы создать прямой ток, к концу стрелки прикладывают минусовой потенциал, к началу – плюсовой. В противном случае диод окажется в «запертом» состоянии.


При движении электронов за счёт неидеальности молекулярной решётки теряется тепло, что влечёт падение напряжения и в прямом направлении. У кремниевых диодов прямой потенциал выше, на германиевых ниже. Диоды Шоттки характеризует меньшее падение потенциала за счет замены одного полупроводникового слоя металлическим, т.е. в нем нет p-n перехода. Ток потерь увеличивается, а падение напряжения на открытом ключе в прямом направлении рекордно низкое.

Эффект характерен не в любых диапазонах напряжения. Максимально эффективны диоды Шоттки при напряжениях, равных десяткам вольт. Их применяют в выходных фильтрах импульсных блоков питания. Вспомните: номиналы напряжения системника составляют 5, 12, 3 В. Методика построения схем на диоде Шоттки типичная.

Популярная разновидность диодов – стабилитрон. Его рабочая зона – область пробоя. Там, где обычный диод выходит из строя, стабилитрон защищает оборудование. Процесс характеризуется ростом напряжения до номинала и резкой стабилизацией. Через стабилитроны запитывают от высоковольтных линий чувствительные и слабые микросхемы контроллеров импульсных блоков питания, чтобы они нарезали напряжение импульсами большой амплитуды. Без стабилитронов запитывание микросхем решается архисложными методами.

Оценивая диод-стабилитрон при помощи мультиметра, учитывают, что рабочая зона – обратная ветвь. Технически напряжение пробоя для проверки получают от батареек, включенных последовательно, затем проверяют наличие стабилизация. Прямое включение стабилитрона используется крайне редко, прозвон традиционным способом – плохая идея. К стабилитронам относят и лавинный диод, где для стабилизации тока применён эффект ударной ионизации.

Обозначение диода на схемах

Случается, что специфика устройства непонятна. Печатные платы маркированы – каждому элементу соответствует строго определённое обозначение, и мощные диоды выпрямительного моста не спутать с крошечным стеклянным стабилитроном. Худший вариант – клубок проводников с непонятными элементами: то ли диод, то ли резистор необычного вида, либо экзотический конденсатор.

Столкнувшись с подобной ситуацией, аккуратно делают увеличенное фото, потом ищут в интернете по изображению. Хотя маркировка стабилитронов неразборчива, отыскать информацию в сети возможно. Данный шаг намного ускоряет процесс идентификации и оценки работоспособности прибора.

Инфракрасный диод мультиметром проверяется аналогично: снимаем прямое напряжение, потом убеждаемся, что обратно ток не идёт. Для проверки свечения используют видоискатель ночной видеокамеры. Он регистрирует непосредственно инфракрасное излучение объектов. Исправный ИК диод заметен на видоискателе – словно звездочка. Проверяют свечение с тепловизорами, приборами ночного видения, соблюдая осторожность: мощность излучения свето- и ИК-диодов велика, сопоставима с мощностью лазерного излучения.

Надпись внутри принтера о наличии лазера нельзя считать шуткой. И ею пренебрегать. Держите сетчатку глаз подальше от инфракрасного диода.

Схема проверки диода

Как проверить диод при помощи тестера

Для проверки диодов мультиметры снабжены специальной шкалой, маркированной соответствующим значком – схематическим обозначение диода. При включении режима низкие сопротивления включают зуммер, высокие характеризуются номиналом либо падающим на нем напряжении. По показаниям судят о характеристиках диода, к примеру, о сопротивлении прямого включения.

Для правильной интерпретации показаний, важно учитывать характеристики тестера: напряжение постоянного рода и низкого номинала, служащего для оценки. Пример: при измерении сопротивления тестер пропускает по нему ток, прикладывая к щупам некое напряжение. Любая модель мультиметра характеризуется уникальными параметрами. Напряжение узнают по заряду конденсатор: включает мультиметр в режим прозвона или тестирования диодов, через короткое время на обкладках конденсатора сформируется разность потенциалов. Измеряют штатной шкалой тестера. Значение колеблется от сотен милливольт (долей вольта) до единиц вольта.

Зная напряжение, приложенное к диоду, по его вольт-амперной характеристике сверяют достоверность показания. Вводят поисковый запрос на Яндексе, знакомятся с полной технической документацией на исследуемый элемент. Потом прикладывают в нужном месте шкалы абсцисс линейку, чтобы найти выходной ток. По формуле Ома вычисляют сопротивление открытого состояния: R = U/I, где U – вспомогательное напряжение, формируемое тестером. Сравнивают найденную по графику величину с указанной на табло.

Это одна из многочисленных методик. Важно знать, как находить правильные пути, анализировать и сопоставлять данные. Первый шаг — поиск обобщенной информации: что такое диоды, их характеристики (прежде всего, вольт-амперные), тонкости работы конкретного прибора. Зная теоретические основы, легко оперировать информацией, делать правильные выводы из результатов исследований.

Перейдём к жизненному примеру: исследуем диодный мост из генератора автомобиля!

Как определить работоспособность диодного моста

Автомобилю нужна электроэнергия — для систем кондиционирования (наряду с энергией двигателя), дворников, освещения наружного и внутреннего. Нагружать постоянно аккумулятор, что делается во время стоянки, не экономично. Задача решается подключением синхронного генератора переменного тока к валу двигателя. Ранее пользовались коллекторной схемой. Но щётки не переносят тряски, возникала необходимость частого обслуживания.

Ныне устанавливают трёхфазные генераторы. Т.к. обороты постоянно скачут, постоянство выходных характеристик поддерживают изменением тока подпитки ротора. В результате напряжённость переменного магнитного поля статора отслеживает каждое изменение работы мотора. Расплата – нестабильность выходного напряжения. Его выпрямляют и фильтруют, используя схему диодного моста Ларионова.

Глубокие технические подробности избыточны, ограничимся лёгкими знаниями:

  1. При любом способе соединения обмоток генератора, выходных точек три. Каждая посредством диода замыкается на массу в отрицательный полупериод, а на потребителей сети авто – в положительный.
  2. Итого, диодов получается шесть.
  3. Мост представляет собой две изолированных друг от друга серповидных плоскости, выполненные из прочного сплава. На каждой лежат три диода, электрические соединения проводятся согласно схеме (см. рисунок).

Схема соединений на трёхфазном диодном мосте

Из схемы видно:

  1. Три диода прозваниваются попарно с нулевым сопротивлением между катодом (отрицательная полярность) и анодом (положительная полярность). Сюда выходят клеммы генератора.
  2. Две тройки диодов (лежащие в одной серповидной плоскости) звонятся между собой катодами или анодами. В зависимости от того, какой электрод выдаёт короткое замыкание, определяют ветвь — нагрузочная или уходящая на массу.

Создав правильную схему раскладки электрических соединений, начинают проверку каждого диода по отдельности. Ветвь, идущую на массу, тестируют со стороны генератора, другую – со стороны нагрузки. Направление известно из схемы Ларионова. Проверяем диодный мост мультиметром, касаясь красным щупом основания чёрной стрелки (см. рисунок) каждого элемента, черным – острия того же элемента. Одновременно проверяют изоляцию контактов с серповидным плоскостями, в т.ч. соседней. По полученным данным оценивают необходимость продолжения поиска неисправности.

Вывод: диод, не выпаивая, проверяют мультиметром на грубой конструкции вроде моста генератора автомобиля. Прозвон электронной платы сложнее. Любую проверку проводят щупами специальной формы. Для грубых конструкций берут захваты-крокодилы, материнскую плату проверяют тонкими игловидными пробниками. В последнем случае появляется шанс прозвонить диод мультиметром на плате под напряжением с риском спалить тестер.

Надеемся, что теперь читатель понял, как проверить диод мультиметром.

vashtehnik.ru

Проверка стабилитрона на плате прибором мультиметр

Каждый радиолюбитель знает, как бывает иногда важно знать, исправна ли та или иная радиодеталь или нет. Не в последнюю очередь это касается стабилитронов. В качестве тестера для проверки электрокомпонентов на предмет наличия напряжения стабилизации служит мультиметр.


Пригодность электродеталей определяется мультиметром

Стабилитрон и его свойства

Для работы электронных схем на выходе нужны стабилизированные показатели напряжения. Они получаются с помощью включения в схему полупроводниковых стабилитронов, которые дают одинаковое выходное напряжение, не зависящее от величины пропускаемого электротока. Без этих элементов многие слаботочные системы не работают. Так, например, почти каждый радиолюбитель хотя бы раз в жизни паял стабилизатор напряжения l7805cv или его аналоги.

Стабилитрон помогает стабилизировать напряжение

У стабилитронов нелинейные вольт-амперные характеристики, по свойствам, а также по внешнему виду (в стекле или металле) они напоминают обычный диод, однако, задачи у них несколько другие. Стабилитроны подключают в схему параллельно с потребителем и, если напряжение резко повышается, ток идет через стабилитрон, и вольтаж в сети выравнивается. Если сильный ток воздействует длительное время, возникает тепловой пробой.

Порядок проверки

Для того чтобы определить, годен ли данный стабилитрон или же вышел из строя, мультиметр надо перевести в режим, которым проверяются диоды (или в режим омметра), – проверка стабилитронов методом прозвона осуществляется аналогичным образом.

Щупы мультиметра подсоединяют к выводам стабилитрона и наблюдают за показаниями индикатора. Проверку следует проводить в двух направлениях:

  • плюсовым щупом аппарата прикасаются к катоду детали – на индикаторе показывается бесконечное сопротивление;
  • мультиметр подсоединяют к аноду стабилитрона – на экране будет индицироваться сопротивление в единицах или десятках ом (падение напряжения).

Такие показатели появляются потому, что рабочий стабилитрон (как и обычный диод) способен проводить только однонаправленный электрический ток, а проверка не должна вызывать короткое замыкание в сети.

Проверка мультиметром исправного стабилитрона

Если при прозвоне в обоих направлениях мультиметр показывает бесконечное сопротивление, стабилитрон является дефектным, поскольку оборван электронно-дырочный переход, и ток через электродеталь не проходит.

Картина при проверке нерабочего стабилитрона

Обратите внимание! Иногда случается, что при измерениях стабилитрона мультиметром выдается сопротивление в несколько десятков или сотен ом в обоих направлениях. В случае обычных диодов такое положение обозначает, что деталь пробита. Однако, для стабилитрона это неверно, потому что у него имеется напряжение пробоя: при соприкосновении щупа мультиметра с оконцовками стабилитрона сказывается внутреннее напряжение электропитания измерительного прибора. Если его напряжение оказывается больше напряжения пробоя, то на индикаторе появятся показатели многоомного сопротивления.

Так, при напряжении батареи мультиметра в 9 вольт у стабилитронов с напряжением ниже этого значения будет индицироваться пробой. Поэтому специалисты не рекомендуют делать проверку стабилитронов с невысоким стабилизационным напряжением с помощью цифровых мультиметров. Для этих целей лучше подойдет старый добрый тестер – аналог.


Аналоговый тестер старого образца поможет проверить стабилитроны с низким напряжением, избежав пробоя

Как проверить стабилитрон на плате

Если стабилитрон впаян в плату, то порядок его проверки не отличается от того, что применяется для свободного электронного устройства такого типа.

Важно! При измерительных и ремонтных манипуляциях с платой обязательно соблюдать меры безопасности для защиты от электроудара. При прозвоне впаянного стабилитрона все другие элементы, кроме проверяемого, могут выдавать сильно измененные показатели, это тоже необходимо учитывать.

Если при проверке на плате получены сомнительные результаты пригодности стабилитрона, то стоит его выпаять и проверить мультиметром только этот элемент, изолировав его от влияния остальных деталей схемы. Также иногда можно использовать приставку к мультиметру, которую можно спаять своими руками из доступных деталей.

Каждому радиолюбителю желательно знать, как проверить стабилитрон мультиметром, – это поможет собирать работающие схемы и экономить радиодетали, выявляя неработающие. Однако при такой проверке нельзя получить 100%-ный достоверный результат. Гарантию пригодности стабилитрона может дать только включение его в электросхему: если устройство будет работать, значит, стабилизирующий элемент функционирует.

Видео

elquanta.ru

Как проверить диод мультиметром — подробная инструкция

Диоды относятся к популярным и широко применяемым электронным элементам, обладающим различным уровнем проводимости.

Перед тем, как проверить диод мультиметром (прозвонить диод и стабилитрон тестером), нужно узнать особенности такого тестирующего прибора и наиболее важные правила его использования.

Классификация

Диоды представляют собой электропреобразующие и полупроводниковые устройства, имеющие один электрический переход и два выхода в виде р-n-перехода.

Общепринятая в настоящее время классификация таких устройств, следующая:

  • в соответствии с назначением, диоды чаще всего бывают устройствами выпрямительного, высокочастотного и сверхвысокочастотного, импульсного, туннельного, обращенного, опорного типа, а также варикапами;
  • в соответствии с конструктивно-технологическим характеристиками диоды бывают представлены плоскостными и точечными элементами;
  • в соответствии с исходным материалом диоды могут быть германиевого, кремниевого, арсенидо-галлиевого и другого типа.

В соответствии с классификацией, самые важные параметры и характеристики диодов представлены:

  • предельно допускаемыми показателями обратного уровня напряжения постоянного типа;
  • предельно допускаемыми показателями обратного уровня напряжения импульсного типа;
  • предельно допускаемыми показателями прямого тока постоянного типа;
  • предельно допускаемыми показателями прямого тока импульсного типа;
  • номинальными показателями прямого тока постоянного типа;
  • прямым токовым напряжением постоянного типа в условиях номинальных показателей, или так называемым «падением напряжения»;
  • постоянным током обратного типа, указываемым в условиях максимально допускаемого обратного напряжения;
  • разбросом рабочих частот и ёмкостными показателями;
  • уровнем напряжения пробивного типа;
  • уровнем теплового корпусного сопротивления, в зависимости от типа установки;
  • предельно возможными показателями рассеивающей мощности.

В зависимости от уровня мощности, полупроводниковые элементы могут быть маломощными, мощными или среднего уровня мощности.

При выборе диода нужно помнить, что условное обозначение таких элементов может быть представлено не только стандартной маркировкой, но и УГО, наносимым на электрические схемы, имеющие принципиальное значение.

Проверка выпрямительного диода и стабилитрона

В плане самостоятельного диодного тестирования мультиметром, особый интерес представляет проверка:

  • обычных диодов на основе p-n-перехода;
  • диодных элементов Шоттки;
  • стабилитронов, стабилизирующих потенциал.

Обычное тестирование, в этом случае, позволяет определить только целостность p-n-перехода, и именно по этой причине в таких устройствах рабочая точка должна быть смещена.


Схема простейшего метода проверки напряжения стабилитрона

Достаточно использовать простенькую схему, включающую в себя обычный источник питания и резистор для ограничения тока. Мультиметр при нестандартной проверке применяется для замера напряжения, в условиях плавного повышения питающего потенциала.

Если в условиях повышения напряжения питания отмечается постоянная, а также равная заявленным показателям разница потенциалов, то диодное устройство принято считать рабочим, не подлежащим замене.

Сборка схемы

Стандартная схема, выполняемая посредством навесного монтажа, состоит из нескольких основных элементов, представленных:


Как проверить диод шоттки мультиметром

Особенностью некоторых мультиметров является наличие функции «проверка диода». В таких условиях на приборе отображаются фактические показатели прямого диодного напряжения при токовой проводимости.

Тестер, оснащенный специальной функцией, регистрирует немного заниженный уровень прямого напряжения, что обусловлено незначительной токовой величиной, которая задействована при проверке.

В магазине можно встретить самые разные светодиодные лампы для дома. Как выбрать качественный прибор, знают не все. Если интересно, читайте подробную информацию.

Инструкция по сборке светодиодного фонаря своими руками представлена здесь.

Многие выбрасывают светодиодную лампу, если она сломалась. На самом деле большинство таких приборов можно починить. Все о ремонте светодиодных ламп вы можете почитать по ссылке.

Настройка мультиметра

Тестирование полупроводникового элемента посредством цифрового мультиметра потребует переключения прибора в режим проверки диодов. Альтернативным вариантом, при отсутствии переключения в положение «проверка диода», является тестирование в режиме сопротивления, при диапазоне не более 2,0 кОм.

В таком случае выполняется прямое подключение: красный провод подводится на анод, а черный – на катод. При такой настройке мультимера, замеры показывают сопротивление, равное нескольким сотням Ом, в обратное направление фиксирует разрыв цепи.


Мультиметр UNI-T

Следует отметить, что разные типы диодных устройств могут в значительной степени отличаться показателями прямого напряжения.

Например, для германиевых устройств характерно наличие напряжения в пределах 0,3-0,7 В, а для кремниевых элементов допустимы показатели в 0,7-1,0 В.

Как показывает практика, некоторые виды приборов-тестеров при проверке диодных элементов показывают более низкие значения уровня прямого напряжения.

Менее распространенные сдвоенные диоды отличаются наличием в одном корпусе трёх выводов, общего анода или катода, но проверка таких элементов не имеет отличий от тестирования стандартного диодного устройства.

Включение блока питания

Если проверка работоспособности диодов мультиметром предполагает переключение тестера в положение на значок «диод» с подключением черного щупа на вывод «СОМ», а красного — на вывод «V ΩmA», то наличие блока питания заключается в выявлении следующих неполадок:

  • подключение блока сопровождается «дерганьем» питания вентилятора, остановкой, отсутствием выходного напряжения и блокировкой источника питания;
  • подключение блока сопровождается пульсацией напряжения на выходе и срабатыванием защиты без блокирования источника питания.

Измерение переменного тока

Достаточно часто признаком утечки на диодах Шоттки становится самопроизвольное отключение питающего блока. Также очень важно учитывать, что неправильная схемотехника на блоках питания, может спровоцировать утечку диодных выпрямителей и перегрузку первичной цепи.

Тестирование заключается в установке предела измерений на значение в 20 К, и замере обратного диодного сопротивления. При таком способе исправный диод показывает на приборе бесконечно большой уровень сопротивления.

Подключение мультиметра

Основные, наиболее распространённые диодные неисправности, могут быть представлены:
  • пробоем, сопровождаемым токовой проводимостью вне зависимости от направления, а также фактическим отсутствием сопротивления;
  • обрывом, сопровождаемым отсутствием токового проведения;
  • утечкой, сопровождаемой наличием незначительного обратного тока.

Методика настройки прибора для проверки и последовательного тестирования является очень простой.

Соединение анода и щупа мультиметра на «+», а также катода и p-n-перехода на «-» должны быть открытыми. В этом случае прибор подаёт характерный звуковой сигнал. Обратный вариант подключения с закрытым p-n-переходом индицируется единицей.

Знаете ли вы, что светодиодные лампы могут иметь разное устройство? Устройство светодиодных ламп на 220 Вольт — типы приборов и способы сборки.

Инструкция по замене люминесцентных ламп на светодиодные представлена тут.

Как показываем практика самостоятельного тестирования, токовое прохождение, независимо от показателей полярности подключения, чаще всего сопровождает короткое замыкание, а отсутствие прозвона в обе стороны наблюдается при разрыве в цепи.

Видео на тему

proprovoda.ru

Как правильно проверить диодный мост мультиметром

Диодный мост есть практически в любой аппаратуре, и выход его из строя – очень распространенная причина поломки электронного прибора. Проверка же и замена диодного моста в мастерской стоят неоправданно дорого. Тем не менее самостоятельно выявить неисправность выпрямительного блока и при необходимости починить или заменить мост можно самостоятельно с минимальными затратами. Для этого нужно знать, как проверить диодный мост. Именно эту задачу мы и постараемся сегодня решить.

Что такое диодный мост и что у него внутри

Прежде чем мы займемся проверкой диодного моста, необходимо узнать, что вообще такое диодный мост и из чего он состоит. Мост представляет собой схему, собранную из четырех диодов, соединенных определенным образом, и служит для преобразования переменного напряжения в постоянное. Используется такая схема практически во всей аппаратуре, питающейся от сети – ведь почти всей электронике для своего питания нужно постоянное напряжение, а в сети оно переменное. Но для начала выясним, что такое диод и какими свойствами он обладает.

Диод и принцип его работы

Диод – двухэлектродный полупроводниковый прибор, способный проводить ток только в одном направлении. Его часто так и называют — полупроводник. Если включить полупроводник в цепь постоянного тока анодом к плюсовому выводу источника питания, то через него потечет ток. Если к минусовому – тока в цепи не будет. Во втором случае говорят, что диод закрыт. А теперь включим наш полупроводник в цепь переменного напряжения.

Выпрямление переменного напряжения при помощи полупроводников

Из рисунка хорошо видно, что полупроводник пропустил положительную полуволну и срезал отрицательную. Если включить его в другой полярности, то срезанной окажется положительная полуволна.

Чем диодный мост лучше диода

Теоретически используя лишь один полупроводник, ты смог бы преобразовать переменное напряжение в постоянное. Практически же ты получишь на выходе сильно пульсирующее напряжение, которое мало годится для питания электронных схем. Но если включить несколько диодов определенным образом, то лишнюю полуволну можно не срезать, а в буквальном смысле перевернуть ее. А теперь взгляни на схему ниже:

Диодный мост по схеме Гретца

При положительной полуволне работают диоды под номером 1 и 3: первый пропускает плюс, второй — минус. Полупроводники 2 и 4 в это время заперты и в процессе не участвуют – к ним приложено обратное напряжение, и сопротивление их pn-переходов велико. При отрицательной полуволне в работу включаются диоды 2 и 4. Первый перенаправляет отрицательную полуволну на положительный выход, второй служит минусом. На этом этапе запираются приборы 1 и 3. В результате отрицательная полуволна не пропадает, а просто переворачивается:

Результат работы мостового выпрямителя

Вот так при помощи трех дополнительных полупроводников мы повысили эффективность выпрямления вдвое. Конечно, напряжение на выходе все равно пульсирующее, но с такой пульсацией легко справится сглаживающий конденсатор относительно небольшой емкости.

К содержанию

Как найти диодный мост на плате

Прежде чем прозвонить диодный мост, его необходимо сначала найти на плате. Для этого, конечно, нужно знать, как он может выглядеть. Внешний вид у него зависит от разновидности корпуса. Выпрямители могут состоять как из четырех отдельных полупроводников, впаянных рядышком, так и из диодов, собранных в одном корпусе. Такой сборный прибор так и называют – выпрямительная сборка. Вот лишь несколько видов таких сборок:


Внешний вид выпрямительной диодной сборки

Несмотря на обилие форм, распознать интегральный диодный мост несложно. Он, как ты заметил, четырехвыводной, и два его вывода отмечены знаками «+» и «-». Это выход выпрямителя. На входные выводы подается переменное напряжение, поэтому они обозначаются символом «~», буквами «АС» (аббревиатура от английского «переменный ток») либо могут не обозначаться совсем.

Располагается диодный мост рядом с проводами подачи переменного напряжения: с трансформатора либо для импульсных блоков питания непосредственно из розетки (сетевой шнур).

Мнение эксперта

Алексей Бартош

Задать вопрос эксперту

Как правило, рядом с выпрямителем ставится сглаживающий электролитический конденсатор – такой бочонок относительно больших размеров.

На рисунках, приведенных ниже, выпрямительные диодные мосты обозначены зеленой стрелкой:

Примеры расположения выпрямительных диодных сборок и мостов на дискретных элементах к содержанию

Как проверить диодный мост

Проверить диодный мост можно двумя способами:

  1. При помощи тестера (мультиметра).
  2. При помощи лампочки.

Первый способ, конечно, предпочтительнее: он весьма точен и безопасен для диодного моста. Но если с мультиметром проблемы, то можно воспользоваться лампой от карманного фонаря и батарейкой на напряжение 5-12 В.

Теперь если диодный мост найден, прежде всего нужно провести внешний осмотр всей платы устройства. Элементы должны иметь естественный цвет, не быть обуглены или разрушены. Осмотри место пайки и целостность дорожек: важно, чтобы ничего не отпаялось и не лопнуло. Заодно внимательно осмотри электролитические конденсаторы (те самые бочонки). Они тоже должны быть в порядке: не поврежденные и не вздувшиеся. Если какой-то конденсатор вздулся или взорвался, его надо выпаять — все равно он потребует замены, чтобы не мешал проведению измерений.

Если конденсатор взорвался, после его демонтажа всю плату нужно тщательно промыть спиртом. Разлетевшиеся части конденсатора – это электролит, который не только проводит ток, но и имеет свойства кислоты.

Прозвонка диодного моста при помощи тестера

Теперь переходим к проверке, или, как говорят, к прозвонке диодного моста, которую нередко приходится проводить в два этапа:

  1. Предварительная прозвонка на месте.
  2. Точная проверка.

Первый этап удобен тем, что диодный мост можно не выпаивать, а проверять его прямо в схеме. Второй метод более трудоемок, но в случае неудачи с первым вариантом поможет провести точную проверку.

Для работы нам понадобится тестер: стрелочный или цифровой. В первом случае прибор должен уметь измерять сопротивление, во втором – иметь режим проверки полупроводников. Этот режим обозначается значком диода:

Проверить диодный мост можно лишь в этом положении переключателя

Мнение эксперта

Алексей Бартош

Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.

Задать вопрос эксперту

Никогда не проверяй полупроводниковые приборы цифровым тестером в режиме измерения сопротивления. В этом режиме практически все подобные приборы проводят измерение переменным током, и прозвонка полупроводников ничего не покажет.

Прозвонка диодного моста на месте

Итак, стрелочный прибор переводим в режим сопротивления на предел измерения около 1 кОм, цифровой включаем на проверку диодов. Теперь вспоминаем схему диодного моста:


Электрическая схема диодного моста

Твоя задача — прозвонить каждый из диодов, подключив к нему щупы тестера сначала в одной, а потом в другой полярности. Как видно из схемы, добраться до каждого диодика в отдельности не составляет труда, достаточно лишь выбрать соответствующие ножки сборки. Если выпрямитель собран на отдельных полупроводниках, проблемы вообще нет: просто прозванивай каждый, касаясь щупами прибора его выводов.

Что говорят измерения после прозвонки? Для каждого из отдельных полупроводников результат измерений должен быть следующим: в одном направлении тестер показывает маленькое сопротивление (значение около 200-700 Ом), в другом невозможно прозвонить вообще – прибор показывает «бесконечность».

Мнение эксперта

Алексей Бартош

Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.

Задать вопрос эксперту

На самом деле цифровой тестер в режиме проверки диодов показывает не сопротивление цепи, а величину падения напряжения на открытом диоде. Это имеет большое значение для измерения параметров полупроводников, но совершенно не существенно для прозвонки. Таким образом, алгоритм работы с любым типом тестера одинаков, а напряжение падения можешь принимать хоть за милливольты, хоть за Омы.

Если самостоятельно вычислить каждый из диодов по выводам тебе сложно, то ориентируйся на картинку ниже, в которой в качестве примера показана прозвонка диодной сборки GBU25M.

Прозвонка диодного моста при помощи мультиметра

Обрати внимание, что цифры на экране тестера, изображенного на рисунке, условны. Падение напряжения на диоде и его сопротивление могут колебаться и зависят от типа полупроводника и его рабочего напряжения.

Точная проверка

Если результаты твоих измерений совпали с теми, которые описал я, то диодный мост можно считать исправным. Но если что-то пошло не так и ты не получил желаемых результатов, то диодный мост придется выпаять и провести проверку еще раз. Дело в том, что большинство схемотехнических решений предусматривают «обвязку» выпрямителя дополнительными элементами: конденсаторами, фильтрами, катушками и пр. Все это может внести искажения в измерения, и ты просто не увидишь, почему и что не так.

Включаем паяльник и выпаиваем диодный мост. Если он состоит из отдельных диодов, то их достаточно отпаять лишь с одной стороны, приподняв по одной ножке каждого диода над платой. Теперь проводи повторное измерение. Методика та же, что и в первом случае: каждый из диодов прозванивай в обе стороны, меняя полярность подключения щупов прибора.

Если и сейчас показания прибора не соответствуют норме, можно с полной уверенностью сказать, что сборка или отдельный диод неисправны. Если в обоих направлениях измерения высокие значения сопротивления, переход диода выгорел, он в обрыве. Звонится в обе стороны – диод пробит, замкнут накоротко. Если пробита диодная сборка, то придется заменить ее целиком. Если диоды стоят отдельно, достаточно заменить неисправный прибор однотипным.

Мнение эксперта

Алексей Бартош

Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.

Задать вопрос эксперту

В Интернете полно поисковых запросов типа «как проверить диодный мост индикаторной отверткой». Индикаторная отвертка, точнее, указатель напряжения предназначен для абсолютно других целей, и проверять диоды с его помощью не только бессмысленно, но и опасно!

Прозвонка моста индикаторной лампой

Если в твоем распоряжении не оказалось мультиметра, то для проверки диодного моста можно обойтись и подручными средствами: лампочкой и батарейкой. Тебе понадобится батарейка или кассета с несколькими пальчиковыми батарейками с общим напряжением 5-12 В и маломощная лампочка накаливания приблизительно с таким же, как у батареи, напряжением питания.

Лампу нужно брать минимальной мощности, чтобы не сжечь диод чрезмерно большим током. Подойдет, к примеру, лампочка от маломощного карманного фонаря. Если в качестве батареи ты используешь аккумулятор на 12 В, то подойдет и лампочка от подсветки приборной панели или габаритных фар («подфарников»).

Ты, конечно, помнишь, что диод проводит ток в одну сторону, поэтому взгляни на две предложенные мной схемы:


Схема проверки диода при помощи лампы накаливания

На схеме слева диод включен в прямом направлении и пропускает ток – лампа должна загореться. На правом рисунке диод включен в обратном направлении и тока не пропускает – лампа погашена. Понял идею? Собирай тестер и щупами А1 и А2 прозванивай диодный мост, ориентируясь не на экран мультиметра, а на лампу. Горит – маленькое сопротивление, погашена – большое. Вот и вся хитрость.

К содержанию

Проверка диодного моста генератора автомобиля

Если у тебя есть автомобиль, то тебя наверняка заинтересует этот раздел статьи. Выход из строя генератора авто – серьезная проблема, решение которой стоит немалых денег. Но и тут причиной поломки может оказаться неисправность диода выпрямительного моста, который установлен в генераторе. А это значит, что вопрос можно попытаться решить своими силами. Взглянем на упрощенную схему генератора:


Схема диодного моста генератора автомобиля

Перед тобой такой же диодный мост, только трехфазный, с шестью, а не с четырьмя диодами. Это означает, что прозвонить его не составит никакого труда!

Итак, разбирай генератор и снимай диодный мост, который выглядит примерно вот так:


Диодный мост автомобильного генератора

Зелеными стрелками я отметил силовые диоды, но еще есть три вспомогательных, они помечены красными стрелками. Звонить будем и те и другие – все на виду и легкодоступны.

Промывай подковку в бензине, чтобы смыть всю грязь и масло, которые могут быть причиной неисправности. Когда мост высохнет, начинай прозванивать каждый диод, используя методику, описанную выше. Для работы можно использовать как мультиметр, так и лампу от габаритов в комплекте с автомобильным аккумулятором.

Мнение эксперта

Алексей Бартош

Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.

Задать вопрос эксперту

Обрати внимание! Диоды, стоящие на разных подковках, только с виду одинаковые. На самом деле у одних на центральном выводе анод, у других – катод. Это сделано для того, чтобы диоды можно было расположить на одной подковке, одновременно исполняющей роль радиатора, без изолирующих прокладок.

К содержанию

Техника безопасности

Подавляющее большинство современной аппаратуры имеет импульсные высоковольтные блоки питания. Это означает, что диодные мосты в них работают под напряжением до 300 В. Поэтому, прежде чем начать измерение, отключи прибор от сети и, главное, разряди сглаживающие электролитические конденсаторы, которые могут «держать» опасный для жизни заряд часами. Для наглядности я пометил их красными стрелками:


Плата блока питания ПК с диодным мостом и сглаживающими конденсаторами

Чтобы разрядить их, замкни на секунду выводы конденсатора отверткой, держа ее за изолирующую ручку. В противном случае ты не только сожжешь мультиметр, но и можешь попасть под смертельное напряжение.

И последний совет: после ремонта прибора не спеши втыкать сетевую вилку в розетку. Для начала включи его в сеть через лампу накаливания мощностью 150-200 Вт. Если все сделано правильно, лампа будет едва светиться. О неудавшемся ремонте лампа просигнализирует тебе ярким светом в полный накал, указывающим на короткое замыкание.

Делая всевозможные сетевые переключения, береги глаза. Очень многие элементы импульсных блоков питания при неудачном ремонте способны взрываться не хуже осколочной гранаты. А разрыв электролитического конденсатора, как я уже писал выше, грозит огромным разлетом не только осколков алюминия и клочьев бумаги, но и разбрызгиванием кислоты.

Вот ты и научился проверять исправность диодных мостов. Надеюсь, в будущем эти знания будут полезны и сохранят не только твои деньги и время, но и нервы. Провести самостоятельную дефектовку электронного прибора, а затем и его ремонт – это круто. Не так ли? Пиши ответ в комментариях

Чтобы определить исправность диода можно воспользоваться приведённой далее методикой его проверки цифровым мультиметром.

Но для начала вспомним, что представляет собой полупроводниковый диод.

Полупроводниковый диод – это электронный прибор, который обладает свойством однонаправленной проводимости.

У диода имеется два вывода. Один называется катодом, он является отрицательным. Другой вывод – анод. Он является положительным.

На физическом уровне диод представляет собой один p-n переход.

Напомню, что у полупроводниковых приборов p-n переходов может быть несколько. Например, у динистора их три! А полупроводниковый диод, по сути является самым простым электронным прибором на основе всего лишь одного p-n перехода.

Запомним, что рабочие свойства диода проявляются только при прямом включении. Что значит прямое включение? А это означает, что к выводу анода приложено положительное напряжение (+ ), а к катоду – отрицательное, т.е. (). В таком случае диод открывается и через его p-n переход начинает течь ток .

При обратном включении, когда к аноду приложено отрицательное напряжение (), а к катоду положительное (+ ), то диод закрыт и не пропускает ток .

Так будет продолжаться до тех пор, пока напряжение на обратно включённом диоде не достигнет критического, после которого происходит повреждение полупроводникового кристалла. В этом и заключается основное свойство диода – односторонняя проводимость.

У подавляющего большинства современных цифровых мультиметров (тестеров) в функционале присутствует возможность проверки диода. Эту функцию также можно использовать для проверки биполярных транзисторов . Обозначается она в виде условного обозначения диода рядом с разметкой переключателя режимов мультиметра.

Небольшое примечание! Стоит понимать, что при проверке диодов в прямом включении на дисплее показывается не сопротивление перехода, как многие думают, а его пороговое напряжение ! Его ещё называют падением напряжения на p-n переходе . Это напряжение, при превышении которого p-n переход полностью открывается и начинает пропускать ток. Если проводить аналогию, то это величина усилия, направленного на то, чтобы открыть «дверь» для электронов. Это напряжение лежит в пределах 100 – 1000 милливольт (mV). Его то и показывает дисплей прибора.

В обратном включении, когда к аноду подключен минусовой () вывод тестера, а к катоду плюсовой (+ ), то на дисплее не должно показываться никаких значений. Это свидетельствует о том, что переход исправен и в обратном направлении ток не пропускает.

В документации (даташитах) на импортные диоды пороговое напряжение именуется как Forward Voltage Drop (сокращённо V f ), что дословно переводится как «падение напряжения в прямом включении «.

Само по себе падение напряжения на p-n переходе нежелательно. Если помножить протекающий через диод ток (прямой ток) на величину падения напряжения, то мы получим ни что иное, как мощность рассеивания – ту мощность, которая бесполезно расходуется на нагрев элемента.

Узнать подробнее о параметрах диода можно .

Проверка диода.

Чтобы было более наглядно, проведём проверку выпрямительного диода 1N5819. Это диод Шоттки . В этом мы скоро убедимся.

Обращаю внимание на то, что во время измерения нельзя держать выводы проверяемого элемента и металлические щупы двумя руками. Это грубая ошибка. В таком случае мы измеряем не только параметры диода, но и сопротивление своего тела. Это может существенно повлиять на результат проверки.

Держать щупы и выводы элемента можно только одной рукой! В таком случае в измерительную цепь включен только сам измерительный прибор и проверяемый элемент. Данная рекомендация справедлива и при измерении сопротивления резисторов, а также при проверке конденсаторов . Не забывайте об этом важном правиле!

Итак, проверим диод в прямом включении. При этом плюсовой щуп (красный ) мультиметра подключаем к аноду диода. Минусовой щуп (чёрный ) подключаем к катоду. На фотографии, показанной ранее, видно, что на цилиндрическом корпусе диода нанесено белое кольцо с одного края. Именно с этой стороны у него вывод катода. Таким образом маркируется вывод катода у большинства диодов импортного производства.

Как видим, на дисплее цифрового мультиметра показалось значение порогового напряжения для 1N5819. Так как это диод Шоттки, то его значение невелико – всего 207 милливольт (mV).

Теперь проверим диод в обратном включении. Напоминаем, что в обратном включении диод ток не пропускает. Забегая вперёд, отметим, что и в обратном включении через p-n переход всё-таки протекает небольшой ток. Это так называемый обратный ток (I обр ). Но он настолько мал, что его обычно не учитывают.

Поменяем подключение диода к измерительным щупам мультиметра. Красный щуп подключаем к катоду, а чёрный к аноду.

На дисплее покажется «1 » в старшем разряде дисплея. Это свидетельствует о том, что диод не пропускает ток и его сопротивление велико. Таким образом, мы проверили диод 1N5819 и он оказался полностью исправным.

Многие задаются вопросом: «Можно ли проверить диод не выпаивая его из платы?» Да, можно. Но в таком случае необходимо выпаять из платы хотя бы один его вывод. Это нужно сделать для того, чтобы исключить влияние других деталей, которые соединены с проверяемым диодом.

Если этого не сделать, то измерительный ток потечёт через все, в том числе, и через связанные с ним элементы. В результате тестирования показания мультиметра будут неверными!

В некоторых случаях данным правилом можно пренебречь, например, когда чётко видно, что на печатной плате нет таких деталей, которые могут повлиять на результат проверки.

Неисправности диода.

У диода есть две основные неисправности. Это пробой перехода и его обрыв .

    Пробой . При пробое диод превращается в обычный проводник и свободно пропускает ток хоть в прямом направлении, хоть в обратном. При этом, как правило, пищит буззер мультиметра, а на дисплее показывается величина сопротивления перехода. Это сопротивление очень мало и составляет несколько ом, а то и вообще равно нулю.

    Обрыв . При обрыве диод не пропускает ток ни в прямом, ни в обратном включении. В любом случае на дисплее прибора – «1 «. При таком дефекте диод представляет собой изолятор. «Диагноз» — обрыв можно случайно поставить и исправному диоду. Особенно легко это сделать, когда щупы тестера порядком изношены и повреждены. Следите за исправностью измерительных щупов, провода у них ох какие «жиденькие» и при частом использовании легко рвутся.

А теперь пару слов о том, как по значению порогового напряжения (падению напряжения на переходе — Forward Voltage Drop (V f )) можно ориентировочно судить о типе диода и материале из которого он изготовлен.

Вот небольшая подборка, составленная из конкретных диодов и соответствующих им величин V f , которые были получены при их тестировании мультиметром. Все диоды были предварительно проверены на исправность.

Марка диода

диодного моста .

Германиевые диоды имеют прямое падение напряжения равное 300 – 400 милливольт. Например, проверенный нами точечный германиевый диод Д9, который ранее применялся в качестве детектора в радиоприёмниках, имеет пороговое напряжение около 400 милливольт.

    Диоды Шоттки имеют V f в районе 100 – 250 mV;

    У германиевых диодов V f , как правило, равно 300 – 400 mV;

    Кремниевые диоды имеют самое большое падение напряжения на переходе равное 400 – 1000 mV.

Таким образом, с помощью описанной методики можно не только определить исправность диода, но и ориентировочно узнать, из какого материала и по какой технологии он изготовлен. Определить это можно по величине V f .

Возможно, после прочтения данной методики у вас появится вопрос: «А как же проверить диодный мост?» На самом деле, очень просто. Об этом я уже рассказывал .

Как проверить диод мультимтером и отличить его от стабилитрона

Определение пригодности радиодеталей – основная процедура, проводимая при ремонте или обслуживании радиоэлектронной аппаратуры. И если с пассивными элементами все более или менее понятно, то активные требуют специальных подходов. Проверить сопротивление резистора или целостность катушки индуктивности не составляет труда.

С активными компонентами дело обстоит немного сложнее. Необходимо отдельно разобраться в том, как проверить диод мультиметром своими руками, учитывая, что это простейший и наиболее часто встречающийся полупроводниковый элемент электронных схем.

Виды диодов и их предназначение

Вкратце можно сказать, что диод представляет собой полупроводниковый компонент электронной схемы, предназначенный для однонаправленного пропускания тока. Другими словами, прибор пропускает ток в одном направлении, запирая его течение в обратном, образуя своеобразный электрический вентиль.

На принципиальных схемах диод обозначается в виде стрелки-указателя, на конце которой изображена черта, означающая запирание. Стрелка указывает направление течения тока.

Нужно помнить, что в теоретической физике ток образуют позитивно заряженные частицы. Поэтому для открытия p-n перехода положительный потенциал прикладывают к началу стрелки, а отрицательный к ее концу. При таких условиях через прибор потечет прямой ток.

Рассмотрим наиболее распространенные типы диодов, учитывая, что интерес в плане проверки представляют лишь некоторые, а именно:

  • обычные диоды, созданные на основе p-n перехода;
  • с барьером Шоттки, чаще называемые просто диоды Шоттки;
  • стабилитрон, служащий для стабилизации потенциала и другие виды.

Существует еще множество типов диодов – варикапы, светодиоды или фотодиоды, например. Но ввиду сходности проверки работоспособности или малой распространенности эти устройства здесь не рассматриваются.

Определение типа элемента

Хорошо если размер корпуса позволяет нанести на нем хоть сколько-нибудь понятную маркировку. Но чаще всего диоды настолько малы, что их трудно маркировать даже цветом. В этом случае отличить диод от стабилитрона, например, не представляется возможным, ведь они как близнецы-братья.

В подобных ситуациях поможет лишь принципиальная схема аппарата, из которого извлечен элемент. В соответствии с ней можно определить тип компонента и его марку.

Если же отсутствует эта информация, можно попробовать поискать принципиальную схему ремонтируемого аппарата в интернете или сделать фотоснимок элемента и также обратиться в Сеть и провести поиск по изображению.

Проверка диодов мультиметром или другим тестером должна проводиться только после определения их типа и марки, потому что разные виды тестируются по-разному.

Применение тестера

Простейшим, но от этого ничуть не менее эффективным, прибором для тестирования элементов электронных схем, полупроводниковых диодов, в том числе, является тестер радиодеталей.

Более того, этот инструмент наиболее распространен в среде радиомастеров по причине неприхотливости, малых массогабаритных параметров и возможности измерения практически любых характеристик радиоэлементов и цепей, важных при ремонте.

Считается, что цифровые мультиметры, благодаря своей точности и удобству в эксплуатации, постепенно вытесняют аналоговые. Однако не стоит грешить на точность старенькой «цешки».

В ее состав уже входят микросхемы, а мостовые резисторы имеют погрешность 1-2% (это очень высокая точность даже для интегральных микросхем). Поэтому, чтобы проверить исправность диода или транзистора нет необходимости покупать новый мультиметр, при наличии аналогового.

Цифровая индикация прижилась из-за отсутствия механических узлов в мультиметре. Это повысило его удароустойчивость и срок эксплуатации.

Проверка диодов упростилась и с появлением звукового сигнала, позволяющего даже не обращать внимания на дисплей. В большинстве мультиметров существует специальный режим, позволяющий в прямом и переносном смысле прозвонить диод. Он отмечен на корпусе соответствующим знаком.

Достаточно вставить черный штекер в разъем COM, а красный в разъем измерения сопротивления (Ω), установить переключатель на режиме прозвонки диодов, и можно начинать проверку.

Методика проверки

Проверка диодов мультиметром заключается в выяснении работоспособности их p-n перехода. Вообще, в радиоэлектронике бывают лишь две неисправности. Первая представляет собой разрыв цепи (перегорание), когда ток не течет ни в одном из направлений. Вторая же вызвана коротким замыканием (пробой) электродов, что превращает компонент в кусок обычного провода.

Методика тестирования предельно проста. При соединении анода с плюсовым щупом мультиметра, а катода с минусовым, p-n переход должен быть открыт, следовательно, его сопротивление близко к нулю.

Цифровые измерители должны подать характерный сигнал. При обратном подключении p-n переход обязан быть заперт, о чем должно свидетельствовать бесконечное (в теории) его сопротивление.

На дисплее цифрового тестера индицируется цифра 1. Так звонится рабочий диод. Если же ток проходит, вне зависимости от полярности подключения, налицо короткое замыкание. В случае когда прибор не звонится ни в ту ни в другую сторону имеет место разрыв.

Нередко можно услышать вопрос о том, как проверить диод Шоттки. Действительно, эти компоненты принципиально отличаются от прочих.

Дело в том, что p-n переход даже в открытом состоянии имеет сопротивление, хотя и небольшое. Это, в свою очередь, вызывает потери энергии, рассеиваемые в виде тепла.

Для сокращения последних один из полупроводниковых электродов диода был заменен металлом. И хотя ток потерь в этом случае немного увеличивается, но в открытом состоянии сопротивление перехода очень низко, что обуславливает экономичность прибора.

В остальном проверка диода Шоттки с использованием мультиметра ничем не отличается от тестирования обычного p-n перехода.

Стабилитроны

Особняком стоит вопрос о проверке стабилитронов. Проверять их по описанной выше методике нет смысла, разве что можно убедиться в целостности p-n перехода. В отличие от обычного выпрямительного диода, стабилитрон использует обратную ветвь вольтамперной характеристики (ВАХ). Поэтому для исследования стабилизирующих свойств рабочую точку нужно сместить именно на этот участок графика.

Для этого используется простенькая схема из источника питания и токоограничительного резистора. В этом случае мультиметром измеряется не сопротивление перехода, а напряжение, при плавном повышении питающего потенциала.

Стабилитрон считается рабочим, если при повышении напряжения питания разница потенциалов на его электродах остается постоянной и равной заявленной в документации на прибор.

Без выпаивания

Отдельно нужно рассмотреть вопрос о том, можно ли проводить тестирование мультиметром непосредственно на плате, не выпаивая из нее элемент.

Здесь все зависит от сложности схемы и квалификации мастера. Смонтированное на плате изделие может звониться через обмотки трансформатора, резистивные элементы, сгоревший конденсатор или что-то еще. Поэтому получить более или менее адекватные показатели чаще всего не удается.

Разумеется, если мастер читает принципиальную схему как открытую книгу или «набил руку» на подобных аппаратах, он может оценить работоспособность прибора. Существуют даже методики проверок без демонтажа для автомобильного питания, например.

Но лучше все же выпаивать элемент из схемы. К тому же достаточно «повесить в воздух» только одну ножку изделия, что занимает 2-3 секунды. А после тестирования мультиметром за тот же промежуток времени диод возвращается в первоначальное положение на плате.

Как проверить микросхему стабилизатор. Как проверить диод мультиметром

Информация для начинающих радиолюбителей:
функции проверки стабилитронов в мультиметрах нет.

И не ищите мультиметр со стабилитронометром. Но понятно, что проверять надо. Более того, надо тестировать даже исправный компонент на предмет параметра фактического напряжения стабилизации. Истина прописная. Вот только как, чтобы не собирать отдельного прибора и не использовать одну из существующих методик, занимающих, пусть и не очень, но относительно продолжительное время, причём не только по времени проведения проверки, но и по подготовки к ней. Но прав оказался один известный юморист, утверждающий, что на всём постсоветском пространстве проблем с «соображалкой» у народа нет.

Собрать решил устройство как приставку к мультиметру, причём компактную. Корпус от упаковки безопасных лезвий «Schick ». Розетка для оконечника телефонного кабеля подошла и по размеру и по цвету, а к ней удалось приладить кнопку включения питания. Учитывая некоторое своеобразие корпуса, сборку пришлось выполнять, так сказать, «пошаговым» способом.


Шаг первый


Шаг второй — уборка в нишу корпуса всего выше перечисленного и установка по месту штырей (образующих импровизированную вилку для соединения пробника с мультиметром) путём использования на них резьбового соединения и двух гаек М4 на каждый. Расстояние между центров штырей 18,5 мм.


Шаг третий — установка светодиодов и ограничительных резисторов.


Спрятал содержимое «от глаз подальше» и сверху прикрутил подходящие контакты для подсоединения проверяемых стабилитронов. Контакты можно поворачивать вокруг своей оси и тем самым менять расстояние между ними в зависимости от длины проверяемого компонента. Пробую в деле:

Импортный стабилитрон BZX85C18 — чуток не дотянул до заявленного параметра.

Зато отечественный КС515А не подкачал, как говориться «в яблочко». И вот теперь имею в арсенале Schick арный тестер стабилитронов.))

Видео

Сам мультиметр конечно можно заменить любым, даже стрелочным, вольтметром — это будет полезно, если по ходу работы в мастерской вам часто приходится проверять такие детали. Желаю успехов, Babay. Россия, Барнаул.

Идентификация стабилитронов оказывается затруднительной, поскольку для этого необходим источник напряжения, превышающий напряжение стабилизации.» присутствует постоянное напряжение около 15 В. Работоспособность модуля сохраняется при уменьшении питающего напряжения до 0,8 В. Резистор R1 совместно с испытуемым стабилитроном, который подключают к контактным площадкам Х1 и Х2, образуют параметрический стабилизатор напряжения.
Цифровой мультиметр М-830. М-838 или аналогичный устанавливают в режим измерения постоянного напряжения на пределе 20 В и подключают с соблюдением полярности к гнездам XS1 и XS2. При отсутствии подключаемого элемента мультиметр должен показать выходное напряжение преобразователя. Выводы тестируемого элемента соединяют с контактными площадками Х1 и Х2, если это стабилитрон и он соединен анодом с минусом, а катодом с плюсом, то мультиметр покажет напряжение стабилизации данного стабилитрона. При обратном подключении его выводов показания будут не более 0,7 В.

Если показания при подключении элемента в одной полярности не изменяются, а в другой не превышают 0,7 В — это диод или стабилитрон с более высоким, чем 20 В, напряжением стабилизации. Для симметричного стабилитрона в обоих случаях показания будут одинаковыми и меньше выходного напряжения преобразователя. Если показания муль-тиметра близки к нулю в обоих направлениях подключения, испытуемый элемент (диод или стабилитрон) пробит. При максимальных показаниях в обоих вариантах подключения тестируемого элемента — обрыв.
Устройство собирают на печатной плате из двусторонне фольгированного стеклотекстолита, чертеж которой показан на рис. 2. Одна сторона является лицевой панелью на которой сделаны контактные площадки Х1 и Х2. На второй стороне монтируют детали методом поверхностного монтажа без сверления отверстий. Их выводы укорачивают и припаивают непосредственно к печатным проводникам. Через отверстия в плате контакты Х1 и Х2 соединяют с контактными площадками второй стороны.
Контактные пластины для установки гальванического элемента изготовляют также из двусторонне фольгированного стеклотекстолита, зачищают, залуживают и припаивают к печатным проводникам платы. К минусовой пластине, для улучшения контакта с элементом питания, припаивают пружинящий лепесток. Преобразователь напряжения КФ-29 приклеивают к плате, а его выводы припаивают к соответствующим контактным площадкам. Гнезда XS1 и XS2 подбирают по диаметру щупов мультиметра и закрепляют на плате гайками. Гнезда можно использовать любые из имеющихся в наличии, изменив способ их крепления Выключатель питания SA1 — любой малогабаритный движковый.



При отсутствии модуля КФ-29 преобразователь можно собрать по схеме, приведенной на рис. 3. На транзисторе VT1 и трансформаторе Т1 собран бло-кинг-генератор. Импульсы напряжения с коллектора транзистора VT1 выпрямляются диодом VD1, сглаживаются конденсатором СЗ. Постоянное напряжение через резистор R1 поступает на гнезда XS1 и XS2. Элементы этого преобразователя монтируют на аналогичной плате, причем лицевая панель не меняется а печатные проводники и монтаж на второй стороне выполняют в соответствии с рис. 4.
В устройстве применены резисторы МЛТ, С2-33, оксидные конденсаторы С1 и СЗ — импортные, С2 — К10-17. Для изготовления трансформатора Т1 используют ферритовое кольцо типоразмера К10*6хЗ мм магнитной проницаемостью 1000. 2000, грани которого предварительно притупляют с помощью надфиля и обматывают тонкой виниловой лентой. Первичная обмотка содержит 20 витков, а вторичная — 10 витков провода ПЭВ-2 0,31 Диод 1N5817 заменим на 1N5818, 1N5819. Транзистор — КТ3102 с любым буквенным индексом Выключатель SA1 — любой малогабаритный движковый.
После монтажа устанавливают гальванический элемент и включают SA1. Если собранный преобразователь не начинал работать, необходимо поменять местами выводы одной из обмоток трансформатора Т1. Внешний вид приставки показан на рис. 5. Ее можно использовать и со стрелочным мультиметром.

Данная статья посвящена проверке радиодеталей (транзисторов, диодов, конденсаторов и т.д.) и опубликована в связи со многими обращениями ко мне по этому поводу.
Как проверить радиодетали
Для проверки исправности радиодеталей потребуется измерительный прибор – мультиметр. Приобретать лучше не дешевый китайский ширпотреб, который не только быстро выходит из строя, но и существенно ограничен в возможностях за счет слабого тока. В идеале мультиметр должен питаться от батарейки типа «крона».
Резистор
Невооруженным взглядом можно определить сгоревший резистор – он почернеет. Даже если на нем остается нужное сопротивление, его следует заменить.

Для проверки мультиметр ставится в режим омметра. Затем подсоединяем щупы (полярность не имеет значения) к выводам резистора и сравниваем замеренное сопротивление с номинальным. Номинал указывается либо на плате, либо на самом резисторе. Некоторые резисторы маркируются не цифрами, а разноцветными полосками, расшифровываемыми по нехитрой схеме. Отклонения в пределах 5% от номинала считаются нормой.

Конденсатор
Так же, как и резистор, может визуально сигнализировать о неисправности. Конденсатор может вздуться или вообще взорваться и вытечь. Заметить это легко. В таком случае измерения не требуются – деталь подлежит безоговорочной замене.
Еще один нехитрый тест конденсатора – проверка целостности контактов. Для этого «ножки» конденсатора нужно слегка согнуть, после чего попытаться повернуть их или вытащить. Если наблюдается хотя бы минимальный люфт – конденсатор неисправен.
В других случаях конденсатор проверяют омметром. Значение сопротивления должно равняться бесконечности. Если нет – замена.
Диод
Диод проводит ток в одном направлении и не проводит в обратном. Стрелочным мультиметром это легко проверить в режиме омметра. Положительный щуп – к аноду, отрицательный – к катоду. В таком положении ток должен проходить. Если поменять щупы местами, то результат замера будет равноценен обрыву цепи.
Цифровой мультиметр ставится в специальный режим проверки диодов. Фиксируемое напряжение на германиевом диоде должно быть в районе 200-300мВ, на кремниевом – 550 – 700. Если напряжение зашкаливает за 2000мВ – диод неисправен.
Транзистор
Биполярный
Проще всего представить транзистор в виде двух «встречных» диодов. Проверка должна быть соответствующей: база-эмиттер и база-коллектор. Ток должен идти в одном направлении, а в другом – нет.
Переход эмиттер-коллектор не должен прозваниваться вообще! Если ток проходит при отсутствии напряжения на базе, транзистор необходимо выбросить.
Полевой
Перед проверкой необходимо замкнуть между собой все контакты, чтобы разрядилась емкость затвора. После этого омметр должен фиксировать сопротивление, равное бесконечности на всех выводах. В противном случае деталь подлежит замене.
Стабилитрон
Проверка стабилитрона – процесс более деликатный. Цифровым мультиметром здесь пользоваться не рекомендуется – он запросто может «пробить» исправную деталь в обоих направлениях. Если есть аналоговый тестер, то проверить можно так же, как диод. Если нет – есть различные способы проверки. Опишем простейший.

Понадобится блок питания с регулировкой подаваемого напряжения. Подключаем к аноду резистор сопротивлением 300-500 Ом, затем подключаем блок питания. Замеряем напряжение на стабилитроне, поднимая его значение на блоке питания. Достигнув определенного значения (лучше, если оно известно заранее – напряжение стабилизации), напряжение должно перестать расти. Если продолжает – меняем стабилитрон.

Тиристор

Положительный щуп омметра – к аноду, отрицательный – к катоду. Сопротивление должно равняться бесконечности. Если коснуться управляющим электродом анода, то должно зафиксироваться сопротивление порядка 100 Ом. При отсоединении УЭ это значение должно остаться фиксированным. Если результат на любом из этих этапов отличается от описанного, тиристор необходимо заменить.

Катушка индуктивности
Простейшую поломку – обрыв – легко определить омметром. Сопротивление должно быть. Как правило – несколько сотен Ом. Если значение уходит в бесконечность – значит, произошел обрыв.
Сложнее обстоит дело с замыканием витков. Как правило, определить его почти невозможно – все способы небезупречны. Поэтому лучше оставить катушку напоследок, когда все остальные детали точно исправны, и попросту заменить ее, согласно методу исключения.

Многим из нас часто приходилось сталкиваться с тем, что из-за одной, вышедшей из строя, детальки перестаёт работать целое устройство. Что бы избежать недоразумений, следует уметь быстро и правильно проверять детали. Этому я и собираюсь Вас научить. Для начала, нам потребуется мультиметр

Транзисторы биполярные

Чаще всего, сгорают в схемах транзисторы. По крайней мере у меня. Проверить их на работоспособность очень просто. Для начала, стоит прозвонить переходы База-Эмиттер и База-Коллектор. Они должны проводить ток в одном направлении, но не пускать в обратном. В зависимости от того, ПНП это транзистор или НПН, ток они будут проводить к Базе или от Базы. Для удобства, можем представить его в виде двух диодов

Так же стоит прозвонить переход Эмиттер-Коллектор. Точнее это 2 перехода. . . Ну в прочем не суть. В любом транзисторе, ток не должен проходить через них в любом направлении, пока транзистор закрыт. Если же на Базу подали напряжение, то ток протекая через переход База-Эмиттер откроет транзистор, и сопротивление перехода Эмиттер-Коллектор резко упадёт, почти до нуля. Учтите, что падение напряжения на переходах транзистора обычно не ниже 0,6В. А у сборных транзисторов (Дарлингтонов) более 1,2В. По этому некоторые «китайские» мультиметры с батарейкой в 1,5В просто не смогут их открыть. Не поленитесь/поскупитесь достать себе мультиметр с «Кроной»!

Учтите, что в некоторых современных транзисторах параллельно с цепью Коллектор-Эмиттер встроен диод. Так что стоит изучить даташит на Ваш транзистор, если Коллектор-Эмиттер звонится в одну сторону!

Если хотя бы одно из утверждений не подтверждается, то транзистор нерабочий. Но прежде чем заменить его, проверьте оставшиеся детали. Возможно причина в них!

Транзисторы униполярные (полевые)

У исправного полевого транзистора между всеми его выводами должно быть бесконечное сопротивление. Причем бесконечное сопротивление прибор должен показывать независимо от прикладываемого тестового напряжения. Следует заметить, что имеются некоторые исключения.

Если при проверке приложить положительный щуп тестового прибора к затвору транзистора n-типа, а отрицательный — к истоку, зарядится емкость затвора и транзистор откроется. При замере сопротивления между стоком и истоком прибор покажет некоторое сопротивление. Неопытные ремонтники могут принять такое поведение транзистора за его неисправность. Поэтому перед «прозвонкой» канала «сток-исток» замкните накоротко все ножки транзистора, чтобы разрядить емкость затвора. После этого сопротивление сток-исток должно стать бесконечным. В противном случае транзистор признается неисправным.

Учтите ещё, что в современных мощных полевых транзисторах между стоком и истоком имеется встроенный диод поэтому канал «сток-исток» при проверке ведет себя как обычный диод. Для того чтобы избежать досадных ошибок, помните о наличии такого диода и не примите это за неисправность транзистора. Проверить это легко, пролистав даташит на Ваш экземпляр.

Конденсаторы – ещё одна разновидность радиодеталей. Они тоже довольно часто выходят из строя. Чаще всего умирают электролитические, плёнки и керамика портятся несколько реже. . .

Для начала, платы стоит обследовать визуально. Обычно мёртвые электролиты надуваются, а многие даже взрываются. Присмотритесь! Керамические конденсаторы не надуваются, но могут взорваться, что тоже заметно! Их, как и электролиты надо прозванивать. Ток они проводить не должны.

Перед началом электронной проверки конденсатора необходимо провести механическую проверку целостности внутреннего контакта его выводов.

Для этого достаточно поочерёдно согнуть выводы конденсатора под небольшим углом, и аккуратно поворачивая их в разные стороны, а также слегка потягивая на себя, убедиться в их неподвижности. В случае, если хотя бы один вывод конденсатора свободно вращается вокруг своей оси, или свободно вынимается из корпуса, то такой конденсатор считается не пригодным и дальнейшей проверке не подлежит.

Ещё один интересный факт – заряд/разряд конденсаторов. Это можно заметить, если мерять сопротивление конденсаторов, ёмкостью более 10мкФ. Оно есть и у меньших емкостей, но не так заметно выражен! Как только мы подключим щупы, сопротивление будет единицы Ом, но в течении секунды вырастет до бесконечности! Если мы поменяем щупы местами, эффект повторится.

Соответственно, если конденсатор проводит ток, или не заряжается, то он уже ушёл в мир иной.

Резисторы – их больше всего на платах, хотя они не так то уж и часто выходят из строя. Проверить их просто, достаточно сделать одно измерение – проверить сопротивление.

Если оно меньше бесконечности и не равно нулю, то резистор скорее всего пригоден к использованию. Обычно, мёртвые резисторы чёрные – перегретые! Но чёрные бывают и живыми, хотя их тоже стоит заменить. После нагрева, их сопротивление могло измениться от номинального, что плохо повлияет на работу устройства! Вообще стоит прозвонить все резисторы, и если их сопротивление отличается от номинального, то лучше заменить. Заметьте, что отличие от номинала на ± 5% считается допустимым. . .

Проверить диоды по моему проще всего. Померили сопротивление, с плюсом на аноде, показывать должно несколько десятков/сотен Ом. Померили с плюсом на катоде – бесконечность. Если не так, то диод стоит заменить. . .

Индуктивность

Редко, но всё же из строя выходят индуктивности. Причины тому две. Первая – КЗ витков, а вторая – обрыв. Обрыв вычислить легко – достаточно проверить сопротивление катушки. Если оно меньше бесконечности, то всё ОК. Сопротивление индуктивностей обычно не более сотен Ом. Чаще всего несколько десятков. . .

КЗ между витков вычислить несколько труднее. Надо проверить напряжение самоиндукции. Это работает только на дросселях/трансформаторах, с обмотками в хотя бы 1000 витков. Надо подать импульс низковольтный на обмотку, А после, замкнуть эту обмотку лампочкой газоразрядной. Фактически, любя ИН-ка. Импульс обычно подают, слегка касаясь контактов КРОНЫ. Если ИН-ка в итоге мигнёт, то всё норм. Если нет, то либо КЗ витков, либо очень мало витков. . .

Как видите, способ не очень точный, и не очень удобный. Так что сначала проверьте все детали, и лишь потом грешите на КЗ витков!

Оптопары

Оптопара фактически состоит из двух устройств, поэтому проверять её немного сложнее. Сначала, надо прозвонить излучающий диод. Он должен как и обычный диод прозваниваться в одну сторону и служить диэлектриком в другую. Затем надо подав питание на излучающий диод померить сопротивление фотоприёмника. Это может быть диод, транзистор, тиристор или симистор, в зависимости от типа оптопары. Его сопротивление должно быть близким к нулю.

Затем убираем питание с излучающего диода. Если сопротивление фотоприёмника выросло до бесконечности, то оптопара целая. Если что-то не так, то её стоит заменить!

Тиристоры

Ещё один важный ключевой элемент – тиристор. Так же любит выходить из строя. Тиристоры так же бывают симметричные. Называются симисторы! Проверить и те и другие просто.

Берём омметр, плюсовой щуп подключаем к аноду, минусовой к катоду. Сопротивление равно бесконечности. Затем управляющий электрод (УЭ) подсоединяем к аноду. Сопротивление падает до где-то сотни Ом. Затем УЭ отсоединяем от анода. По идее, сопротивление тиристора должно остаться низким – ток удержания.

Но учтите, что некоторые «китайские» мультиметры могут выдавать слишком маленький ток, так что если тиристор закрылся, ничего страшного! Если он всё же открыт, то убираем щуп от катода, а через пару секунд присоединяем обратно. Теперь тиристор/симистор точно должен закрыться. Сопротивление равно бесконечности!

Если некоторые тезисы не совпадают с действительностью, то Ваш тиристор/симистор нерабочий.

Стабилитрон – фактически один из видов диода. По этому проверяется он так же. Заметим, что падение напряжения на стабилитроне, с плюсом на катоде равно напряжению его стабилизации – он проводит в обратную сторону, но с бОльшим падением. Чтоб это проверить, мы берём блок питания, стабилитрон и резистор на 300…500Ом. Включаем их как на картинке ниже и меряем напряжение на стабилитроне.

Мы плавно подымаем напряжение блока питания, и в какой-то момент, на стабилитроне напряжение перестаёт расти. Мы достигли его напряжения стабилизации. Если этого не случилось, то либо стабилитрон нерабочий, либо надо ещё повысить напряжение. Если Вы знаете его напряжение стабилизации, то прибавьте к нему 3 вольта и подайте. Затем повышайте и если стабилитрон не начал стабилизировать, то можете быть уверены, что он неисправен!

Стабисторы

Стабисторы – одна из разновидностей стабилитронов. Единственное их отличие в том, что при прямом включении – с плюсом на аноде, падение напряжения на стабисторе равно напряжению его стабилизации, а в другую сторону, с плюсом на катоде, ток они не проводят вообще. Достигается это включением нескольких кристаллов-диодов последовательно.

Учтите, что мультиметр с напряжением питания в 1,5В чисто физически не сможет вызвонить стабистор скажем на 1,9В. По этому включаем наш стабистор как на картинке ниже и меряем напряжение на нём. Подать надо напряжение около 5В. Резистор взять сопротивлением в 200…500Ом. Повышаем напряжение, меряя напряжение на стабисторе.

Если на какой то точке оно перестало расти, или стало расти очень медленно, то это и есть его напряжение стабилизации. Он рабочий! Если же он проводит ток в обе стороны, или имеет крайне низкое падение напряжения в прямом включении, то его стоит заменить. По видимому, он сгорел!

Проверить различного рода шлейфы, переходники, разъёмы и др. довольно просто. Для этого надо прозвонить контакты. В шлейфе каждый контакт должен звониться с одним контактом на другой стороне. Если контакт не звонится ни с каким другим, то в шлейфе обрыв. Если же он звонится с несколькими, то скорее всего в шлейфе КЗ. Тоже самое с переходниками и разъёмами. Те из них, которые с обрывом или КЗ считаются бракованными и использованию не подлежат!

Микросхемы/ИМС

Их великое множество, они имеют много выводов и выполняют разные функции. Поэтому проверка микросхемы должна учитывать её функциональное назначение. Точно убедиться в целости микросхем довольно трудно. Внутри каждая представляет десятки-сотни транзисторов, диодов, резисторов и др. Есть такие гибриды, в которых одних только транзисторов более 2000000000 штук.

Одно можно сказать точно – если Вы видите внешние повреждения корпуса, пятна от перегрева, раковины и трещины на корпусе, отставшие выводы, то микросхему стоит заменить – она скорее всего с повреждением кристалла. Греющаяся микросхема, назначение которой не предусматривает её нагрева, должна быть так же заменена.

Полная проверка микросхем может осуществляться только в устройстве, где она подключена так, как ей полагается. Этим устройством может быть либо ремонтируемая аппаратура, либо специальная, проверочная плата. При проверке микросхем используются данные типового включения, имеющиеся в спецификации на конкретную микросхему.

Ну всё, ни пуха Вам, и поменьше горелых деталек!

Чтобы определить исправность диода можно воспользоваться приведённой далее методикой его проверки цифровым мультиметром.

Но для начала вспомним, что представляет собой полупроводниковый диод.

Полупроводниковый диод – это электронный прибор, который обладает свойством однонаправленной проводимости.

У диода имеется два вывода. Один называется катодом, он является отрицательным. Другой вывод – анод. Он является положительным.

На физическом уровне диод представляет собой один p-n переход.


Напомню, что у полупроводниковых приборов p-n переходов может быть несколько. Например, у динистора их три! А полупроводниковый диод, по сути является самым простым электронным прибором на основе всего лишь одного p-n перехода.

Запомним, что рабочие свойства диода проявляются только при прямом включении. Что значит прямое включение? А это означает, что к выводу анода приложено положительное напряжение (+ ), а к катоду – отрицательное, т.е. (). В таком случае диод открывается и через его p-n переход начинает течь ток .

При обратном включении, когда к аноду приложено отрицательное напряжение (), а к катоду положительное (+ ), то диод закрыт и не пропускает ток .

Так будет продолжаться до тех пор, пока напряжение на обратно включённом диоде не достигнет критического, после которого происходит повреждение полупроводникового кристалла. В этом и заключается основное свойство диода – односторонняя проводимость.

У подавляющего большинства современных цифровых мультиметров (тестеров) в функционале присутствует возможность проверки диода. Эту функцию также можно использовать для проверки биполярных транзисторов . Обозначается она в виде условного обозначения диода рядом с разметкой переключателя режимов мультиметра.

Небольшое примечание! Стоит понимать, что при проверке диодов в прямом включении на дисплее показывается не сопротивление перехода, как многие думают, а его пороговое напряжение ! Его ещё называют падением напряжения на p-n переходе . Это напряжение, при превышении которого p-n переход полностью открывается и начинает пропускать ток. Если проводить аналогию, то это величина усилия, направленного на то, чтобы открыть «дверь» для электронов. Это напряжение лежит в пределах 100 – 1000 милливольт (mV). Его то и показывает дисплей прибора.

В обратном включении, когда к аноду подключен минусовой () вывод тестера, а к катоду плюсовой (+ ), то на дисплее не должно показываться никаких значений. Это свидетельствует о том, что переход исправен и в обратном направлении ток не пропускает.

В документации (даташитах) на импортные диоды пороговое напряжение именуется как Forward Voltage Drop (сокращённо V f ), что дословно переводится как «падение напряжения в прямом включении «.

Само по себе падение напряжения на p-n переходе нежелательно. Если помножить протекающий через диод ток (прямой ток) на величину падения напряжения, то мы получим ни что иное, как мощность рассеивания – ту мощность, которая бесполезно расходуется на нагрев элемента.

Узнать подробнее о параметрах диода можно .

Проверка диода.

Чтобы было более наглядно, проведём проверку выпрямительного диода 1N5819. Это диод Шоттки . В этом мы скоро убедимся.

Обращаю внимание на то, что во время измерения нельзя держать выводы проверяемого элемента и металлические щупы двумя руками. Это грубая ошибка. В таком случае мы измеряем не только параметры диода, но и сопротивление своего тела. Это может существенно повлиять на результат проверки.

Держать щупы и выводы элемента можно только одной рукой! В таком случае в измерительную цепь включен только сам измерительный прибор и проверяемый элемент. Данная рекомендация справедлива и при измерении сопротивления резисторов, а также при проверке конденсаторов . Не забывайте об этом важном правиле!

Итак, проверим диод в прямом включении. При этом плюсовой щуп (красный ) мультиметра подключаем к аноду диода. Минусовой щуп (чёрный ) подключаем к катоду. На фотографии, показанной ранее, видно, что на цилиндрическом корпусе диода нанесено белое кольцо с одного края. Именно с этой стороны у него вывод катода. Таким образом маркируется вывод катода у большинства диодов импортного производства.


Как видим, на дисплее цифрового мультиметра показалось значение порогового напряжения для 1N5819. Так как это диод Шоттки, то его значение невелико – всего 207 милливольт (mV).

Теперь проверим диод в обратном включении. Напоминаем, что в обратном включении диод ток не пропускает. Забегая вперёд, отметим, что и в обратном включении через p-n переход всё-таки протекает небольшой ток. Это так называемый обратный ток (I обр ). Но он настолько мал, что его обычно не учитывают.

Поменяем подключение диода к измерительным щупам мультиметра. Красный щуп подключаем к катоду, а чёрный к аноду.


На дисплее покажется «1 » в старшем разряде дисплея. Это свидетельствует о том, что диод не пропускает ток и его сопротивление велико. Таким образом, мы проверили диод 1N5819 и он оказался полностью исправным.

Многие задаются вопросом: «Можно ли проверить диод не выпаивая его из платы?» Да, можно. Но в таком случае необходимо выпаять из платы хотя бы один его вывод. Это нужно сделать для того, чтобы исключить влияние других деталей, которые соединены с проверяемым диодом.

Если этого не сделать, то измерительный ток потечёт через все, в том числе, и через связанные с ним элементы. В результате тестирования показания мультиметра будут неверными!

В некоторых случаях данным правилом можно пренебречь, например, когда чётко видно, что на печатной плате нет таких деталей, которые могут повлиять на результат проверки.

Неисправности диода.

У диода есть две основные неисправности. Это пробой перехода и его обрыв .

    Пробой . При пробое диод превращается в обычный проводник и свободно пропускает ток хоть в прямом направлении, хоть в обратном. При этом, как правило, пищит буззер мультиметра, а на дисплее показывается величина сопротивления перехода. Это сопротивление очень мало и составляет несколько ом, а то и вообще равно нулю.

    Обрыв . При обрыве диод не пропускает ток ни в прямом, ни в обратном включении. В любом случае на дисплее прибора – «1 «. При таком дефекте диод представляет собой изолятор. «Диагноз» — обрыв можно случайно поставить и исправному диоду. Особенно легко это сделать, когда щупы тестера порядком изношены и повреждены. Следите за исправностью измерительных щупов, провода у них ох какие «жиденькие» и при частом использовании легко рвутся.

А теперь пару слов о том, как по значению порогового напряжения (падению напряжения на переходе — Forward Voltage Drop (V f )) можно ориентировочно судить о типе диода и материале из которого он изготовлен.

Вот небольшая подборка, составленная из конкретных диодов и соответствующих им величин V f , которые были получены при их тестировании мультиметром. Все диоды были предварительно проверены на исправность.

диодного моста .

Германиевые диоды имеют прямое падение напряжения равное 300 – 400 милливольт. Например, проверенный нами точечный германиевый диод Д9, который ранее применялся в качестве детектора в радиоприёмниках, имеет пороговое напряжение около 400 милливольт.

    Диоды Шоттки имеют V f в районе 100 – 250 mV;

    У германиевых диодов V f , как правило, равно 300 – 400 mV;

    Кремниевые диоды имеют самое большое падение напряжения на переходе равное 400 – 1000 mV.

Таким образом, с помощью описанной методики можно не только определить исправность диода, но и ориентировочно узнать, из какого материала и по какой технологии он изготовлен. Определить это можно по величине V f .

Возможно, после прочтения данной методики у вас появится вопрос: «А как же проверить диодный мост?» На самом деле, очень просто. Об этом я уже рассказывал .

как проверить диод. диагностика различных типов диодов.



На сегодняшний день электроника прочно вошла в жизнь и имеется в составе любого прибора или гаджета. Но, как не прискорбно, это было и приборы, и гаджеты ломаются и приходят в негодность. Самой часто встречающейся причиной, по которой многие приборы ломаются — это поломка одного из элемента электрической сети, к примеру диод.

Выполнить проверку поломки или неисправности этого элемента возможно самостоятельно. В статье разберем подробно как проверить диод мультиметром, а также что представляет из себя этот прибор и как им пользоваться.

Диоды бывают разные

Простой диод является элементом электрической сети и несет в себе роль полупроводника, то есть р-n переход. Он устроен так, что вполне может осуществить пропуск тока по цепи, но только в одну сторону. И осуществляется это от анода к катоду. Для этого обязательно к аноду присоединяется «плюс», а к катоду — «минус».

Обязательно стоит учесть и запомнить! Двигаться в обратном направлении ток в диоде не может. Из-за такого отличительного момента изделие возможно проверить на неисправность с помощью тестера или мультметра. Рассмотрим какие же бывают диоды и чем отличаются друг от друга.

Типы диодов:
  1. Простой диод.
  2. Стабилитрон, как понятно из названия он препятствует повышению напряжения, то есть стабилизирует его.
  3. Варикап, диод обладающий емкостью, часто встречается в УКВ приемниках.
  4. Тиристор, диод с управляющим электродом, при  подачи сигнала на управляющий электрод можно управлять состоянием тиристора, то есть открывать его или закрывать. Такой элемент часто встречается в силовой электронике.
  5. Симистор, примерно тоже самое, что и тиристор только для переменного напряжения. Диагностика данного диода будет рассмотрена в другой статье.
  6. Светодиод, диод излучающий свет при прохождении через него тока.
  7. Диод Шотки, диод обладающий повышенным быстродействием и малым падением напряжения.

Также есть фотодиоды, инфракрасные диоды и др.

Несмотря на то, что диоды отличаются по назначению и переходу, их проверка выполняется аналогично. Принцип работы диодов аналогичен.

Что называется мультиметром?

Мультиметр — это прибор, который имеет ряд функций:

  • Измерение напряжения, тока;
  • Измерение сопротивления;
  • Прозвонка, в этом режиме мультиметр показывает напряжение падения в мВ.
  • Также могут буть функции измерения емкости, температуры, частоты и др.



Как проверить диод мультиметром?

После того как определились с типом диодов, их различиями и особенностями, а также с назначением этого прибора, можно рассмотреть порядок работы с ним. Проверка заключается в том, что проверяют пропускную способность тока через них. Если это правило соблюдается, то смело можно заявить, что элемент схемы работает исправно и не имеет недостатков.

Обычные диоды проверяются этим прибором без особых усилий. Чтобы выполнить диагностику этих элементов достаточно выполнить следующие действия:

Проверка работоспособности диода, светодиода, стабилитрона.
  • Устанавливаем прибор в режим прозвонки, если такого режима нет, то в режим измерения сопротивления 1кОм;
  • Убеждаемся, что щупы прибора подключены в нужные нам гнезда мультиметра;
  • Провод красного цвета подсоединяется к аноду, а провод черного цвета — к катоду;

  • Производим измерение. В режиме прозвонки, при подключении диода прибор показывает падение напряжения от 200 до 400 мВ для германиевых диодов, от 500 до 700 мВ для кремниевых. При измерении сопротивления прибор будет показывать сопротивление диода. К примеру, для германиевых элементов сопротивление составляет от 100 килоом до 1 магаома, для элементов выполненных из кремния этот показатель равен 1000 мегаом. Если проверяется выпрямительный полупроводник, то значение еще более высокое. Это обязательно нужно учитывать, чтобы не допустить ошибку при определении результатов;
  • Меняем местами красный и черный щуп прибора;
  • Производим измерение. Если диод подключить в обратном направлении, то прибор будет показывать единицу «1», то есть величина сопротивления или напряжения утечки бесконечно большая;

  • Нужно помнить, что может быть вовсе не поломка, а утечка. Этот вариант возможен в двух случаях, если прибор долго находился в эксплуатации или же сборка его была выполнена не качественно. Если имеется короткое замыкание или утечка, то прибор покажет низкое сопротивление. Причем при определении результата нужно учитывать вид полупроводника.
  • Делаем выводы о работоспособности элемента.

Если все показатели соблюдены, то можно смело сказать, что он работает правильно и исправен. А вот если хотя бы один параметр не верный, то это свидетельствует о том, что элемент нужно заменить.

Признаки неисправного диода
  • Если диод неисправен, то в режиме прозвонки прибор запищит, а в режиме измерения сопротивления покажет значение близкое к 0, что говорит о том что диод коротко замкнут, то есть пробит.
  • Если при обоих измерениях прибор показывает 1, тоесть бесконечно большую величину, это означает, что диод в обрывае.

Диодный мост

Бывает, что возникает необходимость в диагностике диодного моста. Он представляет собой сборку, которая состоит из 4 полупроводников. Причем они соединены так, что переменное напряжение преобразуется в постоянное. Принцип проверки практически такой же. Важной отличительной особенностью является то, что нужно определить как подключены диоды в диодном мосту и проверить каждый диод в прямом и обратном направлении.


Заключение

Провести диагностику работоспособности полупроводников в приборе самостоятельно не сложно. Важно соблюдать порядок действий с мультиметром и четко выполнять все по инструкции. Но при этом обязательно начиная проверку нужно обратить внимание на тип элемента, иметь понятие о том, какое должно быть рабочее сопротивление и напряжение у исправного диода этой разновидности и только потом проводить диагностику и делать выводы.

Используя прибор для проверки исправности диода или любых других целей нужно придерживаться техники безопасности при пользовании им. Все щупы должны быть в исправном состоянии, изоляция проводов должна быть целостной. Если имеются какие — ни будь дефекты, то их желательно сразу устранить, чтобы не нанести себе травмы при измерении. Также важно помнить, что у каждого прибора есть своя погрешность, в дешевых моделях она очень большая. И это важно учитывать при проведении проверки. От того насколько правильно будут выполнены все действия по диагностике, будет зависеть и результат проверки, и ее точность. Поэтому нужно уделить этому должное внимание.



Как проверить диод

Диоды — один из компонентов, которые можно очень легко проверить. Обычные диоды, а также стабилитроны можно проверить с помощью мультиметра. При тестировании диода режим прямой проводимости и режим блокировки обратного направления должны проверяться отдельно.

Проверка обычного диода с помощью цифрового мультиметра.
Чтобы проверить обычный кремниевый диод с помощью цифрового мультиметра, установите переключатель мультиметра в режим проверки диодов.Подключите положительный вывод мультиметра к аноду, а отрицательный — к катоду диода. Если мультиметр показывает напряжение от 0,6 до 0,7, можно предположить, что диод исправен. Это тест для проверки режима прямой проводимости диода. Отображаемое значение фактически является потенциальным барьером кремниевого диода, и его значение колеблется от 0,6 до 0,7 вольт в зависимости от температуры.

Теперь подключите положительный провод мультиметра к катоду, а отрицательный — к аноду.Если мультиметр показывает бесконечное значение (вне диапазона), можно предположить, что диод исправен. Это тест для проверки режима обратной блокировки диода.

Процедура проверки германиевых диодов такая же, но на дисплее будет отображаться от 0,25 до 0,3 В, чтобы указать исправное состояние в режиме прямого смещения. Потенциальный барьер для германиевого диода составляет от 0,25 до 0,3 В. При обратном смещении мультиметр будет показывать бесконечное значение (вне диапазона), указывая на нормальное состояние.

Проверка обычного диода аналоговым мультиметром.
Чтобы проверить обычный кремниевый диод с помощью аналогового мультиметра, установите селекторный переключатель мультиметра в положение низкого сопротивления (скажем, 1 кОм). Подключите положительный вывод мультиметра к аноду диода, а отрицательный вывод мультиметра к катоду диода. Если измеритель показывает низкое сопротивление, можно предположить, что диод исправен. Это тест для проверки режима прямого смещения диода.

Теперь переведите переключатель мультиметра в положение с высоким сопротивлением (скажем, 100 кОм).Подключите положительный вывод мультиметра к катоду диода, а отрицательный — к аноду диода. Если счетчик показывает бесконечное значение, можно считать, что диод исправен. Это тест для проверки режима обратной блокировки диода. Измеритель показывает бесконечное или очень высокое сопротивление, потому что диод с обратным смещением имеет очень высокое сопротивление (обычно в диапазоне сотен кОм).

Проверка стабилитрона.
Прямые характеристики стабилитрона аналогичны обычному диоду.Таким образом, методы, используемые для проверки режима прямой проводимости любого обычного диода, применимы и к стабилитрону. Но в обратном режиме большое значение имеет обратное напряжение пробоя, и его необходимо специально проверять. Например, стабилитрон на 5,3 В должен начинать проводить ток только тогда, когда приложенное обратное напряжение чуть превышает 5,3 В. Режим обратного смещения стабилитрона можно легко проверить с помощью схемы, представленной ниже. Сопротивление R1 обычно может составлять 100 Ом. Мультиметр должен быть в режиме напряжения.Теперь медленно увеличивайте мощность переменного источника питания и одновременно наблюдайте за напряжением, показанным на мультиметре. Показания мультиметра увеличиваются вместе с увеличением напряжения питания до напряжения пробоя. Кроме того, показания мультиметра остаются неизменными, несмотря на наличие напряжения питания. Это связано с тем, что стабилитрон теперь находится в области пробоя, и напряжение на нем останется постоянным независимо от увеличения напряжения питания, и это постоянное напряжение будет равно напряжению пробоя.Если показание мультиметра в этот момент равно напряжению пробоя, указанному производителем, можно считать, что стабилитрон исправен.

При проведении этого теста помните, что входное напряжение возбуждения не должно превышать такое значение, при котором стабилитрон рассеивает больше мощности, чем он может безопасно обрабатывать. Обычно ток через диод не должен превышать 10 мА.

Как мне проверить диоды с помощью мультиметра?

Тестовые диоды с настройкой теста диодов мультиметра.Если в мультиметре отсутствует настройка проверки диодов, используйте функцию омметра или функцию проверки целостности цепи. Подготовьте диод перед тестированием для получения наиболее точного результата.

Советы

Полупроводниковые компоненты, такие как диоды, могут выйти из строя по разным причинам, включая отказ от теплового пробоя или отказ на определенных частотах. Простые процедуры тестирования не могут найти эти типы дефектов. Если вы сомневаетесь в диоде, замените его заведомо исправным компонентом.

Предупреждения

Эти процедуры тестирования не работают с стабилитронами.

Подготовка диода к тестированию

Убедитесь, что оба вывода диода чистые и не имеют следов коррозии или загрязнений. Если диод является частью электрической цепи, удалите его из цепи. Если вы не можете удалить диод из его цепи, отключите один вывод диода от цепи, чтобы электрически изолировать компонент для тестирования.

Диоды пропускают ток в одном направлении, от анода к катоду. Производители выделяют катодный вывод диода контрастной цветной полосой.Анод — противоположный вывод. Ток, движущийся вперед от анода к катоду, встречает небольшое прямое сопротивление. Ток, протекающий в обратном направлении, встречает большое сопротивление. Процедуры испытаний зависят от измерения или сравнения значений прямого и обратного сопротивления.

Мультиметр с опцией проверки диодов

Настройте мультиметр для проверки диодов. Определите полярность измерительных щупов или проводов. Красный провод является положительным для большинства мультиметров, но некоторые отличаются.См. Инструкции производителя мультиметра.

Наконечники

Некоторые выводы мультиметра заканчиваются острым концом или щупом, а другие — зажимом из крокодиловой кожи. Оба вывода одинаково хорошо подходят для тестирования диодов.

  1. Подсоедините положительный провод к клемме анода или прикоснитесь к нему.
  2. Подсоедините отрицательный провод к клемме катода или коснитесь его.
  3. Считайте показания мультиметра. На дисплее отображается падение напряжения между датчиками. Хороший диод создает падение напряжения с 0.От 5 до 0,6 вольт. Хороший германиевый диод создает падение напряжения от 0,25 до 0,3 вольт. Отсутствие падения напряжения или чрезмерное падение напряжения указывает на то, что диод неисправен.
  4. Поменяйте местами измерительные провода.
  5. Считайте показания мультиметра. Хороший диод показывает обрыв цепи. Измерение, отличное от обрыва цепи, может указывать на неисправность диода.

Если тест показывает хорошие результаты в обоих направлениях, диод исправен. Другие результаты могут указывать на неисправность диода.

Омметр или настройка целостности цепи

Сконфигурируйте мультиметр для проверки резистора или целостности цепи.

Предупреждения

Используйте следующий метод только в том случае, если мультиметр не имеет настройки проверки диодов.

Наконечники

Полярность измерительного щупа или провода не имеет значения при проверке диода следующим образом.

  1. Подсоедините один измерительный провод к одной из клемм диода или прикоснитесь к нему.
  2. Подсоедините другой измерительный провод к противоположной клемме диода или прикоснитесь к нему.
  3. Считайте значение сопротивления на мультиметре или отметьте результат проверки целостности.
  4. Поменяйте местами измерительные провода.
  5. Считайте значение сопротивления или отметьте результат проверки целостности.
  6. Сравните измерения.

Омметр измеряет очень высокое сопротивление или разрыв цепи в одном направлении и очень низкое сопротивление в противоположном направлении. Типичное измерение для исправного диода, например, представляет собой отношение 10: 1, при этом обратное сопротивление в 10 или более раз превышает прямое сопротивление.Точное измерение зависит от типа проверяемого диода, его номинального напряжения и производителя.

Хороший диод показывает непрерывность только в одном направлении. Неисправный диод показывает непрерывность в обоих направлениях или разрыв цепи в обоих направлениях.

Как проверить диод с помощью цифрового и аналогового мультиметра

Проверить диод с помощью аналогового и цифрового мультиметра

Поиск и устранение неисправностей электронных устройств и компонентов

Устранение неисправностей в электронной и электротехнике является важной частью, и нужно знать базовые навыки и знания о компонентах для проектирования и устранения неисправностей схемы.Рекомендуется протестировать компонент перед сборкой и включением в схему.

Иногда мы получаем неожиданные результаты, и нам необходимо выполнить некоторые тесты, чтобы определить, правильно ли работают компонент и устройство, или мы должны заменить их на новые. С этой целью мы начали несколько руководств по цифровым и аналоговым мультиметрам, в которых мы обсудим, как тестировать различные электрические и электронные компоненты. Сегодня нам нужно будет обсудить, как проверить диод с помощью цифрового мультиметра и амперметра четырьмя методами.

Как проверить диод

Диод — это простой PN переход и два оконечных устройства, которые позволяют пропускать ток через него в одном направлении (прямое смещение). Это наиболее часто используемый компонент в различных электронных конструкциях и системах, таких как выпрямители, схемы, связанные со светодиодными лампами, схемы умножения напряжения, солнечные панели, логические вентили и т. Д.

Идентификация клемм диода (анод + катод)

Когда клемма катода диода подключена к нейтраль и анод в положительном положении. Он вызывается в положении прямого смещения и действует как короткий переключатель, через который начинает течь ток.Катод к плюсу и анод к нейтрали называется обратным смещением, а диод действует как разомкнутый переключатель, который известен как обратное смещение (этот случай обратный в случае стабилитрона).

Перед тестированием диода мы должны знать клеммы диода, такие как анод (+) и катод (-). В большинстве случаев на обычных диодах с PN-переходом имеется белое покрытие, обозначающее катодный вывод, а остальное — анод. В других случаях используются разные цвета, а стороны с цветным покрытием являются катодными, как показано на рисунке ниже.Ниже приведено руководство, в котором показано, как протестировать обычный PN-диод, светодиод и стабилитрон различными методами.

Диод можно проверить и протестировать 4 методами с помощью цифровых или аналоговых мультиметров.

Как проверить диод с помощью цифрового мультиметра

Тестирование диода с помощью цифрового мультиметра (режим тестирования диодов + режим сопротивления)

Тестирование диода с помощью цифрового мультиметра (режим тестирования диодов + режим сопротивления)

Лучшая практика для проверки диод в режиме «Тест диода» путем измерения падения напряжения на диоде при прямом смещении.Имейте в виду, что диод в прямом смещении действует как замкнутый переключатель, который пропускает ток в нем, как по проводникам. В диоде с обратным смещением он действует как разомкнутый переключатель и не пропускает ток, поскольку действует как резистор.

Прямое смещение: когда положительный (красный) измерительный провод подключен к аноду (+), а отрицательный (черный) измерительный провод подключен к катоду (-) диода. При прямом смещении диод действует как замыкающий переключатель и пропускает через него ток как проводники.

Обратное смещение: Если мы сделаем обратное, как упомянуто выше, то есть КРАСНЫЙ измерительный провод к катоду (-) и ЧЕРНЫЙ измерительный провод к аноду (+) диода. При обратном смещении диод действует как разомкнутый переключатель и не пропускает через него ток, как резистор.

Шаги:

  1. Удалите диод из цепи, т.е. отключите питание от диода, который необходимо проверить. Разрядите весь конденсатор (закоротив выводы конденсатора) в цепи (если есть).
  2. Установите мультиметр в режим «Проверка диодов», повернув поворотный переключатель мультиметра.
  3. Подсоедините выводы диода к измерительным выводам мультиметра и запишите показания.
  4. Теперь подключите вывод диода к измерительным проводам мультиметра в обратном направлении (т. Е. Переверните измерительные провода) и запишите результат измерения.
  • Если мультиметр показывает 0,5–0,8 В для обычных кремниевых диодов и 0,2–0,3 В для германиевых диодов с первой попытки, это означает, что диод в хорошем состоянии (с прямым смещением).
  • Если на мультиметре отображается «OL» с обратным смещением, это тоже хорошо.
  • Если мультиметр не показывает измерения, т.е. если мультиметр отображает показания «OL» в обоих направлениях (с прямым и обратным смещением), его средний диод не работает и действует как разомкнутый переключатель, который не позволяет току течь в нем. В случае закороченного диода на диоде будет нулевое падение напряжения, поскольку через него будет протекать ток, и он действует как короткий путь для тока. Тогда диод необходимо заменить.
  • Если мультиметр показывает примерно 0,4 В в обоих направлениях, это означает, что диод короткий и его необходимо заменить новым.

Связанное руководство: Как найти значение сгоревшего резистора (тремя удобными методами)

Как проверить диод с помощью аналогового мультиметра

Тестирование диода с помощью мультиметра (DMM и AMM в режиме сопротивления)

Если «проверка диодов недоступна для цифрового мультиметра или вам необходимо проверить диод аналоговым мультиметром», в качестве альтернативы можно использовать режим сопротивления (Ω) для проверки диода.

Щелкните изображение, чтобы увеличить

Тестирование диода с помощью мультиметра (DMM и AMM в режиме сопротивления)

Шаги:

  1. Удалите диод из цепи и убедитесь, что источник питания отключен от цепи и нет напряжения на диоде который должен быть протестирован.Кроме того, разрядите все конденсаторы, закоротив их выводы в цепях, если таковые имеются.
  2. Установите измеритель в режим «Режим сопротивления (Ом)», повернув поворотный переключатель мультиметра. Для лучшего результата установите диапазон Ω на 1 кОм для прямого смещения и 100 кОм для обратного смещения, как показано на рисунке ниже.
  3. Подключите КРАСНЫЙ измерительный провод к аноду диода, а ЧЕРНЫЙ измерительный провод к катоду диода (прямое смещение), как показано на рис. Обратите внимание на измерение и чтение.
  4. Теперь поменяйте местами измерительные провода i.е. КРАСНЫЙ тестовый провод к катоду и ЧЕРНЫЙ к аноду (обратное смещение) и обратите внимание на показания и измерения, отображаемые мультиметром.
  • Если мультиметр показывает от 1 кОм до 10 МОм (не OL или бесконечное ∞), это означает, что диод в хорошем состоянии (с прямым смещением). Как правило, наилучшее значение ниже 1 кОм, т.е. для хорошего диода сопротивление прямого смещения должно быть низким.
  • Если мультиметр показывает «OL» при обратном смещении. Диод тоже хорош.
  • Если мультиметр показывает одинаковые показания и измерения в обоих направлениях (т.е.е. прямое смещение и обратное смещение), его средний диод неисправен и требует соответствующей замены.
  • Если мультиметр показывает одинаковые результаты, т.е. низкое сопротивление или высокое сопротивление (OL) в обоих направлениях (прямое и обратное смещение), диод закорочен и открыт соответственно. Другими словами, если мультиметр показывает сопротивление 0 Ом как при обратном, так и при прямом смещении, диод закорочен, если омметр показывает ∞, OL или очень высокое сопротивление как при прямом, так и обратном смещении, диод открыт и его необходимо заменить новым. один.
  • Чтобы убедиться в точности результата, лучше всего проверить и сравнить результаты исправных диодов в режиме сопротивления.

Связанное руководство: Как проверить батарею с помощью тестера?

Как проверить светодиод (светоизлучающий диод)

Перед проверкой диода мы должны идентифицировать вывод диода, то есть анод и катод. Для светодиода более длинный вывод диода — анод (+), а более короткий вывод — катод (-). В других случаях плоский вывод диода является катодом, а другая сторона — анодом, как показано на рис.

Связанное сообщение: Как рассчитать время зарядки аккумулятора и ток зарядки аккумулятора — пример

Идентификация выводов светодиодов (анод и катод)

Чтобы проверить светодиод с помощью цифрового или аналогового мультиметра, следуйте инструкциям, приведенным ниже.

  • Отключите светодиод от цепи и источника питания, если он уже включен в цепь.
  • Найдите клемму светодиода, то есть анод и катод (как показано на рисунке выше).
  • В случае цифрового мультиметра установите его в режим «Проверка диодов» (в случае аналогового мультиметра установите мультиметр в режим сопротивления или непрерывности) поворотом переключателя мультиметра.
  • Подключите светодиод с прямым смещением к измерительным проводам мультиметра, т.е.катод к черному (-ve), а анод к красному (+ ve) измерительным проводам.
  • Если светодиод светится, это не значит, что он в хорошем состоянии и работает должным образом, в противном случае светодиод неисправен и его следует заменить.
  • При обратном смещении (светодиодный анод на черный (-ve) и катод на красный (+ ve) измерительные провода) он не будет работать, и мультиметр не будет показывать никаких показаний, поскольку светодиод не будет протекать через него, т.е. он действует как открытый переключатель такой же, как диод.

Связанное сообщение: Как проверить и исправить дефекты печатной платы (PCB)?

Как проверить стабилитрон

Стабилитрон — это нечто иное по сравнению с обычными диодами, поскольку простые диоды с PN переходом, работающие в прямом смещении, а не в обратном смещении. В случае стабилитрона ситуация обратная, поскольку он работает в обратном направлении только тогда, когда приложенное обратное напряжение больше, чем напряжение пробоя стабилитрона. Таким образом, нам понадобится дополнительная простая схема, чтобы проверить, исправен ли стабилитрон.

Проверка стабилитрона цифровым или аналоговым мультиметром

Чтобы проверить стабилитрон цифровым или аналоговым мультиметром, следуйте приведенным ниже инструкциям.

  • Отключите стабилитрон от цепи и источника питания, если он уже включен в цепь.
  • Найдите клеммы стабилитрона, то есть анод и катод, такие же, как у обычных светодиодов и диодов с PN переходом (как показано на рисунке выше).
  • Подключите стабилитрон к переменному или известному (например, 12 В постоянного тока) источнику напряжения питания в серии сопротивлений 100 Ом, а затем подключите стабилитрон обратного смещения (катод к красному (+ ve) и анод к черному (-ve) измерительным проводам мультиметра, как показано на рис.
  • Как в цифровом, так и в аналоговом мультиметре, включите тестовый режим «Напряжение постоянного тока», повернув поворотный переключатель мультиметра.
  • Постепенно увеличивайте напряжение питания стабилитрона и обратите внимание на показания измерителя, отображаемые на экране. Показания счетчика должны увеличиваться до напряжения пробоя стабилитрона (при напряжении питания 12 В постоянного тока напряжение пробоя составляет 6 В) при пошаговом увеличении напряжения питания от низкого до высокого. После этого счетчик не должен показывать дополнительное значение i.е. он должен показывать постоянное значение (например, 6 В в случае напряжения питания 12 В постоянного тока). Когда счетчик останавливается на определенном значении и не показывает другое значение, когда вы все еще увеличиваете напряжение питания, вы не должны продолжать увеличивать напряжение питания, иначе диод может выйти из строя.
  • Если это так, стабилитрон в хорошем состоянии, в противном случае стабилитрон неисправен и его необходимо заменить.

Связанные сообщения:

Как проверить полупроводниковый диод с помощью мультиметра

Выпрямительный диод может выйти из строя одним из четырех способов.Это может быть:

  • Обрыв
  • Короткое замыкание
  • Дырявый
  • Пробой при полном рабочем напряжении

Аналоговый мультиметр или цифровой мультиметр можно использовать для проверки всех первых трех условий, кроме последнего, когда диод выходит из строя. полное рабочее напряжение. Из моего опыта работы в области ремонта электроники я обнаружил, что проверка диода с помощью аналогового мультиметра более точна, чем с помощью цифрового мультиметра. Я мог бы объяснить вам, почему я предпочел аналоговый измеритель.Я не знаю, как вы, потому что я действительно встречал довольно много диодов, где они проверялись нормально с помощью цифрового мультиметра, но не удавались при тестировании с аналоговым измерителем.

Первым шагом при проверке диода является удаление одного из выводов диода. Вы не всегда можете быть уверены в том, что диод хорош или плох, если вы выполняете внутрисхемный тест, из-за обратных цепей через другие компоненты. Чтобы быть абсолютно уверенным, вам нужно будет снять или отсоединить один вывод диода от цепи, чтобы избежать обратных цепей. Если вы не уверены в проверяемой плате.Иногда при проверке на плате я обнаруживал неисправные диоды. Ваш опытный специалист подскажет, когда проверять диод на плате или вне платы. Если вы новичок в ремонте электроники, я настоятельно рекомендую вам проверить диод с вынутым из платы выводом.

Я установлю свой аналоговый измеритель на x1 Ом, чтобы проверить обратную и прямую утечку тока через диод.

При подключении черного щупа вашего измерителя к катоду и красного щупа к аноду диод имеет обратное смещение и должен выглядеть как разомкнутое показание.Подключив красный зонд вашего измерителя к катоду, а черный зонд к аноду, диод смещается в прямом направлении, и измеритель должен показывать некоторое значение сопротивления. Если у вас два показания, скорее всего, диод закорочен или негерметично, и вам следует его заменить. Если вы не получаете показания ни прямого, ни обратного смещения, диод считается разомкнутым.

Реальная проблема при проверке диода с помощью функции проверки диодов цифрового измерителя заключается в том, что диод открыт или имеет утечку, измеритель иногда показывает нормально (0.6). Это связано с тем, что выходное напряжение тестирования диода цифрового измерителя (которое вы можете измерить выходным тестовым датчиком с помощью другого измерителя) составляет от 500 мВ до 2 В. Аналоговый измеритель, установленный на x1 Ом, имеет выход около 3 В (вспомните две батареи 1,5 В, которые вы установили в измеритель!). Напряжения 3 В достаточно, чтобы показать вам точное показание диода во время тестирования.

Даже если у вас хорошие показания при x1 Ом, это не означает, что диод в порядке. Теперь вам нужно установить измеритель на x10K, чтобы снова проверить диод.Выходное напряжение 10 кОм составляет около 12 В (вспомните батарею 9 В в вашем измерителе — 1,5 В + 1,5 В + 9 В = 12 В). На тестируемом диоде должно быть только одно показание. Это исключение для диода Шоттки, у которого есть два показания, но нет короткого замыкания. Если прибор показал одно показание, значит, проверяемый диод исправен. Если у него два показания, то, скорее всего, диод закорочен или негерметично. Цифровой измеритель не может проверить это, потому что выходной сигнал измерителя составляет всего от 500 мВ до 2 В.

Если диод вышел из строя при полном рабочем напряжении, нет возможности проверить диод (если у вас нет очень дорогого устройства проверки диодов, специально разработанного для обнаружения проблем такого типа).Замена на заведомо исправный диод часто является единственным способом доказать, что прерывистый диод вызывает конкретную проблему. Иногда прерывистый диод можно найти с помощью спрея охлаждающей жидкости.

Внимание! Перед выполнением любой из следующих проверок диодов убедитесь, что питание отключено от любой цепи, в противном случае счетчик или цепь могут быть повреждены.

Заключение — Чтобы правильно проверить работу диода, вам необходимо установить аналоговый измеритель на диапазон x1 Ом и x10 кОм.

Как проверить полярность диода мультиметром?

Иногда проще всего использовать мультиметр totest для полярности . Поверните мультиметр в положение диода (обычно обозначается символом диода ) и прикоснитесь каждым щупом к одной из клемм светодиода . Если загорается светодиод , положительный датчик касается анода , а отрицательный датчик касается катода .

Щелкните, чтобы увидеть полный ответ.

Насчет этого, как проверить полярность мультиметром?

Единственный способ проверить полярность розетки с помощью цифрового мультиметра.

  1. Подключите черный провод к среднему входу в нижней части мультиметра, а красный провод — к правому входу.
  2. Вставьте один из выводов в более длинное вертикальное отверстие на выходе.

Аналогичным образом, как вы измеряете значение диода? Как проверить диод с помощью аналогового мультиметра

  1. Удерживайте селекторный переключатель мультиметра в положении низкого сопротивления.
  2. Подключите диод в прямом смещенном состоянии, подключив положительный вывод к аноду, а отрицательный — к катоду.
  3. Если счетчик показывает низкое значение сопротивления, значит, диод исправен.

Таким образом, как определить неисправность диода?

Диод имеет обратное смещение , когда положительный (красный) измерительный провод находится на катоде, а отрицательный (черный) измерительный провод находится на аноде. Обратно смещенное сопротивление исправного диода показывает OL на мультиметре.Диод плохой, если показания одинаковы в обоих направлениях.

Как проверить полярность диода?

Иногда проще всего использовать мультиметр для проверки на полярности . Установите мультиметр в положение диода (обычно обозначается символом диода ) и прикоснитесь каждым щупом к одной из клемм светодиода. Если светодиод горит, положительный датчик касается анода , а отрицательный датчик касается катода .

% PDF-1.4 % 6 0 obj> эндобдж xref 6 205 0000000016 00000 н. 0000004856 00000 н. 0000004396 00000 н. 0000004932 00000 н. 0000005109 00000 п. 0000007536 00000 н. 0000007973 00000 п. 0000008357 00000 н. 0000008964 00000 н. 0000009094 00000 н. 0000009128 00000 н. 0000009171 00000 п. 0000009214 00000 п. 0000009257 00000 н. 0000010287 00000 п. 0000010445 00000 п. 0000011384 00000 п. 0000012017 00000 н. 0000012453 00000 п. 0000012916 00000 п. 0000013394 00000 п. 0000013908 00000 п. 0000014475 00000 п. 0000017144 00000 п. 0000017501 00000 п. 0000017785 00000 п. 0000018027 00000 п. 0000018272 00000 п. 0000018499 00000 п. 0000018720 00000 п. 0000025795 00000 п. 0000026024 00000 п. 0000026208 00000 п. 0000026494 00000 п. 0000026733 00000 п. 0000026866 00000 п. 0000027002 00000 н. 0000027135 00000 п. 0000027271 00000 п. 0000027414 00000 п. 0000027554 00000 п. 0000027690 00000 н. 0000027826 00000 н. 0000027962 00000 н. 0000028111 00000 п. 0000028257 00000 п. 0000028397 00000 п. 0000028533 00000 п. 0000028676 00000 п. 0000028831 00000 п. 0000028980 00000 п. 0000029120 00000 н. 0000029256 00000 п. 0000029399 00000 п. 0000029539 00000 п. 0000029682 00000 п. 0000029834 00000 п. 0000029974 00000 н. 0000030126 00000 п. 0000030269 00000 п. 0000030409 00000 п. 0000030552 00000 п. 0000030707 00000 п. 0000030856 00000 п. 0000030996 00000 н. 0000031139 00000 п. 0000031301 00000 п. 0000031450 00000 п. 0000031593 00000 п. 0000031736 00000 п. 0000031888 00000 п. 0000032028 00000 п. 0000032168 00000 п. 0000032311 00000 п. 0000032447 00000 п. 0000032590 00000 н. 0000032733 00000 п. 0000032876 00000 п. 0000033019 00000 п. 0000033155 00000 п. 0000033317 00000 п. 0000033460 00000 п. 0000033603 00000 п. 0000033739 00000 п. 0000033904 00000 п. 0000034044 00000 п. 0000034187 00000 п. 0000034323 00000 п. 0000034463 00000 п. 0000034603 00000 п. 0000034746 00000 п. 0000034889 00000 п. 0000035035 00000 п. 0000035178 00000 п. 0000035324 00000 п. 0000035480 00000 п. 0000035617 00000 п. 0000035792 00000 п. 0000035945 00000 п. 0000036122 00000 п. 0000036347 00000 п. 0000036576 00000 п. 0000036717 00000 п. 0000036867 00000 п. 0000037011 00000 п. 0000037167 00000 п. 0000037311 00000 п. 0000037455 00000 п. 0000037602 00000 п. 0000037746 00000 п. 0000037890 00000 н. 0000038034 00000 п. 0000038178 00000 п. 0000038322 00000 п. 0000038466 00000 п. 0000038610 00000 п. 0000038754 00000 п. 0000038895 00000 п. 0000039039 00000 п. 0000039180 00000 п. 0000039324 00000 п. 0000039465 00000 п. 0000039606 00000 п. 0000039759 00000 п. 0000039903 00000 н. 0000040047 00000 н. 0000040184 00000 п. 0000040325 00000 п. 0000040481 00000 п. 0000040637 00000 п. 0000040796 00000 п. 0000040940 00000 п. 0000041081 00000 п. 0000041222 00000 п. 0000041363 00000 н. 0000041507 00000 п. 0000041657 00000 п. 0000041798 00000 п. 0000041945 00000 п. 0000042095 00000 п. 0000042254 00000 п. 0000042407 00000 п. 0000042570 00000 п. 0000042723 00000 п. 0000042864 00000 н. 0000043005 00000 п. 0000043146 00000 п. 0000043290 00000 н. 0000043434 00000 п. 0000043571 00000 п. 0000043712 00000 п. 0000043878 00000 п. 0000044095 00000 п. 0000044232 00000 п. 0000044376 00000 п. 0000044526 00000 п. 0000044667 00000 п. 0000044890 00000 н. 0000045027 00000 п. 0000045168 00000 п. 0000045482 00000 п. 0000045762 00000 п. 0000046166 00000 п. 0000046325 00000 п. 0000046624 00000 н. 0000046889 00000 н. 0000047235 00000 п. 0000047369 00000 п. 0000047573 00000 п. 0000047710 00000 п. 0000047917 00000 п. 0000048054 00000 п. 0000048278 00000 н. 0000048415 00000 н. 0000048643 00000 н. 0000048799 00000 н. 0000049014 00000 н. 0000049173 00000 п. 0000049314 00000 п. 0000049455 00000 п. 0000049596 00000 п. 0000049733 00000 п. 0000049877 00000 п. 0000050027 00000 п. 0000050168 00000 п. 0000050315 00000 п. 0000050465 00000 п. 0000050624 00000 п. 0000050777 00000 п. 0000050940 00000 п. 0000051093 00000 п. 0000051234 00000 п. 0000051378 00000 п. 0000051522 00000 п. 0000051666 00000 п. 0000051813 00000 п. 0000051950 00000 п. 0000052091 00000 п. 0000052257 00000 п. 0000052394 00000 п. 0000052535 00000 п. 0000052685 00000 п. 0000052826 00000 п. 0000052963 00000 п. 0000053104 00000 п. трейлер ] >> startxref 0 %% EOF 8 0 obj> поток xb»8 X

Как проверить диод без мультиметра (Easy Solutions 2021)

Эй! ищите ответ как проверить диод без мультиметра? Тогда вы попали в нужное место.

В этой короткой статье я попытаюсь объяснить некоторые методы, которые вы можете использовать для проверки диода без мультиметра. И скажите, плохой ли тестируемый диод или хороший.

Надеюсь, вам понравится эта статья и вы найдете ответы на свои вопросы.

Как проверить диод без мультиметра?

Чтобы ответить на этот вопрос, позвольте сразу кое-что прояснить. Если вы работаете с диодами. Это означает, что вы увлекаетесь электроникой. А когда вы увлечены электроникой и не имеете мультиметра, это практически невозможно.

Но в любом случае, я предполагаю, что у вас есть мультиметр (если нет, то ничего страшного), и вы просто из любопытства ищете ответ. А любопытство — вот что такое наука и инженерия.

Итак, давайте начнем наше путешествие и начнем вместе искать творческие ответы.

Вкратце, чтобы проверить диод без мультиметра, вам нужно сделать простую цепь проверки целостности или приличный тестер компонентов (диодов). Цепь непрерывности может быть очень простой схемой с источником питания и индикацией нагрузки.Тестер компонентов — это устройство, специально разработанное для определения того, что не так с тестируемым компонентом (диодом), то есть обрыв или короткое замыкание.

Неисправный диод иногда можно обнаружить, просто взглянув на него на печатной плате (PCB). Вокруг неисправного диода будет черный дым, который вы сможете увидеть.

Вы знаете, диоды чаще всего используются на входе, рядом с основным источником питания. И это причина того, что из-за перенапряжения они повреждаются и нуждаются в замене.

Вы можете определить неисправный диод, просто посмотрев на него, иногда вы видите черный дым, а иногда он сломан просто стержнем на две отдельные части.

Хорошо!

В описанной выше ситуации вам не нужен мультиметр для проверки диода. Это просто так.

Теперь представьте, что у вас есть диод, и вы не уверены, плохой он или хороший. И, к счастью, у вас под рукой нет мультиметра. Итак, что поделаешь, как проверить диод без мультиметра.

Давайте посмотрим на решения (некоторые из вас могут сказать, наконец, что этот парень перешел к основной теме 😄)

Использование цепи целостности для проверки диода без мультиметра

Первое решение простое и бесплатное. Все, что вам нужно сделать, это использовать некоторые базовые концепции электроники и спроектировать цепь непрерывности. Я использую следующую схему. Но вы можете использовать любую творческую идею для измерения непрерывности цепи.

Теперь мы знаем, что если я помещаю диод в зону тестирования (открытые клеммы в приведенной выше схеме).Диод прямого смещения замыкает цепь, и загорается желтый светодиод. Это будет означать, что диод прошел первое испытание, то есть испытание на прямое смещение.

Для второго теста (теста обратного смещения) мы переведем диод в режим обратного смещения и увидим схему. Если светодиод не светится, это означает, что тестируемый диод также прошел вторую проверку. И теперь можно смело отмечать этот диод как исправный.

Примечание: чтобы диод был исправным, он должен пройти оба теста.

Это эталонная схема, которую можно использовать для маломощных диодов. Но если вы тестируете мощные диоды, вам необходимо рассчитать номинал батареи, резистора и светодиода соответственно.

Использование тестера компонентов для проверки диода без мультиметра

Второе решение очень простое, уникальное и очень интересное. Есть прибор, который называется тестером компонентов (диодов). Некоторые люди также называют это тестером транзисторов.

Дело в том, что это устройство может буквально сказать вам, какой компонент вы в него поместили, и может сообщить вам все параметры этого компонента автоматически, просто нажав одну «кнопку тестирования».

Давайте взглянем на него, а затем мы научимся использовать его для проверки диода.

Чтобы использовать тестер компонентов для проверки диода, выполните следующие простые шаги:

  • Включить тестер компонентов
  • Поместите диод в гнездо тестера
  • Нажмите кнопку тестирования
  • Если диод в порядке, на экране вы увидите Vf (прямое напряжение)
  • Если Vf для кремниевого диода составляет около 0,7, то вам нужен хороший диод, а другой — плохой.Это так просто. Для Ge Vf должно быть 0,3 В

Если вам нравится этот удивительный инструмент, вы можете найти его здесь Многоцелевой тестер транзисторов и компонентов M328 (ссылка на продукт) . Я действительно рекомендую это, чтобы повеселиться с электроникой и изучить новые возможности обучения.

Сводка проверки диода без мультиметра

Чтобы найти ответ, как проверить диод без мультиметра. Во-первых, нам нужно понять, почему важно тестировать диод в первую очередь.Мы тестируем диод, потому что плохой диод приведет к плохой работе схемы, что в конечном итоге приведет к плохому продукту.

Мы проверяем диод, чтобы определить, в порядке ли он, обрыв или короткое замыкание. Обрыв и короткое замыкание — это два основных случая, когда дело доходит до проверки диода. Открытый диод означает, что у вас есть идеально бесконечное сопротивление на его выводе, в то время как короткое означает, что у вас есть идеально нулевое сопротивление между выводами анода и катода.

С помощью мультиметра проверяем диод на обрыв и короткое замыкание.Но здесь, в этой статье, нам интересно узнать, как мы проверяем диод без использования мультиметра.

Возможны два решения:

  • Использование цепи непрерывности
  • Использование тестера компонентов

Использование цепи непрерывности — простой метод, и любой, у кого есть базовая электроника, может сделать это без посторонней помощи. Просто сделайте простую светодиодную схему (с батареей 9 В, резистором 330 Ом, светодиодом и соединительными проводами). Разомкните соединительные провода в любом месте и переведите диод в режим прямого смещения i.е. подключение анода к положительной клемме и катода к клемме заземления. Если в режиме прямого смещения светодиод схемы светится, это означает, что с диодом все в порядке и он готов к тесту гнезд.

Следующий тест — перевести диод в режим обратного смещения и посмотреть, светится ли светодиод. Если светодиод остается выключенным, это означает, что с диодом все в порядке. Пройдя как прямое, так и обратное тесты, можно с уверенностью сказать, что тестируемый диод полностью готов к установке в схему.

Переход к следующему методу с использованием тестера компонентов.Этот метод очень интересный и простой. Поместите свой диод в тестер компонентов (потрясающая электроника, которую мы используем для идентификации самых разных электронных компонентов) и посмотрите результаты. Хороший диод будет иметь прямое напряжение почти 0,7 В. Если вы видите это значение на экране, это означает, что ваш диод исправен, иначе он плохой.

Надеюсь, вам понравилось что-то из этой статьи.

Спасибо и желаю хорошего и светлого будущего 😊

Другие сообщения, которые могут вам понравиться:

.

Добавить комментарий

Ваш адрес email не будет опубликован.
