Как проверить аккумулятор 18650 на ёмкость и работоспособность

Мы уже писали про проверку батареек 18650 на реальную ёмкость и как на их основе собрать мощную батарею для разных задач. Также тестировали высококачественные АКБ данного класса Samsung INR18650 на целых 25 Ампер рабочего тока.

Теперь давайте разберёмся, как вообще проверить аккумулятор на пригодность к дальнейшей службе и можно ли его ещё реанимировать…

Li Ion

Сразу скажу, что весь разговор на данной странице будет про самые популярные сегодня во всех отраслях электроники и электрики — это Литий Ионные аккумуляторы.

При использовании Литий-Полимперных могут быть нюансы, ну а если у вас Никилиево-Кадмиевые, то… выбросите их на помойку, их время давно ушло.

Напряжение и ток

Нам понадобится вольтметр и амперметр для измерения напряжения и тока соответственно. Можно использовать два мультиметра или одно специальное зарядное устройство.

Я советую iMax B6 Mini — лучше его вряд ли что-то придумали, или же Liitokala. На оба устройства у нас есть обзоры.

Можно, конечно, за неимением использовать всего один мультиметр и поочерёдно мерить оба параметра. Но если так, то и советы мои Вам не нужны — вы и сами всё знаете.

Контрольный замер

Ставим разряженный аккумулятор 18650 на заряд и ждём. Если по мере процесса заряда напряжение не может перейти отметку в 4 Вольта, значит отправляем сразу в мусорку, даже восстановить его не получится. В противном случае, это ещё ни о чём не говорит и мы продолжаем замер…

По ёмкости

По мере перехода за отметку 4В, смотрим на ёмкость. Если он меньше 200 мАЧ, значит его тоже можно смело утилизировать. У любого рабочего АКБ к 4-ём вольтам ёмкость уже должна перейти за 800 мач.

Если уж очень не хочется торопиться, то можно сделать полный разряд и снова поставить на зарядку. Если ёмкость во второй раз станет больше при переходе через границу в четыре вольта, значит можно повторять многократно и попробовать «раскачать» банку.

По проседании напряжения

Итак, наш подопытный заряжен до 4.2V, что дальше? Можно замерить внутреннее сопротивление теми же устройствами, что я называл выше. Если сопротивление внутреннее значительно выше, чем у подобных рабочих, значит тоже на свалку.

Нечем замерить внутреннее сопротивление? Значит применим Закон Ома для полной цепи. Подключаем небольшую нагрузку. Если напряжение сразу проседает ниже стандартного рабочего 3.6 В., значит тоже «ХАНА».

С помощью iMax

Про Аймакс и все фишки, которые он позволяет делать с батареями, мы писали в этом обзоре о iMax B6. Он может и ёмкость замерить самым правильным способом — непосредственно полным разрядом и зарядом. И может восстановить зарядкой малым током, плюс «раскачкой».

Учитывая плотное вхождение повсеместно разных АКБ в нашу жизнь, думаю стоит его один раз купить.

Только тестером и самодельной схемой

Ну а про это смотрите уже в видео ниже:

Как проверить и чем измерять емкость аккумулятора 18650

Емкость является одной из самых важных характеристик для любого перезаряжаемого элемента питания. И аккумулятор 18650 не является исключением. Многие производители указывают номинальную емкость на корпусе АКБ, при этом в большинстве случаев эта характеристика завышается. Возникли сомнения в добропорядочности продавца / производителя аккумулятора, но не знаете, как измерить емкость? Эта статья для вас.

Для того, чтобы проверить реальную емкость аккумулятора 18650 используются как специальные измерительные приборы, так и простейшие самодельные. Впрочем, можно обойтись даже калькулятором, часами и источником потребления энергии.

  • Например, можно приблизительно выяснить реальную емкость просто заряжая аккумулятор известным током. Обычно ток заряда указывается в характеристиках зарядного устройства. Если для полной зарядки аккумулятора током 100мА требуется 34 часа, то перемножив эти 2 значения понимаем, что емкость такого аккума соответствует 3400 mAh.
    Спешу предупредить, что данные измерения приблизительные т.к. точность упирается в алгоритм работы зарядки.
    Грубо говоря обычно они заряжают не постоянным током, к концу он уменьшается.
  • Существует также более удобный и точный способ изменения емкости у аккумулятора 18650, требующий материальных затрат. Для этого достаточно будет купить интеллектуальное зарядное устройство. Такие зу не только покажут реальное напряжение и емкость аккума, но и значительно упростят все необходимые процедуры по обслуживанию акб.
  • Третий способ проверки емкости я вскользь упомянул в подзаголовке. Чем меньше ток разряда, тем более точными будут результаты. Потребуется полностью заряженный акб, часы, амперметр и допустим, фонарик. Наверняка аккумулятор 18650 приобрели именно для него.
    Амперметр может оказаться и не нужным, если у вас есть спецификация с данными в каком режиме яркости какой ток потребляет фонарик. Включите минимальную яркость у фонаря, амперметром измерьте ток потребления и засекайте время. Допустим, фонарик просветил 20 часов, потребляя ток 100 ма. 20 х 100 = 2000 мач. Увы, емкость АКБ оставляет желать лучшего, 2000 мач это мало.

Также хочется отметить что только известные компании, такие как Panasonic, Samsung, Sanyo и LG, указывают точные емкостные характеристики аккумуляторных батарей.  И то эти характеристики при проверке емкости могут отличаться от заявленных на + — 50 mAh. А то и больше, если аккумулятор окажется бу или отбракованный при производстве. Увы, такие тоже встречаются на рынке, зато по низким ценам.

Необходимо напомнить, что при применении современных технологий производства аккумуляторных батарей невозможно создать элемент питания 18650 емкостью выше 3600 mAh. Многократное тестирование аккумуляторов 18650 с заявленной емкостью 4900 mAh и выше показало, что реальная емкость в самом лучшем случае соответствует 2400 mAh, а в большинстве случаев это 1000 mAh и ниже.

Не приобретайте аккумуляторы неизвестных производителей с завышенными характеристиками у недобросовестных продавцов!  Это не только невыгодно, но и опасно. Некачественный элемент питания 18650 может взорваться и нанести вред не только дорогостоящему прибору, но здоровью пользователя!

проверка литий ионных Queen Battery из Китая мультиметром, тестирование размеров 20650, 18650 и 26650, итоговая таблица

С очередным заказом банок у своего проверенного продавца — Queen Battery, я решил взять по паре аккумуляторов, выпускаемых под их собственным брендом. Взял 18650 2600мАч, 20650 2600мАч и 26650 5000мАч незащищенные банки.

Queen Battery — это поставщик японских, южнокорейских и китайских аккумуляторов, который также продает аккумуляторы под своим брендом.

Как я сжадничал и как избежал налогооблажения

Торгуют они на али и вне, при этом постоянным клиентам с али предлагают заказывать у них напрямую и по более выгодным ценам. Я и решился на этот раз попробовать напрямую купить и взял заодно по паре их аккумов, тем более, что защита палки все равно присутствует и я больше доверяю палке, чем судьям али. Мой заказ превышал 25 евро и мог быть облажен таможенной пошлиной (я живу в Европе), поэтому я попросил указать заниженную стоимость, на что их представитель предложил не заморачиваться, так как они могут отправить из их европейского склада — посылки внутри ЕС не проходят таможню. Насколько я понял, у них представительства в Польше и Голландии. Мне была ближе Голландия, откуда и пришла посылка.


И так, не буду томить, перейду к тестам:)

QB18650 2600мАч 7А

(страница на офсайте, datasheet)
Эти банки «одеты» в черные глянцевые термоусадки, на которых напечатаны логотип, основные характеристики и адрес сайта производителя

Плюсовой контакт плоского типа (flat top)

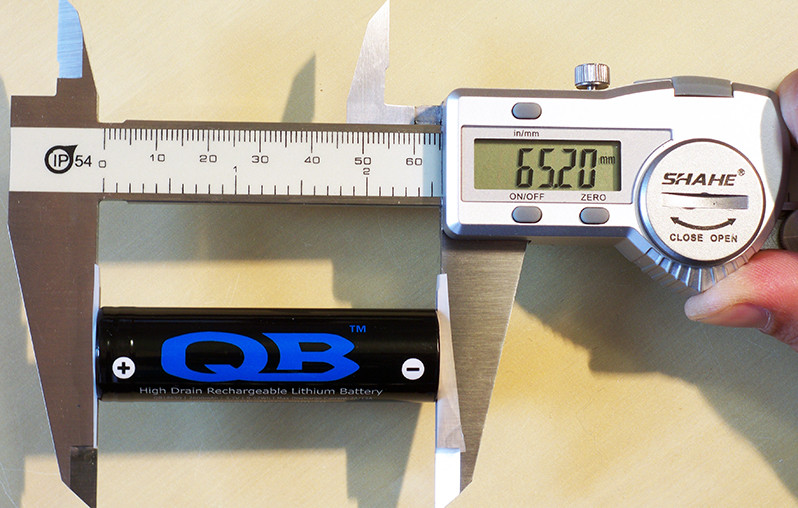

Длина на 0.2мм превышает норму:)

Впрочем, диаметр тоже

Вес каждой банки — 47.5г.

Заявленная емкость — 2600мАч при разрядке током в 0.2C (т.е. 0.52А) до 2.75V.

Первый тест — разрядка в Miboxer C2-4000 при силе тока 1.5А до 2.8V. Первая банка разрядилась за 1:58 и выдала 2757мАч. Вторая — 2 часа ровно и 2788мАч. Результаты, честно скажу, неожиданные. Я был уверен, что результат будет ниже заявленной емкости и было интресно насколько ниже, а тут такое:

Второй тест — разрядка и последующая зарядка в XTAR Dragon VP4 Plus. Это зарядное устройство не позволяет устанавливать ток разрядки. Можно выбрать только ток зарядки — в данном случае я выбрал 1А. Банки выдали 2732 и 2991мАч во время разрядки:


И вобрали 2752 и 2991мАч во время последующей зарядки:

Обратите внимание, что второй аккумулятор, стоящий в 4-м слоте, отдал и вобрал одинакое количество энергии, при этом больше, чем первая банка в первом слоте.

Результат первого слота очень близок к результату обеих банок в первом тесте, но четвертый слот мне не нравится, но об этом попозже. А сейчас — следующий типоразмер.

QB20650 2600мАч 25А

(страница на офсайте, datasheet)

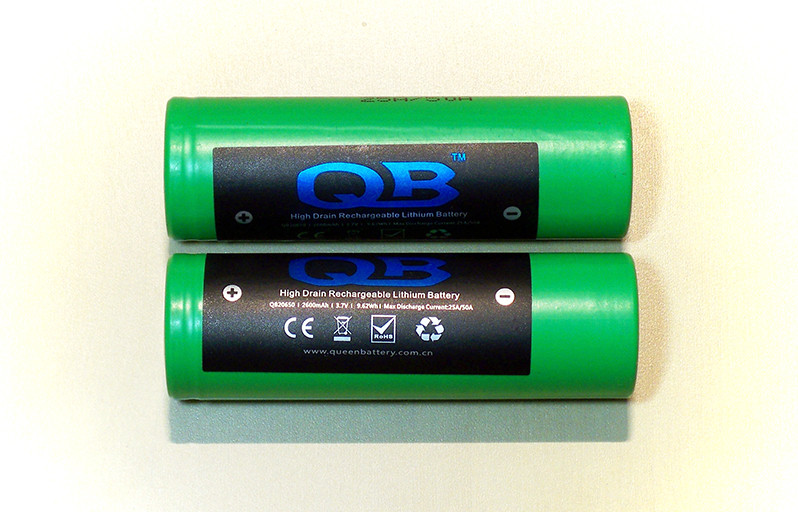

Эти аккумуляторы идут в зеленых термоусадках, поверх которых наклеены стикеры с лого, характеристиками и адресом сайта. Характеристики продублированы на самой термоусадке.

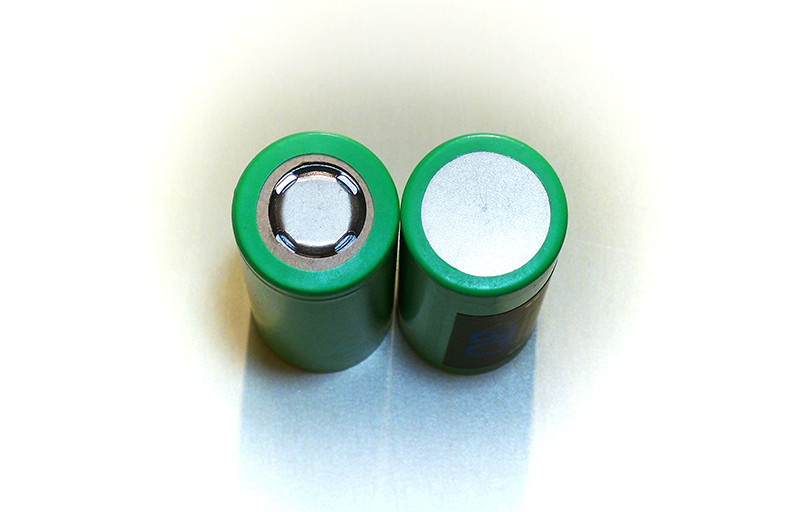

Плюсовой контакт плоский

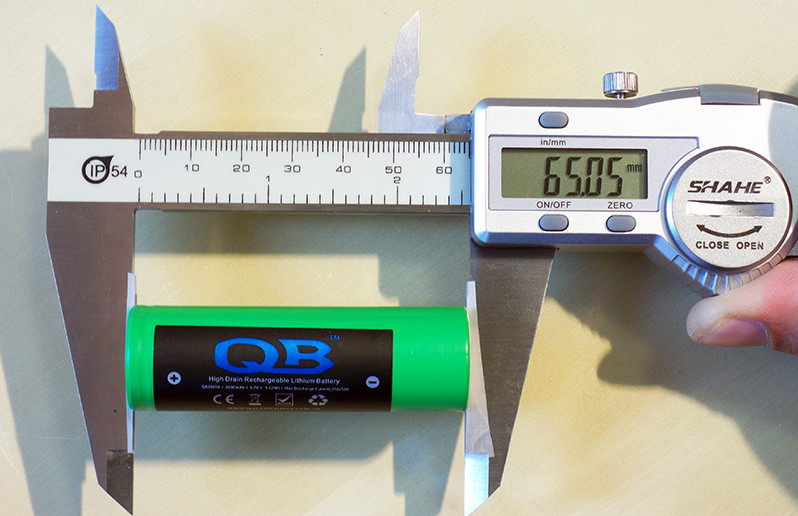

Длина превышает норму на огромные 0.05 миллиметра

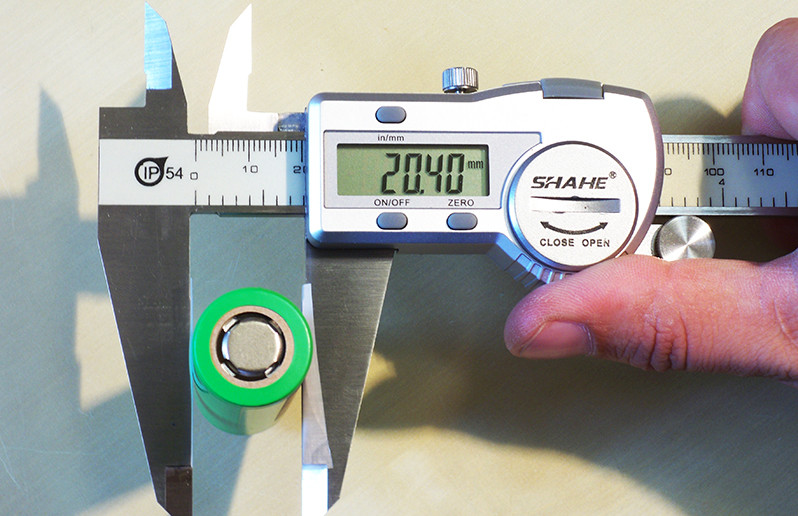

Диаметр — на 0.4мм

Банки весят по 56г.

Заявленная емкость составляет 2600мАч при разряде током в 0.2C (0.52А) до 2.75V.

И снова первый тест — разрядка до 2.8V током в 1.5А в Miboxer C2-4000. Первый аккум показал 2622мАч за час 50 минут, а второй — на целый миллиампер-час больше и 1:52. Цифры прямо скажем, не шокирующие, но опять же это больше, чем заявленная емкость, да еще и при разрядке током в 1.5А.

А вот Дракон от XTAR в первом слоте показал емкость на 11мАч ниже заявленной, хотя неизвестно каким током он разряжал.


И снова в четвертом слоте одинаковые данные как при разрядке, так и при зарядке и с ощутимым отрывом от результата первого слота.

Я повторил этот тест с этими же аккумуляторами, поменяв их местами — результат был аналогичным. Очевидно, у Дракона есть проблема, по крайней мере с четвертым слотом. Что ж, пошли дальше.

QB26650 5000мАч 20А

(страница на офсайте, datasheet)
Вот и дошли мы до толстяков в черных фраках термоусадках. На самой термоусадке никакой информации нет, она на стикере, наклеенном поверх.

Плюсовой контакт, как и у предыдущих двух, плоский

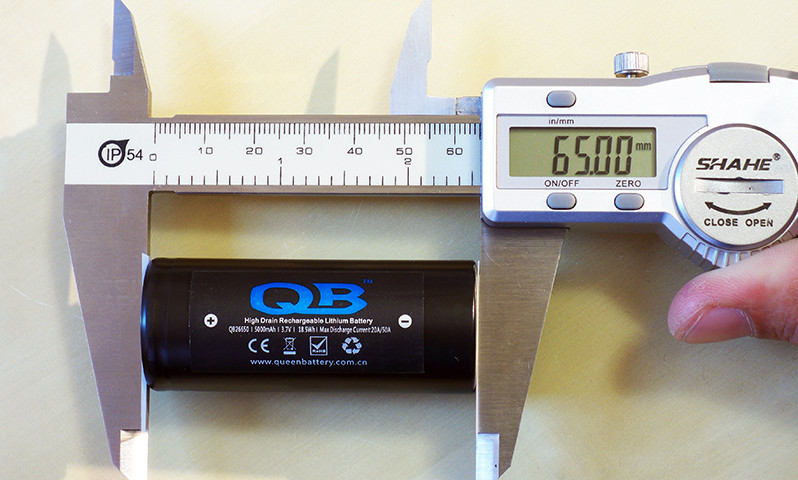

Рост у толстячков просто эталонный:

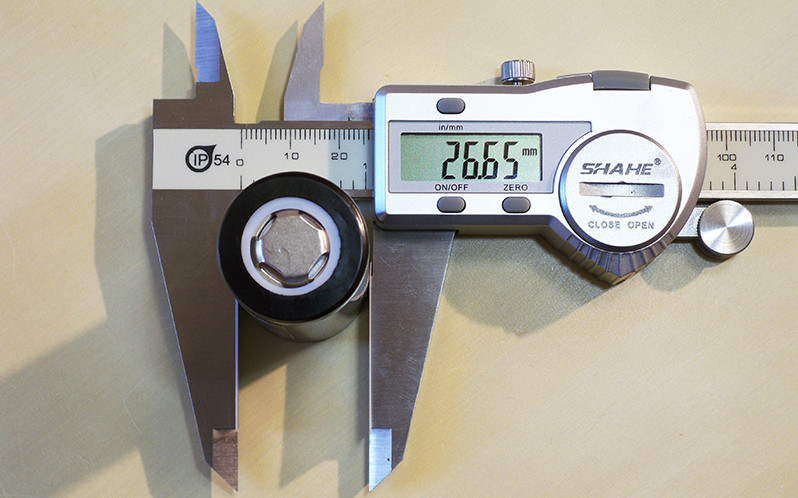

А вот за талией следить надо:

Весят они по 95г.

Заявленная емкость — 5000 при разрядке током в 0.2C (1А) до 2.75V.

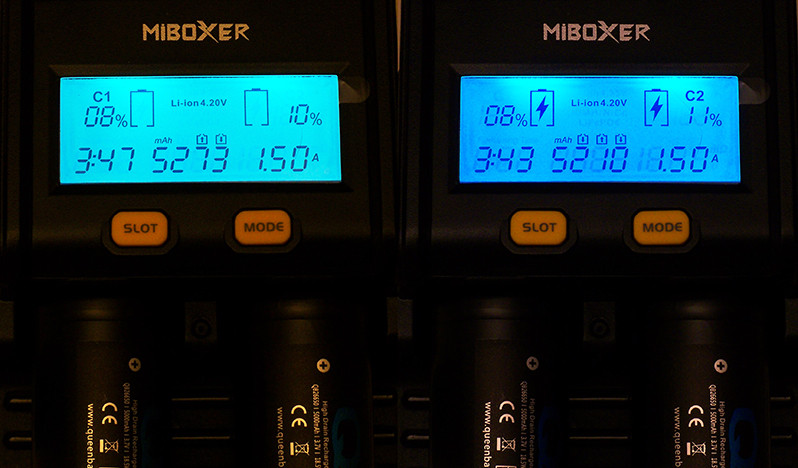

Снова разрядим током в 1.5А до 2.8V в Miboxer C2-4000. Первая банка выдала 5273мАч за 3 часа 47 минут. Вторая — 5210мАч за 3 часа 43 минуты. Результат просто шикарный!

Дракон показал 5157мАч при разрядке в первом слоте и 5506 в четвертом слоте:

При зарядке аккумулятор в первом слоте вобрал 5207мАч, а над четвертым слотом светилось угадайте какое значение:) Верно, то же самое, что и при разрядке и аж на 300мАч больше, чем результат первого слота:

Резюме

В итоге все три пары аккумуляторов показали результаты, превышающие их заявленные характеристики. Только 20650 в первом слоте Дракона показывал емкость слегка ниже заявленной, причем независимо от того, какая банка тестировалась.

Выяснилась странная особенность Xtar Dragon VP4 Plus — четвертый слот в режиме TEST всегда показывает одно и то же значение для заряда и разряда, который всегда больше значения первого слота. В корректности показаний первого слота вроде нет оснований сомневаться, но черт знает как этот Дракон мерит.

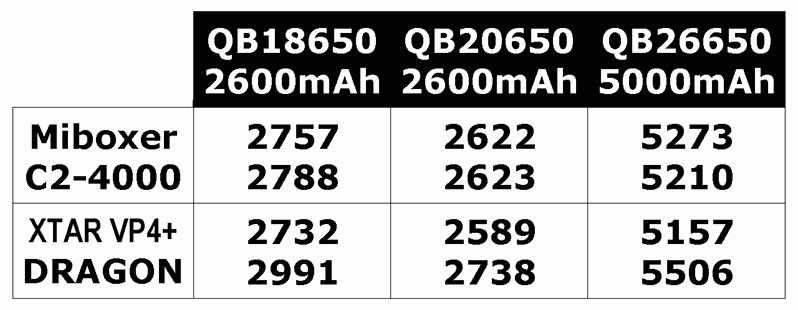

И в конце, итоговая таблица:

и видеоверсия обзора на английском:

Как проверить емкость Li-Ion аккумулятора 18650 USB тестером Keweisi KWS-V20?

Как проверить емкость Li-Ion аккумулятора 18650 USB тестером Keweisi KWS-V20?

В Китае на АлиЭкспресс можно недорого приобрести любые аккумуляторы, но, если не разбираться в этом вопросе, можно вполне стать обманутым, так как указывая очень высокую емкость аккумуляторов 18650 китайцы как правило присылают подделку. Интеллектуальные зарядки, которые могут провести тестирование аккумуляторов и проверить их емкость, стоят довольно дорого, и не каждый будет покупать их для тестирования нескольких купленных батарей. Далее же мы попробуем решить данную проблему, и попробуем проверить емкость аккумулятора Li-Ion 18650 с помощью недорогого USB тестера Keweisi KWS-V20.

Проверка емкости Li-Ion аккумулятора заключается в разряде этого аккумулятора из полностью заряженного состояния до минимально возможного состояния с подсчетом ампер часов. Если напрямую разряжать аккумулятор без защиты через USB тестер, то он вполне может уйти в переразряд и слегка подпортиться, потеряв часть емкости. Чтобы предотвратить такую ситуацию, лучше использовать плату контроля заряда-разряда Li-Ion аккумулятора. В этом тесте будет использоваться плата TP4056 с защитой (подробнее о плате TP4056), которая не даст разрядиться аккумулятору ниже 2.5 В.

Теперь сам тест. Аккумулятор вставлен в держатель аккумуляторов 18650 (ссылка на держатель аккумуляторов 18650), держатель припаян к плате защиты TP4056, а от платы защиты идут провода, которые уже и будут подключаться к USB тестеру (ссылка на USB тестер Keweisi KWS-V20). В качестве нагрузки будет USB резистор (ссылка на USB резистор).

Измеренная емкость аккумулятора 18650 USB тестером получилась 3569 мАч. Реальная емкость аккумулятора Panasonic NCR18650B (ссылка на аккумуляторы NCR18650B), измеренная зарядным устройством LiitoKala Engineer Lii-500 (ссылка на зарядку LiitoKala Engineer Lii-500), не превышает значения 3350 мАч. Получается, что USB тестер при низком напряжении производит измерения с большой погрешностью, из-за чего подсчитанная емкость была завышена.

Измерение емкости 18650 USB тестером

Результат тестирования одного 18650 USB тестером

Также было проведено измерение емкости двух последовательно включенных аккумуляторов, что позволило измерить емкость 18650 при более высоком напряжении. Как и предполагалось, результат был немного другим, а именно 3223 мАч.

Измерение емкости двух 18650 USB тестером

Результат измерения емкости двух 18650 USB тестером

Точно определить емкость аккумулятора с помощью USB тестера не получится, но получить приблизительное значение емкости и выявить бракованный аккумулятор таким способом вполне реально. Более подробно о тестировании и сам процесс тестирования можно посмотреть в видео ниже.

Как проверить емкость Li-Ion аккумулятора 18650 USB тестером Keweisi KWS-V20? | Видео

Возможно Вас это заинтересует:
Светодиодные лампы 220В
Ходовые огни led drl
Детские стираемые маркеры для доски
Мышка для компьютера беспроводная

Другие статьи на сайте

Как Проверить Емкость Аккумулятора 18650 ~ SIS26.RU

Как измерить емкость аккума мультиметром: пошаговая аннотация

Сейчас батареи разных типов используются в самой различной технике. Это обеспечивает автономность и комфорт при работе с оборудованием. От правильной работы аккума зависит функционирование техники, потому юзеры стремятся держать под контролем главные характеристики батарей.

У хозяев тс, устройств, устройств, инструментов, которые работают от электричества, может появиться вопрос, как измерить емкость аккума мультиметром Этот легкий процесс производится по определенной аннотации. Как произвести застыл без помощи других, каждому юзеру будет любопытно изучить тщательно.

Что собой представляет мультиметр

Измерение емкости аккума производится с помощью специального устройства. Он соединяет внутри себя функции амперметра, вольтметра и омметра. Потому мультиметр считается универсальным устройством.

С помощью представленного оборудования можно проверить провод на обрыв, напряжение в розетке, работоспособность бытовых электронных устройств, также оценить уровень зарядки аккумов разного типа (авто, для ноутбука, телефона, бытовых устройств и т. д.).

как проверить емкость аккумулятора 18650как проверить емкость аккумулятора 18650

Устройство позволяет замерять неизменный и переменный ток, его непрерывность в сети. Также он предоставляет информацию о сопротивлении элемента цепи. Это нужный устройство, который понадобится в быту каждому домашнему мастеру.

Типы мультиметров

Задаваясь вопросом, можно ли мультиметром измерить емкость аккумулятора автомобиля, телефона, ноутбука либо хоть какой другой домашней техники, нужно разглядеть типы представленных устройств.

Есть аналоговые и цифровые мультиметры. В первом случае итог измерений указывает стрелка на особенной шкале. Это один из самых дешевеньких типов устройств. Но тем, кто никогда не воспользовался схожими устройствами, лучше дать предпочтение цифровым разновидностям. Также аналоговые мультиметры имеют маленькую погрешность в измерениях.

как проверить емкость аккумулятора 18650как проверить емкость аккумулятора 18650

Цифровые мультиметры выводят итог замера на экран. Это их отличает от предшествующей группы устройств. Информация на дисплее характеризуется высочайшей точностью и понятна для хоть какого юзера.

Устройство прибора

Вникая в вопрос, как найти емкость аккума мультиметром , требуется также осознать, как работает устройство. Конструкция устройства имеет циферблат. На него выводится информация теста. Если применяется аналоговая разновидность устройства, перед применением нужно изучить значение делений.

Также устройство имеет кнопку либо переключатель функций. Этот элемент конструкции позволяет переключать режимы и масштаб счетчика. При хранении устройства ручку устанавливают в выключенное положение. Для начала работы с мультиметром рычаг включают в подходящий режим.

как проверить емкость аккумулятора 18650как проверить емкость аккумулятора 18650

В корпусе непременно имеются отверстия для щупов. Зонд с красноватым проводом имеет положительную полярность, а с черным отрицательную. Это главные моменты, которые должен знать начинающий юзер.

Читайте так же:

Существующие типы батарей

При использовании бытовых устройств юзера может заинтересовывать, как измерить емкость аккума 18650 мультиметром. Этот размер батарей в народе принято именовать пальчиковыми.

как проверить емкость аккумулятора 18650как проверить емкость аккумулятора 18650Его в большинстве случаев используют в разных пультах, фонариках, бытовых устройствах. Чтоб изучить работоспособность каждого элемента питания, делается застыл заряда таких батарей.

Также юзер может интересоваться, как проверить многофункциональные свойства таких разновидностей, как батарея для ноутбука, телефона либо хоть какого другого девайса. Если после полной зарядки устройства мультиметр указывает емкость, хорошую от заявленной производителем, аккумулятор в скором времени придется поменять.

Как измерить емкость аккумулятора li ion 18650?

Аккумулятор li ion 18650 на 3400 реальных — 18650 Плата импульсного стабилизатора .

Как проверить емкость аккумулятора мультиметром | емкость Li-Ion тестером

Возврати 5.5% с покупки основная страничка ePN Cashback Подпишись на канал Чайна Гудс .

В разных электроинструментах может применяться батарея, которая просит правильного подхода к зарядке. Если это требование производителя не производится, емкость аккума равномерно понижается. Найти подобные проблемы можно с помощью мультиметра.

Читайте так же:

Одним из главных направлений внедрения измерительного устройства является оценка емкости авто аккума (АКБ). В этом случае применяется особенная разработка замеров.

Измерение заряда аккумулятора

Рассматривая, как измерить емкость аккума телефона мультиметром , также других видов бытовых батарей, следует изучить технологию этого процесса. Сначала нужно включить измерительный устройство. Его рычаг переключения режимов устанавливается в положение Неизменный ток.

Наибольший спектр при измерении схожих типов батарей должен составлять от 10 до 20 МА. Дальше щупы подносят к контактам батареи. При всем этом минус нужно подсоединить к плюсу и напротив. Если действие выполнено верно, на дисплее появится показание теста. К примеру, для пальчиковой батареи значение может колебаться от 0 до 1,5 В.

как проверить емкость аккумулятора 18650как проверить емкость аккумулятора 18650

После замеров электронную цепь стремительно разъединяют. Для всех батарей, которые тестируют представленным методом, следует сопоставлять приобретенный итог с показателями на коробке. Если имеются отличия, необходимо сделать выводы о предстоящем применении аккума.

Автомобильный аккумулятор

Обладатели автомобилей также могут интересоваться, как измерить емкость аккума мультиметром. Аннотация проведения этого процесса содержит ряд особенностей. АКБ могут иметь датчик, позволяющий найти их емкость и изменение заряда. Но далековато не в каждом автомобильном аккумуляторе есть такая функция. В данном случае поможет оценить характеристики мультиметр.

как проверить емкость аккумулятора 18650как проверить емкость аккумулятора 18650

При проведении теста делается застыл напряжения на клеммах. Вполне заряженная АКБ будет иметь итог 12,6 В. Если же показания снизятся до 12,2 В, это гласит о частичной разрядке батареи. При всем этом обладатель авто должен зарядить аккумулятор.

Если без нагрузки на АКБ мультиметр показывает цифру меньше 12 В, это означает, что прибор полностью разряжен. Критичными считаются показания прибора менее 11 В. В этом случае батарея больше не может эксплуатироваться. Также аккумулятор нельзя будет заряжать, поэтому придется приобретать новое оборудование.

Как проверить АКБ?

Изучая, как померить емкость аккумулятора мультиметром , необходимо рассмотреть процедуру для батареи транспортного средства. Полноценная проверка автономного источника питания позволит избежать неполадок в электросети автомобиля, продлить срок эксплуатации АКБ.

Сначала аккумулятор необходимо отсоединить от системы машины. Допускается отключать только контакт минус. Далее нужно включить мультиметр. Режим теста устанавливается в диапазон от 0 до 20 В.

как проверить емкость аккумулятора 18650как проверить емкость аккумулятора 18650

Щупы мультиметра подсоединяют к контактам аккумулятора. К положительной клемме подводится красный провод, а к отрицательному выходу черный. При правильном выполнении этой процедуры на экране прибора появится результат измерений.

Замер емкости мультиметром

Изучая, как измерить емкость аккумулятора мультиметром , следует рассмотреть основные особенности этого процесса. Существует несколько способов его выполнения. Реже применяется подход замера емкости при помощи контрольного разряда. Замер емкости происходит при нагрузке, которая способна забрать половину тока аккумулятора.

Читайте так же:

При проведении этого процесса владелец транспортного средства должен учитывать плотность электролита. Если АКБ заряжена полностью, этот показатель составит 1,24 г/см³. Если аккумулятор разряжен на одну четвертую часть, показатель составит 1,2 г/см³. Соответственно, наполовину разряженный источник питания покажет 1,16 г/см³.

Проверка производится, если автомобиль плохо заводится. Емкость и заряд аккумулятора должны быть в установленных производителем рамках, иначе работа оборудования будет неполноценной.

Замер емкости

Зная, как измерить емкость аккумулятора мультиметром , можно произвести процедуру самостоятельно. Для этого требуется подготовить мультиметр. При измерении на аккумулятор должна действовать нагрузка, забирающая половину тока аккумулятора. Например, если емкость АКБ составляет 7 А-ч, то нагрузка должна быть 3,5 В. Потребуется лампочка автомобильной фары (35-40 В).

Подключается нагрузка. Далее нужно несколько минут подождать. Нагрузка в виде лампочки позволит сразу же определить низкий заряд аккумулятора. Если свет тусклый, батарея больше эксплуатироваться не может.

Если лампочка светит ярко, можно производить замер. Напряжение на клеммах 12,4 В говорит об исправности аккумулятора, его полной емкости. Если существуют определенные проблемы с запуском, проблема заключается не в АКБ. Если же емкость составляет меньше 12,4 В, следует задуматься о приобретении в скором времени новой батареи.

Если параметры оборудования при замерах не соответствуют тем, которые указал производитель в инструкции, автомобиль, телефон, электроинструменты не смогут работать правильно. Это вызовет их скорую поломку и приведет к необходимости приобретать новое дорогостоящее оборудование.

Рассмотрев, как измерить емкость аккумулятора мультиметром, можно оценить функциональность батареи любой разновидности. Это позволит избежать неправильной работы любой электрической техники, запитанной от автономного источника электричества.

Post Views: 4

Большое домашнее тестирование емкости 7 видов 18650 аккумуляторов

Добрый день всем.
В данном обзоре хочу поделится скопившейся у меня информацией, по тестированию различных типов 18650х аккумуляторов, проведенному мною в домашних условиях. Методика тестирования, результаты и прочее — под катом.

Цель тестирования — получение понимания реальной емкости продаваемых в китайских магазинах и торговых площадках востребованных аккумуляторах 18650.
Цена указывалась на момент покупки, актуальная цена может отличаться.
Начну с методики тестирования. Каждый из аккумуляторов тестировался отдельно. Для заряда применялось зарядное устройство Xtar VC2, для разряда Imax B6 mini. Тест проходил в три этапа:
1. Дозаряд на Xtar VC2, током в 0,5 А, без замера

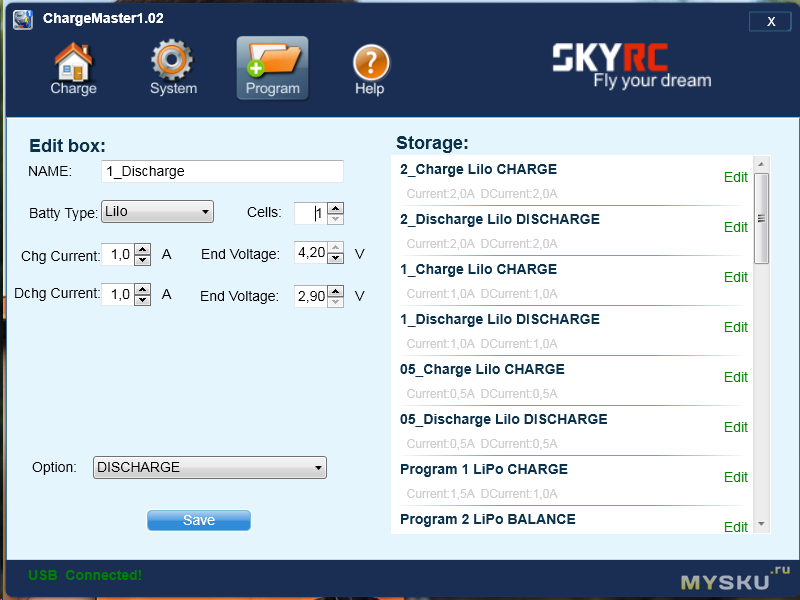

2. Разряд до 2.9 В током в 1 А Imax B6 mini — с построением графиков по напряжению, току, емкости и температуре.

3. Заряд на Xtar VC2, током в 0,5 А, с замером.

Все представляю как есть, как ими распорядится каждый решает сам. Каждое из применяемых зарядных устройств обладает собственными погрешностями (что легко понять только из того, что практически во всех замерах, показатель разряда немного больше чем заряд), но в среднем температуру по больнице понять можно.
Тестирование прошло 7 комплектов аккумуляторов, 3 комплекта по 2 аккумулятора и 4 комплекта по 4 аккумулятора. Начну с парных комплектов.
1. Ultrafire, заявленная емкость 4200 мАч, цена на момент покупки $3.19 продавец Aliexpress

Вес аккумуляторов — по 30 грамм

Тест.
1.1. Разряд — 543 мАч, заряд — 535 мАч, усредненно — 539 мАч


1.2. Разряд — 508 мАч, заряд — 502 мАч, усредненно — 505 мАч

Итог — средняя емкость 522 мАч, что примерно 12,5% от заявленной

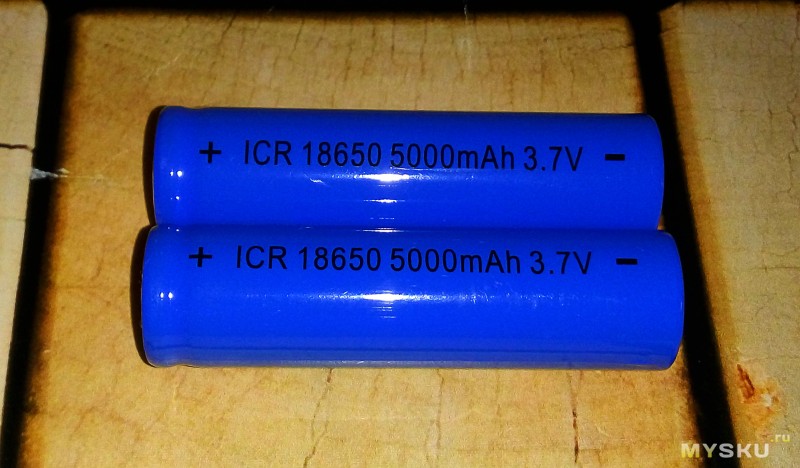

2. ICR 18650, заявленная емкость 5000 мАч, цена на момент покупки $3.62 продавец Gearbest

Вес — около 42 гр

Тест.
2.1. Разряд — 1112 мАч, заряд — 1069 мАч, усредненно — 1090 мАч


2.2. Разряд — 1033 мАч, заряд — 1024 мАч, усредненно — 1028 мАч

Итог — средняя емкость 1059 мАч, что примерно 21,2% от заявленной

3. Soshine, заявленная емкость 3100 мАч, цена на момент покупки $17.36 продавец Aliexpress

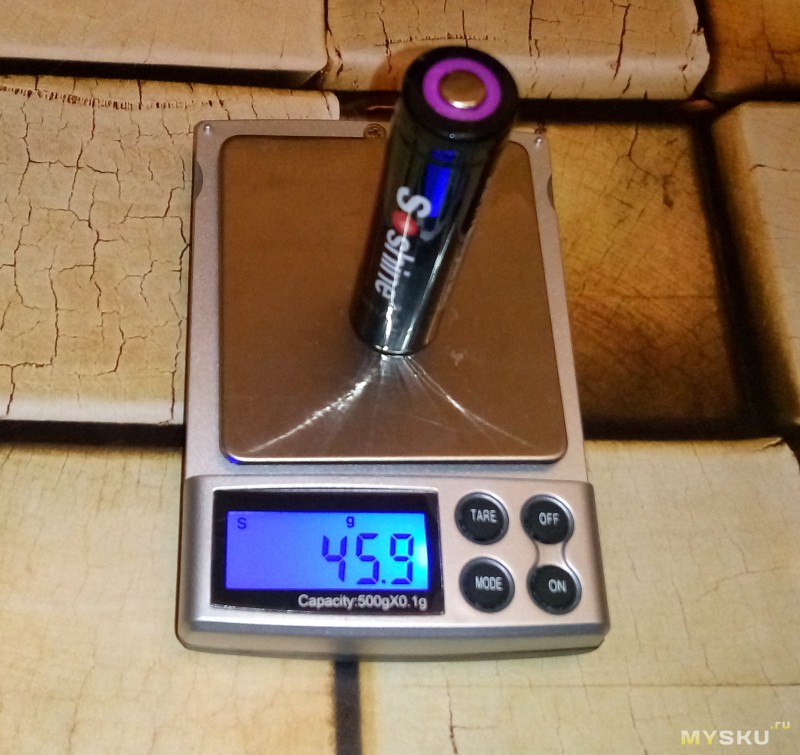

Вес — около 46 грамм

Тест.

3.1. Разряд — 3063 мАч, заряд — 3024 мАч, усредненно — 3043 мАч

3.2. Разряд — 3134 мАч, заряд — 3068 мАч, усредненно — 3099 мАч


Итог — средняя емкость 3071 мАч, что примерно 99% от заявленной

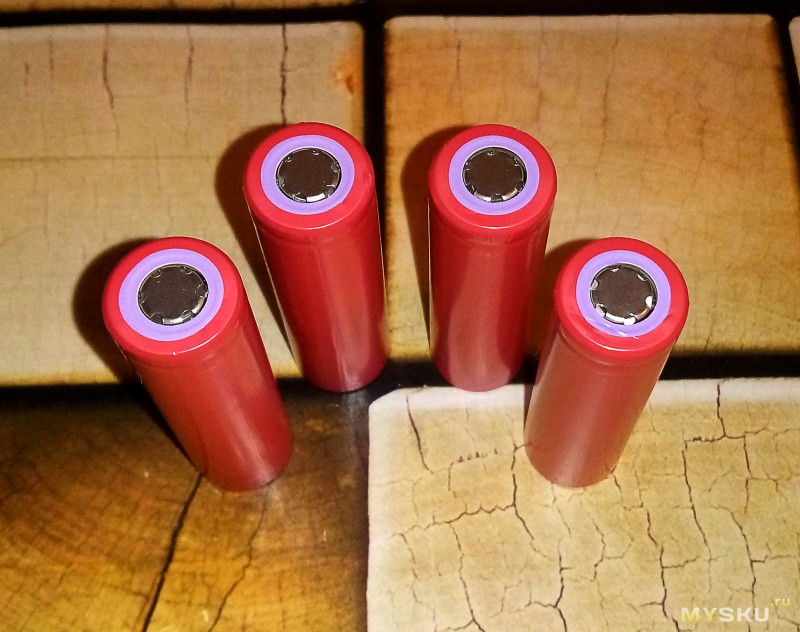

4. Panasonic NCR18650B, заявленная емкость 3400 мАч, цена на момент покупки $27.26 продавец Gearbest
UPD — Актуальная цена $15.37!!!

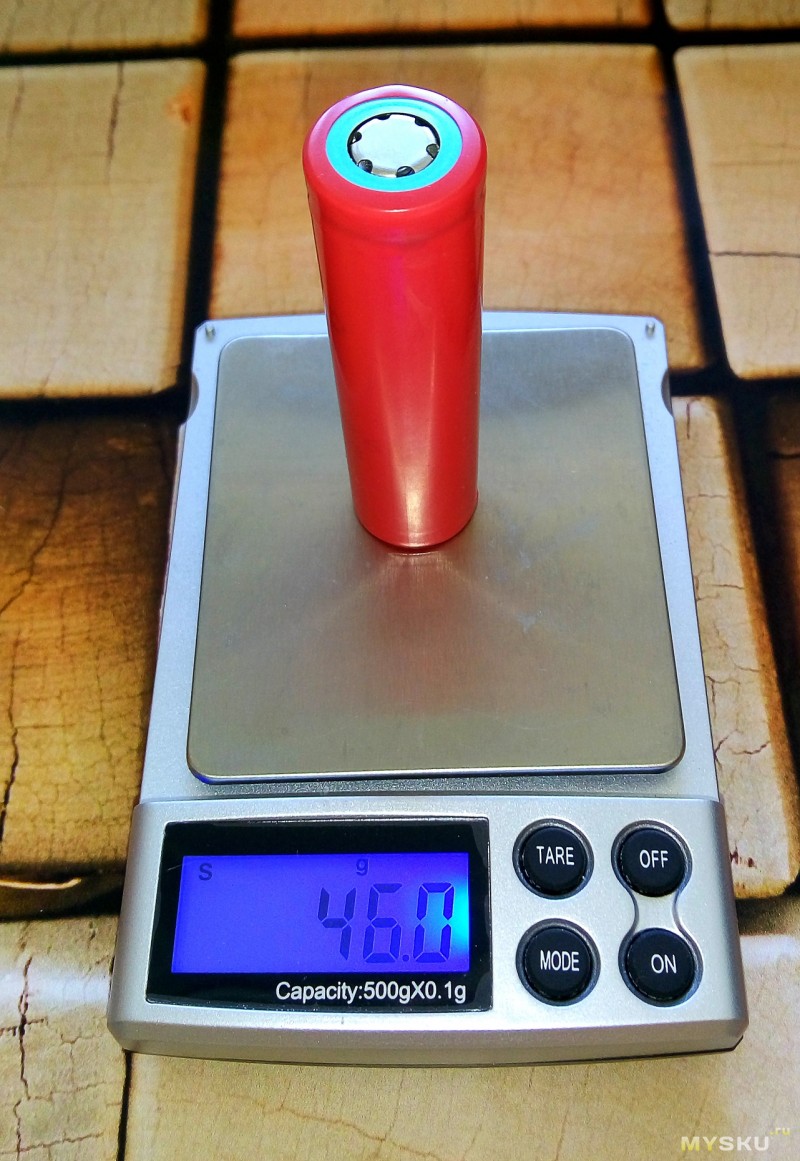

Вес — 46 грамм

Тест.
4.1. Разряд — 3318 мАч, заряд — 3366 мАч, усредненно — 3342 мАч

4.2. Разряд — 3391 мАч, заряд — 3349 мАч, усредненно — 3370 мАч

4.3. Разряд — 3352 мАч, заряд — 3346 мАч, усредненно — 3349 мАч

4.4. Разряд — 3443 мАч, заряд — 3388 мАч, усредненно — 3415 мАч


Итог — средняя емкость 3369 мАч, что примерно 99% от заявленной

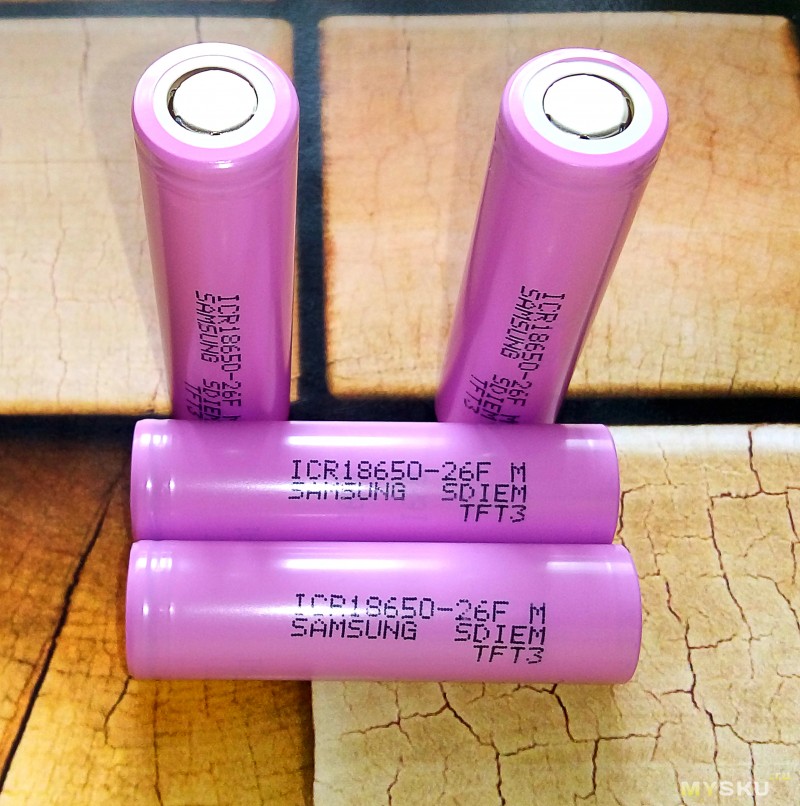

5. Samsung ICR18650 — 26FM заявленная емкость 2600 мАч, цена на момент покупки $10.99 продавец Gearbest

Вес 45 грамм

Тест.
5.1. Разряд — 2677 мАч, заряд — 2695 мАч, усредненно — 2686 мАч

5.2. Разряд — 2699 мАч, заряд — 2687 мАч, усредненно — 2693 мАч

5.3. Разряд — 2703 мАч, заряд — 2712 мАч, усредненно — 2707 мАч

5.4. Разряд — 2649 мАч, заряд — 2672 мАч, усредненно — 2660 мАч


Итог — средняя емкость 2686 мАч, что примерно 103% от заявленной

6. Sanyo UR18650FM заявленная емкость 2600 мАч, цена на момент покупки $14.99 продавец Gearbest

Вес 46 гр

Тест.
6.1. Разряд — 2580 мАч, заряд — 2556 мАч, усредненно — 2568 мАч

6.2. Разряд — 2539 мАч, заряд — 2549 мАч, усредненно — 2544 мАч

6.3. Разряд — 2556 мАч, заряд — 2550 мАч, усредненно — 2553 мАч

6.4. Разряд — 2514 мАч, заряд — 2535 мАч, усредненно — 2524 мАч


Итог — средняя емкость 2547 мАч, что примерно 98% от заявленной

7. Sanyo UR18650ZY заявленная емкость 2600 мАч, цена на момент покупки $11.99 продавец Gearbest

Вес — 46 гр

Тест.
7.1. Разряд — 2606 мАч, заряд — 2605 мАч, усредненно — 2605 мАч

7.2. Разряд — 2654 мАч, заряд — 2617 мАч, усредненно — 2635 мАч

7.3. Разряд — 2629 мАч, заряд — 2594 мАч, усредненно — 2611 мАч

7.4. Разряд — 2649 мАч, заряд — 2595 мАч, усредненно — 2622 мАч


Итог — средняя емкость 2618 мАч, что примерно 101% от заявленной

На этом аккумуляторы у меня закончились, надеюсь что мое самодеятельное тестирование поможет сделать кому-то выбор.

P.S. Спасибо комментаторам. Добавляю сводную таблицу.
Ultrafire, 4200 мАч, 3.2$ (2 шт) => 522 мАч (12,5 %). => 3,07 $/Ah
ICR 18650, 5000 мАч, 3.6$ (2 шт) => 1059 мАч (21,2 %). => 1.7 $/Ah
Soshine, 3100 мАч, 17,36$ (2 шт) => 3071 мАч (99 %) => 2,83 $/Ah
Panasonic NCR18650B, 3400 мАч, 27,26$ (4 шт) => 3369 мАч (99 %). => 2.02 $/Ah
UPD. Цена на Panasonic NCR18650B — $15.37, => 1.14 $/Ah
Samsung ICR18650, 2600 мАч, 10,99$ (4 шт) => 2686 мАч (103 %). => 1.01 $/Ah
Sanyo UR18650FM, 2600 мАч, 14,99$ (4 шт) => 2547 мАч (98 %). => 1.47 $/Ah
Sanyo UR18650ZY, 2600 мАч, 11,99$ (4 шт) => 2618 мАч (101%). => 1.14 $/Ah
Но на сегодняшний некоторые цены поменялись, например NCR18650B — $21.99, так что это несколько относительная информация.

Как проверить емкость аккумулятора 18650

Одна из самых важных характеристик для аккумулятора, который можно заряжать — это емкость. Обычно величина этого показателя указывается на корпусе устройства, на аккумуляторах типа 18650 в том числе.

Эту величину можно проверить самостоятельно. Подробнее о методах проверки аккумулятора 18650 можно прочесть по ссылке https://alimpopo.ru/obzory-tovarov/elektronika-i-gadzhety/kak-proverit-akkumulyator-18650.


Виды аккумуляторов.

  • Литий Ионные. Самый распространенный на сегодняшний день вид аккумуляторов. Они используются сегодня везде. Во всех отраслях электрической и электронной промышленности применяется именно литий ионные устройства.
  • Литий Полимерные. Еще используются, но в работе с ними могут быть некоторые перебои.
  • Литий Кадмиевые. Это аккумуляторы прошлого века, которые сегодня редко сегодня можно встретить, и они уже не производятся.

Как измерить емкость аккумулятора 18650

  • Приблизительную емкость такого аккумулятора можно измерить при помощи зарядного устройства и часов. В технических характеристиках зарядного устройства всегда указывается ток заряда. Необходимо подключить аккумулятор к такому устройству и засечь время. Когда он полностью зарядится, зафиксировать время. Перемножив показания тока и времени, получится значение емкости аккумулятора. Приблизительным этот показатель является потому, что в конце процесса зарядки ток, обычно уменьшается.
  • Еще один способ проверки емкости аккумулятора потребует наличия амперметра, часов, фонарика и заряженного до предела аккумулятора. Необходимо подключить фонарик к заряженному аккумулятору и включить на минимальный режим яркости, измерить ток, который он при этом потребляет и засечь время. Когда фонарик полностью перестанет светить, нужно перемножить показатели тока и времени. Полученный результат и есть емкость аккумулятора. Это более точный способ, так как фонарик равномерно расходует заряд аккумулятора на протяжении всего времени свечения.
  • Самый простой, точный и удобный способ измерения емкости аккумулятора – специальные приборы. Это самый затратный вариант, однако приобретя такое устройство можно пользоваться им долгое время и проводить измерения различных видов аккумулирующих устройств.

Смотрите также:

Аккумулятор Delta DTM 1209 – характеристики и сфера применения http://euroelectrica.ru/akkumulyator-delta-dtm-1209-ndash-harakteristiki-i-sfera-primeneniya/.

Интересное по теме: Как выбрать ИБП для загородного дома?

Советы в статье «Что нужно для солнечной электростанции?» здесь.

Почему лучше приобретать аккумуляторы у проверенных поставщиков

  • Возможное завышение характеристик. Часто недобросовестные поставщики на корпусе отображают завышенные показатели.
  • Некачественный аккумулятор может взорваться, чем повредит не только заряжаемое устройство, но и может причинить вред, находящемуся рядом пользователю.


Отправить ответ

avatar
  Подписаться
Уведомление о
