Как проверить датчик ДМРВ мультиметром на ВАЗ 2107, 2110, 2112, 2114, 2115

Как и для чего стоит проверить датчик массового расхода воздуха? Мастера советуют снимать показания ДМРВ, чтобы оценивать, сколько кислорода поступает в мотор авто. Он вмонтирован во впускном тракте после воздушного фильтра. Любые неисправности плохо отражаются на его работе. Поэтому важно регулярно все отслеживать и сверять, а также знать о распиновке ДМРВ (расположении проводов). Подробнее узнать, как проверить ДМРВ на разных автомобилях марки ВАЗ, можно узнать из публикации.

Какие значения показывает исправный прибор

При незаведенном моторе напряжение должно составляет 0,996 В. Если показатели составляют 1,016 или 1,025 В, то это волне допустимо.

Но когда значения достигают свыше 1,035 В, то это может говорить о засоренности чувствительного элемента. Чтобы исправить, можно обойтись без ремонта ДМРВ, достаточно почистить его.

Точно установить, насколько цифры отклоняются от нормы можно следующим образом: для этого понадобится оценить, как мотор работает на различных оборотах.

Для исправного двигателя модели ВАЗ 2111 объемом 1,5 л на холостом ходу (от 860 до 920 оборотов в минуту) правильные показания равны от 9,5 до 10 кг/час. Когда расходомер на 2000 оборотов в минуту показывает примерно 17 кг, то езда машины будет стабильной.

Если показатель равен около 23 кг/час, то она будет ехать устойчиво. При этом потребление бензина на 100 км будет составлять около 10 л. Более того, автомашина хуже заводится в морозную погоду. Причина: перелив горючего при прогревании.

Как понять, что произошла поломка

Существуют разные признаки неисправности, которые будут заметны даже начинающим автолюбителям:

1. Мотор начинает нестабильно работать при совершении холостых оборотов. Особенно хорошо это чувствуется, когда он не прогрет.
2. Обороты начинают «плавать» после запуска, а если резко нажать на педаль акселератора, механизм заглохнет.
3. Когда происходит резкий сброс газа, то обороты не будут снижаться, а какое-то время продержатся на значении 2000-3000.
4. Даже после прогрева заметно снижается мощность.
5. Если загрузка полная, водителю понадобится включить пониженную передачу. Кроме того, будет тяжело подниматься в гору и разгоняться на трассах.

Помимо указанных, можно заметить и другие «сигналы», которые также укажут на то, что мастеру пора проверить датчик расхода воздуха.

Так, на поверхности гофрированного шланга, соединяющего прибор с дроссельной заслонкой, могут появиться трещины.

Помимо этого, стоит проверить, как работает электропитание, а также осмотреть проводку на предмет повреждений.

В автосервисе также диагностируют уровень сигнала. Так, если он низкий, то возможны следующие варианты:

• ДМРВ 037 отключен;
• в цепи произошел обрыв;
• провода подключены неправильно.

Вместе с тем мастера не советуют ограничиваться только этими признаками. Чтобы убедиться, в каком состоянии находятся механизмы, проводят полный осмотр, поскольку такие поломки могут проявиться на фоне неисправности других приборов (к примеру, может забиться воздушный фильтр и пр.

). Могут понадобиться ремонтные работы, чтобы восстановить автомашину.

Последовательность проверки

Для проверки ДМРВ мультиметром понадобятся навыки применения самого тестера. Методика подойдет для многих моделей марки ВАЗ. Таким образом, если уяснить основной принцип, можно понять, как проверить ДМРВ ВАЗ 2114 или ДМРВ 116. Это относится и к прибору PBT-GF30 марки Bosch. Первым делом на тестере ставят режим, который замеряет постоянное напряжение. Для работы предварительно изучают распиновку. В разных моделях цвета проводов иногда отличаются, но их последовательность не изменяется.

ВАЗ 2107

Как проверить датчик ДМРВ мультиметром? Чтобы осмотреть электрическую схему, не обойтись без распиновки контактов SIEMENS VDO. Прежде всего, проверяют колодку, расположенную со стороны электронного блока управления. Для этого понадобится закрепление минусового провода мультиметра на «массе».

Затем включают зажигание, а плюсовой присоединяют к контакту №5 колодки: нормальный показатель напряжения составляет 12 В. Последовательность действий повторяют с контактом под номером 4 (норма – 5 В). Если цифры отличаются, стоит проверить ЭБУ.

Также стоит учесть, что понижение напряжения в ДМРВ ВАЗ 2107 может произойти из-за коррозионных процессов.

ВАЗ 2110

Как проверить ДМРВ мультиметром? Подробные сведения об этом написаны в инструкции. Но если знать, где находится заземление, а также проводка входящего сигнала, мастер обойдется без книжки с инструкциями для ДМРВ на ВАЗ 2110. Затем включают зажигание и не запускают мотор. Далее на мультиметре выставляют предельную отметку в 2 В. После этого щуп прибора подсоединяют к заземляющему проводку зеленого цвета, красный подсоединяют к желтому.

Щупы выставляют с осторожностью, без дополнительной иголки, чтобы не повредить изоляцию. Затем при проверке 2110 мультиметром смотрят на экран. При новом расходнике напряжение будет составлять 1.01. Постепенно значения растут, поскольку резисторы датчик массового расхода воздуха на ВАЗ 2110 изнашиваются.

Если число растет, ДМРВ ВАЗ 2110 8 клапанов все больше подвергается износу.

ВАЗ 2112

ДМРВ на ВАЗ 2112  проверить несложно. Во время диагностики понадобится отключить фишки от питания и вставить щупы прибора. Когда он заработает в аварийном режиме, кислород будет дозироваться по последним значениям. Когда при запуске мотора не замыкается питание, вероятнее всего, проблема в самом приборе.

ВАЗ 2114

Как проверить ДМРВ ВАЗ 2114? Чтобы проверить датчик расхода воздуха ВАЗ 2114 с применением тестера, выполняют такой порядок действий:

1. Прежде всего, мультиметр должен заработать в режиме замера до 20 В.
2. Затем соединяют красный проводок с контактом №5, черный – с контактом №3.
3. После этого поворачивают зажигание (но не заводят машину) и смотрят на дисплей.

Это краткое описание того, как проверить датчик ДМРВ на ВАЗ 2114.

ВАЗ 2115

Для начала стоит подготовить измерительный прибор по примеру, описанному в предыдущих подразделах.

Затем на ВАЗ 2115 поэтапно выполняют операции: черный конец тестера коммутируют с контактом №3, а красный – с №5. Можно соединить их булавкой. Следующий шаг – повернуть зажигания без заведения транспортного средства. После этого на дисплее появится информация.

Важно своевременно проверять, как работает механизм. В некоторых случаях может понадобиться полная диагностика в сервисном центре с применением высокоточного оборудования.

В автосервисе проведут ремонт, проведут чистку, при необходимости заменят неисправные устройства на новые.

Как проверить датчик ДМРВ ВАЗ мультиметром — датчик массового расхода воздуха. | Серёга с СТО

Сегодня я расскажу как проверить датчик массового расхода воздуха ВАЗ 2110, 2111, 2112 принципе разницы особой нет по этому датчику на любом автомобиле. Пожалуй единственным отличием может быть разница в подключении проводов. По этому нужно сразу гуглить о том, какие провода за что отвечают на вашем датчике, но если у вас автомобиль ВАЗ тогда эта статья специально для вас читайте и проверяйте своё авто.

Где расположен датчик ДМРВ ВАЗ?

Если вы не знаете где расположен у вас ДМРВ то читаем внимательно текст. На любом автомобиле будь то ВАЗ серии 2110, 2111, 2112 или любой другой марки место установки датчика массового расхода воздуха ДМРВ одно и тоже. Производитель ставит этот датчик после воздушного фильтра. Обнаружив провода идущее к датчику установленному после воздушного фильтра в 99% это будет ДМРВ. Владельца АвтоВАЗа смотрим на фото ниже.

Где установлен датчик массового расхода воздуха ваз 2110, 2111, 2112 ДМРВ

Где установлен датчик массового расхода воздуха ваз 2110, 2111, 2112 ДМРВ

Как проверить датчик ДМРВ ВАЗ?

Перед тем как начать проверку датчика тем же мультимитром следует выполнить визуальный осмотр не только самого датчика и места его установки но и прилегающие патрубки, воздуховод на наличие постороннего мусора.

Проверка датчика визуальный осмотр ДМРВ

С чего начать визуальный осмотр? Достаточно ославить хомут патрубка на воздушный фильтр и скинуть его после чего у вас появиться возможность заглянуть во внутрь и оценить состояние датчика.

Осмотр датчика массового расхода воздуха

Осмотр датчика массового расхода воздуха

В моём случаи и сам датчик и пластмассовая труба воздухозаборника в хорошем состоянии иметься тончайший слой пыли, но это не критично. Если у вас ситуация иная и есть грязь, масло и другой мусор то лучше снять и сам датчик и пластмассовый воздухозаборник что бы промыть и прочистить его. Кстати для очистки ДМРВ продаться специальные средства. Так как ДМРВ очень чувствительный датчик то даже небольшие посторонние предметы могут исказить и изменить его показания.

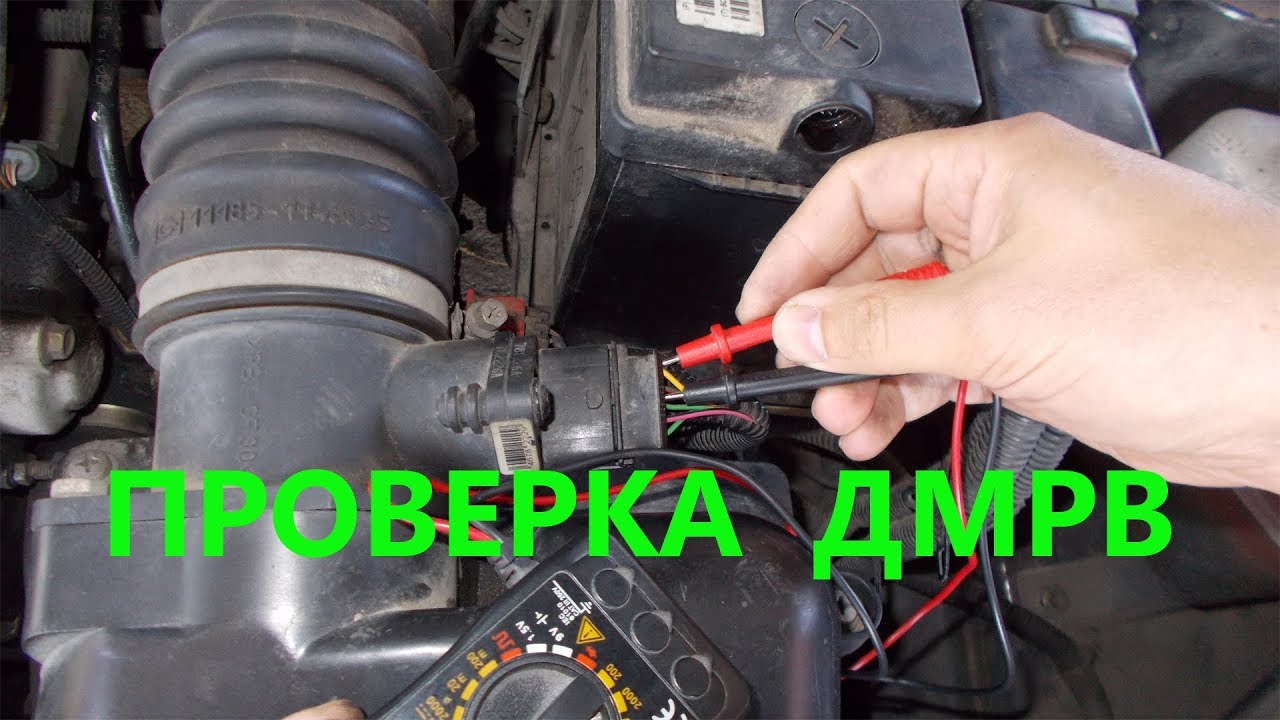

Как проверить ДМРВ мультиметром?

Что бы проверить датчик массового расхода воздуха ДМРВ мультиметром нужно точно знать какие провода, за что отвечают, если у вас другая машина отличная от автомобилей семейства ВАЗ 2110, 2111, 2112 то поищите схему электропитания датчика. Ну а если вы владелец АвтоВАЗа то смотрим на фото ниже.

Провода для ДМРВ

Провода для ДМРВ

И так нам потребуются зелёный провод это земля и жёлтый провод выход сигнала с датчика. Что бы протестировать датчик подкачаем мультиметр к проводам зелёный и жёлтый. Не обязательно как-то зачищать провода можно просто воткнуть щупы в клемму и замерить напряжение.

ДМРВ Полностью рабочий: 0,996 – 1,01 Вольт;

ДМРВ рабочий, но уже работал: 1,01 – 1,02 Вольт;

ДМРВ старенький: 1,02 – 1,03 Вольт;

ДМРВ доживает свой век и скоро нужно будет менять: 1-03 – 1,04 Вольт;

ДМРВ практически дохлый: 1,04 – 1,05 Вольт;

ДМРВ необходимо заменить: 1,05 Вольт и выше.

Показания с датчика ДМРВ говорят о том что датчик рабочий

Показания с датчика ДМРВ говорят о том что датчик рабочий

К чему приводит поломка ДМРВ

Неисправный датчик массового расхода воздуха может привести к следующим проявлением работы автомобиля.

1. Не заводиться двигатель (это очень редко и на ВАЗовских автомобилях ДМРВ не способен так сильно повлиять на работу двигателя, более того если отключить его совсем то бортовой компьютер выставит значение по умолчанию)
2. Изменения работы на холостых оборотах они могут увеличиться или наоборот уменьшиться
3. Увеличение расхода топлива при снижении динамики разгоны. (неверные
   показания с ДМРВ мешают правильному приготовлению топливно-воздушной смеси).
4. Самый яркий сигнал неисправности это загорания индикатора Check Engine на приборной панели.

Вообщем следите за техническим состоянием вашего автомобиля и вовремя проводите все возможные плановые работы по предотвращению поломок двигателя включая своевременной замены масла, фильтра.

Спасибо за внимание пока, пока!

Распиновка датчика массового расхода воздуха

На чтение 27 мин. Просмотров 144

Назначение и расшифровка аббревиатуры

Расходомеры, они же волюметры или ДМРВ (не путать с ДМРТ и ДВРМ), расшифровываются как датчики массового расхода воздуха, устанавливаются в автомобилях на дизеле или бензиновых ДВС. Место расположения данного датчика найти несложно, поскольку он контролирует подачу воздуха, то и искать его следует в соответствующей системе, а именно, после воздушного фильтра, на пути к дроссельной заслонке (ДЗ).

Место установки ДМРВ на Газель 405

Подключение устройства осуществляется к блоку управления ДВС. В тех случаях, когда ДМРВ находится в неисправном состоянии или отсутствует, грубый расчет может быть произведен исходя из положения ДЗ. Но при таком способе измерения нельзя обеспечить высокую точность, что незамедлительно приведет к перерасходу топлива. Это еще раз указывает на ключевую роль расходометра при расчете подаваемой через форсунки топливной массы.

Помимо информации с ДМРВ, блок управления также обрабатывает данные, поступающие со следующих устройств: ДРВ (датчик распределительного вала), ДД (измеритель детонации), ДЗ, датчик температуры системы охлаждения, измеритель кислотности (лямбда зонд) и т.д.

Характеристика и особенности ДМРВ на ВАЗ двенадцатой модели

ДМРВ или датчик массового расхода воздуха представляет собой устройство, предназначение которого заключается в оценке объема воздушного потока, поступающего в мотор машины. Этот контроллер является одним из основных устройств электронной системы управления силовым агрегатом. Выход из строя ДМРВ приведет к нестабильной работе двигателя.

Что касается места расположения, то данное устройство находится за корпусом воздушного фильтрующего элемента. Чтобы найти девайс, откройте капот автомобиля и найдите корпус воздушного фильтра, прямо за ним находится и ДМРВ. Эксплуатация авто с неисправным контроллером может быть затруднена или невозможна (автор видео — Сергей Марунченко).

Справка о работе и устройстве датчика массового расхода воздуха

Опять же, не будем рассматривать исторически устаревшие механические варианты с флюгером и частотный расходомер General Motors, который использовался в комплекте с ЭБУ «Январь» 4-й серии. Современные расходомеры для 10 серии ВАЗ работают по принципу термоанемометра.

В основе лежит свойства некоторых металлов существенно менять сопротивление в зависимости от нагрева (в датчике ДМРВ используется сплав иридия с платиной, что обуславливает высокую стоимость прибора). В потоке воздуха расположены два резистора: один прецизионный, второй может менять сопротивление с помощью нагрева. На него подается напряжение, нить нагревается до момента совпадения с эталоном. В зависимости от силы воздушного потока, нить охлаждается, сопротивление меняется. За счет увеличения напряжения на резисторе, температура и соответственно сопротивление восстанавливается. Это происходит в реальном времени, то есть контроль за воздушной массой постоянный. На выходе датчик массового расхода воздуха показывает сигнальное напряжение с точностью сотых долей вольта. Полученная информация обрабатывается ЭБУ для точного дозирования бензина в топливно-воздушную смесь.

Что произойдет при поломке расходомера? Двигатель продолжит работу, но в аварийном режиме. На холостых оборотах без нагрузки установится 1500 оборотов, потеряется мощность, возрастет расход топлива. В некоторых режимах мотор может заглохнуть.

Все элементы скомпонованы в единый электронный модель, который размещается в измерительном канале (воздуховоде).

Виды ДМРВ их конструктивные особенности и принцип работы

Наибольшее распространение получили три вида волюметров:

• Проволочные или нитевые.
• Пленочные.
• Объемные.

В первых двух принцип работы построен на получении сведений о массе воздушного потока путем измерения его температуры. В последних может быть задействовано два варианта учета:

1. Путем изменения положения ползунка, приводимого в действие специальной лопастью, на которую воздействует воздушный поток, проходящий через прибор. Учитывая наличие трущихся механизмов, уровень надежности таких конструкций довольно низкий. Это стало основной причиной для отказа производителей авто от датчиков данного типа. Для ознакомления приведем упрощенный пример конструкции объемного расходомера.

   Устройство ДМРВ объемного типа
2. Подсчетом вихрей Кармана. Они образуются в том случае, если ламинарный воздушный поток будет омывать препятствие, кромки которого достаточно острые. Частота срывающихся с них вихрей напрямую связана со скоростью потока воздуха, проходящего через устройство.

Конструкция вихревого датчика (широко используется производителем Mitsubishi Motors)

Обозначения:

• А – датчик измерения давления, для фиксации прохождения вихря. То есть, частота давления и образования вихрей буде одна и та же, что дает возможность измерить расход воздушной смеси. На выходе при помощи АЦП аналоговый сигнал преобразовывается в цифровой, и передается в ЭБУ.
• В – специальные трубки, формирующие воздушный поток, близкий по свойствам к ламинарному.
• С – обводные воздуховоды.
• D – колона с острыми кромками, на которых формируются вихри Кармана.
• Е – отверстия, служащее для замера давления.
• F – направление воздушного потока.

Проволочные датчики

Нитевой ДМРВ до недавнего времени был наиболее распространенным типом датчика, устанавливаемый на отечественных автомобилях модельного ряда ГАЗ и ВАЗ. Пример конструкции проволочного расходомера показан ниже.

Конструкция волюметра ИВКШ 407282.000

Обозначения:

• А – Электронная плата.
• В – Разъем для подключения ДМРВ к ЭБУ.
• С – Регулировка CO.
• D – Кожух расходомера.
• Е – Кольцо.
• F – Проволока из платины.
• G – Резистор для термокомпенсации.
• Н – Держатель для кольца.
• I – Кожух электронной платы.

Принцип работы и пример функциональной схемы нитевого волюметра.

Разобравшись с конструкцией устройства, перейдем к принципу его работы, она основана на термоанемометрическом методе, при котором терморезистор (RT), нагреваемый проходящим через него током, помещают в воздушный поток. Под его воздействием изменяется теплоотдача, а соответственно, и сопротивление RT, что позволяет вычислить объемный расход воздушной смеси? используя уравнение Кинга:

I2*R=(K1+K2*⎷Q)*(T1-T2) ,

где I – ток, проходящий через RT и нагревающий его до температуры Т1. При этом Т2 — температура окружающей среды, а К1 и К2 – неизменные коэффициенты.

Исходя из приведенной выше формулы, можно вывести величину объемного расхода воздушного потока:

Q = (1/К2)*(I2*RT/(T1 — T2) — K1)

Пример функциональной схемы с мостовым включением термоэлементов приведен ниже.

Типовая функциональная схема проволочного ДМРВ

Обозначения:

• Q- измеряемый воздушный поток.
• У – усилитель сигнала.
• RT – проволочное термосопротивление, как правило изготавливается из платиновой или вольфрамовой нити, толщина которой находится в пределах 5,0-20,0 мкм.
• RR – термокомпенсатор.
• R1-R3 – обычные сопротивления.

Когда скорость потока близка к нулю, RT нагревается до определенной температуры проходящим через него током, что позволяет мосту удерживаться в равновесии. Как только поток воздушной смеси усиливается, терморезистор начинает охлаждаться, что приводит к изменению его внутреннего сопротивления, и, как следствие, нарушению равновесия в мостовой схеме. В результате этого процесса на выходе усилительного блока образуется ток, который частично проходит через термокомпенсатор, что приводит к выделению тепла и позволяет компенсировать его потерю от потока воздушной смеси и восстанавливает равновесие моста.

Описанный процесс позволяет рассчитать расход воздушной смеси, оперируя величиной тока, проходящего через мост. Чтобы сигнал воспринимался ЭБУ, он преобразовывается в цифровой или аналоговый формат. Первый позволяет определить расход по частоте выходного напряжения, второй – по его уровню.

У данной реализации есть существенный недостаток – высокая температурная погрешность, поэтому многие производители добавляют в конструкцию терморезистор аналогичный основному, но не подвергают его воздействую воздушного потока.

В процессе работы на проволочном терморезисторе могут накапливаться пылевые или грязевые наслоения, чтобы не допустить этого, данный элемент подвергается краткосрочному высокотемпературному нагреву. Он производится после отключения ДВС.

Пленочные воздухомеры

Пленочный ДМРВ работает по тому же принципу, что и нитевой. Основные отличия заключаются в конструктивном исполнении. В частности, вместо проволочного сопротивления из платиновой нити используется кремневый кристалл. Он покрыт несколькими слоями платинового напыления, каждый из которых играет определенную функциональную роль, а именно:

• Температурного датчика.
• Термосопротивления (как правило, их два).
• Нагревательного (компенсационного) резистора.

Данный кристалл устанавливается в защитный кожух и помещается в специальный канал, через который проходит воздушная смесь. Геометрия канала выполнена таким образом, чтобы температурные измерения снимались не только с входного потока, а и отраженного. Благодаря созданным условиям достигается высокая скорость движения воздушной смеси, что не способствует отложению пыли или грязи на защитном корпусе кристалла.

Конструктивные особенности пленочного ДМРВ

Обозначения:

• А – Корпус расходомера, в который вставляется измерительное приспособление (Е).
• В – Контакты разъема, который подключается к ЭБУ.
• С – Чувствительный элемент (кремневый кристалл с несколькими слоями напыления, помещенный в защитный кожух).
• D – Электронный контролер, при помощи которого производится предварительная обработка сигналов.
• Е – Корпус измерительного приспособления.
• F – Канал, сконфигурированный таким образом, чтобы снимать тепловые показатели с отраженного и входного потока.
• G – Измеряемый поток воздушной смеси.

Как уже упоминалось выше, принцип работы нитевых и пленочных датчиков аналогичны. То есть, первоначально производится нагрев чувствительного элемента до температуры. Поток воздушной смеси охлаждает термоэлемент, что делает возможным произвести расчет массы воздушной смеси, проходящей через датчик.

Как и в нитевых устройствах, исходящий сигнал может быть аналоговым или преобразовываться при помощи АЦП в цифровой формат.

Следует заметить, что погрешность нитевых волюметров порядка 1%, у пленочных аналогов данный параметр около 4%. Тем не менее, большинство производителей перешли на пленочные датчики. Это объясняется как более низкой стоимостью последних, так и расширенным функционалом ЭБУ, обрабатывающих информацию с данных устройств. Эти факторы отодвинули на второй план точность приборов и их быстродействие.

Следует отметить, что благодаря развитию технологии изготовления флэш-микроконтроллеров, а также внедрению новых решений удалось существенно понизить погрешность увеличить быстродействие пленочных конструкций.

Чем отличаются датчики 037 и 116?

Чем могут отличаться между собой регуляторы этих моделей и можно ли вместо 037 установить 116? Различия между этими контроллерами есть, и дело заключается не в распиновке ДМРВ. Ведь если бы эти модели были одинаковыми, какой смысл был бы давать им разные названия?

Итак, чем отличаются между собой контроллеры и можно ли вместо 037 установить модель 116:

1. Первое отличие, о котором можно догадаться исходя из технических характеристик — это то, что модель 037 при работе может выдавать данные с погрешностью. Разумеется, погрешность в 2.5% не критическая, но она имеет место.
2. Устройство 037 предназначено для установки в автомобили ВАЗ 2111, 2112, 2123, 21214, которые оборудованы контроллерами М 1.5.4, Январь 5.1-5.1.3 и т.д.
3. Что касается модели 116, то ее использование актуально на Ладах 21114, 21124, 21214. Установка этого устройства допускается на Калины и Приоры. Монтаж девайса допускается на авто, обустроены контроллерами М 7.9.7 и Январь 7.2.

Если столкнулись с проблемой неработоспособности устройства, то при замене нужно ставить такую модель, которая уже была установлена. Но стоит учитывать, что 037 — это не распространенный вариант, как 116, так что найти его сложнее. Последний, в свою очередь, является более распространенным, да и стоимость его ниже.

Замена допускается, но специалисты не рекомендуют этого делать. Все потому, что между собой эти устройства различаются по своей тарировке, поэтому в случае замены придется изменять параметры блока управления. А лезть в «мозги» автомобиля можно только, если понимаете, что нужно сделать, и есть минимальный опыт.

ДМРВ 20.3855 проверка и распиновка

Схема принципиальная подключения датчика расхода воздуха Siemens 20.3855-10 (HFM62C/19) для проверки:

Основные симптомы

Итак. Если у вас проблемы с ДМРВ, признаки неисправности могут быть самыми разными. Среди них можно выделить провалы на разгоне, отсутствие тяги, снижение мощности. Появляется стойкое ощущение, что машина просто «не едет». Если при нажатии на газ отсутствует должная реакция, тогда это один из признаков.

Если у вас возникают трудности с запуском холодного двигателя, если работа мотора нестабильна, если обороты самопроизвольно растут или, наоборот, уменьшаются, если возникают детонации при нагрузках – это все является сигналами для проверки и диагностики датчика.

Признаки неисправности ДМВР

Устройство датчика массового расхода воздуха

Признаки неисправности датчика массового расхода воздуха могут быть прямые или косвенные. Рассмотрим, все возможные варианты:

1. Загорание на приборной панели Check Engine. В большинстве случаев, индикатор ЧЕК загорается по причине выхода из строя одного из датчиков, поэтому необходимо подключиться к ЭБУ, чтобы точно определить неисправность.
2. Падение мощности является только косвенным признаком, поскольку этой неисправности может быть и другая причина.
3. Увеличенный расход топлива. Конечно, все можно списать на бензонасос, но ДМВР необходимо также проверить. О нормативных показателях расхода топлива здесь.
4. Снижение динамики разгона. Неверное количество воздушной смеси, которое попадает в камеры сгорания, дает плохую зажигательную смесь, что в свою очередь, не дает автомобилю нормально разгоняться и приводит к рывкам при резком нажатии на педаль газа.
5. Плохой пуск или его невозможность. Богатая или бедная топливная смесь не может нормально детонировать, что повлечет за собой именно такие проблемы. А также возможно не прогорание топлива и хлопки в глушителе.
6. Плавающие обороты на холостом ходу. Разное количество попадающего воздуха в топливную смесь даст эффект, когда обороты будут, то понижаться, то повышаться.

Для точного определения неисправности датчика ДМВР необходимо провести ему диагностику.

Как проверить состояние ДМРВ в ВАЗ-2110

Чтобы проверка ДМРВ в ВАЗ-2110 показала правильный результат, специалисты рекомендуют воспользоваться одним из нижеперечисленных способов:

1. Сначала следует отсоединить разъем устройства и завести двигатель ВАЗ-2110. После отключения датчика контроллер начинает работать в аварийном формате и, ориентируясь на положение дроссельной заслонки, подготавливает топливную массу. Что касается оборотов двигателя во время проверки состояния ДМРВ в ВАЗ-2110, их число не должно превышать установленные 1500 оборотов за минуту. Теперь сядьте за руль автомобиля и попробуйте поехать. Если кажется, что машина стала ездить резвее, значит, ваши предположения подтвердились – ДМРВ действительно неисправный.
2. Если штатную прошивку ранее заменили на какую-то другую, понять, что в ней находится во время аварийного характера работы, крайне сложно. В этом случае продвиньте под упор заслонки пластину, толщина которой близится к 1 мм. Обороты сразу поднимутся. Теперь достаньте фишку с датчика. Если двигатель продолжает работать, все дело в прошивке датчика, если быть еще точнее, то в шагах РХХ при аварийном варианте без ДМРВ.
3. Внешний осмотр включает откручивание хомута гофра воздухозаборника на выходе механизма. Стащите ее и осмотрите внутреннюю конструкцию датчика и гофра. В идеале они должны быть сухими и чистыми, наличие конденсата и масляного раствора – недопустимые признаки.

При отсутствии регулярной замены воздушного фильтра чувствительный компонент датчика часто выходит из строя, поэтому следите за своевременной установкой детали. Что касается масла, возможно, его слишком много в картере двигателя или забит маслоотбойник, встроенный в вентиляцию.

Первый способ – отключение датчика

Этот способ проверки самый простой. Его сможет сделать каждый владелец автомобиля. Первым делом нужно отключить датчик. Чтобы это сделать, нужно просто отсоединить разъем. Затем следует завести мотор. В результате контроллер ЭБУ перейдет в аварийный режим. А подача топливной смеси будет регулироваться лишь при помощи дроссельной заслонки. Холостой ход будет в районе 1500 оборотов. После этого требуется сделать заезд на машине. Если автомобиль прибавил в динамических характеристиках разгона, тогда есть смысл искать признаки неисправности ДМРВ.

Очистка датчика

Если вы наблюдаете признаки неисправности ДМРВ, тогда можно попробовать очистить прибор.

К слову, это самый дорогой датчик из всех в линейке переднеприводных автомобилей ВАЗ. Но если у вас он вышел из строя, не спешите его менять. Есть небольшой шанс на восстановления его «здоровья». Для процесса очистки понадобится специальная жидкость, которая применяется для чистки карбюратора. Также пригодятся ключи типа «звездочка».

Пока прибор высыхает, снимите дроссельный узел. Вы увидите налет внутри дроссельного узла. Его нужно убрать с помощью жидкости. Эта грязь является причиной неполадок всей системы. Из-за нее и появляются проблемы с ДМРВ, признаки неисправности ВАЗ 2115, которые беспокоят начинающих на автомобильных форумах.

Тросик газа не снимайте. Положите узел на тряпочку и обработайте особенно грязные участки жидкостью. Не забудьте промыть регулятор холостого хода и пространство под ним.

После этого скорее всего все признаки проблем с ДМРВ уйдут, конечно, при условии, что датчик не имеет механических повреждений. Поэтому не ждите, пока у вас появятся первые признаки таких проблем, а сделайте такую профилактику на ближайших выходных. Это не займет у вас много времени, а ваш автомобиль будет дышать по-настоящему. Вы не узнаете свой двигатель. Он будет гораздо лучше заводиться, улучшится его тяга, вы заметете повышение мощности вашего двигателя.

Проводите такие профилактики регулярно, и ваш автомобиль скажет вам спасибо.

Профилактика и проверка ДМРВ на ВАЗ 2110

В качестве профилактики можно порекомендовать своевременную замену воздушного фильтра. Использование спортивных «нулевок» сокращают жизнь расходомеру. В любом случае, не помешает регулярная чистка ДМРВ.

1. Отсоединяем разъем датчика, предварительно скинув массу с аккумулятора.
2. Аккуратно откручиваем корпус расходомера от фланца впускного коллектора.
3. При обнаружении пылевых отложений продуваем полости сжатым воздухом.
4. Разумеется, попутно надо прочистить воздуховод и короб воздушного фильтра.

Совет: данную операцию рекомендуется повторять всякий раз при замене воздушного фильтра.

Если загрязнения сильные (с попаданием масла и влаги), можно воспользоваться специальным очистителем для расходомеров или карбюраторов, производитель не имеет значения. Для этого необходимо направлять струю не только на видимые датчики, но и в скрытые полости, где расположен платиновый резистор (нить).

После этого расходомер устанавливается на штатное место и проверяется работоспособность электронной части.

Профилактика поломок и чистка ДМРВ ВАЗ 2114

Датчик расходомера располагается в уязвимом месте: воздействие перепадов температур, влаги, пыли.

Точная электроника, расположенная в измерительном канале, выходит из строя при попадании посторонних предметов.

Причины:

• несвоевременная замена воздушного фильтра;
• использование так называемых «нулевых» фильтров;
• неплотное соединение ДМРВ с фланцами воздуховода;
• попадание влаги в воздухозаборник;
• мусор, оставленный в воздуховоде или корпусе фильтра после ремонта и обслуживания.

Как проверить ДМРВ на ВАЗ 2110 мультиметром

Важно! Все отключения и подключения разъемов производятся при отключенном аккумуляторе.

A. Проверка жгута проводов и контактов. На этом этапе тестируется взаимодействие ЭБУ и ДМРВ. Производится при снятом разъеме и положении ключа зажигания «ON». Необходимо знать распиновку коннектора датчика со стороны ЭБУ:

• Контакт № 1 не участвует в проверке.
• Контакт № 2 — питание 12 вольт. Отклонение даже на 0,5 вольта не допустимо.
• Контакт № 3 — «земля», масса.
• Контакт № 4 — питание датчика 5 вольт. Аналогично: отклонения не допустимы.

Б. Убедившись в целостности кабельного жгута и работоспособности ЭБУ, проверяем сигнальное напряжение на подключенном расходомере. Поворачиваем ключ зажигания в положение «ON», двигатель не заводим! Подключаем цифровой мультиметр к массе и контакту № 5 датчика расхода воздуха.

Мультиметр устанавливается в режим измерений 2 вольта с погрешностью 1/100 вольта. Данные показания точно свидетельствуют о состоянии расходомера, поэтому класс точности тестера должен быть высоким.

Если прибор показывает напряжение в пределах 0,99-1,02 В — ваш расходомер новый или в отличном состоянии.

Показания от 1,03 до 1,05 вольта допустимы, но ДМРВ скоро выйдет из строя. На таком датчике еще можно ездить, но качество топливно-воздушной смеси будет далеко от идеала.

Если напряжение отсутствует, или его уровень выше 1,05 В — расходомер неисправен, требуется замена.

Совет: не следует экономить на замене ДМРВ. Перерасход топлива и повышенный износ мотора покроют всю мнимую выгоду.

Подключение воздушного датчика ДМРВ ВАЗ 2112

Если датчик массового расхода воздуха является работоспособным, то при работе мотора на 900 об/мин объем используемого воздуха составит не менее 10 кг в час. При повышении оборотов до 2 тысяч, этот показатель увеличится примерно до 20 кг. Если объем воздуха на таких оборотах будет падать, то снизится и динамика транспортного средства, соответственно, это приведет и к понижению расхода бензина.

Если же данные показатели увеличатся, то это будет способствовать и увеличению объема топлива. Отклонения параметра на 2-3 кг допускать не стоит, поскольку в данном случае работа силового агрегата может быть некорректной.

Способы устранения поломок

Вариантов решения проблемы у вас не так много — вы можете либо попытаться прочистить датчик, либо заменить его на новый. Процедура очистки и замены описана ниже:

1. Сначала необходимо демонтировать ДМРВ. Для этого ослабьте болтик, при помощи которого фиксируется гофрированный шланг к корпусу устройства, затем отсоедините его.
2. Далее, необходимо открутить еще два винта, при помощи которых ДМРВ фиксируется на корпусе воздушного фильтра. Сделав это, вы можете произвести демонтаж контроллера. Если вы решили его поменять, то вам необходимо будет просто установить новый ДМРВ, а сборку произвести в обратной последовательности. Но если вы хотите попытаться восстановить его работоспособность, то можно прочистить устройство.
3. После демонтажа регулятора его надо разобрать. На устройстве имеются спирали, поэтому при демонтаже регулятора будет осторожны, чтобы не повредить их. Как показывает практика, эти спирали очень чувствительны, известны даже случаи, когда автовладельцы, просто протерев ДМРВ ветошью, выводили его из строя.
4. Теперь вам понадобится специальное средство для очистки карбюраторов, можно приобрести в любом магазине. Перед очисткой убедитесь в том, что напор из баллона не сильный, поскольку чрезмерное давление также может вывести из строя девайс. Сам корпус устройства сильно обрабатывать не стоит, поскольку больше всего загрязняются пластины и спирали, поэтому данные компоненты нужно максимально обработать. Следует отметить, что этот процесс должен осуществляться в несколько этапов. Суть заключается в том, чтобы после обработки дать устройству немного обсохнуть — это позволит грязи максимально откиснуть. Процедуру нужно повторить несколько раз с небольшим интервалом, в конечном итоге ДМРВ необходимо будет промыть. Сам процесс очистки повторяется до того момента, как с датчика не начнут стекать прозрачные чистые капли очистителя. Затем можно произвести монтаж устройства на место, собрав все компоненты в обратной последовательности.

Диагностика

Для проверки ДМРВ использует несколько способов в гаражных условиях. Они под силу любому автолюбителю, не требуют особых навыков и знаний.

Инструкция по замене и установке своими руками

Как произвести замену регулятора в гаражных условиях:

1. Для начала следует отключить двигатель и зажигание.
2. Далее, откройте капот и найдите место установки ДМРВ. От регулятора нужно отсоединить штекер с проводкой.
3. После этого выкрутите болты, которые фиксируют хомуты, и затем отсоедините патрубок впускной магистрали. Эта магистраль подсоединена к корпусу воздушного фильтра.
4. Выполнив эти действия, необходимо демонтировать расходомер из места установки. Прежде чем произвести монтаж нового ДМРВ, необходимо очистить или промыть место установки. Дальнейшая установка и сборка осуществляется в обратном порядке.

Фотогалерея «Меняем расходомер»

Проверка и ремонт в домашних условиях

Существует восемь способов самостоятельной проверки амплитудных и частотных ДМРВ.

Отключение расходомера воздуха

Способ состоит в отключении датчика от топливной системы машины и проверки работоспособности системы без него. Для этого нужно отключить прибор от разъема и завести мотор. Без ДМРВ контроллер получает сигнал переходить в аварийный режим работы. Он готовит воздушно-топливную смесь лишь исходя из положения дроссельной заслонки. Если машина движется «резвее», не глохнет, значит, прибор неисправен и требуется его ремонт или замена.

Перепрошивка электронного блока управления

Если штатную прошивку изменили, то неизвестно, какая реакция контроллера в ней прошита на случай аварийной ситуации. В этом случае под упор дроссельной заслонки нужно попытаться засунуть пластину толщиной 1мм. Обороты должны увеличиться. Теперь нужно выдернуть фишку с расходомера воздуха. Если силовой агрегат будет продолжать работать, то причина неисправности — прошивка.

Установка исправного датчика

Установить заведомо исправную деталь и завести двигатель. Если после замены он стал работать лучше, мотор не глохнет, то требуется замена или ремонт устройства.

Визуальный осмотр

Для этого нужно крестовой отверткой открутить хомут, удерживающей гофру воздухосборника. Затем нужно отсоединить гофру и осмотреть внутренние поверхности гофры воздухосборника и датчика.

Осмотр гофры воздуховода

На них не должно быть следов масла и конденсата, поверхности должны быть в сухом и чистом состоянии. Если не следить за воздушным фильтром и редко его менять, то грязь может попасть на чувствительный элемент датчика и стать причиной его поломки. Это чаще всего встречающаяся неисправность. Следы масла могут появиться в расходомере при повышенном уровне масла в картере, а также если забит маслоотбойник вентиляционной системы картера. При необходимости нужно почистить поверхности с помощью специальных чистящих средств.

Проверка с помощью сканера

Методика проверки:

• Установить на телефон (смартфон), планшет или переносной компьютер программу для диагностики (например, Torque Pro, Opendiag, BMWhat, OBD Авто Доктор).
• Подключить с помощью специального кабеля, Bluetooth-канала мобильного устройства либо ноутбук к диагностическому разъёму, расположенному на электронном блоке управления автомобиля.
• Запустить на телефоне (смартфоне) или компьютере утилиту для диагностики.
• Дождаться окончания сканирования программой всех узлов транспортного средства. В результате утилита проверит исправность каждого агрегата автомобиля.
• Расшифровать коды ошибок, которые покажет программа после завершения диагностики.

Проверка Васей Диагностом

Чтобы выявить неисправность ДМРВ, не снимая его с машины, нужно:

• Установить на портативный компьютер (ноутбук) программу под названием «ВАСЯ диагност» и запустить её.
• Подключить адаптер к диагностическому порту автомобиля.
• Выбрать из закладок «Блока управления» пункт «Электроника 1» или «01 – Электроника двигателя» для подключения к БУ автомобиля.
• Зайти в «Настраиваемые группы».
• Выбрать 211, 212 (значение по паспорту) и 213 (актуальное значение).
• Сравнить актуальные показатели с паспортными данными. Если отклонения высокие, значит, необходимо заменить ДМРВ.

С помощью мотортестера

Данный способ используется для проверки расходомеров частотного типа.

Для проверки ДМРВ мотортестером (осциллографом), необходимо подключить его к датчику (зависит от марки автомобиля) и запустить двигатель.

Параметры проверки ДМРВ:

• время переходного процесса при включенном зажигании;

• показания расхода воздуха на холостом ходу и резком повышении оборотов двигателя;

• напряжение в сети датчика.

Выходные данные индивидуальны для разных типов двигателей. Перед диагностикой следует уточнить актуальные показания у официального представителя.

Восстанавливаем датчик расхода воздуха

За датчик массового расхода воздуха просят немалую цену, и по законам рынка это должно иметь под собой основания. Все просто, однако! В значительной мере это плата за нашу неосведомленность – мы не представляем себе, как ДМРВ работает… и отчего перестает работать. А также – за навязанное нам рыночными дельцами мнение: захандрил ДМРВ – покупай новый!

Роль ДМРВ трудно переоценить. Чтобы контроллер безошибочно дирижировал работой форсунок и зажигания, он должен, насколько это возможно, точно знать фактический расход воздуха двигателем. Если ДМРВ начинает врать, мотор теряет в мощности, растут расход топлива и токсичность выхлопа, ухудшается динамика разгона.

Одна из распространенных причин нарушения работы ДМРВ на «десятках» кроется в особенностях системы вентиляции картера двигателя. В ней два контура – большой, работающий при открытом дросселе, и малый – для режима холостого хода, когда дроссель закрыт. В последнем случае картерные газы отсасываются в задроссельное пространство по каналу с диаметром отверстия 1,5 мм. Часть их проходит по магистрали холостого хода, через его регулятор, заодно соприкасаясь и с нежным пленочным резистором ДМРВ. К тому же последний расположен в зоне действия обратных колебаний газов во впускном тракте. Отложения смол меняют характеристики резистора – и датчик фальшивит. К этому времени и регулятор холостого хода начинает капризничать на свой манер – заедает, подклинивает, особенно при пуске двигателя.

Обычно ДМРВ проверяют диагностическим прибором (например, ДСТ-6), мы же обойдемся цифровым мультиметром со шкалой до 2 В. Введем булавку между резиновым уплотнителем и желтым проводом до упора в контакт (фото 1). Теперь включим зажигание и измерим напряжение на этом контакте. В идеале должно получиться 0,99 В. С учетом погрешностей замера – не больше 1,03 В. Если оно выше, кое-кто датчик тут же заменяет новым. Мы же не станем торопиться. Отвернув пассатижами хитрые саморезы крепления измерительного элемента датчика, взамен подберем простые (4,9 х 20) для крестообразной отвертки. В будущем это облегчит обслуживание машины. А со снятым элементом поработаем. Приготовим моечное приспособление – аэрозольный очиститель карбюратора, трубочку которого, нагрев в пламени спички, согнем под углом 90°. Затем отрежем так, чтобы струя выбивалась в сторону, а сама трубочка осталась прямой (фото 2). Введя ее на глубину 10 мм в верхний канал измерительного элемента ДМРВ, промоем резистор. Через несколько секунд – еще раз. Как правило, больше и не требуется. Учтите, что никакого силового воздействия резистор не допускает – о ватных тампонах, кисточках, сжатом воздухе забудьте.

Дав высохнуть следам очистителя, вставляем датчик в корпус и повторим измерения напряжения. Не изменилось? Видимо, ресурс ДМРВ и вправду исчерпан. Обычно «десятке» нужно для этого пройти тысяч 80–90, а то и больше. Если же напряжение снизилось до нормы – будем ездить. Конечно, после такой промывки датчика некоторые характеристики двигателя могут измениться. Потребуется заново проверить токсичность выхлопа, в некоторых случаях (если система позволяет) отрегулировать ее – и так далее. Ну а можно ли облегчить условия работы ДМРВ и продлить срок его службы? Об этом поговорим в другой раз.

Измерение напряжения в датчике

Осуществляя ремонт ДМРВ в ВАЗ 2110 своими руками, необходимо проверить прибор с помощью специального диагностического устройства. Если это сделать невозможно, воспользуйтесь обычным вольтметром. Шкала должна позволять измерять напряжение с точностью до 0,01 вольта. Измерения проводятся между входом в датчик и массой. Вход обозначается желтым цветом провода, а масса, как правило, зеленым проводом.
Оптимальным значением является напряжение в диапазоне от 0.99 до 1,01 В. В случае, если отметка показывает значение выше — пришло время сделать ремонт ДМРВ. Для чистки датчика предварительно нужно снять крепление блока. Заводские крепления выглядят довольно-таки мудрено, есть смысл заменить их на стандартные и под обычную отвертку.

Растворителем послужит очиститель карбюратора. Это удобно еще и тем, что трубочка аэрозольного баллончика отлично подходит каналу резистора. Чистим резистор в несколько заходов.
Важно: запрещается пользоваться спичками, зубочистками, острыми палочками, элегантными валиками. Даже струей сжатого воздуха можно нанести вред. После сборки еще раз проверяем напряжение. Если оно находится в нужном диапазоне, значит, ремонт прошел успешно.

Особенности чистки регулятора

Как почистить регулятор путем промывки? В некоторых случаях очистка действительно помогает продлить срок службы расходомера, этот процесс можно назвать составляющей ремонта. Для очистки можно использовать специализированные средства, предназначенные для конкретно этой цели. Также можно применять и жидкость WD-40 либо средство для очистки карбюратора.

Как промыть расходомер своими руками:

1. Для начала необходимо демонтировать ДМРВ, подробнее об этом мы рассказали выше.
2. Когда устройство будет у вас в руках, при помощи очищающего средства нужно будет произвести промывку всех чувствительных компонентов регулятора. В частности, речь идет о проволочной сетке, термосенсоре, а также контактах. При очистке будете максимально внимательны и регулярно следите за уровнем давления струи из баллона. Учтите, что сама струя не должна быть слишком сильной, лучше всего держать баллон на расстоянии примерно 5-10 см от устройства.
3. Подождите несколько минут, после чего нанесите очистительное средство еще раз, опять немного подождите. Процедура очистки должна осуществляться несколько раз, но как показывает практика, обычно трех раз вполне достаточно для того, чтобы получить необходимый результат.
4.  Затем, в медицинский шприц необходимо залить дистиллят со спиртом (найти можно в любой аптеке). При помощи шприца обработайте все чувствительные компоненты устройства, а также контакты, это позволит их тщательно очистить.

Подведем итоги

Как видно, ДМРВ ВАЗ 2110  представляет собой достаточно важный компонент автомобиля в устройстве ЭСУД. Указанный датчик тесно взаимодействует с ЭБУ, определяет степень обогащения топливной смеси воздухом.

Вполне очевидно, что любые неполадки в работе датчика резко снизят эффективность  работы двигателя. При этом подобрать и заменить датчик не сложно. Главное, правильно подобрать устройство и следовать приведенным выше инструкциям.
Рекомендуем также прочитать статью о том, как заменить фильтр салона на Лада Гранта. Из этой статьи вы узнаете, когда менять салонный фильтр на Гранте, а также как поменять фильтр салона Гранта своими руками.

Напоследок отметим, что в случае загрязнения датчика,  не обязательно сразу прибегать к замене. На начальном этапе проводят его чистку, а также обработку патрубков от скопившегося мусора, пыли и грязи, параллельно выполняют ревизию всех  компонентов датчика.  Однако если нет положительного результата, необходимо приобрести и заменить устройство.

«Крути мотор» посвящен одному из величайших благ цивилизации — поршневому двигателю внутреннего сгорания. Все про эксплуатацию, сервисное и профилактическое обслуживание бензиновых и дизельных ДВС. Полезная информация по ремонту двигателя и навесного оборудования, методы и способы проведения диагностических процедур. Тюнинг, настройка мотора и грамотный подбор технических жидкостей.

Как проверить ДМРВ разными способами: симптомы неисправности датчика

К чему приводит неисправность ДМРВ?

Работа двигателя с неработающим/неисправным расходомером вызывает детонацию топливной смеси в камере сгорания. Это влияет на работу КШМ (кривошипно-шатунный механизм) и разрушает поверхность поршня, что может стать причиной «клина» двигателя.

Какие показания должен выдавать исправный ДМРВ?

Напряжение аналого-цифрового преобразователя (АЦП) расходомера при нерабочем двигателе должно составлять 0,996 V. Показатели 1,016 и 1,025 V приемлемы, но если они достигают более 1,035 вольт, значит, чувствительный элемент ДМРВ засорен.

Чтобы точно определить степень отклонения значений рабочего расходомера от нормальных показателей, необходимо оценить работу двигателя на разных оборотах.

Например, для инжекторного 1,5-литрового двигателя ВАЗ 2111, если он исправен, на холостом ходу (860–920 об/мин) верные показания составляют 9,5–10 кг/час, а на 2 тыс. об/мин — 19–21 кг/час. Если расходомер на 2 тыс. об/мин показывает около 17–18 кг, то автомобиль будет ехать стабильно. Если же значения составляют от 22 до 24 кг/час, то транспортное средство будет двигаться устойчиво, но потребление горючего на 100 км составит приблизительно 10–11 л. Кроме того, автомобиль станет плохо заводиться на морозе из-за перелива топлива при прогреве двигателя.

Устройство и принцип работы ДМРВ ЛАДА “Гранта”

Назначение ДМРВ — контроль количества воздуха, поступающего из воздушного фильтра в двигатель. Датчик ДМРВ ЛАДА “Гранта” установлен на патрубке между дроссельной заслонкой фильтром и измеряет скорость потока простым и оригинальным способом: за счет контроля охлаждения электрического проводника. В ДМРВ установлены две платиновые нити, через которую проходит ток. Первая нить охлаждается проходящим из фильтра воздушным потоком, вторая является контрольной. За счет охлаждения первой нити сопротивление уменьшается пропорционально силе потока воздуха. Соответственно, ЭБУ двигателя получает информацию о количестве входящего воздуха и может обеспечить оптимальное соотношение компонентов воздушно-топливной смеси, подающейся в камеры сгорания.

Признаки неисправности

ДМРВ находится в воздуховоде около воздушного фильтра. Он предназначен для определения количества поступающего воздуха. В зависимости от его показаний БУ будет показывать, сколько нужно топлива для образования качественной топливной смеси. Нормальным считается соотношение 1:14. Поэтому от правильности показаний расходомера зависит качество топливно-воздушной смеси.

Качественная работа ДМРВ зависит во многом от чистоты воздушного фильтра. Поэтому, если появились симптомы неисправности ДМРВ, прежде чем делать ремонт, следует проверить в первую очередь воздушный фильтр. Расходомер обычно не подлежит ремонту. Если он неисправен, то его меняют на новый прибор. Но его стоимость достаточно высока, поэтому следует сначала убедиться, что причины неполадок именно в датчике, не в других неисправностях машины.

Сигналом для диагностики являются следующие признаки неисправности ДМРВ:

• на панели приборов появляется надпись Check Engine;

• высвечивается ошибка, сообщающая о низком уровне сигнала ДМРВ;
• двигатель плохо , очень медленно разгоняется, глохнет, падает его мощность;
• высокий уровень расхода топлива;
• мотор нестабильно работает на холостом ходу;
• двигатель глохнет при переключении скоростей;
• обороты либо повышенные, либо пониженные.

Существуют и другие симптомы «умирающего» датчика. Например, он может иметь трещины в гофрированном шланге, который соединяет дроссельную заслонку с датчиком. Если двигатель глохнет, возможны проблемы с электропитанием или повреждена проводка. Это сигнал для проверки электропроводки. При обнаружении неисправностей нужно выполнить ремонт электрики машины.

Кроме вышеперечисленных возможных признаков выхода из строя ДМРВ, следует провести диагностику уровня сигнала датчика.

Низкий уровень сигнала может означать следующее:

ДМРВ не подключен;

Отсоединенный разъем датчика

• обрыв в цепи подключения датчика;
• оборвалась масса в цепи, появилось окисление;
• оборвались сигнальные провода или неправильно подключены;
• неисправность БУ двигателем.

Не стоит делать выводы о неисправности датчика массового расхода воздуха, полагаясь только на перечисленные выше признаки. Следует провести полную диагностику двигателя и машины, так как признаки поломки расходомера, могут появиться при неисправности других устройств (например, из-за забитого воздушного фильтра). Тогда нужен ремонт этих устройств, чтобы восстановить работоспособность авто.

Код ошибки ДМРВ

О наличии неисправности в работе ДМРВ могут сообщать такие ошибки:

1. Р0100 — повреждение электрической цепи подключения датчика. Для устранения поломки нужно проверить проводку на целостность, поскольку возможно случайное отсоединение разъёма либо повреждение электроконтактов.
2. Р0102 — на блок управления автомобиля начал поступать низкий сигнал, который зафиксирован на входе электролинии ДМРВ. Чтобы устранить причину поломки, необходимо проверить электропроводку и изоляционный слой кабеля, возможно окисление контактов разъёма проводки (т. н. фишки).
3. Р0103 — критически высокий сигнал, зафиксированный на входе электролинии ДМРВ. Если причина неисправности заключается не в проводке, то потребуется визуальный осмотр и очистка расходомера или придётся его заменять на новый

Типы датчиков массового расхода воздуха

Хотя существует два распространенных типа MAF, с горячей проволокой и горячей пленкой, наиболее распространены типы горячей проволоки. Процедуры испытаний для устранения неисправностей датчиков с горячим проводом могут различаться в зависимости от марки автомобиля. Вы можете дополнительно разделить датчики MAF на низкочастотные, напряжения и высокочастотные типы.

В некоторых моделях автомобилей используется MAF, который передает сигнал напряжения на компьютер. Но более поздние модели могут использовать сигнал частоты напряжения.

Проверка и ремонт в домашних условиях

Существует восемь способов самостоятельной проверки амплитудных и частотных ДМРВ.

Способ №1 — отключение расходомера воздуха

Способ состоит в отключении датчика от топливной системы машины и проверки работоспособности системы без него. Для этого нужно отключить прибор от разъема и завести мотор. Без ДМРВ контроллер получает сигнал переходить в аварийный режим работы. Он готовит воздушно-топливную смесь лишь исходя из положения дроссельной заслонки. Если машина движется «резвее», не глохнет, значит, прибор неисправен и требуется его ремонт или замена.

Способ №2 — перепрошивка электронного блока управления

Если штатную прошивку изменили, то неизвестно, какая реакция контроллера в ней прошита на случай аварийной ситуации. В этом случае под упор дроссельной заслонки нужно попытаться засунуть пластину толщиной 1мм. Обороты должны увеличиться. Теперь нужно выдернуть фишку с расходомера воздуха. Если силовой агрегат будет продолжать работать, то причина неисправности — прошивка.

Способ №3 — установка исправного датчика

Установить заведомо исправную деталь и завести двигатель. Если после замены он стал работать лучше, мотор не глохнет, то требуется замена или ремонт устройства.

Способ №4 — визуальный осмотр

Для этого нужно крестовой отверткой открутить хомут, удерживающей гофру воздухосборника. Затем нужно отсоединить гофру и осмотреть внутренние поверхности гофры воздухосборника и датчика.

Осмотр гофры воздуховода

На них не должно быть следов масла и конденсата, поверхности должны быть в сухом и чистом состоянии. Если не следить за воздушным фильтром и редко его менять, то грязь может попасть на чувствительный элемент датчика и стать причиной его поломки. Это чаще всего встречающаяся неисправность. Следы масла могут появиться в расходомере при повышенном уровне масла в картере, а также если забит маслоотбойник вентиляционной системы картера. При необходимости нужно почистить поверхности с помощью специальных чистящих средств.

Способ №5 — проверка ДМРВ мультиметром

Для этого нужно включить тестер в режим, при котором проверяется постоянное напряжение. Предельное значение для измерений следует выставить 2В.

Схема работы ДМРВ

1. Провод желтого цвета расположен ближе к лобовому стеклу. Он служит входом для сигнала с расходомера.
2. Бело-серый провод – выход напряжения датчиков.
3. Черно-розовый провод ведет к главному реле.
4. Провод зеленого цвета служит для заземления датчиков, то есть идет на массу.

Провода могут иметь разные цвета, но их расположение неизменно. Для проверки нужно включить зажигание, но не заводить машину. Щуп красного цвета от мультиметра нужно подключить к желтому проводу, а черный нужно присоединить на массу, то есть к зеленому проводу. Измеряем напряжение между этими двумя выходами. Щупы мультиметра дают возможность присоединиться, не нарушая изоляции проводов.

На новом устройстве напряжение на выходе находится в пределах от 0,996 до 1,01 В.

Во время эксплуатации это напряжение постепенно увеличивается и по его значению можно судить об износе расходомера:

при хорошем состоянии датчика – напряжение от 1,01 до 1.02 В;

при удовлетворительном состоянии — от 1,02 до 1,03 В;

ресурс датчика заканчивается, если напряжение находится в пределах от 1,03 до 1,04 В;

о предсмертном состоянии говорит значение в пределах от 1.04 до 1,05, если противопоказаний нет, то можно продолжать пользоваться датчиком;

если напряжение превышает 1,05 В, ДМРВ требует замены.

Показания АЦП расходомера

Диагностика ДМРВ «Цешкой» не представляет ничего сложного и может быть выполнена своими руками.

Если на снятом датчике есть загрязнения, его можно почистить самому. Для его промывки можно воспользоваться WD-40. Чтобы почистить ДМРВ, нужно сначала снять с него патрубок, а потом демонтировать сам прибор. Внутри прибора находится сеточка и несколько проволок – датчиков.

На них нужно распылить чистящее средство и промыть. Затем дать высохнуть жидкости. Если грязь осталась, то процедуру следует повторить. Этим же средством нужно почистить патрубок. Он должен быть очищен от грязи и масляных пятен. Заменив воздушный фильтр, все детали нужно вернуть на место. После процедуры чистки в 80% можно восстановить работоспособность прибора, исчезает ошибка о пониженном уровне сигнала датчика (автор видео — «24 часа»).

Промывка датчика поможет избежать дорогостоящего ремонта.

Способ №6 — проверка с помощью сканера

1. Установить на телефон (смартфон), планшет или переносной компьютер программу для диагностики (например, Torque Pro, Opendiag, BMWhat, OBD Авто Доктор).
2. Подключить с помощью специального кабеля, Bluetooth-канала мобильного устройства либо ноутбук к диагностическому разъёму, расположенному на электронном блоке управления автомобиля.
3. Запустить на телефоне (смартфоне) или компьютере утилиту для диагностики.
4. Дождаться окончания сканирования программой всех узлов транспортного средства. В результате утилита проверит исправность каждого агрегата автомобиля.
5. Расшифровать коды ошибок, которые покажет программа после завершения диагностики.

Для выполнения этого метода используются тестеры:

Особенности механизма

Перед тем, как ответить на вопрос, можно ли ездить без датчика ДМРВ, необходимо понять конститутивные особенности прибора. Устройство располагается во впускном тракте прохождения воздуха, сразу за фильтром. Колодка из сети каналов отвечает за подключение к блоку управления. В некоторых транспортных средствах современного производства возможна другая технология подключения.

Казалось бы, что работа заслонки простейшая. Нажимается педаль газа, открывается, воздух набирается в нужном объеме, заслонка закрывается и впускается меньшее количество. Но на практике дела обстоят иначе. Автолюбитель в процессе управления тс постоянно меняет показатели тем, что воздействует на педаль газа, следовательно мотор функционирует не равнозначно. Происходят завихрения и воздух не может входить в одинаковом объеме, расчет затрудняется.

Датчик ДМРВ различается по конструктивному устройству. Ездить можно с любым, если он подходит для машины. Выделяют:

• механические;
• ультразвуковые;
• термические-анемоментрические.

Последние используются только на транспортных средствах отечественных ВАЗ. Будет штраф, если использовать другие компоненты.

Приборы многокомпонентные, но движущих частей нет. Этим фактом объясняется стабильность работы даже в сложных погодных условиях, долгий срок службы. Отремонтировать не представляется возможным, проще приобрести новое. Чувствительным элементом является сетка из никеля или проволока из платины. Характеристика зависит от компании-производителя. К конструктивной детали небольшого размера подсоединяется проволока, передающая электрический заряд. Элемент нагревается выше температуры воздуха, может достигать 100 градусов по Цельсию. Для никелевых агрегатов максимальный порог составляет 75 градусов, а для платиновых — до 100 градусов.

Оборудование, обязательное для машины, состоит из элементов:

• схема;
• корпус;
• радиатор;
• датчик;
• патрубок;
• сетка.

Неизменный показатель электричество импульса требуется для того, чтоб охлаждать элементы, на которые воздействует воздушный поток. Непосредственное определение показателя вхождения воздуха, то есть его объемных характеристик — по степени то, как изменяются показатели необходимого тока.

Старого образца механизмы определяют это по частотным импульсам, передаваемым на панель управления. Современные модели оборудования устанавливают требуемые показатели по нагревательным элементам и датчикам увеличения или снижения температуры. Элемент размещаются на специальной тонкой пленке, которая плотно вмонтирована.

Принцип работы

Принцип работы следующий:

• на центр пленки посещается устройство, контролирующее подогрев, его степень и характеристики;
• термодатчики подключаются к основной зоне нагрева, то есть, где наблюдается усредненные показатели;
• два других термических датчика располагаются с двух сторон пленки (один скрывается за пленкой, а второй находится прямо на пути прохождения потока воздуха).

При нахождении транспорта в неактивном состоянии датчик никак не будет реагировать, так как температура одинакова всех элементов. Это объясняется тем, что входящие потоки охлаждают устройство, при этом показатели двух других неизменны — они не реагируют без вмешательства водителя. При начале движения наблюдается стремительное прохождение воздуха в оборудование, датчики начинают работать. Именно от объема всасываемого воздуха и степени подачи электрического тока, которое требуется на компенсацию адекватных значений, вычисляется разница температур. По этой характеристике определяется, сколько требуется расходного топлива, соотношение горючего.

Замена ДМРВ

Для замены датчика своими руками, нужно приготовить фигурную отвертку и ключ на «10».

Процедура замены состоит из следующих шагов:

1. Сначала нужно выключить зажигание, открыть капот.
2. Затем нужно отсоединить минусовую клемму на аккумуляторе.
3. На следующем этапе нужно ослабить хомут, с помощью которого гофра присоединяется к ДМРВ.
4. Далее снимаем гофру с патрубка.
5. Затем нужно отогнуть гребенку и отсоединить разъем датчика.

Отсоединение разъема датчика

Затем, воспользовавшись ключом на «10», нужно отвернуть крепежные болты датчика к корпусу воздухофильтра.

Теперь можно снять ДМРВ.

Установка датчика своими руками осуществляется в обратной последовательности.

Таким образом, если машина глохнет, имеет все признаки поломки ДМРВ, то перед тем, как начинать его ремонт, следует проверить уровень его сигнала, он не должен быть низким, выполнить полную диагностику машины и отремонтировать все неисправные узлы и детали.

Важно регулярно проходить техосмотр авто и выполнять вовремя техническое обслуживание, тогда детали и узлы будут служить дольше.

Восстановление и увеличение срока эксплуатации ДМРВ Ниссан

Этот прибор является одним из самых дорогостоящих среди всех датчиков в автомобиле Ниссан. Бережное его эксплуатирование, а так же своевременные меры по очистке, помогут продлить жизнь устройства и избежать больших денежных затрат.

1. Периодически промывать специальными спреями и средствами проводящую нить и всю полость прибора. При этом категорически запрещается лезть туда всякими посторонними предметами: ухочистками, спичками, ватными дисками и т. д. Во избежание химического растворения различных соединений и контактов, а также резиновых частей, не рекомендуется промывать кетон- и ацетонсодержащими жидкостями. Тут подойдет любая жидкость для очистки карбюратора. Не стоит и продувать «внутренность» датчика – можно повредить как саму нить, так и его контакты.
2. Вовремя сменять воздушные фильтры, которые адсорбируют на себе львиную долю загрязнений, проникающих с воздушным потоком.
3. Следить за изношенностью колец на поршне. Сквозь щели в резиновой основе колец на платиновый чувствительный элемент датчика попадают частички масла, образуя нагар, приводящий к полной поломке устройства.

Если диагностировали окончательную и полную поломку ДМРВ на Nissan, его надо менять, ремонту такое устройство не подлежит.

Видео «Проверка ДМРВ с помощью мультиметра»

В этом видео от канала «Простое Мнение» демонстрируется, как проверить ДМРВ мультиметром.

Возможная ошибка датчика массового расхода воздуха на автомобилях ВАЗ — P0103 (ВАЗ 2112, ВАЗ 2110, ВАЗ 2114). Ошибка может отображаться постоянно, может появляться периодически. Ошибка 0103 возникает из-за того, что в блок ЭБУ поступает сигнал от ДМРВ поступает сигнал с сильно высоким напряжением.

Ошибка записывается в память (журнал ошибок) ЭБУ при данные условиях:

• Расход воздуха выше порога, зависящего от частоты вращения коленвала и степени открытия дроссельной заслонки
• После появления неисправности прошло два драйв-цикла.

Если эта ошибка появляется периодически, то необходимо в первую очередь проверить надежность соединения самого датчика с массой (при отстыкованной колодке датчика замерить сопротивление между «минусом» АКБ и клеммой «3» колодки, оно должно быть менее 1 Ом), не подклинивает ли РХХ. Так же следует проверить проводку на наличие повреждений.

Диагностируйте проблему тестером, замеряв подаваемое напряжение на датчик.

Вытащите разъем и тестером проверьте напряжение между контактами:

• между контактами «2» и «3» — более 10 В;
• между контактами «3» и «4» — 5 В.
• между контактом «3» и массой — 0 В.

Чаще всего высокий уровень сигнала как правило означает обрыв или замыкание на массу.

Еще одна из возможных причин наводка от высоковольной части, а так же от стартера (он как раз расположен не далеко).

DTC P0100 Цепь датчика массового или объемного расхода воздуха

DTC P0102 Низкий уровень сигнала на входе цепи датчика массового или объемного расхода воздуха

DTC P0103 Высокий уровень сигнала на входе цепи датчика массового или объемного расхода воздуха

ОПИСАНИЕ

Датчик MAF (датчик массового расхода воздуха) измеряет объем воздуха, проходящего через дроссельную заслонку. ECM использует эту информацию для определения продолжительности впрыска топлива и формирования соответствующего соотношения воздух-топливо. Внутри датчика MAF имеется нагреваемая платиновая проволока, подвергающаяся действию входящего воздушного потока. Путем пропускания через проволоку тока заданной величины ECM нагревает ее до требуемой температуры. Поток поступающего воздуха охлаждает проволоку и внутренний термистор, изменяя их сопротивление. Чтобы поддерживать величину тока постоянной, ECM меняет напряжение, прикладываемое к указанным устройствам в датчике MAF. Уровень напряжения оказывается пропорциональным расходу воздуха, проходящего через датчик, и ECM использует этот уровень для вычисления объема воздуха на впуске. Данная цепь спроектирована таким образом, что нагреваемая платиновая проволока и датчик температуры образуют мостовую схему, а силовой транзистор управляется так, что потенциалы A и B остаются неизменными, вследствие чего поддерживается заданная температура.

№ DTC	Условие обнаружения DTC	Неисправный участок
P0100	Напряжение датчика MAF менее 0,2 В или более 4,9 В в течение 3 секунд (логика диагностирования за 1 поездку)	Обрыв или короткое замыкание в цепи датчика массового расхода воздуха Датчик массового расхода воздуха ECM
P0102	Напряжение датчика MAF менее 0,2 В в течение 3 секунд (логика диагностирования за 1 поездку)	Обрыв или короткое замыкание в цепи датчика массового расхода воздуха Датчик массового расхода воздуха ECM
P0103	Напряжение датчика MAF более 4,9 В в течение 3 секунд (логика диагностирования за 1 поездку)	Обрыв или короткое замыкание в цепи датчика массового расхода воздуха Датчик массового расхода воздуха ECM

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

УКАЗАНИЕ: С помощью портативного диагностического прибора считайте фиксированные параметры. В этих параметрах отражается состояние двигателя на момент обнаружения неисправности. При поиске неисправностей фиксированные параметры позволяют определить, двигался ли автомобиль в момент возникновения неисправности или нет, был ли прогрет двигатель, какой была топливовоздушная смесь (обедненной или обогащенной) и пр.

1.СНИМИТЕ ПОКАЗАНИЯ ПОРТАТИВНОГО ДИАГНОСТИЧЕСКОГО ПРИБОРА (МАССОВЫЙ РАСХОД ВОЗДУХА)

Подсоедините портативный диагностический прибор к DLC3.

Запустите двигатель и включите портативный диагностический прибор.

Выберите следующие элементы меню: Powertrain / Engine and ECT / Data List / MAF.

Считайте значения, отображенные на диагностическом приборе.

Результат:

Массовый расход воздуха (г/с)	Следующий шаг
0,0	А
Не менее 271,0	B
Между 1,0 и 270,0 (*1)	C

*1: Значение должно изменяться при открывании или закрывании дроссельной заслонки во время работы двигателя.

Перейдите к шагу 6CПРОВЕРЬТЕ, НЕТ ЛИ ЭПИЗОДИЧЕСКИХ НЕИСПРАВНОСТЕЙ

2.ПРОВЕРЬТЕ ДАТЧИК МАССОВОГО РАСХОДА ВОЗДУХА (НАПРЯЖЕНИЕ ПИТАНИЯ)

Отсоедините разъем B1 датчика массового расхода воздуха (MAF).

Включите зажигание (IG).

Измерьте напряжение между контактом разъема со стороны жгута проводов и массой.

Номинальное напряжение:

Контакты для подключения диагностического прибора	Заданные условия
+B (B1-3) — масса	9-14 В

Снова подсоедините разъем датчика массового расхода воздуха.

Перейдите к шагу 5

3.ПРОВЕРЬТЕ ДАТЧИК МАССОВОГО РАСХОДА ВОЗДУХА (НАПРЯЖЕНИЕ НА КОНТАКТЕ VG)

Проверьте выходное напряжение.

Отсоедините разъем В1 датчика MAF.

Подайте напряжение аккумуляторной батареи на контакты +B и E2G.

Подсоедините положительный (+) щуп диагностического прибора к контакту VG, а отрицательный (-) щуп – к контакту E2G.

Номинальное напряжение:

Контакты для подключения диагностического прибора	Заданные условия
VG (5) — E2G (4)	0,2-4,9 В

Снова подсоедините разъем датчика массового расхода воздуха.

ЗАМЕНИТЕ ДАТЧИК МАССОВОГО РАСХОДА ВОЗДУХА

4.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ДАТЧИК МАССОВОГО РАСХОДА ВОЗДУХА – ECM)

Отсоедините разъем В1 датчика MAF.

Отсоедините разъем B32 ЕСМ.

Номинальное сопротивление (проверьте на обрыв):

Контакты для подключения диагностического прибора	Заданные условия
VG (B1-5) — VG (B32-118)	Менее 1 Ом
E2G (B1-4) — E2G (B32-116)

Номинальное сопротивление (проверьте на короткое замыкание):

Контакты для подключения диагностического прибора	Заданные условия
VG (B1-5) или VG (B32-118) – масса	10 кОм или более

Снова подсоедините разъем датчика массового расхода воздуха.

Подсоедините разъем ECM.

ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

5.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ДАТЧИК МАССОВОГО РАСХОДА ВОЗДУХА – ИНТЕГРИРОВАННОЕ РЕЛЕ)

Отсоедините разъем В1 датчика MAF.

Достаньте интегрированное реле из блока реле № 1 моторного отсека.

Номинальное сопротивление (проверьте на обрыв):

Контакты для подключения диагностического прибора	Заданные условия
+B (B1-3) — 1A-4	Менее 1 Ом

Номинальное сопротивление (проверьте на короткое замыкание):

Контакты для подключения диагностического прибора	Заданные условия
+B (B1-3) или 1A-4 — масса	10 кОм или более

Снова подсоедините разъем датчика массового расхода воздуха.

Установите интегрированное реле на место.

ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

ПРОВЕРЬТЕ ЦЕПЬ ПИТАНИЯ ECM

6.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (МАССА ДАТЧИКА)

Отсоедините разъем В1 датчика MAF.

Номинальное сопротивление:

Контакты для подключения диагностического прибора	Заданные условия
E2G (B1-4) — масса	Менее 1 Ом

Снова подсоедините разъем датчика массового расхода воздуха.

ЗАМЕНИТЕ ДАТЧИК МАССОВОГО РАСХОДА ВОЗДУХА

7.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ДАТЧИК МАССОВОГО РАСХОДА ВОЗДУХА – ECM)

Отсоедините разъем В1 датчика MAF.

Отсоедините разъем B32 ЕСМ.

Номинальное сопротивление (проверьте на обрыв):

Контакты для подключения диагностического прибора	Заданные условия
VG (B1-5) — VG (B32-118)	Менее 1 Ом
E2G (B1-4) — E2G (B32-116)

Номинальное сопротивление (проверьте на короткое замыкание):

Контакты для подключения диагностического прибора	Заданные условия
VG (B1-5) или VG (B32-118) – масса	10 кОм или более

Снова подсоедините разъем датчика массового расхода воздуха.

Проверка датчиков ВАЗ 2110 инжектор мультиметром

Как проверить датчик детонации ваз 2110.

Сопротивление в бронепроводах ваз 2114.

проверка регулятора холостого хода ВАЗ 2112.

Пропала искра на инжекторном ВАЗе!

Как проверить есть ли воздух в системе.

Проверка первичных цепей модуля зажигания на обрыв.

Проверка дмрв ваз 2114.

Дополнительно сделайте попарную проверку.

7.4.8. Измерение сопротивления катушки зажигания с помощью мультиметра.

Какой лучше выбрать мультиметр для автомобиля?

разъем дмрв ваз 2112 Сделай сам.

Как проверить датчик холостого хода ваз 2110.

Датчик холла ваз 2109 принцип работы.

Методика проверки датчиков фазы и положения коленчатого вала.

Как проверить модуль зажигания на способность.

Как проверить снятый стартер.

Магазины автозапчастей ВАЗ.

Лямбда-Зонд, замена стандартного на ВАЗ2110.

Схема для проверки щеток ваз 21093.

Проверка при помощи вольтметра напряжения которое датчик будет выдавать при…

Дмрв схема подключения ваз.

В этом случае заменяем его.

6.9 Проверка форсунок двигателя.

Напряжение питания на выводе «А» колодки должно быть около 5 В. Е…

Датчик заднего хода ваз 2101.

Фото датчика положения дроссельной заслонки ВАЗ 2110, 2114.ru. дроссельная …

Как проверить, исправен ли датчик ДД.

Как проверить ДМРВ ВАЗ 2114?

Современный движок автомобиля – высокотехнологичный агрегат сложной конструкции, и этот агрегат «напичкан» различной электроникой. Самых разных датчиков, следящих за его работой и многих, сопряженных с ним, элементов, существует большое количество, поэтому, когда дело доходит до диагностики и ремонта, многие попросту не знают, куда нужно залезть и что конкретно нужно проверить. Однако на самом деле не все так сложно, как может показаться на первый взгляд: проверке и замене подлежат практически все датчики, не исключение и датчик массового расхода воздуха (ДМРВ). В этом деле главное – знать, как и что необходимо делать.

Но прежде, чем поведать вам, как проверить ДМРВ ВАЗ 2114, хотелось пару слов сказать о нем самом. Просто так, вам будет проще разобраться с информацией, представленной ниже.

Итак, основная задача ДМРВ – осуществление контроля над балансом воздуха и топлива, которые образуют топливно-воздушную смесь. Именно этот датчик отслеживает, какая образуется смесь – обогащенная или слишком бедная – и «передает» данную информацию в ЭБУ, на основании которой и осуществляется дальнейшая соответствующая регулировка.

Если ДМРВ выходит из строя, то вся эта цепочка рушится: движок начинает барахлить, пропадает тяга, что в конечном счете может привести двигатель к полному выходу из строя.

Признаки неисправности ДМРВ ВАЗ 2114?

• Плавающие холостые обороты.
• Не запускающийся движок.
• Повышенный «аппетит» мотора.
• Плохая динамика движка.

При появлении любого из этих признаков, рекомендуется проверять датчик массового расхода воздуха. Существует несколько вариантов такой проверки.

Три способа проверки датчика.

Способ первый: отключение ДМРВ.

1. Нужно отключить датчик и попытаться завести движок.
2. Контроллер работает в аварийном режиме.
3. Топливно-воздушная смесь готовится, учитывая положение дроссельной заслонки, о котором ЭБУ информирует датчик ее положения.
4. Обороты движка устанавливаем на отметке 1500 об/мин и пробуем немного проехать, если динамика улучшилась, а разгон стал чуть более резвым, значит датчик массового расхода воздуха неисправен.

Способ второй: визуальная проверка.

С гофры демонтируется закрепленный на воздухосборнике хомут. Поверхность ее и ДМРВ проверяется на наличие следов масел и конденсата.

Способ третий (подойдет только для современных датчиков массового расхода воздуха) – как проверить ДМРВ ВАЗ 2114 мультиметром?

На приборе устанавливается предел – 2 Вольта.

Распиновка ДМРВ такая:

• к основному реле ведет черно-розовый проводок;
• ко входу сигнала – желтый;
• зеленый проводок – это заземление;
• бело-серый проводок – выход напряжения.

Внимание! цвета могут быть иными, все зависит от производителя датчика.

Теперь включите зажигание, но движок не запускайте.

Красный щуп мультиметра подключаете к желтому сигнальному проводку, черный щуп – к зеленому.

Напряжение на выходе устройства может колебаться в пределах 0,966-1,01 V. Со временем это напряжение может увеличиться и, чем больше будет показатель, тем неисправнее ДМРВ. Теперь подробнее о самих замерах и что они обозначают:

• датчик исправен – показатель «0,1-1,02»;
• есть небольшой износ датчика – показатель «1,02-1,03»;
• датчик скоро выйдет из строя – показатель «1,03-1,05»;
• требуется замена датчика – показатель «более 1,05».

Видео.

Рекомендую прочитать:

Как проверить ДМРВ на автомобилях LADA своими руками

ДМРВ (датчик массового расхода воздуха) предназначен для оценки количества воздуха, поступающего в двигатель автомобиля с впрыском топлива. На основе его данных электронный блок управления (ЭБУ) корректирует состав топливно-воздушной смеси. Рассмотрим особенности проверки ДМРВ мультиметром.

ГДЕ НАХОДИТСЯ ДМРВ

Датчик расположен между воздушным фильтром и воздухоподающим рукавом (на фото №13).

Каталожные номера ДМРВ на автомобилях LADA:

• Лада Приора, Калина и Нива 4х4 — 21083-1130010-20.
• Лада Гранта и Калина 2 — 11180-1130010-00.
• Лада Веста, Ларгус и XRAY — нет ДМРВ. На современных двигателях ВАЗ (21127, 21129, 21179) и двигателях Renault (K7M и K4M) нет ДМРВ, вместо него установлен датчик абсолютного давления (ДАД) и датчик температуры воздуха (ДТВ).

ПРИЗНАКИ НЕИСПРАВНОСТИ ДМРВ

Если датчик массового расхода воздуха неисправен, то ЭБУ заносит в память код ошибки и включает сигнализатор «Check Engine», при этом показания неисправного датчика заменяются контроллером на фиксированное значение температуры воздуха, равное 33оC. Симптомы указывающие на неисправность могут быть разные, например:

• Большой расход топлива;
• Плохой запуск двигателя;
• Пропала тяга;
• Плавают обороты;
• и т.д.

ПРОВЕРКА ДМРВ МУЛЬТИМЕТРОМ

1. Проверяем напряжение на колодке ДМРВ:

• Устанавливаем мультиметр в режим вольтметра.
• Снимаем разъем с проводами от ДМРВ (отщелкиваем фиксатор).
• Включаем зажигание.
• Подсоединяем «минусовой» щуп прибора к «массе» двигателя, а другой — к выводу №2 колодки (на колодке есть нумерация).
• Замеряем напряжение на выводе №4 колодки.

Напряжение на выводе №2 должно быть не меньше 12 В, а на выводе №4 около 5 В. Если показания прибора отличаются, значит разряжен аккумулятор, неисправна цепь питания или ЭБУ.

2. Проверяем ДМРВ Bosch на Лада Приора и Калина 1 (с артикулами: 0 280 218 004, 0 280 218 037, 0 280 218 116):

• Устанавливаем мультиметр в режим вольтметра. (предел измерения 2 В).
• Включаем зажигание.
• Подсоединяем «минусовой» щуп прибора к выводу №3, а другой — к выводу №1.

Сравните показания прибора с таблицей:

Проверка ДМРВ также показана на видео:

Еще один способ проверить ДМРВ — заменить его на заведомо исправный.

Источник: лада.онлайн

Ваз 2112

заводится форсунка. Что нужно знать о диагностике

Автовладельцы ВАЗ 2110 Очень часто сталкиваются с проблемой — крутится стартер, а машина не заводится. В сегодняшней статье я хотел бы рассказать вам обо всех причинах возникновения данной неисправности, обратить внимание в первую очередь на устранение этой поломки.

Вообще причин, по которым движок может не запускаться, много и рассмотреть их все в рамках одной статьи невозможно.Однако есть «базовые» условия, которые необходимы для успешного запуска. Обсудим их сейчас.

Почему стартер крутит, а машина не заводится

Для успешного пуска нужна подача топлива рабочим давлением, воздухом и своевременной искрой. Также крайне важно приготовить правильную топливно-воздушную смесь. Эти условия и должны быть проверены в первую очередь, когда двигатель отказывался запускаться.

Выросший контакт втягивающего реле стартера ВАЗ 2110

Трудности с запуском или его неработоспособность могут возникнуть по разным причинам.Виновников следует искать в таких устройствах:

1. Неисправности топливной системы для всех типов двигателей;
2. Проблемы в электрооборудовании станка.

Следует учесть, что пуск двигателя в холодное время существенно отличается от этой работы при плюсовых температурах. Не будем касаться проблем с аккумулятором и стартером, предположим, что с ними все в порядке, поэтому остановимся только на проблемах силового агрегата.

Почему не заводится ВАЗ 2110 — 3 основные причины

Проблемы с аккумулятором

В первую очередь, если ВАЗ 2110 не заводится, но стартер крутится, проверить работу АКБ. Напряжение на выводах полностью заряженного аккумулятора будет соответствовать значению 12,6 В. при полном разряде оно падает до уровня 10,5 В. Но даже высокое значение напряжения аккумулятора на холостом ходу не гарантирует его стабильной работы. , о котором чуть подробнее будет сказано ниже.

Стоит понимать, что свинцовые батареи не выдерживают полного разряда. Кроме того, их мощность может значительно снизиться из-за количества рабочих циклов и общего срока службы. Таким образом, АКБ с высоковольтным холостым ходом с отключенными электрическими приемниками может не выдать необходимую мощность для работы стартера. Как это проверить?

Определить факт отсутствия у АКБ резерва необходимой емкости (ампер) можно с помощью того же мультиметра, считывающего уровень напряжения на выводах АКБ при запуске двигателя.Если напряжение падает ниже 10,5 В — значит аккумулятор полностью разряжен или вышел из строя и не может запустить стартер ВАЗ-2110.

Среди основных причин саморазряда можно выделить следующие:

1. упал генератор или не работает регулятор напряжения;
2. ключ зажигания оставлен надолго;
3. неправильная работа аккумулятора, выход из строя из-за физического износа и исчерпания его рабочего ресурса;
4. неисправности проводки.

Во избежание проблем с аккумулятором и работой генератора, на приборной панели ВАЗ есть специальная индикация. Она сообщает О. возможные проблемы с генератором, разрыв ремня от ведущего вала до генератора или неисправность АКБ. Если вы не хотите преждевременно покупать новую аккумуляторную батарею — проблемы с генератором должны быть решены в ближайшие 50-100 км. Запускаем после появления соответствующей индикации на приборной панели.

Проверка свечей и искр

Если двигатель не заводится пять секунд, крутить стартер бесполезно. Можно попробовать начать, но этого мало. Более того, слишком долгая работа стартера может привести к его перегреву и даже возгоранию.

Если долго пытаться запустить карбюраторный двигатель, то бензин залит свечи и дальнейшие попытки его запуска будут невозможны в принципе. У форсунок есть режим продувки, поэтому свечи можно сушить, не вынимая их из машины — нужно просто прижать педаль газа к полу и крутить стартер.

Но это полуразмеры. В первую очередь следует открутить хотя бы одну свечу, надеть на нее провод и расположить свечу на двигателе так, чтобы между металлической частью свечи и металлом двигателя оставалось расстояние около трех миллиметров. Включите стартер и убедитесь, что между свечами есть равномерная искра.

Сделайте такую ​​проверку каждой свечи. Если искр нет ни на одной из свечей, значит, в системе зажигания глобальные проблемы.

Проверить топливный насос и подачу топлива

Принцип подачи топлива в карбюраторных и инжекторных моделях моторов различается, но периодически возникающие неисправности во многом схожи. Подача топлива в обе системы осуществляется от АЗС. В модели карбюратора имеет механический привод, в моделях с впрыском — электронасос, создающий высокое давление в рампе подачи топлива. Оба типа насосов имеют встроенные топливные фильтры, засорение которых приводит к сбоям при попытке запустить двигатель.

Косвенно определяют подачу бензина в баллоны по внешнему виду Свечи. Если мокрая свеча выкручивается из баллона и пахнет бензином, значит с подачей топлива все в порядке. Однако лучше убедиться, что это более надежно.

Электроприводная АЗС может не работать из-за отсутствия напряжения питания на ее выводах. Виновником такой ситуации может быть перегоревший предохранитель или обрыв проводов. Проблемы могут возникнуть по вине карбюратора, слабые жиклеры не дадут запустить двигатель.Но большинство проблем в топливной системе заложены в форсунках. В таких системах есть несколько датчиков, контролирующих и регулирующих работу силового агрегата. При выходе из строя ДПКВ запуск двигателя невозможен. Подобные неисправности могут возникнуть из-за неисправности регулятора давления в топливной системе. Невозможно исключить от организаторов плохой запуск форсунки двигателя.

На инжекторных двигателях Для этого необходимо сбросить давление в топливной системе с помощью специального клапана в конце топливной рампы.Откручиваем колпачок и нажимаем на вентиль отверткой. Из-под клапана должен быть бензин. После этого отпустите вентиль и включите зажигание. В это время он обязан заработать заправку, восстанавливая сброшенное давление в системе. Если помпа бесшумна, включите стартер. При включении стартера насос не работает, скорее всего неисправна в системе его питания.

Если помпа заработала, то еще раз проверяем давление в топливной системе, закидывая через тот же клапан в рампе.Повторный разбрызгивание бензина говорит о том, что с топливной системой все в порядке. Когда бензин не брызгается и совсем не появляется из-под клапана, можно говорить о неисправном регуляторе давления топлива в рампе (постоянно жрет бензин через обратную магистраль в бак) или какой-то пробке в основной топливной магистрали (для например, из-за замерзания воды в некачественном топливе).

На карбюраторных двигателях Проверить расход топлива намного проще. Достаточно снять крышку воздушного фильтра, сдвинуть рычаг дроссельной заслонки первой камеры карбюратора, имитируя нажатие педали газа, и посмотреть, не брызгает ли бензин из форсунки.Вы можете залить бензин в карбюратор, вы можете включить ручную подкачку, которая есть на всех механических топливных насосах.

Обрыв ремня ГРМ

ВАЗ 2110 не заводит крутить стартер — возможно причина кроется в обрыве ремня ГРМ?

Газораспределительный механизм двигателя приводится в движение шестерней коленчатого вала. Изначально для этой цели использовались цепи и зубчатые ремни, которые начали массово применяться около двадцати лет назад, вызвали недоверие у автовладельцев.

Несомненными преимуществами ременной передачи перед цепной является ее простая конструкция, малая масса и небольшой шум. Однако он не лишен недостатков, главный из которых — относительно небольшой ресурс ремня ГРМ.

Конечно же неисправный, порванный или укомплектованный направляющим ремнем, ремень ГРМ тоже становится причиной того, что ВАЗ 2110 не заводится. Кстати, на стоковых подделанных моделях двигателя 21120 порванный бревенчатый ремень тоже становится причиной деформации клапанов и требует дополнительного ремонта.В этом случае езда даже после замены ремня без восстановления клапанов невозможна.

Проверку наличия искры в свечах производят визуально путем включения зажигания и прижатия внешней металлической части свечи к металлическому неокрашенному кузову автомобиля или к элементам конструкции. Не забывайте, что все электрические части изделия находятся под высоким напряжением, ведь работы лучше производить в изоляционных перчатках. Если искры не только на одной свече — обязательно проверьте остальные, сделав соответствующие выводы.

Последствия обрыва ремня ГРМ полностью зависят от конструкции силового агрегата. Чтобы представить, что будет в этот момент, нужно обратиться к механике двигателя внутреннего сгорания.

В работающем двигателе поршни непрерывно перемещаются из одной мертвой точки в другую. Во время впуска поршень движется вниз, и впускной клапан открывается, выпускной клапан открывается во время такта выпуска, поршень движется вверх. В момент, когда поршень находится в верхней мертвой точке, все клапаны должны быть закрыты.При обрыве ремня ГРМ распредвал перестает вращаться, а клапаны останавливаются в одном положении. Коленчатый вал продолжает вращаться по инерции, а поршни устремляются в сторону открытых клапанов.

В некоторых двигателях, например, в 8-клапанном ВАЗ-2111, поршни имеют специальные участки, позволяющие избежать контакта с клапанами в случае их поломки. В этом случае не будет никаких последствий, кроме того, что машина не сможет добраться своим ходом до гаража или мастерской.

Как проверить топливно-воздушную систему ВАЗ 2110

Еще одной причиной, по которой ВАЗ 2110 не запускается, может стать неисправная подача воздушной смеси в двигатель автомобиля.В системе аварийной подачи воздуха он встречается крайне редко и сокращается или забивается герметичным воздушным фильтром или перекрывает воздушный канал. Подобные неисправности вряд ли возникнут на хорошо обслуживаемом оборудовании. Личная машина. Но если машина, например, сервисная или недавно купленная, не лишним будет убедиться, что фильтр цел, а тряпка не застряла в канале после недавнего ремонта.

Система подачи топлива в двигатель управляется электронным блоком управления, который, в свою очередь, регулирует соотношение топлива и воздуха по показаниям датчика массового расхода (ДМРВ) и датчика положения дроссельной заслонки.Если оба неисправны — ничего удивительного, что ВАЗ 2110 не заводится.

Тогда стоит проверить состояние воздушного фильтра, так как это сделать проще всего. И, если ни одно из вышеперечисленных действий не помогло, необходимо проверить давление в системе, создаваемое при исправном топливном насосе. Подсоедините манометр к диагностическому укладчику топливной рампы и измерьте давление. Его низкие уровни о забитом фильтре помпы, а высокие — о неисправности коробки передач.

Нормальный уровень давления напрямую зависит от типа двигателя ВАЗ 2110, установленного в автомобиле:

1. предел от 284 до 325 кПа нормален для двигателей типа 2111, 2112;
2. Предел от 364 до 400 кПа является нормальным для двигателей типа 21114, 21124.

Кстати, работу ТНВД тоже можно определить по отключению магистрального шланга подачи бензина на аппарель и прокачке через него бензина в чистую емкость. Хорошая помпа карается минутой минимум 1.5 литров. Топливо.

Слушайте также работу стартера. Срабатывает ли главное электромагнитное реле с характерным щелчком и работает ли вообще электромеханический привод агрегата. Несмотря на то, что конструкция стартера предельно проста, на нем может потеряться электрический контакт или выйти из строя коробка передач. В последнем случае будет слышен характерный скрип или свист.

Если стартер не вращается — его следует демонтировать из-под капота автомобиля. Этот процесс не займет много времени, как собственно разборка самого блока.Стоит проверить исправность электрической части с помощью мультиметра, «вызывая» обмотку, и разобрать редуктор. Большое количество смазки в нем в холодное время года не дает вращаться стартеру.

Проверка электрооборудования ВАЗ 2110

Если в рабочих цилиндрах есть что гореть, то нужно искать, что заставит смесь гореть. Это значит, что нужно обратить внимание на систему зажигания автомобиля. Это может быть распределитель зажигания, высоковольтная катушка и провода, свечи.

Не бывает, чтобы одновременно вышли из строя все устройства, поэтому о них стоит рассказать отдельно. Предполагаем, что трамблер установлен правильно, в этом случае выход из строя может произойти из-за поломки крышки или бегунка, отказа датчика Холла.

Однако чаще всего причина оказывается в плохом контакте в разъеме питания распределителя зажигания. Создавать проблемы способен модуль или катушка зажигания, которые не вырабатывают высокое напряжение, чтобы образовывать искры на свечах.Форсунки работают вместе с модулями зажигания, которых обычно два к двигателю. Один обеспечивает работу 1 и 4 цилиндров, а второй 2 и 3 цилиндра.

В этих системах может возникнуть проблема с электронным блоком управления, который формирует управляющие импульсы для всех систем, включая зажигание. Проверить этот блок можно только заменой. То же самое можно сделать и с модулями зажигания.

Иногда неисправность может быть вызвана высоковольтной катушкой, она не создает напряжения, которое может образовывать искру для воспламенения топливно-воздушной смеси.Проверить ее работу можно, если вывернуть цилиндрическую свечу и вместе с высоковольтным проводом убедиться в ее контакте с массой мотора. В это время нужно пролистать стартер и посмотреть на свечу. Отсутствие искры подтверждает неисправность катушки зажигания. Невозможно не остановиться на таких элементах систем зажигания, как свечи.

Это они воспламеняют топливную смесь в рабочих цилиндрах двигателя. В процессе их работы возникают металлические части их электродов, после чего зазор увеличивается, запуск двигателя затрудняется, и он становится невозможным вообще.Регулярно проверяйте состояние свечей, особенно их зазор, тогда проблем удастся избежать. Еще можно продолжить обзор ситуаций, когда крутит стартер, но ВАЗ 2110, 2112, 2114 не заводится.

Абсолютно все случаи учесть просто невозможно, но чтобы избежать таких ситуаций, своевременно выполняйте регламенты по обслуживанию машин, применяйте только качественные эксплуатационные жидкости.

В идеале проблему нужно искать с помощью диагностического сканера. Но можно и по старинке, как уже было сказано выше: проверить наличие искры и подачу топлива.При включении зажигания срабатывает бензонасос, слышно гудение под задним сиденьем? Если нет, проверьте предохранитель и разъем топливного насоса. Предохранитель топливного насоса находится в блоке за центральной консолью, для доступа к нему нужно снять крышку в ногах переднего пассажира. Нам понадобится предохранитель с цифрой 3 (заправка, форсунки). Помимо него стоит проверить предохранитель 1 (контроллер), а также реле 5 (топливный насос) и реле 6 (основное). Также стоит проверить разъем бензонасоса, проблема в плохом контакте на разъеме.Скручивание свечи можно проверить на искре, надев на нее свечной колпачок, прислонив свечу к корпусу и покрутив стартер. При этом на твиттере свечки будет видно, осталось ли горючее или свеча сухим. Часто бывает, что он не запускается из-за неисправности в цепи датчика положения коленвала, определяющего момент подачи топлива и бенгальских огней. Расположение датчика на четвертом фото. Не лишним будет снять кожух и заглянуть в привод ГРМ — ремень мог порваться.Что ж, убедитесь, что в баке достаточно бензина, ведь датчик топлива может содержать.

Что делать, если ВАЗ 2112 не заводится? Для начала успокойтесь и не паникуйте. Чтобы найти недостаток, нужны трезвые, спокойные мозги. Не нужно сразу тащить машину к мега специалистам со сканером. Теперь, когда у ноутбука много несправедливой диагностики в ноутбуке. Диагностика заключается в том, что они подключены к ЭБУ и считывают ошибки. Если ошибок нет, говорят, что у вас все в порядке.Это не диагноз, это устаревание денег. Обычная диагностика: считывание ошибок, проверка сигналов с датчиков форсунок, измерение давления в топливной рампе и по окончании четкий ответ, что делать с машиной для запуска. Вы всегда можете попытаться разобраться в самой неисправности, и данная статья вам в этом поможет.

ВАЗ 2112 не заводится, последовательность действий:
1) Включите зажигание и посмотрите на панель приборов. При этом должны гореть следующие лампочки: лампа аварийного давления масла, лампа зарядки аккумуляторной лампы «Check Engine» Если при включении зажигания панель не светится, нужно искать, почему она не идет со мной, надежность клемм АКБ предохранитель в монтажном блоке.
Если панель горит, то нас больше всего интересует лампа «Check Engine». Эта лампочка горит на не спроектированном двигателе и указывает на то, что ЭБУ выкопан и работает. Если «Check Engine» не горит, то нужно проверить предохранитель на ЭБУ, который находится сбоку от пассажира под бардачком слева. Здесь находится электронный блок управления, а также доска с тремя реле и предохранителями. Первый реле ЭБУ, второй — включение вентилятора, третий топливный насос.При повороте ключа зажигания первое и третье реле должны щелкнуть: Включите ЭБУ ВАЗ 2112 и топливный насос.
Не переходите к следующим пунктам, пока не добьетесь того, что лампочка Check Engine перегорит. В крайнем случае можно бросить на работу хорошо хороших сотрудников, а стоит ли проверить, есть ли. Если чек двигателя «Check Engine» не горит, значит компьютер не работает и машина не запускается. Кстати, ЭБУ вещь дорогая, цена на нее около 100 долларов. И перед покупкой нужно быть на 100% уверенным в ее неисправности.В некоторых случаях, например, при сжигании выходных ключей, ЭБУ можно отремонтировать.
2) при включении зажигания в районе заднего сиденья Должна быть слышна работа топливного насоса. Если звука нет, нужно проверить предохранитель и реле АЗС. Если они исправны, то снимите заднюю спальню и измерьте напряжение на выводах бензонасоса. Если напряжение не приходит, ищите причину в проводке.
3) Узнаем, крутится ли стартер при повороте ключа зажигания.Если не крутит, то аккумулятор заряжен, все ли клеммы подключены к стартеру, настроено ли втягивающее реле. Если стартер крутится, переходите к шагу 4.
4) Если включен «Check Engine», трясет топливный насос, крутится стартер, то нужно проверить искру. Чтобы проверить искры, открутите свечу, прижмите ее к массе и покрутите стартер. Поочередно проверьте искру на всех четырех цилиндрах двигателя.
Возможны следующие ситуации:
— Искра на всех четырех цилиндрах.Так что все нормально, переходим к пункту 5.
— у меня искра 1 и 4 цилиндра, нет 2 и 3 искры. Неисправна катушка на 2 и 3 цилиндре в модуле зажигания.
— Искры 2 и 3 цилиндра, 1 и 4 искры нет. Неисправна катушка на 1 и 4 цилиндре в модуле зажигания. Замена модуля зажигания. Если замена модуля зажигания не помогает, значит, выходные ключи на модуле зажигания от ЭБУ неисправны. Нужен ремонт ЭБУ.
— Ни на одном цилиндре нет искр.Самая частая причина в этом случае — ДПКВ. ДПКВ ВАЗ 2112 — датчик положения коленчатого вала двигателя. По сигналу этого датчика ЭБУ дает команду модулю зажигания на образование искры. Также очень часто выпадают, сливают жилы с разъема ДПКВ. Также можно исправить ДПКВ, но шестерня, на которой работает датчик, механически не связана с колесом генератора.
Многие очень опасаются того, что у инжектора ВАЗ 2112 много датчиков. Да, датчиков много, но машина не заводится из-за неисправности одного из них — ДПКВ.Если ДМРВ (датчик расхода воздуха) неисправен, ЭБУ будет работать на ДПДП (датчик положения дроссельной заслонки). Если ДПДЗ неисправен, то компьютер рассчитает горючую смесь ДМРВ. Это аварийный режим работы, но двигатель запустится. Может отряд, тупой, заведется на машине. ОТ неисправной ламбдой, датчика фаз, датчика детонации ВАЗ 2112 тоже заведется.
5) откручиваем свечу от баллона и смотреть мокрая она или нет. Если свечи засохли, значит в сети не разбрызгивается топливо.Необходимо проверить давление в топливной рампе. Сбоку от топливной рампы есть специальный болт, который закручивается и вместо него вставляется манометр. Затем включается топливный насос и манометр должен показывать давление в рампе. Если нет манометра, можно просто открутить болт и включить помпу — из отверстия под манометр должна выбиться хорошая жиклер топлива.
Если в топливной рампе нет давления, необходимо заменить топливный фильтр, проверить, не забит ли топливо Mainer От бака до топливной рампы.
6) Если свеча мокрая, нужно открутить все свечи ВАЗ 2112 и просушить. Ставить тупо. Если машина снова не заводится и свечи будут залиты бензином, нужно проверить метки ГРМ. Снимаем крышку ремня ГРМ и проверяем метку на распределительной шестерне Vala. И табличка на шестерне коленвала. Если метки не совпадают, значит, фазы газораспределения и автомат не запустится.

Колесо коленчатого вала, на котором ремень ГРМ соединен шпонкой с шестерней, от которой работает ДПКВ.Проверьте на месте этого ключа.
Если шестерня болтается сама по себе, искра подается неправильно и двигатель не запускается.
Также свечи могут заливаться, если форсунки забиты и они не распыляют, а заливают топливо. В этом случае необходима очистка форсунок. Из-за грязных форсунок двигатель обычно плохой, но заводится.

Загрязнение форсунок дает о себе знать с наступлением холодов, когда двигатель требует дозаправки до запуска двигателя топливной смесью, которая легко заливает свечи и ВАЗ 2112 не запускается.
Вот и все основные причины того, что ВАЗ 2112 не заводится. Описанные выше неисправности — это 99 процентов случаев, когда машина отказывается заводиться. Есть более глубокие и сложные случаи, но это скорее исключение, чем правило. Ознакомиться с указанными вещами не составит труда даже водителям с небольшим опытом и сэкономить на ремонте. И в последствии может и не раз
Выручить в ситуации, когда машина не заводится.

С 1999 по 2008 год выпущено

легковых автомобиля ВАЗ-2112.Они комплектовались пятью марками двигателей, имевших систему питания с распределенным впрыском топлива, то есть все эти двигатели были инжекторными. Итак, когда возникает такая неприятная ситуация, когда двигатель в самый неподходящий момент отказывается заводиться, водителю придется искать неисправность в любой из трех систем: запуска, зажигания, питания. Виновником такого положения вещей также может стать электронная начинка автомобиля.

Если водитель «Двенадцатой» использует активированную электронную противоугонную систему (Иммобилайзер), то при ее неправильном открытии после открытия дверей вашего автомобиля противоугонная система заблокирует запуск двигателя, считая своего владельца злоумышленником. пытаюсь поймать эту машину.В этом случае для перезапуска двигателя потребуется повторно провести обучение системы с помощью красной кнопки.

Если при попытке запустить двигатель, из-под капота ни единого звука вы не услышите, придется проверить состояние тягового реле и контактных соединений в электрической цепи стартера. А если вы слышите всего один щелчок, значит, сработало тяговое реле, и тогда вам нужно будет оценить состояние щеточного узла коллектора, контактов тягового реле или обмотки якоря.При многократном нажатии придется менять тяговое реле из-за выхода из строя его удерживающей обмотки. Когда при включении стартера вы услышите треск или скрежет, это будет говорить о возможных механических неисправностях Бендикса, ведущей шестерни стартера или шестерни маховика.

При включенном стартере после нескольких безуспешных попыток запустить двигатель придется сразу повернуть свечу зажигания. Если он мокрый, то в цилиндры поступает топливо, и двигатель не запускается из-за отсутствия искры.Не будет в случае черной нагара на изоляторе центрального электрода, проверки изоляции высоковольтных проводов или выхода из строя катушек зажигания. Далее последовательно заменяя вышеперечисленные устройства, пытаясь найти неисправность системы зажигания.

Двигатель не запускается, если в цилиндры не поступает бензин. По слухам, проверяется работа электрического топливного насоса на момент включения зажигания. Если не работает, то проверьте состояние его электрической цепи, начиная с предохранителей, переключающего реле и заканчивая самим бензонасосом.При хорошем топливном насосе, но при отсутствии топлива в цилиндрах придется проверять давление в топливной рампе, так как при выходе из строя регулятора давления оно может быть ниже необходимого. Но для этого потребуется манометр. Да и форсунки могут выбить выходное отверстие, что тоже перестанет подавать топливо в цилиндры.

> Что делать, если ВАЗ 2112 не заводится? Для начала успокойтесь и не паникуйте. Чтобы найти недостаток, нужны трезвые, спокойные мозги.Не нужно сразу тащить машину к мега специалистам со сканером. Теперь, когда у ноутбука много несправедливой диагностики в ноутбуке. Диагностика заключается в том, что они подключены к ЭБУ и считывают ошибки. Если ошибок нет, говорят, что у вас все в порядке. Это не диагноз, это устаревание денег. Обычная диагностика: считывание ошибок, проверка сигналов с датчиков форсунок, измерение давления в топливной рампе и по окончании четкий ответ, что делать с машиной для запуска.Вы всегда можете попытаться разобраться в самой неисправности, и данная статья вам в этом поможет.

ВАЗ 2112 не заводится

ВАЗ 2112 не заводится, последовательность действий:
1) Включите зажигание и посмотрите на панель приборов. Должны гореть следующие лампочки: лампа аварийного давления масла, лампа зарядки аккумулятора, лампа проверки двигателя. Если при включении зажигания панель не светится, нужно поискать, почему не идет питание, надежность клемм АКБ, предохранитель в монтажном блоке.
Если панель горит, то нас больше всего интересует лампа «Check Engine». Эта лампочка горит на не спроектированном двигателе и указывает на то, что ЭБУ выкопан и работает. Если «Check Engine» не горит, то нужно проверить предохранитель на ЭБУ, который находится сбоку от пассажира под бардачком слева. Есть сам электронный блок управления, а также планка с тремя реле и предохранителями. Первое реле ЭБУ, второе — включение вентилятора, третье топливный насос.При повороте ключа зажигания первое и третье реле должны щелкнуть: Включите ЭБУ ВАЗ 2112 и топливный насос.
Не переходите к следующим пунктам, пока не добьетесь того, что лампочка Check Engine перегорит. В крайнем случае можно бросить на работу хорошо хороших сотрудников, а стоит ли проверить, есть ли. Если чек двигателя «Check Engine» не горит, значит компьютер не работает и машина не запускается. Кстати, ЭБУ вещь дорогая, цена на нее около 100 долларов. И перед покупкой нужно быть на 100% уверенным в ее неисправности.В некоторых случаях, например, при сжигании выходных ключей, ЭБУ можно отремонтировать.
2) При включении зажигания в зоне для сидения сзади должна быть слышна работа топливного насоса. Если звука нет, нужно проверить предохранитель и реле АЗС. Если они исправны, то снимите заднюю спальню и измерьте напряжение на выводах бензонасоса. Если напряжение не приходит, ищите причину в проводке.
3) Узнаем, крутится ли стартер при повороте ключа зажигания.Если не крутит, то аккумулятор заряжен, все ли клеммы подключены к стартеру, настроено ли втягивающее реле. Если стартер крутится, переходите к шагу 4.
4) Если включен «Check Engine», трясет топливный насос, крутится стартер, то нужно проверить искру. Чтобы проверить искры, открутите свечу, прижмите ее к массе и покрутите стартер. Поочередно проверьте искру на всех четырех цилиндрах двигателя.
Возможны следующие ситуации:
— Искра на всех четырех цилиндрах.Так что все нормально, переходим к пункту 5.
— у меня искра 1 и 4 цилиндра, нет 2 и 3 искры. Неисправна катушка на 2 и 3 цилиндре в модуле зажигания.
— Искры 2 и 3 цилиндра, 1 и 4 искры нет. Неисправна катушка на 1 и 4 цилиндре в модуле зажигания. Замена модуля зажигания. Если замена модуля зажигания не помогает, значит, выходные ключи на модуле зажигания от ЭБУ неисправны. Нужен ремонт ЭБУ.
— Ни на одном цилиндре нет искр.Самая частая причина в этом случае — ДПКВ. ДПКВ ВАЗ 2112 — датчик положения коленчатого вала двигателя. По сигналу этого датчика ЭБУ дает команду модулю зажигания на образование искры. Также очень часто выпадают, сливают жилы с разъема ДПКВ. Также можно исправить ДПКВ, но шестерня, на которой работает датчик, механически не связана с колесом генератора.
Многие очень опасаются того, что у инжектора ВАЗ 2112 много датчиков. Да, датчиков много, но машина не заводится из-за неисправности одного из них — ДПКВ.Если он неисправен (датчик расхода воздуха), то ЭБУ будет работать на ДПДЗ (датчик положения дроссельной заслонки). Если ДПДЗ неисправен, то компьютер программно рассчитает горючую смесь. Это аварийный режим работы, но двигатель запустится. Может отряд, тупой, заведется на машине. При неисправной лямбде, датчике фазы, также запустится датчик детонации ВАЗ 2112.
5) откручиваем свечу от баллона и смотреть мокрая она или нет. Если свечи засохли, значит в сети не разбрызгивается топливо.Необходимо проверить давление в топливной рампе. Сбоку от топливной рампы есть специальный болт, который закручивается и вместо него вставляется манометр. Затем включается топливный насос и манометр должен показывать давление в рампе. Если нет манометра, можно просто открутить болт и включить помпу — из отверстия под манометр должна выбиться хорошая жиклер топлива.
Если в топливной рампе нет давления, необходимо заменить топливный фильтр, проверить топливопровод от бака до топливной рампы.
6) Если свеча мокрая, нужно открутить все свечи ВАЗ 2112 и просушить. Ставить тупо. Если машина снова не заводится и свечи будут залиты бензином, нужно проверить метки ГРМ. Крышка ремня ГРМ снимается и проверяется метка на шестерне распределительного вала и метка на шестерне коленчатого вала. Если метки не совпадают, значит, фазы газораспределения и автомат не запустится.

ТРАНСФЕР TRW ВАЗ 2112

Колесо коленчатого вала, на котором ремень ГРМ соединен шпонкой с шестерней, от которой работает ДПКВ.Проверьте на месте этого ключа.
Если шестерня болтается сама по себе, искра подается неправильно и двигатель не запускается.
Также свечи могут заливаться, если форсунки забиты и они не распыляют, а заливают топливо. В этом случае необходима очистка форсунок. Из-за грязных форсунок двигатель обычно плохой, но заводится.

Топливо Рампа ВАЗ 2112

Загрязнение форсунок дает о себе знать с наступлением холодов, когда двигатель нужен для запуска двигателя, который легко заливает свечи и ВАЗ 2112 не запускается.
Вот и все основные причины того, что ВАЗ 2112 не заводится. Описанные выше неисправности — это 99 процентов случаев, когда машина отказывается заводиться. Есть более глубокие и сложные случаи, но это скорее исключение, чем правило. Ознакомиться с указанными вещами не составит труда даже водителям с небольшим опытом и сэкономить на ремонте. И в последствии может и не раз
Выручить в ситуации, когда машина не заводится.

Ваз 21124 на холодном поплавке

Практически каждый из владельцев отечественных ваз сталкивался с проблемой высоких оборотов холостого хода.То есть при запуске двигателя оценивается оборот, однако при нагреве двигателя не падает ниже 1500 или 1000 оборотов, что не является нормальным. Причин этому может быть несколько — и некорректно работающие ДПДЗ и регулятор холостого хода.

Для решения проблемы следует провести диагностику основных узлов и компонентов, влияющих на увеличение оборотов.

Почему могут быть высокие обороты холостого хода

Одной из основных причин может быть выход из строя RHX — регулятора холостого хода, именно он отвечает за регулировку оборотов двигателя на холостом ходу.Когда оборот может «плавать», увеличиваться и уменьшаться самопроизвольно. При полном выходе датчика из строя на холостом ходу машина может просто трепыхаться.

Также повышенные обороты могут быть вызваны неисправностью датчика положения дроссельной заслонки (ДПДЗ). Со временем влага попадает под датчик, что приводит к образованию оксида и ржавчины на штоке регулятора. Чтобы это проверить, нужно открутить датчик и внимательно осмотреть его и штангу. Если на них обнаружена ржавчина, их следует обработать проникающей смазкой или WD 40.

Как правило, проблема повышенных оборотов на ВАЗ 2110-12 именно в этих двух датчиках. Поэтому в первую очередь необходимо обратить на них внимание.

Где находятся датчики RXH и DPDZ

Итак, для начала проверим датчик регулятора холостого хода. Он расположен на дроссельном узле под датчиком ДПДЗ. Демонтировать его очень просто — снимите блок с датчика и отверните два болта его крепления с помощью крестовой отвертки.После этого вытащите датчик или сделайте диагностику, об этом читайте ниже.

Датчик положения дроссельной заслонки расположен над RXX и также фиксируется двумя болтами. Отключается довольно легко, не нужно снимать ни насадку на дросселе, ни саму дроссельную заслонку. Отсоединяем блок, откручиваем два болта и вытаскиваем датчик.

Чтобы убедиться, что проблема в высокой текучести действительно в одном из этих датчиков, а может быть и у друга сразу, их следует диагностировать.

Диагностика датчика PCH 2110

Можно несколькими способами. Для проверки нам понадобится мультиметр. Для начала опишем самый простой способ:

Метод проверки RXH 1

1. Отсоедините колодку от датчика и открутите датчик
2. Включить зажигание
3. Подсоедините блок к снятому датчику, игла в датчике должна быть выдвинута, если нет, датчик неисправен

Способ проверки RXX 2

1. Отсоединить минорную клемму АКБ
Мультиметр
2. Мы измеряем сопротивление внешней и внутренней обмоток RXX, при этом параметры сопротивления контактов A и B, а также C и D должны иметь показатели 40-80 Ом.
3. При нулевых значениях прибора необходимо заменить RXH на хороший, а в случае получения требуемых параметров проверить значения сопротивлений в парах B и C, A и D.
4. Мультиметр должен определить разрыв цепи
5. С такими индикаторами — ПЧ исправен, а при их отсутствии — регулятор подлежит замене.

Способ проверки RXH 3

1. Отсоединить колодку от датчика
2. С помощью вольтметра проверьте напряжение — «минус» идет на двигатель, а «плюс» — на выводы самого блока проводов A и D.
3. Зажигание включается, и полученные данные анализируются — напряжение должно быть в пределах двенадцати вольт, если проблема меньше, чем проблема с зарядом аккумулятора, если нет напряжения, нужно будет проверить электронный блок управления, и вся цепочка полностью.
4. Далее продолжаем осмотр при включении зажигания, и поочередно анализируем выводы A: B, C: D — оптимальное сопротивление будет около пятидесяти трех Ом; для нормальной работы сопротивление RXH будет бесконечно большим.

DPDC диагностика ВАЗ 2110

Для диагностики датчика нам понадобится вольтметр.

1. Необходимо включить зажигание и проверить напряжение напряжения между контактом бегунка и минусом. На вольтметре должно быть не более 0,7 В.
2. Теперь вам нужно повернуть пластиковый сектор, полностью открыв заслонку, затем снова измерить напряжение. Устройство должно показывать не менее 4 В.
3. Выключите зажигание и отсоедините разъем от датчика.Проверить сопротивление между контактом бегунка и некоторым выводом.
4. Медленно, поворачивая сектор, смотреть показания вольтметра. Убедитесь, что стрелка движется плавно и медленно, если вы заметили скачки — датчик положения дроссельной заслонки неисправен и заменен.

Признаки некорректной работы ДПДЗ

• Обнаружение динамики автомобиля
• Плавающая частота вращения холостого хода
• Рывок
• Повышенные обороты холостого хода
• Двигатель может болеть на холостом ходу

При обнаружении одного или нескольких из вышеперечисленных симптомов датчик проверяется и диагностируется описанным выше методом.

Какой датчик ДПДЗ выбрать для замены

• DPDZ / 2110 / GM 2112-1148200 Цена от 300 рублей
• ДПДЗ / 2110 / Борода 2112-1148200 Цена от 200 рублей
• DPDZ / 2110 / startwall VS-TP 0110 Цена от 200 рублей
• DPDZ / 2110 / Hofer HF 750260 Цена от 150 руб.
• ДПДЗ / 2110 / ЗАО Счет Маш 2112-1148200-05 Цена от 400 руб.
• ДПДЗ / 2110 / ОАО Рикор Электроникс 2112-1148200 Цена от 300 рублей

Замена датчика положения дроссельной заслонки Ваз 2110

Крестообразной отверткой откручиваем два болта болта крепления датчика, отсоединяем колодку и снимаем датчик.

При появлении следов ржавчины или окисления на штоке, регулирующем обороты, необходимо очистить его проникающей смазкой.

Вопрос, почему плавают холостые обороты, пожалуй, самый часто задаваемый вопрос, который касается двигателя. Действительно, неработающие проблемы, с которыми приходится сталкиваться автовладельцам.

Самое неприятное не в том, что это очень серьезно или ремонт будет слишком дорогим и трудоемким, а в том, что причин, по которым холостой ход может быть очень много.В этой статье я постараюсь помочь найти и устранить причину нестабильных оборотов двигателя, чтобы сэкономить ваше время и нервы.

Ищем независимую причину, по которой идолы на ВАЗ 2110 поплавок

1. Первое, на что рекомендую обратить внимание, это датчик массового расхода воздуха (ДМРВ или расходомер). Как проверить ДМРВ читайте.
2. Вторым «подозреваемым» обычно становится регулятор холостого хода (RXX), если после проверки расходомера вы ничего не нашли.
3. После этого осмотрите проводку датчика скорости (ДС).Как проверить и заменить DS читайте.
4. Следующим датчиком, который может вызвать плавающие холостые обороты, является датчик положения коленчатого вала (ДПКВ). Сам датчик вряд ли вышел из строя, скорее всего причина в проводке или микросхеме. Если не обнаружил ничего странного в проводке.
5. Узел дроссельной заслонки тоже часто может влиять на холостой ход, поэтому лишним не будет (датчик положения дроссельной заслонки), как и сам дроссель, возможно, он нуждается в чистке. Как почистить дроссельную заслонку написал.
6. Свечи, высоковольтные провода и модуль зажигания могут вызывать проблемы на холостом ходу, так что в первую очередь, а после и.
7. Часто засыпайте обороты двигателя из-за неисправного холостого хода электромагнитного клапана. Чтобы проверить этот клапан, отключите от него питание, затем включите зажигание и подключите провод питания к контакту клапана. При этом вы должны услышать отчетливый щелчок, если этого не произошло при подключении проводки к контакту, который подключается к «плюсовой» клемме аккумулятора. Если даже при этом вы не услышали щелчка, можно сделать вывод, что клапан неисправен. Если щелчок был, но обороты двигателя по-прежнему плавают, проверьте челюстью.

Помимо прочего проверьте в каком состоянии, есть ли возможность его замены. Убедитесь, что он работает как надо, а воздушный барабан отсутствует.

Если описанные выше советы и рекомендации не дали результата или вы не уверены, что сможете освоить такую ​​работу — обратитесь за помощью к профессионалам, специалисты быстро и точно определят источник неисправности и стабилизируют плавающий холостой двигатель. скорость.

Спасибо за внимание, буду рад, если кому то помогло.Если вы знаете другие причины или способы проверки, можете смело дополнять эту статью, используя форму комментариев. Перед новыми встречами позаботьтесь о себе и своей машине.

Многие владельцы ВАЗ-2112 могли столкнуться с тем, что на холостом ходу начинают плыть. Но не все знают, почему возникает этот эффект. В этой статье рассмотрим основные неисправности, а также методы их устранения.

Плавающая частота вращения коленчатого вала двигателя отображается на приборной панели

В автомобиле это не просто так начинает плавать обороты, это связано с работой многих систем. Прежде чем перейти к рассмотрению причин, стоит отметить, что с этим эффектом или нет, но, как показывает практика, результат по причинам один.

Рассмотрим основные проблемы появления плавающих оборотов на холостом ходу согласно практике автомобилистов и сервис-мануалам:

1. Проблема кроется в впрыске.
2. Нестабильная работа розжига.
3. Плохой расход топлива.
4. Отказ () датчика холостого хода.
5. Ошибка.

Способы устранения плавающих оборотов на 16 клапанной ВАЗ-2112

Прежде чем приступить к устранению причин, стоит отметить, что несвоевременный ремонт может привести к тому, что двигатель достигнет эффекта «Start Stop».Под ним подразумевается, что запустится мотор и сразу . Поэтому при малейшем появлении плавающих оборотов стоит проблема. Итак, приступаем к непосредственному ремонту.

Топливная система и все что с ней связано

Эффект плавающей скорости на холостом ходу может возникать из-за прерывистого впрыска. На старых карбюраторных авто бывает довольно часто, особенно зимой и после него. Итак, для устранения причин ВАЗ-2112 необходимо произвести следующие операции:

• Проверить , при необходимости отремонтировать или заменить.
• , который может засориться из-за некачественного топлива.
• Проверить и. Если необходимо.
• Проверить герметичность топливной рампы .
• Проведите диагностику проводки форсунок .

Если причина найдена, то эффект плавающих оборотов должен был быть потерян, если нет, то исследуйте оставшиеся системы.

Топливная система общего назначения

Зажигание

Зажигание автомобиля играет очень важную роль в регулировке оборотов.Стоит отметить, что неисправность свечей (), высоковольтных проводов или замка может повлиять на подготовку такого эффекта. Поэтому с этими узлами и деталями необходимо провести диагностику и при необходимости заменить их.

Датчик холостого хода может быть основной причиной плавающих оборотов

Дроссель

Дроссель до и после очистки

Ошибки EBC

Накопление ошибок электронного блока управления может повлечь за собой разные неверные команды. Один из них может бездействовать.Итак, для устранения проблемы нужно подключиться к автомобилю с помощью специального кабеля и сбросить все накопившиеся ошибки в ЭБУ.

Коды возможных ошибок ЭБУ

выводы

Диагностировать и устранить причину плавающих оборотов на холостом ходу для ВАЗ 2112 достаточно легко и просто, но такая операция может быть не на всех автомобилях. Поэтому рекомендуется в случае неисправности обращаться в специализированный автосервис, но, как показывает практика, обычно автолюбители справляются самостоятельно.

ВАЗ (LADA) 2112 1999-2008

Машина ВАЗ 21124, 1,6, 16 клапанов. Загорелась такая проблема и машина поддерживает машину, особенно в холодную погоду. Сначала как будто приходит сбой (машина задыхается), потом через какое-то время прет сама собой, как упала цепь.

Сходил на диагностику, показала ошибку кислородного датчика, показал плохую смесь. Он говорит, что его тип изменился. Взял у знакомого заведомо исправный комплект датчиков и машина стала работать на высоких оборотах.Утопил на перезагрузку, но машина вообще начала грохотать, а чек не переставал гореть. Что бы это могло быть?

ДМРВ, RHX, ДПДЗ, ДПКВ новые, давление в рампе в норме, меняли сетки АЗС, меняли воздушный фильтр, чистили заслонку, чистили форсунки, все равно не помогло. Что еще может повлиять на плохую смесь? Я так понимаю DK показывает ошибку, но на самом деле проблема в другом?

В общем открутил ДК, заметил что он черный, на холостых работа двигателя не троит, но как проехать какую то дистанцию ​​начинает тянуть.Отпускаем газ, обороты работают на больших, 1300-1500 o в минуту, сжатие в двигателе на 11-11,5. Усилитель тормозного вакуума новый, открутил свечи с белым налетом (как читал в инете, это говорит о плохой смеси). Что еще может в нашей чудо-машине Ваз? Честно говоря, давно уже замучила эта проблема)

Да, что-то посоветовать сложно, так как уже много чего заменено. Судя по свечам с белым налетом, у вашего двигателя плохая смесь.Исключая замененные вами датчики, остается предположить, что есть неучтенные воздушные сиденья. Надеюсь, что вы уже заменили свечи с наступлением холодов, на зиму всегда нужно ставить новые, чтобы был более уверенный запуск мотора.
Проверить вакуумные шланги на впускном коллекторе и другие места соединений (Rexiver, коллектор к блоку, расположение форсунок, например, сальники, кольца не плотно прилегают). При установке форсунок необходимо, например, смазать смазываемые уплотнительные кольца.А потом их можно разбить на сухие или боком, вот и воздушные сиденья, или утечка топлива.

А как чистить форсунки? Если как надо снимать с двигателя и отнести к сервису на промывочном стенде, то это правильно, там тоже можно было увидеть и опрыскать

Если вы пользовались смывкой, которая заливается в бак, то это не всегда наблюдается от этого, даже часто эффект получается: грязь в баке насмехается и гонит на двигатель, и там очень удачно можно забивать форсунки.А в вашем тексте я не увидел информации о датчике адсорбера. Если он неисправен, то в определенных точках могут быть перебои в работе двигателя.
Читал про замену РЧ, читал ДПДЗ. А сама дроссельная заслонка В тот момент, когда ты накинул педаль «Газ»? Или тросик тормозит в оболочке? Может ты проверил, но в описании твоего вопроса нет этой информации.

И после заменил DC, вы проверяли номер ошибки? Она могла поменять, потому что чек остался гореть.
Но реальная ошибка лямбда могла быть не в самом датчике, а например в плохом контакте на соединительной колодке проводов.
Отчет о номере ошибки.

Еще нужно проверить провода и разъемы на датчике кислорода, ДМРВ, ДПДЗ, проверить параметры работы датчика температуры охлаждающей жидкости, желательно ездить с подключенным сканером и в момент выхода из строя проверять параметры датчика датчики двигателя. Еще стоит проверить чистоту контактов разъема ЭБУ, так как проблема может быть в ЭБУ.На богатой смеси причины описаны, форсунки также можно проверить на стенде.

Утром не заводится форсунка ВАЗ 2110. Форсунка заводится долго из-за дтож

Устройство любой машины сложно. Отечественные модели не исключение. Автомобили ВАЗ, как и другие, могут испытывать непредвиденные поломки. Чаще всего они приводят к неправильной работе всех механизмов, а иногда даже к их выходу из строя. Некоторые автовладельцы сталкиваются с проблемой — ВАЗ 2110 не запускает 8-ми клапанный инжектор, крутится стартер.О причинах поломки и ремонта речь пойдет ниже.

Часто эта проблема возникает из-за вышедшего из строя аккумулятора. Однако если аккумулятор полностью заряжен и исправен, то неисправность не связана с этим.

Причины

Почему не заводится ВАЗ 2110? Это может быть связано с неисправностью:

1. Топливный насос
2. Датчики коленвала и распределительного вала
3. Свеча зажигания
4. Катушки зажигания.

Причины рассмотрены, но как их устранить? Подробнее об этом ниже.

Топливный насос

Если аккумулятор заряжен и исправен, а двигатель плохо заводится, то стоит начать проверку топливным насосом. Если он перестал работать, значит, двигатель не получает необходимого количества бензина, поэтому запуск невозможен.

Чтобы в этом убедиться, нужно проверить искру на свечах зажигания. Если есть искра, то проблему следует устранить после замены бензонасоса.

Замена топливного насоса производится следующим образом:

1. Отсоедините отрицательную клемму АКБ.

2. Затем открутите крышку топливного насоса.

3. Следующим шагом является снятие разъемов с помпы.

4. Теперь есть свободный доступ к устройству. Необходимо ослабить хомут топливопровода.

5. На этом этапе вам понадобится ключ. Здесь нужно открутить стропы, но перед этим сбросить давление. После демонтажа рекомендуется также заменить уплотнительные кольца на топливопроводах.

6. Выкрутите болты уплотнительной крышки (8 шт.) А потом удалите.

7. Теперь нужно снять неисправный топливный насос и установить новый в обратной последовательности.

Не запускается на прогретом двигателе

Если ВАЗ 2110 плохо заводится на горячем, то проблема, скорее всего, связана с форсунками. Для проверки необходимо попробовать запустить двигатель. Если при этом стартер крутится, топливный насос исправен, а свечи залиты, значит, форсунки забиты. Их нужно промыть.Однако сначала необходимо снять форсунки. Вот инструкция:

1. Для начала нужно разобрать форсунки. Для этого подождите, пока двигатель остынет, затем отсоедините разъемы топливного насоса;
2. Запустите двигатель и повторяйте до тех пор, пока не исчезнет реакция на повороты ключа. Таким образом можно снизить давление в системе электроснабжения;
3. Снимите минусовую клемму с АКБ, а также с аппарели, нужно отсоединить патрубки и разъемы;
4. Демонтировать впускной коллектор вместе с дроссельной заслонкой и трубопроводом;
5. Теперь можно приступить к снятию топливной рампы вместе с форсунками;
6. От него нужно отсоединить скобы крепления и демонтировать форсунки.

Промывочные форсунки:

1. Первым делом снимаем резиновые кольца. Тогда лучше всего на их место установить новые;
2. Теперь вам нужно очистить форсунки, а также воронкообразные поверхности;
3. Далее нужно смоделировать работу форсунок в двигателе, подключив к ним 2 провода от аккумулятора, а также кнопку;
4. Для промывки форсунок нужно приготовить чистящую жидкость, которую можно заливать в баллон для чистки карбюраторов.Его нужно подключать к насадкам максимально плотно и плотно;
5. Теперь вам нужно добавить ополаскиватель и одновременно нажать кнопку. Это следует продолжать до тех пор, пока жидкость не будет выходить из небулайзера равномерно. После этого процесс можно считать завершенным.

Холодный двигатель не запускается

Что делать, если ВАЗ 2110 плохо заводится? Если при этом стартер крутится, аккумулятор исправен, но запуск все равно не происходит, то нужно обратить внимание на свечи зажигания.

Что делать? Свечи необходимо открутить, а затем нагреть и установить новые. Затем запустите двигатель. Если он запускается, значит проблема в неисправных свечах зажигания. Если проблема не проходит, то нужно обращаться на СТО, так как самостоятельно такую ​​неисправность устранить не получится. Нужна диагностика.

Двигатель запускается и глохнет

Некоторые владельцы 8-ми клапанной форсунки ВАЗ 2110 тоже сталкиваются с такой проблемой, что двигатель заводится и сразу глохнет.При этом, как правило, на панели приборов загорается лампочка с восклицательным знаком. Это указывает на необходимость замены стартера, поскольку он вышел из строя.

Процесс замены:

1. Для удобства демонтажа лучше всего снять корпус воздушного фильтра, а также необходимо отсоединить минусовую клемму от АКБ;
2. Теперь есть свободный доступ к стартеру. На нем нужно отсоединить разъем тягового реле
.
3. Ключом на 13 откручиваем провод от плюсовой клеммы стартера, после чего отсоединяем провод

4.Теперь нужно открутить 3 болта крепления, после чего снять старый стартер и установить новый.

Выход

Как оказалось проблема с тем, что у автомобиля ВАЗ 2110 форсунка 8 клапанов не так страшна, как может показаться на первый взгляд. Для его устранения нужно просто определить причину неисправности и устранить ее.

.
Спрашивает : Баранов Иван.
Суть вопроса : Автомобиль ВАЗ-2112 не заводится на холодном? Что делать?

Добрый день, у меня ВАЗ-2112 2005 года выпуска, с двигателем 16 клапанов.А не так давно на холодном начал испытывать трудности с запуском. При этом может просто не запуститься, а завести иногда бывает сложно. Подскажите, что может быть не так?

Причин того, что после ночной стоянки автомобилисту может быть сложно запустить двигатель, может быть множество. Это касается и тех ситуаций, когда вечером машина завелась без дефектов, а уже утром были проблемы, как говорится на лицо.

Следующие две вкладки изменяют содержимое ниже.

Всю жизнь меня окружали машины! Сначала в деревне, в первом классе бегала на тракторе по полям, потом была JAWA, после копейки. Сейчас я учусь на третьем курсе «Политехника» на автомобильном факультете. Я подрабатываю автомехаником, помогаю ремонтировать машины всем своим друзьям.

В этой статье мы разберем, какие самые основные причины влияют на сложный запуск ВАЗ-2112 с холодным двигателем и как их можно быстро устранить.

На видео выше показан стандартный пример того, как ВАЗ-2112 не заводится на холодном.

Принцип пуска

Чтобы узнать, почему двигатель не запускается, необходимо точно знать, как он работает. Основа для запуска двигателя, которая зависит от системы зажигания и топливно-воздушной смеси, которая подается в определенных пропорциях. Поэтому, если какой-либо из этих компонентов не работает должным образом, запуск становится затруднительным или просто невозможным.

Основные причины

Среди всех причин, по которым запуск двигателя может быть затруднительным, можно выделить основные, которые выделяются при плохом запуске холодного двигателя:

• Низкий заряд аккумулятора — эта причина чаще всего возникает в холодное время года, когда температура окружающей среды значительно ниже 0 градусов по Цельсию. Так как в таких условиях посаженный автомобильный аккумулятор может очень быстро разрядиться. Эту проблему можно решить, просто заменив батарею на новую или периодически обслуживая старую для ее подзарядки.

  На редакционной машине разряжалась батарея. Правда, это была 8-клапанная ВАЗ-2112. Но смысл тот же.

• При дальнейшем осмотре системы зажигания обратите внимание на состояние отдельных катушек и свечей зажигания. … Проверьте их на наличие трещин и видимых следов износа. Также обратите особое внимание на состояние рабочей поверхности свечей, так как их состояние может многое сказать.

  Порядок демонтажа значения не имеет.

• Проверить давление в топливной рампе, чтобы правильно сделать.

  Фактически рампа находится под давлением

• хоть и не основной, но также может быть причиной затрудненного запуска двигателя. …

  Дроссельная заслонка до и после очистки

• Воздушный фильтр и датчик массового расхода воздуха — Воздушный фильтр должен быть чистым, чтобы вся необходимая воздушная масса проходила в цилиндры и смешивалась с необходимым количеством топлива. Что делать, если.

  Подключаем щупы измерительного прибора: красный к желтому, а черный к зеленому (к массе датчика).

Недостаточное давление масла в двигателе

Эта причина характерна именно для холодного двигателя, так как загустевшему маслу при недостаточном давлении намного сложнее пробиться к основным узлам и агрегатам двигателя. В этом случае можно заметить. Однако, как показывает практика, такие проблемы встречаются нечасто.

Как видите, проблемы с запуском двигателя на холоде не редкость, и тому могут быть разные причины.Их следует решать от наименее сложных к наиболее сложным. Поскольку даже незначительная проблема в небольшом агрегате может послужить отказом в запуске всего двигателя.

Как легко заводиться холодной зимой

Совет! Для того, чтобы значительно облегчить запуск двигателя в холодное время года, рекомендуем в автозапуск на автомобиле установить сигнализацию.

Разогревание каждый раз. Расход топлива пострадает, но вероятность запуска в сильный мороз увеличится

Если температура опускается ниже 20 градусов с минусом, то можно настроить автоматический запуск двигателя каждые три часа.Это позволит не только сесть в теплый автомобиль зимой, но и не даст маслу загустеть при сильных ночных морозах, что, безусловно, благотворно скажется на состоянии двигателя в целом.

Автомобиль ВАЗ 2110 с 8 клапанами (инжектор) очень популярен в России. Эта машина не вызывает особых проблем в эксплуатации. Но бывают случаи, когда ВАЗ 2110 8 клапанов (инжектор) не заводится. Что делать? Сегодня мы постараемся ответить на этот вопрос.

Аккумулятор

Первое, на что стоит обратить внимание, это аккумулятор. Откройте капот и посмотрите, плотно ли затянуты клеммы. Банальная причина того, что не запускается ВАЗ 2110 8 клапанов (форсунка) — плохая подгонка плюсовой или минусовой клеммы. Но не исключайте разрядку самого аккумулятора, особенно зимой или после длительного простоя. Вам нужно измерить напряжение аккумулятора. Если он ниже 12, его следует зарядить. Аккумулятор выдает нормальный пусковой ток в 14-14.5 Вольт. Полезный совет опытных автомобилистов — зимой снимайте аккумулятор на ночь и храните дома. Таким образом, у вас будет больше шансов успешно запустить двигатель. Вы потратите гораздо меньше времени, чем возитесь с зарядным устройством (особенно если машина припаркована во дворе, а не в гараже). А когда машине больше недели, снимите с нее одну из клемм. Некоторые элементы могут работать постоянно и немного снижать напряжение.

Стартер не крутится

Что делать, если АКБ на ВАЗ 2110 8 клапанов (форсунка) в норме, но стартер не крутится?

Одна из причин этого — реле.Слушайте щелчки при запуске. В противном случае реле вышло из строя. Иногда он замыкается на землю — переместите его, и проблема решится сама собой.

Предохранитель

Хорошая идея — проверить такие детали, как предохранители. Форсунка ВАЗ 2110 8 клапанная может не заводиться из-за перегоревших элементов. Откройте блок предохранителей и проверьте целостность предохранителя. По центру проходит тонкий провод — при силе тока выше определенного значения (5,15,20 Ампер) он перегорает.

В нашем случае это может быть предохранитель бензонасоса.Если он не гудит, это определенно проблема. Часто замена предохранителя приводит к его повторной активации.

Свечи

Если зажигание включено (форсунка ВАЗ 2110 8 клапанов в том числе), аккумулятор заряжен и предохранители исправны, нужно проверить свечи. Это одна из распространенных проблем, возникающих в двигателях с впрыском. По какой-то причине машина не заводится, а бензин продолжает поступать в камеру сгорания. В результате свечи залиты топливом. И вместо искры горючая смесь гасит свечи.Они промокают.

Искра проходит мимо электрода, и воспламенения не происходит. Совет опытных автолюбителей: при повороте ключа зажигания нужно нажимать акселератор «в пол». Это высушит камеру сгорания — в нее попадет больше воздуха. Если после трех-пяти попыток запустить двигатель не удается, не разряжайте аккумулятор. Для проверки нам нужно открутить свечи. Здесь вам понадобится специальный шестигранный ключ. Для каждой модели свечи он имеет разный диаметр.Сначала снимите провод высокого напряжения. Делать это нужно очень осторожно. Если потянуть с силой, он сломается, и починить его будет невозможно. Поверните его по часовой стрелке и против часовой стрелки и слегка потяните на себя (основание). Откручиваем элемент и смотрим на электрод. Если торец свечи мокрый, а сам по себе имеет характерный запах бензина, значит, она «залита».

Как сушить свечу?

Как мы уже говорили, заводиться можно при нажатой педали газа.Но это не всегда срабатывает. Они могут быть покрыты отложениями масла или нагара. Итак, несем скрученные свечи в теплую комнату. Обязательно обратите внимание на цвет электрода. Если он красный, значит, вы использовали топливо с большим количеством присадок. Они убивают не только свечи, но и кислородные датчики. Форсунка ВАЗ 2110 из 8 клапанов с черным налетом свечей свидетельствует о попадании масла в камеру сгорания. Это могут быть прогоревшие кольца или сальники клапанов.

Но каким бы ни был налет, свечу необходимо высушить и обработать кислотой.Он не разъедает электроды — даже лучше. Если нет времени, протираем от налета и бензина и устанавливаем на место. Часто искра не попадает на электрод из-за нагара. Поэтому ВАЗ 2110 8 клапанов (инжектор) не заводится.

Смотрим на датчики

Иногда машина не заводится из-за неисправной электроники. Если в автомобиле неисправен датчик коленвала, это серьезная проблема. В случае такой неисправности ни в коем случае не заводите автомобиль.Электроника не может зафиксировать положение вала и отказывается управлять двигателем.

Как это проверить?

Для этого нам понадобится мультиметр. Замеряем сопротивление катушки датчика коленвала. Оно должно составлять от 500 до 700 Ом. На самом мультиметре выставляем предел в 200 милливольт и присоединяем щупы к выходам датчиков.

Несколько раз рисуем стальной объект перед сердечником. Если элемент исправен, он должен его распознать, и вышеописанные показания будут на мультиметре.Если их нет, датчик пришел в негодность. Не ремонтируется — просто замена.

Фильтры

Бывает, что машина перестает заводиться из-за грязного фильтра. Их всего двое. Это топливо и воздух. Вам нужно проверить оба, но сначала последний (так как его легче удалить). Если его состояние плохое, его необходимо заменить.

В этом случае воздух не может попасть в цилиндры, из-за чего в камере много бензина и заливает свечи на ВАЗ 2110 8 клапанов.Форсунка также может выйти из строя из-за плохой подачи самого топлива. В этом случае замените бензиновый фильтр. При покупке учтите, что есть карбюраторный и инжекторный фильтры. Их легко спутать, но они рассчитаны на разное давление.

Форсунка

Основным отличием системы впрыска от системы питания карбюратора является отсутствие форсунок в последней. Смесь готовится под высоким давлением. Если инжектор его не выдаст, машина не будет хорошо заводиться и будет работать нестабильно.Из-за некачественного топлива он забивается. Причем для этого достаточно частиц пыли размером более 10 мкм. Как проверить? Если двигатель все еще запускается, послушайте, как он работает. Если троит, а форсунка на этом баллоне холодная, значит пришла в негодность. Очистить его от грязи можно с помощью ультразвука. Эта процедура проводится на специализированном стенде.

Плохо заводится и закипает

В данном случае причина кроется в охлаждающей жидкости. Проверьте ее уровень. При необходимости разбавить дистиллированной водой.Однако смешивать антифризы разных марок не нужно. Может вспениться, что еще больше ускорит перегрев.

Термостат также может сломаться. Форсунка ВАЗ 2110 8 клапанная оснащена двухпоршневым элементом. Проверить это очень просто. Для этого потребуется плита и кастрюля с водой. Помещаем термостат в емкость и ждем, пока закипит вода. Если пузыри выходят, а поршень не двигается, значит, элемент неисправен. Металлический корпус термостата указывает температуру, при которой он должен работать.Элемент не ремонтируется — его можно только заменить. В результате система не может регулировать рабочую температуру антифриза. Охлаждающая жидкость движется только по небольшому кругу. И машина может плохо завестись (через раз) из-за неправильно отрегулированного зажигания. Большинство из «десятков» — это трабл зажигания. Здесь нужно установить правильный угол упора.

Вывод

Итак, мы выяснили, по каким причинам не заводится форсунка ВАЗ 2110. Во время работы следуйте процедуре замены расходных материалов.Топливный и воздушный фильтр необходимо менять через 40 и 10 тысяч километров соответственно. Свечи зажигания служат от 20 до 40 тысяч. Аккумулятор рекомендуется менять раз в пять лет, а по возможности «скидывать» клеммы и согревать. А антифриз нужно менять раз в два года. Со временем в нем образуются соли и осадки, которые оседают на стенках и препятствуют нормальному отведению тепла. Если вы будете содержать машину в хорошем техническом состоянии, проблемы с запуском двигателя вам не страшны.

Среди существующих причин, из-за которых двигатель плохо запускается, необходимо выделить несколько:

1. Разрядился аккумулятор. Это частая причина и обычно происходит зимой, когда температура воздуха намного ниже нуля. В таких условиях слабый автомобильный аккумулятор очень динамично теряет остаточный заряд. Эта проблема решается достаточно быстро. Батарею нужно поменять на новую или хорошо зарядить старую.
2. Топливный насос. Автомобиль по-прежнему не заводится при нормальном питании от аккумуляторной батареи.Вторая причина проблемы, скорее всего, кроется в топливном насосе. Двигатель вашего автомобиля может не запуститься из-за нехватки бензина в топливной системе. Это может быть связано с неработающим бензонасосом, подающим топливо из бензобака. Проверить эту неисправность довольно просто. Если в свечах есть искра, но двигатель не запускается, то причиной простоя является бензонасос.
3. Датчики. Следующей, не менее частой причиной, могут быть датчики коленвала или распредвала. Эти устройства похожи, но расположены в разных местах: над и под автомобилем.Если аккумулятор полностью заряжен, а бензонасос в порядке, то нужно проверить состояние датчиков. Диагностировать состояние датчиков можно на СТО или самостоятельно. Проверьте, есть ли искра на свечах зажигания при включении зажигания. Если искры нет, причина может быть в неработающем датчике.
4. Свечи. Они отвечают за подачу искры, которая необходима для воспламенения топливовоздушной смеси. Свечи при постоянных нагрузках выходят из строя, загрязняются, покрываются нагаром.Поэтому нужно проверить их состояние, удалить нагар и промыть. Но лучше на время проверки заменить их на новые. Если двигатель запустится, оставьте их на месте. Если нет, продолжайте искать проблемный участок.
5. Сигнализация. В некоторых случаях бывает, что неисправная сигнализация влияет на работу системы зажигания. Если причина поломки не была обнаружена в предыдущих элементах автомобиля, нужно отметить эту опцию. Причина, по которой автомобиль не заводится, редко связана с сигнализацией, но ее все же стоит проверить.
6. Газораспределительный механизм. Самостоятельно диагностировать инжекторный ВАЗ-2110 сложно, поэтому лучше, если эта работа будет выполнена специалистами СТО на необходимом оборудовании. Во избежание неисправностей газораспределительного механизма не заправляйте бензобак топливом с низким октановым числом. Оптимальный вариант для ВАЗ-2110 с инжектором — АИ-95, а на крайний случай — АИ-92.
7. Зажигание. Возможно, у вашей машины просто нет зажигания, что затрудняет запуск.В этом случае неисправность будет заключаться в раннем или позднем зажигании, которое появляется из-за вибрации. Со временем крышка распределителя на автомобиле немного поворачивается, в результате чего искра подается неравномерно. Это приводит к неполному сгоранию топлива в цилиндрах, и двигатель начинает работать втрое. Избавиться от этой проблемы можно, повернув крышку распределителя против часовой стрелки.

Схема подключения датчика скорости ВАЗ 2110 Форсунка. Распиновка датчика скорости ВАЗ и схема подключения ДС

Любой существующий автомобиль в мире в обязательном порядке оборудован специальной системой, предназначенной для измерения скорости автомобиля и передачи этой информации на ЭБУ.В автомобилях с карбюратором используется тросовая (механическая) система спидометра, поэтому датчик скорости здесь не требуется. Поэтому на ВАЗ 2110, 2111 и 2112 он устанавливается только на инжекторных автомобилях — эта система электронная и отвечает за управление работой силового агрегата. Замена датчика скорости — мероприятие довольно трудоемкое, но совсем не сложное. Об этом далее в статье.

Назначение данного устройства — «Установление» угла зажигания, контроль качества топливных смесей и правильной подачи топлива.Датчик собирает для инжектора двигателя массу информации, такой как обороты двигателя, уровень детонации, скорость и так далее, и передает на электронный блок цифровые сигналы. В свою очередь, здесь проверяются эти данные и вносятся соответствующие корректировки в работу инжектора. Как правило, датчик скорости находится под капотом, в моторном отсеке, возле выпускного коллектора.

Признаки неисправности датчика скорости

Если вдруг отказывается работать одометр, а спидометр «валяется» относительно километра и скорости или работает рывками — это свидетельствует о некорректной работе датчика скорости или привода.Также возможны проблемы в электрокопии, перепутана распиновка, подводит разъем и тд. Кроме того, неисправность датчика скорости может быть еще и тем, что автомобиль глохнет на холостом ходу, но это может быть масса других причин. Конечно, если спидометр дает заведомо ложные показания, а на панели приборов горит лампа «Check Engine», значит, причина в вышедшем из строя датчике скорости.

Диагностика Датчик скорости

Первый способ диагностики датчика скорости:

Второй способ диагностики датчика скорости:

Обратите внимание, что данные методы проверки подходят только для датчиков скорости, использующих в своей работе эффект Холла.

Сенсорный контроллер, как купить новый контроллер, на что обращать внимание при покупке

При выборе нового датчика скорости обратите внимание на следующие моменты: Желательно, чтобы разъемы внутри блоков имели обозначения — «-», «a», «+», вместо стандартных «1,« 2 », «3». На самом деле принципиального значения это не имеет, но распиновка будет осуществляться быстрее и главное правильно.

Еще один немаловажный момент — отдавайте предпочтение устройствам с металлическим стержнем, так как они прослужат более полугода, «выпущенный» пластик.Обязательно проверьте, была ли штанга оснащена шайбой, как она вращается и есть ли люфт.

Инструменты, приспособления и расходные материалы

1. Клавиши на «21» и «22».
2. Трансмиссионное масло.
3. Новый контроллер.

Подготовительные работы, как добраться до контроллера и заменить его на новый

Распиновка проводов, обращать особое внимание на мультиметр

Обращаем внимание на распиновку внутри колодки.Когда зажигание включено, вы определяете, к какому разъему подключен какой разъем. Если вы подсоединили провод к плюсовому разъему, а мультиметр показывает «минус», то следует срочно поменять полярность. Поэтому желательно взять блок с соответствующими обозначениями. Но если не получилось, можно взять обычный. В данном случае распиновка следующая: 1 — это «+», 2 — «сигнальный выход», а 3 — «-».

На последнем этапе не забудьте проверить привод, а также работу транспортного средства в целом при вывешивании колес или во время движения автомобиля.

На каждом автомобиле, независимо от его класса, производителя или страны происхождения, нет обязательной системы, отвечающей за скорость и количество километров. Ваз 2110 не исключение. Но только на укол.

Карбюраторные модели применяют тросовую механическую систему. Спидометр работает, т.к. датчика скорости здесь нет. Он просто не нужен.

Что это нужно для чего

Работа по датчику скорости огромна. Сообщает электронному блоку управления информацию о правильной подаче топлива, определяет и устанавливает угол опережения зажигания, отвечает за качество топливовоздушной смеси.

Датчик собирает всевозможные данные и передает их в виде сигналов в электронный блок управления. Там проверяется информация, вносятся соответствующие корректировки в работу инжекторного двигателя.

Признаки неисправности

Если одометр на вашем автомобиле не работает, датчик спидометра работает с определенными рывками или не дает соответствующих данных о реальности, возможно, устройство вышло из строя.

Проблема может заключаться в том, что нарушена схема подключения, наблюдаются нарушения в электросхеме, не работает разъем.Кроме того, проблема датчика скорости не редко становится проблемой, которую сбивают с толку в процессе сборки.

Косвенный признак неисправности — машина глохнет при работе на холостых оборотах.

Вы, как водитель, легко заметите наличие некорректных показателей на спидометре, а также обратите внимание на сигнальную лампу, требующую проверки двигателя (Check Engine). Если такое явление обнаружено, сомневаться не приходится — датчик скорости обязательно.

Поиск поломки

Чтобы приступить к устранению проблемы, сначала необходимо найти устройство. По фото можно определить, как внешне выглядит датчик скорости на ВАЗ 2110.

Что касается его расположения, ищите в пространстве ротора в непосредственной близости от выпускного коллектора. Честно говоря, место, где он установлен, нельзя назвать идеальным. Все дело в коллекционере. Во время машины нагревается коллектор. Провода датчика трутся о него, что со временем приводит к неисправностям, короткому замыканию.

А как проверить датчик скорости на автомобиле ВАЗ 2110? В первую очередь визуально. Обязательно убедитесь, что кабель не натянут. Часто проблемы с устройством возникают именно из-за него.

После проверки прибора визуально, и без определения наличия поломки он сообщает нам о неисправности самого элемента. Такая проблема решается заменой.

Подготовительные мероприятия

Грамотная замена датчика скорости на ВАЗ 2110 подразумевает обязательную покупку нового прибора, отвечающего всем требованиям вашего автомобиля.

На самом деле, покупая устройство, придерживайтесь двух основных правил.

1. Выберите датчик, разъемы внутри колодок которого обозначены — и +. Обычно бывает обозначение 1,2 и 3. Принципиальной разницы между ними нет, пикап выполнить несложно, именно с такой маркировкой будет намного проще. Именно неправильное подключение часто становится причиной того, что вам приходится обращаться за помощью на СТО. А это совершенно разные финансовые затраты.
2. Стержень на элементе должен быть металлическим. Если стержень пластиковый, он прослужит вам около 6 месяцев. Не в ваших интересах регулярно заменять. Но не забудьте проверить металлический стержень, правильность поворота, а также наличие шайб в комплектации.

Замена

Теперь к вопросу как заменить. Для этого демонтируем старое устройство и вставляем на его место новое. Пошагово ваши действия выглядят так:

• Снимите минусовой провод с аккумуляторной батареи, что позволит сделать авто;
• Теперь отключаем провода от датчика и запоминаем, в каком виде была распиновка;
• Извлекает устройство простым вращением руки.Инструменты обычно не используются. Но если аппарат сидит плотно, то используйте клавиши на 22 или 21 миллиметр. В зависимости от модификации вашей «десятки» конструкция сенсора может незначительно отличаться;
• Параллельно советуем проверить проводку;
• После снятия счетчика отверните стопорную гайку, на которой трос держится на коробке передач трансмиссии;
• Снимите осторожно, чтобы шток не упал в коробку. В таком случае придется полностью разбирать КПП.Это явно не в ваших интересах;
• Новое устройство с резиновым кольцом необходимо смазать трансмиссионной жидкостью, чтобы фиксация на новом месте оказалась максимально надежной;
• Сборка производится в обратной последовательности;
• Обратите особое внимание на распиновку. Подключите мультиметр, включив зажигание. Если прибор показал «минус», значит, вы подключили провод к плюсу, чего категорически нельзя делать. Поэтому изначально мы посоветовали использовать датчик, у которого нет обозначений 1, 2 и 3.

Если вы избегаете использования нового устройства с неудобной маркировкой 1, 2 и 3, то вы забыли важную деталь распиновки:

• 1 соответствует «+»;
• 2 указывает выходной сигнал;
• 3 — это «-».

После замены элемента не забудьте проверить устройство в действии. Для этого можно уменьшить передние колеса или просто проехаться на машине по местности. Если спидометр и одометр показывают верную информацию, вы можете прочитать выполненную работу своими руками.

Датчик скорости ВАЗ 2110 — важный элемент электронной системы управления двигателем, поэтому встретить его можно только на инжекторных «десятках».

Где датчик скорости на ВАЗ 2110?

В «десятке» датчик скорости находится на коробке передач.

Если поподробнее, то следует на открытом пространстве, в моторном отсеке, рядом с выходным коллектором — между гибким валом и приводом спидометра. Датчик установлен вертикально.

Принцип работы.

Принцип действия датчика скорости ВАЗ 2110 основан на эффекте Холла: передавая электрические импульсы (в автомобилях марки ВАЗ, кстати, используется всего 6 таких импульсов) в ЭБУ, датчик информирует о наличии скорость вращения ведущего катка машины, на основании которой блок управления не просто влияет на показания стрелки / километра спидометра, но и контролирует работу двигателя, посылая необходимые сигналы регулятору холостого хода и дроссельной заслонке датчик положения.

Когда нужна диагностика?

Из-за ограниченного количества импульсов и по многим другим причинам (моторное масло, грязь попала на датчик, окислились контакты или провода, расположенные рядом с датчиком скорости, есть механические повреждения детали и др.) В «десятках» Часто можно наблюдать огрехи в работе спидометра или его полную неработоспособность. Одновременно с этим чаще всего возникают проблемы при движении на холостых оборотах и ​​загорается системная лампа «Проверка» (код ошибки «24»).Как бы то ни было, любое из названий знаков требует от автовладельца обязательной диагностики датчика скорости, ведь причины неисправностей могут кроиться в нем, а могут быть совершенно разными.

Как проверить датчик скорости ВАЗ 2110?

Есть всего 3 способа проверить датчик скорости «десятки». Один из них предполагает использование контрольной лампы, два других построены по схеме.

Но перед тем, как переключаться на какой-либо из них, убедитесь, что на контактах есть заземление и напряжение, для этого отсоедините электрический разъем от датчика, просто отжав «усы» и снимите микросхему, причем каждый из них.Один из контактов должен показывать напряжение 12 В.

Если с питанием все в порядке, переходите непосредственно к самой диагностике.

Способ №1 осуществляется по приведенной выше схеме без снятия датчика с автомобиля.

1. Тема передних колес.
2. С помощью штатных проводов (если у вас есть помощник) или зажимами типа «крокодил» (если у вас нет помощника) подключите вольтметр к датчику скорости, не забывая ток к нему.
3. Установите КПП в положение трансмиссии и поверните колесо.
4. Если с датчиком все в порядке, в ответ на эти действия вы увидите изменения импульсного контактного напряжения — между выходом и массой — чем больше скорость, тем больше напряжение. Диапазон изменения 0,5-10В.

Способ №2 осуществляется по приведенной выше схеме на снятом с автомобиля датчике.

1. Снимите датчик скорости (как это сделать, подробно будет описано ниже — в инструкции по его замене).
2. Используя провода, еще раз повторяем вышеописанную схему.
3. Возьмите трубку, пассатати или любой другой известный уровень техники, позволяющий прокручивать ось датчика (здесь, главное, не забывайте о технике безопасности), и поверните датчик вокруг своей оси.
4. Показания мультиметра (от 0,5В до 10В) покажут, что с датчиком все в порядке.

Метод № 3 — «Проверка лампочки».

Относится к датчику скорости без снятия с автомобиля.

1. С помощью домкрата поднимите ведущие колеса на землю.
2. По схеме подключить лампочку к диагностируемому элементу.
3. Поставить коробку передач на 5 передачу и осветлить колесо. Лампочка должна замерзнуть. Если этого не произошло (при наличии напряжения в сети, естественно) датчик следует заменить.

Замена датчика скорости ВАЗ 2110: подробная инструкция к действию.

1. Предварительно обесточить машину (сняв провод с минусовой клеммы АКБ), сжать рычаги по бокам датчика к центру, и отсоединить от него колодку проводов.

1. Снимите датчик скорости, просто повернув его против часовой стрелки (руками или ключом на «21», и установите новый.

1. Затяните датчик до упора, прикрепите к нему проволочную колодку, соблюдая полярность.

Будьте осторожны! В процессе такого, казалось бы, была бы очень большая вероятность поломки тяги привода и попадания его обломков внутрь привода.

Если этого еще можно избежать, действуйте следующим образом:

• откручиваем крепление спидометра (гайка с шайбой) ключом на «10»;

• попробуем вытащить на себя, если не получается — угощайтесь накидным ключом на «14», главное не снимайте тягу, иначе придется разбирать всю КПП;

• Дальнейшие действия зависят от удачи и вашего желания.Можно просто заменить ложу (при покупке обязательно сравнить его маркировку с неудачной деталью, так как количество зубьев на шестерне может быть разным), а можно попробовать убрать мусор, особенно если он пластиковый: расколоть проволоку на огне и залить ей фрагмент, дождаться, пока проволока остынет, и удалить ее вместе с пластиком. Если внутри остались более мелкие предметы, можно попробовать стряхнуть семечком или ножницами, в случае неудачи — стержень меняется.

Важно! В новом резиновом уплотнении перед установкой отсутствует моторное масло, а сам шток — красный герметик, потому что в приводе он уже не фиксируется.

Видео.

Любая машина оснащена системой, которая показывает скорость движения и километр (пройденное расстояние). Это спидометр, который представляет собой прибор для определения мгновенной скорости, дает возможность узнать, какая максимальная скорость ВАЗ 2110.

Датчики скорости устанавливаются только в инжекторных автомобилях, где есть карбюраторные двигатели, их нет. Это устройство отвечает за подачу и расход топлива, угол опережения зажигания, а также контролирует качество горючей смеси.Все данные передаются в электронный блок управления, который находится под управлением инжектора.

До появления датчиков на каждый карбюратор Двигатель Механические приводы спидометра были установлены. На автомобили ВАЗ 2010 года выпуска до 2006 года устанавливаются механические приводы. Новые автомобили, выпущенные после 2006 года, оснащены электронными датчиками.

Датчик скорости ВАЗ 2110 16 клапанов Признаки неисправности

Поломки могут проявиться:

• наличие перебоев в работе, ложные данные в показаниях приборов для определения скорости и измерения количества скорости вращения;
• Отсутствие устойчивой работы двигателя на холостом ходу;
• поворот Check Engine (Проверка двигателя) на панели приборов;
• Прекращение выдачи ошибок об отсутствии или прерывании сигналов датчиков (P0500 и P0503) компьютером.

Эти проблемы возникают по разным причинам: загрязнены разъемы датчика, нарушен контакт или целостность провода, соединяющего компьютер с датчиком.

Всегда нужна замена

Информация, передаваемая датчиком скорости в ЭБУ, очень важна, именно от нее зависят приборы, о которых шла речь выше. Также эта информация влияет на качество топливной смеси, которая подается в цилиндры, частоту оборотов на холостых оборотах, стабильность работы двигателя и количество израсходованного топлива.

При неисправности датчика электронный блок не может определить, движется ли машина или стоит. При этом появляются плавающие обороты, двигатель начинает глохнуть, и расход топлива будет намного больше.

Проведение ДС техосмотра Доступно каждому автомобилисту. Чтобы найти неисправность, нужно знать, где она находится в ВАЗ-2110. Датчик находится в моторном отсеке под капотом, в моторном отсеке. Рядом выпускной коллектор (а на ВАЗ-2112 16 клапанов он расположен вверху коробки передач, полностью виден и доступен из пространства лобового стекла).

Провода трутся об коллектор, это может вызвать повреждение. Иногда бывает достаточно изолировать их и расположить так, чтобы не было контакта с коллектором.

Не забывайте о лазе троса, который может стать причиной обрыва. Если такой проблемы нет, значит нужно искать ее в самом датчике или в его накопителе.

Для успешной замены датчика скорости ВАЗ-2110 сначала восстанавливается работоспособность спидометра.

Сколько меняется

В случае, если проводка и контакты в порядке, замена датчика необходима. Его стоимость варьируется от 170 до 400 рублей. Замена тоже займет немного, от 100 до 150.

Для покупки нужно знать номера датчиков в справочнике. Номер 2110-3843010F соответствует датчику механического привода, а номер 2170-3843010 — электронному. Датчики желательно выбирать с обозначениями «-», «A», «+», а не 1, 2, 3, это поможет быстрее сделать распиновку.Необходимо обращать внимание на производителя, чтобы не приобретать некачественный товар. Привод должен быть полностью металлическим.

Пошаговая замена датчика скорости ВАЗ-2110 на 8 и 16 клапанов

Для самостоятельной замены датчика скорости достаточно иметь под рукой два-три ключа (10, 21, 22) и крестоносец.

1. Отключает ток на автомате, для этого с АКБ снимается разъем.
2. От датчика отключен разъем проводов, на котором рекомендуется запомнить распиновку.
3. Датчик можно открутить вручную или с помощью ключей 21 или 22 (в зависимости от исполнения).
4. Состояние привода изучается. После снятия датчика гайка откручивается ключом на 10, которым крепится привод датчика.
5. Замене подлежит привод с механическими повреждениями, если их нет, можно оставить прежний.
6. Установку нового устройства производить в обратной последовательности.
7. На новом приводе установлена ​​резиновая форсунка, которую нужно смазать трансмиссионным маслом.
8. После установки рекомендуется проверить полярность проводов с помощью мультиметра. Если вдруг перепутались контакты, меняют их местами.
9. Осталось проверить. Это делается либо на фундамент автомобиля, либо с подвесными колесами.

Замена электронного датчика

Бортовая цепь обесточивается, хомут ослабляется и гофры убираются.Затем отсоедините провода от датчика скорости и сдвиньте защелку. Далее ключом на 10 откручивается гайка, которой крепится датчик.

Заменен старый датчик на новый, гайка закручена, гофра подключена, массовый вывод подключен.

После этого двигатель должен начать работать в штатном режиме, а это значит, что замена датчика скорости ВАЗ 2110 прошла успешно, и нормальная работа Приборов возобновилась.

Обслуживание, проверка и ремонт датчика скорости ВАЗ 2110.

Штатный датчик скорости Автомобиль ВАЗ 2110 стоит на КПП автомобиля.

Назначение и принцип работы

Датчик скорости

Функционал этого прибора как датчик Скорости ВАЗ 2110 основан на использовании т.н. Эффект Холла, то есть поток импульсов, частота которых прямо пропорциональна скорости транспортного средства, передается с автомобиля на автомобиль. Термостат ВАЗ 2110 — как заменить старый.Электрический центр автомобиля, анализируя поступающие данные, выбирает желаемую частоту холостого хода и подает сигнал на устройство, регулирующее частоту холостого хода Двигатель, улучшающий состав воздушно-капельной консистенции, поступающей в камеру сгорания, минуя дроссель TC .

При прохождении расстояния в километр датчик скорости , фото которого вы можете увидеть на нашем портале, передает в ЭБУ свыше 6 импульсов импульса. Исходя из характеристик временного анализа медицинских сигналов, бортовик передает данные на приборную панель, однако, определяя показания спидометра.

Осталась еще одна функция нужного вам датчика скорости ВАЗ 2110, схема которого представлена ​​на нашем ресурсе. Это экономия топлива. Как проверить датчик парктроника мультиметром (тестером. Устройство говорит контролирует, что машина движется со скоростью 100 км / ч. Датчик Дроссельная заслонка передает сигнал контроллеру о прекращении подачи газа педалью водителя. Контроллер воспринимает импульсный, значащий режим, тормозит силовую установку и отключает топливную систему.

как

проверить датчик скорости на работоспособность

Признаки недостатков данного устройства заключаются в следующем:

• приостановка работы мотора в поступательном движении на холостом ходу рабочего хода и неверный спидометр при всем этом;
• при обнаружении вспышек в электрочашках датчик скорости , стоимость которого весьма применима, отображается световая прозрачность «Проверка» с параллельной фиксацией в ОЗУ кода ошибки «24».

В принципе: такая запись, скорее всего, будет вероятна с недостатками в работе DMRV, но, поскольку прозрачность «Проверка» в этой версии не выделяется постоянно, то, возможно, эта разница будет косвенно указывать на то, какое устройство выдало сбой в работе.

Причины выхода из строя датчика скорости

Отсутствие показаний спидометра не означает поломку этого прибора.Хотя приобрести датчик скорости на «десятку», изрядно сохранить небольшую сумму, но будет очень печально, что факт замены датчика скорости не даст желаемого эффекта. И предпосылки могут быть последующими:

1. Наличие пыли и маслоподъемников на датчике скорости, видео по замене которого можно найти в Сети. Датчик скорости ВАЗ 2110 — важный элемент электронной системы управления двигателем, поэтому встретить его можно только на.Они образуются на корпусе изделия в процессе эксплуатации автомобиля. Видео: Как открыть вазу 2110 без ключа с помощью как открыть дверь машины с помощью. Чтобы изделие в этом случае не допустило, достаточно просто очистить этот прибор.
2. Несимметричный контакт разъема продукта и обрыв проводки.
3. Время от времени наблюдается отсутствие чисто механической передачи, заключающееся в явной нехватке троса указателя скорости приборной панели — спидометра.

AS

Проверить датчик Скорость

Проверка датчика скорости 51.3843 автомобиля ВАЗ . Как проверить мультиметр лямбда-зонда. Дата публикации: 20 декабря 2016 года. Лямбда-зонд — датчик концентрации около 2 (или проще говоря — датчик кислорода), позволяющий оценивать объем. Проверил как и обычный датчик Холла от Триблора

Проверка спидометра как

проверка датчик Скорость

Как проверить спидометр , как проверить датчик скорости .

Вот следующие варианты:

1.Сложное неравномерное движение кабеля в оплетке, вызванное дефектами кабеля — просеивателями или разрывами металлического кабеля. Они могут существенно повлиять на работу сенсорного привода.
2. Увеличение кабельного оборота.

Проверка прибора на исправность:

1. Размещаем на домкратах переднеприводное транспортное средство.
2. Отсоедините проводной контакт от изделия и подключите к нему мультиметр цифрового типа или аналогичное устройство
3. Совершая вращательные движения вывешенным колесом с небольшой скоростью, измерьте импульсный поток сигнала с разъема.Функциональная проверка начинается с проверки заземления и питания электрической цепи.
4. Снимите прибор с места посадки.
5. Подключите прибор для измерения напряжения на выходных контактах.
6. Поворачивая привод , датчик скорости , Измерьте его разность потенциалов.
7. На выходе должны быть получены данные, при которых частота и напряжение выходной мощности увеличиваются с увеличением скорости вращения ротора.

Функциональность прибора считается удовлетворительной, если он отображает параметры частоты и напряжения на выходном контакте.Как открыть ВАЗ 2110 без ключа и как открыть машину без ключа за одну минуту. Иначе замены датчика скорости ВАЗ «десятки» не избежать.

Если вы разбираетесь в подключении датчика скорости , то должны знать, что эти устройства различаются по степени подключения. Имеется следующая распиновка датчика скорости ВАЗ 2110, которой стоит придерживаться. Очень важно изучить принципиальную схему датчика скорости , которая прилагается к данной статье.

Заводской датчик скорости Автомобиль ВАЗ 2110 выпускается с некоторыми отличиями по подключению к зажимному разъему. Подскажите, как проверить датчик АБС Тестером Б. Условия гаража. Мы предоставим видео с проверкой сенсора и объясним, как правильно диагностировать этот элемент. Разъем в форме квадрата применяется в комплексах электроники BOSH. Датчик скорости расположен на автомобилях ВАЗ 2110 в зависимости от проверки проводки. Круглый разъем используется в электронных системах Тип 4 Январь и GM.

При подключении датчика скорости Устройства с такой оцифровкой контактной группы, как «-», «А», «» (внутреннее обозначение на колодках контактов) вместо цифровых обозначений типа «1», «2», «3». Кроме того, следует отдавать предпочтение устройствам с металлическим типом ложи, так как пластиковые стержни довольно недолговечны.

Решив купить датчик скоростей ВАЗ 2110, следует проверка Шток прибора с вращательными движениями и его люфт, который следует минимизировать, а также наличие такой детали как прокладочная шайба на штоке ложи.

Замена

датчик скорости «Десятки»

Такая операция, как замена датчика скорости ВАЗ 2110, проводится по следующему плану:

1. Определяем расположение устройства, которое находится в пространстве между приводом спидометра и валом этого прибора, представляющим собой гибкий провод.
2. При отключении системы зажигания или при обесточенном аккумуляторе снимите контактный разъем, пружины защелкиваются в сжатом состоянии.
3. Демонтируем зажимы пружин, для чего снимаем крепеж ключом на «22» и распускаем контакты.
4. Совмещаем привод датчик скорости С новым устройством.
5. Устанавливаем крепеж и вставляем в колодку коннектор.

При проблемах разборки сломанной штанги покупайте новую деталь, следует выбирать запчасть с таким же количеством зубьев на шестерне. При установке изделия необходимо смазать уплотнительное кольцо из резины машинной смазкой.

Важно: При снятии бракованного изделия есть вероятность неисправности стержневого устройства, лучше произвести разборку привода спидометра. Для этого снимите привод с помощью ключа на «10» и аккуратно извлеките его из корпуса трансмиссионной части МКПП. Как поменять форсунки на ВАЗ 2110 Замена ВАЗ 2110. Не разбирать аккуратно, случайно не пропустить шток в

Что такое dmrv.Датчик массы воздушного потока. Как это работает

Датчик массового расхода воздуха (далее ДМРВ) — один из важнейших датчиков в системе впрыска инжекторных автомобилей. Устройство рассчитывает массу воздуха, подаваемого в определенный момент времени. Распространенное мнение о том, что датчик считает объем воздуха, проходящего через него, ошибочно. В иномарках 2000 года выпуска и позже перестали применяться, а в отечественных до сих пор используются.

Рис.1. DFID собран.

Рис.2. Расположение датчика МРТ под капотом

ПРИНЦИП ДИЗАЙНА И РАБОТЫ

Состоит из одного или нескольких тонких проводов в пластиковом корпусе и датчика температуры воздуха. Материал проводки — платина, этот элемент один из самых тугоплавких, что немаловажно при работе ДМРВ. Установлен перед дроссельной заслонкой. Принцип работы прост: при включении зажигания платиновая проводка нагревается до заданного перепада температур с окружающим воздухом.Когда двигатель работает в разных режимах, через него проходит разный воздушный поток, который пытается охладить датчик. Для поддержания заданного перепада температур на проводку подается более высокое напряжение. Повышение или понижение напряжения фиксирует электронный блок управления (ЭБУ) и дает команды на открытие / закрытие форсунок с определенным интервалом.

Рисунок 3. Конструкция DFID

DFID — деталь очень капризная. Может выйти из строя по разным причинам:

• попадание посторонних жидкостей.Например, если крышка клапана негерметична, при некотором невезении масло вполне может попасть на ДМРВ;
• физический износ. Ничто не вечно, особенно тонкая электроника. Уменьшение толщины проводки со временем гарантированно повлияет на работу датчика;
• неквалифицированные попытки помешать нормальной работе DFID;
• некачественный бензин;
• повреждения гофрированные дмрв. В этом случае все симптомы будут одинаковыми, но сам датчик может быть в хорошем состоянии;
• банальных повреждений при ДТП.

НЕПОЛАДКИ

При неисправном датчике массового расхода воздуха симптомы обычно следующие:

• На панели горит индикатор «ПРОВЕРКА»;
• Отсутствует холостой ход. Точнее будет, но увеличено, около 1500 об / мин;
• Пропала «высокопрочная» машина;
• Значительно повышен расход топлива вне зависимости от стиля вождения;
• При стабильном движении машина дергается;
• Если установлен бортовой компьютер (не путать с ЭБУ!), Можно посмотреть расход топлива, если датчик работает некорректно, он будет постоянно «плавать».
• «Шагающий» импульс.

На видео: Демонстрация работы DFID:

ДИАГНОСТИКА

• Все вышеперечисленные симптомы могут относиться не только к DFID. Если есть подозрения на него, вы можете быстро самостоятельно проверить состояние, ничего сложного в этом нет. Достаточно скинуть клемму питания с датчика и завести машину. Обороты следует устанавливать в пределах 1500 об / сек, так как в этом случае команды ЭБУ подает датчик положения дроссельной заслонки.После этого проехаться пару километров и посмотреть на поведение машины. Если часть симптомов исчезла, проблема именно в датчике расхода воздуха.
• Более продвинутый способ: с помощью мультиметра. Подойдет любой, самый простой. «Плюс» мультиметра подключаем к желтой проводке, минус накидываем на зеленый (коричневый). Это распиновка DFID фирмы Bosch. С другой — эмпирически можно найти нужные контакты, не бойтесь закрывать ничего лишнего.

Фиг.4. Подключение мультиметра.

Полученный результат можно сравнить со значениями таблицы:

Третий вариант проверить проще всего. Вы можете «кинуть» заведомо исправный датчик и сделать круг во дворе. Результат объяснять не нужно; если вы будете работать правильно, разница сразу же почувствуется. Наконец, всегда можно перейти на диагностику. Там расскажут, покажут и распечатают не только о датчике расхода воздуха, но и о состоянии автомобиля в целом. Обычно DFID не ремонтируется, но временно можно попробовать почистить платиновую проводку с помощью очистителя карбюратора.Шансов на успех мало, но в любом случае при выходе из строя замена обязательна, так что, по сути, вы ничего не потеряете. Помните, что неправильная работа ДМРВ приводит к множеству неисправностей автомобиля.

Расходомер воздуха в автомобиле, как и все его компоненты, имеет дефекты. Этот электронный компонент в автомобиле еще называют DFID — датчик массового расхода воздуха. К сожалению, несмотря на современные технологии, этот датчик может быстро выйти из строя, доставив массу.Сегодня предлагаем узнать о расходомере воздуха в вашем автомобиле, а также о различных признаках неисправности ДМРВ, о причинах его поломки и о стоимости ремонта.

Почему этот датчик называется расходомером воздуха или датчиком массового расхода воздуха?

Дело в том, что этот важный датчик устанавливается, как правило, во впускную систему двигателя и находится между корпусом и дроссельной заслонкой. Причем этим датчиком комплектуются как бензиновые, так и дизельные автомобили.

С помощью расходомера воздуха электронный блок управления двигателем определяет массу на впуске. На основании данных с датчика электроника регулирует, что в необходимом количестве необходимо смешать с поступающим кислородом. Это позволяет создать в камере сгорания двигателя оптимальную топливную смесь для идеального сгорания.

К сожалению, датчик массового расхода воздуха часто становится причиной ошибок в электронике автомобиля, что в конечном итоге сказывается на работе двигателя.Например, при неисправности расходомера воздуха в автомобиле двигатель машины перестает работать оптимально. В результате в большинстве случаев мотор начинает работать в аварийном режиме, и на приборной панели появляется предупреждение.

Основным недостатком датчика массового расхода воздуха является его стоимость. Например, новый расходомер воздуха может стоить 3000 рублей и даже 30 000 рублей. Все, конечно, зависит от вашей марки и модели автомобиля и от того, какой датчик вы хотите купить — оригинальный / неоригинальный.

Но чаще всего стоимость DFID колеблется в среднем от 3750 до 12000 рублей.

К сожалению, поскольку расходомер воздуха является чрезвычайно чувствительным компонентом, он часто может быстро выйти из строя из-за неправильной установки. Поэтому самостоятельную замену датчика мы не рекомендуем.

Кстати, замена расходомера в среднем занимает от 15 до 60 минут.

А так как же работает датчик массового расхода воздуха, каковы наиболее частые признаки его неисправности и что делать при поломке?

Функция расходомера воздуха

Расходомер воздуха (DFID) — это относительно небольшой компонент, который имеет большое значение для правильной работы системы управления двигателем.

Практически все современные в настоящее время используют расходомер воздуха для расчета оптимального впрыска топлива в камеру сгорания. Расходомер расположен во впускном коллекторе между дроссельной заслонкой и воздушным фильтром.

Помимо вычисления массы воздуха, датчик определяет температуру и давление всасываемого кислорода. На основе полученных значений блок управления двигателем рассчитывает количество топлива, необходимое для подачи в двигатель, и время зажигания. В автомобилях с дизельным двигателем расходомер воздуха также влияет на работу системы рециркуляции выхлопных газов.

До 1980-х годов в автомобилях использовался механический датчик расхода воздуха. Но сегодня механический датчик уже не справляется с современными требованиями современных бензиновых и дизельных двигателей.

Современные виды DFID

Обычные современные расходомеры воздуха в автомобиле оснащены двумя платиновыми резисторами (нагревательная металлическая резьба). Первый резистор защищен от проходящего воздуха, второй расположен непосредственно в воздушном потоке. ДМПВ подключается к электросети автомобиля.С помощью электричества в датчике нагреваются оба резистора.

Но температура двух резисторов, естественно, разная, так как неэкранированный резистор постоянно охлаждается пропусканием воздуха. Экранированный резистор нагревается быстрее и сильнее. В результате электронный блок управления двигателем получает информацию о двух разных значениях. По разнице значений блок управления двигателем определяет массу.

Для предотвращения быстрого загрязнения DFID предусмотрена система принудительной очистки.Например, после выключения мотора сенсор нагревается. Благодаря этому сенсор очищается от грязи.

Также совсем недавно появился новый тип датчика DFID. В этом новом поколении расходомеров воздуха вместо проволоки используется нагревательная пленка. Это тонкая пленка с тонким керамическим слоем.

Датчик нового типа также подключается к бортовой сети автомобиля. Электричество поддерживает датчик при определенной температуре нагрева. Когда воздух охлаждает датчик, он должен снова нагреться до заданной температуры из-за тока.Соответственно, чем больше воздуха проходит через датчик, тем больше он охлаждается.

Соответственно, для восстановления заданной температуры DIPW требуется больше времени.

Он предназначен для необходимого объема нагрева электронного блока управления двигателем и определяет, сколько воздуха проходит через датчик и, соответственно, какое количество топлива оптимально подается в камеру сгорания.

Преимущество датчика этого типа заключается в том, что для него не требуется система очистки с использованием тепла при высокой температуре.

Признаки неисправности расходомера воздуха (DFID)

Датчик массового расхода воздуха важен не только для мощности вашего автомобиля, но также необходим для регулирования минимального уровня загрязняющих веществ в выхлопной системе автомобиля. Если расходомер воздуха неисправен или загрязнен, он не будет давать правильные показания блоку управления двигателем. Итог: оптимальное количество топлива не будет подаваться в камеру сгорания.

В результате может случиться так, что система впрыска топлива подает слишком мало или слишком много топлива в камеру сгорания или впускной канал двигателя.

Обычно при неисправности DFID симптомы варьируются от потери мощности, потери плавности хода и нестабильности двигателя на холостом ходу до пропусков зажигания в системе зажигания и неправильного выхлопа. Иногда из-за поломки датчика массового расхода воздуха из выхлопной трубы может идти черный дым.

Однако обращаем ваше внимание на то, что подобные признаки могут появляться и при других неисправностях автомобиля. Например, подобные симптомы поломки могут быть из-за неисправности турбокомпрессора или из-за неисправности системы зажигания.Поэтому эти симптомы не могут быть 100% индикаторами выхода из строя датчика расхода воздуха.

При определенных обстоятельствах, если датчик массового расхода воздуха начинает работать некорректно, двигатель автомобиля обычно переходит в аварийный режим (аварийная программа). В этом случае, как правило, на приборной панели автомобиля.

Эта программа необходима для защиты двигателя от повреждений и для сохранения более или менее чистых выхлопных газов. Естественно, это приводит к снижению мощности двигателя.Чтобы владелец машины знал, что мотор ушел в аварийную программу и придумал на приборе значок « Проверка двигателя ».

Также в электронной системе автомобиля записана память, с помощью которой можно узнать причину срабатывания аварийной программы силового агрегата при диагностике.

Проверка расходомера

Поскольку выход из строя датчика массового расхода воздуха приводит к аварийной работе мотора, а также к ошибке в памяти компьютера автомобиля, самый надежный способ выяснить причину появления значка на панели приборов Engine Check — это электронная диагностика автомобилей.Во время этой диагностики специалист подключает оборудование для считывания ошибок из системы машины через специальный разъем.

Однако бывает, что активных ошибок в памяти автомобильного компьютера нет. Что делать в этом случае, если все-таки есть признаки неисправности DFID?

Естественно, в этом случае необходим визуальный осмотр расходомера воздуха. Правда в большинстве случаев при визуальном осмотре точно выявить неисправность датчика не удастся.В этом случае автомастеры обычно предлагают владельцам установить DFID для теста и проверить, как автомобиль ведет себя с новым датчиком. Естественно, если после тестирования выяснится, что симптомы неисправности исчезли, то старый датчик точно сработал некорректно.

Правда, этот способ подходит только в том случае, если мастер на 99% уверен, что причина плохой работы двигателя — неисправность ДМРВ. Дело в том, что не всегда механик имеет в своем инвентаре исправный ДМРВ для вашей модели автомобиля.
В этом случае вам необходимо купить новый датчик.


Естественно, если неисправность не была связана с датчиком, вы просто выбрасываете лишние деньги. И очень много, так как DFID очень дороги.

Самый простой тест для проверки работы датчика массового расхода воздуха — это простой тест, который может выполнить каждый.
Для этого нужно обесточить датчик.

Если двигатель после отключения расходомера стал работать лучше, то, скорее всего, неисправен ДМРВ.Однако этот тест, к сожалению, подходит не для всех автомобилей.

Причины неисправности расходомера воздуха

Расходомер воздуха — износостойкий компонент автомобиля. Но ничто не вечно в нашем мире. Естественно, что чем больше у машины пробег, тем больше изнашивается деталей. Это касается и датчика массового расхода воздуха. Например, по мере того, как пробег автомобиля увеличивается каждый раз, DMRV отправляет блоку управления двигателем все больше и больше неверных значений.

И рано или поздно DFID выйдет из строя.К сожалению, сначала вы можете не заметить неправильную работу мотора. Но по мере увеличения износа датчика вы начнете замечать, что автомобиль ведет себя некорректно. Во-первых, это первый симптом неисправности ДМРВ.

Но не всегда выход из строя датчика расхода воздуха связан с большим пробегом автомобиля. Иногда расходомер воздуха может выйти из строя очень рано.

Например, если вы часто едете быстро во время сильного дождя, вода может пройти сквозь датчик массового расхода воздуха.

В результате вода может быстро привести к неисправности датчика. Кроме того, датчик может быстро выйти из строя из-за негерметичности системы впуска или из-за несвоевременной замены воздушного фильтра. Дело в том, что если на датчик попадет песок и прочая грязь из фильтра или с улицы, он долго не сможет нормально работать.

Очистка датчика расхода воздуха

В некоторых случаях при неисправности ДМРВ может помочь чистка. Например, если причина неправильного измерения количества воздуха, поступающего в двигатель, связана с загрязнением расходомера воздуха.Однако следует соблюдать осторожность при очистке DFID, поскольку сенсорные части сенсора очень чувствительны к прикосновению.

Для очистки датчика расхода воздуха используются специальные автомобильные очистители. Правда для чистки датчик придется снимать с машины. После очистки и сушки датчик снова устанавливается на автомобиль. В этом случае также проверьте. Если он грязный, то нужно установить новый фильтр.

Ремонт и расходы

Если в вашем автомобиле вышел из строя датчик массового расхода воздуха, то рекомендуем его.К счастью, стоимость замены датчика невелика, поскольку большинство машин DFID легко доступны. В большинстве случаев для замены расходомера воздуха требуется от 15 минут до 1 часа, в зависимости от марки и модели автомобиля.

К сожалению, во многих современных автомобилях для замены DFID требуется специальный инструмент. Также во многих современных автомобилях после замены датчика расхода воздуха может потребоваться «прописать» расходомер в блоке управления двигателем, тем самым сообщив электронике о новом датчике.К сожалению, поэтому далеко не все автовладельцы, знакомые с ремонтом автомобилей, могут самостоятельно поменять DFID в своей машине.

Стоит ли покупать неоригинальный датчик массового расхода воздуха? К сожалению, стоимость DFID не мала. Поэтому многих водителей часто интересует вопрос, можно ли вместо оригинального расходомера приобрести аналог?

Однозначно на этот вопрос невозможно ответить. Все зависит от марки и модели вашего автомобиля и, конечно же, от производителя датчиков.Например, на рынке есть автомобили, для которых вы не найдете неоригинальных датчиков.

Если вы все же решили приобрести неоригинальный DFID, то выбирайте только надежных поставщиков среди известных производителей.

К сожалению, стоимость датчиков массового расхода воздуха немаленькая (особенно в современных новых автомобилях). Так что советуем не экономить, потому что, потратив много денег на неоригинал, вы можете столкнуться с небольшим ресурсом сенсора, и в конечном итоге рано или поздно вы получите оригинальный расходомер.

Согласитесь, это необоснованно.

Помните, что иногда экономия может пойти не так. Особенно, если речь идет об электронных автомобильных компонентах.

Также хотим отметить, что в некоторых автомобилях датчик массового расхода воздуха встроен в блок управления двигателем. В этом случае стоимость ремонта датчика может стоить очень большой суммы.

В этом случае единственный способ сэкономить — поискать фирму, которая занимается ремонтом таких агрегатов.Обычно такие компании ремонтируют такие агрегаты, меняя датчик массового расхода воздуха, встроенный в блок управления двигателем.

Да, ремонт в этом случае будет не дешевым, но все же несопоставимым со стоимостью нового блока управления двигателем.

Автомобили с инжекторными двигателями оснащены датчиком массового расхода воздуха (DFID). Задача датчика — контролировать количество наружного воздуха для создания топливовоздушной смеси, поступающей в двигатель.

По законам физики для полного сгорания 1 литра бензина требуется около 14-16 кг воздуха.При соблюдении этой пропорции двигатель будет работать в экономичном режиме и с полной отдачей мощности. Однако это верно только в тех случаях, когда он чистый и может пропускать необходимое количество воздуха, а DFID исправен.

DFID устанавливается на выходе из воздушного фильтра и регистрирует количество прошедшего через него воздуха и передает данные в двигатель. В свою очередь, ЭБУ на основе данных датчика расхода воздуха дает команду на подачу определенного количества топлива в форсунки для поддержания необходимого соотношения воздух-топливо.

Конструкция датчика состоит из двух спиралей.

Конструкция датчика включает сетку и нагревательные змеевики, детали выполнены из платины.

Принцип DFID

При включении зажигания платиновая спираль нагревается. Воздух, проходящий через нагретую спираль, охлаждает ее, за счет чего его сопротивление изменяется по сравнению с контрольным на второй спирали. Уменьшение сопротивления прямо пропорционально количеству воздуха, который в данный момент находится в двигателе.

По разнице сопротивлений компьютер делает вывод о количестве поступающего воздуха и производит корректировку состава топливной смеси.

Датчик работает совместно с датчиками атмосферного давления и температуры во впускном коллекторе, показания которых важны для образования смеси ЭБУ.

Неисправности ДМРВ

При возникновении неисправности ДМРВ представляет собой повторно обогащенную или обедненную топливовоздушную смесь, что сразу влияет на работу двигателя и может закончиться его поломкой.

При загрязнении воздушного фильтра происходит засорение приемной решетки и спирали ДМРВ, что приводит к неисправностям датчика, сопровождающимся затрудненным запуском или невозможностью запуска двигателя. В итоге длительная эксплуатация автомобиля с забитым воздушным фильтром заканчивается полным выходом из строя датчика воздуха. Воздух уже не очищается полностью, плюс механические микрочастицы внутри него, попадая в датчик, вызывают его поломку. Сами датчики при выходе из строя не ремонтируются и проблему можно решить, только заменив на новый товар.

Грязь в DFID

Симптомы

Повышенный расход топлива;

В датчике могут порваться платиновые нити, даже если одна из них порвется, необходимо заменить DFID.

Для проверки датчика необходимо вынуть из него вилку питания и запустить двигатель. Увеличение оборотов двигателя «говорит» о том, что датчик неисправен и требует замены.

Как уже было сказано выше, датчик чаще всего выходит из строя из-за засорения воздушного фильтра, мы рекомендуем заменять последний в сроки, указанные производителем, либо раньше при тяжелых условиях эксплуатации автомобиля.

Соблюдение этого условия поможет избежать поломки датчика воздуха и двигателя в целом.

Проверка датчика

Исправность датчика можно проверить мультиметром в режиме вольтметра.

Чек визуально нарисован на одном из распространенных датчиков Bosch DFID.

На микросхеме датчика 4 провода, это входящий сигнал (желтый), выходное напряжение (бело-серый), масса (зеленый) и выход датчика на реле (розовый).

Для проверки включается зажигание и к проводам подключается мультиметр. Плюс (красный зонд) прибора подключен к желтому проводу, а минус (черный зонд) — к зеленому.

В этом случае показания прибора будут указывать на следующее:

От 1 до 1,02 В — датчик исправен;
1,3 В — нормально, но датчик нуждается в чистке;
1,04 В — средний износ;
1, 05 В — повышенный износ, требуется срочная замена;
1.06 В — неисправен датчик. Аварийный режим двигателя, работает по данным дроссельного узла.

Чистка датчика разрешается только бесконтактным способом, в противном случае потребуется его замена. Для этих целей подойдет «очиститель карбюратора» в аэрозольной упаковке.

После очистки датчика необходимо еще раз проверить его напряжение, которое должно быть в пределах 1,02 В.

На большинство иномарок ДМРВ устанавливал до 2000 года, модели следующего поколения стали оснащаться регулятором давления.

Автомобильный двигатель имеет множество режимов работы, и для каждого из них необходима горючая смесь нужной консистенции, другими словами, идеальное соотношение воздуха и топлива. Это именно то, что контролирует датчик массового расхода воздуха (DFID, расходомер, MAF — массовый расход воздуха).

Основная задача расходомера — определить количество воздуха, поступающего в цилиндры, и передать эту информацию в ЭБУ, который уже делает соответствующие выводы и принимает решение об увеличении или уменьшении количества воздуха или топлива. DFID состоит из пластикового корпуса и термоанемометра, который измеряет стоимость воздуха.

Нарушение работы датчика массового расхода воздуха чревато перебоями в работе всего. Повредить или вывести из строя расходомер очень просто; при очистке или демонтаже DFID будет достаточно чрезмерного усилия. При этом ремонту этот датчик не подлежит, неисправность можно устранить только его полной заменой.

Признаки неисправности ДМР:

1. Неравномерная работа двигателя на холостом ходу.
2. Ухудшение динамики разгона — «тупой разгон».
3. Слишком высокие или низкие обороты холостого хода.
4. Повышенный расход топлива.
5. Двигатель не запускается.

Но мы не можем исключить и другие причины, по которым DFID может не работать. Например, если есть трещина в шланге, соединяющем расходомер и модуль дроссельной заслонки, повреждена проводка датчика или есть другие проблемы с питанием. Датчик массового расхода воздуха может выглядеть неисправным.

Как проверить DFID?

Способ первый — отключить датчик

Отсоедините разъем датчика, затем попробуйте запустить двигатель. При выключенном DFID контроллер начинает работать в аварийном режиме, а при приготовлении топливно-воздушной смеси учитывается положение дроссельной заслонки, о котором сообщает другой не менее важный датчик под названием TPS (). Обороты двигателя должны быть в районе 1500 об / мин. Сядьте за руль и попробуйте покататься, если при разгоне чувствуете, что машина ожила и динамика заметно улучшилась, делаем вывод — неисправный дмрв .

Способ второй — ЭБУ прошивки

Если вы заменили прошивку компьютера на другую (с другими настройками), попробуйте сделать так: подложите пластину толщиной 1 мм под опору откидной створки. В результате ваш импульс должен возрасти, затем вынуть чип из DFID. Если мотор продолжает работать и не глохнет — скорее всего причина кроется в прошивке.

На видео симптомы неисправного датчика DFID на Ваз. Специально установленный нерабочий DFID:

Датчик массового расхода воздуха

Признаки неисправности датчика массового расхода воздуха могут быть прямыми или косвенными.. Рассмотрим все возможные варианты:

1. . В большинстве случаев индикатор CHECK загорается из-за выхода из строя одного из датчиков, поэтому необходимо подключиться к нему, чтобы точно определить неисправность.
2. Падение мощности Это лишь косвенный симптом, так как может быть другая причина этой неудачи.
3. Повышенный расход топлива . Конечно, все можно отнести к бензонасосу, но WWWR тоже надо проверять. .
4. Пониженная динамика разгона .Неправильное количество воздушной смеси, которая попадает в камеры сгорания, дает плохую зажигательную смесь, которой в свою очередь нет и не происходит.
5. Плохой запуск или его невозможность . Богат или не может нормально взорваться, что повлечет за собой именно такие проблемы. А еще можно топливо и не сжигать.
6. . Другое количество воздуха, входящего в топливную смесь, будет влиять на то, когда частота вращения сначала снижается, а затем повышается.

Чтобы точно определить неисправность датчика DMWR, необходимо его диагностировать.

Как проверить датчик DFID?

Датчик массового расхода воздуха проверяется мультиметром

Датчик массового расхода воздуха проверяется довольно легко. Для диагностики понадобится мультиметр.

Показания напряжения исправного и неисправного датчика

• 1,01–1,02 — показания нового датчика, все в норме.
• 1,02–1,03 — износ есть, но параметры в пределах нормы.
• 1,03–1,04 — Параметры рабочие, но износ уже есть.
• 1,04–1,05 — параметры критические, готовьтесь к замене, если есть деньги, то меняем. Возможно снижение расхода топлива.
• 1.05 и выше — не работает датчик DFID.

Измерение с зажимами — возможно, в приборе есть ошибка. По показаниям видно, что датчик «приказал долго жить»

Альтернативный метод проверки

Второй способ проверить работоспособность датчика массового расхода воздуха — отключить от него питание и проехать несколько километров.Если производительность двигателя улучшилась, значит проблема в DFID.

Выводы

Определить неисправность клапана ВАЗ-2112 датчика расхода воздуха 16 клапанов достаточно просто. Для этого нужно знать прямые и косвенные причины, способствующие постановке диагноза, а также провести самые элементарные способы.

ВАЗ 2112-Geräte sind ausgefallen und werden nicht gestartet.

Besitzer eines VAZ 2110 haben sehr oft ein Problem — der Anlasser dreht sich und das Auto startet nicht.Im heutigen Artikel möchte ich Ihnen alle Gründe für diese Fehlfunktion erläutern, worauf Sie überhaupt achten müssen, und diese Störung selbst beheben.

Im Allgemeinen gibt es viele Gründe, warum der Motor möglicherweise nicht anspringt, und es ist unmöglich, all in einem Artikel zu betrachten. Es gibt jedoch «grundlegende» Bedingungen, die für einen erfolgreichen Start erforderlich sind. Wir werden sie jetzt diskutieren.

Warum dreht sich der Anlasser, aber das Auto starttet nicht

Ein erfolgreicher Start erfordert eine Kraftstoffversorgung mit Betriebsdruck, Luft und einem rechtzeitigen Funken.Es ist auch äußerst wichtig, das richtige Kraftstoff / Luft-Gemisch vorzubereiten. Diese Bedingungen sollten zuerst überprüft werden, wenn sich der Motor weigerte zu starten.

Verbrannter Kontakt des Starter-Retraktor-Relais VAZ 2110

Schwierigkeiten beim Starten oder dessen Unfähigkeit können aus verschiedenen Gründen auftreten. Die Schuldigen sollten in solchen Geräten gesucht werden:

1. Fehlfunktionen des Kraftstoffsystems für all Motortypen;
2. Probleme in der elektrischen Ausrüstung der Maschine.

Es ist zu beachten, dass sich das Starten des Motors bei kaltem Wetter erheblich von der Durchführung dieses Vorgangs bei positiven Temperaturen unterscheidet. Wir werden die Probleme mit der Batterie und dem Anlasser nicht ansprechen, wir werden davon ausgehen, dass alles in Ordnung mit ihnen ist, а также werden wir uns nur mit den Problemen des Netzteils befassen.

Warum Vaz 2110 nicht startet — 3 Hauptgründe

Проблемы с аккумулятором

Wenn der VAZ 2110 nicht startet, sondern der Anlasser sich dreht, lohnt es sich zunächst, den Betrieb der Batterie zu überprüfen.Die Spannung an den Klemmen einer voll aufgeladenen Batterie entspricht einem Wert von 12,6 V. Wenn sie vollständig entladen ist, fällt sie auf einen Wert von 10,5 V ab. Aber selbst ein hoher Wert der Batteriespannung im Leerlauf garantiert nicht ihren stabilen Betrieb. Darauf wird weiter unten noch näher eingegangen.

Es versteht sich, dass Blei-Säure-Batterien keine vollständige Entladung dorieren. Darüber hinaus kann ihre Kapazität durch die Anzahl der Betriebszyklen und die Gesamtlebensdauer erheblich reduziert werden.Daher kann eine Batterie mit einem hohen Leerlaufspannungspegel und getrennten elektrischen Empfängern möglicherweise nicht die erforderliche Leistung für den Betrieb des Anlassers liefern. Wie kann ich das überprüfen?

Mit demselben Multimeter, das zum Zeitpunkt des Motorstarts den Spannungspegel an den Batterieklemmen anzeigt, kann festgestellt werden, dass die Batterie nicht über die erforderliche Kapazität (Amperestuntden) verfüt. Заводская установка на 10,5 В, аккумуляторная батарея на заводе или на заводе-изготовителе ВАЗ-2110-Стартер без включения.

Zu den Hauptgründen für die Selbstentladung der Batterie gehören:

1. der Generator ist außer Betrieb oder der Spannungsregler funktioniert nicht.
2. der Zündschlüssel blieb lange an;
3. unsachgemäßer Betrieb der Batterie, Ausfall aufgrund von physischem Verschleiß und Erschöpfung ihrer Arbeitsressourcen;
4. verdrahtungsfehler.

Um Probleme mit der Batterie und dem Betrieb des Generators zu vermeiden, befindet sich auf dem VAZ-Armaturenbrett eine spezielle Anzeige.Es werden mögliche Probleme mit dem Generator, ein Bruch des Riemenantriebs von der Antriebswelle zum Generator или eine Fehlfunktion der Batterie gemeldet. Венн Симе кайне новый Аккумулятор vorzeitig kaufen möchten, sollten Probleme mit dem Generator в den nächsten 50-100 km behoben werden. Kilometerstand nach der entsprechenden Anzeige erscheint im Dashboard.

Kerzen und Funken prüfen

Wenn der Motor nicht innerhalb von fünf Sekunden anspringt, kann der Anlasser nicht gedreht werden.Sie können versuchen, mehr zu starten, aber dies ist wahrscheinlich nicht von Nutzen. Darüber hinaus kann ein zu langer Anlasserbetrieb zu Überhitzung und sogar zu Bränden führen.

Венн Sie versuchen, den Vergasermotor längere Zeit zu startten, wird das Benzin die Kerzen überfluten und weitere Startversuche grundsätzlich unmöglich machen. Die Injektoren verfügen über einen Spülmodus, sodass die Kerzen getrocknet werden können, ohne sie aus dem Auto zu entfernen. Sie müssen lediglich das Gaspedal auf den Boden drücken und den Anlasser drehen.

Aber das sind halbe Sachen. Zunächst sollten Sie mindestens eine Kerze abschrauben, den Draht wieder darauf setzen und die Kerze so am Motor positionieren, dass zwischen dem Metallteil der Zündkerze und dem Motormetall ein Abstand von etwa drei Millimetern best. Schalten Sie den Anlasser ein und stellen Sie sicher, dass ein gleichmäßiger Funken zwischen den Zündkerzenkontakten springt.

Überprüfen Sie jede Kerze so. Wenn an einer Zündkerze kein Funke vorhanden ist, gibt es globale Probleme im Zündsystem.

Kraftstoffpumpe und Kraftstoffversorgung prüfen

Das Prinzip der Kraftstoffversorgung in Vergaser- und Einspritzmodellen von Motoren ist unterschiedlich, aber zeitweise auftretende Fehlfunktionen sind in vielerlei Hinsicht ähnlich. Die Kraftstoffversorgung в beiden Systemen erfolgt über eine Benzinpumpe. Beim Vergasermodell verfügt es über einen mechanischen Antrieb, bei den Einspritzmodellen um eine elektrische Pumpe, die im Kraftstoffverteiler einen hohen Druck erzeugt.Beide Pumpentypen verfügen über eingebaute Kraftstofffilter, die beim Versuch, den Motor zu starten, zu einem Ausfall führen.

Sie können indirekt die Benzinversorgung der Zylinder anhand des Aussehens der Zündkerze bestimmen. Wenn der vom Zylinder abgeschraubte Stopfen nass ist und nach Benzin riecht, ist alles in Ordnung mit der Kraftstoffversorgung. Es ist jedoch besser, dies zuverlässiger sicherzustellen.

Eine elektrisch angetriebene Benzinpumpe funktioniert möglicherweise nicht, da an ihren Klemmen keine Versorgungsspannung vorhanden ist.In dieser Situation kann eine durchgebrannte Sicherung oder ein Kabelbruch die Ursache sein. Aufgrund des Fehlers des Vergasers können Probleme auftreten. Verstopfte Düsen lassen den Motor nicht start. Die meisten Probleme im Kraftstoffsystem sind jedoch den Einspritzdüsen inhärent. In solchen Systemen gibt es mehrere Sensoren, die den Betrieb des Aggregats überwachen und regeln. Ein Ausfall des DPKV macht das Starten des Motors unmöglich. Solche Probleme können aufgrund eines Fehlers des Druckreglers im Kraftstoffsystem auftreten.Es ist unmöglich, den schlechten Start des Motorinjektors von den Organisatoren auszuschließen.

Bei Einspritzmotoren müssen Sie dazu den Druck im Kraftstoffsystem mit einem speziellen Ventil am Ende des Kraftstoffverteilers entlasten. Schrauben Sie die Kappe ab und drücken Sie mit einem Schraubendreher auf das Ventil. Benzin sollte unter dem Ventil herausspritzen. Lassen Sie dann das Ventil los und schalten Sie die Zündung ein. Zu diesem Zeitpunkt muss die Kraftstoffpumpe ihre Arbeit aufnehmen und den im System abgelassenen Druck wiederherstellen.Wenn die Pumpe leise ist, schalten Sie den Anlasser ein. Wenn und bei eingeschaltetem Anlasser die Pumpe nicht funktioniert, liegt höchstwahrscheinlich eine Fehlfunktion im Stromversorgungssystem vor.

Wenn die Pumpe zu arbeiten begonnen hat, prüfen wir erneut den Druck im Kraftstoffsystem und leiten ihn durch dasselbe Ventil in der Schiene ab. Erneut zeigt Spritzbenzin an, dass mit dem Kraftstoffversorgungssystem alles in Ordnung ist. Венн Бензин nicht spritzt und überhaupt nicht unter dem Ventil hervorkommt, können wir von einem fehlerhaften Kraftstoffdruckregler in der Schiene (es blutet ständig Benzin durch die Rücklaufleitung zumure.B. durch Einfrieren von Wasser в minderwertigem Kraftstoff).

Bei Vergasermotoren ist die Überprüfung der Kraftstoffaufnahme viel einfacher. Es reicht aus, die Luftfilterabdeckung zu entfernen, den Gashebel der ersten Vergaserkammer zu bewegen, das Drücken des Gaspedals zu simulieren und festzustellen, ob Benzin aus der Sprühdüse spritzt. Sie können Benzin mit dem manuellen Pumpenhebel, der bei allen mechanischen Gaspumpen vorhanden ist, in den Vergaser pumpen.

Zahnriemen gerissen

ВАЗ 2110 стартовый nicht, der Anlasser dreht sich — ist es möglich, dass der Grund in einem kaputten Zahnriemen liegt?

Der Gasverteilungsmechanismus des Motors wird vom Kurbelwellenrad angetrieben.Zu diesem Zweck wurden ursprünglich Ketten verwendet, und Zahnriemen, die vor etwa zwanzig Jahren weit verbreitet waren, sorgten bei den Autobesitzern für Misstrauen.

Die zweifelsfreien Vorteile eines Riemenantriebs gegenüber einem Kettenantrieb liegen in seiner einfachen Konstruktion, dem geringen Gewicht und dem geringen Geräuschpegel. Es ist jedoch nicht ohne Nachteile, deren Hauptbestandteil die relativ kleine Ressource des Zahnriemens ist.

Natürlich führt ein fehlerhafter, gerissener oder lockerer Zahnriemen auch dazu, dass der VAZ 2110 nicht startet.Bei nicht verformten Serienmodellen des 21120-Motors verursacht ein gerissener Zahnriemen übrigens auch eine Verformung der Ventile und erfordert zusätzliche Reparaturen. In diesem Fall ist es unmöglich, auch nach dem Wechseln des Riemens zu fahren, ohne die Ventile wieder aufzubauen.

Uberprüfen Sie die Zündkerzen visuell auf Funken, indem Sie die Zündung einschalten und den äußeren Metallteil der Zündkerze auf die unlackierte Metallkarosserie oder die Strukturelemente drücken.Vergessen Sie nicht, dass all elektrischen Teile des Produkts unter Hochspannung stehen. Daher ist es besser, mit Isolierhandschuhen zu arbeiten. Wenn nur eine Kerze keinen Funken hat, überprüfen Sie den Rest und ziehen Sie die entsprechenden Schlussfolgerungen.

Die Folgen eines Zahnriemenbruchs hängen vollständig von der Konstruktion des Aggregats ab. Um sich vorzustellen, был в diesem Moment passieren wird, müssen Sie sich an die Mechanik des Verbrennungsmotors wenden.

Bei laufendem Motor bewegen sich die Kolben kontinuierlich von einem Totpunkt zum anderen.Während des Einlasshubs bewegt sich der Kolben nach unten und das Einlassventil öffnet sich, während des Auslasshubs öffnet sich das Auslassventil, während sich der Kolben nach oben bewegt. In dem Moment, in dem sich der Kolben im oberen Totpunkt befindet, sollten all Ventile geschlossen sein. Wenn der Zahnriemen reißt, dreht sich die Nockenwelle nicht mehr und die Ventile Stoppen in einer Position. Gleichzeitig dreht sich die Kurbelwelle durch Trägheit weiter und die Kolben rasen auf die offenen Ventile zu.

Bei einigen Motoren, beispielsweise dem 8-Ventil-VAZ-2111, haben die Kolben spezielle Nuten, um im Falle eines Bruchs den Kontakt mit den Ventilen zu vermeiden. In diesem Fall gibt es keine Konsequenzen, außer dass das Auto nicht alleine in die Garage oder Werkstatt gelangen kann.

So überprüfen Sie das Kraftstoff-Luft-System ВАЗ 2110

Ein weiterer Grund, warum der VAZ 2110 nicht startet, kann eine fehlerhafte Zufuhr des Kraftstoff-Luft-Gemisches zum Automotor sein.Im Luftversorgungssystem sind Fehlfunktionen äußerst selten und werden entweder auf einen dicht verstopften Luftfilter или auf eine Verstopfung des Luftkanals mit einem Fremdkörper reduziert. Es ist unwahrscheinlich, dass solche Fehlfunktionen in einem gut gewarteten Privatfahrzeug auftreten. Wenn es sich bei dem Auto beispielsweise um ein Servicewagen handelt oder es kürzlich gekauft wurde, ist es nicht überflüssig, sicherzustellen, dass der Filter intakt ist und nach einer kürzlich kürzlich dépurchengefür.

Das Kraftstoffversorgungssystem zum Motor wird von einem elektronischen Steuergerät gesteuert, das seinerseits das Kraftstoff-Luft-Verhältnis gemäß den Messwerten des Luftmassenmessers (MAF) und des Drosselklappenstellungstellungs. Wenn beide fehlerhaft sind, ist es nicht verwunderlich, dass der VAZ 2110 nicht startet.

Als nächstes lohnt es sich, den Zustand des Luftfilters zu überprüfen, da dies am einfachsten ist. Wenn keine der oben genannten Maßnahmen hilfreich war, muss der Druck im System überprüft werden, der während des Betriebs der Kraftstoffpumpe erzeugt wird.Schließen Sie ein Manometer an den Kraftstoffanschluss-Diagnoseanschluss an und messen Sie den Druck. Sein niedriger Pegel zeigt einen verstopften Pumpenfilter an, und ein hoher Pegel zeigt eine Fehlfunktion des Getriebes an.

Das normale Druckniveau hängt direkt vom Motortyp des VAZ 2110 ab:

1. die Grenze von 284 bis 325 kPa ist für Motoren der Typen 2111, 2112 normal.
2. eine Grenze von 364 до 400 кПа ist für Motoren vom 21114, 21124 normal.

Übrigens kann die Gebrauchstauglichkeit der Kraftstoffpumpe auch durch Trennen des Hauptschlauchs zur Gasversorgung der Schiene und Pumpen von Gas durch diese in einen sauberen Behälter bestimmt werden.Eine wartungsfähige Pumpe pumpt mindestens 1,5 Liter pro Minute. Treibstoff.

Hören Sie auch die Arbeit des Starters. Schaltet sich das elektromagnetische Hauptrelais mit einem charakteristischen Klicken ein und funktioniert der elektromechanische Antrieb des Geräts überhaupt? Trotz der Tatsache, dass das Design des Anlassers extrem einfach ist, kann er leicht den elektrischen Kontakt verlieren oder das Getriebe ausfallen lassen. Im letzteren Fall ist ein charakteristisches Knarren oder Pfeifen zu hören.

Wenn sich der Anlasser nicht dreht, sollten Sie ihn unter der Motorhaube des Autos zerlegen. Dieser Vorgang nimmt nicht viel Zeit в Anspruch, da der Block selbst zerlegt wird. Es lohnt sich, den Zustand des elektrischen Teils mit einem Multimeter zu überprüfen, die Wicklungen zu «klingeln» und das Getriebe zu zerlegen. Eine Große Menge Fett in der kalten Jahreszeit lässt den Anlasser nicht drehen.

Überprüfen der elektrischen Ausrüstung ВАЗ 2110

Wenn in den Arbeitszylindern etwas zu verbrennen ist, müssen Sie suchen, was die Mischung zum Verbrennen servet.Dies bedeutet, dass Sie auf das Zündsystem des Autos achten müssen. Es kann sich um einen Zündverteiler, eine Hochspannungsspule und Drähte, Kerzen handeln.

Es kommt nicht vor, dass alle Geräte gleichzeitig ausfallen, daher sollten sie separat besprochen werden. Wir gehen davon aus, dass der Verteiler korrekt installiert ist. In diesem Fall kann ein Fehler durch einen Ausfall der Abdeckung oder des Schiebers oder einen Ausfall des Hallsensors auftreten.

Meistens liegt der Grund jedoch in einem schlechten Kontakt im Stromanschluss des Zündverteilers.Probleme können durch ein Zündmodul oder Spulen verursacht werden, die keine Hochspannung erzeugen, um einen Funken auf den Zündkerzen zu bilden. Einspritzdüsen arbeiten in Verbindung mit Zündmodulen, von denen normalerweise zwei pro Motor vorhanden sind. Einer bietet den Betrieb von 1 und 4 Zylindern und der zweite 2 and 3 Zylinder.

In diesen Systemen kann die elektronische Steuereinheit problematisch sein, die Steuerimpulse für all Systeme einschließlich der Zündung erzeugt. Sie können diesen Block nur überprüfen, indem Sie ihn ersetzen.Gleiches gilt für die Zündmodule.

Manchmal kann der Fehler von der Hochspannungsspule kommen, sie erzeugt keine Spannung, die Funken erzeugen kann, um das Luft / Kraftstoff-Gemisch zu entzünden. Sie können die Funktion überprüfen, wenn Sie die Zündkerze vom Zylinder abschrauben und zusammen mit dem Hochspannungskabel den Kontakt mit der Motormasse sicherstellen. Zu diesem Zeitpunkt müssen Sie den Anlasser drehen und die Kerze beobachten. Das Fehlen eines Funkens bestätigt eine Fehlfunktion der Zündspule.Es ist unmöglich, sich nicht mit Elementen von Zündsystemen wie Kerzen zu befassen.

Sie entzünden das brennbare Gemisch in den Arbeitszylindern des Motors. Während ihres Betriebs brennen die Metallteile ihrer Elektroden aus, woraufhin sich der Spalt vergrößert und das Starten des Motors schwieriger, wenn nicht unmöglich wird. Überprüfen Sie regelmäßig den Zustand der Kerzen, insbesondere ihren Spalt, um Probleme zu vermeiden. Sie können weiterhin die Situationen überprüfen, in denen sich der Anlasser dreht, aber der VAZ 2110, 2112, 2114 startet nicht.

Es ist einfach unmöglich, absolut alle Fälle zu berücksichtigen, aber um solche Situationen zu vermeiden, führen Sie rechtzeitig regularmäßige Wartungsarbeiten an der Maschine durchigke und verwenden Sie nurbschwertige Betriebster.

Die Unfähigkeit, den Motor bei einem VAZ 2112 zu startten, ist ein Standardproblem dieses Modells (insbesondere bei einem 16-Ventil-Motor). Die beste Lösung zur Identifizierung des zugrunde liegenden Problems ist die Verwendung einer Diagnosebank.

In Ermangelung einer solchen Gelegenheit können Sie eine Überprüfung teilweise vor Ort mit Ihren eigenen Händen durchführen.

Falscher Betrieb elektrischer Geräte

Meistens liegt die Ursache der Störung in der unsachgemäßen Bedienung elektrischer Geräte. Dies ist eines der häufigsten Probleme im Zusammenhang mit Startfehlern. Als erstes muss der Betrieb des elektronischen Steuergeräts überprüft werden. Es sieht aus wie das:

Oft gelangt Wasser в Kontaktgruppen, andere Knoten des Zündsystems.Dies führt zu Oxidation der Kontakte, fehlender Spannungsversorgung.

Probleme können sowohl mit dem Kraftstoffpumpenrelais als auch mit dem Anlasser verbunden sein. Vergessen Sie nicht, Kontakte und verschiedene Verbindungen zu überprüfen. Oft liegt das Problem in der «Masse» — es gibt einfach keine Null in der Verkabelung.

Manchmal liegt der Grund für die Unfähigkeit zu starten im Alarm — sein Ausfall, falsche Einstellungen führen oft dazu, dass der Motor nicht gestartet werden kann.В Ermangelung der erforderlichen Werkzeuge wird es schwierig sein, Erfahrungen mit der Installation von «Signalisierung» unabhängig zu sammeln, um das Problem zu lösen.

Fehlfunktion des Kraftstoffsystems

Das Funktionsprinzip des Kraftstoffsystems VAZ 2112 unterscheidet sich nicht wesentlich von ähnlichen Fahrzeugen mit Einspritzsystem. Oft ist das Problem rein Mechanisch — das Netz der Kraftstoffpumpe ist verstopft.

Dies führt dazu, dass es unmöglich ist, der Brennkammer Kraftstoff mit dem erforderlichen Druck zuzuführen.Das verstopfte Netz der Kraftstoffpumpe sieht folgendermaßen aus:

Ein wichtiger Faktor beim Betrieb eines Automotors ist genau der allgemeine Zustand des Kraftstoffsystems. Wenn das Auto nicht start oder schlecht greift, bleibt es ständig stehen — das Problem kann in der fehlerhaften Funktion der Injektorrampe liegen. Die Überprüfung ist recht einfach und Sie können es selbst tun:

• wir öffnen einen speziellen Stecker — er ist schwarz und befindet sich an einem der Enden der Rampe.
• das Vorhandensein von Druck wird einfach bestimmt — Sie müssen nur Ihre Hand zum Loch rideen.

Es kommt oft vor, dass Druck in der Schiene herrscht. Aber das Auto starttet weiterhin schlecht. In diesem Fall lohnt es sich, mit dem nächsten Schritt fortzufahren — der Überprüfung der Funktion der Kraftstoffpumpe. Manchmal ist der Vergaser das Problem. Fahrzeuge des Modells VAZ 2112 mit einem solchen Einspritzsystem sind im Verkauf schwer zu finden. Wenn das Starten bei kaltem Wetter schwierig ist, liegt das Problem höchstwahrscheinlich in der Elektrik.

Probleme beim Betrieb der Gaspumpe

Im Gegensatz zu anderen Modellen, die früher von VAZ-Werken hergestellt wurden, befindet sich die Kraftstoffpumpe im Modell 2112 direkt in der Kabine hinter dem Rücksitz. Zunächst müssen Sie überprüfen, ob die Pumpe mit Strom versorgt wird. Dies ist sehr einfach — verwenden Sie einfach ein Мультиметр:

• stellen Sie den Schalter des Geräts auf den Konstantspannungstestmodus bis zu 20 V;
• entfernen Sie den speziellen Anschluss von der Pumpe.
• mit den Sonden prüfen wir die Stromversorgung bei eingeschalteter Zündung.

Венн Штром vorhanden ist, aber noch kein Benzin geliefert wird, müssen Sie nur das Teil durch ein neues ersetzen. Die Renovierung macht wirtschaftlich keinen Sinn.

Die Kosten für eine Pumpe für einen VAZ 2112 überschreiten normalerweise nicht 1,5 Tausend Rubel. Wenn ein Funke vorhanden ist, der Motor jedoch während der Fahrt (einschließlich im Leerlauf) abgewürgt wird, liegt das Problem möglicherweise im niedrigen Druck.

Fehlfunktion der Fahrzeugzündung

Die Unfähigkeit, den Motor des Fahrzeugs zu startten, liegt häufig in der Störung des Zündsystems. Die Hauptknoten, die überprüft werden müssen:

• akkubatterie;
• замок зажигания;
• kerzen;
• zündspulen;
• датчик положения kurbelwellen.

Oft wird das Problem durch die Batterie verursacht — besonders wenn dies im Winter der Fall ist. Der Akku kann durch kaltes Wetter beschädigt werden.Entweder sind die Kontakte oxidiert, es liegt ein Bruch in einem der Stromkabel vor. All dies kann zu schwerwiegenden Fehlfunktionen führen. Das Überprüfen der Batterie ist relativ einfach:

• mit einem Tester wird die Spannung an den Kontakten gemessen — sie muss mindestens 12,6 V betragen.
• es wird ein Hydrometer verwendet — die Dichte des Elektrolyten wird gemessen (und der Normalwert dieses Wertes hängt von der Umgebungstemperatur ab).

Ein weiterer Schwachpunkt ist das Zündschloss.Es ist nicht ungewöhnlich, dass eine Kontaktgruppe im Stehen geht. Es brennt normalerweise nur aus. Infolgedessen funktionieren die positiven Kontakte, die den Anlasser mit Spannung versorgen, einfach nicht mehr. In diesem Fall müssen Sie einen Ersatz vornehmen. Es gibt nur eine Möglichkeit, die Funktion des Zündschlosses zu überprüfen — es zu zerlegen.

Ausfall der Zündkerzen

Das erste, woran Sie denken müssen, nachdem Sie das Vorhandensein von Strom und Zündschalter überprüft haben, ist die Integrität der Zündkerzen.Denn selbst wenn es einen Funken gibt, funktionieren sie möglicherweise nicht richtig. Das Auschecken ist ganz einfach:

• die Kerze wird mit einem Spezialschlüssel aus dem Block geschraubt.
• einer der Leuchter ist darauf gesetzt;
• dann muss der Anlasser «gedreht» werden.

Der Funke zwischen der Mittel- und der Seitenelektrode muss blau sein. Wenn es rot ist oder vollständig fehlt, muss die Kerze ersetzt werden. Dieser Teil ist ein Verbrauchsmaterial.Gemäß den Vorschriften müssen die Kerzen unabhängig von den Empfehlungen des Herstellers selbst all 10 000 km ausgetauscht werden.

Zündspulen prüfen

Oft ist das Fehlen eines Funkens an einer der Kerzen nicht mit ihrem Versagen verbunden, sondern mit anderen Gründen. Das Problem liegt beispielsweise bei der Zündspule. Es ist relativ einfach zu überprüfen:

• es ist notwendig, die Spule von ihrem Sitz zu entfernen;
• der Innenwiderstand muss überprüft werden — dies kann mit einem herkömmlichen Tester erfolgen.Der Wert sollte zwischen 0,0 и 0,3 Ohm.
• dann werden die Primärwicklungen genannt.

Wenn keine Messwerte vorliegen oder diese nicht den Nennwerten entsprechen, sollte die Spule durch eine neue ersetzt werden. Подробности wie diese sollen nicht repariert werden.

Startercheck

Auf dem VAZ 2112 installierte Starter sind relativ zuverlässig. Wenn es jedoch nach all den oben genannten Überprüfungen nicht möglich war, den Grund für die Unfähigkeit zum Starten zu ermitteln, sollte es zur Diagnose entfernt werden.

Es wird äußerst schwierig sein, alle Komponenten selbst zu zerlegen und zu überprüfen. Zunächst müssen Sie überprüfen: Kommt Spannung an die Leistungskontakte des Anlassers? Oft is ein Kabelbruch, ein Flur und eine Kontaktoxidation, die das Starten des Motors unmöglich macht.

Da an der Anlasserwicklung keine Spannung anliegt. Der Fahrzeugdiagnoseprozess kann lange dauern. Beginnen Sie daher mit den offensichtlichen und häufigsten Fehlern.

Es sollte beachtet werden, dass es schwierig ist, festzustellen, ob es Probleme beim Starten einer heißen Fehlfunktion gibt.Wenn Sie die Reparatur nicht selbst durchführen können, sollten Sie sich an einen qualifizierten Service wenden.

Die Startervorrichtung wird als einer der Hauptmechanismen des Zündsystems в jedem Auto angesehen, und im Inland produzierte Autos sind keine Ausnahme. Wenn diese Einheit ausfällt, kann der Fahrer den Motor einfach nicht starten, und ein vollständiger Betrieb des Fahrzeugs ist nicht möglich. Aus welchen Gründen ist es nicht in der VAZ 2112 und wie kann dieses Gerät bei Bedarf gewechselt werden — wir werden weiter unten darauf eingehen.

[Ausblenden]

Mögliche Starterstörungen: Ursachen und Symptome

Die Hauptkomponenten des Mechanismus

Analysieren wir zunächst die Fehlfunktionen, bei denen der Anlasser den VAZ 2112 nicht.

Wenn der Motor nicht anspringt, bedeutet dies nicht, dass das Проблема в diesem bestimmten Gerät liegt. Stellen Sie daher zunächst sicher, dass das Problem nicht in einer entladenen Batterie liegt:

1. Wenn sich die Kurbelwelle beim Versuch, 2111 vom Schlüssel aus zu starten, einmal dreht oder das Geräist hätlik die Batterie entladen ist.Der Grund kann auch ein schlechter Kontakt der Klemmen mit der Batterie oder ein Trennen или ein schlechter Kontakt der Masse des Mechanismus sein.
2. Венн Sie beim Starten des Motors mit dem Schlüssel nur ein Klicken gehört haben und der Motor dementsprechend nicht start, liegt das Problem höchstwahrscheinlich in den verbrannten Leistungskontakten. Insbesondere sprechen wir über das Magnetrelais des Mechanismus. Aufgrund des Brennens können diese Kontakte keine Spannung über sie leiten.Es kommt auch vor, dass der Motor über den Schlüssel des VAZ 2112 gestartet wird, der Anlasser nicht dreht, aber die Kontakte intakt sind. Wenn dies der Fall ist, sollte der Grund im Leerlauf-Elektromotor des Mechanismus oder seines Mechanismus gesucht werden Fahrt.
3. Das Auftreten abnormaler Geräusche während des Betriebs der Vorrichtung kann auf Verschleiß der Buchsen der Lagervorrichtungen zurückzuführen sein. Darüber hinaus kann der Grund im Verschleiß der Zapfen auf der Ankerwelle liegen.
4. Es ist notwendig, die Qualität der Befestigung des Geräts zu überprüfen. Es ist möglich, dass die Leistungsprobleme auf die Schwächung der Schrauben zurückzuführen sind. Es ist zu beachten, dass Vibrationen die Funktionalität des Mechanismus negativ beeinflussen können.
5. Der Grund kann auch eine Beschädigung der Zähne des Laufwerks sein (der Autor des Videos ist der Lexin-Kanal).

Окончательная диагностика результатов анализа для Austausch

Венская проверка результатов анализа на ВАЗ 2112 den Motor nicht start lässt, sollte vor der Reparatur eine vollständige Diagnose des Geräts durchgeführt werden.Zuerst müssen Sie die Haube öffnen und das Luftfilterelement zerlegen. Dazu müssen Sie die Schraube am Gehäuse lösen und die Klemme am Schlauch mit einem Schraubendreher lösen.

Стартер ВАЗ 2112 должен быть определен прямо под управлением Luftfiltergehäuse. Das Diagnoseverfahren wird wie folgt durchgeführt:

1. Zunächst müssen Sie überprüfen, wie gut die an den Mechanismus angeschlossenen Drähte angeschlossen sind. Es besteht die Möglichkeit, dass das Problem genau im Stromkreis liegt.
2. Wenn die Verkabelung intakt ist, schalten Sie die Optik ein. Bei entladener Batterie ist das Licht der Taschenlampen eher schwach.
3. Entfernen Sie die Drähte von den Zündschaltersteckern und verbinden Sie sie miteinander (Drähte 30 und 50 gemäß dem automatischen Diagramm). Wenn die Kontakte für kurze Zeit geschlossen sind, beginnt sich der Mechanismus zu verdrehen. Венн умирает дер Фалл, ленин дер Грунд им Цюндшальтер.
4. Wenn das Schloss funktioniert, wird ein zusätzliches Kabel mit einem Stecker und einem Relais sowie mit einem positiven Batteriepol verbunden.Falls die Startereinheit ausgelöst wird, kann dies auf eine Fehlfunktion im Stromkreis von der Batterie zum Relais hinweisen.
5. Wenn diese Maßnahmen nicht dazu beigetragen haben, die Fehlfunktion zu identifizieren, müssen Sie das Gerät zerlegen und genauer prüfen (der Autor des Videos ist HF Autoelectrician).

Сделай сам Reparatur und Austausch des Mechanismus

Wenn das Netzteil nicht start, muss der VAZ-Anlasser repariert werden.

Dieser Vorgang sieht folgendermaßen aus:

1. Trennen Sie zuerst die Batterie und das mit dem Traktionsrelais verbundene Kabel.
2. Mit einem 13-Schraubenschlüssel müssen Sie die Mutter lösen, mit der der Pluskontakt des von der Batterie zur Startereinheit angeschlossenen Kabels gesichert ist. Der Draht selbst kann dann zerlegt werden.
3. Als nächstes müssen Sie die Muttern lösen, mit denen der Mechanismus am Kupplungsgehäuse befestigt ist. Zum Lösen der Muttern benötigen Sie einen 15er Schraubenschlüssel.
4. Nach Abschluss dieser Schritte kann die Startereinheit entfernt werden. Венн Си ворхабен, es durch ein neues zu ersetzen, kann der Austausch in dieser Phase durchgeführt werden. Beim Austausch muss die Position der Drähte berücksichtigt werden, auf keinen Fall dürfen sie verwechselt werden. Daher ist es ratsam, die Drähte vor dem Trennen zu markieren. Венн Зи ден Mechanismus nicht ändern möchten, aber eine Reparatur planen, können Sie mit der Demontage beginnen.
5. Für die Demontage benötigen Sie einen 10-Schraubenschlüssel. Mit diesem Schraubenschlüssel können Sie die am Relais befindliche Mutter abschrauben und das mit dem Anlasser verbundene Kabel zerlegen.
6. Die Schrauben des Relais, mit denen es an der Startereinheit befestigt ist, müssen mit einem Schlüssel 8 gelöst werden. Anschließend können Sie das Relais zerlegen.
7. Nach dem Entfernen des Relais sehen Sie eine Dichtung, die sich zwischen der vorderen Abdeckung des Mechanismus und dem Relais selbst befindet. Bei der Demontage sollte es ebenfalls entfernt werden. Bei der Demontage sollten Sie jedoch auf den Zustand achten. Венн Си фестстеллен, dass das Dichtungselement abgenutzt ist und seine Qualität niedrig genug ist, ist es besser, diese Komponente auszutauschen.
8. Bei der Demontage der Dichtung müssen sowohl die Feder als auch der Anker entfernt werden.
9. Der nächste Schritt ist das Entfernen der Parkbolzenmuttern.
10. Nach Abschluss dieser Schritte können Sie den Mechanismus mit dem Anker selbst von den Stehbolzen abbauen. Danach müssen die inneren Teile und Komponenten des Geräts gründlich gereinigt werden. Für eine ordnungsgemäße Reparatur sollten Sie die Kontakte diagnostizieren, die Bürstenbaugruppe vollständig zerlegen und ihren Zustand überprüfen.Im Allgemeinen ist das Verfahren zur Reparatur des Mechanismus ziemlich kompliziert, sodass nicht jeder Autofahrer diese Methode wählt — manchmal ist es einfacher, das Gerät einfach durch ein neues zu ersetzen. Dies ist insbesondere dann erforderlich, wenn der Reparaturprozess keine Ergebnisse erbracht hat.

Eine Fehlfunktion des Autos ist für den Besitzer ein Ärgernis, insbesondere wenn das Auto aus einem unbekannten Grund plötzlich nicht mehr anspringt. Wenn der VAZ 2112 nicht start, liegt das Problem möglicherweise in verschiedenen Teilen des Fahrzeugs.Viele Pannen können leicht mit unseren eigenen Händen behoben werden. Daher versuchen wir vor Kontaktaufnahme mit der Werkstatt, die Ursache für das Versagen des Motors unabhängig zu finden und zu beseitigen. In den meisten Fällen startet der Motor nicht, weil eines der Elemente, die für das Starten, die Zündung oder die Stromversorgung verantwortlich sind, ausfällt.

Uberprüfen des Startsystems

Ein Ausfall des Startsystems ist hauptsächlich mit einem nicht funktionsfähigen Verbunden.Wenn beim Einschalten der Zündung das Geräusch des Anlassers nicht hörbar ist, prüfen wir zunächst die Verbindungskontakte auf Unversehrtheit. Danach stellen wir sicher, dass im Stromkreis, der für das Einschalten des Anlassers verantwortlich ist, kein Unterbrechung или Kurzschluss aufgetreten ist. Eine Fehlfunktion dieses Teils kann durch einen Ausfall des Traktionsrelais verursacht werden. Wenn beim Einschalten des Anlassers ein Geräusch в Form von wiederholten Klicks zu hören ist, wird die Fehlfunktion durch eine durchgebrannte Wicklung des Traktionsrelais, eine unzureichend geladene Batterie und Schwache Kontakte im Starterischurte im Kontakte im Star.Wenn der Anlasser funktioniert, sich aber nicht dreht oder nicht schnell genug dreht, startet der VAZ 2112 aufgrund einer leeren Batterie, verbrannter Kontakte am Tag-Relais, abgenutzten Starterbürschrodenkönchen.

Wenn sich der Anlasser dreht, das Schwungrad jedoch in seiner ursprünglichen Position bleibt, wird empfohlen, zu prüfen, ob der Befestigungskontakt des Kupplungsgehäuses am Anlasser nicht beschädigt is beschädigt.Die Ursache für den Ausfall kann in diesem Fall der Verschleiß der Schwungradzähne oder der Antriebsräder sein. Wenn der Anlasser nach dem Starten des Motors nicht funktioniert, prüfen wir den Freilauf und die Kontakte des Traktionsrelais. Венн Эйнер дер aufgelisteten Fehler gefunden wird, ist es wichtig, den Motor sofort abzustellen.

Diagnose des Zündsystems

Wenn der VAZ 2112 nicht start und mit dem Anlasser alles in Ordnung ist, fahren Sie mit der Diagnose des Zündsystems fort.Wir stellen das Auto auf Neutral und die Feststellbremse. Überprüfen Sie beim Einschalten der Zündung die Hochspannungskabel, die zu den Zündkerzen und zum Zündmodul führen, auf Beschädigungen oder loss Kontakte. Danach überprüfen wir die Anschlüsse und die Unversehrtheit der Niederspannungskabel des Zündsystems. Wenn die Verkabelung in gutem Zustand ist, stellen Sie sicher, dass die Kerzen einen Funken haben. Wenn kein Funke vorhanden ist, müssen neue Hochspannungskabel installiert werden. Um sicherzustellen, dass der Grund für den Ausfall des VAZ 2112-Motors dieses Problem ist, können Sie die Kabel vom funktionierenden Fahrzeug abnehmen und prüfen, ob Funken entstehen.Wenn kein Funke vorhanden ist, das Zündmodul austauschen. Wenn es einen Funken gibt, ersetzen wir die Kerzen. Die Ursache für eine Zündstörung kann in Einem Ausfall des Motorsteuerungssystems liegen.

Überprüfen des Stromversorgungssystems am VAZ 2112

Nachdem wir die oben genannten Störungen ausgeschlossen haben, überprüfen wir das Stromversorgungssystem des VAZ 2112. Nachdem wir die oben genannten Störungen ausgeschlossen haben, überprüfen wir das Stromversorgungssystem des VAZ 2112. Lietuvos der der VAZ 2112. .Es kommt vor, dass der Automotor aufgrund eines verschmutzten Luftfilters und unterbrochener elektrischer Kontakte, die zu den Bremsbelägen des Kraftstoffeinspritzsystems führen, nicht anspringt. Die Kraftstoffpumpe oder der Kraftstoffdruckregler sind möglicherweise außer Betrieb. Wenn nach dem Einschalten der Zündung das Geräusch der Kraftstoffpumpe nicht zu hören ist, ist der Grund für das Starten des Motors der Ausfall dieses Teils. Nachdem Sie alle Systeme überprüft haben, aber die Ursache des Ausfalls nicht gefunden haben, wird empfohlen, sich zur weiteren Диагностика das Servicecenter zu wenden.

Был soll ich tun, wenn der VAZ 2112 nicht startet? Beruhigen Sie sich zunächst und geraten Sie nicht в Панике. Um einen Fehler zu finden, brauchen Sie ein nüchternes, ruhiges Gehirn. Sie müssen das Auto nicht sofort mit einem Scanner zu den Megaspezialisten ziehen. Wenn es sich um einen Ноутбук с ручным управлением, hat jede entgegenkommende Querrichtung viele skrupellose Diagnostiker. Ihre Diagnose lautet, dass sie sich mit dem Steuergerät verbinden und Fehler lesen. Wenn es keine Fehler gibt, sagen sie, dass bei Ihnen alles in Ordnung ist.Dies ist keine Diagnose, es ist Geld nehmen. Нормальный диагноз: Lesefehler, Überprüfung der Signale von den Injektorsensoren, Messung des Drucks im Kraftstoffverteiler und am Ende eine klare Antwort darauf, был mit dem zu startenden Auto zu tun ist. Sie können jederzeit versuchen, die Störung selbst herauszufinden, und dieser Artikel hilft Ihnen dabei.

Vaz 2112 start nicht, die Reihenfolge der Aktionen:
1) Schalten Sie die Zündung ein und schauen Sie auf das Armaturenbrett. Die folgenden Lichter sollten darauf leuchten: Notöldrucklampe, Batterieladelampe, Lampe «Motor prüfen».Wenn das Bedienfeld beim Einschalten der Zündung nicht aufleuchtet, müssen Sie herausfinden, warum es nicht mit Strom versorgt wird, die Zuverlässigkeit der Batterieklemmen und die Sicherung im Montageblock.
Wenn das Panel leuchtet, interessiert uns am meisten die Lampe «Check Engine». Diese Anzeige leuchtet, wenn der Motor nicht läuft, und zeigt an, dass die ECU mit Strom versorgt wird und ordnungsgemäß funktioniert. Wenn «Motor prüfen» nicht aufleuchtet, müssen Sie die Sicherung am Computer überprüfen, die sich auf der Beifahrerseite unter dem Handschuhfach links befindet.Es gibt die elektronische Steuereinheit selbst sowie eine Stange mit drei Relais und Sicherungen. Das erste Relais ist ein ECU-Relais, das zweite dient zum Einschalten des Lüfters, das dritte zur Kraftstoffpumpe. Венн Зи ден Цюндшлюссель прочувствовал, окончательно утвердил и прочел Relais Klicken: Die VAZ 2112 ECU und die Kraftstoffpumpe werden mit Strom versorgt.
Fahren Sie nicht mit den nächsten Punkten fort, bis wir feststellen, dass die Anzeige «Engine prüfen» leuchtet. Im Extremfall können Sie ein wissentlich funktionierendes Steuergerät einsetzen und prüfen, ob dies der Fall ist.Wenn die Anzeige «Motor prüfen» nicht leuchtet, funktioniert das Steuergerät nicht und das Fahrzeug startet nicht. Übrigens ist ein Steuergerät eine teure Sache, sein Preis liegt bei etwa 100 долларов США. Und bevor Sie es kaufen, müssen Sie sich zu 100% sicher sein, dass es nicht funktioniert. В einigen Fällen, zum Beispiel wenn die Ausgangstasten durchbrennen, kann das Steuergerät repariert werden.
2) Wenn die Zündung eingeschaltet ist, sollte die Kraftstoffpumpe im Rücksitzbereich zu hören sein.Wenn kein Ton zu hören ist, müssen Sie die Sicherung und das Kraftstoffpumpenrelais überprüfen. Wenn sie gewartet werden können, entfernen Sie den Rücksitz und messen Sie die Spannung an den Klemmen der Kraftstoffpumpe. Wenn die Spannung nicht ankommt, suchen Sie nach der Ursache in der Verkabelung.
3) Wir finden heraus, ob sich der Anlasser dreht, wenn der Zündschlüssel gedreht wird. Wenn es sich nicht verdreht, prüfen wir, ob die Batterie aufgeladen ist, ob all Klemmen mit dem Anlasser verbunden sind und ob das Retraktorrelais ordnungsgemäß funktioniert.Wenn sich der Anlasser dreht, fahren Sie mit Schritt 4 fort.
4) Венн «Motor prüfen» eingeschaltet ist, die Kraftstoffpumpe pumpt, der Anlasser dreht, müssen Sie den Funken prüfen. Um den Funken zu überprüfen, schrauben Sie die Kerze ab, drücken Sie sie gegen die Masse und drehen Sie den Anlasser. Wir prüfen nacheinander den Funken и allen vier Zylindern des Motors.
Die folgenden Situationen können sein:
— Alle vier Zylinder haben einen Funken. Также alles in Ordnung, fahren Sie mit Schritt 5 fort.
— Es gibt einen Funken an den Zylindern 1 und 4, es gibt keinen Funken an 2 und 3. Spule für 2 und 3 Zylinder im Zündmodul defkt.
— Es gibt einen Funken an den Zylindern 2 und 3, es gibt keinen Funken an 1 und 4. Spule für 1 and 4 Zylinder im Zündmodul defkt. Das Zündmodul muss ausgetauscht werden. Wenn der Austausch des Zündmoduls nicht geholfen hat, sind die Ausgangsschlüssel des Zündmoduls von der ECU fehlerhaft. Brauchen Sie eine ECU-Reparatur.
— Es gibt keinen Funken an einem Zylinder.Die häufigste Ursache in diesem Fall ist DPKV. ДПКВ ВАЗ 2112 — Motorkurbelwellen-Positionssensor. Auf ein Signal von diesem Sensor gibt die ECU dem Zündmodul Befehle zur Bildung eines Funkens. Außerdem упал die Venen sehr oft aus dem DPKV-Anschluss heraus. Das DPKV kann auch gewartet werden, aber das Zahnrad, an dem der Sensor arbeitet, ist nicht Mechanisch mit dem Generatorrad verbunden.
Viele haben große Angst davor, dass der VAZ 2112-Injektor viele Sensoren hat. Ja, es gibt viele Sensoren, aber das Auto starttet nicht nur aufgrund einer Fehlfunktion eines dieser Sensoren — DPKV.Wenn der DMRV (Luftmassenmesser) дефектный, arbeitet die ECU gemäß dem TPS (Drosselklappenstellungssensor). Wenn das TPS fehlerhaft ist, berechnet die ECU das brennbare Gemisch gemäß dem DMRV. Dies ist eine Notoperation, aber der Motor starttet. Er kann verdreifachen, stehen bleiben, das Auto starttet. Bei fehlerhaftem Lambda, Phasensensor und Klopfsensor start auch der VAZ 2112.
5) Schrauben Sie die Kerze vom Zylinder ab und prüfen Sie, ob sie nass ist oder nicht. Wenn die Kerzen trocken sind, sprühen die Gabeln keinen Kraftstoff.Der Druck im Kraftstoffverteiler muss überprüft werden. An der Seite des Kraftstoffverteilers befindet sich eine spezielle Schraube, die abgeschraubt wird. Stattdessen wird ein Manometer eingesetzt. Dann schaltet sich die Kraftstoffpumpe ein und das Manometer sollte den Druck in der Schiene anzeigen. Венн кейн Манометр vorhanden ist, können Sie einfach die Schraube lösen und die Pumpe einschalten. Aus dem Loch unter dem Manometer sollte ein guter Kraftstoffstrom fließen.
Wenn im Kraftstoffverteilerrohr kein Druck vorhanden ist, muss der Kraftstofffilter ausgetauscht werden.Überprüfen Sie, ob die Kraftstoffleitung vom Tank zum Kraftstoffverteiler verstopft ist.
6) Wenn die Kerze nass ist, müssen alle Vaz 2112-Kerzen abgeschraubt und getrocknet werden. Platzieren. Wenn das Auto nicht wieder anspringt und die Kerzen mit Benzin überflutet sind, überprüfen Sie die Timing-Markierungen. Entfernen Sie die Zahnriemenabdeckung und überprüfen Sie die Markierung am Nockenwellenrad und die Markierung am Kurbelwellenrad. Wenn die Etiketten nicht übereinstimmen, wird die Ventilsteuerung verletzt und das Auto starttet nicht.

Das Kurbelwellenrad, an dem der Zahnriemen abgenutzt ist, ist über einen Schlüssel mit dem Zahnrad verbunden, von dem aus das DPKV arbeitet. Überprüfen Sie, ob dieser Schlüssel vorhanden ist.
Wenn das Zahnrad von selbst baumelt, speist der Funke nicht richtig und der Motor startet nicht.
Kerzen können auch gefüllt werden, wenn die Düsen verstopft sind und nicht sprühen, sondern Kraftstoff einfüllen. In diesem Fall müssen die Düsen gereinigt werden. Aufgrund verschmutzter Einspritzdüsen ist der Motor normalerweise schlecht, startet aber.

Verschmutzte Düsen machen sich mit dem Einsetzen des kalten Wetters bemerkbar, wenn zum Starten des Motors ein Betankungsgemisch benötigt wird, das die Kerzen leicht überflutet und der VAZ 2112 nicht.
Dies sind die Hauptgründe, warum der VAZ 2112 nicht startet. Die oben beschriebenen Fehlfunktionen treten in 99 Prozent der Fälle auf, in denen sich das Auto weigert, zu starten. Es gibt tiefere und schwieriger zu diagnostizierende Fälle, aber dies ist eher die Ausnahme als die Regel.Das Überprüfen dieser Dinge wird selbst für Fahrer mit wenig Erfahrung nicht schwierig sein und Geld für Reparaturen Sparen. Und später vielleicht mehr als einmal
Helfen Sie in einer Situation, in der das Auto nicht anspringt.

Как узнать, работает датчик воздуха. Что такое датчик массового расхода воздуха, его устройство и принцип работы. Оценка состояния ДМРВ внешним осмотром

Современный автомобильный двигатель способен развивать максимальную мощность и крутящий момент только при правильном и точном перемешивании.Потому что важную роль в обеспечении работы силового агрегата играет расходомер воздуха — небольшой узел, регулирующий количество воздуха, подаваемого в цилиндры.

Расходомер воздуха — это несколько видов с разными методами измерения объема воздуха. Узел более старой конструкции Использует так называемую трубку Пито и называется лопастным расходомером. В нем специальная пластина отклоняется под действием движения воздуха. На оси пластины потенциометр меняется, меняя свое сопротивление в зависимости от его отклонения.

В более совершенных расходомерах используется термомемометрический измеритель. Эта конструкция обеспечивает тонкий платиновый теплообменный элемент. Чем больше воздуха проходит через этот узел, тем больше электроэнергии требуется для поддержания разницы температур между элементом и воздухом. Диаметр платинового элемента 0,07 мм. Учтите, что со временем на нем появляются отложения, меняющие характеристики работы. Поэтому для борьбы с этим явлением элемент способен самоочищаться, нагреваться после кратковременной остановки мотора до температуры 1000-1100 градусов.

Последнее слово техники — термомометрические расходомеры, обеспечивающие пленочный измеритель воздуха. Нагревательные и измерительные элементы узла представляют собой кристаллы кремния с нанесенными на них тонкими слоями платины. Меньше вероятность избавиться от типа. В этих деталях измеряется частота ультразвука, появляющегося за выступом в стенке впускного канала. Обратите внимание, что многие современные иномарки лишены описываемого узла. Он заменяет датчик абсолютного давления во впускном коллекторе.

Как и любой другой узел, расходомер воздуха подвержен износу и может сломаться. Есть такие признаки его выхода из строя: непостоянный холостой ход; Медленный набор скорости и появление сбоев; увеличить или уменьшить холостой ход; Увеличьте расход топлива. Также двигатель вообще не запускается. Вид на икру обычно не работает из-за износа токопроводящих поверхностей потенциометра или попадания масла на рабочие поверхности.

В первом случае сигнал с расходомера воздуха передается на ЭБУ с перерывами и в искаженном виде.Второй фактор приводит к заслонке заслонки. Термоэнемометрический вид может не работать в результате обрыва питающих проволок, а также после его некачественного обслуживания. Внутренности этого агрегата очень чувствительны, поэтому не нужно пытаться их чистить или даже протирать от грязи. Не исключено, что его удастся продуть с помощью компрессора. Этот тип расходомеров не имеет аналогов. Поэтому во время симптомов можно только проверить контакты.

Более точную информацию о наличии и сути неисправности поможет система диагностики, которая имеется практически на всех современных автомобилях.Недостатком такой диагностики является то, что для расшифровки неисправности, покрывающей сигнал Check Engine, необходимо посетить СТО или приобрести бортовые компьютеры. Радикальный способ проверить возможности расходомера воздуха — заменить его новым. Если подобная мера не приносит результатов, нужно искать поломку в другом месте.

При обнаружении неработоспособности расходомер воздуха рекомендуется заменить на новый узел. Восстановить можно только детали клинкового типа.Их можно очистить пластиной от загрязнений, используя жидкость для чистки карбюраторов. Потенциометр «возвращается» к жизни путем перемещения контактной дорожки или движения токосъемных пластин.

В обоих случаях цель операции — переместить «маршрут» движения наконечника к неповрежденной части следа. Некоторые специалисты «ремонтируют» расходомер воздуха, отключив его питание. Этого делать не следует, так как это неизбежно приводит к увеличению расхода бензина.

На видео показаны симптомы неисправности датчика ДМРВ на ВАЗе.Специально установлен нерабочий ДМРВ:

Датчик массового расхода воздуха

Признаки неисправности датчика массового расхода могут быть прямыми или косвенными . Рассмотрим все возможные варианты:

1. . В большинстве случаев индикатор проверки загорается из-за выхода из строя одного из датчиков, поэтому для точного определения неисправности необходимо подключиться к нему.
2. Сила падения Это лишь косвенный признак, так как у этой неисправности может быть другая причина.
3. Повышенный расход топлива . Конечно, на бензонасос все можно списать, но DMWR нужно проверять. .
4. Снижение динамики разгона . Неправильное количество воздушной смеси, которая попадает в камеры сгорания, дает плохо воспламененную смесь, которая в свою очередь не дает и ведет.
5. Плохой старт или его невозможность . Богатая или не может нормально взорваться, что такие проблемы повлекут за собой такие проблемы.А еще можно топливо и не сжигать.
6. . Разное количество воздуха в топливной смеси даст эффект, когда обороты будут, то упадут, то увеличатся.

Для точного определения неисправности датчика DMWR необходимо диагностировать.

Как проверить датчик ДМРВ?

Датчик массового расхода проверяется мультиметром

Датчик массового расхода проверить достаточно просто. Вам понадобится мультиметр для диагностики.

Показание напряжения исправного и неисправного датчика

• 1.01-1.02 — Показания нового датчика, все в норме.
• 1,02–1,03 — Износ есть, но параметры в пределах нормы.
• 1,03–1,04 — Рабочие параметры, но уже износ.
• 1,04–1,05 — Параметры критические, готовьтесь к замене, если есть деньги то меняйте. Есть возможность снизить расход топлива.
• 1.05 и выше — не рабочий датчик ДМРВ.

Измерение с помощью затвора — может быть ошибка на приборе.По показаниям видно, что датчик «заказал да здравствует»

Альтернативный метод проверки

Второй способ проверить работоспособность датчика расхода воздуха — отключить от него питание и проехать несколько километров. Если работа двигателя наладилась, значит проблема в ДМРВ.

выводы

Определить неисправность датчика массового расхода ВАЗ-2112 на 16 клапанов достаточно просто. Для этого нужно знать прямые и косвенные причины, способствующие постановке диагноза, а также проверить самые элементарные методы.

Доброго времени суток всем, кто нас читает! Продолжая освещать темы расхода разных видов топлива в современных автомобилях отечественных и зарубежных марок, хочу сегодня поговорить на какую тему: как ДМРВ влияет на расход топлива. Если вы не знакомы с этой аббревиатурой, то ниже я расскажу вам, в чем заключается ее скромная роль.

Каждому автомобилисту известно, что двигатель автомобиля может работать в различных режимах. Для каждого из них потребуется особая рабочая смесь воздуха и топлива (например, бензин, дизельное топливо).Именно эти функции призван выполнять датчик массового расхода воздуха, сокращенно ДМРВ, который предназначен для расчета массивной пропускной способности воздуха, необходимой для успешной работы цилиндров.

Конструкция датчика включает в себя устройство термоэмометра, которое фактически измеряет массовый расход воздуха. Но все это хорошо до того момента, пока ДМРВ не будет полностью и сохранена. При этом устройство довольно щадящее — достаточно протереть быстрым движением и хорошо просматривается.При этом ремонту не поддается, останется только один выход — полная замена.

Как распознать отказ ДМРВ

Выше мы разобрались, как устроен датчик для контроля приточного воздуха. Теперь перейдем к основным симптомам и причинам его неисправного состояния. Чаще всего работа двигателя с характерными перебоями на холостом ходу, а также потерей былой динамики при разгоне автомобиля.

Слишком низкие или завышенные скорости также могут выступать характерным признаком появления неисправности в ДМРВ.Наихудшей ситуацией можно назвать ту, когда не удается запустить двигатель машины, и это тоже может быть связано с датчиком воздуха. Даже если расходомер в укомплектованном состоянии, то разгерметизация вместо соединения его гофрированным шлангом, который при работе часто трескается.

Как еще распознать случай, когда не работает сенсор? На помощь может легко прийти под названием Check Engine. Однако для того, чтобы понять, что дело в датчике, а не в каком-либо другом, потребуется подключить компьютер с диагностической программой.Ну и напоследок, чтобы ваш ДМРВ можно было слушать как можно дольше, необходимо своевременно производить замену, а также регулярно наблюдать за состоянием и износом поршневых колец и сальников. Их износ может спровоцировать увеличение скопления масла в картере, после чего пленка покрывает датчик и отображает его.

Принцип работы прибора

Чтобы понять, почему это может повлиять на расход топлива, и как обмануть ДМРВ, попробуем разобраться. На каждый такт работы силового агрегата в него должно попадать примерно 14 частей топлива и 1 часть воздуха.Если соотношение нарушено, это приведет к перерасходу топлива или значительному снижению мощности двигателя. Это датчик, который должен измерять идеальное количество воздуха, поступающего в цилиндры. Он выполняет вычисления и передает эту информацию в текущий компьютер, который вычисляет требуемый объем бензина на основе информации об объеме воздуха.

Сам датчик можно найти на участке между воздушным фильтром и воздухозаборником двигателя. При этом ДМРВ не перестает работать ни на секунду.Ведь при каждом нажатии на педаль акселератора количество поступающего воздуха меняется, и, соответственно, необходимо заново рассчитывать, сколько двигателю требуется топлива.

Поэтому не то, что обмануть, но и датчик настроить просто не получится. Как уже упоминалось выше, он терпит неудачу при любом неудачном прикосновении или взаимодействии с агрессивными химическими веществами. Именно отсутствие возможности ремонта является наиболее существенным недостатком датчика, поскольку он непригоден.

Влияние на расход топлива

Достаточно требовательно сам датчик, в каком состоянии находится элемент воздушного фильтра.При его сильном загрязнении происходит загрязнение платиновых спиралей ДМРВ. Их можно промыть, но это реально и повредить устройству способны не только специалисты. Поэтому сегодня датчик измерения воздуха заменяется другим оборудованием — датчиком измерения давления.

Работает по другому принципу. Для ДМРВ важно провести диагностику объема поступающего в цилиндр воздуха, на основании которого будет рассчитываться количество топлива. В зависимости от плотности воздуха может потребоваться корректировка показаний самого датчика.Чтобы выйти из этой ситуации, рядом с ДМРВ также устанавливается датчик температуры воздуха, но он уже усложняет электрическую схему.

Как видите, уважаемые автолюбители, с неисправным ДМРВ снизить расход топлива в вашем автомобиле не получится. Если вы провели диагностику и убедились, что причина в этом, поспешите на ближайший СТО для оперативной замены. И мы скоро встретимся с вами на страницах новых заметок. Всех довольна!

Строгие требования стандартов токсичности вынуждают производителей оснащать свои двигатели всеми новыми системами, предназначенными для снижения выбросов вредных веществ в атмосферу.Для эффективной работы этих систем им необходимо знать точный состав смеси, объединяющейся в камере цилиндра, т.е. эта система должна знать, сколько в смеси было топлива и сколько воздуха, только в этом случае будут присутствовать вредные вещества. удалены выхлопные газы до максимального полного объема.

Информацию о количестве потребляемого воздуха системой управления двигателем сообщает такой прибор, как расходомер. Расходомер может измерять как объем, так и массу воздуха, попавшего в камеру сгорания, поэтому существует два способа измерения расхода воздуха:

Первый способ — механический;
Второй — термический.

В первом случае объем воздуха измеряется в зависимости от движения заслонки, а во втором — в зависимости от температуры, изменение температуры специального элемента. В настоящее время механические расходомеры больше не устанавливаются, поэтому сразу переходим ко второму методу измерений.

Тепловой режим измерения расхода воздуха

Этот метод вытеснил механический из-за своего совершенства и более точного измерения массы поступающего воздуха, которую измеряет термоанемометрический расходомер.Эти устройства можно охарактеризовать как быстродействующие, точные и не зависящие от температуры воздушные, они, в отличие от первого варианта, не имеют движущихся частей.

Термоэнемометрический расходомер также известен как датчик массового расхода И это устройство в настоящее время используется в системах впрыска, таких как бензин и, включая системы прямого впрыска, и это устройство работает как часть системы управления двигателем. При этом в некоторых системах такое устройство не используется, а его функции выполняет датчик, контролирующий давление воздуха во впускном трубопроводе.

Стоит отметить, что расходомер может быть выполнен в двух вариантах и ​​главное их отличие — конструкция чувствительного элемента прибора, и это может быть как провод, так и пленка.

Расходомер проволочный

Чувствительным элементом проволочного расходомера является платиновая нить, температура которой всегда постоянна, что достигается за счет нагрева электрическим током.

При прохождении воздуха через нить его температура падает и для увеличения этого показателя необходимо увеличивать ток, идущий на нагрев нити.В этом случае специальный преобразователь преобразует ток в выходное напряжение, между которым существует определенная зависимость между величиной проходящего воздуха. На основе этих данных блок управления принимает конкретные решения.

Однако со временем резьба загрязняется, поэтому здесь предусмотрен режим самоочистки. Провод при неработающем двигателе нагревается до температуры 1000 градусов, за счет чего очищается. Недостатком такого расходомера является снижение точности измерения с течением времени.Это связано с тем, что нить становится тоньше и уже не обладает исходной точностью показаний.

Этот недостаток был учтен при разработке пленочного расходомера, пришедшего на смену предшественнику. Это устройство работает по тому же принципу, что и проволочный расходомер, и его главное отличие заключается в использовании пленки вместо платиновой нити.

Пленочный расходомер и принцип его работы

Чувствительным элементом этого устройства является кристалл кремния, который имеет несколько достаточно тонких слоев платины.Эти слои действуют как резисторы:

Отопление;
Резисторный датчик температуры;
Два термистора.

Сам чувствительный элемент находится в специальном воздушном канале, который за счет разряда насыщается воздухом. В то же время достаточно высокая скорость воздушного потока предотвращает загрязнение элемента. Кроме того, канал предложен особым образом, что позволяет более точно определять массу сгоревшего воздуха, за счет возможности точного измерения массы как прямого, так и отраженного от воздушных клапанов.

Резистор, отвечающий за нагрев, всегда поддерживает постоянную температуру элемента, а разница температур на термисторах позволяет определить массу воздуха и направление его движения.

Как правило, такой расходомер выдает аналоговый сигнал в виде напряжения постоянного тока. Хотя некоторые конструкции расходомеров способны выдавать более точный цифровой сигнал, что предпочтительнее с точки зрения блока управления.

По сигналу пленочного расходомера определяется:

Для карбюраторных моделей двигатель — это момент впрыска, количество топлива, величина топливной смеси и алгоритм работы системы улавливания паров.
Для дизельных моделей — момент впрыска и алгоритм работы системы рециркуляции газа.

Точное знание массы воздуха, попадающего в камеру сгорания, помогает системе управления, необходимо рассчитать количество топлива, обеспечивающее полное сгорание топливной смеси и, как следствие, минимальное количество вредных веществ в выхлоп.

В современных инжекторных двигателях подайте необходимое количество топлива на разных режимах. Двигатель управляется электронной системой.Система требует различных датчиков, среди них есть датчик, отвечающий за расход воздуха для подготовки топливно-воздушной смеси. Это может быть датчик абсолютного давления (ДДА) или датчик массового расхода (ДМРВ). Часто датчик расхода воздуха еще называют расходомером.

Папа недавно получил более широкое распространение и практически у всех вытеснил датчики расхода воздуха. Папа дешевле и проще в изготовлении, не такой капризный и реже выходят из строя. Но с ДМРВ по дорогам России до сих пор ездит довольно много машин, и отечественные машины до сих пор выходят с конвейера с этими датчиками.

Что такое датчик массового расхода

ДМРВ по своей сути представляет собой термомемометр, скрытый в пластиковом корпусе. Напряжение подается на тонкую платиновую нить, которая нагревает платину до горячего состояния. Поток воздуха охлаждается в зависимости от внешних условий. Все изменения данных принимает электронный блок Control и, согласно полученным данным, регулирует подачу топлива для потока очищенного воздуха.

ДМРВ находится между дроссельным узлом и корпусом воздушного фильтра. С корпусом и узлом датчик соединяется с помощью широких гофрированных труб.Форсунки должны быть надежными, а составы герметичными, чтобы исключить дополнительный приток воздуха извне.

Признаки неисправности датчика массового расхода

Определить вероятность неисправности ДМРВ по некоторым отклонениям в поведении автомобильного двигателя:

• — холостой ход увеличен до 1500 об. / Мин.,
• — периодически глохнет двигатель, особенно при торможении автомобиля,
• — двигатель неустойчивый, при движении появились толчки и рывки,
• — иногда загорается или постоянно горит лампа диагностики двигателя в салоне Check Ingine,
• — повышенный расход топлива.

Следует отметить, что все эти признаки достаточно условны, чтобы не ошибиться при диагностике неисправностей, необходимо проверить систему с помощью сканера или компьютерной будки.

Факторы, влияющие на здоровье ДМРВ

Прежде всего, следует отметить, что ДМРВ требует очень бережного обращения с ним.

Платиновая резьба может быть повреждена, если сенсор неактивно протирать. Грязь и масло недопустимы на ДМРВ. Предположим, если двигатель дымит и потребляет масло, масло дымит датчик и отображает это.

Из-за неправильной регулировки или неисправности системы зажигания во впускном коллекторе возникает вата, которая может испортить тонкие платиновые волоски.

Обнаружен еще один характерный дефект, по всем признакам похожий на неисправность ДМРВ. Это повреждение патрубка (гофра) форсунки, соединяющей датчик и корпус дроссельной заслонки. Возникает дополнительный воздушный барабан, и в его составе происходит смещение топливовоздушной смеси.

Возможно повреждение датчика из-за удара.Это может произойти в результате дорожно-транспортного происшествия.

Не забывайте своевременно менять фильтрующий элемент воздушного фильтра. Грязь и пыль из воздушного фильтра попадают на платиновую нить расходомера и выводят датчик.

Как убедиться в неисправности датчика

В первую очередь необходимо снять датчик и произвести внешний осмотр. Две платиновые нити обязательно должны быть целыми. С обрезанной резьбой ДМРВ 100% неисправен, дальнейшей эксплуатации не подлежит.

При подозрении на неисправность ДМРВ можно проверить следующим образом. Вам нужно отсоединить штекер датчика и запустить двигатель. Если раньше обороты были меньше, а теперь увеличились до 1500 и двигатель набрал прежнюю мощность, велика вероятность неисправности ДМРВ. Дело в том, что при неработающем расходомере его функцию берет на себя датчик положения дроссельной заслонки. Топливная смесь обогащается, автомобиль становится более внутренним. Правда, расход топлива становится даже больше.

Конечно, датчик расхода воздуха можно проверить с помощью осциллографа, сканера или компьютерной стойки, но воспользоваться такими приборами не всегда возможно по ряду причин.
