Как правильно подключить люстру

Рассматриваем схему подключения выключателя

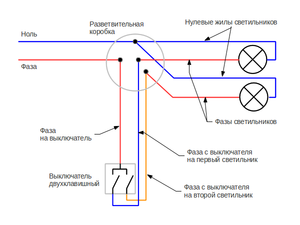

А у нас все готово для финального этапа. На фото схемы подключения двухклавишного выключателя видно, что у нас должно получиться на данном этапе:

  • распределительная коробка, в которой мы поместили провода;
  • собственно выключатель;
  • источники электричества;
  • провод для запитки.

Напоминаем, что выключатель в двухклавишной вариации имеет на один контакт для подключениябольше. К входу подсоединяется фаза от распределительной коробки; выходы же отвечают за работу лампочек. Контактов три и зажимов ровно столько же.

Перед тем как подключить двухклавишный выключатель света по схеме, удалите изоляцию. В питающем кабеле провод, который имеет коричневый окрас, – фаза, синим цветом традиционно обозначается нуль. Напоминаем, что никакие другие варианты кроме тех, когда выключатель разрывает фазу, не подходят! Так решили для вашей же безопасности и удобства, чтобы лампочку можно было без вреда для здоровья поменять, отключив свет.

В случае выключателя с двумя клавишами для фазного провода предназначается общий контакт. Соединяем фазу питательного кабеля с общим контактом. Затем соединяем нули кабелей для питания и приборов освещения. Другими словами: мы должны соединить провода голубого (синего) цвета от питающего кабеля с соответствующим проводом, ведущим к источникам света. Красный провод предназначается для того, чтобы фаза уходила к выключателю.

По сути, мы подключили наш двухклавишный выключатель на две лампы. Нам осталось проверить корректность работы осветительных приборов, после чего соединением в коробке подтягиваем, пропаиваем, хорошенько заизолируем. Работа готова!

Из всего сказанного выше видно, что правильно подсоединить двухклавишный выключатель не составит труда. С этим может справиться человек, не специализирующийся особо на электрике.

Прочтите также:
— Кабель каналы для прокладки открытой электропроводки
— Электросчетчик Меркурий 201
— Передать показания счетчика за электроэнергию: все способы
— Подключение проходного выключателя: инструкция и схема
— Как правильно подключить выключатель света. Пособие знатока
— Особенности электрической проводки в зданиях из бруса

Что такое двойной выключатель и где применяется

Двойной выключатель используется для управления двух электрических приборов одним устройством либо для включения и выключения двух групп на одном бытовом приборе.

Зачастую такие выключатели используются для включения разных секций многоламповых люстр – клавиши выключателя отвечают за разные группы лампочек в люстре, при нажатии обеих кнопок загораются все лампочки в люстре.

Перед тем как устанавливать выключатель необходимо провести этап подготовительных работ:

  • приобрести выключатель, который подходит вашим требованиям;
  • изучить особенности расположения контактов;
  • подготовить место для проведения работ и необходимые инструменты;
  • тщательно придерживаться правил безопасности.

Устройство двухклавишного выключателя

Все двухкнопочные выключатели трехконтактные – имеют один ввод, а выводов два. Провод с фазой необходимо подключить к общему вводу, а выводы включают и выключают разные секции в бытовых приборах.

При монтаже выключатель располагают так, что контакт ввода находится снизу, а выводы, предназначенные для подключения осветительного прибора – сверху. Так как такой выключатель трехконтактный, то и зажимов под провода предусмотрено также три.

Почему фаза должна разрываться выключателем?

Какой бы не была конструкция электроприбора, фаза должна разрываться выключателем. Это необходимо для обесточивания электроприборов.

Таким образом, при ремонтном обслуживании прибора (например, при замене перегоревшей лампочки) обеспечивается безопасность при включенном автомате.

Как работает раздельное питание люстры

Чтобы понимать в какой последовательности подключать провода в выключателе, нужно разобраться в том, как электричество бежит через люстру, питая лампы. В этой главе мы с вами и займемся этим вопросом.

Строение люстры

Какой бы сложной не была электрическая часть прибора, она всегда будет заканчиваться выводами из двух, трех или четырех проводов. Самые простые могут подключаться только 2-мя проводами. Количество клемм ничего нам не говорит об их назначении. Давайте разберем эту тему подробно.

Клеммная колодка в основании люстры

На фотоснимке выше вы можете видеть классическую клеммную колодку, из которой выходит два цветных провода.

Итак, один провод – это рабочая фаза, обозначенная латинской буквой L (черный провод, хотя может быть и любой другой), а второй это нуль – буква N (во всех схемах для него используются провода синего цвета). По сути, лампе все равно, на какой контакт ей подать фазу, гораздо важнее, какой из проводов пойдет на выключатель

Схема подключения светильников к двухклавишным выключателям

Внимательно изучите представленную схему – нас интересуют серые линии, обозначающие фазу. Сразу становится понятным, что именно они тянутся к двухклавишному выключателю. Это очень важный момент, так как некоторые электрики не соблюдают этого правила и пускают туда нуль.

Возвращаемся снова к нашей люстре с двумя проводами. Для ее подключения нужен одноклавишный выключатель, который будет разрывать фазный провод, идущий из распределительной коробки. Нуль при этом протянется прямиком в коробку – ему выключатель не требуется, где подсоединится к общему нулю домовой сети. Все предельно просто и понятно.

Светильник с 3-мя проводами

На фото показано основание бра, но это никакого значение не имеет, принцип работы и подключения у прочих светильников с люстрами одинаковый. Тут мы видим, что из корпуса прибора выходит три провода. Синий мы уже знаем – это нуль, с черным тоже все понятно, а вот желто-зеленого раньше не было.

Заземление мы можем подключить только в том случае, если оно предусмотрено в домовой электрической сети. В распределительной коробке будет выведена общая земля, к которой будут сходиться желто-зеленые провода ото всех электрических точек дома.

Фактически, схема подключения такой люстры ничем не отличается от описанной ранее, и для нее требуется одноклавишный выключатель.

Люстра с 6-ю проводами

На фото показана люстра на несколько свечей. Так как от каждого цоколя идет по два провода, все их выводы будут тянуться в основание прибора, хотя в хороших люстрах всю схему запитки производитель делает сам и зачастую прячет ее в скрытой части корпуса.

Теперь посмотрите, как скручены друг с другом провода – они соединены вместе по цветам. Фактически, они образуют те же два провода, про которые мы писали выше. То есть при таком соединении вам также понадобится только одноклавишный выключатель.

Схема на три провода

Последний вариант, когда из люстры выходит три провода, не считая заземление, либо же вы самостоятельно делаете такую скрутку – ее пример показан на фото выше. Давайте его внимательно рассмотрим. Мы видим, что все нулевые провода соединены вместе и подключены к одной клемме «Ваго». Вот вам яркий пример того, как не соблюдается цветовая маркировка. Фазные провода разделены в определенном порядке, скорее всего, через один, и подключены к двум клеммам. Такая схема нам подсказывает, что на люстру для зажигания всех свечей нужно подвести две отдельные фазы. Именно это и можно реализовать посредством двухклавишного выключателя.

Особенности установки выключателя с двумя клавишами

Перед тем как приобрести двухклавишный переключатель света, следует определиться не только с его внешним видом, но и с функциональными характеристиками.

Система проводов, соединяющая переключатель и источник света, может быть как внешней, так и скрытой.

Первый тип проводки, подразумевающий поверхностную прокладку соединительных проводов, выполняется для проведения каких-либо временных работ.

Прокладка внутренней проводки позволяет создать безопасную систему, отвечающую за включение и выключение света.

Фото:

При формировании внутренней электропроводки в квартире или в нежилом помещении следует отдавать предпочтение двухклавишным выключателям, имеющим две раздвижные планки, которые будут служить «распорками» и надежно фиксировать систему в специальной нише в стене.

Чтобы создать такую нишу, следует использовать перфоратор, оснащенный победитовой или алмазной насадкой, обладающей нужным диаметром (не менее десяти сантиметров).

Чтобы провести установку коробки выключателя в заранее подготовленную нишу, следует осуществить монтаж пластикового (иногда металлического) подрозетника, обладающего цилиндрической формой.

После того как подрозетник «встанет» в нишу, в него, в свою очередь, нужно установить и систему выключателя.

Чтобы конструкция выключателя, предназначенная для погружения в стену, вошла в нишу без особых проблем, следует при помощи отвертки с крестовым профилем ослабить болт, который сводит вместе две фиксирующие распорки.

После того, как выключатель будет установлен на положенное ему место, следует затянуть болт, тем самым разведя распорки в стороны внутри ниши.

К слову, капитальную проводку, идущую от выключателя к люстре, можно сформировать, используя не погружные, а наружные выключатели.

Эти выключатели продаются в уже готовом замкнутом корпусе, который обладает большими размерами (в сравнении со стандартным, «погружным» выключателем), и крепятся к стенам при помощи саморезов.

В выключатели могут быть встроены две системы контактов: винтовые и зажимные. Винтовые контакты фиксируют оголенный конец провода между двумя пластинами, изготовленными из металла.

Этот способ соединения электропровода с выключателями является надежным, но не исключает возможности неправильного подбора сечения.

Если сечение провода будет повреждено, то контакты начнут нагреваться. Последствием такой проблемы может стать возгорание проводки.

В зажимной конструкции фиксация провода под пластинами производится специальным прижимным механизмом, гарантирующим качественный и стабильный контакт системы переключателя и электрической сети.

Общие рекомендации и полезные советы

Существует несколько важных моментов, о которых забывать нельзя. Они касаются как монтажных работ, так и выбора оборудования.

Выполнение простых правил сделает систему более безопасной и надежной, что актуально для сети закрытого типа.

Не забывайте, что любые действия с электрическими приборами и установками производятся только после отключения электроэнергии на общеквартирном щите. Перед каждой операцией с проводами следует убедиться в том, что контур обесточен.

Если вместо обычного двухклавишника вы захотите установить выключатель бесконтактного типа или прибор с диммером, обязательно изучите схему, так как монтаж таких устройств может отличаться.

Схема подключения люстры через двухклавишный выключатель

Из схемы подключения видно, что:

  1. Как и в предыдущей схеме, питающий кабель приходит  3х жильным(у вас может приходить 2х жильным, значит нет заземления).

    Белый (на рисунке изображен красным)-фаза, Синий-ноль, желто-зеленый- земля.

Чтобы убедиться какой из них у вас фаза, проверьте индикаторной отверткой!

На люстру уходит 4х жильный кабель

(у вас может уходить 3х жильным), белый (на рисунке изображен красным), синий, черный и желто-зеленый.

На выключатель уходит 3х жильный кабель:

белый (на рисунке изображен красным), синий, желто-зеленый.

Приступим к сборке схемы люстры.

  1. Берем все провода и снимаем с них верхнюю изоляцию 20 см,  не повредив изоляцию на жилах и, не забывая подписывать жилы кабеля тонким фломастером (питание, люстра, выключатель).
  2. Снимаем изоляцию с жил 4 см.
  3. Находим питающий кабель  и соединяем (соединения производим скруткой и навинчиваем СИЗ):
    1. синюю жилу (ноль)соединяем с отходящей синей жилой кабеля к люстре.
    2. желто-зеленую жилу (земля)соединяем с отходящей желто-зеленой жилой кабеля к люстре.
    3. белую жилу (фаза)соединяем с отходящей белой жилой кабеля на выключатель.
    4. синюю жилу от выключателясоединяем с отходящей белой жилой кабеля к люстре.
    5. желто-зеленую жилу от выключателясоединяем с отходящей черной жилой кабеля к люстре.

Все готово!

Схема подключения 2-клавишного выключателя в доме с системой заземления TN-C

Данная система заземления является самой распространённой и старой, она существует в нашей стране долгое время и, увы, продолжает существовать по сей день.

Взгляните на представленную ниже схему двухклавишного выключателя в квартире с системой заземления TN-C.

Итак, в распределительную коробку с электрического щитка поступает питание в виде 2 проводов:

  • ноль (синий провод)
  • фаза (красный провод)
  • Провод красного цвета в распределительной коробке соединён с проводом аналогичного цвета, который идёт на общий контакт выключателя. С двухклавишного выключателя выходят несколько проводов (жёлтый и оранжевый).
  • Жёлтый провод проходит в распределительную коробку и там соединяется с проводом аналогичного цвета, который предназначен для первой группы лампочек или светильников.
  • Оранжевый провод, в свою очередь, проходит в распределительную коробку и соединяется внутри неё с таким же проводом, идущим на вторую группу лампочек или светильников.

Два последних провода представляют собой коммутируемые фазы для определённых групп лампочек (светильников).

Синий провод (ноль) поступает в распределительную коробку с электрического щитка, а в ней уже соединяется с нулём, который идёт на группы лампочек. Нули сразу же идут на светильники, а выключатель производит коммутирование исключительно фаз разных групп лампочек.

Важно знать, что для соединения проводов в коробке рекомендуется использовать клеммники Wago (самозажимное соединение), но можно воспользоваться и другими способами соединения проводов, к примеру, опрессовка, пайка, сварка, а также болтовые и винтовые соединения.

Если посчитать провода, заведённые в распределительную коробку, согласно схеме с системой заземления TN-C, то их должно быть восемь:

  • Два с электрического щитка (ноль и фаза)
  • Три на светильники или лампы (две коммутируемые фазы с выключателя и общий ноль)
  • Три на выключатель (две коммутируемые фазы каждой группы и общая фаза)

Однако стоит заметить, что проводов не всегда может быть восемь. Приведенный пример схемы подключения двойного выключателя будет подходящим для случая, когда лампочки сосредоточены в одном месте, к примеру, в люстре. В случаях, когда один светильник расположен в одной комнате, а второй – в другой, проводов насчитывается больше, поскольку на каждую группу будет идти свой кабель или провод. В нем к каждому потребителю будет идти своя пара: фаза и ноль, в этом случае мы получаем два провода на вводе из щитка, три к выключателю: постоянная фаза и две коммутируемые, и две пары фаза-ноль от потребителей, итого девять проводов.

Специалисты рекомендуют пользоваться цветной маркировкой проводов в процессе их подключения!

Процесс подключения пошагово

  1. Изучить расположение и предназначение контактов, иногда дополнительная информация об этом имеется на обратной стороне устройства. Однако, если она отсутствует, то разобраться будет несложно: контактов с выводом в данной разновидности должно быть 2 и традиционно они располагаются на противоположной стороне от единственного входного.
  2. К вводному контакту производится подключение фазы, тянущейся от распределителя, а контакты с выводами предназначены для управления источниками освещения, их количество равно числу клавиш, в данном случае их будет 2.
  3. Желательно подключать выключатель таким образом, чтобы центральный контакт располагался в нижней части.
  4. Соединить 3 нулевых провода: от распределителя и от каждого из источников освещения.
  5. Фазный провод, выходящий из распределителя, подключается к единственному входному контакту в выключателе.
  6. В выключателе имеется 2 фазных провода, каждый из них соединяется с аналогичным проводником, идущим от светильника.
  7. Внутри распределителя, эти фазные провода должна быть подключены к группам ламп или раздельным источникам освещения, которыми планируется управлять. После этого, оба проводника будут являться коммутируемыми фазами двух групп ламп.
  8. В распределителе необходимо идентифицировать нулевой провод, который соединяется с аналогичным проводником, уходящим на источники освещения. Механизм может коммутировать исключительно фазы различных групп устройств.
  9. После всех соединений приступать к пайке и скрутки изоляционным слоем, но перед этим рекомендуется осуществить проверку всех совершенных подключений.

Подключение в распределительной коробке

После подключения и соединения проводов в люстре и выключателе, выполняется соединение всех проводов в соединительной коробке. Общий ноль от щитка соединяется с нулевым проводом, идущим на люстру, защитный PE-проводник соединяется с «землёй», идущей также на люстру. Общая фаза от щитка соединяется с фазным проводом на выключатель. Выходящие провода от выключателя соединяются с фазными проводами, идущими на каждую группу люстры.

Последний этап – это подключение общего нуля, фазы и «земли» в щитке. Фаза подключается на автоматический выключатель, ноль – на нулевую клемму, PE-проводник – на шину заземления. После этого подаётся напряжение включением автоматического выключателя, а затем включается двойной выключатель и проверяется наличие света.

Очень часто бывает, что на старое место необходимо подключить новую люстру. В этом случае уже установлен двойной выключатель, под потолком находится соединительная коробка, провода уже проложены и для подключения люстры достаточно определить, где какой провод.

  • Самый простой способ – это развести все выходящие из потолка провода в разные стороны и включить обе клавиши двойного выключателя. С помощью индикатора определить, на каких проводах есть напряжение. Провод, на котором напряжения не будет – это ноль, остальные два – это фазы.
  • Второй способ – это прозванивание всех проводов. Для этого придётся разбирать сам выключатель, а иногда и вскрывать соединительную коробку.

Подключение люстры и двойного выключателя необходимо выполнять только при отключенном напряжении.

Монтаж проводки

После того, как определены места под коробку и выключатель, подготавливается трасса для прокладки проводов. Выполняется штробление в стене и в потолочной плите от соединительной коробки до выключателя и до люстры. Также выполняется штробление от общего щитка до соединительной коробки.

После работ по штроблению монтируется соединительная коробка. Затем укладываются провода по всей трассе. От общего щитка в соединительную коробку идут три провода (общий ноль, общая фаза и общая «земля»). Далее от коробки прокладывается ноль и «земля» напрямую к люстре, а фазный провод подводится на место, где будет установлен двойной выключатель. От двойного выключателя должны выходить два фазных провода, которые идут сначала в соединительную коробку, а затем от коробки к люстре (на две группы ламп).

Особенности конструкции

Двухклавишные устройства, для включения/выключения нагрузки, конструктивно практически идентичны одноклавишным, основное отличие заключается в механизме коммутации. Ниже, на рисунке 2, показаны основные элементы конструкции.

Рисунок 2. Основные элементы конструкции

Обозначения на фото:

  • А – клавиши;
  • В – внешняя панель-корпус;
  • С – внутренняя панель;
  • D – коммутационный механизм;
  • 1 – вход;
  • 2 и 3 – контакты для управляющих проводов, идущих к люстре.

Теперь рассмотрим, как устроена схема контактной группы коммутационного механизма, она показана на рисунке 3.

Рисунок. 3. Схема контактов двухклавишного устройства

Как видно из представленной схемы, коммутационный механизм имеет три контакта, «1» – общий вход, «2» и «3» – два управляющих выхода.

Теперь, когда мы выяснили конструкцию двухклавишных выключателей, можно переходить к схеме их подключения.

Проверка устройства защитного отключения на срабатывание

УЗО выполняет важную функцию – при утечке электротока отключает напряжение. Поэтому нужно систематически проверять устройство на срабатывание.

Выполнить проверку можно несколькими способами:

  1. нажать кнопку «Тест», УЗО сразу же должно сработать. Такую проверку рекомендуется проводить ежемесячно;
  2. использовать контрольную лампу – одним концом провода соединиться с фазой, другим концом – с нулем в розетке. УЗО должно моментально среагировать;
  3. имитировать утечку электротока с помощью реостата.

Если устройство защитного отключения не сработало, то это свидетельствует о его неисправности, или поломке одной из его внутренних деталей. Особым случаем является поломка механизма имитации утечки тока. В этом случае устройство защитного отключения функционирует и справляется со своей задачей.

Но в любом случае специалисты рекомендуют поменять такое устройство, ведь нет никаких гарантий в его надежности. Тем более, что жизнь человека дороже, чем цена на устройство защитного отключения.

Схема с двухклавишным выключателем

Подключение пятирожковой люстры к бытовому двухклавишному выключателю выполняется аналогично.

  1. Из распределительной коробки идёт нулевая жила, которая прокладывается к светильнику, с ней будут соединяться все пять нулевых жил от каждой лампы.
  2. Фазная жила из коробки подходит к двухклавишному выключателю, от него отходят две жилы, которые будут подавать напряжение на одну и на вторую группу лампочек.
  3. В распределительной коробке нулевая и фазная жилы соединяются с фазой и нулём питающей сети.
  4. В соединительной коробке светильника вместо 6 проводов, как в трёхрожковом варианте, теперь будет выведено 10 (5 фаз и 5 нулей).

Все пять синих нулевых жил в светильнике необходимо соединить в один общий жгут. А из фазных жил сформируйте два соединительных жгута – один из трёх коричневых жил от лампочек, второй соответственно из двух. То есть при включении одной клавиши выключателя будет загораться три лампы, а при включении второй клавиши – две.

В соединительной коробке люстры имеется три провода. Одни концы выведены в верхнюю часть и будут подсоединяться к жилам, подведенным к дырке в потолке к месту крепления светильника. Вторые концы соедините таким образом:

  • Синяя нулевая жила с соединительным жгутом из пяти нулевых жил всех ламп.
  • Одна фазная жила, например коричневая, с соединительным жгутом фазных жил трёх ламп.
  • Вторая фазная жила, к примеру, белая, с соединительным жгутом фазных жил двух ламп.

Из дырки в потолке, в месте, где будет закреплён светильник, у вас торчат три зачищенные жилы. Соедините их соответственно с фазными и нулевой жилами люстры. В случае с защитным заземлением светильника, будет ещё четвёртый провод и соединение.

Вы видите, что по аналогии с более простым вариантом, подключить люстру к двойному выключателю также несложно. Подробнее о подключении люстры можно посмотреть в этом видео:

Хотелось бы дать небольшой совет по поводу недорогих китайских люстр. Сразу после покупки проверьте на целостность все проводки. В них зачастую бывает уже собрана вся электрическая часть в соединительной коробке люстры, проверьте надёжность контактов. Будет обидно, если потом придётся переделать такой огромный труд.

Теперь вы знаете, как подключить люстру с 5-ю либо 6-ю рожками на двойной выключатель. В принципе, если имеются базовые знания в электротехнике, сделать это вам будет несложно. Зато получится немного сэкономить на вызове профессионального электрика.

Всё о подключении

При подключении к одно клавишному выключателю соединение очень простое. У нас к люстре подходит два провода – фаза и ноль, и в каждом рожке два провода. Все синие провода рожков (1,2,3,4,5) соединяем с синим подводящим проводом (6), который идет через корпус. Все коричневые провода рожков (1,2,3,4,5) соединяем с коричневым подводящим проводом (7). Изолируем два эти соединения по отдельности. Голубого(8) провода при одно клавишном выключателе нет (это, как раз, дополнительный провод, который мы вставили).

При подключении к двух клавишному выключателю разбиваем рожки на группы. Можно разбить как угодно. Самый лучший вариант, когда люстра имеет четное количество рожков. Тогда четные рожки – 1 группа, нечетные – 2 группа. Например, люстра имеет 6 лампочек, тогда 1,3,5 лампочки – 1 группа, 2,4,6 лампочки – 2 группа. Всё будет очень красиво и симметрично светиться.

Так как у меня было нечетное количество рожков я сделал 2 группы так: 1,3 рожок – 1 группа, 2,4,5 рожок – 2 группа. Таким образом у меня отдельно одной клавишей выключателя включаются лампочки 1 и 3 рожка, второй клавишей выключателя включаются лампочки 2,4,5 рожка. При включении двух клавишей одновременно загораются лампы всей люстры.

Общий принцип подключения такой: чтобы лампочка загорелась к ней должны подходить фаза и ноль (2 разных провода). При подключении к двух клавишному выключателю у нас из потолка выходят 4 провода: заземление (желто-зеленый провод), один провод (8) – «ноль», два других (6,7) – «фазы». «Ноль» (8 голубой провод) всегда остается общий и с ним соединяются все «нулевые» провода всех рожков в одно соединение. К одной «фазе» (например 6 проводу) подключаем фазные провода светильников первой группы. Ко второй фазе (провод 7) подключаем фазные провода светильников второй группы. «Фазы» прерываются выключателем, а именно:  одна «фаза» (провод 6) отключается одной клавишей, вторая «фаза» (провод 7) отключается второй клавишей. Выключатель выключен – фаз нет, светильник не горит. Включаем одну клавишу – появляется фаза на одном проводе (6)- горят лампочки первой группы, включаем вторую клавишу – появляется фаза на втором проводе (7) — загораются лампочки второй группы.

Теперь отдельно по подключению каждой группы.

Из каждого рожка выходит 2 провода разных цветов, в моем случае это коричневый и синий, у вас это могут быть любые другие цвета. Главное определить для себя, что сначала вы работаете с проводами одного цвета, они будут «фазой» (например коричневые, как у меня), а потом с проводами другого цвета это будет «ноль» (синие, как у меня).

Подключение происходит следующим образом:

— «фазные» (коричневые)  провода первой группы (рожки 1 и 3) соединяем с любым из подводящих «фазных» проводов, например с проводом (6).  В соединении получается три провода. Место соединения изолируем.

— «фазные» (оставшиеся три коричневые провода)  провода второй группы (рожки 2,4 и 5) соединяем со вторым  подводящим «фазным» проводом (7).  В соединении получается четыре провода. Место соединения изолируем.

Затем, все не подключенные «нулевые» провода синего цвета (их 5 штук из каждого рожка) подсоединяем к подводящему «нулевому» голубому  проводу №8 (дополнительный, который мы вставили). Это соединение из одного и пяти проводов выполняет функцию «ноль» в нашей люстре.  Изолируем место соединения. В соединении получается шесть проводов.

Переходим к следующему шагу.

Шаг 7. Окончательно собираем корпус светильника. Аккуратно укладываем провода в корпус, закрываем нижнюю крышку и закручиваем нижнюю декоративную гайку.

Люстра собрана. Все декоративные элементы, плафоны и лампочки пока на место не ставим.

грамотно и правильно – Ремонт и отделка

Перед тем, как приступить к подключению люстры, надо  исследовать её устройство.

Если из люстры и потолка выступают лишь по 2 провода, то особых сложностей с подключением не предвидится. Но более замысловатый вариант – это когда надо осуществить данную процедуру,  имея возможность подключения  на два одинаковых выключателя, если из люстры и потолка выступает по 3 провода. То есть лампочка, или  их группа включаются отдельно. Получается картина: из данного потолка выступает некоторое количество проводов, из люстры также –  что же нужно соединять? Чтобы разобраться в этом, в предоставленной статье будет отображена подробная схема подключения люстры.

Обозначение имеющейся проводки люстры

Основные контакты, для того, чтобы провести электрическую проводку, имеют собственное обозначение – это буквы латинского алфавита:

L – Это обозначение фазы,

N – Провод нулевой,

РЕ – проводник заземляющий, обладающий желто-зелёным цветом.

Помечать люстры маркировкой начали не так давно, поэтому в данных приборах более раннего производства, она отсутствует. Тогда приходится во всем разобраться самостоятельно.

Как осуществить подключение  в люстру провода заземляющего

В осветительных приборах современного изготовления, с наличием металлической арматуры, устанавливается специальный провод заземляющий, имеющий желто-зеленый цвет. Этот провод обозначен – РЕ.  Если в помещении электропроводка сделана с таким проводом, кстати, он может иметь  и иной оттенок,  то надо его соединить с клеммой. Клемма, в свою очередь, соединена с проводом люстры (желто-зеленым). В большинстве помещений электропроводка сделана без наличия проводника заземляющего. В старых осветительных приборах, или в тех, в которых арматура сделана из пластмассы, также отсутствует данный проводник. Тогда не осуществляют подсоединение проводника заземляющего, и это абсолютно не влияет на функционирование люстры. Заземление исполняет исключительно защищающую функцию. В том случае, если перетирается изолирование фазной проводки, и она соприкоснется с арматурой люстры (металлической), то во время  прикосновения рукой к отдельным металлическим участкам прибора, может произойти удар силой тока.

Когда изображаются фотографии провода, который исходит от люстры и потолка, то там он  белого цвета. Это не случайное совпадение. Нет одного установленного мирового стандарта на цветное маркирование проводов в сети электрической, а тем более, в осветительных приборах. В Российской державе цветовое маркирование провода изменилось, начиная с первого  января, 2011г. В любой  отдельной стране имеется собственное маркирование. Единственное, что провод заземляющий РЕ,  во всех странах маркируется  стандартным цветом – желто-зеленым.

Схема подключения люстры, когда  два отдельных провода, исходят от люстры и потолка

Подключить люстру одно рожковую из единой лампы и одного  выключателя клавишного, в основном, не составляет большого труда.sxema_lustr Будет достаточным, 2 провода, которые выходят из потолка, присоединить  друг к другу при помощи клеммы, Wago,wago а также, колодки клеммной.клеммная колодка Ещё можно осуществить соединение, применяя скрутку с двумя отдельными  проводами, исходящими из осветительного прибора.skrutka-s-kolpachkom

Требования, изложенные в ПУЭ, гласят, что провод фазный обязан в патроне соединяться с центральным контактом. Выключатель, при этом, должен произвести размыкание фазной проводки. Это для того, чтобы повысить эксплуатационную безопасность. Рекомендуют следовать данному правилу. Но в реальности при практической работе, мало кто об этом задумывается. В большинстве случаев, выключатель и осветительный прибор соединяют весьма небрежно.

Схема подключения одной люстры, при выходе из потолка двух проводов, а из люстры – трёх и  больше

Если одна люстра обладает двумя и больше лампами, а имеющийся выключатель с одной клавишей, то вполне можно осуществить подключение данного осветительного прибора в трёх вариантах:

– когда включается выключатель, то загораются сразу все лампы;

– выключателем с несколькими клавишами, можно включить каждую из ламп в отдельности, много рожковой люстры;

– выключателем с несколькими клавишами, можно включить целые группы ламп, к примеру, в люстре трех рожковой двухклавишный выключатель может привести в действие или одну лампу, или  две, или же все имеющиеся одновременно.

Если же из потолка выступает лишь 2 провода, то осветительный прибор можно подключить согласно варианту первому – одновременно все лампы. Подключение одной люстры осуществляется в зависимости от того, как предприятие-изготовитель  соединило провода, от патронов. В основном, люстры, с некоторым числом плафонов,  содержат парные соединения проводов от плафонов и тогда подключение делается согласно описанному выше.

Далее представлена ещё более сложная схема подключения  люстры. Проводка в люстре соединена так, чтобы включалась каждая лампа отдельно. В данном случае, необходимо все имеющиеся пары  проводов от патронов соединить в параллельном порядке. Это не зависит от их числа. Существует некоторый вариант – установление добавочной перемычки из проводки.podkljuchenie-lustri-2x3

Можно и не делать установление перемычки, будет доставочным только открутить винты в первой и третьей клемме, вытянуть провод, проходящий через  левый патрон от начальной  клеммы,  и надежно вставить в клемму третью, вместе с проводом, исходящим от патрона с правой стороны.

Схема для осуществления подключения   осветительного прибора с двумя отдельными проводами, с наличием трех проводов, исходящих  из потолка

В большинстве случаев, из потолка исходит три отдельных провода тогда, когда имеется выключатель на две клавиши. Здесь следует вначале разобраться с проводкой – отыскать общий главный провод. Такое действие легко осуществить, когда есть индикатор фазы.

Чтобы начать поиск данного главного провода следует включить две имеющиеся клавиши, и по порядку коснуться  каждого провода, применяя отвертку индикатор.отвертка индикатор Здесь есть два типа поведения данного индикатора, в зависимости от конкретного провода (нулевого или фазного), который размыкается выключателем:

– в ходе прикосновения к двум отдельным проводам, присутствует  свечение, к третьему – отсутствует.  Следовательно,  провод без свечения, является общим;

– в ходе прикосновения к одному из данных проводов, свечение присутствует, а к иным двум – отсутствует. Тогда, провод со свечением есть  общий.podkljuchenie-lustri-3x2

Если нет индикатора фазы, то тоже можно легко разобраться с особенностями подключения. Для этого надо подключить к люстре два любые провода, идущие из потолка, и включить две клавиши в выключателе. Если свечение появилось, то значит, что получилось соединение с проводом общим, и также с одним проводом, исходящим от выключателя. Так может всё и остаться. Если хочется разобраться до конца во всех проводах, то надо подключиться таким способом, чтобы свет не появлялся даже когда включаются  две клавиши в выключателе. Тогда получиться   отыскать провода, исходящие от выключателя.

Схема для подключения единственной  люстры с несколькими проводами, и с тремя проводами из потолка

Если надо сделать так, чтобы не все лампы включались в люстре одновременно,  а лишь группами, данный осветительный прибор стоит подключить согласно предоставленной схеме. Выключатель с двумя клавишами должен присутствовать  обязательно. Осуществлять подключение одной люстры, но  двух и трёх рожковой, надо по методу, описанному немного выше. Из трех проводов, исходящих из потолка, выделяется один общий главный провод. Затем к нему подсоединяют по одному отдельному проводу из тех пар, которые идут от каждого из патронов.podkljuchenie-lustri-3x3

Два оставшиеся провода соединяют со свободными проводами из пар, которые исходят от патронов в люстре.

Как удачно подключить две или три люстры от выключателя одноклавишного

[reclam]

Если в огромном помещении смонтирован потолок подвесного типа, то чтобы обеспечить идеальное освещение, надо поместить некоторое число люстр. Это могут также быть светильники галогенные или лампы светодиодные, которые необходимо включать выключателем на одну клавишу. Это одновременное действие. В некоторых случаях, надо подключить данный выключатель так, чтобы с его помощью стало возможным включать освещение одновременно в нескольких помещениях (двух, трех и больше). Тогда, люстры и иные светильники подключают параллельно, также как и некоторое число патронов в люстре.podkljuchenie-lustri-3x1

 Схема подключения люстры тогда состоит в следующем. Каждая из люстр подключается к выключателю  через распределительную отдельную коробку. Но появляется возможность  все имеющиеся соединения осуществить в единой коробке. Здесь многое зависит от предлагаемой схемы проведения электричества в помещении. Если в люстрах есть множество рожков, то их соединяют параллельно, так как в ситуации, описанной ранее. Это ситуация, когда от  потолка исходит два отдельных провода, а из люстры их три и  больше.

Схема для осуществления подключения трех осветительных приборов, от единого выключателя на три клавиши

Если в одном отдельном помещении, а то и  в нескольких подобных  необходимо будет включать каждый по отдельности осветительный прибор, от единого выключателя на три клавиши, то надо осуществлять подключение данных приборов согласно предоставленной схеме.podkljuchenie-lustri-3x1-3

Этот  вариант подсоединения светильников применяется очень часто при  осуществлении управления этими же светильниками. Они могут устанавливаться   в кухонной комнате, ванной и в туалете. В коридоре устанавливают один выключатель на три клавиши,  а перед самым входом в данное помещение планируется включение соответствующего осветительного устройства.

Схема для осуществления подключения люстры к блоку специальных выключателей  с наличием розетки Viko

Не всегда, но в некоторых ситуациях,  требуется, чтобы наряду с выключателем присутствовала дополнительная функционирующая розетка. Если появилась такая необходимость, то будет логичным заменить уже установленный ранее выключатель  на отдельный блок, содержащий выключатель и  розетку. Например, розетка возможна  типа Viko. Этот блок обладает выключателями для люстры от одной до четырех клавиш.  Поэтому есть хорошая возможность выбрать именно тот, который нужен. На фото представлен блок с двумя клавишами, с наличием светодиодного подсвечивания и одной розетки. Осуществление подключения с наличием подсветки почти не отличается от подключения такого же выключателя, но без соответствующей подсветки.rozetka-jelektricheskaja-viko

Производить подключение блока выключателя с розеткой к осветительному устройству  надо строго по предоставленной схеме. Эта схема не особо отличается от схемы подключения одной люстры к стандартному выключателю. Единственное небольшое отличие состоит  в том, что от провода нулевого исходит добавочный провод, который направлен к левому выходу розетки.blok-viko-sxema-podkljuchenija-lustri-3x1

Схема подключения люстры, показывает  подключение проводки, которое осуществляется  согласно взысканиям ПУЭ. В реальности ноль, а также фаза способны  подключиться наоборот. К примеру, если был подключен выключатель на две клавиши,  а необходим просто одноклавишный с наличием розетки, то вполне можно  не прокладывать добавочный провод. Можно употребить свободный, и впоследствии  его переключить  в коробке распределительной к нулевому показателю или же фазе. Всё зависит от того, какого типа  провод проходит на данный выключатель.

Удлинение или наращивание проводки  в ходе подключения одной  люстры

В настоящее время, в ходе реставрирования помещения начали производить установление потолков подвесных. Особенно широко распространены  натяжные потолки. Они красиво выглядят, не поддаются износу,  долговечны,  бывают различных оттенков, а также, с матовой и глянцевой поверхностью.  Они являются достаточно водостойкими. Потолки натяжные устанавливаются на промежутке ниже от имеющейся плоскости  потолка (50-10см). По этой причине, не хватает длины имеющихся  проводников, для того, чтобы подключить осветительные приборы. Необходимо наращивание их длины.

 Сложность такой задачи, заключена в следующем. Практически невозможно добраться до того места, где состыкуются провода при осуществлении подключения люстры и иных светильников, после того, как осуществиться монтаж. Это говорит о том, что следует обеспечить такое соединение, чтобы оно было оптимально надежным. Если провода соединены при помощи колодки клеммнойклеммная колодка в особенно  труднодоступных зонах,  то это весьма ненадежный тип соединения. С течением времени, винты, находящиеся в колодке ослабляются,  и необходимо их немного поджать.

Сечение проводки для осуществления подключения одной люстры

В люстре лампы не бывают большой мощности. Если даже в ней содержится шест стандартных ламп накаливания, а также  галогенных по сто ватт, которые рассчитывают на напряжение до 220В, то потребляемый ток при всех включенных лампах будет составлять не больше, чем 3А. Ток такого показателя сможет выдержать проводник медный с наличием сечения 0,5 мм квадратных. Известно, что обычная квартирная электрическая проводка сделана проводами, имеющими сечение не меньше, чем 2,5мм квадратных. А это, в свою очередь, разрешает подключить одну люстру к электрической проводке из проводов алюминиевых. Суммарная потребляемая мощность их ламп равна 2000Ватт. Следовательно, при осуществлении подключения всякой люстры с лампами на напряжение до 220В, вопрос о сечении проводки  не стоит.

В ходе подключения одной люстры, а также  приборов с лампами галогенными  на напряжение до 12В, ток потребляемый люстрой, увеличивается намного. Сечение проводки в зоне проводки от трансформатора понижающего или же адаптера до самой люстры следует рассчитать, и осуществить проверку. Надо определить, насколько подходит  сечение проложенной проводки получившемуся значению.

Если светильник или люстра употребляют много тока, то нужно подумать о том, чтобы заменить лампы накаливания источниками освещения современного типа, удобными люминесцентными лампами или же светодиодными лампами. Ток, употребляемый последними,  в десять крат меньше, чем лампочек для накаливания.

советы по подключению разных видов люстр, схемы по подключению к выключателю

Как подключить люстру к выключателюПокупка осветительного прибора в новое или свежее отремонтированное помещение – прерогатива женщины. Современный рынок осветительной техники поражает своим разнообразием и великолепием, и порой выбор хозяйки дома может быть весьма экстравагантен. А вот как подключить этот источник света в условиях имеющегося пространства и как справиться с тем количеством проводков, которые есть в вашей люстре и на вашем потолке, придется разбираться мужчине. Будем надеяться, что наши советы помогут вам, и в этой статье вы получите ответы на все интересующие вас вопросы о том, как подключить люстру в домашних условиях.

Подключение люстры Евросвет с ПДУ своими руками Даже если вы не очень сильны в электрике, базовыми знаниями на уровне школьной программы по физике все же владеете. И если помните, главным блоком каждого урока была техника безопасности. Соответственно, и в процессе подключения люстры такие правила есть, и их необходимо соблюсти.

Правила по технике безопасности, которых необходимо придерживаться в процессе подключения люстры.

  1. Проверьте напряжение в помещении, в котором вы собираетесь работать с осветительным прибором. Его нужно отключить. Одного выключателя будет недостаточно. Требуется отключение общего питания, выход к которому есть на щитке.
  2. Проведите тестовый анализ электропроводки. В основном в потолке имеется два провода. Один из них нулевой, другой – фаза. Они должны быть разомкнуты, чтобы не произошло взаимное соприкосновение. Проверить их можно с помощью индикаторной отвертки. При касании индикатором оголенных участков провода фаза даст сигнал в виде загорания светодиода. Желательно ее сразу пометить латинской L. На втором кабеле ставим букву N. Это общепринятая маркировка в электрике. Обращаем внимание на то, что эту проверку необходимо выполнять при включенном напряжении. Как только ее заканчиваем, автомат опять выключаем.
  3. Соедините провода для электрического контакта. Можно использовать способ соединения скруткой. Это на сегодня не самый распространенный, но допустимый вариант. Места скрутки только обязательно защищайте не изолирующей или ПВХ лентой, а специальными колпачками. Самый быстрый и эффективный способ соединения проводов с помощью клемм.

Как подключить разные виды люстр к источнику питания

Схема подключения люстрыПодключая осветительный прибор к источнику питания, обязательно обращайте внимание на количество проводов в люстре и на потолке, а также учитывайте особенности вашего выключателя в зависимости от того, сколько в нем клавиш.

На потолке мы с проводами разобрались, единственное, бывает, что и здесь возможен третий кабель. Это заземление. В современных помещениях именно этот вариант наиболее распространенный.

Для удобства подсоединения все имеющиеся провода в люстре отличаются по цвету. Так, белый, коричневый или черный обозначает фазу, провод синего цвета – это ноль, а желтый или зеленый имеет защитную функцию и является заземлением.

Схемы подключения люстры к источнику питания

Подключаем люстру своими рукамиСтандартный светильник с одним плафоном особых трудностей не вызывает, потому как имеет простую схему подключения. Между собой соединяются провода соответствующего назначения одним из описанных выше способов – с помощью клемм либо скрутки.

Схема подключения современных осветительных приборов с тремя и более плафонами несколько отличается. В такой люстре вы найдете один желтый провод -это земля, и несколько синих и коричневых проводов, по два из каждого патрона.

Особенности подключения в условиях светового конструирования

Если вы хотите, чтобы загорались одновременно все лампочки, используете одноклавишный выключатель. Провода с каждого рожка, соединенные попарно еще изготовителем, собираете в одну цветовую жилу и подключаете светильник к потолку традиционным способом. То есть, коричневый провод на люстре подсоединяете к фазе на потолке, синий – к нулю. В случае отсутствия на потолке третьего провода имеющийся заземляющий проводник на люстре вы просто должны заизолировать.

Когда нужно подключить люстру с двумя проводками к имеющимся на потолке тремя, первым делом ищем фазу. Три провода, выведенные из распределительной коробки на потолок, говорят о том, что есть возможность подключения люстры к двойному выключателю. Два из них являются фазой, а третий – это нулевой проводник. Судя по тому, что ваша люстра имеет лишь два провода, лишнюю фазу на потолке нужно просто обесточить и заизолировать ненужный кабель. Далее подключаем люстру традиционным способом, как и в предыдущем описании.

Если же вы хотите, чтобы ваша люстра светилась каждый раз по-разному и была возможность выбора умеренного или яркого света, нужно, прежде всего, приобрести двухкнопочный выключатель. Им вы сможете регулировать включение нескольких или сразу всех лампочек. Дальше решаете, сколько же лампочек у вас будет загораться отдельно.

После определения количества отдельно светящихся ламп вам необходимо разъединить все провода на люстре, обозначающие фазу. Соединяем между собой те из них, которые подключены к выбранным источникам. К примеру, ваша люстра состоит из 10 лампочек, а вам хочется, чтобы отдельно загорались 6. Тогда вы делаете две фазные жилы – из выбранных шести формируете один провод, а из остальных второй. Ноль и землю не трогаете. Изначально, все провода с нулем соединены в один пучок.

Дальше технология подключения та же, что и с одним плафоном. Только теперь с люстры у вас идет две фазные жилы – вы их подключаете к потолку. Общую жилу с нулем соединяете с таким же кабелем, и заземление крепите к крюку, на который вы повесите затем свой светильник. Все провода обязательно хорошо изолируйте, чтобы в дальнейшем не возникло никаких проблем с электричеством.

Схема подключения люстры к выключателю

Схема как подключить светильник к выключателюНемало вопросов у домашних мастеров вызывает также схема подключения центрального объекта освещения к выключателю, особенно если речь идет о двухклавишном варианте.

Основное, что должен понимать каждый, кто берется за работу с электричеством, это безопасность эксплуатации осветительных приборов. Поэтому производя монтаж схемы, внимательно следите за тем, чтобы провод, несущий фазу, проходил к светильнику через выключатель, а рабочий ноль шел напрямую с щитка на место, где будет крепиться ваш главный источник света. В случае перегорания одной из лампочек — при правильном подсоединении проводов — вы без труда сможете сделать ее замену, просто нажав на выключатель. Комната будет обесточена.

А теперь попробуем разобраться в том, как же правильно подключить тот или иной вид светильника к разным видам выключателей.

  1. Подключение люстры с одним плафоном к обычному выключателю — довольно простая процедура. Прежде всего, выключатель надо разобрать, снять с него коробку и присоединить к проводам. Из распределительной коробки напрямую подключаем ноль к такому же проводу в источнике освещения. Фазу же, представленную коричневым или белым проводом, подводим не только к осветительному прибору, а и к выключателю.
  2. Как быть, если выключатель стандартный, а световой прибор имеет несколько лампочек и соответственно много проводов? Необходимо соединить все провода на люстре, обозначающие ноль, и подсоединить их к проводам в распределительной коробке. А затем то же самое сделать с электропроводами — фазой, но подключить их к выключателю.
  3. Как подсоединить люстру к двухклавишному выключателю? Схема работы практически та же самая. Разница лишь в том, что теперь вы имеете дело с несколькими разноцветными проводами, и из выключателя возвращается не один, а два источника с фазой, которые соединяются попарно с одноименными проводами на потолке. Ваша задача – соединить между собой все провода и фазы по определенному цвету.

После того как все работы по соединению и подключению проведены, смело прикручиваем свой светильник к потолку и наслаждаемся своим мастерством и красотой освещения.

выбор инструмента, как подключать к двухклавишному выключателю

Как правильно соединять провода

Как правильно соединять проводаНезнающие люди могут подумать, что подключить осветительные приборы по силам даже неспециалисту. Ведь, по сути, здесь приходится иметь дело лишь с парой проводов, выходящих из потолка. Но бывают ситуации, когда у владельца возникают с этим сложности, обусловленные наличием в люстре трех проводов вместо двух. Как же быть в этом случае?

Необходимый инструмент

Чтобы подключение люстры было выполнено без ошибок, сперва необходимо подготовить определенные инструменты:

  • Как подключить люстру с одной клавишейКак подключить люстру с одной клавишейиндикаторную отвертку или указатель напряжения;
  • мультиметр;
  • пассатижи;
  • нож;
  • клеммную колодку на три клеммы;
  • изоленту.

Помимо вышеназванных предметов необходимо иметь в наличии стремянку или устойчивую подставку, маркер, лист бумаги и паспорт на осветительное устройство.

Определение назначения проводов в люстре

Чтобы исключить риск ошибок во время подключения, желательно иметь в наличии электрическую схему, которая обычно присутствует в паспорте на осветительное устройство. По ней можно легко понять, как правильно подключать люстру, так как у каждого провода имеется обозначение и присутствует порядок, в котором должно производиться их подключение. Если исходить из действующих стандартов, то они должны иметь следующие цветовые обозначения:

  • белый или коричневый цвет — фаза;
  • синий цвет — ноль;
  • желто-зеленый цвет — защитный заземляющий.

Бывает так, что на люстру нет паспорта и по цвету проводов сложно понять, какой из них чему соответствует. В этом случае понять, как подсоединить люстру, можно при наличии мультиметра — специального устройства, позволяющего определить их назначение.

  1. Схема подключения люстрыСхема подключения люстрыПереводим прибор в режим прозвонки, после чего на время операции закорачиваем щупы. В этот момент должен прозвучать специальный сигнал, который подтверждает правильность выбора предела измерений и отсутствие проблем в работе мультиметра.
  2. На следующем этапе нужно вывернуть лампочку из люстры. Добравшись до патрона, можно увидеть основные контакты, из которых один будет расположен в центре (фазный), а другой — с краю (нулевой), он обеспечивает контакт с цоколем во время вкручивания лампы.
  3. Для работы мы будем использовать нулевой провод. Нужно один щуп прибора зафиксировать с боковым контактом патрона, а другой последовательно подводить к зачищенным проводам, которые торчат из люстры. Когда после касания очередного провода возникнет звуковой сигнал, это следует считать подсказкой, что нами найден нулевой провод. Чтобы его в дальнейшем не перепутать, наносим на него отметку при помощи маркера.
  4. Теперь нужно понять, где находится фазный провод. Необходимо щуп прибора подвести к среднему контакту патрона, другим же щупом создают попеременно контакт с остальными проводами. Здесь также мы должны услышать звуковой сигнал. Здесь аналогично наносим метку.
  5. На следующем шаге мы должны узнать, сколько здесь имеется контуров. Сперва один щуп прибора фиксируем на фазном проводе, а затем второй последовательно подводим к среднему фазному контакту каждого из имеющихся патронов. Если у осветительного прибора только один контур, то при прикосновении к каждому патрону мы будем слышать сигнал. Бывает так, что некоторые патроны не имеют соединения с контуром. В этом случае узнать, присутствует ли здесь ещё один контур, можно, доводя щупы до средних контактов патронов и третьего провода. При наличии сигнала станет ясно, что у данного осветительного прибора два контура, а последний обнаруженный провод является фазным.
  6. Если проверка показала наличие лишь одного контура, то можно сделать вывод, что третий провод выполняет роль заземляющего. Чтобы убедиться в этом, нужно щуп подвести к металлическим элементам корпуса люстры, а вторым в этот же момент дотронуться до третьего провода. В ответ мы должны услышать сигнал.

Подключение двухконтурной люстры к электросети с двумя и тремя проводами

Как подключить люстру самостоятельно

Как подключить люстру самостоятельноЕсли стоит задача по подключению люстры с тремя проводами, то первым делом нужно получить больше информации о выключателе и торчащих из потолка проводах. Чаще всего приходится иметь дело с двухклавишным выключателем и тремя проводами. В данной ситуации понять, где фазный, а где нулевой провод.
  1. Сперва нужно подготовить индикаторную отвертку или указатель напряжения.
  2. Убедиться, что каждая из клавиш находится во включенном положении.
  3. Взять указатель напряжения и дотронуться им до зачищенного конца каждого провода. Если нами будет найдена фаза, то подсказкой об этом будет горящая лампочка на указателе напряжения.
  4. После того, как мы обнаружили фазу, наносим на нее метку с помощью маркера.
  5. Отключить двухклавишный выключатель и снова дотронуться до каждого провода. Ни в одном из случаев мы не должны увидеть горящей лампочки.
  6. Настало время для подключения фазы люстры к ранее найденным проводам электропроводки. Аналогичным образом поступаем и с нулевыми проводами. Чтобы создать контакт, нам понадобится клеммная колодка либо провода можно скрутить при помощи изолирующих колпачков либо изоленты.
  7. В завершение следует убедиться, что люстра работает исправно — просто включаем друг за другом клавиши.

Подключение с двумя проводами

Для люстры, которая подключена к одноклавишному выключателю, а из потолка выступает лишь два кабеля, нужно выполнить следующие действия. Убедившись, что выключатель включен, нужно выяснить с помощью указателя напряжения, где расположены фазный и нулевой кабеля. Отыскав фазный провод люстры и электропроводки, их следует соединить друг с другом. Подобным образом поступают и с нулевыми проводами. Далее нужно выяснить, как работает люстра при разных положениях клавиш выключателя.

Подключение с тремя проводами

Схема подключения люстры с тремя цветными проводами

Схема подключения люстры с тремя цветными проводамиДля люстры, которая также подключена через одноклавишный выключатель и имеет в электропроводке три кабеля, следует первым делом понять, для каких целей необходим третий. Нужно перевести выключатель во включенное положение, а затем выяснить, на каких кабелях имеется напряжение. Если результаты проверки показали, что два провода являются фазными, то правильным решением будет установка двухклавишного выключателя. В этом случае подключение будет выполняться по трехпроводной схеме.

Когда лишь один кабель показывает наличие фазы, при этом у третьего присутствует изоляция желто-зеленого цвета, схема подключения будет аналогичной в отношении фазных проводов — их необходимо подключить между собой. Что касается кабеля, который является заземлением, то после изоляции его следует убрать.

Подключение с заземляющим проводом

О заземлении люстры следует задуматься в том случае, если ее конструкция предусматривает металлический корпус. Для новых квартир обязательным требованием в отношении электросетей является наличие заземляющего кабеля, имеющего желто-зеленый цвет. Если вы живете именно в такой квартире, то процедура подключения люстры будет заключаться в следующем: ищем кабели, которые имеют необходимый цвет, а затем соединяем их между собой, используя клеммную колодку или посредством скрутки.

Тем же, кто живет в квартирах со старыми сетями, где нет своей особой цветовой маркировки, придется поступить иначе:

В самом начале нужно изучить кабели, которые выступают из потолка и понять, сколько их всего и для чего они нужны. Если по результатам обследования стало ясно, что их только два, то нужно перевести двойной выключатель во включенное положение, а затем взять указатель напряжения и выяснить, где находится фазный и нулевой провода. После решения данной задачи нужно отключить двойной выключатель, фазные провода электропроводки соединить с фазными проводами люстры, проделать то же самое с нулевыми проводами и изолировать заземление.

Для люстры с тремя проводами порядок действий будет аналогичен. Если выяснилось, что сеть представлена двумя контурами, а осветительный прибор работает при помощи двухклавишного выключателя, то фазные и нулевые провода осветительного прибора нужно соединить с соответствующими проводами электропроводки. В завершение выполняется изолирование заземляющего проводника.

Что делать, если не хватает длины проводов?

Схема подключения люстры своими руками

Схема подключения люстры своими рукамиТем владельцам, которые живут в домах, построенных несколько десятилетий назад, где имеется двойной выключатель следует быть готовым к тому, что может понадобиться удлинить имеющуюся проводку либо увеличить длину проводов, идущих от люстры. Хотя есть много вариантов соединения, лучше всего использовать для этих целей клеммную колодку. В конструкционном плане это устройство имеет вид пластиковой колодки, у которой присутствуют токопроводящие пластины. В свою очередь данные пластины оснащены винтовыми зажимами, используемыми для соединения проводов через выключатель.

Решив воспользоваться данным вариантом, следует позаботиться о том, чтобы к клеммной колодке был обеспечен доступ. Частыми проблемами являются потеря контакта или чрезмерный нагрев, создающий риск возгорания, которые являются следствием ослабления винтовых соединений. В том случае, если отсутствует место для установки подобной колодки, наилучшим решением является ее размещение, предусматривающее прокладку одного провода, соединяющего выключатель и люстру. А вот подсоединять их методом скручивания необходимо отказаться, иначе они начнут окисляться, что в конечном итоге приведет к их нагреву.

Техника безопасности

Имейте в виду, что любые работы с электропроводкой представляют опасность для жизни, а потому выполнять их нужно очень осторожно. Это касается и подключения бытовых электроприборов через двойной выключатель. Прежде чем подключать устройство и присоединить провода, нужно убедиться, что выключатель отключен, а проводка не имеет напряжения. Там, где они были скручены, нужно произвести изоляцию, используя специальные колпачки либо изоленту. Если у вас присутствует неуверенность в том, что вам удастся правильно подключить люстру с тремя проводами, то вместо того, чтобы рисковать понапрасну, лучше пригласить для выполнения данной работы опытных электриков.

Люстра с пультом управления — роскошь или удобство?

Как подключить люстру с пультом

Как подключить люстру с пультомПо мере того, как технологии все совершенствуются, на рынке становятся доступны новые товары. Именно такими следует считать осветительные приборы с пультом дистанционного управления. Их особенность заключается в наличии конструкции управляющих элементов. Если установить подобную люстру в квартире, то у вас появится возможность гасить свет в спальне, находясь в теплой постели, а также вы не нанесете случайных травм, так как в темное на пути к кровати не увидели угол или стену.

Монтаж подобных люстр может выполнить даже неспециалист: они устанавливаются по той же технологии, что и прочие источники света. Подключать такую люстру несложно, достаточно воспользоваться одной из вышеописанных схем. Включение и выключение света становится возможным благодаря наличию встроенного контроллера.

И даже несмотря на то, что в вашем доме появилась столь продвинутая модель люстры, все же рекомендуется оставить в комнате обычный настенный выключатель. Он сможет вас выручить в тех ситуациях, когда потеряете пульт от люстры или же не замените своевременно батарейки. Ведь любому владельцу будет крайне неудобно не иметь возможности заниматься обычными делами при отсутствии света.

В целом подключение люстры представляется не таким сложным делом. При наличии знаний о ключевых нюансах выполнения данной процедуры даже человек, который ранее не занимался подобным, может легко справиться с данной задачей, не обращаясь за помощью к специалистам. А впоследствии ему будет по силам правильно подключить и осветительные приборы более сложной конструкции.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
