Как припаять провода к светодиодной ленте: Как припаять провода к светодиодной ленте

Содержание

Как припаять провод питания к RGB светодиодной ленте

Светодиодные ленты обладают достаточной гибкостью,  их можно разрезать по заданным линиям разреза и соединять в любых точках между медными контактами на ленте. Линии  разреза различны для разных типов светодиодных лент. Ниже приведена инструкция- как припаять провод питания к RGB светодиодной ленте.















1. Паяльник



Перед тем как приступить к пайке светодиодных лент, важно убедиться, что вы имеете соответствующий инструмент. Мы рекомендуем использовать паяльник мощностью 20 Вт – 60 Вт с регулируемой температурой в пределах 250°-350°С. Лучше использовать более мощный паяльник, чтобы процесс нагрева контактов не был долгим во избежание повреждения элементов. В то же время температура паяльника не должна быть слишком высокой, чтобы не повредить элементы. Мы также рекомендуем использовать тонкий припой с канифолью, жало паяльника следует предварительно очистить мокрой губкой или стальной щеткой.















2. Очистите паяльник



Важно, чтобы жало паяльника было чистым, это обеспечит наилучшую спайку. Очищайте жало паяльнику регулярно, чтобы спайки были чистыми и по возможности небольшими.



























3. Закрепите светодиодную ленту



Закрепите  RGB светодиодную ленту несколькими кусочками липкой ленты, чтобы она была неподвижной во время спайки.



























4. Залудите питающие провода



После того, как паяльник хорошо разогрелся, залудите провода небольшим количеством припоя. Используйте многожильный мягкий провод!

























5. Припаяйте черный провод  к плюсу RGB ленты



Припаяйте черный провод небольшим количеством припоя к плюсовому контакту светодиодной ленты. Необходимо сделать это аккуратно и проконтролировать, чтобы припой не попадал на соседние контакты.

























6. Распайка управляющих проводов



Поочередно накладывайте управляющие провода к соответствующим контактам RGB светодиодной ленты.

После этого прогревайте паяльником место соединения, пока припой  в месте соединения не расплавится. Нагрев должен быть достаточным, чтобы не образовалась «холодная спайка».



*Холодная спайка происходит, когда прогревается только одна из соединяемых лент, электрическое соединение при этом является ненадежным

















7. Проверьте полярность проводов



После того, как вы припаяли провода, ваша RGB светодиодная лента должна выглядеть как на фото. Проверьте качество спайки, а также проследите, чтобы места пайки разных контактов не пересекались.























8. Проверьте место спайки



После того, как припой остыл,  подсоедините RGB светодиодную ленту  к подходящему источнику питания, чтобы проверить соединение

*Плохое соединение является следствием «холодной спайки». Если обнаружили искрение или дым, то, скорее всего, имеет место перекрестное или дуговое соединение.



















9. Насадите на место соединения отрезок термоусадочной трубки



Отогните часть монтажного скотча с обратной стороны ленты таким образом, чтобы термоусадочная трубка достаточно перекрывала место контакта.































10. Прогрейте термоусадочную трубку.



С помощью электрического фена прогрейте термоусадочную трубку,чтобы она плотно обжала место контакта. Затем снова подключите  RGB светодиодную ленту к источнику питания                  ( контроллеру управления) и протестируйте ленту во всех режимах.
































Как припаять светодиодную ленту | Лампа Эксперт

Самый лучший из вариантов подключения питания к светодиодной ленте – это пайка. Коннекторы не обеспечивают должной надежности соединений из-за особенностей своей конструкции. Их подпружиненные контакты со временем ослабевают, а окисление и вовсе приводит к потере контакта.

Пайка любых изделий делится на 2 этапа:

1. Подготовка спаиваемых поверхностей — это зачистка и лужения.

2. Соединение — непосредственно пайка.

Как припаять светодиодную ленту?

Как припаять светодиодную ленту?

Что нам понадобится

Чтобы припаять светодиодную ленту нам нужно:

1. паяльник мощностью 25-40 Ватт.

2. Флюс — подойдет флюс паста типа F2000, различные флюс-гели, ЛТИ-120 или даже канифоль.

3. Припой, самый распространённый в радиолюбительской практике ПОС-61, или припой любой другой марки с соотношением олово/свинец — 60/40%.

4. Соединительные провода.

5. Ну и сама лента, которую вы собрались паять.

Разные флюсы и припой ПОС-61

Разные флюсы и припой ПОС-61

Слишком мощный паяльник может перегреть ленту, что приведет к отслаиванию токопроводящих дорожек или плохому прилипанию припоя.

От качества флюса зависит качество и сложность пайки. Паять с канифолью паять в большинстве случаев сложно — особенно если лента уже смонтирована на вертикальных поверхностях, поэтому лучше подходят жидкие и густые флюс, но не твёрдые.

При использовании активных флюсов не забывайте, что их нужно смывать. Тем более работать соединение будет в цепи постоянного тока, где особо заметно протекают электрохимические процессы, которые разрушат контакт. На большинстве современных флюсов есть пометка «требует/не требует смывания», или же просто указывается «активный флюс» или «пассивный флюс».

Слева активный флюс (нужно смывать), справа пассивный — смывать не нужно (его не рекомендую, слишком много грязи, это видно как по баночке, так и увидите на фото процесса пайки, но свою задачу выполняет хорошо)

Слева активный флюс (нужно смывать), справа пассивный — смывать не нужно (его не рекомендую, слишком много грязи, это видно как по баночке, так и увидите на фото процесса пайки, но свою задачу выполняет хорошо)

У каждого мастера есть свои привычки и особенности, кто-то и в наши дни использует жесткий активный флюс — паяльную кислоту (ортофосфорную), в этом случае обязательно нужно последующее смывание, а некоторые кроме канифоли ничего не признают.

Подготовка

У любой светодиодной ленты есть контактные площадки, к которым подсоединяются питающие или соединительные провода. Площадки эти в народе называют «пятаками». Чтобы припаять светодиодную ленту нужно в первую очередь подготовить пятаки к пайке.

Контакты защищенной одноцветной и незащищенной RGB-ленты

Контакты защищенной одноцветной и незащищенной RGB-ленты

Если лента защищенная, IP65, например, то она покрыта силиконовой оболочкой, прежде чем паять, эту оболочку срезают ножом непосредственно возле контактов. Если лента незащищенная (IP22 и подобная), то ничего срезать не нужно.

Срежьте защитный слой (силикон)

Срежьте защитный слой (силикон)

Подготовка контактных пятаков и заключается в их зачистки от окислов и диэлектрических плёнок. В зависимости от состояния этих пятаков может понадобится их зачистка мелкозернистой наждачкой или даже протирка спиртом, чтобы убрать загрязнения и жирные пятна. Но в большинстве случаев достаточно протереть контакты канцелярским ластиком или деревянной частью спички. На этом этапе важно и не повредить контакты, а лишь зачистить их поверхность до появления металлического блеска.

Дальше ленту лучше закрепить на столе, для этого можно использовать канцелярские зажимы, третью руку или просто положить на неё что-то тяжёлое.

Когда поверхность зачищена, залудите её. Прежде чем это делать — посмотрите на жало паяльника. Оно само должно быть залужено — покрыто слоем припоя. При этом не должно быть наростов от остатков флюса и предыдущих паек, если они есть — протрите бумагой, а если не поможет — очистите мелкой наждачкой. Кстати для чистки жал есть специальные губки — их смачивают водой и чистят в них горячее жало. Очень удобно.

Кончик жала должен быть чистым

Кончик жала должен быть чистым

Если не хотите потом «получить» от матери или жены за испорченный стол — не забудьте постелить под место работы плотную картонку, фанерку или специальный коврик для пайки. Газетки или листа бумаги недостаточно!

Чтобы залудить ленту, нужно нанести капельку флюса на её контакты, а на жало разогретого паяльника взять капельку припоя и растереть его по поверхности контактов.

При использовании припоя в виде проволоки — его чаще не берут на жало, а подают непосредственно к месту касания жала паяльника и контакта.

Немного флюса на контактах

Немного флюса на контактах

Коснитесь паяльником с каплей припоя, он должен растечься вместо с флюсом и покрыть контакты

Коснитесь паяльником с каплей припоя, он должен растечься вместо с флюсом и покрыть контакты

Не давите острым углом жала и не прилагайте больших усилий — движения должны напоминать поглаживание и лёгкое втирание. После этого поверхность должна покрыться припоем, а его цвет должен быть серебристым с характерным блеском.

ВАЖНО! При лужении и последующей пайке проверяйте, чтобы контакты не были замкнуты «соплёй» из припоя!

На контактах должны получится «подушечки» из припоя

На контактах должны получится «подушечки» из припоя

Далее залуживают кончики проводов, которые будет в дальнейшем припаивать. Здесь ничего сложного нет:

1. Оголите конец провода на 2-3 мм.

2. Нанесите на него флюс, здесь уже можно использовать и канифоль.

3. Прикоснитесь паяльником с каплей припоя и распределите по жиле — если температура паяльника оптимальна, то припой сам растечется по жиле и заполнит пространство между её проволочками.

Лудить провода мне нравится в канифоли…

Лудить провода мне нравится в канифоли…

При использовании канифоли — оголенный проводок кладут на её твердую поверхность и расплавляют её касаясь жалом паяльника с припоем.

Не держите паяльник слишком долго — оплавится изоляция и оголенная часть станет длиннее, что никак не добавит надежности соединению.

Изоляция слезла с провода от перегрева

Изоляция слезла с провода от перегрева

Пайка — 7 советов о соединении

Пожалуй, основную проблему с которой сталкиваются новички в пайке — лужение пятаков светодиодной ленты, мы уже решили. Пайка проводов не составит труда. Делать это удобнее всего на столе, если делать это на смонтированном на стену или потолок изделие — скорее всего понадобится помощник.

1. Располагаем ленту так, чтобы был удобный доступ к месту соединения. Провода укладываем так, чтобы залуженные кончики находились над контактными площадками.

2. Крепим ленту и провода зажимами, или придавливаем чем-то тяжелым.

3. Если провода жесткие и уже лежат нормально на поверхности ленты — паяем.

4. Если провода мягкие и все время норовят куда-то отскочить, то после припаивания они и сойдут с контакта до того, как припой застынет (можете подуть). Поэтому прижимаем провода к ленте или к столу пальцем (если вы железный человек) или отверткой (чтобы не обжечься) и фиксируем плюсовой и минусовой провод на соответствующими контактами.

5. Провода и контакты облужены, если на них припоя достаточно — они сами соединятся, как только вы прикоснетесь паяльником.

6. Если припоя слишком мало — возьмите на паяльник еще немного и припаяйте.

7. Если вы переборщили с припоем и при пайке у вас замкнули соседние контакты — нанесите еще флюса на место соединения и еще раз прогрейте место соединения. Припой равномерно распределится между контактами и часть перейдет на жало паяльника. Таким образом вы уберете коротыш. В самых запущенных случаях — проще отпаять провод и заново проделать все операции.

Я придерживал провода во время пайки баночкой от канифоли, а на ленту положил кусачки

Я придерживал провода во время пайки баночкой от канифоли, а на ленту положил кусачки

Если держать слишком долго паяльник на ленте — её поверхность потемнее, контакты начнут перемещаться по подложке и вовсе оторвутся. Не паяйте ленту и провода при включенном блоке питания — вы можете замкнуть их и провода (при питании от АКБ автомобиля) или сам БП перегорят.

Проверяем выполненную работу

Проверяем выполненную работу

При пайке влагозащищенной ленты не забудьте о её герметизации. Для этого можно использовать термоусадку, силиконовые герметики или залить место соединения горячим клеем из клеевого пистолета. Будет забавно, если вы всё смонтируете и припаяете, при этом забудете надеть термоусадку — придется всё переделывать, не допускайте таких оплошностей.

Кстати в бухтах лента поставляется с уже припаянными «хвостиками» для проверки и подключения

Кстати в бухтах лента поставляется с уже припаянными «хвостиками» для проверки и подключения

Читайте также:
Как обрезать светоодиодную ленту правильно!
Как просто соединить две светодиодных ленты

как паять светодиодную ленту

Паять светодиодную ленту приходится при использовании ее отрезков различной длины для изготовления светильников, подсветки автомобилей и многих других применений.

Места, в которых можно отрезать ленту нужной длины, представляют собой линию между двумя парами контактных площадок. Места реза показаны красными стрелками.

Места резки led ленты на отрезки.

Как правило, кратность резки одноцветной диодной ленты 3528 составляет 2,5 см, 5см или 10 см в зависимости от количества smd светодиодов в 1 метре ленты – 30, 60 или 120 штук. У ленты с напряжением питания 12 вольт в каждом сегменте расположены включенные последовательно 3 диода и резистор, а все сегменты подключены параллельно к шинам питания, проходящим по краям ленты.

Пайка светодиодной ленты должна производиться маломощным паяльником мощностью не более 40 Вт с использованием пинцета или зажима. Жало должно быть зачищено и залужено. Нельзя допускать перегрева дорожек, светодиодов и резисторов.

Паяльная станция для припаивания проводов к led ленте 3528.

Хорошие результаты при пайке и лужении дает использование специального флюса-геля, но его остатки желательно смывать спиртом, иначе пайка подвергается коррозии и темнеет, хотя есть флюсы, не требующие смывания.

Для пайки светодиодной ленты лучше использовать нейтральные Флюсы.

Пайка необходима для подключения к ленте двух питающих проводов разного цвета необходимой длины. При длине отрезка менее метра сечение провода может быть от 0,2 мм кв. Провод для пайки подготавливают заранее: концы проводов для пайки к ленте зачищают на 2-3 мм и хорошо лудят с помощью олова и канифоли/флюса.

Концы проводов для припаивания к отрезкам диодной ленты хорошо залуживаем.

Контактные площадки на ленте также залуживают и после этого припаивают провода к светодиодной ленте. При необходимости, площадки перед лужением надо аккуратно зачистить скальпелем.

Припаиваем провод к контактным площадкам светодиодной ленты 3528-120.

Спаять светодиодную ленту с целью соединения ее отрезков для увеличения общей длины можно внахлест, предварительно залудив фольгу контактных площадок. Площадки верхней (накладываемой) ленты надо залудить с двух сторон.

Для пайки светодиодной ленты лучше использовать проверенные временем оловянно-свинцовые припои.

Припои оловянно-свинцовые (ПОС) применяются для пайки в промышленности и в быту, цифра обозначает количество олова в процентах, остальное – свинец. Для примера: ПОС-40 содержит 40% олова, 60% свинца; ПОС-61 содержит 61% олова и 39% свинца и т.д.

Подключение диодной ленты с помощью коннектора.

И еще надо помнить, что лента ленте рознь, т. к. некоторые производители в качестве материала токопроводящих дорожек внутри ленты используют сплавы меди, лужение которых затруднено.

  • Напряжение на светодиоде
  • Схема светодиодной лампы на 220в
  • Лампа ЭРА А65 13Вт
  • Общедомовой учет тепла
  • Светодиодная лента на 220 в
  • Простое зарядное устройство
  • Разрядное устройство для автомобильного аккумулятора
  • Схема драйвера светодиодов на 220
  • Подсветка для кухни из ленты
  • Подсветка рабочей зоны кухни
  • LED лампа Selecta g9 220v 5w
  • Светодиодная лампа ASD LED-A60
  • Схема светодиодной ленты
  • Простой цифровой термометр своими руками с датчиком на LM35
  • Как паять светодиодную ленту, пайка светодиодов

    Подключить светодиодное освещение, в частности, это может быть и УФ диодная лента, можно самостоятельно. Однако это требует некоторых навыков. Например, может понадобиться соединить несколько отдельных отрезков ленты с помощью пайки. Порой ее специально разрезают на части, чтобы обыграть сложные поверхности и избежать перегибов ленты – таковы правила монтажа. Напомним, как паять светодиодную ленту, чтобы ее не испортить.

    Подразумевается, что вы уже нарезали ленту на куски нужной длины в специально отмеченных местах и теперь размышляете, как паять правильно светодиоды. Контакты – плюс и минус – на ней отмечены, и для безопасности покрыты силиконом. Его нужно аккуратно и полностью снять ножом, иначе пайка светодиодов окажется некачественной. Приготовьте такие аксессуары:

    • Паяльник. Мощность его не должна превышать 40 Вт, так как спаять светодиоды на 12 вольт нужно так, чтобы не повредить покрытие ленты.
    • Провода. Для удобства лучше брать их разного цвета. Если производится пайка светодиодной ленты длиной менее метра, сечение провода должно быть не меньше 0,2 квадрата.
      Концы проводов нужно зачистить и залудить оловом с канифолью или флюсом.
    • Припой, флюс. Использовать лучше обычный оловянно-свинцовый припой. Флюс-гель должен быть нейтральным.
    • Термоусадочная трубка. Необходима для изоляции контактов.

    Пайка светодиодов должна производиться достаточно быстро и, конечно же, аккуратно. Здесь важно следить за тем, чтобы не перегреть светодиодную ленту. Для этого перед работой паяльник нужно как следует разогреть, чтобы справиться с контактом буквально на секунду. Для изоляции используют термоусадочную трубку, отрезком которой закрывают контакты, нагревают (например, зажигалкой), и она прочно обтягивает место спайки, изолируя его.

    Прежде чем припаивать провода ко второму отрезку светодиодной ленты, не забудьте надеть на них второй кусочек термоусадочной изоляции, иначе заизолировать вторую пару контактов вам будет сложно.
    Подобным образом не только соединяются отдельные части ленты, но и осуществляется подключение ее к контроллеру, блоку питания. На этом, собственно, рекомендации о том, как паять светодиодную ленту, заканчиваются. Можно также встретить совет соединять отрезки ленты внахлест, если целью стоит просто увеличение общей длины. Однако многие такой совет не одобряют, настаивая все же на традиционных проводах. Ведь от надежности соединения зависит безопасная работа всей конструкции, в которой используется светодиодная лента. Также, стоит упомянуть о том, что не менее важным элементом является короб для светодиодной ленты.

    Как соединять куски светодиодной ленты между собой. Пайка.



    Светодиодная лента реализуется, как правило, в катушках по пять метров. На одном конце ленты (а иногда и на двух) имеются провода, к которым можно подключить блок питания.



    Иногда возникает необходимость разрезать светодиодную ленту на части в связи, с чем остаются куски ленты без проводов. Чтобы можно было использовать такие куски ленты можно их соединить или припаять к ним провода.



    Лучшим и надежным соединением является пайка. Поэтому нам понадобится паяльник мощностью желательно не более 25 Ватт, канифоль, припой и медные провода (желательно разного цвета).



    Как правильно паять светодиодную ленту?



    Для начала нужно зачистить кончики проводов от изоляции. Для удобства покрытия припоем достаточно зачистить примерно 5 мм.



    Теперь нужно покрыть очищенный от изоляции провод припоем. Для этого кладем провод на канифоль, а жалом паяльника касаемся медного провода. При этом канифоль проникает внутрь скрученного провода.



    Затем с помощью паяльника покрываем медный провод припоем. Припой должен полностью покрыть провод со всех сторон и заполнить все пространство между медными проводками.

    Второй провод покрываем припоем таким же образом.



    Бокорезами удаляем излишки провода, чтобы провода во время эксплуатации светодиодной ленты не замкнулись между собой. Достаточно оставить 2 мм.



    Теперь необходимо покрыть припоем контакты на ленте.

    Набираем на жало паяльника немного припоя, затем канифоли и сразу же, касаясь одного из контактов ленты, производим как бы втирающие движения.



    Как только вы увидите, что припой закрепился на контакте, убирайте паяльник, чтобы не перегреть светодиоды.

    Затем удаляем излишки канифоли вокруг контактов.



    Если на ленте не образовалась небольшая капелька припоя, то набираем на жало паяльника немного припоя. Затем прикладываем подготовленный нами ранее провод к контакту светодиодной ленты. Острым концом жала паяльника касаемся контакта ленты, а плоской стороной жала провода.

    Как только припой на проводе и на ленте соединятся в одну каплю, убирайте паяльник. Таким же образом припаиваем и второй провод.



    Если вам необходимо соединить несколько кусков ленты между собой можно использовать одножильные провода. Добыть их можно из вот такого, по простому сказать интернет кабеля UTP. Внутри него находятся одножильные провода, которые нам вполне подойдут.



    Для начала очищаем медные проводки от изоляции, затем покрываем их канифолью и припоем.

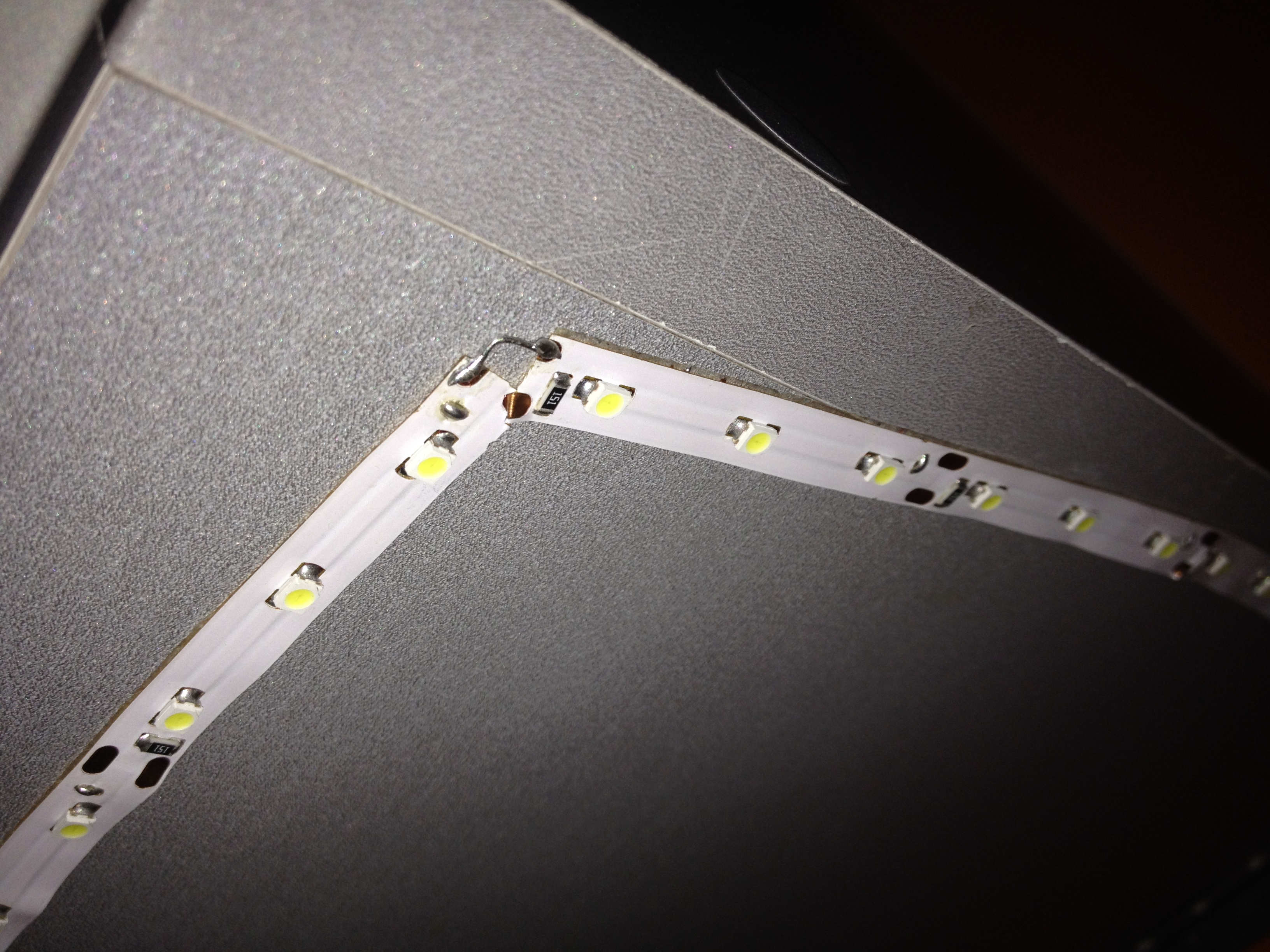

    При соединении двух кусков светодиодной ленты, расположите их таким образом, чтобы контакты обозначенные знаком + (плюс) были напротив друг друга, так как нужно припаять плюс к плюсу, а минус к минусу.



    Припаиваем провод к одному из контактов и обрезаем его, оставив небольшой кусочек для соединения с другим куском ленты. После пайки второго провода подравняйте оба провода.



    При пайке второго куска ленты к соединительным проводам приложите металлический предмет, например ножницы, чтобы провода не отпаялись от первой ленты.



    Если предполагается соединенную таким образом ленту наклеивать на металлическую поверхность необходимо изолировать провода соединяющие ленту. Это можно сделать изолентой, клеевым пистолетом или термоусадкой.



    Проверяем работоспособность нашей ленты.

    itemprop=»video» >

    Как паять светодиодную ленту

    Паяем светодиодную ленту правильно и надежно

    Современное освещение любых помещений организуют, используя различные осветительные приборы. Однако наибольшей популярностью пользуются светодиодные источники света, а именно ленты. Во-первых, они имеют длительный срок эксплуатации, подходят под дизайн интерьера любой квартиры, офиса, магазина и т. п. Во-вторых, лента обеспечивает высокое качество создаваемого света и расходует минимум электроэнергии. Наконец, ее отличает простота монтажа, но многие, выполняя данную операцию, сталкиваются с трудностями пайки. Стоит разобраться, как паять светодиодную ленту, и какие правила при этом необходимо соблюдать.

    Подготовительный этап

    Перед тем, как начать пайку, необходимо тщательно подготовиться. Прежде всего, процесс приготовления зависит от варианта исполнения светодиодной системы. Сегодня чаще всего используется RGB вариант, поэтому на нем и рассмотрим, каким образом паять светодиодную ленту.

    RGB-диоды обеспечивают разноцветный свет. Сами провода также окрашены в разные цвета. Поэтому перед началом работ необходимо тщательно изучить схему.

    Чтобы спайка была качественной и надежной, необходимо заранее подготовить следующие материалы и инструменты:
    — паяльник и тонкое жало для него – желательно использовать модель паяльника малой мощности, а насадку дополнительно защитить, чтобы соседние участки изделия не перекрыть оловом;
    — собственно, само олово, являющееся припоем, и канифоль;
    — герметик или специальную трубку для термической усадки.

    Что необходимо сделать, прежде чем паять светодиодную ленту?

    Чтобы правильно спаять светодиодную ленту, необходимо замерить длину изделия, после чего четко определить место разреза, который Вы будете делать впоследствии. На самой ленте имеются специальные пометки, идущие по основе (как правило, она «хранится» в силиконе). Именно по этим пометкам и следует делать разрез.

    После этого нужно разрезать изделие – для этого можно использовать обыкновенные ножницы. Правда, при выполнении данного процесса необходимо быть максимально аккуратным и следить, чтобы не повредить соседние диоды. Затем монтажную поверхность необходимо тщательно просушить и в обязательном порядке обезжирить. Чтобы правильно припаять провод, с основы надо снять пленку, служащую защитой для нее, после чего следует прикрепить диоды к поверхности. Внимание: максимальный радиус изгиба при этом не должен превышать 2-х сантиметров.
    После того, как Вы припаяли герметичную светодиодную ленту, следует осуществить пайку всех оставшихся элементов осветительной системы. Таким образом, между собой соединяются диммеры, использующиеся в целях регулировки яркости, усилители, контроллеры и прочие приборы.

    Особенности процесса

    Когда работы ведутся с разноцветной лентой, рекомендуется использовать многожильные провода, диаметр которых варьируется от 0,75 до 0,8 миллиметров. Каждый цвет изоляции в обязательном порядке должен совпадать с основным цветом провода. Если говорить о цвете вывода системы, в данном случае можно использовать провод, изоляция которого окрашена в любой невостребованный цвет.
    Для простоты совмещения светодиодных лент можно использовать специальные устройства, изготовленные из пластика, называемые коннекторами. Различают следующие виды коннекторов:
    — не имеющие изгиба – их используют для соединения между собой диодные ленты абсолютно любых разновидностей на прямолинейных участках; благодаря их применению места соединения лент остаются практически незаметными;
    — имеющие изгибы – в состав изделий входят 2 компонента, оснащенные проводами; подобные коннекторы позволяют соединить светодиодные ленты любой конструкции и формы;
    — угловой тип коннекторов предназначен для пайки светодиодных лент под углом в 90 градусов.

    Рекомендации

    Специалисты, давно занимающиеся подобными работами, могут дать ряд рекомендаций, позволяющих необученному в данном вопросе человеку понять, как правильно паяльником паять светодиодную ленту и можно ли паять ее вообще. Во-первых, необходимо точно придерживаться инструкции. Если осуществляется монтаж подсветки натяжных или обычных потолков, желательно скрыть ленту под плинтусом – так она прослужит дольше.

    Перед выполнением работ следует качественно изолировать рабочий участок, проверить, чтобы все компоненты системы (контроллер, блок питания и т. п.) работали надежно и качественно. Не надо слишком усердствовать и перегревать паяльник – так можно повредить ленту и вывести из строя всю систему полностью.

    Преимущества соединения пайкой перед использованием коннекторов в следующем:
    — ленты, соединенные таким образом могут изгибаться в абсолютно любом направлении;
    — соединение отличается большей надежностью и долговечностью;
    — контакты не подвержены негативному воздействию коррозии;
    — для спайки не требуются расходные материалы – достаточно иметь лишь паяльник, олово и канифоль;
    — место соединения лент остается незаметным невооруженным глазом.

    Использование светодиодных лент в освещении магазинов, квартир, гостиниц, ресторанов – это очень красиво и зрелищно. Чтобы система освещения прослужила долго и качественно, необходимо тщательно подойти к процессу ее монтажа.

    Как подключить уличную светодиодную ленту? Как монтировать?

    Водонепроницаемые светодиодные ленты IP 68 или IP 67 или уличные светодиодные ленты, являются таким универсальным продуктом из-за того, что их можно легко отрезать по заданным линиям разреза и подключить в любой точке между медными точками на светодиодной ленте, но необходимо знать Как подключить уличную светодиодную ленту, изолируя конец светодиодной ленты колпачками и силиконовым клеем. Следуйте этому руководству для инструкций по резке, подключению и повторной гидроизоляции светодиодной полосы.
    Прежде чем думать как подключить уличную светодиодную ленту читайте нашу статью.

    Что вам понадобится, чтобы подключить уличную светодиодную ленту.

    Более подробно про пайку и подключение светодиодной ленты вы можете узнать здесь.

    Паяльные инструменты.

    Прежде чем пытаться подключать уличную светодиодную ленту водонепроницаемые светодиодные ленты IP 68 или IP 67 являются таким универсальным продуктом из-за того, что их можно легко отрезать по заданным линиям разреза и подключить в любой точке между медными точками на светодиодной ленте, но необходимо знать как подключить уличную светодиодную ленту, изолируя конец светодиодной ленты колпачками и силиконовым клеем. Следуйте этому руководству для инструкций по резке, подключению и повторной гидроизоляции светодиодной полосы.

    Что вам понадобится, чтобы подключить уличную светодиодную ленту.

    Паяльные инструменты.

    Прежде чем пытаться припаять провод к светодиодным лампочкам, важно убедиться, что у вас есть подходящие инструменты для вашего работы. Мы рекомендуем использовать любой паяльник 30W-60W, который регулируется температурой и способен паять при температуре около 500-600 ° F. Лучше использовать более мощное железо, так что вам не нужно тратить много времени на нагрев точки припоя, что может повредить компоненты.  В то же время слишком жаркое железо может также повредить компоненты. Мы также рекомендуем использовать тонкий паяльник из канифоли и иметь влажную губку или кражу для чистки кончика вашего припоя. При пайке светодиодной ленты, важно убедиться, что у вас есть подходящие инструменты для вашего работы. Мы рекомендуем использовать любой паяльник 30W-60W, который регулируется температурой и способен паять при температуре около 500-600 ° F. Лучше использовать более мощное железо, так что вам не нужно тратить много времени на нагрев точки припоя, что может повредить компоненты. В то же время слишком жаркое железо может также повредить компоненты. Мы также рекомендуем использовать тонкий паяльник из канифоли и иметь влажную губку или кражу для чистки кончика вашего припоя.

    Гидроизоляционные инструменты.

    Важно иметь правильные принадлежности для гидроизоляции, которую вы выполняете. При необходимости мы используем промышленный клей, термоусадочную пленку и жидкий силикон; все предметы гидроизоляции можно найти в любом магазине.

    Резка светодиодной ленты IP 68.

    Чтобы укоротить вашу светодиодную ленту IP 68, прежде всего важно иметь острые ножницы, тупые ножницы могут повредить ПК. Каждый отрезок светодиодной ленты IP 68 будет иметь отметку между двумя парами медных соединительных прокладок. После того, как вы разместите эту линию разреза, вы можете отрезать светодиодную ленту на нужную длину. Будьте уверены, что делаете чистый прямой срез без каких-либо дополнительных нагрузок на месте отреза, так чтобы не повредить место припоя.

    Зачистка изоляции в месте припоя.

    Чтобы припаять провод к водонепроницаемой светодиодной ленте, вы должны сначала срезать покрытие в этом месте. Чтобы открыть медные точки припоя на светодиодной ленте IP 68. Используйте острое лезвие, чтобы отрезать покрытие. Будьте очень осторожны, чтобы не прорезать плату на самой светодиодной ленте. Мы рекомендуем только отрезать верхнюю половину покрытия и оставить нижнюю половину для поддержки платы, как показано на рисунке справа.

    Очистка паяльника.

    Важно, чтобы паяльник был чистым, чтобы ваши паяные соединения не перекрывались. Регулярно очищайте кончик вашего припоя, чтобы жало паяльника было чистым и малыми, насколько это возможно.

    Залудите ваш многожильный провод для пайки.

    Как только ваш паяльник будет достаточно горячим, залудите ваш многожильный провод нанеся небольшое количество припоя непосредственно на многожильный провод. Как только вы закончите этот шаг, ваш провод должен быть покрыт оловом по всей длинне и больше не казаться скрученным.

    Залудите медные точки на светодиодной ленте.

    Следующим шагом залудите медные точки на водонепроницаемой светодиодной ленте, расплавив небольшое количество припоя непосредственно на медные точки на светодиодной ленте IP 68.

    Убедитесь, что вы положили достаточно припоя, чтобы покрыть точки, но не настолько, чтобы припой перекрывал обе точки припоя.

    Соедините провод с светодиодной лентой.

    Как только вы залудили провод и медные точки на светодиодной полосе, теперь вы можете спаять их вместе. Индивидуально поместите провод в медные точки, а затем поместите паяльник на оба контакта, чтобы нагреть каждый припой. Обязательно держите паяльник достаточно долго, чтобы не создавать «холодный припой». Не забудьте надеть защитный колпачок на провод для гидроизоляции.

    Наденьте защитный колпачок.

    После того, как вы правильно припаяли свой провод к светодиодной ленте, сначала проверьте соединение. После тестирования нанесите небольшое количество силиконового клея на торцевую крышку, а затем вставьте торцевую заглушку на место. Дождитесь высыхания.

    Гидроизоляция.

    При подключении светодиодной ленты IP68 гидроизоляция наиболее важный момент в работе. Если ваш проект требует максимальной гидроизоляции или вы просто хотите быть уверенным, что ваши соединения на 100% не промокают, нанесите несколько слоев жидкого силикона на соединенное паяное соединение и дайте высохнуть.  Обязательно обработайте место соединения колпачка.

    Зафиксируйте торцевую крышку.

    После того, как высохло силиконовое покрытие, вы можете зафиксировать торцевую крышку с помощью прочного клея. Поскольку крышка на основе пластика лучше всего использовать клей, который сильно прилипает к пластику, мы используем клей под названием E600, он достаточно прочный, чтобы оставаться на месте, высушивая и высушивая твердое тело для структурной поддержки. Перед тем, как перейти к следующему шагу, дождитесь высыхания клея.

    Фиксация с помощью термоусадки.

    Как только клей на вашей торцевой крышке высох, последний шаг – используйте термоусадку в сочетании с более прочным клеем для прочности, чтобы создать окончательную надежную фиксацию над торцевой крышкой. Используйте достаточное количество термоусадочной пленки для покрытия вашей торцевой крышки и, по крайней мере, 1/2 вашего провода. Вы можете наносить клей непосредственно на ленту или внутри термоусадки. После этого используйте тепловой пистолет для усадки термоусадочной пленки и вытрите лишний клей.

    Проверьте подключение.

    Перед тем как подключить уличную светодиодную ленту, вы всегда должны проверять свои подключения. Дайте клею достаточно времени для полного высыхания, обычно 24 часа, для оптимальной гидроизоляции.

    Вам могут быть интересны наши статьи:

    Как подключить светодиодную ленту ?



    Паяльная светодиодная лента — как вырезать, удлинить и протестировать ленточные светильники

  • InStyle LED Trade Supplies

    Если вы занимаетесь торговлей, InStyle готовы предоставить вам дополнительную заботу и поддержку. Мы можем предложить 30-дневные кредитные счета для торговых покупателей — пожалуйста, свяжитесь с нашим отделом продаж для обсуждения!

    Независимо от того, являетесь ли вы специалистом по освещению, дизайнером интерьеров, электриком, строителем, архитектором, организатором мероприятий или поставщиком, InStyle окажет вам любую возможную поддержку.

  • Бесплатные образцы

    Мы можем предоставить небольшие бесплатные образцы наших светодиодных лент. Таким образом, вы можете увидеть белые и цветные цвета, а также проверить яркость, цветовую температуру и оттенки в реальной жизни. Все наши товары есть на складе, а образцы могут быть отправлены с доставкой на следующий день.

    Возвратные образцы

    Если вам нужны более крупные образцы для тестирования наших светодиодов на месте или вы хотите протестировать наши контроллеры, приемники или другие аксессуары перед размещением полного проектного заказа, мы можем предоставить возвратные образцы любого продукта ( с) в нашем ассортименте.

    Например, если вы хотите увидеть наши светодиоды RGBW в действии, прежде чем совершить покупку, мы отправим 5 м светодиодной ленты RGBW, контроллер и блок питания. Вы можете получить их на следующий день — и если вы вернете их в течение 14 дней, мы сможем полностью вернуть деньги за товар. (Единственная часть, которую мы не возмещаем, — это расходы на перевозку.)

  • Продукция на заказ

    Ищете специальные светодиодные ленты? Независимо от того, нужны ли вам индивидуальные уровни яркости или определенный рейтинг Кельвина для вашей цветовой температуры, это не проблема.InStyle LED являются производителями, поэтому мы можем изготовить / согласовать любые спецификации светодиодов, которые вам нужны. Обычно мы предоставляем индивидуальные образцы в течение 14 дней.

    Гарантия качества от InStyle

    Светодиодные лампы InStyle работают с учетом интересов коммерческих клиентов. Потому что мы поставляем светодиоды уже 12 лет, а в светотехнической отрасли более четверти века! — мы видели и решили почти все проблемы и сценарии со светодиодами. Мы проектируем все наши продукты на долгий срок, используя высококачественные компоненты и никогда не идя на компромисс с качеством, и мы полностью тестируем все товары — и все это при отличных ценах.

    Поскольку они созданы, чтобы служить долго, наши продукты настолько близки к тому, чтобы их поместили и забыли. Это экономит нашим торговым клиентам 1000 фунтов стерлингов на протяжении многих лет на замене и затратах на рабочую силу.

  • 0116 2799 083

  • Скрытый

    Номер
  • Имя

    Это поле предназначено для проверки, и его следует оставить без изменений.

  • Почему паять светодиодные ленты чертовски сложно? И все решения для разъемов кажутся хлипкими или несовместимыми.Можно ли это изменить? : led

    На самом деле это не так уж и сложно, поэтому многие люди просто склонны использовать неправильные инструменты.

    Во-первых, вы не являетесь производителем из ЕС, поэтому не используйте бессвинцовый припой; он требует больше тепла и более агрессивный флюс, чем традиционный свинцовый припой. Более высокая температура может легко оторвать контактные площадки от ленты, и, если их не очистить, флюс может вызвать коррозию FPCB.

    Припой также должен быть достаточно свежим, поскольку флюс в сердечнике может испортиться или полностью исчезнуть, если он действительно старый.

    Говоря о флюсе, возьмите флюсовую ручку «без очистки» и протрите ею контакты перед пайкой. С этим намного легче работать, чем с традиционным «жирным» флюсом, и это гораздо менее беспорядочно.

    Сам по себе паяльник не имеет такого значения, как наличие чистого блестящего жала, но вы, вероятно, не захотите использовать классические утюги для магазинов бытовой техники, как на вашей фотографии, так как они легко окисляют жала.

    Окисленный наконечник необходимо заменить, поэтому будьте осторожны при использовании утюга и всегда чистите его латунным скребком или влажной натуральной губкой. ЗАТЕМ нанесите небольшое количество припоя на наконечник, прежде чем положить его обратно в держатель.Вы можете купить окунуемый очиститель наконечников, который представляет собой смесь паяльной пасты и саламмония, они помогут продлить срок службы наконечника. Наконечник так важен, потому что вы хотите, чтобы припой тек, и без чистого наконечника вы не получите необходимого смачивания.

    Что касается самих полос, пожалуйста, выполните следующие шаги, я спаял буквально мили этого материала, используя этот подход:

    1. Найдите что-нибудь для стабилизации полосы и проводов. Это могут быть традиционные «руки помощи» для пайки, прищепки, прищепки или даже специальный инструмент под названием SolderM8.Это важно, потому что если провода будут двигаться во время схватывания припоя, у вас может остаться холодное паяное соединение.

    2. Лужите подушечки на полосе. Сначала протрите контактные площадки флюсовой ручкой, затем удерживайте наконечник на контактной площадке и быстро нанесите немного свинцового припоя на каждую контактную площадку.

    3. Залудите провода. Снимите небольшой кусочек изоляции с конца провода, прикрепите его к устройству для помощи руками, затем коснитесь паяльником задней части провода, когда будете наносить припой на переднюю часть. Вы хотите, чтобы припой обтекал все жилы внутри, поэтому визуально проверьте это, прежде чем снимать утюг.

    4. Настройте все, что вы используете для стабилизации всего, так, чтобы ваши провода и полоса располагались так, как вы хотите, а провода касались правильных контактных площадок.

    5. Теперь, когда все стабилизировалось, смочите жало паяльника небольшим кусочком свинцового припоя, а затем нанесите его на каждое соединение, пока припой с контактных площадок и проволоки не потечет вместе.Не трогайте полоску, пока не затвердеет припой. Теперь у вас есть прочная и надежная связь.

    6. Дополнительно; для дополнительной прочности нанесите каплю термоклея на соединения и покройте небольшим количеством термоусадки.

    Пытаюсь припаять провода к светодиодным лентам, но безуспешно, припой не прилипает к металлическим контактам на полосках. Пожалуйста помоги! : soldering

    Вот железо, которым я пользовался. Отзывы Amazon были звездными, поэтому я не могу винить само железо.

    Я делаю именно то, что написано в каждом сообщении в Интернете. Я нагрел утюг до 400 градусов (правда, экспериментировал с более низкими температурами). Наконечник залужил припоем. Затем я добавил припой на провода, и это отлично сработало. Но я прикоснулся утюгом к металлическим контактам на светодиодах, а потом припаял к контактам, и ничего не вышло. У меня утюг нагревается до 450 градусов, чего должно хватить, чтобы нагреть контакты, верно?

    Не знаю, что происходит, но припой не плавится.Если я поднесу его ближе и прикоснусь к самому наконечнику утюга, припой либо прилипнет к самому себе (так что маленький расплавленный шарик на конце припоя), либо к железной головке. Это очень неприятно.

    Я слышал, как люди говорят использовать флюс. Я действительно не знаю, что это такое, но я читал, что мне не нужен для работы флюса .

    Я уже испортил часть своих светодиодных лент и немного расстраиваюсь при пайке. Такое ощущение, что у меня нет неисправного утюга; при температуре 450 градусов кончик окисляется сначала до пурпурного, а затем до черноватого цвета. Может ли кто-нибудь помочь мне здесь ?!

    РЕДАКТИРОВАТЬ: РЕШЕНО!

    Я нашел решение проблемы. В моем сообщении не упоминается тот факт, что светодиоды предназначались для моего настольного ПК и установки. Я купил светодиоды, которые были сделаны для моего корпуса (у них были нестандартные заголовки и все такое), но мне не нравилось, как они сопротивлялись изгибу в углах, что придавало ПК плохой вид. Я хотел обрезать их по размеру, а затем припаять провода, чтобы получить чистые изгибы на 90 градусов. Я в основном испортил светодиодную ленту, разрезав ее только для того, чтобы понять, что она не паяется, но мне слишком понравился эстетический вид, поэтому я заказал несколько светодиодов 5050 на Amazon и планировал использовать несколько готовых беспаечных разъемов, чтобы сделать грязь. Работа.Когда я начал сегодня, я решил попробовать снова припаять светодиоды, и вуаля, все заработало!

    Итак, оказалось, что в этом виновата светодиодная лента, которую я использовал раньше (опять же, «специальные» ленты специально для корпуса компьютера)! По какой-то причине припой не прилипал к разъемам на этих разъемах, но они прилипли к новым, которые я купил у Amazon. Я действительно не знаю почему, но я предположил, что это произошло из-за того, что производитель неисправных светодиодных лент распылил клей, чтобы наклеить резиновую защиту на полосы, сделав их бесполезными.

    Вот фото готового проекта! В конце концов, я отказался от купленных разъемов и с удовольствием спаял все вместе. Я использовал специальный заголовок из неисправной ленты и припаял его на новые ножки, и он отлично работает! Я весь день паял и сильно сжег себя, но это того стоило. Теперь, чтобы добавить светодиоды в остальную часть моей комнаты …

    Руководство по подключению неадресируемых светодиодных лент RGB

    Добавлено в избранное Любимый 0

    Модифицирующая светодиодная лента RGB

    В зависимости от вашего проекта вам может не понадобиться использовать все 1 или 5 мегапикселей светодиодной ленты.Вы можете отрезать лишнее и использовать для других проектов. Или вам может потребоваться разделить полоску и удлинить провода, чтобы осветить другие части вашего проекта. Возможно, вам даже понадобится подать энергию на определенную длину. Давайте рассмотрим, как разрезать, перемонтировать, очистить и запечатать герметичную светодиодную ленту.

    Сначала разрежьте светодиодную ленту по центру открытых контактных площадок диагональным ножом. Точка и пунктирная линия на изображении ниже — это место, где вам нужно будет выполнить разрез. Обязательно удалите часть силиконовой трубки, чтобы получить доступ к контактным площадкам светодиодной ленты, если вы используете герметичную версию.

    Отрежьте половину провода перемычки премиум-класса и снимите изоляцию. Затем припаяйте провода к каждой из площадок светодиодной ленты.

    Для безопасного соединения можно сплести провода вместе, чтобы управлять соединениями. Чтобы заплести провода, скрутите пару проводов обеими руками против часовой стрелки между указательным и большим пальцами. Мы будем использовать зеленый и красный провода, которые были припаяны.

    Затем скрутите вторую пару проводов против часовой стрелки.

    Скрутите пары проводов по часовой стрелке.

    Очистить паяные соединения

    Если вы использовали водорастворимый флюс, очистите паяные соединения деионизированной водой и зубной щеткой. Тщательно просушите светодиодные ленты сжатым воздухом. К счастью, в SparkFun есть комната для чистки печатных плат. В качестве альтернативы вы можете использовать воду из раковины и полотенца. Также можно использовать изопропиловый спирт.

    Тестовые светодиодные ленты

    После высыхания проверьте светодиодные ленты, чтобы убедиться, что цвета правильные, а провода подключены к соответствующим контактным площадкам.Вы можете использовать настольный блок питания с выходом около 12 В, сетевой адаптер на 12 В или батарею 9 В для проверки подключения. На изображении ниже показаны все включенные каналы. Обязательно проверьте каждый канал индивидуально.

    Крепление с горячим клеем или термоусадкой

    Нанесите горячий клей на клеммы, чтобы закрепить провода. Вы также можете использовать термоусадку с горячим клеем, если он не закрывает светодиод. На изображении ниже показаны провода, закрепленные горячим клеем. Светодиодная лента использовалась с силиконовой трубкой, поэтому для герметизации открытой ленты был добавлен дополнительный горячий клей.


    ← Предыдущая страница
    Пример кода Arduino

    Как паять светодиодные ленты (полное руководство)

    Если вы покупаете товар по ссылкам на этой странице, мы можем получать комиссию. На содержание нашей редакции комиссии не влияют. Прочтите полное раскрытие.

    Пайка светодиодных лент — лучший способ соединить две вместе. В этом руководстве мы покажем вам простейшие приемы пайки светодиодных лент для начинающих.

    Паяльник — обязательный инструмент, если вы хотите подключить 2 или более ламп.

    Если вы считаете, что существующая светодиодная лента слишком короткая, вы можете подключить еще одну, чтобы сделать ее вдвое длиннее. У вас также есть возможность вырезать небольшой кусок и подключить его к вашей текущей светодиодной ленте, чтобы сделать ее немного длиннее.

    Уловка здесь в том, чтобы овладеть искусством пайки. Как только вы узнаете , как паять светодиодные ленты вместе, вы сможете изготавливать светодиодные ленты любого размера, какого захотите.Это руководство научит вас , как легко паять светодиодные ленты RGB .

    Что такое пайка?

    Для тех, кто никогда раньше не пробовал паять, давайте узнаем немного больше об этом процессе, прежде чем мы перейдем к руководству по , как паять светодиодные ленты. По сути, пайка — это процесс плавления металла с использованием припоя для соединения двух объектов вместе. Этот металл, соединяющий предметы, известен как присадочный металл.

    Уловка для правильной пайки двух предметов состоит в том, чтобы убедиться, что наплавочный металл имеет более низкую температуру плавления, чем металлическая часть двух предметов, которые будут объединены. То же самое происходит, когда вы учитесь паять вместе светодиодные ленты. Обычные присадочные металлы, которые используются для этого процесса, включают свинец и олово.

    Как паять светодиодные ленты (пошаговое руководство)

    Теперь, когда вы знаете основную идею пайки, мы можем перейти к короткому пошаговому руководству по , как паять светодиодные ленты.

    Единственные два материала, которые вам понадобятся, — это паяльник и присадочный металл, также известный как припой.

    Когда у вас есть эти два, вам просто нужно выполнить следующие шаги, которые мы предоставили ниже:

    1. Очистите паяльник.
    2. Тщательно очистите кончики двух светодиодных лент, которые вы хотите соединить.
    3. Нагрейте паяльник, пока он не начнет немного задымлять.
    4. Нанесите немного припоя на кончик проводов RGB и тщательно расплавьте.
    5. Положите светодиодные ленты на стол и закрепите их лентой, чтобы они не двигались.
    6. Расплавьте припой на медные точки, расположенные на концах светодиодных лент.
    7. Подсоедините луженые провода RGB к медным точкам ваших полосовых огней.
    8. Припаяйте провода к медным точкам еще раз и подождите, пока они высохнут.
    9. После высыхания возьмите рулон изоленты и закройте припаянную часть.
    10. Выньте тепловую пушку и усадите припаянную часть.
    11. Подождите, пока светодиодная лента остынет, затем подключите ее к источнику питания.
    12. Проверьте, загорается ли вновь подключенная светодиодная лента вместе со старой.

    Всего за 11 очень простых шагов вы теперь знаете, как паять гибкие светодиодные ленты.

    А что, если вы хотите припаять только небольшую полоску? Есть ли способ сжать только что подключенную полосу, чтобы подсветка полосы не была такой длинной?

    Конечно, есть! Затем мы научим вас резать и паять светодиодные ленты.

    К счастью, светодиодные ленты были созданы для того, чтобы их можно было разрезать. Если вы посмотрите на заднюю часть светодиодной ленты, между каждым маленьким светильником есть линия. Линия — это индикатор, указывающий на безопасное место, где можно разрезать полоску. Как только вы заметите линию, возьмите обычные плоскогубцы и разрежьте ее по ней. Это даст вам более короткую полоску. Затем вы можете повторить описанные выше шаги, чтобы соединить любую из двух полосок, которые у вас есть. Медные точки все еще присутствуют, поэтому у вас не должно возникнуть проблем с пайкой.

    На самом деле, вы можете даже проявить немного творчества, если хотите.Многие домовладельцы соединяют различные светодиодные ленты вместе, чтобы сформировать формы и изображения. Некоторые образуют простые формы, такие как круги или треугольники, в то время как другие создают более сложные конструкции, такие как смайлики или другие вещи.

    Основная концепция та же — вырежьте полоски, которые вам понадобятся, сложите их вместе, придав им желаемую форму, и выполните указанные выше действия. Это действительно так просто!

    Заключение

    Как видите, научиться паять светодиодные ленты совсем не сложно. Если у вас есть все необходимые инструменты, вы готовы к работе. Просто будьте очень осторожны при работе с паяльниками, потому что они могут сильно нагреваться.

    Если вы случайно прикоснетесь к нагретой части или попадете на себя расплавленным припоем, это может нанести большой вред. Вот почему мы всегда рекомендуем новичкам надевать перчатки при работе с паяльником. Если что-то случится, по крайней мере, ваши руки можно будет защитить от ожогов.

    Конечно, даже профессионалы время от времени попадают в аварии.Поэтому советуем принять меры предосторожности, даже если вы уже давно не разбираетесь в паяльнике. Если вы точно знаете, что делаете, у вас не возникнет проблем со спайкой двух светодиодных лент вместе в желаемую форму.

    Хотите узнать больше о светодиодных лентах? Прочтите Ultimate Strip Light Guide!

    Рекомендуемая литература:

    Крепление проводов к гибкой светодиодной ленте RGB с помощью пайки

    Присоединение проводов к гибкой светодиодной ленте RGB
    Подключение под пайку


    Шаг № 1: Удалите примерно ¼ дюйма водонепроницаемого покрытия с конца полосы. Вы можете использовать ноготь (если вы используете нож, будьте очень осторожны, чтобы не прорезать печатную плату). Для достижения наилучшего результата очистите контакты мелкой наждачной бумагой или металлической щеткой.


    −− • • −− • • −− • • −− • • −− • • −− • • −− • • −− • • −− • • −− • • −− • • — — • • −− • • −− • • −− • • −− • • −− • • −− • • −− • • −− • • −− • • −− • • −− • • −−

    Шаг № 2: При использовании нашего кабеля управления снимите кожух примерно на 3/4 дюйма.Зачистите каждую маленькую проволоку на 1/8 дюйма. Для дополнительной защиты наденьте на провод термоусадочную трубку длиной 1 дюйм (чтобы, когда вы закончите, можно было расположить ее над соединением).


    −− • • −− • • −− • • −− • • −− • • −− • • −− • • −− • • −− • • −− • • −− • • — — • • −− • • −− • • −− • • −− • • −− • • −− • • −− • • −− • • −− • • −− • • −− • • −−

    Шаг № 3: С помощью горячего, чистого паяльника используйте припой Rosin-Core, чтобы предварительно залудить припой на контактные площадки и зачищенные провода. Нагревание полоски не займет много времени, так что поторопитесь!

    −− • • −− • • −− • • −− • • −− • • −− • • −− • • −− • • −− • • −− • • −− • • −− • • — — • • −− • • −− • • −− • • −− • • −− • • −− • • −− • • −− • • −− • • −− • • −−

    Шаг № 4: Совместите провода с контактными площадками на конце полосы, убедившись, что цвета совпадают с буквами цветового кода. С небольшим избытком припоя на пистолете коснитесь площадки и провода одновременно, спаяв их вместе.При необходимости добавьте еще припоя. Повторите процесс для остальных трех контактных площадок / проводов.


    −− • • −− • • −− • • −− • • −− • • −− • • −− • • −− • • −− • • −− • • −− • • — — • • −− • • −− • • −− • • −− • • −− • • −− • • −− • • −− • • −− • • −− • • −− • • −−

    Шаг № 5: Закройте соединение термоклеем и / или термоусадочной трубкой для дополнительной защиты. Будьте осторожны, чтобы не обжечься!

    −− • • −− • • −− • • −− • • −− • • −− • • −− • • −− • • −− • • −− • • −− • • −− • • — — • • −− • • −− • • −− • • −− • • −− • • −− • • −− • • −− • • −− • • −− • • −−
    −− • • −− • • −− • • −− • • −− • • −− • • −− • • −− • • −− • • −− • • −−

    Загрузите PDF-файл с практическими рекомендациями

    Как резать светодиодные ленты (с изображениями)

    Об этой статье

    Соавторы:

    Электрик и строитель, CN Coterie

    Соавтором этой статьи является Ricardo Mitchell.Рикардо Митчелл — генеральный директор CN Coterie, полностью лицензированной и застрахованной строительной компании, сертифицированной Агентством по охране окружающей среды (EPA), расположенной на Манхэттене, штат Нью-Йорк. CN Coterie специализируется на полном ремонте дома, электромонтажных работах, сантехнике, столярных изделиях, столярных изделиях, реставрации мебели, устранении нарушений OATH / ECB (Управление административных разбирательств и слушаний / Комиссия по экологическому контролю) и устранении нарушений DOB (Департамент строительства). Рикардо имеет более 10 лет опыта работы в области электротехники и строительства, а его партнеры имеют более 30 лет соответствующего опыта.Эту статью просмотрели 142 870 раз (а).

    Соавторы: 6

    Обновлено: 21 октября 2021 г.

    Просмотры: 142,870

    Резюме статьиX

    Режущие светодиодные ленты легко, если вы разрезаете их в нужном месте. Всегда разрезайте полосу на линии между двумя наборами медных точек, чтобы ее можно было легко подключить к другой полосе или источнику питания. Измерьте пространство, к которому вы хотите прикрепить полоски, и отрежьте полоску до ближайшей линии разреза между медными точками.Для соединения полос используйте быстроразъемный соединитель.

    Добавить комментарий

    Ваш адрес email не будет опубликован.
