Установка и замена электросчетчика в квартире
Основным измерительным прибором потребления электроэнергии в квартире является электросчетчик. Как правило, установкой данного вида приборов учета занимаются мастера узкого профиля (электромонтеры), обладающие опытом, знаниями и соответствующей квалификацией. Однако если есть желание, данное мероприятие можно провести самостоятельно. Главное – это предварительно ознакомиться с правилами установки электросчетчика и подготовить необходимые материалы.
Важно! Четкое соблюдение инструкции при подключении счетчиков для учета электроэнергии, позволяет исключить какие-либо негативные последствия при его эксплуатации. Нужно понимать, что при установке электросчетчика своими руками, вся ответственность на погрешности учета ложиться на хозяина квартиры.
Виды счетчиков
По типу механизма счетчики электроэнергии бывают электронными и индукционными.
На сегодняшний день электросчетчики индукционного типа постепенно покидают рынок. По распоряжению правительства, запрещено использовать данный вид прибора учета, так как считается что такой счетчик очень легко «накрутить».
Счетчики с электронным механизмом отличаются наибольшей точностью, компактными размерами и универсальностью применения. Также стоит отметить, что именно электронный электросчетчик, возможно, эксплуатировать при многотарифном режиме. Такое свойство по достоинству оценят потребители тех регионов, в которых тарифы на электроэнергию изменяются в зависимости от времени суток.
Выбирая между индукционными и электронными электросчетчиками, несомненное преимущество имеет прибор учета электронного типа.
Для того чтобы определить значение номинального тока, стоит разделить показатель активной мощности, которую предоставляет энергетическая компания на одного потребителя, на показатель напряжения в общей сети.
Подключение на три фазы характеризуется более высокой мощностью. Но для бытового потребителя, предпочтительнее использование сети на одну фазу.
Сложности с монтажом прибора учета электроэнергии могут возникнуть в ситуации, при которой владельцу квартиры нужно запитать площади с расчетным током свыше 100А. При таких условиях прямое подключение электросчетчика просто невозможно. Использование каких-либо дополнительных элементов приводит к тому, что увеличивается величина погрешности учета расхода электроэнергии.
При выборе прибора учета особенное внимание стоит обратить на дату установки пломбы и ее целостность.
Внимание! Пломба электросчетчика для сети в одну фазу должна иметь возраст не старше одного года. Если поверяется счетчик для трехфазной сети, срок действия пломбы достигает двух лет.
Законна ли самостоятельная установка электросчетчика
С монтажом прибора учета электроэнергии можно без особых проблем справиться своими силами. Но прежде чем вы возьметесь за дело, нужно обязательно получить разрешения соответствующих служб. С этой целью обратитесь в местное подразделение сетевого провайдера с заявлением о том, чтобы вам выдали техническое задание на проведение работы. В этой же организации вы сможете заключить необходимые договора.
Согласно действующим нормативным актам, владелец дома может установить электросчетчики в пределах мощности своих потребительских сетей. Самым лучшим местом расположения электросчетчика станет отапливаемый распределительный считок в квартире. Но в последние годы было предъявлено требование о том, чтобы электросчетчик монтировался только за пределами квартиры, и у представителей проверяющих организаций оставался свободный к ним доступ.
Также представитель местной энергетической компании может потребовать, чтобы электросчетчик был смонтирован на внешней стене здания. Каждый из предложенных вариантов можно всегда обсудить индивидуально. Для владельцев квартир, предъявляются требования размещения электросчетчика в общем электросчитке на площадке этажа.
Официальная версия энергетических компаний, по которой они вынуждают владельцев домов монтировать электросчетчики на уличных столбах – обеспечение беспрепятственного доступа сотрудников компании к прибору учета электроэнергии с целью снятия показаний и осуществления текущего ремонта.
По негласной версии, вынуждая монтировать электросчетчики за пределами жилого помещения, поставщики энергоресурсов пытаются любыми способами предотвратить попытки взлома.
Схемы подключения электросчетчика
Для обычного человека, далекого от монтажа электросети, совсем не обязательно знать сложные схемы подключения электросчетчика. Вполне достаточно понимания того, как можно просто и быстро осуществить подключение электросчетчика.
Самый простой и довольно популярный метод установки – это подключение электросчетчика по однофазной схеме. Для работы понадобиться шесть проводов. К входу счетчика подключают кабели фазы, заземления и нуля. Аналогичные действия проводят и на выходе счетчика.
Для того чтобы эксплуатация электросчетчика была простой и удобной, и самое главное безопасной, перед прибором учета рекомендуется монтировать автоматический выключатель. Это устройство поможет вовремя предотвратить пожар, путем отключения электроэнергии, например в случае, если появилась аварийная ситуация.
Стоит отметить, что сотрудники компаний поставщиков электроэнергии, не поддерживают установку выключателей. Чтобы избежать ненужных разбирательств и проблем, выключатель должен быть обязательно опломбирован. Для этого потребуется: пластиковый короб, пломбы и DIN – рейки. Все эти приспособления не очень дорого стоят, и для того чтобы их смонтировать потребуется не больше пяти минут. Все это стоит того, чтобы сделать все правильно, избежав при этом недоразумений и неприятностей с контролирующими органами.
Общая конструкция электросчетчика предусматривает наличие специального клемника. Этот элемент представлен в виде медной планки, которая фиксируется специальными диэлектрическими зажимами. На ней имеется несколько отверстий, через которые проходит подключение кабелей с использованием зажимных винтов. Такой вариант соединения рекомендован в тех случаях, когда существует необходимость объединения всех кабелей в один целый элемент.
Правила установки счетчика
При монтаже прибора учета электроэнергии очень важно соблюдать ряд определенных требований и правил. Прежде всего, они касаются техники безопасной эксплуатации, что всегда актуально для электроприборов.
Не рекомендуется монтировать приборы учета, если окружающая температура воздуха ниже 0С. Электронные платы не переносят низких температур и в общей системе могут наблюдаться сбои. Для большего количества современных приборов учета низкая температура воздуха при монтаже недопустима. Оптимальный вариант – это температура воздуха в месте, где монтируется счетчик, порядка +5С.
Важно! Если прибор учета электроэнергии монтируется за пределами жилого помещения, то необходимо предусмотреть наличие специального металлического, герметично закрываемого шкафа.
Высота, на которую крепят электросчетчик, составляет порядка 90-160 см. Если смонтировать счетчик на стену выше или ниже указанных параметров, то процедура снятия показаний может стать весьма проблематичной.
Дополнительные, важные рекомендации по монтажу и эксплуатации электросчетчика может предоставить представитель управляющей энергетической компании в тот момент, когда между вами будет заключен договор и получены все разрешения.
Основные этапы подключения электросчетчика
Установка электросчетчика своими руками проходит в несколько этапов:
- Подберите необходимый инструмент и материалы. Вам понадобятся:
- прибор учета электроэнергии;
- защитный щиток;
- изолирующие элементы;
- крепежные детали;
- DIN-рейки;
- датчик напряжения;
- автоматические выключатели.
- Обязательно уточните, какое количество фаз, имеет электросеть в вашем доме. Исходя из этого, рассчитайте нужное количество автоматических выключателей.

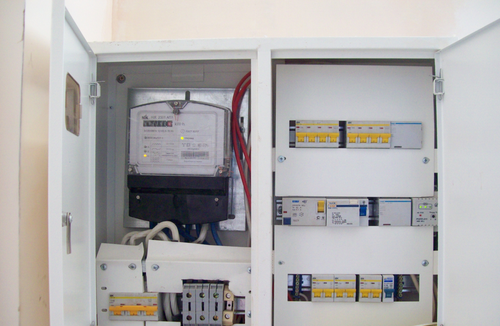

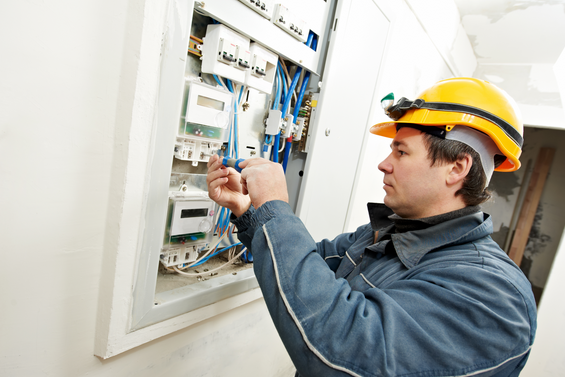

- Установите прибор учета электроэнергии в щиток. Для его монтажа можно использовать специальные крепежи.
- Смонтируйте защитные датчики выключения (пробки). Они крепятся к DIN рейке, которая предварительно устанавливается на опорных изоляторах. Автоматы закрепляются на рейке специальными подпружиненными защелками.
- Смонтируйте защитную и земляную шину в общем щитке. Шины нужно размещать на достаточном расстоянии, чтобы избежать замыкания кабелей.
- Соедините все с нагрузкой. Фаза подключается к нижним зажимам, нейтраль к нулевой шине, заземление подсоединяется к соответствующей заземляющей шине.
- Соедините с помощью перемычек верхние зажимы автоматов. Данный элемент можно приобрести в специализированных магазинах.
- Подключите электросчетчик к нагрузке. Для этого выход фазы соедините с верхними зажимами автоматов, выход нуля с нулевой шиной.
- Смонтируйте корпус электрощита на стене. Высота должна быть такой, чтобы эксплуатация электросчетчиком проходила комфортно и беспрепятственно.
- Определите кабели нуля, фазы и заземления. Для этого воспользуйтесь специальным индикатором.
- Отключите питание электроэнергии в доме.
- Кабель фазы подключите с первой клеммой электросчетчика. Ноль нужно соединить с третьей клеммой.
Заключение
Рассматривая все этапы, которые нужно пройти при подключении электросчетчика своими руками, стоит отметить, что ничего сложного в данной работе нет. Главное – это четко соблюдать последовательность проведения мероприятий, и придерживаться соответствия параметров прибора учета электроэнергии с параметрами сети в вашем доме. Также необходимо тщательно разобраться со схемой разводки сети и со схемой подключения электросчетчика с сетью дома, в общем, и с квартирным потреблением в частности.
Если вы решили заменить старый счетчик, то следующее видео поможет понять, как в два счета поменять электросчетчик в квартире
Как установить электросчётчик квартиры, дома
Вступление
Установить электросчётчик может любой квалифицированный электрик или человек прошедший обучение электриков и получивший соответствующие документы допуска.
Об электросчетчике
Электросчётчик – обязательный прибор в любом месте, в котором есть электросеть. Независимо от типа счётчика, его дизайна, размеров и прочих характеристик, схема подключения проводов одинакова для любого счётчика. В бытовых целях крайне редко используются подключения счётчиков через трансформатор, так как номинальный ток, протекающий через счётчик, не претерпевает резких скачков и находится в рабочих пределах прибора.
Нормативы установки счётчика
Установка счётчика регулируется Правилами устройства электроустановок. Самое первое, что необходимо проверить, прежде чем установить электросчётчик – внесён ли конкретный прибор в реестр сертифицированных и допущенных к использованию приборов. Документацию на счётчик нужно сохранять, так как электрики при проверке могут затребовать соответствующее подтверждение. Затем необходимо проверить давность ревизии нового счётчика. Давность проверки счётчика по государственному стандарту – 1 год для трёхфазного (2 для однофазного счётчика).
Выбор счётчика
Выбирая счётчик, имейте в виду, какой номинал по току должен быть у прибора. Для этого нужно определить суммарную мощность всей бытовой техники, которая будут в среднем работать одновременно в сети. Для жилья с суммарной мощностью одновременно работающих приборов 7-8 кВт счётчик необходимо брать с номиналом 5-60 А.
Какой установить электросчётчик – электронный или индукционный – вопрос, на который можно дать сразу два ответа. Если в сети предусмотрены различные режимы потребления и учёта (два разных тарифа энергии), которые еще и зависят от времени суток, то, естественно, необходимо подключать электронный счётчик. Индукционный счётчик, в свою очередь, проверяется реже и в определенном смысле надежнее. Зато электронный счётчик чаще всего имеет более высокий класс точности. В общем, этот вопрос лучше решать самостоятельно, исходя при этом из всех нюансов работы конкретной сети.
Подключение счётчика
Подключение счётчика – процесс несложный. К любому счётчику идет наглядная инструкция, где изображен схематически сам счётчик, нули и фазы на нём. Для однофазного счётчика подключение – входная фаза -1-й, выходная – 2-й выход, входной нуль – 3-й, выходной нуль – 4-й выход. Для трехфазного счётчика возможны варианты расположения выводов, они связаны исключительно с размерами самого прибора.
Непосредственный монтаж осуществляется на высоте 80-170 см от пола. Ясно, что лучше ставить его на уровне глаз, для удобства контроля показаний. Устанавливаются они в доступных помещениях с невысокой влажностью и температурой от 0 до 40 градусов. Монтаж проводится на стенах, в комплектных распределительных устройствах, электрических щитах учёта. Правила устройства электроустановок оговаривают лишь доступность ниши, щитка, шкафа и т. п. и удобный доступ к прибору. Наклон счётчика – до 1°. Съем осуществляется всегда с лицевой стороны.
Как установить электросчётчик правильно
Отдельный вопрос стоит с коммутацией перед прибором. Для того чтобы его можно было самостоятельно демонтировать или установить электросчётчик для различных целей, необходимо устанавливать дополнительный коммутационный узел с предохранителями. Этот узел располагается на расстоянии до 10 метров до счётчика и должен снимать напряжение со всех фаз счётчика одновременно. Проблемы состоят в том, что очень часто контролирующая организация предъявляет претензии по поводу «хищения энергии», если КУ стоит перед счётчиком. Поэтому сразу помещайте счётчик в специальный бокс с прозрачной лицевой частью с наличием петель для пломб.
Провода вставлять в счётчик надежно. Разводку делать так, чтобы не было перехлестов и преломлений провода. Прилагаем конкретную схему подключения однофазного счётчика.
©ehto.ru
Еще статьи
Похожие посты:
Поделиться ссылкой:
Установка счетчиков и электропроводка к ним / ПУЭ 7 / Библиотека / Элек.ру
1.5.27. Счетчики должны размещаться в легко доступных для обслуживания сухих помещениях, в достаточно свободном и не стесненном для работы месте с температурой в зимнее время не ниже 0 °С.
Счетчики общепромышленного исполнения не разрешается устанавливать в помещениях, где по производственным условиям температура может часто превышать +40 °С, а также в помещениях с агрессивными средами.
Допускается размещение счетчиков в неотапливаемых помещениях и коридорах распределительных устройств электростанций и подстанций, а также в шкафах наружной установки. При этом должно быть предусмотрено стационарное их утепление на зимнее время посредством утепляющих шкафов, колпаков с подогревом воздуха внутри них электрической лампой или нагревательным элементом для обеспечения внутри колпака положительной температуры, но не выше +20 °С.
1.5.28. Счетчики, предназначенные для учета электроэнергии, вырабатываемой генераторами электростанций, следует устанавливать в помещениях со средней температурой окружающего воздуха +15-+25 °С. При отсутствии таких помещений счетчики рекомендуется помещать в специальных шкафах, где должна поддерживаться указанная температура в течение всего года.
1.5.29. Счетчики должны устанавливаться в шкафах, камерах комплектных распределительных устройствах (КРУ, КРУП), на панелях, щитах, в нишах, на стенах, имеющих жесткую конструкцию.
Допускается крепление счетчиков на деревянных, пластмассовых или металлических щитках.
Высота от пола до коробки зажимов счетчиков должна быть в пределах 0,8-1,7 м. Допускается высота менее 0,8 м, но не менее 0,4 м.
1.5.30. В местах, где имеется опасность механических повреждений счетчиков или их загрязнения, или в местах, доступных для посторонних лиц (проходы, лестничные клетки и т. п.), для счетчиков должен предусматриваться запирающийся шкаф с окошком на уровне циферблата. Аналогичные шкафы должны устанавливаться также для совместного размещения счетчиков и трансформаторов тока при выполнении учета на стороне низшего напряжения (на вводе у потребителей).
1.5.31. Конструкции и размеры шкафов, ниш, щитков и т. п. должны обеспечивать удобный доступ к зажимам счетчиков и трансформаторов тока. Кроме того, должна быть обеспечена возможность удобной замены счетчика и установки его с уклоном не более 1°. Конструкция его крепления должна обеспечивать возможность установки и съема счетчика с лицевой стороны.
1.5.32. Электропроводки к счетчикам должны отвечать требованиям, приведенным в гл. 2.1 и 3.4.
1.5.33. В электропроводке к расчетным счетчикам наличие паек не допускается.
1.5.34. Сечения проводов и кабелей, присоединяемых к счетчикам, должны приниматься в соответствии с 3.4.4 (см. также 1.5.19).
1.5.35. При монтаже электропроводки для присоединения счетчиков непосредственного включения около счетчиков необходимо оставлять концы проводов длиной не менее 120 мм. Изоляция или оболочка нулевого провода на длине 100 мм перед счетчиком должна иметь отличительную окраску.
1.5.36. Для безопасной установки и замены счетчиков в сетях напряжением до 380 В должна предусматриваться возможность отключения счетчика установленными до него на расстоянии не более 10 м коммутационным аппаратом или предохранителями. Снятие напряжения должно предусматриваться со всех фаз, присоединяемых к счетчику.
Трансформаторы тока, используемые для присоединения счетчиков на напряжении до 380 В, должны устанавливаться после коммутационных аппаратов по направлению потока мощности.
1.5.37. Заземление (зануление) счетчиков и трансформаторов тока должно выполняться в соответствии с требованиями гл. 1.7. При этом заземляющие и нулевые защитные проводники от счетчиков и трансформаторов тока напряжением до 1 кВ до ближайшей сборки зажимов должны быть медными.
1.5.38. При наличии на объекте нескольких присоединений с отдельным учетом электроэнергии на панелях счетчиков должны быть надписи наименований присоединений.
В праве ли я отказаться от установки счетчика на улице и установить его в доме? Живем в частном секторе — Счетчики и учет электроэнергии — Свет — Вопрос-ответ
Давайте рассмотрим насколько законно это требование.
При наружной установке щита со счетчиком и автоматическим выключателем, он будет подвергаться постоянному воздействию атмосферных явлений. Понятное дело, что это оказывает негативное влияние на эксплуатационный срок службы, значительно уменьшая его. Кто-то может возразить, что всё можно установить в герметичный силовой щит, но он не способен защитить размещённое в нём электрооборудование от жары, конденсата и мороза. Так же следует знать, что при отрицательных температурах индукционный электросчетчик начитает считать неточно, причём не в пользу потребителя. Погрешность может достигать 10% и более, что является ощутимой дополнительной нагрузкой на кошелёк потребителя. Данные «хотелки» энергоснабжающих организаций незаконны, т.к. грубо нарушают требование ПУЭ п.1.5.27., где указано, что электрический счетчик устанавливаться в сухих помещениях с температурой не ниже 0°С.
При размещении электросчетчика на фасаде здания или на опоре, потребителя лишают возможности нести бремя содержания своего имущества, в соответствии со статьёй 210 Гражданского кодекса РФ, в следствии чего к прибору учета электроэнергии будут иметь беспрепятственный доступ не только сотрудники энергоснабжающей организации для снятия показаний, но и абсолютно любой желающий поживиться за чужой счёт.
Некоторые хитромудрые специалисты ЭСО заставляют устанавливать прибор учёта электроэнергии на опоре на высоте не менее 3,5 метров, мотивируя это заботой о сохранении от воров, тем самым лишая возможности потребителя контролировать показания электросчётчика.
Представьте себе 70 – летнюю старушку ежемесячно карабкающуюся на опору для снятия показаний потребления электроэнергии. Следует отметить, что такая установка счётчика электроэнергии нарушает требование ПУЭ, п. 1.5.29., где сказано, что прибор учёта должен быть установлен в пределах от 0,8 — 1,7 метра от пола.
Хотелось бы отметить, что ни на одном фасаде здания горадминистрации, суда, прокуратуры или милиции вы не увидите электрического счетчика. В чем же причина, ведь закон один для всех: и для органов власти, и для частных лиц?
Теперь, когда вы уже знаете, что требования энергоснабжающих организаций незаконны, давайте разберемся, что делать в этой ситуации. Потребитель не должен оплачивать «хотелки» ЭСО и идти у него на поводу. Если вы не препятствуете доступу для осмотра и проверки электросчетчика, а также снятия показаний, у энергоснабжающей организации нет оснований обязывать устанавливать прибор учета на улице.
При заключении договора с энергоснабжающей организацией устанавливается «Граница балансовой принадлежности», которая определяется «Актом разграничения балансовой принадлежности», то есть определяется точка где устанавливают прибор учета электроэнергии. И эта точка может оказаться на улице только с вашего согласия! Поэтому, при составлении акта, требуйте разграничить балансовую принадлежность внутри помещения в ВРУ. Обязательно внимательно читайте документы, подготовленные энергоснабжающей организацией, поскольку после их подписания, в соответствии со статьёй 421 п. 2 Гражданского кодекса РФ, все «хотелки» ЭСО станут законными. Если вы сами не разбираетесь в вопросах энергоснабжения, вы имеете полное право пригласить независимого эксперта для рассмотрения документации!
Помните, что энергоснабжающая организация – это коммерческая структура, основной задачей которой является продажа электроэнергии, и она не вправе заставлять потребителя нарушать действующие требования, законы и правила. С «хотелками» энергоснабжающих компаний можно и нужно бороться, так как в условиях отсутствия конкуренции они нагло диктуют свои условия и решают за счет потребителей собственные проблемы. Не забывайте, что ваше основное оружие – знание действующих законов и правил!
ПУЭ-6
1.5.27
Счетчики должны размещаться в легко доступных для обслуживания сухих помещениях, в достаточно свободном и не стесненном для работы месте с температурой в зимнее время не ниже 0 °С.
Счетчики общепромышленного исполнения не разрешается устанавливать в помещениях, где по производственным условиям температура может часто превышать +40 °С, а также в помещениях с агрессивными средами.
Допускается размещение счетчиков в неотапливаемых помещениях и коридорах распределительных устройств электростанций и подстанций, а также в шкафах наружной установки. При этом должно быть предусмотрено стационарное их утепление на зимнее время посредством утепляющих шкафов, колпаков с подогревом воздуха внутри них электрической лампой или нагревательным элементом для обеспечения внутри колпака положительной температуры, но не выше +20 °С.
1.5.29
Счетчики должны устанавливаться в шкафах, камерах комплектных распределительных устройств (КРУ, КРУН), на панелях, щитах, в нишах, на стенах, имеющих жесткую конструкцию.
Допускается крепление счетчиков на деревянных, пластмассовых или металлических щитках.
Высота от пола до коробки зажимов счетчиков должна быть в пределах 0,8 — 1,7 м.
Допускается высота менее 0,8 м, но не менее 0,4 м.
Гражданский кодекс РФ
Статья 210. Бремя содержания имущества
Собственник несет бремя содержания принадлежащего ему имущества, если иное не предусмотрено законом или договором.
Статья 421. Свобода договора
1. Граждане и юридические лица свободны в заключении договора.
Понуждение к заключению договора не допускается, за исключением случаев, когда обязанность заключить договор предусмотрена настоящим Кодексом, законом или добровольно принятым обязательством.
2. Стороны могут заключить договор, как предусмотренный, так и не предусмотренный законом или иными правовыми актами.
3. Стороны могут заключить договор, в котором содержатся элементы различных договоров, предусмотренных законом или иными правовыми актами (смешанный договор). К отношениям сторон по смешанному договору применяются в соответствующих частях правила о договорах, элементы которых содержатся в смешанном договоре, если иное не вытекает из соглашения сторон или существа смешанного договора.
В случаях, когда условие договора предусмотрено нормой, которая применяется постольку, поскольку соглашением сторон не установлено иное (диспозитивная норма), стороны могут своим соглашением исключить ее применение либо установить условие, отличное от предусмотренного в ней. При отсутствии такого соглашения условие договора определяется диспозитивной нормой.
5. Если условие договора не определено сторонами или диспозитивной нормой, соответствующие условия определяются обычаями делового оборота, применимыми к отношениям сторон.
