Схема Подключения Розетки И Выключателя
Как подключить выключатели первой группы к лампочке.
Каждая пара — это фазная и нулевая жилы.
Фаза после автомата, через распределительную коробку подключается к розетке. А в результате вы получите довольно приличную экономию средств на вызове электрика-профессионала.
Если в блоке предусмотрено заземление, то нужно побеспокоится и о его подключении при помощи дополнительного провода. Одна пара для розетки, вторая от выключателя, а третья — для распределительного щитка.
Далее, соединяем две жилы между собой, синюю жилу с провода идущего с выключателя отходящая фаза и белую фазную жилу с провода идущего на лампочку. Следует учесть, что первые три рисунка верху с правильным подключением, то есть ноль с распределительной коробки идет сразу на лампу.
Второй вариант является наиболее практичным и долговечным.
Корпус коробки нужно закрыть пластмассовой заглушкой.
При подключении внимание стоит уделить клеммам, заземлению и занулению.
Как подключить лампочку через выключатель: разъясняем схему
Мы проложили все провода необходимые для выполнения схемы, переходим к третьему этапу. Тем не менее есть необходимость подключать пылесос, или зарядное устройство.
Аккуратно сверлим отверстие для подрозетника. Розетка состоит из приёмного гнезда, в которое вставляется штепсельная вилка.
Сделать это можно по цветовой раскраске провода. Как это сделать подробно рассмотрено в статье указатели напряжения.
Чтобы ответить на этот вопрос, вспомним: какие бывают схемы освещения с выключателями.
Схема подключения трех лампочек к одному выключателю Внимание!
А это означает: для настройки каждой клавиши на определенную лампу группу ламп следует подсоединить ее к проводу, который управляет именно этой лампой.
Использовать дополнительную распределительную коробку не нужно, фазный провод проходит через нее транзитом, без расключения.
Монтируем установочные элементы
Так как в основе каждой из них лежат разные схемы подключения.
На розетку подается фаза через коммутатор в том случае, если выключатель активизирован. В деревянных домах необходимо исключить в процессе прокладки проводов их взаимодействие с деревянными стенами, электропроводка прокладывается по специальным изоляторам. Также внимание нужно обратить на степень защищенности устройства — это код IP на упаковке.
Думаю эта информация будет полезна каждому, и даже достойна сохранения в закладки. Розетку можно проверить с помощью любого электроприбора, вставляем его вилку в розетку и проверяем работоспособность. А прокладывать открытую проводку тем более, штробить стену не хочется.
Схема подключения проходных выключателей очень хорошая статья в которой я привожу основные схемы соединения проходных выключателей. Для работы потребуются инструмент и расходные материалы: новый выключатель; распределительная коробка и выключатель; провода для соединения из того же материала, что вв проводка в общей сети, медные или алюминиевые ; плоскогубцы, крестообразная и плоская отвёртки, нож, изоляционная лента, электрический паяльник.
При объединении розетки и выключателя, экономится проводка, не требуется установка дополнительной распределительной коробки. Обычно, определенный провод имеет свой цвет.
Разновидности, дизайн и средние цены
Это делают при помощи распорных лапок. Для простого расчета необходимого числа ламп воспользуйтесь Калькулятором расчета количества ламп. Часть коридора обычно занята входным распределительным щитом и прибором учета счетчиком.
Кабель-каналы продаются в большом ассортименте по приемлемым ценам, существенно облегчают работу в прокладке электрокабеля. Собирая схему, следует обратить внимание на надёжность контактов. На практике здесь тоже может выходить не пять, а шесть проводов, но это значит, что электромонтёр просто не захотел отделять один провод от сдвоенного и один провод либо не рабочий, либо взят пара за жилу. Итак, разберемся как подключить выключатель к лампочке на примере каждой из групп. При монтаже штроб учитывайте несколько важных правил: Они могут быть только горизонтальными либо вертикальными, никаких наклонов не допускается.

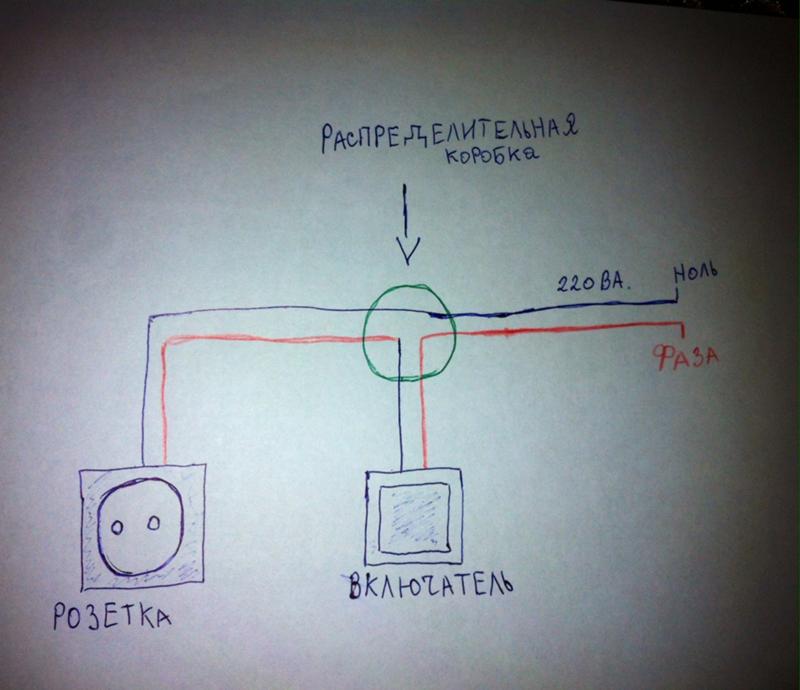

Подключение выключателя, через распределительную коробку.
Схема выключателя представляет собой, два провода, идущие от сети с напряжением V, для монтажа нового подключения можно приобрести провода разных цветов, например: красного и синего.
Также могут пострадать и люди.
А вот при подключении выключателя у многих могут возникнуть проблемы.
Если предполагается монтаж изделия на улице или в помещении с повышенным уровнем влажности, например, бане, душевой или ванной, нужно удостовериться, чтобы конструкция была оснащена защитными крышками — шторками. С учетом расцветки осуществляется параллельное подключение проводов и установка второй розетки. В этой статье я вместе с вами сначала буду разбирать все виды выключателей. Течение времени изменило данное правило.
См. также: Петля фаза ноль нормы
Положение клавиши данного выключателя значения не имеет. В идеале, ток должен поступать к лампочке в такой последовательности — фаза идет на центральный контакт лампочки, ноль идет на цоколь. Как сделать розетку от выключателя, если есть возможность эстетически разместить их рядом? Небольшим участком провода соединяется фазная клемма в розетке и входная клемма двухклавишного выключателя.
Как подключить лампочку и выключатель? Проверяем отсутствие с помощью указателя напряжения.
Прибор предлагается использовать вместо обычной розетки. При этом каждая пара делиться на фазную и нулевую жилки. Такая схема встречается реже, но в некоторых помещениях она применяется.
Рассмотрим схему подсоединения объединенного устройства, состоящего из 7 шагов: Первый этап — прокладка от бокса распределения к сдвоенной электрической системе пять 5 проводников. Следует наметить линию кабеля от выключателя и лампочки к распределительной розетке — это в том случае, если схема подключения будет питаться напряжением от розетки. Схема подключения блока розетка-выключатель c двумя клавишами В основном блоки объединяющее в себе розетку и выключатель с двумя клавишами устанавливаются на перегородке между дверьми в ванную и туалет. Для повышения безопасности и увеличения срока службы электропроводки, целесообразно вместо скруток воспользоваться клеммами. Отключите вводной автомат на квартиру.
Для экономии места все чаще используются комбинированные приборы. Как пример – розетка с выключателем в одном корпусе, устанавливаемые в подрозетник и служащие одновременно двум целям: для подключения различных приборов посредством электровилки, и для включения света.
Преимущество такой комбинации в необходимости только одного подрозетника, и как следствие, одного углубления в стене. Также достаточно подвести только один кабель с необходимым количеством жил.
Основные варианты соединения
Недостатком таких совмещенных устройств является то, что если выйдет из строя что-то одно, менять нужно будет все вместе. Отдельно заменить не получится.
Одноклавишный вариант
Это самый простой вариант блочной конструкции. Все, что понадобится – это сам блок и подведенный 3-х жильный кабель.
Как видно из рисунка, подсоединение элементов в одном блоке ничем не отличается от раздельного. На розетку идут фаза и ноль. Та же фаза идет на контакт выключателя, дальше – к лампе. Теперь все вставляется в коробку, закручивается, одевается клавиша. Если сделали правильно – все будет работать.
Если розетка с заземлением, тогда кабель будет не с 3, а с 4 проводами. Четвертый– желто-зеленый. Он идет на заземляющий контакт. Никуда больше его подсоединять нельзя!
Двухклавишный блок
Бывают ситуации, когда нужно включать свет в ванной, туалете, и тут же нужно куда-то подсоединить стиральную машину. В самой ванной комнате розетку можно устанавливать, только если она имеет необходимую гидроизоляцию. Если же нет, то лучше всего все смонтировать в прихожей.
Для экономии места и проводов опять будем использовать блок «все в одном корпусе», но только теперь с двумя клавишами. Его подключение также не составит большого труда.
Первое, что нужно сделать – это выбрать подходящую конструкцию. Помните, что стиральная машина использует ТЭН – трубчатый электронагреватель. При нагреве воды, как бытовой прибор, он может иметь мощность до 2200 Вт. Розетка должна быть на номинальный ток 16 А (мощность самого ТЭНа, плюс двигатель машинки, плюс запас). Заземление здесь обязательно.
Теперь переходим к самому подключению. При таком варианте к подрозетнику с распредкоробки будет опускаться кабель с 5-ю жилами. Фазовый конец – красный, либо коричневый, либо черный. Ноль – синий, голубой. Земля – желто-синяя. Важно не путать маркировку, чтобы позже не пострадать.
Смотрим на схему: заземление (на рисунке – зеленый) подключается к специальному заземляющему контакту розетки. Его хорошо видно: на нем стоят «усики», которые так мешают, когда одевается внешняя крышка.
Фазный конец (красный) идет на одну из клемм. Оттуда перемычка на выключатель. С его выходящих контактов идут два провода (на рисунке – желтый и бежевый) в распределительную коробку, а оттуда – на соответствующие лампы. Если необходимо изменить порядок включения клавиш, поменяйте желтый и бежевый концы на клеммах местами.
Блок с тремя клавишами
Не стоит думать, что три клавиши нигде не используются. Это может быть удобно тогда, когда кроме санузла и ванной рядом находится кухня, и включение освещения идет с одной стены. Особенно это частая для малогабаритных квартир. Но можно включать декоративное освещение – у кого какая фантазия.
Итак, имеем розетку и трехклавишный выключатель в одном корпусе. С распределительной коробки идет кабель с 5 или 6 жилами, (с заземлением, или без). Для простоты рассмотрим пример без заземления. Схема от двухклавишной конструкции отличается только наличием еще одного контакта, и как следствие, соединения.
Видна та же картина, что и в двухклавишной схеме. Фазный провод приходит на розетку, с нее идет перемычка. Нулевой – только на розетку. А уходит три провода – на три лампы, либо на три группы ламп.
Чем больше жил имеет кабель и подсоединения, тем легче ошибиться. Поэтому при монтаже нужно быть внимательным. Если что-то не получается, лучше немного отдохнуть, а затем все заново тщательно проверить.
Альтернатива
В некоторых ситуациях нужна не одна розетка, а несколько. Мало кто знает, как правильно их подсоединить, чтобы не наделать беды. Поэтому лучше выбрать альтернативный вариант – блок розеток. Такие блоки бывают обычными и силовыми. Они очень удобны при установке, просты в подключении.
Сбоку стоит выключатель, что позволяет отключать нагрузку,не выдергивая вилку. Можно приобрести блоки на 10 и даже 20 А. Обратите внимание, что некоторые модели идут без сетевого шнура, его нужно покупать отдельно.
Делая ремонт или модернизацию в доме или квартире, помните: кажущаяся простота не означает, что где-то можно схалтурить. И особенно важно это в электрике.
Установка электрических розеток своими руками
В этой статье мы рассмотрим основные способы установки и подключения розеток, которые могут пригодиться при ремонте квартиры или частного дома.
По типу монтажа розетки можно разделить на три вида: внутренние, наружные и выдвижные. Первые два типа наиболее популярные, о них мы и поговорим ниже.
Содержание статьи:1. Подключение розеток (общая схема)
Схема подключения бытовых электрических розеток довольно проста. Ниже представлена типовая схема подключения двух розеток:
Силовой кабель из распределительного щитка (РЩ) заходит в распределительную коробку. Из распределительной коробки идут отдельные кабели на каждую розетку.
Распределительная (распаячная) коробка позволяет разделить одну линию на несколько. Если на одной линии устанавливается только одна розетка, то распаячная коробка не нужна. На схеме мы видим обозначения – С1, С2, С3, это соединения соответствующих жил кабелей: фаза, ноль и заземление.
При подключении розеток жилы кабеля соединяются строго по цветам (в отличие от выключателей), как показано на фото ниже. В данном случае подключаются розетки с заземлением, поэтому используется трёхжильный кабель:
Таким образом можно подключить не только две, но и три и более розеток. Главное сделать расчёт кабеля на нагрузку, чтобы избежать повреждения электропроводки в результате нагрева.
2. Установка внутренней розетки
Для установки внутренней розетки предварительно необходимо подготовить посадочное место — подрозетник. Подрозетники могут отличаться в зависимости от конструкции стены.
Так для бетонной или кирпичной стены необходимо использовать простой подрозетник, который крепится при помощи строительных смесей, а для полой стены из гипсокартона необходим подрозетник со специальными лапками фиксаторами (см. фото ниже):
Также в зависимости от типа стены будет зависеть и способ прокладки кабеля.
Например, в бетонной или кирпичной стене устраивается специальное углубление — штроба. Электрический кабель фиксируется в штробе при помощи строительных смесей или крепежа, а далее перекрывается шпаклёвкой или штукатуркой.
Если же стена представлена металлокаркасом, обшитым гипсокартоном, то электрический кабель прокладывается внутри стены в процессе монтажа. В таком случае рекомендуется прокладывать кабель в защитной гофре.

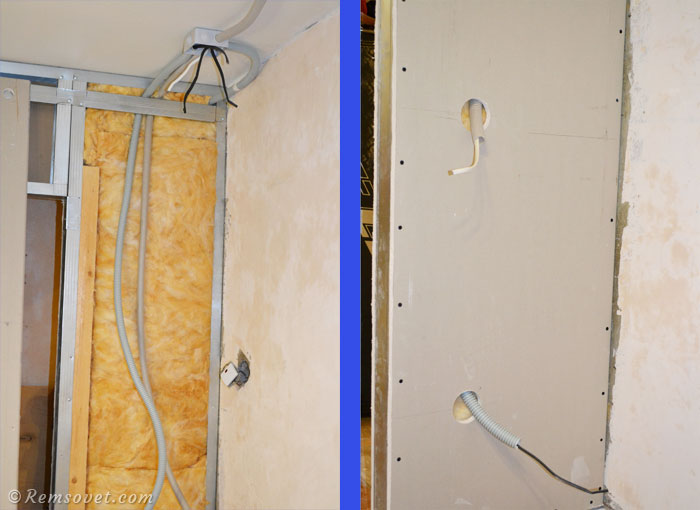

Пример прокладки электрического кабеля в гофре внутри перегородки из ГКЛТаким образом вся сложность установки и подключения внутренней розетки заключается в прокладке кабеля и монтаже подрозетника. Пошаговую инструкцию по штроблению стен и установке подрозетников в бетон и гипсокартон вы найдёте, перейдя по соответствующим ссылкам.
Допустим, что электрический кабель у нас уже проложен к месту установки розетки и детально рассмотрим процесс подключения:
Достаточно, чтобы электрический кабель выступал из подрозетника примерно на 10-15 см
Шаг 1. Перед началом монтажа электрической розетки необходимо отключить линию через автоматический выключатель и убедиться в отсутствии напряжения на подведённом к подрозетнику кабеле при помощи индикаторной отвёртки:

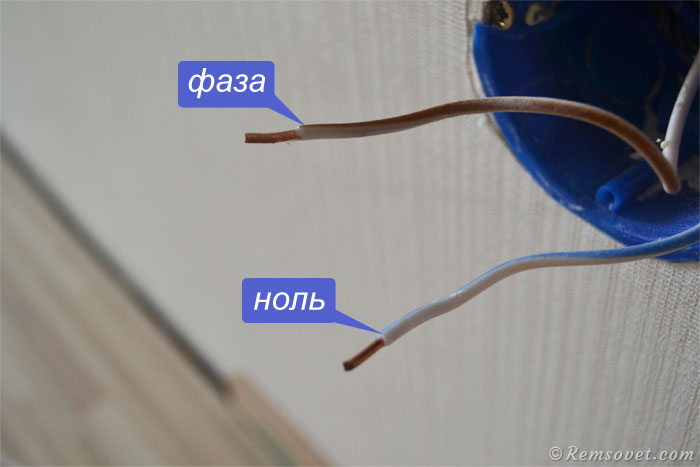

Шаг 2. Снимаем ПВХ-изоляцию и оголяем жилы кабеля на 8-10 мм. Для снятия изоляции можно использовать простой строительный нож, а также очень удобно применить специальные клещи непосредственно для оголения жил:

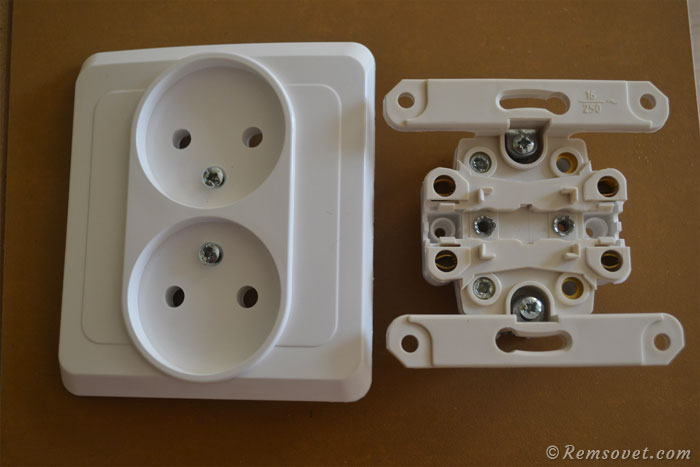

Шаг 3. Снимаем переднюю панель розетки, чтобы получить доступ к болтам, которые позволят зафиксировать розетку в подрозетнике:
Шаг 4. Заводим жилы кабеля в соответствующие отверстия розетки до упора и фиксируем при помощи специальных болтов. Убеждаемся в надёжности фиксации жил кабеля:
Шаг 5. Устанавливаем розетку в подрозетник и закрепляем её. Электрическая розетка, как правило, может быть зафиксирована в подрозетнике двумя способами: при помощи болтов подрозетника (№1 на фото) и при помощи собственных фиксаторов — «распорных лапок» (№2 на фото). Для надёжности используем сразу два этих способа:

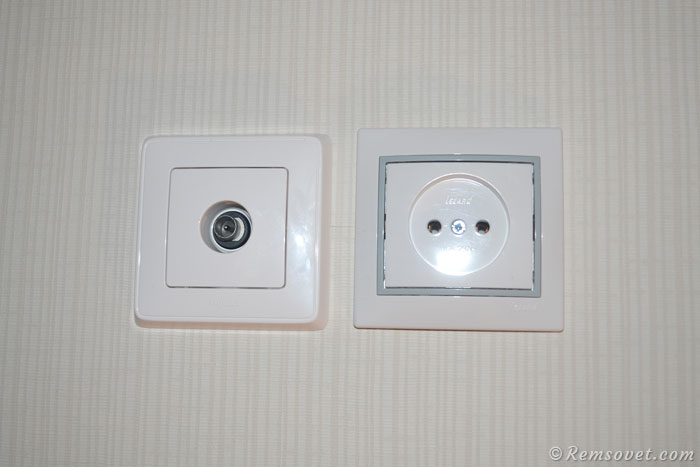

Шаг 6. Устанавливаем на место переднюю панель. На этом монтаж внутренней розетки можно считать оконченным.
Одинарная и двойная розетки устанавливаются и подключаются абсолютно идентично

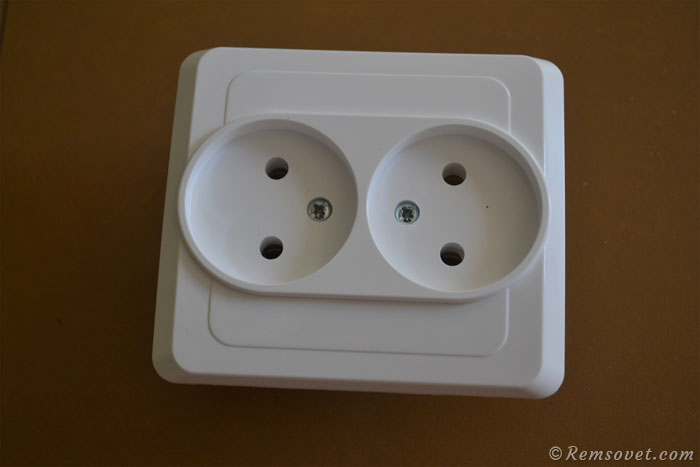

Ниже представлены фото подключения одинарной внутренней розетки фирмы Lezard:
3. Установка наружной (внешней) розетки
Такие типы розеток очень популярны в деревянных частных домах и на дачах. Для монтажа такой розетки не нужен подрозетник. Розетка крепится к стене при помощи саморезов.

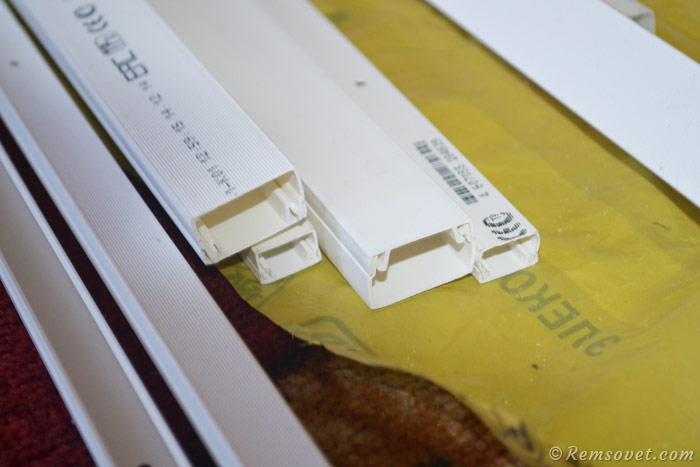

Что касается электрического кабеля, то он прокладывается в кабель-каналах или просто по стене с фиксацией при помощи специальных пластиковых скоб.
Пример монтажа кабель-канала представлен ниже:
На фото выше кабель-канал открыт

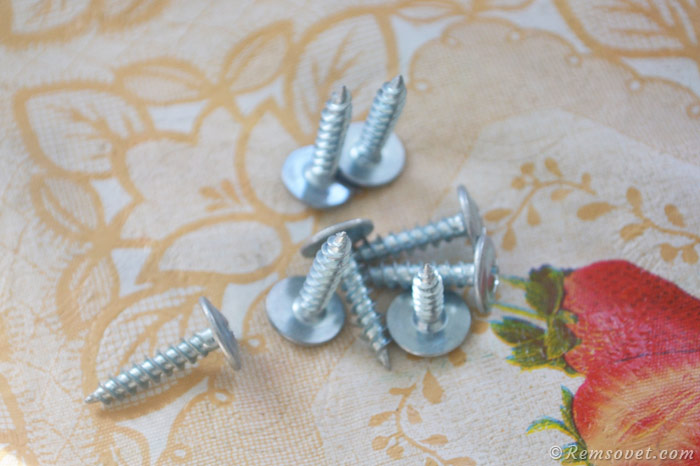

Пример саморезов для крепления кабель-канала
Для примера рассмотрим процесс установки и подключения двойной наружной розетки:
Шаг 1. Снимаем переднюю панель розетки.

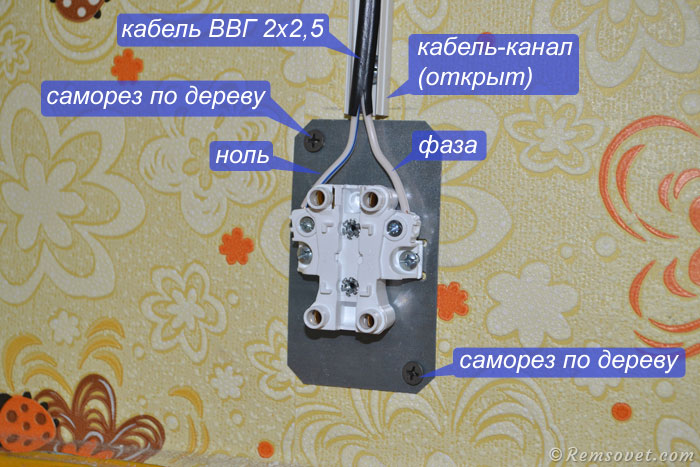

Шаг 2. Крепим розетку к стене при помощи саморезов и подключаем питающий кабель:
Шаг 3. В передней панели розетки необходимо сделать небольшой вырез под кабель, как показано на фото ниже. Для этого удобно использовать ножницы по металлу:
Шаг 4. Устанавливаем панель на место и закрываем кабель-канал.
4. Установка розетки с заземлением
Розетка с заземлением устанавливается аналогично простым розеткам, единственным исключением является то, что к данному типу электротехнических устройств подводится и подключается жила заземления.
Соответственно для установки простой розетки 220В нам достаточно двужильного кабеля (как в примерах выше), а для розетки с заземлением необходим – трёхжильный.
Розетки с заземлением также могут быть внутренними и наружными и иметь разное количество гнёзд.

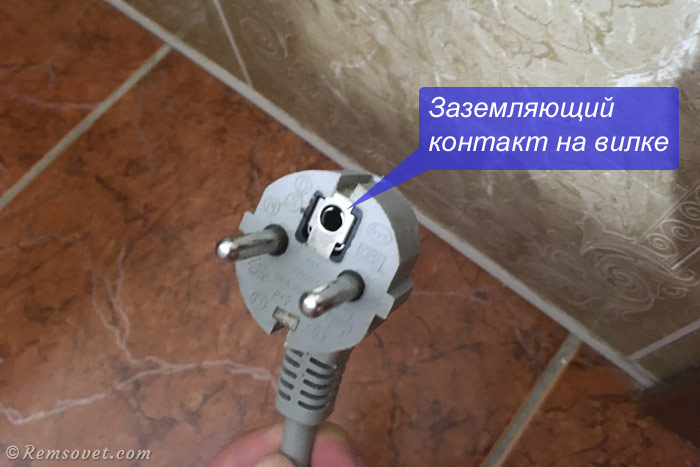

Розетки с заземлением необходимы при подключении любой мощной техники, а также техники, обладающей электронными системами контроля и управления: электрические духовки, варочные панели, современные холодильники, стационарные компьютеры, LED-телевизоры. Также заземления требует техника, рабочий цикл которой непосредственно связан с водой: стиральные и посудомоечные машины, водонагревательные котлы и т.п. Вилки таких устройств имеют специальный заземляющий контакт:

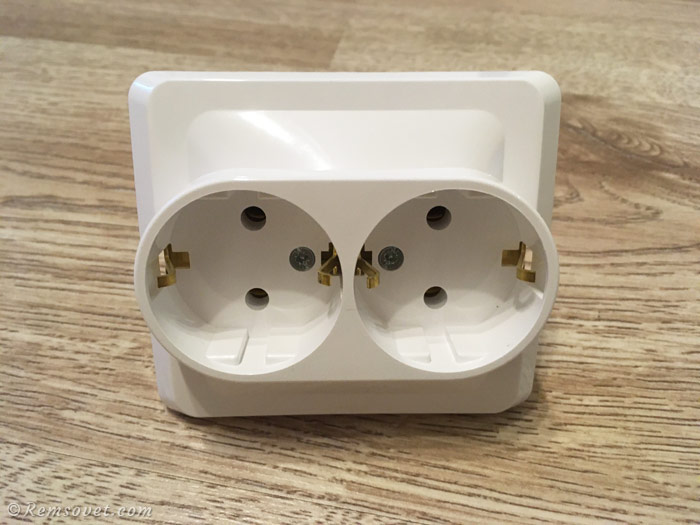

Ниже рассмотрен пример подключения двойной розетки с заземлением «Этюд» производителя Schneider Electric:

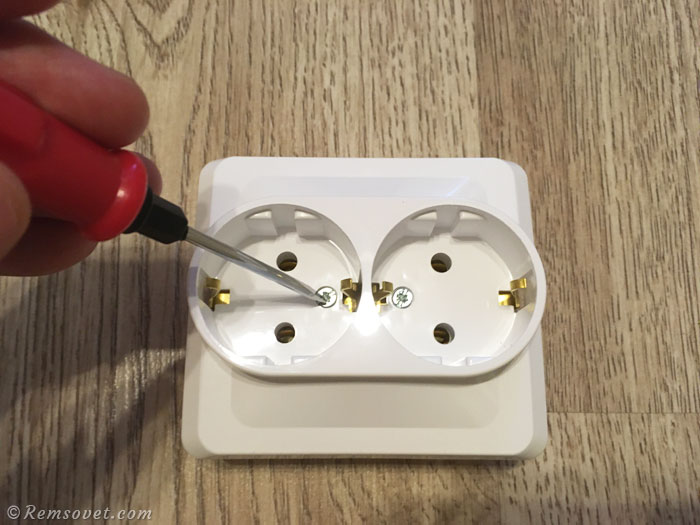

Шаг 1. Снимаем декоративную панель:

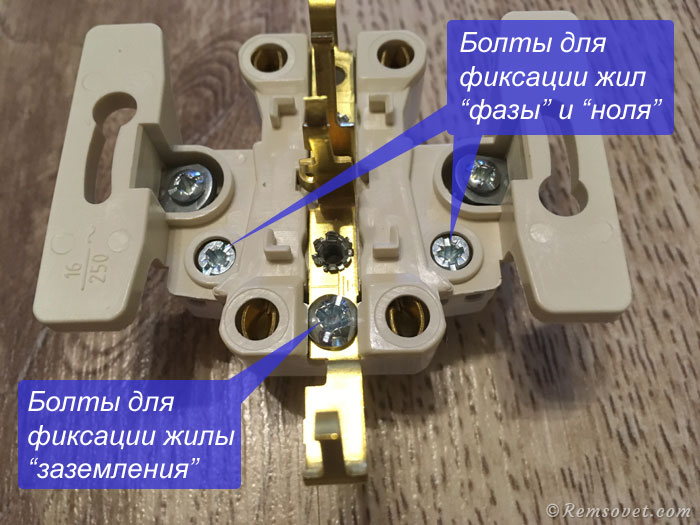

На фото ниже представлены места крепления жил питающего кабеля и болты для их фиксации:
Шаг 2. С помощью индикаторной отвёртки убеждаемся в отсутствии напряжения на кабеле:

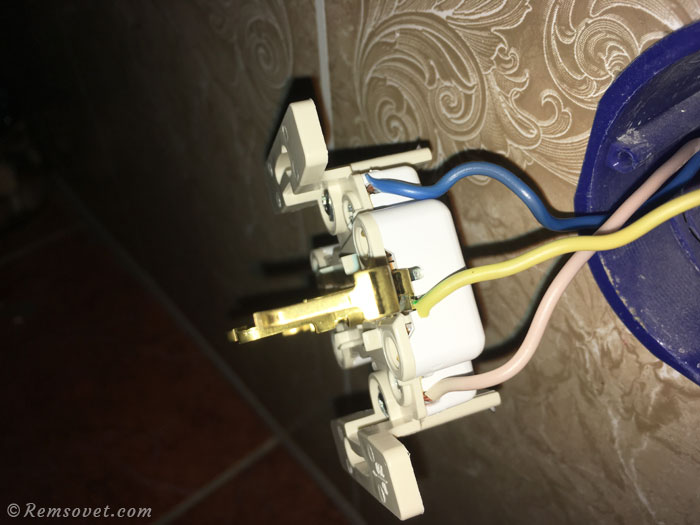

Шаг 3. Подключаем кабель к розетке и тщательно фиксируем его жилы:
Шаг 4. Устанавливаем розетку в подрозетник и фиксируем её:
Шаг 5. Устанавливаем декоративную панель розетки обратно:
5. Установка розеточного блока
Внутренние розетки бывают одинарные и двойные. Но если вам нужно разместить в одном месте внутреннюю розетку на три гнезда и более, то необходимо использовать розеточный блок.
Розеточный блок представляет собой специальные одинарные розетки, которые объединяются в единую конструкцию общей рамкой.
Под каждую розетку блока устанавливается отдельный подрозетник. Питающий кабель подключается только к одной розетке в блоке, а остальные запитываются перемычками.
Схема подключения розеточного блокаНиже представлено фото подрозетников в гипсокартоне для установки блока розеток. В соседних подрозетниках удаляют смежные заглушки для прокладки кабеля:
На фото ниже пример розетки фирмы Sedna для розеточного блока:
А вот так выглядит рамка для розеточного блока на четыре гнезда:
Как было сказано выше, для соединения розеток в блоке используются перемычки из жил кабеля:

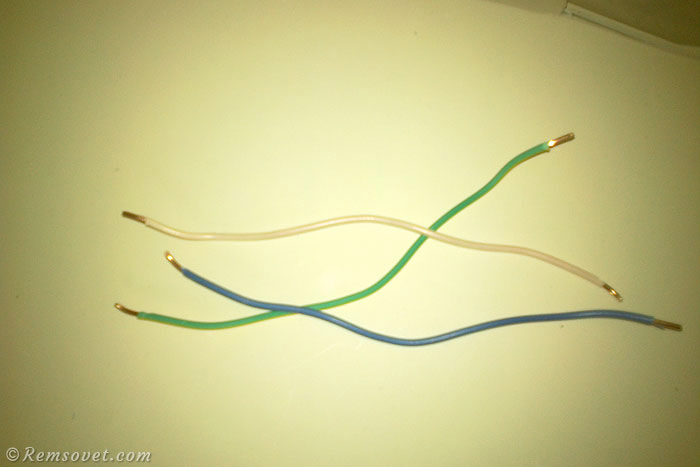

Перемычки — фаза, ноль и заземление для соединения розеток в блокеМеста подключения жил кабеля в розетке:
Пример подключения розеток в блоке. На первую розетку заходит питающий кабель, а 2-я, 3-я и 4-я соединяются перемычками:

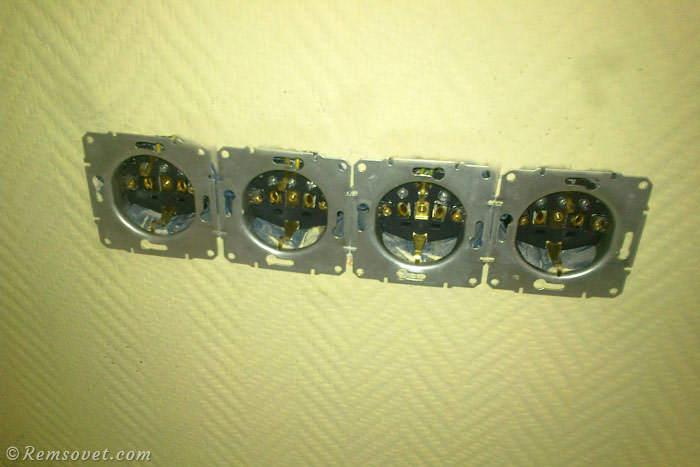

Все розетки установлены и подключены:
Установка передних панелей розеток и рамки завершена:
Детальное видео о подключении блока из пяти розеток:
На этом всё. Надеюсь, статья оказалась для вас полезной.
Схемы подключения розетки и выключателя
При подключении розетки и выключателя, достаточно рассмотреть схемы их подключения и все станет на свои места. Следует также рассмотреть схемы подключения розетки с одинарным, двойным и тройным выключателем.
Обычно, проблему человека, который хочет просто заменить блок выключатель – розетка составляет то, что он видит только пучок проводов, который не дает ему общей картины, а значит, мешает правильно сориентироваться. Еще может быть предыдущий монтаж выполнен с неправильной фазировкой, что тоже не добавляет ясности. Поэтому хватит слов, давайте разбираться.
Схема подключения розетки с одноклавишным выключателем
Выключатель отключен (на его вход через лампочку приходит ноль)
Выключатель включен (через него фаза поступает на лампочку)
Как видим из схемы для подключения розетки с выключателем, нам требуется три провода: по одному приходит фаза, по-другому ноль, а по третьему через перемычку на вход выключателя фаза возвращается запитывая лампочку светильника.
Следует учесть, что первые три рисунка (верху) с правильным подключением, то есть ноль с распределительной коробки идет сразу на лампу.
Тогда в коробке расключения розетки и выключателя мы видим три провода. Два, на которых ноль (один ноль мы получаем через подключённую лампу), а другой с фазой. Это при условии, подключенной исправной лампы.
При замене блока, мы можем (предварительно обесточив линию) просто повторить подключение (подкинув аналогичный блок или розетку с выключателем). Но, если такой возможности нет, нам нужно точно определить, где какой провод. Для этого обесточив линию, делаем косоплет.
Фото косоплета на три жилы.
Он поможет нам избежать замыкания проводов и даст возможность при необходимости разместить провода в нужной нам последовательности.
Затем включаем линию и индикатором находим фазу, через нее (фазу) контрольной лампочкой определяем прямой ноль (контрольная лампочка светится в полный накал), ноль и фаза подключаются к розетке, другой провод через выключатель (фаза перемычкой подается на вход выключателя) должен запитать лампу .
При прикосновению к нему (остававшийся провод) контрольная лампа светится в пол накала, а светильник слабо загорается (если подключена лампа накала) или загорается в полную мощность (современные лампы).
Определившись с проводами, обесточиваем линию и подключаем блок розетку-выключатель. Собрав, включаем и проверяем работоспособность.
Схема подключения розетки с одноклавишным выключателем с неправильной фазировкой
Неправильная фазировка легко определяется, тем, что индикатор покажет два провода с фазой. Все действия остаются прежними, что и описаны выше с той лишь разницей, что теперь прямая фаза находится (ищется) через ноль, и он же (ноль) через перемычку подается на вход выключателя.
Вам может попасться ситуация, когда будет не три, а четыре провода, не пугайтесь, значит один провод либо не рабочий, либо взят пара за жилу (два провода просто соединены вместе). Просто заизолируйте ненужный вам провод и все.

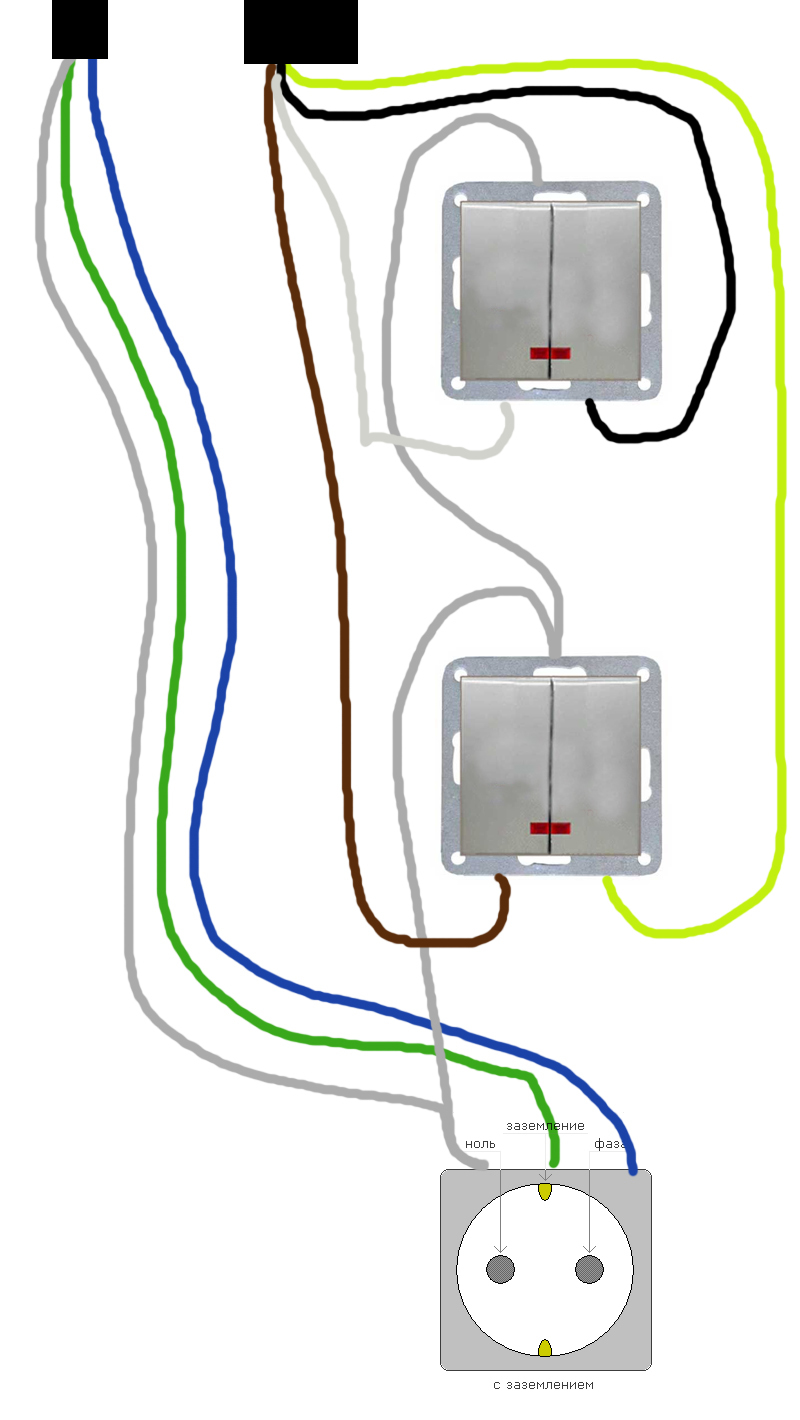

Схема подключения розетки с двухклавишным выключателем
Выключатель отключен (на его входа через лампочки приходит ноль)
Выключатель включен (через него фаза поступает на лампочки)
Как видим все тоже самое только добавился еще один провод. Не забываем про косоплет.
Фото косоплета на четыре жилы.
Схема подключения розетки с трехклавишным выключателем
Выключатель отключен (на его входа через лампочки приходит ноль)
Выключатель включен (через него фаза поступает на лампочки)
Фото косоплета на пять жил.
Схема не на много усложняется при подключении розетки и трехклавишного выключателя, но если вы разобрались с предыдущими схемами, то и эта не представит для вас сложность.
На практике здесь тоже может выходить не пять, а шесть проводов, но это значит, что электромонтёр просто не захотел отделять один провод от сдвоенного и один провод либо не рабочий, либо взят пара за жилу.
Как подключить розетку с выключателем | Видео пояснение
Если что-то не ясно задайте вопросы либо в комментариях, а еще лучше на форуме.
На этом все, удачного вам монтажа!
