Как подключить выключатель с двумя клавишами: подробная инструкция

В помещениях любого назначения монтируются осветительные приборы. Для управления освещением необходимо установить выключатели. С этой проблемой сталкиваются и те, кто занимается монтажом электрической проводки в построенном доме, и те, кто решил подключить новый светильник, и те, кому приходится менять неисправное устройство. Подключение электроприборов рекомендуется доверять профессионалам. Однако при необходимости установить выключатель, в том числе и с двумя клавишами, вполне возможно самостоятельно.

Как подключить выключатель с двумя клавишами

Устройство и виды выключателей

Производителями представлено несколько моделей выключателей, выбор вида которых осуществляется в зависимости от преследуемых целей.

Управлять работой осветительных приборов можно, используя механические выключатели с разным количеством клавиш (от 1 до 3), сенсорные устройства или дистанционные приспособления, которые представляют собой приемник сигнала, исходящего от пульта.

Сенсорный выключатель

Основные виды выключателей

При приобретении выключателя необходимо ориентироваться на способ устройства проводки в доме. Выпускается два вида приспособлений, которые могут быть подключены к разным типам электропроводки.

Для открытой системы используются выключатели, монтирующиеся на основание (поверхность стены), скрытая же подразумевает применение моделей, устанавливающихся внутри стены.

Установка встраиваемого в стену выключателя

Монтаж корпуса коммутационного устройства для скрытой проводки производится в заранее установленный в углублении диэлектрический подрозетник, а кабель размещается в специально выполненных каналах-штробах. При этом на виду остается лишь рамка с клавишами.

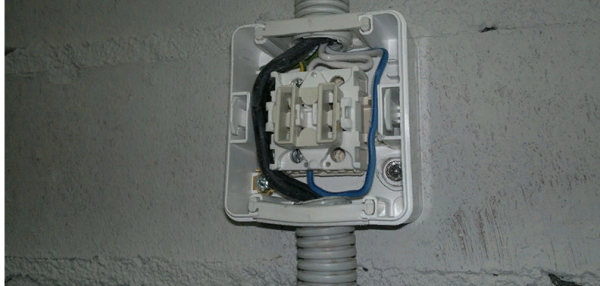

Подключение наружного выключателя

Там, где нет возможности спрятать проводку, применяются наружные выключатели, закрепляющиеся саморезами или дюбель-гвоздями. При этом провода также фиксируются на поверхности.

Наружная проводка и наружный выключатель с розеткой

Для большей эстетичности и защиты конструкции используются кабель-каналы или гофрированные трубы. С открытой проводкой проводить разного рода работы существенно легче, так как все точки подключения находятся на виду.

Открытая ретро-проводка в трубах

Устройство выключателя (любого вида) до примитивности просто: он состоит из двух клавиш, рамки и корпуса с самозажимными клеммами (или винтовыми зажимами).

Последние необходимы для подключения входящих и исходящих контактов. При помощи клавиш осуществляется замыкание/размыкание электрической цепи. В отключенном состоянии не происходит подачи фазы на осветительный прибор. При замыкании цепи (нажатии клавиши) лампа загорается.

Видео — Установка двухклавишного выключателя c подсветкой фирмы Legrand

Чем отличаются элементы, отвечающие за подключение проводки?

Для проведении работ удобнее выключатели, оснащенные самозажимными клеммами. Чтобы зафиксировать провод, следует лишь зачистить его и закрепить в клемме. В зажимах же кабель приходится прижимать винтом. Причем с течением времени соединение может ослабиться. Приходится периодически проводить проверку и при необходимости подкручивать винт.

Корпус выключателя может быть изготовлен из пластика или керамики. Второй вариант используется для больших нагрузок.

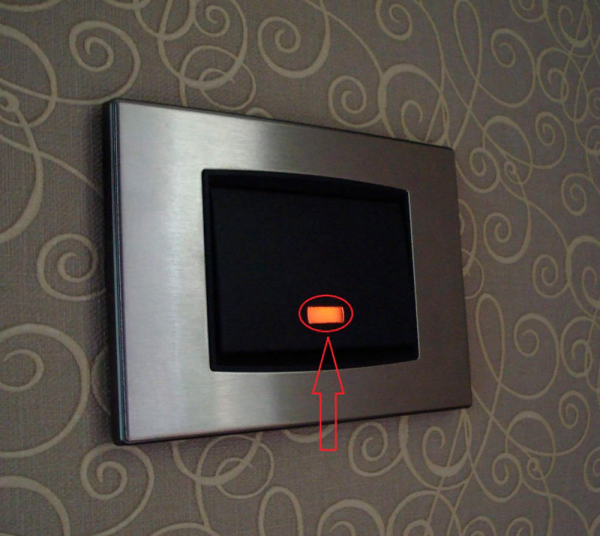

В некоторых моделях выключателей применяется встроенная подсветка. Она удобна, если в темной комнате требуется найти устройство для включения света.

Важно! Многие замечали, что светодиодные лампы при отключении от сети мерцают. Чаще всего виновник проблемы — как раз выключатель с подсветкой.

Чем хороши двухклавишные выключатели

По размеру двойные модели не отличаются от одиночных. Это удобно, если возникает необходимость заменить один на другой.

Отличаются выключатели своим устройством. Рабочая часть двойного включает три контакта: один — на входе и два — на выходе. Именно исходящие контакты обеспечивают управление работой двух независимых источников света (или групп).

Входящий и выходящие контакты

Установка коммутационных устройств, имеющих 2 клавиши, имеет свои преимущества.

1. При монтаже двух одноклавишных моделей необходимо тянуть кабель к каждому из них. Соответственно, их замена на одно приспособление приводит к снижению трудозатрат и экономии материалов.
2. К разным клавишам можно подключать два отдельно стоящих источника света и управлять их работой из одной точки. Например, это удобно при выводе контактов от светильников в туалете и ванной, если они расположены рядом. Тем более, что в соответствии с ПУЭ размещать выключатели разрешается лишь за пределами этих помещений. Таким же образом есть возможность настроить включение разных групп точечных светильников. Они могут включаться поочередно или одновременно (нажатием обеих клавиш).
3. Выключатели довольно просты, легко устанавливаются, уход за ними не составляет труда. Они долго служат без потери эксплуатационных и эстетических характеристик.
4. Двойные выключатели устанавливаются в помещениях различного назначения: в квартирах и офисах, общественных учреждениях и на производстве. Имеющие влагостойкое исполнение модели могут применяться и на улице.
5. Не всегда удобно, когда в люстре с несколькими лампочками они работают все одновременно. Установка устройства с двумя клавишами позволяет сделать разводку, подключив к каждой из них определенное количество источников света. Таким образом работа люстры становится более функциональной и экономится электричество, когда включать все лампы нет нужды.

Важно! Если установлен одиночный выключатель, также есть возможность управлять степенью освещенности комнаты. Для этого используются диммеры.

Регулируемый выключатель света

Цены на регулируемые выключатели

Диммер

К недостаткам приспособлений можно отнести возникающие проблемы с включением освещения при выходе выключателя из строя. Так как одно устройство управляет сразу двумя светильниками, в случае поломки они оба не будут работать.

Технология подключения двойного выключателя

Перед началом работ требуется подготовить все необходимое. Понадобится, собственно, сам выключатель, подрозетник и кабель, имеющий сечение от 1,5 мм2.

Какой кабель выбрать для подключения выключателей и розеток

При проведении мероприятия требуется соблюдать последовательность работ и технику безопасности. От этого зависит и функционирование электроприборов, и здоровье мастера, а также окружающих людей. Чтобы правильно провести монтаж, необходимо понимать принцип действия устройств и иметь инструмент для их установки.

Что понадобится при проведении работ?

1. Дрель (перфоратор).
2. Отвертка с крестообразным шлицем.
3. Тестер напряжения.

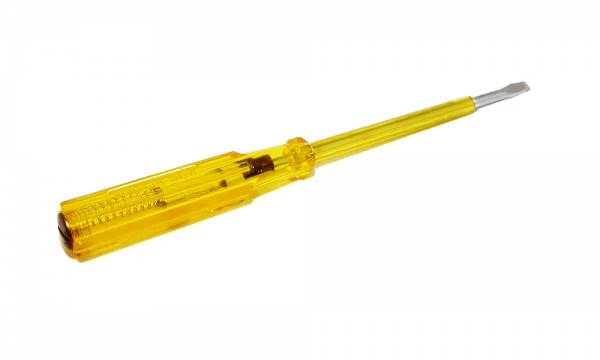

   Тестер напряжения



4. Пассатижи.
5. Изолента.
6. Нож для удаления изоляционного покрытия.

   Инструмент для зачистки проводов

При монтаже корпуса выключателя внутри стены (при скрытой проводке) понадобится насадка на перфоратор — коронка для устройства отверстия. Помимо этого нужен состав, при помощи которого корпус можно зафиксировать в стене, например, алебастр.

Важно! Весь инструмент, используемый для электромонтажных работ, должен иметь изоляцию от поражения электротоком.

Предлагается технология по подключению скрытого выключателя. Фиксация устройства для открытой проводки — идентична. Отличие состоит в том, что не потребуется заглублять элементы в основание.

Несмотря на то, что в соответствии с требованиями стандартов (СП 256.1325800.2016) однофазные линии должны быть трехпроводными, на практике для подключения освещения (так как светильники — довольно маломощные) заземляющий провод обычно не используется (50 лет назад его вообще не было). Поэтому будет рассматриваться технология подключения выключателя к осветительным приборам без заземления.

Важно! В любом случае, если используется и заземляющий провод, он подводится из распаечной коробки напрямую к светильнику.

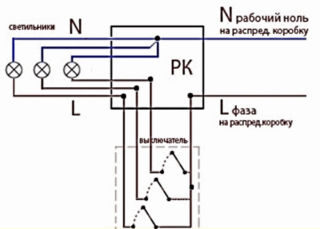

Для наглядности предлагается схема подключения двух источников света.

Схема подключения двух источников света

Для сравнения на фото показано, как подключить к двойному выключателю 2 группы ламп или нескольких светильников с последовательным соединением.

Подключение ламп и выключателя

Видео — Схема подключения двухклавишного выключателя

Видео — Схема подключения двухклавишного проходного выключателя

Для установки выключателя требуется найти распределительную коробку. Часто она бывает замаскирована отделочным покрытием. К коробке от распредщита подводятся «фаза» и «ноль».

Как видно из схем, к самому выключателю из распаечной коробки ведется лишь фазный кабель, который считается приходящим. А уже от коммутационного устройства отходят два провода, подключающиеся к отдельным источникам света или их группам. Они также относятся к фазным. При разрыве этого канала происходит отключение света. Нейтральный же кабель подключается непосредственно к осветительным приборам, минуя выключатель. Получается, что к каждому источнику света подходят по два провода, что необходимо для его работы.

Подготовка

Перед тем, как приступить непосредственно к подключению, необходимо подготовиться.

Важно отключить электроснабжение той осветительной группы, к которой устанавливается выключатель. Для этого следует выключить соответствующий автомат в распредщите. Если он не подписан, определить необходимый элемент можно опытным путем. В случае отсутствия полной уверенности, лучше выключить все.

Отключите рубильник в распредщите

При возникновении необходимости в замене старого устройства, его необходимо демонтировать. Для этого с него снимаются клавиши и защитная рамка, после чего выкручиваются крепежные шурупы и снимается корпус. Производится отсоединение проводов.

Если выключатель монтируется в новом месте и отверстия для установки подрозетника нет, его придется высверлить. Для этого понадобится коронка на дрели или перфораторе (в зависимости от того, из чего сделана стена), с помощью которой формируется необходимый карман.

Разметка

Высверливание отверстий в бетонной стене

Для прокладки проводки устраивается канавка (штроба), куда помещается кабель. В смоченное водой углубление наносится фиксирующий раствор, после чего устанавливается пластиковый подрозетник (встречаются и металлические изделия). Через отверстия в корпусе пропускается кабель. Излишки смеси удаляются, поверхность выравнивается шпателем.

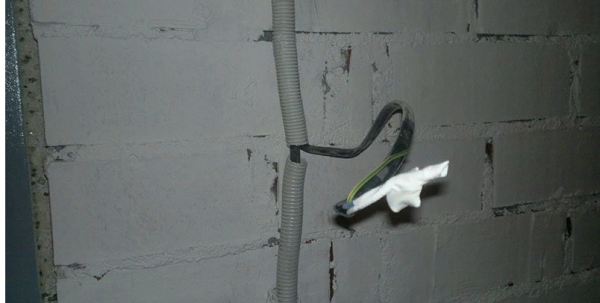

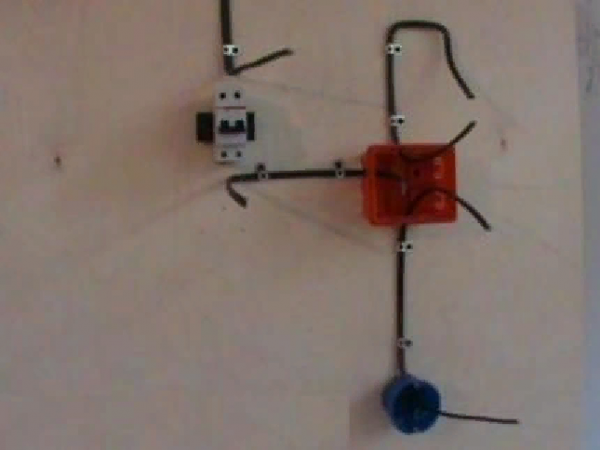

Монтаж электропроводки

Подготовка подрозетников

Вырезание заглушки, в местах, предназначенных для ввода кабеля

Предварительная установка подрозетника без раствора с целью примерки

Нанесение раствора на загрунтованную поверхность

После чего, «вдавливаем» подрозетники с уже просунутыми в них проводами в раствор

Отделка стен

Важно! При монтаже нового выключателя в имеющийся подрозетник необходимо удостовериться, что их размеры совпадают, так как раньше выпускались коробки немного других габаритов.

Важно правильно определить тип кабеля. Для этого придется возобновить подачу электричества, включив автомат. Воспользовавшись индикатором напряжения, определяется фаза. Для удобства, рекомендуется пометить этот провод маркером. После проведения проверки следует опять отключить автомат.

Важно! При тестировании следует следить, чтобы концы проводов не сомкнулись.

Выключатель следует слегка разобрать: снять пластмассовые клавиши (они легко извлекаются, достаточно воспользоваться чем-то острым, можно отверткой) и защитную накладку, чтобы обеспечить доступ к клеммам.

Чтобы в дальнейшем не возникло путаницы, необходимо сразу определить, где расположены нужные выводы. Важно найти входную фазу. Для этого следует внимательно рассмотреть выключатель. На самом корпусе фаза должна быть обозначена буквой «L». Хотя обычно проблем с этим не возникает — на большинстве выключателей на входе размещен один клеммник, на выходе — два контакта.

Подключение коммутационного выключателя

После подсыхания фиксирующего подрозетник состава можно переходить к подключению.

Цены на щипцы для зачистки электропроводов

Щипцы для зачистки электропроводов

Шаг 1. Концы кабеля (фазного входящего и выводных) зачищаются от изоляции. Необходимо освободить от покрытия примерно полтора сантиметра, не повредив при этом сами медные или алюминиевые жилы.

Провода извлекают из гнезда

Подготовка контактов

Шаг 2. Фазный провод от распаечной коробки подключается к вводной клемме, для чего он помещается в отверстие и зажимается. Выходные провода, подходящие к светильникам, фиксируются на отходящих клеммах.

Подключение проводов. У двухклавишного выключателя входной зажим расположен отдельно от двух выходных. К входу подключаем фазу, к выходу подсоединяем выходные провода

Если концы кабеля закрепляются посредством винтового соединения, рекомендуется сделать из жилы колечко, внутрь которого вставляется винт, после чего прижимается. Чтобы увеличить силу зажима и площадь взаимодействия, конструкцией должны быть предусмотрены шайбы специально для этих целей.

Проверка прочности соединений

Шаг 3. Корпус выключателя вставляется в подрозетник и крепится винтами к установочной коробке (в некоторых моделях используются распорные лапки). Закручивать крепеж необходимо с усилием, чтобы при эксплуатации выключатель не двигался (однако силу необходимо рассчитывать, чтобы не сорвать резьбу).

После погружения механизма выключателя в гнездо, выравнивают положение по уровню

Фиксация положения механизма

Важно! Оголенные участки провода можно изолировать при помощи изоленты.

Шаг 4. Теперь можно установить декоративную рамку и клавиши. Выключатель готов к работе. Осталось включить автомат, после чего можно проверить освещение.

Установка клавиш

Двухклавишный выключатель

Как видно, установить в новом месте коммутационный выключатель или заменить старый, пришедший в негодность, не так сложно. Самое главное при проведении работ по монтажу электрики обеспечить надлежащие меры безопасности. Так как, даже в случае неправильного соединения проводов ничего страшного не произойдет, достаточно просто поменять их местами. А удар током может привести к страшным последствиям.

Видео — Подключение двухклавишного выключателя

Осветительных приборов для установки в помещениях выпускается огромное количество. Однако совсем необязательно для украшения интерьера использовать предлагаемые производителями модели. Светильники можно изготовить и своими руками. Этой теме посвящен небольшой обзор на сайте.

Блок выключателей с розеткой | Заметки электрика

Здравствуйте, уважаемые читатели и гости сайта «Заметки электрика».

В этой статье я подробно расскажу Вам о схеме подключения блока выключателей с розеткой.

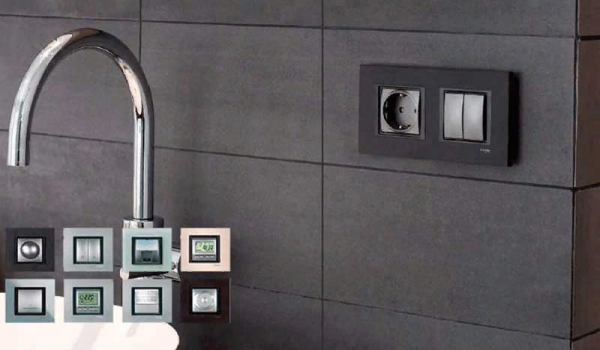

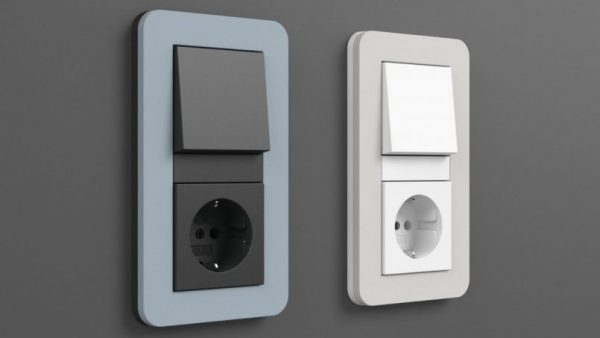

По сути, это обычный выключатель, только объединенный в одном корпусе с розеткой.

Существуют блоки с одной, двумя и тремя клавишами. В принципе, схема у них одинаковая, разницей будет лишь количество пар контактов выключателя.

В качестве примера рассмотрим блок с двухклавишным выключателем и розеткой, который установлен в коридоре моей квартиры:

Одной клавишей включается освещение в ванной комнате, а другой — освещение в коридоре. В основном, розетка применяется для временного подключения различных электрических приборов, например, пылесоса при уборке квартиры или удлинителя при проведении каких-либо ремонтных работ.

В ванной комнате у меня установлена отдельная розетка, поэтому электробритва, фен, стиральная машина подключаются к ней, и соответственно, не нагружают розетку в коридоре.

Если Вам интересно, то можете ознакомиться с моей статьей про нормы и требования установки розеток в ванной комнате.

Давайте заглянем внутрь блока. Для этого открутим шуруп крепления защитной шторки от детей и снимем ее.

С розетки снята защитная шторка.

Затем поочередно снимем клавиши выключателя.

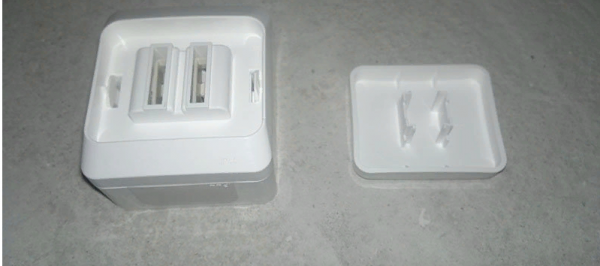

Теперь нужно открутить два винта крепления верхней крышки и снять ее.

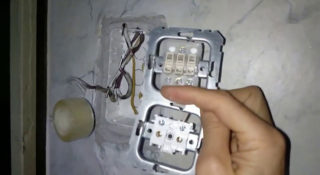

На фотографии видно, что данный блок состоит из розетки и обычного двухклавишного выключателя, размещенных в одном корпусе.

А теперь перейдем к схеме подключения. Существует два варианта. Каждый вариант рассмотрим в отдельности.

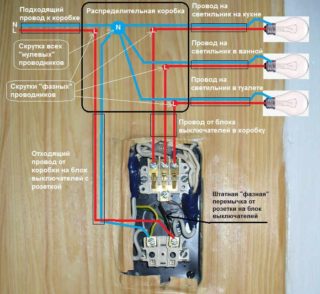

Подключение блока розетка-выключатель. Вариант 1

В первом варианте рассмотрим схему, которая чаще всего встречается при подключении таких блоков. Лично я склоняюсь больше ко второму варианту. Но об этом чуть позже.

В квартирном щитке установлен автомат на 16 (А). От него до распределительной коробки проложен медный 3-жильный питающий кабель, например, ВВГнг (3х2,5).

Вы знаете, почему необходим кабель сечением не менее 2,5 кв.мм?

Это обусловлено тем, что номинальный ток розетки составляет 16 (А). А значит, сечение жил питающего кабеля должно быть не менее 2,5 кв.мм — смотрите таблицу выбора сечения жил проводов и кабелей. Если этим пренебречь, то при при перегрузе в розеточной линии или линии освещения кабель начнет греться, что может привести к пожару.

С распределительной коробки до блока проложен медный 5-жильный кабель, например, ВВГнг (5х2,5).

Фаза (на схеме провод красного цвета) подключается на один вывод розетки. С этого же вывода идет перемычка на общий контакт (клемму) двухклавишного выключателя. Ноль (на схеме провод синего цвета) подключается к другому выводу розетки. Защитный проводник РЕ (на схеме провод зеленого цвета) подключается на винт заземляющего контакта розетки.

К остальным клеммам выключателя подключены провода (их на фото не видно), которые идут на 2 группы освещения: ванная комната и коридор.



Как подключить блок выключатель-розетка. Вариант 2

Как я уже упоминал выше, первый вариант схемы не совсем правильный. Но это не значит, что его нельзя применять.

Дело в том, что по современным требованиям силовые цепи и цепи освещения рекомендуется разделять (ПУЭ-7, п.6.2.4). А в первом варианте, у нас они получились объединенными.

Вот схема 2 варианта:

Розеточная линия у нас будет защищена автоматом на 16 (А) с УЗО на 20 (А), 30 (мА), а цепь освещения — автоматом 10 (А) без УЗО.

Трехжильным кабелем, например, ВВГнг (3х2,5) мы запитываем розетку, а другим трехжильным кабелем, ВВГнг (3х1,5) — распределительную коробку и двухклавишный выключатель.

P.S. Пожалуй на этом все. Если Вам что то не понятно или хотите дополнить, то воспользуйтесь формой комментариев к данной статье. Спасибо за внимание.

Если статья была Вам полезна, то поделитесь ей со своими друзьями:

схемы + советы по подключению

Комфорт проживания складывается из многих составляющих, среди которых важное место занимает управление системой освещения. Его можно сделать более удобным, установив двухклавишные электроприборы.

Согласитесь, было бы неплохо научиться выполнять такую работу самостоятельно, особенно, если предстоит капитальный ремонт жилья и обновление электропроводки. Но прежде чем подключить двойной выключатель на две лампочки, необходимо определиться со схемой и изучить порядок действий.

Мы поможем вам осуществить задуманное. В статье описаны нюансы реализации разных схем подключения, а также приведен пошаговый инструктаж установки двухклавишного выключателя. Текстовый материал дополнен наглядными иллюстрациями и видео-обзорами.

Содержание статьи:

Плюсы и минусы двойного подключения

Опытный электрик любой проект по улучшению осветительной системы начинает с оптимизации использования всех электроустройств, объединенных в одну цепочку.

Примером оптимизированного контура является традиционная организация освещения блока «туалет + ванная комната». Со стороны коридора обычно устанавливают один выключатель, но с двумя клавишами.

Таким образом, светильником в ванной управляют одной клавишей, а лампочкой в туалете – второй. Одним движением руки можно совершить сразу два действия, погасив свет в одной комнате и включив освещение в соседней, что очень удобно.

Если выключатель установить в простенке между двумя частями санузла, то выбрать клавишу не составит труда – она будет находиться со стороны нужного помещения

Установка общего выключателя на две комнаты целесообразна в том случае, если они находятся рядом. Для удаленных друг от друга помещений разумно использовать отдельные электроустановки.

Двойной выключатель может потребоваться и при монтаже люстры или бра с двумя лампочками. Раздельное управление расширяет функциональные возможности осветительного прибора и позволяет увеличивать или уменьшать интенсивность горения.

Если задействовать одну клавишу, то освещение будет неполноценным, при нажатии обеих клавиш оно становится в два раза ярче.

С целью экономии электроэнергии необязательно эксплуатировать обе лампочки одновременно. Для создания атмосферы отдыха достаточно включить только одну из них

Как видите, возможность подключения двойного выключателя на две отдельные лампочки облегчает управление осветительными приборами или регулировку интенсивностью света. При установке единого прибора на две комнаты экономится не только электричество, но сокращается количество монтажных материалов и устройств.

Как выбрать схему на две лампочки

Существуют различия в подключении 1-клавишного и 2-клавишного выключателей. Чтобы лучше понять разницу, сначала рассмотрим монтажные нюансы одноклавишника.

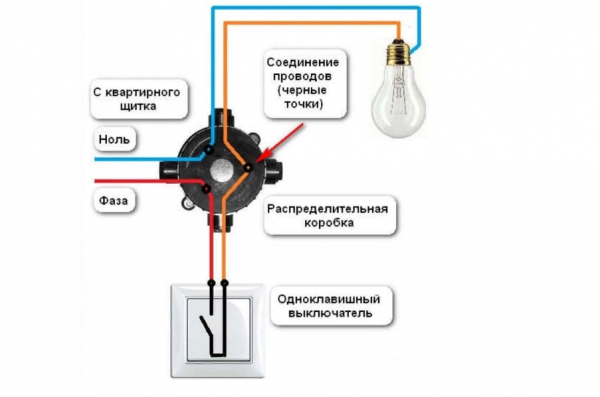

К обычному выключателю с единственной клавишей можно подключить одну или несколько лампочек – принцип останется одинаковым.

На схеме показан вариант с применением двухжильного кабеля, без использования «земли». Нулевую жилу протягивают напрямую к осветительному прибору, а фазу подводят к выключателю, откуда она следует к лампочкам (+)

Это самая простая схема, ее традиционно используют, если необходимо простое управление светильником или целой группой. При включении электроустановки загораются все задействованные источники света. Если люстра или бра с двумя лампами, то включатся обе сразу, по одной их использовать возможности не представится.

А сейчас рассмотрим, что меняется, если одноклавишный прибор заменить двухклавишным. Первая схема для подключения двойного выключателя на две отдельные лампочки актуальна для системы TN-C, которая до сих пор встречается в старых домах. Для осветительного контура используют двухжильные провода.

Ноль через распредкоробку отправляется прямо к лампам, подключенным последовательно, а фаза уходит на входную клемму выключателя. Но выход уже двойной: с каждой из выходных клемм уходит фазная жила к отдельной лампе (+)

Получается, что одновременно можно задействовать либо одну, либо обе лампочки, воспользовавшись или одной, или двумя клавишами.

Положительный момент – возможность менять интенсивность освещения в одной комнате. Если светильники находятся в разных помещениях, соответственно, можно включать свет в каждой комнате по отдельности или сразу в обеих.

В новых домах применяют отличающиеся по устройству системы заземления, например, TN-S. Отличие второй схемы для домашней электросети в том, что требуется трехжильный провод: третья жила и есть «земля».

Как и нулевая жила, заземляющая отправляется в распредкоробку, а затем соединяется с проводами ламп и подключается к металлическим деталям (+)

Заземляющий провод подсоединяют по-другому, если в одном блоке с выключателем находится розетка. Тогда «земля» от электрощитка тянется к распредкоробке, а оттуда – к розетке.

Поэтапная инструкция по монтажу

Условно подключение коммутационного устройства можно разделить на несколько этапов. Начинают с кабелей: если проводка старая, то она обязательно требует замены.

Затем необходимо правильно соединить провода в распределительной коробке, а напоследок — в механизме выключателя. Для монтажа люстры или светильника обычно используют инструкцию, предложенную производителем.

Этап #1 – подготовка стен

Этап рекомендуется пропускать только в том случае, если уже проложена новая проводка с медными жилами подходящего сечения. Когда возникают сомнения, лучше проконсультироваться с электриком.

Для осветительной группы подходит обычный провод ВВГнг с сечением 1,5 мм². Если вместе с освещением подключаются розетки, то лучше сразу брать тот же провод, но 2,5 мм².

В подготовку стен входит штробление, обустройство мест монтажа подрозетников и распредкоробок. На этом же этапе можно установить дополнительный  в электрощиток.

Отдельное защитное устройство пригодится, когда линия освещения потребует ремонта – можно отключить только один контур, остальные будут работать в обычном режиме.

Штробы выбивают перфоратором, циркуляркой и даже вручную, однако для вырезания ровных канавок используют специальный инструмент – штроборез, оснащенный пылесосом

Система  отличается типом проводки. Скрытый способ не применяют, так как он является крайне пожароопасным и требует максимальной изоляции кабелей.

Провода монтируются с наружной стороны, на специальные изоляторы. Вместо внутренних выключателей устанавливают накладные, но принцип подключения жил к клеммам не меняется.

По окончании штробления бетонных, кирпичных, газобетонных стен канавки, в которые укладывают провода, заделывают строительной смесью или алебастром. Затем можно штукатурить и проводить декоративную отделку стен, но месторасположение проводов лучше сохранить на чертеже или схеме – до следующего ремонта.

Этап #2 – подключение в распредкоробке

Распределительная коробка – это камера, где происходит разводка и соединение жил. При установке выключателей или розеток различного типа схема подключения меняется.

Но сначала нужно правильно . Раньше использовались металлические изделия, сейчас выпускают более безопасные и удобные в монтаже пластиковые аналоги.

Существуют внутренние и внешние модели, но работать легче и оперативнее всегда с внешними. Если потребуется срочное расключение проводов по причине замены электроустановки, то для доступа к встроенной распредкоробке придется демонтировать штукатурку, а затем производить ремонт.

Корпус внешней модели всегда на виду: достаточно открутить крышку и произвести необходимые действия.

Схема соединения жил проста: нулевой провод от щитка скручивается с нулями двух подключаемых ламп, а фаза отправляется к выключателю. Две выходные фазы из выключателя идут к лампам – по одной на каждую

Если провод трехжильный – а сейчас чаще всего применяют именно его – то в распредкоробке, аналогично нулевой жиле, происходит скрутка «земли». А если проводка старая, но надежная, то смысла менять ее нет, и нужно использовать подключение, указанное на схематическом изображении.

Существует несколько способов соединения проводов. Самые распространенные – скрутка с последующей изоляцией и .

Пайку применяют крайне редко. Если вы привыкли пользоваться клеммниками, то можно рассмотреть вариант распредкоробки с уже предустановленными клеммами.

 Этап #3 – монтаж светильников

Как производится  с двумя лампами или двух раздельных светильников, зависит от многих факторов:

• модели осветительного прибора;
• готовности проводки;
• основы для монтажа.

Проще всего менять осветительное оборудование, когда провод выведен в месте установки, например, в центре комнаты.

Чтобы установить люстру, необходимо совершить две операции: подвесить осветительный прибор на крючок или кронштейн и правильно соединить провода

Если потолок новый и представляет собой подвесную конструкцию (натяжной, пластиковый или гипсокартонный), то для монтажа люстры следует установить дополнительный крепеж или закладные.

Когда от двухклавишника к светильнику подаются два фазных провода, их подключают поочередно – каждый к своей лампе. Также из распредкоробки протянуты две нулевых жилы – их тоже раскидывают по разным лампам.

Если обе лампочки присоединить к одному и тому же проводу, то они будут включаться/выключаться одновременно, и смысла устанавливать двойной выключатель нет.

При установке двух раздельных ламп в разных комнатах принцип подключения остается прежним, меняется только протяжка проводов от распредкоробки – они направляются в разные стороны. Как правило, комнаты находятся по соседству. Распредкоробку лучше монтировать над выключателем, примерно в 15-20 см от потолка.

Этап #4 – установка выключателя

Ни в монтаже, ни в подключении двухклавишника никаких сложностей нет. Его устанавливают в подрозетник или прямо в стену, зафиксировав лапками или винтовым соединением. Как именно присоединяются провода, показано на фото.

Двойной выключатель всегда подключается только к фазной жиле, идущей от распредкоробки, куда он попадает от электрощитка. Жилу вставляют в клемму, обозначенную «фаза L». От выходящих контактов L1 и L2 фазные жилы идут к лампам (+)

Если в люстре не две, а более ламп, что встречается гораздо чаще, то подключение выполняется по группам. Все лампы делят на две равнозначные или неравнозначные группы, и тогда провод с контакта L1 направляется к одной, а провод с контакта L2 – ко второй.

Условное деление на группы производится в зависимости от желаемой степени освещенности комнаты. Если нужны два режима интенсивности, слабый и яркий, то можно к одной лампе подвести первую жилу, а к остальным вторую. Чтобы достичь максимального уровня яркости, достаточно нажать обе клавиши.

Общие рекомендации и полезные советы

Существует несколько важных моментов, о которых забывать нельзя. Они касаются как монтажных работ, так и выбора оборудования.

Выполнение простых правил сделает систему более безопасной и надежной, что актуально для сети закрытого типа.

Галерея изображений

Фото из

Все работы по подключению электрооборудования в распределительном щите проводят квалифицированные электрики, обслуживающие дом. Самостоятельно вмешиваться в систему безопасности, расположенную на площадке, не рекомендуется

Для наружного типа проводки используют специальные материалы: кабель в прочной изоляции, керамические ролики, на которые он монтируется, и накладной выключатель. Более эстетично смотрятся изделия из одной коллекции

Если нет возможности арендовать штроборез, то канавки можно вырезать и циркуляркой, но это сложное и трудоемкое занятие. Чтобы штробы были ровными, рекомендуется предварительно сделать точную разметку на стенах

Для аккуратной установки выключателей используют подрозетники, как и для розеток. Это полимерные коробки из негорючего материала, которые необходимо закрепить в стенном отверстии. Установка выполняется на крепления, зазоры замазывают алебастром

Чтобы обеспечить собственную безопасность, во время электромонтажа необходимо использовать отвертки и плоскогубцы с изоляцией, а также специальные перчатки и приборы для измерения напряжения в электроустановках – тестеры и индикаторы

Чтобы выполнить скрутку или вставить провода в клеммы, концы жил необходимо освободить от изоляционной оплетки – зачистить. Для этого используют острый канцелярский или строительный нож, а также специальные клещи – стриппер

Традиционно для обозначения нагрузки жил используется цветовая маркировка: фаза – красный, коричневый, черный; ноль – синий или сине-белый; земля – зеленый или желто-зеленый. Однако установленные провода могут быть перепутаны, поэтому необходима перепроверка

Распределительные коробки и подрозетники имеют ограниченное внутреннее пространство, поэтому необходимо отрезать лишние провода. Однако всегда нужно оставлять небольшой запас для последующей замены электрооборудования или переподключения

Монтаж автоматического выключателя в щитке

Монтаж наружной проводки в деревянном доме

Инструмент для вырезания штроб

Оборудование отверстия под выключатель

Инструмент для электромонтажных работ

Как производится зачистка проводов

Цветовая маркировка жил для подключения

Длина проводов в коробках

Не забывайте, что любые действия с электрическими приборами и установками производятся только после отключения электроэнергии на общеквартирном щите. Перед каждой операцией с проводами следует убедиться в том, что контур обесточен.

Если вместо обычного двухклавишника вы захотите установить выключатель бесконтактного типа или прибор с , обязательно изучите схему, так как монтаж таких устройств может отличаться.

Выводы и полезное видео по теме

Как правильно выполнить соединение проводов и установить приборы, лучше всего представить, просмотрев обучающее видео.

Двухклавишник на два светильника:

Нюансы подключения люстры:

Полезные советы по подключению:

Процедуру установки и подключения двойного выключателя можно выполнить без привлечения квалифицированного мастера, однако во время работ следует помнить о правилах безопасности. Перед электромонтажными работами необходимо учесть все факторы и выбрать верную схему.

Есть, что дополнить, или возникли вопросы по подключению двойного выключателя? Можете оставлять комментарии к публикации и участвовать в обсуждениях. Форма для связи находится в нижнем блоке.

Как подключить трехклавишный выключатель — 5 ошибок, схемы и блок с розеткой.

Трехклавишный выключатель света предназначен для управления тремя контурами освещения. Причем в каждом из контуров может быть любое количество лампочек — одна, две, три и более.

Подключение необходимо начинать с подсоединения проводов к выключателю в монтажной коробке. А для этого его сперва необходимо разобрать.

Подключение проводов к выключателю

Снимаете клавиши с выключателя. Начинать нужно с центральной. Обычно под ней имеется зазор. Вставляете в него жало отвертки и с небольшим усилием отщелкиваете клавишу.

Остальные можно снять руками без применения отвертки.

Далее, по бокам, опять же отверткой, поддеваете фиксаторы и освобождаете декоративную накладку.

Должна остаться центральная часть выключателя с 4-мя контактами. Один сверху и три снизу.

Не всегда верхний контакт может располагаться по центру, имейте это ввиду.

На эту одиночную клемму должен приходить общий фазный проводник питания с распредкоробки.

К трем нижним подключаются провода отходящие на лампочки, то есть на отдельные контура №1, №2, №3.

Для подключения вам понадобится 4-х жильный кабель ВВГнГ-Ls 4*1,5мм2. Из распаечной коробки в штробе, спускаете его в подрозетник, где должен монтироваться выключатель.
После чего начинаете подключение проводов.

На общую центральную клемму подсоединяете фазный проводник.

На отходящие контура, к нижним клеммам подключаете оставшиеся три жилы. Для того, чтобы не запутаться в дальнейшем, лучше их промаркировать.

Вставляете выключатель в монтажную коробку и закрепляете его там. Клавиши ставите на место в обратном порядке, начиная с крайних. Просто защелкиваете их обратно на свои места.

При этом обратите внимание на расположение клавиш.

Правильным считается положение, когда освещение включается при нажатии клавиши вверх, а отключается при нажатии вниз.

Теперь необходимо произвести правильное расключение всех проводов в распредкоробке.

Схемы подключения

В распредкоробку может приходить несколько кабелей.

Во-первых, это трехжильный кабель питания с автомата освещения, установленного в электрощитке. Во-вторых — 4-х жильный кабель опускающийся к трехклавишнику, который вы уже подключили снизу.

Ну а дальше, могут быть варианты. Если у вас одна люстра на 3,6,9 лампочек, то подключить ее можно одним единственным пяти или 4-х жильным кабелем ВВГнГ-Ls сечением 1,5мм2.

Если же у вас три независимых светильника, в разных частях комнаты или дома, то придется тянуть на каждый из них по отдельному 3-х жильному кабелю. Рассмотрим последний вариант подробнее.

Соединения проводов в распредкоробке

Итак, в распредкоробке у вас будет 5 кабелей. Нужно не запутаться и правильно соединить их жилы между собой.

Для этого всегда начинайте расключение с нулевых жил и жил заземления. Независимо от количества контуров и лампочек, все нули должны быть сведены в одну общую точку.

То же самое, относится и к заземляющим проводникам. На светильниках они подключаются к корпусу. Хотя в некоторых случаях их вообще может и не быть.

Быстрее всего соединение жил выполнить через клеммные зажимы Ваго. Для нагрузок под освещение это вполне хороший вариант.

Старайтесь выбирать расцветку жил согласно действующих правил. Нули — синие проводники, заземления — желто-зеленые.

Особо обратите внимание на то, что ноль не идет на выключатель, а поступает сразу напрямую в светильники. Через контакты трехклавишника должна разрываться только фаза.

Осталось подключить фазные проводники. Начинать нужно с фазы приходящей по кабелю от вводного автомата.

Соединяете ее только с общим фазным проводником, идущим на центральную клемму трехклавишного выключателя и больше никуда. Тем самым вы запустите фазу на переключатель.

Далее соединяете три провода выходящих с клавиш, с тремя фазными проводами отходящих контуров на светильники. Делаете это тремя разными зажимами wago.

Если вы до этого промаркировали жилы, то легко распознаете какая клавиша какую лампочку будет отключать (туалет, ванная, прихожая и т.д.)

При правильной сборке в распредкорбке должно получиться 6 точек соединения.

Перед непосредственной подачей напряжения, необходимо еще раз проверить всю схему подключения 3-х клавишного выключателя. Если нет ошибок, то включайте автомат освещения и запускайте клавишами ваши светильники.

Подключение 3-х клавишного выключателя и розетки

Зачастую тройной выключатель устанавливают в один блок с розеткой. Как правильно выполнить такое подключение?

Прежде всего вы должны знать, что для такого монтажа уже необходимо использовать медный кабель сечением 2,5мм2.

Кабель данного сечения должен идти не только от распредкоробки до выключателя, но и самое главное от щитовой, до этой самой распаечной коробки.

Кабель 5*2,5мм2 спускаете по штробе к блоку выключатель+розетка. Теперь по нему нужно будет завести не только фазу, но и ноль. Общий фазный проводник лучше подключить к контакту розетки, так как именно на ней, нагрузка больше чем на светильниках.

А уже далее, перемычкой, пустить эту фазу на верхнюю клемму 3-х клавишного выключателя.

Ноль подключается на второй контакт розетки. Остальные три провода, по уже ранее рассмотренной схеме, заводятся под три нижних контакта трехклавишника.

Расключение проводов в распаечной коробке, выполняется практически аналогично рассмотренному выше. За исключением того, что необходимо подключить еще одну нулевую жилу к общей точке нолей.

Ошибки при подключении

1Самая частая ошибка — розетка работает, а выключатель нет.

Дело здесь может быть в том, что вы попросту перепутали фазу и ноль на розетке. И соответственно запустили перемычкой на общую клемму выключателя не фазный провод, а нулевой.

При помощи индикаторной отвертки еще раз перепроверьте куда приходит фаза.

2Если вы монтируете блок розетка-выключатель не на новом месте, а меняете уже существующий, обязательно проверяйте напряжение питания на всех жилах.

Зачастую некоторые электрики заводят отдельную проводку на розетку и отдельную на выключатель. В итоге у вас в блоке может оказаться два питания одновременно. И собрав схему по вышеприведенному руководству, можно ненароком создать короткое замыкание.

3Свет на двух клавишах не загорается, пока не включите третью.

Как только ее включаете, все работает как надо. Тут все дело в неправильном подсоединении фазы. Вы ее запустили на выходной контакт третьей клавиши, а не на общий вход.
Опять же все решается проверкой индикатором.

4Чаще всего проблемы возникают при замене старых блоков выключатель-розетка и старых трехклавишников на новые.

Начинаете проверять напряжение на контактах, а индикаторная отвертка вместо одной приходящей фазы показывает три! То есть светится на всех трех контактах одновременно. Как такое возможно?

А дело в том, что выключатель в этом случае разрывает не фазу, а ноль!

Электрик, который непосредственно сам давным-давно подключал старый выключатель, может быть и не виноват. Просто со временем, кто-то другой перекинул провода в счетчике или общей щитовой на вашу квартиру.

Вот и получилось, что там где раньше была фаза, образовался ноль. Зачастую разобраться в щитовых бывает не просто даже самим монтерам.

Индикатор при этом светится на контактах, потому что вкручены лампочки в патроны. В итоге цепь получается замкнутой через нить накаливания.

Выкрутите все лампы и еще раз проверьте фазные проводники. Свечение на трех фазах должно исчезнуть. Для правильного подключения здесь уже нужно найти общий ноль и именно его подкидывать на центральный контакт нового трехклавишного выключателя.

А лучше всего найти причину в щитовой, пригласив профессионального электрика и восстановить нормальную схему электроснабжения.

5Старайтесь никогда не подключать розетку в блоке через одну из клавиш.

Многим кажется удобным — нажал клавишу и пропал свет в розетке. Так делать не рекомендуется. Связано это с тем, что обычно через контакты розетки подключают мощную нагрузку, например фен 1,5-2кВт.

А ведь через нее еще можно подключить тройник или удлинитель! Контакты выключателя на ток такой величины и продолжительности вовсе не рассчитаны. В итоге, через некоторое время, у вас исчезнет напряжение во всем блоке, если не случится еще раньше пожар.

Источники — //cable.ru, Кабель.РФ

Статьи по теме

Cхема подключения двойного выключателя на две лампочки

Существует две основные схемы подключения двойных выключателей, применяемые при монтаже освещения в квартире или доме, в этой статье мы их подробно рассмотрим.

Двойные выключатели используются для включения:

— Двух отдельных ламп, люстр, групп освещения

или

— Светильника (люстры, бра) у которого несколько плафонов или ламп, которые разделены на две группы

Наглядно, эти системы управления светом показаны на изображении ниже:

В первом случае, каждой клавише механизма, соответствует своя люстра.

Во втором, люстра с двумя лампами, каждая из которых по отдельности включается одной из клавиш двойного выключателя.

Двухклавишные механизмы здесь используются одинаковые, но схемы подключения, а значит и электропроводка различаются.

Схематический план устройства двойного выключателя в сравнении с одноклавишным, показаны на изображении ниже:

Как видите, в него заходит один фазный проводник, а выходит к источникам света два, каждый размыкается своей клавишей. Давайте теперь рассмотрим основные варианты его подключения.

Схема подключения двойного выключателя на две лампочки

Если планируется включать два различных источника света — то в такой системе применяются трехжильные кабели (для квартиры это ВВГнг-LS 3х1,5). Они прокладываются от распределительной коробки до каждого компонента: Источника тока – электрического щитка, двух независимых светильников и двухклавишного выключателя.

При этом, вы должно быть заметили, что в представленной схеме нарушена цветовая маркировка жил электрических проводов, ведь желто-зеленый и голубой цвет не используется для обозначения фаз. Это сделано намеренно, так как обычно, при электромонтаже, используется именно такие кабели. И вам в распределительной коробке достаточно соединить всё в таком же порядке как на схеме, чтобы она правильно работало.

Схематически же это выглядит следующим образом:


Схема подключения двойного выключателя к люстре с двумя лампами

Для случаев, когда 2-ой выключатель управляет 2-мя лампами (или их группами) одной люстры, электропроводка делается по-другому. Главное отличие — использование вместо двух трехжильных кабелей, идущих до светильников, одного четырехжильного.

Схема при этом следующая:

Фазные оба фазных проводника от каждой клавиши, через распределительную коробку, идут к люстре, вместе с нулевым и заземлением, именно поэтому применяется 4х жильный кабель. Других отличий нет.

Схематически это выглядит так:

Теперь, вы знаете все основные способы подключения и можете самостоятельно выполнить электропроводку и соединение проводов в квартире или доме.

Кроме того, хапомните если:

— в подрозетнике, где должен стоять выключатель, находятся три провода – то, скорее всего, механизм используется двухклавишный.

— из потолка, в месте установки люстры, выходит 4 жилы, то там устанавливается светильник под двухклавишный выключатель, с двумя или более плафонами.

— к источнику света подходят лишь три провода, а выключатель на стене двухклавишный, то наверняка где-то есть еще вывод под светильник.

Схема подключения выключателя света с одной клавишей: инструкция

Схема подключения выключателя света с одной клавишей позволит безошибочно справиться с этим процессом. По сути, выключатель – это примитивное устройство, которое располагается на перекрытии и соединяется с электропроводкой. Изделия отличаются по форме, дизайну, но при этом все они имеют одну внутреннюю схему.

Сегодня мы рассмотрим процесс подключения одноклавишного устройства при необходимости ремонта или замены. Для того, чтобы не возникало вопросов, нам предстоит изучить несколько методов монтажа.

Схема подключения выключателя света с одной клавишей

Что такое выключатель и для чего он нужен?

Выключателем называют простое приспособление, которое может быть как механическим, так и электронным. Приспособление требуется для замыкания и размыкания электрической цепочки. Это значит, что оно включает и выключает светильник.

В данном случае мы рассмотрим конфигурации и особенности установки наиболее примитивных, одноклавишных выключателей. Такие конструкции состоят из следующего:

• главного узла – основание из металла с контактами для подсоединения и копкой;
• крепежных элементов – металлических усиков, которые соединяются между собой пластинками;
• внешнего корпуса – панелей из пластика или другого материала;
• подвижной части – клавиши.

Внутренние элементы, по крайней мере, большая их часть, изготавливается из металла, чаще всего применяется оцинковка. Наружная панель производится из безопасной пластмассы. Тем не менее, в продаже можно встретить конструкции из керамики, которые выдерживают нагрузку больше 30 А, а пластик же выдерживает нагрузку не более 16 А.

Розетка и выключатель из керамики

Следует выделить такие причины, по которым возникает необходимость установить одноклавишный выключатель:

1. Если светильник с одной лампой располагается в удаленности от прочих источников света.
2. Такие выключатели часто используют с целью управления отдельной линии. К примеру, подобную подсветку монтируют над столом на кухне.
3. Навесные светильники и миниатюрные бра, независимо от конфигурации подключают к одноклавишным устройствам.
4. Главной причиной установки выключателя является нарушение целостности корпуса старого устройства, из-за чего возникает опасность поражения током. Кроме того, иногда из строя выходят и внутренние элементы конструкции.

Монтаж линии над столом на кухне

Устройство выключателя с внешней и внутренней стороны отличается из-за функциональных особенностей, степени нагрузки. Так, в некоторых моделях в качестве дополнения устанавливают светодиодную подсветку.

Строение выключателя: 1 – это клавиша с помощью, которой включается и выключается свет; 2 – внешняя рамка — декоративный элемент; 3 – главный рабочий узел, благодаря чему устройство функционирует

Установка такого устройства будет актуальна для комнаты любого типа, где имеются светильники без силового кабеля (в случае с настольными светильниками и торшерами его не устанавливают). Такое подключение характерно для громоздких люстр.

В случае выбора конструкций для помещений с высоким уровнем влаги, а в частности для ванной комнаты, необходимо обращать внимание на маркировку степени защиты – IP. Так, для ванной комнаты подойдет устройство – IP-40. В случае монтажа выключателя на улице рекомендуется приобрести модель – IP-55.

При покупке обращайте внимание на маркировку IP

Разновидности выключателей для домашнего применения

Каждый производитель выпускает разные модели выключателей, которые отличаются как по форме, так и по внутреннему устройству. Тем не менее, следует выделить несколько основных типов.

Таблица 1. Виды выключателей по принципу включения

Вид	Описание
Механические	Приспособления, которые отличаются простотой монтажа. Вместо привычной кнопки на некоторых моделях имеется рычаг или шнурок.
Сенсорные	Устройство работает при прикосновении руки, а нажимать клавишу не потребуется.
С пультом управления	Такая конструкция оснащается специальным пультом, который идет в комплекте или датчиком, реагирующим на движения вокруг.

Наиболее популярным считается первый вариант, который устанавливается повсеместно. Причем востребованными такие выключатели стали еще с самого начала появления электрической цепочки. Второй вариант является менее востребованным, особенно в нашей стране. Третий вариант – это современная модель, которая постепенно вытесняет с рынка устаревшие выключатели.

Установка датчика движения в конструкцию целесообразна как с точки зрения экономии электроэнергии, так и безопасности жилища. К примеру, если установить конструкцию у входа, то жильцы заметят, если в квартиру проберутся злоумышленники.

Выключатель с дополнительной подсветкой

По конструкционным особенностям бывают устройства с одной или несколькими клавишами (в среднем, для стандартных электроприборов используют коммутаторы с двумя-тремя кнопками). Каждая кнопка отвечает за включение и выключение отдельного контура.

Так, если в одном помещении установлено сразу несколько светильников: основная люстра, точечные светильники, бра, то будет целесообразно установить конструкцию с тремя кнопками.

Кроме того, не менее популярными являются устройства с двумя кнопками, которые устанавливаются во всех квартирах без исключения. Чаще всего они нужны для люстры при наличии множества лампочек.

Более подробную схему подключения люстры на двухклавишный выключатель ищите в специальной статье.

По способу монтажа бывают внутренние и внешние включатели. В квартиру устанавливают первый вариант, ведь подобные конструкции выглядят эстетично. Для безопасности во время монтажа устанавливается специальная коробка, которую называют подрозетником.

Схема подключения

Встраиваемые выключатели используются при наличии скрытой в стене электропроводки. Накладные устройства монтируются при наличии внешних проводников. При этом схема подключения не имеет принципиальных отличий.

Куда устанавливают выключатель?

Монтаж выключателей с одной кнопкой

Мы рассмотрим основные схемы подключения устройств, которые имеют похожее строение (одну кнопку), но при этом отличаются способом установки. Тем не менее, все эти устройства работают по принципу: запуск фазы происходит в результате размыкания с помощью динамического элемента. Если перепутать контакты фазы и ноля, то возникает опасность для жизни.

Выключатели с одной кнопкой нередко соседствуют с розетками – это удобно для прикроватных светильников

Какие приспособления и материалы понадобятся в процессе работы?

Для того, чтобы выполнить подключение, потребуются следующие инструменты:

• нож для снятия изоляции;
• отвертка;
• отвертка-индикатор;
• пассатижи;
• строительный уровень;
• электродрель;
• маркер.

Индикаторная отвертка

Кроме того, понадобятся следующие материалы:

Установка накладного устройства

В этой схеме не принципиально расположение проводников: они могут находиться с внешней стороны или внутри перекрытия. При этом накладной тип выключателя в квартире устанавливают тогда, когда не получается сделать штробы в стене, подготовить каналы. К примеру, причиной может стать недавний ремонт.

Примитивная схема подсоединения, которая будет понятна даже для новичка. Здесь L- фазный провод подсоединяется к коммутатору, а другие проводники к светильнику

Мы будем рассматривать пример с внешней проводкой, где кабели укладываются поверх перекрытий в специальной горфре.

На месте установки коммутатора, гофра закрепляется к перекрытию с помощью зажимов, а из нее выглядывает изолированный проводник

Под выключателем будет находиться дополнительный электроприбор – розетка, поэтому логично будет поместить кабели этих двух устройств в одну и ту же защитную трубку.

Через накладной коммутатор будет проходить кабель от розетки, чтобы не усложнять установку

Монтаж накладного выключателя: пошаговая инструкция

Шаг первый: перед тем как приступить к процессу установки необходимо обесточить помещение. Сделать это несложно, опустив рубильник на распределительном щите, который находится на лестничной площадке или в коридоре. Для того, чтобы удостовериться в отсутствии напряжения, необходимо прислонить к контактам отвертку-индикатор.

Если лампочка на индикаторе не загорается, то напряжение отсутствует

Шаг второй: теперь необходимо разобрать конструкцию — следует достать кнопку. В данном случае используется устройство с пластиковым корпусом и защитой от влаги.

Под основной клавишей, которая находится на корпусе, располагается еще одна деталь – панель из пластика – ее тоже следует достать

Шаг третий: теперь следует снять внутренний узел, который является основным механизмом.

Внутренний узел не фиксируется внутри на защелки или другие элементы, поэтому быстро демонтируется

Шаг четвертый: теперь следует отметить на стене место, куда будет устанавливаться выключатель. Кроме того, необходимо оставить разметку под крепежи. Для этого придется приложить к поверхности пустое основание от устройства. Далее необходимо подровнять корпус на стене по уровню, а затем поставить отметки, где будут находиться отверстия под крепежи. После чего останется сделать углубления в стене, используя электродрель.

Делаем разметку и сверлим стену, а затем фиксируем корпус на стене дюбелями

Шаг пятый: далее с корпусной части сверху необходимо снять крышку, чтобы протянуть в это отверстие проводку в гофре.

Внутри выключателя должны оставаться проводники, с которыми мы будем работать

Шаг шестой: теперь следует перейти к этапу подключения проводки. Для этого необходимо концы проводов зачистить от изоляционного слоя (с помощью ножа) на 9 сантиметров. После чего необходимо фазный проводник (белый) подключить к зажиму с маркировкой «L», а нулевой проводник (голубой) к зажиму с маркировкой «1». Далее следует осторожно затянуть крепления, и поместить механизм в корпусную часть.

Через нижнее отверстие корпуса будет проходить провод от розетки, который мы пропустим в обход основному узлу

Шаг седьмой: теперь необходимо собрать выключатель, закрепив на место кнопку.

После установки выключателя следует проверить его работоспособность, подключив питание в распределительном щите. Если после нажатия кнопки светильник работает, то значит, монтаж был выполнен в соответствии с правилами

Видео – Подключение выключателя

Как заменить старый коммутатор: пошаговая инструкция

Нередко при ремонте в жилом помещении приходится устанавливать новый выключатель. Поэтому, чтобы понять принцип этих действий, следует рассмотреть их подробнее.

Шаг первый: для начала предстоит демонтировать старый выключатель, открутив два болта на корпусе.

Так выглядит устаревшая модель встроенного коммутатора, которую требуется заменить

Шаг второй: после того как винты будут откручены, потребуется удалить верхнюю крышку.

Внутри располагается устаревший вариант соединений, где концы проводников держатся на болтах, с каждой стороны основание держится на ушках

Шаг третий: далее нам предстоит обнаружить фазный проводник. Для этого потребуется взять отвертку индикатор и поочередно подносить ее к контактам. На этом этапе следует соблюдать осторожность, чтобы не дотронуться до проводников руками. Для защиты рук рекомендуется надеть резиновые перчатки.

Отверткой-индикатором следует найти фазный провод

Шаг четвертый: после того как получится определить фазный и нулевой провод, потребуется отключить питание на распределительном щите. Далее необходимо повторно проверить соединения отверткой-индикатором, чтобы убедиться в отсутствии напряжения. Только после проверки необходимо приступить к демонтажу внутреннего устройства. С помощью отвертки следует открутить держатели, которые находятся по краям. Необходимо осторожно демонтировать держатели, а затем обмотать проводники изолентой.

Рекомендуется использовать изоленту соответствующих цветов (белую, голубую), чтобы не спутать проводники

Шаг пятый: теперь необходимо достать устройство, выпрямить проводники, чтобы освободить пространство для монтажа другого выключателя. Далее следует взять новый коммутатор и разобрать его. Придется демонтировать кнопку и внешнюю панель, чтобы достать внутренний узел, где имеется две клеммы и держатели.

Винты, которые находятся с каждой стороны, регулируют степень прижима, а верхние винты требуются для подключения проводников

Шаг шестой: далее необходимо с помощью ножа или специального инструмента снять изоляцию с проводников примерно на 10 миллиметров. После чего эти провода вставляются в отверстия и зажимаются винтами. Затянуть их рекомендуется с усилием, чтобы было невозможно вытащить. При этом важно проследить за тем, чтобы изоляция не попала внутрь.

Вставляем проводники фазы и нейтрали в отверстия в соответствии с маркировкой

Шаг седьмой: после подсоединения проводки следует вернуть внутреннюю часть выключателя в монтажную чашу.

Для того, чтобы добиться плотного прилегания узла, необходимо затянуть крепления по краям

Шаг восьмой: теперь останется присоединить внешнюю панель и кнопку.

Следует подключить электричество с целью проверки работоспособности выключателя. Причем сделать это рекомендуется еще до того, как крепления будут зафиксированы

Схема подключения выключателя с распредкоробкой

Нередко новостройки сдают жильцам в виде бетонной коробки с «голыми» перекрытиями, поэтому приходится самостоятельно устанавливать двери, проводить электропроводку, заниматься отделкой поверхности. Конечно, при желании можно воспользоваться помощью мастера, но это обойдется дороже. Чтобы понять, как сделать монтаж своими силами, мы рассмотрим схему подключения выключателя, светильника, автомата и распредкоробки.

Распределительные коробки выполняют очень важную функцию. Именно они обеспечивают распределение электрических проводов между точками потребления, т.е. выключателями, осветительными приборами и розетками. Решили выполнить установку перечисленных выше устройств самостоятельно? Тогда вам нужно досконально разобраться в особенностях и порядке подключения кабелей, а также основных методах их соединения. Из специальной статьи вы узнаете об основных способах соединения кабелей и особенностях расключения коробки.

Первым делом предстоит выбрать подходящую схему подключения

На рисунке выше представлен простой вариант – схема, в которой имеется только одна лампочка, выключатель с одной кнопкой и выходом к электрощиту. В нашем случае еще потребуется подключение автоматического выключателя.

Основной целью является установка всех этих элементов на свои места, чтобы не спутать проводники. Посредине потребуется монтировать распредкоробку.

По предварительному монтажу получится следующая схема

Сначала устанавливается автоматический выключатель, который защищает электросеть от перенапряжения и замыкания. Для этого необходимо подключить проводники: белый – фаза, голубой – ноль, желтый – заземление. После чего проводники придется провести до монтажной коробки. Теперь следует подсоединить их в соответствии со схемой.

Если после подключения лампочка загорается, то проводники подключены правильно – теперь можно спрятать провода в распредкоробке и закрыть ее крышкой

Подводим итоги

С подключением выключателя справится даже начинающий электрик после изучения инструкции, что позволит значительно сэкономить бюджет, а также не потерять лишнее время на ожидание мастера. Самое главное, о чем нельзя забывать – это правила личной безопасности при работе с электричеством. Мы настоятельно рекомендуем убедиться в том, что помещение обесточено, и лишь потом приступать ко всем работам!

Видео – Установка выключателя

Трехклавишный выключатель с розеткой: схема подключения и назначение

Содержание статьи:

Трехклавишный выключатель с розеткой подходит для управления освещением (например, ванной и туалетной комнат) из коридора либо для использования в комнате, где эксплуатируются одновременно несколько осветительных приборов. Чтобы обеспечить отсутствие сбоев в электросети, монтер должен знать, как правильно подключить тройной выключатель с розеткой.

Применение, преимущества и способы использования

Выключатель с розеткой

Розетка с тремя выключателями имеет более сложную схему подключения, чем простой переключатель света, так как к люстре или светильнику направляются одновременно три контакта. Тем не менее, использование такого блока имеет ряд преимуществ:

• компактность и функциональность – корпус содержит несколько устройств;
• управление освещением в соседних помещениях;
• экономия электроэнергии;
• возможность применять комбинированное освещение;
• простота регулирования интенсивности света.

При подключении нулевой рабочий кабель направляется из распределительного устройства в розетку, а фазный провод идет от перемычки выключателя.

Виды устройств

Выключатель 3 клавишный с розеткой выпускается в широком ассортименте дизайнерских решений, есть возможность подобрать вариант, подходящий дизайну помещения, куда планируют подсоединить устройство. По критерию места размещения, для которого предназначен прибор, продукция делится на проходные виды, размещаемые в коридоре или на лестничной площадке, и предназначенные для управления люстрой и устройствами локальной подсветки, находящимися в одной комнате. Некоторые выключатели снабжены индикаторами, которые могут напоминать о горящем свете или показывать расположение светильника в темноте.

Выбирая подходящую модель, нужно осмотреть ее на предмет наличия физических дефектов, царапин, потертостей. Во время переключения клавиши должны издавать щелкающие звуки. Если процесс происходит беззвучно, это говорит о выходе из строя самозажимных лемм, предназначенных для закрепления подсоединяемых кабелей.

Особенности подключения

Схема подключения выключателя зависит от его типа

Сам блок подключают так же, как вариант с двумя или одной кнопкой. Кабель питания подключают к входу выключателя, а жилы протягивают к трем лампочкам. У розетки есть собственный ноль, она не связана с выключателем, но у них есть общая фаза. Нулевые рабочие провода (и от розетки, и от лампочек) направляют к коробке распределения, а фазный провод ведут к объединяющему контакту у входа устройства. Кабели освещения помещают на изолированных колодках, напряжение с которых поступает на лампы. Кончики жил зачищают от изоляционного материала на 1 см.

Размещают выключатели на стене вертикально, чаще всего рядом с дверной коробкой. Под блок можно сконструировать нишу с распорными элементами и рамочным обрамлением. Распределительное устройство оснащено 5 соединениями, при этом заземление идет на розетку. Для приборов с металлическими элементами необходимо поставить под винт защитное соединение, охраняющее от токового удара.

Схема подключения трехклавишного выключателя с розеткой

Схема подключения трехклавишного выключателя с розеткой

Схема зачастую размещается в прилагаемой к устройству инструкции. Для тройного выключателя, независимо от наличия или отсутствия розетки, она имеет типовой вид. К нулю подсоединяются нулевые кабели (3 штуки) от светильников, а один проводник направляется к розетке. В квартирах многоэтажных домов от стенки идут только фазные кабели, а нуль ведут непосредственно к осветительному устройству. При игнорировании этого правила люстры и бра будут все время находиться под напряжением – тогда у жильца возникает угроза получить токовый удар даже при выполнении простой процедуры замены лампочек. У моделей, имеющих розетку, имеется добавочный нуль.

К переключателю при отсутствии розетки ведут 4 кабеля, при наличии – 5.

В квартирах с планировкой советских времен разместить коробку с тремя клавишами можно только в месте стыка санузла, прихожей и кухни. Чтобы поставить его в спальне или гостиной, потребуется частично поменять размещение проводки. Для выполнения этой работы лучше пригласить профессионального электрика.

При намерении подключать все выключатели самостоятельно, в жилой комнате такого дома можно поставить только устройство с одной или двумя кнопками.

Методы подсоединения

Подсоединение трехкнопочного выключателя можно осуществлять, используя распределительную коробку или обходясь без нее.

С помощью распределительной коробки

Распределительная коробка

Прежде всего, потребуется разобрать и снять со стены прежний выключатель, почистить нишу и проверить состояние проводки. Из стены должна выходить пятерка проводов. Теперь нужно обесточить квартиру, расправить провода, после этого направить на них питание. С помощью индикаторной отвертки или другого прибора, обращая внимание на окраску изоляционного материала, найти фазный одножильный и нулевой проводники и соединить их с розеткой. Фазу ставят на контакт, идущий на перемычку устройства. Остальные три провода ставят на соответствующие им контакты. При нажатии кнопок переключателя должно наблюдаться подсвечивание лампочек.

Без распределительной коробки

При прямом подключении после ликвидации старого блока из стенки будет торчать 8 проводков. Нужно обратить внимание на цвет их изоляции. Если провода окрашены одинаково, нужно вырубить в квартире ток, затем расправить провода, укладывая их в пространстве так, чтобы концы, на которых зачищен изоляционный материал, не соприкасались между собой. Подают напряжение и ищут индикатором фазу (двужильный кабель). Его нужно пометить изоляционной лентой, предварительно обесточив линию. Потом ищут ноль. Из оставшейся шестерки проводов, идущих на подключение 3 осветительных приборов, нужно выделить фазные и нулевые. Фазу для каждого светильника совмещают с N, идущим от коробки распределения, а на розеточный контакт подают нуль. N ведут на розетку, он переходит на 3 прибора. L от щита соединяют с розеткой. Остальные проводки, идущие на бра и люстры, ведут на выключатели. При использовании это схемы нулевые провода скручиваются – их надо скрыть в блоке прибора с розеткой.

Ошибки при монтаже

Подключение тройного выключателя с розеткой

При подключении трехклавишного выключателя с розеткой в одном корпусе возможны ошибочные действия, вследствие которых осветительные приборы могут не включаться. К распространенным случаям относятся:

• Неработающий выключатель при исправной розетке – указывает на то, что мастер перепутал фазовый и нулевой провода. Нужно проверить конструкцию индикатором и внести требуемые изменения.
• Две кнопки не функционируют до нажатия на третью – признак того, что фазу запустили к выходу третьей кнопки, а не к основному входу.

Не следует подсоединять в розетку тройник – ее контакты не рассчитаны на высокое напряжение, устройство может перестать функционировать.

Производители выключателей

Трехклавишные выключатели с розеткой «Кунцево-Электро»

Выбирать марку стоит, опираясь на собственные приоритеты. Если важны художественные качества, можно ориентироваться на ассортимент компаний Fede и Gira. Первая из них специализируется на стилях «под старину». Функциональные модели в модерновом дизайнерском решении можно найти у производителя АВВ. Некоторые из этих выключателей оснащены подсветкой со светодиодами. Среди российских компаний устройства с розеткой (с разным числом кнопок) выпускает «Кунцево-Электро».

При монтаже устройства с розеткой решающее значение имеет корректность определения нулевых и фазных проводов и правильное соединение их между собой. Только в этом случае будут обеспечены надежность и безопасность эксплуатации.
