Как правильно подключить светодиодную ленту к блоку питания 12 вольт: Схема подключения светодиодной ленты 12 вольт — Ремонт в квартире

Содержание

как правильно подключить ленту на 12 вольт своими руками? Схема подсоединения диодных лент разного напряжения

Светодиодная лента уже давно стала незаменимым атрибутом нашей жизни. В целом ряде сфер общественной жизни людей она стала основным источником света. Речь идет и о подсветке дисплеев мониторов, и о промышленной светотехнике, и о лампах цокольного типа, и даже о портативных фонариках. Но именно светодиодная лента – самый распространенный тип техники. И часто требуется подсоединить ее к блоку питания по различным причинам. Попытаемся разобраться, как ее правильно подключать своими руками к источнику энергопитания, а также рассмотрим различные ситуации, что могут возникнуть в этом процессе.

Что нужно учесть?

Для качественного выполнения подобного подключения следует сначала ознакомиться с характеристиками конкретной ленты.

Например, разные модели могут оснащаться различным количеством диодов, приходящихся на 1 метр изделия.

Упомянутая характеристика обязательно отображается в технических характеристиках на коробке изделия. Она напрямую будет влиять на требуемую мощность и качество получаемого света. Светодиоды могут располагаться в 1 или 2 ряда. Кроме того, они могут быть защищены разными способами:

  • силиконовым покрытием;

  • лаковым покрытием;

  • не иметь защиты.

Важным моментом является и то, что диодная лента получает необходимое напряжение от блока питания на 12 В или 24 В. Поэтому при покупке устройства требуется поинтересоваться, какое напряжение оно потребует, и приобрести подходящий по параметрам блок питания либо трансформатор, что позволит произвести подключение в сеть на 220 вольт. Кроме того, следует принять во внимание 4 фактора:

  • длину;

  • резку;

  • полярность;

  • соединение.

Теперь о каждом из упомянутых моментов скажем больше. Если говорить о длине, то здесь все довольно просто. Достаточно просто измерить протяженность периметра, который требуется освещать, и где будет устанавливаться лента. Если расстояние больше, чем стандартный рулон с протяженностью 5 метров, то потребуется добавить припуск для сращивания. Разрезка ленты для наращивания может осуществляться на определенных отрезках.

Порядок их расположения будет зависеть от количества диодов.

Что касается резки, то нередко происходит так, что длина обычной катушки слишком избыточна, и от нее просто нужно отрезать какой-то кусок. Для подсоединения светодиодной ленты с длиной менее 500 сантиметров к источнику энергопитания, заготовку следует резать по упомянутым меткам. Обычно их ставят через каждые 3 светильника. В большей части лент как раз по 3 в блоке, объединяются светочасти в связки параллельного типа.

Если разрезать ленту в ином месте, то ее функционирование будет возможным, но в ряде диодов, где контур замкнулся, свет не появится.

Рассматривая вопрос полярности, следует сказать, что в отличие от обычных ламп и различной техники монтаж светодиодной ленты должен осуществляться с учетом полярности по причине того, что данное устройство является полупроводниковым. Если этот момент не соблюсти, то ленте ничего не будет, она просто не включится. Чтобы это произошло, потребуется правильное соединение полюсов на устройстве питания.

Для соединения двух или нескольких лент ее часто паяют. Если внимательно посмотреть на обозначенные линии для разрезания, то можно увидеть спецплощадки для контакта. Перед тем как присоединить части друг к другу, их следует очистить, затем произвести их обработку при помощи лужения.

После этого соединяют отрезки ленты при помощи пайки провода. Лучше всего будет использовать сечение не более 2-х мм. Следует добавить, что существуют модели лент, что легко соединить без пайки.

Здесь будет применяться коммутирование с применением спецколлекторов.

Как подключить одну ленту к блоку питания?

Теперь разберемся в схеме подключения одной ленты к энергоисточнику. В качестве примера возьмем ленту с нормативной длиной в 500 сантиметров. Чаще всего на кончике изделия с внешней стороны можно найти небольшие части проводки для коммутирования. Если они по какой-то причине отсутствуют, то потребуется использовать спаивание. Для этого потребуются провода с несколькими жилами. Сечение не должно превышать 2 миллиметра. Потребуется отрезать части достаточной длины для прикрепления ленты и установки оборудования для ее запитывания. Чтобы было удобнее, лучше будет взять проводку с разноцветной изоляцией. Например, для «+» красного цвета, а для «–» с синим цветом.

Используя канифоль либо определенный кислотный состав и припой, потребуется осуществить лужение провода с двух концов. Теперь можно осуществлять припаивание провода к ленточным контактным областям.

Это следует производить как можно быстрее, чтобы световые диоды не повредились вследствие воздействия на них высокой температуры, исходящей от паяльного устройства.

На отрезки проводов, что будут соединяться с блоком питания, требуется смонтировать спецнаконечники под названием «НШВИ». Это даст возможность обеспечить надежную коммутацию с клеммами источника электропитания.

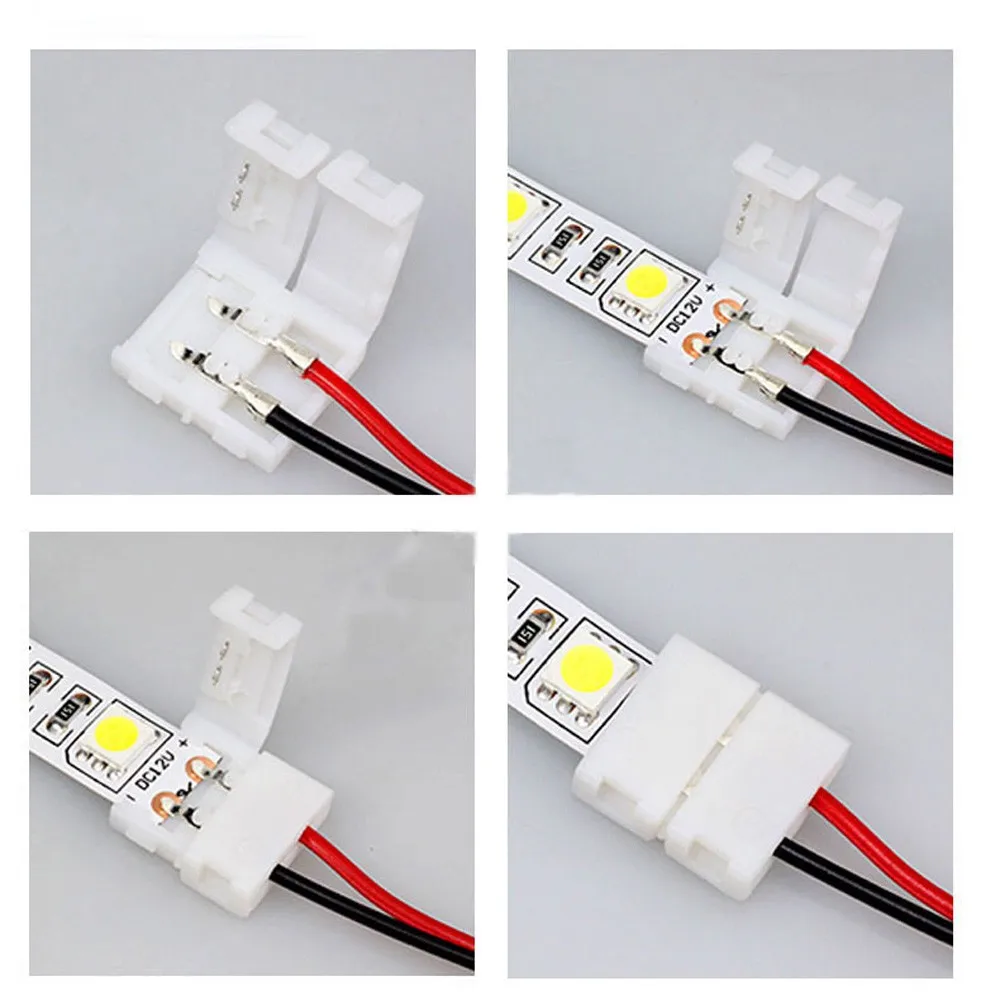

Но чтобы произвести монтаж подобных приспособлений, потребуется вооружиться специальным инструментом для обжимки, который обычно применяют в своей работе электромонтажники-профессионалы.

Хотя если возможности найти подобный инструмент нет, то можно воспользоваться самыми обычными плоскогубцами. Места, где осуществлялась пайка, требуется максимально качественно заизолировать. Лучше всего будет использовать в этом случае так называемую термоусадочную трубку. На этом процесс соединения ленты и блока питания будет завершен – останется только проверить работоспособность полученного приспособления.

Способы подключения нескольких лент

Но бывают случаи, когда к блоку питания требуется подсоединить несколько лент. Тогда существует лишь 2 подхода, которые позволяют воплотить в жизнь данную идею:

  • при помощи подключения параллельного типа;

  • с использованием не одного, а нескольких источников питания.

Теперь рассмотрим более подробно каждый из указанных способов, и разберем их особенности.

Параллельное

Если требуется произвести параллельное подключение к блоку питания нескольких лент, то лучше будет проложить одну либо несколько магистральных пар проводов, к которым потом потребуется подключить проводники небольшой длины от лент.

Лучше здесь будет воспользоваться скрутками с последующей пайкой, если говорить о надежности.

Но чаще всего здесь применяют соединение с применением клеммных колодок либо разъемов. Это существенно упростит ремонт, если он потребуется.

Кроме того, при такой коммутации сначала следует убедиться, что блок питания сможет выдержать нагрузку от 2-х и более лент. Для этого сначала можно подсоединить к нему ленту длиной около 700 сантиметров, которую требуется сделать самому из 5-метрового изделия, добавив к нему кусок с длиной 2 метра.

Резку требуется производить по соответствующей разметке, что уже нанесена на полоску. Для этого можно использовать самые простые ножницы. Для соединения, как было сказано выше, тут можно использовать спаивание или иные варианты. После того как отрезки были соединены, полученную ленту требуется коммутировать к блоку в качестве единого целого.

Часто ситуация с освещением складывается так, что в контуре есть несколько лент, которые расположены от блока питания на разном удалении. В качестве примера можно привести освещение нескольких зон в небольшом помещении или магазинную витрину.

Для выполнения параллельного соединения всех частей контура нет особой необходимости тянуть проводку от каждой ленты до источника питания. Можно произвести подключение основной светодиодной ленты к 12-вольтовому блоку питания, а уже к главной линии можно присоединить несколько отрезков.

Но главное здесь, чтобы блок питания мог выдержать нагрузку от нескольких подключенных устройств.

С несколькими блоками

Подключение с несколькими блоками питания используется обычно в случае, если не хватает пространства для монтажа более габаритных блоков питания на 24 вольта. Чтобы подключить световую ленту подобным методом, потребуются:

  • пара источников питания;

  • пара усилителей;

  • лента светодиодов;

  • контроллер.

Подключение будет осуществляться в определенном порядке.

  • Часть изделия следует подключить к выходу первого усилителя «–» «+» и остальные элементы R, G и B к соответствующим разъемам на усилителях. Вторая часть должна быть подключена к тем же разъемам, но на 2-м усилителе.

  • Теперь провода от буквенных входов и плюсов 2-х усилителей следует подключить к выходу контроллера. К «+» и «–» контроллерного входа следует подключить выходные провода от 1-го блока питания с учетом полярности. К нему же требуется также подключить 1-й RGB-усилитель. А ко 2-му блоку таким же образом следует подключить 2-й усилитель.

  • Теперь входы источников питания следует подключить к сети с переменным током при напряжении 220 вольт. Например, это можно сделать к осветительным выводам или самой простой розетке. Обычно в таких устройствах применяется цветовая маркировка: коричневый провод отвечает за фазу, синий – за ноль, желтый либо зеленый – за заземление. Если нет уверенности, что сетевое заземление сделано верно, то подключение данного провода лучше не производить.

Если энергоисточник пластиковый, то в таких устройствах провод заземления обычно отсутствует совсем.

Устранение ошибок

Прежде всего стоит обратить внимание на самую распространенную ошибку при соединении 2-х частей: выполнение не параллельного, а последовательного подключения. Многие полагают, что достаточно просто соединить по прямой методике пару концов ленты – и получить нужную длину. Но такая коммутация верной не будет, ведь подключение лент должно быть только параллельным. На практике это приведет к увеличению контурного сопротивления. В таком случае лента или не горит после соединения, или постоянно крайние светодиоды светят очень неярко. В то же время в начальных частях напряжения будет в избытке, что может стать причиной ускоренного выхода из строя данных диодов.

Кроме того, повышенное напряжение является причиной еще и увеличенной температуры платы световых диодов, что также сложно назвать позитивным моментом. Уже давно доказано, что неверно выполненное соединение пары отрезков ленты становится причиной ускоренного износа всех элементов и устройства в целом, что существенно снижает его эксплуатационный срок и характеристики, а также надежность такого прибора.

Существуют и другие ошибки в этом вопросе, но их возникновение не является частым случаем в отличие от описанной выше.

О том, как рассчитать и подключить блок питания для светодиодной ленты, вы можете узнать из видео ниже.

Схемы подключения RGB ленты | Ledcountry.ru

Подключение RGB ленты: важные нюансы эксплуатации, элементы в системе, рекомендации по установке в домашних условиях

Если вы решили оформить домашний интерьер с помощью светодиодной ленты разных цветов, вам необходимо ответить на множество вопросов, например, по поводу подбора контроллера, прочих элементов в цепи, или как подключить светодиодную разноцветную ленту RGB. Почему при подключении данной модификации осветительного оборудования возникает так много сложностей? Потому что одноцветные модели присоединяются исключительно к блоку питания при подключении, а вот для многоцветных агрегатов потребуется дополнительное приобретение контроллера и усилителя. Ниже мы рассмотрим основные моменты, которые необходимо знать каждому покупателю, желающему осуществить отделку с помощью ленты RGB.

Основные элементы, необходимые для подключения RGB ленты светодиодной

Выполнить установку любой модели RGB-ленты самостоятельно возможно после того, как вы сможете определить, насколько она будет протяженной. Именно от этого параметра будет зависеть подходящее устройство для цепи оборудования и подбираться схема. Покупать контроллер требуется исходя от характеристик светового оборудования – они должны соответствовать. Если говорить об элементах системы, то вам потребуется приобрести:

  • Саму ленту RGB.
  • Контроллер, подходящий к разноцветной диодной ленте.
  • Блок питания.
  • Усилительный механизм.

Для чего нужен каждый из представленных элементов? Блок питания требуется для того чтобы преобразовывать стандартное напряжение 220 вольт в сети в напряжение, необходимое светодиодной полосе. Его уровень может составлять от 6 и выше вольт. Подключить контроллер к светодиодной ленте необходимо, чтобы осуществлять цветовое свечение диодов. Усилитель потребуется в том случае, если вы желаете осуществить подключение RGB ленты, длина которой будет больше, чем пять метров, одновременно.

Поэтапный алгоритм и схема подключения светодиодной ленты RGB

Если вы хотите самостоятельно подключить RGB светодиодную ленту, вам необходимо воспользоваться следующим алгоритмом:

  1. Подготовка поверхности. Локация, где предполагается размещение ленты, необходимо выровнять и обезжирить с помощью растворителя. Желательно, чтобы этот материал хорошо проводил тепло, чтобы лента не нагревалась слишком сильно. Если вы решили отдать предпочтение стальной или алюминиевой поверхности, рекомендуется уберечь ее электроизолятором.
  2. Монтировать ленту на поверхность. Для этого нужно просто ее приклеить. Одна из сторон изделия для освещения самоклеющаяся, поэтому вам потребуется ликвидировать защитную пленку и аккуратно наклеить изделие на подобранное место. Важно помнить: степень изгиба не должна быть больше 1,5-2 см. Иначе системе может быть нанесен непоправимый вред при эксплуатации, сильно уменьшится срок ее работы. Если вам требуется отрезать участок изделия, выполняйте работу по пунктиру, указанному компанией-производителем. Соединить два участка ленты между собой можно воспользовавшись паяльником либо коннектором.
  3. Соберите систему. Соедините RGB ленту с контроллером — сделать это также можно с помощью паяльника или коннектора, исходя из модели последнего. Проведите шнуры к блоку питания: плюсу соответствует алый цвет, а минусу – темный. Подключение шнуров к контролирующему механизму должно выполняться соответственно цветам, которые обозначаются в аббревиатуре.

Можно ли подключить RGB ленту без контроллера? Да, однако, в этом случае должен быть использован пульт дистанционного управления.

Схемы подключения

Как подобрать блок питания для светодиодной ленты?

Как подобрать блок питания для светодиодной ленты?

Светодиодная лента питается низким выпрямленным и стабилизированным напряжением и не может быть подключена напрямую к сети 220В (это выведет её из строя), поэтому необходим блок питания. Но и они бывают разные, и возникает вопрос: какой нужен блок питания? Ответим на него в данной статье.

Блок питания должен подбираться в зависимости от параметров устанавливаемой светодиодной ленты, а именно: напряжения питания и мощности, а также от места установки.

Выходное напряжение блока питания

Светодиодные ленты чаще всего питаются напряжением 12, 24 или 36 вольт и выходное напряжение блока питания должно соответствовать напряжению питания ленты.

Расчет мощности блока питания

Остановимся подробнее на вопросе как рассчитать мощность блока питания. Для этого нужно знать мощность, потребляемую светодиодной лентой. Приведем таблицу мощности наиболее распространенных светодиодных лент.

Тип ленты

Напряжение (В)

Количество светодиодов на метр

Мощность на метр (Вт)

RT-5000 3528

12

60

4,8

RT-5000 2x 3528

12, 24, 36

120

9,6

RT-5000 2×2 3528

24, 36

240

19,6

RT-5000 5060

12

30

7,2

RT-5000 2x 5060

12, 24, 36

60

14,4

RT-5000 2×2 5060

24, 36

120

32

ULTRA-5000 5630

12

30

16

ULTRA-5000 2Х 5630

24

60

30

RS-5000 335 бок. свеч.

12

60

4,8

RS-5000 2x 335 бок.свеч.

12, 24

120

8,4

Чтобы рассчитать мощность блока питания необходимо умножить длину подключаемой ленты на мощность, потребляемую одним метром. Необходимо учитывать, что блок питания должен иметь запас по мощности, поэтому получившийся результат нужно увеличить на 10-25%. Получается следующая формула:

длина (м)  Х  мощность (Вт на 1м)  Х  25%

Рассчитаем мощность блока питания на примере светодиодной ленты RT-5000 2x 5060 при подключении 15 метров ленты. Один метр такой ленты потребляет 14,4 Вт, катушка из 5 метров – 72 Вт, а 15 метров – 216 Вт.

14,4 Вт х 15 м = 216 Вт

К получившемуся результату прибавим 25%.

 216 х 1.25 = 270 Вт

Таким образом, для 15 метров ленты RT-5000 2x 5060 нужен блок питания мощностью 270 Вт. Но т.к. блоков питания с именно такой  мощностью нет, то выбираем блок с ближайшей большей мощностью, например, 300 Вт.

Либо можно пойти другим путем и использовать для каждого отдельного отрезка ленты свой блок питания, например, для каждой катушки по 5 метров.

14,4 х 5 м = 72 Вт; 72 х 1.25 = 90 Вт

Соответственно, для 3 отрезков светодиодной ленты нужны 3 блока питания по 100 Вт.

При подключении светодиодной ленты важно помнить и про влияние соединительного кабеля между блоком питания и лентой – необходимо правильно подобрать его сечение. Оно зависит от напряжения питания, мощности ленты и длины провода. Если выбрать провод слишком маленького сечения, на нём может упасть часть питающего напряжения и до ленты дойдёт уже не 12 или 24 вольта, а меньше. В результате лента будет светить слабее и возможно неравномерное свечение. Особенно чувствительна к напряжению питания, а соответственно и сечению кабеля, цветная лента. При понижении напряжения питания спектр её свечения смещается в красную область. Для расчета оптимального сечения провода можно воспользоваться удобным калькулятором на нашем сайте.

Герметичность (влагозащищенность) блока питания

Выбор блока питания зависит, в том числе, и от места его размещения. Блоки питания могут быть негерметичными – в защитном кожухе, либо герметичными – в пластиковом или металлическом корпусе. Для сухих и непыльных помещений и конструкций подойдут блоки питания в защитном кожухе.

А для пыльных, грязных и влажных помещений и для размещения на улице подойдут только герметичные блоки питания.

Но блоки питания в защитном кожухе отличаются от герметичных не только влагозащищенностью. Герметичные блоки гораздо компактнее, благодаря чему их можно располагать в ограниченных пространствах, например, нишах. Блоки питания в защитном кожухе не рекомендуется устанавливать в закрытые и плохо вентилируемые помещения, т.к. рассчитаны на охлаждение воздухом, герметичные же блоки питания могут работать и при более высоких температурах. Блоки питания в защитном кожухе рассчитаны на постоянную нагрузку, поэтому при диммировании (изменении яркости) и изменении цветов свечения светодиодной ленты обычно появляется неприятный писк. Поэтому в жилых помещениях рекомендуется устанавливать герметичные блоки питания. Преимуществом блоков питания в защитном кожухе по сравнению с герметичными является их большая мощность и меньшая стоимость. Но следует учесть, что для охлаждения негерметичных блоков питания мощностью более 200 Вт используется встроенный вентилятор, который при работе создаёт дополнительный шум.

В рассмотренном нами ранее примере нам необходимо было использовать блок питания мощностью 300 Вт. Дешевле в таком случае применить один блок питания в защитном кожухе соответствующей мощности. Но если вместо одного открытого использовать два герметичных блока питания мощностью по 150 Вт или 3 блока по 100 Вт, мы можем избавиться от неприятных призвуков при работе системы подсветки.  Кроме этого в такой системе зачастую проще расположить блоки питания в нишах, т.к. меньшие по мощности блоки имеют меньшие габаритные размеры.

При подборе блоков питания часто совершают ошибку, предполагая, что мощность блоков питания можно наращивать параллельным соединением. Стабилизированные блоки питания, которые не имеют специальной дополнительной функции объединения, соединять параллельно ни в коем случае нельзя. Связано это с тем, что напряжение на выходе двух или более соединяемых блоках питания хоть и очень близко, но никогда не бывает абсолютно одинаковым. При параллельном соединении схема стабилизации напряжения каждого из блоков начнёт «перетягивать» в свою сторону. В результате будет происходить дополнительный нагрев блоков и через некоторое время они выйдут из строя. Иногда при таком соединении блоки питания даже не могут нормально включиться в работу, в результате чего получаем моргающую ленту.

Но, несмотря на это, при использовании 24-х вольтовой ленты всё же существует возможность объединения двух блоков питания для увеличения мощности. При этом используются два блока питания с выходным напряжением 12 вольт и их выходы соединяются последовательно. При таком соединении максимальный ток, которые могут выдать блоки питания остается прежним, а напряжение и, соответственно мощность, удваиваются.

Использованию блоки питания таким образом следует только в крайних случаях, т.к. в некоторых моделях блоков иногда возникают проблемы при диммировании ленты – может появиться слегка заметное мерцание.


Как подключить светодиодную ленту

Первая модель

Модель SMD 3528 – одна из самых популярных лент, которые сегодня широко используются в самых разнообразных областях. Устройство такой ленты простое и она легко подключается к блоку питания или контроллеру.
Устройство SMD (SLW) 3528 предполагает размещение в одном метре ленты 30 светодиодов. Они располагаются с интервалом в 33 мм. Схема такого устройства показана ниже.

Схема

Каждый светодиод обладает яркостью в 5 Люменов при белом свечении. В результате яркость одного метра SMD 3528 составит 150 Люменов.
Светодиодная лента SMD 3528 может быть дополнительно защищена от негативного воздействия влаги специальным слоем силикона. С такой модификацией она может быть установлена в такие места, как на потолке в ванной комнате или кухне. При этом ее можно использовать даже в воде, например, для подсветки бассейнов.

Стоит отметить, что места разреза у влагозащищенных моделей SMD 3528 также снабжены силиконовой защитой.
В продаже имеется лента SMD (SLW) 3528 у которой на один метр приходится 60 светодиодов. В этом случае устройство имеет интервал между диодами в 17 мм. Следовательно, такая продукция характеризуется яркостью в два раза большей, чем предыдущий вариант.
Устройство данного типа состоит из следующих частей (схема приведена ниже):

  • металлическая подложка;
  • 3 провода, которые проходят внутри этой подложки. Из этих проводов один – общий минус»-«, второй – общий плюс «+» и третий – перемычка между светодиодами, входящих в состав блока.

Каждый блок содержит три светодиода. Такое устройство обусловлено напряжением питания. При напряжении в 12 вольт на три последовательных соединенных светодиода приходится 4 вольта. Это является номинальным напряжением. Поэтому нарезка ленты происходит блочно – каждые три светодиода.

Коммутация RGB-ленты и её нюансы

RGB – многоцветная светодиодная лента, включает в себя чипы трёх оттенков. Они способны светиться красным, зелёным и синим цветом. Именно эти три цвета, как известно, и являются основой всех семи оттенков радуги.

ФОТО: vid-stroy.ruRGB-ленты позволяют создать особую атмосферу

Попробуем понять, какие нюансы имеет подключение RGB-ленты к контроллеру и сети.

Пошаговая инструкция подключения RGB-ленты

Для удобства читателя, рассмотрим варианты коммутации в табличной форме.

Иллюстрация Описание действия
Первая схема – самое простое подключение, где лишь одна RGB-лента длиной не более пяти метров. Как можно увидеть, здесь (в отличие от монохромной) уже 4 контакта – командный (плюсовой) и 3 идущих на различные цвета светодиодов
Собранная схема будет выглядеть так. Чётко видны контакты, к которым производится подключение
Как видно из маркировки, контроллер способен выдерживать до 144 Вт нагрузки. А значит, можно подключить дополнительные ленты, скоммутировав их параллельно
И всё же, во избежание излишней нагрузки, при монтаже дополнительных полос лучше использовать специальные устройства, называемые усилителями
Вот пример схемы, с включённым в неё усилителем. По сути, здесь нет особых сложностей, и собрать её сможет даже школьник
Дополнительное облегчение работы контроллера обеспечит дублирование усилителей на каждую из светодиодных лент. Главное здесь – не переусердствовать. Не стоит забывать про блок питания и его выходную мощность
Если же блок питания слабоват, его также можно продублировать, обойдясь при этом одним контроллером. Это позволит подключить большее количество светодиодных лент, которые будут управляться с одного пульта ДУ

Подробнее мастер-класс по подключению RGB-ленты можно посмотреть в этом видео.

Выбор производительности адаптеров

В описании каждой ленты есть технические данные. Там обязательно указывается напряжение, которое необходимо подать (12 или 24 В) и потребляемый ток. Вот только ток обычно указывают на 1 метр ленты. Если вы подключать будете 5 метров, соответственно, надо будет умножить эту цифру на 5. Если будете подключать к этому блоку питания 10 метров, умножаете на 10, и т.д.

Если вы пока прикидываете, во сколько вам обойдется подсветка и ленты пока нет или вы еще не выбрали, можно воспользоваться усредненными данными. Потребление тока монохромными лентами самого распространенного типа приведены в таблице. Их можно брать для примера.

Потребляемый светодиодными лентами SMD3528 и SMD5050 ток в зависимости от количества светодиодов на одном метре длины

Полученная цифра — минимальное значение силы тока, которое должен выдавать искомый блок питания. Но постоянная работа на пределе возможностей очень сокращает срок службы электротехнических изделий. Потому, к найденной цифре добавляем 20-25% запаса (умножаем на 1,2 или на 1,25), полученную цифру округляем в большую сторону до целого. Это и будет тот ток, который должен выдавать адаптер.

Чтобы было понятнее, приведем пример. Пусть метр ленты потребляет 0,8 А, подключать к адаптеру будем 18 метров. Ищем суммарный потребляемый ток: 0,8 А * 18 = 14,4 А. Добавляем запас: 14,4 А * 1,2 = 17,28 А. Итак, искать будем адаптер, который будет выдавать не менее 17 Ампер.

В случае с цветными RGB светодиодными лентами, к найденной цифре добавляется ток, который необходим контроллеру (диммеру) и усилителям (если они питаются от этого источника). Эти данные есть в техническом описании устройств.

Маркировка изделий

Разбираясь в схеме подключения светодиодной ленты, необходимо понимать, что означает маркировка разных моделей. От этого зависит правильность выполнения монтажа и эксплуатации.

Номер обозначения в маркировке (цифры или буквы) Обозначение Расшифровка
1 – тип источника света LED Светодиод
2 – оттенок свечения R Красный
G Зеленый
B Синий (голубой)
RGB Цветной
CW Белый (ярко-белый)
3 – тип выводов у чипа SMD Чип без выводов, монтируется непосредственно на печатную плату
4 – геометрические размеры корпуса диода 2835, 5050, Указываются длина и ширина корпуса в десятых долях миллиметра, маркировка 2835 означает размер 2,8х3,5 мм
5 – число диодов на 1 погонный метр ленты 30…240 Указывается в штуках
6, 7, 8 IP20…IP68 Степень защищенности светодиодов от внешних воздействий, для негерметичных лент не указывается

Защищенность ленты определяется стандартно, как и для других электроприборов. Первая цифра после обозначения IP означает защищенность от попадания твердых частиц (в том числе пыли), вторая – от попадания влаги.

Степени защиты светодиодной ленты

Дополнительно может указываться температура свечения диодов (в градусах Кельвина). Чем выше температура, тем холоднее свечение.

Есть и другие типы маркировки.

Лучше разобраться в плотности размещения диодов на гибкой полосе и понять, какое отношение размеры корпуса элементов имеют к использованию ленты, поможет таблица. Количество светящихся деталей указано на погонный метр.

От количества диодов зависит также потребление лентой электроэнергии. Этот параметр необходимо учитывать при подборе блока питания для осветительного прибора.

При подключении большей длины ленты или нескольких лент одновременно, потребляемую мощность необходимо пересчитывать, принимая коэффициент запаса 1,1…1,3.

Этапы монтажа

Схема подключения нескольких светодиодных лент

Работа начинается с отрезания полос нужной длины, необходимо следить, чтобы разрез проходил по специальным меткам. Соединение участков ленты может проводиться двумя способами: с использованием специальных LED коннекторов или спайкой. Собрать цепь, применяя коннекторы можно достаточно быстро и просто, достаточно положить ленту на контактную площадку и захлопнуть крышку. Этот механический способ не требует никаких навыков, но стоимость детали довольно высока, если требуется несколько соединений, то это существенно увеличит стоимость освещения.

Блок питания малой мощности

Самый простой блок питания имеет две клеммы, одна из них плюс вторая – минус, при соединении с контроллером важно их не спутать, иначе устройство выйдет из строя. Собрав всю схему, ее подключают к сети через вход блока питания

Если светодиодная лента функционирует правильно, ее можно закреплять в выбранном месте.

Если необходимо срастить концы ленты без коннектора, используется паяльник небольшой мощности. На контактные площадки соединяемых дорожек наносится слой припоя, при этом с основания ленты необходимо снять защитную пленку. Далее, две части накладываются одна на другую и прогреваются паяльником, пока не расславится припой.

Усилитель для светодиодной ленты

При необходимости подключения нескольких цветных лент, устанавливается усилитель. Этот прибор размещается за первой светодиодной полосой, а к нему подключается вторая. В такой схеме используется один контроллер и два блока питания. Одноцветная светодиодная лента имеет всего два провода для соединения с блоком питания: красный означает плюс, а синий – минус.

Пайка светодиодной ленты

Соединение выполняется механическим способом или спаиванием. Для этого концы проводов зачищаются от изоляции и залуживаются. На контактные части ленты также наносится слой припоя. Приложив коны проводов к контактам, их поочередно касаются паяльником. Несмотря на низкое напряжение, оголенные концы стоит обернуть изоляционной лентой. В схему между лентой и блоком питания можно установить диммер, чтобы регулировать световой поток.

Последние модели светодиодных лент предлагаются с полным комплектом всего необходимого для подключения – блок питания, имеющий защиту от ошибочного подключения полярности, и контроллер.

Частые ошибки при подключении

Несмотря на простоту вышеприведенных работ, в ходе подключения часто допускают ошибки, способные свести на нет все ваши усилия

Поэтому стоит заострить на них внимание:

  • Подключение выполняется в строгой последовательности – блок питания – коннектор – RGB лента – (усилитель) – RGB лента.
  • При отклеивании пленки на бюджетных моделях часто оголяются контакты заводской пайки, которые при монтаже на проводящую поверхность могут сгореть от токов нагрузки;
  • При совмещении между собой нескольких участков ленты их соединение должно производиться с помощью специальных коннекторов или пайки, но, ни в коем разе не скрутками;
  • Сечение проводов для соединения следует выбирать в соответствии с величиной нагрузки, иначе они могут перегореть;
  • Мощность БП нельзя выбирать впритык, обязательно нужно обеспечивать запас;
  • Светодиодные ленты большой мощности должны обязательно устанавливаться с устройством теплоотвода;
  • Последовательное подключение более 5м RGB ленты должно производиться только через усилитель или от отдельного БП и контроллера.

Плюсы и минусы светодиодной ленты

Данный источник света имеет массу достоинств и преимуществ перед своими собратьями:

  1. Может работать от разного напряжения, экономно расходуя электроэнергию.
  2. Светодиодная лента с пультом позволяет регулировать освещение, не вставая с дивана.
  3. Продолжительный период эксплуатации – 30 тыс. ч.
  4. Различная цветовая гамма, возможность сочетать оттенки.
  5. Пожаробезопасность. Если лампа накаливания нагревается до 100°С, то температура светодиодной ленты не превышает 50°С.
  6. Небольшие размеры, наличие клеящего слоя и гибкость, открывающие широкие возможности для дизайна.
  7. Экологичность. В ленте отсутствуют вредные и токсичные вещества.
  8. Простая схема установки.
  9. Максимальная мощность излучаемого потока.

Из минусов можно отметить:

  1. Высокую стоимость изделия.
  2. Светодиодная лента «сильна» лишь своей продолжительностью, а каждый диод по отдельности светит очень тускло.
  3. Монтаж сопряжен с применением усилителей, трансформаторов и выпрямителей.
  4. Необходимость использования блока питания, поиск подходящего для него места.

Подключение светодиодной ленты к сети 220в схема

После выбора источника питания, нужно произвести подключение светодиодной ленты к этому источнику.

1) Схема один блок питания — одна лента стандартной длины

Обычно, стандартная светодиодная лента продаётся намотанной на катушку по 5 метров. На её внешнем конце присоединены короткие провода для подключения. Если проводов нет, то их необходимо припаять самостоятельно. Для этого, берём многожильные провода разных цветов (красный — «+», чёрный — «-«), отмеряем их по длине, так, чтобы они могли достать до блока питания и зачищаем их с двух сторон.

С помощью канифоли и олова лудим провода и припаиваем их к дорожкам ленты. Эту процедуру необходимо производить маломощным паяльником и как можно быстрее, чтобы повышенной температурой не повредить светодиоды.

Желательно, на свободные концы проводов установить наконечники НШВИ. С их помощью можно добиться более качественного контакта с клеммами в блоке питания. Здесь стоит учитывать, что для обжатия провода в наконечнике необходим специальный инструмент, который используют электромонтажники.

Места пайки необходимо качественно заизолировать с помощью термоусадочной трубки. Далее, светодиодную ленту необходимо подключить к блоку питания.

2) Схема с одним блоком питания и двумя лентами (мощность блока рассчитана на такую нагрузку).

Рассмотрим следующий вариант: вам необходимо установить и подключить светодиодную ленту длиной 8 метров. Цельный 8-ми метровый кусок найти очень сложно, т.к. стандартный размер составляет всего 5 метров.

В этом случае остаётся один единственный выход — один кусок оставить 5 метров, а от второго отрезать 3 метра и соединить их. Для этого необходимо найти линию, по которой обычными ножницами разрезать ленту. Далее, проводами с помощью пайки нужно замкнуть разорванную цепь (эта технология была приведена выше).

После того как провода будут припаяны и оба куска светодиодной ленты будут готовы можно приступать к подключению.

Существуют варианты, когда к одному блоку питания необходимо подсоединить большое количество светодиодных лент, которые находятся от него на разном расстоянии (например, подсветка витрины магазина или одновременное освещение нескольких картинок, висящих на разном расстоянии).

Для этого не обязательно к блоку питания тянуть провода от каждой участка. Можно проложить одну главную магистраль и уже непосредственно к ней подсоединять светодиодные ленты.

Ошибки при подключении светодиодной ленты

В статье было рассмотрено, как подключить стандартную светодиодную ленту в сеть (обычно она бывает длиной 5 метров). Зачастую же, их необходимо подключить две и более. Здесь, большинство людей совершают главную ошибку, они просто соединяют напрямую два конца ленты и получается, как бы одна, 10-ти метровая. Это получается не правильная схема подключения и так делать категорически нельзя.

Проблема кроется в том, что схема подключения светодиодной ленты была выбрана не правильно, и провода, соединяющие диоды, очень тонкого сечения, которые рассчитаны исключительно на одно изделие. Соединяя несколько лент последовательно, значительно увеличивается сопротивление.

Это приводит к тому, что вторая и последующие части будут гореть гораздо тускнее. Кроме этого, через первую подключённую ленту будет протекать значительно увеличенный от номинального ток, следовательно, увеличится теплообмен и светодиоды будут быстрее выходить из строя.

Как уже не однократно доказано, такое соединение уменьшает срок службы ленты в разы. Поэтому, старайтесь использовать правильную схему подключения.

Что такое светодиодная лента?

Речь идет об источнике света, который имеет вид этакого гибкого шнура, который в народе называют «кишкой». Лента из светодиодов может излучать монохромное свечение, а может мигать всеми цветами радуги, переливаясь, меняя один оттенок на другой, создавая эффект «бегущей волны» и так далее. Светодиодная лента является сравнительно новым источником света, но уже успевшим заслужить популярность у пользователей. С ее помощью можно решать самые разные задачи, тем более что энергии она потребляет совсем немного.

Конструкция светодиодной ленты

Внутри пластиковой трубки находится гибкая печатная плата, покрытая светодиодами. Они расположены на определенном расстоянии друг от друга. Ширина ленты варьируется от 8-ми до 20-ти мм, а толщина не превышает 3-х мм. Светодиодный модуль имеет и электрическую схему с резисторами, необходимыми для ограничения силы тока. Работает этот источник света от постоянного тока напряжением в 12 В. Реже эта величина составляет 24 В. Подключается лента к электричеству через блок питания.

Как работает светодиодная лента?

На яркость излучаемого света влияет не только тип установленных светодиодов, но и их количество. LED ленты определяет цвет излучения – синий, красный или зеленый, а вот число светодиодов, установленных на один метр ленты – силу светового потока. Классический вариант с напряжением тока 12 В имеет от 30 до 120 светоизлучающих диодов. При питающем напряжении в 24 В это число может возрастать до 240 шт., расположенных на плате в два ряда. Чем больше источников света сконцентрировано на одном метре ленты, тем более мощный требуется блок питания.

Кроме того, большая часть лент ограничены по длине, поэтому проекты с большой протяженностью этого источника света могут потребовать использования параллельной схемы подключения. В этом случае внимания заслуживает и сечение провода, которое должно быть тем больше, чем дальше блок питания для светодиодной ленты. Для расчета мощности блока питания используются показатели номинальной мощности ленты, продолжительность подключаемых участков и коэффициент запаса, равный 1,15.

Управление светодиодной лентой

Для управления светодиодной лентой используются электронные устройства – диммеры или светорегуляторы. Они различаются по типу регулирования яркости:

  • поворотное механическое управляющее устройство;
  • кнопочный регулятор;
  • сенсорный выключатель для светодиодной ленты;
  • дистанционное управление с пультом;
  • электронное управление по каналу Wi-Fi.

Все эти управляющие устройства различаются по принципу работы. Одни регулируют силу тока, а другие функционируют на основе ШИМ – широтно-импульсной модуляции. Последние отличаются компактностью и пользуются гораздо большей популярностью среди пользователей. Многоцветная система может потребовать двух- и трехканальных диммеров, управляемых через пульт.

Светодиодная лента на кухне

Отдельная тема для обсуждения, это размещение светодиодных лент на кухне.

В этом случае способ подключения зависит от типа свечения устройства и места его расположения.

Условиями, обеспечивающими безаварийную и успешную эксплуатацию светодиодных лент на кухне, являются:

  • подключение к электрической сети кухонного пространства посредством установки стабилизатора напряжения, обеспечивающего преобразование переменного напряжения 220 Вольт частотой 50 Гц, в постоянное – 12 Вольт.
  • использование электронных устройств (контроллеров), при использовании светодиодных лент RGB – свечения.
  • мощность стабилизатора напряжения и используемых устройств управления, должны соответствовать мощности подключаемых к ним светодиодных лент.

Светодиодные ленты, это современное светотехническое устройства, которые широко используется в системах местного освещения и в качестве подсветки различных элементов строительных конструкций, архитектурных форм и элементов дизайна.

Благодаря простоте выполнения монтажных работ, смонтировать такой источник света под силу человеку, не обладающему специальными навыками и знаниями.

Где использовать светодиодные ленты?

Вариантов применения такого источника света масса. Один из самых популярных – дизайн интерьера. Любую слабо освещенную зону можно осветить этим прибором, причем выбрать подходящее место, где свет не будет бить прямо в глаза. Светодиодная лента в интерьере незаменима в комнатах с низкими потолками, где нет возможности установить точечные светильники. Ленты со светодиодами активно используют в дизайне экстерьера – украшения фонтанов, бассейнов, фасадов домов, различных архитектурных элементов. Рекламная подсветка – еще одна область ее применения, как и автомобильный декор.

Разновидности светодиодных лент

Влагозащищенная светодиодная лента

Осветительные ленты изготавливаются из полосы диэлектрического материала, на которой через одинаковые промежутки закреплены излучающие свет диоды. На основание ленты нанесены специальные дорожки, по которым проходит электрический ток. Чтобы ограничить силу тока в схему включают резисторы. Ширина осветительного прибора меняется от 8 до 20 мм, толщина составляет всего 3 мм. От количества светодиодов на 1 метре ленты зависит степень освещения, оно может отличаться в десятки раз – 30–240 штук. Размер каждого диода указывается в маркировке ленты, чем он больше, тем интенсивней его световой поток. В мощных приборах источники освещения располагаются в несколько рядов. Длина стандартной полосы составляет 5 метров, в продажу она поступает на бобинах. Места разрезания обозначены на подложке, разделять ленту можно исключительно по этим линиям.

Разрезание светодиодной ленты

Основная классификация светодиодных лент происходит по цвету, испускаемого свечения:

  1. SMD – монохромная цветопередача (белый, синий, зеленый, красный). Белый вариант свечения подразделяют на теплый, умеренный и холодный.
  2. RGB – светодиодная лента, дающая освещение любого цвета. Внутри ее корпуса помещают три диода, обозначенных в названии цветов – красный, зеленый и синий. Их комбинация, создаваемая работой контроллера, дает любое свечение. Стоимость такой конструкции в три раза выше, чем SMD ленты.

Осветительные приборы выпускаются открытыми, предназначенными для внутренней установки, и влагозащищенными, рассчитанными для использования на улице и в воде, класс защиты – IP. Для удобства крепления некоторые полосы светодиодов оснащают самоклеящейся пленкой.

Выбор блока питания

Блок питания

Для работы светодиодной ленты необходим источник постоянного тока, поэтому подключение в общую сеть исключается. Необходимо установить прибор, преобразующий переменный ток в постоянный, с напряжением в 12 или 24 вольт. Чтобы правильно подобрать блок питания, необходимо рассчитать его мощность. Для вычисления берется значение мощности 1 метра ленты, общий метраж используемого осветительного прибора и коэффициент запаса. Например, SMD 3014 длиной в 6 метров – 24×6×1,15 = 165,6 Вт – значение мощности для блока питания. Рабочее напряжение ленты указывает производитель.

При использовании нескольких лент, можно сделать общий блок питания, но из-за высокой мощности такой прибор будет иметь значительные размеры и возникнет сложность с его скрытым размещением. Удобнее для каждой осветительной полосы подобрать отдельный источник питания. Думая, как подключить светодиодную ленту к блоку питания, выбирайте параллельную схему. Если подключить ленту последовательно, то удаленные диоды получат меньше всех напряжения и будут тусклыми.

Контроллер для светодиодной ленты

Подключение RGB ленты требует включения в схему контроллера. Если выполнить подключение напрямую к блоку питания, лента будет светиться, но цвет не будет меняться. Для подключения имеется четыре провода, а на контроллере клеммы с обозначением цветов:

  • B – синий.
  • G – зеленый.
  • R – красный.

Для четвертого провода клемма обозначена числом напряжения – 12 или 24 V. После соединения со светодиодной лентой контроллер подключается к блоку питания.

Схемы подключения

В зависимости от длины RGB ленты, используется различное оборудование и меняется порядок его включения. Для лучшего понимания принципа построения электрической схемы вы можете ознакомиться с уже готовыми вариантами для их реализации в собственных проектах.

С усилителем

Следует отметить, что усилитель не влияет на яркость свечения, поэтому применять его для RGB ленты длиной до 5 м смысла не имеет. Установка усилителя обоснована лишь в тех ситуациях, когда общая длина превышает 5 м. В зависимости от мощности участков усилитель может питаться от того же блока питания, что и контроллер или от отдельного.

Рис. 7: схема с одним блоком питания Рис. 8: схема с двумя блоками питания

На этой схеме осуществляется параллельное подключение блоков питания к объединенным через усилитель RGB лентам.

Без усилителя

В случае, если есть необходимость подключения полосы длиной более 5 м их можно запитать и без использования усилителя. Но при этом необходимо для каждого участка длиной до 5 м установить и отдельный блок питания, и контроллер.

Рис. 9: питание ленты без усилителя

Посмотрите на рисунок 9, данная схема имеет раздельное электроснабжение на каждую RGB ленту, за счет чего обеспечивается автономия для каждой из них. Но к недостаткам данной схемы относится управление цветовой гаммой и работой подсветки отдельным пультом для каждого участка.

С контроллером

Наиболее простая схема питания RGB ленты – с одним блоком питания и одним контроллером.

Рис. 10: схема питания с контроллером

Посмотрите на рисунок 10 – это наиболее простой вариант, позволяющий подключить RGB ленту с полным рабочим функционалом. Единственный ее недостаток – так можно запитать только полосу до 5 м.

Без контроллера

Следует оговориться, что RGB лента без контроллера не может полноценно функционировать, так как без этого устройства невозможно переключать цвета. Но, как временный вариант, на период замены вышедшего со строя контроллера, эту схему подключения можно использовать.

Рис. 11. Схема питания без контроллера

Посмотрите на рисунок 11, вам необходимо подключить общий провод от ленты к плюсовой клемме блока питания, а цветные провода спаять вместе параллельным соединением и подключить к минусовой клемме блока. Но вся RGB полоса будет гореть только одним цветом.

Разновидности коннекторов по способу фиксации

По способу фиксации ленты и обеспечению электрического контакта различают три разновидности соединителей:

  • Со сдвижными зажимами. Для соединения необходимо просто выдвинуть маленький черный фиксатор, вставить отрезок ленты в щель и задвинуть фиксатор обратно. Преимуществом данной разновидности коннекторов является их небольшая толщина (по сравнению с другими видами). Основной недостаток такого соединения – невозможность визуального контроля совпадения контактов коннектора и токопроводящих «пятачков» отрезка ленты.
  • С боковыми прижимными защелками. Самый распространенный вид коннекторов. Сначала отщелкиваем защитную крышку. Затем заводим отрезок ленты в пазы соединителя так, чтобы медные контакты ленты попали под клеммы коннектора, и защелкиваем фиксирующую крышку.

Прокалывающие. Контакты таких соединителей выполнены в виде острых зубцов. Достаточно положить ленту поверх них и плотно зафиксировать крышку с помощью плоскогубцев. В момент, когда зубцы коннектора прокалывают токопроводящие медные полоски ленты, происходит электрический контакт. Подобная фиксация является самой надежной, но при этом и самой дорогостоящей.

Важно! Для первых двух видов коннекторов перед стыковкой отрезков ленты необходимо тщательно зачистить контактные «пятачки» от изоляционного лака, для третьей разновидности этого не требуется

Важный момент

Независимо от того, какому из вариантов подключения будет отдано предпочтение, перед сборкой обязательно следует учитывать длину светодиодной ленты, которую можно безопасно использовать, не перегрузив источник питания.

Наибольшая нагрузка, с которой может справиться стандартный USB контроллер, составляет 5В, 500 мА (в геймерских компьютерах и ноутбуках 1А). В пересчёте на 12В это означает, что ток нагрузки не должен превышать 200 мА. Таким образом, к USB порту ПК допускается подсоединение светодиодной ленты типа SMD 3528-60 шт/м – 0,5 м, SMD 5050-60 шт/м – 0,15 м, SMD 3014-60 шт/м – 0,3 м.

Компьютерный БП обладает намного большей мощностью, которая указана в технических характеристиках на его корпусе. По выходу +12В блок питания на 250 Вт способен выдать в нагрузку 8 А, а на 650 Вт – 18 А. Поэтому к компьютеру, на котором нет «тяжёлых» видеоигр, можно смело подключать несколько метров светодиодной ленты, например, SMD 3528-60 шт/м с током потребления 0,4 А на метр.

Технические параметры дешёвых светодиодных лент могут отличаться от данных, указанных на упаковке. Поэтому в момент пробного подключения рекомендуется самостоятельно измерить ток потребления с помощью мультиметра. После окончательной сборки компьютерной подсветки, необходимо тщательно проверить всю конструкцию, убедиться в надёжности соединений и отсутствии замыканий в проводах. Только так можно избежать выхода из строя дорогостоящих деталей системного блока.

Как подключить RGB LED ленту к контроллеру и блоку питания

Монохромные светодиодные ленты, светящиеся только красным — R, зеленым — G, синим — B или белым — CW цветом, как правило, подключаются непосредственно к источнику постоянного тока напряжением 12 В или 24 В. RGB светодиодную ленту, как и монохромные, тоже можно подключить к блоку питания постоянного тока, соединив выводы R, G и B между собой.

Но в таком случае будет упущена возможность реализации цветовых эффектов освещения, ради которых лента и была создана. Поэтому при установке цветных светодиодных лент, в разрыв цепи между блоком питания и лентой обычно устанавливают электронный контроллер. Он позволяет в автоматическом режиме изменять цвет и яркость свечения ленты в динамическом режиме по заданной с пульта дистанционного управления программе.

На фотографии изображена электрическая схема подключения RGB светодиодной ленты к сети 220 В. Блок питания (адаптер) преобразует переменное напряжение 220 В в напряжение постоянного тока 12 В, которое по двум проводам с соблюдением полярности подается на RGB контроллер. К контроллеру посредством четырех проводов в соответствии с маркировкой подключается светодиодная лента. Для удобства монтажа и ремонта светодиодного освещения узлы между собой соединяются с помощью разъемов.

Электрическая схема LED RGB светодиода SMD-5050

Для подключения, а тем более ремонта RGB светодиодной ленты на профессиональном уровне, необходимо представлять, как она устроена, и знать электрическую схему и распиновку применяемых в лентах светодиодов. На фотографии ниже представлен фрагмент RGB светодиодной ленты с нанесенной схемой распайки кристаллов светодиодов.

Как видно на схеме, кристаллы в светодиоде электрически не связаны между собой. Три разноцветных кристалла в одном корпусе светодиода образуют триаду. Благодаря такой конструкции, управляя яркостью свечения каждого кристалла индивидуально можно получить бесконечное количество цветов свечения светодиода. На таком принципе управления цветом построены дисплеи сотовых телефонов, навигаторов, фотоаппаратов, компьютерных мониторов, телевизоров и многих других изделий.

Технические характеристики светодиода SMD-5050 приведены на странице сайта «Справочник по SMD светодиодам».

Электрическая схема LED RGB ленты на светодиодах SMD-5050

Разобравшись с устройством светодиода легко разобраться и с устройством светодиодной ленты. В верхней части картинки фотография работоспособного отрезка LED RGB ленты, а в нижней его электрическая схема.

Как видно из схемы, одноименные контактные площадки светодиодной ленты, находящиеся с ее правой и левой стороны электрически соединены между собой напрямую. Таким образом, обеспечивается возможность подачи питающего напряжения на ленту с любого конца и на следующий отрезок ленты при ее наращивании.

Кристаллы светодиодов VD1, VD2 и VD3 одинакового цвета свечения соединены последовательно. Для ограничения тока в каждой из цветовых цепей установлены токоограничивающие резисторы. Два из них номиналом 150 Ом, а один 300 Ом, в цепи кристаллов красного цвета. Резистор большего номинала установлен для выравнивания яркости всех цветов с учетом интенсивности излучения кристаллом светодиода и не одинаковой цветовой чувствительности человеческого глаза к разным цветам.

Как разрезать светодиодную ленту на отрезки

Как Вы уже наверно поняли, RGB светодиодная лента любой длины (относиться и к монохромным лентам), состоит из коротких самостоятельных отрезков, представляющих собой законченное изделие. Достаточно подать на контактные площадки напряжение питания и лента будет излучать свет. Для получения отрезка ленты требуемой длины элементарные отрезки соединяют между собой в соответствии с буквенной маркировкой.

Обычно лента выпускается длиной пять метров. В случае необходимости ее можно укоротить, разрезав поперек по линии, нанесенной по центру контактных площадок между маркировкой, бывает, в этом месте дополнительно наносят символическое изображение ножниц. Иногда ленту приходится разрезать, чтобы установить под углом. В таком случае разрезанные одноименные контактные площадки соединяются между собой с помощью пайки отрезками провода.

Способы управления цветом свечения


RGB светодиодных лент

Есть два способа управления цветовым режимом работы RGB светодиодной ленты, с помощью трех выключателей или электронного устройства.

Принцип работы простейшего контроллера на выключателях

Рассмотрим принцип работы самого простого контроллера, на механических выключателях. В качестве выключателя для ручного управления свечением RGB ленты можно применить трех клавишный настенный выключатель, предназначенный для включения люстр и светильников в бытовую сеть 220 В. Электрическая схема подключения тогда будет иметь следующий вид.

Резисторы R1-R3 служат для ограничения тока и их можно устанавливать в любом месте цепи питания кристаллов одного цвета. По этой схеме можно подключать RGB ленты, рассчитанные на напряжение питания как 12 В, так и 24 В.

Как видно из схемы, плюсовой вывод блока питания подключается непосредственно к плюсовому выводу светодиодной ленты, который является общий для светодиодов всех цветов, а минусовой вывод подключается к R, G и B контактам ленты через выключатель. Коммутатором из трех выключателей можно получить семь цветов свечения ленты. Это самый простой, надежный и дешевый способ управления цветами свечения RGB ленты.

Принцип работы электронного контроллера

Для получения бесконечного количества цветов свечения RGB ленты и в автоматическом режиме динамическое изменение величины светового потока, вместо выключателей используют электрический блок, который называется RGB контроллер. Его включают в разрыв цепи между блоком питания и RGB лентой. Обычно в комплект контроллера входит пульт дистанционного управления, позволяющий на расстоянии управлять режимом его работы, и как следствие режимом свечения светодиодной ленты.

Так как для работы светодиодной ленты требуется, как правило, напряжение постоянного тока 12 В (реже 24 В), то для подключения ее к электросети переменного тока 220 В применяется блок питания или адаптер, преобразующий переменное напряжение в напряжение постоянного тока, которое через разъемное соединение подается на блок контроллера.

Рассмотрим принцип работы RGB контроллера на примере самого простого и широко применяемого контроллера модели LN-IR24. Он состоит из трех функциональных узлов – контроллера управления RGB, силовых ключей и микросхемы инфракрасного сенсора (ИК). Микросхема контроллера прошита на требуемый алгоритм работы светодиодной ленты. Управление микросхемой контроллера осуществляется сигналом, поступающим с микросхемы сенсора ИК. На ИК сенсор управляющий сигнал поступает при нажатии кнопок на пульте дистанционного управления.

Управление подачей питающего напряжения на светодиодную ленту осуществляется с помощью трех полевых транзисторов, работающих в ключевом режиме. При поступлении сигнала с микросхемы контроллера управления RGB на затвор транзистора, его переход сток-исток открывается, и через светодиоды начинает протекать ток, в результате чего они начинают излучать свет. Управление яркостью свечения светодиодов осуществляется за счет высокочастотного изменения ширины импульсов подаваемого питающего напряжения (широтно-импульсной модуляции).

Выбор блока питания и контроллера для RGB ленты

Блок питания для RGB светодиодной ленты, необходимо выбирать, исходя из напряжения ее питания и потребляемого тока. Наиболее популярны светодиодные ленты на напряжение постоянного тока 12 В. Ток потребления по цепям R, G и B можно узнать из этикетки или определить самостоятельно, воспользовавшись справочными данными на светодиоды, изложенными в таблице на странице сайта Справочная таблица параметров популярных SMD светодиодов. Принято мощность потребления ленты указывать на метр ее длины.

Рассмотрим на примере как определить мощность потребления RGB ленты неизвестного типа на напряжение питания 12 В. Например, нужно подобрать блок питания и контроллер для RGB ленты длиной 5 м. Первое что необходимо сделать, определить тип RGB светодиодов установленных на ленте. Для этого достаточно измерять размер боковых сторон светодиода. Допустим, получилось 5 мм×5 мм. По таблице определяем, что такой размер имеет светодиод типа LED-RGB-SMD5050. Далее нужно подсчитать количество корпусов светодиодов на метре длины. Допустим, получилось 30 штук.

Один кристалл светодиода потребляет ток 0,02 А, в одном корпусе размещено три кристалла, следовательно суммарный ток потребления одного светодиода составит 0,06 А. На одном метре длины 30 светодиодов, умножаем ток на количество 0,06 А×30=1,8 А. Но диоды включены по три последовательно, значит, реальный ток потребления метра ленты будет в три раза меньше, то есть 0,6 А. Длина нашей ленты пять метров, следовательно, суммарный ток потребления составит 0,6 А×5 м=3 А.

Расчеты показали, что для питания RGB ленты длиной пять метров нужен блок питания или сетевой адаптер с выходным напряжением постоянного тока 12 В и током нагрузки не менее 3 А. Блок питания должен иметь запас по току, поэтому был выбран, адаптер модели АРО12-5075UV, рассчитанный на ток нагрузки до 5 А. При выборе блока питания нужно учесть, что выходной его разъем должен подходить к разъему RGB контроллера.

При выборе контроллера надо учесть, что ток потребления по отдельно взятому каналу R, G или B будет в три раза меньше. Следовательно, для нашего случая нужно брать контроллер, рассчитанный на напряжение 12 В и максимально допустимым током нагрузки на канал не менее 3 А/3=1 А.

Этим требованиям соответствует, например, RGB контроллер LN-IR24B. Он рассчитан на ток нагрузки до 2 А (можно подключить до 10 метров RGB ленты). Позволяет включать и выключать ленту, выбирать 16 статических цветов и 6 динамических режимов дистанционно, с расстояния до восьми метров, с помощью элегантного пульта ДУ. Питающее напряжение на контроллер подается с блока питания или сетевого адаптера с помощью коаксиального DC Jack. RGB-контроллер LN-IR24B имеет малый вес и габаритные размеры.

Внешний вид подготовленного по результатам расчета комплекта для освещения светодиодной лентой показан на фотографии. В комплект входит блок питания модели АРО12-5075UV, RGB контроллер LN-IR24B с пультом дистанционного управления и RGB светодиодная лента.

Если потребуется подключить несколько пятиметровых RGB лент, то потребуется более мощный контроллер, например, CT305R, позволяющий выдавать ток до 5 А на светодиоды одного цвета. Этим контроллером можно управлять не только с помощью пульта дистанционного управления, но и по сети с компьютера, превратив тем самым RGB освещение в цветомузыкальное сопровождение при прослушивании музыки.

Соединять последовательно светодиодные ленты длиной более пяти метров недопустимо, так как токоведущие дорожки самой ленты имеют малое сечение. Такое подключение приведет к снижению светового потока на участке ленты, превышающего длину пять метров. Если нужно подключить несколько пятиметровых светодиодных лент, то проводники каждой из них подключаются непосредственно к контроллеру.

В мощных моделях контроллеров для подключения внешних устройств используются клеммные колодки, в которых провода зажимаются с помощью винта. Рядом с клеммами обязательно нанесена маркировка. INPUT (IN) означает вход, к этим клеммам подключается внешний блок питания, с которого подается питающее напряжение для самого контроллера и светодиодных лент. Полярность обозначена дополнительными знаками «+» и «-». Несоблюдение полярности при подключении блока питания может вывести контроллер из строя.

Группа клемм для подключения RGB ленты обозначена надписью OUTPUT (OUT) и означает выход. Цвета обозначены буквами R (красный), G (зеленый), B (синий) и V+ (это общий провод любого другого цвета). От ленты обычно идут тоже цветные провода и достаточно просто присоединить их цвет в цвет.

При подключении светодиодных лент нужно применять провода достаточного сечения. Выбору сечения провода посвящена отдельная статья сайта «Выбор сечения провода».

Замечу, что к любому RGB контроллеру, соответствующему по току, можно с успехом подключить монохромную светодиодную ленту. Тогда появится возможность с помощью пульта дистанционного управления менять режим ее свечения – включать, выключать, менять яркость, устанавливать динамический режим изменения яркости.


Андрей 22.03.2021

Добрый день, Александр!
Мне нужно сделать RGB ленту длиной 25 метров от одного контроллера. Как лучше это сделать?
У меня пока один вариант, это параллельно подключить 2 ленты по 5 метров к контроллеру с блоком, а последующие 3 ленты по 5 метров присоединять последовательно к каждому из концов с применением усилителей RGB и подключенными к ним дополнительными блоками питания, но мне подсказали, что нужно устанавливать перед каждым новым отрезком (блоком питания) диод, что бы при выходе из строя одного из блоков другие не перегорели, приняв нагрузку на себя. Если этот вариант рабочий, то подскажите какой диод нужно ставить, просто я в этом не разбираюсь.
Лента 5050 30 светодиодов на метр.

Александр

Здравствуйте, Андрей!
Схема ваша рабочая, но я бы не стал подключать RGB усилители к концам лент, подключенных с контроллеру. При выходе из строя этих лент погаснут все к ним подключенные.
Целесообразнее усилители RGB подключать непосредственно к RGB выходу контроллера. Ток по этим проводам будет протекать меньше ампера и подойдут провода любого сечения.
Усилители можно запитать как от одного блока питания, так и от отдельного для каждого. Тут уже все зависит от расстояния между лентами, усилителями и контроллером.
Про диоды я не понял. Если выйдет из строя любой из блоков питания в системе, то это никоим образом не повлияет на другие блоки питания. Просто перестанет работать контроллер или усилитель RGB, запитанный от него и подключенная к нему лента перестанет светиться.
Вот если бы вы для надежности один контроллер или усилитель запитывали от двух блоков питания, соединив их выходы параллельно, то тогда действительно потребовались бы диоды для их развязки. Но все же светодиодная лента не военных объект и резервирование экономически не целесообразно. Тем более, что современная техника, при правильном монтаже и соблюдении правил ее эксплуатации, достаточно надежна.

Игорь 07.04.2021

Добрый день.
Могу ли я включить параллельно два выхода, например, R и G контроллера? Я хочу использовать только два цвета две монохромных ленты, чтобы не «гулял» третий выход контроллера? Не сгорят ли транзисторы? Или может нужна развязка этих двух выходов перед соединением?
Спасибо.

Александр

Здравствуйте, Игорь.
Для исключения влияния параллельного подключения монохромных лент на выходные ключи контроллера нужно к отрицательному выводу ленты подключить два простых диода стрелкой от ленты и их выводы уже подключить к выводам, например, R и G контроллера. Вторую ленту можно подключить таким же образом к выводам контроллера R и B, или в любом другом сочетании.
Желательно использовать диоды Шоттки (у них падение напряжения маленькое и поэтому меньше греются). Диоды должны быть рассчитаны на больший ток, чем потребляет лента. Напомню, что у RGB контроллеров общий провод является положительным.

Блок питания для светодиодной ленты LED. Выбор и подключение



После покупки светодиодной ленты встает вопрос о выборе блока питания. Если правильно подобрать этот важный компонент, то светодиодная лента только порадует качеством работы, украшая любой интерьер, и прослужит длительное время. Блок питания – это прибор, который стабилизирует напряжение, преобразуя переменное сетевое, составляющее 220 V в постоянное и более низкое.

Как правило, светодиодные ленты рассчитаны на номинальное напряжение 12 вольт. Каждый элемент ленты рассчитаны на 4 вольта, соответственно в светодиодной ленте каждые три светодиода соединяются последовательно, потому что при последовательном соединении напряжение питания нескольких элементов равно сумме напряжений каждого из элементов. При параллельном соединении напряжение равно на всех соединенных элементов. Поэтому все элементы светодиодной ленты соединяются параллельно по три штуки. То есть каждые три элемента ленты получают по 12 вольт.

Для питания одноцветной светодиодной ленты достаточно блока питания. Если вы приобрели RGB ленту, то для ее питания вам понадобится не только блок питания, но и контроллер. В данном случае контроллер выполняет функции регулировки степени освещения, а также управления цветами ленты.

По системе охлаждения и конструктивному исполнению существует два вида:

Негерметичные блоки питания

Для закрытых жилых (кроме ванных комнат) и нежилых помещений подойдет негерметичный перфорированный металлический корпус или из обычного пластика. Они не имеют защиты от проникновения внутрь влаги и поэтому маркируются как IP20.
Если же прибор предполагается устанавливать на улице, то не стоит экономить, а лучше купить блок в алюминиевом герметичном корпусе. Он не накапливает тепло, исходящее от блока питания и не пропускает влагу. Его степень защиты составляет IP66. Отметим, что сейчас светодиоды широко применяются для обеспечения уличного освещения.

Полугерметичные блоки питания

Также промышленность выпускает полугерметичные или как их еще называют всепогодные с влагозащитными свойствами блоки. Они находятся в металлическом корпусе и их также можно устанавливать в незащищенных от погодных условий пространствах. Степень защиты приборов в пределах IP54.И последний вид – розеточный адаптер, укомплектованный вилкой для подключения к сети. Он не герметичный и степень его защиты IP20.
По мощности

Как указывалось выше, для каждого типа ленты существует определённая заявленная мощность, рассчитываемая на один погонный метр, которая указывается в паспорте. В зависимости от этих данных и подбирается необходимый блок питания, подходящий для этих параметров.

Для того, чтобы не ошибиться с параметрами блока питания при его выборе, необходимо знать полную мощность ленты, подключаемой в сеть. Маркировка с техническими характеристиками указывается на катушке.

Потребляемая мощность на прямую зависит от того, сколько диодов будет находиться на одном метре ленты.

Например, если вы задумались, как подключить светодиодную ленту SMD LED 3528, то следует знать, что плотность светодиодов на ней может быть: 60, 120 или 240 (штук на метр). В этом случае, потребляемая мощность составит: 4,8 Вт/метр, 9,6 Вт/метр, 19,2 Вт/метр, соответственно.

В этом случае, если мы имеем 5 метров 3528 ленты с 60 диодами на метр (300 шт. на катушке) и напряжением 12 В, то нам будет необходим источник питания: 4,8 х 5 = 24 Вт. Желательнее выбирать блок питания с запасом на 25-30%, поэтому оптимальным решением будет устройство, рассчитанное на 36 Вт.

Если БП средней стоимости и не супер высокого качества, то указанные характеристики будут предельно допустимыми, на них он будет работать нестабильно. Приведу пример из практики, на БП 60 Вт. подключил ленты на 55 Вт., но после 10 минут работы лента начинал мигать, поэтому всегда нада подбирать мощность с небольшим запасом.

Если мощность блока будет сравнима с мощностью нагрузки — блок может перегреться, особенно если установлен в тесном пространстве под потолком. А если мощность источника питания меньше мощности ленты, лента просто не сможет включиться, и будет моргать, пытаясь включиться. Другими словами — БП просто не сможет запуститься, будет срабатывать внутренняя защита.

Блоки питания для светодиодов выпускаются с определенным шагом мощности: 6, 12, 20, 24, 36, 48, 60, 72, 80, 100, 120, 150, 180, 200, 250, 360, 400 ват

Грубо говоря, 10W обеспечивает яркость на 700-800 люмен, что соответствует яркости лампы накаливания на 60W.

По функциональности:

1. может быть простым, только обеспечивать питание
2. более функциональные имеют встроенный диммер
3. может быть встроено дистанционное управление пульта по инфракрасному каналу или радиоканалу
4. самые дорогие имеют сразу диммер и дистанционное управление, это помогает избавиться от нагромождения этих блоков в разных местах.

Куда спрятать блок питания светодиодной ленты?


С широким распространением светодиодного освещения все чаще возникают такие вопросы: куда и спрятать блок питания светодиодной ленты, где в квартирах удобно расположить блок питания и т.п.
Скажем сразу, это не всегда рационально, да и не всегда возможно. К примеру, используя большой мощный блок питания, вам вряд ли удастся скрыть его от глаз, разве что сделать специальное отверстие в мебели. Впрочем, это может быть специальная полка на стене, к которой прикреплен блок питания, расположенная с невидимой стороны стола.

Если же вы используете один или несколько малогабаритных блоков питания, размерами 25*15*10см и меньше, можно их спрятать наглухо за поверхность потолка. Также для таких блоков вырезаются специальные места в стене из гипсокартона. Естественно, большинству людей хочется сделать блок питания и контроллер скрытыми. Тогда спрячьте их за плинтусом или в нише.

Подключение блока питания к LED ленте


Ни в коем случае не подавайте на него питание через выключатель с подсветкой! Иначе будет нечто похожее, описанное в статье про то, как моргает выключенная энергосберегающая лампа. Здесь БП будет пытаться запуститься, и резистором 1 МОм не отделаться.

Хочу обратить ваше внимание на то, что эти два отрезка нужно подключить параллельно между собой. Многие делают наоборот и выполняют такие подключения последовательно, то есть к концу первой ленты просто подключают второй – это не правильно.

Соединяя несколько лент последовательно, значительно увеличивается сопротивление.
Это приводит к тому, что вторая и последующие части будут гореть гораздо тускнее. Кроме этого, через первую подключённую ленту будет протекать значительно увеличенный от номинального ток, следовательно, увеличится теплообмен и светодиоды будут быстрее выходить из строя.
Как уже не однократно доказано, такое соединение уменьшает срок службы ленты в разы. Поэтому, старайтесь использовать правильную схему подключения.Устранение неисправностей светодиодов

— проблемы с источником питания светодиодов

1.) Определите технические характеристики ваших светодиодных фонарей

Если у вас возникли проблемы с источником питания светодиодов, в первую очередь следует определить характеристики напряжения и мощности ваших светодиодных осветительных приборов. Существует много типов светодиодных продуктов, поэтому важно точно знать, что у вас есть, и одна из причин, по которой мы отговариваем людей от «покупок» для светодиодных продуктов, потому что не все светодиодные продукты совместимы друг с другом.Если у вас нет доступа к спецификациям от поставщика, вы можете посмотреть на сам продукт, и обычно на продукте будет какая-то маркировка или наклейка, как вы видите на картинке справа. Если вы не знаете мощность или напряжение продукта, вам придется приобрести прибор, чтобы прочитать это. Также очень важно знать, является ли ваш продукт светодиодом постоянного напряжения или постоянного тока, в Ecolocity LED мы продаем только светодиодный продукт постоянного напряжения, эти два типа несовместимы друг с другом.

2.) Определите технические характеристики вашего источника питания

После того, как вы определились с техническими характеристиками светодиодных ламп, вы можете проверить характеристики источника питания светодиодов, чтобы убедиться, что входная и выходная мощность соответствует требованиям вашей установки. На большинстве светодиодных источников питания эта информация напечатана где-нибудь на продукте. На рисунке справа показаны ограничения на вход переменного тока и ограничения на выход 12 В постоянного тока, если умножить выходное напряжение постоянного тока (12 В постоянного тока) на максимальную номинальную силу тока (8.5A), это даст вам максимальную мощность нагрузки блока питания (100 Вт). Если вы переезжаете или используете больше мощности для светодиодных фонарей, чем номинальная мощность источника питания, это приведет к отказу источника питания или его миганию.

1.) Ознакомьтесь с ограничениями при установке источника питания

Не все блоки питания могут быть установлены в любом случае, что подходит для проекта. Все наши блоки питания имеют определенные ограничения по установке, игнорирование которых приведет к выходу из строя блока питания.Наши водонепроницаемые блоки питания должны устанавливаться лицевой стороной вверх в хорошо вентилируемом помещении, чтобы можно было выделять тепло, создаваемое во время использования. Если это игнорировать, источник питания обязательно выйдет из строя из-за перегрева. Наши водонепроницаемые блоки питания гораздо более мягкие в отношении ограничений по установке. Их можно устанавливать боком, вверх ногами или любым другим способом, но их нельзя устанавливать под прямыми солнечными лучами или таким образом, чтобы они подвергались прямому воздействию внешних элементов или стоячей воды. При установке на открытом воздухе эти блоки питания всегда следует помещать в защищенный от непогоды бокс.

2.) Дважды проверьте проводку источника питания

Проводка источника питания светодиодов — еще одна важная вещь, которую необходимо дважды или даже трижды проверять при устранении проблемы. Даже самые опытные электрики могут время от времени совершать простую ошибку с подключением. Убедитесь, что ваши провода оголены и контактируют с проводами или портами источника питания. Щелкните изображение справа, чтобы проверить общие цвета проводов и убедиться в правильности полярности.Если вы не уверены в полярности источника питания светодиодов, используйте мультиметр для проверки.

3.) Установите источник питания на правильную настройку входного напряжения

Некоторые из наших негерметичных источников питания имеют внутренний переключатель для установки входного напряжения между 100–120 В переменного тока или 200–240 В переменного тока, если этот переключатель установлен неправильно, это вызовет проблемы с выходом вашего источника питания и может вызвать необратимые повреждения. в течение длительного периода времени. Прежде чем продолжить, убедитесь, что этот переключатель находится в правильном положении.Имейте в виду, что ни один из наших водонепроницаемых блоков питания не имеет этой опции.

4.) Проверьте короткое замыкание.

Большинство источников питания имеют встроенную защиту от короткого замыкания, это приводит к включению и выключению источника питания, почти как эффект мигания. Дым или обгоревшие провода также являются частым признаком короткого замыкания. Обычные электрические короткие замыкания возникают из-за того, что незакрепленные провода соприкасаются друг с другом, паяное соединение с перемычкой или установка оголенных медных контактных площадок (полосовых огней) на металлическую поверхность.

1.) Проверьте вход переменного тока с помощью мультиметра напряжения

Для проверки высокого напряжения переменного тока необходимо сначала установить мультиметр в правильное положение на переключателе диапазонов и вставить измерительный провод в соответствующее гнездо. На нашем мультиметре напряжение переменного тока отмечено красным цветом. Как видите, есть вариант 600 или 200. Вы хотите выбрать вариант с более высоким напряжением, чем тестируемое вами. В этом случае мы тестируем 120 В переменного тока, поэтому мы устанавливаем шкалу на 200. Если вы тестировали напряжение выше 200 В переменного тока, вы бы установили селекторный переключатель на 600.

2.) Подключите измерительные провода к источнику питания переменного тока

.

Подсоедините испытательные провода к двум точкам, в которых должно быть снято показание напряжения, в этом случае один вывод на вашей нагрузке и один вывод на нейтрали, полярность не имеет значения (НИКОГДА НЕ ПРИКАСАЙТЕСЬ К ДВУМ ТОЧКАМ ОДНИМ ПРОВОДОМ, ПОРАЖЕНИЕ ЭЛЕКТРИЧЕСКИМ ТОКОМ БУДЕТ ПРОИСХОДИТЬ). Будьте осторожны, не касайтесь проводов под напряжением какими-либо частями тела. Никогда не заземляйте себя при проведении электрических измерений. Не прикасайтесь к оголенным металлическим трубам, розеткам, арматуре и т. Д., который может иметь потенциал земли. Изолируйте свое тело от земли, используя сухую одежду, резиновую обувь, резиновые коврики или любой одобренный изоляционный материал. Никогда не прикасайтесь к оголенной проводке, соединениям или любым проводам цепи под напряжением при проведении измерений. Перед использованием всегда проверяйте правильность работы испытательного оборудования.

3.) Проверьте показания напряжения переменного тока на мультиметре

.

Если все было сделано правильно, вы должны увидеть напряжение на цифровом экране вашего мультиметра.В этом случае мы тестировали, чтобы убедиться, что источник питания получает входное напряжение 120 В переменного тока, а показание составило 118,9 В переменного тока, что является приемлемым. При любом показании напряжения следует ожидать небольшого отклонения в любом направлении.

4.) Установите источник питания на правильную настройку входного напряжения

Некоторые из наших негерметичных источников питания имеют внутренний переключатель для установки входного напряжения между 100–120 В переменного тока или 200–240 В переменного тока, если этот переключатель установлен неправильно, это вызовет проблемы с выходом вашего источника питания и может вызвать необратимые повреждения. в течение длительного периода времени.Прежде чем продолжить, убедитесь, что этот переключатель находится в правильном положении. Имейте в виду, что ни один из наших водонепроницаемых блоков питания не имеет этой опции.

5.) Измерьте выходное напряжение постоянного тока

Для проверки низкого напряжения постоянного тока необходимо сначала установить мультиметр в правильное положение на переключателе диапазонов и вставить измерительный провод в соответствующее гнездо. На нашем мультиметре напряжение постоянного тока отмечено черным цветом. Как видите, есть вариант 200, 20 или 2. Вы хотите выбрать вариант с более высоким напряжением, чем тестируемое вами.В этом случае мы тестируем на 12 В постоянного тока, поэтому мы устанавливаем шкалу на 20. Если вы тестировали напряжение выше 20, вы бы установили селекторный переключатель на 200.

6.) Подключите измерительные провода к источнику питания постоянного тока

.

Подсоедините тестовые провода к двум точкам, в которых должно быть снято показание напряжения, в этом случае красный провод к положительному положению, а черный провод к отрицательному, обратная полярность даст вам отрицательное показание (НИКОГДА НЕ ПРИКАСАЙТЕСЬ К ДВУМ ТОЧКАМ С ОДИН ПРИВОД). Будьте осторожны, не касайтесь проводов под напряжением какими-либо частями тела.Никогда не заземляйте себя при проведении электрических измерений. Не прикасайтесь к оголенным металлическим трубам, розеткам, арматуре и т. Д., Которые могут иметь потенциал земли. Изолируйте свое тело от земли, используя сухую одежду, резиновую обувь, резиновые коврики или любой одобренный изоляционный материал. Никогда не прикасайтесь к оголенной проводке, соединениям или любым проводам цепи под напряжением при проведении измерений. Перед использованием всегда проверяйте правильность работы испытательного оборудования.

7.) Проверьте показания постоянного напряжения на мультиметре

.

Если все было сделано правильно, вы должны увидеть напряжение на цифровом экране вашего мультиметра.В этом случае мы тестировали, чтобы убедиться, что источник питания выдает 12 В постоянного тока, а показания составили 12,12 В постоянного тока, что является приемлемым. При любом показании напряжения следует ожидать небольшого отклонения в любом направлении. Если вы измените полярность на тестовых проводах, показание будет -12,12 В постоянного тока, это хороший способ проверить полярность, если она не отмечена на вашем светодиодном продукте.

Питание светодиодных лент от аккумулятора

Светодиодные лампы

невероятно энергоэффективны по сравнению с лампами накаливания.Они не потребляют столько энергии от источника. Типичная одиночная светодиодная лампа потребляет 20 мА (миллиампер). Это означает, что он может потреблять 20 мАч (миллиампер-час) за один час. Если бы вы использовали батарейку типа «таблетка» емкостью 220 мАч для питания одной светодиодной лампы, она проработала бы ее в течение 11 часов.

Как упоминалось ранее, чем выше емкость вашей батареи, тем дольше будет время до потери заряда. Используя тот же пример, приведенный выше, если вы используете батарею AA емкостью 2400 мАч вместо плоского элемента на 220 мАч, она может питать ту же светодиодную лампу в течение 120 часов.

  • Расчет мощности

Чтобы рассчитать, как долго батарея может работать от полностью заряженного состояния, определите потребляемую мощность светодиодной лампы и емкость батареи мАч.

Потребляемую мощность разветвителя можно найти в описании продукта. Он выражается либо в ваттах (Вт), либо в амперах (А).

Какие бы единицы ни использовались, вам необходимо преобразовать их в миллиамперы (мА). Если мощность указана в ваттах (Вт), разделите число на напряжение светодиодной ленты (12 В или 24 В).Умножьте результат на 1000, чтобы преобразовать его в миллиамперы (мА). Если мощность указана в амперах (A), умножьте ее на 1000, чтобы получить значение в миллиамперах (мА). (мА = Вт / В x 1000)

После получения значения потребляемой мощности стрипом в мА проверьте емкость аккумулятора в миллиампер-часах (мАч). Это должно быть легко заметить где-нибудь на его теле. Чтобы в итоге получить ожидаемый срок службы батареи в часах, разделите емкость аккумулятора в мАч на потребляемую мощность стрипа в мА.

Например, мы используем литиевую батарею 12 В на 2500 мАч для питания светодиодной ленты 12 В мощностью 6 Вт; используя формулу I (ток) = P (мощность) / E (напряжение), мы получаем ток полосы:

  • мА = P (мощность) / E (напряжение) x 1000 = 6 Вт / 12 В x 1000 = 500 мА
  • 2500mA / 500mA = 5

Таким образом, полоса может длиться 5 часов.

  • ПРИМЕЧАНИЕ. Мгновенная потребляемая мощность — Некоторые батареи имеют максимальный мгновенный предел силы тока. Чтобы избежать повреждения аккумулятора или сокращения срока его службы, убедитесь, что светодиодная лента не превышает максимального мгновенного ограничения.

Не повреждены ли светодиодные ленты 12В адаптерами 9В?

Первый плакат. Чтение предыдущих светодиодных постов — отличная группа. В ожидании доставки из Китая ленточных катушек ebay 12vDC LED 5050 и 3528, размышляю, исследую; запутаться и расспросить.

Вопрос, на который я не могу найти ответа: будут ли светодиодные ленты 12 В повреждены или значительно сокращается срок службы, если питание осуществляется от универсального настенного адаптера с номинальным напряжением менее 12 В постоянного тока? Повредит ли светодиодную ленту адаптер для настенного сусла 9 или 6 вольт?

Если ДА или НЕТ, не могли бы вы объяснить на языке домовладельцев, сделанном своими руками?

Я думаю, что 5050 SMD представляет собой полосу из 3 диодов / резисторов, предназначенную для работы при постоянном напряжении 12 В постоянного тока.

Я понимаю, что использование более 12 В постоянного тока сгорит или сократит время работы диода — например, источник питания 5 ампер 18 В постоянного тока от старого ноутбука — плохой выбор.

Да, я знаю, что производители светодиодов продают новые настенные адаптеры на 5 ампер и 12 В постоянного тока для питания всей 5-метровой катушки (16+ футов). Я могу купить новую, но предпочитаю бесплатно.

Если мне нужны светодиоды меньшей длины, я хочу повторно использовать настенные адаптеры постоянного тока из старой электроники, ЕСЛИ это не повреждает светодиодные ленты. (У меня есть коробка адаптеров от старых … принтеров, телефонов, кабельных устройств, сигнализаций, клавиатур, игровых систем и т. Д.).

Я только что купил с аукционов ebay: 1 катушка 300 LED SMD 5050 11 $.50 и 1 катушка 600 LED SMD 3528 8,01 $. ($ 19,51 без налогов, без доставки — это дешево). Холодный белый. 1 катушка — это гибкая светодиодная лента длиной 5 метров (16+ футов) с лентой на 3-метровой основе.

Номинальное значение для них составляет 12 вольт постоянного тока. Продавцы на Ebay указывают, что рабочий ток SMD5050 составляет 1,2 А (1200 мА) на метр (39 дюймов) светодиодной ленты. Полосы можно разрезать через каждые 3 светодиода, что составляет 0,05 метра (2 дюйма), что, следовательно, потребляет 60 мА на 2 дюйма.

Если мой калькулятор верен; полоса длиной 12 дюймов — 360 мА (.36 ампер) 12В постоянного тока. Использование большого настенного адаптера на 5 ампер кажется излишним. У меня есть старый uniden 9vDC 360mA, и я хотел бы использовать его повторно.

У светодиодной ленты SMD3528 рабочий ток еще меньше — около 0,8 ампер на метр.

Заранее спасибо за ваши мысли и комментарии. Я знаю, что один из вас сейчас качает головой, но конструктивные отзывы были бы признательны.

Ура — Марк

Другой вопрос на боковой панели: как узнать, регулируемый или нерегулируемый адаптер питания? Я где-то читал, что использовать только регулируемые адаптеры (не знаю почему).Я думаю, что мощность старых низковольтных фонарей Malibu составляет 12 вольт, но я не уверен, подходит ли это для светодиодных лент.

часто задаваемых вопросов о светодиодных лентах | Светодиодные фонари и детали

Как наклеить светодиодные ленты?

Большинство светодиодных лент на рынке поставляется с липкой лентой 3M на обратной стороне. Клейкая лента помогает легко установить светодиодную ленту на поверхность. Распространенный недостаток этих полос заключается в том, что их клейкая основа разрушается на некоторых поверхностях или имеет тенденцию к разрушению со временем.Все наши гибкие светодиодные ленты имеют прочную высококачественную двустороннюю ленту 3M. Установка светодиодных лент не составляет труда для многих домашних мастеров, которые хотят установить светодиоды в своем доме.

Как подается питание на светодиодные ленты?

Самая важная операция при установке ленточных светильников — выяснить, как обеспечить соответствующую подводимую мощность для светодиодной ленты, чтобы она загорелась. Первым делом нужно выяснить напряжение светодиодной ленты. Большинство светодиодных лент работают от низкого напряжения постоянного тока, однако есть несколько ламп, которые работают от сетевого напряжения.У нас есть внутренние, / наружные, низковольтные ленточные светильники, как на 12, так и на 24 В постоянного тока. Мы также производим уличные светодиодные ленты AC . Перед подключением ленточных светильников к адаптеру питания сначала проверьте выходное напряжение источника питания . Выходное напряжение блока питания должно соответствовать напряжению освещения полосы. Во-вторых, убедитесь, что мощность блока питания достаточна для длины используемой светодиодной ленты. Это можно рассчитать, посмотрев на лист технических характеристик светодиодной ленты, в котором обычно указывается ток или мощность, потребляемая на длину.Кроме того, убедитесь, что входное напряжение на стороне переменного тока соответствует напряжению в вашей стране (120 В для Северной Америки). После выбора правильного источника питания для ваших ленточных фонарей проверьте, поставляется ли ваша катушка со светодиодной лентой вилкой постоянного тока. Если это так, он должен быть совместим с вилкой блока питания, и вы можете напрямую подключить блок питания к стене с одного конца и к светодиодной ленте с другого конца. В противном случае соединители помогают соединить полосковый провод с концом адаптера. У нас есть разъемы папа и розетка для облегчения соединения клемм.

Светодиодные ленты имеют постоянный ток или постоянное напряжение?

Большинство светодиодных лент настроены на работу от 12 В или 24 В постоянного тока. При работе от стандартного основного источника питания на 120/240 В переменного тока мощность необходимо преобразовать в соответствующий сигнал постоянного тока низкого напряжения. Чаще всего это достигается с помощью источника питания постоянного тока . Большинство людей выбирают 12В или 24В. Как правило, 12 В идеально подходят для небольших установок, но для больших установок может быть лучше использовать 24 В.Мы поставляем ленточные светильники низкого напряжения, 12 и 24 В, и линейного напряжения для наружного использования 120 В ленточные светильники .

Как отличить светодиодную ленту от другой?

Ленточные светильники очень легко отличить от одного типа от другого. Их обычно сравнивают между номерами и размерами светодиодных чипов. Различные числа на полосе соответствуют разным физическим размерам микросхемы. Цифры 5050, 3528, 2835,5630 соответствуют размеру микросхемы в миллиметрах.Некоторые светодиоды ярче других, а некоторые излучают больше света на ватт. Светодиодный чип, который вам понадобится, будет зависеть от вашего проекта. Световая лента 3528SMD имеет высоту 3,5 мм и ширину 2,8 мм, тогда как 5050SMD имеет такую ​​же высоту и ширину 5,0 мм. Обычно все популярные многоцветные полосы имеют размер 5050 SMD. Они используются, когда вам нужно небольшое освещение для области вашего проекта и особенно RGB-подсветка, меняющая цвет. В зависимости от типа светодиода они имеют разную мощность, что помогает выбрать более яркие варианты в зависимости от потребностей вашего проекта.

Как отрезать полоски нестандартной длины?

Это действительно зависит от конкретного продукта. В общем, если на световой полосе есть линия разреза, ее можно разрезать. Если нет, лучше не резать. Все наши светодиодные ленты можно легко разрезать ножницами. Но важно срезать их в правильном месте. Большинство наших полосовых огней имеют точку разреза через каждые 4 или 2 дюйма в зависимости от типа приобретенной полосы. Кроме того, все светодиодные ленты имеют между собой пару медных точек или символ ножниц.Пока вы сокращаете между точками, все светодиоды будут работать. Оттуда вы можете подключить светодиоды к источнику питания. Ленточные светильники сконструированы таким образом, что они продолжают работать даже после того, как они были разрезаны на клеммах из-за замкнутых соединений в каждой точке разреза.

В чем разница между тросовым освещением и светодиодной лентой?

Тросовые фонари — это в основном группа лампочек в цилиндрической гибкой трубке (лампочки могут быть либо светодиодами, либо лампами накаливания).Трубка может быть из пластика, эпоксидной смолы или другого прозрачного материала, который пропускает свет. Специальное использование для освещения веревки в основном декоративное, потому что светоотдача минимальна. Они могут иметь входное напряжение 120/220 В переменного тока или 12/24 В постоянного тока. Они бывают разных цветов, но не изменяют цвет.

В то время как светодиодная лента (также известная как светодиодная лента или ленточная лампа) выглядит именно так, это звучит. Плоский, совсем не цилиндрический, как тросовое освещение. Светодиодные ленты представляют собой гибкую печатную плату, заполненную светодиодами (СИД) для поверхностного монтажа, они имеют клейкую основу.Это помогает упростить установку светильников, что делает их популярным выбором для освещения лестниц, шкафов и полок. Плоская форма помогает легко обрезать до любой длины (в любой точке разреза), что делает ее более адаптируемой к освещению. Эти ленточные светильники также имеют входное напряжение 120 В переменного тока или 12/24 В постоянного тока. Светодиодные ленты бывают разной яркости и не ограничиваются только декоративным применением. Кроме того, они представлены в широком спектре одноцветных и многоцветных вариантов изменения цвета, которыми можно управлять с помощью беспроводных систем затемнения, контроллеров DMX и настенных переключателей.

Как долго мы можем эксплуатировать ленточные светильники? С длиной теряет яркость?

В цепях постоянного тока напряжение постепенно падает по мере прохождения по длине провода (или светодиодной ленты). Таким образом, с каждым футом полосы доступное напряжение на каждой ноге постепенно уменьшается по длине провода. Это может привести к тому, что один конец вашей ленты будет ярче, чем другой. Доступны полоски заданной длины, которые можно разрезать на любую длину.Когда вы определите, сколько полосок вам понадобится, вам нужно будет определить максимальную длину полосы, при которой вы хотите избежать падения напряжения. Рекомендуется не добавлять дополнительную длину, превышающую длину всего рулона. Обычно полосы света бывают 16 футов (5 метров), 32 футов (10 метров), 65 футов (20 метров) или 164 футов (50 метров). Но если вашему проекту требуется больше, чем полный рулон, примите необходимые меры для предотвращения падения напряжения.

Нужен ли радиатор для ламп?

Радиатор обычно используется для охлаждения электроники, отвода тепла и снижения температуры компонента.Во время преобразования энергия теряется, и попросту говоря, вся энергия, «потерянная» в процессе преобразования, преобразуется в тепло. В некачественных лентах, если светодиод не охлаждается должным образом, он может очень быстро сгореть, если его не проверять, они могут даже достичь температуры, при которой светодиоды начинают отслаиваться от платы или полосы. Обычно светодиодные ленты высокой мощности требуют дополнительного радиатора для рассеивания тепла, а полосы малой мощности с меньшей мощностью не требуют никакого радиатора, но всегда полезно иметь алюминиевые каналы не только для отвода тепла, но и во избежание появления точек и света. сверкающий диффузором.Все наши ленточные светильники представляют собой высококачественные полоски для печатных плат с тонкой пленкой на обоих концах для лучшего рассеивания тепла светодиодами. Наша светодиодная лента 3528 имеет выходную мощность 1,5 Вт / фут и 3 Вт / фут, что не требует теплоотвода. Однако наши светодиодные ленты 5050 и 2835 имеют мощность более 4,5 Вт / фут. Настоятельно рекомендуется охладить эти полоски, чтобы продлить срок их службы.

Какие из светодиодных лент можно использовать на открытом воздухе?

При поиске ленточных светильников для наружного применения нам необходимо увидеть указанный на них рейтинг IP.IP означает Ingress Protection , и все светильники и арматура рассчитаны на эту характеристику. Шкала рейтинга IP по существу ранжирует источник света по тому, насколько эффективно он защищен от внешних элементов, таких как жидкости или твердые предметы, и это будет определять, где ваши светильники могут быть установлены и с какой влажностью или внешней силой он может безопасно вступить в контакт. Рейтинг IP65 обеспечивает полную защиту от инородных тел и водяных струй. Отвод воды через сопло 6.3 мм не повредит ваши светодиоды.

ПК Кредит: Греческие острова

Как подключить светодиодные лампы к источнику питания

Например, потребляемая мощность пленочной светодиодной ленты составляет 5,5 Вт на фут. Это поможет вам легко определить мощность вашей системы, а затем выбрать подходящий источник питания.

Комплект освещения белой светодиодной ленты 5 м под светодиодной лентой

Если нет, то припаяйте два провода к положительной и отрицательной клеммам.

Как подключить светодиодные фонари к источнику питания . Светодиодные полосы позволяют регулировать яркость и регулировать яркость разными способами. Простая система соединения допускает изгибы на 90 градусов, соединение и прямолинейное соединение; Обычно вы можете найти эту информацию на странице продукта или.

Если вы новичок в светодиодных лентах, но хотите их запустить и запустить, наиболее важным шагом является выяснение того, как обеспечить соответствующий вход питания для светодиодной ленты, чтобы она загорелась.Мощность блока питания и номинальная сила тока могут сбить с толку и даже напугать некоторых людей. Мы поставляем электрикам, дизайнерам, подрядчикам и производителям качественную и инновационную коммерческую осветительную продукцию.

Я понял, что мне не нужно беспокоиться о текущих номиналах блока питания, если их достаточно. Итак, я подключаю один конец светодиодной ленты к макетной плате, затем у меня есть 5 В, земля и сигнал данных, идущий на следующие две полосы. На первом конце гибких светодиодных лент должна быть пара проводов для подключения питания.

Когда я подключил источник питания 3 В, светодиодная цепочка работала правильно с правильным количеством светового потока / яркости. Какую батарею я могу использовать для питания светодиодной ленты? Измерьте и отрежьте провода (стандартные цвета: красный для положительного и черный для отрицательного).

Чтобы понять это, давайте прочитаем следующее обсуждение: Определите напряжение и ватт на фут (или метр) для светодиодной ленты. Желтый провод — 12 В, а черный — земля.

Обычно на рынке мы можем использовать 3 вида батарей.8 шт. * 1,5 В = 12 В. Поэтому нам нужно последовательно использовать 8 шт. Батареек, чтобы получить питание постоянного тока 12 В. Как и в случае с большинством источников света, пользователи хотят контролировать свой свет.

В зависимости от того, где вы приобрели светодиодную ленту и источник питания для светодиода, методы настройки могут отличаться. Использование неправильного типа источника питания может не только повредить светодиодный продукт, но также может быть очень опасным источником пожара. Единственное, что вам нужно знать, чтобы найти источник питания для светодиодных лент, — это мощность.

Как подключаю последние три. Все, что требуется, — это подходящий источник питания. Светодиодные полосы подключения соединены прочным, но приятным для глаз алюминиевым профилем с удобными точками крепления и магнитной задней стороной. Светодиодные полосы можно соединить вместе с использованием. Блок питания 5v был слишком большим.

Фонари могут сломаться, потому что потребляют слишком много энергии. Определите длину светодиодной ленты, которую вы будете подключать к одному источнику питания. Шаг 2. Поскольку наши светодиодные осветительные приборы настраиваются и бывают разных размеров, необходимый вам источник питания будет зависеть от длины и типа используемой светодиодной ленты. для вашего проекта.

Готовность к питанию от сети разработана для более сложных установок и может быть подключена непосредственно к выключателю света. Вы должны убедиться, что в цепи есть резистор, который помогает контролировать напряжение. Я использую один блок питания 5 В 10 А, который я подключил к макетной плате.

Поскольку мощность блока питания выше, чем потребляемая мощность светодиодной ленты, мы можем с уверенностью заключить, что эти два продукта могут быть соединены вместе. Ниже мы рассмотрим наиболее распространенные настройки.Затемнение и управление светодиодными лентами.

Будьте очень осторожны при подключении светодиодных рождественских фонарей к источнику питания, потому что, если источник питания слишком сильный, свет может погаснуть, и вы не сможете использовать их снова. Светодиодные ленты можно соединять между собой пайкой. Один из них — аккумулятор на 1,5 вольт.

Светодиодные ленты обычно потребляют 12 В или 24 В (иногда 36 В, хотя это менее типично). Светодиодные полосы работают за счет привода от специального источника питания, который контролирует количество времени (и какой цвет) светодиоды включаются и выключаются.Этот пост поможет вам понять и направить вас соответствующим образом.

Третья полоса не соединяет 5В и землю с четвертой полосой … между ними только линия передачи данных. Существуют адаптеры питания для светодиодных фонарей или трансформаторы на 12 В, которые напрямую подключаются к общему бытовому сетевому напряжению переменного тока. Полоса света, которую мы используем, — 12 В постоянного тока. Выход батареи составляет 1,5 В. Поэтому нам нужно подключить батарею последовательно. Тогда выход батареи будет суммироваться.

Для этих лент требуется постоянный вход 12 В постоянного тока.То же самое и со светодиодными лентами. Предположим, вы хотите разработать светодиодный дисплей с 90 светодиодами и источником питания 12 В для питания этого 90 светодиодного дисплея.

Как подключить светодиоды? Все, что вам нужно знать о подключении светодиодных лент в новинку к фантастическим светодиодным лампам, и вы ищете удобный способ их настройки? Самая простая установка связана с включением стандартного блока питания в бытовую розетку переменного тока.

Блок питания, также известный как трансформатор или драйвер, является одним из наиболее важных компонентов светодиодной системы.Это означает, что этот блок питания способен выдавать до 36 Вт или около 3,0 ампер. Правильный источник питания, необходимый для вашего проекта светодиодного освещения, легко рассчитать.

Узнайте, как включить светодиодные ленты прямо здесь. Ток вытягивается по мере необходимости, светодиоды загораются ровно настолько, насколько это необходимо. Компания led world, основанная в 1995 году, представляет собой производство светодиодных лент, модулей для вывесок, регулируемых источников питания класса 2 с регулируемой яркостью.

Чтобы оптимально согласовать и настроить 90 светодиодов с источником питания 12 В, вам необходимо соответствующим образом подключить светодиоды последовательно и параллельно.Все блоки питания проходят испытания в Великобритании и соответствуют всем стандартным нормам. Вставьте светодиодные ленты в разъем Molex.

В приведенных ниже спецификациях указана мощность как для стандартных, так и для полосовых ламп высокой плотности. Зачистите провода с обоих концов с помощью ножа или инструмента для зачистки проводов, если он у вас есть. Мы рассмотрим все подходящие методы, которые вы можете использовать для всех…

Как подключить BJT и Mosfet к Arduino Arduino

Paradise Garden, 200 Вт, светодиодный индикатор низкого напряжения, совместимый со смартфоном

SmartHome Quirky / GE Wink «Светодиодная лампа с подключением Ge Link

Пин на Electronice

Как заменить / установить светильник Установка светильника

Перезаряжаемый светодиодный аварийный светильник DIY Самоделка 2020 г.

мы собираемся объяснить, как подключить светодиодные фонари к 220

7 ЦВЕТНАЯ ЛАМПА 3D LIONS LED в 2019 Dallas cowboys

Проектор океанских волн с дистанционным управлением, 12 светодиодов, 7 цветов

Светодиодный светильник DMT6 со сменным модулем! www.toshiba

CrazyElelc 4Pin Plug in 20m / 65.6FT RGB LED Strip Light

Как подключить несколько светодиодов в последовательную параллельную цепь

4-дюймовый светодиодный светильник для распределительной коробки, 10 Вт (эквивалент 60 Вт

Система освещения для светодиодных полок Quick Connect! гондола светодиодная

Результат изображения для подключения светодиодной ленты к автомобилю на 12 В

Беспроводная Bluetooth-колонка 12Вт Светодиодная лампа 110В 220В Smart

Медная проволока Fairy Lights 10 FT на открытом воздухе с батарейным питанием

Honeywell Home RPLS740B1008 Econoswitch Программируемый на 7 дней

Как подключить светодиодную ленту к источнику питания Светодиодный гараж

16 вещей, которые вам нужно знать о светодиодных лентах

Наиболее полное знание светодиодных лент в истории. Продолжайте читать, чтобы узнать больше

# 1.Что такое светодиодная лента?
№ 2. Классификация светодиодных лент
№3. Компоненты светодиодной ленты
№4. Введение яркости светодиодной ленты
№5. Плотность светодиодов и потребляемая мощность светодиодных лент
№6. Цветовая температура светодиодной ленты
# 7. Классификация мощности светодиодных лент
№8. Регулировка яркости и цветности светодиодных лент
№9. Устройство рассеивания тепла светодиодной ленты
№10. Водонепроницаемая светодиодная лента
№11.Способ подключения светодиодной ленты
№12. Как установить светодиодную ленту
№13. Обычные методы упаковки светодиодных лент
№14. Кастомизация светодиодных лент
# 15. Меры предосторожности при использовании светодиодных лент
№16. Устранение неисправностей светодиодной ленты


1. Что такое светодиодная лента?

Определение:
Светодиодные ленты — это светодиоды, собранные на гибкой печатной плате (FPC) или печатной плате (PCB) в форме полосы.Она названа светодиодной лентой, так как по форме напоминает длинную полосу. Это новый тип светодиодного освещения.

Очень гибкий, простой в установке и обслуживании, он имеет широкий спектр применения, завоевал широкое признание пользователей и является лидером в новой тенденции линейного светодиодного освещения. Это еще один подвиг индустрии светодиодного освещения.

Качество изготовления:
Используйте узкую и длинную гибкую печатную плату или жесткую печатную плату в качестве основного корпуса световой полосы. Закрепите светодиод SMD и резистор SMD на плате FPC с помощью технологии пайки оплавлением патчем, а затем припаяйте провод к одному концу платы FPC для подключения источника питания, и получится светодиодная лента.

Характеристики:

  • Используется более безопасный низковольтный источник питания постоянного тока 12 В / 24 В.
  • Гибкая длина реза для удобства использования.
  • Самоклеящаяся лента на спине для легкой установки.
  • Обеспечивает множество фиксированных и изменяемых цветов и яркости для различных применений освещения.
  • 50000 часов долгой жизни.

2. Классификация светодиодных лент

По напряжению их можно разделить на:

1. Низковольтная светодиодная лента постоянного тока, питается от источника постоянного напряжения постоянного напряжения.

a, Обычная световая полоса DC5V / 12V / 24V.
Светодиодная лента DC5V питается от источника питания DC5V. В основном используется источником питания интерфейса USB, часто используется в качестве светодиодной подсветки телевизора.

Светодиодная лента DC12V / 24V использует источник питания DC12V или DC24V. Широко используется в различных внутренних и наружных светодиодных линейных лампах, светодиодном линейном освещении, вспомогательном освещении и декоративных сценах освещения.

b, Специальное напряжение DC36V / 48V Светодиодная лента
Для некоторых специальных применений источник питания ограничен до 36V или 48V

c, Широкий вход напряжения DC10-30V световая полоса
Этот тип Светодиодная лента в основном используется в сценах, где выходное напряжение источника постоянного тока нестабильно.

Например, на небольших судах из-за использования дизельных кремниевых выпрямительных генераторов выходное напряжение будет колебаться между 10-30 В постоянного тока.В этом случае можно напрямую использовать ламповую ленту с широким напряжением DC10-30V.

2. Высоковольтная световая полоса 110 ~ 240 В переменного тока

Используется источник питания переменного тока высокого напряжения. Этот вид световой ленты в основном используется для украшения наружного освещения или для временного инженерного освещения. Таким образом, его можно использовать как гибкий рабочий светильник.

Поскольку использовать высоковольтный источник переменного тока опасно, он используется в местах, недоступных для рук человека.Например, освещение потолков, декоративное освещение деревьев и т. Д.

В соответствии со сценами применения его можно разделить на:

1. Вспомогательные световые полосы , использующие обычные монохроматические лампы. Такие как освещение шкафа, фоновое освещение спальни, освещение полки витрины и так далее.

2. Декоративные световые ленты с использованием обычных светодиодных лент RGB или лент RGB IC. Такие как потолок бара, украшение стен KTV, украшение винного шкафа, освещение здания, освещение моста и т. Д.

3. Линейные светодиодные ленты основного освещения , изготовленные из линейных основных осветительных приборов с использованием обычных монохроматических светодиодных лент в сочетании с алюминиевыми профилями или силиконовыми неоновыми рукавами.

4. Светодиодные полосы для освещения роста растений , в которых используются полосы из светодиодов со специальной длиной волны, обеспечивают специальный свет, способствующий росту растений.

5. Ремень для стерилизационной лампы для медицинской бактерицидной лампы с использованием светодиода глубокого ультрафиолета.

В зависимости от цвета света можно разделить на:

1. Монохромные светодиодные полосы , такие как белый цвет, теплый белый, красный, зеленый, синий, желтый, оранжевый, янтарный, розовый и т. Д.
Из-за белого и теплого белого цвета неточно описывать цвет света, поэтому его обычно заменяют на цветовую температуру в световой полосе, например 2700K, 3000K, 4000K, 6000K.

2. Светодиодная лента RGB, синтезируя три основных цветных чипа R, G, B в один светодиод, поэтому он может отдельно излучать три вида света: красный, зеленый, синий.

Цветной свет может также освещаться тремя микросхемами вместе и объединяться в белый свет. Если вы добавите контроллер светодиодной ленты RGB, вы можете добиться смены последовательности и мерцания света. например красный, зеленый, синий и белый.

3. Световая полоса RGA , аналогична световой полосе RGB, с той лишь разницей, что синий чип светодиода RGB заменен янтарным чипом в балке лампы RGA.

4. Двухцветная световая полоса , при использовании любых двух цветов светодиода для комбинирования производства светодиодных полос, наиболее распространенным является белый цвет + теплый белый, а также белый цвет + синий цвет, белый цвет + красный цвет.

5. Светодиодная лента RGBW / RGBCCT / CCT

CCT здесь означает контроль цветовой температуры, что означает, что цветовую температуру светодиодных лент можно отрегулировать для переключения между теплым белым цветом и белым цветом.

a , Светодиодная лента CCT изготавливается из светодиодов белого и теплого белого цветов. Цветовая температура белого света составляет 2700K, температура теплого белого 6500K, обычно используемые лампы — 2835 светодиодов с одной чашкой или 5050 светодиодов с одной чашкой.

Светодиодная лента может иметь диапазон регулировки цветовой температуры от 2700K до 6500K во время использования, что делает выбор цветовой температуры в сцене применения освещения более гибким.

b , Светодиодная лента RGBW изготовлена ​​из светодиода RGBW «четыре в одном». Светодиодная лента RGBW может не только достичь эффекта изменения цвета светодиодной ленты RGB, но также может принести другой монохроматический свет для удовлетворения более строгих требований к монохроматическому освещению.

c , Светодиодная лента RGBCCT представляет собой обновленную версию светодиодной ленты RGBW.

Светодиодная лента RGBCCT состоит из светодиода «пять в одном». Он не имеет фиксированной цветовой температуры, как белый цвет в светодиодной полосе RGBW, но имеет два светодиодных чипа с цветовой температурой: теплый белый цвет, обычно 2700K, и белый цвет, цветовая температура обычно составляет 6500K.

Он охватывает все функции светодиодных лент RGB и CCT, обеспечивая более гибкое и удобное освещение.

6. Специальная длина волны цвета, такая как 390 нм, 420 нм, 470 нм и т. Д., В основном используется для специальных осветительных приборов.

В зависимости от того, имеет ли светодиод микросхему IC, ее можно разделить на:

1. Обычная светодиодная лента IC , помимо светодиода и резистора, плата FPC этого типа имеет постоянный ток. Микросхема на нем, чтобы контролировать ток каждой группы светодиодов, чтобы быть последовательным.

Уменьшите влияние падения давления на пластину на освещение светодиодной ленты. Сохраняйте яркость верхней и задней части светодиодной ленты.

Эту микросхему постоянного тока ИС можно также интегрировать в светодиод, который может производить другую светодиодную полосу ИС, то есть без сопротивления и без микросхемы.

То есть по внешнему виду светодиодная лента на плате FPC имеет только светодиод, другой электронной составляющей нет. Это решение может сделать яркость светодиодной ленты более постоянной, внешний вид проще, расположение светодиодов более гибким, и его можно использовать в качестве решения для светодиодной ленты высокой плотности.

2. Адресуемая светодиодная лента ИС , микросхема на полосе не является обычной ИС постоянного тока, но микросхему ИС можно рассматривать как пиксель.

Эта микросхема имеет собственный адрес и может управляться путем приема сигналов контроллера. Посылаемый на него сигнал может управлять уровнем выходного сигнала для различных положений светодиода, таких как мигание, погоня, прыжки, скачки по часовой стрелке, скачки против часовой стрелки, монохромные скачки, изменяющая цвет лошадь, одиночная погоня от головы до хвоста, плавное движение. вода, имитация молнии и тому подобное.

Эффект изменения световой полосы может быть записан в соответствии с потребностями клиента и может отображаться в виде экрана, текста, букв, изображений, анимации и т.п.Общие микросхемы IC на рынке в основном включают WS2811, WS2812, SK6812, P943, Ap102, DMX512 и так далее.

Светодиоды, используемые в адресной светодиодной полосе, могут быть монохроматическими светодиодами, светодиодами RGB или светодиодами RGBW.

В зависимости от материала платы ее можно разделить на гибкую светодиодную световую полосу и жесткую светодиодную световую полосу.

1. Гибкая светодиодная световая полоса, сделанная из гибкой печатной платы FPC, может быть изогнута, сложенный, намотанный, общая гибкость и легкость, подкрепленный самоклеящейся лентой 3M, простой в установке.

2. Жесткая светодиодная лента, изготовленная из алюминиевой подложки или стеклопластиковой плиты, не изгибается, в основном используется для прямого линейного освещения сцен.

В соответствии с характеристиками компоновки светодиода, его можно разделить на световую полосу вида сверху, световую полосу вида сбоку, одну полосу вида сбоку, одну полосу вида сверху, многорядную светодиодную полосу, светодиодную полосу высокой плотности , короткая светодиодная лента, светодиодная лента S-типа.

1. Вид сверху Светодиодная полоса , наиболее распространенная световая полоса — это полоса такого типа, угол луча составляет 120 градусов, гибкая печатная плата прикреплена с помощью светодиода SMD спереди, а задняя часть — 3M самостоятельно -клей.

2. Боковые осветительные полосы , в основном изготовленные из светодиодов боковой подсветки 3014, для особых требований к установке.

3. Многорядная светодиодная лента , это одна плата FPC с двумя или более рядами светодиодов для большей яркости. Эта полоса в основном используется в линейных основных осветительных приборах в качестве источника света.

4. Светодиодная лента с высокой плотностью размещения: за счет увеличения плотности светодиода на светодиодной полосе яркость может быть увеличена, а проблема темных областей, вызванная линейным освещением полосы, также может быть уменьшена.Эта полоса света в основном используется для согласования с конкретными алюминиевыми профилями каналов для освещения без темных участков.

5. Короткий режущий элемент светодиодных лент, обычно светодиодные ленты представляют собой 3 светодиода или 6 светодиодов для группы петель, 2,5 см, 5 см или 10 см для режущего устройства. Режущая светодиодная лента Short-unit может изготавливать один или два светодиода в виде набора петель, а 1 см или 1,25 см — это режущий блок.

6. Светодиодная лента S-типа, также называемая Гибкая светодиодная лента , светодиодная лента зигзагом .Светодиодную ленту можно сгибать в одной плоскости, складывая, таким образом, различные формы, в основном используемые для световых коробов рекламных щитов, светящихся символов и т. Д.

3. Компоненты светодиодной световой полосы

Светодиодная световая полоса в основном состоит из светодиодов SMD, резисторов SMD, гибких печатных плат и проводов, как показано на рисунке.

1. Тип источника светодиодов, используемый для светодиодной ленты
В основном светодиодный источник: 3528, 5050, 2835, 3014, 2216, 5630, 5730, 2110, 4040 и т. Д.

Светодиодная лента 3528 , с использованием светодиода 3528 (размер светодиода 3,5 мм x 2,8 мм) в качестве источника света, яркость каждого светодиода 3528 составляет 7-8 лм, мощность одного светодиода составляет около 0,08 Вт, светодиод 3528 Полоса часто используется, количество светодиодов составляет 30 светодиодов / м, 60 светодиодов / м, 120 светодиодов / м, 240 светодиодов / м.

5050 светодиодная лента , размер светодиода: 5,0 мм x 5,0 мм, люмен: 24-26 лм, мощность: 0,24 Вт, количество светодиодов / м: 30 светодиодов / м, 60 светодиодов / м, 120 светодиодов / м.

2835 светодиодная лента , размер светодиода: 2.8 мм x 3,5 мм, люмен: 24-26 лм, мощность: 0,2 Вт, количество светодиодов на метр: 30 светодиодов / м, 60 светодиодов / м, 120 светодиодов / м.

3014 светодиодная лента , размер светодиода: 3,0 мм x 1,4 мм, люмен: 10-12 лм, мощность: 0,1 Вт, количество светодиодов на метр: 120 светодиодов / м, 156 светодиодов / м.

2216 светодиодная лента , размер светодиода: 2,2 мм x 1,6 мм, люмен: 10-12 лм, мощность: 0,1 Вт, количество светодиодов на метр: 120 светодиодов / м, 240 светодиодов / м.

5630/5730 светодиодная лента , размер светодиода: 5,6 мм x 3,0 мм, световой поток: 50-55 лм, мощность: 0,5 Вт, количество светодиодов на метр: 30 светодиодов / м, 60 светодиодов / м.

2110 светодиодная лента , размер светодиода: 2,1 мм x 1,0 мм, люмен: 10-12 лм, мощность: 0,1 Вт, количество светодиодов / м: 240 светодиодов / м, 360 светодиодов / м, 576 светодиодов / м.

4040 светодиодная лента , размер светодиода: 4,0 мм x 4,0 мм, люмен: 24-26 лм, мощность: 0,2 Вт, количество светодиодов на метр: 60 светодиодов / м, 120 светодиодов / м.

2. Процесс производства светодиодных лент Печатная плата
Делится на катаную медь и электролитическую медь .
Печатная плата, изготовленная методом катаной меди, имеет лучшую целостность, лучшую электропроводность и теплопроводность, но при более высокой стоимости; Если вам это нужно, есть магазины, которые предлагают доставку печатных плат . Вы также можете связаться с электриком рядом со мной для получения более подробной информации.

Печатная плата, изготовленная методом электролитической меди, имеет несколько худшие общие характеристики, но не влияет на нормальное использование световой полосы.

Благодаря удобству и зрелости производственного процесса, он завоевал расположение большого количества клиентов, а также снижает себестоимость продукции.

3. Толщина печатной платы светодиодной полосы
Величина тока, которую может пропускать световая полоса, определяет ширину и толщину печатной платы световой полосы. Когда ток через печатную плату увеличивается до определенного предела, необходимо расширять или утолщать печатную плату, чтобы обеспечить нормальную работу светодиодной полосы.

Ширина обычных световых полос составляет 8 мм, 10 мм, 12 мм, а толщина обычных световых полос составляет 2 унции, 3 унции, 4 унции.

Конечно, чем толще плата, тем хуже ее гибкость, и существует риск растрескивания колодок и поломки платы в процессе намотки.

Следовательно, если рабочий ток ламповой ленты велик, это не значит, что только за счет утолщения печатной платы светодиодная лента может нормально работать. Вместо этого необходимо объединить множество потенциальных факторов воздействия, чтобы рационально спроектировать схему световых полос, чтобы производить качественный световой продукт, отвечающий потребностям клиентов.

4. Чип-резистор, используемый в световой полосе
В обычной ламповой ленте используется чип-резистор 1206 (размер: 3.2 мм x 1,6 мм), максимальная мощность составляет 0,25 Вт.

Есть также несколько светодиодных полос относительно небольшой ширины. Из-за ограниченного пространства на печатной плате будут использоваться чип-резисторы 0805 (размер: 2 мм x 1,25 мм), а максимальная мощность составляет 0,125 Вт.

5. Метод вывода светодиодной световой полосы
В конце обычной монохромной световой полосы в качестве линии электропитания будет использоваться красно-черный провод 20AWG, а тонкий провод представляет большую угрозу безопасности.Поскольку напряжение световой ленты низкое, обычно 12 В или 24 В, ток световой ленты 12 В — 12 Вт будет достигать 1 А, а ток световой ленты 12 В — 120 Вт достигнет 10 А.

Итак, выбирая соединительный провод светодиодной ленты, вы должны убедиться, что провод может пропускать рабочий ток светодиодной ленты. В противном случае это может привести к нагреву линии электропитания светодиодной ленты, ожогу разъема или даже к возгоранию.

Конец обычной световой полосы RGB будет использовать RGB-4pin в качестве линии питания, а толщина провода составляет 22awg.

6. Размер контактной площадки на печатной плате полосы лампы
Контактная площадка для печатной платы разделена на светодиодную площадку, контактную площадку сопротивления и площадку для срезного порта
Светодиодная площадка и контактная площадка не могут быть слишком маленькими, иначе , это приведет к ненадежной цепи светодиодной печатной платы и произойдет в ситуации мертвого света при длительном использовании.

Конструкция контактной площадки порта среза печатной платы слишком мала или слишком узка, что может привести к слабой сварке линии электропитания светодиодной ленты; если он слишком большой или добавлено слишком много олова, паяное соединение может быть слишком тяжелым, и длительное использование может привести к выпадению паяного соединения и повлиять на использование светодиодной ленты.

7. Шелкография и логотип
Светодиодная лента напечатана с текстом или логотипом на поверхности печатной платы

+ От имени положительного полюса
отрицательного полюса
R1, R2 — сопротивление
DC5V, DC12V, DC24V — рабочее напряжение
R — микросхема красного света
G — микросхема зеленого света
B — микросхема синего света
W — микросхема белого света
UL — сертификационный знак UL
CE — сертификационный знак CE
Di — линия ввода сигнала
Do — линия вывода сигнала
GND — отрицательный провод
VCC — положительный провод
Модель IC, используемая WS2812

8. Задний клей, используемый для светодиодных лент.
Не водонепроницаемые светодиодные ленты со степенью защиты IP20 и водостойкие водонепроницаемые световые ленты IP54 прикрепляются с помощью самоклеящейся ленты на задней стороне световых лент, когда они покидают завод, для облегчения установки. .

Обычно клейкая лента, используемая для световых полос, представляет собой самоклеящуюся ленту, производимую компанией 3M. Самая распространенная клейкая лента — 300лсе

Кроме того, есть клей белый, теплопроводный тепе синий, лента ВХБ красная и т. Д.Каждый тип ленты имеет разную вязкость.

Обязательно выберите ленту, которая вам подходит. В противном случае световой ленте может не хватить силы сцепления из-за длительного использования, и световая полоса может отвалиться.

Кроме того, чтобы снизить стоимость производства легкой ленты, некоторые предприятия выбирают поддельную ленту 3M.

Внешний вид этой ленты мало чем отличается от настоящей ленты 3М. Если вы не обращаете внимания, вы не сможете его различить.Такая лента недостаточно липкая, и после длительного использования она легко отвалится.

Следовательно, когда вы покупаете светодиодную ленту, вы должны полировать глаза и тщательно различать, чтобы производитель не обманул вас.

4. Введение яркости светодиодной ленты

Есть много факторов, которые влияют на яркость светодиодных фонарей, и мы рассмотрим их один за другим.

1. Яркость у разных типов ламповых бусин разная.
3528-0.08w-Яркость одиночного шарика лампы составляет около 7-8лм
5050-0.24w-24-26lm
2835-0.2w-24-26lm
3014-0.1w-10-12lm
2216-0.1 w-10-12lm
5630-0.5w-50-55lm
2110-0.1w-10-12lm

2. ИСПОЛЬЗУЙТЕ тот же светодиодный чип, но с другим сопротивлением в той же печатной плате, яркость светодиодной ленты отличается
Например, следующие светодиодные ленты — это 2835–120 светодиодов / M 3000K Color, и схема, которую они выбирают, точно такая же, и также используется тот же светодиодный чип .

Однако сопротивление первой световой полосы составляет 120 Ом, а сопротивление второй световой полосы составляет 91 Ом, тогда вторая световая полоса ярче первой.

Конечно, это не значит, что чем меньше выбранное сопротивление, тем лучше. Каждой схеме цепи соответствует минимальное предельное значение сопротивления. Если оно ниже этого значения сопротивления, световая полоса сгорит из-за перегрева.

Следовательно, в соответствии с фактическими потребностями, цель регулировки яркости всей лампы может быть достигнута путем выбора различных схем сопротивления.

3. Влияние длины световой полосы на яркость
Светодиодная лента с постоянным напряжением, когда длина световой полосы больше 5 м, падение напряжения на полосе будет более очевидным, чем напряжение положения первого светодиода и конечного положения светодиода светодиодной ленты будут несовместимы, конечное напряжение будет ниже, чем напряжение первого светодиода.

Как показано на рисунке ниже, напряжение питания составляет 12,4 В, а остаточное напряжение упало до 10.7 В, что вызовет проблему непостоянной яркости всей световой полосы.

Следовательно, когда длина световой полосы превышает 5 м, эту проблему можно решить путем подачи питания на оба конца, как показано на следующем рисунке.

4. Влияние рабочего напряжения на яркость
Световые полосы постоянного напряжения, такое же количество светодиодов, та же схема, с использованием тех же светодиодных чипов, с одинаковым сопротивлением, если длина светодиода полоса длиннее, светодиодная полоса 24 В ярче, чем светодиодная полоса 12 В.Это связано с тем, что чем выше напряжение, тем меньше падение напряжения, как показано на рисунке ниже.

Напряжение на конце светодиодной ленты 24 В составляет 22 В, и напряжение, подаваемое на каждый светодиод, составляет 2,8 В, в то время как напряжение на конце светодиодной ленты 12 В составляет 10 В, а напряжение, прикладываемое к каждому светодиоду, составляет 2,5 В. . Вы должны знать, что номинальное значение Vf светодиода составляет 3 В, очевидно, что 2,8 В ближе к номинальному значению Vf 3,0 В, поэтому световая полоса ярче.

5. Влияние постоянного тока микросхемы IC на яркость
Из-за внутреннего сопротивления печатной платы световой полосы светодиодная лента постоянного тока также имеет падение напряжения, но в схеме используется постоянный ток полоса отличается от полосы постоянного напряжения.

На рисунке ниже показана принципиальная электрическая схема светодиодной ленты постоянного напряжения .

На рисунке ниже показана принципиальная схема светодиодной ленты постоянного тока .

В каждой группе светодиодов в световой полосе постоянного тока имеется по одной микросхеме. Светодиод будет подключен параллельно микросхеме IC и динамически регулировать подаваемое на него напряжение. Чтобы светодиоды всей группы работали на номинальном напряжении.Это позволит сохранить постоянную яркость всей светодиодной ленты.

6. Влияние размера светоизлучающего кристалла на яркость

a . Лампы одного и того же типа имеют светодиодные светоизлучающие чипы разных размеров, что приводит к разной яркости светодиодов.

Разница между высокой и нормальной яркостью светодиода вызвана разными размерами светоизлучающего чипа, используемого в светодиодах.

Например, светодиод 5050 имеет 18-20 лм, 20-22 лм, 22-24 лм, 24-26 лм и т. Д.

б . Разные типы светодиодов имеют разную яркость.

Например, яркость одного светодиода 5050 или 2835 в основном составляет около 20-24 лм, тогда как яркость светодиода 5630 может достигать 45-55 лм. Это связано с тем, что светодиодный чип, используемый в 5630 LED, больше, чем чип, используемый в других светодиодах.

Конечно, по сравнению с другими моделями того же типа светодиода, чем крупнее микросхема, тем выше яркость и выше цена.

7. Влияние плотности шариков лампы на яркость
Используйте тот же тип светодиода, если яркости недостаточно, вы можете увеличить яркость, увеличив плотность светодиодов.

Например, тип светодиодной ленты 3528-120 светодиодов / м будет намного ярче, чем тип 3528-60 светодиодов / м, а 5050-30 светодиодов / м будет намного темнее, чем 5050-60 светодиодов / м.

5. Плотность светодиодов и потребляемая мощность светодиодных лент

Мы знаем, что для светодиодов того же типа увеличение количества светодиодов на метр может увеличить яркость светодиодных лент. Конечно, это также увеличивает мощность световой полосы.

Следовательно, чем больше плотность светодиодных лент с одинаковой схемной структурой, тем больше мощность.

Обычно количество светодиодов для светодиодных лент составляет 30 светодиодов / м, 60 светодиодов / м2, 90 светодиодов / м2, 120 светодиодов / м2, 240 светодиодов / м2.

Итак, чем больше мощность, тем ярче световая полоса?

Здесь необходимо ввести ключевой параметр: световая эффективность.

Световая отдача — это параметр, характеризующий эффективность фотоэлектрического преобразования лампы. Это относится к яркости светодиодного света, который может излучаться на ватт мощности. Единица измерения — лм / Вт.Чем больше значение, тем выше эффективность фотоэлектрического преобразования, а тем более энергоэффективно.

Например, есть два завода, которые производят одну и ту же светодиодную ленту 2835-120 светодиодов / м. Мы маркируем световую полосу, произведенную на заводе, как световую полосу №1, а второй завод — как световую полосу №2.

Световая полоса № 1 ↓

Световая полоса № 2 ↓

В отчете об испытании интегрирующей сферы мы видим, что яркость световой полосы No.1 лучше, чем световые полосы №2, но мощность световой полосы №1 составляет 9,22 Вт, что меньше, чем у световых полос №2. Что случилось?

Световая полоса № 2 имеет большую мощность, чем световая полоса № 1, поэтому она потребляет больше энергии. Как видно из протокола испытаний, световой эффект световой полосы № 2 составляет 92,43 лм / Вт, а световой эффект № 1 — 141,01 лм / Вт.

Следовательно, неразумно судить о яркости световой полосы просто по уровню мощности, и мы должны обращать внимание на световую эффективность световой полосы, чтобы достичь цели использования светодиодных ламп для экономии энергии.

6. Цветовая температура светодиодной ленты

1. Обычные цвета имеют следующие цвета: теплый белый свет, диапазон цветовой температуры составляет около 2100K-3000K. Натуральный белый цвет, диапазон цветовой температуры около 4000-5000К; положительный белый свет (цвет полуденного солнечного света), диапазон цветовой температуры составляет около 5000K-6000K, холодный белый свет, цвет будет близок к синему, а цветовая температура выше 6000K.

Поскольку цветовая температура, соответствующая приведенным выше условиям, является интервалом, диапазон этого интервала относительно велик.Если завод по производству светодиодных лент производит световые ленты в соответствии с этим стандартом, цвет светодиодных лент будет серьезно нестабильным.

Таким образом, существует строгий международный стандарт, согласно которому цветовая температура квалифицированного источника света должна контролироваться в пределах 7 шагов .

Допуск по цвету светодиодных лент — В этой статье подробно представлены все знания о допуске по цвету светодиодных ламп.

Обычно, когда мы покупаем световую полосу, мы не только говорим поставщику, что мне нужны полосы белого или теплого белого света, но также объясняем, что температура белого цвета составляет 4000K, а температура теплого белого — 3000K.Так пусть завод поймет, какие светодиодные ленты вам нужны.

2. Выбор цветовой температуры
Вообще говоря, люди, находящиеся в помещении с высокой цветовой температурой выше 5000K, с большей вероятностью будут возбуждены, сконцентрированы, заняты деликатной работой, а также более склонны к утомлению.

Низкая цветовая температура 3000K будет более спокойной и надежной, в то время как умеренный естественный свет с цветовой температурой около 4000K может лучше отражать цвет самого объекта.

Итак, выбор используемой цветовой температуры света зависит не только от личных предпочтений, но и от расположения пользователя.

7. Классификация мощности светодиодных лент

1. Источник питания для низковольтных лент
Согласно характеристикам внешнего вида, источники питания в основном делятся на три типа: настольный источник питания, источник питания с алюминиевым корпусом, и водонепроницаемый блок питания.

Блок питания настольного компьютера очень похож на внешний блок питания ноутбука, с той лишь разницей, что оно составляет выходное напряжение.

Блок питания с алюминиевым корпусом имеет больше выходных клемм постоянного тока, что позволяет подключать больше светодиодных лент параллельно для облегчения проводки. В основном используется в стационарных и централизованных местах электроснабжения.

Водонепроницаемый блок питания в основном используется в дождливую или влажную среду.

2. Блок питания для высоковольтных светодиодных лент
Существует два типа шнуров питания для высоковольтных световых лент: простая версия и индивидуальная версия.

Перед тем, как покинуть завод, он будет оснащен шнуром питания простой версии для каждой светодиодной ленты.

После того, как пользователь получит световые полосы, подключите шнур питания непосредственно к розетке переменного тока, и свет будет работать. Загорается.

Шнур питания индивидуализированной версии будет лучше, чем простой, и не будет никаких стробоскопических проблем со светящейся полосой.

10 различий между светодиодной лентой 110–240 В и светодиодной лентой 12 В / 24 В — Прочтите эту статью, чтобы узнать больше о светодиодных лентах со стробоскопом.

8. Регулировка яркости и управление цветом светодиодных лент

Все низковольтные монохроматические световые полосы поддерживают затемнение. Существует два основных метода затемнения световых лент: затемнение с помощью регулируемого источника питания и затемнение с помощью низковольтного диммера.

Регулируемая яркость источника питания требует использования настенного регулирующего светорегулятора переменного тока и регулируемого источника питания.

Основными методами диммирования источника питания с регулируемой яркостью являются TRIAC Dimming / DALI Dimming / 0 / 1-10V Dimming / ZigBee Dimming.

Схема подключения следующая:

Для диммирования с помощью низковольтного диммера необходим диммер постоянного тока. Диммеру требуется источник питания DC12V или DC24V, а затем подключите положительный и отрицательный полюса светодиодной ленты к положительному и отрицательному полюсам выходного конца диммера.

Схема подключения выглядит следующим образом:

9. Устройство рассеивания тепла светодиодной ленты

Алюминиевые профили в качестве аксессуаров для светодиодных лент подняли линейное освещение на новый уровень.

Применение светодиодных лент больше не ограничивается областью вспомогательного или декоративного освещения. Один за другим появляются все больше основных осветительных приборов.

Например, следующие основные осветительные приборы получили широкую оценку потребителей после того, как они были выпущены на рынок. Появление алюминиевых пазов делает светодиодные ленты более популярными в области линейного освещения.

Практически любая сцена освещения имеет светодиодные ленты.

Вешалки, лестницы, плинтусы, шкафы, подземные светильники и т. Д. В этих местах, если вы хотите сделать прямые линии сияния, незаменимы светодиодные алюминиевые профили.

Кроме того, некоторые характеристики, присущие алюминиевому профилю, такие как простота установки, красивый внешний вид и хорошее рассеивание тепла, также очень нравятся пользователям, что делает его популярным среди людей.

10. Технология водонепроницаемости светодиодных лент

Есть четыре основных уровня водонепроницаемости светодиодных лент, которые в основном соответствуют требованиям водонепроницаемости для различных сценариев применения.

1. Нанести водостойкий клей : нанести слой клея на поверхность светодиода на голой плате. Этот слой клея может быть силиконом, эпоксидной смолой или полиуретановым клеем.

Какой клей для светодиодной ленты лучше всего — В этой статье объясняется, как выбрать правильный водостойкий клей для световой ленты.

Уровень водонепроницаемости при использовании этого процесса может привести к тому, что светодиодная лента достигнет IP54, но многие фабрики называют этот вид световой полосы световой полосой IP65, что на самом деле не соответствует уровню водонепроницаемости IP65.

2. Наденьте водонепроницаемый силиконовый кожух. : Световая полоса без покрытия герметизирована силиконовой втулкой, а две стороны гильзы герметизированы силиконовой заглушкой в ​​виде клея. Уровень водонепроницаемости этого процесса может достигать IP65.

3. Нано-водонепроницаемость : Пленка нанопокрытия образуется на поверхности голой полосы. Сформированная пленка интегрирована, что может предотвратить контакт молекул воды с электронными компонентами светодиодной ленты.Эта водонепроницаемость может достигать уровня IP65.

4. Водонепроницаемость экструзии силикона : Световая полоса без покрытия пропускается через высокотемпературный экструдер силикона, силикон и световая полоса отливаются под давлением в один корпус.

Затем силиконовый водонепроницаемый соединитель для провода питания будет отлит под давлением на конце световой полосы. Уровень водонепроницаемости этого процесса может достигать IP67.

5. Интегрированная технология формования TPU : световая полоса без покрытия и жидкий компаунд TPU отверждаются вместе, и на обеих сторонах световой полосы отсутствуют заглушки, нет вторичного технологического вмешательства, так что водонепроницаемость световая полоса достигает уровня IP68, и при использовании под водой нет проблем.

11. Способ подключения светодиодной ленты

1. Соединение двух светодиодных лент
Светодиодные ленты можно разрезать произвольно, поэтому для соединения световых лент необходим гибкий метод соединения. Самый распространенный способ соединения светодиодных лент — соединение их с помощью защелкивающихся соединителей.

Конечно, у этого способа подключения тоже есть свои ограничения, то есть для водонепроницаемой светодиодной ленты после второй стыковки уже не будет такого же уровня водонепроницаемости, как у исходной светодиодной ленты.

Следовательно, для водонепроницаемой светодиодной ленты, если среда установки должна иметь такой высокий уровень водонепроницаемости, не обрезайте ее для использования. Вы можете напрямую попросить поставщика подобрать водонепроницаемую световую полосу нужной длины. Это должно быть лучшим решением для вас.

2. Соединение между светодиодной лентой и источником питания
Обычно силовой провод светодиодной ленты представляет собой одноцветную полосу с красно-черным проводом или гнездовой разъем постоянного тока на конце.

Красный и черный провода используются для облегчения подключения источника питания к клеммным колодкам, таким как алюминиевый источник питания. Разъем постоянного тока удобно подключать с помощью штекерного разъема постоянного тока, аналогичного настольному источнику питания.

Двухцветные световые полосы и световые полосы CCT будут иметь 3 провода на конце для облегчения подключения к клеммам контроллера двухцветных световых полос.

Световая полоса RGB, конец будет иметь провод RGB или разъем RGB-4PIN, что удобно для быстрого подключения к контроллеру RGB.

12. Как установить светодиодную полосу

1. Установка в помещении: Обычно перед отправкой с завода, неводонепроницаемая световая полоса без покрытия, водонепроницаемая световая полоса с эпоксидным покрытием и световая полоса из силиконовой трубки, задняя часть световая полоса будет покрыта клеем 3М.

При установке необходимо только оторвать клейкую антиадгезионную бумагу, а затем вставить световую полосу в соответствующее положение.

Конечно, все световые полосы можно закрепить силиконовыми зажимами.Эпоксидная световая полоса или ламповая световая полоса, поскольку основная часть световой ленты относительно тяжелая, поэтому для ее фиксации лучше использовать зажимы, как показано на рисунке.

2. Наружная установка: Если он установлен на открытом воздухе, где он не будет намочен дождевой водой, вы можете использовать ленточный световой пояс IP65. В основном фиксируется защелками или пазами.

Если это бассейн или небольшой корабль, рекомендуется использовать водонепроницаемые световые полосы IP67 или IP68.Способ крепления — в основном пряжка или слот для карты. В то же время сделайте водонепроницаемую обработку разъема источника питания. Рекомендуется использовать водонепроницаемую распределительную коробку, как показано на рисунке.

13. Обычные методы упаковки светодиодных лент

Наиболее распространенный метод упаковки для световых полос — упаковка катушек + антистатический пакет

1. Существует два основных типа антистатических пакетов : , серебро и прозрачный. Мешки разных размеров выбираются в зависимости от размеров катушек.

2. Существует два основных типа катушек : пластиковые катушки и катушки для бумаги. Цвета барабанов в основном черный и белый. Выбирайте катушки разных размеров по размеру разных световых полос.

3. Этикетки , каждый пакет должен иметь соответствующую этикетку, чтобы указать характеристики световой полосы.

4. Десикант , если световая полоса оставлена ​​без освещения слишком долго, если влажность среды хранения относительно высока, светодиодная световая полоса легко отсыревает, поэтому каждый рулон световой полосы будет оснащен влагопоглотитель в упаковочном пакете.Конечно, лучше всего вовремя установить и использовать купленные световые ленты, а не оставлять их надолго. Предотвратите старение и влажность ламповых бусин, что повлияет на срок службы.

5. Инструкция , производитель светодиодных лент с обычным режимом работы предоставит руководство по эксплуатации световых полос в каждом упаковочном пакете, в котором будет указано использование световой полосы и меры предосторожности при ее использовании.

6. Аксессуары , если вы покупаете водонепроницаемые световые полосы IP65 или IP67, IP68, в каждой сумке будут соответствующие аксессуары для пряжек и вилок, как показано на рисунке ниже.

14. Настройка световых полос

Светодиодные световые полосы, как очень популярный светотехнический продукт, для удовлетворения различных потребностей людей в освещении, разумеется, необходимы некоторые специальные настройки.

Световая полоса не только тонкая, но и очень длинная.

Ширина печатной платы световой полосы, толщина платы, структура схемы платы, внешний вид платы, цвет платы, печать логотипа платы и т. Д. Могут быть свободно спроектированы и настроены.

Электрические параметры светодиодной ленты, такие как мощность, яркость, цветовая температура, индекс цветопередачи и т. Д., Могут быть свободно отрегулированы и настроены на заводе.

Плотность шариков лампы, модель шарика лампы, размер шарика лампы, выбор марки светодиодного чипа шарика лампы и т. Д. Можно настроить индивидуально.

Эффект изменения управления световой полосой, приложение специальной сцены, специальные функции и т. Д. Можно настроить.

1. Если вы, , можете спроектировать внешний вид световой полосы и схемы световой полосы, вам нужно только отправить разработанные чертежи сотрудничающему поставщику, а затем, после того, как завод подтвердит, что они правильные, следующее будет может сделать доску и произвести продукт.

2. Если у вас есть собственных идей , вам нужно только создать эффект освещения сцены, которого вы хотите достичь, и поставщик предоставит вам план. После его принятия, следующий будет производить плату напрямую и производить продукт

3. Что касается логотипа , вам нужно только предоставить изображение логотипа поставщику.

4. Для списка сертификатов , если вам нужен номер сертификата UL вашей собственной компании, но вы не хотите тратить слишком много денег на повторную сертификацию самостоятельно, тогда вы сначала найдете поставщика с сертификатом UL, а затем Чтобы сотрудничать с поставщиком, вам нужно только предоставить некоторые документы, после чего поставщик достигнет соглашения о листинге с UL, чтобы сгенерировать для вас новый номер сертификации UL.Таким образом, необходимо взимать только небольшую часть комиссии.

15. Меры предосторожности при использовании светодиодных лент

1. Используйте изолированный источник питания 24 В постоянного тока для управления светодиодной лентой, а пульсации источника постоянного напряжения менее 5%. Невозможно понизить мощность за счет резистивно-емкостной и неизолированной светодиодной ленты драйвера источника питания и т. Д.

2. Чтобы обеспечить долговечность и надежность лент, не сгибайте дугу диаметром 60 мм или меньше. , не складывайте, чтобы не повредить борта лампы или не сломаться.

3. Для обеспечения жизни и окружающей среды огней, при использовании силы нельзя тянуть шнур питания, чтобы избежать повреждений, чтобы запретить столкновение светодиодных фонарей.

4. Во время установки положительного и отрицательного напряжения на шнур питания, не выбирайте источник питания с неправильным напряжением и изделие такое же, чтобы избежать повреждения изделия.

5. Светодиодные лампы следует хранить в сухом закрытом помещении, предлагаемый период хранения не должен быть слишком долгим перед распаковкой, рабочая температура: —
20 ℃ ~ + 45 ℃, Температура хранения: -0 ℃ ~ + 60 ℃, не водонепроницаемая лампа для внутреннего использования, относительная влажность не выше 70%.

6. В практических приложениях источник питания должен оставлять 20% запаса (рекомендуется использовать только 80% мощности), чтобы обеспечить достаточное напряжение
приводные устройства

7. Не делайте этого. используйте любые кислотные, щелочные адгезивные продукты (включая, помимо прочего, стекло, пластик и т. упаковка, пожалуйста, не загорайте световую полосу в течение длительного времени.

9. Обрежьте световую полосу только в том месте, где метка напечатана на теле светодиодной световой полосы (разрезание всего отрезанного блока), в противном случае световая полоса не будет светиться для всего ряда отрезанного блока. .

10. При установке светодиодной ленты обрежьте ее ножницами, не оставляя заусенцев, чтобы избежать короткого замыкания.

11. Не включайте питание во время установки или сборки световой полосы. Электропитание можно включить только тогда, когда соединение и установка в порядке.

12. В процессе установки и использования не ударяйте по световой полосе тупым предметом, не нажимайте на световую полосу тяжелыми предметами и не трясите ее.

13. Задний конец светодиодной ленты должен быть закрыт заглушкой и приклеен стеклом, приклеенным или скрепленным скотчем. При использовании на открытом воздухе он должен быть защищен от воды.

14. Только две световые полосы с одинаковой спецификацией и источником питания могут быть соединены друг с другом, а общая длина соединения не может превышать максимально допустимую длину

15.Для установки и фиксации, пожалуйста, не используйте проволоку из металлических материалов, чтобы связать светодиодную ленту, чтобы избежать падения железной проволоки на пояс лампы, что приведет к утечке тока, короткому замыканию и сожжению полосы света.

16. Мощность блока питания должна быть больше, чем напряжение, указанное на светодиодной полосе, и его следует устанавливать в безопасном месте.

17. Во время использования светодиодных лент не оборачивайте и не накрывайте полосы какими-либо предметами, чтобы обеспечить хороший отвод тепла.

18. Этот товар не является детской игрушкой, но он легко вызывает интерес у детей. Пожалуйста, устанавливайте его в таком месте, где дети не могут дотронуться до него или использовать его под присмотром.

16. Поиск и устранение неисправностей светодиодной ленты

ошибка линии питания световой струны
Явление неисправности Возможные причины Решения
1

Все светодиоды не светятся или

обесцвечивается. драйвер

Питание
Полоса с обратной полярностью Правильная разводка
Короткое замыкание шины внешнего источника питания, автоматическая защита от короткого замыкания импульсного источника питания Исключая короткое замыкание, повторная передача
Сгорел предохранитель питания Замените предохранитель
2

Части светодиодами темные или

обесцвечивание

Нет питания от частей драйвера Проверьте систему питания, устраните неисправности1ng 96
Че Проверьте цепь питания, устранение неисправностей
3

Неравномерный световой поток или

короткая яркость

Перегрузка питания Добавьте мощность
Коммутационные потери в линии питания Жирные провода питания, или отрегулируйте провода питания жирным шрифтом положение источника питания (дальний свет с более близким положением) Убедитесь, что линейное напряжение в лампе через каждые пять метров в 95% от номинального напряжения выше
Чрезмерное количество подключенных световых цепочек Регулировка количества каждого источника питания ответвление лампы, соответствует требованиям каждой цепи питания с самой большой лампой
4

Мигание светодиода

Плохие контакты проводки Найдите место неисправного элемента, устранение неисправностей
5

Индивидуальный светодиод темный

Электростатический пробой Узнайте о соответствующем электрическом al и хорошо заземлен, замените SMD.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

2021 © Все права защищены.
