Схема Подключения Розетки И Выключателя —

Схема Подключения Розетки И Выключателя

Как подключить выключатели первой группы к лампочке.

Каждая пара — это фазная и нулевая жилы.

Фаза после автомата, через распределительную коробку подключается к розетке. А в результате вы получите довольно приличную экономию средств на вызове электрика-профессионала.


Если в блоке предусмотрено заземление, то нужно побеспокоится и о его подключении при помощи дополнительного провода. Одна пара для розетки, вторая от выключателя, а третья — для распределительного щитка.

Далее, соединяем две жилы между собой, синюю жилу с провода идущего с выключателя отходящая фаза и белую фазную жилу с провода идущего на лампочку. Следует учесть, что первые три рисунка верху с правильным подключением, то есть ноль с распределительной коробки идет сразу на лампу.

Второй вариант является наиболее практичным и долговечным.

Корпус коробки нужно закрыть пластмассовой заглушкой.

При подключении внимание стоит уделить клеммам, заземлению и занулению.


Как подключить лампочку через выключатель: разъясняем схему

Мы проложили все провода необходимые для выполнения схемы, переходим к третьему этапу. Тем не менее есть необходимость подключать пылесос, или зарядное устройство.

Аккуратно сверлим отверстие для подрозетника. Розетка состоит из приёмного гнезда, в которое вставляется штепсельная вилка.

Сделать это можно по цветовой раскраске провода. Как это сделать подробно рассмотрено в статье указатели напряжения.

Чтобы ответить на этот вопрос, вспомним: какие бывают схемы освещения с выключателями.

Схема подключения трех лампочек к одному выключателю Внимание!

А это означает: для настройки каждой клавиши на определенную лампу группу ламп следует подсоединить ее к проводу, который управляет именно этой лампой.

Использовать дополнительную распределительную коробку не нужно, фазный провод проходит через нее транзитом, без расключения.

Монтируем установочные элементы

Так как в основе каждой из них лежат разные схемы подключения.

На розетку подается фаза через коммутатор в том случае, если выключатель активизирован. В деревянных домах необходимо исключить в процессе прокладки проводов их взаимодействие с деревянными стенами, электропроводка прокладывается по специальным изоляторам. Также внимание нужно обратить на степень защищенности устройства — это код IP на упаковке.

Думаю эта информация будет полезна каждому, и даже достойна сохранения в закладки. Розетку можно проверить с помощью любого электроприбора, вставляем его вилку в розетку и проверяем работоспособность. А прокладывать открытую проводку тем более, штробить стену не хочется.

Схема подключения проходных выключателей очень хорошая статья в которой я привожу основные схемы соединения проходных выключателей. Для работы потребуются инструмент и расходные материалы: новый выключатель; распределительная коробка и выключатель; провода для соединения из того же материала, что вв проводка в общей сети, медные или алюминиевые ; плоскогубцы, крестообразная и плоская отвёртки, нож, изоляционная лента, электрический паяльник.

При объединении розетки и выключателя, экономится проводка, не требуется установка дополнительной распределительной коробки. Обычно, определенный провод имеет свой цвет.

Разновидности, дизайн и средние цены


Вторую жилу подсоедините к выходному контакту выключателя. Подключить розетку с выключателем самостоятельно легко, для этого будет достаточно минимальных навыков электрических работ. Устройства второго типа традиционно применяются в деревянных строениях, где присутствует проводка открытого типа. В идеале, ток должен поступать к лампочке в такой последовательности — фаза идет на центральный контакт лампочки, ноль идет на цоколь.

Это делают при помощи распорных лапок. Для простого расчета необходимого числа ламп воспользуйтесь Калькулятором расчета количества ламп. Часть коридора обычно занята входным распределительным щитом и прибором учета счетчиком.

Кабель-каналы продаются в большом ассортименте по приемлемым ценам, существенно облегчают работу в прокладке электрокабеля. Собирая схему, следует обратить внимание на надёжность контактов. На практике здесь тоже может выходить не пять, а шесть проводов, но это значит, что электромонтёр просто не захотел отделять один провод от сдвоенного и один провод либо не рабочий, либо взят пара за жилу. Итак, разберемся как подключить выключатель к лампочке на примере каждой из групп. При монтаже штроб учитывайте несколько важных правил: Они могут быть только горизонтальными либо вертикальными, никаких наклонов не допускается.

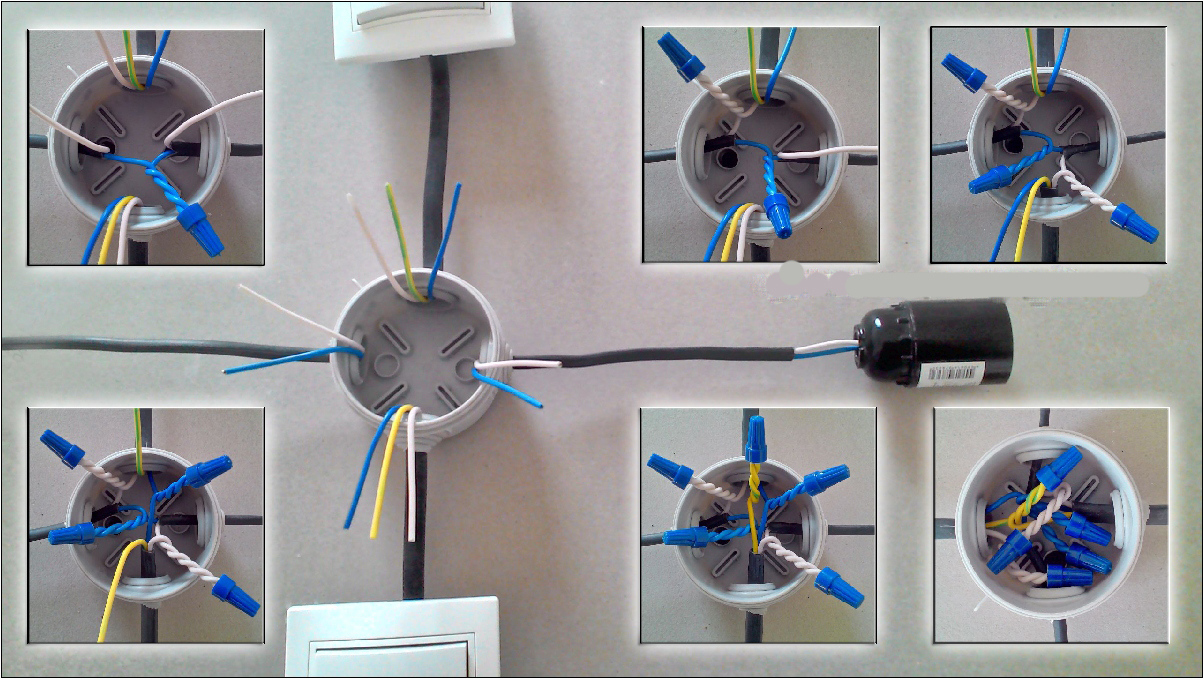

Подключение выключателя, через распределительную коробку.

Схема выключателя представляет собой, два провода, идущие от сети с напряжением V, для монтажа нового подключения можно приобрести провода разных цветов, например: красного и синего.

Также могут пострадать и люди.

А вот при подключении выключателя у многих могут возникнуть проблемы.

Если предполагается монтаж изделия на улице или в помещении с повышенным уровнем влажности, например, бане, душевой или ванной, нужно удостовериться, чтобы конструкция была оснащена защитными крышками — шторками.

С учетом расцветки осуществляется параллельное подключение проводов и установка второй розетки. В этой статье я вместе с вами сначала буду разбирать все виды выключателей. Течение времени изменило данное правило.

См. также: Петля фаза ноль нормы

Положение клавиши данного выключателя значения не имеет. В идеале, ток должен поступать к лампочке в такой последовательности — фаза идет на центральный контакт лампочки, ноль идет на цоколь. Как сделать розетку от выключателя, если есть возможность эстетически разместить их рядом? Небольшим участком провода соединяется фазная клемма в розетке и входная клемма двухклавишного выключателя.

Как подключить лампочку и выключатель? Проверяем отсутствие с помощью указателя напряжения.

Прибор предлагается использовать вместо обычной розетки. При этом каждая пара делиться на фазную и нулевую жилки. Такая схема встречается реже, но в некоторых помещениях она применяется.

Рассмотрим схему подсоединения объединенного устройства, состоящего из 7 шагов: Первый этап — прокладка от бокса распределения к сдвоенной электрической системе пять 5 проводников.

Следует наметить линию кабеля от выключателя и лампочки к распределительной розетке — это в том случае, если схема подключения будет питаться напряжением от розетки. Схема подключения блока розетка-выключатель c двумя клавишами В основном блоки объединяющее в себе розетку и выключатель с двумя клавишами устанавливаются на перегородке между дверьми в ванную и туалет. Для повышения безопасности и увеличения срока службы электропроводки, целесообразно вместо скруток воспользоваться клеммами. Отключите вводной автомат на квартиру.

Розетка с выключателем в одном корпусе

Электрическая проводка любого помещения состоит из трёх обязательных элементов – осветительных приборов, выключателей для управления светильниками и розеток для подключения техники. И если в общественных местах нас не сильно волнует, что, где и как подключено, то дома нам хочется максимального удобства, эстетичного вида и хотя бы немного экономии. В плане экономического эффекта выгодным устройством является розетка с выключателем в одном корпусе.

В чём эта выгода рассмотрим ниже, а также поговорим о конструктивных особенностях такого аппарата, его разновидностях, недостатках и о том, как подключить розетку с выключателем в общую электрическую сеть.

В чём преимущества и недостатки?

Главным преимуществом такого устройства, как розетка и выключатель, объединённые в одном корпусе, является экономия трудовых и материальных затрат. Если бы вы ставили эти аппараты по отдельности, то пришлось бы монтировать в стене два отверстия для монтажных коробок, покупать и устанавливать два подрозетника, до выключателя и розетки прокладывать два отдельных двухжильных провода. В случае установки блока понадобится один трёхжильный провод и один подрозетник (только он будет не круглой, а специальной овальной формы), что хоть немного сократит ваше время и труд, а также финансовые расходы.

Иногда дополнительным преимуществом устройства, в котором розетка с выключателем совмещены в одном корпусе, является одинаковая высота их расположения.

Недостатком такого совмещения является то, что если из строя вышло какое-то одно устройство, замене подлежит весь блок.

Ещё один минус в том, что блок выключателей, совмещённых с розеткой, проблематично устанавливать в бетонной стене. Для такого устройства отверстие потребуется не круглое, а овальное, выбить его в бетоне будет сложнее.

Где лучше устанавливать?

Очень удобно устанавливать такой блок в тех местах, где не требуется постоянное подключение электроприборов к розетке.

Перед тем, как подключить двойной выключатель для коридора и расположенного рядом совмещённого санузла (ванная комната с туалетом), подумайте, а не установить ли общий блок с розеткой? Одна клавиша включает свет в коридоре, вторая в санузле, а розеткой можно воспользоваться для подключения фена, электродрели, пылесоса, зарядки мобильного телефона.

Блок, в котором розетка с выключателем на одну клавишу, подойдёт для установки в гаражах, сараях, подвалах, сторожках, бытовках и других хозяйственных постройках. В этом случае достаточно одной клавиши выключателя, чтобы загорелась лампа в помещении, а розетка пригодится для подключения электроинструмента, чайника, вентилятора или радио.

В других комнатах (зал, кухня, спальня, детская) подключение совмещённого блока розетка-выключатель вряд ли окажется целесообразным. Он не будет иметь того эстетичного вида, чтобы вписаться в общий интерьер. Ведь выключатель освещения, как правило, устанавливается при входе в комнату. Представьте, как будет некрасиво, если сюда же, к розетке, протянется шнур телевизора, компьютера, холодильника или кондиционера.

Поэтому перед тем, как подключить блок, совмещающий розетку с выключателем, хорошенько подумайте, где вы хотите его поставить, и нужен ли он там.

Разновидности

На рынке электротоваров есть несколько вариантов блоков, где розетка и выключатель с одной, двумя или тремя клавишами, расположены в едином корпусе. Они отличаются по цене, способу установки (внутренней или наружной), могут быть оборудованы дополнительными функциями – подсветкой или разного рода защитами (от детей, влаги, пыли).

  1. Внутренний блок, состоящий из выключателя и розетки без заземления. Это самая простая и дешёвая модель. Однако при современном оснащении бытовой техникой отсутствие заземления является минусом.
  2. Внутренний блок выключателем и розеткой с заземлением. Клавиша выключателя может иметь специальную световую индикацию, что поможет легко найти коммутационный аппарат в темноте.
  3. Наружный блок с одноклавишным выключателем и розеткой, оборудованной специальной пластиковой крышкой и имеющей степень защиты IP 54 (от проникновения пыли и воды).

Точно такие же модели могут быть с применением тройного или двойного выключателя.

блок выключатель-розетка наружный влагозащищенный

По расположению самих выключателя и розетки блоки делятся на горизонтальные (коммутационные аппараты расположены рядом) и вертикальные (выключатель расположен сверху розетки).

вертикальный блок с подсветкой выключателя

Наружные блоки применяют для монтажа при открытой электрической проводке, когда выключатель и розетка не утапливаются в специальное отверстие, а закрепляются с помощью планки на поверхности стены. Провода в этом случае прокладываются по стенам, они могут быть уложены в специальные пластиковые короба, заведены в гофрированные трубы либо просто открыто крепятся по стенам на фарфоровых изоляторах.

Внутренние блоки применяют при скрытой проводке. Само устройство вставляется в подрозетник, расположенный в стенной монтажной коробке, а провода прокладываются в специальных штробах внутри стен.

При выборе розеток, совмещенных с выключателями, отдавайте предпочтение моделям, сделанным из высококачественного пластика и имеющим заземление.

Если в доме есть маленькие дети и чтобы не допустить их самостоятельного знакомства с электричеством, выбирайте модели, где розетка имеет специальные защитные шторки. Они закрывают контакты, и если ребёнок начнёт тыкать в розетку чем-то металлическим, по крайней мере, будет исключена возможность его попадания под напряжение (шторки открываются только при одновременном введении двух штырьков вилки).

Устройство

Перед тем как подключить блок выключатель с розеткой, немного поговорим о его конструктивном исполнении.

Рассмотрим на примере выключателя с двумя клавишами:

  1. Посередине розетки имеется шуруп, с помощью которого крепится защитная шторка от детей. Открутите этот шуруп и уберите шторку.
  2. Аккуратно снимите обе клавиши выключателя.
  3. Верхняя пластиковая крышка общего корпуса крепится двумя винтами, открутите их и снимите крышку.
  4. Теперь хорошо видно, что устройство состоит из обычной розетки и выключателя на две клавиши, они размещены в одном корпусе.
  5. Выключатель имеет входящий контакт, к которому подходит фаза из питающей сети, и два отходящих контакта, к ним выполняют подсоединение фазных проводов светильников.
  6. Розетка состоит из приёмного гнезда, в которое вставляется штепсельная вилка. Это гнездо соединено с контактной частью, где имеются две клеммы, в них подключаются фазный и нулевой провод из питающей сети.

Установка блока наружного исполнения

Такой блок имеет свои достоинства и недостатки. Установить и заменить данную конструкцию проще, а также быстрее можно обнаружить неполадки в работе устройства по его внешнему виду – это положительные стороны. К недостаткам относится лишь то, что в интерьере открытая проводка и блоки наружной установки смотрятся не столь красиво. Поэтому чаще всего такие устройства применяют в гаражах, банях, сараях и других хозяйственных помещениях.

  1. Всегда любые работы, связанные с электричеством, начинайте с обесточивания помещения, где будете трудиться. Отключите напряжение и с помощью индикаторной отвёртки проверьте его отсутствие.
  2. Разберите корпус блока, сняв верхнюю (или переднюю) крышку.
  3. Заднюю крышку с сердцевиной необходимо закрепить на стене. Приложите её в месте будущей установки и наметьте простым карандашом места крепежа. Отложите блок пока в сторону, просверлите намеченные места, вбейте дюбеля. Теперь можно зафиксировать саморезами сердцевину блока.
  4. Затем выполняется электрическая часть (о том, как подключить блок к питающей сети речь пойдёт ниже), осталось только надеть верхнюю крышку и зафиксировать её при помощи винтов.

Важно! Если установка наружного блока производится на деревянной стене, между ними смонтируйте паронитовую прокладку. В случае нагрева контактов и дальнейшего воспламенения изоляции, паронит предотвратит самовозгорание деревянной стенки.

Установка блока внутреннего исполнения

Углублённый в стену корпус коммутационного аппарата не так бросается в глаза, общего интерьерного вида не портит, поэтому способ закрытой проводки и внутреннего блока применяется гораздо чаще, особенно в жилых помещениях.

  1. Работы аналогично начинаются со снятия напряжения в комнате и проверки его отсутствия.
  2. При помощи электродрели со специальной насадкой в стене просверлите отверстие для подрозетника.
  3. Выбирайте специальный пластиковый подрозетник, цельный для двух установочных мест. Зафиксируйте его в стенном отверстии при помощи алебастра.
  4. В подрозетник вставьте сердцевину блока, произведите всю необходимую электрическую коммутацию, после чего корпус надо надёжно зафиксировать в подрозетнике. Это делают при помощи распорных лапок.
  5. Осталось только установить верхнюю пластиковую крышку.

Как установить и подключить внутренний блок выключатель-розетка можно посмотреть в этом видео:

Схема подключения

Самой простой схемой является подключение одноклавишного выключателя с розеткой в одном блоке.

схема подключения блока выключатель-розетка для ванной и туалета

От распределительной коробки до установленного блока прокладывается трёхжильный провод.

В распределительной коробке производится следующая коммутация:

  • Нулевой провод питающей сети соединяется с нулевыми проводами, идущими на розетку и на светильник.
  • Фаза из сети соединяется с фазным проводом розетки.

Теперь коммутационные действия, которые нужно произвести в самом блоке:

  • Из распределительной коробки на розетку пришли фаза и ноль, подсоедините их соответственно к нужным контактам.
  • Далее фаза из розетки перемычкой подсоединяется на входящий контакт выключателя.
  • Ещё один провод крепится к отходящему контакту выключателя, он соединится в распределительной коробке с фазой светильника.

Обратите внимание! В случае, когда розетка с заземлением, понадобится провод, состоящий не из трёх, а из четырёх жил.

Если подключаемый блок имеет выключатель с двумя клавишами, то:

  • фаза из розетки перемычкой подсоединяется на входящий контакт выключателя;
  • два фазных провода подсоединяются к отходящим контактам выключателя, они идут в распределительную коробку, где подключаются к фазным проводам, приходящим от патронов двух осветительных приборов.

В остальном схема подключения двухклавишного выключателя с розеткой аналогична рассмотренному выше варианту с одной клавишей, отличие ещё лишь в том, что ноль питающей сети должен соединяться с нулевыми жилами, идущими из распределительной коробки на розетку и на два светильника.

В этом видео подробно разбираются различные варианты схемы подключения:

Несколько полезных советов

  • Когда будете выбирать модель совмещённой розетки с выключателем, отдайте предпочтение изделию, у которого на лапках по два зубца. В стене такие блоки фиксируются более надёжно и крепко.
  • Если есть необходимость подключения нескольких бытовых приборов одновременно, используйте розеточный блок. Чаще всего он применяется на кухнях, где постоянно работают холодильник, вытяжка, посудомоечная машина, электрочайник, телевизор.
  • Когда будете покупать подрозетники, выбирайте модели, у которых стенки внутри имеют ребристое исполнение. При монтаже коммутационного аппарата распирающие лапки будут цепляться надёжнее.

Со всеми недостатками и преимуществами такого совмещённого блока, вы теперь знакомы. Знаете, как установить и подключить подобное коммутационное устройство. Решайте сами, нужна вам такая модель розетки с выключателем или нет. Повторимся ещё раз, для хозяйственных помещений это очень удобный вариант, для жилой комнаты лучше применять раздельный вариант.

Как выполняется установка розеток и выключателей

Схемы подключения розеток и выключателей

Если вы решили собственными руками заменить проводку в квартире, то вопрос: как правильно установить розетки и выключатели — будет для вас очень актуальным. Ведь именно эти два вида установочных аппаратов являются основными в электрической сети квартиры или жилого дома. Поэтому их правильный монтаж гарантирует вам долговечность и надежность роботы практически всех электроприборов в доме.

Нормы установки выключателей и розеток

Прежде, чем приступать непосредственно к монтажу, нам следует определиться с целым рядом параметров. Прежде всего, это количество розеток и выключателей, и место их расположения. Для этого необходимо знать нормы, предъявляемые для данного вида электрических аппаратов.

Нормы по установке розеток

Одной из главных норм по установке розеток является удобство их обслуживания. Именно этим фактором вы должны руководствоваться в первую очередь. Кроме того, при использовании скрытой проводки должны применяться розетки в утопленном варианте и, соответственно, наоборот , при использовании открытой проводки.

Нормы установки розеток

Итак:

  • Согласно п.6.1.24 ПУЭ (Правила устройства электроустановок), все розетки должны иметь заземляющий контакт. Он должен подводиться отдельным гибким проводом и не должен в нормальных условиях служить проводником тока.
  • Согласно п.12.30 ВСН 59 – 88, розетки не должны размещаться под и над мойками, в кухонных шкафах и других неудобных для эксплуатации местах.
  • Кроме того, согласно п.7.2 ВСН 59 – 88, розетки на кухне и в жилых помещениях должны быть запитаны от разных групп. Если отдельная розеточная группа для кухни не планируется, то инструкция допускает подключать розетки к сети освещения.
  • Пункт 7.1.37 ПУЭ запрещает установку розеток в банных помещениях, ваннах и уборных. Но для жилых помещений сделано исключение с возможностью установки таких электроприборов при их подключении через автомат УЗО (Устройство защитного отключения).
  • Согласно п.7.1.37 ПУЭ, розетки следует размещать по возможности на удалении от заземленных частей. К таковым можно отнести различные трубопроводы, раковины и тому подобные инженерные сети. Но это только рекомендация, которая в жилых помещениях не обязательна к исполнению.
Нормы по установке выключателей

Нормы по установке выключателей также не очень строги и вполне логичны. Поэтому при монтаже электропроводки своими руками эти требования не должны вызвать у вас особых проблем.

Нормы установки выключателей

Итак:

  • Прежде всего, следует помнить, что все выключатели, согласно п. 6.5.27 ПУЭ, должны устанавливаться в цепях фазного провода. Установка выключателей в нулевых цепях строго запрещена.
  • Пункт 7.1.38 ПУЭ запрещает установку выключателей в ванных комнатах, санузлах, парилках и моечных помещениях. Кроме того, запрещена установка выключателей в чердачных помещениях. Выключатели для таких помещений должны располагаться перед входом.
  • Пункт 7.1.40 ПУЭ требует устанавливать выключатели на высоте 1,5 метра над уровнем пола либо использовать выключатели с управлением при помощи шнура. При этом располагаться выключатели должны при входе в комнату со стороны дверной ручки.
  • Согласно п. 6.3.4 ПУЭ, выключатели наружного освещения могут использоваться при одновременном включении не более 20 ламп. Если же коммутируется большее количество ламп, то необходима установка автоматического выключателя.
  • Розетки выключатели для наружного монтажа должны иметь соответствующее исполнение. Обычно для этого достаточно IP44, но в некоторых случаях требуется установка коммутационных аппаратов с IP В первую очередь это касается помещений, в которых установлены газовые или жидкотопливные котлы.

Установка выключателей и розеток

После выбора количества и места расположения выключателей и розеток следует выбрать номинальные параметры провода и необходимой коммутационной аппаратуры.

Этот процесс мы уже не раз описывали в других статьях нашего сайта, поэтому не будем останавливаться на нем. Лучше мы рассмотрим более детально процесс штробления стен и установки выключателей и розеток.

  • Как известно, есть два способа монтажа проводки – открытый и скрытый. При открытом способе монтажа нам ничего штробить не надо, а коробки выключателей и розеток крепятся прямо на стену. Но в квартирах и кирпичных домах зачастую используется скрытая проводка, в особенностях монтажа которой мы и попробуем разобраться.
  • Процесс штробления стен и монтаж углублений для закладных коробок выключателей и розеток — процесс пыльный, длительный и трудоемкий. Конечно, современные технологии позволяют сделать его достаточно быстро и без особых проблем. Но далеко не у каждого есть штроборезка и другое специальное оборудование, цена которого не позволяет приобрести его для личного пользования.

Установка закладных коробок под розетки и выключатели

  • Исходя из этого, советуем приобрести вам специальную насадку на перфоратор, которая значительно облегчит вам проделывание штроб. Хотя, откровенно говоря, эта насадка не очень облегчит труд при штроблении твердых бетонных стен. В этом случае зачастую приходится сначала намечать путь сверлом, а уж затем использовать насадку.
  • А вот для монтажа углублений под закладные коробки выключателей и розеток есть достаточно неплохой вариант специальной насадки. С не очень плотными бетонными стенами и кирпичной кладкой он справляется просто на ура. С плотным бетоном придётся повозиться, предварительно пройдясь обычно сверлом по всей окружности.
  • Но если вы устанавливаете розетки или выключатели в гипсокартон, то не стоит торопиться. Конечно, вариант насадки на перфоратор для бетонных поверхностей с легкостью справится с этой задачей. Но края будут рваные и возможно разрушение поверхности. Поэтому перед тем, как установить розетки и выключатели в гипсокартон, поинтересуйтесь специальными насадками на дрель. Обычно они идут наборами кругов с различным диаметром. Такая вещь всегда пригодится в хозяйстве.
  • А вот выключатели и розетки наружной установки в большинстве случаев имеют открытое исполнение. Это связано с тем, что при скрытом способе установки достаточно сложно обеспечить их влаго- и пылезащищенность.

Схемы подключения выключателей и розеток

После выполнения всех подготовительных мероприятий, на самом последнем этапе монтажа можно приступить к процессу подключения наших электрических точек. В нашей статье мы рассмотрим различные варианты подключения и совмещения подключений розеток и выключателей.

Подключение розетки

Самым простым из подключений является монтаж розетки. Здесь практически не требуется каких-то специфических знаний. Главное, следовать нашим советам и не геройствовать.

Обратите внимание! Здесь и далее все подключения выполняются только после снятия напряжения. Для этого можно отключить питающий автоматический выключатель группы, в которой предстоит работать, и смежных с ней в распределительных коробках. Но для надежности лучше обесточить всю квартиру или дом.

  • Для подключения розетки нам следует использовать трехжильный провод. В котором одна жила (желто-зеленая) предназначена для выполнения защитного заземления. Одна жила (синяя) предназначена для подключения нулевого контакта и последняя (любого цвета) — для подключения фазного контакта.
  • Для подключения розетки монтируем к ее силовым зажимам фазный и нулевой провод. Защитный провод подключаем к соответствующему контакту, который обычно расположен отдельно или может быть определен визуально.

Обратите внимание! В обычных розетках расположение фазного и нулевого провода не имеет значения. Хотя обычно левый контакт используют в качестве фазного, а правый в качестве нулевого. Но в розетках подключения электрической печи и другого мощного или ответственного электрооборудования это может быть принципиально. С принципами подключения в этом случае вы можете познакомиться в других статьях нашего сайта.

  • Теперь такие же действия производим в распределительной коробке. К фазному групповому проводу подключаем соответствующий провод, идущий к розетке. То же проделываем с нулевым и защитным проводом. На этом подключение розетки к электрической сети окончено.

На фото представлена схема подключения розеток

Подключение нескольких розеток

Схема монтажа розетки и выключатели часто предполагает расположение сразу нескольких аппаратов рядом. В этом случае для экономии сил на штробление и провода проще подключить один от другого.

При этом такая схема подключения должна быть учтена в расчёте сечения провода.

  • Дабы выполнить такое совместное подключение двух или трех розеток, выполняем подключение первой розетки так же как сказано в нашей инструкции выше.
  • После этого нам достаточно сделать перемычки от силовых контактов второй розетки к силовым контактам первой розетки.
  • То же самое проделываем с защитным проводом.
  • Если предполагается подключение третьей, четвертой и так далее розетки, то подобную операцию проделываем со всеми.

Обратите внимание! При подключении трех и более розеток целесообразно от распределительной коробки подключать центральную из них. Это позволит в случае перегорания провода вывести из строя минимальное количество розеток.

Подключение выключателя

Подключение выключателя не на много сложнее, и видео на страницах нашего сайта наглядное тому подтверждение. Для его подключения нам потребуется всего два провода, ведь защитный провод к выключателям обычно не подключается. Он подключается непосредственно к светильнику.

Варианты подключения различных выключателей

  • Для выполнения подключения нам необходимо определиться с фазным и нулевым проводом в распределительной коробке. Это легко сделать, если вы придерживались норм ПУЭ при монтаже группового провода.
  • От нулевого провода в распределительной коробке подключаем один из выводов светильника.
  • От фазного провода в распределительной коробке подключаем ввод нашего выключателя. Обычно он расположен вверху. Если это двух – или трехполюсный выключатель, то он один, а с противоположной стороны два или три вывода соответственно.
  • Затем подключаем провод к выводу выключателя и прокидываем его к светильнику. Здесь подключаем его ко второму выводу светильника. Если у нас двух- или трехполюсный выключатель, то производим те же операции для других светильников. Если у нас от двухполюсного выключателя запитана одна люстра, то она должна иметь три вывода. Подключаем вывод от выключателя к третьему контакту люстры.

Обратите внимание! При подключении люстры с двумя режимами работы важно правильно определить один нулевой вывод и два фазных. Обычно нулевой вывод отделен визуально, имеет соответствующую маркировку или цвет. Если вы подключите фазный провод к этому проводу, а нулевой к любому другому, то у вас люстра будет светить только в одном режиме.

Подключение розетки и выключателя

Также существует схема монтажа розетки и выключателя. Она позволяет разместить рядом два этих установочных аппарата с подключением выключателя от розетки. Это позволяет сэкономить провод и разгрузить от большого количества подключений распределительную коробку.

Подключение выключателя от розетки

  • Для выполнения такого подключения на первом этапе мы выполняем подключение розетки, используя принципы, описанные выше.
  • Теперь мы подключаем к фазному контакту розетки подводящий провод, к вводу выключателя.
  • А провод с вывода выключателя прокладываем и подключаем к одному из выводов светильника.
  • Если светильник, который включает выключатель, расположен рядом с местом установки выключателя, то можно нулевой и защитный вывод от розетки подключить непосредственно к светильнику. Если он достаточно удален, то подключение нулевого и защитного провода выполняем из распределительной коробки, как в варианте обычного подключения выключателя.

Обратите внимание! Обратная схема монтажа выключателя розетки не существует. Это связано с тем, что нулевой и защитный провод не подводится к выключателю. В связи с этим выполнить подключение розетки от выключателя — невозможно.

Вывод

Итак, мы рассмотрели все возможные схемы подключения выключателей и розеток. А приведенные схемы должны помочь вам в работе.

Стоит отметить, что розетки и выключатели наружной установки имеют такую же схему подключения. Единственным их отличием является только степень защиты от влаги и пыли.

Розетка с выключателями в одном корпусе

Фактически, ни одно современное помещение вне зависимости от его назначения, не обходится без наличия в нем каких-либо электроприборов. На сегодняшний день, рынок предлагает широкий ассортимент разнообразных изделий, среди которых имеется блок, совмещающий в своей конструкции кнопочный выключатель и розетку.

Это не является новым изобретением, такие устройства изготавливаются уже достаточно давно и до сих пор пользуются спросом, во многом это обусловлено рядом положительных сторон:

  1. Схемы подключения отличаются своей простотой, поскольку нет необходимости сверлить отверстия в поверхности стены и протягивать проводку отдельно для каждого из устройств. Это является значимым преимуществом, если процесс монтажа планируется проводить самостоятельно.
  2. Выключатель и розетка после установки будут находиться на одном уровне высоты.
  3. Установка совмещенного блока соответствует современным европейским стандартам качества.
  4. Доступность встраиваемых устройств позволяет выбрать бюджетные модели розеток и выключателей, после чего провести их объединение в единую схему.
  5. Повышение уровня безопасности, поскольку в случае возникновения значительных перегрузок в питающей электросети или короткого замыкания, снижается риск возгорания.

Значимый недостаток у подобного блока всего один: в случае поломки какой-либо его части, придется осуществлять замену всего устройства целиком. Однако, этот минус полностью компенсируется удобством монтажа и эксплуатации.

Особенности монтажа

блок



Установить совмещенный блок без привлечения профессионального электрика будет несложно, поскольку для подключения современных моделей требуется минимум проводов.

Процесс монтажа будет обладать всего несколькими особенностями, которые необходимо учесть:

  1. Заранее нужно подготовить необходимые инструменты, их потребуется не так много: электрическая дрель, обладающая буровой колонкой; несколько отверток разных габаритов; пассатижи и кусачки.
  2. Для обеспечения безопасности во время проведения работ необходимо убедиться, что рукояти всех инструментов изолированы.
  3. Некоторые современные разновидности предназначены для наружного монтажа, то есть при их установке можно полностью избежать сверления отверстий в поверхности стены.
  4. Можно выбрать разновидность с повышенным уровнем защиты от условий окружающей среды, такие модели можно устанавливать не только в помещениях, но и на улице. Подобные устройства имеют в конструкции и дополнительный элемент в виде специальной крышки, помогающей избежать попадания жидкости внутрь прибора.
  5. Все современные разновидности блоков приспособлены для монтажа в стены из любого материала и вне зависимости от типа отделки.

Основные варианты для подключения совмещенной розетки и выключателя

На сегодняшний день, существует два главных варианта, которые позволяют произвести установку и подключение совмещенного блока:

  1. Совмещение друг с другом проводов в распределителе без совмещения при этом электроотводов. Это является устаревшей методикой, которая активно использовалась во времена, когда не были распространены совмещенные в едином корпусе устройства. На сегодняшний день, подобной схемой уже фактически никто не пользуется, она предназначена только для ситуаций, если по какой-либо причине отсутствует возможность произвести монтаж двух устройств рядом и на одной высоте. Определенным плюсом схемы является возможность индивидуального выбора как розетки, так и выключателя, после чего они объединяются в единую схему, весь процесс можно осуществить своими руками.
  2. Использование специального готового блока, в котором еще при производстве было осуществлено соединение розетки и выключателя. По сравнению с первым вариантом, этот метод реализуется гораздо проще, поскольку уменьшается количество используемых проводов и отсутствует необходимость в дополнительной проверке правильности их подключения. Процесс установки тоже осуществлен проще, так как не потребуется измерения уровня каждого отвода, высоту необходимо определить всего один раз. В случае необходимости, всю систему можно будет переместить без каких-либо сложностей, для этого потребуется только провести перетяжку рабочих кабелей. Классификация подобных устройств осуществляется в зависимости от количества розеток или клавиш на выключателе.

Подключение розетки, коммутируемой через выключатель

Такой вариант раздельной схемы является наиболее простым из всех доступных, для его реализации необходимо будет осуществить соединение всех контактов, идущих от питающей сети и устройств, в распределители, делается это в соответствии со специальной схемой.

Сам процесс будет выглядеть следующим образом:

  1. Для внутреннего блока необходимо заблаговременно подготовить отверстие для подрозетника, если была приобретена внешняя разновидность, то просто разметить место монтажа на поверхности стены. Устройства второго типа традиционно применяются в деревянных строениях, где присутствует проводка открытого типа.
  2. В распределителе должно находиться по две жилы от общей проводки, подключаемого блока и самого распределительного щита. В каждой паре имеется фаза и нуль, их необходимо правильно распознать. Иногда может присутствовать дополнительная третья жила, которая является заземлением.
  3. Первоначально должна быть идентифицирована именно фаза распределительного щита, которая сразу после этого подлежит обесточиванию для безопасности проводимых работ.
  4. После обесточивания помещения необходимо найти провод питания, идущий от основной сети, и соединить его с проводом выключателя. Для реализации этого процесса потребуется провести зачистку концов обоих жил, скрутить и обеспечить изоляцию. Последнее действие осуществляется путем использования изоляционной ленты.
  5. Нуль, идущий от электросети, соединяется с соответствующим розеточным проводом.
  6. В подключаемом блоке на данном этапе остается две свободные жилы, которые необходимо скрутить друг с другом и обеспечить им изоляцию.
  7. Если подключение было произведено в точности с описанной выше схемой, то в итоге получается, что розеточная фаза коммутируется через устройство выключателя, когда он находится во включенном режиме.

Предлагаемая схема является довольно простой, и она наиболее распространена в следующих случаях:

  1. Редкое использование розетки по назначению.
  2. Подключение к розетке потребителей, которые требуют частого включения и выключения.
  3. Проведение дополнительного освещения в смежное помещение через удлинитель, поскольку в таком случае управление им будет осуществляться через установленный блок.

Установка совмещенного блока с одноклавишным выключателем

подключение с одноклавишным выключателем

Подобные блоки на сегодняшний день встречаются в самых разных вариантах, но наиболее распространены разновидности, в которых присутствует одна или несколько розеток и выключатель, оборудованный одной клавишей.

Фактически, все современные модели подключаются одним способом: через группу клемм, к которой подсоединяется фаза и нуль, а также перемычку на фазной клемме для одного из контактов выключателя.

Пошаговая инструкция этого процесса выгляд

Монтаж электропроводки в квартире — 7 шагов от А до Я. Схемы, установка розеток и выключателей, прокладка кабеля, сборка распредщитка.

Любую работу, в том числе и монтаж электропроводки, принято делать соблюдая определенную последовательность. Благодаря этому, вы сэкономите как свое время, так и ресурсы.

А вопрос переделки какой-либо группы проводки в комнате или всей квартиры в целом, уже не будет стоять даже в отдаленной перспективе. Давайте максимально подробно рассмотрим порядок работ, придерживаясь которого вы получите в конечном итоге качественный результат.

Электрика до или после штукатурки

Первым делом запомните, что весь эл.монтаж по-хорошему делается после штукатурки. Поэтому сначала работают отделочники, потом заходят электрики.

В крайних ситуациях приходится делать наоборот, но тогда вы столкнетесь с массой проблем, которых изначально можно было избежать.

Разметка под электрику

Любая качественная работа начинается с точной разметки. Чаще всего профессионалы для этого используют лазерные уровни и осепостроители.

С их помощью можно быстро и точно разметить центра для всех подрозетников в комнате. Казалось бы, пару миллиметров здесь не сыграют решающей роли. Что тут такого, если один блок в начале комнаты будет чуть выше другого в ее конце.

Однако, очень часто в квартирах попадаются обои с горизонтальными или вертикальными полосками. И по этим полосам будет хорошо видно, когда подрозетник установлен не ровно.

То же самое можно сказать и про швы на плитке.

Поэтому все подрозетники в комнате выставляйте в одной плоскости. Рекомендуемые расстояния следующие:

  • для розеток – 30см от пола
  • для выключателей света – 60-90см
  • все что над столешницей, в ванной или на кухне – 110см

После того как размечены все центра подрозетников, далее переходите к разметке точек монтажа светильников, как на стенах, так и на потолке.

Одновременно можно провести разметку мест подвеса гипсокартонных конструкций. Так как в дальнейшем, когда все шлейфа и гофры будут на потолке, размечать крепеж под гипсокартон будет не очень удобно.

Но со всем этим стоит заморачиваться, если монтировать конструкции также будете вы.

После всего этого переходите к проставлению отметок под крепеж гофр. Самое главное, чтобы они друг другу не мешали.

Обычно на грамотную разметку, даже с применением современных измерительных приборов, уходит полноценный рабочий день. Заранее настройте себя именно на такой срок. Будете торопиться и это обязательно выйдет вам боком при дальнейшем монтаже.

Высверливание подрозетников

Далее начинается самая шумная и пыльная часть электромонтажных работ – сверление и штробление.

Для того чтобы минимизировать количество пыли, применяют строительные пылесосы.

Кроме того, каждый инструмент в этом случае должен иметь отвод с патрубком или устройство пылеудаления.

Маленький перфоратор, средний, большой, штроборез у всех этих инструментов должно быть пылеудаление, иначе толку от вашего пылесоса не будет никакого.

Есть и специальные насадки, которые одеваются на обычную болгарку и вся работа проходит с практически полным пылеудалением. Можно приобрести как дорогие модели от именитых фирм Hilti или DeWalt, так и абсолютно доступные по цене, например Mechanic AirDuster.

Сперва высверливаются центра подрозетников с использованием бура d-6мм. Потом исходя из материала стен выбирается инструмент для обустройства ниш подрозетников.

Это может быть:

  • средний перфоратор с алмазной коронкой
  • большой перфоратор с ударной коронкой
  • штроборез с запилом 60мм в глубину

Штробление стен

После изготовления ниш для розеток и выключателей, начинается штробление под трассы кабельных линий. Делать нужно именно в такой последовательности.

Иначе, если вы сначала проштробите, а потом попытаетесь сделать ниши, центровой бур у вас будет уводить в штробу.

Резку штроб легче всего осуществить по лазерному уровню. Иногда привлекают для этой работы несколько лазеров одновременно.

Например, если у вас к блоку подрозетников должны спускаться две штробы — одна силовая, другая слаботочная, то быстрее будет выставить два лазерных уровня и не спускаясь со стремянки, пропилить сверху-вниз сразу обе параллельные прямые.

Когда готовы все ниши и штробы, делается уборка помещений и устанавливаются все подрозетники.

Далее идет пристрелка клипс для гофр на потолке. Делать это легче и быстрее всего при помощи монтажного пистолета.

Если его нет, то обычным перфоратором просверливают отверстия d-6мм и клипсы сажаются на дюбель гвозди.

Можно ли прокладывать трассы кабельных линий без гофры и чем это все может закончиться, читайте в отдельной статье.

Применять нужно только гофру ПВХ серого цвета. Она в отличие от остальных разноцветных видов не поддерживает горение. Ее класс горючести – А1.

Помимо негорючести, гофра защищает кабель от механических повреждений. На нее можно наступить, слегка ударить молотком, зацепить острой кромкой профиля.

Саму оболочку вы конечно повредите, зато кабелю при этом ничего не будет. Ну и кроме всего прочего, монтаж в гофрорукаве выглядит более эстетичным.

В гофре кабель с одинаковым успехом прокладывается как по стене, так по полу и потолку. Правда во всех случаях есть ряд существенных отличий.

Количество групп по комнатам

Куда и сколько нужно проводить кабельных трасс? Что касается жилых помещений (зал, спальня), то в них раньше протягивалось всего две линии.

На сегодняшний день практически нормой стало три:

  • плюс кондиционер или другая мощная техника
В детскую комнату можно завести отдельный провод под розетку на телевизор. Это делается для того, чтобы ребенок мог безопасно находиться в этом помещении, даже без вашего присмотра.

Если ваш ребенок занят просмотром мультиков, то остальные розетки в детской выключаются в распредщитке. При этом вы будете абсолютно спокойны, что любопытное дитё никуда не залезет.

Получается, что минимально в жилое помещение заводятся два кабеля:

В среднем три:

На детскую – четыре.

Что касается кухни, то здесь немного другая ситуация. Электропотребление на кухне самое большое во всей квартире.

Среди мощных и ответственных приборов, на которые идет отдельный кабель, особо выделяются:

  • стиральная машинка
  • сушильная машина
  • варочная панель

Также заводятся отдельные линии со щитка на каждый блок розеток над рабочей поверхностью. То есть, если на рабочей поверхности у вас 2-3 блока подрозетников, то на каждый из этих блоков должна идти отдельная группа.

Для чего это делается? На данный момент кухонные электроприборы весьма энергоемки и для того, чтобы при одновременном использовании хлебопечки с чайником и тостером не вышибало автомат и не грелись контакты, изначально и закладывается столько отдельных линий.

Благодаря этому, вы спокойно сможете использовать все нужные эл.приборы и не бояться, что где-то что-то сгорит или поплавится. Особенно это актуально в праздничные дни, когда готовка на кухне идет полным ходом.

Получается, что на кухню минимально нужно завести хотя бы 10 кабельных линий.

Сечение кабеля нужно выбирать исходя из следующих рекомендаций:

  • для маломощных приборов и освещения — медный кабель сечением 3*1,5мм2
  • для розеток и кондиционирования — 3*2,5мм2
  • духовка – 3*4мм2
  • эл.плита, варочная панель, проточный водонагреватель – 3*6мм2

Марка кабеля ВВГнГ-Ls или NYM.

Если просуммировать все вышеизложенные трассы, то получится что на двух, трехкомнатную квартиру в среднем заводится около 30 силовых линий.

Таковы реалии сегодняшнего дня.

Что касается слаботочки, то в каждую точку доступа, где будет интернет или телевизор, заводятся две витые пары кабеля UTP или FTP.

Плюс не забывайте про экранированный телевизионный кабель.

Его также можно завести как напрямую, так и предусмотреть отдельную телевизионную розетку. Благодаря ей, видеотехника у вас не будет привязана к какому-то одному месту.

Соединение в распредкоробках

Когда прокинуты все трассы, подходит очередь к соединению проводов в распаечных коробках.

Так как по ПУЭ в распредкоробки должен быть доступ, не рекомендуется делать их на потолке. Также не красиво в современном ремонте смотрятся коробки вмурованные заподлицо со стенами.

Поэтому лучший вариант – применение специальных углубленных подрозетников, в которых производится вся коммутация. Большинство электриков использует обычные подрозетники глубиной 45мм.

Отдельные монтажники выбирают варианты поглубже – 60мм.

Однако есть еще более широкие экземпляры, например у фирмы Kaiser. Называются они – монтажная коробка для электроники Kaiser 1068-02.

Зачастую, чтобы оставить достаточный запас провода, даже в обычном углубленном подрозетнике не хватает места. А эта коробка прекрасно вмещает в себя все провода, плюс соединительные клеммы.

Вся коммутация в них производится в верхней части. Потом все это дело зашпаклевывается и остается обычный подрозетник.

Для последующего доступа к соединениям вам достаточно снять электроустановочное оборудование (розетку, выключатель), достать заглушку, вытащить запас провода и провести любые манипуляции с жилами.

Если у вас не одинарный блок, а двойной или тройной, то и здесь можно применить углубленные варианты до 60мм.

Внутренние перемычки в таких блоках могут демонтироваться. За счет этого запас провода, который остается в такой коробке, иногда доходит до 30см.

Коммутацию проводов внутри можно производить несколькими способами:

  • сварка с предварительной скруткой
Подробнее

В розеточных линиях при этом не рекомендуется использовать шлейфование. Также все розеточные линии закольцовываются. То есть, из первой розетки протягивается дополнительный провод в самую последнюю.

В случае повреждения одного из питающих проводов, у вас будет возможность добраться к соединениям и откинуть закороченный кабель. Тем самым восстановив всю электропроводку с резервного, без капитальных затрат и нового штробления.

Подключение светильников

При черновом электромонтаже потолочные светильники, как правило шлейфуются. Однако при чистовых работах, необходимо уже использовать распредкоробки спрятанные за светильником.

Более подробно о правильном подключении потолочных светильников говорится в видео ниже.

После окончания чернового электромонтажа, все подрозетники закрываются крышками из пенополистерола. Делается это для того, чтобы при малярных работах провода не мешали и подрозетники оставались всегда чистыми.

Сборка распредщитка

Один из самых важных моментов в эл.монтаже это электрощиток. Используйте здесь продукцию только проверенных и зарекомендовавших себя с положительной стороны производителей – ABB, Hager, Tekfor.

Про последовательность работ по сборке электрощитка, его комплектации и оптимальных схемах, можно ознакомиться в отдельных статьях.

Монтаж корпуса щита в стену:

Однофазный вариант рапредщитка:

Выбор оптимального трехфазного варианта:

Выбор автоматических выключателей и УЗО

Автоматы какого номинала ставить в электрощитке? Ампераж будет зависеть от сечения подключаемых кабелей. Запомните, что именно кабель, а не оборудование в первую очередь защищает выключатель:

  • кабель 3*1,5мм2 – 10А
  • кабель 3*2,5мм2 – 16А
  • кабель 3*4мм2 – 20А или 25А
  • кабель 3*6мм2 – 32А

Кроме того, каждый щиток должен быть снабжен:

  • реле напряжения
  • выключателем нагрузки

В частных домах для защиты от грозовых перенапряжений стали активно использовать УЗИП. Что это такое, нужны ли они в квартирах и как их подключать читайте ниже.

Плюс старайтесь всегда выделять в схеме отдельную, так называемую не отключаемую нагрузку:

  • охранная сигнализация т.п.

Все линии защищаются как автоматическими выключателями, так и групповыми УЗО. Автоматы при этом защищают кабель и технику, УЗО защищает людей от сверхмалых токов учетки.

Большинство электриков в щит устанавливают одно вводное УЗО, без каких-либо отходящих групповых защит. Это в корне не верный подход, потому как при повреждении хотя бы одной линии, автоматически будет отключаться вводное устройство защиты.

Вся квартира при этом остается без света. Более того, грамотно подобрать такой вводной аппарат по току утечки не всегда получается.

Либо он у вас будет срабатывать ложно (при минимальных значениях), либо будет выполнять только противопожарную роль, никак не защищая человека.

На групповые УЗО рекомендуется подключать не более 5 линий. На линии которые связаны с водой – посудомойка, стиральная машина, бойлер, розетки санузлов лучше установить дифф.автоматы.

После сборки и коммутации щита, каждый провод и автомат должен быть промаркирован и подписан. Любой электрик, подошедший к нему после вас, должен с легкостью разобраться со схемой и отходящими линиями.

Для удобства эксплуатации, на внешнюю крышку (пластрон) в самом конце ремонта приклеиваются наклейки. На этом весь электромонтаж можно считать завершенным.

Статьи по теме

Как подключить трехклавишный выключатель — 5 ошибок, схемы и блок с розеткой.

Трехклавишный выключатель света предназначен для управления тремя контурами освещения. Причем в каждом из контуров может быть любое количество лампочек — одна, две, три и более.

Подключение необходимо начинать с подсоединения проводов к выключателю в монтажной коробке. А для этого его сперва необходимо разобрать.

Подключение проводов к выключателю

Снимаете клавиши с выключателя. Начинать нужно с центральной. Обычно под ней имеется зазор. Вставляете в него жало отвертки и с небольшим усилием отщелкиваете клавишу.

Остальные можно снять руками без применения отвертки.

Далее, по бокам, опять же отверткой, поддеваете фиксаторы и освобождаете декоративную накладку.

Должна остаться центральная часть выключателя с 4-мя контактами. Один сверху и три снизу.

Не всегда верхний контакт может располагаться по центру, имейте это ввиду.

На эту одиночную клемму должен приходить общий фазный проводник питания с распредкоробки.

К трем нижним подключаются провода отходящие на лампочки, то есть на отдельные контура №1, №2, №3.

Для подключения вам понадобится 4-х жильный кабель ВВГнГ-Ls 4*1,5мм2. Из распаечной коробки в штробе, спускаете его в подрозетник, где должен монтироваться выключатель.
После чего начинаете подключение проводов.

На общую центральную клемму подсоединяете фазный проводник.

На отходящие контура, к нижним клеммам подключаете оставшиеся три жилы. Для того, чтобы не запутаться в дальнейшем, лучше их промаркировать.

Вставляете выключатель в монтажную коробку и закрепляете его там. Клавиши ставите на место в обратном порядке, начиная с крайних. Просто защелкиваете их обратно на свои места.

При этом обратите внимание на расположение клавиш.

Правильным считается положение, когда освещение включается при нажатии клавиши вверх, а отключается при нажатии вниз.

Теперь необходимо произвести правильное расключение всех проводов в распредкоробке.

Схемы подключения

В распредкоробку может приходить несколько кабелей.

Во-первых, это трехжильный кабель питания с автомата освещения, установленного в электрощитке. Во-вторых — 4-х жильный кабель опускающийся к трехклавишнику, который вы уже подключили снизу.

Ну а дальше, могут быть варианты. Если у вас одна люстра на 3,6,9 лампочек, то подключить ее можно одним единственным пяти или 4-х жильным кабелем ВВГнГ-Ls сечением 1,5мм2.

Если же у вас три независимых светильника, в разных частях комнаты или дома, то придется тянуть на каждый из них по отдельному 3-х жильному кабелю. Рассмотрим последний вариант подробнее.

Соединения проводов в распредкоробке

Итак, в распредкоробке у вас будет 5 кабелей. Нужно не запутаться и правильно соединить их жилы между собой.

Для этого всегда начинайте расключение с нулевых жил и жил заземления. Независимо от количества контуров и лампочек, все нули должны быть сведены в одну общую точку.

То же самое, относится и к заземляющим проводникам. На светильниках они подключаются к корпусу. Хотя в некоторых случаях их вообще может и не быть.

Быстрее всего соединение жил выполнить через клеммные зажимы Ваго. Для нагрузок под освещение это вполне хороший вариант.

Старайтесь выбирать расцветку жил согласно действующих правил. Нули — синие проводники, заземления — желто-зеленые.

Особо обратите внимание на то, что ноль не идет на выключатель, а поступает сразу напрямую в светильники. Через контакты трехклавишника должна разрываться только фаза.

Осталось подключить фазные проводники. Начинать нужно с фазы приходящей по кабелю от вводного автомата.

Соединяете ее только с общим фазным проводником, идущим на центральную клемму трехклавишного выключателя и больше никуда. Тем самым вы запустите фазу на переключатель.

Далее соединяете три провода выходящих с клавиш, с тремя фазными проводами отходящих контуров на светильники. Делаете это тремя разными зажимами wago.

Если вы до этого промаркировали жилы, то легко распознаете какая клавиша какую лампочку будет отключать (туалет, ванная, прихожая и т.д.)

При правильной сборке в распредкорбке должно получиться 6 точек соединения.

Перед непосредственной подачей напряжения, необходимо еще раз проверить всю схему подключения 3-х клавишного выключателя. Если нет ошибок, то включайте автомат освещения и запускайте клавишами ваши светильники.

Подключение 3-х клавишного выключателя и розетки

Зачастую тройной выключатель устанавливают в один блок с розеткой. Как правильно выполнить такое подключение?

Прежде всего вы должны знать, что для такого монтажа уже необходимо использовать медный кабель сечением 2,5мм2.

Кабель данного сечения должен идти не только от распредкоробки до выключателя, но и самое главное от щитовой, до этой самой распаечной коробки.

Кабель 5*2,5мм2 спускаете по штробе к блоку выключатель+розетка. Теперь по нему нужно будет завести не только фазу, но и ноль. Общий фазный проводник лучше подключить к контакту розетки, так как именно на ней, нагрузка больше чем на светильниках.

А уже далее, перемычкой, пустить эту фазу на верхнюю клемму 3-х клавишного выключателя.

Ноль подключается на второй контакт розетки. Остальные три провода, по уже ранее рассмотренной схеме, заводятся под три нижних контакта трехклавишника.

Расключение проводов в распаечной коробке, выполняется практически аналогично рассмотренному выше. За исключением того, что необходимо подключить еще одну нулевую жилу к общей точке нолей.

Ошибки при подключении

1Самая частая ошибка — розетка работает, а выключатель нет.

Дело здесь может быть в том, что вы попросту перепутали фазу и ноль на розетке. И соответственно запустили перемычкой на общую клемму выключателя не фазный провод, а нулевой.

При помощи индикаторной отвертки еще раз перепроверьте куда приходит фаза.

2Если вы монтируете блок розетка-выключатель не на новом месте, а меняете уже существующий, обязательно проверяйте напряжение питания на всех жилах.

Зачастую некоторые электрики заводят отдельную проводку на розетку и отдельную на выключатель. В итоге у вас в блоке может оказаться два питания одновременно. И собрав схему по вышеприведенному руководству, можно ненароком создать короткое замыкание.

3Свет на двух клавишах не загорается, пока не включите третью.

Как только ее включаете, все работает как надо. Тут все дело в неправильном подсоединении фазы. Вы ее запустили на выходной контакт третьей клавиши, а не на общий вход.
Опять же все решается проверкой индикатором.

4Чаще всего проблемы возникают при замене старых блоков выключатель-розетка и старых трехклавишников на новые.

Начинаете проверять напряжение на контактах, а индикаторная отвертка вместо одной приходящей фазы показывает три! То есть светится на всех трех контактах одновременно. Как такое возможно?

А дело в том, что выключатель в этом случае разрывает не фазу, а ноль!

Электрик, который непосредственно сам давным-давно подключал старый выключатель, может быть и не виноват. Просто со временем, кто-то другой перекинул провода в счетчике или общей щитовой на вашу квартиру.

Вот и получилось, что там где раньше была фаза, образовался ноль. Зачастую разобраться в щитовых бывает не просто даже самим монтерам.

Индикатор при этом светится на контактах, потому что вкручены лампочки в патроны. В итоге цепь получается замкнутой через нить накаливания.

Выкрутите все лампы и еще раз проверьте фазные проводники. Свечение на трех фазах должно исчезнуть. Для правильного подключения здесь уже нужно найти общий ноль и именно его подкидывать на центральный контакт нового трехклавишного выключателя.

А лучше всего найти причину в щитовой, пригласив профессионального электрика и восстановить нормальную схему электроснабжения.

5Старайтесь никогда не подключать розетку в блоке через одну из клавиш.

Многим кажется удобным — нажал клавишу и пропал свет в розетке. Так делать не рекомендуется. Связано это с тем, что обычно через контакты розетки подключают мощную нагрузку, например фен 1,5-2кВт.

А ведь через нее еще можно подключить тройник или удлинитель! Контакты выключателя на ток такой величины и продолжительности вовсе не рассчитаны. В итоге, через некоторое время, у вас исчезнет напряжение во всем блоке, если не случится еще раньше пожар.

Источники — //cable.ru, Кабель.РФ

Статьи по теме

Глава 4. Элементарные сокеты TCP

Переключить навигацию Заметки Шичао
  • APUE
    • Содержание
    • Глава 1.Обзор системы UNIX
    • Глава 2. Стандартизация и реализации UNIX
    • Глава 3. Файловый ввод-вывод
    • Глава 4. Файлы и каталоги
    • Глава 5.Стандартная библиотека ввода / вывода
    • Глава 6. Файлы системных данных и информация
    • Глава 7. Технологическая среда
    • Глава 8. Управление процессом
    • Глава 9.Отношения процессов
    • Глава 10. Сигналы
    • Глава 11. Потоки
    • Глава 12. Управление потоком
    • Глава 13.Демонические процессы
    • Глава 14. Расширенный ввод-вывод
    • Глава 15. Межпроцессное взаимодействие
    • Глава 16. Сетевой IPC: сокеты
    • Глава 17.Расширенный IPC
  • UNP
    • Содержание
    • Глава 1 Введение
    • Глава 2. Транспортный уровень: TCP, UDP и SCTP
    • Глава 3.Сокеты Введение
    • Глава 4. Элементарные сокеты TCP
    • Глава 5. Пример TCP-клиент / сервер
    • Глава 6. Мультиплексирование ввода-вывода: функции выбора и опроса
    • Глава 7.Опции сокета
    • Глава 8. Элементарные сокеты UDP
  • TCPv1
    • Содержание
    • Глава 1.Введение
    • Глава 2. Архитектура Интернет-адреса
    • Глава 3. Канальный уровень
    • Глава 4. ARP: протокол разрешения адресов
    • Глава 5.Интернет-протокол (IP)
    • Глава 6. Конфигурация системы: DHCP и автоконфигурация
    • Глава 7. Межсетевые экраны и преобразование сетевых адресов (NAT)
    • Глава 8.ICMPv4 и ICMPv6: протокол управляющих сообщений Интернета
    • Глава 9. Широковещательная и локальная многоадресная рассылка (IGMP и MLD)

sklibfun.mif

% PDF-1.4 % 1 0 obj > endobj 9 0 объект > endobj 2 0 obj > endobj 3 0 obj > endobj 4 0 obj > ручей Acrobat Distiller 7.0 (Windows) FrameMaker 7.22008-01-16T11: 59: 59Z2008-01-16T11: 59: 59Zapplication / pdf

  • sklibfun.mif
  • ccimr_migadm.gen
    • uuid: 9d286695-b153-4c39-af56-342467965404uuid: 68aaec34-2404-40fd-aaa2-07da2d23fe3c конечный поток endobj 5 0 obj > endobj 6 0 obj > endobj 7 0 объект > endobj 8 0 объект > endobj 10 0 obj > endobj 11 0 объект > endobj 12 0 объект > endobj 13 0 объект > endobj 14 0 объект 3510 endobj 15 0 объект > endobj 16 0 объект > endobj 17 0 объект > endobj 18 0 объект > endobj 19 0 объект > endobj 20 0 объект > endobj 21 0 объект > endobj 22 0 объект > endobj 23 0 объект > endobj 24 0 объект > endobj 25 0 объект > ручей HWr ܸ} WLi (k7JN4N \ e «rHQ ߜ / خʃ-

    C ++ Tutorial: Sockets — Server & Client

    Сокеты — Сервер и Клиент — 2020



    Боготобого.com поиск по сайту:

    Розетка

    Серверные / клиентские приложения

    Основные механизмы настройки клиент-сервер:

    1. Клиентское приложение отправляет запрос серверному приложению.
    2. Серверное приложение возвращает ответ.
    3. Некоторые из основных способов передачи данных между клиентом и сервером:
      1. Передача файла — отправляет имя и получает файл.
      2. Веб-страница — отправляет URL-адрес и получает страницу.
      3. Echo — отправляет сообщение и возвращает его.

    Серверная розетка

    1. создать сокет — Получить дескриптор файла!
    2. привязать к адресу -Какой порт у меня?
    3. слушает на порту и ждет установления соединения.
    4. принимает соединение от клиента.
    5. send / recv — так же, как мы читаем и пишем для файла.
    6. выключение для завершения чтения / записи.
    7. закрыть для выпуска данных.

    Клиентская розетка

    1. создать гнездо .
    2. bind * — вероятно, в этом нет необходимости, потому что вы являетесь клиентом, а не сервером.
    3. подключить к серверу.
    4. send / recv — повторять до тех пор, пока мы не получим или не получим данные
    5. выключение для завершения чтения / записи.
    6. закрыть для выпуска данных.

    Ссылки для программирования розеток и сетей

    Для программирования сокетов с Boost.Asio , пожалуйста, посетите:

    1. Boost.Asio — 1. Блокирующее и неблокирующее ожидание с таймерами
    2. Boost.Asio — 2. Привязка аргументов к функции-члену обработчика обратного вызова
    3. Boost.Asio — 3. Многопоточность, синхронизация и обработчик
    4. Boost.Asio — 4. Программирование сокетов TCP

    Для программирования сокетов с Qt посетите
    http://www.bogotobogo.com/cplusplus/sockets_server_client_QT.php.

    Qt 5 Учебники:

    1. Qt QHttp — Загрузка файлов
    2. Qt 5 QNetworkAccessManager и QNetworkRequest — загрузка файлов
    3. Qt 5 QTcpSocket
    4. Qt 5 QTcpSocket с сигналами и слотами
    5. Qt 5 QTcpServer — Клиент и сервер
    6. Qt 5 QTcpServer — Клиент и сервер, использующие многопоточность
    7. Qt 5 QTcpServer — Клиент и сервер, использующие QThreadPool

    Розетка — сводка

    Вот краткое изложение основных концепций:

    1. Socket — это способ взаимодействия с другими программами с использованием стандартных файловых дескрипторов .
    2. Где взять дескриптор файла для сетевого взаимодействия?
      Итак, мы вызываем системную подпрограмму socket () .
      После того, как socket () вернет дескриптор сокета, мы начинаем общаться через него, используя специализированные вызовы API сокета send () / recv () .
    3. Сокет TCP — это экземпляр конечной точки
    4. Сокет TCP — это , а не соединение , это конечная точка конкретного соединения.
    5. TCP соединение определяется двумя конечными точками или сокетами.
    6. Назначение портов — различать несколько конечных точек на заданном сетевом адресе.
    7. Номера портов закодированы в заголовке пакета транспортного протокола, и их могут легко интерпретировать не только отправляющие и принимающие компьютеры, но и другие компоненты сетевой инфраструктуры. В частности, брандмауэры обычно конфигурируются для различения пакетов на основе их исходных или целевых номеров портов , как при переадресации портов .
    8. Это пара сокетов ( 4-кортеж , состоящий из IP-адреса клиента, номера порта клиента, IP-адреса сервера и номера порта сервера), которая определяет две конечные точки, которые однозначно идентифицируют каждое TCP-соединение в Интернет.
    9. Только один процесс может связываться с определенной комбинацией IP-адреса и порта , используя один и тот же транспортный протокол . В противном случае мы получим конфликты портов , , когда несколько программ пытаются привязаться к одним и тем же номерам портов на одном IP-адресе, используя один и тот же протокол.

    Для подключения к другой машине нам понадобится розетка .

    Что такое связь?

    Отношение между двумя машинами, где две части программного обеспечения знают друг о друге . Эти две части программного обеспечения умеют общаться друг с другом. Другими словами, они знают, как передать друг другу бит .
    Соединение через сокет означает, что две машины имеют информацию друг о друге, включая сетевое местоположение (IP-адрес) и TCP-порт .(Если мы можем использовать анологию, IP-адрес — это номер телефона , а порт TCP — это добавочный номер ).

    Сокет — это объект, похожий на файл, который позволяет программе принимать входящие соединения, исходящие соединения, а также отправка и получение данных. Перед двумя машины могут обмениваться данными, обе должны создать объект сокета .

    Сокет — это ресурс , назначенный серверному процессу. Сервер создает его с помощью системного вызова socket () , и он не может использоваться другими процессами.

    TCP против UDP

    Существует несколько различных типов сокетов, которые определяют структуру транспортного уровня. Наиболее распространенными типами являются потоковых сокетов и датаграмм сокетов.

    TCP (потоки) UDP (дейтаграммы)
    Подключения Сокеты без установления соединения
    Нам не нужно поддерживать открытое соединение, как в случае с потоковыми сокетами.
    Мы просто создаем пакет, помещаем в него IP-заголовок с информацией о месте назначения и отправляем его.
    Соединение не требуется: сокеты дейтаграмм также используют IP для маршрутизации, но они не используют TCP

    * примечание: может быть connect () ‘d, если мы действительно хотим.

    SOCK_STREAM SOCK_DGRAM
    Если мы выведем два элемента в сокет в порядке «A, B», они появятся в порядке «A, B» на противоположном конце.
    Они также будут безошибочными.    		 Если мы отправим дейтаграмму, она может прийти.
    Но может прийти и не в порядке.
    Однако, если он прибудет, данные в пакете будут безошибочными.
    Зачем нам использовать ненадежный протокол?
    Скорость! Мы просто игнорируем отброшенные пакеты.
    Содержание произвольной длины Ограниченный размер сообщения
    Контроль потока сопоставляет отправителя с получателем Может отправлять независимо от состояния получателя
    Контроль перегрузки сопоставляет отправителя с сетью Может отправлять независимо от состояния сети
    http, telnet tftp (тривиальный протокол передачи файлов), dhcpcd (клиент DHCP), многопользовательские игры, потоковое аудио, видеоконференцсвязь

    * примечание: они используют дополнительный протокол поверх UDP для повышения надежности


    1. Потоковые сокеты
      Потоковые сокеты обеспечивают надежную двустороннюю связь , аналогичную тому, когда мы звоним кому-то по телефону.Одна сторона инициирует соединение с другой, и после того, как соединение установлено, любая сторона может обмениваться данными с другой.
      Кроме того, сразу же появляется подтверждение того, что сказанное нами действительно достигло пункта назначения. Потоковые сокеты
      используют протокол управления передачей (TCP) , который существует на транспортном уровне модели взаимодействия открытых систем (OSI). Данные обычно передаются пакетами. Протокол TCP разработан таким образом, чтобы пакеты данных приходили без ошибок и последовательно.
      Веб-серверы, почтовые серверы и соответствующие им клиентские приложения используют TCP и потоковые сокеты для связи.

    2. Датаграммные сокеты
      Обмен данными с датаграммным сокетом больше похож на отправку письма по почте, чем на телефонный звонок. Подключение одностороннее только и ненадежное .
      Если мы отправляем несколько писем по почте, мы не можем быть уверены, что они прибудут в одном порядке или даже что они вообще достигли места назначения. Сокеты дейтаграмм используют User Datagram Protocol (UDP) .На самом деле это не настоящее соединение, а просто базовый метод отправки данных из одной точки в другую.
      Сокеты дейтаграмм и UDP обычно используются в сетевых играх и потоковой передаче мультимедиа.
      Хотя в этом разделе мы в основном уделяем внимание приложениям, которые поддерживают соединения со своими клиентами, используя ориентированный на соединение TCP, есть случаи, когда накладные расходы на установление и поддержание соединения через сокет не нужны.
      Например, просто для получения данных процесс создания сокета, установления соединения, чтения одного ответа и закрытия соединения — это слишком много.В этом случае мы используем UDP.
      Службы, предоставляемые UDP, обычно используются, когда клиенту нужно сделать короткий запрос к серверу и ожидает одного короткого ответа. Чтобы получить доступ к службе из UDP, нам нужно использовать специальные системные вызовы UDP, sendto () и recvfrom () вместо read () и write () в сокете.

      UDP используется приложением, которому не нужна надежность или байтовые потоки.

      1. Voice-over-ip (ненадежный), например конференц-связь.(посетите VoIP)
      2. DNS, RPC (ориентированный на сообщения)
      3. DHCP (начальная загрузка)

    Клиент / Сервер

    Модель клиент-сервер различает приложения и устройства. Сетевые клиенты делают запросы к серверу, отправляя сообщения , и серверы отвечают своим клиентам, действуя на каждый запрос и возвращая результаты .

    Например, поговорим о telnet .
    Когда мы подключаемся к удаленному хосту через порт 23 с помощью telnet (клиента), программа на этом хосте (называемая telnetd , сервер) оживает.Он обрабатывает входящее соединение Telnet, настраивает нас с запросом на вход в систему и т. Д.

    Один сервер обычно поддерживает множество клиентов, и несколько серверов могут быть объединены в сеть в пул для обработки возрастающей нагрузки обработки по мере роста числа клиентов.

    Некоторые из самых популярных приложений в Интернете используют модель клиент-сервер, включая электронную почту, FTP и веб-службы. Каждый из этих клиентов имеет пользовательский интерфейс и клиентское приложение, которое позволяет пользователю подключаться к серверам.В случае электронной почты и FTP пользователи вводят имя компьютера (или IP-адрес) в интерфейс, чтобы установить соединение с сервером.

    Шаги по установке сокета на стороне сервера :

    1. Создайте сокет с помощью системного вызова socket () .
    2. Серверный процесс дает сокету имя. В файловой системе linux локальным сокетам дается имя файла в каталоге / tmp или / usr / tmp. Для сетевых сокетов имя файла будет идентификатором службы, номером порта, к которому клиенты могут подключаться.Этот идентификатор позволяет маршрутизировать входящие соединения (у которых есть номер порта) для подключения серверного процесса. Сокет получает имя с помощью системного вызова bind () .
    3. Затем серверный процесс ожидает подключения клиента к названному сокету, который в основном прослушивает соединения с помощью системного вызова listen () . Если более одного клиента пытается установить соединение, системный вызов listen () создает очередь.
      Машина, получающая соединение (сервер), должна привязать свой объект сокета к известный номер порта.Порт — это 16-битное число в диапазоне 0-65535, которым управляет операционная система и используется клиентами для однозначной идентификации серверов. Порты 0-1023 есть зарезервировано системой и используется общими сетевыми протоколами.
    4. Примите соединение с помощью системного вызова accept () . На этапе accept () создается новый сокет, отличный от названного сокета. Этот новый сокет используется исключительно для связи с этим конкретным клиентом.
      Для TCP-серверов объект сокета, используемый для получения соединений, не тот же самый сокет используется для последующего общения с клиентом.В частности, accept () Системный вызов возвращает новый объект сокета, который фактически используется для соединения. Это позволяет серверу одновременно управлять соединениями от большого количества клиентов.
    5. Отправка и получение данных.
    6. Указанный сокет остается для дальнейших подключений от других клиентов. Типичный веб-сервер может использовать несколько подключений. Другими словами, он может обслуживать страницы сразу нескольким клиентам. Но для простого сервера другие клиенты ждут в очереди ожидания, пока сервер снова не будет готов.

    Шаги по установке сокета на стороне клиента :

    1. Создайте сокет с помощью системного вызова socket () .
    2. Подключите сокет к адресу сервера с помощью системного вызова connect () .
    3. Отправка и получение данных. Есть несколько способов сделать это, но самый простой — использовать системные вызовы read (), и write () .

    TCP-связь

    UDP-связь — клиенты и серверы не устанавливают соединение друг с другом

    * блок вызова, перейдите к Блокирующий сокет против неблокирующего сокета.


    Розетки для помещений | Выключатели и розетки

    перейти к содержанию Перейти в меню навигации Wickes
    • Строка заказа 0330123 4123
    • Список проектов
    • Обслуживание клиентов
    • Войдите или зарегистрируйтесь
    Поиск Корзина Корзина 0 вернуться наверх

    Просматривать

    Назад
    • Магазин
      • Новое в
        • Ванные комнаты
        • Отопление
        • Кухни
        • Наружное освещение
        Просмотреть все Новое в
      • Кухни
        • Выставочный зал кухонь
          • Посмотреть все диапазоны
          • Кухня Галерея
          • Забронируйте БЕСПЛАТНУЮ встречу по дизайну
          • Брошюра о кухне
          • Продажа кухни
          • Офисная мебель
        • Готовые кухни
          • Посмотреть все диапазоны
          • Кухонные гарнитуры
          • Мэдисон Кухня
          • Орландо Кухня
          • Дакота Кухня
          • Кухня Огайо
        • Кухонный гарнитур
        • Метчики
          • Все смесители для кухни
          • Кухонные моноблочные смесители
          • Смесители для кухни
        • Аксессуары
          • Ручки и ручки для шкафа
          • Хранение на кухне
          • Отопление и электричество
          • Ящики для кухни
          • Освещение Кухни
          • Краска для кухни
          • Плитка для кухни
        • Раковины
          • Раковины из нержавеющей стали
          • Керамические мойки
          • Раковины из гранита и композитных материалов
          • Установки для утилизации отходов
        • Бытовая техника
          • Духовки
          • Варочные поверхности
          • Плиты
          • Вытяжки
          • Холодильники и морозильники
          • Посудомоечные машины
        • Туфли для скинали
        • Шкафы
          • Кухонные гарнитуры
          • Декоративные панели
          • Двери для бытовой техники
          • Цоколи и карнизы
          • Винные шкафы
        • Столешницы и Тумбы
          • Столешницы из ламината
          • Столешницы из массива дерева
          • Подставки
          • Фартуки
          • Рабочие поверхности из инженерного дерева
          • Столешницы барной стойки
        Посмотреть все кухни
      • Ванные комнаты
        • Ванная комната выставочный зал
          • Посмотреть все люксы
          • Галерея Ванной
          • Брошюра для ванной
          • Продажа ванных комнат
          • Забронируйте БЕСПЛАТНУЮ встречу по дизайну
        • Люксы с ванной
        • Мебель и шкафы
          • Мебель для умывальника
          • Шкафы и Хранение
          • Туалеты
          • Встроенная мебель для ванной
          • Модульная мебель для ванных комнат
          • Столешницы для ванной
          • Зеркала для ванной
        • Метчики
          • Все смесители для ванной
          • Смесители для бассейнов
          • Смесители для ванны
          • Шайбы для кранов и ремонт
        • Душевые и ограждения
          • Душевые кабины
          • Душ
          • Аксессуары для душа
          • Душевые поддоны
          • Душевые Панели
          • Прогулка в душевых и влажных помещениях
          • Шторки для ванной
        • Раковины
          • Мебель для умывальника
          • Раковины столешницы
          • Гардеробные Раковины
          • Пьедестал бассейнов
          • Настенные бассейны
          • Подставка для бассейна
        • Ванны и аксессуары
          • Все ванны
          • Прямые ванны
          • Душевые ванны
          • Панели для ванны
          • Отдельностоящие ванны
          • Двухсторонние ванны
          • Фигурные ванны
        • Туалеты и аксессуары
          • Все туалеты
          • Комбинированные туалеты
          • Сиденья для унитаза
          • Туалеты
          • Вернуться к стене туалета
          • Подвесные туалеты
          • Низкие и высокие туалеты
        • Аксессуары
          • Все аксессуары для ванной
          • Аксессуары для душа
          • Сиденья для унитаза
          • Зеркала для ванной
          • Полки для ванной
          • Держатели туалетной бумаги
        • Радиаторы для полотенец
          • Клапаны радиатора
          • Вертикальные радиаторы для полотенец
          • Горизонтальные радиаторы для полотенец
          • Электрические радиаторы для полотенец
          • Радиаторы для черных полотенец
          • Современные радиаторы для полотенец
        Посмотреть все ванные комнаты
      • Строительные материалы

    Коммутаторы для внутренней установки | Выключатели и розетки

    перейти к содержанию Перейти в меню навигации Wickes
    • Строка заказа 0330123 4123
    • Список проектов
    • Обслуживание клиентов
    • Войдите или зарегистрируйтесь
    Поиск Корзина Корзина 0 вернуться наверх

    Просматривать

    Назад
    • Магазин
      • Новое в
        • Ванные комнаты
        • Отопление
        • Кухни
        • Наружное освещение
        Просмотреть все Новое в
      • Кухни
        • Выставочный зал кухонь
          • Посмотреть все диапазоны
          • Кухня Галерея
          • Забронируйте БЕСПЛАТНУЮ встречу по дизайну
          • Брошюра о кухне
          • Продажа кухни
          • Офисная мебель
        • Готовые кухни
          • Посмотреть все диапазоны
          • Кухонные гарнитуры
          • Мэдисон Кухня
          • Орландо Кухня
          • Дакота Кухня
          • Кухня Огайо
        • Кухонный гарнитур
        • Метчики
          • Все смесители для кухни
          • Кухонные моноблочные смесители
          • Смесители для кухни
        • Аксессуары
          • Ручки и ручки для шкафа
          • Хранение на кухне
          • Отопление и электричество
          • Ящики для кухни
          • Освещение Кухни
          • Краска для кухни
          • Плитка для кухни
        • Раковины
          • Раковины из нержавеющей стали
          • Керамические мойки
          • Раковины из гранита и композитных материалов
          • Установки для утилизации отходов
        • Бытовая техника
          • Духовки
          • Варочные поверхности
          • Плиты
          • Вытяжки
          • Холодильники и морозильники
          • Посудомоечные машины
        • Туфли для скинали
        • Шкафы
          • Кухонные гарнитуры
          • Декоративные панели
          • Двери для бытовой техники
          • Цоколи и карнизы
          • Винные шкафы
        • Столешницы и Тумбы
          • Столешницы из ламината
          • Столешницы из массива дерева
          • Подставки
          • Фартуки
          • Рабочие поверхности из инженерного дерева
          • Столешницы барной стойки
        Посмотреть все кухни
      • Ванные комнаты
        • Ванная комната выставочный зал
          • Посмотреть все люксы
          • Галерея Ванной
          • Брошюра для ванной
          • Продажа ванных комнат
          • Забронируйте БЕСПЛАТНУЮ встречу по дизайну
        • Люксы с ванной
        • Мебель и шкафы
          • Мебель для умывальника
          • Шкафы и Хранение
          • Туалеты
          • Встроенная мебель для ванной
          • Модульная мебель для ванных комнат
          • Столешницы для ванной
          • Зеркала для ванной
        • Метчики
          • Все смесители для ванной
          • Смесители для бассейнов
          • Смесители для ванны
          • Шайбы для кранов и ремонт
        • Душевые и ограждения
          • Душевые кабины
          • Душ
          • Аксессуары для душа
          • Душевые поддоны
          • Душевые Панели
          • Прогулка в душевых и влажных помещениях
          • Шторки для ванной
        • Раковины
          • Мебель для умывальника
          • Раковины столешницы
          • Гардеробные Раковины
          • Пьедестал бассейнов
          • Настенные бассейны
          • Подставка для бассейна
        • Ванны и аксессуары
          • Все ванны
          • Прямые ванны
          • Душевые ванны
          • Панели для ванны
          • Отдельностоящие ванны
          • Двухсторонние ванны
          • Фигурные ванны
        • Туалеты и аксессуары
          • Все туалеты
          • Комбинированные туалеты
          • Сиденья для унитаза
          • Туалеты
          • Вернуться к стене туалета
          • Подвесные туалеты
          • Низкие и высокие туалеты
        • Аксессуары
          • Все аксессуары для ванной
          • Аксессуары для душа
          • Сиденья для унитаза
          • Зеркала для ванной
          • Полки для ванной
          • Держатели туалетной бумаги
        • Радиаторы для полотенец
          • Клапаны радиатора
          • Вертикальные радиаторы для полотенец
          • Горизонтальные радиаторы для полотенец
          • Электрические радиаторы для полотенец
          • Радиаторы для черных полотенец
          • Современные радиаторы для полотенец
        Посмотреть все ванные комнаты
      • Строительные материалы
        • Древесина
          • Строганная древесина с квадратными кромками
          • Обработанные пиломатериалы
          • CLS Studwork Древесина
          • Обработанный пиломатериал C16
          • Сушеные пиломатериалы в печи
          • Сушеный Пиломатериал C16
          • Доска для строительных лесов
        • Листовые материалы
          • Листы фанеры
          • Листы МДФ
          • Декоративные панели
          • Листы OSB
          • ДСП
          • Оргалит
        • Гипс и гипсокартон
          • Угловой бус и арочные углы
          • Ковинг
          • Соединения Соединения
          • Штукатурка
          • Гипсокартон
          • Ленты и клеи для штукатурки
          • Дюбели и крепления для гипсокартона
        • Цемент и агрегаты
          • Балласт и вспомогательная база
          • Цемент
          • Бетон
          • Строительство и ландшафтный дизайн
          • Декоративный камень и гравий
          • Миномет
          • Песок
        • Кровля
          • Битумные гофрированные листы
          • Стеклопластик и плоская кровля
          • Листы поликарбоната
          • Гофрированные листы ПВХ
          • Кровельный Войлок
          • Клеи и грунтовки для кровельного войлока
          • Черепица
        • Изоляция
          • Утепление чердака
          • Изоляционная плита
          • Акриловые листы
          • Исключители проекта
          • Изоляция стен полостей
          • Трубы и куртки
        • Желоба и дренаж
          • Эффект чугуна
          • Канальный дренаж
          • Водосточные желоба большой емкости
          • Водосточный желоб Mini Line
          • Водосточные желоба круглой линии
          • Почва и вентиляция
          • Квадратная линия водостока
        • Облицовка
          • Внешняя деревянная облицовка
          • Наружное покрытие из ПВХ
          • Внутренняя деревянная облицовка
          • Внутренняя облицовка ПВХ
          • Оконные доски
        • Кирпичи, блоки и перемычки
          • Блоки
          • Кирпичи
          • Бетонные перемычки
          • Стальные перемычки
        • Фасции и софы
          • Фасции и крышки
          • Доски для Софита
          • Профили и стыки
          • Вентиляторы и крепления
        • Защита от воды и влаги
          • Курс защиты от влаги
          • Влагостойкие мембраны
          • Защита от наводнений
          • Жидкости для ремонта крыш
          • Жидкости для защиты от воды и влаги
        Посмотреть все строительные материалы

    Выгодные розетки выключателя — Выгодные предложения на розетки выключателя от глобальных продавцов розеток выключателя

    Отличные новости !!! Вы находитесь в нужном месте для розеток выключателей.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

    Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, которые предлагают быструю доставку, надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

    AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, так как эти верхние розетки для выключателей в кратчайшие сроки станут одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что купили розетки для выключателей на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

    Если вы все еще не уверены в розетках для выключателей и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

    А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести switch sockets по самой выгодной цене.

    У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

    .

    Как правильно подключить розетку и выключатель

    На данном рисунке представлена упрощённая электрическая схема подключения выключателя, розеток и ламп. Она является довольно распространенной и повсеместно используется при электрификации жилых квартир, подвальных, гаражных помещений, производственных, строительных объектов и т.д. А теперь давайте с Вами более подробней разберёмся с ней.

    Для лучшего понимания схема подключения выключателя, розеток и ламп нарисована так, как она обычно располагается при своём монтаже. Начнём с электрощита. В каждом доме и квартире обязательно имеется щиток, к которому подходит ввод от основной электромагистрали (от ближайшего столба электропередач либо от основного распределительного щитка на площадке). На (в) этом щитке, как правило, находятся электросчётчик, УЗО, автоматические выключатели, предохранители и дополнительные устройства (к примеру, индикаторы сетевого напряжения, защита от перенапряжения и т.д.). Именно с него и происходит запитка всего помещения (частного дома, квартиры).

    Предположим, что у нас имеется трёхкомнатная квартира. Обычно делается так: в каждой комнате устанавливается соединительная коробка (она на рисунке показана в виде круга). К ней подводятся провода (кабеля) от щитка и берётся электропитание с одного из автоматов на нём. Такие соединительные коробки являются местами коммутации всех силовых проводов электропроводки (от выключателей, светильников, розеток, кондиционеров и т.д.), что располагаются в данной комнате (помещении). Теперь, что касается самой схемы подключения выключателей и ламп. Как вы поняли (смотря на рисунок), в соединительной коробке имеется фаза (провод красного цвета) и ноль (синего цвета), которые приходят от щитка. Берётся фазный провод и к нему подсоединяется общий провод (также красного цвета) идущий к двухклавишному выключателю.

    В разомкнутом положении выключателя фаза просто сидит на общей клемме и ждёт, пока нажатием на клавишу (клавиши) подадут её на провод, что соединен с одной из ламп. Провода, идущие к светильнику (лампам) обозначены зелёным цветом. В состоянии отключенного выключателя эти провода обесточены. Кстати, они проходят также через соед. коробку. Как Вы знаете, некоторые типы выключателей имеют неоновую подсветку. На рисунке она показана внутри выключателя в виде кружка с двумя меньшими кружками. Эта неоновая лампочка подключается через дополнительное сопротивление (последовательно). Данную подсветку следует включать так: один из её проводов прикручивается к общей клемме этого выключателя, а второй провод к одной из оставшихся клемм (на выключателе).

    Эта подсветка будет светиться тогда, когда выключатель находится в положении разрыва контактов. Да, хочу напомнить, что такая подсветка хорошо работает с лампочками накаливания. С экономными лампами её нежелательно подключать (просто свет начнёт блымать даже при выключенном положении). Светильники, как правило, имеют несколько ламп. При раздельном подключении ламп (горит одна часть светильника, другая и обе сразу) соединение проводов происходит так: от каждой из ламп берётся по одному проводу и соединяются в одну скрутку. Вторые провода от этих ламп группируются по двум (фазным) скруткам. В итоге, первую общую скрутку соединяют с нулём, идущим от соединительной коробки, а сгруппированные остальные две скрутки садятся на два провода (зелёного цвета) идущие от выключателя.

    Теперь, что касается схемы подключения розеток. Здесь все очень просто. Берётся два провода (фаза и ноль) идущие от соединительной коробки и подсоединяются к контактам на самой розетки. Далее от этой же розетки отводится второй провод (параллельно) и подключается к другой. Параллельно идущим проводом соединять розетки следует в том случае, когда эти розетки располагаются недалеко друг от друга (образовывая группу розеток). Если розетки находятся вдали между собой (к примеру, на противоположной стене комнаты), то их запитывают от другого провода (кабеля) идущего от общей соединительной коробки, принадлежащей этой комнате. Образовывая соединительные группы розеток, следует помнить и учитывать общую нагрузку на них (суммарный ток). Так как, соединив слишком много розеток в одной группе и запитав их от общего кабеля имеющего малое сечение, можно получить перегрузку по току на этот кабель и в итоге его нагрев.

    Самостоятельный монтаж электрических розеток и выключателей в доме

    Содержание:

    1. Требования и рекомендации при установке электрических выключателей и розеток

    2. Необходимые инструменты и оборудование

    3. Монтаж и подключение электрической розетки или выключателя

     • Как самостоятельно установить электрический выключатель или розетку со скрытой проводкой

     • Как самостоятельно подключить электрические розетки и выключатели с внешней проводкой

     • Замена старой электрической розетки или выключателя

    4. Рекомендации по выполнению проводки к местам установки нового электромонтажного оборудования

    Если вы читаете эту статью, значит, вас заинтересовало, как можно самостоятельно, без привлечения профессионального электрика, либо установить и подключить новые электрические выключатели и розетки, либо выполнить замену старых на более современные и качественные приборы. О типах электрических розеток и выключателей, а также о том, как их правильно подобрать для установки в том или ином помещении вашего жилища, я рассказывал в статье «Как правильно сделать самостоятельный выбор розеток и выключателей». Так что в этой статье расскажу только о том, как правильно и безопасно выполнить установку электрических выключателей и розеток, а также их подключение к электрической сети.

    Для начала давайте поговорим о требованиях, которые должны быть обязательно соблюдены при монтаже розеток или выключателей.

    Требования и рекомендации при установке электрических выключателей и розеток

    Согласно действующим нормативным документам по электробезопасности, как розетки, так и выключатели освещения обязательно должны устанавливаться таким образом, чтобы расстояние между ними или другим электромонтажным оборудованием, установленном в данном помещении, должно составлять 50 см и более.

    При этом высота установки розетки или выключателя от уровня пола не регламентируется и выбирается вами, исходя лишь из соображений эстетики и удобства пользования. В последнее время розетки все чаще устанавливают так же, как и в Европе – на высоте не более 40 см от уровня пола, а вот выключатели освещения европейцы устанавливают на высоте не более 1 м, поскольку так выключателем смогут пользоваться даже маленькие дети!

    Однако в кухне устанавливать розетки необходимо на уровне 1 м от пола и выше, чтобы после расстановки мебели они не оказались в недоступных для использования местах, поскольку могут закрываться шкафами гарнитура. При этом для кухни, ванной комнаты и любого другого помещения с повышенной влажностью воздуха обязательно подключайте розетки и выключатели освещения только с подсоединением их к заземляющему проводу или через УЗО (о том, почему это жизненно важно для вашей безопасности, я рассказывал в своем материале «Подключение однофазного УЗО своими руками»). При этом важно помнить, что если ваше помещение с повышенной влажностью имеет площадь менее 8 метров квадратных, то в нем установка электрических розеток и выключателей категорически запрещена! Для помещений подобного типа с площадью, превышающей данный норматив, необходимо соблюдать следующее требование: любое электромонтажное оборудование может быть установлено от ванны, душевой кабины или раковины (кухонной мойки) на расстоянии от 60 см и более!

    Кстати, для помещений с повышенной влажностью рекомендуется монтаж электрических розеток, которые имеют специальную пыле- и влагозащиту.

    И самое главное требование – любые работы с токоведущими проводами электросети (а именно с ними приходится работать при подключении розеток и выключателей) должны производиться при обесточенной электрической цепи вашего дома (квартиры). Для этого нужно не только выключить общий рубильник, обесточивающий электрическую сеть, но и вывесить предупреждающую табличку «Не включать! Работают люди!», чтобы кто-нибудь не привел рубильник в рабочее положение, подав электрический ток в цепь.

    Теперь о том, какой инструмент вам понадобится для выполнения монтажных работ.

    Необходимые инструменты и оборудование

    Установка электрического выключателя или розеток потребует от вас наличия нехитрого набора инструментов, в который входит:

    • отвертка-индикатор, с помощью которой вы сможете убедиться об отсутствии тока в проводах проводки;

    • крестообразная и плоская отвертки (либо та, либо та понадобится в зависимости от головок крепежа);

    • электрическая дрель со сверлом по бетону (по дереву) при установке розетки или выключателя на поверхности стены или с насадкой-коронкой по бетону/дереву для изготовления отверстия в стене под подрозетник диаметром 74 мм;

    • молоток;

    • бокорезы.

    Кроме того, необходимо приобрести:

    • дюбели пластиковые с саморезами для фиксации на стене площадки/ монтажной коробки под розетку или выключатель;

    • специальные подкладки-площадки для установки розетки или выключателя с внешней проводкой. Они продаются, как для одинарной, так и для двойной розетки;

    • подрозетники (монтажные коробки) для установки розеток или выключателей, скрытых в стене;

    • непосредственно электрические розетки и выключатели освещения.

    Монтаж и подключение электрической розетки или выключателя

    Давайте поговорим о том, как выполнить монтаж электрооборудования подобного типа впервые, поскольку замена строго оборудования (розетки или выключателя) на новое выполнить проще, чем установить новую розетку (выключатель).

    Для начала необходимо выполнить прокладку проводки к месту расположения новой розетки или выключателя. Однако, как это делается, вы сможете прочитать в другой статье «Как выполнить монтаж электропроводки в доме». Затем производите выравнивание стен одним из выбранных вами способов. После этого можно приступать к установке розеток/выключателей. Рассмотрим, как выполняется монтаж такого электрооборудования двух различных типов.

    1. Как самостоятельно установить электрический выключатель или розетку со скрытой проводкой

    Обычно, как это было отмечено немного ранее, возможность установить новые розетки или выключатели со скрытой проводкой появляется после укладки керамической плитки на стену, отделки стен гипсокартоном или различными декоративными панелями (ПВХ или МДФ), поскольку в этом вы легко сможете выполнить скрытую проводку. После установки декоративной отделки стен провода выводятся через нее наружу (через обычное отверстие, выполненное с помощью электродрели со сверлом). Концы торчащих проводов должны быть обязательно заизолированы с помощью специальной пластиковой ленты. Перед началом работ по монтажу нового электрооборудования, как уже говорилось выше, обязательно обесточьте всю электрическую цепь в доме. После чего, используя отвертку-индикатор, убедитесь в абсолютном отсутствии напряжения на проводах, с которыми вы будете работать (при поочередном касании жалом отвертки к оголенным концам проводов лампочка в отвертке не должна загораться).

    С помощью электрической дрели и насадки-коронки (по бетону или по дереву, что зависит от материала, в котором необходимо выполнить отверстие) в месте выхода электрических проводов выполняете углубление под монтажную коробку. Если подрозетник устанавливается в жестком материале (в бетоне или в кафельной плитке), то он будет сидеть в углублении достаточно жестко и не потребует дополнительной фиксации в стене. Хотя с помощью электродрели и сверла по бетону можно предварительно (перед установкой монтажной коробки в стену) выполнить по центру углубления отверстие под пластиковый дюбель. После этого в отверстие устанавливается пластиковый дюбель, затем – монтажная коробка, которая закрепляется в стене с помощью самореза, вкручиваемого до упора в пластиковый дюбель. Только учтите, что при установке подрозетника в гипсокартон необходимо использовать специальные монтажные коробки под гипсокартон.





    После установки монтажной коробки необходимо подключить провода к розетке или выключателю. Делается это довольно просто. Для начала необходимо с помощью бокорезов снять с небольших участков проводов (около 5 мм) изоляцию. После этого снимите декоративную панель с розетки/ выключателя. Теперь приступайте к подключению проводов.

    В зависимости от производителя (отечественный или зарубежный) различается способ подключения проводов. Так, в импортных приборах такого типа подключение электрической розетки/выключателя осуществляется с помощью либо винтовых зажимов (таких же, как и в клеммной колодке), либо с помощью зажимов с подпружинной пластиной (без винтов). Отечественные же производители выпускают электрические выключатели и розетки, в которых провода зажимаются винтом с квадратной шайбой, которая прижимает конец токоведущего провода к контактной пластине.

    После подключения проводов розетка или выключатель устанавливается в монтажную коробку и вращением распорных винтов, расположенных по одному с каждой стороны розетки/выключателя, закрепляете ваше электрическое оборудование в подрозетнике. На заключительном этапе остается лишь установить на место декоративную панель, после чего в электрическую цепь подается ток (рубильник на электрощитке переводится в рабочее положение) и проверяется работоспособность розетки путем включения в нее какого-либо электроприбора, а выключателя – включением соответствующего осветительного прибора.

    2. Как самостоятельно подключить электрические розетки и выключатели с внешней проводкой

    Новые выключатели и розетки такого типа можно устанавливать, когда вы только захотите. И подготовка к их установке (прокладка электропроводки к месту установки оборудования) ничем не отличается от подобной процедуры при установке розеток/выключателей для скрытой проводки. Однако прибегают к такому методу установки только в том случае, когда нет никакой возможности выполнить скрытую проводку, например, на деревянных стенах или на бетонных стенах, оклеенных обоями. Выглядит такая проводка не очень эстетично, поэтому ее нужно закрывать пластиковыми декоративными каналами.

    Далее порядок установки розетки/выключателя будет следующий:

    • обязательно обесточьте электрическую цепь дома, отключив рубильник на распределительном электрощитке;

    • если монтаж осуществляется на бетонной стене, то с помощью дрели и сверла необходимо выполнить в месте установки электрооборудования отверстия под пластиковые дюбели;

    • в готовые отверстия в стене вставьте пластиковые дюбели (если необходимо, то используйте для их установки молоток);

    • с помощью саморезов, вкручивая их в дюбели, закрепите на стене площадку нужного размера (поменьше, если розетка одинарная, и побольше, если розетка двойная);

    • снимите декоративную панель с розетки/выключателя;

    • подключите розетку/выключатель к проводам, как это было описано в п.1;

    • закрепите розетку с помощью саморезов на пластиковой площадке, зафиксированной на стене;

    • установите на место декоративную панель;

    • запитайте электрическую цепь дома, вернув рубильник на электрощитке в рабочее положение, и проверьте работоспособность только что установленного электромонтажного оборудования.

    Как видите, все достаточно просто. Только обязательно нужно соблюдать правила техники безопасности.

    Замена старой электрической розетки или выключателя происходит еще проще, ведь в данном случае у вас уже имеется готовая проводка, а также место под установку нового электромонтажного оборудования.

    В данном случае необходимо:

    • обесточить электрическую цепь дома, отключив рубильник на распределительном электрощитке;

    • снять декоративную панель со старой розетки/выключателя;

    • выкрутив распорные винты, вынуть розетку/выключатель из монтажной коробки (если это розетка/выключатель для скрытой проводки);

    • выкрутив крепежные винты, отсоединить розетку от монтажной площадки-прокладки, закрепленной на стене (если это розетка/выключатель для наружной проводки);

    • отсоединить электрические провода от клеммных зажимов розетки/выключателя;

    • заменить старую монтажную коробку/площадку (если это необходимо) новой;

    • снять декоративную панель с новой розетки/выключателя;

    • подсоединить провода к клеммным зажимам;

    • установить розетку/выключатель в монтажную коробку/на площадку, выполнив ее фиксацию с помощью распорных/крепежных винтов;

    • установить на место декоративную панель;

    • запитать электрическую цепь дома, вернув рубильник на электрощитке в рабочее положение, и проверить работоспособность только что установленного электромонтажного оборудования.

    В заключение хочу дать несколько рекомендаций о выполнении новой электрической проводки для подключения электромонтажного оборудования.

    Рекомендации по выполнению проводки к местам установки нового электромонтажного оборудования





    Учтите, что:

    • если вы хотите установить новую электрическую розетку, то к ней необходимо проложить либо 2 провода (ноль и фазу), либо 3 провода (ноль, фазу и заземление);

    • если вы хотите выполнить установку и подключение нового электрического выключателя, то к месту его монтажа необходимо протянуть только один (фазный) провод, который будет проходить от распределительной коробки до осветительного прибора. При этом в месте установки выключателя данный провод необходимо разрезать с помощью бокорезов и подсоединить к клеммным зажимам. При необходимости включения освещения в помещении вы с помощью выключателя сможете замкнуть разорванный фазный провод, подав, таким образом, электрический ток в цепь;

    • если же вы хотите установить двойной выключатель, то к нему необходимо протянуть от распределительной коробки один фазный провод, а от него – два идущих, например, к люстре, с разрывом проводов в месте монтажа данного электромонтажного оборудования.

    Вот и все! Постоянно помните о технике безопасности при работе с электрическим оборудованием, следуйте моим рекомендациям и у вас все получится идеально! Удачи в ремонте!

    Как заменить электрические розетки и переключатели

    Перед началом электромонтажных работ ознакомьтесь с местными правилами на предмет ограничений и разрешительных требований. Согласно NEC, количество проводов, разрешенных в коробке, ограничено в зависимости от размера коробки и калибра провода. Рассчитайте общее количество проводов, разрешенных в коробке, перед добавлением новой проводки и т. Д. Пользователь этой информации несет ответственность за соблюдение всех применимых норм и передовых методов при выполнении электромонтажных работ. Если пользователь не может самостоятельно выполнить электромонтажные работы, следует проконсультироваться с квалифицированным электриком.Как читать эти диаграммы

    Начиная с NEC 2011 года, большинство новых и заменяемых розеток должны быть защищены от несанкционированного доступа. Это требование разработано для защиты маленьких детей от травм путем предотвращения вставки посторонних предметов, кроме электрических вилок, в контакты розетки. Некоторые исключения из этого требования включают настенные розетки, которые находятся на высоте более 62 дюймов от уровня пола, и большие розетки для бытовых приборов, расположенные вне досягаемости.

    Старый переключатель можно заменить на переключатель того же типа, или вы можете заменить однополюсный переключатель на реостатный диммер, если он управляет одобренным осветительным прибором.Старые переключатели могут не иметь клеммы заземления, а в распределительной коробке может отсутствовать заземляющий провод. В этих случаях, если это заземленная металлическая коробка, клемма заземления на новом переключателе должна быть подключена к ней. В противном случае следует использовать непроводящую лицевую панель, чтобы избежать прямого контакта с металлом на переключателе при включении света. См. Ниже информацию о NEC 2008 года об отсутствии провода заземления в распределительной коробке.

    Новые настенные розетки и выключатели будут иметь два типа контактов: винты клемм по бокам и отверстия сзади.Винты могут быть предназначены для крепления проволоки с крючками к устройству, когда ее заводят домой, или они могут использоваться для затягивания зажима вокруг конца прямого провода.

    Отверстия в задней части устройства используются для вставки прямого провода во внутренний зажим. Отверстия будут помечены, чтобы указать, какой размер провода они могут принять.

    И переключатели, и розетки доступны для цепей на 15 и 20 ампер, поэтому обязательно используйте заменяющее устройство подходящего размера для схемы, над которой вы работаете.

    В более старом доме устройства и проводка могут быть устаревшими, и вы найдете незаземленные или даже незаземленные и неполяризованные розетки. Всегда используйте розетки подходящего типа для замены существующей на замену. Например, не заменяйте незаземленную розетку на новую, заземленную, если нет заземляющего провода.

    2008 NEC на отсутствие провода заземления в распределительной коробке

    404,9 (B) Исключение. « Если в корпусе выключателя с защелкой отсутствуют средства для подключения к заземляющему проводу оборудования или если метод проводки не включает или не предусматривает заземляющий провод оборудования, для целей замены разрешается использовать щелевой выключатель без соединения с заземляющим проводом оборудования. Только.

    Выключатель мгновенного действия, подключенный согласно положениям этого исключения и расположенный в пределах досягаемости земли, земли, проводящих полов или других проводящих поверхностей, должен быть снабжен лицевой панелью из непроводящего, негорючего материала или должен быть защищен прерывателем цепи замыкания на землю. «

    Анатомия выключателя света

    Существует 3 основных типа настенных выключателей, с которыми вы можете встретиться в большинстве ситуаций. Однополюсный переключатель является наиболее распространенным, и его можно определить по двум винтовым клеммам, а в случае новых устройств — по третьей клемме заземления.

    Второй наиболее распространенный тип переключателя в жилых домах — это трехпозиционный переключатель. Их можно определить по трем клеммным винтам и четвертому зеленому винту для подключения заземляющего провода. Трехпозиционный переключатель используется для управления освещением из двух мест, например, вверху и внизу лестничного пролета.

    Еще один переключатель, который вы можете найти в своем доме, — это 4-позиционный переключатель. У них есть четыре клеммных винта и пятый зеленый для заземляющего провода. Четырехпозиционные переключатели используются между двумя 3-позиционными переключателями для управления освещением из 3 или более мест.Это может быть удобно, если у вас есть большая комната с несколькими входами, требующая управления освещением из нескольких мест.

    Удаление старого устройства

    Отключите электричество на сервисной панели цепи, над которой вы будете работать. Проверьте цепь с помощью заведомо исправной лампы или другого электрического устройства, чтобы убедиться, что она выключена. Щелкните выключателем, чтобы убедиться, что лампа не загорается, или используйте вольтметр, чтобы проверить провода и убедиться, что цепь отключена. Снимите крышку, а также верхний и нижний винты, крепящие монтажную ленту к выпускной коробке.Это длинные винты, и их легче открутить с помощью дрели, если она у вас есть.

    Возьмитесь за верхний и нижний кронштейны и вытащите устройство из розетки, чтобы можно было достать его по бокам и сзади. Если вы собираетесь утилизировать старое устройство, полностью открутите клеммные винты. Это значительно упростит освобождение загнутых концов проводов. Оставьте провода загнутыми в крючки, если вы будете использовать клеммные винты для подключения нового устройства. Если вы будете использовать отверстия в задней части, обрежьте провода прямо под крючком, чтобы у вас был прямой кусок, который можно было вставить в отверстия.Снимите примерно ½ дюйма изоляции с меди, чтобы выполнить соединение.

    Если существующая розетка или выключатель подсоединяется через отверстия на задней панели, вставьте ювелирную отвертку или инструмент аналогичной формы в прорезь рядом с каждым отверстием, чтобы ослабить давление зажима, и вытяните провод.

    Установка нового устройства

    Присоедините провода к новому выключателю, подключив источник горячего питания к одной клемме, а провод, идущий к свету, к другой. На розетке черный провод от источника идет на горячие винты цвета латуни, а белый — на нейтральные винты серебристого цвета.Если в розетке есть два набора проводов, храните их в наборах, используя верхние клеммы для одного и нижние клеммы для другого набора. Расположите крючки так, чтобы они указывали по часовой стрелке, а изоляция доходила до самого винта. Не оставляйте оголенный провод между клеммой и изоляцией. Затяните винты, чтобы зажать провода. То же самое касается зажимов, которые натягиваются на прямой провод, на них не должно быть обнаженной меди.

    Если вы используете отверстия в задней части, вставляйте их в соответствующие отверстия, пока зажим не зафиксируется и не зафиксирует их на месте, и не будет обнаженной меди.Потяните за каждый провод, чтобы убедиться, что он надежно подключен. Подключите заземляющий провод к клемме заземления на устройстве и к любым клеммам заземления в розетке. Если имеется несколько заземляющих проводов, свяжите их все вместе короткими отрезками провода, известным как косичка, для подключения к клеммным винтам. Нет отверстия в розетке или переключателе для заземляющего провода, только винт.

    Оставьте устройство свободно свисающим, чтобы оно ни с чем не соприкасалось, и проверьте его, чтобы убедиться в правильности проводки, прежде чем устанавливать его в розетку.Включите выключатель и снова включите питание на коробке выключателя, чтобы проверить цепь освещения. Используйте анализатор розеток, чтобы проверить правильность подключения розетки. Если возникла проблема с проводкой, снова выключите питание и устраните проблему.

    Если проводка правильная, выключите питание и установите устройство в розетку. Осторожно сложите провода, чтобы они поместились в коробку, и надавите на устройство ладонью, пока оно не сядет ровно и не совместится с монтажными отверстиями. Заверните винты монтажной планки и сдвиньте заменяющее устройство влево или вправо по мере необходимости, чтобы выровнять его в коробке, когда вы затягиваете их.Установите крышку, снова включите цепь и снова проверьте устройство.

    Еще подобное на Do-It-Yourself-Help.com

    Розетки и выключатели света — MB Electric Ltd

    MB Electric предоставляет дополнительные розетки и выключатели света, чтобы добавить дополнительные электрические точки в свойствах. Мы также проверяем и повышаем безопасность существующих розеток и выключателей, которые могут быть неисправны, а также заменяем существующие розетки и лицевые панели переключателей новыми.Они являются неотъемлемой частью любой собственности, обеспечивая постоянное питание лампам, телевизорам, компьютерам и другим приборам.

    Многие люди используют удлинители как способ передачи электроэнергии в другие области. Однако большинство людей не осознают, что использование нескольких удлинителей может вызвать перегрузку розеток. Это может быть чрезвычайно опасно и создавать опасность пожара. К сожалению, электрические розетки часто используются в течение многих лет и не требуют технического обслуживания, поэтому они подвержены повреждениям, о которых можно не обращать внимания.

    Не устранение повреждений штепсельной розетки по мере ее развития может привести к сбоям в подаче электроэнергии, возгоранию и дорогостоящим ремонтным работам. Если приборы, подключенные к вашим розеткам, время от времени отключаются и снова включаются, вам следует сначала проверить исправность самого прибора, подключив его к другой розетке. Если прибор работает нормально, это может быть признаком повреждения розетки. Это может быть вызвано рядом проблем, и вам следует обратиться к квалифицированному электрику для исследования и ремонта.

    Коррозия, накопление пыли, перегрузка и плохая проводка — все это может привести к чрезмерному нагреву электрических розеток во время использования. Если вы заметили какие-либо следы ожога или горячие свечи и розетки, выключите розетку на стене, прежде чем отключать какие-либо приборы. Если вы этого не сделаете, это может вызвать электрический пожар. Розетку нельзя использовать снова, пока она не будет должным образом проверена.

    Постоянно перегорающие предохранители могут быть очень неприятными и могут быть вызваны рядом причин.Если у вас постоянно перегорает предохранитель, попробуйте подключить прибор к другой розетке. Если не дует, то, скорее всего, проблема с розеткой. Со временем лицевые панели, закрывающие розетки, могут изнашиваться и треснуть. Трещины не только обнажают провода под напряжением, но также могут представлять серьезную опасность возгорания из-за пыли, скапливающейся внутри них.

    Если вы заметили трещину, вам следует прекратить использование этой розетки, пока она не будет отремонтирована или заменена. Вам необходимо как можно скорее связаться с квалифицированным электриком, в зависимости от серьезности и масштаба проблемы, возможно, потребуется повторная проводка.Треск, треск или жужжание, исходящий из вашей розетки, указывает на то, что что-то серьезно не так. Это называется дугой и обычно вызывается повреждением или ослаблением проводов. Без осмотра это может привести к перегоранию вилки или, что еще более серьезно, к возгоранию электрического тока.

    Мы можем заменить ваши розетки, чтобы они были безопаснее и удобнее. Дополнительно мы можем установить различную отделку и даже установить USB-точку для зарядки мобильных телефонов и планшетов. У нас есть многолетний опыт замены и установки розеток, выключателей и розеток.Как квалифицированные электрики Part P, мы можем проверить ваши розетки и порекомендовать любой ремонт и модификации.

    Для получения дополнительной информации о наших услугах по установке и ремонту розеток и выключателей света, а также для обсуждения ваших требований с нами, пожалуйста, свяжитесь с нами для получения бесплатной консультации, бесплатного осмотра места и предложения по телефону 0800 211 8398 или 07939 503 905. Альтернативно , Вы можете связаться с нами по электронной почте: [email protected] или используя нашу контактную форму на нашей странице контактов.

    В наш спектр услуг по установке и ремонту розеток и выключателей света входят:

    Best Plug-In Smart Outlet 2021

    Использование умной розетки — это самый дешевый и простой способ сделать любое устройство, не являющееся интеллектуальным, в хорошем состоянии. Просто подключите его к любой стандартной электрической розетке, добавьте лампу, вентилятор или другое устройство включения / выключения, настройте его с помощью приложения и — бум — теперь вы творите волшебство. Умные розетки могут немного облегчить вашу жизнь — не говоря уже о том, чтобы сделать вашу жизнь интереснее — и они могут оказаться решающим подспорьем для тех, кому трудно дотянуться до переключателей света или поворачивать встроенные поворотные переключатели света.Мы рекомендуем Wyze Plug, потому что он отлично работает сам по себе, а также в сочетании с другими устройствами через Amazon Alexa, Google Assistant и IFTTT (If This Then That). И хотя Wyze Plug стоит недорого, он не жертвует никакими функциями. Где бы вы ни находились, вы можете включать и выключать его, запускать в заданное или случайное время или включать и выключать другие интеллектуальные устройства (или наоборот).

    Наш выбор

    Wyze Plug

    Эта недорогая интеллектуальная розетка компактна, надежна и проста в использовании.Он поддерживает Amazon Alexa, Google Assistant и IFTTT для более универсального управления и автоматизации.

    Варианты покупки

    * На момент публикации цена составляла 20 долларов.

    Wyze Plug работает надежно, имеет приложение, которое легко использовать, и даже может отслеживать, сколько минут и часов вы используете устройство (функция, обычно имеющаяся в более дорогих интеллектуальных розетках). Вы можете запланировать включение и выключение вилки в зависимости от времени суток и дня недели, но она не предлагает планирование на основе местного времени восхода и захода солнца, как это делают некоторые модели.Вы по-прежнему можете запрограммировать эту опцию с помощью интеграции с Amazon Alexa, Google Assistant или IFTTT (но не с Apple HomeKit). Кроме того, это единственный вариант, который предлагает двухфакторную аутентификацию для дополнительной безопасности.

    , занявший второе место

    Kasa Smart Wi-Fi Plug Mini (HS105)

    Эта модель дороже, чем Wyze Plug, но Kasa HS105 работает надежно, включает несколько расширенных функций и интегрируется с Amazon Alexa, Google Assistant , Samsung SmartThings и IFTTT.

    Если наш лучший выбор недоступен, Kasa Smart Wi-Fi Plug Mini (HS105) — отличный выбор. Как и Wyze Plug, этот позволяет отслеживать использование устройства, и мы сочли его надежным независимо от того, использовали ли мы приложение или связали его с Amazon Alexa, Google Assistant, Samsung SmartThings или IFTTT (он не работает с Apple HomeKit). . В отличие от Wyze Plug, эта модель Kasa предлагает планирование восхода / захода солнца, но Kasa почти вдвое дороже.

    Также отлично

    Wemo WiFi Smart Plug

    Wemo WiFi Smart Plug почти вдвое меньше своего предшественника, но обладает теми же функциями, включая поддержку Apple HomeKit (а также Amazon Alexa, Google Assistant и IFTTT. ).

    Если вам необходимо интегрировать интеллектуальную розетку в систему Apple HomeKit, вам подойдет интеллектуальная розетка Wemo WiFi. Он поддерживает все три основные голосовые платформы (Amazon Alexa, Google Assistant и Apple HomeKit) и обычно стоит около половины стоимости большинства других HomeKit-совместимых разъемов. Это самый маленький из наших выборок для одной розетки. Но приложение Wemo не так удобно, не включает в себя мониторинг устройств или энергопотребления и стоит дороже, чем два других наших любимых приложения.

    Также отлично

    Kasa Smart Wi-Fi Outdoor Plug (KP400)

    Эта водонепроницаемая интеллектуальная вилка выдерживает снег, дождь, жару и пыль, и у нее есть две розетки, которыми вы можете управлять независимо.

    Варианты покупки

    * На момент публикации цена составляла 20 долларов.

    Kasa Smart Wi-Fi Outdoor Plug (KP400) создан для погодных условий на открытом воздухе. (Никогда не пытайтесь использовать обычную интеллектуальную розетку на открытом воздухе.) KP400 имеет диапазон рабочих температур от -4 до 122 градусов по Фаренгейту. Он включает в себя две розетки, которыми вы можете управлять независимо с помощью приложения или голосового управления (через Amazon Alexa или Google Assistant), и их легко настроить и использовать. Однако KP400 более громоздкий, чем обычная интеллектуальная розетка, его следует устанавливать с закрытой розеткой, и он не поддерживает HomeKit.

    Также отлично

    Kasa Smart Wi-Fi Power Strip (HS300)

    Эта модель Kasa превращает одну розетку в шесть независимо управляемых интеллектуальных, со встроенным мониторингом энергопотребления и интеграцией с Amazon Alexa и Google Assistant (но не с HomeKit) . Он также имеет три порта USB.

    Варианты покупки

    * На момент публикации цена составляла 50 долларов.

    Kasa Smart Wi-Fi Power Strip (HS300) немного дороже, чем обычная интеллектуальная розетка, но она превращает одну настенную розетку в шесть независимо управляемых розеток, поэтому вы можете включать и выключать различные устройства, а также создавать отдельные расписания и триггеры.Из протестированных нами интеллектуальных удлинителей у него также больше всего портов USB (три) и самый длинный шнур питания. И он поддерживает мониторинг энергопотребления и голосовое управление через Amazon Alexa и Google Assistant, а также автоматизацию через IFTTT.

    Дизайнерские розетки и выключатели с уникальной современной отделкой

    Представляем вашему вниманию новый великолепный ассортимент эксклюзивных дизайнерских розеток и выключателей. Наши современные выключатели и розетки разработаны нами, чтобы добавить идеальный индустриальный стиль в ваш интерьер.Здесь я выбираю выключатель или розетку, которые, как мне кажется, отражают каждого из моих коллег!

    Мы гордимся тем, что являемся «поставщиками неизолированных ламп и модного оборудования». Надеемся, что вы уже видели наш невероятный выбор великолепных винтажных лампочек, светодиодов и дизайнерских лампочек. Но знаете ли вы, что у нас также есть обширный ассортимент промышленных выключателей и розеток эксклюзивной конструкции? В конце концов, какой смысл иметь тщательно продуманную функцию освещения, не получая удовольствия от ее включения.У нас есть тумблеры в стиле ретро, ​​красиво оформленные диммеры и согласованные розетки во многих цветовых сочетаниях и вариантах отделки, поэтому мы уверены, что есть по крайней мере один вариант для каждого.

    Дизайнерские выключатели и розетки для всех

    Выключатели света, розетки и выключатели бытовой техники являются неотъемлемой частью наших домов, так почему же мы так упускаем их из виду при декорировании? Это одна из причин, по которой был разработан этот ассортимент. Во-вторых, мы не смогли найти достойных выключателей в индустриальном стиле для наших домов.Наш (не такой уж) секретный план — раз и навсегда избавиться от уродливых белых пластиковых переключателей, и вы можете нам помочь!

    Согласуйте выключатели света и розетки с дизайном интерьера. Сравните их с обоями или подберите к цвету краски. Комбинации безграничны. Тебе действительно больше нет оправдания! Лично я мог бы смотреть на возможные варианты часами … Хочу ли я переключатель, который органично впишется в мой дизайн, или тот, который выделяется, делает смелое заявление и требует внимания?

    С учетом сказанного, что может быть лучше, чем продемонстрировать нашу коллекцию потрясающих выключателей света, чем сопоставить их с членами нашей команды! Они либо полюбят меня за это, либо накажут, никогда больше не заварив чай.Но вот…

    Керен (Я) — бесстыдно копченое золото

    Сложно изобразить себя в образе выключателя света, но я попробую. Я бы сказал, что я дымчатый золотисто-черный одинарный тумблер … В первую очередь потому, что это один из моих любимых. Для меня копченое золото напоминает мне мою любимую эпоху, 1920-е годы. Этот финиш тоже удачно назван, он имеет почти выжженный финиш, а с его завихряющимися тонами темно-синего, зеленого, угольно-серого и кофейно-коричневого цвета он заставляет меня думать о запрещенных вечеринках с сигарами и шампанским.

    Тусклость матового золота также делает каждое изделие уникальным. Можно сказать, что я уникален (иш). Я почти уверен, что ты не найдешь другого из меня … Кроме моей сестры-близнеца, конечно, но даже у нас есть различия. Восхитительный черный тумблер этого переключателя в ретро-стиле прекрасно сочетается с обветренной пластиной — мне это нравится. Если бы я был этим выключателем, я бы повесился на угрюмой серой стене с видом на эклектичный интерьер.

    Джеймс переходит к промышленному производству современных выключателей света


    Джеймс — наш директор, поэтому я должен действовать осторожно.Я бы сказал, что он черно-золотой переключатель. В частности, диммер … В основном потому, что он сказал мне, что он такой, и я слишком люблю свою работу, чтобы не согласиться. Но я абсолютно понимаю, почему он пошел на это. Наш черно-золотой тройной диммерный переключатель — резкий и мужественный с оттенком гламура… Джеймса часто замечают с металлическими акцентами на его дизайнерских кроссовках, которые контрастируют с довольно минималистичным нарядом. Интересно, можете ли вы назвать мужской наряд нарядом…

    Джеймс любит все индустриальное, он внимательно относится к деталям и похож на сороку после резкого дизайна с золотыми акцентами — и если для этого нужно немного накатать, что ж, он в восторге.Гладкая матовая черная пластина этого переключателя создает идеальный фон для трех полированных латунных ручек с имитацией золота. И это красивые ручки, если бы вы знали, сколько часов Джеймс потратил на создание рисунка накатки. Он диммер, потому что он должен все контролировать. А диммер позволяет вам настроить лампочки, чтобы точно настроить атмосферу в вашей комнате.

    Элли начинает жестко обращаться с шершавыми двойными розетками


    Элли — наша постоянная модница.Она супер-классная. Известный блогер, она хорошо держит руку на пульсе грядущих тенденций. Ее стиль жесткий и резкий, с явным уклоном в сторону гранжа … Но кое-где для хорошей меры также присутствует небольшой гламурный акцент. Она всегда в неожиданности: дизайнерская обувь контрастирует с денимом в стиле модерн. У нее есть пирсинг в носу, но это бриллиантовый стержень. У нее стрижка «каре», но она небрежно «расстегнута». Макияж идеален, но почти нет. Она часто носит кроссовки, но обычно с каблуком на танкетке.Она поклонница дизайнерских сумочек, особенно с заклепками. Как ей это удается так легко?

    Итак, для Элли я на самом деле собираюсь использовать одну из наших розеток; потускневшая медно-черная двойная розетка с портом USB. Потускневшая медь, потому что каждая деталь уникальна. Теплые тона глубочайшего апельсина с фиолетовыми пурпурными и бирюзовыми оттенками завораживают. Тем не менее, это по-прежнему прочная розетка промышленного вида. Матовая медь выглядит потрепанной и прочной, но, в отличие от нее, черная окантовка розеток и переключатели практичны и практичны.Более того, порт USB-зарядного устройства чрезвычайно полезен. Сколько раз вам нужно что-то отключать, чтобы зарядить телефон? Уже нет. Итак, Элли — потускневшая медная двойная розетка USB, потому что ей нравятся вещи, которые есть не у всех, и ее привлекает все, что выглядит потрясающе, но в конечном итоге практично.

    Тони — простой тумблер в стиле ретро


    Тони утверждает, что он белый и черный тумблер.Просто и незамысловато с причудливым ретро-поворотом — его слова не мои, и кто я, чтобы не согласиться. Тони известен в офисе своими ужасно архаичными отцовскими шутками, которые, к сожалению, все мы находим смешными. Он любит высказывать свое мнение и постоянно развлекает нас своими анекдотами. Я немного удивлен его выбором, честно говоря, эти современные выключатели света — минималистский, высококонтрастный предмет, а личный стиль Тони кажется более мягким, чем это. Тон в тон обычно смотрится синего и бордового цветов с нечетным красным акцентом.

    Итак, чтобы это сработало для Тони, его нужно было разместить на белой стене в непринужденном современном деревенском интерьере. Идеально подходит для сочетания с белым эмалевым абажуром, подвешенным к потолку с помощью симпатичного тканевого кабеля. Чисто, просто и стильно. Тумблер, который в конечном итоге отлично смотрится в любом месте, от современного жилого помещения открытой планировки до квартиры в складском стиле… очень похоже на Тони, который ладит со всеми!

    Лиз идет за золотом с черными пуговицами


    Лиз определенно женщина с золотым и черным тумблером.Удивлен? На первый взгляд она кажется сдержанной, высокоорганизованной и требовательной. Мы делаем все возможное для того, чтобы вы, наши клиенты, каждый раз получали заказы вовремя. Но, увы, у нее тоже есть темная сторона (уловив закономерность здесь с командой D&R). На выходных Лиз распускает волосы; Она надевает свою кожу, чтобы вырваться из городской черты и испытать волнующие ощущения по проселочным улочкам на спине дукатти своего мужа. Я не шучу.

    Именно из-за этой неожиданной бунтарской полосы я классифицировал Лиз как современный золотой с черным выключатель света.Пластина этого промышленного переключателя из матовой латуни с имитацией золота представляет собой изысканную вневременную классику, которая сочетается с множеством стилей интерьера от винтажного до современного. Но обратите внимание на его крутой черный тумблер — удивительную маленькую деталь для катапультирования из латуни прямо в 21, -й, -й век. Нам нравится обнаруживать эти неожиданные скрытые жемчужины контраста в наших коллегах и включать их в наши продукты.

    Черная спинка Lyz с дизайнерским диммером


    Об этом вообще не пришлось думать.Спросите любого в офисе, и они ответят вам так же; Lyz — это черное на черном. На самом деле, когда в палитру ее гардероба проникают другие цвета, это всегда немного шокирует. Но не поймите меня неправильно, Лиз не гот. Ее стиль просто минималистичен; простые формы и простые линии — пусть и в контрастных фактурах черного цвета. Что делает наш дизайнерский переключатель яркости черный на черном идеальным современным переключателем света для нее.

    Непритязательная матовая черная пластина с глянцевой черной отделкой диммером совершенно проста, но так шикарна.Все дело в контрастной отделке. Из всех наших дизайнерских выключателей и розеток я снова выбрал диммер для Lyz, как и Джеймс, она всегда все контролирует, а диммер — идеальный способ запечатлеть свой стиль в комнате, в то же время имея возможность получить ваше освещение. уровень точно правильный. Для приготовления еды включается полный свет, а затем выключается приглушенный свет, чтобы создать расслабляющую атмосферу для веселой беседы за едой с друзьями. Такой стильный способ включать и выключать промышленные потолочные светильники, причем черный цвет буквально сочетается с любым цветом и стилем.Однако я думаю, что этот роскошный выключатель как раз подходит для современного минималистичного интерьера с монохромными стенами — будь то обои или меловая матовая краска. Место, где этот скромный выключатель света будет выделяться по всем правильным причинам.

    Эбигейл переворачивает розетки на голове

    Могу я сравнить тебя с черно-белой розеткой? Звучит странно, я знаю, но потерпите меня … Если вы когда-нибудь встретите Эбигейл на улице, вы обязательно будете очарованы ее причудливым характером.По общему признанию, она «опередила свое время» и буквально каждую неделю удивляет нас своими лукавыми способностями и новейшими увлечениями. С помощью пряжи она может делать все, что угодно, от вязания лампочек до вязания очень симпатичных животных. И ее хобби простираются от очень практичного изготовления своей собственной винтажной одежды до довольно удивительных танцев Морриса и последней дегустации виски.

    Именно из-за этих причудливых скрытых глубин ее личности она — черно-белая розетка.Это полностью с ног на голову; черный там, где он должен быть белым, и белый там, где он должен быть черным. Но не совсем очевидным образом. Прелесть розеток в том, что они изначально не слишком очевидны. Вы замечаете их только тогда, когда вам нужно их использовать — как правило, так или иначе. И это то, что нам нравится в Эбигейл, она не очевидна, но когда вы узнаете ее, она очень интересна, и я гарантирую, в отличие от всех, кого вы знаете. Немного похоже на перевернутый монохромный выключатель розетки, с которым вы раньше не сталкивались.

    Даниэль восстает против белых пластиковых выключателей

    Хммммм… это непростой вопрос. Я бы сказал, что Данни — потускневший медно-серебряный диммер (на самом деле она сказала мне сказать это… я думаю, она пытается бросить вызов моим способностям). Однако, если вы внимательно посмотрите на то, что Данни носит изо дня в день, ее наряд всегда имеет ретро-акцент. Ее солнцезащитные очки имеют отчетливо винтажный вид, ее волосы часто зачесаны в хвост в стиле 50-х годов, и она отдает предпочтение классическим черным брюкам в стиле Одри Хепберн длиной 3/4.Но она никогда не подходит для того, чтобы соответствовать, она носит их с лососевыми туфлями Converse и футболкой Disney! И по этой причине я не соглашусь и соединю ее с нашим тусклым медным и серебряным двойным тумблером.

    Потускневшая медь — одно из любимых покрытий команды. Это сочетание всего, что мы любим и отстаиваем. Подлинно промышленная выветренная медная пластина с двумя полированными серебряными переключателями создает совершенно уникальное сочетание винтажного и современного стилей.Как и сама Данни. Серебряная деталь переключателя прекрасно дополняет кружащиеся переливающиеся медные тона и делает этот переключатель незаменимым элементом любого дома, желающего создать индустриальный стиль. Как и Данни, этот переключатель уникален. Она любит все, что связано с дизайном, и я узнаю в ней внутреннего бунтаря. Скромный Данни втайне восстает против системы, и это именно то, что представляет собой потускневшая медь.

    Люк становится практичным с дизайнерскими выключателями для кухонных плит

    Люк — серьезный парень.Он не любит суету и фанфары и, безусловно, предпочитает функциональность стилю в любой день недели. Сказав это … Как и все мы, определенно предпочли бы красиво оформленные дизайнерские выключатели и розетки, чем уродливые дешевые. По этой причине я подобрал Люку серебристо-белый переключатель плиты на 45 ампер. Это практично, но в то же время мы уделили этому столько же внимания, сколько и любым другим нашим дизайнерским выключателям и розеткам. Его внешний вид означает, что вас могут ошибочно принять за то, что он был переработан и переработан из коммерческой кухни.Нержавеющая сталь — выбор профи.

    Серебряная задняя панель — воплощение индустриального стиля, покрытая матовой сталью. Сам переключатель вкл / выкл выполнен из простого качественного белого пластика. Это очень стильный способ подключить электрическую духовку или индукционную плиту, и он просто показывает, что не все функциональное должно быть плохо спроектировано. Это выключатель в стиле минимализма, который подойдет для любой современной кухни. Совместите его с другими серебристыми и белыми выключателями и розетками, чтобы завершить свой образ.Взгляд, которым гордился бы любой профессиональный повар.

    Beccy сияет своей роскошной красотой золотым диммером

    Я сравню Бекки с бело-золотым двойным диммерным переключателем — минималистский переключатель с изощренным поворотом. Бекки — прямолинейная девушка… Вот почему мы ладим. Этот гладкий белый переключатель выглядит одновременно скромным и в то же время впечатляющим. В конечном итоге это полностью современный взгляд на вездесущий белый пластиковый выключатель света.Но наша полностью переработанная и обновленная версия в целом более стильная. Он имеет аккуратный обтекаемый вид со скрытой фурнитурой, что делает его идеальным переключателем для минималистичного интерьера.

    А Бекки — это минимализм. Она ненавидит беспорядок и, возможно, самый организованный человек, которого я знаю. Но не многие знают, что у нее есть скрытая сторона, которая любит пышность и излишество. Мы провели много приятных вечеров вместе, обедая лучшими деликатесами, которые только можно купить на студенческий бюджет… Обычно это сыр! Этот декаданс отражен в двух золотых регуляторах диммера с накаткой, которые красиво контрастируют с матовой белой задней панелью.Выключатель света, который привнесет в ваши комнаты немного роскоши. Так здорово в полностью белой комнате на белой стене. Еще лучше было использовать его, чтобы включать и выключать белый эмалевый подвесной светильник… Примите участие…

    Наши современные выключатели и розетки пользуются популярностью у знающих людей… Они были представлены в My Warehouse Home и Elle Decoration — какая лучшая награда!

    Покажите нам свой…

    Надеюсь, вам понравился мой обзор некоторых из наших любимых дизайнерских розеток и выключателей, и что я вдохновил вас навсегда избавиться от белых пластиковых выключателей из дома.Я, конечно, получил от этого удовольствие. Нам всегда интересно, как вы используете наши продукты, поэтому отметьте нас на своих фотографиях в Instagram.

    знаков, что пришло время заменить розетки

    Розетки, вилки, электрические розетки, электрические розетки, как бы вы их ни называли — они являются неотъемлемой частью любого дома, обеспечивая постоянным питанием лампы, холодильники, телевизоры и другие приборы, без которых мы не могли бы жить.

    К сожалению, с розетками, которые часто используются постоянно в течение многих лет без какого-либо обслуживания, они подвержены повреждениям, о которых можно не обращать внимания.Не устранение повреждений штепсельной розетки по мере ее развития может привести к сбоям в подаче электроэнергии, возгоранию и дорогостоящим ремонтным работам.

    В нашем последнем сообщении в блоге мы рассмотрим 6 явных признаков, что пришло время заменить вилки, а также несколько основных советов по продлению срока службы вилок.

    Электрооборудование временно отключается

    Если приборы, подключенные к вашим розеткам, время от времени отключаются и снова включаются, вам следует сначала проверить исправность самого прибора, подключив его к другой розетке.Если прибор работает нормально, это может быть признаком повреждения розетки. Это может быть вызвано рядом проблем, поэтому лучше обратиться к специалисту или заменить его.

    Знаки теплового ожога

    Коррозия, накопление пыли, перегрузка и плохая проводка — все это может привести к чрезмерному нагреву электрических розеток во время использования. Если вы заметили какие-либо следы ожога или горячие свечи и розетки, выключите розетку на стене, прежде чем отключать какие-либо приборы; если вы этого не сделаете, это может вызвать электрический пожар.Обратите внимание, что розетку нельзя использовать снова, пока она не будет должным образом проверена.

    Часто перегорают предохранители

    Постоянно перегорающие предохранители могут быть очень неприятными и могут быть вызваны рядом причин. Если у вас постоянно перегорает предохранитель, попробуйте подключить прибор к другой розетке, если он не перегорел, то, скорее всего, проблема в розетке.

    Трещины в выходной пластине

    Пластиковые пластины, закрывающие розетки, со временем изнашиваются и трескаются.Трещины не только обнажают провода под напряжением, но также могут представлять серьезную опасность возгорания из-за пыли, скапливающейся внутри них. Если вы заметили трещину, вам следует прекратить использование этой розетки, пока она не будет отремонтирована или заменена.

    Зеленая «слизь»

    У этого вещества много названий, но его можно охарактеризовать по зеленому цвету и высокой вязкости. Слизь представляет собой разложившийся «диизотил» в результате реакции между медью и изоляцией, обнаруженной в проводке, произведенной с 1965 по 1971 год.

    Если вы заметили эту нежелательную слизь, вам необходимо как можно скорее связаться с квалифицированным электриком, в зависимости от серьезности и масштаба проблемы, возможно, потребуется перемонтировать проводку.

    Звуки дуги

    Треск, треск или жужжание из розетки указывает на то, что что-то серьезно не так. Это называется дугой и обычно вызывается повреждением или ослаблением проводов. Без осмотра это может привести к перегоранию вилки или более серьезному электрическому возгоранию.

    Лучшие советы по предотвращению повреждения розеток

    Вы можете многое сделать, чтобы снизить риск повреждения ваших розеток — вот несколько наших главных советов:

    • Никогда не покупайте бытовую технику в магазинах или продавцах без репутации. Например, известно, что дешевые подделочные зарядные устройства для телефонов могут повредить розетки и вызвать электрические пожары.
    • Ежемесячно визуально проверяйте розетки на наличие каких-либо признаков, перечисленных выше.
    • Всегда осторожно вынимайте вилки из розеток, не тяните за провод.Дети могут делать это непреднамеренно, поэтому убедитесь, что ваши дети понимают опасность электричества.
    • Избегайте перегрузки розеток удлинительными кабелями питания. Вы также никогда не должны подключать один удлинительный кабель к другому, также известному как «гирляндное соединение», так как это может вызвать перегрев.
    • Используйте только вилки со знаком безопасности Британского стандарта.

    Ваш местный дружелюбный электрик Бристоль и баня

    В Allied Electrical мы рады предоставить предложения для небольших работ, таких как замена розеток / вилок, а также более масштабных работ, таких как полная замена проводов в домашних условиях.Помимо обычных розеток, мы можем установить современные розетки, такие как USB и HDMI.

    Если вам нужно заменить розетку, добавить новые или попросить совета о том, пора ли вам заменить свою — позвоните нам сегодня бесплатно по телефону Bristol: 0117 303 9000 или Bath: 01225 683 056 или заполните контактную форму. ниже, и мы свяжемся с вами.

    [gravityform id = «1 ″ title =» true «description =» true «]

    Как переместить выключатель света?

    Замена или перемещение выключателя света — одно из полезных навыков, которыми вы можете обладать, особенно во время чрезвычайных ситуаций.Многие думают, что переставить выключатель света сложно, но это проще, чем вы думаете.

    Если вы хотите узнать, как переставить выключатель света за плату за дизайн интерьера или сэкономить на гонорарах разнорабочего, эта статья для вас.

    Безопасность прежде всего: что нужно и чего нельзя делать при перемещении выключателя света

    Поражение электрическим током — последнее, чего следует избегать при работе с электропроводкой. Итак, вот первое, что вы должны подготовить, прежде чем перемещать выключатель света.

    Dos
    1. Используйте подходящие инструменты: Использование неподходящих инструментов может повредить переключатель и провода. Убедитесь, что у вас есть подходящие плоскогубцы и отвертки для обеспечения безопасности.
    2. Сделайте снимок проводов, прежде чем снимать их с выключателя: Снимки проводов помогут вам вспомнить, как правильно установить все части выключателя света.
    3. Сделайте проверьте, нет ли изношенных проводов и ослабленных соединений: Изогнутые провода и оголенные оголенные провода могут коснуться распределительной коробки и вызвать короткое замыкание в главном выключателе и стать более серьезной проблемой.
    4. Обращайте внимание на поврежденные провода: Поврежденные провода следует очистить и зафиксировать перед повторным подключением к коммутатору, чтобы избежать электрических проблем.
    5. Носите обувь или тапочки. : В целях безопасности убедитесь, что вы не ходите босиком, чтобы избежать ударов и избавиться от всего влажного вокруг области.
    Нельзя
    1. Не начинайте работу с выключателем света при включенном питании. : Выключите источник питания, прежде чем откручивать винты на выключателе света.
    2. Не прикасайтесь к оголенным проводам : Используйте тканевые перчатки при работе с переключателем, чтобы обезопасить себя от поражения электрическим током.
    3. Не стесняйтесь обращаться за профессиональной помощью, когда что-то пойдет не так: Когда дело доходит до электрических вопросов, небольшая проблема может стать более серьезной и подвергнуть вас опасности в мгновение ока. Так что, если вы заметите какие-либо нарушения, лучше обратитесь за помощью к профессионалам.

    Типы переключателей

    Прежде чем открывать выключатель света, важно знать, с каким выключателем вы перемещаетесь в другое место.

    Тип переключателя света, который у вас есть, определяет, сколько клемм вам нужно подключить к проводам и как правильно подключить его к основному источнику питания.

    Ниже перечислены основные типы переключателей:

    1. Однополюсный выключатель — это тип выключателя, который позволяет управлять светом в одном месте. Он имеет две клеммы: одна для провода, подающего питание на переключатель, а другая для отходящего провода. Он также имеет клемму для заземляющего провода.

    Совет для профессионалов: Провод заземления — это зеленый или простой провод, соединяющий коммутатор с проводом, закопанным в землю. Основное назначение заземляющего провода — отвести избыточные электрические заряды в безопасное место, чтобы избежать ударов и пожара.

    2. Двухполюсный выключатель выглядит как однополюсный, но у него есть еще две горячие клеммы, потому что он может выдерживать большее количество электрических зарядов, чем обычный выключатель. Он может выдерживать ток 30 ампер и обычно используется для питания тяжелого оборудования и двигателей.

    3. Трехпозиционный переключатель используется, когда светом можно управлять в двух разных местах. Имеет три горячих терминала; один для общего терминала, а два других — для разъединителей, которые синхронизируют питание с другим переключателем.

    4. Четырехпозиционный переключатель — это тип переключателя, который используется для управления освещением в трех или более местах. Обычно он используется с трехпозиционным переключателем и обычно встречается в домах с длинными коридорами или в больших конференц-залах с большим количеством света.

    Источник: Четырехпозиционный переключатель между двумя трехпозиционными переключателями

    Основные части выключателя света

    Надеемся, вы узнали свой выключатель, указанный выше. Пришло время определить детали переключателя. Мы будем использовать самую простую форму выключателя света — однополюсный выключатель. Детали следующие:

    1. Распределительная коробка и панель переключателя: Панель переключателя — это внешний слой переключателя, к которому мы прикасаемся, когда включаем или выключаем свет. Коробка переключателя, с другой стороны, представляет собой контейнер, в котором компоненты переключателя находятся на стене.
    2. Клеммы: Клеммы — это точки, которые направляют поток электрического заряда, проходящего через переключатель . Количество клемм зависит от имеющегося у вас выключателя света.
    3. Провода: Провода переносят электрический заряд от источника питания к переключателю. Hotwires несут электрические заряды под напряжением, а провода заземления используются для направления избыточных электрических зарядов на землю, где это безопасно. Провода, соединяющие два или более переключателя, называются путешественниками .
    Детали выключателя

    Как переместить выключатель света? — 11 окончательных шагов, которым нужно следовать

    Все, что упомянуто выше, обретет смысл, как только вы начнете снимать пластину переключателя. Во-первых, вы должны подготовить правильные инструменты для работы. К ним относятся:

    • Плоскогубцы или инструмент для снятия изоляции
    • Отвертки Philips
    • Изолента
    Материалы для перемещения выключателя света

    Дополнительно: герметик для стен или цемент, молоток и отвертка с плоским концом

    1.Отключить питание от прерывателя

    Чтобы убедиться, что вы отключили правильный автоматический выключатель, держите выключатель света включенным, когда выключаете автоматический выключатель. Если свет продолжает гореть, значит, вы пропустили автоматический выключатель для ваших фонарей. Продолжайте пытаться, пока не получите нужный.

    2. Сфотографируйте проводку

    Перед тем, как отвинтить и отсоединить выключатель света, сделайте пометку на каждом проводе. Этот шаг поможет вам вспомнить, как подключить все нужные провода к соответствующим клеммам позже.Затем сделайте снимок проводки и клемм, прежде чем все откручивать.

    3. Снимите пластину переключателя

    Switchplate — это внешний слой вашего выключателя света. Он закрывает внутренние компоненты и обычно фиксируется четырьмя защелками, расположенными на каждом краю переключателя. В противном случае он будет заблокирован винтами, как показано на рисунке ниже.

    Переключатель

    4. Обведите электрическую проводку на стене, которая соединяет ваш выключатель света.

    Поскольку вы собираетесь перенести выключатель света в другое место, вам необходимо проверить длину проводов, соединяющих выключатель света с автоматическим выключателем.

    Этот шаг поможет вам проверить, как далеко можно проложить провода до желаемого места выключателя света.

    5. Отвинтите выключатель и провода

    На выключателе света будет от двух до четырех винтов, которые фиксируют выключатель на распределительной коробке. Отвинтив переключатель, вытащите его, чтобы можно было правильно ослабить винты клемм. Провода привязаны к винтам для безопасности, поэтому вы можете ослабить винты и просто повернуть провода, чтобы развязать их.

    6.Удалить коробку

    Некоторые люди покупают новую распределительную коробку, а старую оставляют на прежнем месте. Однако, если вы хотите использовать ту же распределительную коробку, вы можете сделать это, отвинтив распределительную коробку от гипсокартона.

    Для бетонных стен вы можете использовать отвертку с плоским концом и молоток, чтобы отсоединить распределительную коробку. Направьте плоскую отвертку к краям и с помощью молотка протолкните ее глубже в стену.

    Удалить коробку

    7. Вырежьте отверстие в предпочитаемом месте переключателя

    Используйте отвертку и молоток, чтобы вырезать отверстие в гипсокартоне.Если у вас цементная стена, вам может понадобиться дрель, чтобы освободить место для проводов и вырезать отверстие для выключателя света. Другой вариант — выставить провода и распределительную коробку на стене и использовать покрытие для проводов, чтобы она выглядела аккуратно.

    8. Установите коробку и прикрутите переключатель к проводам

    Пришло время установить выключатель на новом месте. Используйте свои заметки или сделанные фотографии в качестве ориентира при подключении правильных проводов к нужным клеммам.

    Если оголенных проводов недостаточно, необходимо удалить часть изоляции, чтобы удлинить оголенные провода, которые можно обвязать вокруг винтов на клеммах.

    Как удалить изоляцию с провода?
    1. Используйте кусачки плоскогубцев или инструмент для зачистки проводов и сделайте небольшой надрез в изоляции или покрытии провода. Следите за тем, чтобы не разрезать полностью, чтобы не повредить оголенные провода внизу.
    2. Теперь потяните за конец изоляции, пока он не отсоединится от остальной части изоляционного покрытия. Вуаля! Теперь у вас есть лишние оголенные провода.

    9. Проверьте электропроводку и найдите оголенные провода.

    Еще раз проверьте свою работу на предмет техники безопасности.Ищите оголенные провода, которые могут касаться других компонентов. Убедитесь, что все провода подключены правильно.

    В целях безопасности вы также можете обернуть переключатель изолентой, чтобы закрыть каждую клемму.

    10. Проверьте выключатель света

    Когда вы все проверили, включите свет, а затем включите автоматический выключатель и посмотрите, работает ли он. Если он не работает, снова включите автоматический выключатель и еще раз проверьте клеммы переключателя, плотно ли они установлены.

    Когда свет загорелся, теперь вы можете добавить переключатель в положение «Закрыть» и прикрутить пластину переключателя.

    11. Отремонтировать старое место выключателя света

    Восстановите и отремонтируйте дыру в стене, используя герметик для стен или цемент. Просто убедитесь, что в этом месте больше нет оголенных проводов, прежде чем приступить к работе.

    Советы по самостоятельному перемещению выключателя света

    Вызов мастера на ремонт выключателя света, который можно сделать за час или два, может стоить вам сотни долларов.Итак, теперь вы знаете, как сделать это самостоятельно.

    Вот несколько советов, которые помогут вам выполнять такие домашние работы с осторожностью и аккуратностью.

    Совет 1: Одной из основных причин электрических сбоев и повреждений оборудования являются незакрепленные или необнаруженные ослабленные соединения. С помощью проволочной гайки оголенные провода надежно связываются вместе и покрываются изоляцией.

    Проволока Гайка
    Как использовать проволочную гайку?
    1. Проверьте размер проводов и выберите подходящую гайку для проводов.
    2. Скрутите свободные пряди и поместите их сбоку от другой проволоки.
    3. Затем закрутите гайку провода до тех пор, пока все оголенные провода не будут покрыты.

    Совет 2: Лучший способ выяснить, замкнули ли вы правильный выключатель, — это оставить включенным свет или подключенные приборы. Это не только для выключателей света, но и для замены или ремонта розетки.

    Когда свет или прибор все еще горит, даже если вы выключили автоматический выключатель, скорее всего, вы ошиблись.Продолжайте проверку, пока не найдете нужный автоматический выключатель.

    Последние мысли

    Электропроводка относится к компонентам нашего дома повышенного риска. Возгорание и поражение электрическим током случаются, если электрические цепи повреждены или не исправлены.

    Однако, если вы правильно закрепите провода, подключите их к нужным клеммам и используете правильные инструменты, вы можете безопасно перемещать выключатель света. Убедитесь, что вы сделали свою домашнюю работу и запомнили каждую деталь до , чтобы не пропустить ни один шаг .

    Мы надеемся, что вы многому научились из этого руководства. Как только вы научитесь ремонтировать выключатели света, вам будет легче понять, как работают вилки и другие провода.

    Изучение электрических цепей поначалу пугает, но позже к этому можно привыкнуть.

    Если вы найдете это руководство полезным и легким для понимания, поделитесь этим постом с друзьями и помогите им сэкономить на гонорарах разнорабочего. Дайте нам знать, как этот проект DIY работал для вас в комментариях ниже.

    Замена старых розеток на встроенные USB-разъемы, слишком много проводов для розетки

    Я только что купил дом и сейчас отключаю все старые розетки и выключатели. Я хочу обновить некоторые, чтобы включить usb. Я уже сделал пару вилок, выключателей и осветительных приборов, так что мне комфортно выполнять работу, просто у меня нет обширного опыта в области электрики. Я работаю над одной вилкой, в которой изначально было по 4 розетки для горячего и нейтрального проводов. У нового оборудования всего по 2 штуки.К розетке, по всей видимости, примыкают 2 выключателя, управляющие такими же осветительными приборами в соседнем холле. Так что мне нужно все это правильно подключить, чтобы все работало. Я понял это при подключении, по неопытности просто выключил питание и принялся за работу. Я не фотографировал исходную установку, но у меня есть фотографии того, как она стоит сейчас. Вилка у меня работает, но мне нужно соединить провода, чтобы переключатели света тоже заработали. Некоторые провода уже были объединены, но, как я уже сказал, у меня есть только половина розеток, которые сейчас используются на новом оборудовании.Я хочу убедиться, что делаю это безопасно, и кодирую, поэтому вот мои вопросы —

    1. Во-первых, все ли нормально в нынешней ситуации? Это было изначально для кода или я нашел чей-то беспорядок, который мне теперь нужно исправить?

    2. Могу ли я просто связать нейтральные и горячие точки, чтобы у меня было 2 набора горячих и 2 набора нейтральных? Тогда это позволило бы мне подключить все провода к соответствующим розеткам.

    3. Похоже, что горячая и нейтраль уже объединены, разве это не круто / мне нужно отменить это и проверить провода, чтобы убедиться, что провода находятся под напряжением?

    4.Мне нужна коробка побольше? Там много провода, и я не хочу, чтобы проблема перегрева. Если я смогу соединить провода, будет ли этого достаточно, чтобы освободить передышку, или я должен просто пойти дальше с коробкой побольше?

    Если мне не хватает еще чего-то вопиющего, пожалуйста, дайте мне знать. Как я уже сказал, я хочу научиться делать это сам, но знаю, что мне не хватает общего опыта.

    на этом фото — 3 нейтрали подключены — 2 совмещены. 2 горячих подключены.Затем есть провода, которых я касаюсь, горячий в сочетании с белым проводом, который, как я думал, был нейтральным, но действительно ли это горячий? Мне, наверное, стоит просто отменить и проверить их, не так ли? Если я снова включу питание, как это стоит, розетка будет работать, но выключатели света, соответствующие этому, нет. на этой фотографии — показано, как выглядят 2 розетки с обеих сторон. Земля подключена снизу. Также здесь вы можете увидеть количество проводов. Могут ли косички убрать это достаточно, чтобы сохранить существующую коробку? .

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
