правила установки и подключения, советы и подробная инструкция

Показать содержание статьи

Подключение электроплиты не требует особых навыков, но при монтаже следует соблюдать определенные правила. Во избежание огромных потерь, в частности пожара, требуется работать с электричеством, учитывая все меры осторожности. Собственноручно подключить агрегат к сети можно без приложения особых усилий, в особенности в тех случаях, когда розетка уже установлена. Для этого вполне достаточно поставить вилку на шнур и правильно его подсоединить к разъемам прибора.

Требования к электропроводке

Современные устройства комплектуются без шнура, такое действие имеет простое объяснение. По технике безопасности требуется, чтобы приборы подключались при помощи клеммных колодок высокого качества, при этом розетки не используются. Данный вариант подсоединения позволяет увеличивать длину сетевого шнура, использовать плавкую вставку вместо обычных автоматов.

Для монтажа применяются провода сечением от 4 мм2, при условии, что длина менее 12 м. Если используется кабель длиннее, необходимо выбрать сечение до 6 мм2. В этой ситуации для электроприбора устанавливается отдельный автомат.

Выбор сечения кабеля

Возможно подсоединение через розетку, однако следует для этого рассчитать подачу тока от 32 А.

Важно! Приспособление потребляет большое количество электричества, поэтому категорически запрещается подключение к обычным бытовым розеткам. Выполнение правил техники безопасности поможет предусмотреть непредвиденные ситуации.

Как подключить электроплиту

Выбор и подготовка места установки

Перед подключением устройства следует хорошо продумать место, где расположить его для удобного монтажа к сетевой подачи энергии, учитывая соседство с другими электроприборами:

  1. Поверхность для установки аппарата должна быть оптимально ровной, отрегулировав ножки прибора, нужно обеспечить надежную устойчивость;
  2. Длина сетевого шнура должна обеспечить свободное перемещение приспособления без его отключения;
  3. Нагрев ТЭНа может происходить до 100 градусов, по этой причине размещать устройство возле холодильника не рекомендуется;
  4. Запрещено размещать плиту вблизи пластиковых предметов, чтобы они не расплавились.

Устройство защитного отключения и автомат

Эти элементы являются неотъемлемыми комплектующими для самостоятельной установки бытовых приборов в электросеть. Они способны уберечь технику от перепадов сетевого напряжения и предостерегают от преждевременных поломок:

Важно! Только правильное подключение автомата и защитного устройства позволит избежать возгорания сетевого кабеля, замыкания и поломки прибора.

Монтаж кабеля

Для соединения клеммника или розетки с электрощитком необходимо проштробить стену собственноручно, чтобы углубить кабель. Такие манипуляции выполняются в соответствии с определенными требованиями и занимают довольно много времени на их проведение. Однако внешний вид квартиры при этом не страдает, а сам кабель надежно скрывается в стене.

Выбор типа соединения

Есть три основных вида соединения, при помощи которых можно привести в работу электрическую плиту. Каждый из них можно применять в частных домах и квартирах, на дачах.

Прямым подключением

Такой вариант является наиболее безопасным, ведь при отсутствии дополнительных кабелей снижается риск того, что техника перегреется. В новостройках строители очень просто решают подобные вопросы: они не монтируют коробки, а просто изолируют кабель.

Схема подключения напрямую
Через клеммную коробку

В новых квартирах есть раздаточные коробки, установленные в кухнях на уровне не ниже 60 см от поверхности пола. Прибор следует монтировать не далее двух метров от нее. Производятся клеммные коробки из качественного металла или прочного пластика.

Данная деталь уже подключена к домашней электросети, остается дело за малым — подсоединить технику. Схема простая и не требует особых навыков. Внутри блока имеется три цветных провода:

Подключать жилы к блоку необходимо в соответствие с цветовой гаммой. Ошибиться в такой схеме просто невозможно.

Следует хорошо проверить качество затяжки соединительных винтов, после чего закрыть крышку.

Через розетку

Монтаж розетки со специальной конфигурацией и требуемым заземлением должен происходит с учетом вида данного элемента.

Схема подключения через розетку

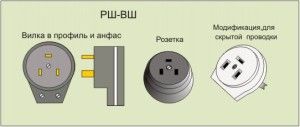

Сейчас на кухнях применяются розетки следующих основных типов:

  1. Российского производства — сверху располагается заземляющий провод, а вход повернут на 90 градусов к оставшимся двум отверстиям;
  2. Европейские — контакты выполнены с круглым сечением, а заземление находится в нижней части в форме прямоугольника. Такие экземпляры считаются устаревшим вариантом, ведь большинство стран перешло на свои индивидуальные виды;
  3. Белорусские модели — производятся с развернутыми контактами на 120 градусов.
    Российская модель
    Белорусская разработка
    Европейский вариант

Полезно! В случае, когда нет необходимости обновлять проводку, монтированную розетку следует проверить на качество работы специальными приборами для определения фазы.

Схемы подключения

Существуют стандартные схемы, по которым подключаются устройства, независимые от способа присоединения приборов к сети. Они бывают трех видов:

  • однофазная — подходит в том случае, если приспособление рассчитано на 220 В;
  • двухфазная — предназначена для прибора на 380 В;
  • трехфазная — для подключения техники на 380 В.
Полезно! Для уточнения нужной схемы подключения следует обратить внимание на тыльную сторону крышки клеммной коробки. Там указываются возможные вариации.
Однофазное подключение

Этот вид подключения предназначен для городских квартир многоэтажек. В них проводка выполняется за счет трехжильных кабелей. Для безошибочного подключения нового прибора следует применять медные перемычки с сечением не меньше 6 мм. Они чаще всего комплектуются с распределительными блоками и зажимаются болтами внутри. При отсутствии перемычек их можно докупить в магазине строительных материалов. Пять винтов из шести объединяются двумя шинами:

В соединительном процессе провода требуется распределять таким образом:

  • фаза (черный) устанавливается на L1, 2, 3;
  • нулевой (синего цвета) предназначен для N4, 5;
  • шестой контакт PE является заземляющим.
Двухфазное подключение

Эта схема рассчитана на использование в частных домах, реже — в квартирах. Стыковка осуществляется за счет четырехжильного провода. Тогда схема выполняется следующим образом:

Реализация схемы проводится по следующим пунктам:

  • желтый провод накидывается на фазу А, которая состоит из клемм L1, L2, соединенных между собой шиной;
  • красная жила ставится на рядом стоящую клемму L3;
  • синий провод устанавливается на нулевки N4 и N5, стыкующиеся перемычкой;
  • желто-зеленый элемент предусмотрен в качестве заземлителя.

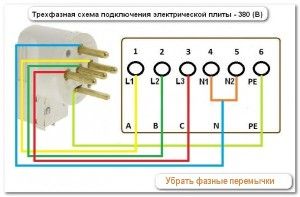

Трехфазное подключение

Данная вариация предусмотрена для применения в одноэтажных помещениях. На первый взгляд схема довольно сложная, однако реализовывается собственноручно быстро и легко. Осуществляется кабелем из четырех либо пяти жил. Необходима только одна перемычка для совмещения размещенных вблизи нулевых контактов N1, N2. Реализуется сбор по схеме по следующим правилам:

Важно! Осуществить сложную работу самостоятельно можно после рекомендаций профессионалов. Это избавит от непредвиденных ошибок и позволит проделать всю процедуру в правильном порядке.

Заключение

Правильно установить и подключить электрическую плиту не так легко, однако, соблюдая все правила, можно сделать это самостоятельно. При соблюдении всех правил можно предотвратить негативные ситуации, которые могут быть вызваны в процессе эксплуатации прибора.

Основные требования к монтажу устройства:

  1. Для подключения в обязательном порядке необходимо применять трехжильный кабель из меди сечением от 4 либо 6 мм2. Диаметр зависит от выбранной длины сетевого провода;
  2. Устанавливая приспособление, необходимо помнить, что для него требуется отдельный автомат;
  3. Осуществляется монтаж УЗО;
  4. Заземление аппарата происходит любым доступным методом, их насчитывается три вида.
Если индикатор загорелся, значит установка прошла правильно

По завершении установки электрической плиты на постоянное месторасположение требуется подключить ее к сети. Если весь процесс был проделан в правильном порядке, то индикатор, расположенный на панели устройства, оповестит световым сигналом о верном подключении.

Подключение должно осуществляться строго по инструкции, комплектующейся с агрегатом от завода-производителя. Пренебрегая установленными требованиями, можно лишиться всех гарантий по эксплуатации прибора.

Неправильный монтаж, выбор силовой розетки, нужного сечения питающих кабелей может привести к возгоранию электропроводки и пожару. Во избежание неблагоприятных ситуаций следует тщательно вычитывать инструкцию, приложенную к товару.

Посмотрите видео о том, как подключить электроплиту

Самостоятельное подключение электроплиты к сети 220 В, 380 В

Электричество — дело серьезное и опасное, но многие работы не требуют высокой квалификации и могут быть сделаны самостоятельно без привлечения специалистов. Например, подключить электроплиту можно имея лишь отдаленные представления об электричестве. Особенно, если розетка уже смонтирована. Все что остается — установить на шнур вилку и правильно его подключить к разъемам плиты. Хуже дело обстоит, если необходимо тянуть линию от щитка, но и тут можно справиться без помощи. Только помните, что все работы производят при отключенном электропитании.

Схема и способы подключения

Электрические бытовые плиты — мощное оборудование, потребляемый ими ток порядка 40-50 А. Это значит, что подключить электроплиту необходимо на выделенную линию электропитания. Она должна запитываться напрямую от квартирного или домового щитка. Питание подается через УЗО и защитный автомат. Сама плита может подключаться через розетку и вилку (специальные силовые), клеммную коробку.  Также линия от автомата может напрямую заводиться на клеммы ввода на задней стенке.

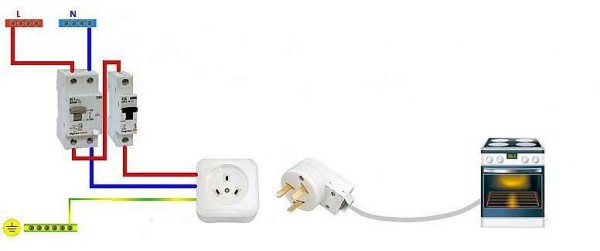

Схема подключения электроплиты

Более надежное соединение — напрямую на входные клеммы плиты. В этом случае имеется минимальное число точек контакта, что повышает надежность. Но такой способ не совсем удобный: отключать электропитание можно только автоматом. Примерно такая же проблема и при использовании клеммной коробки, с той лишь разницей, что точек соединения больше.

Чаще всего используют подключение при помощи розетки и вилки. Это более удобно и привычно. Так как оборудование мощное, используют не обычные бытовые устройства, а специальные, которые называют еще силовыми — за их способность выдерживать значительные токовые нагрузки.

Обратите внимание, что при подключении мощного электрооборудования обязательно наличие заземления. Без него вам откажут в гарантийном ремонте, да и его отсутствие опасно для жизни, так что лучше не рисковать.

Электрические параметры и номиналы автоматов защиты

Как выяснили, в электрощитке должны стоять отдельные УЗО и  защитный автомат. Через них подается фаза на розетку. Это пару можно заменить дифавтоматом. Это те же два устройства, но в одном корпусе. Минус берут с общей шины, проходит через УЗО, заземление берут с соответствующей шины.

Номинал автомата выбирается по максимальному потребляемому току. Эти данные есть в паспорте электроплиты и находятся обычно в пределах 40-50 А. В этом диапазоне номиналы идут с большим шагом — 40 А, 50 А, 63 А. Выбирать лучше ближайший больший — так меньше шансов на ложное отключение при работе на полной мощности. ТО есть, если заявленное максимальное потребление тока 42-43 А, все равно берете автомат на 50 А.

Схема подключения электроплиты

С другой стороны, полностью все конфорки и духовку, да еще на полную мощность, может и никогда и не включите, а более мощные автоматы стоят прилично дороже. Тут уж выбирать вам.

Номинал УЗО берут на ступень выше, чем у автомата. Если вы решили ставить автомат на 50 А, то УЗО необходим на 63 А, ток утечки — 30 мА.

Провод и его параметры

В последние годы при прокладке электропроводки и подключении бытовой техники чаще всего используют медные проводники. Хоть они и намного больше стоят, но работать с ними удобнее, к тому же по меди требуется диаметр жил намного меньше, чем при использовании алюминиевых проводников.

Выбирают сечение проводников в зависимости от типа сети — 220 В или 380 В, типа прокладки проводки (открытая/закрытая) а также от потребляемого тока или мощности оборудования. Обычно используют медные проводники с жилой 4 мм (при длине линии до 12 м) или 6 мм.

Таблица выбора сечения проводников

При выбирая типа кабеля для прокладки от щитка к розетке, лучше остановитесь на одножильных проводниках. Они хоть и более жесткие, но более надежные. Для подключения самой плиты (к которому надо будет подключить силовую вилку) можно выбрать гибкий многожильный провод: одножильный в данном случае будет слишком неудобным.

Подключение варочной панели расписано тут.

Как подключить электроплиту к сети 220 В

Все приведенные выше схемы были именно для однофазной сети 220 В. Для подключения вам понадобиться трехжильный кабель, трехконтактные силовые розетка и вилка с номинальным током не менее 32 А. Сразу скажем, что подключение оборудования разных марок принципиально ничем не отличается.  Неважно, какую плиту вы приобрели — Electrolux, Gorenje, Bosh, Beko. Без разницы. Все отличие — разная конструкция крышек, которые закрывают клеммную коробку на корпусе и разные способы ее крепления. Все остальное — аналогично.

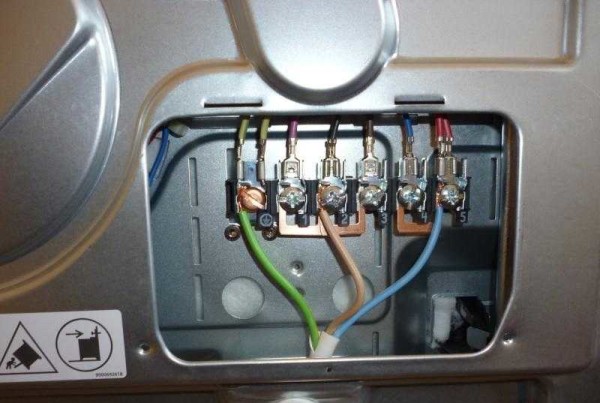

Подключение кабеля к электроплите

Сначала выбранный для подключения кабель надо подсоединить к электроплите. На задней панели, обычно внизу слева имеется клеммная колодка, на которую выведены проводники.

Клеммная колодка, к которой надо подключить электрический шнур

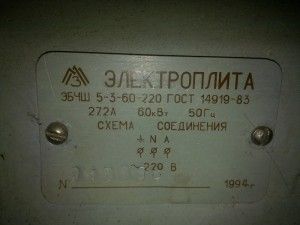

Рядом располагаются схемы подключения для разных сетей.

Схематичное изображение подключения для разных сетей

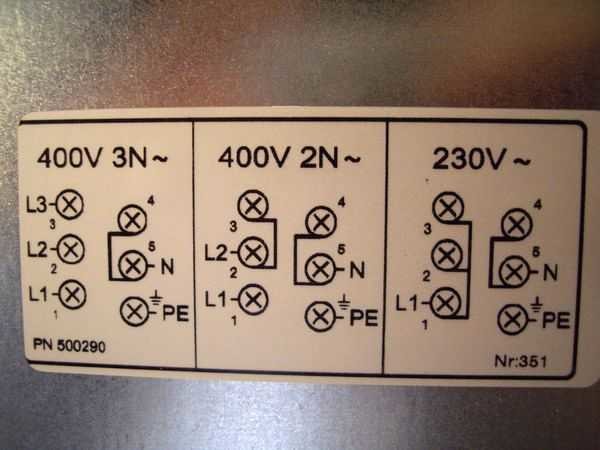

При сети в 220 В схема крайняя справа. На плите должны быть соединены одной перемычкой контакты 1,2,3 — это будет фаза (красный или коричневый проводники), второй — контакты 4 и 5 — это нейтраль или ноль (голубой или синий), шестой контакт — это земля (зеленый или желто-зеленый). Из магазина элеткроплиты обычно приходят с уже установленными перемычками, но не мешает проверить.

Подключение кабеля к электроплите

Правильнее и надежнее проводники обжать контактными пластинками, а потом уже их подключать. Такое соединение более надежное, но часто просто проводники закручивают вокруг прижимного винта и потом его затягивают. В любом случае цветовую маркировку лучше соблюдать — так меньше шансов сделать ошибку.

Лучше проводники оконечить контактными пластинками

Установка вилки

Далее к кабелю подключают вилку. Силовая вилка — разборная. Откручиваете два крепежных винта, снимаете крышку с контактами. Также снимается фиксирующая планка, придерживающая кабель. С края гибкого кабеля (примерно на 5-6 см) снимается защитная изоляция, проводники расправляются, их концы также зачищаются от изоляции примерно на 1,5-2 см.  Разделанный конец кабеля заводится в корпус вилки.

Так выглядит вилка для подключения электроплиты

Прижимные винты на контактах ослабляются, Проводники, если они многожильные, скручиваются в жгут. Эти жгутики закручиваются вокруг контактов, затягиваются прижимными винтами.

Распределение проводников имеет значение и подключать их надо внимательно. Верхний контакт вилки обычно подписан — сюда подключают «земляной» провод (зеленый). При подключении розетки надо «землю» подать на аналогичный разъем.

Подключение провода к электроплите

Два других контакта — это «фаза» и «ноль».  Куда какой из них подавать — не важно, но при подключении розетки «фаза» должна попадать на «фазу», «ноль» — на «ноль». Иначе будет короткое замыкание. Так что перед включением обязательно еще раз проверьте, правильно ли прикручены провода (фаза и ноль).

Как определить фазу в установленной розетке

Если электроплита у вас уже стояла ранее, и розетка имеется, надо в ней найти,где располагаются заземление, фаза и ноль и соответственно подключать провода в вилке. Для определения проще всего воспользоваться индикатором напряжения в виде отвертки. Работает он просто — устанавливаете индикатор в место предполагаемой фазы, и смотрите на светодиод, вмонтированный в корпус. Если он горит, значит напряжение есть и это — фаза. Если напряжения нет, светодиод не загорается, и это — ноль.

Землю определить еще проще: это контакт вверху или внизу.

Подключение к трехфазной сети 380 В

В этом случае покупаются автомат и УЗО для трехфазной сети, провода должны быть пятижильные (сечение определяется по той же таблице, только значение смотреть надо в графе 380 В). Вилка и розетка тоже должны иметь по пять контактов.

Сам процесс подключения ничем не будет отличаться, только количеством проводов. Разница будет при подключении провода к выходным клеммам электроплиты. Устанавливаться будет только одна перемычка — на контакты 5 и 6. Все остальные подключаются отдельными проводниками.

Схема подключения электроплиты к трехфазной сети

Также необходимо отслеживать положение «земли» и «нейтрали» (или говорят еще «нуля»). Цветовое соответствие проводников на фазах некритично, но удобнее, если они тоже совпадают.

Подключение электроплиты к трехфазной сети. Как подключить электроплиту к бытовой однофазной сети — пошаговая инструкция

В данной статье будут рассматриваться схемы подключения электроплит, а также практическое руководство, как установить такую плиту своими силами. Кроме того, Вы можете воспользоваться помощью ,и недорого заказать эту услугу. Но если Вы привыкли делать все своими руками эта статья для Вас. Подробно прочитав статью до конца, вы без проблем справитесь с этой задачей.

Все бытовые приборы потребляют электроэнергию, и естественно, когда речь заходит о электроплите, понятно, что подключение таких устройств, требует обязательного заземления. В настоящий момент на рынке используются розетки и вилки стандарта РШ-ВШ. Данные разъёмы имеют заземляющий контакт. Эти розетки выпускаются как на 220 В так и на 380 В. Они были спроектированы ещё во времена Советского Союза, и используются, по сей день, однако время внесло свои коррективы, модифицировав их для скрытой проводки.

Краткое содержание статьи.

Подготовка к подключению электроплиты.

Не торопитесь, прежде чем начать работы по подключению Вашей электроплиты необходимо ознакомится с прилагаемой к ней инструкцией, а именно посмотреть потребляемую мощность и варианты схем подключения. А так же убедится что все требования безопасности и правила подключения будут соблюдены. Для этого необходимо:

Проверить питающий кабель. Он должен идти напрямую, от электрощита и иметь три жилы для подключения на 220В либо пять жил для подключения на 380В. Заземляющая жила должна быть обязательно, в любом случае.

Проверить автоматический выключатель. Для электроплиты в щите должен быть установлен отдельный автомат на 25-40А, в зависимости от числа фаз в кабеле который подведен к плите. Если на 220В, это, как правило, 32А. Если на 380В это обычно 25А автомат.

Проверить сечение кабеля. Этот пункт обязателен для тех, у кого старый дом со старой алюминиевой электропроводкой соответственно. Дело в том, что в некоторых старых домах электропроводка не рассчитана на мощности современных плит.

Таблица 1. Для проверки соответствия сечения питающего кабеля потребляемой мощности электроплиты.

Сечение кабеля

Медные жилы

Алюминиевые жилы

Ток, А

Мощность электроплиты, кВт.

Ток, А

Мощность электроплиты, кВт

220В

380В

220В

380В

12,0

Проверить и промаркировать провода. Современная проводка очень облегчает эту задачу, ведь провода нового образца различаются по цвету, чаще всего провод заземления находится в изоляции зелёного или же жёлто-зелёного цветов, ноль синего цвета, фаза белого, красного, коричневого. Проводка старого образца же преподносит непростую задачу, ведь все провода в ней одного цвета, а значит, чтобы определить, какой провод является заземлением, вам потребуется отключить электропитание в квартире.

Далее при помощи омметра нужно проверить провода, для этого один щуп нужно закрепить так, чтобы он касался батареи и водопроводной трубы, вторым же проверяются провода. Сопротивление на заземлении будет всего лишь в пару десятков Ом, в то время как остальные провода покажут куда как большее сопротивление. Для того чтобы как-то различать провода, следует пометить их разноцветными маркерами или же простой изолентой, если она есть под рукой. Если у Вас уже ранее стояла электроплита или розетка для нее, проверка не требуется, так как там уже все подключено до Вас, на свои клеммы. Без проверки проводов и 100% выявления ноля, земли и фазы, подключение запрещено.

Розетки и кабель для подключения электроплиты.

В зависимости от выбранной схемы подключения 220В либо 380В нам могут понадобится, следующие материалы. Непосредственно сама розетка, и кусок кабеля. Из инструмента набор отверток, нож, мультиметр и индикаторная отвертка.

Выбор розетки для подключения электроплиты. Конструкция готовой пары целиком и полностью исключает возможности для ошибки в подключении электроплиты. В настоящий момент розетки РШ-ВШ изготавливаются на Украине, а это плохо сказывается на их качестве. Ведь они рассчитаны на работу с мощностью в 7 кВт, в то время как большинство электроплит, выпускаемых в наши дни, рассчитаны на работу с мощностями в 8-10 кВт. Тут нас выручит замена пары вилка-розетка, тем более что в наше время на рынке имеются замечательные комплекты белорусского производства. Они выполнены в современном дизайне и подойдут как к отечественным плитам, так и к европейским, которые чаще всего не имеют шнуров и вилок в комплекте подключения.

Рисунок 1. Розетки для подключения электроплиты.

Белорусские разъёмы. Главным достоинством белорусских разъёмов является сочетание их цены и качества. Бесспорно, они дороже украинских, но гораздо де

самостоятельно, схема подключения, требования к кабелю и автомату

Правильное подключение электроплиты с учетом необходимых норм требуется для эффективной работы и увеличения эксплуатационного срока. Для подсоединения питания приглашают специалиста, но можно потрудиться самостоятельно и сэкономить деньги. Изучение инструкции, приложенной к агрегату, поможет избежать ошибок и неприятных последствий. При подключении электроплиты своими руками учитываются нормативные характеристики приборов, проводов, розеток и вилок.

elektroplita

elektroplita

Требования к параметрам и номиналам автоматов защиты

Бытовые электрические печки относятся к мощному типу оборудования, использующего для работы ток от 40 до 50 А. Их подключают к отдельному кабелю, напрямую питающемуся от общедомового щитка. Электроэнергия подается через защитный автомат и УЗО. Сам агрегат подсоединяется через вилку и розетку, а также клеммную коробку. Ветвь от автомата заводится напрямую на зажимы, расположенные на стенке сзади печки.

Устройство защитного отключения (УЗО) — это прибор для питания и прекращения подачи энергии в некоторых условиях при достижении дифференциального тока заданных параметров. Датчик защищает людей и животных от поражения электричеством при небольших повреждениях изоляции и токоведущих фазных проводников.

В распределительном щитке набирается комплект из защитного автомата УЗО, отсюда идет напряжение на розетку. Продаются конструкции, совмещающие функции 2 устройств в одном приборе. Минус подключается к общей шине, а заземление идет на соответствующий контакт.

Номинал автомата выбирается по току потребления. Показатель есть в паспорте печки и составляет 40 — 50 А. Для работы в таком диапазоне защитные устройства представлены в 3 номиналах:

  1. 63 А;
  2. 50 А;
  3. 40 А.

Рекомендуется брать силовой прибор с большим показателем. Это поможет избежать регулярных отключений при работе с полной загрузкой. Если в паспорте максимальное заявленное потребление указывается 42-44 ампера, то защиту берут 50 А. Оборудование может не всегда работать на полную мощность, для этого должны функционировать все конфорки и духовка, но лучше перестраховаться.

Оптимальным показателем для выбора УЗО является предельный ток выше на 1 ступень от характеристики автомата. Если установлен прибор 50 А, то необходимо устройство защиты на 63 А, при этом ток утечки рассчитывается на 30 мА.

Для повышения надежности плиту подсоединяют напрямую на входные зажимы, при этом задействуется минимальное количество контактных точек. Прекращение работы осуществляется только автоматом, что неудобно. Часто духовка подключается с помощью вилки и розетки, что более привычно. Для этого применяют силовые пары, бытовые не подходят.

Провод и его параметры

Современные варочные панели для установки в квартире продаются без шнура. Комплектация служит гарантией, что приборы стыкуются посредством зажимных колодок. В этом случае длина питающего кабеля увеличивается, автомат меняется на плавкую вставку. Сечение выбирают в зависимости от длины:

  • если протяженность провода не превышает 12 м, то достаточно взять кабель сечением всего 4 мм²;
  • при удлинении питающего шнура требуется показатель 6 мм².

Это обобщенные значения, т. к. характеристика меняется в большую или меньшую сторону при изменении мощности. Для духовок на 7 кВт используют кабель 3х4, линия оснащается автоматом 25 А. Выбор количества жил зависит от варианта фазного подключения:

  • однофазная схема выполняется с применением трехжильного электрического провода;
  • двухфазное и трехфазное подсоединения делаются с использованием пятижильного кабеля, который имеет сечение не меньше 2,5 мм² и питает оборудование до 16,4 кВт.

Пятижильный кабель с такими показателями подходит для всех бытовых электрических печек. При прокладке питания к розетке применяют одножильную проволоку с заводской изоляцией, так как она надежная, несмотря на жесткость. Из-за последней характеристики ее не используют для подсоединения к зажимам на задней стенке, т. к. это делать неудобно.

provoda

provoda

Для прокладки от распределительной коробки к плите берут марки кабеля:

  1. ВВГ;
  2. ПВС;
  3. ВВГ-нг;
  4. ШВп.

Для подключения к розетке применяют гибкий провод КГ, характеризующийся стойкостью к появлению трещин при повороте.

Схема и способы подключения

Распространено однофазное подключение печки. Чтобы подключить электроплиту таким методом, клеммы 1,2,3 и затем 4,5 объединяются медными перемычками с сечением больше 6 мм². Эти элементы входят в продажный комплект. Фазная жила окрашена в черный, коричневый или серый цвет и связывается с зажимом 1, 2 или 3. Нулевой провод синего колера нужно стыковать к 5 или 4 клемме. Заземляющая оплетка зеленого цвета крепится к контакту 6.

Болты затягиваются с усилием, т. к. некачественная стыковка ведет к обгоранию изоляции и пожару. В варианте схемы подключения электроплиты при питании от розетки фазный провод крепится к клемме L, ноль идет на зажим N. Жила заземления подсоединяется к соответствующему контакту, который показан рисунком заземления, литерами РЕ.

shema podkluchenia elektroplit

shema podkluchenia elektroplit

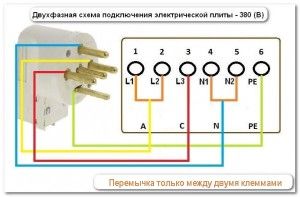

Двухфазная схема используется редко. Перед тем как правильно подключить печку, нужно определиться, что фаза В не используется, есть только А и С. Медной перемычкой замыкают зажимы 1, 2, к ним крепят рабочий провод А, фаза С переходит на клемму 3. Дальнейшее подсоединение аналогично однофазному способу. Двухфазная схема применяется в частных строениях, но и в квартирах такой вариант не исключается, если проводка выполнена четырехжильным кабелем. Правильность соединения проводов:

  • желтая жила идет к клеммам L1 и L2, связанным перемычкой — фаза А;
  • красная проволока крепится к зажиму L3 — рабочий контур С;
  • синяя оплетка стыкуется с нулевым контактом — нулевая цепь;
  • зеленый цвет — заземление.

На вилке в таком варианте присутствует 4 рожка.

Варочная панель и духовка подключаются трехфазной схемой, способ применяется как вариант подключения электроплиты в частных домовладениях или многоэтажках старого типа. Берется 4- или 5-жильный провод, при этом между фазой и нулем напряжение 220 В, а посередине рабочих фаз показатель 380 В. Подключение происходит в следующем порядке:

  • жилы под напряжением С, В, А крепят к зажимам с цифрами 3, 2 и 1, соответственно;
  • клеммы 5, 4 и 6 соединяются как в однофазном варианте.

Как подключить к сети 220 в?

Чтобы подключить электроплиту, сначала определяют место установки в картире. Недалеко от печки на ближайшей перегородке или стене монтируют штепсельную розетку, ее подсоединяют к заземлению. Номинал тока в устройстве находится в промежутке от 25 до 40 А. Розетка трехфазной сети имеет 5 выводов. В распределительном щитке для плиты отдельно предусматривается автомат, требуется трехполосный выключатель, рассчитанный на 16 А.

Для подключения берут провод, розетку и вилку. Разные модели бытовых плит стыкуются аналогично, различается только форма защитных крышек на задней стенке. При подсоединении плит к однофазной сети нужно провести кабель к розетке в соответствии с выбранной схемой и закрыть верхнюю крышку.

Подключение кабеля к электроплите

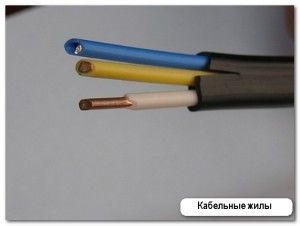

При использовании трехжильного провода коричневая оплетка идет на фазный разъем розетки, синяя жила стыкуется к контакту нуля, зелено-желтая проволока крепится к выводу заземления. Фазы пятижильного провода имеют белый, коричневый и красный колер.

Кабель соединяют с плиткой посредством клеммной панели на задней поверхности оборудования. Рядом нанесены стандартные схемы подключения для различных видов сети. Для линии 220 В используется крайний чертеж справа. На первые 3 контакта ставится перемычка, получается фаза (коричневый и красный провода). Разъемы 5 и 4 обозначают нейтральный провод или нулевой (жилы синего или голубого колера). Заземляющий ток идет по оплетке зеленого цвета.

Перемычки часто ставят в заводских условиях, но при подсоединении варочные панели проверяют при помощи отвертки с индикатором. Концы проводов лудят перед стыковкой для обеспечения надежного контакта.

Установка вилки

Штепсельную вилку стыкуют с мягким проводом варочной плиты, учитывая маркировочные знаки на ней. Подключение проводов по цвету делается аналогично тому, как это выполнялось в розетке. Силовая вилка всегда разбирается, для этого снимаются 2 винта, крышка и фиксирующая планка. Края проводных жил зачищаются от изоляции и крепятся болтами. Нужно установить розетку и подсоединить вилку, чтобы совпадал верхний контакт зеленого цвета — заземление.

Необходимо добиться совпадения ноля и фазы на розетке и вилке, иначе произойдет короткое замыкание. Перед включением питания еще раз проверяют правильность крепления проводов. Если подключение печки делается в уже готовую розетку, то определяются провод с нагрузкой, ноль и заземление, а в оборудовании подсоединение идет с учетом существующего руководства.

Номинальный ток розетки 7 кВт, это в некоторых случаях является недостатком, т. к. суммарная мощность при включении всех конфорок и духового шкафа превышает показатель. Это выводит пару розетка — вилка из строя после непродолжительной эксплуатации. Чтобы предупредить это, берут приборы белорусских производителей, выдерживающих одновременно до 10 кВт мощности.

Подключение к трехфазной сети 380 в

Такой вариант выгоден, т. к. уменьшает расход металла на подводящих жилах. Большинство варочных агрегатов с большой мощностью плиты включаются в однофазную проводку без доработок. Допускается подсоединение на 2 рабочих провода, но рекомендуется задействовать 3 контакта трехфазной сети 380. Так снижается нагрузка на приборы электрического щитка.

Мощные плиты, требующие такой схемы, ставятся в учреждениях или частных строениях с вводом по 3 фазам, рассчитанным на 360 В. Используется пятижильный кабель с сечением не меньше 2,5 мм². Перед тем как подключить электроплиту к трехфазной розетке, берут вилку с 5 жилами. На клеммной панели снимают перемычку с зажимов L2, L3, L1 и рабочие провода крепят к этим контактам.

В случае присоединения духовки своими руками оставляют нетронутой перемычку между клеммами 5 и 4, а на зажим 6 крепят заземление. Автоматический выключатель и прибор УЗО приобретают для трехфазной сети, кабель берут пятижильный. Розетку и вилку покупают с 5 контактными выводами.

Подключение делается двухфазным или трехфазным методом, процесс подсоединения отличается только числом фазных проводов, которые по-другому подключаются к выходным клеммам на колодке плиты. Соединяющий провод кидается только на зажимы 6 и 5, остальные подсоединяются отдельными проводами. Совпадение по цветам фазных жил необязательно, т. к. это не расстраивает функциональность.

Для двухфазного соединения можно брать розетку с 4 выводами. На иностранной технике есть схема подключения без применения ноля. Этот вариант предусмотрен только для Америки и в нашей сети не используется, так как напряжение в линии должно быть 110 В.

Подключение электроплиты к однофазной сети

Главная » Электрика » Самостоятельное подключение электроплиты к сети 220 В, 380 В

Самостоятельное подключение электроплиты к сети 220 В, 380 В

Электричество — дело серьезное и опасное, но многие работы не требуют высокой квалификации и могут быть сделаны самостоятельно без привлечения специалистов. Например, подключить электроплиту можно имея лишь отдаленные представления об электричестве. Особенно, если розетка уже смонтирована. Все что остается — установить на шнур вилку и правильно его подключить к разъемам плиты. Хуже дело обстоит, если необходимо тянуть линию от щитка, но и тут можно справиться без помощи. Только помните, что все работы производят при отключенном электропитании.

Схема и способы подключения

Электрические бытовые плиты — мощное оборудование, потребляемый ими ток порядка 40-50 А. Это значит, что подключить электроплиту необходимо на выделенную линию электропитания. Она должна запитываться напрямую от квартирного или домового щитка. Питание подается через УЗО и защитный автомат. Сама плита может подключаться через розетку и вилку (специальные силовые), клеммную коробку. Также линия от автомата может напрямую заводиться на клеммы ввода на задней стенке.

Схема подключения электроплиты

Более надежное соединение — напрямую на входные клеммы плиты. В этом случае имеется минимальное число точек контакта, что повышает надежность. Но такой способ не совсем удобный: отключать электропитание можно только автоматом. Примерно такая же проблема и при использовании клеммной коробки, с той лишь разницей, что точек соединения больше.

Чаще всего используют подключение при помощи розетки и вилки. Это более удобно и привычно. Так как оборудование мощное, используют не обычные бытовые устройства, а специальные, которые называют еще силовыми — за их способность выдерживать значительные токовые нагрузки.

Обратите внимание, что при подключении мощного электрооборудования обязательно наличие заземления. Без него вам откажут в гарантийном ремонте, да и его отсутствие опасно для жизни, так что лучше не рисковать.

Электрические параметры и номиналы автоматов защиты

Как выяснили, в электрощитке должны стоять отдельные УЗО и защитный автомат. Через них подается фаза на розетку. Это пару можно заменить дифавтоматом. Это те же два устройства, но в одном корпусе. Минус берут с общей шины, проходит через УЗО, заземление берут с соответствующей шины.

Номинал автомата выбирается по максимальному потребляемому току. Эти данные есть в паспорте электроплиты и находятся обычно в пределах 40-50 А. В этом диапазоне номиналы идут с большим шагом — 40 А, 50 А, 63 А. Выбирать лучше ближайший больший — так меньше шансов на ложное отключение при работе на полной мощности. ТО есть, если заявленное максимальное потребление тока 42-43 А, все равно берете автомат на 50 А.

Схема подключения электроплиты

С другой стороны, полностью все конфорки и духовку, да еще на полную мощность, может и никогда и не включите, а более мощные автоматы стоят прилично дороже. Тут уж выбирать вам.

Номинал УЗО берут на ступень выше, чем у автомата. Если вы решили ставить автомат на 50 А, то УЗО необходим на 63 А, ток утечки — 30 мА.

Провод и его параметры

В последние годы при прокладке электропроводки и подключении бытовой техники чаще всего используют медные проводники. Хоть они и намного больше стоят, но работать с ними удобнее, к тому же по меди требуется диаметр жил намного меньше, чем при использовании алюминиевых проводников.

Выбирают сечение проводников в зависимости от типа сети — 220 В или 380 В, типа прокладки проводки (открытая/закрытая) а также от потребляемого тока или мощности оборудования. Обычно используют медные проводники с жилой 4 мм (при длине линии до 12 м) или 6 мм.

Таблица выбора сечения проводников

При выбирая типа кабеля для прокладки от щитка к розетке, лучше остановитесь на одножильных проводниках. Они хоть и более жесткие, но более надежные. Для подключения самой плиты (к которому надо будет подключить силовую вилку) можно выбрать гибкий многожильный провод: одножильный в данном случае будет слишком неудобным.

Как подключить электроплиту к сети 220 В

Все приведенные выше схемы были именно для однофазной сети 220 В. Для подключения вам понадобиться трехжильный кабель, трехконтактные силовые розетка и вилка с номинальным током не менее 32 А. Сразу скажем, что подключение оборудования разных марок принципиально ничем не отличается. Неважно, какую плиту вы приобрели — Electrolux, Gorenje, Bosh, Beko. Без разницы. Все отличие — разная конструкция крышек, которые закрывают клеммную коробку на корпусе и разные способы ее крепления. Все остальное — аналогично.

Подключение кабеля к электроплите

Сначала выбранный для подключения кабель надо подсоединить к электроплите. На задней панели, обычно внизу слева имеется клеммная колодка, на которую выведены проводники.

Клеммная колодка, к которой надо подключить электрический шнур

Рядом располагаются схемы подключения для разных сетей.

Схематичное изображение подключения для разных сетей

При сети в 220 В схема крайняя справа. На плите должны быть соединены одной перемычкой контакты 1,2,3 — это будет фаза (красный или коричневый проводники), второй — контакты 4 и 5 — это нейтраль или ноль (голубой или синий), шестой контакт — это земля (зеленый или желто-зеленый). Из магазина элеткроплиты обычно приходят с уже установленными перемычками, но не мешает проверить.

Подключение кабеля к электроплите

Правильнее и надежнее проводники обжать контактными пластинками, а потом уже их подключать. Такое соединение более надежное, но часто просто проводники закручивают вокруг прижимного винта и потом его затягивают. В любом случае цветовую маркировку лучше соблюдать — так меньше шансов сделать ошибку.

Лучше проводники оконечить контактными пластинками

Установка вилки

Далее к кабелю подключают вилку. Силовая вилка — разборная. Откручиваете два крепежных винта, снимаете крышку с контактами. Также снимается фиксирующая планка, придерживающая кабель. С края гибкого кабеля (примерно на 5-6 см) снимается защитная изоляция, проводники расправляются, их концы также зачищаются от изоляции примерно на 1,5-2 см. Разделанный конец кабеля заводится в корпус вилки.

Так выглядит вилка для подключения электроплиты

Прижимные винты на контактах ослабляются, Проводники, если они многожильные, скручиваются в жгут. Эти жгутики закручиваются вокруг контактов, затягиваются прижимными винтами.

Распределение проводников имеет значение и подключать их надо внимательно. Верхний контакт вилки обычно подписан — сюда подключают «земляной» провод (зеленый). При подключении розетки надо «землю» подать на аналогичный разъем.

Подключение провода к электроплите

Два других контакта — это «фаза» и «ноль». Куда какой из них подавать — не важно, но при подключении розетки «фаза» должна попадать на «фазу», «ноль» — на «ноль». Иначе будет короткое замыкание. Так что перед включением обязательно еще раз проверьте, правильно ли прикручены провода (фаза и ноль).

Как определить фазу в установленной розетке

Если электроплита у вас уже стояла ранее, и розетка имеется, надо в ней найти,где располагаются заземление, фаза и ноль и соответственно подключать провода в вилке. Для определения проще всего воспользоваться индикатором напряжения в виде отвертки. Работает он просто — устанавливаете индикатор в место предполагаемой фазы, и смотрите на светодиод, вмонтированный в корпус. Если он горит, значит напряжение есть и это — фаза. Если напряжения нет, светодиод не загорается, и это — ноль.

Землю определить еще проще: это контакт вверху или внизу.

Подключение к трехфазной сети 380 В

В этом случае покупаются автомат и УЗО для трехфазной сети, провода должны быть пятижильные (сечение определяется по той же таблице, только значение смотреть надо в графе 380 В). Вилка и розетка тоже должны иметь по пять контактов.

Сам процесс подключения ничем не будет отличаться, только количеством проводов. Разница будет при подключении провода к выходным клеммам электроплиты. Устанавливаться будет только одна перемычка — на контакты 5 и 6. Все остальные подключаются отдельными проводниками.

Схема подключения электроплиты к трехфазной сети

Также необходимо отслеживать положение «земли» и «нейтрали» (или говорят еще «нуля»). Цветовое соответствие проводников на фазах некритично, но удобнее, если они тоже совпадают.

Подключение электрический плиты к сети

Решение о приобретении электроплиты должно быть взвешенным и всесторонне обдуманным, так как данный электроприбор не входит в группу бытовой техники, которую можно включать в любую розетку.

Прежде всего, нужно чётко знать технические условия домашней электросети: номинальный ток вводного защитного автомата и электросчётчика.

Если окажется, что автомат на вводе не рассчитан на ток питания электроплиты, то такая покупка не будет иметь смысла – защита отключит напряжение прежде, чем плита успеет разогреться.

Перед походом в магазин необходимо узнать номинал вводного автомата, и согласно данному значению выбирать по номинальному току питания электроплиту, учитывая также энергопотребление других электроприборов в квартире.

Также следует провести мониторинг напряжения питания – если оно сильно занижено, то плита не будет разогреваться на полную силу, отчего процесс приготовление пищи будет очень затягиваться.

Расчет параметров сети

Допустим, подразумевается квартира, где сеть однофазная. Перед покупкой электроплиты необходимо будет рассчитать, какой может быть её мощность (потребляемый ток), относительно вводного автомата и остальной бытовой техники.

Поскольку значения входного номинального тока указывается не на всех электроприборах, то придётся суммировать их мощность. Начинать нужно с тех, которые вероятнее всего будут работать одновременно с электроплитой: холодильник, кондиционер, освещение.

Можно ввести правило не затевать уборку, стирку, глажку и ванные процедуры во время готовки – пылесос, стиральная машина, утюг и бойлер потребляют много электроэнергии. Суммарный потребляемый ток, потребляемый имеющейся бытовой техникой, вычисляют по формуле:

где Pб.т – суммарная мощность бытовых электроприборов.

Зная номинальный ток In вводного защитного автомата, нужно вычислить максимально допустимое номинальное значение тока будущей электроплиты: Iэп= In- Iб.т. Иными словами, если на вводе стоит автомат 16 А, то максимально возможная мощность плиты 3,5кВт, при условии полного отключения всех остальных электроприборов.

Если оказалось, что электроплиту подарили, не вникая в подробности энергообеспечения, то нужно будет обращаться в соответствующие инстанции для увеличения номинала вводного автомата.

Выделенная линия для электроплиты

В случае, если вводный автомат позволяет подключить приглянувшуюся в каталоге электроплиту, не стоит спешить её заказывать. Для начала, нужно решить, стоит ли покупка того, чтобы прокладывать дополнительный кабель в квартире вместе с сопутствующим электромонтажу мелким ремонтом.

Подключение электроплиты через розетку неразрывным проводом

Дело в том, что согласно требований ПУЭ и дополнительных нормативов, подключение домашних электроплит должно осуществляться отдельным, неразрывно идущим от вводного щитка кабелем, с медными жилами, у которых поперечное сечение не меньше 4-6мм².

Игнорирование данного правила может иметь печальные последствия, из-за возгорания домашней электропроводки, не выдержавшей нагрузки.

Также данная выделенная линия должна быть защищена автоматом соответственно нагрузке. Если в квартире, или частном доме имеется промежуточный щиток, то подвести питание можно к нему, при условии, что входящий в щиток кабель рассчитан на суммарные нагрузки. Выбирают сечение кабеля по мощности, или по току, исходя из таблицы:

Таблица выбора сечения провода

Судя по значениям видно, что для электроплит мощностью, ниже 7,7кВт подходит меньшее от указанного в ПУЭ значение сечения кабеля (4мм²). Но данные нормативы разрабатывались исходя из повышенных требований электробезопасности по отношению к подобным электронагревательным приборам, поэтому не стоит их игнорировать.

Примерная схема домашней однофазной сети должна выглядеть так:

Выбор кабеля

Очень часто можно наблюдать такую ситуацию: кабель в магазине имеет одну цену, а где-то за углом, с таким же характеристиками провода стоят вдвое дешевле.

Такая разница в цене обуславливается не особенностью менеджмента, а тем, что не сертифицированный кабель имеет отклонения по сечению токопроводящих жил, качеству металла и толщине изоляции.

Поэтому, выбирая кабель, следует проверять его сертификат качества, а имея штангенциркуль или микрометр, следует прихватить его с собой, чтобы проверить соответствие действительных диаметров жил к указанным в каталоге значениям сечения.

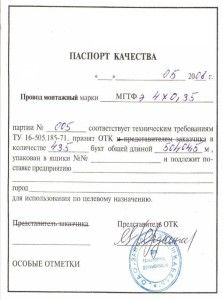

сертификат качества кабеля должен быть в каждом магазине

Для стационарной прокладки принимают проводку первого и второго класса, но если требуется повышенная гибкость, то класс увеличивают. Данный нюанс будет иметь значение, если электроплита будет подключаться напрямую, без розетки, и иногда плиту придётся отодвигать для генеральной уборки, ремонта стен или самого нагревательного прибора.

Для однофазной сети потребуется кабель с темя жилами, а для трехфазной с пятью, марка ВВГ или ППВ.

Выбор защитных устройств

Защитный автомат выбирается исходя из мощности электроплиты (подключение остальных электроприборов на данную линию крайне нежелательно). Существуют таблицы, облегчающие данный выбор:

Время-токовая характеристика автомата. B или C. Также следует применить отдельное защитное устройство (УЗО) с током утечки не больше 30 мА, и номинальным током на одну ступень выше, чем у защитного автомата.

Данная предосторожность защитит от поражения электричеством в случае поломки электроплиты и пробоя изоляции. Ради экономии места в щитке возможно применение дифавтомата. совмещающего УЗО и защитный автомат.

Способ подключения

После соблюдения вышеприведённых условий, можно решать вопрос, как подключить электроплиту. Для этой цели существует два способа – подключение через розетку. или напрямую к электропроводке.

У каждого варианта есть свои достоинства и недостатки. Прямое подключение исключает тепловыделение на контактах розетки, что повышает противопожарную безопасность, но в случае перепланировки кухни, длины (обычно 1-2м) выступающего из стены провода (укладывается в гофру) может не хватить для передислокации электроплиты.

Применение розетки улучшает мобильность и упрощает демонтаж, но потребует дополнительных затрат на покупку соединительного гибкого многожильного кабеля, наконечников для него, специфической силовой розетки и штепсельной вилки высокой надёжности.

Подключения проводов

Допустим, выбран вариант с подключением через силовую розетку, способную выдержать большие нагрузки – применение обычных розеток не допускается. Штепсельное соединение (вилка и розетка) должно соответствовать расчётному току, иначе контакты будут нагреваться и подгорать.

Подключают провода к данной розетке и вилке следующим образом:

Подключение кабеля электрической плиты к однофазной сети (в черно-белом варианте)

Подключение плиты к однофазной сети в цветном варианте

Штепсельное соединение может быть другого типа, главное чтобы соответствовали контакты на розетке и вилке.

Типы штепсельных вилок

Для трехфазного подключения:

Электрическая плита, как правило, трехфазная, для её подключения в однофазную сеть входы L1, L2, L3 соединяют перемычками.

Перемычка должна идти в комплектации электроплиты, или может быть изготовлена самостоятельно из обрезка подключаемого провода. Подключение электроплиты и вилки к многожильному проводу следует делать при помощи наконечников:

При подключении напрямую к одножильному проводу наконечники не требуются. Внешний вид клемм может быть другим, но принцип сохраняется: фазный провод к перемычкам между фазами, нулевой провод N к нулевой клемме (установленную нулевую перемычку трогать нельзя), проводник PE к соответствующему контакту.

Для подключения к трехфазной сети перемычки между фазами нужно убрать и подключить каждый фазный провод к соответствующей клемме.

Очень редко бывает, что в дом заходят только две фазы. В этом случае перемычку ставят между двумя входными фазными клеммами электроплиты.

Зажимать винтовые клеммы нужно максимально надёжно, в случае плохого контакта провода будут обугливаться.

Соблюдение всех вышеприведённых рекомендаций позволит самостоятельно рассчитать параметры кабеля и защиты, сделать подключение электроплиты своими руками, а также совершить её выбор, соответственно существующим условиям сети.

Похожие статьи


Таблица подбор сечения провода по мощности


Счетчик электроэнергии трехфазный двухтарифный


Подключение проточного водонагревателя


Терморегуляторы для систем отопления, а также их подключение


Зарядка аккумулятора без зарядного устройства


Лазерный дальномер INSTRUMAX Sniper 30 1791 р.


Реле времени цифровое Orbis DATA MICRO 2+ 2 канала OB171912N 4075 р.


МАГНИТНЫЕ КАБЕЛИ ДЛЯ ЗАРЯДКИ IPHONE, IPAD И ANDROID 1990 р.


Много
функциональный инструмент Dremel 200-5 F0130200JD 2715 р.


LED прожектор X-flash Floodlight 50W 220V, датчик движения и освещенности 2990 р.

Поделитесь статьей с друзьями:

Инструкция по подключению электроплиты своими руками

К необходимым инструментам для подключения можно отнести следующее:

  • перфоратор и болгарка для образования штроб, посадочных мест для розеток, при поверхностном проведении кабеля, что крайне не рекомендуется, подобные инструменты не понадобятся;
  • плоскогубцы для работы с кабелем;
  • отвертка;
  • индикатор;
  • дрель;
  • измерительные приспособления для разметки положения всех элементов цепи;
  • изоляционный материал;

Вся сложность заключается только в образовании посадочного места в стене под розетку и кабель. Остальная работа проста и ее можно выполнить без возникновения особых проблем.

Схемы подключения электроплит
Однофазное

Наиболее распространенная схема. так как в жилых помещениях нет трехфазного питания в 90% случаев. В данном случае проводится подключение одной фазы к клеммам L1, L2, L Между этими клеммами устанавливаются медные перемычки, которые часто идут в комплекте с плитой. Между клеммами N1 иN2 также устанавливается

Как правильно подключить электроплиту к сети

Почти все электроплиты продаются без провода. Это связано с тем, что для них применяется специальная вилка и розетка без общепринятого стандарта.

Например, в СНГ для 230В применяется трехконтактная вилка с тремя плоскими сечениями. В Евросоюзе раньше применялся стандарт — два круглых сечения и одно плоское, а сейчас почти у каждой страны собственная конфигурация. Чтобы не угадывать, какую вилку поставить, производители вообще не включают ее в комплект, оставляя выбор за потребителем.

Какую бы модель Вы не купили, Вам все равно придется отдельно пкупать провод — для примера:рекомендую делать это здесь (единственное место, где на моей практике встретилась актуальная информация — это сайт Аксиом Плюс)

как выбрать провод для электроплиты

Какой провод нужен

Большинство электроплит на 4 конфорки, мощностью 1,5 кВт каждая. Соответственно максимальная мощность составляет 6кВт. К однофазной сети (230В) подключение должно осуществляться трехжильным проводом сечением 4 мм². Для большей мощности до 8кВт требуется уже 6 мм².

Если подключать через три фазы, достаточно и 1,5мм², но провод должен быть четырех или пятижильный. Тем не менее его намного проще прокладывать, чем более толстый трехжильный.

Подойдет любой тип, но обычно берут самый простой ПВС или ВВГ, так как его проще всего купить.

как выбрать провод для электроплиты

Допускается подключение монолитным и многожильным (мягким) проводом. Во втором случае требуется предварительное оконцевание наконечником или лужением. Так проводник будет более прочно и надежно держаться.

Если провод к щитку уже проложен и Вам нужно всего лишь подключить плиту, 2м длины Вам хватит с головой. Бывает, что проводка уже устаревшая, тогда лучше проложите новую линию от щитка и подключите в удобный способ.

Какой способ подключения выбрать?

В быту применяются три основных способа:

  • Напрямую к щитку, что часто применяется в новостройках, где застройщик просто выводит провод нужного сечения и ставит на него заглушку;
  • Через клеммную коробку — внешне похожую на обычную розетку, только провода прикручиваются к клеммной шине винтом, а сверху закрываются крышкой;
  • Через специальную силовую розетку на 20-32А.

Наиболее эффективно подключать напрямую к щитку, так как для этого требуется меньше провода, и вилка из розетки в случае чего не вырвется.

как выбрать провод для электроплиты

Из-за этого многие предпочитают ставить клеммную коробку. Чаще всего в старых квартирах пользователи меняют устаревшую советскую розетку на такую коробку. В ней прочно держится провод, а все контакты надежно защищены от животных и детей.

как выбрать провод для электроплиты

Главное преимущество розетки — это гибкость в перестановке. Например, при ремонте, чтобы отодвинуть плиту достаточно просто вынуть вилку. Это легче и быстрее, чем откручивать винт в клеммной коробке. Из-за этого такие розетки часто ставят в ресторанах и кафе, где время от времени делается перестановка или генеральная уборка.

как выбрать провод для электроплиты

Дома нет особого смысла их ставить, так как Вы вряд ли будете часто делать перестановку. Тем более ее обычно прячут за кухонной мебелью, чтобы не было видно. Потому лучше не заморачивайтесь и подключите напрямую, тем более, что розетка — это самое слабое «звено» в электрической цепи и в ней могут возникать потери токовых характеристик.

Выбирайте тот способ, который Вам нравится, а вот схема подключения контактов уже зависит от фазности сети.

По какой схеме подключать

Большинство электроплит — трехфазные, но поддерживают и электропитание от 230В. В контактной коробке обычно расположены 6 контактов: 3 силовых, 2 нейтрали и заземление. Для подключения на 1 или 2 фазы, необходимо поставить перемычки сечением не менее 4 мм² (обычно идут в комплекте).

как подключить электроплиту к сети

И так рассмотрим три распространенные схемы.

В маленьких квартирах на 230В

как подключить электроплиту к сети

В смарт-квартирах обычно делается только ввод на 230В. Чтобы подключить трехфазную плиту, нужно объединить перемычками (мостами) все три силовых контакта и прикрутить к ним фазный провод. Как правило, нейтраль обозначается синим цветом, заземление — желто-зеленым, а фаза — коричневым или черным.

Важно соблюдать цветовую разметку фаз, иначе при ремонте это может привести к серьезной поломке.

Минус такой схемы заключается в том, что при включении нагрузки может случиться перекос фаз. Из-за этого в сети будут «скачки» напряжения, опасные для панели управление конфорками. Но, если в квартире нет трехфазного ввода, это единственный способ подключения.

Двухфазное у некоторых производителей

как подключить электроплиту к сети

Отдельные модели подключаются только на две или одну фазы (третий контакт отсутствует). В таком случае на фазные контакты ставится перемычка, и питание подключается четырьмя жилами.

Цветовая схема, как и в предыдущем случае: нейтраль — синяя, «земля» — желто-зеленая, а фазные контакты — разноцветные.

В таком случае Вы сэкономите на стоимости, так как при напряжении 400В потребуется меньшее сечение. Соответственно провод будет меньше нагреваться, и контакт станет более безопасным.

Из-за того, что нагрузка будет падать только на две из трех линий, все равно остается вероятность перекоса. Потому, при возможности задействуйте все три.

В новостройках и частных домах на 400В

как подключить электроплиту к сети

Главное преимущество такого подключения — распределение нагрузки между линиями, что исключает риск перекоса. Обычно в таком случае перемычка ставится только на нейтрали (если их две).

Чаще всего сеть на 400В встречается в частных домах или больших квартирах. Если в Вашей квартире ввод на 400В, тогда лучше подключайте на все три фазы. В любом случае, это будет безопаснее и эффективнее, так как будет больше КПД.

Помните, что при выборе фазности Вам нужно покупать не только провод на 3, 4 или 5 жил, но и соответствующую розетку.

Какая нужна розетка

как подключить электроплиту к сети

Для электроплит продаются специальные вилки и разъемы. Для 230В обычно идет трехконтактная розетка на 32А, для 400В на четыре или пять контактов на 20А.

Конфигурация размещения полюсов сделана так, чтобы вилка входила только в одном положении. Это нужно для соблюдения фазности. Вы не сможете вставить вилку вверх ногами, как в обычную бытовую розетку на 16А, что важно в данном случае. Если перепутать контакты, то случится авария, и придется делать ремонт.

А чтобы не случилось поломок из-за проблем в сети, не забудьте поставить автоматику.

Выбираем автоматический выключатель

Без сомнений, электроплита — это самый мощный бытовой потребитель. При включении всех конфорок возникнет нагрузка больше 16А. Например, при однофазном подключении на максимальной мощности 6кВт по сети будет течь ток 26А. Это при том, что на розеточные группы обычно ставят автоматы на 16А.

Почему нужна индивидуальная защита

инструкция по подключению электроплиты

При включении плиты в сеть резко возрастает нагрузка. Средняя мощность в квартире в пике дня 3-4 кВт, а каждая включенная конфорка добавляет 1,5 кВт. В итоге больше половины нагрузки падает на электроплиту, соответственно возрастает уязвимость сети в данном участке: нагревается кабель, контакты. Вследствие этого повышается риск короткого замыкания и перегрузки.

Авария иногда случается внутри корпуса. При подключении к групповому автомату, обесточенной останется целая группа, а то и вся квартира. В таких условиях придется долго искать источник аварии, и все это время сидеть без электричества.

При установке отдельного автомата обесточенной останется только плита, и Вы сразу будете знать, где искать проблему. Но, чтобы защита была еще и эффективной, необходимо правильно подобрать характеристики.

Какие характеристики выбрать

Сразу можете открыть автоматические выключатели в каталоге интернет магазина, и попутно читая статью уже подбирать характеристики — по ссылке вы перейдете на Аксиом Плюс, где для подбора вынесены абсолютно все параметры.

Количество полюсов. После покупки электроплиты Вы наверняка уже знаете к какой сети она будет подключена. Для 230В нужен однофазный автомат на один(L) или два полюса (L+N), для 400В — трехфазный на три (3L) или четыре полюса (3L+N).

Защищать нейтраль от короткого замыкания в быту вовсе не обязательно. Это необходимо, в промышленных условиях, где может случиться такая авария, что нейтраль окажется под напряжением.

Таким образом, в столовых и ресторанах, где работает высокомощное оборудование, лучше поставить двухполюсный или четырехполюсный автомат, а дома защищать нейтраль совсем необязательно.

инструкция по подключению электроплиты

При подключении на две фазы возможны два варианта защиты:

  • Поставить два однополюсных автомата — на каждую из них;
  • Установить специальный двухполюсный АВ.

В данном случае под двухполюсным имеется в виду с поддержкой схемы (L+L), обычный однофазный двухполюсник (L+N) здесь не подойдет.

Теоретически, можно поставить два однополюсных автомата — по одному на каждую фазу, но при замыкании отключится только одна из фаз. От того, что вторая останется под напряжением, может ничего и не произойдет, но зачем рисковать?! Тем более, что цена одинаковая и найти двухполюсники так же легко, как и однополюсные.

Далее расчет номинала. Чтобы рассчитать номинальный ток:

  • Для сети 230В воспользуйтесь формулой I = P / U, где P — нагрузка (Вт), а U — напряжение (В).;
  • Для 400В формула выглядит так I = P / (U × cosφ), где cosφ — это коэффициент мощности, по умолчанию равен √3 или 1,7.

Для средней электроплиты на 6 кВт (6 000Вт) с подключением на одну фазу (230В) сила тока составит:

6 000Вт / 230В = 26 А.

Ближайший по номиналу вверх автомат на 32А, его и устанавливайте.

инструкция по подключению электроплиты

25А лучше не выбирать, так как приготовление пищи может занимать несколько часов (вдруг Вы решили сварить варенье), а значит все это время сеть будет под нагрузкой, превышающей номинальную. Через определенное время тепловой расцепитель нагреется и сработает по перегрузке.

Расчет при двух фазах зависит от распределения мощности на каждую. Предположим, что у Вас электроплита на 6 кВт с питанием от двух фазных линий — по 3кВт. В таком случае на каждой из них будет течь ток:

3000Вт/ 230В = 13А.

Здесь важно определить номинальный ток на отдельной фазе, соответственно мы делим на 230В, а не на 400В, протекающие в трехфазной сети.

Соответственно берем 13А. Подойдет и более привычный номинал 16А.

При трехфазном подключении показатель номинального тока составит:

6000Вт / (400В × 1,7) = 8,8А.

Ближайший по номиналу вверх на 10А, его и выбираем.

Для любого нагревательного оборудования всегда берите характеристику расцепления «B».

Почему это так важно

Класс «B» обладает наименьшей задержкой перед срабатыванием и наименьшим порогом реакции по перегрузке. В нагревательном оборудовании вообще нет пусковых токов, значит нагрузка не должна даже кратковременно подниматься выше номинальной мощности.

Если нагрузка превысит номинальную, значит скорее всего случилась аварии и здесь необходимо как можно быстрее отключить питание. Даже из-за задержки в несколько секунд может случиться более серьезная поломка.

Тип «С» и «D» будут прекрасно справляться с защитой от КЗ, но при перегрузке из-за аварии они не сработают эффективно, потому не рискуйте. Тем более тип «B» обычно дешевле.

Помимо защиты от КЗ, также важно защититься от утечек тока. При повреждении изоляции фаза может касаться корпуса или других металлических деталей. В таком случае, при касании, Вас может ударить током или случится пожар. Чтобы этого не произошло поставьте УЗО.

Какое УЗО выбрать

Для подбора своего варианта УЗО, открываете тот же сайт, где и подбирали автоматы. Допускается подключение к общему УЗО. Главное, чтобы оно стояло на линии после автомата и было равным по номиналу или выше, иначе, КЗ или перегрузка выведет его из строя раньше, чем сработает расцепитель.

Ток отключения УЗО должен быть 30мА. Это минимальный безопасный для человека уровень. 100мА и выше — защита от пожара.

Как вариант, поставьте индивидуальный дифавтомат, защищающий и от КЗ и от утечек. Такое решение выйдет дороже, но надежнее, так как у Вас будут два уровня защиты. А если случится утечка, обесточится только электроплита и Вы сразу увидите, где была причина.

Зачем нужно заземление?

Представьте ситуацию, что у Вас его нет, но стоит дифзащита. Поврежденная фаза соприкоснулась с корпусом и он оказался под напряжением, но УЗО не видит аварии. При касании Вы получаете разряд в 30мА, чувствуете легкий укол и слышите, как срабатывает УЗО. Получается, пока не случится утечка, дифзащита не сработает, и до этого времени Вы будете пользоваться поврежденной плитой.

С заземлением ток сразу бы начал перетекать в землю, и УЗО сработало бы мгновенно. Таким образом Вы бы заметили аварию сразу после того, как она случилась и быстрее бы устранили.

Современные плиты, в отличие от старых советских, начинены электроникой, и чувствительны не только к утечкам, но и перепадам напряжения. Если у Вас нестабильная сеть с частыми перепадами напряжения, поставьте стабилизатор. Так Вы сэкономите немало средств на дорогостоящем ремонте.

инструкция по подключению электроплиты

Помните, что качественное заземление, а также правильно выбранные провод и защитная автоматика увеличивают срок эксплуатации, и делают применение эффективным и безопасным.

Владислав

Другие интересные статьи этой рубрики

Установка розетки для электроплиты: монтаж своими руками

Приобретение новой кухонной плиты — приятные хлопоты для каждой хозяйки. Электрическая она или газовая — это вторично. Важно, что новенькая! Уже и рецепты лежат под рукой, чтобы опробовать новую технику, удивить и побаловать домашних. Ремонт на кухне близится к завершению. Приложено было столько усилий и вот она финишная прямая — подключение кухонной техники. Установка розетки для электроплиты — важный этап работ по подключению. Если подойти к этому вопросу со всей ответственностью, то можно произвести все работы самостоятельно.

Еще перед приобретением бытовой электрической плиты обязательно узнайте, какой тип сети питания электрооборудования в вашей квартире: однофазный или трехфазный. От этого напрямую будет зависеть, какое потребуются электроустановочное оборудование и его характеристики. Подобной информацией располагают электрики вашего ЖЭКа.

Электроплита на кухне

Кабель, применяемый для запитывания электроплиты

Подключение бытовой электроплиты к сети питания желательно проводить по отдельной линии, которая выводится на распределительный щит. Обычно такая линия уже существует. Если ее нет, то предварительно производим работы по монтажу кабельной линии:

  1. Прокладываем кабельный канал.
  2. Устанавливаем на распределительном щите УЗО (устройство защитного отключения), соответствующее мощности подключаемого оборудования (не менее 32А).
  3. Проводим линию питания кабелем с оптимальными параметрами.

Параметры могут быть следующими:

  • ПВС 3х4 — подключение электрической плиты однофазное на 220В.
  • ПВС 4х4 — подключение однофазное на 380В.
  • ПВС 5х4 — подключение трехфазное на 380 В.

Кабель для электроплиты

Традиционно сложилось, что по цвету изоляции кабельные жилы различают:

  • желто-зеленый – заземляющий;
  • синий – нулевой;
  • фазные — все остальные цвета.

Если вы решили подключить электроплиту к общей сети квартиры, то, с учетом суммарной мощности всех электроприборов, номинал УЗО на распределительном щите должен быть не менее 40А.

Величина сечения жилы силового кабеля рассчитывается с учетом мощности потребляющего прибора. Это как раз тот случай, когда велико — не мало: запас мощности лишним не будет. Производить расчет параметров электрического кабеля самостоятельно следует в соответствии с нормативами ПУЭ 7 п. 1. 3. 10 — 1. 3. 11.
Современные стандарты диктуют использование в жилых помещениях кабелей с медными жилами. При необходимости стыковки медного провода с алюминиевым следует выполнять все работы тщательно и аккуратно, чтобы в дальнейшем на месте стыка не возникала зона перегрева проводов, что ведет к опасности замыкания и возгорания. Не допускается соединение таких проводов методом скрутки. Существует несколько надежных способов соединения проводов медных и алюминиевых. Самый распространенный на сегодня — соединение клеммной колодкой.

Длину кабельной линии задает положение точки устанавки розетки. Выбор места для ее расположения должен соответствовать определенным требованиям:

  • удаленность от источников влаги;
  • удаленность от источников огня;
  • доступность для контроля и обслуживания;
  • недоступность для детей.

Советуем составлять план размещения розеток на вашей кухне только после утверждения дизайн-проекта. В противном случае можете столкнуться с проблемой их недоступности.

Кабельную линию подготовили, отправляемся в магазин выбирать розетки для подключения плиты.

Электрический кабель

Розетки для подключения электроплит

Силовые разъёмы, посредством которых подключаются электроплиты рассчитаны на нагрузки свыше 8 кВт и силу тока более 25А.

В розничной торговой сети выбор розеток для электрических плит достаточно широк: дешевые, выполненные из карболита (черного цвета) и более дорогие из светлого пластика разнообразного дизайна. От обычных силовые розетки визуально отличаются толщиной контактов, так как предназначены для работы с токами высокой мощности. Основное требование к ним — соответствие регламентам ПУЭ и ГОСТ.

Розетки различают по способу монтажа:

  • Скрытые — подрозетник монтируется внутри стены. В результате отводы скрыты, что повышает герметичность изделия и безопасность эксплуатации.
  • Наружные — монтаж подрозетника производится поверх отводов. Такие розетки менее герметичны, а значит и менее безопасны в использовании.

Розетки для электроплит имеют и различные варианты защиты:

  • влагозащищенные;
  • пылезащищенные;
  • со встроенной автоматической защитой от перегрузок.

Розетки для электроплит

Определить степень защиты той или иной розетки поможет маркировка на корпусе. Буквенная маркировка IP и цифры за ней от 00 до 68 и указывают на уровень защиты контактов. Розетка и штепсель с самой высокой степенью защиты могут выдержать даже погружение в воду. Для использования на кухне рекомендуется применять розетки со степенью защиты выше IP24.

По количеству контактов силовые розетки бывают:

  • трехконтактные для однофазных сетей;
  • четырехконтактные для трехфазных сетей;
  • пятиконтактные для трехфазных сетей.

Также розетки могут быть не только одинарными, но и двойными. Если планируется установка дополнительного оборудования с высокой мощностью, то иногда возможно применение двойных розеток. При выборе учитывайте суммарную мощность электроприборов и помните о том, каковы параметры выделенной кабельной линии.

Обязательным является наличие у высокомощных розеток заземляющего контакта. Крупная кухонная техника (варочная панель, электроплита, духовка) имеет наружные металлические детали, которые в аварийной ситуации могут оказаться под напряжением. Для защиты людей и дорогостоящего оборудования от поражения и применяется заземление.

Многие производители плит поставляют их в комплекте с вилкой и розеткой, что существенно экономит время и силы. Но бывает и по-другому, тогда будьте внимательны: очень часто импортные вилки не подходят к нашим розеткам. И наоборот. В магазине приобретайте комплект вилка-розетка, соответствующий характеристикам вашей электросети и мощности плиты.

Розетка и вилка для электроплиты

Кабель для электроплиты подвели, розетку и вилку приобрели. Следуем дальше.

Монтаж розетки для электроплиты

Этапы процесса:

  1. Обесточить подводящий кабель и убедиться в отсутствии тока.
  2. Используя перфоратор, изготовить отверстие под стакан подрозетника.
  3. Продеть в подрозетник питающий провод.
  4. Зачистить концы жил от изоляции.
  5. Присоединить жилы к разъемам на розетке.
  6. Желто-зеленый провод заземления крепим в центре.
  7. Ноль и фазу закрепляем по краям.
  8. При помощи любого строительного раствора фиксируем стакан подрозетника в стене.
  9. После высыхания завершаем сборку розетки: крепим стакан подрозетника шурупами и устанавливаем защитную крышку.
  10. Включаем электропитание.
  11. Тестируем розетку на работоспособность.

Подключение розетки для плиты

Розетку к питающему кабелю подключили, можно начинать подключать электроплиту.

Подключение электрической плиты

Ранее вы уже выяснили, по какой схеме однофазной или трехфазной происходит электроснабжение вашего дома. В домах советской постройки чаще используется однофазная схема, тогда как в современных новостройках применяется трехфазная. Исходя из этой информации, вами подбирался кабель для питания электроплиты.

Многие производители электрических плит размещают на задней панели три основных вида схем подключения. Выбираете свою и приступаете к работе.

Самый распространенный тип подключения бытовых электроплит — от однофазной сети 220 В.

Штепсель, применяемый для такого подключения имеют три вывода под:

  • фазный провод;
  • нулевой провод;
  • заземляющий провод.

Важно соблюдать соосность подключения.

Схема подключения к однофазной сети

Схема подключения к однофазной сети

Для подключения к трехфазной сети 380 В у штепселя 5 выводов:

  • фаза — 3 вывода;
  • нуль;
  • заземляющий.

Алгоритм ваших действий:

  • Ознакомление со схемой подключения.
  • Соединение штепселя с плитой.
  • Снимаем крышку задней стенки прибора, снимаем защиту.
  • Перед вами ряд клемм. Может быть применена цветовая и буквенная маркировка.
  • Внимательно следим за соответствием маркировок.
  • Соединяем только одноименные цвета.

Трехфазная схема подключения электроплиты

При монтаже однофазной сети:

  • клеммы L1, L2,L3 соединяем между собой (применяем перемычку) и красный провод фазы подключаем к одной из клемм;
  • клеммы N1 и N2 также соединяем перемычкой и подключаем к одной из них нулевой провод;
  • заземляющий провод подключаем к клемме RE.

При монтаже трехфазной сети:

  • демонтаж заводских перемычек;
  • клеммы L1,L2,L3 напрямую соединяются с проводами фазы;
  • нулевой и заземляющий провода подключаем по аналогии с однофазным.

Медные перемычки обычно поставляются вместе с плитой, но если их не оказалось, то они с успехом заменяются медной проволокой.

Обратите внимание на то, что демонтаж перемычек, установленных предприятием-изготовителем, ОБЯЗАТЕЛЕН. Если этого не сделать, то высока вероятность ошибки при монтаже, а это чревато неприятностями в виде короткого замыкания и пожара.

У монтажа четырехконтактных розеток есть особенность — отсутствует PE провод. Заземление монтируется объединением проводов «нуль» + «земля».

Последним этапом проводится тестирование:

  • проверяем, есть ли напряжение в розетке;
  • включаем штепсель в розетку;
  • проверяем работу узлов плиты.

Установить своими руками розетку для электроплиты за 1 час вполне возможно. Как вы могли убедиться это ненамного сложнее установки обыкновенной розетки, при условии, что вы знакомы с теорией и имеете практический навык проведения электротехнических работ. Тем не менее, качество выполнения всех этапов работ и соответствие всего электроустановочного оборудования регламентам ПУЭ и ГОСТа — залог вашей безопасности.

Видео о подключении электроплиты

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
