1. Приготовьте необходимые инструменты и материалы

Для установки нового или замены старого выключателя будут нужны:

• выключатель;
• нож;
• индикатор напряжения;
• плоская и крестовая отвёртки.

2. Отключите электричество

Красный индикатор указывает на то, что автомат включён / ac220.ru

Все работы с электропроводкой следует проводить в обесточенном помещении.

Для этого выключите главный рубильник на электрощите в квартире или на лестничной площадке. Переведите ручки автоматов вниз: значки должны смениться с красного на зелёный или с единицы на ноль.

Пощёлкайте выключателем в квартире и убедитесь, что в сети действительно нет напряжения.

3. Разберите старый выключатель

Если вы не меняете выключатель, а устанавливаете новый — переходите к следующему пункту.

Для старых и современных аппаратов процедура разборки немного отличается. Для изделий советского образца порядок действий следующий:

• Выкрутите отвёрткой винты на декоративной панели.
• Аккуратно подденьте крышку и снимите её.
• Ослабьте винты крепёжных распорок и извлеките механизм из стены.
• Провода пока не отсоединяйте.

У современных выключателей декоративная панель крепится на защёлках или винтах, которые спрятаны под клавишами. Поэтому действуйте иначе:

• Аккуратно подденьте клавиши плоской отвёрткой и снимите их.
• Отверните винты или отогните язычки защёлок по краям выключателя и снимите декоративную крышку.
• Ослабьте распорки и выверните крепёжные винты на металлической рамке, если они есть.
• Не отсоединяя проводов, извлеките выключатель из стены.

3. Сосчитайте провода

О количестве жил можно судить по числу клавиш, но иногда бывают исключения. Поэтому лучше убедиться, что в стене проложено необходимое количество проводов. От этого будет зависеть, какой выключатель вы сможете установить.

Внимательно взгляните на механизм. Сосчитайте, сколько жил к нему подключено, и выясните, нет ли в стене незадействованных проводов. Всего их может быть от двух до четырёх.

• Два провода — подойдёт для одноклавишного выключателя. Можно управлять одной или всеми лампами отдельного светильника.
• Три провода — подойдёт для двухклавишного выключателя. Можно управлять двумя группами ламп одной люстры или двумя отдельными светильниками.
• Три провода — также три жилы нужны для проходных выключателей. Можно управлять одной или всеми лампами отдельного светильника из двух разных мест.
• Четыре провода — подойдёт для трёхклавишного выключателя. Можно управлять тремя группами ламп одной люстры или тремя отдельными светильниками.

4. Включите электричество

Это необходимо, чтобы точно определить приходящий фазный провод на выключателе.

Для активации тока переведите ручки автоматов в электрощите в верхнее положение. Значки индикаторов сменятся с зелёного на красный или с нуля на единицу.

5. Определите фазу

Возьмите индикатор напряжения и поочерёдно коснитесь каждого из проводов, приходящих к выключателю. На одном из них светодиод индикатора должен зажечься — это и будет фазный провод. Запомните его цвет либо отметьте маркером или кусочком изоленты.

6. Отключите электричество

Сходите к электрощиту и отключите главный автомат, переведя его ручки вниз, как описано во втором пункте.

7. Демонтируйте старый выключатель

Если вы не меняете прибор, а устанавливаете новый — переходите к следующему пункту.

Осталось лишь ослабить отвёрткой прижимные винты контактов, чтобы вытащить провода и снять старый выключатель.

8. Зачистите провода

Для надёжного контакта с жил кабеля необходимо снять ножом 5–10 миллиметров изоляции. Зачищайте провода вдоль, а не поперёк. Действуйте аккуратно, чтобы ненароком не повредить их.

9. Подсоедините новый выключатель

Сложная, на первый взгляд, задача довольно проста и состоит в правильном подключении проводов согласно схеме. Для одноклавишных, многоклавишных и проходных выключателей есть различия, но принцип один.

Нужно подсоединить фазный провод, который мы помечали в пятом пункте, к соответствующему контакту выключателя. Обычно он обозначается буквой L, реже цифрой 1 или символом стрелки, направленной внутрь механизма.

Уходящие фазы или, как их ещё называют, управляющие провода подключаются к остальным контактам. Их обозначают символами L1, L2, L3 или просто 1, 2, 3. В некоторых случаях в качестве маркировки используются стрелки, направленные наружу из выключателя.

Чаще всего приходящая и уходящие фазы располагаются на противоположных сторонах прибора. Однако встречается конструкция, когда все контакты находятся с одной стороны.

Как подсоединить выключатель с одной клавишей

Схема подключения одноклавишного выключателя

• Вставьте зачищенные жилы провода в зажимы контактов. На одноклавишном выключателе они могут быть не промаркированы, поскольку здесь это не важно.
• Хорошо затяните прижимные винты для надёжной фиксации и качественного контакта.

Как подсоединить выключатель с несколькими клавишами

Схема подключения двухклавишного выключателя

Схема подключения трёхклавишного выключателя

• Вставьте приходящий фазный провод, который мы пометили в пятом пункте, в зажим с маркировкой L.
• Вставьте остальные жилы в оставшиеся зажимы с метками L1, L2, L3 (1, 2, 3 или уходящими стрелками).
• Крепко затяните прижимные винты, чтобы надёжно зафиксировать провода.

Как подсоединить проходной выключатель

Схема подключения проходного выключателя

• Установите помеченный в пятом пункте фазный провод в зажим с меткой L или входящей стрелкой.
• Вставьте остальные жилы в зажимы с символами выходящих стрелок или цифрами 1 и 2.
• Затяните все прижимные винты отвёрткой для надёжной фиксации.
• Повторите процедуру для второго выключателя.

10. Закрепите выключатель в стене

• Сложите провода гармошкой и поместите выключатель в монтажную коробку.
• Выровняйте механизм и закрепите его, затянув распорные винты.
• Зафиксируйте выключатель с помощью крепёжных винтов на металлической планке, если они есть.
• Защёлкните декоративную крышку, вставив её на положенное место.
• Наденьте клавиши и зафиксируйте их, прижав пальцем.

11. Включите электричество

Подайте напряжение, включив рубильник в электрощите. Если всё сделано правильно, установленный выключатель будет исправно работать.

Читайте также 💡🛠🏡

Как подключить выключатель света – подробное описание процесса работ

1. Введение
2. Виды выключателей
3. Полезные советы по подбору
4. Инструменты и меры предосторожности
5. Как подключить выключатель света с одной клавишей
6. Как подключить выключатель света с двумя клавишами
7. Видео

Когда обои поклеены, краска высохла, а ремонт стремительно приближается к завершению, самое время подумать о том, как правильно подключить выключатель света. Заранее хотим сказать, что при работе с электричеством всегда обращайтесь за помощью к профессионалам, особенно при проектировании системы освещения. Даже такая простая, на первый взгляд операция, как подключение двойного выключателя света может быть опасной для новичка.

Если же вы уверены в своих навыках, и не первый раз самостоятельно подключаете выключатель света – данная статья будет вам очень полезна.

Виды выключателей

Специалисты выделяют несколько видов:

• Одноклавишный – сразу активирует всю группу лампочек или светильников. Удобный и практичный. Чаще всего применяется в небольших комнатах, где не нужно зонирование пространство при помощи света, например, кладовка, коридор и т.п.
• Двухклавишный – подходит в случае, когда нужно управлять двумя группами лампочек. Показательный пример использования на кухне, где одна клавиша отвечает за активацию лампочек над рабочей поверхностью, а вторая – за общий свет в помещении. При использовании двухклавишного выключателя есть возможность регулировать яркость освещения, в зависимости от времени суток и количества дневного света.
• Трехклавишный – осуществляется регулировка сразу трех групп лампочек. Подходит для больших комнат, где можно создать сразу несколько зон освещения, например, гостиные, спальни, детские комнаты, и т. п.

При выборе типа ориентируйтесь на размер помещения, его функционал, а также количество световых зон, которые вы хотите настроить. Помните, чем больше комната – тем больше групп лампочек можно выделить.

Полезные советы по подбору

Перед тем, как рассказать, как подключить свет через выключатель, мы хотели бы дать пару советов: а как выбрать сам механизм? На что обращать внимание при покупке?

• Дизайн. Сегодня в магазине можно найти более тысячи моделей, отличающихся по цвету и форме. Если вы не знаете, на каком изделии остановить выбор – отталкивайтесь от общей концепции помещения. Например, для интерьера в стиле хай-тек подойдут выключатели с прямыми и ровными линиями, а круглые и выпуклые модели будут гармонично смотреться в комнате с винтажным стилем. Это же относится и к цвету. Хотите сделать акцент? Купите выключатель черного или золотого цвета. Не хотите привлекать лишнее внимание – выбирайте белые или серые модели.
• Дополнительные функции. Казалось бы, что еще может быть интересного в выключателе? А им есть чем удивить, например, фосфорными клавишами или небольшими лампочками. Согласитесь, искать в темноте клавиши совсем не хочется, а когда его видно, пользоваться намного удобнее.
• Цена. Не стоит экономить! Как правило, дешевые модели менее долговечны, а учитывая, что этот механизм используется ежедневно, вряд ли вам захочется менять его каждые полгода.

Инструменты и меры предосторожности

Какие инструменты понадобятся:

• Выключатель с тем количеством клавиш, которое вы выбрали;
• Отвертки, среди которых должна быть обязательно индикаторная;
• Плоскогубцы;
• Нож;
• Соединитель, который у вас имеется. В идеале – паяльник.

Будьте внимательны при работе с электричеством! Меры предосторожности и безопасности:

1. Обязательно перед работой отключите электроэнергию в помещении. При помощи индикаторной отвертки проверьте напряжение: в сети не было тока. Это самое простое и первое правило безопасности, о котором многие забывают, что приводит к непоправимым последствиям.
2. К выключателю подключается только фазный провод, а не нулевой. В противном случае при установке лампочки вас может ударить током, поэтому будьте осторожны и внимательны.
3. Если вы подключаете выключатель впервые, то должны заранее узнать, какое значение имеют провода разного цвета. Например, нулевой провод или «нейтраль» – всегда синего цвета. Фазные могут быть красные, белые, черные, оранжевые и даже розовые.

Как подключить выключатель света с одной клавишей

Для того, чтобы подключить одноклавишный выключатель света, следуйте приведенной ниже схеме.

При этом расположение проводов принципиального значения не имеет. Конечно, более аккуратно и гармонично стена будет выглядеть без проводов, для этого вам нужно поместить их в стену. Однако, если у вас интерьер в стиле ретро или «индастриал», то можно оформить проводку поверх стены, тем более, что сегодня дизайнеры предлагают массу креативных идей.

Пошаговая инструкция:

1. Проведите демонтаж старого выключателя. Для этого снимите крышку, открутите винты, снимите защитный корпус. Перед вами имеющийся механизм.
2. Снимите винты, благодаря которым сам механизм крепится к подрозетнику, и открутите контактные винты. Аккуратно достаньте механизм.
3. Перед установкой нового выключателя, если это необходимо, зачистите провода, а также ознакомьтесь со схемой.
4. В новом снимите клавишу и выкрутите винты, которые скрепляют корпус.
5. На механизме внизу вы увидите два контакта, чтобы разобраться, как должен стоять выключатель, мы берем индикатор и замыкаем цепь. При подключении к одному контакту индикатор будет гореть, а при подключении ко второму – нет. Слева должен быть контакт, на котором индикатор загорелся, а с правой стороны – тот, который не среагировал на индикатор.
6. В подрозетнике вы увидите два провода: приходящий и отходящий. Ослабляем контактные винты на механизме и вставляем провода в контактные гнезда. По большому счету, даже если вы перепутаете их местами, ничего страшного не произойдет, просто включаться и выключаться свет будет наоборот: выключаться – при нажатии вверх, а включаться – вниз.
7. Затягиваем контакты и устанавливаем выключатель в подрозетник. Если подрозетника нет – докупите его дополнительно, т.к. он помогает зафиксировать агрегат.
8. Устанавливаем защитный корпус и закрепляем его при помощи винтов. Надеваем крышку.

Как подключить выключатель света с двумя клавишами

Перед тем как подключить двойной выключатель света, рекомендуем ознакомиться с данной схемой.

Пошаговая инструкция:

1. Проведите демонтаж так, как это описано пунктах 1-4 в разделе об одноклавишном механизме.
2. В отличие от розетки с одноклавишным выключателем, здесь вы увидите три провода: два выходящих и один входящий.
3. По аналогии со старой моделью подключаем новый механизм.
4. Уточним, что проверить, где входящий, а где выходящий провод можно при помощи отвертки с индикатором. Если лампочка загорелась, значит провод входящий, если нет – выходящий.
5. Входящий провод должен быть расположен сверху, а выходящие – снизу. Соединяем провода с механизмом, закручиваем винты и размещаем выключатель в коробке (коробке распределения).
6. После этого фиксируем при помощи винтов защитный корпус и надеваем клавиши.

Видео

В деталях увидеть, как подключить двухклавишный выключатель света или его одноклавишный аналог своими руками дома, вы можете на представленных ниже видео:

Рассмотрим как подключить выключатель от розетки

Подключаем выключатель от розетки

Подключение выключателя от розетки — процедура хоть и не очень сложная, но зачастую помогающая решить массу проблем. В первую очередь, это касается вопросов дополнительного подключения систем освещения.

Ведь благодаря такому подключению мы можем существенно сэкономить не только на проводах, но и на количестве дополнительных работ, таких как штробление стен. Поэтому, если вы столкнулись с проблемой подключения дополнительного освещения и не хотите по-новому делать ремонт в комнате, такой вариант станет идеальным решением.

Подготовительные работы

Прежде, чем приступать непосредственно к процессу подключения, следует выполнить целый ряд подготовительных работ и определиться с местом расположения будущего выключателя. К подготовительным работам мы относим работы, связанные с выбором провода, самого выключателя и схемы, которую он будет запитывать.

Выбор провода

Перед тем, как от розетки подключить выключатель, нам следует правильно выбрать провод, которым будет осуществляться подключение. Ведь правильный выбор провода позволит значительно сократить вероятность пожара или других поломок.

Итак:

• Чтобы выбрать провод, нам следует знать номинальную мощность коммутируемых электроприборов, из которой затем не сложно вывести номинальный ток. Делается это по формуле , где I – номинальный ток, P – номинальная мощность, а U – номинальное напряжения, которое для однофазной сети равно 220В.
• Высчитав номинальный ток, мы можем использовать табл.1.3.4 ПУЭ для медных проводников или табл. 1.3.5 для проводов из алюминия, для выбора их номинального сечения (см. Выполняем расчет сечения провода по мощности).

Сводная таблица выбора сечения проводников по номинальному току

Обратите внимание! В большинстве случаев при подключении выключателя от розетки он коммутирует одну – две лампочки. Из-за этого номинальный ток получается небольшим и согласно табл. 1.3.4 и 1.3.5 можно применять провод небольшого сечения. Но согласно табл. 7.1.1 ПУЭ, сечение этого провода в любом случае не может быть меньше 1 мм² для медного провода или 2,5 мм² для алюминиевого.

• Еще один аспект, который следует учесть при выборе провода — это способ его прокладки. Ведь в случае его прокладки внутри помещений открытым способом на изоляторах, согласно табл. 2.1.1 ПУЭ, его минимальное сечение должно быть 1,5 и 4 мм² соответственно для медного и алюминиевого провода.
• Если же провод будет использоваться для наружной прокладки открытым способом на роликах или изоляторах, то его сечение вообще должно быть не меньше 2,5 и 4 мм² соответственно для медного и алюминиевого провода.

Выбор выключателя

Перед тем, как запитать выключатель от розетки, важно правильно выбрать сам выключатель. Этим аспектом часто пренебрегают, из-за чего выключатели часто выходят из строя. Особенно важен этот аспект, если выключатель будет коммутировать большие нагрузки.

• В первую очередь, выбираем выключатель по номинальному току. При выборе провода мы уже посчитали номинальный ток нашей сети, поэтому, используя те же цифры, выбираем номинальный ток выключателя. На данный момент на рынке представлены модели в 6, 10 и 16А. Можно найти и более мощные выключатели, но они встречаются редко.
• Следующим важным фактором выбора является способ монтажа выключателя. Для скрытой проводки применяют утопленный вариант выключателя, а для открытой соответственно с наружной коробкой. Здесь выбор целиком зависит от способа прокладки вашей электропроводки. Исключение составляют только ванные комнаты и душевые, в которых пункт 12.22 ВСН 59 – 88 рекомендует применять только скрытую проводку. Но учитывая, что размещать в этих комнатах выключатели запрещено, то способ монтажа выключателя может быть любым на ваше усмотрение.

На фото представлены различные виды выключателей

• Также наша инструкция советует учитывать и место установки выключателя. Для наружной установки следует применять выключатели с IP не ниже, чем 44. Конечно, лучше применять выключатели с более высокой степенью пыле- и влагозащиты, но цена таких моделей увеличивается пропорционально уровню защиты.

Подключаем выключателя от розетки

Существует два варианта как от розетки запитать выключатель. Эти способы не отличаются принципиально, и по большому счету выбор каждого из них осуществляется, исходя из расположения непосредственно светильников.

Если светильник расположен рядом с выключателем или розеткой, то целесообразно подключить «ноль» непосредственно от последней. Если же светильник достаточно удален, то в целях экономии провода и большей эстетичности нулевой провод лучше подключить в распределительной коробке.

Подключение фазного и нулевого провода от розетки

Самым простым способом как сделать выключатель от розетки является вариант запитки и фазного, и нулевого провода непосредственно с контактов последней. Такой способ будет очень удобным при расположении светильника в непосредственной близости от выключателя.

Итак:

• Дабы сделать это своими руками, вам сначала необходимо смонтировать светильник и выключатель. Только после этого следует приступать непосредственно к подключению.
• На первом этапе снимаем напряжение с розетки. Сделать это можно групповым автоматическим выключателем для конкретной группы. Если же у вас не предусмотрено разделение на группы, то придётся снять напряжение со всей квартиры.
• На следующем этапе вскрываем розетку, к которой предстоит подключение , и проверяем отсутствие напряжения.
• Если разводка в вашей квартире или доме выполнена в соответствии с п.1.1.29 ПУЭ, то голубой провод — это нулевой провод, желто-зеленый — это защитный провод, и третий провод — фазный. Если цветовое обозначение у вас не выполнено, то кратковременно подаем напряжение для определения проводов.
• Теперь подключаем к фазному контакту розетки провод, который вторым концом крепим на вводе выключателя. На вывод выключателя подключаем провод, который подключен непосредственно к светильнику.

Схема подключения фазного и нулевого провода от розетки

Обратите внимание! Если используется двух- или трехклавишный выключатель, то от выводов выключателя провода подключаются к соответствующим светильникам. В остальном схема подключения идентична.

• К нулевому контакту розетки крепим провод, который вторым концом крепиться к выводу светильника. Также подключаем и защитный провод к соответствующему контакту светильника.
• На этом наше подключение окончено. Теперь можно уложить провода, заизолировать токоведущие части и подать напряжение для испытания нашей схемы.

Подключение от розетки только фазного провода

Так как в выключателе размыкается только фазный провод, то иногда значительно проще взять от розетки только фазный провод. Нулевой же провод проще подключить непосредственно в ближайшей к светильнику распределительной коробке.

Благодаря этому вы не только сэкономите провода, но и во многом облегчите себе задачу прокладки провода.

• Перед тем, как от розетки провести выключатель, как и в первом варианте, следует снять напряжение с розетки. Кроме того, нам следует снять напряжение со всех проводов, проходящих в распределительной коробке, в которой предстоит подключать нулевой провод.
• Теперь вскрываем розетку и проверяем отсутствие напряжение. К фазному выводу розетки крепим провод, который так же подключается к вводу выключателя. А провод с вывода выключателя подключаем непосредственно к светильнику.
• Теперь вскрываем распределительную коробку. Определяем нулевой провод. Возможно это будет даже целая шинка с нулевыми проводами. Подключаем к ней провод, который затем подключаем к светильнику. Таким же способом подключаем защитный провод к соответствующим контактам в светильнике и в распределительной коробке.
• После укладки и изоляции проводов можно подать напряжение и испытать работоспособность нашей схемы.

Схема подключение выключателя от розетки только фазным проводом

Обратите внимание! В связи с тем, что для нормальной работы выключателя необходим только один фазный провод, вопрос: как вывести розетку от выключателя, — имеет однозначный ответ – никак. К сожалению, от выключателя розетку подключить нельзя. Возможно только подключить фазный провод, а нулевой вести от распредкоробки. Но этот вариант не самый оптимальный. Ведь зачастую ток на розетке значительно выше, чем на сети освещения, и провод малого сечения сети освещения при подключении к нему еще и розетки просто перегорит.

Вывод

Теперь вы знаете, что подключить любой выключатель от розетки достаточно просто. А видео на страницах нашего сайта поможет вам разобраться в данном вопросе более детально. Напомним только о небезопасности выполнения таких работ и связанное с этим обязательное выполнение требований охраны труда.

Как установить выключатель света видео

Как установить выключатель света, видео материал и полезная информация.

Основное требование:

• перед выполнением электромонтажных работ, не забудьте отключить электричество в распределительном щитке той группы (линии), с которой собираетесь работать
• во время выполнения электромонтажных работ, строго соблюдайте правила техники безопасности при работе с электрическими приборами и инструментами.

В рассматриваемом примере, имеется:

• скрытая электропроводка
• пластиковый подрозетник закрепленный в монолитной стене
• двухклавишный выключатель света

И так все по порядку.
Посмотрим на рисунок, где изображены основные этапы выполнения работ:

1. Подготовим выключатель к установке, разложив его составные части:

• контактная группа с распорными лопатками
• элементы крепежа (винты, шурупы)
• крепежная планка корпуса к контактной группе
• пластиковый корпус
• клавиши

2. Оголим концы проводов.

К двухклавишному выключателю подходит три провода:

• L – входящая линия «фазный провод»
• L1 – отходящая линия к первой группе лампочек в осветительном приборе
• L2 – отходящая линия ко второй группе лампочек в осветительном приборе

3. Проверим работу клавиш выключателя. Ослабим винты крепежных планок и трех контактов:

• входного – «фазный» контакт (К)
• выходного – первый контакт (К1)
• выходного – второй контакт (К2)

4. Соединим провода с контактной группой выключателя.

Каждый провод соответствует своему контакту, по схеме подключения выключателя. Хорошо зажмем винтами провода – руками выдергиваться оно не должны.

5. Закрепим шурупами контактную группу к подрозетнику.

6. К контактной группе закрепим пластиковый корпус.

7. В корпус вставим клавиши.

Теперь мы разобрали вопрос о том, как установить выключатель света. Включаем электричество в распределительном щитке той группы (линии), с которой работали и проверяем работу выключателя.

Закрепим полученную информацию, просмотром видеоматериала.

Как видите, ничего сложного нет. Можем приступать к установке розеток с заземлением

Заказать чертеж

Поделитесь с друзьями!

Как подключить двойной выключатель своими руками фото и видео

Подключение двойного выключателя считается актуальной проблемой. Для многих подключение одинарного выключателя не представляет проблем, и конструкция вполне понятна, а вот сдвоенный выключатель по конструкции является более сложным, и его монтаж требует более тщательного рассмотрения.

В помещениях любого назначения освещение играет важную роль и включает оно два важных компонента:

• осветительный прибор;
• выключатель.

Светильник является самым важным элементом, поскольку он обеспечивает создание света. Управление светом происходит с помощью выключателей, которые позволяют включать и отключать свет в нужное время. Без выключателей осветительные приборы, подключенные, к электричеству работаю круглосуточно, что неразумно и экономически невыгодно.

Основной функцией выключателей является контроль соединения и разъединения проводов, которые подходят к устройству от распределительной коробки. То есть, в моменты нажатия на клавишу устройства механизм производит соединение или разъединение контактов, это зависит от степени наклона.

Устройство выключателя с двумя клавишами

По внешним признакам такой выключатель очень схож с обычным устройством, отличие только в устройстве внутреннего механизма. Корпус состоит из рамки и клавиш.

Выключатель с двумя клавишами позволяет управлять освещением двух групп и состоит из:

• каркаса;
• двух кнопок для переключения;
• вводных и выводных клеммников.

В качестве крепежей могут использоваться клеммы и винты. Электрический ток подается на первую клемму. После этого к механизму подсоединяются 2 проводка, которые контролируют взаимодействие клавишных устройств. К зажимам присоединяется кабельный проводок, который подводит включатель к приборам освещения. Считается, что двухклавишный выключатель – это модификация одноклавишного устройства.

Зачастую встречаются модульные выключатели, которые состоят из 2 одинарных соединительных частей.

Принцип работы двойного выключателя заключается во взаимодействии контактов и проводков, которые подсоединяются к светильникам различной конструкции.

Подключение кабелей и проводов происходит благодаря клеммникам. Клеммы – это специальные устройства, которые оснащены самозажимными механизмами. Клеммные зажимы в последнее время стали очень популярными, поскольку для подсоединения достаточно очистить кончики проводов от изолирующего материала и соединить их с клеммой.

Существуют выключатели с винтовыми зажимами, в них происходит все аналогичным образом, только фиксация происходит путем закручивания винтов.

Важно! Специалисты рекомендуют использовать двойной выключатель с клеммными колодками. Такое соединение считается долговечным и простым при монтаже. Винтовые зажимы со временем ослабляют контакт, что приводит к нарушению подачи электрического тока.

Есть виды современных двухклавишных выключателей, которые оснащены устройством подсветки и индикатором. Подсветка помогает обнаружить устройство в темноте, а индикатор показывает наличие замкнутой сети в светильнике.

Достоинства двойных выключателей

Устройства с двумя клавишами обладают следующими преимуществами:

• один прибор может контролировать работу нескольких ламп или осветительных приборов;
• обеспечение контроля за интенсивностью и яркостью света в помещениях. Одинарный выключатель при одном нажатии включает все лампочки осветительного прибора, однако двойной можно использовать не на полную силу, включив одну клавишу;
• возможность регулировать освещение сразу в двух помещениях;
• экономное расходование электроэнергии;
• рациональное использование кабелей и проводов;
• допускается включение одного светильника, что благотворно сказывается на здоровье глаз. Всем известно ощущение, когда происходит подключение сразу всех лампочек, такое происходит при одинарном выключателе;

• удобство при подключении двухклавишных выключателей для сырых помещений или уличного освещения, так как одно устройство гораздо удобнее маскировать от непогоды или ударов. При монтаже на улице выключатели должны быть защищены специальными кожухами.

Важно! Для создания равномерного освещения возможно использовать диммер, который позволяет регулировать свет.

Способы применения

Большое количество достоинств такого устройства позволяет его использовать практически во всех помещениях дома, квартиры, офиса и т. д. К тому же, двухклавишный выключатель может служить регулятором работы светильников сразу в нескольких помещениях, например, ванная и туалет или коридор и кухня. Для того чтобы правильно провести монтаж, необходимо знать, как подключить двойной выключатель на две лампочки.

Важно! Устройства, регулирующие освещение в двух комнатах сразу, монтируются чаще всего за пределами комнаты. Такое требование прописано в ПУЭ (правилах устройства электроустановок).

Таким образом, можно сделать вывод о том, что сфера использования двухклавишных выключателей огромна.

Составление чертежа для подключения

Перед проведением монтажных работ необходима схема подключения. На чертеже должна быть четко учтена прокладка провода. В основном к включателю подводится фазный провод. Заземляющий и нейтральный провода подсоединяются непосредственно к светильнику. От выключателя отходят 2 кабельных провода, каждый из которых должен подключаться к лампочкам или другим приборам освещения.

Основной принцип схемы – это указание подключения проводов от распределительной коробки к светильнику.

Материалы, необходимые для подключения

После составления схемы начинают подготовку материалов, необходимых для монтажа. В перечень дополнительных материалов входят:

• электрические провода, сечение которых должно быть не менее полутора квадратных миллиметров. Для точного определения метража следует провести замеры помещения с помощью рулетки;
• двухклавишные выключатели;
• изолента;
• монтажная коробка;
• клеммники или винтовые зажимы.

Список инструментария:

• крестовые и плоские отвертки;
• монтажный нож для снятия изоляционного материала;
• бокорезы;
• нивелир;
• пассатижи;
• молоток и зубило на случай необходимости процесса штробления или углубления для подрозетников.

Монтаж электрических проводов

Перед проведением подключения нужно провести проверку используемых проводов. Для этого необходимо провести тестирование и определить, какой из проводов является фазовым. Для тестирования используется индикаторная отвертка, которая покажет наличие тока светодиодным сигналом. Нужно отметить фазовый провод, чтобы впоследствии не перепутать его с нулевым.

Перед началом установки двойного выключателя следует грамотно проложить электропроводку до места локализации устройства. В случаях использования скрытого способа проводки разводку проводов проводят до момента оштукатуривания стен. Только после этого на места устанавливают выключатели и светильники, а затем их подключают. Прокладка проводов производится согласно предварительно составленной схеме.

При использовании открытого способа проводка укладывается в кабель-каналы или гофрированные трубы. В случаях замены электропроводки скрытый способ считается более трудоемким, поскольку сначала нужно демонтировать старую проводку, а затем установить новую. Открытый способ электропроводки является более экономичным и не требует затрат и труда. Довольно легко удалить старую проводку и подключить новую.

Подготовительный этап подключения

После того, как кабель размещен на назначенное место, начинают процесс подключения выключателей. В период укладки и подключения необходимо обесточить помещение, в котором будут происходить работы.

Важно! Для отключения тока достаточно выключить автоматический переключатель, стоящий в начале ветки.

В грамотно спроектированном распределительном щитке все автоматы-выключатели маркированы, и поэтому обесточить нужный автомат не составит труда. Если провода не подписаны, то автомат можно обнаружить методом подбора.

После разводки проводов начинают монтаж двухклавишного включателя.

Работа начинается с зачистки кончиков проводов. Подключить двойной выключатель света можно с использованием 3 проводков: первый – вводной, который обеспечивает вхождение тока, и 2 выводных, которые подсоединяются к приборам освещения. Кончики проводов зачищают от изоляции, расстояние зачистки составляет примерно 10 см.

Затем очищенные провода подсоединяют к клеммам. Этот крепеж в системе обозначается буквой «L». Такой зажим расположен в одной стороне конструкции, то есть — отдельно, и его нельзя перепутать. Такой способ используют для двухклавишных включателей, если их конструкция не модульная.

Для модульных выключателей подключение происходит по-иному. В этом случае вводной кабель подключается в клемму первого модуля. Такая клемма обозначается также буквой «L», только она соединяется тонким проводом со вторым модулем. Именно так происходит подсоединение к фазному проводу. Выводные клеммы обозначаются на схеме в виде стрелок, и подсоединение к ним проводков производится аналогичным образом.

Различают несколько вариантов подключения двойного выключателя:

1. Простейший способ характеризуется равным количеством проводов от потолка и осветительного прибора. Для соединения таких проводов достаточно просто их скрутить между собой.

2. Если на потолке 3 провода, а люстра имеет большее количество плафонов, то в этом случае проводят распределение проводов на секции и их подключение к фазовому проводу.
3. Если из потолка выходят 4 провода, в этих случаях провода скручивают между собой. Один из четырех проводов является заземляющим, его можно определить по светло-зеленому цвету и маркировке «РЕ».

На конструкции по бокам располагаются 2 винтика, с помощью которых можно регулировать фиксацию лапок. В случаях, если устройство болтается, с помощью винтов можно его подкрутить и закрепить покрепче. Для этого понадобится фигурная отвертка.

Коробку монтируют в специально подготовленное углубление, после чего устанавливают верхнюю декоративную рамку. Затем выключатель крепят в подрозетнике. Для крепления используют болты или зажимы. Этот процесс зависит от конструкции купленного вами включателя. Есть разновидности, имеющие съемные рамки и кнопки для нажатия. Эти элементы снимают перед подключением и устанавливают после выполнения всего объема работ.

Заключение

Подключение двойного выключателя проводится довольно-таки несложно, если подробно изучить все тонкие моменты этого процесса. Главное — не забывать, что перед любой работой с электричеством необходимо обесточивать систему. Из вышеперечисленной информации ясно, какой провод и куда нужно подсоединять, а для правильного подключения это является основным принципом. После изучения необходимой информации вы будете точно знать как подключить двухклавишный выключатель света.

Вся вышеприведенная информация послужит инструкцией для грамотного подключения проводов к двухклавишному выключателю.

Как установить и подключить выключатель света

Время от времени у каждого человека, активно использующего освещение в доме, возникает необходимость в замене вышедшего из строя или из моды выключателя. Далеко не всегда это может сделать квалифицированный специалист – мастер-электрик, поэтому знать азы самостоятельного монтажа необходимо для собственного спокойствия. Важно знать, как установить выключатель света, чтобы работа, выполненная своими руками, была качественной.

Выключатель: история и эволюция

Привычные сегодня выключатели появились в конце 1870-х годов, благодаря изобретению Эдисона. Уже через несколько лет – в 1893 году свет увидел прообраз современного выключателя – рубильник с пружинным механизмом и автоматом. В начале ХХ века выключатели стали потихоньку обретать свою привычную форму. В конце 40-х начале 50-х годов XX века, стали появляться изделия одноклавишные, позднее приобрести стало возможно и варианты с 2-3-мя клавишами. Сегодня этот элемент домашней электросети оснащается подсветкой, имеет различные формы и уже не кажется, чем–то необычным.

Выбор регулятора освещенности: с одной или двумя клавишами?

Удобство управления светом в помещении зависит от многих факторов:

• собственного вкуса;
• расположения комнат;
• интенсивности освещения.

Одно- и двухклавишные элементы включения/выключения являются оптимальным решением для бытовых целей, поскольку отлично справляются с нагрузкой, но не выдержат, если придется работать с мощными профессиональными осветительными приборами– это важно учитывать.

Они подходят для работы как со старыми лампочками накаливания, так и с новыми, современными изобретениями — люминесцентными осветительными приборами или диодными лампами, лентами.

Количество клавиш напрямую зависит от поставленных перед изделием задач – так, для включения света в санузле раздельного типа, лучше приобретать элемент с двумя клавишами, чтобы экономить электроэнергию. В небольших помещениях идеален одноклавишный вариант.

Хитрости выбора контролера освещения: подключение без проблем

Прежде чем переходить к подключению, важно узнать хитрости выбора. Сегодня существует множество моделей, позволяющих контролировать уровень освещения в комнатах. Если выбор пал на реостатные модели, то важно помнить, что они позволяют выбирать уровень света, плавно регулировать яркость свечения лампочки. Вместе с тем такой вариант является самым выгодным, но он пригоден только для самых простых ламп накаливания и, установив такой контроллер света, придется все время пользоваться исключительно им.

Корпус должен быть выполнен из прочного и обязательно огнестойкого пластика. Внутренняя основа может быть выполнена из керамики. Если установлена подсветка, что очень часто используют в современных моделях, то необходимо помнить, что такой выключатель все время находится под напряжением.

Как правильно установить элементы регулирования: определение количества света, подготовительные работы, подключение и инструменты

Прежде чем приступать к установке, необходимо определиться с тем, где будут расположены выключатели, поскольку от этого зависит удобство управления светом в помещении. Подключение само по себе несложное, поэтому желаемое количество света легко достичь. После этого важно проверить наличие всех необходимых для работы инструментов:

• выключатель/и;
• распределительная коробка;
• провода для соединения;
• изолента.


Монтажные работы: способы установки элементов подключения света

Существует несколько способов, как правильно подключить контроллеры света. Все они не сложные, не требуют много времени и сил, но некоторые знания в этом деле обязательны, чтобы потом источники света радовали глаз и могли отвечать потребностям людей.

Иногда включать/выключать свет в комнатах необходимо из разных мест, особенно если помещение большое. Для этой цели, обычно устанавливаются разные светильники. Пример, человек захочет управлять освещением в комнате из прихожей и, собственно, из самой комнаты, в люстре находится 4 — 5 лампочек, именно для этого необходимо знать, как подключить свет через выключатель, чтобы «играть» с освещением по собственному желанию.

По сути, необходимо сделать так, чтобы управлять можно было разными группами лампочек в люстре, например, в комбинации 1, 2, 5-4-5 штук одновременно.

Для того чтобы изменять количество лампочек в группе и необходимо знать, как подключить выключатель света.

Схема подключения

Чтобы произвести подключение,потребуются непосредственно сами элементы управления – одинарные или двойные – зависит от нужды и желания самих людей, делающих ремонт. Удобнее пользоваться двухклавишными проходными выключателями, если речь идет о прихожей.

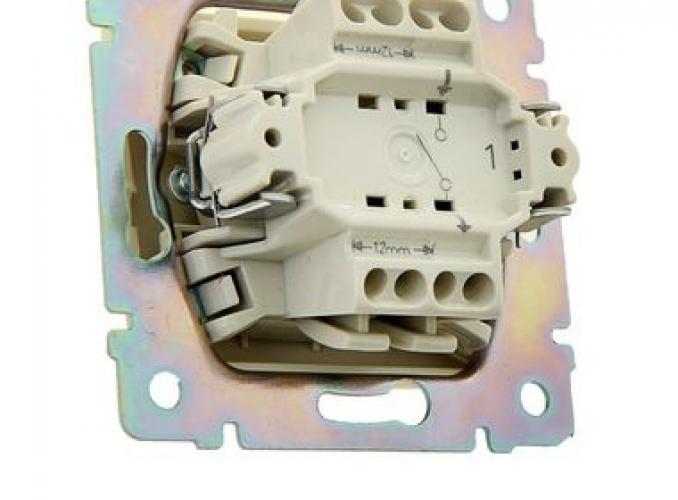

Вот так он выглядит в разобранном состоянии, полностью готовом к установке:

У двойного или, как его еще называют, двухклавишного элемента управления освещением — имеется всегда шесть контактов — соответственно, два входа и четыре выхода. Подключение производится исходя из этих особенностей.

Схема подключения выглядит так:

По сути — это два одинарных элемента, соединенных в одном надежном корпусе. Здесь видно, как подключить двойной выключатель света, чтобы дальнейшая эксплуатация была максимально безопасной для человека, удобной и практичной.

Схема, предназначенная для управления освещением одновременно из трех мест в помещении, мало чем отличается от предыдущей. Разница заключается в том, что в нее включен еще один элемент двойного типа —  перекрестный, который отличается от одинарных и двойных, так как имеет четыре контакта, а не шесть, как ранее – по два входа и два выхода, соответственно. Во время нажатия на двойной спаренный выключатель, сразу же срабатывают на переключение два независимых друг от друга контакта.

Важно отметить, что общее количество мест управления освещением с одного выключателя, установленного в комнате, не ограничивается двумя или тремя, оно может без труда достигать и пяти — шести. Это осуществляется следующим способом — выключатель используется одинарный на три контакта, в связке с ним, установлен еще один —на четыре контакта.

Начало работ по созданию идеального света в помещении

Необходимо проверить наличие всех инструментов заранее, чтобы подключение прошло спокойно, поскольку потом оставлять недоделанный элемент управления будет просто опасно. После этого, следует проверить, исправно ли работает проводка и осветительные приборы, установленные в помещении.

Одноклавишный вариант встроенного типа, устанавливается обычно в коридоре или прихожей. Так выглядят одно- и двухклавишный варианты:

С помощью этихразработок удобно создавать идеальное освещение в коридоре.

 Схема подключения одноклавишного выключателя — самая простая, поскольку на один выключатель приходится всего 2 провода. Подключить выключатель света на одну лампочку можно с квартирного электрощитка, здесь фаза — провод красного цвета, ноль — провод синего цвета. Напряжение приходит в распределительную коробку, которая располагается в коридоре.

Фаза соединяется в распределительной коробке с проводом красного цвета, который идет непосредственно на выключатель. С него провод, обозначенный на схеме оранжевым цветом, уходит обратно в распределительную коробку, где соединяется с проводом также оранжевого цвета, идущему в осветительный прибор, являющегося одновременно нагрузкой в этой схеме.

Ноль, в свою очередь, соединяется в распределительной коробке с проводом, обозначенным синим цветом, который сразу уходит на лампочку. Для соединений проводов в распределительной коробке удобно использовать клеммы – с ними подключение пройдет быстрее и надежнее.

Важно помнить!!! Выключатель всегда должен разрывать именно фазу, но не ноль.

При замене лампы, достаточно будет отключить всего лишь выключатель, и в патроне не будет напряжения. Если же перепутать и разорвать ноль, то при замене лампы, она в любом случае останется под напряжением. Так происходит, если выключатель снабжен светодиодом, который всегда светится в темноте. Подключение новых элементов в этом случае будет происходить под напряжением.

Нюансы работы: подключение света

Существует два типа установки – с открытой и закрытой проводкой. В том случае, если речь идет об установке с открытой проводкой, то на помощь придет подрозетник, который устанавливается в стене. На него уже и крепится выбранный выключатель по приведенной выше схеме.

Крепления производятся шурупами, дюбелями или саморезами – выбор крепежей зависит от материала стены и типа выключателя. Отверстия, в которые потом будет закручен выключатель, сверлятся заранее при помощи дрели. После соединения проводов накладывается изолирующая крышка и завинчивается при помощи специальных зацепок. Клавиша, при помощи которой будет производиться регулирование количества света в помещении, ставится в самую последнюю очередь. Как видно подключение света – дело доступное для большинства людей, необходимо лишь внимательно изучить инструкцию и действовать по схеме.

Вот так выглядят подрозетники:

Так – разобранные выключатели, готовые к установке

На видео можно посмотреть весь процесс работ и наглядно увидеть все особенности, которые могут поджидать человека во время установки:

Установить выключатель самостоятельно можно, даже не имея специального образования. Сложности могут поджидать лишь тех, кто боится работать с напряжением, так как им придется преодолевать свой страх. В остальном, сегодня имеются подробные пособия и видеоуроки, позволяющие произвести любые работы самостоятельно, не прибегая к помощи мастеров, которых иногда приходится ждать по нескольку дней. Однако, если человек чувствует в себе неуверенность или боязнь – лучше не рисковать и не экспериментировать, а воспользоваться услугами специалиста – так безопаснее и надежнее. Таким образом, подключение не отнимет много сил, времени и нервов.

Как подключить выключатель с подсветкой легранд видео

Схемы подключения разных типов выключателей

Схема подключения одноклавишного проходного выключателя

Это самая простая конструкция подобных переключателей. Здесь нулевой (синий) провод приходит в распределительную коробку, а затем идет прямиком на лампу. Фазный кабель (оранжевый) из коробки подводится на входной контакт первого выключателя. Далее, на выходе, два черных кабеля соединяются с соответствующими входными контактами второго выключателя, а потом один провод уже идет на лампу.

Цвета проводов на схеме указаны условно, у вас может быть другая расцветка кабелей.

В этом случае просто увеличивается количество проводов, а принцип соединения остается подобным предыдущему. На первый выключатель подводится двухжильный кабель (фаза), а на выходе две группы контактов также соединяются со входными на втором переключателе. На первый взгляд схема кажется очень сложной, но по ходу дела все становится предельно ясным.
Как видно из схем, все основные соединения производятся в распределительной коробке. Для этого лучше всего использовать специальные клемники либо зажимы, это гораздо надежнее и безопаснее скруток.

Внимание! При любых электромонтажных работах не забывайте отключать электричество.

Наш комфорт складывается из мелочей. Такая мелкая деталь — подсветка выключателя — а плюсов от нее много. Как выполнить подключение выключателя с подсветкой так, чтобы все работало без проблем, как «подружить» со светодиодными и энергосберегающими лампами, как сделать чтобы это небольшое усовершенствование не «тянуло» много электричества. Обо всем этом — в статье.

Какие бывают выключатели с подсветкой

В электрических выключателях подсветка — это светодиод или неоновая лампочка. Внешне они мало отличимы, но неонки потребляют меньше электричества, зато создают большее падение напряжения. Для светодиодов минимальный ток свечения 2 мА и падение напряжения 2 В, для неоновых лампочек в подсветке — 0,1 мА и 70 В соответственно. И это стоит учитывать при выборе.

В темноте подсветка на выключателе лишь слегка светится

Еще один важный момент: подсветка выключателя может корректно работать не со всеми видами ламп. Без проблем выключатель с подсветкой работает с лампами накаливания и галогеновыми. А вот с энергосберегающими и светодиодными их лучше не ставить или принять особые меры. Если просто подключить, могут быть проблемы. Наиболее распространенные — не будет гореть подсветка либо в выключенном состоянии будет моргать лампочка.

Светящийся элемент может быть в виде небольшой точки или черты

Если говорить о количестве клавиш, то подсветка может быть на выключателе с любым количеством клавиш: с одной, двумя, тремя или даже четырьмя (если найдете). Кроме того, они могут быть как на обычных моделях, так и на проходных. Месторасположение светящейся точки тоже разное: на клавише или на корпусе. На клавише может быть вверху или посередине, на корпусе — по центру вверху или внизу.

Устройство

Подключение выключателя с подсветкой — несложная процедура, но стоит знать, как выбрать качественную модель или как переделать то, что уже есть в наличии. Подсветка в выключателе обычно представляет собой последовательное соединение светодиода/неоновой лампы с сопротивлением. Эта небольшая цепь включена параллельно контакту выключателя. Получается, вне зависимости от того, включен свет или выключен, эта цепь все время под напряжением.

При таком подключении, когда освещение выключено, создается следующая цепь: фаза идет через токоограничивающий резистор, протекает через светодиод или неоновую лампу, через клеммы подключения попадает на лампочку, через нить накаливания — на нейтраль. То есть, подсветка включена.

При включенном выключателе, цепь подсветки шунтируется замкнутым контактом, сопротивление которого значительно меньше. Ток через подсветку почти не течет, она не горит (может гореть в треть или четверть «накала»).

Принцип работы подсветки в выключателе

Как уже говорили, последовательно со светодиодом или неоновой лампой в выключателе установлен токоограничивающий резистор (сопротивление). Его задача, снизить ток до приемлемого значения. Так как для светодиодов и для неоновых ламп требуется разная величина тока, то и резисторы ставят разного номинала:

• для неонок 0,5-1 МОм и рассеиваемая мощность 0,25 Вт:
• для светодиодов — 100-150 кОм, рассеиваемая мощность — 1 Вт.

Но подключение светодиодной подсветки только через резистор — не самый лучший вариант. Во-первых, резистор сильно греется. Во-вторых, при таком подключении есть вероятность, что через цепь может потечь обратный ток. Это может привести к пробою светоида. В-третьих, в моделях со светодиодной подсветкой, потребление электроэнергии одного выключателя может превышать 300 Вт в месяц. Вроде и немного, но если подсветка на каждой клавише каждого выключателя… Существуют более экономичные и безопасные схемы подсветки клавиш выключателя.

С диодом

Прежде всего стоит решить проблему обратного тока. Обратный ток грозит пробоем светодиода, то есть подсветка будет нерабочей. Решается эта проблема очень просто — установкой диода параллельно с LED элементом.

Вариант подсветки в электровыключателе

При такой схеме рассеиваемая мощность резистора — не менее 1 Вт, сопротивление 100-150 кОм. Диод подбирается с параметрами, аналогичными параметрам светодиода. Например, для AL307 подходит КД521 или аналоги. Недостаток схемы все тот же: греется резистор и подсветка «тянет» немало энергии.

Обратите внимание, что выключатель с подсветкой такого типа будет нормально работать с лампами накаливания. Со светодиодными люстрами или с экономками может работать некорректно.

С конденсатором: для экономии электроэнергии

Чтобы решить проблему греющегося резистора и снизить затраты на подсветку, в цепь добавляют конденсатор. Параметры резистора тоже меняют, так как теперь он ограничивает заряд конденсатора. Схема выглядит следующим образом.

Схема подсветки клавиш выключателя с конденсатором

Параметры резистора — 100-500 ОМ, параметры конденсатора — 1 мF, 300 В. Параметры резистора подбираются экспериментально. Еще, в данной схеме можно вместо обычного диода, поставить второй LED-элемент. Например, на вторую клавишу или с противоположной стороны корпуса.

Подобная схема практически не «тянет» электричество. Месячный расход — порядка 50 Вт. Но поместить конденсатор в небольшое пространство корпуса порой проблематично. И работа со светодиодными и энергосберегающими лампами все равно не гарантирована.

Как подключить выключатели с подсветкой

Сразу скажем, что подключение выключателя с подсветкой точно такое же, как и моделей без нее. Схемы ничем не отличаются, так как наличие дополнительных цепей подсветки на функции не влияет. По технике безопасности на выключатель заводится фаза — это делается для того, чтобы при выключенном выключателе на контактах патрона не было напряжения. Нейтраль (ноль) и земля идут напрямую на светильник или люстру. И будьте внимательны: работаем только с отключенным напряжением. Если есть возможность, создайте видимый разрыв — снимите предохранитель или выкрутите пробки. На автомат повесьте табличку, чтобы когда вы копаетесь в проводке, никто не включил питание.

Куда подключать провода

Если выключатель вы держите в руках впервые, вопросов будет много. Перед началом подключения и установки, надо разобраться с конструкцией. Для этого его надо разобрать, рассмотреть что и для чего. В большинстве случаев, чтобы разобрать выключатель, надо снять клавиши. Это касается и именитого Legrand, и производителей попроще типа Viko, и всяких других.

Клавиши на выключателе держатся на пластиковых защелках или штырьках. Обычно достаточно захватить клавишу, потянуть ее «на себя» и немного вниз. Можно попробовать поддеть плоской отверткой. Только чрезмерных усилий не прилагайте. Как только снимете одну клавишу, остальные «пойдут» без проблем.

Снимаем клавиши и рамку

Далее еще надо снять декоративную рамку корпуса. Она держится на паре шурупов, найти и открутить их не проблема. Вот мы и добрались до электрической части. Если внимательно рассмотреть, можно найти клеммы для подключения проводов. В большинстве случаев это медные площадки с винтами. Их легко опознать. Если в вашем выключателе именно такие, при подключении надо зачистить провод от изоляции, просунуть его под винт и контактную пластину, затянуть винт. Затягивать надо с достаточным усилием, но не перестарайтесь. Лучше через полчаса подтяните винты снова — медь немного поддастся под винтом, а вам необходимо создать надежное соединение. Поэтому проверьте соединение еще раз и дотяните его немного.

Есть еще выключатели с подсветкой, в которых разъемы для подключения проводов пружинного типа. Они встречаются у европейских производителей (есть и у Легранда). Работать с ними проще — надо только зачистить провод на 1 см и воткнуть его в нужный разъем. Там находится пружина, которая и обеспечит захват и контакт. Это проще, но такие модели дороже, да и немного их на нашем рынке.

Разъемы на выключателях Legrand для подключения проводов. Слева — стандартные винтовые зажимы Etika, справа — автоматические зажимы Etika Plus

Подключение одноклавишного выключателя с подсветкой

Одинарные выключатели с подсветкой подходят для небольших люстр — на один-два рожка. Используют их для включения одной группы потолочных светильников — на кухне, в коридоре, ванной и т.д. Схема подключения проста: ноль напрямую подается на светильники от щитка, фаза заводится на одну из клемм выключателя (все равно какую). От второй клеммы провод подается на второй вывод светильника.

Как подключить одноклавишный (одинарный) выключатель с подсветкой: схема

Вроде просто, но как реализовать эту схему на практике? Да все несложно. Количество клемм для подключения проводов зависит от количества клавиш. На одинарном выключателе клеммы всего две, и в подрозетнике для установки выключателя у вас должно быть всего два проводка (двужильный провод). Так что запутаться невозможно. Ищем клеммы на корпусе выключателя, на одну заводим провод от щитка, на вторую — от люстры. Куда-какой — без разницы, можно даже не проверять. Вот и все, можно включить питание и попробовать, включается освещение или нет.

Подключение двойного выключателя с подсветкой

Схема подключения двухклавишного (двухкнопочного) выключателя с подсветкой, от рассмотренной выше отличается мало. В подрозетник выводится трехжильный провод. По одной из жил поступает питание (фаза), две другие жилы — по одной на группы светильников или группы рожков на люстре. На этом отличия заканчиваются. Правда, подключить провода чуть сложнее — надо найти фазный (при помощи тестера или отвертки-пробника) и его подключить в требуемое гнездо.

Подключение выключателя с подсветкой: схема для модели с двумя клавишами

На двойном включателе есть три контакта для подключения проводов. Фаза, скорее всего, выведена красным или коричневым, а от люстры могут прийти провода одного цвета (могут быть черные или белые). Перед подключением проверяем наличие фазного напряжения, если надо, маркируем провод (приклеить кусок изоленты, например, покрасить лаком для ногтей, нанести метку маркером). После этого отключаем питание и приступаем к подключению выключателя с подсветкой.

Разберемся с контактами. Как уже говорили, их три. Один — для подключения фазы от щитка, два — для подключения проводов от светильника. Чтобы понять, куда подавать фазу, посмотрите на корпус. Должна быть небольшая схемка или стоять латинская буква L, которой обычно обозначают фазные клеммы. Если схема или надпись есть, подключение выключателя с подсветкой делаем, ориентируясь на эти обозначения.

Если никаких опознавательных знаков нет, можно попробовать зайти с другой стороны. Сверху обычно есть всего один контакт, снизу — два. К верхнему подключаем фазу, которая пришла от щитка, к нижним клеммам — провода от люстры.

Один контакт вверху — сюда заводим фазный провод от щитка. Два контакта внизу — сюда подключаем провода от люстры

После того, как подсоединили провода, включаем питание, пробуем включить свет. Сначала одну клавишу, затем вторую. Если все работает, подключение выключателя с подсветкой закончено, но его надо еще установить в подрозетник, а потом собрать.

Способы” избавления от «моргающих» ламп

Всем хороши выключатели с подсветкой — красиво, удобно, недорого, практично. Вот только идеально совместимы они только с лампами накаливания — обычными или галогенными. С экономками их вообще лучше не использовать — те моргают постоянно. Могут работать с качественными диммируемыми светодиодными. Но, только качественными. Читай — дорогими. И то, со временем, если есть где-то некачественный трансформатор, могут начаться проблемы. Это значит, что или лампы станут светить вполнакала, или станут «подгорать» в выключенном состоянии. Так что, подключение выключателя с подсветкой возможно только со «старыми» лампами?

Удобно — не надо искать на стене

Решение проблемы есть и даже несколько. Разной степени сложности. Причем не все и не всегда срабатывают. Так что можно пробовать их один за другим. Вот как можно «подружить» выключатель с подсветкой и светодиодные лампочки:

• В люстру со светодиодными или экономками вкрутить одну лампу накаливания. Мощность подбирается экспериментально.
• Если светодиоды «встроенные» и никакой возможности добавить лампу накаливания не изуродовав люстру нет, параллельно люстре устанавливается конденсатор емкостью 0,22 мкФ, рассчитанный на 630 В. Это же решение подходит для групп встраиваемых светодиодных светильников. Перед первым светильником в ветке, параллельно ему, ставят конденсатор.
• Кардинальное решение проблемы — «выкусить» цепь подсветки. На работоспособности выключателя это не скажется никак. Второй способ — вытащить неоновую лампу Это проще, если цепь интегрирована в корпус, как это сделано в выключателях с подсветкой Legrand.

Просто удалить подсветку

Все варианты, кроме последнего, имеют один недостаток. Из-за паразитных токов, которые текут через цепь подсветки, светодиодные лампы постоянно находятся под напряжением. Пока ток недостаточен для начала свечения, этого просто незаметно. Но встроенные преобразователи напряжения все время » в работе». Как сказывается это на лампах, пока не очень понятно, но существует предположение, что они будут быстрее сгорать.

>

Как установить однополюсный выключатель света

РАСШИФРОВКА

Для однополюсных выключателей, которые мы используем для управления освещением, клеммы будут находиться с левой стороны. Некоторые электрики ремонтируют все с подачей питания на верхний или нижний вывод. На однополюсном переключателе это не будет иметь большого значения, потому что фактически вы нарушаете соединение между ними. Что касается моей собственной организации и рабочего процесса, я обычно держу горячие ленты внизу, поэтому, если я вернусь позже, я знаю, что к чему.

---

Чтобы подключиться к коммутатору и убедиться, что все правильно и аккуратно умещается в рабочей коробке, нам нужен только дюйм после сделанного нами изгиба на 90 градусов, поэтому я закреплю его обратно. Нам понадобится всего около ½ дюйма оголенного проводника для подключения к винтовой клемме на самом переключателе. Вставьте небольшой изгиб, чтобы они могли обернуть винтовые клеммы на переключателе. Убедитесь, что согните его в том же направлении, в котором вы будете затягивать винт, чтобы вам не пришлось откручивать его от винта при подключении к переключателю.Затем проделайте то же самое с фидами вверху. У нас есть две горячие точки. Соедините каждый горячий источник с подходящей подачей света. Если бы вы только черновали это и не собирались вставлять переключатели прямо сейчас, было бы неплохо оставить ярлыки включенными, чтобы вы знали, на что смотрите, когда вернетесь. Если вы будете следовать одной и той же схеме каждый раз, когда подключаете коробку, вам не понадобится много времени, чтобы понять, на что вы смотрите. Вы знаете, что оголенный проводник является источником энергии, а неэкспонированный означает, что мощность передается в другом месте.

Теперь установим однополюсные выключатели. Мы сделали большую часть настройки за них. У нас есть источник света и питание для каждого из двух однополюсных полюсов, и у нас есть заземление. Итак, три точки контакта на этом устройстве мы уже настроили. Обычно я сначала подключаю заземление. В этом случае мы установим переключатель здесь, чтобы знать, как далеко нам нужно пройти, прежде чем мы его отключим. Затем мы немного вытащим это, чтобы поработать. Теперь, когда мы измерили его по глубине коробки, мы можем отрезать его.Вы можете использовать стриптизерши, чтобы маленький крючок обвивался вокруг терминала. Если у вас есть устройство с маленьким отверстием, просто воткните туда конец провода, сложите его и оберните, и он станет изгибом для вас. Просто затяните его отверткой Robertson №1. Итак, мы сделали заземление. В процессе вы, возможно, выпрямили изгиб на 90 градусов, но в этом нет ничего страшного. Просто сложите его туда.

Некоторые подключают горячий провод в последнюю очередь, но в этом случае все еще не подключено к электрической панели, так что это не имеет значения.Чтобы хорошо обернуть винтовые клеммы, возьмите стриптизерши и замкните петлю. Иногда он имеет тенденцию оборачиваться вокруг винта, поэтому вам, возможно, придется придерживать провод при затягивании, чтобы он не смещался. Это переключатель номер один. Убедитесь, что все сидит красиво и аккуратно. Вы можете установить винты на место.

Если я делаю тонну рабочих ящиков, я несу свою дрель-шуруповерт Bosch с битой №1 и вкручиваю эти винты. Использование отвертки может отнять много времени, если вы делаете все дом.Если в коробке несколько выключателей или розеток, вам нужно, чтобы все винты были ориентированы с одной стороны, потому что они имеют некоторое боковое перемещение. Когда вы наденете крышку, все должно выровняться.

Однополюсные переключатели имеют маркировку ВКЛ и ВЫКЛ. Чрезвычайно важно сохранять правильную ориентацию, чтобы не столкнуться с проблемой с выключателем, цепью или светом, которые кажутся выключенными, но на самом деле горят.

Мы повторим тот же процесс со второй ведьмой в очереди.Убедитесь, что это красиво и плотно. Как только переключатель будет сориентирован правильно, закрепите его. Вот как вы подключаете два однополюсных переключателя к рабочей коробке.

Подпишитесь на участие в голосовании сегодня и получите последние инструкции от Fine Homebuilding, а также специальные предложения.

Как установить программируемый переключатель таймера

Программируемый таймер, используемый для управления освещением крыльца

Таймеры, встроенные в стену, могут превратить стандартный настенный выключатель света в программируемый таймер с 7-дневной настройкой, произвольными настройками отпуска и резервной батареей.

Я использую таймер, чтобы управлять светом на крыльце над кухонной дверью, поэтому больше не будет ошибкой приходить домой в темный дом ночью или оставлять свет включенным всю ночь.

Особенности встроенных программируемых таймеров

• • Функции автоматизации: Встроенные таймеры могут автоматизировать освещение, вентиляторы, насосы и все остальное, чем можно управлять с помощью обычного выключателя света.
  • Экономия энергии: Программируя таймер на включение только при необходимости, вы можете экономить энергию, не думая об этом и не беспокоясь об этом.

Интерфейс программируемого таймера

• Полностью программируемый: Использование 7-дневного программного цикла позволяет вам установить таймер в соответствии с вашим расписанием. Многие также имеют «случайную» настройку, чтобы обеспечить нерегулярное охранное освещение, когда вы уезжаете в отпуск.
• Ручное управление: Нужно больше света? Вы можете изменить настройки одним прикосновением пальца, и в следующем цикле программа вернется к программе.
• Резервная батарея: Встроенная никель-кадмиевая перезаряжаемая батарея предотвращает стирание ваших настроек во время отключения электроэнергии.
• Стандартный размер: Таймеры для встраивания в стену помещаются в обычную настенную распределительную коробку. Они поставляются с крышкой, но также подходят для стандартных квадратных крышек.

Как установить программируемый таймер в стене

Отключите питание автоматическим выключателем

1. 1. Выберите правильный переключатель: Убедитесь, что таймер рассчитан на ту же силу тока, что и существующая проводка. Таймер на 15 ампер заменит большинство стандартных выключателей света.
   2. Выключите питание: Выключите автоматический выключатель или открутите предохранитель, который управляет настенным выключателем и приспособлением.
   3. Снимите крышку переключателя: Снимите крышку и с помощью электрического тестера убедитесь, что питание отключено.
   4. Открутите существующий переключатель: Удалите винты, удерживающие существующий переключатель в коробке, и вытащите его, оставив присоединенными провода.

Отвинтите существующий переключатель.

1. 1. Осмотрите проводку: Перед отключением старого переключателя сравните проводку с инструкциями для вашего нового переключателя.Схема подключения таймера должна быть похожа на проводку вашего старого переключателя, но провода не всегда точно совпадают, и можно легко запутаться, если все отсоединить. Новый коммутатор должен иметь инструкции для различных типов и возрастов систем электропроводки.
   2. Снимите провода переключателя: Отсоедините электрические провода от старого переключателя и снимите его.

Присоедините провода к переключателю таймера

1. 1. Присоедините провода переключателя таймера: Присоедините электрические провода к переключателю таймера, следуя инструкциям и схеме подключения, которые прилагаются.Если концы проводов изношены, отрежьте их и снимите изоляцию с концов для нового соединения. Провода могут прикрепляться непосредственно к коммутатору с помощью винтов, или коммутатор может иметь короткие гибкие провода, которые присоединяются к существующей проводке с помощью гаек для проводов (скрутите провода вместе и поверните гайки для проводов по часовой стрелке, чтобы затянуть). Если в вашем доме нет заземляющего провода, следуйте инструкциям, чтобы правильно заземлить выключатель.

Вставьте таймер в коробку

1. 1. Присоедините таймер: Расположите провода так, чтобы они подходили к электрической коробке.Вставьте таймер в коробку так, чтобы фланцы на переключателе были заподлицо со стеной и выровнялись с отверстиями для винтов в электрической коробке. Если коробка металлическая, убедитесь, что открытые клеммы переключателя не касаются коробки. Прикрутите переключатель к коробке прилагаемыми винтами. Установите крышку и прикрутите ее.
   2. Включите питание: Включите питание, щелкнув автоматический выключатель или ввернув предохранитель.

Прикрепите крышку к переключателю таймера

1. Тестовый переключатель: Включите и выключите таймер, чтобы убедиться, что он работает правильно, используя ручное управление переключателем.Часто это делается нажатием на панель доступа на передней панели коммутатора.
2. Программирование переключателя таймера: А теперь самое интересное — программирование таймера! Возьмите увеличительное стекло (или приготовьтесь прищуриться), поскольку кнопки и ЖК-экран крошечные и их трудно читать. Следуйте инструкциям, чтобы настроить таймер в соответствии с вашим расписанием. Начните с изучения того, как установить часы, а затем переходите к назначению настроек для каждого дня недели.

Дополнительная информация

Предыдущая статьяСовременный офис домовладельца снова скачет в огороде Следующая статьяПопытка ледолазания в первый раз

Опираясь на свою 40-летнюю карьеру в области реконструкции, Дэнни работал экспертом по благоустройству дома на каналах CBS The Early Show и The Weather Channel для более десяти лет.Его обширный практический опыт и понимание отрасли делают его незаменимым помощником по всем вопросам, связанным с домом — от советов по простому ремонту до полной реконструкции и помощи домовладельцам в подготовке их домов к экстремальным погодным условиям и сезонам.

Как поменять розетку или выключатель света (ВИДЕО) — Изготовление Manzanita

Хотите узнать, как поменять розетку? Если вы ремонтируете свой дом или даже планируете его продать в ближайшее время, вам определенно стоит выделить средства на замену розеток и выключателей.Это недорого, особенно если не нужно нанимать электрика! Посмотрите это пошаговое видео, чтобы узнать, как это сделать.

Одна простая вещь, которую мы сделали во время нашего первого ремонта верхнего фиксатора, — это заменили каждую розетку и выключатель света, даже если они не были сломаны.

Вы можете спросить, зачем вообще менять исправную розетку? Я помню, когда Логан предложил заменить все розетки и выключатели в рамках нашего ремонта, я подумал, что он сошел с ума.Я имею в виду, что все они работали нормально. Я обычно считаю, что если он не сломан, вам не нужно его чинить… верно?

Мы только что закончили грандиозный проект по ремонту, по которому все стены были покрыты тонким слоем (это просто причудливый способ сказать «сглаживание текстуры») и все покрасить. Когда мы закончили, старые розетки и выключатели торчали, как больной палец.

После того, как мы поменяли первую розетку, я в этом убедился.

Вот почему мы всегда меняем розетки и выключатели (даже если они не сломаны)…

Теперь я знаю, что новые розетки и выключатели сильно влияют на общее ощущение дома.Ваш дом сразу станет чище и просто «обновленнее».

Так что теперь это то, что НЕ подлежит обсуждению во всех будущих реконструкциях.

Если вы ремонтируете свой дом или даже планируете его продать в ближайшее время, вам определенно стоит выделить средства на замену розеток и выключателей. Это недорого, особенно если не нужно нанимать электрика!

Даже если вы никогда раньше не выполняли никаких электромонтажных работ, смена розетки (или замена умывальника) — это простой проект, который должен знать каждый домовладелец! (Пожалуйста, прочтите также информацию о безопасности внизу этого поста).

Как поменять розетку — видеоурок

Мы сделаем небольшой видеоролик, который покажет вам, как поменять розетку. Если вы ищете очень недорогой способ обновить свой дом или у вас сломалась розетка, посмотрите видео ниже и выполните следующие простые шаги, чтобы изменить розетку.

Это руководство по изменению торговой точки содержит партнерские ссылки, но ничего такого, что я бы искренне рекомендовал. Прочтите мое полное раскрытие здесь.

Принадлежности для замены розетки: учебник:

Шаг 1. Выключите питание.

Прежде чем касаться ЧЕГО на электричестве, всегда нужно выключить питание. Возьмите друга и узнайте, какой выключатель у вашей розетки или выключатель света. Логан всегда передает мне этот тестер, когда проверяет выключатели.

Это НАСТОЛЬКО просто в использовании. Все, что вам нужно сделать, это просто поднести его к розетке или выключателю, и он сообщит вам, когда питание отключено.

Шаг 2. Снимите розетку со стены.

После отключения питания начните с отвертки, снимите лицевую панель, а затем розетку или выключатель света из стены и вытащите ее, но оставьте провода прикрепленными.

Примечание: точно так же, как при установке нового светильника — даже если питание выключено, важно действовать так, как если бы оно было включено для дополнительной безопасности, а это означает, что вы не должны позволять проводам касаться друг друга, если вообще возможно.

Шаг 3. Заменить провода на розетке.

Теперь, когда ваша розетка находится вне стены, вы можете начать с отсоединения проводов от старой розетки и сразу же подключать их к новой розетке один за другим.

Чтобы вынуть провод из старой розетки, просто открутите винт, вокруг которого намотан провод. Вам нужно только открутить его настолько, чтобы соскользнул провод.

Если вам интересно, в каком порядке заменять провода, Логан всегда делает заземление (оголенный провод), если он есть, нейтраль (белый провод), а затем горячий (черный провод).

Нет провода заземления? Если вы живете в старом доме, вы можете заметить, что в розетке или выключателе света нет заземляющего провода (оголенного).

Если вы видите заземляющий (оголенный) провод, сначала переключите его и прикрепите к новой розетке на зеленом винте (который называется заземляющим винтом).

Как подключить провода к новой розетке?

• Присоедините провод заземления к винту заземления (обычно зеленый)
• Присоедините нейтральный провод (белый) к одному из серебряных винтов .Вы, вероятно, заметите два сбоку от розетки — любой из них подойдет.
• Прикрепите горячий провод (черный) к одному из латунных или золотых винтов .
• Чтобы прикрепить провода, сделайте на конце провода С-образную петлю, зацепите винт и затяните.

Затяните неиспользуемые винты на новой розетке.

На этом этапе, если вы заметили, что конец провода поврежден (или если он выглядит так, как будто он был скручен несколько раз, вы можете отрезать конец и снова закрепить его (что означает просто использовать этот инструмент для удаления пластикового покрытия вокруг конец провода).

Шаг 4. Поместите новую розетку в коробку.

Подключив новую розетку, просто осторожно вставьте ее обратно в коробку.

Постарайтесь, чтобы провода оставались позади розетки, чтобы они не свисали по бокам и не выходили обратно. Далее прикручиваем розетку к коробке. Убедитесь, что на этом этапе он прямой.

Шаг 5. Добавьте новую лицевую панель.

Последний шаг — прикрепить новую лицевую панель, и все готово.

Разве не намного лучше?

Надеюсь, вам понравилось это видео и пошаговое руководство, и вы узнали что-то новое! Теперь, кто хочет заменить все старые розетки в своем доме?!?

Важное сообщение о безопасности:

Обязательно внимательно прочитайте инструкции производителя вашей розетки перед тем, как приступить к замене розетки, потому что они могут отличаться от нашего руководства, если у них другие провода или соединения.

Это видео и запись в блоге предназначены только для информационных, образовательных и развлекательных целей. Электромонтажные работы могут быть непростым делом, так что будьте умны и будьте осторожны. Мы не несем ответственности за причиненные травмы или ущерб. При необходимости проконсультируйтесь со специалистом, прочтите все инструкции по технике безопасности и эксплуатации и примите все меры предосторожности. Все проекты, выполняемые в соответствии с инструкциями на этом сайте, выполняются на ваш страх и риск. Прочтите наш полный отказ от ответственности здесь.

Вы когда-нибудь меняли розетку ??

Дайте нам знать в комментариях ниже!

Инструкции

1. Выключите питание.
2. Снимите розетку со стены.
3. Заменить провода на розетке.
4. Поместите новую розетку в коробку.
5. Добавить новую лицевую панель.

Как подключить выключатель света

Выполнение электромонтажных работ может быть очень неприятным.

Но я нашел выключатель света, который легко установить и выглядит потрясающе.

Я почти заставил свою дочь подключить этот выключатель света, но потом представил, что скажет моя жена !!

Если ваши переключатели выглядят старыми и грязными, возможно, вам потребуется их заменить.

Особенно, если вам нужен современный дом.

Сегодня я покажу вам, как легко установить новый коммутатор.

И у меня есть подарок, который может буквально спасти вашу жизнь 😀

Каждую неделю я хожу через Lowe’s или Home Depot в поисках новейших товаров.

Почему?

Итак, я могу поделиться с вами тем, что я нашел.

В прошлую субботу я заметил кое-что действительно интересное: выключатели света Adorne.

Может быть, я жил под скалой, но никогда раньше не видел такого.

После исследования выключателей и розеток Adorne я решил купить один.

Я сделал это по двум причинам.

1. Чтобы увидеть, чем они отличаются от традиционных переключателей, и
2. Чтобы поделиться с вами несколькими очень важными электрическими советами.

Плюс, Adorne предлагает массу различных цветовых вариантов, которых нет у других переключателей.

Красный, черный, пурпурный … что угодно, у них это есть.

Вот ваш список материалов для установки такого выключателя света

Выключатель Adorne стоит недешево.

Но если вы ищете элегантный современный вид, это может быть ответ.

Хорошо, позвольте мне показать вам, как подключить выключатель света примерно за 5 минут, не подвергая себя электрошоку!

5 умных советов, которые каждый должен знать при снятии выключателей света

Возможно, вы знаете некоторые из моих советов.

Но держу пари, вы не знаете всех 5 (спасибо вам, если знаете !!)

Вот они

1. Отключите электричество на панели или блоке предохранителей (держу пари, вы знаете это)
2. Сделайте отметку вокруг выступов старого переключателя света
3. Дважды проверьте электричество с помощью бесконтактного тестера напряжения
4. Сфотографируйте проводку старого переключателя
5. Протрите медные провода наждачной бумагой

Позвольте мне быстро ответить на эти советы .

Всегда, ВСЕГДА отключайте электричество на вашем выключателе на электрической панели или в блоке предохранителей.

Найдите прерыватель или предохранитель, который контролирует питание переключателя.

Если вы не можете найти конкретную цепь, просто выключите всю панель.

Надрезание места пересечения выступов старого переключателя и стены предотвратит разрыв краски.

Иногда прежние домовладельцы (не вы, конечно) закрашивали язычки переключателя.

Когда вы пойдете снимать старый выключатель, он оторвет старую краску от стены.

Теперь придется перекрашивать или, что еще хуже, заделать стену.

БУММЕР.

Болят вкладки, потом поблагодаришь.

Дважды проверьте, отключено ли электричество, поместив бесконтактный тестер напряжения рядом с выводами переключателя.

Тестер подаст звуковой сигнал, если на коммутатор все еще подается электричество.

В первые годы своего существования я не использовал тестер напряжения.

БОЛЬШАЯ ОШИБКА.

Однажды я заменял выключатель в нашей ванной.

Поскольку на свет было отключено питание, я решил, что выключатель не под напряжением.

Следующее, что я помню, это приятный шок, пробежавший по моей левой руке и в груди.

К счастью, моя жена не получила страховых взносов в совхозе.

Если вы не хотите подвергнуться электрошоку, используйте тестер напряжения, это самый важный инструмент для любого электрического проекта.

Сфотографировать старую проводку просто умно.

На рисунках показано, как подключить новый коммутатор.

Эй, у моей 73-летней мамы есть iPhone, и она пишет.

Люблю тебя, мама 😀

Наконец, воспользуйтесь наждачной бумагой, чтобы медные провода засияли.

Это улучшает контакт между медным проводом и новым переключателем.

Я подключал переключатели раньше, и они не работали просто потому, что старые медные провода были слишком сильно окислены.

Несколько позже наждачной бумагой переключатель заработал без проблем.

После удаления старого коммутатора вы можете подключить новый.

Я покажу вам, почему мне нравятся переключатели Adorne.

Как подключить выключатель света Adorne

Некоторые люди платят 4 доллара за кофе Starbuck.

Я пью зеленый чай из дома и трачу деньги на новые выключатели.

Что за ботаник, да?

Как я уже говорил, коммутаторы Adorne недешевы.

Но иногда дешевый — это не то, что вам нужно на новой кухне, в ванной или гостиной.

Посмотрите мое видео, чтобы увидеть все мои советы в действии и почему вам могут понравиться переключатели Adorne для определенных комнат. Они довольно крутые.

Что дальше

Подключение выключателя очень похоже на подключение к розетке.

Но помните, что ванные комнаты и кухни нуждаются в розетках GFCI — в нашем руководстве вы шаг за шагом покажете, как их установить.

Возьмите наше бесплатное руководство, если вы делаете ремонт ванной комнаты своими руками — в нем рассказывается, как отремонтировать ванную комнату за 10 дней или меньше

Отправить мне руководство

Как всегда, спасибо за чтение, просмотр и участие наше потрясающее сообщество.

Задайте свои вопросы ниже, и мы будем рады помочь.

Ура,

P.S. В нашем интернет-магазине есть отличные товары для домовладельцев, занимающихся ремонтом ванных комнат. Вы найдете душевые системы, инструменты для укладки плитки и многое другое.

Как установить интеллектуальный коммутатор

Процесс установки интеллектуального переключателя ничем не отличается от замены любого другого типа электрического переключателя в вашем доме.Вы захотите принять соответствующие меры предосторожности (мы поможем вам и в этом), но вам не нужно нанимать электрика, и вам не понадобятся специальные инструменты. Для этого можно использовать отвертку и плоскогубцы или кусачки. Бесконтактный тестер напряжения удобен, если вы хотите быть в большей безопасности, но вы можете купить один из них менее чем за 15 долларов на Amazon.

Существует много типов интеллектуальных коммутаторов, и хотя эта история не предназначена для того, чтобы помочь вам решить , какой интеллектуальный коммутатор лучше всего подходит для ваших нужд, она проведет вас через процесс установки любого из них.Это потому, что все они по сути одинаковы с точки зрения проводки.

Следует помнить о нескольких важных отличиях. Прежде всего, переключатель включения / выключения сделает именно это: в одном положении он будет подавать электричество в розетку, в которую вкручена ваша лампочка, и включать ее. В другом положении он остановит подачу электричества в эту розетку, выключив лампочку. Переключатель диммера также может изменять количество электричества, поступающего в розетку, так что вы можете сделать лампочку ярче или тусклее, а также включить или выключить ее.

Если вы хотите изменить цвет освещения, вам понадобится умная лампочка, а не умный выключатель. К сожалению, умные диммеры и умные лампочки обычно не работают вместе. Это потому, что умные лампочки оснащены радиоприемниками, работа которых зависит от стабильной подачи электроэнергии, а диммер изменяет количество электричества, протекающего к лампочке.

Вам нужен однополюсный или трехполюсный переключатель?

Даниэль Масаока / IDG

Однополюсные переключатели заменить проще всего, поскольку цепь управляет только одним переключателем.В трех- или четырехпозиционной схеме более одного переключателя могут включать и выключать лампочку.

Затем вам нужно определить, нужен ли вам однополюсный или трехпозиционный переключатель. Если только один переключатель управляет потоком электричества к той лампочке, которую вы хотите контролировать, у вас есть однополюсный переключатель. Если два переключателя могут управлять им — например, переключатели на противоположных сторонах комнаты — у вас есть трехпозиционный переключатель (если более двух переключателей управляют одним и тем же светом, это описывается как четырехсторонняя цепь.)

Если вы заменяете тупой переключатель в трех- или четырехпозиционной цепи, вам, как правило, потребуется заменить другой переключатель или переключатели в этой цепи на сопутствующие переключатели от той же компании, которая сделала умный переключатель. вы устанавливаете. (Последний 3-ходовой интеллектуальный выключатель света Wemo WiFi является исключением из этого правила, и его также можно использовать в однополюсной установке. Однако он не может затемнять свет.)

В этом руководстве мы Заменим однополюсный переключатель на C от GE Start Smart Switch Motion Sensing + Dimmer, но процесс не принципиально отличается для многоходовой схемы.(И если вам не нужны все функции, которые предлагает этот диммер, GE Lighting предлагает четыре более простых и менее дорогих альтернативы.) Первый шаг — и самый важный — это определить, какой автоматический выключатель контролирует электричество, протекающее к этому переключателю, и чтобы выключить его.

Даниэль Масаока / IDG

Здесь вы найдете инструкции по установке интеллектуального переключателя C by GE C-Start с датчиком движения + диммер в многонаправленной цепи, но в результате вам понадобится интеллектуальный переключатель C by GE на всех других ножках. схема.

Следующим шагом является снятие крышки, чтобы получить доступ к самому коммутатору. Размахивание бесконтактным тестером напряжения внутри распределительной коробки — лучший способ убедиться, что к коммутатору не поступает электричество. Инструмент с батарейным питанием должен издать звуковой сигнал и загореться, если обнаружит ток. Если в коробке более одного выключателя, убедитесь, что к ним также не подается электричество.

Упоминается в статье

Убедившись, что питание отключено, открутите винты, крепящие переключатель к распределительной коробке, и вытащите его, чтобы получить доступ к электрическим проводам.Большинству интеллектуальных переключателей для работы требуется четыре провода, включая «нейтральный» провод, который должен быть белого или серого цвета. Нейтральный провод передает питание обратно на панель автоматического выключателя, чтобы замкнуть цепь, поэтому, несмотря на безобидное название, наэлектризованная нейтраль может шокировать вас, если через нее протекает ток. Если ваша проводка не включает нейтральный провод, ваш выбор интеллектуального переключателя будет ограничен (подробнее об этом чуть позже).

«Линейный» провод, который передает питание от панели выключателя к переключателю, обычно будет окрашен в черный, красный или синий цвет.«Нагрузочный» провод передает электричество к розетке (и, как следствие, к лампочке) и обычно имеет белый или серый цвет, как и линейный провод. Последний провод, защитное заземление, будет либо оголенным, либо проводом в зеленой оболочке. Заземляющий провод защитит вас от поражения электрическим током в случае короткого замыкания.

Если в вашем доме нет заземляющего провода, возможно, вам не удастся установить интеллектуальный коммутатор, хотя существуют различные обходные пути, которые мы здесь не рассматриваем. Если в вашем доме отсутствует нейтральный провод , вы можете подумать об установке интеллектуального диммера Lutron Caséta, поскольку для его работы не требуется нейтральный провод.

Установка интеллектуального переключателя

Теперь, когда вы определили ситуацию с электропроводкой в ​​вашем доме и приобрели интеллектуальный переключатель или диммер, вы готовы к его установке. Еще раз убедитесь, что вы выключили питание переключателя. Всегда полезно перепроверить, что питание переключателя все еще отключено, с помощью тестера напряжения.

Даниэль Масаока / IDG

Отключите старый выключатель от домашней проводки. В устанавливаемом нами интеллектуальном коммутаторе C by GE используются гибкие провода; другие переключатели имеют винтовые клеммы, а третьи полагаются на удары в спину.

Отключите старый выключатель от домашней проводки. Возможно, вам придется отрезать и отрезать примерно полдюйма проволочной оболочки, чтобы обнажить медный провод под ней. Вы можете использовать кусачки для проводов или специальный инструмент для этого шага.

Производители интеллектуальных переключателей используют разные способы подключения. У одних есть винтовые клеммы, с помощью которых вы сгибаете провод, выходящий из стены, у других — гибкие провода, которые вы привязываете к домашней проводке с помощью проволочных гаек, а у третьих есть удары в спину, в которые вы вставляете (сплошные) провода вашего дома.

Коммутатор C by GE, который мы устанавливаем в этом примере, использует косички, поэтому скрутите каждый из проводов линии, нагрузки, нейтрали и заземления с соответствующими проводами, выходящими из распределительной коробки, используя гайку для проводов, чтобы удерживать их вместе. Если вы установили переключатель, для которого не требуется нейтральный провод (например, Lutron Caséta, упомянутый ранее), наденьте гайку на конец этого нейтрального провода, выходящего из стены, убедившись, что ни один из оголенных медных проводов провод остается оголенным (можно отрезать лишнее или обернуть провод и гайку изолентой).

Даниэль Масаока / IDG

Если ваш интеллектуальный коммутатор имеет косички, как в нашем примере, скрутите одинаковые провода вместе (нейтраль к нейтрали, нагрузка к нагрузке и т. Д.) И закрепите каждый из них гайкой для проводов.

Вставьте излишки провода обратно в распределительную коробку, а затем проделайте то же самое с коммутатором и прикрепите его к коробке либо прилагаемыми винтами, либо винтами, которые вы вывернули из существующего коммутатора. Теперь замените крышку. Примечание. Для интеллектуальных переключателей рекомендуется использовать пластиковые крышки.Металлические пластины красивы, но они могут блокировать сигналы, от которых зависит работа радио умного переключателя.

Наконец, перейдите к панели выключателя и включите питание коммутатора.

Даниэль Масаока / IDG Интеллектуальный диммер

A C by GE установлен и готов к следующему этапу установки.

Поверните переключатель, чтобы убедиться, что он правильно управляет устройством. Не паникуйте, если лампочка не загорится, всегда есть шанс, что лампочка перегорела, даже если она работала до того, как вы поменяли выключатели.Чтобы убедиться, что он по-прежнему в рабочем состоянии, прикрутите его к приспособлению, которое, как вы знаете, работает, и проверьте его, прежде чем делать что-либо еще.

Наконец, как только коммутатор заработает правильно, установите мобильное приложение, которое вам понадобится для управления им со смартфона или планшета. Поздравляю! Вы только что заменили тупой переключатель на умный.

Примечание. Когда вы покупаете что-то после перехода по ссылкам в наших статьях, мы можем получить небольшую комиссию.Прочтите нашу политику в отношении партнерских ссылок для получения более подробной информации.

Как подключить два источника света, управляемых одним переключателем

Марк Дж. Донован

Обычная электропроводка во многих домах — это два источника света, управляемые одним выключателем. Существует множество способов подключения этого типа цепи, однако я остановлюсь на случае, когда питание подается от главной панели схемы в электрическую коробку однополюсного переключателя. Предупреждение — Бытовое электричество может травмировать и даже убить вас, если вы соприкоснетесь с ним. Крайне важно, чтобы сначала отключили питание на выключателе, а затем проверьте выключатель и осветительные приборы, чтобы убедиться, что они действительно выключены, прежде чем выполнять с ними какие-либо электрические работы.

Обычно в этих типах цепей используется кабель Romex 14-2 или 12-2. Кабель 14-2 Romex используется для цепей на 15 ампер, а кабель 12-2 Romex используется для цепей на 20 ампер.

Черновая обработка электропроводки

Для грубых работ в цепи, в которой два источника света управляются одним переключателем, сначала следует провести кабель Romex от панели в электрическую коробку переключателя света. Это ваш питающий кабель. Второй кабель Romex должен быть подведен от выключателя света к одной из электрических коробок освещения.

Третий кабель Romex должен быть проложен между двумя световыми электрическими коробками. Узнайте, как протянуть кабель Romex через стену. .

Подключение электрической коробки переключателя Подсоедините черный провод питающего кабеля к латунному винту на однополюсном переключателе света. Подсоедините черный провод, идущий от электрической коробки освещения, к серебряному винту на однополюсном переключателе света. Используйте проволочную гайку, чтобы соединить два белых провода (обратные линии) вместе.

Две лампы работают от одного выключателя

Наконец, скрутите два оголенных провода заземления вместе, используя гайку для зеленого провода.Обратите внимание, что один из проводов должен выступать из конца «Зеленого». Прикрепите этот оголенный провод заземления к зеленому винту на переключателе. При прикреплении проводов к винтам убедитесь, что провода изогнуты в изогнутую форму и закреплены по часовой стрелке вокруг винтов.

Подключение первой электрической коробки освещения

Используя проволочную гайку, скрутите и соедините черные провода от двух кабелей Romex вместе вместе с 5-6 дюймовым хвостовиком (используя только кусок черного экранированного провода, извлеченного из небольшого отрезка запасного кабеля Romex).

Прикрепите черную косичку к одной стороне световой цепи. (Обратите внимание, что свиной хвост может не понадобиться, если вы подключаете прямую проводку к осветительной арматуре. В этой конкретной ситуации черный провод осветительной арматуры должен быть скручен и соединен вместе через гайку с двумя черными проводами, связанными с Romex. кабели.)

Посмотрите видео ниже о подключении электрической розетки.

Повторите процесс для белых проводов (обратных проводов).Используя проволочную гайку, скрутите и соедините вместе белые провода от двух кабелей Romex вместе с 5–6-дюймовым свинцовым хвостом (используя только кусок белого экранированного провода, извлеченного из небольшого отрезка запасного кабеля Romex).

Присоедините белый гибкий провод к другой стороне световой цепи. (Обратите внимание на то, что свинцовый хвостовик белого провода может не понадобиться, если вы подключаете напрямую к осветительной арматуре. В этой конкретной ситуации провод белой осветительной арматуры должен быть скручен и соединен вместе через гайку с двумя белыми проводами, связанными с кабели Romex.)

Наконец, скрутите два оголенных провода заземления вместе, используя гайку для зеленого провода. Опять же, один из проводов должен выступать из конца «зелени». Прикрепите этот неизолированный провод заземления к зеленому винту на осветительной арматуре или на металлическом шасси осветительного прибора. Электромонтаж второй световой коробки Второй световой электрический шкаф очень легко подключить. Просто подключите черный провод, связанный с кабелем Romex, к одной стороне светильника, а затем белый провод, связанный с кабелем Romex, к другой стороне светильника. Найдите здесь местного подрядчика по электрике. Затем скрутите два оголенных провода заземления вместе с помощью гайки для зеленого провода.

Узнайте, как заменить выключатель света в этой электронной книге.

Опять же, один из проводов должен выступать из конца «зеленого». Прикрепите этот неизолированный провод заземления к зеленому винту на осветительной арматуре или на металлическом шасси осветительного прибора.

После того, как электрические коробки и осветительные приборы будут подключены, закрепите их в соответствующих электрических коробках и прикрепите крышку переключателя к распределительной коробке.

Наконец, установите лампочки в осветительные приборы и затем включите питание новой световой цепи на главной панели цепи.

Хотите добавить диммер для управления освещением? Посмотрите, как это сделать, в этом видео о том, как установить 3-позиционный переключатель диммера или в этой статье о , устанавливающем переключатель диммера .

Чтобы получить помощь по строительству нового дома на заказ , см. Заявочный лист на строительство нового дома от HomeAdditionPlus.com. Заявка на строительство нового дома дает вам информацию о том, как спланировать индивидуальный проект жилищного строительства и на что обращать внимание при найме подрядчиков для строительства вашего нового дома. Он также включает в себя подробную таблицу с разбивкой по стоимости и электронную таблицу для оценки затрат на строительство вашего собственного нового дома.

Заполните нашу 3-5-минутную быструю и легкую форму и получите бесплатное ценовое предложение на пристройку дома от одного из наших предварительно проверенных и лицензированных подрядчиков по пристройке домов.Этот процесс бесплатный, и нет никаких обязательств по его продолжению после получения сметы на добавленную стоимость вашего дома.

SOZULAMP 3-позиционный переключатель света с ночным освещением — простота установки — нейтраль не требуется, трехсторонний переключатель Decora Paddle White Wall с датчиком освещенности, 15 А, 110 В, для жилых помещений (2 упаковки, дневной свет): Amazon.com: Industrial & Научный

Этот трехсторонний переключатель с подсветкой идентичен стандартным кулисным выключателям Decorator.это просто, как установить обычный трехпозиционный выключатель, не требующий подключения к розетке, встроенный ночник в настенный выключатель, ряд светодиодов на нижнем крае выключателей.

Обеспечьте как быструю вставную проводку, так и боковую проводку, как обычный трехпозиционный переключатель света, и не используйте специальную проводку. просто замените старые трехпозиционные переключатели света, и он просто заработает. нейтраль не требуется, отлично подходит для старого дома, который работает со старой классической проводкой.

На самом кулисном переключателе есть небольшая точка, за которой находится датчик от сумерек до рассвета. Это означает, что яркость светодиода зависит от яркости света в комнате. включается, когда темнеет и нагрузка «ВЫКЛ», выключается, когда становится ярче.

Правильное количество света (не слишком яркое, как ночник), которое не мешает спать, не нужно включать потолочный светильник и не режет глаза посреди ночи; мягкие светодиодные фонари — хороший помощник для любого, чтобы не споткнуться о что-либо; также помогает найти выключатель ночью, вам не нужно возиться с выключателем света, особенно если в одной группе есть несколько выключателей, таких как свет, вентилятор, вытяжное отверстие и т. д.; вы можете использовать выключатель с подсветкой для внешнего освещения и проверить светодиод ночью, чтобы убедиться, что вы выключили внешний свет.

Крышка переключателя света со светодиодными ночными огнями недоступна для блоков с 2,3-клавишными устройствами, этот кулисный переключатель ночника решает проблему.
