Как понизить переменное напряжение

Напряжение электрической сети на территории России составляет 220 вольт. Однако порой возникают ситуации, когда для нормальной работы тех или иных электронных устройств требуется пониженное напряжение питания.

Большинство продающихся в России электрических приборов рассчитаны на напряжение питания 220 вольт. Те, что снабжены импульсными блоками питания – например, многие телевизоры и портативные компьютеры, работают при напряжении от 110 до 220 в. Тем не менее, иногда для питания какого-то устройства требуется пониженное напряжение.

Для понижения напряжения воспользуйтесь автотрансформатором. Вы можете приобрести как современные автотрансформаторы, так и поискать на рынках дешевые и вполне надежные автотрансформаторы советского производства. Благодаря наличию ручки регулировки вы сможете менять напряжение в достаточно широких пределах. Помните о том, что мощность автотрансформатора не должна быть ниже мощности подключаемого электроприбора.

Понизить напряжение питания ровно в два раза можно путем включения в электрическую цепь мощного диода. Этот вариант особенно удобен при использовании его с лампами освещения, имеющими нить накаливания. Поставив диод, вы срежете одну полуволну переменного тока, чем понизите напряжение до 110 вольт. Лампа при этом будет гореть слабее, но значительно вырастет срок ее службы.

Для плавной регулировки напряжения воспользуйтесь тиристорным регулятором. Вы можете собрать его самостоятельно, воспользовавшись одной из существующих схем. Например, этой: http://sovmasteru.ru/125/

Понизить напряжение можно с помощью трансформатора, в том числе самодельного. При понижении напряжения число витков во вторичной обмотке должно быть меньше количества витков в первичной обмотке. Для точного расчета трансформаторов используются достаточно сложные формулы, но для простого бытового трансформатора можно воспользоваться упрощенной формулой: n = 50/S, где n – количество витков на 1 вольт напряжения, S – площадь сечения магнитопровода. Если вы используете для изготовления трансформатора Ш-образные пластины, площадь магнитопровода определяется произведением толщины пакета пластин на ширину его среднего язычка, в сантиметрах.

Понизить напряжение можно с помощью мощного гасящего резистора, но этот способ неэкономичен, так на резисторе будет рассеиваться значительная часть мощности. Вместо гасящего резистора в каких-то ситуациях можно использовать включенную последовательно в сеть лампочку накаливания. Меняя мощность лампы накаливания, можно изменять напряжение на выходе.

Как понизить напряжение — Мои статьи — Каталог статей

Как понизить напряжение сопротивлением?

Сопротивление ограничивает ток и при его протекании падает напряжение на сопротивление (токоограничивающий резистор). Такой способ позволяет понизить напряжение для питания маломощных устройств с токами потребления в десятки, максимум сотни миллиампер.

Примером такого питания можно выделить включение светодиода в сеть постоянного тока 12 (например, бортовая сеть автомобиля до 14. 7 Вольт). Тогда, если светодиод рассчитан на питание от 3.3 В, током в 20 мА, нужен резистор R:

R=(14.7-3.3)/0.02)= 570 Ом

Но резисторы отличаются по максимальной рассеиваемой мощности:

P=(14.7-3.3)*0.02=0.228 Вт

Ближайший по номиналу в большую сторону — резистор на 0.25 Вт.

Именно рассеиваемая мощность и накладывает ограничение на такой способ питания, обычно мощность резисторов не превышает 5-10 Вт. Получается, что если нужно погасить большое напряжение или запитать таким образом нагрузку мощнее, придется ставить несколько резисторов т.к. мощности одного не хватит и ее можно распределить между несколькими.

Способ снижения напряжения резистором работает и в цепях постоянного тока и в цепях переменного тока.

Недостаток — выходное напряжение ничем нестабилизировано и при увеличении и снижении тока оно изменяется пропорционально номиналу резистора.

Как понизить переменное напряжение дросселем или конденсатором?

Если речь вести только о переменном токе, то можно использовать реактивное сопротивление.

Реактивное сопротивление есть только в цепях переменного тока, это связно с особенностями накопления энергии в конденсаторах и катушках индуктивности и законами коммутации.

Дроссель и конденсатор в переменном токе могут быть использованы в роли балластного сопротивления.

Реактивное сопротивление дросселя (и любого индуктивного элемента) зависит от частоты переменного тока (для бытовой электросети 50 Гц) и индуктивности, оно рассчитывается по формуле:

где ω – угловая частота в рад/с, L-индуктивность, 2пи – необходимо для перевода угловой частоты в обычную, f – частота напряжения в Гц.

Реактивное сопротивление конденсатора зависит от его емкости (чем меньше С, тем больше сопротивление) и частоты тока в цепи (чем больше частота, тем меньше сопротивление). Его можно рассчитать так:

Пример использования индуктивного сопротивление — это питание люминесцентных ламп освещения, ДРЛ ламп и ДНаТ. Дроссель ограничивает ток через лампу, в ЛЛ и ДНаТ лампах он используется в паре со стартером или импульсным зажигающем устройством (пусковое реле) для формирования всплеска высокого напряжения включающего лампу. Это связано с природой и принципом работы таких светильников.

А конденсатор используют для питания маломощных устройств, его устанавливают последовательно с питаемой цепью. Такой блок питания называется «бестрансфоматорный блок питания с балластным (гасящим) конденсатором».

Очень часто встречают в качестве ограничителя тока заряда аккумуляторов (например, свинцовых) в носимых фонарях и маломощных радиоприемниках. Недостатки такой схемы очевидны — нет контроля уровня заряда аккумулятора, их выкипание, недозаряд, нестабильность напряжения.

Как понизить и стабилизировать напряжение постоянного тока

Чтобы добиться стабильного выходного напряжения можно использовать параметрические и линейные стабилизаторы. Часто их делают на отечественных микросхемах типа КРЕН или зарубежных типа L78xx, L79xx.

Линейный преобразователь LM317 позволяет стабилизировать любое значение напряжения, он регулируемый до 37В, вы можете сделать простейший регулируемый блок питания на его основе.

Если нужно незначительно снизить напряжение и стабилизировать его описанные ИМС не подойдут. Чтобы они работали должна быть разница порядка 2В и более. Для этого созданы LDO(low dropout)-стабилизаторы. Их отличие заключается в том, что для стабилизации выходного напряжение нужно, чтобы входное его превышало на величину от 1В. Пример такого стабилизатора AMS1117, выпускается в версиях от 1.2 до 5В, чаще всего используют версии на 5 и 3.3В, например в платах Arduino и многом другом.

Конструкция всех вышеописанных линейных понижающих стабилизаторов последовательного типа имеет существенный недостаток – низкий КПД. Чем больше разница между входным и выходным напряжением – тем он ниже. Он просто «сжигает» лишнее напряжение, переводя его в тепло, а потери энергии равны:

Pпотерь = (Uвх-Uвых)*I

Компания AMTECH выпускает ШИМ аналоги преобразователей типа L78xx, они работают по принципу широтно-импульсной модуляции и их КПД равен всегда более 90%.

Они просто включают и выключают напряжение с частотой до 300 кГц (пульсации минимальны).

А действующее напряжение стабилизируется на нужном уровне. А схема включения аналогичная линейным аналогам.

Как повысить постоянное напряжение?

Для повышения напряжения производят импульсные преобразователи напряжения. Они могут быть включены и по схеме повышения (boost), и понижения (buck), и по повышающе-понижающей (buck-boost) схеме. Давайте рассмотрим несколько представителей:

1. Плата на базе микросхемы XL6009

2. Плата на базе LM2577, работает на повышение и понижение выходного напряжения.

3. Плата преобразователь на FP6291, подходит для сборки 5 V источника питания, например powerbank. С помощью корректировке номиналов резисторов может перестраиваться на другие напряжения, как и любые другие подобные преобразователь – нужно корректировать цепи обратной связи.

4. Плата на базе MT3608

Здесь всё подписано на плате – площадки для пайки входного – IN и выходного – OUT напряжения. Платы могут иметь регулировку выходного напряжения, а в некоторых случая и ограничения тока, что позволяет сделать простой и эффективный лабораторный блок питания. Большинство преобразователей, как линейных, так и импульсных имеют защиту от КЗ.







Как повысить переменное напряжение?

Для корректировки переменного напряжения используют два основных способа:

1. Автотрансформатор;

2. Трансформатор.

Автотрансформатор – это дроссель с одной обмоткой. Обмотка имеет отвод от определенного количества витков, так подключаясь между одним из концов обмотки и отводом, на концах обмотки вы получаете повышенное напряжение во столько раз, во сколько соотносится общее количество витков и количество витков до отвода.

Промышленностью выпускаются ЛАТРы – лабораторные автотрансформаторы, специальные электромеханические устройства для регулировки напряжения. Очень широко применение они нашли в разработке электронных устройств и ремонте источников питания.

Регулировка достигается за счет скользящего щеточного контакта, к которому подключается питаемое устройство.

Недостатком таких устройств является отсутствие гальванической развязки. Это значит, что на выходных клеммах может запросто оказаться высокое напряжение, отсюда опасность поражения электрическим током.

Трансформатор – это классический способ изменения величины напряжения. Здесь есть гальваническая развязка от сети, что повышает безопасность таких установок. Величина напряжения на вторичной обмотке зависит от напряжений на первичной обмотки и коэффициента трансформации.

Uвт=Uперв*Kтр

Kтр=N1/N2

Отдельный вид – это импульсные трансформаторы. Они работают на высоких частотах в десятки и сотни кГц. Используются в подавляющем большинстве импульсных блоках питания, например:

• Зарядное устройство вашего смартфона;

• Блок питания ноутбука;

• Блок питания компьютера.

За счет работы на большой частоте снижаются массогабаритные показатели, они в разы меньше чем у сетевых (50/60 Гц) трансформаторов, количество витков на обмотках и, как следствие, цена. Переход на импульсные блоки питания позволил уменьшить габариты и вес всей современной электроники, снизить её потребление за счет увеличения кпд (в импульсных схемах 70-98%).







В магазинах часто встречаются электронные траснформаторы, на их вход подаётся сетевое напряжение 220В, а на выходе например 12 В переменное высокочастотное, для использования в нагрузке которая питается от постоянного тока нужно дополнительно устанавливать на выход диодный мост и высокоскоростных диодов.

Внутри находится импульсный трансформатор, транзисторные ключи, драйвер, или автогенераторная схема, как изображена ниже.

Достоинства – простота схемы, гальваническая развязка и малые размеры.

Недостатки – большинство моделей, что встречаются в продаже, имеют обратную связь по току, это значит что без нагрузки с минимальной мощностью (указано в спецификациях конкретного прибора) он просто не включится. Отдельные экземпляры оборудованы уже ОС по напряжению и работают на холостом ходу без проблем.



С помощью какого резистора можно понизить напряжение с 20v до 12v ?

С помощью какого резистора можно понизить напряжение с 20v до 12v ? — Умные вопросы Имется светодиодная лента на 12v и блок питания от ноутбука — на 20v, с помощью какого резистора можно понизить напряжение что бы что бы сама лента не грелась до солнечных температур ? 1 год назад от Людмила

3 Ответы

Ленты разные . В зависимости от характеристик (потребляемая мощность 1 метра ленты светодиодной ленты . ) Для них указаны характеристики . Вобще-то для светодиодов важне ток, а не напряжение . У меня есть другое решение . Можно легко снизить напряжение с помощью обычных кремниевых диодов средней мощности, включенных последовательно в цепочку в прямом направлении. На каждом из диодов будет падать примерно 0, 6. 0, 7 вольт. То есть для того, чтобы «вырезать» избыток напряжения (8 вольт) из БП, тебе придётся спаять в цепочку примерно 13. 14 диодов . (подберёшь экспериментально после) Почему диоды, а не резистор? Во первых мы снизим напряжение с 20 до 12 вольт, во вторых улучшим тепловую характеристику узла (диоды не будут греться) . А если ставить гасящий ток резистор — то он должен быть достаточно большой мощности (проволочный керамический к примеру) . На нём будет рассеиваться значительная тепловая мощность (нагрев) , а следовательно ток потребления (не выгодно в плане экономии энергии) Надеюсь, из этой картинки (в качестве примера ) всё понятно 1 год назад от Алексей Александров
Никакой. Резистор не понижает напряжение.
Резистором можно ограничить ток, на таком уровне, при котором падение напряжения на ленте будет 12В. При этом до солнечных температур будет греться резистор, и он должен быть мощный, чего нить типа реостата. Какой именно — никто не знает сколько жрет ваша лента. 1 год назад от Jeremy932114
В школе закон Ома учил? Чтобы знать какое сопротивление поставить, надо знать потребляемый ток! IхR =U — падение напряжения на резисторе !
Тебе надо погасить 8 вольт! При токе 20 ма, например R= 400 ом 1 год назад от LizkaKiska

Связанные вопросы

1 ответ

5 годов назад от Юлия

2 ответов

9 годов назад от Евгений Овчаренко

2 ответов

9 годов назад от саша груздев

Токоограничивающий резистор для светодиода и нагрузки

Сегодня мой сын научился использовать светодиод для батареи 3В. Как мы знаем, светодиоды имеют напряжение около 1,8 В, как обычно, правильный свет, а не тепло, а потребляемая мощность составляет примерно от 10 мА до 20 мА. Как использовать его с источником питания напряжением 3 В или более.

Резистор понижения тока или напряжения

Лучший способ, настолько простой и дешевый — это резистор понижения напряжения. Он подходит для более низкой токовой нагрузки. И текущая стабильная схема использования.Например, светодиоды, фонарики, реле и прочее.

Он измеряет напряжение двух последовательно соединенных батарей AA 1,5 В

Он использует макетную плату и держатель батареи. Тогда он сможет прочитать о 3В.

Затем он подключает 3-миллиметровый светодиод к контакту 3-вольтовой батареи и измеряет его напряжение, примерно 2,7 вольт

Светодиод получает слишком большой ток

Мы не должны использовать высокое напряжение, это может убить светодиод.

На изображении напряжение на батарее равно 3В.Затем светодиод горит ярко, а температура слишком высокая.

Использование резистора ограничения тока

В настоящее время на светодиодах было напряжение выше, чем это было бы невыносимо. Нам нужно снизить напряжение. До уровня примерно 1,8 В.

Какой у них популярный способ уменьшить ток? Срабатывает ограничивающий резистор тока. Мы будем использовать его в последовательной цепи со светодиодом.

Сколько сопротивление-R1?
На принципиальной схеме они представляют собой последовательную цепь.

Сопротивление R1 можно найти, используя треугольник закона Ома.

R = V / I

Нам нужно сопротивление (R). Нам нужно заранее знать напряжение (В) и ток (I).

1. Теперь мы знаем ток. (IR1)
По принципу схемы

Ток, протекающий через все устройства, одинаков.

IR1 = ILED

Когда светодиод использует ток примерно 20 мА.

Значит, ток тоже 20 мА.

2. Напряжение резистора (VR1) — это то, что нужно искать!

Когда резистор и светодиод включены последовательно. Затем параллельно или поперек батареи 3 В.

Таким образом, VR1 в сочетании с VLED — напряжение светодиода — равняется батарее 3V.

Когда мы знаем, что напряжение светодиода 1,8 В, значит, напряжение резистора равно?
= 3 В — 1,8 В
= 1,2 В

Следовательно:
Сопротивление R1 = 1,2 В / 2 мА
= 60 Ом

Но это значение можно купить во всех магазинах.
Так что мы используем 56 Ом лучше .

Мы можем резюмировать простую формулу:

R1 = (Vin-VLED) / ILED. или
R1 = (Vin — Vload) / Iload

Вы смотрите на блок-схему. Ясно лучше.

Какая мощность резистора ограничения тока

Мой ребенок спросил, на сколько нам следует использовать размер резистора?

Из закона Ома: P = V x I
V = напряжение резистора = 1,2 В
I = ILED = 20 мА = 0,02 A

P = 1. 2 В x 0,02 А
= 0,024 Вт

Итак, мы можем использовать резистор 0,25 Вт.

Затем он использует ElectroDroid на мобильном телефоне, чтобы найти цветовой код резистора.
Затем нарисуйте и раскрасьте его на ноутбуке как Рисунок 5

и позже мы вставляем резистор на 56 Ом в макетную плату и снова измеряем напряжение на светодиоде. Это снижает напряжение до 1,8 В, и светодиод работает нормально.

Как преобразовать напряжение 12 В в реле 6 В

Я хотел бы показать вам еще один пример.Предположим, вам нужно использовать реле на 6 В.

Это 6В 80 Ом, реле SPDT.

Но нужно использовать с аккумулятором 12 В. Это так нехорошо.

т.к. использует большой ток. Так как сопротивление катушки составляет 80 Ом. При использовании аккумулятора 12 В. Реле имеет слишком много токов, протекающих через катушку. Это около 0,15 А (150 мА). От
I = 12 В / 80 Ом
= 0,15 А

Батарея быстро разряжается.
И главное! Катушка реле слишком горячая.

У нас есть много способов снизить напряжение.Но использование резистора — недорогой способ.

По схеме аналогична указанной выше. Мы используем катушку реле вместо светодиода.

С помощью резистора уменьшите напряжение на реле.

Диод-D1 защищает другие части от импульса высокого напряжения, который генерируется в катушке реле, когда реле выключено.

Нахождение резистора-R1

Поскольку резистор-R1 = (Vin — Vload) / Iload
Vin = батарея 12 В
Vload = напряжение катушки реле = 6 В

Iload — это ток, протекающий через катушку реле.Но сейчас мы этого не знаем. Поскольку он показывает сопротивление катушки, 80 Ом.

По закону сопротивления
I = V / R

V = 6 В, R = 80 Ом
R = 6/80

= 0,075 A или 75 мА.

Итак, Iload составляет 0,075A

Снова введите его в формулу выше.
R1 = (12В — 6В) / 0,075А
= 80 Ом А вот такого сопротивления в обычном магазине не найти.
Значит, мы должны использовать 82 Ом.

Далее нам нужно использовать резистор подходящей мощности.

P = V x I

V = 6V
I = ток реле = 0.075A

Значит мощность резистора.
= 6 В x 0,075 А
= 0,45 Вт
Мы можем использовать резистор 82 Ом 0,5 Вт .

Примечание: Сейчас мой сын плохо разбирается в электронике. Но ему нравилось играть с электроникой.

WAZIPOINT

Если у вас есть солнечная батарея, вам обязательно нужно будет увеличить или уменьшить ее напряжение.

Итак, если вы хотите уменьшить напряжение своей солнечной панели, как мы можем снизить его сегодня?

Теперь, как мы собираемся вам сказать, вам понадобятся два резистора, мы скоро скажем вам, сколько резистора будет.

Но перед этим вы должны знать, что вы также можете уменьшить любые солнечные панели или напряжение постоянного тока, используя эту формулу или это правило.

Здесь мы расскажем вам два способа: Используя первый метод, вы можете уменьшить напряжение постоянного тока или напряжение солнечной панели.

Например: , если от солнечной панели идет питание 20 вольт, вы можете сделать 10 вольт или если батарея выдает 6 вольт постоянного тока, тогда вы можете сделать это 3 вольт.

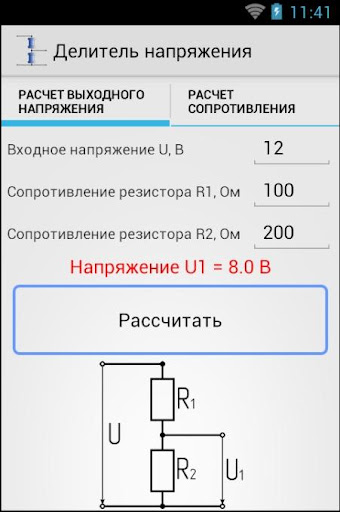

Метод уменьшения напряжения вдвое

Чтобы снизить напряжение любого постоянного напряжения или солнечной панели, нам понадобятся два резистора.Посмотрите на рисунок-1

R1-10 кОм,
R2- 10 кОм

Прежде всего, мы подключим оба этих резистора последовательно, а затем подключим один конец с + ve, и теперь мы можем взять половину напряжения с середины. обоих резисторов. Как вы можете видеть на изображении ниже.

Напряжение уменьшено вдвое: 5 напряжение до 2,5 напряжения
Таким образом, применив два резистора 10 кОм, вы можете уменьшить любое количество вольт постоянного тока.

Стало делом уменьшить наполовину напряжение, но всегда наполовину не работает, иногда возникает необходимость снизить напряжение наполовину или более чем наполовину или сколько угодно.

Итак, теперь мы собираемся рассказать вам формулу, с помощью которой вы можете уменьшить любое напряжение постоянного тока на сколько угодно.

В этой формуле мы должны уже сохранить значение одного из резисторов R1 или R2, затем мы предполагаем, что у нас уже есть резистор R1, который имеет значение 10 кОм, и мы должны сделать 5 вольт на 3 вольта. Итак, теперь все, что нам нужно сделать, это найти R2, для которого мы будем использовать формулу. Посмотрите на цифру 2.

R1 = 10 кОм
R2 😕

входное напряжение: 5В
выходное напряжение: 3В — это то, что нам нужно.

Формула извлечения R2

Когда мы удалим R2 с 5 В и 3 В по этой формуле, здесь выйдет R2 = 15 кОм, а затем мы подключим эти два (R1 + R2) точно так же, как это было на предыдущих экзаменах. Это показано на изображении ниже.

К настоящему времени вы, должно быть, уже немного поняли, теперь давайте разберемся с этим на другом примере.

На этот раз мы увидим 5 вольт на 1 вольт, снова используя ту же формулу, мы извлечем R2, посмотрите на цифру 3.

На этот раз R2 = 2.Пришло 5к Ом. Как и раньше, на этот раз мы подключим оба резистора, как показано на изображении ниже.

Таким образом, мы можем снизить напряжение любого постоянного напряжения или солнечной панели наполовину или настолько, насколько захотим.

Надеюсь, вам понравился этот пост, если вам понравился этот пост, подпишитесь на нас, чтобы поддержать нас.

Если у вас есть вопросы или предложения, оставьте комментарий ниже.

Нагрузочный резистор

— обзор

18.2.1 Высоковольтные PIN-диоды (ступенчатые восстанавливающие диоды SRD)

Рис.18.3A показана упрощенная структура типичного Si высоковольтного мощного диода с носителями прямого смещения на рис. 18.3A [10]. Этот тип диодов имеет сильно легированный анод P ⁺ и подложку N ⁺ , разделенные слаболегированным эпитаксиальным слоем N ^— (или почти собственным, I), называемым дрейфовой областью [11]. Область дрейфа, обычно не встречающаяся в маломощных диодах, должна содержать толстый обедняющий слой высоковольтного PIN-диода с обратным смещением, определяющий номинальное напряжение обратного пробоя (или удержания) диода (сквозные диоды) .

Рис. 18.3. (A) PIN-диод с прямым смещением, (B) P ⁺ PN ^— N ⁺ Структура SOS-диода и типичный профиль легирования, и (C) поведение обратной блокировки SOS-диода.

Включение PIN-диодов требует удаления обедненного слоя (восстановление прямого напряжения, поскольку перед включением диод смещен в обратном направлении). Удаление накопленного заряда истощения требует определенного тока и времени. В прямой проводимости преобладает инжекция дырок высокого уровня (модуляция проводимости) в дрейфовой области, которая становится виртуальной P-областью.Инжектированный неосновной заряд является положительным, если диод проводит, прямой ток обеспечивает неосновные носители со скоростью, с которой они рекомбинируют. Напряжение в состоянии на относительно высокое, электрическое поле распространяется через область дрейфа. Это электрическое поле необходимо для транспортировки носителей заряда из области P в область N.

Чтобы отключить PIN-диод, накопленные избыточные носители, в основном в области дрейфа, должны быть разряжены до обратного смещения диода, при этом неосновной заряд становится отрицательным (обратное восстановление).При подаче обратного напряжения U _R прямой ток будет уменьшаться (рис. 18.3C) со скоростью

(18.2) diFdt≈IRRtrr

становится отрицательным, чтобы вывести избыточные носители из области дрейфа и зарядите обедняющую емкость C _eqoff , которая относительно мала из-за широкой области дрейфа. При постоянном обратном напряжении U _R , приложенном в индуктивных цепях (индуктивность L _S ), скорость нарастания обратного тока диода, считающаяся постоянной, составляет

(18.3) didt≈URLS

, достигая значения I _RR

(18,4) IRR = trrURLS

при обратном времени восстановления t _rr

(18,5) trr =

LSIRRUR, что является обратным восстанавливающий заряд Q _RR

(18,6) QRR = IRRtrr2

В колебательных цепях LC (рис. 18.4) PIN-диод может стать смещенным в обратном направлении из-за отрицательного быстрорастущего напряжения с высоким пиковым значением В _RM , что может быть более чем в три раза выше подаваемого постоянного напряжения U (рис.18.3C).

Рис. 18.4. Генерация импульсов SOS с использованием накопителя магнитной энергии.

При высоких обратных напряжениях энергия импульса должна быть ограничена, чтобы избежать ударного ионизационного тока, разрушающего диод в результате лавинного пробоя и чрезмерного рассеивания мощности. Поэтому PIN-диоды следует использовать с очень короткими импульсами, обостряя их и увеличивая амплитуду напряжения подаваемых импульсов.

Полупроводниковые размыкающие переключатели (SOS), также известные как ступенчатые восстанавливающие диоды (SRD), диоды заряда или мгновенные диоды, представляют собой модифицированные высоковольтные диоды с выводами, использующие структуру P ⁺ PN ^— N ⁺ со структурой с постепенным легированием. Слой P (рис.18.3B) [12]. Неосновные носители, инжектированные диодом, не должны иметь времени для рекомбинации и не должны диффундировать слишком далеко от перехода, прежде чем они будут удалены под действием обратного смещения с обратным током. Время жизни неосновных носителей SOS-диода определяет длительность импульса. Таким образом, SOS-диоды оптимизированы для относительно медленного обратного восстановления ( Λt _rr ≈ 50–100 нс), но резкого восстановления (очень быстрое затухание обратного тока) (1 — Λ ) t _rr ≈ 5 нс (Инжир.18.3C).

Характеристики SOS-диода зависят не только от прямого тока накачки (плотность тока и очень короткое время для предотвращения насыщения), но также от профиля легирования структуры P ⁺ PN ^— N ⁺ и времени жизни носителей. Обратное восстановление SOS-диодов (например, их открытие) должно отличаться от PIN-диодов, поскольку прерывание тока должно происходить в основном в более узком слое, легированном P, а не в дрейфовом слое. SOS-диод может переключать большие токи (kA) за наносекундное время открытия с автоматическим равномерным распределением обратного напряжения (kV) в последовательно соединенных SOS-диодах во время спада тока.Последовательные стеки до тысячи SOS могут быть развернуты для получения рабочих напряжений, близких к уровню мегавольт, пиковых токов в несколько кА, пиковой мощности ГВт и средней мощности в десятки киловатт.

В упрощенной схеме для работы SOS (рис. 18.4) предполагается, что прямоугольный предымпульс с амплитудой U и длительностью импульса T _U генерируется и подается на SOS последовательно с индуктором L _S для зарядки конденсатора C _R .

Во время положительной части предымпульса, периода прямой накачки, SOS-диод смещен в прямом направлении, и почти синусоидальный ток катушки индуктивности увеличивается, чтобы накапливать энергию в резонансной цепи L _S C _R и избыточные носители в диоде.

Предположим, что L _S C _R с резистором нулевой последовательности r _S ( r _S → 0), тогда этот ЖК недемпфирован ( ζ <1), индуктор в настоящее время задается как

(18.7) iL = Ime − ζωRtsinωR1 − ζ2t + ϕζ = rS2ZR≈0; ZR = LSCR; ωR = 1LSCR

Значения I _m и ϕ получены из начальных условий iL0v = 0L0, vCR0 = U. Следовательно,

(18,8) iL = UZR1 − ζ2e − ζωRtsinωR1 − ζ2t

, где Z _R — характеристический импеданс

(18,9) ZR = LS / CR

_{S 9025 C L 9025. R} резонансный резервуар с частотой колебаний ω _R , установлен для обеспечения зарядки во время T _U :

(18.10) ωR = LSCR − 1 = πTU

Зарядка должна происходить только в течение половины цикла колебаний; таким образом, T _U = (2 π / ω _R ) / 2.

Без учета потерь ( L _S C _R коэффициент демпфирования резонансного резервуара почти равен нулю), паразитных эффектов и падения напряжения на диоде, прямой ток диода получается из

(18,11) iL = UZRsinωRt

с пиковым значением

(18,12) IF≈U / ZR

Так как r _S ≈ 0, на конденсаторе C _R напряжение равно

(18.13) vCR = 1CR∫0tUZRsinωRtdt + vCR0 = U1 − cosωRt

При t = T _U = π / ω _R , конденсатор C R будет заряжаться почти до 902

(18,14) VCR≈2U

Если пренебречь постоянной времени затухания рекомбинации, прямой накопленный заряд диода составляет почти

(18,15) QF≈2IFωR≈2UωRZR≈2UCR

Во время интервала синусоидальных отрицательных колебаний диод все еще проводит ток. , предымпульсное напряжение почти равно нулю, а ток катушки индуктивности становится отрицательным.Момент обратного восстановления (размыкание) диода SOS происходит почти при пиковом токе разряда C _R

(18,16) IRR≈2UZR≈2IF

является зарядом обратного восстановления

(18,17) QRR≈IRRωR

почти равно впрыскиваемому вперед заряду. Таким образом, ток обратного восстановления почти в два раза больше пикового прямого тока I _RR ≈ 2 U / Z _R ≈ 2 I _F , составляя

(18.18) ZR = 2UIRR

Предполагая резкое восстановление диода и предполагая сохранение энергии, импульсное напряжение v _p зависит от нагрузочного конденсатора C _Z и резистора R _Z ; для недемпфированных L _S C _Z || R _Z параллельных цепей, ( ξ <1) задано как

(18,19) vp = Vme − ξωZtsinωz1 − ξ2t + ϕξ = Zz2Rz; Zz = LSCz; ωz = 1LSCz

R 9025, где нагрузка Z параллельно с Z _Z , так как ZZ = LS / CZ характеристический импеданс второго порядка L _S C _Z || R _Z параллельная цепь с коэффициентом демпфирования ξ≈ZZ / 2RZ и незатухающей резонансной частотой ωZ≈LSCZ − 1, управляемая начальным током I _RR индуктора L _S .

Значения V _m и ϕ получены из начальных условий v _p (0) = 0 и i _Ls (0) = I _RR . Следовательно,

(18.20) vp = IRRZz1 − ξ2e − ξωZtsinωz1 − ξ2t

Максимальное напряжение v _pmax = V _RM происходит при t =

пик и составляет 960253 960253 (18.21) tpeak = tan − 11 / ξ2−1ωz1 − ξ2VRM = vpmax = IRRZze − ξtan − 11 / ξ2−11 − ξ2

Приведенное выше уравнение V _RM можно использовать для определения необходимого I _RR , а затем, используя уравнение.(18.18) значение Z _R .

Для почти оптимальной передачи энергии нагрузочному резистору R _Z следует использовать значение демпфирования немного ниже критического значения, при этом импульс v _p имеет примерно синусоидальную форму. Сети или линии, формирующие импульсы, могут быть использованы для его компенсации [12].

Из приведенных выше уравнений, предполагая коэффициент демпфирования 0,7 < ξ <0,9, проектный диодный импульсный генератор SOS следует этапам:

(18.22) 1ξ≈0,8 малосцилляций⇒Zz = 2ξRz2ZR = 2UZzvPmaxe − ξtan − 11 / ξ2−11 − ξ23ωR = πTU4CR = 1ωRZR5LS = ZRωR6CZ = LSZZ2

, при условии, что срок службы диода SOS достаточно велик, при условии, что срок службы диода SOS является подходящим. для почти сохранения заряда, резкое обратное восстановление и обнуление на напряжениях в состоянии (относительно значений U ). Часто C _Z должен учитывать внутреннюю емкость SOS-диода или непрерывающееся восстановление диода.

Упрощенная конструкция, годная почти для 0.75 < ξ <1, приводит к немного более высоким импульсным напряжениям В _RM . Рассмотрим

(18,23) VRM≈IRRRZ || ZZforCR≫CZ

Для получения почти критической демпфированной нагрузки (0,7 < ξ <0,9) она должна быть

(18,24) 1,4RZ

Тогда из требуемых V _RM и I _RR значение Z _R составит

(18,25) ZR≈2URZ || ZZVRM

и

ωR =

ωR = πTU Тогда резонансный резервуар имеет значения

(18.26) LS≈ZRωR

и

(18,27) CR≈1ωRZR

Из L _S и Z _Z , конденсатор параллельной нагрузки C _Z , добавленная или паразитная емкость SOS C _eqoff , должно быть

(18,28) CZ≈LSZZ2

Для требуемого В _RM в нагрузочном резисторе R _Z и конденсаторе C _Z должен выдерживать

—

прямой ток I _F ,

—

время откачки T _U ,

—

52

52 обратное

—

ток обратного восстановления I _RR ,

—

заряд обратного восстановления Q _RR .

Высокие пиковые напряжения В _RM и сравнительно низкие значения I _RR требуют очень низких значений параллельной емкости нагрузки (паразитной) C _Z или более высоких значений I _РР .

Пример 18.1

Определите параметры схемы на рис. 18.4, чтобы получить 30 нс импульс 1 МВ в резисторе R _Z = 1 кОм (пик 1 МВт), подключенный параллельно с конденсатором C _Z , от предымпульс, имеющий U = 300 кВ и длительность импульса T _U .

Решение

Предполагая сохранение вольт × секунду при равном токе, длина предымпульса должна быть

TU≈30 × 10-9 × 106/300 × 103≈100 нс

Тогда из приведенных выше уравнений получается

ωR = π / TU = π / 100 × 10−9≈3,14 × 107рад / с

Если принять ξ = 0,75, то

ZZ≈2ξRZ≈1,5RZ≈1,5 кОм

ZR = 2UZzvPmaxe− ξtan − 11 / ξ2−11 − ξ2≈396 Ом

LS≈ZR / ωR≈360 / 3,14 × 107≈12,6 мкГн

CR≈1 / ZRωR≈1 / 360 × 3,14 × 107≈81 пФ

и

CZ≈LS / ZZ2≈12.6 × 10-6 / 3962≈5,6 пФ

Это низкое значение, учитывая эквивалентную обедненную емкость SOS-диода (или ассоциации диодов) C _eqoff , не говоря уже о паразитных емкостях. SOS-диод должен выдерживать

IF≈U / ZR≈300 × 103 / 396≈758A

IRR≈2IF≈1,52kA

vpmax = IRRZze − ξtan − 11 / ξ2−11 − ξ2≈VRM≈IRRRZ || ZZ ≈1520 × 600≈106V

QRR≈IRR / ωR≈1520 / 3,14 × 107≈50 мкКл

Среднее время жизни избыточного носителя (дырок) (обратная величине затухания рекомбинации) должно быть выше 1 мкс, а время обратного восстановления диода должно быть

trr≈π / 2ωR≈πLSCR / 2≈50ns

, то есть почти половина времени прямой накачки.

Поскольку затухающая резонансная частота равна

ωZd = ωZ1 − ξ2

, длительность импульса (время установления) близка к

Tp = π / ωZ1 − ξ2 = πLSCZ / 1 − ξ2≈34 нс

Это около требуемых 30 нс , как видно на рис. 18.5. Конструкции для более высоких значений C _Z требуют коэффициентов демпфирования ξ до 0,5, которые увеличивают номинальные характеристики SOS-диодов ( I _F , I _RR и Q _RR ), но допускают удвоение емкости C _Z .

Рис. 18.5. SOS v _p импульс, генерируемый с использованием магнитного накопителя энергии. (A) Верхний график показывает формы сигналов U , v _CR , v _AK и v _p в вольтах и ​​(B) формы сигналов i _D и i _L в амперах на нижнем графике.

Этот генератор импульсов SOS умножает амплитуду поступающего предымпульса на коэффициент, немного превышающий 3.

Учитывая нынешние возможности SOS-диодов (около 1 кА и 1 кВ), для этого импульсного модулятора на 1 МВ потребуется

1.

матрица из нескольких тысяч SOS-диодов, расположенных в серии из нескольких параллельно включенных диодов;

2.

масляная изоляция и охлаждение с теплоотводом вода / воздух;

3.

Особое внимание уделяется минимизации паразитных индуктивностей и емкостей.

Другие устройства SOS используют уникальные методы диффузии для достижения сверхбыстрого времени переключения, такие как устройство восстановления ступенчатого дрейфа (DSRD), диод обратного восстановления (IRD) и устройство задержки ионизации (DID).Каждое устройство способно генерировать импульсы от 1 до 10 кВ со временем нарастания от 100 пс до 1 нс.

Кремниевый лавинный точилка (SAS) на основе PIN-диода — это устройство для заточки, которое сокращает время нарастания импульса. Обычно он работает с обратным смещением, с медленным временем нарастания и коротким обратным импульсом, подаваемым на SAS, чтобы вызвать его лавину. Когда происходит лавинный пробой дрейфового слоя ПАВ, к нагрузке прикладывается импульс с очень коротким временем нарастания. Лавинный пробой не разрушает SAS, если входной импульс достаточно короткий.

Понижение напряжения с 5 до 4,2 В

Привет, ребята, я новичок в электронике, читал несколько книг и думал, что наконец понял основы схемотехники, но нет … Я не понял. Я программист для рисования и начал работать с Arduino несколько лет назад. Я увидел дыру во всех этих «штуках для ардуино», которую могла заполнить только электроника, поэтому решил изучить ее.

На форумах ардуино то, что я называю «форумом 5в»: razz: говорят, что можно снизить напряжение с помощью закона резисторов и омов, это заставило меня взлететь. Я сделал несколько базовых схем, используя только резисторы, и все работало как шарм.

Итак, у меня есть планшет, который больше не может включаться — очень дешевая и простая модель — чтобы это исправить. Я тестировал батарею (3,7 В) и по меркам говорилось 0 В, полностью убитый. Я использовал источник постоянного тока на 4,2 вольта, чтобы вернуть его к жизни, и какое-то время он работал. Но не хватает для запуска планшета, даже не моргает.

Внешний разъем не нагружается, он сломан. Поэтому мне пришлось провести все тесты на проводе аккумулятора. Подал на вывод батареи 4,2 в и планшет включился, как по волшебству, жизнь опять посинела.Поэтому я решил оставить батарею и использовать простой провод к настенному источнику питания USB 5 В. Все, что мне нужно было сделать, это использовать резистор, чтобы уменьшить напряжение 5 В до 4,2 и вуаля! Но нет … еще раз … Собственно, здесь и начинается моя проблема.

По закону Ом, r = (5-4,2) / 0,8
Значит, для этого мне нужно использовать резистор 1 Ом? Это правильно, ребята?

У меня нет резистора на 1 Ом, даже не знаю, возможно ли это. Я взял потенциометр на самом низком уровне сопротивления, который дал мне 2,2 Ом. Очень близко, верно? Но ни результатов, ни ответа от планшета.Все тесты, которые я здесь проводил, проводились непосредственно на проводе аккумулятора.
Я хочу узнать ваше мнение об этих парнях, что мне делать?

Ну, я не люблю сдаваться, поэтому я прочитал несколько сообщений на других форумах, кто-то пришел с предложением использовать 2 диода последовательно. У меня было два диода от старого телевизора (eic ba 159). Измерение напряжения между двумя диодами дало мне идеальные 4,2 вольта! Падение напряжения на диодах понял но ничего не происходит. Я думал, что мой настенный источник постоянного тока дает низкий ток, он говорит о 2А, но я не уверен, правда ли это (я в Бразилии, у нас здесь много дерьма…). Я попробовал с моим источником питания постоянного тока (я уверен, что он может дать до 2 А), и на этот раз планшет мигает и выключается через 1 секунду.

Итак, мой большой вопрос:

Почему не работает? Я использую неправильный диод? Стоит ли использовать резистор? (когда использовать резистор или нет?). Я сказал что-то не так по поводу моего обучения электронике?

Я знаю, что это длинный вопрос, ребята, спасибо, что прочитали.

Vishay Intertechnology высоковольтный толстопленочный чип

МАЛЬВЕРН, Пенсильвания, сен.08, 2021 (GLOBE NEWSWIRE) — Vishay Intertechnology, Inc. (NYSE: VSH) сегодня представила новую серию толстопленочных чип-резисторов, соответствующих требованиям AEC-Q200, с рабочим напряжением до 3 кВ в корпусах 2010 и 2512.

Благодаря высокому рабочему напряжению устройства серии Vishay Draloric RCV-AT e3 могут использоваться вместо стандартных цепей резисторов. Это позволяет разработчикам экономить место на плате в инверторах для электрических (EV) и гибридных электрических (HEV) транспортных средств, бортовых зарядных устройствах и преобразователях постоянного тока в постоянный, сокращая при этом количество компонентов и затраты на размещение.

Серия RCV-AT e3 имеет диапазон сопротивления от 100 кОм до 100 МОм с допусками ± 1% и ± 5% и TCR ± 100 ppm / K и ± 200 ppm / K. Резисторы обладают номинальной мощностью до 1,0 Вт, низким коэффициентом сопротивления напряжению 25 ppm / В и диапазоном рабочих температур от -55 ° C до +155 ° C.

Соответствующие RoHS и не содержащие галогены устройства подходят для обработки в автоматических сборочных системах для поверхностного монтажа, а также для пайки волной, оплавлением или паровой пайкой в ​​соответствии с IEC 61760-1.

Таблица спецификаций устройства:

Сопротивление диапазон

Номер детали	RCV2010-AT e3	RCV2512-AT e3
Размер корпуса 2010	от 100 кОм до 100 МОм
Допуск сопротивления	± 5%; ± 1%
Температурный коэффициент	± 200 ppm / K; ± 100 ppm / K
Коэффициент напряжения	25 ppm / V
Номинальное рассеивание P 70	0.75 Вт	1,0 Вт
Рабочее напряжение	2000 В	3000 В
Диапазон рабочих температур	от -55 ° C до +155 ° C

Образцы и производственные количества серии RCV-AT e3 доступны уже сейчас, время выполнения заказа — 10 недель.

Vishay производит один из крупнейших в мире портфелей дискретных полупроводников и пассивных электронных компонентов, которые необходимы для инновационных разработок на автомобильном, промышленном, вычислительном, потребительском, телекоммуникационном, военном, аэрокосмическом и медицинском рынках.Обслуживая клиентов по всему миру, Vishay — это ДНК технологий. ™ Vishay Intertechnology, Inc. — компания из списка Fortune 1000, зарегистрированная на NYSE (VSH). Подробнее о Vishay: www.Vishay.com .

ДНК технологии ™ является товарным знаком Vishay Intertechnology.

Vishay на Facebook: http://www.facebook.com/VishayIntertechnology
Vishay Twitter feed: http://twitter.com/vishayindust

Поделиться в Twitter: http : // twitter.com / intent / tweet? text =. @ vishayindust Толстопленочные чип-резисторы Draloric RCV-AT серии e3, отвечающие требованиям AEC-Q200, с рабочим напряжением до 3 кВ в корпусах 2010 и 2512, позволяют разработчикам сэкономить место на плате и снизить количество компонентов и снижение затрат на размещение — https://bit.ly/3l4FOMZ

Ссылка на техническое описание продукта:
http://www.vishay.com/ppg?20082 (RCV-AT e3)

Ссылка к фото товара:
https: // www.flickr.com/photos/vishay/albums/72157719741217206

За дополнительной информацией обращайтесь:
Vishay Intertechnology
Питер Хенрици, +1 408 567-8400
[email protected]
или
Redpines
Боб Декер, +1 415 409-0233
[email protected]

Как уменьшить напряжение с 24 В до 5 В с помощью резистора? — MVOrganizing

Как уменьшить напряжение с 24 В до 5 В с помощью резистора?

Можно использовать резисторы в соотношении 82: 22, напряжение на резисторе 22 будет 5.07V прибл. Этот метод будет полезен только в том случае, если вы хотите определить наличие напряжения 24 В с помощью микроконтроллера. Вам необходимо выбрать номинал резисторов в зависимости от силы тока, которую вы хотите рассеять.

Как снизить напряжение аккумулятора?

Иногда для вашего электронного проекта может просто потребоваться источник напряжения ниже доступного напряжения батареи. Когда это произойдет, вы можете снизить напряжение аккумулятора до любого желаемого уровня, построив простую схему, называемую делителем напряжения.

Как уменьшить напряжение с 12 В до 4 В?

Два способа снизить напряжение 12-вольтовой системы до 4-х вольт — это использовать делители напряжения или стабилитроны. Делители напряжения изготовлены из последовательно установленных резисторов. Входное напряжение делится на выходное, что зависит от номинала используемых резисторов.

Как уменьшить напряжение постоянного тока?

Самый простой способ уменьшить падение напряжения — увеличить диаметр проводника между источником и нагрузкой, что снизит общее сопротивление.В системах распределения электроэнергии заданное количество мощности может передаваться с меньшим падением напряжения, если используется более высокое напряжение.

Влияют ли резисторы на напряжение?

Как резистор влияет на напряжение? Резисторы влияют как на ток, так и на напряжение. Они делают это линейно. Напряжение на каждом сопротивлении будет изменяться прямо пропорционально току, протекающему через него.

Резисторы снижают напряжение?

Резистор имеет способность уменьшать напряжение и ток при использовании в цепи.Основная функция резистора — ограничение тока. Закон Ома гласит, что увеличение номинала резистора приведет к уменьшению тока. Для снижения напряжения резисторы устанавливаются в конфигурации, известной как «делитель напряжения».

Почему на резисторах падает напряжение?

Когда электроны проходят через сопротивление, они теряют энергию, поскольку они взаимодействуют с электронами в проводящем материале. Когда энергия передается материалу, он получает тепловую энергию, поэтому его температура повышается. Движущиеся электроны теряют потенциальную энергию и, следовательно, происходит падение напряжения.

Почему падает напряжение при увеличении нагрузки?

Источники напряжения действительно имеют внутренние импедансы, включенные последовательно с нагрузкой. Когда нагрузка увеличивается, больше тока проходит через внутренний импеданс, что в большинстве случаев приводит к более высокому падению напряжения.

Как увеличить напряжение?

Для увеличения напряжения мы последовательно подключаем переменное напряжение, чтобы получить более высокое выходное напряжение. Если частота всех напряжений одинакова, величина напряжений просто складывается.Напряжения просто добавятся, так что общее напряжение будет 28 В переменного тока при 60 Гц.

Почему падает напряжение при увеличении тока?

Увеличение тока вызывает большее падение напряжения на внутреннем сопротивлении, что снижает напряжение источника. Некоторые сопротивления увеличивают свое сопротивление при увеличении тока из-за нагрева.

Какое падение напряжения допустимо?

Какое падение напряжения допустимо? В сноске (NEC 210-19 FPN № 4) в Национальном электротехническом кодексе говорится, что падение напряжения на 5% в самой дальней розетке в цепи ответвления является приемлемым для нормальной эффективности.

Что увеличивает падение напряжения?

Провода любой длины и размера будут иметь некоторое сопротивление, и пропускание тока через это сопротивление постоянному току вызовет падение напряжения. По мере увеличения длины кабеля пропорционально увеличиваются его сопротивление и реактивное сопротивление. Это условие заставляет нагрузку работать с меньшим напряжением, проталкивающим ток.

Когда напряжение повышается, ампер понижается?

ЕСЛИ вы не измените нагрузку (двигатель) для компенсации более высокого напряжения.Установки высокого напряжения вырабатывают мощность с меньшей силой тока, поскольку в них используются двигатели с гораздо более низким kv. Ваша допустимая нагрузка, умноженная на вашу емкость, дает вам максимально безопасную силу тока. 20c 4000 мАч (4 Ач) может выдерживать 80 ампер.

Уменьшается ли напряжение с расстоянием?

Вне зависимости от того, высокое или низкое напряжение, сила будет передаваться одинаково. Но с расстоянием напряжение будет падать. Для компенсации падения напряжения на больших расстояниях можно использовать проводники большего размера. Цепи с более высоким напряжением также уменьшают падение напряжения за счет уменьшения тока, тем самым уменьшая потери в квадрате R.

Технические данные резистора нового типа

TG с НОВЫМИ, меньшими моделями TG TG911, TG913 и TG917

TC ± 25 ppm / ° C от -55 ° C до + 125 ° C, диапазон сопротивления от 25 кОм до 1000 МОм Унифицированный змеевиковый пленочный узор

Caddock уникально используется компанией Caddock для производства высокоэффективных резисторов с осевыми выводами, в том числе прецизионных высоковольтных резисторов TG Low TC.

Чтобы соответствовать требованиям к прецизионной температурной стабильности высокоточных высоковольтных систем, Caddock предлагает прецизионные высоковольтные резисторы с низким ТК типа TG.В этих резисторах используется наша проверенная система резистивных пленок Tetrinox® для достижения уникального сочетания низкого температурного коэффициента с высокой стабильностью при высоких рабочих напряжениях.

Прецизионные высоковольтные резисторы с низким ТП типа TG разработаны для удовлетворения жестких требований к стабильности источников питания на ЛБВ, электронных микроскопов, полупроводникового технологического оборудования, спектрографического оборудования, рентгеновских систем, высокостабильного электронно-лучевого оборудования, геофизических инструментов, прецизионных высоковольтных делителей. , и прецизионные датчики высокого напряжения.

Технические характеристики прецизионных высоковольтных резисторов TG Low TC:

• Температурный коэффициент: ± 25 ppm / ° C от -55 ° C до + 125 ° C, относительно + 25 ° C.
• Стабильность срока службы под нагрузкой 25% на 1000 часов при + 125 ° C.
• Допуск сопротивления от ± 1% до ± 0,1%.
• Диапазон сопротивления от 25 кОм до 1000
• Низкий температурный коэффициент сводит к минимуму самодрейф из-за разогрева рассеиваемой мощности.

Тип TG с низким температурным коэффициентом и высокой стабильностью основан на уникальной системе резистивных пленок Caddock Tetrinox®, производимой исключительно компанией Caddock Electronics.Эти проверенные сложные металлооксидные пленки надежно использовались более 40 лет в изделиях Caddock для прецизионных высоковольтных резисторов с низким значением TC, а также в резисторных цепях с низким коэффициентом сопротивления TC и дискретных резисторах с низким абсолютным TC.

Пленки Tetrinox® с низким сопротивлением TC наносятся непосредственно на твердый керамический сердечник резистора типа TG и обжигаются при температурах выше 1400 ° F (760 ° C) для достижения превосходных характеристик при низких значениях TC.

Увеличенное максимальное продолжительное рабочее напряжение при + 85 ° C, которое до 60% выше, чем стандартные максимальные значения напряжения, перечисленные в таблице, может быть достигнуто за счет специальных заводских условий.Чтобы указать увеличенное максимальное непрерывное рабочее напряжение, добавьте «-15» к номеру модели (пример: TG950-15-200M-1%). Диапазон сопротивления для номинального напряжения «-15%» указан в таблице от «-15 мин.» к «Стд. Максимум.» Обратите внимание, что стандартные значения перегрузки и перенапряжения не относятся к резисторам «-15».

Прецизионные высоковольтные резисторы

типа TG с низким ТП могут изготавливаться с очень низким абсолютным температурным коэффициентом ± 15 ppm / ° C, от -40 ° C до + 85 ° C, относительно + 25 ° C. Связаться с разработкой приложений.

Сверхстабильные высоковольтные резисторы

типа USG доступны с абсолютным температурным коэффициентом ± 10 ppm / ° C, от -40 ° C до + 85 ° C, относительно + 25 ° C, при стандартных значениях сопротивления 50 мегабайт. , 75, 100, 150 или 200 мегабайт. См. Техническое описание Type USG.

Наборы выбранных резисторов типа

USGS доступны с абсолютным температурным коэффициентом ± 5 ppm / ° C, от + 10 ° C до + 50 ° C, исх. до + 25 ° С.

Доступны комплекты выбранных резисторов типа

USFS с абсолютным температурным коэффициентом ± 2 ppm / ° C, от + 10 ° C до + 50 ° C, справ.до + 25 ° С.

---

Соотношение Температурный коэффициент 10 ppm / ° C, от -40 ° C до + 85 ° C, относительно + 25 ° C , 15 кВ) с одним малым корпусным резистором типа TG (пример: TG913). Низкий, по существу линейный, абсолютный температурный коэффициент резисторов типа TG минимизирует дрейф соотношения во время прогрева, сохраняя при этом жесткое отслеживание соотношения TC после прогрева.

---

Технические характеристики:

Допуск сопротивления:

Диапазон сопротивления	Допуск
Стандартный	± 1%; также ± 0,1%, ± 0,25%, ± 0,5%
С рейтингом «-15»	± 1%

Температурный коэффициент: ± 25 ppm / ° C для + 25 ° C, DR при -55 ° C и + 125 ° C

Напряжение Коэффициент: Коэффициент низкого напряжения,

Свяжитесь с Caddock Applications Engineering

Перегрузка / перенапряжение: 5-кратная номинальная мощность при подаваемом напряжении не более 1.5-кратное максимальное непрерывное рабочее напряжение в течение 5 секунд , Напряжение постоянного тока или В переменного тока _{действующее значение}

Диапазон сопротивления	Перегрузка / Перенапряжение, DR
со стандартными параметрами	0,5% макс.
С рейтингом «-15»	НЕТ

Ресурс нагрузки: 1000 часов при номинальном напряжении, не превышающем номинальную мощность.

Диапазон сопротивления	Ресурс нагрузки, DR
со стандартными параметрами	0.25% макс. при + 125 ° C
С рейтингом «-15»	0,40% макс. при + 85 ° C

Стабильность продленного срока службы: 0,03% максимум на

1000 часов при + 125 ° C (стандартные параметры).

Термический удар: Mil-Std-202, метод 107, конд. C, DR 0,25% макс.

Влага Стойкость: Mil-Std-202, метод 106,

DR 0,4% макс.

Изоляция Сопротивление: 10 000 МОм, мин.

Модель № Ватт ст. Максимум. Непрерывная работа. Вольт. (среднеквадратичное значение постоянного или переменного тока) Диэлектрическая прочность покрытия (ACrms) ТК частей на миллион / ° С Сопротивление Диапазон Размеры в дюймах и (миллиметрах) Станд. Мин. -15 Мин. Std. Макс. А Б К TG911 0,2 400 500 25 25 К НЕТ 1 мег 0,400 ± 0,060 (10,16 ± 1,52) ,140 ± 0,030 (3.56 ± 0,76) 0,025 ± 0,002 (0,64 ± 0,05) TG913 0,4 600 500 25 100 К НЕТ 3 мегапикселя 0,562 ± 0,060 (14,27 ± 1,52) ,150 ± 0,030 (3,81 ± 0,76) 0,032 ± 0,002 (0,81 ± 0,05) TG917 0,6 1 000 750 25 200 К НЕТ 10 мег 0.710 ± 0,050 (18,03 ± 1,27) ,240 ± 0,030 (6,10 ± 0,76) 0,040 ± 0,002 (1,02 ± 0,05) TG931 1,0 4 000 750 25 1 мег 40 мег 50 мегапикселей 1.000 ± .060 (25,40 ± 1,52) ,315 ± 0,030 (8,00 ± 0,76) 0,040 ± 0,002 (1,02 ± 0,05) TG940 1.5 6 000 750 25 1,5 мег 64 мег 100 мег 1,50 ± 0,060 (38,10 ± 1,52) ,315 ± 0,030 (8,00 ± 0,76) 0,040 ± 0,002 (1,02 ± 0,05) TG950 2,0 10 000 1 000 25 2 мегапикселя 128 Мег 200 мегапикселей 2,125 ± 0,060 (53,98 ± 1,52) .315 ± 0,030 (8,00 ± 0,76) 0,040 ± 0,002 (1,02 ± 0,05) TG980 3,0 15 000 1 000 25 3 мегапикселя 192 Мэг 300 мег 3,125 ± 0,060 (79,38 ± 1,52) ,315 ± 0,030 (8,00 ± 0,76) 0,040 ± 0,002 (1,02 ± 0,05) TG985 4,0 20 000 1 000 25 4 мегапикселя 320 мегапикселей 400 мег 4.000 ± 0,120 (101,60 ± 3,05) ,315 ± 0,030 (8,00 ± 0,76) 0,040 ± 0,002 (1,02 ± 0,05) TG1010 5,0 25 000 1 000 25 5 мегапикселей 400 мег 500 мег 5.000 ± .120 (127,00 ± 3,05) ,315 ± 0,030 (8,00 ± 0,76) 0,040 ± 0,002 (1,02 ± 0,05) TG1015 6.0 30 000 1 000 25 6 мегапикселей 384 Мэг 1000 мегапикселей 6.000 ± .120 (152,40 ± 3,05) ,350 ± 0,040 (8,89 ± 1,02) 0,040 ± 0,002 (1,02 ± 0,05)

Кривая снижения мощности (относится к номинальным характеристикам, указанным в таблице):

Источник: http: // www.
