Как измерить ёмкость аккумулятора

Определение ёмкости аккумулятора. Физический смысл

Ёмкость аккумуляторной батареи определяет количество времени, в течение которого АКБ сможет давать энергию на полезную нагрузку. Емкость аккумуляторной батареи измеряется в ампер-часах. Сама физическая единица показывает, что ёмкость аккумуляторной батареи — это произведением тока разряда аккумулятора (в амперах) на время разряда АКБ (в часах).
Ёмкость аккумуляторной батареи — это физическая величина, которая вместе с напряжением батареи определяет количество энергии, которую способна дать полностью заряженная аккумуляторная батарея. Не следует путать понятия ёмкости аккумуляторной батареи и заряда (заряженность) аккумулятора. Ёмкость определяет потенциал аккумуляторной батареи, то есть количество времени, в течение которого АКБ сможет обеспечить питание нагрузки, если аккумуляторная батарея полностью заряжена.

Реальная ёмкость аккумулятора определяется несколькими факторами: величиной приложенной нагрузки, температурой батареи. Чем больше приложена нагрузка, тем быстрее происходит разряд батареи. Чем ниже температура, тем меньше ёмкости имеет батарея. Ёмкость аккумулятора — величина, зависящая от способа и условий измерения, поэтому её необходимо рассматривать в соответствии с технической документацией к батареи. Обычно производитель определяет длительным способ разряда батареи (в течение 20 часов) при комнатной температуре (20 градусов).

Определение ёмкости аккумулятора методом длительного разряда

Стандартным лабораторным методом определения ёмкости аккумулятора является метод длительного контрольного разряда. В начале аккумуляторную батарею полностью заряжают, а потом разряжают постоянным малым током. Одновременно ведут учёт времени разряда батареи. Ёмкость аккумулятора вычисляют как произведение силы тока на время. Сложность метода состоит в необходимости поддерживать постоянное значение силы тока разряда, для этого используют специальное оборудование.

Бытовым способом измерения ёмкости аккумулятора является метод разряда АКБ с помощью постоянной нагрузки. При этом используют в качестве нагрузки одну или несколько автомобильных ламп, выбирая нагрузку из расчета 1/20 величины номинальной ёмкости. Время засекается по обычным часам. Такой метод имеет неточность, так как напряжение АКБ в течение тестирования снижается, и, следовательно, меняется ток нагрузки. Следует так же опасаться полного (глубокого) разряда АКБ, это может привести к поломке батареи.

Еще один способ измерения ёмкости аккумулятора также основан на использовании метода длительного разряда. В этом случае используется специальная электронная схема и электронные часы, подключенные в схему. Такую схему можно найти на страницах журналов радиолюбителей.

Собрать её сможет опытный радиолюбитель или профессиональный электронщик, для каждого аккумулятора придется подобрать расчетным путём необходимые значения сопротивления нагрузки. Измерение проводится так же в течение 20 часов.

Определение ёмкости аккумулятора с помощью специального электронного тестера

Для быстрого определения ёмкости аккумулятора можно использовать специальные тестеры ёмкости аккумуляторов. Работа таких устройств основана на проведении серии специальных измерений. Для определения ёмкости тестер отправляет несколько зондирующих импульсов в подключенную аккумуляторную батарею. Получив обратный сигнал, тестер проводит их распознание и с помощью микропроцессора делает необходимые вычисления ёмкости аккумулятора. Полученный результат выводится на электронный дисплей устройства.

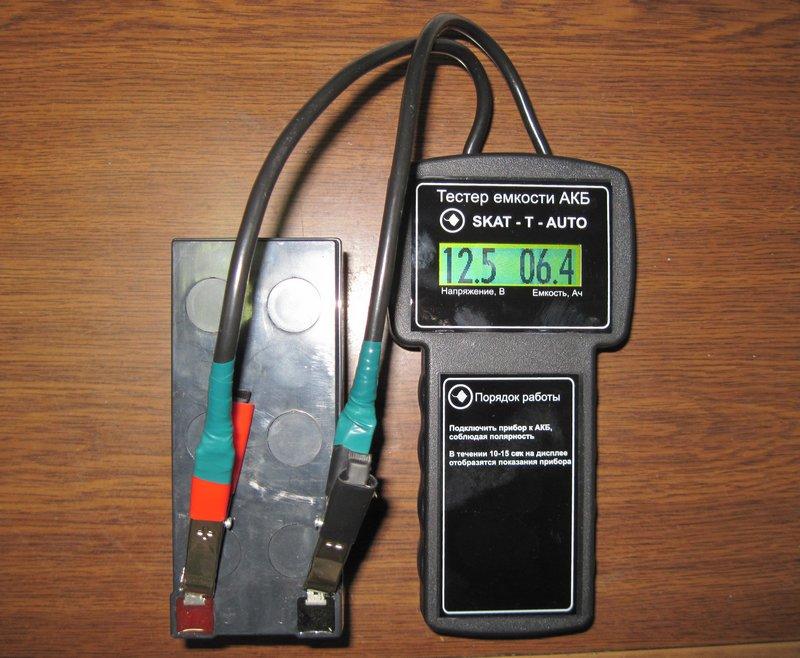

Одним из таких приборов является тестер ёмкости аккумуляторных батарей SKAT-T-AUTO.

Тестер ёмкости аккумулятора SKAT-T-AUTO является полностью автоматический прибором, не требует специальных знаний для проведения измерений. Тестер предназначен для быстрой оценки технического состояния герметичных и негерметичных свинцово-кислотных АКБ с номинальным напряжением 12 В и номинальной ёмкостью от 1,0 до 120 Ач.

Тестер емкости аккумулятора позволяет определить ёмкость аккумулятора с необходимой для эксплуатации АКБ точностью всего за 15 секунд.  Работа с прибором очень проста. Нужно отсоединить батарею от прибора, в котором она установлена, подсоединить к тестеру с помощью специальных зажимов и нажать всего одну кнопку.

После определения остаточной ёмкости батареи, её сравнивают с номинальной ёмкостью новой батареи, указанной в паспорте изделия. Если остаточная ёмкость батареи менее 50 %, то её необходимо вывести из эксплуатации и провести восстановление или замену батареи.

Читайте также:

Измерение ёмкости аккумулятора

Что такое ёмкость аккумулятора, и как её измеряют

Ёмкость — это заряд Q новой батарейки или полностью заряженного аккумулятора. Заряд (количество электричества) измеряется в Кулонах: 1 Кулон = 1 Ампер × 1 секунда . Обычно ёмкость измеряется в единицах ампер·час или ма·час . Типичная ёмкость аккумулятора типоразмера ААА 1000 ма·час, АА — 2000 ма·час. Аккумулятор ёмкостью 1000 ма·час может давать ток 1000ма в течение 1 часа или 100ма в течение 10 часов. Если учесть напряжение

U , то можно оценить запасённую в аккумуляторе энергию E = Q × U

Для определения ёмкости аккумулятора его полностью заряжают, затем разряжают заданным током I , и измеряют время T , за которое он разрядился. Произведение тока I на время T и есть ёмкость аккумулятора Q = I × T . Так же измеряется ёмкость батарейки, но после полного разряда аккумулятор можно снова зарядить, а батарейку уже нельзя использовать. Смысл в том, что вы измерите

ёмкость батареек данного типа . Кстати, ёмкость щелочных батареек примерно равна ёмкости современных NiMh аккумуляторов того же типоразмера — AA(2000 ма·час), AAA(1000 ма·час).

Схема для измерения ёмкости

Предлагаемая схема разряжает аккумулятор через резистор R до напряжения почти полного разряда NiCd или NiMh элемента — примерно 1 вольт. Ток разряда равен I = U / R . ( О выборе тока разряда ) Для измерения времени разряда T используются часы, работающие от напряжения 1.5-2.5V. Для защиты аккумулятора от полного разряда применено твёрдотельное реле PVN012. Оно отключает аккумулятор при снижении напряжения

U до минимально допустимого Ue = 1V .

Как это работает

Аккумулятор надо полностью зарядить и подключить к устройству. Часы надо установить на 0 и нажать кнопку Start . В этот момент реле замыкает контакты 4-5 и 5-6. Начинается разряд аккумулятора через резистор R и подаётся напряжение на часы. Напряжение на аккумуляторе и резисторе постепенно снижается. Когда напряжение на резисторе R снизится до 1V реле размыкает контакты. Разряд прекращается и часы останавливаются.

По мере разряда аккумулятора управляющий ток через контакты реле 1-2 уменьшается примерно от 8 до 2mA. При управляющем токе 3mA сопротивление контактов 4-5 и 5-6 менее 0.04 Ом. Это достаточно мало, чтобы не учитывать при расчёте тока — если нужен ток разряда 1A, берите резистор R=1.2 Ом.

После прекращения разряда напряжение на аккумуляторе возрастает до 1.1-1.2V из-за внутреннего сопротивления элемента.

Потери на контактах


Измеритель в корпусе зарядника

При повторении этой схемы примите меры для уменьшения сопротивления контактов аккумулятора и разъёмов. При токе 0.5-1A на контактах можно потерять 0.1V и более, что ухудшит точность измерения. Такие же потери вызывает стальная пружина, используемая в некоторых держателях аккумулятора. Пружину и другие стальные контакты надо шунтировать медным проводом. Я сделал один из вариантов измерителя ёмкости аккумуляторов АА и ААА в корпусе от простого зарядного устройства, у которого были хорошие медные контакты.



Дополнительные вопросы

Дополнительные вопросы

Саморазряд

Обратите внимание, что ёмкость свежезаряженных аккумуляторов выше, так как со временем часть заряда теряется из-за саморазряда . Чтобы узнать величину саморазряда, нужно измерить емкость сразу после зарядки, и измерить ещё раз через неделю (месяц) после зарядки. Саморазряд NiMh аккумуляторов может достигать 10% в неделю и более.

С какой точностью измеряется ёмкость?

Точное количество электричества можно определить интегрированием по времени dQ = 1/R × U(t) × dt .

По экспериментальным графикам разряда видно, что по мере разряда напряжение уменьшается примерно от 1.4V до 1.0V. Ток разряда U/R тоже уменьшается. При использовании в качестве среднего напряжения номинальной величины 1.2V получается точность не хуже 10%. Это справедливо, если аккумулятор используется примерно при таком же токе разряда, как и при измерении ёмкости.

Пример графиков разряда

Если при измерении был ток 0.5A, а при использовании 5A, то аккумулятор разрядится в несколько раз быстрее, чем ожидается. При токе использования 0.05А ёмкость окажется больше, чем при измерении. При токе 0.005A ёмкость может оказаться меньше измеренной из-за саморазряда аккумулятора в течение большого времени эксплуатации. Значительное отличие тока измерения от тока эксплуатации вносит погрешность более 10%.

Использование в устройстве стальных контактов вместо медных может увеличить погрешность на 10% и более, особенно при большом токе разряда.

Некоторая погрешность величины напряжения отсечки 1.0V связана с зависимостью вольт-амперной характеристики твёрдотельного реле от температуры. В комнатных условиях это даёт погрешность в 1-2%.

Каким должен быть ток разряда?

Надо выбирать такой ток, при котором обычно используется этот аккумулятор. Если ток разряда слишком большой, то из-за внутреннего сопротивления напряжение на аккумуляторе быстро снизится ниже 1 вольта, и измеренное значение ёмкости будет низким. Если выбрать слишком малый ток разряда, то измеренная ёмкость получится больше, чем аккумулятор реально выдаст при работе в вашем приборе.

Зачем два диода?

Диоды используются для защиты твёрдотельного реле при случайном обрыве резистора R . Если вы уверены, что обрыв невозможен, или вы измеряете ёмкость аккумуляторов с напряжением менее 1.4V ( один элемент AA или AAA ), то диоды можно убрать. При этом схема помещается внутри будильника, как у меня было сделано раньше. Резистор 5 Ом защищает реле при нажатии кнопки Start. Его тоже можно убрать, если включить кнопку параллельно контактам 4-5, как на упрощённой схеме.

Как измерить ёмкость литий-ионного аккумулятора?

примеры
Um Ue I R r
1.2 1.0 0.2 6.0 0
1.2 1.0 0.5 2.4 0
3.3 3.0 0.5 2.2 4.4
8.4 7.0 0.1 12 72

В этом случае к батарее подключается делитель напряжения по образцу, показанному на схеме. Используя делитель напряжения, можно измерить ёмкость батареи из нескольких аккумуляторов или ёмкость литий-ионного аккумулятора.

Требуемый ток разряда I при среднем напряжении Um обеспечивает сумма двух резисторов: R + r = Um / I .

Резистор R рассчитывается так, чтобы при конечном напряжении на батарее Ue , напряжение на резисторе R стало равно 1V: R = (Um / I) × (1V / Ue) .

Как проверить ёмкость аккумулятора по напряжению?

По напряжению ёмкость определить нельзя. Для каждого типа батарей и аккумуляторов есть типичные кривые разряда. По ним можно оценить отношение заряда к ёмкости (  процент заряда  ). Я использую зарядное устройство Ansmann , которое для такой оценки измеряет напряжение при заданном токе разряда. Однако у NiMh аккумуляторов не только ёмкость, но и рабочее напряжение уменьшается с возрастом. В некоторых случаях Ansmann давал оценку 30% в то время, как измерение до полного разряда давало 80%.

Как измерить ёмкость аккумулятора без этой схемы?

Подключите к заряженному аккумулятору резистор R и вольтметр. Следите по часам. Через некоторое время T напряжение U снизится до минимально допустимого. В этот момент отключите резистор. Ёмкость равна Q = T × U / R

В чём отличие от схемы, которая была на сайте раньше?

0. Старая схема
1. Вместо 1.3-1.1V на часы подаётся 2.6-2.2V
2. Вместо выключателя для дополнительного элемента питания использован контакт реле, и теперь отключение обоих аккумуляторов происходит автоматически.
3. Добавлена защита реле от обрыва резистора R

Что такое внутреннее сопротивление аккумулятора и как его измерить?

Этот раздел перенесён на отдельную страницу «Внутреннее сопротивление»

Автомобильный аккумулятор (АКБ)

Автомобиль не заводится, хотя зарядное устройство работает нормально, и показывает, что аккумулятор полностью заряжен. Дело не в ёмкости. После нескольких слишком глубоких разрядов внутреннее сопротивление увеличилось, и аккумулятор больше не может выдать ток, необходимый для работы стартёра. Придётся купить новый аккумулятор, и больше не допускать глубокого разряда.

Как измерить ёмкость АКБ

Для оценки ёмкости можно использовать лампу от фары в качестве нагрузочного сопротивления. Это должна быть лампа накаливания, например, галогеновая, но не светодиодная. Лампа 60вт потребляет ток 5А. Подключите параллельно аккумулятору вольтметр и лампу. Следите по часам. Когда напряжение снизится до 11в — разряд закончился — отключите лампу. Если это не сделать, то аккумулятор испортится. Если до окончания разряда прошло 10 часов, то ёмкость вашего аккумулятора 50 а·час. Если 5 часов, то 25 а·час. Этот тест не гарантирует, что машина заведётся, так как стартёру нужно не 5А, а 100-150А.

Внутреннее сопротивление автомобильного аккумулятора

Лампу от фары можно использовать для оценки внутреннего сопротивления. При токе 100А на внутреннем сопротивлении не должно теряться более 1 вольта. Соответственно, при токе 5А не должно теряться более 0.05 вольта (1в * 5А / 100А). Подключите параллельно аккумулятору вольтметр и лампу. Запомните величину напряжения. Отключите лампу. Обратите внимание, насколько увеличилось напряжение. Если, допустим, напряжение возросло на 0.2 вольта, то аккумулятор испорчен, а если на 0.02 вольта, то он исправен. При токе 100А потеря напряжения будет всего 0.4в (0.02в * 100А / 5А).

Конденсатор вместо аккумулятора?

Ёмкость конденсатора определяется немного по другому: C = Q / U

Ёмкость зависит от геометрии конденсатора. Если увеличить расстояние L между пластинами конденсатора, то заряд Q и напряжённость электрического поля между пластинами E не изменятся, а разность потенциалов U = E × L увеличится. Поэтому ёмкость конденсатора C уменьшится.

Можно ли использовать конденсатор вместо аккумулятора или наоборот?

В некоторых случаях можно, и используют. Главное отличие конденсатора от аккумулятора при использовании в качестве источника тока в том, что по мере разряда напряжение на аккумуляторе долго остаётся стабильным, а на конденсаторе оно снижается пропорционально оставшемуся заряду.

Какой конденсатор мог бы заменить обычный аккумулятор ААА (1000 ма·час)?

Q = 1000 ма·час = 3600 А·сек = 3600 Кулон
C = Q / U = 3600 К / 1.2 В = 3000 Фарад

Такие конденсаторы «Ионисторы» уже созданы, и даже продаются. По принципу устройства они приближаются к аккумуляторам, так как обкладками такого конденсатора служит химически образуемый двойной электрический слой на границе электрода с электролитом.


Евгений Корниенко

2004



АКБ тестер для определения и проверки аккумуляторной батареи

АКБ широко применяется в различных направлениях жизни и деятельности человека. Их можно встретить в смартфонах, ноутбуках, автомобилях и так далее. Везде, где требуется независимый от электрической цепи источник питания, используются аккумуляторы. Как и за любой техникой, за ними необходимо ухаживать, правильно заряжать, хранить, контролировать емкость и так далее.

Виды аккумуляторных батарей

Виды аккумуляторных батарей

Зачем измерять емкость АКБ

Состояние аккумуляторной батареи необходимо периодически контролировать. Это позволит существенно продлить срок ее службы, сохранить ёмкость и другие параметры на первоначальном уровне. Существующие измерительные приборы позволяют достаточно точно установить силу тока в АКБ, напряжение и определить плотность электролита. При выявлении отклонений любого из указанных параметров рекомендуется выяснять причину и проводить необходимые обслуживающие мероприятия.

Устройства для точного определения емкости АКБ в настоящее время не существует. Единственный способ, который дает относительно точные результаты, – это его полная разрядка с одновременной фиксацией большого количества различных параметров. Однако эта процедура является очень продолжительной, и редко кто готов тратить время на контроль ёмкости таким способом. Остальные методики, как и специальный тестер, дают лишь приблизительные результаты.

Обратите внимание! Точность определения различных параметров в значительной мере зависит от внешних факторов: температуры окружающей среды, влажности и так далее.

Чаще всего используют следующие способы определения емкости:

  • Выполнение контрольного разряда, который является длительным процессом и применяется довольно часто;
  • Контроль плотности электролита в АКБ;
  • Нагрузочная вилка;
  • Тестер емкости.
Устройство для контроля степени заряда АКБ

Устройство для контроля степени заряда АКБ

Осуществление контрольного разряда

Для определения степени заряда часто используется процедура контролируемого разряда с фиксацией большого количества различных параметров. Считается, что данный способ позволяет получить наиболее достоверные результаты о работоспособности АКБ.

Важно! Данный метод следует проводить только в лабораторных условиях и с соблюдением всех правил. В противном случае батарея может перестать работать.

Данный метод заключается в том, что сначала АКБ полностью заряжают, затем подключают в цепь с постоянным потреблением, ждут полного разряда. В процессе работы каждый час производится замер разряда и напряжения, значение интересующего параметра вычисляется по специальной формуле: сила тока умножается на время полной разрядки. Неудобство такого способа состоит в его длительности (может потребоваться до суток, чтобы полностью разрядить батарею).

Использование нагрузочной вилки

Данный прибор используется для проверки состояния и работоспособности АКБ. На него подается контролируемая нагрузка (для этого в устройстве имеется резистор), и производится определение напряжения (применяются два щупа, которые подключаются к плюсу и минусу аккумулятора). На практике можно встретить устройства разных типов:

  • Оборудованные цифровым или аналоговым вольтметром;
  • С простой схемой с одним элементом, подающим нагрузку;
  • С несколькими спиралями нагрузки;
  • С оборудованием для измерения силы тока;
  • Со сложной схемой для определения напряжения в конкретных банках батареи.
Нагрузочная вилка

Нагрузочная вилка

Результатом ее применения является значение напряжения. Чтобы узнать уровень заряда, следует воспользоваться специальной таблицей.

Соответствие напряжения и степени заряженности при использовании нагрузочной вилки

Значение напряженияПримерная ёмкость, %
12,6-12,9100
12,3-12,675
12,1-12,350
11,8-12,125
11,5-11,80

Контроль плотности электролита

Также для определения степени заряженности в процентах от первоначального значения можно использовать ареометр (измеряет плотность электролита). При осуществлении замера данным способом также потребуется специальная таблица.

Соответствие плотности электролита и количества заряда

ПлотностьЕмкость, %
1,27-1,29100
1,23-1,2550-70
1,11-1,130

Данный метод обеспечивает примерный результат, точное значение параметра с его помощью определить невозможно. Отличается он сравнительной простотой – достаточно обеспечить доступ прибора для измерения емкости аккумулятора во все банки (открыть их), затем набрать жидкость в ареометр и записать полученное значение, которое затем сравнить с таблицей.

Использование специальных устройств

Метод измерения, который используется в нагрузочной вилке, доработан в специализированных устройствах марки «Кулон». Они были разработаны для проверки состояния и оценки различных параметров свинцово-кислотных аккумуляторов. Данные приборы позволяют определить значение напряжения и уровень заряженности. Вся информация сохраняется в памяти устройства, которое к тому же является портативным.

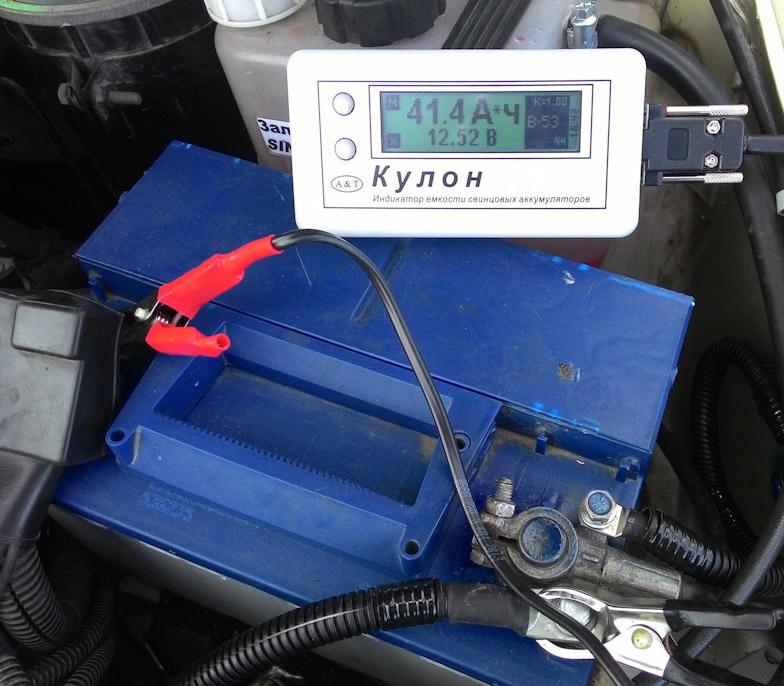

Контроль параметров АКБ с помощью устройства «Кулон»

Контроль параметров АКБ с помощью устройства «Кулон»

Использование данных устройств имеет определенные особенности:

  • Применять их можно только на полностью заряженном АКБ, поскольку они питаются от батареи, состояние которой проверяют.
  • Перед началом использования следует провести калибровку (данный процесс описан в инструкции по эксплуатации). В противном случае можно получить некорректные данные.

Дополнительная информация. Помимо компактных габаритов, преимуществами устройств «Кулон» являются также использование уникальной методики измерений, а также наличие клещей-зажимов, которые надежно фиксируют провода и обеспечивают точность показателей.

Таким образом, определение уровня заряда АКБ является достаточно трудоемким процессом, но его рекомендуется проводить с определенной периодичностью, чтобы обеспечить длительный срок его службы. Для этого также можно использовать различные устройства, которые хотя и не позволяют точно определить данный параметр, но предоставляют возможность оценить общее состояние батареи.

Видео

Как измерить? Как увеличить? Расчеты

Что такое емкость?

Первичные источники – батарейки, как и вторичные — аккумуляторы, характеризуются несколькими основными параметрами, которые определяют длительность и качество их работы в технических устройствах. Одним из определяющих параметров является емкость. Это величина количественная, которая показывает сколько электрической энергии можно получить от работы элемента под током разряда в течении некоторого времени.

В чем измеряется емкость батареи?

            В Международной системе единиц (СИ) единица измерения принята в кулонах. 1 Кл = 1А*с – количество электрической энергии при токе 1 А за 1 с.

            Практически используют внесистемную единицу 1А*ч = 3600Кл, т. е мы имеем не емкость, а электрический заряд или количество электричества.

Как обозначается емкость батареи?

            При расчетах принято буквенное обозначение – C б, мА*ч. Физически это означает электрический заряд при токе 1 А в течение часа.

Как рассчитать емкость батареи?

(Определить, узнать)

            Для расчета используем простую формулу:

C б = I н * t, где:

  • C б – емкость батареи, мА*ч;
  • I н – ток нагрузки, мА;
  • t – время работы, ч.

            На вторичных источниках эта величина указана на корпусе или упаковке в виде числового значения. Например: 900 мА*ч или 550 мА*ч. Чем больше величина этого значения, тем дольше будет работать прибор с данным источником питания от зарядки до зарядки.

емкость батареи

            Для первичных источников питания, которые не подлежат повторной зарядке, это значение считается принятым:

Обозначение (маркировка) Вид батареи C б, мА*ч
AA R6, солевая (1)LR6, щелочная (2)FR6, литиевая (3) 1100 – 3500
AAA R03, (1)LR03, (2)FR03, (3) 540 – 1300
B LR12, (2) 8350
C R14, (1)LR14, (2) 3800 – 8000
D R20, (1)LR20, (2) 8000 – 19500
N R1, (1)LR1, (2) 1000
1/2AA R14250, (1) 250
R10 R10, (1) 1800

            Из таблицы наглядно видно, какая емкость у обычных батареек, это значение не указывается на корпусе или упаковке, как у аккумуляторов. Но показатель очень важен с точки зрения длительности работы элемента в техническом приборе или устройстве.

Как измерить емкость?

          Для примера можно взять любую аккумуляторную батарею либо прибор, хорошо подойдет сотовый телефон. При помощи тестера проведем замер тока нагрузки. Далее нужно полностью разрядить аккумулятор и поставить на зарядку. Замерить время до его полной зарядки, посчитать по формуле:

C б  = I н * t.

            Если ток потребления 1,15 А или 1150 мА, время зарядки составило 3 часа, то в итоге получаем:

C б = 1150*3 = 3450 мА*ч.

Как измерить емкость батарейки мультиметром?

            Величину C б в числовом выражении измерить мультиметром фактически не получится. Однако можно измерить один показатель, в данном случае, ток нагрузки I н и подставляя в формулу – I н * t, после проведения зарядки батареи за определенный промежуток времени — t, произвести расчеты значения C б.

Как увеличить емкость батареи?

            Для того, чтобы увеличить это значение, нужно знать от чего зависит емкость батареи:

  • Типа элемента — солевой, щелочной или литиевый.
  • Температурного режима эксплуатации — одни батарейки (солевые) не рассчитаны на отрицательные температуры, другие (литиевые) при морозе работают лучше. Перегрев также негативно влияет на работу источников питания.
  • Целостности корпуса элемента — деформация отрицательно влияет на химическую реакцию внутри устройства, разгерметизация и протечка электролита делает ее полностью не пригодной.

            Существует способ, как повысить емкость батареи, например аккумуляторной. Для этого ее нужно «раскачать», т. е разрядить полностью и снова зарядить. Так проделать несколько раз.

последовательное соединение для увеличения емкости

            Можно воспользоваться «народным» методом, однако не имеющим подтверждений с научной точки зрения. Требуется положить батарейку в морозильную камеру холодильника на ночное время. Показатель C б немного вырастет, но существенного увеличения, к сожалению, не получится.

            Если в приборе (планшете, телефоне) есть возможность включения экономичного режима или экономии энергопотребления, то его можно включить, тем самым мы снижаем нагрузку, увеличиваем время работы, и как бы увеличиваем емкость источника питания.

Как соединить батарейки чтобы увеличить суммарную емкость?

          Для достижения поставленной цели по увеличению технических характеристик источника питания при работе прибора либо устройства есть варианты различного соединения элементов электрической цепи.

            Существует два метода или схемы подключения:

  1. Последовательное соединение.
  2. Параллельное соединение.

            Емкость батареи при последовательном и параллельном соединении будет разная. Первый способ даст увеличение только суммарного напряжения, а второй — увеличит суммарную C б во столько раз, сколько будет взято элементов в схеме:

C = C1 + C2

            Прежде чем приступить к эксперименту, нужно взять два аккумуляторных источника питания с одинаковой степенью износа и зарядки, два диода. Для параллельного соединения минусы батарей нужно соединить вместе, а плюс одной к аноду одного диода, плюс другой к аноду другого. Катоды диодов также надо соединить между собой. Включить нагрузку минусом в точку соединения отрицательных клемм элементов, плюсом в месте соединения диодных катодов. Такая схема соединения увеличит C б в два раза. Собирать такую цепь без диодов нельзя, т. к. элементы питания разрядятся один через другого.

Выводы

  1. Электроемкость батареи важнейший показатель количества электрической энергии и продолжительности ее работы, выраженные в числовых значениях. Ее можно определить, подсчитать, увеличить используя различные методы.
  2. Емкость батареи (объем) может быть различной как для первичных источников, так и для вторичных, но вторые можно повторно заряжать с помощью ЗУ (зарядных устройств).
  3. Емкость батарейки зависит от типа элемента, химической реакции, внешних условий, тока нагрузки, срока годности и способа эксплуатации. При нарушении правил использования можно быстро испортить батарейку, а при грамотном подходе время ее использования можно значительно продлить.
  4. Батарейки или аккумуляторы, изготовленные известными производителями, как правило, хорошо зарекомендовали себя на потребительском рынке, тем, что гарантируют заявленные технические характеристики и качественную бесперебойную службу в устройствах длительное время.



Batareykaa.ru

Топ-10 приложений для проверки батареи смартфона | Блог

Если ваш смартфон стал быстро садиться, а его батареи хватает всего на несколько часов, самое время протестировать гаджет на изношенность аккумулятора. Для этого не нужно сдавать его в техсервис. Достаточно воспользоваться любым из предложенных ниже приложений для проверки батарей.

Nova Battery Tester

С помощью этого приложения вы сможете протестировать емкость аккумулятора как на телефоне, так и на планшете. Программа содержит несколько режимов тестинга: быстрый, стандартный и долгий режим. Самые реальные показатели дает стандартное и долгое тестирование. Быстрый режим показывает результаты с ощутимой погрешностью. Полный анализ батареи на «Nova Battery Tester» занимает от 1 до 1,5 часов.

При первом подключении утилита требует выхода в интернет для внесения данных о токе потребления вашего устройства и других характеристик, скачиваемых приложением из собственной онлайн-базы.

Программа бесплатна, русифицирована, имеет простой и понятный интерфейс. В ней нет ничего лишнего, она не виснет и отлично справляется с поставленной перед нею задачей.

Совместимость: Android.

Battery HD Pro

Это приложение не только оценивает состояние аккумулятора, но и имеет массу других связанных функций. Оно показывает, как много времени у вас осталось для телефонных разговоров, просмотра видео и выхода в интернет до того, как в батарее закончится питание. Все эти данные программа анализирует в режиме реального времени, исходя из уровня зарядки аккумулятора.

Возможности утилиты:

  • калибровка, тесты;
  • оценка состояния батареи, ее нагрева, напряжения;
  • индикаторы остатка времени до конца заряда в активном и спящем режиме.

Продолжительности калибровки в «Battery HD Pro» – 1–1,5 часа. Интерфейс – русский/английский. Достоинства приложения – точность, много пользовательских настроек, абсолютно бесплатный функционал. Платная версия утилиты отличается от бесплатной только отсутствием рекламы. В остальном они идентичны.

Совместимость: Android, iOS.

Battery Life

Программа для измерения максимальной емкости аккумулятора тестирует систему и производит просчеты в процентном соотношении от 0 до 100. Утилита предоставляет подробный отчет о состоянии батареи:

  • уровень заряда;
  • температура;
  • емкость;
  • количество циклов.

Приложение также показывает уровень потребления энергии различными гаджетами, играми и прочими программами, установленными на телефон. В нем есть несколько предустановленных режимов для экономии заряда и ряд функций, позволяющих корректировать настройки для увеличения времени работы аккумулятора. Достоинства «Battery Life» – точность измерений, минимальная нагрузка на систему, быстрая подзарядка.

Совместимость: Android, iOS.

AccuBattery

Программа измеряет емкость батареи, показывает ее загрузку и данные об использовании, позволяет оптимизировать энергорасход и продлевает срок службы аккумулятора.

Дополнительный функционал:

  • информация об оставшемся времени работы батареи в спящем и активном режиме;
  • данные о величине расходования ресурсов приложениями;
  • оповещения о заряде;
  • расчет уровня износа в процессе каждой зарядки.

Вся информация в «AccuBattery» обрабатывается в режиме реального времени. В расчетах учитывается активность экрана – включен он или выключен. С помощью этого приложения вы сможете использовать режим энергоэкономии, отслеживать программы, которые «пожирают» энергию гаджета и получать детализированную статистику. Достоинства программы – отсутствие рекламы, много функционала, простой и понятный интерфейс.

Совместимость: Android.



Power Battery

Это не просто приложение, а целый комплекс по диагностике и уходу за батареей. Здесь есть все: набор тестов для оценки и улучшения производительности элементов питания, встроенные режимы экономии и служба очистки памяти.

Возможности программы:

  • точное определение оставшегося времени работы аккумулятора;
  • оценка затрат питания приложениями, установленными на телефоне;
  • возможность удаления ненужных программ и мусора, влияющего на расход питания батареи;
  • функционал по оптимизации памяти, улучшющий скорость устройства;
  • индефикатор аппаратного и программного обеспечения;
  • счетчики оставшегося времени на звонки, игры, прослушивание аудио и видео контента;
  • оценка состояния аккумулятора: его износ, температура, емкость, напряжение;
  • возможность создания энергосберегающего режима с учетом личных предпочтений пользователя.

Многие функции в «Power Battery» могут использоваться в автоматическом режиме. При их активизации приложение самостоятельно отключает энергозатратные программы, переводит телефон в режим экономии и очищает память от ненужного мусора. У программы есть свое собственное сообщество, где общаются ее пользователи. Она обладает большим функционалом и предоставляет его абсолютно бесплатно.

Совместимость: Android.

Battery Alarm

Хорошее приложение со стандартным набором тестов, настроек и дополнительным пользовательским функционалом. С помощью этой программы вы сможете оценивать состояние батареи в режиме реального времени, оптимизировать ее работу и расход электроэнергии.

Функционал приложения:

  • базовая информация: состояние, температура и напряжение батареи;
  • контроль за временем зарядки – предупредительный сигнал по завершении и автовыключение;
  • энергосберегающие настройки;
  • продуманный режим уведомлений.

«Battery Alarm» не дает нагрузку на систему, работает даже в спящем режиме, имеет небольшой размер и очень простую графику. Достоинства – нет рекламы. Недостатки – англоязычный интерфейс.

Совместимость: Android, iOS.

GSam Battery Monitor

Приложение отображает подробную информацию о состоянии аккумулятора и его работоспособности, позволяет управлять энергоресурсами телефона и увеличивает его время работы за счет отключения ненужных программ. В «GSam Battery» есть множество информационных виджетов:

  • % оставшегося заряда;
  • время полного расхода батареи в активном и пассивном режиме;
  • температура и напряжение аккумулятора;
  • статистические данные о расходовании энергоресурсов за предыдущие дни.

Эта программа дает точный подсчет и вычисляет даже скрытые приложения, увеличивающие расход батареи в несколько раз. Плюсы – эффективно выполняет свои задачи. Минусы – потребляет много электроэнергии.

Совместимость: Android.

Это приложение достаточно точно оценивает состояние аккумулятора, его емкость и нагрев, анализирует статистику разряда/заряда в режиме реального времени и отображает информацию в виде графиков.

Особенности виджета:

  • низкий расход энергии;
  • простая графика;
  • непрерывный мониторинг;
  • гибкие настройки.

Приложение позволяет осуществлять калибровку батареи как в ручном, так и в автоматическом режиме. Основной набор функций программы предоставляется бесплатно, но есть и платные улучшения.

Совместимость: Android.

Battery Doctor

Утилита оценивает ресурс батареи и продлевает ее жизнеспособность. Она увеличивает время заряда аккумулятора, оценивает источники и объем расходования энергоресурсов.

Что может приложение:

  • дает точную оценку оставшегося времени использования гаджета по текущему уровню заряда;
  • предоставляет возможность отслеживать программы с большим расходом энергии;
  • дает советы по экономии питания;
  • контролирует процесс подзарядки.

Программа самостоятельно выключает приложения с большим расходом энергии, улучшает срок службы батареи и ускоряет работу устройства. Особенности утилиты – русский язык, удобный интерфейс, точность вычислений.

Совместимость: Android, iOS.

Ampere

Отличительные особенности «Ampere» – это отсутствие лишнего функционала и простой интерфейс. Приложение показывает подробную информацию о состоянии батареи, оценивает уровень ее заряда, температуру и напряжение.

Также утилита анализирует скорость подзарядки и отображает время до ее окончания. Благодаря такому функционалу программу можно использовать не только для тестирования батареи, но и для оценки качества зарядных устройств – чем выше скорость, тем лучше оборудование.

Совместимость: Android.





Как измерить реальную емкость аккумулятора телефона или Power Bank?

Наверх
  • Рейтинги
  • Обзоры
    • Смартфоны и планшеты
    • Компьютеры и ноутбуки
    • Комплектующие
    • Периферия
    • Фото и видео
    • Аксессуары
    • ТВ и аудио
    • Техника для дома
    • Программы и приложения
  • Новости
  • Советы
    • Покупка
    • Эксплуатация
    • Ремонт
  • Подборки
    • Смартфоны и планшеты
    • Компьютеры
    • Аксессуары
    • ТВ и аудио
    • Фото и видео
    • Программы и приложения
    • Техника для дома
  • Гейминг
    • Игры
    • Железо
  • Еще
    • Важное
    • Технологии
    • Тест скорости

Как узнать реальную емкость аккумулятора Android телефона

&nbsp для начинающих | мобильные устройства

Как узнать емкость батареи AndroidСо временем, особенно при интенсивном использовании или частом полном разряде, батарея на Android телефоне теряет свою емкость, а при замене аккумулятора на новый очень часто можно получить меньшую емкость, чем была на заводской батарее, даже если на наклейке указаны те же числа. Во всех этих и многих других случаях может быть полезно узнать реальную емкость аккумулятора Android, о чём и пойдет речь в этой инструкции. Также может быть полезным: Почему быстро разряжается батарея на Android и что делать?, Как включить процент заряда батареи на Android.

К сожалению, встроенных функций оценки актуальной емкости батареи на Android нет: некоторые производители имеют встроенные приложения или разделы в настройках для оценки «здоровья» аккумулятора, но по ним не всегда можно сделать верные выводы. Какая-то системная информация о фактической емкости, которую можно было бы использовать, в Android также отсутствует. Однако, данные об энергопотреблении в каждый момент времени (такие сведения системе предоставляет) и сведения об оставшемся заряде позволяют сторонним приложениям проанализировать и подсчитать близкую к действительной емкость установленного аккумулятора.

Получение данных об актуальной емкости батареи Android в приложении AccuBattery

В Play Маркет доступно несколько приложений для анализа емкости батареи, однако самое популярное и точное (в сети можно найти сравнения результатов, полученных в программе и с помощью аппаратных измерителей емкости) — AccuBattery, доступное бесплатно (есть и Pro версия, но для нашей задачи она не обязательна).

Скачать AccuBattery можно из официального магазина Play Маркет: https://play.google.com/store/apps/details?id=com.digibites.accubattery. После установки и запуска AccuBattery, информации о емкости аккумулятора в текущий момент сразу получить не удастся: связано это с тем, как приложение «вынуждено» её подсчитывать и корректировать, прежде чем числа станут близкими к действительным. Общий порядок действий в контексте рассматриваемой темы:

  1. После запуска приложения и нескольких приветственных экранов с информацией о его возможностях, на вкладке «Зарядка» проверьте, правильно ли приложение определило «Проектную ёмкость» (она же «паспортная емкость») вашего аккумулятора. Если нет, нажмите «Установите проектную емкость» и задайте правильное число. Установка паспортной емкости аккумулятора в AccuBattery
  2. Узнать емкость заводского аккумулятора можно из характеристик телефона в Интернете или с помощью ещё одного стороннего приложения: AIDA64 очень точно отображает паспортную емкость для смартфонов популярных марок (AccuBattery в этом аспекте может ошибаться). Паспортная емкость аккумулятора Android в AIDA64
  3. После первого запуска пункт «Вычисленная ёмкость» (именно то, что нас интересует) будет пустым. Наша задача — набраться терпения и пользоваться телефоном. О том, что следует при этом учесть — далее, после рассматриваемых шагов.
  4. Уже после первой зарядки вашего Android телефона, в пункте «Вычисленная ёмкость» появятся данные о емкости в мАч (mAh), рассчитанные на текущий момент времени. В дальнейшем, по мере продолжения отслеживания, эти данные будут корректироваться и становиться более точными. Вычисленная реальная емкость аккумулятора Android
  5. Также по мере использования (не с первого дня) начнет заполняться график «Ёмкость батареи» внизу вкладки «Здоровье» в AccuBattery.

Это почти всё: если вам нужны более точные данные о ёмкости аккумулятора вашего Android телефона позвольте приложению собирать информацию в течение недели-двух. При этом следует учесть следующие нюансы:

  • После установки приложения оно по умолчанию настраивается таким образом, что при достижении заряда 80% предлагает завершить зарядку (это может положительно сказаться на общем сроке службы аккумулятора).
  • Одновременно с этим, большинство пользователей стараются не разряжать батарею до конца, так как знают о том, что это вредит Li-Ion/Li-Pol аккумуляторам.
  • Первые два пункта (зарядка не до конца и после лишь частичного разряда) ведут к тому, что рассчитываемые данные о емкости оказываются менее точными.

Как поступить с этим — решать вам. Я рекомендую в течение недели заряжать телефон до 100% и разряжать до 20-30%, данные получаются относительно точными, а процесс будет щадящим для аккумулятора.

Дополнительные сведения

В завершение — дополнительная информация, которая может оказаться полезной:

  • Когда вы меняете аккумулятор в мастерской или приобретаете (особенно у товарищей из поднебесной) и устанавливаете его сами, слова «оригинальный» и приятные числа вида «4000 mAh» часто оказываются далеки от истины.
  • Многие сайты, схожие с тем, на котором вы сейчас находитесь, предлагают инструкции на тему «Как откалибровать батарею Android», которые сводятся к полному заряду (иногда с некоторыми нюансами) и последующему полному разряду аккумулятора и сообщениям о том, что это позволит телефону «оценить» и точнее показывать процент заряда или увеличит емкость. Первое, с некоторыми оговорками, — в какой-то степени верно: производимый время от времени (раз в месяц-три) полный цикл заряда/разряда позволяет специальному чипу на аккумуляторе в дальнейшем передавать более точные числа процента заряда, которые, в свою очередь, показывает вам телефон. Однако: даже если вы решили это сделать, и увидели совет, что этот цикл стоит выполнить несколько раз подряд на новом телефоне или новой батарее, настоятельно рекомендую не прислушиваться. Второе — полностью неверно сегодня, если только в вашем телефоне не установлена NiMh/NiCd батарея (теоретически это возможно, но только на очень старых устройствах, в последние годы мне таких встречать не доводилось).
  • Если ваш телефон внезапно отключается или моментально разряжается, достигнув определенного процента заряда (50%-30%), обычно это говорит не о проблемах с калибровкой, как это описано в предыдущем пункте, а связано с первым пунктом (в случае относительно новой батареи) или же с сильным износом/повреждениями аккумулятора.
  • Если вам интересно разобраться с правдой и вымыслом на тему современных аккумуляторов и особенностях их работы, а также вы готовы к тому, что это будет не на русском языке (но очень понятно для начинающих), лучшего ресурса чем https://batteryuniversity.com/learn/, пожалуй, не найти.
  • В известном китайском интернет-магазине по запросу phone battery meter вы можете найти недорогие аппаратные измерители емкости батареи.

А вдруг и это будет интересно:

Добавить комментарий

Ваш адрес email не будет опубликован.
