замена тена в водонагревателе своими руками + видео » SanDizain.ru

Замена ТЭНаСредний срок службы ТЭНа в любом водонагревателе составляет порядка 4-х лет. Как правило, о его выходе из строя свидетельствует автоматическое отключение – защита бойлера, которая срабатывает сразу после включения. Ремонт в таком случае заключается в замене ТЭНа. Сгоревшую деталь можно поменять собственными руками. В этом материале вы найдете советы и рекомендации на видео, как сделать всё своими силами.

Подготовка к ремонту ТЭНа

ТЭН греет воду по аналогии с тем, как происходит кипячение в обычном электрочайнике. Причиной поломки может стать включение при отсутствии воды в емкости, выработка ресурса, некачественная вода и др. Определить истину непросто, ведь ТЭН спрятан внутри. Нужно отключить бойлер от сети, снять крышку и проверить сам нагреватель, а до этого подготовить вспомогательные материалы и инструменты:

  • гаечные ключи;
  • отвертки;
  • плоскогубцы;
  • щуп-фазометр;
  • ведро и тряпку – для оперативной уборки разлившейся воды.

Разумеется, у вас должен быть в наличии новый ТЭН. Чтобы подготовить к ремонту сам водонагреватель, обязательно выполните следующие действия:

  1. Перекройте подачу воды: можно на пути в сам бойлер (кран обычно находится рядом), а можно и полностью в доме, на стояке.
  2. Блокируйте на бойлере выход нагретой воды. Кран тоже находится где-то рядом с установкой.
  3. Слейте воду из устройства.
  4. Отключите его от сети.
  5. Снимите защитную крышку. ТЭН бойлера

    Демонтаж ТЭНа

  6. Измерьте напряжение на вводных клеммах. Фазометр должен показать его отсутствие.
  7. Если доступ к устройству затруднен, снимите водонагреватель со стены.
  8. Зарисуйте или сфотографируйте электрическую схему и отсоедините провода.
  9. Отвинтите гайки-фиксаторы. Будьте внимательны: возможна течь воды.

Особенности ремонта нагревательного элемента в бойлере

Для достоверной диагностики придется снять крышку, которая закрывает нагреватель. Далее можно действовать так:

  1. Прозвонить ТЭН мультиметром на предмет измерения сопротивления. Значение «ноль» на мониторе означает короткое замыкание, а «бесконечность» — обрыв нихромовой спирали, которая и греет воду.
  2. Проверить нагреватель тестером с контрольной лампой. Загорелась – нагреватель цел, а причина некорректной работы бойлера в чем-то другом.

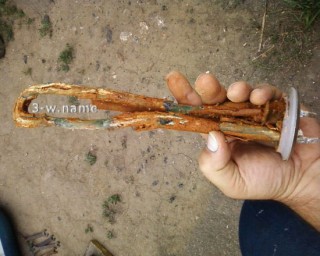

Можно вынуть ТЭН из коробки, чтобы визуально диагностировать его на предмет разрывов. Почистите поверхность от накипи. Эта процедура требует аккуратности. Лучше всего замочить ТЭН в растворе лимонной кислоты (50 г на 1 л воды). Накипь полностью растворится примерно за двое суток, но можно сэкономить время: доведя ее до хлопьеобразного состояния, почистить мягкой щеткой.

Совет. Ни в коем случае не счищайте накипь жестким способом, не обстукивайте нагреватель.

Далее тщательно осмотрите нагревательный элемент на предмет механических повреждений оболочки. ТЭН, изготовленный из некачественного материала, даже чистить не придется: он может выглядеть разорванным, побитым, погнутым или просто рассыпаться в руках. Трещины могут быть незначительными, но всё равно будут означать обрыв, восстановить который нельзя – только заменить иной деталью. Если с виду ТЭН цел и проверка тестером это только подтвердила, попробуйте проверить термостат, если он установлен в вашей модели водонагревателя:

бойлер

Замена ТЭНа

  • вставьте термостат в ТЭН;
  • найдите на термостате клеммы, чем которые подводится ток, и соедините с клеммами устройства-тестера.

Звонок будет означать исправность устройства, его отсутствие свидетельствует о поломке терморегулятора.

Меры предосторожности и порядок замены ТЭНа

Новый нагревательный элемент должен иметь сухие контакты. Следите за этим на протяжении всего процесса монтажа. Чтобы произвести замену качественно, обратите внимание на сопутствующие детали водонагревателя:

  1. Проверьте, не продавилась ли резиновая прокладка у основания ТЭНа, которая отвечает за герметичность водонагревателя. На ней не должно быть не только вмятин, но и механических повреждений. Если таковые есть – замените прокладку.
  2. С новым нагревательным элементом лучше поставить и новый магниевый анод. Эта деталь защищает «начинку» водонагревателя от коррозии. В конструкции бойлера он располагается неподалеку от ТЭНа.

Сборка бойлера с новым ТЭНом осуществляется в обратном порядке:

  • вставьте и зафиксируйте гайками нагревательный элемент;
  • подсоедините провода, опираясь при необходимости на сфотографированную схему;
  • прозвоните цепь тестером;
  • закройте внутренности водонагревателя крышкой, если снимали – повесьте его на стену;
  • восстановите водопроводную сеть: после присоединения к ней бак должен наполниться водой;
  • в процессе наполнения тщательно осмотрите сборку на предмет течи, устраните, если она есть.

Внимание! Включать в сеть водонагреватель можно только после полного заполнения его водой. Внешний признак этого – из крана горячей воды перестанет выходить воздух. Во время первого нагрева внимательно следите за бойлером, всё ли происходит корректно: правильно ли функционирует термостат, греет ли ТЭН.

Рекомендации, как продлить срок службы ТЭНа

Несколько советов помогут вам продлить «жизнь» бойлера и его нагревательного элемента:

ремонт бойлера

ТЭН для бойлера

  1. Своевременно меняйте магниевый анод. Его задача – разрушаться, чтобы ТЭН дольше работал без замены.
  2. Следуйте инструкции эксплуатации устройства.
  3. Контролируйте качество поступающей в бойлер воды. Возможно, для этого придется установить дополнительные фильтры в домашнем водопроводе.
  4. Проводите осмотр оборудования минимум раз в год, чтобы выявить проблемы на ранней стадии.
  5. Производите замену деталей только качественными аналогами.
  6. Не задавайте на термостате максимальные значения нагревания воды. Как правило, производители указывают на шкале оптимальную температуру: для экономии электроэнергии и ресурса ТЭНа.

Как только ваш водонагреватель начал работать не корректно – сразу отключите его и задайтесь проверкой и ремонтом. Использование неисправного устройства опасно поражением током.

Ремонт и чистка бойлера: видео

Замена ТЭНа: фото

Замена ТЭНа

Замена ТЭНа
Замена ТЭНа

Замена ТЭНа

Замена ТЭНа
Замена ТЭНа

Замена ТЭНа

как снять, заменить и прозвонить тэн своими руками

Нагревательный элемент, или ТЭН, является основным узлом водонагревателя любого типа. Именно он обеспечивает нагревание жидкости, и чаще всего выходит из строя. Вызов домашнего мастера обходится дорого, поэтому, закупив необходимый перечень инструментов, замену ТЭНа в бойлере или водонагревателе можно произвести самостоятельно.

Какие инструменты нужны для замены ТЭНа

Приступая к замене нагревательного элемента в бойлере, не рекомендуется всё делать «на коленке», так как это может привести к появлению новой неисправности. А чтобы все действия выполнялись качественно, следует заранее приобрести необходимый инструмент.

Перечень инструмента для ремонта бойлера:

  • Плоская и фигурная отвёртки. Не раз пригодятся в будущем.

Набор отвёрток

  • Набор гаечных рожковых ключей. Для бытовых дел вполне подойдёт недорогой стандартный набор от китайского производителя.

Стандартный набор ключей

  • Плоскогубцы. Также, как и ключи, можно приобрести дешёвый вариант.
  • Мультиметр – прибор для измерения напряжения, силы тока и сопротивления проводников. Прибор необходим для определения исправности нагревательного элемента.

Мультиметр средней стоимости

  • Сухая, хорошо впитывающая влагу, ветошь.

Вышеперечисленные инструменты и ветошь можно приобрести в любом строительном магазине. Следует напомнить, что для домашних работ необязательно приобретать дорогостоящий, профессиональный инструмент, вполне хватит и китайских аналогов.

Устройство и принцип работы ТЭНа

ТЭН – это трубчатый нагревательный элемент, работающий по принципу большого сопротивления. Это означает, что изготавливается он из материала, препятствующего прохождению электрического тока. Соответственно происходит преобразование электрической энергии в тепловую.

Нагревательный элемент

Общее устройство ТЭНа: металлическая трубка изогнутой формы с проволокой из определённого материала. Для проволоки применяется металл с большим сопротивлением, это обеспечивает быстрый и качественный нагрев. Таким металлом чаще всего является нихром. Сама трубка изготавливается из углеродистой (как более дешёвый вариант) или нержавеющей стали.

Концы нихромовой спирали припаивают к выводным шпилькам, на которые потом будет подано рабочее напряжение. Чтобы проволока не коснулась стенок трубки, и не произошло короткое замыкание, внутреннюю полость ТЭНа заполняют электроизоляционным наполнителем. Далее остаётся только запаять трубку и придать ей требуемую форму.

Как правильно и быстро проверить ТЭН

Для проверки ТЭНа потребуется цифровой прибор – мультиметр. Мультиметр представляет собой небольшой пластиковый корпус с цифровым дисплеем и гнёздами для подключения измерительных щупов. Прибор служит для измерения таких параметров как постоянное и переменное напряжение, сила тока, сопротивление и ёмкость (в более дорогостоящих моделях). С помощью него можно прозвонить любой ТЭН.

Проверка ТЭНа мультиметром

Последовательность проверки нагревательного элемента:

  1. ТЭН снят с бытового прибора и лежит на любой поверхности. Необходимо подключить измерительные щупы, включить мультиметр и установить такой параметр как измерение сопротивления.
  2. Один щуп приложить к первой клемме нагревательного элемента, другой – ко второй клемме. Маркировка щупов при этом определённой роли не играет.
  3. Если прибор показывает определённое значение, например, 24 Ом, это означает, что ТЭН исправен, и его можно устанавливать на водонагреватель.
  4. Если мультиметр показывает 0, то это позволяет определить короткое замыкание внутри корпуса нагревательного элемента.
  5. Если же на дисплее высвечивается 1, это является сигналом к обрыву проволоки внутри ТЭНа.

Даже при небольшом значении сопротивления, ТЭН будет исправно работать, но для нагрева жидкости потребуется больше времени.

Меняем ТЭН в водонагревателе «Термекс»

Производитель бытовой техники «Термекс», в основном, выпускает горизонтальные бойлеры. Использует качественные и надёжные расходные материалы. Поэтому заменяйте нагревательный элемент последовательно – сначала следует приобрести оригинальный ТЭН от компании «Термекс».

Замена ТЭНа в бойлере

Последовательность замены ТЭНа в водонагревателе «Термекс»:

  1. Отключить водонагреватель от электросети. Так как ТЭН неисправен, соответственно и вода в баке будет холодной. Поэтому её можно смело сливать, перед этим перекрыв подачу холодной воды в бойлер.
  2. Достаём левую (в горизонтальных моделях), или нижнюю (в вертикальных моделях) защитную крышку. Для этого достаточно открутить 4 винта. Следует помнить, что для большей эстетики, некоторые производители бытовой техники прячут шляпки болтов под наклейками.
  3. Отсоединить фазную и нулевую клемму с зажимов нагревательного элемента. Также провода могут быть подключены и к термостату, их тоже следует отстыковать.
  4. Открутить винты, удерживающие прижимной фланец, и снять его. Снимать его необходимо аккуратно, так как можно повредить прокладку. Если прокладка повреждена, то следует приобрести новую.
  5. После того, как пользователь выкрутил фланец, можно снимать ТЭН. Установка нового нагревательного элемента после разборки, производится в обратном порядке.

Последовательность замены ТЭНа в водонагревателях «Ariston»

Компания «Ariston» занимается производством водонагревателей длительное время, выпускает долговечные и качественные модели, которые прослужат пользователям не один год. Внешнее и внутреннее устройство водонагревателей «Ariston» практически такое же, как и «Термекс». Но у многих возникают трудности при снятии фланца, из-за его овальной формы.

Последовательность замены ТЭНа на водонагревателе «Ariston»:

  1. Обесточить водонагреватель и слить из бака всю воду. Для этого существует простой способ: открыть все краны горячей воды и открыть предохранительный клапан. Следует убедиться заранее, что выход предохранительного клапана направлен в канализацию. Если нет, то воду придётся сливать в отдельную ёмкость.
  2. Защитный кожух в моделях «Ariston» не предусмотрен, но перед снятием фланца необходимо отстыковать фиксирующую планку, которая крепится с помощью одного болта. Фланец достают не наружу, а проталкивают внутрь бойлера.
  3. Полностью достать ТЭН вместе с фланцем не получится, поэтому его надо развернуть внутри бытового прибора. Когда фланец окажется развёрнутым, то нагревательный элемент окажется снаружи и его можно просто демонтировать.

Помимо нестандартного фланца, проблем с заменой нагревательных элементов в бойлерах «Ariston» не возникает.

Что такое «сухой» ТЭН и как его заменить

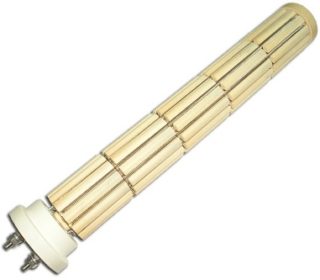

Цилиндрический «сухой» ТЭН

«Сухой» ТЭН в водонагревателях от таких производителей как Занусси и Электролюкс, устанавливается в специальных колбах, и прямого контакта с жидкостью не имеет. Поэтому его замена даже не требует слива жидкости из накопительного бака.

Необходимо только снять защитную крышку, фазную и нулевую клемму и открутить болты, которые крепят ТЭН. Заменив ТЭН, всю конструкцию необходимо вернуть в её первоначальное состояние.

Замена тэна в бойлере на примере «Аристон»: пошаговая инструкция

Самым распространенным водонагревательным аппаратом на сегодняшний день является накопительный электрический бойлер. С простым управлением и незамысловатым подключением оборудование играет важную роль в подаче горячей воды.

Главным критерием для конечного потребителя в выборе водонагревателя является объем накопительного бака. Реже устройство выбирают из-за модели и внутренней конструкции. Технический паспорт не всегда расскажет о необходимых моментах обслуживания данного аппарата, что приводит к неисправности и замене деталей бойлера.

Являясь одним из главных элементов в работе оборудования, электрический тэн может выйти из строя в самый неподходящий момент, что влечет за собой необходимость быстрого ремонта, если водонагреватель единственный источник горячей воды.

Пошаговая инструкция по замене тэна в бойлере на примере «Аристон» поможет самостоятельно произвести все необходимые работы по устранению и замене электрического нагревателя.

Внутренняя конструкция водонагревателя и принцип работы тэна

Водонагреватель электрический накопительный представляет собой емкость из стального или нержавеющего сплава, способный хранить и поддерживать установленную температуру воды до ее полного или частичного использования. За все эти функции в бойлере выступает нагревательный тэн, который выполнен из медных сплавов. Средний показатель его мощности 1,5 – 2,0 кВт.

Конструкция тэна может быть исполнена в двух видах:

  • Тэн сухой – представляет собой нагревательный элемент в защитном корпусе, который не контактирует с водой.
  • Погружной тэн – нагревательный элемент без защитного слоя, часто называемый «мокрый тэн».

Особых преимуществ у одного и у другого вида тэна нет, пока магниевый анод выполняет свои защитные функции.

Магниевый анод – защитный стержень, входящий в комплектацию любого водонагревателя. Являясь более активным и вступая в реакцию с водой первым, он предотвращает окисление тэна и стенок емкости бойлера. Все электрохимические процессы, происходящие внутри водонагревателя, отражаются на данном элементе и постепенно его разрушают.

В момент, когда защитный стержень истощен, в реакцию с водой вступают другие элементы, и в этом случае мокрый тэн будет первым подвержен коррозии, так как его медный сплав более активный, чем сталь или нержавейка. При выходе из строя такого бойлера потребуется только замена тэна. А в бойлере с защищенным тэном электрохимические реакции влияют только на стенки оборудования, что приводит к разрушению емкости. В итоге водонагреватель дает течь и становится непригодным к использованию и возможности ремонта.

Обслуживание бойлера заключается в регулярной замене магниевого анода. Данную процедуру необходимо проводить раз в 6 – 9 месяцев, в зависимости от состава воды.

Но что делать, если анод не был заменен вовремя и тэн пришел в негодность?

Пошаговая инструкция по замене электрического тэна

Ко всей процедуре по замене тэна в бойлере надо подойти с аккуратностью и осторожностью. Во избежание повреждения других деталей, рекомендуется детально изучить всю инструкцию, прежде чем приступать к обслуживанию оборудования.

Причины для ремонта водонагревателя:

  • Вода не греется.
  • Долгое время ожидание нагрева воды.
  • Частое включение/отключение.
  • Мутная вода с неприятным запахом.

В зависимости от модели, крепление тэна в бойлере представлено в трех видах: большая гайка размером 55, прижимная планка и фланец с креплениями по кругу.

Замена тэна в бойлере с гайкой крепления 55

На начальном этапе ремонтных работ необходимо обесточить оборудование. Запорным краном отсечь подачу холодной воды и только после этого приступать к отсоединению труб или гибких шлангов, подведенных к бойлеру. Заранее приготовив емкость и шланг, ключом открутить соединение системы водоснабжения вместе с предохранительным клапаном бойлера. Таким способом обеспечиться более быстрый слив воды. Вывести шланг в канализацию и одеть на резьбовую часть, предварительно подставив емкость под водонагреватель.

Водонагреватель с гайкой крепления на 55

После того как в бойлере не осталось воды, следующим этапом будет снятие защитного корпуса. Путем раскручивания двух болтов под отвертку с крестовым сечением, снимается нижняя крышка водонагревателя. Под защитным корпусом находится электро-подключение к тэну и термостату. Наружная часть всей конструкции водонагревателя расположена там же, в виде гайка крепления.

Перед разъединением клемм электрических проводов от автоматики, необходимо зафиксировать их правильное подсоединение. Можно сфотографировать или перенести на бумагу с точным указанием подключения (провода обычно разного цвета).

Все гайки откручиваются против часовой стрелки и, если в этом есть необходимость, бойлер можно снять со стены и перевернув верх дном, после этого преступить к разборке.

Ступичный ключ на 55

Газовым ключом № 2 или ступичным с размером на 55, с осторожностью проворачивать, откручивая гайку. Вполне возможно, что за время пользования водонагревателя на тэне образовалось большое количество накипи, не позволяющие вытащить нагревательный элемент. Для этого необходимо немного сбить наросты не острым предметом.

Укомплектованный тэн с магниевым анодом и термостатом

Перед установкой нового тэна стоит обратить внимание на состояние магниевого анода. В большинстве случаев защитный элемент полностью разрушен, где вместо анода пребывает только резьбовой стержень, на котором он держится. Магниевый анод приобретается отдельно и является основой качества и продолжительности работы тэна. Перед приобретением защитного элемента, необходимо удостовериться в точном диаметре резьбового соединения и шага-резьбы, вкрутив стержень в отведенное для него место.

Необходимые инструменты: газовый ключ № 2, ступичный ключ, отвертка плюсовая.

Замена тэна в бойлере с планкой крепления

В более современных бойлерах, где вместо гайки крепления выступает прижимная планка, внутренняя конструкция будет немного отличаться.

Все последовательные действия до момента раскрутки основной гайки проходят в стандартном порядке. Так же обесточить и перекрыть воду, снять защитную крышку и зафиксировать правильное подключение электропроводов и разъединить их.

Выкручивание болтов крепления защитного корпуса

Важным и главным правилом при разборке данного вида бойлера – это отсутствие возможности перевернуть водонагреватель. Электрический тэн зафиксирован на основной гайке так, что при раскрутке он провалиться внутрь, повредив внутреннюю стенку водонагревателя. Поэтому, все работы по замене и обслуживанию проводить только в стандартном положении водонагревателя.

Модель бойлера с одной гайкой и крепежной планкой

Термостат снимается также, как и в любых водонагревателях «Аристон». Резким движением отсоединить термометр от всей конструкции.

Основная гайка притянута к планке крепления, раскрутив которую можно достать фланец с тэном. Перед тем как вытащить фланец, его необходимо немного раскачать и прокрутить.

Набор ключа трещоткой

Обратить внимание на состояние магниевого анода и в случае необходимости, поменять его.

Необходимые инструменты: ключ трещотка, торцовый ключ, отвертка плюсовая.

Замена тэна в бойлере с фланцем и креплениями по кругу

Уже в более новых и популярных версиях водонагревателей «Аристон» установлен фланец с болтами крепления в количестве от 4-х до 6-ти.

Все стандартные операции проводить в той же последовательностью, как и с предыдущими видами водонагревателей. Обесточить оборудование и слить воду, снять защитную крышку и зафиксировать расположение проводов и отсоединить. Выкручивать предохранительный клапан придется в обязательном порядке, так как он будет мешать раскрутке болтов.

В данном виде водонагревателя тэн расположен на фланце, который прикреплен болтами по кругу, а в еще более новых версиях оборудования, гайки накручены на встроенные шпильки.

Отсоединение термостата от водонагревателя

Процесс отсоединения термостата от основной конструкции не изменился – резким движением снять с фиксаторов, предварительно отсоединив провода.

Для раскрутки болтов или гаек хорошо подойдет торцовый ключ или ключ трещотка соответствующего размера.

Раскрутив крепления можно извлечь фланец из емкости бойлера, на котором держится тэн. Необходимо всегда обращать внимание на магниевый анод. Если износ сильный, то стоит заменить и его, чтобы в ближайшее время не проводить подобные процедуры только для замены защитного элемента.

Замена тэна в плоском бойлере и замена сухого тэна

Плоский водонагреватель может иметь два тэна, и чтобы понять, какой именно вышел из строя, необходимо демонтировать оба нагревательных элемента. По уже прописанной схеме произвести процесс по замене поврежденного тэна. Принцип раскрутки креплений ничем не отличается от обычных водонагревателей с одним тэном.

Модель водонагревателя «Аристон» с двумя тэнами

Бойлер с сухим тэном имеет защитную колбу внутри емкости, что немного отличает данный вид бойлера от стандартных, но расположение гаек и всех деталей крепления не отличаются.

Необходимые инструменты: торцовый ключ, ключ трещотка, отвертка плюсовая.

Чтобы продлить срок службы оборудованию следует придерживаться нескольким правилам:

  • Обслуживать водонагреватель два раза в год.
  • Не нагревать воду свыше 70 градусов.
  • Установить систему фильтрации.

Важно! При обратной сборке бойлера убедиться в целостности всех прокладок. Чтобы не сорвать резьбу, уделить большое внимание моменту затяжки гаек и болтов.

При замене тэна желательно менять магниевый анод. Стоимость его не высокая, а обеспечить защиту новому нагревательному элементу стоит на максимально продолжительное время. Также необходимо при каждой разборке водонагревателя мыть внутренний бак.

Ремонт водонагревателя своими руками: простые способы восстановления

Электрический бойлер – эффективное решение проблемы горячего водоснабжения для частного дома. Такое оборудование, впрочем, как и любое другое, периодически ломается.

При желании можно выполнить ремонт водонагревателя своими руками, при условии, что поломка несложная. А вот серьезные поломки придется устранять в сервисном центре.

В этой статье разберем распространенные типы поломок и приведем рекомендации по их устранению, что позволит справиться с ремонтом любому более-менее опытному мастеру.

Содержание статьи:

Принцип работы водонагревателя

Чтобы минимизировать проблемы с прибором, следует изучить его устройство и принципы работы. Обычно в частных домовладениях используются не проточные, а , которые позволяют использовать электроэнергию более эффективно. Такой прибор состоит из бака-теплообменника, внутри которого установлен нагревательный элемент – ТЭН, подключенный к электропитанию.

Важная часть устройства – терморегулятор. Этот элемент позволяет поддерживать постоянную температуру воды внутри накопителя. Вода поступает по трубам в теплообменник. Если ее температура слишком низкая (а так оно обычно и бывает), то терморегулятор подает сигнал и включает ТЭН.

Вода нагревается, пока не достигнет необходимой температуры. После этого терморегулятор срабатывает снова и отключает нагревательный элемент. Горячая вода отбирается из бака и заменяется холодной, процесс нагрева повторяется снова и снова. Это общая схема устройства и работы обычного накопительного водонагревателя.

Устройство накопительного водонагревателяУстройство накопительного водонагревателя

Устройство накопительного водонагревательного прибора не слишком сложное. Наиболее уязвимые элементы такого прибора – бак, ТЭН, термореле и прокладка

Также среди потребителей популярны , которые представлены на рынке в широком ассортименте. Такие модели устроены несколько иначе. Они нагревают не статичный объем воды, а поток. В них используются более мощные нагревательные элементы, которые начинают работать, когда воду включают, и останавливаются, когда ее выключают.

Чтобы более подробно изучить работу и устройство конкретной модели, нужно внимательно познакомиться с сопровождающей ее технической документацией.

Бак нагревателя представляет собой прочную емкость из нержавеющей стали, толщиной один или два миллиметра. Как ни устойчив этот материал к коррозии, все же эти процессы периодически возникают и развиваются, что приводит к протеканию воды из устройства. Одна из распространенных причин таких поломок – электрокоррозия.

Устройство проточного водонагревателяУстройство проточного водонагревателя

Проточные нагреватели обычно ломаются по тем же причинам, что и накопительные модели. Диагностику и ремонт таких приборов осуществляют схожими методами

Чтобы ее предотвратить, нужно регулярно, т.е. ежегодно заменять установленный внутри магниевый анод. Этот элемент предназначен именно для предотвращения электрокоррозии. Со временем он изнашивается, а владельцы накопительных баков упускают из виду замену этой важной детали.

В результате бак, исправно служивший некоторое время, вдруг начинает протекать. Некорректное состояние магниевого анода может отразиться также и на состоянии ТЭНа. Снаружи накопительный бак обычно заключен в корпус из металла или пластика, а также он имеет теплоизолирующую оболочку, которая предотвращает потери тепла.

Очистка водонагревателяОчистка водонагревателя

Регулярная очистка внутренностей и ТЭНа водонагревателя от загрязнений и накипи, а также замена магниевого анода снизит вероятность поломок

Повреждения наружной оболочки и утеплителя происходят редко, обычно это бывает из-за неосторожного обращения с устройством. Трещины и сколы на корпусе водонагревателя могут и не нарушить его работу, но это приведет к ухудшению свойств теплоизолятора, и негативно отразится на функционировании прибора в целом.

Трубы входа для холодной воды и выхода – для горячей обычно не доставляют никаких проблем, если или нагревателя выполнен правильно.

Электрическая схема устройства бытового водонагревателяЭлектрическая схема устройства бытового водонагревателя

Электрическая схема устройства бытового водонагревателя поможет правильно выполнить его ремонт, который обычно состоит в замене испорченных элементов

Обычно водонагреватель комплектуют двумя термостатами, один из которых предназначен для контроля температуры воды, а второй следит за состоянием первого прибора.

Иногда используют и третий термостат, который определяет исправное состояние ТЭНа. В любом случае сломанный термостат придется полностью заменить. Различают капиллярные, стержневые и электронные типы термостатов. Конструкция у них разная, но принцип их работы аналогичен.

Изолирующая прокладка служит не только для уплотнения соединения элементов водонагревателя, она также необходима в качестве электрического изолятора. Этот элемент рекомендуется заменять регулярно при каждом техническом обслуживании водонагревательного прибора.

Терморегулятор показывает, до какой именно температуры нагрета вода внутри прибора. Если этот элемент сломается, водонагреватель все равно будет исполнять свои функции, хотя данные о степени нагрева поступать не будут.

Распространенные поломки и способы ремонта

Далее рассмотрим наиболее часто встречающиеся проблемы с водонагревателем и приведем способы ремонта при каждой из поломок.

Проблема #1 — неисправность ТЭНа

Поломка ТЭНа – характерная проблема и для проточных, и для накопительных водонагревателей. Этот элемент работает под высокой нагрузкой и поэтому быстро изнашивается. Если электропитание подключено, но вода в баке не нагревается, скорее всего, проблема возникла именно с ТЭНом.

Замена ТЭНа водонагревателяЗамена ТЭНа водонагревателя

ТЭН следует вынимать из бака осторожно, особенно, если на его поверхности скопилось значительное количество накипи. Резкие движения могут привести к деформации и поломке некоторых элементов

Для начала следует проверить, поступает ли электричество к нагревательному элементу и терморегулятору. В местах подключения кабеля проверяют наличие напряжения тестером.

Если напряжения нет, возможно, нужно заменить сам кабель или проверить, не отключена ли электроэнергия по всему дому.

Типы терморелеТипы термореле

Независимо от типа модели на каждом термостате имеется кнопка включения. При ее нажатии прибор включается, а при его отключении кнопка возвращается в исходное положение

Если же электричество есть и кабель исправен, то проблемы возникли с ТЭНом, который придется заменить, или с термостатом. Чтобы разобраться, что именно сломалось, нужно снять термостат и проверить его тестером.

Тестирование исправности ТЭНа производится следующим образом. Сначала шкалу измерения прибора выставляют на промежуток 220-250 В. Затем замеряют сопротивление на клеммах, соединяющих нагревательный элемент с электросетью.

Если напряжение имеется, следует отсоединить ТЭН от сети и проверить потенциал на клеммах нагревательного элемента. Отсутствие реакции тестера покажет, что прибор неисправен. Если же реакция есть, нужно продолжить диагностику.

Сначала следует отключить водонагреватель от электропитания. Затем нагревательный элемент отсоединяют от термостата таким образом, чтобы контакты ТЭНа остались не изолированными.

К ним прикладывают контакты тестера и смотрят реакцию. Если она есть – ТЭН исправен, если же нет – нужно . При этом не имеет значения, какие именно цифры выдает тестер, важно только наличие или отсутствие реакции.

Эти методы определения неисправностей подходят как для накопительных электрических водонагревателей, так и для моделей проточного типа.

Тестер для диагностики водонагревателяТестер для диагностики водонагревателя

Для определения исправности ТЭНа и термореле используют электротестер. Обычно наличие напряжения на контактах свидетельствует об исправности элемента, а его отсутствие – о необходимости ремонта

Проблема #2 — поломка термостата

Чтобы проверить исправность снятого с водонагревателя термостата, нужно установить ручку регулировки на максимум и произвести измерение на входе и выходе прибора. Если стрелка тестера остается спокойной, т.е. ее положение не изменяется, значит, термостат неисправен и нуждается в замене.

Если же стрелка отклоняется, то нужно продолжить тестирование. Теперь следует выставить на термостате минимальное положение и приложить измерительные щупы тестера на контактах. В одиночку продолжить диагностику будет непросто, щупы придется зафиксировать или попросить кого-нибудь удерживать их какое-то время в правильном положении.

После этого нужно взять зажигалку и нагреть кончик термодатчика. Если сработает термореле, то цепь разомкнется, а сопротивление на шкале тестера резко пойдет вниз, то термореле также можно считать исправным. Если же система не реагирует на нагрев, значит, этот элемент испорчен и нуждается в полной замене.

Иногда водонагреватель может прекратить работу из-за срабатывания в результате опасного перегрева устройства. Достаточно правильно отрегулировать работу прибора, чтобы он начал работать в обычном режиме.

Разборка водонагревателяРазборка водонагревателя

Сначала нужно открепить крепеж ТЭНов и термостата (красные стрелки), затем откручивают винт (зеленая стрелка) и гайки (синие стрелки. Термостат обведен линией желтого цвета

Проблема #3 — неисправность платы управления

Если проверка показала, что и ТЭН, и терморегулятор исправны, скорее всего, проблемы возникли с платой управления. Отремонтировать в домашних условиях такой элемент практически невозможно.

Придется заменить новым, при этом придется воспользоваться помощью специалиста, который поможет настроить электронное оборудование. Чаще всего нужно просто обратиться в сервисный центр, где нужный элемент подберут и правильно установят.

Замена ТЭНа водонагревателяЗамена ТЭНа водонагревателя

Обычно нагревательный элемент крепится с помощью шести болтов и гаек (отмечены красными указателями). При обратной сборке рекомендуется затягивать их равномерно

Проблема #4 — протечка бака

Протечка бака – серьезная проблема, исправить которую самостоятельно удается не всегда. В некоторых моделях придется заменить или бак, или весь нагреватель.

Иногда место протечки можно запаять, но при этом нужно позаботиться о восстановлении целостности наружного корпуса и слоя теплоизоляции. Обычно такие меры недостаточны и недолговечны, вскоре протечка возникнет снова.

Протечка бака водонагревателяПротечка бака водонагревателя

Если вода протекает из мест, обозначенных указателями черного цвета, вероятно, нужно заменить прокладку или ТЭН, красными указателями отмечены места протечек при повреждении внутреннего бака

Бак водонагревателя чаще всего протекает, если:

  • произошло повреждение внутреннего бака;
  • испортился нагревательный элемент;
  • прохудилась прокладка.

Если вода течет в месте крепления нагревательного элемента, возможно, ремонтировать собственно бак и не придется. В этом месте устанавливают специальную прокладку, течь может быть вызвана ее повреждением. Прокладку заменяют и таким образом решают проблему.

Протечка бака водонагревателя обычно возникает из-за небрежного отношения или несвоевременного технического обслуживания, которое включает также замену магниевого анода. Еще одна распространенная проблема – отсутствие заземления. Это тоже может привести к развитию коррозионных процессов и возникновению течи.

Замена прокладки водонагревателяЗамена прокладки водонагревателя

Если необходимо заменить прокладку, следует подобрать новую точно такого же размера и формы и выполненную из подходящих материалов

Если нужно заменить прокладку или ТЭН, лучше всего сначала демонтировать неисправный элемент, чтобы взять его с собой и подобрать точный аналог. Приобретение деталей “на глазок” может привести к ненужным расходам. Выполнить такую замену относительно не сложно.

Но если проблемы возникли с баком, придется, как минимум обратиться в сервисный центр. Сразу же необходимо найти документы на водонагреватель и уточнить гарантийные сроки и условия обслуживания.

Ремонт водонагревателяРемонт водонагревателя

Перед началом ремонта или очистки водонагревателя необходимо снять защитную крышку, которая может располагаться внизу, по центру или сбоку

Рекомендации по ремонту в домашних условиях

Независимо от характера поломки перед началом ремонтных работ сначала нужно отключить подачу электроэнергии, снять защитную крышку, отсоединить провода, трубы и слить воду.

Настенные модели обычно снимают с кронштейнов. Защитная крышка, скрывающая место подключения электропроводов и крепление нагревательных элементов, может иметь различное положение в зависимости от модели.

На устройствах горизонтального типа такой элемент обычно находится слева, на вертикальных нагревателях – внизу, а на моделях небольшого размера – впереди. В некоторых устройствах сначала нужно открутить основной крепежный болт, расположенный по центру. Иногда этот элемент скрыт под декоративной наклейкой.

После этого нужно аккуратно удалить термостат, а затем вынуть трубки термодатчика. С ними нужно обращаться очень бережно. Если целостность трубочки термодатчика будет нарушена, из них вытечет жидкий наполнитель. В результате водонагреватель придется просто выбросить, и купить новое устройство.

Трубочки термодатчиков Трубочки термодатчиков

Выделенные синий линией трубочки термодатчиков следует беречь от любого деформирующего воздействия, при их поломке придется полностью заменить весь прибор

Замена терморелеЗамена термореле

Если термореле бытового водонагревателя пришло в негодность, его придется полностью заменить. Модели таких устройств разнообразны, лучше всего подобрать аналог с похожим устройством и характеристиками

Если на корпусе имеются наклейки, на которых указан заводской номер, их нужно обязательно сохранить, даже если она мешает при обслуживании и ремонте изделия. Это может повлиять на выполнение производителем гарантийных обязательств, а также облегчить работу сотрудникам сервисного центра.

Основные правила обслуживания прибора

Для длительной и беспроблемной работы водонагревателя важно соблюдать и обслуживания. В противном случае поломки неизбежны.

О том, что в работе устройства возникли проблемы, могут свидетельствовать какие-то изменения в режиме его работы:

  • увеличение времени нагрева воды до заданной температуры;
  • появление необычных звуков, сопровождающих работу прибора;
  • возникновение посторонних примесей в водопроводной воде, изменение ее цвета, запаха или вкуса.

Если наблюдается хотя бы один из этих признаков, следует сразу же провести очистку водонагревателя.

Для этого придется выполнить следующие операции:

  1. Отключить прибор от электропитания.
  2. Убрать защитную крышку.
  3. Разъединить контакты электропроводов.
  4. Перекрыть поступление холодной воды.
  5. С помощью шланга удалить из бака остатки воды.
  6. Отвинтить болты, которые удерживают нагревательный элемент.
  7. Вынуть ТЭН и очистить его от накипи.
  8. Очистить внутреннюю часть накопителя от грязи и частичек накипи.
  9. Тщательно промыть устройство.
  10. Проверить исправность магниевого анода.
  11. Если необходимо, сразу заменить этот элемент.
  12. Дождаться полного высыхания очищенного бака.
  13. Установить на место ТЭН.
  14. Выполнить обратную сборку устройства.
  15. Проверить надежность всех креплений.
  16. Подключить водонагреватель к электропитанию.
  17. Проверить наличие заземления.

ТЭН из бака следует вынимать аккуратно, болты могут оказаться слишком неподатливыми, иногда нагревательный элемент трудно вынуть из-за слишком большого слоя накипи.

Очистку ТЭНа выполняют механическими или химическими средствами, как и удаление загрязнений из бака. Если внутри устройства обнаружено большое количество накипи, следует подумать о пересмотре режима работы водонагревателя.

Такое явление часто наблюдается, когда прибор длительное время работает на максимальной мощности. Рекомендуется устанавливать максимальную температуру нагрева не выше 60 градусов, чтобы увеличить срок эксплуатации прибора и сократить количество поломок.

Если корпус нагревательного прибора бьет током, возможно, произошла деформация и разрыв ТЭНа или же имеются поломки в системе управления.

Выводы и полезное видео по теме

Подробное видео по диагностике состояния, обслуживанию и самостоятельному ремонту бытовых водонагревателей можно посмотреть здесь:

Отремонтировать водонагреватель не так уж сложно, если речь идет о замене некоторых его элементов. В случае серьезной поломки разумнее будет обратиться в специализированный сервисный центр. Правильная эксплуатация прибора и его своевременное техническое обслуживание избавят от множества проблем и расходов.

Вы длительное время занимаетесь ремонтом водонагревателей и хотите дополнить наш материал полезными советами и профессиональными секретами по устранению различного рода поломок? Или вы впервые столкнулись с неисправностью и никак не можете обнаружить ее причину? Пишите свои комментарии, задавайте вопросы, делитесь своим мнением внизу под статьей.

Как правильно провести замену тэна в водонагревателе Термекс

Компания Термекс – основной производитель водонагревателей в Европе. Это специализированное предприятие, основанное в 1949 году.

Единственной продукцией, производимой этой компанией, являются водонагреватели, которых она выпускает по два миллиона в год.

В состав компании входят конструкторские бюро, заводы, производящие оборудование, комплектующие и водонагреватели, научные лаборатории, сервисный отдел (для того, чтобы осуществлять ремонт водонагревателей Термекс по гарантии или без нее) и т.д.

Но, хотя продукция Термекс считается одной из надежных, иногда водонагреватель ломается, что становится головной болью пользователей. Во время эксплуатации водонагревателей довольно часто выходят из строя нагревательные элементы, и в этом случае возникает необходимость их замены. В этой статье рассказывается как своими руками проверить и заменить ТЭН, если в этом возникнет необходимость.

Как разобрать

Основным рабочим элементом водонагревателя является ТЭН, и, если возникла неисправность в работе, вначале нужно проверить именно его.

Для проверки исправности ТЭНа необходимо разобрать водонагреватель с целью получения доступа.

Схемы подключения водонагревателей Термекс детально изучены в данном материале: https://teplo.guru/vodonagrevateli/skhema-podklyucheniya-termeks.html

Разборка аппарата происходит следующим образом:

  1. Перекрывается водоснабжение. При правильной установке водонагревателя, снизу корпуса должен располагаться вентиль для перекрытия воды, при помощи тройника, если он установлен, или клапана необходимо слить из бойлера всю воду.
  2. Обесточивание водонагревателя, после чего его необходимо полностью отключить от электричества.
  3. Осторожно, прямой отверткой снимается защитная крышка. Если она сидит плотно, то ее потихоньку снимают движениями, напоминающими открывание консервной банки. В ходе этой операции важно не повредить эмаль.
  4. Индикаторной отверткой проверяется напряжение на клеммах. Разбирающий должен касаться железного колпачка отвертки и последовательно прозвонить контакты. Лампочка в отвертке не должна гореть ни в одном случае.
  5. Бойлерный бак освобождается от воды.
  6. ТЭНы тщательно очищают от накипи.
  7. В некоторых случаях необходимо снять водонагреватель со стены, но в большинстве своем в этом нет особой необходимости.
  8. Необходимо сфотографировать или зарисовать схему подключения, после чего отсоединить провода.
  9. Гайки, крепящие ТЭН и термостат, откручиваются по одной. Это необходимо с той целью, чтобы вода, которая может оставаться в баке стекла постепенно.

Подробнее о проточных водонагревателях Термекс можно прочитать здесь: https://teplo.guru/vodonagrevateli/protochnyie-thermex.html

ТЭН и термостат после извлечения нужно протереть сухой ветошью. Проверяется износ прокладки на фланце ТЭНа. В том случае, если прокладка имеет поверхностные дефекты в виде разрывов, вмятин и т.д., ее необходимо заменить на новую.

Как проверить

Можно проверить ТЭН на функционирование тремя способами:
  1. Если есть запасной нагревательный элемент, им заменяют тот, который хотят проверить, и подключают агрегат. Если после замены нагревательного элемента вода начала нагреваться, значит неисправность была в самом ТЭНе. Если же нагреватель по-прежнему не работает, значит причина в чем-то другом.
  2. ТЭН проверяется посредством контрольной лампы, которую собирают последовательно с нагревательным элементом и подключают к электричеству. Загоревшаяся лампочка послужит индикатором целостности ТЭНа. Если же лампа не загорается, то такой ТЭН неисправен и подлежит замене.
  3. ТЭН проверяют на сопротивление с помощью тестера. Если омметр показывает ноль, это означает короткое замыкание. Если бесконечное сопротивление – обрыв в цепи. И в том и в другом случае элемент подлежит замене.

Замена нагревательного элемента не является особенно сложной операцией, но есть большая доля вероятности, что кроме ТЭНа нужно будет поменять и магниевый анод.

Что такое магниевый анод

Магниевый анод защищает ТЭН от электрохимической коррозии и монтируется, как и нагреватель, в корпусе бойлера.

Так как магний является более активным материалом, он воспринимает на себя всю вредную среду, которая иначе бы попадала на ТЭН.

Возникает электрохимическая реакция при которой образуется вещество подобное ржавчине, в результате чего изнашивается не ТЭН, а магниевый анод. Износ анода проверяется визуально. Если степень износа достаточно высока, его нужно заменить.

В том случае, когда износившийся анод вовремя не заменить, может возникнуть такая ситуация, что нагреватель очень быстро снова выйдет из строя. Сам анод обычно служит не более 15 месяцев.

Во время операции по проверке и, если в том будет необходимость, замене нагревательного элемента обязательно нужно почистить внутреннюю поверхность бойлера от накипи и грязи.

Кроме того, разлагающийся анод хлопьями оседает на дно бойлера, и в результате образуется грязная каша, которая способствует дальнейшему увеличению износа деталей водонагревателя, и уменьшает срок службы аппарата.

Также необходимо почистить и поверхность ТЭНа, если, конечно, он в рабочем состоянии, и поверхность анода. После чего водонагреватель собирают в обратном порядке. Таковы основные особенности ремнота водонагревателей фирме Thermex.

Статья, посвящённая использованию электрического проточного водонагревателя на кран, расположена здесь: https://teplo.guru/vodonagrevateli/protochnyj-ehlektricheskij-na-kran.html

Смотрите подробную видеоинструкцию по замене тэна в водонагревателе Термекс:

Как заменить тэны водонагревателя?

Опубликовано: 04 февраля 2013 г.

Здравствуйте!

    Мне два раза в год приходится чистить свой водонагреватель от накипи, и прочего мусора ( периодичность чистки зависит от жесткости воды, и её загрязнённости ). Но на этот раз, прибавилась ещё и замена тэна. Хочу поделится с вами своими знаниями в этой области.

Как определить, необходима ли чистка водонагревателя или замена тэнов?

   Я пользуюсь электро-водонагревателем «Термекс» — 80 литров. Вода у нас в водопроводе очень жесткая ( водозабор происходит из каптажных колодцев, содержание солей в воде очень высокое ), и по этому водонагреватель нужно чистить 2 раза в год. Итак, первые признаки обрастания накипью тенов — это их «шипение», то есть при нагреве, от тэнов начинает исходить шипящий звук. Ещё можно обратить внимание на время нагрева воды, в водонагревателе, до одинаковой температуры ( учитывайте напряжение в электросети; при слабом напряжении время нагрева значительно увеличивается ( а Квт считают :), без скидки), и можно посчитать что причиной является загрязнение тенов ). Соответственно если время полного нагрева больше обычного, то возможно необходима чистка водонагревателя.

    У меня, к тому же, бак начал «биться» током — явный признак выхода из строя тэна. Кстати, не советую менять только один тэн водонагревателя, даже если второй ещё рабочий. Неизвестно сколько он продержится, месяц или неделю, после ремонта.

Приступим к ремонту водонагревателя.

    Первое, что нужно сделать, это отключить от эл.питания водонагреватель, затем перекрыть подающий в бак холодную воду кран. Далее слить воду с бака, сначала через кран горячей воды, затем через сливное отверстие бака ( не все модели водонагревателей оборудованы сливным отверстием; сбросить можно либо через подрывной клапан, либо через разборное соединение бака ). Учтите, что вода в баке должна остыть, чтобы не получить ожоги, при сливе воды.

    Слив воду с водонагревателя, раскрутить соединения с водопроводом, дальше снять бак и поставить в подходящее для ремонта место, вверх дном, чтобы соединительные патрубки оказались вверху.

    Освободить патрубки от подмотки и разборных соединений, выкрутить шурупы, которыми привинчена к корпусу бака крышка, затем снять защитную крышку водонагревателя. Затем, в порядке, как показано на фото снизу, откручиваем гайки 1, 2, и 3, снимаем крепления реле, и вытаскиваем аккуратно датчики 4.

Разборка электроводонагревателя, снятие реле и датчиков

    Дальше откручиваем остальные гайки на одном и на втором тэне.

Откручиваем гайки на фланцах крепления тэна

Откручиваем гайки на фланцах крепления тэна 2

Далее, отсоединяем клемы проводов от эл.тэнов.

Отсоединяем клемы от тэнов

    Снимаем прижимные фланцы.

Снимаем прижимные фланцы тэнов водонагревателя.

    Теперь извлекаем тэн из водонагревательного бака. Как видно на фото ниже, от магниевого анода ничего не осталось ( указывает стрелка ).

Вынимаем тэн из корпуса водонагревателя.

        Вот такой вид имеет тен первой ступени (0,7 КВт).

Состояние тэна после работы.

        И такой вид имеет тэн второй ступени (1,3 КВт).

Состояние второго тэна после работы.

   Коррозия настолько съела тэн, что его корпус просто рассыпается! Но проработали эти тэны в водонагревателе около двух лет.

Тэн рассыпался полностью

  Не забудьте освободить внутренности бака водонагревателя от накипи и грязи. На фото снизу видно колличество накипи и грязи внутри водонагревателя Термекс.

Накипь и грязь внутри водонагревателя

    Теперь возьмите новые тэны ( если вы их уже приобрели ), обязательно установив в них магниевые аноды, и проделайте все действия в обратном порядке.

     Если вы будете только чистить бак и тэны, то будьте осторожны с тэнами. Их нельзя обстукивать чем-то, или стучать ими обо что-то, чтоб отбить накипь! Тэн может испортится! Для удаления накипи используйте раствор лимонной кислоты, или какой нибудь другой.

    Да, водонагреватели «Термекс» не лучший выбор! Сейчас есть много других технических решений, отличных от тэновых электронагревательных баков, например с «сухими тенами», или с специальным покрытием. Такие водонагреватели будут служить гораздо дольше, и меньше создавать нам проблем по обслуживанию и ремонту, и соответственно затрат на эксплуатацию!

Ну вот и всё! Надеюсь эта информация окажется полезной для вас. Будут вопросы — пишите в рубрике «Вопрос-ответ»





               С Вами был — Владимир Войнаровский, всего вам доброго!







виды и производители, классификация, эксплуатация

Содержание статьи:

Бойлер используется для организации горячего водоснабжения в доме, когда централизованное водоснабжение отсутствует временно или постоянно. Главным рабочим устройством является ТЭН – теплообменный элемент, изогнутая или прямая металлическая трубка. Через водонагревательный ТЭН проходит электрический ток, благодаря чему температура трубки повышается, а вместе с ней и температура окружающей ее среды.

Категории ТЭНов по типу контакта с жидкостью

В сухом ТЭНе отсутствует контакт с водой, что продлевает срок службы детали

Внутри ТЭНа для нагревания воды герметично запаяна нихромовая спираль, а пространство между ней и внешними стенками заполнено кварцевым песком. Внешняя трубка может быть выполнена из меди, углеродистой или нержавеющей стали.

Открытые ТЭНы контактируют непосредственно с водой. Их главным преимуществом является высокая скорость нагрева жидкости и небольшая стоимость, но имеются и значительные недостатки:

  • ограниченный срок службы;
  • быстрое образование известкового налета;
  • высокое потребление электроэнергии;
  • небезопасность.

Закрытые не контактируют с водой. ТЭН защищен прочной колбой. Его преимущества:

  • снижена вероятность электрического замыкания;
  • легко ремонтировать и обслуживать;
  • долго служат – втрое дольше открытых нагревательных элементов;
  • потребляют значительно меньше электроэнергии, чем ТЭНы открытого типа.

Важных недостатков два: высокая цена и медленный нагрев воды.

Критерии выбора

Выбирая ТЭН для бойлера, необходимо отталкиваться от характеристик ранее установленного элемента.

Разновидности приборов

Материал бака и ТЭНа должен совпадать, поэтому чаще покупают детали из нержавейки

Помимо типа ТЭНа по контакту с жидкостью, нужно учитывать массу других параметров:

  • Способ крепления – гаечный или фланцевый. Последний бывает литой или штампованный. Фланцевое крепление характерно для ТЭНов открытого типа;
  • Возможность установки анода – этот элемент предназначен для защиты металлических поверхностей от коррозии и накипи, благодаря чему общий срок службы бойлера увеличивается. Постепенно анод «тает», поэтому периодически нужно устанавливать новый. Если в основании ТЭНа предусмотрено отверстие для анода, то необходим новый нагреватель с таким же отверстием.
  • Форма зависит от вида накопительной емкости. Нагревательный элемент может быть прямым или гнутым. Выбирают аналогичный ранее установленному ТЭН, учитывая при этом не только форму, но и размер, а также угол изгиба.
  • Материал изготовления – внешняя поверхность ТЭНа может быть сделана из меди или нержавейки. Важно, чтобы материал бака и ТЭНа совпадал, иначе из-за разности потенциалов срок службы нагревательного элемента и самого бака сократится. Медный нагреватель закрытого типа может быть расположен внутри эмалированной стальной колбы, в таком случае о создании гальванической пары можно не беспокоиться.

ТЭНы из нержавеющей стали отличаются повышенной устойчивостью к коррозии, а медные имеют большую теплопроводность.

Особенности и количество нагреваемой жидкости

ТЭН с магниевым анодом для жесткой воды

Если вода жесткая, необходим ТЭН под анод, который частично избавит от проблемы накипи и позволит продлить срок службы бойлера. Мощность должна соответствовать объему нагреваемой жидкости. Рекомендуется приобретать деталь той же мощности, что и вышедшая из строя. Параметры нагревателя указаны в техническом паспорте устройства.

Условия эксплуатации

Мощность должна соответствовать возможностям электропроводки. Но это уже больше относится к выбору бойлера, а не ТЭНа, поскольку старый элемент заменяют на новый аналогичной мощности. Мощность бойлера в целом также влияет на скорость нагрева заданного объема воды. Если ТЭН маломощный, например на 1000 Вт, а емкость на 80 или даже 100 л, нагреваться до максимальной температуры вода будет очень долго, несколько часов,поэтому включать бойлер нужно заблаговременно. Такая мощность оптимальна для небольших бойлеров, максимум до 50 л.

Если планируется большой расход горячей воды, рекомендуется покупать модель с двумя ТЭНами. Они нагревают воду быстрее. В экономичном режиме будет работать один элемент, а второй подключится благодаря термостату, когда потребуется нагреть новую порцию холодной воды.

Виды ТЭНов по принципу работы

Особенности открытых и закрытых нагревательных элементов понятны из названия. Первые не защищены от воды, вторые закрыты колбой. По-другому их называют мокрыми и сухими. Принцип их работы следует рассмотреть подробнее.

Мокрые

ТЭНы мокрого типа – трубчатые, непосредственно контактируют с водой и нагревают воду своей поверхностью. Срок их службы зависит от качества воды, ее жесткости, процентного содержания солей. Из-за воздействия этих факторов металл коррозирует, а на поверхности образуется известковый налет. Посредством установки магниевого анода процесс можно замедлить, поскольку элемент притягивает соли. Также для защиты водонагревательных трубок используют стекловидную эмаль.

Сухие

Сухой ТЭН представляет собой нагреватель, который помещен в колбу, заполненную вторым слоем керамической засыпки (первый слой заполняет пространство между нихромовой спиралью и трубкой, в которую она помещена).  Водонепроницаемую оболочку делают из магниевого силиката или стеатита. Стеатит быстро нагревается и медленно остывает, имеет повышенную прочность и высокую термоустойчивость. Плюсов использования сухого ТЭНа в водонагревателе больше, чем минусов, и в частности для замены такого ТЭНа не нужно сливать из бойлера воду.

Нагревательный элемент сухого ТЭНа не соприкасается непосредственно с водой, но из-за увеличения толщины элемента его теплопроводность уменьшается, и вода нагревается медленнее при той же мощности. В то же время площадь теплоотдачи увеличена, что позволяет несколько компенсировать этот недостаток.

Защитная колба на сухом тэне предотвращает контакт с водой
Мокрый тэн – для защиты имеется анод

Как правильно заменить ТЭН в бойлере

Замену детали производят при ее поломке из-за отсутствия регулярной очистки бойлера

Необходимость в замене ТЭНа возникает при его неисправности. Когда он перестает нагревать воду, срабатывает электрозащитное устройство. В среднем срок службы составляет 4 года. Затем он выходит из строя из-за повышенной жесткости воды. Это событие можно отсрочить, если ежегодно выполнять обслуживание бойлера: очищать ТЭН и магниевый анод от накипи. Эта операция позволит увеличить продолжительность эксплуатации и улучшить качество воды, скорость ее нагрева. Перед приобретением нового элемента стоит проверить состояние старого ТЭНа с помощью контрольной лампы или мультиметра. В первом случае собирают простейшую электрическую цепь, включающую лампу и нагреватель. Если свет горит – проблема не в нем. Во втором случае измеряют сопротивление специальным прибором. Нулевое значение свидетельствует о неисправности нагревателя.

Конструкции разных моделей бойлеров имеют незначительные отличия, но сам принцип замены ТЭНа в водонагревателе является единым для всех типов устройств.

Для начала отключают подачу воду, а остатки жидкости сливают из бойлера. Водонагреватель обязательно обесточивают путем выдергивания вилки из розетки. В нижней части бойлера есть крышка, которая крепится шурупами. Их нужно открутить отверткой, и крышка снимется. В целях безопасности, прежде чем приступать к замене ТЭНа в бойлере, нужно проверить наличие напряжения на клеммах, например с помощью индикаторной отвертки. Затем отсоединяют провода и откручивают гайки, удерживающие нагреватель на посадочном месте. Производят замену ТЭНа на водонагревателе, предварительно проверив, чтобы контакты были сухими. Если в бойлере установлен анод, заменяют также и его. Проверяют на герметичность уплотнитель и прикручивают крышку на место. После этих манипуляций необходимо наполнить бойлер холодной водой и стравить из него воздух, открыв кран горячей воды. Только теперь можно включать его в сеть.

Популярные производители

Каждый производитель бойлеров выпускает ТЭНы только для своего оборудования

Следует выбирать ТЭН от проверенного производителя. Это не тот элемент, на котором нужно экономить. К лучшим фирмам относятся:

  • Термекс (Thermex). Выпускает бойлеры почти 50 лет. Этот производитель изготавливает ТЭНы из меди и нержавейки. Они надежно защищены, поэтому отличаются продолжительным сроком службы. На рынке Термекс зарекомендовал себя как производитель бойлеров наибольшего объема, поэтому в ассортименте можно встретить мощные электронагреватели.
  • Аристон. Нагревательные элементы от итальянского производителя изготовлены из сплава, содержащего медь, и снабжены хромоникелевой трубкой. Фланец выполнен из латуни, благодаря чему увеличивается теплоотдача. Они хорошо защищены от накипи, легко устанавливаются. И при этом стоят относительно недорого. Аристон предлагает водонагревательные ТЭНы с резьбой и терморегулятором от 1,2 до 4,5 кВт.
  • Электролюкс. Можно подобрать ТЭН от этого производителя практически для любой модели нагревателя. При этом они гарантированно прослужат долго, поскольку особенно устойчивы к накипи и не требовательны к качеству воды. Водонагреватель с ТЭНом от Электролюкс не требует частого обслуживания. В некоторые устройства этого производителя устанавливают два закрытых нагревательных ТЭНа, поэтому удается увеличить скорость нагрева жидкости.
  • Тимберк. Еще один производитель, который предлагает свою продукцию по доступной цене. В ассортименте встречаются ТЭНы, рассчитанные на бойлеры 80 и более литров воды. Они хорошо защищены от коррозии и воздействия других разрушающих факторов.
  • Известна также фирма Атлантика (Atlantic). Она выпускает широкий ассортимент качественных и надежных нагревательных элементов для бойлеров, среди них медные водонагревательные ТЭНы, сухие стеатитовые и другие, подходящие для вертикальной и горизонтальной установки.

Каждый производитель выпускает электронагреватели, рассчитанные на установку в бойлеры собственного производства. Однако можно найти и универсальные нагревательные ТЭНы. Они менее популярны ввиду сомнительного качества, но их использование возможно.

Без ТЭНа работа бойлера невозможна. Это наиболее важный элемент, который подбирают с учетом объема водонагревателя, особенностей потребления воды. Обязательно принимают во внимание, какой именно нагревательный элемент был установлен в бойлере ранее. Желательно подобрать точно такой же или максимально приближенный по характеристикам. Замену неисправной детали можно выполнить самостоятельно.

Отправить ответ

avatar
  Подписаться
Уведомление о
