Содержание

инструкция по замеру напряжения в сети

Тестер – компактный электрический прибор, позволяющий проверить возможный потенциал токопроводящих участков. Благодаря этому инструменту гарантировано моментальное тестирование переменного, постоянного тока. Тестер является многофункциональным прибором, состоящим из нескольких элементов: измерительных щупов, кнопок, светодиодной шкалы.

Типовые измерения

Замер напряжения тестером происходит за несколько секунд. Как работает тестер напряжения? Это зависит от типа конструкции. Они бывают:

  • Аналоговые — измеряемые параметры считываются по специальной шкале со стрелкой.
  • Цифровые — оборудованы ЖК экраном, на который выводится вся информация.

Присоединяется к объекту мультиметр при помощи щупов. Этот прибор часто применяется для измерения переменного, постоянно напряжения, активного сопротивления, тока в цепях.

Измерение постоянного тока

Как пользоваться тестером напряжения, чтобы измерить постоянный ток? Необходимо установить соответствующий режим и включить измерительные кабели, следуя инструкции. Максимальный показатель измерения — 20 вольт.

Проверка батареек, аккумуляторов

АКБ или пальчиковые батарейки проверяются похожим способом. Предел измерений также составляет 20 вольт, а предполагаемый показатель — 1,4. Контакты следует прижать к АКБ, соблюдая полярность, и снять показания.

Как замерить опасное напряжение тестером

Опасное напряжение можно проверять в розеточной сети. Как проверить напряжение в сети тестером? В первую очередь, проверяются измерительные кабели, ведь рукоятки должны быть целыми, а провода — надежно удерживаться. Необходимо выставить соответствующий режим, предел — 750 вольт. Провода нужно надежно зафиксировать в приборе и подключиться к розетке. Напряжение измеряется за несколько секунд.

Прозвонка цепи

Прозвонка выполняется только на обесточенных участках цепи. Сначала щупы соединяются между собой и проверяется работоспособность устройства. Если концы проводки находятся на удаленном расстоянии, необходимо воспользоваться удлинителем.

Как проверить радиокомпоненты

Детали проверяются только после их извлечения из платы. Тестер проверяет светодиод, резистор. Для измерения необходимо выставить соответствующий режим. Если перепутать полярность, диод не сломается, он просто не засветится.

Заземление

Чтобы проверить заземление, необходимо убедиться, что в доме выполнена соответствующая разводка. Далее определяется фаза, выставляется правильный режим, замеряется напряжение между нулевым контактом, фазой.

Как тестером проверить напряжение — меры безопасности

Перед работой с тестером, необходимо прочитать инструкцию. Пользователь должен следовать по такому принципу:

  • Необходимо проверить целостность корпуса, крепость ввинченных соединительных элементов.
  • Нужно удостовериться в крепости измерительных кабелей.
  • Во время работы с большим напряжением не рекомендуется оба устройства держать в разных руках. Такое простое действие обезопасит пользователя от поражения током.

Измерение силы тока

Для измерения силы тока подходят не все тестеры. Предел должен превышать общую мощность ламп. Для измерения силы тока необходимо отключить провод с «-» от аккумулятора, соединить его с клеммой батареи, а плюсовой кабель соединить с минусовым проводом авто.

Критерии выбора

При покупке тестера особое внимание уделяется диапазону измерения силы тока. Для бытовых измерений подойдут бюджетные модели с малым диапазоном. Но для обслуживания авто подойдут более дорогие устройства в прорезиненном корпусе.

Измерительные приборы Laserliner отличаются высоким качеством и функциональностью. Производитель выпускает большое количество устройств. Они могут работать бесконтактно, иметь высокую чувствительность, модуль Bluetooth, защиту и самодиагностику.
Немецкая компания выпускает как недорогие модели со шкалой, так и более современные с экраном. Статьи

мультиметр, как пользоваться, шкала тестера

Использование мультиметра для электрика является необходимым. Этот прибор позволит получить разнообразную информацию о деталях и схемах, с которыми приходится работать. При правильном использовании мультиметр дает электрику возможность узнать все, что необходимо для успешного выполнения работы.

Что такое мультиметр

Этот прибор очень полезен для электрика. Он одновременно универсальный и достаточно простой для тех, кто знает, как правильно им пользоваться. С его помощью можно измерить напряжение, сопротивление, прозвонить схему, определить силу тока и сделать многое другое. Однако необходимо при его использовании соблюдать правила эксплуатации. При их нарушении можно не только получить неверные данные, но и повредить multitester.

Аналоговый тестер

Существуют различные виды мультиметров. Они могут быть цифровыми или аналоговыми, стрелочными. Последние менее точные и недостаточно комфортные по сравнению с первыми. Различные модели могут отличаться по расположению элементов на панели или их составу. Эти данные отражены в их руководствах.

Этот прибор имеет собственный источник питания, который необходим ему для работы. Далее будет подробно рассказано, как правильно пользоваться тестером напряжения.

Принцип работы тестера

Для того, чтобы воспользоваться этим прибором, нужно установить подходящий режим. Это делают с помощью переключателя, который находится в центре панели.

Если его вращать и установить в определенное положение, то tester будет готов к выполнению конкретной работы.

Выполнение прозвонки

Для того чтобы переключить прибор в правильное положение, нужно обратить внимание на обозначения, указанные вокруг тумблера. Предусмотрены следующие режимы работы:

  • Если установить вертикально вверх, указатель будет в положении «OFF». В этом положении прибор выключен.
  • Далее вправо располагается зона, относящаяся к измерению этим аппаратом переменного напряжения.
    Она выделена рамкой и имеет обозначение «ACV».
  • Далее следует зона измерения постоянного тока. Она включает в себя 4 значения. Она обозначена «DCA».
  • Далее имеется положение, которое обозначается «10A». В этом режиме можно измерять силу тока, достигающую указанной величины. Этого нельзя делать при других положениях переключателя.
  • Существует возможность померить переменный ток.
  • Там, где имеется обозначение диода, устанавливается режим для прозвонки схем.
  • Далее следует зона из нескольких режимов, с помощью которых можно узнавать сопротивление
  • Справа сверху указан участок, соответствующий измерению постоянного напряжения.

Таким образом можно видеть, что вращением центрального переключателя можно установить прибор в требуемый режим, чтобы замерить нужную величину.

Гнезда для щупов

Для работы необходимо использовать два щупа: красный и черный. Для них предусмотрено три гнезда, расположенных справа снизу:

  • Нижнее представляет собой общий выход. Сюда устанавливают черный провод.
  • В среднее гнездо ставят красный провод. На котором находится положительное напряжение.
  • Верхнее гнездо также предназначено для красного провода, но оно используется только в том режиме, чтобы измерять силу тока, превышающую 200 мА.

В большинстве случаев для работы нужно, чтобы черный провод был подсоединен к нижней клемме, а красный — к средней. Результат измерения будет изображен на дисплее, который расположен в верхней части прибора.

Обозначение постоянного и переменного тока

Положение переключателя для измерения постоянного тока выглядит следующим образом: «А=». Если нужно измерить переменный, то его будет обозначать: «А~».

Если необходимо проверить силу тока, прежде всего определяют, речь идет о переменном или постоянном. Для каждого из них на круговой шкале имеется несколько значений. Принцип работы состоит в том, что каждое из них предназначено для указания масштаба измерений. Для определения того, которое необходимо, нужно предположить, какая примерно сила тока должна измеряться.

Измерение тока

На панели указаны максимальные значения для измеряемого промежутка. Для получения наиболее точных данных, согласно инструкции, выбирают ближайшее к предполагаемому значению.

Бывает так, что нельзя предварительно узнать нужную величину. В этом случае проводят измерения и смотрят, какие данные отражаются на дисплее. Если они малы, переходят на шкале к меньшему значению.

Этот способ действует аналогично для измерения переменного и постоянного тока.

Нужно помнить, что для проверки силы тока мультиметр требуется подсоединять последовательно.

Иногда возникает необходимость использовать режим «10А». Он применяется в тех случаях, когда значение превышает 200 мА. В этом случае красный провод надо переключить в соответствующую этому режиму клемму.

Правильное подсоединение при измерении тока

Инструкция

Далее будет рассказано, как измерить напряжение тестером.

При измерении напряжения нужно прежде всего определить, переменное оно или постоянное. В зависимости от ситуации необходимо выбрать подходящую шкалу для использования.

На шкале указаны наибольшие величины для измеряемых диапазонов. Чтобы мерить, нужно выбрать ближайшую максимальную величину.

Если отсутствует предварительная информация о напряжении, то выбирают максимальную шкалу. Если значение на дисплее слишком маленькое, то переходят к более мелкой шкале.

Схема измерения напряжения

Измерение постоянного или переменного напряжения делают, подключая прибор параллельно.

Важно! В процессе работы в большинстве случаев черный провод должен быть подсоединен к нижней клемме, а красный — к средней.

Меры безопасности

При работе с этим прибором нужно помнить о правилах безопасности:

  • Запрещается работать с мультиметром при контакте с водой или в условиях высокой влажности.
  • В то время, когда процедура электрического измерения уже проводится, запрещается переставлять переключатель в новое положение. Это можно делать после отсоединения мультиметровых щупов от предмета измерения.
  • Указанные на панели верхние пределы величин превышать не разрешается. Нарушение этого правила может привести к выходу тестера из строя.
Обозначения на мультиметре

При соблюдении указанных правил можно гарантировать работоспособность и точность прибора.

Использование мультиметра дает возможность специалисту получить разностороннюю и полную информацию об электрическом соединении или схеме. Для того чтобы им пользоваться, необходимо понимать принцип его использования и выполнять требования техники безопасности.

правила использования прибора при измерении электрических характеристик

В быту часто возникают ситуации, когда необходимо измерить напряжение в сети или проверить провод на пробой. Для решения этих задач используется тестер напряжения. Современные приборы обладают широкими функциональными возможностями и называются мультиметрами. Однако для человека, не занимающегося профессионально электрикой, будет достаточно и более простого устройства.

Виды и конструктивные особенности

Все тестеры можно разделить на две большие группы — аналоговые и цифровые. Они отличаются способом вывода информации. В аналоговых показания измерений считываются с помощью стрелочного указателя. В цифровых приборах они отображаются в виде цифр на светодиодном либо жидкокристаллическом дисплее.

Мультиметры укомплектованы щупами, с помощью которых выполняется подсоединение прибора к объекту измерения. Эти элементы конструкции подключаются к оборудованию с помощью проводов разного цвета, чаще всего черного и красного, обозначающих отрицательные и положительные полюса соответственно. Аналогичная цветовая маркировка нанесена на гнезда, расположенные на передней панели.

В последнее время все большую популярность приобретают цифровые мультиметры. Одни обладают довольно серьезным преимуществом перед стрелочными — можно не соблюдать полярность подключения.

Если пользоваться тестером напряжения аналогового типа и перепутать полюса, то можно погнуть стрелку. В аналогичной ситуации при измерении характеристик с помощью цифрового устройства на дисплее просто отобразится отрицательное значение.

Дешевые китайские мультиметры обладают небольшими функциональными возможностями. С их помощью можно измерить лишь несколько показателей:

  • постоянное, а также переменное напряжение до 1000 В;
  • силу тока в электроцепях;
  • активное сопротивление.

Более дорогие приборы предоставляют возможность проверить полупроводниковые детали, а если есть термопара либо терморезистор, то и температуру. Первые модели мультиметров имели весьма неудобную систему изменения диапазона измерения. Для этого требовалось вставить штекер в нужное гнездо. Сейчас все изменилось, так как в приборах есть пакетный переключатель. Достаточно повернуть ручку в нужное положение и можно приступать к работе.

Измерение электрических характеристик

Для проведения измерений необходимо подсоединить к прибору щупы. После установки регулятора режима работы в требуемое положение можно начинать работать. Все параметры электроцепей проверяются по одному алгоритму.

Постоянное и переменное напряжение

Чтобы проверить напряжение тестером, сначала необходимо установить переключатель в режим DCV или ACV — постоянное и переменное соответственно. Также следует выбрать и максимальный предел измерений.

Если измеряется переменное напряжение в сети 220 В, то переключатель необходимо поставить в положение 600 В либо 750 В. Это позволит предотвратить выход прибора из строя.

Щупы устанавливаются в соответствующие гнезда в зависимости от полярности. После выполнения этих подготовительных действий можно приступать к измерению напряжения. На тестерах чаще всего присутствуют следующие пределы:

  • 200 m — можно измерить напряжение до 0,2 В;
  • 2000 m — до 2 В, например, на батарейках;
  • 20 — до 20 В, соответствует напряжению автомобильной электросети;
  • 200 — максимум 200 В;
  • 750 — до 750 В;
  • 1000 — максимальное напряжение равно 1000 В.

Сила тока и сопротивление

Предел измерения находится в диапазоне от 200 Ом до 2 МОм. После подключения щупов прибор необходимо перевести в режим Ω-омметра. Для выбора предела измерений следует изучить маркировку резистора. Например, если на радиодетали указано 1К5, то на тестере нужно выставить значение 2000 Ом. Когда маркировка сопротивления не может быть расшифрована, то регулятор выставляется на меньшее значение. Если после измерения на дисплее отображается цифра 1, то следует увеличивать предел до того момента, пока не появится реальное значение сопротивления.

Практически все модели мультиметров позволяют измерять силу постоянного тока в электрической цепи. Более дорогие устройства предоставляют возможность узнать и показатель переменного тока.

Для проведения измерений на приборе следует выбрать нужный режим и подсоединить щупы. Подключив их к сети, на дисплее можно увидеть значение требуемого параметра.

Проверка полупроводниковых радиодеталей

Благодаря современным мультиметрам можно проверять работоспособность диодов и транзисторов. Так как диод способен пропускать ток лишь в одном направлении, то подключать прибор необходимо правильно. Сначала потребуется перевести мультиметр в соответствующий режим работы и подсоединить отрицательный щуп к катоду элемента, а положительный — к аноду.

После этого на дисплее можно увидеть значение напряжения пробоя, в среднем составляющее от 100 до 800 мВ. Изменив полярность щупов и повторив процесс измерения, можно убедиться в работоспособности элемента. В такой ситуации на дисплее должно появиться значение меньше 1. Если при любом подключении отображается единица, то диод следует считать неисправным.

Проверка транзисторов проводится в режиме Ω. Следует помнить, что рассматривать этот элемент необходимо в качестве двух диодов, соединенных встречно. Алгоритм действий при измерении следующий:

  1. Устанавливается режим работы омметра.
  2. К выводу «база» подсоединяется красный щуп с зажимом типа «крокодил».
  3. Черный щуп нужно поочередно подключать к эмиттеру и коллектору.
  4. Показания на дисплее должны быть аналогичны проверке диодов.

Если после перемены мест подключения щупов на дисплее отображается единица, то радиодеталь исправна. Чтобы полностью в этом убедиться, нужно проверить все три перехода. Так проверяется транзистор типа «n — p — n». Для работы с элементами «p — n — p» необходимо лишь поменять местами положительный и отрицательный щупы прибора.

Тестеры напряжения — универсальные приборы, позволяющие определить причину неисправности буквально за несколько минут. Освоить работу такого оборудования довольно просто. Внимательно прочитав инструкцию, любой человек сможет пользоваться электрическим тестером, так как стоимость этого устройства невелика, и его можно легко купить в любом магазине электро- и радиотоваров.

как измерить амперы, напряжение и сопротивление мультиметром правильно

Среди электриков, электронщиков и прочих специалистов, имеющих в своей работе тесный контакт с электричеством, просто огромной популярностью пользуются мультиметры или, как их ещё называют, тестеры. И это не удивительно, учитывая широту возможностей, которые представляет прибор при работе. И именно по этой же причине, новичку не всегда понятно, как пользоваться тестером и какие установки необходимы в конкретном случае.

Особенности работы с мультиметром

При работе с электричеством возникает необходимость измерения различных параметров: напряжение, сила тока, сопротивление и другие. Являясь прибором универсальным, тестер позволяет производить все эти замеры, не прибегая к множеству аппаратов узкого направления. Это достаточно экономно и удобно, но требует некоторых знаний о том, как пользоваться мультиметром, в каких случаях и ситуациях это уместно, а где нет, какие установки производить и как правильно делать замеры. А учитывая, что тестеры могут отличаться не только размерами, но и функционалом, нужно понимать, на что способен тот или иной прибор.

Знакомство с мультифункциональными приборами

Хотя различные модели мультиметров могут отличаться по функционалу и техническим характеристикам, основные их функции одинаковые. Это значит, что все приборы позволяют измерять напряжение, силу тока и сопротивление. Дополнительно, к примеру, может предоставляться возможность проверки транзисторов.

Помимо этого, тестеры бывают электронные, где показания выводятся на цифровое табло, или аналоговые, оснащённые стрелкой, отображающей значение того или иного измерения.

Электронный мультиметр

Внешний вид электронных тестеров довольно схож не смотрят на разнообразие модельного ряда. В верхней части располагается цифровое жидкокристаллическое табло. Чуть ниже многопозиционный переключатель функций, содержащий положения:

  • OFF — отключение прибора.
  • ACV — работа с переменным напряжением.
  • DCV — функции для постоянного напряжения.
  • DCA — сектор для работы с постоянным током.
  • Ω — позиции для измерения сопротивления.

Ещё чуть ниже располагаются три разъёма, куда необходимо вставлять щупы. Причём делать это нужно правильно. Так, провод чёрного цвета обязательно нужно подключать к разъёму, маркированному как COM. Красный же подключается в зависимости от того, что необходимо измерять. В разъём с маркировкой «V Ω mA» его подключают, когда необходимо проводить измерения сопротивления, напряжение сети или ток до 200 mA. При замере силы тока больше 200 mA, подключать красный провод необходимо к разъёму, маркированному «10 ADC». В противном случае может сгореть предохранитель и, даже выйти из строя сам прибор.

Аналоговые тестеры

Существуют также мультиметры, называемые стрелочными или аналоговыми. В отличие от электронных, замеряемые значения здесь определяется с помощью шкалы со стрелкой, которая указываем необходимый параметр. Они менее удобны в использовании. Да и погрешность показаний значительно ниже, чем у их электронных аналогов. А также они куда более чувствительны к механическим воздействиям и ударам — рамка, на которой установлена стрелка, легко может выйти из строя даже от сильной встряски.

Но несмотря на то, что в большинстве случаев они уступают электронным, в ряде случаев они могут быть предпочтительнее в работе.

Измерение тока электронным мультиметром

Одно из направлений тестера замер силы тока. Чтобы понять, как мультиметром измерить амперы, необходимо знать, с каким током, переменным или постоянным, будут производиться работы. Также неплохо знать диапазон, в котором ведутся замеры. Если получить такую информацию не получается, то лучше вставить красный провод в разъём с большим значением, т. е. с маркировкой «10 ADC». Переключателем также нужно поставить значение максимально высокое. Это позволит не испортить прибор в случае большого тока.

Если значение, отображаемое на табло, слишком низкое, то можно переставить красный провод в разъём «V Ω mA», но также с положением переключателя на наиболее высоких значениях. Когда значение всё равно ещё низкое, стоит повернуть переключатель на более низкий параметр до тех пор, пока замеряемая сила тока не станет адекватной.

При измерениях силы тока прибор подключается к цепи последовательно, что обязательно нужно учитывать.

Замер тестером напряжения

При измерении напряжения, как и замеряя силу тока, нужно знать, как правильно пользоваться мультиметром проводя такие работы. Здесь тоже необходимо обращать внимание с каким током имеется дело — переменный или постоянный. Уже руководствуясь этим, стоит смотреть, какое значение нужно установить переключателем. К примеру, если рассматривать измерение напряжения в простой розетке, то известно, что имеется в виду переменный ток приблизительно 220 вольт. Значит, положение переключателя нужно поставить на переменно напряжение выше этого значение. К примеру, 600 или 750 В, в зависимости от модели тестера.

Аналогичным образом производятся измерения напряжения постоянного тока. Если заведомо неизвестно, сколько вольт в цепи, то следует ставить переключатель в большее положение, постепенно снижая до наиболее подходящих значений.

В отличие от измерения силы тока, когда подключение прибора осуществляется последовательно, замеряя напряжение, его нужно подсоединять параллельно. Это важный момент, чтобы знать, как пользоваться вольтметром.

Определение сопротивления цепи

Работы по измерению сопротивления можно отнести к наиболее безопасным. Как-то навредить прибору здесь крайне сложно. Главное, знать, как работать с мультиметром, чтобы правильно определить сопротивление. Основной момент, который следует учесть, это необходимость снять напряжение перед началом измерений. И здесь дело не столько в безопасности, сколько в точности полученных данных. Даже простая батарейка может ощутимо исказить верность показаний.

Устанавливать переключателем положение для измерения сопротивления можно совершенно любое в секторе «Ω». Теперь, когда щупы зафиксированы на концах проводника, сопротивление которого необходимо знать, можно смотреть показатели табло. Здесь может быть два варианта:

  1. Показания «1», «OL», «OVER» — необходимо установить более высокий диапазон, так как происходит перегрузка.
  2. Показания «0» — диапазон требуется уменьшить.

В остальных случаях будет отображаться значение сопротивления исследуемого проводника или полупроводника.

Режим прозвонки

Есть у мультиметров возможность использовать их, как прозвонку. И если в аналоговых моделях это напрямую не реализовано, то цифровые обладают сектором при установке переключателя, на который тестер переходит именно в режим прозвонки.

Сама по себе такая функция используется нечасто, но чтобы знать, как работать мультиметром в полном объёме, это будет далеко не лишним. Допустим, полезна такая возможность, когда необходимо определить целостность цепи или отдельно взятого проводника. В ряде случаев именно благодаря режиму прозвонки можно определить полярность.

Для того, чтобы проверить проводник на обрыв, подсоединяют щупы к его концам. Если провод цел, то слышится характерный звуковой сигнал. В противном случае никакой реакции не последует.

Особое внимание при проведении работ с прозвонкой стоит уделить отсутствию питания. Если не обесточить цепь, на которой будут производиться замеры, то велика вероятность выхода из строя прибора.

Реализуются в мультиметрах иногда и другие возможности, к примеру, гнездо для проверки транзисторов. Однако используют их нечасто и только люди, знакомые с радиоэлектроникой. Рядовому любителю или начинающему электрику пользоваться такой возможностью вряд ли придётся — здесь нужны определённые знания. В остальном же, несмотря на многофункциональность, мультиметры в использовании крайне просты и неприхотливы.

Как пользоваться тестером напряжения — электрическим мультиметром

Тестером в просторечье называют цифровой прибор для измерения параметров электрической цепи – мультиметр (ударение на последний слог). Но чем же он тогда отличается от амперметра, вольтметра или омметра, спросите вы, почему понадобился этот прибор, когда есть другие?

Дело в том, что мультиметр – это три прибора в одном, откуда и идет его название, приставка “мульти” означает много. Но конечно же тестер может не ограничиваться лишь трем составляющими, а содержать в себе по 10, 20, а иногда и 30 различных приборов, и причем, все это в одной небольшой коробочке, по размерам немного превосходящей смартфон.

Что лучше – аналоговый тестер или цифровой

Все приборы в мире изначально были аналоговыми, а сегодня их постепенно вытесняют цифровые. У последних есть множество преимуществ, например, точность измерения, человеческий глаз ведь может ошибиться, тогда как на экране появляется значение вплоть до тысячных.

Однако многие специалисты “старой школы” предпочитают аналоговые устройства потому что они проще, их легче чинить, и они значительно дешевле.

Как подготовить тестер к работе

Подготовка мультиметра состоит из следующих этапов:

  1. Подключение источника питания. Как правило, все тестеры работают на простых пальчиковых батарейках, но существуют модели и со встроенным аккумулятором. Большие же промышленные мультиметры работают от сети.
  2. Далее следует подключить щупы. Щупы – это провода с клеммами, посредством которых будет создаваться контакт для протекания электрического тока через тестер, Красный провод нужно вставить в гнездо, где написано COM, а черный, где написано V.
  3. Проба щупов. Чтобы пользоваться мультиметром, и получать точные результаты, необходимо убедиться в целостности и исправности проводов. Соедините клеммы друг с другом, и вы услышите гудок – это и будет значить, что с щупами все в порядке.
  4. Выберите измеряемую величину, и установите ее на шкале путем поворота ручки с указателем.
  5. Выберите размерность, то есть в каких долях на экран будет выводиться значение величины.

Тестер готов к работе!

Устройство электронного тестера

Инструкция по применению

Современные мультиметры позволяют измерять огромное количество величин, но основное его назначение – это определение силы тока, напряжения и сопротивления.

Как померить тестером напряжение

Мультиметром можно мерить параметры как постоянного тока, так и переменного. Например, рассмотрим случай с измерением напряжения в бытовой розетке. Вся домашняя электрическая сеть работает на переменном токе, поэтому поставьте указатель тестера в разряд ACV на размерность больше 220-ти.

Затем нужно вставить щупы в розетку (без разницы какой щуп, в какое отверстие вставлять), только не трогайте их металлические части, держитесь только за изоляцию, а также не соприкасайте их друг с другом, пока они находятся в розетке. Скорее всего ваш прибор покажет значение напряжения в 215,5 В, как обычно и бывает.

Если же вы измеряете постоянное напряжение, то алгоритм будет тот же, только стрелка должна быть направлена на раздел DCV. Вы можете померить напряжение пальчиковой батарейки.

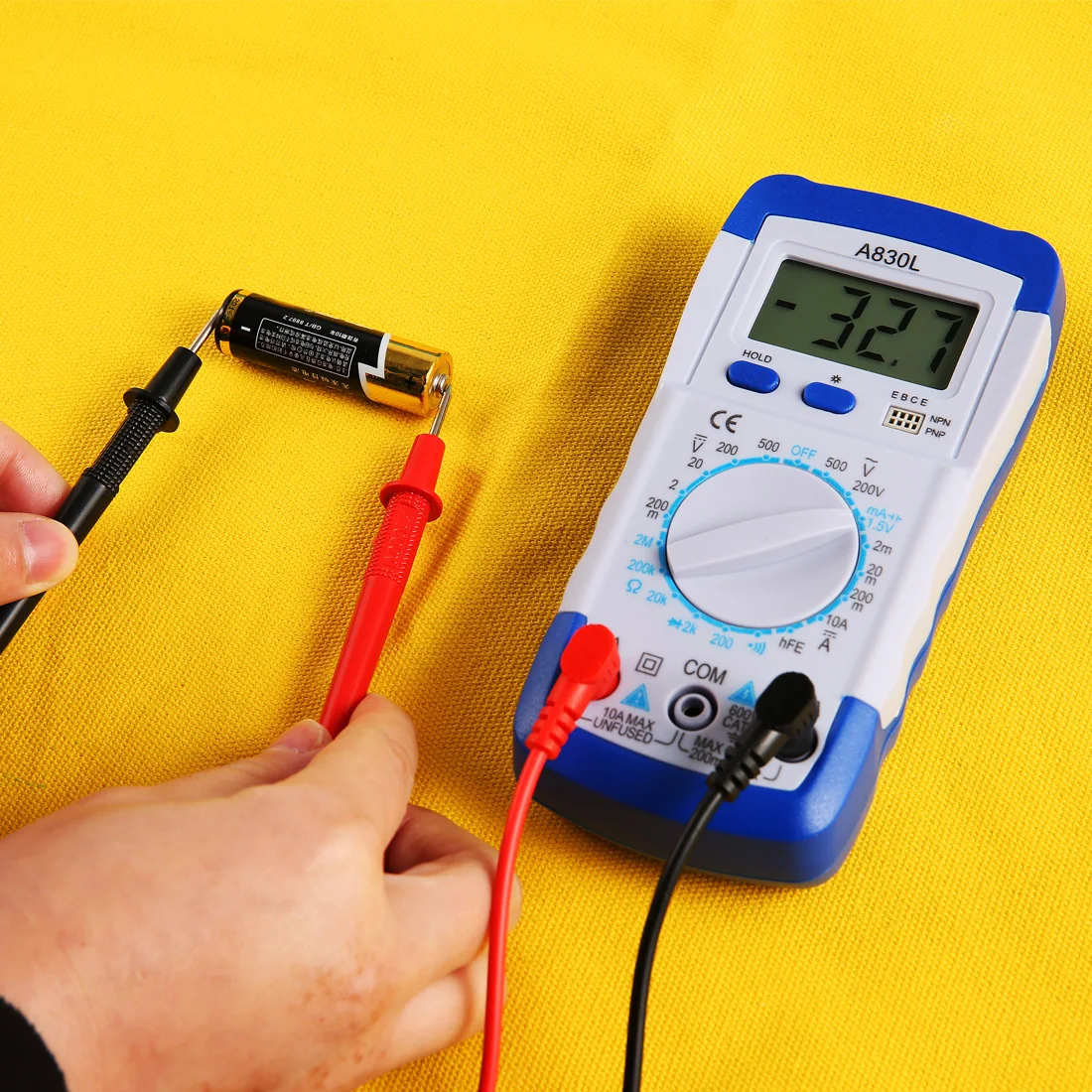

Для этого возьмите щупы, и приложите их к контактам батарейки, здесь, как и в случае с розеткой, не имеет значения полярность, поскольку, на экране всегда будет выводиться одно и то же значение, только с разными знаками. Так как напряжение батарейки обычно невелико, то щупы можно прижимать к клеммам прямо руками.

Вся домашняя электрическая сеть работает на переменном токе, поэтому поставьте указатель тестера в разряд ACV на размерность больше 220-ти

Как померить ток

Чтобы на дисплее выводилось значение силы тока, необходимо выбрать эту величину на шкале, то есть повернуть стрелку в раздел с буквой A. Если вы измеряете постоянный ток, то на DCA, а если переменный, то ACA. Хотя как правило в быту необходимо мерить лишь напряжение, иногда все же возникает необходимость точно определить силу тока, например, при проверке автомобильных аккумуляторов.

Как измерить сопротивление

Все то же самое, только поверните ручку указателя в раздел Ω (Омега). Если вы предполагаете, что сопротивление будет большим, можете выбрать размерность в терраомах – это очень много, обычно таким сопротивлением обладают диэлектрики, если же вы измеряете сопротивление обычного проводника, например, алюминиевой проволоки, достаточно выбрать просто Омы.

Чтобы на дисплее выводилось значение силы тока, необходимо выбрать эту величину на шкале, то есть повернуть стрелку в раздел с буквой A

Прозвон диодов

При помощи тестера можно также проверять на работоспособность диоды. Диоды, для тех, кто не знает или забыл, это такие специальные устройства, которые проводят ток только в одну сторону, поэтому их еще называют выпрямителями переменного тока.

Переключите ручку мультиметра в положение “проверка диодов” – это треугольник с палочкой на вершине, затем подключите к его электродам щупы два раза, меняя полярность. Если диод рабочий, то в одной полярности вы получите значение на экране от 400 до 800, а другой 1. Это будет значить, что в первом случае диод пропускает ток, и на нем есть напряжение, а во втором – нет.

В случае со светодиодом порядок остается тем же самым, однако сама процедура значительно упрощается. Поскольку светодиод светится при пропускании через него электрического тока, вы сразу поймете, работает он, или же сломан.

Дополнительные возможности тестера

Измерение емкости конденсаторов

Некоторые мультиметры обладают встроенной функцией измерения емкости (в Фарадах). И хотя как правило рядовому пользователю он скорее всего ни разу в жизни не понадобится, для радиолюбителей она будет очень полезна, ведь зачастую конденсаторы на рынке вторсырья (а именно там большинство любителей покупает детали) некачественные, а иногда даже встречается откровенный обман, однако, если носить с собой в магазин тестер, то деньги не будут выброшены зря.

Проверка транзисторов в машине

Иногда при починке автомобиля может возникнуть подозрение, что какой-либо транзистор неисправен, однако проверить его тестером очень просто. Необходимо рассмотреть пары его электродов, как диоды и прозвонить их все в обоих направлениях.

Так для npn-транзистора диод База-Эмиттер должен иметь одностороннюю проводимость, диод База-Коллектор – то же самое, а диод Эмиттер-Коллектор не должен проводить ток ни в какую сторону, то есть быть изолятором. Для транзистора с pnp-переходом первые два диода должны проводить ток в обратную сторону.

Кроме того тестером можно:

  • Проверять замкнутость практически любой электрической цепи, что делает его актуальным для всевозможных электротехнических лабораторий и производств;
  • Узнать вольтаж аккумулятора в машине. Конечно само по себе это знание вам ничего не даст, но если сопоставить напряжение с номинальным при определенном уровне зарядки, вы поймете, нужно ли вам его заряжать, или еще можно его использовать. Для этого просто померьте напряжение, когда аккумулятор заряжен до максимума, и напишите где-нибудь на нем это значение.
  • При помощи тестера можно также находить в многожильных проводах фазы, нули и землю. Рассмотрим пример с трехжильным проводом. Разбейте их на 3 пары, и прощупайте каждую. Там, где напряжения не будет – земля и ноль, значит фаза найдена. Далее соединяйте по очереди фазу с этими двумя проводами, и в паре, где напряжение будет меньше, затесался провод заземления, ведь заряд земли меньше, чем у нулевого провода.

Можно придумать еще сотни способов использования мультиметра, оставляем это вам в качестве домашнего задания.

Блиц-советы

  • Многие люди любят прижимать проводящие части щупов тестера непосредственно к клеммам тестируемого прибора, и несмотря на то, что в большинстве случаев опасности для жизни и здоровья это не несет в силу очень низкого напряжения, все же так делать не рекомендуется. Дело в том, что жир с рук переходит на металл, а далее начинаются процессы окисления, которые уменьшают проводимость щупов, что значит, что их срок службы уменьшается.
  • Если вы покупаете тестер для дома, и вы не радиолюбитель, не стоит переплачивать за ненужные вам функции типа проверки конденсаторов, для обычных бытовых целей вам вполне хватит стандартного тройного набора – измерения тока, напряжения и сопротивления. С ними вы сможете проверить работоспособность розеток, посмотреть, не прерывается ли где ваша электропроводка, а также узнать, не окислились ли контакты.

Как пользоваться мультиметром – RozetkaOnline.COM

Мультиметр – один из тех приборов, который просто обязан быть у каждого домашнего мастера, наряду с рулеткой или линейкой. Возможно многие думают, что это какое-то сложное, узкоспециализированное устройство, необходимое лишь при ремонте электроники, но это не так.

В этой статье я расскажу, какие у мультиметра есть основные функции измерения, что можно с помощью него делать и конечно же как им пользоваться.

Этот материал в первую очередь станет полезен «чайникам», домашним мастерам-любителям, для которых будут востребованы и невероятно полезны некоторые способы именно бытового применения мультиметров, вроде измерения напряжения в розетке, проверки батарейки, поиск короткого замыкания или обрыва и т.д.

В первую очередь вы должны знать – мультиметр позволяет диагностировать неисправности электрооборудования, электросетей, электроматериалов и т.д.

В настоящее время существует большое число разнообразных моделей тестеров, которые, в основном, отличаются количеством функций и точностью измерения. Для того, чтобы правильно пользоваться цифровым мультиметром, давайте рассмотрим, что же он из себя представляет.

При этом, я намеренно не буду описывать возможности профессиональных устройств, ведь для домашнего использования подойдет практически любой, даже самый простой цифровой тестер, который в любом случае сможет измерять напряжение, сопротивление и силу тока в электрических цепях переменного или постоянного тока.

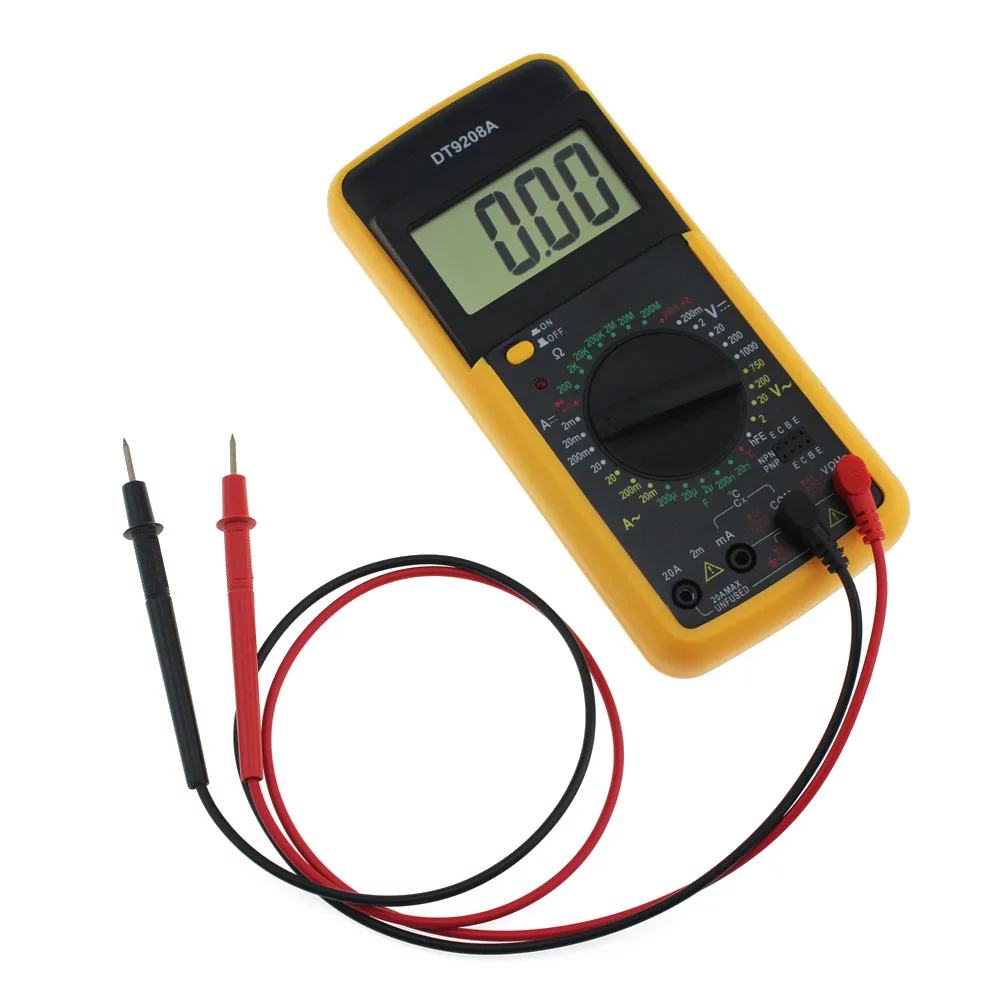

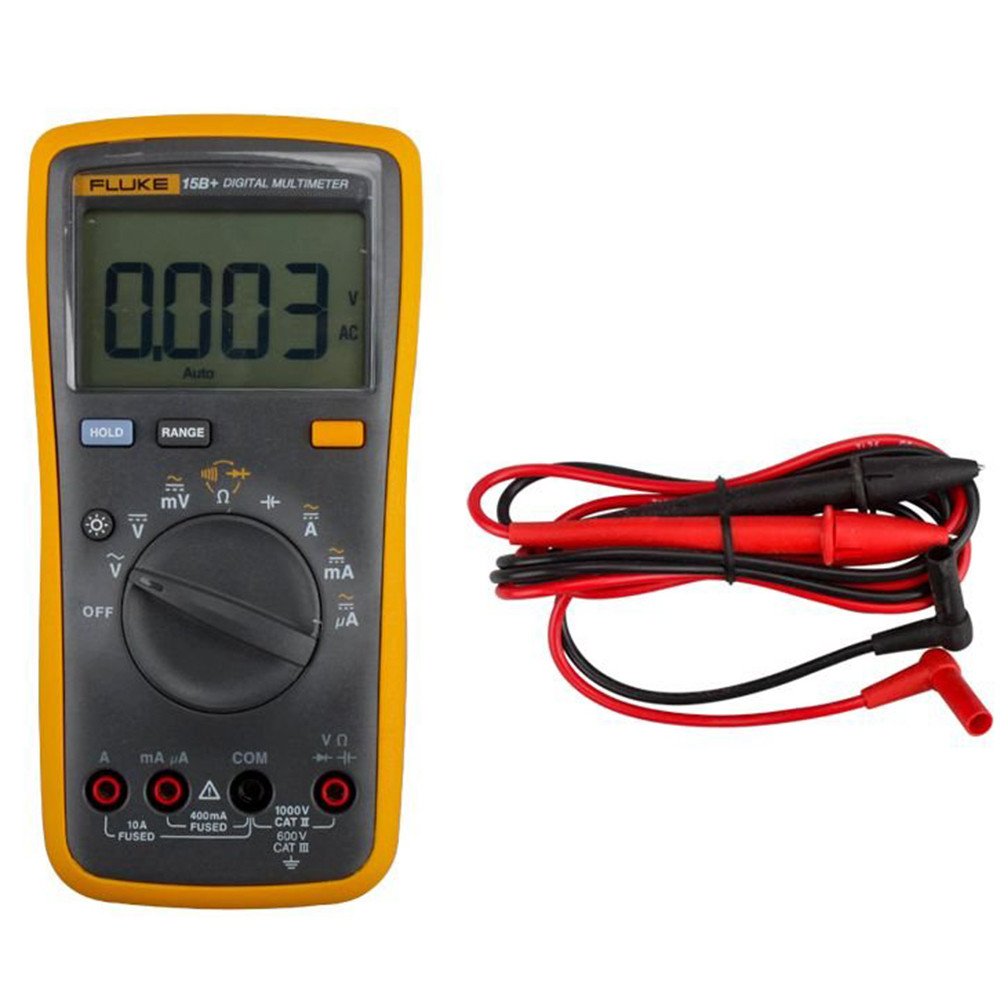

Стандартный цифровой мультиметр выглядит примерно так:

У него есть:

– Экран. На нем отражаются результат

Колесо выбора режимов, с различными диапазонами измерений. Им выбираются параметры тестирования

Два щупа – красный и черный. Ими выполняются непосредственно измерения требуемых участков цепи

Давайте более подробно рассмотрим эти основные компоненты, а также режимы работы, способы измерения, всё то, что необходимо знать, чтобы научиться пользоваться цифровым тестером.

Экран мультиметра

У бытовых моделей тестеров экраны монохромные ЖК (жидкокристаллические), чаще всего без подсветки, различаются они по количеству отображаемых символов, наиболее распространены модели с четырьмя разрядами. При этом обычно не все 4 символа могут быть в диапазоне от 0 до 9ки, чаще первая цифра может быть 0 или 1, а вот оставшиеся три могут быть от 0 до 9 каждая.

Чем больше диапазон отображения, тем более точные вы получите показания. Но не следует путать это с погрешностью или точностью измерения приборов, тестер с отображаемыми 5тью разрядами и 4мя, могут одинаково точно выполнять замеры, но вот у первого вы сможете увидеть больше цифр значения, например, после запятой, когда как устройство с четырьмя разрядами, крайнюю цифру не покажет, округлив её значение.

На дисплее так же может отображаться различная дополнительная информация, вроде заряда батареи, выбранного режима измерения и т.д. кроме этого обязательно показывается знак минус, если значение отрицательное.



Колесо выбора режимов работы тестера

Для того, чтобы указать на цифровом тестере функцию, которой вы хотите воспользоваться – существует колесо управления, поворачивая которое, вы выбираете нужный режим и предел измерений.

Чаще всего у стандартного тестера существуют следующие функции измерения:

V=  Измерение напряжения постоянного тока

V~  Измерение напряжения переменного тока (жми чтобы узнать как измерить напряжение в розетке или определить фазу мультиметром)

A=  Измерения постоянного тока (Узнай, можно ли измерить ток в розетке и как это сделать правильно)

Ω  Измерение сопротивления

-hFE  Проверка транзисторов

o))) Прозвонка электрических цепей (жми на ссылку, узнай больше об этом режиме, как его включать и многое другое)

OFF  Выключение прибора

Вместо значков переменного «~» и постоянного «=» тока, может так же применяться аббревиатура AC и DC, что означает буквально следующее:

AC – Alternating Current – переменный ток

DC – Direct Current – постоянный ток

И измерение, допустим, постоянного напряжения, в этом случае записывается как, DCV или VDC.

Многие из этих режимов, имеют несколько пределов измерения – диапазонов, которые обычно сгруппированы на панели прибора и соответствующим образом промаркированы, чтобы вы не ошиблись к какой функции они относятся.

Пределы нужны, в том числе, потому, что тестером, в разных областях, требуется измерять совершенно разные величины, где-то показания измеряются сотнями тысяч единиц, а в каких-то сферах измеряются лишь десятые доли.

Чтобы отобразить на экране мультиметра показания для каждого случая, необходимо отржение как минимум 6-7 разрядов (именно столько цифр требуется для того, чтоб показать, миллион Ом – 1 МегаОм), а как вы помните у нас для отображения доступно только 3-4 символа.

Поэтому, когда вы измеряете, сопротивление, которое должно быть 10 Ом, а у вас выставлен на тестере диапазон 2 Мом (МегаОм), то на экране вы увидите лишь нули, а вот искомую величину экран отразит при выборе диапазона 20 кОм.

Различные пределы измерения обозначаются соответствующими единицами этой величины, для удобства сокращения к ним добавляются общеизвестные приставки: микро, мили, кило, мега. Ниже приведены значения этих приставок:

– μ микро n/1 000 000

– m мили n/1 000

– k кило n*1 000

– M мега n*1 000 000

, где n-основная единица измерения.

Так, например, 2 милиАмпер = 2/1000 = 0,002 Ампер.

Проводя измерения, не зная какой результат будет получен, всегда начинайте с самого большого показателя диапазона!

Например, измеряя напряжение в сети переменного тока, сперва выставляйте показатель регулятора на 600 Вольт и лишь затем понижайте его.

Разъемы для подключения и щупы мультиметра



Обычно, даже бытовые мультиметры имеют съемные щупы разного цвета – один черный другой красный, а кроме того два или три разъема для их подключения на панели прибора.

Разъемы цифрового тестера, как в нашем случае, маркируются следующим образом:

10ADC – разъем используется только для измерения постоянного тока в диапазоне до 10 А. В него подключается красный щуп, когда требуется измерить силу тока

COM (common общий) – общий разъем, при различных режимах измерения так же может быть минусовым или заземленным. В него подключается черный щуп

VΩmA – разъем для основных измерений – сопротивления, напряжения или тока (кроме высоких токов более 10А) В него подключается красный щуп

Наиболее часто пользуются именно общим и VΩmA разъемами, ими делаются основные измерения.

Когда будете пользоваться цифровым мультиметром, проводя измерения, не бойтесь перепутать местами щупы, или приложить черный к плюсовой клемме, если вы перепутаете полюсы измерения, мультиметр не сгорит, а лишь укажет на это знаком «-» на экране, так кстати определяется фаза и ноль у переменного тока и плюс с минусом у источников постоянного тока.

Как измерять мультиметром

Существует три основных способа измерений мультиметром, каждый применяется для разных режимов:

Подключение щупов последовательно, в разрыв электрической сети, так измеряется сила тока.

Подключение щупов параллельно электрической сети, так измеряется напряжение.

Подключение щупов к полюсам исследуемого объекта, так измеряется сопротивление и делается прозвонка.

Один из вариантов последовательного подключения, разница лишь в том, что источником питания для получения показаний является сам мультиметр, а проверяется так обесточенный элемент.

Теперь, когда вы имеете общее представление о том какие есть режимы работы и пределы измерений, а главное, как пользоваться мультиметром для измерения основных величин, предлагаю закрепить эти знания и приступить к замерам. Вы удивитесь, как много реально полезной информации можно получить тестером в быту.

В следующей статье, я расскажу, как прозвонить провода, как проверить батарейку, узнать напряжение сети и многое-многое другое, а пока вступайте в нашу группу вконтакте, следите за выходом новых материалов!

Как пользоваться мультиметром | Заметки электрика

Здравствуйте, уважаемые гости сайта http://zametkielectrika.ru.

Ну вот я наконец то и добрался до написания статьи на тему как пользоваться мультиметром. Очень много писем приходит от Вас по этому вопросу.  Интересует в основном как провести, то или иное измерение. Но обо всем по-порядку.

Вообще считаю, что мультиметр это один из самых необходимых приборов для проведения диагностики и ремонта электрооборудования, как на производстве, так и в быту. Поэтому в моем инструменте он всегда присутствует.  С его помощью можно провести большое количество электрических измерений:

  • переменного напряжения и тока
  • постоянного напряжения и тока
  • электрического сопротивления
  • емкости
  • частоты
  • температуры
  • параметров транзисторов и диодов

Кстати, еще в недавнее время вместо мультиметров мы применяли аналоговые (стрелочные) приборы типа «Ц4342». А может кто-то и до сих пор применяет.

В простонародье их просто называют «цешка».

Поэтому до сегодняшнего дня я и мультиметр называю «цешкой».  Так уж повелось – привык.

Нравятся мне мультиметры своей простотой и многофункциональностью. Однако здесь стоит заметить прямую пропорциональную зависимость функциональности мультиметра от цены. Чем дороже мультиметр, тем  шире его возможности. Не стоит забывать и про качество.

Лично я пользуюсь следующими мультиметрами («тестерами»):

  • Fluke 123
  • М4583/2Ц
  • М890D

Fluke 123 – это профессиональный мультиметр, а если верить паспорту, то осциллограф. И цена у него соответствующая. На фотографии ниже показан график питающего напряжения 220 (В) на одной из подстанций, сделанный прибором Fluke 123. И как видно из графика, напряжение в некоторые часы очень даже не стабильно. В итоге выяснилось, что ночью кто то несанкционированно подключался к сборке 380/220 (В) и проводил сварочные работы. Виновник обнаружен и наказан. Спасибо прибору за точную и достоверную информацию.

Остальные мультиметры более проще и дешевле.

Поэтому в данной статье я расскажу Вам, как пользоваться простеньким цифровым мультиметром М890D.

По габаритам мультиметр М890D совсем небольшой и компактный, и является переносным. В его комплект входят измерительные щупы (красный и черный).

Хочу сразу предупредить, чтобы Вы не удивлялись, когда увидите на щупах синюю изоленту. Это «болезнь» всех некачественных щупов.

Дело в том, что при активном использовании мультиметра, провода частенько обрываются. Происходит это из-за того, что провод, идущий в трубке щупа держится только на пайке металлического вывода и свободно вращается. Выходом из такой ситуации, помимо фиксации провода к трубке с помощью изоленты, является приобретение качественных щупов. Например, таких:

Источником питания для мультиметра служит батарейка типа «Крона» напряжением 9 (В), которая находится внутри корпуса. Чтобы произвести замену батарейки необходимо открутить винт задней крышки мультиметра.

Там же установлен и защитный предохранитель.

Введение

Для начала давайте познакомимся с внешним образом мультиметра. Практически у всех мультиметров измеряемые параметры разделены на сектора, обведенные соответствующими линиями. В центре находится переключатель, с помощью которого выбирается необходимый параметр и предел измерений.

Отключение мультиметра осуществляется  нажатием кнопки «auto off power».

У некоторых моделей мультиметр отключается путем перемещением переключателя в положение «off».



Электробезопасность при работе с мультиметром («тестером»)

При работе с мультиметром необходимо строго соблюдать следующие правила по электробезопасности.

  • запрещено пользоваться мультиметром во влажной среде
  • запрещено изменять положение переключателя и предел измерений при проведении измерения
  • запрещено проводить измерение параметра выше верхнего предела измерения прибора
  • запрещено пользоваться мультиметром при неисправных измерительных щупах



Как пользоваться мультиметром при измерении постоянного напряжения

При измерении мультиметром  величины постоянного напряжения красный измерительный щуп вставляем в гнездо «V/Ω», а черный щуп — в гнездо «com».

Принято за красный щуп принимать «+» потенциал, а черный щуп — за «-» потенциал.

Переключатель мультиметра ставим в диапазон (-V). Он специально выделен зеленым цветом. В этом диапазоне имеется 5 пределов измерения: 200  (мВ), 2 (В), 20 (В), 200 (В) и 1000 (В).

Рекомендую Вам начинать любое измерение с большего (максимального) предела в этом диапазоне.

Для примера произведем измерение постоянного напряжения на элементе питания (батарейке) типа «Крона» напряжением 9 (В).

Поэтому можно сразу поставить переключатель на предел «20», что будет соответствовать пределу измерения мультиметра от о до 20 (В). Подсоединяем измерительные щупы к измеряемому объекту на «+» и «-» контактам батарейки.

На дисплее смотрим величину постоянного напряжения, которая составляет 9,99 (В). Почти 10 (В).

Вот видите, нет ничего сложного.

Если на экране дисплея мультиметра (тестера) перед значением стоит знак минус, то это значит, что выбрана не правильная полярность — нужно поменять местами измерительные щупы.

А что делать, когда неизвестна величина измеряемого постоянного напряжения?

Когда величина измеряемого постоянного напряжения неизвестна, то измерение необходимо начинать с максимального предела «1000», что будет соответствовать пределу измерения мультиметра от о до 1000 (В). Об этом я говорил чуть выше, иначе можно сжечь мультиметр.

Предположим, что напряжение нашей «Кроны» мы не знаем. Тогда переключатель мультиметра ставим на предел «1000» и проводим измерение. В этом случае на экране тестера мы увидим значение 008 (В).  Перед полученным значением стоит сразу два нуля — это говорит о том, что предел измерения можно уменьшить.

Далее переключателем устанавливаем предел на «200», что будет соответствовать пределу измерения мультиметра от о до 200 (В), и снова производим измерение. Сейчас на экране мультиметра мы видим показание, отличное от нуля, и оно составляет 09,9 (В). Но перед значением опять стоит ноль, который говорит о том, что предел измерения можно уменьшить еще раз.

В очередной раз снижаем предел измерения мультиметра и ставим его на предел «20». И только после этого у нас на экране дисплея отобразилось реальное значение измеряемого постоянного напряжения «Кроны» и оно составило 10 (В).

Думаю с этим разобрались.

Бывают случаи, когда на дисплее мультиметра (тестера) появляется величина «1».

Это значит, что выбранный предел измерения выбран ниже, чем значение измеряемой величины.



Как пользоваться мультиметром при измерении переменного напряжения

При измерении мультиметром  величины переменного напряжения красный измерительный щуп вставляем в гнездо «V/Ω», а черный щуп — в гнездо «com». В общем, как при измерении постоянного напряжения.

Переключатель мультиметра ставим в диапазон (~V). Он специально выделен белым цветом. В этом диапазоне имеется 4 предела измерения: 2 (В), 20 (В), 200 (В) и 700 (В).

Общий принцип проведения измерения мультиметром переменного напряжения аналогичен измерению постоянного напряжения, только еще проще. Здесь нет полярности и нет необходимости определять «+» или «-».

В качестве примера приведу Вам измерение переменного напряжения в домашней розетке. Кстати, приведенные ниже статьи будут Вам полезны:

Вы знаете, что уровень напряжения домашней однофазной сети (фаза-ноль) составляет около 220 (В) в зависимости от загруженности Вашего питающего трансформатора. По крайней мере так должно быть. Вот заодно и проверим насколько напряжение в нашем доме отличается от «идеального».

Ставим переключатель мультиметра на предел «700», что будет соответствовать пределу измерения мультиметра от о до 700 (В), и производим измерение переменного напряжения в домашней сети. Измерительные щупы при измерении можно вставлять в любом порядке и менять местами.

Про электробезопасность при проведении измерений с помощью мультиметра я говорил Вам в начале статьи.

Измеренное переменное напряжение домашней сети, которое мы видим на экране мультиметра, составляет 231 (В).

Кстати, в некоторых моих статьях я уже приводил примеры использования мультиметра при измерении различных параметров цепи. Например, в статьях про закон Ома для участка цепи, определение начала и конца обмоток электродвигателя, реле контроля фаз и др. Можете почитать.

P.S. На этом статью я завершаю. Читайте продолжение этой статьи (2 часть) и (3 часть). Следите за обновлениями на сайте или подпишитесь на рассылку новых статей. Кому данная статья показалась интересной, а главное, полезной, то поделитесь ей с друзьями в социальных сетях. Буду очень Вам благодарен.

Если статья была Вам полезна, то поделитесь ей со своими друзьями:


Что такое бесконтактный тестер напряжения?

Бесконтактный тестер напряжения или детектор — это электрический тестер, который помогает обнаруживать наличие напряжения. Наличие напряжения — это полезная информация, которую нужно иметь при поиске и устранении неисправностей или работе с отказавшим активом. Первое, что вам нужно — это бесконтактный датчик напряжения.

Бесконтактный тестер напряжения Fluke, определяющий напряжение
Люди относятся к бесконтактным тестерам напряжения по-разному. Некоторые синонимы для бесконтактного тестера напряжения:
  • Ручка тестера электричества
  • Ручка тестера напряжения
  • Бесконтактный детектор напряжения
  • Ручка детектора напряжения
  • Детектор переменного напряжения
  • Бесконтактный электрический тестер
  • Электрический анализатор
  • Тестер напряжения
  • Бесконтактный датчик напряжения
  • Бесконтактный тестер цепей
  • Бесконтактный датчик напряжения
  • Ручка тестера переменного тока
  • Бесконтактный тестер напряжения
  • Бесконтактный тестер напряжения
  • Ручка тестера провода под напряжением
  • Бесконтактный тестер питания
  • Бесконтактный тестер напряжения

Как работают бесконтактные тестеры напряжения?

Бесконтактные тестеры напряжения работают, измеряя очень малую величину тока, которая емкостным образом передается от цепи под напряжением к тестеру и обратно на землю.Бесконтактные тестеры напряжения загораются, когда они обнаруживают этот ток без необходимости прямого контакта.

Встроенный датчик на конце тестера определяет наличие напряжения при прикосновении к проводнику, розетке или шнуру питания. Удерживая инструмент, вы становитесь эталоном земли за счет емкостной связи. Когда наконечник светится красным и устройство подает звуковой сигнал, вы знаете, что напряжение присутствует.

Как использовать бесконтактный тестер напряжения

Чтобы использовать бесконтактный тестер напряжения, вам нужно только прикоснуться кончиком тестера к проводу или, если вы проверяете розетку, кончик тестера должен для установки на лицевую панель меньшего разъема.Большинство тестеров загораются и / или издают звуковой сигнал, подтверждающий наличие напряжения. В бесконтактном тестере напряжения Fluke 1AC II наконечник светится красным, и при обнаружении напряжения раздается звуковой сигнал.

Перед тем, как начать использовать бесконтактный тестер напряжения, обязательно прочтите прилагаемые к нему инструкции и предупреждения и следуйте им. Каждый тестировщик немного отличается.

Чтобы проверить электрические провода и проверить, находится ли провод под напряжением, выполните следующие простые шаги:
  1. Проверка: поместите кончик бесконтактного тестера напряжения на известный провод под напряжением или систему
  2. Проверка: используйте тестер, чтобы проверить, есть ли напряжение в проводе или системе, которое необходимо проверить
  3. Проверка: снова протестируйте с известным источником напряжения, чтобы убедиться, что батареи тестера не разряжаются или тестер не неисправен во время теста

Примечание: тестер напряжения или Детектор позволяет проверить силовой провод без мультиметра.

Бесконтактный тестер напряжения и мультиметр

Разница между мультиметром и тестером напряжения заключается в том, что бесконтактный тестер напряжения только определяет наличие напряжения. Мультиметр может выполнять множество различных измерений и тестов, включая измерение уровня напряжения на проводе.

Измерители напряжения Fluke

Бесконтактные датчики напряжения Fluke, сертифицированные до категории IV 1000 В, имеют прочную, качественную конструкцию и просты в использовании. Высокая надежность, которую вы ожидаете от Fluke, отличает эти детекторы от других и помогает обеспечить вашу безопасность.Fluke предлагает электрические тестеры другого качества. Ознакомьтесь с полным ассортиментом электрических тестеров и тестеров непрерывности напряжения Fluke.

Статьи по теме

Электрические тестеры | Instrumart

Электрические тестеры — это устройства, предназначенные для проверки наличия, а не измерения электрических условий. Эти тестеры могут варьироваться от очень простых инструментов, которые сигнализируют о том, что напряжение присутствуют в цепи, к более сложным приборам, предлагающим несколько вариантов тестирования для высоковольтных приложений.

Электричество, возможно, является общим знаменателем в промышленных, коммерческих и жилых помещениях. Это мощность, которая запускает двигатели, освещает комнаты, регулирует температуру и т. Д. Потенциально это тоже очень опасно. Тестеры обеспечивают быстрый и простой способ проверки электрических состояний, часто с помощью простой звуковой или визуальной подсказки, перед ремонтом или техническим обслуживанием. цепи под напряжением.

Хотя есть и другие инструменты, такие как мультиметры, которые могут выполнять работу большинства тестеров, простота и низкая стоимость тестеров делают их важным компонентом в наборе инструментов. электротехники.

Типы электрических тестеров

Тестер напряжения

Тестеры напряжения используются для определения наличия или отсутствия напряжения в испытуемом оборудовании. Тестеры напряжения обычно предназначены для переменного или постоянного напряжения. Большинство из них подходят для диапазоны линейного или более низкого напряжения, хотя некоторые из них предназначены для определения сетевого напряжения.

Часто в форме ручки, тестеры напряжения представляют собой просто электрическую лампу, соединенную одним или двумя изолированными проводами.Они вставляются в розетку питания, где присутствует напряжение на в розетке загорится лампа (или другая индикация, в зависимости от типа тестера). Часто бывает желательно протестировать торговые точки несколько раз, чтобы убедиться, что все сделано правильно и что результаты тестов точны.

Помимо тестера контактного напряжения, некоторые из них выполнены бесконтактными. Они основаны на обнаружении емкостного тока, изменяющегося поля тока вокруг объектов под напряжением и не требуют прямого контакт с цепью.Некоторые бесконтактные тестеры напряжения имеют усиление, которое обеспечивает более сильную или более слабую индикацию, предназначенную для измерения относительной силы обнаруженного напряжения, таким образом обеспечивая подсказки о местонахождении объекта под напряжением.

Тестеры цепей

Тестеры цепей — это устройства для проверки способности выдерживать нагрузку на розетку переменного тока, а также функции тестера розеток для определения исправности цепи. Обычно состоит из двух выводов, устройство работает, соприкасаясь одним выводом с токоведущим проводом, а другим — с нейтралью или землей.Это приведет к включению светового или звукового сигнала, указывающего на то, что питание включено и цепь исправна. Если свет либо звук не срабатывает, либо отключено питание, либо неисправна цепь. Тестеры цепей особенно удобны в старых домах, когда важно знать, действительно ли заземляющий провод оборудования подключен к заземлению в другом месте системы. Возможно, потребуется выполнить эту проверку при замене старых незаземленных выключателей на заземленные, как теперь требует Национальный электротехнический кодекс.

Тестеры непрерывности

Тестеры непрерывности предназначены для определения возможности установления электрического пути между двумя точками. Тест завершен при отключенном питании цепи. Это намного безопаснее альтернатива, чем пытаться проследить маршруты проводов путем тестирования цепей под напряжением.

Тестеры непрерывности состоят из индикатора, подключенного последовательно к источнику питания, обычно батарее, щупу и щупу. Когда зонд и провод касаются любого непрерывного проводящего пути, обычно провод, цепь замыкается, и индикатор будет активирован.Индикатор обычно представляет собой световой сигнал или, чаще, зуммер. Это привело к тому, что термин «отключение цепи» стал означает проверку на непрерывность.

Тестеры непрерывности являются отличным подспорьем не только для определения того, завершена ли цепь, но и для проверки того, работает ли коммутатор, и поиска определенного провода в связке.

Тестеры бытовой техники

Тестеры бытовой техники — гораздо более сложные инструменты, чем типичные тестеры «два вывода и лампочка», используемые для проверки напряжения и целостности цепи.Тестеры бытовой техники объединяют общие тесты, используемые для обеспечить сохранность электроприборов и инструментов.

Старые или плохо обслуживаемые электрические инструменты и приборы могут стать угрозой безопасности и стать причиной травм персонала. Регулярное тестирование электрооборудования — это безопасная практика против дорогостоящий ремонт и может снизить ответственность.

Стандартный набор тестов не входит в комплект тестеров инструментов и устройств. Однако большинство из них включают в себя комбинацию из следующего:

  • Проверка заземления и непрерывности
  • Испытание изоляции
  • Тест тока прикосновения
  • Дифференциальный тест на герметичность
  • Альтернативный тест на герметичность
  • Испытание на функциональную нагрузку
  • Удлинители и шнуры питания IEC
  • Тест флэш-памяти Hi-pot
Тестеры для высоких горшков

Название high pot tester, также называемое hipot, основано на аббревиатуре высокого потенциала.Сюда входит класс инструментов, используемых для проверки электрической изоляции устройств. это может привести к поражению электрическим током в случае отказа. Тестеры высокого уровня являются важными инструментами электробезопасности, используемыми на готовых приборах, кабелях или других проводных узлах, печатных платах, электродвигатели и трансформаторы.

Обычно все электрические устройства пропускают некоторое количество тока из-за напряжений и внутренней емкости, присутствующих в элементе. Иногда из-за недостатков конструкции или простого износа изоляция в изделии выходит из строя, что может привести к чрезмерному протеканию тока утечки.Это может вызвать поражение электрическим током, способное повредить или убить.

Испытание в высоком горшке подтверждает, что изоляция продукта или компонента достаточна для защиты оператора от поражения электрическим током. Как правило, испытание с высоким потенциалом включает приложение высокого напряжения. между проводником объекта и его металлическим экраном. Любой протекающий ток контролируется и измеряется тестером. Результаты этого теста предполагают, что если преднамеренное применение слишком высокое напряжение не вызовет пробоя изоляции, тогда нормальное рабочее напряжение будет безопасным.Тестеры с высоким горшком также могут помочь обнаружить дефекты материала и качества, такие как небольшие зазоры. между токоведущими проводниками и заземлением, что может вызвать поражение электрическим током.

Различные модели тестеров с высоким потенциалом используют несколько разные варианты тестирования. Различные тесты различаются по величине приложенного напряжения и допустимому току.

Тестеры фазирования

Тестеры фазы используются в заземленных и незаземленных системах переменного тока для проверки высоковольтных предохранителей, проверки правильности подключения фаз и проверки отсутствия высокого напряжения на обесточенные линии или аппараты.

Тестеры фазирования состоят из двух изолированных полюсов из стекловолокна, на одном из которых находится отрезок изолированного кабеля, хранящийся на катушке, а на другом — дисплейный модуль. Каждый полюс имеет концевые фитинги, используемые для сменные зонды. При тестировании кабель присоединяется к дисплею, и оба полюса используются для прикосновения щупов к соответствующим проводам для обеспечения междуфазного или межфазного заземления. измерения напряжения.

Приложения для тестеров фазирования включают определение абсолютного фазового угла, отображение и маркировку, фазировку передачи, фазировку распределения, фазировку вторичных цепей, фазировку емкостных контрольных точек, фазировка мобильной подстанции, все общие фазы, последовательности фаз CW / CCW, URD и служебные данные, а также флаговые преобразования дельта / звезда или звезда / дельта

Тестеры чередования фаз

Тестеры чередования фаз используются для определения направления вращения многофазных электрических систем, чтобы убедиться, что оборудование правильно подключено к электросети.Многофазный электрический Системы, обычно трехфазные, широко используются в промышленных условиях для эффективного и экономичного удовлетворения огромных электрических потребностей больших двигателей, используемых в таких условиях.

Когда трехфазный двигатель подключен к трехфазной электрической цепи, непреднамеренное переключение двух проводов статора в обратном направлении приведет к обратному вращению магнитного поля внутри двигателя и вызовет двигатель также вращается в обратном направлении. Хотя некоторые двигатели могут работать с неправильной фазой, другие, например, гидравлические насосы, блоки охлаждения или насосы охлаждающей жидкости, могут получить значительные повреждения при работе в обратном направлении.

Тестеры чередования фаз могут помочь вам избежать затрат и затруднений при подключении двигателя наоборот. Тестеры доступны во многих стилях с набором функций, но основная идея заключается в том, что они указывают последовательность фаз или чередование фаз в трехфазной системе, а также то, находится ли каждая из трех фаз под напряжением или нет. Такая информация подтвердит, действительно ли оборудование подключен правильно.

Если у вас есть какие-либо вопросы относительно электрических тестеров, не стесняйтесь обращаться к одному из наших инженеров, отправив нам электронное письмо по адресу sales @ instrumart.com или по телефону 1-800-884-4967.

Как правильно использовать электрический тестер

Правильно подключенные электрические розетки, соответствующие местным и международным стандартам, жизненно важны для безопасности в каждом доме. Плохое техническое обслуживание электроприборов может стать угрозой безопасности в вашем доме. Если о них не позаботиться, они могут иметь разрушительные последствия и нанести травмы вам или членам вашей семьи. Вот почему всегда лучше заранее знать, как использовать электрический тестер для проверки аномалий в электрических розетках.Это поможет вам выяснить электрические неисправности в вашем доме и устранить их опасность, пока не стало слишком поздно.

Для профессиональных электриков имеется широкий выбор тестеров, позволяющих оценить и проверить состояние многих электрических приборов. Многие домовладельцы также могут проверить состояние своей электрической системы с помощью тестера. Однако, как бы это ни было важно в каждом доме с электрическими системами и приборами, лишь немногие люди знают, как правильно использовать электрический тестер.

Для начала, как работает электрический тестер?

С момента своего открытия электричество стало основой любого технологического развития в современном обществе. Это также способствует повышению качества жизни в каждом доме. От запуска многих бытовых приборов до запугивания комнат и регулирования температуры в доме электричество дошло до такой степени, что вы просто не можете думать о домашнем хозяйстве без него.

Но вам нужно знать одну вещь; электричество так же опасно, как и необходимо, как и электричество.Для идеальных домашних условий, в которых владельцы мало или совсем не разбираются в электричестве, тестеры предлагают быстрые и надежные средства проверки состояния электрических условий в доме. Они оснащены индикатором, который дает видимую или звуковую подсказку об электрическом состоянии приборов.

Электрические тестеры созданы специально для определения наличия электрических условий в типичном электрическом приборе.

Некоторые стареющие или находящиеся в плохом состоянии электрические приборы опасны для безопасности вашего дома.Регулярное тестирование электроприборов не только устраняет этот риск, но и помогает избежать дорогостоящего ремонта электрооборудования.

Электрические тестеры доступны в различных типах, каждый из которых служит определенной цели тестирования. Простые электрические тестеры показывают наличие электрического напряжения в цепи, в то время как сложные электрические тестеры оснащены передовыми инструментами тестирования для высоковольтных приложений.

Как правило, тестеры напряжения рекомендуются для ежедневных домашних электромонтажных работ.В этой статье мы взяли на себя задачу изучить основы тестера электрического напряжения с подробным объяснением его использования и функций.

Если вы хотите проверить электрическое состояние розетки, которая только что перестала работать, или просто хотите безопасно проверить ток в проводе или переключателе, бесконтактный тестер напряжения — ваш лучший выбор. С помощью бесконтактного тестера напряжения вы можете безопасно проверить электрическое напряжение в любых электроприборах в вашем доме, не прикасаясь к токоведущим частям.

Все, что вам нужно сделать, это найти провод и воткнуть в него наконечник тестера. Вы должны убедиться, что есть небольшой контакт между маленьким наконечником тестера и проводником прибора, прежде чем вынимать тестер.

Обычно наконечник тестера может определять электрическое напряжение в ваших выключателях, электрических розетках, автоматических выключателях и розетках. Вы будете получать уведомление о прочтении всякий раз, когда тестер обнаруживает электрическое напряжение в ваших электрических розетках или приборах.

Бесконтактные электрические тестеры

Бесконтактный тестер напряжения Klein Tools

Бесконтактные тестеры напряжения питаются от батареи, и они оснащены красным световым индикатором на конце, чтобы уведомить пользователя о наличии электрического напряжения. Вы можете услышать жужжащий звук, исходящий от какого-то тестера, у которого нет индикаторов красного света.

Бесконтактные тестеры напряжения очень портативны и удобны в использовании. Они поставляются с прочным зажимом, который остается приклеенным к вашему телу, так что вы можете брать его с собой, куда бы вы ни пошли, и иметь его под рукой по мере необходимости.

Электрические тестеры Neon

Другим популярным электрическим тестером, распространенным среди энтузиастов DIY, является тестер напряжения Neon. Они получили свое название от своей торговой марки Neon light и поставляются с парой, если короткие провода присоединяются к металлическому датчику.

Как и бесконтактный тестер напряжения, тестер напряжения Neon подходит для проверки домашних выключателей, электрических розеток, автоматических выключателей и световых розеток на наличие электрического напряжения. Они просты в использовании и работают без аккумулятора.

ТЕСТЕР НАПРЯЖЕНИЯ ПЕРЕМЕННОГО / ПОСТОЯННОГО ТОКА

Прежде чем вы сможете использовать неоновый измеритель напряжения, вставьте кончик первого металлического зонда в клемму переключателя, а кончик второго металлического зонда — в заземляющий или нейтральный терминал. Проверьте, загорелся ли индикатор неонового света. Неоновый свет загорается всякий раз, когда обнаруживается напряжение.

Тестер напряжения Neon также может использоваться для непосредственной проверки наличия электрического напряжения в розетке или электрической розетке. Вставьте один щуп тестера в одну из прямых прорезей гнезда и осторожно вставьте второй зонд тестера в прямую прорезь гнезда.При обнаружении напряжения автоматически загорается неоновая лампа.

Во время этих двух процессов вы должны избегать касания двух щупов голой рукой, чтобы избежать поражения электрическим током при обнаружении напряжения.

Подключаемые электрические тестеры

Адаптер / устройство проверки заземления и браслеты с разъема на заземление — SP-101

Еще одним популярным тестером напряжения среди DIY-сообщества являются подключаемые анализаторы цепей. Подключаемые анализаторы цепей, созданные специально для заземленных электрических розеток с тремя отверстиями, оснащены тремя неоновыми сигнальными лампами с уникальными световыми схемами.

Чтобы проверить напряжение в электрических розетках вашего дома, подключите анализатор цепей и наблюдайте за различными комбинациями света, которые следуют ниже. Проверьте встроенную наклейку с диаграммой, чтобы определить значимость световых диаграмм тестера. В идеале, шаблоны могут указывать на розетку с правильным подключением, обрыв цепи, розетку с обратной проводкой, а также наличие или отсутствие заземления в зависимости от результата теста.

Вы также можете проверить электрическое напряжение в своем доме с помощью тестера целостности цепи, мультиметра и тестера напряжения соленоидов.Тестер непрерывности светится, чтобы указать наличие напряжения всякий раз, когда его датчик соприкасается со встроенным шнуром, оснащенным зажимом типа «крокодил» или вторым датчиком.

Простой цифровой мультиметр (популярный среди DIY-сообщества своей универсальностью) также может давать точные показания широкого диапазона функций тестирования, включая емкость, сопротивление, целостность цепи, напряжение переменного и постоянного тока и т. Д.

Заключение

В конце концов, важность тестера напряжения невозможно переоценить.А если у вас дома его нет, однажды он вам понадобится. Однако одного недостаточно; вы также должны знать, как его использовать. Знание того, как использовать электрический тестер, гарантирует, что вы сможете регулярно проверять свои приборы и устранять небольшие проблемы с электричеством, прежде чем они выйдут из-под контроля.

Просмотры сообщений: 1,640

Лучшие тестеры напряжения для вашего набора инструментов

Фото: amazon.com

Если вы проводите электрические проекты в домашних условиях, нужно иметь наготове определенные ящики для инструментов.Плоскогубцы линейного мастера, инструменты для снятия изоляции и хорошая отвертка могут помочь вам достичь профессиональных результатов, но наличие лучшего тестера напряжения под рукой ускорит ваш рабочий процесс и защитит вас от ударов.

Измерители напряжения позволяют быстро, легко и безопасно проверять мощность. Большинство из них очень просты в использовании: нажмите кнопку включения и удерживайте ее возле соответствующих проводов. Он укажет, обнаруживает ли он питание, и вы сможете действовать соответствующим образом. Тестеры напряжения экономят время в реальном времени и могут помочь вам избежать болезненного и опасного удара, но, поскольку существуют разные типы тестеров напряжения, это руководство поможет вам выбрать модель, которая лучше всего соответствует вашим потребностям.Читайте дальше, чтобы узнать, как делать покупки с умом, и узнайте, почему следующие инструменты являются одними из лучших тестеров напряжения, которые вы можете купить.

  1. НАИЛУЧШИЙ В ЦЕЛОМ: Fluke 1AC-A1-II Бесконтактный тестер напряжения VoltAlert
  2. НАИЛУЧШИЙ БЛОК ДЛЯ БАКА: Sperry Instruments Бесконтактный тестер напряжения STK001
  3. НАИЛУЧШИЙ ДЛЯ ПРОФЕССИОНАЛОВ: 900-1000 Fluke T6 PRO Electrical Tester
  4. НАИЛУЧШАЯ МНОГОФУНКЦИЯ: Klein Tools NCVT-4IR Voltage Tester
  5. НАИЛУЧШИЙ РАЗМЕР КАРМАНА: Карманный детектор напряжения Fluke FLK2AC / 90-1000 В

Фото: amazon.com

Что следует учитывать при выборе лучшего тестера напряжения

Вот наиболее важные факторы, которые следует учитывать при выборе тестера напряжения, включая дизайн и функции.

Конструкция

Существует три основных типа тестеров напряжения: перьевые тестеры, розеточные тестеры и мультиметры.

  • Тестеры пера примерно по размеру и форме напоминают толстую ручку или маркер. Чтобы работать, просто включите его и коснитесь соответствующего провода.Вы также можете поместить наконечник в розетку, чтобы проверить напряжение.
  • Тестеры розеток размером примерно с электрическую вилку работают, подключаясь непосредственно к розетке. Они могут проверить напряжение (и, как правило, полярность, чтобы убедиться, что розетка правильно подключена), но они не могут проверить цепи вне розетки.
  • Мультиметры с тестерами напряжения — лучшее из обоих миров, хотя они значительно больше, чем ручные или розеточные тестеры.У них есть канавки или крючки, чтобы окружать провод и определять напряжение, а также провода (провода и точки, подключенные к тестеру) для проверки контактов, таких как розетки и клеммы.

Функциональность

Как правило, тестеры напряжения используются только для проверки переменного тока, например, электричества в жилых или коммерческих зданиях. Они бесполезны для определения постоянного тока в автомобиле.

Но это не значит, что все тестеры напряжения — это пони, которые умеют делать один трюк.Некоторые тестеры пера имеют встроенные функции, такие как фонарики, измерительные лазеры и инфракрасные термометры. Многие тестеры розеток могут предупредить вас, если проводка розетки обратная. Мультиметры могут проверять напряжение переменного и постоянного тока, а также сопротивление, силу тока и т. Д.

Индивидуальные потребности каждого пользователя определяют, какие функции необходимы в детекторе напряжения. Чтобы просто проверить провод на наличие питания, тестер может сделать это, не запутывая кнопки или переключатели. Если вы решаете различные электрические проекты, мультиметр может стать настоящим активом.

Совместимость

Тестеры напряжения совместимы не со всеми электрическими устройствами, с которыми вы можете столкнуться. Определенные типы напряжения или напряжения, выходящие за пределы диапазона, который может обнаружить тестер, не вызывают тревогу тестера.

Ручки и тестеры розеток отлично подходят для проверки электричества в доме, включая выключатели, розетки и светильники, но обычно они бесполезны, когда дело доходит до проверки на наличие проблем с электрической системой автомобиля. Многие перьевые тестеры также имеют рабочие диапазоны напряжения, например от 90 до 1000 В, поэтому некоторые из них могут быть не в состоянии обнаруживать низкие напряжения.

Если вы занимаетесь ремонтом электронных устройств (например, компьютеров, дронов или телевизоров) или работаете с автомобилем, поищите мультиметр со встроенным тестером напряжения. Мультиметр может переключаться между переменным и постоянным током, а также проверять сопротивление и силу тока.

Долговечность

Для длительного использования и надежности выберите тестер напряжения от одного из проверенных производителей электроинструментов. Эти компании специализируются на создании электрических инструментов для профессионалов, а их продукция является первоклассной — многие профессионалы до сих пор используют счетчики и тестеры, приобретенные несколько десятилетий назад.

Время автономной работы также является важным фактором. Многие из лучших тестеров напряжения имеют функции автоматического отключения. Если они не обнаруживают напряжение в течение определенного времени (обычно около 15 минут), тестер автоматически отключится, чтобы продлить срок службы батареи.

Наши фавориты

Теперь, когда вы знаете немного больше о том, что нужно для выбора лучшего тестера напряжения, вы готовы приступить к покупкам. Ниже вы найдете подробную информацию о некоторых из лучших тестеров напряжения на рынке — все от проверенных брендов, производящих качественные электрические инструменты.

Фото: amazon.com

Познакомьтесь с бесконтактным тестером напряжения VoltAlert 1AC-A1-II от компании Fluke — качественным ручным тестером от лидера в области электрических испытаний. Этот тестер может определять напряжение от 90 до 1000 вольт, при этом он удобно помещается в сумке для инструментов или в вашем кармане. Когда он обнаруживает напряжение, наконечник светится ярко-красным цветом в качестве предупреждения.

1AC-A1-II имеет непрерывный индикатор самотестирования, который мигает красным, чтобы предупредить о том, что он работает. Он также имеет громкий звуковой сигнал, указывающий на обнаруживаемую мощность, но есть функция отключения для тихой обстановки.Он работает от двух батареек AAA и имеет автоматическое отключение для экономии заряда батареи.

Фото: amazon.com

В качестве надежного и экономичного тестера напряжения стоит обратить внимание на бесконтактный тестер напряжения STK001 от Sperry Instruments. Этот тестер пера поставляется в комплекте с тестером розеток, позволяющим тестировать провода и розетки с помощью одного комплекта.

Пент-тестер обнаруживает напряжение от 50 до 1000 вольт. Когда он обнаруживает напряжение, он издает громкий звуковой сигнал, а прозрачный пластик, в котором находится лампочка, мигает красным.Он работает от одной батареи AAA и имеет индикатор разряда батареи, чтобы вы знали, что он работает. Тестер розеток предупредит вас о напряжении, а также об открытых заземлениях, открытых нейтралах, открытых горячих точках и обратной полярности. Он также может проверить выходы прерывателя цепи при замыкании на землю (GFCI), чтобы убедиться, что они работают должным образом.

Фото: amazon.com

Часто профессионалам-электрикам нужен быстрый способ проверить провод и произвести измерения, не обнаружив соединения или розетки. Настройка Field Sense мультиметра Fluke T6-1000 PRO Electrical Tester не только определяет напряжение, но и измеряет это напряжение без отключения соединений для проверки розетки.Просто проведите испытательной вилкой по проводу, и T6-1000 сообщит о состоянии этого провода.

T6-1000 обладает всеми другими стандартными настройками, которые вы ожидаете от мультиметра, включая измерения постоянного и переменного тока, силы тока и сопротивления. Он поставляется с зажимами типа «крокодил», сменными измерительными проводами и кобурой, чтобы держать его под рукой.

Фото: amazon.com

Для электромонтажных работ вокруг немного горячего оборудования, такого как котлы, печи или промышленное оборудование, тестер напряжения NCVT-4IR от Klein Tools — разумный выбор.Помимо определения напряжений в диапазоне от 12 до 1000 вольт, эта модель оснащена встроенным инфракрасным термометром. Термометр может определять температуру от -22 до 482 градусов по Фаренгейту, обеспечивая безопасную проверку температуры без помощи рук.

Пент-тестер оснащен двухцветной светодиодной системой: белый цвет указывает на то, что прибор работает, а красный — когда он обнаруживает напряжение. Инфракрасный термометр имеет встроенную лазерную указку, которая упрощает выполнение точных измерений. Обе функции работают от двух батареек AAA, и есть встроенное отключение, чтобы продлить срок их службы.

Фото: amazon.com

Хотя большинство тестеров пера крепятся к карману брюк или помещаются в карман рубашки, некоторые из них слишком велики, чтобы их можно было удобно разместить в этих карманах. Это не относится к карманным детекторам напряжения FLK2AC от Fluke. Этот перьевой тестер имеет длину всего 5¾ дюймов и толщину ¾ дюйма, что позволяет легко помещать его в карман. Он также весит всего 10,6 унции, а это значит, что его не будет неудобно держать пристегнутым к рубашке.

FLK2AC обнаруживает напряжения от 90 до 1000 вольт, светится красным и издает звуковой сигнал, указывая на обнаружение напряжения.Он работает от двух батареек AAA и имеет автоматическое отключение, чтобы избежать случайного разряда батарей.

Часто задаваемые вопросы о тестерах напряжения

Тем, у кого все еще есть вопросы по выбору или использованию лучшего тестера напряжения, следует подумать над ответами на некоторые из наиболее часто задаваемых вопросов об этих основах набора инструментов. Найдите здесь более важную информацию, чтобы сделать осознанную покупку.

В. Тестер напряжения — это то же самое, что мультиметр?

Нет, тестеры напряжения и мультиметры — это не одно и то же, хотя в некоторых мультиметрах есть тестеры напряжения.Тестеры напряжения показывают только наличие напряжения. Мультиметры могут проверять величину напряжения, силы тока или сопротивления в приборе или цепи.

В. Безопасны ли тестеры напряжения?

Да, тестеры напряжения — это инструменты безопасности, и ими безопасно пользоваться. У них есть изоляция для защиты от передачи тока, поэтому тестер не может передавать электричество вашему телу.

В. Как узнать, работает ли тестер?

Большинство тестеров напряжения оснащены индикаторами батареи, которые автоматически предупреждают вас о том, что тестер работает.Другие могут потребовать от вас активировать тест батареи. Если вы не уверены, проверьте исправную розетку, чтобы убедиться, что тестер работает.

Как использовать тестер напряжения: Краткое руководство

«Сделай сам» почти НИКОГДА не касается электромонтажных работ. Это потому, что для большинства электромонтажные работы немного загадочны, и мы боимся того, чего не знаем. Не говоря уже о том, что существует вероятность поражения электрическим током, чего среднестатистические домовладельцы, не являющиеся опытными торговцами, стараются избегать.

Безусловно, если вы не являетесь квалифицированным электриком, есть работы, которых следует избегать, всегда полагаясь на профессионалов. Однако для небольших электрических работ по дому вам может быть трудно найти квалифицированного электрика, готового запланировать остановку в вашем доме, потому что это не принесет им много денег.

Рутинные работы, такие как замена розетки или осветительной арматуры, управляемы и безопасны, если вы уважаете ток и имеете подходящие инструменты. Самый важный из этих инструментов — тестер напряжения.

В этой статье мы расскажем о различных типах тестеров напряжения, представленных на рынке, и о том, как правильно их использовать, чтобы не попасться из-за ландшафтного освещения.

Бесконтактный тестер напряжения

Бесконтактный тестер напряжения — самый безопасный способ убедиться, что питание отключено. Самое приятное то, что с этим инструментом нечего бояться, так как вам никогда не придется прикасаться к проводам, отсюда и название.

Получить здесь

Бесконтактный тестер выглядит как небольшой маркер.Он работает, загораясь, пищит или комбинируя и то, и другое при контакте с токоведущим проводом или розеткой. Чтобы увидеть бесконтактный тестер в действии, посмотрите эту видео-демонстрацию от Klein Tools.

При работе на торговых точках:

Отключить питания от розетки. Вы можете сделать это, разместив электрическую сеть соответствующей комнаты на блоке выключателя. Ящики с автоматами обычно располагаются в подвале вашего дома. Иногда их ставят в гаражи.

Вставьте носик тестера в узкую щель розетки. Более узкий медленный — это тот, который подключен к горячему или токоведущему проводу.

Тестер загорится или подаст звуковой сигнал, если питание не было отключено. Это означает, что вы не отключили правый прерыватель.

Как только вы найдете розетку под напряжением, вытащите розетку из ее выреза. Задвиньте тестер глубоко в коробку, чтобы проверить наличие других горячих проводов. Это могут быть провода, идущие к другим электроприводам по всему дому, пути которых пересекаются с этим переключателем.Найдите их и отключите выключателем.

При работе с выключателями и соответствующей арматурой:

Отключите питание на главной панели, , затем проверьте свет, включенный выключателем, чтобы убедиться, что вы отключили правильный выключатель.

Снимите крышку , открыв клемму провода, идущую к переключателю, и прижмите носик тестера к каждому проводу на клемме. Если в вырезе несколько переключателей, обязательно проверьте все.

Снимите лампу с приспособления , которое соответствует выключателю, который вы только что проверили. Прижмите носик тестера к нижней части гнезда для определения напряжения. При этом убедитесь, что переключатель находится в положении «включено».

Отвинтите приспособление от стены или потолка, где оно закреплено, обнажая провода источника. Проверьте их таким же образом, прижимая носик тестера к каждому проводу.

PRO СОВЕТ: Бесконтактные тестеры напряжения питаются от батарей.Дважды проверьте, есть ли в вашем тестере свежие батареи, прежде чем начинать проверку на наличие горячих проводов. Тестер с разряженными батареями не подаст сигнал, если провод горячий.

Тестер цепей

Тестер цепей в основном используется для проверки правильности работы цепи розетки. Электрический кодекс требует, чтобы любая розетка, подающая питание переменного тока, нуждалась в подключении под напряжением, нейтрали и заземлении. В некоторых старых домах розетки не подключены к заземленной системе. Вы узнаете незаземленную розетку как двухконтактную или как розетку без нижней центральной розетки.

Получите это здесь

Это не означает, что провод заземления не существует. Часто тестеры цепей используются для определения того, заземлена ли розетка или есть ли у нее потенциал для заземления, исходя из того, что находится за розеткой в ​​вырезе. Вы также можете проверить заземление в трехконтактной розетке через третью розетку, как показано в этом видео.

Тестер цепей состоит из двух тестеров проводов, красного и черного соответственно, подключенных к экрану цифрового дисплея.Когда провода тестера касаются соответствующих проводов розетки, цифровой дисплей загорается и сообщает вам напряжение.

Испытательный полигон:

Отключите питание розетки и подтвердите с помощью бесконтактного тестера.

Снимите крышку и отсоедините нейтральные провода в коробке. Они не будут подключаться к розетке или переключателю, а будут собраны где-то в коробке.

Отсоедините присоединенные провода и раздвиньте их концы.Убедитесь, что концы не соприкасаются.

Как только вы это сделаете и провода будут оголены, снова включите источник питания . Бесконтактным тестером проверьте, какой из проводов горячий.

Коснитесь горячего провода одним из проводов тестера цепей и заземляющего провода другим проводом. Заземляющий провод будет либо зеленым, либо медным.

Если розетка заземлена должным образом, на тестере загорится индикатор, показывающий напряжение цепи, обычно 120.

Заключение

Электрики, которые давно уже давно, первыми скажут вам, что электричество нужно не бояться, а уважать. Лучший способ оплатить электричество в вашем доме и спастись от удара — это использовать некоторую комбинацию бесконтактных тестеров и тестеров цепей при работе с выключателями, розетками и освещением.

Бесконтактный тестер — лучший инструмент для двойной проверки отключения питания, когда вы работаете внутри розеток или распределительных коробок и на соответствующих приспособлениях.Используйте тестеры цепей, чтобы определить провода, находящиеся под напряжением, чтобы вы знали, что куда идет при изменении проводки, и чтобы проверить, что все цепи в вашем доме правильно заземлены и соответствуют требованиям кода.

Электрические счетчики и тестеры — электрические 101

Детекторы напряжения

Детектор напряжения сделан из пластика, поэтому нет прямого контакта с цепью. Этот тестер укажет наличие напряжения путем измерения магнитного поля, создаваемого напряжением.Детектор напряжения проверяет розетки, шнуры, розетки (результаты могут отличаться), выключатели и балласты. Этот тестер будет проверять напряжение только на линейной части розетки или шнура (не на нейтрали или заземлении). Перед использованием всегда проверяйте заведомо исправную цепь. Поместите наконечник внутрь розетки со стороны линии, чтобы проверить, включено ли питание. Поместите наконечник в патроны для ламп накаливания и рядом с гнездами для люминесцентных ламп на предмет наличия питания (результаты могут отличаться).

Тестеры розеток

Для тестирования розеток, включая GFCI.Может быть проведен тест, чтобы определить, присутствует ли питание или правильно ли подключена розетка. Он покажет состояние линии, нейтрали и земли. У этого тестера нет батареи. Световая диаграмма, указывающая на состояние цепи, может различаться в зависимости от марки тестеров.

Кнопка тестирования GFCI (необязательно).

Нажатие этой кнопки отключит нормально работающий GFCI и отключит питание любой розетки, которая подключена к стороне нагрузки этого GFCI.Кнопка тестирования GFCI не будет работать со старой домашней проводкой, не имеющей заземляющих проводов.

Существует множество измерителей и тестеров для тестирования электрических и электронных схем. Тестовые измерения включают в себя напряжение, ток, сопротивление и целостность цепи.

Световой и / или звуковой сигнал указывает на то, что напряжение используется только на сетевой стороне розетки (не на нейтрали или заземлении)

Определить наличие напряжения на электрическом шнуре

Токоизмерительные клещи

Токоизмерительные клещи обычно представляют собой мультиметры, которые «зажимают» провод для измерения тока (в амперах).Токоизмерительные клещи обычно могут измерять до 600 ампер. Токоизмерительные клещи могут измерять как переменный, так и постоянный ток. Этот измеритель можно использовать для измерения тока генератора переменного тока вашего автомобиля, подключив его к кабелю аккумулятора.

Электромагнитные тестеры напряжения

Тестовые розетки, патроны для ламп, электрические панели, предохранители и переключатели. Этот тестер имеет низкое входное сопротивление и создает небольшую нагрузку на цепь. Он не даст точного напряжения, но это быстрый способ показать, присутствует ли напряжение.Этот тестер можно использовать для определенных фотоэлементов, диммерных переключателей, плохого соединения или параллельных проводов, где может присутствовать напряжение, но не работать с нагрузкой. Некоторые модели содержат батарею для проверки целостности цепи. См. «Предупреждение для тестера соленоидов» в приведенных выше инструкциях по технике безопасности перед использованием этого тестера.

Ночник или фен

Ночник или фен могут проверять розетки на наличие напряжения. Ночник можно использовать, чтобы увидеть, присутствует ли линия и нейтраль в розетке.Фен можно использовать, чтобы проверить, может ли цепь выдерживать очень высокий ток. Если ночник работает с розеткой, а фен — нет, это может быть слабое соединение, плохая розетка или GFCI.

Безопасность измерителя и тестера

ВНИМАНИЕ! Перед использованием любого типа электрического счетчика или тестера выполните эти инструкции по безопасности. В противном случае вы можете подумать, что питание отключено, когда оно действительно включено, или дать вам неверное измерение.

  • Избегайте покупки дешевых счетчиков или тестеров.Выбирайте основные бренды, включая Fluke, IDEAL, Klein, Greenlee, Amprobe, Sperry, Extech, Milwaukee, Gardner Bender и Southwire.
  • Всегда читайте и понимайте инструкции к измерителям и тестерам. Мультиметры обычно имеют разные соединения измерительных проводов для разных измерительных функций. Не превышайте максимальное номинальное напряжение счетчиков и тестеров. Убедитесь, что измеритель настроен на правильную настройку измерения (Ом, постоянное или переменное напряжение, сопротивление и т. Д.), В противном случае измеритель может дать неверное измерение.
  • Большинство измерителей и тестеров содержат батарейки, они должны быть исправными, чтобы получать точные измерения.
  • Убедитесь, что в измерителе или тестере есть предохранители, и убедитесь, что они соответствуют номинальному току и не перегорели.
  • Измерители, тестеры и измерительные провода не должны иметь повреждений. Если изоляция измерительных проводов повреждена, не накрывайте изолентой поврежденные провода, они должны быть заменены.
  • Поскольку тестеры соленоидов потребляют ток от нагрузки, этот тестер следует подключать к источнику питания только на очень короткое время (получите показания напряжения и сразу же отключите).Инструкция по тестированию соленоидов покажет, как долго его можно безопасно подключать к источнику питания.
  • Перед использованием всегда проверяйте заведомо исправную цепь.

Тестеры батарей Входное сопротивление

Мультиметры

Мультиметры обеспечивают измерение вольт (E), ампер (I) и ом (Ω). Мультиметр может проверять розетки, розетки, электрические панели, предохранители и выключатели. Батарея используется для проверки непрерывности.Несмотря на то, что мультиметр измеряет ток (I), измерение ограничивается долей ампера.

В более старом аналоговом мультиметре используется индикатор, который перемещается в печатном диапазоне E, I и Ω. Вы можете выбрать максимальные диапазоны измерения на измерителе в зависимости от различных диапазонов E, I и Ω, которые будут измеряться. Один селектор определяет тип измерения, а другой селектор определяет максимальный диапазон. При измерении напряжения постоянного тока красный провод должен быть подключен к положительной полярности источника напряжения, а черный провод — к отрицательной.

Цифровой мультиметр (DMM) обеспечивает очень точное измерение E, I и Ω и имеет цифровой дисплей. Этот тестер имеет высокое входное сопротивление, что означает, что вы можете измерять низкое напряжение в логических цепях. Некоторые цифровые мультиметры имеют максимальные диапазоны настроек измерения, другие — нет.

Основы электрических испытаний

Задача специалиста по тестированию состоит в том, чтобы знать, какое тестовое оборудование использовать для решения поставленной задачи, а также понимать ограничения используемого тестового оборудования.

Электрические испытания в своей основной форме — это приложение напряжения или тока к цепи и сравнение измеренного значения с ожидаемым результатом. Электрическое испытательное оборудование проверяет математические расчеты схемы, и каждая единица испытательного оборудования предназначена для конкретного применения.

Задача специалиста по тестированию состоит в том, чтобы знать, какое тестовое оборудование использовать для решения поставленной задачи, а также понимать ограничения используемого тестового оборудования.В этой статье мы рассмотрим наиболее распространенные образцы испытательного оборудования, используемые в полевых условиях.

Электрическое испытательное оборудование следует рассматривать как источник смертельной электрической энергии. Технические специалисты должны соблюдать все предупреждения по технике безопасности и соблюдать все практические меры предосторожности для предотвращения контакта с частями оборудования и соответствующими цепями, находящимися под напряжением, включая использование соответствующих средств индивидуальной защиты.

Связано: Обзор средств индивидуальной защиты от поражения электрическим током и дугового разряда


Мультиметр

Цифровые мультиметры — наиболее распространенный вид измерителей, используемых сегодня.Фотография: « Fluke

».

Также известный как VOM (вольт-омметр), мультиметр — это портативное устройство, которое объединяет несколько функций измерения (таких как напряжение, ток, сопротивление и частота) в одном устройстве.

Мультиметры

в основном используются для диагностики электрических проблем в широком спектре промышленных и бытовых устройств, таких как электронное оборудование, средства управления двигателями, бытовые приборы, источники питания и системы электропроводки.

Цифровые мультиметры — наиболее распространенный вид измерителей, используемых сегодня; однако аналоговые мультиметры все же предпочтительнее в некоторых случаях, например, при мониторинге быстро меняющегося значения или чувствительных измерениях, таких как проверка полярности трансформатора тока.


Мегомметр

Мегомметры — одно из наиболее часто используемых испытательных устройств. Фото: TestGuy

Мегомметр, который чаще всего называют просто мегомметром, представляет собой особый тип омметра, который используется для измерения электрического сопротивления изоляторов.

Значения сопротивлений мегомметрами могут находиться в диапазоне от нескольких МОм до нескольких миллионов МОм (тераом). Мегомметры вырабатывают высокое напряжение через внутреннюю схему с батарейным питанием или ручной генератор с выходным напряжением от 250 до 15000 вольт.

Мегомметры являются одними из наиболее часто используемых единиц испытательного оборудования и могут использоваться для измерения изоляции различных типов оборудования, таких как автоматические выключатели, трансформаторы, распределительное устройство и кабели.

Связано: Основное испытательное оборудование: Тестер сопротивления изоляции


Омметр низкого сопротивления

10A DLRO (слева) и 100A DLRO (справа). Фотография: Megger

.

Этот низкоомный омметр, часто называемый в полевых условиях DLRO, используется для высокоточных измерений сопротивления ниже 1 Ом.Омметры с низким сопротивлением вырабатывают токи постоянного тока низкого напряжения через питание от батареи с выходным током до 100 А.

Измерение сопротивления достигается с помощью четырех клемм, называемых контактами Кельвина. Две клеммы несут ток от измерителя (C1, C2), а два других позволяют измерителю измерять напряжение на резисторе (P1, P2). В измерителе этого типа любое падение напряжения из-за сопротивления первой пары проводов и их контактного сопротивления не учитывается измерителем.

Омметры с низким сопротивлением

являются одними из наиболее часто используемых единиц испытательного оборудования и могут использоваться для измерения сопротивления различных типов оборудования, таких как автоматический выключатель и переключающие контакты, кабель и шинопровод, трансформаторы и генераторы, обмотки двигателя и предохранители. .


Набор для проверки гипотенциала (AC / DC / VLF)

Испытательные комплекты Hipot состоят из высоковольтного провода, возвратного провода и заземляющего провода. Фото: HV, Inc.

.

Испытание на устойчивость к диэлектрику (или испытание на высоковольтное сопротивление) проверяет хорошую изоляцию в аппаратуре среднего и высокого напряжения, в отличие от испытания на целостность цепи. Изоляция нагружена выше номинальных значений, чтобы гарантировать минимальные токи утечки из изоляции на землю.

Испытательные комплекты Hipot состоят из высоковольтного провода, возвратного провода и заземляющего провода.Высоковольтный провод подключается к тестируемому устройству, при этом все остальные компоненты заземляются, и результирующий ток измеряется через обратную цепь.

Если протекает слишком большой обратный ток, сработает внутренняя защита испытательного комплекта. Hipot-испытание — это испытание на ходу, а это значит, что ток утечки не должен отключать испытательный комплект, но минимально допустимого значения не существует.

Выходное напряжение может находиться в диапазоне от 1 кВ до 100 кВ + переменного тока при частоте сети или постоянного тока в зависимости от тестируемого устройства.Испытание на устойчивость к очень низкой частоте (VLF) — это применение синусоидального сигнала переменного тока, обычно с частотой 0,01 0,1 Гц, для оценки качества электрической изоляции в высоких емкостных нагрузках, таких как кабели.

Связано: Обзор тестирования и диагностики силового кабеля


Набор для сильноточных испытаний (от 500A до 15000A +)

Сильноточный испытательный комплект с первичным впрыском и включенным автоматическим выключателем. Фотография: Megger

.

Сильноточный испытательный комплект может состоять из двух частей, известных как блок управления и блок вывода, или эти функции могут быть объединены в одном корпусе.Низковольтные и сильноточные выходы используются для проверки первичного впрыска выключателей низкого напряжения.

Испытательный комплект с высоким током или первичной инжекцией состоит из больших трансформаторов, которые понижают линейное напряжение (например, 480 В) до очень низкого уровня, например 2-15 В. Большое снижение напряжения позволяет значительно увеличить доступный выходной ток (15 кА +), особенно на короткое время.

Токовый выход управляется переключателем ответвлений и переменным резистором. Встроенные таймеры отображают период между включением и отключением тока, чтобы указать, сколько времени требуется для отключения автоматического выключателя.

Автоматические выключатели можно подключать напрямую к сильноточной испытательной установке через шину или кабель. В зависимости от размера, этот тип испытательного оборудования может также использоваться для проверки реле тока замыкания на землю и других реле тока путем прямого подключения к шине распределительного устройства.


Вторичный испытательный набор

Вторичные испытательные комплекты разработаны производителями расцепителей для использования с расцепителями одного типа или семейства с использованием специального подключения. Фотография: Switchserve

. Автоматические выключатели

с полупроводниковыми и микропроцессорными расцепителями можно проверять, подавая вторичный ток непосредственно в расцепитель, а не пропуская первичный ток через трансформаторы тока с помощью испытательного комплекта для сильноточного тока.Основным недостатком метода проверки подачи вторичного тока является то, что проверяются только логика и компоненты твердотельного расцепителя.

Вторичные испытательные комплекты разработаны производителями расцепителей для использования с расцепителями одного типа или семейства с использованием специального подключения. Наборы для тестирования могут варьироваться от простых ручных, кнопочных по дизайну до более сложных чемоданов, которые работают аналогично испытательному комплекту для первичного впрыска.

Переносные блоки

часто используются для отключения защитных функций расцепителей, таких как замыкание на землю, при проверке автоматических выключателей через первичный ввод.

Связано: Тестирование первичной и вторичной подачи для автоматических выключателей


Набор для проверки реле

Наборы для тестирования реле

оснащены несколькими источниками для проверки твердотельной и многофункциональной цифровой защиты. Фото: TestGuy

Это симуляторы энергосистем, используемые для тестирования устройств защиты, используемых в промышленных и энергетических системах. Испытательные комплекты реле оснащены несколькими источниками для проверки твердотельной и многофункциональной цифровой защиты, каждый канал напряжения и тока работает независимо для создания различных условий энергосистемы.

Высококачественное испытательное оборудование реле может проверять не только простые реле напряжения, тока и частоты, но и сложные схемы защиты, такие как защита линии с помощью связи и схемы защиты, в которых используются IED (интеллектуальные электронные устройства), соответствующие стандарту IEC61850.

Связано: Обзор проверки и технического обслуживания защитного реле


Набор для проверки коэффициента мощности

Примеры оборудования для проверки коэффициента мощности. Фото: TestGuy

Наборы для проверки коэффициента мощности

обеспечивают комплексный диагностический тест изоляции переменного тока для высоковольтного оборудования, такого как трансформаторы, вводы, автоматические выключатели, кабели, грозовые разрядники и вращающееся оборудование.

Испытательные напряжения обычно составляют 12 кВ и ниже, набор для проверки коэффициента мощности измеряет напряжение и ток тестируемого устройства с использованием эталонного импеданса. Все представленные результаты, включая потерю мощности, коэффициент мощности и емкость, получены из векторных значений напряжения и тока.

Испытания проводятся путем измерения емкости и коэффициента рассеяния (коэффициента мощности) образца. Измеренные значения изменятся при возникновении нежелательных условий, таких как наличие влаги на изоляции или внутри нее; наличие токопроводящих загрязняющих веществ в изоляционном масле, газе или твердых телах; наличие внутренних частичных разрядов и т. д.

Тестовые соединения включают один провод высокого напряжения, (2) провода низкого напряжения и заземление. Защитные выключатели и стробоскоп включены для защиты оператора, а датчик температуры используется для корректировки значений теста. Комплекты для проверки коэффициента мощности обычно работают с портативным компьютером, подключенным через USB или Ethernet.

Связано: 3 основных режима проверки коэффициента мощности


Набор для испытания сопротивления обмотки

Примеры оборудования для испытания сопротивления обмотки трансформатора.Фото: TestGuy

Измерение сопротивления обмотки — важный диагностический инструмент для оценки возможных повреждений обмоток трансформатора и двигателя. Сопротивление обмоток в трансформаторах изменится из-за короткого замыкания витков, слабых соединений или ухудшения контактов в переключателях ответвлений.

Измерения получаются путем пропускания известного постоянного тока через тестируемую обмотку и измерения падения напряжения на каждой клемме (закон Ома). Современное испытательное оборудование для этих целей использует мост Кельвина для достижения результатов; Вы можете представить себе набор для измерения сопротивления обмоток как очень большой омметр с низким сопротивлением (DLRO).

Комплекты для измерения сопротивления обмоток имеют (2) токовые провода, (2) провода напряжения и (1) заземляющий провод. Типичный диапазон тока комплекта для проверки сопротивления обмотки составляет 1–50 А. Было обнаружено, что более высокие токи сокращают время испытаний на сильноточных вторичных обмотках.

Связано: Описание испытаний сопротивления обмотки трансформатора


Набор для измерения коэффициента трансформации (TTR)

Схема подключения тестирования трехфазного ТТР. Фото: EEP.

Испытательный комплект TTR подает напряжение на высоковольтную обмотку трансформатора и измеряет результирующее напряжение от низковольтной обмотки, это измерение известно как коэффициент трансформации.Помимо коэффициента трансформации, блоки измеряют ток возбуждения, отклонение фазового угла между обмотками высокого и низкого напряжения и погрешность отношения в процентах.

Комплекты для проверки коэффициента трансформации трансформатора

бывают разных стилей и различных типов соединений, однако все тестеры для проверки коэффициента трансформации имеют как минимум два верхних и два нижних вывода. Напряжение возбуждения испытательного комплекта TTR обычно меньше 100 В.

Связано: Введение в испытание коэффициента трансформации трансформатора


Набор для испытаний трансформатора тока

Пример испытательного оборудования трансформатора тока

Фото: Megger

Испытательные комплекты

CT — это небольшие многофункциональные устройства, предназначенные для проверки размагничивания, соотношения, насыщения, сопротивления обмотки, полярности, отклонения фазы и изоляции трансформаторов тока.Высококачественное испытательное оборудование ТТ может напрямую подключаться к ТТ с несколькими передаточными числами и выполнять все испытания на всех ответвлениях одним нажатием кнопки и без замены проводов.

Трансформаторы тока

можно испытывать в конфигурации оборудования, например, при установке в трансформаторы, масляные выключатели или распределительные устройства. Современный трансформатор тока с несколькими выходами по напряжению и току может использоваться в качестве испытательного комплекта реле при работе с портативным компьютером.

Связано: Объяснение 6 электрических испытаний трансформаторов тока


Набор для испытания атмосферных условий магнетрона (MAC)

Пример испытательного комплекта для испытания атмосферных условий магнетрона (MAC).Фото: Испытание вакуумного прерывателя

Традиционные полевые испытания вакуумных прерывателей используют испытание с высоким потенциалом для оценки диэлектрической прочности баллона, это испытание дает результат годен / не годен, который не определяет, когда или если давление газа внутри баллона снизилось. упал до критического уровня. В отличие от hipot-теста, тестирование вакуумных прерывателей с использованием принципов магнетронных атмосферных условий (MAC) может обеспечить жизнеспособные средства для определения состояния вакуумных прерывателей до отказа.

Тест магнитного поля настраивается путем простого помещения вакуумного прерывателя в катушку возбуждения, которая создает постоянный ток, который остается постоянным во время теста. К разомкнутым контактам прикладывается постоянное напряжение постоянного тока, обычно 10 кВ, и измеряется ток, протекающий через VI.


Набор для проверки сопротивления заземления

Оборудование для проверки сопротивления заземления с принадлежностями. Фотография: AEMC

.

Комплект для измерения сопротивления заземления работает путем подачи тока в землю между испытательным электродом и удаленным зондом, измеряет падение напряжения, вызванное почвой, до заданной точки, а затем использует закон Ома для расчета сопротивления.

Наборы для испытания сопротивления заземления

представлены в различных стилях, наиболее распространенными из которых являются 4-контактный блок для проверки удельного сопротивления грунта и трехконтактный блок для проверки падения потенциала. Медные стержни или аналогичные колья используются для контакта с землей вместе с катушками с небольшими многожильными проводами для измерения больших расстояний.

Измерительные клещи для измерения сопротивления заземления измеряют сопротивление заземляющего стержня и сети без использования вспомогательных заземляющих стержней. Они предлагают точные показания без отключения тестируемой системы заземления, но имеют ограничения.

Связано: 4 Важные методы проверки сопротивления заземления


Регистратор мощности

Существует много различных типов регистраторов мощности, которые различаются по размеру, точности и вместимости. Фотография: « Fluke

». Регистраторы мощности

— это устройства, используемые для сбора данных о напряжении и токе, которые можно загрузить в программное обеспечение для анализа состояния электрической системы. Это инструменты для поиска и устранения неисправностей, которые используются для выявления электрических проблем, таких как скачки напряжения, провалы, мерцание и низкий коэффициент мощности.

Регистраторы мощности

также могут использоваться для измерения энергопотребления за определенный период времени, что полезно для инженеров, планирующих расширение системы, или для клиентов, желающих проверить свои счета за электроэнергию. Существует много различных типов регистраторов мощности, которые различаются по размеру, точности и вместимости.

Установка трехфазного регистратора мощности включает в себя обертывание проводов трансформаторами тока с разъемным сердечником и отсечение ряда выводов от напряжения системы и заземления. Регистратор настроен для измерения в соответствии с конфигурацией системы в течение определенного периода времени, а также его можно просматривать в режиме реального времени с помощью ПК или встроенного экрана.


Инфракрасная камера

Инфракрасные камеры

доступны в различных стилях и разрешениях. Какая камера лучше всего подходит для проверки, зависит от типа проверяемого оборудования и условий окружающей среды. Фото: TestGuy

Тепловизоры — это камеры, которые обнаруживают невидимое инфракрасное излучение и преобразуют эти данные в цветное изображение на экране. Инфракрасные камеры чаще всего используются для проверки целостности электрических систем, поскольку процедуры тестирования являются бесконтактными и могут выполняться быстро при работающем оборудовании.

Сравнение тепловых характеристик нормально работающего оборудования и оборудования, которое оценивается на предмет аномальных условий, является отличным средством поиска и устранения неисправностей. Даже если аномальное тепловое изображение до конца не изучено, его можно использовать для определения необходимости дальнейшего тестирования.

Тепловизоры классифицируются по точности и разрешающей способности детектора. Инфракрасные камеры высокого класса отличаются захватом изображений с высоким разрешением и точностью измерения температуры до десятых долей градуса или меньше.

Связанный: Инфракрасная термография для электрических распределительных систем


Тестер вибрации

Во время работы тестируемой машины акселерометр определяет ее вибрацию в трех плоскостях движения (вертикальной, горизонтальной и осевой). Фото: Brithinee Electric

. Анализаторы вибрации

используются для выявления и обнаружения наиболее распространенных механических неисправностей (подшипники, несоосность, дисбаланс, ослабление) во вращающемся оборудовании. По мере возникновения механических или электрических неисправностей в двигателях уровни вибрации возрастают.Это увеличение уровней вибрации и шума происходит при разной степени тяжести развивающейся неисправности.

Акселерометры

используются для измерения вибрации при работающем оборудовании, а данные загружаются в программное обеспечение для анализа. Во время работы тестируемой машины акселерометр определяет ее вибрацию в трех плоскостях движения (вертикальной, горизонтальной и осевой).


Ультразвуковой тестер

Дуга, трекинг и корона — все это вызывает ионизацию, которая нарушает молекулы окружающего воздуха.Ультразвуковой тестер обнаруживает высокочастотные звуки, производимые этими излучениями, и переводит их в слышимые человеком диапазоны.

Звук каждого излучения слышен в наушниках, а интенсивность сигнала отображается на дисплее. Эти звуки могут быть записаны и проанализированы с помощью программного обеспечения ультразвукового спектрального анализа для более точной диагностики.

Обычно электрическое оборудование должно быть бесшумным, хотя некоторое оборудование, такое как трансформаторы, может издавать постоянный гул или некоторые устойчивые механические шумы.Их не следует путать с беспорядочным, шипящим жаром, неравномерным и хлопающим звуком электрического разряда.

Ультразвуковые извещатели также используются для обнаружения утечек воздуха в баках трансформаторов и автоматических выключателях с элегазовой изоляцией.


Банк нагрузки

Блоки нагрузки

доступны для различных применений и обычно имеют размер в зависимости от номинальной мощности в кВт. Фотография: ASCO Avtron

Блоки нагрузки

используются для ввода в эксплуатацию, обслуживания и проверки источников электроэнергии, таких как дизельные генераторы и источники бесперебойного питания (ИБП).Блок нагрузки прикладывает электрическую нагрузку к тестируемому устройству и рассеивает полученную электрическую энергию через резистивные элементы в виде тепла. Резистивные элементы охлаждаются моторизованными вентиляторами внутри конструкции блока нагрузки.

При необходимости можно соединить несколько блоков нагрузки. Некоторые банки нагрузки являются чисто резистивными, в то время как другие могут быть чисто индуктивными, чисто емкостными или любой их комбинацией. Банки нагрузки — лучший способ воспроизвести, подтвердить и проверить реальные потребности критически важных систем электроснабжения.


Тестер сопротивления батареи

Оборудование для испытания импеданса батарей

в основном используется на подстанциях и ИБП для определения состояния свинцово-кислотных ячеек путем измерения важных параметров батареи, таких как импеданс ячеек, напряжение ячеек, сопротивление межэлементного соединения и ток пульсации. Все три теста могут быть выполнены на одном устройстве.

Тестер импеданса батареи работает, подавая сигнал переменного тока на отдельную ячейку и измеряя падение переменного напряжения, вызванное этим переменным током, а также ток в отдельной ячейке.Затем он рассчитает импеданс. Используется стандартный набор отведений с двумя точками Кельвина. Одна точка предназначена для подачи тока, а другая — для измерения потенциала.


Аккумуляторный ареометр

Удельный вес измеряется ареометром. Цифровые ареометры, подобные изображенному выше, — самый простой способ получить показания. Фото: BAE Canada.

Аккумуляторный ареометр используется для проверки состояния заряда аккумуляторного элемента путем измерения плотности электролита, что достигается путем измерения удельного веса электролита.Чем больше концентрация серной кислоты, тем плотнее становится электролит. Чем выше плотность, тем выше уровень заряда.

По мере старения аккумулятора удельный вес электролита будет уменьшаться при полном заряде. Удельный вес измеряется путем втягивания пробы жидкости в испытательное оборудование и получения показаний.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
