Термоусадочные трубки для проводов

Термотрубка для проводов изготавливается из полимера с добавлением некоторого химического состава. Она соответствует ГОСТ 17675-87 и ГОСТ 19034-82 и применяется на практике исключительно для изоляции электрики. Приспособление долго хранится, способно приобретать нужную форму при термообработке. Например, при нагреве материала, надетого на проводник, он сужается, создавая герметичность на местах коммутации. Также термоусадочные трубки могут применяться в таких случаях:

• защита электрики в нестандартных условиях;
• прочное соединение на движущихся механизмах, поддающихся вибрации;
• в условиях повышенной сырости;
• для изоляции контактов электрики в автомобиле.

Виды термоусадочных трубок

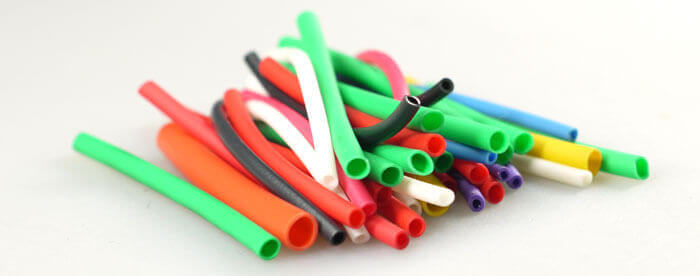

Набор термоусадочных трубок в ассортименте

Термотрубки для изоляции проводов подразделяются на несколько групп, которые различают их по параметрам:

• материал изготовления;
• принцип монтажа на проводке;
• толщина оболочки.

Каждый из вариантов подходит для конкретных целей, поэтому при выборе для электромонтажа необходимо учитывать эти особенности.

Материал изготовления

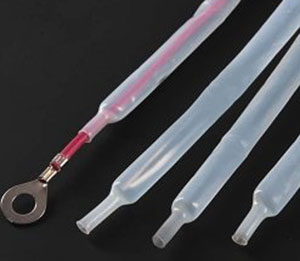

Фторопластовая термоусадка

В группу стоит отнести экземпляры, которые подходят для надежной изоляции бытовых электрических сетей.

1. Изоляционная трубка для проводов из полиолифина считается одной из самых распространенных. Обладает высокой прочностью, создана путем радиационной и химической обработки. Эксплуатируется при температуре от 50 до 175 градусов.
2. Синтетический каучук имеет устойчивость к температуре до 175 градусов, выдерживает влияние ГСМ.
3. Полиэстер. Такие трубки отличаются ультратонкостью оболочек, при этом имеют большой диаметр и подходят для изоляции целой бухты кабелей.
4. Термопластический ПВХ. Обладает отличным качеством изоляции, однако не способен выдерживать воздействие температуры свыше 80 градусов.
5. Силиконовые термоусадочные соединители проводов. Материал нетоксичный, не проводит электричество. Способен деформироваться только под воздействием химических растворов.
6. Фторопласт. Такое изделие считается одним из дорогих, так как изготавливается по сложной технологии. Отличается идеальными эксплуатационными качествами и универсальностью.
7. Коннектор. Представляет собой небольшой отрезок трубки со встроенным механизмом соединения.

ПВХ изоляция практически вытеснила остальные средства для защиты электрических соединений. Поэтому изделия ежегодно совершенствуются и на них повышается спрос.

Принцип монтажа

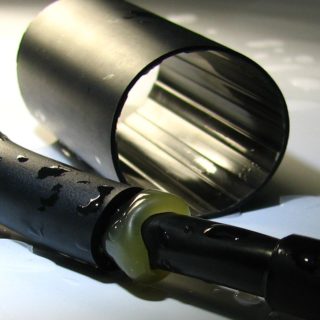

Клеевая термоизоляция

По способу использования делят термоусадочные изделия на три вида: с клеем, без него и варианты с продольной герметизацией.

Клеевые трубки для изоляции проводов представляют собой материалы, которые наполняются специальным герметиком, создающим дополнительную прочность после застывания.

Бесклеевые приспособления надеваются на соединение проводов и прогреваются, за счет чего создают достаточную плотность. Именно этим они удерживают герметичность.

Экземпляры с продольной герметизацией представляют собой термоусадочную ленту для проводов, в состав которой входит батилкаучуковая мастика. При ее нагревании происходит расширение состава и заполнение им пространства между проводниками.

Толщина оболочки

Тонкостенные термоусадочные трубки

По этому параметру термоусадочные трубки бывают:

• толстостенные;
• тонкостенные;
• варианты средней толщины.

Все эти средства одинаково используются на завершающем этапе электромонтажа и отличаются эффективностью.

Свойства термоусадочных изделий

Под воздействием температуры термоусадочная трубка принимает форму объекта, на который она надета

В процессе использования термоусадочные трубки проявляют свои индивидуальные свойства, которые можно оценить за счет наличия в составе термополимеров. Например, при воздействии высокой температуры на надетую термоусадку на проводник, происходит ее активное и прочное сжимание, благодаря чему качество герметичности будет оставаться высоким на протяжении долгого времени.

Для стяжки коммутируемых участков электричества может применяться строительный фен или обыкновенная зажигалка. При обработке важно не переусердствовать, иначе внутри появятся пузырьки воздуха, за счет чего качество обжима будет утеряно.

При нагревании материал не теряет свои свойства, он способен только изменять форму.

Контроль качества коммутации электропроводов можно вести при использовании прозрачной силиконовой трубки.

Характеристики

Основная характеристика данного вида изоляции — способность к усадке, которая измеряется в соотношении 2:1, 3:1, 6:1 и так далее. Термоусадка с клеем для проводов довольно удобный материал, который создает максимальную прочность после термической обработки. Такие средства эксплуатируют для производства защищённых соединений в сложных местах.

Маркировка

С помощью маркировки можно правильно выбрать изоляционный материал. Однако ее нужно правильно читать, чтобы понимать для каких целей подходит термоусаживаемый материал. Сбоку на изделиях черным маркером прописывается два диаметра через дробь. Первый говорит о том, какой диаметр установлен изготовителем, второй указывает, каким он станет после усадки на месте соединения. Например, на изоляции могут быть прописаны значения: 8/4, 60/25, 10/4 мм.

Как выбрать правильный диаметр

Чтобы материал легко насаживался на место соединения, следует брать вариант с размером на 10 % больше изолируемого места.

В момент обжима и разогрева происходит сужение трубки на 15-20% от начального параметра, соответственно коммутация становится надежной и герметичной.

Не путайте термопленку для проводов с трубкой. Первый вариант применяется для изоляции соединений внутри домашней бытовой техники.

Как пользоваться термоусадкой для проводов

Необходимо правильно подобрать трубку для термоусадки и подготовить соответствующий инструмент

В первую очередь необходимо проанализировать особенности кабеля, к которому будет применен такой метод коммутации. Монтаж термоусадки выполняется в считаные минуты, не требуя специальных навыков и инструментов.

Подготовительный этап

Процесс подготовки заключается в выборе правильного материала и обработке его для эксплуатации. Прежде чем надеть термоусадочную трубку на место изоляции, необходимо сделать аккуратный срез. Отрезок должен получиться на 10% больше чем зона, которую необходимо заизолировать.

Установка термоусадочной трубки своими руками

Во время монтажа фрагмент трубки надевается на одну сторону провода, после чего делается соединение со второй. Затем изделие подвигается на нужное место и равномерно греется феном или открытым огнем (с помощью зажигалки) со всех сторон.

Важно не переусердствовать, иначе термоусадка от перегрева может деформироваться и сползти с места. После обработки необходимо, чтобы изоляция остыла, после чего ее можно запаковывать в распредкоробки.

Важное условие при работе с термоусадочным материалом — соблюдение техники безопасности. Все манипуляции должны выполняться при выключенном электричестве.

Как пользоваться термоусадочной трубкой — 5 правил и ошибки

Существует несколько способов нагрева при работе с термоусадочной трубкой ТУТ. Каждый из них может быть применен с разными видами термоусадки, а вот к некоторым может и не подойти или даже испортить изоляцию.

Самый дешевый и спорный вариант – это спички. Пользуются ими когда нет под рукой другого инструмента, да и термоусадка очень малых размеров и сечений. Для больших размеров это не лучший вариант.

В итоге получается не очень аккуратная форма сжатия трубки, и весь процесс может занять продолжительное время, если речь идет о более крупных изделиях. А сколько спичек потребуется, если изолировать нужно не одно соединение, а несколько десятков?

Зажигалка в этом деле тоже не всегда помощник.

В тех помещениях, где невозможно использовать пламя или открытый огонь, пытаются приспособить обыкновенный фен для сушки волос. Однако требуемую температуру для качественного сжатия термоусадки он создать не способен.

Оптимальная температура усадки — от 90 до 140 градусов, в зависимости от марки изделия.

У бытового фена температура потока на выходе низкая, всего в нескольких сантиметрах от сопла, он может выдать около 70С. Узконаправленные насадки могут помочь при нагреве небольших диаметров, но применение нестандартных, приводят к выходу из строя самого фена. А ведь бывают термотрубки с усадкой в 350 градусов!

В итоге может получиться не дожатое или не до конца изолированное место соединения, куда легко будет проникать вода и впитываться влага. Поэтому вместо того, чтобы использовать подручные средства, старайтесь всегда применять профессиональный инструмент.

Инструмент для работы с трубкой ТУТ

Фактически такого инструмента для термоусадки в быту 5 видов:

Промышленный фен это идеальный инструмент для тонкостенных трубок. Он имеет в своем ассортименте не только регулировку температуры, но разнообразные насадки. Подобрать себе требуемый набор можно по ссылке.

Конечно, если вы не обладатель аккумуляторного инструмента, то строительным феном можно работать только если у вас поблизости есть напряжение 220 Вольт. Даже наличие генератора не всегда гарантирует нормальную работу фена из-за его большой мощности.

Характеристики

Это является его главным недостатком и неудобством. Кроме того прогреть толстостенные трубки даже мощным феном не всегда получается. Качество здесь будет явно страдать.

Еще перед началом работы с феном, трубку придется немного придерживать. Иначе мощная струя воздуха может сдвинуть ее с места. Инфракрасная горелка в этом случае имеет преимущество. Воздушных потоков она не создает, а ее лучи прогревают очень быстро.

Только обязательно учитывайте, что темные трубки поглощают тепло гораздо быстрее, чем светлые или разноцветные. Забыв об этом можно легко прожечь изоляцию.

Газовые горелки имеют несколько функций пламени. Термотрубки нужно усаживать мягким пламенем. Как понять, что пламя мягкое и подходит для усадки? Оно должно содержать языки желтого цвета. То же самое относится и к газовым паяльникам.

Пропановая же горелка – единственный инструмент оптимально подходящий для толстостенных трубок.

При работе горелкой или феном нужно постоянно делать круговые поступательные движения. Не останавливайтесь на одном месте, иначе можете легко прожечь изоляцию.

Вообще выбор инструмента для усадки зависит от следующих параметров:

• толщина стенки
• типоразмер трубки
• материал из которого они изготовлены

Более подробно об этих характеристиках можно прочесть в статье ”10 видов термоусадочной трубки.”

Правила по монтажу термоусадочной трубки

• если трубка большой длины нагревайте ее от середины, постепенно продвигаясь к краям. Таким образом вы предотвратите образование воздушных пузырей и зазоров. Особенно это касается термоусадок с клеевым слоем.

При этом не нужно торопиться. Сначала изделие прогревается и усаживается по всей окружности и только потом можно продвигаться постепенно вперед.

• помните, что термоусадка уменьшается не только по диаметру, но и по всей длине

Уменьшение конечно происходит не в 2,3 раза, а на несколько процентов (максимально 15%). Так что не удивляйтесь если трубка ТУТ изначально была 10см, а в последствии стала короче на 1,5см. Поэтому при выборе нужных по размеру отрезков всегда делайте небольшой запас.

Особенно заметно сокращение длины при соединении и изоляции материалов разных диаметров.

Почему-то все забывают учесть в этом случае перепад высот, а на него тоже уходит приличный запас.

Если вы не знаете точно, достаточным ли будет выбранный размер или нет, то в этом случае лучше пренебречь вышеуказанным советом, по поводу начала прогрева с середины.

Здесь придерживайтесь иного правила — нагревайте трубку не с середины, а с одного края до другого. Тем самым можно уменьшить продольное сокращение ее длины.

• когда термоусадка изолирует какую-либо металлическую поверхность или изделие с хорошей теплопроводностью, необходимо предварительно эту поверхность прогреть.

Таким образом стенки склеятся более плотно и удастся избежать так называемых ”холодных рубцов”. В первую очередь это касается трубок больших диаметров, без предварительного прогрева избежать перекоса вряд ли получится.

Кроме того, из-за разности температур может образоваться конденсат, который вы «запечатаете» прямо на изоляцию. А вообще любую поверхность материала перед работой необходимо зачистить и обезжирить. Делается это тканью промоченной спиртом или растворителем.

Если на металле есть посторонние острые кромки, то их нужно убрать и зашлифовать.

• при самостоятельном отрезании и укорачивании трубки, делайте это острым ножом, а лучше ножницами, чтобы не оставлять заусенцев. Ее края после реза должны быть гладкими, только в этом случае трубка будет усажена максимально плотно.

• при ремонте электропроводов, если термоусадка коротковата, не следует принудительно ее растягивать при нагревании

Безусловно, таким образом можно увеличить ее длину больше чем в два раза. Однако при этом, в эти же два раза уменьшается и толщина изолирующей стенки. И соответственно электрическая прочность будет уже в меньших пределах (для тонкостенных это обычно 600В), и когда-нибудь фаза обязательно пробьет на корпус или другую жилу.

Кроме того уменьшается и механическая прочность. Как долго теперь прослужит ваше соединение загадка. Если конечно такой вариант вы используете для слаботочки, телефонных кабелей или USB, то может что-то и сработает. Плюс никто не запрещает таким же образом надеть поверх первого слоя, еще один такой же растянутый термокембрик.

Точно также некоторые умудряются круглогубцами увеличить ширину, расширяя трубку еще в холодном состоянии. Тем самым, пытаясь из дешевой ТУТ 2к1 сделать аналог дорогой 4к1.

Делать этого не рекомендуется, даже в качестве времянки. С виду надежная изоляция может лопнуть в самый неподходящий момент, например когда будет находиться у вас в руках под напряжением.

Статьи по теме

Как пользоваться термоусадочной трубкой в домашних условиях. Как правильно пользоваться термоусадочной трубкой

Вся электропроводка должна быть безопасной для жизни человека. Это одно из самых основных требований, предъявляемых к электромонтажу. Особенно необходимо помнить о местах, где соединяются провода, ведь именно там может произойти перегрев, нарушение контакта или даже возгорание. Именно поэтому в этих местах следует сделать надежную изоляцию. Один из способов изоляции — использовать термоусадочную трубку (ТУТ). Данный вид защиты имеет много преимуществ по сравнению с другими видами защитной изоляции для кабельных соединений. Но для того, чтобы правильно использовать термоусадку, необходимо знать, что это такое, для чего нужна такая трубка, и как подобрать размер. Именно об этом пойдет речь в этой статье.

Основное назначение

Главное предназначение термоусадки заключается в изоляции токоведущих жил. Благодаря электроизоляционным свойствам и простому монтажу можно успешно заменять обычные изоляционные ленты.

В данное время легко можно приобрести в магазинах электротоваров термоусадочные трубки, которые используют для защиты . Популярность данного изделия в качестве изоляционного материала заключается в способности уменьшать свой диаметр благодаря высокой температуре. Необходимая температура усадки доходит до 120°С. Однако для того, чтобы это сделать нужно знать, как нагревать термоусаживаемую трубку. Благодаря нагреванию термоусадка очень плотно и надежно охватывает изолируемый предмет, обеспечивая хорошую изоляцию, а также предоставляя механическую защиту для проводов.

Изготовители выпускают трубки разных размеров, а также они имеют цветную маркировку. Благодаря этому их используют не просто для хорошего изолирования, но и для дальнейшего определения назначения изолированного провода.

Например, для маркировки проводков постоянного тока применяют красный цвет для плюса и черный для минуса. А для маркировки пятижильных электрических кабелей применяют коричневый, белый, черный, которые обозначают фазные жилы, ноль обозначают синим цветом, заземление — желто-зеленым.

Применение ТУТ для маркировки кабеля достаточно удобно, ведь термоусадочную трубку не нужно натягивать на всю длину провода. Нужно только небольшой кусок термоусадки натянуть поверх изоляции на конец провода, как показано на фото выше. Такая маркировка очень надежна, и не боится внешнего воздействия, а также перепада температур. Срок ее службы составляет больше двадцати лет. Это изделие долговечное, недорогое и очень простое в использовании.

Преимущества и недостатки

Если сравнивать термоусадку с другими видами изоляции, она имеет, как минимум, четыре преимущества.

Во-первых, так как термоусадочная трубка прилегает очень плотно, она не смещается из-за разных механических воздействий. Во-вторых, установка является простым и быстрым процессом, но все же необходимо знать некоторые правила пользования. В-третьих, после усадки материал изоляции становится более прочным, поэтому провод становится еще больше устойчивым к механическим повреждениям и приобретает дополнительную жесткость в месте соединения. А срок службы значительно больше чем у обычной изоленты. Четвертый плюс – широкая область применения.

Из недостатков трубки ТУТ можно отметить следующее:

1. Невозможно повторно использовать, ведь при нагреве она меняет свой диаметр, поэтому при снятии обязательно повредится.
2. Цена термоусаживаемой трубки больше, чем цена на изоленту, однако не настолько, чтобы это стало решающим фактором при выборе защитного и изолирующего материала.

Если при использовании обнаруживаются еще какие-то недостатки, то это недочеты выбранного производителя.

На видео ниже предоставлено наглядное сравнение термоусадки и изоленты:

Где применяется трубка ТУТ

Хотя основная задача термоусаживаемой трубки заключается в изоляции контактов, есть и другие способы ее использования:

• Изоляция водопроводных и металлических труб от агрессивной среды.
• Усадка на комель металлической либо деревянной опоры ЛЭП для того, чтобы защитить от коррозии и гниения древесины в земле.
• Продольная герметизация кабельных пучков. Несмотря на внешнюю изоляцию можно использовать специальную ленту, которая полностью заполняет, а также изолирует пространство между жилами провода.
• Для улучшения эргономики рукояток спортивного инвентаря и строительного инструмента благодаря использованию рифленых и ребристых поверхностей трубок.
• Преобразование простых инструментов, например, отверток в диэлектрические с помощью изолирования ТУТ.
• Защита провода от высокой температуры. Существуют изделия, рабочий температурный интервал которых варьируется от-65°С до +260°С. Эта защита помогает проводу переносить такие условия работы, даже если вблизи находится источник жара и огня. Такие виды термоусаживаемой трубки называются фторопластовыми либо тефлоновыми.

Характеристики термоусадочной трубки

Для начала нужно знать из чего сделана термоусадка для проводов. Изготавливают ее из полимера, благодаря этому она может меняться и сжиматься. Размер трубки ТУТ может уменьшатся вдвое и даже вшестеро. Коэффициент усадки изделия варьируется в диапазоне от 2:1 до 6:1.

Также термоусадки бывают с клеевым слоем, они используются, когда соединения нужно очень надежно герметизировать для защиты от влаги и коррозии. Клеевым слоем достигается дополнительная прочность соединений.

Отличаются термоусаживаемые трубки составом полимера. Некоторые изготавливают из ПВХ, эластомеров, полиолефинов и разных других материалов. Важно, чтобы изделие было устойчиво к возгоранию, действиям ультрафиолетовых лучей, а также, чтобы имело хороши

Термоусадочная трубка. Как и для чего использовать

   Термоусадочная трубка (термоусаживаемая трубка) — современный, простой в применении высокотехнологичный материал, нашедший широкое применение в электротехнике, энергетике, автомобилестроении, авиастроении, приборостроении и многих других областях промышленности.

   Основное свойство термоусаживаемых трубок — сжиматься (или усаживаться) под воздействием температуры. При этом усадка происходит только в поперечном направлении (трубка уменьшается в диаметре) и практически не наблюдается в про-дольном.

   Термоусаживаемые трубки изготавливаются из различных полимерных материалов, подвергнутых специальной обработке. Чаще всего термоусаживаемые трубки изготавливаются из композиций на основе полиолефинов (полиэтилена), но используются и другие материалы, например: поливинилхлорид (PVC), поливинилиден (PVDF) , фторопласт-4 (PTFE), полиэтилентерефталат (PET), фторсодержащие эластомеры, кремнийорганическая резина (силикон), синтетические резины (неопрен, EPDM) и т.д.

   Сфера применения термоусаживаемых трубок в различных областях промышленности ограничивается только фантазией инженеров и технологов. Однако основное их назначение — обеспечение электрической изоляции различного оборудования, проводов, кабелей, контактов, токоведущих шин, соединительных узлов и т.д. Но этим список возможных способов применения термоусадки не ограничивается.

   В усаженном состоянии трубка плотно прилегает к проводам, клеммникам и соединителям. При перегреве термоусадка не разрушается, сохраняет свои свойства и становится мягкой. В зависимости от сферы применения, термоусадочные трубки обладают разными характеристиками:

• коэффициент усадки
• толщина стенки
• клеевой состав

Цветные и тонкостенные усадочные трубки

   Цветные, прозрачные и черные термотрубки с толщиной стенки менее 1 миллиметра после усадки используются для маркировки и изоляции проводов. Коэффициент их усадки находится в диапазоне от 2 к 1 до 4 к 1.

   Специальные свойства трубок:

• термостойкость
• самозатухаемость
• устойчивость к ультрафиолетовому излучению
• низкая усадочная температура
• нулевое выделение галогенов в процессе горения
• устойчивость к механическому и химическому воздействию

   Тонкостенные трубки не содержат клеевого слоя.

Среднестенные и толстостенные термотрубки

   Характеристики:

• толщина стенок – 1,5-4,5 миллиметра
• коэффициент усадки – от 2 к 1 до 6 к 1
• термоклей наносится на внутреннюю поверхность

   Для изоляции силовых кабелей со средним уровнем напряжения применяется термоусадочная трубка с заданными химическими и диэлектрическими свойствами, например, трекинстойкостью. Монтируются трубки с использованием герметизирующих и изоляционных мастик.

Область применения

   Термоусадочная трубка может применяться:

• для маркировки жил кабелей (цветные тонкостенные трубки и трубки с буквенно-цифровыми метками, нанесенными с помощью термопечати)
• в составе термоусаживаемых кабельных муфт в энергетике (в качестве электроизоляции, механической защиты, для сглаживания напряженности электрического поля и т.д.)
• для восстановления и ремонта изоляции поврежденных проводов
• для защиты оборудования от неблагоприятных условий среды, высоких температур, химически агрессивных агентов: нефтепродуктов, ГСМ, кислот, щелочей и т.д.
• для защиты оборудования и трубопроводов от коррозии, герметизации соединений
• для механической фиксации различных деталей друг с другом (на пример, сборка батарейного блока из отдельных элементов)
• для обрезинивания конвейерных роликов и других подвижных элементов
• для формирования прочного нескользящего покрытия рукояток различного промышленного, спортивного, сельскохозяйственного инвентаря; в декоративных целях, для придания изделию необходимого оттенка, товарного вида и т.д.

   Преимущества:

• обладают высокой механической прочностью, стойкостью к воздействию окружающей среды, ультрафиолетового излучения и различных химикатов, не поддерживает горение, нетоксична
• оптимальное сочетание цены и качества
• процесс установки более прост, не требует специального инструмента и занимает меньше времени, чем использование изолент или бандажных лент, выполняющих те же функции

Как применяются термоусадочные трубки?

   Трубки одного и того же размера могут быть установлены на изделия разных диаметров. Процесс установки трубок очень прост и не требует специального инструмента. Занимает меньше времени, чем использование изоляционных лент для тех же задач. Трубки обладают высокой механической прочностью, стойкостью к воздействию окружающей среды, ультрафиолетового излучения и различных химикатов.



   Размер трубки нужно выбирать по следующему принципу: диаметр изделия, на который усаживается трубка должен быть на 20% больше минимального диаметра трубки и на 20% меньше ее максимального диаметра. Например, для провода диаметром 3,5 мм, можно использовать трубки с диаметром до усадки 4,8 мм (максимальным после усадки — 2,4 мм) или 6,4 мм (максимальным после усадки — 3,2 мм).

Рекомендации по работе с термоусадочными трубками

1. Отрежьте кусок трубки необходимой длинны с небольшим запасом (приблизительно 10%). Обратите внимание на срез — он должен быть гладким, без заусенцев и неровностей, иначе при усадке в месте неровного среза может произойти разрыв.
2. Надвиньте трубку на подлежащий изоляции участок
3. Усадку трубки производите, начиная от одного конца к другому или от середины к краям. Для нагревания можно использовать тепловой фен или открытое пламя (зажигалка, горелка и пр.) Применение открытого пламени требует особой осторожности, чтобы не повредить кабель или окружающее оборудование. При монтаже термоусаживаемой муфты оболочка кабеля нагревается и полиэтилен размягчается. Перегрев кабеля может привести к плавлению изоляции и, как следствие, к понижению сопротивления изоляции. Газовые горелки с мягким пламенем рекомендуются для усаживания толстостенных и среднестенных трубок.
4. Оптимальная температура усадки зависит от типа трубки — уточните характеристики при заказе. Постарайтесь не превышать эту температуру, так как ее увеличение не повлияет на скорость усадки.

5. При усадке следите за равномерным распределением температуры, что бы избежать перегрева. Признаками перегрева являются пузырение, изменение цвета, обугливание, разрыв.Нагревать трубку желательно от середины к краям, чтобы предотвратить образование воздушных зазоров. Особенно это касается трубок большой длины и с клеевым слоем. Термоусаживаемые трубки усаживаются не только по диаметру, но и по длине. Это нужно учитывать при замере отрезков нужной длины. Продольную усадку можно мининизировать если нагревать трубку от края к краю. Если изделие, на которое усаживается трубка, сделано из материала с высокой теплопроводностью (например, из металла), при усадке труб ки необходимо предварительно прогреть это изделие во избежание образования «холодных рубцов» и для более плотной усадки трубки.

Будем рады, если подпишетесь на наш Блог!

[wysija_form id=»1″]

Термоусадочные трубки с припоем, соединяем провода быстро и качественно.

Увидел на Алиэкспресс и, ради эксперимента, решил прикупить данное чудо. Термоусадочная трубка с припоем (или термоусадочная гильза) призвана помочь быстро соединить провода с помощью одной лишь зажигалки, либо термофена. Помимо быстрого соединения, данная муфта обеспечивает защиту от попадания влаги на образовавшийся электрический контакт. Это одна из тех вещей, которую нужно кинуть в бардачок машины, на всякий случай. Да, добрая старая изолента и скрутка безусловно быстрей, но они в паре не способны защитить место контакта проводов от разрыва и окисления.

Внешний вид

Термотрубки в количестве 10 штук приходят в обычном зип пакете.

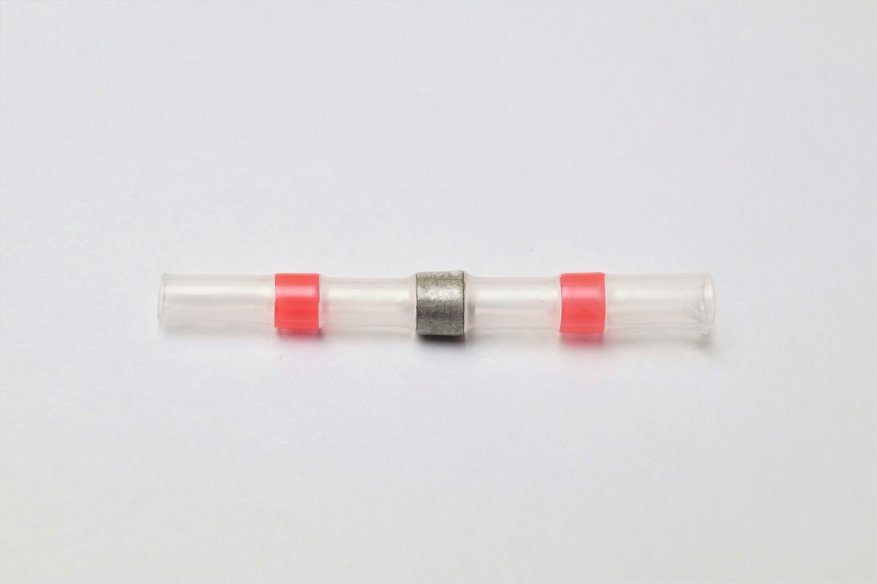

Гильза представляет собой термоусадочную трубку с термоклеем, внутри которой находится низкотемпературный припой.

Красные кольца – это утолщённая термоусадка с клеем, которая сжимается и приклеивается к изоляции провода в процессе нагрева. Тем самым обеспечивается защита от проникновения влаги и дополнительная прочность на разрыв.

Посередине – припой с флюсом, который плавится при относительно низкой температуре.

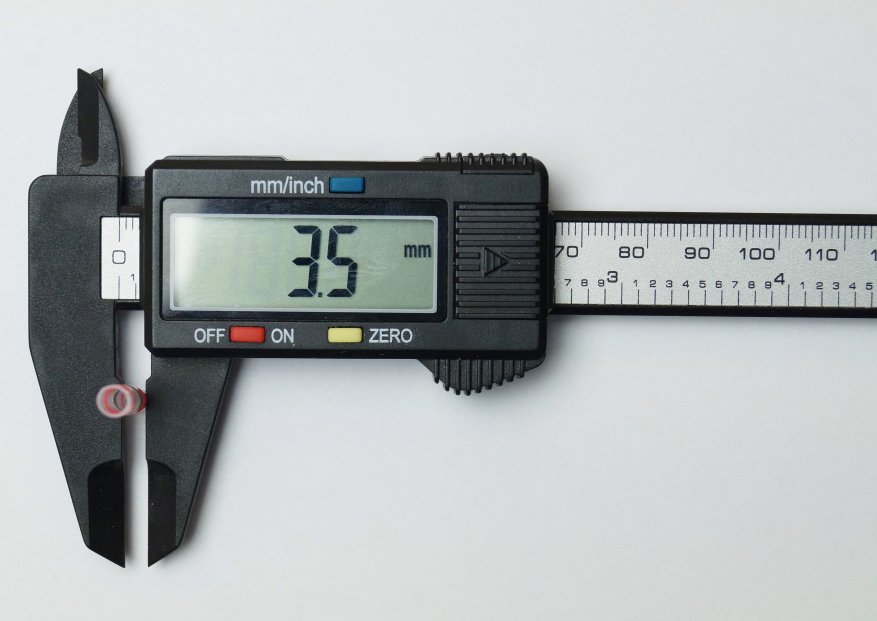

Размеры.

Концы трубки слегка разнятся в диаметре. Цветовая маркировка на трубке зависит от ее диаметра, необходима для быстрого подбора гильзы к проводнику.

Таблица идентификации гильз.

Цвет гильзы	Внутренний диаметр гильзы	Сечение провода
Белый	1,5 мм	0,3-0,5 мм2
Красный	3 мм	0,5-1 мм2
Синий	5 мм	1-2,5 мм2
Желтый	6 мм	4 мм2

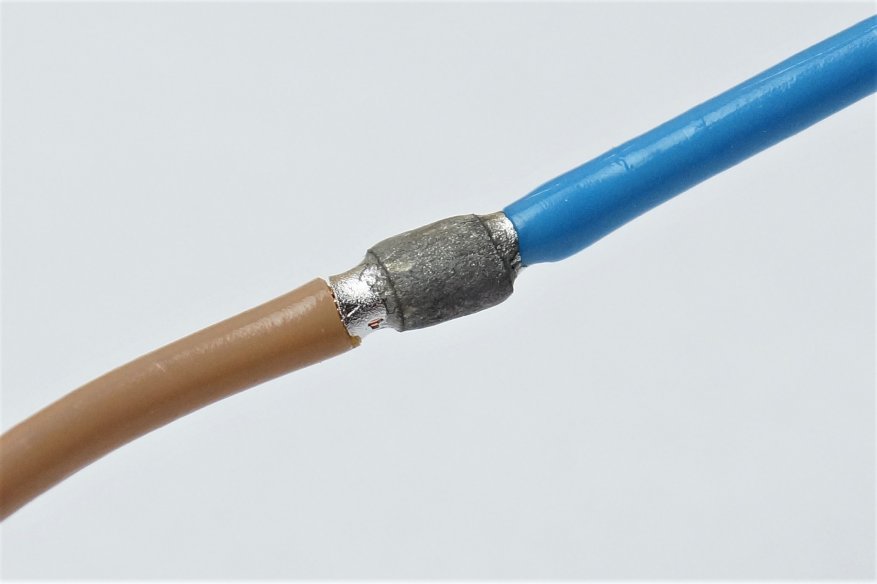

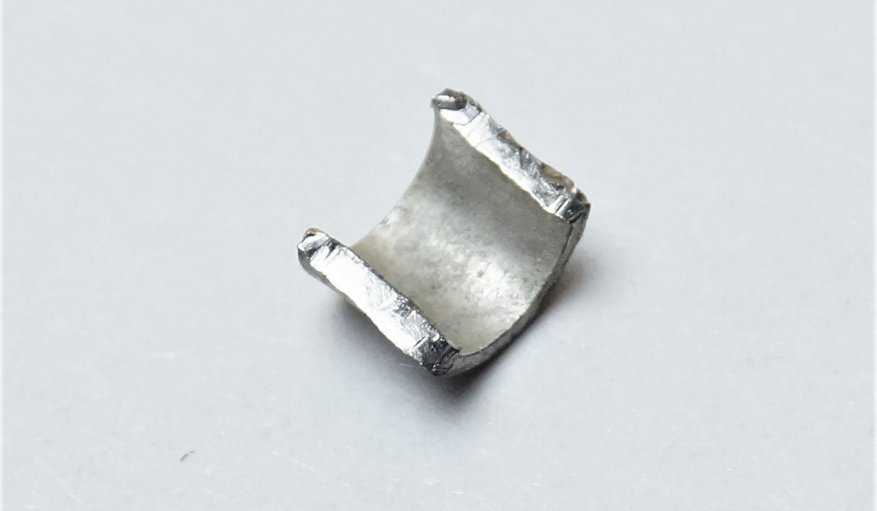

Разрез гильзы.

Температура плавления припоя ≈ 120 градусов.

Применение

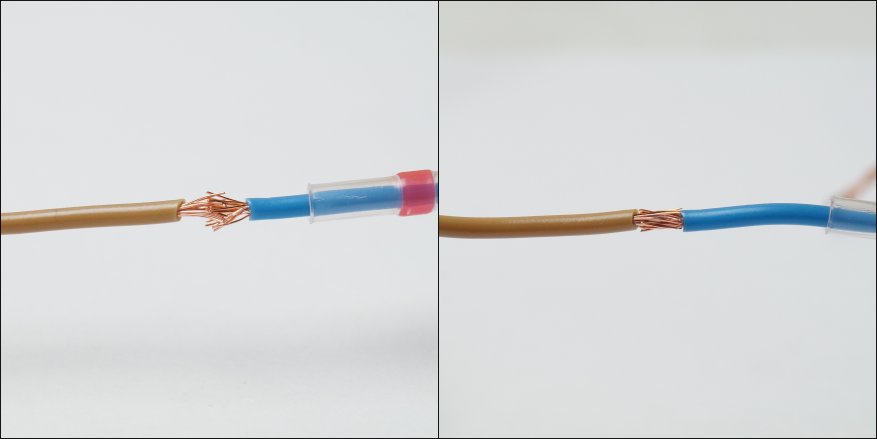

Продеваем трубку, зачищаем два провода ( ШВВП 2х0.75), распушиваем концы и стыкуем.

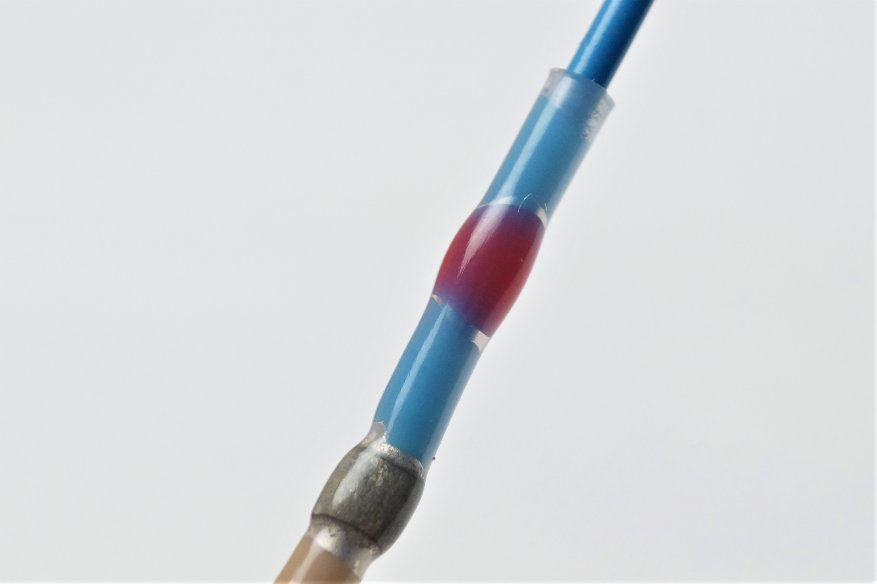

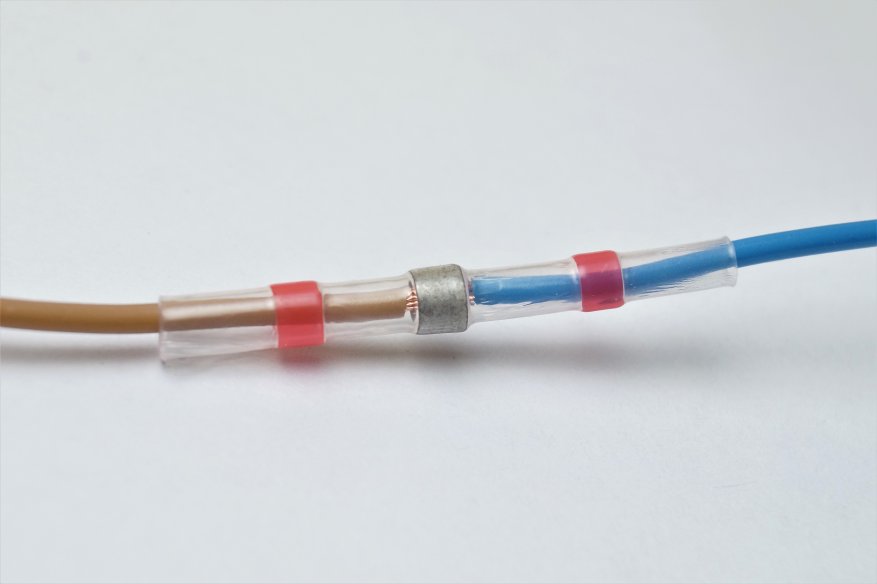

Устанавливаем трубку так, чтобы кольцо припоя было прямо на месте контакта.Включаем фен и хорошенько прогреваем получившуюся конструкцию. Минимальная температура для обеспечения качественного соединения – 175 градусов. Можно использовать обычную зажигалку, но я пользовался феном, т.к все закоптится и ничего не будет видно. В процессе усадки весь лишний воздух вышел.

Соединение получилось достаточно крепким, вручную порвать не удалось.

Кольца сильно обжали изоляцию кабеля, поэтому вероятности попадания влаги нет.

Разрезаем трубку и смотрим качество соединения проводов.

Припой растекся довольно неплохо, но при частых изгибах такое соединение долго не проживет.

По просьбе товарища из комментариев провел эксперимент с зажигалкой. Термотрубка была на грани, но припой растекся явно получше — еле раскусил соединение.

Итог:

Данное приспособление явно имеет шансы на жизнь, т.к с помощью него можно быстро и надёжно (?) соединить порванные провода, обладая при этом минимальным количеством инструмента. Единственное, цена слегка высоковата, поэтому часто таким чудом не попользуешься.

Партия из 10 красных гильз

Партия из 50 красных гильз

Партия из 50 разных гильз
