Временами в доме возникает проблема с электрической проводкой и электроприборами. Вызывать при каждом случае специалиста не всегда удобно (время ожидания, оплата услуг), да и не всегда целесообразно. Большинство неисправностей можно легко устранить самому в считанные минуты. Например, при потере контакта в розетке или выключателе. Но для этого необходимо найти проблемное место и устранить неисправность. А как найти, если электрический ток невидим и опасен? Да и проводник или в стене спрятан, или в изоляционном материале.
Значит для этих целей, нам необходим надежный и недорогой прибор (дорогой для простых работ с электрическими цепями просто ни к чему), который позволял бы нам «увидеть» где есть напряжение, а где нет. Этот универсальный и доступный прибор – индикаторная отвертка. О ней и пойдет речь в данной статье.
Содержание
- Виды и принцип работы индикаторной отвертки
- Способы применения
- Как проверить индикаторную отвертку?
Виды и принцип работы индикаторной отвертки
Для успешного использования любого устройства необходимо понимать, на чем основан его принцип работы.
Это же актуально и для индикаторной отвертки. Знание о том, как она устроена и работает, хотя бы в общих чертах, позволит эффективно ее применять, и избавит от ошибок. Кроме того это позволит обходиться без более сложного и дорогостоящего мультиметра.
Рассмотрим несколько основных видов индикаторных отверток, это в дальнейшем позволит нам подобрать более подходящий вариант.

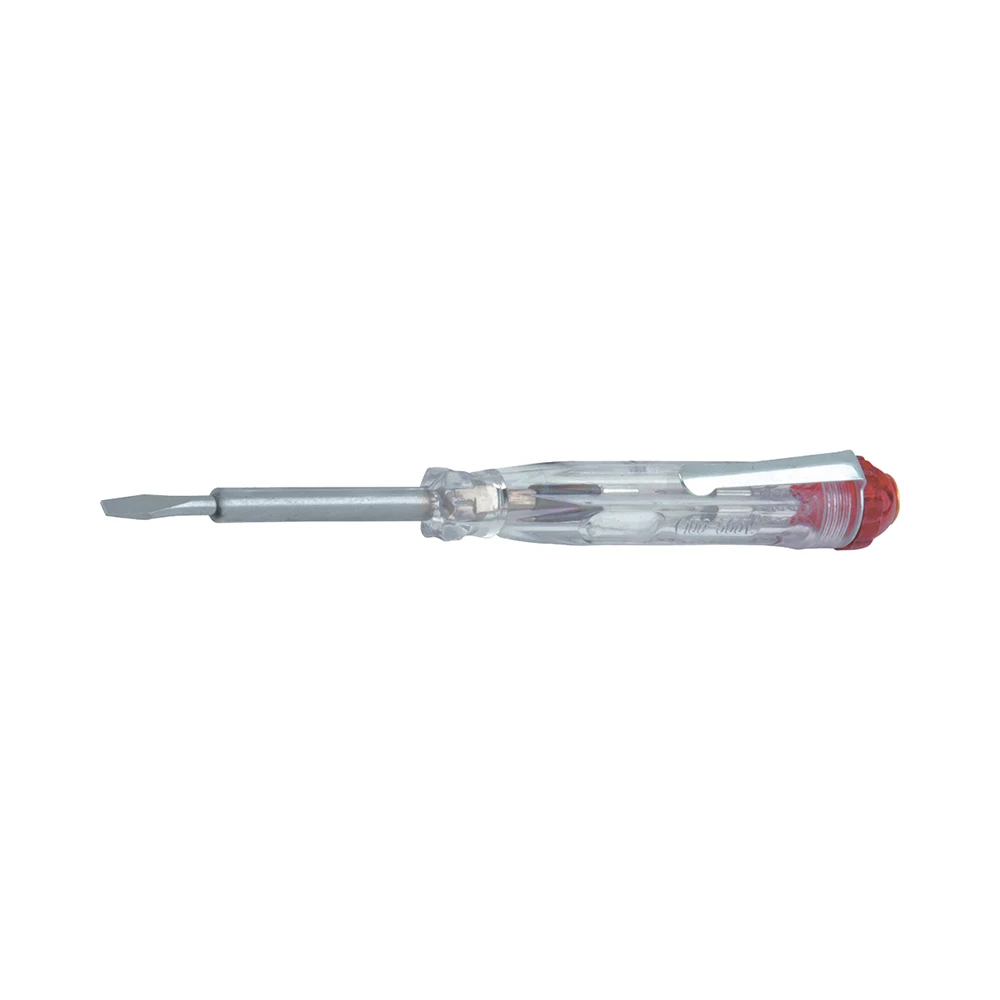

Обычный пробник напряжения с неоновой лампой. Принцип работы индикаторной отвертки следующий. Электрический ток с поверхности проводника попадает на жало отвертки, далее через резистор с номиналом не менее 0,5 мОм (ограничивает ток) попадает на контакт неоновой лампы. Второй контакт цепи включения лампочки через контакт на рукоятке отвертки замыкается на человеке. У такого типа отвертки емкость и сопротивление тела человека включены в цепь лампочки. То есть прикоснулись жалом к проводу и пальцем к контакту, если есть напряжение – видим свечение неоновой лампочки. Нет контакта с человеком – лампа не светится.
Отвертки со светодиодным индикатором. Принцип работы аналогичен отвертке с неоновой лампой. Основным отличием является более низкий порог индикации напряжения, светодиод будет светиться от напряжения меньшего, чем 60В.
Отвертки со светодиодным индикатором и автономным источником питания (батарейками). Это уже многофункциональная индикаторная отвертка. Кроме источника питания в такую отвертку также включен транзистор, обычно биполярный. Она обладает пятью функциями:
- определитель фазы;
- определять обрыв цепи;
- позволяет найти место повреждения в проводнике;
- определять полярность источников постоянного тока;
- при помощи способности определения наличия напряжения бесконтактным способом можно находить место расположения проводки (данный эффект основан на наведении величины магнитного поля).
Некоторые варианты таких отверток способны также определять микроволновое излучение, например у микроволновых печей.
Электронная индикаторная отвертка. Может быть в двух вариантах: с ЖК-дисплеем или без. Оснащены звуковой сигнализацией наличия напряжения. По сути это уже упрощенный и очень удобный мультиметр. ЖК-дисплей позволяет не только определять наличие напряжения, но и его величину (от 12В до 220В). Принцип работы в общих чертах аналогичен предыдущим аналогам индикаторных отверток. Саму схему такого устройства приводить не будем, вряд ли при поломке такой отвертки Вы будете искать на радиорынке неисправные элементы, и менять их. Время, затраченное на ее ремонт, попросту не окупится стоимостью нового инструмента.
Способы применения
Рассмотрев виды, давайте познакомимся с тем, как правильно пользоваться индикаторной отверткой. Прежде всего, необходимо помнить о правилах безопасности при работе с электросетями. Основное правило заключается в том, что все монтажные и ремонтные работы в электрических цепях необходимо проводить с отключенными пакетными выключателями, которые установлены в местах ввода в жилище.
Так же необходимо понимать принцип устройства электропроводки и приборов которіе ее потребляют. Основное правило: электрический ток всегда течет по проводнику по пути наименьшего сопротивления, от плюса к минусу. Любой электроприбор работает только тогда когда плюс или фаза через электрическую цепь этого прибора попадет в минусовой или нулевой провод сети. И никак иначе. Если эта цепь разорвана или перекрыта (транзистором, диодом и др.) – прибор работать не будет. Для электроники и сложных электроприборов индикаторная отвертка мало пригодна. Но для проверки исправности цепи до этих приборов – исключительно удобная вещь.
По принятым стандартам в наших домах используются сети с напряжением 220В и частотой 50Гц. Сеть однофазная, т.е. напряжение всегда приходит по одному проводу – его и называют фазой (+). Второй провод – ноль, обратный провод, ведущий на трансформатор (-).
Наличие третьего провода в розетке – заземление. На работу электрических приборов не влияет. Этот провод служит для нашей безопасности, напряжение, попав на металлический корпус прибора, пойдет в землю и нас не «ударит».
При любом ремонте электропроводки необходимо убедится в отсутствии фазы. Помним два провода, один фаза – бьется и ноль – не бьется. Для того что бы определить «кто из них кто» и нужна индикаторная отвертка. Вставляем в розетку или прикасаемся к проводнику, если светится – фаза, нет – ноль. Это важно в случае подключения осветительных приборов и выключателей к ним. На выключатель должна попадать фаза, так же на центральный контакт патрона для лампы должен приходить плюс.
Для того что бы проверить включенные электроприборы на пробой фазы на корпус достаточно прикоснутся к любой розетке, если она имеет подключенные заземляющие контакты. Те, что по краям розетки выступают. Если лампочка горит или слышим звуковой сигнал – какой-то из приборов пробивает на корпус.
Для определения такого прибора, их достаточно по очереди выключать и сети, при этом постоянно проверяя заземляющий контакт на наличие напряжения. Когда индикатор погаснет, прибор в котором происходит утечка напряжения, найден.
Данные виды работы доступны обычным отверткам. Если мы обладаем индикаторной отверткой с батарейками, тогда можем значительно больше. Так для определения целостности лампы достаточно одной рукой держать цоколь, а второй касаясь пятачка отвертки приставить жало к центральному контакту лампы. Если индикатор светиться/пищит – лампа цела.
Точно так же проверяется провод на обрыв. Берем в руку один зачищенный конец провода или за один из контактов вилки, а ко второму касаемся жалом отвертки. Если провод цел – отвертка засветится, если обрыв – реакции не будет никакой. Конечно же, проводник должен быть без напряжения! Кстати проверка провода через вилку возможна только в электроприборах и только при включенном выключателе, иначе цепь будет разомкнута. Удлинитель таким образом проверить невозможно.
Для проверки работоспособности удлинителя при помощи индикаторной отвертки нам необходимо отключить его от сети и от электроприборов. Берем кусок провода и зачищаем концы. Вставляем в любую розетку удлинителя, так что бы контакты были закорочены. Берем вилку и один контакт держим рукой, а второго касаемся отверткой. Если цепь удлинителя исправна отвертка будет светиться. Не забудьте забрать перемычку – иначе закоротите проводку при включении в сеть.
Если не светится – подключаем удлинитель в сеть, берем отвертку за жало и рукояткой отвертки медленно ведем вдоль провода. В месте, где отвертка перестанет светить или потеряет интенсивность индикации – место повреждения. Отключаем от сети удлинитель, берем кусачки, снимаем изоляцию в месте повреждения, находим обрыв и скручиваем провода. Изолируем и пользуемся далее. Или покупаем новый удлинитель, кому как нравится.
Для определения местонахождения проводки в стене процедура аналогична. Держим отвертку в руке за жало, и проводим вдоль стены – где ярче светится там и проводка, т.
к. индикатор реагирует на электромагнитное поле создаваемое током в проводнике. Минусом данного способа нахождения скрытой проводки является его низкая точность. А в панельных домах вообще безнадежное дело, так как арматура в плитах будет создавать свое магнитное поле.
Как видим, область применения такого инструмента довольно широка, всех случаев применения не перечесть. Можно даже проверить, не пробит ли диод.
Модели и их способности
В этой части статьи приведем некоторые наиболее удачные модели и рассмотрим их характеристики.
Начнем мы с модели СВЕТОЗАР MS-48S SV-45203-48. Модель имеет удобный дизайн, оснащена световой и звуковой индикацией наличия напряжения. Регулируемая чувствительность «пробника» позволяет более точно определять место нахождения повреждения или скрытой проводки. Хотя последнее все же имеет ощутимую погрешность. Стоимость такого инструмента в пределах 3 -4 у.е.
Индикаторная отвертка Энергия 6878-28NS. В наличии все доступные функции, номиналы отображаемой величины напряжения на дисплее 12В, 36В, 55В, 110В и 220В.
Изюминкой данного устройства является отсутствие батареек, при этом все функции доступны. При этом стоимость чуть более доллара.
Отвертка индикаторная SafeLine многофункциональная MS-18. Доступны пять функций, стоимость 1,5 – 2 у.е.
И, конечно же «классическая» индикаторная отвертка Visting на фото ниже. Проста и надежна, и цена – 0,5 у.е.
На самом деле выбор индикаторных отверток огромен, ценовой диапазон очень широк от 0,3 до 15 -20 у.е. за экземпляр. Зная свои потребности и возможности, Вы с легкостью подберете для себя оптимальный вариант.
Как проверить индикаторную отвертку?
Поскольку индикаторная отвертка предназначена для работы с напряжением, очень важно постоянно следить за ее исправным состоянием. Корпус должен быть целым, без трещин. Каждый раз перед началом работ удостоверьтесь в ее работоспособности. Проверьте исправность, прикоснувшись к проводнику, в котором есть напряжение. Если отвертка с источником питания – коснитесь жала и пятачка на рукоятке – она должна светиться.
Если корпус поврежден – замените отвертку, Ваша безопасность гораздо дороже ее стоимости. В отвертках с батарейками необходима их периодическая замена. Процедура достаточно проста, откручиваем колпачок, вынимаем старые батарейки и вставляем новые. Главное не перепутать полярность в батарейках — работать не будет. При выемке «начинки» запоминайте последовательность расположения элементов, тогда отвертка будет служить долгие годы.
При возникновении поломок в самой отвертке ремонтировать ее нет смысла. Цена новой не стоит затраченного времени. Правда если у Вас есть несколько одинаковых неисправных отверток, тогда можно попытаться сложить одну работоспособную.
И всегда будьте осторожны при работе с электросетями и приборами. Лучше не спеша несколько раз перепроверить результат измерений, чем получить удар электрическим током.
Как пользоваться индикаторной отверткой: способы обнаружения неполадок
Индикаторная отвертка – один из важных инструментов в стандартном наборе для домашних мастеров. Без этого мини приборчика довольно сложно определить неполадки в домашней электрической системе. Конечно, при любых проблемах с электрикой лучше всего обращаться к профильным специалистам, но, имея подобный инструмент, некоторые несложные поломки можно устранить дома самому.
Многие неполадки при соблюдении правил безопасности легко исправляются. Самостоятельно можно, к примеру, заменить выключатель или розетку. Индикаторная отвертка – первый помощник при поиске других неисправностей.
Виды индикаторных отверток и принципы их работы
Как же пользоваться индикаторной отверткой? Чтобы ознакомиться с принципами ее работы, нужно для начала разобраться в разновидностях, представленных на современном рынке электрического оборудования. Есть несколько вариантов изделий, которые больше всего подходят по цене и выполняемым функциям для использования в бытовых условиях.
Индикатор бытовой
Самыми приемлемыми по цене и наиболее распространенными считаются бытовые однозадачные отвертки, которые предназначены для обнаружения фазы.
Рукоятка инструмента выполнена из прочного прозрачного пластика. Внутри нее находится лампочка (обычно неоновая), загорающаяся при наличии фазы в представленном проводнике. Пользоваться таким приборчиком очень просто: для этого тонким его концом прикасаются к проверяемому элементу сети, а рукой к металлической части на другом конце рукоятки. В этот момент ток проходит через встроенный резистор на один контакт лампочки, а второй замыкается на человеке. В этом случае человеческий организм является частью рабочей цепи.
Приобрести такой инструмент можно практически в любом хозяйственном магазине. Единственным недостатком этого маленького электронного помощника является невозможность работать при напряжении менее 60 В. Обрыв сети определить с его помощью также невозможно.
Индикатор с автономным питанием и светодиодами
Подобные отвертки считаются многозадачными. По своей конструкции они похожи на предыдущий вариант, однако могут работать при более низких показателях напряжения в сети.
Дополнительно в ручку инструмента добавлен автономный источник питания (батарейки), а также биполярный транзистор. Такой прибор может выполнять следующие задачи:
- определять фазу;
- находить место повреждения в любом проводнике;
- определять место разрыва электроцепи;
- находить в стенах местоположение проводки;
- определять полярность источников тока;
- находить порыв электрической цепи.
Электронные индикаторные отвертки
Более надежными считаются электронные индикаторы. Они обладают большей функциональностью, по сравнению со своими дешевыми собратьями. Зачастую они оснащены четким ЖК-дисплеем, а также возможностью издавать звуковой сигнал. Эти устройства довольно просты, а также удобны в эксплуатации, с их помощью быстро можно определить величину напряжения в электрической сети, прозвонить имеющиеся цепи, найти места разрывов.
Электронные индикаторные приборчики считаются лучшим вариантом для домашнего использования.
Они помогут определить места утечки тока, если происходит пробой на корпус электроприбора. Сделать это можно следующим образом. Сначала подносят кончик отвертки к заземляющему проводу, при наличии светового или звукового сигнала можно говорить о неисправности того или иного устройства. Далее отключают все электрические приборы от сети и, постепенно их подключая, производят дальнейшие измерения. После очередного срабатывания светового или звукового сигнализатора можно быть уверенным, что пробой происходит на устройстве, включенном последним.
Также легко искать места повреждений кабелей электропроводки. Включенную отвертку-индикатор медленно ведут вдоль стены по пути следования кабеля от коробки к розеткам или выключателям. В том месте, где индикация отключится, и есть порыв.
Тонкости работы с индикаторными отвертками
Ознакомившись с видами индикаторных отверток и выбрав подходящую, можно приступать к работе. Следует отметить, что правила безопасности никто не отменял: все работы по ремонту необходимо проводить только при вывернутых пробках или отключенных автоматах, которые находятся обычно при входе в дом.
Если напряжение не отключено, категорически запрещено разбирать выключатели, розетки и прочие элементы общедомовой электрической сети.
При установке любых осветительных приборов, розеток необходимо найти фазу и ноль. Для этого нужно прикоснуться к проводнику кончиком отвертки. Если светится, то это фаза, если нет, то ноль. Фаза должна проходить к выключателю и на центральный контакт патрона.
Проверить переноску или удлинитель можно следующим способом. Его отключают от общей сети и от бытовых приборов. Далее кусок провода с зачищенными концами вставляют в розетку (закорачивают контакты). За один контакт вилки берутся рукой, а до другого дотрагиваются отверткой. Если индикатор загорелся, то удлинитель полностью исправен. Если отвертка не светится, то удлинитель включают в сеть и медленно ведут отверткой вдоль основного провода. В том месте, где индикатор погаснет или потускнеет – место разрыва.
Работать с индикаторной отверткой легко и просто. С помощью подобных приборчиков можно также проверять некоторые элементы микросхем.
Благодаря индикационной отвертке можно проверить работоспособность конденсаторов, транзисторов и других электроприборов.
Безопасность работы с индикаторной отверткой
Поскольку любая электрическая система или маленький бытовой прибор могут представлять серьезную угрозу жизни человека, необходимо знать правила безопасной работы с индикатором:
- При измерениях и проверке любой электрической системы необходимо располагать руки только на изолированных элементах индикаторной отвертки. За не изолированные части можно браться, только если цепь не находится под сетевым напряжением.
- Перед работой необходимо ознакомиться с характеристиками прибора, а также инструкцией по его эксплуатации. Здесь можно почерпнуть данные о предельной мощности индикатора и других условиях его использования.
- Также перед началом ремонтных мероприятий необходимо проверить индикатор на работоспособность в той сети, в которой точно имеется напряжение.
Как пользоваться простым индикатором
В данном разделе речь идет о примитивных отвертках-тестерах, внутри которых устанавливается неоновая лампочка. Подходят они, соответственно, для самых элементарных задач – найти фазную жилу в кабеле или определить нагрузку на розетке. Для этого нужно взять розетку в руку так, чтобы один палец плотно прилегал к контактной площадке в торце рукоятки, а остальные пальце не контактировали с жалом розетки (по нему будет проходить ток 220V). После этого щуп поочередно просовывается в каждое отверстие розетки (прикладывается к одной из жил провода), которая предположительно находится под напряжением. При контакте с одним из них индикатор загорится. Если этого не происходит, значит на розетку не попадает ток.
Ввиду высокого порога реагирования, для более точного «прозванивания» данные устройства не подходят.
Обратите внимание, что щуп тестера должен прикладываться только к одному из контактов или жильных проводов кабель, потому что замыкание нуля и фазы между собой недопустимо.
Чтобы узнать, как просто и безопасно работать с таким пробником, ознакомьтесь с видео.
Использование отвёртки со светодиодом
Как уже было сказано, светодиодные отвертки поддерживают функцию бесконтактного тестирования. Это означает, что человеку, осуществляющему проверку, не нужно замыкать электрическую цепь внутри прибора своим пальцем. Этот высокочувствительный режим позволяет очень быстро и удобно находить скрытую проводку в стенах и каркасных конструкциях, определять наличие напряжение на кабелях или компонентах
электрооборудования. Для этого нужно лишь поднести к проверяемому объекту «пятку» — элемент конструкции, к которому прикладывается палец при контактном тестировании. При этом нередко достаточно не прикладывать контакт к проводу, а просто поднести к нему – чувствительности прибора бывает достаточно, чтобы светодиод загорелся.
В первый раз такой эффект может даже удивить, а убедиться в работе бесконтактной отвёртки можно в описывающем её работу видео.
В случае с поиском фазы в розетках следует действовать точно так же, как было сказано в примере с простым пробником – щуп вставляется в отверстие гнезда, а палец замыкает внутреннюю цепь.
У бесконтактного способа проверки есть маленький недостаток – она может реагировать на наводку и показывать напряжение даже при обрыве цепи. В целом же, перед более простыми моделями у светодиодных индикаторов есть солидные преимущества – возможность работать с напряжением ниже 60 В и более яркое свечение. Излучение неоновой лампы может быть попросту незаметным, если она используется в хорошо освещенном помещении или на улице – приходится обеспечивать затемнение рукоятки, что точно определить, горит она или нет. Этот эффект заметен на многих видео, демонстрирующих работу пробника.
Как работают универсальные индикаторы
Универсальные отвертки индикаторы по принципу действия и применения мало чем отличаются от описанных до этого устройств.
Правда, классическую отвёртку они напоминают меньше всего, а смахивают скорее на электронный градусник. Наиболее продвинутые модели оснащаются цифровым табло, на котором также показывается величина напряжения. Данная функция, безусловно, полезна, но поднимает стоимость индикатора до такой величины, что хорошей альтернативой за эти деньги становится полноценный мультиметр.
Помимо табло все универсальные индикаторные отвертки имеют тумблер переключения рабочих режимов и контактную площадку для зануления цепи пальцем. На тумблере обозначены следующие режимы:
- О – контактный режим. Работает так же, как и у простых приборов: щуп – на токопроводящий элемент, палец – на контактную площадку.
- L – бесконтактный режим. В нём индикатор подает световой или звуковой сигнал при реакции на электрическое поле (к проверяемому объект подносится контактная часть).
- H – высокочувствительный бесконтактный режим. То же самое, что и режим L, но с более широким порогом срабатывания.
Необходим для поиска трасс скрытой электропроводки.
Точно сказать о том, какая модель универсальной индикаторной отвёртки лучше, практически невозможно – все зависит от требований и сферы применения. Тем не менее, существует большое количество сравнительных видео, демонстрирующих преимущества и недостатки различных устройств.
Проверка различных устройств
Контактным способом
Чтобы проверить целостность внутренней цепи электрической лампы нужно:
- Приложить щуп индикатора к входному контакту лампы.
- Приложить палец руки на контактную пластину отвертки.
- Другой рукой схватиться за цокольную часть лампы, чтобы замкнуть цепь между руками.
- Если прибор загорается – лампа в рабочем состоянии.
Индикаторная отвёртка позволяет легко проверить рабочее состояние электрической тэны на наличие пробоя к корпусу и обрыва внутренней цепи. В обоих случаях понадобится светодиодный или универсальный индикатор.
Проверка на пробой:
- Чтобы обнаружить контакт токоведущих элементов прибора с корпусом, нужно взять его в руку – она будет выступать источником электрического заряда.
- Другой рукой нужно взять индикатор так, чтобы один из пальцев находился на контактной пластине, и поочередно приложить щуп к клеммникам тэны.
- При наличии пробоя цепь замкнется, и прибор покажет фазу (загорится) – тэну следует менять.
Проверка на обрыв:
- Для проверки целостности внутренней цепи тэну нужно так же создать между руками замкнутую цепь.
- Возьмите обычную отвертку с плоским наконечником, подсоедините её к одному из клеммников, а к металлическому стрежню приложите палец.
- К другому клеммнику прижмите индикатор, положив на контактную площадку палец другой руки.
- Если тэна в рабочем состоянии, между руками образуется замкнутая цепь с низким напряжением – индикатор сигнализирует фазу.
Поиск положения выключателя
По умолчанию все выключатели в доме должны находиться в таком положении, чтобы для включения нужно было нажимать на верхнюю часть клавиши, а для выключения – на нижнюю. Из-за этого при установке возникает ситуация, когда клавишу приходится переворачивать после установки из-за того, что она замыкает цепь нижней частью.
С помощью индикаторной отвёртки этой проблемы можно избежать, «прозвонив» схему заранее.
Бесконтактным способом
После подключения люстры с несколькими лампами возникает необходимость проверки правильности соединения. С помощью универсальной отвёртки-индикатора это делается очень просто – надо переключить прибор в нужный режим (L или H) и поднести к выключенной люстре.
Если за этим последует звуковой сигнал и загорится соответствующая лампочка, возле светильника наводится электрическое поле, то есть провода подключены неправильно с общим фазным проводом. Если подключение было сделано с соблюдением требований безопасности, индикатор будет срабатывать только при включении света.
Поиск участка обрыва влет
При питании электроприборов через удлинитель возникает ситуация, когда обрыв в сети очевиден, но точно неизвестно, где он находится. Если розетка находится в рабочем состоянии, необходимо проверить кабель удлинителя и прибора на наличие обрыва. Для этого надо включить его в сеть и индикатором в режиме L провести по всей длине цепи.
В месте, где прибор не отреагирует на наличие электрического поля, находится обрыв.
Если на всем протяжении неисправность не найдена, нужно провести процедуру снова, перевернув вилку в выключателе, чтобы ток пошел по другой жиле кабеля. Если обрыв не будет найден и в этом случае, проблему нужно искать в самом инструменте.
Чтобы увидеть что называется «вживую», как себя ведет отвёртка-тестер при работе в бесконтактном режиме, вы можете ознакомиться со следующим видео.
Как проверить работоспособность индикатора?
Перед тем как пользоваться индикаторной отвёрткой нужно обязательно проверять её целостность и работоспособность. От этого зависит не только точность показания, но и безопасность человека, пользующегося прибором
Прежде всего, обратите внимание на целостность корпуса – если у него есть трещины, сколы и другие повреждения, замените отвёртку.
Новая будет стоить недорого, а последствия удара током под напряжением 220В могут быть самыми серьезными.
Проверьте работу индикатора на розетке, которая находится под напряжением или же простым замыканием внутренней цепи руками (приложить один палец к жалу, а другой к «пятке»). Если она не горит, могут быть разные причины. Самая распространенная — севшие батарейки. С тем, чтобы их заменить, справится, пожалуй, любой человек. Нужно лишь раскрутить корпус инструмента, заменить элемент питания на новый и собрать в том же порядке. Обратите внимание, что батарейка должна устанавливаться с соблюдением полярности, в противном случае отвертка не будет работать. В первый раз нелишним будет провести замену согласно видео руководству.
Если причиной выхода из строя является не элемент питания, а какой-то другой компонент конструкции, ремонт целесообразен исключительно из спортивного интереса – гораздо проще купить новую отвёртку. Исключение, пожалуй, составляет ситуация, когда у вас накопился арсенал неработающих пробников, из которых можно самостоятельно собрать работающую модель.
Индикаторная отвертка как работает: с батарейкой инструкция
Здравствуйте уважаемые читатели блога. Бывают в жизни моменты, когда в вашем доме, появляется необходимость в замене розетки, выключателя, автоматического выключателя или другого электрического устройства.
Для замены любого электрического устройства необходимо отключить электричество, а что бы проверить его отсутствие, нужна индикаторная отвертка, как работает и как она устроена мы и поговорим.
Технологии не стоят на месте, а значит, появляются все новые и новые приборы позволяющие определить фазовый контакт или провод, находящийся под напряжением, определить наличие тока в проводе, не касаясь его оголенной части или на небольшом расстоянии.
Об одном из этих приборов и пойдет разговор. Данный прибор простой, не дорогой и думаю должен быть у каждого хозяина.
Немного «черного» юмора об электричестве:
«Электрик Сидоров попал в книгу рекордов Гиннеса, как человек, замкнувший на себя напряжение в 17 миллиардов вольт.
Сейчас Сидоров перемещается вместе с антициклоном к Уральским горам».
Теперь подробнее как работает и как пользоваться данным устройством.
Отвертка индикаторная без батареек:
Данный измерительный инструмент, пожалуй, самый простой, выпускается давно и единственно, что в нем меняется, так это дизайн.
Комплектация прибора:
- пластмассовый корпус, в который запрессован металлический стержень, в виде отвертки
- высокоомное сопротивление, для уменьшения силы тока в цепи
- стеклянная индикаторная лампочка
- упругая пружина, соединяет контакт на колпачке с контактом индикаторной лампочки, а так жестко фиксирует все детали
- колпачок с контактом, закручивается с противоположной стороны и служит для удерживания всех деталей от выпадения
Применять на практике данный прибор не сложно, отвертка жалом вставляется в контакт розетки, и касаемся пальцем контакта на колпачке, если лампочка светится, значит, на данном контакте присутствует фаза.
Величина тока на контакте колпачка, которого мы касаемся, очень маленькая и не ощущается, а для работы прибора достаточна. Прибор простой, дешевый, думаю его просто необходимо держать в наборе домашних инструментов.
Не звать же знакомого электрика для определения наличия тока в розетке. Помните, электрический ток опасен. Поэтому при ремонте или замене любого электроприбора, обязательно отключайте электропитание, на данном участке цепи. Не повторяйте рекорда электрика Сидорова.
Отвертка индикаторная на батарейках:
Данный прибор более совершенный и имеет несколько функций.
Функциональные возможности:
- определяет наличие фазы в сети контактным способом, напряжением до 250 вольт
- проверяет целостность цепи, сопротивлением до 2 Мом (прозвонка)
- позволяет определить место обрыва провода
- определяет место нахождения скрытой проводки
- определяет бесконтактным способом напряжение до 600 вольт
- можно определить полярность от 1,5В до 36Вольт
Световую индикацию в данном измерительном приборе выполняет светодиод, который работает благодаря нескольким круглым батарейкам маленького размера, транзистору и сопротивлению.
Для замены следует, с противоположной стороны от жала открутить винт, достать негодные батарейки, заменить на новые и закрутить фиксирующий винт на место.
Пользоваться данным индикатором тоже просто. Что бы ни попасть впросак, так как прибор работает на батарейках, перед измерением, нужно проверить на годность батарейки. Для этого нужно коснуться пальцами одной руки кончика жала, а пальцем другой руки, контакту на колпачке, если светодиод светится, значит все в порядке, если нет, первым делом меняем элементы питания.
Для определения наличия фазы на проводе, контакте любого электроприбора, нужно коснуться жалом измерителя, если светодиод засветится, значит, Вы нашли фазу, касаться контакта на колпачке не нужно. Как уже упоминалось выше, данный прибор позволяет проверить целостность проводки. Допустим, Вы хотите определить целостность проводов удлинителя, у которого с одной стороны вилка, с другой стороны розетка, или блок розеток.
Берем небольшой длины провод, зачищаем оба его конца и вставляем их в розетку, закорачиваем, затем берем вилку и пальцами одной руки зажимаем ее контакт, а к другому контакту вилки касаемся жалом измерителя (при данном измерении так же нужно коснуться пальцем контакта на колпачке измерителя), если лампочка засветилась, значит, удлинитель исправлен, если лампочка не светится, значит, нужен ремонт, вероятен обрыв провода возле вилки или розетки, самые гнущиеся места провода в удлинителе, которые в основном и ломаются, в данном случае не должно присутствовать электричество.
Данный прибор может определить наличие скрытой электропроводки в стене, для этого нужно измеритель взять за жало, а торец его поднести к месту вероятного нахождения электропроводки, если светодиод засветится, в этом случае провода должны быть под напряжением.
Так же можно определить неисправность провода, скажем, в том же удлинителе другим способом. Вставляем вилку удлинителя в работающую розетку, берем измеритель за жало, торец прибора подносим к проводу и ведем вдоль него, лампочка в данном случае должна светиться, в том месте, где лампочка потухнет и нужно искать обрыв.
Такой измеритель тоже не дорогой и можно его свободно приобрести в любом специализированном магазине. Вот только постоянно нужно следить за исправностью батареек. В продаже, в наше время, имеются и другие приборы для определения фазы и величины напряжения, только эти приборы более навороченные и дорогие.
Думаю, такие приборы подойдут электромонтажникам, ремонтникам, а в домашних условиях достаточно будет иметь обыкновенную измерительную отвертку.
Удачного Вам поиска фазового контакта.
С уважением, Игорь Вилков!
Amazon.com: Индикатор напряжения 100-500 В, крестовая и шлицевая отвертка, электрическая контрольная ручка, прочная изоляция, электрический инструмент для дома от Keaiduoa: инструменты и ремонт дома
В настоящее время недоступен.
Мы не знаем, когда и появится ли этот товар в наличии.
| Марка | Тестеры Кеайдуоа |
| Материал | Металл и пластик |
| Стиль головы | Плоский |
-
Убедитесь, что это подходит
введя номер вашей модели.
- ✔Материал: металл, пластик.
- ✔Электрическая тестовая ручка двойного назначения может использоваться как отвертка (крестовая и шлицевая отвертка).
- ✔Чик изготовлен из качественного пластикового экологического материала, с противоскользящей конструкцией частиц, очень прочный и безопасный в использовании.
- ✔ Вал с изолированной крышкой обеспечивает безопасность и защиту от короткого замыкания.
- ✔ Качественный диод внутри ручки, диод будет светиться при прохождении тока.
Как работает отвертка-тестер?
Резистор, включенный последовательно с неоном, обычно является компонентом, ограничивающим ток.
Он будет варьироваться между устройствами, но примерно 0,5 мА, по-видимому, является ограничивающим током (для ламп NE-2), и, учитывая, что сам неон будет «бить» примерно при 150 В (пиковое), резистор будет ограничивать ток примерно до 0,5. мА при напряжении на нем около 150В — это для цепи 220В переменного тока. Это подразумевает сопротивление около 300 кОм.
Однако я подозреваю, что неоновые лампы, используемые внутри отверток, будут работать от 110 В переменного тока, и они, возможно, относятся к типу 60 В. Это означает, что падение напряжения на резисторе будет около 250 В (пиковое) при питании 220 В переменного тока, что подразумевает сопротивление около 500 кОм.Но при этом не учитывается последовательная емкость человеческого тела (см. Ниже).
Вот что говорится в вики: —
Недорогой тип испытательной лампы, которая контактирует только с одной стороной тестируемой цепи, и полагается на паразитную емкость и ток, проходящий через тело пользователя для замыкания цепи.
Устройство может иметь форму отвертки. Кончик тестера прикасается к проверяемому проводнику (например, его можно использовать на проводе в выключателе или вставить в отверстие электрической розетки).Неоновая лампа требует очень небольшого тока для зажигания и, таким образом, может использовать емкость тела пользователя относительно земли для замыкания цепи.
Ссылка: Здесь — прокрутите вниз до заголовка «Одноконтактные неоновые тестовые лампы».
Внутри корпуса отвертки есть резисторы, соединенные последовательно с неоном, но нормальный импеданс в значительной степени является емкостным, так как резисторы присутствуют там в качестве предохранительного устройства, если неон напрямую подключен между фазой и нейтралью / землей: —
Какую емкость обычно дает человеческое тело на конце отвертки? Модель человеческого тела для емкости, как определено Ассоциацией электростатических разрядов (ESDA), представляет собой конденсатор емкостью 100 пФ, соединенный последовательно с 1.
Резистор 5кОм (исток)
100 пФ при 50 Гц — это импеданс около 30 МОм, который затмевает сопротивление отвертки. Если принять как должное, что модель ESDA примерно верна, ясно, что ток через неон практически полностью определяется этой моделью.
как можно представить в виде электрической цепи систему горячий провод — отвертка — тело человека — деревянный пол — здание — земля,
Я давно предполагал, что это будет примерно так:
смоделировать эту схему — Схема создана с помощью CircuitLab
как пользоваться? Инструкция, фото
Многофункциональный инструмент не так давно пережил всплеск популярности в разных сегментах.Пользователи оценили достоинства концепта, отметив универсальность и эргономичность таких моделей. Но далеко не всегда производителям удавалось добиться должного уровня непосредственно рабочих качеств такого инструмента при выполнении конкретных функций. Этого дефекта лишили только отдельные сегменты, в одном из которых представлена индикаторная отвертка.
Как пользоваться этим инструментом? Для этого необходимо знать тонкость фазы и определение нуля с помощью индикаторного устройства.С подобными операциями знакомы профессиональные электрики, но этот процесс способен доставить домашним мастерам массу проблем, не говоря уже об опасности ошибиться.
Как работает индикаторная отвертка?
Традиционные устройства этого типа представляют собой тестеры напряжения. В каждую отвертку прилагается резистор, который соединен с металлическим стержнем, выполняющим роль проводника. Профессионалы обычно используют специальный набор отверток с разными характеристиками, которые ориентированы на электромонтажные работы.Они различаются как по своим механическим качествам, так и по способам предоставления информации о параметрах исследуемой цепи.
В простейших моделях о наличии одинакового напряжения в линии будет сигнализировать встроенная в корпус светодиодная лампочка. Схемы контактов предполагают, что пользователь прикоснется к специальной пластине на ручке, замыкая цепочку.
Если световой индикатор загорается, фаза обнаружена. В случае обратной реакции можно констатировать, что ноль найден.Распространена также отвертка с бесконтактным индикатором. Как пользоваться этими моделями? Техника обнаружения обрывов линии в этом случае аналогична контактным инструментам, только пользователю не нужно самостоятельно замыкать цепь.
Определение нуля и фазы
Наиболее частая задача, с которой сталкиваются пользователи данного инструмента. Обычно сложность определения нуля и фазы возникает в ситуациях, когда провода не имеют правильной маркировки, а цвета не соответствуют фактическим характеристикам цепей.Прежде чем индикаторная отвертка определит фазу, необходимо отключить электричество на вводном щите. Затем следует функциональной поверхностью кончика отвертки коснуться одного из стержней. Индикатор загорается, если цепь в фазе. Важно отметить, что некоторые модели не подают световой сигнал, но работают со звуковым оповещением. Соответственно, фаза в этом случае будет записываться звуковым сигналом.
Если отвертка не реагирует, значит состояние провода нулевое.
Также не стоит забывать о необходимости тачпентака, то есть пластины, за счет которой происходит замыкание в момент определения полярности. Это важно, если вы используете отвертку с контактным индикатором. Как пользоваться бесконтактной моделью? Уже отмечалось, что он работает по тому же принципу, но не требует от пользователя прикосновения к специальной пластине. Но такие шуруповерты поставляются с батареями, поэтому перед началом работ необходимо обязательно проверить питающий элемент.
Как найти ток утечки?
Еще одна популярная проблема электросети, которую можно определить с помощью индикаторной отвертки.Прежде всего, необходимо подвести наконечник инструмента к одной из заземляющих стержней обследуемой розетки. Если индикатор активирован, можно говорить о наличии течи. Но здесь надо учитывать исходные параметры напряжения. Желательно использовать набор отверток, в которых отдельные модели ориентированы на работу в разных режимах работы схемы.
Если необходимо проверить конкретные электроприборы, утечка обнаруживается путем попеременного тестирования каждого устройства.То есть устройства подключаются к розетке, и лампочка тоже дает ответ в виде светового или звукового оповещения.
Как определить разрыв строки?
Сразу стоит отметить, что такие отвертки не могут показать точное место, в котором произошла поломка. Однако средство поможет выявить проблемную зону, в которой находится это место. Для этого нужно взять схему разводки питания и проверить все розетки на наличие питания. Но есть еще один нюанс в работе с приспособлениями, который также позволяет проверить индикаторной отверткой.Как использовать средство в таком случае? Обрыв в таких местах проверяется при выключенном питании, но при включенном свете. Если цепь на переключателе не замкнута, то светодиод отвертки покажет обрыв, но на самом деле его может и не быть.
Общие инструкции по эксплуатации
Испытательный инструмент требует специальных мероприятий по обслуживанию.
Отвертки необходимо хранить в сухом и защищенном от влаги месте. Если есть возможность проводить бесконтактный осмотр, операции лучше проводить в перчатках.Также каждый раз после рабочего сеанса очищайте поверхность инструмента от мусора и пыли. Например, индикаторная отвертка MS-18 от STAYER позволяет определять СВЧ-излучение и скрытую проводку. Эффективность этих задач во многом зависит от состояния корпуса и, в частности, от его чистоты.
Заключение
Несмотря на расширенный функционал, такие модели отверток стоят недорого. Даже крупные производители, выпускающие качественную продукцию, реализуют модификации начального уровня по ценам, не превышающим 200 руб.Профессиональная индикаторная отвертка, цена которой может быть порядка 500-600 рублей, также наделена дополнительными возможностями. Такой инструмент, помимо определения фазы и нейтрали, умеет работать с электромагнитным излучением, фиксируя их границы. Однако за ту же стоимость можно купить набор с отвертками, каждая из которых будет выполнять эти функции в отдельном порядке и с большей эффективностью.
Wera Tools 028040 IP6, 0,6 Нм TorxPlus Отвертка с индикатором крутящего момента
Отвертка с индикатором крутящего момента Wera Kraftform 300 IP, TORX PLUS 6 IP x 65 мм, валОтвертки Wera Kraftform с индикатором крутящего момента предназначены для затяжки с контролируемым крутящим моментом, чтобы гарантировать надежность резьбового соединения.Индикаторы крутящего момента предварительно настроены на заводе на значения крутящего момента, рекомендованные ведущими производителями твердосплавных инструментов. Динамометрические инструменты Wera обладают неограниченным крутящим моментом для ослабления заедания винтов. Все ручные инструменты Wera оснащены эргономичной ручкой Kraftform с твердыми и мягкими зонами, которая соответствует форме руки, обеспечивая максимальный комфорт и передачу крутящего момента на высокой скорости. Сертификат калибровки прилагается.
Характеристики Рукоятка Wera Kraftform для винтов с головкой под торцевой ключ TORX PLUS, стержень 6 IP x 65 мм
Заводская предварительная установка значений крутящего момента, рекомендованных ведущими производителями твердосплавных инструментов
Неограниченный крутящий момент для ослабления заедания винтов
Многокомпонентная ручка Kraftform подходит для Форма руки для максимального комфорта и передачи крутящего момента на высокой скорости
Ограниченная пожизненная гарантия, German Engineered
Номер детали производителя: 05028040001
На все профессиональные ручные инструменты Wera распространяется пожизненная гарантия от поломки из-за дефектов материалов или изготовления в течение обычного срока службы продукта.Эта политика не распространяется на продукты, в которые были внесены какие-либо изменения, а также на продукты, которые подвергались злоупотреблениям, неправильному использованию, небрежности или ненадлежащему хранению. Биты, битодержатели и L-образные ключи также не подпадают под действие данной гарантии, поскольку они считаются расходными материалами. Wera Tools оставляет за собой право проверять претензии по гарантии до того, как будет произведена замена. Затраты на обратную транспортировку не включены, однако Wera бесплатно отправит инструменты для замены. Любые претензии по причинам, не указанным здесь, должны быть одобрены Wera Tools Inc., или его уполномоченных представителей.Верните инструменты для гарантийной замены непосредственно в KC Tool. Все возвраты подлежат проверке перед заменой.
Wera 300 IP Индикатор крутящего момента Пистолетная рукоятка Отвертка Torx Plus
щелкните изображение, чтобы увидеть больше…
Посмотреть все Wera здесь
Wera 300 IP Индикатор крутящего момента Пистолетная рукоятка Отвертка Torx Plus
В этот товар входят следующие рекламные товары:
Вопросы и ответы клиентов
Об этом продукте еще нет вопросов.Если у вас есть вопросы, нажмите ниже:
Загрузки
Архивные загрузки
Дополнительная справка
Если вам требуется дополнительная информация или помощь по этому продукту, перейдите по ссылкам ниже:
На этот продукт предоставляется полная гарантия производителя сроком на 1 год, охватывающая как дефектные материалы, так и бракованное качество изготовления, она не распространяется на общий износ или повреждение аккумуляторов, лезвий, ламп и других расходных материалов.В маловероятном случае неисправности возвращенный товар подвержен нормальному износу и не должен использоваться за пределами его конструкции.
Некоторые производители предлагают услуги по прямому ремонту или замене (в зависимости от обстоятельств), что зачастую позволяет быстрее решить вашу проблему.
Мы обменяем или вернем деньги в течение первых 30 дней, если в этом продукте будет обнаружена ошибка производителя. После этого будет предложен ремонт или замена.
Получите помощь по поводу отвертки Torx Plus для индикатора крутящего момента Wera 300 IP с пистолетной рукояткой
По любым техническим вопросам, касающимся этого продукта, лучше всего обращаться к производителю, Wera , напрямую по телефону 01246 27 77 56 .
По любым другим вопросам, касающимся заказа этого товара, наличия на складе, существующих заказов или возврата неисправных товаров и т. Д., Пожалуйста, свяжитесь с нами по адресу Tooled-Up по адресу [email protected] или позвоните по телефону 020 8805 3535.
Выдвижной механический индикатор срабатывания— NF
% PDF-1.4 % 255 0 объект > / Metadata 306 0 R / Outlines 83 0 R / Pages 86 0 R / StructTreeRoot 89 0 R / Type / Catalog / Viewer Настройки >>> эндобдж 306 0 объект > поток Ложь 11.08.562019-02-15T16: 11: 26.654-05: 00 Библиотека Adobe PDF 15.0c3e44146287dec9d856f1902d06f7e20250abb345533424Adobe InDesign CC 13.0 (Windows) 2018-12-19T18: 38: 38.000 + 05: 302018-12-19T.0000-05: 0018-12: 0018-12: 0018-12: 08: 00 -13T10: 39: 49.000-05: 00application / pdf2019-02-22T15: 35: 09.912-05: 00
Как работают отвертки, активируемые движением | HowStuffWorks
Электроинструменты — бессердечная группа. Конечно, они блестят и издают великолепные ревущие звуки, но действительно ли они вас понимают? Пришло время изготовить электроинструмент, который действительно поможет вам понять, откуда вы и куда хотите. Представляем Black & Decker GYRO, новый поворот в технологии заворачивания шурупов.
GYRO не может играть экстрасенс, но он может читать ваш язык тела.Поверните эту отвертку всего на долю дюйма в одном направлении, и мотор мгновенно включится и начнет заворачивать винт. Поверните ручку в другую сторону, и GYRO сразу же изменит курс.
Дело не в том, что Black & Decker открыла секрет создания интеллектуальных читателей из электроинструментов. Магия заключается в гироскопе гироскопа. Гироскоп — это устройство, помогающее сохранять ориентацию.
Вы, вероятно, использовали несколько продуктов со встроенными гироскопами.Когда вы поворачиваете экран смартфона, это гироскоп, который поворачивает дисплей вправо вверх для удобства чтения. Многие контроллеры видеоигр (например, пульты дистанционного управления, используемые для Nintendo Wii) также включают гироскопы, чтобы система могла определять, насколько сильно вы размахиваете виртуальным мечом или теннисной ракеткой.
GYRO работает примерно так же. Поверните его примерно на четверть оборота, и двигатель заработает. Чем дальше вы поворачиваете, тем быстрее двигатель с регулируемой скоростью вращает голову водителя, до 180 оборотов в минуту и с максимальным крутящим моментом 42 фунта-дюйма (48 дюймов).4 килограмма сила-сантиметр), что достаточно для небольших задач.
Конечно, революционность не в мощности. Это сенсорная технология. Все электрические шуруповерты и дрели будут работать как вперед, так и назад, но все остальные требуют переключения переключателя. В зависимости от требуемого действия переключения и обстоятельств, этот якобы простой переключатель может сильно раздражать.
