как выбрать лучшую светодиодную ленту по характеристикам

Светодиодные ленты – современные осветительные приборы, которые прочно вошли и закрепились в нашей жизни. С их помощью стало возможным выполнение не только подсветки для декоративных целей, но и устройство полноценного освещения в помещениях квартир и домов, промышленных объектах и в транспорте. Они имеют низкое энергопотребление, качество освещения, не уступающее стандартным лампам, и удобно монтируются на любые поверхности. Данная статья поможет разобраться со всем разнообразием светодиодных лент, их принципом работы, применением и сориентирует, как выбрать подходящую ленту для любых целей.

Как выбрать светодиодную ленту для подсветки, типы светодиодных лент, расшифровка маркировки

Как выбрать светодиодную ленту для подсветки, типы светодиодных лент, расшифровка маркировки

Принцип работы и устройство светодиодной ленты

Светодиодная лента – источник света, который представляет собой плату с равноудаленными друг от друга светодиодами. Основание ленты изготовлено из диэлектрического материала толщиной от 0,2 до 0,5 мм, на нем располагаются токопроводящие дорожки и площадки. На эти монтажные площадки на ленте устанавливаются светодиоды и резисторы для ограничения тока. Главным элементом, который выполняет полезную работу по излучению света, является светодиод. Принцип его работы основан на электронно-дырочном переходе при пропускании через светодиод электрического тока в прямом направлении.

Для работы лента подсоединяется к специальному трансформатору, который понижает напряжение с 220В до 12-36В. Она может быть сделана во влагозащитном исполнении или без такового и может иметь специальный самоклеящийся слой для быстрого монтажа.

Как выбрать светодиодную ленту для подсветки, типы светодиодных лент, расшифровка маркировки

Как выбрать светодиодную ленту для подсветки, типы светодиодных лент, расшифровка маркировки

Виды светодиодных лент

Производители светодиодных лент выпускают большое количество таких устройств, которые различаются по размерам, количеству светодиодов на метр и прочим техническим характеристикам. Также ленты могут быть выполнены в разных цветах, степени герметичности и иметь разные варианты свечения.

Одноцветные ленты

Одноцветные ленты ещё называют монохромными или SMD (от англ. surface mounted device — прибор, монтируемый на поверхность). Такая лента может светить только одним цветом в зависимости от того, какого цвета светодиоды установлены на ней. Самый распространенный и часто используемый цвет – белый. Он обозначается английской буквой W и стоит дешевле всех остальных цветовых вариантов. Также популярны светодиодные ленты с кристаллами красного (

R), синего (B) и зеленого(G) цветов – так как эти цвета являются основными.

Как выбрать светодиодную ленту для подсветки, типы светодиодных лент, расшифровка маркировки

Как выбрать светодиодную ленту для подсветки, типы светодиодных лент, расшифровка маркировки

Существуют SMD-ленты промежуточных оттенков, которые получают с помощью специального состава на кристалле светодиода. Обычно все промежуточные цвета светят менее ярко, чем основные.

Ленты разных цветов часто применяют для декоративной подсветки в интерьере помещений или уличного декора. Белую ленту используют в качестве дополнительного освещения рабочих мест и также с успехом применяют для оформления интерьера.

Белые ленты имеют различные температуры свечения, по аналогии с энергосберегающими лампами, они могут иметь холодный или теплый свет.

Многоцветные RGB ленты

Многоцветные ленты позволяют менять цвет свечения с помощью различных элементов управления. Такой эффект возможен из-за многоцветных светодиодов, смонтированных на светодиодной ленте. Оптическое смещение красного, зеленого и синего цветов дает многообразие оттенков освещения.

Управление цветом ленты осуществляется при помощи специальных контроллеров, которые могут передавать от 3 до 16 миллионов оттенков. Кроме этого, продвинутые модели осуществляют настройку автоматической смены цвета в зависимости от предпочтений пользователя или заданных алгоритмов.

Как выбрать светодиодную ленту для подсветки, типы светодиодных лент, расшифровка маркировки

Как выбрать светодиодную ленту для подсветки, типы светодиодных лент, расшифровка маркировки

RGB лента не может выдавать чистого белого цвета, поэтому не используется для дополнительного или основного освещения. Но существует разновидность ленты, которая помимо разных сочетаний трех основных цветов (красного, зеленого и синего) может отдельно светить и белым цветом. Такие ленты имеют аббревиатуру RGBW (многоцветная + холодный белый) или RGBWW (многоцветная + теплый белый).

Как выбрать светодиодную ленту для подсветки, типы светодиодных лент, расшифровка маркировки

Как выбрать светодиодную ленту для подсветки, типы светодиодных лент, расшифровка маркировки

Стоит отметить, что многоцветные ленты значительно дороже одноцветных лент, но сфера их применения ограничивается только воображением человека.

Открытые и герметичные

Как выбрать светодиодную ленту для подсветки, типы светодиодных лент, расшифровка маркировки

Как выбрать светодиодную ленту для подсветки, типы светодиодных лент, расшифровка маркировки

Светодиодные ленты могут выпускаться как во влаго- и пылезащитном герметичном исполнении, так и в открытом виде.

Компоненты светодиодной ленты открытого типа не защищены от попадания влаги и механических воздействий. Такая лента используются только в сухих помещениях в качестве декоративной подсветки, скрытой в мебели или конструкциях помещения. Также её применяют в комплекте со специальными защитными корпусами для светодиодных лент, которые выполняют функцию внешней защиты.

Герметичные устройства защищены от внешних воздействий с помощью специального слоя силикона или другого пропускающего свет материала, который не проводит электрический ток. Класс защищенности соответствует стандарту IEC 60529 и присваивается в зависимости от качества защиты от проникновения предметов и влаги.

Герметичные светодиодные ленты применяют в помещениях с повышенной влажностью, а также при устройстве уличной подсветки зданий и конструкций. Благодаря защите от повреждений их можно устанавливать на лестницах и других конструкциях, на которых возможно механическое воздействие на ленту.

Ленты «Бегущий огонь»

Лента «Бегущий огонь» – это специальный тип светодиодной ленты, у которой можно менять цвет и яркость каждого светодиода вне зависимости от остальных. Это возможно благодаря специальной конструкции платы, которая имеет адресные микросхемы для управления сценариями освещения.

Как выбрать светодиодную ленту для подсветки, типы светодиодных лент, расшифровка маркировки

Как выбрать светодиодную ленту для подсветки, типы светодиодных лент, расшифровка маркировки

С помощью такой ленты создают особые эффекты освещения, которые невозможно выполнить обычными RGB-лентами. Их используют для декора развлекательных помещений и организации освещения на различных праздниках и мероприятиях.

Ленты бокового свечения

Светодиодная лента, которая имеет боковое свечение выглядит, как стандартная лента, за исключением того, что светодиоды расположены на торцевой части. На торцах такой ленты монтируются светодиоды цилиндрического типа, при этом возникает эффект бокового падения света с углом в 120 градусов.

Как выбрать светодиодную ленту для подсветки, типы светодиодных лент, расшифровка маркировки

Как выбрать светодиодную ленту для подсветки, типы светодиодных лент, расшифровка маркировки

Такие ленты применяют для декоративного освещения, подсветки задней стороны телевизоров и различных экранов. Очень часто используется гаражными мастерами при создании подсветки в автомобилях.

Основные технические характеристики светодиодных лент

Различие светодиодных лент выражается не только в их герметичности и цвете светодиодов, но и в зависимости от других технических параметров. Чтобы выбрать ленту, которая будет максимально соответствовать поставленным задачам, важно знать на какие характеристики стоит обратить внимание. К параметрам относят напряжение питания, вид и размер применяемых светодиодов, плотность размещения светодиодов на ленте, длину, класс герметичности и другие свойства. Рассмотрим каждый из них подробнее.

Напряжение питания

Светодиодные ленты чаще всего имеют напряжение 12, 24 или 36 В. 12 вольт используют стандартные ленты, которые не имеют большой мощности и плотности светодиодов. Более мощные устройства работают с напряжением 24 В, реже 36 В.

Вне зависимости от того, какое напряжение (12 – 36 В) использует прибор, для работы в стандартных электрических сетях 220 В, они комплектуются специальными понижающими трансформаторами. Если подать на светодиодную ленту напряжение сети напрямую, такая лента, естественно, сгорит. Поэтому, при подключении светодиодных устройств, важно понимать с каким напряжением работает подключаемая лента.

Вид и размер применяемых светодиодов

Вид и размер светодиодов, которые устанавливают на лентах, обозначаются четырехзначными числами. Две первые цифры обозначают длину светодиода в миллиметрах, а вторые – его ширину. По виду, светодиоды бывают:

• 3528 – имеют небольшой световой поток (около 5 лм на светодиод) и применяются в декоративных целях, так как не светят достаточно ярко.
• 5050 (5060) – распространенный тип светодиодных лент, который отличается крупным размером светодиодов и выдает свечение в 12-14 лм на один светодиод.

• 2835 – ленту с такими диодами применяют для организации основного освещения, так как они имеют высокую яркость (около 25 лм), а вот в декоре такие варианты практически не применяют.
• 5630 – самые яркие светодиоды, которые используют для освещения всех типов помещений. Диоды могут выдавать до 75 лм и при работе сильно нагреваются. Для защиты от перегрева их монтируют на специальных теплоотводящих пластинах из алюминия или другого теплопроводного материала.

Как выбрать светодиодную ленту для подсветки, типы светодиодных лент, расшифровка маркировки

Как выбрать светодиодную ленту для подсветки, типы светодиодных лент, расшифровка маркировки

Плотность размещения светодиодов на ленте

Качество и яркость освещения при использовании светодиодных лент связано с плотностью монтажа светодиодов. Другими словами, при покупке светодиодной ленты, нужно обратить внимание на количество светодиодов в погонном метре ленты. Стандартные изделия имеют плотность в 30, 60, 90, 120 или 240 светодиодов на один метр длины.

Некоторые производители выпускают варианты лент со светодиодами, расположенными в несколько рядов. Это характерно для светодиодных лент типа «бегущий огонь» и других разноцветных лент.

Главное правило здесь очевидно: чем больше плотность светодиодов на ленте, тем выше яркость ленты и больше возможности в управлении цветом.

Как выбрать светодиодную ленту для подсветки, типы светодиодных лент, расшифровка маркировки

Как выбрать светодиодную ленту для подсветки, типы светодиодных лент, расшифровка маркировки

Степень защиты

Герметичность светодиодной ленты – важное условие для монтажа в помещениях с повышенной влажностью, бассейнах, а также на улице. Существует показатель, который обозначает степень защищенности прибора от проникновения влаги или пыли внутрь корпуса устройства или прямое воздействие на электронные компоненты. В маркировке светодиодной ленты он указывается английскими буквами «IP» и двумя цифрами.

Первая цифра обозначает степень защиты от воздействия пыли и других частиц, вторая о защите от воды. Чем больше каждая цифра – тем существеннее защита светодиодной ленты. Максимальная защита от пыли и влаги обозначается маркировкой IP68.
Исходя из условий эксплуатации ленты выбирают её степень защиты. Например, в жилых помещениях с нормальной влажностью применяют ленты IP20 (то есть, не имеющие защиты), для улицы подойдет класс IP55, а вот в бассейнах используют IP67 или IP68.

Длина

Стандартно, светодиодные ленты выпускаются длиной по 5 или 10 метров. Но, конечно, есть ленты и других размеров. Главное правило: стараться минимизировать количество соединений. Например, если нужно купить ленту 4 метра длиной, то лучше купить 5 метров и отрезать от нее один метр, чем купить две ленты по 2 метра и потом спаивать их между собой. По цене это обойдется одинаково, зато упростит монтаж. Резать ленту можно по специальным линиям разреза, чтобы не пострадала работоспособность изделия.

Расшифровка маркировки

В маркировке светодиодной ленты скрыта вся необходимая информация о её технических характеристиках. Например, LED-RGB-SMD5050/60 – IP67 будет означать следующее:

  • LED – источником света является светодиод;
  • RGB обозначает цвет. Может быть R – красная, G – зеленая, B – синяя, RGB – цветная и W – белая;
  • SMD5050 – тип и размер светодиода;
  • 60 – плотность светодиодов на метр;
  • IP67 – степень защищенности от пыли и влаги.

Дополнительно в маркировке могут указывать длину ленты, температуру свечения белой ленты и напряжение питания.

Как выбрать светодиодную ленту для подсветки, типы светодиодных лент, расшифровка маркировки

Как выбрать светодиодную ленту для подсветки, типы светодиодных лент, расшифровка маркировки

Как оценить качество сборки светодиодной ленты

При покупке светодиодной ленты в магазине необходимо визуально оценить качество её изготовления. Она не должна иметь нарушений защитного слоя, состоять из нескольких лент спаянных между собой, выглядеть неаккуратно, а светодиоды должны быть распределены равномерно по всей ленте.
Если имеется возможность подключить ленту к питанию и проверить качество освещения, то стоит оценить равномерность свечения и яркость ленты. Цвет, должен соответствовать указанному в технических характеристиках. Блок питания должен иметь мощность больше, чем у ленты с запасом, чтобы избежать перегрева и выхода из строя.

мощность на метр, виды и полярность

Содержание статьи:

Декоративное освещение помещений и отдельных участков уличных пространств организуется самыми различными способами. Один из них – использование современных светодиодных лент, работающих от пониженных напряжений (12 и 24 Вольта). Эффективность их применения зависит от правильности выбора модели и характеристик конкретного изделия, монтируемого в нужном месте. Для их подключения к блоку питания (БП) потребуется учесть тип подсветки, общую мощность потребления, а также необходимый запас по этому параметру.

Описание, принцип работы и конструкция светодиодной ленты

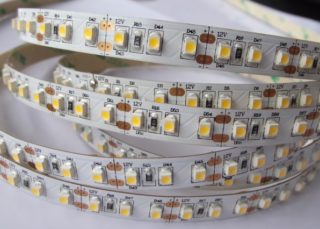

Светодиодная лента на 12 вольт

Светодиодные ленты – это гибкие печатные платы с размещенными на равном удалении полупроводниковыми элементами. На них также монтируются миниатюрные резисторы, ограничивающие протекающий через полупроводники ток. Изготавливаются эти изделия по хорошо известным технологиям SMD и DIP. Первая из них наиболее распространена в области светового оформления интерьеров, поскольку предполагает поверхностный монтаж осветительных элементов.

В аббревиатуре каждого из них указаны тип и размеры полупроводника. Маркировка SMD 3528, к примеру, соответствует электронному кристаллу с рабочими размерами 3,5 и 2,8 мм. Ширина ленточного основания составляет 0,8-2,0 см, а ее толщина вместе с диодами равна 0,2-0,3 см.

В основу функционирования ленточных осветительных элементов заложен принцип последовательного включения точечных источников (LED светодиодов) в шлейф нужной длины. В простейших изделиях в монохромном исполнении в состав ленточки входят однотипные элементы, питание на которые подается со специального блока.

Величина питающего напряжения светодиодных лент обычно составляет не более 12 Вольт.

Понять принцип работы поможет знакомство с устройством этого гибкого осветительного изделия.

Конструкция

Конструкция ленты

Конструкция и схема светодиодной ленты 12 Вольт отличаются своей простотой и надежностью, поскольку содержат всего несколько элементов. В них входят сами светодиоды, включенные шлейфом в виде ленточной цепочки, и ограничивающие резисторы в расчете один на 3 диода. Через каждые три элемента предусмотрены медные контактные пятачки, используемые, если кусок нужной длины отрезается от рулона в этом месте. При подключении светодиодных изделий обязательно соблюдение полярности, указываемой сбоку на ленточке вместе с обозначением величины питающего напряжения.

В более сложных и привлекательных конструкциях применяются трехцветные светодиодные изделия, позволяющие получать оригинальные сочетания основных спектральных цветов (красного, синего и зеленого). Для управления их комбинациями применяются специальные электронные устройства – контроллеры.

Преимущества и недостатки

Лед-ленты занимают небольшое пространство

Достоинства и недостатки светодиодных лент следует рассматривать с привязкой к их назначению и виду. Для монохромных изделий, чаще всего применяемых в качестве подсветки ограниченных зон или труднодоступных мест, заявленные производителем преимущества выражаются в следующем:

  • низкое энергопотребление;
  • небольшие размеры ленточки, почти не занимающей места в рабочей зоне;
  • возможность регулировки освещенности путем изменения общей длины шлейфа;
  • сравнительно низкая стоимость без учета блока питания.

Некоторые достоинства достигаются за счет ограничений, характерных для других показателей. Небольшие размеры, в частности, являются причиной недостаточной освещенности. Необходимость в пониженном напряжении приводит к дополнительным расходам на приобретении блока питания или мощного источника тока. То же самое отмечается и у трехцветных декоративных ленточек, когда за положительный эффект игры красок приходится расплачиваться высокой стоимостью контроллера RGB или специального сетевого модуля.

Источники питания для светодиодных лент 12 Вольт

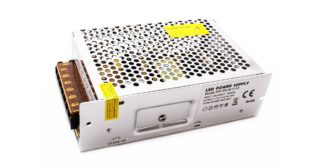

Блок питания для светодиодной ленты, Standard 12v

В качестве источников питания светодиодных лент 12 Вольт традиционно используются фирменные блоки питания, предназначенные специально для этих целей. Рядом отечественных и зарубежных производителей разработана целая линейка схожих по конструкции устройств, отличающихся только выходной мощностью.

Все эти модели рассчитаны на включение различного количества монохромных светодиодных элементов (ленточек различной длины).

Для светодиодных лент 12 Вольт мощность на метр длины – это основной параметр, определяющий их выбор для конкретных целей. Его значение зависит от количества и типа используемых в ленте светодиодов. Для изделий марки SMD 3528, например, размещенные на одном метре 60 диодов потребляют суммарную мощность в 4,8 Ватта. Отсюда следует, что для работы 5-метровой ленты со светодиодами этого типа потребуется 24 Ватта. Поскольку БП выбирается всегда с небольшим запасом, в данном  случае подойдет питающее устройство с заявленной мощностью порядка 32 Ватта. С учетом этих особенностей выбора нужного показателя максимальное его значение может достигать сотен Ватт и более.

Области применения LED лент

Применение ленты для подсветки зеркала

Основная функция LED-устройств – организация искусственного освещения в конкретном помещении или за пределами строения. В данном случае светодиодная лента подменяет обычные лампочки, располагаясь по периметру потолка или в заранее размеченной зоне. Подобный подход к декорированию свободных пространств позволяет улучшить качество световой картины и равномерно осветить обслуживаемые объекты. Благодаря этому удается повысить комфортность пребывания людей в местах отдыха или в рабочей зоне.

Обычно для этих целей применяются ленты с элементами повышенной яркости, отличающиеся теплым белым свечением. Использование маломощных осветительных устройств, даже если они равномерно распределены по всему периметру, потребует установки дополнительного светильника.

В ряде случаев возможно отклонение от основного профиля. Это касается ситуации, когда элементы, входящие в осветительную ленточку, подходят для установки в автомобильные фары.

Использование в декоративных целях

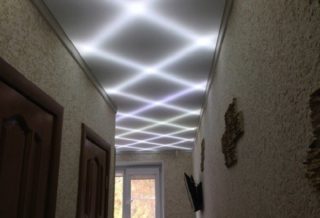

Светодиодная лента под натяжным потолком

Современные осветительные LED приборы пользуются большой популярностью в практике декорирования и широко применяются в следующих областях:

  • подсветка полок, строительных ниш и лестниц;
  • архитектурное зонирование рабочих пространств;
  • подсвечивание элементов ландшафтных зон, с имеющимися на них клумбами и деревьями;
  • декорирование фасадов зданий, а также отдельных архитектурных деталей.

Помимо этого к их помощи прибегают при необходимости акцентирования внимания на элементах окружающей обстановки: мебели, зеркалах, картинах и других предметах. Для удовлетворения постоянного спроса производителями разработано множество разновидностей светодиодных лент, в которых предусмотрены различные визуальные эффекты.

Одно из возможных применений led-изделий – использование в маркетинговых целях. Оригинальность исполнения трехцветных LED приборов способствует привлечению внимания потенциального покупателя. Они широко используются при оформлении внутренних пространств торговых залов, а также размещаемых на улице рекламных конструкций.

Светодиодная лента как основное освещение — это возможно?

Очень много читал отзывов о светодиодных лентах и было бы интересно узнать, можно ли их использовать как основной источник света в комнате, в доме?

Использование светодиодной ленты в качестве основного освещения комнаты – это хорошее и практичное решение. Главное, чтобы были выполнены определенные требования по освещению помещения. Если взять национальный стандарт Российской Федерации (освещение рабочих мест, а конкретнее офисного помещения):


То из него можно понять что помещение, в котором мы можем работать за компьютером, читать книгу, писать, смотреть телевизор, вести с кем-нибудь беседу должно обладать следующими свойствами:

  • освещение комнаты должно регулироваться
  • освещение комнаты должно быть от 200 до 750 (можно сделать и до 1000) Люксов

Чтобы легко можно было выполнять все необходимые задачи в комнате.

Может быть не всем ясно, что такое Люксы и отличие от Люменов. Люкс – это освещенность помещения, а Люмен – это интенсивность светового потока.

Для Люксов используют формулу:

Eлк = E лм / S

Eлк – освещенность помещения, измеряется Лк (Люкс)

Eлм – интенсивность светового потока, измеряется Лм (Люмен)

S – площадь, освещаемого помещения, измеряется в метрах квадратных (м²)

Рассмотрим пример.

У нас есть комната 40 м², мы хотим сделать в ней освещение с помощью светодиодной ленты smd 5050. Регулировку освещения можем осуществить с помощью диммера. Нужно рассчитать какая длина светодиодной ленты нам нужна, чтобы добиться, чтобы максимальное освещение было 1000 Люксов (или немного больше, всегда можно сделать чуть темнее).

Каждый чип smd 5050 примерно дает световой поток от 10 до 15 Лм (для расчета возьмем минимальное значение 10 Лм). Тогда, чтобы добиться освещения в комнате 1000 Лк нам потребуется:

Eлм = E лк × S, Eлм = 1000 × 40 = 40 000 Лм, соответственно находим количество светодиодов для этого количество люмен необходимых для помещения делим на количество Люмен испускаемых одним светодиодом, значит X (количество светодиодов) = 40000 Лм / 10 Лм = 4000 шт. Теперь нам нужно определиться с светодиодной лентой с каким количеством светодиодов на 1 м мы возьмем. Допустим, если это будет светодиодная лента с 60 светодиодами на один метр, то тогда нам понадобиться L (длина светодиодной ленты) = 4000/60 = 66,666 метров светодиодной ленты, чтобы добиться отличного освещения комнаты. Ну, если же взять светодиодную ленту с количеством светодиодов на 1 метр 120 штук, то дина светодиодной ленты уменьшиться еще в 2 раза, ну а если 30 светодиодов на 1 метр, то увеличиться в 2 раза.

Много это или мало?

Если взять, что стороны комнаты равны 8 и 5 метров, тогда периметр будет равен 26 метрам, если будет использована светодиодная лента smd 5050 с количеством светодиодов 120 штук на один метр, то тогда будет достаточно пустить светодиодную ленту по периметру комнаты.

Ведь освещение комнаты с помощью светодиодной ленты это и практично и эксклюзивно и решений как это осуществить очень много.





Виды и типы светодиодных лент

Светодиодная лента – это уникальная конструкция, поражающая своей практичностью и легкостью монтажа. Возможность реализации с ее помощью различных декоративных и осветительных конструкция способствовало резкому росту спроса на этот вид светодиодных (LED) изделий. Сегодня LED лента – неотъемлемая часть любого дизайнера при организации подсветки, начиная с уютных интерьеров и заканчивая крупными коммерческими проектами. На современном рынке представлено огромное множество светодиодных лент, условно разделить которые можно на несколько видов, основываясь на области их применения и технических параметрах.

Классификация по цвету свечения

Цветовой оттенок свечения – это, пожалуй, первый параметр в любом светодиодном изделии. По этому параметру LED ленты делятся на две группы: одноцветные и многоцветные. типы лент по цветуОдноцветные ленты, при подаче напряжения питания, излучают только один цвет, как правило, это белый, синий, красный, желтый или зелёный. Но помимо этих основных цветов, можно встретить экземпляры малинового, бирюзового или фиолетового свечения. Ленты белого цвета дополнительно подразделяются исходя из цветовой температуры (теплой, нейтральной или холодной). Из нестандартных вариантов стоит отметить изделия ультрафиолетового и инфракрасного свечения. Многоцветные ленты конструируются с применением многокристальных светодиодов, в которых каждый кристалл излучает строго определенный цвет. Наиболее распространенными являются лены на основе RGB и RGBW светодиодов.

Аббревиатура из английских букв указывает на цвета свечения светодиодов: R – красный, G – зеленый, B – синий, W – белый.

Подключаются многоцветные ленты через специальный контроллер, который служит для регулировки тока питания цветовых каналов.

Вид применяемых светодиодов

Как правило, вид применяемого излучающего диода определяется размером чипа и маркируется четырёхзначным числом. Сегодня наиболее часто применяются светодиоды 5730, 2835, 3528 и 5050. Две первые цифры указывают на длину чипа, две вторые – на его ширину. Обозначения указываются в миллиметрах.

Направленность свечения

По направленности свечения все светодиодные ленты делятся на два вида: фронтальные и торцевые. Наибольшее распространение нашли LED ленты фронтального свечения с углом рассеивания 120°. Профильные экземпляры могут иметь меньший угол рассеивания, чтобы сфокусировать пучок света на определённом предмете.

Гибкие светодиодные полосы торцевого (бокового) свечения менее популярны, т.к. излучают свет под углом 90° относительно основания. В остальном они схожи с фронтальными аналогами.

Плотность монтажа

Световой поток и нагрев светодиодной ленты напрямую связан с количеством установленных светоизлучающих диодов в одном погонном метре. Сегодня стандартная классификация предусматривает 30, 60, 90, 120, 240 светоизлучающих диодов на метр. Погоня за увеличением светового потока, привела к появлению лент с чипами, размещенными в 2,3 и даже 4 ряда. Многорядные образцы нередко производят с применением светодиодов с разным цветом свечения. Такое сочетание предоставляет дополнительные возможности в управлении. виды светодиодных лентВдоль всей полосы, через 5-10 см, указываются линии разреза в виде значка ножниц. Исключение составляют ленты с питанием от 220В. В них, последовательную цепочку образуют светодиоды количеством 60 шт. Поэтому разрез можно производить с кратностью 50 см (при плотности 120 шт./м) или 100 см (при плотности 60 шт./м).

Напряжение питания

Напряжения имеет большое значение в питании любого электронного изделия, поэтому все виды светодиодных полос условно классифицируются и по данному параметру. Первоначально ленты выпускали только под блок питания (БП) с выходным напряжением 12В, но, с появлением мощных светодиодов, сильно выросла токовая нагрузка на печатные проводники, что стало причиной их частого перегрева. Выходом из ситуации стало введение новых стандартов питания:

  • от БП постоянного тока напряжением 24В и 36В;
  • от сети переменного тока напряжением 220В.

Ленты, рассчитанные на питание от переменной сети 220В, подключаются через выпрямитель. Как правило, в комплектацию входит унифицированный кабель с вмонтированным диодным мостом и соответствующим коннектором.

Классификация по мощности

Мощность указывается в Ваттах на погонный метр или на полную бобину и зависит от типа светодиодов, их плотности и напряжения питания. Существуют стандартные значения мощности для лент с SMD элементами разного типа, запитанными от БП 12В. таблица мощностиЗатрагивая такой параметр как мощность, было бы не правильно не упомянуть дешевые изделия китайского производства. Реальная мощность изделий с чипами китайских брендов иногда в 2 раза не дотягивает до фирменных образцов. Результат – низкая светоотдача. Зачастую мощность потребления соответствует заявленной, но световой поток значительно ниже указанному в характеристиках. Этот факт также объясняется монтажом элементов низкого качества.

Степень защиты

Виды светодиодных лент отличаются типом исполнения, а именно, способностью противостоять негативным воздействиям пыли и влаги. Класс защиты приводится на упаковке в виде двух цифр, расположенных после сокращения IP. Например, лента с открытым монтажом деталей относится к классу IP20 и не имеет какой-либо герметизации. И, наоборот, полностью изолированная лента имеет наивысшую степень защиты IP68 и рассчитана на нормальную работу в воде. уровень защитыОснование всех светодиодных лент покрыто клеевым слоем, который обеспечивает надёжный контакт с большинством типов поверхностей. Применяя ленту без декоративного профиля, нужно обратить внимание на цвет её основания, т.к. в выключенном состоянии она будет выделяться из общего интерьера. Её подложка может быть белого, серого, коричневого цвета или иметь прозрачную основу.

Кроме рассмотренных видов лент производители светодиодной продукции выпускают также экземпляры с более широкими возможностями. Сюда можно отнести светодиодные комплекты по реализации сложных динамических эффектов и с возможностью синхронизации для одновременного управления несколькими светящимися участками.
