Кримпер для обжима наконечников НШВИ. Как пользоваться кримпером

Современный электромонтаж не обходится без установки различных фурнитур и дивайсов. Будь то ночной светильник, светодиодная подсветка, вытяжка в ванной или обычная розетка без них не обходится любой хороший ремонт. У большинства этих устройств силовые контакты оснащены винтовыми клеммами для подключения питающих проводов. Те кто хоть раз подключал розетку с такими клеммами знают что при чрезмерном приложенном усилии при затягивании винтов происходит повреждение проводников. Винт врезается в жилу и передавливает ее.

При использовании проводов с монолитной жилой это не так критично, хуже дело обстоит, если проводка выполнена многожильным проводом – теряется сечение (которое в большинстве случаев и так занижено). Следовательно, жилу нужно как то защищать и делается это с помощью специальных наконечников, а для их качественной установки нужен специальный инструмент.

Приветствую Вас всех друзья и гости сайта «Электрик в доме». Сегодня я бы хотел поделиться с Вами одним из инструментов для опрессовки наконечников типа НШВИ или НШВ. Данный инструмент еще называют кримпер для обжима наконечников. В этой статье подробно разберем устройство кримпера и как с ними работать.

Кримпер для обжима изолированных наконечников

Качественный электромонтаж невозможно выполнить без качественного инструмента. Не у всех есть кримпер для обжима наконечников, поэтому на практике коллеги часто проявляют смекалку и иногда приходится видеть чудеса инженерной мысли. Например, использовать лужение проводов (я имею в виду многожильный провод). Это конечно хороший способ, но подходит не всегда и везде. К тому же весь этот процесс занимает много времени, если объем работы большой также приходится постоянно носиться с раскаленным паяльником, что не всегда удобно.

Шедевром, который мне часто приходилось видеть являются наконечники, обжатые с помощью плоскогубцев. Суть данного метода заключалась в надкусывании режущей частью плоскогубцев наконечника с проводом, делая несколько вмятин по всей его длине. «Обжимая» наконечники таким способом, существует риск повредить жилы кабеля. Друзья, мы все понимает, что это каменный век и пару десятков лет назад такие условия монтажа подошли бы, но не сегодня.

Совсем не обязательно покупать дорогой инструмент, можно купить хороший и надежный кримпер для наконечников за умеренную стоимость в соответствии цена-качество. Тем более на сегодняшний день полно универсальных инструментов, которые в одном исполнении сочетают несколько функций.

Кримпер для НШВИ наконечников — обзор инструмента

Данный кримпер называется HSC8 6-4 MINI-TYPE SELF-ADJUSTABLE и позволяет опрессовывать наконечники сечением от 0.25 мм до 6 мм. SELF-ADJUSTABLE переводится как саморегулируемые. Имеет следующий внешний вид.

Приобрел данный инструмент на торговой площадке Алиэкспресс. Ссылка на данный кримпер будет в описании под видео на канале Ютуб. Предназначен

кримпер HSC8 6 для обжима штыревых наконечников типа НШВИ или НШВ. Никакие другие наконечники типа кольцевые, втулочные или коннекторы вы им не обожмете.

Эта «обжимка» хороший помощник при электромонтажных работах и сборке щитков. С ее помощью любой электрик без труда сможет выполнить опрессовку гибких многопроволочных жил проводов и кабелей при подключении розеток, выключателей, светильников, различных клеммников, автоматических выключателей и УЗО. В общем, любое устройство к которому подключаются многожильный провод.

Также кримпер для обжима наконечников HSC8 6 может обжимать не только одинарные, но и двойные наконечники. Очень удобно использовать его и в плане того что размер губок настраивается автоматически, то есть не нужно менять матрицы (рабочие губки) во время работы.

Например собираете Вы электрический щиток, необходимо обжать многожильный провод наконечником 2.5 мм2, и тут же другой провод наконечником 6 мм2. Имеются одни рабочие губки которые обжимают разного сечения наконечники от 0.25 до 6 мм2. Настройка губок выполняется автоматически.

Нужно отметить что крайнее сечение наконечника который может обжать кримпер HSC8 — 6 мм2. Хоть я и упомянул то что им можно обжимать двойные наконечники но только не двойной 6 мм2. Внешнее сечение двойного НШВИ(2) 6 мм2 равносильно 10 мм2, а это уже запредельные.

Двойные 4 мм2, 2.5 мм2, 1.5 мм2 обжимает без проблем. Двойной на 6 мм2 просто не влезет в матрицу.

Имеет компактный внешний вид и хорошо лежит в руке. Рукоятки изготовлены из качественного плотного пластика, не выскакивают при работе. Рукоятки имеют длину 11 см что позволяет без проблем работать кримпером одной рукой. Общая длина 18 см. Сам корпус выполнен из стали толщиной порядка 2 мм.

Кримпер HSC8 6 оснащен храповым механизмом, который обеспечивает полный цикл опрессовки, а также блокирует рукоятки при обратном ходе, что дает дополнительное удобство при обжиме наконечников. С помощью блокировки риск «недоопрессовать» наконечник из-за вины человека сводится к нулю.

Возврат ручек в исходное положение и готовность к следующей опрессовки осуществляется с помощью установленной внутри пружины.

Рабочих сегмента в матрице четыре, поэтому обжим выполняется квадратом. Все рабочие детали рукоятки, храповой механизм и матрица имеют шарнирное соединение между собой.

Если в процессе работы Вы случайно выбрали не тот наконечник или провод, либо просто хотите завершить опрессовку но уже начали сжимать рукоятки то разблокировать храповой механизм можно с помощью специального рычага.

Также данная модель имеет функцию регулировки прижимного усилия губок (сегментов). Вес данного инструмента составляет примерно 550 гр.

Как пользоваться кримпером для НШВИ

В процессе монтажа электропроводки часто используют многожильные провода, которые в последующем необходимо подключать к электроприборам оснащенными винтовыми клеммами. Если в такой клемме зафиксировать многопроволочную жилу провода часть жил обязательно повредится, что в будущем приведет к потере контакте, дополнительному нагреву и возможно к возгоранию.

Именно поэтому для оконцевания многопроволочных жил проводов и кабелей применяются наконечники. Наконечники бывают изолированные, двойные изолированные и неизолированные. Давайте на живом примере рассмотрим как пользоваться кримпером HSC8 6-4 MINI-TYPE

при обжиме наконечников.

Попробуем обжать одинарные наконечники НШВИ сечением 1.5 мм2. Для этого берем провод также сечением 1.5 мм2, снимаем с него изоляцию на длину гильзы и вставляем наконечник.

Некоторые новички очень часто при этом допускают ошибку — скручивают провода. Если это делать, то при обжиме жилы будут друг друга передавить и повреждаться. Поэтому не нужно скручивать провода при установке наконечника, юбка наконечника имеет конусную форму и провод легко входит в него.

Берем кримпер для обжима наконечников и вставляем нашу «сборку» в матрицу до упора. Затем сдавливаем рукоятки до того момента пока они не разведутся самостоятельно (пока храповой механизм не разблокируется).

Как я уже сказал опрессовка выполняется квадратом, соединение получается очень плотным и качественным. Теперь данный провод можно затягивать в любом винтовом соединении.

Аналогичным образом обжимаем наконечники сечением 2.5 мм2. Только для этого, конечно же, необходимо подобрать провод соответствующего сечения. Снимаем изоляцию, вставляем наконечник, опрессовываем.

Еще одной часто встречающейся ошибкой является неправильный подбор наконечника и провода. То есть часто применяют наконечники большего сечения, чем провод. Это также ведет к ухудшению контакта при монтаже такого соединения в клеммах.

Необходимо чтобы провод вставлялся максимально плотно в гильзу. Например если используется жила сечением 1.5 мм2 то и наконечники нужно использовать 1.5 мм2.

А так осуществляется обжатие кримпером наконечников 4 мм2:

Аналогично можно обжать изолированные наконечники 6 мм2. Это предельное сечение для данного типа кримпера с которым он может справиться.

На фото видно что форма обжатия хорошая, без перекосов. Гильза не зажевывается губками как это часто бывает, квадрат получается четкий и ровный.

Теперь давайте рассмотрим как обжимается двойной наконечник. По сравнению с одинарными, их особенностью является возможность обжатия в одной гильзе двух проводов.

Берем двойной наконечник сечением 2.5 мм2. Зачищаем провода и вставляем их в гильзу. Затем берем кримпер для НШВИ и обжимаем. Как видно на фото качество обжатия очень хорошее. Гильзу не ведет и не «закусывает». Квадрат получается ровный.

А так выглядит обжатие кримпером двойного наконечника уже сечением 4 мм2.

Вот в принципе и все друзья, я показал, как пользоваться кримпером HSC8 6-4 MINI-TYPE. Как видите, сложного ничего здесь нет. Что могу сказать про данный инструмент? Пользуюсь им уже полгода, пока нареканий нет, а впечатления от работы только положительные, всем рекомендую.

Из недостатков пожалуй можно отметить слишком малое верхнее сечение — двойные наконечники на 6 мм2 им уже не обожмешь, а мне с ними часто приходится работать.

Если остались вопросы не стесняемся задавать их в комментариях. Также репостим статью в соц.сетях. Всем спасибо за внимание. С вами был автор сайта «Электрик в доме».

Похожие материалы на сайте:

Понравилась статья — сохрани на стену!

Кримпер. Как правильно обжать кримп

14.03.2016 05:34

Кримпы – это маленькие металлические бусины/трубочки, иногда так необходимые для создания украшений. Применяют их, когда нужно зафиксировать бусины на ювелирном тросике или леске. В этой статье мы расскажем о том, как выбрать кримпер и кримпы, как правильно обжать кримпы, о зажимных бусинах, а также рассмотрим, в чем отличие кримперов разных производителей.



1 Как выбрать кримпы и кримпер.

Размер кримпов зависит от того, какой толщины ювелирный тросик вы используете, а также от того, сколько раз тросик проходит через отверстие кримпа.
Для тросика 0,3-0,38мм подойдут кримпы размером 2мм.

Если тросик будет проходить дважды через кримп, как например, при изготовлении застежки на ювелирном тросике, то для украшений, где нужен маленький незаметный кримп можно взять кримпы размером 2мм, а тросик не больше 0,3-0,38мм. Для тросиков большего диаметра лучше взять кримпы 2,5-3мм

Также обратите внимание, что кримперы для обжима кримпов 2мм – используются только для этого размера кримпов, 3х миллиметровые кримпы сожмутся в них неровно. И кримперы для обжима кримпов 3мм – также подходят для работы с кримпами именно этого размера – кримпы 2мм в них не сожмутся до конца.

2 Как правильно обжать кримп с помощью инструмента для бижутерии кримпера.

Наденем кримп на ювелирный тросик.

1 Этап обжима: разместим кримп в дальнем отверстии кримпера. Проверим, чтобы тросик был расположен точно поперек кримпа, чтобы в зажатом виде кримп смотрелся аккуратно.

Сожмем концы инструмента, и в результате кримп станет вогнутой формы с поперечной ровной полосой.

2 Этап обжима: теперь разместим кримп в ближнем круглом отверстии инструмента, как показано на фото.

Сожмем носики инструмента и в результате кримп сожмется, как книжка. Ювелирный тросик оказывается прочно прижатым между слоев кримпа, кримп обжат и выглядит как плоская бусина.

3 Зажимные маскирующие бусины.
Такие бусины используются для маскировки обжатого кримпа, они придают кримпу вид аккуратной круглой бусины.
Для того, чтобы сделать такую бусину, поместим обжатый кримп внутри маскирующей бусины.

Аккуратно, равномерно со всех сторон начинаем обжимать маскирующую бусину тонкогубцами, чтобы в итоге у нас не было заметно шва и получилась круглая бусина.

4 Различие между кримперами разных производителей.
Для обжима кримпов рекомендуем использовать кримперы производства США. Цена у таких кримперов дороже, чем у китайских производителей, но они наиболее качественно обжимают кримпы, работать с ними легче и удобнее.

Кримпер китайского производства может не полностью обжать кримп. Такое возможно на первом и на втором этапе обжима. В этом случае нужно будет его дополнительно обжать тонкогубцами. Получившийся сжатый кримп так же маскируем бусиной. Результат получится такой же, только усилий и сноровки придется приложить немного больше.

---

Все материалы сайта защищены авторским правом.
Копирование материалов без активной гиперссылки на первоисточник запрещено.

Принцип работы кримпера и основные типы разъемов

При прокладывании электрических и телекоммуникационных сетей приходится сталкиваться с проблемой соединения проводов между собой и организации их подключения к узловому оборудованию. Можно выделить 3 основные метода решения этой задачи:

• пайка;
• обжатие;
• скручивание.

Наиболее быстрым и простым является именно обжатие. Для этого широко используется такой инструмент как кримпер, который еще в народе называют «обжимкой». В общем, их можно поделить на узкоспециализированные с фиксированной матрицей (например, кримперы только для обжима коннекторов RJ-11, RJ-12, RJ-45) и широкого использования (за счет сменных матриц можно иметь инструмент практически для всех типов разъемов).

Принцип работы кримпера

Принцип работы кримперов в целом одинаков, но зависимо от класса инструмента и типа его использования может понадобиться дополнительная подстройка под каждый тип разъема. В частности в моделях профессионального класса есть возможность регулировки давления опрессовки.

Регулировка давления обжима

Если вам ранее не приходилось работать с кримпером, то в начале придется пожертвовать несколькими разъемами для того, чтобы научиться хорошо обжимать. Также очень важно правильно вставить и зафиксировать разъем в матрицу. Довольно часто бывает, что из-за неправильно подобранного размера матрицы, кримпер блокирует рукоятку в промежуточном положении и не позволяет завершить обжатие до конца. Зависимо от конструкции кримпера разблокировку можно провести с помощью фиксатора храпового механизма или пускового механизма храповика.

Фиксатор храпового механизма

Пусковой механизм храповика

При выборе кримпера советуем обращать внимание на механизм, который уменьшает усилие при обжиме. Благодаря новому дизайну обжимного инструмента Pro’sKit с рычажным принципом действия при опрессовке требуется минимальное усилие. Кримпер оснащен храповым механизмом, гарантирующим высокое качество обжима. Используя такое оборудование, усилие, которое вы будете прилагать к рукоятке, будет меньшим, чем при использовании обычных ручных инструментов.

Конструкция, уменьшающая усилие обжима

Конструкция, уменьшающая усилие обжима, с храповым механизмом

Кроме основной функции обжима комбинированные кримперы Pro’sKit объединяют в себе еще и функции стриппера для разки и зачистки проводов.

Резка проводов

Зачистка плоских телефонных кабелей

Зачистка витой пары

Типы разъемов

Для корректного использования кримпера необходимо правильно подобрать или сам инструмент или матрицу под соответствующие типы разъемов. Основные типы разъемов и их условные обозначения таковы:

1. Штекеры для телефонной трубки с 4-контактным разъемом (RJ22)
2. Телефонные штекеры с 6-контактным разъемом (RJ11 / RJ12)
3. Модульные штекеры с 8-контактным разъемом (RJ45)
4. Модульные штекеры с 10-контактным разъемом (RJ50)
5. Оптические разъемы Telecom
6. Втулочные наконечники НШВИ, НШВ
7. Кабельные наконечники с изоляцией/неизолированные
8. Неизолированные разъемы и наконечники
9. Плоские неизолированные разъемы и наконечники
10. Миниатюрные разъемы типа D и плоские неизолированные разъемы
11. Изолированные наконечники, с изолированным/неизолированным флажком
12. Изолированные наконечники
13. Круглые неизолированные контактные разъёмы RS-233, D-sub
14. Изолированные/неизолированные кабельные наконечники
15. Коаксиальные наконечники типа Hex и оптоволоконные разъемы
16. Коаксиальные наконечники овального типа и оптоволоконные разъемы
17. Коаксиальные разъемы квадратного типа и центральные контактные штекеры

Если у вас возникают дополнительные вопросы по подбору инструмента под конкретный тип разъема – обратитесь в наш отдел технической поддержки, будем рады помочь.

Наш интернет-магазин предлагает вам кримперы от производителя Pro’sKit. Все их компоненты, подвергающиеся нагрузкам, изготовляют из специальной, закаленной в масле стали. Они оснащены эргономичными ручками, а благодаря рычажному принципу действия для обжима требуется минимальное усилие. Кроме того, храповой механизм и точные матрицы (обжимные насадки) обеспечивают высокое качество обжима. Для изготовления матриц Pro’sKit используется технология высокоточного литья, что обеспечивает высокую точность опрессовки и длительный срок службы.

В нашем каталоге есть отдельные разделы, где можно выбрать:

• Кримперы для витой пары,
• Кримперы для коаксиального кабеля,
• Кримперы для штекеров Scotchlok,
• Кримперы для изолированных гаечных клемм,
• Кримперы для штекерных коннекторов,
• Кримперы для неизолированных гаечных клем и втулочных наконечников,
• Кримперы для неизолированных блокировочных коннекторов,
• Кримперы для плоских изолированных разъемов (РПИ),
• Кримперы для D-SUB разъемов,
• Кримперы для IDC-коннекторов,
• Кримперы для Solar-коннекторов,

и просто кримперы без матриц, которые можно доукомплектовать нужными сменными матрицами самостоятельно.

Кримпер. Виды и устройство. Как работать и особенности.Применение

Кримпер – это ручной монтажный опрессовочный инструмент, используемый для соединения проводов между собой или установки на них наконечников. Его применение позволяет отказаться от сварки и пайки. Инструмент также называют пресс-клещами.

Сфера применения кримпера

Инструмент проводит равномерную опрессовку провода наконечником, обеспечивая качественный контакт, исключающий окисление. При этом место соединения имеет достаточную площадь контакта, поэтому не нагревается под нагрузкой, пропуская большие токи, на которые рассчитан опрессованный кабель.

Опрессовка кримпером практически приравнивается к сварке и пайке, при этом проводится в разы быстрее и не требует подключения к электрической сети.

С помощью пресс-клещей выполняется опрессовка:

Обжимные клещи позволяют наращивать провода, опрессовывая их концы, давая практически неразрывное соединение. Кроме этого ими можно делать разветвление проводов, сводя их в один наконечник.

Как устроен кримпер

Инструмент имеет схожую конструкцию с плоскогубцами или клещами. При этом он отличается особым устройством губок. Они имеют матрицу в виде углублений под разные типы обжимных втулок и коннекторов. При сведении ручек инструмента его губки сжимаются, сдавливая при этом расположенную между ними втулку. Та в свою очередь, попадая в проточку на инструменте, деформируется под заданную форму, обжимая тем самым провод.

Маркировка инструмента

Для каждого вида кабеля требуется специальный инструмент для обжима. Почти каждый кримпер в свою очередь имеет совместимость сразу с несколькими типами проводов. Это обеспечивается благодаря разному типу выточенных гнезд на губках. В среднем их количество составляет 4-6 штук. Чтобы определить, какое гнездо для какого кабеля или наконечника подходит, применяется маркировка.

К примеру, наличие надписи на матрице губок 6Р обозначает, что инструмент может работать с телефонным кабелем 6Р. Если имеется клеймо 8Р, то это значит, что в кримпере имеется гнездо для обжима провода 8Р8С.

Обычно инструмент может работать как минимум с несколькими видами кабеля. В таком случае каждое гнездо его матрицы имеет соответствующую маркировку, указывающую на совместимый тип провода. Но бывают и исключения. В продаже можно встретить узкоспециализированный инструмент, к примеру, предназначенный только для работы с коаксиальным кабелем.

Многие производители гильз и прочих наконечников для проводов также выпускают свои фирменные кримперы. Для удобства работы они применяют цветовую маркировку вместо буквенной. Таким образом, используя гильзу с цветной юбкой можно сразу определить в каком гнезде на матрице инструмента ее зажимать.

Нужно учитывать, что нет единой системы цветовой маркировки. Поэтому гильзы одного производителя при обжатии гнездом такого же цвета, клещами другого бренда, после опрессовки может выпасть. Лучше ориентироваться на буквенную маркировку, или использовать наконечники и инструмент одного производителя.

Виды кримперов

В связи с огромным разнообразием типов проводов, которые соединяются обжимом, сделать все одним инструментом невозможно.

Кримперы разделяются на виды по назначению и устройству:

• Ножничные.
• Выдвижные.
• Цанговые.

Ножничный кримпер представляет собой конструкцию напоминающую клещи. Они очень удобны в работе, быстро сжимаются, но лучше всего подходят для проводов небольшого сечения. В первую очередь это инструмент для монтажа бытовых сетей. Кримперы ножничного типа нередко имеют съемные матрицы. Они продаются в виде наборов со сменными шаблонами, зажимаемыми на губках. Таким образом можно, поставив матрицу нужных параметров, работать одним инструментом практически с любым типом проводов.

Выдвижные кримперы тяжелее и массивней ножничных. У них губки сдвигаются и раздвигаются параллельно, поэтому обеспечивается очень равномерное сжатие. В результате соединение таким инструментом получается более качественным. При этом работать выдвижным кримпером не так удобно, а каждый обжим занимает больше времени.

Цанговые или диафрагменные пресс-клещи в отличие от предыдущих видов являются наиболее универсальными. У них нет матрицы, а имеется одна диафрагма, сжимающаяся из 4-х или 6-ти сторон. Это позволяет сделать качественное обжатие на проводах разного диаметра. Но данный инструмент несовместим с целым рядом популярных наконечников, которые используются очень часто в электромонтажных работах, при прокладке интернет линий и телефонного кабеля.

Самый главный недостаток цанговых обжимных клещей в том, что они не могут применяться для наращивания длинных проводов. Дело в том, что головка инструмента замкнута и после обжатия кримпер не получится вывести из проводов, если те уже заложены в коммуникации. Ножничные и выдвижные такого недостатка не имеют.

Привод кримпера

Наиболее широкое распространение имеют кримперы с ручным приводом. Такие инструменты используются при монтажных работах с кабелем небольшого сечения, чаще всего до 6-10 мм².  Ручной инструмент, несмотря на кажущуюся простоту, тоже может иметь различные усовершенствующие его работу модификации. Очень удобно работать кримперами, у которых имеется механизм фиксации. То есть, при сжатии рукояток те не возвращаются обратно, пока не дойдут до конца. Это позволяет сжимать гильзу в 2-3 подхода, что удобно, когда силы рук не хватает.

Для снижения нагрузки на руки, шарнирный механизм инструмента может оснащаться дополнительным рычагом. Двойной рычаг позволяет уменьшить уровень прикладываемого давления на рукоятки. Такой инструмент стоит дороже, но с ним меньше устают руки, что важно, если выполняется большой объем монтажных работ.

Для соединения магистральных линий, где встречаются провода с большим сечением, ручной инструмент бессилен. В таком случае применяется гидравлический кримпер. Он оснащается гидравлическим цилиндром, который при покачивании рукоятки сжимает губки инструмента с большим усилием, чем это возможно мускульной силой человека.

Скорость работы гидравлическим обжимом невысока, поэтому его применение целесообразно только на кабеле больших диаметров. Более производительными являются гидравлические устройства под компрессор. Они очень удобны в работе, но только на объектах со значительным объемом однотипной монтажной работы. Такой инструмент в связи с громоздкостью компрессора сложно переносить.

Как работать кримпером

Инструмент с ручным и гидравлическим приводом очень простой в работе. Перед обжатием любого провода его изоляцию необходимо зачистить на длину применяемого наконечника. В наконечник или гильзу заводятся очищенные жилы провода, после чего он располагается в соответствующем ему гнезде на матрице инструмента. Далее губки кримпера сводятся, обжимая тем самым жилу гильзой.

Работая с многопроволочным кабелем нужно учитывать, что его жилу нельзя перекручивать перед обжатием. Гильзу лучше продевать сразу после очистки изоляции, пока многопроволочная жила не распушилась. Если же для уменьшения ее объема сделать скрутку, то наконечник может неправильно прижаться и потом обломиться при эксплуатации.

Практически каждый кримпер профессионального класса имеет механизм регулировки давления. Это очень важная функция, которая исключает чрезмерное сдавливание гильз, от чего на тех появляется продольная трещина. Регулировка давления реализована через храповый механизм. Подкручивая фиксатор можно менять момент блокировки дальнейшего сдавливания. Обычно регулятор имеет отметки «+» и «-». Вращая его в соответствующую сторону, можно увеличить ход рычага, тем самым добавив давление на гильзу или уменьшить сдавливание.

Положение регулятора нужно менять в зависимости от типа наконечников, которые применяются. Если механизма настройки нет, то нельзя давить на всю силу, поскольку в таком случае с высокой вероятностью соединение окажется испорченным.

Дополнительные функции

При работе с проводами помимо кримпера требуется еще ряд инструментов. Это в первую очередь кусачки и стриппер для зачистки изоляции. Для удобства, обжимные клещи для работы с электрическими и телефонными проводами часто имеют дополнительные элементы, позволяющие выполнять задачи прочего монтажного инструмента.

Очень часто кримпер может перекусывать провода. Для этого у него предусматривается 2 лезвия, работающие как ножницы. Откусывать провода кримпером так же удобно, как и кусачками.

На губках инструмента, но чаще всего на рукоятях, часто можно встретить проточку под снятие изоляции. Она рассчитывается как на обычный кабель, так и витую пару или плоский телефонный провод. В последних двух случаях инструмент снимает только первичную изоляцию, оставляя цветную изоляцию на жилах.

Если кусачки кримпера работают практически идеально, то функция снятия изоляции реализована хуже, чем на стриппере. Дело в том, что инструмент просто сжимается, прорезает первичную изоляцию, но не срывает ее автоматически. Чтобы ее отделить, нужно потянуть кримпер в сторону, придерживая при этом второй конец провода. Это неудобно, поэтому скорей всего таким способом инструмент использоваться не будет, поэтому переплачивать при покупке за данную функцию не стоит.

Похожие темы:

Работа с кримпами и тросом: тренируем надежную фиксацию и аккуратную маскировку кримпов

В этом уроке на примере браслета я расскажу, как работать с такими материалами как ювелирный тросик (ланка), зажимной кримп и маскировочная бусина.

Итак, нам понадобится ювелирный трос, обжимная бусина, кримп, бокорезы, круглогубцы и утконосы (плоскогубцы) (можно использовать кримпер для бижутерии или специальные пресс-клещи для обжима бусин, а можно проделать все операции и обычными тонкогубцами с гладкими плоскими носами).

1. Нанизываем на ланку бусины (которые мы выбрали для браслета), зажимной кримп, затем крепежное кольцо или замок.

2. Делаем петлю из ланки, протягиваем через кримп в обратную сторону.

Уточнение: справедливости ради, стоит упомянуть такую вещь как протектор (защита для тросика), это элемент в виде подковки, который принимает всю нагрузку камней и распределяет ее относительно крепежного элемента, защищая ланку от залома и раннего истирания, но данный урок рассчитан на облегченную версию сборки, да и браслет у нас утонченный и легкий. Мое мнение, в таких случаях протектор скорее противопоказан, он смотрится более громоздко, а подобное крепление без протектора так же надежно, аккуратнее и почти незаметно.

3. Затягиваем тросик так, чтобы осталась небольшая аккуратная петля.

4. Следим, чтобы оба конца троса не перехлестывались. Зажимаем кримп плоскогубцами с большим усилием.

5. Загибаем кримп еще раз пополам (так надежнее, да и удобнее размещать кримп в маскировочую бусину).

* Для того чтобы успешно согнуть кримп еще раз, можно воспользоваться круглогубцами, создав линию сгиба нажатием по центру кримпа между тросиками.

* Либо еще прием, можно поместить обычную иглу или шильце по центру кримпа и с силой нажать на иглу утконосами (плоскогубцами).

Зажимаем. Не забудьте откусить бокорезами лишний хвост троса.

6. Берем круглую маскировочную бусину. Помещаем внутрь зажатый кримп и мягко замыкаем зев бусины в форму шара.

7. Совет: зажимайте бусину потихонечку, в несколько приёмов. Будьте осторожны — инструмент от чрезмерного нажима может соскользнуть и некрасиво ее раздавить. Вмятины, оставленные на бусине, так же не эстетичны, поэтому не торопитесь!

8. Первая сторона готова. Пододвигаем бусины на тросе к замку. Повторяем процесс с обратного конца закрепляя ответную часть вашего крепления или замка.

9. Совет: длинные украшения на ланке (бусы, колье, двойные браслеты) следует хранить, плавно скрутив в 2-3 раза (в зависимости от их длины) — заломы тросика невозможно будет убрать. Плавные же изгибы легко выпрямляются под тяжестью самого изделия.

Спасибо за внимание! Задавайте ваши вопросы. 🙂

Миниобзор-предупреждение «неправильного» кримпера SN-2549 — или не все кримперы одинаково полезны

Один обзор SN-2549 здесь был. И многократно этот кримпер рекомендовался в комментариях. Вот и я не устоял. В февральско-мартовское буйство купонов нашел очень вкусный лот — в комплекте со стриппером он стоил $13.18, и это без учета купона. Но этот кримпер ввел меня в некоторое замешательство. После сверки размеров с кримпером из первого обзора все встало на свои места — оказалось, SN-2549 бывают разные. Под катом много фото и мало текста, только факты.

Первым делом хочу сослаться на первый обзор. В нем описан правильный, на мой взгляд, вариант. Причем внешне при заказе я не знаю, как отличить два кримпера сложно, но можно. Далее постараюсь показать разницу, и почему свой считаю «неправильным». Благо, это можно исправить, хотя и не легким движением.

Кримпер в комплекте со стриппером приехали в очень небольшой коробке, проложенные «пупыркой». Про стриппер говорить нечего, обычный китайский, и хотя я выбрал «дорогой» вариант аж за $10 :), он все равно работает только до сечения ~1.5 кв.мм. На этом размере начинает подклинивать, рвет изоляцию «не там», и даже может перекусить провод. С монтажными справляется – и то ладно.

Кримпер внешне выглядит нормально, маркировка нанесена на металле, регулировка усилия в виде шестеренки и стопорного винта (я как раз искал именно такой вариант, наткнувшись на отзыв, что вариант с выштампованным выступом вместо стопорного винта быстро «слизывается»). Контур явно сделан либо лазерной резкой, либо чем-то похожим, как и у «правильного». Рабочая поверхность весьма гладкая (вряд ли полированная, но поверхность даже слегка зеркалит), клеммы по ней прекрасно скользят.
Сделать фото поверхности телефоном оказалось нетривиальной задачей, к тому же на липкий от смазки металл постоянно что-то прилипает. И на фото потом это кажется неровностями или рытвинами.

Сначала я не понял, что меня смущает в кримпере. Кроме того, что он не блестящий, а вырезан из куда более темного металла, чем на картинках, плюс в смазке, потому довольно грязный. Попробовав обжать клемму XH, понял, что собран он криво. Т.к. губки состоят из половинок, оказалось, что можно половинки поставить с перекосом. Исправил, второй ХН обжал куда лучше, но влезала клемма впритык, да и изогнулась немного при обжиме.

Я занялся замерами матрицы. Первый удивительный момент – и кримпер под 6 мм матрицы, и сами матрицы тоже имеют посадочный размер 6 мм. Вместо привычных 4 мм. Ну ладно, это нюансы крепления. Второе – толщины рабочей части губок. Я примерно помнил, что они должны быть 4 мм и 6 мм. Однако, у меня куда больше. Я связался с автором первого обзора, uncle_sem, и он подтвердил мои опасения. Далее будет сравнение моего кримпера с размерами «правильного».

Т.к. каждая половинка матрицы состоит еще из половинок, я обозначу каждую деталь, чтобы было понятно, о какой именно речь. Рабочая часть, которая загибает лепестки, пусть будет из половинок А1 (она отвечает за обжим жилы) и А2 (обжимает изоляцию). Вторая часть матрицы, которая заталкивает клемму в первую, соответственно из половинок В1 и В2. Вот они на фото.

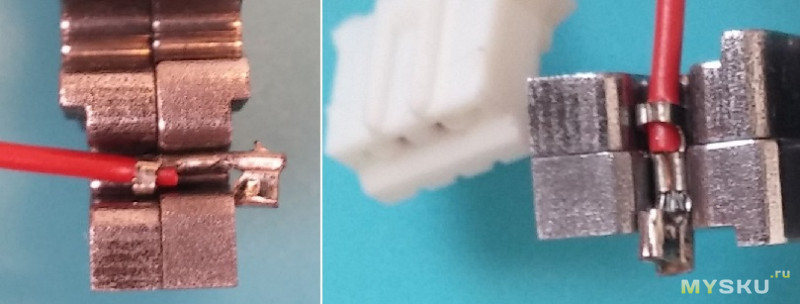

Кстати, точность изготовления кримпера и половинок видна на следующем фото. Да, это мелочи, но есть ощущение, что изготавливали немного по принципу «как получится».
На этом фото сразу видна основная проблема кримпера, половинка А1 самая толстая. А она входит в самую тонкую часть при обжиме и должна быть наоборот, самой тонкой.

Давайте сравним размеры всех половинок (или даже «четвертинок») матрицы с матрицей от «правильного» кримпера. Первым делом размеры обозреваемого. Замеров по два на каждую деталь, в тонкой части и в толстой.

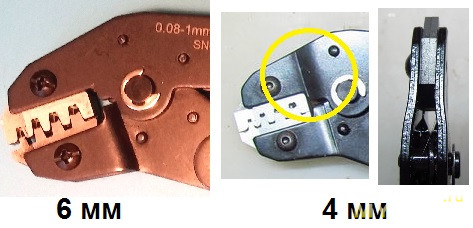

В итоге тонкая часть вместо 4 мм имеет ширину более 5 мм. Нехилая разница. Еще нужно уточнить, что при обнулении штангенциркуля перед замерами с фото между губками попала какая-то частичка грязи с матриц, и к размерам стоит прибавить порядка 0.02 мм. Но с учетом точности самого прибора считаю это несущественным, поэтому перезамерять не стал, только убедился несколькими подряд замерами детали А1, что да, размеры отличаются на 0.02-0.03 мм.

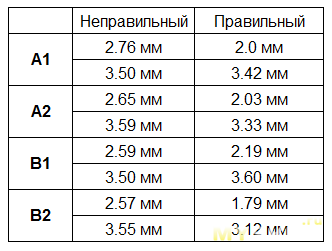

Ниже в таблице сравнение с «правильным» кримпером. Если я правильно понял Сергея, то результаты такие:
Можно заметить, что у правильного толщины тоже гуляют, особенно отличается В2. И что общая толщина толстой части не 6, а почти 7 мм. Но самое важное – толщины тонких частей куда меньше. И это определяет, на мой взгляд «правильность» кримпера. Т.к. в мой клемма XH влезает впритык, не оставляя запаса на обжим изоляции и немного выгибаясь из-за недостатка места при обжиме, а у правильного кримпера такого нет. Плюс в мой кримпер уже не помещается более мелкая клемма, а в правильный должна влезть. Далее на фото подтверждение.

В сравнении с клеммой ХН 2.54:
Надеюсь, видно, что клемму немного выгнуло наружу после обжима.
А это сравнение с клеммой от разъема с шагом 2 мм от аудио-кабеля для CD/DVD привода.
Чтобы ее корректно обжать, как сделано на производстве, потребуется меньшая ширина. В идеале чуть меньше 2 мм или около того:
Поэтому кримпер из обзора Сергея ее должен обжать, в отличие от моего.

С более крупными клеммами проблем нет. На фото ниже примерка: «китайский» дюпонт от монтажных проводков для Ардуино, нормальный фабричный дюпонт, клемма компьютерного разъема питания Молекс.
Те разъемы, которые помещаются в кримпер, он обжимает очень хорошо. У меня нет какой-то подборки клемм, так что придется довольствоваться лишь обжимкой ХН 2.54 клеммы и китайской ножевой 4.8 мм. Причем ножевая переобжата вторично, т.к. сначала обжал на самом большом размере, показалось крепким, но при разъединении клемм провод вырвал. Пришлось немного разогнуть усики и обжать в следующем размере. Получилось весьма крепко, хотя это и неправильно.

Выводы (обновлено про отличия кримперов)

В итоге получается, что матрица SN-2549 может быть более толстой, чем должна. Как минимум это касается узкой части. Плюс под кримпер 6 мм, а не 4 мм. Как отличить при покупке – я не знаю у кримпера под 4 мм матрицы на верхней, неподвижной части есть ощутимый уступ-сужение. В сравнении с 4 мм кримпером из первого обзора: Внешне кримперы на фото весьма похожи, и не факт, что в описании лота размещено реальное фото. Лучше судить по фото из отзывов. Еще один признак – между тонкой частью матриц и креплениями самого кримпера в моем случае есть зазор порядка 0.5 мм. Либо спрашивать продавцов, что кримпер под 4 мм матрицы, в него просто не получится зажать «неправильный» вариант. Актуально, если ищете матрицу отдельно или, как и я, с кримпером под нужную ширину. Покупкой я хотел заодно получить кримпер под матрицы 4 мм, но теперь у меня их два под 6 мм, отличающихся размерами.

Качество изготовления, если не считать темный с разводами металл, вполне на уровне. Обжимает хорошо. Т.к. матрица толще, то исправить это можно шлифовкой до нужной толщины. Думаю, что где-то должно остаться 2.0 мм или чуть меньше у деталей А1/В1. Пока не знаю, стоит ли обтачивать и толстую часть, вроде как она идет под достаточно большие клеммы. И точно пока не знаю, как лучше сошлифовать лишнее, получится ли это сделать дремелем, причем сделать вручную и ровно. Хотя «ровно» – не про эти матрицы, тонкую часть шлифовали немного под углом и ее толщина немного разная в разных точках.

Кримпы

Обычные кримпы (стопперы, фиксаторы) – маленькие (чаще всего 2-3 мм) тонкостенные бусины с большим отверстием, которые легко сжать. Именно для этого кримпы делают из мягких, пластичных металлов: обычно базовым материалом для кримпов служит латунь, реже медь. Сверху может быть покрытие металлизированной краской или напыление драгоценными металлами. Используются обычные кримпы чаще всего с ювелирным тросиком или леской, то есть с теми материалами, на которых нельзя завязать узелок. В зажатом виде обычные кримпы как раз и выполняют роль узелка.

Наиболее распространены кримпы-фиксаторы двух форм: трубочки и круглые.

Кримпы-трубочки и скругленные кримпы по назначению и способу использования не отличаются. Единственное различие состоит в том, что зажатые на основе кримпы-трубочки обычно выглядят как вытянутый вдоль основы прямоугольник или квадрат, а круглые кримпы превращаются в широкие прямоугольники, вытянутые поперек основы. За счет этого круглые кримпы немного удобнее при двойном сжатии (если Вы хотите получить не прямоугольник, а трубочку после сжатия кримпа). На фотографиях ниже последовательно представлены: сжатый один раз круглый кримп, сжатый один раз кримп-трубочка, сжатый дважды круглый кримп.

А вот так выглядит круглый кримп, зажатый один и два раза на двойном тросике:

Подробнее о том, как зажимать кримпы, мы расскажем чуть позже, а сейчас рассмотрим, для чего используются обычные кримпы:

1. Чтобы зафиксировать бусину в «воздушном» украшении или серьгах, собранных на тросик/леску.

Иногда фиксация бусин требуется не в украшении, а, например, при создании штор из бусин. Здесь кримпы-стопперы тоже отлично подойдут:

2. Чтобы закрепить конец тросика или лески внутри концевика-каллота. На тонкой леске в данном случае, вместо использования кримпа, можно просто завязать узелок. Но на тросике или толсткой леске аккуратный, прочный узелок завязать не получится, поэтому для закрепления используются кримпы. Если зажатый кримп не будет помещаться внутри каллота, его можно сложить вдвое, превратив в трубочку.

На тросике или леске кримп хорошо держится еще и за счет того, что при сжимании его края немного впиваются в нейлоновую поверхность тросика или леску. Проволока и тонкий тросик имеют более гладкую, твердую поверхность, и зажатый кримп может с них соскользнуть. Поэтому при использовании тонкого тросика или проволоки, перед тем, как зажать кримп, можно сделать тросиком/проволокой вокруг кримпа петельку (постарайтесь затянуть ее потуже вокруг кримпа, чтобы она меньше торчала). Это сделает крепление более надежным и тросик/проволока точно не выскочит из кримпа при носке украшения. Кримп с петлей вокруг будет выглядеть не так аккуратно, но это не важно, поскольку он все равно будет скрыт внутри каллота.

3. Чтобы зафиксировать петельку из тросика или лески при прикреплении застежки. Как и в предыдущем варианте использования, на тонкой леске можно просто завязать узелок, а вот для толстой лески и тросика понадобится кримп. Заметим, что для тяжелых украшений при фиксации тросика рекомендуется использовать не один кримп, а два подряд или по схеме кримп — бусина (несколько бусин) — кримп. Конец тросика в этом случае обрезается только после второго кримпа. Это сделает украшение более прочным.

Ниже представлена общая схема использования кримпов для закрепления застежки тросиком, а также пример браслета с двумя закрепляющими кримпами (они спрятаны внутри покрывных кримпов, о которых будет рассказано ниже).

Чтобы защитить тросик/леску от перетирания в месте соединения с застежкой, на него можно надеть защитную скобу или кусочек бульонки (петелька в этом случае окажется покрытой металлом, что сделает сборку более надежной). В готовом украшении это будет выглядеть очень аккуратно и профессионально.

Отметим, что помимо прямого назначения, обычные кримпы можно использовать просто в качестве маленьких бусин.

Обычные кримпы зажимаются плоскогубцами (тонкогубцами) или специальным инструментом кримпером.

Как уже говорилось выше, если просто сжать кримп плоскогубцами, то из него получится небольшой прямоугольник или квадрат (в зависимости от первоначальной формы кримпа). Если сложить кримп вдвое,то он превратится в трубочку. Удобнее всего это делать при помощи кримпера. У этого инструмента имеется две выемки, одна U-образная, по форме похожа на сердечко, а вторая — овальная. Сначала при помощи первой выемки кримп сжимается «книжечкой», потом во второй выемке он складывается в трубочку. Схематически это выглядит вот так:

Ниже показан процесс работы кримпером:

Модификации кримперов могут немного отличаться. Например, ювелирный кримпер марки Xuron, вместо U-образной выемки имеет V-образную, благодаря чему он подходит и для совсем маленьких кримпов (размером от 1 мм) и для довольно крупных (размером 3 мм), то есть является более универсальным. Принцип его использования такой же, как и у кримперов с U-образными выемками.

Помимо обычных кримперов, существует также так называемый One step crimper, позволяющий за одно нажатие сжать кримп вдвое. Он подходит для кримпов-трубочек и круглых кримпов размером до 2 мм.

Инструмент используется следующим образом: нажмите на укороченную ручку кримпера, вложите кримп в специальное углубление и верните укороченную ручку в исходное положение. Теперь аккуратно, но быстро сожмите основные ручки инструмента. Кримп окажется сжатым вдвое.

Недостатком кримперов является то, что их можно использовать только с определенными размерами кримпов, и если взять кримп меньшего или большего размера, то аккуратно сложить его вдвое уже не получится. У некоторых кримперов имеются дополнительные U-образные выемки, позволяющие расширить диапазон кримпов, с которыми их можно использовать. Но при работе с кримпами важна не только ширина кримпа, но и его длина, что критично для кримпов-трубочек. Если толщина металла, из которого сделан кримпер, окажется меньше длины кримпа, то он просто не зажмется аккуратно по всей длине. Что делать в такой ситуации? Использовать вместо кримпера тонкогубцы и другие подручные инструменты.

Если у Вас нет кримпера или Вы используете нестандартные по размеру кримпы, зажать кримп дважды можно следующим образом: сначала просто сожмите кримп плоскогубцами/тонкогубцами, превратив его в прямоугольник. Затем, ухватив тонкогубцами за одну сторону прямоугольника и уперевшись второй стороной обо что-то твердое (о поверхность стола или о другой инструмент), сложите этот прямоугльник книжечкой. Теперь надавите на края «книжечки» с двух сторон тонкогубцами/плоскогубцами — кримп сожмется в аккуратную трубочку. На фотографиях ниже показано, как это делается:

Если у Вас возникнут сложности со складыванием кримпа в «книжечку» плоскогубцами, можно попробовать другой способ. Сожмите прямоугольник из кримпа вдоль нити круглогубцами или, как вариант, при первоначальном сжатии кримпа, не зажимая его до конца, наложите на него сверху вдоль нити жесткую тонкую проволоку или иголку, а затем уже дожмите кримп плоскогубцами. Теперь посередине кримпа будет бороздка, благодаря которой сложить кримп вдвое будет проще. На фотографиях ниже показан процесс складывания кримпа вдвое с использованием круглогубцев на двойном тросике:

Обратие внимание, что если кримп зажимается на одинарном тросике, тросик первоначально лучше сдвинуть в одну сторону кримпа, а не зажимать его посередине. Тогда складывать кримп вдвое будет намного проще, зажатый кримп будет лучше держаться и в итоге окажется как раз посередине тросика. Если кримп зажимается на двойном тросике, тросик также необходимо раздвинуть по краям кримпа и постараться сделать так, чтобы линия сгиба кримпа прошла между тросиками.

Этот обзор был бы не полным без упоминания редко встречающихся подвидов кримпов-фиксаторов. Помимо обычных кримпов, похожих на маленькие бусинки (или бисер с крупным отверстием), есть еще кримпы-цилиндры с просверленными в них семью отверстиями, называются они magic crimps (дословно переводится как «волшебные кримпы»). Эти кримпы были специально разработаны для многорядных украшений. Тросик в них можно вставлять как один раз (тогда в кримп можно будет просунуть до 7 нитей одновременно), так и с последующим разворотом, чтобы сделать крепление более надежным. Помимо тросика/нити/лески перед зажатием в эти кримпы можно вставлять специальные проволочные петельки, к которым будет крепиться застежка украшения:

Зажимаются такие кримпы специальным «волшебным» кримпером (Magic crimper). Кримп многократно сжимается кримпером — сначала в более крупной выемке, потом в выемке поменьше. При каждом сжатии кримп нужно немного поворачивать. В итоге кримп превратится в аккуратную овальную бусинку.

Иногда кримпы сразу делают с петелькой, чтобы использовать их в качестве концевиков. Они так и называются: концевики-кримпы. Подробно об этих и других видах концевиков мы рассказывали в статье Концевики.

Также, кроме стандартных кримпов для тросика/лески, бывают крупные прямоугольные кримпы (чаще всего разъемные) размером от 4*4 мм до 12*4 мм. Эти кримпы хорошо подойдут для фиксации ленты, плоского кожаного шнура или нескольких тонких шнуров:

Иногда металлические кримпы-фиксаторы можно заменить на силиконовые или пластиковые ограничители. Например, используя застежки для пуссет или миниатюрные силиконовые колечки. Заметим, что делать это стоит только в декоративных целях, поскольку фиксация будет менее надежной, чем при использовании металлических кримпов.

Перейдем теперь к рассмотрению второго вида кримпов.
