Как пользоваться индикаторной отверткой со светодиодом

При обслуживании электрических сетей и их аварийном ремонте сложно обходиться без специального инструмента, предназначенного для обнаружения потенциала на питающих проводах. Одно из таких устройств – индикатор электрический, имеющий несколько вариантов исполнения. Независимо от модели конкретного приспособления, все эти образцы имеют классическую схему и работают по схожему принципу. Порядок их использования зависит от внутреннего устройства и способа вывода информации на индикатор.

Принцип работы прибора индикации

Самый простой индикатор фазы в электропроводке представляет собой небольшую по размерам конструкцию, выполненную в виде указателя или отвертки. В ее состав входят следующие обязательные детали и узлы:

• рабочий металлический щуп, как у отверток;
• неоновая лампочка, имеющая два плоских контакта;
• резистор с сопротивлением 1 Мом;
• токопроводящая контактная пластина с прижимной пружиной.

В различных типах отверток отбор энергии для индикации производится своим, не похожим на другие способом.

В простейших приборах со встроенной неоновой лампой микроскопический ток протекает по внутренней цепочке, вызывая слабое свечение индикатора. Этот эффект возможен только при прикосновении оператора к металлизированной пластине отвертки. Контакт с человеческим телом необходим для отвода безопасного для него тока на землю (создания замкнутой цепи утечки на нуль). Из-за слабости свечения неонового индикатора пользоваться им в солнечную погоду или при ярком свете в комнате очень сложно.

Виды индикаторных отверток и их устройство

Помимо классического варианта (неоновой отвертки) промышленностью выпускается множество других индикаторных устройств. Среди них особо выделяются следующие известные модели:

• индикаторы с жидкокристаллической шкалой;
• светодиодные приборы со встроенной в корпус батарейкой;
• электронные тестеры напряжения бесконтактного типа – их называют «умными» отвертками.

Изделия с жидкокристаллическими индикаторами, как и отвертки со светодиодом отличаются повышенной функциональностью. Они могут не только выявлять наличие фазы, но и оценивать величину действующего в цепи напряжения. С их помощью удается определять нулевой контакт, информация о котором представляется как отсутствие делений шкалы. При промежуточном значении действующего в цепи напряжения (110 Вольт, например) на индикаторе высвечивается половинное отклонение от нуля.

Для работы с действующими силовыми цепями нужно знать, как пользоваться отвертками-индикаторами напряжения со светодиодом и батарейкой, чтобы определить нужный провод. Но прежде важно разобраться с конструкцией этих приборов, а также с принципом их действия.

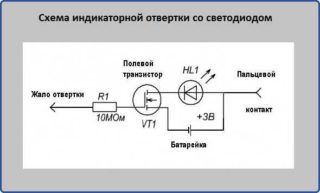

Принцип работы светодиодной отвертки

В основу схемного решения индикатора заложены следующие основные элементы:

• рабочее жало;
• полевой транзистор, на котором собран ключевой каскад;
• обычный светодиод и трехвольтовая батарея;
• верхний контакт.

Встроенная в прибор батарейка на 3 Вольта необходима для питания электронной ключевой схемы.

При прикосновении измерителя к оголенной части проводки или контакту с фазным напряжением тестируемый потенциал открывает полевой транзистор, через который начинает течь постоянный ток. Благодаря этому встроенный в прибор светодиод загорается – индицирует наличие потенциала. При проверке нулевой жилы электропроводки этого не происходит, поскольку ключ остается в закрытом состоянии – светодиод не горит.

Как пользоваться индикаторной отверткой со светодиодом

Чтобы проверять фазу и ноль индикаторными отвертками со встроенным светодиодом, потребуется исследовать их конструкцию. В нижней части электронного указателя имеется рабочий щуп, которым при тестировании касаются оголенных контактов. На его верхнем срезе располагается пластина-контакт, при нажатии на которую замыкается цепь питания батарейки – она выполняет функцию выключателя.

В корпусе имеется отверстие со встроенным в него светодиодом, по состоянию которого удается узнать о наличии или отсутствии напряжения. Для этого необходимо проделать следующие операции:

1. Отвертка берется в правую руку таким образом, чтобы большой палец располагался непосредственно над контактной пластиной (выключателем).
2. Нужно прикоснуться жалом к проверяемой клемме розетки, например.
3. Одновременно с этим следует нажать пальцем на верхнюю пластину и визуально проконтролировать состояние светодиода.

Основные виды проверок

Чтобы определить наличие фазы в проверяемой электрической цепи, необходимо соблюдать общепринятые правила обращения с индикаторной отверткой и подобными ей приборами. Порядок работы определяется моделью используемого инструмента и особенностями его конструкции. В зависимости от этого проверка может быть контактной или бесконтактной, а также предназначенной для обнаружения обрыва или поиска трассы прокладки проводов. В первом случае необходимо прикоснуться жалом отвертки к контакту патрона лампочки, например, и убедиться в отсутствии на нем напряжения.

При втором подходе для проверки наличия фазы достаточно поднести контрольную часть отвертки к проверяемой цепи (не соприкасаясь с ней). Подобным же способом действуют при желании определиться с трассой прокладки скрытой в стене проводки, используя для этих целей электронные тестеры напряжения. Помимо этих простейших операций индикаторные приспособления применяются для поиска обрыва провода, который при скрытой прокладке утоплен в толще стен.

Поиск обрыва

Известно множество электронных приборов, посредством которых удается найти обрыв, скрытый от глаз пользователя под слоем штукатурки или бетона. Некоторые из них работают по принципу металлоискателя, способного обнаруживать металлические предметы по отражению от них сформированного прибором сигнала. Находить повреждение в проводке удается за счет того, что в зоне обрыва отражения не происходит и ответный сигнал ослабевает.

Стоимость таких устройств довольно высока. Чтобы узнать, где находится место обрыва, лучше воспользоваться индикаторными приборами, работающими на других принципах.

Принцип действия этих приборов основан на регистрации остаточных электромагнитных энергий, сохраняющих свою полевую структуру даже в оборванном проводнике. Единственное условие эффективности работы таких устройств – на концах контролируемых цепей должно действовать переменное напряжение.

При наличии в инструментальном наборе домашнего мастера индикаторной отвертки со светодиодом пользователь сможет решить множество вопросов, связанных с обслуживанием внутренней электросети своими силами. Такой подход является единственно правильным, поскольку позволяет самостоятельно разобраться с существующими проблемами, а также существенно сэкономить, отказавшись от вызова специалиста-электрика.

Речь в статье пойдет о простой индикаторной отвертке с батарейкой, которая содержит в себе несложную схему на основе полевого транзистора.

Именно применение полевика, расширяет возможности использования данного индикатора по сравнению с простыми отвертками, содержащими только неоновую лампочку.

Первое на что хотелось бы обратить внимание – это на жало отвертки. Большинство из моделей не рассчитаны на полноценную работу по закручиванию и откручиванию винтов.

Это их дополнительная возможность. Так что для таких работ всегда применяйте обычные отвертки с закаленными жалами или соответствующие биты, а не индикаторные варианты.

Самая полезная функция данной модели – это свечение светодиода при одновременном касании руками жала и контакта на противоположном конце.

Фактически это индикатор проверки целостности цепи. Как его можно использовать в быту будет рассмотрено ниже.

Еще этой отверткой можно:

отыскивать скрытую проводку, если она не глубоко заложена слоем штукатурки

Будьте внимательны, если индикатор будет фонить по всей стене, возможно у вас где-то утечка и замыкание.

узнать под напряжением провод или нет, не снимая при этом с него изоляцию

найти обрыв в проводе

ну и конечно со своей прямой обязанностью – определение фазы, отвертка справляется хорошо

Чтобы отыскать фазу в розетке или на кабеле нужно дотронуться отверткой проверяемого контакта.

Касаться при этом металлического пятачка на конце индикатора нельзя!

Если вы это сделаете, индикатор будет одинаково светиться в обоих гнездах розетки, где фаза, а где ноль разобраться будет не возможно.

Правда чувствительность такой отвертки может быть не только достоинством, но и недостатком.
Например в трехфазной сети 380В, когда фазы расположены близко друг от друга, на инструмент может быть оказано влияние наведенного напряжения.

Поэтому для простого определения отсутствия напряжения, индикатор без батареек с неоновой лампочкой, все же надежнее.

Данный же прибор лучше использовать именно из-за его дополнительных возможностей.

Возможности простой индикаторной отвертки могут быть значительно расширены и многие попросту не знают, что помимо привычной проверки наличия или отсутствия напряжения, этим прибором можно выполнять множество задач и искать различные неисправности.

Вот как это можно использовать на практике.

Данную проверку можно производить непосредственно в магазине, не имея под рукой ничего кроме отвертки. Берете обыкновенную лампочку, одной рукой обхватываете металлический цоколь, а пальцем другой руки касаетесь контакта в верхней части отвертки.

После этого жалом дотрагиваетесь до центрального контакта на лампочке.

Если лампа исправна, светодиод загорится.

Также можно легко проверить исправность или поломку нагревательного тэна. При этом его даже не обязательно вытаскивать наружу из оборудования.

Достаточно обеспечить свободный доступ к контактам. Перед этим все посторонние провода подключенные к ним требуется откинуть.

Проверка очень проста и не замысловата. Одной рукой касаетесь одного контакта тэна, а жалом отвертки другого. Палец второй руки опять должен быть на металлическом пятачке пробника.

Если лампочка индикатора при этом не горит, значит тэн не исправен и внутри него обрыв нагревательной спирали.

Таким образом можно проверять любые нагревательные элементы. Например, кипятильник проверяется непосредственно на самой вилке, даже разбирать ничего не нужно.

Чтобы при ремонте смонтировать выключатель правильно, то есть:

также можно воспользоваться пробником и прозвонить контакты.

Предварительно выключатель разбирается. Контакты у него обычно закрыты и поэтому просто подлезть руками к ним не получится.

Берете любой металлический предмет, например скрепку или гвоздик и прикасаетесь к одному из контактов. Не важно к какому — верхнему или нижнему.

Индикаторная отвертка ставится на другой контакт. В отключенном положении выключателя светодиод не горит и наоборот. Оставляете выключатель во включенном состоянии, собираете его и в таком положении монтируете на стену.

Если вы занимаетесь капитальным ремонтом в квартире, то наверняка сталкивались с ситуацией, когда после снятия старой штукатурки вдруг обнаруживается какой-то ранее не известный провод.

При этом абсолютно не понятно под напряжением он или нет. Перекусывать его кусачками нельзя, зачищать и оголять изоляцию тоже опасно.

Здесь опять на помощь приходит универсальная отвертка. Только использовать ее нужно несколько наоборот.

Рукой обхватываете не изолированную верхнюю часть отвертки, а берете ее непосредственно за жало.

При этом верх с металлическим пятаком, подносите к изоляции провода. Провод при этом может быть даже под штукатуркой.

В таком положении чувствительность пробника выше и если в кабеле есть напряжение, то отвертка это покажет. Свечение может быть не таким ярким, но оно все равно будет.

Еще этим девайсом можно безопасно найти обрыв жилы внутри кабеля электропроводки или в переноске удлинителя.

Если удлинитель вдруг перестал работать, вот с чего нужно начинать поиск неисправности:

для начала убедитесь в отсутствии короткого замыкания

Отключаете все приборы из переноски. Берете рукой один контакт на вилке, а к другому подносите индикатор. Если он не горит, значит короткого замыкания нет.

далее нужно найти и пометить поврежденный провод

Также прикасаетесь пальцем любого контакта вилки, и жалом отвертки ищете его в розетке. Если не будет свечения во всех гнездах, то именно на этом проводнике и наблюдается обрыв.

Помечаете его маркером. Для чего это нужно? А необходимо это для того, чтобы подать фазу именно на этот провод, а не на другой исправный.

отверткой узнаете расположение фазы в рабочей розетке на стене и включаете вилку переноски в нее так, чтобы метки совпали

остается взять индикатор за жало и задней частью подвести к проводу

Перемещая его вдоль переноски следите за светодиодом. В том месте где он потухнет – там и обрыв.

Таким же способом можно определить обрыв провода и в стационарной проводке. Главное чтобы кабель не был под толстым слоем штукатурки.

Сразу стоит сказать, что отвертка-индикатор это очень важный инструмент, который наравне с плоскогубцами и молотком, должен быть в любом доме и квартире.

Практически каждому человеку приходилось попадать в такую неприятную ситуацию – неожиданно в квартире гаснет свет. Что же случилось? Почему это произошло? Большинство людей сразу же задается вопросом: «Свет выключили только у меня или же повсюду?» Что ж, если под рукой есть индикаторная отвертка, найти ответ на этот вопрос можно очень быстро. Более того, имея минимальный набор навыков, в некоторых случаях можно даже самостоятельно устранить неисправность.

Например, если в выключателе или розетке просто был потерян контакт, исправить поломку можно очень быстро – достаточно лишь отыскать проблемное место. Но как это сделать? Использовать специальные, громоздкие, сложные и довольно дорогие приборы? Нет, если под рукой имеется отвертка индикатор. Причем, если вы используете её, то вам не придется разбирать стену, чтобы добраться до проводки.

Серьезный плюс заключается в том, что никого не нужно учить, как пользоваться отверткой индикатором – он максимально прост в использовании. И при этом он позволяет моментально определить отсутствие или наличие напряжение на включателе или в розетке.

В данной статье рассмотрим, что такое отвертка индикатор их основные разновидности и конструкцию, а также как пользоваться отверткой индикатором.

Как работает отвертка индикатор

Чтобы использовать любое устройство, необходимо разобраться, как же оно работает. Конечно, это в полной мере относится и к отвертке-индикатору. Если вы хотя бы примерно знаете, как он работает, это даст вам возможность легко использовать её, и при этом не допустить никаких ошибок.

Также это даст вам возможность обойтись без мультиметра, который стоит гораздо дороже, да и в использовании значительно сложнее. Сегодня в специализированных магазинах можно увидеть различные индикаторные отвертки. И каждый вид имеет свой принцип действия.

Обычная отвертка индикатор – самое простое решение

Самые простые и распространенные пробники снабжены неоновыми лампами. Принцип их действия максимально прост.

Когда вы проверяете напряжение в розетке, электрический ток проходит через резистор установленный внутри индикатора (этот резистор ограничивает ток, его номинал составляет не менее 0,5 мОм) и передается на первый контакт неоновой лампочки.

При этом второй контакт лампочки замыкается на пользователе через контакт, расположенный на рукоятке.

У таких отверток сопротивление тела человека и емкость являются частью цепи лампочки. Другими словами, когда вы касаетесь пальцами контакта, а жалом – напряженного провода, то увидите свечение лампочки (при условии, что в сети есть напряжение).

Если контакт с пользователем отсутствует, лампа не загорается. Главным минусом данного типа отверток является довольно высокий порог срабатывания по напряжению – не ниже 60 В.

Поэтому они подходят только чтобы выявлять наличие фазы и напряжение. Определить обрывы цепи она не поможет. Так что, эта отвертка-индикатор не является многофункциональной – она лишь позволяет определять отсутствие или наличие напряжения в сети.

Индикаторная отвертка со светодиодом – большая функциональность

Отвертка-индикатор, снабженная светодиодом, имеет немало общего с описанной выше моделью. Их принцип действия одинаков. Но отличие все же имеется – светодиодные пробники подходят для работы с электрическими сетями, в которых напряжение значительно меньше, чем 60 В.

Ещё один фактор, отличающий светодиодный индикатор от обычного, это наличие собственного, автономного источника питания – батарейки. Также их отличает наличие транзистора, чаще всего биполярного.

Поэтому данный тип отверток-индикаторов уже можно назвать многофункциональным. С его помощью вы сможете не только проверять наличие или отсутствие фазы контактным, а также бесконтактным способом, но и проверять целостность цепей – предохранителей, проводов и кабелей.

Указатель состоит из двух рабочих частей. Первая выглядит как плоская отвертка. Она используется при работе с непосредственным контактом с элементами, которые находятся под напряжением.

Вторая же часть подходит, если необходимо определить наличие напряжение без контакта. При использовании с первой частью, она также позволяет определить целостность сети

В изолированной рукоятке из прозрачного материала расположен светодиод, который и сообщает о наличии напряжения в сети.

Универсальная индикаторная отвертка STAYER 4520-48

Но на сегодняшний день в продаже можно встретить специальные отвертки-индикаторы, при работе с которыми можно протестировать линию как контактным, так и бесконтактным способом. Также она позволяет «прозвонить» проводку на предмет короткого замыкания или обрывов.

Такой отверткой-индикатором является STAYER 4520-48. Она прекрасно подходит, если нужно протестировать элементы цепей постоянного и переменного тока в автотранспорте, бытовых электроприборах и других устройствах. С её помощью можно легко определять полярность и проводить прозвонку методом звуковой или световой индикации.

Этот индикатор выгодно отличается от большинства аналогов наличием не только светового, но и звукового оповещения. Благодаря этому работа, связанная с проверкой наличия напряжения, становится ещё более простой, комфортной и безопасной.

Если напряжение в норме, то пользователь слышит звуковой сигнал, сопровождающийся зажжением индикатора зеленого цвета. Увы, эта отвертка индикатор имеет и серьезный минус. Дело в том, что она работает от батарейки, которая садится быстрее, чем того хотелось бы.

Как пользоваться отверткой индикатором

Ну что ж мы рассмотрели три вида индикаторных отверток, теперь рассмотрим как пользоваться отверткой индикатором и проверим их в работе.

Обычный индикатор

Указатель этой отвертки-индикатора снабжен двумя рабочими областями. Первая похожа на плоскую отвертку – она-то и контактирует в элементами электропроводки, которые находятся под напряжением. Вторая обеспечивает достаточное сопротивление, и находится на рукояти отвертки. Также она имеет двухполюсный выключатель.

Рассмотрим пример, при котором к первому контакту подведен фазный провод, а ко второму – нулевой. Индикатором напряжения определяется, по какому проводу идет фаза.

Чтобы определить достаточно зажать контакт на рукоятке индикатора напряжения большим пальцем, после чего поднести рабочую область индикатору поочередно к обоим контактам автоматического выключателя. При этом нужно следить, чтобы большой палец оставался голым – нельзя надевать перчатки при использовании устройства.

Как пользоваться индикаторной отверткой со светодиодом

Как уже говорилось выше, эти индикаторы отличаются наличием функции не только контактного, но и бесконтактного использования при наличии светового оповещения.

Если вы используете классический контактный способ, и вам нужно выяснить, где имеется фаза, достаточно приблизить рабочую часть к обоим контактам автоматического выключателя. Поднося прибор к нулевому контакту, вы не заметите никаких изменений. Когда же вы проверяете фазный, сразу же загорится сигнальная лампочка, что позволит вам сразу выяснить, что на этом контакте присутствует напряжение.

Чтобы определить наличие фазы, используя бесконтактный метод, достаточно использовать вторую рабочую часть, также известную, как пятка. Её необходимо поднести к изоляции кабеля. Не нужно даже касаться её – при наличии фазы диод загорится на небольшом расстоянии от кабеля.

Серьезный плюс – простота прозвонки (выявление разрывов в цепи). Необходимо подсоединить одну рабочую часть к первому концу цепи, которая проверяется, а другую – ко второму. Если цепь исправна, то загорится светодиодная лампочка. В противном случае ничего не произойдет.

Если контакт находится под напряжением, индикатор тут же просигнализирует об этом – в нем загорится красный огонек. Если же поднести индикатор напряжения к нулевому контакту, никакого сигнала не последует.

Как пользоваться индикаторной отверткой STAYER 4520-48

Эта отвертка индикатор снабжена пластмассовой рукояткой, имеющей переключатель режимов работы. Он может быть установлен в трех различных положениях:

1. — 0 – это контактное использование с функцией светового оповещения. Сигнализация осуществляется путем загорания красной лампочки;
2. — L – бесконтактное использование с низкой чувствительностью. При средней чувствительности возможно звуковое оповещение. Напряжение может быть выявлено на малом расстоянии даже при использовании двойной изоляции провода. При выявлении напряжения загорается зеленая лампочка;
3. — Н – бесконтактное использование при высокой чувствительности – используется звуковое оповещение. Чувствительность такова, что позволяет выявлять напряжение на большом расстоянии – не только через плотную изоляцию проводов, но и через тонкий слой штукатурки на стене. В этом режиме возможно определение маршрута проводов, проложенных в стене. Выявление напряжения сопровождается зажженной зеленой лампочкой.

Защитный колпачок скрывает рабочую область, выполненную в форме плоской отвертки. Вторая торцевая сторона индикатора имеет специальный контакт, используемый для определения наличия разрывов в цепи.

Чтобы выполнить то действие, достаточно соединить провод одного конца цепи с указателем напряжения, а второй – с контактом целостности цепи. В случаях, когда цепь не повреждена, отвертка-индикатор соответственно просигнализирует пользователю об этом. При работе в режиме «О» загорается красный диод.

Если включен режим «L» или «Н», загорается зеленая лампочка, причем это сопровождается определенным звуковым сигналом. Если же цепь повреждена на каком-то участке, индикатор никак не отреагирует.

В качестве примера можно рассказать, как пользоваться отверткой индикатором при проверке целостности лампы накаливания. В одной руке держим прибор, причем контактная пластика соприкасается с рукой. Жало отвертки подносим к металлической части цоколя лампы. Второй рукой дотрагиваемся до второго конца лампы, таким образом, замыкая цепь.

Если обрыва нет, то можно увидеть, как загорается красный индикатор. Переключим прибор в режим «О» — контактная индикация. Сначала совместим индикатор с нулевым контактом автоматического выключателя – индикатор напряжения здесь ничего не покажет. А потом совмещаем с фазным контактом. Тут же загорается световая индикация.

Теперь переключаемся на бесконтактный режим «L». К контактам указателя не прикасаемся, а просто приближаем к автоматическому выключателю или розетке. Возле фазного загорится зеленая лампочка, а также раздастся звуковая сигнализация. А возле нулевого индикатор никак себя не проявит.

Наконец, проводим проверку в режиме «Н». Рабочая часть для этого не нужно. Наденем защитный колпачок, после чего подносим индикатор к автомату. На расстоянии около 20 сантиметров будет активировано звуковое оповещение. Одновременно с этим загорится зеленый диод.

Как пользоваться индикаторной отверткой со светодиодом: поиск фазы и нуля

Содержание статьи:

При обслуживании электрических сетей и их аварийном ремонте сложно обходиться без специального инструмента, предназначенного для обнаружения потенциала на питающих проводах. Одно из таких устройств – индикатор электрический, имеющий несколько вариантов исполнения. Независимо от модели конкретного приспособления, все эти образцы имеют классическую схему и работают по схожему принципу. Порядок их использования зависит от внутреннего устройства и способа вывода информации на индикатор.

Принцип работы прибора индикации

Индикаторная отвертка

Самый простой индикатор фазы в электропроводке представляет собой небольшую по размерам конструкцию, выполненную в виде указателя или отвертки. В ее состав входят следующие обязательные детали и узлы:

• рабочий металлический щуп, как у отверток;
• неоновая лампочка, имеющая два плоских контакта;
• резистор с сопротивлением 1 Мом;
• токопроводящая контактная пластина с прижимной пружиной.

Такой индикатор используется только для выявления фазы, наличия напряжения, как разности потенциалов, с его помощью определить нельзя. Нулевая жила находится обычно методом исключения. Общий принцип работы индикаторных приборов состоит в образовании дополнительной цепочки-ответвления, по которой протекает безопасный для оператора ток.

В различных типах отверток отбор энергии для индикации производится своим, не похожим на другие способом.

В простейших приборах со встроенной неоновой лампой микроскопический ток протекает по внутренней цепочке, вызывая слабое свечение индикатора. Этот эффект возможен только при прикосновении оператора к металлизированной пластине отвертки. Контакт с человеческим телом необходим для отвода безопасного для него тока на землю (создания замкнутой цепи утечки на нуль). Из-за слабости свечения неонового индикатора пользоваться им в солнечную погоду или при ярком свете в комнате очень сложно.

Виды индикаторных отверток и их устройство

Помимо классического варианта (неоновой отвертки) промышленностью выпускается множество других индикаторных устройств. Среди них особо выделяются следующие известные модели:

• индикаторы с жидкокристаллической шкалой;
• светодиодные приборы со встроенной в корпус батарейкой;
• электронные тестеры напряжения бесконтактного типа – их называют «умными» отвертками.

С жидкокристаллическим дисплеем

Светодиодная отвертка

Бесконтактный детектор

Изделия с жидкокристаллическими индикаторами, как и отвертки со светодиодом отличаются повышенной функциональностью. Они могут не только выявлять наличие фазы, но и оценивать величину действующего в цепи напряжения. С их помощью удается определять нулевой контакт, информация о котором представляется как отсутствие делений шкалы. При промежуточном значении действующего в цепи напряжения (110 Вольт, например) на индикаторе высвечивается половинное отклонение от нуля.

Электронные тестеры имеют более сложное устройство и позволяют проверять цепи бесконтактным способом за счет электромагнитных наводок. Они также могут использоваться для тестового обнаружения скрытой проводки и наличия напряжения в проложенном в стене кабеле.

Для работы с действующими силовыми цепями нужно знать, как пользоваться отвертками-индикаторами напряжения со светодиодом и батарейкой, чтобы определить нужный провод. Но прежде важно разобраться с конструкцией этих приборов, а также с принципом их действия.

Принцип работы светодиодной отвертки

Конструкция индикаторной отвертки

В основу схемного решения индикатора заложены следующие основные элементы:

• рабочее жало;
• полевой транзистор, на котором собран ключевой каскад;
• обычный светодиод и трехвольтовая батарея;
• верхний контакт.

Встроенная в прибор батарейка на 3 Вольта необходима для питания электронной ключевой схемы.

При прикосновении измерителя к оголенной части проводки или контакту с фазным напряжением тестируемый потенциал открывает полевой транзистор, через который начинает течь постоянный ток. Благодаря этому встроенный в прибор светодиод загорается – индицирует наличие потенциала. При проверке нулевой жилы электропроводки этого не происходит, поскольку ключ остается в закрытом состоянии – светодиод не горит.

Как пользоваться индикаторной отверткой со светодиодом

Чтобы отыскать фазу в розетке или на кабеле, нужно дотронуться отверткой до проверяемого контакта

Чтобы проверять фазу и ноль индикаторными отвертками со встроенным светодиодом, потребуется исследовать их конструкцию. В нижней части электронного указателя имеется рабочий щуп, которым при тестировании касаются оголенных контактов. На его верхнем срезе располагается пластина-контакт, при нажатии на которую замыкается цепь питания батарейки – она выполняет функцию выключателя.

В корпусе имеется отверстие со встроенным в него светодиодом, по состоянию которого удается узнать о наличии или отсутствии напряжения. Для этого необходимо проделать следующие операции:

1. Отвертка берется в правую руку таким образом, чтобы большой палец располагался непосредственно над контактной пластиной (выключателем).
2. Нужно прикоснуться жалом к проверяемой клемме розетки, например.
3. Одновременно с этим следует нажать пальцем на верхнюю пластину и визуально проконтролировать состояние светодиода.

Если он загорается после проведения всех манипуляций, на проверяемом контакте или жиле имеется напряжение. В противном случае оно отсутствует в данной точке. Тот же эффект будет наблюдаться, если контролируется нулевой проводок сетевого питания.

Основные виды проверок

Проверка тестера бесконтактным способом

Чтобы определить наличие фазы в проверяемой электрической цепи, необходимо соблюдать общепринятые правила обращения с индикаторной отверткой и подобными ей приборами. Порядок работы определяется моделью используемого инструмента и особенностями его конструкции. В зависимости от этого проверка может быть контактной или бесконтактной, а также предназначенной для обнаружения обрыва или поиска трассы прокладки проводов. В первом случае необходимо прикоснуться жалом отвертки к контакту патрона лампочки, например, и убедиться в отсутствии на нем напряжения.

При втором подходе для проверки наличия фазы достаточно поднести контрольную часть отвертки к проверяемой цепи (не соприкасаясь с ней). Подобным же способом действуют при желании определиться с трассой прокладки скрытой в стене проводки, используя для этих целей электронные тестеры напряжения. Помимо этих простейших операций индикаторные приспособления применяются для поиска обрыва провода, который при скрытой прокладке утоплен в толще стен.

Поиск обрыва

Использование прибора “Дятел” для поиска обрыва проводки

Известно множество электронных приборов, посредством которых удается найти обрыв, скрытый от глаз пользователя под слоем штукатурки или бетона. Некоторые из них работают по принципу металлоискателя, способного обнаруживать металлические предметы по отражению от них сформированного прибором сигнала. Находить повреждение в проводке удается за счет того, что в зоне обрыва отражения не происходит и ответный сигнал ослабевает.

Стоимость таких устройств довольно высока. Чтобы узнать, где находится место обрыва, лучше воспользоваться индикаторными приборами, работающими на других принципах.

Для поиска обрыва проводников в домашних условиях подойдут устройства, которые по соотношению цены и качества считаются лучшими в своем классе. Речь идет об изделии отечественного производства под названием «Дятел» и сигнализаторе E-121. С их помощью можно искать точный маршрут прокладки электропроводки в стене, а также легко обнаруживать обрыв в ее жилах. Глубина проникновения контрольного сигнала в толщу стен составляет не более 7 см. Этого вполне достаточно для обнаружения оборванного провода, идущего к комнатному светильнику, например, даже под толстой гипсокартонной плитой.

Принцип действия этих приборов основан на регистрации остаточных электромагнитных энергий, сохраняющих свою полевую структуру даже в оборванном проводнике. Единственное условие эффективности работы таких устройств – на концах контролируемых цепей должно действовать переменное напряжение.

При наличии в инструментальном наборе домашнего мастера индикаторной отвертки со светодиодом пользователь сможет решить множество вопросов, связанных с обслуживанием внутренней электросети своими силами. Такой подход является единственно правильным, поскольку позволяет самостоятельно разобраться с существующими проблемами, а также существенно сэкономить, отказавшись от вызова специалиста-электрика.

назначение, виды и инструкция использования

Очень часто в доме или квартире возникают проблемы с электричеством, что особенно актуально для помещений с устаревшей проводкой. Для устранения неисправностей владельцам квартиры приходится вызывать электрика. Недостатком такой истории является тот факт, что за незначительную поломку потребуется заплатить немалые деньги. Для разрешения сложившейся проблемы необходимо воспользоваться индикаторной отверткой, которая является находкой не только для электрика.

Предназначение

Для чего же нужна индикаторная отвертка, и каким образом она может помочь в устранение неисправностей электрической цепи? Для ответа на данный вопрос необходимо понимать, что электрический ток протекает от фазного проводника к нулевому. Ток в цепи возникает только при ее замыкании, то есть, при подключении бытового прибора в сеть. Из этого следует, что при повреждении цепи исчезнет напряжение. Для обнаружения его повреждений поможет электронная индикаторная отвертка.

К ряду основных задач, которые способна выполнять индикаторная отвертка, относятся:

• Обнаружение и определение фазы.
• Обнаружение скрытой проводки в стене.
• Определение обрыва кабеля.

Функциональность инструмента зависит от вида изделия. На сегодня выпускаются такие отвертки, которые способны на выполнение следующих функций:

• Проверка ламп накаливания на исправность.
• Проверка нагревательных тэнов.
• Определение правильного положения выключателя.
• Проверять наличие напряжения на изолированных проводах.
• Определять полярность элементов питания.
• Определять нулевой проводник.

Такой инструмент, как индикаторная отвертка, является незаменимым помощником в любом доме. С его помощью можно проверить напряжение в сети, после чего делать соответствующие выводы. Для проверки напряжения в сети, необходимо взять индикаторную отвертку (не путать с обыкновенной), после чего ввести щуп в розетку. Современные инструменты позволяют также определять обрывы нулевых проводников.

Применение индикаторов напряжения довольно распространено, так как их можно использовать не только в домашних условиях, но и на производстве. Каждый электрик в обязательном порядке должен иметь в своем арсенале инструментов отвертку-щуп, при помощи которой можно обнаружить поломку в электрической цепи.

Принцип работы индикаторной отвертки

Устройство обычной индикаторной отвертки достаточно простое, что делает инструмент дешевым, но при этом достаточно эффективным. Устройство пробника состоит из таких частей:

• Щуп или жало.
• Элемент сопротивления.
• Лампочка.
• Контактная пластина.

Зная, как устроена индикаторная отвертка, можно рассмотреть особенности ее функционирования. Схема функционирования выглядит следующим образом:

1. Щуп прикладывается к фазному проводнику или контакту в розетке, в результате чего по нему начинают протекать заряженные частицы.
2. Когда эти частицы достигают элемента сопротивления, то количество заряженных частиц снижается до безопасного для человека значения. В электротехнике это называется понижением электрического тока.
3. Чтобы лампочка загорелась, необходимо замкнуть цепь, для чего человеку нужно прикоснуться к контактной пластине на торцевой части инструмента. Если лампочка не горит, значит это «ноль», а если она не горит в обоих отверстиях розетки, то фазный провод поврежден.

На сегодня известны следующие виды индикаторных отверток:

• обычные или классические;
• со светодиодным индикатором;
• на батарейках;
• с ЖК-дисплеем;
• автомобильные;
• звуковая индикаторная отвертка.

На сегодня наиболее популярными являются варианты: классический и с жк-дисплеем, который являются многофункциональным.

Как пользоваться отверткой с индикатором

Зная, какие виды пробников существуют, необходимо рассмотреть особенности их функционирования. При использовании индикаторов необходимо обязательно соблюдать технику безопасности.

Важно знать! Несмотря на безопасность инструмента, нельзя его давать детям.

Техника безопасности предусматривает проведение ремонтных работ с электрическими сетями только при условии отсутствия напряжения. Это касается проведения ремонтных работ после обнаружения причины поломки.

Проверка напряжения при помощи индикаторной отвертки осуществляется путем вставления щупа поочередно в оба отверстия розетки. Если лампочка горит на приборе – это «фаза», и она исправна, если не горит в одном отверстии, то это «ноль», а если в обоих, то «фаза» имеет обрыв. При проведении таких работ, обязательно убедитесь, что включен общий автоматический выключатель, который подает питание на дом.

Важно знать! Когда щуп будет введен в отверстие розетки, обязательно нужно дотронуться пальцем до торцевой части индикатора, иначе данные способ тестирования не позволят получить результат. Отвертки со светодиодом уже не требуют прикосновения к контактной пластине.

Если в обоих отверстиях розетки отсутствует фаза, то нужно прозвонить проводку. Сделать это можно при помощи тестера.

Как проверить индикаторную отвертку

Перед применением индикаторной отвертки, необходимо проверить ее работоспособность. Первым делом необходимо произвести внешний осмотр. Недопустимо использовать инструмент, на котором имеются повреждения, трещины сколы. Прикосновение человека к внутренним частям изделия является смертельно опасным.

Для проверки инструмента на исправность достаточно прикоснуться жалом к фазному проводу, а пальцем к пятачку изделия. Если лампочка не загорится, то это говорит, что отвертка не работает, и должна быть заменена на рабочую.

Самое главное при работе с электричеством – это безопасность человека, поэтому при малейших подозрениях на неисправность инструмента, лучше заменить его на другой.

Модели и их способности

Разнообразие индикаторных отверток на сегодня достаточно велико. Рассмотрим несколько видов индикаторных отверток:

1. Энергия 6878-28NS. Многофункциональный инструмент с ЖК-дисплеем, позволяющий определять напряжение от 12В до 220В. Преимущество данной модели заключается в отсутствии батареек, но все функции при этом остаются доступными.

   SafeLine MS-18

2. SafeLine MS-18. Еще один многофункциональный прибор, позволяющий определять напряжение контактным методом от 70В до 220В, а также бесконтактным методом до 1000 Вольт. Предназначается для поиска электропроводки и обрыва кабеля, для чего необходимо взяться рукой за щуп, а торцевой частью инструмента вести по предполагаемому месту прохождения проводки. Видео обзор инструмента SafeLine MS-18 представлен ниже
3. Светозар MS-48S SV-45203-48. Электронный индикатор напряжения, который выполняет 4 значимые функции. Прибор оснащен также индикатором напряжения в виде зеленого светодиода, и обладает такой функцией, как звуковая индикация.

Универсальные приборы благодаря своему многообразию функций уже давно перешагнули классические варианты. Тем не менее, классическая отвертка-индикатор все еще имеется в наборе у каждого электрика. При выборе инструмента обращайте внимание не только на функциональность изделия, но и на качество, так как этот параметр напрямую связан с вашей безопасностью.

Как пользоваться индикаторной отверткой: способы обнаружения неполадок

Индикаторная отвертка – один из важных инструментов в стандартном наборе для домашних мастеров. Без этого мини приборчика довольно сложно определить неполадки в домашней электрической системе. Конечно, при любых проблемах с электрикой лучше всего обращаться к профильным специалистам, но, имея подобный инструмент, некоторые несложные поломки можно устранить дома самому.

Многие неполадки при соблюдении правил безопасности легко исправляются. Самостоятельно можно, к примеру, заменить выключатель или розетку. Индикаторная отвертка – первый помощник при поиске других неисправностей.

Виды индикаторных отверток и принципы их работы

Как же пользоваться индикаторной отверткой? Чтобы ознакомиться с принципами ее работы, нужно для начала разобраться в разновидностях, представленных на современном рынке электрического оборудования. Есть несколько вариантов изделий, которые больше всего подходят по цене и выполняемым функциям для использования в бытовых условиях.

Индикатор бытовой

Самыми приемлемыми по цене и наиболее распространенными считаются бытовые однозадачные отвертки, которые предназначены для обнаружения фазы. Рукоятка инструмента выполнена из прочного прозрачного пластика. Внутри нее находится лампочка (обычно неоновая), загорающаяся при наличии фазы в представленном проводнике. Пользоваться таким приборчиком очень просто: для этого тонким его концом прикасаются к проверяемому элементу сети, а рукой к металлической части на другом конце рукоятки. В этот момент ток проходит через встроенный резистор на один контакт лампочки, а второй замыкается на человеке. В этом случае человеческий организм является частью рабочей цепи.

Приобрести такой инструмент можно практически в любом хозяйственном магазине. Единственным недостатком этого маленького электронного помощника является невозможность работать при напряжении менее 60 В. Обрыв сети определить с его помощью также невозможно.

Индикатор с автономным питанием и светодиодами

Подобные отвертки считаются многозадачными. По своей конструкции они похожи на предыдущий вариант, однако могут работать при более низких показателях напряжения в сети. Дополнительно в ручку инструмента добавлен автономный источник питания (батарейки), а также биполярный транзистор. Такой прибор может выполнять следующие задачи:

• определять фазу;
• находить место повреждения в любом проводнике;
• определять место разрыва электроцепи;
• находить в стенах местоположение проводки;
• определять полярность источников тока;
• находить порыв электрической цепи.

Электронные индикаторные отвертки



Более надежными считаются электронные индикаторы. Они обладают большей функциональностью, по сравнению со своими дешевыми собратьями. Зачастую они оснащены четким ЖК-дисплеем, а также возможностью издавать звуковой сигнал. Эти устройства довольно просты, а также удобны в эксплуатации, с их помощью быстро можно определить величину напряжения в электрической сети, прозвонить имеющиеся цепи, найти места разрывов.

Электронные индикаторные приборчики считаются лучшим вариантом для домашнего использования. Они помогут определить места утечки тока, если происходит пробой на корпус электроприбора. Сделать это можно следующим образом. Сначала подносят кончик отвертки к заземляющему проводу, при наличии светового или звукового сигнала можно говорить о неисправности того или иного устройства. Далее отключают все электрические приборы от сети и, постепенно их подключая, производят дальнейшие измерения. После очередного срабатывания светового или звукового сигнализатора можно быть уверенным, что пробой происходит на устройстве, включенном последним.

Также легко искать места повреждений кабелей электропроводки. Включенную отвертку-индикатор медленно ведут вдоль стены по пути следования кабеля от коробки к розеткам или выключателям. В том месте, где индикация отключится, и есть порыв.

Тонкости работы с индикаторными отвертками

Ознакомившись с видами индикаторных отверток и выбрав подходящую, можно приступать к работе. Следует отметить, что правила безопасности никто не отменял: все работы по ремонту необходимо проводить только при вывернутых пробках или отключенных автоматах, которые находятся обычно при входе в дом. Если напряжение не отключено, категорически запрещено разбирать выключатели, розетки и прочие элементы общедомовой электрической сети.

При установке любых осветительных приборов, розеток необходимо найти фазу и ноль. Для этого нужно прикоснуться к проводнику кончиком отвертки. Если светится, то это фаза, если нет, то ноль. Фаза должна проходить к выключателю и на центральный контакт патрона.

Проверить переноску или удлинитель можно следующим способом. Его отключают от общей сети и от бытовых приборов. Далее кусок провода с зачищенными концами вставляют в розетку (закорачивают контакты). За один контакт вилки берутся рукой, а до другого дотрагиваются отверткой. Если индикатор загорелся, то удлинитель полностью исправен. Если отвертка не светится, то удлинитель включают в сеть и медленно ведут отверткой вдоль основного провода. В том месте, где индикатор погаснет или потускнеет – место разрыва.

Работать с индикаторной отверткой легко и просто. С помощью подобных приборчиков можно также проверять некоторые элементы микросхем. Благодаря индикационной отвертке можно проверить работоспособность конденсаторов, транзисторов и других электроприборов.

Безопасность работы с индикаторной отверткой

Поскольку любая электрическая система или маленький бытовой прибор могут представлять серьезную угрозу жизни человека, необходимо знать правила безопасной работы с индикатором:

1. При измерениях и проверке любой электрической системы необходимо располагать руки только на изолированных элементах индикаторной отвертки. За не изолированные части можно браться, только если цепь не находится под сетевым напряжением.
2. Перед работой необходимо ознакомиться с характеристиками прибора, а также инструкцией по его эксплуатации. Здесь можно почерпнуть данные о предельной мощности индикатора и других условиях его использования.
3. Также перед началом ремонтных мероприятий необходимо проверить индикатор на работоспособность в той сети, в которой точно имеется напряжение.

OBV индикатор (On Balance Volume): как пользоваться, описание

В списке классических инструментов, которые часто используются трейдерами форекс и фондовой биржи для построения торговой стратегии, называют On Balance Volume индикатор.

Он отображает колебания цены актива с учетом объемов рынка за текущий период времени.

Описание OBV

О Балансовом объеме OBV впервые было заявлено в 1963 г. в книге “Новый ключ к прибылям фондового рынка”. Автор этой работы, Джо Гранвилль, полагал, что на финансовой бирже важнейшее значение имеет объем, поэтому в первую очередь при построении торговой схемы нужно учитывать его.

OBV относят к индикаторам вертикального объема. Его особенность заключается в том, что данный инструмент трендовый. Это полностью объясняет тот факт, что в период царящего на бирже флета сигналов к открытию ордеров поступать не будет.

В отличие от ряда других индикаторов, Балансовый объем при подсчете использует показатели за текущий момент (большинство других основаны на характеристиках прошлых временных периодов).

Принцип расчета OBV базируется на соотношении уровня закрытия свечей. Когда новая свеча закрывается ниже уровня предыдущего бара, ее объем вычитают из общего. При закрытии новой свечи выше предыдущей ее объем складывают с общим.

На графике этот технический инструмент представлен в виде кривой и располагается на отдельном окошке в нижней части экрана. Резкие скачки (вверх или вниз) сигнализируют о том, что вскоре в этом же направлении начнется активное движение на рынке.

Настройки On Balance Volume

Такой индикатор относится к классическим, его можно найти в списке стандартных инструментов во всех версиях платформы Метатрейдер. Перед тем, как пользоваться OBV, следует проверить корректность настроек индикатора.

В параметрах можно изменить лишь несколько характеристик:

1. “Применить к”. В окне предлагается выбрать данные, на основе которых формула будет строить кривую. Это может быть ценовой максимум (high) или минимум (low) бара или уровень закрытия и открытия (close и open) свечи.
2. “Стиль”. В этом окне нужно выбрать цвет, который будет иметь линия индикатора.
3. “Закрепить”. Здесь указывают уровни индикатора (верхний и нижний).

Сигналы или как пользоваться индикатором OBV

Существует несколько стратегий, основанных на индикаторе Балансовый объем:

• торговля по тренду;
• на пробой флета (на получение сигналов о дивергенции).

Первый пользуется высоким спросом среди трейдеров. Объясняется это тем, что при заключении сделки, направленной по тренду, шанс получить прибыль больше. Кроме того, в этом случае не нужно с максимальной точностью выбирать точку входа.

Для анализа ситуации на рынке потребуется несколько инструментов:

Такая стратегия хорошо работает при среднесрочной торговле, поэтому в качестве таймфрейма можно выбрать h2 или h5. Данный подход показывает неплохой результат на всех видах активов.

После активации SMA и OBV рейдеру необходимо нанести трендовый канал. Его формируют по нескольким вершинам и минимумам. В результате будут получены уровни поддержки и сопротивления.

Чтобы осуществить сделку на медвежьем рынке, следует учитывать несколько факторов:

1. Ордер открывают только на продажу. По этой причине дожидаются того времени, когда цена совершит отскок от линии сопротивления и начнет движение вниз.
2. Дожидаются подтверждения OBV — движение также должно быть вниз.
3. Скользящая средняя с периодом 50 должна пересечь цену. Этот фактор является подтверждением сигнала, поэтому трейдер может открыть сделку.

Стоп-лосс при этом рекомендуют устанавливать чуть выше линии SMA. Тейк-профит ставят на линии поддержки. При восходящем тренде действуют аналогично, но с зеркальным отражением.

Вторая стратегия торговли подходит при пробое флетового канала. Такая ситуация периодически возникает на графике любого актива. Отличительная черта флета заключается в том, что цена в это время движется в горизонтальном направлении с небольшими отклонениями. Индикатор поможет выявить, в каком направлении случится пробой.

Из инструментов потребуются только OBV Divergence Indicator (скачать) и уровни поддержки/сопротивления. При пробое следует обратить внимание на поведение индикатора. Если в нем также наметилось движение в сторону пробоя, можно открывать сделку. Входить в торговлю нужно после отката.

Видео торговля с индикатором OBV

Более детально разобраться в описании работы индикатора OBV поможет видеоролик.

Заключение

Индикатор Балансового объема — простой в применении инструмент технического анализа, который позволяет определить направление тренда в текущий момент. Однако в качестве самостоятельного инструмента для построения стратегии он мало подходит. Для подтверждения сигналов необходимы дополнительные инструменты.

Индикатор ATR: как использовать индикатор Форекс

Одним из важных технических индикаторов, которые каждый трейдер должен иметь в своем арсенале, является ATR. В этой статье мы рассмотрим, что он собой представляет, как его рассчитать и практически применять в трейдинге.

Читайте в сегодняшней статье:

1. Что такое индикатор ATR
2. Зачем трейдеру знать ATR
3. Способы определения ATR и методика расчета
4. Как использовать индикатор ATR в трейдинге
5. Ошибки в использовании ATR

Что такое индикатор ATR

Прежде чем использовать какой-то инструмент, важно понимать его суть и предназначение. Начнем с того, что же собой представляет ATR.

ATR – аббревиатура от Average True Range, что в переводе с английского значит «средний истинный диапазон» колебаний цены выбранного инструмента за определенный период.

Становится понятно, что этот индикатор представляет собой инструмент для определения волатильности. Это его основное предназначение, непонимание которого влечет за собой ошибки в использовании, что будут рассмотрены ниже.

Зачем трейдеру знать ATR

Зачем трейдеру знать средний размер диапазона колебания цены (ATR)? Хорошо известно, что финансовые инструменты в процессе движения периодически меняют направление.

Для совершения прибыльных сделок трейдеру важно понимать, в каком направлении и как долго будет продолжаться движение цены, а также через какое время произойдет разворот. И часто с помощью технического анализа или трендовых индикаторов сложно однозначно определить, продолжит цена рост или развернется.

Если вы оказывались в ситуации, когда при правильном техническом входе после открытия сделки цена разворачивалась против вас, индикатор ATR станет для вас дополнительным инструментом, позволяющим находить правильные решения на подобных распутьях. И если он на вопрос о направлении нам не ответит, то о запасе хода в определенную сторону мы сможем узнать.

Способы определения ATR и методика расчета

Прежде чем перейти к практическому применению этого инструмента, рассмотрим методику его расчета. Определить средний истинный диапазон колебания цены вы можете визуально (вручную) и автоматически, используя предусмотренный для этого торговый индикатор. Оба эти метода эффективны. Как правило, для этого берется период 14, то есть 14 свечей.

Для визуального (ручного) определения ATR необходимо на таймфрейме, который вы используете для торговли, выбрать 14 свечей подряд за вычетом паранормальных, то есть слишком больших, контрастно выделяющихся на общем фоне (обычно формируются на новостях).

Далее из выбранных свечей на глаз определить среднюю по размеру и узнать ее параметры – максимум и минимум. Для получения значения ATR следует от максимального значения свечи отнять минимальное. Например: 1,2083 — 1,1980 = 0,0103, то есть 103 пункта.

Для автоматизации этого процесса специально разработан индикатор ATR, который есть в большинстве торговых платформ. Если вы пользуетесь торговым терминалом MetaTrader 4, то найти его можно в меню индикаторов в папке с осцилляторами. Перетащив его левой кнопкой мыши на график, вы увидите появившуюся в новом окне кривую колебаний ATR. В настройках по умолчанию стоит период 14, изменять его не нужно.

Стоит сразу отметить, что для использования в трейдинге нам нужно знать только значение ATR на данный момент. Оно отображается в пунктах и показывается при наведении мышкой на конец линии графика и возле названия индикатора в левом верхнем углу окна. Так, значение 0,0096 значит 96 пунктов.

Как вычисляет значение среднего истинного диапазона индикатор ATR? За основу принимается истинный диапазон. Для его определения производится расчет трех показателей:

• максимальное значение свечи минус минимальное значение свечи;
• цена закрытия предыдущей свечи минус максимум текущей свечи;
• цена закрытия предыдущей свечи минус минимум текущей свечи.

Программа выбирает наибольшее из трех значений и считает его в качестве истинного диапазона. Среднее значение этого показателя за последние 14 свечей выбранного таймфрейма и является числом ATR.

Как использовать индикатор ATR в трейдинге

Исходя из описанной выше природы ATR, знание значения среднего истинного диапазона позволяет трейдеру понимать – есть ли еще запас хода торгуемого инструмента или близится разворот.

Однако сразу стоит отметить, что использование ATR в качестве самостоятельного инструмента не принесет пользы. Его необходимо применять в комплексе с другими методами анализа рынка и прогнозирования направления цены.

Вот несколько параметров, для определения которых стоит использовать этот индикатор:

1. Используйте индикатор ATR в процентах, чтобы определить, сколько еще цена может пройти в направлении ее текущего движения. Так, зная значение дневного ATR и подсчитав, какой процент от этого диапазона инструмент уже прошел за день, вы можете понять – продолжится движение в этом направлении или цена развернется. Так, при прохождении 70% от дневного ATR высока вероятность смены направления цены.

2. При внутридневной торговле рекомендуется учитывать значение ATR при выставлении стоп-лосса: его размер должен быть не меньше 20% от ATR. Например, если за день цена выбранного инструмента колеблется в рамках 80 пунктов, то стоп должен быть не менее 16 пунктов.

3. Учитывайте значение ATR как ориентир при выставлении тейк-профита. Для этого возьмите индикатор ATR в пунктах и отнимите от него количество уже пройденных ценой пипсов. Получите потенциал хода до конца периода. Тейк-профит выставляйте немного меньше полученного значения.

Рассмотрим применение этих правил на примере. Если у вас есть опыт в трейдинге, то не исключено, что вам знакома следующая ситуация. Цена выбранного инструмента консолидируется какое-то время в боковом коридоре под сильным техническим уровнем.

Согласно правилам технического анализа, при пробое этого уровня снизу вверх и закреплении выше него цена должна продолжить рост, следовательно, стоит открывать сделку на покупку.

Поэтому трейдер стоит перед выбором: зайти и рискнуть получить стоп-лосс в случае, если этот пробой окажется ложным, или не заходить, а потом увидеть, как после консолидации цена продолжает стремительный рост.

Вот тут-то и даст подсказку индикатор ATR, который позволит определить наиболее вероятный сценарий и поможет принять решение.

Однако есть в этой ситуации одна сложность: когда цена пробивает уровень, этот пробой может оказаться как истинным, после чего последует рост, так и ложным, в результате чего после пробоя и нескольких свечей над уровнем цена вернется под пробитую горизонталь.

Рассмотрим эту же ситуацию с применением значения индикатора ATR. Мы видим, что средний истинный диапазон колебаний за день составляет 0,0089, то есть 89 пунктов. Смотрим на график и определяем, сколько пунктов с начала дня до момента пробоя прошла цена.

Если это значение меньше 50% от ATR (в нашем случае – меньше 44 пунктов), то потенциал роста есть и сделку можно открывать. И чем больший зазор остается до ATR, тем больше потенциальная прибыль. В зависимости от пройденного с начала дня расстояния возможны три варианта решения.

1. К примеру, при описанной выше технической картине за день цена инструмента прошла 15 пунктов. Это значит, что потенциально высока вероятность того, что она может вырасти в среднем еще на 74 пункта. Во-первых, трейдер понимает, что такую сделку можно открывать, а во-вторых, знает размер потенциального тейк-профита – выставлять его лучше немного меньше, чем определенные нами 74 пункта.

2. Трейдер видит, что большая часть ATR за день пройдена на момент пробоя уровня, то в этой точке высока вероятность, что это ложный пробой и цена развернется. А это значит, что на покупку лучше не входить, так как запаса хода на рост нет. Однако и открывать продажу в этом случае не стоит, лучше дождаться следующего дня и определять свои действия, исходя из волатильности и технической картины.

3. С начала дня пройдена в среднем половина ATR. Если открывать сделку, вероятность ее отработки в плюс составит 50 на 50. При этом значения стоп-лосса и тейк-профита примерно равны. И здесь уже каждый трейдер принимает решение, исходя из своей торговой системы. Если она допускает сделки с соотношением риска и прибыли 1:1, то такая позиция допустима.

Кроме того, стоит принять во внимание наличие дополнительных сигналов, которые дают другие технические индикаторы, чтобы подтвердить правильность решения. В противном случае такую точку входа лучше пропустить.

Ошибки в использовании ATR

Как было отмечено в начале статьи, индикатор ATR показывает изменение волатильности. Он не показывает направление движения цены, зоны перекупленности и перепроданности, не дает точек входа в сделку.

В связи с этим важно не допускать следующих ошибок при применении индикатора Average True Range:

1. Не пытайтесь определить с помощью ATR направление цены. Если линия индикатора движется вверх, это не значит, что цена инструмента будет расти. Это значит, что расширяется диапазон колебаний цены. И наоборот. Для определения направления используйте другие инструменты.

2. Не используйте ATR для определения перекупленности и перепроданности инструмента. Он для этого не предусмотрен, равно как и соответствующие уровни, как у Stochastic.

3. Нецелесообразно пытаться искать дивергенцию между графиком ATR и графиком цены. Во-первых, это неправильно, исходя из природы самого индикатора, во-вторых, MACD и Stochastic с этим справляются гораздо лучше.

4. Не стоит сравнивать значения ATR по разным инструментам или на разных таймфреймах одного и того же инструмента. Это абсолютно неинформативно. Все, что должно вас интересовать для практического применения, – это значение ATR на данный момент.

Таким образом, торговля по ATR позволяет трейдеру повысить процент прибыльных сделок за счет понимания запаса волатильности.

Понравилась статья? Оставьте комментарий и поделитесь с друзьями в соцсетях!

Полезно знать:

Получайте больше прибыли

с индикатором горизонтальных объемов!

Узнать подробнее о Real Market Volume

Как установить Real Market Volume вы узнаете ниже

Полезные статьи:

Индикаторы часового типа: что это такое, как пользоваться, принцип действия, характеристики

Индикаторы предназначены для относительных замеров и контроля отклонений от заданных параметров эталонных деталей. Все измерения выполняются в пределах сотых долей миллиметра.

Что они измеряют? Данные устройства позволяют быстро определить, насколько физические размеры изготовленных деталей отличаются от эталонных.

Сфера их применения:

• машиностроение;
• приборостроение;
• металлообработка;
• ремонтные мастерские и др.

Разновидности и типы измерительных головок

Принцип действия таких приборов основан на преобразовании малых измеряемых отклонений в большие, удобные для восприятия человеком. Для этого используются шестеренчатые, пружинные или электронные передаточные устройства.

В зависимости от особенностей конструкции индикаторы бывают:

• часового типа;
• рычажно-зубчатые;
• пружинные;
• электронные.

Индикаторы часового типа: как устроены и как работают?

Данные измерительные головки получили наибольшее распространение. Каждый такой прибор имеет:

• корпус цилиндрической формы;
• размещенную внутри него шестеренную и реечно-зубчатую передачу;
• стрелочный индикатор часового типа с двумя циферблатами (большим и малым).

Механизм преобразует продольно-поступательное движение измерительного стержня во вращение стрелки. Поскольку она делает не один, а несколько оборотов, то их количество отображается на малом циферблате. Это существенно расширяет диапазон измерений.

Цена деления такой головки — в пределах 0,01 мм. Примером индикаторов часового типа могут служить приборы серий ИЧ, ИЧС, ИЧТ и др.

Как устроены рычажно-зубчатые измерительные головки?

Особенностью таких индикаторов является наличие неравноплечего рычага, заменяющего шестеренно-зубчатую передачу.

Принцип действия такой головки:

• измерительный стержень связан с малым плечом рычага и воздействует на него;
• сила передается на большое плечо, двигающее стрелку;
• показания появляются на индикаторе часового типа.

Измерители данного вида бывают как однооборотными, так и многооборотными. Если рассматривать их технические характеристики, то их цена деления варьируется от 0,001 до 0,002 мм. Это обеспечивает более высокую точность замеров.

Они выпускаются в разных модификациях:

• бокового действия;
• прямого контакта с измерительным рычагом и др.

В качестве примера рычажно-зубчатого индикатора можно привести приборы серий ИРТ и ИРБ.

Пружинные измерительные головки

Данные измерители обладают наибольшей точностью замеров. Цена деления у них нередко составляет 0,0001 мм или 0,1 мкм.

Альтернативные названия пружинных головок:

• микрокаторы;
• микаторы;
• миникаторы.

Принцип работы устройства основан на воздействии рычага на пружину, выполняющую функцию чувствительного элемента. Она связана со стрелкой, отклоняющейся при воздействии силы. В данном механизме почти отсутствует трение, что обеспечивает высокую точность измерений.

Достоинства конструкции такого типа:

• простота схемы;
• отсутствие мертвого хода;
• долговечность прибора;
• надежность конструкции.

В качестве примера можно привести микатор типа ИПМ (расшифровывается как измерительный пружинный малогабаритный).

Электронные индикаторы

Второе их название — цифровые измерительные головки. В зависимости от модификации они имеют как шестеренно-зубчатую, так и рычажно-зубчатую передачу. Приложенное действие воспринимается электроникой, обрабатывается и в цифровом виде выводится на миниатюрный ЖК-дисплей.

Достоинства электронных индикаторов:

• быстродействие;
• высокая точность замеров;
• удобство считывания показаний.

В качестве примера можно привести индикатор ИЧЦ с электронным табло.

Как пользоваться измерительной головкой?

Каждый такой индикатор представляет собой навесное оборудование. Перед использованием он устанавливается на специальный штатив или держатель, обеспечивающий жесткое закрепление. Под прибором находится рабочий стол или верстак. На нем устанавливается и неподвижно фиксируется исследуемая деталь (объект для замеров).

Измерительная головка: что это такое и с какой целью ее используют?

Это инструмент для сравнения эталонной и только что изготовленной деталей. Порядок измерений следующий:

1. Установка прибора «на ноль». Данная операция выполняется с применением эталона (детали, являющейся образцом).
2. Поднятие измерительного стержня. Для этого он оттягивается вверх за «ушко». Эталонная деталь извлекается и на ее место устанавливается другая (объект изысканий).
3. Опускание измерительного стрежня. Процедура выполняется плавно. Важно избегать ударов, способствующих деформации шестеренок и увеличивающих погрешность замеров.
4. Снятие показаний. На циферблате видно, на сколько сотых долей миллиметра данная деталь отличается от эталона.

Процедура извлечения одного изделия и установка на его место другого занимает несколько секунд. Более подробная информация о том, как измерять с помощью индикатора, изложена в его инструкции по эксплуатации.

Методика поверки и условия эксплуатации измерительных головок

Средний срок службы приборов данного типа — 6 лет. Условия эксплуатации измерительных головок первого класса точности:

• температура — от -20 до +35 ^оС;
• влажность — до 80 %;
• присутствие агрессивных газов не допускается.

Не разрешается нанесение масла или эмульсии на поверхность прибора. При снижении плавности хода допускается частичная промывка механизма без его разборки. Для этого с прибора снимается крышка, после чего он помещается в авиационный бензин. В процессе промывки не допускается его попадание на шкалу индикатора.

Поверка прибора производится в соответствии с методикой МИ 2192-92. Межповерочный интервал составляет 1 год.
