Подключение варочной панели к электросети. Узнаем как подключить духовой шкаф и варочную панель?

В последнее время встраиваемый вид техники приобрел широкую популярность. Она отличается компактностью, стильностью и элегантностью. Варочная панель стала достойной практической альтернативной обычной плиты.

Многие интересуются, как подключить духовой шкаф и варочную панель. В этой статье будут описаны правила.

Как осуществить правильный выбор?

Встраиваемые панели бывают прямоугольными или шестигранными. Ширина прямоугольных составляет от 25 до 90 см. Глубина составляет 60 см. Шестигранные плиты приобрели другое название «сотовые», так как варочная поверхность очень похожа на соты пчел.

Какую модель выбрать — газовую или электрическую?

Варочная панель может быть газовой электрической или же комбинированной.

Электрическая панель станет лучшим решением для того дома, в котором не проведен газ. Если же он имеется, то советуем приобрести газовый агрегат.

Комбинированная модель в состоянии функционировать как на электричестве, так и на газе.

Зависимая и независимая панель

Зависимой называют модель, которая функционирует только вместе с духовым шкафом. Панель управления, как правило, располагается на корпусе духовки или же на самой варочной панели.

Следует отметить, что совмещение духовки и варочной панели не всегда возможно, даже если они выпущены одной фирмой. Определить, насколько совместимы элементы, можно посредством специальной таблицы.

Независимой является модель, которая оснащена своей панелью управления и независима от духового шкафа. Основным плюсом подобных агрегатов является произвольное размещение в кухонном помещении. Зависимая модель требует размещения только под духовкой.

Тип управления: на механике или сенсорах?

Механический тип управления предполагает наличие вращающейся ручки. Большинство пользователей отдают предпочтение именно этому типу.

Сенсорные модели предполагают прикосновение руки к панели. Такой способ считается инновационным. Он очень удобен.

Сенсорная панель обладает неоспоримым преимуществом. Она поддается легкой очистке благодаря тому, что поверхность идеально гладка.

Выбор материала изготовления

Материалом для варочной поверхности, как правило, служат стеклокерамика, алюминий, эмалированное покрытие или же нержавейка.

Рассмотрим все модели:

  • Алюминиевые. Такие устройства предполагают механическое управление. Они очень удобны в пользовании. Эти агрегаты отличаются доступной стоимостью, стойки к механическим и тепловым нагрузкам. Алюминий выдерживает удары, но подвержен появлению царапин. Помимо этого на поверхности образуются пятна от влаги и пальцев.
  • Эмалированные. Их основное преимущество — доступная стоимость. Модели с таким покрытием представлены широкой линейкой разных цветов. Отпечатки на них не остаются. Единственным минусом является возможность возникновения сколов в случае падения тяжелого предмета на панель.
  • Нержавейка. Эти модели дороже эмалированных и алюминиевых. Они так же, как и алюминий, неустойчивы к отпечаткам пальцев и влажным пятнам.
  • Встраиваемая стеклокерамическая варочная панель. Такие модели имеют сенсорный способ управления. Они отличаются стильностью и изысканностью, легко очищаются. Помимо этого, стеклокерамика подвержена быстрому нагреванию и остыванию. Единственным существенным недостатком является то, что стеклокерамика хрупка и может расколоться от удара. Также из-за попадания холодной воды на разогретой поверхности могут образоваться трещины.

Обзор лучших фирм-производителей

Варочная поверхность может относиться к одной из трех категорий:

  • К первой следует отнести элитную технику высшего качества. Это такие производители, как Miele, Gaggenau, Kupperbush.
  • Вторую категорию составляют модели среднего звена, которые отличает доступная цена и высокий уровень функциональности. Это фирмы Electroluxe, Whirlpool, Goreje, Zanussi, Bosch, Siemens.
  • Третью категорию составляют бюджетные модели. Особого внимания заслуживают плиты фирм Ardo, Hansa, Ariston.

Дополнительные свойства

При выборе варочной поверхности следует уделить внимание наличию дополнительных свойств. Существуют панели с автоматическим выключением при попадании жидкости. Есть оснащенные таймером, подающие сигнал и выключающие конфорку. Существуют модели с наличием блокировки для малышей.

Крышки варочной панели

Когда конфорки выключены, то от защиты повреждений варочную поверхность покрывают крышками. Основой для их производства служат стекло, стеклокерамика или же высокопрочная сталь. Поднятая крышка защищает от попадания грязи на стену, а если опущена, то служит предохранением варочной модели от трещин.

Крышки из стали не столь дороги, но из стекла и стеклокерамики имеют более эстетичный вид. К тому же они подлежат быстрому мытью. Как правило, опускание крышки осуществляется посредством специального механизма.

Роль мощности при подключении варочной поверхности

Подключение варочной панели к электросети предполагает учет показателя мощности агрегата.

Если устройство обладает высокой скоростью нагревания, то и электричества оно потребляет больше. В некоторых случаях показатель доходит до 7 Квт в час. Подключение электрической варочной поверхности предполагает тщательный выбор кабеля.

В особенности данное правило распространяется на питающие контакты варочной поверхности. Для минимизирования контактов и уменьшения вероятности короткого замыкания питание подается на поверхностные клеммы. Подключение варочной панели к электросети осуществляется посредством медного кабеля диаметром не меньше 4 мм.

Как подключается электрическая варочная панель

Если вилка приготовлена, то подключение варочной панели к электросети не представляет никакой трудности.

Куда сложнее разобраться с коммутацией проводов, которые подходят к розетке. К примеру, от варочной поверхности ответвляются четыре провода, а в стене их содержится три. Когда происходит подключение варочной панели самостоятельно, схема отображает трехфазную поверхность.

Черные и коричневые провода соединяются вместе. Скрученные жилы подсоединяются к квартирной фазе. Как правило, это белый провод. Провода заземления останутся свободными.

В колодке с клеммами находятся перемычки из меди. Для правильности их расположения нужно обратиться к схеме, находящейся около колодки. При работе с таким устройством, как варочная поверхность электрическая, схема подключения поможет расположить перемычки и правильно подсоединить провода.

В случае, если вы не знакомы с техникой, подключение варочной панели к электросети рекомендуется поручить профессиональному электрику.

Подключение электрического духового шкафа

Плюсы духового шкафа не оставили равнодушной ни одну хозяйку. Устройства не только безопасны и легки в управлении, но и обладают широкими функциональными возможностями.

Инновационные электрические духовые шкафы соединили в себе функцию микроволновой печи и разморозки, гриля и приготовления блюд на пару. Подбор духовки — дело несложное, но с установкой придется повозиться.

Инструкция

Многие интересуются, как правильно подключить варочную панель и духовой шкаф.

  • Для начала ознакомьтесь с техническими характеристиками духового шкафа. Это поможет вам верно установить розетку. В зависимости от того, какую мощность потребляет агрегат, рассчитывают нужный показатель электрического тока, который нужен для подключения оборудования. Как правило, мощность составляет 3-3,5 Квт. В этом случае оптимальным показателем является 16 ампер. В противном случае потребуется ток в 32 ампера.
  • Следует подобрать розетку. Определите, насколько хороша проводка на кухне. Если электропроводка стара, то для духовки потребуется дополнительный вывод. Новая электропроводка должна быть из меди. Ее сечение зависит от требования к току. Показателю 16 амперов требуется сечение 2, 5 мм2, при 32 – 4,0 мм2.
  • Следует установить отдельный автомат, посредством которого он будет подсоединяться к электрощиту. Он должен отвечать силе тока в 25 или 40 ампер при показателях розетки в 16 или 32 ампер.
  • Духовку следует заземлить. С этой целью проводят отдельную линию, ведущую в силовой шкаф, расположенный под землей, или же применяют специальную жилу для заземления (если в вашей квартире трехфазная разводка).

Полезные советы

  • Если духовка приобретается в комплекте с варочной поверхностью, то нужно обратить внимание на принципы управления. Большинство инновационных устройств обладают единой панелью управления с духовым шкафом. В этом случае достаточным будет подключение только варочной поверхности.
  • При выборе электрической духовки отдайте предпочтение марке, которая производила варочную панель. Желательно, чтобы духовка и варочная панель были одной фирмы. Это избавит вас от проблемы сбоя при подключении из-за несоответствия разъемов системы управления.

Как подключить варочную панель к духовому шкафу: подключение на видео

Современный, актуальный выбор любой хозяйки – варочная поверхность и духовой шкаф, функционирующие от электричества. Сегодня практически каждый производитель бытовой техники предлагает свою версию электроплит. Это оборудование оснащается множеством функциональных дополнений, позволяющих готовить кулинарные шедевры, даже тем хозяйкам, которые чувствуют себя на этом поприще неуверенно. Кроме того, варочные панели и духовые шкафы от ведущих производителей, идеально вписываются в современный дизайн оформления кухонь. Допустим, вы сделали удачный выбор и приобрели подходящую модель электропечи. Возникает вполне логичный вопрос: как осуществить подключение варочной панели и духового шкафа?

Подключаем к электричеству

Подключаем духовой шкаф

Выбрав подходящее место для размещения духовки на вашей кухне, следует установить розетку, а также учесть такие моменты:

  • Для обеспечения безопасного использования электрооборудования, необходимо, чтобы от распределительного щитка к розетке шел отдельный провод с заземляющим элементом.
  • Если в квартире проведена старая проводка, рекомендуется специально для новой электропечи провести новый трехжильный провод и установить автомат, на случай экстренного отключения устройства.
  • Для выбора автомата, подходящей мощности нужно знать объем потребляемой энергии духовым шкафом. Если этот показатель от 3,5 до 5 кВт, автомат может быть рассчитан на 25 Ампер.
  • Для стабильной работы духовки не стоит на один автомат подключать другие приборы. Перегрузка линии приведет к отключению электроэнергии по всей квартире.

Подключаем варочную панель

Если процесс подключения духовки предельно прост, то с варочной поверхностью придется повозиться. В тех квартирах, где изначально была предусмотрена установка электроплиты, проблем не возникнет. Ведь на кухне уже вмонтирована розетка, предназначающаяся для мощной плиты. Если же электрическая варочная панель устанавливается впервые, необходимо от щитка провести медный кабель к месту подключения оборудования. Сечение данного кабеля должно быть не менее 6 мм2. На щитке дополнительно нужно установить автомат, рассчитанный на 32 А.

Те, кто уже использовал варочную электропанель знают, что нагревание конфорок происходит быстро. Это обусловлено объемом потребляемой мощи. Как правило, стандартная модель варочной поверхности работает при 7 кВт. Учитывая такую высокую нагрузку на обычные бытовые электросети, производители электропечей предусмотрели возможность подключения техники к трехфазной сети в 380В. Перед тем, как осуществить подключение ознакомьтесь с инструкцией от производителя.

При стандартной 220-вольтной сети, фазный проводник подсоединяется к первым трем контактам, соединенных перемычками. Два последующих контакта необходимы для подсоединения нулевого провода. Не забываем, что заземление нужно подключить под индивидуальный болтик в самом верху клеммной коробки.

Подключение к одному проводу и розетке

Некоторые задаются вопросом, можно ли подключить варочную панель к духовому шкафу к одному проводу? Ведь такой вариант значительно облегчает процесс монтажа. Опытные электрики не рекомендуют делать этого, поскольку мощность потребляемой энергии духовкой и варочной панелью разная.

Духовой шкаф используется реже варочной панели, и электроэнергии он потребляет в разы меньше. В тоже время варочная поверхность используется ежедневно и требует больше мощности. Чтобы не перегружать сеть, идеально для каждой единицы бытовой техники подвести от распределительного щитка индивидуальный провод. Установив дополнительные автоматы, вы без труда сможете обесточить тот или иной прибор, не затрагивая при этом остальные.

А вот подключить варочную панель и духовой шкаф к одной розетке, можно. При условии, что будет использована розетка с несколькими гнездами, и к ней будут подсоединяться отдельные медные провода от распределительного щитка. Не нужно экспериментировать, и на один автомат большей мощности подключать два сильных бытовых прибора. Подробнее о том, как подключить варочную панель и духовой шкаф, на видео, в одну розетку. Данные рекомендации от специалистов помогут подсоединить приборы правильно.

Несколько советов

Опытные электрики, чаще не используют розетки для подключения варочной панели. По мнению специалистов, лучшим вариантом, является прямое подсоединение проводника к клеммнику устройства. Уменьшение ненужных контактов значительно увеличит надежность и срок эксплуатации печи. При таком варианте, запуск агрегата осуществляется непосредственно с панели управления, расположенной на варочной поверхности.

Перед тем, как приступить к монтажным работам, удостоверьтесь, что проводка в доме позволяет осуществить подключение и дальнейшее использование мощного духового кафа и варочной панели. Если проводка старая, ее нужно заменить на новые, надежные проводники.

Таким образом, для того чтобы подсоединить электроплиту и духовку, необходимо знать некоторые нюансы. Для опытных электриков, разумеется, эта работа не составит особого труда. Для тех же, кто впервые сталкивается с подобной задачей, необходимо изучить инструкцию от производителя и подробные рекомендации профессионалов. Следуя советам, которые нужно в точности применять на практике, вы сможете своими руками установить электроприборы.



Как подключить независимый духовой шкаф и варочную панель

Итак, здравствуйте. Спешу вас поздравить с приобретением варочной панели и духового шкафа, иначе вас не интересовал бы данный вопрос. А возможно, вы еще только хотите сделать приобретение, и я сделаю небольшое отступление по этому поводу.

Сейчас стала модной тема одного окна, когда вместе с техникой вам предлагают услуги по её установке. Редко, но встречаются не очень честные консультанты, которые утверждают, что если вы не воспользуетесь услугами установки от магазина, то вам не предоставят гарантию. На самом деле – всё не так. Вы лишаетесь гарантии только в случае, если ваши неправильные действия при установке привели к поломке техники. То есть, вам никто не запрещает делать установку самостоятельно. Ну а раз вы теперь это знаете, можете собираться в ближайший магазин электротехники.

Вам потребуется кабель, сечением не менее 4 мм², а количество жил будет зависеть от того, какое напряжение у вас имеется в наличии: если это 230 вольт – 3 жилы, если 380 – 5 жил (в этом случае будет достаточно сечения кабеля 2,5 мм²). Кабель желательно взять однопроволочный (не гибкий), так как с ним легче работать. Если вы решите взять многопроволочный (мягкий), тогда не забудьте взять к нему подходящие по размеру наконечники гильзы, чтобы обеспечить хороший контакт.

Поскольку сейчас хорошие силовые розетки либо стоят дорого, либо способны выдерживать большие токи, но при этом большие по размеру, то я рекомендую очень надежное и недорогое

соединение – сжим У739М (название изготовителя не имеет значения). Часто их называют «орехи».

И вам их потребуется всего лишь три штуки (или пять, если у вас три фазы). Минус у данного типа соединения только один – оно получается неразъемным. Учитывая то обстоятельство, что автомат на плиту отдельный, я не вижу в этом никаких сложностей и проблем. А вот о плюсах упомяну лишь вкратце: легкий монтаж, полная безопасность (их даже можно влажной тряпкой протирать), компактность, надежность, не требуется периодического подтягивания винтов.

В общем, достаточно один раз сделать и к ним можно больше не возвращаться.

Но для тех, кто желает оставить розетку, расскажу несколько нюансов.

Первый – это затягивание проводов. Провод нужно зачистить, сделать колечко и только после этого затягивать.

Если этого не сделать, то может получиться ситуация, когда затянули вы хорошо, но контактная площадка всего лишь деформировалась, винт полностью закручен, а провод так и остался особо не зажатым, есть лишь видимость этого.

Только вот в электричестве первое и главное правило – это хороший контакт. Если он плохой, то начинает греться, а в дальнейшем недалеко до возгорания. Перед тем, как ставить крышку розетки на место нужно подогнуть контакты, как это показано на фото (синим цветом показаны не подогнутые, а красным подогнутые контакты).

Затем установить крышку и очень аккуратно, непосредственно перед тем, как закончить все работы и больше не возвращаться к электрической части – воткнуть вилку.

Из инструментов вам потребуются: пассатижи, нож (любой), две отвертки (крестовая и плоская). В правой части фотографии инструмент, который облегчает работу, но не требуется в обязательном порядке.

Зависимые духовые шкафы, как и независимые варочные панели, рассчитаны на работу, как от однофазной сети, так и от трехфазной, и, в большинстве случаев, не комплектуются кабелем. Чаще всего в квартирах подключение однофазное, а это означает, что в панели (зависимые духовые шкафы я упоминать в тексте дальше не буду, но все сказанное в равной мере относится и к ним) придется установить перемычки, которые производитель оставляет в клеммной колодке.

Как правило, на самой задней панели есть схема установки перемычек или она есть в инструкции. Дальше берем провод, аккуратно срезаем наружную изоляцию, обкусываем провода, как показано на фотографии (так их удобно будет прятать в клеммной колодке). Желательно фазный провод подключать на среднюю клемму, где соединяются две перемычки. Так вы равномерно распределяете нагрузку на перемычки. В случае, если у вас имеется три фазы, то перемычки устанавливать не нужно, но надо крайне внимательно отнестись к подключению, поскольку если в однофазной сети ваше оборудование просто не заработает в случае ошибки, то в трехфазной сети обязательно сгорит.

Зачищаем и делаем небольшие полукольца. Здесь есть несколько нюансов. Во-первых, изоляцию с самого провода нужно снимать только вдоль провода.

Как бы вы не старались, если вы делаете поперечный надрез, вы все равно повредите жилу, которая может сломаться, пока вы будете укладывать провод в клеммную колодку.

Для тех, кто планирует заниматься подключением профессионально, рекомендую присмотреть подходящий стриппер для снятия изоляции, как, например, у меня. На фото видно уже зачищенную им изоляцию и видно, что жила при этом не повреждается.

Во — вторых, полукольца позволяют лучше зафиксировать провод, увеличивают площадь контакта, а это всегда хорошо. К сожалению, на примере этой клеммной колодки показать, как делать полукольца и заводить их в клеммы не получится, потому что в ней это сделать затруднительно.

После того, как вы зафиксируете кабель в клеммной колодке, укладываете его. Желательно сделать так, чтобы провода не перекрещивались (это не всегда получается и это не страшно) и не касались соседних клемм или перемычек. Если будете выравнивать жилы кабеля, старайтесь не повредить изоляцию. Затем собираете клеммник и приступаете непосредственно к подключению к силовой сети.

Однако, прежде чем это сделать, обязательно отключите напряжение. Еще лучше, если прочитаете краткую инструкцию по безопасности при выполнении электромонтажных работ.

На самой первой фотографии показано, как разобрать «орех». Для этого в область, помеченную красным кружком на фотографии, вставляете тонкую отвертку и снимаете металлическое колечко (то же самое нужно сделать с другой стороны). Далее срезаете первичную изоляцию с кабеля, который уже подключили к панели и зачищаете жилу ровно настолько, чтобы жила умещалась в «орехе». Если зачистили чуть больше – не страшно, просто откусите лишнюю часть жилы кусачками.

Точно так же поступаете со всеми жилами, которые будут обжиматься «орехом».

Духовые шкафы, как правило, комплектуются кабелем и обычно он заканчивается вилкой. В этом случае у вас три варианта:

  1. Позвонить в магазин и узнать, будет ли отрезание вилки трактоваться, как потеря гарантии. Если нет, то срезаете вилку и зачищаете жилу раза в два больше, чем это делается на однопроволочном кабеле. Если да, читайте второй пункт.
  2. Аккуратно, стараясь не оставить следов на винтах вскрываете крышку, где крепится кабель, меняете заводской кабель на любой подходящий (сечением не менее 1,5 мм², а лучше 2,5 мм²) и продолжаете работу по подключению духовки.
  3. Ну и более доступный вариант, берете розетку, к ней подключаете любой подходящий кабель, который в свою очередь подключаете к «орехам».

Если кабель многопроволочный, то плотно обматываете его вокруг однопроволочного, отрезаете лишнее и заводите в «орех».

Здесь будет уместно пройтись по цветам проводов. Есть международная маркировка. Синий – всегда ноль, желто-зеленый – всегда защитный нулевой (заземление), все остальные цвета фазные. Если электропроводку вам делал грамотный электрик, то цвета в вашей розетке для варочной панели будут именно этих цветов. В противном случае, желательно определить, где и какой вывод у вас. Фазный определить просто – на нем будет напряжение, а вот определить нулевой и заземляющий проводник сложнее. Самый простой способ – вызвать электрика для этой цели или поискать информацию на соответствующих ресурсах.

После того, как все провода зачищены и подготовлены, по одну сторону пластины заводите кабель из стены, а по другую сторону пластины кабели от варочной панели и духового шкафа и затягиваете соединение. Если вы будете собирать медный и алюминиевый провода – не страшно, поскольку в «орехе» три пластины и проводники между собой непосредственного контакта не имеют. Собираете скорлупу ореха и надеваете металлические колечки. Если все сделано правильно, то попасть под напряжение, случайно схватившись за «орех» нереально, поскольку расстояние до токоведущих жил довольно велико, чтобы палец мог до них достать.

Обязательно проверяете свою работу и идете включать электричество. Панель может мигнуть и больше никаких опознавательных знаков подачи напряжения не показывать, а могут гореть некоторые индикаторы. Духовой шкаф, если у него есть электронное табло, должен начать мигать. Осталось открыть инструкцию, прочесть, как пользоваться варочной панелью и как установить время на духовом шкафу, а так же, как им пользоваться.

Какие могут быть ошибки.

  • Если вы подали фазу от линии на корпус духового шкафа или варочной панели, то ничего не заработает, но очень велика опасность поражения электрическим током, поэтому после первого включения, если ничего не заработало, не спешите хвататься за металлические поверхности. Возьмите тестер или индикаторную отвертку и проверьте – нет ли напряжения на корпусе.
  • Если напряжения на корпусе нет, но ничего не работает, проверьте, есть ли вообще напряжение.
  • Если при включении духового шкафа или варочной панели выбивает УЗО или диффавтомат – наиболее вероятной причиной является то, что вы перепутали заземляющий и нулевой проводники.
  • Если при включении автомата его выбивает сразу (до того, как вы попытаетесь включить духовой шкаф или варочную панель) – ищите замыкание там, где вы производили работы. Если следов замыкания вы не видите, пробуйте отключать по очереди (и обязательно изолировать отключенные провода) духовой шкаф и варочную панель. Частой причиной подобного замыкания бывает небрежное выполнение работ и повреждение вторичной изоляции (изоляции самой жилы) и жила либо касается соседней оголенной жилы, либо перемычки в клеммной колодке.
  • Если первое включение автомата прошло удачно, но при включении духового шкафа или варочной панели его выбивает (он отличается от УЗО и диффавтомата), то наиболее вероятно, что повреждение в духовом шкафе или варочной панели.

На самом деле, за три года моей практики по установке варочной панели и духового шкафа автомат ещё ни разу не выбивало, то есть новое оборудование обычно начинает работать без проблем.




Подключение электрической варочной панели и духового шкафа своими руками

Все большее количество людей отдают предпочтение электрическим варочным панелям и электрическим духовым шкафам, и это вполне логично. Они очень удобнее и в плане эксплуатации и в управлении, да и выглядят куда симпатичнее. Но далеко не все знают, как правильно их подключить?

Содержание статьи

Как подключить духовой шкаф

В подключении электрического духового шкафа нет абсолютно ничего сложного, нужно просто вилку вставить в розетку. Максимум ремонтных работ при этом — это замена розетки на новую, если старая не рассчитана на большую нагрузку или розетка не подходит к вилке.

Однако нужно кое-что учесть:

Во первых, чтобы все было безопасно и, как говорится, по уму, нужно чтобы в розетке был подключен заземляющий провод, причем отдельным проводом от электрощита. Если у вас старая 2х проводная система и заземления просто нет, но важно, что бы духовой шкаф был зацеплен напрямую к УЗО или щитку.

Обычные духовые шкафы обладают мощностью не более 3.5 килловат, и для их работы не понадобится менять проводку на новую, справится и обычная. Если же мощность окажется выше указанной, обычно от 3.5 до 5 киллооват, то придется протянуть к духовому шкафу отдельный кабель питания от электрощитка, с сечением не мение 3х2.5кв.мм, и подключить в автомату на 25 ампер.

Почему нужна именно отдельная линия? Духовой шкаф потребляет много и при его работе практически нереально пользоваться тем же электрочайником, так как автомат скорее всего будет постоянно выбивать.

Как подключить электрическую варочную панель

А вот подключить электрическую варочную панель куда сложнее, и нюансов куда больше.

Вам повезло, если у вас дом без газа и рассчитан как раз на установку электрических панелей, а не газовых. В таким случае у вас на кухне будет специальная розетка, сделанная специально для подключения варочной панели и духового шкафа. Все что от вас понадобится — это приобрести подходящую вилку и подключить варочную панель.

А вот если вам не так сильно повезло, тогда Вам придется протянуть отдельную линию питания для варочной панели (как и для духового шкафа, тоже отдельную) с электрощита, кабелем с сечением жил не менее 4 мм², а лучше 6 мм². При этом цеплять его нужно будет к отдельному автомату на 32 Ампера (для 4 мм²) или 40 А (для 6 мм²).

Почти моментальное нагревание варочной панели как раз достигается благодаря большой потребляемой мощности. Мощность обычных составляет более 7 киловатт, поэтому многие модели сейчас выпускаются с возможностью подключения не только к сети в 220 Вольт, но и к сети на 360 Вольт.

Поэтому перед установкой и подключением варочной панели следует проверить схему в клеммной коробке. В заводской комплектации скорее всего идет собранное подключение на 220 Вольт.

Выглядит оно примерно вот так:

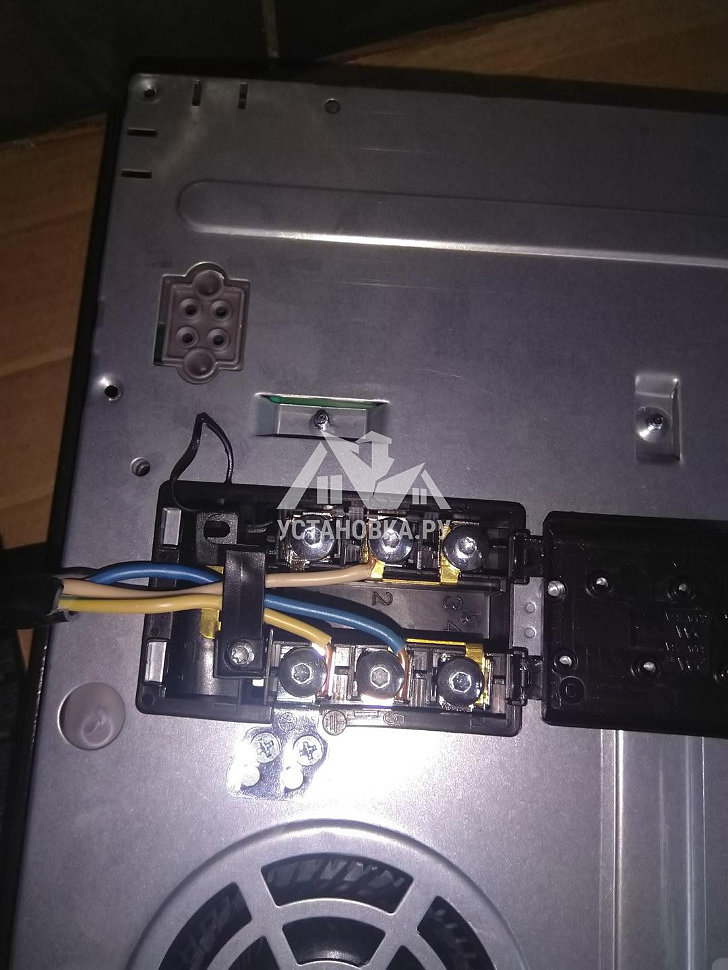

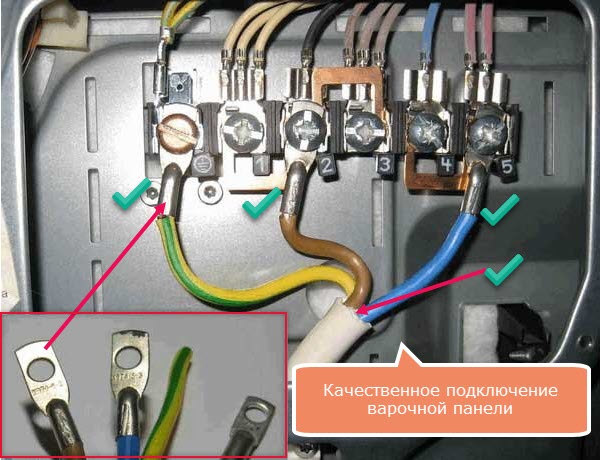

Первые три клеммы с перемычками (слева) — к ним подключается фаза. Четвертая и пятая клемма с отдельной перемычкой — к ним цепляется нулевой проводник. «Земля» цепляется к отдельно стоящей клемме. Такая схема обычно бывает у большинства производителей.

Подключение варочной панели к сети на 360 Вольт

Если вы подключаете варочную панель в квартиру, тогда ничего менять не придется, так как подключение скорее всего на 220 Вольт.  Если же у Вас частный дом с вводом на 380 Вольт, тогда понадобится распределить нагрузку по фазам — Подключаем варочную поверхность на 2, а лучше на все 3 фазы. Для этого снимаем перемычки с первых трех клемм, согласно схемам из паспорта.

Вот пример разделения фазы на варочной поверхности:



  • Верхняя схема— однофазное подключение на 220 Вольт.
  • Средняя схема 2N— двухфазное подключение на 380 Вольт. Нужно будет снять перемычку между 2 и 3 контактом. Две разноименные фазы подключаются на 3 контакт и на 2 контакт. Ноль— на 5 контакт.
  • Нижняя схема 3N— трехфазное подключение на 380 Вольт. Снимаются все перемычки перемычки между первыми тремя клеммами. К ним и подключаются 3 фазы, последовательность подключения не важна. К пятой клемме все так же цепляется ноль.

Главное при подключении на 380 вольт не зацепите фазу к нулевой клемме. При включении скорее всего вылетит варочная панель, а также может ударить током, поэтому будте внимательны и осторожны!

Понравилась статья? Поделиться с друзьями:

Один день из работы электрика: Правильное подключение варочной панели

 Добрый день!

Сегодня речь пойдет о подключении мощной современной варочной панели к уже готовому выводу кабеля. Ввиду высокой мощности, для подключения таких панелей (зачастую их мощность превышает 6-7 кВт) требуется отдельная линия, проложенная кабелем не менее 6 кв.мм (редко встречаются варианты линий 10 мм2).

Существует два принципиальных способа подключения варочной панели:

1. Напрямую,  то есть при прокладке оставляется запас силового кабеля, который подключается непосредственно к клеммнику варочной панели, либо к проводу (в зависимости от модели, варочные панели имеют или клеммник или провод).

2. Через специальную силовую розетку номиналом, например, 32 ампера:


Ввиду высокой цены таких розеток и вилок, тем фактом что варочная панель никогда не отключается (а если сломается, то розетка не дает никаких преимуществ — плиту можно отключить и от клеммника), наибольшее распространение получил первый способ. Его и рассмотрим.

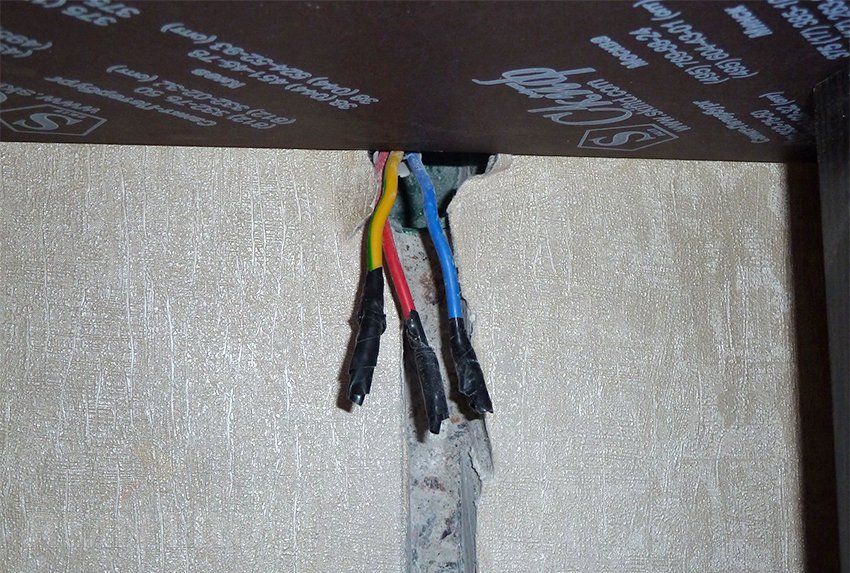

Я вывожу такой кабель, используя глубокий подрозетник и заглушку, например, от серии Etika от Legrand, что позволяет оформить вывод кабеля варочной панели и розетку духовки рядом в одной рамке.


И, конечно, здесь есть некоторые нюансы.  Варочные панели имеют либо клеммник, либо вывод в виде гибкого оконцованного провода. Часто этот провод не является частью конструкции илиты и его  можно отсоединить от клеммника без потери гарантии на варочную панель. Так было и в случае указанной в статье панели.

Кроме того, практически все панели рассчитаны как на однофазное, так и многофазное (обычно двухфазное подключение), причем, судя по конструкциям панелей, производитель в качестве основного рассматривает многофазное подключение, что в российских многоквартирных домах встречается довольно редко.

Следствем этого является использование производителям силового кабеля 4 жилы по 4 квадрата и коммутационной коробки панели, рассчитанной именно на такой кабель. Вот такой кабель, уже отсоединенный от варочной панели:

На рисунке изображены схемы двухфазного и однофазного подключения варочной панели Zanussi.


В однофазном варианте к панели требуется подключить кабель 6 мм2, и тут возникают проблемы. Дело в том что все кабели, предназначенные для стационарной прокладки (например, ВВГнг-ls), имееют жилы класса гибкости 1 по ГОСТ 22483-2012 (далее — моножилы). Кабели, имеющие гибкие (то есть имеющие класс гибкости 3 и выше по ГОСТ 22483-2012) жилы, не предназначены для стационарной прокладки и имеют малый срок службы (то есть разводить проводку проводом ПВС или ШВВП — это явная халтура).

Если панель  оборудована только клеммником, без кабеля, три моножилы по 6 мм2 завести в коммутационную коробку и подключить там крайне затруднительно, а кроме того, опасно по причине жесткости жил — при изгибе они без труда могут выломать клеммник панели. Если кабель в изоляции и качественно сделан, он вообще не влезет в коммутационную коробку.

Изгибать моножилу в узком пространстве крайне неудобно, она «пружинит», а если внешняя изоляция кабеля не снята, то это вообще непросто. При этом следует понимать что обычно под варочной панелью располагается духовка и расстояние от ее задней стенки до стены или задней стенки кухни совсем небольшое.

Если имеется провод-«хвост», его тоже каким-то образом надо соединить с питающим кабелем, так чтобы соединение было надежным, обладало малым переходным сопротивлением, выдерживало большие токи и не требовало периодической проверки.

Одним из вариантов решения является отключение штатного четырехжильного кабеля (в данной модели плиты его можно отсоединить) и подключение варочной панели гибким проводом ПугВ с переходом на питающий моножильный кабель путем высококачественного неразборного соединения (опрессовка), что и рассматривается в данной статье.

Используется провод ПугВ 1×6 мм2 производства завода Кольчугино, приобретенный в Электромонтаже.

Предварительно провод ПуГВ немного растягивается чтобы его распрямить после не совсем правильного скручивания в Электромонтаже:


«Завитки» срезаются, в результате остаются ровные жилы. В качестве цвета фазного провода выбран красный так как он привлекает внимание и сигнализирует об опасности.

Далее гибкий провод для подключения к клеммнику необходимо оконцевать. Обычно такой провод оконцовывается наконечниками ШНВ или НШВИ (картинка взята с сайта techelectro.ru):
НШВ/НШВИ хороши когда требуется подключать провод в полноценный клеммник, такой, как, например, в автоматическом выключателе или винтовой / пружинной клемме, то есть там где наконечник прижимается равномерно по всей площади.

В варочной панели же это не совсем так — во всех виденных мной панелях жила зажимается винтом с шайбой, причем шайба перекрывает наконечник не по всей площади.

В случае использования НШВИ или НШВ получается примерно следующее:


Прижимная шайба сильно деформирует НШВИ в месте контакта, что совсем нехорошо. А особенно это нехорошо так как наконечник так же обычно прижимает перемычку между соседними клеммами. Следовательно, наконечник в месте подключения должен быть жестким, иметь небольшую толщину и большую площадь поверхности.

Наиболее полно этим условиям удовлетворяют наконечники штифтовые плоские изолированные типа НШПИ (картинка взята с сайта www. fortisflex.ru):
К сожалению, ввиду своих размеров, НШПИ не влезают в распределительную коробку большинства варочных панелей, поэтому их приходится «допиливать», а именно укорачивать штифт и обрезать часть «юбки».

Штифт обрезается по длине обжатого старого кабеля варочной панели.


Так же обрезается «юбка»:

Далее провод зачищается:


Надевается НШПИ и обжимается. Обратите внимание что обычно НШПИ обжимается двойным овалом, но вследствии укорачивания «юбки» приходится использовать матрицу с вдавливанием в точке.


Далее монтируются перемычки, выставленные по однофазной схеме, а так же оконцованные провода завинчиваются динамометрической отверткой. К сожалению, я не нашел рекомендуемых моментов затяжки винтов на варочных панелях Zanussi, поэтому на отвертке был выставлен момент, стандартный для клеммников — 2 нм.


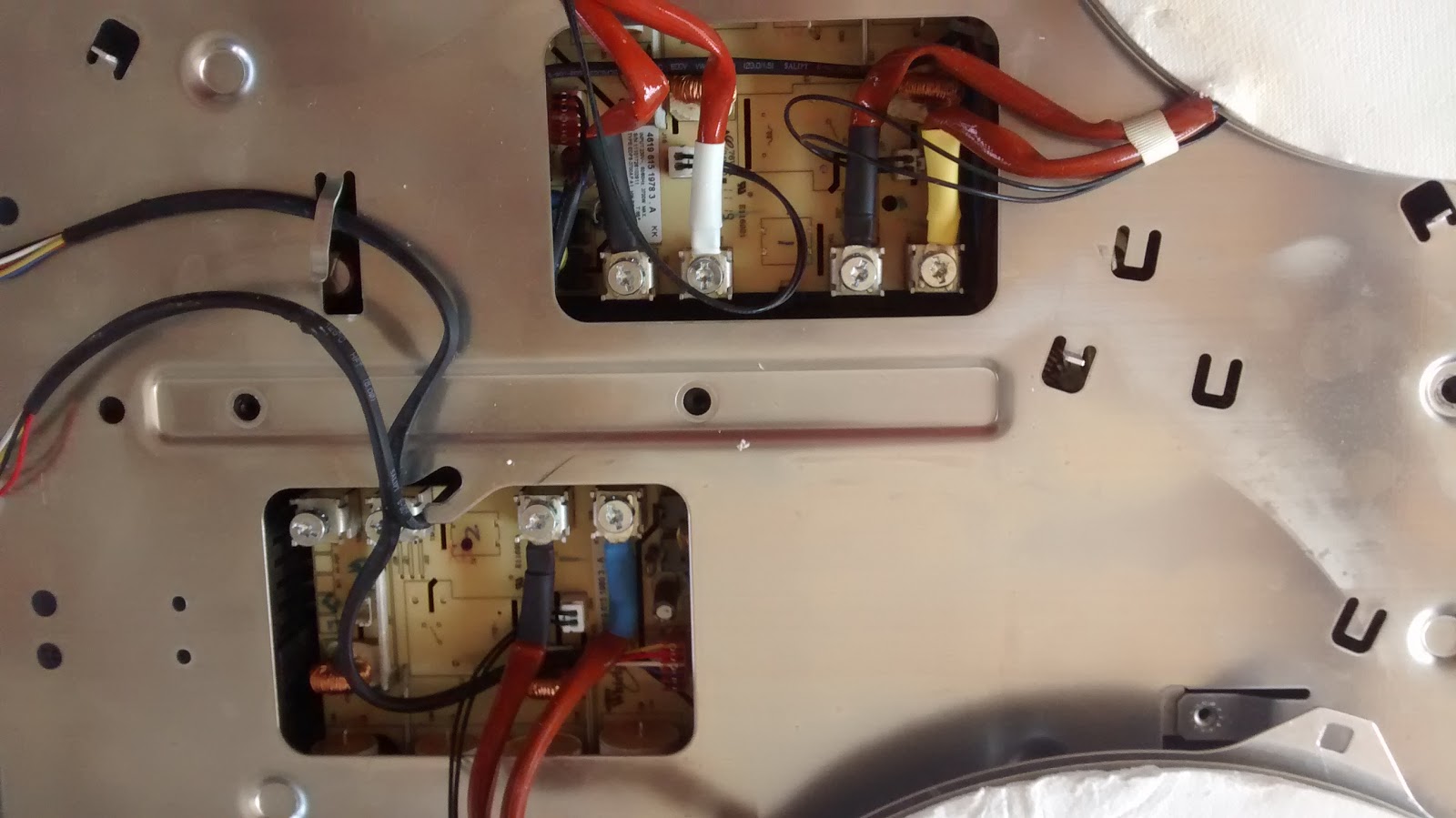

Вот что получилось в итоге:

Далее берутся гильзы ГМЛ производства завода КВТ:

Так как в данной квартире питающий кабель варочной панели имеет сечение 10 мм2 (а не 6 как обычно делают), гильзы пришлось брать сечением 10 мм2. При том что ПУГВ для подключения к варочной панели имеет сечение 6 мм2. Следовательно, гильзу при обжимке нужно «набить» до нужного сечения. В качестве «набивки» используется сложенные втрое жилы ПУГВ 1.5 мм2.

Обжимка ГМЛ с «набивкой»:


После отрезания «набивочного» провода получается готовый к установке комплект в виде варочной панели с соединенными проводами ПУГВ и опресованными на них гильзами ГМЛ:


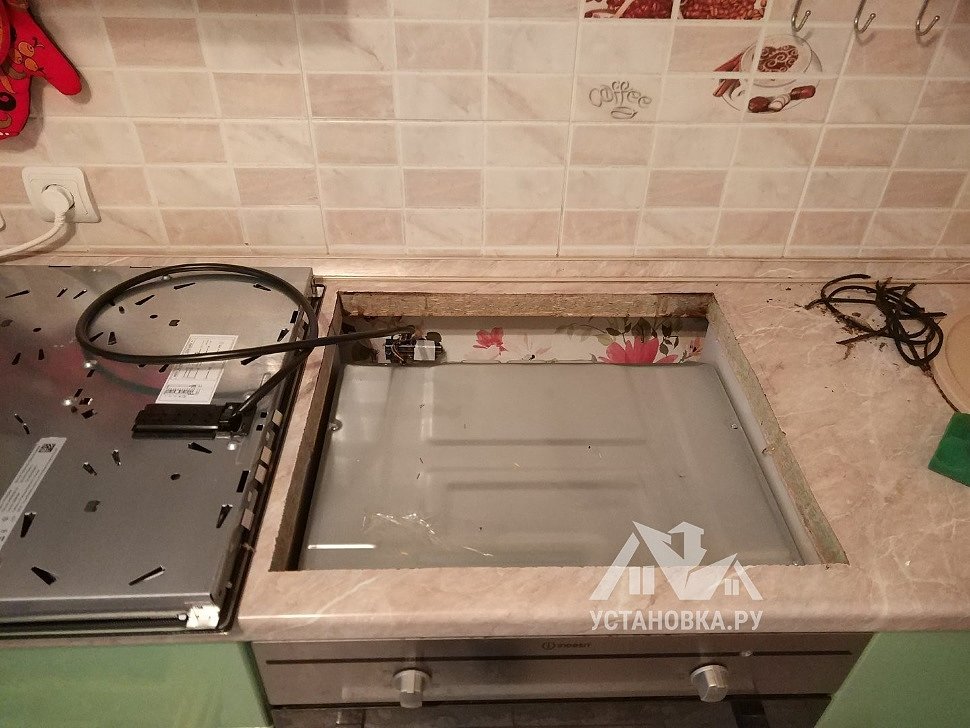

Заботливо подготовленная монтажниками кухни дырка под варочную панель.

Не рекомендую доверять подключение варочной панели установщикам кухни так как эти специалисты отлично понимают в монтаже кухонь, но зачастую не знают как следует делать качественное соединение, что при больших токах варочной панели может быть просто опасно!

Часто провод плиты подключают через пожароопасный полиэтиленовый клемник, который к тому же нуждается в периодической протяжке винтов.

Так же как и не стоит доверять инженерные системы (включая электрику) штукатурам и универсалам. Каждый должен заниматься своим делом.

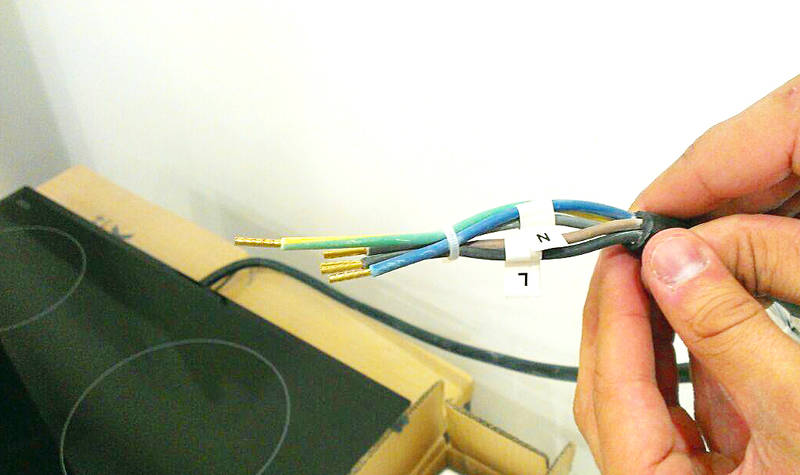

Подготовка вывода кабеля (3 жилы по 10 мм2) к соединению опрессовкой:


Далее соединение обжимается и изолируется высококачественной изолентой 3M Temflex, а так же термоусадочной трубкой с клеевым слоем.

После усадки строительным феном получается аккуратное и надежное соединение:


Провод аккуратно сворачивается и закрепляется, варочная панель устанавливается на свое место.

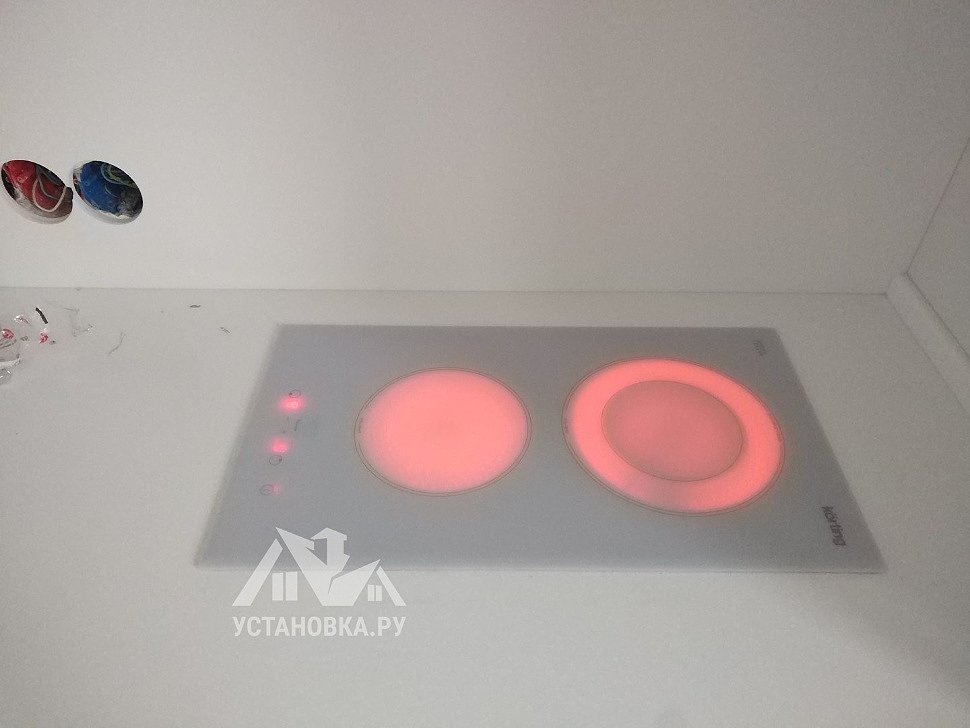

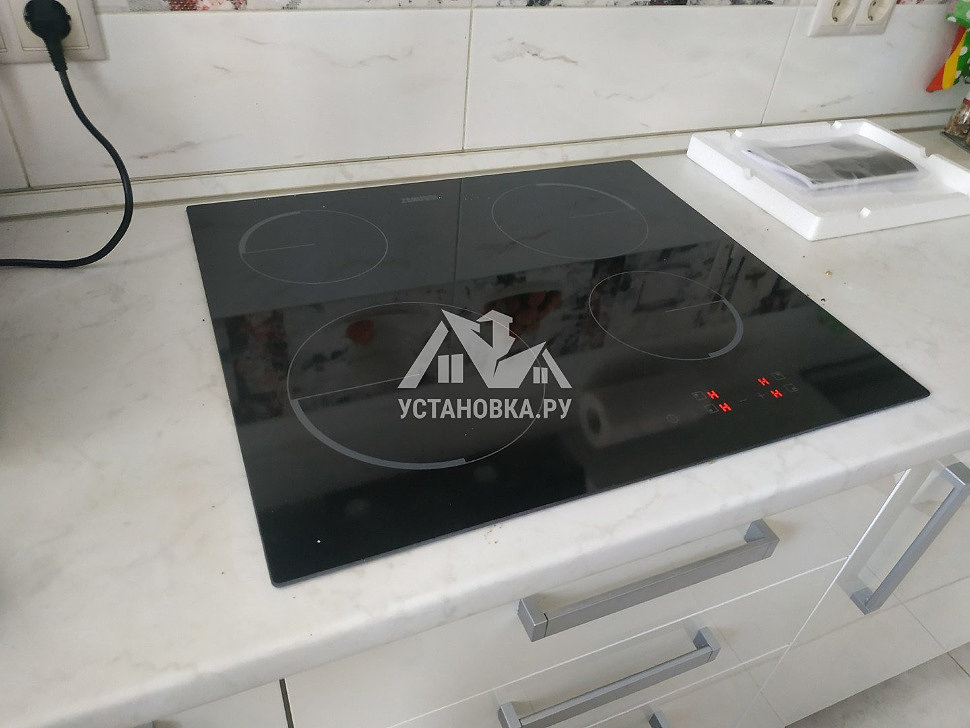

Варочная панель работает, можно готовить:
Спасибо за внимание.

Как подключить варочную панель: газовая, электрическая, индукционная

После покупки бытовой техники для кухонного мебельного гарнитура необходимо вызвать мастера для ее дальнейшей установки. В большинстве случаев мы боимся сломать или испортить дорогую вещь. Как подключить варочную панель и насколько это сложно, мы расскажем ниже.

Содержание:

  1. Типы варочных панелей
  2. Общие советы по установке варочной панели
  3. Подключение газовой плиты
  4. Подключение электрической или индукционной плиты
  5. Видео подключения панели

Виды варочных панелей

Сегодня варочные панели могут быть как зависимыми, то есть снабженными духовками и интегрированными в кухонный гарнитур вместе, так и полностью автономными. Второй вариант позволяет совмещать варочную поверхность и духовой шкаф с разным типом нагрева. Единственная рекомендация — использовать плиту и духовку одного производителя. То есть не стоит относить варочную панель Бош к духовке Занусси.

Варочные поверхности могут быть:

  • газ;
  • электрический;
  • индукция;
  • вместе взятых.

Тип выбранной панели определяет способ ее установки.

Общие советы по установке варочной панели

Как правило, варочная панель встраивается в столешницу кухонного шкафа.При установке газовой плиты необходимо соблюдать минимальное расстояние 5,5 см между стеной и панелью. Для правильного расположения электрических и индукционных панелей таких строгих правил нет, но необходимо также рассчитать расположение. Например, в том случае, когда вы собираетесь варить варенье в широком тазу на задних конфорках или ставить емкости для воды для подогрева.

После того, как вы рассчитали будущее расположение варочной панели относительно столешницы, нужно ее очертить и аккуратно вырезать. Используйте дрель или лобзик. Не забудьте обработать срез герметиком. В этом случае, даже если жидкость во время закипания попадет под варочную панель, ваша столешница не деформируется.

Не забывайте, что на варочной поверхности блюда можно готовить в достаточно больших емкостях и иметь большой вес. Поэтому столешницы толщиной менее 4 см для установки варочной панели просто недопустимы.

Подключение газовой плиты

Напомним, что некоторые работы по подключению газовой варочной панели потребуют присутствия представителей газовых служб, поэтому, если вы сомневаетесь в своих силах, но хотите подключить варочную панель к газу, установку лучше доверить специалистам.

Если вы все же решились на самостоятельное подключение, то ниже мы пошагово проинструктируем, как подключить газовую плиту.

Шаг 1: Для начала нужно определиться с местом. Пусть вас не смущает, что удобное место для вашей варочной панели находится подальше от газовой магистрали. Подвести к нему газ всегда можно с помощью специального металлического гофрированного шланга. Единственное ограничение, накладываемое на газовые шланги в металлической оплетке, — это наличие самовоспламенения. В такой ситуации случайное короткое замыкание может вызвать возгорание газа.

После того, как вы прорежете отверстие под варочной панелью, проложите его по периметру специальной лентой из поролона. Обычно он идет в комплекте с устройством. Если у вас не было его в комплекте, вы всегда можете купить эту пломбу в магазинах, где продают различное газовое оборудование. Сверху на эту поролоновую ленту кладется панель. Контакт между лентой и варочной панелью должен быть полным.

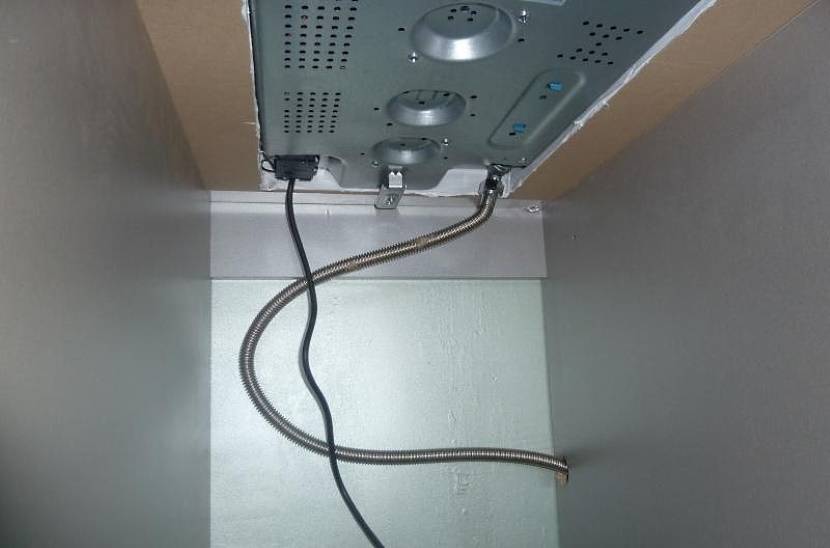

Шаг 2: Сделайте следующий шаг как можно более ответственно. Необходимо присоединить гибкий газовый шланг одним концом к газовой магистрали или баллону с газом, а другим — к отверстию подачи газа для варочной панели.Форсунки для основного газа и баллона отличаются отверстием. В первом случае потребуется более широкое сквозное отверстие, а во втором — узкое. Как правило, вы получаете напрямую подключенные форсунки для основного газа к варочной панели. Если вы решили использовать баллон, то стоит немного подкорректировать заводские настройки.

Для этой работы могут потребоваться специалисты газового офиса. Также они смогут проверить газовую плиту в целом и проверить качество шланга. Если вы все же производите подключение, по окончании работы откройте газовый кран и проверьте на утечку газа без розжига горелок.Для этого намыливаем стыки. Появление пузырей укажет на отсутствие герметичности.

Что же вам остается делать? Попробуйте затянуть гайки на стыках. Не зажимайте слишком сильно. Паранитовые прокладки или фум-лента могут этого не выдержать. Не исключено, что в этом случае полной герметичности добиться не удастся, начните соединение заново и соедините детали, тщательно зафиксировав стыки.

Если после вышеуказанных шагов утечка газа все еще сохраняется, вызовите специалиста по обслуживанию газа. Использование такой плиты может быть опасно!

Шаг 3: Большинство современных моделей имеют автоматическое зажигание. А это значит, что вам нужно будет подключить варочную панель к системе газоснабжения. Оптимальным вариантом будет установка отдельной розетки в непосредственной близости от устройства.

Подключение электрической или индукционной плиты

Как подключить электрическую плиту, например, Electrolux, или других производителей? Подключение индукционной плиты к электросети, являющейся разновидностью электрической панели, будет идентичным. На самом деле модели с электрическим и индукционным принципом работы отличаются только поверхностью варочной панели и принципом работы.

В индукционной вместо обычных конфорок стоит плоскость, которая нагревает посуду только в местах ее соприкосновения с варочной панелью. Из-за этого индукцию следует готовить только в посуде с идеально гладким и ровным дном.

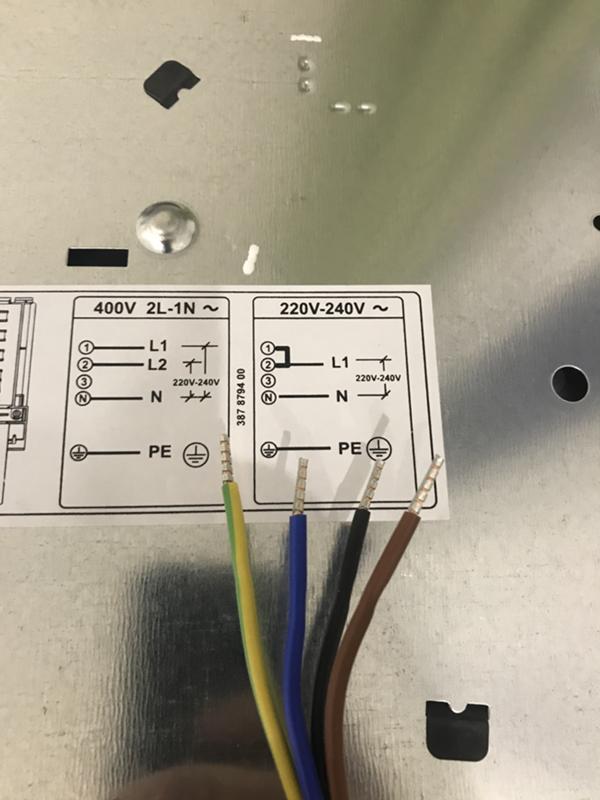

Переходим к установке. Ниже представлена ​​схема подключения варочной панели, наклеенная производителем на тыльную сторону плитки.

Шаг 1: Для начала нужно решить, каким способом варочная панель будет подключена к электросети. Будет ли это специальная розетка для электроплиты или потребуется отдельная линия электропередачи от счетчика? Второй предпочтительнее. Если у вас в квартире уже есть розетка для электроплиты, то, конечно, нет смысла тянуть отдельную линию питания и проще поставить на отходящий провод специальную розетку.

Не радуйтесь электрическому проводу, идущему в комплекте с варочной панелью. Если его сечение меньше 4 мм и он не медный — смело идите в магазин и купите новый для замены.На обратной стороне варочной панели будет написана ее мощность. Если вы видите мощность, превышающую 7 кВт, то сечение провода нужно брать не менее 6 мм. Сам провод должен быть трехжильным: фаза, нейтраль и земля.

В том случае, если производитель ответственно отнесся к поставляемым запчастям и провод оказался с необходимыми характеристиками, то для подключения к ЛЭП от щита или к духовке потребуется приобретение специальной клеммной колодки.

Подробная инструкция по выбору духовки.

Шаг 2: Как подключить варочную панель к электросети? Для этого потребуется зачистить кабель каждой многожильной проводки на 1 см для дальнейшего соединения с клеммами. Для удобства рекомендуется обжимать зачищенные провода с помощью наконечников гильз и клещей для опрессовки. Плоскогубцы не рекомендуются.

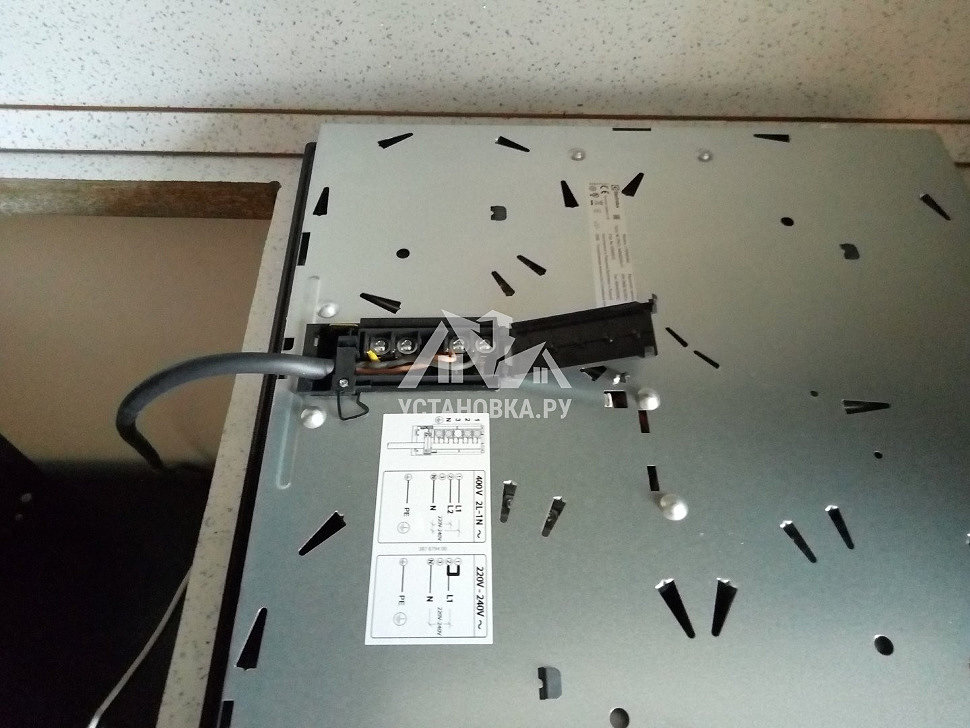

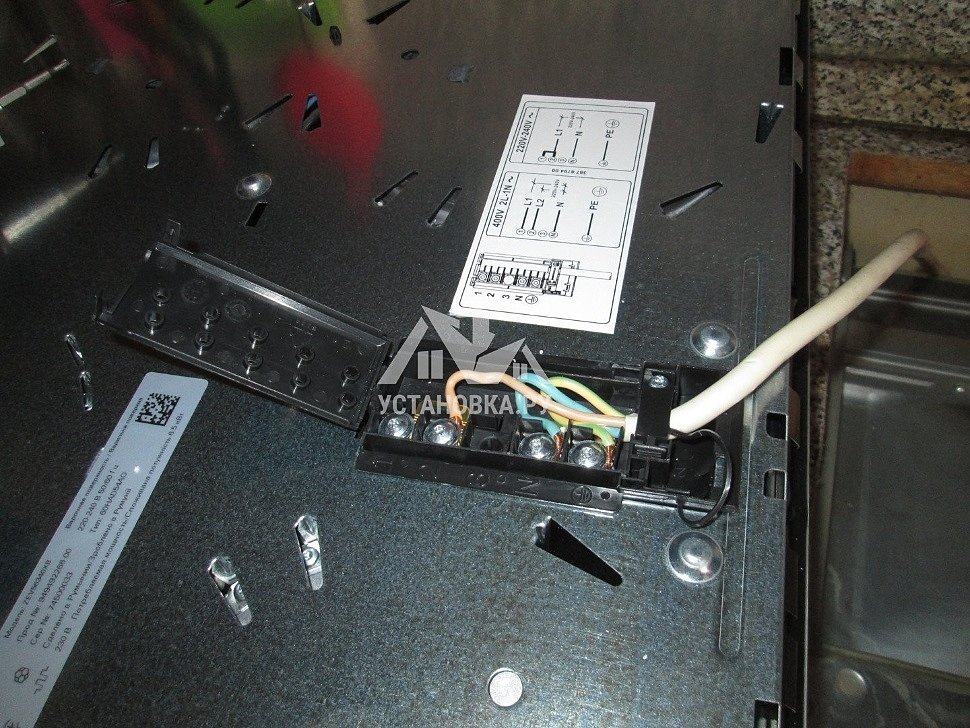

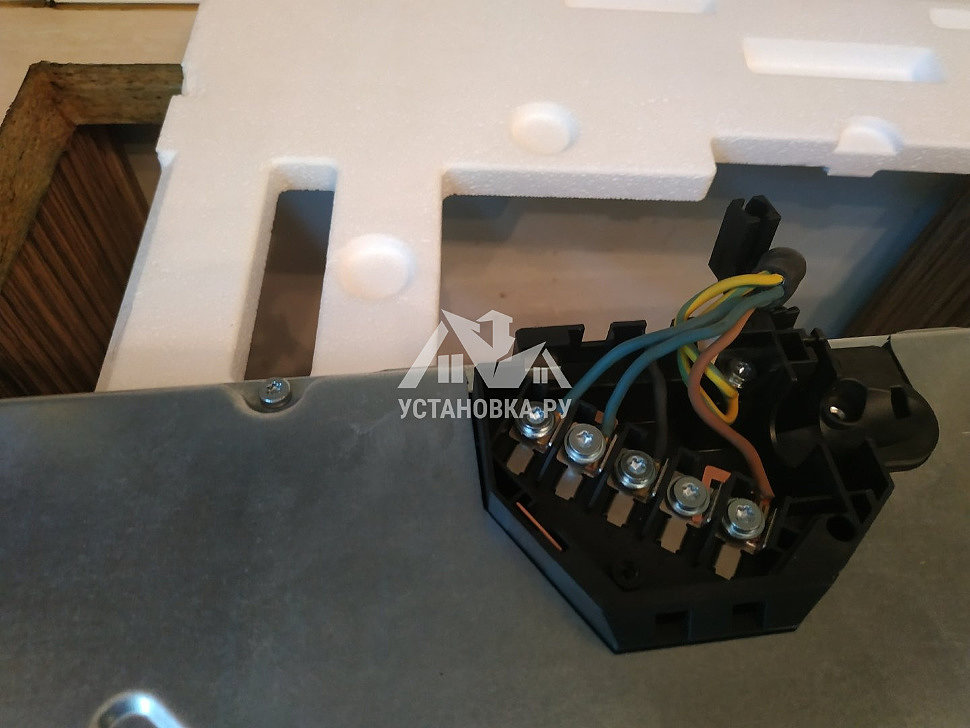

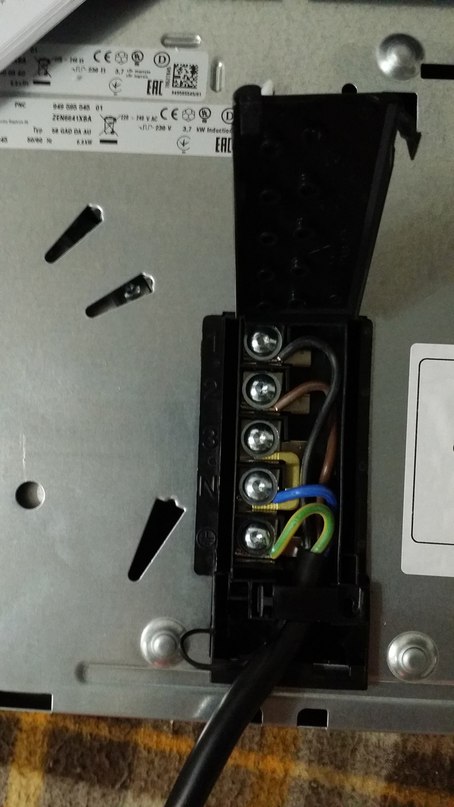

Шаг 3: Теперь заглянем под крышку клеммной колодки. Как правило, трех терминалов не бывает. Зарубежные обозначения L1, L2, L3 обозначают три фазы, соответственно, N — нейтраль, а PE — заземление.Поскольку в многоквартирных домах у нас только одна фаза, вам помогут перемычки, поставляемые с варочной панелью. Перемыкаем все три фазы на клеммной колодке. В проводе это черный, коричневый и белый кабели соответственно. Синий или бело-синий провод отвечает за нейтраль, а желто-зеленый — за заземление.

При необходимости скрутите в кабеле несколько проводов в соответствии с выдаваемым ими напряжением. Подключая провода к клеммам, установите их с левой стороны и закрутите по часовой стрелке. Так вы защитите сердечник от выдавливания из-под терминала.

Желто-зеленый провод следует оставить немного длиннее остальных. Тогда при чрезмерном механическом натяжении кабеля защитный проводник выйдет из строя последним. Следовательно, он максимально выполнит возложенную на него функцию.

Шаг 4: После подключения всех проводов закройте крышку клеммной колодки и попробуйте, что у вас получилось. Если у вас есть розетка для электроплиты, не забывайте, что включать в нее вилку необходимо, когда квартира полностью обесточена.Только подключив электрическую плиту, следует снова подать ток на корпус, чтобы избежать резкого скачка напряжения.

Проверка работоспособности варочной панели перед ее установкой на столешницу имеет очень практическую цель, так как фиксация должна выполняться с помощью герметика.

Читайте также статьи:

  1. Как подключить посудомоечную машину?
  2. https://sovetexpert.ru/podklyuchaem-vodonagrevatel-k-vodoprovodu-pravilno. html — здесь вы узнаете, как подключить водонагреватель к водопроводу.

Видео подключения панели

Сюжет рассказывает и наглядно показывает разрез столешницы, а также способы установки и подключения варочной панели к электросети.

Чтобы узнать, как подключить зависимую варочную панель или комбинированную панель, вы должны снова обратиться к ранее описанным опциям. Зависимая варочная поверхность устанавливается с учетом мощности духовки. Как правило, к обоим устройствам подводится только газозабор или электрический провод. Прочитав подробную инструкцию, как правильно подключить варочную панель вне зависимости от ее типа, вы можете иметь излишнюю уверенность в своих возможностях из-за кажущейся простоты.

После варочной панели не забудьте установить вытяжку на кухне.

Мы хотим напомнить вам, что при неправильном обращении с газом и электричеством возможны несчастные случаи, которые могут привести к серьезным последствиям. Поэтому перед тем, как начать подключение, еще раз внимательно изучите инструкцию, подготовьте инструменты, и только убедитесь. что все необходимое для установки доступно, приступим.

В контакте с

Facebook

Твиттер

Google+

Одноклассники

Как правильно подключить газовую плиту, подробные пошаговые инструкции

Как правильно подключить газовую плиту , подробная пошаговая инструкция — Раздельное газовое оборудование — плита и духовка — устанавливается аналогично традиционной газовой плите, но имеет свои особенности.Поскольку они не используют духовку или предпочитают электрические модели, некоторые пользователи просто подключают газовую плиту.

Если вы хотите провести монтажные работы самостоятельно или следить за работой профессионалов, мы рекомендуем вам изучить, как прикрепить газовую плиту.

Подключение газовой плиты поэтапно

Монтаж оборудования занимает менее часа; большую часть времени уходит на предварительную работу и обращение к мастеру за советом.

Процесс состоит из четырех этапов:

За каждым этапом стоит много подготовительных шагов: покупка газового оборудования и сопутствующих материалов, планирование визита специалиста и подготовка кухонных модулей к установке бытовой техники.Во избежание ошибок рассмотрим каждый этап отдельно.

1 № Подготовка оборудования и расходных материалов

Варочную панель следует покупать заранее. Если это невозможно, вам нужно знать точные размеры. Возьмите напрокат: все модели с 4 конфорками соответствуют минимуму 50 * 60 см (+/- 2 см), тогда как модели с 3 и 2 конфорками уже.

Кроме газового оборудования вам потребуются следующие материалы:

  • вставной диэлектрик;
  • 1 эллер 2 гибких газовых шланга
  • Нитки льняные.

Монтажные крепления обычно входят в комплект, поэтому вам не нужно их покупать.

Типичный набор инструментов, который должен иметь любой домашний мастер, — это пара газовых ключей, отвертка и плоскогубцы. Если необходима резка металлической трубы, обеспокоены сотрудники обслуживающей организации — самостоятельно производить какие-либо действия с трубами газоснабжения невозможно.

2 # Вырезание отверстий в столешнице

Вы можете заранее вырезать отверстие в столешнице, если знаете точные размеры варочной панели.Naturligtvis, фабрика сделает это более профессионально, так как вырезание аккуратного прямоугольника с прямыми углами и ровными сторонами имеет решающее значение.

Когда столешница сделана из более прочного материала, такого как искусственный камень, а не из ДСП, МДФ или дерева, помощь производителей мебели будет полезна.

Используйте легкий и производительный метод, например лобзик, если вы планируете проделать отверстие самостоятельно.

Шаги, которые необходимо предпринять:

  • Изучите схему сборки и настройте размеры панели.
  • Сделайте рекомендованный отступ от стены на столешнице.
  • Оберните бумажную ленту по периметру и обведите карандашом или маркером контур фрагмента, который вы собираетесь стереть.
  • Сделайте лобзиком отверстие. Рекомендуется сначала сделать ближний разрез, затем разрезать по стене и, наконец, порезать ногу.
  • Удалите обрезанную столешницу.
  • Если панель рядом, сразу наденьте.

Если материал столешницы крошится в месте разреза, можно обработать края любым клеевым составом после шлифовки и вакуумирования.ДСП изготавливается из санитарного силикона, который также защищает края от влаги.

Чтобы избежать воздействия высоких температур на столешницу, можно использовать термопленку или алюминиевый ленточный отражатель.

3 # Подключение панели к электросети

В связи с тем, что современные варочные панели имеют функцию электрического розжига, вам может потребоваться дополнительная розетка.

Электродуховку часто устанавливают вместе с газовой плитой. Вам понадобится следующее, чтобы связать компьютер с максимальной мощностью 3.5 кВт:

  • Трехжильный кабель 2,5 мм ввг-п
  • 16 А розетка с заземляющим проводом;
  • Если в упаковке нет соединительного провода, используйте ПВХ-кабель 3 * 2,5 мм и коннектор.

Для более мощной духовки нужен кабель 3,5 мм и розетка на 40 А.

Высота установки розетки не должна превышать 90 сантиметров, и она не должна находиться на одном уровне с варочной панелью в соответствии со спецификациями.

Отдельное УЗО или дифавтомат монтируется отдельно на линии газового варочного оборудования для безопасности щита.

Розетка устанавливается традиционным способом: сначала монтажная коробка устанавливается в стене, затем монтируются клеммы, och slutligen, сверху устанавливается декоративная панель. В этой статье есть больше информации о том, как монтировать розетки для электроплит.

Правила техники безопасности:

  • Производитель рекомендует нанять лицензированного электрика;
  • Табличка с техническими требованиями к электросети расположена на нижней стороне устройства, от которой трудно отклониться;
    Электрический кабель нельзя скручивать, зажимать или прокладывать в непосредственной близости от острых углов.
  • Важно отделить все токопроводящие элементы и обеспечить защиту от случайного прикосновения после установки.
  • Ремонт устройства возможен только после того, как он был отключен от сети.

4 # подключение газовой магистрали к панели

Гибкий переходник — шланг длиной не более 2 метров — необходим для правильного подключения варочной панели к газу. Из-за неудобной компоновки часто используются более длинные шланги, но это противоречит законам работы газового оборудования.

Можно приобрести различные газовые вкладыши с хлопковой, резиновой и металлической оплеткой. Сильфонные рукава, отличающиеся износостойкостью и более длительным сроком службы, становятся все более распространенными.

В дополнение к шлангу требуется диэлектрическая вставка. Он прикреплен к трубе прямо перед запорным клапаном.

Диэлектрик выступает в качестве меры предосторожности, защищая как оборудование, так и пользователей от блуждающих токов.

Предполагая, что муфта уже смонтирована, действуем следующим образом:

  • Газовый шланг подсоединен к диэлектрику. Ом инте, идите сразу к металлической трубе после крана. Для плотности прилегания используем лен или фум.

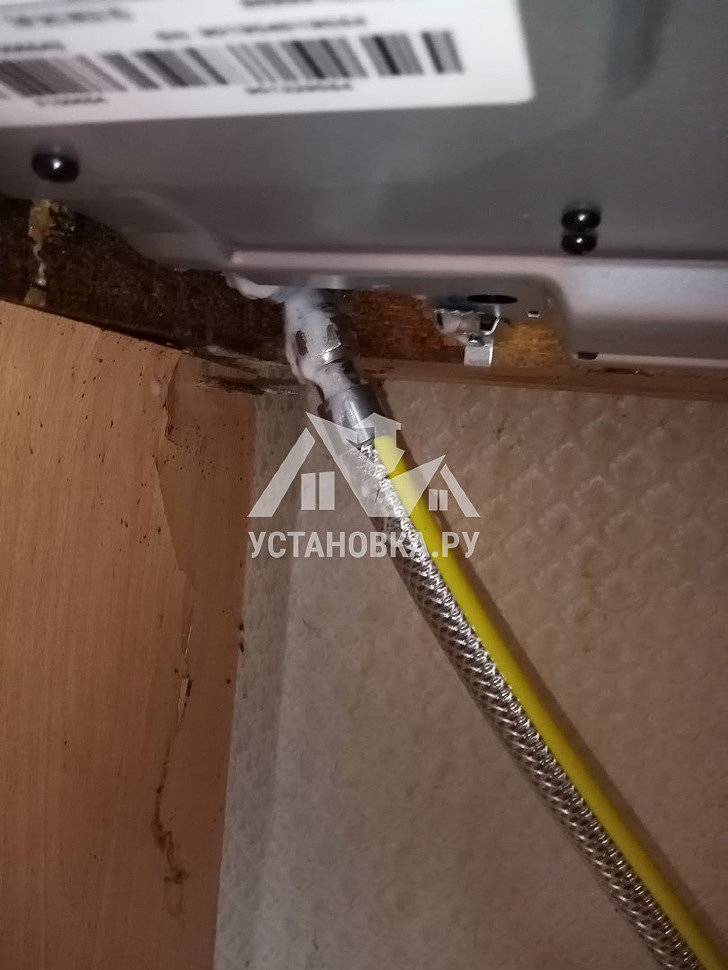

  • Находим небольшую трубку с резьбой на нижней стороне панели и наматываем шланг в том же направлении.

Нет необходимости предпринимать какие-либо действия.

Используйте две подводки, если хотите связать газовую плиту и духовку одновременно. Я падаю, имейте в виду, что не все члены Горгаза приветствуют связи, сделанные через тройник! Сотрудники МосГаза до освобождения выписывают рецепт и настаивают на прокладке газопровода.

По двум причинам этот подход корреляции считается более точным:

  • Уменьшено количество резьбовых соединений, что повысило герметичность и безопасность;
  • На обоих ответвлениях установлена ​​запорная арматура; в случае тройника экономится одна общая задвижка.

Напоминаем, что если вы планируете общаться самостоятельно, вы должны согласовывать свою деятельность с сотрудниками Горгаза или Облгаза, чтобы не возникло непредвиденных обстоятельств, повлекших за собой дорогостоящий ремонт.

5 # Тестирование на герметичность

Резьбовые соединения можно проверить на герметичность самостоятельно. Вооружитесь кистью и смочите их мыльной водой.

Если падение, инспектирующий сотрудник сделает окончательные выводы — он также проверит соединение на предмет утечек, а затем напишет заключение, в котором будут указаны дата посещения, марки и серийные номера газового оборудования, а также форма подключения. .

Не рекомендуется начинать работу до прибытия техника по обслуживанию газа; в случае непреднамеренной утечки единоличную ответственность несет домовладелец.Я падаю, самое главное — это безопасность тех, кто рядом с тобой, поэтому не стоит торопиться и рисковать.

Тонкости подключения к баллону с газом

Хотя жилые дома и квартиры в городах и крупных деревнях подключены к природному газу, баллоны для сжиженного нефтяного газа часто используются в деревнях и на дачных участках. Это связано с тем, что рядом с населенными пунктами не проложен газопровод.

Шаги по подключению газовой плиты к баллону такие же, как и по подключению трубы.Разница в том, что с помощью трубок системы настраиваются для повышения эффективности процесса сгорания.

При подключении баллона повышается давление, что приводит к нехватке кислорода. В результате появляется желтое пламя, которое редко встречается при горении газа, а также много сажи. Проблему можно решить, заменив аналогами LPG форсунки для природного газа — метан.

Процесс замены форсунок несложный; инструкции можно найти в руководстве по установке устройства.

Все работы по доработке оборудования проводятся при выключенном баллоне — он подключается в последнюю очередь. Что еще нужно помнить при подключении варочной панели к газу?

При использовании нескольких цилиндров используйте соединительную рампу, чтобы уменьшить нестабильность топлива и вероятность его замерзания в коробке передач.

Важно проверить работу варочной панели после установки всех компонентов. Сначала для проверки герметичности использовали мыльный раствор. Затем откручиваем вентиль баллона и меняем коробку передач.Если пламя желтое или много сажи, давление можно снизить, ослабив вентиль.

До этого момента необходимо пригласить сотрудника Облгаза для подтверждения и фиксации факта подключения нового оборудования. В будущем услуга будет предоставлена ​​соответствующей компанией.

духовка и плита отдельно | Форумы DIYnot

Вот несколько важных комментариев к методам, использованным в сообщениях выше. Все упускают из виду важный момент о защите использования кабелей.
Суть в том, что варочная панель с высокой мощностью должна питаться по кабелю не менее 4 мм в квадрате в зависимости от номинальной мощности варочной панели. Просто используйте 6 мм в квадрате — это стандарт.
С другой стороны, духовка может быть и обычно имеет рейтинг намного ниже, чем плита. В некоторые печи можно подключить кабель длиной всего 1,5 мм в квадрате.

Теперь помните, что все кабели ДОЛЖНЫ быть защищены выключателем или плавким предохранителем. т.е. номинальная мощность защитного устройства непосредственно перед кабелем должна быть ниже, чем допустимая нагрузка по току кабеля.

Например, кабель с квадратным сечением 6 мм будет хорошо защищен автоматическим выключателем на 32 А или предохранителем, может быть, даже с предохранителем на 40 А в зависимости от того (я бы не стал). НЕ предохранитель на 45 А. Как упоминал один писатель. Кабель может перегореть до того, как плавкий предохранитель сгорел.
Короче говоря, подключите плиту к выходу основной плиты, защищенному плавким предохранителем или автоматическим выключателем разумного размера.

Теперь о духовке:
Имея гораздо меньший кабель, площадью всего 1,5 мм, он ДОЛЖЕН быть защищен предохранителем, размер которого не превышает примерно 13 ампер.
Таким образом, вы НЕ МОЖЕТЕ подключить его напрямую к варочной поверхности или напрямую к выходу плиты !!! Это оставляет ее незащищенной до номинала основного защитного устройства варочной панели.
Я предлагаю запитать духовку от расплавленного ответвления с предохранителем разумного размера в зависимости от номинальных характеристик духовки и размера кабеля.
Вы можете запитать плавкий ответвитель от розетки (рекомендуется) или от розетки основной плиты.
Помните, что кабель от розетки плиты до ответвления с предохранителем должен иметь более высокий номинал, чем его верхняя защита. E.грамм. используйте кабель с квадратным сечением 6 мм между розеткой плиты и ответвлением с предохранителем, если предохранитель в цепи плиты рассчитан на 32 А. В любом случае, под выводами розетки кухонной плиты будет практически невозможно провести три кабеля с квадратным сечением 6мм. (один в розетку, один на варочную панель, один на подпитку расплавленного ответвления).
Просто запитайте ответвитель с предохранителем от розетки.

Будьте осторожны!

Установка газовых и электрических плит

Установка всех варочных панелей обычно проста, требуется не больше, чем установка устройства на столешницу.Во всех случаях отверстие для вырезания указано в инструкции пользователя. Мы не рекомендуем вырезать проемы в столешницах на основе технических характеристик брошюры и чтобы установщик проверил изделие перед тем, как сделать вырез в столешнице; это может предотвратить потенциально дорогостоящие ошибки.

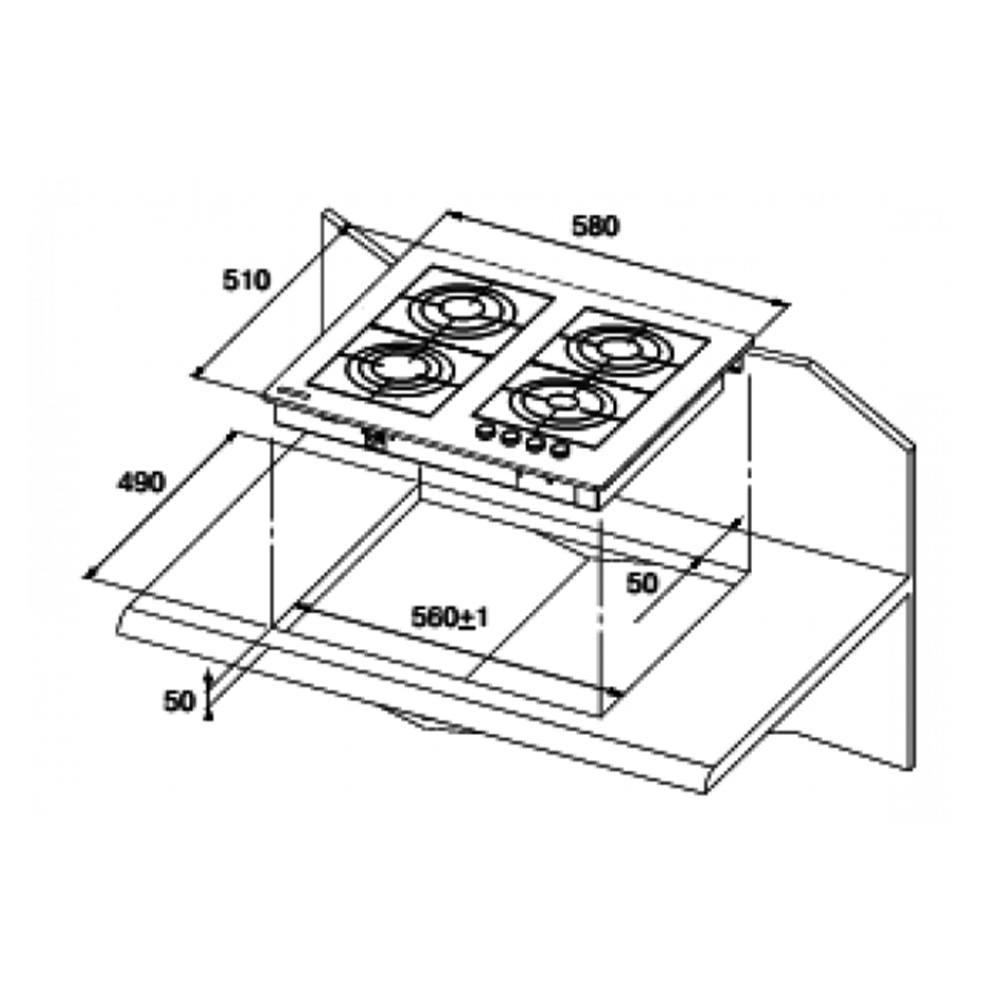

На следующем изображении показаны типичные требования к установке, применимые к большинству варочных панелей: —

Обратите внимание, что размеры вырезов для каждой варочной панели показаны в буклете с инструкциями и, в большинстве случаев, в брошюре CDA или на веб-сайте.

Расстояния для каждого продукта различаются, но общие требования следующие: —

  • Расстояние между варочной панелью и задней стенкой при установке должно быть 50 мм или больше.
  • Расстояние между варочной панелью и прилегающей вертикальной поверхностью должно превышать 150 мм.
  • Высота между варочной панелью и вытяжкой над ней должна быть такой, как указано ниже.

Важно!

В инструкциях, прилагаемых к варочной панели, будет указана минимальная высота любого вытяжного устройства, устанавливаемого над ней.Та же информация предоставляется с экстрактором, и если в инструкциях по экстрактору не указаны особые исключения, то необходимо использовать более высокую из высот, указанных в двух буклетах с инструкциями. В случае газовых приборов несоблюдение требований к правильной установке может привести к тому, что об установке будет сообщено в RIDDOR, и может задержать любое подтверждение установки.

С января 2008 года закон требует, чтобы газовые плиты, устанавливаемые в многоквартирных домах или квартирах, оснащались устройствами контроля пламени.(Теперь относится ко всем объектам)

Крепление варочной панели к столешнице:

К большинству варочных панелей прилагается ряд фиксирующих зажимов, чтобы удерживать варочную панель на столешнице (некоторые индукционные блоки не снабжены фиксирующими зажимами). Крепежные винты следует затягивать равномерно, желательно вручную; если для этого предполагается использовать электроинструменты, убедитесь, что они настроены на низкий крутящий момент.

Никогда не герметизируйте варочную панель к столешнице силиконовым герметиком. Это может затруднить снятие прибора для ремонта, и в этом нет необходимости.

Вентиляция с индукционной варочной панелью:

Индукционные варочные панели требуют вентиляции и обычно снабжены охлаждающими вентиляторами для предотвращения перегрева внутренней электроники. Это важно учитывать при установке любой духовки под варочной панелью.

Если индукционная плита отключается во время использования, наиболее вероятной причиной является недостаточная вентиляция. Обычно отображается код ошибки, и это объясняется в инструкциях, прилагаемых к варочной панели.

Электрическое подключение

Одна из наиболее частых причин, по которой сервисное обслуживание требуется вскоре после установки, связано с плохим подключением к электросети.Если электрическая плита не работает сразу после установки, весьма вероятно, что она была неправильно подключена к электросети.

В продуктах

CDA обычно используются клеммные колодки с латунными перемычками. Важно, чтобы они использовались и правильно подогнаны. В противном случае может произойти локальный отказ клемм из-за перегрева. Пример одной такой клеммной колодки показан ниже; обычно они встречаются на керамических блоках: —

В этом примере есть 3 токоведущих клеммы, соединенные вместе, и одна нейтраль плюс земля.

Обратите внимание, что некоторые продукты имеют 3 вывода под напряжением и 2 нейтрали

Обратите внимание, что некоторые индукционные варочные панели поставляются с многожильными кабелями; инструкции, прилагаемые к этим продуктам, содержат всю информацию, необходимую для правильного подключения к электросети.

Клеммы для большинства керамических и сплошных плит конфорок предназначены для использования с сетевым кабелем с поперечным сечением 2,5 мм2. Кабель большего размера может не подойти. Если номинальная потребляемая мощность 4- или 5-зонной электрической варочной панели (указанная на паспортной табличке и в инструкциях) ниже 7.5 кВт, вполне приемлемо для использования многожильного кабеля CSA 2,5 мм2.

Ни при каких обстоятельствах нельзя устанавливать электрическую плиту (керамическую, индукционную или сплошную) с вилкой на 13 А или ответвлением с предохранителем на 13 А. Все эти плиты следует устанавливать с использованием специальной точки.

Если отдельная печь должна быть подключена к одной и той же электросети, то она должна быть снабжена соответствующим ответвлением с предохранителем, защищенным соответствующим предохранителем.

Подключение газа

Газовые варочные панели должны быть установлены на жестких медных трубопроводах, а изолирующий кран должен быть обеспечен в месте, доступном после установки.Установщик несет ответственность за соблюдение всех применимых газовых норм. Только зарегистрированный установщик Gas Safe должен подключать газовый прибор к источнику питания.

Самая распространенная проблема при установке — это сообщение об утечке газа. Неизменно это происходит из-за утечки газа в колене, когда один или несколько соединений не были правильно собраны и затянуты. Правильная сборка показана на следующем изображении: —

Убедитесь, что все газовые соединения после установки исправны, используя соответствующие методы обнаружения утечек, но не открытое пламя.Обратите внимание:

  • Колено (C) должно быть соединено с параллельной резьбой, соединяющейся с штуцером варочной панели (A), с помощью волоконной шайбы (F)
  • Коническая резьба BSP должна быть подсоединена к медному подводящему трубопроводу.

Как работают индукционные варочные панели и как ими пользоваться

С полностью гладкой варочной панелью вы будете готовить на электричестве, а не на газе! Давайте посмотрим, как работают индукционные плиты и как ими пользоваться.

Очевидно, что они служат той же цели, что и традиционные варочные панели — для приготовления и разогрева пищи, — но на этом сходство заканчивается: индукционные плиты имеют свои уникальные особенности и функции . Первое отличие заключается в энергоснабжении: он работает не на газе, а на электричестве; когда плита включена, через катушку протекает электрический ток, который генерирует магнитное поле для передачи тепла непосредственно кастрюлям, тем самым запуская процесс приготовления. Индукционные варочные панели выглядят как гладкая и ровная поверхность, которая может быть черной или очень темной, и часто имеют встроенные элементы управления варочной панелью, которые управляются с помощью сенсорного экрана.

Поверхность индукционной варочной панели нагревается только под посудой из-за тепла, выделяемого змеевиком, поэтому риск ожогов очень низкий. Варочная панель этого типа нагревается очень быстро, что позволяет достичь желаемой температуры намного быстрее, чем газовая: например, время кипения воды на индукционной плите почти вдвое меньше, чем на традиционной!

Тепло, выделяемое индукционными варочными панелями, всегда постоянное и равномерное, в отличие от газовых плит, которые не могут постоянно нагревать кастрюли и сковороды: эта функция обеспечивает более быстрое приготовление, но также предотвращает прилипание пищи ко дну вашей сковороды, поэтому вы можете использовать меньше приправы и масло.Тепло не нагревается снизу, а направляется непосредственно к основанию посуды . Чтобы готовить на индукционной плите, вы должны выбрать совместимую посуду или использовать преобразователь для традиционных сковород .

Когда кастрюля снимается с индукционной плиты, она автоматически выключается; для многих моделей, представленных на рынке, эта функция также активируется, когда жидкость переливается из кастрюли на варочную панель. Точно так же варочные панели нельзя случайно включить небольшими металлическими предметами (например, столовыми приборами), потому что они «распознают» только дно кастрюли; наконец, поверхность, окружающая каждую катушку, всегда остается холодной.Их гладкую поверхность очень быстро и легко чистить, а отказ от газа позволяет значительно сэкономить на ваших счетах.

Galileo Smart: комбинация варочной панели и вытяжного вентилятора
Модель Galileo Smart от Faber — это эффективная варочная панель и вытяжной вентилятор в одном устройстве, отличающемся элегантным внешним видом, вниманием к деталям и впечатляющей производительностью. Сенсорное управление слайдером, максимальная мощность и безопасность, минимум шума. Galileo также имеет водонепроницаемую технологию.Пролитые жидкости не мешают приготовлению пищи, а вместо этого собираются в специально спроектированном отсеке, который достаточно мал, чтобы можно было вставить ящик для посуды в область под ним.
Названный в честь итальянского гения, технологически продвинутый вытяжной вентилятор относится к классу A +++, представляя собой вершину диапазона в категории индукционных. Практически незаметный и чрезвычайно функциональный, он сочетает в себе варочную панель и вытяжной вентилятор в одном эстетичном продукте, полностью прилегающем к столешнице.

Руководство пользователя Керамическая варочная панель Whirlpool AKT

Керамическая варочная панель Whirlpool AKT — Руководство по эксплуатации — Руководство по эксплуатации PDF.
Документы : Перейти на загрузку!
  • Руководство пользователя — (на английском языке)

Руководство пользователя Керамическая варочная панель Whirlpool AKT

Содержание

  • ВАЖНЫЕ ИНСТРУКЦИИ ПО БЕЗОПАСНОСТИ
  • ПЕРЕД ИСПОЛЬЗОВАНИЕМ GLASS CERAMIC
  • УСТАНОВКА
  • СОВЕТЫ ПО ЭНЕРГОСБЕРЕЖЕНИЮ
  • ЗАЩИТА ОКРУЖАЮЩЕЙ СРЕДЫ
  • УХОД И ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ СТЕКЛЯННОЙ ПОВЕРХНОСТИ
  • РУКОВОДСТВО ПО УСТРАНЕНИЮ НЕИСПРАВНОСТЕЙ
  • ПОСЛЕ ПРОДАЖИ ОБСЛУЖИВАНИЯ
  • 0

    2 , установленный в шкафу, к источнику питания.

    • Для установки в соответствии с действующими правилами техники безопасности требуется многополюсный переключатель с минимальным зазором между контактами 3 мм.

    • Не используйте универсальные розетки или удлинители.

    • Не тяните за шнур питания устройства.

    • Электрические части не должны быть доступны пользователю после установки.

    • Прибор предназначен исключительно для домашнего использования для приготовления пищи. Никакое другое использование не допускается (например, обогревательные помещения). Производитель снимает с себя всякую ответственность за ненадлежащее использование или неправильную настройку органов управления.

    • Устройство должно быть отключено от источника питания перед выполнением любых операций по установке.

    • Устройство и его доступные части нагреваются во время использования.Следует соблюдать осторожность, чтобы не прикасаться к нагревательным элементам. Дети младше 8 лет не должны находиться под постоянным присмотром.

    СОВЕТЫ ПО ЭНЕРГОСБЕРЕЖЕНИЮ

    • Используйте кастрюли и сковороды, диаметр дна которых равен диаметру дна конфорки или немного больше.

    • Используйте только кастрюли и сковороды с плоским дном.

    • По возможности держите кастрюли крышками во время приготовления.

    • Готовить овощи, картофель и т. Д. с небольшим количеством воды, чтобы сократить время приготовления.

    • Скороварка позволяет сэкономить еще больше энергии и времени.

    Новейшие добавлены: FSCR WVED900AHG WHPBM52800XX WGTLV27HW WET4024HW

    Серия

    : 8090

    Теги: Руководства пользователя для индукционных варочных панелей Whirlpool, Индукционные варочные панели Whirlpool, Индукционные варочные панели Whirlpool Wet4024hwirl, Серия Whirlpool Induction, серия Whirlpool Gold24

    Установки варочной панели

    Установки варочной панели

    Магазин будет работать некорректно, если куки отключены.

    Похоже, в вашем браузере отключен JavaScript. Для максимально удобной работы с нашим сайтом обязательно включите Javascript в своем браузере.

    Услуги по установке варочной панели

    Наши опытные установщики могут установить вашу электрическую или газовую плиту, чтобы избавить вас от лишних хлопот.

    Чтобы получить дополнительную информацию о наших услугах по установке варочных панелей или получить точное предложение и записаться на прием, свяжитесь с членом нашей дружной команды сегодня — мы всегда готовы помочь.


    Узнайте все, что вам нужно знать о наших услугах по установке электрических плит.

    Мы установим электрическую плиту в кратчайшие сроки. Вот все, о чем мы позаботимся.
