Особенности подключения теплого пола к терморегулятору и электричеству

Устройство системы теплого пола заключается в монтаже нагревательных элементов под напольным покрытием и дальнейшем подключении их к источнику электроэнергии. Это происходит не напрямую, а через термостат – прибор, служащий для регулировки температурного режима. Подключение теплого пола к терморегулятору (термостату) и электричеству – операция несложная, поэтому выполнить ее можно и без привлечения профессиональных электриков. Тем более, что заботливые производители обычно изображают электрическую схему монтажа на корпусах своих терморегуляторов. Однако, если вы – человек, совершенно не разбирающийся в дебрях электричества, некоторые нюансы могут быть вам непонятны. Мы попытаемся учесть возможные спорные нюансы и описать процесс подключения термостата к системе теплого пола максимально подробно – для «чайников».

Как работает терморегулятор?

Терморегулятор используется для поддержания стабильной температуры в «теплой» системе, а также для включения и выключения нагревательных матов (пленки). Прибор «считывает» показания датчика температуры и автоматически отключает электропитание, как только пол нагреется до необходимого предела. При этом сам остается в рабочем режиме и продолжает контролировать ситуацию. Если датчик известит об отклонениях в температурном режиме, терморегулятор опять запустит электричество в систему и пол начнет нагреваться.

Самые популярные и надежные термостаты – механические и обычные электронные. Более сложные – электронные программируемые. Несмотря на значительную разницу в своей «начинке», принцип подключения терморегуляторов очень похож.

В комплект к терморегулятору входит датчик температуры, монтажная коробка, клеммы, инструкция по монтажу и эксплуатации

Установка и подключение термостата

Термостат обычно монтируется в стену, как обычный выключатель. Для него выбирается место вблизи имеющейся электропроводки, например, возле розетки. Вначале в стене делается углубление, туда устанавливается монтажная коробка термостата, к ней подводятся провода (фаза и ноль) питающей сети и термодатчика. Следующий шаг – подключение термостата.

С боковой стороны терморегулятора располагаются «гнезда». Сюда подводятся провода сети (220В), датчика и нагревательного кабеля.

Общая схема подключения термостата

Полезно знать, что провода, которые подключают при установке термостата, отличаются цветовой маркировкой:

• белый (черный, коричневый) провод – L фаза;
• синий провод – N ноль;
• желто-зеленый провод — земля.

Подключение теплого пола к электричеству выполняют в следующем порядке:

1. К «гнездам» 1 и 2 подключают сетевые провода с напряжением 220В. Строго соблюдают полярность: к контакту 1 подводится провод L (фаза), к контакту 2 – провод N (ноль).
2. На контакты 3 и 4 заводится нагревательный кабель теплого пола по принципу: 3 контакт – провод N (ноль), 4 контакт — провод L (фаза).
3. Провода температурного датчика (обычно, встроенного в пол, то есть определяющего температуру в толще пола) подключаются к «гнездам» 6 и 7. Принципы полярности здесь соблюдать не нужно.
4. Проверяют исправность термостата. Для этого включают питание -220В, устанавливают на приборе минимальную температуру и включают систему нагревательных элементов (путем поворота ручки или нажатия кнопки). После этого меняют режим обогрева на максимальный, то есть «программируют» термостат на самую высокую температуру, которая для него возможна. Правильная работа прибора доложит о себе щелчком, который укажет на замыкание цепи обогрева.

Схемы подключения могут несколько различаться, в зависимости от видов и моделей термостатов. Поэтому, чтобы пользователь не ошибся, на корпусе прибора, как правило, прописываются все контакты.

Подключая термостат, руководствуйтесь схемой подключения, изображенной на корпусе прибора

Небольшие различия в подключении диктуют и особенности нагревательных кабелей теплого пола. По своему строению и количеству жил, они делятся на одножильные и двужильные. Соответственно, в схемах их подключения есть некоторые нюансы.

Подключение к термостату двужильного кабеля

Двужильный нагревательный кабель имеет под защитной оболочкой два токоведущих проводника. Этот вид кабеля более удобен, чем одножильная конструкция, так как к терморегулятору он подключается только с одного конца. Рассмотрим типичную схему подключения:

Схема подключения двужильного кабеля к термостату

Мы видим, что в одном двужильном кабеле соседствуют 3 провода:  2 из них – токоведущие (коричневый и синий), 1 – заземление (желто-зеленый). На контакт 3 подключается коричневый провод (фаза), на контакт 4 – синий (ноль), на контакт 5 – зеленый (заземление).

В комплект к терморегулятору, схему которой мы только что рассмотрели, не входит клемма заземления. При наличии клеммы заземления монтаж намного упрощается.

Два светло-зеленых провода через клемму РЕ соединяются с контуром заземления

Подключение одножильного кабеля

В одножильном кабеле только один токоведущий проводник, обычно он белого цвета. Второй провод – зеленый – это заземление экрана РЕ. Схема подключения может быть такой:

Схема подключения одножильного кабеля к термостату

На контакты термостата 3 и 4 подводятся белые провода (оба конца одножильного кабеля), на контакт 5 – зеленый провод заземления.

Видео-пример проведения монтажных работ

Как вы успели убедиться, подключение термостата – один из самых легких этапов сооружения теплого пола. Не нужно иметь семь пядей во лбу, чтобы разобраться с простейшей схемой, нарисованной на корпусе прибора, и выполнить все рекомендации производителя. Единственной сложностью может стать обеспечение личной безопасности при работе с электричеством. Соблюдайте инструкцию по монтажу и помните, что работы по подключению термостата должны проводиться при отключенном автомате (автоматическом выключателе).

Как подключить тёплый пол к термостату: схема, особенности монтажа терморегулятора

Среди различных способов обогрева помещений в последнее время особенно популярными стали так называемые тёплые полы. Причём это не просто очередное веяние моды, а вполне рациональное и практичное решение, особенно это касается электрических вариантов. Ведь грамотное утепление помещения, монтаж и подключение тёплого пола к терморегулятору, а также его настройка обеспечат качественный, безопасный и экономичный обогрев.

Терморегулятор поможет сэкономить электроэнергию

Тёплые полы

Основная функция таких греющих полов — обогрев непосредственно пола и/или помещения. Существует два вида подобных обогревателей: водяной и электрический. Первый подразумевает прокладку труб в основание пола, по которым пускается тёплая вода. Это более дешёвый и не совсем безопасный вариант, так как в случае повреждения труб не только придётся снимать всё покрытие, чтобы отремонтировать течь, но и существует вполне реальный риск загубить ремонт полностью.

Что же касается электрической вариации, то здесь всё куда более благоприятно, хотя стоимость такого отопительного проекта будет дороже. Однако затраты быстро окупятся, ведь такая система:

• безопасна;
• очень удобна;
• экономична;
• в случае поломки ремонт значительно проще.

Некоторые боятся, что электрические варианты обогрева потребляют много электроэнергии, но на деле это не так. Ведь стоит учитывать, что основной расход приходится лишь на разогрев. Дальше электроэнергия требуется лишь для поддержания заданной температуры. А качественно и грамотно смонтированный и настроенный обогреватель не будет очень уж жадным потребителем.

Ещё больше понизить потребление электричества позволит смешанный тип отопления, то есть когда в помещении будет присутствовать и пол с обогревом, и основное отопление. Хотя и без последнего расход электроэнергии не станет большой проблемой.

В этом видео вы узнаете, как подключить кабельный теплый пол к терморегулятору:

Особенности устройства и монтажа

Несмотря на кажущуюся сложность устройства тёплых полов, в действительности оно крайне простое, как и сам монтаж. В основе его работы заключается превращение электроэнергии в тепловую посредством проводника, имеющего высокое сопротивление. В качестве такового может выступать кабель либо мат, которые подключаются к сети 220 вольт. Следит же за степенью нагрева и температурой терморегулятор.

Терморегулятор поможет поддержать необходимую температуру, не перегревая пол

Выбранный проводник укладывается на фольгу, которой покрывается черновая стяжка толщиной 1 см. Под ней, в свою очередь, находится теплоизолятор, класть который можно прямо на перекрытие. Сам провод закрепляют с помощью специальной монтажной ленты и подключают к терморегулятору. К нему же присоединяют и датчик температуры, который будет фиксировать степень нагрева.

После укладки и закрепления можно наносить основную стяжку толщиной от 2 до 5 см, на которую впоследствии будет уложено чистовое покрытие. При его выборе стоит обращать внимание на допустимость использования с системой «тёплый пол».

Таким образом, устройство отопления пола включает в себя:

• нагреватель;
• терморегулятор;
• датчик температуры.

Все монтажно-наладочные работы сможет провести даже человек, не обладающий особыми знаниями в этой области.

Назначение терморегуляторов

В зависимости от назначения помещения она может быть различной, но не выше +27°С. Хотя в ряде случаев при обогреве больших помещений допускается нагрев до +33°С.

Терморегулятор сможет подключить даже начинающий специалист

Основных причин для поддержания температуры в таких пределах может быть несколько:

1. Обеспечение комфортных для человека условий, ведь при нагреве пола выше +27°С ощущения для ног могут быть далеко не из приятных.
2. Покрытие пола также требует поддержания определённых температур, несоблюдение которых может привести к различным неприятным моментам — деформации, усыханию, расхождению швов.
3. И постоянная нерегулируемая работа нагревательного элемента выльется в ощутимый перерасход электроэнергии.

Именно для того, чтобы температура поддерживалась в определённых параметрах, системы электрических тёплых полов оснащаются терморегуляторами. Причём схема подключения тёплого пола к терморегулятору довольно проста и не вызовет проблем даже у человека, впервые столкнувшегося с подобной необходимостью. На рисунке это хорошо видно.

Схема подключения пола к терморегулятору

Виды регуляторов температуры

Терморегуляторы для подобных обогревателей делают довольно компактными (не больше выключателя освещения) и эстетичными. При этом существуют модели как встраиваемые, так и накладные, а также для установки на DIN-рейку. Некоторые из них оснащаются встроенным датчиком. Такие варианты предпочтительнее, когда греющий пол является основным источником тепла, хотя и они имеют разъёмы для подключения выносного термодатчика. В остальных случаях выносной термометр сопротивления используется в обязательном порядке.

Помимо этого, терморегуляторы можно поделить на три условные группы:

1. Электромеханические – самые простые и дешёвые прототипы, в основе которых заложен механический принцип действия с электрической составляющей. Функций и настроек у таких регуляторов немного: клавиша включения-выключения, колёсико либо ручка установки температуры и светодиод, показывающий, происходит ли нагрев в данный момент.
2. Электронные почти ничем особенным не отличаются от предыдущих, за исключением того, что оснащаются цифровым табло и, следовательно, электронным датчиком температуры. Точность регулировки у них лучше, но и стоимость выше.
3. «Умные» терморегуляторы – самый предпочтительный вариант. Это по-настоящему «умные» и функциональные программаторы, способные не только поддерживать заданную температуру, но и позволяющие задавать режим удобным способом. Так, они могут сами включаться и отключаться в заданное время, понижать температуру ночью. Причём программа позволяет менять температуру не только в зависимости от времени суток, но и подстраиваться под желания владельца. Допустим, утром пол прогреется, а с уходом из дома будет поддерживаться минимальная температура, а к возвращению хозяина пол (и помещение) будет прогрето до комфортного уровня. В выходные дни регулятор будет работать по другому заданному алгоритму. Это не только удобно, но и позволяет неплохо экономить электроэнергию. Некоторые модели могут оснащаться пультом ДУ или вообще управляться удалённым образом через интернет или мобильную связь.

Большинство регуляторов имеют возможность следить за температурой лишь в одном из помещений, управляя одним потребителем.

Однако выпускаются и такие модели, которые способны регулировать и управлять температурой и в смежных комнатах. Для этого они оснащаются дополнительными входами для термодатчиков и дополнительными выходами для обогревателя.

Схема подключения терморегулятора:

Подготовительные работы

Перед тем как приступить к подключению регулятора, необходимо провести ряд подготовительных действий. Для начала определяют, где он будет располагаться, учитывая ряд нюансов:

1. Прибор не устанавливают там, где он может попадать под прямые солнечные лучи, не рекомендуется установка и на сквозняках. Особенно это касается моделей со встроенным датчиком, которые будут регулировать температуру по воздушному потоку комнаты.
2. Нежелательно устанавливать регулятор и на наружных стенах, контактирующих с улицей, так как это может привести к неверному снятию показаний.
3. Высота установки прибора — не менее важный момент. Предписана установка на высоте не ниже 400 мм.
4. Запрещается устанавливать приборы регулировки температуры в помещениях с повышенной влажностью, так как практически ни одна модель не оснащается влагозащитным корпусом. Следовательно, если пол с обогревом находится в ванной, душевой или бане, то сам регулятор необходимо вынести в соседнюю комнату, где он не будет подвергаться избытку влаги.
5. Термодатчик необходимо располагать не ближе 500 мм от стены, в случае кабельной модели пола — между витками по центру. Если используется плёночный вариант, то головка термометра располагается по центру карбоновой нагревательной полосы.

Для более удобного и комфортного монтажа рекомендуется использовать удлинённый подрозетник 60 мм. Это позволит свободно расположить все подключённые к прибору провода.

Для пола с обогревом рекомендуется провести отдельную выделенную линию питания с медным кабелем с сечением проводов 2,5 мм, которые вполне смогут выдержать нагрузку до 3,5 киловатт. Причём линия должна быть оснащена отдельным автоматическим выключателем на 16 ампер.

Прежде чем начать подключение, необходимо проделать штробу от места установки прибора к полу. В ней должно поместиться две гофротрубы диаметром 10 мм. В одной из них будут проходить провода к «холодным концам», в другой — линия датчика температуры. Особенно полезно располагать в гофрированной трубке датчик, так как они часто могут выходить из строя, и чтобы не вскрывать каждый раз покрытие, будет достаточно просто вытянуть старый и столь же легко вставить новый.

Если стяжку рассчитывается делать довольно толстую (35–50 мм), то гофротрубки можно не погружать в штробу на полу. В противном случае придётся подготовить соответствующую канавку и здесь. Концы гофры следует заглушить, чтобы в процессе туда не попал раствор.

Когда проводится подключение терморегулятора к теплому полу плёночного вида, то гофрированные трубки не используют, так как здесь принцип замера температуры будет иным.

Схема подключения

Когда сам пол уложен, а все подготовительные работы выполнены, можно приступать к подключению электрического тёплого пола к терморегулятору. Сделать это несложно. Как правило, если покупать прибор в магазине, к нему всегда прилагается инструкция с описанием особенностей, настройки и монтажа. Схема, как подключить тёплый пол к терморегулятору, расположена и на задней части прибора.

Схема подключения теплого пола несложна, разобраться с ней сможет даже неопытный человек

Как видно из рисунка, первые два контакта используются для подключения электропитания 220 вольт. При этом крайне желательно подсоединить фазу и ноль так, как указано на схеме прибора.

Контакты под номерами 3 и 4 предназначены для подключения непосредственно потребителя. Здесь стоит быть крайне внимательным, так как неопытные мастера зачастую именно на эти клеммы подключают питающие провода, что всегда приводит к выходу прибора из строя.

Клемма под номером 5 (для данного примера) остаётся свободной, а вот 6 и 7 используются для подключения к ним датчика температуры. Здесь тоже нелишним будет предварительно его проверить. Для этого тестером (мультиметром) в режиме измерения сопротивления необходимо посмотреть, какие показания даёт термодатчик. Для данного примера это значение должно быть 10 кОм с возможным отклонением 5–10%. Если датчик показывает короткое замыкание или другие сильно отличные от указанных значения, то он явно неисправен.

Когда все провода подключены, прибор аккуратно располагают в подрозетнике, который предварительно должен быть вмазан в стену. После этого остаётся лишь проверить работоспособность всей системы: включить питание и задать соответствующие настройки. Теперь останется подождать, когда температура достигнет заданной и регулятор отключит систему. Подключить терморегулятор к тёплому полу не так уж сложно, главное учесть все нюансы и советы, после чего с энтузиазмом взяться за работу.

В этом видео вы узнаете о том, как подключить терморегулятор:

как правильно подключить и настроить, схема установки и особенности эксплуатации

Самый ответственный момент в монтировании теплого пола – это подсоединение теплых полов к терморегулятору. Данный электроприбор поддерживает постоянную комфортную температуру в жилом помещении, расходуя минимальное количество электроэнергии.

Особенности

Терморегулятор предназначается для стабилизации температурных показателей, автоподключения и отключения нагревательных приборов. Электроприбор принимает показатели с температурного датчика и автоматизированным способом отключает электрическое питание при достижении необходимой температуры. Даже в это время электроприбор активен и продолжает авторегулировку температуры. При понижении температурных показателей, регулятор возобновляет свою деятельность.

Виды и принципы работы

Терморегуляторы различных механизмов отопления имеют разные механизмы автоуправления.

Для водяных полов:

1. Двухходовой клапан.
2. Трехходовой клапан.

Особенность функционирования заключается в физическом ограничении впуска кипятка в механизм обогрева. При этом обеспечивается необходимый объем воды желаемой температуры.

Разновидности терморегуляторов:

• Цифровой. Особенность функционирования схожа с электронно-механическим термостатом. Отличительной особенностью является способность задавать температурный режим в электродатчике. Электромеханизм оборудован сенсорной панелью, куда выводится информация.

• Электронно-механический. Представляет собой устройство, принцип эксплуатации которого схож с работой утюга. Регулирование температуры происходит за счет вращения колесика. Поворот в одну сторону обеспечивает повышение температуры, в другую – уменьшение. Определить температурный режим возможно только по собственной интуиции. Единственный плюс такого терморегулятора – это низкая цена и простота в установке.

• Программируемый. Данный вид устройства демонстрирует умный электромеханизм. Способен отключать и включать систему обогрева при заданной температуре. Также имеется возможность включения устройства в установленное время. Все температурные режимы показаны на панели управления.

По количеству каналов управления терморегулятор бывает:

• Двухзонный, который функционирует единовременно на двух участках системы отопления.
• Одноканальный – обработка спецсигнала с одного датчика.

По способу монтирования:

• Внутренний (встроенный).
• Внешний (выносной, накладной).

На данный момент выпускается много разновидностей теплых полов с нагревательными элементами, наиболее распространенными среди них являются:

• Резистивный кабель. Бывает двухжильный и одножильный.

• Кабель с функцией саморегулировки.

• Термомат (представляет собой двуслойное полотно, внутри которого запаяны нагревательные механизмы).

• Пленочный (инфракрасный). Базовой основой такого обогрева значатся углеродные и карбоновые стержни.

Схема соединения

Термостат монтируется в стену около розетки или выключателя. В подготовленную воронку в стене устанавливается монтажная коробочка для термостата, к которой подсоединяются электропровода (ноль и фаза) сети питания и температурного электродатчика. Далее, выполняется подсоединение термостата.

В механизме терморегулятора имеются боковые гнезда, к которым подсоединяется проводка электросети (220 В), температурный датчик и греющий элемент.

Важно знание проводов по цвету:

• Белый – L-фаза.
• Синий – N ноль.
• Желто-зеленый провод – заземление.

Схема соединения:

1. Электрические провода (напряжение 220В) подсоединяют к разъемам 1 и 2. К 1 проводится синий провод, а к 2 белый.
2. К гнездам 3 и 4 проводятся провода нагревательного электрокабеля: №3 – провод N, №4 – провод L.
3. Провода датчика температуры подсоединяются к контактам 6 и 7, независимо от полярности.
4. Проверка на функционирование. Для этого подключают электропитание, на приборе выставляют температурный режим на минимум и подключают систему нагревательных элементов (обычно с помощью специальной ручки или кнопки). Далее, выставляют максимальную температуру. Правильность работы терморегулятора покажет себя щелчком, который предупреждает об электрическом замыкании цепи.

Схемы подсоединения бывают разными и могут отличаться, поэтому производители для правильного подсоединения все электроконтакты нумеруют.

Инструкция подключения теплого водяного пола:

• Для начала выполняется монтирование термодатчика. Рекомендуется выполнять монтаж термодатчика вблизи с терморегулятором.
• В конструкции греющего пола выполнить сборку сервопривода. Данный электромеханизм предназначен для авторегулировки водного напора, переходящего в контуры.
• Имеющиеся электропровода соединить в единую цепь.
• Настроить нагревательные элементы механизма.
• По окончании монтажа необходимо подсоединиться к сети и проверить функциональность всей системы. В течение 90-120 минут производить замеры температурных режимов обыкновенным градусником в области расположения датчика. Показатель правильной работы заключается в полном исключении отклонений в показаниях.

В этом случае терморегулятор контролирует температурный режим воздуха, а не нагревание покрытия.

Подключение терморегулятора к двухжильному кабелю. Система двухжильного кабеля под защитным слоем состоит из двух токоведущих проводок. Он удобен в установке тем, что подключение происходит с помощью одного провода, в отличие от одножильного электрокабеля.

Схема подключения показывает, что в двухжильном электрокабеле контактируют 3 электропровода: коричневый и синий являются токоведущими, желто-зеленый – заземлением. Фазу подключают к 3 разъему, к элетроконтакту 4 подводят ноль (синий), на контакт 5 – заземление (зеленый).

Подключение одножильного кабеля. Конструкция одножильного кабеля состоит из одного токоведущего электропровода (белый). Вторая проводка зеленого цвета предназначается для заземления экрана PE. На электроконтакты термостата №3 и №4 присоединяются провода белого цвета, а зеленый подключают к №5.

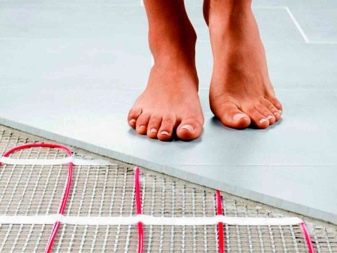

Подключение теплых матов почти не отличается от процесса для кабельного отопления.

Остановимся только на различиях:

• Для установки датчика температур на поверхности мата делается углубление. Конструкция включается в сеть с помощью медных проводников, расположенных по краям нагревательных матов.
• Имеется возможность разрезания пленочного покрытия по контурам. С изнаночной стороны пленки электропровода изолируются, а с лицевой оставляют открытыми для соединения к электропроводам. Пленочные полоски укладываются параллельно друг другу и соединяются между собой.

Как правильно подключить своими руками?

Чтобы правильно подключить терморегулятор к теплому полу своими руками, нужно строго следовать рекомендациям монтажных работ:

1. В подготовленный карман уложить монтажную коробку и подсоединить силовой электрокабель.
2. В отверстие установочного стакана необходимо вывести термодатчик.
3. Подведите электропровода для включения трехходового клапана или нагревательных кабелей.
4. Используя инструкцию термоприбора, произвести подключение нагрузки и температурного устройства.
5. Далее, подсоединяется питающий кабель к входным электроклеммам терморегулятора.
6. Подается электропитание и включается обогрев. Для контролирования нагрева пола устанавливается температурный режим 26-28 градусов. В случае расположения датчика в стене применяют температуру 20-22 градуса.

После всех монтажных работ необходимо протестировать системы на функционирование. Области с неравномерным обогревом отключают от сети и проводят проверку на сопротивление. Обнаруженные неполадки устраняют и восстанавливают функционирование системы теплого пола. Правильность установленной системы определяется при получении необходимого климата при нескольких этапах включения/отключения нагревательных элементов.

Установка и настройка

Управление и настройка терморегулятора электрического теплого пола выглядит следующим образом:

• При подсоединении термостата к общей сети и нажатия клавиши «0» включается питание устройства.
• Регулирование температуры в большинстве моделей выполняется с помощью клавишей «^» и «V».
• При наборе температуры светится указатель Set.
• Желаемый результат заданного температурного состояния информируется индикатором Run.
• Отключение от электрического питания выполняется клавишей ON/OFF.

Регулирование температуры водяного теплого пола

Самый распространенный способ подсоединения механизма водяного отопления производится с помощью коллектора. На механизм подводятся концы двух труб: один на подающую гребенку, второй на обратную. На каждый контур поступает теплоноситель идентичной температуры. Данный метод не очень практичен, ведь определять температуру воздуха необходимо по собственным ощущениям.

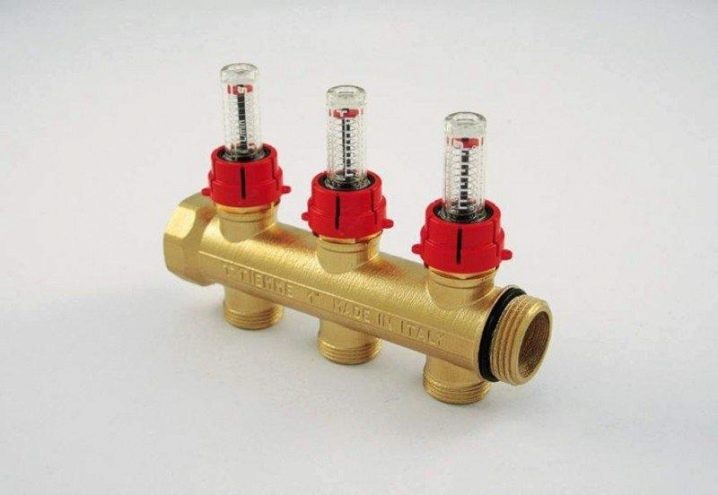

Для упрощения работы на входе устанавливают расходомеры, которые помогают выправлять температурную норму. В этом случае контролирование тоже выполняется вручную. Термостаты предназначены для автоуправления устройством, а сервоприводы играют роль исполнителя.

Для большого участка нагревания и разветвленной отопительной сети лучше устанавливать термостаты с сервоприводами. Сервоприводы располагаются в каждом периметре на гребенке автоподачи теплоносителя. Роль сервопривода заключается в автоподаче приказа для снижения и добавления объема теплоносителя. Термостаты размещаются в каждой отдельной комнате, где имеется такой вид обогрева. Они взаимосвязаны с сервоприводами, которым и подают спецсигналы управления.

Регуляторы проверяют как температуру напольного покрытия, так и температуру климата, а также оснащены функцией программирования. Контролировать и регулировать температуру необходимо, если такой пол используется в качестве основного источника отопления. Изготавливают модели, отслеживающие единовременно 2 коэффициента. В этом случае первостепенной информацией являются данные о состоянии воздушного пространства, а температура пола представлена второстепенным показателем.

Регулятор теплого пола функционирует следующим образом: на панели механизма можно запрограммировать желаемую температуру. При имеющемся несоответствии даже на 1 градус в любую сторону, на сервомоторы подается сигнал, по которому приток теплоносителя увеличивается или сбавляется. Некоторое время спустя, температурное положение приходит в нормированное состояние.

Автоматизированное управление температурных показателей намного упрощает контроль водных конструкций. Отрегулировать гребенку и механические вентили вручную в данном случае не возникает необходимости.

Установка датчика температуры теплого водяного пола. Электродатчики в основном расположены внутри термостата.

Инструкции по монтированию терморегулятора:

• Вблизи не должно находиться других источников отопления.
• Попадание солнечного света на корпус строго запрещено.
• Установка термостата возможна на высоте 100-150 см от напольного покрытия.

Измерители температуры в основном внешние. Данный электромеханизм закрепляется на краю длинного кабеля. Этот электроприбор должен устанавливаться в полу, необходимый промежуток между стеной и прибором не менее 50 см. Его располагают на одинаковой дистанции от близлежащих труб с теплоносителем. Другой конец подводится к регулятору и соединяется к соответствующим электроклеммам.

Установка термоприбора должна выполняться до заливки стяжки. Для дальнейшей замены его необходимо укладывать в гофрорукав. Край гофрорукава, который расположен в стяжке, необходимо заизолировать. Другой край укладывается в канавку на стене и укладывается на коробку термостата. Данная укладка является довольно трудоемкой, но она позволяет без проблем заменить неисправный датчик.

Производители

Среди наиболее популярных компаний, специализирующихся на продукции данного рода, можно выделить следующие:

• Фирма «Теплолюкс» очень известна сегодня благодаря высокому качеству выпускаемой продукции. Имеется возможность простейшей установки системы и регулирования механизма вручную. Единственный минус этого бренда – высокая себестоимость материалов.
• Если ориентироваться по оптимальному соотношению цены и качества, то прекрасным примером станет всемирно известный бренд Grand Meyer.
• Терморегуляторы Energy завоевали большую популярность за счет своей конструкции, имеющей ЖК-дисплей. Данные электроприборы прекрасно функционируют с различными теплыми полами, тем самым экономя расходы.

Советы профессионалов

Электромонтажные работы обязательно проводятся, в соответствии с техникой безопасности. При пренебрежении этими правилами, возникает большой риск неблагоприятных последствий.

Рекомендации:

• Электрические работы проводятся только в обесточенном помещении. Если имеется возможность отключения необходимой линии, ее лучше отключить от сети питания.
• Подключение устройства возможно только в собранной конструкции.
• Термостат необходимо поддерживать в чистом состоянии.
• Превышение мощности и тока от заданных производителем параметров строго запрещено.
• Без специальных навыков ни в коем случае не производить ремонт регулятора.
• Если имеется старая электропроводка, безопаснее будет установить отдельную линию для подключения теплого пола, которая специализирована на автоматику.
• Лучшим вариантом для регулирования температуры будет установка отдельных термостатов в каждую комнату.

О том, как подключить теплый пол, смотрите в следующем видео.

Подключение теплого пола к терморегулятору

Подключение электрического теплого пола к терморегулятору — это заключительный и поэтому очень ответственный этап установки системы теплых полов.

Для того, чтобы вы смогли с легкостью самостоятельно выполнить такой монтаж, представляем нашу пошаговую фото инструкцию — установка и подключение терморегулятора к теплому полу.

В качестве примера для установки будем использовать достаточно популярный, проверенный временем терморегулятор Devi Devireg 535 (D535).

Комплект поставки терморегулятора Devireg 535, кроме инструкции и брошюры на различных языках, включает механизм терморегулятора с рамкой и датчик температуры теплого пола.

Для подключения теплого пола к терморегулятору, воспользуемся стандартной монтажной схемой (см. изображение ниже), достаточно подробно мы описывали ее в нашей статье «Схема подключения терморегулятора теплого пола».

Для удобства, производители всегда указывают схему подключения на тыльной стороне терморегулятора или рядом с клеммами, поэтому во время монтажа, схема всегда остается на виду.

Перед подключением терморегулятора, был выполнен монтаж теплого пола Devi, концы нагревательного кабеля выведены в подрозетник. Так же туда подведен трехжильный питающий кабель и гофрированная труба (гофра), для датчика температуры.

Перед установкой, в первую очередь, отключаем подачу электрического тока. Для этого в электрощите, необходимо рычаги автоматических выключателей перевести в состоянии «выкл.», обычно это положение, при котором рычаг направлен вниз. Какой именно автомат необходимо выключить, если они не подписаны, определяется опытным путем, выключая их по очереди, и проверяя, например, индикаторной отверткой, наличие напряжения проводке для выключателя. В крайнем случае, выключайте все. Но затем еще раз обязательно убедитесь, в отсутствии электрического тока, в месте установки!





Приступаем к установке терморегулятора теплого пола



1.Устанавливаем датчик температуры теплого пола.

Для этого:

          1.1.Отрезаем гофрированную трубу (гофру) в подрозетнике.

Второй конец гофры находится возле нагревательных матов в полу. Это сделано для того, чтобы после выполнения всех отделочных работ, была возможность поместить датчик температуры теплого пола, контролирующий степень нагрева, от терморегулятора к нагреваемой поверхности.



          1.2.Помещаем датчик температуры теплого пола в гофру, как показано на изображении ниже.

Затем проталкиваем его до упора, датчик должен обязательно попасть в определенное для него при монтаже теплого пола место.

2. Подключаем заземление к теплому полу.

Как определить какой из проводов фаза, ноль, а какой заземление самостоятельно, вам поможет наша подробная инструкция — ЗДЕСЬ.

          2.1. Для этого отрезаем по длине (60мм — 80мм) и снимаем изоляцию с проводов, идущих от нагревательного кабеля.

          2.2. Для большего удобства необходимо скрутить жилы экрана между собой, как показано на изображении ниже

          2.3.Соединяем, с помощью клеммника экраны концов нагревательного кабеля, с заземлением (защитным нулём) питающего кабеля – желто-зеленый провод.

Для соединения удобно использовать клеммник WAGO 222-412, как в нашем примере. После фиксации проводов, соединение убирается в подрозетник и в последствии находится за терморегулятором.

3.Подготавливаем терморегулятор к установке.

Снимаем лицевую панель с рамкой. Для этого необходимо поместить прямую отвертку в паз в нижней части лицевой панели и надавить, как показано на изображении ниже.



 После чего щелкнет фиксатор, а лицевая панель подастся вперед, и вы сможете с легкостью разобрать терморегулятор, на составные части.

4.Подключаем провода к терморегулятору.

Обрезаем по длине (60мм – 80мм) и снимаем изоляцию с концов проводов (8мм – 10мм) необходимых при подключении терморегулятора. После чего, зажимаем их в соответствующих клеммах, по схеме установки.

5. Подгибаем провода за терморегулятор.

Так-как при подключении теплого пола к терморегулятору используется большое количество проводов, для успешной установки его в подрозетник они должны быть аккуратно уложены и в дальнейшем не препятствовать монтажу.

6. Выставляем по уровню и фиксируем механизм терморегулятора в подрозетнике.

7. Устанавливаем рамку.

8.Защелкиваем лицевую панель.

Для этого вставляем её в посадочное место и аккуратно, до щелчка, надавливаем. После фиксации, лицевая панель так же удерживает собой декоративную рамку.

Теперь можно включить подачу электричества и протестировать работу терморегулятора и всей системы теплого пола. Для этого нажимаем на кнопку включения (с левой стороны терморегулятора), после чего должен зажечься красный индикатор, а на ЖК экране появится текущая температура поверхности, куда установлен теплый пол.

На этом установка завершена. Только не ждите мгновенного нагрева поверхности пола, в свой стандартный режим работы теплый пол, подключенный к электронному терморегулятору, выходит только после нескольких часов, после первого включения.

Любые возникшие вопросы при подключении автоматического терморегулятора теплого пола оставляйте в комментариях к статье, постараемся вам помочь!


как правильно подключить регулятор, схема, как соединить с датчиком

Содержание:

Одной из разновидностей системы «теплый пол» являются электрические модели. В отличие от водяных аналогов теплый пол электрического типа более компактный, что позволяет выполнить монтаж и подключение своими руками.

Электрические модели могут устанавливаться в любых помещениях и практически не имеют ограничений по использования. При обустройстве системы важно правильно расположить нагревательные элементы, подключить систему к терморегулятору и к электрической сети.

В зависимости от используемого нагревательного элемента и формы помещения схема подключения электрического теплого пола к терморегулятору может иметь свои особенности.

Виды электрического теплого пола

Все модели электрического теплого пола имеют общий источник питания, однако, устройство нагревательных элементов у них разное. Следовательно, для правильного подключения системы необходимо знать, какое устройство будет использоваться, и изучить схему подключения регулятора теплого пола.

В качестве нагревательного элемента в электрических системах теплого пола может использоваться следующее:

• Одножильный или двухжильный резистивный кабель.
• Кабель с функцией саморегулирования.
• Тепловые маты.
• Углеродная или биметаллическая пленка.
• Карбоновые стержни.

Каждый из перечисленных элементов подключается по своей индивидуальной схеме, поэтому важно знать, как правильно подключить терморегулятор к той или иной системе.

Качество монтажа теплого пола зависит от правильно выбранного шага укладки. В этом случае система будет равномерно нагреваться, и выдавать нужное количество тепла.

При покупке нагревательных матов и пленки необходимо внимательно изучать рекомендации производителя, размещенные на упаковке.

Способы монтажа терморегулятора

Прежде чем подключать любую разновидность электрического пола, следует выбрать место установки терморегулятора. С помощью этого устройства в процессе эксплуатации будет осуществляться управление системой, и поддерживаться комфортная температура в помещении. Также термостат необходим для подключения нагревательных элементов к сети электропитания. Терморегуляторы выпускаются в широком ассортименте, это могут быть простые механические приборы или интеллектуальные устройства. В любом случае важно понимать, как подключить регулятор теплого пола.

Устройства, оснащенные встроенным датчиком для регистрации температуры воздуха в помещении, необходимо располагать в местах, защищенных от источников тепла, на расстоянии 1,5 метра от пола.

Перед началом монтажных работ следует выбрать способ подключения регулятора теплого пола. Это может быть входящая в комплект розетка или стандартное подключение к электрощиту.

На каждом температурном регуляторе теплого пола изображена схема подключения. С ее помощью установка термодатчика теплого пола становится доступной для простого домашнего мастера.

После установки термостата можно приступать к подключению кабелей, к распределительной коробке вначале подводят фазу, а затем заземление и ноль. В стене делают углубление в виде канавки, где будут размещены две пластиковые трубки. В одной из них будут уложены силовые провода нагревательного кабеля, в другой — провода внутреннего датчика, который устанавливают под напольным покрытием. После выполнения указанных мероприятий приступают к монтажу и подключению теплого пола к терморегулятору.

Правила подключения кабельного пола

Перед началом основных работ поверхность необходимо хорошо выровнять, а вдоль стен закрепить демпферную ленту. При монтаже теплого пола на первом этаже дома обязательно укладывают теплоизоляционный материал. Если под перекрытием есть отапливаемое помещение, то нагревательный кабель можно укладывать на черновой пол.

В первую очередь протягивают силовые провода нагревательного элемента к терморегулятору. При этом соединительная муфта должна располагаться в бетонной стяжке.

Последующие работы предполагают выполнение таких действий:

• Укладывается монтажная лента поверх чернового пола или теплоизоляционного материала.
• Кабель укладывают удобным способом. Способ укладки можно выбрать любой, но чаще всего мастера выбирают змейку. Очень важно контролировать процесс укладки и следить, чтобы линии кабеля не пересекались.
• На монтажной ленте имеются специальные фиксирующие элементы, которые позволяют равномерно распределить и надежно закрепить нагревательный элемент.
• Далее берут датчик и помещают его в пластиковую трубу.
• Выполняется тестирование системы, проверяется соответствие сопротивления кабеля паспортным значениям.
• Заливается бетонная стяжка.

Решать вопрос, как соединить терморегулятор с теплым полом, можно только после полного высыхания бетонного раствора. В процессе работы необходимо присоединить электропроводку, провода от датчика и нагревательного кабеля к терморегулятору. Для этого используются специальные винтовые зажимы. Для безопасности и качества работы подобного типа рекомендуется доверить профессионалам.

Установка нагревательных матов

Системы теплого пола из нагревательных матов устанавливаются и подключаются по аналогии с кабельными системами. Однако некоторые особенности все-таки существуют, и о них следует знать.

Тепловые маты представляют собой кабель, зафиксированный с определенным шагом на термостойкой пленке. Эта особенность во многом упрощает процесс монтажа, так как необходимо лишь рассчитать удельную мощность нагревательного элемента и площадь обогрева.

Укладка теплого пола из нагревательных матов выполняется следующим образом:

• Пленку с кабелем распределяют на черновом бетонном полу.
• Поверх мата заливают бетонную стяжку тонким слоем или плиточный клей.
• Укладывают финишное напольное покрытие.

Очень важно понимать, что использование теплоизоляционного слоя в этом случае может стать причиной перегрева системы.

Чтобы разместить термодатчик, необходимо сделать углубление в полу, так как толщина конструкции не превышает полутора сантиметров.

После выполнения этих действий можно приступать к подключения теплого пола к термостату. При этом если длины кабеля недостаточно, можно вырезать его из мата. Соединительная муфта также располагается в бетонной стяжке.

Преимуществом нагревательных матов перед кабельной системой можно назвать быструю установку, а также простую схему подключения датчика теплого пола. Объем работы снижается за счет отсутствия теплоизоляционного слоя и заливкой более тонкого слоя стяжки. Использование меньшего количества материалов приводит к снижению стоимости системы теплого пола из нагревательных матов. Кроме того системы являются идеальным вариантом для помещений, в которых подъем пола по высоте имеет ограничение.

Монтаж пленочных полов

Модели теплого пола, которые в качестве нагревательного элемента используют специальную пленку, относятся к системам нового поколения. Их устройство имеет некоторые особенности, с которыми следует ознакомиться, прежде чем самостоятельно выполнять подключение.

Система представляет собой термоустойчивый материал, в который запаяны карбоновые или биметаллические нагревательные элементы. Вдоль кромки такой пленки расположены медные проводники, с их помощью система подключается к сети.

Укладывают теплый пленочный пол по аналогии с нагревательными матами, но при этом есть одна особенность. Нагревательную пленку следует укладывать на специальную подложку, распределенную по всей поверхности. Подложка представляет собой материал с покрытием из фольгированной пленки. Она отражает инфракрасные лучи и направляет тепло непосредственно в помещение.

Датчики в этом случае помещают в пластиковую трубку, ее в свою очередь укладывают в углубление, предварительно сделанное в полу.

Преимуществом пленочного пола является возможность резки. Для этого производитель наносит специальные линии с шагом 20-30 см. один край токопроводящих полос полностью изолирован, другой – остается открытым. Это позволяет подключать систему к электропитанию.

Пленку расстилают на поверхности, соединяя части параллельным способом. Один из двух проводов подсоединяют к соседней части, другой провод используют для подключения пленочного пола к терморегулятору.

В качестве финишного напольного покрытия на пленочный теплый пол можно укладывать любой материал. Однако предпочтение лучше отдавать ламинату, он предотвратит повреждение пленки в результате давления на пол.

Подключение теплого пола к терморегулятору

Как подключить теплый пол к терморегулятору – схема подключения и описание операций

Если вы решили обустроить теплый пол, вам понадобится такое устройство, как терморегулятор. Он необходим для контроля температуры и своевременного включения-выключения системы. Подключение теплого пола к терморегулятору обязательно в случае укладки электрической и инфракрасной конструкции. Если пол водяной, то представленный элемент можно не использовать. Однако лучше это сделать, так как терморегулятор поможет вам установить комфортный температурный режим.

Разновидности терморегуляторов

Если вы хотите правильно подключить электрический пол к сети, необходимо не только правильно установить, но еще необходимо и правильно выбрать терморегулятор. Существует несколько типов устройств:

• Простые. Они позволяют выставить только один параметр – температуру. Причем делается это механическим способом.
• Сложные. Работают они благодаря программируемому управлению. На электронном табло отражаются все необходимые параметры.

Что касается способа установки, то в этом случае можно выделить такие терморегуляторы:

1. Настенные, заглубленные внутрь стены.
2. Накладные.

Конструкция и предназначение датчика

Если вы решили обустроить электрические полы, вам просто необходимо подключить к ним датчик, который будет измерять температуру нагрева пола. Он состоит из 2-х проводов, которые фиксируются между собой термопарой. Этот элемент способен менять сопротивление в зависимости от того, до какой температуры нагрелась пленка.

Датчики могут показывать температуру теплого пола или воздуха в помещении.

Подключение датчика и кабеля теплого пола к электрической сети (клик для увеличения)

Во втором случае датчик может находиться прямо в корпусе терморегулятора. Однако учтите, прежде чем выбрать представленный элемент, обязательно учитывайте наличие в помещении дополнительных средств обогрева. Если в комнате присутствуют батареи, то лучше отдать предпочтение тому датчику, который измеряет температуру теплого пола. В этом случае его показатели будут максимально точными.

Некоторые особенности укладки ИК пленки

Правильно надо подключить не только регулятор. Важна сама укладка пленки. Она имеет определенные особенности:

• Перекрывать нагревательные элементы плинтусами, мебелью или какими-либо декоративными материалами не стоит.
• Лучше всего позиционировать панели по длине комнаты. Благодаря такому расположению вы сможете существенно уменьшить количество точек, к которым будет подключаться пленка.

• Элементы нагрева нельзя укладывать слишком близко к силовым линиям. Минимальное расстояние между ними обычно составлять около 5 см.
• Если в комнате присутствуют другие отопительные приборы, то они располагаются на расстоянии не менее 20 см от инфракрасных нагревательных элементов.

Особенности подключения электрической системы теплого пола

Итак, если вы уже определились с типом подогрева и смонтировали систему, можно приступить к ее подключению. Подключение теплого пола к терморегулятору в этом случае осуществляется так:

1. Определение места расположения терморегулятора. Учтите, что сеть питания должна находиться неподалеку. Лучше, если у вас будет нарисована схема подключения теплого пола. Между розеткой и контроллером нужно расположить автоматический выключатель.
2. Определение места размещения датчика. Если вы хотите сделать все правильно, то постарайтесь разместить его там, где он не будет закрыт мебелью. Только в этом случае вы сможете добиться от устройства точных показателей.
3. Если вы укладываете инфракрасный электрический пол, то датчик обязательно расположите с изнаночной стороны пленки. Если вы монтируете кабель, то вам придется заливать его стяжкой. Она может испортить датчик, поэтому в этом случае его нужно защитить при помощи гофрированной трубки. Один ее конец будет размещаться в стяжке, а другой — выходить на поверхность. Это позволит достать датчик в случае необходимости.
4. Разметка места установки терморегулятора. Если устройство будет встраиваться в стену, вам придется выдолбить для него подходящее отверстие. Накладное изделие прикручивается к основанию при помощи дюбелей с саморезами. Естественно, места для фиксаторов нужно предварительно отметить.

Электрическая схема подключения нагревательного кабеля к терморегулятору через контактор

Определение допустимой мощности регулятора и ее сопоставление с мощностью нагревательных элементов. Она должна быть не меньше той нагрузки, которая впоследствии будет подаваться на нагреватели.

Теперь подключите электрический пол к клеммам терморегулятора. Учтите, что при этом должны быть правильно подсоединены фазы. Клеммы следует обжать плоскогубцами. Для большей надежности соединения вы можете несильно простучать их молотком. Старайтесь хорошо заизолировать все соединения клемм с токопроводящими шинами.

Проверка устройства. Для начала следует установить самые маленькие температурные параметры на терморегуляторе. Далее, подключите теплый пол к сети питания. Теперь можно включить тумблер нагрева. Далее, следует медленно и плавно поменять температурное значение, увеличить его. После того, как система нагреется до заданной температуры, она должна отключиться. При этом вы услышите негромкий щелчок. Остается только зрительно проверить равномерность нагрева пола.

Особенности подключения водяного теплого пола

Как видите, электрические напольные системы можно подсоединить довольно легко. А как же быть с водяным обогревом? Подключение теплого пола к терморегулятору в этом случае тоже оправдано, хотя и необязательно. Устройство управляет сервоприводом, от которого зависит поток теплоносителя в трубопроводе. То есть у вас появляется дополнительная возможность экономить.

Итак, работа по подключению терморегулятора состоит из таких действий:

• При обустройстве теплого водяного пола нужно учитывать высоту расположения датчика над полом. Она должна составлять около 1 метра. Запомните, для адекватного отражения температурных показателей необходимо располагать датчик вдалеке от каких-либо других обогревателей или батарей.
• Соедините регулятор и датчик проводами.

Схема регулирования температуры в системе водяного напольного отопления

• Далее, рядом с датчиком следует прикрепить обычный комнатный термометр.
• На терморегуляторе выставьте необходимую температуру нагрева. На протяжении пары часов система должна поддерживать заданные параметры.

Если вы все сделали правильно, то устройство будет регулировать работу обогрева без сбоев и проблем. Самостоятельное подключение терморегулятора нужно делать очень осторожно и внимательно. В случае неправильного соединения система обогрева пола будет работать неадекватно, и может быстро выйти из строя. Если вы не уверены в своих силах, лучше обратиться к специалистам. Оставляйте мнения, пожелания, дополнения к статье в комментариях!

Материалы По Теме:

Теплый электрический пол под плитку – о выборе системы и технологии монтажа

Как подключить теплый пол к терморегулятору: фото и видео

Разновидности

Для электрических теплых полов характерен общий тип питания, однако они могут различаться по устройству нагревательных элементов. Чтобы понять, как правильно выполнить подключение этой системы, необходимо определиться с тем, какую разновидность системы вы будете устанавливать в своем жилище.

В качестве нагревательной основы в теплых полах могут выступать:

• кабель резистивного типа;
• саморегулирующийся кабель;
• тепловые маты;
• нагревательная пленка;
• карбоновые стержни.

Для каждого из указанных вариантов существует своя схема, в соответствии с которой он должен подключаться.

Выполняя установку кабельного пола, необходимо заранее определиться со схемой укладки и произвести необходимые расчеты. Это поможет избежать выделения избыточного количества тепла и исключить неравномерность нагрева поверхности пола.

При покупке нагревательных матов или пленки ориентируются на рекомендации производителя, которые указаны на упаковке.

Как подключить терморегулятор?

Перед тем как приступать к подключению теплого пола, необходимо определить место, где будет производиться его установка.

Установка термостата

Этот прибор используется главным образом для управления системой, а также для поддержания в помещении необходимой температуры. Кроме этого, терморегулятор позволяет подключить к электрической сети нагревательные элементы системы обогрева. В магазинах терморегуляторы предлагаются в широком ассортименте. Есть как простые приборы механического типа, так и более совершенные электронные устройства.

Терморегулятор, который имеет встроенный датчик, обеспечивает регистрацию температуры воздуха в помещении. Их установка производится на высоте не менее 1,5 м от поверхности пола. Для размещения выбирают такие места, где будет обеспечена защита от такого источника тепла, как прямые солнечные лучи.

Перед тем как приступать подключение терморегулятора, необходимо решить вопрос, каким образом это будет производиться. Можно выполнить:

• стационарное подключение от электрощита;
• подключить при помощи стандартной электророзетки.

Схемой снабжено большинство моделей терморегуляторов. На корпусе она обычно и изображается. Это позволяет облегчить процедуру подключения и выполнить её своими руками. не обращаясь к специалисту.

Когда установка терморегулятора к распределительной коробке завершена, необходимо подвести фазу, а также устроить заземление. В стене следует проштробить канавку, в которой будут размещаться две пластиковые трубки. Одна из них используется для силовых кабелей, другая предназначена для проверки внутреннего датчика. который во время работы будет размещен под полом. Когда все работы по подключению терморегулятора будут завершены, можно переходить к монтажу и подключению электрического теплого пола.

Как подключить кабельный теплый пол?

Закончив с подключением терморегулятора, необходимо выровнять поверхность, а потом прикрепить ленту вдоль стены. Далее следует уложить теплоизоляционный слой. Монтаж кабеля можно осуществить на поверхности чернового пола при условии, что под ним располагается отапливаемое помещение. Перед тем как укладывать его, следует с коробки термостата протянуть силовые кабели.

Далее монтаж выполняется в соответствии со следующей схемой.

1. Монтажную ленту необходимо разместить на поверхности чернового пола и слоя теплоизоляционного материала. Она необходима для надежной фиксации кабеля. Змейка является наиболее удобным способом укладки кабеля.
2. Используя крепления монтажной ленты, можно равномерно расположить проводник. После того как раскладка кабеля будет завершена, необходимо установить датчик. Он помещается под пластиковую трубку. В завершение монтажа необходимо проверить качество работы. Для этого используем тестер и проверяем сопротивление кабеля. Оно должно соответствовать величине, указанной в паспорте. После этого можно переходить к этапу заливки стяжки.
3. Приступать к подключению электрического теплого пола с терморегулятором необходимо после затвердевания стяжки. Когда цементно-песчаный раствор наберет необходимую прочность, следует присоединить провода питания от нагревательных секций датчика. К термостату подключается электропроводка, которая питает энергией систему. В качестве крепежных элементов используются винтовые зажимы. Этот этап является одним из самых сложных, поэтому для его выполнения лучше всего привлечь профессионалов.

Подключение тепловых матов

Если в своем жилище вы устраиваете теплый пол, основой которого выступают нагревательные маты, то с большими сложностями во время работы вы не столкнетесь. Принцип работы установки такой системы обогрева аналогичен кабельному теплому полу. Поэтому стоит подробнее остановиться на основных различиях во время работ.

Тепловой мат представляет собой тонкий нагревательный кабель, который закреплен на термоустойчивой пленке. По той причине, что на ней шаг укладки уже задан, владельцу необходимо только определить площадь. на которой будет располагаться такая система. Также следует решить вопрос с ее мощностью.

Перед тем как питание подключить к системе теплый пол, необходимо пленку с кабелем разложить на черновой поверхности пола. Далее она заливается тонким слоем стяжки или её можно залить слоем клея для плитки. Потом следует покрыть уложенную пленку слоем финишной отделки. Недопустимым является использование теплоизоляционного слоя. Его наличие приводит к перегреву системы, что сокращает срок его службы.

В готовом виде такой теплый пол имеет толщину всего 2 см, поэтому для размещения датчика необходимо сделать выемку на поверхности пола.

Если холодных концов не хватает для подключения системы обогрева к терморегулятору, то из мата необходимо вырезать части кабеля. Внутри стяжки следует расположить соединительную муфту. Поскольку разновидностью нагревательного кабеля является тепловой мат, поэтому в монтаже обеих систем имеются общие моменты.

Различие состоит в том, что работа происходит быстрее и больших сложностей у владельца не возникает. Так как устройство таких систем обогрева не требует создания теплоизоляционного слоя. а сам слой стяжки достаточно тонкий, устройство такой системы обогрева является достаточно выгодным решением. Цена на него будет заметно ниже, поскольку при работах возникает экономия на материалах, а объем работ минимальный. Также плюсом такой системы является то, что она может быть установлена с терморегулятором в любых помещениях.

Особенности подключения пленочной системы обогрева

Теплый пол на основе нагревательной пленки является одной из относительно новых разновидностей теплых полов. Чтобы понять, как следует выполнять подключение теплого пола, необходимо получше познакомиться с особенностями этой системы. Она имеет в своем составе нагревательные элементы, которые запаяны в термостойкий материал, имеющий небольшую толщину. Медные проводники проходят по краям пленки. При монтаже системы они подключаются к электрической сети.

Нюансы подключения

Подключение теплого пленочного пола происходит по той же схеме, что и монтаж матов. Основное различие состоит не только в использовании подложки, которую необходимо разместить по всей поверхности утепления. В качестве подложки используют материал, имеющий покрытие с фольгированной пленкой.

На этапе работ по укладке датчиков необходимо использовать пластиковую трубку, которую следует размещать в углублении, предварительно проделываемом в полу. Возможен и другой вариант укладки. Прибор закрепляется на поверхности пленки.

Листы пленки следует разложить, а потом соединяются параллельно. Необходимо один провод пары присоединить к следующему листу. Другой же используют для подключения ИК теплого пола к термостату. Пленочный теплый пол является универсальной системой обогрева. поскольку он совместим с любым покрытием. Отлично он сочетается с ламинатом, а хуже всего с ковролином. В последнем случае использование ковролинового покрытия может привести к повреждению пленочного теплого пола по причине высокого давления на поверхность напольного покрытия.

Электрический теплый пол — хорошее решение для обогрева жилища. Многие используют его в качестве основной системы отопления в своем доме или квартире. Также она может выступать в качестве резервного источника тепла. Приобрести теплый пол с терморегулятором можно в любом магазине. Работы по его монтажу можно выполнить своими руками. Если все сделать правильно в соответствии с инструкцией, то такая система обогрева обеспечит комфортную температуру и прослужит длительное время.

• Автор: Дмитрий Сергеевич Кириллов

Подключение теплого пола к терморегулятору (термостату)

Немаловажную роль в строительстве и проектировании теплого пола играет терморегулятор – управляющий блок, который обрабатывает информацию, поступающую от температурных датчиков. В зависимости от выбранного режима работы он включает или отключает режим нагрева.

Подключение теплого пола к терморегулятору

Обязательность установки терморегулятора зависит от модификации вашего теплого пола. Если нагрев производится электричеством, то терморегулятор является обязательным элементом конструкции, а вот в водяном теплом поле его можно и не устанавливать. Однако для экономии теплоносителя и регулирования нагрева помещения при нескольких источниках тепла терморегулятор может устанавливаться и в системах теплого водяного пола.

Какие бывают терморегуляторы?

В зависимости от внутренней электронной начинки терморегуляторы можно разделить на сложные, имеющие программируемое управление и простые, в которых устанавливается только один параметр — температура. В сложных приборах имеется электронный блок и табло, в простых установка желаемой температуры производится механическим способом.

Также можно разделить терморегуляторы на типы по способу их установки. Как и обычные настенные выключатели они могут быть встраиваемыми и заглубляемыми в стены и накладными.

Температурные датчики

Для того, чтобы терморегулятор мог качественно выполнять свою работу к нему должна подводиться информация, собираемая температурными датчиками. Датчик представляет собой два провода, соединенные термопарой, которая меняет сопротивление в зависимости от степени нагрева.

Температурные датчики для терморегулятора

Температурные датчики могут снимать информацию как непосредственно с нагревательного элемента, так и замерять температуру воздуха в помещении. Как правило воздушные термодатчики крепятся непосредственно в корпусе терморегулятора и не требуют отдельного монтажа. Существуют терморегуляторы, которые принимают информацию одновременно от двух типов температурных датчиков.

Измерять температуру непосредственно нагревательного элемента теплого пола или самого пола лучше всего в помещениях, имеющих дополнительные источники тепла, такие как кухни и ванные комнаты.

Подключение электрического теплого пола к терморегулятору

Нагревательные электрические элементы систем нагреваемых полов выполняются из ИК-пленки или из нагревательного кабеля. Монтаж таких систем довольно прост – они укладываются либо в толщу стяжки, либо на стяжку непосредственно под финишное напольное покрытие.

Терморегулятор к таким полам подключается следующим образом:

1. Определите в помещении место расположения терморегулятора. Учтите, что в непосредственной близости с ним должна находиться проводка электрической сети с напряжением 220 вольт. Между терморегулятором и электропроводкой необходимо предусмотреть место для размещения автоматического выключателя.
2. При проектировании электрического пола также предусмотрите место для размещения температурного датчика. Как правило он располагается вблизи терморегулятора в месте, которое не заставлено предметами мебели.

Схема подключение теплого пола

Если нагревательным элементом в вашей системе является ИК-пленка, то термодатчик необходимо установить с изнаночной стороны пленки.

Если нагревательным элементов в вашей системе теплого пола является греющийся кабель, укладываемый в толщу стяжки то температурный датчик нужно обезопасить от воздействия бетона. Для этого его необходимо разместить в гофрированной трубе вместе с нагревающим кабелем. Один конец трубы должен находиться в толще бетонной стяжки, а другой должен быть выведен к стене так, чтобы обеспечить возможность демонтажа и замены неисправного датчика.

После завершения монтажа теплого электрического пола на месте, выбранном для установки терморегулятора установите разметку. Если регулирующее устройство является встраиваемым, то в месте его установки выдолбите нишу. Если ваш терморегулятор накладной – то установите его на винты-саморезы на дюбеля.

Проведите сопоставление мощности нагревательного элемента вашего теплого пола с допущенной мощностью терморегулятора. Максимальная мощность терморегулятора должна быть не менее, чем нагрузка, подаваемая на нагревательные элементы.

Проведите подключения проводки нагревательного элемента к клеммам терморегулятора. Обратите внимание на необходимость соблюдения подключаемых фаз. На большинстве электроприборов фаза может быть обозначена буквами «L» и «F», а нейтральный ноль – литерой «N». Также фазировка обозначается и цветом проводов – нулевой провод обычно окрашен в синий цвет, а провод фазы – в черный, белый или коричневый.

Схема подключения терморегулятора — фото

Затем проведите тестирование терморегулятора:

1. Установите минимальное значение температуры на регуляторе,
2. Подайте на него питание,
3. Включите тумблер нагрева,
4. Плавно поменяйте значение температурного режима, при включении нагревательных элементов должен быть слышан легкий щелчок.
5. Визуально проверьте нагрев пола.

Подключение теплого водяного пола к терморегулятору

В водяных системах отопления терморегулятор управляет специальным сервоприводом, который регулирует поток теплоносителя в системе. Так и предназначенные для электрических полов они могут быть программируемыми и механическими. Температурные датчики в таких системах, как правило измеряют нагрев воздуха, так как жидкий теплоноситель отдает тепло атмосфере с некоторым запозданием.

Механический терморегулятор для теплого пола

Таким образом выглядит простейший механический терморегулятор для системы водяного теплого пола.

1. При создании теплого водяного пола температурный датчик устанавливается обычно на высоте около метра, можно разместить его в непосредственной близости с терморегулятором. Обратите внимание, чтобы рядом с датчиком не находилось дополнительных источников тепла.
2. После установки датчика заведите провода от него к терморегулятору. Существуют датчики с передачей информации по радиоканалу – в этом случае необходимо добиться устойчивого прохождения сигнала.
3. После запуска системы разместите рядом температурным датчиком обыкновенный термометр и выставьте на терморегуляторе определенную температуру нагрева. В течении нескольких часов система должна поддерживать температуру в стабильном состоянии.

Помните, что монтаж электрических цепей в доме необходимо проводить при выключенном защитном автоматическом выключателе.

Для того, чтобы более подробно ознакомиться с процедурой подключения теплого пола к терморегулятору – просмотрите видеоурок, представленный на нашем сайте.

Видео инструкция — установка терморегулятора своими руками

Читайте также:

• Подключение терморегулятора к теплому полу
• Терморегулятор для теплого пола
• Cхема подключения теплого пола
• Электрический тёплый пол под плитку своими руками

Источники: http://polprofy.ru/teplyj-pol/montazh/podklyuchenie-teplogo-pola-k-termoregulyatoru.html, http://kotel.guru/radiatory/vybor/kak-podklyuchit-teplyy-pol-k-termoregulyatoru-foto-i-video.html, http://stroyvopros.net/pol/podklyuchenie-teplogo-pola-k-termoregulyatoru.html

Подключение теплого пола к терморегулятору: схема

Тепловая отдача в квартире определяется разницей температуры напольного покрытия и воздушных масс. Для удобства осуществления контроля за нагревом помещений, при выполнении монтажных работ осуществляется подключение теплого пола к терморегулятору.

Необходимость терморегуляции пола

Терморегуляция в отопительной системе «теплый пол» выполняет основную роль. С помощью терморегулятора поддерживается стабильный температурный режим в системе, выполняется включение и отключение нагревательных элементов. Прибор распознает показания температурного датчика и в автоматическом режиме обесточивает систему, когда она прогреется до нужного предела. Одновременно с этим устройство продолжает сохранять рабочий режим, контролируя ситуацию.

Как только с датчика поступит сигнал о понижении температуры, терморегулятор снова активирует работоспособность системы, подав электричество. Напольное покрытие снова начнет прогреваться. Наибольшей популярностью пользуются надежные механические и простые электронные устройства. Более сложными считаются электронные программируемые термостаты. Но различия в конструктивных особенностях не оказывают особого влияния на схему подключения теплого пола к терморегулятору и электросети.

Разновидности терморегуляторов для теплого пола

Итак, чтобы система отопления пола функционировала эффективно и с хорошим экономическим показателем, ей следует правильно управлять. С этой целью специалисты советуют в обязательном порядке выполнять подключение теплого пола не только к электросети, но и к терморегулятору, используя любой тип устройства.

Электромеханические

Считаются наиболее простыми, по своим функциональным возможностям напоминают регулятор простого утюга, помогают обеспечить требуемый температурный режим в комнате.

Электронные

Их второе название – цифровые. Данный тип устройств предоставляет возможность на имеющемся дисплее отслеживать температуру напольного покрытия.

Электронный терморегулятор для теплого пола

Программируемые

С их помощью можно закладывать разные режимы обогрева в определенное время. Ежедневно по утрам пол будет подогреваться, во время рабочего дня система автоматически отключится, но к вашему возвращению домой вновь активируется.

Общие принципы подключения

Монтируя систему теплого пола любой электрической разновидности, следует предварительно определиться, в каком месте установить термостат. Он будет управлять всей системой, поддерживать нужную температуру и соединять нагревательные устройства с электросетью. Приборы, имеющие встроенные датчики, регистрирующие температуру в комнате, монтируют на стену на высоте не менее полутора метров от пола. Место для прибора должно быть удалено или защищено от тепловых источников.

До момента подключения терморегулятора и последующего за этим монтажа электрического теплого пола, необходимо определиться, каким способом это будет выполнено. Есть возможность стационарного подсоединения от электрического щита, либо используется для включения обычная розетка.

Многие модели терморегуляторных устройств на своих корпусах имеют схемы, помощью которых выполняется подключение теплого пола к терморегулятору. С их наличием процесс монтажа упрощается, все работы можно выполнить своими силами, не привлекая для этого электриков.

Схема подключения теплого пола к терморегулятору

После установки термостата на распределительную коробку выводятся фаза, ноль и заземление. В стене штробится канавка, в которую помещаются пластиковые трубки. В одной размещается силовой провод нагревательного кабеля, в другой – проводка датчика, расположенного под напольным покрытием. Как только все работы будут завершены, разрешается переходить к монтажу отопления, действуя в соответствии со схемой подключения теплого пола к терморегулятору.

Кстати, видео с последовательностью подключения термостата сегодня легко можно найти в интернете.

Схема подключения

Рассмотрим наиболее распространенные варианты подключения электрического теплого пола к терморегулятору.

Кабельный пол

Для начала выравнивается поверхность, после этого вдоль стен укрепляется демпферная лента, прокладывается теплоизоляционный слой. Кабель разрешается монтировать и по черновому полу, но только в том случае, если помещение, расположенное этажом ниже, является отапливаемым. До укладки кабеля протягивается силовая проводка к термостатной коробке. В результате соединительная муфта должна оказаться внутри бетонной стяжки.

Кабельный пол

Монтируется тепловой пол, который подключается по определенной схеме: по черновому полу или теплоизоляционному слою располагается монтажная лента. Необходима она для фиксации кабеля. Самый удобный способ устройства – «змейка». Здесь следует соблюдать одно немаловажное условие – линия прокладывается таким образом, чтобы исключить пересечение кабелей.

Крепежные элементы монтажной ленты позволят разместить проводник равномерно. Как только укладка кабеля будет завершена, монтируется датчик, помещенный в трубку из пластикового материала. Заключительный этап всех работ – проверка качества их исполнения. При помощи тестера необходимо удостовериться, что показатель сопротивления кабеля полностью соответствует значениям, заявленным в паспорте. Все готово, можно переходить к устройству стяжки.

До того, как подключите систему теплого пола к электричеству, убедитесь, что стяжка окончательно затвердела. Как только покрытие пола наберет достаточную твердость, провода нагревательных элементов и датчика подсоединяются к электрической проводке, запитывающей всю систему, все выводится на термостат и фиксируется винтовыми зажимами. Этот этап считают наиболее сложным, и его рекомендуется доверить профессиональным мастерам. В противном случае, будет лучше, если перед выполнением этого рабочего этапа вы найдете в интернете видео с сюжетом подключения теплого пола к терморегулятору.

Тепловые маты

Схема подключения такой системы электрического теплового пола к терморегулятору ничего сложного не представляет. Принцип монтажа аналогичен укладке кабельного обогрева. Так что просто поговорим об отличиях, которые возникнут в момент выполнения работ.

Как известно, тепловые маты представлены тонкими нагревательными кабелями, зафиксированными по термоустойчивой пленке. Так как шаг укладки уже определен, остается уточнить площадь, по которой следует разместить систему, предварительно рассчитав показатель ее удельной мощности.

До момента подключения пленочного теплого пола, пленку с укрепленным на ней кабелем раскладывают по бетонной поверхности, заливают тонкую стяжку или наносят слой плиточного клея, укрывают материалом, выбранным для чистовой отделки поверхности. Теплоизоляционный слой в этом случае не применяется, потому что способен вызвать перегрев всей системы.

Толщина всей конструкции не превысит полутора сантиметров, так что под размещение датчика придется предусмотреть выемку в полу.

Если в процессе подключения пленочного теплого пола к терморегулятору холодных концов окажется недостаточно, разрешается из мата вырезать часть кабеля. Соединительная муфта размещается в стяжке.

Так как тепловой мат представляет собой разновидность нагревательного кабеля, монтирование этих двух систем практически аналогично. Отличие состоит в том, что маты монтируются легко и быстро. Отсутствие необходимости монтажа теплоизоляционного слоя и тонкая стяжка создают определенную выгоду. Стоимость такого пола окажется ниже за счет снижения потребности в материалах и рабочих объемах. Еще один плюс – система лучше подходит для комнат, имеющих ограничения по увеличению толщины пола.

Пленочные полы

Это относительно новая разновидность теплого пола, для изготовления которой используется нагревательная пленка. Перед подключением такой системы рекомендуется изучить ее устройство. В состав входят нагревательные элементы, запаянные в тонкий термоустойчивый материал. По краю пленочного материала проходит проводник из меди, который необходимо подключить к электросети.

Подключают пленочный пол по типовой схеме подсоединения теплых матов. Отличие состоит в том, что применяется специальная подложка, разложенная по всей поверхности. Роль ее выполняет материал, имеющий фольгированную поверхность, способный отражать инфракрасное излучение, направляя его в обогреваемую комнату.

Пленочный теплый пол

Датчик размещается в пластиковой трубке в специально подготовленном углублении. Есть вариант крепления этого прибора на поверхности самой пленки.

При выполнении подключения инфракрасного теплого пола к терморегулятору, пленку разрешается разрезать на части. Выполняются разрезы по специальным линиям, отмеченным изготовителем. Нанесены они с шагом в 20 – 30 см. Полосы, проводящие ток, имеют изоляцию только с одного края, второй остается в открытом состоянии, потому что в этом месте выполняется подключение напольной ИК системы к силовой проводке.

Пленочные листы раскладываются, подсоединяются друг к другу параллельным методом. В завершение один проводок из пары подсоединяют к соседнему листу, а с помощью второго осуществляют подключение инфракрасного теплового пола к терморегулятору.

Особенность такого теплого пола заключается в том, что он подходит почти ко всем типам покрытий, среди которых популярностью пользуется ламинат. Не рекомендуется сверху стелить ковролин, так как возрастает вероятность повреждения пленочного материала от создаваемого на пол давления.

Распространенные ошибки при подключении

Типовые схемы могут немного отличаться, в зависимости от модели и вида термостата. Чтобы не допустить ошибку в процессе монтажа, на корпусной части прибора прописан каждый контакт.

Небольшие отличия в подключении могут диктоваться особенностями кабелей нагревательной системы. По строению и числу жил они бывают одножильными и двужильными, что и создает нюансы при подключении.

Кабель на две жилы под своей оболочкой имеет пару токоведущих проводников. Такой вид считается более удобным, чем с одной жилой, потому что к терморегулятору он подсоединяется с одного конца.

Схема подключения выглядит так: в двужильном кабеле имеется три провода. По коричневому и синему проводам проходит ток, желто-зеленый выполняет роль заземления. К контакту подводят провода коричневого и синего оттенков, зеленый пускают на «землю».

Посмотрим, как выполняется подключение одножильного кабеля системы теплого пола к терморегулятору. В этом случае проводником тока считается белый провод. Второй (зеленый) используется для устройства заземления.

Схема подключения одножильного кабеля теплого пола к терморегулятору следующая: на два соседних контакта термостата подводятся проводки белого цвета – два кончика одножильного кабеля. На третий выводится заземляющий провод зеленого цвета.

Вы убедились, что подключить терморегулятор легко. Схемы простейшие, особых навыков не требуют. Следует точно действовать по рекомендациям изготовителя и соблюдать во время работы требования правил безопасности в работе с электрооборудованием. Основное условие, которое должно строго соблюдаться – отключение перед подсоединением автоматического выключателя.
