как правильно подключить регулятор, схема, как соединить с датчиком

Содержание:

Одной из разновидностей системы «теплый пол» являются электрические модели. В отличие от водяных аналогов теплый пол электрического типа более компактный, что позволяет выполнить монтаж и подключение своими руками.

Электрические модели могут устанавливаться в любых помещениях и практически не имеют ограничений по использования. При обустройстве системы важно правильно расположить нагревательные элементы, подключить систему к терморегулятору и к электрической сети.

В зависимости от используемого нагревательного элемента и формы помещения схема подключения электрического теплого пола к терморегулятору может иметь свои особенности.

Виды электрического теплого пола

Все модели электрического теплого пола имеют общий источник питания, однако, устройство нагревательных элементов у них разное. Следовательно, для правильного подключения системы необходимо знать, какое устройство будет использоваться, и изучить схему подключения регулятора теплого пола.

В качестве нагревательного элемента в электрических системах теплого пола может использоваться следующее:

• Одножильный или двухжильный резистивный кабель.
• Кабель с функцией саморегулирования.
• Тепловые маты.
• Углеродная или биметаллическая пленка.
• Карбоновые стержни.

Каждый из перечисленных элементов подключается по своей индивидуальной схеме, поэтому важно знать, как правильно подключить терморегулятор к той или иной системе.

Качество монтажа теплого пола зависит от правильно выбранного шага укладки. В этом случае система будет равномерно нагреваться, и выдавать нужное количество тепла.

При покупке нагревательных матов и пленки необходимо внимательно изучать рекомендации производителя, размещенные на упаковке.

Способы монтажа терморегулятора

Прежде чем подключать любую разновидность электрического пола, следует выбрать место установки терморегулятора. С помощью этого устройства в процессе эксплуатации будет осуществляться управление системой, и поддерживаться комфортная температура в помещении. Также термостат необходим для подключения нагревательных элементов к сети электропитания. Терморегуляторы выпускаются в широком ассортименте, это могут быть простые механические приборы или интеллектуальные устройства. В любом случае важно понимать, как подключить регулятор теплого пола.

Устройства, оснащенные встроенным датчиком для регистрации температуры воздуха в помещении, необходимо располагать в местах, защищенных от источников тепла, на расстоянии 1,5 метра от пола.

Перед началом монтажных работ следует выбрать способ подключения регулятора теплого пола. Это может быть входящая в комплект розетка или стандартное подключение к электрощиту.

На каждом температурном регуляторе теплого пола изображена схема подключения. С ее помощью установка термодатчика теплого пола становится доступной для простого домашнего мастера.

После установки термостата можно приступать к подключению кабелей, к распределительной коробке вначале подводят фазу, а затем заземление и ноль. В стене делают углубление в виде канавки, где будут размещены две пластиковые трубки. В одной из них будут уложены силовые провода нагревательного кабеля, в другой — провода внутреннего датчика, который устанавливают под напольным покрытием. После выполнения указанных мероприятий приступают к монтажу и подключению теплого пола к терморегулятору.

Правила подключения кабельного пола

Перед началом основных работ поверхность необходимо хорошо выровнять, а вдоль стен закрепить демпферную ленту. При монтаже теплого пола на первом этаже дома обязательно укладывают теплоизоляционный материал. Если под перекрытием есть отапливаемое помещение, то нагревательный кабель можно укладывать на черновой пол.

В первую очередь протягивают силовые провода нагревательного элемента к терморегулятору.

При этом соединительная муфта должна располагаться в бетонной стяжке.

Последующие работы предполагают выполнение таких действий:

• Укладывается монтажная лента поверх чернового пола или теплоизоляционного материала.
• Кабель укладывают удобным способом. Способ укладки можно выбрать любой, но чаще всего мастера выбирают змейку. Очень важно контролировать процесс укладки и следить, чтобы линии кабеля не пересекались.
• На монтажной ленте имеются специальные фиксирующие элементы, которые позволяют равномерно распределить и надежно закрепить нагревательный элемент.
• Далее берут датчик и помещают его в пластиковую трубу.
• Выполняется тестирование системы, проверяется соответствие сопротивления кабеля паспортным значениям.
• Заливается бетонная стяжка.

Решать вопрос, как соединить терморегулятор с теплым полом, можно только после полного высыхания бетонного раствора. В процессе работы необходимо присоединить электропроводку, провода от датчика и нагревательного кабеля к терморегулятору. Для этого используются специальные винтовые зажимы. Для безопасности и качества работы подобного типа рекомендуется доверить профессионалам.

Установка нагревательных матов

Системы теплого пола из нагревательных матов устанавливаются и подключаются по аналогии с кабельными системами. Однако некоторые особенности все-таки существуют, и о них следует знать.

Тепловые маты представляют собой кабель, зафиксированный с определенным шагом на термостойкой пленке. Эта особенность во многом упрощает процесс монтажа, так как необходимо лишь рассчитать удельную мощность нагревательного элемента и площадь обогрева.

Укладка теплого пола из нагревательных матов выполняется следующим образом:

• Пленку с кабелем распределяют на черновом бетонном полу.
• Поверх мата заливают бетонную стяжку тонким слоем или плиточный клей.
• Укладывают финишное напольное покрытие.

Очень важно понимать, что использование теплоизоляционного слоя в этом случае может стать причиной перегрева системы.

Чтобы разместить термодатчик, необходимо сделать углубление в полу, так как толщина конструкции не превышает полутора сантиметров.

После выполнения этих действий можно приступать к подключения теплого пола к термостату. При этом если длины кабеля недостаточно, можно вырезать его из мата. Соединительная муфта также располагается в бетонной стяжке.

Преимуществом нагревательных матов перед кабельной системой можно назвать быструю установку, а также простую схему подключения датчика теплого пола. Объем работы снижается за счет отсутствия теплоизоляционного слоя и заливкой более тонкого слоя стяжки. Использование меньшего количества материалов приводит к снижению стоимости системы теплого пола из нагревательных матов. Кроме того системы являются идеальным вариантом для помещений, в которых подъем пола по высоте имеет ограничение.

Монтаж пленочных полов

Модели теплого пола, которые в качестве нагревательного элемента используют специальную пленку, относятся к системам нового поколения. Их устройство имеет некоторые особенности, с которыми следует ознакомиться, прежде чем самостоятельно выполнять подключение.

Система представляет собой термоустойчивый материал, в который запаяны карбоновые или биметаллические нагревательные элементы. Вдоль кромки такой пленки расположены медные проводники, с их помощью система подключается к сети.

Укладывают теплый пленочный пол по аналогии с нагревательными матами, но при этом есть одна особенность. Нагревательную пленку следует укладывать на специальную подложку, распределенную по всей поверхности. Подложка представляет собой материал с покрытием из фольгированной пленки. Она отражает инфракрасные лучи и направляет тепло непосредственно в помещение.

Датчики в этом случае помещают в пластиковую трубку, ее в свою очередь укладывают в углубление, предварительно сделанное в полу.

Преимуществом пленочного пола является возможность резки. Для этого производитель наносит специальные линии с шагом 20-30 см. один край токопроводящих полос полностью изолирован, другой – остается открытым. Это позволяет подключать систему к электропитанию.

Пленку расстилают на поверхности, соединяя части параллельным способом. Один из двух проводов подсоединяют к соседней части, другой провод используют для подключения пленочного пола к терморегулятору.

В качестве финишного напольного покрытия на пленочный теплый пол можно укладывать любой материал. Однако предпочтение лучше отдавать ламинату, он предотвратит повреждение пленки в результате давления на пол.

схемы, инструкция подсоединения и настройка

На чтение 10 мин. Просмотров 9.8k. Обновлено 12 января, 2021

Владельцы квартир всё чаще устанавливают у себя тёплые кабельные полы или инфракрасные маты, как основное или дополнительное отопление. Это связано с тем, что они экономичны, комфортны, не портят интерьер. Но без терморегулятора достичь требуемого температурного показателя не возможно.

Статья поможет разобраться во всём многообразии регуляторов. Мы расскажем — что такое термостат, как он работает, какие есть виды, каким производителям лучше отдавать предпочтение. Вы узнаете — как подключить тёплый пол к терморегулятору.

Функции терморегулятора

Терморегулятор — прибор, электроника которого способна автоматически контролировать и регулировать нагрев поверхности. Так как, температурный уровень в помещении не должен достигать больше +27 градусов, то более высокая температура отрицательно скажется как на самочувствии человека, так и на состоянии покрытия. Поэтому, без регулятора не обойтись.

При достижении заданной температуры, он «считывает» данные датчика, и производит отключение пола от источника энергии. При этом, сам аппарат продолжает работать и выполнять функции контролера. Как только температурный уровень понизится, произойдёт включение нагрева.

Кроме того, терморегулятор может включать экономичный режим в ночное время, а также можно установить полное его отключение в заданный период времени, а это — экономия электрического тока.

Виды

Есть несколько видов терморегуляторов, они различаются способами управления: механические, цифровые, программируемые. Кроме того, приборы отличаются  количеством каналов управления:

• двухзоновые — функционируют сразу на двух участках отопительной системы;
• одноканальные — сигналы обрабатываются с одного датчика.

По монтажу, бывают — настенные и встроенные.

Механический

Прибор простой, стоит не дорого. Имеет переключатель кругового типа на лицевой стороне, для настройки он поворачивается по кругу.

Есть устройства, оснащённые несколькими режимами регулировки. Процесс включения и выключения ручной, отсутствует возможность экономить электричество.

Механический терморегулятор

Цифровой

Популярный термостат современного класса. Им можно производить регулировку температурного уровня достаточно точно. Бывают приборы как встраиваемые, так и накладные, с сенсорным или кнопочным вводом.

Наличие электронного табло позволяет устанавливать необходимую температуру тёплого пола. Дополнительные функции — автоматическое отключение, возможность установки подающего питания на пару градусов ниже, что позволит экономить электрическую энергию.

Программируемый

Программируемый термостат — имеет повышенную эффективность, но цена дорогая. Встраиваемые устройства бывают небольшого размера, или в виде больших сенсорных панелей.

Электроника аппарата позволяет осуществлять точную установку температурного уровня, а также время включения и отключения прибора. Все показатели отражаются на панели терморегулятора. Принцип работы даёт возможность экономить на потреблении энергии.

Комбинированный

Блок регулятора выглядит просто, оснащён внешним пультам управления. Включение и выключение механического термостата осуществляется вручную.

Аппарат укомплектован пультам управления, что позволяет не монтировать его на стене — это плюс, так как коробочка не портит дизайн помещения.

Какой терморегулятор выбрать

Механический аппарат подойдёт для небольших обогреваемых площадей, например ванная комната. Потребление электричества, для обогрева такого помещения, не значительное, при этом пол будет прогреваться быстро. Осуществлять программирование режимов нагрева в такой комнате не имеет смысла.

Если помещение просторное, то для его обогрева потребуется большой объём ресурса, важна возможность регулировки нагрева. То есть, чтобы тёплый пол грел тогда, когда в комнате находятся люди. В данном случае, рекомендованы цифровые или программированные модели, их высокая цена компенсируется сокращением затрат на электричество при эксплуатации.

Предлагаем ознакомиться с статьей – как выбрать терморегулятор для тёплого пола, где представлен рейтинг производителей, обзор моделей, советы по выбору.

Важно учитывать мощность прибора. Если есть вероятность превышения показателя максимальной мощности термостата, то следует брать программированный.

Производители

К основным производителям, выпускающим терморегуляторы для тёплых полов, относятся:

1. Технолюкс — известная фирма. Выпускаемые модели качественные, просты в установке и регулировке. Недостаток — высокая стоимость материалов.
2. Grand Meyer — бренд популярен во всём мире, его продукция качественная, и по доступной цена.
3. Energy — приборы этой фирмы подходят для любых тёплых полов. Они оборудованы ЖК-дисплеем, и способны экономить ресурс.

Оптимальное место для установки

Терморегулятор размещается на стене. Выбирать необходимо место со свободным доступом, чтобы при настройке и установке температуры не было сложностей.

Ряд правил, которые надо придерживаться при определении места для термостата тёплого пола:

1. Нельзя размещать его на сквозняке и напротив окна, на него не должен попадать прямой солнечный свет. Особенно это важно, при наличии встроенного терморегулятора.
2. Не устанавливать на наружной стене, которая контактирует с улицей.
3. Расстояние от поверхности до прибора не меньше 40 см. Верхний уровень не ограничен, но устанавливать выше роста человека нет смысла.
4. При обустройстве тёплого пола в помещениях с повышенным уровнем влажности (ванна, баня), регуляторы лучше монтировать в соседней комнате, так как они надлежаще не защищены от влаги.
5. Располагать вблизи электрической сети.
6. На расположение регулятора также влияет размер провода от датчика. Его следует размещать на расстоянии не менее 50 см от стены.

Если терморегулятор встроенного типа, то в стене для него надо проделать углубление, где будет размещаться вся электрика. От гнезда к полу проделать штробы для проводов.

Глубина штроб должна равняться двум диаметрам гофро труб — 10 мм. В одной трубе будет силовой кабель, а во второй — от термодатчика.

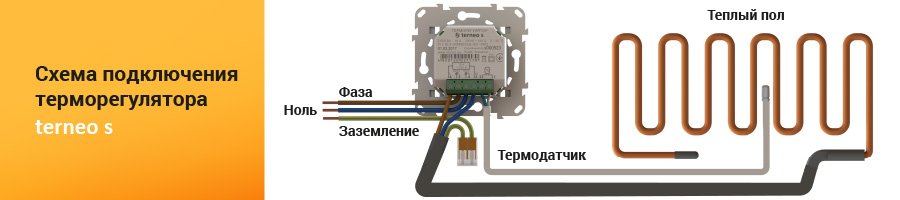

Схема подключения теплого пола к терморегулятору

Практически у всех регуляторов одинаковая схема подключения. В комплект магазинных приборов входит инструкция.

Терморегулятор представляет собой квадратную коробку с распиновкой выводов. На задней стенке есть схема — как подключить провода. Даже любитель может разобраться в инструкции, так как все клеммы пронумерованы:

• № 1 — 2 — для питающего кабеля;
• 3 — 4 — для нагревательных элементов;
• 6 — 7 — для термодатчика тёплого пола.

Есть маркировка из букв:

• L — фаза, для белого, чёрного, коричневого проводника;
• N — ноль, для синего кабеля.

Бывают модели, где для подключения заземления и экранированной оплётки есть отдельная клемма (земля — жёлто-зелёный провод). Современные приборы, имеющие дистанционное управление обладают дополнительной клеммой, чтобы подключать данные каналы.

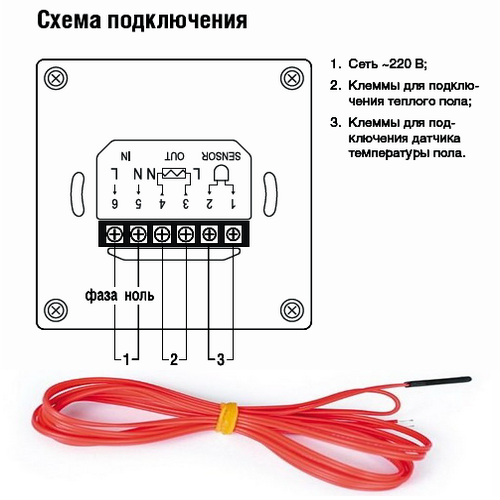

Схема подключения терморегулятора

Инструкция — как подключить теплый пол к терморегулятору

Перед тем, как подключить устройство, рекомендовано проверить омметром — соответствует ли указанное сопротивление реальному. При показателях ± 5 — 10 %, всё нормально, устройство исправно.

Большие расхождения свидетельствуют о неисправности датчика, тогда его следует поменять.

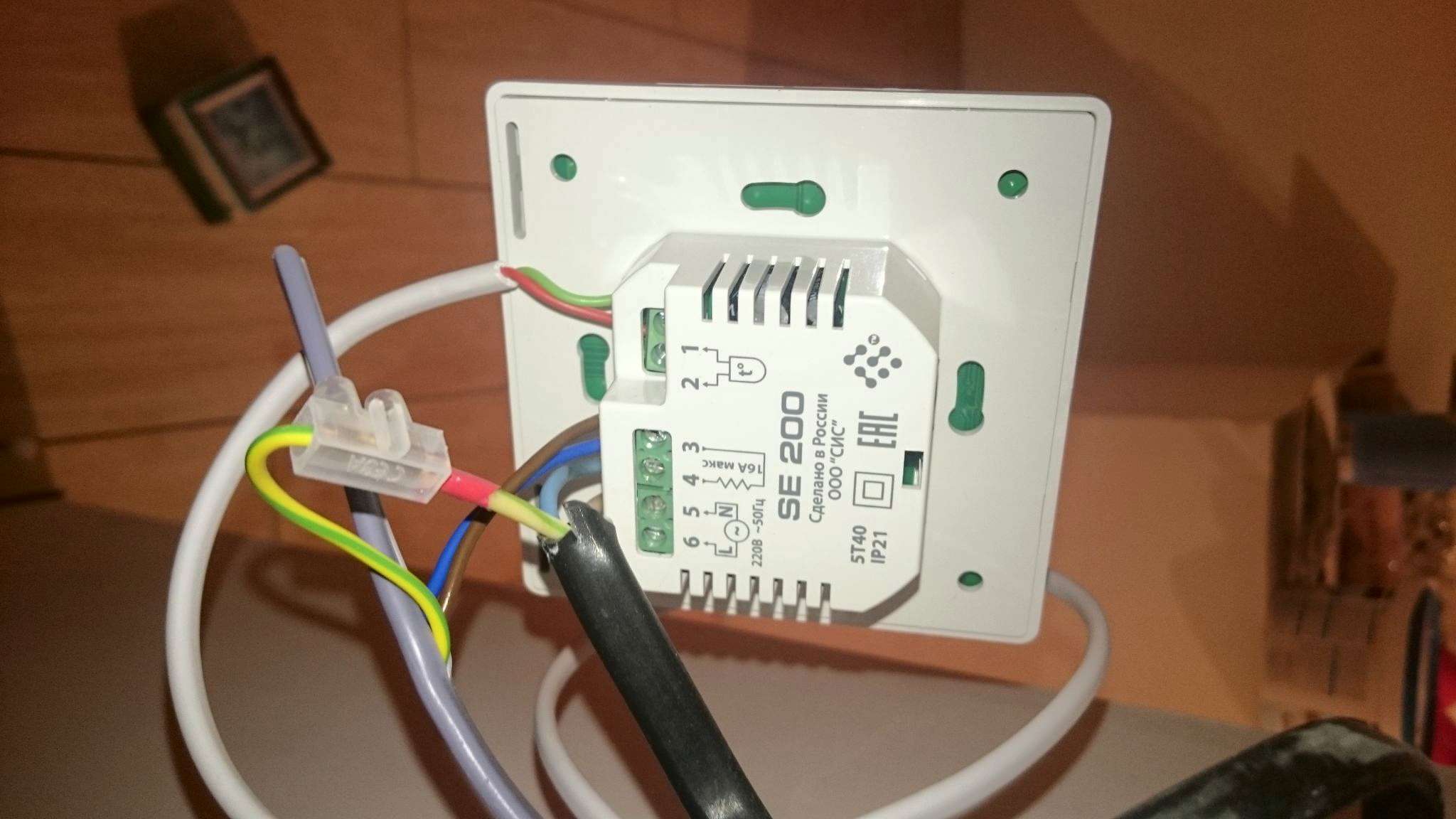

Процесс подключения

Подключение термостата осуществляется после монтажа тёплого пола, подрозетника и подведения всех проводов.

Подсоединить терморегулятор к тёплому полу и к сети несложно, необходимо придерживаться следующей последовательности работ:

• Подрезаются провода, выходящие из подрозетника — длина должна быть 80 — 100 мм.

Подрезаем провода

• Осуществляется заземление — производится соединение зелёно-жёлтого провода питающего кабеля клеммой «Wago» с медной экранированной оплёткой нагревающего кабеля. Оплёточный конец необходимо плотно скрутить, обработать флюсом, прикрыть тонким слоем припоя.

Производим заземление

• Снимается с термостата верхняя крышка с экраном.

Снимаем крышку с терморегулятора

• Ослабляются клеммы, для этого можно использовать отвёртку на 3 мм.

Ослабляем клеммы

• Подключается термодатчик к клеммам 6 — 7. Соблюдение полярности при этом не обязательно. Существующие параметры датчика тёплого пола, говорят о его сопротивление при +25 градусов, оно равно 10 кОм.

Подсоединяем термодатчик

• Подводится источник электроэнергии:
• разъём номер 1 — к нему подсоединяется фазовый кабель L;
• гнездо 2 — нулевой N.

Подключаем питание

• Подключается греющей кабель, уровень предельной величины допустимого тока — 16 ампер.
• в третью клемму вставляется провод N;
• в четвертую — фаза L.

Подключаем кабель пола

• Помещается прибор в гнездо — для этого загибаем его вверх, а снизу под провода подставляем палец. Затем термостат поворачиваем вниз, и вставляем в проём.

Помещаем прибор в подрозетник

• Фиксируется терморегулятор саморезами к подрозетнику.

Крепим на саморезы

• Одевается верхняя лицевая панель.

Одеваем лицевую панель

Терморегулятор установлен, можно переходить к его тестированию.

«Холодные провода» греющего мата многопроволочные, поэтому прежде чем подсоединять их к клеммам, на них следует надеть наконечник. Питающие — можно соединять без наконечников.

Фазировка

Фазировка — ответственный этап при подключении термостата. Неправильное подсоединение фазы и ноля на функционировании не отражается, а вот  безопасность под вопросом.

Если перепутаны провода, то при выключении прибора, произойдёт разрыв не фазового, а нулевого проводника. В итоге, в тёплом полу фазовый проводник не отключится, что несомненно опасно.

Есть терморегуляторы, оснащённые отдельным выключателем, при его нажатии отключаются оба проводника. Но такое, возможно лишь при ручной регулировке, и то не у всех моделей. При автоматике, срабатывает отключение только одного проводника.

Нужна ли земля?

Чаще, термостаты не оснащены защитным заземлением. Обычно это отдельная клемма, через неё к проводнику осуществляется подсоединение греющих проводов.

На самих аппаратах стоит значок «квадрат в квадрате», он говорит о двойной изоляции.

Значок двойной изоляции

Отличия в подключении термостата от вида кабеля

Схемы подсоединения терморегулятора к тёплым полам с разным кабелем, не значительно, но отличаются. У кабелей различное строение и количество жил, бывают: двухжильные и одножильные.

Подключение к термостату двужильного кабеля

Двужильный кабель — три провода под защитной оболочкой. Два токопроводящих (коричневого и синего цвета), один заземляющий (жёлто-зелёный). Данный вид предпочтительней при оборудовании тёплых полов, так как подсоединяется к термостату только одним концом.

Схема подключения:

• в 3 клемму вставляется коричневый фазовый проводник;
• в 4 — синий нулевой;
• в 5 — заземляющий.

Схема с двужильным кабелем

 Одножильного кабеля

Одножильный кабель — в нём всего один токоведущий провод, а второй заземляющий. Особенности подключения следующие:

• к 3 — 4 контакту подсоединяются оба конца токоведущего кабеля;
• к 5 подводится заземление.

Схема с одножильным кабелем

Настройка

Популярные модели терморегуляторов имеют программные модули. Использование устройства даёт возможность задать температуру пола на любой промежуток времени. А наличие сенсорной панели позволяет сделать это в несколько нажатий.

Настройка регулятора электрического пола производится следующим образом:

1. Нажимается клавиша включения электропитания «0»;
2. Регулируется температурный нагрев кнопками «вверх» и «вниз»;
3. Когда набирается температура, высвечивается «set»;
4. Желаемый температурный уровень отражается на индикаторе «run»;
5. Отключается питание кнопкой on/off.

Установка даты и времени

Панель терморегулятора оснащена значком «книжка»,  данная кнопка предназначена для настройки даты, времени включения и отключения нагрева. Для этого, она удерживается в нажатом положении вмести с клавишей «вверх», на протяжении 5 секунд.

Происходит открытие меню, где можно установить час и день недели (дни отражаются цифрами от 1 до 7). Сохраняется выбранный вариант кнопкой питания.

Настройка нагрева по дням и часам

Меню активируется также нажатием значка «книжка», и его удержанием на протяжении 5 секунд.

В меню, сначала идут дни. Чтобы выбрать необходимую опцию, используются клавиши «книжка», а также «вверх» и «вниз». Последовательность настроек следующая: день, время, температурный показатель.

В данных настройках сутки разбиты на шесть временных периодов — время:

• подъёма;
• ухода из дома;
• возвращения на обед;
• ухода с обеда;
• возвращения вечером;
• ночное.

Настройка сервисного меню

Активация данного меню производится при выключенном устройстве, кнопками «книжка» и «включение». Данной опцией осуществляется:

• калибровка, переключение и одновременное включение датчиков;
• настройка температурного ограничения;
• установка шага включения и отключения температуры;
• регулировка уровня подогрева.

Кроме того, данное меню позволяет сбросить все настройки.

Детский режим

Для защиты экрана терморегулятора от случайного нажатия, есть функция — установка блокировки. Для этого, нажимаются одновременно две клавиши «вверх» и «вниз» на протяжении 5 секунд — это позволит надёжно защитить прибор от случайного переключения.

Как видите, подключить электрический или плёночный тёплый пол к терморегулятору несложно — самый лёгкий этап при обустройстве полового обогрева. Поэтому, этот вид работы каждый может сделать своими руками.

Видео инструкция: как самостоятельно подключить

Как подключить теплый пол к терморегулятору: схема подключения

Установка полов достаточно проста при условии следования инструкциям. Сложнее подключить систему к электричеству – любая ошибка может привести к тому, что теплый пол не будет работать. И важно не только заземлить — это вопрос безопасности в целом. Имеет значение то, каким будет подключение теплого пола к терморегулятору, который будет поддерживать заданный диапазон нагрева, включать и отключать полы по расписанию термодатчика.

Можно ли подключить теплый пол без терморегулятора?

Да, это вполне возможно. Плюсом будет экономия на покупке терморегулятора и отсутствие необходимости его подключения. Среди минусов отметим отсутствие возможности выстроить режим работы, температура не будет поддерживаться автоматически, нельзя задать включение/отключение в определенное время, увеличится расход электричества за счет постоянной работы.

Как правильно подключить теплый пол к терморегулятору?

Начинать следует с правильного выбора электроприбора, учесть потребляемую общую мощность, тип встраивания через розетку или электрощиток. Располагают его, как правило, на расстоянии 1,5 метров от поверхности пола. Расположение можно сделать скрытым т.е. не на виду. Для этого следует провести подготовительные манипуляции – отверстие в стене для самого датчика и канал для его кабеля. После подвести «землю», фазу и ноль к распределительной коробке. По чертежу, прилагающемуся к прибору смонтировать линии. Схема подключения теплого пола к терморегулятору продумывается особенно тщательно, с учетом мест размещения мебели.

Важно! Все операции производят при выключенных автоматах. На старте ознакомьтесь с чертежом электрической части, которую вы найдете в инструкции к прибору. Обычно фаза обозначается буквой F или L, а ноль — N. Общепринятой маркировкой будет обозначение нуля синим цветом, фаза окрашивается черным, красным, белым или коричневым. «Земля» обычно маркируется зеленым или желтым.

Подключение через электрощиток

Такой вариант будет необходим если речь идет о значительном пространстве, на обогрев которого потребуется больше электроэнергии. Также стоит помнить про ноль, фазу и наличие заземления, монтировать их нужно пропуская через устройство защитного отключения УЗО (подробнее об УЗО), монтируемое прямо в щитке. УЗО отлично себя показывает при подключении без термостата — оно помогает значительно увеличить срок службы, предохранить прибор от скачков напряжения.

Подключение инфракрасного теплого пола

• Каждый элемент (термомат) включается в схему последовательно;
• Подключаются каждый отдельно — фаза и ноль;
• После этого все заземляется;
• На вторую сторону пленки усаживается термодетектор;
• Тест-прогон, укладка верхнего слоя и запуск.

Соединение со стержневым полом

• Нагревательные маты положить вдоль, параллельно друг другу;
• Силовые линии соединяются последовательно, используя термогильзу;
• Изолируется термоусаживаемой трубкой;
• Место сращения нагревается строительным феном;
• Подключение теплого пола к терморегулятору происходит соединением провода от первого мата к контакту термостата;
• Устанавливается термодатчик между стержнями;
• Формируется соединение датчика и аппарата;
• Проверяется работоспособность и завершается монтаж.

Монтирование к кабельному полу

• Уложить металлическую ленту (шаг в 50 см), закрепить;
• Кабель разложить по схеме и отступом в 25 см;
• Не допускать пересечение витков;
• Зафиксировать зажимами на специальной ленте для монтажа;
• Разместить термодатчик с гофрированным проводом;
• Входящий конец, нуль, фаза и заземление присоединить к прибору;
• После контроля работоспособности провести финальный этап проверки.

Возникли вопросы? Напишите нам!

Подключение теплого пола к электричеству: как подключить своими руками

В процессе монтажа электрического теплого пола, самым трудоемким считается подключение к электропитанию. Непосредственно устройство полов своими руками не представляет сложности даже для новичков, но, если подключение инфракрасного теплого пола, либо кабельного или стержневого, произведено неправильно, система не будет выполнять свои функции или выйдет из строя. Следует обратить внимание на устройство заземления, иначе система будет «биться» током.

Электрические теплые полы требуют установки термостата. Этот прибор нужен для поддержания стабильной заданной температуры в помещении. Термостат отключает и включает полы в соответствии с показаниями термодатчика.

Установка терморегулятора

Подключение теплого пола возможно без использования термостата. Однако в таком случае придется вручную организовывать режим работы системы. Во-первых, это неудобно; во-вторых, владельцы жилья лишаются следующих преимуществ:

• Поддержание заданной температуры в автоматическом режиме;
• Нагрев пола в определенные временные промежутки;
• Экономия электроэнергии;
• Поддержание комфортной температуры круглосуточно.

При выборе термостата нужно учитывать потребляемую мощность системы теплого пола. Обычно используют приборы мощностью 3 кВ. Подключать устройство можно напрямую к щитку или через розетку. К прибору всегда прилагается инструкция, в какой последовательности подсоединять силовые провода, а также заземления, фазы и нуля.

Термостат располагают на расстоянии 1,2-1,5 м от пола. Некоторые виды регуляторов можно устанавливать ниже – около 30 см от поверхности, обычно они оснащены сверхчувствительными термодатчиками.

Подключение через розетку

1. Установить термостат. Существует 2 варианта монтажа: накладной и скрытый. Соответственно, для скрытой установки в стене необходимо сделать отверстие и штробу для кабеля. Для накладной установки – только штробу.
2. К распределительной коробке подводится провод заземления, фаза, ноль из розетки.
3. В штробе располагают нагревательный кабель от теплого пола и одножильный провод термодатчика.
4. Подсоединить провода по схеме (инструкция со схемой прилагается к терморегулятору).
5. Осуществить подключение системы пола к термостату.

Подключение через щиток

Если терморегулятор предназначен для эксплуатации в большом помещении (20 кв. м. и более), то мастера рекомендуют устанавливать прибор на отдельной электролинии. В случае подсоединения напрямую через щиток, схема действия аналогична с вышеописанной (провода заземления, фазы и нуля) с той разницей, что необходим монтаж УЗО (устройство защитного отключения). УЗО устанавливается в щитке. После закрепления термостата следует процедура подключения теплого пола.

Подключение теплого пола без использования терморегулятора

Существует возможность монтажа теплого пола без использования термостата. В этом случае, обычно, нагревательный провод подключается к выделенной линии и при помощи УЗО полы работают в режиме вкл/выкл. Проще говоря, своими руками придется постоянно контролировать систему. В ходе «ручной» эксплуатации расход электроэнергии значительно возрастает. Кроме того, придется решить проблему заземления.

Подключение пленочного инфракрасного теплого пола к термостату своими руками

h3_2

Пленочный ИК пол представляет собой нагревательный мат, на который нанесены полоски углеродного полимера.   До монтажа системы необходимо выровнять поверхность и уложить теплоизоляцию.

Схема подключения электрического теплого пола:

1. Каждый инфракрасный пленочный мат разрезать по требуемой длине и раскатать по направлению к стене, на которой установлен терморегулятор.
2. Стыки ИК полотен проклеить скотчем не доходя до краев 10-20 см. Термоподложка также должна быть единым полотном с заклеенными стыками.
3. Поместить один конец клеммы между слоями ИК-пленки. Второй конец каждой клеммы должен находиться сверху, со стороны медной шины.
4. Зажать клеммы плоскогубцами.
5. Взять одножильный провод и подсоединить к клемме, зажать пассатижами.
6. Каждый нагревательный ИК-мат соединить последовательно таким образом, чтобы «фаза» и «ноль» двумя проводами подключались к терморегулятору. Затем подключается заземление.
7. Изолировать клеммы битумным скотчем.
8. Также изолировать концы медных шин с другой стороны полосы ИК-пленки.
9. Чтобы поверхность финишного покрытия легла максимально ровно, нужно проделать в изоляционном слое отверстия и «утопить» в них соединения клемм с проводами.
10. Подключить провод термодатчика к термостату.
11. Закрепить датчик к обратной стороне ИК-пленки при помощи скотча.
12. Проверить работу системы.
13. Процедуру монтажа инфракрасного пленочного пола можно считать завершенной. Далее выполняется укладка линолеума, ламината и т.д.

Совет! Настоятельно рекомендуется использовать плотную вспененную термоподложку перед укладкой ИК-пола. В таком материале удобно проделывать отверстия и канавки, чтобы можно было спрятать провода и места соединения. Нагревательный пленочный мат получится «гладким» и финишное покрытие ляжет идеально.

Подключение стрежневого теплого пола своими руками

Стержневой пол – разновидность ИК-системы отопления. Представляет собой маты, на которых закреплены параллельные стержни из карбона, меди и серебра. В отличие от пленочных полов, одножильный провод соединяет стержни между собой наподобие веревочной лестницы. Инструкция по подключению своими руками:

1. Разложить каждый мат параллельно друг другу.
2. Соединить провода последовательно при помощи термогильзы, изолировать термоусаживаемой трубкой и «запечь» соединение строительным феном.
3. Закрепить каждый нагревательный мат скотчем на полу, предварительно покрытом теплоотражающим материалом.
4. Подключить провод первого мата к терморегулятору.
5. Установить датчик температуры между двумя карбоновыми стержнями срединного мата.
6. Подключить датчик к терморегулятору.
7. Проверить работоспособность системы.
8. Залить стержневой пол стяжкой либо можно уложить сверху керамическую плитку.

Совет! Для качественной адгезии чистовой стяжки и черновой поверхности, в теплоотражающем материале необходимо сделать прямоугольные отверстия. На каждый квадратный метр – 3-4 выреза.

В терморегулятор также подключается провод заземления. Обычно производители прикладывают подробную инструкцию к устройству, где все четко расписано.

Подключение кабельного пола своими руками

Монтаж кабельного пола должен начинаться с укладки теплоизоляции. Материал можно расстилать непосредственно на стяжку либо спрятать в слой наливного самовыравнивающегося пола. Существует 2 варианта кабельного теплого пола: в виде отдельного провода либо это мат, с закрепленным на нем кабелем. В качестве рулонного материала используется армированная сетка.

Монтаж пола в виде отдельного кабеля:

1. Проложить специальную металлическую ленту поперек помещения с шагом 50 см, закрепить шурупами (можно гвоздями).
2. Уложить кабель по заранее продуманной схеме, избегая участков под мебелью. Витки не должны пересекаться друг с другом, шаг – 25 см.
3. Зафиксировать кабель на монтажной ленте (в ней предусмотрены специальные зажимы-скобы).
4. Между линиями кабеля устанавливается термодатчик, провод которого укладывается в гофру.
5. Один конец кабеля изолируется. К терморегулятору подключается входящий конец, провод термодатчика, ноль, фаза и провод заземления.
6. Контрольная проверка системы.
7. Сверху системы заливается бетон или выравнивающаяся смесь либо клеится плитка.

Нагревательный мат подключается по такой же схеме, но есть один важный нюанс. Кабель резать нельзя! Можно разрезать только сетку, на которой он закреплен. Поэтому придется просчитать заранее, где будут разрезы мата и в какую сторону разворачивать его части.  Далее все по вышеописанной схеме: подключение к термостату непосредственно кабеля, проводов фазы, ноля, датчика и заземления.

Подключение теплого пола к терморегулятору – RozetkaOnline.COM

Подключение электрического теплого пола к терморегулятору — это заключительный и поэтому очень ответственный этап установки системы теплых полов.

Для того, чтобы вы смогли с легкостью самостоятельно выполнить такой монтаж, представляем нашу пошаговую фото инструкцию – установка и подключение терморегулятора к теплому полу.

В качестве примера для установки будем использовать достаточно популярный, проверенный временем терморегулятор Devi Devireg 535 (D535).

Комплект поставки терморегулятора Devireg 535, кроме инструкции и брошюры на различных языках, включает механизм терморегулятора с рамкой и датчик температуры теплого пола.

Для подключения теплого пола к терморегулятору, воспользуемся стандартной монтажной схемой (см. изображение ниже), достаточно подробно мы описывали ее в нашей статье «Схема подключения терморегулятора теплого пола».

Для удобства, производители всегда указывают схему подключения на тыльной стороне терморегулятора или рядом с клеммами, поэтому во время монтажа, схема всегда остается на виду.

Перед подключением терморегулятора, был выполнен монтаж теплого пола Devi, концы нагревательного кабеля выведены в подрозетник. Так же туда подведен трехжильный питающий кабель и гофрированная труба (гофра), для датчика температуры.

Перед установкой, в первую очередь, отключаем подачу электрического тока. Для этого в электрощите, необходимо рычаги автоматических выключателей перевести в состоянии «выкл.», обычно это положение, при котором рычаг направлен вниз. Какой именно автомат необходимо выключить, если они не подписаны, определяется опытным путем, выключая их по очереди, и проверяя, например, индикаторной отверткой, наличие напряжения проводке для выключателя. В крайнем случае, выключайте все. Но затем еще раз обязательно убедитесь, в отсутствии электрического тока, в месте установки!





Приступаем к установке терморегулятора теплого пола



1.Устанавливаем датчик температуры теплого пола.

Для этого:

          1.1.Отрезаем гофрированную трубу (гофру) в подрозетнике.

Второй конец гофры находится возле нагревательных матов в полу. Это сделано для того, чтобы после выполнения всех отделочных работ, была возможность поместить датчик температуры теплого пола, контролирующий степень нагрева, от терморегулятора к нагреваемой поверхности.



          1.2.Помещаем датчик температуры теплого пола в гофру, как показано на изображении ниже.

Затем проталкиваем его до упора, датчик должен обязательно попасть в определенное для него при монтаже теплого пола место.

2. Подключаем заземление к теплому полу.

Как определить какой из проводов фаза, ноль, а какой заземление самостоятельно, вам поможет наша подробная инструкция – ЗДЕСЬ.

          2.1. Для этого отрезаем по длине (60мм – 80мм) и снимаем изоляцию с проводов, идущих от нагревательного кабеля.

          2.2. Для большего удобства необходимо скрутить жилы экрана между собой, как показано на изображении ниже

          2.3.Соединяем, с помощью клеммника экраны концов нагревательного кабеля, с заземлением (защитным нулём) питающего кабеля – желто-зеленый провод.

Для соединения удобно использовать клеммник WAGO 222-412, как в нашем примере. После фиксации проводов, соединение убирается в подрозетник и в последствии находится за терморегулятором.

3.Подготавливаем терморегулятор к установке.

Снимаем лицевую панель с рамкой. Для этого необходимо поместить прямую отвертку в паз в нижней части лицевой панели и надавить, как показано на изображении ниже.



 После чего щелкнет фиксатор, а лицевая панель подастся вперед, и вы сможете с легкостью разобрать терморегулятор, на составные части.

4.Подключаем провода к терморегулятору.

Обрезаем по длине (60мм – 80мм) и снимаем изоляцию с концов проводов (8мм – 10мм) необходимых при подключении терморегулятора. После чего, зажимаем их в соответствующих клеммах, по схеме установки.

5. Подгибаем провода за терморегулятор.

Так-как при подключении теплого пола к терморегулятору используется большое количество проводов, для успешной установки его в подрозетник они должны быть аккуратно уложены и в дальнейшем не препятствовать монтажу.

6. Выставляем по уровню и фиксируем механизм терморегулятора в подрозетнике.

7. Устанавливаем рамку.

8.Защелкиваем лицевую панель.

Для этого вставляем её в посадочное место и аккуратно, до щелчка, надавливаем. После фиксации, лицевая панель так же удерживает собой декоративную рамку.

Теперь можно включить подачу электричества и протестировать работу терморегулятора и всей системы теплого пола. Для этого нажимаем на кнопку включения (с левой стороны терморегулятора), после чего должен зажечься красный индикатор, а на ЖК экране появится текущая температура поверхности, куда установлен теплый пол.

На этом установка завершена. Только не ждите мгновенного нагрева поверхности пола, в свой стандартный режим работы теплый пол, подключенный к электронному терморегулятору, выходит только после нескольких часов, после первого включения.

Любые возникшие вопросы при подключении автоматического терморегулятора теплого пола оставляйте в комментариях к статье, постараемся вам помочь!


Подключение теплого пола к электричеству, схема

На сегодняшний день система теплого пола стала пользоваться большой популярностью. Объясняется это разными причинами. В частности, теплый пол позволяет равномерно прогревать всю площадь помещения. Плюс ко всему, можно достичь отличного микроклимата внутри всего помещения. Однако, чтобы работа электрического подогрева работала корректно, необходимо разобраться с вопросом, как выполнить подключение электрического теплого пола. Именно об этом и пойдет речь в этой статье. В ней будут рассказаны разные варианты выполнения этой работы.

Особенности подключения

Электрический теплый пол подключается главным образом через терморегулятор. Безусловно, подобные работы лучше всего доверить квалифицированному специалисту электрику, однако разобравшись со схемами подключения, можно справиться и самостоятельно. В большинстве случаев на самих терморегуляторах предоставляется схема подключения. Отталкиваясь от нее, можно разобраться во всем самостоятельно. Кроме всего прочего, существует два способа того, как можно подключить электрический обогрев:

1. Через щиток.
2. Через терморегулятор.

Если выбран вариант с прямым подключением от электрического щитка, то эту линию необходимо обеспечить отдельным автоматом. Это будет хорошо, так как в случае скачка напряжения, автомат сработает и снимет нагрузку с электрических теплых полов. Можно выполнить подключение терморегулятора через розетку.

Если говорить за терморегуляторы, то они сегодня существуют самых разных видов. Например, это могут быть электронные и механические. При их покупке они комплектуются температурным датчиком, клеммами, инструкцией по монтажу и эксплуатации.

Важно! Существует одно важное условие при подключении теплого пола. Максимальный ток, потребляемый электрическими теплыми полами, должен соответствовать максимальному току, который способен пропустить через себя терморегулятор.

Также стоит выделить и другую интересную особенность, которая поможет разобраться с деталями того, как подключить все правильно и быстро. Провода имеют разные цвета:

• Белый – фаза. На схеме преимущественно он обозначается буквой L.
• Синий – ноль. На схемах он изображен буквой N.
• Желто-зеленый – земля.

Что касается проводов, идущих от электрической сети, то они не всегда имеют подобную цветную маркировку. Чтобы найти фазу или ноль, здесь вам потребуется индикатор тока. Если лампочка на индикаторе загорается, значит, это фаза, если нет, то земля.

Особенности подключения терморегулятора

Прежде всего необходимо определить место, где будет установлен терморегулятор. Он будет осуществлять контроль всей работы системы электрического теплого пола. К нему будут подводиться провода от теплого пола. Сегодня существует их большое разнообразие. Например, есть термостаты, в которых уже интегрирован температурный датчик. Монтаж осуществляется на высоте, не более 1,5 метра от пола. Если высота будет большей, то его работа будет некорректной. Более того, выбранное место должно быть полностью защищено от прямых попаданий солнечных лучей.

Перед подключением, необходимо решить, как именно будет осуществлено подключение теплого пола к электричеству схема. То есть непосредственно через щиток или через розетку. Так, в выбранное место устанавливается терморегулятор. К нему необходимо подвести фазу, ноль и заземление. От терморегулятора необходимо сделать штробу, в которую будет погружен провод. Это позволит спрятать все кабеля. В частности, от терморегулятора будет идти две гофрированные шланги, в которые укладывается один кабель для укладки температурного датчика, а второй для запитки всего теплого электрического пола.

Как рассчитать количество терморегуляторов

Как уже стало ясно, подключить электрический обогрев возможно через терморегулятор. Поэтому прежде всего необходимо разобраться с тем, какое будет количество терморегуляторов. Прежде всего следует определить, сколько комнат будет отапливаться именно таким способом. Если их будет несколько, то рекомендуется в каждом отдельном помещении установить индивидуальный терморегулятор. Безусловно, это выходит довольно-таки затратно, но так, вы сможете контролировать температуру в каждом отдельном помещении.

Такое решение имеет массу плюсов. Например, если стелиться электрический теплый пол в подсобном помещении, то там необходима температура одна, а в жилом иная. Как следствие, полностью исключается вероятность того, что на электросеть будут оказываться сильные нагрузки.

Важно! Наличие в каждом отдельном помещение терморегулятора, позволит выставить программу. Например, в некоторых помещениях, можно отключать обогрев на ночь, или, наоборот, включать.

Установка нескольких терморегуляторов также влечет за собой и то, что на каждый из них устанавливается индивидуальный температурный датчик. Только так вся система будет работать исправно, а во всем помещении вы сможете поддерживать комфортную температуру. Итак, ознакомившись со всеми особенностями подсоединения электрического теплого пола, рассмотрим небольшие инструкции по последовательности всего процесса.

Подключение через розетку

Весь технологический процесс состоит из нескольких этапов. Прежде всего устанавливается термостат. Он может быть накладной или встраиваемый. Если установка будет скрытой, то изготавливается штроба для прокладки кабеля. Далее к распределительной коробке необходимо подвести фазу, ноль, заземление. Все это выводится из розетки. Далее в штробу кладете два кабеля (от термодатчика и нагревательного элемента электрического теплого пола). Подключается все согласно предоставленной схеме от производителя.

Подключение через щиток

В этом случае схема подключения электрического пола практически не отличается от того, что описано выше. Единственное различие в том, что на щиток устанавливается УЗО, который служит в качестве предохранителя. То есть от терморегулятора, все провода для сети направляются к установленному УЗО в электрическом щитке.

Подключение без терморегулятора

Есть еще одна схема, которая подразумевает бюджетный вариант подключения теплого пола без использования терморегулятора. В этом случае провод, выведенный от нагреваемого элемента непосредственно направляется к электрическому щитку, в котором устанавливается УЗО. Минус этой системы в том, что придется вручную контролировать работу всей системы отопления.

Инструкцию подключения инфракрасного пола

Пленочный инфракрасный пол сегодня часто используется для организации отопления внутри помещения. В этом случае в качестве нагревательного элемента выступает нагревательный мат. На нем имеются полоски углеродного полимера. Принцип и схема подключения сводится к следующей простой инструкции:

• Прежде всего укладываете нагревательный мат по всей длине помещения. Концы, где выходят провода должны быть направлены в сторону терморегулятора. Так, вы сможете сэкономить на проводе.
• Каждый стык на инфракрасной пленке заклеиваете скотчем.
• Между слоями ИК-пленки помещаете специальные клеммы. Один конец клеммы должен сверху, где имеется медная шина.
• Далее клеммы зажимаются плоскогубцами.
• К этой клемме подсоединяется провод, также на зажимах.
• Каждый последующий мат подсоединяется по такой же схеме.
• Каждую клемму необходимо заизолировать битумным скотчем.
• Между собой все отдельные маты соединяются таким же способом, то есть последовательным.

Вот по такой схеме осуществляется подключение инфракрасной пленки. Дополнительно вы можете посмотреть видео в конце этой статьи, чтобы наглядно увидеть все эти технологические нюансы. Только так вы сможете закрепить всю теорию практикой.

Заключение

Итак, для нормальной и корректной работы электрического теплого пола крайне важно строго придерживаться технологии подключения электрического теплого пола. Со всей работой вы сможете справиться и самостоятельно. Единственное, для этого необходимо придерживаться всех рекомендаций и советов в этой статье. Данное отопление будет экономить вам электроэнергию, а если сделать все правильно, то вы сможете особо не контролировать. Использование терморегуляторов, позволит максимально автоматизировать весь процесс работы электрического теплого пола, уложенного в полу. Надеемся, что этот материал помог вам разобраться в этом непростом вопросе. Дополнительно можете посмотреть подготовленный видеоматериал. Если вы имеете опыт в этой сфере, то можете оставлять комментарии к этой статье, делясь опытом с другими начинающими домашними умельцами, которые привыкли делать все своими руками.

как подключить водяной и электрический пол к системе отопления, как соединить с терморегулятором, схема, как правильно на фото и видео

Содержание:

Смонтировать теплый пол в жилом помещении можно, применив для этого электрический или водяной нагреватель. Какой бы тип нагревания не применялся, встает вопрос о том, как подключить теплый пол к теплоносителю, так как каждый тип подогреваемого пола имеет свою специфику подключения.

Схема подключения теплого пола к электрической сети

В электрическом подогреваемом полу применяется электрический нагревательный элемент, работой которого управляет терморегулятор (детальнее: «Управление теплым полом электрическим – варианты и способы»).

На сегодня имеется два основных вида терморегуляторов:

• механические, где температура нагревания элемента контролируется, с помощью механического датчика;
• электронные, способные устанавливать рабочую температуру нагревательного элемента с помощью электронной схемы. Подобные регуляторы имеют более широкие функциональные возможности. Например, можно запрограммировать как время включения, так и время выключения.

Все они предназначены для контроля мощности различных конструкций нагревательных элементов, таких, как:

Нагревающий кабель. Это специальный кабель с жилой, имеющей большое сопротивление, покрытой надежной, термостойкой изоляцией. Этот кабель нагревается, если по нему пропустить электрический ток.

Тепловой мат. Основу такой конструкции составляет нагревательный кабель, закрепленный на теплоизоляционной основе с определенным шагом.

Полупроводниковый нагревающий элемент. Под действием электрического тока, полупроводниковый материал, размещенный на специальной пленке, излучает инфракрасные лучи. Толщина пленки с полупроводниковым элементом не превышает 0,5 мм.

Подключение пола с подогревом через терморегулятор

В паспорте любого терморегулятора можно найти информацию о том, как подключить теплый пол к терморегулятору. Схема подключения теплого пола к сети имеется также на корпусе приобретенного терморегулятора. Поэтому, установку и подключение терморегулятора можно осуществить самостоятельно, без привлечения посторонних мастеров также как и монтаж самих обогреваемых полов.

Монтаж прибора можно осуществить посредством подключения его к проводке или подключить через обычную электрическую розетку.

Схему простого подключения прибора можно увидеть ниже на рисунке.

Одно из условий нормальной работы теплого пола – это монтаж его через отдельный автоматический выключатель, рассчитанный на определенную нагрузку. Это даст возможность отключать обогреваемый пол от сети без отключения других приборов, например на летний период.

На рисунке ниже показана схема подключения, учитывающая это требование.

Теплый пол можно подключить самому, но лучше подключение теплого электрического пола поручить соответствующей организации, тогда будет распространяться гарантия на материал и на работу, что очень важно, так как будет с кого спросить (прочитайте также: «Какой теплый пол электро выбрать»).

Расчет нужного количества регуляторов температуры

Многих интересует, как соединить теплый пол, если имеется несколько комнат, нуждающихся в обогреве. В таких случаях целесообразно установить терморегуляторы для каждой комнаты отдельно. Такое распределение позволит уменьшить нагрузку на электропровода. Это достигается тем, что каждое помещение может иметь свой режим работы.

Например, если это жилое помещение, то полы могут работать в ночное время, а если это санузел, то только на период пользования. Это легко сделать, если установить электронные терморегуляторы, у которых имеется функция программирования.

Схема подключения обычного теплого водяного пола

Теплые водяные полы имеют совсем другой принцип работы, поскольку работают на жидком теплоносителе. В данном случае можно использовать один из способов монтажа теплого пола – это подключение теплого водяного пола к магистральной трубе отопления. К сожалению, этот способ не приветствуется в ЖКХ и может привести к серьезным теплопотерям, что может послужить причиной поступления жалоб на недостаточное тепло.

Несмотря на это, многих интересует, как правильно подключить теплый пол к магистральной трубе без ущерба для своих соседей. Такая схема существует и сводится к тому, что теплый пол подключается в местах, где система отопления переходит на обратный поток. В таком случае, подогреваемые полы не будут излишне горячими.

Недостаток такой схемы очевиден и характеризуется тем, что нет возможности регулирования температуры подогрева. Температура полов будет зависеть от температуры основной системы отопления.

Схема подключения нагреваемого водяного пола к индивидуальной системе отопления

Подключение теплого водяного пола к собственной системе водяного отопления практикуется повсеместно, так как этот процесс не имеет никаких проблем, но он ограничен областью применения. Подобные схемы можно применять только в частном секторе.

Ниже на рисунке, можно ознакомиться со схемой установки нагреваемого водяного пола.

На схеме можно выделить такие составляющие конструкции:

1. Механизм управления клапаном. Сигнал управления подается от датчика температуры. Соединяются эти элементы конструкции посредством сигнального кабеля. При достижении верхнего предела температуры клапан закрывается, а при достижении нижнего предела – открывается.
2. Балансировочное клапанное устройство. Оно регулирует проход энергоносителя, в случае прекращения его подачи. В результате, теплоноситель движется по системе, минуя котел.
3. Циркуляционный насос, который увеличивает скорость протекания теплоносителя по водяному контуру.
4. Предохранительный термостат. Он контролирует температуру в системе отопления и размещается на подающей трубе.
5. Электропривод группы клапанов водяного коллектора. Его задача – это управление клапанами раздельных нагревательных контуров.
6. Водяной коллектор обогревательного пола, обеспечивающий распределение теплоносителя по различным контурам (прочитайте: «Схема коллектора теплого пола – как всё должно работать»).
7. Затворный вентиль водяного коллектора (байпас). Его задача – переключение водяного контура на малый круг.
8. Регулятор температуры, устанавливаемый в месте нагреваемого пола. Их количество зависит от количества нагреваемых полов. Наличие выносных регуляторов температуры позволяет задавать параметры обогрева для каждого пола отдельно.

Как подключить теплый пол к системе отопления, можно узнать, посмотрев соответствующее видео.

Подключение теплого пола к системе отопления может быть осуществлено с помощью гидравлического разделителя, тем более, если точек подключения несколько. Разделитель состоит из специальной емкости, в которой накапливается теплоноситель. Гидравлическую емкость устанавливают в таком месте, чтобы она не мешала жизнедеятельности человека. Это может быть специально оборудованная ниша в стене. Как подключить водяной теплый пол с использованием гидроаккумулятора, можно ознакомиться на фото.

Основным элементом, обеспечивающим нормальную работу пола с подогревом, является водяной коллектор. К этому прибору подводятся все контуры отопления, при этом, водяной коллектор позволяет регулировать давление и температуру энергоносителя раздельно по каждому контуру.

Схема монтажа раздельных контуров с водяным теплоносителем

В процессе составления схемы пола с подогревом, важно учитывать места, где будут проходить отопительные трубы. В точках, где находится бытовая техника и мебель таких труб не должно быть.

Существует два варианта монтажа контуров водяного отопления для подогрева пола – это «улитка» (спираль) и «змейка».

Соответствующая схема подключения теплого водяного пола выбирается в зависимости от условий эксплуатации, а также региональных климатических условий. В регионах, где наблюдается холодный климат, применяют схему типа «спираль». Такая схема способствует более рациональному и равномерному нагреву всей поверхности пола. Читайте также: «Как устроен смеситель для теплого пола и для чего он нужен».

Применение комбинированной схемы подключения нагреваемого пола

Нагреваемые полы могут иметь как самостоятельные контура отопления, так и в сочетании с традиционными системами отопления, включающими в себя радиаторы обогрева. Комбинированная система отопления предусматривает первоначальное подключение к цепи отопления радиаторов, а затем, на обратном движении теплоносителя – нагреваемого пола. Читайте также: «Как выбрать и установить расходомер для теплого пола».

Комбинированная схема устройства нагреваемого пола содержит следующие элементы:

1. Циркуляционный насос.
2. Радиаторы отопления.
3. Отопительный котел.
4. Расширительный бак.
5. Устройство управления.
6. Запорные вентили.

Установите собственную систему электрического лучистого отопления под полом

Эта статья любезно предоставлена WarmUp.com

Вот обзор того, как укладывать собственный пол свободная проволока лучистая Отопительная система. Такая система отопления является прекрасным дополнением к Ваша система отопления всего дома. Или у вас есть «холодная комната» … пространство кажется, что никогда не бывает достаточно нагревается? Или вы хотите установить плитку на пол на кухне или в ванной, но вы беспокоитесь, что в помещении будет холодно. зима? Система под полом может поддерживать теплоту в этих областях при более низкой температуре. стоимость и больший комфорт, чем у любого другого типа отопительного агрегата!

1) Снимите мерки и тщательно спланируйте места подключения

Любой тип установки требует точного определения количества материала. нужно будет сделать работу.То же самое и с полом с подогревом. проект. Как показано на диаграмме ниже, вам сначала нужно измерить область, которую вы хотите отапливать, исключая мебель или аксессуары, чтобы вы приобретите необходимое количество продукта для вашего проекта.

Важно избегать размещения провода лучистого обогрева под теми участками, где вы планируете установите фиксированную мебель, например, шкафы. Вы можете разместить нагревательный провод близко к ногам или к душевой / ванне, но оставьте небольшое пространство вокруг туалета нужны стоки (чтобы их не было под унитазом) и стены.

2) Решите, где установить термостат …

Термостат — это «сердце» вашей системы лучистого отопления, контролирующее питание нагревательных проводов, а также регулировка температуры пола. Вся проводка для вашей системы лучистого отопления либо идет к ней, либо от нее. Большинство людей устанавливают термостат рядом с входом в комнату, в которой они обогреваются, возле выключателей света. Однако везде, где вы его устанавливаете, хорошо, если поверхность сухая и свободная.

В некоторых случаях расположение может зависеть от планировки вашего дома и расположения основная печатная плата. Если вам нужна помощь с устройством, обратитесь к электрику. специфика. Конечно, любой электрик будет рад сделать финальную разводку. для вашего проекта! (Если вам интересно узнать, что такое современный пол с подогревом Похоже на термостат, Warmup предлагает новый энергосберегающий программируемый термостат для теплого пола под названием 3IE. См. Изображения ниже.)

Для термостатов теплого пола обычно требуется двухклавиатурный короб с двумя 1/2 » трубопроводов до уровня пола … один для нагревательного провода и один для провод датчика.

3) Изолируйте пол под нагревательными проводами для повышенная эффективность!

Мы рекомендуем использовать наши изоляционные плиты при установке поверх бетонных плит. Теплоизоляция Доски сэкономят вам деньги, если использовать их вместе с полом с подогревом. действует как очень эффективный тепловой барьер.Они отражают тепло вверх в напольная плитка вместо того, чтобы позволить теплу прогреть бетонную плиту внизу. К используя теплоизоляционные плиты для разогрева, вы обнаружите, что после включения вашего После нагрева напольная плитка нагреется примерно за 10-15 минут. Без Утепление плит может занять от 2-3 часов и более.

При установке изоляционных плит определите, сколько вам нужно, исходя из размеры обогреваемой площади. Размер каждой доски 2 ‘x 4’ x 1/4 дюйма и может легко разрезать универсальным ножом, чтобы его можно было разместить в любом уголке и трещина.Нанесите строительный клей на черновой пол и уложите доски сверху. Над фанерным черновым полом вы добавляете прилагаемые винты через каждые 8 12 дюймов для дополнительного склеивания. Благодаря тонкости наших досок вы можете преимущества утеплителя, не мешая вашим дизайнерским планам!

4) Тестирование доводит до совершенства … убедитесь, что ваши провода не исправны. повреждены до, во время или после установки!

Вам следует приобрести мультиметр или омметр, чтобы проверить сопротивление проводов. Это следует делать до, во время и после того, как вы проложите провода, до установка собственно напольного покрытия. Показания, которые вы должны получить для каждого типа проводная система (120 В или 240 В) предусмотрена в прилагаемом руководстве по установке. Эти тестовые счетчики стоят около 20 долларов в вашем хозяйственном магазине или доступны в Разогреть.

5) Укладка провода …

Начните с термостата и проложите силовой кабель или «подводящий провод» в канал. Отсюда уложите нагревательный провод петлями на 2, 3 или 4 дюйма. расстояние с предоставленной лентой.

1) Для БОЛЬШЕГО ТЕПЛА или для компенсации холодного чернового пола используйте расстояние между проводами 2 дюйма, обеспечивающее максимальное тепловыделение.

2) При интервале 4 дюйма производительность будет меньше, но это рекомендуемое расстояние над теплоизоляционными плитами, так как вы не теряете тепло вниз и, следовательно, для получения отличных результатов требуется меньше проволоки.

При заказе системы со свободным тросом ознакомьтесь с таблицами производителя, которые даст вам площадь в квадратных футах, которую вы можете получить при различном расстоянии.Передовой пользователи даже чередуют интервалы в одной комнате с большим количеством тепла в тщеславие и, например, меньше тепла в гардеробной.

Вот несколько изображений типовой схемы установки. Обратите внимание, что проволока удерживается на месте лентой (поставляется производителем), а не скобами или другие механические крепления, которые могут вызвать короткое замыкание и / или повредить провода. На первом рисунке показана схема с небольшими кусочками ленты, удерживающими провода. на месте. На втором рисунке (ниже) показана вся длина проводки. крепится к полу скотчем.Это важно, чтобы провода не становятся смещенными при нанесении тонкого набора поверх.

Провода

Warmup имеют толщину всего 1/8 дюйма и не поднимают уровень пола на более 3/16 дюйма при нанесении самовыравнивающего или тонкого настила. минимальная рекомендуемая толщина тонкого отверждения. Какими бы тонкими они ни были, провода Warmup обеспечивают самое быстрое время нагрева в отрасли и изготовлены с использованием передовых, полимеры товарного сорта, которые обладают прочностью и долговечностью, чтобы служить дольше чем традиционные провода ПВХ.Примечание: провода для разогрева можно прикрепить с помощью кабельных стяжек или «зажимы», но часто требуется только предоставленная лента, чтобы сохранить профиль пола как можно ниже.

Установка напольного датчика …

Датчик температуры пола предназначен для контроля температуры пола. Помните, что термостат считывает температуру воздуха, а не пола. температура. Может случиться так, что в комнате может стать тепло. (например, в солнечный день), но вы все равно хотите, чтобы пол оставался теплым.Пол датчик позволяет контролировать температуру пола независимо или совместно с термостатом.

Установите напольный зонд или «провод датчика», пропустив его во второй кабелепровод к коробке термостата. Поместите чувствительный наконечник зонда в нагретую площадь. Следите за тем, чтобы нагревательные провода не перекрывали друг друга и не пересекали их, и держите их по центру между ближайшими проводами для точных показаний.

В зависимости от толщины зонда может потребоваться долбить канал. в пол (или изоляционную панель), чтобы он лежал ниже уровня отопления провода.Он должен быть приклеен изолентой, как и провода.

Защитить провод тонким слоем строительного раствора …

Используя плоский мастерок, полностью покройте вашу систему электропроводки напольным покрытием. выравниватель или модифицированный тонкослойный материал. В этом примере подрядчик использует полимерцементный раствор тонкого отверждения. (Мы часто используем MAPEI FLEX или CBP Versabond для наши установки.) Вы можете уменьшить этот уровень до строгого минимума, но это упростит работу с плиткой. В любом случае вы всегда должны делать убедитесь, что провода полностью погружены в эти компаунды, чтобы их не допустить. подвергается воздействию воздуха и перегрева. Не пытайтесь вставить плитку в это защитное пальто!

После затвердевания (от нескольких часов до ночи в зависимости от толщины и предложений производителя), начните укладку плитки или другого пол) как обычно.

Важно: не включайте радиант. система теплого пола до полного затвердевания цементных материалов. Этот будет определено установщиком пола или прочтением инструкции производителя. инструкции. Как правило, мы рекомендуем время ожидания от 3 до 7 дней.

Посмотрите это обучающее видео!

Вот видео фактической работы по установке в маленькой ванной с Реджисом и Майком из Warmup. Это даст вам реалистичный вид обмотки провода и покрытия. с составом для выравнивания пола.

У нас есть полезный Страница часто задаваемых вопросов на нашем веб-сайте, которая ответит на дополнительные вопросы, которые могут у вас возникнуть. имеют. После посещения вы также сможете просмотреть весь наш продукт. предложения вместе с установочными фотографиями и полезными пошаговыми видеороликами.Наш опытный персонал Warmup всегда готов помочь вашему сияющему полу вопросы по отоплению. Вы можете посетить нас по адресу www.warmup.com и заполните необязательную «быструю цитату», чтобы узнать, как мы можем help или просто позвоните нам по бесплатному телефону 1-888-927-6333.

Вернуться к статьям «Отопление и вентиляция»

Установка теплого пола — в этом старом доме

Наступить на ледяную плитку в ванной — жестокий способ проснуться утром. Неудивительно, что многие из нас покупают очень толстые тапочки и гигантские коврики для ванной.Но что, если бы мы могли сбросить тапочки и ступить босиком на горячую плитку? Это возможно с помощью теплого пола. И вы можете установить его у себя дома с гораздо меньшими трудностями и расходами, чем вы могли ожидать. Теплый пол существует уже много веков. Принцип прост: пол излучает тепло ногам, согревая все вокруг. Наиболее известны гидравлические системы, которые обогревают весь ваш дом. Они производят прекрасное тепло, но для них требуются извилистые участки пластиковых труб, водонагревателей или бойлеров, насосов и коллекторов.Это делает гидравлические системы дорогими и сложными в установке. Более простая и менее дорогая альтернатива для одной комнаты — это одна из обсуждаемых здесь электрических систем.

Основные сведения о системе Система излучающего электрического излучения состоит из тонких нагревательных кабелей, таких как провода в электрическом одеяле, установленных под керамической плиткой. Поскольку кабели такие тонкие, они не сильно поднимают уровень пола; это делает их отличными для реконструкции. Их устанавливают там, где ценится теплый пол: в ванных комнатах, прихожих, на кухнях.Эти электрические системы теплого пола, управляемые собственным термостатом, не заменяют ваш основной нагревательный элемент, а дополняют его. Если вы устанавливаете лучистое отопление для пола в существующей комнате, вам понадобится специальная цепь с защитой от GFCI на 15–20 ампер для питания системы и повод для укладки нового плиточного пола. Если вы делаете ремонт, самое время удовлетворить оба требования. Модернизация теплого пола размером с ванную комнату будет стоить от 400 до 700 долларов, включая стоимость новой плитки. Эта система электрического теплого пола потребляет примерно столько же электроэнергии, что и три лампочки мощностью 100 Вт.

Детали установки

Хотя вы можете нанять профессионала для модернизации теплого пола, это не сложная работа, если вам удобно укладывать напольную плитку. Мы рекомендуем подключать новую электрическую цепь к квалифицированному электрику. Задача состоит в том, чтобы покрыть черновой пол сплошным, близко расположенным узором нагревательного кабеля, подключить его к термостату в новой цепи и покрыть кабель тонким слоем и плиткой. На рынке представлены кабельные системы двух типов. В системе SunTouch используется нагревательный кабель, вплетенный в пластиковые коврики шириной 1 или 2 фута.Хотя маты можно разрезать, чтобы продлить кабель на участки неправильной формы, эту систему проще всего использовать, когда область установки прямоугольная.

Нагревательный кабель для системы электрического обогрева пола Warm Tiles от EasyHeat поставляется с длиной, определяемой требованиями к компоновке. Кабель вставляется в пластиковые каналы с прорезями, прикрепленные к полу под прямым углом к ​​кабельным трассам. Эта система имеет реальное преимущество, когда установка должна идти по изгибам или заходить в углы неправильной формы.Лучший способ начать работу с любой системой — это нарисовать в масштабе план этажа и определить «пешеходную зону», по которой будет проложен кабель. Вам не нужен кабель под шкафами, ванной, душевой кабиной и т. Д. Или напротив них; он также должен находиться на расстоянии не менее 6 дюймов от восковых уплотнений унитазов или биде. Отправьте копию плана этажа поставщику кабеля (см. Где его найти). Персонал службы технической поддержки может определить оптимальную разводку и необходимое количество кабеля. Стандартные термостаты доступны для каждой системы, но вам лучше потратить несколько дополнительных долларов на модель с пониженной температурой.Вы сэкономите электроэнергию, отключив тепло в периоды использования системы. После того, как кабель опущен и проводка подключена, все, что остается, — это укладка плитки. Хотя эти системы совместимы с любой плиткой, некоторые тонкие наборы работают лучше других; уточните у поставщика кабеля конкретные рекомендации.

Лучистое отопление всего дома

Гидравлические лучистые полы нагреваются теплой водой, перекачиваемой по пластиковым трубкам. Другие компоненты типичной гидравлической системы включают бойлер или водонагреватель, циркуляционный насос, коллектор клапанов для управления распределением воды и термостат для контроля температуры.Из-за размера и сложности большинство гидравлических систем устанавливаются сантехниками и / или подрядчиками по ОВК. Стоимость всей системы отопления составляет от 6 до 12 долларов за квадратный фут, что в два-три раза превышает стоимость других систем отопления. Однако гидронная система обеспечивает существенную экономию при использовании по всему дому или, по крайней мере, на всем уровне. В этом масштабе вы можете сэкономить примерно на треть по сравнению с тем, что вы заплатили бы за обогрев принудительным воздухом. Ковровое покрытие, плитка и виниловые полы могут опускаться по водяному каменному полу, хотя при установке коврового покрытия теряется некоторая эффективность.Трубы также могут проходить под деревянным полом; он устанавливается непосредственно под чистовой пол или крепится к нижней стороне чернового пола между балками (см. иллюстрации). Вариант с балочным пространством может хорошо работать при модернизации, если у вас есть доступ под полом, который вы хотите обогреть.

---

Где найти

Stadler Viega Corporation
3 Alfred Circle
Bedford, MA 01730
www.stadlerviega.com
781-275-3122

Системы электрических кабелей: Теплая плитка Система электрического обогрева полов

EasyHeat
31977 US 20 E
New Carlisle, IN 46552
www.easyheat.com
219-654-3144

Электрические лучистые напольные системы SunTouch

SunTouch
www.suntouch.net
888-432-8932

Гидравлические системы: Climatec Advanced Heating Technologies
Box 3910
Easton, PA 18043
www.climatecadvanced.com
610-250-9885

PFG Industries
9614 Bank Rd.
Вашон, Вашингтон 98070
www.mechdir.com
206-463-1267

Radiantec
Box 1111
Lyndonville, VT 05851
www.radiantec.com
800-451-7593

Radiant Technology
11A Farber Drive
Bellport, NY 11713
800-784-0234

WIRSBO Company
5925 148th Street West
Apple Valley, MN 55124
www.wirsbo.com
800-321-4739

Roth Industries
1800 S. Des Plaines Avenue
Forest Park, IL 60130
www.roth-usa.com
708-488-1511

Warmboard Inc.
8035 Soquel Drive, Suite 41-A
Aptos, CA 95003
www.warmboard.com
877-338-5493 — бесплатно
831-685-WARM (9276) — офис
831-685-9278 — факс

Как установить в теплый пол

Система теплого пола QuietWarmth для ламината, роскошного винила (4 мм и более), спроектированной древесины Harwood и плавающих полов

QuietWarmth — это гибкая лучистая нагревательная пленка, которая устанавливается под плавающими напольными покрытиями для создания теплых комфортных полов. Это простое видео по установке, демонстрирующее, насколько легко установить QuietWarmth.Полное руководство по установке теплоизлучающего покрытия см. В руководстве по установке, прилагаемом к каждому рулону QuietWarmth.

Хотя этот продукт используется со многими типами плавающих полов, всегда уточняйте у производителя ламината какие-либо ограничения или ограничения, которые они могут иметь при использовании в сочетании с системами обогрева лучистым теплом.

QuietWarmth содержит все необходимое для быстрой укладки пола с минимальным набором инструментов.Каждый рулон QuietWarmth имеет заводские электрические соединения на концах, а также изолирующие диски из каптона (CAP-TON) для использования в тех случаях, когда может потребоваться резка или настройка. Вам понадобится клейкая лента, ножницы и рулетка, чтобы помочь с установкой остальной части подогреваемого пленочного мата. Для дополнительного комфорта и максимальной экономичности мы рекомендуем приобрести термостат с датчиком температуры пола для регулирования температуры.

Сначала в общих чертах нарисуйте конфигурацию системы отопления.Рекомендуется спланировать установку с помощью эскиза, разметить схему расположения матов и спланировать положение датчика пола, основных электрических соединений и термостата. Также важно спланировать положение матов так, чтобы концы матов с установленными на заводе подводящими проводами находились рядом с той стороной комнаты и стены, где расположена распределительная коробка термостата.

При составлении схемы системы необходимо следить за тем, чтобы обеспечить надлежащий зазор от приспособлений, которые могут быть уже частью пола, или другой электропроводки, которая не используется в этой системе (на графике указано, что другая электропроводка должна находиться на расстоянии 2 дюймов с любого нагревательного мата).Вся электропроводка, которая будет недоступна после укладки пола, должна быть выполнена в первую очередь. Убедитесь, что нагревательные маты не будут закрыты декоративной отделкой, плинтусом или другой строительной конструкцией. Оставив не менее 6 дюймов от стены до края мата с нагревательной пленкой, будет достаточно места для прокладки проводов от нагревательного мата до распределительной коробки. (Обратите внимание на рисунок: нагревательные панели, частично закрытые этими конструкциями, могут перегреться).

После того, как вы составили хороший план, тщательно очистите существующий черновой пол от любых предметов или мусора.

При укладке поверх бетона убедитесь, что пароизоляция установлена ​​перед установкой подкладки и нагревательного мата, если только вы не устанавливаете подкладку с предварительно прикрепленной к ней пароизоляцией. Раскатайте подстилку, готовую к лучистому теплу… покрывая всю площадь пола, при установке убедитесь, что предварительно прикрепленная пароизоляционная сторона находится вверх. Стыки кромок подкладки стыкуют изолентой. Используя схему, которую вы сделали ранее, разверните нагревательные маты в нужных местах комнаты.Вы можете обрезать коврик, чтобы уменьшить длину, чтобы соответствовать планировке вашего плана.

При настройке нагревательных матов прорежьте свободное пространство между нагревательными полосами на пунктирных линиях. Никогда не выполняйте резку ближе, чем на ”к нагревательным полоскам. И НИКОГДА не разрезайте саму нагревательную ленту. Изолируйте обрезанные концы металлических полос шин с помощью каптоновых дисков, которые поставляются с каждым рулоном.

После того, как нагревательный мат раскатан, на нем не должно быть изгибов, ряби или складок.Проведите провода от каждого коврика к стене, где вы планируете установить термостат. Важно прорезать тонкую неглубокую прорезь в подкладке для проводов. Это поможет сохранить пол на ровном месте без выступов.

Рекомендуемые нами термостаты поставляются с удобным датчиком температуры пола, поэтому проведите провод датчика температуры пола к распределительной коробке термостата. Снова прорежьте тонкую неглубокую прорезь в подкладке и надавите на провод датчика и датчик вниз, чтобы они оказались на одном уровне с нагревательным ковриком.Канал Закрепите датчик температуры пола и подводящий провод лентой на расстоянии не менее 2 дюймов от любой нагретой черной полосы мата. Следите за тем, чтобы датчик не касался черных полос нагревательного мата. Отрежьте часть подкладки и надавите на разъемы вниз, чтобы они полностью выровнялись с нагревательным матом, а затем закрепите изолентой. Вырежьте тонкую прорезь в подкладке и протолкните холодные провода вниз в прорезь для прокладки к распределительной коробке.

После установки всех этих компонентов система должна быть готова к подключению и готова к выполнению теста сопротивления с помощью омметра.Более подробная информация об этом содержится в полном руководстве по эксплуатации, которое поставляется с комплектом. После того, как вы установили и подготовили пленку QuietWarmth, пора подключить ее к термостату для использования без обслуживания. Все электромонтажные работы должны выполняться в соответствии с национальными электротехническими нормами или лицензированным электриком. Для завершения этого заключительного этапа требуются несколько дополнительных аксессуаров: распределительная коробка 4 × 4, соединительная коробка 2 × 3, кабелепровод длиной ¾ ”, провод Romex, проволочные гайки и омметр.

При подготовке к электромонтажу установите распределительную коробку с глухой пластиной 4 × 4 примерно на 18 дюймов над основанием стены.Эта распределительная коробка должна быть доступна через стену. Не закрывайте распределительную коробку листовым камнем после установки. Найдите и установите распределительную коробку 2 × 4 для устройства управления термостатом примерно на 60 дюймов над основанием стены. Просверлите или надрежьте канал диаметром ¾ дюйма в основании стены, чтобы провод мог войти в стену. Установите кабелепровод диаметром ¾ дюйма от выемки до распределительной коробки 4 × 4 для подводящих проводов. Проложите 2-жильный провод Romex длиной 12 AWG между распределительной коробкой и коробкой термостата.

Пропустите подводящие провода через канал основания стены и через кабелепровод в распределительную коробку 4 × 4.Сгруппируйте черные провода вместе и с помощью гаек соедините их с соответствующим черным проводом кабеля Romex, идущего от распределительной коробки термостата. Затем проделайте то же самое с белыми проводами.

Подключите термостат к сервисной панели в соответствии с национальными и местными электротехническими нормами. Следуйте инструкциям производителя термостата по установке и подключению или позвоните своему любимому лицензированному электрику, чтобы выполнить эту задачу.

Электрический подогрев пола — Как установить внутрипольное отопление

Холодное зимнее утро, когда ты пробираешься в ванную.Но вас не встречает холодный пол — вместо этого из-под вас просачивается успокаивающее тепло. Хорошая мысль, устанавливая эту систему теплого пола.

Доступны различные системы теплого пола. Некоторые используют горячую воду, которая течет по гибкой трубке. Это можно использовать при укладке новых полов, а также, когда напольное покрытие уже установлено, но у вас есть доступ к нижней стороне чернового пола. Вы можете установить пластиковую трубку на нижнюю часть пола.Недостатком этой системы является то, что вам нужен бойлер или водонагреватель, способный обеспечить достаточно горячей воды.

Другой вариант — система лучистого отопления, использующая электричество. Их легче установить, чем водяные системы, и они дешевле, их стоимость составляет около 70 долларов за секцию размером 3 х 20 футов без термостата. Обычно системы состоят из тонких нагревательных кабелей, встроенных в пластиковый мат, который устанавливается между черным полом и напольным покрытием. Когда кабели включены, они работают как электрическое одеяло, нагревая пол.

Выберите напольное покрытие

SunTouch

Лучистое тепло обычно используется для керамических, мраморных или каменных полов, которые мы здесь покрываем. Напольное отопление также можно использовать с деревянными полами. Инженерная древесина — лучший выбор, потому что она может выдерживать изменения температуры с минимальной усадкой и расширением.

Обмерьте комнату и сделайте набросок. Определите, где вы хотите разместить обогреваемые кабели в комнате.Излучающие системы не должны проходить под шкафами, ванной или душевой кабиной, гидромассажной ванной или унитазом или даже упираться в них. Сделайте эскиз комнаты в масштабе, чтобы поделиться с поставщиком или продавцом лучистого пола, а затем купите материалы, соответствующие размерам вашей комнаты.

Установить подложку

SunTouch

Установите цементную подкладку на черный пол, как если бы вы делали обычную укладку плитки. (В этой статье объясняется, как его разрезать.Цементная плита — лучший выбор, чем фанера, потому что последняя может расширяться и сжиматься при включении и выключении обогрева пола. Это движение в фанере может привести к растрескиванию раствора. Приклейте подкладочную плиту к черному полу с помощью тонкого раствора. Нанесите шпатель на раствор зубчатым шпателем на 1/4 дюйма.

Поместите цементную плиту в раствор шероховатой стороной вверх. Прикрутите его 1-1 / 4-дюймовыми шурупами для цементной плиты, которые устойчивы к коррозии и имеют головки, которые находятся заподлицо с поверхностью цементной плиты.Заворачивайте винт примерно через каждые 8 ​​дюймов. Держите цементную доску на расстоянии 1/4 дюйма от стен. После того, как цементная плита установлена, закройте швы сетчатой ​​лентой для цементных плит, затем нанесите тонкий раствор сверху широким шпателем или плоским шпателем. Это дает вам ровную поверхность.

Прикрепите маты к цементной плите. Разверните нагревательный коврик на полу. Поместите коврик так, чтобы кабельное соединение находилось у стены, на которой будет расположен термостат. Некоторые коврики имеют двусторонний скотч, поэтому вы можете приклеить коврик к полу.В противном случае используйте ручной степлер, чтобы закрепить коврик на месте. Очень осторожно скреплять скобами только пластиковую часть. Не скрепляйте кабели скобами. При необходимости вы можете разрезать пластик, и только пластик, канцелярским ножом или ножницами. Убедитесь, что кабель лежит ровно и не перекрывает сам себя.

Запустите власть

Если вам неудобно работать с электричеством, вам нужно вызвать профессионала для этой части работы. В небольшой комнате можно подключиться к существующей цепи для питания теплого пола.В цепи не должно быть освещения, вытяжного вентилятора или гидромассажного насоса. Нагревательный кабель должен иметь защиту от GFCI. В большинстве случаев вам нужно запустить новую цепь с выключателем на 15 или 20 ампер. Установите контур, затем установите термостат, включающий теплый пол. Подключите термостат к напольному кабелю.

Укладка плитки

SunTouch

Теперь осталось только установить плитку.Эта история предлагает пошаговые инструкции по качественной укладке плитки. Укладка плитки поверх системы лучистого пола ничем не отличается от ее укладки на цементную плиту без системы пола. Вы просто наносите тонкий раствор на нагревательный мат, а затем кладете плитку. Только будьте осторожны, чтобы шпатель не зацепился за сетку и не зажал кабель. Вам нужно будет разместить датчик пола с подогревом где-нибудь на полу и выложить плитку на него. Датчик отключает обогрев, когда пол достигает заданной температуры.

Подождите месяц

Вам не терпится включить обогреватель, но вам придется подождать 28 дней. Это потому, что раствор сначала должен полностью затвердеть. Когда период ожидания закончится, включите огонь, снимите обувь и наградите ноги успокаивающим теплом.

Вариант многофункционального устройства

Другой вариант — установить автономную систему, такую ​​как Warmboard. Он доступен в двух вариантах. Warmboard-S — это структурный черновой пол и лучистая панель в одном. Он предназначен для использования в новом строительстве и регулярно устанавливается непосредственно над балкой пола.Warmboard-R — это меньшая и более тонкая панель, идеально подходящая для реконструкции и модернизации. Warmboard-R устанавливается на существующий черновой пол или плиту, но также используется в стенах или потолках, когда исходные полы должны оставаться нетронутыми.

С такой системой, как Warmboard, не нужно ждать, и как только ваш этаж опустится, вы готовы к работе. Стоимость выше, но экономия времени и повышение производительности интегрированной системы могут того стоить.

Этот контент создается и поддерживается третьей стороной и импортируется на эту страницу, чтобы помочь пользователям указать свои адреса электронной почты.Вы можете найти больше информации об этом и подобном контенте на сайте piano.io.

Часто задаваемые вопросы-Электрические системы обогрева полов от Warming Systems

Что такое системы обогрева электрическими лучистыми полами?
Сеть низкопрофильных полностью армированных нагревательных кабелей, помещенных в раствор чуть ниже вашего пола, обеспечивая теплый пол и дополнительный комфорт в комнате наверху.

Каковы требования к напряжению, току и мощности?
Warming Systems предлагает изделия, рассчитанные на работу на 120 или 240 В.Система рассчитана примерно на 12 Вт на квадратный фут.

Какой толщины у нагревательного кабеля? 1/8 «

Какие типы полов можно использовать с системами обогрева пола Warming Systems?
Warming Systems Системы обогрева полов предназначены для полов из мрамора, бетона, керамики, плитки, ламината, конструкционной древесины, ковров, брусчатки или шиферных полов.

Что следует учитывать при установке на бетонную плиту?
Да.Мы рекомендуем использовать изоляцию, чтобы избежать потери тепла через бетон. Мы продаем синтетическую пробковую подкладку под названием Cerazorb, которая делает это https://www.warmingsystems.com/cerazorb-thermal-break-underlayment-2-x-4/.

Сколько времени нужно, чтобы утеплить пол?
Обычно для прогрева пола требуется около 1 часа, в зависимости от типа пола, расстояния от поверхности пола и изоляционных свойств нижнего пола.

Насколько теплее будет пол?
Есть много переменных, которые могут повлиять на температуру пола, но обычно пол нагревается примерно до 90 ° F.

В чем разница между системами на 120 В и 240 В?
Кроме разницы в напряжении, разные усилители. Усилители в системе на 240 В — это половина усилителя системы на 120 В. Например, система на 120 В площадью 50 кв. Футов — 5,0 ампер. Система с напряжением 240 В площадью 50 кв. Футов составляет 2,5 А. Общая мощность в системе 120 В или 240 В одинакова (12 Вт / кв. Фут). В системе площадью 50 кв. Футов, независимо от напряжения, общая мощность составляет 600 ватт.

Система на 240 В не нагревается быстрее, чем система на 120 В, и нет никакой экономии энергии, кроме того факта, что в системе на 240 В меньше ампер.Обе системы по 12 Вт / кв. футов, и вы платите за ватт в вашем счете за электроэнергию.

Требуется ли установка продукта Warming Systems профессионалом?
Продукты Warming Systems рассчитаны на простую установку средним домашним мастером с соблюдением всех местных строительных норм и правил.

Как определить размер системы отопления, необходимой для обогрева пола?
Вам нужно будет точно измерить площадь обогреваемого пола в квадратных футах.Не включайте области под такими объектами, как туалеты, умывальники или другие труднодоступные места или постоянные предметы. Измерения должны быть максимально точными. Дополнительные сведения см. В разделе «Советы по выбору продукта правильного размера». Если вам все еще нужна помощь, отправьте точный план этажа по электронной почте [email protected].

Можно ли проверить систему обогрева перед установкой?
Да, измерив сопротивление между черным и белым проводом холодного вывода. Показания в сопротивлении различаются для каждой системы размеров.Диапазон сопротивления в омах указан на белой этикетке на серебряном холодном выводе системы. Не подавайте напряжение на кабели перед установкой.

У меня странные показания на проводе датчика, что мне делать?
Показание на проводе датчика составляет от 8000 до 12000 Ом, НЕ 8–12 Ом. Не позволяйте пальцам мешать чтению. Подсоедините провод датчика к термостату, если вы получаете показания температуры, все в порядке.

Можно ли разрезать красный нагревательный элемент? №Длину нагревательного элемента нельзя регулировать.

Могу ли я отрезать серебряный холодный свинец? Да, экранированный холодный конец можно отрезать до нужной длины.

Можно ли отрезать провод датчика температуры пола? Да.

Можно ли перекрыть нагревательный элемент?
Нет. Нагревательные элементы ни в какой точке не должны касаться, пересекаться или перекрывать друг друга. Это приведет к аннулированию гарантии и потребует замены.

Насколько близко можно проложить нагревательные кабели?
Нагревательный элемент всегда должен находиться на расстоянии не менее 2 дюймов друг от друга.

Как далеко тепло отводится от кабелей?
Тепло излучается не более чем на 2 дюйма в любом направлении кабеля.

Какой раствор использовать?
Используйте раствор на основе модифицированного полимером цемента.

Я случайно порезал красный нагревательный элемент. Что мне делать?
Вы можете приобрести ремонтный комплект, чтобы исправить это.

Можно ли установить систему отопления на фанерный черновой пол?
Мы рекомендуем устанавливать систему отопления на бетонную или бетонную подкладную плиту, но систему можно установить и на фанерный черновой пол.Независимо от чернового пола, система отопления должна быть полностью залита полимерцементным раствором на основе цемента.

На каком расстоянии от стены следует ставить систему отопления?
Мы рекомендуем установку на расстоянии 2 дюймов от стены, поскольку тепло излучается не более чем на 2 дюйма в любом направлении от кабеля.

Требуется ли защита системы подогрева пола GFCI?
Да. Вы можете сделать это одним из трех способов.
1. Используйте автоматический выключатель с защитой GFCI
2.Отключите систему от защищенной стороны розетки GFCI
3. Используйте термостат со встроенным GFCI

Защищен ли термостат GFCI?
Термостат aube by Honeywell (модель Th215-AF-120S / Th215-AF-240S), который входит в стандартную комплектацию и является опцией термостата по умолчанию, не имеет защиты GFCI. Если вы используете этот термостат, вам понадобится автоматический выключатель с защитой GFCI. Вы можете приобрести термостат aube by Honeywell модель Th215-AF-GA с защитой GFCI или термостат с сенсорным экраном OJ Electronics UDG4-4999 с защитой GFCI за дополнительную плату.

Можно ли подключить несколько кабелей / матов к одному термостату?
Несколько матов / кабелей могут быть подключены параллельно к термостату. Коврики / кабели на полу не соединяются. В системах должно быть одинаковое напряжение. См. Следующий вопрос.

Насколько большая система отопления может работать на одном термостате?
Вы можете разместить до 150 кв. Футов системы на 120 В на одном термостате на 120 В и до 300 кв.футов системы 240 В на одном термостате 240 В. Все, что превышает эти размеры, требует дополнительных термостатов или силового модуля.

Электрический шкаф какого размера мне следует использовать?
4-дюймовый квадратный электрический шкаф с одиночным грязевым кольцом, расположенный в пределах досягаемости 10-футового холодного провода.

Как близко к унитазу можно поставить систему отопления?
Держите нагревательные провода на расстоянии примерно 6–8 дюймов от сургучной печати на унитазе. Если воск нагреется, он может расплавиться.

Почему важен «одиночный» холодный конец?
Это означает, что конец нагревательного провода не нужно подводить обратно к термостату.Этот процесс упрощает установку, и средний домовладелец может установить изделие самостоятельно.

Сколько длится холодный свинец?
Холодный конец, который подключается к термостату, имеет длину 10 футов.

Сколько длится датчик температуры пола?
Датчик температуры пола термостата имеет длину 10 футов.

Могу ли я установить систему отопления под традиционный деревянный пол, который я прибил?
Нет, но вы можете установить наши системы отопления под ламинатные или паркетные полы.

Какую гарантию предлагает Warming Systems на свою продукцию?
Warming Systems предлагает 25-летнюю гарантию на нагревательные маты и кабели. На термостаты предоставляется 1-летняя гарантия от компании Warming Systems и дополнительная 2-летняя гарантия от производителя термостата.

Могу ли я установить продукты Warming Systems на открытом воздухе?
No. Системы электрического обогрева пола, производимые Warming Systems Inc., разработаны для внутренних полов, обеспечивая мощность 12 Вт / квадратный фут.Их нельзя использовать для наружного таяния снега или отопления потолков.

Сколько стоит эксплуатация системы электрического обогрева пола?
Электрические системы обогрева пола очень рентабельны в эксплуатации. Средняя ванная комната потребляет примерно столько же энергии, сколько две 100-ваттные лампочки. Использование в сочетании с программируемым термостатом с датчиком температуры пола сделает систему еще более эффективной.

Как будет отправлен мой заказ?
Заказы доставляются в пределах США.Доставка осуществляется через UPS или USPS. Заказы, доставляемые в Канаду, отправляются через USPS (Почтовая служба США).

Лучший интеллектуальный термостат для вашего теплого пола

Вы, наверное, слышали о людях, которые экономят деньги с помощью интеллектуальных термостатов. Тем не менее, большинство чрезвычайно популярных термостатов, таких как Nest или Ecobee, не предназначены для использования в высоковольтных устройствах, таких как напольное отопление.

К счастью, есть несколько умных термостатов для электрического теплого пола.Они просто не пользуются такой популярностью в прессе, как крупные имена.

В этой статье я потрачу немного времени, чтобы объяснить, для чего можно использовать термостаты, созданные специально для электрического теплого пола, и для чего их нельзя. Затем я перечислю несколько моделей, доступных для покупки в США, а также краткое описание того, как они могут быть использованы в вашем умном доме.

Цены на товар действительны, как и цены от дата / время указаны и могут быть изменены.Любая информация о цене и доступности, отображаемая на [соответствующих сайтах Amazon, если применимо] во время покупки, будет применяться к покупке этого продукта.

Цены взяты из Amazon Product Advertising API на:

---

---

Какие обогреватели работают с термостатами подогрева пола Wifi?

SunTouch в напольном коврике с подогревом

Эти термостаты предназначены для использования с электрическими резистивными системами обогрева полов.

Другой тип теплых полов использует бойлер и обеспечивает циркуляцию жидкости в качестве источника тепла.Эти обогреватели называются жидкостными обогревателями. Эти термостаты не будут работать с ними.

Некоторые производители термостатов, которые я перечислил, также производят свои собственные нагревательные маты. Вы можете подумать, что было бы полезно купить термостат той же марки, что и ваш нагревательный мат, но на самом деле в этом нет необходимости. Оказывается, электронагреватели — довольно простые устройства. Таким образом, у вас есть свобода выбора любого термостата, который вам нравится, независимо от марки вашего обогревателя.

Единственное ограничение — нагреватели требуют 120 / 240в и не более 15А. Если вы превысите силу тока, вы, вероятно, не испортите термостат, но вы будете постоянно отключать прерыватель GFCI внутри термостата.

---

Будет ли работать термостат линейного напряжения для электрического теплого пола?

Мне действительно нужен умный термостат, специально разработанный для электрических обогревателей пола? Или я могу просто получить какой-нибудь интеллектуальный термостат с линейным напряжением? Смотря как.

Термостат, созданный специально для теплого пола, будет иметь возможность подключения проводного датчика температуры, который считывает температуру пола.Обычно он имеет датчик температуры окружающего воздуха и датчик температуры пола.

У вас может быть возможность выбрать, какой датчик использовать для управления вашим термостатом. Но рекомендуется иметь датчик температуры пола, чтобы избежать перегрева пола.

---

Что использовать: датчик пола или датчик воздуха?

Использование теплого пола в качестве основного или дополнительного источника тепла, скорее всего, определит, какой датчик вы используете (и нужен ли вам датчик температуры пола).

Если вы используете обогреватель пола в качестве основного источника тепла, вероятно, имеет смысл использовать датчик температуры воздуха. Поскольку обогреватель будет включаться чаще, чтобы воздух оставался теплым, маловероятно, что вы попадете в ситуацию, когда пол будет слишком холодным.

Во многих случаях обогрев пола предназначен только для обогрева пола. Печь с принудительной подачей воздуха должна поддерживать воздух в тепле. Поскольку электрическое тепло часто является самым дорогим видом тепла, обычно лучше использовать его как можно меньше.Поэтому в этом случае, вероятно, лучше всего будет использовать датчик температуры пола.

---

Как эти термостаты будут работать с моим умным домом?

Стандартные интеллектуальные термостаты (например, Nest или Ecobee) гораздо лучше интегрированы в современный умный дом. Поскольку термостаты для интеллектуальных напольных обогревателей представляют собой гораздо меньшую нишу на рынке, создание программного обеспечения для интеграции в умный дом занимает больше времени. Все термостаты поставляются с собственным приложением для смартфонов, и всеми ими можно управлять удаленно.Однако возможности взаимодействия с умным домом ограничены.

Термостат nVent NUHEAT — самый продвинутый в этой области. Он имеет возможность подключаться к голосовым помощникам, IFTTT и «Работает с Nest».

Laticrete также интегрируется с голосовой связью и несколькими концентраторами для умного дома.

---

Некоторые мысли о надежности подключения Wi-Fi

Для меня поцелуй смерти для любого «умного» устройства — это частые отключения и вызываемое ими ненадежное поведение.Никому не нужно подключенное устройство, которое не остается на связи. Так что, если он не остается на связи 99,9% времени, это, вероятно, больше проблем, чем пользы.

Будь то в подвале, на веранде на 4 сезона или, может быть, в мастерской, часто пол с электрическим подогревом находится на значительном расстоянии от основного маршрутизатора Wi-Fi в вашем доме. Конечно, сразу же возникает вопрос, насколько хороша возможность подключения интеллектуального термостата? На этот вопрос сложно ответить, потому что у каждого человека разные настройки.

Попробуйте поставить смартфон или планшет туда, где будет установлен термостат. Проверьте, насколько силен сигнал. В идеале вы хотите получить полный сигнал. По моему опыту, прием Wi-Fi со смартфонами кажется намного более надежным, чем прием Wi-Fi с помощью интеллектуальных термостатов. Поэтому, если у вас на смартфоне 3 или меньше полосок, вы можете подумать о приобретении расширителя.

---

5 Умных термостатов для электрического теплого пола

Интеллектуальный термостат Mysa для электрического теплого пола

Mysa только что выпустила свой умный термостат для теплого пола.Они уже продают феноменальный термостат линейного напряжения, который я тщательно протестировал (нажмите, чтобы прочитать мой обзор). Я не тестировал этот напольный термостат, но интеллектуальное приложение и функции должны быть почти такими же, как и у других Mysa.

Я обновлю эту запись, когда у меня будет дополнительная информация.

nVent NUHEAT SIGNATURE WiFi термостат

Термостат Nuheat Signature имеет большой четкий экран с простым в использовании интерфейсом программирования. Он отображает текущую дату, время и погодные условия.Кроме того, вы можете проверять историю использования энергии как в приложении, так и на термостате. Если вы ищете простоту, Nuheat Signature вас не разочарует.

Этот термостат существует уже некоторое время и довольно популярен, поэтому вы можете подумать, что он немного более продвинутый, чем другие модели. Несколько лет этого не было. Но в конце 2018 года программное обеспечение получило обновление. Оно добавило несколько отличных новых интеграций для умного дома, которые отличают его от других интеллектуальных термостатов для подогрева пола.

• Подключение нескольких термостатов в нескольких местах
• Изменение настроек температуры из любого места с помощью мобильного приложения
• Простое и эффективное планирование
• Мониторинг времени работы

NUHEAT долгое время считался устройством «Работает с Nest», но теперь он стал новым В обновлении добавлена ​​необходимая интеграция IFTTT и голосового управления с Google Assistant и Amazon Alexa.

Новые возможности интеграции открывают двери для полного спектра систем автоматизации умного дома.

Каждый термостат, указанный в этой статье, должен без проблем выполнять свои функции как термостат. Но если все, что вам нужно, это термостат, зачем тратить лишние деньги на термостат WiFi? Однако, если вы ищете функции, доступные в типичных интеллектуальных термостатах, NUHEAT — это то, что вам нужно.

nVent NUHEAT Signature WiFi-термостат | Проверить цену

---

Schluter DITRA-HEAT-E-WiFi Термостат

Термостат Schluter предлагает все стандартные функции программируемого термостата с дополнительным удобством мобильного приложения.Интерфейс интуитивно понятен и прост в обращении. График обогрева допускает до шести периодов смены в день. Это также позволяет вам легко включать и выключать отдельные периоды изменения по мере необходимости (см. Фото ниже).

Несмотря на то, что это термостат Wi-Fi, он не подключается к внешним устройствам умного дома. Он подключается к собственному сопутствующему приложению, и все. Приложение можно использовать для просмотра и установки температуры, графиков отопления и отпусков. Вы также можете просмотреть журнал использования энергии.

Уникальной особенностью термостата Schluter является кнопка быстрой перемотки вперед. Нажмите кнопку быстрой перемотки вперед, и термостат перейдет к следующему запланированному изменению.

При исследовании этого термостата я обнаружил несколько отчетов пользователей о низкой производительности приложения. Было несколько человек, которые жаловались на медленное время отклика и невозможность сохранить измененные расписания из приложения. Если вы не думаете, что будете часто использовать приложение, неплохо было бы поискать в другом месте или хотя бы дождаться обновления программного обеспечения.

Schluter DITRA-HEAT-E-WiFi Термостат | Проверить цену

---

Термостат Laticrete Strata Heat WiFi

Термостат Laticrete Strata Heat совместим с Alexa. Нужно ли мне сказать больше? Я знаю я знаю. Практически все продукты в мире умного дома работают с Alexa. Однако до недавнего времени это был единственный из этих интеллектуальных термостатов для подогрева пола, в котором он был.

Laticrete имеет ряд интеллектуальных функций, которые показывают, что он пытается быть самым умным интеллектуальным термостатом в группе.Однако программное обеспечение с ошибками и отсутствие обновлений сделали его недостающим.

Он имеет встроенную геозону, которая может использовать местоположение вашего смартфона, чтобы определить, дома вы или нет. Затем термостат может включать или выключать нагрев в оптимальное время, что должно помочь вам сэкономить энергию.

У него есть опция расписания обучения (очень похожая на Nest Learning Thermostat), чтобы работать вместе с геозоной. Он записывает, когда вы приходите и уходите, и со временем начинает предсказывать, когда вы будете дома, а когда нет.

Он даже дает вам возможность добавить собственный фон к экрану термостата. Конечно, в этом нет необходимости, но вы можете добавить немного своего собственного стиля, и это здорово.

Laticrete Strata Heat представляет собой ребрендинг термостата WarmUp 4ie Wifi. Время от времени я вижу термостат WarmUp в продаже на Amazon (посмотрите, доступен ли он в настоящее время), но кроме этого, в США трудно найти онлайн-магазин, который бы его продавал.

Термостат Laticrete Strata Heat WiFi | Проверить цену

---

SunTouch Connect WiFi Термостат

Термостат SunTouch Connect WiFi позволяет удаленно управлять электрическим подогревом пола в любое время в любом месте.Приложение SunStat Connect позволяет подключать и программировать несколько термостатов SunTouch из разных мест. Интерфейс программирования чистый и простой.

Приложение включает в себя «режим на выезде» для одновременного отключения всех термостатов. К сожалению, режим на выезде не работает автоматически, как некоторые умные термостаты. Вам нужно будет открыть приложение и задействовать его вручную. Полагаю, это в десять раз проще, чем бегать по дому и настраивать каждый термостат, верно?

SunTouch отображает местные погодные условия и позволяет проверить пятидневный прогноз.Он даже пытается предвидеть изменения погоды и соответствующим образом регулировать обогрев пола.

Вы можете использовать SunTouch, чтобы контролировать потребление энергии. Он записывает данные об использовании, которые можно просматривать либо за день, либо за месяц.

Небольшое неудобство, которое я испытываю при использовании многих термостатов сетевого напряжения, — это шумное реле. При включении или выключении обогрева будет слышен щелчок. SunTouch не страдает этой проблемой.

Wi-Fi-термостат SunTouch Connect | Проверить цену

---

Последние мысли

Все эти термостаты, кроме Mysa, были адаптированы из неумных термостатов.Дополнительный Wi-Fi был просто втиснут в существующий термостат. Имея это в виду, неудивительно, что интеграция умного дома не очень продвинута.

С другой стороны, Mysa с ​​самого начала разрабатывался как интеллектуальный термостат. Возможности подключения к Wi-Fi превосходны, а функциональность приложения не имеет себе равных.

После Mysa самым надежным термостатом с самым передовым программным обеспечением является nVent NUHEAT Signature. Вы можете использовать IFTTT и голосовую интеграцию, чтобы делать практически все, что вы хотите, для домашней автоматизации.

Schluter®-DITRA-HEAT-E-RT | Утепление полов | schluter.com

Полные инструкции по установке системы DITRA-HEAT см. В Интерактивном руководстве пользователя и Руководстве по установке Schluter®-DITRA-HEAT.

1. DITRA-HEAT-E-RT необходимо установить в электрическую коробку. Чтобы обеспечить место для проводки, рекомендуется использовать одинарный, глубокий электрический шкаф или двойной электрический шкаф с грязевым кольцом.

2.Электропитание должно быть отключено, а все электрические соединения должны выполняться квалифицированным электриком в соответствии с электрическими и строительными нормами, действующими в вашем регионе.

3. Подсоедините оплетку заземления греющего кабеля к заземляющему проводу от электрической панели.

4. Снимите лицевую панель с силового основания термостата, ослабив винт и наклонив термостат вверх. Снимите также зажим задней крышки.

5. Для простоты установки сформируйте провода электрической линии в форме буквы «М» или гармошки.Так их будет легче аккуратно сложить в электрическую коробку. Ослабьте загрузочные винты в верхней части термостата до упора.

6. Вставьте жилы нагревательного кабеля в клеммы нагрузки снизу. Поскольку полярность отсутствует, любой провод нагревательного кабеля можно подключить к любому зажиму нагрузки.

7. Закрепите провода, затянув винты.

8. Вставьте провода электрической линии в линейные клеммы сверху.Обратитесь к задней части термостата для правильной конфигурации проводки.

9. Закрепите провода, затянув винты, и загните провода в электрическую коробку.

10. Совместите и закрепите основание термостата с распределительной коробкой.

11. Проденьте датчики температуры пола через отверстие в правом нижнем углу основания термостата. Закрепите вторичный датчик температуры пола лентой и прикрепите к силовой базе.

12.Зачистите концы датчика температуры пола, чтобы оголить провода для облегчения установки. Вставьте провода датчика температуры пола в клеммы C и D. Обратите внимание, что провода датчика температуры пола не имеют полярности и их можно менять местами между клеммами C и D. Затяните винты, чтобы закрепить провода.

13. Подключения питания, нагревательного кабеля и датчика температуры пола завершены. Установите на место лицевую панель термостата и затяните винт в нижней части устройства.

Примечание: два нагревательных кабеля DITRA-HEAT-E-HK могут быть подключены и управляться одним термостатом DITRA-HEAT-E-RT, если общий ток составляет менее 15 ампер. Провода нагревательного кабеля должны быть подключены параллельно в соответствии с применимыми электротехническими и строительными нормами. Несколько нагревательных кабелей DITRA-HEAT-E-HK более 15 А не могут быть подключены к одному термостату DITRA-HEAT-E-RT. Необходимо использовать дополнительные термостаты DITRA-HEAT-E-RT или термостат DITRA-HEAT-E-RT можно комбинировать с силовыми модулями DITRA-HEAT-E-RR.

.

Изображение	Название	Цена	Купить
TopTop	Mysa Smart Thermostat для электрического внутрипольного отопления				-Термостат напряжения с Wi-Fi		Купить сейчас
	Schluter DITRA-HEAT-E-WiFi Термостат DHERT104 / BW		Купить сейчас
