Подключение выключателя: как сделать это правильно?

Поставить дома выключатель можно самостоятельно, не прибегая к услугам электриков. Для этого достаточно знать схему подключения и правильную последовательность монтажа. Мы подготовили для вас пошаговую инструкцию подключения одно и двухклавишных выключателей.

Какой инструмент необходим для монтажа выключателя?

Для подключения выключателя потребуется следующий инструмент:

• Шуруповерт или отвертка.
• Нож.
• Перфоратор.

• Изолента.
• Зажимы.
• Пассатижи.

Это стандартный набор инструментов, но его можно заменять, если нужно. Например, просверлить отверстия можно ударной дрелью вместо перфоратора, а соединять провода можно не зажимами, а скруткой с последующей опрессовкой или пайкой. Также и вместо изоленты можно использовать термоусадочную трубку — тут кому как удобнее.

Монтаж одноклавишного выключателя

Схема подключения одноклавишного выключателя (см. картинку) довольно проста: от щитка ноль (N) напрямую подается на светильник, а фаза (L) идет на выключатель. Фаза в обязательном порядке должна разрываться, чтобы при разорванной цепи светильник не находился под напряжением.

Мы рассмотрим вариант подключения выключателя без распределительной коробки. Весь монтаж будем производить в коробке самого выключателя. Сначала выбираем место для монтажа коробки под выключатель, а затем с помощью перфоратора и коронки высверливаем отверстие. Коробку ставим так, чтобы отверстия для крепежей были четко по вертикальной или горизонтальной оси (можно выставить по отвесу или строительному уровню, если сложно поставить на глаз), чтобы в последствии наш выключатель стоял ровно.

Убедитесь в отсутствии напряжения на кабеле, идущем от щитка. В коробку у нас заходит кабель от щитка и кабель, который идет на светильник.

Разделываем кабель, освобождая провода от внешней изоляции. Оставляем примерно по 15 см, а лишнее откусываем. Желто-зеленый провод — это заземление — он пойдет прямо на светильник. Бело-синий (это ноль) также идет на светильник. А белый (это фаза) подключим через выключатель.

Зачищаем желто-зеленый и бело-синий провода по 5 см и скручиваем между собой, так как ноль и заземление идут напрямую на лампочку. Соединяем их пайкой (узнайте, как это делать) и заматываем изолентой. Отведем их в сторону, чтобы не мешали. Белые провода зачищаем примерно по 1 см. Провод, который пришел от щитка подключаем к верхней точке с обозначением L (1), а тот, что идет на светильник подключаем к нижней точке с обозначением стрелочки (2).

Соединенные провода аккуратно укладываем внутри коробки.

Надеваем клавишу (достаточно надавить и она защелкивается) и вставляем выключатель в коробку. Крепим его саморезами с помощью шуруповерта или отвертки.

Подаем напряжение и проверяем работу выключателя.

Монтаж выключателя с 2 — 3 клавишами

Схема подключения выключателя с 2 — 3 клавишами практически такая же, как и с одной, с единственной разницей в количестве отходящих от выключателя жил на лампочки.

В этом случае подключать будем через распредкоробку. Сверху у нас идет двужильный провод от щитка. К каждой лампочке также подсоединяется двужильный (фаза — ноль) провод. А к двухклавишному выключателю трехжильный провод: одна жила подключается к верхней точке N (1), а две другие к двум нижним точкам (2).

Разделываем внешнюю изоляцию и зачищаем каждую жилу примерно на 4 см. Скручиваем провода по цифрам, показанным на рисунке. Под цифрой 1 располагаются нули лампочек и кабеля со счетчика — их скручиваем все три в кучу. Под цифрой 2 располагается фаза со щитовой и фаза, приходящая на выключатель. 3 и 4 — это фазы лампочек и выключателей, которые разрываются при отключении.

Изолируем и укладываем провода в коробку, как показано на примере одноклавишного выключателя. Подаем напряжение и проверяем работу каждой клавиши выключателя — если соединили правильно, то все будет работать как часы.

Чтобы меньше было мороки с соединением проводов, рекомендуем использовать зажимы WAGO. Для осветительной группы они подходят идеально, а монтаж занимает считанные секунды.

Еще пара советов домашнему электрику:

Теги выключатели электропроводка

Как подключить выключатель | Заметки электрика

Доброго времени суток, дорогие гости сайта «Заметки электрика».

Небольшое предисловие.

Помните, несколько дней назад я устанавливал квартирный электрический щиток? Так вот вчера мне позвонил хозяин этой квартиры с просьбой о помощи.

По его словам в коридоре пропал «свет». Я ему еще по телефону предложил проверить исправность лампы освещения, но он мне сказал, что лампу проверил и она исправна. Тогда я решил наведаться к нему в гости и посмотреть, почему нет освещения в коридоре. А ведь я ему говорил, что его электропроводка требует замены, на что он меня убедительно уверял в обратном.



Начало работ

И вот я на месте. Взяв свой инструмент, я еще раз проверил исправность лампы в коридоре. Лампа действительно была исправна. После этого я приступил к поиску неисправности. Скажу сразу, что искать долго то и не пришлось.

Но обо всем по порядку, чтобы Вы представили о чем идет речь.

Несколько слов о самом выключателе и месте его установки. Одноклавишный выключатель внутренней установки расположен в коридоре.

Вот так он выглядит.

С помощью этого выключателя включается освещение в коридоре. Освещение выполнено в виде одной энергосберегающей лампы. Поэтому в данной статье мы рассмотрим схему подключения одноклавишного выключателя для одной лампочки.

В статье о том, как повесить люстру Вы узнаете все способы установки и крепления люстры.



Схема подключения одноклавишного выключателя

Это самая простая схема подключения выключателя. Думаю, она не вызовет у Вас затруднений, т.к. на выключатель приходит всего 2 провода.

С квартирного щитка питание (фаза — провод красного цвета, ноль — провод синего цвета) приходит в распределительную коробку, которая находится в коридоре.

Важно знать!!! Читайте статью как правильно соединять провода в распределительной коробке.

Фаза (красного цвета) соединяется в распределительной коробке с проводом (красного цвета), который идет на выключатель. С выключателя провод (оранжевого цвета) уходит обратно в распределительную коробку, где соединяется с проводом (оранжевого цвета), идущим на нагрузку (лампу). Это и есть коммутируемая фаза на лампу.

Ноль (синего цвета) соединяется в распределительной коробке с проводом (синего цвета), который сразу уходит на нагрузку (лампочку). Для соединений проводов в распределительной коробке удобно использовать клеммы Ваго.

Вот аналогичная схема, только вместо одной лампочки, подключено пять.

Внимание!!! Выключатель всегда должен разрывать именно фазу, а не ноль.

Все это необходимо ради нашей же электробезопасности. При замене лампы, достаточно будет отключить выключатель, и в патроне не будет напряжения. Меняй себе спокойно. Если же перепутать, и выключателем коммутировать ноль, то при замене лампы, она в любом случае останется под напряжением. А это очень опасно. Читайте мои статьи про действие электрического тока на человека и несчастный случай на производстве (пример).

Если Вас интересует как подключить двухклавишный выключатель, то тогда читайте мою статью про схему подключения двухклавишного выключателя.



Ищем неисправность

Вернемся к неисправности.

Итак, выкрутив лампочку из патрона (Е27) и включив выключатель, проверяем с помощью указателя напряжения приходит фаза (оранжевого цвета по рисунку) с выключателя на лампу или нет. В нашем случае фаза на лампу не приходит. Это говорит о следующих неисправностях. Либо это неисправен сам выключатель, либо электропроводка от выключателя до лампы находится в обрыве (смотрите схему подключения выключателя).

Далее необходимо проверить приходит ли фаза на сам выключатель. Для этого нам необходимо снять клавишу выключателя. Только делать это нужно предельно осторожно, т.к. современные конструкции очень хрупки.

Сняв клавишу, мы увидим винты крепления выключателя к подрозетнику и винты крепления проводов к выключателю. Вот здесь нам и нужно убедиться в наличии фазы на выводах.

Для этого опять же применяем указатель низкого напряжения »Контакт-55ЭМ», и производим замер приходящей фазы и уходящей.

И вот тут нас ждал «сюрприз».

Фаза на выключатель приходила, а с него уже не уходила. Это говорит о том, что неисправен сам выключатель. Поэтому его нужно снимать.

Отключаем напряжение в квартире с помощью автоматического выключателя. Кстати, это особенность именно этой квартиры. Если у Вас в квартирном или этажном щите находятся несколько линий (групп), то соответственно отключаем автомат той линии (группы), где будут производиться работы.

Затем откручиваем винты крепления выключателя и аккуратно отгибаем его. Прошу заметить, что винты крепления проводов я пока не откручивал.

И что мы видим?

А видим мы следующее. Один из проводов выпал из клеммы выключателя.

И еще видим, что полностью отсутствует цветовая маркировка проводов. Это и стоило ожидать, т.к. электропроводка в квартире достаточно старая.

Причина отпавшего провода заключается в слабой протяжке винтов крепления проводов.



Завершение работ

Неисправность была устранена, провод вставлен обратно в клемму и винты затянуты.

Выключатель подключен. Осталось только вставить его в металлический подрозетник и затянуть винты крепления выключателя.

А теперь можно проверить выполненную работу. Включаем напряжение на отключенном участке схемы и проверяем работу одноклавишного выключателя. Все работает исправно.

Кстати, а Вы знаете почему мигает энергосберегающая лампа?

P.S. Ну вот на этом и завершим статью, где я рассказал Вам о схеме подключения одноклавишного выключателя и как проводить поиск неисправности электропроводки.

Если статья была Вам полезна, то поделитесь ей со своими друзьями:

Подключение электрического выключателя под силу каждому

Сталкиваться с подключением выключателя приходилось многим домовладельцам — при ремонте их нужно или менять, или устанавливать. Первым делом при проведении таких работ нужно отключить электричество — выключить вводной автомат и сделать все для того, чтобы случайно его никто не включил.

Что же касается установки и подключения выключателя, чаще всего встречаются две схемы — подключение одноклавишного выключателя и подключение двухклавишного. Для проведения работ в обоих случаях нам потребуются:

• сами выключатели;
• распределительная коробка;
• соединительные провода;
• изолента.

Подключаем выключатель в распределительной коробке

При подключении важно учитывать один факт: подключать фазный провод к светильнику можно только через выключатель, то есть фаза всегда подключается на разрыв — благодаря этому выключатель будет разрывать фазу, а не ноль, что позволь сделать эксплуатацию приборов безопасной и удобной. Фазный провод определяется с помощью индикаторной отвертки, обычно он красного цвета.

Что в себя включает схема подключения одноклавишного выключателя:

• сам одноклавишный выключатель;
• источник питания;
• распределительную коробку;
• одну или несколько параллельно включенных лампочек.

Для фазы и для ноля для более удобной работы лучше приобрести провода разных цветов, чаще всего это красный и синий.

С распределительного щита к коробке обычно подходит кабель от светильника, выключателя, а также двухпроводной кабель — если он двухцветный, работа значительно упрощается. Фазный провод часто красный, нулевой — синий. Фазный красный провод от щита подключается к красному проводу, который идет к выключателю. Второй провод от выключателя (синий) необходимо подключить к красному проводу, который подключен к светильнику или другой нагрузке. В итоге у нас есть фаза, идущая на лампу и соединенная между собой. Нулевой провод от щита нужно подключить к нулевому проводу, идущему к светильнику. Таким образом, получилось, что нулевой провод от распределительной коробки соединяется прямо с лампочкой, а фазные провода подключены к светильнику через выключатель.

Подключаем двойной выключатель

Выключатель позволяет управлять двумя группами светильников и используется для включения/выключения из одного места двух светильников. Как и в случае с одноклавишным выключателем, первым делом снимаем напряжение на щите и убеждаемся, что все электричество отключено, и работы проводятся в безопасных условиях.

От распределительного щита в коробку приходят два провода: фазный (красный) и нулевой (синий). Нулевые провода от распределительного щита, а также светильника номер один и светильника номер два соединяются между собой. Провод, который идет к общему контакту выключателя, подключаем к фазному проводу от распределительного щита. Допустим, что провод, идущий на общий контакт — зеленого цвета, провода с выходов — синего и желтого. Эти провода в распределительной коробке подключаются к соответствующим группам светильников. Они образуют собой коммутируемые фазы двух групп светильников. Далее нулевой провод (синий) от распределительного щита подключается к нулевому от распределительной коробке, который идет на светильники. Выключатель соединяет только фазы двух групп приборов.

Проходной выключатель: схема управления из трех мест

Иногда двойного выключателя бывает недостаточно. В таком случае используются проходные выключатели, а также перекрестные, которые имеют не три, а четыре контакта, за счет чего получается две пары параллельно переключаемых контактов.
Количество управляющих пунктов не названо четко, главная проблема — сложность коммутации в распределительной коробке, поскольку слишком много проводов к ней подводится. В данном случае важная грамотная маркировка, без которой очень легко запутаться.

Подключение выключателя проводится так: выходная пара контактов из первого проходного выключателя подключается к проводам, которые веду к входной паре следующего перекрестного выключателя — повторять до последнего проходного выключателя, у которого нужно соединить общий контакт с кабелем, который идет к прибору. Провод фазы соединяется с входным контактом первого выключателя, второй провод от светильника — с нулевым распределительной коробки.

Больше статей на нашем канале

Как подключить выключатель с двумя клавишами | Электрика своими руками

Как подключить выключатель с двумя клавишами? Знатокам и профессионалам этот вопрос покажется наивным, однако наша статья не для них, а для начинающих. Вместе с тем, материал носит ознакомительный характер, поэтому если вы сомневаетесь в собственных силах, лучше все-таки обратиться к специалисту.

Даже самый простой, стандартный выключатель с двумя клавишами имеет гораздо больше вариантов использования, чем его аналог с одной кнопкой.

Возможность включать две электрические цепи одним приспособлением можно применять в различных целях. В конечном счете, такие устройства позволяют сделать процесс управления освещением в жилых и производственных помещениях более удобным и оперативным.

Установить двухкнопочный выключатель можно своими руками, если иметь даже начальные знания и умения по электромонтажу и безопасному обращению с электрическим током.

Преимущества использования выключателя с двумя клавишами

Установка этого приспособления дает возможность решать разные задачи по организации освещения:

• Включать разное количество лампочек в люстре;
• Управлять двумя светильниками одним прибором;
• Контролировать освещение в разных комнатах из одного места.

Чтобы подключить люстру к двухклавишному устройству не нужно обладать какими-то специальными знаниями. В этом случае схема не намного сложнее, чем вариант, когда используется выключатель с одной клавишей. Однако для того, чтобы правильно выполнить установку выключателя с двумя клавишами, лучше заранее спланировать расположение светильников, схему подключения, зафиксировать основные моменты на бумаге.

Перед подключением…

Сперва надо разработать трассировку, учитывая положение окон, дверей, труб и других инженерных сетей. Местоположение проводов и выключателя света можно нанести прямо на стену для наглядности. Следует учесть уже проложенные кабели для других потребителей. Необходимо подобрать подходящее сечение провода.

Обязательно отключаем квартиру от электроснабжения с помощью автоматов на входном щитке!

От распределительной коробки к выключателю прокладываем провод фазы и фиксируем его на клемме, которая имеет соединение со всеми контактами. От люстры тянем трехжильный провод. Две жилы – это фазы, одна – «ноль». Фазные концы заводим по штробе к выключателю, нулевой – к распаечной коробке.

Для удобства используйте кабель с разным цветом изоляции. Жила голубого цвета – это «ноль», фаза может быть любого другого цвета. Для монтажа электрической проводки в жилых квартирах мы рекомендуем плоский кабель марок ВВГ-П или ВВГнг-П, а также круглый кабель NYM.

Если в наличии только провод с одинаковой окраской изоляции, или имеется старая проводка с тремя жилами, нужно выяснить расположение линий «ноля» и фазы. Мы имеем три провода, которые торчат из потолка, противоположные концы подсоединены.

Подаем питание и включаем обе клавиши выключателя. Индикатор загорается при прикосновении к фазам. Маркером или изолентой отмечаем «ноль».

Прежде чем возобновить работы, обязательно вновь отключаем подачу электричества!

От каждого рожка люстры выходит по паре проводов: синего и коричневого цвета. Окраска может быть и другой. Берем все провода синего цвета (должно получиться по одному от каждого рожка) и скручиваем в один жгут, это «ноль».

Оставшиеся провода делим на две группы (это фазы) и скручиваем в два жгута. Если люстра с четырьмя лампочками, можно скомпоновать их как 1+3 или 2+2, пять рожков можно сгруппировать как 1+4 или 2+3.

У нас получилось три скрутки. Желательно их облудить. Теперь соединяем скрутки с проводами на потолке. Лучше использовать клеммные колодки или клеммники Wago. Это удобно, надежно и безопасно.

Подключение выключателя с тремя клавишами выполняется аналогично, только потребуется четырехжильный провод. Три жилы – это фазы, а четвертая – «ноль». Трехклавишный выключатель дает больше вариантов при подключении люстр с четырьмя и более рожками.


Как подключить выключатель, схема подключения выключателя

электрика, сигнализация, видеонаблюдение, контроль доступа (СКУД) и другие инженерно технические системы (ИТС)

Для того, чтобы правильно подключить выключатель достаточно знать несколько простых вещей:

• выключатель является устройством, предназначенным для замыкания (размыкания) электрической цепи, соответственно может управлять включением (выключением) различных электрических устройств,
• он подключается в цепь фазового провода (L) — рис. 5,
• может иметь один или несколько переключающих контактов (направлений). Хорошо знакомые всем одноклавишые выключатели имеют один контакт (рис.1), двухклавишные — два (рис.2) и т.д.,
• в зависимости от количества контактов, к выключателю можно подключить соответствующее количество независимо управляемых устройств,
• выключатели могут работать на включение — выключение (их мы будем рассматривать в этой статье), также — на переключение. Это проходные выключатели — про них на странице схема подключения проходного выключателя,
• величина потребляемого тока и напряжение нагрузки, которую Вы собираетесь подключить, не должны превышать соответствующих значений, указанных для выключателя.

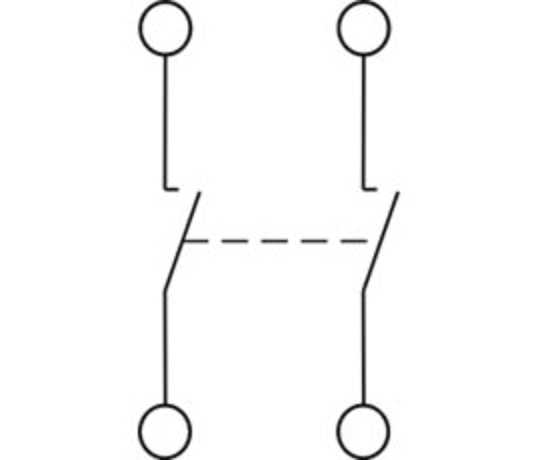

На этих рисунках показаны внешний вид и, соответствующие электрические схемы выключателей. Одноклавишный — рис.1, двухклавишный -рис.2.

Для одноклавишного выключателя все ясно, перед тем как подключить двухклавишный выключатель настоятельно советую проверить его мультиметром. Кроме того, конструктивно выключатели могут сильно различаться, если на них не указано назначение контактов, то это единственный способ узнать что куда можно подключить.

• В положении «выключено» между всеми контактами должно быть состояние «обрыв»,
• «включено» 1-2, 1-3 — «замыкание»,
• при включенной одной из двух клавиш 2-3 — «обрыв»,
• при одновременно нажатых двух клавишах 2-3 — «замыкание».

Следующий момент — как подключить провода к выключателю. Очень просто — на рисунках 3, 4 показаны два основных вида винтовых зажимов, пояснения, думаю, излишни.

Не забудьте хорошо протянуть винты, иначе выключатель может греться. Так до пожара недалеко.

СХЕМА ПОДКЛЮЧЕНИЯ ВЫКЛЮЧАТЕЛЯ

Рис.5 -принципиальная электрическая схема, рис.6 — схема соединений (монтажная).

На приведенных схемах использованы следующие обозначения:

• L — фазовый, N — нулевой провода,
• S1 — одноклавишный S2 — двухклавишный выключатель,

Принципиальная электрическая схема для начинающего малоинформативна, имеет характер теоретический, привел я ее более для порядка, а вот схема подключения на рис. 6 показывает как подключить выключатель в реальной ситуации. Кроме того, на странице разводка электропроводки даются практические рекомендации по порядку соединения проводов.

Как из нее следует электрический кабель (двухпроводный для одноклавишного выключателя, трехпроводный для двухклавишного) должен быть проложен от соответствующего выключателя до конечного потребителя энергии, в нашем случае — электрическая лампа. Кроме того, к ней должен подходить двухпроводный кабель от распределительной коробки.

Черными точками показаны соединения проводов между собой и другими устройствами (выключатели, лампы). Как выполнять такие соединения рассматривается на странице как соединить провода.

© 2012-2021 г. Все права защищены.

Представленные на сайте материалы имеют информационный характер и не могут быть использованы в качестве руководящих и нормативных документов

Как подключить двухклавишный выключатель . Электропара

Электрические выключатели предназначены для управления светом – регулируя положение клавиш, можно отключить или включить группу лампочек в люстре или светильнике. Наиболее востребованными являются двухклавишные выключатели, они подходят для люстр с количеством ламп от 3 до 6. В данной статье вы можете узнать, как подключить двухклавишный выключатель света.

Прежде всего, нужно разобраться в особенностях механизма. Все выключатели крепятся к проводам с помощью самозажимных клемм или винтовых зажимов. Безусловно, первый вариант предпочтительнее, поскольку самозажимные клеммы обеспечивают прочный контакт и не требуют регулярного обслуживания. Если же производитель использовал винтовые зажимы, концы проводов нужно будет поместить в клеммную колодку и стянуть винтами. Данный способ менее надежен, поскольку придется периодически осматривать соединения и в случае необходимости подтягивать их. Кстати, ослабление винтов часто приводит к выходу выключателя из строя – контакты отходят и напряжение перестает поступать на прибор.

Схема подключения двухклавишного (двойного) выключателя позволит выполнить установку без ошибок. На схеме четко определен принцип работы выключателя, который представляет собой два одноклавишных выключателя, заключенных в один общий корпус. Заземляющий провод (наиболее часто имеет желто-зеленую окраску) и нулевой провод (ноль) подключаются непосредственно к лампочкам люстры или светильника, а фазный провод (фаза) сначала проходит через двухклавишный выключатель. Во время выключения одной из клавиш происходит разрыв цепи (фазы), таким образом и регулируется яркость освещения.

Перед установкой следует подготовить необходимый набор инструментов. Это:

• Отвертки (крестовая, индикаторная)
• Острый нож для снятия изоляции с провода
• Пассатижи
• Уровень и карандаш

Самое время приступить к подключению двухклавишного выключателя. На первом этапе следует обесточить рабочее помещение, для этого нужно использовать автоматический выключатель. В жилых домах и квартирах почти всегда в щитке присутствует несколько автоматов. Если в данный момент свет не очень нужен, лучше отключить все рычаги. Ну а если на кухне готовится еда, или есть другие существенные причины не выключать свет, нужно попробовать отжимать рычаги и попутно проверять наличие электричества в рабочей комнате. Вообще очень важно не перепутать автоматы – они не всегда устанавливаются на конкретную комнату. Может быть так, что один автомат отвечает за розетки, а второй за выключатели. Вот почему проверять наличие напряжения в сети следует только в месте установки выключателя.

Далее нужно привести в порядок монтажную коробку (если выключатель устанавливается на стену при скрытой проводке). Концы проводов обрезаются так, чтобы оставалось около 10-15 см (вдруг при контрольной зачистке провода он обломится, придется наращивать). Зачищаем провода (снимаем изоляцию на пару сантиметров). Профессиональные электрики быстро справятся с этой задачей, но человек неопытный может несколько раз случайно обрезать провод, вот почему нужно оставлять достаточный запас длины. Провода вставляются в клеммы выключателя согласно схеме, которая обычно указывается на тыльной части прибора. Если схемы нет, фазный провод идет на клемму «L», а ноль и заземление идут в клемму со стрелочками.

Если используется блок с двумя выключателями (модуль), нужно учитывать, что каждый из одноклавишных выключателей в составе данного блока нужно подключать отдельно, ведь они не зависят друг от друга.

После того, как провода подключены к выключателю, нужно аккуратно «утопить» их в установочной коробке, избегая резких движений, чтобы не сломать жесткие жилы. После этого можно закрепить выключатель на стене, выровняв его по уровню. Если есть рамка, устанавливаем ее, и только на последнем этапе вставляем клавиши и проверяем работоспособность сборки.

Как подключить выключатель. Подробная пошаговая инструкция – RozetkaOnline.COM

К вашему вниманию подробная пошаговая фото инструкция о том, как подключить выключатель освещения.

Подключение проводов к механизмам выключателей бывает двух типов: винтовые зажимы и самозажимные клеммы. При винтовом зажиме, провода помещаются в специальную колодку и стягиваются винтом, минус такого типа крепления, в ослаблении с течением времени, винтового соединения, необходимости периодической ревизии выключателей для подтягивания винта. Механизмы с самозажимными клеммами лишены этих проблем и многие производители используют в своих выключателях именно этот тип соединения.

Рассмотрим вариант подключения одноклавишного выключателя, на примере механизмов Busch-Jaeger(ABB) basic 55.





Для установки нам понадобится:

 – Отвертка крестовая

 – Отвертка плоская (индикаторная)

 – Монтажный нож или устройство для снятия изоляции

 – Пассатижи или бокорезы

 – Уровень



Приступаем к установке:

1. Отключите электричество! Для этого в электрощите, необходимо рычаги автоматических выключателей перевести в состоянии «выкл.», обычно это положение, при котором рычаг направлен вниз. Какой именно автомат необходимо выключить, если они не подписаны, определяется опытным путем, выключая их по очереди, и проверяя, например индикаторной отверткой, наличие напряжения в проводке розетки. В крайнем случае, выключайте все. Но затем обязательно убедитесь, в отсутствии электрического тока, в месте установки!



2. Подготавливаем провода в установочной коробке. С помощью пассатижей или бокорезов, укорачиваем, чтоб их длинна была примерно 10см. Снимаем с концов изоляцию на 10-15мм, а затем помещаем провода в клеммы выключателя, при этом провод, который всегда под напряжением (фаза), в клемму с маркировкой “L”,в нашем случае это белый, а второй провода, голубой, в клемму со стрелкой.









3. Аккуратно устанавливаем механизм выключателя в установочную коробку, при этом довольно жесткие провода с осторожностью подгибаем к основанию выключателя. Затем с помощью крепежа в установочной коробке, либо с помощью «лапок» зажима самого механизма (2 болта расположенные по бокам) закрепляем выключатель строго по уровню.

4. Прикладываем рамку, а после крепим ее с помощью фиксатора, идущего в комплекте с выключателем. Далее устанавливаем клавишу.







5. Установка завершена. Включаем электричество и тестируем.

Как подключить выключатель света

Фото: shutterstock.com

Несмотря на то, что подключить выключатель света несложно, для безопасного выполнения работы необходимо иметь базовые знания о домашней электросети. Если вы никогда раньше не работали с электропроводкой, наймите электрика и попросите взглянуть ему через плечо. Изучив процедуру, вы обнаружите, что подключение переключателя света занимает не более 10 минут. Никаких дополнительных инструментов не требуется, и шаги идентичны, заменяете ли вы поврежденный переключатель или меняете местами при обновлении (например, диммер).

Инструменты и материалы

Шаг 1

Очень важно правильно выполнить этот первый шаг; пропуск этой части или неправильное выполнение может быть фатальным! Прежде чем делать что-либо еще, убедитесь, что в цепи, с которой вы собираетесь работать, не подается питание. Это означает, что нужно подойти к коробке выключателя и выключить выключатель, который управляет выключателем, который вы собираетесь заменить.

Step 2

После того, как вы убедитесь, что питание было отключено на этот конкретный коммутатор, отвинтите пластину переключателя (большинство из них закреплено двумя маленькими винтами с плоской головкой), затем открутите старый переключатель от стены (здесь плоский- винты с головкой и крестообразным шлицем одинаково распространены).Осторожно вытащите старый выключатель, но пока оставьте провода подключенными.

Шаг 3

Обратите внимание на расположение проводов. Вы должны увидеть два черных провода, каждый из которых подключается к другому винту с правой стороны переключателя. Это так называемые клеммные винты. Вы также должны увидеть зеленый провод, называемый заземляющим проводом, который крепится к винту в нижней левой части переключателя света.

Шаг 4

Ослабьте винты, удерживающие клеммные провода на месте.После этого освободите клеммные провода, при необходимости используя плоскогубцы, чтобы ослабить затянутую катушку. Таким же образом освободите заземляющий провод. На этом этапе вы сможете снять выключатель со стены; если это облегчит вашу работу, отогните свисающие провода в сторону.

Фото: shutterstock.com

Step 5

Осмотрите концы проводов на предмет износа. Отрежьте поврежденные части с помощью универсального инструмента или кусачков для проволоки. Не забудьте оставить около полдюйма проволоки на каждой длине.Поскольку электрические провода со временем подвергаются нагрузкам и могут ослабнуть при использовании, вы должны убедиться, что при повторном подключении проводов к заменяемому переключателю любая часть провода, контактирующая с винтами, не повреждена.

Step 6

С помощью многофункционального инструмента или плоскогубцев согните каждый оголенный провод в круглый крючок. Постарайтесь закруглить эти крючки достаточно плотно, чтобы они плотно прилегали к изгибу винтов на сменном переключателе света.

Шаг 7

Теперь прикрепите загнутые концы проводов к новому коммутатору. Начните с черных проводов, подключив их к клеммным винтам с правой стороны. Их крючки должны быть ориентированы по часовой стрелке. Присоедините зеленый провод, заземление, к винту слева. Вы можете обнаружить, что острогубцы, хотя и не являются необходимыми, могут помочь удерживать проволоку на месте при затягивании каждого винта.

Step 8

Защитите коммутатор от возгорания, обмотав изолентой корпус и винты клемм. Наконец, прикрутите выключатель обратно к стене, замените пластину выключателя и снова включите автоматический выключатель.Вот и все — готово. Теперь пусть светит свет!

Как подключить коммутатор — Электричество для всех: базовые уроки

Из этого видео вы узнаете, как подключить простой коммутатор.

Выключатель позволит включить питание лампочки на расстоянии.

Перед любыми электрическими вмешательствами отключите питание соответствующей сети.

Для подключения простого переключателя вам понадобится переключатель по вашему выбору, установленный на стене с фиксированным основанием или встроенным основанием, 4 винта и 4 дюбеля, дрель, молоток, карандаш, отвертка с плоской головкой. и инструмент для зачистки проводов.

Эта операция будет зависеть от того, установлена ​​ли у вас база переключателя или встроенная база переключателя. Мы предоставим шаги для каждой из этих операций.

ВАРИАНТ 1: МОНТАЖНОЕ ОСНОВАНИЕ ПЕРЕКЛЮЧАТЕЛЯ

ВАРИАНТ 1: МОНТАЖНОЕ ОСНОВАНИЕ ПЕРЕКЛЮЧАТЕЛЯ

Разделите различные элементы переключателя.

Удалите предварительно вырезанный кусок пластика, чтобы образовалось отверстие для пропуска электрических проводов.

Приложите основание переключателя к стене на месте, где он будет установлен.

Отметьте положение 4 винтов карандашом.

Просверлите сверлом 4 отверстия в отмеченных местах.

Вставьте четыре дюбеля.

Закрепите основание 4 винтами.

Затем выполните действия для встроенной коммутационной базы.

ВАРИАНТ 2: ВСТРОЕННАЯ БАЗА ПЕРЕКЛЮЧАТЕЛЯ

ВАРИАНТ 2: ВСТРОЕННАЯ БАЗА ПЕРЕКЛЮЧАТЕЛЯ

Снимите кожух переключателя.

На месте установки переключателя вы найдете два фазных провода. Снимите пластиковую оболочку с концов этих проводов.

Снимите пластиковую оболочку с концов этих проводов.

Вставьте конец первого зачищенного провода в первую клемму переключателя, помеченную L, защелкнув его.

Вставьте конец второго провода в одну из других клемм переключателя, защелкнув его.

Если есть винтовой механизм, открутите его, поместите провод в предусмотренное для него отверстие и затяните винт. Убедитесь, что провода затянуты плотно, потянув за них.

Вставьте переключатель в предусмотренный для него корпус.

Совет: загните жилы так, чтобы они не мешали собрать ансамбль.

Совет: загните жилы так, чтобы они не мешали собрать ансамбль.

Установите кожух обратно на выключатель.

Теперь вы знаете, как подключить простой переключатель.

Как подключить выключатель света

Электропроводка выключателя света

Электроэнергетические проекты могут быть непростыми и трудными для многих, но некоторые из них легко выполнить, например, подключить выключатель света , который настолько прост, что это может сделать каждый. Обладая надлежащими знаниями и несколькими шагами, любой может выполнить эту работу, не нанимая профессионального электрика . Каждый домовладелец должен знать, как подключить выключатель света .Как владелец дома, вам, вероятно, потребуется, чтобы менял выключатель света много раз, и наем электрика для этого не лучший выбор, если вы можете сделать это всего за несколько минут.

Как работает однополюсный выключатель света

Самая простая форма выключателя света в каждом доме — это однополюсный выключатель света. Стандартные однополюсные выключатели света имеют две винтовые клеммы с винтом заземления. Один из них — для «горячего» провода, питающего коммутатор от источника питания.Вторая винтовая клемма предназначена для другого горячего провода, известного как ножка переключателя, который проходит между осветительной арматурой и переключателем. Ножка переключателя передает питание на свет, когда переключатель включен. Винт заземления предназначен для подключения провода заземления цепи. Однополюсные выключатели света не подключаются к нейтральному проводу цепи.

Чтобы выполнить эту работу, следуйте пошаговой инструкции по подключению выключателя света, описанной ниже. Важно следовать инструкциям, указанным на вашем конкретном переключателе света, поскольку направления могут отличаться от того, который вы приобрели, или это зависит от технологии, которая требует другой процедуры установки переключателя света.

Как подключить однополюсный выключатель света

Подключить выключатель света несложно, но для безопасного выполнения работы вы должны иметь базовые представления об электричестве. Если вы раньше не делали подобных электромонтажных работ, вам необходимо нанять для этого электрика. Как только вы научитесь подключать выключатель света, вы обнаружите, что подключение выключателя займет не более 10 минут. Этот процесс не требует дополнительных инструментов, и шаги аналогичны независимо от того, заменяете ли вы поврежденный переключатель или модернизируете его, например, диммер.

Базовые знания проводов в однополюсном выключателе света

Коричневый провод — это провод под напряжением или под нагрузкой. Иногда бывает также красный или черный.

Синий или белый — нейтральный провод.

Голый медный (иногда в желтой оболочке с зелеными полосами) провод является заземляющим проводом.

Для однополюсного переключателя света требуется коричневый провод для подключения к переключателю света, а затем коричневый провод, соединяющий переключатель с вашим фонарем. Выключатель действует как резак источника питания, чтобы предотвратить его попадание в выключатель света.

Нейтральный провод или синий провод идет в обход выключателя света и идет прямо к осветительной арматуре. Этот провод требуется для замыкания электрической цепи .

Медный латунный или желто-зеленый заземляющий провод должен быть подсоединен к выключателю и фонарю.

Необходимые инструменты и материалы

Однополюсный выключатель света

Плоскогубцы

Отвертка

Изолента

Мультитул

Инструкции по подключению выключателя света

1.Безопасность прежде всего

Перед тем, как что-либо запускать, выключите источник питания и убедитесь, что по цепи, с которой вы будете работать, не проходит ток. важно сделать это в первую очередь, иначе это может быть фатальным! ВЫКЛЮЧЕНИЕ источника питания означает отключение выключателя из блока выключателя, который управляет переключателем, который вы хотите заменить.

2. Отвинтите пластину переключателя

.

Когда вы уверены, что питание этого конкретного переключателя было остановлено, возьмите отвертку и начните отвинчивать пластину переключателя.Многие панели переключателей прикручиваются двумя маленькими винтами с плоской головкой. После этого открутите старый выключатель на случай, если хотите заменить выключатель на новый. Теперь осторожно потяните переключатель, пока провода все еще подключены к цепи.

3. Присмотритесь к проводам

Обратите внимание на расположение всех проводов, на то, как они соединены. Вы увидите по одному проводу под каждой клеммой. Один из них будет коричневым / черным / красным проводом, который является горячим проводом, а другой может быть синим или белым. Один из них — это подача питания, а другой — ножка переключателя, как описано ранее в этой статье.Клеммы переключателя взаимозаменяемы, поэтому вам не нужно помнить, какой провод к какой клемме подключен. Кроме того, вы увидите медный латунный или желто-зеленый провод, известный как провод заземления, который подключается к винту с левой стороны переключателя.

4. Отсоедините проводку переключателя

Чтобы снять старую проводку с правого переключателя и подключить выключатель света, ослабьте винты, удерживающие клеммные провода. Когда вы закончите, снимите клеммные провода и, если необходимо, используйте плоскогубцы, чтобы развязать тугие витки провода вокруг клеммы.Таким же образом развяжите и освободите заземляющий провод. Теперь вы можете вынуть выключатель из стены

.

5. Проверить состояние проводов

Проверьте концы проводов на предмет износа или повреждений. Изношенную часть проволоки удалите с помощью кусачки или мультитула. Оставьте примерно полдюйма оголенного провода на каждой длине. Это связано с тем, что провода со временем ослабевают при непрерывном использовании и испытывают нагрузку, поэтому вы должны убедиться, что какая-либо часть провода не будет повреждена при повторном подключении проводов к клеммам.

6. Согните провода, чтобы получился круглый крючок

С помощью плоскогубцев или мультитула загните оголенные части каждой проволоки и обвяжите крючок. Убедитесь, что крючки достаточно тугие, чтобы надежно и аккуратно войти в изгиб винтов на переключателе света.

7. Подключите новый однополюсный выключатель света

Теперь подсоедините провода к выключателю света через загнутые концы. Начните с черного и белого проводов, прикрепив их к обоим винтам клемм с правой стороны.Крючки обоих проводов должны быть направлены по часовой стрелке. Теперь возьмите зеленый провод заземления и прикрутите его к левой нижней стороне. При необходимости вы можете использовать плоскогубцы, чтобы удерживать провода на месте при затягивании каждого винта.

8. Закройте и выполните задание

Оберните изолентой винты клемм, чтобы защитить их от возгорания. Теперь заправьте провода в коробку и снова прикрутите выключатель к стене. Теперь снова установите крышку панели переключателей и включите прерыватель, чтобы восстановить питание.

9. Проверьте свой новый выключатель света

После включения выключателя проверьте его правильность работы и поразитесь своим электрическим навыкам. Это все, и вы готовы зажечь свое место

Определение проводов на вашем старом коммутаторе — отличная поддержка

Глядя на то, как подключен ваш существующий выключатель света, вы можете определить, какой провод какой находится в вашей настенной коробке. После того, как вы определили свои провода, установка Brilliant Control станет намного проще.

Мы взяли часть работы за вас и рассмотрели некоторые из наиболее распространенных выключателей света. На рисунках ниже мы пометили провода для вас, чтобы облегчить процесс идентификации.

Во-первых, вот несколько терминов, которые помогут вам на этом пути:

Общая клемма: При установке Brilliant отверстие для общего провода — это то место, где вы вставляете провод «Линия» или «Нагрузка» в основание Brilliant. Brilliant может автоматически определять, какой из проводов является «линией», а какой — «нагрузкой», поэтому не имеет значения, какой из этих двух проводов вы вставляете в отверстие для общего провода.

Заземляющий провод: Этот провод зеленого или неизолированного медного цвета и может быть подключен к вашему старому коммутатору, а может и не быть. Если он не прикреплен к вашему старому переключателю, он может быть собран вместе в связке в задней части настенной коробки. Этот провод необходим для установки Brilliant и необходим для обеспечения безопасности. Он устанавливается в отверстие для провода, помеченное символом заземления (показано ниже).

Линейный провод: Это провод, который обеспечивает питание 120 В для вашего коммутатора от энергокомпании.Обычно это черный провод. Brilliant Control может автоматически определять, какой из проводов является «линией», а какой — «нагрузкой», поэтому они могут быть взаимозаменяемыми при установке в однополюсной конфигурации. В трехполюсной конфигурации провод «Line» должен быть подключен к клемме «Common» на Brilliant Control.

Провод нагрузки: Это провод, который соединяет ваш выключатель с лампочкой или другой «нагрузкой» (например, вентилятором или другим устройством). Он также обычно черный. Brilliant Control может автоматически определять, какой из проводов является «линией», а какой — «нагрузкой», поэтому они могут быть взаимозаменяемыми при установке в однополюсной конфигурации.В трехполюсной конфигурации провод «Нагрузка» должен быть подключен к клемме «L1» Brilliant Control. Вы можете узнать больше о многосторонних конфигурациях, прочитав эти две статьи поддержки.

Настройка нескольких Brilliant Controls в многосторонней конфигурации

Установка Brilliant Control в трех- и четырехпозиционной конфигурации

Нейтральный провод: Обычно он подключается только в том случае, если ваш старый переключатель является интеллектуальным переключателем или некоторыми диммерными переключателями. Обычно это белый провод.Если он не подключен к вашему старому переключателю, поищите пучок белых проводов, связанных вместе в задней части настенной коробки. Для установки Brilliant Control требуется нейтральный провод. Чтобы узнать больше о нейтральном проводе, вы можете ознакомиться с этой статьей поддержки здесь.

Дорожные провода: Эти провода предназначены только для многоходовых конфигураций и всегда идут парами. Часто это красные или черные провода. Они подключают Brilliant Control к другому многопозиционному переключателю. Чтобы узнать больше о многонаправленных конфигурациях, ознакомьтесь со статьями поддержки выше в разделе «Нагрузка на провод».При установке Brilliant Control в 3-сторонней конфигурации бегунки будут вставлены в отверстия для проводов, помеченные «L1» и «L2».

Теперь, когда вы знакомы с некоторыми из проводов, которые вы будете идентифицировать, вы можете определить, какой провод какой из них, в зависимости от типа установленного вами коммутатора. Вот несколько изображений обычных выключателей света и расположения различных типов проводов.

Тип переключателя	Изображение 1	Изображение 2
Lutron Maestro 3-ходовая модель и конфигурация
Lutron Diva 3-ходовая модель и конфигурация
Рокер Lutron 3-ходовая модель и конфигурация
LeGrand 3-ходовая модель и конфигурация
Рокер Lutron 4-ходовая модель и конфигурация
Интеллектуальный коммутатор

Как подключить коммутатор белым, черным и заземляющим проводами | Home Guides

Крис Дезил Обновлено 20 декабря 2018 г.

Горячий провод в 120-вольтной жилой цепи переменного тока обычно покрыт черной изоляцией, а обратный или нейтральный провод белого цвета.Однополюсный однонаправленный переключатель, такой как выключатель света, работает, прерывая горячий провод, поэтому у него есть две латунные клеммы для горячих соединений и нет серебряных клемм для нейтрали. Подключение выключателя — это сущность простоты. Вы подключаете черные провода в электрической коробке к клеммам переключателя, а белые провода друг к другу. Коммутатор также имеет зеленую клемму для заземляющих проводов, которые обычно оголены.

1. Отключите питание цепи перед тем, как приступить к подключению переключателя.Найдите на главной панели выключатель, который управляет цепью, и выключите его.

2. Пропустите силовой кабель через заднюю часть распределительной коробки и вытащите провисание примерно на 6 дюймов. Протяните другой кабель того же калибра к устройству, которым вы хотите управлять переключателем. Проденьте конец проволоки через заднюю часть коробки и вытяните такую ​​же слабину.

3. Отрежьте пластиковую оболочку на концах кабелей с помощью канцелярского ножа. Разъедините провода.Обрежьте 1/2 дюйма изоляции с концов черного и белого кабелей.

4. Подсоедините черные провода к клеммам переключателя. Переключатель просто прерывает ток, поэтому не имеет значения, к какой клемме вы подключаете какой-либо провод. Если за клеммами переключателя есть отверстия с защелкиванием, вставьте конец каждого провода в отверстие. В противном случае согните каждый провод по часовой стрелке, зацепите его за винт и затяните винт с помощью отвертки.

5. Соедините белые провода вместе, скручивая концы вместе по часовой стрелке с помощью плоскогубцев.Накрутите проволочный колпачок, чтобы скрепить их вместе и изолировать концы.

6. Обожмите оголенные провода заземления вместе с помощью обжимного разъема. Оберните конец одного из заземляющих проводов вокруг зеленого винта заземления на переключателе и затяните винт с помощью отвертки.

Вещи, которые вам понадобятся

• Универсальный нож

• Отвертка

• Заглушка для проводов

• Обжимной разъем

• Обжимной инструмент

обычно через кабели чердак или подвал и передать их вертикально до выключателя.

Если вы подключаете новый коммутатор к существующей стене, вы можете сэкономить время, установив коробку для ремоделирования. Вместо того, чтобы прибивать его к шпильке, вы можете прикрепить его прямо к поверхности гипсокартона.

Предупреждение

Кабель, который вы используете для подключения прибора к переключателю, должен быть идентичен кабелю, который питает цепь. Национальный электротехнический кодекс запрещает менять калибр провода в середине цепи, потому что это может вызвать пожар.

Подключение контура переключателя — Fine Homebuilding

Есть два способа подключения петли переключателя.Метод старой школы, показанный на первом рисунке ниже, вероятно, можно найти в 90 процентах домов, но был заменен изменениями в электротехнических правилах. Второй способ, показанный на втором рисунке ниже, соответствует требованиям NEC и должен использоваться для новых установок, особенно если вы хотите, чтобы современные устройства в любой данной цепи работали должным образом.

Исторический метод

До изменения кода было принято использовать один кабель длиной 12/2 или 14/2 в качестве петли переключателя.Это означает отключение питания от прибора до переключателя и обратно, а затем обратно на прибор. Таким образом, белый провод, обмотанный черной лентой в контуре переключателя 12/2 или 14/2, действует как входящий горячий провод, а черный провод действует как ножка переключателя, возвращая питание на прибор. Здесь белый провод на самом деле является проводом под напряжением и заклеен черной лентой, чтобы идентифицировать его как таковой.

Выключите питание и проверьте, чтобы убедиться. На розетке или в коробке для приспособлений соедините все заземления вместе. Присоедините нейтральный провод источника к нейтральному проводу прибора.Присоедините провод источника питания к белому проводу (с черной лентой) петли переключателя. Наконец, подключите черный провод контура переключателя к черному проводу крепления.

Примечание. Здесь для удобства мы отклоняем правило использования белого провода только в качестве нейтрального, и вместо этого наматываем черную ленту на каждый конец белого провода, чтобы показать, что — в данном случае — белый провод используется в качестве горячий провод.

На коммутаторе начните с зачистки и зацикливания концов проводов. Затем обмотайте белый провод черной лентой электрика, чтобы указать, что он служит проводом для подключения к переключателю с обратным питанием 1 .NEC требует, чтобы белый провод в проводке с обратным питанием всегда был горячим проводом (входящим током). С другой стороны, черный провод — это ножка переключателя, идущая обратно к прибору.

1) В этом историческом методе обмотайте белый провод черной лентой, чтобы показать, что это горячий провод.

2) Как обычно, сначала подключите заземляющий провод.

3) Подсоедините ножку переключателя (черный провод).

Сначала подключите провод заземления к зеленому винту заземления 2 на переключателе с обратным питанием.Затем подключите провод ножки переключателя (черный) 3 , затем провод под напряжением (белый с черной лентой) к клеммам переключателя 4 . Чтобы концы проводов с петлями плотно прилегали к валу винта при затягивании винта, осторожно потяните за провода, как показано. Если не возиться с концами проволоки, вы сэкономите время.

Наконец, заправьте провода в коробку 5 , прикрутите переключатель к коробке и установите крышку.

4) Подключайте провод под напряжением к приспособлению в последнюю очередь.

5) Когда все соединения будут плотно затянуты, заправьте провода и прикрутите переключатель к коробке.

Подключение контура переключателя: исторический метод В «старой школе» способа подключения петли переключателя один отрезок двухжильного кабеля служит петлей переключателя. Белый провод в кабеле заклеен черной лентой, чтобы показать, что он используется в качестве горячего провода. Этот метод был хорошим решением, потому что он экономил медь и позволял быстро подключать провода, но он был заменен методом, показанным выше, чтобы облегчить потребности некоторых распространенных типов электронных устройств.

Современная методика

Этот метод подключения петли переключателя отражает недавние изменения кода. В частности, NEC требует наличия нейтрали в каждой распределительной коробке, поскольку для некоторых электронных таймеров и других энергосберегающих элементов управления требуется нейтраль. Поэтому, если вы хотите использовать подход с замкнутым контуром, вы должны использовать трехжильный (3-проводный) кабель. Нейтраль 3-проводного кабеля должна быть подключена к нейтрали цепи, даже если нейтраль не будет использоваться.

Эта последовательность установки выполняется при выключенном питании. От источника питания на приборе протяните отрезок трехжильного кабеля к распределительной коробке. Снимите оболочку кабеля 1 и снимите 3⁄4 дюйма изоляции с концов изолированных проводов. Если для переключателя не нужен нейтральный провод, закройте нейтральный провод 2 и загните его в распределительную коробку.

1) При выключенном питании снимите оболочку с 3-проводного кабеля, идущего от монтажной коробки.

2) Если коммутатору не нужен нейтральный провод, закройте его крышкой и сложите в коробку.

3) Сначала подсоедините заземляющий провод к переключателю.

Если вы прикрепляете провода переключателя к винтовым клеммам, закрепите концы проводов петлей. Подключите провод заземления к зеленому винту заземления 3 на коммутаторе. Затем подключите провод ножки переключателя (красный) и провод под напряжением (черный), который идет обратно к приспособлению 4 .Закручивая концы проволоки, плотно прилегайте к винтам. Когда все провода закреплены, аккуратно сложите их в коробку 5 , прикрутите переключатель к коробке и установите крышку.

4) Присоедините ножку переключателя и горячий конец.

5) Сложите подключенное устройство в коробку и закрепите его крепежными винтами. Установите на место крышку.

Подключение контура переключателя: современный метод NEC требует наличия нейтрали в каждой распределительной коробке, поскольку для некоторых электронных таймеров и других энергосберегающих элементов управления требуется нейтраль.Таким образом, если вы хотите использовать подход с переключающей петлей, вы должны использовать трехжильный (3-проводный) кабель, подключить нейтраль к источнику питания, а затем закрыть нейтраль в распределительной коробке. Поскольку трехжильный кабель имеет и черный, и красный провод, нет необходимости повторно определять белый провод как горячий, как это было сделано в старом методе, потому что белый провод является нейтральным.

---

Выдержка из Wiring Complete, 3rd Edition (The Taunton Press, 2017) Майклом Литчфилдом и Майклом Макалистером

Доступно в магазине Taunton и на Amazon.com.

Подпишитесь на участие в голосовании сегодня и получите последние инструкции от Fine Homebuilding, а также специальные предложения.

Как установить плиточный фартук

Уровень квалификации: Средний | Руководства по проектам STANLEY Pro

Существует ряд причин, по которым вам может потребоваться замена переключателя. Переключатель может быть сломан, свет может включаться ненадежно, потому что переключатель неисправен или имеет ненадежное соединение.

Посмотрите на переключатель, который вы заменяете. Если у него есть два латунных винта и зеленый винт, это простой переключатель, также называемый однополюсным переключателем на одно направление (на рисунке выше показана конфигурация проводки для однополюсного переключателя). Если у него есть один черный и два латунных винта и заземление, это трехпозиционный переключатель (однополюсный двухпозиционный переключатель). Если у него четыре латунных винта и зеленый винт, это четырехпозиционный переключатель. Для трехпозиционного переключателя отметьте провод, прикрепленный к черному винту, с помощью кусочка ленты, чтобы вы могли быть уверены, что подключили этот провод к черному винту на новом переключателе.Из-за сложности четырехпозиционных переключателей я предлагаю вам позвонить по номеру

.

электрик по замене переключателя четырехпозиционного.

Поочередно отсоединяйте провода от существующего коммутатора и подсоединяйте их к соответствующей клемме нового коммутатора. Два черных провода идут к клеммным винтам латунного цвета, а неизолированный медный (или с зеленой изоляцией) заземляющий провод идет к зеленому винту заземления на коммутаторе. Сложите провода в коробку, как описано ранее, прикрутите переключатель к коробке и установите крышку.Включите цепь и проверьте.

Чтобы заменить выключатель, сначала отключите питание на выключателе и убедитесь, что питание отключено, наблюдая за тем, как свет выключается при отключении выключателя. Снимите крышку, проверьте с помощью вольтметра, чтобы убедиться в отсутствии напряжения, выверните крепежные винты переключателя и вытащите переключатель. Проверьте еще раз, чтобы убедиться, что питание отключено на клеммах переключателя и на всех проводах в коробке. Иногда в коробке есть две разные схемы.

1. Проверить напряжение

Перед снятием переключателя вставьте наконечник тестера по бокам переключателя; это проверяет наличие ослабленного провода, который все еще может быть подключен к источнику питания. Вытащив выключатель, снова проверьте напряжение.

2. Простой коммутатор с выполненными соединениями

Два черных провода идут к латунным клеммам, а неизолированный медный провод подключается к винту заземления.

3.Трехпозиционный переключатель, подключенный к

Как отмечалось ранее на исходном выключателе, один провод (либо вход питания, либо провод к осветительной арматуре) идет к черной клемме, два провода идут к латунным винтам, а неизолированный медный провод (здесь не виден) идет к винт заземления.

.
