Как к одной антенне подключить два или несколко телевизоров

Можно ли к одной антенне подключить два и более телевизоров? Да, это возможно! И такая потребность возникает довольно часто, ведь никому не хочется ставить антенны по количеству телевизоров в доме.

Здравствуйте, уважаемые посетители! В этой статье хочу поделится тем как решить этот вопрос. Постараюсь изложить всё подробно, с картинками и пояснениями.

При подключении нескольких телевизоров к одной антенне необходимо сделать всё правильно, иначе ничего работать не будет. И то как это сделать правильно, зависит от того какую антенну и делители вы применяете. Но впрочем всё по порядку.

Быстрая навигация по статье

Что нужно знать и уметь при подключении нескольких ТВ к одной антенне

Для выполнения этой работы понадобятся некоторые навыки соединения кабеля с различными разъёмами  — это не сложно. Если вам этого не приходилось делать раньше, обратите внимание на рисунки и описание ниже.

Шаг первый — Аккуратно срезаем верхний слой изоляции кабеля так, что бы не повредить проводков оплётки, они ещё пригодятся. Оплётку и фольгу заворачиваем на кабель назад, как на рисунке. Фольгу в принципе можно и обрезать, это на самом деле полиэтилен. Важно оставить оплётку.

Шаг второй — Срезаем и снимаем с провода примерно 1 см внутренней изоляции, стараемся так же не перерезать сам провод.

Шаг третий — Накручиваем F- разъём (Коннектор) на кабель, прямо поверх оплётки, следим чтобы никакой проводок оплётки не остался сверху, рядом с центральной жилой, иначе будет замыкание. Накрутить разъём нужно на столько, чтобы внутренний слой изоляции на 1-2 мм был выше нижнего края гайки коннектора. А сам центральный провод заканчивался на 2-5 мм выше верхнего края гайки.

Шаг четвёртый — Готовое соединение накручиваем на разветвитель или другие элементы коммутации.

Ну вот, соединять научились, двигаемся дальше.

Первое что нужно понимать при решении подключить несколько телевизоров или цифровых приставок к одной антенне это то, что сигнал от антенны должен быть уверенным. При недостаточном сигнале, успеха не будет или придётся комбинировать разводку с дополнительным усилителями.

Вот случай из практики: После предварительной установки антенны, без точной её ориентировки, телевизор стал уверенно принимать два пакета цифрового тв. Но при подключении второго телевизора, сигнал на первом напрочь пропадал. А второй показывал, но сигнал был неуверенным, изображение подвисало, хотя по шкале было в районе 65%

После более точного направления антенны, заработали оба телевизора, сигнал по шкале практически не изменился, но телевизоры работали уверенно, без затыков.  Это говорит о важности хорошего уровня сигнала при подключении нескольких Тв к одной антенне.

Если говорить о цифровом эфирном телевидении, то уровень сигнала не трудно выяснить. Есть два способа.

Для начала, дважды нажмите на пульте от телевизора или приставки, если используете таковую, кнопку INFO. Разумеется антенна должна быть подключена к устройству.  После двойного нажатия вы увидите шкалу с уровнем сигнала. Оценивайте!

Второй способ более удобен при настройке антенны, так как информация о сигнале не исчезнет через несколько секунд, как при первом способе (за исключением некоторых моделей телевизоров) Для этого нужно войти через меню в режим ручной настройки каналов, далее вводим номер телевизионного канала на котором идёт вещание в вашем регионе и через несколько секунд должен появиться сигнал — он будет отражаться в виде шкалы, обычно если уровень более 70% то всё в порядке.

Если вам неизвестны номера каналов вещания вашего региона то вам сюда

Примечание: В некоторых моделях телевизоров, например SONY, что бы увидеть сигнал, после установки нужного номера ТВ канала в меню настроек, необходимо в меню телевизора вернуться на шаг назад — выйти из «окошка» в котором выставляется номер ТВ канала. Иначе вы ничего не дождётесь.

Когда с уровнем сигнала определились, пора приступать к разводке. Рассмотрим несколько простых вариантов.

Как к одной антенне подключить 2 телевизора

То, каким способом будет разделятся сигнал на несколько телевизоров, зависит от того с усилителем применяется антенна или без него. Рассмотрим по очереди оба варианта:

Самый простой вариант когда применяется  антенна без усилителя

В этом варианте просто коммутируются антенна с телевизорами через делитель сигнала. Делитель может быть на два, три и более точек подключения. В принципе можно использовать и обычный тройник, в нём нет никакого согласования, всё напрямую, но при хорошем сигнале работать будет не хуже.

Тройник который поможет разделить сигнал выглядит так.

Тройник

При этом не важно в какой из выводов вы подключите антенну, а в какие  телевизоры. В нём, всё напрямую!

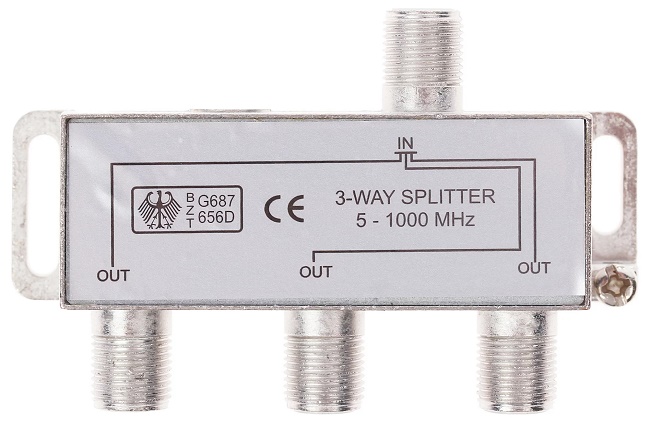

Делители телевизионного сигнала с согласованием

Такие делители в свою очередь различаются по полосе пропускания, так для эфирного телевидения полоса пропускания  5 — 1000 мНz, а для спутникового, полоса пропускания нужна больше, например 5 — 2400 мНz. Соответственно делитель для Спутникового Тв можно использовать для Эфирного Тв, а вот наоборот нет.

Если сигнал в вашей местности достаточно хорош, чтобы не пользоваться усилителем — не пользуйтесь им, примените пассивную антенну! Это избавит вас в последующем от различных проблем. (Сгоревший усилитель, проблемы с блоком питания, переусиление сигнала и т.д.)

Рассмотрим вариант подключения нескольких телевизоров к одной активной антенне (с усилителем)

Активная антенна это антенна в которой имеется усилитель, а он нуждается в питании.

При использовании антенного усилителя,  важно что бы напряжение питания на него не обрывалось. Но при использовании схемы указанной выше, именно так и произойдёт. Потому как, через качественный делитель питание на усилитель не попадёт, поскольку там применяется трансформаторная или емкостная развязка.

Но есть несколько вариантов.  Один из них, очень похож на то, что изображено выше. Но, есть одно НО.

В этой схеме применён делитель с проходом по питанию — Обозначено надписью Power Pass, через такой делитель питание на антенну будет проходить. Достаточно одного блока питания. Применение такого делителя очень удобно и с применением цифровых приставок, когда питание на усилитель подаётся прямо с неё и нет необходимости в дополнительном блоке питания.  Одна беда, такого типа делитель не всегда можно найти в провинциальных магазинах.

На помощь приходит вариант номер три. В нём используется обычный делитель, но другая схема подключения. Задача в следующем, нужно подать питание на антенну, но сделать это нужно на промежутке кабеля между антенной и делителем. Для этого понадобится ещё один, вот такой элемент.

Как видите с одной стороны у него игла и резьба, вкручиваем этот разъём во вход делителя. А другая сторона разъёма является антенным гнездом, соединяем туда сепаратор блока питания. Должно получится вот так.

Таким образом  антенна будет обеспечена питанием даже при использовании обычного делителя, без прохода по питанию.

Этот вариант также подходит для применения с цифровыми приставками. В этом случае нет необходимости в меню приставок включать питание антенны, его обеспечит блок питания, который лучше использовать регулируемый, это позволит снижать коэффициент усиления в тех случаях когда сигнал будет слишком сильным.

Дело в том что с активными антеннами часто бывает так, что цифровое телевидение или не показывает совсем, или только часть каналов, или периодически сигнал зависает. Проблема может быть в переусилении сигнала, но стоит на усилитель уменьшить напряжение питания и всё приходит в норму. Вот это и позволяет сделать регулируемый блок питания.

В режиме ручной настройки по уровню шкалы на настраиваемом канале выставляем то напряжение на блоке питания, которое даст максимальный уровень. Учтите что изменения на шкале, после ваших действий отражаются через несколько секунд, не сразу.

На этом пожалуй всё, не посчитайте пожалуйста за труд поделится этой статьёй с вашими друзьями кликнув на кнопки соц сетей. Спасибо!

Варианты подключения к одной антенне двух и более телевизоров

Когда в доме появляется вторая телевизионная панель, возникает вопрос — как к одной антенне подключить два телевизора. Сделать это достаточно просто. При необходимости можно подсоединить не два, а три и даже 4 телевизора к обычной антенне, кабельному телевидению или спутниковой тарелке. Нужно всего лишь знать, как это правильно делается, и учитывать, что при делении сигнала на несколько равных частей его качество ухудшается.

Возможность подключения к антенне более одного TV

Подключая к антенне два телевизора с тюнерами Т2 для просмотра цифрового телевидения нужно быть готовым к потере качества изображения. Хороший сигнал делится на две равные части и уже в таком виде поступает на оба устройства. А в том случае, если подсоединяется 3 телевизора, то на долю каждого из них

остается лишь треть от исходного сигнала.

Важно! Еще один фактор, который повлияет на итоговую картинку на экране, – это длина кабеля. Чем она больше, тем хуже будет изображение. Поэтому стоит позаботиться о том, чтобы дистанция от телевизора до сплиттера была незначительной.

Все это свидетельствует о том, что использование одной антенны для просмотра цифровых телеканалов на паре устройств актуально только в тех случаях, если сигнал изначально очень хороший, и его деление на две части не принесет значительного ухудшения изображения. Комнатные антенны для размножения сигнала не подойдут. Несколько телевизоров могут быть подключены только к уличной антенне (Меридиан и другие), кабельному или спутниковому телевидению (Триколор и т.д.).

Как подключить два TV к антенне

Чтобы разделить сигнал на две телевизионные панели, потребуется разветвитель (сплиттер), пять F-разъемов, 2 телевизионных штекера и кабель. При этом сплиттер для подключения следует приобретать с двумя выходами. Если их три, и один окажется незанятым, то к нему необходимо будет подсоединить балластный резистор с сопротивлением 75 Ом.

Совет! Если планируется в дальнейшем подключать еще несколько телевизоров, можно сразу приобрести разветвитель на нужное количество устройств и заглушить свободные выходы балластными резисторами.

Порядок подключения состоит из такой последовательности действий.

1. Сначала нужно правильно расположить сплиттер — он должен находиться на небольшом расстоянии от каждого из телевизоров, при этом кабель должен подходить к нему свободно.

2. После того, как антенный разветвитель закреплен на своем новом месте, нужно подготовить кабель. Для этого его следует обрезать до нужной длины, зачистить край и завернуть оплетку. Центральная жила должна выходить примерно на 5 мм, ее изолятор также должен выступать, но чуть меньше. Затем необходимо накрутить на кабель сверху завернутой оплетки F-разъем.

3. Далее следует отрезать два куска кабеля, которые будут протянуты к телевизорам, и подготовить их таким же образом с двух сторон. Потом нужно надеть F-разъемы и по штекеру на каждый из проводов.
4. Дальше необходимо подключить к разветвителю антенный кабель, затем отрезанные куски, после чего протянуть вторые их концы к телевизорам и подсоединить.

5. Потом нужно включить телевизионные панели и проверить их работу. Если все действия выполнены верно, на каждом устройстве появится хорошее изображение.

Особенности подключения трех и более TV

Подключая к одной антенне три и более телевизора, нужно учитывать, что сигнал в этом случае поступит к устройствам очень слабый. Это значит, что можно будет рассчитывать на показ только аналоговых каналов, трансляция цифровых возможна исключительно при очень хорошем исходном сигнале.

Совет! Чтобы получить хороший результат при подключении трех и более ТВ-приемников к одной антенне, нужно использовать только качественный кабель с сопротивлением 75 Ом и частотным диапазоном до 1000 МГц.

Но в последнее время в продажу поступают всевозможные усилители, которые (как заявляют производители) способны обеспечить размножение сигнала с одной антенны на несколько телевизоров без потерь в качестве.

Схемы подсоединения двух (а) и трех (б) ТВ-приемников к одной антенне выглядят так:

Усиление сигнала

Как указывалось выше, сигнал можно усилить при помощи специальных устройств. Чтобы улучшить изначально слабый сигнал, пользователю понадобиться специальный усилитель, который крепится возле антенны, а если сигнал хороший, но его хватает только для одного телевизора, следует воспользоваться активным антенным разветвителем. Подробнее об этих устройствах и особенностях их подсоединения – далее в материале.

Антенна с усилителем

Для активной антенны с усилителем необходимо питание от сети. В случае использования уличной антенны найти рядом розетку проблематично. В этой ситуации обеспечить устройство электропитанием можно двумя способами.

Первый вариант позволяет подводить напряжение к антенне непосредственно от телевизора через кабель, передающий телевизионный сигнал. Это возможно посредством специального разветвителя, допускающего проход электропитания, определить который можно по надписи Power Pass возле одного из выходов. К этому разъему подсоединяется кабель, идущий на один из ТВ-приемников, с блоком питания на другом конце, подключенным в розетку.

Совет! Разветвители с подводом питания удобны при использовании DVB -T2 приставок. В этом случае питание поступает через тюнер, освобождая от необходимости использовать еще один блок питания.

Второй способ актуален, если подобного разветвителя нет в наличии (так как он является достаточно дефицитным товаром). В этом случае обеспечить подвод питания можно с помощью специального переходника. С одной стороны у него антенное гнездо, в которое нужно вставить сепаратор от блока питания. С другой находится внутренняя резьба и игла, которые необходимо накрутить на вход делителя. После подсоединения блока к электросети питание будет поступать даже через обычный делитель.

Блок питания для усилителя лучше брать с регулировкой напряжения, чтобы повышать или понижать его при необходимости. Это может быть актуально, если усиливается сигнал. В этом случае при просмотре цифрового телевидения видео может зависать, пока не будет понижено напряжение.

Сплиттер с усилителем

Если антенный сигнал хороший, но для нескольких телевизоров его недостаточно, можно применить специальный активный сплиттер. Он выглядит как обычный разветвитель, но внутри него находится микросхема и резисторы. При подключении пары телевизионных панелей можно попробовать обойтись без него, но если сигнал делится на три и более части, его нужно использовать в обязательном порядке.

Питание для активного разветвителя подается тем же способом, что и для антенны с усилителем. К выходу с надписью «Power Pass» подключается кабель, идущий на телевизор, с подсоединенным блоком питания с другой стороны (первый способ).

Особенности подключения к спутниковой антенне

Подсоединить спутниковую антенну к двум телевизорам можно с помощью нескольких ресиверов либо через высокочастотный модулятор.

Посредством ВЧ-модулятора

Если спутниковая антенна оборудована высокочастотным модулятором, к его выходу можно подключить обычный разветвитель, а уже от него пустить кабель к телевизионным панелям. В этом случае при переключении канала на ресивере он будет одновременно меняться на обоих ТВ-приемниках.

Совет! Частично избежать этого неудобства можно, подключив один или оба телевизора к ресиверу через RCA или SCARD. В этом случае помимо спутниковой антенны к устройству можно будет присоединить уличную или комнатную, что позволит настроить показ обычных эфирных каналов.

Посредством дополнительных ресиверов

Если в наличии имеется не 1 ресивер, а два, с их помощью можно настроить показ спутниковых каналов на разных телевизионных панелях. Сделать это можно четырьмя способами.

1. Первый способ – это последовательное подключение. Если на одном из ресиверов есть не только антенный вход, но и выход, к нему нужно подключить конвертер, от которого пустить специальный сертифицированный и подходящий для спутникового оборудования кабель ко второму ресиверу. Минусы этого способа состоят в том, что для просмотра кодированных каналов необходимы будут две карточки, что предполагает двойную абонентскую плату. Также при таком подключении невозможно вести одновременный просмотр на двух телевизорах каналов с разной поляризацией (горизонтальной и вертикальной).
2. Второй способ – использование специального сертифицированного разветвителя (стандартный делитель не подходит из-за разницы в напряжении, необходимом для питания конвертера и переключения поляризации). К нему подключается головка для спутниковой антенны (конвертер), а от нее идут кабеля к телевизорам. Минусы при таком подсоединении те же, что и в предыдущем способе. Использовать данное подключение следует лишь в том случае, если ни на одном из ресиверов нет антенного выхода.
3. Еще один способ – приобретение и установка второго конвертера. Это позволит независимо друг от друга использовать два ресивера, но направить их потребуется на разные спутники, а значит, смотреть придется разные каналы. Для каждого нужна будет собственная карточка с отдельной абонентской платой.
4. И последний способ подключения – использование ресивера с двумя выходами для горизонтальной и вертикальной поляризации. Кабель от них нужно подключить к мультисвитчу. А уже от этого прибора можно подсоединить до трех телевизионных панелей. Тогда на всех ТВ-приемниках можно независимо друг от друга смотреть каналы в различной поляризации, мультисвитч самостоятельно сделает все необходимые преобразования. Тем не менее, карточек необходимо приобрести по количеству ресиверов, и абонентская плата также будет вноситься по числу подключенных устройств.

В завершении следует отметить, что сложностей в подключении к одной антенне нескольких телевизоров обычно не возникает. Это довольно легкий процесс, если знать схему подключения и правильную последовательность действий. Стоит помнить, что антенный сигнал при этом делится на несколько частей, и если для приема аналоговых каналов его будет достаточно, то цифровое телевидение в итоге может не работать.

Лучшие телевизоры 2018 года

Телевизор LG 43UK6200 на Яндекс Маркете

Телевизор Sony KD-55XF9005 на Яндекс Маркете

Телевизор LG 49UK6200 на Яндекс Маркете

Телевизор Sony KD-65XF9005 на Яндекс Маркете

Телевизор LG OLED55C8 на Яндекс Маркете

Два телевизора к одной антенне — как подключить

Здравствуйте читатели блога !
Сегодня никого не удивить присутствием двух, трех и более телевизоров в семье.

Благосостояние растет, а значит появляются всевозможные хотелки, а для кого-то это возможно просто необходимо иметь два может три и более телевизоров в доме.

Но на каждый отдельный телевизор вести отдельную антенну не охота ,а иногда просто невозможно этого сделать.
Закономерно возникает вопрос, как подключить два телевизора к одной антенне и это возможно.

Есть несколько вариантов решения данной задачи, к одной антенне возможно подключение двух телевизоров с применением сплитеров, делителей, усилителей.

Конечно при некоторых способах бывают потери сигналов, но мы постараемся чтоб у нас два телевизора были подключены к одной антенне без потери сигнала.

А использовать постараемся как можно меньше дополнительных устройств.
Теперь обо всем по порядку.

Как подключить два телевизора к одной антенне цифрового тв с усилителем.

Так начнем наверно с кабеля.

Необходимо зачистить только верхнюю часть не повредив экран и фольгу

собираем фольгу и экранный провод в скрутку


теперь зачищаем центральную жилу необходимой длины.

Далее надеваем разъём указан стрелкой накручивающими движениями на кабель.

Необходимо при этом следить чтобы центральная жила не касалась экранной и фольги, это очень важно!
Далее нам потребуется делитель и не простой, а с согласованием.

На рисунке показано что по одной полосе можно пропускать питание.

Если наша антенна имеет усилитель значит его нужно чем то питать и сделать это необходимо чтоб питание шло именно на усилитель, а не в гнездо телевизора.

Делитель с согласованием делятся по полосам пропускания, но это совсем другая песня которую вам знать необязательно, просто запомнить что делитель от спутниковой тарелки подойдет для цифрового тв, а вот наоборот точно не выйдет.

Делитель так и называется делитель, то есть сигнал он будет делить, значит нам нужен хороший принимаемый сигнал.

Если сигнал нестабилен то ожидать хорошего качества не стоит.

Беда в том что такие делители достаточно сложно найти, а в обычных которых полно в каждом магазине применена трансформаторная развязка или емкость не столь важно какая.

Просто через нее напряжение на усилитель не поступит, но выход, как всегда, найден.

Применим обычный делитель плюс блок питания, но включим мы его до делителя тем самым подадим питание на усилок.

Нам понадобится дополнительный материал в виде
Вот таких двух вещиц разъемы папа мама.

Так можно решить проблему с обычным делителем без прохода по питанию антенна работать будет.

Так с первым способом разобрались приступим к следующему.

Как подключить два телевизора к одной антенне без потери сигнала и без разветвителя.

Многие сталкиваться с такой проблемой что при использовании всевозможных разветвителей делителей тройников и прочих устройство для деления сигнала.

Сигнал соответственно теряется он делиться в 2 и в трое короче не показывает ничего.

У некоторых это не то что проблема, а просто нет под рукой нет в магазинах определённых разветвители делителей и так далее.

Сейчас я расскажу и постараюсь на рисунках показать определенный способ который я применил у своего друга.

Как-то мы собрались с ним в баньке, а он привёз туда старенький телевизор от родителей правда в нём уже был dvb t2 тюнер.

Так как антенна на бане у него уже стояла и стоял большой телевизор, он думал что проблем у него с подключением не будет только нужно достать делитель.

В этот день в бане мы были недолго.

А на следующий день когда он привёз тройник и делитель позвал меня чтобы попробовать подключить всё это, потому что у него ничего не выходило..

Мы очень долго мучились, пробовали все возможные варианты даже пробовали вариант с усилением потому что антенна у него была с усилителем который не работал.

Меняли усилитель, меняли плату подающую питание в общем денег затратили кучу.

А решение данной проблемы лежало так близко на поверхности что я был просто в шоке когда его обнаружили.
Вкратце что мы сделали.

Так как один телевизор у него уже висел и показывал до этого было понятно что сигнал есть.

Правда он был недостаточно сильный всего где-то 48% силы, но качество было 100%.
И это при том что антенна была заточена с завода под усилитель вот такая

Но усилитель давно сгорел и поэтому она использовалась без усилителя, то есть питание не подавалось.

Что мы сделали, просто взяли два кабеля и воткнули их к усилителю антенны.

К сожалению фотографии данного процесса не было,но я кое чего сваял крепление там такое-же.



Да просто взяли два кобеля, зачистили изоляцию, скрепили экранирующую оплетку вместе, фольгу тоже соединили вместе.

Далее эту огромную скрутку просто засунул в штатное место в усилителе.

Это конечно было не просто, но на тот момент было уже все равно главное попробовать.

Синяя стрелка центральные жилы-встают замечательно и крепим винтом.

Красным показано как крепим экраны — тут конечно повозиться придется но все в пределах нормы.

Желтым показан моментик чтоб экраны не при каких условиях не касались центральных жил.

Потом закрепили всё это штатными винтами и радовались телевизором и на веранде и в предбаннике.

Каково было наше с ним удивление на тот момент описать сложно, но два телевизора от одной антенны работали на полную катушку.

После проделанной операции тоже самое я проделал у себя дома для подключения 3 телевизора и выкинул все усилители из схемы.

Сигнал был стабилен на обоих телевизорах также от 45 до 50% силы качество было от 90 до 100%.

Зависание провалов и перерывов в передачах нет.

Возьмите этот простой способ себе на вооружение и пользуйтесь.

Не переплачиваете за все возможные разветвители делители усилители и так далее, если это не нужно.

Просто сначала проверьте качество и силу сигнала с подключением 1 телевизора от одной антенны, а дальше сделайте соответствующие выводы.

На этом всё применяйте полученные метод на здоровье!

Как подключить несколько телевизоров к одной антенне

В одной из предыдущих статей мы рассказывали, как установить и настроить антенну цифрового эфирного телевидения. Но следует учесть то, что во многих домах сегодня уже по несколько телевизоров, например, в гостиной и в спальне или на кухне. В случае использования кабельного телевидения или платного спутникового, провайдеры будут требовать дополнительную плату для второго телевизора. При использовании цифровой антенны Т2 эта возможность доступна совершенно бесплатно. Вам нужно лишь правильно разделить сигнал на несколько устройств.

Каким образом это правильнее всего сделать? Что понадобится дополнительно приобрести? Ответы на эти вопросы и даже немного больше мы предоставим в сегодняшнем материале.

Что потребуется для подключения нескольких телевизоров к одной антенне

Первым делом давайте посмотрим, что вам дополнительно нужно будет подготовить для разделения сигнала и разводки кабелей по квартире.

• Разветвитель сигнала. Самый важный компонент, поскольку от него и качества его изготовления будет зависеть ваш комфорт и лёгкость подключения. Существуют сплиттеры для разделения на два, три, четыре и даже больше каналов. Однако стоит учесть, что выбирать нужно модель с таким количеством выходов, сколько телевизоров вы реально хотите подключить. Очень часто начинающие пользователи допускают ошибку, когда приобретают сплиттер с количеством выходов больше, чем нужно на самом деле. Абсолютно неправильно считать, что лишние выходы никак не влияет на работу устройства. Если вы, к примеру, приобретёте разветвитель на 3 телевизора, а решите подключить два, возникнут проблемы с приёмом сигнала из-за разбалансировки сопротивления. В таком случае понадобится использовать специальную заглушку. Поэтому продумайте всё заранее и возьмите тот тип устройства, который вам подойдёт более всего.

  Разветвитель ТВ-сигнала

• Специальные разъёмы, которые нужно будет использовать для подключения сплиттера. Обычно они идут с ним в комплекте, но в некоторых случаях их придётся докупать отдельно. Мы же настоятельно рекомендуем покупать модель с полным комплектом необходимых разъёмов. И вам будет легче, и работать она будет надёжнее.
• Переходники. Их нужно будет использовать для подачи питания к антенне при использовании приёмника сигнала со встроенным усилителем.
• Телевизионный антенный кабель.

Подключение к антенне без усилителя

Самым простым способом, позволяющим использовать два телевизора с одной телевизионной антенной, причиняющей минимум головной боли при настройке — при использовании антенны без усилителя. Рекомендуем его использовать в случае проживания в зоне уверенного приёма, поскольку он обезопасит вас от возможного переусиления сигнала.

1. Выберите место для установки сплиттера. Он должен располагаться в таком месте, чтобы к нему без проблем доставал кабель, идущий от антенны, а от него было легко выполнить разводку кабелей к телевизорам.

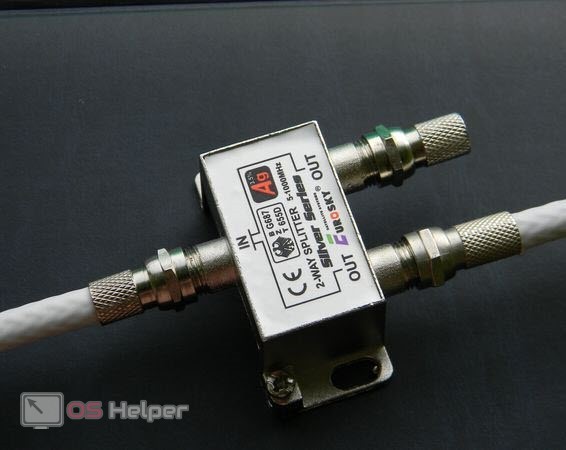

   Сплиттер на 2 телевизора

2. Обрежьте край идущего от антенны кабеля. Вместе с ним отрежьте старый разъём. Учтите, что кабель должен быть достаточной длины, чтобы доставать до разделителя сигнала.
3. С помощью обычного кухонного ножа обрежьте и зачистите края антенного кабеля и оденьте на него F-разъём. Он используется на всех современных антенных соединениях. Для правильного функционирования жила кабеля должна выглядывать из изолятора примерно на 5 миллиметров, а фольга, используемая в качестве экрана, должна быть завёрнута таким образом, чтобы не касаться сердцевины провода. Многие специалисты посоветуют вообще её убрать.
4. Подключите обработанный конец кабеля в гнездо входа разветвителя.
5. Отрежьте два куска кабеля (если телевизоров больше, то соответственно их количеству) такой длины, чтобы её хватило провести от сплиттера до каждого телевизора.
6. Зачистите края и установите на них разъёмы, как в пункте 3.
7. Подключите два конца кабеля к выходам разветвителя.
8. Включите питание телевизора и проверьте качество принимаемого сигнала.

Подключение к антенне с усилителем

Одним из главных условий при использовании антенны со встроенным усилителем является то, что на усилитель питание должно подаваться беспрерывно. Если же использовать описанную выше схему, обязательно возникнут проблемы, так как подача питания будет постоянно обрываться. К счастью, проблему решить очень легко, достаточно лишь немного изменить схему подключения. Как она изменится?

1. Приобретите сплиттер, установите его в удобном месте.
2. Обрежьте и обожмите кабели так, как это описано выше. Разницы нет совершенно никакой.
3. На одном из концов кабеля, непосредственно возле входа телевизора, потребуется подключить антенный блок питания. С учётом использования разделителя с проходом по питанию (обозначается как Power Pass) напряжение будет поступать к усилителю на антенне, обеспечивая его бесперебойную работу.
4. Если же делитель с проходом по питанию нигде не получается приобрести, можно использовать и обычный, только подачу питания нужно осуществлять перед входом в сплиттер. Для этого нужно использовать специальный переходник, один конец которого будет вставляться во вход делителя, а другой, имеющий разъём антенного типа — в блок питания.

Подключение к антенне с усилителем

ВАЖНО. При использовании такого типа подключения совместно с телевизионной приставкой включать в её настройках питание антенны не нужно!

Заключение

Как видите, подключить два и больше телевизора к одной антенне совершенно несложно. Весь процесс подготовки оборудования займёт считаные минуты. Мы искренне надеемся, что наша инструкция помогла вам обойтись без вызова мастера. Если же у вас что-то не получается, задавайте свои вопросы в комментариях.

Как подключить две антенны к одному телевизору

Многие владельцы телевизоров задаются вопросом о том, каким способом можно совместить два устройства приема сигнала. Совмещение двух кабелей своими руками не приведет ни к чему, поскольку требуется специальное оборудование. Сегодня мы поговорим о том, как подключить две антенны к одному телевизору.

Зачем нужны две антенны?

Итак, одновременное подключение двух антенн к одному устройству вывода изображения может быть полезно в нескольких случаях. Первый вариант – это усиление сигнала. Например, у владельца телевизора есть простая комнатная и внешняя антенны. С домашним оборудованием пользователь получает ряд каналов, а внешняя антенна «ловит» остальные телепередачи. Чтобы не переключаться постоянно между ними, требуется совмещение.

Второй вариант – это усиление сигнала. Правильно распределенные антенны позволят добиться бесперебойного сигнала и изображения без помехов. В обоих случаях не обойтись без специального устройства – сумматора сигнала. Подробнее о нем вы узнаете дальше.

Виды сумматоров

Данное устройство представляет собой небольшую коробку с тремя выходами. К одному из них подключается телевизор или ТВ-ресивер. К двум оставшимся присоединяются две антенны.

Мнение эксперта

Дарья Ступникова

Специалист по WEB-программированию и компьютерным системам. Редактор PHP/HTML/CSS сайта os-helper.ru. Спросить у Дарьи

Данный тройник является смесителем, а не разветвителем, поскольку преобразует два сигнала в один.

Однако сумматор может оказаться бесполезным, если не подбирать его под конкретную ситуацию. Тип устройства зависит от варианта использования:

• соединение аналогового и цифрового сигнала;
• совмещение сигналов одного и того же типа;
• совмещение спутниковых антенн и прочее.

В зависимости от сопровождающих факторов выбирается конкретная модель устройства. В некоторых из них все порты равноценны, в других необходимо соблюдать последовательность подключения и так далее.

В сети можно найти множество предложений о продаже сумматоров, сумматоров-разветвителей для разных типов сигнала и ситуаций использования. Перед покупкой рекомендуем посоветоваться со специалистами.

Не путайте сумматоры с разветвителями (сплиттерами). Второй тип устройств предназначен для подключения нескольких телевизоров к одной антенне, а не наоборот!

Совмещение аналогового и цифрового сигнала

Рассмотрим для примера процедуру подключения кабельного аналогового телевидения вместе с цифровым сигналом к одному телевизору. Если вы будете использовать сумматор без делителя, то один сигнал будет полностью заглушен другим. Сначала вам нужно подключить отдельно аналоговое ТВ и включить поиск каналов.

После этого, то же самое проделайте с цифровым телевидением. Теперь вам потребуется разделитель, к выходу которого подключается цифровое ТВ, к одному входу аналоговый сигнал, а ко второму входу сам телевизор. Чтобы цифровой сигнал не глушился, необходимо между ним и сплиттером поставить специальный усилитель, который будет фильтровать метровый и дециметровый диапазоны.

Теперь вы сможете наслаждаться полным набором каналов аналогового и цифрового телевидения. Те передачи, которые дублируются обоими антеннами, на одном из сигналов могут выдавать помехи. Их можно попросту удалить из списка каналов, чтобы не натыкаться при переключении.

Если у вас есть знания в данной области, то вы можете отыскать подробную инструкцию и наглядную схему для самостоятельного изготовления сумматора.

Видеоинструкция

По данной теме у нас есть специальный видеоролик. В нем подробно рассматривается и расписывается вопрос статьи.

Заключение

Мы рассмотрели способ подключения двух антенн к одному телевизору. Рекомендуем вам отталкиваться от конкретной ситуации, типов совмещаемых сигналов и прочих условий, чтобы подобрать нужное устройство для соединения. Стоит сказать, что специальные сумматоры, фильтры и разделители стоят достаточно дешево, а найти их можно в радиомагазинах или приобрести через интернет. Поэтому проблемы с подключением нескольких антенн и совмещением сигналов возникнуть не должно.

Если у вас есть вопросы по данной теме, то задавайте их в комментариях к статье. Мы ответим вам в кратчайшие сроки и постараемся разобраться в вашей проблеме!

Как подключить к одной антенне 2, 3 телевизора

Современное цифровое телевидение, другие форматы трансляций радиосигналом — это огромное количество интересного контента. Чтобы его получить, достаточно правильно настроить антенну и проложить телевизионный кабель. Но здесь у современного пользователя возникает проблема. В большинстве домов и квартир нужно подключить к одной антенне 2 телевизора. При помощи простых технических решений сегодня можно подсоединить несколько потребителей к одному кабелю.

Что нужно учесть при разделении сигнала

Понять, почему нужно правильно рассчитывать структуру передачи и преобразования сигнала с одной антенны на нескольких потребителей, несложно. Возможности приемного устройства ограничены. У него есть предельный уровень сигнала хорошего качества. И все количество поступающей с антенны энергии будет разделено между всеми потребителями.

Два телевизора к одной антенне можно подключить максимально просто. Для этого к кабелю приемного устройства припаивается отвод. Но здесь возникает масса проблем несогласованности. У отдельных моделей телевизоров могут отличаться электрические параметры приемного контура. Это грозит не только неравномерным распределением мощности сигнала, но и самыми разнообразными, в том числе аварийными, нарушениями работы приемников.

Поэтому для того, чтобы подключить два телевизора к одной антенне, используются специальные сплиттеры-делители. Есть несколько разновидностей таких устройств. Некоторые позволяют равномерно делить мощность сигнала, другие ориентированы на построение сложной структуры передачи, когда нужно, например, подключить 5 телевизоров или еще большее число потребителей.

Линейные делители

Работа линейного делителя максимально проста для понимания. Эти устройства имеют один вход и несколько выходов. Простые модели позволяют подключить два или три телевизора к одной антенне. Сложные распределяют сигнал на большее число потребителей. В розничной продаже не составит труда найти модель с 8 выходами.

Стоит понимать, что линейные делители не позволяют арифметически разделить поступающую мощность без потери сигнала. Сумма параметров на каждом из выходов будет меньше из-за падений при преобразованиях и искажений в электронной схеме самого сплиттера. Поэтому для получения сигнала надлежащего качества используются активные делители или отдельные усилители для каждого телевизора.

Нелинейные делители

Чтобы понять, чем ценны нелинейные делители, рассмотрим самый простой случай для типовой городской квартиры. Вход антенны находится в одном ее конце, например, у входной двери. 3 телевизора же размещены в комнатах, и длина кабеля до каждого из них сильно отличается. Если использовать линейный делитель, на ТВ с самым протяженным проводом не удастся получить нормального качества сигнала. Именно для компенсации падений мощности на кабеле предназначен нелинейный делитель.

Важно! У такого устройства есть несколько выходов. На одном из них уровень сигнала находится в пределах 60-80% от поступающего на вход. Остаток мощности делится между другими выходами. В некоторых моделях предусмотрена регулировка уровня, выделяемого для основного канала.

Схема использования нелинейного делителя выглядит так:

• устройство с двумя выходами устанавливается на входе в квартиру;
• к неосновному выходу подключается ближайший телевизор с минимальной длиной кабеля;
• к основному выходу подключается линейный делитель;
• сплиттер устанавливается так, чтобы длина кабеля до следующего телевизора была минимальной;
• последний телевизор в сетке подключается к оставшемуся выходу линейного делителя.

Если протяженность кабельных трасс велика, можно подключить несколько телевизоров к одной антенне при помощи каскада нелинейных сплиттеров. Например, чтобы подцепить на основной выход последнего в цепочке телевизор, стоящий во флигеле частного дома.

Делители с согласованием и без него

Электронная схема простых делителей полностью разделяет контуры приема и вторичной передачи сигнала. Это создает некоторые проблемы. В частности, невозможно передать питание по кабелю на активную антенну.

Делители с согласованием не имеют подобного недостатка. Между их выходами и входами есть так называемый контур передачи питания к антенне с усилителем. Часть моделей осуществляет транспорт мощности от любого кабеля. Другие предлагают такую возможность только при подключении питания на определенном выходе.

Необходимые для работ материалы

Современные технические решения при прокладке кабельной сети не требуют от пользователя паять или выполнять другие работы, для которых нужны специальные навыки. Чтобы сделать подключение второго телевизора, понадобится:

• выбранное количество сплиттеров того или иного типа;
• нужное для коммутации количество F-коннекторов;
• разметочный инструмент, маркер, для удобства простановки меток;
• острый тонкий нож;
• плоскогубцы.

Из непонятных среднестатистическому пользователю терминов в этом списке будут только F-коннекторы. Это металлический переходник, задача которого состоит в обеспечении электрического контакта и фиксации кабеля. Купить такие элементы можно в любом магазине, хозяйственном или электротехническом.

Как обжимать F-коннекторы

Процесс крепления коннектора на конце кабеля называется обжимкой. Это делается довольно просто.

1. На конце кабеля отмечается расстояние, приблизительно равное половине длины F-коннектора.
2. При помощи острого ножа подрезается и удаляется внешняя изоляция провода. Делать это нужно аккуратно, не повреждая экранирующую оплетку или фольгу.
3. Оплетку-экран нужно аккуратно разделить на две части, отогнуть и уложить равномерным слоем на изоляцию кабеля.
4. Внутренний слой диэлектрика, защиты основной жилы, следует удалить.
5. Толстая основная жила помещается в отверстие внутренней детали F-коннектора и задвигается до упора.
6. Внешняя деталь F-коннектора с резьбой навинчивается на уложенную на кабеле оплетку, при необходимости — плоскогубцами.

Совет! Возможно, при отсутствии навыков, будет трудно угадать правильную длину обрезки. В этом случае рекомендуется удалять больше изоляции и диэлектрика, поскольку центральную жилу можно без труда подрезать уже в процессе обжимки.

Подключение к пассивной антенне

Подключение второго телевизора к пассивной антенне происходит с применением простых линейных или нелинейных делителей. Сначала нужно соединить кабель от приемного устройства с входом первого сплиттера в цепочке (или единственного в сети из двух ТВ). Это делается присоединением одного из его концов к выводам антенны, обжимкой второго и завинчиванием F-коннектора на делителе.

Затем готовят еще два провода для подключения ТВ. Отмеряют достаточную длину, делают прокладку по комнатам. Концы кабелей обжимаются коннекторами. Последние присоединяются к выходам сплиттера и антенным входам телевизоров.

Подключение к активной антенне

Подключить второй телевизор к активной антенне можно несколькими способами. Выбор варианта зависит от схемы питания, которую использует приемное устройство. Идеально, если в квартире или доме построена разделенная система. То есть, усилитель активной антенны располагается в помещении и имеет собственное индивидуальное питание. В этом случае нужно действовать так же, как и в варианте с пассивным приемным устройством.

Однако большинство активных антенн, продаваемых в магазинах, получает питание по сигнальному кабелю. В этом случае от пользователя требуется или выбрать делители с согласованием, или правильно выбирать точку подачи энергии.

Делители с согласованием

Делитель с согласованием подключается так, чтобы его выход с контуром передачи питания коммутировался на провод с блоком преобразования напряжения. В схеме антенный кабель присоединяется к входу сплиттера. Затем телевизоры коммутируются на два или больше выходов делителя. От пользователя потребуется:

• перерезать штатный провод антенны с блоком питания;
• обжать два образовавшихся конца F-коннекторами;
• подготовить провод подходящей длины, чтобы подключить второй телевизор.

Важно! Все работы по созданию соединений рекомендуется производить при отключенном питании антенны. Несмотря на малое напряжение, статический разряд или прикосновение к корпусам бытовой техники может вывести приемное устройство из строя.

Простые делители

Активную антенну на два телевизора можно подключить и обычными сплиттерами. Для этого потребуется:

• сделать два кабеля необходимой для подключения ТВ длиной;
• обжать концы кабелей;
• при необходимости, подготовить переходник с кабельного гнезда на F-коннектор.

Схема соединений предусматривает подключение кабеля антенны с блоком питания перед сплиттером. То есть его выходной конец присоединяется на вход делителя. В этом случае для коммутации может потребоваться переходник. Телевизоры соединяются с выходами сплиттера ранее изготовленными и обжатыми кабелями.

В качестве заключения

Стоит понимать, что даже в правильно построенной кабельной структуре с нелинейными делителями сигнал на некоторых телевизорах может быть очень слабым. В этом случае рекомендуется использовать промежуточные усилители. Они устанавливаются в линию перед потребителем. То есть в разрыв кабеля как можно ближе к телевизору.

В некоторых случаях, при слабых помехах, хорошо себя показывают пассивные усилители, компенсаторы волновых искажений. Но если требуется значительное поднятие уровня сигнала, без активных моделей или замены антенны на более мощную просто не обойтись.

Как подключить два телевизора к одной антенне

Использование нескольких телевизоров в одной квартире давно не новинка. Причём, если с интерактивным телевидением всё проще – достаточно договориться с провайдером о подключении нескольких устройств, то что делать с эфирным телевещанием? Если в квартире появляется ещё один телеприёмник, возникает вопрос, как следует подключать два телевизора к одной антенне. Можно ли присоединить ещё больше техники, и как это скажется на приёме. Рассмотрим, как разделить сигнал от волнового приёмника к двум домашним ТВ.

Необходимое оборудование

Как сделать разделение сигнала, чтобы подключить два телевизора? Для этого понадобится устройство под названием разделитель, или сплиттер. Он должен иметь столько выходов, сколько задумано подключать телеприёмников. Если выходов оказалось больше или в будущем планируется ещё подключать телевизоры, то на лишние выходы надо будет поставить заглушки – резисторы по 75 Ом.

Сплиттер будет делить сигнал от антенны на два устройства. Поэтому понадобится два куска провода, идущего от разделителя, штекеры-переходники (для подсоединения кабеля к телеприёмнику) и разъёмы, которые будут крепиться к концам кабеля. Антенна может быть любая, один из распространённых вариантов – польская антенна.

Существует вариант подключения двух антенн к одному телевизору. Это делают, чтобы объединить на один приёмник волны метрового и дециметрового диапазонов, либо чтобы увеличить число каналов. Для этих целей также можно использовать сплиттеры или смесители.

Делитель ТВ-сигнала

Делитель сигнала – устройство, которое обладает одним входом и несколькими выходами для разделения сигнала между различными приборами. То есть, ко входу подаётся антенный кабель, а на выходы – кабели, которые подсоединяются, например, к телевизорам.

Разветвитель может быть активным и пассивным. Пассивный разветвитель обеспечивает разводку телесигнала на два телевизора, но каждый поток вполовину потеряет свою силу. Такой сплиттер не нуждается в дополнительном питании, но чем больше будет выходов, тем слабее будет конечный сигнал.  Если от антенны идёт хороший уровень приёма, то можно получить приемлемое качество изображение. В такой ситуации можно использовать и обычный тройник. В нём неважно, какой кабель в какой разъём вставлять – всё равнозначно.

В иной ситуации на помощь приходят активные сплиттеры. Они имеют встроенные транзисторные усилители, которые обеспечивают отсутствие затухания, а иногда и усиление сигнала, неискажённое напряжение на выходах, отсутствие перекрёстного искажения.

Активные делители имеют разную полосу пропускания для эфирного и спутникового ТВ. У второго она больше. Такие разветвители можно использовать и для цифрового, и для аналогового вещания, а вот эфирные для спутникового – нельзя.

Ещё один важный нюанс активных делителей – обеспечение его питанием. Существуют сплиттеры с проходом по питанию. Тогда никаких сложностей в подключении не возникнет. Но не все они оснащаются такой функцией. Тогда поможет другой способ крепления. Питание должно подаваться на участке провода между антенной и разветвителем. Для этого нужен дополнительный компонент, что-то вроде переходничка. У него с одной стороны игла с резьбой. Этот конец нужно вкрутить на вход делителя. А второй конец – антенное гнездо, к которому нужно подключить сепаратор БП.

Такой способ подходит и для подключения цифровых ресиверов. Тогда в меню приставки нет необходимости подключать питание волнового приёмника, оно будет обеспечиваться через БП. При этом блок питания рекомендуется брать регулируемый, чтобы при необходимости понижать коэффициент усиления. Бывает, что активные элементы чрезмерно усиливают сигнал, из-за чего каналы могут плохо показывать или часть из них отсутствовать.

Чтобы не возиться с делителями, можно просто установить к каждому ТВ отдельную комнатную антенну. Но, опять же, это подойдёт, если уровень приёма достаточный.

Разделение цифрового сигнала не отличается от аналогового, поэтому особых нюансов, как подключать второй телевизор, не возникает. Единственный момент – цифровое вещание работает только в дециметровом волновом диапазоне, поэтому разделитель должен уметь развести именно такие частоты.

Схема подключения

Для того чтобы решить проблему, как правильно подключить два телевизора к одной антенне, нужно обратить внимание на некоторые моменты:

1. Мощность телесигнала. Её можно измерять при помощи специальных устройств или индикации уровня приёма на телевизоре. Перед разветвлением кабеля на два телевизора от одной антенны нужно обеспечить наилучший уровень сигнала.
2. Длина кабеля и количество его соединений. Чем больше его протяжённость, тем слабее сигнал получится на выходе, поэтому следует избегать лишних витков. То же касается и соединений: чем их больше, тем больше потеря качества.

При подключении двух телевизоров к кабельному телевидению также можно воспользоваться разветвителем. Так как кабельное ТВ имеет высокое качество изображения, то на два приёмника получаемый сигнал должен быть вполне приемлем, даже при пассивном сплиттере.

Схема пассивного антенного разветвителя имеет вид формулы: R1=R2=R3=25 Ом.

То, как подсоединить  к сплиттеру ТВ, показано на следующем рисунке:

При желании можно самому спаять делитель с усилителем, однако без проблем его использовать можно только для аналогового вещания. Для цифры и спутника лучше приобрести готовые приборы. Дальше подробнее рассмотрим непосредственно процесс подключения.

Процесс подключения

При подключении второго телевизора нужно будет выполнить следующие этапы:

1. Выбрать сплиттер. Если вы умеете паять, то можно выбрать устройство, требующее пайки. Следует отметить, что такое соединение будет надёжнее любых других. Если паять не планируется, то лучше брать разделитель со встроенными гнёздами для телевизионных кабелей.
2. Место для установки делителя должно быть как можно ближе к обоим телевизорам с удобным подведением антенного кабеля. Подключать телевизоры можно и к пассивной, и к активной антенне.
3. У антенного кабеля отрезается штекер: подсоединение антенны теперь будет выполнено через F-разъём.  А длина провода должна быть достаточной, чтобы подключиться к сплиттеру.
4. Берётся два куска провода, которые будут подключаться от разветвителя к телеприёмникам. Используйте для этого коаксиальный кабель с сопротивлением 75 Ом.
5. F-разъёмы подсоединить к концам всех кабелей. Можно использовать и другой тип разъёма, но этот считается самым удобным и простым. Ниже подробнее описывается, как выполнить такое соединение.
6. Соединить антенный кабель и два отрезанных кабеля с делителем. Кабели желательно аккуратно проложить вдоль стен для наименьшего их повреждения.
7. Оставшиеся свободные концы подключаются к телевизорам через переходники-штекеры. Не стоит забывать обесточивать приборы перед подключением.
8. Проверить работоспособность обоих приёмников.
9. При наличии помех можно попробовать проверить соединения или переобжать кабель.

Разветвитель рекомендуется надёжно присоединить к месту, где предполагается его размещение.

  Как выполнить F-разъём

• С конца кабеля снять изоляцию около 1.5 см;
• Отогнуть экран (оплётка кабеля), важно не замкнуть оплётку с центральной жилой;
• Отогнуть фольгу;
• Снять слой внутренней изоляции около 1 см;
• Навинтить F-разъём;
• Срезать центральную жилу (оставить 2-5 мм).

Усиление сигнала

После того как присоединяют антенный разветвитель, возможно значительное ухудшение качества получаемого изображения на телевизоре. Скорее всего, исходного сигнала недостаточно для хорошей передачи картинки. В таком случае на состояние приёма может повлиять телевизионный усилитель. Его лучше устанавливать вместо обычного разветвителя как можно ближе к уличной антенне. Такой прибор требует дополнительного питания, поэтому необходимо предусмотреть наличие розетки. Сплиттер с усилителем хоть и имеет более высокую стоимость, но зато решает проблему с потерей телесигнала.

Другой способ получения лучшего сигнала – это установка более мощной антенны или оснащение её антенным усилителем. Если вы только собираетесь устанавливать волновой приёмник, лучше сразу позаботиться о качестве сигнала и его запасе на случай разделения на несколько телевизионных устройств.

Для уменьшения шумов и помех можно устанавливать ферритовые кольца на концах кабеля возле самих приборов. Такие утолщения можно заметить на блоках питания, например, к ноутбукам.

Увеличение сигнала от волнового устройства можно реализовать путём взаимодействия предусилителя и усилителя-распределителя. Первый – усилитель антенны – располагается между антенной и сплиттером, а второй уже перед ним.  При этом желательно согласовать коэффициенты усиления. Переусиление сигнала грозит такими же негативными последствиями, как и его недостаток.

Итак, справиться с подключением антенны к нескольким телеприёмникам можно самостоятельно. Для этого не нужны особые знания в электронике, а лишь требуется выполнение техники безопасности при работе с электроприборами и аккуратность при подготовке кабеля. Чем лучше будет обжат кабель, тем меньше будет потеря полезного сигнала.

При хорошем приёме достаточно пассивного разделителя. Но при необходимости устанавливаются телевизионные усилители, которые могут работать совместно с антенными. Правда, в таком случае обязательно нужно следить за тем, чтобы сигнал не был чрезмерно увеличен, чтобы не искажалось изображение на экранах. Для этого можно использовать регулируемые блоки питания.
