Схемы подключения точечных светильников

После того как составили план расположения точечных светильников на потолке, в подсветке шкафа, приходится задуматься об их электрическом подключении. Как подключить точечные светильники, по каким схемам, какими проводами и кабелями — обо всем этом дальше.

Блок: 1/4 | Кол-во символов: 267
Источник: https://elektroznatok.ru/osveshhenie/podklyuchenie-tochechnyh-svetilnikov

Безопасность превыше всего

Работа с электропроводкой должна выполняться с соблюдением техники безопасности и выдержкой четкой последовательности действий.

В первую очередь правила касаются обесточивания проводки в процессе подгонки и зачистки проводов, монтажа рабочего механизма выключателя, подключения проводников в клеммы и т. д.

Основной аспект, на котором стоит заострить внимание при выполнение домашних электротехнических работ – контакт с оголенными проводами. Все действия при этом должны выполнятся после отключения общего рубильника и с применением специальных инструментов

Однако для определения нужного провода наличие электропитания все же понадобится, поэтому в работе необходимо быть максимально осторожными и выполнять все действия только специальными инструментами с качественной изоляцией рукояток.

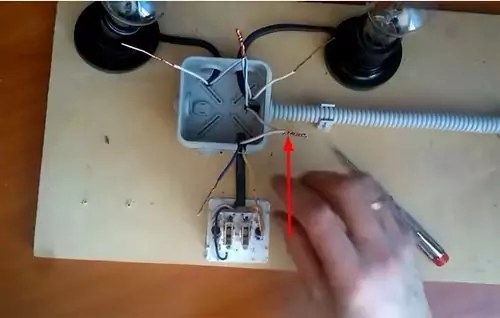

На рисунке видно, что к двойному выключателю подходят 3 проводника, один из них направлен от распределителя, а остальные применены для контакта с люстрой. Электропроводка алюминиевая и представлена трехжильным проводом

Монтаж двойного выключателя осуществляется только в разрыв проводника фазы.

При инспектировании выполненной схемы разрешается включать и выключать осветительные приборы только после полной изоляции оголенных жил и их окончательного закрепления.

Блок: 2/11 | Кол-во символов: 1284
Источник: http://sovet-ingenera.com/elektrika/svetylnik/podklyuchenie-lyustry-k-dvojnomu-vyklyuchatelyu.html

Применение двойных выключателей

Подключение люстры к электрической цепи на двойной выключатель позволяет как поочередно задействовать группу ламп, так и включать во всю мощность светотехнический прибор.

При этом двухфазное устройство может срабатывать, взаимодействуя только с двумя группами, количество ламп в которых не ограничено.

С помощью двухклавишного прибора можно подключить любые две группы освещения, нуждающиеся в параллельном или поочередном включении. При этом схема практически не претерпевает изменений

Такая регулировочная фурнитура может применяться в частном доме, где первая линия питает наружное освещение, а вторая – коридор, также в квартирах, распределяя электропитание между двумя комнатами санузла.

Двухклавишный выключатель – это пара одноклавишных, укомплектованных в одном корпусе, поэтому и схема подсоединения практически идентична.

Для воспроизведения плана монтажа изначально необходимо ознакомиться с конструктивными особенностями изделия и с подключаемыми к электросети элементами.

Блок: 3/11 | Кол-во символов: 1018
Источник: http://sovet-ingenera.com/elektrika/svetylnik/podklyuchenie-lyustry-k-dvojnomu-vyklyuchatelyu.html

Как подключить люстру на 3 лампочки к двойному выключателю

В каждом плафоне трехрожковой люстры имеется патрон для вкручивания лампочки с двумя контактами – под фазу и ноль. Фазные провода окрашиваются в разные цвета, а нулевой чаще всего бывает синего цвета.

Подключение люстры выполняется так же, как и с двумя лампочками, только одна из клавиш включает один светильник, а другая – сразу два рожка. При желании назначение клавиш можно поменять. В случае одновременного включения – загораются сразу все лампочки.

Чтобы добиться нужного результата, все действия следует выполнять по определенной схеме. Как обычно, нулевые провода с каждого патрона объединяются в центре, а фазные проводники оказываются разделенными на две группы. Провода люстры соединяются с потолочными проводниками при отключенном напряжении. Подключение заземления выполняется при наличии соответствующих проводов.

Блок: 3/6 | Кол-во символов: 898
Источник: https://electric-220.ru/news/podkljuchenie_ljustry_k_dvojnomu_vykljuchatelju/2016-09-12-1057

Подключениелюстры к двойному выключателю на 6 лампочек

Подключениелюстры с шестью лампочками имеет свою специфику и требует наличия в квартире соответствующей электропроводки.

Это позволит использовать различные режимы работы люстры. Поэтому следует сразу же выяснить, сможет ли люстра нормально работать при имеющейся проводке.

Если старая люстра аналогичной конструкции ранее нормально функционировала, значит и новый осветительный прибор будет работать без проблем. Следует помнить, что двухклавишный выключатель обеспечивает лишь три режима работы: включение 1-й группы, включение 2-й группы и включение сразу всех лампочек. К отверстию в потолке должно подходить не менее трех проводов, только в этом случае люстра сможет работать в нескольких режимах.

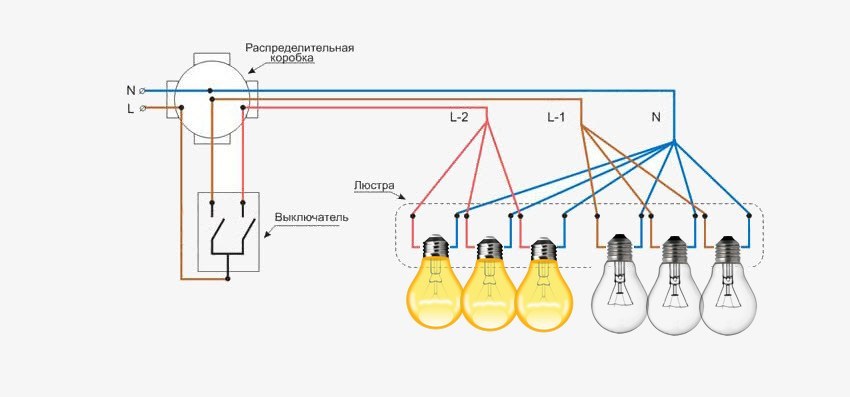

В качестве примера следует рассмотреть осветительный прибор с шестью рожками. Одним из вариантов схемы подключения будет настройка трех режимов работы: 1-я группа – две лампочки, 2-я группа – четыре лампочки, третий режим – включаются все шесть лампочек.

Большинство люстр продаются с уже собранной электрической частью. Если этого нет, нужно выполнить сборку самостоятельно. В каждом таком приборе имеются проводки в количестве двенадцати, из расчета по два на каждую лампочку. Их нужно изначально правильно соединить непосредственно в люстре. Шесть нулевых проводников соединяются в одной клемме. Оставшиеся фазные жилы соединяются по группам в отдельные клеммы, например, два и четыре.

Перед тем как выполнять подключение к проводам на потолке, следует определить и разделить нулевой и фазные проводники с помощью специальной индикаторной отвертки. Этот процесс происходит при включенном положении выключателя. Проверка жил осуществляется поочередно. Проводник, в котором отсутствует ток, считается нулевым, остальные проводники – фазные. Далее нужно проверить, какой из проводов подключен к той или иной клавише, чтобы определить очередность их работы. С этой целью каждая клавиша по очереди переводится в выключенное положение, после чего проверяется наличие тока. Если ток отсутствует, значит это и есть нужный провод.

После того как все проводники определены, выполняется подключениелюстры к двойному выключателю. Электричество в квартире должно быть отключено, во избежание поражения током. Нулевой провод потолка соединяется с нулевой клеммой люстры, а фазные – с соответствующими группами фазных проводов, распределенных заранее.

Блок: 6/6 | Кол-во символов: 2410
Источник: https://electric-220.ru/news/podkljuchenie_ljustry_k_dvojnomu_vykljuchatelju/2016-09-12-1057

Параллельное соединение

В большинстве случаев используется параллельная схема подключения точечных светильников (ламп). Даже несмотря на то что требуется большое количество проводов. Зато напряжение на все осветительные приборы подается одинаковое, при перегорании не работает одна, все остальные — в работе. Соответственно, никаких проблем с поиском места поломки.

Схема параллельного подключения точечных светильников

Как подключить точечные светильники параллельно

Есть два способа параллельного соединения:

Лучевая

Лучевая схема подключения более надежна — если проблемы случаются, то не горит только эта лампочка. Есть два минуса. Первый — большой расход кабеля. С ним можно смириться, так как делается проводка один раз и надолго, а надежность такой реализации высокая. Второй минус — в одной точке сходится большое количество проводов. Качественное их соединение — непростая задача, но решаемая.

Соединить большое количество проводов можно при помощи обычной клеммной колодки. В этом случае с одной стороны подается фаза, при помощи перемычек она разводится на нужное число контактов. С противоположной стороны подключаются провода, идущие к лампочкам.

Способы соединения проводов при лучевом исполнении

Практически так же можно использовать клеммники Ваго на соответствующее число контактов. Выбрать надо модель для параллельного соединения. Лучше — чтобы они были заполнены пастой, предотвращающей окисление. Этот способ хорош — легок в исполнении (зачистить провода, вставить в гнезда и все), но очень много низкокачественных подделок, а оригиналы стоят дорого (и то не факт, что вам продадут оригинал).

Потому многие предпочитают пользоваться обычной клеммной колодкой. Кстати, есть они нескольких видов, но более надежными считаются карболитовые с защитным экраном (на рисунке выше они черного цвета).

И последний приемлемый способ — скрутка всех проводников с последующей сваркой (пайка тут не пойдет, так как проводов слишком много, обеспечить надежный контакт очень сложно). Минус в том, что соединение получается неразъемным. В случае чего, придется удалять сваренную часть, потому нужен «стратегический» запас проводов.

Подробнее о способах соединения электрических проводов читаем тут.

Пример исполнения лучевого подключения точечных светильников

Чтобы уменьшить расход кабеля при лучевом способе соединения, от выключателя до середины потолка тянут линию, там ее закрепляют, и от нее разводят провода к каждому светильнику. Если надо сделать две группы, ставят двухклавишный (двухпозиционный) выключатель, от каждой клавиши тянут отдельную линию, потом расключают светильники по выбранной схеме.

Шлейфное соединение

Шлейфное соединение применяют тогда, когда светильников очень много и тянуть к каждому отдельную магистраль очень уж накладно. Проблема при таком способе реализации в том, что при проблеме соединения в одном месте, все остальные тоже оказываются неработоспособны. Зато локализация повреждения проста: после нормально работающего светильника.

Фактическая реализация параллельного соединения шлейфным способом

В этом случае также можно разделить светильники на две или больше группы. В этом случае понадобиться выключатель с соответствующим количеством клавиш. Схема подключения в этом случае выглядит не очень сложно — добавиться еще одна ветка.

Как подключить точечные светильники к двойному выключателю

Собственно, схема справедлива для обоих способов реализации параллельного подключения. При необходимости можно сделать и три группы. Такие — трехпозиционные — выключатели тоже есть. Если же нужны четыре группы — придется ставить два двухпозиционных.

Блок: 3/4 | Кол-во символов: 4034
Источник: https://elektroznatok.ru/osveshhenie/podklyuchenie-tochechnyh-svetilnikov

Прозвонка проводки

В первую очередь нужно проверить правильность подключения выключателя. В разомкнутом положении индикаторная отвертка должна показать наличие фазы на одном из проводников. Если фазу найти нельзя, то это значит, что выключатель подключен неправильно или есть проблемы в распределительной коробке.

В том месте потолка, где будет установлен светильник, должно выходить как минимум два провода – нулевой и фазный от выключателя. В случае подключения многорожковой люстры количество проводов может быть большим. Один из них так и остается нейтральным, количество других соответствует количеству клавиш на выключателе.

При помощи индикатора

Определить назначение каждого провода очень просто. При включенном выключателе только на одном из проводов не должно быть напряжения. Остальные должны вызывать свечение индикатора. Выключая по очереди клавиши выключателя освещения, можно определить, какой провод соответствует определенной клавише.

Поиск фазного провода при помощи индикаторной отвертки

При помощи вольтметра

При проверке измерительным прибором нужно найти провод, относительно которого на остальных проводах будет присутствовать напряжение. Этот провод и будет нулевым. Между остальными проводами прибор покажет отсутствие напряжения. Далее, оставив подключенным к нулевому проводу один из щупов прибора, поочередно выключают клавиши выключателя, чтобы определить принадлежность проводов.

Блок: 4/9 | Кол-во символов: 1410
Источник: https://LampaGid.ru/osveshchenie/kvartira-i-ofis/podklyuchenie-lyustry

Последовательное соединение

Подключить точечные светильники можно последовательно, хотя это — не лучший выход. Несмотря на то, что этот тип соединения требует минимального количества проводов, в быту он практически не используется. Все потому что имеет два существенных недостатка:

1. Лампы светятся не в полную силу, так как на них подается пониженное напряжение. Насколько пониженное — зависит от количества подключенных лампочек. Например, подключено к 220 В три лампы — делить надо на 3. Это значит, что на каждый светильник приходит по 73 В. Если подключено 5 ламп, делим на 5 и т.д.

   Принцип последовательного соединения

2. Если перегорает одна лампочка — не работают все. Найти причину неисправности можно только последовательно меняя лампочки во всей цепочке.

Именно по этим причинам такой тип подключения применяется исключительно в елочных гирляндах, где собрано большое количество маломощных источников света. Можно, конечно, первый недостаток использовать: подключить последовательно к сети 220 В лампочки на 12 В в количестве штук. В сумме они дадут 220 В (при 18 штуках 216 В, при 19 — 228 В). В этом случае не понадобиться трансформатор и это плюс. Но при перегорании одной из них (или даже ухудшении контакта), искать причину придется долго. И это большой минус, который сводит на нет все положительные моменты.

Схема последовательного соединения лампочек (точечных светильников)

Если вы решили подключить точечные светильники последовательно, сделать это просто: фаза обходит все светильники один за другим, ноль подается на второй контакт последней лампочки в цепи.

Если говорить о фактической реализации, то фаза от распределительной коробки подается на выключатель, оттуда — на первый точечный светильник, со второго его контакта — на следующий…. и так до конца цепочки. Ко второму контакту последнего светильника подключается нулевой провод (нейтраль).

Схема последовательного подключения точечных светильников через одноклавишный выключатель

У этой схемы есть одно практическое применение — в подъездах домов. Можно параллельно подключить две лампочки накаливания к обычной сети 220 В. Они будут светиться в пол накала, но перегорать будут крайне редко.

Блок: 2/4 | Кол-во символов: 2173
Источник: https://elektroznatok.ru/osveshhenie/podklyuchenie-tochechnyh-svetilnikov

Что делать, если тип выключателя или люстры не соответствует требуемому

Может случиться так, что старая люстра имела несколько групп ламп и включалась от двухклавишного выключателя, а после ремонта было принято решение установить обычную однорожковую. Или наоборот, вместо простой люстры установили многорожковую. Как правильно подсоединить светильник?

Количество клавиш больше, чем проводников в люстре

Если от двойного выключателя (и из потолка, соответственно, к люстре) выходит больше проводов, чем необходимо для подключения люстры (наиболее часто – четыре, один из которых заземляющий), то самый радикальный способ – заменить выключатель, а часть проводов оставить свободными.

А можно подключить простую люстру к двойному выключателю. Можно объединить провода, идущие от разных клавиш выключателя. Соединение можно выполнить на потолке перед колодкой подключения люстры или в самом выключателе (в этом случае второй провод к люстре нужно оставить свободным). Тогда люстра будет включаться любой клавишей, а для выключения нужно, чтобы все клавиши были в выключенном положении.

Как подключить люстру к двухклавишному выключателю

Количество клавиш меньше, чем проводников в люстре

Если не ремонтировать проводку, то подключить люстру на два рожка и более к двум проводам возможно только одним вариантом – путем объединения всех раздельных групп ламп в одну.

В крайнем случае, если допускает проводка, можно использовать два выключателя.

Совсем другая ситуация при подключении современной люстры с пультом дистанционного управления. Вне зависимости от количества групп лампочек подсоединение люстры к выключателю осуществляется проводкой с двумя проводами, а коммутация различных групп ламп производится блоком управления, размещенным в светильнике.

Блок: 6/9 | Кол-во символов: 1753
Источник: https://LampaGid.ru/osveshchenie/kvartira-i-ofis/podklyuchenie-lyustry

Варианты выполнения соединений

Подключение люстры и прочих приборов освещения выполняется методом опрессовки, спайки или посредством клеммных переходников.

Первый вариант предусматривает соединение проводниковых жил посредством их обжатия фиксирующей гильзой. Вся процедура осуществляется специальным инструментом – пресс-клещами. Это способ соответствует всем нормативным документам.

Второй метод считается одним из самых надежных, однако трудным в воспроизведении. Его практически не применяют из-за неудобства работы на высоте.

Выбрав один из способов контакта проводников необходимо помнить о том, что алюминий под постоянной нагрузкой обретает пластичность. Соединения такого плана нуждаются в регулярном инспектировании. Также периодически нужно затягивать фиксирующие болты

Нельзя скручивать друг с другом алюминиевые и медные провода — формируется гальваническая пара, которая даже при незначительном повышении уровня влажности в квартире может воспроизводить электрохимическую реакцию в виде окисления.

Этот процесс нарушает контакты, а место стыковки начинает подогреваться. Именно по этой причине и образуются очаги возгорания.

Если использовать для соединения клеммы, с проводников потребуется снять изоляционный материал на 9-11 мм. Для этого на зажимах есть специальные метки, определяющие нужный уровень зачистки

Актуальным считается использование клеммных колодок. На данный момент модельный ряд этого соединительного элемента достаточно широк – от классического винтового варианта до пружинной модификации.

Блок: 7/11 | Кол-во символов: 1525
Источник: http://sovet-ingenera.com/elektrika/svetylnik/podklyuchenie-lyustry-k-dvojnomu-vyklyuchatelyu.html

Вариант подключения пятирожковой люстры с двумя группами к двухклавишному выключателю

Подключить пятирожковую люстру не сложнее, чем подключить любую люстру с двухклавишным выключателем.

Подключение пятирожковой люстры с 5 лампами обычно подразумевает разбиение на две группы с 2 и 3 лампами в каждой. А далее схема подключения не будет ничем отличаться от установки люстры с тремя проводами.

Соединяя провода внутри люстры при помощи скрутки, нужно обязательно их тщательно изолировать. Монтаж значительно упрощается при использовании специальных клемм. В качестве наиболее распространенных можно назвать клеммы фирмы Wago.

Соединение проводов в люстре

На рисунке хорошо видно, что соединенные вместе провода синего цвета подключены к нулевому проводу, коричневые провода, разделенные на две группы – к раздельным проводам от двухклавишного выключателя.

При подключении нескольких светильников к одному выключателю они также соединяются параллельно.

Блок: 8/9 | Кол-во символов: 953
Источник: https://LampaGid.ru/osveshchenie/kvartira-i-ofis/podklyuchenie-lyustry

Выводы и полезное видео по теме

Весь процесс подготовки люстры к подключению и непосредственно подсоединение к питанию двойного выключателя описан в видео:

Неопытные мастера достаточно часто допускают ошибки в процессе электромонтажа, какие именно и как их избежать смотрите в видеосюжете:

Если воспроизводить корректно все этапы монтажа и следовать схеме, можно обезопасить себя от неприятных последствий при непосредственном эксплуатировании осветительного прибора. Более того, удастся создать неповторимую световую атмосферу в помещении, подстраивая ее под свои нужды.

Блок: 11/11 | Кол-во символов: 578
Источник: http://sovet-ingenera. com/elektrika/svetylnik/podklyuchenie-lyustry-k-dvojnomu-vyklyuchatelyu.html

Кол-во блоков: 15 | Общее кол-во символов: 18303
Количество использованных доноров: 4
Информация по каждому донору:

1. http://sovet-ingenera.com/elektrika/svetylnik/podklyuchenie-lyustry-k-dvojnomu-vyklyuchatelyu.html: использовано 4 блоков из 11, кол-во символов 4405 (24%)
2. https://electric-220.ru/news/podkljuchenie_ljustry_k_dvojnomu_vykljuchatelju/2016-09-12-1057: использовано 2 блоков из 6, кол-во символов 3308 (18%)
3. https://LampaGid.ru/osveshchenie/kvartira-i-ofis/podklyuchenie-lyustry: использовано 3 блоков из 9, кол-во символов 4116 (22%)
4. https://elektroznatok.ru/osveshhenie/podklyuchenie-tochechnyh-svetilnikov: использовано 3 блоков из 4, кол-во символов 6474 (35%)

пример монтажа люстры на на тяжном потолке

Визуально же каждую группу проводов распознать можно по цветовой маркировке. Если же все провода одного цвета, то распознать их можно при помощи мультиметра.

Согласно действующим на сегодняшний день электромонтажным нормам и правилам, в жилых домах и квартирах должны применяться исключительно медные провода.

Запрет на использование столь популярных в предыдущие десятилетия алюминиевые провода введен по той причине, что алюминий с течением времени может менять свои физические свойства, делая электропроводку небезопасной в пожарном отношении. Поэтому при выборе подходящих проводов обращать внимание можно лишь на медные варианты.

Поскольку максимальное напряжение, подводимое к люстре, не может превышать 220В, то даже при наличии в ней нескольких мощных ламп будет достаточно провода сечением 0.5 кв.мм. Однако для электропроводки в жилых помещениях используются по большей части сечением 2.5 кв.мм., поэтому приобретать стоит провода и кабели с жилами именно такого сечения.

Кроме материала электропроводящих жил при выборе провода стоит учитывать еще и способ подведения их к люстре. Таких способов существует три:

Поэтому при выборе провода понадобится принять во внимание и его механические свойства. Так, многожильные кабели намного гибче, что упрощает работу с ними при прокладке открытой проводки. В свою очередь, цельная жила выгодна для проводки внутри стен и потолка, а также и укладке в монтажный короб. Благодаря жесткости подобные провода будут укладываться ровнее, делая монтаж более экономным и безопасным.

Для подведения электроэнергии к осветительным приборам допускается применять следующие типы кабелей:

Поскольку монтаж люстры может производиться не только в новых домах и квартирах, то возможна ситуация, когда придется удлинять уже существующую проводку или производить наращивание проводов от самой люстры. Наилучший вариант соединения – при помощи клеммной колодки. Данное приспособление представляет собой пластиковую колодку с размещенными на ней токопроводящими пластинами. С каждой из сторон пластины имеются винтовые зажимы, к котором и подсоединяются провода.

Однако клеммная колодка должна быть доступной для обслуживания. С течением времени винтовые соединения могут ослабнуть, что чревато потерей контакта или небезопасным в пожарном смысле нагревом. Поэтому если размещать такую колодку негде, то рекомендуется заменить всю проводку таким образом, чтобы от выключателя до люстры был проложен единый провод. Использовать же скрутки недопустимо, т.к. по мере окисления они неизбежно начнут нагреваться.

Различные варианты схем подключения

Схема подключения будет зависеть от того, какое количество проводов выходит из люстры и сколько проводов подведено к ней по потолку. Поэтому возможно несколько вариантов.

• фаза первой группы ламп;
• фаза второй группы;
• общий нулевой провод.

Данные провода, с учетом маркировки и назначения, подключаются к трем проводам, проходящим по потолку.

Три и более провода на люстре и четыре провода на потолке.

Эта схема подключения по своей сути полностью соответствует той, при которой по потолку проходят три провода, а из люстры выводятся три или более. Четвертый провод – это принятый в современной электромонтажной практике провод заземления. В руководстве по подключению люстры данный провод будет обозначен как «PE». Поэтому потребуется попросту соединить желто-зеленые провода между собой, а остальной монтаж выполнить по описанной выше схеме. Если устанавливается люстра старого образца, то она может и не иметь заземления. Поэтому желто-зеленый провод на потолке обрезается и тщательно изолируется. Однако назначение четвертого провода на потолке может быть и иным, если он используется в качестве еще одной фазы. Такая схема применяется для подключения к трехклавишному выключателю, позволяющему управлять сразу тремя группами ламп на люстре.

Финальная стадия — заводим провода в выключатель

Выключатель всегда устанавливается на провод фазы, размыкая его или распределяя для каждой фазы в люстре (при использовании многоклавишных выключателей). Провода заземления, если таковые присутствуют во внутриквартирной или домовой электропроводке, пускаются в обход выключателя, напрямую к люстре.

Как правило, в продаже имеются одно-, двух- и трехклавишные выключатели. Схема их подключения будет несколько отличаться, поэтому необходимо рассмотреть три варианта.

1. Подключение одноклавишного выключателя.

Данная схема является простейшей и позволяет лишь зажигать и гасить все лампы в люстре одновременно. Применяется она при наличии двух подводящих проводов на потолке, вне зависимости от количества проводов, выходящих из люстры.

Непосредственно подключение выключателя будет заключаться в его монтаже на стене и включении в разрыв провода фазы. Определить данный провод в точке подключения можно последовательным прикосновением индикаторной отверткой к проводам ввода. При контакте с фазой на отвертке будет заметно свечение индикатора. Если индикатор не горит, то это означает подключение к нулевому проводу.

2. Подключение к двухклавишному выключателю.

Здесь схема подключения будет осложнена наличием двух фаз для двух групп ламп в люстре. Поэтому в точке вода в выключатель подключается фаза способом, рассмотренным выше. На выходе же из выключателя будут присутствовать уже два вывода. Это и будут фазы для каждой из групп ламп. Их следует подсоединить к соответствующим проводам, идущим по потолку к люстре.

3. Подключение люстры к трехклавишному выключателю.

Подобные выключатели используются для управления многорожковыми люстрами, в которых имеется возможность распределить лампы на три независимых группы. Соответственно, в потолочной проводке следует предусмотреть наличие еще одной свободной жилы, если сравнивать схему с подключением двухклавишного выключателя. Остальные действия будут аналогичными: на вход выключателя подводится фаза, а к выходу подключаются фазы на каждую из трех групп ламп.

Производя установку выключателя, необходимо тщательно соблюдать все правила техники безопасности. В противном случае ремонт в квартире может обернуться трагедией. Поэтому все работы по укладке проводов, монтажу выключателей на стены и подключение проводов на потолке следует выполнять лишь при отключенной электроэнергии. Убедиться в отключении можно все той же индикаторной отверткой. В точке ввода при ее подключении ко всем из имеющихся проводов индикатор загораться не должен.

В целом, подключить люстру самостоятельно вполне возможно даже при минимальных навыках электромонтажника. Для этого стоит придерживаться лишь небольшого перечня правил:

• производить монтаж лишь с отключенной электросетью;
• еще до начала досконально изучать схему подключения;
• стараться использовать как можно меньшее количество наращиваний и соединений проводов, отдавая предпочтение цельным кабелям.

Результатом станет безопасная и долгая эксплуатация люстр с любым количеством рожков в самых комфортных условиях освещения.

Короткое видео с процессом подключения

При покупке нового светильника мало кто задумывается о том, как подключить люстру, сколько там приводов и какой выключатель нужен? В магазине продавец дал рекомендации по уходу за осветительным прибором, прочел наизусть рекламу производителя и на этом покупка считается завершенной. Но, придя домой, распаковав осветительный прибор, обнаруживаются провода разных цветов. Как быть? Что делать?

Ведь в магазине сказали, что в люстре возможно включение только двух ламп, а не всех пяти, и она подсоединяется к одноклавишному выключателю. В этой статье рассмотрены все варианты подключения, а также меры безопасности.

Техника безопасности

Перед тем как приступить к подключению люстры к электросети, установить выключатель, нужно ознакомиться с техникой безопасности в работе с электричеством. Для этого не требуется изучать талмуды «физики по электричеству», стоит ознакомиться с правилами:

1. Во всем применяемом инструменте для работы с электроприборами, а также по электропроводке рукоятки заизолированы.
2. Для проведения работы электроэнергия во всем помещении отключается на щитке. Для этого выключить выключатель света недостаточно. Требуется на электрощитке (счетчик в частном доме) отключить пробки, если же там нет кнопок, пробки выкручиваются.
3. Выключатель для светильника устанавливается в разрыв провода «фаза».

Если соблюдать эти правила, тогда жизнедеятельности не будет ничего угрожать.

Проверка проводов индикатором

Как распознать провода?

Все провода выпускаются в нескольких цветах. Это значительно облегчает работу электрика, и дает подсказку новичку.

Общепринятый стандарт:

• Заземление – желтый провод со светло-зеленой полоской (земля).

Внимание! Он не используется для подключения электроустройств. Это только заземление (чтобы в процессе работы электроприбора ток не пробивал «мелкой дрожью»).

• Синий (голубой) провод – ноль.
• Фазными выступают другие цвета, кроме перечисленных.

В домах и квартирах со старой проводкой все кабели одинаковы, заземления не было. Чтобы определиться с типом следует делать прозвон.

Чем грозит поменять местами фазу и ноль?

Есть мнение от людей, считающих себя профессионалами (поставил в доме 1 розетку), что при установке выключателя нет разницы в подсоединении проводов, потому как через разомкнутые контакты электричество в лампу не попадает. Это неверно . Следует точно знать, что является фазой, а какой провод идет «нулем». При разорванном ноле электрический ток не поступает, но во всех кабелях присутствует фазный ток. Что грозит поражением человека электротоком. В ином случае люминесцентные осветительные приборы, а также лампы «эконом» при фазном токе мерцают или же слабо светят.

Как соединить провода?

Скрутка – это очень кропотливое дело. Если она сделана неправильно, производится переделка. Поэтому следует это делать правильно, а также прочно изолировать ее. Если таких скруток много, а в сети большое напряжение или же плохой контакт соединения греются, тогда возможно скорое перегорание изоленты, что приведет к замыканию. Поэтому при скручивании проводов необходимо их хорошо прижимать и изолировать.

Сейчас применяются клеммные колодки. Они зарекомендовали себя как противопожарные элементы. С их помощью соединяется четыре и больше скруток. Одними из них являются WAGO. Для соединения не потребуется инструмент, монтаж происходит за короткое время. Для начала открываются рычажки, вставить туда провода и закрыть рычаг. При этом соединение будет надежным, противопожарным. Приобретенная новая люстра разбирается, проверяется качество колодок и винтов. При необходимости винты нужно хорошо затянуть. Особенно если люстра китайского производства.

Клеммные колодки использовать удобнее всего

Требуемый инструмент для монтажа люстры

Для того чтобы подключить люстру к проводам на потолке потребуются инструменты:

1. Три различные отвертки: с плоским концом, фигурная, индикатор.
2. Бокорез и плоскогубцы.
3. Нож – должен быть заточенным.
4. Вольтметр.
5. Изолента.

Нож требуется для оголения одножильного провода, потому что пассатижи повредят или переломят саму жилу. Оголение делается острым лезвием ножа точно так же, как затачивается карандаш. Если остаются заусеницы – это ничем не грозит.

Индикатор нужен для поиска фазы. В такой отвертке наконечник сделан для закручивания шурупов. Делать этого не нужно, поскольку она непрактичная и в скором времени сломается.

Приборы измерения есть 2 видов: с цифровым экраном и со стрелками. Предпочтение отдается цифровым, поскольку их показания наиболее точны. Цифровые приборы противоударные, имеют защиту от перегруза. Стрелочный прибор используется в горизонтальном положении. Его достоинство — показывает измерение без дополнительного питания (аккумуляторы, батарейки).

Внимание! Во всех приборах диапазон переменного тока не больше 500–600 Ватт.

Для подключения осветительного прибора к электросети требуется выполнить пошаговый алгоритм действий с подробной инструкцией.

Подготовительные работы: прозвон – определение фазы на потолке

На данном этапе подготовки будет выяснено, что делать с проводом заземления и как отличить фазу и ноль на потолочном перекрытии? Как множество ниток проводов с люстры соединить с кабелями на потолочном перекрытии? Подключение осветительного прибора своими руками дело аккуратное, требующее минимальные знания по электричеству.

Найти нужный кабель поможет индикатор

Провод «заземление»

Если проводка уже сделана на потолке (разводка сделана, допустим, под гипсокартоном в каркасной основе), тогда среди них есть «ноль», остальные – это фаза и земля.

Внимание! Проводка с заземлением сделана в новостроях и в помещениях с проведенным ремонтом.

Провод «заземление» имеет желто-зеленый цвет. По международному стандарту обозначается РЕ. Он соединяется с таким же цветовым проводом на люстре. Просто так оставлять провод нельзя, поскольку это может привести к замыканию. Если же в люстре есть заземление, а на потолке старая проводка, тогда требуется сделать изоляцию РЕ в люстре. Изоляция заземления проводится на потолке, если в люстре его нет. Изоляция делается аккуратно и качественно изоляционной лентой. Недопустимо, чтобы край ленты торчал или отклеивался.

Правильная изоляция

Ищем фазы и ноль

Все провода проверяются – нужно определить, где фаза и ноль. Нельзя надеяться только на цветовую гамму по нескольким причинам. Во-первых, не известно (во многих случаях) как подсоединялись провода к распределительной коробке – квалификация электрика или соседа; во-вторых, цветовая гамма может меняться, и если человек уверен, что фаза красная по цвету, то это мнение может быть ошибочно.

Если с потолка выходит всего три провода, установлен выключатель с 2 клавишами, тогда может быть два питающих провода, на каждый отдел выключателя, и один ноль – общий. Прозвон делается при помощи мультиметра (тестер), индикатора.

Для прозвона требуется сделать следующее:

1. Обуть обувь на резиновой подошве. Быть в сухом помещении. Руки и ноги также должны быть сухими. Вода является проводником тока.
2. На счетчике или щитке включается напряжение, а выключатель поставить в режим «вкл.».
3. Осторожно, чтобы провода не касались друг друга (чтобы не спалить всю проводку в доме) следует индикатором, краем отвертки, касаться каждого по очереди. Если отвертка зажигается – есть напряжение.
4. При подсоединении измерительного прибора, тестер покажет, стрелочкой или цифрами на дисплее, какое напряжение в проводе.
5. Для уверенности (если память плохая) маркером намечается фазу или все записывается на бумаге – какой цвет.
6. После обнаружения фазы выключается выключатель, а после обесточивается квартира на электрощитке или на счетчике.

Для определения тестером проводов требуется на аппарате переключатель поставить на «вольты», выбрать шкалу «больше 220 В». После этого осторожно касаться щупами, держать надо за ручку, а не за оголенное железо, к проводке поэтапно, а не сразу ко всем. Два питающих провода между собой не дают прозвон. Если есть такая пара, тогда это провода фаз. А третий «ноль». Далее, требуется каждый провод, предполагаемая фаза, соединять щупами с нолем. На экране тестера выявиться 220 В. Кабели следует наметить маркером на изоляции или записать цвета. Работа с индикатором легче: светится – фаза, нет – ноль (обозначается буквой N). Фаза – буква L.

Если в потолке только 2 провода, однозначно один из них фаза. Выключатель при этом одноклавишный, а если есть вторая, тогда она нерабочая.

Схемы подключения люстры

На рынке предлагается большое множество люстр, которые поражают своей красотой и необычайностью.

• Люстра с одним патроном.
• С вращающейся платформой.
• С большим количеством галогенных и светодиодных источников.
• Есть модели со встроенными диммерами, драйверами, которые позволяют включать осветительный прибор пультом ДУ. А также при помощи ПДУ меняется яркость света и поочередность работы ламп.

Но, несмотря на столь обширную классификацию моделей люстр, все они подключатся по нижеприведенным схемам.

Одним из главных нюансов выступает правильное подсоединение кабелей на потолке с проводами из люстры. С необходимыми инструментами подсоединение производится быстро человеком, не имеющим опыта в работе с электроустройствами.

Схема подключения люстры

Если включатель установлен одинарный, а люстра двухпроводная (допустим, arion или бра), тогда требуется выполнить действия согласно схеме люстра – потолок 2х2. То есть на потолке имеется двужильный кабель. Этот вариант является простым и быстрым. После того как определена фаза и ноль, отключается электропитание. Нулевой провод на люстре (узнать это можно из инструкции к осветительному прибору, по цвету) требуется соединить с нужным «нолем» на потолке. Также делается и с «фазой». Все соединенные провода должны быть качественно заизолированы. Здесь нет затруднений, монтаж проводится быстро.

Если же люстра пятирожковая или трехрожковая, а выключатель с одной клавишей, тогда следует:

1. Рассмотреть все провода в люстре. От каждого рожка выходит по 2 провода. Значит, к каждому подсоединяется фазу и ноль. Тогда зажгутся все лампочки.
2. Подготовка проводов для соединения с общей проводкой дома. Каждый провод на люстре оголяется на 3 см. Поскольку они очень тонкие, делать все следует аккуратно. Далее, берутся все провода одного цвета (допустим, синий) и скручиваются в одну группу. Получилась скрутка по одной жиле от каждого патрона. Такая же скрутка делается и с оставшимися проводами другого цвета.
3. Получилось 2 скрутки – на одну подходить будет ноль, а на вторую – фаза. После этого индикатором проверяется замкнутость цепи патрон – скрутка.
4. Две скрутки проводов фиксируются к 2 проводам на потолке. Обязательно применяется изолента.

Внимание! Запрещается соединять провода из алюминия и меди. Эти 2 металла со временем окисляются и контакт пропадет. Для этого есть специальные переходники.

Подключение люстры к одноклавишному выключателю

Люстра имеет 2 провода, на потолке 3 провода (двойной выключатель)

Здесь есть 2 варианта: третий провод – заземление или вторая фаза, при выключателе на 2 клавиши. В такой ситуации требуется сделать так:

1. Обязательно делается прозвон с помощью индикатора. При такой работе в сети должен быть электроток, а выключатель включен. Иначе индикатор не покажет вторую фазу. Поведение индикатора:

• Первый случай, когда при касании отверткой 2 провода дают подсветку индикатору, а третий не светится. Это общий провод.
• Второй случай – один светится, а остальные 2 нет. Тот провод, который дает свечение, является общим.

Если нет индикатора, тогда берутся любые 2 кабеля из потолка и подсоединяются к люстре. Включается электроэнергия на щитке и выключатель. Если лампы загорелись, значит, установка происходит правильно. И дальше переделывать не нужно.

1. Обозначить фазы и ноль, если они одного цвета, выключить питание на считчике.
2. После этого в клемме фиксируется общий провод и один из оставшихся двух на выбор. Также подсоединяются провода с люстры. Оголение обязательно изолируется.
3. В случае если есть желание чтобы люстра зажигалась от любой из двух клавиш на выключателе, ставится перемычка.

После полной изоляции, включается электропитание и проверяется работа.

Если выключатель двухклавишный, а люстра пятиламповая, тогда:

1. В люстре от каждого рожка с лампой выходит по 2 провода.
2. Все собирается в один пучок и делится на группы (сдвоить): 2 питающие, 1 ноль. Одна расцветка – 1 группа. Остальные выходящие разбиваются на группы вразброс.
3. Все группы проводов скручиваются с обозначенными на потолке.

Подключение люстры с тремя проводами к многоклавишному выключателю

Схема подключения к многоклавишному выключателю

Если люстра двухрожковая и больше, тогда возможны варианты подключения:

• Если включить выключатель – зажгутся все лампочки.
• При помощи одной клавиши включается группа лампочек на люстре (допустим, нижние патроны в многоярусном светильнике).
• С помощью одной клавиши зажигаются 2–3 лампы, но не все.

На потолке 2 провода, значит, возможен только первый вариант – будут зажигаться все лампы одновременно. Для подключения люстры с тремя проводами к 2 на потолке, следует внимательно изучить технические характеристики люстры. В основном заводом-производителем все нити в люстре соединяются попарно. В этом случае подсоединение происходит элементарным образом: нахождение фазы и ноля, и подсоединение люстры.

Если в люстре каждый провод идет от плафона, тогда все провода соединяются параллельно при помощи установки дополнительного провода-перемычки.

Схема подключения люстры с несколькими проводами к трехжильному кабелю на потолке

В случае если требуется включение ламп группами в трехламповой люстре (пятипатронный carol), тогда проводится подключение согласно схеме. При этом установлен двух- или трехклавишный выключатель. Для этого на потолке определяется индикатором общий провод, ноль, фаза в трехжильном кабеле. При этом всем установлен выключатель минимум на 2 клавиши. К общему проводу подключается по 1 проводу их пары, идущей от каждого рожка люстры.

Останется 2 нити, присоединяющиеся к свободным проводам из пар от патронов.

Внимание! Перед тем как устанавливать много рожковую люстру к многоклавишному (тройному) выключателю, требуется внимательно изучить осветительное устройство, его технические характеристики и инструкцию применения.

Схема подключения к трехклавишному выключателю

Подключение люстры к блоку включателя с розеткой

В некоторых случаях требуется установка розетки и включателя рядом (это часто встречается на кухне). Данные две точки меняются на одну – блок «розетка-включатель» фирмы anam. При этом выключатель имеет от одной клавиши до четырех. Действуя согласно схеме, которая указывает на обычное подключение люстры к выключателю, монтаж пройдет быстро. В схеме есть один провод, который выходит из «ноль» и входит к выводу розетки. Схема приводится классическая, но на практике ноль и фаза часто поменяны местами.

Светодиодная люстра

Выделяется, потому как типовой точечный светильник содержит дополнительные элементы для бесперебойной работы, заложенной производителем. Такими элементами служат: диммеры, драйверы, преобразователи. Управление включения света идет с пульта ДУ.

К люстре приложен паспорт с указанием вариантов работы, техническими характеристиками, а также с электросхемой подключения ее к электросети. При подключении люстры требуется выполнение точной работы, согласно приведенной в паспорте схеме, иначе она будет работать неправильно или же сгорит. После подключения осветительного прибора к сети производится регулировка и проверка при помощи выключателя и пульта.

Люстры — неотъемлемая часть интерьера. Дело не только в красоте и эстетичности, но и в прекрасной возможности хорошо осветить помещение. Однако правильно подключить люстру может не каждый. Если светильники с одной лампой или с двумя проводами не вызывают сложностей, то наличие трёх может поставить в тупик даже опытных электриков.

Назначение проводов на потолке

Существует огромное количество форм и вариаций светильников. Начиная от привычных, с обыкновенными лампами накаливания, до многоцветных диодных. Широта и оригинальность мыслей человека не знает границ. Но чего будет стоить даже самая шикарная люстра, если её неправильно подключить.

В квартире или частном доме из потолка могут выходить 2,3, или 4 провода . Существуют стандарты, по которым определяется их назначение:

• Чёрный, коричневый или серый — это, как правило, фаза. Может быть промаркирован буквой «L «.
• Синий, голубой или их оттенки, говорят о том, что это нулевой провод. Он имеет буквенное обозначение «N».
• Зелёный, жёлтый или жёлто-зелёный является «землёй» или, как ещё выражаются, защитным нулём. Обозначается как «PE».

Цвета могут не соответствовать принятому стандарту . Например, в некоторых странах обозначение имеет иное значение, если проводка делалась неквалифицированным человеком, или при монтаже не было в наличии кабеля с нужного цвета.

Чтобы определить назначение проводов без привязки к цвету, понадобятся следующие инструменты:

• мультиметр;
• индикаторная отвёртка;
• стриппер или нож для снятия изоляции;
• пассатижи;
• изолента;
• колодка клеммная;
• изоляционные трубки или кембрики.

Если из потолка выходят три провода, а выключатель двухклавишный, значит, два провода будут «фаза» и один «ноль ». С помощью мультиметра не составит труда определить их назначение. Можно сделать это индикаторной отвёрткой, дотронувшись ей до оголённых проводов. При этом выключатели должны быть в положении «включено».

Чтобы определить где «фаза», а где «ноль» с помощью тестера мультиметра, необходимо прибор поставить в положение «вольты» и выбрать два любых провода. Если на табло появятся цифры (≈220 В), значит, один из них «ноль», а один «фаза». Далее не отнимая один из щупов от провода, второй щуп перемещаем на другой. В случае если снова появится значение, — «фазы» были перемещены, а «ноль» находился постоянно прижатым.

Если показаний на приборе появилось, оба провода — «фазы». Убедиться в этом можно, переместив одни из щупов на соседний кабель — должны появиться показания ≈220 В.

В ситуации, когда из потолка выходят только два провода, а выключатель с одной клавишей, значит, один из них «ноль», другой «фаза ». Определить «фазу» легко с помощью индикаторной отвёртки.

Провода на люстре

В зависимости от вида люстры количество проводов в ней будет разным. Это говорит о том, что и подключить её можно по-разному. Наиболее частый при этом вопрос, как подсоединить люстру с 3 проводами, он требует более детального рассмотрения.

Если в светильнике всего два провода, — «фазу» нужно подключить к одному проводу, «ноль» — к другому. Выключатель при этом должен быть одноклавишный .

Если осветительный прибор трехрожковый и более, выводов будет несколько. Тогда встаёт вопрос, как подключить люстру с 3 проводами и более.

В отличие от проводов в потолке, на светильнике всегда есть цветовое и буквенное обозначение . Если из потолка выходит провод заземления (жёлтый, зелёный или жёлто-зелёный), то аналогичный ему на светильнике подключается к нему. Далее подключение люстры с тремя проводами выполняется по схеме: «землю» подключаем к «земле» на потолке, «фазу» к «фазному» проводу, «ноль» к «нулевому».

Подключение люстры с четырьмя проводами и более

Из каждого рожка люстры выходят по два провода, как правило, это одинарный синий и коричневый (чёрный). Хотя не исключено, что цвета могут быть и другими. В целях экономии и удобства многорожковые осветительные приборы подключают к двухклавишным выключателям.

Если управление производится двойным выключателем, необходимо все провода светильника разделить на три группы . Одна группа — «ноль», и две — «фазы». Все «фазы» необходимо собрать вместе, после чего оставшиеся провода разбить на две группы. Обратите внимание, чтобы в любую из трёх групп не попали кабели другого цвета. Нужно понимать, что от одной группы будут гореть одна часть лампочек, от другой — другая.

Схема подключения люстры с двойным выключателем довольно простая. Получившиеся три группы нужно подключить к имеющимся в потолке трём проводам . Главное здесь помнить, где «фазы», а где «ноль». «Фазы», соответственно подключаются к найденным на потолке «фазам», оставшуюся группа «ноль» — к «нулю» на потолке.

Что делать, если люстра у нас многорожковая, а из потолка выходят всего два провода? Нужно не делить «фазы» на группы, а объединять их в одну . При этом пульт будет одноклавишный, а гореть все лампочки при включении будут вместе без возможности разделения на две группы. В этом случае подключить люстру к двойному выключателю не получится, или будет работать только одна клавиша из двух.

Таким образом, вопрос, как подключить люстру к двухклавишному выключателю, может быть решен самостоятельно без помощи специалистов. Главное, всегда помнить о технике безопасности . Все работы необходимо производить при выключенных выключателях и автоматах. Под напряжением можно работать только в случае, когда необходимо определить «фазу» и «ноль». При этом дотрагиваться до оголённых проводов категорически запрещено.

Как правильно подключить люстру на двойной выключатель?

Сейчас уже редко где увидишь одиноко свисающую с потолка лампочку. Все хотят жить в красивой обстановке и, стремясь украсить свое жилище, приобретают многорожковые шикарные люстры. Но вот беда — платить-то приходится за электричество больше!

Но это бывает только у тех хозяев, которые такие люстры выбирают неправильно или подключают их на одноклавишный выключатель и в этом случае включаются сразу все лампы одновременно.

Грамотный и бережливый хозяин сделает правильный выбор и подключит люстру на двухклавишный выключатель, чтобы можно было включить одну лампу или несколько или все сразу, если того требует случай.

Выбор люстры.

Если из выбранной Вами люстры выходят только два провода, то такая люстра обычно подключается на одноклавишный выключатель. Хотя можно ее самому переделать и для двухклавишного.

Если из люстры выходят три провода, то это то, что Вам надо.

Есть еще и третий вариант — это когда из люстры выходят много проводов, соединенных попарно Это тоже Ваш вариант.

В чем разница между вторым и третьим вариантами?

В третьем варианте каждая пара проводов подсоединена к отдельной лампе, что дает Вам возможность самому составлять комбинации включения ламп. Во втором варианте выбор небольшой — обычно здесь включаются или одна лампа или несколько или все сразу — в зависимости от того, какую схему собрал производитель люстры.

Вторым условием возможности подключения люстры к двухклавишному выключателю является наличие трех проводов подходящих как к выключателю, так и выходящих из потолка. Есть еще случаи, когда к месту подвески люстры выходит кабель с четырьмя проводами. Один из них обычно желто-зеленого цвета (это заземление) и прокладываются такие кабели в домах новой постройки. Бывает, что и в люстрах есть провод такого же цвета — эти провода должны быть соединены друг с другом. Если четвертого провода в люстре нет, то в подводящем кабеле его просто заизолируйте изолентой.

Если вдруг в Вашем доме оказалось, что к месту подвески люстры подходят всего два провода («фаза» и «ноль»), а люстру все же хочется подключить на двухклавишный выключатель, то сделать это тоже возможно, только придется тогда самому каким-либо образом подвести туда еще один провод или заменить существующую проводку на трехжильный кабель.

Итак, проводку проверили, с выбором люстры определились — пора приступать к монтажу.

Для работы потребуются:

3-х жильный кабель;

обычная отвертка;

индикаторная отвертка;

пассатижи или бокорезы;

изолента;

нож.

Монтаж и подключение.

Для начала с помощью индикаторной отвертки определите и пометьте подходящий к выключателю фазный провод. Для этого касаемся поочередно оголенных концов проводов. В индикаторе загорелась лампочка — следовательно, это фаза и этот провод надо подключить к соответствующему контакту выключателя. У трехклавишного выключателя всегда будет три контакта — один общий, к которому и подключается фаза и два других, от которых напряжение будет через монтажную коробку передаваться непосредственно на люстру.

Теперь надо переходить к определению фазного провода на потолке. Для этого включаете обе клавиши выключателя, поочередно прикасаетесь индикаторной отверткой к оголенным концам проводов: загорелся индикатор — значит фаза, если не горит, то «ноль». При правильном монтаже должно быть две фазы и один «ноль».

Отметьте каким-либо образом, где фазы и где «ноль» и можно переходить непосредственно к подключению люстры.

Все провода одного цвета, выходящие из люстры, собираете в один жгут и подсоединяете к «нолю», а оставшиеся провода Вы можете группировать между собой по своему желанию в зависимости от выбранной Вами схемы включения и подключаете эти группы к фазным проводам.

Все места скруток заизолируйте изолентой. По желанию предварительно их можно пропаять для более надежного контакта.

Чтобы избежать некоторых ошибок при подключении, посмотрите это видео.

ОЧЕНЬ ВАЖНОЕ ДОПОЛНЕНИЕ!!!

При монтаже проводки ОБЯЗАТЕЛЬНО отключайте напряжение.

Включать его с соблюдением всех мер предохранения от поражения электрическим током можно только при определении фазных проводов и при окончательной проверке монтажа.

2 лампы | Как подключить выключатель света

Источник питания входит в распределительную коробку (SB1), где нейтраль соединяется с осветительной арматурой (F1), где она соединяется с источником света (LT1) и, через кабель C3, со вторым источником света LT2. Горячий от источника питания подключается к двухпозиционному переключателю (SW1), где его можно переключить на горячий терминал лампы LT1 и подключить к LT2 через кабель C3.

---

Теги: 2 фары, 2-позиционный переключатель, как подключить 2-х позиционный переключатель, как подключить переключатель света, подача питания через переключатель, два фары, двухсторонний, двухсторонний переключатель света, двухсторонний переключатель

---

Питание схемы подключается к светильнику F1 через кабель C5.Нейтраль подключается к свету (LT1) и соединяется с LT2 кабелем C4. Горячий от источника питания подводится к общей клемме переключателя (SW1) через кабель C1.

Путешественники от переключателей через C1 и C2 соединяются через крепления и соединяются кабелем C3.

Горячий источник света поступает от общего вывода SW2 через кабель C2, где он соединяется с горячим элементом LT1 через кабель C4.

---

Теги: 2 лампы, 3-позиционный переключатель, питание через свет, Трехпозиционный переключатель, путешественники, два фонаря

---

Ниже показаны два крепления между 3-позиционными переключателями.

Источник питания — через распределительную коробку SB1, и оттуда к первому устройству (F1) идет трехжильный кабель (C1). Два 2-проводных кабеля (C3 и C4) проходят между приспособлениями, а 3-проводный кабель (C2) проходит от второго приспособления (F2) ко второму трехпозиционному переключателю (SW2).

Горячий источник подключен к общей клемме SW1. Нейтраль соединяется с белым проводом, питающим первое приспособление, через кабель C1, где он соединяется с нейтралью обоих фонарей. Путевые провода от двух переключателей проходят прямо через светильники через кабель C3.

---

Теги: 2 фары, 3-позиционный переключатель, как подключить переключатель света, 3-х позиционный переключатель, путешественники, два фары

---

Здесь у нас есть несколько источников света, управляемых 3-х позиционными переключателями.

Горячий источник питания (кабель C1) подключается к общей клемме первого трехпозиционного переключателя (SW1), а нейтраль в распределительной коробке SB1 проходит через второй трехпозиционный переключатель (SW2) через трехжильный кабель (кабель C2, по которому также проходят дорожки, соединяющие два переключателя), через который он соединяется с первым светильником (F1) и соединяется с нейтралью каждого светильника.Таким же образом, горячий от общей клеммы трехпозиционного переключателя SW2 подключается к горячей клемме на каждом светильнике через кабель C3 (сращенный в приспособлении F1).

---

Теги: 2 фары, 3-х позиционный переключатель света, 3-х позиционный переключатель, как подключить переключатель света, несколько огней, питание через переключатель, трехсторонний переключатель света, трехсторонний переключатель, путешественники, два фары

---

Силовой кабель C1 подключается к цепи светильника F1. Здесь нейтраль соединяется с светом F1 и соединяется с светом F2.Горячий от источника питания проходит через оба приспособления и попадает на общий вывод SW1 через кабель C3.

Путешественники каждого переключателя соединяются вместе кабелем C4 (белый и красный провода с лентой).

Белый провод кабеля C3, обмотанный лентой, направлен на источник света LT2 (красный провод кабеля C2 используется для соединения горячего провода со следующим светом, LT1).

---

Теги: 2 фары, 3-х позиционный переключатель света, 3-х позиционный переключатель, как подключить переключатель света, питание через свет, трехсторонний переключатель света, трехсторонний переключатель, путешественники, два фары

---

РЕШЕНО: Неправильно подключен двойной настенный выключатель? — Электрооборудование

Привет @lizadizzle,

Похоже, что произошла ошибка подключения.

Из вашего описания кажется, что активный провод входит в один выключатель, и выход от этого выключателя идет на свет в холле, а также на вход на выключатель, питающий свет крыльца.

Так было всегда?

Обычно с переключателями света активный провод входит в переключатель (переключатели), и, поскольку это двойной переключатель для освещения, его следует соединить с другим переключателем на пластине. Каждый из выходов переключателей должен соответствовать своим индикаторам.

Так должно получиться, что к переключателям идет только 3 провода. (хотя он может быть подключен иначе)

Один активный вход (объединенный с обоими входами переключателя) и два выходных провода, по одному подключенному к каждому переключателю. Все они могут быть одного цвета или разных цветов в зависимости от того, как они подключены, как отдельные провода, так и в виде кабеля

.

Будьте осторожны, если собираетесь проверять соединения на задней панели переключателей. Выключите автоматический выключатель или извлеките предохранитель, который питает свет от главного блока питания.Затем проверьте, что ОБА лампочки НЕ включаются. После того, как вы сняли пластину переключателя со стены / двери (следите за тем, куда вы кладете пальцы или инструменты), затем используйте тестовый инструмент, например, только для того, чтобы дважды убедиться, что на любом из проводов НЕТ ПИТАНИЯ, прежде чем прикоснуться к ним. , поскольку предположение, что нет электричества только потому, что не работает свет, может быть фатальным.

Если это кажется слишком осторожным, вызовите электрика, если у вас есть какие-либо сомнения. Жизнь драгоценна

Привет @lizadizzle,

IF он подключен так, как я думаю, путем перемещения красного провода внутри выключите соединение фиолетового провода и вверх, чтобы присоединиться к другому красному проводу, тогда внешний свет должен работать только в зависимости от внешнего переключателя и независимо от положения внутреннего переключателя

НЕОБХОДИМО ОТКЛЮЧИТЬ ЭЛЕКТРОПИТАНИЕ от блока питания, если вы собираетесь изменить положение провода.

Вот изображение, которое показывает, как я думаю, что это может быть подключено в настоящее время.

Это при условии , что на коричневый провод НЕТ ПИТАНИЯ, как и должно быть, возможно, потому, что он сломан, и поэтому красный провод был проложен между двумя переключателями, чтобы преодолеть проблему без необходимости обкатки. новый провод на замену коричневого

(щелкните изображение, чтобы увеличить для лучшего просмотра)

Зеленая линия показывает путь тока для питания двух ламп, т.е. вам нужно, чтобы внутренний переключатель работал для подачи питания на внешний переключатель.

Красная линия показывает, как при перемещении красного провода (от той же клеммы, что и фиолетовый провод на внутреннем переключателе, на другую клемму с красным проводом на внутреннем переключателе) теперь подается питание на внешний переключатель. питание независимо от внутреннего переключателя (показано пунктирной линией на чертеже цепи)

PS извините, мне следовало добавить, что круг с крестом внутри является символом лампы на всякий случай, если вам интересно, что это такое, а также символ после ламп — это просто символ Земли или обратного пути — неверно, я знаю как это должен быть символ нейтрального провода, но этого будет достаточно для схемы, поскольку она работает таким же образом.

Как я создал идеальное освещение дома

Категория «Сделай сам» в домашнем блоге — это место, где сотрудники могут поделиться своими проектами. При выполнении инструкций может потребоваться некоторый технический опыт!

При переезде в новую квартиру я столкнулся с проблемой: создать идеальную схему освещения. Мои пожелания были не слишком однозначными, и квартира была доставлена ​​с уже установленной проводкой и физическими выключателями.Одним словом, идеальный субботний дневной проект! Несмотря на отсутствие опыта, все это было выполнимо, и я очень доволен результатом.

Вызов

Сочетание обычных ламп с регулируемой яркостью и умного цветного освещения.

Для одной конкретной области в моем доме мне понадобился светильник с двумя умными лампами RGB. Пока все хорошо, их можно приобрести в Philips Hue, Innr, IKEA или других. Однако пожеланий и обстоятельств у меня было еще:

• Мне нужны винтажные лампы с регулируемой яркостью в другой части комнаты
• Оба светильника должны постоянно управляться через Homey
• Оба светильника физически управлялись двумя частями одного двойного переключателя
• В идеале, я мог по-прежнему используйте физический переключатель для быстрого переключения обоих световых наборов

Результат

В конце концов, я могу комбинировать свои двухцветные умные фонари с одним Fibaro Dimmer 2.С этой установкой я выполняю все свои пожелания: я могу использовать свой оригинальный физический двойной переключатель для управления обоими наборами источников света по отдельности. В то же время я всегда могу управлять ими через Homey, независимо от того, включен ли переключатель в данный момент. Это также означает, что я всегда могу использовать их в любом потоке, который захочу. Другими словами, я создал идеальную схему освещения.

Средний двойной переключатель управляет двумя моими осветительными приборами

. Как видите, мои пожелания не являются экстраординарными. Тем не менее, настройка немного сложнее, чем просто подключить несколько умных фонарей и связать их с Homey.Итак, как я создал свой идеальный Умный дом?

Шаг первый: требования

Хорошо, у меня есть два разных набора света для управления. Начнем с цветного освещения. Чтобы умные лампочки работали безупречно, на них всегда должно быть питание . Причина проста: если мощность порезать физический выключатель, вы не можете включить свет через Хоми: там просто нет силы.

Это означает, что они должны быть напрямую подключены к источник питания, например, прибор, подключенный к розетке.Если есть переключатель, он должен быть всегда включен. В моем случае есть физический переключатель в стена, поэтому мне нужно, чтобы этот переключатель каким-то образом всегда был включен.

Эти классные лампочки сами по себе не умные

Остальные лампочки — обычные лампы с регулируемой яркостью. Я выбрал пару новых, золотистых светодиодных ламп накаливания, чтобы придать своему дому немного хипстерской атмосферы. Сами по себе эти лампочки, конечно, не умные, так что надо их немного умнее сделать. Поскольку мне нужно аккуратное, невидимое решение, я пришел к выводу, что это должен быть встроенный диммер.

Эти изящные маленькие устройства помещаются за переключателем и позволяют регулировать яркость света с помощью Homey. Лучшее: вы даже можете использовать оригинальный переключатель в качестве входа. Я никогда их раньше не устанавливал, но давайте попробуем. Поскольку я не уверен в правильности подключения, я выбрал Fibaro Dimmer 2. Этот модуль работает как с 3-проводными, так и с 2-проводными системами, поэтому вы действительно не ошибетесь.

Fibaro Dimmer 2 затемняет мои светодиодные лампы Hipster

Шаг второй: установка

Хорошо.Основные требования ясны, и я заказал устройства — поехали! Я начинаю с установки Fibaro Dimmer 2, который собираюсь потускнеть и переключить свои хипстерские лампы. В то же время я должен найти способ сделать так, чтобы другой прибор всегда был под напряжением.

Шаги довольно просты. Короче отключаю предохранителя, откройте физический переключатель и установите модуль диммера (точные шаги можно найти ниже).

При установке обнаруживаю кое-что интересное:

1. Fibaro Dimmer 2 имеет два входа, а не только один.
2. Я могу напрямую подключить постоянно включенный светильник к электросети, что делает его постоянно включенным.Заодно подключаю соответствующий переключатель ко второму входу модуля диммера.
3. Модуль диммера действительно аккуратно помещается за моим переключателем — не нужно сверлить или что-то еще.

Модуль диммера аккуратно помещается в настенное крепление переключателя

Я делаю физический переключатель, который хочу использовать для своего хипстера лампочки вход 1, а другой один вход 2. Еще раз устанавливаю переключатели фронтов, и я готов к работе. После включения предохранителя я вижу три вещи, из-за которых я счастлив:

1. Обычные лампы меняют яркость, это означает, что модуль диммера выполняет прямую калибровку.
2. После завершения калибровки я могу переключить хипстерское освещение с помощью их исходного физического переключателя.
3. Независимо от того, что я делаю с другим переключателем, умные лампочки остаются включенными, поэтому ясно, что их светильник остается включенным.

Шаг третий: сопряжение

Подключить устройства к Homey так же просто, как и вы ожидать. И умные лампочки, и модуль диммера отлично сочетаются друг с другом. инструкции в приложении Homey, так что я сразу встану.

В приложении Homey

индикаторы аккуратно отображаются. Здесь следует отметить одну небольшую вещь: если у вас нет пульса диммер, а скорее физический переключатель включения / выключения, вы должны указать, что в настройки модуля диммера в Homey.

Конечно, сразу приступаю к тестированию настройки. К моему удовлетворению, я могу управлять своим умным светом и легко приглушать свои хипстерские лампочки из приложения Homey. В качестве бонуса обычные огни даже запоминают свое последнее состояние, когда я выключаю и включаю их физическим переключателем.

Шаг четвертый: автоматизация

А теперь начинается самое интересное! Что ж, выполнив мой последний желаю конечно. На данный момент все работает так, как я хотел, но мог все же будет одно улучшение: было бы совершенно идеально, если бы второй физический переключатель будет переключать мои цветные умные огни.К счастью, это очень легко управляется несколькими простыми потоками.

Поскольку я хочу, чтобы две умные лампочки можно было легко включать и выключать вместе во всех сценариях, я создаю поток, чтобы объединить их:

КОГДА запускается этот поток, ЗАТЕМ переключить интеллектуальную лампочку 1 И умная лампочка переключения 2

Теперь я могу активировать этот поток с помощью модуля:

КОГДА модуль диммера S2 переключается с выключенного на включенное ЗАТЕМ Пуск умных лампочек

КОГДА модуль диммера S2 переключается с включенного на выключенное ЗАТЕМ Переключатель интеллектуальных лампочек включения

Я использую второй вход на своем физическом переключателе для переключения моих умных лампочек

. Используя переключательное действие вместо специальных «вкл» и «выкл», одного нажатия на физический переключатель всегда достаточно, чтобы изменить состояние двух умных лампочек.

Заключение

Теперь моя настройка завершена и идеальна. Во-первых, я могу использовать Homey для управления обоими видами световых наборов. Кроме того, я могу использовать свои существующие физические переключатели, чтобы переключать эти огни, не отключая их. И, наконец, я могу легко включить все свое освещение в свои потоки, чтобы просыпаться, выходить из дома, смотреть телевизор, ложиться спать и т. Д.!

Общий урон? Всего один модуль Fibaro Dimmer 2, две умные цветные лампочки и даже не два часа моего времени (помните, я никогда не видел внутреннюю часть монтажной коробки переключателя, так что вы можете легко быть быстрее).

Я очень доволен настройкой. Благодаря универсальности Homey я смог объединить диммерный модуль Fibaro с моими любимыми цветными лампочками. Теперь я могу управлять своими цветными огнями и хипстерскими лампочками через приложение Homey Flows и оригинальные физические переключатели!

Бонус: детальная установка

Полные пошаговые инструкции по установке.

Примечание. Я обнаружил, что исходная диаграмма Fibaro Dimmer 2 не на 100% ясна, поэтому я включил обновленную версию ниже шагов.

1. Выключите предохранитель в блоке предохранителей. Очень просто, но очень важно не получить удар током. Чтобы убедиться, я бы порекомендовал включить свет раньше, чтобы вы знали, что выбрали правильный.
2. Открутите панель, на которой находится переключатель. В моем случае мне нужно было ослабить один винт, удерживающий левую розетку, после чего я мог стянуть целый ряд пластика.
3. Посмотрите на проводку. Часто у вас есть один провод под напряжением (часто коричневый) и один или два (одиночный vs.двойной переключатель) провода (черные), идущие к вашим точкам освещения.
4. Подготовка 1: вам понадобятся три или четыре коротких отрезка провода (одинарный или двойной переключатель). Немного зачистите их с обеих сторон.
5. Подготовка 2: прикрепите кусок (и) провода к S1, Sx и, возможно, S2. Используйте последний кусок провода для подключения портов Sx и N, если у вас 2-проводная установка, как показано на схеме ниже.
6. Снимите проводку с исходного выключателя. Вставьте токоведущий провод (коричневый) в порт L на диммере.Вставьте провод выключателя света (черный) штатных регулируемых лампочек в вывод диммера (стрелка с волнистой линией).
7. Если у вас есть двойной переключатель и вы хотите, чтобы вторая световая точка всегда была запитана, как я, подключите второй черный провод, идущий к этой световой точке, также в порт L модуля Fibaro. Это подключает его к проводу под напряжением, обеспечивая постоянное питание.
8. Подключите провод, идущий от Sx, к порту L / Live на физическом коммутаторе (к которому ранее был подключен коричневый провод).Подключите S1 и, возможно, S2 к выходам переключателя.
9. Вставьте все в настенное крепление и снова закройте.

Хотя это может показаться довольно сложным, я обнаружил, что им действительно легко следовать, если вы действительно делаете это.

Схема подключения диммера 2

Поскольку я обнаружил, что исходная диаграмма Fibaro Dimmer 2 не на 100% ясна, я создал версию с некоторыми дополнительными оплошностями.

С этой схемой еще проще подключить диммерный модуль

Как преобразовать схему с регулярной коммутацией в 3-полосную

22 января 2013 г. | от Итана (электронная почта) |

Если вы когда-нибудь думали: «Хотел бы я иметь еще один выключатель для этой связки огней», то вы не одиноки.Фактически вы можете достичь этой функциональности, преобразовав схему с одной коммутацией в схему с трехсторонней коммутацией без особых усилий. Трехпозиционные переключатели позволяют управлять цепью из двух разных мест, и они обычно используются для освещения, чтобы удобно включать и выключать свет из двух разных мест.

Как работают 3-позиционные переключатели

3-ходовые переключатели

названы в честь того факта, что каждый переключатель имеет три горячих контакта — два контактных контакта и один общий контакт. Контактные клеммы используются для соединения двух трехпозиционных переключателей в одной цепи, а общая клемма обеспечивает (или сбрасывает) питание.Вместо того, чтобы выключать и включать, переключатель переключает питание между двумя терминалами путешественника.

Pro-Tip: Общая клемма всегда отличается по цвету от двух других горячих клемм.

Преобразование схемы с одним переключателем в схему с трехходовой коммутацией

В сегодняшней статье я собираюсь показать вам общий сценарий освещения с одним переключателем и как включить два 3-позиционных переключателя. На самом деле существует несколько способов установки трехпозиционных переключателей, и вот хороший ресурс со схемами, объясняющими альтернативные варианты.

Разрешения
Хотя это не требуется для настольной демонстрации, в большинстве юрисдикций вам потребуется получить разрешение на электромонтажные работы, которые включают новую или расширенную цепь. В некоторых юрисдикциях только лицензированные мастера-электрики могут получить эти разрешения. Обычно вы можете найти, где подать заявку на разрешение, по ссылкам на веб-странице лицензирования и разрешений правительства вашего округа или правительства штата.

Инструменты и материалы

• (2) 15 А, 3-позиционные переключатели
• 14/3 НМ-В
• Проволочные гайки
• Скобы проволочные
• Молот
• Плоскогубцы линейного мастера
• Инструмент для зачистки проводов
• Универсальный нож
• Отвертка

В приведенной ниже демонстрации на столе у ​​меня есть провод 14/2, начинающийся от автоматического выключателя (положение 1) и идущий к одинарному переключателю (положение 2), который управляет группой утопленных светильников (положение 3).Представьте, что выключатель находится внутри панели выключателя, а выключатель — в коробке подходящего размера.

Pro-Tip: В NEC 370-16 указано, что объем электрических коробок должен быть достаточным для количества проводников, устройств и кабельных зажимов, содержащихся в коробке. На неметаллических ящиках указывается их объем в кубических дюймах. Используйте следующую таблицу для расчета необходимого размера коробки:

Размер проводника	14 калибр	12 калибр
На каждый отдельный изолированный провод	2 у.е.	2.25 у.е. в
Все провода заземления (комбинированные)	2 куб. Дюйма	2,25 куб. Дюйм
Для каждого устройства (выключателя / розетки)	4 у.е.дюймов	4,5 у.д.
Все внутренние кабельные зажимы (комбинированные)	2 у.е.дюймов	2,25 у.е.дюймов

Вот крупный план позиции 2, и вы можете видеть, что все медные заземляющие провода соединены вместе с помощью гибкого провода, идущего к винту заземления коммутатора.Белые нейтральные провода соединены и готовы к вворачиванию гайки. Черные горячие провода подключены к клеммам переключателя.

Pro-Tip: На одинарном переключателе горячие и взаимозаменяемые провода, поэтому используйте вольтметр, чтобы определить, какой горячий провод подает питание.

Чтобы установить трехпозиционные переключатели, мне нужно проложить трехпроводное соединение между существующей распределительной коробкой и новой распределительной коробкой. Трехжильный провод (на фото ниже) связывает вместе горячий, нейтральный, заземляющий и бегущий провод.

На картинке ниже вы можете увидеть, что я проложил новый провод 14/3 и подключил два 3-позиционных переключателя. В то время как ловля проводов может быть трудоемкой задачей, выполнение правильных соединений часто более запутано, поэтому давайте внимательнее рассмотрим два новых переключателя.

У первого переключателя три кабеля, идущие от выключателя, один — к лампам, а второй — ко второму переключателю.

• Все заземляющие провода соединены вместе и подключены к переключателю
• Как и раньше, нейтральные провода от выключателя и фонарей соединены между собой
• Горячий провод от выключателя подключен к общей клемме на выключателе
• Белый и красный провода трехжильного кабеля подключены к клеммам бегунка, идущим ко второму переключателю
• Переключаемые токоведущие провода от второго выключателя и фонарей соединены вместе

Pro-Tip: Определите белый провод как ножку выключателя, обмотав его изоляционной лентой (не изображена).
