Как подобрать автоматический выключатель

Автоматический выключатель — устройство, обеспечивающее защиту Вашего дома, электроники и Ваших близких от поражения электрическим током. В нормальных условиях, когда работа всех приборов и проводки проходит в обычном режиме, выключатель проводит через себя электрический ток. Но в случае когда по тем или иным причинам сила тока превысила номинальные значения (подключена нагрузка больше рассчитанной, вследствие неисправности электроприборов или электроцепей возникло короткое замыкание), срабатывают расцепители автоматического выключателя и размыкают цепь.

В модульных автоматических выключателях обычно стоят два типа расцепителей:

  • Тепловой расцепитель — срабатывающий при токах перегрузки. Конструктивно представляет из себя биметаллическую пластину, которая при нагревании благодаря свойствам материала распрямляется. В зависимости от величины номинального тока регулируется нагреваемая часть пластины. Соответственно скорость срабатывания автомата прямо пропорциональна силе тока, проходящей через пластину.
  • Электромагнитный расцепитель устройство срабатывающее при токах короткого замыкания, которые кратно превышают номинальный ток автоматического выключателя.

Для выбора модульного автоматического выключателя

необходимо определиться со следующими параметрами:

Количество полюсов автомата

  • Однополюсные автоматические выключатели устанавливаются в однофазной цепи. При этом однополюсные автоматы устанавливаются непосредственно на фазу, и защищают отходящие линии, обычно розеточные или осветительные линии.
  • Трёхполюсные выключатели устанавливаются в трехфазной сети обычно в качестве вводных автоматов или для защиты трехфазных потребителей.

Ток перегрузки автоматического выключателя

Обычно вводной автомат ставят на ток, согласно выделенной мощности на квартиру или до.

При однофазной сети

I=P/U например, на квартиру выделено 10кВт, значит вводной автомат ставим 10000Вт/220В =45,5 округляем до ближайшего меньшего =берем автомат на 40А.

При трехфазной сети

I=P/U*1.7  где 1,7 корень из 3. Допустим на квартиру выделено 30кВт -30000Вт/380В*1,7= 45,5 округляем, и выбираем трехполюсный автомат на 40А)



Для подбора автоматов на отходящих линиях необходимо выбирать в зависимости от сечения провода, который установлен на защищаемой линии. (В случае если у Вас на данной линии находится несколько потребителей).

В случае, если на защищаемой линии один потребитель (например водонагреватель) устанавливают автомат, исходя из мощности устройства.

Сечение токопроводящей жилы, мм

Ток *, А, для проводов и кабелей



одножильных

двухжильных

трехжильных

1,5

23

19

19

2,5

30

27

25

4

41

38

35

6

50

50

42

10

80

70

55

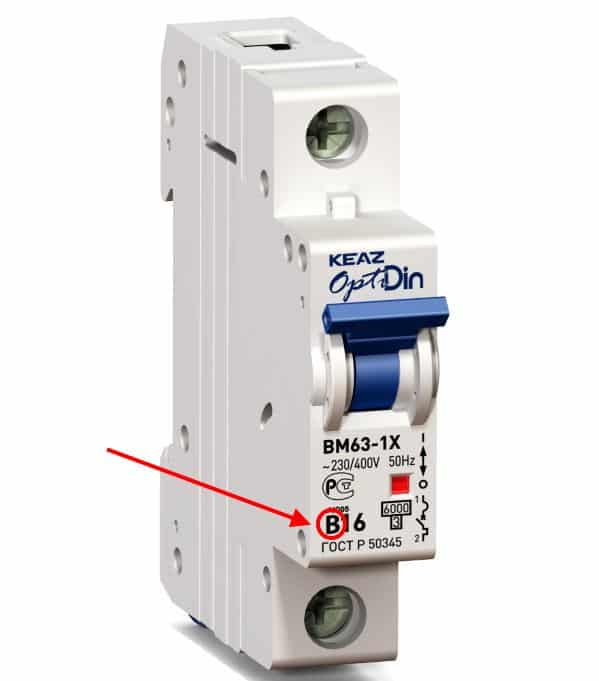

Тип характеристики срабатывания при КЗ

  • В 3-5 предназначены для защиты активных нагрузок и протяженных линий освещения с системами заземления TN и IT (розетки, освещение).
  • С 5-10 предназначены для защиты цепей с активной и индуктивной нагрузкой с низким импульсным током (для офисных и жилых помещений)
  • D 10-20 используется при нагрузках с высокими импульсными (пусковыми) токами и повышенном токе включения (низковольтные трансформаторы, ламы-разрядники, подъемные механизмы, насосы)
  • K 8-15 активно-индуктивная нагрузка, эл.двигатели, трансформаторы
  • Z 2-3 электроника

Обычно в квартиру ставят автоматические выключатели с характеристикой С.

Наибольшая отключающая способность (ПКС) автоматов

— максимальный электрический ток, который автоматический выключатель может расцепить. Здесь принцип следующий: ПКС рассчитывается из максимального тока, который может возникнуть при коротком замыкании отходящих проводов.  Вводной автомат в квартиру должен быть по Госту минимум на 6 кА, автоматические выключатели на розеточную группу и освещение могут быть на 4,5 кА. В Европе автоматические выключатели на 4,5 кА запрещены.

Количество автоматов.

Обычно в распределительном щите устанавливают вводный автомат, автомат на розеточные линии на 2-3 комнаты, автомат на осветительные линии (наверно лучше по одному автомату на комнату), отдельно по автомату на мощных потребителей электроэнергии, калорифер, стиральную машину и т.д.

При комплектации наших клиентов, мы обычно рекомендуем модульные автоматы производства ABB серии S200 (ПКС 6кА) или Sh300 (ПКС 4,5кА) или Acti9 Schneider Electric. Строители при возведении новых домов устанавливают обычно автоматы производства ИЭК. Поэтому если в Вашей новой квартире установлены автоматы фирмы ИЭК, то Вы можете предположить какая у Вас установлена проводка внутри стен, марку и качество бетона и т.д.

Какой автоматический выключатель выбрать для дома совет эксперта

В интернете много букв написано о том какой автоматический выключатель выбрать для дома. Однако во многих статьях слишком много сложных терминов и характеристик, которые вам для этого вовсе не нужно изучать.

В этой статье я в простой форме расскажу про выбор автоматических выключателей для электропроводки своего дома и поясню, где теория многих расходится с практикой применения.

Для того, чтобы вы нашли мои рекомендации через поисковый запрос, я был вынужден написать немного больше информации по данному разделу и добавить пару терминов. Я поясню их на простых примерах. Ко всему прочему это даст понять, почему многие совершают ошибки при выборе автоматических выключателей для своего жилья.

Если вам не интересно всё это читать, то сразу перейдите по ссылке в раздел какой автоматический выключатель выбрать для дома.

Содержание:

Выбор автоматического выключателя по току

Почему автоматические выключатели необходимо выбрать по току. Это тот основной параметр, который напрямую влияет на безопасность кабельной линии. А автоматический выключатель создан только для того, чтобы защитить именно кабель от его разрушения.

Автоматы не защищают нас с вами от поражения током, они защищают от короткого замыкания и от перегрузки отдельного участка цепи.

Мы с вами понимаем, что при превышении в цепи силы тока, на которую рассчитан по сечению кабель: он будет нагреваться. Чем чаше и сильнее это будет происходить, тем быстрее разрушится его изоляция. Нам этого точно ненужно.

Наверное, вам доводилось браться за провод бытового китайского удлинителя, когда через него подключен мощный потребитель. Провод сильно нагревается.  Представьте, что так может нагреваться провод, который проложен у вас в стяжке или под потолком. Если удлинитель мы можем выкинуть и купить новый, то с кабелем будут сложности.

Итак, первая характеристика:

#1 — Номинальный ток

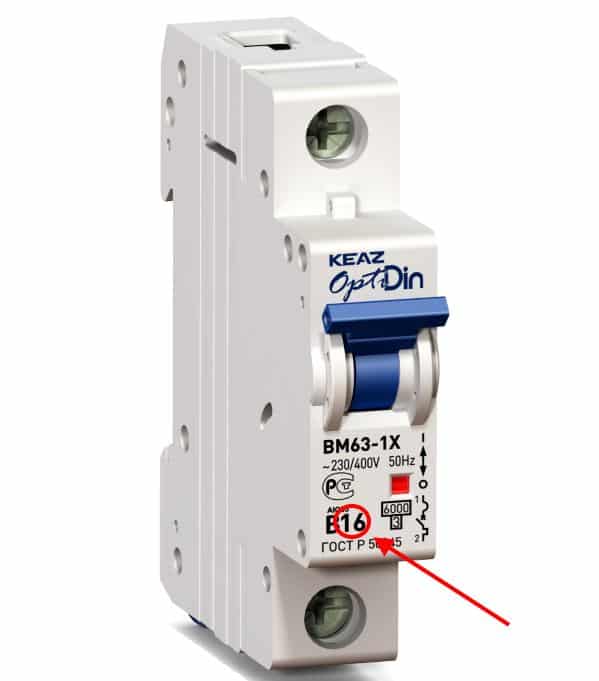

Основная характеристика по какой необходимо выбирать автоматический выключатель — номинальный ток.

Что означает ток номинальный? При номинальном токе автомат может бесконечно долго работать без отключения. Это его штатный режим работы.

Для защиты кабеля дома от перегрузки автоматический выключатель имеет в своей конструкции электромагнитный и тепловой расцепитель. От того как они сработают отвечают время токовые характеристики:

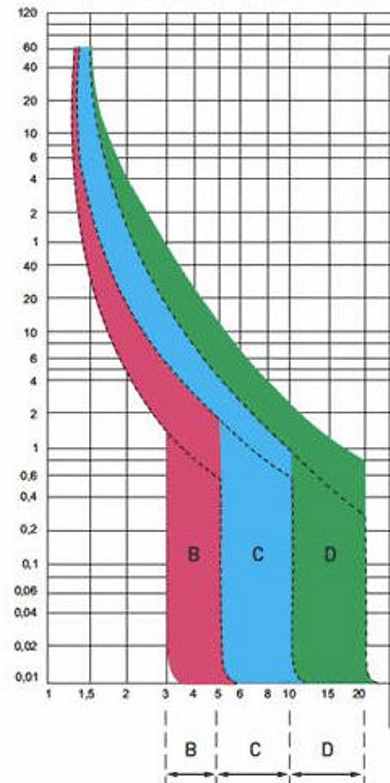

#2 — Что означают время токовые характеристики автоматических выключателей?

Электромагнитный расцепитель срабатывает, когда номинальный ток превышен в несколько раз и отключает цепь практически моментально.

Пример: кабельная линия защищена автоматическим выключателем номиналом 10 ампер и времятоковой характеристикой «С» (С 10).  В этом случае автоматический выключатель сработает при достижении тока в цепи 50 А чуть более чем за 0,1 сек. Если ток будет превышен в 10 раз и достигнет 100 А то отключение произойдет менее чем за 0,1 сек.

Электромагнитный расцепитель — это по своей сути электромагнит, который притянет рычаг автоматического выключателя при прохождении через него очень большого тока и защитит кабель от короткого замыкания.

А, что произойдет если ток превышен, но ненамного?

В этом случае сработает тепловой расцепитель. При повышении силы тока будет происходить нагрев, чем больше будет превышен ток тем быстрее сработает тепловой расцепитель.

Пример: тот же автоматический выключатель С 10 до превышения номинального тока в 1,13 раза (11,3 А) не отключится.

Отключиться более чем за 1 час при превышении в 1,13 – 1,45 раза (от 11,3 А до 14,5 А).

Отключится менее чем за 1 час при превышении тока от 1,45 – 5 раз. Соответственно, чем больше ток, тем быстрее произойдет отключение.

Как рассчитать автомат по нагрузке?

Для того чтобы узнать какую мощность выдержит автоматический выключатель необходимо применить физическую формулу P=U*I. Мощность равна напряжение умножить на силу тока.

Пример: на какую мощность рассчитан автомат 16А? У нас в сети 220 Вольт умножаем на 16 А получаем 3520 Вт. То есть 3,5 кВт его номинальная нагрузка.

Мы также уже знаем про время токовые характеристики автомата. Из них можно сделать расчет.

При достижении потребляемой мощности в 3977 Вт (1,13*3520) автоматический выключатель не отключится вообще. Т.е. автомат с обозначением С 16 выдержит почти 4 кВт без проблем.

1,45*3520=5104 Вт — а при такой нагрузке он отключится менее чем за 1 час.

Какой автоматический выключатель выбрать для дома?

Кроме выбора АВ по току еще есть такие параметры как отключающая способность — для бытового использования её вполне достаточно иметь в 4500 кА. Переплачивать за 6000 кА автоматические выключатели нет нужды.

Также нет необходимости переплачивать за автоматические выключатели с время токовой характеристикой «В». Я рекомендовал бы их в деревянных домах.

Использовать автоматические выключатели с время токовой характеристикой «D» вообще нет никакой необходимости. Максимум в гараже — если у вас там используется мощные электромоторы.

Как вы уже поняли выбирать автоматы по максимально допустимому току от сечения проводника, как это делают многие, в корне неправильно.



Выбор автоматического выключателя по сечению провода

Если мы отталкиваемся от сечений провода, то вот как будет выглядеть таблица.

Как правильно защищать кабельные линии, а как неправильно.



Сечение проводника

НеправильноПравильно

1,5 мм2

16 А

10 А

2,5 мм2

25 А

16 А

4 мм2

32 А

20 А (25 А)

6 мм250 А

32 А

Используем кабель с сечением провода 1,5 мм2 для протяжки света и защищаем линию автоматом 10 А.

Для розеток применяем провод сечением 2,5 мм2 и ставим автоматический выключатель 16 А.

Для подключения варочной поверхности необходим кабель сечением 6 мм2 и автомат 32 А (при однофазном вводе). Для трехфазного ввода используем кабель 5*2,5 и трехполюсный автомат.

Заключение: какой выбрать автоматический выключатель для дома?

Для бытового пользования в частных домах с трехфазным вводом, выбираем  автоматические выключатели с обозначениями С 10, С 16, 3P С 25 (трехфазный на ввод),  с отключающей способностью 4500 кА.

При сборке распределительного щита также необходимо использовать устройства защитного отключения (УЗО) или дифференциальные автоматы для мокрых зон. О том как распределить мощьность по фазам здесь. А еще нелишним будет поставить устройства защиты от перенапряжения — это обезопасит домашнюю электросеть от появления в ней линейного напряжения (380 вольт) в случае обрыва нуля или при еще какой аварии.

какой автоматический выключатель выбрать для домаУстройства защитного отключения

На моей практике был случай, когда при замене линии электропередач в коттеджном поселке, подрядчик перепутал нулевой провод с фазным на одной из улиц. Что произошло — погорело много бытовых приборов, газовых котлов.

Линейное напряжение (380 В) появилось там где должно было быть 220 В. У кого стояли устройство защиты от перенапряжения в это время просто сидели без света

Надеюсь, статья была полезна для вас. Теперь, после прочтения вопрос: Какой выбрать автоматический выключатель для дома? — решен окончательно.

Добавляйте статью к себе в закладки и делитесь с друзьями. Готов ответить на ваши комментарии.

Выбор автомата по мощности нагрузки и току кабеля

В советский период времени в нашей стране для безопасной работы и защиты от перегрузки, а, следовательно, защиты от возгорания электрической проводки и короткого замыкания использовались предохранители с плавкими вставками.

Такие устройства являлись надежными, но при срабатывании неизбежно перегорал предохранитель. И главным недостатком этих устройств являлась необходимость замены предохранителя на новый.

В быту при замене плавкой вставки многие неопытные обитатели квартир совершали ошибки, так как не умели правильно рассчитать её по нагрузке. Поэтому такие устройства уже не могли должным образом защитить пользователя от пожара.

С развитием современных технологий на смену плавким предохранителям пришли эффективные и точные приборы – автоматические выключатели. Такие устройства являются надежными и хорошо защищают всю электрическую систему дома или каждую её часть по отдельности.

Главный вопрос, который возникает при монтаже электрической проводки – правильный выбор автоматического выключателя. Подробнее об этом вы узнаете из нашей статьи. Мы расскажем о том для чего нужны такие приборы и как правильно выбрать автомат по току, чем отличаются различные виды этих устройств.

Для чего нужен автоматический выключатель

Главная функция автоматического выключателя – защита электрической сети от перегрузки, короткого замыкания и, как следствие, неприятных последствий в виде возгорания электрической проводки или выхода из строя электроприборов.

При возникновении аварийной ситуации, например, при превышении нагрузки, если система не будет защищена, то будет превышен ток, который может выдержать электрический кабель проводки. Он нагреется, изоляция расплавится и произойдет короткое замыкание: сила тока увеличится в тысячи раз и моментально произойдет возгорание всей электрической проводки.

Результат таких происшествий вы часто можете слышать из средств массовой информации с заголовками «в результате возгорания электрической проводки произошел пожар и пострадали люди».

Для недопущения таких последствий, согласно электрической нормативно-технической документации, обязательно необходимо устанавливать автоматические выключатели соответствующего номинала для электропроводки в любом помещении.

Конструктивное устройство автомата

Современные автоматические выключатели принципиально практически ничем не отличаются и имеют в своем составе два устройства: электромагнитный и тепловой расцепители.

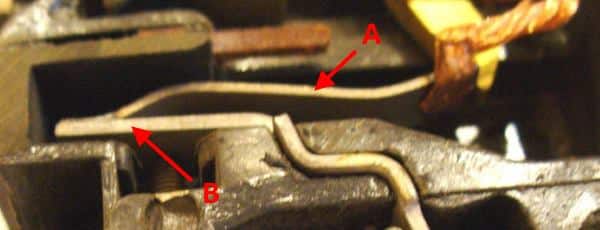

Тепловой расцепитель состоит из биметаллической пластины, которая имеет свойство нагреваться при прохождении через нее тока. Если значение тока, проходящего длительное время через автомат, превышает номинальное пропускное значение, то пластина сильно нагревается, изгибается и воздействует на механизм, который отключает данный автомат.

как выбрать автоматический выключатель

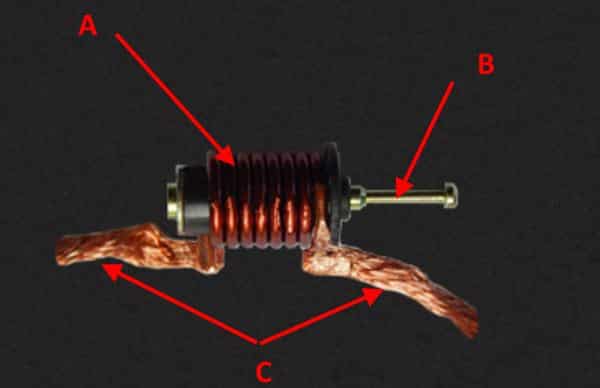

Электромагнитный расцепитель (соленоид) – представляет собой катушку с намотанной на нее проволокой с сердечником и пружиной. Данный механизм защищает электрическую сеть от больших токов (например, из-за короткого замыкания) и мгновенно отключает электропитание при возникновении такой ситуации. Принцип действия прост: при возникновении сверхтока в обмотке катушке появляется наведенный магнитный поток, который перемещает сердечник, тот воздействует на механизм расцепителя и отключает автоматический выключатель.

Что такое номинальный ток автомата

Номинальный ток – это максимально допустимое значение электрического тока, который пропускает автоматический выключатель без отключения сети.

Чтобы понять и сделать выбор автомата по току, нужно исходить из двух факторов:

  1. 1. Сечение электрического кабеля – площадь поперечного сечения кабеля электропроводки, который способен без нагрева выдерживать определенную мощность нагрузки.
  2. 2. Максимальной нагрузке – мощности всех электроприборов, подключённых к данной линии на максимальном режиме работы.

При выборе автоматического выключателя нельзя ставить защитное устройство номиналом по току выше, чем может выдержать смонтированный силовой кабель. Такой автомат не защитит электропроводку и сработает уже поле перегрева линии.

В любом случае сечение электрического кабеля, номинал автомата и мощность нагрузки между собой очень сильно связаны. Силовой кабель может пропускать ограниченную его сечением величину тока.

Поэтому идеальным вариантом для устройства электрической сети будет такая последовательность: расчет мощности всех потребителей на силовой линии, расчет площади поперечного сечения, монтируемого кабеля по максимальной мощности всех устройств, расчет автоматического выключателя исходя из выбранного кабеля.

Учитывайте ток «неотключения» при выборе

При работе с автоматическими выключателями необходимо знать о таком свойстве, как ток не отключения. Ошибкой является представление о том, что если устанавливать автомат на 32А, то он сработает именно при силе тока в 32А.

Токи не отключения являются важной составляющей при выборе автомата, потому что они могут существенно повлиять на безопасную работу электрической сети.

Чтобы понять откуда берется такое свойство автомата, необходимо проанализировать характеристики автоматических выключателей по времени – току. Информацию о токе не отключения можно получить, посмотрев на горизонтальную ось отношения номинального тока к нагрузке I/In.

перегруз автомата по току

Автоматический выключатель может работать не отключаясь при превышении номинала на определенное количество, например, в 1,13 раза.

Поэтому обязательно учитывайте это свойство и рассчитывайте свою силовую линию с запасом.

ток автоматического выключателя при перегрузке 13 %

Еще один момент, который тоже важно учесть в своих расчётах – это время работы при длительной превышающей нагрузке. Чтобы автоматический выключатель сработал при превышении нагрузки в 1,45 раза необходимо некоторое количество времени. Данное свойство регулируется п. 8.6.2. ГОСТ Р 50345-2010.

ток отключения автомата в течении 1 часа

Например, автомат может работать в горячем состоянии 50 секунд, а в холодном более часа при превышении нагрузки в 1,45 раза. Поэтому если сечение выбрано неправильно, то времени для того, чтобы расплавить изоляцию будет более чем достаточно.

Если неправильно выбрать номинал автомата?

Основные ошибки, которые совершают, когда нужно сделать выбор автомата по мощности нагрузки: выбор слишком большого номинала или, наоборот, слишком маленького номинала по току.

Если выбрать устройство с маленьким номиналом, то автоматический выключатель будет постоянно выключаться при работе электрических приборов, будет пропадать освещение и переставать работать важные механизмы. В таком случае у проложенного кабеля будет запас мощности, но автоматический выключатель не позволит пропускать через себя ток, выше его номинала (который будет меньше номинала кабеля).

Во втором случае при неправильном выборе автомата, с «запасом» по мощности – вы подвергнете себя риску возгорания электрической проводки. Так как мощность, на которую рассчитана кабельная линия будет существенно ниже пропускной способности автоматического выключателя и он просто не сработает, так как электрический кабель уже будет плавится, а у автомата еще будет запас работы.

расплавление изоляции электропроводки

Плюс ко всему чем выше номинал автомата, тем он дороже. При совершении такой ошибки вы переплатите деньги и подвергнете себя существенному риску, работа электрической системы будет неэффективной и небезопасной.

Очень часто возникает проблема, в том, что автомат отключается или работает неправильно, но номинал его выбран верно. Это происходит по той причине, что неправильно выбран класс устройства, который связан с характеристиками расцепителя.

Сечение проводки должно выдерживать нагрузку

Очень важный момент при расчете и монтаже электропроводки, это правильный выбор электрического кабеля по пропускной способности его площади поперечного сечения. Бывает так, что люди забывают об этом: суммируют мощность всех приборов, покупают нужный автомат, а о проводке забывают.

Через какое-то время это может привести к выходу из строя силовой линии, так как параметры кабеля не были учтены при расчете.

Если сечение электрического кабеля 1,5 мм.кв. с максимальной пропускной способностью в 15 А, а автомат стоит номиналом 25 А. То при превышении нагрузки свыше 15 А, электропроводка будет разогреваться и плавится, но предел для отключения автомата еще не наступит. Это может привести к пожару и печальным последствиям.

Как выбрать автоматический выключатель

Часто думают, что выбор автомата по мощности нагрузки очень прост: взять мощность всех подключаемых приборов, поделить на напряжение сети и получится номинал автомата. Данное правило исходит из законов физики и в целом верно. Но для грамотного выбора защитного устройства важно учесть поперечное сечение отходящих проводников.

Итак, разберемся в вопросе «Как выбрать автоматический выключатель?».

Пример №1

Вы решили заменить электрический щиток со всеми автоматическими выключателями, но проводку решили оставить старую из советского алюминия, которая есть повсеместно в старых домах.

Вне зависимости от того, в каком состоянии у вас алюминиевая электрическая проводка в квартире, вариант у вас один: не ставить защитный автомат номиналом выше 16 А на каждую линию.

Давайте разберёмся, почему только такой вариант.

В ПУЭ таблицу 1.3.5 «Допустимый длительный ток для проводников с резиновой и поливинилхлоридной изоляцией с алюминиевыми жилами» у алюминиевых проводов сечением 2,5 мм.кв. указан допустимый ток в 19 А.

Это значит, что длительно и безопасно через данную линию может протекать ток не более 19 А. Автоматический выключатель при расчётах всегда выбирается близкий в наименьшую сторону, для того, чтобы был запас по току. Если в расчетах получается 19А, то правильный выбор автомата по мощности нагрузки будет устройство на 16А.

выбор автомата по мощности нагрузки

выбор автоматов для квартиры

В такой ситуации выход только один: если у вас много приборов, то не следует их включать одновременно. Старайтесь разделить по времени работу электроприборов.

Например, сначала работает электрический чайник, после этого посудомойка моет посуду, а по завершении вы включаете стиральную машину. Тогда у вас все будет работать исправно и автомат не будет постоянно отключаться.

Если же вы хотите не думать о том, какой прибор включать и забыть о том, что нельзя включат одновременно, то лучшим решением будет заменить электропроводку.

Пример №2

Вы решили заменить электропроводку и автоматические выключатели полностью.

В ходе такого ремонта вы в любом случае будете разделять линии и ставить несколько автоматических выключателей для разных комнат и групп приборов, соответственно придется монтировать электрический щиток со множеством автоматов.

Для решения этого вопроса вам необходимо действовать по плану, указанному ранее: рассчитать максимальную мощность электрических приборов на каждую линии, выбрать сечение силового кабеля относительно мощности подключаемых приборов и защитить эту линию автоматом необходимого номинала.

Для понимания всего вышесказанного приведем дополнительный пример выбора.

Пример выбора автоматического выключателя

Вы имеете на кухне чайник 1,5кВт, микроволновую печь 1 кВт, мультиварку 1кВт телевизор в 0,4 кВт, посудомоечную машину 3 кВт, духовой шкаф 3,5 кВт, электрическую плитку или варочную панель 6кВт.

Правильное решение вопроса по количеству силовых линий и их мощности будет следующим:

На 1 линию, сечением кабеля в 2,5 кв.мм и автоматом в 16А можем подключать чайник, мультиварку, микроволновую печь и телевизор. Как посчитали:

Итого: 1500Вт + 1000 Вт + 1000Вт +400Вт = 3900Вт

По Закону Ома (I=P/U). Соответственно 3900/220 = 17,7 А – это ток, который будут потребить все приборы вместе при одновременном включении.

Выбрать сечение электрического кабеля можно из таблицы 1.3.4 из ПУЭ. Для тока 17,7 А выбираем сечение исходя из таблицы в 2,5 кв.мм для медного трехжильного кабеля проложенного закрытым способом. Из той же таблицы мы можем узнать номинальный ток, при котором не будет сильно разогреваться провод и плавится изоляция: это 21 А.

Исходя из расчетов на такую линию для ее защиты можно ставить автоматический выключатель 16А с учетом того, что все эти приборы вряд ли будут работать всегда одновременно.

Плюс при выборе автомата с наименьшим номиналом к кабелю еще в том, что очень часто продаются провода, выполненные не по ГОСТу, и имеют сечение ниже заявленного. Поэтому от таких ситуаций выбор автомата с наименьшим значением убережет вас и прекрасно защитит электропроводку.

Аналогично этим расчетам выбираем электрический кабель и автоматы для других приборов и освещения:

  • — для освещения кабель 1,5 кв.мм и автомат на 10А;
  • — для духового шкафа кабель 2,5 кв.мм и автомат 16А;
  • — для посудомоечной машины 2,5 кв.мм и автомат 16А;
  • — для электроплиты кабель 6 кв.мм и автомат на 32А.

В итоге можно понять на какой кабель ставится определенный автомат, запомнить это и использовать в быту:

  • — для кабеля 1,5 кв.мм: автомат на 10А;
  • — для кабеля 2,5 кв.мм: автомат 16А;
  • — для кабеля 4 кв.мм: автомат 25А;
  • — для кабеля 6 кв.мм: автомат на 32А.

выбор автомата по сечению кабеля

Учитывайте температуру при выборе номинала автомата

Выбор автомата по мощности нагрузки часто сопровождается одной ошибкой: не учитывается температура помещения, в котором монтируется электрическая проводка. В ГОСТ 50345-2010 прямо указано, что характеристики устройств автоматического отключения и защиты даны для температуры окружающей среды +30 градусов Цельсия.

температурный коэффициент отключения ABB

Из-за особенностей работы биметаллического расцепителя (он нагревается и изгибается под воздействием высокой температуры) в помещениях с минусовой температурой воздуха данный механизм будет нагреваться дольше и иметь задержку в реагировании на превышение тока.

И, соответственно, при высокой температуры среды, данный расцепитель сработает быстрее.

Похожие материалы на сайте:

Понравилась статья — сохрани на стену!

Как Выбрать Автоматический Выключатель По Мощнисти и Току Для Дома?

Автоматические выключатели необходимы для защиты электропроводки от перегрузок и возникновения короткого замыкания (дальше КЗ). В случае возникновения аварийной ситуации в электросети, по проводке в доме может пройти сверхток, в этом случает изоляция кабеля моментально расплавится, а сама электропроводка будет сверкать как бенгальские огни.

Понятно, что результат может быть очень плачевным. Чтобы избежать таких неприятных ситуаций, в электро-щитке необходимо непременно автоматический выключатель (а лучше сразу несколько). О том, как подобрать автомат по сечению кабеля, току и иным техническим характеристикам, постараемся рассказать в данной статье.

Итак, подбирая автоматический выключатель для дома, необходимо обращать внимание на его основные параметры.

Содержание статьи

Ток короткого замыкания

Для выбора автоматического выключателя по такому показателю, как ток короткого замыкания, нужно учитывать одно важное условие –правила ПУЭ запрещают использование автоматов, у которых наибольшая отключающая способность меньше 6-ти кА. Сегодня на рынке можно встретить устройства с номиналами в 3; 4,5; 6 и 10 кА. Так, если ваше жилье располагается в непосредственной близости от трансформаторной подстанции, то стоит приобрести автомат на 10 кА. В иных случаях будет вполне достаточно использование автомата на 6 кА.

Рабочий ток (номинальный)

Номинальный ток – это такой же важный критерий в выборе автоматического выключателя для дома. Этот показатель указывает значение тока, при превышении которого произойдет разъединение электрической цепи. Подбирая подходящее значение (10, 16, 32, 40А и т.д.), нужно обращать внимание на два основных показателя: мощность потребителей электроэнергии в доме и сечение кабеля проводки. Рабочий ток автомата будет непосредственно зависеть от того, какой наибольший по величине ток сможет пропустить через себя электропроводка.

В этом случае, следует предварительно выяснить сечение кабеля в помещении и только после этого, с помощью специальных таблиц, выбирать подходящий по характеристикам автоматический выключатель.

Таблица для расчета необходимого сечения кабеля

Ток срабатывания

Вместе с номинальным током автоматического выключателя, необходимо выбрать его номинал согласно току срабатывания. Во время включения особенно мощных приборов пусковой ток может превышать номинальный в 12 раз. Именно поэтому, чтобы АВ не сработал, приняв подключение электротехники за короткое замыкание, следует верно выбрать класс автоматического выключателя. Для бытового использования применяются классы D, C и B. Для квартиры или дома, где на кухне стоит газовая плита, лучше выбрать прибор класса В. В случае наличия электроплиты или мощного электрического котла, нужно выбирать автомат класса С или D.

Селективность

Понятие селективности – отключение лишь определенного участка при аварийной ситуации. При этом другие участки будут работать. В этом случае необходимо немного разобраться в логической цепочке и подобрать номиналы АВ согласно линии обслуживания. В вершине разветвления проводки должен находиться вводной АВ, номинал которого должен быть меньше либо равен величине максимально допустимой нагрузке на проводку, согласно сечению кабеля.

Рабочий ток вводного коммутационного устройства должен быть выше значения номинального тока всех нижестоящих автоматов в электро-щитке. Для квартиры или частного дома оптимальными будут аппараты со следующими значениями: ввод – 40А, электроплита – 32А, освещение – 10А, розетки – 16А, электроприборы до 5кВт – 25А. Выбрав такой вариант сборки распределительного щитка, необходимое условие селективности будет достигнуто.

Число полюсов

Количество полюсов – это еще один немаловажный критерий подбора АВ. С ним, обычно, возникает меньше всего трудностей. Итак, для обычной однофазной сети на 220 Вольт на ввод следует устанавливать однофазный двухполюсный автоматический выключатель. На отдельно подключаемые бытовые приборы и освещение необходимо устанавливать подходящий однополюсный АВ. В случае, если в вас в квартире или доме присутствует трехфазная электрическая сеть, то на ввод стоит приобрести четырехполюсное коммутационное устройство.

Производитель

Очень важно верно выбрать производителя автоматических выключателей. В ином случае, вы рискуете приобрести подделку. В таких устройствах заявленные характеристики очень часто не соответствуют реальным параметрам автоматов. Поэтому стоит приобретать коммутационные устройства исключительно у проверенных компаний.

Недопустимые ошибки при выборе автомата

Есть несколько главных ошибок, которые можно допустить, выбирая автоматический выключатель. При неверном выборе защитной автоматики, может наблюдаться срабатывание АВ во время включения бытовой техники. Кроме этого, срок эксплуатации будет меньше заявленного, но самое страшное – может не выдержать электропроводка.

Чтобы не допустить возникновения таких проблем, рассмотрим наиболее частые ошибки при выборе автоматических выключателей для дома:

  1. Нужно прежде всего ориентироваться на электропроводку в доме, а не на мощность бытовых приборов. Так, если вы для защиты электрического котла приобретете устройство на 32А, а сечение кабеля выдерживает лишь ток в 16А, то электропроводка не выдержит и просто расплавится. Если вам необходимо выбрать мощный прибор для защиты, то, прежде всего, нужно будет заменить проводку в жилье на более мощную.
  2. Во время расчета номинала АВ по номинальному току очень часто выходит среднее значение, к примеру – 13,6А (не 16А и не 10А). В этом случае, нужно отдать предпочтение большему показателю лишь тогда, когда вы точно уверены, что ваша проводка способна выдержать токовую нагрузку в 16А.
  3. Для гаража и дачи стоит выбирать АВ с большей мощностью, поскольку там могут использоваться мощные пружинные насосы, асинхронные двигателя, сварочные аппараты и т.п. Следует заранее предусматривать подключение очень мощных потребителей, дабы в будущем не тратить деньги на покупку более мощного коммутационного аппарата. Обычно, автомата на 40А вполне хватает для таких нужд.
  4. Желательно приобретать устройства у одной, проверенной компании. В данном случает возможность несоответствия может быть сведена к нулю.
  5. Стоит отдавать предпочтение лишь специализированным магазинам, а лучше – официальным дистрибьюторам. У них нет подделок, да и стоимость товара от прямого поставщика, чаще всего, ниже, нежели у посредника.

Понравилась статья? Поделиться с друзьями:

Выбор автоматического выключателя — правила выбора автоматического выключателя по мощности

Правила выбора автоматических выключателей

Автоматические выключатели предназначены для защиты электропроводки от перегрузок и короткого замыкания. Ошибочно полагать, что при выборе электроприбора нужно руководствоваться показателями нагрузки на сеть. Автомат защищает именно кабели и провода, а не подключенную бытовую технику.

При повышении нагрузки на электрическую сеть возрастает сила тока, из-за которой начинают греться провода, и происходит оплавление изоляции. В этот момент срабатывает автоматический выключатель. Ток перестает поступать на данный участок цепи, т.к. электроприбор ее размыкает. Автоматические выключатели ставят на вводе.

Типы автоматов

Типы автоматических выключателей различают по расцепителям. Расцепитель – это конструктивный элемент автомата, на который возложена основная функция по разрыву электросети в случае увеличения напряжения.

  • Электромагнитные расцепители – моментальное реагирование и срабатывание автомата. Принцип работы: при увеличении силы тока сердечник в сотые доли секунды втягивается, тем самым напрягая пружину, которая заставляет срабатывать расцепители
  • Тепловые биметаллические расцепители – разрыв сети происходит, только если нарушаются предельные значения параметров кабеля. Принцип действия заключается в изгибе пластины при ее нагреве. Она толкает рычаг в автомате, и он отключается
  • Полупроводниковые расцепители – используют на сети переменного/постоянного тока на вводе. Работу по разрыву линии осуществляет блок реле трансформатора

Характеристики чувствительности к перегрузкам

Для начала нужно обратить внимание на основные характеристики срабатывания:

  • Характеристика А – для электропроводки с особо чувствительным оборудованием. Расчет на мгновенную реакцию автомата на перегрузку
  • Характеристика В – для защиты электропроводки (розетки и освещение) от нагрузки в жилых домах. Небольшая задержка в срабатывании автомата при увеличении силы тока в 3-5 раз от номинального значения
  • Характеристика С – для защиты электропроводки от нагрузки в жилых домах и для сетей с большим пусковым током. Наиболее распространенная характеристика. Автомат не реагирует на небольшие скачки напряжения, а срабатывает только при серьезных перегрузках – увеличении силы тока в 5-10 раз от номинального значения
  • Характеристика D – для защиты электропроводки от нагрузки с большим пусковым током. Устанавливают на вводе для контроля электрической сети всего здания. Отключает сеть при увеличении тока в 10-50 раз от номинального значения

Выбор автомата по количеству полюсов

В зависимости от цели применения автомата выбирают количество полюсов автомата:

  • Однополюсный – для защиты освещения и розеток
  • Двухполюсный – для защиты мощной бытовой техники (стиральная машина, электрическая плита и т.д.)
  • Трехполюсный – для защиты генераторов, скважинных насосов и т.д.
  • Четырехполюсный – для защиты четырехпроводной сети

Выбор автомата по мощности

Выбор автоматического выключателя осуществляется по номинальному току. Для его расчета нужно использовать общепринятую формулу:

I = P / U

Где: I – это величина тока

P – мощность всех электроприборов в Вт

U – напряжение в сети в В (обычно 220В)

Чтобы рассчитать мощность электроприборов, показатель кВт нужно перевести в Вт.

Помимо выбора автоматического выключателя по мощности необходимо учитывать расчет максимального рабочего тока. Номинальный ток должен быть больше или равен максимальному. Для расчета нужно суммировать мощность всех приборов и разделить ее на напряжение в сети, умноженное на понижающий коэффициент.

В зависимости от типа проводки расчет предельных значений:

  • Для алюминиевых проводов – до 6А на 1 квадратный миллиметр
  • Для медных проводов – до 10А на 1 квадратный миллиметр

При установке автоматического выключателя нужно еще учитывать и повышающие коэффициенты. Они рассчитываются от количества потребителей электроэнергии:

  • Количество потребителей 2 -0,8
  • Количество потребителей 3 – 0,75
  • Больше 5 потребителей – 0,7

Помимо повышающих, для расчета используют и понижающие коэффициенты: отличие суммарной и потребляемой мощности. Значение 1 – для одновременного подключения нескольких бытовых приборов и 0,75 – если бытовые приборы есть, но из-за отсутствия розеток одновременно их включить нельзя.

После расчета нужно сверить по таблице максимально допустимое значение тока для проводника:

Сечение жилы, мм2

Для меди

Для алюминия

0,75

11

8

1

15

11

1,5

17

13

2,5

25

19

4

35

28

6

42

32

10

60

47

16

80

60



Основные правила выбора автоматов

Есть ряд рекомендаций, которые помогут сделать выбор автоматического выключателя.

  • Покупать автомат нужно в специализированных магазинах
  • При выборе производителя отдавать предпочтение наиболее известному и надежному
  • Нельзя приобретать автоматы с поврежденным корпусом
  • Выбор автомата должен соответствовать параметрам электропроводки после расчета мощности
  • Для старой электропроводки, в которой были использованы алюминиевые провода, можно использовать автомат не больше 16А, либо два по 16А при наличии двух отходящих проводов. Включать одновременно несколько видов бытовой техники нельзя

Как выбрать автоматический выключатель — Asutpp

Основная задача автоматических выключателей заключается в обеспечении защиты электрических цепей от критических токов, которые могут быть вызваны перегрузкой или КЗ. Когда через защитное устройство проходит электроток выше номинального, производится отключение подачи электропитания.

Очень важно правильно подобрать автоматы при организации электропроводки, если у них будет ток отсечки ниже допустимого, это вызовет ложные срабатывания. Установка устройств защитного отключения с высоким порогом срабатывания приведет к повреждению электропроводки и всем сопутствующим этому неприятностям.

Понимание принципа работы УЗО позволит правильно подобрать автоматы, поэтому имеет смысл рассказать об их устройстве.

Устройство и основные узлы

На изображении, размещенном ниже, показаны основные узлы УЗО.

Узлы, отвечающие за работу автоматического выключателяУзлы, отвечающие за работу автоматического выключателя
  • A – узел электромагнитной защиты;
  • B – механизм включения-отключения;
  • C – узел тепловой защиты.

Подробно о назначении каждого из них.

Узел электромагнитной защиты

Данный узел выполняет функцию электромагнитного расцепителя, основная задача которого произвести отключение при прохождении через автомат напряжения с высокой силой электротока, что характерно при КЗ.

Размещенный ниже график наглядно демонстрирует характеристики приборов категорий «B», «C», «D».

Характеристики бытовых УЗОХарактеристики бытовых УЗО

Вертикальная шкала графика отображает скорость с которой происходит срабатывание (сек.), горизонтальная — превышение номинального электротока (I/In).

Как видно из графика, чем больше превышение номинального электротока, тем быстрее время срабатывания, что очень важно при образовании в цепи сверхтоков, характерных для КЗ.

Электромагнитный узел защиты (показан на фото), по сути является обычным соленоидом, при движении сердечника которого происходит размыкание контакта.

Узел электромагнитной защиты крупным планомУзел электромагнитной защиты крупным планом

Принцип действия этого узла следующий:

При прохождении напряжения контактную группу «С» с силой тока выше номинального, в катушке «А» образуется электромагнитное поле, достаточное, чтобы втянуть сердечник «B», разрывающего цепь электропитания.

Узел, обеспечивающий тепловую защиту

Задача этого узла также заключается в разрыве электроцепи при относительно небольшом превышении номинального электротока. Но, в отличие от электромагнитной защиты, отключение выполняется через относительно небольшой промежуток времени.

Такая реализация позволяет не допустить ложное срабатывание, когда происходит кратковременно незначительное превышение номинального электротока. Конструктивная реализация узла показана на фотографии.

Устройство тепловой защиты: «A» - пластина, изготовленная из биметалла, «B» - контактУстройство тепловой защиты: «A» — пластина, изготовленная из биметалла, «B» — контакт

Принцип срабатывания: когда через пластину  «A» проходит электроток выше номинального значения, она начинает нагреваться. В результате особенностей материала меняется геометрия пластины, в результате она отключается от контакта «B».

Механизм включения-отключения

Этот узел позволяет привести автомат в рабочее состояние после срабатывания узлов защиты, а также произвести ручное отключение электроцепи, если в том возникла необходимость, например, при проведении ремонтных работ по замене или модернизации проводки.

Основные критерии при выборе

УЗО подбирается под характеристики электропроводки. Учитывая, что в бытовых электропроводках, как правило, используются однополюсные автоматические выключатели, имеет смысл рассмотреть их основные параметры:

  • ток отсечки, определяющий допустимую нагрузку;
  • категории срабатывания по КЗ;
  • максимальные отключающие способности.

Ток отсечки

Этот параметр подбирается в зависимости от нагрузки на линии электропроводки.  Для его расчета используется производная от закона Ома, а именно: где Р – суммарная мощность нагрузки на линию, а U – напряжение цепи. Напоминаем, что данная зависимость определяется ваттами, амперами и вольтами, говоря проще, киловатты необходимо перевести в ватты.

Приведем пример: допустим, необходимо подобрать автомат для линии с суммарной мощностью 5 кВт (она указывается на электроприборах). Ток отсечки будет равен 5000/220, то есть не менее 23 А.

При этом также необходимо учитывать допустимую нагрузку на электропроводку, она зависит от сечения провода. Чтобы не путаться в расчетах, проще привести готовую сводную таблицу для скрытой проводки медным проводом.

Сечение провода

(мм2)

Допустимый электроток

(А)

Допустимая мощность нагрузки

(кВт)

1,50 19 4,1
2,50 27 5,9
4 38 8,3
6 46 10,1
10 70 15,4

Выбирая УЗО, следует принимать во внимание величину допустимой нагрузки на электропроводку. Если требуется подключить приборы большей мощности, установка автомата большего номинала будет не правильным решением, потребуется проложить новую линию соответствующего сечения.

На фотографии показано, где отображается номинально допустимый ток.

Красным отмечен ток отсечкиКрасным отмечен ток отсечки

Категории срабатывания

Этот параметр характеризует зависимость скорости отключения от превышения номинального тока. Время-токовый график для категорий В, С и D был приведен выше.

Рассмотрим предназначение категорий:

  • В – срабатывание при превышении номинального тока в 3-5 раз, как правило, используется в цепях освещения;
  • С – мгновенное отключение при 5-10 кратном превышении, предназначены для подключения бытовых приборов;
  • D – срабатывание, когда нагрузка больше номинальной в 10-20 раз, в быту практически не используются, применяются для цепей с высокими пусковыми токами (насосы, подъемные механизмы и т.д.).

Другие категории, например, «К» (УЗО для активно-индуктивной нагрузки) или Z (устанавливаются для электроники) для бытовой электропроводки не предназначены. Где производится маркировка категории, согласно принятым стандартам, продемонстрировано на фотографии.

Обозначение категории срабатывания при КЗ (отмечено красным)Обозначение категории срабатывания при КЗ (отмечено красным)

Допустимая отключающая способность

Этот параметр отображает, какой максимально допустимый ток может  быть отключен устройством. По принятым нормативам для бытовой проводки этот параметр должен соответствовать 6000 ампер, его отображение производится на лицевой панели устройства так, как это показано ниже.

oboznachenie-maksimalno-dopustimoj-sposobnosti

Иногда на цепь освещения и группы розеток устанавливаются автоматы, ПКС (предельно коммутирующая способность) которых 4500 А.  Насколько это допустимо, зависит от нагрузки, но согласно европейскому стандарту, у бытовых УЗО ПКС должно быть как минимум 6000 А.

Производители и ценовые категории

Учитывая, как много зависит от надежности УЗО, рекомендуется приобретать устройства, производящихся под известными брендами. Стоимость таких автоматов будет несколько дороже, чем у китайских аналогов, заявленные характеристики которых не соответствуют действительности.

Необходимо заметить, что внешний вид контрафактной продукции может практически не отличаться от оригинальной, поэтому лучше производить закупку у сертифицированных дилеров. В противном случае существенно возрастает риск приобретения товара, не отвечающем заявленным характеристикам.

Надежность работы электропроводки напрямую зависит от автоматических выключателей, поэтому не рекомендуется экономить на этих защитных устройствах.

Как выбрать автоматический выключатель

Особенности выбора автоматического выключателя

Автоматический выключатель, или как его часто называют автомат, самый распространённый элемент для того, для безопасной подачи напряжения в любой вид помещений и на любой электроприемник (потребитель). Главной функцией, которую выполняет автоматический выключатель, считается защита электропроводки от коротких замыканий, возникших в его цепи. Второстепенными функциями данного выключателя считаются: защита от перегрузок, а также безопасная подача напряжения и разрыв силовых цепей под нагрузкой. Дело в том что при возникновении короткого замыкания возникает значительное повышение силы тока в цепи поэтому при его разрыве в таком режиме возникает дуга которую автоматический выключатель гасит. Даже при нормальных рабочих токах, которые могут достигать нескольких сотен ампер, силовые цепи где они протекают разрывать без специальных дугогасительных камер нельзя ни в коем случае. Это прописано в правилах эксплуатации электрооборудования.Разновидности выключателей

Подобрать правильно автоматический выключатель это значит обезопасить электроустановку, которой является в принципе любое жилое или технологическое помещение, от пожаров и перегорания проводки вследствие высоких токов. В принципе туже роль выполняют и предохранители, только этот вид выключателей имеет более быструю защиту и удобство применения.

Принцип действия автоматического выключателя и его конструкция

Выбор выключателей стоит начать с понимания как работает автоматический выключатель и конструктивных особенностей. Каждый такой автомат имеет:

  • Несколько полюсов, которые он может включать и отключать. То есть силовые контакты, которые размыкают или замыкают цепь. Их количество может быть от одного до четырёх;
  • Дугогасительная система. Она может состоять из специальных камер с узкими щелями для разбития дуги на мелкие части и снижения её выгорающей способности. Также камеры дугогашения могут быть выполнены в виде решётки. Эти две вида камер иногда применяются комбинированно если автомат предназначен для коммутации мощных цепей;

дугогасительная система

  • Привод расцепляющего механизма;
  • Расцепитель. Он может иметь электромагнитную, электронную, микропроцессорную или же биметаллическую основу служащую для мгновенного автоматического выключения при создании ненормальных токовых режимов. В свою очередь, он состоит из рычагов, защёлок и отключающих пружин для ускорения срабатывания защиты;
  • Одну или несколько пар так называемых блок-контактов или вспомогательных контактов, идущих в цепи сигнализации или же контроля.

Хотелось бы остановиться более конкретно на таком элементе как электромагнитный расцепитель. Он представляет собой катушку (соленоид), подвижная часть которой, и приводит в действие само устройство механического разрыва цепи. Ток, протекающий по силовым контактам, непосредственно проходит и по соленоиду, только вот при нормальной работе, когда его значение не превышает номинального параметра, на который рассчитан автомат, он не выключает автомат. Магнитного поля в этом случае не хватает на то, чтобы якорёк расцепителя сдвинул защёлку и автоматический выключатель остаётся во включенном положении. Как только ток, вследствие короткого замыкания в отходящей цепи, превысит пороговое значение, магнитный поток приведет в движение подвижную часть соленоида и автомат немедленно отключится.

выключатель в разрезеАвтоматические выключатели постоянного тока, которые устанавливаются для защиты электродвигателей стационарно имеют несколько расцепителей. Это делается с целью ускорить процесс отключения даже при несрабатывании одного из систем расцепления. Допусти ВАТ (выключатель автоматический токовый), который применяется для электродвигателя главных приводов прокатного стана имеет систему ИДП (индукционно динамический привод). Она дополнительно тянет за подвижный силовой контакт во время отключения автомата от токовой защиты.

Тепловая защита автоматических выключателей почти во всех случаях создана на биметаллической пластине, которая также введена в силовую цепь. При прохождении тока выше номинала она начинает греться и в какой-то момент происходит её деформация или изгиб тем самым разрывается электрическая цепь. Поэтому в таких случая стоит подождать когда она остынет, так как отключенный от тепловой защиты автомат включится не сразу. Иногда если автоматы не имеют чёткой тепловой вставки превышение токового номинала ограничивают отдельно установленными тепловыми реле, работающими по такому же принципу, и имеющие настройку.

Классификация автоматических выключателей

При выборе нужного устройства для подачи напряжения и отключения, вручную или же автоматически, нужно подобрать их исходя из класса. Вот какие бытовые классы автоматических выключателей по току мгновенного расцепления бывают:

  1. Тип B: выше 3*I ном. до 5*I ном. включительно (где I ном — номинальный ток). Применяются они для защиты линий освещения или линий, проложенных на длинные расстояния;
  2. Тип C: свыше 5*I ном. до 10*I ном. включительно. Такие классы автоматов применяются для защиты розеточных групп или цепи с потребителями, со  средними пусковыми токами.
  3. Тип D: свыше 10*I ном. до 20*I ном. включительно. Применяется для защиты трансформаторов или цепей потребителей с большими пусковыми токами.

Промышленные классы:

  1. тип L: свыше 8*I ном.
  2. тип Z: свыше 4*I ном.
  3. тип K: свыше 12*I ном.

Немного отличается классификация у западных производителей.

Типы автоматических выключателей

Все они делятся на:

  • низковольтные — это до 1000 В;
  • высоковольтные, выше 1000 В.

Сразу стоит оградить от непродуманного использования ни в коем случае нельзя использовать низковольтные автоматические выключатели, в цепях высокого напряжения. Это отдельный тип данной аппаратуры, который требует не только правильной установки, но и соответствующей эксплуатации.

Ещё одно различие связано с их исполнением оно бывает:

  • Модульное;
  • Литое;
  • Воздушное силовое.

Именно модульные самые распространенные типы выключателей, применяемых в квартирах, домах, дачных участках, то есть во всех бытовых случаях. Они очень компактны и удобны крепятся на специальную планку называемую DIN-рейкой. Нужно всего лишь разжать элементы крепления, которые стягиваются пружинкой и установить автоматический выключатель в нужное место, чаще всего это электрощиток. Какой размер его ставить, это уже зависит от количества оборудования в нём. Он должен запираться надёжно на ключ, что бы ни дети ни кто-то другой не мог включить автомат когда на линии ведутся работы.выключатель воздушный

Выбор автоматического выключателя

Выбор автоматических выключателей стоит выполнять в соответствии с указанными на схеме проекта параметрах. Если же стоит вопрос как выбрать выключатель для обычного бытового случая, то тут есть несколько условий:

  1. Тип напряжения, то есть 220 Вольт или 380. Здесь сразу же и определиться количество полюсов. При 220 В это одно— или двухполюсный. При трехфазном напряжении это обязательно трёх— или четырёхполюсный ;
  2. Рабочий ток. Величина эта рассчитывается по мощности и напряжению всех потребителей которые будут к нему подключены. Ток равен, мощность разделить на напряжение. Подбирайте его лучше немного с запасом. Например, при расчётном 10 Ампер, правильно выбрать выключатель на 16 А;
  3. Ток отсечки или отключения стоит выбирать в зависимости от того какой потребитель будет подключен к нему. Любой из них сработает при коротком замыкании;
  4. Тип производителей. Экономить здесь не стоит, так как от этого зависит пожарная безопасность.
  5. Селективность. Это значит нельзя ставить автомат который будет работать с параметрами выше чем предыдущий. Например, общий автомат на 50 Ампер и срабатывание, допустим, 3*I ном и отходящие от него такие же, с такой же защитой. При произошедшем к.з. может выбить вводной автомат, а не той конкретной цепи где произошла аварийная ситуация. Данный выбор автоматического выключателя имеет важное значение, так как от этого зависит быстрота срабатывания, а значит и отключения.

Последнее время с развитием технологий стали применяться также дополнительно дифференциальные автоматы, и УЗО (устройство защитного отключения), но их работа направлена немного на другие параметры цепи.

Выбор высоковольтных выключателей

Выбор выключателей высоковольтного типа дело более ответственное и кропотливое, здесь уже на DIN-рейку не поставишь. Вот основные параметры, влияющие на выбор таких устройств:

  1. Номинальное напряжение и ток;
  2. Тип выключателя;
  3. Количество полюсов для коммутации;
  4. Тип установки, соответствующий условиям работы;
  5. Степень быстродействия защиты и время отключения;
  6. Количество полных коммутационных циклов, то есть насколько он рассчитан включений и отключений;
  7. Ток термической устойчивости;
  8. Предельный ток К.З.;
  9. Время включения если есть дистанционный привод;
  10. Давление газа или воздуха, пневматического или газового приводов.

Также не рекомендуется при выборе отдавать предпочтение китайским производителям данного оборудования, так как они очень часто экономят на цветных металлах. Последнее время отечественные производители вышли на довольно высокий уровень изготовления автоматических выключателей как высоковольтных, так и рассчитанных на напряжение не выше 1000 Вольт.

Все самые важные аспекты освещены, теперь от того как правильно человек выберет этот аппарат будет зависеть безопасность проводки, а значит и пожарная безопасность. Так как самая частая причина возникновения пожаров считается возгорание проводки, а значит подобранный и выбранный автомат вовремя не отключился.

Видео по теме

Отправить ответ

avatar
  Подписаться
Уведомление о
