Выключатель с подсветкой – схема подключения и монтаж

Всё в жизни человека основано на мелочах. Внимание к ним определяет то, насколько жизнь будет приятной и удобной. Кажется, что выключатель с подсветкой – мелочь, не заслуживающая особого внимания, однако это вовсе не так, ведь такая вещь имеет огромное количество плюсов.

В этой статье подробнее раскроем особенности данного устройства, начиная с источника подсветки индикатора, заканчивая тем, как именно должно быть проведено подключение.

1

О видах выключателей с подсветкой

Как правило, сегодня можно встретить два варианта подсвечиваемых током элемента в электрических выключателях. Речь идет о неоновой лампочке и светодиоде. Внешне они очень похожи, но вот по спецификациям они все же различаются.

Для большего понимания мы предлагаем таблицу, в которой видна разница между ними по отношению к минимальному току и падению напряжения.

Вид подсветкиМинимальный токПадение напряжения
Светодиод2 мА2 В
Неоновая лампочка0.1 мА70 В

При выборе такого рода устройства эти данные нужно учесть, поскольку неоновая лампочка создаёт большее падение напряжения.

Интересно то, что не со всеми лампами световая индикация работает корректно. Здесь остановимся чуть поподробнее.

Когда вы планируете подключать такой выключатель, смотрите, какая у вас лампа. Если это лампа накаливания или же галогеновая, подключайте ее без какой-либо боязни. Если речь идёт об энергосберегающих или светодиодных лампах – стоит призадуматься. У вас в таком случае есть два варианта решения задачи.

  1. 1. Не подключать вовсе.
  2. 2. Принять все необходимые меры по подключению.

В случае выбора второго варианта пути нужно пересматривать схему подключения во избежание таких проблем, как потухшая подсветка или моргание лампочки, отсутствие подачи тока к ней.

Световой индикатор может выглядеть и как маленькая точка, и как небольшая линия

Можно обратить внимание и на более мелкие детали устройства, например:

  • клавиши и их количество;
  • местонахождение подсветки.

2

Строение выключателя с подсветкой

Такое устройство не так уж и сложно подключить, как кажется на первый взгляд, однако все равно надо быть внимательным. Нужно выбирать только качественное оборудование, но в крайнем случае можно работать и с тем, что есть.

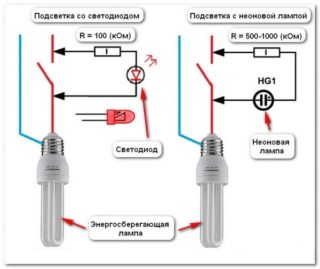

За подсветку, как правило, отвечает неоновая лампочка или светодиод, подсоединенный параллельно контакту выключателя. А раз соединение параллельное, то это значит, что световой индикатор работает 24/7, независимо от того, работает устройство или нет.

У подсветки имеется свое сопротивление, отличное от других звеньев цепи.

Получается, что при выключенном освещении, но при включенной подсветке ток проходит через токоограничивающий резистор, оттуда он идёт к световому индикатору, после – к лампочке через клеммы подключения и в конце – на нейтраль, преодолевая путь через нить накаливания.

Когда освещение включено, цепь подсветки, подключенная параллельно общей цепи, шунтируется замкнутым контактом. Поскольку у него гораздо меньшее сопротивление, чем у цепи подсветки, это приводит к выключению светового индикатора.

Общая схема того, как работает подсветка в таком устройстве

Вышеупомянутый токоограничивающий резистор подключен последовательно, его задача – снижение показателей тока до приемлемого значения. Поскольку оба вида лампочек требуют разную величию тока, ставятся отличные друг от друга резисторы.

Вид светового индикатораРассеиваемая мощность, ВтСопротивление
Светодиод1100-150 кОм
Неоновая лампочка0,250,5-1 МОм

Подключение через резистор светодиодную подсветку — неидеальный выход, и этому есть причины.

  1. 1. Греется резистор, причем достаточно сильно.
  2. 2. Есть вероятность появления обратного тока, который может испортить работу светодиода.
  3. 3. Устройства со светодиодной лампочкой потребляют более 300 Вт в месяц.

3

Видео – Ремонт подсветки в выключателе

3.1

Подключение выключателя с диодом

Итак, чтобы решить проблему обратного тока, нужно установить диод параллельно светодиоду подсветки. Рассмотрим, как сделать это правильно.

Еще одна схема работы подсветки, но уже с диодом

Если использовать данную схему подключения, нужно подобрать подходящий диод. Он по параметрам должен быть схож со светодиодом подсветки, подключенным параллельно.

Для модели светодиода AL307 можно использовать диод КД521 или его аналог.

Недостатки у данной схемы есть, и их два.

  1. 1. Сильный нагрев резистора
  2. 2. Подсветка «ест» много энергии.

Устройство со светодиодом плохо работает со светодиодными или энергосберегающими лампами.

3.2

Подключение выключателя с конденсатором

Для снижения нагрева резистора и затрат энергии на подсветку в цепь можно добавить еще один элемент – конденсатор. Резистор в таком случае уже подлежит замене, поскольку его задачей становится ограничения заряда конденсатора.

Обратите внимание на схему подключения, представленную ниже.

Вариант схемы с конденсатором в цепи

Резистор подбирается чаще всего лишь путем проб и ошибок, поскольку каждому конденсатору требуется свой «ограничитель» в виде этого самого резистора.

Ничто не мешает подключить вместо обычного диода еще один светодиод.

Плюс этой схемы в том, что решается проблема чрезмерного использования электричества светодиодной лампочкой подсветки (речь идёт от 50 Вт в месяц).

Однако есть и минус – трудности прокладывания конденсатора в корпус устройства и отсутствие гарантии работы с энергосберегающими и светодиодными лампами.

4

Как подключить выключатели с подсветкой

Вы, наверное, не удивитесь, но подключать выключатели с подсветкой нужно абсолютно таким же образом, что и без неё. Сложностей нет – если вы уже разобрались в этой теме, вы легко справитесь и с такой задачей.

В подключении нет никаких отличий, а дополнительная цепь светового индикатора не влияет на сам процесс.

Напомним ТБ при монтаже такого рода устройства.

  1. 1. Заводим фазу на выключатель. Это нужно сделать для последующего отсутствия напряжения на контактах патрона.
  2. 2. Ноль и землю вести напрямую на люстру или светильник.

Главное – внимательность при работе. Она должна быть максимальной. Напряжения в проводе быть не должно. Выкручивать пробки или снимать предохранитель тоже можно – видимый разрыв ничуть не навредит.

Важно! Пусть на автомате висит табличка или записка о том, чтобы никто не включал питание – это нужно для вашей безопасности.

5

Куда подключать провода

Хотя вопросов с монтажом может быть достаточно много, на самом деле, все достаточно просто.

Первое, что нужно сделать перед установкой выключателя – разобраться в его конструкции. Для этого делается разборка, благодаря которой можно взглянуть поближе на основные компоненты и выяснить что и куда подключать.

Как правило, чтобы внимательно рассмотреть «внутренности» устройства, достаточно снять клавишу(-и) и корпус. Так и у именитых, и у неизвестных брендов.

Итак, поскольку клавиши держат защелки или штырьки из пластика, достаточно взять отвертку с прямым наконечником, потянуть на себя и чуть вниз клавишу. Также потихоньку снять и другие, если на выключателе более одной клавиши. Рамку корпуса держат пара шурупов, которые можно легко найти и открутить.

Для доступа к внутренней части выключателя надо обязательно снять рамку с клавишами

Добравшись до основы прибора, можно найти клеммы (медные пластины с винтами), к которым подключают провода. Предварительно их надо зачистить от изоляции, после – просовывать под винты и контактные пластины, а затем – затягивать, но не перебирать с силой.

Совет! Стоит подождать полчаса и потом еще раз подтянуть винты – так будет легче и лучше. После – удостоверьтесь в качестве соединения.

Чуть по-другому выглядят выключатели, у которых разъём для подключения провода не винтового, а пружинного типа. Как правило, такое можно встретить у европейских моделей. Они, что удивительно, легче в монтаже и лучше подходят для тех, у кого нет опыта в этом деле. С проводом нужно делать все то же самое – зачистить и просунуть в разъём. Отличие лишь в том, что пружина сама захватит и обеспечит контакт провода с поверхностью, а значит – ничего делать не надо, только лишь собирать.

Важно! Простота подключения – главная черта моделей выключателей с ценой выше среднего.

Виды разъемов на выключателях, куда вставляются провода, на примере модели Etika

5.1

Подключение одноклавишного выключателя своими руками

Одинарные выключатели, как правило, больше подходят для небольших осветительных приборов, а значит – включение люстр на потолке, например, на кухне можно сделать гораздо удобнее.

Подключить по такой схеме достаточно просто.

  1. 1. Ноль от щитка напрямую подать на светильники.
  2. 2. Фаза – на одной из клемм выключателя.
  3. 3. От оставшейся клеммы провести второй провод ко второму выводу светильника.

Простая и доступная схема по подключению выключателя с одной клавишей

У одинарного выключателя две клеммы, в подрозетнике – столько же проводков. Запутаться просто невозможно. Нужно лишь найти клеммы на корпусе выключателя. Впоследствии на одну кидается провод от щитка, на вторую клемму — провод от люстры.

6

Двухклавишные выключатели с подсветкой: самостоятельное подключение

Подключить двухклавишный выключатель так же нетрудно, как и одноклавишный. Просто в подрозетник ставится не два, а три жила. Одна из жил – фаза, оставшиеся две – на светильники или люстры. Вот и все отличия.

Подключение проводов по этой схеме несколько сложнее и требует наличия отвертки-пробника или же тестера. Главное – найти «фазу» и подключить куда нужно.

Фазу, как правило, скорее всего, выделяют красным или же коричневым цветом, а от люстры – черные или белые цвета. Взяв в руки необходимый инструмент, проверяется «фаза» перед подключением, после – маркируется провод (можно чем угодно – изолентой, лаком, маркером).

Отключив питание, настает пора подключения устройства к сети на 220 вольт.

Подсоединение выключателя с двумя клавишами к сети имеет незначительные отличия с подключением одинарного выключателя, так что с этим легко справиться

Зная, что у двухклавишной версии устройства три клеммы, одна из которых – для фазы, а две другие – для проводков от светильника, нужно в первую очередь найти маленькую схему или букву L — она обозначает место подключения провода для «фазы».

Нашли такое? Тогда подключение нужно проводить с ориентиром на эти обозначения. Так вы не запутаетесь.

При отсутствии опознавательных знаков делается следующее: подключение фазы проводится лишь к верхней единичной клемме, к нижним двойным нужно подключать провода от люстры.

Три контакта для подключения. Тот, что вверху, — для фазы. Те, что снизу, – для проводов от люстры

По окончании работы надо провести проверку освещения. Сначала нажать на одну клавишу, затем на другую. Если нет проблем и все включается, остается лишь установить в подрозетник и собрать.

6.1

Видео – Как подключить выключатели с подсветкой

7

Мигает лампа – как избавиться от такой проблемы

Все модели выключателей в рассматриваемой в этой статье категории хороши по-своему — они красивы, удобны, по цене, как правило, недорогие, а главное – практичные. Однако идеальная совместимость у них лишь с лампами обычными или же галогенными, иначе говоря – с лампами накаливания. Совсем другие отношения у них с энергосберегающими и светодиодными лампами — с такими выключателями они начинают постоянно моргать.

Энергосберегающие и светодиодные лампы совместимы лишь с той группой рассматриваемых в этой статье выключателей, у которых диммируемые светодиодные лампочки. А они достаточно дорогие.

Со временем возникают дополнительные проблемы – некачественный трансформатор, горящие «в половину силы» лампы, ухудшение их работы даже при выключенном состоянии. Разберемся, как справляться с такими ситуациями.

Такие устройства особенно удобны при выключенном свете – их можно легко найти в темноте

Решить эту проблему вполне себе можно, причем несколькими способами, отличающимися друг от друга сложностью.

Не всегда первый же вариант решения проблемы срабатывает. Так что нужно пробовать одно решение за другим.

Ниже предлагается несколько вариантов построить между светодиодной лампочкой и выключателем с подсветкой, так сказать, «дружбу».

  1. 1. Среди энергосберегающих/светодиодных ламп вкрутить в люстру лампу накаливания с последующим подбором мощности.
  2. 2. В случае со встроенными светодиодами и невозможностью установки лампы накаливания можно установить параллельно люстре конденсатор (его главные параметры: емкость – 0,22 мкФ, расчет на 630 В).

    Если подключать группу такого рода светильников, конденсатор ставится лишь перед первым светильником в этой группе.

  3. 3. «Выкусить» цепь подсветки или вытащить светодиод/неоновую лампу. Выключатель будет полностью рабочим при этом.

    Можно вытащить подсветку из конструкции, если не хочется «мучений»

  4. 4. Вывод в подрозетник провода с «нулём» от щитка, отключение цепи подсветки от общей цепи с последующим подключением к «нулю». Подсветка горит всегда, лампы не моргают.

Все варианты, за исключением последнего, приводят к постоянному нагреву лампочки световой индикации выключателя, а это впоследствии может привести к её сгоранию.

7.1

Видео – Избавление от проблемы мигающих ламп

8

Итоги

Выключатели с подсветкой – крайне удобное и практичное устройство, которое можно использовать в квартире или доме. Его установка достаточно проста, и с ней может справиться каждый, но процесс требует большой концентрации. Выбор одно- и двухклавишных моделей добавляет вариативности – одной-двумя кнопками можно включить весь свет в комнате. Это очень удобно и практично.

пошаговая инструкция и схема монтажа освещения

В темноте бывает неудобно искать выключатель. Для большего комфорта создано устройство с подсветкой. Приведенные ниже схемы, помогут подключить его самостоятельно.

В данной статье подробно рассказано о видах светодиодных выключателей, а также о преимуществах того устройства. Рассказано как баз особого труда подключить светодиодный выключатель в домашних условиях. Даны наглядные схемы, которые помогут подключить выключатель даже новичку.

Виды

Виды светодиодных выключателей:

  • Клавишные. Могут быть с одной или несколькими клавишами. По цене самые доступные. Устанавливать не сложно. Обо всех видах клавишных выключателей и их монтаже вы узнаете отдельно.
  • Проходные. Устанавливаются на разных сторонах комнаты. Подключают один источник освещения. Часто проходную фурнитуру монтируют в многоэтажных домах, длинных коридорах или в больших помещениях. Например свет включается в одном конце коридора, а выключается в другом. О том, что такое проходной выключатель, мы писали здесь.
  • Кнопочные. Вместо клавиш имеют кнопки. Могут быть разной формы. Изготовлены из пластика или нержавеющей стали.

Устройство и особенности работы

Для примера взят двухклавишный выключатель. Составляющие элементы механизма:

  • Токоограничивающий резистор.
  • Одна или две клеммы.
  • Подвижные контакты.
  • Клавиши.
  • Декоративная панель.
  • Корпус.

Во время размыкания контактов, ток проходит по фазному проводу. Поступает на резистор, затем на лампу или диод. Далее перемещается через осветительный прибор в ноль.

Внимание

Чтобы при выключенном свете работал светодиод, его подключают к токоограничивающему резистору. Он понижает напряжение в сети и обеспечивает работу подсветки.

С диодом

  • Диод устанавливается параллельно Led элементу, чтобы исключить пробой светодиода.
  • Рассеиваемая мощность резистора – 1 Вт.
  • Сопротивление – 100-150 кОм.
  • Параметры светодиода аналогичны диодным параметрам. Минус схемы в нагреве резистора и потреблении большого количества энергии.

Не подходит для работы с экономками и светодиодными люстрами. Причина – некорректная работа. Люстра в таком случае будет постоянно мигать.

С конденсатором

Для того, чтобы сэкономить электроэнергию и исключить нагрев резистора, в цепь добавляют конденсатор. Резистор ограничивает заряд конденсатора, поэтому меняют параметры.

Схема:

  • Параметры конденсатора — 1 мF, 300В.
  • Параметры резистора — 100-500 ОМ.
  • Диод можно заменить вторым Led элементом. Разместить на корпусе или на второй клавише. Расход электроэнергии при такой схеме 50 Вт в месяц. Работа с экономками и светодиодными лампами не гарантирована.

Советы по выбору

Не стоит гнаться за дорогими керамическими выключателями. Для квартиры подойдёт обычный, пластиковый выключатель. Мощность приборов освещения не большая, поэтому подойдут и дешёвые. При покупке светодиодного выключателя советуют обращать внимание на класс защищённости. Чем выше класс, тем больше защита от влаги и пыли у данного устройства.

  • IP oт 20 – защита устройства от попадания влаги и пыли слабая. Подойдёт для домов и квартир.
  • Устройства с IP от 45 и выше используют для помещений с повышенным уровнем влажности. (Баня, ванная, туалет, кухня).
  • IP от 65 – хорошо защищены. Используют на улице. Клавиши у такого прибора массивнее обычного. Имеет резиновый уплотнитель в месте ввода.

Схема подключения своими руками: пошаговая инструкция

Схемы подключения выключателей с подсветкой и без нее – одинаковые (схему и правила установки вы найдете здесь). Функции не зависят от наличия дополнительных цепей подсветки. Фаза заводится на выключатель по ТБ. В таком случае, при выключенном свете, на контакте патрона не будет напряжения. Ноль и заземление напрямую идут в люстру. Для безопасности, отключают напряжение и вешают табличку на автомат, чтобы не включили во время работы с проводкой.

Важно

Перед установкой проверяют какой провод под напряжением. Затем необходимо отключить подачу тока и проверить заново.

Пошаговая инструкция

:

  1. Обесточить фазу. Снять кнопку.
  2. Открутить винты под клавишей. Отсоединить рабочий элемент от рамки.
  3. Для фиксации и соединения проводов, открутить винты.
  4. Оголить провода на 1 см.
  5. Вставить кабели фаз в отверстия от винтов. Смотреть, чтобы оголенная часть провода на 1 мм не входила в паз.

    Часто на некоторых дешёвых выключателях , места входного и отводящего каналов отмечены символами. Вход обозначается латинской L или цифрой 1. Выход – цифрой 3.

  6. Фиксирующие контакты и винты затянуть так, чтобы концы кабелей не двигались.

    Если выключатель дешёвый, то резьба не прочная поэтому прилагать большие усилия при затягивании не рекомендуется.

  7. Установить прибор в подрозетник вертикально.
  8. Распорными скобами фиксируют рабочий элемент.
  9. На механизм накладывается рамка и закрепляется винтами.
  10. Шурупами прикрутить колодку к установочной коробке.
  11. Для завершения монтажа установить клавиши.

Ток протекает к неоновой лампе через резистор. Это происходит, когда когда клавиша разрывает основную цепь освещения. Резистор используется для понижения напряжения. Индикация при этом будет светить нормально, а для работы светильника электроэнергии будет недостаточно.

При отключённом свете неоновая лампочка замыкает цепь. Поэтому это важный момент. Когда свет включится, ток начнет движение по основной цепи так как там напряжение меньше. Подсветка в этом случае работать не будет благодаря резистору.

Это самая простая схема подключения одноклавишного выключателя. Ее может использовать даже неопытный новичок в электрике. Подключение двухклавишного – такое же, но вместо одной лампы устанавливают две. На каждую клавишу.

Подготовка к установке и обязательные меры безопасности

Если не знать элементарной техники безопасности, приступать к работе с электроприборами нельзя. Это может привести к поломке прибора или поражению током.

  • Работа проводится при отключённом электричестве.
  • Нельзя перегружать электросеть.
  • Проверить провода на соответствие маркировок.
  • Если участок сети поврежден, заменить.
  • Руки должны быть сухие.
  • Для определения ноля и фазы в однофазной сети использовать отвёртку – индикатор.
  • Мультиметр используется для анализа трехфазной сети.

Куда подсоединить провода?

  1. Для начала разбирают выключатель.
  2. Находят клеммы для присоединения проводов. Они выглядят, как медные прощадки с винтами.
  3. Освобождают провод от изоляции.
  4. Просовывают его под контактную пластину и затягивают винт.

Монтаж одноклавишного устройства с подсветкой

Для небольших осветительных приборов подходит одинарный выключатель.

Схема подключения:

  1. В люстру от щитка напрямую подаётся ноль.
  2. Фазу заводят на любую клемму.
  3. Провод от второй клеммы подаётся на второй вывод светильника.
  4. Включить питание и проверить работоспособность.

Так выглядит схема монтажа одноклавишного устройства:

Пример монтажа двухклавишного устройства

Трехжильный провод выводится в подрозетник. Одна из жил – фаза. По ней поступает питание. Остальные выводятся на группы светильников или группы рожков люстры. Фазу ищут с помощью тестера. Обычно она выделена красным или коричневым цветом. Далее как и в подключении однофазного:

  1. От щитка подаётся ноль напрямую в люстру.
  2. На любую клемму заводится фаза.
  3. На второй вывод прибора освещения подаётся провод от второй клеммы.
  4. Далее включить электричество и проверить работает ли светильник.

Так выглядит схема подключения двухклавишного устройства с подсветкой:

Возможные проблемы

Если придерживаться правил и делать все по инструкции, проблем не возникнет. Проблема может быть только в случае покупки «полуфабриката». В нем лампочка лежит рядом с выключателем в упаковке. Но проблемой это назвать сложно. Скорее данный момент это небольшое препятствие. В таком случае нужно два провода лампочки соединить с разными проводами подрозетника.

Если выключатель одноклавишный. При подключении двухклавишного – индикаторные лампы объединены одним проводом, а другими подключаются к разным фазам. Без разницы к каким.

Выключатель со светодиодом отличается от обычного только лампочкой. Не стоит беспокоиться о намотаных киловаттах. Подсветка потребляет мизерную долю электроэнергии. Работает только при выключенном свете.

Вконтакте

Facebook

Twitter

Одноклассники

Мой мир

Схема подключения выключателя с подсветкой

Светодиодная либо неоновая индикация помогает в ночное время суток быстро определить, где находится клавиша включения света. Если у Вас в комнате установлен обычный выключатель, и Вы захотели переделать его на модель с подсветкой, ниже мы предоставим несколько простых примеров. Сразу же обращаем Ваше внимание на важный момент — для светильника с лампами накаливания можно использовать электросхему на светодиодах, однако если же люстра светодиодная, необходимо использовать более простой вариант – на неоновой лампочке. Итак, к Вашему вниманию простые схемы подключения выключателя с подсветкой.

На неоновой лампе

Схема выключателя с подсветкой на неоновой лампе:

Схема подсоединения подсветки к сети

Как Вы видите, в данном варианте подключения, когда клавиша разрывает основную цепь освещения, ток протекает через резистор к неоновой лампочке, которая загорается. Резистор нужен для того, чтобы понизить напряжение до такого значения, при котором индикация будет нормально светить, но сам светильник не включится. Этот момент очень важен, т.к. даже при отключенном свете, как Вы видите, неоновая лампочка замыкает цепь. Когда клавиша будет переключена в положение «вкл.», ток начнет протекать по основной цепи, т.к., как мы еще помним со школьных книг по физике, электрический ток всегда проходит по цепи с меньшим сопротивлением (резистор в этом случае помеха для включения подсветки).

Такая схема подключения одноклавишного выключателя с подсветкой является самой простой и использовать ее сможет даже новичок в электрике. В двухклавишных моделях все аналогично, просто вместо одной лампы будут установлены 2, на каждую клавишу, как показано на схеме ниже:

Наглядный пример на фото
Двойная модель с подсветкой

Если же Вы хотите сделать светодиодную индикацию, ниже предоставлен более сложный вариант подсоединения. Также рекомендуем просмотреть видео урок, на котором наглядно показан процесс подключения выключателя света:

Инструкция по установке и подсоединению проводов

На светодиодах

Схема подключения светодиода к одинарному выключателю выглядит следующим образом:

Электросхема на светодиоде

Сопротивление резистора R1 должно быть не менее 100 кОм. Светодиод нужно обязательно защитить от пробоя напряжения с помощью диода. Как мы уже сказали выше – такой вариант подключения не подойдет, если в люстре установлены светодиодные лампы. Причина – сопротивление в люстре будет слишком велико и как результат – светильник будет постоянно мигать. Узнать, почему мигает энергосберегающая лампа в люстре, Вы можете в соответствующей статье.

Вот мы и предоставили способы подсоединения индикации. Определите, какая схема подключения выключателя с подсветкой Вам больше подходит и уже на основании этого переходите к переделке изделия! Также рекомендуем ознакомиться с тем, как подключить датчик движения для освещения!

особенности монтажа одно- и двухклавишных выключателей

Содержание статьи:

Комфортные условия удается создавать из мелочей, например, выключателя, оснащенного подсветкой. Этот элемент имеет много преимуществ при условии, что будет приобретено правильно установлено подходящее устройство.

Какие бывают выключатели с индикацией включения

Тройной выключатель с подсветкой

Подсветка в электрических выключателях представляет собой неоновую лампочку или светодиод. Визуально отличить их практически невозможно, единственное отличие – неоновые лампы потребляют меньше электроэнергии, но создают большее падение напряжения. Минимальная сила тока для свечения светодиодов составляет 2 мА, падение напряжения 2 В, а для неоновых разновидностей эти показатели составляют 0,1 мА и 70 В соответственно. Это важно учесть при выборе электрического выключателя.

Выключатели с индикатором могут некорректно работать с разными видами ламп. Бесперебойно и производительно конструкция работает с галогеновыми и лампами накаливания. От эксплуатации светодиодных и энергосберегающих лучше отказаться или принять особые меры. Самые распространенные сбои в работе – моргает лампочка в выключенном положении выключателя, не горит индикатор в выключателе.

Подсветка может оснащаться на всех видах выключателей и с любым количеством клавиш. Месторасположение светящегося индикатора может быть разным: вверху или посередине клавиши, по центру или внизу самого корпуса устройства.

Устройство выключателя с подсветкой

Устройство выключателя с подсветкой

Подключение выключателя, оснащенного индикаторной подсветкой, как правило, не вызывает сложностей. Достаточно выбрать качественную модель или модернизировать уже приобретенную.

Подсветка в устройстве представляет собой последовательно соединенные друг с другом неоновые лампы или светодиоды с сопротивлением. Эта цепь небольших размеров подключена параллельно контакту выключателя. Цепь всегда находится под напряжением, независимо от того, включен свет или выключен.

Если выключатель включен, цвет подсветки замыкается контактом, который характеризуется меньшим напряжением. Через подсветку ток практически не протекает, следовательно, она не горит.

Последовательно с неоновой лампой или светодиодом в переключателе подключен токоограничивающий резистор. Его устанавливают с целью снизить ток до оптимальных параметров. Для светодиодов и неоновых ламп требуется разная сила тока, поэтому резисторы устанавливают разных номиналов.

  • Для неоновых лампочек – 0,5-1 Мом, рассеиваемая мощность – 0,25 Вт.
  • Для светодиодов – 100-150 кОм, минимальные показатели рассеиваемой мощности – 1 Вт.

Подключение напрямую через резистор – это не самый лучший вариант. Обусловлено это производительностью цепи, а также склонностью резистора к перегреванию. Также не исключена вероятность того, что через электрическую цепь потечет обратный ток. Это неизбежно приведет к пробою светодиода.

С диодом

Схема подсветки с диодом и с неоновой лампой

Первым делом требуется решить проблему течения обратного тока. Устранить ее просто – необходимо установить диод параллельно LED-элементу.

Если подключить устройство по заданной схеме, показатели рассеиваемой мощности резистора не превысит 1 Вт, сопротивление будет колебаться в пределах 100-150 кОм.

Важно правильно выбрать диод, который по своим техническим характеристикам будет аналогичен параметрам светодиодной лампочки.

Такая схема, несмотря на простоту реализации и производительность, имеет недостаток – подсветка потребляет немалое количество электроэнергии, а резистор греется.

Выключатель с подсветкой такого типа совместим, и будет корректно работать с лампами накаливания. Если говорить об экономичных видах и светодиодных люстрах, то работа будет наблюдаться с перебоями.

Для экономии электроэнергии с конденсатором

Схема подсветки на светодиоде и конденсаторе

Чтобы исключить проблему перегрева резистора, а также снизить количество потребляемой энергии, цепь дополнительно оснащают конденсатором. Параметры резистора при этом тоже претерпевают изменения, поскольку его задача – ограничить заряд конденсатора.

Величина резистора будет колебаться в пределах 100-500 АМ, а параметры конденсатора – 1 мF, 300 В. Величины резистора устанавливаются экспериментальным путем.

Преимущество такой схемы заключается в том, что она практически не потребляет электроэнергии. Месячный объем потребления около 50 Вт. Однако поместить конденсатор в весьма ограниченном пространстве достаточно проблематично. Также схема не гарантирует бесперебойной работы с энергосберегающими и светодиодными лампами.

Как подключить выключатель с подсветкой

Принцип работы выключателя

Принцип работы устройства основан на законах Ома. Электрический ток течет по пути самого малого сопротивления при параллельном подключении линий с разным сопротивлением.

Схема подключения имеет одинаково высокое сопротивление независимо от разновидности используемого индикатора – неоновая лампочка или светодиод. Этот показатель обеспечивает ограничительный резистор.

При размыкании выключателя светильник служит обыкновенным проводником. Сквозь него протекает ток с небольшой силой, которой достаточно для бесперебойной работы подсветки.

Куда подводить провода

Перед тем как приступать к установке выключателя с индикатором, важно разобраться в конструкции. Для этого рекомендуется снять клавиши. Чаще всего они фиксируются к корпусу при помощи штырьков или защелки.

Под клавишами можно увидеть клеммы, предназначенные для подключения проводов. Почти всегда они визуально представляют собой небольшие медные площадки с винтами.


Чтобы подключить провода, их конец необходимо избавить от изоляционного слоя и зачистить провод, провести его под винт и контактную пластину, при помощи первого надежно зафиксировать. Затягивать следует с усилием, но главное не перестараться, конструкция довольно хрупкая. Спустя время качество соединения лучше проверить повторно и снова подтянуть, поскольку под винтом медь незначительно поддается.

Подключение выключателя света с одной клавишей с подсветкой

Схема присоединения подсветки к сети

Схема подключения чрезвычайно проста – от щитка на светильник подается напрямую ноль, а на одну из клемм выключателя заводится фаза. От второй клеммы провод подается на вывод осветительного прибора.

Реализовать эту схему просто и быстро. Количество клемм зависит от количества клавиш в выключателе. На одинарной конструкции имеется всего 2 клеммы, а подрозетник должен быть оснащен двумя проводками. Запутаться попросту невозможно. Требуется один провод заводить под клемму от щитка, а второй от осветительного прибора. Где и какой, не имеет значения.

Как подключить выключатель с двумя клавишами и подсветкой

Схема включения двойной модели с подсветкой

Схема подключения данной электрической конструкции мало чем отличается от предыдущей. В подрозетник выводится трехжильный провод. Две жилы предназначены для группы осветительных приборов, а одна для поступления питания. На этом все отличия заканчиваются.

В реализации способ немного сложнее, поскольку нужно найти фазную жилу и подключить к требуемому гнезду. Двойной выключатель оснащен тремя контактами для подключения. Фаза чаще всего выведена коричневым или красным цветом, а от осветительного прибора окрас проводов может быть одинаковым. Перед подключением проверяется наличие фазного напряжения, при необходимости провод маркируется.

Как отключить светодиод в выключателе

Все действия по демонтажу неоновой или светодиодной лампы сводятся к технологии замены обычного переключателя. Алгоритм действий следующий:

  1. Полностью обесточить квартиру, дом, проверить напряжение на выходе.
  2. Снять декоративные клавиши при помощи плоской отвертки или поддевая пальцами с обеих сторон.
  3. Выкручиваются крепежные болты, конструкция извлекается из монтажного короба.
  4. С помощью индикаторной отвертки перепроверяются контакты жил на отсутствие напряжения.
  5. Когда схема соединения была запомнена, провода отсоединяют.
Схема выключателя с подсветкой
Переделанная схема

Внимательно осматривается разобранная конструкция выключателя. Она оснащена защелками, которые соединяют две части корпуса. Как только они будут разомкнуты, выключатель разделится. Одна часть и будет оснащена резистором с индикаторной лампочкой. Провода радиодеталей осторожно перекусываются от вывода подсветки и удаляются. Выключатель собирается и устанавливается в обратной последовательности.

Как избавиться от «моргающих» ламп и возможные проблемы

Установка резистора в патроне

Основная проблема, с которой сталкиваются владельцы выключателей с индикаторами – мерцание ламп и самого индикатора. Больше всего такое явление доставляет дискомфорт в спальнях и рабочем кабинете. Неправильная эксплуатация отрицательно сказывается на продолжительности работы самого переключателя и лампы. Избавиться от проблемы можно следующими способами:

  • Отдавать предпочтение светодиодными лампам, которые совместимы с индикаторами в выключателях. Такие осветительные приборы уже оснащены плавным пуском и резистором. Подключается устройство в течение нескольких секунд, поэтому при разрядке конденсатора не мерцает. Основной недостаток заключается в высокой стоимости таких ламп.
  • Избавиться от проблемы поможет параллельное подключение шунтирующего резистора. Он не оказывает непосредственного влияния на рабочий режим, но небольшой ток все равно будет проходить через резистор. Мощность его должна составлять 2 Вт, а сопротивление 50 кОм.
  • Также можно подключить обыкновенную лампу накаливания с энергосберегающей разновидностью. В этом случае ток, идущий через цепь индикатора, будет проходить через нить накала. Недостаток этого способа заключается в большом объеме потребляемой электроэнергии.
  • Причиной некорректной работы может быть неправильный монтаж. Например, допущенная ошибка может привести к тому, что выключатель будет отсекать ноль, а не фазу. Это может стать причиной не только некорректной работы, но и замыкания. Для решения проблемы достаточно правильно подключить выключатель или позвать электромонтажников.

Самый простой, но не самый удобный способ избавиться от проблемы – убрать подсветку из выключателя или установить обычную модификацию, не оснащенную лампочками.

Подключение выключателя с подсветкой. | Для дома, для семьи

Здравствуйте, уважаемые читатели сайта sesaga.ru. В этой статье расскажу Вам, как подключить выключатель с подсветкой. Сразу отмечу, что здесь сложного ничего нет, потому что выключатель с подсветкой подключается так же, как и обычный выключатель. Просто в нем, в отличие от обычного выключателя, добавлен дополнительный наворот – это лампочка подсветки.

Двойной выключатель с подсветкой

Вы должны понять и запомнить, что не имеет значения, выключатель какого производителя Вы собираетесь установить: будь то «MAKEL», «LEZARD», «SIEMENS», или любой другой компании.

Принцип действия у всех выключателей один: контакт замкнулся – свет зажегся, контакт разомкнулся – свет погас. Единственное, чем они могут отличаться, так это дизайном.

Устройство выключателя с подсветкой.

Если снять клавиши выключателя, то в нижней части можно увидеть небольшую неоновую лампу – это и есть подсветка.

Расположение лампы подсветки в выключателе

Чтобы понять, как она работает, рассмотрим устройство выключателя с подсветкой. И сначала вспомним, как работает двойной выключатель.

Фаза, приходящая на выключатель, подключается на контакт L, а с контактов L1 и L2 уходит на лампы освещения, например, люстру.

Устройство выключателя с подсветкой

Подвижные контакты выключателя замыкают между собой контакты L, L1 и L2:

1. L и L1 -> нажата первая клавиша;
2. L и L2 -> нажата вторая клавиша;
3. LL1 и L2 -> нажаты обе клавиши.

Теперь понятно, почему нельзя к выключателю одновременно подключать «фазу» и «ноль» — будет короткое замыкание.

Здесь же на выключателе установлена цепь подсветки, состоящая из токоограничивающего резистора и неоновой лампочки. Лампочка и резистор припаяны к контактам L и L1.

Схема подсветки работает следующим образом:

Пока свет выключен, контакты выключателя L и L1 разомкнуты, а значит, неоновая лампочка будет гореть, так как через нить накала лампы на нее приходит напряжение.

Лампочка подсветки горит

При включении света, подвижный контакт выключателя замыкает между собой L и L1, тем самым, исключая цепь подсветки из схемы. Лампа освещения загорается, а подсветка гаснет.

Лампочка подсветки не горит

Возникает вопрос. А почему через подсветку не загорается лампа освещения?
Здесь все просто.

Чтобы зажечь неоновую лампу, достаточно небольшого напряжения и силы тока.
В схеме подсветки за это отвечает токоограничивающий резистор, который гасит лишнее напряжение. А вот для лампы освещения этого напряжения и силы тока недостаточно, поэтому она и не загорается.

Когда же выключатель включен, то через его контакты L и L1 фаза напрямую приходит на лампу, минуя цепочку подсветки.

Как установить выключатель.

Чтобы установить выключатель, сначала необходимо снять клавиши.

Снимаем клавиши выключателя

Пальцем поддеваете выступающий край клавиши, на рисунке стрелка 1, и тянете на себя. Если пальцем не получается, то можно вначале поддеть отверткой, пока не почувствуете, что клавиша тронулась с места.
Сама клавиша, своими штырями 2, входит в отверстия подвижной площадки 3.

Когда обе клавиши будут сняты, подключаете провода к выключателю, как на монтажной схеме ниже.

Схема подключения выключателя

Теперь Вам осталось вставить его в коробку, и винтами, указанными стрелками, закрепить выключатель.

Выключатель без клавиш

Ну вот и все. Теперь у Вас не должно возникнуть вопросов, как подключить выключатель с подсветкой.
Удачи!

Подключение двойного выключателя с подсветкой

Содержание:

  1. Устройство и принцип работы
  2. Виды выключателей с подсветкой
  3. Схемы
  4. Подготовка к подключению
  5. Подключение
  6. Как отключить подсветку
  7. Видео

Выключатели с подсветкой становятся все более популярными, поэтому производители выпускают их в различных модификациях, что существенно облегчает выбор. В темных помещениях эти приборы хорошо видны, а в ночное время они дополнительно выполняют функцию ночника. В статье рассмотрим как правильно выполнить подключение двойного выключателя с подсветкой самостоятельно.


Устройство и принцип работы

Любой двойной выключатель состоит из следующих конструктивных элементов:

  • Две клавиши, способные изменять положение в зависимости от производимых действий.
  • Пластиковый корпус, снимаемый с прибора перед началом подключения.
  • Клеммники для подключения входных и выходных проводников.

В некоторых моделях клеммники заменяются винтовыми зажимами. Первый вариант считается более надежным, поэтому он используется во всех современных изделиях. Винтовые зажимы постепенно ослабевают и требуют периодического подтягивания для восстановления нормального контакта.

Внутри выключателя располагается входной фазный провод и выходные провода, соединенные с осветительными приборами. Замыкание и размыкание контактов на каждой из клемм производится независимо друг от друга. За счет этого может включаться одна, две или сразу несколько ламп. Подачу напряжения рекомендуется выполнять при помощи многожильных проводов.

Работа выключателя на две клавиши заключается в использовании различных вариантов включения и выключения, позволяющих создать требуемый уровень освещения:

  • Вариант № 1. Включается одна клавиша, и в этом положении напряжение поступает на одну лампочку или отдельную группу светильников.
  • Вариант № 2. Приводится в действие вторая клавиша переключателя, осуществляя подачу напряжения на две лампочки или группу светильников с другим количеством ламп. Такое переключение дает возможность изменить освещение в помещении, когда это необходимо.
  • Вариант № 3. Включаются обе клавиши, начинают работать все осветительные приборы, обеспечивая максимальное освещение.

Во многих современных выключателях подключается подсветка. Она представляет собой неоновую лампочку или светодиод, соединенный последовательно с резистором ограничения тока. Данная цепочка подключается параллельно с контактом выключателя. Независимо от положения клавиш, она все время будет оставаться под напряжением.

Таким образом, при выключенном освещении получается следующая цепочка: напряжение фазы проходит через резистор ограничения тока, далее – через светодиод и клеммы подключения ток попадает на светильник и по нити лампы накаливания идет на нейтраль. В таком положении подсветка постоянно включена. При включении света контакт замыкается и производит шунтирование цепочки. Поскольку у него очень низкое сопротивление, ток перестает течь через подсветку, а начинает проходить по контакту. В этом случае светодиод не горит вообще или светится едва заметно.


Виды выключателей с подсветкой

Общим недостатком таких устройств является невозможность их подключения к любым лампам дневного света, оборудованных стартерами. В этом случае конденсатор через светодиод будет постепенно заряжаться, и при достижении полной зарядки он направит все накопившееся электричество в лампу. Возникает короткая вспышка, которая периодически повторяется и сильно раздражает окружающих.

Основным критерием выбора выключателей является способ их включения. Наибольшее распространение получили стандартные клавишные устройства, предназначенные для внутренней и наружной установки. Их конструкция предельно простая, а в эксплуатации они надежны и удобны. Замыкание и размыкание цепи осуществляется посредством механического двухпозиционного переключателя.

В разных моделях в качестве подсветки используются светодиоды или неоновые лампочки. Несмотря на внешнее сходство, они существенно отличаются техническими характеристиками. Например, неоновые лампы отличаются низким энергопотреблением, но они же способствуют высокому падению напряжения. То есть, при минимальном токе свечения 0,1 мА, падение напряжения составляет 70 В. У светодиодов эти показатели соответственно будут 2 мА и 2 В.

Подсветка может устанавливаться не только в двойных выключателях, но и в устройствах с тремя и даже четырьмя клавишами, а также на проходных моделях. Светящаяся точка обычно располагается на корпусе или на клавишах – сверху, в центре или снизу.


Схемы подключения

Светодиодная подсветка может подключаться по разным схемам и не ограничиваться одним лишь резистором. Тем более, что использование обычного сопротивления имеет ряд существенных недостатков. В процессе эксплуатации резистор подвержен сильному нагреву, а схема подключения способствует возникновению обратного тока в этой цепи и последующему пробою светодиода. Кроме того, модели со светодиодами потребляют примерно 300 ватт в месяц.

При использовании нескольких выключателей в течение года общее энергопотребление может оказаться слишком высоким. Все эти проблемы вполне разрешимы с помощью других, более экономичных и безопасных схем.

Схема с использованием диода

Схема позволяет успешно преодолеть отрицательные эффекты, вызываемые обратным током, в первую очередь – избежать пробоя светодиода. В этом случае параллельно лампочке подсветки устанавливается диод. Резистор, используемый в схеме, обладает минимальной рассеиваемой мощностью в 1 ватт, а его сопротивление составляет 100-150 кОм. Выбор параметров диода осуществляется в соответствии с характеристиками светодиода.

Недостатком данной схемы является заметный нагрев резистора и общее высокое энергопотребление подсветки. Такая подсветка полностью подходит только для ламп накаливания. С лампами дневного света она будет работать некорректно.

Схема подключения с конденсатором

Проблема сильного нагрева резистора преодолевается путем использования схемы подключения с добавлением в цепь конденсатора. Параметры сопротивления необходимо изменить, поскольку резистор будет ограничивать заряд конденсатора. Показатели конденсатора обычно составляют 100-500 Ом. Емкость равна 1 мФ, а сам он рассчитан на напряжение 300 вольт. Выбор характеристик резистора осуществляется опытным путем.

При необходимости, обычный диод можно заменить вторым светодиодным элементом, устанавливаемым на обратную сторону корпуса или на свободную клавишу. Данная схема потребляет минимальное количество электроэнергии – средний расход за месяц составляет около 50 Вт. Однако, установка конденсаторов возможна не во все выключатели, а проблема работы с энергосберегающими и светодиодными лампами полностью не разрешается.


Подготовка к подключению

Выключатель с подсветкой подключается к сети точно так же, как и обычный. Дополнительная цепь не оказывает влияния на основные функции двухклавишного выключателя. К самому устройству подводится фазный провод. Это позволяет избежать появления напряжения на патроне светильника при выключенном состоянии прибора. Нулевые провода, наоборот, подключаются напрямую к осветительному прибору. Перед началом работ электрическая сеть должна быть обесточена путем отключения автомата или выкручивания предохранительных пробок.

Вначале следует разобрать выключатель чтобы ознакомиться с его конструкцией. Разборка начинается с клавиш, закрепленных штырьками или пластиковыми защелками. Обычно, они вытаскиваются с небольшим усилием, поочередно – сначала одна, а потом другая.

После клавиш корпус освобождается от декоративной рамки. Ее крепление выполняется двумя шурупами, которые легко откручиваются. Когда все пластиковые детали сняты, электрическая часть устройства становится полностью открытой для обзора. Сразу же нужно определить места расположения клемм, куда будут подключаться провода. Сами клеммы оборудуются в виде небольших медных площадок с прижимными винтами. Провод очищается от изоляции, вставляется на свое место и прижимается винтом.

При наличии подсветки необходимо зачистить провод и вставить его в нужный пружинный разъем. Внутренняя пружина одновременно обеспечивает надежную фиксацию и качественный контакт.


Подключение

После изучения конструкции выключателя можно выполнять непосредственное подключение выключателя. Тем, кто впервые столкнулся с подобной задачей, рекомендуется заранее составить схему, по которой будут прокладываться провода к выключателю и осветительным приборам.

Стандартная схема подключения включает в себя фазный провод, находящийся под напряжением. Он обозначается буквой L и через выключатель подводится к светильнику. Кроме него существует нулевой или нейтральный провод N, который подводится напрямую к патрону осветительного прибора. При наличии провода заземления, он также подключается напрямую к светильнику.

Провода могут быть проложены закрытым или открытым способом, если это предусматривает схема подключения. В первом случае потребуется устройство штроб в стенах, в во втором – гофрированные трубы или кабель-каналы. При скрытой проводке под выключатель в стене высверливается отверстие.

Для того чтобы обеспечить надежное подсоединение и качественный контакт с клеммами, конец каждого проводника зачищается примерно на 1-1,5 см. При использовании многожильных проводов, рекомендуется провести опрессовку их концов. К двухклавишному выключателю подводится три провода. Первый является фазным и подается на вход, а второй и третий идут на выход и подводятся непосредственно к светильнику. Нулевой и заземляющий проводники соединяются с контактами источников света. Место ввода фазного провода указывается внутри выключателя стрелкой. Сама фаза определяется тестером.

После того как все провода установлены на свои места и выполнено подключение двойного выключателя с подсветкой, необходимо произвести изоляцию потенциально опасных мест. Затем вся конструкция вместе с проводами устанавливается в монтажную коробку и закрепляется растяжками при помощи винтов. По завершении основных работ нужно установить на место декоративную панель и обе клавиши.

При наличии подсветки, для подключения двойного выключателя необходимо воспользоваться дополнительными проводками, соединенными с мини-индикаторами, установленными на клавишах. Один из них соединяется с фазой на входе в верхней части, а другой – с одним из проводов, идущих к светильникам. Когда свет будет выключен, цветные индикаторы продолжат светиться на каждой клавише.


Как отключить подсветку

Иногда возникают ситуации, когда требуется отключить подсветку двухклавишного выключателя временно или навсегда.

Данная процедура не вызывает каких-либо сложностей и легко выполняется в следующем порядке:

  • Линия, где находится выключатель, должна быть обесточена.
  • С помощью плоской отвертки клавиши поддеваются и снимаются, затем демонтируется декоративная рамка.
  • Винты креплений откручиваются, и электрическая часть вынимается из гнезда.
  • Убедитесь в отсутствии напряжения с помощью индикаторной отвертки и вытащите провода из контактных мест.
  • После обнаружения резистора и светодиода необходимо перекусить провода, подведенные к подсветке. В некоторых случаях светодиод просто выпаивается из своего места.
  • После выполнения данной процедуры, выключатель собирается в обратной последовательности.

как подключить по схеме, устройство, как отключить индикатор и прочее

Выключатели играют в помещениях важную роль — они фактически обеспечивают появление искусственного света. При этом существуют приборы, у которых в выключенном состоянии подсветка в темноте. Это очень удобно, когда входишь в тёмное помещение без окон и сразу же видишь место, где можно включить свет. Но как обращаться с такими выключателями и как их ремонтировать? Об этом мы поговорим в этой статье.

Устройство выключателя с подсветкой

Для начала разберёмся, что из себя представляет начинка такого прибора. На самом деле, она мало чем отличается от внутренностей обычного выключателя без подсветки. Просто помимо размыкающих контактов, которыми управляют клавиши, здесь есть ещё дополнительная электрическая линия.

Это дополнительная схема подсветки, которая состоит из токоограничивающего резистора и неоновой лампочки или светодиода. Когда выключатель находится в положении размыкания контакта подачи питания на комнатный светильник, ток проходит через линию подсветки, используя спираль лампы освещения как замыкающий элемент цепи.

Схема работы выключателя с подсветкой при размыкании контакта

Если контакт выключателя разомкнут, ток проходит через цепь подсветки и включает светодиод

При этом резистор, находящийся в цепи подсветки, ограничивает проходящий по ней ток, поэтому напряжения не хватает, чтобы зажечь комнатный светильник. А светодиод загорается — ему тока нужно значительно меньше. Когда же выключатель активируется, напряжение начинает действовать исключительно на основную лампу, а подсветка гаснет.

Схема работы выключателя с подсветкой в режиме замкнутых контактов

При замыкании контакта выключателя ток начинает проходить по цепи питания лампы (по пути наименьшего сопротивления) и включает её, подсветка при этом гаснет

Исходя из описанного принципа прохождения тока, становится понятно, что правильно такой прибор будет работать только при подключении к фазовому проводу (который всегда под напряжением). Но подробнее о премудростях электромонтажа выключателя с дополнительной цепью поговорим далее.

Как подключить прибор с подсветкой: пошаговая инструкция

Итак, главная аксиома, характерная, вообще-то, для монтажа любого выключателя, состоит в следующем: к прибору размыкания света подводят только фазовый провод. Это указано в Правилах Устройства Электроустановок (ПУЭ). В противном случае, если питающую линию подвести к люстре, а нулевой провод — к выключателю, человека, меняющего лампы в приборе освещения, может ударить током.

Процесс подключения описываемого узла с подсветкой также мало отличается от алгоритма монтажа обычного выключателя. Приведём его в виде инструкции.

Здесь предполагается, что в гнездо для прибора уже установлен универсальный стакан и подведены провода.

Схема подключения выключателя света

Схема прокладки проводов и подключения их к клеммам выключателя не зависит от наличия в нём подсветки

А вот как выглядит сама инструкция.

  1. Сначала отключают питающий автомат в щитке квартиры — это строго обязательно.
  2. Затем снимают клавиши с устанавливаемого прибора. Для этого их аккуратно поддевают сбоку отвёрткой с тонким жалом.Демонтаж клавиши выключателя

    Каждая клавиша (если их на приборе несколько) аккуратно поддевается отвёрткой, заведённой в щель, и отделяется от корпуса

  3. Руками вытаскивают лицевую пластиковую панельку для облицовки.Двухклавишный выключатель в разобранном виде

    После снятия облицовочной панели появляется доступ к основному механизму выключателя

  4. После указанных манипуляций перед нами механизм прибора, у которого сзади по бокам есть зубчатые металлические усики для крепления в гнезде.
  5. Оголённый конец питающего провода вставляют в один из контактов и затягивают винт. То же самое проделывают с выходящим звеном — закрепляют в нём линию, идущую от светильника помещения. Порядок подключения проводов в этом случае не имеет значения.Подсоединение проводов к выключателю

    К выключателю должны подходить два провода — от распределительной коробки и от светильника, их нужно подсоединить к контактам на корпусе

  6. Далее вставляют начинку прибора в стакан внутри стены и затягивают отвёрткой винты, которые давят на усики. Последние и фиксируют выключатель в стакане.Установка корпуса выключателя в подрозетник

    Металлический корпус аккуратно вставляется в подрозетник и крепится к нему двумя винтами

  7. На завершающем этапе устанавливают лицевую панельку и клавиши обратно.
  8. Включив автомат в щитке, проверяют работу выключателя. При разомкнутой цепи должна гореть подсветка.

Когда питающих автоматов в квартире много, а нужный неизвестен, поступают следующим образом. Договариваются с помощником, он отключает «рубильники» поочерёдно. Хозяин же подставляет отвёртку-тестер жалом к оголённому питающему проводу в стакане. При этом он приставляет палец к торцу ручки пробника. Светодиод в отвёртке погаснет, когда помощник отключит нужный автомат.

Если же после окончания работ оказалось, что подсветка прибора не горит, необходимо демонтировать выключатель, действуя в обратном порядке, и проверить его исправность с помощью мультиметра. Но о диагностике и ремонте прибора с подсветкой поговорим в специальном разделе статьи.

Что касается выключателей с несколькими клавишами и подсвечивающей лампочкой, всё вышесказанное характерно и для них. Независимо от числа клавиш цепь подсветки всегда имеет уже описанное устройство.

Встречаются ещё приборы с дистанционным управлением. У них есть так называемый приёмный пункт, который монтируется в комнате. Главная управляющая схема может располагаться в щитке. Приёмное устройство напоминает по виду обычный выключатель. Он также может иметь подсветку. Его монтаж осуществляется профессиональным электриком в соответствии с инструкцией, прилагаемой к изделию.

Видео по теме: как поменять выключатель с подсветкой

Можно ли отключить подсветку и как это сделать

Предположим, что работа светодиода нам вообще не нужна. Например, у нас помещение, в котором всегда есть какое-то дополнительное освещение. В таком случае легко превратить прибор с подсветкой в обычный.

Для этого полностью разбираем снятый выключатель по ранее описанному сценарию (то есть снимаем клавиши и убираем облицовку). Затем просто удаляем маленькую лампочку подсветки.

  1. Если её питающие усики вставлены в соответствующие отверстия, то данный узел достаточно лишь вытащить пальцами на себя.
  2. Если усики впаяны в устройство, необходимо вооружиться маленьким паяльником и включить его в сеть. Через две-три минуты инструмент нагреется. Теперь нужно аккуратно, держа паяльник исключительно за ручку, коснуться жалом мест пайки. Через некоторое время можно потянуть лампочку на себя.
Выпаивание лампочки подсветки

Для того чтобы отсоединить лампочку, достаточно поочерёдно коснуться разогретым жалом паяльника мест пайки и потянуть её на себя

Если подсветка сломалась или работает неправильно

Если после монтажа или в процессе эксплуатации лампочка внутри выключателя перестаёт гореть, необходимо произвести диагностику и ремонт.

Для этого:

  1. Демонтируем выключатель, сняв клавиши, облицовку и открутив винтики усов.
  2. Вытаскиваем концы проводов из контактов, ослабив болтики. Механизм оказывается перед нами.Детали подсветки выключателя

    После отсоединения выключателя от проводов можно получить доступ к сопротивлению и светодиоду, которые составляют цепь подсветки

  3. Берём прибор, называемый мультиметром.Мультиметр

    Мультиметр используется для измерения силы тока, напряжения и сопротивления элементов цепи

  4. Переключаем его в положение, соответствующее измерению сопротивления со шкалой до 200 кОм (стрелка на центральном переключателе должна указывать на значок «200К» на корпусе прибора). При соприкосновении щупов прибора друг с другом должен появляться звук. Он означает, что электрическая цепь мультиметра не имеет разрывов.
  5. Подставляем один щуп аппарата к первому выводу светодиода, а другой — ко второму. Если сигнал не раздаётся, значит, узел перегорел.
  6. По описанному ранее сценарию вынимаем светодиод или выпаиваем его паяльником.
  7. Покупаем такой же в магазине радиодеталей.Светодиод

    Светодиод для подсветки можно купить в любом магазине радиодеталей

  8. Если светодиод был просто вставлен в гнездо, то устанавливаем новый лёгким движением руки. В противном случае впаиваем его, действуя в последовательности, обратной выпаиванию. Возможно, здесь понадобится немного припоя.

Может возникнуть вопрос: а как проверять резистор? Но этого делать не нужно. Во-первых, потому что этот процесс гораздо сложнее, во-вторых, указанная деталь ломается очень редко.

После замены светодиода необходимо смонтировать описываемый прибор обратно на штатное место.

Видео: ремонт двухклавишного выключателя с подсветкой

Приборы с подсветкой достаточно надёжны в эксплуатации. Они ни в чём не уступают обычным выключателям, у которых нет дополнительных функций. Установка приборов с подсветкой не вызывает сложностей. Единственный минус — стоимость такого выключателя чуть выше, чем у обычного. Но в итоге решающую роль играет место установки, так что выбор за потребителем.

Добавить комментарий

Ваш адрес email не будет опубликован.
