Схема подключения автоматического выключателя

Схемы подключения автомата

Установить и правильно подключить автомат в распределительном шкафу – не проблема. С этим может справиться даже обычный человек, который с электричеством сталкивается только, когда вставляет в розетку штепсельную вилку от бытового прибора или включает освещение. Но вопрос, как правильно подключить автомат, все равно часто звучит от обывателей. Все дело в том, что даже среди электриков происходят споры о способах подсоединения. То есть, подводить питающий провод к автоматическому выключателю сверху или снизу.

Давайте не будем спорить здесь, а просто обратимся к правилам устройства электроустановок (ПУЭ), где в одном из пунктов, а, точнее, в пункте 3.1.6, четко все описано. Ни фото ниже нами сделана выписка из этого пункта ПУЭ.

Итак, правила рекомендуют подключать питающий провод к неподвижному контакту в автомате. А он расположен именно сверху. Но давайте до конца быть честными, и еще раз прочитаем правило.

В нем нет строго ограничения, то есть, оно носит только рекомендательный характер. Поэтому отвечая на вопрос, как подключить автоматический выключатель снизу или сверху, можно использовать два варианта. Тем более, прибор будет отключать сеть от перегрузок и короткого замыкания в любом случае в независимости от схемы подключения.

И все же, почему в ПУЭ этот пункт присутствует? Чтобы ответить на этот вопрос, необходимо рассмотреть устройство автоматического выключателя.

Общие принципы монтажа выключателей освещения

Монтаж простой системы освещения и управляющих устройств производится во время ремонтных работ в помещении. При скрытой проводке, до выполнения чистовых отделочных работ производится укладка кабеля в штробы и подготовка мест под установку выключателей. При этом коммутацию выключателей, приборов освещения и питающих линий производят в монтажных распределительных коробках. Такие коробки могут находится в специальных нишах в стенах, скрыты в полу или за натяжным (подвесным) потолком.

В некоторых случаях, например, в деревянных домах, нормативными актами запрещен монтаж скрытой проводки, поэтому в таких помещениях монтаж производят открыто уже после отделки помещения (с использованием кабель-каналов или специальных гофрированных трубок).

Общий принцип подключения выключателей в большинстве случаев одинаковый: выключатель служит для разрыва фазы на линии, а ноль проводят непосредственно на светильник. Почему фазу, а не ноль? Это требование прямо указано в ПУЭ, которое гласит, что должна исключаться возможность разрыва одного нулевого проводника без отключения фазного. Это связано непосредственно с мерами безопасности при эксплуатации осветительных приборов. При отключении устройства от сети с помощью выключателя на него не должно подаваться напряжение, чтобы его можно было безопасно ремонтировать или менять лампу.

Место установки выключателей, управляющих освещением, подбирается исходя из привычек будущих пользователей и конфигурации помещения. В общем случае принят монтаж выключателей на высоте 90 см от пола. Это связано с тем, что таким выключателем сможет удобно пользоваться как ребенок, так и взрослый.

Планируя монтаж выключателей, лучше всего составить схемы подключения проводов в распределительных коробка и план с указанием расположения точек освещения и управляющих устройств, а также произвести разметку непосредственно на стенах. Это поможет избежать ошибок.

Устройство автомата

Чтобы перейти к схемам подключения автомата, необходимо разобраться в первую очередь с его конструкцией. А так как нас интересует именно подключение проводов к нижним или верхним контактам прибора, то надо понимать, что оба контакта (подвижный и неподвижный) изготавливаются из разных металлических сплавов.

Когда дело касается сети переменного тока, то при коммутации автомата его контакты выгорают равномерно, и здесь разницы, куда подключать провода, нет никакой. Если автомат располагается в схеме с постоянным током, то выбор контакта подключения – важная составляющая правильной и долгосрочной работы самого прибора.

При высокой величине силы тока наблюдается перенос металлов с одного контакта на другой, поэтому в таких сетях подключение питающих проводов надо производить только сверху, то есть, через неподвижный контакт.

Теперь переходим непосредственно к самому устройству автомата. Чтобы вы поняли, что находится внутри этого прибора, рекомендуем ознакомиться с рисунком ниже.

Два основных элемента, которые выполняют защитные функции автомата – это расцепители электромагнитный и тепловой.

Электромагнитный расцепитель

Этот элемент является защитным, который срабатывает в том случае, если в электрической цепи, куда был установлен сам автомат, появилось короткое замыкание. Именно в этот момент в цепи появляются токи огромной величины (практически превышающие номинальное значение тока в тысячи раз). Чтобы не сгорела проводка и бытовые приборы, включенные в розетки, расцепитель мгновенно отключает подающую сеть. Время отключения – это миллисекунды. Кстати, существует определенная маркировка по времятоковым характеристикам.

Обозначается она буквами латинского алфавита и наносится на корпус самого автоматического выключателя. В быту чаще используются типы «А», «В», и «С».

Сама конструкция электромагнитного расцепителя – это сердечник (соленоид), вокруг которого расположены витки пружины. Соленоид связан напрямую с подвижным контактом автомата. А вот пружина соединяется последовательно с силовыми контактами и тепловым расцепителем. Номинальный ток слишком мал, чтобы созданный внутри катушки магнитный поток, смог втянуть сердечник и тем самым разомкнуть контакты. Как только в сети возникает короткое замыкание, то есть, появляется тог огромной величины, внутри катушки (пружины) возникают большие магнитные потоки, пружина сжимается и втягивает в себя сердечник, который в свою очередь тут же размыкает силовые контакты. А, значит, сеть будет обесточена.

Тепловой расцепитель

Этот элемент предназначается для защиты электрической цепи, если в ней начинают действовать большие нагрузки, отличные от номинальной. Это расцепитель, так сказать, замедленного действия. Он будет определенное время держать перегруз, и если последний не снизится до номинального значения, то отключит питание. Сразу оговоримся, что тепловой расцепитель не будет реагировать на скачки тока кратковременного действия.

Чисто конструктивно тепловой расцепитель представляет собой биметаллическую пластину, которая, по сути, является консолью. Ее свободный конец соединен с механизмом, который и будет разъединять контакты. При номинальном токе свободный конец пластины располагается близко к рычагу расцепительного механизма. Как только в цепи начнется перегрузка, пластина начинает нагреваться и изгибаться, тем самым действуя на рычаг, тот в свою очередь на механизм, а последний на контакты, размыкая их.

Вот такое достаточно сложное устройство автоматического выключателя и принцип действия.

Устройство и принцип действия

Прежде чем выполнять подключение автомата, необходимо разобраться с особенностями его конструкции и принципом срабатывания. Автоматический выключатель состоит из корпуса, коммутирующего устройства, механизма управления в виде кнопки или рукоятки, дугогасительной камеры и винтовых клемм, расположенных вверху и внизу.

Для изготовления корпуса и механизма управления используется прочная пластмасса, не поддерживающая горение. Коммутирующее устройство состоит из подвижных и неподвижных контактов. Каждый полюс автомата состоит из пары этих контактов и оборудован собственной дугогасительной камерой.

Предназначение дугогасительной камеры заключается в гашении электрической дуги, появляющейся при разрыве контактов, находящихся под действием нагрузки. Сама камера изготавливается в виде набора стальных пластин, имеющих профиль определенной формы. Они изолированы между собой и расположены на одинаковом расстоянии относительно друг друга. Именно к этим пластинам притягивается дуга, которая здесь же остывает и угасает. Число пар контактов в разных моделях автоматов составляет от 1 до 4. В устройствах имеются индикаторы положения.

Красный цвет указывает на включенное состояние, а зеленый – на выключенное. Таким образом, можно очень быстро определить текущее состояние автоматического выключателя.

Все детали спрятаны внутри корпуса, снаружи видно только верхние и нижние винтовые зажимы, рукоятку управления и индикатор. На корпусе имеется фиксатор, позволяющий быстро установить автомат на DIN-рейку и так же легко демонтировать его.

Для отключения автомата существует специальный механизм, называемый расцепителем. Каждый тип расцепителя имеет собственную конструкцию. Например, в обычных автоматах функцию отключающего устройства выполняет катушка с обмоткой и сердечником. Для обмотки используется медный изолированный провод. Включение катушки в электрическую цепь производится последовательно с контактами, поскольку именно по ней осуществляется движение тока нагрузки. В случае превышения этим током установленного допустимого значения, то под действием магнитного поля катушки сердечник перемещается и оказывает механическое воздействие на отключающее устройство. В результате, происходит размыкание контактов защитного автомата.

Конструкция теплового расцепителя имеет свои особенности. В ее состав входит специальная биметаллическая пластина. Для ее изготовления используются два вида металлов, разнородных по своему составу и с различными коэффициентами линейного расширения. Пластина включается в цепь последовательно с нагрузкой. Во время работы автомата она нагревается током, проходящим через нее. В случае перегрузки происходит изгиб пластины в сторону металла с наименьшим коэффициентом расширения. В действие вступает спусковой механизм, отключающий автомат. Чем больше ток превышает номинальное значение, тем быстрее происходит срабатывание теплового расцепителя.

Какие ошибки допускают электрики при подключении защитного устройства

Если после монтажа дифференциального автомата он не работает даже при минимальной нагрузке — значит, были допущены ошибки.

Ошибки установки электрооборудования приводят не только к неисправностям аппарата, но представляют опасность для жизни людей

Ошибки в процессе подключения автоматики, часто допускают неквалифицированные мастера:

  1. Соединения проводника ноля с кабелем «земли». Работать устройство в этом случае не будет потому, что рычаг устройства останется на прежнем положении.
  2. Подсоединение нейтрали к нагрузке от нулевой шины. При таком соединении получится передвинуть рычаги в верхнее положение, но они все равно отключатся даже при минимальной нагрузке. Поэтому, нейтраль необходимо брать только с выхода УЗО.
  3. Подключение нейтрального проводника с выхода аппарата вместо нагрузки к шине, а от шины к нагрузке. При таком подключении получится передвинуть рычаги в правильное положение, но их тоже вырубит из-за нагрузки. Здесь не получится проверить прибор кнопкой «Тест», потому что она тоже не будет функционировать. Такие же последствия ждут, если спутать подключение нейтрали, подсоединив ее от шины к нижнему зажиму, а не к верхнему.
  4. Перепутанное соединение нейтральных проводников и разных дифавтоматов. Два дифавтомата будут включаться, кнопка «Тест» тоже будет функционировать, но при подключении нагрузки сразу произойдет отключение аппаратов.
  5. Если ошибка заключается при подключении двух нейтральных кабелей от разных приборов, то получится установить рычаги в правильное положение. Тем не менее, из-за нагрузки или при нажатии на кнопку «Тест», дифавтоматы отключатся.

Если перепутать подключение проводников в щитке, то устройство будет работать некорректно

Подключение через розетку

Если поблизости с планируемым местом установки агрегата для выключения света, располагается розетка, то можно запитать от неё фазу и ноль.

Для того чтобы подключение выключателя от розетки, оказалось успешным, нужно соблюдать такую последовательность действий:

Изначально нужно убрать из розетки подачу тока. Подобные действия можно выполнить, сняв напряжение со всего дома.

Нужно вскрыть розетку и проверить напряжение.

К фазе розетки подключается провод, вторая сторона которого прикрепляется на вводе выключателя. На вывод агрегата для выключения света, прикрепляется непосредственно подключенный к светильнику провод.

К нулевому контакту розетки прикрепляется провод, второй конец которого соединяется с выводом светильника. Таким же образом подключается защитный провод, только к соответствующему контакту светильника.

Особой популярностью на данном этапе времени начали пользоваться выключатели с подсветкой, при их установке желательно обратиться к профессионалу, поскольку неправильное соединение таких выключателей может отказать повышенную нагрузку на проводку, вследствие чего она подвергнется сгоранию.

При отсутствии базовых навыков в электрике, стоит отказаться даже от самостоятельной установки выключателей, содержащих одну клавишу.

С некоторыми фото выключателя можно ознакомиться ниже.

Виды

Существуют различные типы переключателей света, которые используются для управления лампами в квартире или доме. Рассмотрим основные:

  1. Одноклавишные;
  2. Двухклавишные;
  3. Трехклавишные;
  4. Сенсорные;
  5. Дистанционные.

Одноклавишный коммутатор света является самым простым из существующих. В корпус устройства при помощи винтового соединения устанавливается металлическая скоба. Она управляет выключающей пластиной. По бокам скобы расположены лапки, при помощи которых вся конструкция устанавливается в коробку. Также в корпусе находится отделение с проводами.

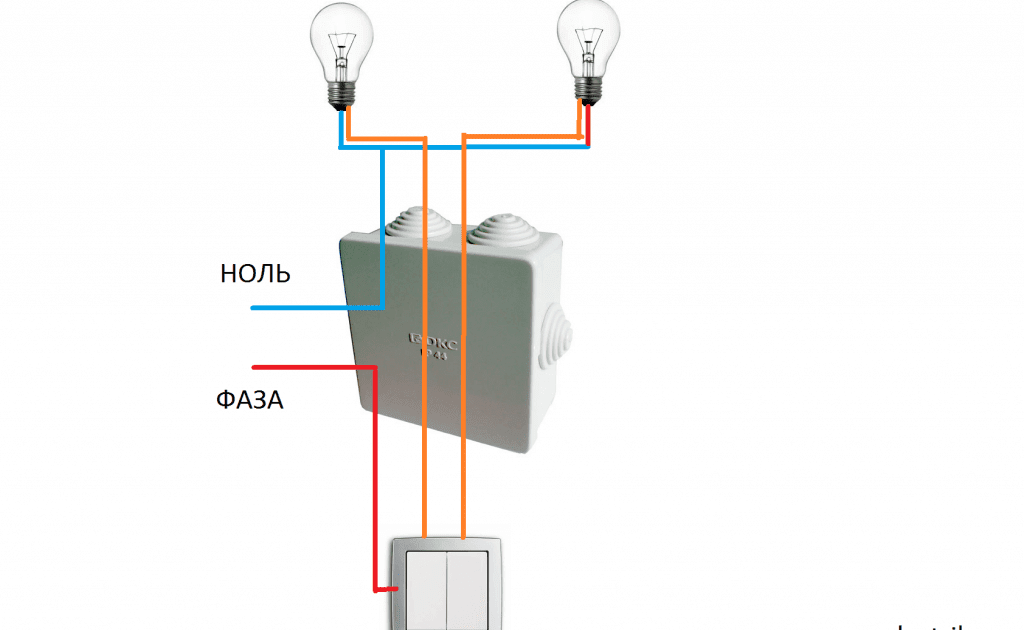

Двухклавишный представляет собой два одноклавишных выключателя в одном корпусе. Особенностью является большее количество групп проводов. Вы можете подключить люстры с большим количеством лампочек или несколько ламп в разных комнатах. Аналогичную конструкцию имеют и трехклавишные модели.

Фото — одно и двух клавишные

Сенсорная модель работает за счет электрической схемы, встроенной в корпус. Часто оснащаются диодом, подсветкой или регулятором выключения. В коробе установлен специальный инфракрасный индикатор, который распознает тепло человеческого тела и замыкает контакты лампы. Модель с индикатором часто используется в местах общественного пользования.

Фото — сенсорный

Дистанционный прекрасно подойдет для управления освещением большого дома или квартиры. Он состоит из выключателя, оснащенного приёмником сигналов, и блока управления. Вы можете включать и выключать свет непосредственно от блока или используя для этой цели пульт. В основном используется в различных комплексах, а также в системе «Умный дом».

Фото — дистанционный

Это интересно: Большой расход электроэнергии при электрическом отоплении

Место размещения – удобство и безопасность

Перед установкой выключателя следует продумать наиболее удобное место для монтажа и последующего использования. Наиболее выгодная зона размещена около входных дверей (со стороны дверной ручки), но могут быть и исключения (например, рядом с изголовьем кровати).

Перед составлением проекта разводки лучше заглянуть в официальный документ – ПУЭ (правила устройства электроустановок), регламентирующий некоторые нюансы монтажа. Например, пункт 7.1.48 гласит, что выключатель должен находиться не менее 60 см от душевой кабины, а пункт 7.1.50 разрешает его устанавливать не ближе 50 см от газопровода.

Как видно из схемы монтажа, расстояние от дверей до точки установки должно быть не менее 10 см, а до пола – не менее 90 см

В ванных комнатах и саунах установка приборов управления запрещена, их необходимо выносить за пределы помещения (обычно в коридор).

Как правильно выбрать автомат

Большое значение имеет правильный выбор автоматического выключателя. Каждое устройство отличается собственными параметрами, такими как номинальный ток, рабочее напряжение сети, число полюсов, максимальный ток короткого замыкания, времятоковая характеристика и другие важные значения.

Время срабатывания устройства имеет цифровое обозначение, указывающее, при каком токе сохраняется нормальная работоспособность автоматического выключателя. В домашних электрических сетях чаще всего применяются автоматы с цифрами 4500, 6000 и 10000 ампер. Все технические характеристики указываются производителями непосредственно на корпусе устройства. Сюда же входит и схема подключения, а также условное обозначение автомата.

Основными критериями выбора автоматического выключателя считается мощность нагрузки и сечение используемых проводов. Кроме того, учитывается ток перегрузки и ток отключения при коротком замыкании. Как правило, перегрузки в сети возникают при одновременном включении приборов и устройств с общей мощностью, вызывающей чрезмерный нагрев проводников и контактов. Поэтому ток отключения автомата, установленного в цепи, должен быть больше расчетного или равным ему. Его значение определяется как сумма мощностей всех используемых устройств, разделенная на 220.

Ток отключения при коротком замыкании также вызывает отключение автомата. Он подбирается путем расчетов к конкретной цепи и зависит от нагрузок, используемых чаще всего. С целью улучшения защиты в электрическую схему могут быть включены УЗО или дифференциальный автомат .

Монтаж автоматических выключателей

Подключение автоматических выключателей в распределительном шкафу выполняется в определенной последовательности. Сверху заводится кабель, подключенный к внешнему источнику тока, а через выводные отверстия, расположенные внизу, проводка разводится по своим объектам, в соответствии с электрической схемой.

В начале монтажа подключается вводный автомат. При наличии в схеме нескольких линий, изолированных между собой, они разделяются от вводного автоматического выключателя. Его мощность должна быть не меньше общей мощности автоматов, подключенных к раздельным линиям. С этой целью выбираются двух- или четырехполюсные устройства группы D, устойчивые к включению электроинструмента и другого мощного оборудования.

Наибольшее распространение получили однополюсные выключатели. подходящие для любых схем электроснабжения квартир и частных домов. Модульные автоматы устанавливаются на DIN-рейку и соединяются проводниками с пропускной способностью по току, превышающей рабочий ток выключателя. Более удобное подключение нескольких автоматов в одном ряду можно выполнить с помощью специальной соединительной шины. От нее отрезается кусок необходимой длины и закрепляется в клеммах. Такое подключение возможно за счет расстояния между контактами шины, соответствующего стандартной ширине модульных автоматов. Установка выключателя производится на фазу, а нейтральный проводник подводится от вводного устройства напрямую к приборам.

  • Однополюсный выключатель используется при монтаже розеток и систем освещения.
  • Двухполюсный автомат подходит для приборов повышенной мощности, таких как электроплита или бойлер. В случае перегрузок он гарантированно разрывает цепь. Схема подключения таких выключателей практически ничем не отличается от однополюсных моделей. Для более эффективного использования их рекомендуется подключать к отдельной линии.
  • Трехполюсный автоматический выключатель следует устанавливать только в тех случаях, когда планируется использование электроприборов, работающих при напряжении 380 В. Для того чтобы исключить перекос фаз, подключение нагрузки осуществляется по схеме «треугольник». Такое подключение не требует нейтрального проводника, а потребитель подключается к собственному выключателю.
  • Четырехполюсный автоматический выключатель чаще всего используется в качестве вводного. Основным условием подключения считается равномерное распределение нагрузки на всех фазах. При подключении оборудования по схеме «звезда» или трех отдельных однофазных проводов, по нейтральному проводнику будут уходить излишки тока.

При равномерном распределении всех нагрузок, нейтральный провод начинает выполнять защитную функцию в случае непредвиденных перекосов мощностей. Для обеспечения нормального подключения следует использовать только качественные материалы. Все соединения должны надежно закрепляться в клеммах. Если подключается сразу несколько кабелей, их контакты необходимо тщательно зачистить и залудить.

Порядок действий во время подключения можно рассмотреть на примере двухполюсного автоматического выключателя, устанавливаемого в щитке. В первую очередь отключается электроэнергия, чтобы полностью обесточить сеть. Отсутствие электричества проверяется с помощью индикаторной отвертки или мультиметра. Затем автомат нужно установить на DIN-рейку и защелкнуть фиксатором. Отсутствие крепежной рейки может создать определенные неудобства. После этого зачищаются жилы входящих и выходящих проводов на расстояние 8-10 мм.

В два зажима, расположенных сверху, подключаются вводные провода – фаза и ноль. В нижних зажимах фиксируются аналогичные исходящие проводники, распределяемые к розеткам, выключателям и электроприборам. Все провода качественно зажимаются в клеммах с помощью винтов. Места соединений необходимо проверить вручную. Для этого проводники нужно аккуратно пошевелить из стороны в сторону. В случае некачественного соединения жила будет шататься в клемме и даже может выскочить из нее. В этом случае винт клеммы нужно подтянуть.

По окончании монтажа в сеть подается напряжение и выполняется проверка работоспособности автоматического выключателя.

Какой автомат выбрать

При выборе устройства в первую очередь следует учитывать его предельно допустимый ток. Для этого необходимо посчитать, какая сила тока потребуется для всех установленных в квартире приборов.

Кроме того, значение имеет и толщина проводки, поскольку по ней течет электричество. Требуется оптимальная величина в зависимости от степени нагревания. Еще большое значение имеет наличие полюсов:

  1. Один. Цепочки с осветительными приборами и розетками, к которым подключаются только примитивные устройства.
  2. Два. Используется с целью защиты электропроводки, которая подводится к крупным приборам (стиральным машинам, плитам, холодильникам, отоплению, водонагревателям). Кроме того, устанавливается для дополнительной защиты между электрощитом и квартирой.
  3. Три. Актуальны при наличии сети с тремя фазами, что бывает на производственных предприятиях, собственных мастерских.

Однополюсной автомат

Автоматы устанавливаются в щитке по стандартному принципу – от большего к меньшему. Это значит, что сначала фиксируют автомат с двумя полюсами, а только потом с одним. После чего следуют остальные устройства с меньшей мощностью.

Подключение автоматов в трехфазной сети

В трехфазной сети используются трех или четырех полюсные автоматы. В системе TN-C все три фазы L1, L2, L3 подключают к верхним клеммам трехполюсного автомата, а нулевой провод к нулевой шине электрощита.

Подключение трехполюсного автомата в системе сети TN-S с нейтралью и защитным заземлением

В системе TN-S с защитным заземлением PEN. три фазы подключаются к верхним клеммам четырехполюсного автомата, а нулевой провод синего цвета к верхней клемме четвертого полюса вводного автомата с маркировкой N. Защитный PEN провод желто-зеленого цвета подключается к шине заземления электрощита.

Разметка мест установки электроприборов

   Перед началом монтажных работ нужно разметить, как будет расположен выключатель, электропровод на стене, потолке, где будет установлена лампочка. Выключатель ставится возле двери, ведущей в комнату, может быть установлен на высоте от пола, начиная от 30 см и до 1,6 м. Если монтируем дополнительную лампочку на стену, то выключатель ставится на уровне розеток.

  После того, как отметили местоположения выключателя, ведем прямую линию вверх под потолок. В этом месте нужно будет поставить распределительную коробку. На потолке отмечаем место, где будет устанавливаться лампочка. От неё ведем прямую линию к стене и далее по стене ведем линию к месту, где стоит распределительная коробка. Затем замеряем длину провода, нарезаем отрезки и приступаем к монтажу.

Как правильно подключить дифференциальный автомат

Дифференциальный автомат из всех разновидностей коммутационных приборов считается самым практичным, но и одновременно дорогим. Он сочетает в себе функции автоматического выключателя и устройства защитного отключения. Устанавливается такой аппарат не как обычный пакетник, а требует несколько иного подхода.

Дифференциальный автомат подключается следующим образом:

  • В верхний зажимной контакт устанавливается нулевой провод.
  • В правый зажимной контакт устанавливается фазный провод.

Следует сразу уточнить, что места контактов могут быть изменены, но при этом изготовитель маркирует гнёзда подключений соответствующими буквами. А под переключателем рабочего или нерабочего положения должна находится специальная кнопка проверки работоспособности прибора.

Нулевой провод, который проходит через дифференциальный автомат, нельзя соединять с другими автоматическими выключателями. При таком монтаже прибор будет постоянно отключаться, так как токи по проводнику протекают совершенно разные.

Существуют схемы, при которых дифференциальный автомат подключается к группе пакетников, в других же схемах такие приборы используются исключительно для одного потребителя. При проектировании проводки лучше выбирать второй вариант, в котором при срабатывании прибора будет обесточен только один потребитель, а не целая группа автоматов.

Ошибки при монтаже автоматического выключателя

При выполнении электромонтажных работ иногда допускаются серьезные ошибки, которые могут привести к негативным последствиям в процессе дальнейшей эксплуатации.

  1. Подключение питающего провода выполняется снизу. Хотя это и не запрещено ПУЭ, подобная схема будет неудобной, поскольку установка и размещение автоматов в щитке рассчитано именно на верхнее подключение.
  2. Распространенной ошибкой считается чрезмерный зажим контактов фиксирующими винтами. Это может привести не только к повреждению жилы, но и к деформации корпуса изделия.
  3. Иногда выполняется неправильное соединение проводников между собой. Необходимо внимательно относиться к маркировке, соединять фазные и нулевые провода, расположенные сверху, с такими же проводами, расположенными снизу.
  4. В некоторых случаях один двухполюсный автомат заменяется двумя однополюсными. Этого категорически нельзя делать, поскольку они не обеспечивают одновременного разъединения фазы и нуля.
  5. Нередко во время фиксации жилы в контакте, происходит попадание изоляции в посадочное место. Это приводит к ослаблению контакта, в результате чего наступает перегрев жилы и другие негативные последствия. Поэтому нужно в обязательном порядке защищать провод в соответствии с техническими требованиями конкретной модели автомата. Данную операцию следует проводить с использованием инструмента для снятия изоляции.

Отрицательную роль может сыграть неправильный выбор автоматического выключателя, который впоследствии не способен выдержать запланированные нагрузки. Поэтому рекомендуется предварительно выполнить все необходимые расчеты, особенно сечение кабеля. Следует помнить, что при расчетах значение автомата должно округляться в сторону уменьшения. Например, при токовой нагрузке в 20 А, автоматический выключатель должен выбираться на 16 А, что существенно увеличит срок эксплуатации проводки.

Как подключить автоматический выключатель? Читай и учись!

Типы корпусов автоматических выключателей

Перед установкой автоматического выключателя делаем простые шаги

Поэтапная инструкция установки и подключения модульного автомата на примере самой популярной модели

Установка модульного автоматического выключателя

Подключение модульного автоматического выключателя

Соблюдая простые правила, вы легко справитесь с задачей. Выбрав подходящий автоматический выключатель, следует определиться с местом установки. Как правило, авто выключатель устанавливают в специальные электромонтажные шкафы. Последний необходимо выбирать в зависимости от выключателя, который вы хотите установить. А дальше обращаем внимание на тип корпуса вашего выключателя и снова все просто: модульный автоматический выключатель ставим в модульный щит, а автомат в литом корпусе ставят только в корпусные шкафы, но об этом в другой статье.

Типы корпусов автоматических выключателей:

модульный автоматический выключатель автоматический выключатель в литом корпусе

Перед установкой автоматического выключателя делаем простые шаги:

  • Устанавливаем модульный шкаф

  • Подводим питание

  • Обесточиваем шкаф

  • Подключаем автоматический выключатель

Поэтапная инструкция установки и подключения модульного автомата на примере самой

популярной модели:

1. Установка модульного автоматического выключателя

  • Цепляем автоматический выключатель за пазы, с защелками, их 1 или 2

  • С помощью отвертки оттягиваем защелки на автомате и цепляем за DIN-рейку.

  • Сдвигаем автомат, который держится уже на защелках вдоль рейки, исключая зазор между соседними автоматами.

  • К закрепленному выключателю подводим питание.

2. Подключение модульного автоматического выключателя:
  • Подготавливаем входящий и отводящий провода для подключения.

  • Проверяем, входит ли сечение кабеля в допустимый диапазон для подключения автоматического выключателя. Современные автоматические выключатели позволяют присоединять провода в широком диапазоне сечений, от 0,75 до 25 мм2, но лучше перестраховаться

  • Проверяем длину провода, укорачиваем в случае необходимости. Избегаем петель и заломов. В случае аварии в щите распространится огонь по изоляции, кроме того кабель займет больше полезного пространства в шкафу, мешая монтажу, циркуляции воздуха и охлаждения прочего оборудования.

  • При необходимости откручиваем зажимные винты клемм автомата. Некоторые производители поставляют автоматы с открытыми клеммами.

  • Очищаем концы присоединяемых проводов от изоляции. Часто производитель указывает нужную длину оголения на корпусе автомата или коробке от него. Если длина не указана можно просто вставить провод в изоляции до упора и замерить необходимую глубину, а затем снять изоляцию.

  • Вставляем провод до упора в клеммы автомата и затягиваем клеммный винт. Следим, чтобы в клемму не попала изоляция — иначе не получится хорошо зажать провод и он под нагрузкой начнет подгорать. Оголенная часть многожильного провода должна быть целиком зажимаем в клемме и не торчала из автомата.

  • Затягивая клеммные болты, соблюдайте баланс — слабо затянутый провод будет греться, что приведет к возгоранию. Сильно зажимая клеммы можно повредить корпус автомата.

  • Подсоединив провода, можно подать питание на автоматический выключатель.

  • С помощью мультиметра или другого устройства проверьте питание на выходных контактах во включенном состоянии и корректное разрывание цепи при выключении автомата.

  • Завершив работу, закройте токоведущие части автоматических выключателей специальными пластинами (пластрона), идущими в комплектации шкафа

  • Используйте кабельные наконечники. Благодаря им вы ускорите монтаж и его качество, поскольку наконечники уже имеют необходимую длину оголенной части, а также позволяют следить за тем, чтобы все жилы провода попали внутрь клемм.

Если вам необходимо смонтировать несколько автоматов в ряд и запитать их параллельно, используйте гребенчатые шины.

 Гребенчатая шина позволяет подать питание на один крайний автоматический выключатель, а питание остальных автоматов сделать за счет соединения их входных клемм с этим автоматом и шины.

Всем успехов в установке автоматического выключателя.

Как правильно подключить автоматический выключатель: советы, рекомендации

Подключение автоматических выключателей – распространенная задача и на производстве, и в быту. Такая процедура требуется при:

  • Установке нового оборудования, требующего отдельной защиты;
  • При замене выключателей, отработавших свой ресурс;
  • Замена с целью увеличить номинальный ток при увеличении мощности нагрузки;
  • Модернизация электросети объекта.

Мы рекомендуем не выполнять эту процедуру людям без опыта такой работы. Однако домашние мастера часто выполняют замену и монтаж автоматов, УЗО в электрических щитках самостоятельно и не всегда делают это правильно.

Последовательность работ

Итак, когда вам нужно установить или поменять автоматический выключатель, правильное подключение начинается с обесточивания щитка. Если своими силами это сделать невозможно, нужно обратиться в энергоснабжающую организацию или, например, в ЖЭК. Далее следует:

  • Выполнить зачистку и подготовку проводов;
  • Входной провод фазы подсоединяется к неподвижному контакту, как правило, сверху. Часто встречаются ситуации, когда на автоматическом выключателе нет маркировки, а провода заведены в щиток без соблюдения правил. В этом случае автомат ставится так, чтобы в выключенном состоянии рычаг управления был опущен вниз, а вводы фаз и выводы на нагрузку располагались с одинаковых сторон пакетников;
  • Автомат крепиться на рейку в щиток;
  • В соответствующие клемники устанавливаются предварительно подготовленные провода так, чтобы в зажим не попала изоляция;
  • Затягиваются винты крепления.

Далее закрывается защитная крышка щитка, подается напряжение и проверяется работа автомата.

Особое внимание следует уделить правильному выбору сечения и типа проводов, а также качеству их зажима в клемме.

Что нельзя делать при установке защитного автомата

Большинство аварийных ситуаций, от которых не спасает защитное отключение, связано с неправильной подготовкой и выбором проводов. Следует руководствоваться такими рекомендациями для получения надежного и безопасного подключения:

  • В одной клемме можно зажимать только проводники одного диаметра и из одного материала. При этом их нельзя скручивать;
  • Одножильный кабель можно U-образно сгибать для увеличения площади контакта и уменьшения нагрева;
  • Многожильные провода перед подключением к пакетнику предварительно оконцовываются специальным наконечником;
  • Запрещается использовать лужение концов и их пайку.

Соблюдение этих простых рекомендаций позволит установить автоматический выключатель надежно и безопасно.


вернуться в блог

Подключение автоматических выключателей. Как подключить многополюсный автомат

291

После того как автомат выбран его необходимо подключить. Подключение автоматических выключателей является не сложной задачей и под силу каждому.

Устанавливаются автоматические выключатели в электрощитах. Для надежного фиксирования автомата в электрощите его садят на специальную din-рейку. Провода в контактных зажимах автомата фиксируются при помощи болтовых контактов.

Во время установки в электрощитах и подключении питающих или отходящих линий, необходимо затягивать болтовые контакты аккуратно, без чрезмерных усилий. Затягивание контактов не должно сопровождаться с деформацией корпуса автомата, так как это может привести к нарушению положений токоведущих частей внутри корпуса автомата, что может стать причиной чрезмерному перегреву автомата и выходу его из строя даже при незначительных нагрузках.

При подключении автомата необходимо соблюдать общепринятое правило: сверху автомата подключается вход (питание), а снизу подключается выход (нагрузка). В будущем, когда возникнет необходимость замены, или подключению к рабочему автомату дополнительных проводов, вы всегда будете знать к какому контакту подключена нагрузка и питание.

Перед подключением жил кабеля к зажимам автомата с него снимается внешняя изоляция где-то 10-15 см после чего кабель становится более гибким и легко сгибается внутри электрощита. Это упрощает монтаж особенно если в щите устанавливается много автоматов. Далее с проводов снимается внутренняя изоляция примерно на 5-10мм. Для необходимости подключения к автомату проводов малого сечения или многожильного провода желательно применять специальные наконечники.

Где применяются и как подключаются одно-, двух-, трех- и четырехполюсные автоматы.

В однофазных сетях напряжением 220 В для защиты электроприборов как правило устанавливают однополюсные или двухполюсные автоматы. К однополюсным автоматическим выключателям подключается только фазный провод — L. К двухполюсным подключаются оба провода, фазный — L и нулевой провод — N.

Трехполюсные автоматы применяются в 3-х фазных сетях. К зажимам таких автоматов подключают три фазы источника питания L1, L2, L3.

Четырехполюсные автоматы применяются в местах обусловленные правилами ПУЭ. Как правило это четырехпроводные сети с глухозаземленной нейтралью, в которой используется три фазы L1-L2-L3 и нулевой рабочий – N (система TN-S ).

Понравилась статья — поделись с друзьями!



Добавить комментарий

Схемы подключения дифференциальных автоматов и УЗО

Схемы подключения дифференциальных автоматов и УЗО

Дифференциальный автоматический выключатель представляет собой уникальное устройство, в котором одновременно сочетаются функции автоматического выключателя и защитные свойства УЗО.

Среди защитных устройств в домашней электропроводке все большей популярностью пользуются устройства защитного отключения (УЗО) и дифференциальные автоматы (дифавтоматы). Производители выпускают их с различными типами конструкций для использования в однофазных и трехфазных схемах электроснабжения. Все эти устройства имеют общий алгоритм работы.

Принципы работы

По большому счету отличие УЗО от дифференциального автомата состоит в отсутствии в схеме автоматического выключателя, реагирующего на превышение токов нагрузки. Поэтому схема подключения однофазного или трехфазного УЗО от схемы подключения дифференциального автомата отличается только отсутствием данной функции. Для защиты от коротких замыканий и недопустимых нагрузок в ней требуется устанавливать дополнительную токовую защиту.

Общим же элементом этих защит является схема, основанная на сравнении векторов токов, входящих в устройство и выходящих из него, которая при отклонениях от установленных предельных величин отключает электрооборудование.

Элементная база, на которой работает эта схема, может быть разной, к примеру, на основе электромагнитных реле или полупроводниковых элементов. Чтобы понять, как правильно подключить УЗО и дифференциальный автомат к электрической сети рассмотрим первый вариант конструкции для упрощенной однофазной сети. Внутренние элементы статических приборов работают по такому же алгоритму. Поэтому их подключение совершенно аналогичное.

Режим нормального электроснабжения

При включении УЗО под нагрузку через его тоководы, вмонтированные внутрь тороидального магнитопровода, протекает ток нагрузки. Если качество изоляции в схеме хорошее, то через нее никаких токов утечки не будет. Ток I1, входящий по фазному тоководу L1 будет соответствовать по величине значению выходящего из магнитопровода тока I2 и одновременно направлен в противоположную сторону.

При этом магнитные потоки ФL и ФN, образованные от токов фаз и нуля, тоже будут равны по величине и противоположны по направлению. Во время прохождения по магнитопроводу магнитные потоки складываются в нем, взаимно уничтожая друг друга. Суммарный магнитный поток магнитопровода Фс равен нулю.

Описанный вариант рассматривает работу идеального устройства, которые существуют только в теории. На практике же всегда проявляется какой-то небаланс соотношений Ф1 и Ф2, но он очень маленький и не оказывает влияния на работу схемы.

Режим возникновения тока утечки

В случае нарушения изоляции часть потенциала фазы станет стекать на землю, образуя ток утечки Iут. На эту же величину снизится значение тока в нулевом проводнике I2. Он сформирует меньший магнитный поток ФN. При сложении магнитных потоков внутри магнитопровода возникнет превышение потока Ф1 над Ф2. Суммарный поток Фс сразу же увеличится и наведет в намотанной вокруг него катушки ЭДС.

Под ее действием в замкнутом контуре катушки возникнет ток ΔI, пропорциональный току утечки. В случае превышения им значения, выставленной пользователем уставки, произойдет срабатывание электромагнита, выводящего из зацепления защелку встроенного в устройство расцепителя, который сработает и снимет напряжение со всей защищаемой зоны.

Режим отключения электроснабжения

Как видим, вся работа защит на отключение происходит в автоматическом режиме. Но для того чтобы повторно включить УЗО в работу необходимо выполнить действия:

1. проанализировать состояние электросхемы для выяснения причины отключения;

2. устранить выявленную неисправность;

3. только после этого использовать рычаг ручного включения на корпусе УЗО или дифавтомата.

Возникновение повторного срабатывания УЗО необходимо рассматривать как следствие плохой изоляции электрооборудования и незамедлительно принять меры к ее восстановлению. Загрубление уставок защиты, как и ее блокирование, недопустимо.

При первичном монтаже УЗО или дифавтомата в схему электропроводки достаточно правильно подключить входные и выходные провода фазы и нуля на свои клеммы. Они на всех корпусах четко промаркированы.

Схема подключения однофазного УЗО к двухпроводной сети

Для обозначения входных клемм фазы и нуля делаются надписи «1» и «N», а выходных — «2» и «N». Для устройств, использующих электронную базу, важно правильно подключать нейтраль потому, что нельзя ошибаться с ее полярностью. В противном случае высока вероятность повреждения составляющих деталей электронной схемы.

В конструкции прибора используется возможность периодического его тестирования во время работы для определения исправности. С этой целью установлена кнопка «Т», при включении которой через токоограничиваюший резистор и замкнутый контакт создается цепочка для протекания части тока, влияющей на возникновение дисбаланса магнитных потоков, обеспечивающего отключение защиты. Если на УЗО под напряжением нажата кнопка тестирования Т, а отключения не произошло, то это однозначно указывает на то, что устройство неисправно.

При ручном включении УЗО в этой схеме замыкаются сразу 3 контакта:

1. токовода фазы;

2. токовода нуля;

3. цепи тестирования электронной схемы.

Во время возникновения токов утечек при срабатывании защиты эти же три контакта автоматически разрывают свои цепочки.

Схема подключения трехфазного УЗО к четырехпроводной сети с общей нейтралью

За основу монтажа трехфазных УЗО и дифавтоматов взята предыдущая схема. В ней тоже надо соблюдать полярность каждой фазы и нуля. Для этого к нечетным клеммам подключают входные цепи, а к четным — выходные.

Такое УЗО работает при возникновении небаланса магнитных потоков, создаваемых токами от всех четырех токопроводов.

Схема подключения трехфазного УЗО к трем однофазным сетям с общей нейтралью

Эта разработка позволяет одним устройством сразу защищать три однофазных электрических схемы.

Для этого достаточно выбрать место установки, позволяющее использовать шинку для подключения к выходу защиты нейтрали для ее разделения по сетям №1, 2, 3.

Схема подключения трехфазного УЗО к трехпроводной сети без нейтрали

При частном случае защит электродвигателей, работающих от трех фаз без нейтрали, нулевые клеммы на УЗО не задействуются.

Однако при таком подключении лучше использовать электромагнитные конструкции с механическими расцепителями. У статических моделей для работы необходима подача напряжения на блок питания. Он может быть подключен между фазным и нулевым проводами.

К тому же отсутствие нулевого потенциала исключает функцию периодического тестирования исправности прибора под напряжением, что не совсем удобно. Поэтому такое подключение требует проведения доработок внутренней конструкции.

Схема подключения трехфазного УЗО к однофазной сети

Это не очень рациональный способ, но к нему прибегают при последовательном монтаже вначале однофазной сети с последующим добавлением к схеме еще двух электрических цепей для общей защиты, которые будут создаваться через определенное время.

В этом случае важно, чтобы фаза была подключена строго на тот токовод, через который проводится тестирование УЗО в рабочем состоянии. Для этого достаточно при включенных силовых контактах с нажатой кнопкой тестирования «прозвонить» сопротивление между входом каждой фазы и нуля.

Делать это необходимо на демонтированном УЗО без напряжения. На двух клеммах сопротивление будет соответствовать бесконечности благодаря разорванным контактам, а на одной покажет величину сопротивления токоограничивающего резистора. К этой клемме и следует подключаться.

Ранее ЭлектроВести писали, что в среду, 22 июля, в полночь начался экспорт произведенной на украинских АЭС электроэнергии в Беларусь.

По материалам: electrik.info.

Как запустить новую электрическую цепь от панели выключателя

10 января 2013 г. | от Фреда (электронная почта) |

Запуск новой электрической цепи — довольно простая задача, которую можно решить с небольшим усилием, осторожностью и подходящими инструментами.

Эта статья посвящена запуску новой схемы для осветительных приборов или розеток. Те же принципы применяются ко всем цепям на 110 В, а для цепей на 240 В. можно использовать слегка измененные инструкции.

Инструменты и материалы, необходимые для запуска новой схемы

  • Устройства для зачистки проводов.
  • Плоскогубцы или кусачки.
  • Провод Romex 14/2 или 12/2 необходимой длины (см. Ниже).
  • Ящики электрические.
  • Емкости.
  • Скобы проволочные.
  • Молоток.
  • Отвертки с крестообразным шлицем и плоской головкой.

Электрические нормы и правила для запуска цепи с панели выключателя

Чтобы соответствовать нормам в большинстве областей, вы должны получить разрешение и проверить свою работу у местного электротехнического инспектора.В некоторых юрисдикциях вы можете выполнять эту работу, только если вы лицензированный электрик, даже если работа выполняется у вас дома. Дополнительную информацию можно найти на веб-сайте местного правительства.

Почти все юрисдикции применяют Национальный электрический кодекс (NEC) 2005 или 2008 года. Вы можете бесплатно прочитать NEC 2005 и 2008 годов в Интернете, просто следуйте инструкциям в этой статье, чтобы узнать, как это сделать. Если вы новичок в электромонтажных работах или ищете полезные инструкции, мы настоятельно рекомендуем приобрести хорошее руководство по эксплуатации.Мы большие поклонники Stanley’s Complete Electric, ресурса, к которому мы регулярно обращаемся за помощью, следовать которому гораздо проще, чем NEC.

Помните, беритесь только за работу, для выполнения которой обладаете соответствующей квалификацией. И, как всегда, если вы используете наши инструкции, вы делаете это на свой страх и риск.

Цепь 15 или 20 ампер: выберите правильный провод для силы тока

Цепи освещения и розетки в доме: 110 В, 15 А, или , 110 В, 20 А. Для цепей на 15 ампер подходит 14/2 (то есть калибр 14, 2 провода) Romex.Для 20-ампер подойдет 12/2 Romex. Обратите внимание, что у проводов 14/2 и 12/2 на самом деле будет 3 провода внутри: черный, белый и заземляющий провод. Помните, что по мере увеличения калибра размер провода уменьшается. Не устанавливайте выключатель, который слишком велик для провода. (Например, не устанавливайте 20-амперный прерыватель на провод 14/2). Это небезопасно и может привести к пожару.

Для большинства установок подходят 15-амперные цепи. Код требует 20-амперных цепей в цепях кухонных приборов и специальных микроволновых цепях, а также в некоторых других сценариях.Вы можете установить схему на 20 А в гараже или мастерской, чтобы справиться с дополнительной нагрузкой. В остальном для цепей освещения и розеток подходят цепи на 15 А.

Запуск провода Romex для новой цепи

Установить Romex на шпильки и балки довольно просто: начните с катушки проволоки в коробке выключателя. Пропустите провод вдоль или через шпильки к первому выпускному отверстию или приспособлению, а затем проложите следующую нить Romex к следующему выпускному отверстию или приспособлению и так далее. Каждая розетка служит двум целям: обеспечить питание устройств, подключенных к этой розетке, и подключить цепь к следующей розетке в линии.Оставьте достаточно провода на стороне панели выключателя, чтобы проложить панель по всей длине. (Например, если провод входит в панель снизу, оставьте достаточно провода, чтобы он доходил чуть выше верхней части панели.)

(Примечание: даже если кажется, что домашняя проводка серийный , на самом деле это не так. Домашняя проводка всегда находится в параллельном . Если бы дом был подключен последовательно, ток был бы только переходить к следующей розетке, когда устройство было подключено и работало на первой.Очевидно, дома устроены не так. Если для вас это не имеет смысла, не беспокойтесь об этом … мы иногда слышим этот вопрос.)

Вот изображение типичного Ромекса, пробегающего по одиночке. Как подключить розетку — выходит за рамки этой статьи, но это довольно простой и понятный шаг.

В последней электрической коробке будет только один комплект Romex, входящий в комплект:

Сколько розеток можно подключить к одной цепи?

Для осветительных приборов предел составляет 80% от предельного значения ампер цепи.Для розеток ограничение составляет 8 из расчета 180 Вт на розетку; однако мы рекомендуем устанавливать только 5-6 розеток на цепь, учитывая более высокий спрос на современные приборы и электронику.

Подключение цепи к панели главного выключателя

Чтобы подключить цепь к панели выключателя, вам необходимо приобрести новый совместимый выключатель и иметь хотя бы одно свободное место в панели. Существует несколько различных марок панелей и соответствующих выключателей, поэтому убедитесь, что вы выбрали именно тот, который подходит для вашей панели.И Home Depot, и Lowes продают самые распространенные бренды. Если на вашей электрической панели нет места, вы можете заменить один из выключателей тандемным выключателем, который даст вам дополнительный слот.

Подключить схему к панели просто. Снимаем переднюю крышку панели. Удалите одну из заглушек и установите кабельный зажим в заглушку, чтобы не натягивать провод. Белый и заземляющий провод зачищаются и подключаются к шине заземления, а черный провод подключается к выключателю (обычно с помощью винта).В большинстве панелей прерыватель просто вставляется на место, контактируя с горячей полосой на задней стороне панели. Перед подключением убедитесь, что прерыватель выключен.

Примечание: Мы рекомендуем вам отключить главный выключатель в доме (большой вверху) при установке нового выключателя. Если вы этого не сделаете, на две центральные планки сзади будет подано достаточно тока, чтобы убить вас. Обратите внимание, что даже когда вы выключаете главный прерыватель, винты в верхней части главного прерывателя и оголенный провод, входящий в систему, все еще находятся под напряжением.

Тестирование новой цепи

После того, как вы защелкните прерыватель, убедитесь, что ваша работа чистая, и дважды проверьте проводку. Когда вы уверены, что все настроено, включите прерыватель и проверьте новую цепь с помощью анализатора цепей или профессионального мультиметра (обзор).

Как вы думаете? Вы когда-нибудь запускали новую трассу? Сообщите нам о своем опыте.

Как подключить нейтраль и провода под напряжением выключателя?

Как подключить нейтральный провод выключателя?

Автоматические выключатели, используемые в этом семействе, можно разделить на пять типов: 1-полюсный автоматический выключатель, 1-полюсный автоматический выключатель, 2-полюсный автоматический выключатель, 1-полюсный автоматический выключатель утечки и 2-полюсный автоматический выключатель утечки.

При электромонтаже автоматическому выключателю 1P не нужно различать направление нейтрального провода и провода под напряжением, потому что он должен быть подключен только к проводу под напряжением (одна клемма для входящего и исходящего проводов)

За исключением автоматического выключателя 1P, остальные четыре автоматических выключателя имеют две верхние и нижние клеммы. При подключении необходимо обратить внимание на порядок нейтрального провода и провода под напряжением: верхний и нижний — это группа, а нейтральный и текущий провода разделены на левый и правый (левый и правый от входящего провода). с левой и правой стороны розетки).При столкновении с несколькими автоматическими выключателями 1P + N, 2-полюсными автоматическими выключателями, 1-полюсными автоматическими выключателями с утечкой на землю и 2-полюсными автоматическими выключателями с защитой от утечки на землю, сначала проверьте автоматические выключатели 1P + N и 1-полюсные автоматические выключатели утечки на землю. На их терминалах будет обозначение «N». На автоматических выключателях разных производителей логотип N может располагаться по-разному: он может быть слева или справа.

При покупке автоматического выключателя следует покупать клемму N в распределительной коробке на той же стороне.Запрещается иметь одновременно автоматический выключатель с левой клеммой N и автоматический выключатель с правой клеммой N. При подключении подключите нейтральный провод к клемме N, а клемму без маркировки — к проводу под напряжением.

Автоматический выключатель 2P и автоматический выключатель утечки 2P, теоретически нет необходимости различать нейтральный провод и провод под напряжением, и можно подключить нейтральный провод с левой стороны или нейтральный провод с правой стороны. Однако, если вы работаете в соответствии со спецификациями, вам следует обратиться к направлению клеммы N переключателя утечки 1P и переключателя 1P + N в той же распределительной коробке, чтобы убедиться, что порядок нейтрального и токоведущего проводов цепи 2P Автоматический выключатель и автоматический выключатель утечки 2P такие же, как и у 1P + N, и порядок нейтральных и токоведущих проводов автоматического выключателя утечки 1P такой же.

Что делать, если нейтральный и токоведущий провода выключателя подключены наоборот?

Соединение нейтрального провода и провода под напряжением не является большим препятствием для выключателя 2P и выключателя утечки на землю 2P. Единственный эффект — это выглядит нерегулярно. Нейтральный провод и токоведущий провод необходимо снова проверить во время технического обслуживания, что доставляет небольшие неудобства.

Когда автоматический выключатель 1P + N и автоматический выключатель утечки на землю 1P отключены, может быть отключен только провод под напряжением: провод, подключенный к клемме без идентификации.Если нейтральный провод и токоведущий провод подключены неправильно, при размыкании автоматического выключателя нейтральный провод фактически отключается. Хотя в это время в цепи нет тока, в это время все еще есть напряжение. Если люди прикоснутся к нему, они все равно получат удар электрическим током.

Нейтральная линия автоматического выключателя 1Р находится в нулевом ряду, что нелегко подключить неправильно. Последствия неправильного подключения автоматического выключателя 1P такие же, как и последствия обратного подключения нейтрального и токоведущего проводов автоматического выключателя 1P + N.

Автоматические выключатели и электрическая панель

СВЯЗАННЫЕ

Поиск и устранение неисправностей в электрической системе Вопрос:

Рик Спрашивает:
У меня проблема с двойным 15 ампер. выключатель, обслуживающий дуплекс на моей кухне. Внешний дуплекс GFI также находится в той же цепи. Недавно кто-то попытался использовать на улице отрезную пилу и сломал отбойный молоток. Когда я пытаюсь сбросить его, выключатель щелкает в выключенном положении, но он не возвращается в исходное положение.Стакан взорван?

Озадаченный,
Рик

Этот вопрос о ремонте домашней электрики пришел от: Рик из Оттавы, Канада

Ответ Дейва:
Возможно, автоматический выключатель не перезагружается из-за проблемы с электропроводкой или из-за внешней розетки GFI, которая использовалась.


Поиск и устранение неисправностей электрооборудования Вопрос:

Рик Спрашивает:
У меня проблема с двойным 15 ампер. выключатель, обслуживающий дуплекс на моей кухне.Внешний дуплекс GFI также находится в той же цепи. Недавно кто-то попытался использовать на улице отрезную пилу и сломал отбойный молоток. Когда я пытаюсь сбросить его, выключатель щелкает в выключенном положении, но он не возвращается в исходное положение. Стакан взорван?

Озадаченный,
Рик

Этот вопрос о ремонте домашней электрики пришел от: Рик из Оттавы, Канада

Ответ Дейва:
Возможно, автоматический выключатель не перезагружается из-за проблемы с электропроводкой или из-за внешней розетки GFI, которая использовалась.

Подробнее о панели автоматического выключателя

Почему мой светильник в ванной не работает?
Как починить перестал работать светильник для ванной и вытяжной вентилятор для ванны? Самые распространенные проблемы со светильниками в ванных комнатах и ​​способы их устранения.

Причины гудения или треска в электрической цепи
Что вызывает гудение и потрескивание в электрической коробке? Как определить причину гудения или треска в электрической цепи, наиболее распространенные проблемы, вызывающие гудение или треск в электрической цепи, и что нужно делать.

Как подключить 3-проводные и 4-проводные шнуры
Я подключил 3-проводную электрическую плиту на 40 ампер, и электрические горелки включаются, но панель управления не работает. Подключение проводов и 4-проводных шнуров к электрической плите или отдельно стоящей плите, подключение заземляющего провода и установка новой цепи для электрической плиты.

Электропроводка и видео для электрического водонагревателя
Как подключаются провода к новому водонагревателю? Общие методы подключения электрического водонагревателя, основные требования к цепи водонагревателя, подключение проводки водонагревателя.

Проводка воздушного компрессора 220 240 В
Как подключить воздушный компрессор 220 В и переключатель управления: При подключении стандартного двигателя 240 В для такого оборудования, как воздушный компрессор, есть только два изолированных провода для 220/240 В и один отдельный провод для земли.

Удары молнии могут повредить электропроводку
В наше дерево во дворе дома ударила молния. В коробке выключателя сработал автоматический выключатель. Он не сбрасывается …

Подключение 3-х проводного шнура для электрической сушилки Видео
Как подключить 3-проводный и 4-проводный шнуры сушилки: Как подключить 3-проводной или 4-проводный шнур сушилки.

Электропроводка сушилок для одежды — не делайте этого
Как подключить шнур сушилки и вилку: узнайте, как можно перемонтировать большинство сушилок, чтобы в них можно было использовать 3-проводную вилку.

Панель автоматического выключателя

— 1740

Сколько стоит установка автоматического выключателя?

Стандартная стоимость замены коробки выключателя

В старых домах электрическая система может не иметь достаточно высокого номинала для питания все большего числа приборов и устройств, типичных для современной жизни.Если подача электроэнергии часто отключается из-за перегрузки, может потребоваться замена коробки выключателя на модель с большей мощностью.

Замена коробки автоматического выключателя стоит в среднем 1 475 долларов США , с типичным диапазоном от 1287 долларов США до 1707 долларов США . Общая стоимость зависит от количества цепей в системе, общей силы тока и конструкции домашней электроустановки.

Коробки с выключателями на меньшую силу тока на 60 ампер или ниже могут стоить около 500 долларов на нижнем конце, в то время как коробка на 200 или 400 ампер большой емкости может стоить долларов, 4000 или даже выше.

Стоимость установки выключателя »

Общая стоимость установки выключателя с одним выключателем составляет около $ 229 , при этом цена увеличивается за каждый установленный дополнительный выключатель.

Новый автоматический выключатель можно купить всего за $ 5, при высоких ценах, достигающих $ 40 . Главный выключатель для всей электрической системы обычно стоит от 40 до 100 долларов .

Однако, как и при большинстве электромонтажных работ, труд — самая дорогая часть установки выключателя.Квалифицированному электрику требуется в среднем от одного до трех часов, при стандартной почасовой ставке от 40 до 99 долларов. Обычно это составляет от 80 до 297 долларов за рабочую силу, в зависимости от сложности работы.

Средняя стоимость замены или модернизации электрического щита

Стоимость замены электрической панели в основном зависит от требуемой силы тока. Для панели мощностью от 60 до 100 ампер средняя стоимость составляет от до 850 долларов США до 1100 долларов США , с повышением до между 1200 и 1600 долларами США , если также потребуется новая сервисная панель.

Более высокие значения силы тока стоят дороже, при обновлении до 200 ампер стоимостью от 1300 до 2500 долларов США . Что касается топовых отечественных панелей, то апгрейд на 400 А может стоить от 2000 до 4000 долларов.

Стоимость установки нового электрощита

Установка полностью новой электрической панели стоит примерно столько же, сколько и модернизация существующей, в диапазоне от $ 1,200 для новой панели на 100 А до максимальной $ 4 000 для модели на 400 А.

Установка блока предохранителей и автоматического выключателя

Блок предохранителей старого образца стоит примерно столько же, сколько и автоматический выключатель, но детали могут быть дорогими и их трудно найти. Когда блок предохранителей нуждается в замене, большинство людей сегодня предпочитают устанавливать вместо него блок автоматического выключателя, благодаря его большему удобству и повышенной безопасности.

Коробки предохранителей

не предназначены для работы с большими токами, которые обычно встречаются в современном доме, и будут чаще отключать электроэнергию. Замена предохранителей также требует времени и усилий по сравнению с простым переключателем сброса автоматического выключателя.

Наконец, сегодняшние автоматические выключатели AFCI и GFCI предлагают гораздо лучшую защиту, чем простой предохранитель, значительно снижая риск возгорания и поражения электрическим током.

Стоимость установки новой дополнительной панели или блока выключателя

Вспомогательная панель — это уменьшенная версия коробки выключателя с меньшим количеством цепей и переключателей и меньшей общей силой тока. Субпанели — хороший выбор для защиты определенных частей более крупной электрической системы, например, в подвале, гараже или пристройке дома.

Из-за меньшего размера и более низкой номинальной мощности субпанели дешевле покупать: стоит от 500 до 1000 долларов США в среднем за панель на 50 ампер. Однако трудозатраты на установку будут примерно такими же, как и на главную панель.

Стандартная стоимость перемещения электрического щита

Для простой работы перемещение электрической панели на несколько футов будет стоить от 800 долларов США до 2 500 долларов США . Этот показатель основан на простом расширении соединений до нового места.Стоимость вырастет, если потребуется капитальный ремонт электропроводки или замена деталей для приведения их в соответствие с современными стандартами и нормами безопасности.

Внутренние и внешние электрические коробки

Нет никакой реальной разницы в стоимости установки блока электрического выключателя внутри или снаружи вашего дома, причем оба они стоят от $ 800 до $ 4,000 в зависимости от силы тока и количества цепей.

Большинство современных боксов устанавливаются снаружи здания, в месте подачи электроэнергии, для облегчения доступа в чрезвычайной ситуации.Многие люди предпочитают переключаться на вызывную панель в рамках модернизации или перенастройки более старой внутренней коробки. Средняя стоимость перемещения внутренней панели наружу колеблется от $ 1500 до $ 2.500 , в зависимости от количества необходимой дополнительной проводки.

Типовая стоимость замены ящика электросчетчика

Типичная коробка электросчетчика стоит от $ 200 до $ 500 для замены, и это часто делается одновременно с заменой электрической панели. Современные счетчики предлагают точные записи об использовании электроэнергии в доме, и эту информацию обычно можно использовать для сокращения счетов за электроэнергию, что в конечном итоге экономит деньги.

Стоимость электрика в час

Всего существует трех уровней опыта и знаний электриков. Новички начинают с уровня ученика со средней почасовой ставкой от $ 40 до $ 50 . Ученики-электрики должны работать под непосредственным руководством подмастерьев и, в конечном итоге, под руководством мастера-электрика.

Электрики с большим опытом достигают уровня подмастерья и могут работать более независимо, с типичной почасовой ставкой от $ 50 до $ 70 .Электрики-подмастерье могут без непосредственного надзора произвести монтаж электропроводки, розеток , и арматуры.

Полностью квалифицированный и лицензированный электрик известен как старший электрик и может выполнить все работы по дому по стандартной ставке от $ 100 до $ 120 . Мастер-электрик обычно взимает плату за вызов в размере 125 долларов по сравнению с 75 долларов для ученика или подмастерья.

Стоимость на разные типы выключателей

Обычный прерыватель отключения может стоить всего 5 долларов по розничной цене, но есть два более продвинутых типа прерывателя, которые стоят от 20 долларов до 100 каждый.Эти выключатели известны как выключатели AFCI и GFCI и обеспечивают повышенную защиту от электрического пожара или поражения электрическим током. Доступны как индивидуальные выключатели, так и двухфункциональные модели, сочетающие в себе оба вида защиты.

Автоматические выключатели AFCI

AFCI означает прерыватель цепи дугового замыкания. Этот тип автоматического выключателя обнаруживает тепло электрической дуги или искры и отключает питание, чтобы снизить риск возгорания. Возникновение дуги может возникнуть при физическом повреждении электрической цепи, например, из-за жевания грызунами или неисправного прибора.

Прерыватель AFCI вставляется в тот же слот панели, что и обычный, и рекомендуется или требуется для использования на кухнях, в прачечных и комнатах, где могут спать люди.

Автоматические выключатели GFCI

Прерыватель цепи замыкания на землю (GFCI) обнаруживает, когда ток течет в неправильном направлении по цепи, и срабатывает до того, как может произойти поражение электрическим током. В основном GFCI срабатывает из-за воды, вызывающей короткое замыкание, и эти прерыватели следует использовать везде, где есть вода, например, на кухнях, в ванных комнатах, наружных розетках, бассейнах и т. Д.

Однако выключатели GFCI не следует использовать в цепях, содержащих холодильники или морозильники, поскольку эти устройства могут отключать выключатели при срабатывании двигателя.

Факторы стоимости замены выключателя

Есть несколько факторов, которые могут повлиять на окончательную сумму, которую вы заплатите за замену выключателя, в том числе:

  • Ставки оплаты труда могут варьироваться от района к району, при этом на побережье и в городских районах почасовая оплата до 50% выше, чем в сельской местности, на Среднем Западе и на юге.
  • Простую замену выключателя может выполнить начинающий электрик, в то время как для более сложной работы требуется подмастерье или мастер-электрик с более высокой почасовой оплатой в каждом случае.
  • Простой однополюсный автоматический выключатель на 120 В с номиналом до 50 А может стоить всего 5 долларов, а двухполюсный выключатель на 240 В с мощностью 200 А или более может стоить в пять раз больше. Выключатели AFCI и GFCI могут поднять цену на двухфункциональные выключатели до десяти раз.
  • Хотя стоимость деталей вырастет, если будет установлено больше выключателей, по сравнению с этим затраты на рабочую силу вырастут не так сильно. В то время как замена одного выключателя займет около часа, каждый дополнительный выключатель увеличивает время работы только на 20 минут.
  • Часто используемые детали, как правило, легко доступны по низкой цене, в то время как более старые модели гидромолотов могут занять больше времени и стоить больше за единицу.
  • Если по какой-либо причине доступ к коробке выключателя затруднен, электрик зарядит больше.Однако редко можно найти современную панель с неудобным расположением.

Замена автоматического выключателя своими руками и аренда pro

Переключение выключателя — не сложная задача для опытного электрика, но, как и во всех электромонтажных работах, безопасность является приоритетом номер один. Если вы не уверены на 100% в своих способностях, следует избегать DIY для чего-либо, кроме самых простых электрических проектов.

Более того, выполнение электромонтажных работ своими руками часто противоречит местным строительным нормам и может привести к штрафу, если у вас нет соответствующей лицензии или разрешения.Любые проблемы, вызванные несанкционированной работой, вряд ли будут покрываться страховкой жилья, в результате чего вы столкнетесь с финансовыми трудностями, а также с физической опасностью, если что-то пойдет не так.

Напротив, лицензированный электрик будет полностью застрахован и привязан, так что вы будете защищены финансово в том маловероятном случае, если будут допущены какие-либо ошибки.

Наконец, у электрика будут необходимые инструменты и знания, чтобы выполнить работу быстро, безопасно и с меньшими нарушениями. По всем этим причинам лучше нанять профессионального электрика, чем пытаться выполнять работу самостоятельно.

Плюсы и минусы обновления коробки выключателя

Основные преимущества обновления вашей электрической панели или блока выключателя заключаются в том, что современные конструкции обеспечивают большую защиту от огня и поражения электрическим током, чем старые. Они также позволяют использовать больше устройств одновременно для большего удобства.

Обратной стороной является то, что замена — это серьезная электрическая работа, что делает этот проект дорогостоящим и разрушительным. Однако новая панель должна прослужить от 25 до 40 лет, поэтому вряд ли вы будете повторять ее слишком часто.

Советы по безопасности блока предохранителей и автоматических выключателей

Большинство домовладельцев не особо задумываются о своих блоках предохранителей, пока не захотят установить розетку, потолочный вентилятор или осветительную арматуру, или если один из предохранителей не перегорит. Хотя хорошо, чтобы ваш блок предохранителей время от времени проверял лицензированный электрик, также хорошо иметь практические знания о том, как эта штука выполняет свою работу. Вам не нужно знать, как подключить блок предохранителей, чтобы понять основы его работы.Кроме того, знакомство с блоком предохранителей может сэкономить вам немного денег в будущем. И всегда разумно отсортировать свои цепи, чтобы вы знали, какой выключатель чем управляет.

Во-первых, помните, что даже если люди до сих пор называют это блоком предохранителей, ваш, вероятно, не так. Если ваш дом был построен после 1961 года, весьма вероятно, что у вас есть панель автоматического выключателя, а не блок предохранителей. Автоматические выключатели вошли в употребление, потому что они были более безопасными, чем предохранители. Автоматические выключатели срабатывают быстрее при размыкании цепи во время неисправности цепи и могут быть сброшены щелчком переключателя.Предохранителям нужно время, чтобы нагреться и перегореть, и когда это произойдет, вам придется купить и установить замену. Вероятно, вы можете найти блок предохранителей в более старом доме, но его действительно следует заменить панелью автоматического выключателя в целях безопасности.

С учетом сказанного, мы рассмотрим панели автоматических выключателей, ответив на два основных вопроса, которые задают многие домовладельцы: «Почему три провода?» и «Что такое земля?»

Почему в мой дом входят три провода?

Некоторые люди видят три провода, идущие от электрического столба к электросчетчику сбоку от их дома, и думают, что они представляют собой положительный, отрицательный и заземляющий.

Хорошая догадка, но неверная.

В Северной Америке эти провода представляют собой две сети переменного тока на 110–120 вольт и одну нейтральную линию. Эти провода подключаются к электросчетчику, а затем проходят внутри вашего дома через соединительный провод к блоку предохранителей или оборудованию автоматического выключателя. Нейтральный провод подключается к шине нейтраль / заземление. Он также соединен металлическим зажимом с вашими трубами и / или стальным стержнем с медным покрытием снаружи, который вбивается на 8-10 футов в землю.

Между тем, две 120-вольтовые сети подключены к их собственному автоматическому выключателю (например, один рассчитан на 100 ампер).Затем каждый прикрепляется к металлической планке или «ножке», которая проходит по обеим сторонам задней части панели. Каждая нога попеременно «соприкасается» другой ногой к центру панели. Итак, если вы посмотрите на выключатели, когда они установлены, их диаграмма контактов будет выглядеть следующим образом:

Левый Главный Правый Главный

# 1 левая нога # 2 правая нога

# 3 правая нога # 4 левая нога

# 5 левая нога # 6 правая нога

Например, электрическая сушилка или водонагреватель питаются от 240 вольт.Это делается путем размещения в панели двойного выключателя. Допустим, тот, который используется для вашего водонагревателя, занимает слоты прерывателя №1 и №3. Это означает, что питание поступает от левой ноги 120 вольт и правой ноги 120 вольт. Кабель на 240 вольт подводит провод к каждому нагревательному элементу водонагревателя (120 вольт + 120 вольт = 240 вольт).

Что такое земля и зачем она нужна?

Вы знаете эти круглые штыри на трехштырьковой вилке? Это заземляющий разъем. Несмотря на то, что обычно через заземляющий провод не проходит ток, это жизненно важная часть безопасности блока предохранителей.Вот как это работает:

В жилой проводке есть три провода: черный для нагрузки (от одной из 120-вольтных ножек), белый, нейтральный, и неизолированный медный провод, который является заземлением. В панели автоматического выключателя нейтральный провод от полюса соединяется с шиной нейтрали / заземления. Хотя и белый провод, и заземляющий провод от бытового кабеля подключаются к этой шине, на самом деле они делают разные вещи. Белый нейтральный провод завершает прохождение электрического тока, но поскольку он подключен к приборам и электронике, он имеет некоторое электрическое сопротивление.

Заземляющие провода, тем временем, подключены к металлическому каркасу электроприборов, осветительной арматуры и двигателей, но не проводят ток. В случае, если напряжение нагрузки каким-либо образом попадет на металлический каркас (известное как «замыкание на землю») на приборе и нет линии заземления, вы можете получить электрический ток, если прикоснетесь к прибору. Согласно отчету CDC, рабочих, погибших от удара током :

«… ненадлежащее заземление оборудования или электрических цепей. Если рама электрического оборудования или механизмов не имеет заземляющего проводника, соединяющего раму с землей, как требуется для отвода опасного тока короткого замыкания на землю, и возникает электрическая неисправность, любое прикосновение к этой раме и любому другому объекту с потенциалом земли получит удар электрическим током.”

Рассмотрим один из их пугающих примеров:

“86-43 Менеджер ресторана получил удар током после прикосновения к ручке холодильника, у которого произошло замыкание на землю. Поскользнулся на мокром мыльном полу, который он чистил.

Во время неисправности должен протекать ток, достаточный для размыкания и прерывания цепи. Поскольку линия заземления имеет наименьшее электрическое сопротивление, большая часть напряжения короткого замыкания проходит по этому проводу и размыкает автоматический выключатель. Система может работать всего на долю секунды быстрее, но в случае с менеджером ресторана этого могло быть достаточно, чтобы спасти ему жизнь.

.

Советы по технике безопасности для автоматических выключателей

Вот несколько советов, которые помогут подготовиться к срабатыванию выключателя или если вы захотите поработать с электрической цепью в своем доме:

  • Всегда держите фонарик со свежими батареями, установленными возле панели автоматического выключателя.
  • Не допускайте доступа к панели автоматического выключателя.
  • Поддерживайте актуальность информации о вашей панели, разместив директорию выключателя на внутренней стороне дверцы панели. В Национальном электротехническом кодексе говорится: «Каждая цепь и модификация цепи должны быть четко обозначены, чтобы указывать на их четкое, очевидное и конкретное предназначение или использование.”
  • Отметьте номер автоматического выключателя на внутренней стороне каждой розетки и на лицевой панели выключателя в вашем доме. Таким образом, когда вы готовитесь к электромонтажным работам, вы также можете быть уверены, что отключили правильный выключатель, сняв лицевую панель и прочитав номер выключателя.

Надеюсь, это знакомство с блоком предохранителей оказалось полезным и потенциально развеивало миф об этом важном компоненте электрических систем вашего дома.

Как отремонтировать автоматические выключатели с двойным отводом

Автоматические выключатели с двойным ответвлением — один из наиболее распространенных электрических дефектов, обнаруживаемых домашними инспекторами.Кажется, что все считают этот дефект «большим делом», но я здесь, чтобы сказать вам, что это не так. Это довольно незначительная проблема, и обычно ее можно легко исправить. Сегодня я объясню, что такое двойное нажатие, когда это проблема, почему это проблема и как ее исправить. Если вы предпочитаете формат видео, вот он:

Я не консультировался с юристом перед написанием этой статьи, поэтому мне лучше добавить заявление об отказе от ответственности, прежде чем давать какую-либо электрическую информацию с практическими рекомендациями: Не выполняйте электромонтажные работы, если у вас нет соответствующей квалификации.Вы можете получить удар током, ударить током или начать пожар. Это всего лишь обзор.

Определение: Когда я говорю «двойное касание», я на самом деле использую неправильную терминологию; это именно то, что говорят многие домашние инспекторы, когда два провода подключаются под одним винтом или клеммой внутри щитка. Официального термина для этого нет, поэтому у меня работает двойное нажатие. Иногда это относится к двум проводам на одном автоматическом выключателе, иногда к двум проводам, соединенным под одним винтом на нейтральной шине.Сегодня я расскажу о двух проводниках, подключенных к одному выключателю.

Если это НЕ дефект: Двухпроводная проводка допустима, если автоматический выключатель рассчитан на два проводника. Если автоматический выключатель рассчитан на два проводника, это будет указано прямо на автоматическом выключателе, а клемма автоматического выключателя будет спроектирована так, чтобы удерживать два проводника на месте. Показанный ниже автоматический выключатель представляет собой более старый квадрат D, предназначенный для подключения двух проводов. Я выделил и увеличил часть этикетки, на которой написано, что можно прикрепить два проводника.Это приемлемо. Единственные производители, которые производят автоматические выключатели, рассчитанные на удержание двух проводов, — это Square D и Cutler-Hammer, но не все их автоматические выключатели могут быть двухзаходными.

Вот новый тип автоматического выключателя Square D — вместо того, чтобы помещать кучу текста на передней части автоматического выключателя, они просто имеют небольшую картинку на передней панели выключателя.

Теперь они помещают текст сбоку от выключателя.

Когда это неисправность: Это дефект, когда автоматический выключатель не предназначен для работы с двумя проводниками, и большинство из них таковыми не являются.Неважно, добавлен ли к выключателю простой провод трансформатора дверного звонка. Проблема не в нагрузке на цепь, а в физическом подключении.

Почему это проблема: Если автоматический выключатель не предназначен для удержания двух проводов, проводники могут отсоединиться в какой-то момент в будущем, даже если сегодня они кажутся очень плотными. Незакрепленные проводники могут привести к перегреву, возникновению дуги и, возможно, возгоранию.

Как исправить: Исправления, которые я собираюсь перечислить ниже, представляют собой несколько распространенных способов борьбы с двухконтактными выключателями.

Pigtail: Это самый распространенный ремонт, и он до смешного прост. Нарушающие проводники просто отсоединяются от автоматического выключателя, присоединяются к одному проводу с помощью гайки, и этот единственный провод подключается к автоматическому выключателю. Теперь я знаю, о чем вы думаете: «Что в этом такого крутого?» Ответ — ничего. Это быстрое и простое решение.

Автоматический выключатель другого типа Другой простой ремонт заключается в замене автоматического выключателя на тип , рассчитанный на два проводника, если панель предназначена для этого.Это будет сложнее, чем ремонт косички, и я не знаю, зачем кому-то понадобилось, чтобы сделал это, но это, безусловно, было бы приемлемо.

Если помимо двойного касания возникают другие проблемы, ремонт может потребовать дополнительных усилий. Например, если домовладелец закончил подвал и добавил цепь для спальни в подвале на автоматический выключатель для розеток в ванной, простое добавление косички для проводов не было бы надлежащим ремонтом, отчасти потому, что розетки для ванной могут ‘ т быть в общей цепи.В этом случае проводники необходимо разделить на два отдельных выключателя. Есть несколько способов сделать это.

Добавить автоматический выключатель Если в панели есть место, можно добавить еще один автоматический выключатель и разделить проводники на два разных автоматических выключателя.


Установите тандемный выключатель Если щиток спроектирован для использования тандемных выключателей и тандемный выключатель можно правильно использовать вместо неисправного выключателя, это еще одно приемлемое решение.По сути, это способ установки двух автоматических выключателей в одном пространстве.

Если панель принимает тандемные выключатели, это будет сказано внутри панели, и будут указаны конкретные места, где можно использовать тандемные выключатели. Панель может допускать все тандемные выключатели , — тандемные выключатели или некоторые тандемные выключатели . На фото ниже показана панель, которая позволяет использовать и . Как видите, к этой панели можно добавить еще восемь цепей, поскольку в настоящее время тандемные выключатели не используются.Это потребует некоторой перетасовки, но это не составит большого труда.

Дополнительную информацию о тандемных выключателях можно найти в этой публикации: Тандемные выключатели

А как насчет защиты AFCI? Устройство защиты от дугового замыкания (AFCI) необходимо сегодня во всех домах, чтобы снизить риск возгорания. При замене автоматического выключателя требуется ли одновременно добавлять защиту AFCI? По большей части нет. Но в конечном итоге это решение компетентного органа.

Если ни одно из вышеперечисленных решений невозможно, ремонт может включать замену панели на более крупную или добавление дополнительной панели. Это было бы намного дороже, но, тем не менее, для большинства людей это не было бы критической ценой.

Автор: Рубен Зальцман , Structure Tech Home Inspections

Почему срабатывает автоматический выключатель? Советы по поиску и устранению неисправностей для вашего блока выключателя

Если вы когда-либо включали микроволновую печь, и вся кухня темнела, скорее всего, ваш автоматический выключатель сработал.

Хотя есть много причин, которые могут вызвать срабатывание автоматического выключателя, это никогда не связано с простым ложным срабатыванием. Автоматический выключатель предназначен для отключения и отключения питания, и в очень редких случаях это означает, что фактический автоматический выключатель сломан и нуждается в замене. Однако часто опасность возникает в трех типичных опасных ситуациях:

Как только вы поймете основную причину срабатывания выключателя, вы можете приступить к оценке и работе с нашим списком советов по поиску и устранению неисправностей.Вы в кратчайшие сроки станете своим техническим специалистом.

Какие типы автоматических выключателей бывают?

Существует несколько различных типов автоматических выключателей, которые обычно используются в жилых и коммерческих зданиях. Их можно классифицировать по напряжению, типу конструкции, а также по механизму отключения. Это список наиболее распространенных типов автоматических выключателей:

1


Тип

Описание

Приложения

Низковольтные выключатели

Разработаны для постоянного тока

Обычные в коммерческих и жилых помещениях

автоматический выключатель

Использует датчики электрического тока для отключения питания

Часто используется в коммерческих приложениях для внутреннего или наружного использования

обрыв цепи 900 er

Использует датчики, работающие через трансформаторы тока

Обычно в крупных коммерческих и промышленных приложениях

Оснащен электромагнитом, отключающим питание, когда электрический ток становится слишком сильным.

Обычный тип выключателя низкого напряжения

03

Тепловой выключатель

Оборудован металлическими полосками, которые изгибаются и отключают питание, когда они становятся слишком горячими

Обычный тип выключателя низкого напряжения

900a53 Термомагнитная цепь ker

Сочетает в себе отключающую функцию тепловых и магнитных выключателей

Наиболее часто встречается в распределительных щитах

G573 прерыватель

Имеет кнопку «тест» вместе с переключателем «вкл» и «выкл» для защиты от замыканий на землю

Обычно используется в зонах, подверженных воздействию воды и влаги (жилые, коммерческие и промышленные районы)

Перегрузка цепи

Первая причина, по которой автоматический выключатель может сработать, заключается в том, что к цепи подключено слишком много устройств.Это называется «электрической нагрузочной способностью». Каждый выключатель рассчитан на разные номинальные значения силы тока (обычно 15 или 20 ампер) и предназначен для отключения при использовании более 80% своей нагрузки (2). Это необходимо для предотвращения перегрева проводов и возникновения электрического пожара.

  • 15-амперный выключатель = 12 ампер
  • 20-амперный выключатель = 16 ампер
  • 30-амперный выключатель = 24 ампера

Поскольку автоматические выключатели рассчитаны только на 80% своей номинальной нагрузки, важно рассчитать количество силы тока, которую ваши устройства потребляют от цепи.

Как устранить перегрузку цепи?

Перегрузка цепи — результат того, что слишком много приборов потребляют энергию из одной цепи. После того, как вы рассчитали допустимую нагрузку на прерыватель и измерили общую потребляемую током от ваших электрических устройств, вы можете приступить к устранению проблемы.

Короткое замыкание

Короткое замыкание — это не просто фильм 1986 года о веселом роботе по имени «Джонни 5», хотя это был классический фильм! Однако короткое замыкание, о котором мы говорим, — это короткое замыкание в электрическом соединении.Короткое замыкание возникает, когда путь электричества имеет наименьшее сопротивление. Проще говоря, это когда два или более провода, которые не должны соприкасаться, касаются друг друга (6). Это распространенная проблема в электроприборах и бытовой электропроводке, которая может привести к поражению электрическим током, ожогам и пожарам. Вот несколько причин, по которым ваша цепь может закоротить:

  • Контакт между проводами: Короткое замыкание может произойти, когда горячий провод встречается с другим горячим проводом или касается нейтрального провода (4).
  • A Обрыв соединения: Короткое замыкание также может произойти при коротком замыкании в электропроводке в здании.
  • Поврежденные электрические устройства: Другой причиной короткого замыкания может быть проводка в устройстве, подключенном к розетке.

Как исправить короткое замыкание?

Перед проверкой обязательно убедитесь, что питание отключено от блока главного выключателя. Первым шагом в выявлении проблемы является тщательное обследование всех соединений и электропроводки (5).

  • Осмотрите шнуры питания на предмет перегрева и обесцвечивания.
  • Проверьте ВСЕ розетки в цепи на наличие признаков горения или изменения цвета.
  • Проверьте изоляцию внутри и вокруг розетки. Он не должен выглядеть поврежденным, потрескавшимся или хрупким.
  • Осмотрите все выключатели света и электрические розетки в цепи.
  • Осмотрите проводку внутри ВСЕХ осветительных приборов, подключенных к цепи.
  • Используйте тестер розеток, чтобы проверить, правильно ли работают ваши розетки.

Замыкание на землю

Замыкание на землю происходит, когда электричество утекает с намеченного пути по току на землю. Когда происходит замыкание на землю, большое количество электричества проходит через автоматический выключатель, вызывая его срабатывание. Это может привести к поражению электрическим током, ожогам и возгоранию.

Существует множество причин, по которым может произойти замыкание на землю, но вот некоторые из них:

  • Утечка воды внутри или вокруг панели выключателя
  • Прерыватель цепи замыкания на землю поврежден или неисправен
  • Изношен и поврежден электрический проводка

Как предотвратить замыкание на землю?

Установка розеток или автоматических выключателей с защитой GFCI — отличный способ обезопасить себя от опасностей замыкания на землю. Выключатель GFCI может быть встроен или добавлен к монтажной панели в вашем здании.В отличие от обычной панели выключателя, панель выключателя GFCI обычно больше и имеет собственные кнопки тестирования и сброса для защиты от замыканий на землю. Все электрические розетки, которые устанавливаются на выключатель GFCI, будут иметь полную защиту от замыкания на землю.

Розетки GFCI, с другой стороны, намного проще установить. Как установить розетку GFCI?

Советы по поиску и устранению неисправностей

  1. Определите сработавший прерыватель. Сработавший выключатель будет находиться между положением «включено» и «выключено».

  1. Выключите все устройства. Убедитесь, что все электрические устройства, подключенные к сработавшему выключателю, выключены. Это предотвратит скачки напряжения при сбросе выключателя (1).

  1. Проверьте свой автоматический выключатель. Оцените степень «износа» вашего гидромолота, переместив его из положения «выключено» в положение «включено».Это сбросит выключатель. Если прерыватель перемещается легко и на ощупь ослаблен, прерыватель неисправен и его следует заменить, прежде чем переходить к дальнейшим советам по поиску и устранению неисправностей (1).

  1. Выключите электрические устройства. Выключите все устройства сразу, снова. Если выключатель срабатывает, продолжайте поиск неисправностей (1).

  1. Проверьте, не ослаблена ли электрическая проводка. После отключения питания панели выключателя снимите винты и снимите съемную панель. Проверьте всю проводку, ведущую к сработавшему выключателю, на наличие повреждений, ослабленных соединений, коррозии, изношенных проводов или других проблем с проводкой (1). Любая из предыдущих проблем указывает на то, что вам нужен новый автоматический выключатель. Однако, если соединение просто ненадежно, затяните его отверткой и установите прерыватель в исходное положение.

  1. Осмотрите корпус на предмет погодных повреждений, ржавчины и т. Д.

Это лишь несколько способов устранения неисправности сработавшего выключателя. В зависимости от проблемы, некоторые проблемы можно решить дома, в то время как другие проблемы потребуют помощи сертифицированного электрика.

ВСЕГДА ОБРАЩАЙТЕСЬ К ЭЛЕКТРОНИКУ, ПРЕЖДЕ ЧЕМ ПРОВЕРИТЬ ЛЮБЫЕ ЭЛЕКТРИЧЕСКИЕ РАБОТЫ!

Теперь, когда у вас есть некоторые базовые знания об автоматических выключателях и способах устранения отключений, воспользуйтесь новыми знаниями и для вашего удобства ознакомьтесь с широким спектром светодиодных фонарей и блоков HVAC от HomElectrical.

Вт Далее?

Какие еще советы по устранению неполадок вы бы хотели прочитать? Поделитесь с нами некоторыми темами в разделе комментариев ниже!

Если у вас есть какие-либо вопросы по продукту, обращайтесь в нашу службу поддержки клиентов по телефону 1-888-616-3532.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
