Как подключить выключатель света с одной и двумя клавишами, схема и инструкция

Электрический выключатель подключается в разрыв провода, причем, если все делать правильно, то это должна быть фаза. Соображения самые элементарные – безопасность.

В этом случае при работе с люстрой или светильником при разомкнутой цепи отсутствует вероятность поражения электрическим током. Но проверять наличие или отсутствие фазы следует перед началом любых работ с электрикой.

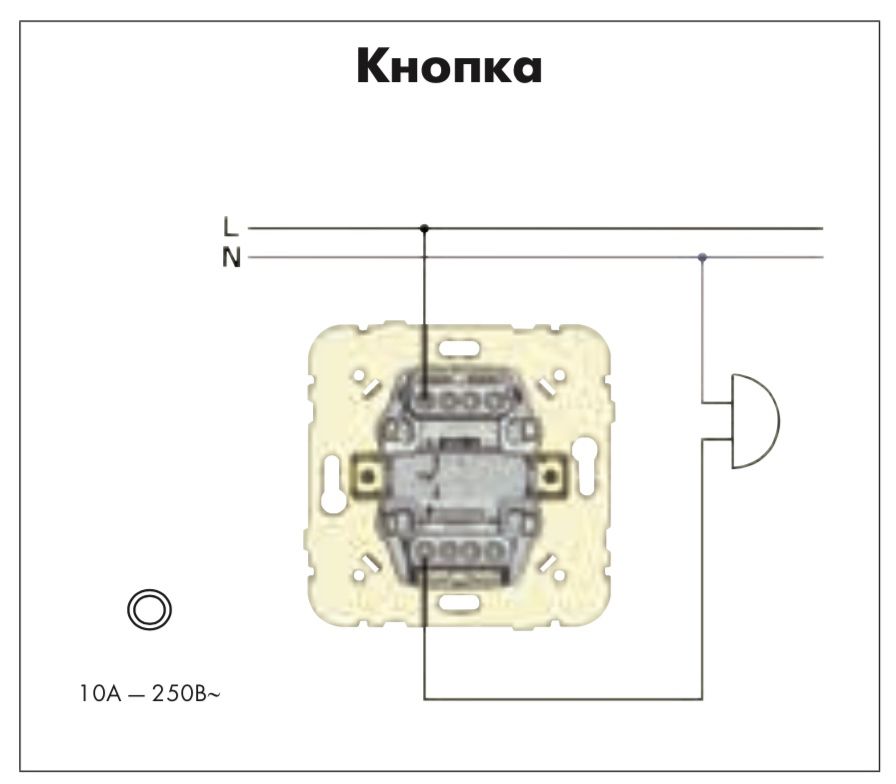

Кстати, аналогичным образом можно подключить и другие устройства, например, вентилятор. Главное, чтобы потребляемый электрооборудованием ток и коммутируемое напряжение соответствовали электрическим характеристикам выключателя.

И еще, все вопросы рассмотрены применительно к однофазной цепи, поскольку в квартирах, частных домах и дачах по большей части используется такой вариант электроснабжения.

Общая схема, поясняющая принцип включения (выключения) света приведена на рис.1.

А теперь что касается непосредственно порядка подключения выключателя.

1. Отключаем автомат защиты для той линии на которой будут проводится работы. Если проводка организована одной линией – отключаем общий рубильник, проверяем отсутствие напряжения и предпринимаем меры по предотвращению случайной подачи напряжения.

Особенно это актуально, если электрический щиток установлен в подъезде многоквартирного дома и к нему имеют доступ посторонние лица (соседи).

2. Несмотря на то, что ниже рассмотрены схемы для одноклавишного и двухклавишного выключателей (на одно и два направления) разница для других исполнений не велика, хотя трехклавишные и более устройства встречаются редко.

Как разбирать арматуру объяснять не буду, во-первых, конструкции бывают разные, во-вторых, это интуитивно понятно. Поэтому перейдем сразу к электрической части.

СХЕМА ПОДКЛЮЧЕНИЯ ВЫКЛЮЧАТЕЛЯ СВЕТА

На фото внизу приведены контактные части выключателей на одну и две клавиши с подключенными проводами.

Хочу сразу предупредить, что, несмотря на то, что синий проводник принято использовать для «нуля», в некоторых случаях это не получается. Например, в трехжильном кабеле могут быть проводники синего, белого и желто-зеленого цветов, то есть:

  • ноль;
  • фаза;
  • земля.

Или один синий – ноль и коричневый и оранжевый – фазы. А чтобы во всем быть корректным, для двухклавишного выключателя нужен кабель с тремя жилами отличными от синего и желто-зеленого. Можно взять четырехпроводный кабель, но это лишние расходы.

Как вариант можно использовать изоленту или маркеры соответствующих цветов, но для иллюстрации я не буду строго соблюдать цветовую гамму, ограничусь подписями, хоть это не совсем правильно. Педантов прошу меня извинить.

Здесь:

  • фото 1 – одноклавишный выключатель;
  • фото 2 – для двух клавиш.

Теоретически для одного направления места подключения входа и выхода электрической цепи непринципиальны, для двух – критично.

Дальнейшую коммутацию можно производить непосредственно в месте установки выключателя (подрозетник для этого нужно брать с увеличенной глубиной), но ПУЭ требует выполнять всю соединения в распределительных коробках (КРК), поэтому мы так и поступим.

Кстати, если вы подключаетесь к существующей электропроводке, то выхода у вас не будет: в подрозетник для выключателя будут выходить два или три провода. Проверяем индикаторной отверткой на наличие фазы – она должна быть только на одном, аккуратно помечаем или запоминаем и отключаем рубильник (см. пункт 1).

Если вы делали проводку самостоятельно, то должны знать где что. Впрочем, в этом случае этот материал вам, скорее всего, не нужен.

Далее идем к распредкоробке. Ищите ее в непосредственной близости от места установки выключателя, но могут быть и «сюрпризы».

Если проводка в КРК разведена (выполняются работы только по замене выключателя), то, по идее, у вас все уже должно работать.

Если коммутация делается по новой, то вид может быть примерно такой как на фото 3.

Я сделал вариант для разводки на два направления (две клавиши). В этом случае надо разобраться с проводами. Кстати, там могут оказаться и «лишние», например, розеточной части, но это не принципиально, главное найти нужные.

Для этого придется опять на время включить рубильник и найти индикаторной отверткой фазу. Подсказка – скорее всего нужный нам провод окажется со стороны электрощитка.

После этого проверяем оставшиеся провода на предмет соединения их с лампой (светильником) или колодкой для их подключения.

Для этого (при снятом напряжении!) замыкаем со стороны осветительного прибора попарно и поочередно провода и проверяем наличие замыкания мультиметром в КРК. Если проводов три, то один будет общим, впоследствии мы его подключим непосредственно к нулевому проводу, идущему со стороны ввода.

Весь процесс иллюстрирует рис.2.

Как видите, мы не можем однозначно определить какой провод куда идет. Можно, конечно, использовать диод или другие ухищрения, но это не обязательно. Мы нашли нужный кабель, а он имеет цветовую маркировку, так что дальше дело техники.

Конечно, в старых квартирах, где проводка сделана алюминиевой «лапшой» помудрить придется, но, в любом случае, кабель вы найдете, а если возникнет необходиость перекинуть местами ноль и фазу, то придется все скоммутировать, потом при включенном напряжении найти нужный провод (фазу) индикаторной отверткой, потом все обесточить и переключить как надо. Этот вариант проще всего.

После того как все выяснили, прозвонили и промаркировали можно приступать к последнему этапу – подключить выключатель в распределительной коробке см. картинки ниже.

При желании они полностью сопоставляются со схемой на рис. 1 в начале статьи.

Здесь:

  1. щиток;
  2. лампа или светильник;
  3. выключатель.

Совет. Обязательно проверьте правильность соединений перед включением рубильника.

Если у вас электропроводка выполнена с заземляющим проводником, то его можно подключить к металлическим частям светильника или (что нечасто встречается) выключателя. Для этого электроустановочные изделия должны иметь соответствующие клеммы или зажимы (смотрите инструкцию от изготовителя).

Если такой возможности нет (корпуса, например, из пластика, что сплошь и рядом), то заземление подключить не удастся.

  *  *  *


© 2014-2021 г.г. Все права защищены.
Материалы сайта имеют ознакомительный характер, могут выражать мнение автора и не подлежат использованию в качестве руководящих и нормативных документов.

Как подключить светильник через выключатель

В каждом доме или квартире, периодически возникает необходимость в проведении электромонтажных работ. Среди них, наиболее часто приходится решать вопрос, как подключить светильник через выключатель. Данная операция не представляет особой сложности, и вполне возможно выполнить ее собственноручно, не привлекая специалистов. Рекомендуется еще до начала подключения продумать схему размещения электроприборов и нанести ее на стену. Только после этого можно начинать прокладку проводов и монтаж электрооборудования.

Подготовительные работы

Перед началом работ, прежде всего, необходимо отключить напряжение питающей сети. Для этого достаточно отключить автомат и проверить прибором отсутствие напряжения.

Еще до выполнения монтажа рекомендуется выбрать наиболее оптимальный способ коммутации. Обычно для соединений используются клеммные колодки или пружинные зажимы. Далее нужно собрать по списку все необходимые материалы и инструмент:

  • Выключатель. В зависимости от потребности, выбирается одно- или двухклавишная модель. Каждый выключатель для светильника будет немного отличаться друг от друга, поскольку схемы подключения обоих приборов разные.
  • Провод или кабель электрический. Выбирается в соответствии с техническими характеристиками действующей электрической сети. Следует обратить особое внимание на количество жил, их сечение, материал и маркировку.
  • Распределительная коробка. В домашних условиях как правило используются пластиковые пожаробезопасные изделия, не проводящие электрический ток, с небольшими компактными размерами.
  • Соединительные клеммы, изолента. Предусмотрены нормами ПУЭ для соединений и последующей изоляции контактов.
  • Крепежные детали. Необходимы для фиксации устанавливаемых изделий.
  • Тестер или индикаторная отвертка. С их помощью можно убедиться в отсутствии напряжения, так как электрическая сеть перед началом работ должна быть полностью обесточена.
  • Кусачки, пассатижи, плоскогубцы. Применяются для соединения проводников между собой.
  • Ударная дрель или перфоратор. Понадобятся при устройстве скрытой проводки в штукатурке.

Когда подключается одноклавишный выключатель, в распределительной коробке должно собраться три провода. Первый – питающий провод для светильника с выключателем, с напряжением 220 вольт, подведенный от пробок или автомата. Вторым будет двухжильный провод, подводимый к выключателю. Третий провод идет непосредственно к лампе или светильнику. Он может быть и с тремя жилами, если корпус светильника оборудован зажимом заземления.

После того, как все провода собрались в распределительной коробке, с них нужно снять изоляцию и подготовить к последующей скрутке. После этого, можно переходить к сборке схемы и непосредственному подключению.

Подключение светильника и выключателя

Полная сборка схемы осуществляется следующим образом. Подключение выключателя осуществляется в разрыве фазы. В момент его выключения цепь размыкается и напряжение к лампочке уже не подается. Нулевой провод через распределительную коробку соединяется напрямую со светильником. Таким образом, фаза проходя через выключатель, дает возможность включения и выключения лампы, а также ремонта и обслуживания светильника.

Вводный фазный провод, идущий от автомата, соединяется с таким же проводом, идущим к выключателю. Для этого, лучше всего, использовать провода по цвету. Другая фаза, возвратившиеся из выключателя в распределительную коробку, соединяется с питающим проводом, подключаемым к лампе. Нулевые провода лампы и питания также соединяются в распределительной коробке.

После этого, визуально проверяется схема подключения. Провода должны быть правильно соединены между собой. В готовой схеме все скрутки дополнительно уплотняются с помощью плоскогубцев, а сверху надеваются ПХВ трубки и фиксируются изолентой. Скрученные провода аккуратно укладываются в коробку, после чего, она закрывается крышкой.

Размещение проводки в распределительной коробке выполняется следующим образом. Вначале к ней необходимо подвести общий питающий кабель, а затем остальные провода, идущие к выключателю и лампочке. Один провод светильника соединяется с нулевой жилой основного провода, а другой – с проводом выключателя. Второй провод выключателя соединяется с проводником фазы общей сети. В итоге рабочие жилы лампы оказываются соединенными с общей электропроводкой через выключатель.

Таким образом, решается задача, как подключить светильник через выключатель с одной клавишей. Данная схема лежит в основе подключений других выключателей с большим количеством клавиш.

Схема подключения двойного выключателя

Неподготовленный человек при подключении двухклавишного выключателя испытывает определенные затруднения. Перед монтажом рекомендуется изучить инструкцию, как подсоединить выключатель к светильнику, чтобы избежать ошибок, допускаемых новичками.

В начале монтируется питающий трехжильный кабель с подключением его к защитному устройству. Один из проводов подключается к системе заземления, если она имеется в наличии. Перед началом работ вся электрическая сеть должна быть обесточена. От защитного устройства проводник запускается в распределительную коробку, после чего он подводится непосредственно к двухклавишному выключателю. Запас проводов в каждой точке соединения должен быть не менее 10 см. Далее в коробку заводятся провода, подключенные к светильнику.

Концы проводов необходимо очистить от изоляции, после чего соединить их между собой с учетом цветов изоляции токоведущих жил. В конце монтажа нужно проверить правильность всех подключений. Например, на входе в автомат фазные провода располагаются с левой стороны, а нулевые – с правой. После этого провода подключаются к контактам выключателя по схеме, нанесенной на обратной стороне механизма прибора.

Как подключить светильник через выключатель от розетки

Подключение светильника от розетки через выключатель осуществляется по стандартной схеме. То есть, прерывается фазный провод, а нулевой подключается непосредственно к источнику освещения.

Подключение выполняется в определенной последовательности:

  • Полностью обесточивается домашняя электрическая сеть.
  • Монтируется распределительная коробка, в которую заводятся провода от установленной розетки, жилы, подведенные к светильнику и выключателю.
  • Одна жила от светильника подключается к нулевому контакту, а фаза заходит к выключателю. Другая фаза, которая идет от распределительной коробки также подводится к другому контакту выключателя, образуя разрыв. За счет этого разрыва обеспечивается включение и выключение питания цепи.

Большое значение имеет правильный выбор сечения провода. Все зависит от величины нагрузки, то есть, от количества подключаемых светильников. Обязательным требованием является минимальное сечение медного провода, составляющее 1 мм². Для алюминиевых жил это значение будет не менее 2,5 мм2. Кроме того, выбор сечения зависит от способа прокладки, поэтому рекомендуется воспользоваться таблицами, чтобы получить наиболее приемлемый результат.

используем схемы для правильного подключения. Установка одноклавишного выключателя Правила монтажа выключателей

Эта статья о том, как установить выключатель света. Вообще говоря, выключатели света используются, чтобы управлять электрическим освещением в жилых и коммерческих зданиях. В большинстве этих случаев выключатели света установлены на стене в определенном местоположении в комнате, высота, на которой они установлены, или форма выключателей, разные в зависимости от желания.


Выключатель света — имеет много видов:одинарный и многократный, внутренний и наружный. Монтаж выключателя света должен осуществлять человек, имеющий опыт работы с электричеством.

Чтобы установить выключатель,необходимо сделать следующее…

Как установить выключатель света

Первое вещь, которую Вы должны сделать, состоит в том, чтобы выключить рубильник. Некоторые люди полагают, что это безопасно выключить только счетчик, на котором Вы устанавливаете выключатель, но мы настоятельно рекомендуем Вам, чтобы основной выключатель подачи энергии был выключен.

Выключаем автомат

Затем, используйте тестера напряжения на каждом проводе, чтобы удостовериться, чтобы удостовериться что нет электричества и всё безопасно. Мы подчеркиваем, что это лучше проверять несколько раз, прежде, чем касаться электрических проводов .

Проводка подключения выключателя

Следующий шаг проекта, нужно убрать краску, остатки или грязь от коробки, используя плоскогубцы. Удостоверьтесь, что в месте под выключатель нет мусора и лишних материалов. Эта операция важна, особенно если Вы имеете дело с только что построенным домом или перекрашенной комнатой.

Однако, даже если Вы заменяете старый выключатель, нужно удостовериться, что новый выключатель электрического освещения будет установлен и выровнен должным образом.

После того, как Вы купили выключатель света, Вы должны вскрыть его, используя отвертку. Эта операция важна, поскольку Вы соедините электрические провода с внутренней частью выключателя.

Следующий шаг проекта, после того, как мы вскрыли выключатель света, нужно начать подключать выключатель. Используйте плоскогубцы, чтобы отрезать лишние провода на расстоянии приблизительно 15 см от стены.

Этой длины должно быть достаточно для подключения выключателя, и удобнее работать. Помните, что Не стоит оставлять длинные провода, в дальнейшем они могут не полезть в коробку выключателя.

После того, как мы удостоверились, что провода укорочены к надлежащей длине, продолжаем двигаться к следующему шагу. Используйте плоскогубцы, чтобы снять приблизительно 2.5 см изоляции проводов. Помните, во избежании в дальнейшем касания оголенного провода, не снимайте фаску больше указанной длины.

Как подключить выключатель света

Используйте плоскогубцы, чтобы согнуть конец проводов в L-форме (в зависимости от крепления к клеммам выключателя).

Не забывайте про правильность подключения проводов. Принято использовать следующие цвета проводов:

  • белый или коричневый — фаза;
  • синий или черный — ноль;
  • желтый, зеленый, желто-зеленый — заземление;

И общее правило: самый светлый провод — фаза (белый, бело-коричневый, коричневый).

Отверткой крепко прикрутите винты, прижимающие провода в выключателе.

После того, как Вы закончили подключать выключатель света, лучше проверить еще раз, все ли провода на месте и крепко закреплены. На данном этапе у вас должна получиться следующая картина:

После того как вы подключите к выключателю все провода и проверите их надежность, аккуратно вложите провода в коробку выключателя. Туда же вставьте выключатель и если всё встает на свои места закрепите его винтами.

Чтобы выровнять выключатель света, можно использовать лазерный уровень, но Вы можете использовать стационарный уровень. Это только сделает процесс немного более трудным, специально для новичков. После того как вы уровнем выровняли выключатель, окончательно подтяните винты.

Следующий шаг после установки выключателя света в коробке, установите кнопки выключателя. Достаточно приложить кнопку и немного надавить, для того чтобы она села в свои пазы.

Эта операция не сложна, и кроме того, она представляет один из заключительных шагов процесса.

Если вы закончили подключение и установку выключателя, пройдите к рубильнику и включите общий свет.

Последний шаг, включить свет, используя новый установленный выключатель света, чтобы проверить, окупилась ли тяжелая работа. Если свет загорается без помех — это означает что вы сделали все правильно.

На картинке вы можете посмотреть как правильно подключать электрический выключатель света: одноклавишный, двуклавишный и так далее.

Спасибо за чтение нашей статьи о том, как подключить и установить выключатель света, мы рекомендуем Вам прочесть другие наши статьи.

Бытовой выключатель – это электротехнический двухпозиционный прибор коммутации, предназначенный для ручной подачи электрического тока на люстру или светильник.

Правила подключения выключателей

Прежде, чем приступать к ремонту, замене вышедшего из строя, или установке нового выключателя, полезно ознакомиться с правилами его подключения к электропроводке.

Правила ПУЭ требуют разрывать цепь исключительно фазного провода , а не нулевого. Если выключателем размыкать нулевой провод, то эксплуатационная безопасность электропроводки снижается.

Схема подключения выключателя

При отсоединении от нагрузки выключателем нулевого провода, электропроводка к люстре и провода в люстре остаются под напряжением фазы. Если же размыкается фазный провод, как на приведенной схеме, то большая часть электропроводки обесточена.

При правильном подсоединении выключателя, когда он находится в положении «выключено», практически исключается поражение человека электрическим током при любых неисправностях люстры или ошибках при замене лампочки в светильнике, например случайное прикосновение к токоведущим деталям электрического патрона.

Протечка воды с верхнего этажа не приведет к короткому замыканию и выходу электропроводки из строя, хотя намокшие стены и являются хорошим проводником тока, но провода, за счет правильного подключения выключателя не находится под напряжением.

Ниже приведена электромонтажная схема подключения выключателя в схеме подключения люстры. Фазный провод со счетчика подключается к автомату и далее идет на выключатель.


И еще одно требование правил ПУЭ, при подключении выключателя фазный провод должен подключатся к нижнему контакту выключателя .

При подключении многоклавишного выключателя без розетки при допущении любых из возможных ошибок, ничего плохого не произойдет. Так что можете действовать смело.

Ели все провода соединить вместе, то будут оба светильника гореть постоянно. Если напутаете с проводами, не включив один светильник, Вы не сможете включить второй.

Хотя такой вариант может быть полезен для исключения возможности забыть выключить свет во вспомогательном помещении. Если свет выключили в прихожей, то он автоматически выключится и, например, в кладовке или туалете.

Установка скрытой розетки и выключателя на стене

Принято провода для подключения настенных и потолочных светильников и электрических розеток прятать в стену. Когда я сделал бра для прихожей, пришлось, подключить светильник с помощью внешнего провода с вилкой и выключателем на самом проводе. Провод был спрятан за зеркалом, а вот выключатель с вилкой оставались на виду, в дополнение была занята одна из позиций розетки.

Как закрепить расшатавшийся выключатель или розетку

Выключатели и розетки для внутренней проводки, установленные в металлические электрические коробки, со временем расшатываются. Подтягивание крепежных винтов обеспечивает фиксацию на короткое время. Лапки на концах острые и площадь соприкосновения со стенками электрической коробки маленькая, поэтому они плохо держат. Сильнее затянуть винты не позволяет конструкция, лапки гнутся и еще хуже держат выключатель.

Для обеспечения надежной и долговременной фиксации выключателей нужно на бока внутри электрической коробки на места, в которые упираются разжимные фиксирующие лапки, наклеить кусочки кожи или плотного картона толщиной не менее 2 мм на всю глубину коробки. Берется полоска, намазывается клеем и вставляется до упора в дно коробки. Излишки отрезаются ножом.

Тогда при затягивании винтов зубцы лапок будут впиваться в наклейки, и скользить больше не будут. Всю эту работу можно проделать без демонтажа выключателя.

Как закрепить электрическую коробку


выключателя или розетки в стене

Более сложный случай, когда расшатывается сама коробка. Нужно отсоединить от выключателя или розетки провода и демонтировать их, вынуть коробку, расширить отверстие и с помощью цемента, алебастра или их аналога, заново установить электрическую коробку. Дождаться, пока раствор затвердеет и установить выключатель или розетку на место.

Есть более простое решение. Достаточно демонтировать выключатель или розетку, просверлить в дне коробки, не вынимая ее, пару отверстий под дюбель простым сверлом. Затем просверлить в этих местах стену. Вставить дюбеля и закрутить в них саморезы .

Если диаметр головок винтов будет меньше диаметра отверстий в электрической коробке, то следует надеть на винты шайбы. Устанавливается на место выключатель или розетка.

Если возникла необходимость замены устаревшего или вышедшего из строя клавишного выключателя освещения, автоматического выключателя или розетки, не обязательно обращаться за помощью к квалифицированному электрику. Элементарных знаний из курса школьной физики вполне достаточно для выполнения работы. Но при этом важно все делать правильно и соблюдать технику безопасности. О том, как правильно установить выключатель или розетку и пойдет речь в этой статье.

Как установить розетки и выключатели

Производители электротехнической продукции предлагают выключатели и розетки различного дизайна и конструкции. Все они делятся на встраиваемые и наружные. Розетки бывают одиночные, двойные и сблокированные (несколько розеток в общем корпусе). Выключатели клавишного типа бывают:

  • одноклавишные;
  • двухклавишные;
  • трехклавишные.

Электрическая схема их практически не отличается. Принцип действия заключается в прерывании контактов при отключении потребителя и замыкании при его включении. К клемме неподвижного контакта присоединяется «фаза», а клемме подвижного – провод, питающий источник света. Направление подключения «фазы» на корпусе указывается стрелкой. При этом важно надежно и туго завинчивать фиксирующие винты в клеммах: плохой контакт приводит к искрению, выходу выключателя из строя или даже к пожару.

Электрические схемы выключателя в сети показаны на рисунке.

Важно! Монтаж можно выполнять только после отключения электропитания. Для этого следует перевести автоматический или пакетный выключатель в щитовой, расположенной на лестничной площадке, в положение «ВЫКЛ» и проверить наличие напряжения индикатором.

Как установить выключатель света

Рассмотрим, как установить одноклавишный выключатель.

Последовательность действий при установке (замене) встраиваемого выключателя.

  1. Отключить электропитание.
  2. Снять переднюю крышку старого выключателя, вывернув центральный винт.
  3. Открутить винты, фиксирующие выключатель в пластиковом стаканчике (подрозетнике).
  4. Ослабить крепление распорных «лапок», частично вывернув винты, расположенные по бокам корпуса выключателя.
  5. Извлечь выключатель из пластикового стаканчика.
  6. Отсоединить проводники от клемм, запомнив или наметив маркером их положение.
  7. При необходимости – заменить подрозетник старого образца на новый, пластиковый. Для быстрой фиксации подрозетника в гнезде применяется водный раствор алебастра.
  8. В последовательности, обратной процессу демонтажа старого выключателя, установить новый и закрыть переднюю крышку. Следует обращать внимание на символы, указанные возле клемм на корпусе: стрелочками обозначаются «вход» и «выход» фазы.

Действия при замене наружного выключателя принципиально не отличается от вышеописанных. Разница состоит в том, что вместо чашеобразного подрозетника в такой конструкции используется деревянная или пластиковая прокладка.

Выясним, как установить выключатель двухклавишный. В процессе монтажа важно правильно присоединить проводники, питающие источники света. Соблюдение порядка важно для удобства пользования. К примеру, если санузел состоит из разделенных перегородкой ванной и туалета, левая клавиша должна отвечать за освещение помещения, расположенного слева. Правая клавиша – соответственно. Таким образом, к входящей клемме присоединяется один (фазный) провод, идущий от распределительной коробки, а к двум отходящим клеммам (обозначаются стрелочками) – провода, идущие к контактам цоколя лампочки.

Аналогично устанавливается трехклавишный выключатель.

Основное правило: выключатель всегда должен «разрывать» фазный провод (его можно определить с помощью индикатора). «Нулевой» провод в выключатель не заходит и коммутируется непосредственно с проводкой источника света.

Нюансы установки клавишных выключателей и розеток

  1. Выбор цвета и дизайна. В этом вопросе следует руководствоваться правилами сочетания стиля и цвета материалов, используемых при отделке интерьера помещения. Выключатели и розетки не должны выделяться на стене, а значит их нужно подбирать в тон к основному цвету.
  2. Где установить выключатель или розетку. Выключатель освещения устанавливается при входе в помещение, обычно – с правой стороны. Розетка обязательно должна находиться вблизи потребителя (подключаемого электроприбора). Перед заменой всей проводки следует заранее определить мощность, количество и расположения основных электроприборов.
  3. На какой высоте устанавливать выключатели и розетки. Высота установки розетки от пола – 20 см, но в некоторых случаях (например, для подключения бойлера или кондиционера) будет лучше, если розетка будет расположена ближе к потолку. Выключатели устанавливают на высоте около 90 см от пола. Но если в доме есть маленькие дети, выключатели могут быть установлены выше.
  4. Для установки в перегородку из гипсокартона используют подрозетники (пластиковые стаканчики) специальной конструкции — с зажимными лапками. Закручивая боковые винты по бокам, лапками прижимают и фиксируют подрозетник в гнезде.
  5. Необходимо соблюдать минимальное расстояние между розеткой (выключателем) и другими коммуникациями. Между розеткой (выключателем) и газовой трубой должно быть не менее 0,5 м. До двери душевой кабины должно быть не менее 0,6 м.
  6. Проходные выключатели, предназначенные для включения/отключения источников света из разных зон помещения, подключаются по схеме, указанной на их корпусе.
  7. При подключении выключателя с подсветкой один провод, подключенный к ней, присоединяют к фазной клемме, а другой – к любой из оставшихся клемм.

Важно: для того чтобы избежать поражения детей электрическим током, необходимо устанавливать розетки закрытой конструкции или применять специальные заглушки.

Правила установки розеток

Розетки бывают:

  • для открытой проводки;
  • для скрытой проводки;
  • с заземляющим контактом;
  • без заземляющего контакта.

Кроме обычных, используют розетки влагозащищенного исполнения (см. фото).

Такие устанавливают в помещениях с повышенной влажностью (в парных, в бассейнах, в санузлах, на кухне). По количеству фаз розетки различают:

  • однофазные;
  • для трехфазной сети.

Последние бывают с нулевым проводником и без.

Установка розеток выполняется в соответствии со следующими правилами.

  1. В помещениях с повышенной влажностью устанавливаются розетки с заземляющим контактом для подключения к заземляющему проводнику. Размещают розетки на расстоянии не менее 0,6 м от сантехприборов.
  2. При подключении трехфазной розетки необходимо соблюдать фазировку (правильное чередование фаз). Это важно для нормальной работы некоторых приборов. Для фазировки потребуется специальный прибор — вольтамперфазометр (ВАФ).
  3. В однофазной сети «нулевой» провод (N) изолирован материалом синего цвета, «фазный» (L) — коричневого, заземляющий провод – желто-зеленого. Встречается и другая маркировка, когда фазный провод имеет красную, белую или черную изоляцию.
  4. Для трехфазной сети принята маркировка фазы «А» желтым, фазы «В» — зеленым, фазы «С» — красным цветом. Соблюдение маркировки сделает монтаж более легким.

Важно: многожильные провода перед присоединением к клемме розетки или выключателя опрессовывают. Обязательно фиксируют винтами корпус розетки, вкручивая их в отверстия подрозетника.

Как установить автоматический выключатель

В некоторых случаях во внутриквартирном распределительном щитке необходима установка дополнительного автоматического выключателя. Перед тем, как установить выключатель, следует ознакомиться с некоторыми правилами.

  1. Автоматический выключатель выбирается по суммарному току потребления всего подключаемого к нему электрооборудования. Номинал выключателя должен быть немного ниже расчетного значения.
  2. Установка «автомата» выполняется после отключения электросети.
  3. «Автомат» должен быть закреплен в щитовой так, чтобы его включение и отключение не приводило к смещению. Современный метод предлагает фиксацию на дин-рейку: защелки на тыльной стороне надежно удерживают устройство. Сначала на дин-рейку сверху заводится верхняя защелка, после чего прижимается до щелчка нижняя.
  4. Фазный провод (приходящий от общего выключателя или УЗО) подключается по схеме, указанной на «автомате», то есть обычно — к верхней клемме. К нижней присоединяется провод, уходящий к нагрузке.
  5. При снятии изоляции необходимо действовать осторожно, чтобы не повредить жилу. Важно, чтобы изоляция была полностью снята на участке, непосредственно контактирующем с клеммой «автомата». Для этого проверяется глубина входа после выкручивания винта.
  6. Несколько автоматических выключателей на одной дин-рейке соединяются перемычками. Винты клемм нужно затягивать в несколько приемов.
  7. При подключении двухполюсных «автоматов», где есть «ноль» и «фаза», следует соблюдать полярность.
  8. После монтажа подключают электропитание и проверяют правильность работы электроприборов.

В завершение предлагаем наглядно ознакомиться с тем, как установить выключатель: видео с комментариями специалиста.

Полезным будет и следующий видеосюжет о нюансах выбора и подключения автоматических выключателей.

__________________________________________________

Условно всех электриков можно разделить на две большие группы: «бывалые» и «опытные». Бывалые всегда все знают, могут проверять фазу пальцем, их и током не раз «щелкало», они короткие замыкания не раз делали. Для них ПУЭ не указ, они «всех умнее», работают очень быстро и по принципу «и так сойдет». Бывалые могут только увидеть, что что-то не так сделали уже после возникновения неприятных ситуаций.

Опытные никогда не скажут, что они все знают, никогда не стесняются учиться, беспрекословно выполняют правила установки электрического оборудования. Их главное отличие – они не видят уже состоявшуюся проблему, а предвидят возможность ее возникновения и принимают все меры для предупреждения. Мы надеемся, что и вы будете прислушиваться к советам и перейдете в категорию опытных. Даже такое простое, на первый взгляд, дело, как подключение выключателей требует определенных знаний и умения. Для того чтобы уменьшить риски ошибок, нужно поближе познакомиться с выключателями и правилами их монтажа в зависимости от вида.

Всего есть несколько категорий выключателей, каждая из них имеет свои особенности и может применяться для бань.

Виды выключателей Описание
Сила тока, подающаяся к лампочке, может плавно регулироваться. Соответственно, плавно регулируется и освещение, экономится электрическая энергия (не всегда, об этом ниже). Регулирование освещения может производиться роликовой ручкой (старые образцы) или сенсорной кнопкой (новые образцы).
Из названия понятно, что выключатели имеют встроенные электронные схемы управления, могут в автоматическом режиме включать/выключать свет по программе, заданной потребителем. Довольно дорогие устройства, но отлично страхуют забывчивых пользователей.
Работают при мощи пульта удаленного управления. Цена, конечно, немаленькая, но удобства и возможные функции стоят этого.
Самые распространенные и самые универсальные. В банях используются чаще всего. Могут одновременно включать/выключать до четырех осветительных приборов, монтируются с открытой и скрытой проводкой. Простые, безопасные и надежные.

Для скрытой проводки выключатели утапливаются в стену, монтаж происходит в специальных коробках Бермана, над поверхностью стены видны только клавиши.

Для открытой проводки выключатели фиксируются к стене, на поверхности располагаются не только клавиши, но и корпус.

Для влажных помещений применяются включатели с классом защиты корпуса не менее IP 34.

Технология подключения всех типов не особо отличается, рассмотрим правила подключения наиболее используемых вариантов выключателей. Исходные данные – вся электрическая проводка сделана с учетом ПУЭ.

ПРАВИЛА УСТРОЙСТВА ЭЛЕКТРОУСТАНОВОК. ПУЭ. Издание седьмое. Файл для скачивания

Цены на выключатели света

выключатель света

Как устанавливать одноклавишный выключатель скрытой проводки с подсветкой

Очень важно. Всегда и во всех случаях перед началом любых работ с электропроводкой выключайте главный разъединитель на входном распределительном щитке. И еще очень важно – не ленитесь во время производства работ повесить на щиток предупреждение, что ведется монтаж электропроводки. Это предотвратит случайное включение питания третьими лицами. Такие действия спасли не одну жизнь, правила техники безопасности написаны чьими-то несчастными случаями.

Шаг 1. Снимите крышку выключателя, если у вас на клавише есть подсветка – она должна гореть в выключенном положении и гаснуть во включенном. Клавиши во включенном положении должны находиться вверху. Некоторые производители делают положение клавиши наоборот, внизу включается, вверху выключается. Это не проблема, переверните выключатель на 180° и все будет нормально. Это небольшое нарушение ПУЭ, правила гласят, что подвод питания к любому электрическому прибору всегда должен быть снизу. Мы считаем, что пусть уж так, чем клавиши будут включаться в обратную сторону. Но еще лучше – не покупайте такие выключатели.

Шаг 2. Проверьте работоспособность выключателя. Лучше это делать еще до установки, чем уже после подключения проводов и подачи тока. Для проверки нужно иметь тестер или сделать обыкновенную контрольку из пальчиковой батарейки и маленькой лампочки. Если вы не знаете, как ее делать – не беритесь за монтаж электрической проводки.

Тестером проверить устройство не сложно. Переключите тестер в положение «сопротивление», присоедините два контакта к клеммам выключателя и несколько раз включите/выключите его. Тестер должен показывать то короткое замыкание, то разрыв цепи. Таким образом, кстати, проверяется в каком положении клавиши (верхнем или нижнем) будет включаться осветительный прибор. Обращайте на это внимание, чтобы потом не пришлось переворачивать выключатель вверх ногами.

Шаг 3. Отпустите зажимные болты клеммников. Подсоедините на вход подводящий провод, помните, что это должна быть фаза, а не ноль. Известные производители светодиоды подключают сразу, китайские и турецкие «мастера» оставляют эту операцию нам. Следовательно, к входной клемме присоедините и один из проводов светодиода, какой именно – не имеет значения.

Защитную изоляцию можно снимать ножом. Не пользуйтесь острым ножом, не надрезайте провод, во время изгиба он в месте надреза может сломаться. Если провод в коробке имеет запас по длине, то проблем не будет, можно еще раз зачищать. Если длина провода сделана «впритык», придется его удлинять, а это делать нежелательно.

Еще один способ легко убрать изоляцию – нагреть конец провода зажигалкой и быстро кончиками пальцев снять мягкое покрытие.

Шаг 4. Хорошо затяните болтик на клемме, проверьте надежность соединения, попробуйте с достаточным усилием вырвать провод. Если вам это удалось – повторите присоединение сначала, только более внимательно.

Шаг 5. Провод, который идет на лампочку, присоедините ко второй клемме, сюда же нужно «впихнуть» второй провод от светодиода. Затяните болтик и таким же способом проверьте прочность зажатия контактов.

Важно. Как правило, диаметр силового проводя значительно больше, чем диаметр провода светодиода. Во время их совместного соединения зажим упирается только в большой провод, маленький остается не зажатым. Чтобы устранить эту проблему нужно проводок от светодиода несколько раз обернуть вокруг большого. В этом случае пластина клеммы будет зажимать оба провода одновременно и надежно.

Вставляем оставшиеся провода в клемму

Шаг 6. Вставьте корпус выключателя в коробку Бермана и надежно ее зафиксируйте. Верхняя плоскость коробки должны находиться в одной плоскости со стеной. Корпус фиксируется специальными отжимными распорками, лапы разводятся болтиками, установленными с двух сторон выключателя.

Шаг 7. Проверьте надежность фиксации корпуса в коробке, все нормально – закрывайте его крышкой с клавишей.

Настоятельно рекомендуем сделать так, чтобы провод под напряжением соединялся с нижним (недоступным) контактом патрона. Это будет служить дополнительной защитой от поражения электрическим током во время замены лампочки при включенном выключателе.

Видео – Подключение одноклавишного выключателя скрытой проводки

В случае скрытой проводки коробка Бермана для включателя со всеми проводами уже должна быть установленной в стене. Если ее нет, а со стены точат только провода – проблема, придется делать лишнюю работу. Как ее устанавливать?

Цены на индукционные отвертки-тестеры

отвертка-тестер

Установка коробки Бермана

Шаг 1. Откройте кабели скрытой проводки примерно по 10 сантиметров с каждой стороны коробки. Очень осторожно снимайте штукатурку с кабеля. Мы не советуем пользоваться болгаркой, лучше осторожно работать зубилом.

Шаг 2. Разметьте и сделайте отверстие под коробку. Можно вручную, а можно и при помощи дрели со специальной алмазной насадкой. Второй вариант для профессионалов, а любителям придется долбить стену зубилом. Размеры отверстия должны быть на 1÷2 сантиметра больше коробки.

Шаг 3. Вставьте коробку в подготовленное отверстие, проверьте ее положение. Все нормально – затягивайте провода вовнутрь.

Шаг 4 . Гипсом закрепите коробку в отверстии, еще раз проверьте ее положение. Одновременно сделайте канавки под кабели. Подождите, пока гипс или алебастр схватится и продолжайте монтаж.

Сразу скажем, что такая ситуация не должна встречаться в принципе, только откровенный халтурщик может себе позволить не устанавливать коробки по время монтажа скрытой проводки.

Цены на подрозетник

подрозетник

Как устанавливать спаренный выключатель скрытой проводки

Двухклавишные включатели также могут иметь диоды, облегчающие включение света в темной комнате. Размеры корпуса и коробки Бермана стандартные, выключатель может устанавливаться в одинаковые по диаметру отверстия в стенах с одноклавишным.


Шаг 1. Распакуйте включатель, снимите переднюю крышку с клавишами. В большинстве моделей она крепится к корпусу защелками, снимается после незначительного усилия на отрыв.

Большинство деталей выключателя из пластика, не применяйте к ним больших усилий, если что-то не отсоединяется – ищите причину, а не решайте проблему за счет физической силы. Клавиши можно снять ножом или отверткой, поддев их со свободной стороны.

Шаг 2. Снимите пластиковую сердцевину выключателя. Она есть не у всех моделях включателей и служит для дополнительной защиты пользователей от поражения током. На корпусе снизу есть один контакт с зажимной клеммой и одно незанятое отверстие. Это отверстие чисто технологическое, используется во время изготовления других типов выключателей в стандартном корпусе. С другой стороны корпуса есть два контакта, по одному к каждой клавише.

Шаг 3. Присоедините входящий фазовый провод синего цвета к выключателю с той стороны, где есть только одна клемма. Внутренние соединения подадут ток сразу к двум клавишам.

Шаг 4. Двумя бесконтактными индикаторами определите правильное положение клавиш. По стандартам все коммутаторы должны включать потребители тока в верхнем положении клавиш. Один индикатор замкните на вход клавиши, а второй на выход, пробуйте их включать/выключать. В том положении, в котором лампочка индикатора загорелась. Прибор пропускает ток – запомните положение клавиш и во время установки выключателя в коробку соблюдайте правильное пространственное положение.

Шаг 5 . Прикручивайте провода коробки к выключателю. Синий фазный со стороны одного клеммника, два других со стороны двух клеммников. Вставьте корпус выключателя в коробку, винтами зафиксируйте его положение, установите на место подрешетник, пластиковую сердцевину и две клавиши.

Шаг 6 . Соедините провода в монтажной коробке. Принцип соединения такой же, как и для одноклавишного выключателя. Разница только в том, что на выходе будет, кроме фазного, два провода к каждому осветительному прибору по отдельности. Надежно заизолируйте провода и разведите их по разным углам монтажной коробки.

Шаг 7. Проверьте соединения при включенном и выключенном положении клавиш, все нормально – можете подавать питание.

Видео – Подключение спаренного выключателя скрытой проводки

Такого типа включатели чаще всего применяются в банях из сруба или оцилиндрованного бревна. Могут иметь различные модификации, но алгоритм монтажа для всех типов остается одинаковым.

Шаг 1. Плоской отверткой или ножом подденьте клавишу сбоку и снимите ее. Она держится на пластиковых защелках, не прилагайте больших усилий, клавиша должна сниматься легко. Пластиковая крышка крепится к корпусу винтами, открутите их и снимите крышку.

Шаг 2. Извлеките механизм выключателя и монтажные мембраны для герметизации входа/выхода электрических кабелей. Мембраны вставлены в направляющие корпуса и легко вынимаются.

Шаг 3. Точно разметьте положение корпуса выключателя на стене. Для гарантии можете воспользоваться уровнем.

Стенка корпуса имеет специальные отверстия для крепления саморезов, с их помощью крепится выключатель. Бывают случаи, когда стандартные отверстия по каким-то причинам нельзя использовать – или именно в этих местах трещины на стене, или в этих местах декоративные элементы оформления стены – не имеет значения. Возникла такая ситуация – не расстраивайтесь, кончиком ножа аккуратно проделайте новые отверстия в подходящих местах. Закрепите корпус на несущей поверхности.

Шаг 4. Подвод кабеля осуществляется через защитную мембрану. Проткните ее отверткой и проденьте в отверстие кабель. Если диаметр кабеля намного больше, чем сделанное отверстие, отрежьте острым ножом верхний выступ мембраны. Производители специально делают ее с выступами различных диаметров, это не только облегчает процесс монтажа, но и повышает герметичность. Имейте в виду, что для повышения универсальности установки выключателя он имеет две мембраны – по одной с каждой противоположной стороны. Вам для подключения освещения понадобится лишь одна, вторую не трогайте, пусть остается целой.

Шаг 5. Подключите провода к клеммам выключателя согласно вышеописанным способам. Защитные выключатели наружной установки также могут иметь несколько клавиш, что позволяет с одного устройства управлять несколькими осветительными приборами.

Шаг 6. Проверьте надежность соединения проводов, попробуйте их вытянуть. Еще раз подтяните болтики фиксации. Все в порядке – вставляйте механизм включателя в корпус, закрывайте крышкой и ставьте на место клавишу.

Внимательно прикручивайте крышку выключателя, по всему периметру она имеет уплотнитель. Следите, чтобы он лег на свое посадочное место без загибов. Некоторые современные модели влагозащитных выключателей предоставляют возможность самостоятельной установки светодиодной лампы, для этого на корпусе предусмотрено посадочное гнездо для лампочки, а клавиша имеет прозрачные углы, которые хорошо видно в темное время суток. Светодиод можно приобрести магазине самостоятельно, как его подключать мы описывали выше.

Видео – Установка водозащитного выключателя открытой проводки

Мы рассказали, как подключаются наиболее простые и наиболее распространенные виды выключателей, несколько слов нужно сказать и о других типах, более сложных и более функциональных.

Для начала нужно знать, что не все диммеры экономят электрическую энергию, об этом умалчивают производители. Есть реостатные диммеры, регулирование силы тока происходит за счет реостата, он бете на себя часть силы тока, на осветительный прибор поступает ток меньшего номинала. Да, сила освещения регулируется, но не за счет общего уменьшения потребления энергии, а за счет ее перераспределения между двумя потребителями – лампочкой и реостатом. Стоит ли платить лишние деньги за такой «экономный» включатель – решайте сами.

Энергию позволяют экономить только электронные диммеры, они состоят из полупроводниковых симисторов и динисторов, регулирование силы тока происходит за счет ступенчатой отсечки фазы. Эти включатели экономят энергию.

Важно. Если обыкновенные выключатели не имеют классификации по мощности, то у диммеров она есть. Мощность выключателя указывается на корпусе, она подбирается с учетом общей мощности всех потребителей, подключенных к устройству. Как и всегда, настоятельно советуем приобретать диммеры с запасом по мощности.

Электрическая схема подключения диммеров не отличается от электрической схемы подключения обыкновенных выключателей.

Подключение таймеров

Существует большой ассортимент таймеров, позволяющих производить настройки включения/выключения света с различным интервалом времени. Для бани стоит приобретать наиболее дешевые модели, это не то помещение, которым пользуются ежедневно.

Важно. Таймеры имеют довольно сложную электронную начинку, которая крайне негативно реагирует на повышение температуры и влажности. Светильники, подключенные к ним, могут устанавливаться в любых помещениях, а сам выключатель следует монтировать только в комнате отдыха.

Подключение электрических кабелей производится по обычной схеме, фаза обязательно должна идти через клавишу. Но есть и одна существенная особенность – к выключателю должны подводиться и фаза, и ноль. Электронная начинка не будет работать без автономной электрической цепи, причем она должна быть в постоянно замкнутом состоянии.

Каждый выключатель таймер рассчитан на максимальную мощность потребителей тока, ее следует учитывать во время выбора конкретной модели. Еще одно предупреждение. Электронная начинка таймера очень чувствительна к перепадам напряжение, это может вызывать не только сбои в произведенных настройках функционирования, но и ставать причиной полного выхода и строя электронных микрочипов.

Цены на диммер

Подключение дистанционных выключателей

Сложные электронные устройства, использование для бань не всегда оправданно. Но те владельцы, которые желают создавать для себя максимально комфортные условия, их устанавливают. Положительный момент – возможность не вставая с места управлять освещением всех помещений бани. Недостаток – высокая стоимость. К одному выключателю могут подключаться несколько потребителей электрической энергии. Боятся высокой температуры и повышенной влажности. В коробке должна быть фаза и ноль, микросхемы должны быть постоянно запитанными к сети.

Видео – Дистанционный выключатель света с пультом Сапфир-2503

Удар током – это не удар молотком по пальцу, не относитесь пренебрежительно к существующим правилам и технике безопасности. Если вы не уверены в добросовестности или квалификации электрика, делавшего разводку, то настоятельно рекомендуем проверить соединения в монтажной коробке для разводки.

В коробке одноклавишного выключателя должно быть две жилы – синяя под ноль и коричневая (или иного цвета) под фазу.

В распределительной коробке должен быть кабель с общего щитка. К синему (нулевому) проводу должен быть присоединен провод, идущий к осветительному прибору, фазный провод нужно присоединить к фазному проводу, идущему к выключателю. С выключателя другой провод возвращается в монтажную коробку и там соединяется с проводом, идущим к осветительному прибору.

Для двухклавишного выключателя разводка иная. Кабель выхода на осветительный прибор должен иметь три жилы: одну синюю фазную и две без напряжения. Фазный провод трехжильным кабелем должен подаваться к двухклавишному выключателю и подключаться к общему вводу для двух клавиш. На выходе каждой клавиши есть отдельные провода, которые далее соединяются в монтажной коробке с проводами кабеля светильников.

Соединение кабелей в монтажной коробке можно делать обыкновенной скруткой или с помощью специальных клеммников. Если вы делаете скрутку, то тщательно их изолируйте и разводите фазные и нулевые провода по разным углам коробки. Никогда не соединяйте между собой медные и алюминиевые провода, такое соединение быстро окисляется, перегревается и перегорает. Это, если вам повезет, если не повезет, то возможно загорание бани.

Распределительные коробки должны располагаться над выключателями, это стандартное требование. Такое расположение позволяет быстро находить нужные провода в случае возникновения проблем с электрическими потребителями.

Очень важно. Не забывайте перед работой с электрооборудованием проверять отсутствие напряжения даже после отключения автомата. Бывают случаи, когда разъединитель щелкнет (такой звук издается при его отключении), а цепь не прерывается. Чтобы избежать несчастного случая после выключения арматуры на щитке дополнительно проверяйте надежность ее срабатывания индикатором или тестером.

Если возникла необходимость замены устаревшего или вышедшего из строя клавишного выключателя освещения, автоматического выключателя или розетки, не обязательно обращаться за помощью к квалифицированному электрику. Элементарных знаний из курса школьной физики вполне достаточно для выполнения работы. Но при этом важно все делать правильно и соблюдать технику безопасности. О том, как правильно установить выключатель или розетку и пойдет речь в этой статье.

Производители электротехнической продукции предлагают выключатели и розетки различного дизайна и конструкции. Все они делятся на встраиваемые и наружные. Розетки бывают одиночные, двойные и сблокированные (несколько розеток в общем корпусе). Выключатели клавишного типа бывают:

  • одноклавишные;
  • двухклавишные;
  • трехклавишные.

Электрическая схема их практически не отличается. Принцип действия заключается в прерывании контактов при отключении потребителя и замыкании при его включении. К клемме неподвижного контакта присоединяется «фаза», а клемме подвижного – провод, питающий источник света. Направление подключения «фазы» на корпусе указывается стрелкой. При этом важно надежно и туго завинчивать фиксирующие винты в клеммах: плохой контакт приводит к искрению, выходу выключателя из строя или даже к пожару.

Электрические схемы выключателя в сети показаны на рисунке.

Важно! Монтаж можно выполнять только после отключения электропитания. Для этого следует перевести автоматический или пакетный выключатель в щитовой, расположенной на лестничной площадке, в положение «ВЫКЛ» и проверить наличие напряжения индикатором.

Как установить выключатель света

Рассмотрим, как установить одноклавишный выключатель.

Последовательность действий при установке (замене) встраиваемого выключателя.


Действия при замене наружного выключателя принципиально не отличается от вышеописанных. Разница состоит в том, что вместо чашеобразного подрозетника в такой конструкции используется деревянная или пластиковая прокладка.

Выясним, как установить выключатель двухклавишный. В процессе монтажа важно правильно присоединить проводники, питающие источники света. Соблюдение порядка важно для удобства пользования. К примеру, если санузел состоит из разделенных перегородкой ванной и туалета, левая клавиша должна отвечать за освещение помещения, расположенного слева. Правая клавиша – соответственно. Таким образом, к входящей клемме присоединяется один (фазный) провод, идущий от распределительной коробки, а к двум отходящим клеммам (обозначаются стрелочками) – провода, идущие к контактам цоколя лампочки.

Аналогично устанавливается трехклавишный выключатель.

Основное правило: выключатель всегда должен «разрывать» фазный провод (его можно определить с помощью индикатора). «Нулевой» провод в выключатель не заходит и коммутируется непосредственно с проводкой источника света.

Нюансы установки клавишных выключателей и розеток


Важно: для того чтобы избежать поражения детей электрическим током, необходимо устанавливать розетки закрытой конструкции или применять специальные заглушки.

Правила установки розеток

Розетки бывают:

  • для открытой проводки;
  • для скрытой проводки;
  • с заземляющим контактом;
  • без заземляющего контакта.

Кроме обычных, используют розетки влагозащищенного исполнения (см. фото).

Такие устанавливают в помещениях с повышенной влажностью (в парных, в бассейнах, в санузлах, на кухне). По количеству фаз розетки различают:

  • однофазные;
  • для трехфазной сети.

Последние бывают с нулевым проводником и без.

Установка розеток выполняется в соответствии со следующими правилами.


Важно: многожильные провода перед присоединением к клемме розетки или выключателя опрессовывают. Обязательно фиксируют винтами корпус розетки, вкручивая их в отверстия подрозетника.

Как установить автоматический выключатель

В некоторых случаях во внутриквартирном распределительном щитке необходима установка дополнительного автоматического выключателя. Перед тем, как установить выключатель, следует ознакомиться с некоторыми правилами.

  1. Автоматический выключатель выбирается по суммарному току потребления всего подключаемого к нему электрооборудования. Номинал выключателя должен быть немного ниже расчетного значения.
  2. Установка «автомата» выполняется после отключения электросети.
  3. «Автомат» должен быть закреплен в щитовой так, чтобы его включение и отключение не приводило к смещению. Современный метод предлагает фиксацию на дин-рейку: защелки на тыльной стороне надежно удерживают устройство. Сначала на дин-рейку сверху заводится верхняя защелка, после чего прижимается до щелчка нижняя.
  4. Фазный провод (приходящий от общего выключателя или УЗО) подключается по схеме, указанной на «автомате», то есть обычно — к верхней клемме. К нижней присоединяется провод, уходящий к нагрузке.
  5. При снятии изоляции необходимо действовать осторожно, чтобы не повредить жилу. Важно, чтобы изоляция была полностью снята на участке, непосредственно контактирующем с клеммой «автомата». Для этого проверяется глубина входа после выкручивания винта.
  6. Несколько автоматических выключателей на одной дин-рейке соединяются перемычками. Винты клемм нужно затягивать в несколько приемов.
  7. При подключении двухполюсных «автоматов», где есть «ноль» и «фаза», следует соблюдать полярность.
  8. После монтажа подключают электропитание и проверяют правильность работы электроприборов.

В завершение предлагаем наглядно ознакомиться с тем, как установить выключатель: видео с комментариями специалиста.

Полезным будет и следующий видеосюжет о нюансах выбора и подключения автоматических выключателей.

Подключить выключатель: пошаговая инструкция + фото

На сегодняшний день выключатели света просто поражают своим разнообразием. На рынке вы сможете найти широкий ассортимент этой продукции. После покупки вам необходимо будет подключить выключатель света в своем доме. Этот процесс считается простым в том случае, если у вас есть определенные знания.

В этой статье мы предоставили вашему вниманию наиболее подробную информацию. Здесь вы узнаете, как подключить выключатель света с одной, двумя и тремя клавишами. Для начала вам необходимо будет изучить и понять, где необходимо использовать эти модели.

На сегодняшний день практически каждый человек знает, зачем нужен выключатель света. Обычно одноклавишное изделие используют для того, чтобы обесточить одну группу светильников. Этот продукт вы сможете установить практически в любой комнате, которая имеет только одну группу светильников.

Двухклавишный выключатель соответственно позволяет осуществлять свою работу с двумя группами светильников. Например, если в вашей комнате установлено основное освещение и софиты, тогда управлять их работой можно отдельно. Одна клавиша будет отвечать за основное освещение, а вторая за дополнительное.

Трехклавишный выключатель способен регулировать работу трех групп лампочек. Обычно это изделие пользуется высокой популярностью в гостиной или в спальне.

Сейчас вы узнаете, как правильно подключить включатель с одной, двумя или тремя клавишами. Мы предоставили вашему вниманию не только информационную, но и фото инструкцию, которая сможет помочь вам выполнить этот процесс правильно.

Подготовительные этапы работ

Перед тем как выполнить подключение выключателя вам необходимо будет определиться с инструментами и технологией монтажа. Вот основные моменты, которые помогут выполнить правильный монтаж вашей конструкции:

  1. Для подключения проводов можно использовать способы пайки или подключение провода с помощью клемм.
  2. Перед началом работ вам необходимо будет отключить подачу электроэнергии.
  3. Для правильной работы выключателя к нему необходимо подводить только фазный, а не нейтральный провод. Если вы неправильно выполните подключение, тогда вас может ударить током.
  4. Перед тем как подключить свое устройство вам необходимо изучить цветовую маркировку проводов.

Вот это основные рекомендации, которых вам необходимо придерживаться для того, чтобы подключить выключатель света своими руками. Также вам потребуется следующий список инструментов, который позволит выполнить подключение:

  • Плоскогубцы.
  • Нож электрика.
  • Отвертки.
  • Соединители.

Правильная разводка провода

При подключении выключателя любого вида вам потребуется схема разводки проводов. На схеме должна изображаться прокладка провода от распределительной коробки и до выключателя. Сейчас мы рассмотрим все схемы подключения. Для трехклавишного выключателя провода необходимо разводить подобным образом.

Одна клавиша

Подключить одноклавишный выключатель достаточно просто. Выполнить этот процесс сможет даже неопытный электрик.

Вводный ноль вам необходимо будет подключить с нолем на выключателе. Обычно этот провод имеет синий цвет. Фазный провод сначала будет идти к вашему выключателю, а затем он будет возвращаться к распределительной коробке. Только после этого он соединится с лампой. Как видите, со схем, которые мы вам предоставили, этот процесс не является сложным.

Две клавиши

Схема подключения двухклавишного выключателя может немного отличаться. Этот процесс в первую очередь связан с тем, что разрыв цепей будет осуществляться отдельно для каждой клавиши. Здесь в распределительную коробку будет отходить две группы проводов. При входе в коробку вам необходимо соединить свой синий проводник с другими проводами.

Фаза при подключении будет вестись на разрыв двух кнопок, а затем она будет фиксироваться в отдельном отверстии. Два исходящих провода в этом выключателе будут идти к каждой группе светильников.

Как правило, двухклавишный выключатель может иметь три отверстия. Два из них будут находиться, с одной стороны. Еще одно отверстие будет находиться, с другой стороны. Там, где располагается одно отверстие вам необходимо подключить входящую фазу. С другой стороны вам необходимо подключить исходящие фазы. Здесь вы можете прочитать, как провести разборку выключателя.

Три клавиши

Для того чтобы подключить трехклавишный выключатель вам потребуются определенные знания. Ноль, как и в предыдущих случаях, вам необходимо будет соединить еще в распределительной коробке. Вводная фаза должна направляться на разрыв. После ввода необходимо подключить исходящие фазы, которые будут идти на три группы светильников.

Как подключить выключатель?

После того как вы выполнили все соединения проводов в выключателе вам необходимо будет его установить. Монтаж выключателя может выполнить практически каждый, и сейчас мы об этом поговорим. После того как вы подвели провода их необходимо надежно закрепить.

Теперь можно приступать к его фиксации в распределительной коробке. В распределительной коробке он будет крепиться с помощью специальных зажимов. Они располагаются по бокам этого изделия. Сначала вставьте выключатель в розетку, а затем отверткой зажмите его контакты. После зажима болтов выключатель будет надежно держаться в стене.

После того как сердцевина выключателя будет надежно закреплена в штробе вы можете приступить к установке декоративной рамки. После того как декоративная рамка будет установлена вы можете приступать к проверке устройства на работоспособность устройства. Вот это была подробная инструкция по установке этого прибора. Как видите, подключить выключатель может практически каждый.

Читайте также: подключение двухклавишного выключателя.

Простой выключатель. Схема подключения — Доктор Лом

В любое электрифицированное жилье заходит как минимум 2 провода, правда, провод может быть и один, но в нем есть как минимум 2 жилы. Внешне эти провода (или жилы) ни чем не отличаются, отличие у них внутри — один провод — это фаза, а второй провод — ноль. По сути эти провода — участок электрической цепи, практически такой же, как в школьной лаборатории по физике. Пока к проводам ничего не подключено, электрическая цепь остается разомкнутой. Когда мы подсоединяем к проводам какой-либо электроприбор, электрическая цепь замыкается, электроэнергия потребляется, счетчик крутится.

Для подключения к электрической цепи переносных электроприборов, даже таких больших как холодильник, используются электрические розетки, а производители переносных электроприборов предусмотрительно снабжают свои изделия электрическими вилками. Для стационарных электроприборов, даже таких маленьких, как врезные растровые светильники, тоже можно использовать розетки, если внешний вид помещения волнует Вас меньше всего. Но обычно, пользуясь тем что стационарные электроприборы никуда не денутся, их подключают напрямую к электрической цепи, а чтобы электроприбор не работал постоянно, для замыкания и размыкания электрической цепи используются выключатели. Выключатель можно ставить на любой провод, как на фазу, так и на ноль, но обычно принято ставить выключатель на фазовый провод. Это позволяет заменить или отремонтировать стационарный электроприбор без риска замыкания электрической цепи. Обычно, чтобы исключить риск замыкания электрической цепи, отключают контакты на счетчике, обесточивая таким образом всю квартиру или дом. Вот в принципе и все с теоретической точки зрения.

Для реализации на практике столь не сложных теоретических положений в квартире или доме делается электропроводка. Электропроводка делается так, чтобы любой электроприбор подключался к электрической цепи параллельно. Чтобы не прокладывать провода от каждой розетки или светильника к месту ввода электрических проводов в квартиру или дом, сначала прокладываются провода от места ввода (обычно в этом месте стоит электрический счетчик) к распределительным (разветвительным) коробкам в жилых комнатах или служебных помещениях, а потом от распределительных коробок провода разводятся по помещению.

Таким образом подключение розеток в распределительной коробке никаких проблем не представляет, если провода в разноцветной изоляции (а таких в последнее время все больше и больше), то концы проводов зачищаются и соединяются в 2 счалки согласно цвету. Даже если розеток в помещении будет 20, то все равно будет только 2 счалки (скрутки) проводов. А вот для правильного подключения светильника или любого другого стационарного электроприбора нулевой провод, который идет от места ввода, подключается с одному из проводов, подключаемых к светильнику, фаза подключается к одному из проводов, идущих к выключателю, а оставшиеся свободными один провод от светильника и один провод от выключателя соединяются между собой. Таким образом в распределительной коробке будет 3 счалки (скрутки проводов) даже если в распределительной коробке подключены только одна лампочка и один выключатель на эту лампочку и тут если используются провода в разноцветной изоляции, обязательно будет одна счалка проводов двух разных цветов:

Рисунок 1.

А — принципиальная схема работы одноклавишного выключателя

В — схема подключения проводов в коробке

На схемах показано положение выключателей в положении «выключено». Голубым цветом обозначен Ноль, а оранжевым — Фаза. Само собой, в этой же коробке обычно подключаются и розетки (на рисунке не показаны). Но при этом количество счалок (скруток) проводов в коробке все равно будет = 3: две большие счалки, обеспечивающие подключение всех розеток, а также подключение одного провода светильника и одного провода выключателя и одна маленькая счалка двух проводов — провода от светильника и провода от выключателя. Если при разводке используются разноцветные провода, то обычно в больших счалках соединяются провода согласно цвету, а в маленькой счалке соединяются два провода с разными цветами изоляции.

В одноклавишных выключателях есть только два контакта, к которым можно прикрутить или в которых можно зажать провода, при этом спутать, какой провод куда должен прикручиваться — невозможно. Как ни прикручивай провода, все равно при одном из положений клавиши выключатель будет включенным, а при другом положении клавиши — выключенным.

Фотография 1.

Раньше было принято устанавливать выключатели так, чтобы при выключенном состоянии выпирал верх клавиши, а при включенном состоянии выпирал низ клавиши, раньше на клавишах снизу даже ставилась красная точка, обозначающая включенное состояние. Теперь считается, что в выключатель будет меньше попадать пыль, если его устанавливать наоборот — так, чтобы при выключенном состоянии выпирал низ клавиши, а при включенном состоянии выпирал верх клавиши. Чтобы поменять положение клавиши для режимов «вкл-выкл», нужно просто повернуть выключатель в подрозетнике на 180о.

Если в клавише есть светодиодная подсветка, то как правило никаких дополнительных действий при подключении такого выключателя не требуется. Светодиод обычно уже подключен производителем выключателя и нужно точно также просто прикрутить провода к контактам выключателя.

Если нужно подключить двухклавишный выключатель, то количество счалок в распредкоробке увеличится на одну:

Рисунок 2.

Примечание: Большинство двухклавишных выключателей рассчитаны на разводку трехжильными проводами, и поэтому в них только три, а не четыре контакта. Более правильно отобразить подключение таких выключателей можно так:

Рисунок 3.

Если разводка выполняется двухжильными проводами, то можно просто никуда не подключать одну жилу двухжильного провода, ведущего от коробки в выключателю. В двухклавишном выключателе с тремя контактами в отличие от одноклавишного выключателя путать провода нельзя. Самым простым способом не спутать провода является маркировка. На двухжильных проводах в двойной изоляции удобно делать маркировку обычной гелевой ручкой.

Подробности установки евро выключателя в советский подрозетник и евро выключателя в евро подрозетник и проблемы, которые могут при этом возникнуть, изложены отдельно.

Как подключить выключатель.

Как установить и подключить выключатель скрытой проводки.

Монтаж таких выключателей производится в специальных подрозетниках, напоминающих по форме неглубокий стакан.

В материале стены, с помощью специальных инструментов,- коронок выбирается углубление.
Более подробно об этом процессе, в разделе — «Скрытая проводка под штукатуркой.»
Если стена гипсокартонная, то просто круглое отверстие, под размер подрозетника. После чего — подрозетник устанавливается. В гипсокартонной стене его фиксация осуществляется с помощью специальных лапок-зажимов. В кирпичной, бетонной, гипсолитовой стенах подрозетники закрепляются с помощью строительных смесей на основе гипса. В любом случае, подрозетники должны быть установлены очень ровно, по возможности, за подлицо с поверхностью стены.

Следующим этапом, в стенe, по направлению к подрозетнику выдалбливается борозда , достаточно глубокая для того чтобы спрятать питающий провод — штроба. Затем в штробу закладывается провод, с таким расчетом, что бы длина его концов, выходящих в подрозетник, была не короче 10см. После чего подготовленные концы подключаются к клеммам выключателя, а последняя крепится к подрозетнику с помощью либо, специальных шурупов (при монтаже в гипсокартон — только шурупы!), либо используются металлические распорки, входящие в конструкции механизма (при использовании старых металлических подрозетников — единственный вариант).

Вариант с подрозетником старого типа


С помощью отвертки затягиваются винты, расправляющие металлические распорки. Расправляясь распорки жестко фиксируют механизм выключателя. Обязательное условие надежного крепления — передние упоры выключателя, обязательно должны быть шире краев подразетника.
Сверху одевается крышка, крепятся клавиша (клавиши) — монтаж окончен.

На главную страницу

Использование каких — либо материалов этой страницы, допускается при наличии ссылки на сайт «Электрика это просто».

Как подключить одноклавишный выключатель

Как подключить одноклавишный выключатель

Время от времени выключатели приходится ремонтировать, производить какую-либо ревизию или замену.

Поэтому нужно представлять начинающему электрику визуальную схему их подключений и принцип работы.

В этой статье, вы найдете ответы на свои вопросы, схему и рекомендации по подключению одноклавишного выключателя.

Подготовка к работе

  1. Перед подключением одноклавишного выключателя необходимо снять напряжение с того участка, где будете проводить работы.
  2. Проверьте свой индикатор напряжения на предмет его исправности.
  3. Проверьте отсутствие напряжения на своем рабочем месте.
  4. Проверьте исправность указателем напряжения отсутствие напряжения на каждой жиле.

Схема подключения одноклавишного выключателя

Одноклавишный выключатель является частью электрической схемы, в состав которой входит источник питания, люстра (потребитель электроэнергии) и отключающие устройство (выключатель).

Выключатель имеющий одну клавишу включается последовательно фазную жилу электрической сети. Фаза от электросети проходит через выключатель к люстре. В данном случаи выключатель должен разрывать или соединять фазу. Данный одноклавишный выключатель может быть включен в нулевую жилу, но это будет противоречить правилам устройства электроустановок (ПУЭ) которыми следует руководствоваться при проведение электромонтажа в квартире. А также это будет небезопасно при обслуживании электрических аппаратов. Опасность состоит в том, что при установке прибора в нулевую жилу, узлы потребителя (электрические энергии) будут находиться в напряжении, даже тогда, когда данный выключатель будет в отключённом состоянии. И при прикосновении к электроаппарату человек может оказаться поражённым током.

Распределительная коробка состоит из трёхжильного кабеля питания, который идёт к выключателю, и трёхжильного кабеля, который идет к люстре.

На питающем кабеле провод с белой изоляцией – это фазный провод. Жёлто-зелёный провод – это защитный (земля). Синий провод – это рабочий 0.

ЭТАП 1

Приступаем к жилам к распределительной коробки. Условно, это кабель питания, идущий от электрощита к распределительной коробки. На кабели питании провод с белой изоляцией соединяем с любым проводом на двухжильном кабеле ведущего к выключателю.

ЭТАП 2

На кабели питания соединили провод с белой изоляцией с проводом с синей изоляции на двухжильном кабеле ведущего к нашему выключателю.

ЭТАП 3

Далее второй провод с белой изоляцией на кабеле идущим от выключателя соединяем с проводом с белой изоляции идущему к нашей люстре. Сделали, соедини и заизолировали.

ЭТАП 4

На кабеле питании провод с синей изоляцией (рабочий 0) соединяем с синим проводом, идущим к нашей люстре.

ЭТАП 5

На кабеле питании жил с жёлто-зелёной изоляцией (защитный 0) соединяется с жилой такой же жёлто-зелёной изоляции, идущей к нашей люстре. Тем самым мы заземляем корпус нашей люстры в целях безопасности.

ЭТАП 6

После подключений всех жил и изоляции всех проводов распределительной коробки, в электрощитовой включаем советующий автомат. Тем самым подаем напряжение на нашу распределительную коробку.

Все вышеперечисленные этапы являются гарантией электробезопасности не только владельца квартиры, но и жильцов всего дома

Осуществляя замену лампы, достаточно будет осуществить отключение выключателя. За счет этого патрон будет функционировать без напряжения. В случае, если при монтажных работах будет какая-то путаница и выключатель коммутируется с нулем, то к лампе в любом случае будет подаваться напряжение. В свою очередь, это может создать ситуации, которые носят риск здоровью и жизни человека.

Поиск неисправности

После того, как лампочка была выкручена из патрона, а выключатель включен, нужно при помощи указателя напряжения проверить прохождение фазы с выключателя на лампу и наоборот. Нередки случаи, когда именно из-за этого, лампа не может полноценно функционировать. В большинстве случаев, неисправность связана с выходом из строя самого выключателя, либо электропроводки.

На дальнейшем этапе потребуется проверка прохождения фазы на сам выключатель. С этой целью понадобится осуществить снятие клавиши выключателя. При этом, следует учитывать особенности современных конструкций. После проверки винтов крепления к подрозетнику и винтов крепления проводов к выключателю, следует убедиться, что на выводах фаза имеет контакт. Сделать это можно при помощи указателя низкого напряжения.

Сначала понадобится полностью отключить напряжение по всей квартире. После этого, открутить винты крепления выключателя и видим, что несколько проводов выпало из клеммы выключателя. Достаточно вставить провода обратно в клемму, затянуть винты и неисправность будет устранена. Выполненную работу проверить можно после включения напряжения и подключения одноклавишного выключателя.

Только соблюдая все эти правила возможно получение акта допуска электроустановки в эксплуатацию.

Электропроводка переключателя света — электрическая 101

Типовые подключения заземляющих проводов

Все заземляющие провода и клеммы устройства соединены вместе в каждой розетке.

В каждой электрической коробке все заземляющие провода соединены вместе. Земля также подключается к клемме заземления устройства (выключателя, розетки, осветительной арматуры и т. Д.).

Типовая схема подключения провода заземления

Подключение нескольких переключателей света

Подключение нескольких переключателей, 3- , однополюсный

Схема электрических соединений обычного выключателя

Альтернативная (калифорнийская) электрическая схема выключателя света

Клеммные соединения переключателя взаимозаменяемы.

Обычная проводка переключателя света

При обычном подключении переключателя света с использованием кабеля NM, кабель NM подает линейное напряжение от электрической панели к розетке переключателя света.

Другой кабель NM соединяет эту распределительную коробку с коробкой осветительной арматуры. И линия, и нейтраль перемещаются от распределительной коробки к коробке осветительной арматуры.

Альтернативная проводка выключателя (в калифорнийском стиле)

При альтернативной проводке выключателя света кабель NM подает линейное напряжение от электрической панели к розетке осветительной арматуры.

Другой кабель NM соединяет коробку осветительной арматуры с распределительной коробкой. На схеме внизу справа 2-жильный кабель NM , соединяющий осветительную арматуру с переключателем, содержит 2 линейных провода (одна линия и одна коммутируемая линия).

Белый провод передает линию, черный провод — коммутируемую линию. Так как белый провод горячий, на каждый конец кладут черный кусок изоленты.

Этот альтернативный тип проводки больше не разрешен NEC с 2011 года, если нейтральный провод отсутствует внутри каждой распределительной коробки.

Диаграммы, представленные на этой странице, упрощены для ясности. В электрические розеточные коробки можно вводить и выводить множество кабелей NM. См. Фактическую проводку распределительной коробки.

Типовая схема подключения заземляющего провода модуля

показана ниже.

Fix-It Chick: Добавьте электрическую розетку рядом с выключателем | Новости, Спорт, Работа

Добавить электрическую розетку рядом с существующим выключателем света просто, если в коробке есть нейтральный провод.

Шаг 1: Отключите подачу питания на выключатель света на главной электрической панели.

Шаг 2: Снимите пластину переключателя и открутите переключатель от розетки.

Шаг 3: Вытащите переключатель из коробки. Если есть связка из двух белых проводов, связанных вместе за переключателем, и двух отдельных проводов, идущих к переключателю, будет легко добавить розетку.

Шаг 4: Используйте датчик напряжения, чтобы убедиться, что питание коробки отключено, прикоснувшись датчиком к каждому проводу отдельно.

Шаг 5: Пометьте два провода, прикрепленных к коммутатору, изолентой и отсоедините провода от коммутатора.

Шаг 6: Снимите имеющуюся выпускную коробку и замените ее двойной выпускной коробкой.

Шаг 7: Снимите гайку, соединяющую два нейтральных провода в задней части коробки, и добавьте к смеси третий белый провод. Скрутите провода вместе и закройте их проволочной гайкой. Присоедините свободный конец нового провода к серебряному винту на новой розетке.

Шаг 8: Подсоедините два коротких черных провода к черному проводу, который изначально был на золотом винте переключателя. Это должна быть горячая проволока. Скрутите три провода вместе и закройте их проволочной гайкой. Присоедините свободный конец одного нового провода к золотому винту на переключателе и прикрепите свободный конец второго нового провода к золотому винту на розетке.

Шаг 9: Подсоедините белый провод, который изначально был на коммутаторе, к серебряному винту на коммутаторе.

Шаг 10: Если к коммутатору был подключен провод заземления, прикрепите к нему два коротких зеленых или оголенных провода и закройте все три гайкой для проводов. Проденьте свободный конец одного провода заземления к зеленому винту на переключателе, а свободный конец второго провода — к зеленому винту на розетке.

Шаг 11: После подключения всех проводов нажмите выключатель и вставьте розетку в новую коробку. Закрепите их крепежными винтами.

Шаг 12: Включите питание и убедитесь, что все работает правильно, прежде чем устанавливать новую крышку.

— У вас есть вопрос по ремонту дома для Fix-It Chick? Отправьте его Линде Коттин по адресу [email protected]

Нужно ли заземлять выключатели света?

Когда вы устанавливаете новые выключатели и розетки, вы обычно найдете заявление об отказе от ответственности, в котором говорится о важности заземления всего, что вы устанавливаете. Тем не менее, может возникнуть большая путаница в том, почему мы вообще заземляем нашу электрику.

Отвинтив пластину переключателя, можно увидеть несколько кабелей, и в большинстве современных домов один из них будет заземляющим.Заземление выключателей света стало обычным явлением и используется в качестве профилактической меры безопасности.

Подключение выключателя света без заземления — это совершенно законно. Для диммеров потребуется провод заземления, но не для традиционных тумблеров. Не рекомендуется использовать заземляющий провод на любом переключателе.

Что произойдет, если я не заземлю выключатель света?

Прежде чем мы перейдем к заземлению и его важности, позвольте мне быстро объяснить, что делает заземляющий провод.

Электрические заряды естественным образом притягиваются к проводящим поверхностям, таким как металлы, и затем переносятся на наши тела. Это явление известно как поражение электрическим током.

Назначение заземляющего провода — дать этому избыточному заряду альтернативный путь, который защитит нас от очень опасных ударов электрическим током или потенциального пожара.

Для этого заземляющий провод уходит глубоко в землю под вашим домом. Провод забирает заряд с поверхности в землю и безопасно отдает его там.

Теперь, когда вы понимаете цель заземления, давайте посмотрим, что произойдет, если вы не подключите заземляющий кабель.

Вилка без заземляющего кабеля опасна, потому что нет альтернативного пути для выхода заряда из цепи.

В результате на токопроводящей поверхности находится напряжение. Тогда вы рискуете вступить в контакт со смертельным избыточным зарядом, исходящим от розеток.

Как видите, заземляющий провод дает только преимущества вашей цепи.

Если у вас есть возможность, то подключить заземляющий кабель действительно не составит труда.

Особенно, используя выключатель мокрыми руками, как в ванной или на кухне, вы можете избавить себя от многих проблем.

Часть роли земли в цепи также заставляет выключатель срабатывать при электрическом замыкании. Без этого опасно высокий ток не остановился бы, идущий в прибор.

Требуется ли заземляющий провод по закону?

Хотя я сказал, что заземляющий провод — это несложно, юридические требования и ограничения различаются в зависимости от страны.

Хотя многие семьи живут безопасно, не заземляя выключатели света, многие инспекционные службы придерживаются гораздо более твердого мнения об их упущении.

Например, чтобы соответствовать строительным нормам или пройти электрический осмотр в здании, находящемся в государственной / муниципальной собственности, все выключатели света потребуют заземления.

Также прочтите: Как далеко должен быть выключатель света от двери?

Будет ли задача возложена на домовладельца или домовладельца, зависит от конкретного случая.

Но вам будет сложно убедить местные власти в том, что ваша собственная проводка не представляет опасности, если они обнаружат, что выключатели не заземлены.

Металл против пластиковой коробки: каковы требования к заземлению?

В частности, в старых домах замена выключателя света может вызвать больше проблем, чем вы первоначально думали.

Если в вашем коммутаторе используется металлический корпус, он также должен быть заземлен, в то время как непроводящий пластиковый корпус — нет.

Самая распространенная проблема заключается в том, что новые выключатели света часто не имеют заземляющего провода.

Здесь мы должны сравнить металлические и пластиковые пластины переключателей.

Металлические лицевые панели особенно полезны для старых домов. Большинство старых соединений будут иметь заземляющий провод, но без задней коробки для подключения. В этом случае вы можете подключить землю к задней панели.

Пластиковые лицевые панели не подходят для заземления. В той же ситуации потребуется соединительный блок, к которому затем может быть подключен провод.

Металлические панели переключателей также имеют явное преимущество перед пластиковыми пластинами в своей долговечности.

При ввинчивании пластины даже небольшое чрезмерное затягивание часто приводит к растрескиванию пластиковых пластин, обнажая внутреннюю проводку.

В то время как металлические панели переключателей часто являются более дорогим выбором, более высокая цена идет на более простую установку — особенно для старых сборок — и четкое отображение качества.

Существует также альтернатива физическому заземляющему кабелю. Многие современные переключатели имеют винт заземления, который отводит через него избыточный заряд.

Суть в том, что до тех пор, пока существует металлический контакт между вашей землей и крышкой переключателя / коробкой, ваш переключатель света будет заземлен.

Нужно ли заземлять интеллектуальные коммутаторы?

Интеллектуальные переключатели

все еще находятся в зачаточном состоянии, но они позволяют нам управлять освещением одним касанием экрана телефона, нажатием пульта дистанционного управления или одним голосом.

По большей части установка интеллектуального выключателя работает так же, как и обычный выключатель света.

Предположим, вы заметили, как подключены кабели вашего текущего коммутатора. В этом случае новая установка намного проще, поскольку конфигурация кабеля идентична.

Однако, поскольку интеллектуальные технологии стали такой новой интеграцией в наших домах, для большинства интеллектуальных коммутаторов потребуется нейтральный провод, что трудно найти в домах, построенных до 1980-х годов.

Из этого правила есть некоторые исключения. Эти интеллектуальные выключатели света заметно дороже, чтобы компенсировать более простой путь установки.

Независимо от типа переключателя, умный он или «тупой», применяются одни и те же правила заземления.

Как я уже говорил, заземление настоятельно рекомендуется, поскольку это ключевая мера безопасности, которая будет замечена при осмотре или если вы хотите соблюдать строительные нормы.

Как заземлить выключатель без провода заземления?

Я кратко упомянул выше, что есть одна альтернатива использованию заземляющего провода, который можно найти в некоторых домах.

У некоторых выключателей света нет заземляющего кабеля, и в этом случае электрик решил использовать металлический винт в качестве оголенного заземления.

Очень важно убедиться, что ваша новая панель переключателей подходит для этого заземляющего винта, поскольку подключение без этого не рекомендуется.

Во многих случаях, особенно в старых домах, в которых используются металлические коробки, сама коробка может быть заземлена таким образом без кабеля.

Пока сама металлическая коробка заземлена, цепь будет заземлена, если есть контакт металл-металл.

Опять же, если коробка не обоснована, вы столкнетесь с тем же отказом от ответственности, что и в этой статье.

Лично я бы всегда рекомендовал заземлить переключатели, поскольку влажность / влажные руки могут привести к летаргическому шоку, если не будут приняты меры безопасности.

Заключительные слова

Итак, вот оно, в вашем доме можно выбрать винты, кабели или заземленные коробки, но все ваши переключатели должны иметь заземляющую розетку для обеспечения вашей безопасности.

Без него вы подвергаете свое тело риску замкнуть цепь, содержащую смертельные электрические заряды.

Вы обнаружили, что ваши переключатели не заземлены? Нужна помощь, чтобы убедиться, что вы прошли предстоящий осмотр?

Оставьте мне комментарий, и мы сможем поговорить об этом!

Как подключить 3-позиционный переключатель с несколькими источниками света

♥ Совместное использование — это забота ♥

ОТКАЗ ОТ ОТВЕТСТВЕННОСТИ: КАК AMAZON ASSOCIATE Я ЗАРАБАТЫВАЮ НА КВАЛИФИКАЦИОННЫХ ПОКУПКАХ.
ЭТОТ ПОЧТ СОДЕРЖИТ АФФИЛИРОВАННЫЕ ССЫЛКИ, КОТОРЫЕ МОГУТ МЕНЯ ВОЗНАГРАЖДАТЬ В ДЕНЕЖНОМ ИЛИ ИНОМ СЛУЧАЕ, КОГДА ВЫ ИСПОЛЬЗУЕТЕ ИХ ДЛЯ СОВЕРШЕНСТВОВАНИЯ КВАЛИФИКАЦИОННЫХ ЗАКУПОК. ДЛЯ ДОПОЛНИТЕЛЬНОЙ ИНФОРМАЦИИ ПРОЧИТАЙТЕ ОТКАЗ ОТ ОТВЕТСТВЕННОСТИ. ССЫЛКИ НА ЛЮБЫЕ ПРОДУКТЫ ИЛИ УСЛУГИ ПРЕДСТАВЛЯЮТ НАШЕ ЧЕСТНОЕ МНЕНИЕ О НАС, ЧТО, НА МЫ ДУМАЕМ, РЕШИТ ПРОБЛЕМУ НАИЛУЧШЕЕ. МЫ ДЕЙСТВИТЕЛЬНО ЗАБОТИМСЯ О ВАС И ДЕЛАЕМ ЭТО ТОЛЬКО ПОТОМУ ЧТО ЭТО НЕ ВЛИЯЕТ НА ВАШИ ЦЕНЫ. Надеемся, что вы не верите, и мы продолжим предоставлять вам отличный контент!

Подключение трехпозиционных переключателей несложно, но убедиться, что вы подключаете правильные провода, может быть немного сложно.Здесь пригодятся схемы, и я включу их ниже вместе с пошаговыми инструкциями по подключению в видеоформате.

Прежде всего, убедитесь, что у вас в руках настоящий «трехпозиционный переключатель»!

Основное различие между 2-ходовыми и 3-ходовыми переключателями заключается в том, что на трехпозиционном переключателе не будет маркировки «ВКЛ. » И «ВЫКЛ.».

Причина этого в том, что вы на самом деле не знаете, где будет «включено», а где будет «выключено», поскольку это позволяет вам включать свет в одном месте и выключать их в другом. .Очень удобно, если у вас большой дом.

Вот пример двухпозиционного переключателя , который вам не нужен (обратите внимание на надпись «ON»):

Для этого проекта вам понадобится трехпозиционный переключатель коммутатор без этикеток и должен иметь «общий вывод»:

Трехпозиционные переключатели не дороги и могут быть внесены в список UL как , этот (платная ссылка). Этот переключатель продается на Amazon.

Материалы для проводки

Материалы для установки 3-позиционных переключателей включают:

  • Кабели (14-3 или 12-3). Если ваш автоматический выключатель рассчитан на 20 ампер, вам понадобится провод 12-го калибра (12-3), а если у вас цепь 15-ампер (как в большинстве домов), вам понадобится провод 14-го калибра (14- 3).
  • Фактические 3-позиционные переключатели (2 шт.)
  • Пластиковые гайки для проводов
  • Изолента

Электромонтажные инструменты

Некоторые важные инструменты, которые вам понадобятся:

  • Бесконтактный Тестер напряжения
  • Плоскогубцы (игольчатые)
  • Отвертка
  • Нож
  • Инструмент для зачистки проводов

** Внимание! Не начинайте ничего делать, пока не убедитесь, что по проводам нет питания! Выключите питание, перевернув соответствующий автоматический выключатель , и дважды проверьте его с помощью бесконтактного тестера напряжения.

** Второе предупреждение! Работа с электричеством опасна и может быть смертельной при неправильном выполнении. Если вы не чувствуете себя компетентным в том, что делаете, вам следует проконсультироваться со специалистом.

На каждом переключателе есть 4 клеммы (винта) (см. Фото выше), но некоторые старые версии переключателей могут поставляться без клеммы заземления.

  • Клемма заземления (зеленый винт) — 1шт. Эта часть выключателя не изолирована и подключается непосредственно к металлическому каркасу.Обычно окрашивается в зеленый цвет. Эта клемма предназначена для заземляющего провода, который обычно представляет собой зеленый или неизолированный медный провод.
  • Общая клемма (темный или черный винт) — 1шт. Эта клемма предназначена для подключения горячего (черного) провода, идущего от панели автоматического выключателя.
  • Клеммы Traveler (винты латунные) — 2шт. Эти клеммы взаимозаменяемы и предназначены для бегущих проводов (красный и черный провод от общего кабеля между двумя переключателями).

Вот хороший бесконтактный тестер напряжения (платная ссылка) для вас от Fluke на Amazon. Как правило, они стоят от 8 до 35 долларов.

  • Зеленый провод или неизолированный медный провод (провод заземления). Очень часто это оголенный медный провод, который присоединяется к зеленому винту (или клемме) переключателя.
  • Белый провод (нейтральный или общий провод). Назначение этого провода — подавать электричество непосредственно в лампочку. Белый провод, идущий от кабеля переключателя, должен быть подключен непосредственно к белому проводу общего кабеля (а затем доходит до соответствующей клеммы лампы).
  • Черный провод (горячий провод). Есть три типа черных проводов, идущих от трехпозиционных переключателей (при подключении нескольких источников света). Первый провод подключен к основному источнику энергии, и его назначение — общая клемма (или черный винт) одного из трехпозиционных переключателей. Второй провод подключен к общей клемме (или черному винту) второго трехпозиционного переключателя, и его назначение — соответствующая клемма лампы (черная). Третий провод подключается между одним из выводов двух трехпозиционных переключателей.
  • Красный провод (Дорожный провод или провод переключателя). Этот провод подключен к основному источнику энергии, и его назначение — черная клемма (или винт) трехпозиционного переключателя.

Теперь собственно проводка. Чтобы правильно подключить 3-позиционный переключатель , вам нужно будет использовать одну из схем (которую я опубликую ниже), и какой из них вы будете использовать, полностью зависит от ваших потребностей.

Вот несколько вариантов подключения:

  1. Сначала к трехпозиционному переключателю подключается источник электричества. Питание на трехпозиционном переключателе.
  2. Сначала к осветительной арматуре подключается источник электричества. Мощность на свету.
  3. Источник электричества и свет подключаются к одному и тому же трехпозиционному переключателю .
  4. Источник электричества и свет между переключателями.

Корпус №1. Питание на 3-позиционном переключателе (несколько лампочек).

Если питание идет обычным путем (сначала выключатель света), вы можете использовать следующие схемы для справки:

Щелкните изображение, чтобы увеличить его. Вы также можете загрузить файл PDF для печати (схемы , и , проводка ). Если вам нужно подключить больше светильников, вы можете продублировать проводку для каждого нового светильника.

В этом примере питание поступает на коммутатор слева через двухжильный кабель и проходит через трехжильный кабель к другому коммутатору. Двухжильные кабели также используются для соединения фонарей.

Вот как подключаются кабели:

  1. Горячий источник (первого двухжильного кабеля) подключается к общей клемме первого переключателя (слева на схеме).
  2. Нейтраль (или белый провод), идущая от того же двухжильного кабеля, подключена к первому свету.Между фонарями используется еще один двухжильный кабель, который подключается к соответствующим клеммам. Горячий (или черный) провод, идущий от последнего огонька, подключается к общей клемме второго выключателя света.
  3. Заземляющий провод подключается к винтам заземления переключателей и осветительных приборов.
  4. Красный и черный провода (от трехжильного кабеля) подключены между переключателями к соответствующим клеммам бегунка.

Корпус №2. Схема подключения трехпозиционного переключателя (несколько огней) мощность на свету.

Если питание подается непосредственно на ваш осветительный прибор, вам помогут следующие схемы подключения :

Схемы также доступны в формате PDF (схемы и схемы )

Корпус № 3. Источник электричества и свет подключаются к одному и тому же трехпозиционному переключателю (несколько источников света).

Вот еще одна хорошая демонстрация подключения трехпозиционного переключателя, если источник электричества и свет подключены к одному и тому же трехпозиционному переключателю:

Вот несколько файлов PDF для печати ( схема & проводка ).

Кейс №4. Как подключить трехпозиционный переключатель с несколькими лампами между переключателями.

Если вам нужно поместить свет между двумя выключателями, вам могут быть очень полезны следующие схемы:

Вот несколько PDF-файлов для вас ( схемы и электропроводка ). Если вы хотите загрузить ВСЕ схемы на этой странице, вот файл PDF (схема подключения трехпозиционного переключателя с несколькими лампами, PDF ).

Если вы, как и я, слишком ленивы, чтобы вставать, и предпочитаете выключать свет с помощью приложения, вот хороший трехпозиционный интеллектуальный переключатель с сертификатом ETL (платная ссылка), доступный на Amazon для обслуживания Ваше Высочество 😉.

А вот несколько «простых» 3-х позиционных переключателей (для тех, кто еще не так избалован, но…):

Умные лампочки есть у кого? Кто знает, может, они когда-нибудь заговорят. Вы:

Доброе утро (лампочка), что на завтрак? Включите, пожалуйста, так как я слишком сонный, чтобы найти свой телефон и нажать несколько кнопок…

Лампочка:

Ты, ленивый бездельник!

АВТОР

Аллам

Аллам по профессии инженер.Он получил степень магистра и бакалавра в области электротехники и электроники. Аллам с отличием окончил университеты с мировым рейтингом и даже выиграл золотую медаль. Его профессиональные знания и опыт включают (но не ограничиваются ими):

    • Электротехника и электроника
    • Advanced Electronics
    • Аналоговая и цифровая электроника
    • Электронные схемы
    • Силовая электроника Силовая электроника

ПЕРЕСМОТР СХЕМАТИКИ И СОДЕРЖАНИЯ

Aqeel Chaudhry

Электротехнические системыПревратите свой рисунок ручной работы или свою концепцию в профессиональный дизайн Auto CAD, посетив его страницу онлайн-услуг .

Готовы ли вы к другим решениям? Давайте займемся проблемами и наконец-то насладимся жизненными благами! Нажмите на изображение ниже, чтобы продолжить чтение…

Партнерское раскрытие. Несмотря на то, что мы рекомендуем продукты, которые нам нравятся, некоторые из них связаны с нашими аффилированными партнерами, которые будут платить нам небольшую комиссию БЕСПЛАТНО!

Заявление об отказе от ответственности. Информация, содержащаяся на этом веб-сайте, должна быть максимально точной и актуальной, но случаются ошибки (вы всегда должны посещать веб-сайт производителя для получения точной информации и последних обновлений). Эта информация была собрана из различных источников и может быть изменена без предварительного уведомления. ElectricProblems.com не несет ответственности и отказывается от какой-либо ответственности за использование предоставленной информации кем-либо.

Заявление об отказе от ответственности. Эта статья предназначена только для информационных целей и никоим образом не заменяет профессиональные советы.Вы принимаете на себя полную ответственность за использование предоставленной информации (будь то в текстовом, видео или графическом формате), и вы не несете ответственности ElectricProblems. com и его сотрудников (или писателей и редакторов) за травмы, смерть или повреждение оборудования в качестве результат. Вы используете предоставленную информацию на свой страх и риск, который включает, помимо прочего, техническое обслуживание или ремонт, эксплуатацию, установку и меры безопасности.

Как добавить второй выключатель света без проводки

Вы можете добавить второй выключатель света в любом месте вашего дома, не подключая новый трехпозиционный выключатель, благодаря технологии умного дома.Это руководство покажет вам, что вам нужно, и как это сделать, не платя электрику за прокладку проводов через стены, потолок или подвал. Или не тратя на это целый день самостоятельно. Если вы можете заменить обычный выключатель света, вы сможете завершить этот проект.

Этот простой проект по благоустройству дома своими руками — отличный повод сделать апгрейд умного дома. Во время разговора с родителями мне пришла в голову идея окунуться в умные домашние гаджеты с эхо и умной розеткой. Мой отец сказал, что ему следовало подключить второй выключатель у двери в гараж, когда он установил новый свет в потолке. Он не хотел снова ползать по чердаку, и я сказал ему, что у меня есть идеальное решение.

С переключателем света Lutron Caséta и пультом дистанционного управления Pico вы можете добавить второй переключатель света без проводки. Вам нужно будет заменить существующий выключатель света, но это достаточно просто, чтобы с ним справился любой.

Что вам понадобится:

Вам понадобится интеллектуальный коммутатор Lutron Caséta и пульт Pico.

  • Lutron Caséta Smart Lighting Dimmer Switch & Remote Kit (59,95 долларов США)
  • Настенная пластина Lutron Claro (3,96 доллара США)
  • Philips и отвертка с плоской головкой

Удобно иметь дрель для установки настенной панели Pico Switch, и вам может понадобиться фонарик, так как вам нужно будет выключить питание.

Возможно, вам придется купить новую настенную пластину для главного выключателя, если вы заменяете более традиционный тонкий выключатель. При желании вы можете получить стартовый комплект Lutron Caséta Smart Lighting Dimmer Switch за 99 долларов.95 с переключателем, пультом Pico и Smart Bridge, который затем позволит вам использовать свой телефон или голосовых помощников, таких как Alexa и Google Assistant, для управления освещением.

Вы можете купить их на Amazon или заказать в Lowes или Best Buy, чтобы забрать их в магазине, чтобы вы могли забрать все, что вам нужно, и завершить свой проект.

Примерно за 60 долларов вы можете добавить второй выключатель света без проводки, а примерно за 100 долларов вы можете сделать это модернизацией умного дома. Одна из причин, по которой мне нравятся выключатели света Lutron Caséta, заключается в том, что с помощью одного выключателя за 55 долларов я могу управлять несколькими лампочками.С этой опцией вы получаете физический контроль, который важен у двери, и можете использовать обычные лампочки.

Как добавить второй выключатель света без проводки

Добавьте выключатель света в любое место с помощью этого быстрого решения.

После того, как вы получите новый коммутатор и инструменты, можно приступать к работе. Подойдите к своему автомату и выключите свет, которым вы хотите управлять. После выполнения этого теста убедитесь, что на свет или выключатель не подается питание, попытавшись включить его.

  1. Отвинтите настенную пластину.
  2. Отвинтите существующий выключатель.
  3. Пометьте провода перед их снятием.
  4. Отсоедините провода от выключателя тока.
  5. Подключите провода к соответствующим частям переключателя Lutron.

Подключите новый переключатель Lutron.

После выполнения этих действий закрепите коммутатор, но пока не устанавливайте его в стене. Снова включите питание и убедитесь, что переключатель работает. Если это так, выключите питание, прикрутите выключатель и установите настенную пластину.Если этого не произошло, вы можете устранить неполадки.

Теперь, когда главный выключатель на месте, вам нужно подключить пульт дистанционного управления Pico к коммутатору. Следуйте инструкциям, прилагаемым к вашему пульту Pico, если вы делаете это без Smart Bridge.

Если вы купили Smart Bridge или стартовый комплект, подключите Smart Bridge и настройте его сейчас. После настройки вы можете добавить установленный переключатель, а затем добавить Pico Remote и выбрать управление переключателем света, который вы только что установили.

Установите настенное крепление и настенную пластину.

Как только вы узнаете, что пульт Pico работает, вы можете установить настенный кронштейн там, где вы хотите второй выключатель света. Как только он окажется у вас на стене, вставьте пульт Pico и установите настенную пластину.

Теперь вы можете управлять освещением с помощью второго переключателя без дополнительной проводки. Второй переключатель выглядит как обычный переключатель. Если вы предпочитаете оставить второй переключатель где-нибудь еще, вы можете поставить пульт Pico на подставку или использовать клейкую заднюю панель, чтобы закрепить его в любом месте, где вы хотите спрятать небольшой пульт.

12 лучших гаджетов для умного дома на 2019 год

Lenovo Smart Display с Google Assistant

Lenovo Smart Display с Google Assistant — это отличный новый способ использовать Google Assistant дома — и с экраном.

По сути, Lenovo Smart Display — это значительно лучшая версия Amazon Echo, которая выглядит так, как будто она должна быть у вас дома, и с множеством функций, которые не предоставляет Alexa.

Smart Display — это Google Home с экраном размером 8 и 10 дюймов. В дополнение к стандартным элементам управления Google Assistant вы также можете взаимодействовать с сенсорным экраном и видеть свои результаты на экране. Это отлично работает с YouTube и другими видео результатами, рецептами, инструкциями и другими действиями.

Lenovo Smart Display со встроенным Google Ассистентом стоит 199 долларов за 8-дюймовую модель и 249 долларов за 10-дюймовую модель с задней панелью Bamboo. Smart Display поступит в продажу в начале лета 2018 года.

Односторонний выключатель света

В простой схеме освещения выключатель света устанавливается между источником питания и осветительной арматурой. Обычное место, где можно найти линейные выключатели, может быть на чердаке, в гараже или сарае.

Линейная схема односторонней осветительной цепи линейным методом (рис. 1).

рис 1

Односторонний выключатель света подключить очень просто.

рис 2

Кабель, идущий к выключателю света, подключается следующим образом: (рис. 2). Красный провод от питающего кабеля подключен к верхней клемме, красный провод, идущий к свету, подключен к нижней клемме, черные провода от обоих кабелей соединены вместе в пластиковой клеммной колодке, а заземляющие провода подключены к клемма заземления. Если вы используете пластиковый выключатель, заземляющие провода необходимо будет подключить к клемме в клеммной коробке (как показано выше), потому что на пластиковых переключателях нет клемм заземления.

Двусторонний переключатель света также может использоваться вместо одностороннего переключателя света, в этом случае красный провод от питающего кабеля подключается к общей клемме (C), а красный провод, идущий к свету, подключается к терминал (L1). Клемма (L2) не используется.

Металлический выключатель освещения необходимо заземлить, как показано ниже.

рис 3

Если вы используете металлические переключатели света (рис. 3), убедитесь, что вы подключили провод заземления к клемме заземления на переключателе и подключили провод заземления от переключателя к клемме заземления на задней панели.

При использовании потолочной розетки в цепи, использующей метод линейного переключения, опять же, подключение довольно простое, сложная часть работает на высоте и над вашей головой.

рис 4

Кабель, идущий к потолочной розетке, подключается следующим образом: (рис. 4). Красный провод подключается к той же клеммной колодке, которая содержит коричневый провод, идущий к патрону, черный провод подключается к той же клеммной колодке, которая содержит синий провод, идущий к патрону, а заземляющий провод подключается к клемме заземления.

Как подключать переключатели


Изображение большего размера
Как для подключения 2 розеток
Розетки подключены параллельно
Каждая розетка получает провод под напряжением и нейтральный провод.
Осмотрите винты на каждом выпускном отверстии, чтобы убедиться, что латунные винты затянуты. вместе, а серебряные винты скреплены вместе.
Соедините Black Hot сбоку латунными винтами и узким лезвием.
Соедините белый нейтраль сбоку серебряными винтами и широким лезвием. На задней стороне розеток

указан номинал ампер.
Соответствие номинальному усилителю и ожидаемой нагрузке.
Всегда подключайте заземляющий провод.
Ресурсы:
Выберите и соедините гайки для проводов
Как скрутить провод
Выберите правильный размер провода

Для уверенности всегда проверяйте клеммы переключателя с помощью прибора для проверки целостности цепи. перед проводкой.
Практическая электрическая схема
Электрическая схема

DPDT переключатель

Двухполюсный Двойной ход
Переключение между 120 В и 240 В с центром от

Купить двухполюсный двухпозиционный переключатель 30 А
2 Переключатель DPDT с выключенной центральной точкой на Amazon
2 Переключатель DPDT с центром в Amazon

Ресурсы:
Как подключить водонагреватель на 120 Вольт
Термостаты водонагревателя вне пикового напряжения
Выберите правильный провод и прерыватель
Показатель вольт Ампер Ватт для водонагревателя
См. внутреннюю часть главного выключателя
Два водонагревателя
Как для управления двигателем с помощью двух переключателей

Согласуйте номинальную мощность электропроводки с мощностью устройства.
Устройство на 30 А x 80% = Максимальное безопасное значение 24 А

Воды переключатель нагревателя / 30 А
240V водонагревателем можно управлять напрямую с помощью переключателя на 30 ампер

Ищите переключатель зеленого цвета
Максимальный номинальный ток 25 ампер на переключателе 30 ампер
Потребление элементов мощностью 5500 Вт 23 А
4500 Вт потребление элементов 19 А
Ресурсы:
Как подключить водонагреватель с обычным выключатели
Цифра вольт амперы ватт для водонагревателя

Купить:
Leviton 3032 Переключатель на 30 ампер на Amazon
Leviton Переключатель на 30 ампер на Amazon

3-ходовой Выключатель водонагревателя / 30 А

240 В водонагревателем можно управлять напрямую с помощью переключателей на 30 ампер

Вот рисунок для трехходовой цепи на 30 ампер

Примечание: цепь 240 В имеет 2 провода под напряжением <> при включении 1 горячий провод будет работать
Макс. номинал 25 ампер на 30-амперном переключателе
5500 Вт, потребляемая элементами 23 А
4500 Вт, потребляемая элементами 19 А.

Ресурсы:
Управляющий водонагреватель с двумя переключателями
Цифра вольт Ампер Ватт для водонагревателя

Купить:
Левитон Коммутатор 3033 на Amazon

Воды переключатель нагревателя / переключатель 15-20 ампер
Ресурсы:
Как подключить обычный переключатель к водонагревателю

Мусор Переключатель утилизации
Только черный Горячий провод подключается к переключателю
Белый Нейтральный провод не подключается к переключателю

Ресурсы:
Как для подключения переключателя GFCI
Как устранить неполадки, отремонтировать, установить мусор утилизация

Безопасность
Warm выключатели и розетки указывают на ослабление проводов и / или перегрузку.
Проверьте, нет ли перегрева и проблем с электричеством, нащупав рукой нагревать.
Все электрические выключатели и розетки должны быть закрыты
Закройте электрические распределительные коробки, закройте дверцы таймера, закройте главный выключатель коробку и держите дверцу панели закрытой.
Это действие предотвратит возгорание искр внутри дома и предотвратить возгорание перегретых проводов.
Ресурсы:
Устранение неполадок бытовой электросети

Изображение большего размера
Установить новый Коробки
Ресурсы:
Как установить распределительную коробку
Движение датчик и выключатели присутствия
Проводка сильно различается в зависимости от марки и номер модели, цвет провода и заявка
Некоторые датчики движения заменяют однополюсный выключатель, а другие заменяют 3-позиционный переключатель, другие могут быть подключены параллельно
Ресурсы:
Проводка датчика движения Cooper / по номеру модели
Проводка датчика движения Leviton
Датчик присутствия Leviton
Датчики присутствия Pass и Seymour
Купить:
Motion сенсорные переключатели на Amazon
Движение сенсорный светильник — Заменить уличный свет приспособление
Датчик движения выключатель.
Если предыдущий осветительный прибор имел выключатель, включите его, чтобы убедитесь, что переключатель датчика движения находится под напряжением.

Будет 2 провода (черный и белый) для каждого фонаря.
Будет 3 провода для переключателя движения (черный, белый и красный).
В коробке будет 1 черный горячий и 1 белый нейтральный.

Скрутите все белые провода вместе. Крышка с гайкой для провода
Black Hot подключается к черному проводу датчика движения. Накрыть проволокой орех.
Датчик движения Красный провод подключается к черным проводам, идущим к каждому фонарю.Накройте проволочной гайкой.
Ресурсы:
Основы проволочной гайки

Купить:
Motion датчик наружного освещения на Amazon
Движение сенсорные прожекторы на Amazon

Модель Omron LY23 переменного тока клеммы / задняя сторона вперед:
7-8 магнитных клемм (повернуты в противоположном направлении от других контактов)
5-6 общих клемм
3-4 нормально открытых клеммы (питание отключено, когда реле выключено)
1-2 нормально закрытых клеммы (питание включено, когда реле выключено)
Номинальная нагрузка 7.5 ампер переменного тока
900 Вт лампа накаливания при 120 В
1800 Вт лампа накаливания при 240 В
Двигатель 1/4 л.с. при 120 В; 1/2 л.с. при 240 В

Фото глаз переключатели
К обратная работа фотоэлемента
Итак Нагрузка включается в светлое время суток
фотоэлемент, подключенный к реле DPDT

Реле 30 А x 80% = 24 А макс. до 2880 Вт при 120 В или 5600 Вт при 240 В
30 А, провод 10 калибра, до 2 л.с. при 50 ‘или 1,5 л.с. при 100’ при 120 В См. Диаграммы нагрузки
Используйте 8-контактное реле Omron 120 В LY2-AC для 7.5 амп.

7,5 А Omron 30А DPDT
Купить
Omron LY2 на Amazon / Выбрать Катушка 120 В
Реле DPDT 30 А на Amazon
Пакард DPDT 12 А на Amazon
Ресурсы:
Реле Omron / Страница 450 / pdf
Как подключить и устранить неисправности Photoeye

Удаленный выключатель управления
Продвинутая техника в моем офисе

Ресурсы:
Таймер с дистанционным управлением
Выключатели дистанционного управления
Как выбрать размер провода и размер выключателя

Два скорость проводки вентилятора.
Штырь таймеры
Ресурсы:
Как подключить таймеры контактов
Как подключить таймеры задержки
Коробка таймеры
Ресурсы:
Таймеры водонагревателя
Как подключить таймеры ящика

Изображение большего размера

На батарейках настенный таймер

Включает и выключает свет
9 ВКЛ-ВЫКЛ, 2 батарейки АА
Ресурсы:
Руководство Utilitec 0357930
Руководство Utilitec TMDW50L
Таймеры Utilitec
Купить:
AutoChron на Amazon

Как установить таймеры
Ресурсы:
Таймеры

Контактор переключатели
Используйте контактор для управления большими нагрузками, такими как водонагреватель или насос для бассейна
Управляющий контактор с таймером или переключателем

2-полюсные контакторы и 3-полюсные контакторы

Ресурсы:
См. контакторы
Управляйте 30-амперным водонагревателем с обычным Переключатели на 15 ампер
Цифра вольт амперы ватт для водонагревателя
Как подключить трехфазный таймер с помощью контактора


Изображение большего размера
Автомобиль проводка переключателя
Электропроводка переключателя Moroso.
Свет и вентилятор получает + питание от батареи после активации переключателя. Свет включается, и вентилятор включается, когда цепь возвращается в положение — полюс включен аккумулятор, поскольку энергия проходит через металлический корпус автомобиля.
Предохранитель защищает каждый провод и устройство от перегрева или перегрузки, которые могут закоротить и сжечь детали.
Для Например, если двигатель вентилятора + замыкается на массу, скачок силы тока буду расход, как если бы клемма + аккумулятор была подключена к — Терминал. Провода нагреваются и дымятся, кроме предохранителя. отключается, когда температура превышает номинал предохранителя.Когда предохранитель срабатывает, он останавливается перегрев, который может расплавить детали и вызвать пожар. Предохранитель должен соответствовать ожидаемая нагрузка на свет и вентилятор вместе, но не более ампер (тепловой) номинальный ток аксессуара или номинальный ток провода. Вольт x Ампер = Вт
Более одного переключателя: перемычка + провод питания к каждому из других предохранителей и повторить подключение для каждого предохранителя-переключателя-света
Ресурсы:
Пример руководства Moroso
Общие электрические формулы
Купить:
Moroso переключатели на Amazon
Фото Ресурс переключателя
Фотовыключатель Intermatic
Переключатель фонаря
Cooper 1664
Выключатели вентилятора
Удачи
Как подключить выключатели вентилятора
Добавить еще переключатель наверху
3-позиционный переключатель How-to-add-3.HTML
4 Переключатель DP
скоро

Микровыключатели
Выключатели зажигания

Пожарный переключатель
Автоматически выключает плавание подогреватель бассейна за 20 минут до бассейна насос выключается

Ресурсы
Таймеры для бассейнов Intermatic
Панели управления

ресурса для воздушного выключателя
Воздушный выключатель
Другие детали бассейна

http: // waterheatertimer.org / images / GM40-dip-Switches.jpg
Микропереключатели
Ресурсы
Как подключить таймер GM40
Как подключить таймер GE 15207

Изображение большего размера
Потолок распределительная коробка
1 одиночный кабель 12-2 идет к свету выключатель
Светильник присоединяется к горячему от выключателя и нейтрали

Изображение большего размера
Добавить переключить на любую розетку
Добавьте выключатель и свет в любую розетка
Максимум 12 коробок на автоматический выключатель.
Вставьте провод питания в розетку.

Как опустить провод в стену

Изображение большего размера
Добавить розетку к переключателю
Добавить розетку к переключателю
Требуется нейтральный провод
Добавить новое розетка
Добавьте новый провод к любой розетке
Проведите провод к новой коробке
В коде указано не более 12 коробок на автоматический выключатель

Ресурсы
Прочитать pdf
Рисунок сечения провода


Изображение большего размера
3-х скоростной вентилятор переключатель
Resources
3-скоростной переключатель Pass and Seymour Fan
.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
