Подключение варочной панели к электросети

При подключении варочной панели можно столкнуться с проблемами, которые заставляют задуматься не только рядового пользователя, но и опытного электрика:

  • какой кабель выбрать для монтажа электропроводки от щитка до варочной поверхности
  • каким автоматом подключить панель в электрощитке
  • как соединить 4 провода выходящих из плиты и 3 провода кабеля питания электропроводки
  • как правильно подключить и не перепутать жилы кабеля на клеммнике

Подробно рассмотрим все эти моменты далее. Но сперва определимся с возможными дополнительными закупками. Чтобы подключить варочную панель вам понадобятся следующие материалы:

  • кабель ВВГнг-Ls или NYM
  • спец.розетка + вилка для плит на ток 32А-40А (заказать подобный разъем можно здесь)
  • провод ПВС, если в комплекте с панелью не идет никаких проводов
  • дифференциальный автомат
  • наконечники НШВ
  • клеммник или гильзы ГМЛ

Кабель электропроводки для подключения

Перво-наперво уясните для себя, что варочная панель должна подключаться отдельной линией электропроводки непосредственно с распредщита. Не допускается запитывать ее от существующей общей распредкоробки на кухне или уже смонтированных розеток.

Кабель должен быть обязательно трехжильным и медным, а какой марки ВВГнГ-Ls или NYM решать вам. Какой кабель лучше и чем они отличаются можно подробно прочитать в статье «4 отличия NYM от ВВГнГ-Ls».

Самое главное правильно подобрать сечение. Свод правил СП31-110-2003 составленный на основании ГОСТ и ПУЭ гласит, что для плит необходимо выбирать сечение минимум 6мм2.

Но судя по всему здесь речь идет о предварительном монтаже проводки в квартире, когда еще не известно какой мощности варочная панель будет установлена. Поэтому изначально и должно закладываться сечение 6мм2, достаточное для подключения большинства существующих моделей.

Если ваша мощность меньше чем 7квт, и вы уверены, что в будущем не будете покупать новую более энергоемкую плиту, то можно ориентироваться по следующей таблице:

А что делать, если кабель уже проложен (ВВГнг-Ls 3*2,5мм2), но он оказался меньшего сечения, чем нужно для максимально возможной мощности варочной панели (7,2квт). При этом заново штробить стены нет ни возможности, ни желания.

В этом случае, можно обезопасить себя двумя способами, правда придется смириться с тем, что вы не сможете пользоваться всей мощностью панели:

  • установить в щитке выключатель исходя из номинального сечения кабеля, а не мощности плиты (смотри по таблице выше, согласно сечению)
  • программно задать режим работы панели, при котором не возможно будет включение одновременно всех конфорок

То есть, если вы еще не знаете какая у вас будет варочная поверхность, смело закладывайте 6мм2. Только имейте в виду, что маломощные панели имеют небольшого размера клеммники, не рассчитанные на 6мм2. И корректно, напрямую подключить такой провод не всегда удобно, можно и выломать зажим.

Подключение индукционной варочной поверхности в щитке

Обязательное условие монтажа варочной панели и духового шкафа — это подключение этих приборов через УЗО+автомат, либо дифференциальный автомат с током утечки 30мА.

Простые автоматические выключатели не смогут обеспечить защиту в случае повреждения изоляции и утечки на корпус.

  • В щитке фазный провод кабеля (обычно для фазы выбирают коричневый, серый или другие цвета кроме синего и желто-зеленого) подключают к нижней клемме диффавтомата без надписи N или с цифрой 2
  • Нулевую жилу (выбирайте провод синего цвета) — к клемме снизу, имеющей маркировку с латинской буквой N
  • Жилу желто-зеленого цвета (защитное заземление) к заземляющей шинке

Розетка и вилка для варочной панели

Если вы не намерены заводить кабель напрямую в панель, то вам придется устанавливать под нее отдельную розетку.

Использование вилки более удобный вариант в части обслуживания и эксплуатации варочной панели.

Например при влажной уборке панель должна быть обесточена. Если у вас нет розетки, придется по два раза бегать к щитку и отключать автомат.
А так выдернул вилку, протер поверхность и подключил обратно.

Розетка должна устанавливаться на удобной высоте. Рекомендуемое расстояние от пола — до 90см.

При этом не допускается, чтобы подрозетник находился на одном уровне с варочной панелью. Лучше всего будет разместить ее справа или слева от прибора.

Если вы хотите рядом установить еще и духовой шкаф, то розетка должна находится ниже уровня духовки. Обычно это расстояние на уровне ножек кухни.

Слишком близко к полу делать также нельзя, имейте в виду вероятность затопления и протечек водопровода!

Какую брать розетку? При маломощной панели до 3,5кВт (обычно двухконфорочные) можно все подключить через евророзетку и соответствующую вилку.

Однако она будет постоянно работать на свою номинальную мощность 16А и скорее всего сильно греться.

Кроме того, если вы изначально взяли кабель 3*6мм2, то завести его на контакты вилки будет большой проблемой. Поэтому предпочтительнее использовать специальную вилку и розетку для плит, рассчитанную на токи до 40А.

Если у вас индукционная панель мощностью более 3,5квт, то подключение через обычную вилку и розетку тем более запрещено!

Расположение фазного и нулевого провода в розетке не играет существенной роли. Главное правильно подключить заземляющую жилу (сверху на контакт заземления).

А вот при подключении вилки желательно соблюсти «полярность». Не зря производители маркируют клеммы на которые должна заходить фаза и ноль. Но даже если и перепутаете панель все равно должна работать исправно.

Для подключения вилки понадобится провод. Не всегда он идет в комплекте. При отсутствии штатного, необходимо приобрести трехжильный провод ПВС. Сечение провода должно соответствовать мощности прибора (смотри таблицу выше).

Разбираете корпус вилки, пропускаете через него провод. Снимаете изоляцию с внешней оболочки на такую длину, чтобы ее край после сборки вилки, был придавлен специальным фиксатором.

Зачищаете жилы и для обеспечения лучшего контакта опрессовываете наконечником НШВ.

Затягиваете винтовые разъемы вилки:

  • фазу и ноль под крайние клеммы
  • заземление — под верхний винт

Большое неудобство таких моделей, что они очень сильно «выпирают» из стены — на 5-7см.

Учитывайте этот момент при сборке кухни заранее.

Подключение панели без вилки

Если выступающая на несколько сантиметров розетка вас не устраивает и вы хотите все аккуратно спрятать в подрозетник или распаечную коробку, то сделать это можно двумя способами:

  • через гильзы ГМЛ
  • через монтажную коробку КлК-5С

Во-первых определимся с проводами. На многих моделях из панели уже выходит подключенный кабель, но имеет он 4 жилы. А у вас в подрозетнике только три. Как быть?

Дело в том, что такие варочные поверхности одновременно рассчитаны как на однофазное 220В подключение, так и на двухфазное 380В. При этом одна половина конфорок будет работать от одной фазы 220V, а другая от второй.

Некоторые считают, что вторая фаза используется только для питания управления. Это не так. Мощность распределяется равномерно по обоим фазам. Чтобы все это дело подключить на привычные 220 Вольт просто убираете одну жилу в сторону и изолируйте ее.

Остается ноль (обычно синий провод), заземление (желтозеленый) и фаза (коричневый, черный или другой расцветки).

Можно объединить два фазных провода в один через наконечник. Например во многих панелях Bosch , где кабель идет не съемный, так изначально и сделано.

Встречается вариант и с 5-ти жильным кабелем. Такие панели обычно большой мощности от 7 квт и выше. Они изначально рассчитаны на 380В. Чтобы их подключить к сети 220В нужно соединить попарно по две жилы.

Например черный и коричневый провода пустить на фазу, а синий и серый на ноль. Земля желто-зеленый остается одиночным.

Но если строго соблюдать правила, то такое подключение не совсем верное. Так как защитный проводник PE должен быть одного сечения с фазными.

А он у вас будет в два раза тоньше.

Соединение гильзами

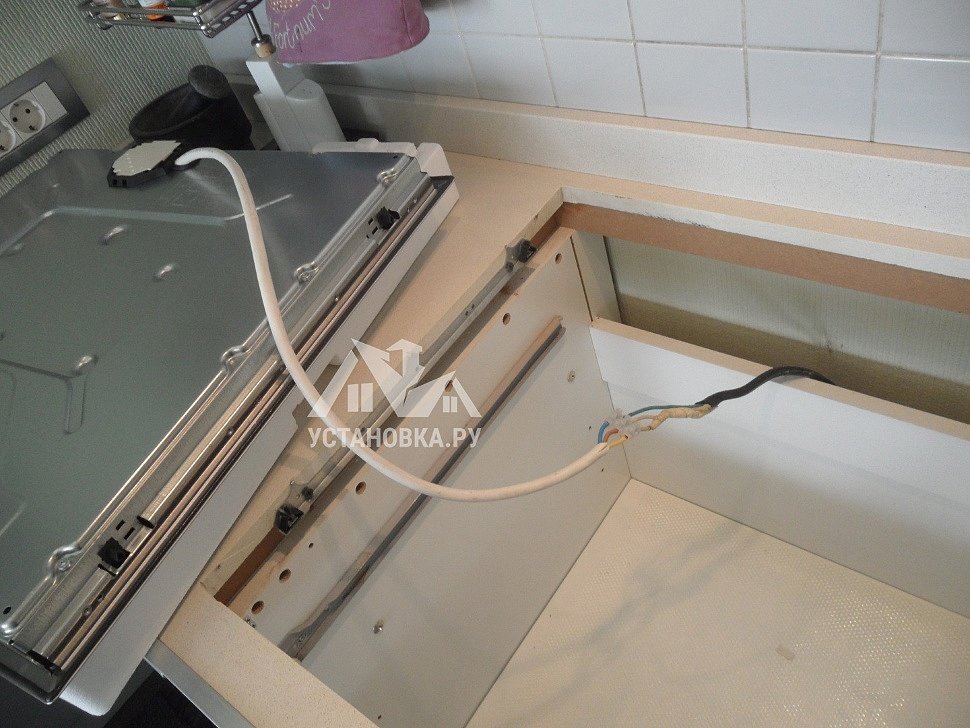

Теперь нужно соединить проводку в подрозетнике с кабелем идущим на панель. Подбираете соответствующие сечению жил гильзы ГМЛ.

Если сечения жил разные, например из стены выходят 6мм2, а на панель идет 4мм2, то с одной стороны (меньшей) гильза уплотняется дополнительным проводом.

После чего концы запрессовываются пресс клещами и изолируются изолентой или термотрубкой.

Теперь все это аккуратно можно спрятать в подрозетник.

Соединение через монтажную коробку

Гильзование неудобно тем, что во-первых соединение получается не разборным, а во-вторых для опрессовки нужен спец.инструмент. Не у всех есть в наличии пресс, а обжимать пассатижами такие соединения нельзя.

В этом случае на помощь придет монтажная коробка КлК-5С. Кроме отвертки здесь ничего не нужно, да и отходящий кабель можно отсоединить в любой момент.

Правда контакты у нее могут оказаться довольно нежными, поэтому не перестарайтесь с усилием затяжки.

К тому же, габаритные размеры у нее в отличии от мощных розеток небольшие и все это дело можно удобно смонтировать за шкафчиками кухни.

Подключение выполняется традиционно:

  • ноль через винтовую клемму N (синие провода)
  • земля обозначена значком «заземление» — желтозеленая жила
  • сверху три фазных разъема. Лишние фазы, если у вас 220В откидываете и изолируете.

Схемы подключения индукционной варочной панели

После всех выполненных работ можно приступать к непосредственному подключению кабеля к клеммам варочной панели. На обратной стороне панели должна быть наклейка, рисунок или графическое обозначение заводской схемы подключения.

Для однофазной сети выбирайте схему, которая чаще всего обозначается как 1N.

По этой схеме клеммы под номерами 1,2,3 и клеммы 4,5 должны быть соединены между собой перемычками.

Такие перемычки из меди или латуни должны идти в комплекте с варочной панелью. Обычно они расположены в отдельном «кармашке», там же где и клеммы.

Если вы не установите данные шунты, то у вас будет греть только часть варочной поверхности.

Зачастую такая же проблема может возникнуть в процессе эксплуатации, когда из-за плохого контакта и нагрева одна из перемычек отгорает.

Перед подключением, с провода ПВС снимается изоляция и жилы опрессовываются. Здесь можно использовать наконечники НШВ, НКИ, НШПИ. Перед установкой проверьте, хватает ли свободного места в клеммной коробке для монтажа тех или иных наконечников.

Иногда приходится их укорачивать, либо вообще отказаться от какого-то вида.

Сначала устанавливаются перемычки. Согласно схемы для однофазной варочной панели монтируете их на клеммы 1-2-3.

После этого фазную жилу подключаете на клемме №3 и затягиваете контакты.

Для подключения ноля монтируете перемычку между четвертой и пятой клеммой.

В клемму №5 заводите нулевую жилу синего цвета и затягиваете контакт.

Последнюю свободную жилу — защитное заземление подключаете в разъем имеющий значок «заземление».

Вот несколько схем подключения для разных моделей варочных панелей Bosch, Electrolux, Zanussi, Hansa, Gorenje:

GorenjeElectroluxZanussiHansaBosch

Частые ошибки при подключении

Если после подключения панель начинает работать непонятным образом — сама выключается, через несколько секунд может опять включиться. Не спешите грешить на неправильный монтаж.

Вполне возможно что в программе выставлена защита от детей, вода пролилась на сенсоры, или случайно нажали не на те кнопки. У некоторых моделей есть функция распознавания посуды. Пока не поставите на конфорку кастрюлю, разогреваться она не будет.

Еще одна распространенная проблема — работают только две конфорки из четырех, а остальные демонстрируют остаточное тепло (высвечивается буква H). Это связано с блокировкой при однофазном подключении трехфазных моделей.

Таким образом программно ограничивается мощность.

Поэтому сперва хорошо разберитесь с документацией и только потом обратно лезьте в клеммник подключения.

Пять распространенных ошибок которые могут привести к выходу из строя вашей панели, либо пожару из-за неправильного монтажа и подключения:
1Использование обычной розетки евро и вилки на 16А для панелей мощностью более 3,5кВт.

2Подключение через простой автомат с тепловым расцепителем, без УЗО или дифф.автомата. 3Применение кабеля меньшего сечения для мощных варочных поверхностей (3*2,5мм для 7кВт). 4Подключение варочной панели и духового шкафа к общей распредкоробке на кухне без выделенной линии от распредщитка. 5Отсутствие фазной перемычки на одной из клемм. В результате половина конфорок может не работать. Либо панель вообще не включится, если этот контакт отвечал за подачу напряжения на управление.

Источники — //cable. ru, Кабель.РФ

Статьи по теме

Установка и подключения варочной панели bosch своими руками

Варочные панели Bosch, и газовые и электрические, отлично зарекомендовали себя на современных кухнях. Для того чтобы панель служила долго и исправно радовала своих владельцев, её нужно грамотно подключить. Ввод в эксплуатацию газовой варочной панели лучше доверить специалисту газовой службы, чтобы не подвергать опасности жизнь и здоровье тех, кто рядом. Если же ваш выбор — плита электрическая, то, имея минимальные навыки работы отвёрткой, с подключением варочной панели bosch вы можете справиться самостоятельно. Рекомендации из этой статьи помогут вам.

Владельцы панелей Bosch с удовольствием отмечают преимущества своего приобретения:

  • надёжность,
  • высокую функциональность;
  • безопасность;
  • экономичность;
  • простоту использования;
  • лёгкость в поддержании чистоты;
  • красоту и элегантность.

А потому, если вы подключите такую панель правильно, то и пользоваться будете долго и с удовольствием!

Подготовка мебели под варочную панель встраиваемого типа

Чаще всего отверстие в столешнице под плиту вырезают ещё при изготовлении кухонного гарнитура. Но если вам нужно подготовить мебель самостоятельно — не смущайтесь. С этой работой справится любой человек, умеющий держать в руках электролобзик.

Разметку ниши под варочную панель нужно сделать, учитывая, что от её края до контура столешницы должно оставаться не меньше 50 мм. По углам разметки просверливаются отверстия диаметром 8—10 мм. Электрическим лобзиком с мелкозубой пилочкой по дереву аккуратно прорезаются линии от одного отверстия к другому. Лобзик при этом нужно крепко прижимать к столешнице.

Края вырезанной ниши нужно обработать силиконовым герметиком. После этого к срезам прикручиваются крепежи-зажимы. Подготовив мебель, можно приступать к подключению электричества.

Требования к электрической проводке

Электрическая варочная поверхность должна подключаться к специально отведённой розетке с достаточным уровнем заземления. Для такой розетки придётся провести от щитка отдельную ветку и обязательно подключить её к отдельному автомату на 32 А. Проложенный к розетке кабель должен быть медным с сечением жил в нём не менее 4 мм². В зависимости от типа выбранной розетки, кабель может быть трёх — или четырехжильным.

Как выбрать розетку?

Как подключить варочную панель к электросети вашего жилища? Для этого важно правильно подобрать

  • розетку;
  • вилку;
  • кабель.

Электричество в вашей квартире имеет одну фазу и ввод на 220 вольт? Тогда вам нужны розетка и вилка с тремя контактами.

Вы приобрели оборудование для кухни современного частного дома, имеющего две фазы и электрический ввод на 380 вольт? Тогда, для равномерного распределения нагрузки, варочную панель лучше подключать к двум фазам. При этом используются розетка и вилка с четырьмя контактами.

В первом случае голубой провод (ноль) присоединяется к левому контакту, чёрный или коричневый (фаза) — к правому. Жёлто-зелёный провод заземления крепится к контакту, расположенному обычно под или над основной парой.

В случае подключения четырехконтактной розетки нужно руководствоваться маркировкой жил на крышке розетки. Будьте внимательны! Розетки различных производителей отличаются своей конструкцией.

Важно! Нужно заранее проверить соответствие наличия фазы цветам провода. Для этого используют тестер.

Как подсоединить кабель к панели?

Независимо от того, какую розетку вам пришлось установить, кабель для подсоединения к варочной панели должен быть четырехжильным. Жилы кабеля подключаются к клеммам электрической коробки-коннектора, который находится на обратной стороне плиты. Снимите крышку с коробки, предварительно открутив болты.

На каждой варочной панели есть схема подключения её к электрической сети. На ней обозначены контакты клеммной коробки. Внимательно рассмотрите схему подключения проводов. Фаза (провода коричневого и чёрного цвета), ноль (голубой провод) и заземление (жёлто-зелёный) должны быть подключены каждый к своей клемме строго по рисунку. Обратите внимание на тщательное присоединение жилы провода к контакту клеммы.

Важно! Ещё раз проверьте правильность расположения проводов, прежде, чем закроете крышку.

Подключение вилки к кабелю

С четырехконтактной вилкой все понятно. Маркированные цветные жилы кабеля подключаются согласно указаниям на крышке вилки, соответственно контактам розетки. Но как быть с трехконтактной розеткой, когда четыре жилы нужно подключить к трём контактам? Для этого две фазы (чёрный и коричневый провода) нужно скрутить вместе и присоединить к контакту «фаза».

Без вилки и розетки

Иногда варочную панель присоединяют к электрической цепи напрямую, без вилки и розетки. Это возможно, потому что панель — оборудование стационарное и необходимость подключения и отключения плиты появляется крайне редко. Однако возможность в любой момент отключить плиту для её обслуживания или ремонта, перестановки или замены кухонной мебели, может оказаться полезной. К тому же подключение с помощью вилки и розетки безопасно, удобно и красиво.

Установка панели на место

Электрическая часть работы выполнена. Пришло время установить панель на место. Нужно аккуратно перевернуть плиту и установить на подготовленные ранее крепежи. Снизу варочная панель укрепляется болтами, поставляемыми в комплекте. Теперь можно проводить испытания.

Внимание! Ввиду дороговизны прибора и опасности, которую таит в себе электричество, для избежания травм и ненужных поломок, оцените свои возможности правильно. Если вы не уверены в своих силах, подключение панели лучше доверить электрику-профессионалу.

Подключение варочной панели к электросети самостоятельно

Автор aquatic На чтение 7 мин. Просмотров 9.1k. Обновлено

Вы знаете, что есть особые требования по электропитанию, которые нужно соблюдать при покупке любой новой техники. Например, чтобы выполнить правильное подключение варочной панели к электросети, нужно продумать оптимальный вариант розетки и запланировать выделенную линию.

Такая конструкция является эргономичным и стильным решением для любого интерьера

Как проводится установка варочной панели в столешницу своими руками: видео обзор

Чтобы провести монтаж и подсоединение, воспользуйтесь следующими советами:

  • для панели требуется свое УЗО и защитный автомат. Нельзя использовать одну линию для подсоединения нескольких силовых приборов;
  • корпус устройства должен быть заземлен к клемме от розетки. Многие приборы уже продаются с заземляющими устройствами, их просто соединяют с приводом заземления.

Схема подключения варочной плиты и духовки

Установка варочной электропанели для кухни способствует экономии полезного пространства. Кроме того, монтаж подобной конструкции не сложен и легко производится при заготовке подходящих инструментов. Есть некоторые нюансы  монтирования панели в столешницу:

  • выполняются замеры, для этого прибор замеряется с помощью рулетки;
  • делается разметка на поверхности столешницы;
  • просверливаются отверстия, а затем производится вырез. Для данного действия лучше подобрать пилку с миниатюрными зубцами. Подойдет и ручной фрезер;
  • когда нужное отверстие сделано, необходимо произвести предварительную примерку варочной поверхности.

На рисунке показан вариант монтажа конструкции в столешницу

Все срезы обрабатываются герметичным составом. Это послужит защитой от загрязнения и переувлажнения предмета мебели. Для уплотнения кромок может использоваться лента из алюминия.

При использовании электролобзика следите, чтобы поверхность стола не была задета. Также нельзя допускать перегрева кухонных предметов мебели. Для этого варочную панель нужно располагать на некотором удалении от данных элементов.

Для правильного подсоединения плиты применяется схема

Обратите внимание! Если неправильно подсоединить провода, то регулировка конфорок будет выполняться с проблемами. В связи с большой мощностью подобного оборудования специалисты рекомендуют завести отдельно пару.

Это вариант изделия,  установленного в столешницу

Статья по теме:

Индукционная варочная панель: плюсы, минусы. В нашем обзоре мы хотим рассказать вам что из себя представляет индукционная варочная панель. Также предлагаем вам разобраться в технологии устройства этого оборудования.

Подключение варочной панели к электросети: схемы

Как подключить электроплиту самостоятельно определяется числом фаз в определенном помещении. Традиционно применяется стандартные решения. Это сеть 220 В с одной фазой и трехфазный вариант 380 В. Востребованы такие схемы:

  • пара проводников присутствуют в строениях устаревшего образца. Фаза отыскивается при помощи пробника. Если светодиод загорится – то это фаза, а нет, то нейтраль или 0;
  • три провода различаются по цветам. Фазу определяет коричневая или красная цветовая палитра, зелено-желтый – земля, а нейтраль – голубой или синий;
  • в новых здания используется сеть 220 В с парой фаз, которая при этом обозначается черным или коричневым;
  • 380 в с тремя фазами, которые могут быть различного цвета.

При монтаже важно использовать специальную схему, которая защитит от ошибок

Варочные устройства подсоединяются по различным схемам, которые предполагают применение от 3 до 6 проводов. Также понадобится сетевой кабель.

Обратите внимание! Даже если видны все расцветки, лучше еще раз удостоверьтесь в их правильности и подпишите. Так вы избавитесь от возможных неприятностей.

Вариант с однофазной сетью

Часто возникают проблемы с подключением варочной панели к электросети 220 В. Панель оборудуется шестью выводами. Это 3 фазных, 2 нейтрали и заземление. Если присутствует во всем доме только два провода, то устанавливаются перемычки.

На обороте прибора располагается крышка, под которой размещается разъем с шестью контактами. Если в помещении тройка проводов, то контакты в панели объединяются: два нуля вместе, фазные кабеля и земляные. В покупной конструкции предусмотрены специальные перемычки, которые нужны для соединения нужных магистралей.

Вариант подключения с одной фазой

Нельзя ошибаться с разведением проводов. Земляной элемент подсоединяется к верхнему контакту розетки. Если кабелей от счетчика только два, то можно соорудить дополнительный контур с заземлением, либо не задействовать подобный вариант.

Обратите внимание! Гарантия на оборудование действительна при применении способа с заземлением.

Как подключить варочную панель самостоятельно: видео, 4 провода

В отдельных устройствах присутствует шнур, имеющий четыре провода. При этом подключение варочной панели к электросети с тремя кабелями имеет свои тонкости.

Разъемы располагаются на обратной стороне конструкции. Выход зеленой или желтой цветовой гаммы – это земля, рядом располагается перемычка на входы, с ее помощью соединяются фазные выходы. Контакты следует затянуть.

Вариант подсоединения четырех проводов

Схема подключения к трехфазной сети

Чтобы подсоединить устройства к сети с тремя фазами, понадобятся проводки из меди. При этом востребована перемычка, которая задействуется на элементах нуля. К фазам ведутся кабели. Магистраль может иметь разную окраску. Нужно четко подсоединить провода к вилке и розетке. Нельзя ничего перепутать. Ноль подсоединяется вверху, фазные провода посередине, а земля снизу. Если в механизме 4 проводника, то одну из фаз на вилке применять не стоит.

Наглядная демонстрация трехфазного подключения

Что делать с двумя фазами

Если от приборов тянется четыре провода, то следует соединить соответствующие цвета. Если проводка оснащена пятью выводами или имеет шесть выходов, то случаются трудности. При этом соединяются две фазы, а также нули. Расположение выполняется по аналогии с предыдущей схемой.

Устройство для двухфазного подсоединения

Как выбрать автоматы и кабели

От панели к щитку протягивается отдельная линия. Это же нужно сделать и при подключении индукционной варочной панели. Чтобы замаскировать провода используется короб или гофротрубу.

Схема подсоединения на примере плиты Hansa

При выборе медной магистрали, стоит учитывать, что для однофазного варианта подойдет кабель 6 мм, а для трехфазного 5 мм. На выходах из счетчика монтируется автомат. Для создания требуемой безопасности применяется УЗО.   Для сети с одной фазой подойдет автомат на 40 А, а для трех фаз 16 А.

Качественные кабели влияют на функционирование всего устройства

Нюансы подбора вилки и розетки

Используются специальные силовые розетки для варочной панели. Они выполняются из качественного пластика. Показатель номинального тока не должен иметь меньший показатель, чем ток автомата.

Вариант розетки для способа с тремя фазами

Конфигурация подобных механизмов может быть разнообразной, но нужно, чтобы показатели электросети и контакты соответствовали изделию. Можно подвести провод от устройства к коробке с клеммами.

Для схемы с тремя фазами применяется коробка Schneider Electric. Она дорого стоит, но прочная. Ее применяют и для сети в 220 в. Для подсоединения фаз применяется три пары контактов. С одного края подводится провода для питания, а с другого для устройства.

Для экономии можно приобрести колодку с контактами повышенного качества и еще специальную  коробку. Магистрали в клеммниках подсоединяются так: из медного кабеля выполняются колечки, в которые устанавливаются винтики с пластинками. Контакт нужно подтянуть с помощью отвертки.

Правильный монтаж розеток

Совет! Если кабель многожильный и сложно сделать кольцо, то применяются наконечники. Их обжимают при помощи специальных обжимных клещей.

С каждым варочным устройством идет специальная инструкция для проведения монтажных работ

Зная основные правила и нюансы, вы сможете самостоятельно подключить варочную панель.

Видео: как подключить варочную поверхность

Ремонт варочных панелей — цена в Москве, стоимость ремонта варочной панели у мастера на YouDo

На кухне все чаще и чаще вместо крупной, занимающей много места и не всегда красивой плиты мы можем увидеть варочную панель, которая встроена в столешницу. Они бывают совершенно разными: плоскими или с выносными конфорками, на две или четыре секции, покрытие может быть выполнено из стекла или эмали, а также в наличии прочие параметры, необходимые для повышения комфорта процесса приготовления пищи. В современном мире наиболее популярны варочные панели с сенсорным типом управления. Плоские и удобные, они заменили большие, отдельно стоящие и не всегда комфортно расположившиеся обычные плиты. Плоские, встраиваемые плиты комфортны в использовании, мобильны, производительны и хорошо выглядят. Они не занимают много места и очень просты в уходе, что важно в таком быстром мире, как наш. Современные электроплиты — отличное решение для небольшой кухни, которое и заменяет большую плиту легко и без потери качества.

Но, как и любая бытовая техника, варочная панель может выйти из строя. Причем это может быть как небольшая неисправность, так и довольно серьезная поломка. В любом случае необходимо обратиться к специалисту. Ремонт варочной панели очень сложное дело, требующее знаний, опыта и определенных инструментов. Если браться за самостоятельный ремонт варочной панели, то велик шанс повредить панель еще больше, увеличить стоимость ремонта, а то и вовсе окончательно привести оборудование в негодность.

Чтобы ремонт был качественным и не пришлось тратить время и деньги, воспользуйтесь услугами мастера. Найдите квалифицированного специалиста на YouDo. После размещения задания вам останется только выбрать подходящего человека. Мастер проведет дефектовку, выявит неисправности, осмотрит оборудование, при необходимости сделает ремонт и/или замену деталей. Сервис YouDo помогает искать и находить исполнителя под конкретную задачу.  Просто опишите то, что вам необходимо сделать и выбирайте из представленных анкет и отзывов. Стоимость работ вы устанавливаете сами при публикации задания. Окончательная цена ремонта будет зависеть от объема работ и наличия необходимых комплектующих.

Итак, варочная панель начала барахлить или сломалась. Вызывайте мастера, который, обладая необходимыми знаниями и инструментами, после проведенной дефектовки отремонтирует варочную панель быстро и качественно.

Наиболее частыми являются следующие виды поломок:

  • сломался или работает с перебоями ТЭН;
  • цепь подсоединения нарушена, контактная группа плохо коннектится;
  • у конфорки есть нагревательный элемент, который подсоединен к термодатчику или реле. Последние могут не работать;
  • вышел из строя жидкокристаллический дисплей;
  • при эксплуатации газовой варочной панели обнаружена протечка;
  • варочная поверхность не реагирует на кнопку включения/выключения;
  • индикатор остаточного тепла вышел из строя.

Также, обратим внимание, что варочные панели из стеклокерамики очень восприимчивы к характеру использования, при неправильном обращении они ломаются. Среди причин выхода из строи такого оборудоания можно назвать: нарушение правил эксплуатации, игнорирование требований производителя, приведенных в инструкции к варочной поверхности, падение предметов на панель, использование неподходящей посуды. Обычно, ремонт варочной панели может дорого обойтись. Относитесь бережно к оборудованию, старайтесь не располагать над самой панелью полки с кухонной утварью, не ремонтируйте варочную панель самостоятельно.

Вы должны осознавать, что неквалифицированные попытки отремонтировать и починить — это вмешательство в конструкцию варочной панели. Это может повлечь серьезные последствия: ожоги, деформация и поломка панели, поражение электрическим током, летальный исход из-за утечки газа. Не рискуйте понапрасну, не тратьте деньги, время и силы на самостоятельный ремонт. Воспользуйтесь YouDo. После публикации задания вам нужно просто выбрать подходящего мастера. Отзывы о работе специалиста помогут вам не ошибиться. Нанимайте просто и быстро.

Подключение варочной панели и духовки. Схема подключения, розетки

Содержание статьи:

  Каждая домашняя хозяйка предпочитает, чтобы на кухне была установлена современная и удобная техника, позволяющая сэкономить время приготовления пищи. Инженерная мысль крупнейших производителей бытовых устройств (Samsung, Zanussi, Bosch, Elektrolux, Hansa) не стоит на месте и с каждым годом появляются все более совершенные приборы.

подключение варочной панели к электросети

   Чтобы быть уверенным в надежности и безопасности, необходимо знать, как правильно подключить электроплиту или духовку, какие существуют особенности и основные ключевые моменты:

  • во-первых, подключение варочной панели к электросети обязательно должно предусматривать наличие защитного заземления. Узнать, есть оно или нет, можно, посчитав количество контактов на вилке или в розетке для электроплиты. Их число должно быть нечетным.

   Например, для сети 220В число контактов — 3, для трехфазной сети 380В — 5.

   Заземляющий контакт на вилке может выглядеть в виде штыря, немного длиннее остальных, или металлических пластин с двух сторон корпуса вилки.

   В электропроводках старых построек или квартир не всегда было предусмотрено наличие заземления, поэтому придется прокладывать новый электрокабель от распределительного щита. Этот провод должен быть включен в общую сеть с использованием устройства защитного отключения (УЗО) или автомата защиты;

  • во-вторых, если максимум мощности электроустановки более 3,5 кВт, то обязательна прокладка отдельного питающего кабеля, так как стандартная проводка 220 В в квартирах может сильно нагреваться и выйти из строя. А подключить духовой шкаф небольшой мощности можно без прокладки отдельного кабеля;
  • в-третьих, этот кабель не следует нагружать другими электроприборами и в его цепь необходимо установить автомат защиты (для подключения духовки мощностью от 3,5 до 5 кВт — автомат на 25А, а на более мощные плиты — 32А).



​Алгоритм подключения варочной панели и духового шкафа

   Как подключить духовой шкаф или плиту к электричеству самостоятельно? В большинстве новых или недавно отремонтированных квартир отдельные кабели и розетка для варочной панели уже установлены и остается приобрести подходящую вилку. Однако, до сих пор встречаются кухни без этих устройств.

   Общий порядок действий в такой ситуации следующий:

  • Проверить, на какое напряжение рассчитано бытовое устройство и какая схема подключения рекомендована производителем. Такие сведения можно почерпнуть из руководства пользователя (инструкции по эксплуатации), а также, осмотрев место подключения на самом устройстве.

варочная панель и духовой шкаф подключение

   Варочные панели могут быть рассчитаны на подключение в сеть 220В и 380 В, а бытовые духовые шкафы — на напряжение 220В. Клеммы для подключения кабеля питания с завода уже смонтированы с перемычками, которые реализуют схему для включения в розетку на 220В.

   Обычные кухни в многоквартирных домах не имеют выходов сети 380В (это противоречит действующим СНиП), но могут быть оборудованы розетками на 220В.

  •    Выполнить установку в электрощит отдельного автомата защиты сети (АЗС) и проложить от него отдельный кабель. Номинал силы тока АЗС и способ подключения зависят от предполагаемой нагрузки.

как подключить электроплиту самостоятельно

   Для подключения электроустановок, мощность которых не превышает 5 кВт, эта величина составит 25А, а сечение жилы кабеля — не менее 2,5 мм2. В случае использования более мощных устройств — 36А или 40А, сечение — 6 мм2 соответственно.

Подробнее про подбор сечения кабеля читайте здесь

   Марку кабеля следует выбирать негорючую, в двойной изоляции, влагоустойчивую, например, ВВГнг. Для подключения к одной фазе кабель должен содержать 3 жилы, для реализации схемы с двумя фазами необходим кабель на 4 жилы, а для трехфазного подключения — 5-жильный кабель.

  • Установить розетку и присоединить вилку с кабелем. Как правильно подобрать вилку и розетку, будет рассказано ниже.

   Некоторые электромонтажники предпочитают выполнять подключение варочных панелей и духовых шкафов через клеммные колодки, закрепленные на стене, не применяя вилку и розетку. Этот способ не совсем удобен в эксплуатации. Например, при необходимости демонтировать варочную поверхность придется лезть в клеммную коробку, а при установке все коммутировать снова. С соединителями типа вилка-розетка такая процедура выполняется существенно проще.

Как установить варочную панель. Методика монтажа

   Варочные панели — разновидность встраиваемой бытовой техники, соответственно,   перед тем, как подключить электроплиту, необходимо разобраться в технологии этого самого «встраивания», иначе — монтажа изделия в кухонную тумбу.

   Для выполнения задачи своими руками потребуется небольшой набор ручного инструмента:

  • электродрель;
  • электролобзик;
  • отвертка;
  • нож;
  • линейка, угольник, карандаши и картон.

   Монтаж производится в три этапа:

   Разметка будущего выреза под панель. Необходимо с помощью линейки точно измерить ширину и длину габарита под установку.

   Внимание! Измеряйте не саму рабочую поверхность варки, а корпус под ней. Проверить правильность измерений иногда можно по сведениям из инструкции.

   Наиболее удобно производить разметку по шаблону, который нетрудно изготовить из картона. У некоторых моделей такие шаблоны могут входить в комплект поставки.

   Начертите на столешнице тумбы линии будущего разреза с помощью линейки и  угольника. Можно сделать напуск, не более 1 мм, для обеспечения легкого входа панели.

Установка варочной панели в тумбу

   Вырезание ниши для установки панели. Начинать надо с сверления отверстий по углам размеченного прямоугольника. Диаметр сверла должен быть не меньше 9-10 мм. Тип сверла — по дереву или металлу.

   Следующий шаг — выпиливание лобзиком. Пилка лобзика должна иметь мелкий зуб и предназначаться для чистового реза. Для предотвращения образования мелких сколов, места будущего пропила можно заклеить малярным скотчем.

   Пилку лобзика вставьте в просверленное отверстие, подошву плотно прижмите к столешнице и затем начинайте рез, аккуратно проводя электролобзик по линиям разметки с небольшой скоростью.

   Установка и крепление панели. В проделанное окно вставьте варочную плиту, а место сопряжения рабочей поверхности со столешницей загерметизируйте специальным уплотнителем или герметиком на силиконовой основе. В случае необходимости, посадочное окно можно расширить напильником или повторным пропилом лобзика.

   Снизу панель надежно закрепите к столешнице зажимами из комплекта. После крепления, тряпкой удалите излишки герметика или ножом отрежьте выступающие части уплотнителя.

Как реализовать схему подключения варочной панели и духовки

   Согласно действующих строительных норм и правил (СНиП), подключение электроплит должно производиться только радиальным методом. Другими словами, на питание варочной поверхности должен выделяться отдельный кабель, протянутый от главного распределительного электрощита. Категорически запрещено на такой кабель устанавливать иные розетки и электропотребители.

   Схемы подключения духовки и варочных поверхностей в квартирах предусматривают использование только одной фазы сети 220В.

схема подключения варочной панели

   В частных домах нередко имеется ввод трех фаз от линии электроснабжения и целесообразнее смонтировать трехфазную схему, так как при таком подключении, во время работы нескольких конфорок одновременно, нагрузка распределяется не на одну, а на три фазы.

   Если вход питания на клеммной колодке электроплиты изначально собран для применения в сети 220В, то следует перемонтировать его для работы с трехфазной сетью 380В. Для этого необходимо отверткой ослабить болты зажимов клемм и вытащить перемычки. В итоге должно остаться 5 мест подключения.

   Также, для более равномерного распределения нагрузки, можно смонтировать схему с использованием 2 фаз, нуля и заземления.

   В схемах подключения, приводимых в инструкциях по эксплуатации, фазы обозначаются как 1L, 2L, 3L, нулевой проводник — N, а заземление — знаком «земля».

   Бывает, что некоторые производители не устанавливают клеммные колодки, а выводят из электроприбора разноцветные провода, которые могут быть соединены между собой.

   Чтобы определить назначение проводов, необходимо запомнить, что провод заземления — желтого цвета, с продольной зеленой полосой, цвет «ноля» — синий или голубой, «фазы» окрашены в любой другой цвет.

   Панель к радиальному кабелю можно подключить через коробку клеммных колодок или розетку.
Никакого различия в схемах и способах подключения стационарных плит и встраиваемых поверхностей нет.

   Плита к розетке или настенной коробке подключается через кабель питания. Если таковой не входит в комплект изделия, то его приобретают отдельно, руководствуясь правилами выбора сечения и количества жил, указанными выше. На этот же кабель монтируют вилку.



Видео подключения варочной панели к сети

Какую установить розетку для варочной панели и духового шкафа? Советы по выбору

   Все розетки, рассчитанные на силу тока более 25А считаются силовыми. По способу установки они подразделяются на:

  • внешние, накладные. Монтаж розеток этого типа производится прямо на плоскость стены. Они удобны в использовании при прокладке кабелей открытым способом. Кроме того, такие розетки наиболее безопасны для установки в деревянных домах и в помещениях с повышенной влажностью. Именно этот тип розеток имеет наилучшую влаго- и пылезащиту;
  •  внутренние, устанавливаются в специальные подрозетники, вмонтированные в толщу стены. Находят наибольшее распространение в кирпичных и панельных домах, при отделке стен листовыми материалами, типа ГВЛ.

   По назначению и особенностям конструкции розетки делятся на:

  • предназначенные для работы в однофазных сетях 220В;
  • предназначенные для работы в сетях с тремя фазами, 380В;
  • имеющими отдельный контакт для заземления или без него;
  • с фиксаторами, надежно удерживающими соединение с вилкой. Фиксация бывает кнопочная или резьбовая, с помощью накидной гайки;
  • с интегрированными устройствами, например УЗО, реле времени отключения;
  • с шторками, закрывающими входные отверстия розетки. Очень удобно применение этого типа в семьях, где есть маленькие дети. В такую розетку невозможно вставить какой-нибудь иной предмет, кроме вилки.

   Перед тем, как купить розетку для электроплиты, необходимо сделать выбор, который должен основываться на следующих критериях:

  • расчетной максимальной силы тока. Для духовок (мощность до 3-3,5 кВт) достаточно величины в 16 — 25А, для плиты с мощностью до 7 кВт — не менее 32А, а для более мощных установок — 63А. В таких розетках и соответствующих вилках к ним штыри контактов более толстые, материал изолятора более тугоплавкий;
  • количество рабочих фаз. Для подключения на 220 В используется розетка и вилка с тремя контактными группами, а в сетях 380В — с пятью;
  • степень защиты. Защищенность электроприборов от воздействий обозначается кодом IPXX, где ХХ — цифры.

  Первая кодирует степень защищенности от проникновения внутрь корпуса твердых объектов.

  Вторая — код защиты от проникновения жидкостей. Чем больше цифры тем выше класс защиты.

   Например, 00 — защита отсутствует полностью, т. е. контакты открытые. А IP68 — максимальная степень защиты, при которой абсолютно исключена возможность попадания внутрь розетки и вилки пыли и воды (даже при полном затоплении).

   Для бытовых приборов, работающих на кухне, минимальной степенью должна быть IP24 (невозможно попадание внутрь предметов, размером более 12 мм (например, пальцев) и брызг воды, независимо от их направления).

   Кабель подключается к вилке и розетке несколькими способами.

   Первый способ —  жила кабеля освобождается от изоляции на 0,5 см, вводится под прижим и зажимается винтом. Второй способ более надежен: проводник очищается от изоляции на 1,5 см, оборачивается кольцом вокруг винта и прижимается. Площадь соприкосновения будет больше, контакт надежнее.

   Если жила кабеля состоит из множества тонких проволочек, то их необходимо обработать паяльником и оловянным припоем или обжать латунными трубками.

   Розетку или клеммную коробку следует крепить к стене недалеко от плиты, надежно, с помощью шурупов или саморезов, таким образом, чтобы выполнить следующие условия:

  • на розетку или коробку не должна попадать жидкость с плиты или мойки;
  • розетка (коробка) должна быть доступна для электрика, но находиться скрыто, не не виду.

как подключить индукционную поверхность, вилка для Electrolux 4 провода

При правильном подходе подключить варочную панель к электросети вполне можно самостоятельно

Электрические варочные панели пользуются большой популярностью. Они безопасны, экономичны и очень просты в управлении. Однако покупка качественной электропанели обойдется вам в немалую сумму. Из-за такой высокой стоимости не каждый может решиться на дополнительные услуги мастера по подключению варочной панели. Если вы уверенны в своих силах и готовы попробовать произвести подключение варочной панели к электросети без посторонней помощи, то сегодня вы узнаете обо всех нюансах этой ответственной работы.

Содержание материала:

Правила безопасности при подключении варочной поверхности

Подключение к электросети варочной панели – это очень ответственное и требующее максимальной сосредоточенности занятие. Именно от того, насколько точно вы будете выполнять все нормы и правила безопасности, зависит то, насколько долго проработает ваше новое приобретение.

Прежде всего, вам необходимо убедиться в том, что проводка на кухне находится в удовлетворительном состоянии. Если пренебречь этим этапом, то в конечном итоге, через несколько месяцев можно получить новую, но неисправную варочную панель. Дело в том, что при плохой проводке плита будет постоянно отключаться от электросети, выбивая пробки, от чего быстро придет в негодность.

Производя работы по подключению варочной панели к сети, не забудьте выключить автоматы в электрощите.

Подключая варочную поверхность, в обязательном порядке необходимо придерживаться правил безопасности

От вводного распределительного щитка необходимо проложить отдельные линии для подключения мощных электроплит. Если у вас нет возможности этого сделать, то стоит отказаться от подключения мощной плиты.

Поперечное сечение медных проводников не должно быть меньше 4 кв мм. Также необходимо сделать заземление. Если этого не сделать, то устройство может превратиться в опасный для жизни предмет. Для дополнительной безопасности, можно установить устройство автоматического отключения.

Можно подключить варочную панель проводом, который идет напрямую от щитка к клеммам. Электропроводка бывает открытого и закрытого типа. В первом случае провода идут непосредственно по стене, во втором прячутся в ней.

Выбираем вилку для варочной панели

Если вы рассчитываете часто переставлять плиту и отключать ее от электросети, то вам понадобится специальная розетка. Также необходимо приобрести такое устройство, как штепсельная вилка.

Выбирать штепсельное соединение нужно в зависимости от номинального тока. Для однофазной сети силовая розетка должна иметь три вывода, а для трехфазной пять.

Перед тем как подключать варочную панель, специалисты рекомендуют вначале правильно подобрать вилку

Розетки и вилки для мощных электроприборов изготавливаются из специального пластика. Иногда они имеют крышку. Розетки для однофазной и трехфазной сети будут существенно отличаться. Для однофазной, нужна установка 32А, а для трехфазной 16А.

Внешний вид и строение розетки и вилки не имеет особого значения. Однако очень важно, чтобы она могла выдержать протекающий ток.

Не следует использовать розетки обычного назначения. Они не смогут выдержать силу тока необходимую для варочной панели, и рано или поздно возгорятся.

Шнур варочной панели должен быть настолько длинным, чтобы совершенно спокойно доставать до розетки. Также необходимо, чтобы этот кабель был достаточно гибким и имел количество жил, равное количеству жил в проводке. Для укрепления мелких проводков в кабеле используйте втулочный изолированный штыревой наконечник.

Как к электричеству подключить варочную поверхность с одной фазой

Больше всего вопросов возникает при подсоединении электрической варочной панели в сеть 220 В. Обычно электрическая варочная панель, например, Ханса, имеет 6 проводов, в то время, как в доме имеется всего три провода. Однако с такой проблемой можно легко справиться, установив специальные перемычки. Они могут идти в комплекте. Если их нет, то вам придется сделать их самостоятельно, используя специальные зажимы.

Для того чтобы грамотно подключить варочную поверхность с одной фазой, лучше ознакомиться с подробной инструкцией

Подключение варочной панели к электричеству:

  1. Найдите на тыльной стороне панели крышку. Откройте ее с помощью отвертки, под крышкой вы найдете клеммы.
  2. Если их 6, а проводов в квартире 3, то нужно объединить контакты. Для этого нужно объединить вместе три фазных провода, затем две нейтрали, а землю оставить саму по себе. Иногда оборудование идет уже с установленными перемычками, в это случае вы подключаете к сетевому шнуру к группам контактов: один к фазе, один к нейтрали и желто-зеленый к земле.
  3. Посмотреть подключение варочной панели с тремя проводами к сети можно на схеме. При этом земляной провод должен быть подключен к верхней части разотки, а фаза должна соответствовать разведению проводов в розетке.

Если вы подключаете плиту в квартире, где есть всего два провода в проводки, то вам нужно будет провести отдельный контур для заземления. Если этого не сделать, то гарантия на прибор перестанет действовать, и с любой поломкой, даже с заводским браком, вам придется справляться самостоятельно.

Также иногда вы можете столкнуться с необходимостью подключения панели к сети 380 вольт. Однако такие проводки встречаются крайне редко.

Подключение варочной панели Electrolux 4 провода

В некоторых моделях варочных панелей марки Electrolux, Bosch, Hansa, Gorenje имеют четырехжильный провод. Поэтому бывает очень сложно определиться, куда их подключать, если в квартире, лишь 3 провода.

Варочные панели марки Электролюкс идут уже с проводом. Это облегчает процесс установки, однако в этом случае нужна правильная схема подключения.

Используя специальную инструкцию, можно своими руками подключить варочную панель Electrolux

Четырехжильный кабель состоит из следующих проводов: ноль, земля и две фазы. Чтобы правильно подсоединить провод к варочной панели, нужно знать некоторые нюансы.

Установка варочной панели на 4 провода:

  1. Найдите место, где располагаются клеммы. Они обычно находятся с тыльной стороны корпуса. В отличие от панелей марки Бош, Электролюкс имеет пластиковый корпус. Чтобы его открыть, нужно просто поддеть крышку отверткой.
  2. Найдите в открытой коробке выход «земля», обычно он имеет желто-зеленый цвет. Возле этого выхода должна располагаться перемычка на два провода. В нее вставляются фазные провода, они имеют черный и коричневый цвета. Для этого нужно проверить винты отверткой, подсунуть перемычку и все затянуть.
  3. При подключении вилки вам нужно будет использовать лишь коричневый, а провод, а черный нужно будет заизолировать термотрубкой.

Все дальнейшие действия, когда вы будите подключать двухфазное оборудование, производятся точно так же, как вы бы подключали однофазную электропанель.

Как подключить индукционную варочную панель

Индукционную варочную панель подключить не сложно. Конечно, существуют нюансы подключения, для техники с разным количеством проводов. Давайте еще рас проговорим основные позиции подобной работы.

Если вы самостоятельно не можете подключить варочную панель, тогда нужно обратиться к мастеру

Советы по подключению индукционной панели:

  1. Определите, какое количество проводов имеется в вашей квартире.
  2. Откройте панель доступа на задней части панели. Открутите ее крышку с помощью отвертки. Найдите клеммы.
  3. При необходимости объедините провода в необходимое количество групп. Фазы объединяются в одну группу, нейтрали в другую, а земля должна проходить отдельно.
  4. Далее провода панели подключаются к соответствующим контактом вилки.

Подключение индукционных плит, по сравнению с газовыми, – это совершенно несложное занятие. Из-за того, что в таких моделях отсутствует горенье, использовать их можно не боясь за свою безопасность.

Подключение индукционной варочной панели самостоятельно (видео)

Каким из описанных нами способов подключения вам придется воспользоваться, зависит от типа панели и типа проводки. Если вы не уверенны в своих силах, то лучше доверить такую работу электрикам.

Установка варочной панели в столешницу над духовым шкафом своими руками

Установка варочной панели – это удобный и практичный вариант для вашей кухни. Таким образом, вы сможете существенно сэкономить место, что весьма актуально для стандартных небольших кухонь отечественных хрущевок. К тому же, варочные панели работают по такому же принципу, как и массивные плиты – так почему бы не заменить их на более удобный вариант. Важно отметить, что установка варочной панели в столешницу – совершенно несложный процесс и справиться с ним сможет любой, кто имеет определенный набор инструментов.

Для того, чтобы разобраться в процессе установки и грамотно воплотить его в жизнь, стоит предметнорассмотреть каждый из этапов ремонтных работ.

Создание отверстия

Те, кто когда-то сталкивался с подобными работами должны знать, что нет ничего сложного в том, чтобы установить варочную панель в столешницу. Видео об этой работе, которое находится в конце статьи — реальное подтверждение этому. Для того, чтобы выделить все нюансы установки, стоит рассмотреть процесс детально.

  • Первое, что вы должны знать перед установкой столешницы — это ее размеры, что позволит избежать возможных ошибок при замерах. Для того, чтобы самостоятельно их сделать, необходимо ееперевернуть и определить ширину и длину с помощью рулетки;
  • Делаем разметку на столешнице. Она должна соответствовать параметрам варочной панели;
  • С помощью электрического лобзика просверливаем отверстие, с которого и будем начинать вырезать. Для того, чтобы срез не крошился — лучше использовать лобзик с мелкими зубьями.

Процесс герметизации

Срезы, которые образовались после пропила, стоит обработать герметиком. Это необходимо, чтобы столешница не разбухла, а также, чтобы в нее не попала грязь.

Важно! Для уплотнения кромки вы всегда можете использовать алюминиевую ленту. Помимо своих основных защитных качеств, она сможет защитить столешницу от резкого перепада температур. Уделите особое внимание выбору уплотнителя, так как от этого зависит сохранность внешнего вида столешницы и ее функциональность.

От того, какую варочную панель приобрели – электрическую или газовую – будет зависеть и способ установки. Рассмотрим отдельно оба варианта.

Как подсоединить электрическую панель?

Спрос на электрические панели неизменно высок. Этот факт легко объяснить тем, что такие устройства весьма надежны, качественны и долговечны. Все же, если такой плите и предстоит ремонт, то ее без проблем можно отсоединить и отнести в мастерскую.

Перед тем, как начать встраивать электрическую варочную панель, ее необходимо перевернуть и положить на столешницу. С внутренней стороны плиты будет нарисована обратная схема подсоединения. Будьте особо внимательны, если вам предстоит работать с подключением плиты самостоятельно. Здесь важносоединить провода правильно.

В том случае, если для подключения электрической панели есть отдельный провод щита, то нет необходимости в вилке и розетке. Просто подсоедините провод и установите панель в столешницу. После этого она будет полностью готова к работе.

Как подсоединить газовую панель?

Изначально стоит обратить внимание на то, каким образом крепится панель. Установите ее в столешницу, затем выровняйте и закрепите. Для этого внизу модели предусмотрены специальные скобы и включите электрический провод в розетку.

Важно! Перед самостоятельным подключением газа вам непременно стоит ознакомиться с основными правилами безопасности. Газ должен быть перекрытым. Убедитесь в этом и только после, подсоединяйте варочную поверхность к трубе с помощью гибкого шланга.

В гайки стоит положить паронитовые прокладки. Затем, откройте газ и включите конфорки для того, чтобы проверить прочность соединения и устранить возможные утечки газа. Для удобства проверки используйте газовый анализатор.

Правила установки варочной панели над духовым шкафом

Индукционная варочная панель имеет множество положительных характеристик. Среди них:

  • Быстронагреваемаяповерхность до определенной температуры;
  • Идеально гладкая поверхность, которая позволяет обеспечить оптимальный уход за плитой;
  • Значительная экономия электричества;
  • Безопасность для детей (исключение высоких температур, наличия газа и открытого огня).

Как видите, преимуществ у такого варианта масса. Поэтому совсем неудивительно, что вам также захотелось установить такого рода плиту у себя дома. Как это сделать правильно? Установка варочной панели над духовкой имеет определенную последовательность и правила. Для того, чтобы более подробно разобраться в этом вопросе, стоит рассмотреть все особенности установки панели.

  • Если вы приступили к такому процессу, как установка индукционной варочной панели над духовым шкафом, то должны знать, что он должен быть оснащен принудительной вентиляцией и системой охлаждения;
  • Помните, что крепление должно производиться на идеально ровной поверхности. В противном случае, могут возникнуть деформации, которые нарушат правильную работу варочной плиты.

Порядок установки

  1. Возьмите короткие тупые шурупы и привинтите 4 пружины в отверстия, которые расположены по бокам устройства;
  2. Вставляем варочную панель в кухонный модуль, выравниваем ее и слегка нажимаем на центр – это обеспечит максимально ровную установку;
  3. Если она имеет боковые профиля, то после того, как вы вставите ее в кухонный модуль необходимо вставить 4 крепежных крюка. Обратите внимание на то, чтобы шурупы центровочных пружин оставались доступными.

Важно! При установке варочной панели над духовым шкафом, электрическое подключение и встраивание самого шкафадолжно производиться отдельно. Этогонеобходимо придерживаться исходя из правил Техники безопасности при работе с электричеством.

Перед тем, как подсоединять электрику необходимо проверить:

  • состояние розетки: она должна быть заземлена и соответствовать всем техническим нормам и стандартам;
  • соответствует лирозетка необходимому напряжению при подключении;
  • соответствует ли розетка штепсельной вилке.

Помните, что установка варочной панели в столешницу своими руками или установка панели над духовым шкафом, требует от вас предельной внимательности. Вы непременно должны учитывать большое количество требований, которые помогут вам грамотно, быстро и качественно установить ее. Руководствуясь вышеописаннымиинструкциями, вам не нужно будет привлекать специалистов для проведения этой операции.

До того, как будет осуществлено подключение, стоит тщательно проверить напряжение и частоту тока в розетке и соответствию всем установленным нормам для проведения безопасной самостоятельной установки панели.



Как подключить варочную панель Bosch

Теоретическая часть.

Итак, электрическая плита подключается к специально разветвленной розетке с высоким уровнем заземления емкостью от 25 до 32 А. Что касается проводов, то они должны быть медными, с тремя жилами, иметь сечение не менее четырех миллиметры. Однако сегодня электропроводка рассчитана на соединение четырехжильных кабелей. Если говорить о розетках, которые предназначены для подключения варочных панелей, то они классифицируются следующим образом:

Конечно, если у вас есть готовая вилка, то подключение электрощита значительно упрощается.Но чтобы подключить провод к розетке, нужно знать специфику этого процесса. Допустим, у печки 4 провода (фаза, фаза, ноль, земля), а в стене 3 провода. Это указывает на то, что печке требуется перемычка между фазами на клеммной колодке для подключения трехжильного кабеля.

Итак, действуем следующим образом: между черным и коричневым проводами устанавливаем медную перемычку, которая обычно идет в комплекте, после чего одну из фаз подключаем к фазному проводу квартирной проводки (она должна быть черной, коричневой, белой. ).Что касается заземляющих проводов и земли, то они остаются целыми.

Полученный шнур требует изоляции. Если провода от стены одного цвета, то с помощью мультиметра определите, где находятся ноль и фаза.

Важно! Разберите розетку, в которую собираетесь подключить электрическую плиту, и внимательно проверьте, ведь в некоторых случаях возникает несовпадение контактов и проводов плитки, в результате чего после подключения может случиться так, что розетка загорится или начнется таять.

Сильные рекомендации

Обратите внимание на следующие советы для самостоятельного подключения оборудования:

  1. Перед тем, как подключить электрическую плиту, необходимо установить УЗО и автомат.
  2. Корпус необходимо заземлить, но не на провод от другого оборудования, а на те жилы, которые подключаются к клеммам от розетки. Большинство производителей предлагают модели, в которых уже есть защитная шина для заземления, которую нужно только подключить к заземляющим проводам квартирной электропроводки.

Видео: Как подключить варочную панель Bosch


Плиты индукционные

Индукционная панель или духовой шкаф, об установке которого мы уже писали, можно подключить практически по аналогии с электропанелью варочной панели. Убедитесь, что принципиальной разницы нет, прочитав приведенные ниже советы, где мы поговорим о подключении плиты.

  1. Для подключения варочной панели можно использовать провод ПВА подходящего сечения.
  2. Затем откройте панель доступа.Для этого нужно на обратной стороне электроплиты найти прямоугольник, скрытый металлической пластиной. Отверткой откручиваем.
  3. После снятия металлической пластины найдите клеммы. Сначала вставьте кабельный зажим в отверстие. Шнур необходимо удерживать с помощью зажимов. Это нужно сделать, чтобы не выпал электропровод. Затем пропустите шнур через кабельный зажим. Подождите, пока затягиваете винты.
  4. Если мы хотим подключить устаревшую духовку, то найдем там 3 провода.Последние модели должны иметь 4: 2. фазу, 1. нейтраль, 1. землю. Расположение их такое: по центру — нейтральная точка, с двух сторон — фазные провода, под ней — точка заземления. Перед тем, как соединять провода вместе, убедитесь, что есть медная полоса, которая обычно соединяет заземляющие провода с нейтральными. Видя, просто устраните это. Фазы необходимо соединять перемычкой, как мы уже говорили выше в инструкции по подключению электроплит.
  5. Необходимый процесс при подключении к электрической панели для готовки — это комбинация шнуров.Из них черный и красный — это фазные провода, зеленый — заземление, а синий — нейтраль. Перед подключением проводов открутите места подключения и подключите вместо них провод. Сначала подключаем кабель зеленым, потом синим, потом уже оставшимся (красным или коричневым от перемычки).
  6. Затем убедитесь, что шнур натянут. Нежелательно его перетягивать или подвешивать.
  7. Отличие панели электроплиты от газовой в том, что для управления первой требуется компьютерная схема, которая имеется в технике последних поколений.

Обратите внимание, надежно ли выполнено соединение, иначе может не выдержать автомат, и придется ремонтировать не только прибор, но и всю проводку. Также следует отметить, что установку электрической варочной панели можно производить без розетки, прямо в сеть. Для этого снимите с распределительной коробки отдельную линию.

В этой статье мы подробно объяснили вам, как самостоятельно подключить электрическую плиту. Надеемся, что вы правильно выполните поставленные задачи и добьетесь положительного результата.

Варочная панель Bosch не включается • CIMFLOK.COM

Электрическая поверхность

Сначала поговорим о том, как отремонтировать электрическую плиту и какие неисправности может иметь этот вариант плиты. Чаще всего владельцы сталкиваются с ситуацией, когда варочная панель не работает или одна из конфорок не нагревается при подключении питания.

В этом случае ремонт сводится к следующим этапам:

  1. Проверить напряжение в розетке, так как, вероятно, вышла из строя эта электрическая точка, в результате чего нет питания.
  2. Внимательно осмотрите шнур и вилку на предмет механических повреждений. Иногда ремонт здесь заканчивается. вам просто нужно заменить электрическую вилку или шнур.
  3. Снимите варочную панель со столешницы, отсоединив все провода и открутив монтажные пластины.
  4. С помощью мультиметра проверьте плавкий предохранитель (на фото ниже) и трансформатор. Если сопротивление отсутствует или отличается от номинального, необходимо заменить элементы схемы на новые.
  5. Проверить все соединения проводов (на блоке управления, переключателях, термостате, горелках) и убедиться в отсутствии банального обрыва цепи.Сначала попробуйте визуально найти неисправность, а затем мультиметром прозвонить все участки цепи по схеме.

Часто найти поломку электроплитки своими руками несложно, если справиться с мультиметром. При отсутствии этого устройства можно использовать индикаторную отвертку, которая покажет наличие напряжения на определенном участке цепи.

Кроме того, я хотел бы рассказать вам, почему варочная панель может перестать работать, чтобы вы знали причину неисправностей и способы их устранения.Итак, среди основных поломок чаще всего встречаются следующие:

  • Предохранитель перегорел в результате скачка напряжения. Замена несложная, к тому же стоимость предохранителя мизерная. Для защиты оборудования от такой неисправности рекомендуется установить сетевой фильтр.
  • Горелка не работает (одна или сразу несколько). Скорее всего произошел обрыв цепи подогревателя. Если эта проводка заглохла, ремонт своими руками не составит труда, если у вас есть паяльник.Если нагревательный элемент перегорел, его необходимо заменить на новый. ДЕСЯТЬ зазвонили, а он цел? Проверить блок управления, иногда даже на выключателе происходит обрыв контакта, который необходимо либо отремонтировать, либо заменить.
  • Датчик не работает. Здесь дела обстоят посерьезнее, ведь отремонтировать сенсорную варочную панель новичку-электрику будет сложно. Сначала, как и в предыдущих случаях, прозвоните датчик. Если не удается найти общую причину неисправности, вам придется либо заменить сенсорную панель, либо отремонтировать.Обычно выход из строя этого элемента схемы происходит крайне редко и вызван неправильной работой оборудования. Если вы обнаружите, что датчик не включается после мытья, это означает, что блок управления просто выгорел от солевого раствора, который некоторые несчастные советники на форумах рекомендуют мыть поверхность.
  • Не нагревается и не нагревается. Снова прозвоните ТЭН, термостат, регулятор температуры. Противоположная ситуация может возникнуть, когда электрическая плита очень горячая и не выключается.В этом случае с вероятностью 95% можно сказать, что причиной перегрева является выход из строя термостата, который не отключает питание при достаточном нагреве конфорок. Термостат не ремонтируется, поэтому его необходимо заменить.
  • Поверхность с трещинами. Самый редкий случай, который может случиться с варочной панелью из стеклокерамики. Если вы увидели, что на поверхности образовалась паутина трещин, и при этом уверены на 100%, что никто из семьи не уронил на нее тяжелую посуду, причин может быть две.

Видео: варочная панель Bosch не включается


Сразу рекомендуем посмотреть наглядную видеоинструкцию, в которой показано, как правильно ремонтировать электрическую поверхность:

Индукционная плита

Если ваша индукционная плита не работает, неисправность может быть вызвана несколькими причинами. Вашему вниманию обзор основных неисправностей и способы ремонта своими силами:

  1. Плита выключается и не включается. Если модель техники современная, то не расстраивайтесь.это особая защитная функция. Питание будет отключено, если диаметр или материал посуды не подходят для разогрева. Кроме того, отсутствие нагрева может быть вызвано тем, что вы сняли посуду с конфорки (включение происходит автоматически только при наличии емкости на поверхности нагрева). Кстати, не переживайте, если варочная панель не нагреется сама, ведь по принципу работы прибор нагревает только посуду.
  2. Продолжительный и слабый жар.В этом случае, скорее всего, причина кроется в неподходящей посуде, поэтому в ремонте нет необходимости. Ознакомьтесь с рекомендациями производителя для контейнеров. Чтобы нагрев был быстрым и нормальным, дно должно быть плоским, а сам материал емкости должен быть металлическим. В противном случае может возникнуть ситуация, когда индукционная плита не видит посуду, а значит, не включается.
  3. Самостоятельно включается при отсутствии посуды на конфорке. Здесь неисправность заключается в том, что, скорее всего, на горелке находится металлический предмет, вызывающий отключение.Кроме того, причиной может быть соль, которая осталась на поверхности после стирки, или неисправность в блоке управления, которую необходимо будет отремонтировать.
  4. Совсем не работает. Как мы уже говорили ранее, нужно разобрать технику и прозвонить все элементы цепочки. Обычно ремонт сводится к замене предохранителя самостоятельно.

Инструкция по ремонту индукционной плиты представлена ​​на видео:

Плита газовая

Ну и последний вариант техники, который может выйти из строя — газовая плита.Если ваша газовая плита не работает, причин неисправностей не так много. Обычно проблемы возникают с пьезоэлементом и соплом, из которого подается газ.

Итак, вашему вниманию причины поломок и как отремонтировать варочную панель своими руками:

  • Плохо воспламеняется пирог. В этом случае проверьте электрический розжиг горелки на предмет засорения. Если зажигание действительно засорилось, вымойте его и после стирки тщательно протрите сухой тканью.
  • Нет газа. Сначала проверьте, закрыт ли кран на самой газовой трубе. После этого подойдите к насадке и проверьте, чистая ли она. Причина, по которой газ может перестать поступать или плохо подается, чаще всего заключается в загрязнении сопла жиром или едой. Устранить такую ​​неисправность не составит труда, главное после стирки — тщательно протереть воду сухой тряпкой.

Вот и все основные неисправности газовой плиты. Иногда неправильная работа может быть вызвана неправильной установкой кухонной техники.Рекомендуем ознакомиться с тем, как самостоятельно правильно подключить электрическую плиту!

В заключение хотелось бы резюмировать, что чаще всего электрическая варочная панель не работает из-за выхода из строя предохранителя или обрыва контактов. Меньше всего ломается блок управления, который и без того сложно отремонтировать самостоятельно. Надеемся, теперь вы знаете, почему выходит из строя эта техника и что делать для ремонта своими руками!

Amazon.com: Отзывы покупателей: Bosch HEI8054U 800 30-дюймовая электрическая выдвижная серия из нержавеющей стали с гладким верхом

Это правдивая история.Я также разместил этот обзор на веб-сайте Bosch Canada (жду, чтобы узнать, разместит ли его компания).

Первая плита: Я купил эту модель печи Bosch в октябре 2015 года на распродаже в Lowe’s Regina (Саскачеван, Канада). Я заплатил, чтобы его доставили и установили Lowe’s. По словам установщиков, при включении печи из печи вылетали искры. Я слышал шум, но не видел, откуда исходили искры. Панель управления печи все еще работала, поэтому установщики продолжили установку.Позже, когда я пошел использовать плиту, две конфорки не работали. Я также понял, что установщики установили плиту, так что она лежала на моей кварцевой столешнице (чего не должно быть, потому что плита весит около 250 фунтов). В результате столешница была повреждена примерно в четырех местах. Lowe’s отвечает за столешницу (все еще не решено), а Bosch организовал замену плиты.

Вторая плита: запасная плита была доставлена ​​и установлена ​​компанией Lowe’s в ноябре 2015 года. На момент доставки были очевидны следующие проблемы: 1) пузыри на отделке панели управления 2) деформированная стеклянная верхняя часть плиты и деформированная металлическая отделка (фотографии прилагаются ).Мне нужна была плита, и, учитывая опасения по поводу возможного дальнейшего повреждения столешницы, было решено отремонтировать вторую плиту, а не заменять ее. Многочисленные телефонные звонки и электронные письма спустя несколько недель без ответа от службы поддержки клиентов Bosch в США были приняты меры для того, чтобы технический специалист завершил ремонт. Тем временем я понял, что вентилятор духовки не работает должным образом. Скорость вентилятора менялась беспорядочно. Я пошел в Lowe’s и послушал демо, чтобы сравнить! Я также обнаружил много пузырей в отделке духовки.Когда сервисный техник Bosch посетил мой дом (дважды), он подтвердил все вышеперечисленные проблемы. Этот процесс занял около двух месяцев. Сейчас конец января 2016 года, и решено заказать третью замену печки.

Дополнительные вопросы:

1) В руководстве по установке Bosch в разделе «Детали в комплекте» говорится, что ленту из пеноматериала следует включать, «если она еще не установлена ​​на нижней стороне сторон варочной панели». Для обеих плит Bosch не предоставила ленту из пеноматериала, его не было и на нижней стороне варочной панели, чтобы защитить мою столешницу.Когда я упомянул об этом в службе поддержки клиентов Bosch, руководитель ответил, что установщикам не следовало устанавливать его без ленты из пеноматериала! Я купил и установил ленту для второй установки печи, которая, казалось, помогала легче вставлять печь.

2) Кроме того, для обеих плит химический запах отделки духовки был очень сильным, когда духовка была включена. В конце концов запах рассеялся, но пока он не исчез, я не стала готовить в духовке еду.

3) Я обнаружил, что верхние элементы печки совсем не кипятят.
4) Наконец, переместить плиту сложно из-за ее веса и выступов по бокам ее поверхности.

Как ни странно, во время всего этого моя посудомоечная машина Bosch была отозвана из-за проблемы пожарной опасности с вилкой.

Вы можете спросить себя, зачем мне покупать третью замену печки от Bosch? Надеюсь, компания соберет и пришлет мне качественную печь? Цена, которую я заплатил, была действительно хорошей сделкой. Он соответствует моей посудомоечной машине немецкого производства (что не доставляло мне проблем).Есть ли другие печи намного лучше в этом ценовом диапазоне?

Излишне говорить, что я не могу рекомендовать эту печь, тем более не за полную цену.

Удачи вам с покупкой печки.

Распространенные проблемы с духовкой и варочной панелью

Последнее обновление: 11 фев 2016

Неисправная духовка или плита может привести к дорогостоящему счету за ремонт или, что еще хуже, к стоимости новой замены. Однако во многих случаях проблема с духовкой или плитой легко решается, если вы знаете, как это сделать.Сначала мы рассмотрим, как работает электрическая духовка, а затем рассмотрим общие проблемы, которые могут возникнуть, и, надеюсь, дадим вам решения, как исправить любые неисправности.


Как работает электрическая духовка

Чтобы помочь диагностировать проблемы и заменить неисправные компоненты в духовке с электрическим вентилятором, сначала необходимо понять, как она работает. В видео выше мы использовали встроенную печь Indesit с вентилятором, чтобы объяснить каждый из основных важных компонентов и то, как они работают вместе.

Духовка представляет собой одинарную духовку, что означает, что помимо того, что она является духовкой с вентилятором, она также включает в себя гриль. Некоторые духовки имеют две камеры, что просто означает, что у них есть отдельная духовка и гриль.

Давайте посмотрим на все основные компоненты духовки и как вместе.

Элемент печи, термостат и вентилятор

Сначала рассмотрим элемент духовки, термостат и вентилятор.

Основная функция духовки — разогревать и готовить пищу.Нагревательная часть процесса осуществляется элементом печи, который обычно располагается в задней части духовки. В настоящее время большинство печей оснащено вентилятором. Это означает, что одновременно с нагревом элемента духовки имеется вентилятор, который распределяет горячий воздух вокруг камеры, чтобы обеспечить равномерное приготовление пищи по всей духовке.

Температура регулируется термостатом. Для нас это просто ручка, с помощью которой мы устанавливаем желаемую температуру. Но за ручкой находится переключатель термостата с капилляром (проводом), идущим от переключателя вниз в полость духовки.Капилляр на самом деле представляет собой трубку с газом внутри. По мере того, как газ нагревается, повышение давления приводит к перемещению небольших сильфонов в переключателе термостата, пока они не достигнут заданной температуры, установленной пользователем. Термостат будет включать и выключать духовой элемент во время цикла приготовления, когда температура становится слишком высокой или слишком низкой.

Вентилятор всегда должен быть включен, когда ручка термостата установлена ​​в любое положение, кроме выключенного. Обычно в духовке два вентилятора; вентилятор, который распределяет горячий воздух для приготовления пищи, и охлаждающий вентилятор.

Вентилятор охлаждения и термовыключатель

Далее мы рассмотрим содержание охлаждающего вентилятора и охлаждающего вентилятора.

Вентилятор охлаждения предназначен для охлаждения пространства между полостью и внешним кожухом. Это цилиндрический вентилятор, который автоматически управляется тепловым выключателем в зависимости от температуры. При повышении температуры это приводит к тому, что биметаллическая полоса внутри TOC включает охлаждающий вентилятор. При понижении температуры биметаллическая полоса размыкает контакт, что отключает охлаждающий вентилятор.Когда вы закончите готовку и выключите термостат духовки, двигатель охлаждающего вентилятора должен (в зависимости от температуры) продолжать работать и проработает около 10 минут, пока духовка не остынет в достаточной степени.

Элемент гриля и регулятор энергии

Как и элемент духовки, элемент гриля отвечает за тепло, необходимое для приготовления пищи на гриле. Настройки нагрева элемента гриля регулируются с помощью регулятора энергии, который находится за ручкой на консоли духовки.Регулятор энергии регулирует тепловую мощность в зависимости от мощности, подаваемой на элемент гриля, которая определяется пользователем.

Функциональный переключатель

В этой духовке переключатель функций совмещен с термостатом. Этот переключатель просто позволяет пользователю выбрать, какую часть духовки он хочет использовать. Поэтому, если я хочу использовать гриль, мне нужно выбрать гриль на переключателе функций, прежде чем он заработает.

Стекло двери, уплотнитель двери, петли двери

Хотя область дверцы может показаться не такой важной, как другие компоненты, которые мы обсуждали, любое их повреждение или износ, скорее всего, приведет к снижению эффективности приготовления.Обычно дверное стекло бывает внутренним и внешним. Это необходимо для того, чтобы наружная дверь не нагревалась слишком сильно. Очевидно, что если на любом из дверных стекол есть какие-либо разрывы или трещины, их следует незамедлительно заменить.

Как заменить дверное стекло духовки:

Уплотнение дверцы обычно фиксируется зажимами в каждом углу, должно быть в хорошем состоянии и не провисать. Если уплотнение изношено или провисает, тепло может уйти, и это повлияет на качество готовки.Это также повлияет на количество энергии, которое ваша духовка использует для поддержания заданной температуры. Замена уплотнения дверцы духовки — несложная работа.

Как заменить уплотнитель дверцы на духовке:

Со временем пружина дверной петли может растянуться, что приведет к неправильному закрытию двери. Единственное решение этой неисправности — заменить петли дверцы духовки. К счастью, замена проста, и у нас есть видео, в котором показано, как именно это сделать.

Как заменить дверные петли на духовке:

Вернуться наверх

Почему моя духовка не нагревается?

Как гласит старая пословица; Если вы не переносите жару, не ходите на кухню. Однако, если ваша кухня на самом деле не выделяет тепло — особенно из духовки, — у вас еще большие проблемы.

Проверка элементов

Нагревательные элементы, которые нагревают духовку, могут перегореть и, скорее всего, являются причиной того, что духовка не нагревается; если они это сделают, они не будут работать и вообще не нагреются.Эти компоненты духовки относительно легко заменить — большинство из них просто удерживаются на месте парой винтов и имеют 2/3 провода, идущих к ним, и могут быть легко установлены без особых технических знаний или опыта.

Нагревательный элемент обычно находится сзади любой вентиляторной духовки, за задней панелью. Чтобы проверить это, вам нужно будет выключить питание, прежде чем открывать заднюю часть духовки. При снятии нагревательного элемента необходимо очень осторожно отсоединить провода перед тем, как полностью извлечь нагревательный элемент.

Как заменить элемент духовки:

Термостат

Хотя термостат может препятствовать нагреву духовки, скорее всего, это неисправный элемент. Термостат — это переключатель, который регулирует температуру, если термостат неисправен, он не сможет включить нагрев.

Как заменить термостат духовки:

Приготовление пищи на газе

Конечно, не у всех есть электрическая духовка — некоторые люди используют старый добрый газ.Если вы это сделаете, проверьте воспламенитель, который находится рядом с горелкой.

Возможно, у вас неисправен газовый предохранительный клапан, и в этом случае вы также можете проверить это.

Горелка содержит множество небольших залов для пламени вокруг горелки, и некоторые из них забиваются, что мешает правильному зажиганию горелки. Хорошее быстрое решение этой проблемы — очистить отверстия иглой или проволокой.

Если вы чувствуете запах газа, немедленно выйдите из дома и позвоните по номеру службы экстренной помощи при газовых операциях: 0800 111 999 .Да, и всегда помните, что любой ремонт газовых приборов ДОЛЖЕН выполняться инженером, имеющим регистрацию «Газовые сейфы».

Слишком много переключателей

Многие духовки, особенно более сложные и современные, украшены переключателями, ручками и множеством кнопок.

Если все становится немного сложнее, и вы начинаете волноваться, увольняя вещи, обратитесь к руководству, независимо от того, насколько вы уверены в себе — или вы можете в конечном итоге создать больше проблем.

В большинстве случаев духовка должна быть в «ручном режиме», иначе она вообще не будет работать!

Нет питания

Один из основных, но если в духовку не подается электрический ток, вам придется довольно долго ждать, пока тот коттеджный пирог будет готов.

Проверьте автоматический выключатель и убедитесь, что он установлен в положение «Вкл.», Так как внезапный скачок напряжения может вызвать его перегрузку и отключение. Если вы не можете заставить ее щелкнуть или зафиксировать ее обратно в положение «Вкл.», Есть вероятность, что либо неисправна духовка, либо выключатель выключателя неисправен и его необходимо заменить.

Для проверки работоспособности убедитесь, что духовка включена в розетку или не вытаскивается из розетки.

Вернуться наверх

Почему моя духовка перегревается и выключается?

Перегрев духовки — распространенная проблема, которая может привести к подгоранию или перевариванию пищи (серьезная проблема для любого любителя еды!). Но не паникуйте — большинство распространенных причин проблемы легко устранить.

Термовыключатель

Если ваша духовка перегревается, это необходимо для реальной безопасности, и ее следует отремонтировать как можно скорее.Несмотря на то, что внутри вашей духовки будет установлен тепловой выключатель, который сработает и отключит питание системы нагрева, на него не следует полагаться и он является предупреждающим знаком, что у вас есть проблема. Ваша духовка, скорее всего, снова заработает, когда она остынет, но вам не рекомендуется использовать ее, пока не будет устранена основная причина проблемы.

Неисправен термостат духовки

Наиболее вероятная причина перегрева духовки — неисправный термостат духовки, что приводит к неточной настройке температуры.Замена термостата — несложная задача ремонта своими руками.

См. Наше «Руководство по термостату духовки» для получения более подробной информации о советах и ​​установке.

Неисправный мотор вентилятора охлаждения духовки

Если вентилятор не работает с правильной скоростью, духовка может перегреться — и это, скорее всего, будет из-за неисправного двигателя вентилятора охлаждения духовки.

Как заменить неисправный мотор вентилятора охлаждения:

Заблокированные вентиляционные отверстия духовки

Заблокированные вентиляционные отверстия в духовке — еще одна возможная причина перегрева духовки.Чтобы решить эту проблему, убедитесь, что вентиляционные отверстия не заблокированы.

Неисправный модуль управления

В некоторых случаях причиной проблемы может быть неисправный модуль управления. Чтобы решить эту проблему, вам необходимо заменить модуль управления.

Вернуться наверх

Почему моя духовка курит?

Если вы когда-нибудь сталкивались с коптильной печью, используйте вытяжку при работе с ней.

Возможно, потребуется немного смазки для локтей!

Может случиться так, что ваша духовка сильно дымит, когда она пуста, и в этом случае вероятно скопление пригоревших продуктов и / или жира.В таких случаях лучше всего дать духовке остыть. Как только это будет, очистите его и тщательно промойте. Мы рекомендуем профессиональное чистящее средство для духовки, так как оно всегда получает фантастические отзывы. Перед повторным использованием убедитесь, что он полностью высох.

Однако, если ваша духовка уже была очищена и выделяет что-то большее, чем небольшое количество дыма, немедленно выключите духовку и подождите, пока духовка остынет. Возможно, внутри духовки скопились остатки чистящего средства.Когда она остынет, тщательно промойте духовку водой и убедитесь, что она полностью высохла, прежде чем использовать ее снова.

Как очистить духовку:

Ваша духовка новая?

Совершенно новые духовки также выделяют небольшое количество дыма при первом использовании.

Хороший общий совет по уходу — чистить духовку после каждого приготовления в ней, особенно если это пища с большим содержанием жира, которая может плеваться внутри духовки.

Духовки с самоочисткой могут вызвать возгорание небольших кусочков налипшей пищи, но не открывайте дверцу духовки и не пытайтесь потушить огонь, если духовка является самоочищающейся.

Возможная неисправность?

Также возможно, что короткое замыкание в электрической духовке приведет к дыму компонентов. В подобной ситуации вам потребуется обратиться за помощью к квалифицированному мастеру по ремонту.

Только что отремонтировали?

Если вы только что заменили элемент духового шкафа в духовке, то при первом использовании он может дымиться.

Вернуться наверх

Почему моя духовка не включается?

Общее решение этой проблемы будет меняться в зависимости от того, какая у вас духовка. Газовые печи опаснее, чем электрические, ремонтировать самостоятельно.

Газовая духовка не включается

Если ваша газовая духовка не включается, вам в первую очередь следует узнать мнение зарегистрированного профессионала в области газовой безопасности. Проблемы с газовыми плитами могут быть опасны для любителей решать, а неправильные исправления могут привести к опасным проблемам, которые со временем накапливаются.

Электрическая духовка не включается

Прежде чем что-либо делать, прежде всего убедитесь, что ваша духовка настроена на ручной режим. В противном случае ваша духовка будет казаться мертвой. Обычно есть символ или значок, который выглядит как рука «Дай пять», и нажатие на него вернет духовку в ручной режим.

Далее нужно убедиться, что в духовку подаётся электричество. Если это вилка, проверьте, работает ли розетка, подключив к ней то, что у вас не работает.Если он подключен «жестко», вам нужно будет проверить, доходит ли питание до переключателя и что переключатель работает правильно; вам, возможно, придется воспользоваться услугами электрика для проведения этой проверки.

Если электричество определенно доходит до духовки, проверьте, не перегорела ли клеммная колодка, на которой провод подключается к духовке.

Если все вышеперечисленное в порядке, но все равно кажется, что печь «мертвая», то это может быть неисправность внутреннего компонента, и, вероятно, лучше всего обратиться за помощью к инженеру по ремонту.

Вернуться наверх

Почему моя варочная панель продолжает искриться?

Газовые плиты могут быть очень опасными, а небольшие ошибки могут привести к смерти или серьезному отравлению. Если у вас возникли проблемы с газовой плитой или духовкой, вы всегда должны вызывать специалиста по газовой безопасности.

Проблемы, скорее всего, возникли из-за электрических переключателей на газовых клапанах, отдельных источников зажигания, модуля зажигания или избытка влаги после использования слишком большого количества воды для очистки варочной панели.

Не следует исследовать проблему самостоятельно.Обратитесь к профессионалу, чтобы быстро, чисто и безопасно решить проблему.

Вернуться наверх

Почему зажигание моей варочной панели продолжает щелкать?

Щелчки зажигания варочной панели не должны вызывать беспокойства, так как это означает, что ваше зажигание работает слишком много. Это означает, что любой газ вокруг варочной панели будет воспламеняться и сгорать до того, как он накопится.

Пищевые ловушки

Есть много потенциальных причин, по которым зажигание вашей варочной панели щелкает, но наиболее распространенной является то, что пища или вода создают препятствие.

Очистите воспламенитель, но после этого обязательно оставьте варочную панель сухой. Слишком много воды будет означать, что проблема не устранена и, возможно, изначально была ее причиной.

Микровыключатель варочной панели

Если это не решит проблему, убедитесь, что микровыключатель на варочной панели не заедает. Снимите ручку, закрывающую ее, чтобы найти микровыключатель. Если он застрял и не может быть легко отклеен, вам понадобится запасной модуль искры.

Если он не застрял, возможно, в переключателе произошло короткое замыкание.В этом случае вам понадобится новый искровой модуль.

Блок управления варочной панелью

Плиты с автоматическим розжигом, в которых зажигание включается автоматически, когда вы запускаете подачу газа, имеют еще одну возможность. Возможно, ваша проблема по-прежнему связана с мусором, водой или неисправным искровым модулем, но в некоторых случаях вам также может потребоваться новый блок управления.

Это гораздо менее распространенная проблема, поэтому сначала обязательно тщательно проверьте наличие других потенциальных проблем!

Ли Гилберт


Как откалибровать духовку

Как откалибровать духовку | Водоворот

Иногда духовки «проектируются» так, чтобы работать при температуре немного ниже или выше, чем указано в спецификации, для повышения производительности.Если ваша духовка дает желаемый результат, дополнительная регулировка не требуется. Однако, если ваша предыдущая духовка была «горячей» или «холодной», или вы не удовлетворены качеством выпечки и временем, которое готовит ваша текущая духовка, вы можете откалибровать свою духовку для достижения желаемых результатов приготовления.

Всем нравится испеченное печенье, торты и пироги, но добиться такого результата иногда бывает непросто.Следование рецепту определенно помогает, но правильно откалиброванная духовка может быть ключом к стабильным результатам. Калибровка духовки — это процесс, при котором вы регулируете настройки температуры духовки для обеспечения точности. Этот простой процесс — отличный способ добиться желаемых результатов при выпечке или жарке любимых блюд всей семьей.

Как откалибровать электрическую духовку

Калибровка температуры электрического духового шкафа — относительно простой процесс, независимо от того, есть ли у вас аналоговый или цифровой контроль температуры.Все, что вам нужно, это термометр для духовки с хорошей точностью и крестовая отвертка, если в вашей духовке есть аналоговые элементы управления.

  1. Установите решетку в центре камеры духового шкафа, поместите термометр по центру решетки и закройте дверцу.

  2. Установить температуру 350 градусов. Во время предварительного нагрева держите термометр в духовке и не открывайте дверцу — это может привести к неточным показаниям.

  3. Подождите, пока не раздастся звуковой сигнал предварительного разогрева духовки, указывающий на то, что она достигла полной температуры.Проверьте показания термометра через дверцу духовки. Если в дверце духовки нет окна, откройте дверцу и быстро проверьте температуру.

  4. Если термометр духового шкафа показывает значение выше или ниже 350 градусов на 15 градусов или более, вам необходимо откалибровать духовку.

  1. Снимите ручку температуры духового шкафа и переверните ее.С обратной стороны ручки должен быть один или два винта.

  2. Если ваша духовка сильно нагревается, поверните винт (ы) по часовой стрелке. Если духовка остыла, поверните винт (ы) против часовой стрелки. Двигайтесь медленно и постепенно, по одной восьмой оборота за раз — даже небольшой поворот может привести к сильному изменению температуры.

  3. Повторно протестируйте духовку, чтобы убедиться, что она достигает нужной температуры после калибровки. При необходимости повторите.

Калибровка электрических духовок с цифровым управлением

  1. Обратитесь к руководству пользователя, чтобы узнать, как получить доступ к настройкам калибровки духовки.

  2. Используйте инструкции для увеличения или уменьшения температуры по мере необходимости. Некоторые модели используют стрелки для регулировки температуры, а другие могут использовать подсказки меню.

  3. Сохраните настройку калибровки, нажав кнопку «Пуск» или следуя инструкциям в руководстве пользователя.

Можно ли откалибровать газовую духовку, если она горячая или холодная? Если у него есть цифровое управление, он должен иметь возможность применять калибровку так же, как это делает электрическая духовка.В противном случае газовой духовке потребуется более сложная калибровка. Обратитесь за помощью к сертифицированному специалисту по обслуживанию. Если у вас есть газовая духовка Whirlpool®, вы можете посетить нашу страницу обслуживания клиентов, чтобы запланировать техническое обслуживание.

Что делать, если моя духовка работает очень неточно?

Это случается не часто, но иногда температура духовки может снижаться на 100 градусов и более.Если это касается вашей духовки, не пытайтесь откалибровать ее самостоятельно. Вместо этого обратитесь к сертифицированному специалисту, объясните проблему и сразу же запланируйте обслуживание.

Узнайте больше о серии Whirlpool

®

Какой прибор подходит для вашей кухни и вашей семьи? Узнайте больше о раздвижных и отдельно стоящих диапазонах, чтобы вы могли принять правильное решение.

Какой тип плиты выбрать — газовую или электрическую? Наш гид по сравнению газовых плит и электрических плит поможет вам сделать лучший выбор для вас и вашей семьи.

Должна ли ваша следующая духовка быть конвекционной? Наше руководство по конвекции vs.обычные духовые шкафы помогут вам определиться.

Хотите больше ответов на вопросы о кухне и стирке?

Была ли эта статья полезной? Передай на

Верх

Товар добавлен в список сравнения, вы можете найти его в конце этой страницы

Модель:

Цвет:

Количество:

Итоговая цена:

Нужен ли мне демпфер для вытяжки? Узнай здесь!

Да, заслонка вытяжки поможет предотвратить попадание листьев, мелких животных, другого мусора, а также горячего или холодного воздуха в воздуховоды и дом снаружи; это также предотвратит обратную тягу, которая возникает, когда грязный, жирный воздух в ваших воздуховодах возвращается в ваш дом под действием силы тяжести или ограничения воздуха.

Расположение заслонки вытяжки

Заслонку вытяжки можно расположить рядом с внутренней стеной прямо внутри воздуховода, на одной линии с воздуховодом, или вы можете приобрести настенный или потолочный колпак, который поставляется с демпфером вытяжки.

Если вы хотите предотвратить попадание мусора или мелких животных в воздуховоды снаружи, подумайте о покупке стеновой или кровельной крышки или установки демпфера ближе к внешней стене вашего дома.

Однако, если вас больше беспокоит обратная вытяжка, установите демпфер близко к внутренней стене, где вытяжка соединяется с воздуховодом.

Как работает заслонка вытяжки?

Заслонка вытяжки находится внутри вашего воздуховода. Она открывается, когда вы включаете вытяжку, чтобы обеспечить приток воздуха, и закрывается, когда вы выключаете вытяжку. Это предотвращает обратную вытяжку и предотвращает попадание крупного мусора внутрь ваших воздуховодов, а также в вытяжку или вытяжку.

Где я могу купить демпфер вытяжки?

Чтобы купить демпфер вытяжки, загляните на Amazon.

Вы также можете посетить веб-сайт Lowe’s или Home Depot.

Если вы не можете найти в этих местах подходящую для вас заслонку вытяжки, обратитесь в местные компании по ОВК.

Как установить заслонку вытяжки?

Установить заслонку вытяжки очень просто. Это займет всего пару минут; посмотрите видео ниже.

Нужен ли воздух для подпитки для вытяжки?

Если вы хотите купить вытяжку, вам может быть интересно, нужен ли вам подпиточный воздух. В общем, если у вас есть вытяжка с вытяжкой 900+ CFM, которую вы включаете на несколько часов каждый день, вам, вероятно, потребуется подпиточный воздух, особенно если ваша кухня небольшая.

И еще один фактор: размер. Если вы используете вытяжку с высоким содержанием CFM на маленькой кухне, подумайте о приобретении комплекта для подпиточного воздуха, который заменит воздух, который вытяжка вытягивает из дома. Вы можете узнать больше о воздушной косметике здесь.

Если вам нужен комплект воздуха для макияжа для вытяжки, купите его на Amazon здесь.

Как выбрать вентилятор вытяжки?

При выборе вытяжных вентиляторов или нагнетателей необходимо учитывать два момента: мощность и количество нагнетателей.Вытяжки Proline Range Hoods поставляются с одним или двумя воздуходувками — одинарным или двойным. Однако наша новая 60-дюймовая модель PLJW 121 оснащена четырьмя воздуходувками и работает со скоростью 1800 кубических футов в минуту.

Чтобы узнать больше о том, как правильно подобрать CFM для вашей вытяжки, прочтите эти статьи:

Сколько CFM мне нужно для вытяжки?

Вытяжка CFM для электрических и газовых варочных панелей

Сколько стоит установка вытяжки?

Как правило, установка вытяжки стоит от 200 до 500 долларов, в зависимости от стиля: настенный, островной или под шкафом.Чтобы узнать больше о средней стоимости установки вытяжки, ознакомьтесь с этой статьей.

Можно ли вентилировать вытяжку на чердаке?

Нет. Не выпускайте вытяжку на чердак. В противном случае нежелательные загрязнения из кухонного воздуха не будут покидать ваш дом, а просто скапливаются на чердаке. Это также приводит к высокой влажности на чердаке, что может повредить чердак, а также к плохому качеству воздуха в помещении.

Вместо этого выпустите вытяжку наружу, чтобы жир, грязь и химикаты не выходили из дома.

Как далеко можно проветрить вытяжку?

Максимальная длина вытяжки, которую вам следует рассмотреть, составляет около 30 футов. При установке воздуховода для вытяжки помните, что чем короче, тем лучше. Чем короче воздуховод, тем быстрее грязный воздух будет выходить за пределы вашего дома.

Также избегайте многократных поворотов воздуховода. Каждый поворот воздуховода добавляет небольшое сопротивление, замедляя поток воздуха за пределами вашего дома. Мы также рекомендуем делать как можно меньше изгибов воздуховода.И не устанавливайте изгибы с расстоянием между ними менее 18 дюймов.

Поскольку воздух замедляется, вам необходимо сократить длину воздуховодов, чтобы воздух попадал за пределы вашего дома. Как правило, уменьшайте воздуховоды на 5 футов на каждые 90 градусов.

Могу ли я использовать гибкий воздуховод для вытяжки? №

Нет. Гибкие воздуховоды служат недолго, их трудно чистить, они изготовлены из дешевого материала. Воздух не проходит через него плавно по сравнению с жесткими воздуховодами.

Вы обнаружите, что замените гибкий воздуховод, когда жесткий воздуховод прослужит в три или четыре раза дольше. Поэтому вместо этого рассмотрите более прочные жесткие воздуховоды. Она не требует никакой очистки, пока вы обслуживаете вытяжку (если она у вас есть, нажмите здесь, чтобы узнать, как очистить воздуховод вытяжки), и она изготовлена ​​из более прочного материала.

Что лучше: вытяжка с вытяжкой или вытяжка без воздуховода?

Канальные вытяжки для эффективной очистки воздуха.Вытяжные вытяжки выходят наружу, поэтому все вредные загрязнения внутри вашего дома покидают это пространство, сохраняя здоровье вас и вашей семьи.

Напротив, вытяжка без воздуховода просто забирает воздух из вытяжки и выталкивает его обратно в дом (рециркулирует) через угольные фильтры. Итак, воздух немного чище, но все же может содержать жир или грязь.

Хотя это не идеально, в некоторых местах, например, в квартирах или кондоминиумах, нельзя использовать вытяжки.Вы можете, например, жить на третьем этаже 10-этажного комплекса. В этом случае любая вытяжка лучше, чем ее отсутствие, поэтому подумайте о покупке вытяжки без воздуховода.

Вот более подробная статья о различиях и о том, как принять это решение.

Надеюсь, эти вопросы помогли вам узнать больше о вытяжке или ее демпфере. Подумайте о приобретении демпфера вытяжки, если вы еще этого не сделали; он сохранит чистоту и воздуховодов, и воздуха на кухне. Удачных покупок!

Мы не продаем демпферы капота, но обратите внимание на Amazon, ваш местный магазин Home Depot или Lowe’s.Если у вас возникли проблемы с поиском демпфера вытяжки, позвоните нам по телефону (877) 901-5530, и мы поможем вам найти то, что вам нужно.

Если вы нашли какой-либо контент нашего блога полезным, пожалуйста, оставьте нам отзыв на Yelp или Google. Это займет всего 10 секунд.

Как партнер Amazon, мы зарабатываем на соответствующих покупках.

Нужен ли мне демпфер для вытяжки?

Да, демпфер вытяжки поможет предотвратить попадание листьев, мелких животных, другого мусора, а также горячего или холодного воздуха в воздуховоды и дом снаружи; это также предотвратит обратную тягу, которая возникает, когда грязный, жирный воздух в ваших воздуховодах возвращается в ваш дом под действием силы тяжести или ограничения воздуха.

Как работает заслонка вытяжки?

Заслонка вытяжки находится внутри вашего воздуховода. Она открывается, когда вы включаете вытяжку, чтобы обеспечить приток воздуха, и закрывается, когда вы выключаете вытяжку. Это предотвращает обратную вытяжку и предотвращает попадание крупного мусора внутрь ваших воздуховодов, а также в вытяжку или вытяжку.

Где я могу купить демпфер вытяжки?

Чтобы купить демпфер вытяжки, загляните на Amazon.

Вы также можете посетить веб-сайт Lowe’s или Home Depot.

Если вы не можете найти в этих местах подходящую для вас заслонку вытяжки, обратитесь в местные компании по ОВК.

Как установить заслонку вытяжки?

Установить заслонку вытяжки очень просто. Это займет всего пару минут; посмотрите видео ниже.

Нужен ли мне воздух для подпитки для вытяжки?

Если вы хотите купить вытяжку, вам может быть интересно, нужен ли вам подпиточный воздух. В общем, если у вас есть вытяжка с вытяжкой 900+ CFM, которую вы включаете на несколько часов каждый день, вам, вероятно, потребуется подпиточный воздух, особенно если ваша кухня небольшая.

И еще один фактор: размер. Если вы используете вытяжку с высоким содержанием CFM на маленькой кухне, подумайте о приобретении комплекта для подпиточного воздуха, который заменит воздух, который вытяжка вытягивает из дома. Вы можете узнать больше о воздушной косметике здесь.

Как выбрать вентилятор вытяжки?

При выборе вытяжных вентиляторов или нагнетателей необходимо учитывать две вещи: мощность и количество нагнетателей. Вытяжки Proline Range Hoods поставляются с одним или двумя воздуходувками — одинарным или двойным.Однако наша новая 60-дюймовая модель PLJW 121 оснащена четырьмя воздуходувками и работает со скоростью 1800 кубических футов в минуту.

Сколько стоит установка вытяжки?

Как правило, установка вытяжки стоит от 200 до 500 долларов, в зависимости от стиля: настенный, островной или под шкафом. Чтобы узнать больше о средней стоимости установки вытяжки, ознакомьтесь с этой статьей.

Можно ли вентилировать вытяжку на чердаке?

Нет. Не выпускайте вытяжку на чердак. В противном случае нежелательные загрязнения из кухонного воздуха не будут покидать ваш дом, а просто скапливаются на чердаке.Это также приводит к высокой влажности на чердаке, что может повредить чердак, а также к плохому качеству воздуха в помещении.

Вместо этого выпустите вытяжку наружу, чтобы жир, грязь и химикаты не выходили из дома.

Как далеко можно проветрить вытяжку?

Максимальная длина вытяжки, которую вам следует рассмотреть, составляет около 30 футов. При установке воздуховода для вытяжки помните, что чем короче, тем лучше. Чем короче воздуховод, тем быстрее грязный воздух будет выходить за пределы вашего дома.

Также избегайте многократных поворотов воздуховода. Каждый поворот воздуховода добавляет небольшое сопротивление, замедляя поток воздуха за пределами вашего дома. Мы также рекомендуем делать как можно меньше изгибов воздуховода. И не устанавливайте изгибы с расстоянием между ними менее 18 дюймов.

Поскольку воздух замедляется, вам необходимо сократить длину воздуховодов, чтобы воздух попадал за пределы вашего дома. Как правило, уменьшайте воздуховоды на 5 футов на каждые 90 градусов.

Могу ли я использовать гибкий воздуховод для вытяжки?

№Гибкий воздуховод служит недолго, его трудно чистить, он сделан из дешевого материала. Воздух не проходит через него плавно по сравнению с жесткими воздуховодами.

Вы обнаружите, что замените гибкий воздуховод, когда жесткий воздуховод прослужит в три или четыре раза дольше. Поэтому вместо этого рассмотрите более прочные жесткие воздуховоды. Она не требует никакой очистки, пока вы обслуживаете вытяжку (если она у вас есть, нажмите здесь, чтобы узнать, как очистить воздуховод вытяжки), и она изготовлена ​​из более прочного материала.

Что лучше: вытяжка с вытяжкой или вытяжка без воздуховода?

Канальные вытяжки для эффективной очистки воздуха. Вытяжные вытяжки выходят наружу, поэтому все вредные загрязнения внутри вашего дома покидают это пространство, сохраняя здоровье вас и вашей семьи.

Напротив, вытяжка без воздуховода просто забирает воздух из вытяжки и выталкивает его обратно в дом (рециркулирует) через угольные фильтры. Итак, воздух немного чище, но все же может содержать жир или грязь.

Хотя это и не идеально, в некоторых местах, например в квартирах или кондоминиумах, нельзя использовать вытяжные шкафы. Вы можете, например, жить на третьем этаже 10-этажного комплекса. В этом случае любая вытяжка лучше, чем ее отсутствие, поэтому подумайте о покупке вытяжки без воздуховода.

Гениальные идеи планировки кухонного оборудования

  • Мы получаем комиссию за товары, приобретенные по ссылкам в этой статье.

  • Планируете новую кухню? Наши идеи компоновки кухонного оборудования помогут вам максимально увеличить пространство и значительно упростят приготовление пищи, уборку и семейный обед.

    Когда дело доходит до размещения вашей техники, существует множество потенциальных ловушек. Всегда обжигаетесь, когда достаете что-то из духовки или не можете как следует открыть дверцу холодильника? Вы точно поймете, что мы имеем в виду.

    Имея в виду все эти кошмарные сценарии, мы собрали несколько умных идей, которые сделают вашу кухню более простой в использовании и помогут максимально увеличить пространство.

    1. Скрыть вытяжку

    Нет необходимости делать вытяжку частью вашей кухни.Скрытая вытяжка, установленная над плитой в нише, позволит максимально эффективно использовать неудобное пространство.

    2. Соблюдайте симметрию

    Bookend бытовые приборы, такие как духовки и встроенный холодильник с морозильной камерой, по обе стороны от варочной панели, если позволяет пространство. Это гарантирует, что продукты и посуда будут там, где они вам понадобятся во время приготовления, а симметрия создаст спокойный, цельный вид.

    3 Сделайте общительным

    Если вы хотите, чтобы остров разделял вашу столовую, кухню и пространство, подумайте о том, чтобы разместить там свою плиту.Таким образом, вы можете следить за тем, как дети делают уроки, или болтать с ними, пока вы готовите.

    4. Уберите их с пола

    Изображение предоставлено: Колин Пул

    Значит, посудомоечная машина должна располагаться под столешницей, верно? Не обязательно. Подумайте о том, чтобы поднять его немного выше, и вам будет намного проще загружать и выгружать его. Высота духовки также имеет решающее значение. Поместите его слишком низко или слишком высоко, и вам может быть сложно достать тяжелые запеканки или вытащить поднос с мясом для наметки.

    5. Поставьте всю бытовую технику на одну стену

    Кредит изображения: Роберт Сандерсон

    Это любимый подход дизайнера кухонь Майкла Райта из компании Michael Wright Furniture. «Это добавляет вау-фактор, — говорит он, — а поскольку проводка сконцентрирована в одном месте, это упрощает работу электрика и делает комнату более чистой и умной на вид. Вы можете установить все, от холодильника с морозильной камерой до холодильника для вина, духовки, гриля, микроволновой печи, кофеварки, пароварки и ящика с подогревом — и да, на некоторых кухнях все это будет! »

    6.Создать банк печей



    Изображение предоставлено: Дэвид Джайлс

    Размещение ВСЕХ устройств в одном банке требует наличия достаточно большого места. Если вы этого не сделаете, сгруппируйте их по типу, сложив вместе «горячие» приборы, такие как духовка, плита и микроволновая печь.

    Если вы это сделаете, выберите одну марку прибора. Такие производители, как Whirlpool, Miele и Baumatic, вкладывают значительные средства в то, чтобы панели управления, ручки управления, значки, ручки, дисплеи и двери были совмещены, чтобы они выглядели симметрично и элегантно в любой конфигурации.

    Просто помните, что у всех есть цифровые дисплеи с часами. Их синхронизация будет делом любви, но если вы этого не сделаете, разница в эту минуту может сильно отвлечь.

    7. Есть мокрая зона

    «В идеале, расположите стиральную и посудомоечную / сушильную машины по обе стороны от раковины», — говорит Крис Моссоп, дизайнер кухонь в Harvey Jones. «Наличие сантехники в одном месте упростит жизнь как при установке кухни, так и при возникновении каких-либо проблем в будущем.’

    8. Сделайте плиту центром внимания

    «По возможности сделайте плиту центром комнаты», — советует Мэтью Пейн из Харви Джонса. «Основная функция кухни — готовить; все остальные устройства предназначены для поддержки этого ».

    Изображение предоставлено: Колин Пул

    9. Переместите стиральную машину в другое место

    Изображение предоставлено: Дэвид Стилл

    Если на кухне мало места, посоветуйтесь с европейцами и разместите стиральную машину в ванной.Однако на этот счет существуют жесткие правила, поэтому мы попросили совета у Стива Корбетта, менеджера по маркетингу в CDA. «Чтобы соответствовать требованиям британского стандарта, стиральная машина должна находиться на расстоянии не менее 3 м от ванны или душа», — говорит он. «Вам также понадобится электрик, чтобы убедиться, что его розетка должным образом защищена УЗО».

    Другими словами — вам понадобится БОЛЬШАЯ ванная комната. В качестве альтернативы Стив предлагает, если у вас есть отдельный туалет, вы можете переместить его в ванную и превратить это пространство в мини-подсобное помещение.Или поставьте стиральную машину в гараж, спальню или холл (см. Выше).

    10. Ваш холодильник и духовка могут быть ближе, чем вы думаете

    Изображение предоставлено: Ричард Гэдсби

    Традиционно дизайнеры не советовали ставить холодильник рядом с духовкой, так как ему придется очень много работать, чтобы поддерживать температуру, тратя энергию. Но все меняется, и это хорошая новость, если у вас очень неловкое пространство.

    «Я бы сказал, что сейчас это проблема, только если вы занимаетесь фэн-шуй», — говорит Мэтью Пейн.«Технологии улучшились, и сегодня все хорошие приборы имеют тенденцию быть автономными и хорошо изолированными, и не должны пропускать много тепла или холода.

    «Однако, если вы поместите свой холодильник рядом с печкой, я обязательно включу небольшой 50-миллиметровый наполнитель на всякий случай», — добавляет Мэтью. Кроме того, я бы по-прежнему насторожился, если вы устанавливаете малобюджетную технику, где такие технологии ограничены.

    11. Поставьте микроволновую печь на уровень глаз

    Микроволновую печь часто считают неизбежным злом, хотя, надо отдать им должное, современные модели часто включают такие функции, как пар и функции гриля, что делает пищу гораздо более здоровой.И, как скажут вам любые занятые мама или папа, они спасают детей, когда дети голодны.

    Если вы предпочитаете, чтобы на вашей столешнице не было места, почему бы не установить ее на уровне глаз. Достаточно просто забрать свои миски и тарелки, и вы сможете следить за едой во время ее приготовления — бурлящие бобы или суп скоро уйдут в прошлое.

    13. Плавучий экстрактор

    Еще один трюк, использованный Майклом Райтом, заключается в установке вытяжного устройства на стеновую панель, возможно, контрастирующего по цвету или дереву по сравнению с остальными вашими единицами.«Это простой способ спрятать любую проводку, а панель служит гигантским фартуком», — объясняет он.

    Плавающая вытяжка или нет, она должна располагаться непосредственно над варочной панелью и в идеале должна быть шире, чем варочная панель для максимальной эффективности. Говоря об эффективности, вытяжка с вытяжкой, выходящая прямо наружу, будет работать намного лучше, чем вытяжка с рециркуляцией, поэтому постарайтесь разместить ее на внешней стене дома, так как вам понадобится меньше уродливых воздуховодов.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
