Как подключить трансформатор с 220 на 12 для светодиодных ламп?

Трансформатор для светодиодных лент, обеспечивающий на выходе 12 вольт, используется с целью создания приемлемых условий эксплуатации названных осветительных приборов.

От его качества, а также выходных параметров зависит эффективность работы излучателей и надежность системы освещения в целом. Достаточную мощность этого узла легко рассчитать самостоятельно. Устанавливается питающий элемент довольно просто.

Определение мощности трансформатора

В зависимости от типа диодов, предусмотренных в ленте, входное напряжение питания может быть разным: 12В, 24В, 36В. Чем больше значение этого параметра, тем дороже осветительный прибор и потребуется более мощный блок питания, который тоже предлагается по высокой цене. Чтобы не ошибиться и подобрать нужную модель, необходимо предварительно рассчитать мощность трансформатора.

Для этого достаточно лишь определиться с тем, какой вариант ленты нужен. Следует также рассчитать достаточный уровень освещенности на участке, где будет устанавливаться подсветка. Производитель обычно указывает в характеристиках изделия мощность 1 м LED-ленты. Умножив значение данного параметра на общую протяженность диодной полосы, можно получить уровень создаваемой нагрузки на трансформатор.

Например, если мощность 1 м ленты равна 7,2 Вт, а ее общая длина – 10 м. Умножив эти значения, получится 72 Вт – расчетная нагрузка подключаемого осветительного прибора. Но чтобы выбрать блок питания на 12 вольт, к полученной величине рекомендуется прибавить небольшой запас по мощности.

Экономить не следует, а значит, можно взять запас, равный 30%. Соответственно, итоговое значение мощности трансформатора для LED-ленты составляет 93,4 Вт.

Классификация и принцип действия

Блок питания существует в двух исполнениях:

  • на основе трансформатора;
  • импульсный прибор.

Оба варианта подают на вход осветительного прибора 12 вольт. Трансформаторный блок питания характеризуется довольно крупными габаритами, что порой усложняет задачу по монтажу. Есть и другие минусы у таких моделей: подверженность перегрузкам в сети, а также невысокий КПД. Импульсный аналог, наоборот, компактный, благодаря чему его легко спрятать в любом месте.

Принцип действия подобных устройств заключается в понижении сетевого напряжения до нужного уровня (12В, 24В). Причем в отличие от драйверов (обеспечивают стабильный ток), используемых для питания светодиодов в LED-лампах, блок питания является источником напряжения.

Соответственно, осветительный прибор не ограничивается по току данным устройством. Для этой цели конструкцией диодной ленты предусмотрены токоограничивающие резисторы.

как подключить трансформатор с 220 на 12 для светодиодных ламп

Различные виды трансформаторов

Встречаются разные виды трансформаторов, отличных по конструкции:

  1. компактный пластиковый корпус;
  2. алюминиевый герметичный корпус;
  3. перфорированный корпус.

Каждый из вариантов рассчитан на эксплуатацию в разных условиях. Например, второй вариант может контактировать с водой без изменений характеристик, а блок питания с перфорированным корпусом, наоборот, используется только в сухих помещениях и должен быть хорошо защищен от пыли.

Что следует учесть перед покупкой?

Трансформатор для LED-осветительных элементов подбирается на основании трех основных критериев:

  1. Входные и выходные характеристики. Блок питания с одной стороны подключается к сети 220 вольт, а с другой стороны к ленте – 12 вольт. Это наиболее популярный вариант, но может потребоваться установка подсветки напряжением 24 или 36 вольт. Соответственно, на выходе блока питания должно быть эквивалентное напряжение. Существуют универсальные устройства, рассчитанные на 12 вольт и 24 вольт в зависимости от характеристик ленты. Их цена будет выше.
  2. Мощность. Чтобы LED-лента не вышла из строя, и сам трансформатор не сгорел, уровень мощности последнего не должен быть ниже, чем нагрузка осветительного прибора. Это в теории, на практике же следует подбирать блок питания, мощность которого превышает эквивалентный параметр ленты на 25-30%. Определить нужное значение довольно просто и вполне можно сделать расчет самостоятельно (см. выше).
  3. Защищенность от внешних факторов. На данном этапе необходимо оценить условия эксплуатации ленты 12В: пыль, влага, прямой контакт с водой, установка на улице или работа в сухом помещении. В каждом из случаев нужно выбирать разные конструкции блоков питания. Для помещений с нормальным уровнем влажности подойдут интерьерные модели, незащищенные от контакта с водой. Для ванных, бассейнов следует использовать герметичный алюминиевый вариант.

Выбор производителя

Рынок предлагает множество китайских «безымянных» приборов. Их цена заметно ниже. Но в этом случае сложно спрогнозировать, как долго прослужит такой прибор и подключенная к нему лента 12 вольт.

как подключить трансформатор с 220 на 12 для светодиодных ламп

Наиболее востребованы изделия марки Mean Well (Тайвань). В ассортименте продукции представлены модели для сухих помещений и для уличной эксплуатации. Этот производитель предлагает множество универсальных исполнений блоков питания, рассчитанных на напряжение 12 вольт и 24 вольта.

Если в будущем возникнет желание увеличить освещаемую площадь, можно просто заменить ленту. При этом блок питания останется тот же. Еще один производитель, который пользуется популярностью – Haitalk. Его продукция предлагается по более доступной цене.

Монтаж, схема подключения

В зависимости от того, какой тип диодной ленты используется: монохромная или RGB, будет разниться и схема соединения. Прежде всего, рассматривается установка блока питания для монохромного осветительного прибора.

С двух сторон трансформатора предусмотрены выводы – провода разных цветов. С одной стороны прибор подключается к сети 220 вольт, с другой – к диодной ленте 12 вольт.

Соединения должны быть выполнены в соответствии с полярностью: плюс (красный провод) подключается к плюсу, минус (синий или черный провод) – к минусу. Если при включении прибора в сеть лента не горит, значит, нужно изменить полярность подключения. Обычно диодные полосы продаются отрезками по 5 м.

как подключить трансформатор с 220 на 12 для светодиодных ламп

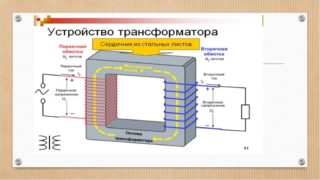

Устройство блока питания

Если нужно использовать несколько таких отрезков, рекомендуется подключать их параллельно. Совокупная мощность в данном случае будет довольно большой, что повлияет на размеры блока питания. Упрощает задачу использование нескольких маломощных трансформаторов для каждой ленты 12 вольт. Размеры из таких приборов намного меньше, а значит, их легче спрятать

Схема соединения:

как подключить трансформатор с 220 на 12 для светодиодных лампДля данного варианта достаточно выбрать провод, соединяющий второй блок питания, небольшим сечением, например, 0,75 мм. А в случае, когда на несколько отрезков лент приходится один трансформатор, необходимо использовать провод сечением 1,5 мм. Если рассматривать исполнение полосы RGB, то для нормальной работы потребуется еще и контроллер.

В схеме он располагается между питающим элементом и лентой. Управление работой осветительного прибора выполняется посредством контроллера, с одной стороны которого отходит 4 провода

Схема подключения:

как подключить трансформатор с 220 на 12 для светодиодных лампКак и в случае с монохромным исполнением, такой вариант допускает подключение еще одной диодной полосы. Это возможно лишь при условии, что общая нагрузка подсветки меньше мощности питающего элемента. Но предпочтительным является вариант подключения нескольких блоков питания.

Схема:

как подключить трансформатор с 220 на 12 для светодиодных лампДля двух и более ленточных приборов используется один контроллер. В схему при необходимости включается усилитель, способствующий синхронизированному управлению лентами. Этот прибор может питаться от основного блока.

Если нужно, для него устанавливается отдельный питающий элемент. Определение характеристик контролера и усилителя, равно как и трансформатора, выполняется на основании параметров ленточных приборов.

Таким образом, светодиодные осветительные приборы с входным напряжением 12 вольт подключаются к сети 220 вольт исключительно лишь через питающий элемент. Выбирается этот узел на основании трех ключевых критериев: мощность, соответствие условиям эксплуатации, входные и выходные параметры.

Нагрузка 1 м ленты позволяет рассчитать достаточный уровень мощности трансформатора. Но для полноценной и эффективной эксплуатации нужно учитывать еще и запас по мощности (25-30%). Цена блока питания зависит от его характеристик и возможностей.

Оценка статьи:

(

оценок, среднее:

из 5)

Два основных стандарта питания точечных светильников существует не просто так, каждый вариант подключения имеет свои положительные и отрицательные стороны и выбирается в зависимости от существующих условий.

Схема подключения точечных светильников 220в

Схема подключения точечных светильников 220в, при аналогичном стандарте бытового напряжении принятом в нашей стране, кажется наиболее естественной и правильной. Обычно, схема подключения через выключатели выглядит так (см. изображение ниже):

как подключить трансформатор с 220 на 12 для светодиодных ламп

Электрический ток проходя через счетчик электроэнергии и защитную автоматику приходит в распределительную коробку, в которой рабочий ноль и земля (защитный ноль) идут напрямую к точечному светильнику, а вот фазный провод идет на выключатель. В зависимости от типа выключателя (одно-, двух- или трехклавишный) из него выходит соответствующее количество питающих проводов к группа точечных светильников. На изображениях ниже представлены схемы подключения точечных светильников 220в к одноклавишному и двухклавишному выключателю.

Схема подключения точечных светильников 220В к одноклавишному выключателю:

как подключить трансформатор с 220 на 12 для светодиодных ламп

Схема подключения точечных светильников 220В к двухклавишному выключателю:

как подключить трансформатор с 220 на 12 для светодиодных ламп

Основные преимущества использования точечных светильников 220в:

— Простая схема подключения, соответственно максимально надежная

— Отсутствие ограничений по длине цепи, точечные светильники одной группы могут располагаться на любом расстоянии друг от друга без потери эффективности освещения.

— Низкие токи в цепи с напряжением 220в позволяют использовать в проводке кабель меньшего сечения, чем в сетях 12в.

Минусы использования точечных светильников 220в:

— Высокое напряжение источник повышенной опасности, требует квалификации при монтаже и особой осторожности при обслуживании и эксплуатации

— Без дополнительных защитных устройств, лампы подвержены более быстрому разрушению, чем 12В.


Как видите, основной недостаток у точечных светильников 220в, это как ни странно их достаточно высокое напряжение, опасное для человека, как при непосредственном контакте, так и возможностью возникновения возгорания. Из-за этого накладывается множество ограничений при установке и эксплуатации, что достаточно неудобно.

Схема подключения точечных светильников 12в

Использование для питания точечных светильников напряжения 12 вольт, решает эту проблему. Ведь такое низкое напряжение считается условно безопасным и практически исключает возгорания и поражения человека электрическим током.  Кроме этого, при напряжении 12 вольт, стало возможным сделать нити накаливания у ламп толще, рассчитанных на больший ток, а следовательно более надежных и долговечных.

Для работы точечных светильников на 12в, в схему добавляются трансформатор, преобразующий стандартное напряжения бытовой сети 220 Вольт в необходимые 12 Вольт. Чаще всего в продаже вы встретите электронные трансформаторы,

как подключить трансформатор с 220 на 12 для светодиодных ламп

к их основным достоинствам относятся:

— малый габаритный размер и вес

— встроенные системы защиты такие как от короткого замыкания, плавный пуск значительно продлевающий срок жизни ламп и т.п.

— автоматическая регулировка напряжения

— постоянное напряжение на выходе

— низкий уровень шума

Выбор трансформатора (блока питания) для точечных светильников.

К основным характеристикам трансформаторов для точечных светильников относятся:

— Выходное напряжение

— Номинальная мощность

—  Выходной ток

Выходное напряжение для галогенных ламп в точечных светильниках обычно должно быть 12В.

Номинальная мощность трансформатора рассчитывается исходя из суммарной мощности подключаемых к нему светильников, плюс небольшой запас.

Так например, при параллельном подключении к трансформатору трех точечных светильников по 50Вт каждый, номинальная мощность трансформатора должна быть больше 150Вт, значит берем 210Вт.
Следует отметить, что трансформаторы для точечных светильников на 12в выпускаются стандартных мощностей это: 60Вт, 70Вт, 105Вт, 150Вт, 210Вт, 250Вт, 400Вт.

Очень важная характеристика трансформатора для точечных светильников это выходной ток. Ведь малое напряжение предполагает высокий ток, который соответственно вызывает падение напряжения в проводах и если их неправильно подобрать, возможны очень неприятные последствия. Ниже представлена таблица выбора сечения кабеля для точечных светильников 12в в зависимости от его длины.

Таблица выбора сечения кабеля для точечных светильников 12в в зависимости от его длины

Если рассмотреть на нашем примере, описанном выше, где мы выбрали трансформатор на 210Вт, выходной ток такого трансформатора достигает 18 Ампер! В нашей таблице для такого тока, подбираем минимальное сечение кабеля, которое равно 1.5 кв. мм., при  этом максимальная длина его не должна превышать 3,4 метра.

Чтобы свечение было равномерное у всех точечных светильников на 12в, запитанных от одного трансформатора, при параллельном подключении длины всех проводов должны совпадать (последовательная схема подключения для точечных светильников 12В не применяется).

Даже если один точечный светильник расположен совсем близко к трансформатору, а два других дальше, все равно длины каждого из проводов идущих от трансформатора к точечному светильнику 12в должны быть равны.

Если же, допустим, расстояние оказывается большим, чем минимально возможное из таблицы, то необходимо брать провод большего сечения, так например если в нашем примере мы проложим кабель 2.5. кв.мм., то он может быть длинной уже до 5,7 метра.

Схема параллельного подключения точечных светильников на 12В выглядит так:

Самый оптимальный вариант подключения точечных светильников на 12В, это когда на каждую точку стоит свой понижающий трансформатор, это несколько повышает стоимость набора освещения, но несомненно стоит того. Отпадает проблема с расчетом длин и сечений проводов, а главное при выходе из строя одного трансформатора, остальные лампы группы продолжат гореть. Схема подключения точечных светильников 12 Вольт, каждый через свой трансформатор, представлена ниже.

 Обе представленные схемы, верны как для светильников на 12В постоянного, так и переменного тока. В случае с лампами на 12 Вольт переменного тока, полярность подключения проводов не важна, пусть вас не смущает маркировка клемм на схеме «+» и «-«.

Основные преимущества точечных светильников 12В:

— Безопасность, низкая вероятность поражения током человека или возникновения возгорания

— Больший срок службы ламп, в связи с их особенностями, а так же с дополнительными защитами реализованными в трансформаторе.

Основные минусы точечных светильников на 12В:

— Необходимость установки в схему трансформатора и связанные с этим сложности.

— Необходимость точного расчета и подбора сечений и длин проводов, из-за высокого тока.

Решать, какие именно выбрать точечные светильники на 220В или на 12В вам, но сейчас общая тенденция выражается в отказе от схем с отдельными трансформаторами. У многих производителей уже есть в линейке продуктов надежные галогенные лампы с питанием 220В для точечных светильников, а производители диодных ламп пошли еще дальше, и встраивают преобразователи напряжения в корпуса ламп, так что для их работы не требуется никаких изменений в проводке, подробнее об этом мы уже писали в статье «Замена ламп на светодиодные».

Применением светодиодных лент для освещения жилых, офисных и торговых помещений сегодня никого не удивишь, но популярность LED технологий обусловлена не только данью моде. У полупроводниковых источников света низкое потребление электроэнергии и длительный срок службы. Их единственный недостаток – более высокая стоимость по сравнению с другими видами осветительных приборов. При этом на ценовой фактор оказывает немалое влияние цена электронного балласта (трансформатора), блока питания, необходимого для работы светодиодной ленты.

В данной публикации мы рассмотрим ряд вопросов, связанных с БП для светодиодных источников света. Собранная информация поможет подобрать адаптер по мощности и напряжению, правильно подсоединить к нему ленту, а также сделать своими руками простейший блок питания для освещения.

Что такое электронный балласт и зачем он нужен?

Необходимость данного устройства связана с тем, что напряжение питания ленточных светодиодов – 12 вольт (или 24 вольта). Соответственно, для подключения к домашней электросети понадобится понижающий блок питания на 12 вольт, снабженный преобразователем напряжения из переменного в постоянное.

Несмотря на то, что для работы устройств можно использовать как импульсные, так трансформаторные источники питания, последние не получили широкого распространения. Это связано как с большим и габаритами и весом, порождающими проблему, куда спрятать такой адаптер, так и низким КПД. Помимо этого силовой трансформатор «жужжит», чем вносит изрядную долю дискомфорта. Но за счет простоты реализации такие схемы популярны среди начинающих радиолюбителей.

Производители блоков питания для диодов предпочитают использовать импульсные схемы, что позволяет повысить мощность адаптеров и уменьшить их габариты и стоимость. Подробную информацию об импульсных источниках питания можно найти на нашем сайте.

Иногда такие БП называют «трансформаторами» для LED-лент, что не совсем корректно, ведь речь идет именно об импульсных преобразователях напряжения, но поскольку такой термин прочно закрепился, мы также будем его использовать.

Варианты исполнения блоков питания для светодиодных лент

В зависимости от функционального назначения электронный балласт выпускается в следующих вариантах исполнения:

  • В виде компактного сетевого БП. Такие устройства выглядят как обычные зарядки для мобильных устройств. Компактные сетевые блоки питания для светодиодных лент

Данное решение можно назвать эконом вариантом, поскольку из всех видов исполнения оно самое низкое по стоимости. Обратная сторона – низкая мощность, как правило, она не превышает 30-36 Вт (встречаются китайские изделия на 60 Вт, но в них этот параметр сильно завышен). Основная сфера применения – подключение простой подсветки. Главное достоинство – не требуется монтаж, драйвер достаточно воткнуть в розетку, предварительно подключив к выходу ленту.

  • Компактный блок, помещенный в герметичный пластиковый корпус. Максимальная мощность таких устройств 75 Вт. Встречающийся на китайской продукции показатель 100 Вт не соответствует действительности. Герметичный компактный электронный балласт, закрытый от внешнего воздействия

Отличительные особенности: небольшой вес, компактные размеры, защита от влаги и пыли. Это практически идеальный вариант для организации подсветки в потолочных нишах, если не принимать во внимание высокую стоимость адаптера (почти вдвое дороже аналогов с негерметичным корпусом).

  • Электронный балласт в герметичном корпусе из алюминия. Этот вариант исполнения рассчитан на суровые условия эксплуатации. Сфера применения таких БП – освещение наружной рекламы, подсветка зданий и других объектов, где производится монтаж светодиодов большой мощности. Установка в качестве адаптера бытовых источников света экономически не обоснована. Блоки питания Arlight в герметичном алюминиевом корпусе

Отличительные особенности: устойчивость к механическому воздействию и деструктивным природным факторам (дождь, снег, УФ излучение). Что касается мощности, то с учетом нередкого изготовления таких адаптеров по спецзаказам, она может быть в довольно широком диапазоне. У типовых изделий этот параметр, как правило, от 80 до 200 Вт. Цена значительно выше, чем у других вариантов исполнения.

  • Негерметичный балласт. Наиболее популярный БП, широко применяется для питания освещения квартир, офисов и торговых залов. Стоит немного дороже компактного сетевого блока, но может быть значительно мощнее при тех же габаритах. БП в негерметичном исполнении

Мощные устройства данного типа могут быть оборудованы принудительной вентиляцией, обеспечивающей охлаждение электронных компонентов, что продлевает срок службы адаптеров. Изготавливаются под напряжение 12 или 24 В. Невысокая цена и широкий ассортимент, позволяющий подобрать наиболее оптимальный вариант, сделали такие БП наиболее популярными.

Кратко об управлении

Говоря о драйверах для LED-лент, нельзя не упомянуть об устройствах управления их свечением, в частности, о диммерах и RGB-контролерах.

Поскольку для питания используются импульсные БП, то регулировать интенсивность свечения ленточных светодиодов путем изменения напряжения, как для ламп накаливания, не получится. Для этой цели потребуется приобрести специальное устройство – диммер, например такой, как представлен на рисунке ниже.

Диммируемый модуль для монохромной светодиодной ленты

Включается такое устройство в разрыв между БП и лентой.

Для управления RGB-лентами используется специальное устройство, как правило, оно выполнено на базе микроконтроллера. Как правило, в него «защиты» несколько программ, позволяющих как управлять интенсивностью свечения с преобладанием того или иного цвета, так и задействовать другие световые эффекты (видео с их демонстрацией несложно найти в сети).

RGB контролер с пультом управления

Включение контролера производится так же, как и диммера (между БП и лентой).

Как выбрать трансформатор для светодиодной ленты?

В первую очередь необходимо определиться с основными характеристиками БП. Для нас значащими являются:

  • входное напряжение.
  • напряжение на выходе.
  • сила тока номинальной нагрузки.

С первым параметром сложностей не возникнет, он должен отвечать стандартам домашней электросети. Напряжение на выходе необходимо подбирать соответственно питанию ленты, оно должно быть 12 или 24 вольта. Что касается мощности адаптера, то он рассчитывается по току номинальной нагрузки с учетом характеристик ленты и ее предполагаемой длины. Расскажем подробно, как он делается.

Расчет мощности блока питания для светодиодов

Чтобы посчитать, какой мощности нужен БП, для начала вспомним производную от закона Ома:  , в нашем случае Р – это расчетная мощность, I – номинальный ток нагрузки, U – напряжение питания.

Спрашивается причем тут длина ленты, объяснить проще на примере. Допустим, для реализации проекта нам требуется три метра монохромной ленты SMD 3528 на 12 вольт. В таблице ее характеристик указана мощность 4,8 Вт/м. Исходя из этого, расчетная мощность для 3 метров составит 14,4 Вт. Учитывая оптимизм производителей, добавим запас 30%, получим 18,42 Вт. Следовательно, нам понадобится блок питания с током нагрузки не менее 1,5 А (18,42/12).

Как видите, ничего сложного в расчетах нет, главное учитывать характеристики нагрузки. В качестве примера нижа представлена таблица, где показано, какие бывают светодиоды на 12 вольт.

Таблица: пример характеристик LED-лент на 12 вольт

Обратим внимание, стандартная длина ленты 5 метров, но допускается использовать куски меньшие по размеру (как производится разрез указано на нашем сайте) или подключить сразу два полноразмерных куска или более. О том, как это сделать пойдет речь ниже.

Подключение трансформатора к светодиодной ленте

Как правило, этот этап не вызывает сложностей, поскольку большинство производителей, таких как Feron или Arlight, к своим изделиям прилагают подробную инструкцию. Для тех, кто остановил свой выбор на нонейме, мы расскажем, как производится подключение светодиода к 24 или 12 вольтам.

Практикуется две схемы подключения прямая и параллельная, они представлены ниже на картинке.

Схемы подключения А) прямая; В) параллельная

Как правило, последовательная схема подключения нескольких лент не практикуется, за исключением случаев, когда общая длина ленты не превышает 5-ти метров.

Крепление проводов осуществляется к дин-рейке на БП, где указано назначение каждого контакта (пример показан на фото ниже).

Пример подключения ленты к БП

К ленте провода припаиваются или для подключения используются специальные переходники. Что касается расстояния от БП до ленты, то чем оно меньше, тем лучше. На практике адаптеры редко устанавливаются далеко от источников света, поэтому длина кабеля в расчет не принимается.

Самодельный трансформаторный блок питания на 12 вольт

В завершении приведем простую схему БП для питания светодиодного источника света мощностью до 120 Вт на основе интегрального стабилизатора КР142ЕН8Б.

Схема блока питания для светодиодной ленты на 12 вольт

Обозначения:

  • Резисторы: в схеме не задействованы.
  • Конденсаторы: С1 и С2 – 100 нФ; С3 – 1000 мкФ х 25 В; С4 и С5 -2200 мкФ х 25 В.
  • Выпрямитель: VD1 – диодный мост КВРС 15005 или любой другой, рассчитанный на ток не менее 10 ампер;
  • Диод VD2 – 1N4005 (в качестве альтернативы подойдет любой кремневый диод).
  • Транзистор VT1 – TIP 3005, собственно подойдет любой биполярник, у которого ток коллектора от 10,0 А и более.
  • Микросхема DA1 – интегральный стабилизатор КР142ЕН8Б, в качестве альтернативы можно использовать МС7812ВТ или подобные аналоги.
  • ТР1 – допускается использование любого понижающего трансформатора со вторичной обмоткой рассчитанной на напряжение 12-18 В и ток нагрузки от 10,0 А.

Собранная схема не требует настройки, если сборка была произведена правильно. Этот БП может запитать как обычную ленту на 12 вольт 60 ватт, так и более мощные источники света.

Собирать с нуля импульсный инверторный БП бесперспективно. Проще приспособить для этой цели готовое устройство, например, взять со сгоревших в люстре ламповых энергосберегающих светильников электронный баланс и отремонтировать его, внеся небольшие изменения (увеличить напряжение и потребляемый ток). По сути, это готовые импульсные БП.

Сопутствующие вопросы

Довольно часто можно услышать вопрос, где используются ленты на 24 вольта, как правило, их используют для освещения. Они могут крепиться клейкой лентой к специальной подложке, рассеивающей тепло или закладываться в профиль для светодиодной ленты, крепящийся на потолок или стены. Подбор БП, расчет мощности и схема подключения светодиодов к 24 вольтам, производится по тому же принципу, что был описан выше.

Что делать, если сгорел один или несколько диодов? Ремонт в данном случае не требует больших усилий. Необходимо визуально найти сгоревший сегмент, определить его довольно просто по внешнему виду, далее он вырезается по меткам на ленте. Оставшиеся куски следует соединить проводом соответствующего сечения, соблюдая полярность. SMD элементы довольно маленькие, перепаивать их не имеет смысла, выгоревший сегмент лучше удалить. Потеря одного из них глобально не отразится на суммарной мощности источника света.

Сколько можно подключать лент к БП? Все зависит от мощности адаптера и характеристик источника света, который от него питается.

Что делать, если с электронного балласта слышен треск или другие не характерные звуки? Следует немедленно отключить питание и произвести технический осмотр устройства.

отличия от блока питания, назначение

Содержание статьи:

При установке светодиодных ламп на место галогенных часто возникает необходимость замены старого источника питания. Галогенные лампы подключаются к электротрансформаторам на 12В, светодиодные требуют установки специальных блоков питания, имеющих аналогичное выходное напряжение. В связи с этим важно разобраться, можно ли использовать старый трансформатор или следует его поменять.

Что представляет собой электронный трансформатор

Электронный трансформатор для галогенных лам не используется для светодиодов

Электронный трансформатор – это схема импульсного источника питания, в основу которой входит высокочастотный генератор, работающий на полупроводниковых ключах, и непосредственно сам трансформатор. Питание такой схемы обеспечивается стандартной сетью переменного тока с напряжением 220В, но на выходе действующее значение находится в области 12В. Сначала питание из электросетей подается на выпрямитель, а затем уже выпрямленное напряжение отправляется в узел генератора и силовых ключей.

Стандартный вариант реализации такой схемы – использование автогенераторного двухтактного типа, ключевой особенностью которого является отсутствие необходимости в использовании каких-либо специальных импульсных источников питания наподобие ШИМ-контроллеров. Автоматический генератор в данном случае переключает транзистор под воздействием напряжений, которые наводятся на обмотки трансформатора, а также обеспечивает положительную обратную связь.

Чтобы обеспечить нормальную работу светодиодных ламп, потребуется любой источник, обеспечивающий стабильное напряжение 12В на постоянной основе и минимизирующий пульсации. Для этого чаще всего используются именно упомянутые выше ИМС.

Обе схемы предусматривают использование интегрального ШИМ-контроллера, которым обеспечивается регулировка работы биполярных или полевых транзисторов. Помимо этого, выходной каскад схемы включает в себя выпрямитель, а также конденсаторы, которыми обеспечивается сглаживание пульсаций – они выступают в роли своеобразного фильтра.

В конечном итоге получается стабилизированный источник питания, пульсации которого соответствуют текущей нагрузке, а также емкости фильтрующих конденсаторов. При необходимости можно обеспечить его реализацию на автогенераторной схеме по аналогии с электронным трансформатором, используя дополнительно цепи обратной связи, чтобы обеспечить необходимую стабилизацию выходного напряжения.

Почему нельзя использовать ЭТ со светодиодными лампами

Есть пять причин, по которым нельзя обеспечивать питание светодиодных ламп, используя стандартные электронные трансформаторы:

  • Светодиодные лампы предусматривают необходимость постоянного напряжения, что обусловлено их нелинейной вольтамперной характеристикой и чувствительностью к любым отклонениям от номинального показателя напряжения. При малейшем превышении такие лампы в итоге могут быстро выйти из строя.
  • Электронные трансформаторы являются источниками переменного напряжения с высокой частотой, а показатели всплесков и пиков в некоторых ситуациях достигают 40В, что в итоге часто приводит к полной поломке светодиодов или же драйверов, использующихся в конструкции современных LED-ламп. Помимо этого, подобный подход чреват их нестабильной работой.
  • Электронные трансформаторы отличаются наличием в них минимальной нагрузки. Таким образом, если нагрузка подключенной лампы не будет достигать уровня, указанного на блоке питания, трансформатор может вообще не начать работать или же будет работать с повышенными пульсациями, отключаться. Это является критичным моментом, так как потребляемая мощность галогенных ламп значительно превышает аналогичные показатели у светодиодных.
  • Блоки питания, предназначенные для энергоснабжения светодиодных ламп, обеспечивают стабилизированное и постоянное напряжение.
  • Галогенные лампы отличаются непривередливостью к тому, идет через сеть постоянный или переменный ток. Роль играет только его напряжение. В связи с этим их можно подключать к любым источникам питания.

Классические электронные трансформаторы не могут использоваться в качестве источника питания любых светодиодных светильников. При замене ламп нужно будет обязательно подбирать специальный блок, обеспечивающий стабилизированное напряжение. Если проигнорировать это, можно столкнуться с преждевременным выходом из строя всех ламп.

Понижающий трансформатор

Понижающий трансформатор для LED-ламп

Стандартный срок службы светодиодных ламп в соответствии с характеристиками, заявленными производителями, составляет 4000 рабочих часов. Если не использовать в работе таких устройств специализированные понижающие трансформаторы, оставляя в качестве основы работы диод, период эксплуатации сокращается  до 1200 часов бесперебойной работы.

Если лампы устанавливаются в помещения с повышенной концентрацией влаги или постоянными перепадами температуры (сауны, бассейны), нужно использовать специальный понижающий трансформатор, оснащенный защитой от воздействия воды. Также важно убедиться в том, что общая нагрузка светодиодных ламп находится в пределах 60%.

Как выбрать

В выборе понижающего трансформатора для светодиодных ламп нет ничего сложного. При возникновении каких-нибудь трудностей всегда можно проконсультироваться с менеджерами компаний, которые продают такое оборудование. Самое главное – правильно рассчитать мощность.

Вычисляется сумма всех светодиодных светильников, установленных в помещении, к полученному результату добавляется 20%, так как в преимущественном большинстве случаев трансформатор используется только один.

К примеру, в комнате будет шесть ламп 12В, их сумма 72В. Устройства, имеющие номинал 60В, уже не могут использоваться. Нужно приобретать оборудование на 100В или сокращать количество источников света. Если поставить мощный трансформатор, можно добавить еще лампу.

Экономия зависит не от мощности используемых источников света, а от напряжения. Она обеспечивается за счет использования трансформатора, который значительно увеличивает срок службы LED-ламп.

Особенности установки

Трансформатор представляет собой выносное устройство, но такой тип установки не всех устраивает, так как не хочется портить интерьер дополнительным оборудованием. Скрыть такое устройство и при этом обеспечить себе нормальное взаимодействие с ним не составит труда, если в доме есть подвесные потолки или накладные стены.

В идеале устройства закрепляются на бетонной плите. Чтобы обеспечить к ним простой доступ, в поверхности стены или потолка делается маленький люк. Нужно учесть, что с течением времени устройство нужно будет менять, поэтому врезное отверстие должно соответствовать его габаритам.

Решение спрятать трансформатор в кладовке не всегда целесообразно, особенно если будет устанавливаться несколько устройств. До источника нагрузки должно идти не более 2 метров провода, поэтому расположить трансформатор далеко от светильника не получится. Чтобы избежать всех этих проблем, рекомендуется покупать светильники со встроенным трансформатором.

Трансформатор нагревается при работе

Если куплен новый трансформатор, который после подключения и включения начал сильно нагреваться, нужно провести несколько операций:

  1. Проверить нагрузку энергопотребления в помещении и соответствие допустимого номинала трансформатора количеству подключенных к нему ламп.
  2. Проверит разводку розеток и освещения по группам.
  3. Проверить идет ли нагрузка на устройство.
  4. Посмотреть отзывы в интернете по купленному устройству. Вполне возможно, приобретен некачественный трансформатор.

Если нагревается трансформатор, который используется уже несколько лет, это показатель износа оборудования. Следует поменять его на новый. Лучше не игнорировать эти сигналы, так как можно столкнуться с оплавлением корпуса, а это создаст риск пожароопасной ситуации.

Трансформатор 220 на 12 вольт для светодиодных ламп схема подключения

Два основных стандарта питания точечных светильников существует не просто так, каждый вариант подключения имеет свои положительные и отрицательные стороны и выбирается в зависимости от существующих условий.

Схема подключения точечных светильников 220в

Схема подключения точечных светильников 220в, при аналогичном стандарте бытового напряжении принятом в нашей стране, кажется наиболее естественной и правильной. Обычно, схема подключения через выключатели выглядит так (см. изображение ниже):

трансформатор 220 на 12 вольт для светодиодных ламп схема подключения

Электрический ток проходя через счетчик электроэнергии и защитную автоматику приходит в распределительную коробку, в которой рабочий ноль и земля (защитный ноль) идут напрямую к точечному светильнику, а вот фазный провод идет на выключатель. В зависимости от типа выключателя (одно-, двух- или трехклавишный) из него выходит соответствующее количество питающих проводов к группа точечных светильников. На изображениях ниже представлены схемы подключения точечных светильников 220в к одноклавишному и двухклавишному выключателю.

Схема подключения точечных светильников 220В к одноклавишному выключателю:

трансформатор 220 на 12 вольт для светодиодных ламп схема подключения

Схема подключения точечных светильников 220В к двухклавишному выключателю:

трансформатор 220 на 12 вольт для светодиодных ламп схема подключения

Основные преимущества использования точечных светильников 220в:

— Простая схема подключения, соответственно максимально надежная

— Отсутствие ограничений по длине цепи, точечные светильники одной группы могут располагаться на любом расстоянии друг от друга без потери эффективности освещения.

— Низкие токи в цепи с напряжением 220в позволяют использовать в проводке кабель меньшего сечения, чем в сетях 12в.

Минусы использования точечных светильников 220в:

— Высокое напряжение источник повышенной опасности, требует квалификации при монтаже и особой осторожности при обслуживании и эксплуатации

— Без дополнительных защитных устройств, лампы подвержены более быстрому разрушению, чем 12В.


Как видите, основной недостаток у точечных светильников 220в, это как ни странно их достаточно высокое напряжение, опасное для человека, как при непосредственном контакте, так и возможностью возникновения возгорания. Из-за этого накладывается множество ограничений при установке и эксплуатации, что достаточно неудобно.

Схема подключения точечных светильников 12в

Использование для питания точечных светильников напряжения 12 вольт, решает эту проблему. Ведь такое низкое напряжение считается условно безопасным и практически исключает возгорания и поражения человека электрическим током.  Кроме этого, при напряжении 12 вольт, стало возможным сделать нити накаливания у ламп толще, рассчитанных на больший ток, а следовательно более надежных и долговечных.

Для работы точечных светильников на 12в, в схему добавляются трансформатор, преобразующий стандартное напряжения бытовой сети 220 Вольт в необходимые 12 Вольт. Чаще всего в продаже вы встретите электронные трансформаторы,

трансформатор 220 на 12 вольт для светодиодных ламп схема подключения

к их основным достоинствам относятся:

— малый габаритный размер и вес

— встроенные системы защиты такие как от короткого замыкания, плавный пуск значительно продлевающий срок жизни ламп и т.п.

— автоматическая регулировка напряжения

— постоянное напряжение на выходе

— низкий уровень шума

Выбор трансформатора (блока питания) для точечных светильников.

К основным характеристикам трансформаторов для точечных светильников относятся:

— Выходное напряжение

— Номинальная мощность

—  Выходной ток

Выходное напряжение для галогенных ламп в точечных светильниках обычно должно быть 12В.

Номинальная мощность трансформатора рассчитывается исходя из суммарной мощности подключаемых к нему светильников, плюс небольшой запас.

Так например, при параллельном подключении к трансформатору трех точечных светильников по 50Вт каждый, номинальная мощность трансформатора должна быть больше 150Вт, значит берем 210Вт.
Следует отметить, что трансформаторы для точечных светильников на 12в выпускаются стандартных мощностей это: 60Вт, 70Вт, 105Вт, 150Вт, 210Вт, 250Вт, 400Вт.

Очень важная характеристика трансформатора для точечных светильников это выходной ток. Ведь малое напряжение предполагает высокий ток, который соответственно вызывает падение напряжения в проводах и если их неправильно подобрать, возможны очень неприятные последствия. Ниже представлена таблица выбора сечения кабеля для точечных светильников 12в в зависимости от его длины.

Таблица выбора сечения кабеля для точечных светильников 12в в зависимости от его длины

трансформатор 220 на 12 вольт для светодиодных ламп схема подключения

Если рассмотреть на нашем примере, описанном выше, где мы выбрали трансформатор на 210Вт, выходной ток такого трансформатора достигает 18 Ампер! В нашей таблице для такого тока, подбираем минимальное сечение кабеля, которое равно 1.5 кв. мм., при  этом максимальная длина его не должна превышать 3,4 метра.

Чтобы свечение было равномерное у всех точечных светильников на 12в, запитанных от одного трансформатора, при параллельном подключении длины всех проводов должны совпадать (последовательная схема подключения для точечных светильников 12В не применяется).

Даже если один точечный светильник расположен совсем близко к трансформатору, а два других дальше, все равно длины каждого из проводов идущих от трансформатора к точечному светильнику 12в должны быть равны.

Если же, допустим, расстояние оказывается большим, чем минимально возможное из таблицы, то необходимо брать провод большего сечения, так например если в нашем примере мы проложим кабель 2.5. кв.мм., то он может быть длинной уже до 5,7 метра.

Схема параллельного подключения точечных светильников на 12В выглядит так:

трансформатор 220 на 12 вольт для светодиодных ламп схема подключения

Самый оптимальный вариант подключения точечных светильников на 12В, это когда на каждую точку стоит свой понижающий трансформатор, это несколько повышает стоимость набора освещения, но несомненно стоит того. Отпадает проблема с расчетом длин и сечений проводов, а главное при выходе из строя одного трансформатора, остальные лампы группы продолжат гореть. Схема подключения точечных светильников 12 Вольт, каждый через свой трансформатор, представлена ниже.

трансформатор 220 на 12 вольт для светодиодных ламп схема подключения

 Обе представленные схемы, верны как для светильников на 12В постоянного, так и переменного тока. В случае с лампами на 12 Вольт переменного тока, полярность подключения проводов не важна, пусть вас не смущает маркировка клемм на схеме «+» и «-«.

Основные преимущества точечных светильников 12В:

— Безопасность, низкая вероятность поражения током человека или возникновения возгорания

— Больший срок службы ламп, в связи с их особенностями, а так же с дополнительными защитами реализованными в трансформаторе.

Основные минусы точечных светильников на 12В:

— Необходимость установки в схему трансформатора и связанные с этим сложности.

— Необходимость точного расчета и подбора сечений и длин проводов, из-за высокого тока.

Решать, какие именно выбрать точечные светильники на 220В или на 12В вам, но сейчас общая тенденция выражается в отказе от схем с отдельными трансформаторами. У многих производителей уже есть в линейке продуктов надежные галогенные лампы с питанием 220В для точечных светильников, а производители диодных ламп пошли еще дальше, и встраивают преобразователи напряжения в корпуса ламп, так что для их работы не требуется никаких изменений в проводке, подробнее об этом мы уже писали в статье «Замена ламп на светодиодные».

Для бытового применения выпускают светодиодные лампы с рабочим напряжением в 220 и 12 вольт. Решение о том, как подключать светильники, не зависит от выбранной модели. На прокладку провода будет влиять способ подачи питания и количество приборов в сети. В этой статье вы найдете описание конкретных схем для подключения. Хотя все операции и можно выполнить самостоятельно, лучше обратиться за помощью к специалистам.

Подключение светильников на 220В

Главное преимущество таких светильников перед моделями, работающими от 12 вольт, заключается в том, что питание подается напрямую от выключателя. В результате затрачивается меньше средств и усилий на монтаж ламп. В настоящее время существуют три способа подключить светильник:

  • последовательный;
  • параллельный;
  • лучевой.

трансформатор 220 на 12 вольт для светодиодных ламп схема подключения

Подключение точечных светильников к сети 220В без трансформатора

Каждый имеет свои достоинства и недостатки, применяется в разных ситуациях. Обсудим схемы более подробно.

Последовательный

Если возникает необходимость экономии провода, а к помещению нет особых требований, тогда последовательное подключение подойдет лучше других. Тут потребуется небольшое количество двойных или тройных проводов. При этом разрешается ставить в одну цепь не больше шести ламп, иначе яркость всех устройств будет низкой. А также если один из светильников выйдет из строя, подача питания прекратится, и придется проверять каждое устройство отдельно, чтобы найти дефект.

Сам процесс подключения прост: от выключателя прокладывается фаза к первому светильнику, далее от него подается провод к следующему и так до тех пор, пока не будет произведено подсоединение в одну цепь всех устройств. К последнему прокладывается ноль, идущий от распределительной коробки. Если перепутать провода местами и вместо питания пустить ноль, то лампы будут всегда оставаться под напряжением, что небезопасно.

трансформатор 220 на 12 вольт для светодиодных ламп схема подключения

Схема последовательного подключения светодиодных светильников

Все современные светильники выпускаются с расчетом на подключение провода «земля». Если в вашем случае в квартире есть заземление, тогда придется протягивать кабель напрямую от розетки к каждой лампе.

Для экономии средств, реализуя последовательную схему, применяют провод, так как в кабеле вторая жила будет просто обрываться и никак не использоваться.

Параллельный

Подключение светильников параллельным способом более практично и применяется чаще, чем последовательное. При реализации этого метода все источники света будут выдавать яркость, заявленную производителем. Единственным недостатком можно считать повышенный расход проводника по отношению к предыдущему варианту.

Рекомендуется применять кабель ВВГ нг 2х1,5 или 3х1,5. Эта маркировка означает, что два или три провода сечением 1,5 мм и кабель в целом имеют ПВХ-оболочку. Отметка «нг» в маркировке свидетельствует о том, что кабель негорючий. В некоторых случаях применяют кабель с дополнительной маркировкой «Is», означающей отсутствие сильного выделения дыма при воспламенении.

трансформатор 220 на 12 вольт для светодиодных ламп схема подключения

Параллельное соединение источников света шлейфным способом

Большинство пожаров возникает из-за некачественной проводки, поэтому на ней не стоит экономить, особенно если дом деревянный.

Для подключения от распределительной коробки через выключатель тянут кабель, который по очереди соединяется к каждому светильнику. После первой лампы провод обрезается и подается к следующей, пока не закончатся все устройства. Такая схема гарантирует работоспособность цепи даже в том случае, если одна из ламп перегорит.

В помещениях, разделенных на несколько функциональных зон, устанавливают две группы светильников. Обычно их подключают к двухклавишному выключателю. Так появляется возможность управлять включением света, давая его там, где планируется активность. В таком случае придется прокладывать кабель отдельно от каждой клавиши на определенную группу ламп. В целом принцип такой схемы ничем не отличается от описания в абзаце выше.

Лучевой

Лучевая схема по своей природе относится к параллельному методу подключения и часто встречается в люстрах. Он подразумевает прокладку питания к каждому светильнику индивидуально. Такой вариант более затратный, так как требует наибольшего количества провода. Чтобы сэкономить, прокладывают кабель в центр комнаты, откуда до каждого светильника будет равное расстояние. Далее к нулю и фазе подключаются одножильные провода, которые тянутся к осветительным приборам.

Важно решить, как будут соединены жилы кабеля с отдельным проводом. Если ламп немного, то можно довольствоваться обычно скруткой. Важно ее надежно обжать пассатижами и сварить воедино. В таком случае соединение выходит неразъемным и требует много времени для реализации. Для более безопасного варианта понадобится приобрести клеммы с нужным количеством выходов. На каждую жилу одевается разъем, и уже от него тянут провода к лампам.

Шлейфное и лучевое соединение ламп

При желании в цепь можно подключить диммеры — устройства, позволяющие управлять яркостью светильников.

Особенности подключения ламп на 12В

Так как для работы некоторых разновидностей точечных светильников требуется напряжение в 12 вольт, к сети подключают понижающий трансформатор. Кроме того, в домашней сети находится переменный ток, а для светодиодов нужен постоянный. Если есть навык и опыт, преобразовать электричество можно самостоятельно, использовав диодный мост, резистор и емкость. Все же рекомендуется выбирать заводские устройства, так как они более надежны, безопасны и имеют гарантийный срок.

Перед тем как купить трансформатор, рассчитывают максимально разрешенные величины тока. Этот показатель зависит от количества подключаемых светильников. Общая мощность устройств должна быть на 20% ниже, чем у блока питания. Так, если планируете устанавливать 6 ламп по 20 Вт, тогда потребуется трансформатор с мощностью в 150 Вт (6 шт. * 20 Вт * 1,2 = 144 Вт). Все характеристики устройств указаны на их упаковках и в описании.

Подключение светодиодных ламп на 12В

При выборе трансформатора учитывайте место его установки. Так, для ванной комнаты лучше отдать предпочтение моделям, защищенным от проникновения влаги.

Схема подключения низковольтных светодиодных светильников мало чем отличается от описанных в предыдущих разделах. В цепь после распределительной коробки устанавливается трансформатор, и уже дальше протягивают кабель. Чтобы при монтаже не ударило током, не забудьте отключить подачу питания.

Все описанные схемы просты в реализации, а чтобы избавиться от лишних трат и головной боли, покупайте светильники, работающие от напряжения в 220 вольт. Если не уверены в собственных силах или недостаточно инструмента для выполнения работ, обращайтесь к профессионалам. Качественный монтаж гарантирует долгий срок службы светильников и безопасность работы электропроводки.

Точечные светильники могут работать от напряжения 220 В или 12 В. Вне зависимости от напряжения, подключаться они параллельно (в шлейф или отдельными проводами) или последовательно (гирлянда). Разница в том, что питание для споты на 12 В подается через понижающий трансформатор. Он преобразует сетевые 220 вольт в нужные 12. Подробнее о том, как подключить точечные светильники к одно- и двух- клавишным выключателям поговорим подробнее.

Схемы подключения на 220 В

Некоторые точечные светильники работают от 12 В. Для подачи им питания необходимо устанавливать преобразователь (говорят еще трансформатор или драйвер). С развитием технологии появились споты которые могут работать от 220 В. Такая схема хоть немного, но проще, потому в последнее время чаще подключить точечные светильники требуется к сети напрямую, без преобразователей.

Последовательное подключение

Эта схема проста в реализации, для нее требуется мало проводов, но последовательно подключить точечные светильники можно лишь в относительно небольшом количестве — пять-шесть штук. Главный минус такого способа — светиться лампы будут не в полную силу. Еще один недостаток: при выходе из строя одной лампы (перегорании) перестают работать все лампы, так как разрывается цепь. Для восстановления работоспособности приходится проверять каждую.

Схема последовательного включения точечных светильников

Схема очень проста — фаза последовательно обходит все светильники, а к выходу последнего подается ноль. Схема с распределительной коробкой и выключателем расположена ниже.

Разводка электропроводки при последовательном подключении спотов

При работе будьте внимательны: на выключатель должна идти фаза, которая дальше идет на светильники. Ноль (нейтраль) — прямиком подается на последний в цепочке светильник. Это важно для правильной работы схемы а также для безопасности.

Если у вас проводка трехжильная — кроме нуля и фазы есть еще защитный провод «земля», его берут напрямую с «земляной» колодки и подают на каждый из светильников к соответствующей клемме. Можно «землю» взять в близлежащей розетке или на выключателе.

Схема последовательного подключения точечных светильников к двухклавишному (двойному) выключателю

Практическая реализация этой схемы удобнее не с кабелем а с проводами — ведь один провод постоянно разрывается обходя все светильники, а нулевой идет целым куском от распредкоробки до последнего осветительного прибора. Но еще раз повторимся — такой тип подключения почти не используется.

Схемы параллельного подключения

При параллельном подключении все лампы будут светить с нормальной интенсивностью, потому эта схема более популярна даже несмотря на то, что требуется большее количество проводников. Для подключения любого количества встроенных светильников (даже со светодиодными лампами) используют негорючий кабель ВВГ нг 2*1,5 или 3*1,5  (трехжильный провод используют если проводка с заземлением). Возможно использование кабель ВВГ нг ls (негорючий с пониженным выделением дыма при горении) но это уже по желанию. Он может быть круглым или плоским = это не важно, но негорючим — обязательно, особенно если перекрытие у вас деревянное.

Способы

Реализовываться параллельное подключение может двумя способами:

Шлейфное подключение

Рассмотрим схемы. На рисунке внизу показано как вести провод при шлейфном способе разводки. Из распредкоробки выходит кабель, он заходит на первый светильник, к выходу этого светильника подключается другой кусок кабеля, который тянется к следующему светильнику. Так подключаются все светильники.

Как подключить точечные светильники параллельно

Физически это выглядит так, как на фото внизу. Несколько отрезков кабеля соединяют светильники один за другим.

Так выглядит если делать это на подвесном или натяжном потолке

Если вы хотите осветительные приборы разделить на две группы, их подключают к двухклавишному выключателю. Схема становится несколько сложнее, но только тем, что увеличивается количество проводов.

С выключателем на две клавиши

Пример реализации можно увидеть в видео. Можно использовать другие клеммы, но сам способ показан неплохо.

Лучевое

При лучевом подключении на каждый осветительный прибор идет свой кусок кабеля. Способ затратный по расходу кабеля, но более надежный в плане работы: при поломке не горит только одна точка освещения. В этом случае имеет смысл дотянуть кабель от распределительной коробки по потолку до середины комнаты, там его закрепить. От этой точки начинать тянуть кабели к каждому встраиваемому светильнику.

Обратите внимание на рисунок справа. На нем показано, что от фазного провода расходятся провода к лампам и отдельно от нулевого. Так как проводов в одном месте сходится много надо выбрать надежный способ. Если провода одножильные и ламп не очень много, можно сделать скрутку, но ее потом надо будет хорошо обжать пассатижами, а потом сварить. Не самый простой способ и соединение получается неразъемным. Но надежный. Второй способ проще: на каждом проводнике кабеля установить разъем с нужным количеством входов и подключать провода к ним. Можно использовать клемники Wago на соответствующее количество подсоединяемых проводов. Они надежны, легко устанавливаются, но стоят прилично (подделки лучше не брать).

Параллельное подключение — кабелем к каждому светильнику

Еще вариант — обычные клеммные колодки с винтовым соединением. Они дешевые и вполне надежные, но придется с той стороны, где подключать надо будет кабель, поставить перемычки на все задействованные клеммы. Так на все провода будет подаваться напряжение.

Так можно использовать винтовые клеммные колодки

Несмотря на высокую надежность способ используется редко — расходы велики, да и качественно соединить большое количество проводов в одной точке проблематично.

Подключение точечных светильников на 12 В

Схемы точно такие же, но кабель с выключателя заводится на преобразователь, а с выхода преобразователя идет уже на лампы.

С трансформатором на 12 В

Если точечных светильников много, их предпочитают подключить к двум клавишам. В этом случае потребуются два трансформатора (блока питания, переходника).  Схема выглядит не намного сложнее — есть две ветки. При желании можно найти выключатели и на три клавиши, а можно поставить рядом несколько. Но, если вам надо изменять освещенность в широких пределах, лучше поставить диммер.

Схема подключения точечных светильников к двуклавишному выключателю

Как вы поняли, схемы отличаются только наличием или отсутствием трансформатора. Так что и остальные схемы реализовать будет несложно.

Выбор мощности преобразователя/трансформатора

Чтобы освещение работало нормально, необходимо чтобы мощность драйвера была на 15-20% больше, чем все подключенные к нему потребители. Например, нужно подобрать понижающий трансформатор для подключения 8 точечных светильников, в которые будут установлены лампы накаливания по 40 Вт. Суммарная мощность всех ламп будет 320 Вт. Трансформатор потребуется на на 380-400 Вт.

С преобразователем на каждой ветке

Понятно, что чем больше источников света будете подключать, тем более мощный преобразователь потребуется. Но с увеличением мощности растет цена и размеры устройства. Кроме того, мощные трансформаторы найти бывает сложно. Е еще: большую и тяжелую коробку спрятать бывает сложно. Потому в таком случае большую группу ламп делят, и к каждой ставят свой преобразователь, но меньшей мощности (как подключить точечные светильники в этом случае, можно увидеть на схеме выше).

Особенности монтажа

Чтобы правильно подключить точечные светильники надо не только грамотно выбрать схему. Надо соблюсти определенную последовательность действий, которая зависит от типа потолка.

Надо всего лишь подключить несколько точечных светильников — и вы имеете красивый интерьер

В натяжные потолки

Точечные светильники обычно устанавливают с подвесными или натяжными потолками. Если потолки натяжные, все провода укладывают заранее. Их крепят к потолку, не подключая к питанию, размещают и закрепляют на подвесах светильники, затем подключают к ним провода и проверяют работу.

Подготовлено к установке натяжных потолков

Перед монтажом натяжных потолков питание отключают, вынимают лампы и снимают части, которые могут пострадать от температуры. После установки натяжных потолков в материале прорезают отверстия (светильники видны или их можно нащупать), устанавливают уплотнительные кольца, после чего собирают светильники.

В потолки из гипсокартона

Если потолок сделан из гипсокатрона, можно действовать по той же схеме, но монтировать светильники надо после того, как потолок будет зашпаклеван. То есть, развести проводку, оставить свободно свисающие концы проводки. Чтобы не возникли проблемы с определением мест расположения осветительных приборов, необходимо нарисовать подробный план с указанием точных расстояний от стен и друг от друга. По этому плану делают разметку и дрелью с коронкой соответствующего размера вырезают отверстия. Так как небольшие подвижки — в несколько сантиметров — могут быть, нарезая кабель оставляйте запас в 15-20 см. Этого будет вполне достаточно (но не забудьте, что провода крепятся к основному потолку и они должны на 7-10 см выходить за уровень гипсокартона. Если концы окажутся слишком длинными, их всегда можно укоротить, а вот нарастить — большая проблема.

Если необходима установка преобразователя

Есть второй способ подключить точечные светильники на гипсокартонный потолок. Он используется если источников света немного — четыре-шесть штук. Весь монтаж точечных светильников вместе с проводкой делают после того как завершили работу с потолком. До начала монтажа за уровень потолка заводят кабель/кабели от распределительной коробки. После окончания работ по шпаклевке и шлифовке делают разметку, сверлят отверстия. Через них прокидывают кабель, выводя концы наружу. После монтируют сами светильники.

Все несложно, но этот способ нельзя назвать правильным: кабели просто лежат на гипсокартоне, что точно не соответствует противопожарным нормам. На это еще можно закрыть глаза, если перекрытие бетонное, кабель взят негорючий, сечение провода не маленькое, соединение проводов сделано правильно.

Последовательность работ в фото формате

Если же перекрытия деревянные, по ПУЭ требуется прокладка в негорючих цельнометаллических лотках (кабель каналах) или металлических трубах. Смонтировать такую проводку можно только до начала работ с потолком. Нарушать правила монтажа очень нежелательно — дерево, электричество, выделение тепла при работе… не самое безопасное сочетание.

Трансформаторы для светодиодных лент 12 вольт: виды, подключение, выбор

Применением светодиодных лент для освещения жилых, офисных и торговых помещений сегодня никого не удивишь, но популярность LED технологий обусловлена не только данью моде. У полупроводниковых источников света низкое потребление электроэнергии и длительный срок службы. Их единственный недостаток — более высокая стоимость по сравнению с другими видами осветительных приборов. При этом на ценовой фактор оказывает немалое влияние цена электронного балласта (трансформатора), блока питания, необходимого для работы светодиодной ленты.

В данной публикации мы рассмотрим ряд вопросов, связанных с БП для светодиодных источников света. Собранная информация поможет подобрать адаптер по мощности и напряжению, правильно подсоединить к нему ленту, а также сделать своими руками простейший блок питания для освещения.

Что такое электронный балласт и зачем он нужен?

Необходимость данного устройства связана с тем, что напряжение питания ленточных светодиодов – 12 вольт (или 24 вольта). Соответственно, для подключения к домашней электросети понадобится понижающий блок питания на 12 вольт, снабженный преобразователем напряжения из переменного в постоянное.

Несмотря на то, что для работы устройств можно использовать как импульсные, так трансформаторные источники питания, последние не получили широкого распространения. Это связано как с большим и габаритами и весом, порождающими проблему, куда спрятать такой адаптер, так и низким КПД. Помимо этого силовой трансформатор «жужжит», чем вносит изрядную долю дискомфорта. Но за счет простоты реализации такие схемы популярны среди начинающих радиолюбителей.

Производители блоков питания для диодов предпочитают использовать импульсные схемы, что позволяет повысить мощность адаптеров и уменьшить их габариты и стоимость. Подробную информацию об импульсных источниках питания можно найти на нашем сайте.

Иногда такие БП называют «трансформаторами» для LED-лент, что не совсем корректно, ведь речь идет именно об импульсных преобразователях напряжения, но поскольку такой термин прочно закрепился, мы также будем его использовать.

Варианты исполнения блоков питания для светодиодных лент

В зависимости от функционального назначения электронный балласт выпускается в следующих вариантах исполнения:

  • В виде компактного сетевого БП. Такие устройства выглядят как обычные зарядки для мобильных устройств. Компактные сетевые блоки питания для светодиодных лентКомпактные сетевые блоки питания для светодиодных лент

Данное решение можно назвать эконом вариантом, поскольку из всех видов исполнения оно самое низкое по стоимости. Обратная сторона – низкая мощность, как правило, она не превышает 30-36 Вт (встречаются китайские изделия на 60 Вт, но в них этот параметр сильно завышен). Основная сфера применения – подключение простой подсветки. Главное достоинство – не требуется монтаж, драйвер достаточно воткнуть в розетку, предварительно подключив к выходу ленту.

  • Компактный блок, помещенный в герметичный пластиковый корпус. Максимальная мощность таких устройств 75 Вт. Встречающийся на китайской продукции показатель 100 Вт не соответствует действительности. Герметичный компактный электронный балласт, закрытый от внешнего воздействияГерметичный компактный электронный балласт, закрытый от внешнего воздействия

Отличительные особенности: небольшой вес, компактные размеры, защита от влаги и пыли. Это практически идеальный вариант для организации подсветки в потолочных нишах, если не принимать во внимание высокую стоимость адаптера (почти вдвое дороже аналогов с негерметичным корпусом).

  • Электронный балласт в герметичном корпусе из алюминия. Этот вариант исполнения рассчитан на суровые условия эксплуатации. Сфера применения таких БП — освещение наружной рекламы, подсветка зданий и других объектов, где производится монтаж светодиодов большой мощности. Установка в качестве адаптера бытовых источников света экономически не обоснована. Блоки питания Arlight в герметичном алюминиевом корпусеБлоки питания Arlight в герметичном алюминиевом корпусе

Отличительные особенности: устойчивость к механическому воздействию и деструктивным природным факторам (дождь, снег, УФ излучение). Что касается мощности, то с учетом нередкого изготовления таких адаптеров по спецзаказам, она может быть в довольно широком диапазоне. У типовых изделий этот параметр, как правило, от 80 до 200 Вт. Цена значительно выше, чем у других вариантов исполнения.

  • Негерметичный балласт. Наиболее популярный БП, широко применяется для питания освещения квартир, офисов и торговых залов. Стоит немного дороже компактного сетевого блока, но может быть значительно мощнее при тех же габаритах. БП в негерметичном исполненииБП в негерметичном исполнении

Мощные устройства данного типа могут быть оборудованы принудительной вентиляцией, обеспечивающей охлаждение электронных компонентов, что продлевает срок службы адаптеров. Изготавливаются под напряжение 12 или 24 В. Невысокая цена и широкий ассортимент, позволяющий подобрать наиболее оптимальный вариант, сделали такие БП наиболее популярными.

Кратко об управлении

Говоря о драйверах для LED-лент, нельзя не упомянуть об устройствах управления их свечением, в частности, о диммерах и RGB-контролерах.

Поскольку для питания используются импульсные БП, то регулировать интенсивность свечения ленточных светодиодов путем изменения напряжения, как для ламп накаливания, не получится. Для этой цели потребуется приобрести специальное устройство — диммер, например такой, как представлен на рисунке ниже.

Диммируемый модуль для монохромной светодиодной лентыДиммируемый модуль для монохромной светодиодной ленты

Включается такое устройство в разрыв между БП и лентой.

Для управления RGB-лентами используется специальное устройство, как правило, оно выполнено на базе микроконтроллера. Как правило, в него «защиты» несколько программ, позволяющих как управлять интенсивностью свечения с преобладанием того или иного цвета, так и задействовать другие световые эффекты (видео с их демонстрацией несложно найти в сети).

RGB контролер с пультом управленияRGB контролер с пультом управления

Включение контролера производится так же, как и диммера (между БП и лентой).

Как выбрать трансформатор для светодиодной ленты?

В первую очередь необходимо определиться с основными характеристиками БП. Для нас значащими являются:

  • входное напряжение.
  • напряжение на выходе.
  • сила тока номинальной нагрузки.

С первым параметром сложностей не возникнет, он должен отвечать стандартам домашней электросети. Напряжение на выходе необходимо подбирать соответственно питанию ленты, оно должно быть 12 или 24 вольта. Что касается мощности адаптера, то он рассчитывается по току номинальной нагрузки с учетом характеристик ленты и ее предполагаемой длины. Расскажем подробно, как он делается.

Расчет мощности блока питания для светодиодов

Чтобы посчитать, какой мощности нужен БП, для начала вспомним производную от закона Ома:  , в нашем случае Р – это расчетная мощность, I – номинальный ток нагрузки, U – напряжение питания.

Спрашивается причем тут длина ленты, объяснить проще на примере. Допустим, для реализации проекта нам требуется три метра монохромной ленты SMD 3528 на 12 вольт. В таблице ее характеристик указана мощность 4,8 Вт/м. Исходя из этого, расчетная мощность для 3 метров составит 14,4 Вт. Учитывая оптимизм производителей, добавим запас 30%, получим 18,42 Вт. Следовательно, нам понадобится блок питания с током нагрузки не менее 1,5 А (18,42/12).

Как видите, ничего сложного в расчетах нет, главное учитывать характеристики нагрузки. В качестве примера нижа представлена таблица, где показано, какие бывают светодиоды на 12 вольт.

Пример характеристик LED-лент на 12 вольтТаблица: пример характеристик LED-лент на 12 вольт

Обратим внимание, стандартная длина ленты 5 метров, но допускается использовать куски меньшие по размеру (как производится разрез указано на нашем сайте) или подключить сразу два полноразмерных куска или более. О том, как это сделать пойдет речь ниже.

Подключение трансформатора к светодиодной ленте

Как правило, этот этап не вызывает сложностей, поскольку большинство производителей, таких как Feron или Arlight, к своим изделиям прилагают подробную инструкцию. Для тех, кто остановил свой выбор на нонейме, мы расскажем, как производится подключение светодиода к 24 или 12 вольтам.

Практикуется две схемы подключения прямая и параллельная, они представлены ниже на картинке.

Схемы подключения А) прямая; В) параллельнаяСхемы подключения А) прямая; В) параллельная

Как правило, последовательная схема подключения нескольких лент не практикуется, за исключением случаев, когда общая длина ленты не превышает 5-ти метров.

Крепление проводов осуществляется к дин-рейке на БП, где указано назначение каждого контакта (пример показан на фото ниже).

Пример подключения ленты к БППример подключения ленты к БП

К ленте провода припаиваются или для подключения используются специальные переходники. Что касается расстояния от БП до ленты, то чем оно меньше, тем лучше. На практике адаптеры редко устанавливаются далеко от источников света, поэтому длина кабеля в расчет не принимается.

Самодельный трансформаторный блок питания на 12 вольт

В завершении приведем простую схему БП для питания светодиодного источника света мощностью до 120 Вт на основе интегрального стабилизатора КР142ЕН8Б.

Схема блока питания для светодиодной ленты на 12 вольтСхема блока питания для светодиодной ленты на 12 вольт

Обозначения:

  • Резисторы: в схеме не задействованы.
  • Конденсаторы: С1 и С2 – 100 нФ; С3 – 1000 мкФ х 25 В; С4 и С5 -2200 мкФ х 25 В.
  • Выпрямитель: VD1 – диодный мост КВРС 15005 или любой другой, рассчитанный на ток не менее 10 ампер;
  • Диод VD2 – 1N4005 (в качестве альтернативы подойдет любой кремневый диод).
  • Транзистор VT1 – TIP 3005, собственно подойдет любой биполярник, у которого ток коллектора от 10,0 А и более.
  • Микросхема DA1 – интегральный стабилизатор КР142ЕН8Б, в качестве альтернативы можно использовать МС7812ВТ или подобные аналоги.
  • ТР1 – допускается использование любого понижающего трансформатора со вторичной обмоткой рассчитанной на напряжение 12-18 В и ток нагрузки от 10,0 А.

Собранная схема не требует настройки, если сборка была произведена правильно. Этот БП может запитать как обычную ленту на 12 вольт 60 ватт, так и более мощные источники света.

Собирать с нуля импульсный инверторный БП бесперспективно. Проще приспособить для этой цели готовое устройство, например, взять со сгоревших в люстре ламповых энергосберегающих светильников электронный баланс и отремонтировать его, внеся небольшие изменения (увеличить напряжение и потребляемый ток). По сути, это готовые импульсные БП.

Сопутствующие вопросы

Довольно часто можно услышать вопрос, где используются ленты на 24 вольта, как правило, их используют для освещения. Они могут крепиться клейкой лентой к специальной подложке, рассеивающей тепло или закладываться в профиль для светодиодной ленты, крепящийся на потолок или стены. Подбор БП, расчет мощности и схема подключения светодиодов к 24 вольтам, производится по тому же принципу, что был описан выше.

Что делать, если сгорел один или несколько диодов? Ремонт в данном случае не требует больших усилий. Необходимо визуально найти сгоревший сегмент, определить его довольно просто по внешнему виду, далее он вырезается по меткам на ленте. Оставшиеся куски следует соединить проводом соответствующего сечения, соблюдая полярность. SMD элементы довольно маленькие, перепаивать их не имеет смысла, выгоревший сегмент лучше удалить. Потеря одного из них глобально не отразится на суммарной мощности источника света.

Сколько можно подключать лент к БП? Все зависит от мощности адаптера и характеристик источника света, который от него питается.

Что делать, если с электронного балласта слышен треск или другие не характерные звуки? Следует немедленно отключить питание и произвести технический осмотр устройства.

как выбрать, электронный и электромагнитный, схема подключения своими руками, фото, видео

Для подключения галогенных ламп на 12 вольт используют трансформатор 220 вольт, 12 вольт – оптимальное напряжение для работы большого количества ламп, к которым относятся галогенные, светодиодные и некоторые лампы-“экономки”.

Сегодня чаще всего для создания яркого и экономного освещения используют систему галогенных ламп, подключенных посредством трансформатора на 12 вольт. Помимо того, что галогенное освещение обладает полным и ярким спектром света, его можно устанавливать в непосредственной близости к местам повышенной влажности, так как такие лампы имеют повышенный уровень энергобезопасности.

Электромагнитный трансформаторЭлектромагнитный трансформатор

Виды и строение трансформаторов на 12В

Современная промышленность выпускает два основных типа трансформаторов:

  1. Электромагнитные, или, как их еще называют, тороидальные. Такое название возникло из-за их формы, то есть кольца (или тороида), на котором установлена обмотка из большого количества витков медной проволоки. Они обладают значительным запасом надежности, а их цена достаточно невысока. Главный недостаток – большие размеры и вес (около 3-3,5 кг), что ограничивает их использование в системах освещения подвесных потолков, мебели и компактных лампах. Для них также характерны сильная восприимчивость к скачкам напряжения и перегрев.
  2. Электронные, или импульсные. Их явное преимущество – небольшие размеры, малый вес и наличие стабилизатора напряжения, что увеличивает срок службы подключенных к нему приборов. Большинство моделей импульсных трансформаторов обладает защитой от короткого замыкания, плавным пуском и отсутствием перегревания. Вследствие своих параметров такие приборы чаще всего используют для монтажа систем освещения в подвесных и натяжных потолках и мебели.
Электронный трансформатор преобразует 200 в 12 вольт

Принцип действия электронных трансформаторов заключается в преобразовании 220 вольт в 12 посредством электроники и полупроводниковых элементов.

Один из незначительных недостатков трансформаторов такого типа состоит в том, что их запрещено включать в сеть, если к ним не подключена достаточная нагрузка. Данный параметр указывается на корпусе изделия и в большинстве случаев составляет от 40 Вт.

Как выбрать трансформатор для галогенных ламп?

Выбор трансформатора следует начинать с определения его типа. Для создания системы освещения рекомендуется использовать более современные электронные устройства, так как они имеют компактные размеры, большую надежность и идеально подходят для использования в домашних условиях.

Следующий шаг – выбор мощности трансформатора. В данном случае главное – правильно рассчитать будущую нагрузку, которую будут создавать подключенные к нему электроприборы. Слишком большая мощность будет нецелесообразной, а низкая мощность может привести к постоянным перегревам и повышению шанса на возникновение короткого замыкания.

Трансформатор для галогенных лампТрансформатор для галогенных ламп

Для определения оптимальной мощности трансформатора следует просуммировать мощности ламп, которые будут к нему подключены. К примеру, вы планируете создать систему освещения в ванной, которая должна состоять из четырех галогенных ламп (мощностью 35 Вт каждая). Суммарная мощность в данном случае будет составлять 140 Вт. Не рекомендуется брать трансформатор с мощностью «впритык» к требуемой, лучше оставить некоторый запас на тот случай, если потребуется подключение дополнительного освещения или нужно будет установить дополнительную лампу. В данном случае принимаем коэффициент запаса 0.15, что означает добавление минимум 15% к мощности трансформатора. В результате получаем показатель 161 Вт. Так как стандартные мощности выпускаемых устройств составляют 50, 60, 70, 105, 150, 200, 250, 300 и 400 Вт, оптимальное значение для нас – 200 Вт.

Для проверки общей надежности системы часто используют трансформатор нагрузочный НТ-12, позволяющий определить максимальную нагрузку на систему, при которой срабатывает автоматическая защита от короткого замыкания. Но для приборов небольшой мощности (с правильно подобранными параметрами трансформатора) угроза короткого замыкания очень незначительна.

Подключение ламп к трансформатору

Для создания простой системы освещения ламп на 12В потребуются следующие элементы:

  1. Одноклавишный выключатель. Для установки выключателя внутри ванной следует выбирать модель устройства с защитой от влаги не ниже IP X3, а лучше – IP X4, где Х – степень защиты от пыли (в данном случае может быть любой), а цифра – степень защиты от влаги. Показатель 3 означает защиту от брызг, которые летят под углом до 60°, 4 – стойкость к всесторонним брызгам и каплям.
  2. При вынесении выключателя за границы помещения с повышенной влажностью тип выключателя не имеет значения, но проводку следует осуществлять скрытым способом согласно требованиям правил устройства электроустановок (ПУЭ).
  3. Распределительная коробка. Используется для упрощения последующего ремонта или переоборудования системы освещения. В условиях ванной комнаты лучше всего использовать модели с защитой от пыли и влаги не ниже IP55.
  4. Импульсный трансформатор 220 12 вольт. Как уже упоминалось ранее, данное устройство используется для преобразования напряжения сети с 220 до 12В.
  5. Система освещения с галогенными лампами. Все лампы подключаются к трансформатору параллельно клеммам устройства с маркировкой Output («Выход»). Подсоединение производится при помощи отдельных медных проводов, сечение которых составляет не менее 1,5 мм2. Чтобы добиться равномерного свечения всех ламп, следует выбирать провода со строго одинаковыми сечением и длиной.

Подключение галогенных ламп через трансформаторы

Электрические провода, подключенные к выключателю, подводят к распределительной коробке, где их соединяют с кабелями, подключенными к входным клеммам трансформатора. При этом важно соблюдать цветовую маркировку кабелей, так как это облегчит будущий возможный ремонт или переоборудование системы освещения. От трансформатора посредством клемм выхода провода параллельно подключают к галогенным лампам, соблюдая одинаковую длину и сечение отдельных проводов.

Существуют и другие, более сложные схемы подключения системы освещения. Например, при парном количестве ламп их разбивают на две группы, каждую из которых подключают к отдельному трансформатору. В результате получаем две относительно независимые группы светильников. При выходе из строя трансформатора в одной части системы вторая продолжает полноценно функционировать. Еще одно преимущество такого способа подключения состоит в том, что стоимость двух отдельных трансформаторов невысокой мощности может оказаться даже ниже, чем цена одного мощного устройства.

Похожим образом, имея два трансформатора, легко осуществить подключение к двухклавишному выключателю, что позволит управлять двумя независимыми друг от друга половинами системы освещения.

Точечные светильники

Заключение по теме

Использование трансформатора 220 12 вольт дает возможность создать надежную, безопасную и экономную систему освещения галогенными лампами в ванной комнате, туалете, кухне или коридоре.

Такое освещение имеет высокую защиту от короткого замыкания и позволяет произвести установку даже в условиях повышенной влажности (в ванной или на кухне).

Простота создания галогенного освещения посредством подключения к импульсному трансформатору позволяет осуществить ее даже новичкам, главное – придерживаться техники безопасности при работе с электрическим оборудованием и использовать влагозащищенные элементы системы.

Схема подключения точечных светильников 220В и 12В

Два основных стандарта питания точечных светильников существует не просто так, каждый вариант подключения имеет свои положительные и отрицательные стороны и выбирается в зависимости от существующих условий.

Схема подключения точечных светильников 220в

Схема подключения точечных светильников 220в, при аналогичном стандарте бытового напряжении принятом в нашей стране, кажется наиболее естественной и правильной. Обычно, схема подключения через выключатели выглядит так (см. изображение ниже):



Схема подключения точечных светильников в квартире



Электрический ток проходя через счетчик электроэнергии и защитную автоматику приходит в распределительную коробку, в которой рабочий ноль и земля (защитный ноль) идут напрямую к точечному светильнику, а вот фазный провод идет на выключатель. В зависимости от типа выключателя (одно-, двух- или трехклавишный) из него выходит соответствующее количество питающих проводов к группа точечных светильников. На изображениях ниже представлены схемы подключения точечных светильников 220в к одноклавишному и двухклавишному выключателю.

Схема подключения точечных светильников 220В к одноклавишному выключателю:

Схема подключения точечных светильников 220В



Схема подключения точечных светильников 220В к двухклавишному выключателю:

Схема подключения точечных светильников 220В к двухклавишному выключателю

Основные преимущества использования точечных светильников 220в:

— Простая схема подключения, соответственно максимально надежная

— Отсутствие ограничений по длине цепи, точечные светильники одной группы могут располагаться на любом расстоянии друг от друга без потери эффективности освещения.

— Низкие токи в цепи с напряжением 220в позволяют использовать в проводке кабель меньшего сечения, чем в сетях 12в.

Минусы использования точечных светильников 220в:

— Высокое напряжение источник повышенной опасности, требует квалификации при монтаже и особой осторожности при обслуживании и эксплуатации

— Без дополнительных защитных устройств, лампы подвержены более быстрому разрушению, чем 12В.


Как видите, основной недостаток у точечных светильников 220в, это как ни странно их достаточно высокое напряжение, опасное для человека, как при непосредственном контакте, так и возможностью возникновения возгорания. Из-за этого накладывается множество ограничений при установке и эксплуатации, что достаточно неудобно.

Схема подключения точечных светильников 12в

Использование для питания точечных светильников напряжения 12 вольт, решает эту проблему. Ведь такое низкое напряжение считается условно безопасным и практически исключает возгорания и поражения человека электрическим током.  Кроме этого, при напряжении 12 вольт, стало возможным сделать нити накаливания у ламп толще, рассчитанных на больший ток, а следовательно более надежных и долговечных.

Для работы точечных светильников на 12в, в схему добавляются трансформатор, преобразующий стандартное напряжения бытовой сети 220 Вольт в необходимые 12 Вольт. Чаще всего в продаже вы встретите электронные трансформаторы,

Электронный трансформатор

к их основным достоинствам относятся:

— малый габаритный размер и вес

— встроенные системы защиты такие как от короткого замыкания, плавный пуск значительно продлевающий срок жизни ламп и т.п.

— автоматическая регулировка напряжения

— постоянное напряжение на выходе

— низкий уровень шума



Выбор трансформатора (блока питания) для точечных светильников.

К основным характеристикам трансформаторов для точечных светильников относятся:

— Выходное напряжение

— Номинальная мощность

—  Выходной ток

Выходное напряжение для галогенных ламп в точечных светильниках обычно должно быть 12В.

Номинальная мощность трансформатора рассчитывается исходя из суммарной мощности подключаемых к нему светильников, плюс небольшой запас.

Так например, при параллельном подключении к трансформатору трех точечных светильников по 50Вт каждый, номинальная мощность трансформатора должна быть больше 150Вт, значит берем 210Вт.
Следует отметить, что трансформаторы для точечных светильников на 12в выпускаются стандартных мощностей это: 60Вт, 70Вт, 105Вт, 150Вт, 210Вт, 250Вт, 400Вт.


Очень важная характеристика трансформатора для точечных светильников это выходной ток. Ведь малое напряжение предполагает высокий ток, который соответственно вызывает падение напряжения в проводах и если их неправильно подобрать, возможны очень неприятные последствия. Ниже представлена таблица выбора сечения кабеля для точечных светильников 12в в зависимости от его длины.



Таблица выбора сечения кабеля для точечных светильников 12в в зависимости от его длины

таблица выбора сечения кабеля для точечных светильников 12в в зависимости от его длины

Если рассмотреть на нашем примере, описанном выше, где мы выбрали трансформатор на 210Вт, выходной ток такого трансформатора достигает 18 Ампер! В нашей таблице для такого тока, подбираем минимальное сечение кабеля, которое равно 1.5 кв. мм., при  этом максимальная длина его не должна превышать 3,4 метра.

Чтобы свечение было равномерное у всех точечных светильников на 12в, запитанных от одного трансформатора, при параллельном подключении длины всех проводов должны совпадать (последовательная схема подключения для точечных светильников 12В не применяется).

Даже если один точечный светильник расположен совсем близко к трансформатору, а два других дальше, все равно длины каждого из проводов идущих от трансформатора к точечному светильнику 12в должны быть равны.

Если же, допустим, расстояние оказывается большим, чем минимально возможное из таблицы, то необходимо брать провод большего сечения, так например если в нашем примере мы проложим кабель 2.5. кв.мм., то он может быть длинной уже до 5,7 метра.

Схема параллельного подключения точечных светильников на 12В выглядит так:



Схема подключения точечных светильников 12В



Самый оптимальный вариант подключения точечных светильников на 12В, это когда на каждую точку стоит свой понижающий трансформатор, это несколько повышает стоимость набора освещения, но несомненно стоит того. Отпадает проблема с расчетом длин и сечений проводов, а главное при выходе из строя одного трансформатора, остальные лампы группы продолжат гореть. Схема подключения точечных светильников 12 Вольт, каждый через свой трансформатор, представлена ниже.



Схема подключения точечных светильников 12В с индивидуальными трансформаторами



 Обе представленные схемы, верны как для светильников на 12В постоянного, так и переменного тока. В случае с лампами на 12 Вольт переменного тока, полярность подключения проводов не важна, пусть вас не смущает маркировка клемм на схеме «+» и «-«.

Основные преимущества точечных светильников 12В:

— Безопасность, низкая вероятность поражения током человека или возникновения возгорания

— Больший срок службы ламп, в связи с их особенностями, а так же с дополнительными защитами реализованными в трансформаторе.

Основные минусы точечных светильников на 12В:

— Необходимость установки в схему трансформатора и связанные с этим сложности.

— Необходимость точного расчета и подбора сечений и длин проводов, из-за высокого тока.

Решать, какие именно выбрать точечные светильники на 220В или на 12В вам, но сейчас общая тенденция выражается в отказе от схем с отдельными трансформаторами. У многих производителей уже есть в линейке продуктов надежные галогенные лампы с питанием 220В для точечных светильников, а производители диодных ламп пошли еще дальше, и встраивают преобразователи напряжения в корпуса ламп, так что для их работы не требуется никаких изменений в проводке, подробнее об этом мы уже писали в статье «Замена ламп на светодиодные».

Нужен ли трансформатор для светодиодных ламп

Драйвер или блок питания для светодиодов ?

Сегодня в продаже можно увидеть множество различных типов источников питания для светодиодов. Данная статья призвана облегчить выбор нужного вам источника.

   Прежде всего, рассмотрим различие стандарного блока питания и драйвера для светодиодов. Для начала нужно определиться — что такое блок питания ? В общем случае это — источник питания любого типа, представляющий собой отдельный функциональный блок. Обычно он имеет определенные входные и выходные параметры, причем неважно — для питания каких именно устройств предназначен. Драйвер для питания светодиодов обеспечивает стабильный ток на выходе.  Другими словами — это тоже блок питания.  Драйвер — это лишь маркетинговое обозначение — дабы избежать путаницы. До появления светодиодов источники тока — а им и является драйвер, не имели широкого распространения. Но вот появился сверхяркий светодиод — и разработка источников тока пошла семимильными шагами. А чтобы не путаться — их называют драйверами. Итак, давайте договоримся о некоторых терминах. Блок питания — это источник напряжения (constant voltage), Драйвер — источник тока (constant current). Нагрузка — то, что мы подключаем к блоку питания или драйверу.

Блок питания

   Большинство электроприборов и компонентов электроники требуют для своей работы источник напряжения.  Им является обычная электрическая  сеть, которая присутствует в любой квартире в виде розетки.  Всем известно словосочетание «220 вольт». Как видите — ни слова о токе. Это означает, что если прибор рассчитан на работу от сети 220 В, то вам неважно — сколько тока он потребляет. Лишь бы было 220 — а ток он возьмет сам — столько, сколько ему нужно. К примеру, обычный электрический чайник мощностью 2 кВт (2 000 Вт), включенный в сеть 220 в, потребляет следующий ток : 2 000 /  220 =  9 ампер. Довольно много, учитывая, что большинство обычных электрических удлинителей рассчитано на 10 ампер. В этом причина частого срабатывания защиты (автомата) при включении чайников в розетку через удлинитель, в который и так вставлено много приборов — компьютер, например. И хорошо, если защита сработает, в противном случае удлинитель может просто расплавиться.  И так — любой прибор, рассчитанный на включение в розетку — зная, какова его мощность, можно вычислить потребляемый ток.
   Но большинство бытовых устройств, таких как телевизор, DVD-проигрыватель, компьютер, нуждаются в понижении сетевого напряжения с 220 В до нужного им уровня — например, 12 вольт. Блок питания — это как раз то устройство, которое занимается таким понижением.
   Понизить напряжение сети можно разными способами. Самые распостраненные блоки питания — трансформаторный и импульсный.

Блок питания на основе трансформатора

   В основе такого блока питания лежит  большая, железная, гудящая штуковина.:) Ну, нынешние трансформаторы гудят поменьше. Основное достоинство — простота и относительная безопасность таких блоков. Они содержат минимум деталей, но при этом обладают неплохими характеристиками. Основной минус — КПД и габариты. Чем больше мощность блока питания — тем он тяжелее. Часть энергии расходуется на «гудение» и нагрев 🙂 Кроме того, в самом трансформаторе теряется часть энергии. Другими словами — просто, надежно, но имеет большой вес и много потребляет — КПД на уровне 50-70%. Имеет важный неотъемлемый плюс — гальваническую развязку от сети. Это означает, что если произойдет неисправность или вы случайно залезете рукой во вторичную цепь питания — током вас не стукнет 🙂  Еще один несомненный плюс — блок питания может быть включен в сеть без нагрузки — это ему не повредит.
   Но давайте посмотрим, что будет, если перегрузить такой блок питания.
Имеется : трансформаторный блок питания с выходным напряжением 12 вольт и мощностью 10 ватт. Подключим к нему лампочку 12 вольт 5 ватт. Лампочка будет светиться на все свои 5 ватт и потреблять тока 5 / 12 = 0,42 А .

Подключим вторую лампочку последовательно к первой, вот так  :

Обе лампочки будут светиться, но очень тускло. При последовательном соединении ток в цепи останется тем же — 0,42 А, а вот напряжение распределится между двумя лампочками, то есть каждая получит по 6 вольт. Понятно, что светиться они будут еле-еле. Да и потреблять при этом будут каждая примерно по 2,5 Вт.
Теперь изменим условия — подключим лампочки параллельно :

В итоге напряжение на каждой лампе будет одинаковое — 12 вольт, а вот тока они возьмут каждая по 0,42 А. То есть ток в цепи возрастет в два раза.  Учитывая, что блок у нас мощностью 10 Вт — мало ему уже не покажется — при параллельном включении мощность нагрузки, то есть лампочек, суммируется. Если мы еще и третью подключим — то блок питания начнет дико греться и в конце концов сгорит, возможно, прихватив с собой вашу квартиру.  А все это потому, что он не умеет ограничивать ток. Поэтому очень важно правильно рассчитать нагрузку на блок питания. Конечно, блоки посложнее содержат защиту от перегрузки и автоматически отключаются. Но рассчитывать на это не стоит — защита, бывает, тоже не срабатывает.

Импульсный блок питания

   Самый простой и яркий представитель — китайский блок питания для галогеновых ламп 12 В.  Содержит небольшое количество деталей, легкий, маленький. Размеры 150 Вт блока — 100х50х50 мм, вес грамм 100. Такой же трансформаторный блок питания весил бы килограмма три, а то и больше. В блоке питания для галогенных ламп тоже есть трансформатор, но он маленький, потому что работает на повышенной частоте. Надо отметить, что КПД такого блока  тоже не на высоте — порядка 70-80%, при этом он выдает приличные помехи в электрическую сеть. Есть еще множество блоков, основанных на аналогичном принципе — для ноутбуков, принтеров и т.п. Итак, основное достоинство — небольшие габариты и малый вес. Гальваническая развязка также присутствует. Недостаток — тот же, что и у его трансформаторного собрата. Может сгореть от перегрузки 🙂  Так что если вы решили сделать у себя дома освещение на 12 В галогенных лампах — подсчитайте допустимую нагрузку на каждый трансформатор.
   Желательно создавать от 20 до 30% запаса. То есть если у вас трансформатор на 150 Вт — лучше не вешайте на него больше, чем 100 Вт нагрузки.  И внимательно следите за равшанами, если они делают у вас ремонт. Расчет мощности им доверять не стоит. Также стоит отметить, что импульсные блоки не любят включения без нагрузки. Именно поэтому не рекомендуется оставлять зарядные устройства для сотовых в розетке по окончании зарядки. Впрочем, это все делают, поэтому большинство нынешних импульсных блоков содержат защиту от включения без нагрузки.

Эти два простых представителя семейства блоков питания выполняют общую задачу — обеспечение нужного уровня напряжения для питания устройств, которые к ним подключены. Как уже было сказано выше — устройства сами решают — сколько тока им нужно.

Драйвер

   В общем случае драйвер — это источник тока для светодиодов. Для него обычно не бывает параметра «выходное напряжение». Только выходной ток и мощность. Впрочем, вы уже знаете, как можно определить допустимое выходное напряжение — делим мощность в ваттах на ток в амперах.
   На практике это означает следующее. Допустим , параметры драйвера следующие : ток — 300 миллиампер, мощность — 3 ватта. Делим 3 на 0,3 — получаем 10 вольт. Это максимальное выходное напряжение , которое может обеспечить драйвер. Предположим, что у нас есть три светодиода, каждый из них рассчитан на 300 мА, а напряжение на диоде при этом должно быть около 3 вольт. Если мы подключим один диод к нашему драйверу, то напряжение на его выходе будет  3 вольта, а ток 300 мА. Подключим второй диод последовательно  (см. пример с лампами выше) с первым — на выходе будет 6 вольт 300 мА, подключим третий — 9 вольт 300 мА. Если же мы подключим светодиоды параллельно — то эти 300 мА распределятся между ними примерно поровну, то есть примерно по 100 мА. Если мы подключим к драйверу на 300 мА трехваттные светодиоды с рабочим током 700 мА — они будут получать только 300 мА.
   Надеюсь, принцип понятен. Исправный драйвер ни при каких условиях не выдаст больше тока, чем он рассчитан — как бы вы не подключали диоды.  Надо отметить, что есть драйвера, которые рассчитаны на любое количество светодиодов, лишь бы их общая мощность не превышала мощность драйвера, а есть те, которые рассчитаны на определенное количество — 6 диодов, например. Некоторый разброс в меньшую сторону они, впрочем, допускают — можно подключить пять диодов или даже четыре. КПД универсальных драйверов  хуже чем у их собратьев, рассчитанных на фиксированное количество диодов в силу некоторых особенностей работы импульсных схем.  Также драйвера с фиксированным количеством диодов обычно содержат защиту от нештатных ситуаций. Если драйвер рассчитан на 5 диодов, а вы подключили три — вполне возможно , что защита сработает и диоды либо не включатся либо будут мигать , сигнализируя об аварийном режиме. Надо отметить, что большинство драйверов плохо переносят подключение к питающему напряжению без нагрузки — этим они сильно отличаются от обычного источника напряжения.

   Итак , разницу между блоком питания и драйвером мы определили. Теперь рассмотрим основные типы драйверов для светодиодов, начиная с самых простых.

Резистор

   Это простейший драйвер для светодиода. Выглядит как бочонок с двумя выводами. Резистором можно ограничить ток в цепи, подобрав нужное сопротивление.  Как это сделать — подробно описано в статье «Подключение светодиодов в авто»
Недостаток — низкий КПД, отсутствие гальванической развязки. Способов надежно запитать светодиод от сети 220 В через резистор не существует, хотя во многих бытовых выключателях подобная схема используется.

Конденсаторная схема.

   Сходна со схемой на резисторе. Недостатки те же. Возможно изготовить конденсаторную схему достаточной надежности, но при этом стоимость и сложность схемы сильно возрастут.

Микросхема  LM317

   Это следующий представитель семейства  простейших драйверов для светодиодов. Подробности — в вышеупомянутой статье о светодиодах в авто. Недостаток — низкий КПД, требуется первичный источник питания.  Преимущество — надежность, простота схемы.

Драйвер на  микросхеме типа HV9910

   Данный тип драйверов получил изрядную популярность благодаря простоте схемы, дешевизне комплектующих и небольших габаритах.
Преимущество — универсальность, доступность. Недостаток — требует квалификации и осторожности при сборке. Отсутствует гальваническая развязка с сетью 220 В. Высокие импульсные помехи в сеть. Низкий коэффициент мощности.

Драйвер  с низковольтным входом

   В эту категорию входят драйверы,  рассчитанные на подключение к первичному источнику  напряжения — блоку питания или аккумулятору. Например, это драйверы для светодиодных фонарей или ламп, предназначенных для замены галогенных 12 В. Преимущество — небольшие габариты и вес, высокий КПД, надежность, безопасность при эксплуатации. Недостаток — требуется первичный источник напряжения.

Сетевой драйвер

   Полностью готовы к использованию и содержат все необходимые элементы для питания светодиодов.  Преимущество — высокий КПД, надежность, наличие гальванической развязки, безопасность при эксплуатации. Недостаток — высокая стоимость, труднодоступны для приобретения. Могут быть как в корпусе, так и без корпуса. Последние обычно применяют в составе ламп или других источников света.

Применение драйверов на практике

   Большинство людей, планирующих использовать светодиоды, совершают типичную ошибку. Сначала приобретаются сами СИД, затем под них подбирается драйвер. Ошибкой это можно  считать потому, что в настоящее время мест, где можно приобрести в достаточном ассортименте  драйвера, не так уж и много. В итоге, имея на руках вожделенные светодиоды, вы ломаете голову — как подобрать драйвер из имеющегося в наличии.  Вот купили вы 10 светодиодов — а драйвера только на 9 есть. И приходится ломать голову — как быть с этим лишним светодиодом. Может быть, проще было сразу на 9 рассчитывать. Поэтому выбор драйвера должен происходить одновременно с выбором светодиодов.  Далее, нужно учитывать особенности светодиодов, а именно падение напряжения на них. К примеру, красный 1 Вт светодиод имеет рабочий ток 300 мА и падение напряжения 1,8-2 В. Потребляемая им мощность составит 0,3 х 2 = 0,6 Вт . А вот синий или белый светодиод имеет при таком же токе падение напряжения 3-3,4 В, то есть мощность  1 Вт. Стало быть, драйвер с током 300 мА и мощностью 10 Вт «потянет» 10 белых или 15 красных светодиодов. Разница существенная.  Типовая схема  подключения 1 Вт светодиодов к драйверу с выходным током 300 мА выглядит так :

У стандартных 1 Вт светодиодов минусовой вывод больше плюсового по размеру, поэтому его легко отличить.

Как же быть, если доступны только драйвера с током 700 мА ? Тогда придется использовать четное количество светодиодов, включая их по два параллельно.

   Хочу заметить, что многие ошибочно предполагают, что рабочий ток 1 Вт светодиодов — 350 мА. Это не так, 350 мА — это МАКСИМАЛЬНЫЙ рабочий ток. Это означает, что при продолжительной работе необходимо использовать источник питания с током 300-330 мА. Это же верно и для параллельного включения — ток на один светодиод не должен превышать указанной цифры 300-330 мА. Вовсе не значит, что работа на повышенном токе вызовет отказ светодиода. Но при недостаточном теплоотводе каждый лишний миллиампер способен сократить срок службы.  К тому же чем выше ток — тем ниже КПД светодиода, а значит, сильнее его нагрев.

   Если речь пойдет о подключении светодиодной ленты или модулей, рассчитанных на 12 или 24 вольта, нужно принимать во внимание, что предлагаемые для них источники питания ограничивают напряжение, а не ток, то есть не являются драйверами в принятой терминологии. Это означает, во первых, что нужно внимательно следить за мощностью нагрузки, подключаемой к определенному блоку питания. Во-вторых, если блок недостаточно стабилен, скачок выходного напряжения может погубить вашу ленту.  Слегка облегчает жизнь то, что в лентах  и модулях (кластерах) установлены резисторы, позводяющие ограничить ток до определенной степени. Надо сказать, светодиодная лента потребляет относительно большой ток. Например, лента smd 5050 , количество светодиодов в которой составляет 60 штук на метр, потребляет около 1,2 А на метр. То есть для запитки 5 метров понадобится блок питания с током не менее 7-8 ампер. При этом 6 ампер потребит сама лента, а один-два ампера нужно оставить про запас, чтобы не перегружить блок. А 8 ампер — это почти 100 ватт. Такие блоки недешевы.
   Драйверы более оптимальны для подключения ленты, но найти такие специфические драйвера проблематично.

   Подытоживая, можно сказать, что выбору драйвера для светодиодов нужно уделять не меньше, а то и больше внимания, чем светодиодам. Небрежность при выборе чревата выходом из строя светодиодов, драйвера, чрезмерным потреблением и другими прелестями 🙂

Юрий Рубан, ООО «Рубикон», 2010 г.

Отправить ответ

avatar
  Подписаться
Уведомление о
