Потребность в предварительных работах про прокладке кабелей, установке регуляторов, требует привлечения соответствующих специалистов-электриков. Либо знаний и навыков, а главное времени, для выполнения этих работ своими руками.

— Невозможность установки нескольких ИК-обогревателей или одного мощного

Контакты терморегулятора, редко допускают возможность подсоединения к нему тока большего чем 10А, в редких случаях 16А. Соответственно, максимальная суммарная мощность обогревателей не должна превышать 2-3 кВт.

Преимущества Подключения ИК обогревателя через терморегулятор

— Возможность автоматической регулировки температуры в помещении

Вы получаете полностью автоматизированную систему отопления. Которая сама поддерживает температуру, включается и выключается в запрограммированное время.

— Удобство управления

Вы сами выбираете место установки термостата и его расположение не привязано к месту установки нагревающих элементов.

— Полностью безопасная скрытая электропроводка

Электрическая проводка, выполняется заранее. При этом вы можете правильно выбрать сечение проводников, тип их соединения в распределительных коробках и т.д. При этом все проводники скрыты, значительно уменьшается вероятность повреждения кабелей.

— Внешний вид

Скрытые за отделкой стен кабели и возможность выбора внешнего вида управляющих устройств – позволяет сохранить первоначальный вид интерьера и даже украсить его.

ВЫВОД: Если отбросить сложности монтажа и дополнительные затраты на оборудование и электропроводку, это практически идеальный вариант по функционалу, для небольших помещений. Где зачастую достаточно одного, двух обогревателей, общий потребляемый ток которых не превышает 10-16А для поддержания комфортной температуры лучше не придумать.

Если же у вас стоит задача обогревать большое помещение с использованием нескольких отопительных электроприборов или энергоёмких, мощных моделей, для вас лучший вариант подключения через термостат и контактор.

Обычный терморегулятор, будь то механическая, электромеханическая или цифровая/электронная модель, редко позволяет подключить к себе нагреватель мощнее чем 2 – 3 кВт.

Чтобы иметь возможность превысить этот показатель, необходимо разнести управление и питание. Реализовать это не так сложно, как кажется на первый взгляд. Достаточно использовать любой из типов терморегуляторов, подойдет даже простой механический, он будет управлять контактором, через который подаётся напряжение на ИК-нагреватели.

Схема подключения нескольких обогревателей через контактор выглядит следующим образом:

Все основные соединения и дополнительное оборудование, устанавливается в электрическом щите. От которого проложены проводники и до остального оборудования. При этом максимальная мощность подключаемых приборов отопления ограничивается лишь максимально доступной мощностью всей системы. Остальные вопросы решаются выбором соответствующего номинала защитной автоматики и правильными сечениями питающих кабелей.

Принцип работы простой: терморегулятор, в зависимости от температуры в помещении, даёт сигнал на управляющую клемму контактора, который или коммутирует электрическую сеть – пускает на ИК-обогреватели питание, либо разрывает её, когда сигнал пропадает. При реализации этого варианта, подключается любое количество приборов обогрева, имеется возможность для усовершенствования и дополнения.

Недостатки инсталляции с использованием контактора

— Стоимость реализации

Для того, чтобы выполнить монтаж по этой схеме, необходимо выполнить комплекс электромонтажных работ, купить соответствующие элементы – автоматику, регулятор, кабели. Это вариант наиболее затратный из всех представленных.

— Сложность монтажа

Установка и подключение контактора и терморегулятора, их коммутация между собой и прочие монтажные работы, требуют привлечение квалифицированного специалиста. Либо наличие нужных знаний, умений и навыков у вас.

— Ограничение подключаемой мощности

Таким образом подключить к терморегулятору одного или нескольких ИК-обогревателей, суммарная мощность которых более 10-16А невозможно.

Преимущества подключения обогревателей через контактор и терморегулятор

— Возможность регулировки температуры в помещении

Система автоматически поддерживает заданную температуру в помещении. Автоматизированы её включения и выключения.

— Возможность добавления практически неограниченного количества обогревателей или увеличения мощности существующих

Количество, а главное мощность подключаемого оборудования, ограничено лишь выделенной мощность объекта

— Возможность простого усовершенствования системы

Схема позволяет достаточно просто изменять систему, добавлять новые элементы, подстраивать под изменение условий.

— Внешний вид, удобство и безопасность

Скрытая электропроводка и размещение электрооборудования, выполненные по заранее продуманному плану, делают инсталляцию и эксплуатацию значительно более безопасной, управление удобным и внешне имеют привлекательный вид.

ВЫВОД: Схема подключения инфракрасного обогревателя через контактор, позволяет получить максимальные возможности по усовершенствованию, расширении системы. Идеально подходит для больших помещений, например, частных домов. Дополнительные затраты компенсируются неоспоримыми преимуществами, которая даёт такая схема подключения.

В статье представлены самые распространенные схемы подключения инфракрасных обогревателей, которые обычно применяются при организации электрического отопления в квартире или доме. Любые другие возможные варианты монтажа являются лишь модификацией представленных. Какую схему выбрать, каждый решает сам, достоинства и недостатки каждой я довольно подробно описал.

Если же вы используете или знаете другой способ подключения и считаете, что он достоин упоминания – напишите об этом в комментариях к статье, это будет полезно многим.

правила и особенности, необходимые материалы

Показать содержание статьи

Любой вид автономного отопления — это возможность поддерживать комфортную температуру внутри помещения, не переплачивая за это сторонним организациям. В одном случае этот комфорт и экономию обеспечивают вручную, перекрывая подачу газа или усиливая мощность электрических обогревателей. Но это не очень удобно, так как приходится постоянно контролировать температуру и пытаться настроить наиболее подходящий режим. К тому же, подобные манипуляции затруднительны ночью, когда человек спит и совершенно невозможны в то время, когда взрослые члены семьи на работе, а дома остаются лишь школьники, у которых нет доступа к этому оборудования. Обеспечить постоянный контроль над температурой в помещении в любое время можно после подключения терморегулятора к электрическому инфракрасному обогревателю.

Что собой представляет терморегулятор

Терморегулятор или термостат совмещает в себе два прибора.

Первый с определенной периодичностью измеряет температуру внутри помещения и фиксирует эти данные. Второе устройство регулирует работу обогревателя.

Внутренняя электроника или механизмы (в зависимости от конструкции и особенностей определенной модели) координирует работу двух агрегатов. Терморегулятор делает замеры температуры и если они выше установленного режима, на обогреватель передается сигнал о прекращении работы. Далее температура измеряется в прежнем режиме и как только она опустится ниже желаемой, отопительный прибор вновь включается.

Таким образом, подключение инфракрасного бытового обогревателя через терморегулятор позволяет постоянно поддерживать в помещении нужную температуру.

Виды и характеристики терморегуляторов

Терморегуляторы представлены широким модельным рядом, они могут иметь различный дизайн и сильно отличаться размером. Главное же их отличие в принципе работы, они могут быть электрическими и механическими.

• Механические. Обладают скудным функционалом, позволяют установить лишь температуру, которая должна поддерживаться внутри помещения. На переднюю панель термостата также может быть выведен индикатор работы и кнопка включения. Этот прибор измеряет температуру довольно приблизительно, но этого вполне достаточно для создания комфорта в жилых помещениях.
• Электронные. Оснащаются дисплеем, на котором можно выставить довольно точные показатели температуры, установить график изменения температурного режима в ночное время, отрегулировать работу системы отопления на неделю или даже месяц. Некоторые модели управляются дистанционно, в том числе при помощи мобильных телефонов.

Электронный терморегулятор

Механический терморегулятор

Как подключить терморегулятор к инфракрасному обогревателю

Пользоваться термостатом очень удобно, необходимо лишь определить, как правильно подключить терморегулятор к инфракрасному обогревателю, чтобы получить максимальный эффект от использования этого прибора.

Необходимые материалы

Подготовка к установке терморегулятора не займет много времени, как и сам монтаж. Даже при отсутствии опыта подключения термостатов все работы с легкостью можно выполнить самостоятельно.

Но в случае если у вас нет опыта работы с электрооборудованием и даже установка розетки вызывает сложности, а с принципом работы индикаторной отвертки вы не знакомы, не стоит пытаться выяснить как подключить механический или электронный терморегулятор. В таких случаях безопасней доверить эту работу профессионалу.

Для тех, кто хорошо разбирается в электричестве и точно знает, что перед работой следует обесточить приборы и оборудование, необходимо подготовить такой набор инструмента:

• Дрель или шуруповерт. Они необходимы лишь для того, чтобы просверлить в стене отверстие для монтажа термостата.
• Пассатижи для работы с электрокабелем.
• Индикаторная отвертка или тестер.
• Карандаш, рулетка. Они помогут определить и обозначить место, где будет располагаться регулятор температуры.

Также для работы понадобиться электрический кабель, которым будут соединяться термостат и устройство инфракрасного нагрева, разборная розетка и метизы для крепления регулятора и фиксации кабеля. Когда материалы и инструмент подготовлены, можно приступать к разметке и монтажу.

Схема подключения

Схема подключения терморегулятора к инфракрасному бытовому обогревателю выбирается в зависимости от используемого устройства, опыта и знаний специалиста по монтажу электрооборудования.

Стандартная

При стандартной схеме термостат устанавливается в уже готовую сеть между непосредственно обогревателем и автоматическим выключателем на щитке. Отправной точкой сети будет служить автомат. От него отходят два провода — фаза и ноль, которые подключаются на соответствующие контакты термостата. От термостата также идут два провода, которые подключаются уже к отопительному прибору.

Эта схема удобна и в случае, если к одному термостату необходимо подключить два или три обогревателя. Расположенные в различных помещениях, они обеспечивают одинаковую температуру во всей квартире. Для их эффективной работы подключение выполняется таким образом:

• От автомата к термостату ведут два провода: фаза и ноль.
• От автомата отходят по два провода для каждого отопительного прибора.
• Между собой инфракрасные обогреватели не соединяются.

Параллельное подключение позволит безопасно управлять сразу несколькими устройствами, не докупая дополнительные регуляторы для каждого из них.

С помощью магнитного пускателя

Эта схема немного сложнее и займет чуть больше времени. Но благодаря использованию дополнительного оборудования в виде магнитного пускателя, можно подключить к одному терморегулятору сразу несколько обогревателей, в том числе и оборудование с более высокой мощностью, промышленные системы.

Подключение устройств выполняется в следующей последовательности:

• С помощью кабеля (фаза и ноль) к автомату подсоединяется термостат.
• Через выходные клеммы термостат подключается к магнитному пускателю.
• Магнитный пускатель подключается к отопительным приборам.

При этом схема для подключения магнитного пускателя рассчитывается индивидуально. Это обеспечит безопасную и эффективную работу устройств.

Советы по установке

Неправильно выбранное место для термостата — одна из главных причин, почему нет эффекта от использования этого прибора. Изучив схему, как надо подключать терморегулятор к обогревателю, некоторые специалисты воспринимают советы буквально и монтируют терморегулятор на готовые сети, где-то на участке между автоматом и отопительным прибором. Как следствие, прибор считывает информацию в температуре в коридоре или соседней комнате и на основании этих данных регулирует работу инфракрасного обогревателя.

Чтобы избежать подобных ошибок и создать в помещении действительно комфортные условия, следует с особой тщательностью выбирать место монтажа терморегулятора:

• устанавливается в том же помещении, где располагается обогреватель;
• термостат не должен располагаться непосредственно под или вблизи нагревательных приборов;
• для правильного измерения температуры не допускается закрывать устройство шторами, картинами, деталями интерьера;
• стоит избегать размещения на сквозняки, рядом с вентиляционными отверстиями;
• размещение на холодных и влажных стенах дает сильное искажение показателей;
• не рекомендуется устанавливать напротив окна, под прямыми солнечными лучами.

В то же время стоит позаботиться о том, чтобы свести к минимуму такую вероятность — как электрические, так и механические терморегуляторы достаточно легко повредить, что приведет к неправильным показателям на самом устройстве и к сбоям в работе инфракрасного обогревателя.

Посмотрите видео о монтаже инфракрасного обогревателя

Подключение терморегулятора к инфракрасному обогревателю

С наступлением холодов многие начинают задумываться о дополнительном отоплении своего жилища. Поскольку с началом отопительного сезона, как правило, начинаются ремонтные работы на местах порывов теплотрасс. Или же появляются мысли перейти на электрическое отопление, как дополнительную альтернативу для загородного дома. В данной статье речь пойдет о контролирующем температуру устройстве — термостате, а именно мы расскажем о том, как производится установка и подключение терморегулятора к инфракрасному обогревателю.

Нюансы установки

Не будем вдаваться в типы и виды регуляторов, устраивать сравнение и турниры. Все они хороши по своему и будут выполнять свое назначение, служа верой и правдой. Первое, на что хочется обратить внимание — это место установки. Не зависит от того, какого у вас типа обогреватели: инфракрасные, панельные, теплый пол, конвекционные.

Установка терморегулятора с датчиком температуры воздуха запрещена в следующих местах:

• в непосредственной близости возле обогревателей;
• в местах, где есть сквозняк;
• в зоне обогрева инфракрасных излучателей.

Все эти места непригодны для размещения термостата, поскольку при расположении возле нагревателя, воздух рядом с ним нагреется до нужной температуры раньше, что приведет к ложному срабатыванию, в результате чего помещение не нагреется до комфортной температуры.

Если установить терморегулятор в зоне нагрева ИК нагревателя, его корпус нагреется раньше и исказит показания датчика. В местах где проходит сквозняк датчик не покажет нужную температуру и обогреватели будут перегревать помещение, расходуя лишнюю электроэнергию. Размещение термодатчика по высоте должно производится в зоне комфорта, на уровне 1.5 метра от пола.

Схемы подключения

Всегда, перед установкой и подключением терморегулятора ознакамливайтесь с инструкцией и паспортными данными на устройство. Поскольку производитель указывает требуемое сечение кабеля и дает схему подключения на свою продукцию. В случае отступления от требований и экономии на проводе и термостатах есть большая вероятность выхода оборудования из строя или угрозы пожара.

Для подключения нагревателей обычно рекомендуют применять трехжильный провод ПВС 2.5 мм. Подключить термостат рекомендуется таким же проводом.

Схема подключения терморегулятора к инфракрасному обогревателю мощностью до 3.5 кВт:

Если обогрев помещения осуществляется группой нагревателей до 3.5 кВт, то схема подсоединения будут выглядеть так:

В том случае, если вы обладатель трехфазной сети и обогрев осуществляется группой обогревателей суммарной мощностью более 3.5 кВт, то в схему управления добавляется магнитный пускатель, которым управляет терморегулятор:

Вот по такому принципу производят монтаж регулятора температуры. Как вы видите, существуют некоторые особенности в установке и подключении термостата, поэтому важно изначально ознакомиться с инструкцией от производителя, после чего приступать к основному процессу.

Напоследок рекомендуем просмотреть видео, в котором наглядно демонстрируется технология подсоединения контактов на примере достаточно популярного терморегулятора от фирмы Ballu BMT-1:

Наверняка вы не знаете:

Как подключить терморегулятор к инфракрасному обогревателю

При наличии инфракрасного обогревателя термостат выполняет функции контроля заданных температурных параметров в течение определенного времени. С его помощью можно запланировать предварительный прогрев помещения, минимизировать вероятность возникновения пожара и создать комфортную и уютную атмосферу в доме. Для этого достаточно знать, как подключить терморегулятор к инфракрасному обогревателю.

Что собой представляет терморегулятор, назначение, принцип действия

В основе функционирования термостата цикличный процесс замыкания и размыкания электрической цепи. Регуляция микроклимата по этому параметру основана на посылаемых датчиком температуры сигналах. Рассмотрим этот процесс более детально:

• При достижении заданного порога температуры возрастает сопротивление внутреннего датчика.
• Терморегулятор размыкает электрическую цепь.
• При остывании датчика сопротивление вновь повышается.
• Терморегулятор вновь запускается, однако уже не размыкает, а замыкает электроцепь.

Этот цикл продолжается заданное время и позволяет говорить об автоматической установке температурного режима в помещении, оснащённом инфракрасным обогревателем. Его преимущество — в нагреве окружающих предметов, а термостат облегчает управление этим процессом.

Виды терморегуляторов

Несмотря на универсальный характер принципа действия терморегулятора, существует несколько классификаций для этих вспомогательных приборов, определяющих алгоритм их подключения, управления и настройки. Так, по механизму действия термостаты можно разделить на два больших вида:

• механические;
• электронные.

Механические терморегуляторы просты и надёжны

Надёжные и простые в управлении механические терморегуляторы напоминают по внешнему виду коробку из пластика с рычажком, управляющим температурными параметрами. Добавляет удобства в эксплуатации наличие шкалы, деления которой нанесены с шагом в 1 градус. Внутри прибора находится чувствительная мембрана, нагрев или охлаждение которой ложатся в основу климат-контроля. У популярности этих моделей есть свои причины:

• схема подключения не требует специальных умений и навыков, доступна даже новичку;
• простая конструкция является залогом долговечности;
• относительно низкая стоимость в сравнении с электронными аналогами.

Электронные терморегуляторы более современны, но требуют особого подхода

Основные особенности электронных терморегуляторов заключаются в следующем:

• вывод информации о настройках и происходящих процессах на экран дисплея;
• необходимость электропитания;
• кнопочные или сенсорные панели управления;
• возможность программирования климатических показателей на день либо на всю неделю;
• дистанционное управление через мобильное приложение;
• подключение дополнительных климатических приборов (например, пола с подогревом).

Для увеличения срока службы электронного устройства следует избегать попадания на него прямых солнечных лучей, а также заботиться об отсутствии сквозняков в помещении.

Варианты подключения

Прежде чем приступать к подключению терморегулятора, необходимо удостовериться в наличии благоприятных для его работы условий:

• мощность обогревателя не превышает 3000 Вт;
• термостат будет установлен на достаточном удалении от прибора;
• на корпус терморегулятора не будут попадать солнечные лучи;
• влажность в комнатах соответствует норме.

Стандартная схема подключения термостата укладывается в рамки следующего алгоритма:

1. Для инфракрасного обогревателя предусматривают розетку или отдельную линию от щитка с индивидуальным автоматом.
2. Термостат будет располагаться между нагревательным прибором и питающим его устройством (электрощит либо розетка) по типу последовательного подключения.
3. К входным клеммам терморегулятора проводят две жилы электрокабеля — нейтраль и фаза.
4. От выходных клемм, соблюдая полярность, тянут провода непосредственно к инфракрасному обогревателю.

   Стандартная схема подключения терморегулятора

Если требуется оснастить термостатом два рядом расположенных отопительных прибора, то используют параллельный вариант подключения, при котором до терморегулятора от щитка также приходят две жилы, а на выходе формируется разводка к каждому из обогревателей.

Для подключения двух отопительных приборов схема будет выглядеть следующим образом

Нюансы подключения в зависимости от модели обогревателя

Модель обогревателя будет определять специфику подключения терморегулятора.

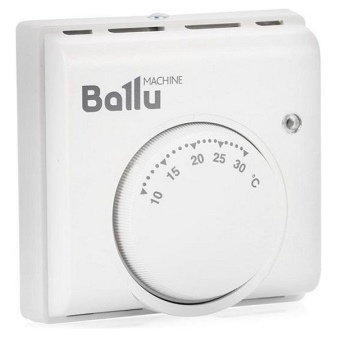

Ballu — один из самых известных производителей терморегуляторов

Так, инструкция от производителя Ballu содержит следующие важные дополнения:

• суммарная мощность обогревателей не должна превышать максимальную мощность термостата;
• от пола до прибора необходимо выдержать расстояние как минимум в 1,5 метра;
• под термостат подкладывают слой утеплителя, а его наружную поверхность запрещено закрывать чем бы то ни было для обеспечения беспрепятственного воздухообмена.

Для инфракрасных обогревателей системы «тёплый пол» применяют термостаты с выносным датчиком, что налагает свои особенности при монтаже и последующем подключении:

• терморегулятор располагают не выше 0,5 метра от уровня пола;
• в его конструкции 6 клемм: пара для «фазы» и «нейтрали», пара для ИК-обогревателей пола и пара для проводов от выносного датчика;
• подкладка утеплителя не требуется, а маскировка шторами и пр. никак не отразится на работе прибора (в отличие от вариантов со встроенным датчиком температуры).

Советы по установке

Занимаясь самостоятельной установкой термостата, следует позаботиться о соблюдении элементарных правил безопасности:

• контур заземления выполняют из проводника определённой толщины и с небольшим сопротивлением;
• лучшее место размещения терморегулятора — стена;
• в одном помещении — один прибор;
• его следует оставлять открытым, без маскировки тканью, шторами, предметами интерьера и пр.

Таким образом, инфракрасный обогреватель, оснащённый терморегулятором, позволяет сэкономить электроэнергию, прогреть помещение заблаговременно и облегчить процесс климат-контроля. Важно правильно подключить термостат к отопительному устройству. Неукоснительное соблюдение требований инструкции гарантирует безопасную и длительную эксплуатацию прибора.

Как подключить терморегулятор к инфракрасному обогревателю

Инфракрасные обогреватели представлены в большом разнообразии, но не все модели оснащены терморегуляторов. Такое приспособление позволяет контролировать работу прибора, обеспечивая равномерный и эффективный обогрев помещения. Подключить терморегулятор можно и своими руками, а знание особенностей и правильный выбор этой детали обеспечивают лёгкость работы.

Конструкция и назначение терморегулятора

Устройство электронного типа, в конструкцию которого входят датчики, дисплей, кнопки управления, датчик температуры или контроллер, позволяют контролировать работу системы обогрева. Элемент подключается к отопительному прибору, например, инфракрасному обогревателю. Согласно установленным параметрам, происходит включение/отключение нагревательных элементов. Это может осуществлять через заданный промежуток времени или при охлаждении помещения до определённой температуры.

Терморегулятор имеет корпус со шкалой мощности и кнопкой отключения

Терморегулятор или термостат может быть разных видов, но основная задача любого такого прибора заключается в поддержке определённой температуры теплоносителя для обогрева или охлаждения пространства. Настройка может проводиться вручную, а дальнейшая работа происходит автоматически. Такое устройство делает управление приборами обогрева более комфортным, чем при отсутствии контролирующего элемента. Благодаря этому происходит экономия энергоресурсов, времени. Польза термостата выражена и в том, что при отсутствии отключения обогревателя в автоматическом режиме контролирующая деталь издаёт звуковой сигнал оповещения.

Терморегуляторы разнообразны, но имеют одинаковые функции

Приборы могут быть установлены как в жилых, так и в промышленных помещениях. Устройства часто дополняют систему основного или дополнительного отопления пространства, позволяя контролировать уровень обогрева.

Электронный или механический устанавливается в системе теплоносителя и собирает информацию о текущих показателях температуры. При достижении пониженного или повышенного показателя работа прибора прекращается или начинается. При этом терморегуляторы для инфракрасных обогревателей сконструированы с учётом того, что устройство обогрева нагревает не воздух, а окружающие предметы.

Основные варианты терморегуляторов

Для инфракрасного обогревателя можно использовать механический или электронный вид терморегулятора. Оба варианты имеют квадратный или прямоугольный пластиковый корпус, а принцип работы и внутреннее устройство различаются.

В пластиковом корпусе содержатся функциональные элементы, обеспечивающие работы системы контроля

На внешней стороне пластиковой коробки механического регулятора присутствует переключатель круглой формы, позволяющий плавно настраивать необходимые параметры. Одно деление может иметь разное значение, что зависит от модели прибора. Например, в некоторых случаях одно деление позволяет отрегулировать температуру на 1°, а также встречаются варианты со значением в 2°, 3° и более. Световой индикатор состояния прибора и кнопка включения/отключения также расположены на пластиковой коробке. Оптимален механический прибор в том случае, когда в помещении постоянно находятся люди, что позволяет своевременно отключать терморегулятор. В таком приспособлении не предусмотрено дистанционное управление.

Электронный терморегулятор имеет дисплей, на котором отображается вся информация

В устройстве электронного типа управление температурой происходит с помощью кнопок, а основные показатели отображаются на дисплее. Современные модели могут иметь сенсорное и дистанционное управление. Такому прибору можно доверить контроль температуры в помещении даже при отсутствии владельцев.

Выбор определённого вида терморегулятора осуществляется в зависимости от типа помещения, желаемой функциональности приспособления. Например, на даче, которую часто посещают владельцы, уместен электронный вариант. С помощью дистанционного управления можно заранее прогреть помещение инфракрасным обогревателем перед приездом. Механические модели имеют более низкую стоимость и подходят для жилых пространств.

Видео: особенности выбора терморегулятора для инфракрасного обогревателя

Схемы вариантов подключения

Терморегулятор любого типа требует правильного подключения. Для этой цели можно использовать несколько схем, которые отражают все особенности процесса. Предварительно следует учесть, что нельзя размещать обогреватель с регулятором вблизи с источниками тепла, в помещениях с высокой влажностью, так как это приведёт к некорректной работе системы контроля.

Инфракрасные панели легко дополнят любой интерьер

Для работы понадобится реле автоматического типа. Этот элемент будет выполнять роль источника питания для прибора. После выбора всех необходимых деталей можно использовать одну из следующих схем подключения:

Особенности моделей терморегуляторов

Подключение регулятора к инфракрасным электрическим обогревателям разных производителей требует учёта особенностей прибора. Одними из востребованных являются электрические обогреватели фирмы Ballu серии Bih, которые представляют собой потолочные модели. Их можно подключить к выносному регулятору, а также возможно объединение нескольких обогревателей в целую систему. Для подключения часто используют электронные модели термостатов.

Терморегулятор удобен как для потолочных, так и других инфракрасных обогревателей

Терморегуляторы Ballu хорошо сочетаются с инфракрасными электрическими устройствами этого же бренда. В комплекте присутствует инструкция по подключению, что облегчает работу. Механический прибор имеет встроенный датчик температуры воздуха, а также колёсико регулировки, диапазон которой часто составляет от 5 до 30°.

Регулятор и обогреватель одного бренда хорошо сочетаются друг с другом

Бренд Timberk выпускает как инфракрасные обогреватели, так и термоконтролирующие устройства. Современные модели регуляторов выпускаются в комплекте с пультом дистанционного управления, так как подключаются по схеме к потолочным отопительным системам. Работа прибора визуализируется с помощью разноцветных датчиков. Многие модели имеют возможность программирования отключения с отсрочкой в 13 часов, а шаг при этом составляет 60 минут.

Ассортимент Timberk включает в себя разнообразные и современные модели регуляторов

Универсальные приборы контроля бренда Eberle и серии Instata 2 подходят для инфракрасных, водяных и воздушных систем отопления. Цифровое и кнопочное управление, наличие блока управления позволяет контролировать один датчик. Результат работы визуализируется на дисплее, есть возможность программирования режима на 7 дней вперёд.

В ассортименте Eberle присутствуют регуляторы и для котлов отопления, а также для инфракрасных устройств

Многие бренды, выпускающие инфракрасные обогреватели, дополняют ассортимент терморегуляторами разного типа. Это позволяет создать качественную цепочку из устройств одной фирмы, что облегчает подключение и обеспечивает надёжную работу системы.

Рекомендации по правильной установке

Универсальные и простые правила подключения приборов контроля к инфракрасным панелям следует соблюдать для безопасной и бесперебойной работы техники. Основные советы по установке и размещению элементов выражены в следующем:

• в каждое отапливаемое инфракрасным обогревателем помещением можно установить один термостат;
• монтаж датчика может проводиться на поверхности инфракрасной панели, но между ними необходима установка теплоотражающего экрана;
• потолочные обогреватели, оснащённые контролирующим датчиком, не обладают мощностью более 3 кВт;
• рекомендуется устанавливать регуляторы на высоте 1,5 м от уровня пола.

Регулятор на инфракрасной панели имеет лаконичный дизайн и не портит интерьер помещения

Видео: конструкция и подключение механического терморегулятора

Оснащение инфракрасных обогревателей терморегулятором позволяет удалённо или вручную регулировать работу системы отопления. Благодаря такому контролю легко создать в помещении оптимальную атмосферу, исключая перегрев или недостаточный обогрев пространства.

Схема подключения механического терморегулятора

Современные домашние механические терморегуляторы, как правило, могут применяться не только в отоплении квартиры или дома, но и в системах охлаждения. Принцип работы тут простой — пока не достигнута выставленная регулятором температура срабатывания – включены обогреватели – котлы и иные компоненты системы обогрева, или же наоборот, когда достигается выставленная температура, включается кондиционер и работает до того момента, пока температура воздуха не понизиться ниже выставленного, порогового значения. Чаще всего к термостату подключают только отопление.

Для реализации таких различных схем подключения, в механическом термостате имеется две различные клеммы, первая из которых используется для подключения отопительных компонентов, а вторая для охладительных.

Вообще, производители предлагают различные модели терморегуляторов, которые могут отличаться между собой наличием или отсутствием некоторых дополнительных опций, но основной набор функций обычно единый.

Тут стоит напомнить, что для работы механическому терморегулятору не требуется подключение к сети или использование элементов питания. Внутри него производится лишь коммутация проводки, идущей до климатических систем, а работа всех алгоритмов управления заложенных в них, основана на изменении механических свойств материалов при изменении температуры. Подробнее о принципе работы, устройстве и применении стандартных комнатных механических терморегуляторов в отоплении читайте в нашей статье «Механический терморегулятор для отопления | Термостат»

Согласитесь, схема совершенно не информативная, подключить согласно такой инструкции механический термостат сможет далеко не каждый. И этот пример, к сожалению, не единичный и подобное встречается довольно часто.

Ниже я привожу более наглядную, чем стандартная, схему подключения механического терморегулятора.

Как видите, основные здесь клеммы для подключения «4», «5» и «6», а сам терморегулятор работает по принципу переключателя. Пока температура окружающего воздуха не достигла выставленной регулятором величины, электрический ток, подведенный на клемму «6», подаётся на контакт «4», но как только будет достигнута необходимая температура, режим меняется и ток начинает поступать на клемму «5». Таким образом, к клемме «4» подключаются отопительные приборы, которые обогревают помещение и, если ничего не подключено к клемме «5», просто отключаться при достижении нужной температуры. А к контакту «5» обычно подключается охладительные системы, которые начинают работать лишь когда температура воздуха превысит заданное значение.

Клемма «1» нужна для подключения нулевого провода, требуемого для того, чтобы лампа светилась или как общая клемма для нуля, если у вас реализована следующая схема подключения механического термостата:

Как видите, в этой схеме, в терморегуляторе осуществляется вся коммутация, минуя распределительные (распаячные) коробки. В терморегулятор заходит кабель с фазой и нулем домашней электросети, а также от него проброшен провод до управляемых им климатическим систем, например, до обогревателя. Внутри произведена вся необходимая коммутация, необходимая для работы такой системы. Иногда такая схема подключения бывает единственно возможной, особенно когда требуется подключить отопительные или охладительные приборы с наименьшими трудозатратами. Достаточно проложить до термостата фазу и ноль и так же прокинуть от него две жилы кабеля до приборов, которыми он будет управлять.

Очень важно! Все представленные выше варианты схем подключения комнатного механического термостата актуальны лишь для подключения к нему нагрузки с током не более 10-16 ампер ( в зависимости от модели). Довольно часто этого бывает достаточно, но если используете термостат с энергоёмкими устройствами, то чаще всего единственно возможным вариантном становится подключение механического терморегулятора через пускатель.

Электромагнитный пускатель – это по большому счету выключатель (реле), рассчитанный на управление большими токами.

Принцип действия пускателя достаточно прост, при подаче даже небольшого тока его на управляющую клемму, которая связана с магнитной катушкой, эта катушка втягивает сердечник, в результате чего некоторые контакты пускателя замыкаются, а другие наоборот размыкаются. Применяется магнитный пускатель как раз в таких случаях как наш, когда требуется управлять электрооборудованием с большими токовыми нагрузками.

Выбор той или иной схемы подключения зависит от вашей конкретной ситуации, но как вы уже могли заметить, вариантов использования у механического термостата масса. Если же вы не можете определиться, как лучше выполнить монтаж, какую схему или алгоритм лучше использовать, пишите в комментариях к статье, постараемся помочь.

как подключить термостат в розетку для бытовых приборов, схема подключения терморегулятора с датчиком температуры воздуха

Стандартный электрообогреватель, не имеющий регулятора нагрева, не очень удобен, а порой и просто опасен в эксплуатации. При беспрерывном использовании таких приборов есть высокий риск возникновения пожара, а температуру самого воздуха в помещении можно контролировать только при включении и выключении обогревателя. Поэтому имеет смысл приобрести специальный терморегулятор для него. О том, что это такое, как правильно это устройство использовать, мы и поговорим ниже.

Что это такое?

Терморегулятор для обогревателя представляет собой специальное устройство, которое позволяет поддерживать заданную температуру воздуха в помещении. Во многих современных моделях обогревателей такой термостат уже встроен производителем. Если же его нет, то можно приобрести прибор и отдельно. При этом есть виды, которые как подключаются к самому отопительному прибору, так и к электрической розетке.

Внешний вид этого приспособления в зависимости от его типа и производителя может существенно разниться. Но, как правило, это небольшая квадратная или прямоугольная коробочка с дисплеем, на котором и отображаются параметры работы, заданные пользователем. Терморегулятор позволяет не только более безопасно и удобно использовать обогреватель, но и существенно сэкономить на оплате электроэнергии. Дело в том, что приборы без термостата потребляют примерно на 40% больше электричества, чем модели, имеющие такой термостат.

Принцип работы

Суть проста – небольшой датчик заранее программируется человеком на поддержание определенной температуры воздуха. Когда обогреватель нагревает воздушные массы до заданного показателя, то он автоматически отключается. Когда же температура в комнате падает, прибор вновь начинает работать. Использование таких терморегуляторов позволяет всегда поддерживать оптимальную температуру не только в жилых комнатах, но и на складах, в подвалах и во многих других помещениях.

К тому же некоторые модели термостатов можно программировать не только на поддержание определенной температуры воздуха в комнате, но и задавать часы включения и выключения устройства. Это позволяет прогревать комнату к определенному времени – например, к началу рабочего дня или, наоборот, к приходу домой. Терморегуляторы – это нужные и важные устройства для тех, кто ценит не только максимально комфортные условия в помещениях, но и прежде всего переживает за безопасность использования электрообогревателей.

Виды

Сегодня существует множество различных моделей терморегуляторов. Все они подразделяются на 2 большие группы по типу управления:

• механические модели;
• электронные устройства;
• электромеханические девайсы.

Безусловно, первый вариант является наиболее простым и бюджетным, зато второй многофункциональный и современный. Итак, электронные терморегуляторы состоят из 3 основных частей.

• Ключ-реле. Именно с его помощью осуществляется управление девайсом.
• Датчик, который и определяет температуру нагрева воздуха в помещении.
• Микропроцессор. Эта часть терморегулятора координирует движение всех остальных его частей и отвечает за правильность выполнения всей работы в целом.

Простейшее устройство этого прибора обеспечивает простоту его эксплуатации. Для простых бытовых обогревателей такой терморегулятор станет прекрасным и бюджетным дополнением. Данное приспособление встраивается непосредственно в сам обогреватель, точнее, в его центральную часть либо же вблизи розетки. Несмотря на простую конструкцию, даже механические терморегуляторы можно встраивать в «умный дом» и настраивать их не только на поддержание конкретной температуры воздуха в помещении, но и определять с их точностью температуру любых электрических приборов в доме, тем самым повышая уровень пожарной безопасности.

Механические приспособления являются еще более простыми в своем устройстве и использовании. Состоят они из баллона со штоком, внутри которого и помещено специальное жидкое вещество. По внешнему виду напоминают обычную запорную арматуру, правда, имеют маленький размер. Крепятся обычно на сам обогреватель. Простейшие терморегуляторы этого вида обычно устанавливают в погребе, на складах, а также в прочих нежилых или редко посещаемых помещениях.

Простая и безопасная конструкция позволяет использовать их длительное время даже без пристального внимания человека.

Электромеханические терморегуляторы являются современными и многофункциональными. Принцип их действий довольно прост – внутри располагается специальное реле, и определённая часть его при интенсивном нагревании расширяется, тем самым подавая сигнал обогревателю об отключении. И наоборот, когда реле остывает, прибор получает сигнал о включении. При этом внешний вид такого терморегулятора может отличаться в зависимости от производителя и конкретной модели. Есть девайсы, оснащённые просто реле, а есть и те, что имеют специальный дисплей.

Такой вариант терморегулятора подойдет и для погреба, и для складского помещения и, конечно же, для частного дома. Помимо этого, в отдельную категорию специалисты относят и терморегуляторы, предназначенные для инфракрасных обогревателей. Они имеют 2 разновидности – механическую и электронную. Но при этом само устройство и принцип его работы более сложен, чем у девайсов, изготовленных для стандартных обогревателей.

В отдельную категорию относят и розетки-термостаты. Некоторые называют такое приспособление погружным термостатом. В данном случае сама розетка уже оснащена специальным контроллером нагрева самого обогревателя и воздуха в помещении. Правда, терморегулятор все же можно будет приобрести заранее и отдельно. Затем при помощи специальных пазух в него вставляют розетку и крепят на стену, как обычный источник электроэнергии. Далее пользователь программирует термостат на время работы и необходимую температуру воздуха в помещении. Также можно установить и максимальную температуру нагрева самого прибора.

Далее все, что необходимо – это просто включить обогреватель в розетку-термостат и наблюдать за процессом. Большим плюсом является и то, что такой термостат можно с легкостью использовать не только как регулятор нагрева воздуха в помещении, но и как регулятор его охлаждения. Существуют еще и GSM управляемые и Wi-Fi регулируемые приспособления. Они являются самыми дорогостоящими и современными. Программировать такие терморегуляторы можно через любое мобильное устройство и через него же можно задавать или менять команды, а также в любое время проверить эффективность и правильность работы этого девайса.

По типу подключения все терморегуляторы вышеописанных видов также подразделяются на 2 большие группы.

• Стационарные, то есть те, что крепятся к стене при помощи проводов и специальных схем. После установки такого девайса свободно переносить его из помещения в помещение уже не получится.
• Переносные или розеточные. Здесь все просто – при необходимости можно легко перенести из одной розетки в другую и использовать практически в любом помещении.

Есть и еще один критерий, согласно которому все реализуемые сегодня терморегуляторы подразделяются еще на 2 группы.

• Со встроенным датчиком температуры.
• С выносным датчиком. Здесь он располагается обычно на конце кабеля, длина которого колеблется от 150 до 300 см.

Каждая разновидность такого устройства является рекомендуемой, но необязательной для установки в каком-то определенном помещении. При желании любой тип этого приспособления можно устанавливать на любом обогревателе.

Однако чтобы повысить эффективность использования терморегулятора, перед его приобретением и покупкой лучше всего проконсультироваться со специалистами.

Производители

Сегодня многие мировые бренды осуществляют изготовление и реализацию терморегуляторов для обогревателей различного типа. Есть среди них и те, что выпускают только 1 вид такого прибора, а есть и те, что предлагают покупателям разные его типы. Перед покупкой в первую очередь стоит обратить внимание и изучить ассортимент таких производителей.

• Китайский бренд Sardo, предлагает клиентам широкий ассортимент розеточных терморегуляторов. Все модели просты и удобны в монтаже и эксплуатации. Они позволяют не только создать максимально комфортную температуру в помещениях любого типа, но и делают это безопасно и не затратно.

По словам владельцев таких терморегуляторов, потребление электроэнергии самими обогревателями снижается почти на 20%.

• Ballu – еще один производитель, который занимается изготовлением терморегуляторов любого типа. Все модели изготавливаются в соответствии с самыми строгими требованиями безопасности и качества. Именно поэтому они не только просты и эффективны в использовании, но и полностью безопасны.

• Eberle – еще один производитель, в ассортименте которого представлены модели всех типов терморегуляторов, за исключением розеточных. Каждый прибор прост в эксплуатации и установке, позволяет повысить эффективность и безопасность использования обогревателей любого типа и мощности. В ассортименте представлены модели терморегуляторов не только различных характеристик и размеров, но и разных цветов.

• Terneo – этот бренд специализируется на изготовление мобильных терморегуляторов, в частности, розеточного типа. Каждый прибор имеет качественную сборку, компактный размер и может быть установлен на обогреватели любого типа. Длительная и безопасная эксплуатация, стильный и современный дизайн в сочетании с доступной ценой – это именно то, что лучше всего характеризует продукцию этого бренда.

Все вышеописанные бренды, существуют на рынке уже довольно давно. Поэтому их продукция хорошо знакома и обывателям, и профессионалам. Именно их отзывы и подтверждают высокое качество и долговечность терморегуляторов этих брендов.

Правила выбора

Но мало знать, товарам каких производителей можно доверять. Необходимо также заранее оценивать основные критерии выбора конкретной модели терморегулятора.

• Контроль за температурой нагрева воздушных масс в помещении. В первую очередь следует убедиться в том, что девайс контролирует именно этот показатель, а, например, не степень нагрева самого обогревателя. В противном случае приобретением может оказаться вообще бесполезным.
• Важно учитывать и максимальную мощность самого отопительного прибора. Именно на ее основе следует выбирать и мощность терморегулятора. Оптимальным вариантом считается тот случай, когда мощность самого термостат как минимум на 20% выше предельной мощности обогревателя.
• Необходимо учитывать тип помещения, его местонахождение и конкретные характеристики, в частности, влажность воздуха, частоту проветриваний и некоторые другие. Чем хуже будут условия эксплуатации, тем мощнее и защищеннее должен быть и сам терморегулятор.
• Необходимо определить задачи, которые будет выполнять данное приспособление.

Если помимо контроля за температурой воздуха, будут выполняться и другие задачи, тогда экономить не стоит и следует покупать более дорогостоящие модели.

Конечно, не стоит забывать и о таких показателях, как внешний вид, размер и цвет терморегулятора. Они хоть и не являются ключевыми при выборе, но все же оказывают влияние на покупку. Лучше всего, что термостат гармонично вписывался в окружающую обстановку и не сильно выбивался из общего интерьера комнаты.

Схема подключения

К каждому термостату производитель в обязательном порядке прикладывает детальную инструкцию, в которой пошагово описано, как правильно подключить термостат и как им пользоваться. Но есть некоторые общие правила монтажа, которые необходимо обязательно соблюдать, если необходимо подсоединить терморегулятор самостоятельно.

• Большая часть терморегуляторов рассчитана на работу от подключения к сети с напряжением 220 В. Перед подключением необходимо удостовериться в том, что этот показатель соответствует реальности.
• Лучше всего если розетки и сам датчик будут закреплены на одном уровне примерно на высоте полутора метров от пола. Если розетки расположены выше или ниже, следует использовать удлинитель.
• Важно расположить терморегулятор так, чтобы он не был расположен рядом с входной дверью, окном или же любыми отопительными приборами. Такие перепады температуры будут искажать реальные данные, в итоге работать термостат будет неправильно.
• Перед подключением терморегулятора необходимо проверить исправность розетки, а также самого обогревателя. Все составляющие такой системы отопления должен находиться только в исправном состоянии.
• Как только монтаж терморегулятора будет окончен, необходимо сразу же запрограммировать его на дальнейшую работу – то есть задать настройки.

Стоит помнить, что перед тем как приступать к непосредственной установке терморегулятора любого типа, необходимо убедиться в том, что под рукой имеются все необходимые комплектующие части.

Также внимательно следует изучить инструкцию по эксплуатации и лишь после этого приступать к монтажным работам.

О том, как выбрать комнатный терморегулятор для обогревателя, вы можете узнать из видео ниже.
