автоматика и схема терморегулятора, управление

Выбирая вариант автономной схемы отопления для частного дома, хозяева чаще всего отдают предпочтение системам с принудительной циркуляцией. Прибор обеспечивает подачу теплоносителя нужной температуры ко всем приборам, ускоряет циркуляцию и справляется с подачей воды на верхние этажи дома. Рассмотрим, что такое автоматика для циркуляционного насоса отопления и зачем она нужна.

Схема и принцип работы циркуляционного насоса отопления

Тепловой насос – прибор, в котором есть основные узлы и вспомогательные элементы:

• рабочее колесо (крыльчатка) обеспечивает транспортировку, перекачку жидкого носителя по трубам;
• электрический двигатель запускает работу оборудования;
• перекачивающая камера с патрубками подачи и напора, которые подключаются к магистральным трубопроводам;
• корпус, защищающий прибор от механического воздействия;
• клеммная коробка для подключений электрических органов и регулирующих приборов.

Принцип работы прост:

1. В перекачивающую камеру поступает теплоноситель. Для этого есть впускной патрубок.
2. Поток захватывается крыльчаткой, которая приводится в действие при запуске электродвигателя.
3. За счет повышения давления теплоноситель отправляется в патрубок выпуска теплоносителя, присоединенный к магистрали.

Таким образом, схема для насоса для отопления становится предельно понятной, никаких сложностей с функционалом нет. Важно лишь выбрать вид оборудования, предназначенный для типа системы, установленной дома.

Автоматика для циркуляционного насоса

Общее определение включает несколько видов элементов – терморегулятор, реле, блок бесперебойного питания. Все эти узлы необходимы для регулировки температуры теплоносителя, подаваемого в магистраль, а также обеспечения бесперебойной работы насоса.

Рекомендуем к прочтению:

Стоит знать, что термостат для циркуляционного насоса может пригодиться и для квартиры – прибор подключается к радиатору и применяется для регулировки циркуляции теплоносителя через батарею. В некоторых квартирах такой вариант управления считается единственно возможным.

Термостат

Соединяет в себе функции вентиля и термоэлемента, контролирует температуру теплоносителя.

Как работает насос циркуляционный с датчиком температуры:

1. Сначала определяется информация с температурного датчика, на котором выстроен весь принцип работы.
2. Показатели сравниваются с выставленными настройками. Их нужно вводить в побочном меню устройства. Здесь различается сама температура включения насоса и гистерезис – так называется интервал запаздывания температуры при запуске и отключении оборудования.
3. Как только пошел процесс нагревания, гистерезис добавляется к показателям температуры запуска насоса в работу, а при остывании теплоносителя гистерезис отнимается.

Получается, что если хозяин задает показатель температуры в +50 С, гистерезис в +5 С, то вода должна сначала прогреться до отметки в +55 С, чтобы блок управления циркуляционным насосом отопления запустил прибор в работу. А для выключения оборудования теплоноситель должен остыть до +45 С.

Прибор, дополненный гистерезисом, считается удобным в работе. Получается, что оборудование не будет постоянно включаться и выключаться для поддержания точности прогрева до одного градуса. Выбирая термостат, лучше отдать предпочтение минимальному показателю гистерезиса в прошивке +/- 1 градус, а максимальному +/- 10 градусов.

Важно! Если термостат для циркуляционного насоса отопления настраивается с учетом данных о внешней температуре в комнате, то и регулировка котла должна предусматривать изменения в температуре теплоносителя. Прибор монтировать рядом с котлом.

Бесперебойный блок питания

Управление циркуляционным насосом без подачи электропитания невозможно, поэтому обеспечение поступления постоянного тока – основная задача хозяина. Самый простой способ – установить блок бесперебойного питания (ИБП) или озаботиться генератором.

Рекомендуем к прочтению:

Многие хозяева стараются обойтись без дополнительного оборудования, формируя теплосистему с возможностью самотечной циркуляции теплоносителя. Это хороший выход, но при малейшем нарушении технологии выкладки трубопровода, система встанет. К тому же при оборудовании тепломагистрали в 2-х и более этажном доме самотечная схема может дать сбой, поэтому без насоса тут не обойтись.

При установке блока питания можно не беспокоиться за работу системы – оборудование оснащается автоматическим управлением, аккумулятором для теплового насоса. Комплекс поддержки обеспечит работу как самого насоса, так и других энергозависимых компонентов системы.

Важно лишь подобрать ИБП с нужным объемом аккумулятора, для чего следует читать информацию в техпаспорте. Как правило, производители указывают объем накопителя и возможную продолжительность работы приборов. Для выяснения точной информации следует брать в расчет мощность насоса для теплосистемы.

Реле включения и выключения

Устанавливается реле включения насоса отопления для поддержания работы прибора в автоматическом режиме. Принцип простой – при снижении уровня давления в тепломагистрали реле запустит прибор в работу, а при повышении показателя давления – отключит. Получается, что как только потребитель перестает разбирать воду, то уровень давления в системе поднимается до верхнего предела и таймер для насоса отопления отключает агрегат. Как только разбор воды запускается, давление в магистрали снижается до нижнего предельного уровня, насос снова включается в работу.

Как правило, производители оборудования, на котором не установлена автоматика, дают рекомендации по выбору комплектующих, но есть вариант купить тепловой насос с наличием всех дополнительных приборов. Для облегчения регулировки поступления теплоносителя в батареи, специалисты рекомендуют установить терморегуляторы на все радиаторы. Кроме поддержания комфортной температуры в доме, своевременная регулировка поможет снизить расходы на энергоносители.

Важно! Выбирая терморегуляторы следует оценивать шкалу настройки. Чем меньше градации делений (по 1-5 градусам), тем точнее будет выставлена температура жидкости, циркулирующей по магистрали.

автоматика и схема, терморегулятор для управления

Автономные системы отопления в частном доме могут быть открытыми и закрытыми, с гравитационной и принудительной циркуляцией теплоносителя. Оптимальными и более практичными считаются схемы закрытого типа с принудительным движением воды. Энергозависимые тепловые магистрали обеспечивают равномерность подачи теплоносителя во все приборы без снижения температуры нагрева воды. А вот чтобы схема работала бесперебойно, нужна автоматика для циркуляционного насоса отопления – что это и зачем, следует разобраться подробнее.

Схема и принципы работы тепловых насосов

Конструктивно прибор представляет собой комплекс основных и вспомогательных элементов:

1. Рабочее колесо или крыльчатка. Детали с лопастями, которые захватывают жидкость, направляют ее в приборы отопительной системы.
2. Электрический двигатель. Элемент нужен для запуска оборудования в работу.
3. Камера перекачивания. Отсек оснащается патрубками подачи теплоносителя и напора, которые присоединены к трубопроводам системы.
4. Корпус. Служит для защиты прибора от порчи при механическом воздействии, может изготавливаться из чугуна или термостойкого пластика.
5. Клеммы. Коробка с клеммами нужна для подключения агрегата к электрической сети, для получения питания для всех элементов и регулирующих деталей.

Как работает насос: по патрубку подачи в перекачивающую камеру оборудования поступает теплоноситель, далее электромотор запускает работу крыльчатки, лопасти которой захватывают жидкость. После этого давление на теплоноситель повышается, он направляется в патрубок выпуска, который присоединен к трубопроводу магистрали.

Простая схема для насоса для отопления не требует особых умений при монтаже, также не будет проблем с выяснением причины остановки оборудования – нет питания, засорилась крыльчатка. Никаких дополнительных функциональных особенностей нагнетатель не несет, давление в системе не повышает, нужен только для обеспечения нормальной циркуляции жидкости в приборах.

Приборы автоматики для насосов

Комплекс включает несколько отдельных агрегатов – терморегулятор, реле, источник бесперебойного питания (ИБП). Оборудование требуется для поддержания бесперебойной работы тепловых насосов, а также определения режима нагрева теплоносителя, который транспортируется по магистрали.

Совет! Термостат для циркуляционного насоса отопления пригодится не только в автономной системе, но и централизованной (в квартирах). Устройство устанавливается на радиатор, служит для коррекции интенсивности транспортировки теплоносителя в радиаторе.

Особенности и назначение термостатов

Рекомендуем к прочтению:

Прибор предназначен для контроля нагрева теплоносителя и совмещает функции запорного вентиля и термоэлемента.

Принцип работы термодатчика:

• считывание информации с температурного датчика, который нужен для определения режима нагрева;
• сравнение показателей датчика с заранее установленными настройками нагрева, которые пользователь вводит в меню устройства, определяя температуру включения и отключения насоса;
• осуществление запуска оборудования в работу или отключение насоса.

Основной момент в определении режима – гистерезис. Это интервал запаздывания показателя температуры при запуске и остановке прибора. Как только начинается процесс нагрева теплоносителя, гистерезис плюсуется к показателям температуры, определяющим запуск насоса в работу, а при остывании жидкости установленный гистерезис отнимается.

Задается гистерезис в ручном режиме, хозяин сам может установить интервал в 5 и более градусов. Например, в настройках режима есть заданный уровень температуры +50 С, гистерезис в +7 С, то сначала теплоноситель прогревается до +57 С, затем блок автоматики, осуществляющий управление циркуляционным насосом, запускает агрегат в работу. А вот для отключения нагнетателя нужно остывание теплоносителя до +43 С (50-7).

Совет! Гистерезис следует устанавливать от +5 С, чтобы прибор не запускался и отключался поминутно, поддерживая точность нагрева в 1 градус. При подборе насоса нужно смотреть установки гистерезиса в прошивке, удобнее работать +/-1 градус минимум и +/-10 градусов максимум.

Термодатчик устанавливается рядом с котлом, а если термостат выставляется с учетом данных температуры в комнате, то приборы регулировки котла должны предусматривать внесение изменений в температуру нагрева теплоносителя.

Возможности и принцип работы бесперебойного блока питания

Циркуляционный насос – энергозависимое оборудование, поэтому при отключении электропитания прибор работать не будет. Чтобы не остаться без тепла, хозяину нужно позаботиться о дополнительном источнике питания, которым может стать бесперебойник (ИБП) или генератор. Но генератор работает шумно, а вот блок обеспечения гарантирует тишину, при этом не уступает генераторам по функциональным возможностям. Главное – правильно подобрать источник обеспечения постоянного тока с учетом индивидуальных особенностей системы.

Рекомендуем к прочтению:

Можно обойтись без дополнительного источника энергии, если сформировать схему отопления с уклоном трубопроводов в сторону котла – так теплоноситель будет циркулировать самотеком, то есть при отключении электроэнергии дом не останется без тепла. Однако самотечные схемы не подходят для строений более 1 этажа и площадью более 25 м2. На высоту самотеком вода не поднимется, а пока теплоноситель самотеком дойдет до крайнего радиатора, температура снизится, в комнатах будет холодно. Поэтому без насоса, а соответственно, источника дополнительного питания в таких тепловых магистралях не обойтись.

Монтаж ИБП не доставляет сложностей, оборудование оснащено автоматической системой управления, аккумулятором для нагнетателя – такой комплекс обеспечивает энергией блок управления циркуляционным насосом отопления и другие элементы системы, работающие от электричества.

На заметку! В техническом паспорте бесперебойника прописывается объем аккумулятора, стандартное время работы прибора. При выборе ИБП в расчет принимается мощность циркуляционного насоса. А чтобы обеспечить энергией все элементы схемы, источник питания нужно брать с запасом.

Характеристики реле включения и отключения насоса

Реле запуска и отключения необходимо для поддержания работы системы в автоматическом режиме. Если в схему встроен насос циркуляционный с датчиком температуры, то при понижении уровня давления в магистрали реле включает прибор в работу, а при увеличении давления отключает.

На заметку! Реле включения насоса отопления пригодится в однотрубных и двухтрубных системах с раздачей ГВС. При окончании разбора воды давление поднимается, прибор отключается. Как только потребление теплоносителя возобновляется, нагнетатель снова запускается в работу.

Установленный таймер для насоса отопления позволяет неплохо сэкономить на топливе, продлить срок эксплуатации оборудования. Отключение насоса – снижение затрат на обслуживание, оплату электроэнергии и износа деталей. Как правило, производители агрегатов выпускают оборудование сразу с полным оснащением или дают точные рекомендации по подбору типов комплекса автоматического управления.

Что касается терморегуляторов, то их следует установить на все батареи, в том числе в квартире. В этом случае хозяин получает возможность задавать режим прогрева в каждой комнате, а владельцы автономных систем снижают затраты на топливо, энергоносители. Например, можно задать минимальный прогрев теплоносителя в дневное время, пока все на работе, запускать оборудование на полный прогрев только в вечерние и утренние часы. При таком режиме экономия достигает 35-40%.

Совет! Для нормальной работы радиаторов нужны термодатчики с тонкой шкалой настройки. Это значит, что деления должны быть не более 1-5 градусов, чтобы выставление режима нагрева теплоносителя было как можно более точным.

Термостат для насоса отопления

Ставим терморегулятор для насоса системы отопления — смотрим инструкцию

Для того чтобы в вашем доме всегда сохранялись тепло и уют, необходимо заранее позаботиться об обогреве жилья. Самым оптимальным вариантом для обогрева частного дома является водяное отопление с насосом. В отличие от системы отопления с естественным способом циркуляции, когда движение горячей воды в трубах происходит из-за разной массы горячей и холодной воды, принудительный метод более удобен и выгоден.

Принудительную циркуляцию производят водяные насосы для отопления дома, что создают сильный напор, который толкает горячую воду по трубам. Ежели правильно выбрать водяной насос для домашнего отопления, то он поможет сберечь электроэнергию, увеличит время службы водопроводных труб и позволит, при незначительных затратах энергии, получить большой уровень теплоотдачи.

Насос для набора воды в систему отопления является лишь частью отопительной системы, в которую, помимо гидравлической помпы, входят радиатор, фильтр, клапан и котел.

Для качественной функциональности любой системы обязательным условием есть наличие управляющего звена. В системах отопления данным звеном будет терморегулятор для насоса системы отопления. Они бывают электронные или механические.

Только правильно установленная и слаженная работа этой системы сможет обеспечить тепло в вашем доме.

Чтобы обеспечить работу отопительной системы применяются циркуляционные водяные насосы для отопления дома. Некоторые производители выпускают отопительные котлы с уже встроенным насосом. Этот вариант имеет множество преимуществ:

• насос и котел — это единое целое, что позволяет повысить эргономичность и надежность модели;
• небольшие размеры, что дают возможность установить котел на маленькой территории помещения;
• котел со встроенным насосом уже готов к эксплуатации — достаточно только присоединить необходимые коммуникации. Единственным минусом данного агрегата является его стоимость. Но если просчитать суммы, сэкономленные на установке насоса, стоимость гидравлической системы полностью окупается.

  Котлы, что требуют дополнительную установку насосного оборудования — самый распространенный вид устройства. Самостоятельный монтаж узла привлекает потребителя такими факторами:

• Невысокая стоимость насоса. Разная цена на водные насосы для отопления дома поможет выбрать подходящую модель.
• Самостоятельный демонтаж насоса при поломке.
• Возможность установить насос самостоятельно.

Виды водяных насосов

Современные отопительные системы чаще всего включают в себя такие виды водяных насосов для отопления дома: с сухим ротором и мокрым.

Первый вид насоса характеризируется тем, что перекачиваемая в нем жидкость не контактирует с двигателем.

Это повышает безопасность данного устройства, так как за счет специального уплотнения, которое обеспечивает герметичность мотора, достигается полная изоляция.

Раствор омывает, все детали механизма и предохраняет их от износа, продлевая срок использования прибора. Чаще всего данный вид насоса используют для отопления производственных помещений.

Основной характеристикой насоса с мокрым ротором является то, что приводная конструкция, закрепленная на роторе, вращается благодаря круговороту жидкости в системе. Вода, что протекает сквозь втулку насоса, охлаждает и смазывает подшипники. Несмотря на меньший, по сравнению с насосами с сухим ротором, коэффициент полезного действия, насосы с мокрым ротором являются более востребованными из-за невысокой цены, бесшумной работы, небольшой массе и простоте монтажа.

Чаще всего такие насосы применяются в частных домах, коттеджах и на дачах.

Купить водяной насос для отопления дома, инструкция к которому прилагается, можно в специализированных магазинах.

Установка водяного насоса в систему отопления

Существует несколько основных правил, придерживаясь которых, можно самостоятельно установить насосное оборудование:

• для установки лучше использовать участок трубы, что проходит горизонтально к поверхности пола;
• насос должен располагаться на небольшом расстоянии от котла;
• клеммный блок должен находиться над устройством;
• необходимо заземление механизма;
• расположение мелкочастотного фильтра перед насосом.

При покупке водяного насоса для отопления дома, не забывайте проверять наличие инструкции, в которой все подробно расписано.

Врезать насос в систему отопления под силу даже обычному мастеру. Для этого понадобиться: схема водяного отопления дома, насос, обратный клапан, мембранная система фильтрации воды, кусок трубопровода и запорная арматура.

Прежде чем установить насос, нужно хорошо прочистить и промыть отопительную систему, а также убрать пузырьки воздуха.

Для того чтобы система была надежной и работала качественно, место стыков требуется обработать силиконовым или полимерным герметиком и уплотнить с помощью пакли.

wikiteplo.ru

Терморегуляторы для отопления – основа «умной» отопительной системы

Было бы намного проще, если бы во все времена года на улице держалась одна и та же температура, тогда не возникла бы нужда в регулировке отопления. Но зимой сильные морозы сменяются оттепелями с положительной температурой и наоборот, понятно, что система отопления должна адекватно реагировать на погодные сюрпризы.

Умное отопление

Способы регулировки отопления

У любой задачи, как правило, есть несколько способов решения, регулировка работы отопления – не исключение.

Можно выделить такие способы регулировки:

• простейший вариант – установка перед каждым радиатором специального регулятора. Такие терморегуляторы для домашнего отопления могут использоваться во всех без исключение отопительных системах, а принцип действия заключается в том, что регулируется ток теплоносителя через батарею;

Обратите внимание! В ряде случае, например, в городских квартирах такой способ регулировки – единственно доступный.

• если основа работы терморегулятора – данные об изменении температуры воздуха в комнате (или на улице), то регулировка работы

Автоматика для циркуляционного насоса отопления своими руками

Рассмотрим на схемах, как подключается автоматика для теплых полов и каким устройствами можно управлять автоматически.

Сразу уточним: принципы применения автоматических устройств одинаковы как для радиаторного отопления, так и для водяного теплого пола (а также для отопления теплыми стенами и плинтусного отопления – если вы искали что-то о них).

Какими устройствами теплого пола можно управлять автоматически?

Автоматика для теплых полов может управлять следующими устройствами: циркуляционным насосом, сервоприводами, термостатическими головками и термостатическими клапанами, газовой горелкой котла.

Управление циркуляционным насосом

Это самый простой вид управления: в зависимости от температуры теплоносителя насос будет включаться/выключаться.

Чтобы реализовать этот способ не надо много знаний или особой квалификации. Да и «автоматика для теплого пола» здесь применяется не ахти какая: всего-навсего комнатный терморегулятор и ничего больше.

Управления циркуляционным насосом на схеме выглядит так:

Как видим, есть терморегулятор, установленный в какой-либо комнате, при достижении заданной температуры терморегулятор срабатывает и отключает или включает насос.

Так можно легко сделать автоматическое управление температурой пола:

Здесь терморегулятор отслеживает показания датчика, смонтированного в полу между (а не на одной трубе!) трубами. Датчик даёт команду терморегулятору, который обрабатывает полученный сигнал и включает/выключает циркуляционный насос.

Недостаток: если один общий насос на весь дом, то этот способ не всегда подходит, потому что насос отключается по терморегулятору, установленному в одном каком-то помещении, а при отключении насоса отопление перестанет быть по всему дому. Данный способ подойдёт, если есть два насоса, например, на разных этажах, и нужно управлять отоплением по одному этажу, не трогая второй.

Управление термоголовками

На этот клапан накручивается термоголовка, к которой подсоединён термодатчик. Датчик устанавливается на ту трубу, температуру в которой мы хотим контролировать (можно непосредственно на подающий или обратный коллектор). И задаём нужную нам температуру на термоголовке. Теперь, по сигналу от датчика термоголовка будет закрывать или открывать трёхходовой клапан, тем самым регулируя температуру теплоносителя до, опять-таки, нужного параметра.

Управление сервоприводами с датчиком пола

На коллекторе устанавливается сервопривод на каждом контуре и в зависимости от датчика пола либо от терморегулятора производится регулировка подачи теплоносителя по отдельным контурам:

Это хороший способ установить температуру, отдельную для каждой комнаты.

Управление трёхходовым смесительным клапаном

Уже говорилось выше, что трёхходовой клапан является частью смесительного узла. На следующей схеме он (клапан) на обратке:

На трехходовом клапане на этой схеме установлен сервопривод, которым и управляет термодатчик и терморегулятор.

Погодозависимое управление температурой в помещении

Это автоматическое управление работой системы отопления в зависимости от наружной температуры воздуха.

Здесь устанавливаются котроллеры, в которых закладывается определённая программа:

В зависимости от температуры на улице контроллер поддерживает нужный режим работы системы отопления, управляя всеми теми же устройствами, о которых шла речь выше. Этим способом управления достигается существенная экономия газа: процентов 20…30.

На самом деле, в частном доме совсем не обязательна какая-то навороченная автоматика для теплых полов. Если вы сделаете автоматику только для циркуляционного насоса, то и это будет очень хорошо.

Автономные системы отопления в частном доме могут быть открытыми и закрытыми, с гравитационной и принудительной циркуляцией теплоносителя. Оптимальными и более практичными считаются схемы закрытого типа с принудительным движением воды. Энергозависимые тепловые магистрали обеспечивают равномерность подачи теплоносителя во все приборы без снижения температуры нагрева воды. А вот чтобы схема работала бесперебойно, нужна автоматика для циркуляционного насоса отопления – что это и зачем, следует разобраться подробнее.

Схема и принципы работы тепловых насосов

Конструктивно прибор представляет собой комплекс основных и вспомогательных элементов:

1. Рабочее колесо или крыльчатка. Детали с лопастями, которые захватывают жидкость, направляют ее в приборы отопительной системы.
2. Электрический двигатель. Элемент нужен для запуска оборудования в работу.
3. Камера перекачивания. Отсек оснащается патрубками подачи теплоносителя и напора, которые присоединены к трубопроводам системы.
4. Корпус. Служит для защиты прибора от порчи при механическом воздействии, может изготавливаться из чугуна или термостойкого пластика.
5. Клеммы. Коробка с клеммами нужна для подключения агрегата к электрической сети, для получения питания для всех элементов и регулирующих деталей.

Как работает насос: по патрубку подачи в перекачивающую камеру оборудования поступает теплоноситель, далее электромотор запускает работу крыльчатки, лопасти которой захватывают жидкость. После этого давление на теплоноситель повышается, он направляется в патрубок выпуска, который присоединен к трубопроводу магистрали.

Простая схема для насоса для отопления не требует особых умений при монтаже, также не будет проблем с выяснением причины остановки оборудования – нет питания, засорилась крыльчатка. Никаких дополнительных функциональных особенностей нагнетатель не несет, давление в системе не повышает, нужен только для обеспечения нормальной циркуляции жидкости в приборах.

Приборы автоматики для насосов

Комплекс включает несколько отдельных агрегатов – терморегулятор, реле, источник бесперебойного питания (ИБП). Оборудование требуется для поддержания бесперебойной работы тепловых насосов, а также определения режима нагрева теплоносителя, который транспортируется по магистрали.

Совет! Термостат для циркуляционного насоса отопления пригодится не только в автономной системе, но и централизованной (в квартирах). Устройство устанавливается на радиатор, служит для коррекции интенсивности транспортировки теплоносителя в радиаторе.

Особенности и назначение термостатов

Прибор предназначен для контроля нагрева теплоносителя и совмещает функции запорного вентиля и термоэлемента.

Принцип работы термодатчика:

• считывание информации с температурного датчика, который нужен для определения режима нагрева;
• сравнение показателей датчика с заранее установленными настройками нагрева, которые пользователь вводит в меню устройства, определяя температуру включения и отключения насоса;
• осуществление запуска оборудования в работу или отключение насоса.

Основной момент в определении режима – гистерезис. Это интервал запаздывания показателя температуры при запуске и остановке прибора. Как только начинается процесс нагрева теплоносителя, гистерезис плюсуется к показателям температуры, определяющим запуск насоса в работу, а при остывании жидкости установленный гистерезис отнимается.

Задается гистерезис в ручном режиме, хозяин сам может установить интервал в 5 и более градусов. Например, в настройках режима есть заданный уровень температуры +50 С, гистерезис в +7 С, то сначала теплоноситель прогревается до +57 С, затем блок автоматики, осуществляющий управление циркуляционным насосом, запускает агрегат в работу. А вот для отключения нагнетателя нужно остывание теплоносителя до +43 С (50-7).

Совет! Гистерезис следует устанавливать от +5 С, чтобы прибор не запускался и отключался поминутно, поддерживая точность нагрева в 1 градус. При подборе насоса нужно смотреть установки гистерезиса в прошивке, удобнее работать +/-1 градус минимум и +/-10 градусов максимум.

Термодатчик устанавливается рядом с котлом, а если термостат выставляется с учетом данных температуры в комнате, то приборы регулировки котла должны предусматривать внесение изменений в температуру нагрева теплоносителя.

Возможности и принцип работы бесперебойного блока питания

Циркуляционный насос – энергозависимое оборудование, поэтому при отключении электропитания прибор работать не будет. Чтобы не остаться без тепла, хозяину нужно позаботиться о дополнительном источнике питания, которым может стать бесперебойник (ИБП) или генератор. Но генератор работает шумно, а вот блок обеспечения гарантирует тишину, при этом не уступает генераторам по функциональным возможностям. Главное – правильно подобрать источник обеспечения постоянного тока с учетом индивидуальных особенностей системы.

Можно обойтись без дополнительного источника энергии, если сформировать схему отопления с уклоном трубопроводов в сторону котла – так теплоноситель будет циркулировать самотеком, то есть при отключении электроэнергии дом не останется без тепла. Однако самотечные схемы не подходят для строений более 1 этажа и площадью более 25 м2. На высоту самотеком вода не поднимется, а пока теплоноситель самотеком дойдет до крайнего радиатора, температура снизится, в комнатах будет холодно. Поэтому без насоса, а соответственно, источника дополнительного питания в таких тепловых магистралях не обойтись.

Монтаж ИБП не доставляет сложностей, оборудование оснащено автоматической системой управления, аккумулятором для нагнетателя – такой комплекс обеспечивает энергией блок управления циркуляционным насосом отопления и другие элементы системы, работающие от электричества.

На заметку! В техническом паспорте бесперебойника прописывается объем аккумулятора, стандартное время работы прибора. При выборе ИБП в расчет принимается мощность циркуляционного насоса. А чтобы обеспечить энергией все элементы схемы, источник питания нужно брать с запасом.

Характеристики реле включения и отключения насоса

Реле запуска и отключения необходимо для поддержания работы системы в автоматическом режиме. Если в схему встроен насос циркуляционный с датчиком температуры, то при понижении уровня давления в магистрали реле включает прибор в работу, а при увеличении давления отключает.

На заметку! Реле включения насоса отопления пригодится в однотрубных и двухтрубных системах с раздачей ГВС. При окончании разбора воды давление поднимается, прибор отключается. Как только потребление теплоносителя возобновляется, нагнетатель снова запускается в работу.

Установленный таймер для насоса отопления позволяет неплохо сэкономить на топливе, продлить срок эксплуатации оборудования. Отключение насоса – снижение затрат на обслуживание, оплату электроэнергии и износа деталей. Как правило, производители агрегатов выпускают оборудование сразу с полным оснащением или дают точные рекомендации по подбору типов комплекса автоматического управления.

Что касается терморегуляторов, то их следует установить на все батареи, в том числе в квартире. В этом случае хозяин получает возможность задавать режим прогрева в каждой комнате, а владельцы автономных систем снижают затраты на топливо, энергоносители. Например, можно задать минимальный прогрев теплоносителя в дневное время, пока все на работе, запускать оборудование на полный прогрев только в вечерние и утренние часы. При таком режиме экономия достигает 35-40%.

Совет! Для нормальной работы радиаторов нужны термодатчики с тонкой шкалой настройки. Это значит, что деления должны быть не более 1-5 градусов, чтобы выставление режима нагрева теплоносителя было как можно более точным.

Равномерное распределение тепла в доме с автономной отопительной системой обусловлено используемой моделью перекачивающего устройства. За счет этого оборудования обеспечивается принудительное движение теплой среды по трубам и радиаторам.

Чтобы определить, какая схема подключения насоса отопления будет оптимальной для самостоятельного воплощения, предстоит учесть многие детали. В этой статье подробно рассмотрим возможные схемы подключения, детально разберем правила подключения.

А также уделим внимание тонкостям выбора места под установку, дополнив материал тематическими фото и схемами.

Плюсы и минусы применения насоса отопления

Еще пару десятков лет назад в частном секторе дома оснащались отоплением самотечного типа. В качестве источника тепла использовалась дровяная печь или газовый котел. Для габаритных циркуляционных приборов оставалась всего одна область применения – сети централизованного отопления.

Сегодня же производители оборудования для отопления предлагают менее габаритные агрегаты, обладающие следующими преимуществами:

1. Увеличилась скорость передвижения теплового носителя. Выработанное котлом тепло достаточно быстро поступает в радиаторы. За счет этого существенно ускорился процесс прогрева помещений.
2. Чем больше скорость движения, тем выше пропускная способность труб. Это означает, что идентичный объем тепла может быть доставлен в комнаты, магистралью с меньшим диаметром.
3. Схемы водяного отопления претерпели значительных изменений. Магистраль может быть проложена с самым незначительным уклоном. Также сложность и протяженность линии может быть какой угодно. Основное правило – рациональный выбор отопительного насоса исходя из требуемой мощности.
4. С помощью бытового циркуляционного прибора стала возможна организация теплых полов в доме, а также эффективной системы отопления закрытого типа.
5. Появилась возможность спрятать всю отопительную линию коммуникаций, проходящую через комнаты, что не всегда благополучно сочетается с дизайном помещения. Достаточно распространены варианты укладки труб за натяжными потолками, в стенах или под покрытием полов.

К недостаткам насосных систем относят обусловленность функционирования от подачи электричества и его расходование перекачивающим аппаратом в отопительный сезон.

Поэтому если участок часто лишается электроснабжения, целесообразно будет установить устройство для обеспечения электроэнергией в бесперебойном режиме. Второй недостаток не является критичным и может быть устранен правильным подбором мощности и модели циркуляционного насоса.

Выбор места врезки прибора в систему

Установка циркуляционного насоса предполагается на участке сразу после теплогенератора, не доходя до первой линии разветвления. Не имеет значения выбранный трубопровод – это может быть как подающая, так и обратная магистраль.

Где можно поставить насос?

Современные модели бытовых агрегатов для отопления, выполненных из высококачественных материалов, выдерживают температуру максимум в 100 °C. Однако, на более высокий нагрев теплоносителя большинство систем не рассчитаны.

Одинаково эффективной будет его работоспособность как на подающей, так и на обратной ветке.

1. Плотность воды при нагреве до 50 °C равна 987 кг/м 3 , а при 70 градусах – 977,9 кг/м 3 ;
2. Отопительный агрегат способен вырабатывать гидростатическое давление в 4-6 м водного столба и перекачивать почти 1 т теплоносителя в час.

Из этого можно сделать заключение: малосущественная разница в 9 кг/м 3 между статистическим давлением движущегося теплоносителя и обраткой не влияет на качество обогрева помещений.

Бывают ли исключения из правил?

В качестве исключения могут послужить недорогие котлы на твердом топливе – с прямым типом сгорания. В их устройстве не предусмотрена автоматика, поэтому в момент перегрева теплоноситель начинает кипеть.

Проблемы начинают возникать в том случае, если установленный в подающую магистраль электронасос начинает наполняться горячей водой с паром.

Тепловой носитель проникает через корпус с рабочим колесом и происходит следующее:

1. За счет действия газов на крыльчатку перекачивающего прибора происходит снижение КПД агрегата. В результате коэффициент скорости циркуляции теплового носителя существенно понижается.
2. В расширительный бачок, расположенный вблизи всасывающего патрубка, поступает недостаточное количество холодной жидкости. Перегрев механизма увеличивается и формируется еще больше пара.
3. Большое количество пара при попадании в крыльчатку полностью останавливает передвижение теплой воды по магистрали. Из-за возрастания давления происходит срабатывание клапана предохранителя. Выброс пара осуществляется непосредственно в котельную. Создается аварийная обстановка.
4. Если в этот момент не потушить дрова, клапан не сможет справиться с нагрузкой и произойдет взрыв.

На практике, от начального момента перегрева до срабатывания предохранительного клапана проходит не больше 5 минут. Если же монтировать циркуляционный механизм на обратной ветке, тогда отрезок времени, за который пар поступит в устройство, увеличивается до 30 минут. Этого промежутка будет достаточно для устранения подачи тепла.

Из этого можно сделать вывод, что нецелесообразно и даже опасно устанавливать циркуляционное устройство на подающую магистраль. Насосы для твердотопливных теплогенераторов лучше всего монтировать в обратный трубопровод. Однако к автоматизированным системам это требование не относится.

Отопление с группой отдельных магистралей

Если отопительная система разведена на две отдельные линии, отапливающие правую и левую стороны коттеджа или несколько этажей – более практичным будет установить для каждой из ветвей индивидуальный насос.

При монтаже отдельного прибора для тепловой линии второго этажа появляется возможность экономить, регулируя необходимый режим работы. За счет того, что тепло обладает свойством подниматься, на втором этаже всегда будет теплее. Это позволит снизить скорость циркуляции теплоносителя.

Врезка насоса производится аналогично – на участке, находящемся сразу после теплового генератора до первого ответвления в этом контуре отопления. Обычно при монтаже двух агрегатов в двухэтажном доме расход топлива на обслуживание верхнего этажа будет значительно меньше.

Схемы для разного типа систем

Изначально необходимо определиться с зоной врезки циркуляционного устройства. С его помощью осуществляется процесс активного движения жидкости – поток проходит через котел и принудительно направляется к радиаторам отопления.

Для расположения бытового насоса необходимо определить наиболее удобный участок, чтобы его легко можно было обслуживать. На подаче он устанавливается после блока безопасности и отсечной арматуры котла.

На обратном трубопроводе насос ставится после расширительного бачка перед тепловым генератором.

Из-за наличия в воде различных механических примесей, например, песка могут возникнуть проблемы в работе перекачивающего механизма. Частицы способствуют заклиниванию крыльчатки, а в худшем случае – остановке мотора. Поэтому непосредственно перед агрегатом потребуется поставить сетчатый фильтр-грязевик.

Отдельно стоит затронуть вопрос отопительной системы открытого типа. Она способна работать в двух режимах – с принудительной и самотечной циркуляцией теплоносителя.

Второй вариант больше подходит для местности с частым обесточиванием. Это значительно экономнее, нежели приобретение бесперебойника либо генератора. В этом случае агрегат с отсечной арматурой необходимо устанавливать на байпасе, а в прямую магистраль производить врезку крана.

В магазинах можно встретить готовые узлы с байпасом. На месте проточного крана на них расположен обратный пружинный клапан. Это решение не рекомендуется применять — клапан производит силу сопротивления в 0,1 Бар, что значится как большой показатель для циркуляционной системы самотечного типа.

Лучше использовать вместо него лепестковый клапан. Однако его монтаж выполняется строго по горизонтали.

Насос и котел на твердом топливе

Подсоединение насоса к системе с твердотопливным агрегатом осуществляется на обратной линии. В этом случае применяется подключение перекачивающего прибора в контур котла с байпасом и трехходовым смесительным клапаном. В дополнение последний может быть оснащен сервоприводом и накладным температурным датчиком.

Вследствие того, что максимальная производительность отопительного оборудования используется полной мерой только в холодный период, возможно осуществить установку теплоаккумулятора (ТА). Он способен поглощать избыточное тепло, а затем, по требованию, отдавать его контуру отопления.

Этот аккумулятор выполнен в форме бака и обложен теплоизоляционным материалом. С одной стороны устройства расположено два патрубка, предназначенные для его подключения, и два с другой – для подсоединения к линии радиаторов.

В процессе прохождения жидкости через котел, который функционирует на максимуме, теплоноситель в тепловом аккумуляторе со временем прогревается до 90-110 градусов. В большом контуре требуется врезка еще одного циркуляционного прибора.

В зависимости от меры остывания жидкости в системе, обеспечивающей отопление, через клапан сюда будет входить необходимо количество тепла из аккумулирующего устройства.

Схема монтажа насоса

Для выполнения своих функций бытовое циркуляционное оборудование, независимо от фирмы производителя, должно быть правильно установлено на трубу или запорно-регулирующую арматуру.

Крепление производится посредством гаек накидного типа. Такой вариант фиксации позволит при необходимости его снять, например, для проверки или осуществления ремонта.

Корректно выполненная установка всех элементов системы отопления обеспечивает равномерный прогрев всей магистрали.

В процессе монтажа циркуляционного насоса необходимо соблюдать следующие правила:

1. Разрешается устанавливать прибор на любые участки трубы. Трубопровод может быть расположен горизонтально, вертикально или наклонен. Однако роторная ось должна быть в горизонтальном положении. Поэтому установка «головой вниз» или, наоборот, наверх – невозможна.
2. Стоит внимательно отнестись к расположению пластиковой коробки, где размещены контакты электропитания – они будут поверх корпуса. В противном случае их может залить водой при аварийной ситуации. Для этого потребуется открутить крепежные винты на кожухе и развернуть его в необходимую сторону.
3. Соблюдать направление потока. Его указывают стрелкой на корпусе прибора.

Всем своим весом насос давит на корпус шаровых кранов, расположенных вблизи. Это стоит принимать в расчет при выборе арматуры. Высококачественные детали оснащены мощным корпусом, который при эксплуатации не покроется трещинами от ежедневных нагрузок.

Установка дополнительного оборудования

Вне зависимости от используемого типа отопительного контура, где производителем тепла служит один котел, достаточно будет установить единый перекачивающий аппарат.

Если же конструктивно система более сложная, возможно применение дополнительных устройств, обеспечивающих принудительную циркуляцию жидкости.

Необходимость в этом появляется в следующих случаях:

• при обогреве дома участвует более одного котельного агрегата;
• если в схеме обвязки присутствует буферная емкость;
• система отопления расходится на несколько ветвей, например, обслуживание косвенного бойлера, несколько этажей и т. д.;
• при использовании гидроразделителя;
• когда длина трубопровода более 80 метров;
• при организации движения воды в контурах обогрева пола.

Для выполнения правильной обвязки нескольких котлов, функционирующих на разном топливе, есть необходимость установки резервных насосов.

Для схемы с теплоаккумулятором также необходим монтаж дополнительного циркуляционного насоса. В этом случае магистраль состоит из двух контуров – отопительного и котлового.

Более сложная схема отопления реализуется в больших домах на 2-3 этажа. Из-за разветвления системы на несколько магистралей, насосов для перекачивания теплоносителя задействуют от 2 и больше.

Они отвечают за подачу теплоносителя на каждый из этажей к различным приборам отопления.

Если же в доме планируется организовать полы с подогревом, то целесообразно монтировать два циркуляционных насоса.

В комплексе насосно-смесительный узел отвечает за подготовку теплоносителя, т. е. удержание температуры в 30-40 °C.

В некоторых случаях вовсе не требуется установка насосных агрегатов. Многие модели электро- и газогенераторов настенного типа уже имеют встроенные циркуляционные устройства.

Правила подключения к электропитанию

Циркуляционный насос работает от электропитания. Подключение выполняется стандартное. Рекомендуется провести отдельную линию электроснабжения с автоматом защиты от скачков напряжения.

Для подключения необходимо подготовить 3 провода – фазный, нулевой и заземляющий.

Выбрать можно любой из методов подсоединения:

• через устройство дифференциального автомата;
• подсоединение к сети вместе с бесперебойником;
• питание насоса от системы автоматики котла;
• с регулировкой от термостата.

Многие задаются вопросом, зачем усложнять, ведь подключение насоса можно осуществить подсоединением вилки к проводу. Именно так перекачивающее устройство включается в обычную розетку.

Однако специалисты не рекомендуют использовать такой метод из-за опасности возникновения непредвиденных ситуаций: здесь нет заземления и страховочного автомата.

Первый вариант не сложен в самостоятельной сборке. Необходимо установить дифференциальный автомат на 8 А. Сечение провода подбирается исходя из номинала устройства.

В стандартной схеме, подвод питания выполняется к верхним гнездам – они маркируются нечетными цифрами, нагрузка – к нижним (четные цифры). К автомату будет подключена и фаза, и ноль, поэтому разъемы для последнего обозначают буквой N.

Для автоматизации процесса остановки циркуляции теплового носителя при остывании до определенной температуры, применяется электросхема подсоединения насоса и термостата. Второй монтируется в подающую магистраль.

В момент, когда температурный режим воды снижается до указанного показателя, прибор разъединяет цепь электрического питания.

Нет сложностей и в подаче электричества через бесперебойник, для этого у него есть специальные разъемы. В них же подключается и тепловой генератор, когда есть потребность в обеспечении электричеством.

Если же выбрать метод присоединения насоса к регулирующему щитку котла или автоматике – потребуются хорошие знания в системе электроснабжения или же помощь профессионала.

Выводы и полезное видео по теме

Правила установки отопительного оборудования в видеоролике:

Видео поясняет особенности двухтрубной системы отопления и демонстрирует разные схемы установки приборов:

Особенности подключения теплоаккумулятора в систему отопления в видеоролике:

При знании всех правил подключения не возникнет сложностей с монтажом циркуляционного насоса, а также при подключении его к электропитанию дома.

Самая сложная задача — врезка перекачивающего устройства в стальной трубопровод. Однако с использованием комплекта лерок для создания резьбы на трубах можно самостоятельно осуществить обустройство насосного узла.

Хотите дополнить изложенную в статье информацию рекомендациями из личного опыта? А может вы увидели неточности или ошибки в рассмотренном материале? Напишите нам, пожалуйста, об этом в блоке комментариев.

Или вы успешно установили насос и хотите поделиться своим успехом с другими пользователями? Расскажите об этом, добавляйте фото своего насоса – ваш опыт будет полезен многим читателям.

Использование терморегулятора для насоса системы отопления

Наличие управляющего элемента – обязательное требование для полной функциональности любой системы. Терморегулятор как раз и играет роль такого элемента в системах отопления. В настоящее время выпускается в виде электронного либо механического устройства. Каждый из этих вариантов стоит рассмотреть подробнее.

Механические модели

Клапан и термическая головка – главные элементы, без которых невозможно представить практически ни один терморегулятор. При этом последняя выполняет функцию чувствительного элемента. Этим деталям не нужна энергия извне для того, чтобы правильно работать.

В свою очередь, несколько составных частей есть и у термической головки. Это регулятор и привод, жидкостный элемент, иногда встречаются упругие или газовые детали как альтернатива ему.

Внутреннее устройство

Выбирая регулятор температуры, необходимо учитывать все факторы, которые в будущем могут сказаться на работе устройства. Главные его части следующие:

1. шкала с настройкой;
2. фиксирующее заданную температуру, кольцо;
3. механизм компенсационного действия;
4. накидная гайка;
5. шток;
6. золотник;
7. разъемное соединение;
8. чувствительный элемент;
9. термостатический элемент;
10. термостатический клапан.

Принцип работы

Объем теплоносителя изменяется, когда меняется температура в обогреваемом помещении.

Сильфон тоже меняет свой объем. Именно из-за этого начинается перемещение регулирующего золотника. Его движение пропорционально связано с тем, как происходит изменение температурного режима.

Терморегулятор имеет специальный шток клапана, который перемещается из-за чувствительного элемента, реагирующего на окружающую среду.

О монтаже и его особенностях

На подающей части трубопровода регулятора устанавливается клапан терморегулирующего типа. Важно сохранить горизонтальное положение для головки устройства отопления. Недопустимо воздействие прямого солнечного света, тепла в больших количествах.

Радиаторы не могут нормально выполнять свои функции, если они закрыты занавесками или заставлены мебелью. В такой ситуации возникает зона с почти полным отсутствием чувствительности. Это означает, что нет никакого соприкосновения с окружающей средой.

В противном случае

Если по-другому систему отопления установить невозможно, придется использовать датчики дистанционного регулирования, у которых есть чувствительный накладной элемент. Для встраивания в ниши предназначены и так называемые минирегуляторы отопления.

Специалисты рекомендуют осуществлять установку специального запорного вентиля на обратке радиатора отопления. Тогда не придется отключать всю систему отопления от стояка, если понадобится произвести чистку батареи, демонтаж.

Терморегулятор насоса необходимо полностью открывать, когда отопительный сезон заканчивается. После этого на седле клапана не будет образовываться лишний осадок, само устройство просто поворачивается против часовой стрелки.

Есть несколько тепловых режимов, с которыми могут работать разные виды приборов для насоса.

1. лето — 28 °C;
2. ванная комната — 24 °C;
3. гостиная — 20 °C;
4. спальня — 16 °C;
5. внутренний коридор — 11 °C;
6. защита от заморозков — 7 °C.

Нужно обязательно настроить терморегулятор для насоса, прежде чем начинать активную эксплуатацию. На этом этапе создается дополнительное гидравлическое сопротивление. Нужно плавно регулировать дроссельный механизм, чтобы добиться необходимого результата работы насоса.

Обратный и впускной клапан батареи одинаково хорошо помогают справляться с этой же задачей.

Модели электронного типа

Их еще коротко обозначают как ЭТ. Это устройства автоматического типа, которые помогают поддерживать заданный температурный режим. При необходимости они могут использоваться с любым типом насоса.

Электронный терморегулятор может в автоматическом режиме управлять исполнительными механизмами системы вроде клапанов и насосов, смесителей, котлов.

Как все работает?

Обязательным становится наличие выносного или встроенного термодатчика в конструкции. Он устанавливается в месте, свободном от прямого воздействия других отопительных приборов. С помощью этой детали производится регулировка устройства.

Термодатчик дает ЭТ информацию о том, какая температура сохраняется в окружающей среде. В настоящее время выпускаются цифровые и аналоговые варианты ЭТ.

Первые обладают большей функциональностью, за счет чего и получили широкое распространение.

В свою очередь, модели цифрового типа делятся на две разновидности:

1. с открытой;
2. или закрытой логикой.

Закрытая логика

Закрытая логика прибора для циркуляционного насоса означает, что имеется жесткая внутренняя структура. Алгоритм работы остается постоянным во времени, не меняется в зависимости от состояния окружающей среды.

Для циркуляционного насосного оборудования это вполне возможно. Есть только небольшой ряд программируемых параметров, которые поддаются изменениям.

Открытая логика

Есть и свободно программируемые типы приборов с открытой логикой. Они тоже часто встречаются в насосных изделиях циркуляционного типа. Такие устройства можно легко настроить под любые условия окружающего пространства и температурные режимы.

Но управлять ими довольно сложно, требуется специальная квалификация. Потому они и не получили широкого распространения, в приборах циркуляционного вида закрытая логика встречается чаще всего.

Не стоит экономить на приобретении терморегулятора для отопительной системы, ведь это изделие в разы повышает продуктивность и эффективность.

Небольшое заключение

Отечественный рынок предлагает множество устройств, способных похвастаться оптимальным соотношением между ценой и качеством.

Для любой системы можно выбрать даже самые дешевые варианты и быть уверенными, что они прослужат многие годы. И все затраты окупятся довольно быстро. Но нужного результата можно добиться только в том случае, если выбрать прибор, наиболее подходящий по условиям эксплуатации.

Подключение циркуляционного насоса к электросети 2 схемы

Содержание статьи

Cхема подключения циркуляционного насоса к электросети

Обратите внимание, обязательно в схеме подключения насоса должен быть или дифференциальный автоматический выключатель (как на нашей схеме) или связка из защитного автоматического выключателя и УЗО (Устройство Защитного Отключения). Это требуется, в первую очередь, для защиты человека от поражения электрическим током, в случае неисправности насоса или неправлиьного подключения

Как видите, в схеме нет ничего сложного, для работы бытовому циркуляционному насосу требуется фаза и ноль (рабочий ноль), а кроме того непременный элемент безопасности – заземление (защитный ноль). Поэтому в клеммной коробке насоса находятся три контакта, с соответствующей маркировкой.

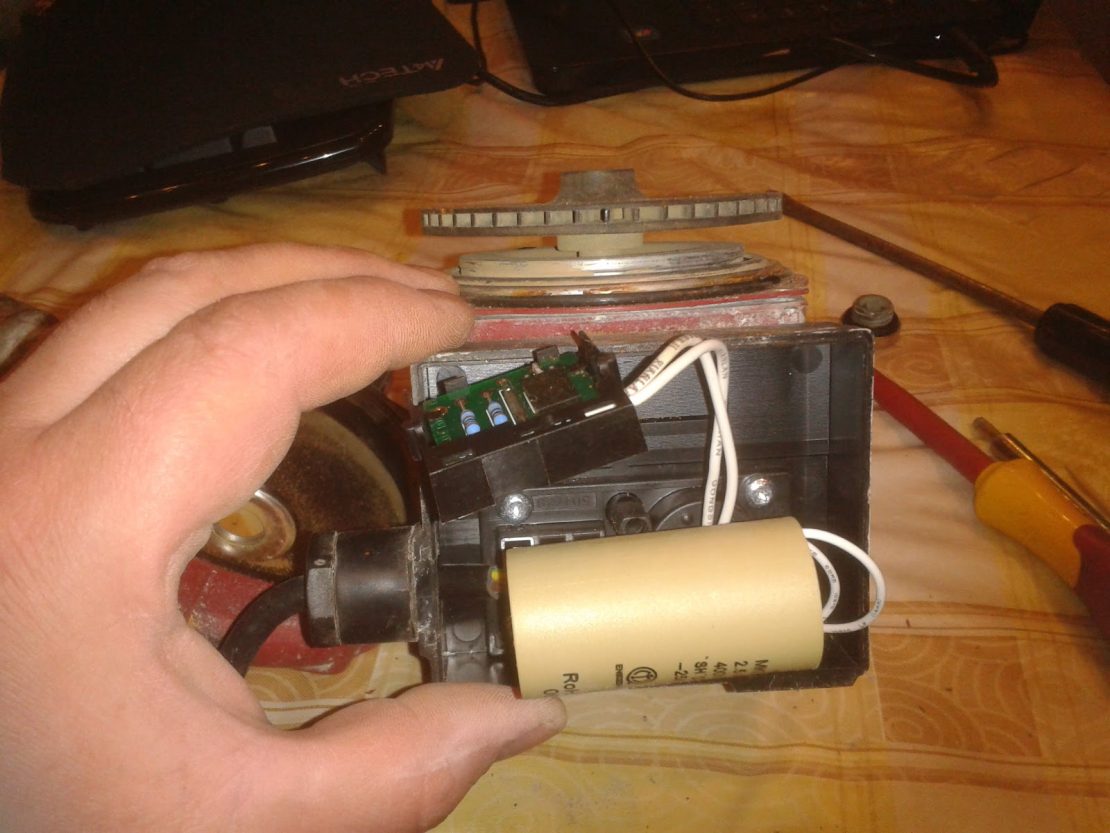

Подробная фото инструкция по подключению к циркуляционного насоса к электросети, по этой схеме —  ЗДЕСЬ  (ссылка откроется в новом  окне).

Большинство циркуляционных насосов в системах отопления подключены по этой, стандартной схеме. Главным минусом которой, является то, что насосы приходится включать и выключать каждый раз вручную, поэтому зачастую их включают в начале отопительного сезона и выключают в конце. Недостатки такого способа подключюения, думаю, очевидны, лишний расход электроэнергии и уменьшение ресурса работы насоса.

Автоматизировать работу циркуляционного насоса в системе отопления, чтобы снизить затраты электроэнергии и увеличть общий срок службы насоса, можно подключив его через термостат.

При этом, термостатом измеряется температура именно теплоносителя и, если она низкая, циркуляционный насос не включается, чтобы не гонять по системе холодную воду зря (или другой теплоноситель), а когда температура теплоносителя у котла достигает требуемого уровня, запускается насос.

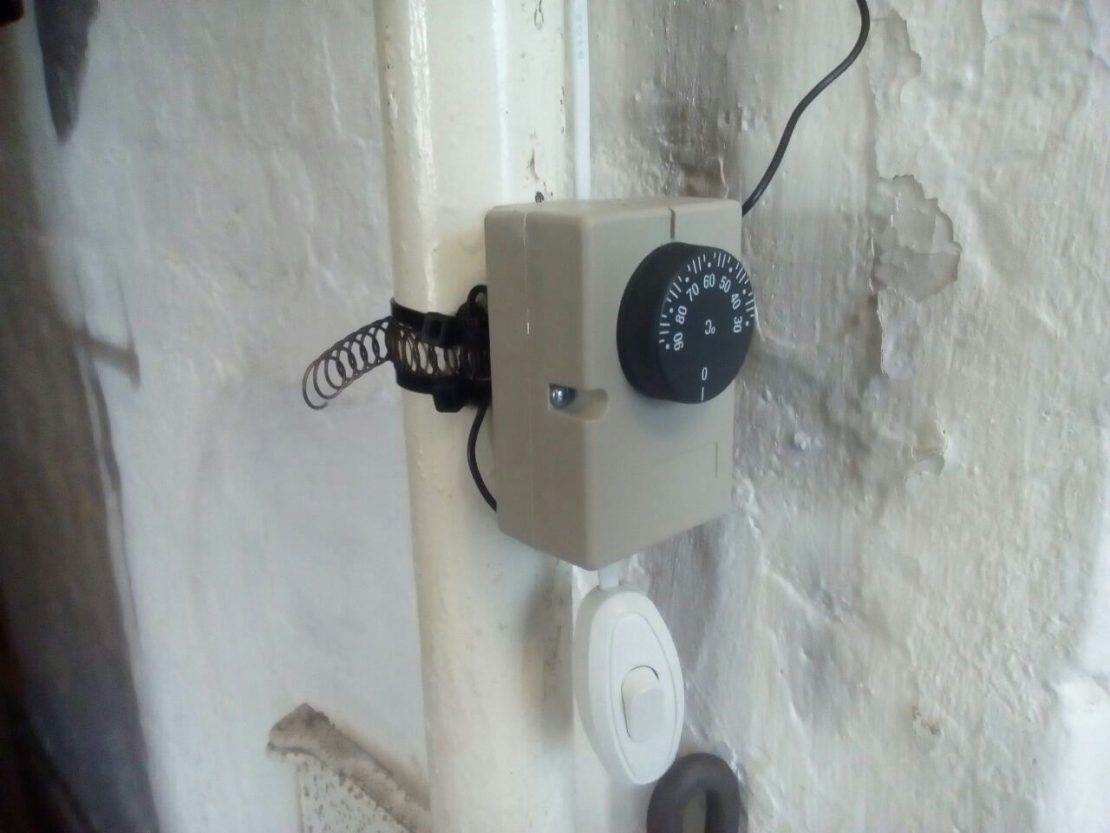

Схема подключения циркуляционного насоса через термостат выглядит следующим образом

Сама отопительная система на схеме примитивная, представлена для общего понимания работы термостата, но из нее видно, что на трубу отопления, у котла, устанавливается трубный термостат, измеряющий температуру трубы, и в зависимости от неё включает или выключает циркуляционный насос.

Так же, если вы не найдете специальный трубный термостат (как на схеме), можно использовать обычный, комнатный термостат, с выносным датчиком температуры, который закрепляется на трубе.

Другие схемы подключения циркуляционного насоса через термостат, например, для регулировки температуры в помещении, чаще всего использовать нельзя.

И хотя кажется логичным отключать циркуляцию горячей воды (или другого теплоносителя) когда в помещении становится слишком жарко и наоборот включать, когда холодно, такой подход неверный.

В этом случае термостат должен управлять котлом, включая и выключая его в случае необходимости, а не насосами, гоняющими теплоноситель по системе.

Схема подключение циркуляционного насоса через источник бесперебойного питания (ИБП)

Еще одна важная задача при создании системы отопления дома — это обеспечение её максимальной автономности и общей надежности работы.

Для энергонезависимых систем отопления, сердцем которых являются газовые или твердотопливные котлы, потребляющие мало электроэнергии, такое решение кроется в реализации схемы подключения циркуляционных насосов через источники бесперебойного питания.

При этом автономность системы повышается многократно. Знакомые многим отключения электроэнергии в частном секторе, которые как назло случаются самыми холодными, темными ночами и приводят к замораживанию и часто разрушению как системы отопления, так и всего дома, теперь вам практически не страшны.

Подготовка к установке насоса для отопления

Прежде чем устанавливать насос, надо его купить. От правильного выбора зависит многое.

Насосное оборудование может быть разных видов.

На рынке представлено множество различных моделей от разных производителей. Нужно выбирать насос для отопления характеристики которого соответствуют особенностям помещения, его площади, количеству окон, наружных стен и т.п. Лучше отдать предпочтение более известному производителю. Слишком дешевые агрегаты покупать не стоит в виду большой вероятности приобрести подделку. А при эксплуатации такого оборудования может возникнуть немало проблем.

Чтобы упростить процесс монтажа насоса для отопления, лучше выбирать насосный прибор с разъемными резьбами. Иначе потребуется подбирать переходники. А это понравится далеко не каждому пользователю.

Из дополнительного оборудования и инструментов для работы понадобятся:

• обратный клапан. Без него работа насоса под давлением будет неполноценной;
• фильтр глубокой очистки;
• запорная арматура;
• байпас из отрезка трубы. Диаметр должен соответствовать диаметру стояка;
• специальные ключи для установки.

Совет 4 Как установить насос на отопление

• — герметик;
• — резиновые или силиконовые прокладки;
• — набор ключей от «на 22» до «на 36».

Подберите насос для отопления помещения, учитывая его теплопотери. В расчет следует включить тепловые потери наружных стен, тепловой режим, т.е. какая температура будет средней в здании, площадь помещения и прочие параметры. Согласно теории, «тепловой поток зависит от потерь тепла на наружных ограждениях, которые прямо пропорциональны разности между температурой наружного воздуха Т1 и температурой Т внутри помещения, площади S обогреваемого помещения, коэффициента теплопотерь (Вт/м² К)». Данный расчет можно представить таким образом:

— при радиаторной системе отопления, если площадь (S) помещения равна 80-120 м², то насос должен выдавать теплоносителя 0,4 м³ в час, при 120-160 м² – 0,5 м³;

— при системе «теплый пол», если S=80-120 м² – 1,5 м³, при 120-160 м² – 2,0 м³.

Установите насос в системе отопления с радиаторами на обратной линии вблизи котла, где самая низкая температура. В квартирах и домах площадью до 200 м² это достаточно условно, так как теплоноситель отличается от подачи на обратной трубе на 1-2 градуса. Поэтому в системах отопления небольших контуров не имеет значение, где устанавливать насос. Монтаж циркуляционного насоса на отопление производится в момент установки системы отопления, если она действующая, то следует перед этим слить теплоноситель. Можно этого не делать, если на входящем и исходящем трубопроводе установлены краны, перекрывающие к нему доступ. Тогда следует закрыть их и начать установку.

Установите его по направлению, указанному стрелкой на корпусе. Она означает движение теплоносителя. Перед входом в насос следует поставить фильтр очистки. Каждое резьбовое соединение защитите герметиком и прокладкой между сопрягающимися деталями. Насос должен быть установлен строго горизонтально, иначе можно повредить ротор, к тому же будет слышен его постоянный «грохот». После установки и заполнения его теплоносителем, откройте центральный винт, расположенный на верхней крышке. Из отверстия выступит немного жидкости. Тем самым будет удален лишний воздух из насоса. Подключать его можно в сеть 220В или с помощью обычной электрической вилки, или через электрический автомат.

Установите в системе «теплый пол» насос на линии подачи. Это предотвратит всякую вероятность разрыва потока и попадания в систему воздуха. Образование воздушных пробок — самая большая неприятность в теплых полах.

Как подключить циркуляционный насос к электричеству

Циркуляционный насос является важным элементом современных систем отопления. Он нужен для принудительной циркуляции воды в отопительной системе, что позволяет сэкономить до 30% на отоплении частных домов и коттеджей.

Экономия заключается в том, что теплоноситель быстро проходит по трубам, в результате чего вода не так быстро остывает и соответственно нет необходимости ее сильно нагревать. В этой статье будет рассмотрено правильное подключение циркуляционного насоса к электросети.

Схемы и видео инструкции помогут вам самостоятельно выполнить электромонтаж без ошибок!

Что важно знать?

Монтажная схема разводки и способы подключения к электричеству такого устройства, как циркуляционный насос, могут иметь различные варианты исполнения. Выбор конкретного варианта определяется особенностями отапливаемого объекта, а также местом, где располагается устройство. Существует две возможности его подключить:

• непосредственное подключение в электросеть 220 В;
• подключение к источнику бесперебойного питания, который в свою очередь, включен в сеть 220 В или 220/380 В (в случае трехфазного ИБП).

Выбирая первый способ, потребитель рискует остаться без отопления в случае длительного отключения электроэнергии. Оправданным такой вариант может считаться только при высокой степени надежности электроснабжения, сводящей вероятность длительного перерыва питания к минимуму, а также, в случае наличия на объекте резервного источника электрической энергии. Второй способ предпочтительней, хотя и требует дополнительных затрат.

Подключение к электропитанию

Работают циркуляционные насосы от сети 220 в. Подключение — стандартное, желательна отдельная линия электропитания с автоматом защиты. Для подключение требуются три провода — фаза, ноль и заземление.

Схема электрического подключения циркуляционного насоса

Само подключение к сети можно организовать при помощи трехконтактных розетки и вилки. Такой способ подключения используется, если насос идет с подключенным питающим проводом. Также можно подключить через клеммную колодку или напрямую кабелем к клеммам.

Клеммы располагаются под пластиковой крышкой. Ее снимаем, открутив несколько болтов, находим три разъема. Они обычно подписаны (нанесены пиктограммы N — нулевой провод, L — фаза, а «земля» имеет интернациональное обозначение), ошибиться трудно.

Куда подключать кабель электропитания

Так как от работоспособности циркуляционного насоса зависит вся система, имеет смысл сделать резервированное питание — поставить стабилизатор с подключенными аккумуляторами. При такой системе электропитания все будет работать и несколько суток, так как сам насос и автоматика котла «тянут» электричества по максимуму 250-300 Вт. Но при организации надо все просчитать и подобрать емкость аккумуляторов. Недостаток такой системы — необходимость следить за тем, чтобы аккумуляторы не разряжались.

Как подключить циркуляционник к электричеству через стабилизатор

Здравствуйте. Моя ситуация, насос 25 х 60 стоит сразу после электрокотла на 6 квт, далее магистраль из трубы 40 мм идёт в баню (там три стальных радиатора) и возвращается к котлу; после насоса ответвление вверх, далее 4 м, вниз, окольцовывает дом 50 кв. м. через кухню, далее через спальню, где удваивается, потом зал, где утраивается и вливается в обратку котла; в бане ответвление 40 мм вверх, выходит из бани, входит на 2 этаж дома 40 кв. м. (там два чугунных радиатора) и возвращается в баню в обратку; на второй этаж тепло не пошло; идея установить второй насос в бане на подачу после ответвления; общая длина трубопровода 125 м. Насколько решение правильное?

Идея правильная — слишком длинная трасса для одного насоса.

Совет 3 Как подключить теплые полы к котлу

Самый экономный и удобный вариант теплых полов – водяные полы с подключением к котлу . Такая система позволяет сэкономить большое количество электроэнергии и дает возможность самостоятельно регулировать температуру обогрева. Кроме того, ее проще монтировать.

• — настенный котел для теплых полов;
• — коллекторный шкаф;
• — запорные вентили;
• — компрессионные фитинги;
• — циркуляционный насос;
• — термостат (желательно, хотя не обязательно).

Установку теплых полов произведите в песчано-цементную стяжку. Для этого подготовьте все комплектующие системы. Снимите существующую стяжку и распределите все элементы теплых полов по той площади, где планируется их монтаж.

Затем навесьте в удобном месте котел для теплых полов – так, чтобы петли водяных труб шли от коллектора. Если вы устанавливаете полы в собственном доме, то оборудование целесообразно размещать в специально отведенном помещении. По поводу монтажа котла в квартире лучше проконсультироваться с опытным мастером.

Установите коллекторный шкаф. Его задача – осуществлять оборот воды в трубах и совмещать отопление пола с прочим домашним отоплением.

Заведите подающую и возвратную трубы в установленный коллекторный шкаф. Первая будет подавать горячую воду в водяные полы. вторая – забирать охлажденную жидкость и возвращать ее обратно в котел. На каждую трубу установите запорный вентиль, чтобы можно было в случае необходимости перекрывать воду.

С помощью компрессионного фитинга соедините трубу от котла с металлическим вентилем, а к вентилю подключите вход коллектора. Фитингами соедините с коллектором контуры теплого пола.

В коллекторе установите циркуляционный насос, предназначенный для непрерывного прогона воды. Он монтируется на подающей трубе. Лучше приобрести насос с термостатом. что позволит регулировать температуру нагрева пола.

После этого включайте систему, проверьте ее работу.

Окончательный монтаж теплых полов производится только после того, как будет проверена работа системы отопления. Она должна функционировать минимум 10-12 часов. И, если все будет в порядке, производится укладка поверхности пола над трубами. В противном случае есть риск затопить собственный дом из-за мелкой ошибки. Если трубы уложены в песчано-цементную стяжку, включать систему можно лишь после того, как раствор полностью застынет.

Чтобы избежать проблем с подключением множества всевозможных регулирующих устройств, можно приобрести насосный смесительный контур для настенных котлов, который включает в себя циркуляционный насос и практически весь набор оборудования.

• Монтаж водяного теплого пола
• как соединить теплый пол

Монтаж насосов Вило

Сегодня на рынке большой популярностью пользуются насосы Вило. Они отличаются хорошими техническими характеристиками. Большое разнообразие размеров резьбовых и фланцевых соединений позволяет выбрать именно такое насосное оборудование, которое идеально подойдет для монтажа в существующую систему отопления. А сам радиатор отопления задействован в работу не будет.

Стоит рассмотреть, как подключить насос на отопление Вило. Монтаж агрегатов вило не представляет большого труда. Устанавливать насос Wilo можно непосредственно на трубопроводе. Существуют разные модели. Если помещение имеет небольшую площадь (до 750 кв.м), то стоит отдать предпочтение модели Wilo-Star-RS. Насосы данной серии оснащены трехступенчатыми переключателями. Для питания нужен ток с напряжением в 230 вольт. Прибор может работать при температуре рабочей жидкости от -10 до +110 градусов. При этом окружающая температура должна быть не более +40 градусов.

Монтаж данного агрегата предполагает горизонтальное размещение его вала. Клеммная коробка имеет два кабельных вывода. Поэтому насос Wilo для отопления можно подключить к электросети с любой стороны. Благодаря пружинному устройству клемм, кабель подсоединяется очень просто.

Таким образом, подключение насоса для отопления – работа не сложная. И ее можно проделать самостоятельно. Главное, грамотно подобрать насосное оборудование, знать особенности монтажа и соблюдать ряд правил во время установки прибора.

Что такое циркуляционный насос и для чего он нужен

Циркуляционный насос это такое устройств, которое изменяет скорость движения жидкой среды без изменения давления. В системах отопления ставится для более эффективного обогрева. В системах с принудительной циркуляцией он — обязательный элемент, в гравитационных — можно ставить, если требуется увеличить тепловую мощность. Установка циркуляционного насоса с несколькими скоростями дает возможность менять количество переносимого тепла в зависимости от температуры на улице, поддерживая таким образом стабильную температуру в помещении.

Циркуляционный насос с мокрым ротором в разрезе

Есть два типа подобных агрегатов — с сухим и мокрым ротором. Устройства с сухим ротором имеют высокий КПД (порядка 80%), но сильно шумят, требуют регулярного обслуживания. Агрегаты с мокрым ротором работают почти бесшумно, при нормальном качестве теплоносителя могут качать воду без отказов более 10 лет. Они имеют меньший КПД (порядка 50%), но их характеристик более чем достаточно для отопления любого частного дома.

Загрузка…

Дешевый способ регулировки температуры теплого пола

В моих видео часто говориться о том, как подключить насос теплого пола к накладному термостату. При этом термостат монтируют на обратный коллектор распределителя теплого пола. Так же я очень часто отвечаю в письмах о том, как это сделать.

Но вопросов относительно сего момента меньше не становиться. То ли от незнания школьной программы физики, то ли от лени, то ли вообще по неизвестной причине. Ну как говориться: Был бы покупатель, а купец найдется!

Кто давно следит за моим творчеством, то знает, что я не сторонних всяких простых способов регулировки пола. Мне подавай модули подмеса, комнатные беспроводные термостаты и сервоприводы. Но так получилось, что мои коллеги начали применять простую схему регулировки теплого пола. При этом система  оказалась простой, недорогой и до ужаса надежной, что даже мое стремление к перфекционизму не обошло сие творение.

Вот почему, я решил подробно осветить эту прекрасную тему, дабы проблем с регулировкой теплого пола стало меньше. Следовательно, читайте внимательно, да применяйте старательно.

Суть упрощенной регулировки теплого пола заключается в монтаже на обратный коллектор распределителя теплого пола  накладного или с выносным датчиком термореле, которое управляет включением и выключением циркуляционного  насоса. Таким образом, в систему поступает горячий теплоноситель температурой от 65-85 градусов.

Я уже слышу крики монтажников полов, которые в один голос кричат, что это недопустимая температура для системы водяного теплого пола. Но как говориться, в каждом правиле есть исключения. Так и в нашем случае. Прежде чем проблему орала решать, можно прислушаться и попробовать найти в описанном способе рациональное звено.

Ну, поехали. Для того, чтобы реализовать данную схему регулировки температуры теплого водяного пола, необходимо выполнить несколько условий.

Первое условие:  Смонтированная труба теплого пола должна выдерживать температуру не менее 90-та градусов.

Второе условие: Необходимо сразу определиться, где будет насос. В котельной или на самом распределителе теплого пола. Это необходимо для того, чтобы проложить питающий кабель.

И третье условие: Это понимание сути такого способа регулировки.  Вернее сказать — это первое условие. Но ничего. По ходу разберемся.

Сейчас представим, что все эти условия выполнены. Следовательно, начинаем монтаж. Монтаж самого реле не составляет труда. Монтируем его на обратку распределителя с помощью пружины. Пружина идет в комплекте с накладным термостатом. Если термостат с выносным датчиком, то монтируем его в стороне на стену, а колбу крепим на распределитель. Здесь есть одно но: термостат с выносным датчиком при неполном контакте колбы может немного врать, потому что колба должна полностью погружаться в специальную гильзу с определенным диаметром отверстия. А вот накладное термореле отрабатывает на все сто.

Теперь смотрим где у нас насос. На схему подключения по электричеству не влияет, что насос смонтирован, например, в котельной или на самом распределителе. Это влияет на длину питающего кабеля. Итак, представим, что насос — это лампочка, а термореле выключатель. Следовательно, необходимо подключить так, чтобы выключатель разрывал именно фазу идущую на лампочку.

Сделать это можно несколькими способами. Можно подключить по классической схеме через распределительную коробку. Со

щита заводим в коробку питающий кабель. С распред коробки выводим кабель на термо реле и на насос. Коммутируем провода в распред коробке, что бы через выключатель пошла ваза. Это, по-моему, восьмой класс средней школы.

Но этот способ громоздкий. Так как коробку распределительную надо, куда-то, деть.

Второй и третий способ идентичны, по сути. Только поменяли местами слагаемые. Берем кабель со щита и ведем его к насосу, от насоса шлейфом ведем к термореле. Или, например, ведем сначала к термореле, потом к насосу. Про скрытый и открытый монтаж кабеля можно поинтересоваться у электрика. Но так как все грамотные сантехники изолируют магистрали к распределителю теплого пола, то можно кабель в гофре смонтировать по обратной трубе от насоса к распределителю или в обратном направлении.

Опишу подключение кабеля шлейфом через насос. Монтаж шлейфа — это оставление петли неразрезанного кабеля. Теперь зачищаем оболочку кабеля, чтобы не повредить жилы. Зачищаем жилу заземления. Это желто-зеленый провод на 10-15 мм и вставляем или прикручиваем его на клемму заземления. Теперь разрезаем синюю жилу. Первый конец со стороны щита зачищаем и вставляем в клемму нулевую. Второй конец со стороны термостата вставляем в клемму фазную.

Здесь главное не ошибиться. Далее идем к термореле и соединяем провода по схеме на отключение при наборе температуры. На самом реле — это клеммы С и 1. Следовательно, коричневый и синий провод подключаем к этим клеммам. И землю на свое место.

Теперь подаем питание и проверяем. При  этом система должна быть заполнена теплоносителем, дабы на сухую на сжечь цирк насос с мокрым ротором.

Способ простой до ужаса, рабочий и надежный. На практике выставляем температуру на реле на температуру теплоносителя, который должен поступать в теплые водяные полы. Это примерно, от 30-ти до 40-ка градусов. Все зависит от смонтированной системы. Я, конечно, говорю про идеально смонтированную систему. Хотя бы с  хорошим слоем теплоизоляции. В остальных случаях пробуйте, при этом я уже вижу, что хуже не будет.

Такой способ хорош тем, что регулируется вся площадь пола, подключенная к одному коллектору. Так же рекомендую монтировать обратные клапана перед насосом, независимо от того, где он смонтирован. Этот же способ можно использовать с настенными котлами, которые греют только теплые полы и имеют в своей плате возможность подключения внешнего датчика.

Вот и все. Как говориться весь секрет в простоте. Желаю вам в самых сложных, казалось бы, ситуациях, находить простые решения!



Читайте так же:
