Как подключить светодиодную ленту к проводам без пайки

как подключить светодиодную ленту без пайкиПосле того, как вы приобрели светодиодную ленту и изучили ее конструкцию, сразу же возникает вопрос, а можно ли подключить и соединить ее без пайки или даже без спец.коннекторов.

Неужели для монтажа небольшой подсветки на кухне, в спальне или возле компьютерного стола, придется еще изучать все премудрости пайки. Плюс покупать паяльник, канифоль, олово и т.д.

Ведь действительно, не в каждом доме есть паяльник. И приобретать его только ради этой задачи не имеет смысла.

Китайские коннекторы для соединения лент, многим не внушают доверия. Мало того, что они хлипкие и часто ломаются, так и контактное пятно прижима не всегда хорошего качества.неправильное подключение коннектора и светодиодной ленты ошибка выбора ширины

В силу разных причин. Однако есть и исключения, в виде прокалывающих зажимов.прокалывающие контакты для светодиодной ленты

Читайте о них в статье ниже.111-konnector

Мы же рассмотрим два других более простых способа подключения и соединения светодиодной ленты. Благодаря им, абсолютно любой человек с минимальными затратами, может самостоятельно смонтировать свою подсветку без всякой пайки.

Подготовка светодиодной ленты

На светодиодной ленте, вдоль всей ее протяженности расположены медные дорожки. В верхней части они закрыты защитным слоем.

Есть также специальные места, где ленту можно резать на кусочки. Там никакой зашиты нет и дорожки оголены.где и как разрезается светодиодная лента

В этих точках, как раз таки и происходит подключение и соединение. Сама медная дорожка здесь может быть покрыта слоем прозрачного лака, который от высокой температуры паяльника обычно сгорает.как припаять провода к светодиодной ленте

Но так как ниже приведенные способы не предусматривают пайки, необходимо легкими движениями лезвия ножа, зачистить и снять этот слой лака.подготовка светодиодной ленты к подключению зачистка контактов

Иначе лента может моргать или вообще не загореться.111_morgaet

Если у вас герметичная лента в силиконе, то силикон также аккуратно срезается.

После зачистки, медные контакты должны приобрести более светлый цвет и немного блестеть.

Подключение светодиодной ленты через клеммную колодку

Первый способ подразумевает применение самых дешевых и распространенных болтовых клеммников.болтовой клеммник для подключения проводов

Купить их можно за сущие копейки, буквально в любом магазине. У многих такие зажимы изначально уже есть в домашнем хозяйстве.

Они часто применялись и применяются в местах подключения люстр, бра и других светильников. 111-payka

Чтобы уменьшить их размеры, срежьте пластиковую изоляцию. Сделать это можно, разрезав обыкновенным канцелярским ножом одну из сторон клеммника.подготовка клеммника для подключения к светодиодной ленте

Для начала выкручиваете болты, и удерживая клемму пассатижами, делаете аккуратный надрез ножом. Этими же пассатижами и отверткой достаете металлическую часть наружу.

После снятия защитной пластмассы, вворачиваете болтики на свои места.контактная часть клеммника без изоляции

Если контакты светодиодной ленты маленькие, то их можно увеличить, сняв с лицевой стороны необходимое количество защитного слоя.

После этого, между дорожками светодиодной ленты следует сделать надрез, таким образом, чтобы в каждый клеммник свободно входила защищенная часть ленты.как можно надрезать светодиодную ленту вдоль

Даже можно немного подрезать ленту по краям, если она будет не помещаться во внутрь.

Такой надрез свободно делается практически до самого светодиода. В местах разреза имеются обозначения мест подключения плюса и минуса от источника питания.111_driver

Теперь необходимо вставить подготовленную светодиодную ленту в отверстие клеммника, чтобы закручиваемый болт прижал защищенную часть контакта ленты к ее стенке.как подключить светодиодную ленту без пайки и коннекторов

Безусловно, все это соединение нужно заизолировать. Оставлять оголенные части зажимов нельзя.подключение светодиодной ленты к проводам без пайки

Термоусадку выбирайте такой длины, чтобы она целиком закрывала клеммник и другие оголенные участки.изоляция места соединения проводов и клемм на светодиодной ленте

После этого, обычной зажигалкой нагреваете трубку до полной усадки. Если появится нагар, желательно его удалить. Подойдет обычная тряпочка смоченная в воде.соединение светодиодной ленты без пайки и специальных зажимов своими руками

Кстати, если нет термоусадки, вполне сгодится и изолента. Оберните ею оголенные части соединения. А чтобы изоляция со временем не отклеилась, прогрейте ее зажигалкой.

На этом все подключение закончено. Осталось подать напряжение от источника питания и проверить работоспособность подсветки и надежность контактов. как проверить светодиодную ленту на работоспособность

Подключение штекером папа-мама

Второй способ более быстрый, но для него необходимы два разъема питания, в простонародии называемые папа-мама.штекер питания папа мама для подключения светодиодных лент

Один разъем должен быть с гнездом (мама), а другой со штекером (папа).

Недостатки таких клеммников в том, что они рассчитаны на ток не более двух ампер.

А болтики в них настолько малы, что обычной маленькой отверткой электрика, не особо то и подлезешь. Однако есть даже заводское подключение таким способом.соединение диодной подсветки с разъемом DC5,5

Полное название этих штекеров:

  • разъем питания 5,5*2,1*10мм гнездо с клеммной колодкой
  • разъем питания 5,5*2,1*10мм штекер с клеммной колодкой

111_otbatar

Светодиодная лента подготавливается таким же образом, как и в первом случае.
После чего выкручиваете болты в клеммной колодке, вставляете в нее концы ленты и затягиваете винтики обратно.способ подключить светодиодную ленту без паяльника

Разъемное соединение получается довольно хорошим и относительно надежным. Далее подключаете штекер с разъемом питания к блоку 12В и включаете подсветку.соединение и подключение светодиодных лент без пайки

Безусловно, оба способа проигрывают по надежности в сравнении с пайкой, однако имеют право на жизнь.

Какой из способов выбрать, решать конечно вам, в зависимости от наличия под рукой тех или иных материалов.

вариант без пайки (коннектор, соединители) и как паять + видео

Сегодня светодиодные красивые ленты мы можем увидеть во многих местах: на фасадах зданий, магазинов, бутиков, супермаркетов и т. д. Они мигают разноцветными или одноцветными яркими огнями, подсвечивая рекламные щиты и билборды. Такие LED-ленты могут быть самых различных размеров и принимать различные формы, а также создавать заданные световые эффекты. Как можно соединить отрезки светодиодных лент между собой для того, чтобы получить длинное полотно, если они выпускаются всего лишь по 5 метров в мотке мы сейчас и рассмотрим.

Для чего необходимо соединять светодиодные ленты?

В основе LED-ленты лежит гибкая полоска, по всей длине которой через определённые равные промежутки размещены световые диоды. Соединяются они специальной последовательной цепью, идущей по электрическим гибким дорожкам. Они позволяют ленту разрезать на одинаковые куски, кратные трём по числу диодов. На каждой диодной ленте есть разметка для разреза, а рядом расположены небольшие площадки «пятачки» для подсоединения проводов.

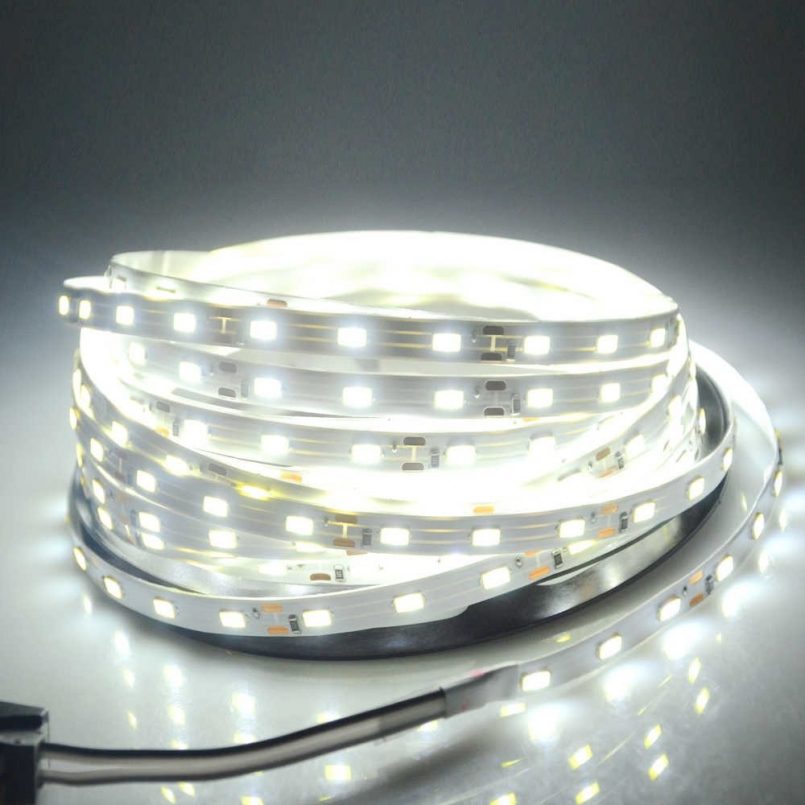

Светодиодная лента в катушке

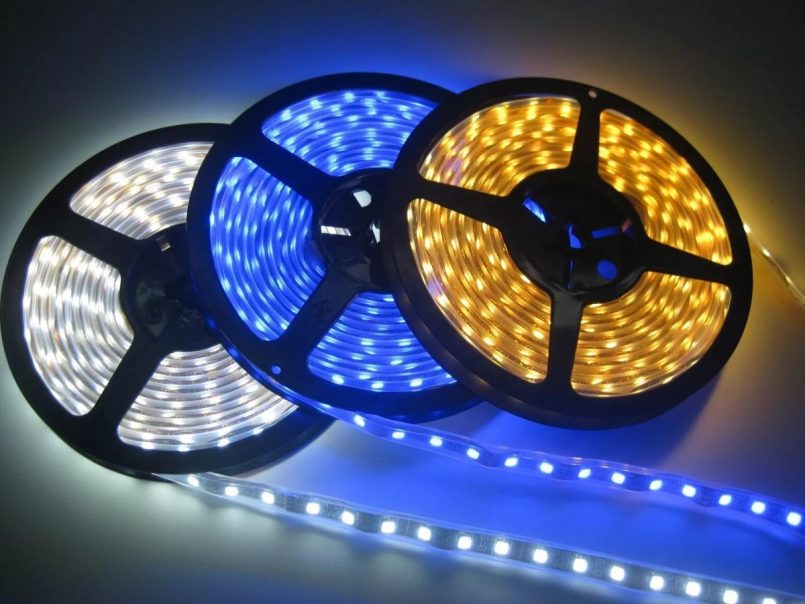

Красивая светодиодная лента в катушке

С обратной стороны диодной ленты приклеена липкая лента с защитной плёнкой, с помощью которой можно фиксировать её практически на любую поверхность.

На сегодняшний день существует большое количество различных видов светодиодных лент, которые отличаются по типу свечения, цветовым характеристикам, а также по числу светодиодов, находящихся на 1 метре ленты.

Но так как LED-ленты продаются по 5 метров в одной катушке, то зачастую этой длины бывает недостаточно для того, чтобы создать необходимую фигуру из ленты, разместить её непрерывным украшением фасада магазина или другого объекта. Поэтому приходится её наращивать, то есть удлинять на необходимое количество метров или даже сантиметров. С помощью ленты из светодиодов можно украшать подвесные потолки, аквариумы, арки и т. д. Светодиоды могут быть расположены ленте в один или в два ряда, покрываются они специальным покрытием для защиты от влаги, но могут быть и без неё.

Светодиодная лента

Светодиодная лента с двумя рядами диодов

Питаются LED-ленты от сети в 12 или 24 В, поэтому при их покупке необходимо обзавестись трансформатором, понижающим напряжение.

Способы соединения: паечный и коннекторный

Соединение осуществляется двумя известными нам способами: пайкой и пластиковыми съёмными коннекторами.

  • Пайка ленты дешевле и надёжнее, чем любой другой метод. На подготовленной заранее ленте, разрезанной в определённом для этого месте и зачищенной в местах припоя, обнажаются два контакта, к которым и будут припаиваться провода или соединяться непосредственно две ленты. Линия разреза ленты

    Линия разреза светодиодной ленты для спайки

Если это разноцветная лента RGB, то здесь будет 4 контакта. Для пайки рекомендуют брать многожильные разноцветные гибкие провода около 0,75–0,8 мм в диаметре. Для каждого цвета необходимо брать провод с таким же цветом изоляции, а для общего вывода выбирается любой невостребованный цвет.

Для бесцветной LED-ленты берутся провода 2-х цветов, но для плюса и минуса предполагается свой цвет. Это необходимо делать для того, чтобы случайно не перепутать полюса (+ и -).

Платы LED-лент очень компактны, поэтому всё расположено рядом друг с другом. Сами светодиоды и дорожки имеют большую степень чувствительности к высокой температуре: дорожки могут просто отслоиться, а диоды потерять большую часть своей «жизненной энергии». При высоких паечных температурах происходит нарушение кристаллической структуры диодов, в результате чего светодиоды будут быстро выходить из строя. Поэтому пайка должна осуществляться только тонким паяльником с мощностью от 25 до 60 Вт и не больше пары секунд. Для пайки требуется убрать всего 5 мм оболочки на кончиках проводов, а чтобы они крепче припаивались к контактам на ленте, надо обязательно эти кончики хорошо залудить. Также нам нужна будет ещё и канифоль с тонким припоем.

Сращивать ленту рекомендуется только до 5 метров, так как сечение дорожек на ней достаточно маленькое, и если лента будет длиннее, то произойдёт снижение напряжения на них. В принципе, ничего страшного не будет, но светодиоды на самом конце светодиодной ленты не смогут светиться на 100% яркости.

  • Соединение коннекторами LED-лент также является одним из способов, при котором нет необходимости паять контакты. Коннекторы представляют собой небольшие пластиковые зажимы и бывают для обычных и для разноцветных лент на два и четыре контакта. Коннекторы для светодиодных лент

    Пластиковые коннекторы для быстрого соединения светодиодных лент

Иногда бывают случаи, когда LED-ленту приходится соединять в неудобных положениях, когда спаять её просто невозможно и тогда на помощь приходят именно коннекторы. С помощью защёлки на корпусе контакты надёжно зажимаются, и происходит соединение ленты механическим способом. Он является наиболее доступным, простым и лёгким. Но для такого типа соединения, так же как и для всех подобных соединений, предполагается переходное сопротивление, а также не исключается и вероятность процесса окисления. Таким образом, можно сказать, что пайка является самым лучшим типом соединения, хотя и более сложным, а также требует от человека определённого опыта работы с миниатюрными элементами.

Инструкция по соединению пайкой LED-ленты

Существует несколько способов соединения ленты, которые мы сейчас и рассмотрим более подробно.

Соединение паяльником ленты без проводов

  1. Подготавливаем паяльник с регулируемым температурным режимом от 250 до 350°С. При использовании мощного паяльника необходимо контролировать температуру, так как слишком высокая температура может повредить элементы ленты. Советуем использовать тонкий припой с канифолью. Перед работой тонкое «жало» паяльника очищаем металлической щёткой от лишних элементов и протираем мокрой губкой. Паяльник для светодиодной ленты

    Маломощный паяльник с тонким жалом для светодиодной ленты

  2. Закрепляем LED-ленту на ровной поверхности липкой лентой, чтобы она не двигалась во время работы. Два отрезка соединяемой ленты

    Подготавливаем два отрезка соединяемой ленты

  3. Для того чтобы соединить два отрезка с помощью паяльника, необходимо для начала снять силиконовое покрытие (если оно есть) и добраться до места контактов на всех концах. Иначе качественное соединение будет просто невозможным. Зачистку можно сделать острым канцелярским ножом. Контакты светодиодной ленты

    Разрезанная лента с зачищенными контактами

  4. Затем мы залуживаем контакты на двух соединяемых лентах и для этого нам надо нанести на них немного припоя очень тонким слоем. Разрезанная лента с припоем

    Разрезанная светодиодная лента с нанесенным на контакты припоем

  5. Соединяем две ленты друг с другом немного внахлёст. Для этого мы накладываем ленты друг на друга, соблюдая расположение плюса и минуса. Затем прогреваем хорошо жалом паяльника все места спайки контактов, пока припой полностью не расплавится. Температура нагрева должна быть оптимальной для того, чтобы не получился метод «холодной спайки». Спаянная лента

    Спаянная светодиодная лента

    Такая некачественная спайка происходит в том случае, если прогревается, как положено только одна лента.

  6. После того как ленты просушатся, подсоединяем их к сети с необходим напряжением. Светодиоды должны хорошо гореть на спаянных лентах с двух сторон. Если происходит искрение или идёт дым, то это означает что произошло перекрёстное или неправильное дуговое соединение. Спаянная лента в работе

    Спаянная 20 метровая светодиодная лента

Соединение с проводами

  1. Для того чтобы пайка была качественной необходимо разрезать аккуратно ленту также как мы и рассказывали выше и подготовить поверхности к пайке, покрыв их небольшим слоем тонкого припоя. Разрезаем ленту

    Правильно разрезаем светодиодную ленту

  2. Затем необходимо взять провод (подойдёт любой, но главное, чтобы с нужным сечением). В принципе, можно взять медный провод Ø 0,8 мм. Очищаем от оболочки и залуживаем его концы. Соединительный провод может быть любой длины, но не менее 1 сантиметра. Провода для спайки светодиодных лент

    Провода двух цветов для спайки отрезков светодиодных лент

  3. Так как контакты для подсоединения совмещены попарно друг с другом, то для большей надёжности необходимо припаять кончики проводов сразу к двум парным контактам. Для этого их надо согнуть под углом 90°. Сгибаем провода под углом

    Сгибаем провода для пайки под углом

  4. Другой конец провода таким же образом припаивается к другому зачищенному отрезку диодной ленты. Припаянные провода

    Припаянные к светодиодной ленте провода

  5. В конце надеваем специальную термоусадочную трубку, которая защитит места спайки. Термоусадочная трубка

    Термоусадочная трубка для места спайки провода и светодиодной ленты

  6. Также необходимо отметить, что если для пайки мы брали канифоль, то её можно оставить на припаянных контактов, так как она является своего рода диэлектриком. Но если необходимо, то канифоль удаляется обычным спиртом. После того как мы соединили два отрезка ленты, её можно крепить к необходимой поверхности, сгибая в любом направлении. Два отрезка ленты, спаянные с помощью гибкого провода

    Два отрезка светодиодной ленты, соединенные пайкой с помощью двух проводов

Видео: Как спаять светодиодную ленту

Соединение LED-ленты пластиковыми коннекторами

Коннекторы из пластмассы или пластика являются наиболее быстрым и удобным способом соединения LED-лент и помогают в тех случаях, когда спаять паяльником контакты нет возможности.

Виды соединительных коннекторов

Коннектор — это небольшое пластиковое или пластмассовое устройство, которое имеет контакты, обеспечивающие простое и быстрое совмещение LED-лент. Бывают таких видов:

  • Без изгиба. Такие устройства предназначены для быстрого соединения диодных лент любых типов на прямолинейных участках. Позволяют сделать места соединения практически незаметными.
  • С изгибом. Это коннекторы, которые состоят из 2 элементов с проводами. Они предназначены для соединения лент с диодами в различных направлениях. Благодаря такой особенности строения коннектора из LED-лент можно создавать любые формы.

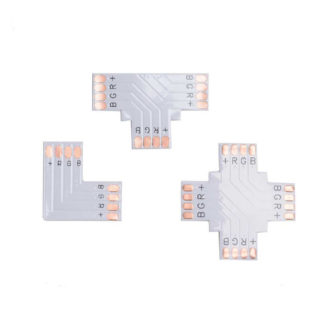

  • Угловые коннекторы. Они позволяют соединять ленты только под прямым углом в 90°. Виды коннекторов

    Виды коннекторов для соединение светодиодной ленты

Пошаговая инструкция по соединению

  1. Соединение коннекторами ленты не требует наличия никаких инструментов, кроме острых ножниц. Разрезаем ленту

    Разрезаем светодиодную ленту на две части

  2. Перед тем как разрезать LED-ленту необходимо точно замерить нужную длину отрезка с учётом того, что в каждом отрезке диодов должно быть кратно 3 (6, 9, 12, 15, 18 и т. д.). Поэтому отрезки обычно получаются не всегда нужного размера. Отрезок светодиодной ленты

    Отрезок светодиодной ленты с 6 диодами

  3. По указанной производителем линии делаем разрез между рядом стоящими светодиодами, так чтобы двух сторон остались монтажные площадки с одинаковых размеров. У лент с водостойким силиконовым покрытием необходимо острым ножом аккуратно зачистить от внешнего покрытия места соединения контактов. Приготовленные ленты и коннектор

    Приготовленные для соединения два отрезка ленты и коннектор

  4. Открываем крышечку соединителя и вставляем один конец ленты LED внутрь, так чтобы токопроводящие контакты хорошо прилегали к площадкам. Затем защёлкиваем крышку коннектора и такую же процедуру проводим и с другим концом отрезка. Соединяем два отрезка ленты

    Соединяем два отрезка светодиодной ленты

  5. При каждом соединении необходимо проверять полярность, так как цвета проводов могут не соответствовать предусмотренным цветам разметки полярности (+ и -) на самой ленте. Такой контроль поможет не допустить ошибку во время соединения и исключит переделку работы. Два отрезка, соединённые коннектором

    Два отрезка светодиодной ленты, соединенные обычным прямым коннектором без изгиба

  6. После того как соединены все участки ленты, производится подключение её к электрической сети и проверка работы. Светящиеся светодиодные ленты

    Светящиеся светодиодные ленты, соединённые коннекторами

  7. Если необходимо соединить не два, а более отрезков разноцветной LED-ленты, то для этого понадобится специальный соединитель типа RGB. Соединитель для разноцветной ленты

    Коннектор для соединения разноцветной RGB ленты

  8. Он внутри снабжён не двумя, а четырьмя контактами. Также это может быть соединитель — коннектер с изгибом, который оснащён четырьмя разноцветными проводами. Две соединённые разноцветные ленты

    Две разноцветные ленты, соединённые специальным многожильным коннектором

Установка диодной ленты в быстрый проводной коннектор

Также есть быстрые коннекторы с проводами для соединения диодных лент.

  1. Мы берём две ленты, которые будем соединять, а также коннектор с проводами и переворачиваем его широкой полосой белого цвета вверх. Коннектор с проводами

    Как правильно держать коннектор при соединении лент

  2. Затем немного тянем за кончики второй пластиковой защёлки. Держаться за сами провода нельзя. Коннектор с проводами

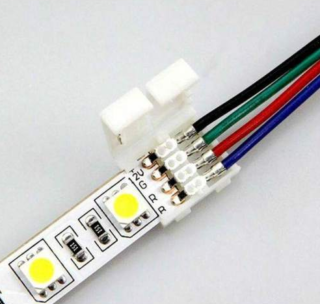

    Коннектор для светодиодной ленты с проводами

  3. При соединении проверяем полярность, так как часто цвета проводов просто не совпадают. Соединение коннектором

    Соединение коннектором с проводами

  4. После того как мы вставили ленту в соединитель, возвращаем защёлку в прежнее положение и проверяем качество фиксации. Если всё правильно, то можно подключать диодную ленту к сети. Соединённые ленты

    Две соединённые светодиодные ленты одноцветные

Советы по использованию и монтажу ленты

  • Так как лента со световыми диодами — не совсем надёжное устройство, то рекомендуют производить монтаж с учётом последующего возможного демонтажа в случае её полного выхода из строя и невозможности ремонта.
  • С обратной стороны лента имеет липкий слой со съёмной защитной плёнкой. Для того чтобы закрепить ленту на выбранном участке, необходимо просто снять эту плёнку и сильно прижать ленту к месту её крепления. Если поверхность будет иметь шероховатости, то лента прилипнет плохо и через некоторое время может отпасть. Поэтому для надёжности можно просто на место установки ленты заранее приклеить полоску двухстороннего скотча, а затем уже на него прикреплять саму ленту.
  • Также есть специальные профили из алюминия, которые прикрепляются к поверхности саморезами, а затем уже ленту приклеивают к нему. К таким профилям прилагается рассеиватель из пластика, который позволяет скрыть светодиоды и создать более равномерный поток света. Такие профили могут стоить намного дороже самой ленты, поэтому можно воспользоваться недорогим пластиковым уголком, который крепится к поверхности обычными жидкими гвоздями. Профили для светодиодной ленты

    Профили для крепления светодиодной ленты

  • При подсветке натяжных или обычных потолков лучше всего ленту скрыть за багетом, молдингом или плинтусом. В зависимости от дизайнерского проекта светодиоды могут направляться параллельно потолочной поверхности или под некоторым углом к ней. Для того чтобы световой поток использовать по максимуму и получить равномерное освещение потолка рекомендуют ленту располагать на расстоянии не менее 5 см от него. Крепление ленты под потолком

    Крепление светодиодной одноцветной ленты под потолком

  • При обустройстве освещения светодиодами витрин магазинов, полок, внутреннего пространства гардеробов и других объектов необходимо сделать так чтобы свет от ленты не «бил» прямо в глаза покупателей. Иначе эффект от такой подсветки будет не таким как ожидалось, а наоборот, из-за яркого света потребители просто не смогут хорошо рассмотреть товары в магазине. Светодиоды в интерьере бара

    Светодиодные ленты в интерьере бара

  • Блоки питания большой мощности очень часто оснащаются вентиляторами, которые во время работы создают неприятный шум, который со временем нарастает. Данную особенность необходимо учитывать, если светодиоды монтируются в помещении, где такая шумовая завеса может стать причиной раздражения людей. Это может быть спальная комната или детская. Поэтому необходимо просто вынести блок в другую техническую комнату, где шум никому не будет помехой. Блок питания для светодиодов

    Блок питания для подключения светодиодных лент

Плюсы и минусы различных соединений

Давайте рассмотрим некоторые преимущества и недостатки соединения диодных лент двумя вышеуказанными способами, для того чтобы посмотреть, каким способом всё-таки лучше всего осуществлять соединение этих осветительных устройств.

Соединение коннекторами

Соединение пайкой

Видео: Соединение светодиодных лент пайкой

Видео: Что такое светодиодная лента

Видео: Как соединить светодиодную ленту коннекторами

Светодиодные ленты — одноцветные и разноцветные, очень красивые и эффектные, поэтому их можно часто увидеть во многих местах. При выборе способа соединения необходимо в первую очередь руководствоваться факторам, при которых будет использоваться светодиодная лента, а также понять, что вы хотите получить в итоге. Если вам необходимо хорошее и качественное соединение на долгое время, то необходимо постараться использовать способ пайки, так как он более надёжный и прочный. Но если такой возможности нет, то коннекторы всегда придут вам на помощь и также смогут качественно соединить отрезки лент.

Как соединить LED ленту — паять или соединить коннекторами?

Миниатюра-как соединить светодиодную ленту

Как Вы можете понять, существует не так много способов соединять куски и отрезки светодиодных лент. А вернее их всего два). Соединение светодиодной ленты пайкой и соединение LED ленты при помощи коннекторов. Оба способа имеют на существование. Конечно, соединение коннекторами быстрее. Но пайкой — практичнее. Это я забегаю вперед и если не забуду, то обязательо упомяну о плюсах и минусах соединения светодиодных лент коннекторами и «паяльником».

В условиях развращенной человеческой фантазии нам часто приходят в голову неимоверные дизайнерские задумки, которые приходится претворять в жизнь. Эксперименты с лентами — не исключение. В какие только уголки и отверстия, ниши и подвалы нам не приходится их устанавливать)). Под разными углами, неимоверными наклонами, скрутками, свертываниями и т.д. и т.п.

В некоторых случаях помогает соединение коннекторами, а где-то просто не обйтись без соединения при помощи паяльника. Я, положа руку на сердце, не очень люблю (если не сказать больше) паять светодиодные ленты. Просто ненавижу… Но случаются моменты, когда без этого типа соединения не обойтись…

Соединение светодиодных лент коннекторами


Практически в любом магазине, торгующим светодиодной продукцией на прилавках можно найти огромное количество разнообразных соединителей, коннекторов. Используя их, мы можем соединять не только отрезки, но и легко можем создавать соединения под прямым углом, Т-образные соединения и другие оригинальные решения.

Цены на коннекторы для светодиодных лент очень доступные, независимо от того к какой группе их относят — соединтельным или соединительно-запитывающим.

Основное предназначение коннекторов — соединение двух и более отрезков ленты между собой и подключение к блоку питания. К плюсам стоит отнести быстрота и простота монтажа. К минусам — подверженность контактов к окислению во влажной среде.

Подразделяются коннекторы, как мы уже выяснили по типу соединения и по ширине соединяемой ленты. Наиболее распространенные по ширине 8 и 10 мм, они подходят для соединения однорядных светодиодных лент как монохромного, так и RGB свечения. Для двух и трех рядных необходимо использовать соответствующие по ширине коннекторы.

Ниже Вы можете посмотреть наиболее распространенные соединители.

Наиболее популярные виды коннекторов

Как соединить одноцветную LED ленту коннекторами к блоку питания


Для работы нам понадобится:

  • светодиодная лента
  • ножницы
  • соединитель (коннектор) концевой

При помощи такого коннектора мы с легкостью соединим один конец светодиодной ленты с блоком питания.

Инструменты для подключения ленты

Лента режется только отрезками, кратными тр светодиодам. Места отреза легко увидеть по линиям, нанесенным на лицевой стороне ленты. Помните, что такая специфика распределения диодов на ленте не позволит Вам точно отрезать необходимый размер «тютелька-в-тютельку» и всегда будет либо больше размер, либо меньше.Замер длины

Ножницами отрезаем так, чтобы медные пятаки по линии отреза оставались по обестороны отрезков ленты. На фотографии пятаки можно увидеть в виде мелких круглых медных площадок.Разрезаем светодиодную ленту

Берем коннектор для быстрого монтажа ленты. Расположите его так, как видите на фото. Белой, широкой полосой вверх. Далее без особых усилий тяните за концы второй пластиковой защелки. Производя эти операции никогда не держитесь за проводники, иначе потом прийдется работать паяльником.

Коннектор для быстрого монтажа светодиодной ленты

Вставляя LED ленту в соединитель проверяйте полярность. Не всегда цвет проводов может совпадать «+» и «-«. Особенно это касается тех, кто приобретает дешевые китайские коннекторы. Успокою всех. Ничего плохого в китайских коннекторах нет. 99 процентов приходят в Россию имено оттуда. Просто кто-то покупает их в российских магазинах, а кто-то делает умнее и приобретает на китайских площадках.Соблюдаем полярность

После того, как лента будет вставлена в коннектор, необходимо вернуть защелку на место. И не прилагая серьезных усилий проверить надежность крепления. Если все в порядке — подсоединяйте провода к блоку питания и проверяйте работоспособность ленты.

Видеоматериал на тему «как соединить светодиодную ленту» коннекторами без паки


Как соединить водонепроницаемую светодиодную ленту при помощи пайки


Рассмотрим еще один вариант соединения светодиодных лент при помоши пайки проводов.

  • Чем паять светодиодные ленты - инструментыПрежде чем пытаться припаять провод к светодиодной полосе, необходимо подобрать правильные инструменты. Мы рекомендуем использовать любой 30Вт-60Вт паяльник, с регулировкой температуры 500°-600°С. Более сильный нагрев нежелателен, т.к. может привести к перегреву компонентов и отслоению медной подложки платы. Используйте жидкую канифоль в шприцах, чтобы излишки не попадали на другиекомпоненты. Жало паяльника по возможности должно быть тонкое.
  • Водонепоницаемые приспособленияДля заделки обработанного конца ленты заранее побеспокойтесь о водонепроницаемых вспомогательных «инструментах». Клее, герметике, специальных заглушках и термоусадочной ленте.





  • Отрезаем водонепроницаемую лентуБерем светодиодную ленту и как в предыдущем tutorial разрезаем ленту на необходимые нам отрезки. Водонепроницаемую ленту достаточно тяжело разрезать, т.к. линия отреза на лицевойчасти ленты может искажаться, преломляться под действие плотного силикона или пластика. Будьте аккуратны. Резать необходимо четко между соединительными пятаками. Обязательно используйте острый инструмент. Следите за тем, чтобы не повредить плату ленты и не замять токопроводящие дорожки.
  • Отрезаем водонепроницаемый слойТеперь самый ответственый момент. Берем канцелярский нож и начинаем аккуратно снимать слой водонепроницаемого покрыти ровно за пятками, куда будем припаивать провода. Срезать покрытие нужно очень осторожно. Одно сильное нажатие приведет к тому, что будет испорчена гибкая плата и прийдется снова начинать отрезать ленту и снимать покрытие. С нижней стороны снимать водонепроницаемый слой не имеет смысла. Оставляйте его как есть. Только верхний.
  • Лужение проводаДалее работаем по обычной схеме) Очищаем жало паяльника от окислов, предварительно его прогрев. Далее берем провод и лудим его.







  • Заполняем герметиком Термоусадочная трубкаНадеваем заглушку на провода. Провода припаиваем к светодиодной ленте. Заглушку изнутри промазываем клеем и садим на ленту таким образом, чтобы между концом заглушки и концом ленты была полость. Полость заполняем герметиком. Даем ему засохнуть. И надеваем на всю нашу конструкцию термоусадочную трубку по размеру. И проходимя горячим феном по ней. Остается только соединить светодиодную ленту с блоком питания.

Видео на тему соединения лент при помощи пайки




Соединяем светодиодную ленту между собой


Я рассмотрел основные аспекты соединения светодиодных лент при помощи паяльника и специальных соединителей. Если необходимо соединять ленты не с источниками питания, а смежду собой, то тут все делается аналогичным образом. Паять и резать ленту аналогично примеру на водонепроницаемой ленте. А если «возиться» с коннекторами, то стоит приобрести коннектор с двумя соединителями по концам необходимой длины и действовать согласно инструкции, описанной выше. Ничего сложного тут нет)

Плюсы и минусы, достоинства и недостатки соединений LED лент коннекторами и пайкой


В начале статьи мною было проронено, что опишу недостатки и плюсы обоих видов соединения светодиодных лент. Сказано-сделано…

Коннекторы — легко монтируются, имеют разнообразные типы. При помощи них можно соединить ленты в разнообразные формы. Это главные плюсы.

К минусам соединителей отнесу — большая «боязнь» влажных помещений. Очень быстро окисляются контакты. Лента начинает моргать. Еще одним негативным свойством назову — некачественные соединители. «Откровенно» плохие коннекторы попросту не создают необходимый контакт с лентой это не позволяет даже включить ленту. Она попросту не будет светиться…

Забыл к плюсам отнести и тот факт, что большинство коннекторов не нждаются в дополнительной изоляции. Работают по принципу — «поставил-и-работает».

При соединении светодиодной ленты пайкой отрицательных моментов все-таки больше, чем положительных. Случаются моменты, когда необходимо размещать ленты на вертикальных круглых поверхностях, овальных поверхностях и т.п. Коннекторы в этом случае практически не справляются… Они топорщатся и выпадает один или несколько светодиодов из общей картины. В этом случае выручет именно пайка. Т.е. плюс пайки в том, что ее можно использовать при дизайне лентами абсолютно любой поверхности. Минус пайки в том, что нельзя передерживать жало на ленте при пайке. Особенно от этого страдают новички. При пайке необходимо хорошо подготавливать поверхность. И конечно, после проведенного соединения пайкой необходимо дополнительно изолировать места соединений. На все эти операции необходимо время, а его как всегда, у нас не хватает…

советы и пошаговая инструкция как удлинить светодиодную ленту своими руками (85 фото и видео)

Светодиодные ленты – отличное решение для дизайна, однако при их прокладке нужно соблюдать некоторые правила. Например, надо знать, как соединять ленты между собой, если требуется чередование одноцветных и цветных или же длины ленты недостаточно для оформления участка интерьера, и ее нужно увеличить.

Краткое содержимое статьи:

Способы соединения диодных лент

Есть два наиболее популярных способа соединения диодных лент:

  • при помощи специальных коннекторов;
  • путем пайки.

Первый способ – соединение ленты коннектором — более дорогостоящий в силу того, что детали для соединения могут обойтись дороже, чем сами ленты. При этом он достаточно простой в исполнении.



Коннекторы бывают прямые – для стыковки отрезков лент на участках без рельефа, и угловые – для соединения диодов в местах, где основа делает крутой поворот, и загиб ленты может спровоцировать залом токопроводящей жилы.

Второй способ дешевле в исполнении, но требует наличия у исполнителя навыков пайки и некоторого времени.

2 способа — как подключить светодиодную ленту к батарейке. Без пайки и с пайкой.

подключение светодиодной ленты от кроныЧаще всего светодиодная лента подключается через специальные блоки питания. Они понижают и выпрямляют сетевое переменное напряжение 220В до необходимых 12В или 24В, в зависимости от вида и марки изделия.

Однако можно все это дело подключить и от простой батарейки или их связки из нескольких штук.

Недостатки и преимущества

фирменный блок питания с запасом по мощностиУ традиционного блока питания есть несколько не очевидных на первый взгляд недостатков:

  • во-первых, его нужно правильно подобрать и рассчитать соответствующую мощность

Ошибка может привести к тому, что он либо сгорит, либо лента будет тускло светить, так и не выйдя на полную яркость. 111-blok

  • сложная схема подключения

Особенно это относится к подсветке с дополнительными усилителями, контроллерами и т.п.схема подключения 15-20 метров rgb ленты и нескольких блоков питания и усилителей

  • куча проводов, которые нужно тянуть от блока питания через всю комнату до места подключения к лентеподключение блока питания за потолком

Плюс не забывайте про провода 220В – от распредкоробки или выключателя, которыми необходимо подключить сам источник питания.

  • необходимость наличия поблизости переменного напряжения 220В
  • габариты и размеры

Если это подсветка потолка, то постоянной головной болью становится вопрос – куда же спрятать эту совсем не миниатюрных размеров коробочку. Зачастую приходится мастерить специальную нишу.ниша под блок питания светодиодной ленты за подвесным потолком

Именно исходя из этих недостатков, многие и задумываются о подключении светодиодной подсветки через батарейки. Сразу вырисовываются преимущества такого решения:

  • такой led лентой можно осветить даже те помещения, где полностью отсутствует напряжение 220В (гараж, сарай, дача без света)лента smd 5050 на 120 диодов в гараже
  • получается удобная и безопасная подсветка на кухне (в особенности рабочей поверхности столешницы)светодиодная подсветка столешницы на кухне
  • сразу же отпадает необходимость прокладки десятков метров не нужной проводки
  • ну и больше не нужно ломать голову, куда же спрятать этот большой, тяжелый блоккуда спрятать блок питания светодиодной ленты

Условия применения led подсветки от батареек

Однако такое подключение светодиодной ленты имеет свои ограничения. И применять его можно не везде и не всегда.

Самый главный недостаток – это малая протяженность и малая мощность.

подключение led ленты от батарейкиПри большой длине Led ленты, например освещение по всему периметру дома или комнаты не малых размеров, все таки придется использовать обычный блок питания с традиционным сетевым напряжением 220V.подсветка жилого дома светодиодной лентой 220В

Так где же можно применять светодиодные ленты от батареек?

  • шкафыподсветка полок внутри шкафчиков светодиодной лентой 3528

Это могут быть как шкафчики в спальне (с одеждой и обувью), так и на кухне (с посудой и различными кухонными принадлежностями).

  • книжные полки или картинысветодиодная подсветка на батарейках книжных полок

Такая подсветка уже не будет портить внешний вид полотна уродливыми проводами, а только подчеркивать его красоту.подсветка картины светодиодной лентой на батарейке

  • гаражные помещения небольшой площадиled подсветка на батарейке гаража
  • погреб в гараже или сараеосвещение погреба светодиодной лентой на батарейке

Здесь на полную сказывается главное преимущество подсветки от батареек – автономность и независимость от переменного сетевого напряжения.

  • временная подсветка помещений при аварийных ситуациях и полном отсутствии электроснабжения в доме или квартиреосвещение квартиры светодиодной ленты от батареек
  • подсветка рабочей поверхности на кухне, подсветка ванной комнаты или балконасветодиодная подсветка балкона лоджии

Только не забывайте в этом случае использовать светодиодную ленту влагозащищенного и герметичного исполнения с защитой IP 55,65.

  • сценическая одежда для выступленийподсветка светодиодной лентой сценических костюмов
  • спортивные тренажеры, велосипедыподсветка led лентой на велосипеде от батареек
  • салоны автомобилей

Дополнить варианты применения вы можете самостоятельно, в зависимости от ваших фантазий и потребности.

Принцип подключения

Самым главным условием запуска и продолжительной работоспособности светодиодной ленты от батареек, будет мощность и уровень заряда (емкость) источника питания.виды батареек для питания светодиодной подсветки

При этом использовать можно любые типы и виды батареек, в том числе и аккумуляторные. Причем данный вариант даже более предпочтителен.

  • во-первых такой источник будет многоразовыммногоразовые батарейки для подсветки led ленты

Заканчивается заряд, батарейку отсоединяете, подзаряжаете и пользуетесь подсветкой дальше. В большинстве своем, именно аккумуляторные модели и рекомендуется использовать на кухне и в ванной.

То есть там, где помимо светодиодного освещения, есть еще и традиционное.

  • во-вторых это экономически выгоднее

Отпадает необходимость хранить залежи запасных батареек и своевременно докупать новые.много использованных батареек

Применять можно любые типы:

  • и даже таблетки

Главное, собрав их необходимое количество, получить требуемые 10-12 вольт.

Как подключить – 1-й способ

Для подключения вам понадобятся следующие материалы:

  • сами батарейкимногогразовая аккумуляторная батарейка 12В А23

Их суммарное напряжение при последовательном подключении должно быть от 8 до 12В. Есть модели А23, они сразу идут на 12В.батарейки 12В А23

Правда хватит такой емкости на очень короткие, маломощные кусочки ленты до 0,5м. При непрерывной работе не более 30-60 минут.

  • паяльникпаяльник для пайки светодиодной ленты
  • флюснейтральные флюсы гель для пайки светодиодных лент
  • припойприпой ПОС-60 для пайки контактов светодиодной ленты
  • многожильные медные провода сечением 0,5-0,75мм2провода для пайки контактов на ленте подсветки
  • переключатель-тумблерпереключатели тумблеры которые можно использовать для светодиодной ленты на батарейках
  • ну и естественно сама светодиодная лента

Самым проблематичным моментом сборки и подключения будет пайка проводов к батарейке.как припаять провода к батарейке для светодиодной ленты

Порядок пайки следующий:

  • сперва нужно хорошо зачистить контакты

Берете кусочек наждачной бумаги или маленький напильник и аккуратно зачищаете верхний слой напыления с плюса и минуса на батарейке.

  • залуживаете кончики медных проводов
  • наносите флюс и припаиваете провода к батарейке – красный к плюсу, черный – к минусупайка медного провода питания светодиодной подсветки к батарейке

Если это временная и очень маломощная подсветка, то некоторые не парятся с паяльником, а просто обеспечивают контакт на батарейке за счет магнитиков.как подключить провода к батарейке без пайки с помощью магнитов

На некоторых моделях батареек даже есть отверстие, куда можно предварительно вставить проводок.батарейки с отверстием под проводок где можно запаять

  • то же самое проделываете с кнопкой или тумблером

Только через него пропускаете всего один провод (плюсовой) и припаиваете его на вход тумблера. Выход пускаете на ленту.как запитать светодиодную ленту от нескольких пальчиковых батареек

  • пайку проводов на светодиодной ленте нужно выполнять с обязательным соблюдением полярности

111_paykaПлюс на светодиодной ленте обычно подписывается +12V или просто ”+”. Минус – ”GND”. На RGB подсветке все цвета являются минусовыми контактами.

2-й способ (без пайки)

Чтобы сделать более универсальное устройство, вместо скрученных между собой изолентой батареек, лучше использовать, так называемую кассету или контейнер.кассета контейнер для сборки нескольких батареек

Это уже фактически готовый сменный корпус. Иногда даже с проводами.контейнер с проводами для подключения светодиодного освещения на батарейках

Все что вам остается, это припаять тумблер к плюсовому выходу.

В таком устройстве уже не придется каждый раз распаивать-запаивать батарейки, когда они разрядятся.

сборка спаянных вместе батареек для подключения светодиодной лентыПросто меняете их, вытаскивая из своих посадочных мест и устанавливаете другие. Причем собрать такую схему можно на несколько уровней напряжения.

Если проводков на кассете нет, то прикупите специальные контакты.контакты под крону для контейнера магазина под батарейки

Таким образом вам уже не придется иметь дело с пайкой проводов к самим батарейкам. Кстати, для подключения проводов к светодиодной ленте, также не обязательно иметь паяльник.

Воспользуйтесь коннекторами.прокалывающий коннектор для светодиодной ленты

Их существует разнообразное количество. Причем не только для подключения ленты с лентой, но и для подачи на нее питания.111-konnector

Сколько времени будет светить

Как примерно высчитать, сколько времени будет работать та или иная светодиодная лента на батарейках и какие батарейки под нее лучше подобрать?подключение светодиодной ленты от батареек

Для начала вам нужно узнать название самой ленты и какие светодиоды в ней используются. Вбиваете эту марку в гугл и ищите параметры.

Самый главный – это напряжение и потребляемый светодиодом ток.

технические характеристики для светодиодных лентДопустим, потребляемый ток одного светодиода RGB ленты, при работе одного канала (свечение красным цветом) будет 18мА. Если работают все 3 цвета, то ток уже достигает 54мА.таблица потребляемого тока лед лентой

Далее подсчитываете, сколько таких светодиодов будет в вашей подсветке. И умножаете этот ток на их количество.

Например, при 50 диодах и свечении ленты на максимальной мощности, общий потребляемый ток будет составлять – 2700мА.таблица зависимости потребления светодиодной ленты

Довольно существенная величина. Такой ток могут выдать аккумуляторные батарейки 18650. Для 12 вольтовой подсветки вам понадобится собрать их в магазине минимум 3 штуки.

Емкость аккумулятора 18650 в самых популярных моделях составляет 2600мА/ч. Есть больше и меньше. Эти цифры означают – данная подсветка на батарейках 18650 при токе потребления 2600мА, будет непрерывно светиться около 1 часа.аккумуляторные батарейки 18650 для подключения светодиодной ленты

Если потребляемый ток превышает номинальный ток разряда аккумулятора, соответственно и лента будет гореть значительно меньший временной промежуток, и наоборот.

Только при этом не забывайте, что у небольших батареек, не рекомендуется превышать ток разряда больше чем в полтора-два раза от ее емкости.

Иначе батарейки быстро испортятся.

Как соединить светодиодную ленту между собой: способы соединения и инструмент

Содержание статьи:

LED-ленты украшают витрины многих магазинов, ресторанов и баров. Диоды переливаются разноцветными огнями, подсвечивают рекламные билборды. Светящиеся лампы используют также для декорирования спален, кухонь, детских комнат. При необходимости осветить и украсить помещение большой площади понадобится соединить несколько диодных полос, так как стандартной их длины часто бывает недостаточно.

Для чего необходимо соединять светодиодные ленты

Если длины бухты недостаточно, приходится соединять лед-ленты между собой

Основа LED-ленты — гибкая полоса с расположенными на ней световыми диодами, соединенными между собой цепью, которая идет по электрическим дорожкам. Каждая лента оснащена разметкой для разрезов, а также небольшими по размеру спайками, позволяющими присоединять провода. Обратная сторона конструкции — липкая полоса, позволяющая фиксировать устройство на любой поверхности.

LED-полосы обычно продаются в катушке по 5 метров, этого бывает недостаточно для декорирования большого помещения. Поэтому их удлиняют до нужного размера, а потом вывешивают на потолки, арки, витрины и аквариумы.

Способы соединения

Соединить ленту можно двумя способами: при помощи пайки или съемного коннектора. Каждый метод имеет свои особенности:

  • Пайка — бюджетное и надежное скрепление. Его осуществляют путем обнажения двух контактов, к которым впоследствии припаивают провода. После этого соединяют края конструкции.
  • Коннекторное скрепление происходит за счет пластиковых зажимов. Коннекторы чаще всего применяют, когда необходимо соединить LED-ленту в неудобных положениях, а спаять контакты невозможно. Этот способ прост и удобен, но чреват окислением контактов.

Пайка считается более сложным методом соединения диодной ленты, однако рекомендуется делать выбор именно в ее пользу.

Инструкция по соединению пайкой

Пайка без проводов

Активно использую несколько способов, помогающих нарастить светодиодную конструкцию.

Соединение без проводов

Чтобы соединить между собой светодиодную ленту, нужно воспользоваться инструкцией:

  1. Включить паяльник и прогреть его до температуры 350 градусов. Рекомендуется следить за показателем и не допускать его повышения. Это может навредить светодиодной конструкции. Перед работой инструмент рекомендовано очистить от загрязнений и протереть влажной губкой.
  2. Поместить ленту на ровную поверхность так, чтобы в процессе она не сдвигалась с места.
  3. Если имеется силиконовое покрытие на проводе, его потребуется снять.
  4. Залудить контакты на двух соединяемых частях, покрыть их небольшим слоем припоя.
  5. Положить одну ленту внахлест на другую, запаять места скрепления.
  6. Оставить конструкцию на некоторое время, чтобы она просушилась.

Если после включения в сеть диоды начали искриться, это говорит о неправильном дуговом скрещении, разрыве или потере контакта.

Соединение с проводами

Пайка с проводами

Еще один способ соединить светодиодную ленту:

  1. Аккуратно перерезать полосы по вышеописанной схеме.
  2. Подготовить провод толщиной до 0,8 мм и снять с него оболочку из силикона.
  3. Залудить концы.
  4. Кончики согнуть под прямым углом и припаять их к парным контактам.
  5. Повторить действия с другим концом провода.
  6. Надеть термоусадочную трубку, чтобы защитить места пайки.

Паять LED-конструкцию самостоятельно сложно. Поэтому лучше обратиться за помощью к специалисту.

Соединение пластиковыми коннекторами

Прямой коннектор для светодиодной ленты

Коннекторы используют в тех случаях, когда спаять контакты не получается. Этот метод соединения считается самым простым.

  1. Подготовить острые ножницы и обрезать ими ленту. Перед этим следует замерить расстояние, чтобы на каждом отрезке было кратное количество светодиодов.
  2. Оставить расстояние между диодами таким образом, чтобы с каждой стороны образовались монтажные площадки одинакового размера.
  3. Открыть крышечку и вставить в конструкцию одну часть ленты, защелкнуть коннектор.
  4. Повторить действия с другим отрезком.

Конструкцию можно подсоединить к сети питания. При успешной работе можно вывешивать диодную конструкцию для подсветки помещения.

Виды соединительных коннекторов

Пластмассовые коннекторы бывают нескольких видов:

  • Без изгиба. Используются для быстрого удлинения светящейся ленты. Места соединения при этом выглядят почти незаметными.
  • С изгибом. Устройство оснащено 2 элементами с торчащими проводами, которые помогают соединять концы ленты в разных направлениях и формах.

Встречаются также угловые коннекторы. Их применяют только при необходимости соединить конструкцию под прямым углом.

Разновидности коннекторов по геометрии соединения

Коннекторы имеют разную конфигурацию. Она зависит от геометрии соединения:

  • прямая – скрещение на прямых участках;
  • г-образная – соединение конструкции под прямым углом;
  • т-образная;
  • крестообразная.

Изобилие монтажных возможностей позволяет создавать из светящихся лент самые разные и необычные фигуры.

Количество контактов зависит от типа светодиодной ленты, варьируется от 2 до 6. Для монохромных конструкций лучше использовать коннекторы с 2 контактами. Трехцветные полосы RGB соединяют четырехконтактной деталью. Для совмещения ленты RGBWW берут коннекторы с 6 контактами.

В домашних условиях сделать монтажные детали достаточно сложно. Нужно приобрести винтовые клеммники, очистить их от винтовой изоляции острым кухонным ножом. Далее необходимо убрать защитный лак с диодной полосы и разрезать ее при помощи ножниц. Полоски поместить в отверстия клеммников, обжать винты. Проделать те же действия с питающими проводами. На те места, где лента соединилась, нужно надеть термоусадочную трубку, поджечь их зажигалкой, пока не произойдет надежный обжим.

Установка диодной ленты в быстрый проводной коннектор

Для процедуры необходимо:

  1. Взять две LED-полосы, которые следует соединить.
  2. Проводной коннектор перевернуть так, чтобы белая полоса находилась вверху.
  3. Потянуть за концы пластиковой защелки.
  4. Вставить в ленту соединитель, вернуть защелку в первоначальное положение.

Следует проверить надежность фиксации и подключить диодную полосу к сети питания. Если конструкция искрится, это может говорить о проблемах в работе проводки.

Советы по использованию и монтажу ленты

В процессе эксплуатирования нужно опираться на следующие советы и подсказки:

  • LED-лента считается не самым надежным устройством. Поэтому спайку или коннекторное соединение необходимо проводить качественно. Удлинять конструкцию следует так, чтобы потом можно было разобрать ее в случае поломки.
  • Для надежности лучше клеить полосы на двусторонний скотч.
  • При размещении диодов для подсветки потолков их скрывают за багетом или плинтусом. Это необходимо для равномерного освещения.

Блок питания ленты во многих случаях оснащен вентиляторами, которые доставляют шум. Устройство рекомендовано выносить в помещения, откуда неприятные звуки будут неслышны.

Плюсы и минусы различных соединений

Соединение пайкой надежнее, коннекторами – проще

К плюсам коннекторного соединения относят:

  • легкий монтаж;
  • различные вариации соединений;
  • маленькая стоимость деталей.

Из минусов — быстрое окисление контактов, неустойчивость к влажности. Лучше ориентироваться на водонепроницаемые разъемы, чтобы не навредить конструкции.

Преимущества соединения пайкой:

  • прочность монтажа;
  • доступность;
  • хорошее качество;
  • отсутствие окислительных процессов.

Из недостатков — сложность работы. Человеку без должной подготовки удлинить ленту будет проблематично.

Как соединить светодиодную ленту? Ответ специалиста

Чаще всего LED-ленты поступают в розничную торговлю в виде полос длиною 3 или 5 метров, намотанных на бобины. Как правило, в процессе монтажа светодиодную ленту приходится неоднократно разрезать, а полученные отрезки соединять между собой и подключать к блоку питания. И тут возникает вопрос – как лучше соединить светодиодную ленту? Коннектором, пайкой? Давайте разберемся.

Соединение LED-лент при помощи коннекторов

Самый простой способ получения электрического контакта между двумя отрезками светодиодной ленты без пайки заключается в использовании специального коннектора. Он представляет собой пластмассовый переходник, у которого с обеих сторон расположены контактные площадки с зажимами. Для того чтобы соединить два отрезка между собой нужно выполнить 3 простых действия:

  • очистить ленту от силиконовой оболочки (если она имеется) и слегка зачистить контактные площадки, расположенные на краю LED-ленты;
  • вставить под металлические выводы коннектора подготовленный край и защёлкнуть зажим;
  • аналогично, соблюдая полярность, вложить и защелкнуть второй отрезок.

Последовательное соединение светодиодных лент между собой не ограничивает область применения коннекторов. Например, с одной из сторон можно зажать провода для подачи питания. Но лучше воспользоваться готовым пластиковым разъемом, с одной стороны которого уже запаяны провода.

Также в продаже имеются соединители более сложной формы (угловой, Т-образной), предназначенные для параллельного подключения трёх и более отрезков со светодиодами.
коннекторыОсобенно уместно использование пластиковые соединители при создании сложных геометрических форм. Основным плюсом коннекторов является отсутствие необходимости во флюсах и припоях и работать с ними очень легко и удобно.

Конечно, есть и недостатки:

  • довольно высокая стоимость;
  • не способны пропускать через себя большие токи;
  • подверженность окислению.

Соединение светодиодных лент пайкой

Пайка – один из способов получения надёжного электрического контакта (при условии умения пользоваться паяльником и наличии хорошего припоя и флюса). Обо всех тонкостях лужения и пайки светодиодных лент можно прочесть в предыдущей статье. Рассмотрим 2 варианта соединения светодиодных лент этим методом.

Первый способ предусматривает использование соединительных проводов в качестве связующего звена между двумя участками:
Концы провода необходимой длины и сечения зачищают и лудят.

  1. Луженую часть укорачивают до длины не более 5 мм.
  2. Контактные площадки освобождают от защитной плёнки и тоже лудят.
  3. Затем провода в соответствии со схемой припаивают к контактам на ленте и изолируют.

Второй способ предполагает жёсткое соединение двух концов светодиодных лент. Обычно он используется, когда приклеенный отрезок оказался немного короче, чем предусмотрено проектом и его нужно нарастить. Или требуется последовательно соединить несколько светодиодных лент с разным цветом свечения. В этом случае контактные площадки отрезков зачищают и лудят так, чтобы на них оставались капельки припоя.

Затем края, подлежащие пайке, прикладывают друг другу и одновременным кратковременным касанием паяльника замыкают соответствующие проводники. Для этого достаточно припоя, имеющегося на залуженных контактах.
Чтобы скрыть и защитить место пайки, на него одевают термоусадочную трубку.

Какой способ соединения лучше?

Все рассмотренные способы стыковки светодиодных лент имеют свои плюсы и минусы. Достоинство разъёмного соединения – в его простоте и эстетическом виде. Кроме эргономических качеств, коннекторам также присуща мобильность. Соединять между собой можно даже те участки, которые уже закреплены на рабочую поверхность.

Единственный недостаток такого соединения – это цена. Стоимость коннектора на два контакта (для одноцветных LED-лент) составляет около 20р., а на 4 контакта (для RGB LED-лент) – 30р. Более сложные модификации стоят ещё дороже. К тому же не в каждом населённом пункте можно свободно купить подходящие соединители светодиодных лент.

Среди преимуществ соединения методом пайки можно выделить дешевизну и возможность наращивания проводов любой длины с последующим монтажом светодиодной ленты под любым углом. К недостаткам стоит отнести затраты на время и умение паять.

На основании данной информации каждый человек должен сам выбрать что лучше: дорогой, но удобный коннектор или дешёвая, но требующая усилий и умений пайка.

Полезные советы

В каждом деле есть свои тонкости. Вот несколько рекомендаций, которые помогут избежать проблем во время соединения LED-лент:

  1. Не следует соединять между собой суммарной светодиодные ленты длиной более 5 метров. Иначе самые удалённые от источника питания светодиоды не обеспечат должной яркости.
  2. Перед тем как начать собирать электрическую цепь, рекомендуется изучить правильные схемы включения светодиодной ленты.
  3. Применение дешёвых коннекторов может стать причиной плохого контакта в месте прижима и, как следствие, вызовет мерцание и погасание светодиодов.
  4. Во избежание короткого замыкания все места пайки должны быть в изоляции. Для этого лучше применить термоусадочную трубку или использовать термоклей.
Читайте так же

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
