Содержание

виды коннекторов, установка розетки RJ 11, схема разводки кабеля

Хотя мобильные телефоны получили в последние годы широкое распространение, многие люди продолжают использовать стационарные аппараты. Подключение телефона является простым делом, но проблемы могут возникнуть. Чаще всего эти затруднения связаны с большим разнообразием используемых аппаратов и коннекторов для их подсоединения.

Особенности конструкции

Современные телефонные аппараты превосходят старые по многим параметрам. Они стали более надежными и приобрели новые функции. Чтобы обеспечить бесперебойную работу устройства, должны соблюдаться 2 условия:

Наличие рабочей линии между абонентом и АТС.
Возможность электрического подсоединения телефона к электросети.

Технический прогресс серьезно изменил конструкцию стационарных телефонов и способы их подключения. Однако принцип их работы остался прежним. Телефонная розетка RJ 11 имеет три основных элемента:

Корпус — чаще всего изготовлен из пластика.
Контакты — латунные детали, с помощью которых обеспечивается прохождение электротока.
Клеммы — нужны для подсоединения проводов.

Для защиты от случайного замыкания, контактные гнезда розетки утоплены в корпус.

Виды устройств

Сегодня в продаже можно найти не только одноразъемные, но и многоразъемные модели. Процесс подключения двойной телефонной розетки не имеет серьезных отличий от установки одиночной. Существует большое количество типов коннекторов, но наиболее распространенными являются следующие:

RJ 11 — используется для подсоединения к линейной телефонной сети с помощью двух проводников.
RJ 14 — имеет 4 контакта.
RJ 25 — так как содержит сразу 6 контактов, то процесс ее подключения довольно сложный и лучше обратиться к специалисту.
RJ 9 — коннектор необходим для соединения аппарата и трубки.
РТШК 4 — розетка старого образца, использовавшаяся в советские времена.

В домах максимальной популярностью пользуется розетка для телефона стандарта RJ 11. В офисных помещениях зачастую применяются RJ 14 и RJ 25.

Методы установки

Подключить телефонную розетку значительно проще в сравнении с ее электрическим аналогом. Однако во время установки придется проявить осторожность и внимательность. Сначала необходимо определиться с типом монтажа:

Открытый — установка проводится накладным способом.
Закрытый — провода скрыты в стене.

Выбирая метод прокладки, необходимо ориентироваться на условия обслуживания линии, конструкцию стен, а также дизайн помещения. Если важна эстетика, то накладная розетка будет не лучшим выбором. При этом она легко обслуживается, так как ее работоспособность можно проверить за несколько секунд.

Для защиты открытой проводки от механических повреждений применяются специальные кабель-каналы, изготовленные из пластика. Они бывают не только настенными, но и напольными, внешне напоминая плинтус. Состояние проводников в них можно контролировать благодаря защелкивающимся панелям. Отдельного упоминания заслуживает выбор розеток, встроенных в плинтус. Лучшим вариантом станут устройства, лицевая часть которых плотно соприкасается с плинтусом.

Если монтаж розетки выполняется скрытым методом, то рекомендуется использовать кабель КСВП. Он имеет одну медную жилу, а его внешняя оболочка изготовлена из белого полиэтилена. Также можно применять кабель ТРП.

Подключение розетки легранд rj 11. Пошаговая инструкция по подключению телефонной розетки своими руками

С одной стороны, работы по монтажу информационных коммуникаций вести значительно проще, чем электрических линий, так как в них нет опасного для жизни напряжения 220/50. Но простота установки (а если точнее, подключения) телефонной розетки кажущаяся, если учесть, сколько разновидностей стационарных аппаратов (телефонов, модемов и ряда других приборов) находится в эксплуатации.

Для каждого из них необходимо подбирать свое соединительное устройство, с соответствующими конструктивными особенностями. Рассмотрим все варианты телефонных розеток и специфику их самостоятельного подключения.

В прошлом веке активно использовались розетки, которые характеризовались неразъемными соединениями (модель РТШК 4). Они в обиходе уже не встречаются, поэтому и говорить о таких телефонных розетках не имеет смысла. Даже если у кого-то она и найдется в старых «запасах», то ставить ее вряд ли будет желание.

Виды телефонных розеток

RJ 9

Этот вариант изделия служит только для соединения составных частей аппарата – самого телефона с трубкой.

RJ 11

Для подключения 1 телефонного аппарата. Эти модели розеток чаще всего встречается в многоквартирных жилых зданиях, причем не только старой планировки.

RJ 12, 14

В такой розетке 2 пары контактов для присоединения 4-х проводов. Следовательно, ее можно использовать для подключения 2-х телефонных аппаратов на отдельные линии. В домах, где у абонентов редко бывает по два номера, они практически не устанавливаются и считаются офисным вариантом розеток.

Особенности присоединения линий

Первая – к контактам №№ 2 и 3 (основная группа).
Вторая – к №№ 1 и 4.

RJ 25

Конструкция такой розетки аналогична предыдущей модели. Разница лишь в том, что в ней не 2, а 3 группы контактов.

Порядок подключения

Первое, на что необходимо обратить внимание – схемы внутренней коммутации. Она прилагается к любой телефонной розетке. Как выбрать место для ее установки, чем сверлить стену (или ) и фиксировать изделие на ней – подобные детали объяснять человеку, который знает, что такое отвертка и эл/дрель, вряд ли уместно.

А вот моменты, которые необходимо учесть, отметить целесообразно.

На линии могут быть наводки, до 60 В. В тот момент, когда кто-то звонит абоненту, напряжение может повыситься до 110 – 120. Не смертельно, но вряд ли «приятно». Именно поэтому, чтобы избавить себя от таких «сюрпризов», работы по разделке телефонных кабелей и их подключению к розетке рекомендуется вести в прорезиненных перчатках.

При снятии изоляции с проводников при помощи ножа или бокорезов часто повреждается жила, тем более, если нет достаточного опыта в проведении подобных операций. Это место потом легко ломается. Именно поэтому нужно при прокладке телефонного кабеля делать некоторый запас по его длине. Сколько раз придется повторять разделку, зависит от аккуратности мастера, но в итоге кончики проводов должны быть целыми, без каких-либо дефектов. Используйте .

Есть общепринятое правило: красный проводник – линия (+), зеленый – (–). Во многих статьях указывается, что необходимо делать . И это правильно, так как неизвестно, придерживался ли данного «стандарта» тот, кто подключал телефонную линию на другом конце трассы. Но, во-первых, прибор не всегда есть под рукой, во-вторых, не все умеют им пользоваться. Как быть? Присоединить все по схеме. Самое страшное, что случится – не будет связи. В этом случае на контактной группе нужно лишь «перебросить» провода.

Типовые схемы подключения

Такая методика (без прибора) опробована многократно и имеет большое преимущество в отличие от тех, где говориться о порядке проверке кабелей с его помощью. Дело в том, что можно просто запутаться в цветовой маркировке проводников – вариантов множество. Причем часто встречаются на одной линии изделия от разных производителей, в том числе, российских и зарубежных.

Установка дополнительной телефонной розетки не только избавит вас от мотков проводов, но и упростит подключение телефонного аппарата при его замене. В данной статье мы расскажем, как подключить телефонную розетку самостоятельно при наличии минимального набора инструментов.

Инструменты и материалы:

розетка телефонная
отвёртка
тестер (мультиметр)

Устаревший, но самый распространённый на просторах бывшего СССР стандарт телефонных розеток это — РТШК-4. Телефонные розетки типа подключаются при помощи двухпроводного кабеля сечением 0,3-0,5 мм2. Примером такого кабеля может быть КСПВ 2×0,5 или ТРП.

Ранее выпускались и устанавливались с конденсатором в 1 мкФ. Конденсатор нужен был для проверки линии и на время поступления вызова создавало эффект занятой линии для звонящего человека. Мог включаться только в одну розетку.

В настоящее время выпускается и устанавливается без конденсатора, что линию только улучшает. Как правило, устанавливают такие розетки только при наличии старых телефонных аппаратов, так как все новые телефоны имеют розетку RJ-11. RJ-11 (еще обозначают «4p2с» или «4p4с». «4p» значит, что разъем имеет 4 посадочных места для ножей-контактов, а «2с» и «4с» обозначает, что в эти посадочные места вставлено соответственно 2 или 4 ножа-контакта). Разъемы RJ-11 чаще всего используются для соединения телефонных аппаратов с телефонными трубками.

1. Наденьте защитные перчатки. В момент «покоя» напряжение в телефонной линии около 60 Вольт. Убить не убьёт, но если руки мокрые — ощущения будут крайне не из приятных. В момент звонка там появляется переменное напряжение около 100-120 Вольт, а это уже существенно!
2. С помощью специального приспособления или бокорезов аккуратно снимите изоляцию с проводов телефонной линии, стараясь не делать насечек на жилах. В месте насечки провод может сломаться.
3. Откройте корпус розетки. Подключите телефонную линию к красному и зеленому проводам в розетке (на снимке это верхние клеммы) — это стандарт. Бывают исключения, когда подключаться необходимо к средним 3 и 4 контактам (для розеток RJ-11) или даже к 2 и 5. Но такое встречается крайне редко.

Красный цвет провода в розетке соответствует «минусу» в телефонной линии, а зелёный — плюсу. В принципе полярность включения не важна в подавляющем большинстве случаев, хотя и встречаются некоторые капризные телефонные аппараты, желающие, чтобы «всё было правильно». Определить полярность в телефонной линии можно подключением тестера (при включении наоборот он покажет отрицательное значение напряжения). А если его нет под рукой — воткните оголённые концы кабеля в свежеразрезанную картофелину, около «плюсового» конца поменяется цвет. На практике на полярность внимание никто не обращает.

4. Обычно к телефонной розетке прилагается кусочек 2-х стороннего скотча. С его помощью корпус розетки закрепите в нужном месте и зафиксируйте саморезами.
5. Защелкните крышку розетки и опробуйте ее в работе.

Телефонная розетка скрытой установки

Инструменты и материалы

скрытая розетка
перфоратор с коронкой по кирпичу, бетону или гипсокартону
крепеж
приспособление для снятия изоляции с проводов или бокорезы
отвёртки
тестер (мультиметр)

Если вы решили подключить телефонную розетку скрытой установки, то порядок ее подключения не изменится. Предварительно необходимо провести телефонный провод до места расположения розетки по штробе, плинтусу или кабель-каналу и выполнить следующие действия:

1. Подберите насадку для перфоратора диаметром равным диаметру коробки и сделайте круглое отверстие достаточной глубины.

2. Установите коробку в отверстие и закрепите его с помощью дюбелей и саморезов.

3. Отрежьте телефонный кабель с таким расчётом, чтобы имелся запас по длине, который можно уложить в коробку вместе с корпусом розетки (около 10 см).
4. Подключите кабель, как указано в пункте 3 инструкции по монтажу накладной телефонной розетки.
5. Смонтированный корпус розетки с небольшим запасом провода поместите в коробку и надёжно закрепите распорными винтами заподлицо с поверхностью.

6. Установите внешнюю рамку и накладку.

7. Опробуйте в работе.

Особенности подключения розеток стандарта RJ11 и RJ12

RJ-11 обычно применяются в телефонии общего назначения — вы можете встретить такой разъем на шнурах современных телефонных аппаратов. и RJ-12 обычно используется в телефонных аппаратах, предназначенных для работы с офисными мини-АТС, а также для подключения кабеля к сетевым платам ARCnet

Розетка может содержать от двух до четырех контактов в виде небольших металлических вилок, между которыми необходимо заглубить жилы кабеля. Телефонные аппараты подключаются к двум центральным контактам. Для установки розеток такого типа профессионалы используют специальный инструмент — кроссировочный нож. Но если процедуру необходимо проделать 1 — 2 раза, от его покупки можно отказаться и воспользоваться обычным ножом.

1. Снимите внешнюю оплетку с кабеля на 4 см и расправьте жилы.
2. Вложите жилы в пазы и заглубите их при помощи кроссировочного или обычного ножа. Края пазов розетки заострены и сужаются к низу. При заглублении жилы они прорезают изоляцию, что обеспечивает контакт.

Подготовительная и завершающая части монтажа аналогичны вышеописанным.

РТШК-4 — советский стандарт розетки 80-х годов (4 широких контакта + ключ).

КСПВ — это кабель состоящий из медной однопроволочной жилы с изоляцией из композиции полиэтилена. Обычно оболочка у такого провода ПВХ пластикат белого цвета. Предназначается провод для внутренней стационарной прокладки.

ТРП — это распределительный телефонный провод. ТРП является однопарным, имеет медные однопроволочные жилы, которые изолированы с помощью полиэтилена, и разделительное основание.

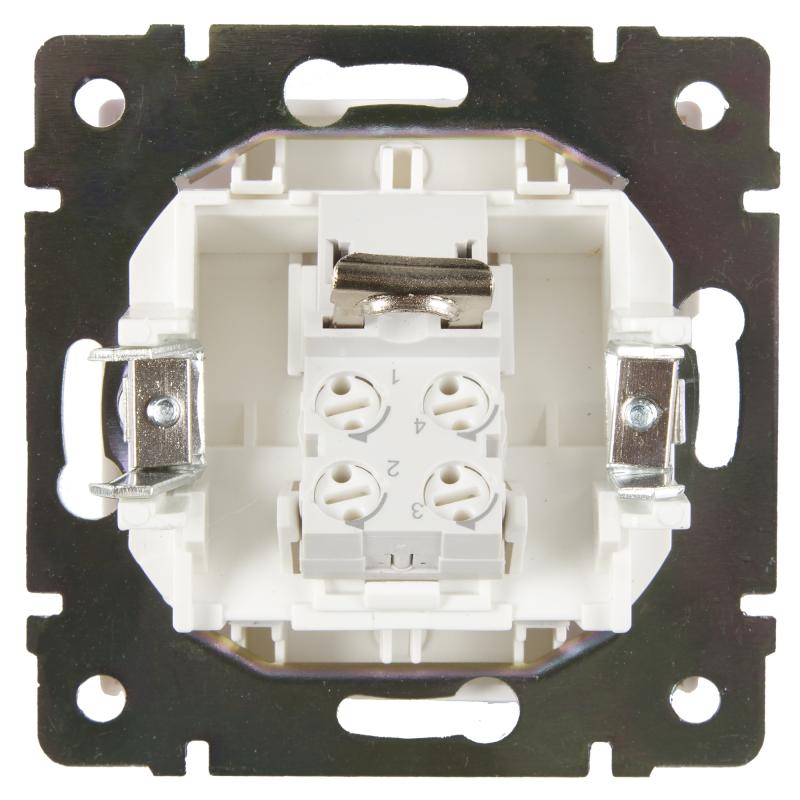

Механизм телефонной розетки 774438 продается без рамки. На фотографии изделие представлено в комплекте для большей информативности, а сама установочная рамка приобретается отдельно .
Розетка Legrand Valena телефонная один выход 774438 имеет выход стандарта RJ11 (4 контакта). Подключение телефонного кабеля к розетке происходит путем поворота контактного механизма на 1/4 оборота. Механизм розетки оснащен самозачищающимися контактами, благодаря которым нет необходимости зачищать жилы проводов при монтаже.
Устанавливается розетка в стандартную монтажную коробку скрытого монтажа. Для настенного монтажа механизма следует использовать специальные коробки открытого монтажа (артикул 776181). Механизмы всех розеток оснащены надежным креплением на винтах и на захватах. Рамка защелкивается на механизме. Ее конструкция позволяет регулировать глубину посадки до 2 мм (например: если механизм установлен в стену с тканевым покрытием).
Чистка лицевой панели розетки и рамки нужно производить влажной тканью. Запрещается использование агрессивных и коррозийных химических веществ.
Суппрот розетки изготовлен из оцинкованной стали. Контактная группа — AgNi (без содержания кадмия, являющегося элементом загрязняющим окружающею среду). Цвет лицевой панели розетки: белый (RAL 9003).

Как подключить телефонную розетку legrand

Cхема подключения телефонной розетки legrand 774438.

Схема подключения нескольких телефонных розеток 774438.

Телефонные розетки Legrand подключать к проводу удобно и просто. Если вы используете для подключения телефонных розеток кабель «витая пара», то для телефонии достаточно только одной пары, как правило это синий и сине-белый провод. Подключаются эти провода до центральных контактов телефонных разъемов и розеток. При монтаже обращайте внимание, как сделано подключение кабеля на ответной стороне. Обычно для подключения телефонов используют центральные контакты разъемов. В случае с телефонными розетками Легранд, подключение кабеля к механизму происходит удобно и быстро: нужно всего лишь до упора вогнать провод в гнёзда контактов 2 и 3 и провернуть отверткой по ходу часовой стрелки на 1/4 оборота. Контакт проводника и клемм будет надежным и долговечным.

На практике, процесс подключения телефонной розетки в разы проще и доступнее, чем электрической. Главный критерий основывается на полной безопасности, ведь присутствующая величина напряжения в подводе безопасна для человека. Так телефонная розетка для начинающего домашнего мастера может стать стартовой практикой.

Характеристики устройств
Подготовка к подключению
Непосредственный процесс

Характеристики устройств

Ранее вопрос о подключении телефонной линии сводился к одному ответу. Ведь всего несколько лет назад установка телефонной розетки основывалась на использовании одного стандартного прибора типа РТШK-4. В современное время стандарты сменились европейским качеством в виде наиболее популярных приспособлений типа RJ11 и RJ-12 известного бренда Legrand (Легранд).

Схема подключения телефонных розеток

Аббревиатура RJ (Registered Jack) в переводе с английского языка расшифровывается, как зарегистрированное гнездо. Известный разъем RJ11 в народе называется «евро-розетка». Стандарт RJ11 на самом деле является первым, узаконенным в США, стандартом. При этом розетка телефонная RJ 12 на самом деле не существует в виде стандарта. Обычно под данным разъемом подразумевается изделия бренда Legrand RJ-14 либо RJ-25.

Получается, что на сегодняшний день в повсеместном использовании имеются современные устройства такого типа:

RJ 11 с двумя проводами.
RJ 14 с контактами и 4 проводами.

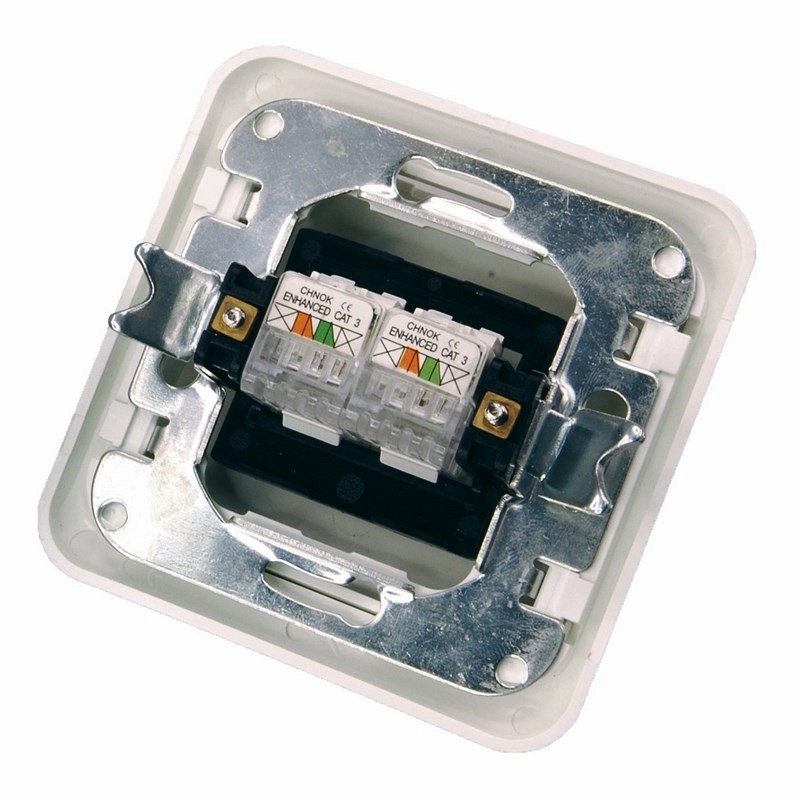

Накладная двойная разводка данного типа зачастую используется в офисных помещениях для нужд подключения дополнительных телефонных линий (офисные АТС).

RJ 25 – подключение телефонной розетки данного типа не рекомендуют производить собственными руками.

Подготовка к подключению

Прежде, как перейти к непосредственным монтажным работам относительно подсоединения устройств бренда Legrand, рекомендовано подготовить набор следующих инструментов:

Канцелярский нож либо иной другой острый предмет для зачистки изоляционной оплетки на проводах.

При установке рассматриваемых приборов компании Legrand, необходимость зачищать провода ушла. Встроенный механизм в изделиях позволяет делать самозачистку.

Крестовая и плоская отвертка.
Тестер для измерения напряжения в сети.
Резиновые перчатки.

Напряжение в телефонных сетях минимально (при вызове в 120В) и не приносит вреда человеческому организму. Тем не менее , рукам будет чувствительно и неприятно работать.

Обжимной инструмент.

Если используется даже двойная вилка евроразъемов RJ11, а так же для штекеров, необходим инструмент для обжима контактных пластин. Допустимо проигнорировать данное требование. Двойная конструкция во внутреннем исполнении, конечно, получит не столь приглядный вид, но контактные пластины можно просто задавить при помощи плоской отвертки. Стоит последовательно вдавливать каждый контакт.

Непосредственный процесс

Торговая марка Легранд выпускает телефонные гнезда разнообразных декоративных расцветок и стилистики. Примечательность изделий бренда Легранд заключается в том, что самостоятельный процесс подсоединения линии телефона состоялся просто и быстро. Особой простотой монтажа отличается накладная серия коннекторов.

Схема подключения телефонной розетки RJ-11

Схема подсоединения розетки типа RJ 11:

Разбирается прибор посредством откручивания, фиксирующего крышку крепления.

Схема конструкции подразумевает подсоединение всего двух проводов по типу старого образца телефонного включения.

Накладная розетка RJ 11 подсоединяется к источнику питания.

Прежде стоит проверить тестером полярность. Известно, что зачастую «минус» обозначается красным цветом оплетки провода, а «плюс» всегда в зеленой оплетке.

Провода от телефонного аппарата в вилке подключаются зеркально путем поворота контактного кабеля на четверть оборота во встроенном механизме зачистки.
Поднимается телефонная трубка: при отсутствии гудка, стоит поменять полярность проводов (на контактах RJ11 поменять местами провода).

Сложностей с подключением собственными руками телефонных розеток нет. Торгово-производственная марка Legrand делает все для облегчения процесса подключения и монтажа. Стоит попробовать.

как подключить, что это такое RJ-11 (фото, видео)

Характеристики устройств

Схема подключения телефонных розеток

RJ 11 с двумя проводами.
RJ 14 с контактами и 4 проводами.

RJ 25 – подключение телефонной розетки данного типа не рекомендуют производить собственными руками.

Подготовка к подключению

Канцелярский нож либо иной другой острый предмет для зачистки изоляционной оплетки на проводах.

Крестовая и плоская отвертка.
Тестер для измерения напряжения в сети.
Резиновые перчатки.

Напряжение в телефонных сетях минимально (при вызове в 120В) и не приносит вреда человеческому организму. Тем не менее, рукам будет чувствительно и неприятно работать.

Обжимной инструмент.

Непосредственный процесс

Схема подключения телефонной розетки RJ-11

Схема подсоединения розетки типа RJ 11:

Разбирается прибор посредством откручивания, фиксирующего крышку крепления.

Схема конструкции подразумевает подсоединение всего двух проводов по типу старого образца телефонного включения.

Накладная розетка RJ 11 подсоединяется к источнику питания.

Провода от телефонного аппарата в вилке подключаются зеркально путем поворота контактного кабеля на четверть оборота во встроенном механизме зачистки.
Поднимается телефонная трубка: при отсутствии гудка, стоит поменять полярность проводов (на контактах RJ11 поменять местами провода).

Как подключить телефонную розетку rj11

Чтобы подключить стационарный телефонный аппарат к линии, необходима работающая линия от АТС и возможность подключить к ней телефон. К линии телефоны подсоединяются с помощью телефонных розеток.

Существует несколько стандартов таких розеток, они применяются для разных целей: подключения одного или нескольких телефонов, создания выделенных линий. В квартирах чаще всего используют розетку стандарта RJ 11. Как подключить телефонную розетку этого стандарта самостоятельно?

Разновидности оборудования

С развитием технологий телефонные аппараты усовершенствуются, но в целом принцип их работы остается неизменным. Для их подключения к линии связи все так же используют специальные розетки.

В России с 80 годов и до недавнего времени использовался единый стандарт — РТШК-4. Еще раньше провода соединяли, просто скручивая их между собой. Сейчас стандартов стало несколько.

Развитие микропроцессорных технологий привело к замене розеток типа РТШК-4 на другие — с маркировкой RJ. С их помощью можно подсоединять к линии до четырех телефонов. Аббревиатура RJ означает Registered Jack. С таким обозначением существует несколько стандартов телефонных розеток:

RJ 9 — коннектор, подсоединяющий трубку к стационарному телефонному аппарату,
RJ 11 — именно он чаще всего применяется в жилых домах и квартирах, первый стандарт, принятый в США, также называют «евро-розетка», имеет два контакта и подключает один телефон,
RJ 14 — часто используется в офисных помещениях, имеет контакты и 4 провода, удобна для подключения дополнительных линий — можно соединить два телефона отдельной линией, в квартирах для подключения телефона применяется редко,
RJ 25 — модель с тремя парами контактов, подключить ее своими руками сложно, лучше поручить такую работу специалистам.
RJ 45 — устройство с 4 парами контактов, с его помощью соединяют компьютерные и телефонные сети или подключают телефон к линии.

Существуют и совмещенные версии РТШК-4 и RJ 11 с обоими типами разъемов. Такие устройства используются для соединения компьютерных и телефонных сетей. Кроме того, с их помощью можно подключать к сети аппараты со старыми и новыми вилками.

Также есть розетки RJ 12, но они не являются стандартными, так обозначают изделия фирмы Legrand — RJ11 или RJ 25. Устройства типа ТАЕ применяют для подключения к линии немецких и французских телефонных аппаратов.

Способы монтажа

Телефонные розетки можно монтировать открытым или закрытым способом. Открытый способ подразумевает, что вся отделка на стене сохраняется, оборудование прикрепляют прямо на обои или краску.

Провода в таком случае убирают в кабель-канал, расположенный в плинтусе или на стене. Можно найти кабель-каналы разных цветов и размеров, плинтусы с кабель-каналом внутри. Удобны модели с защелкивающимися крышками. Также есть плинтусы со встроенными розетками. Покупая их, выбирайте те, у которых лицевая панель хорошо прилегает к основанию, иначе со временем она начнет отставать.

Иногда устройства монтируют не на стену, а на пол. При подключении открытым способом их можно даже приклеить на двухсторонний скотч.

Если подключение телефонной розетки делают закрытым (скрытым) способом, провода прокладывают в канале до того, как устанавливают розетку в подрозетник. Иногда провода прокладывают в стене, а розетку устанавливают снаружи. Используют чаще всего медный одножильный кабель КПСВ в белой полиэтиленовой оболочке или тоже медный однопарный кабель ТРП.

Чаще всего телефонные розетки монтируют не отдельно, а в составе розеточного блока, например, вместе с электрической розеткой и выключателем, как на фото.

Устройство телефонной розетки

Телефонная розетка состоит из нескольких основных элементов:

корпуса из диэлектрического (непроводящего) материала — керамики или пластмассы,
контактов — подпружиненных деталей из латуни, которые нужны для надежного соединения проводящих частей и бесперебойного прохождения тока,
клемм — переходников для соединения кабелей.

Контактные гнезда устройства делают утопленными в корпус. Такое их расположение предупреждает случайные замыкания.

Телефонные розетки могут быть одно- или многоразъемными. Одноразъемные модели позволяют подключить один телефонный аппарат, многоразъемные — несколько. Розетка RJ 11 относится к одноразъемным, с ее помощью можно подключить только один телефон.

Подключение RJ 11

RJ 11 имеет два провода, поэтому ее несложно подключить своими руками в домашних условиях. Для этого нужно будет соединить в розетке два конца провода с определенными контактами, так, чтобы в вилке и в розетке они располагались в зеркальном отражении. Для монтажа необходимы:

двужильные кабели толщиной 0,3-0,5 мм,
отвертки — плоская или крестовая, в зависимости от типа шурупов, с изолированной ручкой,
дрель,
инструмент для удаления изоляции,
тестер,
инструмент для обжима контактов — можно не использовать, а обжать контактные пластины с помощью отвертки, но тогда вилка будет выглядеть не так аккуратно.

На видео показано, как правильно подключить к линии телефонную розетку.

Прежде всего нужно отключить электричество. Далее с проводов необходимо счистить изоляцию. Это делают бокорезами, плоскогубцами или обычным ножом. Освобождать провода от изоляции нужно аккуратно, чтобы не повредить саму жилу телефонного кабеля, иначе в дальнейшем она может сломаться.

Не стоит обжигать изоляцию, а затем снимать ее пальцами. Горячим пластиком можно обжечься, кроме того, при таком способе изоляцию трудно снять аккуратно. Нужно зачистить провода на расстояние 4 см от конца.

Желательно зачищать провода с запасом: они тонкие и хрупкие, их легко повредить. Лишнюю часть, если она останется, легко спрятать под корпус розетки. При закрытом монтаже провода для удобства делают выступающими за поверхность стены на 5-8 см.

Далее с помощью тестера проверяют полярность проводов. Обычно в телефонных розетках красный провод положительный, а зеленый — отрицательный. Но лучше полярность проверить, так как неизвестно, как были расположены провода раньше. Если нет возможности воспользоваться тестером, то подключают кабели согласно схеме, которая прилагается к устройству.

Чтобы проверить, работает ли линия, нужен вольтметр (мультиметр). Напряжение на линии должно быть равно 40-60 В.

После этого провода подключаются к розетке согласно схеме. Для этого вам понадобится отвертка — провода вставляют в разъемы и затягивают винты, хорошо их зажимая.

Далее монтируют розетку на стену, а затем подключают провода к сети и проверяют устройство. При открытом способе монтажа в конце его закрывают крышкой и закрепляют ее винтами.

Если нужно установить розетку закрытым способом, то сначала на стену наносится разметка, показывающая, где будет находиться устройство. Затем по разметке с помощью перфоратора делают отверстия и закрепляют конструкцию саморезами. Сверху устанавливают защитный кожух. В конце также тестируют устройство.

Если вы монтируете новую точку и места для розеток на стене места не предусмотрено, то сначала для них делают углубление — подрозетник. Его высверливают с помощью специальной насадки-коронки на перфоратор диаметром 6-7 см. Также с помощью перфоратора штробят каналы для прокладки проводов. Если перфоратора нет, это можно сделать молотком и зубилом. Но такая работа гораздо боле долгая и трудоемкая.

После этого устанавливают устройство в подрозетник, убедившись, что кабели не переплетаются. Затем розетку закрепляют с помощью саморезов и распорных винтов. Щели между подрозетником и стеной замазывают гипсовым раствором.

Когда раствор застынет, устанавливают защитную окантовку и лицевую панель. Защитная окантовка в современных моделях прикрепляется на защелках, а лицевая панель фиксируется винтами.

Схемы подключения

Телефонные розетки подключат по определенным схемам. Провода у них промаркированы цветом или цифрами, существуют разные варианты, но схема подключения телефонной розетки обычно прилагается к прибору.

Обычно полярность не так важна, но отдельные устройства могут работать неправильно, если ее не соблюдать. Схема подключения показана на рисунке.

Жилы витой пары также маркируются по разным стандартам, которые приведены в таблицах. Существует старая, новая и немецкая схемы.

Разновидности оборудования

RJ 9 — коннектор, подсоединяющий трубку к стационарному телефонному аппарату,
RJ 11 — именно он чаще всего применяется в жилых домах и квартирах, первый стандарт, принятый в США, также называют «евро-розетка», имеет два контакта и подключает один телефон,
RJ 14 — часто используется в офисных помещениях, имеет контакты и 4 провода, удобна для подключения дополнительных линий — можно соединить два телефона отдельной линией, в квартирах для подключения телефона применяется редко,
RJ 25 — модель с тремя парами контактов, подключить ее своими руками сложно, лучше поручить такую работу специалистам.
RJ 45 — устройство с 4 парами контактов, с его помощью соединяют компьютерные и телефонные сети или подключают телефон к линии.

Способы монтажа

Устройство телефонной розетки

Телефонная розетка состоит из нескольких основных элементов:

корпуса из диэлектрического (непроводящего) материала — керамики или пластмассы,
контактов — подпружиненных деталей из латуни, которые нужны для надежного соединения проводящих частей и бесперебойного прохождения тока,
клемм — переходников для соединения кабелей.

Подключение RJ 11

двужильные кабели толщиной 0,3-0,5 мм,
отвертки — плоская или крестовая, в зависимости от типа шурупов, с изолированной ручкой,
дрель,
инструмент для удаления изоляции,
тестер,
инструмент для обжима контактов — можно не использовать, а обжать контактные пластины с помощью отвертки, но тогда вилка будет выглядеть не так аккуратно.

На видео показано, как правильно подключить к линии телефонную розетку.

Чтобы проверить, работает ли линия, нужен вольтметр (мультиметр). Напряжение на линии должно быть равно 40-60 В.

Схемы подключения

На самом деле, мы по большей части знакомы с механизмом подключения телефонной розетки. По сути, здесь нет ничего трудного. Если иметь базовую подготовку или даже теоретические знания, то можно управиться за полчаса с учетом прокладки проводов.

Виды телефонных розеток

Собираетесь подключить телефон? Для ответа на вопрос о том, как это сделать, сначала надо определиться с разновидностью розетки. Еще несколько лет назад этот вопрос не был бы задан, поскольку существовал только один тип — РТШК-4. В каждом доме, где был телефон, устанавливались именно такие стандартные приборы. Сегодня советские укоренившиеся стандарты сменились европейскими — RJ11 и RJ12.

RJ11 используется в квартирах и домах. Оснащен он всего двумя проводами.

RJ12 подключается к четырем проводам. Его используют в качестве разводки офисных АТС с многочисленным количеством каналов. Если вы планируете устанавливать телефон у себя дома, то лучше ориентироваться на RJ11.

Способы монтажа телефонной розетки

При наличии минимальных знаний, подключить самостоятельно телефонную сеть можно минут за 5-10. Есть два способа установки – открытый и закрытый. Открытый способ подразумевает установку на поверхности без удаления отделочного слоя.

Например, если вы уже полностью сделали ремонт и теперь необходимо провести телефон, то розетку устанавливают прямо на обои или краску. Кабель – канал при этом прячется под плинтус. Открытый способ крепления может осуществляться, вообще, без монтажа на стене — розетка может находиться на полу.

В ней находится 4 винта. Два, находящихся ближе всего к разъему, трогать не нужно. Провод крепится в двух оставшихся винтах. Далее прокладывается изоляция — жилы присоединяются к зажиму и прижимаются винтами. После этого крышка корпуса закрывается. Работа готова.

Скрытый способ монтажа подразумевает прокладку провода телефона до того, как будет подключена розетка. В этом случае, планируется место ее расположения.

Иногда скрывают провода в стене, а розетку выносят наружу. Визуально такой способ крепления напоминает стандартные электрические розетки. Скрытый и открытый способы монтажа называют внешним и внутренним. В целом принципиальных отличий у них не существует.

Подключение телефонной розетки RJ11

Перед тем как приступить к монтажу, следует приготовить базовый набор инструментов и материалов:

провода сечением 0,3-0,5 мм. с двумя жилами;
острый предмет для удаления изоляции. Подойдет кухонный нож или плоскогубцы;
плоская и крестовая отвертка;
тестер для измерения напряжения в проводах;
резиновые перчатки.

Современные розетки для телефона выпускаются разных размеров и цветов. Чтобы самостоятельно подключить RJ11, нужно придерживаться следующей схемы:

резиновые перчатки. Это обязательная мера — в телефонных проводах есть напряжение от 60 до120 Вольт. Оно не причинит вреда здоровью, но может доставить дискомфорт;
затем нужно избавиться от изоляции. Ее снимают на такую длину, чтобы она была достаточной для подключения. Удалять изоляцию предполагается очень аккуратно, поскольку если повредить жилу, то она будет переламываться, что приведет к неисправности. В дальнейшем вы забудете, что поломку в другом месте, что отнимет массу времени;
на следующем этапе, присоединяем розетку к источнику питания. В приборе представленного вида, провода прикрепляются к контактам, расположенным посередине. При этом можно руководствоваться следующей схематической зарисовкой:
далее вам потребуется тестер. Можно использовать и мультиметр. Он нужен для точного определения полярности проводов, т. е. где «+», а где «-». Минус при этом обозначается красным цветом, а плюс – зеленым. Многие утверждают, что определение полярности вовсе не обязательно в случае подключения телефона, но на практике доказано, что если полярность изначально определена неверно, то аппарат будет работать с помехами;
следующий этап предполагает закрепление оголенных проводов между вилками в корпусе розетки. Пазы, к которым крепятся провода, имеют специфическую характерную форму, чтобы провода лучше держались. После закрепления не нужно заматывать места стыков изолентой;
последний этап – закрепление корпуса. Некоторые корпуса имеют автоматические защелки или требуется закрепление корпуса винтами. Поскольку мы говорим про внешний монтаж, то розетку можно прикрепить двухсторонним скотчем к стене или полу.
Монтаж для внутренней розетки слегка отличается. Сначала в стене проделывается отверстие, которое будет идентично ее размеру. Затем монтируется подрозетник, чтобы в будущем при установке новой, можно было быстро сменить ее. Кабель крепится по аналогии с показанным выше методом.

Подробнее о подключении телефонной розетки можно посмотреть на видео:

На что обратить внимание при подключении телефонной розетки

Телефонная розетка стандарта RJ11 или RJ12 содержит 2 и 4 контакта. Они выглядят, как небольшие металлические вилки. Кабель крепится между зубьями вилки. Все аппараты закрепляются только к двум контактам. Профессионалы могут использовать для закрепления кроссировочный нож, но в бытовых условиях подойдет обычный кухонный. Совершенно не обязательно тратить деньги на специальный инструмент, если подключение придется проводить один или максимум два раза.

Оплетка с кабеля снимается примерно на 4 см. Жилы при этом должны быть раздвинуты друг от друга.

Многие не покупают современные розетки RJ11, поскольку остались комплектующие еще с советского периода. Вот некоторые обозначения, которые наверняка вам пригодятся:

РТШК — это советский стандарт. Сейчас такие приборы уже не выпускаются, но функционировать телефонный аппарат может и сегодня с их помощью. Они имеют 4 контакта и ключ;
КСПВ — провод на медной основе, состоящий из одной жилы. Она покрыта изоляцией из полиэтилена. В большинстве случаев, такой кабель выпускается стандартного белого цвета. Его используют для внутренней прокладки в доме или квартире;
ТРП — распределительный кабель, предназначенный для прокладки телефонной линии. Этот провод однопарный, который состоит из медной жилы, изолированной полиэтиленом. Имеет разделительное основание.

Как работать по схеме

Итак, большинство профессионалов работают во время подсоединения телефона по схеме. Если вы используете аппарат старого стандарта, а не европейского, то лучше купить универсальную розетку. В ней вмонтирован современный соединитель и разъем из четырех контактов. Пятый – пластмассовый язычок. Подключение розетки старого типа аналогично описанному выше варианту с подключением RJ11 или RJ12. Два провода разводки подсоединяются к контактам, расположенным около пластикового язычка.

Помимо перечисленных стандартов RJ11 и RJ12, есть еще стандарт RJ25. Она оснащена шестью контактами. Такие розетки не устанавливаются дома, но бывают ситуации, когда по незнанию все же приобретаются. Если это произошло, то телефонный аппарат нужно будет подключать к третьему и четвертому контакту, как показано на картинке:

К этим контактам подключен красный и зеленый провод, поэтому их будет легко найти. К розеткам любого подтипа подключаются стандартные кабели.

Как мы видим, ничего сложного в самостоятельном подключении телефонной розетки нет. Желаем удачи!

Как подключить телефонную розетку RJ-11 . Электропара

Несмотря на массовое распространение мобильной связи, стационарные (городские) телефоны по-прежнему востребованы у населения. Телефон может быть подключен к общей сети напрямую, но аккуратнее и безопаснее все же поставить специальную телефонную розетку. Она придаст помещению эстетический вид и надежно зафиксирует провод, фактически исключая вероятность разрыва соединений (разумеется, если сам провод будет заведен под плинтус или кабель-канал).

Вам потребуется: розетка RJ-11, двужильный телефонный провод, острый нож, отвертки, тестер. Нужно заметить, что сегодня почти не используется подключение телефонной розетки старого «советского» образца, самый современный вариант – телефонная розетка RJ-11. По типу установки розетка может быть наружной или скрытой проводки, здесь выбор зависит только от особенностей конструкции стены и ваших предпочтений. Розетки наружной проводки более удобны, для их монтажа нужно лишь снять клейкую ленту с обратной стороны и просто приклеить на стену.

Телефонная розетка с одним коннектором

Телефонная розетка с двумя коннекторами

Перед проведением работ нужно обезопасить себя от поражения электрическим током, конечно, в телефонной сети он минимален, но зачем вам неприятные ощущения? Отключить напряжение через автомат у вас не получится – телефонная линия не связана с общей электросетью, да вы наверняка и сами замечали, что при отключении света телефон продолжает работать. Поэтому воспользуйтесь резиновыми перчатками.

Приступим непосредственно к установке телефонной розетки. Сначала следует очень аккуратно снять часть изоляции телефонного провода при помощи острого ножа (можно воспользоваться специализированным инструментом, если он есть в наличии). Теперь нужно подсоединить провод к контактам розетки, вот тут и возникает ощущение полного недоумения. Дело в том, что в розетке типа RJ-11 вы увидите четыре контакта, а ведь провод-то двужильный! Не нужно пугаться, на самом деле все довольно просто. Телефонный провод подключается с соблюдением полярности – красный провод это «-», а зеленый это «+», в розетке они находятся по центру, определяются при помощи тестера.

Даже если вы перепутали полюса, ничего страшного – никакого замыкания не произойдет, правда некоторые модели могут работать некорректно, вы обязательно заметите изменения. В этом случае просто поменяйте провода местами и наслаждайтесь превосходным дизайном розетки и отменным качеством связи.

Итак, розетку мы уже почти подключили, осталось закрепить розетку на стене, защелкнуть крышку и подсоединить ваш стационарный телефон к розетке.

P.S. Если вы выбрали внутреннюю установку телефонной розетки, нужно сначала сделать в стене отверстие любым удобным способом, установить туда подрозетник и повторить все вышеперечисленные действия.

Как подключить наружную телефоннную розетку и как подключить двойную розетку для телефона самостоятельно

Как подключить розетку для телефона: советы специалистов

В нынешнее время все большую популярность набирают мобильные телефоны и уже трудно найти людей, у которых их бы не было. Тем не менее, стационарные телефонные аппараты все еще популярны и необходимы. Подключение телефонной розетки значительно снижает возможности разрыва телефонного провода, уменьшает число видимых проводов и облегчает подключение телефонного аппарата к сети.

Среди всего разнообразия телефонных розеток следует выделить два их больших подвида:

Розетки внешние
Розетки с внутренней разводкой

Основные отличия этих розеток заключаются в том, что внешние розетки приклеиваются непосредственно на стену или пол при помощи специальной клейкой ленты, а розетки с внутренней разводкой располагаются прямо в стене. Не смотря на эти различия принцип подключения этих розеток абсолютно идентичен.

При необходимости подключить телефонную розетку самому, никак не обойтись без:

Провода с двумя жилами и поперечным сечением 0.3 – 0.5мм.
Устройства для снятия проводной изоляции (если аккуратно, то можно использовать обычный кухонный нож и плоскогубцы)
Отвертки
Тестера для электросети или мультиметра
Защитных резиновых перчаткок.

Как подключить телефонную розетку RJ11.

Нынешние телефонные розетки имеют миниатюрный размер, могут выпускаться в различных цветах и оттенках.
Схема подключения телефонной розетки такой конфигурации следующая:

На первом этапе следует предпринять меры предосторожности в виде одевания резиновых перчаток. Делается это из-за того, что напряжение на телефонной линии может варьироваться от 60 до 120вольт в зависимости от того поступает ли звонок или телефон находится в режиме ожидания.
Второй этап — снятие изоляции с кабеля на нужную длину. Важно это сделать аккуратно, чтобы не оставить повреждений и насечек на кабеле, так как он будет в этих местах переламываться.
Третий этап самый непростой. Здесь необходимо присоединить розетку к сети. В розетке для телефона вида RJ 11 телефонная сеть присоединяется к контактам, которые находятся посредине. Подключение телефона к розетке, схема:

На четвертом этапе рекомендуется определить полярность. В телефонных сетях для определения минуса используется красный цвет, а плюс обозначается зеленым. Зачастую, подключение телефонной розетки не требует нахождения полярности, тем не менее, многие телефонные аппараты будут работать некорректно или с помехами если розетка установлена не по правилам. Определить полярность можно с помощью мультиметра или тестера для электросети.
На пятом этапе следует заглубить жили кабеля между вилками из металла внутри розетки. Металлические пазы имеют слегка заострённые края и конусообразную форму. Это сделано для улучшения контакта между проводом и розеткой.
Последний этап — непосредственно закрепление розетки на стене, защелкивание корпуса и подключение стационарного телефона к розетке.

Придерживаясь этих правил можно самому правильно подключить телефонную розетку.

Подключение телефонного кабеля к розетке с внутренней разводкой.

Чтобы самостоятельно выполнить подключение телефонного провода к розетке с внутренней разводкой, следует выполнить следующие действия:

В начале соорудить каркасное отверстие в стене которое будет соответствовать размеру розетки.
Вторым этапом следует поместить розетку в подрозетник, который уже установлен в стене, и закрепить саморезами.
Следующие действия такие-же, как и при подключении наружной розетки RJ 11, за исключением того, что скрытую розетку, по окончании подключения, следует заключить в монтажную коробку и затянуть распорочными винтами.

Для большей наглядности процесса подключения телефонного кабеля к розетке имеет смысл посмотреть видео. Видео подключения телефонной розетки показано ниже:

Во-сколько может обойтись установка розетки для телефона?

Если у вас нет возможности, времени или сил для того, чтобы своими руками осуществить подключение телефонной розетки к линии, то вероятно следует обратиться к опытным специалистам. В этом случае, специалисты, представленные на платформе Юду, с легкостью и гарантией качества могут выполнить подобную работу.

Телефон стационарный – как подключить к линии связи

Телефон — это электротехническое устройство, позволяющее людям обмениваться информацией на расстоянии с помощью электрического сигнала. Слово телефон пришло к нам из древней Греции. Теле – переводится как «далеко», а фон – «голос».

Подключить стационарный, факс или несколько телефонов параллельно, включая и радиотелефон, после прочтения статьи без затруднений сможет любой домашний мастер, даже если впервые столкнулся с телефонией.

Какое напряжение в телефонной линии связи

Телефонная линия связи находится под напряжением постоянного тока 40-60 В если телефон не подключен или подключен, но телефонная трубка положена на телефонный аппарат. Во время звонка напряжение в линии связи становится переменным с амплитудой до 120 В. Когда Вы снимаете телефонную трубку, то напряжение снижается до величины 6-12 В. Это напряжение не опасно для жизни, но вызвать неприятные ощущения может.

Вывести из строя линию связи или испортить телефонный аппарат при подключении невозможно. Может произойти отключение телефонной линии на несколько минут, если надолго будет снята трубка без набора номера или если будут замкнуты накоротко проводники линии связи. Телефонную линию автоматически отключает автоматическая телефонная станция (АТС) для экономии электроэнергии. Так что можете смело приступать к самостоятельному подключению телефона к линии связи.

Перед тем, как подключить стационарный телефон, факс или радиотелефон к линии связи, желательно, но не обязательно, проверить наличие готовности линии связи. Напряжение в линии можно измерять вольтметром, рассчитанного на измерение постоянного напряжения.

Если телефон к линии не подключен или подключен, и трубка положена на телефон, прибор должен показать напряжение величиной 40-60 В. Если вольтметра нет, можно проверку выполнить с помощью картошки, и это не шутка, а реальный способ проверки. Достаточно в срез картошки воткнуть зачищенные от изоляции провода лапши. Батареек не нужно, так как провода уже находятся под напряжением.

Какой потечет ток

при коротком замыкании проводов телефонной линии

В АТС установлена система защиты от выхода из строя оборудования и линий связи, которая ограничивает ток при коротком замыкании телефонной линии до 40 мА.

Если измерять ток короткого замыкания в квартире, то за счет сопротивления проводов линии связи и в контактах соединительных коробок его величина не превысит 25 мА.

Схема подключения проводного стационарного телефона к АТС

От автоматической телефонной станции (АТС) к каждому дому протянут сто парный телефонный кабель, который разветвляется десяти парными кабелями по подъездам дома. Концы десяти парных кабелей распаяны в десяти парных плинтах в подъездах дома. Плинты устанавливаются в боксах или закрепляются на стенах. На фотографии – плинт с открытой крышкой.

Раньше корпуса плинтов делали из дюралюминия, сейчас – из пластмассы. В современных плинтах линейные провода линий связи подсоединяются запрессовкой в гребенки специальным инструментом. От одной из пар плинта в Вашу квартиру и протянута линия связи телефонным проводом ТРП, который связисты называют лапшой. На конце этого провода в квартире устанавливается розетка РТШК-4 (старого образца), или современная RJ-11, и уже к ней с помощью вилки подключается проводной телефон.

Как видите, схема подключения проводного стационарного телефона или факса в телефонии простая: от АТС в Вашу квартиру протянута индивидуальная пара проводов, через которую и осуществляется связь. Как видно из схемы, вилка и розетка нужны исключительно для удобства эксплуатации и в работе телефона участия не принимают. Можно соединить телефонные провода, идущие от плинта с телефонным шнуром, и телефон будет успешно работать. Полярность подключения телефона значения не имеет.

Как подключить телефон к линии связи

Подключение телефонных аппаратов, факсов в том числе и радиотелефонов к линии осуществляется посредством разъемного соединения – вилки и розетки. В настоящее время в эксплуатации применяются телефонные разъемы двух стандартов. Морально устаревшие советские, соответствующие требованиям ГОСТ 8810-81 (CT СЭВ 5396-85), который действовал до 01.01.92 (РТШК-4), и современные телефонные вилки и розетки RJ-11, соответствующие международному стандарту МЭК 60669-1 и 60884-1 (623K). Еще применяются универсальные телефонные вилки и розетки, которые дают возможность подключения вилок и розеток, выпущенных по новому и старому стандарту между собой.

Схема подключения телефона к советской телефонной розетке РТШК-4

Вопрос кажется неактуальным, но в эксплуатации находится еще много телефонов, подключенных давно, и при самостоятельном ремонте разъема или переносе телефона эта информация может быть востребована.

Конечно, советский телефонный разъем громоздкий, не соответствует современным эстетическим взглядам, но надежный и долгое время успешно выполнял, да и продолжает выполнять возложенные на него функции.

В телефонной розетке имеется четыре контакта для подключения вилки и два ― для коммутации конденсатора. Позиционирование вилки при вставлении обеспечивается за счет отверстий в крышке розетки. Линия подключается винтовым соединением к двум правым контактам.

Для контроля целостности линии в розетке раньше устанавливался конденсатор (в настоящее время не устанавливается), который подключался к правому верхнему контакту и нижнему левому. Когда вилка вставлялась в розетку, она клиновидным штырем разрывала цепь, и конденсатор отключался. Когда нужно было проверить линию, достаточно было вынуть розетку, и связисты с АТС могли, подав на пару переменное напряжение, проверить состояние линии, и таким образом определить, что именно является причиной отсутствия связи, линия или телефонный аппарат.

При параллельном подключении двух телефонов и извлечении вилки одного из них, линия сильно сажается, так как переменное напряжение хорошо проходит через конденсатор. Если у Вас случайно забыта такая подключенная к телефонной линии розетка, то обязательно отсоедините ее от линии или удалите конденсатор. Его желательно удалить из всех подключенных телефонных розеток, так как в современных телефонных линиях связи конденсатор участия не принимает ― и поэтому не нужен.

Телефонная вилка представляет собой пластмассовую коробку, состоящую из двух половинок, в одну из которых вставлено четыре плоских контакта, к ним на винтах подсоединяется шнур, идущий от телефона. На фото хорошо видно, к каким контактам его подключать.

Для работы телефона или факса не имеет значения, к каким контактам подключены провода, главное, чтобы контакты телефонной розетки, к которым приходят провода линии, соединялись с контактами вилки, на которые приходят провода от телефона. Штырь клиновидной формы служит для отключения от линии связи проверочного конденсатора.

С появлением в быту телефонов зарубежного производства, у которых шнур оканчивался вилкой RJ-11 6P4C, а розетки у всех были установлены РТШК-4, в продаже сразу появились переходники (адаптеры), позволяющие любому обладателю новинки без посторонней помощи подключить телефон к линии.

В адаптере два верхних плоских контакта соединялись с 3 и 4 контактами RJ-11 (стандартная схема обжима), на фото слева, а нижние плоские – с контактами 2 и 5 RJ-11, на фото в нижней части адаптера.

Подключение телефона к универсальной розетке РТШК-4 623K RJ-11

Еще одно творение переходного периода ― универсальная розетка, симбиоз розетки РТШК-4 и RJ-11. Не знаю, для чего их выпускали, но можно предположить, что ими заменяли пришедшие в негодность РТШК-4, тем самым обеспечивая возможность подключать телефоны с вилками любых стандартов.

3 и 4-й контакты обеих телефонных розеток RJ-11 подключены параллельно с правыми РТШК-4 (стандартное подключение), а контакты 2 и 5 телефонной розетки ― параллельно с левым РТШК-4.

Подключение телефона к розетке 623K RJ-11 6P4C

Современные розетки для подключения телефонов под вилку RJ-11 4P4C ― малогабаритные. Они выпускаются в разной цветовой гамме корпуса, бывают настенными, для внутренней разводки и комбинированными (для одновременного подключения телефонов к линии связи и компьютеров к локальным сетям и сети Интернет вилками RJ-45).

В представленной розетке линейные провода телефонной линии нужно подключить к зеленому и красному проводам, которые подключены к контактам 2 и 3 розетки RJ-11 4P4C.

Подключение телефона обжатием лапши в RJ-11

Можно и вовсе обойтись без стандартной розетки, подключив телефонный аппарат непосредственно к телефонному проводу, так называемой лапша. Для этого нужно конец лапши, подходящий к телефону, обжать в розетке RJ-11.

Диаметр изоляции проводников у лапши больше, чем нужно, и вставить их в разъем RJ-11 не получится. Для этого нужно полностью снять изоляцию. Без изоляции провода невозможно будет обжать в RJ-11, и поэтому на них следует предварительно надеть трубки, снятые с проводов витой пары или других проводов, подходящих по размеру.

Теперь останется только вставить провода лапши в контакты 2 и 3 разъема RJ-11 и обжать с помощью специальных клещей (кримпера) или вручную по технологии, описанной в статье «Как обжать кабель витых пар без клещей». Полярность проводов значения не имеет.

Для подключения телефона нужно будет вынуть из него штатный провод подключения и в разъем на корпусе вставить обжатый на лапше разъем RJ-11.

Цветовая схема обжатия линейной телефонной вилки RJ-11

Подключение стационарного телефона с трубкой к линии выполняется телефонным линейным шнуром с вилками RJ-11 4P4C на концах. Из них для подключения телефона задействованы, как правило, только два средних контакта. Остальные контакты часто отсутствуют, так как предназначены для подключения параллельно двух стационарных телефонов (телефонные аппараты должны поддерживать возможность работы в таком режиме) по системе директор – секретарь. Это когда при поднятии трубки одного из телефонов, второй автоматически отключается.

По стандарту подключения телефона к каждому номеру контакта должен подходить провод определенный цветовой маркировки. Это придумано для удобства ремонта и обслуживания. Не важно, какого цвета провод куда подключен. Главное, чтобы приходящие от АТС провода были подключены к двум средним контактам 2 и 3 телефонной вилки. Современный стандарт предусматривает нижеприведенную цветовую схему обжатия линейного провода к вилке RJ-11.

Ранее действовал другой стандарт, согласно которому обжатие вилки RJ-11 должно было выполняться по нижеприведенной цветовой схеме.

Полярность подключения для стационарного телефона, подключенного не по спаренной схеме, значения не имеет. Для опрессовки проводов в вилке RJ-11 существует специальный инструмент, но можно обойтись и одной отверткой.

При покупке вилки RJ-11 для подключения линии следует обратить внимание на то, что ее ширина должна иметь размер 9,5 мм. Дело в том, что вилка RJ-11 для шнура, соединяющего телефонный аппарат с трубкой, имеет точно такой же внешний вид, но ширина ее составляет 7,5 мм и можно купить не ту вилку.

Параллельное подключение телефонов

Иногда для удобства требуется к уже подключенному к линии связи телефонному аппарату параллельно подключить еще один или несколько аппаратов, включая и радиотелефоны. Такое подключение выполняется простым параллельным соединением розеток, точно так же, как подключаются к электропроводке электрические розетки.

Полярность проводов значения не имеет. Современные телефоны очень незначительно нагружают телефонную линию и можно подключить параллельно хоть 10 телефонов.

К недостаткам схемы такого подключения следует отнести отсутствие конфиденциальности при разговоре. То есть, во время Вашего разговора, поднявший трубку на любом параллельно подключенном телефоне, может слышать Вашу беседу. Есть схемы блокираторов, позволяющие при поднятии трубки на одном из телефонов, блокировать все остальные телефонные аппараты.

После подключения нескольких телефонных аппаратов параллельно может возникнуть ситуация, когда поступает вызывной сигнал, звонит только один телефон, а все остальные только издают короткий негромкий звук. Причиной этому является наличие системы АОН (автоматическое определение номера) в звонящем телефоне, настроенной на определение телефонного номера звонящего абонента до поднятия трубки.

Таким образом, АОН сразу же автоматически подымает трубку и уже сам генерирует вызывной сигнал. По этой причине все остальные подключенные параллельно телефоны и не звонят. Обычно в современных телефонах можно включать функцию АОН на определение номера после поднятия Вами трубки. Тогда, при поступлении вызывного сигнала все телефоны будут звонить. АОН, включенный в режим определения номера до поднятия трубки, плох еще и для тех, кто звонит Вам по межгороду.

Связано это с тем, что даже если звонок поступает в Ваше отсутствие, отсчет времени соединения и начисление оплаты начинаются без подъема трубки. К плюсам системы АОН можно отнести тот факт, что если телефоны без АОН установлены в местах отдыха, а с АОН ― в другом помещении, то Вы не будете потревожены ночным звонком.

Существуют и готовые решения в виде радиотелефонного аппарата с несколькими трубками, позволяющими не только блокировать, но и переключать звонящего абонента с поднятой трубки на любую другую. Однако такие телефоны не каждому по карману и имеют существенный недостаток. При отключении электроэнергии они не работают; а в трубках у них установлены аккумуляторы, которые служат несколько лет, затем требуется замена аккумулятора, а это по стоимости сравнимо со стоимостью обыкновенного кнопочного телефона. Поэтому, для обеспечения бесперебойной связи, все равно нужно в резерве держать обыкновенный телефон.

Как подключить телефон напрямую к проводам линии связи

В жизни бывают ситуации, когда нужно подключить телефон к линии связи, а розетка не подходит или ее нет в наличии. В таком случае можно соединить провода телефона с проводами линии связи напрямую скруткой и покрыть оголенные участки изолентой. Такое соединение на качество связи не повлияет.

Телефонный шнур очень гибкий, это особенный провод с жилами, сделанными по специальной технологии. Очень тонкая медная ленточка навивается на хлопчатобумажную нить. Такой проводник называется мишура. Провода из мишуры широко применяются при производстве наушников, соединении телефонных трубок с базами, то есть в случаях, когда провода при эксплуатации постоянно изгибаются.

Проводников мишура в каждой жиле несколько и они свиты еще между собой. Паять мишуру очень сложно, а механическая прочность такой пайки получается низкой. Для получения надежного и механически прочного соединения скруткой, нужно его выполнить по следующей технологии.

Единственный недостаток, что придется развивать провода в случае необходимости отключения телефона от линии. Да и то, в современных телефонах шнуры с телефонными аппаратами стыкуются вилками RJ-11 и можно, в случае, например, ремонта телефона, его отсоединить, вынув из корпуса разъем. У меня так подключен один телефон, при этом весь шнур спрятан за дверной наличник, выходит в наружу только кусочек длиной 15 см с вилкой RJ11 на конце, которая сразу вставлена в розетку телефона.

Сначала освобождается от изоляции мишура телефонного шнура на длину 10-15 мм и проводники линейного провода на длину 20-25 мм со сдвигом с помощью ножа. Нитку мишуры удалять не надо. Затем оба провода складываются вместе, мишура загибается в сторону проводника, и жила линейного провода навивается на прижатую к изоляции мишуру. Достаточно сделать три — пять витков.

Таким же образом выполняется скрутка со вторым проводником шнура. Как видите, получилось аккуратное соединение. Полученное соединение покрываете изоляционной лентой. При наличии полихлорвиниловой трубки подходящего диаметра, можно для изоляции надеть ее кусок на место скрутки. Соединение можно сделать и прямым, если перед изолированием согнуть линейный провод на 180°. Механическая прочность при этом существенно возрастет.

Ремонт телефонной линии связи

Если перестал работать стационарный телефон, то обычно вызывают связиста и ждут его прихода, часто в неудобное для себя время. Однако если ждать не хочется и есть желание, то восстановить связь можно своими руками.

Причин прекращения работы телефона может быть две: либо поломался телефонный аппарат, либо ― телефонная линия. Если у Вас есть запасной телефонный аппарат, подключите его вместо неработающего; если связь появилась, значит в поломке виноват телефон, а если связь не появилась ― линия.

Исправность линии можно проверить, измерив напряжение в телефонной розетке. Если прибора нет, нужно проверить надежность подсоединения линейного провода связи к контактам розетки. В случае если в розетке соединение надежное, то по проводу можно проследить, к каким контактам плинта подключена Ваша линия, и проверить надежность подсоединения к контактам в плинте.

Если возможности проследить нет, то можно проверить надежность подсоединения к плинту всех подходящих линий, ведь одна из них Ваша. Если на контактах плинта напряжение есть, и Ваша пара подсоединена надежно, то значит провод, идущий к точке установки телефона, ― в обрыве. Если напряжение отсутствует, то нужно отсоединить один из проводников, идущих в квартиру, и через 5-10 минут измерять повторно.

Если напряжение появится, то значит в проводе, идущем от плинта к розетке в Вашей квартире, произошло короткое замыкание. Для проверки этого факта достаточно опять присоединить провод линии к контактам плинта и измерить напряжение, оно должно опять пропасть.

Устройство трубки и ремонт шнура трубки телефона

Устройство трубки стационарного телефона

Внешний вид телефонной трубки всем хорошо известен. Она состоит из двух пластмассовых разъемных частей: основания, в котором закреплены микрофон и телефонный капсюль, и крышки, которая обычно привинчена к основанию одним или двумя саморезами. Как видно из приведённой ниже электрической схемы телефонной трубки, микрофон и телефонный капсюль соединены между собой тремя цветными проводами.

Один провод общий для микрофона и телефонного капсюля (на схеме черный), второй ― для микрофона (зеленый) , и третий ― для телефонного капсюля (красный). При замене микрофона или капсюля следует соблюдать полярность их подключения, иначе появится микрофонный эффект. Это когда говорящий слышит свой голос в трубке или может появляться свист.

Ремонт шнура трубки стационарного телефона

В стационарных телефонных аппаратах трубки соединяются с корпусом телефона витым шнуром с двумя вилками RJ-11 4P4C на концах. Во время разговора витой шнур трубки постоянно изгибается и в конечном итоге перетирается в месте выхода из вилки, как правило, со стороны телефонной трубки.

Телефон сначала начинает «хрипеть», и настает момент, когда Вы с собеседником не слышите друг друга. Наиболее вероятной причиной плохой связи является повреждение витого телефонного шнура. Хотя причиной также может быть угольный микрофон или телефонный капсюль.

Для проверки шнура, нужно его пошевелить в месте выхода из трубки или корпуса телефона. Если заметили, что в каких то положениях связь становится устойчивой, значит в этом месте и перетерся телефонный шнур. Шнур лучше заменить новым. Но можно обойтись и без похода в магазин, воспользовавшись технологией обжима RJ-11, RJ-45 клещами или без клещей.

Для извлечения вилки RJ-11 из телефонной трубки, нужно прижать пальцем фиксатор вилки RJ-11 к ее основанию и вынуть вилку из трубки. Затем немного вытащить ламели и извлечь из вилки шнур, укоротить его на 1,5-2 см (отрезать поврежденный кусок шнура), снять изолирующую трубку на длину 5 мм. Снимать изоляцию с проводников не надо.

Затем необходимо вставить подготовленный шнур в вилку RJ-11 до упора, соблюдая цветовую схему подключения проводов. Если не запомнили, как был вставлен шнур в вилку RJ-11, то можно посмотреть, как он вставлен в нее на другом конце шнура. Если вынули из вилок RJ-11 оба конца шнура и не знаете, как вставить правильно концы провода, то Вам поможет цветовая схема обжатия, представленная ниже.

Цветовая схема обжатия телефонной вилки RJ-11

Вилки RJ-11 на шнуре для телефонной трубки обжаты по цветовой схеме с разворотом на 180 градусов. Например, если на 1-м контакте вилки RJ-11 на одном конце шнура был белый провод, а на 4-м ― желтый, то на втором конце шнура на 1-м контакте вилки RJ-11 должен быть желтый, а на 4-м контакте ― белый. На фотографии показана цветовая схема обжатия витого шнура для стационарного телефона.

Такой ремонт витых телефонных шнуров я делал неоднократно, особенно во времена, когда такие стационарные телефоны с трубками, соединенными витыми шнурами только появились, и купить новый витой шнур не представлялось возможным.

При покупке вилки RJ-11 для шнура обратите внимание на ее ширину, которая должна быть 7,5 мм, так как вилка RJ-11 для линии, имеют точно такой же внешний вид, но ширина ее 9,5 мм.

Фон во время разговора

Если разговор по телефону сопровождается низкочастотным фоном 50 Гц или радиопередачей, то одной из причин этого явления может быть плохая изоляция между одним из проводников телефонной пары с землей. Тогда симметрия проводов нарушается, и наводимые на них сигналы помех от проходящих рядом электро- и радиотехнических проводов на концах телефонной пары взаимно не уничтожаются.

Чаще такое можно наблюдать в дождливую погоду, когда влажность высокая, из-за чего сопротивление изоляции проводов уменьшается. Самостоятельно найти эту неисправность без высоковольтного омметра сложно, лучше вызвать связистов. Они должны бесплатно устранить неисправность.

Телефонный удлинитель

Иногда возникает необходимость переставить телефон в другое место, а длина шнура, подключаемого к розетке, не позволяет этого сделать. Демонтировать и устанавливать розетку на новом месте не каждому захочется. Следы демонтажа в дополнение могут испортить внешний вид стены.

Решить такую задачу позволит простейший телефонный удлинитель. Можно купить готовый удлинитель, они бывают разных цветов, любой длины и с разными типами вилок и розеток на концах. Не сложно смастерить телефонный удлинитель и самостоятельно из вилки, розетки и куска любого провода.

Слева на фото самодельный телефонный удлинитель, который я сделал очень давно для удобства ремонта телефонов. Розетка прикручена к катушке, на которую навивается провод удлинителя для удобства хранения. Провод взят многожильный, и два его куска свиты вместе вручную. Справа ― телефонный удлинитель заводского изготовления для современных телефонов с вилками RJ11 на концах. Для его установки нужно вынуть штатный провод из телефонного аппарата и розетки, а затем вставить более длинный.

Если под рукой нет вилки и розетки, можно нарастить, или удлинить, штатный провод, сделав в любом его месте вставку из любого двойного провода или двух свитых вместе одинарных проводников. Для вставки подойдет провод любого сечения, многожильный или одножильный.

Для этого разрезается на две части штатный провод, лучше всего на расстоянии 10-15 см от вилки, если вдруг в будущем понадобится восстановить его в первоначальном виде, напрессовав разъем. Соединение концов делается по вышеописанной технологии. Если вставка делается из многожильного тонкого провода или толстого одножильного, то мишура не загибается, а складывается с зачищенным проводником параллельно и обвивается проводом диаметром около 0,5 мм.

Современные шнуры для телефонов стали делать не из мишуры, а обыкновенного многожильного провода довольно малого сечения. У провода, который я разрезал для демонстрации технологии фотографиями, оказалось всего 6 проводников диаметром по 0,2 мм. Такие тонкие провода нужно соединять по специальной технологии.

Снимается изоляция со сдвигом, как показано на фото. Далее провода нужно залудить и более тонкий проводник навить вокруг более толстого. Если провода приблизительно одинакового диаметра, то делается их простая скрутка. Затем пропаивается место скрутки припоем.

Если Вы не знакомы с технологией пайки, то можете посетить страничку сайта Как паять паяльником. Теперь нужно заизолировать соединение несколькими витками изоленты. Для придания эстетического вида, можно один из проводников загнуть и потом уже заизолировать. Точно так же выполняется соединение и второй пары. Как видите, получилось надежное и красивое соединение.

Для примера решил продемонстрировать, как можно выполнить удлинение телефонного шнура с помощью одножильного провода для электропроводки, диаметр жилы которого составляет 1 мм.

Соединение телефонных проводов выполняется точно по такой же схеме, как описано выше.

По приведенной выше технологии можно соединять провода любых электрических цепей, проводников в любых устройствах и приборах, включая и компьютерные сети Интернет.

Прокладка телефонной линии связи в квартире

Величина тока, протекающего по проводам линии для связи, не превышает 10 мА, поэтому требования к сечению жилы практически отсутствуют, достаточно, чтобы проводник был диаметром 0,1 мм. Толстыми жилы делают для уменьшения потерь сигнала при большой длине линии и обеспечения достаточной механической прочности при коммутации. Исходя из этого, линии связи можно прокладывать практически любым проводом. Главное, чтобы проводники шли параллельно друг другу, или были свиты вместе.

При прокладке линий связи внутри жилых и производственных зданий обычно используют двойной провод ТРП 2×0,4 (диаметр жил ― 0,4 мм., сечение ― 0,12 мм², сопротивление ― 148 Ом/км) или ТРП 2×0,5 (диаметр жил ― 0,5 мм., сечение ― 0,21 мм², сопротивление ― 94 Ом/км), с изоляцией из ПВХ (полихлорвинила) категории CAT1. Связисты его именуют «лапша».

Применение такого провода обусловлено его низкой ценой и простотой монтажа. Так как соединительная полоска пластмассы между проводниками довольно широкая, можно крепить провод к стенам, пробивая его по центру гвоздиками.

Если нужно сделать в прокладке поворот, то провод ТРП просто перегибается, как показано на фотографии. Иногда прорезают перемычку и проводники на месте поворота разводят в стороны, но это хуже, так как нарушается симметрия линии.

Гораздо лучше выглядит провод, закрепленный на стене с помощью специальных пластмассовых скобок с дюбель-гвоздиками. Скобки выпускаются под разные размеры проводов и кабелей, бывают предназначенные для крепления как круглого, так и плоского провода.

Дюбель-гвоздики скобок сделаны из каленой стали и забиваются, не сгибаясь даже в бетонные стены.

В последнее время часто провод связи лапшу, прокладывают в кабель-канале, это позволяет все провода (Интернет, телевизионный кабель, домофона и др.) проложить вместе, что упрощает монтаж и красиво выглядит. Кабель-каналы выпускаются разных размеров, что позволяет уложить в них практически неограниченное количество проводов.

Удобно проложить телефонный провод и провода другого назначения внутри напольного плинтуса, в котором предусмотрен кабель канал.

Использование витых пар кабеля Интернет

для телефонной линии связи

Сейчас у многих в домах проложен кабель для Интернета. В этом кабеле обычно используется всего две пары из 4-х имеющихся. Свободные пары можно использовать для телефонной линии связи. Разобраться в том, какие из пар свободны, Вам поможет статья сайта Обжим кабеля витых пар RJ-45 для Интернета.

Для линии связи берется одна из свободных пар, коричневая или синяя. Витая пара состоит из двух свитых между собой проводников. Изоляция одного из них окрашена сплошным цветом, а изоляция второго – белая с полосками цвета первого.

Наталья 11.05.2012

Здравствуйте.
Мне нужна Ваша помощь. Купила новый телефонный аппарат взамен старого дискового советского. Он нашей российской сборки, но подключается через адаптер. Купила адаптер. Все проверено в магазине. Все работает. А вот дома телефон не включается. Почему? Хотелось бы самой понять, в чем причина, чтобы в последствии устранять самой эти неполадки.

Александр

Здравствуйте, Наталья!
Скорее всего, в розетке, к которой подключен советский телефон, провода линии от АТС подключены на другие контакты, чем в адаптере. Снимите крышку и проверьте.
Главное это не то, к каким контактам подключены провода, а главное, что бы провода от линии были соединены с проводами телефона. Стандарт на подключение придуман только для удобства.

Anton 28.11.2012

Уважаемый Александр Николаевич, подскажите пожалуйста, как подключить телефонный кабель в щиток. Раньше был 2-ой полупрозрачный провод, а теперь 4-ой разноцветный — желтый, зеленый, коричневый, прозрачный. Не могу понять, как их между собой скручивать и в какую из 2-х точек подключать?
Заранее спасибо.

Александр

Уважаемый Антон!
Так, как для подключения телефона достаточно всего двух приводов, то необходимо и подключать к двум из четырех цветных в щитке. Если есть вольтметр, то проще всего найти на какой паре проводов есть напряжение 40-60 В. Если прибора нет, то нужно взять телефон, снять с него трубку и методом перебора подключения проводов телефона к цветным проводникам в щитке найти действующую линию. В телефоне должен появиться тональный сигнал.
Если на обеих парах есть напряжение, то нужно подсоединить телефон сначала к одной из них и набрать собственный номер. Если появятся короткие гудки занятого телефона, значит вы нашли свою пару. Если нет, то подключиться ко второй паре.

Андрей 01.04.2015

У меня хороший телефон УФА-301, 1989 года, как новый, прочитал статью у вас про подключение, но у вас описывается двух жильный провод от щитка до телефона у меня же в телефоне три жилы: красный, белый, зеленый, куда какой я не могу разобраться, но попробовал – работает, но куда третий все же не пойму, помогите, спасибо…

Александр

Уважаемый Андрей!
Третий провод предназначен для работы телефона в режиме директор-секретарь и для вашего случая не нужен. Так что пользуйтесь телефоном и забудьте о нем.

Сергей 28.11.2020

Здравствуйте!
У меня в квартире уже почти четверть века стоит и исправно работает стационарный телефонный аппарат «Русь», подключённый к розетке РТШК-4. И вот уже лет 10 как его АОН перестал определять номера. Переключение АОНа в цифровой режим ситуацию не исправило: хорошо, если определяется один номер из сотни входящих, да и то, зачастую, неправильно.
Недавно я услышал, что для того, чтобы АОН снова заработал, достаточно подключить в телефонную розетку резистор. Подскажите, правда ли это, и, если да, то какой резистор и как следует подключить?

Александр

Здравствуйте, Сергей!
Есть два стандарта работы АОН, Российский (устаревший, работал только на старых аналоговых станциях) и Европейский, предназначен для работы на цифровых АТС.
Телефонные аппараты с АОН можно разделить на три группы, работающие только по старому стандарту, поддерживающие как старый, так и новый стандарт, и работающие только по современному Европейскому стандарту.
Согласно описания телефонный аппарат «Русь» рассчитан на определение номера как в Российском, так и Европейском стандартах. Для работы в Европейском стандарте его нужно настроить.
Но замечу, что в настоящее время эта услуга является платной и для ее подключения надо подать заявку поставщику услуг связи. Заодно и уточнить, будет ли ваш телефонный аппарат определять номера.
Насколько мне известно, для работы АОН никаких дополнительных резисторов устанавливать нет необходимости.

Виктор 07.01.2021

Доброго дня.
Есть способ подключения обычного аналогового телефона к устройству сотовой связи? Спасибо.

Александр

Здравствуйте, Виктор!
Классический стационарный телефон подключить к устройству сотовой связи невозможно, потому что в нем кроме громкоговорителя и микрофона по большому счету ничего и нет.
Но если нужно иметь стационарный беспроводный телефон, работающий как мобильный сотовый, то такие модели продаются, например, KIT MT3020. От сотового он отличается высокой чувствительностью, что позволит оставаться на связи даже в местах, когда сотовый телефон не работает из-за слабого сигнала. Предусмотрена также выносная антенна, которую можно смонтировать на высоте, тем самым увеличив дальность связи.

Виктор 14.01.2021

Здравствуйте.
Приходится подключить старый телефон, заменив шнур подключения с вилкой РТШК-4, на шнур с разъёмом RJ11. Так как записка, где было указано, к каким клеммам на телефоне (их три) крепились «рабочие», фазные провода, то прошу подсказать, как их определить?
Заранее благодарен.

Александр

Здравствуйте, Виктор.
Для работы телефона достаточно двух проводов. Поэтому нужно снять трубку и слушая ее методом перебора подключать два провода в разных комбинациях к трем на телефоне. Полярность подключения значения не имеет.
Как только появится вызывной сигнал, значит это и есть правильное подключение. Для проверки достаточно с телефона позвонить.
Подключение к трем клеммам предусмотрено для случая подключения двух телефонных аппаратов параллельно по системе директор-секретарь. Это когда трубка поднимается на телефоне директора, то секретарь не слышит его разговора.
Еще в старых телефонах бывает три контакта, и к одному из них подключают вызывное устройство (звонок). Но в таком случае между двумя контактами можно увидеть перемычку. Если ее снять, то звонить можно будет, а вот когда на телефон звонят, то звонка не будет. В таком случае нужно провода подключать к незамкнутым между собой контактам.

Сергей 09.02.2021

Здравствуйте!
Хотел спросить. Если гудок идёт к телефонному номеру значит он подключен к телефонному аппарату? У нас на работе не можем понять проблема от самого поставщика услуг или от нашей мини АТС. В этажах стоит телефонная коробка. У нас своего связиста нет.

Александр

Здравствуйте, Сергей.
Обычно любая АТС стационарных телефонов не может определить подключен ли телефонный аппарат к линии или нет и поэтому при звонке на номер в своем телефоне Вы будете всегда слышать длинные гудки, вне зависимости подключен телефон к линии или нет. Вот если в проводах линии или в телефонном аппарате будет короткое замыкание между проводами линии, то будете слышать короткие гудки.
Поэтому таким простым способом можете проверить работу АТС. Позвоните с телефона на его же номер, должны идти короткие гудки. Закоротите провода линии этого телефона и позвоните с любого другого, хоть с сотового, тоже должны идти короткие гудки. Нанести вред оборудованию при таких манипуляциях невозможно, так что можно работать без опасений.
В дополнение, мини АТС обычно подключается к одному или нескольким городским номерам. Поэтому можно параллельно к ним последовательно подключать обыкновенный телефонный аппарат, даже не отключая их от АТС и попробовать провести выше описанные действия. Тогда Вы сможете узнать сбои происходят по вине поставщика услуг или мини АТС.

Павел 05.04.2021

Добрый день, подскажите почему на дисковом телефоне перестал звонить телефон при входящем вызове?

Александр

Здравствуйте, Павел.
Звонок подключён, как видно по схеме, к телефонной линии через конденсатор емкостью 1 мкф и включен, когда подвижный контакт РП2 находится в верхнем положении (трубка положена на телефон).

Если телефон перестал звонить, то в первую очередь нужно вскрыть телефон и произвести внешний осмотр, проверить, чтобы молоточек свободно перемещался между чашками звонка. Если телефонный аппарат уронили, то может сбиться настройка.

Далее проверить контакты включения звонка, связанные с рычагом трубки, прозвонить мультиметром катушку. Если все в порядке, то тогда останется только заменить конденсатор.
Но перед ремонтом целесообразно обратиться в телефонную компанию, может у них кроется неисправность. Возможно они сменили оборудование на более современное, и оно не может передавать сигнал на звонки дисковых телефонов.

Николай 20.04.2021

Доброго дня!
Вопрос такой, можно ли стационарные телефоны подключить, друг к другу не выходя на внешнюю среду. Как бы к соседнему дому?
Если можно, то как?
Спасибо!

Александр

Здравствуйте, Николай.
Организовать связь между двумя удаленными точками с помощью двух стационарных телефонных аппаратов без подключения их к городской линии связи не сложно. Достаточно подключить телефоны между собой, соединив два провода и подключить к ним питающее напряжение постоянного тока порядка 9-70 В. Полярность значения не имеет.
Проще всего питающее напряжение и переменное для работы звонка организовать с помощью сетевого блока питания, как показано на электрической схеме.

Со вторичной обмотки трансформатора Т1 напряжение выпрямляется диодом VD2. С1 сглаживает пульсации. R1 служит для ограничения величины тока. Достаточно снять трубки и можно будет разговаривать.
Для возможности вызова абонента необходимо на звонок телефона подать питающее переменное напряжение. Для этого в схеме предусмотрены кнопки без фиксации S1 и S2. При нажатии, например, кнопки S1, переменное напряжение с трансформатора поступает на телефон 2 и он начнет звонить. Диод VD2 защитит конденсатор С1 от попадания на него отрицательного напряжения.
Кнопки S1 и S2 можно смонтировать в телефонных аппаратах. Можно обойтись и без кнопок, обеспечив вызывной сигнал при снятии трубки, но тогда схема существенно усложняется и потребуется подбор и установка нескольких дополнительных реле, что в данном случае не целесообразно.
Трансформатор подойдет любой мощностью не менее 5 Вт с выходным напряжением 24-45 В. Если звук будет слабым, то можно уменьшить резистор R1. Если в трансформаторе несколько низковольтных вторичных обмоток, то их можно, соблюдая фазировку, соединить последовательно. Диоды подойдут любые на напряжение более 100 В и ток 1 А.

Телефонное соединение и проводка RJ11

RJ11 — это регистровый разъем с 6 разъемами (6P6C), обычно используемый для аналоговых телефонных линий, факсимильных линий и модемов. Настоящий RJ11 — это разъем 6P2C. Зарегистрированный разъем — это стандартизация, созданная для описания физического разъема, а также его проводки, и конкретно относится к разъему, но в значительной степени используется в промышленности также для обозначения модульных вилок. В 1934 году, когда Bell Company имела монополию на телефонную промышленность, телефонная компания владела всем, что связано с телефонами.Это означает, что Белл владел кабелем, проводкой внутри дома и самим телефоном; когда они сделали это, не было возможности подключить что-либо к телефонной линии, потому что телефоны были подключены напрямую к сетевому кабелю.

Поскольку Белл владел всем, не было необходимости стандартизировать кабельные соединения, чтобы другие компании могли создавать свои собственные продукты. В конце концов, в результате усилий двух компаний, пытающихся закрепиться в телефонной индустрии, Carter Phone (1956) и Hush-a-Phone (1968), правительство США пришло к выводу, что Bell Company действительно имеет незаконную монополию и что правила должен был быть установлен на место в.Теперь телефонная компания владеет только кабелем, обеспечивающим эту услугу, и из-за этого Bell пришлось разработать универсальный стандарт для соединения глобальной сети (WAN) с локальными сетями (LAN) в каждом здании. Ответственность телефонной компании заканчивается прекращением связи в месте, называемом Минимальная точка входа (MPOE). Именно в MPOE телефонная компания завершает свой кабель, после чего частные компании создают подключения к этому кабелю, чтобы включить телефонные и / или интернет-услуги.

Наконечник и кольцо

Наконечник и кольцо — это термин, который все еще используется сегодня, и его все еще можно встретить сегодня, но он возник в первые дни телефонии. Когда появились телефонные сети, вместо машины был человек-оператор. Оператор получал вызов от кого-то в сети, к которой он был напрямую подключен, а затем подключал этот вызов к другой сети. У оператора было две вилки для подключения телефонного кабеля, называемые наконечником и кольцом, очень похоже на то, как есть два разъема на современном RJ11, наконечник был заземляющим кабелем, а кольцо передавало напряжение.Сегодня у нас есть маршрутизаторы и коммутаторы, которые выполняют работу обычного человека-оператора.

Подключение разъема RJ11

6 проводов в разъеме RJ11 разделены на 3 пары: первая — с синими и белыми полосами, вторая — оранжево-белыми, а третья пара — зелено-белыми. Комбинация этих проводов обычно передает данные или голос. В одной телефонной линии используется только одна пара проводов. Для двух телефонной линии используются две пары, а третья пара проводов может использоваться для третьей линии.Большинство модемов коммутируемых компьютеров обычно подключаются к разъему RJ11 для подключения к Интернету или локальной сети. Гнезда RJ11 обычно используются для подключения факса, модема и телефона. Штекер RJ11 также можно вставить в гнездо RJ45.

Как подключить телефонную розетку

Современные беспроводные телефонные системы в значительной степени устранили необходимость оснащать ваш дом множеством телефонных розеток, поскольку центральная телефонная розетка теперь может обслуживать один передатчик / блок сообщений, который отправляет сигналы на несколько беспроводных удаленных трубок, которые можно использовать в любом месте дома.И теперь во многих домах вообще нет стационарных телефонов, вместо этого они полагаются только на сотовые. Когда-то в домах было обычным делом иметь телефонную розетку в каждой комнате; в сегодняшних домах может вообще их не быть.

Но если в вашем доме все еще есть стационарный телефон, иногда необходимо установить дополнительные телефонные розетки, которые жестко подключены к основной телефонной системе. Например, в очень больших домах беспроводные приемники могут иметь проблемы с приемом сигналов от одного передатчика. В этих случаях решение часто состоит в том, чтобы проложить телефонные кабели в удаленные места и установить разъемы, которые могут обслуживать их собственные передатчики.Также возможно, что вам может потребоваться замена основного телефонного разъема, который обслуживает центральный беспроводной передатчик, в случае его износа.

К счастью, этот все более редкий проект, сделанный своими руками, по-прежнему довольно легко выполнить.

Перед тем, как начать

В старых телефонных установках телефонный кабель обычно имеет четыре провода малого сечения внутри внешней оболочки: красный, зеленый, черный и желтый. Если вы продлеваете линию до комнаты или другой части дома, вы можете продолжать использовать этот тип кабеля или можете использовать новый кабель передачи данных категории 3 или 5 (Cat-3 или Cat-5), который также имеет несколько проводов, но с другой цветовой схемой.Кабель Cat-3 или Cat-5 работает так же хорошо, как старый кабель для телефонной связи, и намного лучше работает для передачи данных (например, для подключения к Интернету DSL). С любым типом кабеля после того, как кабель подведен к месту расположения разъема, подключение разъема представляет собой простой вопрос выбора правильного цвета проводов.

В нашем проекте предполагается, что телефонный кабель к новому гнезду уже проложен. Прокладка телефонного кабеля — это, как правило, любой простой процесс, при котором провода на одном конце кабеля сначала присоединяются к соответствующим винтовым клеммам на основной клеммной колодке телефона.После того, как кабель проложен через стены или под полом к новому месту, завершение работы обычно сводится к подключению проводов к новому разъему с использованием той же цветовой кодировки. При прокладке телефонного кабеля через готовые стены используются многие из тех же методов, которые используются для прокладки кабеля электрической цепи, но эта работа значительно проще, поскольку телефонный кабель довольно маленький и гибкий.

Соображения безопасности

Телефонные провода внутри вашего дома проходят через электрический ток очень низкого напряжения и, как правило, с ними безопасно работать, не отключая питание.Фактически, только телефонная компания может отключить питание телефонной системы. Но на всякий случай не работайте с телефонной проводкой мокрыми руками или стоя в воде.

Разница между RJ11 и RJ12 (с таблицей)

Телефон был одним из главных нововведений, которые человечество испытало в 20-м веке. Это революционное устройство сделало возможным двустороннюю связь с молниеносной скоростью. Однако ранние телефоны были связаны с телефонными линиями с помощью лент. Эти соединения были некачественными и часто легко рвались.

Нововведение в виде именного домкрата позволило решить эту проблему. Соединение с зарегистрированным гнездом было надежным, и все телекоммуникационные компании приняли его стандартный формат. Rj11 и Rj12 — очень распространенные разъемы, часто используемые в большинстве телекоммуникационных систем. С виду они оба выглядят одинаково. По этой причине многие люди не видят разницы между ними.

RJ11 против RJ12

Разница между Rj11 и Rj12 заключается в том, что Rj11 представляет собой разъем для подключения, который создает мостовое соединение для одиночной телефонной линии, в которой используется плоский кабель для проводных телефонных и модемных подключений, а Rj12 — разъем для подключения. который связывает центральную телефонную систему с одиночными телефонными линиями через линейную цепь, в которой используются специальные стандартные 6-плоские ленточные кабели RJ12 для централизованной телефонной сети в офисах.

Таблица сравнения между RJ11 и RJ12 (в табличной форме)

Параметр сравнения	Rj11	Rj12
Что это такое	Соединительный разъем, который создает мостовое соединение соединение для одиночной телефонной линии	Разъем для подключения к центральной телефонной системе с одиночными телефонными линиями через линейную цепь.
Полная форма	Зарегистрированный разъем 11	Зарегистрированный разъем 12
Разъем	6P2C и 6P4C	6P6C
Кабель	Плоский кабель	Специализированный RJ12 6-плоские стандартные кабели
Используется в	Бытовые телефонные и модемные соединения	Офисы для централизованной телефонной сети

Полная форма Rj11 — это зарегистрированный разъем 11.Это соединительный разъем, который создает мостовое соединение для одной телефонной линии. Гнездо подключения Rj11 — аналоговая система. Это соединительное гнездо передает через него электрические сигналы низкого напряжения. Rj11 используется для двухстороннего подключения. Через него он может как передавать, так и принимать электрические сигналы низкого напряжения.

В этом гнезде используется разъем 6P2C. Он имеет шесть слотов для ношения соединений. Однако не все гнезда этого гнезда используются для проводки. В большинстве случаев для мостового соединения используются только два слота посередине.Однако четыре разъема 6P4C используются, когда низкое напряжение подается на индикаторную лампу телефона.

Гнездо Rj11 было разработано в 70-х годах, чтобы произвести революцию в телекоммуникационных системах. Это охватываемая часть соединительной системы. Гнездо, необходимое для установки гнездовой секции, совместимой с Rj11, для установления соединения. Этот разъем упрощает соединение между двумя линиями. Не все кабели предназначены для использования с разъемом Rj11. К разъему Rj11 можно подсоединить только плоский кабель с 2-4 медными проводами, а для обеспечения постоянного соединения требуется инструмент для обжима.

Гнездо Rj11 было принято всеми телекоммуникационными компаниями по всему миру. Гнездо смогло стандартизировать систему телекоммуникационных соединителей во всем мире. Даже в этот цифровой век все проводные телефоны и модемы коммутируемого доступа используют этот разъем.

Мы нашли для вас лучшее предложение на Amazon.

Полная форма Rj12 — это зарегистрированный разъем 12. Это разъем для подключения к центральной телефонной системе с одиночными телефонными линиями через линейную цепь.Это штекер, который подключается только к гнезду Rj12 для установления соединения.

Rj12 использует разъем 6P6C. Он имеет шесть слотов для ношения подключения, и все шесть слотов используются для связи. Для разъемов Rj12 используются специальные 6-плоские ленточные стандартные кабели RJ12. Этот кабель содержит шесть тонких медных кабелей, через которые передаются и принимаются электрические сигналы.

В этом стандартном ленточном кабеле все шесть медных проводов имеют цветовую маркировку. Это белый, черный, красный, зеленый, желтый и синий цвета.В отличие от других систем износа, Rj12 совершенно другой и сложный. Специалист по кабелю должен установить систему износа меди в правильном порядке, чтобы она работала.

Разъем Rj12 стал популярным в 80-е годы, когда различным корпоративным офисам требовалась централизованная телефонная сеть для частного использования. Этот разъем позволяет легко настроить локальную сеть в офисе с телефонами. Даже в эту цифровую эпоху многие офисы используют этот разъем для настройки своей системы внутренней связи.

Мы нашли для вас лучшие предложения на Amazon

Предварительный просмотр	Продукт
	Monoprice RJ12 6P6C Plug Round Solid, 50 штук в упаковке (107271)	Проверить цену на Amazon
	(2 шт.) 2-футовый кабель для передачи данных RJ12 6P6C, от мужчины к мужчине, 24-дюймовый модульный шнур для передачи данных (черный — прямая проводка)	Проверить цену на Amazon

Основной Различия между RJ11 и RJ12

Rj11 — это разъем для подключения, который создает мостовое соединение для одной телефонной линии, а Rj12 — это разъем для подключения к центральной телефонной системе с одиночными телефонными линиями через линейную цепь.
Полная форма Rj11 — это зарегистрированный разъем 11. С другой стороны, полная форма Rj12 — это зарегистрированный разъем 12.
Обычно Rj11 использует стандартный разъем 6P2C для стандартного телефонного соединения. Он использует разъем 6P4C только тогда, когда требуется низкое напряжение питания для подачи на индикаторную лампу телефона. Но для разъема Rj12 всегда используется разъем 6P6C.
В разъеме Rj11 используется плоский кабель с пятнами, который содержит два тонких медных провода. Однако для гнезда Rj12 требуются специальные стандартные 6-плоские ленточные кабели RJ12; он содержит шесть тонких медных проводов с цветовой кодировкой.
Гнездо Rj11 используется в обычном бытовом проводном телефонном и модемном подключении. Но гнездо Rj12 используется только для централизованных телефонных сетей в офисах.

Домкрат с зарегистрированным изобретением стал поистине революционным событием. Этот разъем принес стандартизацию в телекоммуникационную отрасль. До появления зарегистрированных домкратов отдельные части каждой телефонной компании отличались от других. Зарегистрированное гнездо установило единый стандарт для всех телефонных компаний.

Упрощенный дизайн Rj11 был поистине великолепен.Легко подключается ко всем телефонным розеткам. Это также была очень прочная конструкция для обычных домашних телефонов и модемов. Для подключения используется обычный плоский кабель. Этот кабель содержит два тонких медных провода для двусторонней аналоговой связи.

Однако конструкция Rj12 очень сложна. Для этого разъема требуются специальные стандартные 6-плоские ленточные кабели RJ12. Этот кабель поставляется с медным проводом с шестью цветными обозначениями, и техник должен уложить все провода с цветовой кодировкой в правильном порядке для правильного подключения.Обычно этот домкрат не используется в обычных домах. Вместо этого он используется в большинстве офисов для централизованной системы телефонной связи.

Ссылки

https://en.wikipedia.org/wiki/Registered_jack
http://www.railwaybob.com/Modules/WiringRJ12s/RJ12s01.html

Последнее обновление 2021-08- 21 / Партнерские ссылки Amazon / Изображения из API рекламы продуктов Amazon

RJ-11

RJ-11 — стандартный разъем, используемый для 2-парной (4-проводной) телефонной проводки.RJ расшифровывается как «Registered Jack» — интерфейс физического разъема, который чаще всего используется для терминалов телефонных проводов.

Хотя разъем RJ-11 имеет в общей сложности 6 положений разъема, обычно фактически используются только 2 или 4. Проводка разъема RJ-11 бывает двух стандартных разновидностей — нескрученная (плоский сатиновый кабель) и неэкранированная витая пара (UTP).

RJ11 — самый известный из зарегистрированных разъемов, поскольку практически все однолинейные (POTS) телефонные разъемы в большинстве домов и офисов в Северной Америке и многих других странах используют этот тип разъема.

К другим аналогичным зарегистрированным разъемам относятся RJ14 (для 2-линейного телефонного разъема), RJ25 (для 3-проводного разъема) и RJ61 (для 4-проводного телефонного разъема), все из которых используют 6-позиционные модульные разъемы.

В разъеме RJ11 обычно используются 2 из 6 позиций, поэтому они могут быть подключены к модульному разъему 6P2C (6-позиционный, 2-проводный). Однако домкраты такого типа встречаются очень редко. Чаще всего разъем RJ11 представляет собой разъем 6P4C (6-контактный, 4-проводный), причем два из четырех проводов, идущих к распределительной коробке, не используются.

Дополнительные провода могут быть задействованы для различных применений, включая предотвращение звонка телефона с импульсным набором номера в звонки дополнительного телефона («защита от дребезга»), в качестве заземления для селективных звонков, питающих L.E.D. индикатор срабатывания звонка при отключении сигнала звонка и т. д.

Во включенном состоянии контакты # 5 (желтый — старый цветовой код / оранжевый — новый цветовой код) и # 2 (черный — старый цветовой код / белый с оранжевой полосой — новый цветовой код) могут передавать низкое напряжение переменного тока или Электропитание постоянного тока от центрального трансформатора, подключенного рядом с разъемом, который подает питание на все остальные разъемы по всему дому.

Хотя в большинстве случаев телефонная линия обеспечивает достаточное питание для большинства телефонных терминалов.

Устаревшие телефонные терминалы содержат лампы накаливания (например, старый телефон Western Electric Princess и телефон Trimline) и требуют больше энергии, чем поставляет телефонная линия, поскольку для их подсветки циферблата требуется 6,3 вольт, а типичный выход трансформатора ~ 5 вольт (для длительного срока службы) .

В зависимости от того, какой у проводов старый или новый цветовой код (читать слева направо, удерживая разъем лицом к себе, с контактами вверх), положительные и отрицательные клеммы будут:

Контакт # 3 — отрицательный вывод (красный — старый цветовой код / синий — новый цветовой код)
Контакт 4 — положительный вывод (зеленый — старый цветовой код / белый с синей полосой — новый цветовой код)

Дополнительная информация о разъемах RJ-11

DIY Руководство по установке телефонной розетки

Установка телефонной розетки — одна из немногих основных работ по электромонтажу, которую может выполнить большинство домовладельцев.Приложения для домашней автоматизации могут включать в себя установку добавочных номеров в дополнительных комнатах или установку второй телефонной линии в доме.

Энтузиасты автоматизации постоянно ищут способы сделать свой дом более удобным, и установка дополнительных телефонов — один из способов сделать это.

Прежде чем начать, определите, где в доме должна быть телефонная розетка. Подумайте, где могут располагаться парты или столы, чтобы избежать чрезмерно натянутых проводов или зависания между столами.

Типы проводки домашнего телефона

Wikimedia Commons

Телефонный кабель обычно представляет собой четырехжильный провод, хотя шестипрядный и восьмижильный провод — не редкость. Различные типы нитей называются двухпарными, трехпарными и четырехпарными.

В обычном четырехжильном телефонном кабеле обычно используются четыре цветных провода: красный, зеленый, черный и желтый. Эти цвета являются отраслевым стандартом.

Хотя в большинстве телефонов используются четырех- или шестиконтактные разъемы, в стандартных телефонах используются только два провода.Однолинейные телефоны предназначены для использования двух центральных контактов в телефонном разъеме.

На четырехконтактном разъеме внешние два контакта не используются, а на шестиконтактном разъеме внешние четыре контакта не используются. Эту архитектуру важно знать при подключении телефонного разъема.

Установка одиночных или первых телефонных линий

Независимо от того, устанавливаете ли вы модульное гнездо для поверхностного монтажа или гнездо для скрытого монтажа, проводка одинакова:

Снимите переднюю крышку.Внутренняя часть разъема прикручена к четырем клеммным винтам. Провода должны быть красного, зеленого, черного и желтого цветов.
Подключите провода горячего телефона (красный и зеленый) к клеммам с красным и зеленым проводами.

Хотя красный и зеленый обычно используются для горячих телефонных линий, в старых домах или в домах с неправильной проводкой могут использоваться другие цвета. Чтобы убедиться, что у вас есть нужные провода, используйте тестер телефонной линии, чтобы проверить, что провода горячие. Еще один простой способ проверить провода — подключить их к клеммам, подключить телефон к чеку и прослушать гудок.

Установка вторых телефонных линий

Большинство домов подключено к двум телефонным линиям, даже если используется только одна линия. Обычно при заказе второй телефонной линии для телефонной компании вторую линию активируют удаленно, даже не приходя к вам домой. Когда они это сделают, они включают вашу вторую пару (черный и желтый провода).

Внешние контакты в однолинейном телефонном разъеме не используются. Двухлинейные телефоны часто используют эту внешнюю контактную пару, поэтому дополнительная проводка не требуется (при условии, что черный и желтый провода подключены внутри гнезда).

Если вы планируете использовать однолинейный телефон для второй линии, вам необходимо установить модифицированный телефонный разъем :.

Снимите переднюю крышку телефонного разъема и подключите желтый и черный провода к красному и зеленому контактам. На этом этапе ваша вторая телефонная линия будет пересечена с контактами центрального разъема, так что вы сможете использовать стандартный однолинейный телефон.
Если у вас возникли проблемы, используйте тестер телефонной линии, чтобы убедиться, что новая вторая линия активна.

Спасибо, что сообщили нам!

Расскажите, почему!

Другой Недостаточно подробностей Трудно понять

потенциальных клиентов Прямые | Телекоммуникации Электромонтаж

В этой статье содержится информация о модульных разъемах и разъемах BT, кабелях и выводах, которые используются в проводке телекоммуникационных компаний.

Leads Direct продает широкий ассортимент готовых телекоммуникационных кабелей, включая RJ10, RJ11, RJ12, ADSL-кабели, а также 4- и 6-проводные кабели BT и удлинители. По запросу мы также можем изготовить индивидуальные телекоммуникационные кабели в соответствии с вашими требованиями.Однако могут быть случаи, когда вам понадобится помощь в поиске информации о проводке, в изготовлении собственных выводов или в ремонте существующей установки, и это цель данной страницы.

Разъемы

Два разных типа модульных разъемов

Разъемы, используемые для проводки телекоммуникационных компаний, обычно называются модульными разъемами, а также (технически неправильно) ссылкой RJ — RJ обозначает зарегистрированный разъем и описывает способ подключения разъема, а не фактический разъем, который используется. .Однако точно так же люди стали называть пылесосы «Hoovers» и шариковые ручки «Biros». Доступно несколько различных вариантов, наиболее распространенные из которых показаны ниже:

8P8C = 8-позиционный 8-проводник (RJ45) — используется в сетевой проводке
6P6C = 6-позиционный 6-проводник (RJ12) — используется в системных телефонах
6P4C = 6-позиционный 4-проводник (RJ11) — используется для ADSL, телефонных, модемных кабелей и т. Д.
4P4C = 4-позиционный 4-проводник (RJ9 / RJ10 / RJ22) — используется в основном для кабелей телефонных трубок, но также для некоторых кабелей освещения, данных и управления

Пара штекеров BT

В Великобритании самый распространенный способ подключения телекоммуникационного устройства к телефонной линии — это штекер BT.Это в значительной степени уникально для Великобритании и бывает двух типов:

4-контактный штекер — это стандартный штекер, который используется в домашних телефонах и телефонах малого бизнеса. 6-контактный штекер обычно используется в телефонных системах, а дополнительные контакты используются для передачи управляющих сигналов, которые варьируются от производителя к производителю.

Все эти соединители устанавливаются с помощью обжимного инструмента или, как правило, нескольких обжимных инструментов, так как редко, если вообще возможно, найти инструмент, который подходит ко всем из них. Здесь вы найдете огромный выбор этих и других инструментов, связанных с кабелем.

Кабель

Все перечисленные выше разъемы обычно устанавливаются на плоский телекоммуникационный кабель с 4, 6 или 8 жилами. Самый распространенный цвет — белый, но черный и серый доступны довольно свободно, а также кремовый в некоторых готовых вариантах длины. Доступны и другие цвета, но возможны длительные сроки выполнения заказа и высокое минимальное количество заказа.

Электропроводка

При прокладке телекоммуникационных кабелей возникает большая путаница.Многие люди просто не понимают, что жилы кабелей можно располагать более чем в одном порядке, и поэтому испытывают проблемы, когда, например, пытаются подключить кабель, изначально идущий от телефона, к модему.

Также возникает путаница, когда используется термин «прямой провод» … некоторые производители телекоммуникационных кабелей обычно используют эту номенклатуру для описания ситуации, когда кабель проложен так, что если вы вытащите кабель на всю длину без каких-либо перегибов или перекручивания, заглушки будут направлены в одном направлении, что с точки зрения штыревых соединений будет 100% реверсированием e.грамм. 1-6, 2-5, 3-4 и т. Д. Другие (особенно APC) используют его для описания «прямого» соединения, например 1-1, 2-2, 3-3 и т. Д.

Большинство производителей и дистрибьюторов используют термины «прямой провод» для обозначения полного переворота и «сквозной» для обозначения прямого назначения контактов, но полагаться на это небезопасно, и вам рекомендуется активно проверять конфигурацию контактов перед размещением заказа или началом изготовления или ремонта собственных кабелей.

Наиболее распространенные схемы подключения следующие:

ADSL-модем / маршрутизатор: Две средние на RJ11 и две средние на втором RJ11 — обычно не имеет значения, являются ли они контактами или пересекаются.Обычно используется четырехжильный кабель, и, как правило, не имеет значения, подключены ли и как два внешних провода.
ISDN: RJ45 — RJ45 по 8-жильному кабелю, проложенному прямо.
Модем коммутируемого доступа: Два средних на RJ11 и два внешних на BT 431A с использованием двух- или четырехжильного кабеля в зависимости от марки. Некоторые не будут работать с подключенным четырехжильным кабелем.
BT Внутренний телефон: RJ11 к BT, подключенный прямо через четырехжильный кабель.
Системный телефон: RJ12 — BT631A с прямым или обратным подключением, в зависимости от производителя, всегда с использованием 6-жильного кабеля.

Этот список ни в коем случае не является исчерпывающим, и одна из наиболее распространенных проблем, о которых сообщается в Leads Direct, — это невозможность правильно настроить кабель для оборудования. К счастью, Leads Direct предлагает услугу, с помощью которой вы можете бесплатно отправить свой оригинальный кабель и протестировать его, а также идентифицировать проводку.Если это стандартный формат, может быть поставлен правильный кабель. В противном случае можно изготовить индивидуальный поводок практически любой необходимой длины.

Номера контактов разъема

Существует много путаницы в отношении номеров контактов на разъемах. В Интернете есть много противоречивой информации, особенно когда речь идет о штекере BT. Это происходит из-за того, что по какой-то причине BSI и BT смогли поменять местами номера контактов между вилкой и розеткой, поэтому контакт 6 вилки фактически подключается к контакту 1 в розетке и так далее.В результате некоторые люди взяли номера контактов розетки и неправильно применили их к контактам вилки при создании списков соединений и схем. Даже производители с Дальнего Востока допустили эту ошибку на своих технических чертежах и, как следствие, во многих случаях показывают неправильную распиновку для правильной проводки.

Кабели RJ11 / 12 на BT

Даже если они понимают, что внутренняя разводка телефонных кабелей может сильно отличаться, многие люди не могут определить, какая распиновка им действительно нужна для работы.Чтобы определить распиновку самостоятельно, используйте номера контактов, как показано на схеме слева.

В основном, если вы держите два разъема золотыми разъемами к себе, с RJ11 или RJ12 слева и BT431A или BT631A справа, с модульным зажимом разъема, направленным от вас, и зажимом BT, направленным вправо номера выводов работают внутрь снаружи.

Если ваш лид использует RJ11 или BT431A, то есть только четыре контакта, но шесть позиций все еще остаются — они просто незаняты.Следовательно, вы должны начать подсчет тех, которые находятся на контакте 2, поскольку контакты 1 и 6 отсутствуют.

Если в вашем отведении используется RJ12 или BT631A, вы начинаете отсчет с вывода 1, как показано. Очевидно, что если у вас есть комбинированный вывод с четырьмя контактами на одном конце и шестью на другом, вам необходимо будет соответствующим образом отрегулировать, считая один конец от первого контакта, а другой — от контакта 2.

RJ11 / 12 — RJ11 / 12

RJ12 — это 6-позиционный 6-контактный модульный разъем, обычно используемый в Великобритании с модемами, телефонами и некоторыми приложениями для освещения и передачи данных.

В США RJ11 используется на обоих концах телефонного соединения, точно так же, как здесь для подключения модема или ADSL-маршрутизатора.

Соединения обычно прямые, т.е. 1-1, 2-2, 3-3, 4-4, 5-5 и 6-6 на разъеме RJ12. Для разъема RJ11 соединения обычно такие же, но без контактов 1 и 6, которых нет.

Однако в некоторых случаях требуются очень сложные кроссоверы, особенно при подключении иностранных устройств к британским телекоммуникационным системам.Для одного конкретного продукта, устройства видеотелефона, мы делаем специальный двойной перекрестный кабель RJ11 — наша часть 2XXRJ11 — который подключается 2-3, 3-2, 4-5, 5-4, и, конечно, мы всегда можем сделать индивидуальный провода и кабели любой спецификации и в любом количестве.

RJ10 (также известный как RJ9 и RJ22)

Разъем RJ10 представляет собой разъем 4P4C (4 положения, 4 контакта), который обычно используется для изогнутых кабелей телефонной трубки на телефонных трубках. Он также используется для управления освещением, низкого напряжения и некоторых приложений передачи данных.

Он также иногда используется вместе с RJ11 и RJ45 в приложениях преобразования.

Если посмотреть на контакты, то они находятся в том же месте, что и в распиновке RJ11 / 12 — BT выше. На схеме слева показаны номера контактов разъема, если смотреть на него с торца. Нумерация идет от 1 до 4, так как имеется только четыре контакта и только четыре позиции, в которые можно разместить контакт. Обычно они подключаются напрямую, т.е. 1-1, 2-2, 3-3, 4-4

Если вы ищете дополнительную информацию о подключении телекоммуникационных компаний, но не можете найти ее здесь, отправьте электронное письмо по адресу info @ leaddirect.co.uk, и мы постараемся ответить на ваш вопрос и позаботиться о том, чтобы информация была доступна на этих страницах для дальнейшего использования.

Что такое порт RJ11?

Телефонный кабель можно подключить к порту компьютера.

«Порт» — это термин IT, обозначающий сокет. Порт RJ11 можно найти в миллионах домов и предприятий по всему миру. Это телефонная розетка. Хотя, строго говоря, «порты» есть только на компьютерах, такие же розетки можно найти на телефонах, факсах и в розетках.

Компьютерный порт

Многие компьютеры имеют порт RJ11. На ноутбуках он обычно находится сбоку, на настольных компьютерах — сзади или спереди где-то рядом с лотком для DVD. Основное назначение этого разъема — подключение к модемам удаленного доступа. Разъем RJ11 обычно находится рядом с другим разъемом, который выглядит почти так же, только немного шире. Это сетевой разъем RJ45, который в настоящее время является более обычным разъемом для подключения к Интернет-службе DSL.Оба этих разъема подключены к сетевому адаптеру, который отвечает за преобразование компьютерных данных в формат, приемлемый для сети.

Телефонные услуги

Для приема звонков можно подключить телефонную линию к порту RJ11 на компьютере. Эта конфигурация требует программного обеспечения для управления вызовами, совместимого с сетевым адаптером. Такое программное обеспечение обычно позволяет принимать факсы и сохранять их в виде компьютерных файлов. Обычно это также позволяет пользователю создать структуру коммутатора с добавочными номерами и голосовой почтой.Вызовы могут быть направлены на автоматическое сообщение или помещены на удержание, когда вызывающий абонент слушает музыку или сообщение, записанное на компьютере.

Другие валеты

Обычно порт RJ11 находится на телефоне или факсе. Настенная панель, через которую телефонная линия входит в дом, также имеет розетку RJ11. Вилка во всех экземплярах одинакова, и порты каждого отдельного оборудования также соответствуют одним и тем же стандартам.

Детали порта

Порт RJ11 содержит шесть каналов внизу, каждый с медной металлической полосой.Эта полоса является контактом и создает соединение, когда соответствующие металлические полоски в вилке затягивают полоски розетки. Заглушка удерживается на месте пластиковой пружиной вверху. Телефонная линия проходит по двум проводам, так что только два центральных контакта действительно к чему-либо подключаются. Оставшиеся четыре контакта можно использовать для добавления еще двух строк, вводимых в компьютер или телефон.

Как подключить розетку телефонную rj11: Page not found — bouw.ru

виды коннекторов, установка розетки RJ 11, схема разводки кабеля

Особенности конструкции

Виды устройств

Методы установки

Рекомендации по монтажу

Подготовительный этап

Подключение проводов

Подключение розетки легранд rj 11. Пошаговая инструкция по подключению телефонной розетки своими руками

Виды телефонных розеток

RJ 9

RJ 11

RJ 12, 14

Особенности присоединения линий

RJ 25

Порядок подключения

Типовые схемы подключения

Инструменты и материалы:

Телефонная розетка скрытой установки

Инструменты и материалы

Особенности подключения розеток стандарта RJ11 и RJ12

Cхема подключения телефонной розетки legrand 774438.

Схема подключения нескольких телефонных розеток 774438.

Характеристики устройств

Подготовка к подключению

Непосредственный процесс

как подключить, что это такое RJ-11 (фото, видео)

Характеристики устройств

Подготовка к подключению

Непосредственный процесс

Как подключить телефонную розетку rj11

Разновидности оборудования

Способы монтажа

Устройство телефонной розетки

Подключение RJ 11

Схемы подключения

Разновидности оборудования

Способы монтажа

Устройство телефонной розетки

Подключение RJ 11

Схемы подключения

Виды телефонных розеток

Способы монтажа телефонной розетки

Подключение телефонной розетки RJ11

На что обратить внимание при подключении телефонной розетки

Как работать по схеме

Как подключить телефонную розетку RJ-11 . Электропара

Как подключить наружную телефоннную розетку и как подключить двойную розетку для телефона самостоятельно

Как подключить телефонную розетку RJ11.

Подключение телефонного кабеля к розетке с внутренней разводкой.

Во-сколько может обойтись установка розетки для телефона?

Телефон стационарный – как подключить к линии связи

Какое напряжение в телефонной линии связи

Какой потечет ток

Схема подключения проводного стационарного телефона к АТС

Как подключить телефон к линии связи

Схема подключения телефона к советской телефонной розетке РТШК-4

Подключение телефона к универсальной розетке РТШК-4 623K RJ-11

Подключение телефона к розетке 623K RJ-11 6P4C

Подключение телефона обжатием лапши в RJ-11

Цветовая схема обжатия линейной телефонной вилки RJ-11

Параллельное подключение телефонов

Как подключить телефон напрямую к проводам линии связи

Ремонт телефонной линии связи

Устройство трубки и ремонт шнура трубки телефона

Устройство трубки стационарного телефона

Ремонт шнура трубки стационарного телефона

Цветовая схема обжатия телефонной вилки RJ-11

Фон во время разговора

Телефонный удлинитель

Прокладка телефонной линии связи в квартире

Использование витых пар кабеля Интернет

Телефонное соединение и проводка RJ11

Наконечник и кольцо

Подключение разъема RJ11

Как подключить телефонную розетку

Перед тем, как начать

Соображения безопасности

Разница между RJ11 и RJ12 (с таблицей)

Таблица сравнения между RJ11 и RJ12 (в табличной форме)
