Как подключить провода с заземлением к розетке – варианты соединения, если нет провода земли, куда нужно подключать «ноль» в старых розетках

Содержание

варианты соединения, если нет провода земли, куда нужно подключать «ноль» в старых розетках

Рассмотрены вопросы использования заземления в электрической цепи, правила оборудования заземления, подключения розетки, возможные ошибки.

Заземляющий контур или как заземлить розетку по правилам

как заземлить розеткуОбеспечение электробезопасности гарант сохранения здоровья и жизни пользователя.

В некоторых помещениях или при прокладке дополнительной линии заземляющий контур отсутствует, что не позволяет заземлить подключаемое вновь оборудование.

Зачем это нужно

Согласно с определением заземление – это преднамеренное соединение нетоковедущих частей электрооборудования с землей (эквивалентом), которые при повреждении проводки окажутся под напряжением. В такой ситуации создаются условия, чтобы электрический ток имел возможность уйти в землю.

Действие защитной схемы основано на разности оказываемого сопротивления:

  • тело человека – не менее 1000 Ом;
  • заземлитель – не более 10 Ом.

Таким образом, при утечке тока прикосновение к токопроводящей поверхности оборудования будет безопасно.

как заземлить розетку

Особенно опасным для человека является фибриляционный ток (100 µА). Для однофазной электрической точки возможен вариант протекания тока через тело человека: I=U/R=220/1000=0,22 А или 220 µА, что в два раза выше обозначенного значения.

Как сделать заземление своими руками

как заземлить розеткуПри установке (или обследовании) розетки обращают внимание на подключение заземляющего языка к системе заземления.

как заземлить розетку

В домах, построенных после 2003 года, согласно с нормами прокладывают 5-ти жильный основной кабель, где провод заземления предусмотрен.

В случае игнорирования электриками требования подключению розетки к защитной схеме достаточно провести дополнительный провод (или подключить имеющийся) к специальной шине на площадке с распределительным щитком. Такую шину не сложно узнать по подключению ее к металлическому корпусу электрического щитка.

При необходимости чтения схемы прокладки проводов в доме для систем TN-S или TN-C-S используются следующие обозначения:

  • L – фазный провод;
  • N – нулевой элемент;
  • PE – защитный проводник.

В старой розетке

как заземлить розетку

Понятие старой розетки связано с отсутствием точки присоединения заземляющего проводника в керамической сердцевине. В этом случае нельзя обнаружить подпружиненные усики по бокам от гнезда подключения вилки. Также нет и отверстий вывода усов через пластиковую накладку розетки.

При оборудовании в доме заземляющего контура соответствующий провод обматывается и прячется в гнезде. К такому способу прибегают при подключении «неопасных» потребителей – люстры, телевизор.

Для исправления ситуации достаточно заменить сердцевину розетки с последовательным подключением фазного и нулевого провода, заземляющего кабеля к точке подпружиненного контакта.

Без провода «земли»

В случае отсутствия штатного заземляющего контура работы по заземлению розетки окажутся более сложными, и предполагают:

  • установку заземлителя;
  • прокладку соединительного провода.

При размещении заземлителя учитывают ряд условий:

  1. Стальной элемент располагается в земле не ближе 1 м к поверхности (в зависимости от грунта).
  2. В качестве заземлителя допускается использовать естественные проводники – арматура бетонных конструкций, оплетка кабелей.
  3. Заземляющий провод должен быть в надежной оболочке сечением, не менее показателя для фазного провода. Исполнение оплетки – желто-зеленый цвет.

Прокладку кабеля следует доверить специалистам энергоснабжающей организации. Возможно, потребуется и замена проводки по всей квартире в случае ее изношенности. После проведения работ электрики проведут и замер в зоне возможного растекания тока по поверхности земли. Допустимое значение – не более 4 Ом.

Варианты подключения заземления

как заземлить розетку

При прокладке провода в квартире делают это через специальную распределительную коробку с тремя парами контактов:

  • для фазного провода;
  • для нулевого проводника;
  • для заземляющего провода.

Если к системе заземления подключают многоточечную розетку или выключатель, то обязательным условием является установка перемычек между центральными клеммами каждого из гнезд.

В общем виде алгоритм работ по заземлению розетки выглядит следующим образом:

  1. Обнаружение пятижильного стояка и шины.
  2. Определение фазного и нулевого провода.
  3. Отключение электропитания.
  4. Крепление фазного, нулевого и заземляющего провода.
  5. Фиксация розетки в гнезде.

По завершению работ не лишним будет проведения тестирования каждой из точек подключения.

Опасные методы работы

как заземлить розеткуВ качестве заземления не следует прибегать к упрощенным способам этого вида защиты:

  • использования провода зануления;
  • заземления через трубы системы отопления.

В первом случае при исправной работе всех электроприборов нулевой проводник готов выполнить роль заземлителя.

Стоит вспомнить назначение устройства защитного отключения.

как заземлить розетку

Зануление – система защиты, когда любая утечка тока преобразуется в короткое замыкание и обеспечивает срабатывание дифференциального «автомата» или УЗО.

При исправной конструкции владелец электроприбора в лучшем случае получит срабатывание защитного элемента вследствие короткого замыкания. Однако при любом повреждении провода зануления фазное напряжение (220 В) окажется на корпусе.

Во втором случае система трубопроводов будет работать до тех пор, пока в многоквартирном доме часть трубы в одной из квартир не будет заменена на пластиковые аналоги. Это из-за выпадания металлической части системы отопления подведенный ток подвергнет опасности, как вас, так и ближайших соседей.

Ни в коем случае нельзя использовать газовые трубы для организации защитной системы заземления. Поскольку электрический потенциал на поверхности способен привести к разрушительным последствиям.

Для обеспечения электробезопасности розетки в доме должны быть подключены к заземляющему контуру. При организации такой системы защиты следует избегать распространенных ошибок, а прокладку контура доверьте опытному электрику.

Полезное видео

самостоятельная установка розетки с заземлением

Самостоятельное подключение розетки с заземлением

Современному человеку не надо объяснять, что такое розетка. То, что розетка нужна для подключения электроприборов к общей сети, знают с детства абсолютно все. Но что делать, если розетка вышла из строя, и ее надо заменить или установить там, где ее раньше не было? Для того чтобы установить новую розетку, необходимо знать ее устройство и технологию подключения.

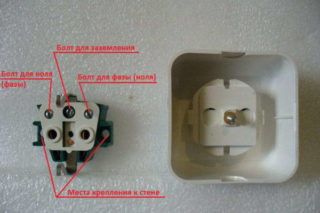

Розетка с заземлением состоит из пластмассового корпуса, где расположена рабочая часть. Внутри находятся клеммы, к которым крепятся контакты и пружины для вилки. Практически все современные розетки имеют заземляющие контакты. Заземление позволяет снять напряжение с электроприборов и повышает безопасность всей системы. Розетки с заземлением имеют несколько типов: французские оснащены третьим штырьком, американские имеют боковые отверстия с прорезями. В России распространен немецкий вариант розеток с заземлением. В центре имеется цилиндрическое углубление с отверстиями для штырей вилки, а по бокам – металлические детали небольшого размера.



Провести заземление в доме сможет любой электрик, однако идеальный вариант, когда этими работами занимаются во время капитального ремонта, тогда все провода можно аккуратно «утопить» в стены.

Контур заземления, как правило, состоит из трех-четырех металлических уголков, их закапывают в землю так, чтобы люди не спотыкались о них. Для разводки по дому кабеля заземления используют медный провод сечением не меньше 1,5 мм. В многоквартирных домах есть заземленный щиток, который находится на верхних этажах подъезда. От него тянется витая медная проволока в квартиру.

Второй и, по мнению многих электриков, более безопасный вариант заземления розеток для квартир – зануление. Производится путем подключения проводника к нулевому кабелю, который проходит через распределительный щиток в подъезде. Как правило, нулевой кабель имеет контакт со щитком через болт, именно к этому болту и нужно подсоединить проводник и завести его в квартиру.

Перед тем, как приступить к монтажу, фото (схему) процесса надо тщательно изучить, чтобы избежать неприятных ситуаций во время работы.

После того, как выполнена разводка сети, и кабели подведены к гнездам, можно приступать к подключению розеток.



Пошаговая инструкция как подсоединить розетку с заземлением:

  • Отключить электроснабжение на щитке
  • Убедиться в том, что электричество отключено. Это делают с помощью индикатора. Если он не работает, значит можно приступать к работе
  • Убрать старую розетку. Для этого откручивают винт, расположенный на корпусе. После этого ослабляют лапки, которые фиксируют розетку к стене, вытаскивают ее и обрезают провода
  • Почистить или заменить на новый старый подрозетник
  • Снять внешнюю изоляцию и зачистить концы проводов
  • Подключение кабелей к розетке. Оголенная часть провода заводится в клемму и затягивается винтом. Для более надежного подключения, рекомендуют оголенную часть провода загнуть кольцом
  • Присоединить третий кабель заземления к контакту розетки
  • Зафиксировать корпус винтами
  • Прикрутить пластмассовую крышку

Оболочки всех входящих в квартиру проводов имеют разную расцветку. Провод заземления выполнен в желто-зеленой гамме, фазный – в красной или коричневой. Нулевой провод – обычно синий или голубой.





Подключение двойной розетки

Если одной розетки недостаточно, используйте двойную. При подключении розетки с заземлением необходимо помнить, что к гнезду должны обязательно подходить провода ноль и фаза. Ноль всегда находится слева, фаза справа, кабель заземления по центру. Кроме того, провода различают по цветам: фаза 1 – коричневый или красный кабель, фаза 2 – черный, фаза 3 – серый, ноль – синий, заземление – желто-зеленый.

Монтаж тройной розетки производится по принципу двойной.

В последнее время используют двойные и тройные розетки с одним входом, куда поступает электричество, и клеммой для заземления. Потом оно равномерно распределяется на отводы.



Как проверить работу розетки с заземлением

Крепко зафиксированная розетка с заземлением не гарантирует исправную работу прибора. Иногда при проведении зануления совершается распространенная ошибка: закрепление защитного контакта и фазы. Проверить, есть ли заземление в розетке, можно индикаторной отверткой. Приложите отвертку к фазному гнезду, а к сенсору – щуп провода с изоляцией. Если индикатор загорелся, то заземление в розетке есть, и подключение розетки с заземлением было произведено правильно.

Если работы по подключению розеток вызывают затруднения, можно заказать услуги специалистов сервиса Юду. Вызов оформляется через сайт youdo.com быстро, абсолютно бесплатно, а мастера работают профессионально и недорого.

Посмотреть видео о том, как установить розетку с заземлением, можно здесь.

Как подключить розетку с заземлением: видео

Современная бытовая техника требует соблюдения мер безопасности, при использовании электрооборудования. Поэтому вопрос, как подключить розетку с заземлением, на сегодня очень актуален. Эта дополнительная защита поможет избежать последствий утечки электрического тока на корпус электроприбора. Для этого применяется специальная розетка, которая устанавливается собственноручно.

Изделие без крышки

Принцип работы заземляющего устройства

Принцип действия такого прибора, основан на том, что первым срабатывает заземляющий контакт, а потом проводящие электрический ток элементы. Такая особенность является гарантом безопасности. Розеткас заземляющим контактом, внешне имеет отличие от обычной модели. Она имеет дополнительные контакты в виде третьего штыря (на французских моделях), на американских приборах имеются отверстия с боковыми вырезами. Страны бывшего союза используют модели немецкого типа. Они имеют овальное углубление для вилки, а по бокам расположены выступающие контакты, которые обеспечивают безопасное подключение.

Все розетки делятся на два типа: встроенные и открытые. Первый вид обычно применяется в коммунальных квартирах. Дляуст ановки пробивают углубление под корпус, а под проводку делается неглубокая штраба, которую потом скрывают. Приборы открытого типа чаще используют в загородных домах и дачах.

Обязательно ли нужно заземление

Некоторые люди не понимают, зачем заземлять различные электрические источники. Заземление является залогом безопасного пользования электроприборами. Оно обеспечивает их стабильную работу и защищает человека от поражения электрическим током. При повреждении кабеля или других элементов цепи, напряжение может пойти на корпус. При наличии защиты ток уйдёт в землю. В случае короткого замыкания, всю нагрузку заземление берёт на себя.

Цветные провода

Не рекомендуется включать оборудование, имеющее металлический корпус: микроволновка, электроплита или другой нагревающий прибор. При случайном коротком замыкании, или нарушении оболочки проводов, на корпус может пробить электроток. Если он попадёт на один из токопроводящих элементов, заземляющий проводник возьмёт его на себя и отведёт в землю. Не меньшую опасность могут представлять приборы, не оснащённые защитой, которые взаимодействуют с водой: водонагревательные баки, посудомоечные и стиральные машины.

Инструменты

Монтаж любого типа розетки требует наличия следующих инструментов, от которых зависит оперативность работы:

  • Отвертка с хорошей изоляцией;
  • Индикаторная отвёртка, либо другой прибор, обнаруживающий напряжение;
  • Пассатижи или кусачки;
  • Перфоратор;
  • Острый нож;
  • Изоляционная лента;
  • Гипс;
  • Саморезы, дюбеля;
  • Крепёжные элементы для фиксации кабеля;
  • Пробой. Важный инструмент

Особенности установки

В частных угодьях, где проведена трёхжильная проводка при установке розетки с заземлением не возникает лишних проблем. Что нельзя сказать о замене устройства в городских многоэтажках. Чтобы осуществить подключение, необходимо выполнить ряд подготовительных действий. В квартире верхних этажей это сделать будет проще. На нижних этажах, нужно полностью тянуть шинную проводку под заземление. На это уходит много времени, поэтому жители коммунальных квартир, часто игнорируют эту проблему.

Важно знать, что провода не просто так маркируются различными цветами. Таким образом можно отличить силовые жилы от заземляющих. Фаза обычно имеет коричневый или белый цвет. Синий, чёрный или голубой — цвет у ноля. А заземляющая жилы окрашена жёлтым или жёлто-зелёным цветом.

Способы подведения земли к розетке

Заземляющую шину из квартиры, можно подвести к распределительной коробке на лестничной площадке. Для подключения земли электрических приспособлений, применяют витые медные провода.

Работа электрика

Второй метод заземления, электрики считаю намного предпочтительней. Он заключается в подсоединении земли к нулевой жиле. Преимуществом такого способа, является срабатывание устройства защитного отключения (УЗО) и автоматических тумблеров при коротком замыкании.

Если в квартире имеется распределительная коробка или щиток, защитные контакты подводятся к ним напрямую. Фаза и нейтраль подключаются к УЗО, а от него проводка распределяются по щиткам и розеткам, согласно заранее продуманной схеме размещения источников питания.

Подключение силовых проводников

Силовые контакты обычно подключаются по бокам. Куда именно не имеет значения. Силовые жилы можно поменять местами. По европейским стандартам, они оба являются силовыми источниками. Заземляющий контакт обычно расположен по центру устройства. Он должен выглядеть в виде металлической пластины, напоминающей букву «П». Она имеет отверстие, в которое вкручивается контактный болт с винтовой резьбой. Фазную и нейтральную жилы заводят с нижней стороны болта, а затем затягиваются посредством закручивания болта.

Закреплённые провода в контактах прибора, закреплены достаточно хорошо, но со временем они ослабляются и начинают подгорать. Что свести к минимуму этот эффект, зачищенные концы предварительно скручивают кольцом, а затем надевают на болт. Такой способ обеспечивает максимальную площадь соприкосновения, благодаря этому, увеличивается контакт и уменьшается их нагрев.

Как выбрать место для установки

Перед установкой розеток, необходимо тщательно обдумать её месторасположение, чтобы в будущем не возникало осложнений. При этом необходимо учесть назначение комнаты и электроприборы, которые будут подключаться. Эти факторы помогут понять где лучше всего установить источник электрического тока. На кухне розеткаустанавливают чуть выше уровня кухонного стола. Таким образом, при покупке новой кухонной мебели, приборы не будут закрываться.

По европейским стандартам розетки должны располагаться не менее 30 см от пола. Но четких нормативов нигде нет. Самым оптимальным и часто используемым вариантом, является расположение от 70 до 150 см от уровня пола. Иногда их устанавливают над плинтусом, а иногда прямо в нём. К сожалению такое размещение мешает при уборке. Дизайнеры рекомендуют монтировать источники электропитания в районе установки электрооборудования. Например розетку, для подключаемого плазменного телевизора, подвешенного на стене, устанавливают под самым верхом.

Схематический рисунок

Необходимо запомнить, что существует допустимое количество розеток в одной комнате. В больших помещениях можно подключить не более четырёх, а небольшим комнатам вполне хватит двух розеток. На всякий случай, лучше сделать лишнюю розетку, чем потом загромождать пространство лишними проводами.

Монтаж встраиваемого устройства

Как подключить розетку с заземлением внутреннего типа? Если она устанавливается на новом месте, понадобится перфоратор, чтобы выбрать нишу для подрозетника, и канавку для укладки кабеля. Для фиксации кабеля пригодится гипс и гнездо для фланца. Сначала на месте будущей розетки сверлят отверстие, а затем расширяют его. Штрабу под кабель можно пробить перфоратором, предварительно установив направление при помощи уровня.

После приготовления ниши и канавки приступают к укладке кабеля, который фиксируется гипсом. Затем вставляют пластиковый корпус в нишу, фиксируя тем же раствором. Пока гипс не схватился, проверяют уровнем положение подрозетника.

Вспомогательный элемент

Как правильно подключить устройство? В первую очередь необходимо отключить электропитание. Для этого выкручивают пробки или выключают автоматику. После этого лучше ещё раз убедится, что электричество отключено, используя индикатор. Далее нужно снять защитную оболочку и оголить концы кабеля, разделив каждую жилу. Провода подключают к соответствующим контактам, как было описано выше.

Сердцевина розетки с подсоединёнными жилами прикручивается саморезами к коробке, установленной в нише. Провода нужно аккуратно засунуть внутрь подрозетника. Затем зафиксировать конструкцию с помощью специальных лапок или винтов. Если вилка выходит очень туго из гнёзд, со временем лапки могут расшатываться, а вот винтовое крепление держит намного надёжнее.

Завершается процесс прикручиванием крышки и декоративной рамки, которая фиксируется с помощью защёлок. Если устройство установлено слишком низко или вмонтировано в плинтус, его необходимо закрыть декоративной крышкой, чтобы обеспечить защиту при наличии маленьких детей. Также рекомендуют применять розетки с закрытыми гнёздами.

Двойной вариант

Примите к сведению, что нельзя подключать две силовых жилы к одной пластине. Иначе может случится короткое замыкание и повредит проводку.

Подключение устройства открытого типа

Подключение розетки с заземлением открытого типа осуществляется аналогичным способом. Разница только в креплении. У такого типа розеток имеется задняя установочная панель, прикручиваемая саморезами. Чтобы правильно установить наружную розетку необходимо снять крышку и приложить корпус к месту крепления. Затем сделать отметки на стене через крепёжные отверстия. После чего сверлят отверстия и вставляют дюбеля. Задний корпус прикручивают саморезами.

Стандартное изделие

После установки необходимо проверить правильность подключения, включив электропитание. Если заземление использовалось в виде зануления, то вполне возможна, часто совершаемая ошибка, когда защиты объединена с фазой.

Это можно проверить при помощи индикатора. Если заземляющая жила показывает фазу, значит допущена ошибка. Для точной проверки работы заземления понадобятся специальные приборы, которыми пользуются электрики.

Чтобы правильно подключить розетку с защитными контактами, особых навыков не требуется. Это может сделать каждый хозяин. Главное соблюдать меры предосторожности и действовать согласно инструкциям.

Как заземлить розетку своими руками: при отсутствии провода заземления

Содержание статьи:

Безопасность электропроводки – это обязательное условие для любой квартиры или дома. Заземление обеспечивает безопасную эксплуатацию электрических бытовых приборов. Оно также может спасти человека от поражения электрическим током в случае пробоя фазного проводника, нарушения изоляционного слоя, при накапливании потенциала на металлических частях. Перед тем как сделать розетку с заземлением в квартире или на даче, нужно разобраться с особенностями схемы подачи электропитания в квартире.

Зачем нужно заземление и его типы

Как правило, провод заземления окрашивается в желто-зеленый цвет

Заземление – это способ обеспечения безопасности человека и бытовых приборов. При поломке электронной техники на корпусе накапливается заряд. Если человек дотронется до металла под напряжением, произойдет поражение электрическим током. Заземление используется для того, чтобы ток и потенциал с корпуса шли на землю, не приносят вреда человеку.

Электрическая сеть обязательно должна состоять из фазы и нуля. Дополнительно может подключаться защитный проводник – заземление. Есть разные схемы подключения заземляющей жилы – она может отсутствовать, подключаться совместно с нулевым проводом или выделяться в отдельный проводник.

Прежде чем выбирать схему заземления, нужно узнать, какая схема используется в доме. Она закладывается еще на этапе строительства здания и монтажа электропроводки. Всего выделяют 6 схем, к самым распространенным относятся:

  • TN-C. Подача электричества осуществляется с помощью четырехпроводной системы. От фазного проводника отходят 3 жилы, четвертый провод одновременно является нулем и заземлением и имеет маркировку PEN (PE – земля, N – ноль). Такое соединение небезопасно для человеческой жизни. В случае обрыва земли электроприборы прекратят свою работу и устройство будет находиться под напряжением. На металлических частях будет накапливаться потенциал, который при случайном прикосновении человека может привести к летальному исходу. Установка защитных устройств вроде УЗО не поможет. От таких схем нужно переходить к TN-C-S, TN-S.
  • TN-C-S. Аналогично предыдущей схеме здесь питание поступает через четырехпроводную систему. В определенном участке цепи PEN провод разрывается на землю и ноль. В месте разветвления устанавливается отдельный заземляющий контур. Для дополнительной защиты в схеме должно быть предусмотрено УЗО, так как до разрыва проводник несет потенциальную угрозу.
  • TT. Эта схема применяется в отечественных сетях. Также является четырехпроводной, в которой 3 фазы и один ноль. Земля отсутствует, но ее можно подключить. Схема настраивается индивидуально под каждое помещение.
Схема заземления TN-C-S
Схема заземления TN-C
Схема заземления TT

После выбора схемы можно приступать к монтажу розетки

Подключение розетки с заземлением

Подключение розетки с заземлением

Чтобы занулить розетку своими руками, надо следовать алгоритму:

  • отключение фазы и нуля;
  • отключение подачи электропитания;
  • крепление контактов розетки к фазе и нулю;
  • подключение заземляющего провода к розетке;
  • установка защитного корпуса электророзетки.

Перед тем как в розетке сделать заземление, определить фазу и ноль можно с помощью индикаторной отвертки или тестера. К соответствующим клеммам розетки нужно подключать фазу и ноль от электропроводки. Заземляющая жила подключается к клемме, которая расположена между фазным и нулевым контактом.

Если заземляющая жила отсутствует, нельзя выполнять зануление. Это приведет к тому, что при пропадании нуля возникнет короткое замыкание, которое может вызвать пожар или выбивание пробок на автомате.

Заземление в доме

В частном доме заземление проводится двумя способами:

  • без заземляющего контура;
  • с заземляющим контуром.

При отсутствии контура в роли заземляющей конструкции выступает стальная труба или металлические части на деревянном столбе. Используя подобный метод, нужно соблюдать два условия – минимальная глубина должна составлять 1 метр и растекание тока должно быть не более 4 Ом на 220 В.

Схема с заземляющим контуром имеет распределительную шину, с которой начинается вся система. Все металлические части контура должны надежно соединиться друг с другом. Для этого используется сварка компонентов.

При создании контура чаще всего допускаются следующие ошибки:

  • Ненадежные соединения частей. Плохой контакт приводит к окислению и образованию ржавчины, из-за чего контур может разрушаться. Важно делать качественное соединение.
  • Выбор неподходящего металла. Металлическая арматура не подходит для соединения – в ней нарушается равномерность распределения токов.

Нельзя красить контур. Краска не защищает его от коррозии, а лишь добавляет сопротивления, из-за чего понижается эффект заземления.

Защита при отсутствии заземления

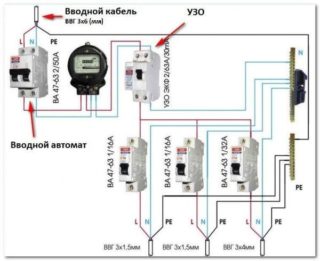

Схема подключения двухполюсного УЗО в однофазной сети

Если в электропроводке стояка есть заземляющая клемма, к ней проводится земля. Это самый простой способ. В ином случае нужно выбирать другой метод.
Как заземлить розетку, если нет провода заземления:

  • Использование УЗО. Этот метод применяется, когда в проводке нет клеммы для заземления. УЗО устанавливается на линии, по которым подключаются мощные бытовые приборы с металлическим корпусом (посудомоечные или стиральные машины, водонагреватели). Нужно учитывать, что УЗО не обеспечивает полноценную защиту. Это лишь временный способ до установки заземляющего контура.

    Схемы контура заземления

  • Монтаж собственного контура. Создание заземляющего контура проводится в несколько этапов. Сначала выбирается место, в котором будет установлен заземлитель. Нельзя ставить его в каменистую почву, место выброса мусора или выгрузки строительных материалов. Далее подбирается схема и материалы – заземлитель можно установить вертикально или горизонтально, сделать из меди или стали, выбирается тип и размеры. Заземлитель устанавливается в траншею. Ее глубина для горизонтальной установки составляет от 20 до 50 см, для вертикальной – 100 см. Собранная схема подключается к общему шлейфу и производится измерение сопротивления заземлителя. Последним шагом является подключение всех металлических конструкций.

Заземление нужно проводить правильно. Есть опасные способы, которые могут привести к непоправимой ситуации:

  • Соединение заземляющего кабеля с нулем. При обрыве нулевой жилы может произойти возгорание.
  • Подключение заземления к водопроводной или отопительной системе. В случае нарушения изоляционного слоя все элементы будут находиться под напряжением. Прикосновение к ним приводит к негативным последствиям для здоровья и жизни.
  • Подключение к арматуре ближайшей высоковольтной линии. Потенциал с линии может перейти на арматуру, из-за чего нарушатся защитные свойства изолятора, произойдет перенапряжение или другое опасное последствие.

Подобные способы категорически запрещены правилами ПУЭ и СНиП. При использовании перечисленных методов в опасности находится не только владелец квартиры, но и его соседи. Ни в коем случае не стоит заземляться таким способом.

Как заземлить розетку по всем правилам

Подключаем заземление к розетке

Подключаем заземление к розетке

Как подключить заземление к розетке, если во всем доме нет заземляющего контура? Именно такой вопрос возникает у многих из нас после получения небольшого удара электрическим током от стиральной или посудомоечной машины.

Да и по нормам ПУЭ наличие защитного провода обязательно для любых электроустановок. Поэтому в нашей статье мы рассмотрим все аспекты организации заземляющего контура в собственном доме или квартире, а также способы монтажа и подключения электрической цепи с заземляющим проводником.

Что такое заземление и почему нельзя использовать вместо него зануление

Что такое защитное заземление

Согласно п.1.7.6 ПУЭ, заземление — это преднамеренное соединение электроустановки или ее части с заземляющим устройством или землей, главной целью которого является электробезопастность. Основной целью защитного заземления является снижение потенциала на частях электрооборудования, которые могут оказаться под напряжением при его аварии или поломке.

Итак:

  • Давайте рассмотрим случаи, при которых защитное заземление будет выполнять свои функции. Например, возьмем стиральную машинку в ванной. При пробое изоляции фазного провода с прикосновением его к корпусу машинки, она оказывается под напряжением равным фазному, то есть 220В. Если защитное заземление отсутствует, то при прикосновении к машинке вы получите удар электрическим током, вполне возможно даже смертельный. Если же заземление имеется, то оно снизит напряжение на машинке практически до нуля и прикосновение к ней не принесет вам вреда.
  • То же самое происходит и при частичном снижении изоляции фазного провода. Когда на машинке появляется напряжение меньшее, чем 220В. Защитное заземление снижает потенциал на корпусе практически до нуля, и вы не будете ощущать легкого покалывания при прикосновении к ней.

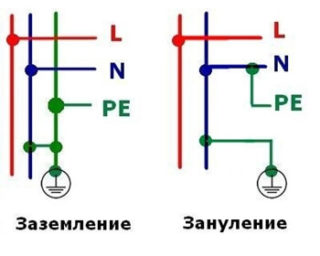

Отличия заземления и зануления

Отличия заземления и зануления

Почему нельзя применять зануление вместо заземления

Но как сделать заземление в розетке, если в вашем доме нет заземляющего контура. Многие «мегаспециалисты» советуют использовать для этого зануление (нулевой провод).

Он, якобы, почти то же самое. Но здесь важным является слово почти.

Итак:

  • Давайте рассмотрим ситуацию, когда у нас пропал по каким-то причинам «ноль». Это может быть обрыв провода во вводном щитке или необдуманные действия еще какого-то «специалиста». В общем, причин множество.
  • Мы этого не знаем и просто включаем свет в любой из комнат. У нас замыкается цепь и на нулевом проводе появляется такое же напряжение, как и на фазном. Ведь он не связан с землей. Благодаря этому корпуса всех электроустановок, которые заземлены посредством зануления, так же оказываются под напряжением. И вам очень повезет, если где-то произойдет просто короткое замыкание и просто «выбьет» автомат. Иначе цена такого «заземления» может быть весьма плачевной.
  • В случае же обрыва правильного заземляющего провода у вас только не будет защиты от прикосновения. Согласитесь, разница огромна. А если добавить сюда наличие определенного потенциала на нулевом проводе, который связан с окислениями, плохими контактами и тому подобным, то запрет на использование такого вида заземления п.1.7.60 ПУЭ становится вполне объясним.

Возможные способы монтажа заземляющего контура

Вариантов создания правильного заземления в частном доме или квартире множество. Причем, большинство из них не нуждаются в существенных капиталовложениях. Особенно это касается частных домов, где выполнить заземление вообще достаточно просто.

  • Самый правильный способ подключения к заземляющему контуру дома — это подключиться к нему в щитке освещения на лестничной площадке. Но, к сожалению, в старых домах далеко не все щитки освещения имеют заземляющую шину.
  • Поэтому если вам необходим контур заземления в квартире, то вам придется его сооружать самому. Прежде всего осмотрите свой дом. Некоторые дома имеют молниеотводы, которые подключены к заземляющему контуру. Вы можете использовать их.
  • Если таковых нет, то, согласно п.1.7.70 ПУЭ, для организации заземляющего контура можно использовать естественные заземлители. Это могут быть трубопроводы, проложенные в земле, обсадные трубы скважин, металлические и железобетонные конструкции зданий, соприкасающиеся с землей, свинцовые оболочки кабелей.
На фото приведен вариант организации защитного заземления

На фото приведен вариант организации защитного заземления

Обратите внимание! В качестве естественных заземлителей нельзя использовать алюминиевые оболочки кабелей.

  • Если же у вас нет естественных заземлителей, то вам придется создать искусственный заземлитель своими руками. Сделать его можно из неокрашенной стали. Для этого применяется круглый неоцинкованный прут диаметром 10 мм или оцинкованный диаметром 6 мм. Если используется прямоугольный или уголковый заземлитель, то его толщина должна быть не менее 4 мм.

Обратите внимание! Заземлители нельзя располагать над трубопроводами, просушивающими грунт. Кроме того, поверхность грунта не должна содержать крупнообломочных пород и строительного мусора.

Подключение защитного провода и его проверка

Общие правила

Перед тем, как к розетке подключить заземление, вам следует правильно подвести его. Поэтому в нашей статье мы опишем все этапы организации защитного заземления, начиная от вводного щитка и заканчивая подключением к электрооборудованию.

  • Прежде всего, следует помнить, что защитный провод не должен содержать в своей цепи отключающих устройств. Поэтому он монтируется помимо любых автоматов, рубильников и предохранителей.
  • Для обозначения защитного заземления используйте желто-зеленый провод. Это значительно облегчит подключение всех устройств и исключит вопросы, как определить заземление в розетке во время ремонта.
  • Сечение провода защитного заземления должно быть не меньше сечений фазного или нулевого провода.
  • Согласно п.3.247 СНиП 3.05.06-85, последовательное соединение заземляющих проводников запрещено. Каждое новое подключение должно осуществляться своим проводником.
Разводка защитного провода по квартире

Разводка защитного провода по квартире

Подключение защитного провода к розетке

Если вы не знаете, как подключается заземление к розетке, то следуя нашей пошаговой инструкции, вы без труда выполните эту задачу.

Итак:

  • Прежде всего, снимите напряжение с распределительной коробки, от которой предстоит подключать розетку. Если в этой коробке проходят другие провода, то с них тоже следует снять напряжение. А лучше отключить всю квартиру или дом.
  • Вскройте коробку и определите фазный, нулевой и защитный провода. Если ваша сеть освещения сделана согласно нормам ПУЭ, сделать это будет не сложно по цветам. Если же это не так, то придется побегать с указателем напряжения.
  • Защитный провод подключается к контактам розетки, расположенным отдельно от двух силовых. У розеток разных моделей он может располагаться по-разному, но обычно обозначен знаком заземления или может быть определен визуально.
  • Фазный и нулевой провода подключаем к силовым контактам розетки. Причем, очередность здесь не важна.

Обратите внимание! При подключении электрической печи и некоторых других мощных электроустановок очередность подключения важна. Обычно инструкция по их подключению содержит напоминание об этом. Если таких упоминаний нет или вы подключаете розетку для общего пользования, то порядок не имеет значения.

  • Теперь осталось подключить провода от розетки к соответствующим проводам в распределительной коробке. После этого заизолировать и уложить их, и можно подавать напряжение на розетку.

Проверка наличия заземления

Еще один часто задаваемый вопрос, на который мы решили дать ответ в нашей статье, это: как проверить заземление в розетке. Вообще, данным вопросом должны заниматься специализированные организации, которые в зависимости от класса электроустановки производят периодическую проверку.

Ведь для каждого класса и типа электроустановок есть свои граничные нормы сопротивления заземляющего контура. Но для своего спокойствия вы можете сделать это и самостоятельно.

Вариант проверки защитного заземления

Вариант проверки защитного заземления

  • Для этого на даче или в квартире вам надо создать еще один контур заземления, по отношению к которому мы и будем производить замеры.
  • Для этого вбиваем железный штырь в землю на глубину не менее 50 см. К нему жестко крепим провод.
  • Этот провод прокладываем к розетке, целостность заземления в которой нас интересует, и, используя мультиметр или лучше мегаомметр , замеряем сопротивление изоляции.
  • Если это сопротивление не превышает 30 Ом, то ваше заземление соответствует установленным нормам.

Вывод

Теперь вы знаете, как сделать в розетке заземление и проверить его работоспособность. Это позволит вам значительно повысить безопасность вашей электрической сети, привести ее в соответствие с нормами ПУЭ и исключить несчастные случаи. Так что, не стоит относиться к данному вопросу с пренебрежением.

виды, отличительные особенности и правила подключения

Содержание статьи:

Благодаря электричеству в домах есть свет, вода и отопление, люди имеют возможность пользоваться множеством бытовых приборов, которые значительно повышают качество жизни. Вместе с тем ток представляет огромную опасность, если возникает аварийная ситуация в процессе эксплуатации подключенной к цепи техники и оборудования. Устранить риск поражения разрядом электричества позволит грамотно установленная розетка с заземлением. Чтобы правильно и безопасно выполнить монтаж, не нужны профессиональные навыки и приспособления. Достаточно набора домашних инструментов и начальных знаний в области физики.

Что такое заземление

Соединение проводов для заземления в розетке

Электрический ток — это поток электронов, перемещающихся по проводнику под воздействием магнитного поля, создающего разницу потенциалов. По природе веществ частицы движутся от положительного потенциала (+),  который называется фазой и подается к технике, к отрицательному (-), называемому нулем. Человек, на 70 % состоящий из воды, является идеальным проводником тока. Земля обладает абсолютным нулевым потенциалом. Если имеется отдельная линия и заглубленный контур, она примет на себя как утечку, так и статический заряд, которые пойдут по пути наименьшего сопротивления в обход человеческого тела.

Какую роль играет

В соответствии с обновленным ГОСТ все частные дома и квартиры должны быть оборудованы заземленными розетками со специальными контактами для провода, принимающего на себя утечки тока в приборах. Многие не придают значения этому решению и напрасно. В бытовых приборах часто отходят или отгорают внутренние провода, прикасаясь после этого к корпусу. Евророзетка с заземлением забирает напряжение с поверхности техники, отводя его по отдельной линии в закопанную в грунте конструкцию. Сопротивление этой линии меньше, чем у человеческого тела. Благодаря этому исключается вероятность несчастных случаев из-за неисправной электропроводки бытовых приборов. Таким образом розетка скрытой проводки с заземлением обеспечивает снижение величины тока утечки до безопасного уровня.

В чем разница между заземлением и занулением

Разница заземления и зануления

Далеко не во всем жилом фонде имеется заземление в розетках. Вместе с тем есть необходимость обезопасить жильцов от поражения током при использовании бытовых приборов, особенно тех, которые оснащены стальным корпусом и установлены во влажных помещениях. Для этого используется зануление — подключение корпуса электрической установки к нулевому проводу. По своему назначению это решение выполняет защитную функцию — предотвращение поражения человека током утечки.

Разница с заземлением заключается в том, что в случае зануления при пробивании тока на корпус происходит короткое замыкание, которое приводит к срабатыванию автоматических устройств, установленных как на линии, так и в самом приборе. Поражение человека исключено изначально, так как сломавшийся прибор будет обесточен еще до момента контакта с ним. Подключать его к сети можно только после устранения неисправности.

Отличительные особенности розетки с заземлением

Внешнее отличие розетки с заземлением

Чтобы не ошибиться при совершении покупки, нужно знать, как выглядит розетка с заземляющим контактом. По внешнему виду она практически не отличается от аналогов с фазой и нулем. Крышка изделия имеет белый, черный или коричневый цвет. Модуль может быть одинарный или двойной с разъемами для штекеров диаметром 3,6 мм.

Модули имеют такие технические характеристики:

  • напряжение — 220-250 В;
  • сила тока — 8 А, 16 А;
  • мощность — 3,6 кВт, 7,2 кВт;
  • крепление — внутреннее и наружное.

Некоторые модели оборудуются стабилизаторами с индикаторным дисплеем и устройством аварийного отключения.

Внешнее отличие розеток с заземлением состоит в наличии по бокам гнезда металлических пружин, которые контактируют с клеммами штекера. Пружины выведены на находящийся посередине между фазой и нулем третий контакт, к которому присоединяется заземляющий кабель.

Когда запрещено подключать заземление к розеткам

Существует ряд правил, касающихся вопросов безопасности электрификации помещений. Их нарушение может значить только одно — создание ситуации, чреватой поражением людей электрическим током.

Запрещается подключать розетку скрытой проводки к заземлению в следующих случаях:

  • Повреждение или разрыв провода, ведущего к зарытой в грунте стальной рамке.
  • Наличие перемычки между нулевой и заземляющей линией.
  • Вывод третьего провода на домовые коммуникации — водопроводные, газовые или отопительные трубы.

Проводить подключение можно только после устранения дефектов в электропроводке.

Как правильно выбрать розетку

Внутренняя розетка с заземлением

Чтобы правильно выбрать розетку, необходимо изучить и оценить ряд факторов, которые будут оказывать влияние на ее надежность и функциональность.

Следует ориентироваться на такие критерии:

  • Вид металла. Лучшими характеристиками отличаются детали из нержавеющей стали.
  • Мощность. Хороший вариант — двухгнездное устройство на 16 А.
  • Материал корпуса. Лучше остановиться на керамике, которая устойчива к нагреванию и коррозии.
  • Тип. Если поставить внутренний прибор, можно сэкономить место. Открытый способ экономит силы и время.

При выборе каждая мелочь имеет значение, в том числе цвет и дизайн изделия.

Монтаж розетки с заземлением

Мультиметр

Монтаж нужно проводить в обесточенном помещении в защитных перчатках и очках.

Для работы потребуется:

  • мультиметр;
  • отвертка;
  • стальные рейки;
  • плоскогубцы;
  • кусачки;
  • нож;

Если нужно спрятать кабель в стену, необходима болгарка и перфоратор. Работать следует, стоя на диэлектрическом коврике.

Как узнать, есть ли заземление в розетке

Желто-зеленый провод говорит о наличии заземления в розетке

Установка гнезда с тремя контактами имеет смысл только в том случае, если оно подключено к заземляющему контуру. Определить это можно несколькими способами, которые доступны даже начинающему.

  1. Визуально проверить подключение третьего желто-зеленого провода.
  2. Замерить сопротивление между фазой и землей. Если оно есть, подключение в наличии.
  3. Подсоединить провода от лампы в патроне. Ее горение является свидетельством целостности линии и исправности контура.

Косвенными признаками отсутствия заземления является треск в динамиках и слабые удары током от работающих приборов со стальным корпусом.

Установка накладного варианта

Накладная розетка с заземлением

Накладные точки устанавливаются на стенах из массива древесины, гипсокартона и фанеры.

Последовательность действий следующая:

  1. Наметить место крепления гнезда и кабеля.
  2. Подвести провода.
  3. Разобрать корпус устройства, ослабить болты.
  4. Зачистить и подсоединить жилы к контактам.
  5. Прикрутить основание к поверхности.
  6. Собрать розетку, проверить прочность ее фиксации.

Открытую проводку можно спрятать в трубах, пластиковых каналах, пустить по струнам или изоляторам.

Подключение внутреннего варианта

Правильное подключение внутренней розетки

Перед тем как подключить трехжильный кабель с заземлением к розетке, нужно проверить его целостность. Он не должен иметь внешних повреждений, заломов и оплавленных участков.

Работа выполняется в таком порядке:

  1. Провести разметку.
  2. Сделать штробы и отверстие для монтажной коробки.
  3. Убрать из проемов пыль и крошку, обработать стенки грунтовкой.
  4. Проложить кабель, выведя его из отверстия на 15-20 см.
  5. Замуровать монтажную коробку. Ставить ее нужно на одном уровне со стеной.
  6. Подключить жилы к контактам.
  7. Зафиксировать устройство с помощью шурупов и раздвижных лапок.

После этого можно подавать электричество в помещение.

Подключение проводов

От правильности подключения проводов зависит стабильность работы прибора. Следует помнить, что медь имеет свойство со временем окисляться, что снижает качество контактов. Чтобы этого избежать, освобожденные от изоляции на 10 мм концы жил пропаиваются. После этого их нужно вставить в отверстия до упора и максимально туго прижать болтами. Надежность фиксации проверяется путем легкого потягивания за провода.

Проверка правильности подключения

После проведения монтажа и перед подачей электричества необходимо проверить правильность подключения.

Эта процедура состоит из контроля таких элементов:

  • монтажная коробка;
  • соответствие проводов и клемм;
  • целостность линии к контуру;
  • прочность крепления корпуса;
  • надежность фиксации крышки.

Если в корпусе имеются дополнительные опции, они должны быть подключены к фазе.

Двойная розетка

Подключение двойной розетки с заземлением

Установка прибора с двумя комплектами разъемов практически ничем не отличается от монтажа одинарных изделий. Контакты соединены в один общий контур, который отводит ток утечки от обоих потребителей, независимо от места их подключения. При этом, следует учитывать, что указанная на крышке сила тока является суммарной для обеих установок.

Отличие состоит только в размере монтажной коробки. В зависимости от конструкции изделия она тоже может быть двойной. Проем изготавливается путем высверливания отверстий или выпиливания прямоугольных проемов в стене. Подключение проводится обычным способом.

Основные ошибки при изготовлении заземляющего контура

Наиболее распространенные ошибки при монтаже:

  • отсутствие электродов, связывающих рамку с грунтом;
  • использование чрезмерно малых изделий, неспособных принять ток утечки;
  • применение болтовых и сварочных соединений, не обработанных краской или герметиком;
  • прокладка медного кабеля недостаточного сечения.

Избежать ошибок можно, если предварительно ознакомиться с требованиями подключения электроустановок.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
