Как подключить инфракрасный обогреватель к терморегулятору

Далеко не в каждом доме сейчас есть стационарное отопление, но как-то выходить из ситуации нужно, ведь теплый дом – это залог здоровье для всех. Наш ресурс считает, что оптимальным решением является установка инфракрасных обогревателей с терморегуляторами. Особых сложностей в этом нет, существуют только некоторые правила и секреты, о них мы с вами и поговорим в данной статье. Итак, как подключить инфракрасный обогреватель самостоятельно.

Выбор обогревателя

Когда человек впервые стакивается с таким выбором, возникает масса вопросов, на которые не так уж и просто дать ответ. Но, все гораздо проще, чем может показаться на первый взгляд. Все характеристики пишутся непосредственно на коробке с обогревателем.

Точнее указывается площадь, которую он способен нагреть. Кстати, у нагрева есть определенные особенности, посмотрите фото:

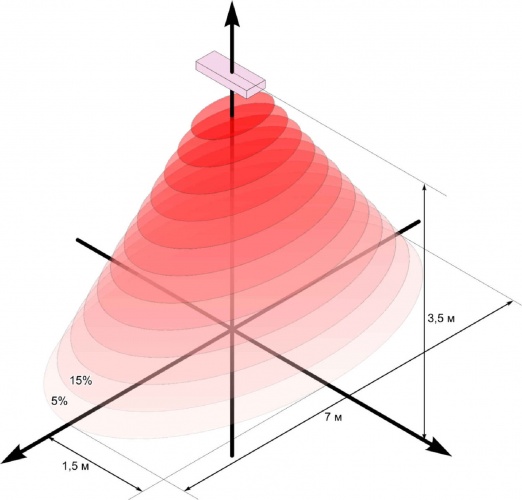

Далее просто измеряем объем комнаты в м3, на рынке или в магазине выбираем только тот, который соответствует объему комнаты. Более подробную информацию читайте в статье: экономное отопление в доме.

Инструменты для монтажа

Чтобы самостоятельно подключить инфракрасный обогреватель на потолке, необходимо заранее приготовить следующие инструменты:

1. Пассатижи.
2. Рулетка.
3. Карандаш или фломастер, чтобы намечать места для креплений.
4. Индикаторная отвертка.

Список короткий, но в некоторых ситуациях может понадобиться и следующие инструменты:

• Кабель с сечением 1.5 мм.
• Электрическая вилка.
• Крепление для проводов.

Подключение инфракрасного обогревателя поэтапно

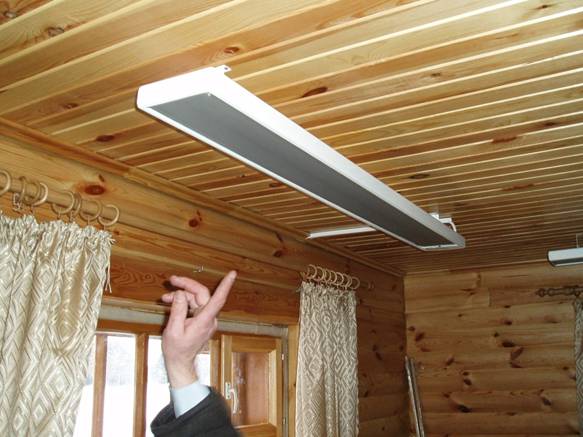

Изначально необходимо выбрать место, где будет устанавливаться обогреватель инфракрасный. Его можно устанавливать на:

• Стене.
• Полу.
• Потолке.

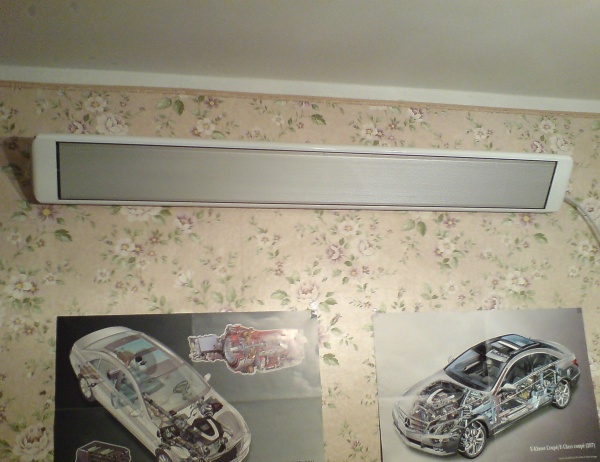

Здесь все зависит только от предпочтений хозяев, но обращайте внимание, что лучше его устанавливать в открытом месте, где ничего не будет мешать нагреву.

Как подключить инфракрасный обогреватель

1. Когда выбрали место необходимо произвести расчеты и поставить обозначение, где будут устанавливаться крепления. Мы рекомендуем использовать «Уровень», с помощью него можно с легкостью все установить.
2. Далее делаем все отверстия, если стена деревянная можно использовать дрель, если бетонная соответственно перфоратор.
3. Вставляем нашу конструкцию, вбиваем дюбеля и вкручиваем кронштейны.
4. Устанавливаем обогреватель на свое законное место.

Вот и первый этап остался позади, теперь переходим к более сложному.

Электромонтажные работы: подключение терморегулятора

Сразу стоит обозначить, место для терморегулятора нужно выбирать обдуманно. Желательно, чтобы оно находилось в противоположном углу от места установки обогревателя. Так вы точно гарантируете себе оптимальную температуру в доме.

Как подключить терморегулятор к инфракрасному обогревателю:

1. Изначально нужно подключить контакты электрической вилки к клеммным колодкам терморегулятора, она устанавливаются на корпусе.
2. Каждое гнездо получило свое обозначение: L – фаза, N – ноль. Количество нулевых и фазных клемм – два. Ведь устанавливать нужно в следующей последовательности: «От сети к регулятору – «От терморегулятора к обогревателю». Вот так все выглядит на схеме.
3. Зачищаем все контакты и вставляем их в клеммы, проверяем, чтобы они были хорошо закреплены. Помните о световой маркировке, она поможет не допустить ошибку.

Совет! Если вы решили устанавливать один терморегулятор на два инфракрасных обогревателя, регулятор в этом случае должен быть установлен в самой холодной комнате.

Ознакомьтесь со статьей: схема подключения терморегулятора, так станет понятней.

Подключение инфракрасного обогревателя своими руками: видео

Как выбрать терморегулятор для инфракрасного обогревателя

Сейчас можно выделить два основных вида:

1. Механические.
2. Электронные.

Первый вариант считается дешевым и простым в использовании. Но, нельзя сказать, что у него эффективная работа, также им сложно управлять. Особой разницы по качеству у него нет.

Наш ресурс рекомендует выбирать терморегуляторы электронные, ведь они обладают широким набором полезных функций. Быстро реагируют на температуру, можно устанавливать интервалы включения, в некоторых модификациях даже можно устанавливать разную температуру на протяжении дня, к примеру:

• Днем: +18.
• Обед: +20.
• Вечер: +22.
• Утро: + 18.

Вот мы с вами и разобрали вопрос: как подключить инфракрасный обогреватель, за вами остается малое – просто сделать все то, что написано выше. Если у вас остались вопросы пишите их в комментарии, мы сразу ответим на все.

Статья по теме: как обогреть трубы электрическим кабелем.

Как устанавливать инфракрасные обогреватели. Как самостоятельно установить ик обогреватель

Обогреватели легко монтируются и демонтируются, установить их сможет простой электрик — инфракрасные обогреватели нужно закрепить на потолке около окна и подключить к электросети, кронштейны для монтажа прилагаются. При размещении потолочных инфракрасных обогревателей соблюдайте минимальные расстояния от обогревателей до стен и мебели — не менее 0,3 м.

1. Корпус инфракрасного обогревателя Пион Люкс

2. Элемент подвеса

3. Электрический нагревательный тен

4. Теплоизлучающая пластина

5. Керамический термоизолятор корпуса

6. Лампа индикатор включения

7. Стяжная пластина

В комплект поставки инфракрасного обогревателя Пион Люкс, Пион Керамик входит:

1. Обогреватель

2. Крепежный комплект

3. Инструкция  — техническое руководство, гарантийный талон

4. Упаковка

Подвесить на потолок инфракрасные обогреватели можно с помощью монтажного комплекта, который идет в комплекте с обогревателем. Инфракрасные обогреватели могут быть также подвешены на тросах.

Установка потолочных инфракрасных обогревателей для подвесных потолков

Подключить инфракрасный обогреватель Пион может каждый. Провода не торчат, не нужна даже отвертка для подключения обогревателя Пион. Контакты самозажимные. Рекомендуется размещать разъемом к стене. В монтажный комплект поставки входит пакет с элементами крепления ИК обогревателя к потолку.

Инструкция к монтажу инфракрасного обогревателя Пион Люкс

1. Вынуть ИК обогреватель Пион из упаковки и расположить его на любой горизонтальной поверхности нагревательной пластиной вниз.

2. Определить место расположения потолочного обогревателя Пион и разместить отверстия под шуруп-кольцо.

3. Ввернуть шуруп-кольцо и подвесить за звенья цепей обогреватель Пион (высота цепи может регулироваться). Установить обогреватель Пион между кронштейнами,  (при этом винты должны войти в пазы кронштейнов) и затянуть винты.

4. Перед подключением протереть теплоизлучающюю пластину спиртовым раствором.

5. Подводящий кабель к обогревателю Пион должен быть трехжильным и иметь сечение, соответствующее электрической нагрузке. Рекомендуем ПВС 3х1,5.

6. Подсоединить концы подводящего кабеля к установленным на обогревателе Пион клеммам, соблюдая полярность, указанную на концах кабеля.

7. Подключение обогревателя Пион к стационарной сети с использованием терморегулятора осуществляется строго по схеме.

8. Располагать терморегулятор необходимо на высоте 1,5 метра от пола. Во избежание ложного срабатывания не устанавливать терморегулятор в зоне прямого воздействия тепловых лучей обогревателя Пион или других источников тепла, а так же на сквозняке.

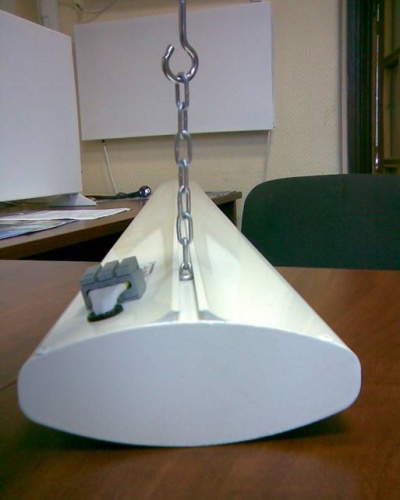

Цепочка для подвеса обогревателя имеет одно специальное звено, которое вставляется в паз на тыльной стороне обогревателя Пион.

Конец цепи с расширенным звеном заводится в продольный паз, расположенной на задней стенке обогревателя Пион. Обогреватель Пион подвешивается на цепях через шуруп кольцо, которое ввинчивается в потолок. Рекомендуется, с точки зрения эстетики, подвешивать инфракрасный обогреватель Пион таким образом, чтобы Электрический разъем был обращен к стене.

Стандартные крепление в сборе — прилагаются к обогревателю Пион Люкс при покупке.

Для жесткого крепления обогревателей Пион на стене или потолке можно приобрести кронштейны КМ1. Данные кронштейны рекомендуется использовать так же для установки обогревателей Пион Люкс и стеклянных обогревателей Пион Термогласс на деревянный потолок. Для жесткого крепления обогревателей Пион на потолке можно приобрести кронштейны КМ2.

Общая схема монтажа инфракрасного обогревателя Пион

Установка стеклянного инфракрасного обогревателя Пион Термо Гласс

В комплект поставки инфракрасного стеклянного обогревателя Пион ТермоГласс входит:

1. Обогреватель

2. Крепежный комплект

3. Инструкция — техническое руководство, гарантийный талон

4. Упаковка

Подвесить на потолок или стену инфракрасные стеклянные обогреватели можно с помощью монтажного комплекта, который идет в комплекте с обогревателем. Инфракрасные обогреватели могут быть также подвешены на тросах.

Отверстия для крепления к потолку или стене саморезами

Нажать и открыть крышку клеммной колодки

Вставить провод, зачистить контакты и подключить согласно рисунку и схеме на обогревателе

Установка обогревателя Пион Термо Гласс Амстронг

Схема подключения инфракрасного обогревателя

Недавно мы предоставляли читателям «Сам электрика» статью о преимуществах и недостатках ИК обогревателей. Их установка довольно проста – необходимо всего лишь засверлить к стене крепления и запитать провода, выходящие с корпуса изделия. Чтобы Вы правильно осуществили электромонтаж, далее мы рассмотрим несколько принципиальных схем подключения инфракрасных обогревателей к электросети.

Для начала хотелось бы отметить, что для эффективного управления отоплением необходимо устанавливать в каждой комнате индивидуальный регулятор температуры. Типовая схема подключения инфракрасного обогревателя через терморегулятор выглядит следующим образом:

Чтобы Вам было понятнее: PE – заземление, L – фаза, N – ноль. Фазный проводник разрывается автоматическим выключателем. Заземление должно идти напрямую от распределительного щитка к излучателю тепла.

Если же в комнате будет сразу же несколько инфракрасных обогревателей, схема подключения должна выглядеть следующим образом:

Как Вы видите, ничего сложного нет, главное соблюдать цветовую маркировку проводов и перед электромонтажом обязательно обесточить линию.

Также хотелось обратить Ваше внимание на несколько важных моментов, относительно подключения ИК обогревателей:

1. Суммарная токовая нагрузка электрообогревателей не должна превышать предельное значение регулятора температуры.
2. Подключать устройство от розетки можно лишь в том случае, если суммарный потребляемый ток менее 10А. Если данное значение больше, питание должно осуществляться отдельным кабелем от распределительной коробки.
3. Обязательно линия должна быть защищена автоматическим выключателем.
4. Высота установки устройства должна быть не менее 2-х метров, иначе его действие может негативно повлиять на здоровье и самочувствие человека.

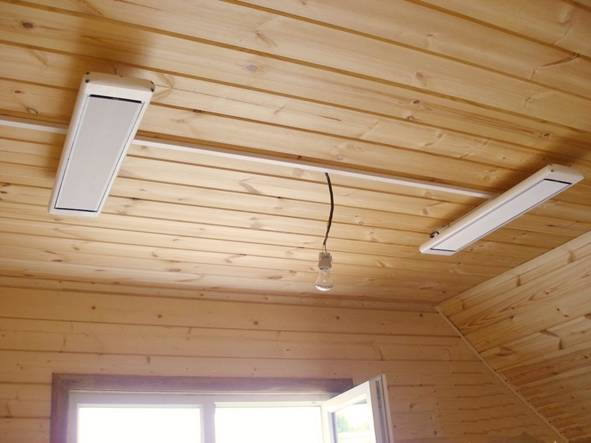

5. Размещать инфракрасную панель необходимо по центру потолка, чтобы тепло распределялось равномерно по комнате. Если обогревателей несколько – разместите их равномерно относительно всей площади потолка.
6. Обязательно осуществите расчет сечения кабеля по току, если будете вести отдельный проводник от распредкоробки. При выборе недостаточного диаметра жилы возможен выход электропроводки из строя.
7. Отдавайте предпочтение электронным терморегуляторам, они более функциональны и позволяют с помощью определенных режимов экономить электроэнергию.
8. Если суммарная мощность обогревателей свыше 3 кВт, необходимо добавить в схему магнитный пускатель.

Типовая схема подключения инфракрасного обогревателя через пускатель:

Рекомендуем также просмотреть самую экономичную систему отопления дома!

Установка инфракрасного обогревателя своими руками

Инфракрасные панели с каждым годом набирают всё больше популярности. Они просты в эксплуатации и обеспечивают быстрый нагрев помещения, а встроенный терморегулятор позволяет в несколько нажатий установить нужную температуру нагрева. Мало того, установка инфракрасных обогревателей своими руками проходит быстро и легко, если следовать инструкциям. К другим плюсам данного оборудования можно причислить:

• длительный срок эксплуатации;
• бесшумность;
• безопасность;
• точечный нагрев;
• возможность применения на открытом пространстве.


Неудивительно, что многих людей интересует установка инфракрасных обогревателей своими руками. Этот процесс не требует особых навыков и занимает от 25 минут до полутора часов.

Внимание! Перед покупкой уделите особое внимание выбору мощности. К примеру, для комнаты метражом в 20 м2 необходим аппарат до 2000 Ватт. Для 8 м2 достаточно 800 Ватт. Подробная информация об оборудовании есть на сайте производителя. Если помещение слишком большое можно установить несколько устройств.

Подготовка

Необходимые инструменты

Чтобы установка инфракрасного обогревателя прошла как положено, необходимо иметь инструменты:

•  шуруповерт;
•  отвертка;
•  плоскогубцы;
•  рулетка.

По мере необходимости, можно задействовать и более сложное оборудование. К примеру, если вас интересует установка инфракрасных обогревателей своими руками в количестве нескольких штук, для расчётов лучше всего использовать пирометр. Он позволит определить самые тёплые и холодные места помещения. Исходя из полученной информации, вы подберете оптимальное расположение каждого устройства.

Техника безопасности

Важно! Учитывайте, что установка инфракрасных обогревателей своими руками включает работу с электричеством. Поэтому нужно сохранять максимальную осторожность.

Есть комплекс мер, который позволит предотвратить несчастные случаи как во время установки, так и в процессе эксплуатации:

1. Не устанавливайте ИК панели возле легковоспламеняющихся и взрывоопасных предметов;

2. Электрические кабели должны быть проложены по негорючему основанию;

3. Крепёж не должен касаться нагревательного элемента;

4. Высота, на которой должна висеть панель составляет 2,5—3,5 метра;

5. Для дома или квартиры покупаются аппараты мощностью не более 800 Ватт.




Устройство нельзя включать до завершения монтажа. Аппарат должен обладать соответствующей степенью защиты, если панель монтируется в бане или сауне. При соблюдении всех этих правил — установка инфракрасного обогревателя пройдёт быстро и без сложностей.

Рекомендации по установке

Важно! Лучше не устанавливать панель над диваном, кроватью или столом. Сместите её немного в сторону — это позволит с бОльшим комфортом использовать аппарат.

Когда осуществляется установка инфракрасных обогревателей своими руками, нужно чтобы расстояние между потолком и корпусом было не менее 3 миллиметров. В загородных домах панели выносят наружу для обогрева внешнего пространства, к примеру, летней кухни. В таких случаях, для увеличения эффективности необходимо подложить под корпус теплоизоляционный материал или фольгу.

Установка

Процесс монтажа

Чтобы установка инфракрасного обогревателя прошла максимально просто — лучше размещать панель разъёмом к стене. В большинстве моделей контакты самозажимные. В пакет поставки входят элементы крепления устройства к потолку.

Процесс монтажа включает следующие этапы:

•  выньте аппарат из упаковки и положите на любую плоскую поверхность нагревательной пластиной вниз;
•  наметьте место монтажа и сделайте несколько отверстий;
•  вверните шуруп-кольца;
•  подвесьте цепи, регулируя высоту (если есть необходимость).

• закрепите устройство при помощи монтажных крюков или кронштейнов.


Как видите, установка инфракрасных обогревателей своими руками не является особо сложным процессом. Также панели могут монтироваться на стену, но эффект нагрева будет значительно меньше.

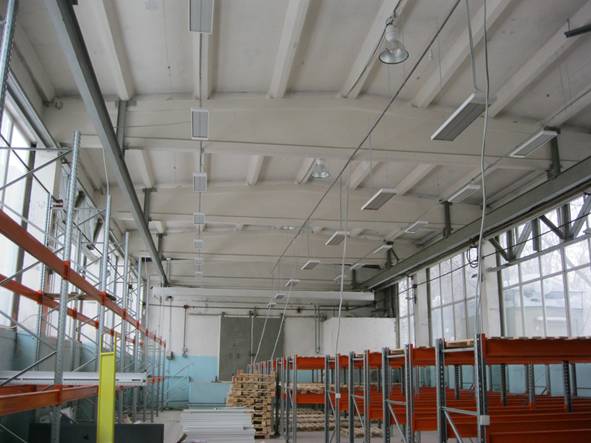

Монтаж разных моделей ИК обогревателей:



Подключение к сети

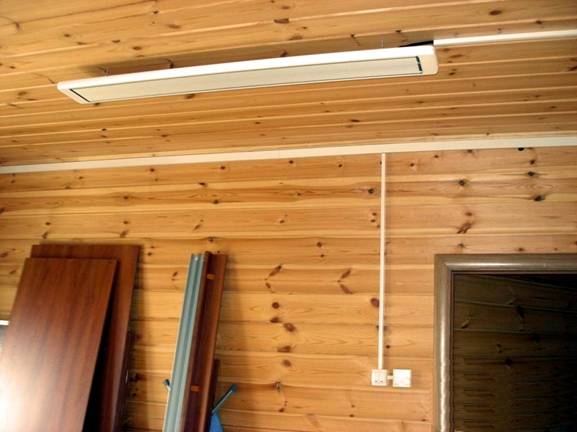

Важно! Провода лучше всего укладывать в декоративный короб.

Устройство подключается к терморегулятору, который будет поддерживать нужную температуру. Делается это посредством трёх клемм: «земля», «фаза» и «ноль». Соответственно подводящий кабель должен быть трёхжильным. Как вариант можно использовать ПВС 3х1,5.

Концы кабеля подсоединяются к клеммам. Полярность указана на концах проводов. После того как устройство установлено и подключено, желательно протереть панель спиртовым раствором перед включением.

Подключение нескольких устройств

Если вас интересует установка инфракрасных обогревателей своими руками в больших помещениях, то нужно учитывать, что понадобится несколько аппаратов. Для обеспечения слаженной работы, все панели подключаются к одному термостату. Это позволит эффективно регулировать температуру по всему объекту.
