Как подключить несколько светодиодных лент к одному блоку питания – правила, схемы и пошаговая процедура подключения и монтажа одной или нескольких лент к блоку питания на 12 в, что для этого нужно и как правильно собрать

Содержание

Способы подключения светодиодной ленты

   Подключение одной светодиодной ленты стандартного размера (5 метров) достаточно просто. Для этого просто необходимо подключить её к блоку питания, а его к электрической сети 220 В. Стандартная цветовая маркировка шнура блока питания для подключения светодиодной ленты следующая: красный цвет – это плюс, а черный или синий соответственно это минус. Возможна также другая вариация маркировок. Перед окончательным подключением проводов, попробуйте запитать светодиодную ленту и проверить её. Если вы перепутаете минус с плюсом, не чего страшного не случится. Светодиодная лента просто не будет светиться. Поменяйте местами провода и проверьте работоспособность ленты. Есть также блоки питания, в которых изначально нет выведенных проводов. В данном случае вам придётся подключить необходимые провода к зажимам блока питания. Подключить провода не сложно, так как зажимы блока питания промаркированы.

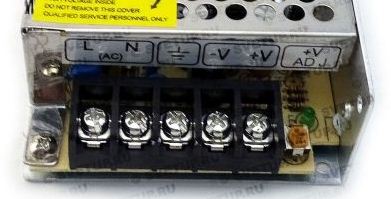

Пример маркировки зажимов блока питания

    Блок питания оснащен тремя контактами для подключения внешней бытовой сети 220В (“N”, “L” и “GND”), и двумя контактами для подключения светодиодного освещения (“-V” и ”+V”).

Для подключения проводов к светодиодной ленте необходимо обеспечить хороший контакт. Существует два способа подключения питающего провода к светодиодной ленте:
1) Использование специального коннектора. Для подсоединения питающего провода достаточно взять коннектор, отодвинуть специальную зажимную пластину, надвинуть коннектор на край светодиодной ленты и вернуть на место зажимную пластину. Теперь осталось присоединить провод, идущий от коннектора к блоку питания.



Пример специальных коннекторов

 2) Присоединить питающий провод с помощью пайки. Если вы имеете навыки пайки проводов, то вы сможете без труда присоединить провод к светодиодной ленте, сэкономив средства на приобретение коннекторов, особенно если вы планируете установку нескольких светодиодных лент. Данный способ соединения отличается высокой надежностью.

Пример подключения 5 метров одноцветной светодиодной ленты к блоку питания


Схема подключения от 1 до 5 метров светодиодной ленты к блоку питания

    В этой схеме подключения используется один блок питания. При этом его мощность должна соответствовать суммарной мощности светодиодной ленты.

Если у вас есть необходимость подключения нескольких светодиодных лент, то вам необходимо знать некоторые нюансы. Не рекомендуется подключать вторую ленту к первой последовательно, так как на подключенной ленте будет наблюдаться значительное падение напряжения и она будет тусклее светиться. Кроме того, первая лента может перегреваться, так как ее токопроводящие дорожки рассчитаны на ток одной ленты. Перегрев в свою очередь значительно сокращает срок службы светодиодов.

Для подключения двух светодиодных лент необходим блок питания большой мощности. Если пространство для установки блоков питания ограничено, например, вы хотите его установить непосредственно в каркас подвесного потолка, то можно подключить ленты несколько иным способом.

Следующая схема подключения двух одноцветных светодиодных лент предусматривает использование двух блоков питания. То есть в данном случае каждая из светодиодных лент будет запитана от отдельного блока питания. Примеры подключения приведены ниже.

Пример подключения более 5 метров одноцветной светодиодной ленты к блоку питания


Схема подключения двух и более светодиодных лент от одного блока питания

В этой схеме подключения используется один блок питания. При этом, его мощность должна соответствовать суммарной мощности двух или более светодиодных лент.

Для того чтобы подвести питание 12 вольт до второй ленты, необходимо к выходу блока питания подсоединить удлиняющий провод. Второй конец провода подсоединить ко второй ленте. Таким образом, ток потечет по проводу, а не по дорожкам первой светодиодной ленты.

Сечение провода рекомендуем взять побольше примерно 1,5 мм., чтобы в нем не было потерь  напряжения.

Пример подключения светодиодных лент использую два блока питания

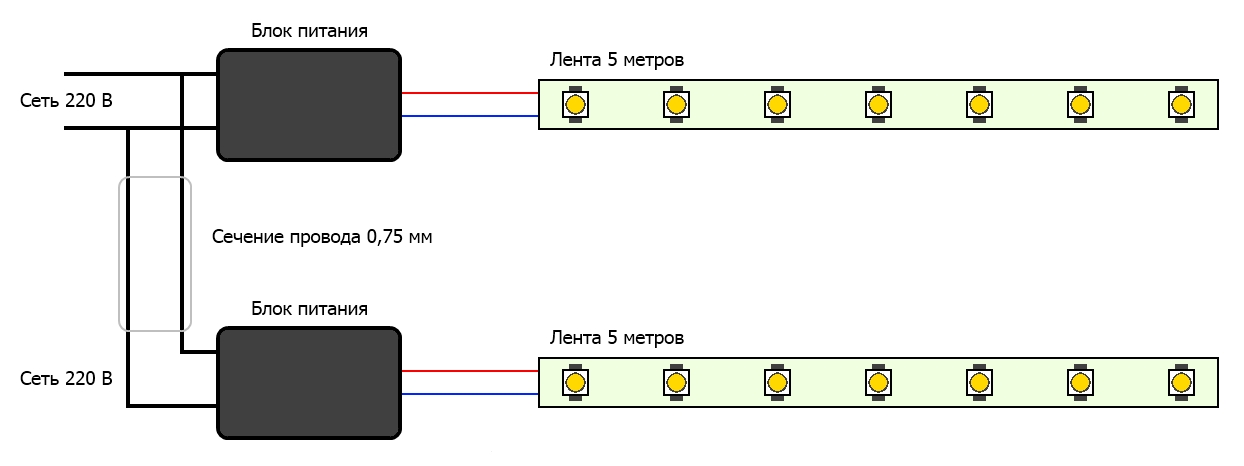

Схема подключения светодиодных лент с двумя блоками питания



При такой схеме, удлиняющий провод подключается к сети 220 вольт и протягивается к блоку питания второй ленты. В этом случае сечение провода достаточно 0,75 мм.

Схема подключения одной и нескольких RGB светодиодных лент

Основной отличительной особенностью подключения RGB лент – это наличие еще одного устройства  – контроллера. Контролер предназначен для управления цветами ленты и интенсивностью свечения светодиодов.

   Данный тип светодиодной ленты несколько отличается от одноцветной ленты. Подключение RGB ленты осуществляется при помощи четырех проводов. Три провода предназначены для управления цветами: синим, красным и зеленым. Четвертый провод – общий. Как на контроллере, так и на концах светодиодной ленты нанесена маркировка выводов: «B» — синий; «R» — красный; «G» — зеленый; «V+» — провод питания.

Подключение светодиодной ленты к контроллеру может быть выполнено как пайкой, так и при помощи специальных коннекторов.

Специальный коннектор для подключения RGB ленты

Если вы хотите подключить еще одну светодиодную RGB ленту, то вам необходимо учесть общую суммарную нагрузку светодиодных лент. Она должна быть меньше номинальной нагрузки контроллера и блока питания.

Контроллер рассчитан на определенный ток нагрузки.
   Для подключения нескольких светодиодных лент существует RGB усилители. Усилитель сохраняет синхронность управления цветами и интенсивностью свечения светодиодов. То есть в данном случае обе ленты будут работать синхронно.

Вторая светодиодная лента подключается к RGB усилителю, а он, в свою очередь, к основной ленте. Питание усилителя осуществляется от блока питания. Можно использовать как отдельный блок питания для усилителя, так и основной. Соответственно, общий блок питания для контроллера и усилителя будет сравнительно больших размеров. Поэтому целесообразнее будет приобрести два блока питания для подключения отдельно контроллера и усилителя.

Различные варианты подключения светодиодной RGB ленты приведены ниже.

Схема подключения светодиодной RGB ленты


Схема параллельного подключения двух светодиодных RGB лент

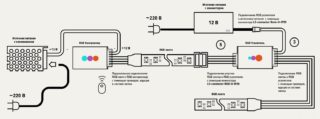

Схема подключения второй светодиодной RGB ленты через RGB усилитель





Схемы подключения одной и нескольких светодиодных лент | Полезные статьи

Понравилось видео? Подписывайтесь на наш канал!

Светодиодные ленты бывают двух типов: одноцветные и RGB. Последние отлично подходят для динамического освещения, поскольку за счет изменения яркости разных светодиодов изменяется цвет освещения.

Если вы решили самостоятельно подключить светодиодные ленты, стоит упомянуть, что для этого не подойдет сеть со стандартным напряжением в 220 В. Для светодиодных лент необходимо напряжение 12–24 В, поэтому для подключения данных осветительных приборов необходимо приобрести блок питания или трансформатор, которые обеспечат понижение напряжения до необходимого значения. Кроме того, использование данных приспособлений обеспечивает защиту лент от перепадов напряжения в сети. Выбор подходящего блока питания (трансформатора) зависит от суммарной мощности лент. Его необходимо подбирать из расчета: суммарная мощность лент +20 %.

Схема подключения светодиодной ленты к сети 220 В

Перед тем как подключить адаптер, необходимо подвести проводку к тому месту, где планируется установка лент. Для этого вам потребуется кабель с сечением жил 1,5 или 2,5 мм2, поскольку при сечении меньшем 1,5 мм2 напряжение может значительно упасть, а яркость светодиодов — снизиться. Для этих целей можно использовать кабель марки ВВГ-П 2х1,5 или ВВГ 2х2,5. На одном конце кабеля должна быть установлена вилка, а другой необходимо очистить от изоляции на несколько миллиметров.

Рисунок 1Рисунок 1 Зачищенные концы нужно вставить в гнездо сетевого адаптера, после чего закрутить винтом. Подключение осуществляется к разъемам, обозначенным буквами L и N. К первому разъему (L) — фаза, подключается провод коричневого цвета, ко второму — провод синего цвета. На рис. 1 изображена схема подключения светодиодной ленты к адаптеру.

При подключении светодиодных лент необходимо учитывать полярность, поскольку данные осветительные приборы работают от постоянного тока. На ленте есть маркировка «+» и «–», а блок питания соответственно содержит надписи «+V», а также «–V».



Подключение нескольких светодиодных лент

Рисунок 2Рисунок 2 В случае подключения нескольких лент, необходимо соблюдать некоторые правила:

  • Длина каждой ленты не должна превышать 5 метров, поскольку при большей длине токопроводящие дорожки ленты могут перегореть. Каждая лента может включать несколько отрезков разной длины, главное, чтобы суммарная величина не превышала пяти метров.
  • Каждая лента обязательно должна подключаться параллельно, а не последовательно. На рис. 2 показана схема соединения светодиодных лент, правильный и неправильный варианты. В случае подключения нескольких светодиодных лент также необходимо соблюдать полярность.



Подключение светодиодной ленты

С появлением светодиодных ламп появилась возможность сделать световое оформления квартир и домов разнообразнее. А когда придумали гибкие ленты с закрепленными на них небольшими светодиодами, которые могут светиться разными цветами и даже плавно изменять цвет, требуется только фантазия: подключение светодиодной ленты — дело несложное. Один раз проделав операцию вы без труда ее повторите.

Светодиодные ленты бывают одноцветными и универсальными - меняющими свой цвет при помощи пульта управления

Светодиодные ленты бывают одноцветными и универсальными — меняющими свой цвет при помощи пульта управления

Типы и виды

Содержание статьи

Перед подключением светодиодной ленты стоит разобраться в их видах и маркировке. Так вы не ошибетесь с выбором блока питания и точно рассчитаете требуемую интенсивность свечения, длину ленты и другие параметры.

Цвета и типы свечения

Вы, наверное, заметили, что светодиодные ленты различаются по типу свечения. Они бывают:

  • Монохромными. Собираются из элементов типа SMD, выдают определенный цвет. В маркировке указывается начальная буква английского написания цвета:
    • LED-W-SMD — белый (может быть с оттенком голубым или желтым, еще называют теплым или холодным светом),
    • LED-R-SMD — красный,
    • LED-B-SMD — синий,
    • LED-G-SMD — зеленый.
  • Универсальными. Маркируются RGB — дают различные оттенки в зависимости от команды с пульта управления. РАботают в паре с контроллером и пультом управления.

Наиболее востребованы в подсветке интерьеров ленты из однотонных — монохромных — кристаллов. Постоянная смена цветов слишком напрягает, не дает расслабиться. Это — иллюминация, а не освещение. Потому используются универсальные ленты для создания рекламы, подсветки автомобилей — там, где необходимо привлечь внимание. При оформлении интерьеров применяют в основном SMD  ленты.

Степень защиты

Так как область применения LED лент обширна, то и степень защиты бывает разной. Для сухих помещений выпускаются обычные открытые — без защитного покрытия. Есть влагозащищенные — их можно использовать во влажных помещениях — в ванных например. Они залиты слоем лака. Есть еще один вариант — влагостойкие. Они запаяны в герметичный корпус и могут быть смонтированы прямо в воде — в аквариуме, в пруду или бассейне. Их же можно использовать для подсветки на улице.

Герметичные ленты для подсветки аквариумов, бассейнов или декоративных прудов

Герметичные ленты для подсветки аквариумов, бассейнов или декоративных прудов

Для наружного стайлинга автомобилей чаще всего используют светодиодные ленты, помещенные в прозрачную полимерную трубку. Она защищает не только от попадания влаги, но и от механических повреждений, но и стоимость их выше.

Размеры светодиодов, их яркость и плотность

Разберемся с размерами. Если взять несколько лент, можно увидеть, что сделаны они из светодиодов разного размера. Кроме того располагаются они иногда плотно один возле другого, в некоторых — на довольно приличном расстоянии, а еще есть ленты со светодиодами в две линии.

Самые популярные размеры светодиодов

Самые популярные размеры светодиодов

Размеры элементов внешне отличить несложно, но как понять это по маркировке. Размеры отображены в цифрах, которые стоят после букв, обозначающих тип светодиода. Например, LED-R-SMD3528 (красный) и LED-RGB3528  (универсальный) собраны из элементов размерами 3,5*2,8 мм, LED-G-SMD5050 (зеленый) и LED-RGB5050 (универсальный) — 5,0*5.0 мм.

Это — два самых распространенных типа, хотя есть и более крупные- 56*30 мм, а также встречаются более мелкие — 20*20 мм.

Чем больше размер кристалла, тем большую интенсивность света они выдают. Для монохромных кристаллов показатели такие:

  • размером 3,2*2,8 мм выдает световой поток от 0,6 до 2,2 лм;
  • размером 5,0*5,0 мм — от 2 до 8 лм.

Универсальные светодиоды при одинаковых  размерах имеют меньшую интенсивность: в одном корпусе запаяны три мелких кристалла разных цветов, потому и интенсивность свечения RGB ниже:

  • 3,2*2,8 мм выдает 0,3 до 1,6 лм;
  • размером 5,0*5,0 мм — от 0,6 до 2,5 лм.

Все значения даны для кристаллов без защитного покрытия. Любое из них снижает интенсивность свечения и это необходимо учитывать при расчете яркости свечения.

Расчет длины

Выше речь шла о каждом отдельном светодиоде на ленте, а на ленте их много и они располагаются с разной плотностью, соответственно выдавать могут поток света разной интенсивности. Минимальное количество кристаллов на одном метре — 30 шт,  самая высокая плотность в один ряд — 120 шт/м, в два ряда — 240 шт/м.

В зависимости от количества кристаллов меняется и суммарная интенсивность свечения и электрическая потребляемая мощность. Для удобства расчета требуемой интенсивности освещения и электрических параметров, технические данные сведены в таблицу.

Таблица мощности светодиодных лент

Таблица мощности светодиодных лент с разной плотностью установки светодиодов

По этой таблице можно определить, какой длины необходима лента для подсветки. Например, хотите сделать подсветку в комнате, свечение средней интенсивности. Заменить необходимо две лампы накаливания по 80 Вт. Необходимо организовать световой поток порядка 140 Вт (две лампы по 80 Вт никогда не дадут 160 Вт).

Если для этих целей взять SMD3528 с количеством светодиодов 120 шт/м необходимо будет около 5 метров ленты (берем с с запасом 20%), SMD5050 с плотностью установки 60 шт/м потребуется 4-4,5 метров.

Вообще светодиодную ленту продают на метры. С завода она приходит бобинами по 5 м и далеко не всегда необходим кусок такой длины. Потому имеется возможность отрезать необходимое количество: по нанесенным пунктирным линиям с изображением ножниц. Строго по этим линиям и можно резать.

разрезают светодиодную ленту ножницами строго по разметке

Разрезают светодиодную ленту ножницами строго по разметке

Если ножницы не нарисованы, то обязательно есть пунктир. Также линию реза можно определить по наличию контактных площадок с обеих сторон от линии.

Подключение светодиодной ленты

Большая часть светодиодных лент работает от напряжения 12 В или 24 в. Если линейка кристаллов одна, питание требуется 12 В, если их две — 24 в. Подходит любой источник постоянного тока, выдающий такое напряжение: аккумулятор, блок питания, батарея и т.д.

Схема подключения светодиодной ленты к сети 220 В через блок питания

Схема подключения светодиодной ленты к сети 220 В через блок питания

Чтобы подключить ленту к бытовой сети 220 В требуется преобразователь или адаптер (еще называют блоками или источниками питания, адаптерами).

Недавно появились ленты, которые сразу можно подключать к сети в 220 В. Все они запаяны в пластиковые трубки — 220 Вольт это уже не шутки. Режутся тоже по намеченным линиям, соединяются при помощи специального коннектора, который вставляется в проводники. К коннектору подключается шнур со встроенным выпрямителем (это диодный мост и конденсатор).

Подключение специальной светодиодной ленты к сети 220В

Подключение специальной светодиодной ленты к сети 220В

Отличается эта лента от обычной тем, что в ней небольшие участки (20 шт) со светодиодами подключены не последовательно, а параллельно, еще и так, что диоды направлены навстречу друг другу. За счет этого получаем требуемое напряжение в 220 Вольт или около того. Переменный ток преобразуется в постоянный при помощи диодного моста, а пульсация гасится конденсатором.

Схема подключения светодиодной ленты без блока питания

Схема подключения светодиодной ленты без блока питания

В принципе, такую ленту можно собрать из обычной, но нужно будет позаботиться об изоляции: прикосновение к элементу, подключенному к бытовой сети без переходника чревато серьезными последствиями.

Как подключить несколько светодиодных лент

Каждая из лент, в зависимости от используемых модулей и количества элементов на одном метре, потребляет различное количество тока. Средние параметры приведены в таблице. Зная, какой длины вы хотите смонтировать подсветку, можно выбрать адаптер, который будет выдать требуемый ток.

Таблица потребляемого тока светодиодными лентами, питающимися от 12 В

Таблица потребляемого тока светодиодными лентами, питающимися от 12 В

Иногда требуемая длина ленты превышает 5 метров — когда необходимо подсветить комнату по периметру. Даже если блок питания может выдать требуемый ток, соединять последовательно две или больше пятиметровые ленты нельзя. Максимально допустимая длина одной ветки — вот те 5 метров, которые приходят в бобине. Если дорастить ее, подключив вторую последовательно, по дорожкам первой ленты будет проходить ток, многократно превышающий расчетный. Это приведет к быстрому выходу элементов из строя. Может даже расплавится дорожка.

Если мощность блока питания такова, что к нему можно подключить несколько лент, к каждой из них тянут отдельные проводники: схема подключения параллельная.

Как подключить несколько светодиодных лент к одному блоку питания

Как подключить несколько светодиодных лент к одному блоку питания

В таком случае удобно блок питания располагать посредине, например, в углу, а от него — две ленты по обе стороны. Но часто дешевле купить несколько менее адаптеров, чем один более мощный.

Подключение RGB ленты через контроллер

Последовательно подключаются сначала блок питания, потом контролер. Между собой они подключаются двумя проводами. Из контроллера выходят уже 4 проводника, которые разводятся по соответствующим контактным площадкам ленты RGB.

Подключение светодиодной ленты RGB через контроллер

Подключение светодиодной ленты RGB через контроллер

Точно также, как и в монохромных лентах, и в этом случае максимально допустимая длина одной линии — 5 метров. Если необходимо большая длина, то от контроллера отходят два пучка проводов по 4 штуки в каждом, то есть соединяются они параллельно. Длинна проводников может быть разной, но более рационально, чтобы блок питания и контроллер находился посередине, а в стороны уходят две ветки подсветки.

Способы соединения

Подключение светодиодной ленты к блоку питания последовательное. Потому обращаем внимание на полярность: соединяем  «+» только к такому же полюсу, а  «-»  — к минусу.

На конце ленты, которая приходит на бобине припаяны проводники. Если свечение монохромное, проводников два — «+» и «-«, у многоцветных 4, — один общий «плюсовой» (+V) и три цветных (R —  красный,  G — зеленый, B — синий).

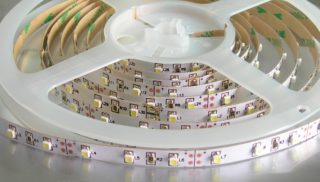

Бобины в чистом виде

Бобины в чистом виде

Но не всегда нужен 5-метровый кусок. часто требуются более короткие отрезки. Разрезают ленту по нанесенным линиям.

Линии разреза на светодиодных лентах

Линии разреза на светодиодных лентах

На фото вы видите по обе стороны от линии разреза контактные площадки. На каждой ленте они подписаны, так что запутаться при подключении довольно сложно. Чтобы было еще проще, используйте проводники разных цветов. Так будет нагляднее и вы точно не запутаетесь.

Коннекторы

Соединить светодиодную ленту можно без пайки. Для этого есть специальные коннекторы. Это специально разработанные устройства — пластиковые корпуса, которые обеспечивают должный контакт. Есть коннекторы:

  • для подключения к ленте проводников;
  • соединение двух лент. Разные типы коннекторов

    Разные типы коннекторов

Все очень просто: открывается крышка, вставляется лента или проводники с оголенными концами. Крышка закрывается. Соединение готово.

Способ очень простой, но не очень надежный. Контакт обеспечивается только давлением, и если немного крышка ослабляется, начинаются проблемы.

Пайка

Если есть хоть какие-то навыки пайки, лучше использовать этот способ. Для работы потребуется паяльник средней мощности, с тонким или заточенным жалом. Нужна канифоль или флюс, а также олово или припой.

Зачищаем от изоляции концы проводников, скручиваем их в плотный жгут. Берем разогретый паяльник, укладываем проводник на канифоль, прогреваем его. Берем на жало паяльника немного припоя, снова прогреваем провода. Жилы должны затянутся оловом — залудиться. В таком виде проводники легко паять.

Как подсоединить диодную ленту

Как подсоединить диодную ленту

Аналогичным образом пролудить желательно и контактные площадки: окуните паяльник в канифоль, прогрейте площадку.  Следите, чтобы олово не вытекало за пределы площадок. Возьмите подготовленный проводник, уложите его на площадку, прогрейте паяльником. Олово должно расплавиться и затянуть проводник. Секунд 10-20 удерживайте проводник на месте (иногда проще держать тонкогубцами или пинцетом — проводник греется), подергайте. Он должен крепко держаться. Аналогичным образом паяем все необходимые проводники.

НА RGB лентах с 4-мя проводами следите, чтобы площадки не соединились во время пайки. Расстояние меду контактами очень маленькое, малейшие потеки могут испортить все дело. Действуйте аккуратно.

Посмотрите процесс пайки диодной ленты в видео. Вам нужно будет повторить все.

💡 Как подключить светодиодную ленту: правила, способы, нюансы монтажа

Светодиодная подсветка с каждым годом становится всё популярнее. Владельцев домов и квартир привлекает в ней возможность скрытого монтажа, разграничения зон, создания мягкого освещения, способного менять цветовую гамму. Кроме того, стоимость светодиодных лент на российском рынке постепенно снижается. Поэтому и мы решили не обходить стороной столь интересную тему. В сегодняшней статье будет рассмотрено, как правильно подключить светодиодную ленту, какое дополнительное оборудование для этого потребуется и какие виды таких элементов существуют.

Содержание статьи

Подключение LED-ленты: общая информация

Для того, чтобы подключить светодиодную ленту в квартире или частном доме, потребуется приобрести блок питания с соответствующим классом защиты от пыли и влаги. Обычно используются блоки питания с выходным напряжением 12 В, реже – 24 В. Наиболее редко встречающиеся и не получившие широкого распространения – выпрямители на 36 В. Также существуют светодиодные ленты, подключающиеся к сети 220 в, однако и они требуют постоянного, а не переменного напряжения.

Как подключить светодиодную лентуФОТО: alfa-moduli.ruТак выглядит блок питания светодиодной ленты

Кроме того, при подключении LED-ленты можно использовать диммер, который даёт возможность регулировки интенсивности светового потока. Это очень помогает расслабиться вечером дома, особенно тогда, когда на работе (в цеху или офисе) постоянно включено яркое освещение, и глаза сильно устают.

Статья по теме:

Подключение светодиодной ленты: как правильно выполнить, нюансы монтажаБлок питания 12 В для светодиодной ленты: назначение, достоинства и недостатки. Виды, как правильно рассчитать, как сделать своими руками, как подключить, популярные модели.

Как соединить отрезки светодиодной ленты

На любой световой полосе есть маркировки, по которым её, при необходимости, можно разрезать. При этом, каждый из контактов в промаркированном месте отмечается. Это означает, что при необходимости можно спаять оставшиеся отрезки светодиодной ленты в единое целое, используя провода, или же соединить их специальными коннекторами, продающимися в любом магазине электротехнических изделий.

Чётко видны места, по которым ленту можно разрезатьФОТО: arlight-russia.ruЧётко видны места, по которым ленту можно разрезать

Также к блоку питания можно подключить и отдельные отрезки ленты. Для этого используются аналогичные элементы и инструменты: паяльник с проводами или коннектор.

Прямое подключение светодиодной ленты к блоку питания

Напрямую к блоку питания можно подключить монохромную ленту (одну или несколько), которая может светиться лишь одним цветом, или же RGB. Второй вариант более интересен. С помощью трёх цветов RGB-полосы и вариаций их смешения можно получить совершенно любой оттенок. Попробуем более подробно разобраться с коммутацией различных типов светодиодных лент.

Подключить светодиодную ленту к блоку питания несложноФОТО: led-sv.ruПодключить светодиодную ленту к блоку питания несложно

Особенности монтажа монохромных световых полос

Монохромные LED-полосы могут иметь различные оттенки, но наиболее распространёнными считаются ленты с белым свечением, которые, в свою очередь, делятся по температурным режимам. К примеру, полосы с тёплым белым светом, более близким по оттенку к лампам накаливания. Это приятное мягкое свечение чуть желтоватого оттенка применяется для спален, гостиных и детских. Если же говорить о холодном свете, то такой наиболее применим для офисных помещений.

Монохромная белая лента в интерьере смотрится довольно неплохоФОТО: designmyhome.ruМонохромная белая лента в интерьере смотрится довольно неплохо

Для подключения монохромной светодиодной ленты требуется лишь 2 контакта: плюс и минус. Монтаж их намного проще, чем RGB, однако и эффект, создаваемый при работе такой полосы, необычным назвать не получится. Попробуем подробно рассмотреть, как подключается монохромная LED-лента.

Инструкция по подключению монохромной световой полосы

Для того, чтобы пошаговая инструкция монтажа воспринималась читателем проще, мы проиллюстрируем все выполняемые действия фотопримерами.

Маломощную ленту можно использовать в виде подсветкиФОТО: yastroyu.ruМаломощную ленту можно использовать в виде подсветки

Рассмотрим наиболее простой вариант, когда всё оборудование приобретается одновременно в комплекте. В этом случае не потребуется паяльник или дополнительные коннекторы. Все необходимые штекеры уже установлены на оборудовании.

Для начала рассмотрим, что собой представляет комплект. Это:

  • светодиодная лента длиной 5 м;
  • диммер с пультом дистанционного управления для монохромной ленты;
  • блок питания (в нашем случае, его мощность составляет 6 Вт).
Комплект для обустройства подсветки: лента, диммер, блок питанияФОТО: youtube.comКомплект для обустройства подсветки: лента, диммер, блок питания

После распаковки требуется соединить светодиодную ленту с диммером, а после этого – с блоком питания. Сделать это крайне просто, нужно всего лишь вставить штекеры в соответствующие гнёзда.

Соединение всех элементов цепи – теперь можно включать блок питания в сетьФОТО: youtube.comСоединение всех элементов цепи – теперь можно включать блок питания в сеть

Включение и выключение светодиодной подсветки осуществляется при помощи ПДУ. Для этого на нём имеются кнопки On и Off.

Кнопки для включения и выключения светодиодной полосыФОТО: youtube.comКнопки для включения и выключения светодиодной полосы

Дополнительные кнопки, в нашем случае оранжево-коричневого цвета, регулируют интенсивность мигания светодиодов ленты от самого медленного (сверху) до ускоренного (снизу). Такая опция может создать необходимую атмосферу во время какого-либо праздника, танцев.

Кнопки для регулирования интенсивности режима стробоскопаФОТО: youtube.comКнопки для регулирования интенсивности режима стробоскопа

Также на пульте ДУ можно найти кнопки для включения других режимов, вроде цикличного медленного или ускоренного затухания. Если же требуется вручную немного приглушить интенсивность освещения, то вверху имеются клавиши и для этих целей. Это, собственно, и есть сам диммер.

Кнопки ручного диммирования на ПДУФОТО: youtube.comКнопки ручного диммирования на ПДУ

Подключение двух и более монохромных лент

Особой разницы в подключении дополнительных лент нет. Однако есть пара нюансов, игнорировать которые не стоит. Во-первых, светодиодные ленты нельзя подключать последовательно, делая из них полосы, длиной более пяти метров. Такие действия приведут к перегреву и перегоранию дорожек, находящихся ближе к блоку питания вследствие повышенной нагрузки на них. Поэтому здесь подойдёт только параллельное подключение.

Схема коммутации монохромной лентыФОТО: carnovato.ruСхема коммутации монохромной ленты

Во-вторых, блок питания должен иметь выходную мощность соответствующую всем подключённым к нему светодиодным лентам. В идеале, выходная мощность выпрямителя должна превышать потребляемую на 30%. В противном случае, блок питания будет перегреваться и, в итоге, выйдет из строя.

Коммутация RGB-ленты и её нюансы

RGB – многоцветная светодиодная лента, включает в себя чипы трёх оттенков. Они способны светиться красным, зелёным и синим цветом. Именно эти три цвета, как известно, и являются основой всех семи оттенков радуги.

RGB-ленты позволяют создать особую атмосферуФОТО: vid-stroy.ruRGB-ленты позволяют создать особую атмосферу

Попробуем понять, какие нюансы имеет подключение RGB-ленты к контроллеру и сети.

Пошаговая инструкция подключения RGB-ленты

Для удобства читателя, рассмотрим варианты коммутации в табличной форме.

ИллюстрацияОписание действия
Подключение светодиодной ленты: как правильно выполнить, нюансы монтажаПервая схема – самое простое подключение, где лишь одна RGB-лента длиной не более пяти метров. Как можно увидеть, здесь (в отличие от монохромной) уже 4 контакта – командный (плюсовой) и 3 идущих на различные цвета светодиодов
Подключение светодиодной ленты: как правильно выполнить, нюансы монтажаСобранная схема будет выглядеть так. Чётко видны контакты, к которым производится подключение
Подключение светодиодной ленты: как правильно выполнить, нюансы монтажаКак видно из маркировки, контроллер способен выдерживать до 144 Вт нагрузки. А значит, можно подключить дополнительные ленты, скоммутировав их параллельно
Подключение светодиодной ленты: как правильно выполнить, нюансы монтажаИ всё же, во избежание излишней нагрузки, при монтаже дополнительных полос лучше использовать специальные устройства, называемые усилителями
Подключение светодиодной ленты: как правильно выполнить, нюансы монтажаВот пример схемы, с включённым в неё усилителем. По сути, здесь нет особых сложностей, и собрать её сможет даже школьник
Подключение светодиодной ленты: как правильно выполнить, нюансы монтажаДополнительное облегчение работы контроллера обеспечит дублирование усилителей на каждую из светодиодных лент. Главное здесь – не переусердствовать. Не стоит забывать про блок питания и его выходную мощность
Подключение светодиодной ленты: как правильно выполнить, нюансы монтажаЕсли же блок питания слабоват, его также можно продублировать, обойдясь при этом одним контроллером. Это позволит подключить большее количество светодиодных лент, которые будут управляться с одного пульта ДУ

Подробнее мастер-класс по подключению RGB-ленты можно посмотреть в этом видео.

Подключение RGB-ленты без контроллера

Иногда домашние мастера не желают тратиться на дополнительное оборудование. Именно в таких случаях на помощь приходит смекалка. К примеру, в наличие имеется 10 м RGB-ленты, а вот контроллер, как и блок питания, отсутствует. И вот здесь начинаются хитрости. Вместо стандартного блока питания вполне можно использовать адаптер от плазменного или LED-телевизора, который выдаёт 12 В. Главное, чтобы выпрямитель подошёл по параметрам выходной мощности. Единственной проблемой становится то, что таких блоков понадобится 3 штуки – по одному на каждый цвет.

Вот такие блоки питания вполне подойдутФОТО: mornsunpower.ruВот такие блоки питания вполне подойдут

Далее, вместо обычного выключателя устанавливается трёхклавишный. Соединение производится следующим образом:

  • ноль идёт сразу на блоки питания, а после них снова соединяется в одну линию;
  • фазный провод идёт через выключатель, где превращается в три отдельные жилы. Далее, каждая идёт на свой блок питания, а после – на определённый цвет RGB-ленты.

Таким образом, при включении отдельных клавиш будет зажигаться определённый цвет, а при их комбинации – можно будет добиться дополнительных оттенков.

А в качестве общей информации предлагаем ознакомиться с различными вариациями применения RGB-лент в дизайне интерьеров.

Статья по теме:

Подключение светодиодной ленты: как правильно выполнить, нюансы монтажаГрамотно установленная светодиодная подсветка под шкафы для кухни поможет облегчить приготовление пищи. Какие светильники использовать, где разместить приборы и как их правильно смонтировать – читайте в материале нашего портала.

Ошибки, допускаемые домашними мастерами при подключении светодиодной ленты

Выход светодиодной ленты из строя по прошествии минимального времени эксплуатации – это не всегда заводской брак производителя. Чаще всего в коротком сроке службы полосы виноваты сами мастера, приобретающие и подключающие оборудование. Имеет смысл рассмотреть 4 основных ошибки, допускаемые начинающими домашними умельцами, которые приводят к перегоранию светодиодов, дорожек ленты и иного оборудования.

Наиболее частая ошибка – неверный выбор класса защищённости

Класс защищённости от пыли и влаги обозначается буквами IP, после которых следуют две цифры. Первая – защищённость от попадания пыли, вторая – влаги. Если установить в ванной комнате светодиодную ленту с классом IP20, то возникает опасность не только её быстрого выхода из строя, но и поражения человека электрическим током. А подобная «неприятность» чревата не только подрывом здоровья, но и летальным исходом. Что же касается классификации устройств по IP, то подробнее о ней можно узнать из картинки ниже.

Таблица расшифровки класса защищённости светодиодных лент и иного оборудованияФОТО: eltesla.ruТаблица расшифровки класса защищённости светодиодных лент и иного оборудования

Ещё одно упущение – неправильный подбор блока питания по мощности

Тоже довольно распространённая ошибка. Обычно домашние мастера изначально не до конца планируют будущую подсветку. Уже после монтажа блок питания нагружается дополнительными светодиодными полосами, в результате, его выходная мощность оказывается ниже, чем потребляемая лентой. Результат предсказуем – блок питания перегревается и сгорает. Поэтому стоит следить, чтобы выходная мощность блока была всегда на 30% (это минимум) выше, чем потребляемая светодиодной лентой.

Довольно мощный блок питания на 250 ВтФОТО: alfa-moduli.ruДовольно мощный блок питания на 250 Вт

Третья ошибка – подключение дополнительных лент

Об этом уже упоминалось в статье. Дополнительные ленты должны подключаться исключительно параллельно. Последовательное подключение приведёт к перегреву дорожек ближайшей к блоку ленты и её выходу из строя.

Полос по 5 м может быть сколько угодно, главное, чтобы оборудование выдерживалоФОТО: 5plus.dp.uaПолос по 5 м может быть сколько угодно, главное, чтобы оборудование выдерживало

Ещё одно правило, которое часто не берётся в расчёт

Многие мастера считают, что не имеет значения, куда наклеена светодиодная лента, однако это не так. Специалисты рекомендуют использовать в качестве основы алюминиевые профили, которые играют роль радиаторов охлаждения. На такой основе светодиодная лента проработает значительно дольше.

Подведём итоги

Не имеет значения, для чего домашний мастер решил использовать светодиодную ленту – в качестве подсветки или основного освещения. Важно одно. Светодиодная лента впишется в любой интерьер, подойдёт для воплощения любых, даже самых смелых идей, связанных с обустройством романтической обстановки или разграничения зон помещения. Принимая во внимание простоту монтажа подобного оборудования и постепенно снижающуюся стоимость светодиодов, можно сказать с уверенностью, что популярность LED-полос падать не будет, а, скорее, наоборот.

В качестве подсветки рабочей зоны кухни лента подходит идеальноФОТО: schemy.ruВ качестве подсветки рабочей зоны кухни лента подходит идеально

Очень надеемся, что нашему читателю пригодится информация, изложенная сегодня. Возможно, у вас остались вопросы, или какие-либо моменты показались непонятными. В таком случае просто изложите их суть в обсуждениях ниже. Homius с удовольствием их разъяснит. Там же вы можете поделиться личным опытом в монтаже светодиодной ленты, выразить личное мнение о материале или оставить свой комментарий.

Если вам понравилась статья, не забудьте её оценить. А напоследок, как уже повелось, предлагаем посмотреть короткий видеоролик, который позволит более полно раскрыть сегодняшнюю тему.



Предыдущая

ОсвещениеИдеи для светильников своими руками и пошаговые инструкции по их изготовлению

Следующая

ОсвещениеДиодный мост: назначение, схема, реализация

Понравилась статья? Сохраните, чтобы не потерять!

ВОЗМОЖНО ВАМ ТАКЖЕ БУДЕТ ИНТЕРЕСНО:

Как подключить светодиодную RGB ленту

что необходимо для подключения светодиодной ленты rgb 5м или 10мПри подключении обычной монохромной ленты следует придерживаться трех основных правил:

  • подключение выполняется параллельно отрезками не более 5 метров
  • лента монтируется на алюминиевый профиль
  • блок питания выбирается всегда с запасом по мощности

Эти же правила полностью применимы и для многоцветной RGB ленты. Однако здесь есть некоторые особенности. Связаны они с использованием в схеме подключения RGB контроллера.

пульты управления и контроллер для rgb светодиодной лентыКроме этого, обязательно запомните, что полноценную rgb подсветку можно изготовить на основании светодиодов SMD 5050. Именно в них реализована возможность менять цвета в одном источнике света.

Достигается это за счет того, что светодиод собран из трех кристаллов. Во всех остальных видах SMD 2835, SMD 3528 один светодиод может светить только одним цветом.многоцветной светодиод SMD RGB

Из-за этого в подсветке могут возникать небольшие провалы освещенности, когда соседние светодиоды попросту не будут гореть и полоса света не будет выглядеть цельной и сплошной. Примеры и недостатки таких моделей можно посмотреть в статьях ”Характеристики светодиодных лент SMD 3528” и ”Отличия светодиодной ленты SMD 2835 от SMD 3528”.

участки с синим цветом в RGB ленте SMD2835RGB контроллер подключается после блока питания. С его помощью можно менять не только цвета, но и яркость освещения, разные режимы работы, интенсивность смены расцветки и т.д.

Для режима светомузыки, когда цвета бегают по разным сторонам и сменяют друг друга, потребуются специальные контроллеры. Называются они DMX.контроллер DMX для эффекта бегущей волны в светодиодной ленте

Напрямую через контроллер можно подключать определенную длину светодиодной ленты. Максимум это 5 метров или 10 метров при параллельном подключении двух отрезков по пять.схема подключения 5м и 10м RGB ленты напрямую через контроллер без усилителя



подключение rgb светодиодной ленты через контроллерА что делать, если разноцветная подсветка у вас более 10 метров? Для монохромного варианта все решается параллельным подключением отдельных кусков. Например, подключаете 3 участка по 5м каждый и имеете полноценную подсветку длиной 15м.схема подключение 15м светодиодной монохромной ленты от блока питания

Для RGB ленты параллельно спаять и соединить 5-ти метровые участки можно, однако с непосредственным подключением к одному контроллеру имеются нюансы.

Схема подключения светодиодной ленты RGB длиной 5м или 10м

разноцветная подсветка rgb светодиодной лентойДля начала рассмотрим вариант, когда у вас общая длина светодиодной подсветки всего 5м или 10м, то есть две цельные ленты соединенные параллельно по 5м каждая. Что необходимо в этом случае?

  • блок питания, преобразующий 220В из сети в 12 или 24В необходимые для работы подсветки

открытый блок питания для светодиодных лентВсе нюансы по его выбору, регулировке напряжения и особенностям подключения можно узнать из статьи ”Как правильно выбрать блок питания для светодиодной ленты”.

111-blok

пульт и контроллер для rgb лентыЕго в отличие от блока питания можно подбирать без запаса по мощности, что называется впритык. Главное правильно рассчитать мощность самой ленты.

Например, если 1м потребляет 14,4Вт (данные можно найти на упаковке или из таблиц, согласно разновидности светодиодов), то 10м будут соответственно “кушать” 144Вт. Именно на такую мощность и покупаете контроллер.сравнение технических характеристик светодиодной ленты SMD 5050 на 30,60,72,120 диодов

Как все это правильно подключить? Во-первых, 220В нужно подать на сам блок питания. Обычно слева на нем имеются две клеммы с маркировкой L(фаза), N(ноль) и заземление. Здесь полярность L и N соблюдать не обязательно.14

Далее по схеме идет контроллер. У него имеется ряд клемм:

  • Light с контактами BGR V+

Расшифровываются они как:
B (blue) – синий

G (green) – зеленый

R (red) – красный

+V – общий плюс на светодиодной ленте. Непосредственно на ленте он может быть подписан как ”+12” или просто ”+”. Все остальные три контакта rgb являются минусовыми.пайка проводов к светодиодной ленте rgb

  • Power с контактами “+” и ”-”

В отличие от монохромной ленты у RGB варианта не два контакта, а четыре. А иногда и все пять!

Пятый отвечает за белый свет, так как нормального белого естественного освещения получить от сочетания rgb цветов не получится. Называются такие светодиодные ленты RGBW или RGBWW.светодиодная лента rgbw с белым светом

Поэтому заранее уточняйте, сколько контактов для пайки проводов имеет лента и покупайте соответствующий контроллер. Особенно это актуально при покупках через интернет магазины.

К контактам Power подается напряжение 12 или 24В от блока питания.подключение усилителя для rgb разноцветной ленты от блока питания 12В и 24В

Здесь соблюдать полярность уже строго обязательно.

Ищите на блоке клеммы с надписью ”V+” и “V-“. Вместо “V-“ иногда пишут “COM”.подключение питания 12в от блока питания до контроллера

Далее заводите в клеммы контроллера три припаянных к ленте RGB проводка, каждый из которых отвечает за свой цвет. R подключаете к R, G к G и так далее.

Если перепутаете порядок, подключите красный к зеленому или наоборот, ничего страшного не случится, просто будут путаться цвета на пульту управления.как подключить провода к контроллеру rgb разноцветной светодиодной ленты

Кстати, светодиодную ленту RGB в крайних случаях можно подключать и вовсе без контроллера, напрямую к блоку.

Для этого нужно скрутить все три провода rgb в один и подать на него минус, а на второй проводок плюс.как подключить rgb светодиодную ленту напрямую без контроллера

Правда в этом случае, ни о какой разноцветной подсветке и речи быть не может. Однако как один из вариантов освещения, при выходе из строя контроллера, рассматривать можно.

При правильном подключении RGB ленты по первому варианту, у вас должна быть последовательность: 1Блок питания
2Контроллер
3Светодиодная лента RGBсхема подключения напрямую от контроллера rgb светодиодной ленты

подключение rgb цветной ленты от одного контроллера на пульту дистанционного управления

схема подключения rgb светодиодной ленты от wifi контроллера



RGB лента длиной 15-20 метров

Если нужно подключить 15, 20 метров или более, такой вариант только с одним контроллером уже не подойдет. Есть два выхода:

  • использовать два контроллера
  • использовать RGB усилитель

Первый вариант неудобен более высокими затратами. А во-вторых, у вас будет два пульта управления, каждый из которых отвечает за различные участки ленты. И как вы их синхронизируете, тот еще вопрос.пульт дистанционного управления подсветки rgb

Поэтому лучший вариант, когда все управляется от одного контроллера и с одного пульта. Это можно легко реализовать при помощи rgb усилителя.разновидности rgb усилителей

Из названия понятно, что его предназначение усиливать сигнал от контроллера. Правда некоторые заблуждаются, полагая, что он нужен для более яркого свечения ленты. И его именно с этой целью можно использовать даже для 5-ти метровых участков. Это не так.

Выбирается он по мощности не всей длины светодиодной ленты, а только того участка, который к нему и подключается, помимо первых 5 или 10 метров.подключение rgb ленты с контроллером и усилителем

Схема подключения усилителя

У усилителя есть входные-input и выходные-output клеммы. На входе и выходе те же контакты, что и у контроллера – общий плюс и цвета.rgb усилитель и клеммы

rgb усилитель и клеммыТакже присутствуют и клеммы подключения питания:

Напряжение 12-24В можно подавать как от дополнительного блока, так и от общего, если позволяет его мощность.подключение rgb светодиодной ленты от двух блоков питания

Для подключения, общие концы предыдущего отрезка светодиодной ленты, заводите во входные клеммы усилителя.

Далее подсоединяете выход. Вставляете в RGBV+ разъемы, провода от дополнительного участка светодиодной ленты.

После этого под винты VDD и GND заводите проводники питания от блока.подробная схема подключения 15м rgb ленты от двух блоков питания и усилителя

Опять же полярность здесь строго соблюдаете! VDD – это плюс, GND – минус.

В итоге у вас должна получиться последовательность: 1Блок питания
2Контроллер
3Светодиодная лента №1
4Усилитель
5Светодиодная лента №2



последовательность подключения блок питания контроллер лента усилительСобранная подсветка по такой схеме будет работать и управляться с одного пульта.

Если вам нужно подключить еще 5-10 метров ленты, в схему добавляется еще один усилитель, а возможно и дополнительный блок питания (зависит от мощности освещения).схема подключения 15-20 метров rgb ленты и нескольких блоков питания и усилителей

Только имейте в виду, что параллелить напрямую между собой сами блоки питания нельзя. Делать это нужно через диодный мост. Поэтому они должны быть разделены между собой через отдельные участки лент.параллельное подключение двух блоков питания светодиодных лент

Таким образом можно собрать разноцветную подсветку любой длины под ваши запросы. Главное найти место для размещения всего этого оборудования.где разместить контроллер и усилитель от rgb ленты

Когда места не хватает, вместо большого усилителя можно использовать микро модель.микроусилитель для светодиодных лент

Он напоминает из себя что-то типа переходника, и размер у него соответствующий. При этом со своей задачей усиления сигнала справляется хорошо.усилитель сигнала для rgb лент мини модель

Кроме этого, его можно использовать, если вам не хватает мощности вашего контролера. Например, мощность всей светодиодной ленты 110Вт, а контроллера всего 70Вт.

Чтобы не менять его, просто докупаете такой мини усилитель, последовательно соединяете два элемента и наслаждаетесь освещением.

Кстати, такого же миниатюрного размера может быть и сам контроллер.подключение мини контроллера и мини усилителя для rgb светодиодной ленты 15м и 20м

Ошибки подключения

1Неправильная последовательность:



  • контроллер — блок — лента (должно быть: блок — контроллер — лента) или
  • блок — усилитель — контроллер — лента (правильно: блок — контроллер — усилитель — лента)
2С обратной стороны подложки светодиодной ленты, в местах где дорожки отдельных кусков соединяются между собой, есть места заводской пайки.



места спайки двух кусков светодиодной лентыТак вот, при наклеивании ленты и срыве скотча, эти самые места могут оголиться. Такое зачастую происходит на изделиях эконом класса.из-за чего может сгореть светодиодная лента

В итоге, когда вы ленту наклеите на алюминиевый профиль, вы тем самым просто закоротите все 4 дорожки между собой и сожгете свою подсветку. Поэтому всегда проверяйте обратную сторону, перед непосредственным процессом наклеивания.

3Подключение второго участка ленты (свыше 10 метров) к блоку питания, который был выбран только из расчета мощности первого участка, полагаясь на мощность усилителя.



подключение rgb ленты с контроллером и усилителемДаже если для блока и был выбран запас в 30%, в конечном итоге работа на износ рано или поздно выведет из строя или блок или светодиоды.

Как подключить светодиодную ленту: схемы и нюансы подключения


Вступление

Светодиодная лента, отличное осветительное устройство, для декоративной подсветки потолка, пола, лестниц, ниш и т.д. Несмотря на скромные размеры, светодиодная лента это сложное устройство, из набора полупроводниковых приборов соединенных в схему токопроводящими дорожками, как печатная плата.

Как следствие, подключение светодиодной ленты сильно отличается от подключения простого светильника и имеет несколько технических нюансов, о которых поговорим в этой статье.

На что обратить внимание

1. Светодиодные ленты, продаются в двух основных вариантах:
  • Ленты монохромного (единственного) свечения;
  • Ленты универсальные (RGB), позволяющие добиваться свечение разного цвета.
2. Все светодиодные ленты работают от напряжения 12, 24, реже 36 Вольт, постоянного тока.

Это значит, что мы не можем подключить ленту напрямую к бытовой электросети. Для подключения нам понадобится блок питания (о нём чуть ниже).

3. Готовые к подключению светодиодные ленты не продаются длиннее 5 метров. Именно эта длина является оптимальной (по яркости и нагреву) для последовательного соединения светодиодов. Подсветка лентой длиннее 5 метров, делается из нескольких лент подключенных НЕ последовательно, а параллельно.4. На ленте светодиоды «посажены» группами, по 6 – 12 светодиодов в группе. Это позволяет разрезать светодиодную ленту, и формировать необходимую длину ленты. Для удобства монтажа линии разреза ленты четко нанесены на неё и часто помечены значком «ножницы». Как соединить куски лент, чуть ниже.

где резать светодиодную ленту

5. Цвета проводов в подключении светодиодной ленты имеют значения. Так-как, питание ленты осуществляется постоянным током, то [+] соединяем с [+], а [-] с [-]. Обычная полярность:
  • Красный (коричневый) провод — это плюс [+],
  • Синий (черный) провод — это минус [-].

Эти пять особенностей, необходимо понимать перед покупкой ленты, а для справки посмотреть на маркировки светодиодных лент.

маркировка светодиодных лент

Как резать и соединять светодиодную ленту

Резать светодиодную ленту можно только по линиям отреза, нанесенным на ленту. После разрезания, на краях разрезанных лент видим два (для монохромной ленты) или четыре (для RGB ленты) контакта.

Важно: Можно соединить два куска ленты 3 и 2 метра, но ненужно соединять два куска 4 и 3 метра. Длина каждой ленты подключенной к блоку питания не должна превышать 5 метров. При необходимости подсветить длину более пяти метров используются два куска ленты, которые подключаются к блоку питания параллельно.

Фото подсветки потолка из четырех лент и двух блоков питанияПодсветка потолка из четырех лент и двух блоков питания

Как соединять светодиодные ленты

Соединять светодиодные ленты:

  • Можно перемычками из монтажных проводов, припаивая их к контактам на краях.
  • Можно соединять непосредственно пайкой контактов, соединяя ленты встык (ненадежно).
  • Лучше для соединений светодиодных лент использовать специальные клипсы для соединений двух лент без пайки.

Фото соединений светодиодной ленты

Фото соединений светодиодной ленты

Как выбрать блок питания для светодиодной ленты

Блок питания для подсветки светодиодной лентой выбирается по мощности всех лент входящих в подсветку. Мощность ленты берем из таблицы по типу светодиодов используемых в ленте.

Фото таблица

Мощность блока питания выбираем с запасом 25-30% от расчетной.

Примечание: При подключении нескольких кусков ленты к одному блоку питания, мощность этих лент складывается.

Как подключить светодиодную ленту монохромную

Монохромная светодиодная лента подключается к блоку питания с соблюдением цветности (полярности) проводов, при помощи монтажных проводов сечением 0,5-1 мм. Для удобства последующего обслуживания, используются цветные провода.

Подключение ленты к блоку питанияКак подключить светодиодную ленту к блоку питанияподключить светодиодную ленту схемаКак подключить светодиодную ленту схема

Как подключить светодиодную ленту RGB

Светодиодная лента RGB подключается к блоку питания с соблюдением цветности (полярности) проводов, при помощи монтажных проводов сечением 0,5-1-1,5 мм. Для удобства последующего обслуживания, используются цветные провода.

Как подключить несколько лент

Несколько лент подключаются к блоку питания параллельно.

подключение двух светодиодных лент с помощью клемника Wago

На практике, на каждый вывод блока питания подключается провод и на него ставится по одному разъёму Wago. Например, Wago 3×0,5 или 5×0,5. К этим клемникам (с соблюдением полярности) подключаются провода подключения лент.

Перед этим. Так как, выводы для подключения лент делают короткие (обычно 10 – 15 см) их сначала нужно перепаять на перемычки 40 – 50 см. Если нет желания паять, можно оставить короткие провода подключения и на каждый из них, поставить клемник Wago 222-214 (для двух проводов). Он позволит нарастить провода подключений. Скрутки в соединениях не используем!

©Ehto.ru

Еще статьи

Похожие посты:


Поделиться ссылкой:

Как подключить светодиодную ленту к 220в своими руками: через выключатель

Содержание статьи:

Светодиодная лента 220В представляет собой плату на основе гибкого изоляционного материала. По всей ее длине нанесены токопроводящие полосы, между которыми расположены группы светодиодов и ограничивающее ток сопротивление. Все элементы ленты последовательно соединены и помещены в прозрачный пластиковый корпус. Многообразие вариантов исполнения светодиодных лент обусловлено размером и количеством светодиодов в группе и на отрезке длиной 1 метр. Все перечисленные особенности влияют на мощность и яркость излучаемого света.

Разновидности моделей светодиодных лент на 220 В

Светодиодная лента 3528

В зависимости от назначения и особенностей светодиодной ленты в ней могут быть использованы светодиоды 3528, 5050, 2835, 3014 и 5630. Наибольшее распространение получили модификации 5050 и 3528, остальные встречаются реже и обычно заказываются у азиатских поставщиков.

В числе основных параметров светодиодов 220 В стоит отметить:

  1. Возможность кратной нарезки с шагом 50 см – 50, 100, 150, 200 см и т.д. Попытка отрезать меньшее количество испортит устройство.
  2. Мощность на метр длины.
  3. Степень защиты от повышенной влажности окружающей среды.
  4. Цветовая температура испускаемых лучей.

Помимо стандартных лент с белым свечением, выпускают модели RGB с красными, зелеными, синими и желтыми лампами. В общем виде они представляют собой три одноцветных светодиода с разными оттенками, которые имеют общий контакт для питания и различные контакты для регулирования яркости освещения. Для подключения такого осветительного устройства требуется контроллер RGB на 220 В.

Степень защиты светодиодного освещения может соответствовать стандартам IP67 или IP68. Благодаря корпусу из плотной силиконовой трубки осветительное устройство можно эксплуатировать в условиях экстремальной влажности при любой температуре окружающего воздуха. В зависимости от степени жесткости основания ленту можно использовать в качестве самостоятельной единицы освещения или отдельных модулей, из которых создают уникальные образцы светильников.

Некоторые модели светодиодов выпускают с клеевой полосой на основе акрилового скотча, что в разы ускоряет укладку и фиксацию отрезка.

Преимущества и недостатки

Из-за герметичной оболочки возникают сложности с ремонтом ленты

В числе достоинств стоит отметить:

  1. Возможность подключения без блока питания.
  2. Неплохую мощность – фрагмент 10 м дает освещение 70 Вт при минимальном энергопотреблении.
  3. Низкую стоимость монтажа благодаря применению тонких проводов для низкой силы тока.

Ограничения по использованию светодиодной ленты могут быть вызваны следующими факторами:

  • сложность ремонта из-за герметичной оболочки;
  • нарезка только на кратную длину, которая может быть лишней или недостаточной для конкретного объекта;
  • частота мерцания 100 Гц, что при длительном воздействии освещения может вызвать ухудшение самочувствия;
  • напряжение 220 В, требующее особого внимания при монтажных работах и эксплуатации ленты.

Рекомендованная область применения светодиодов – вспомогательная или резервная подсветка помещений домов и квартир: кухни, ванной или сауны, коридора или гаража. Возможно также использование в качестве декоративного элемента – для подсветки зданий, рекламных вывесок, элементов декоративных конструкций и скульптур, оформления сцен и т.д.

Монтаж светодиодной ленты

При соединении светодиодной ленты необходимо соблюдать полярность

В процессе подключения ленты следует учитывать ряд требований:

  • соединение фрагментов должно осуществляться с учетом полярности;
  • допускается соединение участков с помощью коннекторов или методом пайки при воздействии на ленту не более 10 секунд при температуре не выше 260 градусов;
  • лента для внешнего монтажа должна иметь качественную влагозащиту;
  • поверхность для укладки и приклеивания ленты должна быть сухой, обезжиренной и чистой;
  • минимальный радиус изгиба составляет 2 см, исключение – однократный изгиб на участке, где нет электронных компонентов;
  • последовательное соединение возможно только для отрезков длиной до 5м, для фрагментов большей длины применяют параллельную схему подключения.

Диапазон рабочих температур для светодиодов составляет от -40 до +50º С. Продолжительность службы ленты – 50 000 часов без уменьшения яркости свечения.

Устройства для подключения LED-ленты к 220 В

Импульсный блок питания

Для лент напряжением меньше 220 В подключение напрямую в розетку исключено. Из-за высокого напряжения светодиоды мгновенно сгорят. Поэтому подключение к сети питания осуществляется с применением вспомогательных устройств:

Импульсные блоки питания

Достаточно дорогой, но самый надежный вариант. Блок питания обеспечивает стабильное напряжение и исключает мерцание света вследствие пульсации тока. Модели БП нового поколения оснащены диммерами и пультами ДУ, что позволяет регулировать яркость освещения на расстоянии. В качестве допустимой альтернативы можно использовать для подключения светодиодов блок питания из «системника» компьютера.

Трансформатор 220/12

Трансформатор для лед-ленты

Устройство состоит из понижающего трансформатора, конденсатора и выпрямительного моста. В нем напряжение уменьшается и выравнивается за счет сглаживания пульсаций. Возможно самостоятельное изготовление трансформатора из старого приемника или лампового телевизора. Необходимо намотать на базовую модель вторичную обмотку на 12В и собрать модель вместе с диодным мостом или конденсатором.

Токоограничивающий конденсатор

Способ подходит лишь для подключения к сети небольших отрезков ленты, которым предназначена роль ночника или прикроватной лампы. Если увеличить длину отрезка, возрастет энергопотребление блока, использование экономных светодиодов будет нецелесообразным. Кроме того, избыточное потребление блоком питания электроэнергии 220 вольт заставляет принимать дополнительные меры электробезопасности.

Последовательное подключение

Данный способ позволяет отказаться от использования блока питания, но взамен требует соблюдения некоторых условий. Общее число светодиодов по длине имеющегося отрезка должно быть кратно 60, что позволит разделить ленту на 20 равных частей. Все отрезки должны быть одинаковыми и иметь равное число светодиодов. В противном случае напряжение будет распределяться неравномерно, часть фрагментов с избыточным питанием быстро перегорит.

Последовательное подключение конструкции осуществляется через диодный мост и конденсатор.

Схемы подключения светодиодных лент к сети 220 В

Схема включения в 220 В

Если полоса изготовлена из светодиодов SMD 5630, ее потребляемая мощность превышает 10 Вт на метр длины. Монтаж такой ленты осуществляется на металлическое основание для эффективного теплоотведения. Мерцание света, негативно влияющее на самочувствие человека, можно полностью устранить, если подключить в осветительную сеть конденсатор.

Последовательное соединение RGB между собой до 5м

Подключение цветной светодиодной ленты 220 В RGB осуществляется через контроллер RGB, управляющий яркостью и светом ленты. Согласно стандартной схеме, контроллер подключается к низковольтному выходу блока питания. Затем к соответствующим клеммам контроллера подключается светодиодная лента. Из четырех проводов три предназначены для управления цветом, а четвертый необходим для подачи питания. Ограничения по длине RGB ленты – не более 5 м на каждом отрезке. Возможно параллельное подключение к мощному блоку питания сразу двух отрезков по 5 м.

Использование RGB усилителя для очень длинных светодиодных лент

Светодиодная лента высокой мощности подключается с использованием AC/DC-преобразователей. Этот способ не только очень прост, но и экономичен по затратам, а также – очень удобен в эксплуатации.

Общая схема подключения выглядит следующим образом:

  1. От ленты отрезаются фрагменты, кратные 50 или 100 см.
  2. На срезанный край наносится слой герметика и надевается силиконовый коннектор, который также крепится на герметик.
  3. Подключается провод от выпрямителя.
  4. Освещение проверяется на предмет работоспособности и герметичности защитного слоя.

Особого внимания и тщательного выполнения монтажных работ требуют следующие варианты подключения:

Длина ленты больше 5 м

Последовательное соединение и удлинение

Последовательное подключение отрезков в данной ситуации исключено. По мере удаления от источника питания напряжение будет падать, и последние отрезки получат меньше питания, что в результате даст более слабый свет. Если же увеличить напряжение, нагрузка на ленту возрастет и срок ее службы резко сократится.

Рекомендуется параллельное соединение отрезков с помощью проводов сечением не менее 1 мм. Также потребуется один мощный блок питания или несколько моделей БП меньшей мощности, питающие провода которых соединены параллельно.

В сеть необходимо подключить диммер

Устройство регулирования яркости света подключают в сеть между блоком питания и светодиодной лентой, правильно размещая входные и выходные контакты: первые – к сети питания, вторые – к источнику света. Если требуется подсоединить к диммеру сразу несколько отрезков, суммарная мощность которых выше мощности регулятора, рекомендуется использовать усилитель сигнала.

При условии правильного подключения светодиоды станут отличным вариантом альтернативного освещения, не требующего крупных расходов на монтаж и эксплуатацию.

Отправить ответ

avatar
  Подписаться
Уведомление о
