Как подключить люстру к потолку с 2 проводами: различные варианты, основные правила, инструкция

Содержание

различные варианты, основные правила, инструкция

От качества освещения в комнате напрямую зависит не только красота интерьера, но и самочувствие жильцов. Заменить неисправную или надоевшую люстру на новую – красивую и светлую – вполне возможно без обращения к специалистам. При условии, что у вас имеются базовые знания и навыки по электрике. Люстра – не только дизайнерский акцент в интерьере квартиры. Это возможность визуально сделать потолок выше, либо выделить зоны внутри пространства.

Прежде чем подключать люстру стоит ответить на вопросы:

  • для чего необходим конкретный осветительный прибор? Он нужен для освещения конкретного участка рабочей поверхности или чтобы осветить все помещение?
  • Органично ли вписывается конкретная модель в ваш интерьер?
  • Насколько высокой должна быть яркость в конкретном помещении?

Важно, чтобы приобретаемая люстра соответствовала техническим характеристикам конкретной комнаты. Например, есть ли в помещении натяжной потолок или нет? Также при выборе осветительного прибора нужно помнить о площади помещения и высоте потолка. Люстра для низкого потолка отличается припотолочным типом конфигурации, а если потолки высокие, то можно спокойно взять подвесную.

Предлагаемые в продаже осветительные приборов имеют патроны с винтовой резьбой для цоколей резьбового типа Е27 и Е14. В продаже также есть модели с контактными группами и посадочными гнездами пружинящего вида.

Правила выбора люстры

Чтобы освещение в комнате было комфортным, нужно соблюдать установленные параметры в отношении длины люстры. В среднем до светильника от темени взрослого человека должно сохраняться расстояние 46-70 см.

Если у вас установлены натяжные потолки, нужно, чтобы люстра не нагревала полотно, иначе может произойти деформация. Исключают нагрев осветительные приборы со светодиодами. Оптимальный вариант в случае натяжного потолка – люстра с плафонами открытого типа, которые будут направлены вниз или в стороны. Потолочные люстры с закрытыми плафонами имеют склонность нагреваться, потому не стоит их брать.

Если ваш выбор пал на люстру подвесного типа, то нужно помнить, что у вас есть возможность скорректировать длину цепи или шнура. Лишние звенья цепи размыкаются и убираются, а провод подрезается.

Когда в осветительном приборе предусмотрено несколько ламп, рекомендуется разделить их на несколько групп с отдельными выключателями. Это может быть 2-3 клавиши, которые позволят по необходимости применять разную схему освещения и варьировать интенсивность. Есть выключатели, оснащенные диммером, но при покупке нужно уточнять, для каких ламп он подойдет. Также отдельно можно приобрести и подключить пульт дистанционного управления, если его изначально не было в комплектации.

Большинство люстр подразумевают крепление на крюк или на планку. Планка предпочтительна для осветительных приборов с большой массой, это даст возможность дополнительной фиксации и более корректного распределения нагрузки.

Не стоит покупать мощный осветительный прибор, если в доме старая электропроводка. Не перегружайте сеть без реальной необходимости, иначе люстра не будет работать как задумано изначально.

Подготовка к самостоятельному монтажу люстры

Если у вас есть достаточные навыки, чтобы самому заняться монтажом люстры, тогда стоит заранее подготовить рабочее место и инструменты, чтобы процесс протекал продуктивно и все необходимое было в доступе.

Правила электробезопасности

Главное правило электробезопасности – не прикасаться к проводам, пока электросеть не обесточена. Перед началом работы отключите ток и убедитесь в том, что никто не будет иметь доступа к щитку на время проведения работ.

  • Посредством индикаторной отвертки убедитесь в отсутствии напряжения в проводах.
  • Заземление несколько усложнит процесс коммутации электрических проводов, но исключительно по времени, а не по навыкам.

Люстра должны быть укомплектована всем необходимым для крепежа — соединительными клеммами для проводов, саморезами, крюком или планкой.

  • Если приобретаете крепежные материалы и клеммы – отдайте предпочтение качественным изделиям. Вам нужно, чтобы они служили долго, а вы и ваш дом были в безопасности.
  • Клеммы и соединительные колодки предпочтительнее при подключении люстры к электропроводке.

Инструменты и приспособления

  • Карандаш.
  • Мультиметр – для замера напряжения в сети.
  • Нож.
  • Отвертки – индикаторная и обычная.
  • Стремянка. Позволит подняться на высоту и при этом останется устойчивой во время работ. Если потолок не более 2,5 метров в высоту, то можно встать на крепкий стол. Табуреты, приставные лестницы и стулья не лучший вариант, так как есть риск, что опора опрокинется при переносе веса ближе к краю.
  • Шуруповёрт – с аккумулятором.
  • Паяльник и припой
  • Электрическая дрель. Лучше вариант, работающий от аккумулятора, так как сеть может оказаться недоступной. Нужна для создания крепежных отверстий.

Подвешивание люстры к потолку

Большое количество люстр снабжаются крепежной планкой. Она закрепляется на потолке с помощью саморезов через технические отверстия, а уже к планке крепится подключенная к электросети люстра. Старый крюк в этом случае демонтируется. Если люстра тяжелая, для них применяются крестообразные планки с повышенной грузоподъемностью.

Вариант крепежей должен соответствовать массе люстры и базе потолочной поверхности – бетонная плита, гипсокартон, дерево. Если масса люстры не превышает 1,5 кг, чтобы закрепить осветительный прибор на бетонном потолке, будет достаточно крепкого стального крюка в сочетании с рифленым дюбелем.

Если люстра массивная – используется подвесной крюк из стали повышенной прочности с анкером. Анкер подбирают под вес люстры и толщину потолка.

Алгоритм выполнения монтажа

  1. Крепежную планку прикладывается к потолку, намечают карандашом места для сверления отверстий под дюбели.
  2. Для сверления выберите сверло, соответствующее техническим требованиям основы, которую предстоит сверлить. У дюбеля должен быть подходящий диаметр.
  3. Болты вставляются в отверстия планки и надежно фиксируются посредством гаек.
  4. Пластина планки прижимается и фиксируется с помощью саморезов.
  5. Люстра подводится к планке, отверстия для крепежа состыковываются с болтами.
  6. Далее проводится коммутация проводов с применением клемм и соединительных колодок.
  7. Люстру прижимают к потолочной плите и фиксируют к планке наружными гайками.

Если потолок представлен гипсокартонной конструкцией, то предварительно укрепляется металлический каркас и люстра фиксируется уже на нем. В противном случае гипсокартон не выдержит массы осветительного прибора.

Подключение люстры к электропроводке

Самый простой вариант, когда два провода из люстры коммутируются к двужильному сетевому проводу – схема для выключателей с одной клавишей. Если же в схеме присутствует заземление и нулевой провод, это немного усложнит задачу.

Определяем «ноль» и «фазу»

Квартиры в домах новой постройки отличаются стандартизированной электропроводкой: провода будут с одинаковыми цветами изоляции – для нулевого провода принята голубая, желто-зеленая для проводов заземления. Если оболочки проводов в других цветах – это фазные провода. Чаще всего «фаза» представлена коричневым цветом.

В старых домах, такой цветовой подсказки может не оказаться, потому используйте индикаторную отвертку. Индикатор на отвертке светится при контакте жала с проводами фазной жилы, если свечения нет – провод нулевой. Проводов заземления в проводке домов старой застройки как правило нет.

Как проводить подключение люстры при двухклавишном выключателе

У люстры 2 провода: фазные провода объединяют перемычкой. Свет будет загораться при нажатии любой клавиши. Если в люстре есть заземление: если на потолке провода желто-зеленого цвета нет, то у светильника его изолируют. Если есть, то их соединяют между собой.

Если люстра многорожковая: от каждой лампы будут идти по 2 провода. Если задача скоммутировать такую люстру с двухклавишным выключателем, то формируются пучки – один из нулевых проводов и 2 пучка из фазных. При такой схеме можно будет регулировать схему освещения двумя клавишами.

На потолке будут выведены 3 провода: нулевой – общий и 2 фазных.

Важно: соединение производится посредством клемм. Следите за тем, чтобы в пучок не попал провод другого назначения.

Если вы формируете несколько пучков, количество проводов необязательно будет одинаковым. Сформированный пучок вставляется в зажим клеммы, каждая группа соединяется с проводами выключателя. Если выключатель одинарный, а люстра многорожковая, то регулировать количество включенных ламп не получится. Провода соединяются по назначению и свет либо включается, либо выключен.

Алгоритм подключения пучков проводов

Скрутки нежелательны по простой причине: провода окисляются, из-за повышающейся силы сопротивления тока в месте соединения провода нагреваются, со временем изоляция будет плавиться и возникает риск возгорания. По этой причине провода должны пропаиваться.

Отверстие клемной коробки не такое большое, чтобы скрученный конец жгута из проводов просто в него вошел, поэтому к нему припаивают одинарный общий провод. Достаточно длины 5-10 см. Именно этот припаянный конец вставляется в соединительную колодку. Место соединения проводов нужно тщательно заизолировать изолентой. Только после тщательной пайки каждого пучка и подключения проводов к клеммам можно приступать к фиксации осветительного прибора на потолке.

Как проверить, правильно ли подключена люстра

Прежде чем окончательно фиксировать светильник на потолке, проведите тестирование на правильность соединений. Если все провода соединены правильно, лампы зажгутся. При этом вы не увидите искр, не будет запаха гари.

Если провода были соединены некорректно, результатом станут выбитые пробки или выключенный автомат.

Убедившись, что все работает как надо, снова обесточьте цепь и только после этого приступайте к фиксации люстры на потолке.

Вместо заключения

Собственноручно повешенная люстра – гордость владельца квартиры. Если у вас ранее не было опыта, стоит заручиться поддержкой профессионала или человека, который уже справлялся с аналогичной задачей ранее. Также важно понимать специфику пайки и быть аккуратным и методичным при изоляции проводов. Выбирайте люстры, соответствующие возможностям электросети по нагрузке. Если проводка в доме старая, лучше отдать предпочтение вариантам, не требующим большой мощности. В обязательном порядке соблюдайте меры безопасности, убедитесь, что никто в процессе работ не решит включить электричество.

Как повесить и подключить люстру самому, своими руками (в 2 и 3 провода) ?

Люстра, один из основных видов светильников применяемых для освещения в жилых помещениях. Именно он является центральным и значимым, то есть главным, если можно так сказать. Именно от него мы получаем в комнате большего всего света. Все это говорит о том, что не одно нормальное жилое помещение не обойдется без люстры. А какие перед нами встают задачи, которые мы должны решить для того чтобы подвесить люстру?
 Первое это купить люстру. Здесь надо знать что вам надо и для какой комнаты люстра будет предназначена. Этот вопрос не более чем разрешение личных амбиций и предпочтений, выбора между ценой, возможностью и прагматизмом. В общем об этом в разделе «Дизайн квартиры».
 А вот вторая проблема нас занимает куда более. Это непосредственный процесс монтажа люстры, при этом не только механическая установка, но и электрическая проводка до нее. Именно эту тему мы и разберем в нашей статье.

Как повесить люстру самому своими руками на потолке (2 варианта крепления крюк или планка) — механическое крепление

Подвесные светильники прикрепляют к перекрытиям на крюках. Производители выпускают несколько видов крюков и других приспособлений для крепления светильников к перекрытиям, выполненных как для многопустотных плит, так и для монолитной конструкции. Так, крюки У623Б применяют для подвески светильников массой до 15 кг к многопустотным плитам перекрытий. В зависимости от размера этих плит опорные планки могут переставляться на оси. Концы крюков изолируют колпачком. Крюки У625, У629, размером соответственно 155 и 215 мм, стальные, с металлическим покрытием, используют для подвески светильников массой до 7 кг к сплошным плитам перекрытий.

По сути люстры могут крепиться двумя способами.

 Первый, когда в плите установлен крюк. Такой способ был очень популярен в СССР, надо сказать это надежно и актуально до сих пор. А вот второй вариант, когда люстра крепиться с помощью планки к той же плите. Вначале устанавливаем планку, а затем с помощью крепежа крепим и саму люстру к этой планке. Но обо всем по порядку…

Крепление люстры на крюк… (1 вариант)

Именно вот такой крюк мы часто привыкли наблюдать в наших домах, которые были построены еще во времена СССР. Ну, что, очень даже не плохо! Хотя проводку надо бы уже и поменять…

Обычно крюк вставляется в полость в плите, вот таким образом.

 Во время подготовительных работ намечают место установки светильника (люстры), пробивают отверстие. Вставляют крюк, так чтобы он своим хвостовиком фиксировался в нем.

Это вроде «бабочки», как дюбель гвозди для гипсокартона. «Крылья» крюка раскрываются, и он поджимается гайкой и шайбой.
 Если плита сплошная, а не полая, то лучше установить другой вид крюка для люстры. Фактически это обычный дюбель для стен, разве что на конце у него не головка под ключ, а крючок.

Именно за этот крючок и будет зацепляться люстра. Вроде того…

Теперь о втором варианте крепления люстры, на планку.

Крепление люстры на планку с болтами (2 вариант)

Этот вариант распространен для небольших китайских люстр. Надо отметить, что он тоже вполне надежен и эффективен. Вначале с помощью саморезов (дюбелей) к плите крепиться планка, а затем к ней прикручивается сама люстра.

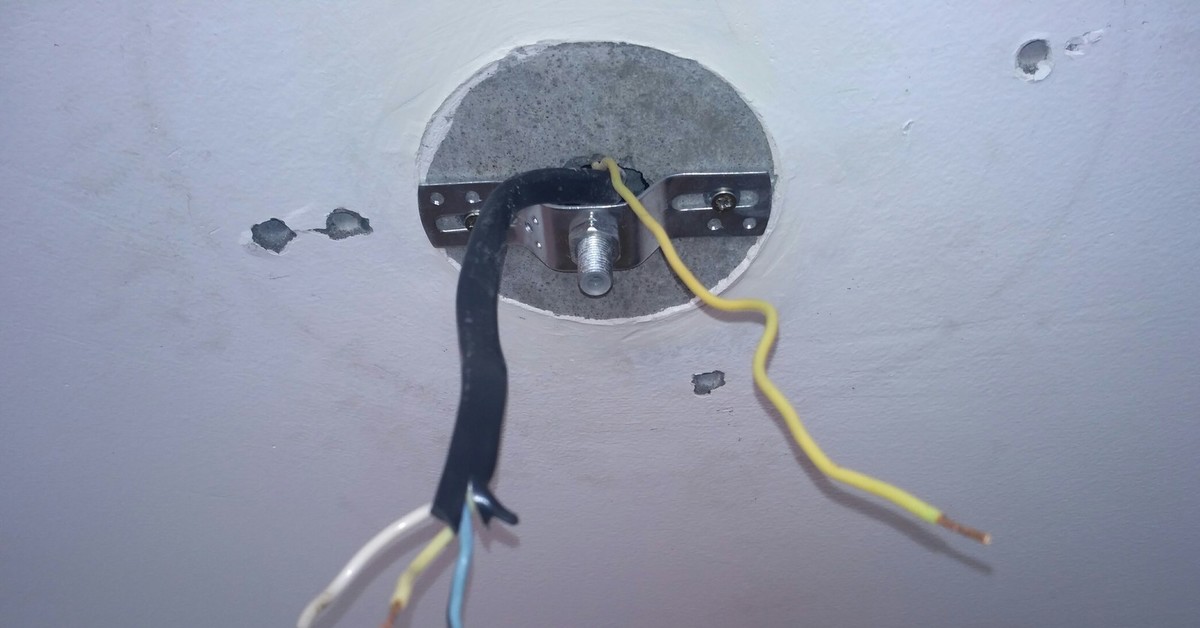

Вот так выглядит закрепленная планка, перед тем как установить люстру на потолок. (Планка хороша, но проводочка так себе…)

На самом деле, вариантов крепления люстры более чем много, здесь надо каждый раз подходить индивидуально, отталкиваться от ваших исходных. Мы лишь рассказали вам о самых распространенных вариантах. Кроме механической части работ, при установке люстры, вам необходимо будет также и подключить ее к проводам, об этом далее.

Как подключить люстру самому своими руками к электросети (цветовая маркировка проводов для подключение люстры)

Итак, мы подразумеваем, что провода уже брошены до люстры. То есть проброшены в плите, не важно каким способом. Если это полая плита, то проще всего пустить проводку в одной из ее пустот. Хорошо если у вас проводка сделана по стандарту, не так как вы видели ее выше. Там, конечно, надо подумать над тем, чтобы поменять прежде проводку, а затем приступить к установке люстры.
 Так вот, если у вас все сделано по стандарту, то каждый из проводов определенного цвета, проведенный до люстры, имеет свою смысловую нагрузку. То есть каждый провод надо подключить в определенном порядке, а не так как вам захочется.

Здесь надо определить прежде всего где фаза, где ноль, а где земля. Так как же определить, где здесь фаза, где ноль где ноль, а где земля, исходя из цвета провода? Очень легко. Если исходить из принятого стандарта по цветовой маркировке проводов, то получается следующее:

— синий — ноль;
— черный, белый, коричневый или красный — фаза;
— желтый или зелено желтый — земля.

Особенно эта маркировка по цветам актуальна при подключении двух групп ламп. Тогда надо знать наверняка, где тут фаза, а где ноль. В противном случае подключить люстру наугад наверняка не удастся. Также если вы подключитесь к земле, по незнанию, то ничего хорошего тоже не произойдет. Если у вас проводка как ниже…

…то здесь прежде придется определить фазу, а лишь потом приступить к подключению самой люстры. Проще всего определить фазу с помощью электрической индикаторной отвертки.

Приставляем отвертку к проводу и смотрим на нее. Если она загорелась, то это фаза, если лампа в ней загорелась в пол накала или совсем не загорелась, то это земля или ноль. Теперь, когда определили фазу, подключаем люстру.

 Подключить провода можно самым разным способом, используя колодки, зажимы, скрутки и изоленту. Более подробно о способах соединения проводов можно узнать из статьи «Как соединить провода в квартире или доме».
 Когда провода непосредственно подведены к люстре, остается лишь правильно их подключить. Далее как раз мы и рассмотрим схему подключения люстры для 1 и 2 групп ламп. Именно такие варианты является самыми распространенным для наших комнатных люстр в квартире и доме.

Подключение люстры к 2 проводам — 1 группа лампа

Первый вариант походит для небольших комнат или для кухни. Именно там применяется такая простая схема с двумя проводами.  Коричневый фаза, как мы уже говорили, она обрывается выключателем, а синий ноль.

Обычно в выключателе обрывается именно фаза. Такая практика применима для всех электроприборов в доме, будь то приборы освещения или дверной звонок.

Подключение люстры к 3 проводам — 2 группы ламп

Второй вариант характерен для подключения люстры в больших комнатах, вроде гостиной или в коридоре.



 Здесь принцип тот же самый. Выключателем ограничивается подача фазы на люстру. Фаза ограничивается для того, чтобы можно было без проблем поменять лампы, не подвергая свою жизнь опасности, при этом не отключая освещение во всей квартире, а только на выключателе.

Для питания осветительных приборов должны использоваться провода с медными жилами сечением не менее 0,5 мм2 внутри зданий и 1 мм2 вне зданий. Более подробно о выборе сечения провода можно узнать из статьи «Выбор сечения провода исходя из мощности нагрузки». Металлические корпуса светильников общего освещения с лампами ДРЛ, ДРИ, ДНаТ и люминесцентными следует занулять с помощью перемычки между нулевым проводом и заземляющим винтом светильника.

Хотя и в этой статье все довольно понятно, тем не менее, мы хотели вам предложить также ознакомиться с другими статьями по теме:

— «Подключение двухклавишного выключателя»;
— «Как включать выключать люстру в 2 разных местах помещения или подключение проходного выключателя»;
— «Управление люстрой по двум проводам (схема подключения)».

Быть может в них вы найдете ответы на те вопросы, которые мы ненароком могли пропустить здесь.

Из потолка выходят 3 провода. Подключение люстры к двойному выключателю. Как переделать люстру, рассчитанную на одинарный выключатель, под двойной выключатель

Содержание:

Люстры с различным количеством ламп служат не только украшением интерьера. С помощью этих светильников становится возможным создание различных условий освещения. Наличие определенных знаний и навыков в электротехнике, соблюдение элементарных правил монтажа дает возможность подключить люстру с тремя лампами через различные виды выключателей самостоятельно даже начинающему электрику.

Как подключить люстру с 3 лампами к выключателю с 1 клавишей

Подключение данного осветительного прибора к одноклавишному выключателю выполняется в несколько этапов. В первую очередь необходимо разобраться с проводами в самой люстре. Здесь каждый патрон подключается к двум проводам — фазному и нулевому, изоляция которых окрашена в разные цвета. Чаще всего нулем считается голубой проводник, а остальные цвета означают фазу. В соответствии с правилами, фаза соединяется с центральным контактом патрона, а ноль — с боковым.

Крепление рожков люстры осуществляется к корпусу, где объединяются все провода. Их распределение для одноклавишного выключателя выполняется следующим образом: фазные провода объединяются в одну группу, а нулевые — в другую. Следует помнить, что ноль на люстру подается напрямую, минуя выключатель. В дальнейшем узлы проводов фазы и нуля, выходящие из люстры, соединяются с соответствующими проводниками электрической сети.

В также имеется два провода — . Из нее идет подача двухжильного кабеля отдельно на люстру и отдельно на выключатель. К светильнику подается фаза и ноль, а к выключателю — только фаза к обоим контактам. Замыкание и размыкание контактов позволяет включать и выключать лампочки.

Как подключить люстру с 3 лампами к выключателю с 2 клавишами

До начала монтажа нужно определиться, какие лампы будут включаться каждой клавишей. В данном случае очень мало вариантов. Как правило, одной клавишей включается одна лампочка, а другой — сразу две. Можно еще поменять функции клавиш между собой для удобства пользования.

Обычно через плиту перекрытия выходит 3 проводника или трехжильный кабель. В современных домах к ним добавляется 4 провод заземления желтого цвета с зеленой полосой. Остальные при включенном положении выключателя. Провод, на котором отсутствует напряжение будет нулевым, а все остальные — фазные.

В самой люстре фазные провода могут быть объединены заранее по группам. Из трех лампочек две соединяются друг с другом для одновременного включения. Если этого не сделано, провода нужно распределить самостоятельно. Далее, нулевые провода люстры и сети соединяются между собой. Затем соединяются фазы люстры и выключателя. После этого выполняется проверка работоспособности.

В случае необходимости изменения функций клавиш, достаточно поменять местами провода. Если одновременно включаются обе клавиши, в этом случае будут загораться сразу все лампочки. Все соединения выполняются при отключенном защитном устройстве.

Как подключить люстру с 3 лампами к выключателю с 3 клавишами

Данная схема является дополненным вариантом предыдущего подключения, а все основные действия остаются прежними. В этом случае с потолка отходит четыре провода, а в люстре имеется три и более. Четвертые провода желто-зеленого цвета относятся к заземлению и обозначаются как РЕ. Их нужно просто соединить между собой. Если в люстре отсутствует провод заземления, то этот же провод на потолке нужно обрезать и тщательно заизолировать. Остальные проводники соединяются по той же схеме, о которой рассказывалось выше.

В некоторых случаях четвертый провод, идущий с потолка, может исполнять роль еще одной фазы. Именно этот вариант более всего подходит при использовании трехклавишного выключателя. Он дает возможность управления всеми лампочками, имеющимися в люстре. Трехклавишный выключатель дает возможность включать и выключать каждую независимую группу ламп. Для этого понадобится еще одна свободная жила в потолочной проводке, о которой уже упоминалось. Все действия будут такие же, как и для двухклавишной конструкции. К входному контакту выключателя подключается фаза домашней сети, а с выхода фаза уходит к каждой группе ламп.

При установке выключателя нужно обязательно соблюдать правила электробезопасности, во избежание поражения током. Поэтому перед выполнением электромонтажных работ, нужно обесточить всю электрическую сеть. Проверить отсутствие электричества можно с помощью индикаторной отвертки.

Таким образом, подключить люстру с тремя лампами не представляет особой сложности. Самое главное — тщательно изучить схему и по возможности применять только цельные кабели, с минимальным количеством наращиваний и скруток. В результате, эксплуатация люстры будет долгой и безопасной.

Установить и подключить такую люстру вы сможете своими руками

Нередко многие домашние мастера попадают в тупик, когда им требуется правильно установить и подключить люстры. Обычно эти приборы не очень сложны по своему устройству, но отсутствие знаний по принципу их работы, действительно, становится причиной таких проблем. Сегодня мы с вами поговорим о том, как подключить люстру с 3 проводами – светильник с раздельным управлением ламп, ведь именно по ним и возникает у новичков больше всего вопросов. Также мы рассмотрим, как правильно протянуть проводку к электроточке, как сделать всю работу максимально безопасно.

Итак, предположим, что вы приобрели люстру с раздельным управлением свечами. Как действовать для ее подключения? Давайте для начала погрузимся немного в теорию, разберем, как сей прибор устроен, и для чего нужны провода, выходящие из основания. Это поможет не допустить ошибок при монтаже приборов разных конструкций.

  1. Распаковываем люстру. Плафоны нам пока не нужны, так что можете убрать их в сторону. Возьмите основание, которое обычно состоит из чаши произвольного размера и формы, нескольких металлических трубок, внутри которых проходят провода, декоративных деталей и патронов, в которые будут устанавливаться лампочки.
  2. На фотографии показан пример простейшей люстры с двумя проводами. Нет, по факту проводов будет больше (по 2 на 1 патрон), поэтому нас интересует лишь их цветовая маркировка. То есть мы видим три коричневых и три синих провода. Это классические плюс и минус или фаза и нуль, требующиеся для запитки электрического прибора.

Пример простейшей люстры с двумя проводами

  1. Так как в этом случае питание на все лампы подается одновременно и через один выключатель, все провода одинаковых цветов скручиваются вместе, после чего соединяются с проводами, идущими от распределительной коробки, по которым и подается напряжение.
  2. Подключение такой люстры редко у кого вызывает вопросы. Провода перепутать нельзя, и нет никакой разницы, какой из них пойдет на фазу, а какой на нуль.

Другое дело, когда маркированных цветом проводов насчитывается три и более. Как разобраться в их назначении и не запутаться при подключении. Для этого нам понадобится инструкция по эксплуатации.

Из чаши люстры выходит три разноцветных провода

Хотя инструкция это, пожалуй, сказано громко, так как в комплекте будет одна единственная бумажка с рисунком изделия и краткой схемой его подключения. Нам интересно название проводов, в инструкции они могут быть подписаны так: L – это фаза , провод будет иметь коричневый , белый , розовый или любой другой цвет , кроме следующих; N – нуль , этот провод всегда синего цвета ; Ground – заземление , провод имеет желтый цвет с нанесенной зеленой полоской .

Схема подключения люстры с 3 проводами

Интересно знать! В некоторых приборах, особенно китайского производства, фазные и нулевые провода вообще никак не отличаются. Изоляция у них одного цвета и ориентироваться при подключении приходится только по лампам, от которых они идут.

Если у вашей люстры есть все три таких маркировки, то это означает, что она двухпроводная, с заземлением. Земля крепится изнутри к корпусу прибора и скорее всего, это будет сделано прямо на чаше, так что вы увидите второй конец. Используется она в случае, если корпус люстры металлический и ухватившегося за него человека может пробить электрическим током.

Внимание! Если в люстре есть земля, то под нее нужно провести отдельный из распределительной коробки.

По факту проводов стало уже четыре

Подключить такую люстру не сложнее предыдущего варианта. На нее ставится одноклавишный выключатель, а заземление подсоединяется к нужным проводам в распределительной коробке.

Теперь посмотрите на фото выше. Там мы видим отдельно желтый провод заземления и еще три провода, которые будут подключаться к люстре. Само собой, в самом приборе точно такое же количество проводов. Вот тут уже будет совершенно другая схема подключения. Эта люстра подразумевает включение одной клавишей выключателя лишь части установленных на ней ламп. Аналогичная ситуация будет и с моделями, в которых всего три провода, но нет заземления.

Рабочие контакты лампы

Давайте разбираться в назначении каждого провода. Вне зависимости от типа цоколя, которым оборудована лампа, он будет иметь всего два контакта . Пример показан на классическом винтовом варианте на фотографии сверху. На любой из этих контактов можно подать фазу, а от второго, соответственно будет идти нуль. Так цепь замыкается, и электроприбор начинает действовать. При установке этими контактами лампа касается контактов внутри цоколя, от которых и идут в чашу интересующие нас провода.

Чтобы в многосвечовой люстре лампы загорались отдельно, им нужно независимо подавать питание, поэтому количество проводов и увеличивается. Итак, от каждой лампы в чашу выходит по два провода. Чтобы их разбить по группам нам нужно взять все минусовые провода (по одному от каждой лампы) соединить вместе – это можно сделать скруткой или использовать специальные клеммы, например «Ваго».

Клемма Ваго

Затем мы выбираем принцип деления проводов – через одну лампу, по уровням и так далее. Находим фазные провода от нужных ламп и соединяем их. В итоге получается еще две скрутки. Самый банальный пример – в одной соединяются фазные провода четных ламп, а в другой – нечетных.

Чтобы это все правильно заработало, нам нужно минусовой провод подключить к общему нулю в распределительной коробке, а плюсовые скрутки пустить к нужным клавишам выключателя. Далее мы подробнее расскажем, как это сделать.

Попробуй, не запутайся

Если в купленном вами приборе просто выходят три провода, то значит, всю работу за вас сделал уже производитель, и вам осталось только все правильно соединить.

Если же помимо люстры у вас возникли трудности с натяжным потолком, то в вы сможете легко решить проблемы. Поможем разобраться из-за чего возникают повреждения на потолке, а также как наиболее удачно заделать все недочеты.

Цены на различные виды люстр

Двухклавишный выключатель

Двухклавишный выключатели обычно устанавливаются в больших комнатах, где требуется раздельное управление светом. Причем запускать можно не только части одной люстры, но и отдельные светильники и их группы. Тут все зависит от того, как у вас прокинуты провода. В этой главе мы разберем устройство этого простого изделия и назначение каждого его вывода.

Каждой клавишей включается отдельная группа светильников

Если вы загляните в коробку, где будет установлен такой выключатель, вы увидите три заходящих в нее провода, которые также будут разных цветов и один из них будет даже желто-зеленым, однако заземлением он не является. Все три провода будут фазными, просто один из них будет входом, а два выходом.

Назначение выключателя состоит в том, чтобы разрывать и соединять электрическую цепь. Прибор этот является механическим, и имеет подвижные и неподвижный контакты . На фото ниже показано строение основной рабочей части классического двухклавишного выключателя. Мы видим сверху один общий контакт на обе клавиши. Нижние контакты уже раздельные, и соединяются с верхним только в определенном положении клавиши.

Как устроен двухклавишный выключатель изнутри

Итак, у нас есть три провода. Все они выведены в распределительную коробку. Один из них подключается там к общему фазному проводу, который идет от входного щитка. Его второй конец подключается к неподвижному контакту. Остальные два мы будем соединять с теми двумя скрутками на люстре и двумя подвижными контактами на выключателе.

В результате мы получаем следующее. Неподвижный контакт выключателя постоянно находится под напряжением. Нажимаем первую клавишу, и ток потечет до скрутки, где разделится по лампочкам, от которых вернется в распределительную коробку и далее по нулевому проводу. То же самое будет и при включении второй клавиши, только загорятся остальные лампы.

Интересно знать! Некоторые электрики по ошибке или незнанию пускают через выключатель не фазу, а нуль. Так лампы тоже будут работать, но не все типы. Из-за того, что лампа фактически всегда будет находиться под напряжением, она может мигать даже при выключенном свете. Это происходит со светодиодами или люминесцентными лампами. Поэтому, чтобы такого не происходило, делаем все точно по схеме.

Как соединить все провода правильно – подробное руководство по монтажу

Итак, мы с вами разобрались в теоретической части. Теперь давайте рассмотрим процесс установки всей цепи на наглядных примерах. Разобьем мы эту главу на две части – монтажную и электротехническую .

Прокладка провода, монтаж выключателя

Классический набор электрика

Начнем мы с самого основного – прокладки проводов. Представим, что вам требуется все развести с самого нуля. Для работы вам понадобится следующий набор инструмента. Мы будем перечислять приборы и тут же описывать порядок работ, не отступая от пошаговой схемы.

Шаг 1. Вырезание отверстия под выключатель.

Перфоратор необходим в случае монтажа на бетонные стены, выложенные из кирпича и прочих блочных материалов. К нему в комплект берется алмазная коронка, чтобы была возможность выбрать углубление под коробку. Если перед вами стена каркасного типа, которая может быть обшита гипсокартоном, деревянной вагонкой, ПВХ панелями и похожими материалами, коронка берется по дереву, а перфоратор может заменить шуруповерт.

Вырезание отверстия под выключатель

Совет! Есть и другие способы добиться нужно результата. Но не суть – сейчас нам важен этап и вариант его осуществления.

Шаг 2. Нарезание штробы.

Теперь нужно полученное отверстие соединить с распределительной коробкой посредством штробы. Делается она от отверстия кверху до нужного уровня, а затем, ведется горизонтально до конечной точки. Удобнее всего работать со штроборезом. Этот инструмент имеет два параллельных диска и за один проход делает два пропила в стене на определенном расстоянии. Потом внутренняя часть штробы выбивается перфоратором и получается борозда с ровными краями.

Нарезание штробы

Цены на популярные модели штроборезов

Штроборез

За неимением штробореза все можно сделать и болгаркой. Работа подобного характера всегда выполняется в перчатках, очках и респираторе. Пробовать выбивать штробу перфоратором не стоит, так как она не получится глубокой, повредится штукатурка и будет сложнее потом все замазать.

Если стены у вас каркасные, то штроба не потребуется вовсе, так как провода прокладываются еще до их обшивки внутри конструкции – их концы потом нужно просто достать из проделанного отверстия.

Шаг 3. Прокладка провода.

Берем трехжильный провод, сечение которого будет соответствовать планируемым нагрузкам, и прокладываем его в штробе. При этом его нужно фиксировать, чтобы он не вываливался. Используют для этого специальные клипсы, куски провода, прибиваемого к стене и раствор гипса, как на фото ниже. Концы провода выводятся в коробки – распределительную и выключателя.

Прокладка провода

Коробка от выключателя при помощи того же гипса муруется в стену так, чтобы ее края были вровень с плоскостью стены.

Шаг 4. Установка выключателя.

Затем берем наш выключатель и снимаем с него лицевую панель. На обороте изделия будет маркировка, которая поможет вам разобраться, где, какой контакт находится.

Установка выключателя

L – это неподвижный общий контакт

Зачищаем концы жил провода от изоляции по 1,5-2 см. Одну из них вставляем в неподвижный контакт и фиксируем винтовым соединением. Обязательно запомните цвет провода, а еще лучше его второй конец в распределительной коробке отметьте как основную фазу.

Остальные две жилы соединяем с оставшимися клеммами в любом порядке.

За счет распорок выключатель держится в коробе

Устанавливаем выключатель в короб и фиксируем, затягивая винты по краям, которые разводят в стороны распорные элементы. Некоторые модели можно просто прикрутить к коробке саморезами. Затем одеваем лицевую часть выключателя, и сюда мы больше не возвращаемся.

Если провода у вас уже прокинуты, и все давно заделано, что при установке выключателя мы действуем точно также, только предварительно нам нужно определить фазный провод методом прозвонки. Используем для этого отвертку индикатор, на которой при прикосновении к фазе будет загораться лампочка.

Установка люстры

От распределительной коробки провод прокидывается до точки установки светильника. Делается это точно также как и разводка по стенам, поэтому повторяться не будем. Мы лучше назовем несколько правил, которые следует соблюсти при монтаже в гипсокартонных потолках.

Электрическую проводку не допускается связывать с металлическими конструкциями

Многие электрики, пользуясь случаем и желая облегчить себе задачу, привязывают провода к каркасу потолка. «Мастера» считают, что они будут надежно защищены ПВХ гофрой и родной изоляцией провода. Защита, конечно, есть, но такой монтаж строго запрещен на нормативном уровне.

Так как каркас из металла, он прекрасно будет передавать ток, что может привести к непредсказуемым последствиям. ПВХ гофра не выдержит той температуры , которая может образоваться в проводе при возникновении короткого замыкания. Поэтому вести трассу можно только независимо, и только по несгораемым поверхностям, например, бетонному потолку. Если потолок (основание) сделан из дерева, то прокладка провода допускается только в металлической гофре , которая не прогорит при КЗ. Так что монтажник с фотографии выше допустил целых две критических ошибки.

Совет! Количество проводов идущих к коробке от люстры, определяется количеством контактов на ней.

Установка люстры на гипсокартон

Теперь давайте перейдем к монтажу нашей люстры. В зависимости от типа основания применяются разные способы крепления. Разберем их на примере бетонного, гипсокартонного и натяжного потолков.

Все отличаются формой и массой. Эти параметры напрямую влияют на систему крепления, которая используется при монтаже. Всего вариантов существует 3.

  1. Первый – это крепление на крюк , представленный на фото выше. Используется он преимущественно в старых моделях и в люстрах с небольшими чашами основания. Крюки могут иметь разную конструкцию, что будет влиять на тип основания, к которому он подойдет.

Крюк-фиксатор

  1. Второй способ крепления люстры – через монтажную планку . В отличие от крюка, эта деталь всегда идет в комплекте. Фиксируется она к основанию на пару саморезов.

Монтажная планка

  1. Третий тип крепежа – это крестовина. Она мало чем отличается в техническом смысле от планки и используется для самых габаритных и тяжелых изделий.

Крестовина для люстры

Итак, все три системы можно установить на любые потолки:

С бетонным все предельно понятно – нам необходимо прямо к нему присоединить монтажные детали, после чего повесить на них люстру. Такие перекрытия складываются из плит, внутри которых имеются круглые полости, через которые провода и подаются к месту установки. В этой точке сверлится отверстие, выводится конец провода, и в него же ставится крюк. Крепеж может расклиниваться прямо в отверстии, как тот, что мы показывали ранее, или крепиться напрямую к потолку – тут для работы потребуется перфоратор и металлические анкер–клинья.

Крюк для прямого монтажа

Монтажные планки и крестовины всегда крепятся через анкера.

Подготовка каркаса под монтаж люстры

Гипсокартонные и другие каркасные потолки не отличаются высокой прочностью лицевой поверхности. На тот же гипсокартон допускается напрямую установить легкий светильник или люстру, но вот тяжелые модели могут его деформировать, что приведет к появлению трещин, а то и вовсе падению. Чтобы такого не происходило, еще во время сборки каркаса в нем делают специальные закладные. Реализовать их можно по-разному, но смысл будет один – напрямую связать систему крепления люстры с капитальным основанием.

На фото выше показано, что к бетонному потолку прикреплен уголок, который удерживает крюк, проходящий через металлические профили.

Совет! Привязку к основанию не обязательно делать через каркас. Например, если оно сделано из дерева, то можно просто найти крюк-саморез нужной длины и вкрутить его в капитальный потолок.

Монтажные площадки для натяжного потолка

Натяжные потолки никто сам устанавливать не будет, так что проблема установки люстры переходит к нанимаемым работникам, однако информация эта никому не повредит. Так как натяжное полотно не способно вообще выдерживать нагрузки, не провисая, для установки любого осветительного оборудования используются монтажные площадки, которые можно приобрести в готовом виде или сделать самому из подручных материалов. Смысл конструкции заключается в том, чтобы закрепить ее к капитальному потолку и выставить на пару миллиметров выше уровня потолка. Затем при натяжении полотна в нем делаются отверстия внутри предварительно наклеенных колец.

В зависимости от типа площадки и системы крепления, далее осуществляется монтаж оборудования по отработанной схеме. Все просто!

Подключение люстры

Видео – Подключить люстру к двойному выключателю

Мы вынесли подключение в отдельную главу, но по факту оно выполняется одновременно с установкой прибора, поэтому мы назовем лишь оставшиеся действия, пошагово:

Таблица 1. Инструкция по установке люстры.

Шаг, фото: Описание:
Шаг 1. Очистка изоляции.

Очищаем изоляцию

Предположим, что монтажная планка у нас уже на месте, как в примере из фото, и провод уже выведен. Снимаем с него где-то 7 см наружной изоляции. Это нужно для того, чтобы мы могли развести жилы в стороны на нужное расстояние. Затем зачищаем от изоляции и сами жилы – будет достаточно тех же 1,5-2 см.
Шаг 2. Установка клеммника.

Устанавливаем клеммник

Крепим на концы проводов клеммы. Использовать можете любые варианты. От скрутки и спайки проводов лучше отказаться.
Шаг 3. Подключение к клеммам провода от люстры.

Подключаем к клеммам провода от люстры

С люстры у нас выходит 3 или 4 провода. Соответственно столько же жил должно быть и у кабеля, идущего из коробки, если вы не хотите остаться без заземления.
Соединяем все провода — желательно по цветам или с выполнением разметки, чтобы проще было ориентироваться в распределительной коробке.
Шаг 4. Установка люстры.

Устанавливаем люстру

Теперь устанавливаем люстру на планку, продев винты в отверстия в чаше, и затянув все декоративными гайками. Предварительно нужно убедиться, что провода нигде не выходят за границы чаши.
Шаг 5. Провода в коробке.

Приступаем к проводам в коробке

Перемещаемся к распределительной коробке, где находим все провода, идущие от люстры. Минусовой (синий) кидаем на общий минус, заземление – на общую землю, а две фазы соединяем с проводами, которые идут от выключателя и остались неподключенными. Разницы в подключении тут нет, но вы можете соотнести группу ламп с определенной клавишей. Мы бы заморачиваться над этим не стали.

Далее все соединения изолируются и коробка закрывается. Напоминаем, что все работы необходимо проводить только после предварительного обесточивания , чтобы избежать травм. Произведите тестовый запуск освещения. Если все работает, значит, наша инструкция вам пригодилась!

Перед тем, как приступить к подключению люстры, надо исследовать её устройство.

Если из люстры и потолка выступают лишь по 2 провода, то особых сложностей с подключением не предвидится. Но более замысловатый вариант – это когда надо осуществить данную процедуру, имея возможность подключения на два одинаковых выключателя, если из люстры и потолка выступает по 3 провода. То есть лампочка, или их группа включаются отдельно. Получается картина: из данного потолка выступает некоторое количество проводов, из люстры также – что же нужно соединять? Чтобы разобраться в этом, в предоставленной статье будет отображена подробная схема подключения люстры.

Основные контакты, для того, чтобы провести электрическую проводку, имеют собственное обозначение – это буквы латинского алфавита:

L – Это обозначение фазы,

N – Провод нулевой,

РЕ – проводник заземляющий, обладающий желто-зелёным цветом.

Помечать люстры маркировкой начали не так давно, поэтому в данных приборах более раннего производства, она отсутствует. Тогда приходится во всем разобраться самостоятельно.

Как осуществить подключение в люстру провода заземляющего

В осветительных приборах современного изготовления, с наличием металлической арматуры, устанавливается специальный провод заземляющий, имеющий желто-зеленый цвет. Этот провод обозначен – РЕ. Если в помещении электропроводка сделана с таким проводом, кстати, он может иметь и иной оттенок, то надо его соединить с клеммой. Клемма, в свою очередь, соединена с проводом люстры (желто-зеленым). В большинстве помещений электропроводка сделана без наличия проводника заземляющего. В старых осветительных приборах, или в тех, в которых арматура сделана из пластмассы, также отсутствует данный проводник. Тогда не осуществляют подсоединение проводника заземляющего, и это абсолютно не влияет на функционирование люстры. Заземление исполняет исключительно защищающую функцию. В том случае, если перетирается изолирование фазной проводки, и она соприкоснется с арматурой люстры (металлической), то во время прикосновения рукой к отдельным металлическим участкам прибора, может произойти удар силой тока.

Когда изображаются фотографии провода, который исходит от люстры и потолка, то там он белого цвета. Это не случайное совпадение. Нет одного установленного мирового стандарта на цветное маркирование проводов в сети электрической, а тем более, в осветительных приборах. В Российской державе цветовое маркирование провода изменилось, начиная с первого января, 2011г. В любой отдельной стране имеется собственное маркирование. Единственное, что провод заземляющий РЕ, во всех странах маркируется стандартным цветом – желто-зеленым.

Схема подключения люстры, когда два отдельных провода, исходят от люстры и потолка

Подключить люстру одно рожковую из единой лампы и одного выключателя клавишного, в основном, не составляет большого труда. Будет достаточным, 2 провода, которые выходят из потолка, присоединить друг к другу при помощи клеммы, Wago,
а также, колодки клеммной.
Ещё можно осуществить соединение, применяя скрутку с двумя отдельными проводами, исходящими из осветительного прибора.

Требования, изложенные в ПУЭ, гласят, что провод фазный обязан в патроне соединяться с центральным контактом. Выключатель, при этом, должен произвести размыкание фазной проводки. Это для того, чтобы повысить эксплуатационную безопасность. Рекомендуют следовать данному правилу. Но в реальности при практической работе, мало кто об этом задумывается. В большинстве случаев, выключатель и осветительный прибор соединяют весьма небрежно.

Схема подключения одной люстры, при выходе из потолка двух проводов, а из люстры – трёх и больше

Если одна люстра обладает двумя и больше лампами, а имеющийся выключатель с одной клавишей, то вполне можно осуществить подключение данного осветительного прибора в трёх вариантах:

– когда включается выключатель, то загораются сразу все лампы;

– выключателем с несколькими клавишами, можно включить каждую из ламп в отдельности, много рожковой люстры;

– выключателем с несколькими клавишами, можно включить целые группы ламп, к примеру, в люстре трех рожковой двухклавишный выключатель может привести в действие или одну лампу, или две, или же все имеющиеся одновременно.

Если же из потолка выступает лишь 2 провода, то осветительный прибор можно подключить согласно варианту первому – одновременно все лампы. Подключение одной люстры осуществляется в зависимости от того, как предприятие-изготовитель соединило провода, от патронов. В основном, люстры, с некоторым числом плафонов, содержат парные соединения проводов от плафонов и тогда подключение делается согласно описанному выше.

Далее представлена ещё более сложная схема подключения люстры. Проводка в люстре соединена так, чтобы включалась каждая лампа отдельно. В данном случае, необходимо все имеющиеся пары проводов от патронов соединить в параллельном порядке. Это не зависит от их числа. Существует некоторый вариант – установление добавочной перемычки из проводки.

Можно и не делать установление перемычки, будет доставочным только открутить винты в первой и третьей клемме, вытянуть провод, проходящий через левый патрон от начальной клеммы, и надежно вставить в клемму третью, вместе с проводом, исходящим от патрона с правой стороны.

Схема для осуществления подключения осветительного прибора с двумя отдельными проводами, с наличием трех проводов, исходящих из потолка

В большинстве случаев, из потолка исходит три отдельных провода тогда, когда имеется выключатель на две клавиши. Здесь следует вначале разобраться с проводкой – отыскать общий главный провод. Такое действие легко осуществить, когда есть индикатор фазы.

Чтобы начать поиск данного главного провода следует включить две имеющиеся клавиши, и по порядку коснуться каждого провода, применяя отвертку индикатор. Здесь есть два типа поведения данного индикатора, в зависимости от конкретного провода (нулевого или фазного), который размыкается выключателем:

– в ходе прикосновения к двум отдельным проводам, присутствует свечение, к третьему – отсутствует. Следовательно, провод без свечения, является общим;

– в ходе прикосновения к одному из данных проводов, свечение присутствует, а к иным двум – отсутствует. Тогда, провод со свечением есть общий.

Если нет индикатора фазы, то тоже можно легко разобраться с особенностями подключения. Для этого надо подключить к люстре два любые провода, идущие из потолка, и включить две клавиши в выключателе. Если свечение появилось, то значит, что получилось соединение с проводом общим, и также с одним проводом, исходящим от выключателя. Так может всё и остаться. Если хочется разобраться до конца во всех проводах, то надо подключиться таким способом, чтобы свет не появлялся даже когда включаются две клавиши в выключателе. Тогда получиться отыскать провода, исходящие от выключателя.

Схема для подключения единственной люстры с несколькими проводами, и с тремя проводами из потолка

Если надо сделать так, чтобы не все лампы включались в люстре одновременно, а лишь группами, данный осветительный прибор стоит подключить согласно предоставленной схеме. Выключатель с двумя клавишами должен присутствовать обязательно. Осуществлять подключение одной люстры, но двух и трёх рожковой, надо по методу, описанному немного выше. Из трех проводов, исходящих из потолка, выделяется один общий главный провод. Затем к нему подсоединяют по одному отдельному проводу из тех пар, которые идут от каждого из патронов.

Два оставшиеся провода соединяют со свободными проводами из пар, которые исходят от патронов в люстре.

Как удачно подключить две или три люстры от выключателя одноклавишного

Если в огромном помещении смонтирован потолок подвесного типа, то чтобы обеспечить идеальное освещение, надо поместить некоторое число люстр. Это могут также быть светильники галогенные или лампы светодиодные, которые необходимо включать выключателем на одну клавишу. Это одновременное действие. В некоторых случаях, надо подключить данный выключатель так, чтобы с его помощью стало возможным включать освещение одновременно в нескольких помещениях (двух, трех и больше). Тогда, люстры и иные светильники подключают параллельно, также как и некоторое число патронов в люстре.

Схема подключения люстры тогда состоит в следующем. Каждая из люстр подключается к выключателю через распределительную отдельную коробку. Но появляется возможность все имеющиеся соединения осуществить в единой коробке. Здесь многое зависит от предлагаемой схемы проведения электричества в помещении. Если в люстрах есть множество рожков, то их соединяют параллельно, так как в ситуации, описанной ранее. Это ситуация, когда от потолка исходит два отдельных провода, а из люстры их три и больше.

Схема для осуществления подключения трех осветительных приборов, от единого выключателя на три клавиши

Если в одном отдельном помещении, а то и в нескольких подобных необходимо будет включать каждый по отдельности осветительный прибор, от единого выключателя на три клавиши, то надо осуществлять подключение данных приборов согласно предоставленной схеме.

Этот вариант подсоединения светильников применяется очень часто при осуществлении управления этими же светильниками. Они могут устанавливаться в кухонной комнате, ванной и в туалете. В коридоре устанавливают один выключатель на три клавиши, а перед самым входом в данное помещение планируется включение соответствующего осветительного устройства.

Схема для осуществления подключения люстры к блоку специальных выключателей с наличием розетки Viko

Не всегда, но в некоторых ситуациях, требуется, чтобы наряду с выключателем присутствовала дополнительная функционирующая розетка. Если появилась такая необходимость, то будет логичным заменить уже установленный ранее выключатель на отдельный блок, содержащий выключатель и розетку. Например, розетка возможна типа Viko. Этот блок обладает выключателями для люстры от одной до четырех клавиш. Поэтому есть хорошая возможность выбрать именно тот, который нужен. На фото представлен блок с двумя клавишами, с наличием светодиодного подсвечивания и одной розетки. Осуществление подключения с наличием подсветки почти не отличается от подключения такого же выключателя, но без соответствующей подсветки.

Производить подключение блока выключателя с розеткой к осветительному устройству надо строго по предоставленной схеме. Эта схема не особо отличается от схемы подключения одной люстры к стандартному выключателю. Единственное небольшое отличие состоит в том, что от провода нулевого исходит добавочный провод, который направлен к левому выходу розетки.

Схема подключения люстры, показывает подключение проводки, которое осуществляется согласно взысканиям ПУЭ. В реальности ноль, а также фаза способны подключиться наоборот. К примеру, если был подключен выключатель на две клавиши, а необходим просто одноклавишный с наличием розетки, то вполне можно не прокладывать добавочный провод. Можно употребить свободный, и впоследствии его переключить в коробке распределительной к нулевому показателю или же фазе. Всё зависит от того, какого типа провод проходит на данный выключатель.

Удлинение или наращивание проводки в ходе подключения одной люстры

В настоящее время, в ходе реставрирования помещения начали производить установление потолков подвесных. Особенно широко распространены . Они красиво выглядят, не поддаются износу, долговечны, бывают различных оттенков, а также, с поверхностью. Они являются достаточно водостойкими. Потолки натяжные устанавливаются на промежутке ниже от имеющейся плоскости потолка (50-10см). По этой причине, не хватает длины имеющихся проводников, для того, чтобы подключить осветительные приборы. Необходимо наращивание их длины.

Сложность такой задачи, заключена в следующем. Практически невозможно добраться до того места, где состыкуются провода при осуществлении подключения люстры и иных светильников, после того, как осуществиться монтаж. Это говорит о том, что следует обеспечить такое соединение, чтобы оно было оптимально надежным. Если провода соединены при помощи колодки клеммной
в особенно труднодоступных зонах, то это весьма ненадежный тип соединения. С течением времени, винты, находящиеся в колодке ослабляются, и необходимо их немного поджать.

Сечение проводки для осуществления подключения одной люстры

В люстре лампы не бывают большой мощности. Если даже в ней содержится шест стандартных ламп накаливания, а также галогенных по сто ватт, которые рассчитывают на напряжение до 220В, то потребляемый ток при всех включенных лампах будет составлять не больше, чем 3А. Ток такого показателя сможет выдержать проводник медный с наличием сечения 0,5 мм квадратных. Известно, что обычная квартирная электрическая проводка сделана проводами, имеющими сечение не меньше, чем 2,5мм квадратных. А это, в свою очередь, разрешает подключить одну люстру к электрической проводке из проводов алюминиевых. Суммарная потребляемая мощность их ламп равна 2000Ватт. Следовательно, при осуществлении подключения всякой люстры с лампами на напряжение до 220В, вопрос о сечении проводки не стоит.

В ходе подключения одной люстры, а также приборов с лампами галогенными на напряжение до 12В, ток потребляемый люстрой, увеличивается намного. Сечение проводки в зоне проводки от трансформатора понижающего или же адаптера до самой люстры следует рассчитать, и осуществить проверку. Надо определить, насколько подходит сечение проложенной проводки получившемуся значению.

Если светильник или люстра употребляют много тока, то нужно подумать о том, чтобы заменить лампы накаливания источниками освещения современного типа, удобными люминесцентными лампами или же светодиодными лампами. Ток, употребляемый последними, в десять крат меньше, чем лампочек для накаливания.

Содержание:

У человека, не знакомого с основами электротехники, даже простая операция может вызвать серьезные затруднения. Довольно часто люди сталкиваются с необходимостью подключить люстру к двойному выключателю разными вариантами. В таких случаях нужно хорошо ориентироваться в большом количестве разноцветных проводов. Иначе, люстра не будет работать должным образом и не обеспечит необходимого уюта и комфорта. Тем не менее, это не такая уж сложная задача, если знать и соблюдать определенные правила и порядок действий.

Подключение люстры к двойному выключателю на 2 лампы

С потолка, из отверстия в плите перекрытия могут выходить три или четыре провода. По современным стандартам четвертый проводник служит заземлением и окрашивается в желтый цвет с зеленой полосой, идущей вдоль него. Остальные провода проверяются с помощью индикаторной отвертки при включенном положении выключателя. Провод, где отсутствует напряжение считается нулевым, а все остальные — фазными.

Как подключить люстру с 3 проводами? Желто-зеленые провода заземления можно сразу же соединять между собой. Остальные провода следует заранее распределить по принадлежности. В современных люстрах все внутренние соединения уже выполнены заранее. Снаружи имеются выводы фазных проводов от каждой лампочки и один общий нулевой провод. В светильнике с двумя лампами проводники фазы не соединяются друг с другом, что дает возможность поочередного или одновременного включения лампочек двухклавишным выключателем.

Далее выполняется процедура соединения. Ноль, выходящий из люстры, соединяется с соответствующим нулевым проводом, выходящим из потолка. Фазы с каждой лампочки подводятся к выключателю и подключаются к определенным клавишам. Каждая из них включает какую-либо лампу. В случае необходимости их можно поменять местами. Одновременное включение обеих светильников производится путем нажатия сразу двух клавиш. Все соединения следует выполнять при отключенном защитном автомате.

Как подключить люстру на 3 лампочки к двойному выключателю

В каждом плафоне трехрожковой люстры имеется патрон для вкручивания лампочки с двумя контактами — под . Фазные провода окрашиваются в разные цвета, а нулевой чаще всего бывает синего цвета.

Подключение люстры выполняется так же, как и с двумя лампочками, только одна из клавиш включает один светильник, а другая — сразу два рожка. При желании назначение клавиш можно поменять. В случае одновременного включения — загораются сразу все лампочки.

Чтобы добиться нужного результата, все действия следует выполнять по определенной схеме. Как обычно, нулевые провода с каждого патрона объединяются в центре, а фазные проводники оказываются разделенными на две группы. Провода люстры соединяются с потолочными проводниками при отключенном напряжении. Подключение заземления выполняется при наличии соответствующих проводов.

Схема подключения люстры с двойным выключателем на 4 лампочки

В классическом варианте рассматривается люстра с четырьмя лампочками, двухклавишный выключатель и три провода, выходящие из отверстия в перекрытии. В новых домах предусматривается еще и четвертый — заземляющий провод, используемый при наличии в люстре такого же проводника. Все соединения выполняются путем скрутки и затем тщательно изолируются.

Подключение может быть выполнено в двух вариантах. В первом случае схема будет выглядеть как 1+3, то есть поочередно включается одна или сразу три лампочки. Вторая схема представляет собой 2+2, когда по очереди включаются две лампочки. Этот способ не совсем экономичный и применяется для освещения больших помещений, когда одной лампы недостаточно, а трех — слишком много. Одновременное нажатие обеих клавиш позволяет включать сразу все четыре рожка.

Для этого существуют определенные схемы подключения. Провод входящей фазы от сети через распределительную коробку соединяется с проводником, уходящим к выключателю. Далее выполняется его подключение к контакту входа, где он и находится постоянно. Вторая жила, соединенная с контактом клавиши, уходит к распределительной коробке и соединяется с проводом, подведенным к месту установки люстры. В этом месте провода сети и светильника соединяются между собой.

Таким же образом подключается контакт другой клавиши. Разница между правой и левой клавишей заключается в количестве фазных проводов от люстры, соединяемых с каждым из проводов сети. Нулевые провода также соединяются друг с другом. Варианты подключения можно регулировать, чтобы сделать использование осветительного прибора максимально удобным.

Подключение люстры к двойному выключателю на 5 лампочек

Схема считается более сложной из-за большого количества проводов, с которыми нужно правильно разобраться. Используемый при этом двухклавишный выключатель позволяет регулировать освещение, в том числе и степень его интенсивности. Лампы работают поочередно отдельными группами, позволяя существенно экономить электроэнергию.

Схема подключения предполагает определенный порядок действий. Прежде всего нужно определиться с общим проводом, выходящим из люстры, который является нулевым. Его нужно пометить изолентой, чтобы в дальнейшем не перепутать с другими проводниками.

Из отверстия в потолке также выходит нулевой провод, на котором отсутствует напряжение. Проверка каждого проводника осуществляется с помощью индикатора. Провода, находящиеся под напряжением, будут фазными. Нулевую жилу нужно также пометить изолентой. После этого люстру можно подвешивать на крюк и соединять провода.

Вначале соединяются нулевые жилы, а затем — фазные. При включении первой клавиши загораются два светильника, а вторая клавиша включает остальные три лампочки. Они могут включаться поочередно или все вместе. Если с первого раза не удалось добиться желаемого результата, необходимо вновь отключить электричество и поменять порядок соединения фазных проводов.

Данная схема подключения позволяет легко управлять освещением в помещении. Многое зависит от мощности и типа используемых лампочек. Размеры люстры должны соответствовать площади помещения, где планируется ее установка.

Подключение люстры к двойному выключателю на 6 лампочек

Подключение люстры с шестью лампочками имеет свою специфику и требует наличия в квартире соответствующей электропроводки. Это позволит использовать различные режимы работы люстры. Поэтому следует сразу же выяснить, сможет ли люстра нормально работать при имеющейся проводке.

Если старая люстра аналогичной конструкции ранее нормально функционировала, значит и новый осветительный прибор будет работать без проблем. Следует помнить, что двухклавишный выключатель обеспечивает лишь три режима работы: включение 1-й группы, включение 2-й группы и включение сразу всех лампочек. К отверстию в потолке должно подходить не менее трех проводов, только в этом случае люстра сможет работать в нескольких режимах.

В качестве примера следует рассмотреть осветительный прибор с шестью рожками. Одним из вариантов схемы подключения будет настройка трех режимов работы: 1-я группа — две лампочки, 2-я группа — четыре лампочки, третий режим — включаются все шесть лампочек.

Большинство люстр продаются с уже собранной электрической частью. Если этого нет, нужно выполнить сборку самостоятельно. В каждом таком приборе имеются проводки в количестве двенадцати, из расчета по два на каждую лампочку. Их нужно изначально правильно соединить непосредственно в люстре. Шесть нулевых проводников соединяются в одной клемме. Оставшиеся фазные жилы соединяются по группам в отдельные клеммы, например, два и четыре.

Перед тем как выполнять подключение к проводам на потолке, следует определить и разделить нулевой и фазные проводники с помощью специальной индикаторной отвертки. Этот процесс происходит при включенном положении выключателя. Проверка жил осуществляется поочередно. Проводник, в котором отсутствует ток, считается нулевым, остальные проводники — фазные. Далее нужно проверить, какой из проводов подключен к той или иной клавише, чтобы определить очередность их работы. С этой целью каждая клавиша по очереди переводится в выключенное положение, после чего проверяется наличие тока. Если ток отсутствует, значит это и есть нужный провод.

После того как все проводники определены, выполняется подключение люстры к двойному выключателю. Электричество в квартире должно быть отключено, во избежание поражения током. Нулевой провод потолка соединяется с нулевой клеммой люстры, а фазные — с соответствующими группами фазных проводов, распределенных заранее.

Искусственное освещение – это незаменимое условие, без которого не может полноценно функционировать ни одно предприятие или бытовое помещение, особенно в темное время суток.

В нашей статье мы постараемся подробно рассказать, как самостоятельно собрать, установить и подключить практически любую люстру, будь-то простая с одной лампой, или же сложная дизайнерская конструкция на несколько ламп с вентилятором или светодиодной подсветкой.

А благодаря красочным иллюстрациям и видео, повторить установку люстры сможет даже человек, не имеющий электротехнического образования. Главное не забывать о технике безопасности при работе с электричеством.

Пошаговая инструкция по установке люстры с одной лампой

Шаг 1: Нанесение разметки.

Пропустите этот пункт, если люстра будет устанавливаться вместо уже существующей, с подобным креплением. Если же люстра будет устанавливаться на новое место, либо у старой люстры крепление другого типа, необходимо заново нанести разметку под новый крепеж люстры.

Необходимо найти центр потолка. Для этого измеряют длину стен, делят результат пополам и полученный размер откладывают на потолке с помощью шнура и карандаша. В подвесном потолке высверливается небольшое отверстие под провода. В натяжных потолках из ПВХ пленки, сначала наклеиваются специальные ограничивающие пластмассовые кольца, а затем лезвием вырезаются отверстие под провода.

Шаг 2: Установка потолочной балки.

В случае, когда потолок выполнен в виде сложной дизайнерской конструкции, в виде многоуровневой гипсокартонной конструкции, натяжного ПВХ полотна или декоративный подвесных плит, что усложняет непосредственное крепление люстры к поверхности, необходимо заранее позаботиться про систему крепежа. В противном случае, возможен обрыв проводов или даже срыв части потолка.

Если люстра довольно массивная и вес ее более 15 килограмм, то для поддержки люстры на потолке необходимо заранее проложить дополнительную балку за декоративным потолком. Это может быть как деревянный брус, так и металлическая конструкция, главное чтобы она размещалась как раз в месте установки люстры. Также можно применить специальную металлическую цепь, если расстояние от основного до декоративного потолка превышает 1 метр.

Шаг 3: Установка распределительной коробки.

От места установки будущей люстры провода выводятся и опускаются на стену, здесь будет установлена распределительная коробка. Также к этой коробке подводят провода питающей сети и от выключателя освещения.

Важное примечание! Согласно технике безопасности, установка распределительной коробки производится не ближе, чем на расстоянии 15 сантиметров от потолка. Провода из коробки должны выходить с запасом в 10 сантиметров.

Для подключения линии освещения необходимо использовать отдельную группу проводов, идущую от распределительного щита, она должна в обязательном порядке комплектоваться автоматом защитного отключения.

Провода в коробке соединяют согласно схеме подключения люстры. Соединенные провода изолируют ПВХ изолентой и укладывают в коробке так, чтобы они не пересекались друг с другом. Распределительная коробка закрывается крышкой и закручивается винтами. Сверху нее можно будет штукатурить и клеить обои.

Шаг 4: Установить монтажную скобу.

Большинство простых современных люстр на одну лампу комплектуются креплением в виде скобы. Она служит несущим креплением и позволяет за короткое время установить люстру. Также благодаря двум болтам крепления обслуживание люстры становится намного проще, чем в старых конструкциях с ненадежными крючками.

Фото: монтажная скоба и клеммное соединение люстры

После разметки середины потолка скоба крепления прикладывается недалеко от вывода проводов. С помощью карандаша отмечается место сверления отверстия для будущего крепление скобы к потолку. Если люстра уже укомплектована крепежом, то сверло подбирают по диаметру дюбеля. Отверстие под дюбеля не должны располагается в месте прохождении проводов.

Шаг 5: Подключение проводов и крепление люстры.

Провода, выходящие из потолка, должны быть достаточной длинны, чтобы при снятии люстры был доступ к месту соединения их с проводами люстры.

Провода зачищают от изоляции и соединяют при помощи клеммной колодки согласно схеме. Если в комплекте с люстрой клеммник отсутствует, то провода зачищают на расстояние в 2 сантиметра и скручивают парой, затем место соединения пропаивают с помощью паяльника. После чего все изолируют изоляционной лентой.

Если люстра выполнена из металла и имеет на корпусе винт для подключения защитного заземления, не забываем и про него. Соответствующий провод приходящий из распределительной коробки зачищается, сворачивается в форму кольца и плотно прикручивается винтом.

После того как все провода соединены и заизолированы, можно крепить люстру. Убедитесь что провода не попадают под крепежные болты, приложите люстру к скобе на потолке, совместив крепежные отверстия и винты скобы – закручивайте болты.

Как подключать люстру с двумя или тремя лампами

Процедура установки люстры с двумя или тремя лампами не сильно отличается от установки люстры с одной лампой, что приведена выше. Исключение составляет количество питающих проводов. Для простой люстры с одной лампой, нужно два питающих провода и провод заземления, если вы собираетесь подключать люстру не с одной, а с двумя или тремя лампами, то вам понадобиться три питающих провода и один провод заземления.

Видео: Как самому правильно подключить люстру

Для подключения такой люстры, провода от патронов ламп необходимо скоммутировать в соответствии со схемой. От каждого патрона берется по одному проводу и соединяют вместе – это будет средняя точка, она подключается к нулевому питающему проводу.

Если ламп две, то каждый из оставшихся проводов от патронов соединяют с соответствующим фазным проводом питания. Если люстра рассчитана на три лампы, то оставшийся провод от третьего патрона соединяют параллельно с фазным проводом от первого или второго патрона. Провода так же соединяются клеммниками или при помощи пайки и изолируются изолентой.

Необходимо также отметить, что для включение такой люстры понадобится двухклавишный выключатель и соответственно проложенная к нему трехпроводная проводка. В таком случае при включении одной клавиши будет светиться одна лампа, при включении второй – две другие лампы, а при включении обоих клавиш выключателя, засветятся все три лампы.

Как подключать люстру с 5 лампами

Если возникла необходимость подключить люстру у которой четыре или пять ламп, это тоже не составит особого труда. Технология такая же как и при подключении люстры с двумя или тремя лампами, исключение составляет только количество ламп в группах фазных проводников. Количество групп и ламп в них зависит от вашей фантазии и ограничено количеством питающих фазных проводов и групп клавиш на выключателе.


Как подключать выключатель для люстры

Для включения простых люстр с одной лампой используется одноклавишный выключатель, его установка максимально проста. При подключении люстры, у которой количество ламп две и более, используются двух и трехклавишные выключатели.

Если проводка уже проложена, а количество групп ламп в люстре соответствует количеству клавиш на выключателе, его меняют на новый, соблюдая схему подключения.

Схема подключения двухклавишного выключателя

Если же выключатель устанавливается на новую проводку, необходимо обратить внимание на структуру выключателя. В двух и трехклавишных выключателях имеется одна общая клемма, к ней нужно подключить питающий фазный провод, приходящий из распределительной коробки. А каждую из оставшихся клемм, в соответствии с расположением клавиши и желанием включать определенную группу ламп, соединяют с проводами, идущими через коробку к лампам люстры.

Необходимо отметить, что выключатель должен размыкать именно фазный провод питания! Этим вы обезопасите себя, когда будете менять сгоревшую лампу при выключенном выключателе.


Как подключить люстру

Люстра с вентилятором

Есть модели люстр, в которых совмещено два устройства: люстра освещения и вентилятор. Такое конструктивное решение будет хорошим подспорьем в жаркие летние дни. Подключение такой люстры не так сложно как может показаться с первого взгляда.

Перед подключением ознакомьтесь с паспортом на люстру, там будет указана схема подключения и цветное обозначение проводов, главное ничего не перепутать.


Схема потолочного вентилятора

Для более простого подключения, выводы вентилятора можно образно представить как еще одну лампу. Коммутировать включение вентилятора можно по вашему желанию, либо вместе с включением освещения, либо же отдельной клавишей выключателя.

При варианте, где вентилятор включается отдельно от освещения, понадобиться трехпроводная линия питания и двухклавишный выключатель. Подключение в таком случае будет идентично подключению люстры с двумя лампами, только вместо второй лампы будет вентилятор.

Если же планируется включать вентилятор одновременно с включением освещения, то необходимо провода от вентилятора соединить параллельно с выводами патрона лампы.

В некоторых современных моделях люстр присутствует декоративная подсветка на разноцветных LED светодиодах. Такие люстры создают более интересный свет, тем самым подчеркивая интерьер комнаты.


Подключение такого светильника производится строго по схеме, которая приведена в паспорте на данное изделие. Светодиоды рассчитаны на низковольтное питание, поэтому в комплекте люстры используется понижающий LED-драйвер. Питание такого LED-драйвера рассчитано на напряжение осветительной сети в 220 вольт.

При подключении такой люстры можно пользоваться вышеизложенной инструкцией по подключению люстры с вентилятором, только здесь вместо проводов вентилятора выступает провода питания LED-драйвера.

Как подключить люстру

Подключение люстры или светильника на первый взгляд кажется простым делом, но для человека, не знакомого с электрикой этот процесс может оказаться очень сложным.

Начнем с потолка. В месте установки люстры или светильника из потолка выходят 2, 3 или 4 провода. Если провода 2, то один из них «фаза», а другой «ноль». Если проводов 3, то помимо «фазы» и «нуля», скорее всего заземляющий провод, но может быть так, что третий провод – это еще одна «фаза».

Помочь определить где фазный провод, а где нулевой поможет индикаторная отвертка. Принцип работы ее очень прост. Прикасаемся концом отвертки к оголенному проводу. Если индикатор светится, значит провод фазный, если нет – нулевой.

Если проводов 4, то с большой вероятностью, это будут 2 «фазы», 1 «ноль» и 1 «земля». В таком случае на стене будет 2-х клавишный выключатель. Определяем фазы также индикаторной отверткой. Различить где какой провод можно и по цвету изоляции. Заземляющий провод, как правило желто-зеленого цвета. «Ноль» обозначается синим цветом, «фаза» — коричневым, белым, либо черным.

Переходим к люстре.

Зачастую люстры идут в разобранном виде, поэтому сначала собираем люстру. Распаковываем все элементы конструкции, проверяем все элементы на наличие внешних повреждений, особенно провода. Если все в порядке переходим к сборке светильника. Соединяем рожки с основанием люстры, если люстра рожкового типа. После того, как каркас светильника собран, переходим к соединению проводов.

Если у Вас одноклавишный выключатель, то все просто. Берем по одному проводу из каждого рожка и соединяем их между собой. Оставшиеся провода соединяем аналогично. Далее соединяем полученную скрутку с проводами на потолке. Цвет проводов в этом случае не имеет значения.

Если выключатель 2-х клавишный, то есть возможность раздельного включения ламп в светильнике. 5-рожковые люстры, как правило, разделяют на 2+3, 6-рожковые 3+3 и так далее. Вообще, разделение ламп произвольное, каких либо правил тут нет. Допустим, у нас 5-рожковая люстра, и мы хотим соединить ее по принципу 2+3. Для начала скручиваем между собой все «нулевые» провода, обычно синего цвета, но может быть так, что провода имеют другой цвет. Тогда соединяем между собой все провода одного цвета. Далее выбираем 3 рожка, которые должны включаться от первой клавиши. В каждом из них осталось по одному свободному проводу. Соединяем их между собой – это первая «фаза». Оставшиеся провода 2 рожков соединяем вместе – это вторая фаза.

Далее подключаем люстру к проводам на потолке. Все нулевые провода в люстре, которые собраны в 1 скрутку, соединяем с нулевым проводом на потолке. Далее соединяем 1 «фазу» в люстре (3 рожка) с фазой на потолке. Второй фазный провод на потолке соединяем со второй фазой в люстре (2 рожка). При наличии заземляющих проводов в люстре и на потолке, соединяем их между собой. Соединять провода люстры с проводами на потолке можно только с помощью клеммников. Соединение скруткой недопустимо.

Не забывайте соблюдать правила техники безопасности. Все работы, связанные с подключением осветительного прибора должны выполняться при снятом напряжении. Перед подключением люстры отключите вводной автомат и проверьте отсутствие напряжения индикаторной отверткой. Если вы сомневаетесь в том, что сможете подключить люстру самостоятельно, лучше доверить это дело профессионалам.

правила и порядок подключения люстры к выключателю Подключение люстры 2 провода

Несложная, казалось бы, операция — установка новой люстры — незнакомого с электрикой человека может поставить в тупик: куча проводов и непонятно, что и с чем соединять. Как подключить люстру с разным количеством рожков (и проводов) к выключателю и будем обсуждать.

Подготовка: прозвонка и определение фаз на потолке

Тем, кто хоть немного значком с электросетями это не понадобится, остальным будет полезно. Человеку, не имеющему постоянно дела с электричеством ориентироваться бывает сложно. Чтобы не путаться, расскажем все по порядку: как найти в проводах на потолке фазу (или фазы) и ноль, что делать с заземлением. А потом, как целую кучу проводов на люстре, соединить с теми, что торчат наверху. В результате подключение люстры своими руками будет для вас простой задачей.

Провод заземления

Если проводка уже сделана, на потолке торчат два, три или четыре провода. Один из них — точно «ноль», остальные — фаза, еще может быть заземление.

Провод заземления есть далеко не всегда, только в домах новой постройки или после капитального ремонта с заменой электропроводки. Согласно стандарту он имеет желто-зеленый цвет и подключается к такому же проводу на люстре. Если на вашей люстре его нет, оголенный провод тщательно изолируем и оставляем в таком виде. Оставить его незаизолированным нельзя — случайно можете закоротить.

Ищем фазы и ноль

С остальными проводами нужно разбираться: где «фаза» а где «ноль». В домах старой постройки все провода обычно одного цвета. Чаще всего — черного. В новостройках могут быть черные и синие, или коричневые и синие. Иногда присутствует красный. Чтобы не гадать по цветам, проще их прозвонить.

Если на потолке у вас три провода, а на стене двухклавишный выключатель, у вас должно быть две «фазы» — на каждую из клавиш и один «ноль» — общий провод. Прозванивать можно мультиметром (тестером) или индикаторной отверткой (это специальная отвертка с лампочкой, которая загорается при наличии напряжения). При работе перевести клавишу выключателя в положение «включено» (входной автомат на тоже включен). После прозвонки, клавиши выключателя переведите в положение «выключено». Если есть возможность, лучше вырубить и автомат на щитке и подключать люстру с выключенным питанием.

Прозвонка проводов на потолке темтером

Как прозвонить и определить провода тестером показано на фото. Выставляете переключатель в положение «вольты», выбираете шкалу (больше 220 В). Попеременно касаетесь щупами пар проводов (щупы, держите за ручки, к оголенным проводникам не прикасайтесь). Две фазы между собой не «звонятся» — на индикаторе никаких изменений не будет. Если вы нашли такую пару, скорее всего, — это две фазы. Третий провод, скорее всего, «ноль». Теперь каждую из предполагаемых фаз соединяйте щупами с нулевым. На индикаторе должно быть 220 В. Вы нашли ноль — в международной спецификации он обозначается буквой N — и две фазы — обозначаются L. Если все провода одного цвета как-то обозначьте их: краской, цветным маркером, куском липкой ленты. Фазы — одним цветом, ноль — другим.

Работать индикаторной отверткой проще: просто прикасаетесь ее концом к оголенному проводнику. Светится — фаза, нет — ноль. Очень просто.

Если проводов торчит только два, то один из них — фаза, другой — ноль. При этом на выключателе одна клавиша. Других вариантов нет.

Провода на люстре

Подключить люстру с 2 проводами просто: один из них прикручиваете на фазу, другой на ноль. Какой-куда — не важно. Если фазы на потолке две, а выключатель на стене двухклавишный, есть варианты:


На многорожковых люстрах проводов точно больше двух. С назначением желто-зеленого мы определились. Это — заземление. Если такой же провод есть на потолке, соединяете с ним. С остальными тоже нужно разбираться.

Люстра с 3 проводами подключается ненамного сложнее. Если один из них — заземление (желто-зеленого цвета) его можно:

  • игнорировать — если провода такого цвета (или похожего) нет на потолке,
  • подключить к такому же по цвету.

Собственно, других вариантов нет. Три провода в основном у светильников с одной лампочкой. С двумя — это устаревшая конструкция, с тремя — более современная, соответствующая актуальным рекомендациям.

Подключение к двойному выключателю

Подключают пяти-, четырех-, трехрожковую люстру к двухклавишному выключателю по одному принципу. От каждого из рожков идет два разноцветных провода. Чаще всего это синие и коричневые провода, но встречаются и другие вариации. Для подсоединения к двойному выключателю все их нужно разбить на три группы: две фазы и один ноль.

Сначала все синие провода объединяют между собой и хорошенько скручивают. Это — ноль. В принципе, можно взять провода другого цвета — для осветительных приборов это неважно. Но по стандарту синим цветом обозначают именно «ноль». Важно только, чтобы в скрутку не попали проводники, окрашенные в другой цвет. На фото ниже вы видите, что все проводники синего цвета объединены в одну группу. Это и есть «ноль».

Теперь оставшиеся разбиваете на две группы. Разбивка произвольная. Одна группа лампочек будет включаться от одной клавиши, вторая — от другой. В пятирожковой люстре объединяют обычно 2+3, но можно и 1+4. В четырехрожковой тоже два варианта — 2+2 или 1+3. А вот с тремя лампочками без вариантов: 1+2. Разделенные провода скручиваете между собой. Получили две группы, которые подключите к «фазам» на потолке.

Как подсоединить люстру к одинарному выключателю

Если проводов на потолке только два, а на люстре — много, но только двух цветов, все просто. Все проводники одного цвета скручиваете оголенными частями и соединяете с одним из проводов на потолке (неважно с каким). Собираете в один жгут все проводники второго цвета и присоединяете ко второму потолочному. Схема подключения люстры в этом случае показана на рисунке ниже.

При таком включении одновременно загораться будут все лампочки.

Правила соединения проводов

При работе с электричеством мелочей не бывает. Потому соединение проводов в люстре делаем по всем правилам. При объединении в одну группу, их недостаточно просто скрутить и накрутить защитный колпачок.

Соединить провода от люстры и выключателя нужно в клеммной коробке

Такая скрутка рано или поздно окислится и начнет греться. Очень желательно такие соединения пропаять. Если вы умеете обращаться с паяльником и оловом, обязательно это сделайте. Так будет гарантирован нормальный контакт и греться соединение не будет.

Теперь о том, как соединять провода от люстры с проводами от выключателя (которые на потолке). По последним правилам скрутки недопустимы. Необходимо использовать клеммные коробки. Большинство современных люстр укомплектованы ими. Если нет — купите в любом строительном магазине или торгующем осветительными приборами.

При использовании такой клеммной коробки возникает проблема: скрутка из большого числа проводов в отверстие просто не лезет. Выход: к соединению припаять проводник (медный, одножильный или многожильный, сечением не менее 0,5 мм 2). Это соединение хорошо заизолировать, и в клеммную коробку вставлять свободный конец припаянного проводника (длинный не нужен — см 10 более чем достаточно).

Вставив в клеммник все провода от люстры и затянув винты, всю конструкцию поднимают под потолок. Там ее предварительно крепят, после чего в клеммник в нужном порядке подключают провода. При этом важно один напротив другого установить «ноли». Фазы к фазам подсоединяются в произвольном порядке.

Как разделяют провода на люстре, как присоединяют проводник и люстру к клеммнику — все это есть в видео.

Подсоединение китайской люстры

Большая часть относительно недорогих люстр на рынке родом из Китая. Чем они хороши, так это большим ассортиментом, а вот с качеством электрической сборки бывают проблемы. Потому, перед тем как подключить люстру, нужно проверить ее электрические характеристики.

Сначала проверяют целостность изоляции. Их можно собрать в один жгут и закоротить на корпус. Тестер ничего показывать не должен. Если какие-то показания, у вас два варианта: искать и заменять поврежденный провод или отнести на обмен.

Второй этап проверки — проверка каждого рожка. От рожка идут два провода. Они в патроне припаиваются к двум контактам. Каждый провод прозваниваете с соответствующим контактом. Прибор должен показывать КЗ (короткое замыкание или знак бесконечности в зависимости от модели).

После проверки начинаете группировать провода, как описано выше.

Подключение галогенной люстры (с пультом и без)

Галогенные светильники работают не от 220 В, а от 12 В или 24 В. Потому в каждой из них установлены понижающие трансформаторы и вся схема собрана и готова к установке. Свободными остаются только два проводника, которые и нужно соединить с проводами, торчащими на потолке. Подключается в произвольном порядке, «фаза» и «ноль» — не имеют значения.

Если люстра укомплектована пультом, к трансформаторам добавляется еще блок управления. Подключение аналогично: есть два проводника, которые нужно соединить с теим, что есть на потолке. Идущий с другой стороны третий проводник (он тонкий) — это антенна, при помощи которой «общаются» пульт и блок управления. Этот проводник остается внутри стакана в таком виде, в каком он есть.

Как подключить люстру с пультом смотрите в следующем видео.

Тема подключения люстры к двухклавишному выключателю особенно волнует хозяина квартиры после приобретения нового светильника, ведь от красоты изделия способ подключения не меняется. Все нормативы, которые необходимо знать для установки люстры, полностью зависят от ее конструкции. Научившись подсоединять простые светильники, можно будет легко понять, как подключить люстру с пультом. По правилам настройка управления происходит после того, как светильник подключен.

Электричество с напряжением 220 Вольт опасно для жизни человека. Если знаний в области электрики недостаточно, то для подключения желательно пригласить специалиста, имеющего допуск для работы с электрическими сетями.

Если необходимо произвести подключение своими руками, тогда перед началом монтажа необходимо выяснить параметры, которые в дальнейшем помогут избежать грубых ошибок. Кроме подробных инструкций, стоит изучить видео, где монтаж люстры проводит опытный мастер.

Основные параметры

Прежде всего, стоит определить, какой тип освещения у люстры, он зависит от осветительного элемента. В современных светильниках применяются:

  • лампы накаливания:
  • люминесцентные лампы;
  • светодиоды.

По количеству проводов все люстры разделяют на несколько типов:

  • светильник с двумя проводами;
  • люстра с тремя проводами;
  • осветительный прибор с четырьмя проводами;
  • люстра с пультом ДУ.

Кроме того, важно определить количество проводов, идущих между выключателем и люстрой. В жилых помещениях в коробке выключателя бывает 2, 3 или 4 провода.

Установка люстры на потолке

Перед установкой надо оценить степень новизны проводки. Зачастую на электропроводку в доме никто не обращает внимания, пока не приходит время установки новой люстры. И только когда старый светильник снят, становится ясно, что вместе с новой люстрой придется поменять и проводку.

Электропроводка

Начнем с электропроводки, так как от ее вида, материала изготовления, количества жил в кабеле зависит, насколько быстро и грамотно возможно провести подключение. В старых домах между выключателем и люстрой прокладывали 2 провода одинакового цвета. С подключением в такую сеть проблем не возникало.

В современных домах используют 3-4 провода разного цвета. Чтобы не запутаться с цветовой маркировкой проводки, рассмотрим их назначение по цветам:

  • желто-зеленого цвета – провод заземления: служит для заземления люстры, у некоторых производителей для таких проводов используют чисто желтый или зеленый цвет;
  • провод синего цвета – нулевой;
  • черный, белый, красный, серый, коричневый, оранжевый, фиолетовый, розовый, бирюзовый – фазный провод.

Люстра с 2 проводами

Рассмотрим первый вариант – подключение люстры с 2 лампами и 2 проводами к выключателю с двумя клавишами , когда между выключателем и люстрой находятся 2 провода. В этом случае попеременно подключать одну или 2 лампы не получится, потому что число проводов рассчитано на прямое подключение люстры к сети без вариантов. В этой ситуации можно не использовать устройство с несколькими клавишами. Если нет надобности менять его на одноклавишный, можно оставить все как есть и установить люстру. Общая схема установки не отличается от принципа подключения люстры с одним рожком.

Схема подключения люстры с 2 лампами и 2 проводами к выключателю с 2 клавишами

Схему проводки с 2 кабелями можно найти в старых домах, когда третий провод для регулировки уровня освещенности еще не применялся. Сегодня во всех новых жилых помещениях используют три провода.

Люстры, где используются 2 лампы без возможности включать их попеременно, в настоящее время промышленностью выпускаются очень редко. Поэтому такой вариант установки освещения возникает, если нужно поменять местами светильники в старом доме. Если же такую люстру предлагают в магазине, то надо задуматься: целесообразно или нет данное приобретение. Возможно, лучше выбрать модель, где освещение регулируется.

Переходим к самой установке. Сначала проводим подключение на люстре.

Действия следующие:

  1. Выключаем с помощью автомата освещение в выбранной комнате.
  2. Зачищаем на 2-3 мм провода, то есть снимаем с него изоляцию.
  3. Разводим провода в разные стороны, чтобы их концы не соприкасались.
  4. Убираем руки от проводов и подключаем напряжение.
  5. Теперь касаемся индикаторной отверткой провода, одновременно держа один палец на металлической части рукоятки.
  6. Если индикаторная лампочка загорелась, то перед нами фаза, нет – ноль.
  7. Теперь надо запомнить расположение проводов и выключить ток в комнате.
  8. Чтобы не забыть, где какой провод расположен, стоит сделать пометку маркером. Обычно первую фазу обозначают «1», а нулевую – «0».
  9. Соединить на люстре нулевой провод с синим, а с фазным проводом на люстре.
  10. Заизолировать места соединения.

Перейдем к выключателю. Теперь надо:

  1. Соединить фазный провод, находящийся между выключателем и распределительной коробкой, с его общим контактом.
  2. Соединить фазный провод выключателя, идущий от люстры с одним из нормально разомкнутых контактов к выключателю.
  3. Второй контакт в данном случае можно не использовать. Установить рамку с выключателем на место.
  4. Включить напряжение.
  5. Проверить работоспособность.

На этом работы по установке люстры окончены. Можно посмотреть подробные мастер-классы на видео, которых много в интернете.

Во время тестирования и определения фазы в проводах ни в коем случае нельзя касаться руками оголенной части провода, соединять провода вместе, а также трогать отвертку в рабочей части. Все эти действия могут привести к удару током, а напряжение в сети является опасным для жизни. По этой же причине нельзя приступать к соединению проводов пока полностью не убедитесь в том, что напряжение отключено.

Согласно технике безопасности через выключатель проходит только фазный проводник, потому что нулевой не участвует в разрыве цепи.

Люстра с 3 проводами

Рассмотрим второй вариант – подключение люстры с тремя проводами к выключателю с двумя клавишами. От выключателя до люстры идут 3 провода. Этот способ подключения является самым распространенным.

Схема подключения с тремя проводами

Подключение выполняется следующим образом:

  • Определить фазный провод с помощью индикаторной отвертки, пометить его.
  • Обесточить сеть.
  • Подсоединить синий нулевой провод на люстре с нулевым проводом электропроводки. Произвести изоляцию.
  • Оставшиеся два провода из светильника и 2 провода из щитка соответственно скрутить попарно между собой, собирая в каждую скрутку по одному проводу из люстры и распределительного щитка.

Теперь переходим к выключателю:

  • Включаем напряжение и находим фазный провод, идущий из распределительной коробки к выключателю. Для этого тоже используем индикаторную отвертку.
  • Обесточиваем помещение.
  • Фазный провод, расположенный между распределительной коробкой и выключателем, соединяем с общим контактом к выключателю.
  • Два оставшихся провода присоединяем по одному к каждому разомкнутому контакту двухклавишного выключателя.
  • Далее следует установить двухклавишный выключатель на место, включить сеть, проверить работу люстры.

Схема подключения пятирожковой люстры к двухклавишному выключателю

Люстра с 3 проводами и цветовой маркировкой

Рассмотрим третий вариант – подключение люстры с двумя лампами и тремя проводами к двухклавишному выключателю при наличии цветовой маркировки проводов.

Тут сразу можно начинать с отключения напряжения, потом стоит подсоединить синий нулевой провод люстры к синему проводу электропроводки. Два оставшихся провода соединить соответственно по цветам. На выключателе фазный провод (смотри цветовую маркировку выше) соединить с общим контактом. Остальные два провода подключить к оставшимся контактам выключателя. Установить все по местам, включить напряжение, проверить.

В любом из вариантов подключения нельзя забывать об изоляции провода. Оголенные части разных проводов ни в коем случае не должны соприкасаться друг с другом. Более того оголенных частей проводки после установки люстры просто не должно остаться, все места скруток нужно надежно защитить. Для этого проще всего использовать полиэтиленовые клеммники.

Необходимость изоляции проводов

Соединение проводов клеммником происходит через латунную гильзу с 2 винтами, находящуюся внутри. В такой клеммник с двух сторон помещаются и закручиваются провода. При этом все оголенные части остаются изолированными, и для скручивания, а значит, не потребуется зачищать большую поверхность провода.

Аналогично производится подключение, если из каждого рожка светильника идет по три провода. Здесь все синие провода скручивают вместе, а оставшиеся распределяют как удобно. Схема подключения хорошо видна на 4 рисунке.

Схема подключения по 3 провода из каждого рожка

Электропроводка для люстры на 4 провода

Четвертый вариант – люстра с двумя лампами и четырьмя проводами, проводка на четыре провода. Выполняем все как в предыдущем пункте. Дополнительно к выполненным действиям нужно соединить желто-зеленый провод люстры с соответствующим проводом электропроводки. То же самое применить к выключателю.

Светильник с пультом управления

Обычно много задают вопросов о том, как подключить люстру с пультом, ведь такие светильники часто используются в квартирах. Люстра с пультом управления подсоединяется к проводам как обычно. Поэтому вначале надо соединить провода в люстре с проводами проводки, выбирая один из вышеперечисленных вариантов.

Здесь не имеет значения, какой именно установлен выключатель. Для управления люстрой с пультом нужно, чтобы люстра всегда находилась под напряжением. Поэтому выключатели вместе с пультом управления не используется.

Можно соединить провода между распределительной коробкой и выключателем напрямую или же оставить клавиши как есть. Но тогда придется постоянно пользоваться выключателем для подачи напряжения и уже потом брать пульт управления или все время держать выключатель включенным.

Иногда вместе с пультом управления в комплекте идет вентилятор. Для отдельного применения люстры и вентилятора используются разные клавиши выключателя. Схема управления и проводки будет такой.

Схема проводки для люстры с вентилятором

Подключение. Видео

О том, как подключить люстру к выключателю самостоятельно и что для этого потребуется, расскажет видео ниже.

Таким образом, для установки люстры с 3 рожками используется один и тот же алгоритм. Сначала определяется предназначение каждого провода, затем обесточивается помещений, подключается осветительный прибор и устанавливается выключатель. Все эти операции производятся со строгим соблюдением техники безопасности.

Практически в каждой квартире имеется люстра. Это многоламповый светильник, который чаще всего подвешивается по середине потолка. Такое расположение обеспечивает максимально равномерное освещение по всей площади комнаты.

В месте, выбранном для установки, к потолку крепится крюк. В некоторых квартирах такой крюк отсутствует. Это, пожалуй, может вызвать некоторые трудности, ведь не у всех дома имеется электроинструмент. В этом случае придется обратиться за помощью к мастеру.

Если же крюк имеется, светильник вешается на него с помощью кольца или скобы, расположенной в верхней части конструкции светильника.

Теперь нужно подключить люстру к электрической сети квартиры. Из центра потолка обычно выходят провода, их может быть два или три. Через вертикальную трубку, на которой крепится подвес, также выведены два или три провода.

Наличие двух проводов в этой трубке означает, что конструкция допускает включение всех ламп только одновременно. Три провода позволяют выполнить по секциям для изменения уровня освещенности в помещении.

Два провода, выходящих из потолка, лишают нас такой возможности. Рассмотрим все случаи подключения электрических проводов к люстре.

Схема подключения люстры через одноклавишный выключатель

Если на потолке и подключаемом светильнике есть по два провода, процесс подсоединения самый простой. Провода попарно соединяются, последовательность в этом случае не имеет значения.

На рисунке ниже представлена схема подключения люстры через одноклавишный выключатель. Рассмотрим схему более детально. Как видно из рисунка светильник состоит из одной лампы, подключение в этом случае производится таким образом: питающий нулевой провод (синий) в распределительной коробке подключается сразу же к нулевому проводу люстры.

Фазный провод (коричневый) сначала от источника питания в распределительной коробке подключается к выключателю, затем от выключателя к фазному проводу люстры.

Соединение лучше всего производить с помощью винтовых клеммных зажимов. В крайнем случае, можно тщательно скрутить провода пассатижами и изолировать специальными колпачками.

Применение ПВХ ленты нежелательно, так как она со временем высыхает, и качество изоляции снижается. В некоторых конструкциях светильников предварительное объединение ламп не выполняется, и из вертикальной трубки выходят пары проводов от каждой лампы отдельно.

Если светильник состоит не из одной лампы, а из нескольких (например из трех), подключение в этом случае также не составляет особых трудностей: все нулевые провода в люстре соединяются между собой и подключаются к нулевому проводу сети.

Все фазные провода также соединяются между собой и подключаются фазному проводу который пришел от выключателя.

При подключении нужно скрутить между собой провода одного цвета. Полученные скрутки подсоединяют к проводам, идущим через потолок к одноклавишному выключателю, выше описанным способом.

Подключение люстры через двухклавишный выключатель

Современная электропроводка в квартире выполняется трех жильным кабелем с проводами разного цвета. К месту предполагаемого крепления светильника подходят так же три провода от двухклавишного выключателя. Как подключить люстру в таком случае?

Здесь возникают трудности с определением назначения проводов. Один из трех — это нулевой проводник, общий для всех ламп. Два других – фазные, проходящие через различные клавиши выключателя.

К сожалению, электромонтажники не придерживаются единой цветовой схемы подключения проводов, да и цвета проводов в кабелях различных фирм могут также быть разными. Перед подключением светильника нужно определить назначение проводов. Проше всего это сделать с помощью индикатора напряжения при нажатых клавишах выключателя. Тот проводник, на котором индикатор не обнаружит фазу и будет нулевым.

При отсутствии такого индикатора придется обесточивать всю квартиру и разбирать выключатель. Сняв крышку с выключателя, можно увидеть, провода какого цвета идут от клавиш к люстре. Нулевой проводник не проходит через клавиши, а фазный входящий провод разделяется клавишами на две группы.

Соединение проводов на люстре похоже на подключение к одноклавишному выключателю. Разница заключается в том, что провода, идущие от ламп, заранее разделяются на две секции. По одной скрутке от каждой группы ламп вместе подключают к нулевому проводу. Две других скрутки подсоединяют раздельно к двум оставшимся проводам.

Такой способ подключения люстры позволяет ступенчато регулировать освещенность в комнате.

Соединение проводов люстры при подключении через двухклавишный выключатель, вид сверху.

Как правило, сам монтаж люстры особых сложностей ни у кого не вызывает — благо, что различных приспособлений для ее крепления более чем достаточно. Но вот вопрос, как ее подключить к сдвоенному выключателю, многих ставит в тупик. Расскажем, как это сделать самостоятельно, без помощи профессионального электрика.

Сначала нужно решить, сколько и каких ламп мы хотим включить одной или второй клавишей. Вариантов здесь немного. Одна клавиша включает одну лампу, а вторая – сразу две. Но вот какая (левая или правая) клавиша что будет включать, для некоторых очень важно (или удобно).

Потолок

С потолка свисают, как правило, 3 (или трехжильный провод). В домах новой постройки проводов может быть и 4. Один – это «земля», по евростандарту. Он окрашен в желтый цвет, и вдоль него идет зеленая полоса. Остальные проверяются индикатором. Нужно найти провод, на котором нет напряжения. Это – ноль. Остальные – фаза. Делается это при положении клавиш «вкл».

Люстра

Из люстры также выходят провода. Если на потолке есть провод «земля», то желто-зеленые можно смело соединять. В современных моделях люстр все соединения сделаны «внутри» люстры, наружу выходят только провода от каждой лампочки на «фазу», и один провод – это их общий ноль. Причем внутри люстры уже сделано соединение фазных проводов некоторых ламп. Для моделей из 3 ламп две уже соединены между собой и будут включаться одновременно. Другими словами, изготовитель за нас решил, как должна включаться люстра.

Итак, из люстры выходят 3 провода («земля» не в счет). Ноль «люстры» соединяем с нулем «потолка». Тут все ясно. Теперь фазы. Каждый из фазных проводов «потолка» идет на выключатель. Мы установили с двумя клавишами. Соответственно, соединяем провода фаз люстры и выключателя.

Потом проверяем. Если есть желание сделать, чтобы именно правая клавиша включала те лампы (или лампу), которые включает сейчас левая, то провода нужно поменять местами — ничего сложного. А при включении одновременно обеих клавиш загораться будут сразу все лампы.

Предупреждение:

В любом случае, независимо от цветовой окраски проводов, их следует проверить на наличие напряжения. Особенно – желто-зеленый. При монтаже электрики могли допустить ошибку, поэтому контроль обязателен. Соединение проводов делается при отключенном автомате защиты.

Перед присоединением проводов от люстры в обязательном порядке нужно ознакомиться с инструкцией изготовителя и посмотреть . Она бывает различной, как и количество проводов, выходящих из люстры.

Люстра относится к тем предметам интерьера, знакомиться с которыми люди начинают практически с самого рождения. Младенец, лежащий в коляске или кроватке, с интересом разглядывает красивое светящееся устройство на потолке. Любая большая комната в квартире или доме обязательно оборудована люстрой, которую закрепляют в центре потолка. Она не только становится украшением интерьера, но и позволяет равномерно распределить осветительную нагрузку по пространству комнаты. Чтобы варьировать освещённостью помещения чаще всего используют люстры на 5 или более лампочек. О таких светильниках и пойдёт речь в данной статье. Поговорим о том, как подключить люстру с 3 проводами, что для такой работы понадобится и можно ли это сделать человеку без специального электротехнического образования?

Устройство

На современном рынке представлен широкий ассортимент осветительных приборов с затейливыми дизайнами, большим количеством светодиодов либо ламп, с пультами дистанционного управления. Однако до сих пор большинство предпочитает устанавливать в своих жилых комнатах пятирожковую люстру.

Если такая люстра будет подключаться к одинарному выключателю, это повлечёт за собой большой расход электроэнергии. Согласитесь, не всегда нужно, чтобы в комнате светились все пять рожков, иногда вполне достаточно двух или трёх. Поэтому самой популярной считается схема подключения люстры с двойным выключателем. Именно о такой схеме мы будем говорить ниже, а перед тем как подключить люстру к бытовому двухклавишному выключателю, давайте разберёмся, из чего состоит подобный светильник и как он устроен.

Прежде всего, это основная конструкция на 5 рожков. Независимо от того, куда будут направлены лампы (вниз или вверх), крепление патронов и плафонов с рожками выполняется одинаково – с помощью резьбовых соединений. Каждый рожок на конце имеет вид трубки с резьбой, на неё при помощи гайки крепится декоративная крышка. Но очень часто крепление происходит за счёт донышка патрона, который накручивается на рожковую резьбу. В патрон нужно подсоединить провода и вкрутить лампочки, именно в нём происходит их непосредственный контакт. Плафоны служат для рассеивания света, а также выполняют декоративную функцию, чаще всего их делают из металла, стекла либо пластика.

Провода на люстре чаще всего идут внутри металлической конструкции. Плафоны крепятся к корпусу светильника с помощью защёлок, болтиков или пластикового кольца, которое накручивается на резьбу патрона. От каждого патрона внутри рожка к соединительной коробке светильника подходит 2-х жильный провод.

Лампы на люстру можно устанавливать самые разные – накаливания, люминесцентные, светодиодные, энергосберегающие.

В корпусе люстры может быть также установлен блок питания или пускорегулирующее устройство для запуска светодиодных и люминесцентных ламп.

Бывают люстры, оборудованные отражателями, которые имеют белую либо зеркальную поверхность и создают направленный свет.

Подробно о том как выбрать люстру и лампы для нее можно узнать в этом видео:

Инструмент

Перед тем, как подключить люстру с тремя проводами, подготовьте необходимый инструмент:

  1. Индикаторная отвёртка (она понадобится для определения фазы и ноля).
  2. Пассатижи с изолированными ручками.
  3. Нож (чтобы снимать изоляцию на жилах).
  4. Мультиметр.
  5. Изолента.
  6. Отвёртки (плоская и крестообразная).
  7. Кусачки.
  8. Маркер.

Приспособления, с помощью которых будут соединяться провода. Это могут быть специальные колодки, в которых подсоединённый провод зажимается под винт, пружинные либо соединительные изолирующие зажимы (СИЗ). Ну и не забудьте, конечно же, про стремянку.

Назначение проводов

Перед тем, как выполнить подключение комнатной люстры с двухклавишным выключателем, давайте разберёмся, сколько нам понадобится проводов и для чего каждый из них необходим.

пример инструкции по сборке люстры (кликните для увеличения)

Любой осветительный прибор должен иметь паспорт, с указанной в нём схемой. Внимательно изучите её, там расписано назначение проводов по цветам. Как правило, фаза выполняется в белом либо коричневом цвете, синий провод означает ноль, и может быть ещё третий провод защитного заземления, его обычно выполняют зелёным или жёлтым цветом. Всего из люстры должно выходить 4 жилы – ноль, защитное заземление и 2 фазы.

Если паспорта на осветительный прибор нет, тогда будем сами определяться, где фаза, а где ноль.

Итак, у вас в потолке есть дырка, из которой торчат три жилы, одна из них нулевая, а 2 другие фазные от двухклавишного выключателя. Если ваша люстра с защитным заземлением, то для этого будет ещё отдельный четвёртый провод.

  1. Отключите питающий автомат на квартиру и установите клавиши двойного выключателя в положение «Отключено».
  2. Чтобы избежать замыкания, разведите три жилы, которые торчат из потолка, на расстояние друг от друга в стороны.
  3. С каждой жилы примерно на 1 см снимите изоляцию.
  4. Подайте напряжение, включив автомат, а затем выключатель. Коснитесь индикаторной отвёрткой каждой жилы, та из них, при соприкосновении с которой индикатор не светится, будет нулевой. Пометьте её при помощи маркера.
  5. Теперь поочерёдно отключайте клавиши на выключателе и проверяйте соответствующее им наличие фазы.

Назначение жил в светильнике определите при помощи мультиметра:

  1. Для начала установите на приборе режим «Прозвонка» и на 1 секунду закоротите щупы. Должен прозвучать сигнал звуковой, это означает, что вы правильно выбрали предел измерений и прибор исправен.
  2. В патроне есть 2 контакта, один из них фазный, он пружинящий и располагается по центру, 2-ой нулевой, он расположен сбоку (когда вкручивается лампочка, она касается его своим цоколем).
  3. Зачистите также на 1 см все четыре жилы, отходящие от люстры.
  4. Теперь надо найти нулевую жилу. Один щуп мультиметра приложите к нулевому (боковому) контакту в любом из патронов. Вторым щупом по очереди касайтесь зачищенных проводов. Как только услышите звуковой сигнал, значит, эта жила и есть нулевая, также пометьте её при помощи маркера.
  5. Аналогичным способом определите соответствие двух фазных жил, отходящих от светильника. На этот раз щупом мультиметра поочерёдно касайтесь центральных фазных контактов в патронах. У пятирожковой люстры одна фазная жила соединена с тремя патронами, а вторая идёт на два оставшихся.
  6. Чтобы проверить заземляющий провод, надо одним щупом коснуться его, а другим металлического корпуса светильника, звуковой сигнал подтвердит правильность выбора.

Схема с одноклавишным выключателем

Для начала рассмотрим более простую схему – как подключить трёхрожковую люстру с 3 проводами. Здесь представлены три подробные пошаговые инструкции. Сначала проверьте комплектацию своего светильника:

  1. Открыв заводскую упаковку, найдите сразу перечень комплектов, входящих в люстру, и сверьте по списку наличие всех составляющих.
  2. Найдите кронштейн, с помощью которого люстра будет крепиться к потолку. Он представляет собой планку, которая непосредственно прикручивается к деревянному основанию в потолке, а уже к этой планке будет крепиться крышка люстры.
  3. Проверьте наличие и целостность всех плафонов.
  4. Далее должно быть устройство (можно назвать его соединительной коробкой люстры), в котором будет производиться расключение проводов, к нему крепятся три рожка, а сам этот механизм соединяется с крышкой кронштейна. Через это устройство протянут сдвоенный провод (фазная и нулевая жилы). Один его конец будет соединяться с фазной и нулевой жилами, которые выходят из дырки в потолке, второй конец предназначен для соединения с жилами в рожках.
  5. Обычно третий заземляющий провод идёт в комплекте светильника отдельно. На металлическом корпусе (чаще всего на крышке) специальным значком обозначено место, куда нужно подсоединять защитное заземление.
  6. Проверьте наличие трёх рожков, на них должны быть закреплены патроны и из каждого должна выходить фазная и нулевая жила.

Теперь рассмотрим, как соединить провода в люстре:

  1. Возьмите один рожок и соединительную коробку светильника, где будет выполняться расключение. Из рожка выходят две жилы (синяя – нулевая, коричневая – фазная). Протяните их в одно из трёх отверстий, и закрепите рожок.
  2. Аналогичные действия проделайте с двумя другими рожками.
  3. В результате в соединительной коробке светильника получилось 6 проводов от рожков – три синих и три коричневых, и сдвоенный 2-х жильный провод, которым будет производиться соединение с сетью.
  4. На всех 6 жилах от рожков и на сдвоенном проводе зачистите изоляцию.
  5. Соедините между собой три синих провода с одной жилой сдвоенного провода, и точно также выполните соединение трёх коричневых проводов со второй жилой сдвоенного провода. Сделайте это при помощи скрутки, можете ещё сверху пропаять. Наденьте изоляционные колпачки, как правило, они идут в комплекте.
  6. Аккуратно уложите все провода в соединительной коробке люстры и закройте сверху крышкой.
  7. В указанном месте подсоедините провод защитного заземления.

Осталось выполнить подключение нашей люстры с тремя проводами к сети:

  1. Прежде чем начать электрическую часть работ, обесточьте помещение, отключив питающий автомат.
  2. Закрепите к деревянной конструкции в потолке крепёжную рамку при помощи обычных саморезов по дереву. Это надо сделать максимально прочно и надёжно, потому что планка должна будет выдерживать полный вес люстры.
  3. Чтобы потом ничего не переделывать, сразу примерьте светильник, слегка наживив декоративные болты. Посмотрите, если вас всё устраивает, то открутите болты и приступайте к соединению проводов.
  4. Желательно выполнять такую работу с напарником, чтобы один человек мог держать подключаемый светильник, а другой заниматься соединением. Если напарника нет, то закрепите светильник к установленной планке, крепко подвязав на шнурок либо кусок прочной проволоки.
  5. Начните с того, что на жилы, торчащие из дырки в потолке, наденьте самозажимные клеммники. Потом подсоедините к ним соответствующие жилы светильника.
  6. Теперь включите автомат и выключатель, чтобы проверить правильную работу. Если все три лампы загорелись, отключите выключатель, автомат и закончите работу, окончательно прикрутив светильник к планке.

Теперь вы в курсе, как правильно подключить люстру на три рожка, давайте рассмотрим и более сложный вариант – подключение люстры к двойному выключателю.

Схема с двухклавишным выключателем

Подключение пятирожковой люстры к бытовому двухклавишному выключателю выполняется аналогично.

  1. Из распределительной коробки идёт нулевая жила, которая прокладывается к светильнику, с ней будут соединяться все пять нулевых жил от каждой лампы.
  2. Фазная жила из коробки подходит к двухклавишному выключателю, от него отходят две жилы, которые будут подавать напряжение на одну и на вторую группу лампочек.
  3. В распределительной коробке нулевая и фазная жилы соединяются с фазой и нулём питающей сети.
  4. В соединительной коробке светильника вместо 6 проводов, как в трёхрожковом варианте, теперь будет выведено 10 (5 фаз и 5 нулей).

Все пять синих нулевых жил в светильнике необходимо соединить в один общий жгут. А из фазных жил сформируйте два соединительных жгута – один из трёх коричневых жил от лампочек, второй соответственно из двух. То есть при включении одной клавиши выключателя будет загораться три лампы, а при включении второй клавиши – две.

В соединительной коробке люстры имеется три провода. Одни концы выведены в верхнюю часть и будут подсоединяться к жилам, подведенным к дырке в потолке к месту крепления светильника. Вторые концы соедините таким образом:

  • Синяя нулевая жила с соединительным жгутом из пяти нулевых жил всех ламп.
  • Одна фазная жила, например коричневая, с соединительным жгутом фазных жил трёх ламп.
  • Вторая фазная жила, к примеру, белая, с соединительным жгутом фазных жил двух ламп.

Из дырки в потолке, в месте, где будет закреплён светильник, у вас торчат три зачищенные жилы. Соедините их соответственно с фазными и нулевой жилами люстры. В случае с защитным заземлением светильника, будет ещё четвёртый провод и соединение.

Вы видите, что по аналогии с более простым вариантом, подключить люстру к двойному выключателю также несложно. Подробнее о подключении люстры можно посмотреть в этом видео:

Хотелось бы дать небольшой совет по поводу недорогих китайских люстр. Сразу после покупки проверьте на целостность все проводки. В них зачастую бывает уже собрана вся электрическая часть в соединительной коробке люстры, проверьте надёжность контактов. Будет обидно, если потом придётся переделать такой огромный труд.

Теперь вы знаете, как подключить люстру с 5-ю либо 6-ю рожками на двойной выключатель. В принципе, если имеются базовые знания в электротехнике, сделать это вам будет несложно. Зато получится немного сэкономить на вызове профессионального электрика.

Как подключить люстру к выключателю

Приятный этап пройден — желаемый светильник выбран, куплен и ожидает звездного часа — установки на потолок и подключения. Дело за малым — узнать как подключить люстру к выключателю и наслаждаться ярким светом и отличным дизайном. Приступим к рассказу!

Размер модели и вид выключателя

Обычно светильник изготовлен для одноклавишного выключения — все лампочки одновременно загораются или гаснут. Это простой тип подключения, встречающийся у 70% моделей в каталоге нашего интернет-магазина.

Большие модели — от пяти и более лампочек — могут использовать двухклавишный выключатель, регулирующий яркость освещения — включают только половину ламп одной клавишей, создавая приглушенную атмосферу.

Изначально производитель снабжает свои модели определенным количеством групп — набором электрических проводов, которые подойду к одно-, двух- или трехклавишной модели. Соответственно — одна группа — одна клавиша.

Одноклавишное подключение люстры к выключателю — это наличие трех проводов — фазного, нулевого и земли. Все лампы необходимо подключить к фазному проводу.

Чтобы подключить люстру к двойному выключателю, необходимо четыре провода — две фазы, ноль и землю. В этом случае схема подключения отличается: фазные провода должны быть попарно соединены с проводами фазы люстры — смотрите на фотографии.

Выбор выключателя для люстры

Определившись с параметрами электротовара, необходимо купить и его. У нас представлено 13 брендов, производящих электротовары: розетки, рамки, диммеры, звонки, стабилизаторы и т.д.

Подобрать изделие можно техническим характеристикам, по размеру и цвету (от классических белых до нестандартных, сложных оттенков). Немаловажный фактор — цена изделия — самый недорогой обойдется в 134 рубля.

Поэтапное подключение люстры к выключателю

Начинаем мы с вынимания изделия из коробки и сборки всех его деталей, прикручивания плафонов.

Работу по сборке и подключению проводите днем, в самое светлое и яркое время суток — потребуется обязательное отключение электричества — об этом стоит позаботиться с самого начала, иначе возможен серьезный вред здоровью.

Люстра готова, электричество отключено: внимательно изучаем её крепление (крюк или планку), проводим необходимую подготовительную работу, чтобы повесить светильник (планку необходимо прикрутить к потолку, чтобы потом на неё прикрепить изделие).

Теперь с применением клеммной колодки подключаем проводку люстры ко всем проводам освещения, которые торчат из вашего потолка (фаза, ноль и земля).

Место выключателя обычно определено изначально, туда заведены необходимые провода, которых будет достаточно для подключения к одноклавишной модели. Чтобы правильно их подключить, необходимо запастись инверторной отверткой, которая покажет фазный провод, если он не выделен цветом.

Если есть необходимость подключения люстры к двойному выключателю, то будет необходимо завести второй фазный провод в выключатель и в светильник, что может вызвать определенные сложности и потребовать участия мастера-электрика.

ВАЖНО! Если вы не уверены в своих навыках, заказываете люстру в нашем интернет-магазине и проживаете в Москве, то можете воспользоваться услугами установщиков, которые выполнят работы быстро, по адекватной цене, в срок. Мы надеемся, что в ближайшее время такая услуга появится и в Санкт-Петербурге.

Как установить люстру и диммер

Воспроизведение видео не поддерживается

Замена устаревшего светильника красивым потолочным медальоном и люстрой — отличный способ улучшить внешний вид комнаты. Добавление переключателя яркости — идеальный способ контролировать уровень освещения во время развлечения.

Размер люстры

Есть несколько методов определения подходящего размера люстры:

  • Размер комнаты: Длина и ширина комнаты в футах должны равняться диаметру люстры в дюймах.Пример: комната размером 12 на 12 футов должна иметь люстру диаметром 24 дюйма (12 + 12 = 24 дюйма).
  • Размер стола: В столовой диаметр люстры должен быть не менее половины ширины стола. Пример: стол шириной 42 дюйма должен иметь люстру минимального диаметра 21 дюйм (42 ″ ÷ 2 = 21 ″). Другой способ — сделать диаметр люстры не больше ширины стола минус 12 дюймов. Пример: на столе шириной 42 дюйма должна быть люстра диаметром не более 30 дюймов (42 — 12 дюймов = 30 дюймов).

Высота люстры

Высота люстры зависит от высоты потолка и расположения:

  • Прихожая: Самая низкая точка люстры должна находиться на высоте не менее 6½ дюймов от пола. Если возможно, или с более высокими потолками, повесьте его на 7 футов от пола.
  • Обеденный стол: Низ люстры должен быть на высоте не менее 30 дюймов над обеденным столом (59–62 дюйма от пола). Для потолков выше 8 футов добавьте 3 дюйма на каждый дополнительный фут высоты потолка.Пример: с потолком 10 футов нижняя часть люстры должна быть примерно на 36 дюймов выше верха стола.

Подвешивание люстры

  1. Начните с определения высоты люстры.
  2. Затем отрежьте опорную цепь до нужной длины, оставив электрический провод примерно на 6 дюймов длиннее.
  3. Выключите свет в коробке автоматического выключателя и снимите старый потолочный светильник.
  4. Пропустите провода через декоративное кольцо и потолочный медальон, а затем через полую трубку с резьбой в центре потолочной коробки.
  5. Прикрепите провода к домашней электропроводке с помощью проволочных гаек.
  6. Прижмите медальон и декоративное кольцо к потолку, навинтите контргайку и прикрепите цепь.

Установка диммерного переключателя

  1. Выберите диммерный переключатель с достаточно высокой номинальной мощностью, чтобы выдерживать комбинированную мощность всех ламп в люстре, сложенных вместе.
  2. Отключите питание прибора на выключателе.
  3. Снимите крышку и существующий переключатель.
  4. Прикрепите диммер к проводам с помощью проволочных гаек.
  5. Вставьте провода обратно в коробку и прикрутите к ней выключатель.
  6. Закройте крышку и включите питание.
КЛЛ и диммерные переключатели

Компактные люминесцентные лампы (КЛЛ) нельзя использовать с диммерным переключателем, если специально не указано, что они предназначены для работы с диммерным переключателем.

Подробнее о различных типах освещения для вашего дома см. В статье
Внутреннее освещение: добавление приятной атмосферы.

Предыдущая статьяКак удалить обоиСледующая статьяМногофункциональный инструмент для садоводства

Опираясь на свою 40-летнюю карьеру в области реконструкции, Дэнни более десяти лет работал экспертом по благоустройству дома на каналах CBS The Early Show и The Weather Channel. Его обширный практический опыт и понимание отрасли делают его незаменимым помощником по всем вопросам, связанным с домом — от советов по простому ремонту до полной реконструкции и помощи домовладельцам в подготовке их домов к экстремальным погодным условиям и сезонам.

Как подключить светильник с помощью красных, черных и белых проводов — Upgraded Home

Установка и подключение осветительных приборов — сложная задача, особенно когда дело доходит до различения проводов и их правильного подключения. Если вы знаете, что красный провод — это горячий провод от настенного переключателя, а черный провод не присоединяется к переключателю, вы можете сделать это самостоятельно. Будь то меры безопасности или использование правильных инструментов, давайте посмотрим, как можно подключить прибор с помощью красного, черного и белого проводов.

Установка нового светильника кажется простой операцией. Два провода для подключения и подвешивания нового светильника. Затем вы снимаете старый светильник и находите массу белых, черных и красных проводов. Когда вы пытаетесь выяснить, как подключить новый светильник, возникает мгновенная вспышка паники. Какой из черного, белого и красного проводов вы используете?

Как правило, если в потолочной распределительной коробке, где установлен светильник, есть красный провод, то красный провод — это горячий провод от настенного выключателя.Черные провода — это обычно горячие провода, которые не подключены к переключателю. Однако, хотя это обычный метод, нет строгих стандартов для этих стандартов цвета.

Ремонт электропроводки в вашем доме — это не то, к чему будут стремиться многие домовладельцы. Основное понимание электрических систем, принципов работы электричества и правильных способов выполнения электрических соединений имеет важное значение. Наши советы, уловки и пошаговые инструкции помогут вам безопасно и правильно выполнить свой электрический проект.

Электромонтаж осветительных приборов — не так просто, как вы думаете

Установка нового осветительного прибора может быть легким в реализации проектом во многих обстоятельствах. Многие светильники для ванной и спальни имеют только два провода в потолочной коробке. Эти два провода обычно черно-белые. В этом случае установка проста:

  • Подсоедините черный провод нового светильника к черному проводу в потолочной коробке.
  • Белый провод на новом приспособлении присоединяется к белому проводу в распределительной коробке в потолке.
  • Установить новый светильник, установить накладку и лампочки.
  • Включите свет.

Этот надоедливый красный провод — в чем дело?

Вы можете найти третий провод, идущий в потолочную коробку. Причин того, что третий красный провод находится в распределительной коробке, может быть несколько. Задача состоит в том, чтобы определить, зачем нужен красный провод и его назначение в электрической цепи. Есть несколько возможностей.

  • Черные провода в коробке проходят через коробку и подают питание на другие розетки или источники света в цепи.Если все черные провода подключены, возможно, дело в этом. Один черный провод может быть не подключен к другим, что, скорее всего, является соединением для осветительной арматуры.
  • Красный провод идет от настенного выключателя к светильнику. Вы можете найти отдельный красный провод там, где электрическая цепь для потолочной коробки может включать потолочный вентилятор.
  • Иногда вы можете встретить красный провод в электрической цепи светильника с двумя или более переключателями, расположенными в разных местах.Два переключателя — не редкость в длинных коридорах или больших помещениях с несколькими входами. Еще одно применение установки трехпозиционного переключателя — у подножия и у подножия лестницы.

В общем, если вы встретите красный провод в потолочной коробке для светильников, красный провод подключается к переключателю и предназначен для управления осветительной арматурой.

Простейшая ситуация — красные и белые провода

Если схема содержит один осветительный прибор и один выключатель света, подключение обычно несложно.Большинство домовладельцев могут заменить светильник в таких ситуациях. Шаги выполнить легко.

Шаг 1. Имейте подходящие инструменты

Установка нового светильника не требует значительных инструментов. Однако есть несколько важных инструментов, которые вам понадобятся.

  • A Тестер цепей — Эти простые инструменты имеют два провода и светодиодные индикаторы. Если вы прикоснетесь проводами тестера к проводам или соединениям цепи, находящейся под напряжением, светодиоды сообщат вам, находится ли цепь под напряжением, какое напряжение присутствует, и часто, правильна ли полярность цепи.
  • Отвертки — Вам понадобится крестовая отвертка и стандартная прямая отвертка.
  • Электрические плоскогубцы — Часто называемые линейными плоскогубцами, они удобны при работе с проводом. Плоские губки позволяют надежно захватывать проволоку и скручивать или тянуть за концы. Эти инструменты включают кусачки, которые имеют очевидное применение.
  • Стульчик или стремянка — Используйте хорошую табуретку или лестницу, чтобы добраться до светильника. Попытка работать стоя на стуле — частая причина падений и травм.Убедитесь, что у вас есть стабильная платформа для работы.
  • Маленький фонарик — Помните, осветительного прибора в зоне, в которой вы работаете, нет. Нерабочий светильник оставит вас в темноте. Небольшой фонарик или налобный фонарь могут сделать работу намного проще и безопаснее.

Мы рекомендуем, чтобы в комплект инструментов каждого домовладельца входил еще один гаджет. Этот инструмент представляет собой электрический зонд, и его можно купить в любом крупном магазине товаров для дома, хозяйственных магазинах или инструментальных центрах.Зонд можно безопасно вставить в разъем на электрических розетках и проткнуть электрические коробки и проводку. Если зонд приблизится к проводу под напряжением, он издаст звуковой сигнал или гудит.

Шаг 2: Будьте в безопасности и избегайте несчастных случаев

Ни при каких обстоятельствах не пытайтесь установить новый светильник в цепи под напряжением. Даже если вы выключите свет, в электрической коробке могут остаться горячие провода. Самый безопасный способ работы с электрической цепью — отключить питание автоматическим выключателем.

Перед тем, как отсоединить какие-либо провода, используйте электрический щуп или тестер цепей, чтобы проверить состояние цепи. Часто вы можете обнаружить, что отключение автоматического выключателя не влияет на схему, о которой вы думали.

Также рекомендуется носить защитные очки. Работа над потолком может привести к попаданию дождя, пыли и другого мусора. Хорошие защитные очки защитят ваши глаза от потенциально вредных материалов.

Шаг 3. Осмотрите проводку на старом приспособлении

Если старый осветительный прибор работал правильно, лучший способ установки нового светильника — это старый светильник.Осмотрите проводку старого прибора, прежде чем снимать провода и снимать старый прибор.

В наш век современных технологий мы предлагаем вам использовать свой мобильный телефон, чтобы на этом этапе сделать несколько снимков старого прибора и его проводки. Картинки дают вам готовый ориентир, если что-то отвлекает ваше внимание от вашего проекта.

Шаг 4: Удалите старый крепеж

Способ установки старого светильника определяет способ его снятия. Во многих старых домах провода могли быть скручены или обжаты, а затем обернуты изолентой.В этом случае лучший способ удалить старый светильник — перерезать провода за соединением. Убедитесь, что после обрезки осталось достаточно провода для новых соединений.

Если в старых соединениях осветительной арматуры используются проволочные гайки, ослабьте проволочные гайки, повернув их против часовой стрелки, а затем раскрутите провода. Возможно, вам все равно придется обрезать провода, чтобы получить свежие прямые соединения для нового светильника.

Шаг 5: Подключите новый светильник

В большинстве случаев подсоединяйте новый светильник так же, как и старый.Если вы забыли, обратитесь к фотографиям, которые вы сделали ранее. В целом вы будете:

  • Подключите белый провод к белому проводу в распределительной коробке.
  • Подсоедините черный провод нового приспособления либо к черному проводу в распределительной коробке, либо к красному проводу. Если есть красный провод, это обычно провод к выключателю света, и вам следует использовать именно его.

Эти шаги представляют собой типичный метод подключения светильника с красным проводом.Однако в некоторых случаях разводка может быть другой. Если есть какие-либо вопросы о том, что является правильным, вам следует найти лицензированного электрика, чтобы определить правильную проводку для вашего нового осветительного прибора.

Когда все становится еще сложнее

Подключение светильника при наличии красного провода может быть затруднено в нескольких ситуациях. В большинстве этих ситуаций разумно нанять лицензированного электрика для выполнения установки. Эти особые обстоятельства могут включать:

  • Трехходовые или даже четырехпозиционные переключатели в цепи
  • Несколько светильников на одной цепи
  • Светильники с диммерами или другими элементами управления в цепи
  • Электрические цепи, предназначенные для установки потолочного вентилятора

Эти типы схем могут быть намного сложнее.Если у вас есть какие-либо вопросы по установке светильника, обратитесь к электрику и спросите его совета или назначьте встречу для работы.

Зажигаем свет

Цель состоит в том, чтобы включить свет безопасно и эффективно. В большинстве случаев установка нового светильника под силу большинству домовладельцев. Это требует немного знаний и некоторых усилий, но может быть удовлетворительным и экономичным.

Мы надеемся, что эта статья даст вам понимание и уверенность в установке нового светильника с белыми, черными и красными проводами в потолочной коробке.Старое приспособление может дать вам дорожную карту, в то время как небольшое знание электрических цепей вселяет в вас уверенность. Мы уверены, что скоро у вас загорится яркий свет.

Деннис Ховард

Деннис — пожарный на пенсии с обширным опытом работы в области строительства, ремонта и ремонта. Он работал в сфере торговли неполный рабочий день, одновременно являясь действующим пожарным. Выйдя на пенсию, он начал бизнес по реконструкции и ремонту домов, которым руководил в течение нескольких лет.

Недавно опубликованные

ссылка на Как сбросить термостаты Honeywell: руководство для всех моделей ссылка на 8 самых безопасных районов Джерси-Сити?

Как заменить настенный или потолочный светильник

* Этот изменяющий жизнь пост может содержать партнерские ссылки, друг. Нажмите, чтобы узнать больше, чем вы когда-либо хотели. *


*** Отказ от ответственности: замена осветительной арматуры путем обнажения проводов под напряжением может подвергнуть вас высокому риску поражения электрическим током, телесных повреждений и очень плохого дня.Проконсультируйтесь с лицензированным электриком, чтобы снизить риск. Не смейте делать это дома, если собираетесь убить себя электрическим током. Вернемся к нашему регулярному расписанию эго вздутие живота повышение. ***

Вы сидите в своем доме довольно удобно. Вы смотрите вверх и думаете: «Когда 90-е обыскали мой осветительный прибор? И кто, черт возьми, придумал этот купольный светильник, чтобы он выглядел как потолочная болвана? » (Я имею в виду, серьезно… не говорите нам, что у вас никогда не возникало такой мысли.) Мы чувствуем твою боль, друг. Пришло время для обновления.

Старый светильник. Старый светильник.

Ваш дом страдает от путаницы в дизайне? Современные цвета стен, нестандартное искусство и декор, обновленная мебель. Эклектично смешано с:

  • Тусклое освещение дорожек.
  • Латунная люстра, вероятно, реквизированная из Пещеры Чудес.
  • Несколько неудачно размещенных люминесцентных ламп, потому что вы любите вспоминать о своем недавнем посещении Target.
  • Вышеупомянутые потолочные светильники для купола, которые мы ласково называем лампами-сиськами.(Они не милые). Также жаль, что теперь вы всегда будете думать об этом, когда увидите его. Вот небольшая демонстрация осветительного устройства в анатомическом стиле:
Скажите мне, что это не потолочная грудь, а, скорее, потолочная грудь. Отвинтите эту гайку внизу, чтобы отсоединить стеклянную шторку. Ваш болванчик без гайки, чтобы закрепить стеклянную шторку. Стекло сразу упадет. Оттенок стекла выключен. Если у вас есть купольный светильник, известный как потолочный светильник, вам нужно сначала снять стеклянный плафон, прежде чем снимать лампы и основание с помощью отвертки.

Обзор: замена света.

Не знаете, с чего начать? Боишься получить удар током? Или роняете старую стеклянную фурнитуру, когда снимаете ее? Боитесь, что ваш супруг (а) или сосед по комнате станет жертвой всего вышеперечисленного? Не волнуйся. Мы тщательно проведем вас на каждом этапе, чтобы не пораниться и не сломаться. Вот наши подробные пошаговые инструкции ниже. Совершенно выполнимо. Мы верим в вас.


Таблица превосходного содержания.

  1. Купите новый светильник.
  2. Найдите необходимые инструменты в местном хозяйственном магазине.
  3. Выключите соответствующий прерыватель.
  4. Установите лестницу.
  5. Проверьте напряжение старого прибора, чтобы избежать поражения электрическим током.
  6. Снимите старое приспособление.
  7. Осторожно отложите абажур, крышку, диффузор, лампочки и т. Д. Старого светильника.
  8. Проверить черный провод, чтобы убедиться в отсутствии тока.
  9. Снимите 2 или 3 гайки.
  10. Отложите основание старого приспособления.
  11. Распакуйте новое приспособление и прочтите инструкции.
  12. Присоедините новые провода крепления к оголенным проводам.
  13. Прикрепите новую основу крепления к потолку или стене.
  14. Установите плафон, накладку, диффузор или крышку.
  15. Снова включите прерыватель.
  16. Проверить выключатель света, чтобы убедиться в его правильной работе.

Как обновить потолочный светильник в вашем доме.

Материалы.

  1. Ваш новенький светильник.- Мы выбрали «Потолочный светильник Design House Kimball 1 Light для полуутопленного монтажа, бронза» за 23 доллара на Amazon за современный, но элегантный дизайн.
  2. (Необязательно) Пакет с разными проволочными гайками.
  3. (Необязательно) Лампы при необходимости. Выбирайте светодиодные лампы, чтобы обеспечить максимальную энергоэффективность, долгосрочную экономию и избежать замены лампы в течение более 10 лет (см. Описание лампы, чтобы узнать, сколько она прослужит).

Инструменты.

  1. Инструмент для зачистки проводов.10 долларов. — Удаляет проволочную оплетку.
  2. Детектор напряжения. 20 долларов. — Предотвращает шок.
  3. Лестница.
  4. Отвертка.
  5. (Дополнительно) Рабочее освещение + удлинитель.

Бюджет.

  • 23 $ Светильник + инструмент для зачистки проводов $ 10 + детектор напряжения $ 20 = 53 $.

Шаг 1. Купите новый светильник.

  • Делайте покупки на Amazon, Wayfair или Home Depot, чтобы найти свой любимый светильник.
  • Выберите подходящий тип приспособления . Кулоны красиво подвесить к потолку. Потолочные светильники для скрытого монтажа для максимального освещения всей комнаты или помещения. Настенные светильники или бра в ванных комнатах, вокруг камина или снаружи на расстоянии вытянутой руки.
  • Цветовая температура . Измеряется в градусах Кельвина (К). Краткое пособие:
    • 2700K — теплый свет для создания настроения в нерабочем помещении (спальня, гостиная, интимные помещения).
    • 3000K — это холодный белый свет для сочетания областей, в которых нет задач, и областей для задач, чтобы обеспечить достаточное освещение для занятий.
    • 3500K — самый яркий белый цвет, подходящий для использования в жилых помещениях — только для задач, например кухня, постирочная, кабинет.
    • Каждый вариант цветовой температуры зависит от выбора лампы для всех светильников без светодиодов и зависит от самого светильника для встроенных светодиодных светильников.
    • Совет: некоторые хозяйственные магазины предлагают бок о бок дисплеи с подсветкой различной цветовой температуры.Сравните лично, чтобы убедиться, что они лучше всего подходят для конкретной области вашего дома.
  • Выбирайте LED лампочки или встраиваемые светильники по нескольким ключевым причинам:
    • Меньшая энергия используется для того же количества люменов (воспринимаемой яркости).
    • Срок службы НАМНОГО дольше, чем у обычных светодиодов, иногда срок службы 10-20 лет.
    • Меньшая мощность означает более прохладный прибор с меньшим нагревом. При необходимости легче обращаться.
Вот свет, который мы купили для нашей прачечной.Мы в восторге от этого.

Шаг 2. Найдите в местном хозяйственном магазине необходимые инструменты.

  • Инструмент для зачистки проводов.
    • Набор плоскогубцев для обрезки проводов И снятия внешней оболочки с металлических проводов.
    • Большинство инструментов для зачистки проводов имеют несколько размеров резки для большинства применений в жилых помещениях.
    • Необходимо для правильного соединения концов проводов. Если конец провода покрыт черной, белой, красной или зеленой оболочкой, он НЕ замкнет цепь = нет света.
  • Детектор напряжения.
    • Ударопрочный инструмент. Не рискуйте получить удар током.
    • Включите его. При прикосновении к «горячему» или «находящемуся под напряжением» проводу, по которому проходит электрический ток, детекторы срабатывают со звуком, и красный свет мигает. ВСЕГДА оценивайте провод, который, как вы знаете, горячий, прежде чем проверять провод, над которым вы работаете / заменяете, чтобы убедиться, что детектор действительно работает должным образом.
    • Выключение одностороннего переключателя света должно привести к отключению питания светильника.Однако НАМНОГО безопаснее отключить соответствующий прерыватель, чтобы отключить источник питания в вашем доме. Даже если старый свет не загорится после отключения прерывателя, рекомендуется проверить его с помощью детектора напряжения, чтобы убедиться в этом.
  • Гайки проволочные.
    • Также известны как соединители проводов.
    • Они бывают разных размеров, чтобы соответствовать разным калибрам проводов и подключать более 2 проводов одновременно.
    • Проволочные гайки имеют встроенную металлическую деталь с внутренней резьбой и резьбой, которая прижимается к проводам при затягивании.
    • После установки ВСЕГДА держите гайку одной рукой и дергайте за каждый провод другой рукой, чтобы проверить надежность соединения.
Мы обычно делаем покупки в Depot. Вот логотип HD чудовищных размеров на тот случай, если вы юридически слепой.

Шаг 3. Выключите соответствующий прерыватель.

  • Включите старый светильник.
  • Найдите свой выключатель. Скорее всего, он находится в вашем гараже или в недостроенной комнате в подвале.
  • Переведите соответствующий прерыватель в выключенное положение до щелчка. Если ваши выключатели не имеют надлежащей маркировки, возможно, вам придется попробовать пару, прежде чем найти нужный. Вот почему вы сначала включаете свет — чтобы убедиться, что вы знаете, когда вы щелкнули правильным выключателем. (Светильник выключится.)
  • Вернитесь в комнату со старым осветительным прибором и убедитесь, что свет выключен. Если свет все еще горит, вы отключили не тот выключатель. Снова включите неправильный выключатель и попробуйте следующее предположение, основываясь на довольно внятных каракулях рядом с каждым выключателем.

Профессиональный совет: подумайте о том, чтобы провести час с другом, позвоните друг другу по телефону на стойке на расстоянии крика и отключите отдельные выключатели без надлежащих названий, попросив вашего друга подтвердить, какие зоны / приспособления / приборы находятся на каждой цепи, затем отметьте их на панели выключателя. Это гарантированно многократно облегчит вашу жизнь в будущем.

Шаг 4. Установите лестницу.

  • Установите лестницу под старый светильник для лучшего использования.
  • Уберите в карман устройство для зачистки проводов И детектор напряжения.

Шаг 5. Проверьте напряжение старого прибора, чтобы избежать поражения электрическим током.

  • Включите детектор напряжения.
  • Прикоснитесь наконечником к проводу, розетке, выключателю или приспособлению, которые, как вы знаете, являются «горячими» или на которые в данный момент подается питание. Детектор напряжения должен мигать и издавать звуковой сигнал, показывая, что он определенно «горячий».Это гарантирует, что ваш детектор исправен.
  • При включенном детекторе напряжения поднимитесь по лестнице и прикоснитесь детектором к старому осветительному устройству, чтобы убедиться, что по проводам НЕ течет ток.

Примечание: доступ к (потенциально) горячим проводам старого светильника может быть затруднен. Особенно, если провода прикрыты. Мы проверим напряжение еще раз, как только приспособление будет снято.

Шаг 6.Снимите старое приспособление.

  • Осторожно снимите плафон старого светильника. При необходимости воспользуйтесь отверткой.
  • Купольные фары. Сам наконечник — это гайка, которую откручиваем вручную.
  • У светильников школьного здания часто есть выступ возле проема, куда будут входить болты. Ослабьте болты, чтобы отсоединить шторы школьного здания.
  • ПАУЗА, когда вы видите оголенные провода. Например. черный провод (-а), белый (-и) провод (-а), неизолированный (-ые) медный (-ые) провод (-и) заземления. Проволочные гайки должны соединять основание старого приспособления с проводами, выходящими из электрической потолочной коробки.

Шаг 7. Осторожно отложите абажур, крышку, диффузор, лампочки и т. Д. Старого светильника.

  • Обозначьте место для размещения всех ваших старых деталей и материалов. Некоторые могут быть многоразовыми.
  • НЕ держите в руке отсоединенную штору, диффузор, накладку или крышку на следующем этапе. ЗАПРЕЩАЕТСЯ балансировать старые детали крепления на верхней части лестницы.

Шаг 8. Проверьте черный провод, чтобы убедиться в отсутствии тока.

  • Снова включите детектор напряжения.
  • Прикоснитесь наконечником к чему-либо, подключенному к источнику питания, пока извещатель не издаст звуковой сигнал и не замигает своим светом. Вы подтвердили, что он по-прежнему работает правильно, и «откалибровали» его. Делайте перед КАЖДЫМ использованием. Это может показаться излишним, но на карту поставлена ​​ваша безопасность.
  • Не снимая детектор, коснитесь кончиком ВСЕХ оголенных проводов, которые все еще соединяют старую основу прибора с потолком или стеной. Если будильник не срабатывает и индикатор не мигает, переходите к шагу 9.
  • Если датчик напряжения показывает наличие тока, значит, вы определенно отключили не тот прерыватель, ИЛИ что-то неправильно подключено. Вернитесь к коробке выключателя и проверьте следующий лучший выключатель, пока детектор не подтвердит, что в проводах, подключенных к старому прибору, больше нет электрического тока.

Шаг 9. Снимите 2 или 3 гайки.

  • Открутите пару проволочных гаек, которыми старый светильник крепится к потолку или стене.Левша лузи!
  • Открутите провода друг от друга. При необходимости используйте наконечник для зачистки проводов.
  • Поместите проволочные гайки в складки для дальнейшего использования.

Шаг 10. Отложите основание старого приспособления.

  • Поместите основание старого приспособления вместе с остальными старыми деталями и материалами.
  • Для установки нового приспособления вам понадобятся две руки.

Шаг 11. Распакуйте новое приспособление и прочтите инструкции.

  • Не экономьте на этом шаге. Неправильная установка нового приспособления может означать, что он окажется на полу в 2 часа ночи завтра.
  • Прочтите каждую строку инструкции. Определите, какие дополнительные инструменты вам понадобятся для установки, например, тип отвертки.
  • Решите, можете ли вы использовать существующие винты, болты и металлический кронштейн, уже находящийся в потолочной или настенной коробке, ИЛИ если вам нужно использовать новый, который поставляется с новым приспособлением.
  • Если старый и новый кронштейн и болты / винты не идентичны, снимите старые и установите новые.

Примечание: мы покрасили наш спрей в черный цвет вместо того, чтобы оставить его бронзовым.

Шаг 12. Присоедините новые провода крепления к оголенным проводам.

  • Вот сложная часть, если вы устанавливаете этого плохого парня Хана Соло, он же сам.
  • Проверьте свои карманы на наличие гаек. Они вам понадобятся.
  • Скорее всего, вам нужно будет держать основание нового приспособления в одной руке, а другой рукой скручивать провода одного цвета вместе.
  • Присоедините черный к черному. От белого к белому. Заземляющий провод к заземляющему проводу (обычно оголенный медный или зеленый). Присоедините, скручивая концы вместе рукой или кончиком инструмента для зачистки проводов.
  • Проверьте правильность заземления в руководстве по установке. Заземляющий провод может потребоваться обернуть вокруг зеленого болта, прикрепленного к потолку или настенному кронштейну. А также крепится к имеющемуся заземляющему проводу.

Шаг 13. Прикрепите новую основу крепления к потолку или стене.

  • При необходимости положите отвертку в карман.
  • Следуя инструкциям, прилагаемым к новому приспособлению, прикрепите основание нового приспособления к потолку или настенному кронштейну болтами, винтами и / или гайками.
  • Согните все провода (черные, белые, медные или зеленые) в потолочную или настенную коробку за или под новым основанием приспособления. Следите за тем, чтобы провода не выскользнули из коробки, так как обжатие их между основанием и коробкой может повредить оболочку проводов и поставить под угрозу ваше приспособление.

Примечание: сейчас прекрасное время для проверки функциональности вашего нового осветительного прибора. Если вы допустили электрическую ошибку, будет намного проще исправить ее, сняв штору или крышку. Снова включите выключатель. Включите переключатель. Оцените, работает ли ваш новый свет. Если он работает правильно, выключите прерыватель и возобновите установку . Если это не сработает, молитесь о терпении, потому что оно вам понадобится. Перечитайте инструкцию для большей ясности.

Убедитесь, что эти болты отрегулированы на подходящую длину.Вы хотите, чтобы они выступали из нового основания приспособления примерно на 1/8 дюйма. Ручки (гайки) прикрутят и подтолкнут основание к потолку.

Шаг 14. Установите плафон, накладку, диффузор или крышку.

  • Держите отвертку наготове.
  • Установите следующую деталь согласно руководству.
  • Если ваши лампы будут полностью закрыты абажуром или диффузором, установите лампы перед тем, как прикрепить крышку.
  • Завершите установку оставшимся плафоном, декоративным диффузором или крышкой, если они включены в ваш продукт.
Шторка была установлена ​​и удерживалась на месте, когда фланец был привинчен к внешней стороне розетки для фиксации шторы.

Шаг 15. Снова включите прерыватель.

  • Осмотрите новое приспособление, чтобы убедиться, что установка завершена.
  • Вернитесь к своей коробке выключателя и снова включите выключатель.

Шаг 16. Проверьте выключатель света, чтобы убедиться в его правильной работе.

  • Сделайте окончательную оценку функциональности.
  • Свет работает правильно? Если да, то пришло время вечеринки, ребята.

Что случилось, чемпион по переменам света.

Вы намного более удобны, чем были вчера. Это стоит отметить. Способ — преодолеть свой страх и изучить новый навык, который вы будете носить с собой всю оставшуюся жизнь. Научите этому своих детей. Или детям ваших соседей. Когда вашим местным друзьям нужна помощь в замене светильников, вы приходите на помощь.

Мы обновили наш простой и устаревший светильник в прачечной. Вот еще несколько улучшений и ремонтов прачечных, которые мы провели для нашего дома:

Папа-блогер. Сертифицированный диетолог. Исследователь, новатор, мечтатель. Создатель сообщества, коннектор и сетевик. Перфекционист (медлительный, как грязь). Столяр. Неизвестное, сверхчувствительное, щупальце, эмо. Помощник. Авантюрист. Гостья. Человек.» Ваше слушающее ухо.Нет друзей — только самые близкие братья.

Глоссарий по освещению и электричеству — Оттенки света

Ищете название «той» детали или части светильника? Или, может быть, вы пытаетесь объяснить идею своему электрику. Вот список определений этих частей, частей и терминов, которые помогут.

Термины, используемые в освещении

  • AC: Переменный ток: Электрический ток, который меняет направление на регулярные промежутки времени
  • Акцентное освещение: Освещение, направленное на определенный объект или архитектурный элемент
  • Окружающее освещение: Общее освещение в помещении
  • Amp: Измерение скорости электрического потока в цепи
  • Задняя пластина: Плоская пластина за настенным бра, закрывающая электрическую коробку
  • Baffle: Вафельное устройство, используемое для уменьшения бликов
  • Балласт: Устройство, используемое для контроля тока и предотвращения перегрева в газоразрядной лампе
  • Двери амбара: Распашные ставни, используемые для точной формы луча лампы
  • Подставка для посуды: декоративный хрусталь, металл, дерево и т. Д.«Чаша», используемая на люстрах и бра, часто пронизанная для удерживания кристаллов (первоначально использовалась для улавливания парафина, капающего со свечей)
  • Блок выключателя: Металлический блок с предохранителями или автоматическими выключателями, разделяющий электрические цепи на более мелкие цепи
  • Шина: Блок предохранителей, блок выключателя
  • BX или гибкий металлический кабелепровод: гибкая трубка, через которую проходят электрические линии
  • Крышка для свечи: пластиковый, металлический или картонный чехол, имитирующий восковую свечу (для скрытия розетки).
  • Кандела: единица силы света (СИ), примерно эквивалентная 12.57 люмен
  • Candlepower: сила света источника света, измеренная в канделах.
  • Навес: декоративная пластина, прилегающая к потолку люстры или потолочного светильника, скрывающая электрическую коробку.
  • Дымоход: Открытая стеклянная рамка, используемая в масляной лампе для удержания абажура
  • Цепь: путь электрического тока (проводка)
  • Автоматический выключатель: выключатель, отключающий электричество в случае короткого замыкания или перегрузки
  • Контрольное кольцо: металлический диск, удерживающий крышку свечи или шейку светильника
  • Адаптер зажима: металлический зажим лампы, который прикрепляется к абажуру, превращая его в абажур, который крепится к лампе
  • Ошейник: Резьбовое кольцо, удерживающее балдахин к потолку на люстре
  • Индекс цветопередачи: мера воздействия лампочки определенного типа на окрашенную поверхность (чем больше число, тем точнее цвет в реальном солнечном свете; измеряется от 1 до 100).
  • Обычный: винт темного цвета на электрическом выключателе
  • Проводник: провод, по которому проходит электричество
  • Кабелепровод: жесткая или гибкая трубка, удерживающая электрические провода внутри
  • .
  • Контакты: Место подключения электрических проводов
  • Тестер целостности цепи: Устройство для проверки электрической цепи
  • Сетевой выключатель: двухпозиционный выключатель переносной лампы, который крепится вдоль кабеля
  • Ток: электрический ток по проводу, измеряется в амперах.
  • .
  • DC (постоянный ток): электрический ток, который течет только в одном направлении, а не по всей цепи.
  • Рассеиватель: полупрозрачный «экран», предназначенный для уменьшения бликов и более равномерной фильтрации света.
  • Диммер: переключатель, позволяющий изменять интенсивность освещения
  • Газоразрядная лампа: электрическая лампа, в которой используется электронный разряд через газ или пар.
  • Двойная розетка: розетка с 2 штекерными соединениями
  • Эффективность: Люмен на ватт мера эффективности источника света
  • Электрическая коробка: Коробка в стене, где электрические соединения сделаны с приборами и которая поддерживает светильники
  • Электросчетчик: прибор, измеряющий количество потребляемой электроэнергии
  • Электронный трансформатор:
  • Лицевая панель: распределительная коробка или крышка розетки
  • Нить накала: Тонкая вольфрамовая проволока, излучающая свет при нагревании электрическим током
  • Finial: Декоративный элемент с резьбовым основанием, используемый для прикрепления абажура к арфе и «завершения» внешнего вида стола или торшера.
  • Рыболовная лента: удлинительная металлическая лента с крючком на конце, используемая для протягивания проволоки через стену
  • Слесарь: декоративный обод, удерживающий стеклянные плафоны на светильнике
  • Крепление: Любой декоративный электрический предмет, который постоянно прикрепляется к стене или потолку.
  • Заподлицо: светильник, который крепится заподлицо к потолку
  • Ножной выключатель: Устройство для включения и выключения торшера, которое находится на полу и соединяется со шнуром
  • Обрамляющий проектор: устройство, позволяющее точно контролировать размер светового луча
  • Предохранитель: ввинчиваемое, вставное или защелкивающееся устройство, отключающее электричество в случае короткого замыкания или перегрузки
  • Соединение: 2 или более электрических провода, заканчивающихся в одной распределительной коробке или розетке
  • Заземляющий провод: Провод (который не пропускает ток), идущий от прибора к металлу, прикреплен к неметаллическому материалу, чтобы заземлить ток в случае короткого замыкания (заземляющий провод обычно голый медный или зеленый).
  • GFI: Прерыватель замыкания на землю: чувствительное устройство, отключающее электричество в случае опасности поражения электрическим током
  • Арфа: металлическая буква «U», которая поддерживает абажур над лампой и цоколь лампы
  • Держатель арфы: металлическая буква «U», соединяющая арфу с цоколем лампы
  • Горячий провод (провод под напряжением): Провод, по которому ток идет к розетке и приспособлению (обычно черный)
  • Hurricane: Декоративная стеклянная окантовка для розеток в виде свечей
  • Освещенность: количество света, падающего на поверхность (измеряется в люменах на квадратный фут)
  • Непрямое освещение: Освещение, которое отражается от стены, потолка, тени и т. Д.
  • Изоляция: Непроводящее покрытие, защищающее электрические провода
  • Распределительная коробка: точка подключения проводов от приспособления к приспособлению и распределительной коробки к приспособлению
  • Кельвин (цветовая температура): мера покраснения или синевы источника света (чем меньше число, тем теплее цвет).
  • Киловатт: 1000 Вт (мера потребления электроэнергии)
  • Заглушки: выступы, которые могут быть сняты с электрической коробки или приспособления для выполнения соединений проводки
  • Лампа: Техническое название лампочки
  • Петля: Резьбовой U-образный шарнир для крепления цепи к навесу люстры
  • Контргайка: Резьбовая гайка, используемая для затяжки деталей внутри осветительной арматуры
  • Жалюзи: параллельные планки на осветительной арматуре, используемые для предотвращения бликов и прямого света
  • Низкое напряжение: снижение обычного бытового тока (120 вольт) до более низкого напряжения (обычно 12 вольт) с помощью трансформатора.
  • Люмен (измеряется в фут-канделах): мера количества излучаемого света (один люмен — это количество света от одной свечи на расстоянии одного фута)
  • Магнитный трансформатор:
  • Средняя цоколь: Размер патрона для обычной бытовой лампочки
  • Код NEC: Коды Национальной ассоциации противопожарной защиты для электропроводки
  • Шейка: латунный или декоративный стержень, используемый для увеличения пространства между цоколем лампы и патроном
  • Нейтральный провод: провод, по которому ток от розетки или приспособления передается обратно в блок предохранителей для замыкания цепи (обычно белый)
  • Розетка: точка, в которой электрический провод присоединяется к приборам, розеткам или переключателям
  • Подвесной светильник: подвесной потолочный светильник
  • Поляризованный штекер: Подключите переносной осветительный прибор с штырями разной формы, чтобы не перепутать полярность между горячим и нейтральным проводами.
  • Raceway: Внешний канал, позволяющий прокладывать провода по поверхности стены или потолка
  • Номинальный срок службы лампы: количество часов, в течение которых 50% ламп выйдет из строя при стандартных условиях
  • Розетка: Розетка, обеспечивающая питание подключаемых электрических устройств
  • Отражатель: зеркальная или полированная поверхность, предназначенная для проецирования света в определенном направлении
  • Подъемник: латунный стержень с резьбой, который ввинчивается в верхнюю часть арфы для поднятия абажура
  • Кабель Romex: Romex — это распространенная торговая марка неметаллических (т. Е.е. пластик) оболочка для проводки, по которой проходят токоведущие, нулевые и заземляющие провода, как одноцепные, так и двухцепные. Он используется в сухих защищенных местах, таких как каркасные стены, а не под землей. Подобный кабель, обычно называемый UF, имеет более тяжелую пластиковую оболочку и подходит для подземных применений, например, для наружного освещения.
  • Бра: Светильник, который вешается на стену
  • Полуутопленное крепление: светильник, свисающий с потолка менее 2 футов.
  • Сервисная панель: Главный блок предохранителей, где электрическая сеть входит в дом
  • Установочный винт: Винт с рифленой кромкой, используемый для плотного удержания стеклянной плафоны в установщике
  • Короткое замыкание: искра в результате соприкосновения нейтрали и горячего провода друг с другом, что приводит к перегоревшему предохранителю или выключению автоматического выключателя
  • Колба с серебряной головкой: Колба с серебряным покрытием на конце для уменьшения бликов
  • Однополюсный: выключатель света в стене, где вы можете включать и выключать свет только в одном месте
  • Гнездо: Электрический компонент, который подключается к 2 электрическим проводам и имеет резьбу для ввинчивания лампочки в
  • .
  • Цокольный редуктор: ввинчиваемый цоколь, который присоединяется к другому гнезду для уменьшения размера цоколя лампы.
  • Spider: Три верхних горизонтальных стержня каркаса абажура
  • Соединение: соединение путем соединения двух или более проводов
  • Провод SPT2: Технический термин для обозначения провода лампы
  • Стартер: магнитная катушка, зажигающая дугу между электродами, когда люминесцентная лампа получает электричество
  • Зачистка: Удаление изоляции с электрических проводов для обеспечения соединения между проводами
  • Трехходовая лампа: лампа с двумя нитями накала различной мощности, позволяющая включать каждую по отдельности или обе вместе
  • Трехпозиционный переключатель: переключатель управления освещением, который позволяет включать и выключать прибор из 2 разных мест
  • Трансформатор: электрическое устройство, изменяющее величину напряжения в проводке
  • Магнитный трансформатор
  • : более крупный и тяжелый трансформатор с медным сердечником вокруг стального сердечника для понижения напряжения со 120 до 12 вольт.Требуется специальный магнитный диммер.
  • Электронный трансформатор
  • : компактный, легкий и более эффективный, чем магнитный трансформатор. Требуется электронный низковольтный диммер.
  • Поворотная ручка: Навинчивающаяся ручка из латуни или пластика, используемая для включения и выключения переносной лампы
  • Андеррайтерный узел: специальный узел на 2 электрических проводах для защиты проводов от выдергивания из гнезда.
  • UL: Испытательная организация United Laboratories, которая издает руководящие принципы и проводит испытания для обеспечения безопасности электропроводки.
  • Крышка вазы: крышка из латуни или дерева, закрывающая отверстие в верхней части вазы при ее преобразовании в лампу.
  • Volt: Измерение электрического давления в цепи
  • Падение напряжения: потеря электрического тока на длинных участках проводки
  • Шайба: Открытый круглый диск в центре верхних горизонтальных стержней абажура
  • Ватт: Измерение электрической мощности, используемой в цепи (вольт x ампер = ватт)
  • Гайка для проволоки: катушка в пластиковом корпусе, используемая для соединения концов 2 или более электрических проводов
  • Зажимной шнур: Электрический шнур с двумя проводами, соединенными между собой с рифленой изоляцией между ними

Техника освещения

  • Освещение вниз: свет проникает сверху вниз, отбрасывая тени на пол с эффектом лунного света
  • Выпад: размещение источника света в вертикальном направлении рядом с поверхностью для выделения текстуры поверхности
  • Silhouetting: свет сзади для создания эффекта контура предмета
  • Точечное освещение: сфокусированный луч света
  • Подсветка рабочего места: Освещение, которое фокусирует свет на тех местах, где выполняются задачи (чтение, макияж, приготовление пищи и т. Д.))
  • Uplighting: Техника освещения объекта снизу, создавая тени выше
  • .
  • Мойка стен: освещение всей стены обычно с расстояния не менее 3 футов

Как заменить и установить осветительную арматуру

VH-studio / Shutterstock.com

Поначалу замена осветительной арматуры может показаться сложной, но это может оказаться легкой задачей даже для новичков. Все сводится к использованию правильных инструментов, которые, вероятно, уже есть у вас дома, и соблюдению осторожности на протяжении всего процесса.Если вы хотите заменить неисправный потолочный светильник или просто хотите украсить свою гостиную новым светильником, это руководство, которое вам нужно!

Вы уверены, что сможете самостоятельно заменить светильник? Хорошо, тогда берите инструменты и приступим.

Сложен ли монтаж осветительной арматуры?

Короткий ответ — нет, установить светильник несложно. Самое главное, что вам нужно, — это осторожный ум. Процесс прост — отключите электричество, снимите старый прибор и поставьте на его место новый.Как и в случае с другими экономичными идеями по обустройству дома, установка осветительной арматуры не займет больше часа.

Однако вы должны также помнить, что замена потолочного освещения требует полной сосредоточенности во время работы. Работа с проводами и электричеством — серьезное дело, и не стоит рисковать своим здоровьем или серьезно относиться к собственной безопасности! Если вы считаете, что не справляетесь с прокладкой проводов и работой с электрическими панелями, вам следует подумать о том, чтобы вызвать профессионального электрика.

Нет опыта работы с электрикой? Рассматриваете профессиональную помощь? Свяжитесь с фантастическим электриком сегодня, чтобы решить все ваши проблемы с осветительным оборудованием!

Свяжитесь с нами

Как самостоятельно заменить светильник

Теперь, когда вы знаете о рисках самостоятельной установки, пора приступить к делу. Необходимые инструменты и материалы для этой задачи:

Соберите свое снаряжение, наденьте штаны проэлектрика и приступайте к работе!

Выключите питание

Безопасность прежде всего — мы серьезно! Прежде чем пытаться заменить светильник, убедитесь, что электричество отключено.Для этого:

Электробезопасность 1

Найдите электрическую панель в помещении.

2

Найдите автоматические выключатели и включите выключатель того, который обеспечивает энергией осветительную арматуру, которую вы собираетесь заменить.

совет

Если на вашей панели есть старые круглые предохранители, вам придется вынуть тот, который обеспечивает питание вашей текущей осветительной арматуры.

Если вы не знаете, какой именно предохранитель или автоматический выключатель работает с вашим осветительным прибором, оставьте выключатель света включенным и начинайте отключать каждый предохранитель или автоматический выключатель по очереди, пока не погаснет свет.

Снимите крышку светильника

Подвесные потолочные светильники имеют небольшую круглую крышку, которая называется балдахином. Он закрывает оголенные провода детали и обеспечивает эстетически приятный переход от цвета светильника к цвету потолка. Обычно купол удерживается на месте простым механизмом, например гайкой или парой винтов. Освободите механизм и дайте крышке упасть.

Как снять крышку потолочного светильника с помощью зажимов

Если крышка вашего осветительного прибора имеет зажимы, которые удерживают ее, то ее будет легко снять.Проверьте все зажимы и найдите тот, который кажется слабее других. Это клип, который вам следует удалить в первую очередь. Потяните его назад, удерживая навес, и он должен упасть вам в руку. Снимите остальные зажимы, чтобы снять крышку, и перейдите к следующему шагу.

предупреждение

Проверьте каждый из проводов под крышкой на наличие электричества с помощью бесконтактного тестера напряжения, прежде чем переходить к следующему шагу.

Снимите старый светильник.

После того, как вы снимете козырек, вам нужно отсоединить проводку осветительного прибора, прежде чем вы сможете его снять.К счастью, под навесом есть универсальная распределительная коробка, поэтому вам не придется выбирать конкретный тип осветительной арматуры. Провода распределительной коробки подключаются к прибору с помощью соединителей. Вот как их отсоединить:

Отключение 1

Найдите три набора проводов, идущих внутри распределительной коробки: черный, белый и медный (медный также может быть зеленым).

2

Отсоедините разъемы проводов (обычно красного или синего цвета, но они могут быть разными) и снимите их.

3

Если провода скручены друг с другом вместо использования разъемов, используйте инструмент для зачистки проводов, чтобы разрезать их.

4

Используйте инструмент для зачистки проводов, чтобы обнажить концы проводов соединительной коробки.

После того, как вы отсоедините провода, вы должны снять старый прибор. Универсального способа крепления осветительных приборов не существует, но в большинстве случаев они крепятся только на пару шурупов. Открутите их и снимите. Будет полезно попросить кого-нибудь помочь вам с этим, если он тяжелый или слишком большой.

Установка нового светильника

После того, как вы удалили старый светильник, пора установить новый. В отличие от телевизоров, где вам нужно выбирать кронштейн для настенного монтажа телевизора отдельно, светильники идут в комплекте с ним. Проверьте комплектность вашей конкретной модели на наличие круглого монтажного кронштейна или ремня с одной планкой. Монтажная деталь может быть разной по форме, но процесс такой же:

Монтаж 1

Выньте монтажную деталь из упаковки.

2

Поместите его на потолок.

Подключение нового потолочного светильника

После того, как монтажная деталь установлена, вы должны подсоединить провода к распределительной коробке. Подключить осветительную арматуру довольно просто:

Подключение 1

Подключите провода вашего нового осветительного прибора к проводам, выходящим из распределительной коробки.

2

Поместите каждый оголенный конец провода (черный, белый и медный) напротив его ответной части распределительной коробки.

3

Иногда медный провод необходимо обернуть вокруг заземляющего винта и ввинтить в распределительную коробку.Это частный случай, но ничего сложного в этом нет.

4

Несколько раз скрутите концы каждой пары.

5

Крышка изолентой.

6

После подключения проводов установите осветительную арматуру.

предупреждение

Не забудьте закрыть крышку осветительной арматуры перед подключением проводов!

Еще раз проверьте винты

Важной частью процесса является проверка вашей работы. Вы же не хотите, чтобы ваш подвесной светильник упал кому-нибудь на голову.Перед установкой крышки убедитесь, что вы затянули все винты. Светильник должен оставаться на месте. Приложите давление к каждому винту монтажного кронштейна, чтобы проверить, достаточно ли он затянут. Он вообще не должен двигаться.

Установите крышку нового приспособления

Вы почти сделали это! Закрепите светильник и проверьте, нет ли выскакивающих проводов. Они должны пройти под новым навесом (или под вашим старым, если в новом приспособлении его нет). Если ваш осветительный прибор висит на какой-либо цепочке, самое время отрегулировать ее, прежде чем заклеить купол.Установите крышку на место и затяните.

Включите новый светильник и проверьте его

Наконец-то вы закончили замену светильника самостоятельно! Но так ли это работает? Снова включите питание блока предохранителей и несколько раз включите и выключите свет. Свет мерцает? Издает ли жужжащий светильник? Если ответ на оба вопроса отрицательный, значит, вы отлично поработали! Однако, если действительно есть мерцание или жужжание, возможно, возникла проблема с проводкой, и деталь необходимо снять и снова проверить.

Возникла проблема с электричеством, которую необходимо устранить? Наймите фантастического профессионала, чтобы взглянуть на него!

Узнать больше

Takeaways

  • Всегда выключайте электричество и проверяйте, прежде чем пытаться заменить осветительную арматуру.
  • Распределительные коробки для осветительных приборов универсальные — всего три провода: черный, белый и медный (зеленый).
  • Медный (зеленый) провод может подключаться к распределительной коробке через винт заземления.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
