Как подключить dvd к телевизору toshiba

  • Как подключить dvd к телевизору
  • Как записывать с телевизора
  • Как подсоединить телевизор
  • — соединительные провода

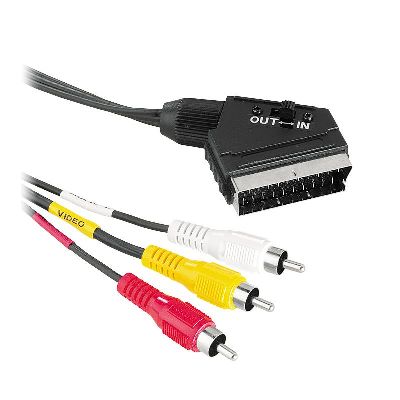

  • — переходники RCA-RCA, SCART-SCART, SCART-RCA, S-video

При подключении композитным входом важно правильно подключить три провода видеосигнала, они подписаны одинаково на телевизоре и DVD, в противном случае никакого изображения не будет.

При подключении обесточьте телевизор и DVD, и не включайте в сеть до того момента, пока не установите проигрыватель на постоянное место.

Наиболее удобным подключением является SCART-SCART, оно не только самое простое, но и при включении DVD, телевизор будет автоматически переходить на нужный для проигрывателя канал, а при выключении включать программу, которая работала до включения DVD.

Бывает так, что телевизор не поддерживает стерео звук. RCA разъемов на нем будет два, подключите их по цветам.

  • Как подключить dvd к телевизору
  • Как записывать с телевизора
  • Как подсоединить телевизор
  • — соединительные провода
  • — переходники RCA-RCA, SCART-SCART, SCART-RCA, S-video

При подключении композитным входом важно правильно подключить три провода видеосигнала, они подписаны одинаково на телевизоре и DVD, в противном случае никакого изображения не будет.

При подключении обесточьте телевизор и DVD, и не включайте в сеть до того момента, пока не установите проигрыватель на постоянное место.

Наиболее удобным подключением является SCART-SCART, оно не только самое простое, но и при включении DVD, телевизор будет автоматически переходить на нужный для проигрывателя канал, а при выключении включать программу, которая работала до включения DVD.

Бывает так, что телевизор не поддерживает стерео звук. RCA разъемов на нем будет два, подключите их по цветам.

После покупки DVD плеера, возникает вполне логичный вопрос, как подключить ДВД к телевизору. Многим может показаться, что здесь ничего сложного нет. Однако, как показывает практика, проблемы с подсоединением возникают часто. В результате процесс настройки проигрывателя затягивается на целый день.

Определяемся с доступными разъемами

Чтобы понять, как подключить DVD к телевизору, необходимо изучить оба устройства на предмет доступных разъемов. Здесь многое зависит от возраста техники, поэтому разъемы могут существенно отличаться. Рассмотрим наиболее популярные варианты:

    HDMI.
    Идеальное решение, особенно, если у вас плазма. Обеспечивает передачу изображения и звука в максимально высоком качестве. Выбирая подобный метод, обязательно подыщите качественный соединительный кабель. В приоритете модели кабеля 2.0 и выше, обладающие маркировкой «High speed with Ethernet» и желательно брендовые изделия.

Выполняем подключение DVD

Как подключить DVD к телевизору Samsung – рассмотрим все способы, отметим настройки, которые потребуется провести. В процессе подключения ТВ и DVD не должны быть подключены к электросети.

Подобный разъем присутствует исключительно на современных моделях устройств. Чтобы выполнить подключение, потребуется провести следующие действия:

  • на задней панели телевизора находим нужный порт, он может быть подписан HDMI In. На DVD находим идентичный разъем, подписанный HDMI Out;
  • соединяем с помощью HDMI-кабеля. В комплекте с плеером он не идет, его потребуется приобрести;
  • в настройках ТВ нужно установить прием сигнала с HDMI порта;
  • включаем технику и проверяем правильность подключения.

SCART

Редко, но бывает с плеером идет в комплекте кабель SCART. Его с другим не перепутаешь, так как штекеры довольно внушительных размеров. Для подключения ничего больше не требуется. Находим на обеих устройствах соответствующие разъемы и с помощью провода выполняем соединение.

Необходимо учитывать, что на некоторых моделях ТВ может быть несколько разъемов SCART. Выбрать нужно вариант, который подписан «In».

С кабелем RCA, он же «тюльпан» предельно просто, все соответствует своим цветам, ничего не нужно придумывать и изобретать. Сначала подключаем провод к разъемам на ДВД, а потом идентично подсоединяем ТВ. Единственный недостаток данного способа – это не самое высокое качество изображения. Если у вас дома хороший современный телевизор, лучше рассмотреть способы, представленные выше.

Компонентный кабель

В некоторых современных моделях DVD можно увидеть не три стандартных разъема RCA, а целых пять. Подобное сочетание обеспечивает более качественный звук и четкое изображение. Подсоединение проводится строго по цветам.
Возможные проблемы в процессе подключения DVD

Даже разобравшись, как подключить новый DVD к телевизору LG вполне возможно, что в последующем придется столкнуться с определенными проблемами.

  1. Проверка питания. Если для плеера предусмотрена отдельная розетка, убеждаемся, есть ли в ней напряжение. Обязательно проверяем удлинитель, если он применяется в процессе подключения. Осматриваем вилку и провод, идущий к устройству.
  2. Определяемся с каналом. Если изображение на экране не появляется, проверяем все доступные каналы и дополнительные. Изучаем настройки, вполне возможно не включен нужный режим приема сигнала. Кстати, можно заглянуть в руководство телевизора, там обязательно будут нужные подсказки.
  3. Кабель. Проверяем, насколько правильно все подсоединено, соответствует ли цвет штекера разъему. Также провод не должен быть натянут. Даже если он правильно при этом установлен, картинка может идти с помехами. Если есть другой переходной кабель, пробуем им подключить. Вполне возможно штекер пришел в негодность или провод с дефектом.

Если после всех манипуляций, изображение на экране телевизора так и не появилось – значит, технические проблемы с DVD плеером. Нужно посетить сервисный центр, где специалисты проведут диагностику и по необходимости ремонт.

Если после диагностики окажется, что DVD в полном порядке, но подключить его не получается, тогда желательно привлечь специалистов. Хотя подобное случается крайне редко.

»

В завершение

Подключить DVD плеер к телевизору можно самостоятельно. Процедура довольно простая, с которой справится даже неопытный человек. Устройства отключаются от питания, соединяются специальным переходным кабелем, остается только выбрать источник сигнала на ТВ и запустить диск на плеере. Если вся техника исправная, то процесс подключения займет пять минут вашего личного времени.

>

Как подключить DVD к телевизору Samsung, LG и другим

DVD-плееры достаточно распространены, потому что позволяют существенно расширить мир развлечений. Стоимость их невелика, поэтому приобрести такое устройство может каждый желающий. Существует много способов подключения DVD проигрывателя к телевизору и все имеют свои особенности, но при этом не отличаются сложностью. После настройки вы сможете просматривать фильмы сколько угодно по времени и несметное количество раз.

4 способа подключить DVD к телевизору


Способы подключения DVD к телевизору

Если вы не представляете, как подключить DVD самостоятельно, то не надо сразу же вызывать мастера. Чтобы получить удовольствие от просмотра любимых видеофильмов и телепередач, потребуется правильно организовать подключение. Необходимо перед тем, как подключить dvd к телевизору прочитать инструкцию и проверить, какие порты на телевизоре есть в наличии.

Среди популярных способов подключения известны следующие:

  • с помощью HDMI-кабель;
  • используя RCA-шнур;
  • Scart-соединение;
  • способ с использованием S–video-портов.

Доступные разъёмы

Перед подключением DVD-плеера нужно ознакомиться с наличием портов на телевизоре. Как правило, производители оснащают технику максимальным количеством разъёмов, чтобы облегчить пользователю подсоединение различных устройств. Самыми популярными являются HDMI и «тюльпаны». Но также используются и Scart и S–video-порты.

4 способа подключить DVD к телевизору

Подключение с помощью HDMI

Порт HDMI считается оптимальным при подключении dvd-плеера к телевизору, потому что предоставляет возможность передать на экран видео без потерь в качестве. Внешне он чем-то схож с USB-разъёмом, но только тоньше и длиннее. Специалисты утверждают, что таким способом лучше всего подсоединять дивиди-плеер к плазме. Использовать желательно модели кабелей 2.0 и выше, на которых проставлена маркировка «High speed with Ethernet» и только ведущих производителей. Если вы не представляете, как правильно подключить, то сверяйтесь с надписями на разъёмах.

4 способа подключить DVD к телевизору

Подключение с помощью Scart

Не очень популярным методом подключения DVD к плазменному телевизору является использование Scrat-разъёма. Передача звука и изображения осуществляется так же качественно, как и при использовании HDMI. Но проблема в том, что этот порт достаточно редкий на современных устройствах. Для соединения плеера и ТВ потребуется приобрести специальный шнур Scrat-RCA, где один конец вставляется в плеер, а другой (там, где «тюльпаны») в телевизор.

4 способа подключить DVD к телевизору

Подключение с помощью RCA

Так называемые тюльпаны уже на протяжении многих лет считаются самым популярным методом подсоединения любого теле- видеоустройства. Разъём RCA имеет три цвета: красный и белый нужны для воспроизведения звука, а жёлтый – для видеоизображения. Такие коннекторы могут быть как с одной стороны провода, так и с двух. Чтобы не ошибиться и правильно подключить дивиди к телевизору, надо совместить штекеры с разъёмами одинакового цвета.

4 способа подключить DVD к телевизору

Подключение с помощью компонентного кабеля

Компонентный шнур содержит пять штекеров, которые необходимо подключить к DVD-проигрывателю. Ориентироваться надо по цветовой маркировке и надписям Output. К аудиопортам относится красный и белый цвет, а к видео – ещё один красный, зелёный и синий. Чтобы не запутаться в красных «тюльпанах», разложите их на столе и проследите за правильностью расположения: зелёный, синий, красный для видеокартинки и белый, красный – для аудиосопровождения.

4 способа подключить DVD к телевизору

Иногда компонентные кабели бывают только трёхцветные – зелёный, синий и красный – и предназначаются для передачи видеоконтента. Поэтому, применяя такой шнур, придётся воспользоваться дополнительным красно-белым кабелем для передачи звукового сопровождения.

Другой конец кабеля подсоединяется к выходам соответствующего цвета и надписями Input на телевизоре. Перед включением убедитесь, что все штекеры плотно вошли в разъёмы. Включите телевизор, используя необходимый источник получения данных.

Возможные проблемы и способы их решения

Если в процессе тестирования было выявлено, что нет звука, а отображается только видеокартинка, это значит, что кабель подсоединён неправильно. Проверьте соответствие всех цветовых меток. Для соединения ДВД с телевизором Самсунг нужно использовать кабель, а сам плеер подсоединить к розетке. Включив ТВ-панель, выберите именно тот режим, которым подсоединили DVD.

Если телевизор не видит ДВД, то замените кабели. Со временем шнур мог повредиться, а коннекторы утратить плотность соединения. Высокая влажность могла повлиять на разъём. При покупке старайтесь выбирать известную фирму-производителя, чтобы быть уверенным в качестве провода. Сам кабель после подключения не должен быть натянут, а желательно, чтобы немного провисал. Из-за слишком сильного натяжения изображение может искажаться.

Если плеер не включается при первом запуске, и вы проверили правильность соединения, то обратитесь в сервисный центр. Если устройство оказалось бракованным, то его заменят в магазине. В случае если было выявлено, что плеер работоспособен, то проблему надо искать в ТВ-панели. В этом случае лучше вызвать мастера по настройкам.

Как подключить ДВД к телевизору Самсунг, LG, Philips

После покупки DVD плеера, возникает вполне логичный вопрос, как подключить ДВД к телевизору. Многим может показаться, что здесь ничего сложного нет. Однако, как показывает практика, проблемы с подсоединением возникают часто. В результате процесс настройки проигрывателя затягивается на целый день.

Содержание статьи:

  1. Определяемся с доступными разъемами
  2. Выполняем подключение DVD
    1. HDMI
    2. SCART
    3. RCA
    4. Компонентный кабель
  3. Возможные проблемы в процессе подключения DVD
  4. В завершение

Подробная инструкция как подключить ДВД плеер к телевизору

Определяемся с доступными разъемами

Чтобы понять, как подключить DVD к телевизору, необходимо изучить оба устройства на предмет доступных разъемов. Здесь многое зависит от возраста техники, поэтому разъемы могут существенно отличаться. Рассмотрим наиболее популярные варианты:

  1. HDMI.
    Идеальное решение, особенно, если у вас плазма. Обеспечивает передачу изображения и звука в максимально высоком качестве. Выбирая подобный метод, обязательно подыщите качественный соединительный кабель. В приоритете модели кабеля 2.0 и выше, обладающие маркировкой «High speed with Ethernet» и желательно брендовые изделия.

    Подробно о том как подключить цифровую приставку к телевизору через HDMIТак выглядит кабель HDMI

  2. RCA.
    Уже на протяжении многих лет является наиболее востребованным разъемом для подсоединения мультимедийной техники. Для многих RCA – это тюльпаны, а разъем состоит из трех гнезд – красный и белый для звука, а желтый для передачи видео.

    Как самостоятельно подключить DVD плеер к телевизоруТак выглядит RCA кабель

  3. SCART.
    Редкий гость на современных DVD проигрывателях. По качеству передачи картинки и звука уступает только первому варианту. Чтобы провести подключение, потребуется приобрести специальный переходной шнур SCART-RCA.

    Правила подключения цифрового ресивера к старому телевизору через SCART кабельПереходной шнур SCART-RCA

  4. S-video.
    Как подключить DVD плеер к своему телевизору через S-video стоит рассматривать только, если предыдущие варианты по каким-либо причинам недоступны. Через этот разъем передается только картинка, для звука потребуется дополнительно использовать переходной шнур с тюльпанами или задействовать разъемом 3.5 мм. Так, если на проигрывателе присутствует подобный разъем, а на ТВ стандартный антенный вход, можно применить переходник S-video-RF.

    Подключение DVD к телевизору с помощью S-video — RCA переходникаS-video — RCA переходник

Следует отметить, что сейчас доступны всевозможные переходные кабели, поэтому безвыходных ситуаций не бывает. Остается только выбрать наиболее удобный способ для себя.

Выполняем подключение DVD

Как подключить DVD к телевизору Samsung – рассмотрим все способы, отметим настройки, которые потребуется провести. В процессе подключения ТВ и DVD не должны быть подключены к электросети.

HDMI

Подобный разъем присутствует исключительно на современных моделях устройств. Чтобы выполнить подключение, потребуется провести следующие действия:

  • на задней панели телевизора находим нужный порт, он может быть подписан HDMI In. На DVD находим идентичный разъем, подписанный HDMI Out;
  • соединяем с помощью HDMI-кабеля. В комплекте с плеером он не идет, его потребуется приобрести;
  • в настройках ТВ нужно установить прием сигнала с HDMI порта;
  • включаем технику и проверяем правильность подключения.

Как самостоятельно подключить DVD плеер к телевизоруТеперь можно запускать диск с любимым фильмом и просматривать его в отменном качестве.

SCART

Редко, но бывает с плеером идет в комплекте кабель SCART. Его с другим не перепутаешь, так как штекеры довольно внушительных размеров. Для подключения ничего больше не требуется. Находим на обеих устройствах соответствующие разъемы и с помощью провода выполняем соединение.

Необходимо учитывать, что на некоторых моделях ТВ может быть несколько разъемов SCART. Выбрать нужно вариант, который подписан «In».

RCA

С кабелем RCA, он же «тюльпан» предельно просто, все соответствует своим цветам, ничего не нужно придумывать и изобретать. Сначала подключаем провод к разъемам на ДВД, а потом идентично подсоединяем ТВ. Единственный недостаток данного способа – это не самое высокое качество изображения. Если у вас дома хороший современный телевизор, лучше рассмотреть способы, представленные выше.

Компонентный кабель

В некоторых современных моделях DVD можно увидеть не три стандартных разъема RCA, а целых пять. Подобное сочетание обеспечивает более качественный звук и четкое изображение. Подсоединение проводится строго по цветам.
Подробно о том как синхронизировать DVD плеер и телевизор с помощью "тюльпана"
После установки соединительного кабеля между ТВ и плеером обязательно проводим проверку. Если после установки диска появится изображение, значит все сделано правильно.

Возможные проблемы в процессе подключения DVD

Даже разобравшись, как подключить новый DVD к телевизору LG вполне возможно, что в последующем придется столкнуться с определенными проблемами.

  1. Проверка питания. Если для плеера предусмотрена отдельная розетка, убеждаемся, есть ли в ней напряжение. Обязательно проверяем удлинитель, если он применяется в процессе подключения. Осматриваем вилку и провод, идущий к устройству.
  2. Определяемся с каналом. Если изображение на экране не появляется, проверяем все доступные каналы и дополнительные. Изучаем настройки, вполне возможно не включен нужный режим приема сигнала. Кстати, можно заглянуть в руководство телевизора, там обязательно будут нужные подсказки.
  3. Кабель. Проверяем, насколько правильно все подсоединено, соответствует ли цвет штекера разъему. Также провод не должен быть натянут. Даже если он правильно при этом установлен, картинка может идти с помехами. Если есть другой переходной кабель, пробуем им подключить. Вполне возможно штекер пришел в негодность или провод с дефектом.

Если после всех манипуляций, изображение на экране телевизора так и не появилось – значит, технические проблемы с DVD плеером. Нужно посетить сервисный центр, где специалисты проведут диагностику и по необходимости ремонт.

Если после диагностики окажется, что DVD в полном порядке, но подключить его не получается, тогда желательно привлечь специалистов. Хотя подобное случается крайне редко.


В завершение

Подключить DVD плеер к телевизору можно самостоятельно. Процедура довольно простая, с которой справится даже неопытный человек. Устройства отключаются от питания, соединяются специальным переходным кабелем, остается только выбрать источник сигнала на ТВ и запустить диск на плеере. Если вся техника исправная, то процесс подключения займет пять минут вашего личного времени.

Подключение другого оборудования к телевизору, Продолжение), Задняя панель телевизора

81

Подключение другого оборудования к

телевизору

(продолжение)

3

Подключение DVD-плеера

DVD-плеер можно подключить к

телевизору как с помощью кабеля

SCART, так и с помощью

стандартного аудиокабеля и

компонентного видеокабеля (см. п. 5

ниже).

В таком случае для подключения

необходим кабель SCART. Для

воспроизведения DVD-дисков

выберите на телевизоре режим

входа AV1 (см. стр. 18).

4

Подключение видеокамеры

Для данного типа соединения требуется стандартный аудио/видеокабель. Для просмотра видео выберите на

телевизоре режим входа AV2 (см. стр. 18).

Примечание.

• Указания по подключению видеокамеры с использованием других кабелей см. в руководстве по эксплуатации

данной видеокамеры.

5

Подключение DVD-плеера или других устройств аудио-видео с помощью
компонентных видеовыходов

Если DVD-плеер (или другие устройства)

имеют разъемы выхода компонентного видео,

воспользуйтесь соответствующим набором

кабелей (RCA/Фоно) для подключения

устройств к входам компонентного видео

телевизора, как показано — это может

значительно улучшить качество изображения

и характеристики. Не забудьте, что

потребуется также подключение

аудиосигналов к отдельным выводам (RCA/

Фоно). Выберите на телевизоре

компонентный источник сигнала (см. стр. 18).

Примечание.

• Вход компонентного видео телевизора

служит для использования с

оборудованием, имеющим выходной

сигнал с чересстрочной разверткой

(PAL:576i/1080i или NTSC: 480i/1080i) и

прогрессивной разверткой (PAL: 576p/720p

или NTSC: 480p/720p).

DVD-плеер

Кабель SCART

(в комплект не входит)

К входному разъему AV1

TUNER

HDMI 1

Y

Pb

Pr

L

R

L

R

VIDEO

PC MONITOR

HEAD PHONE

PC/

HDMI 1
AUDIO

DIGITAL AUDIO

OPTICAL

IN

IN

IN

OUT

SCART (AV1)

COMPONENT

COMPOSITE(AV2)

Задняя панель телевизора

К входным разъемам AV2

(VIDEO – видео, звук:

L – левый канал,

R – правый канал)

Кабель аудио/видео (в комплект не входит)

Выходной

разъем AV

Видеокамера

TUNER

HDMI 1

Y

Pb

Pr

L

R

L

R

VIDEO

PC MONITOR

HEAD PHONE

PC/

HDMI 1
AUDIO

DIGITAL AUDIO

OPTICAL

IN

IN

IN

OUT

SCART (AV1)

COMPONENT

COMPOSITE(AV2)

Задняя панель телевизора

К входному

разъему аудио

Выходной

разъем аудио

Аудиокабель (в комплект не входит)

К компонентному входу

Компонентный кабель (в комплект не входит)

Компонентный

выход

DVD-плеер

TUNER

HDMI 1

Y

Pb

Pr

L

R

L

R

VIDEO

PC MONITOR

HEAD PHONE

PC/

HDMI 1
AUDIO

DIGITAL AUDIO

OPTICAL

IN

IN

IN

OUT

SCART (AV1)

COMPONENT

COMPOSITE(AV2)

Задняя панель телевизора

Y Pb Pr

Y

Pb

Pr

Подключение другого оборудования к телевизору, Продолжение), Задняя панель телевизора

Подключение устройства, Сообщение о состоянии

Страница 82

82

Сообщение о состоянии

Информация/Сообщение о

состоянии

Причина

Неправильный ввод

Канал не существует (напр. «000»).

Нет радиосервисов

Невозможно переключиться в режим радио из-за отсутствия радио-сервисов в

перечне каналов.

Нет ТВ сервисов

Невозможно переключиться в режим ТВ из-за отсутствия ТВ-сервисов в перечне

каналов.

Нет служб передачи данных

Невозможно переключиться в режим данных из-за отсутствия сервисов данных в

перечне каналов.

Нет сервисов

Нет сервисов в принимаемом сигнале.

Нет Сигнала Телетекста

Канал не содержит сигнала телетекста.

Резервный таймер

Если два таймера событий перекрываются.

Нет видеосигнала Нет

аудиосигнала

Сигнал не содержит аудио или видео.

Нет потока звуковых сигналов

Меню «Мультизвук» невозможно отобразить из-за отсутствия звука.

Дешифрование невозможно

Сервисы для выбранного канала недоступны для этой карты

Инициализирована карта общего

интерфейса

Инициализируется карта общего интерфейса

Удален модуль CAM

Удален модуль CAM. (CAM используется для вставления карты общего

интерфейса).

Не найден модуль CAM

Модуль CAM не найден.

База данных пустая

Нет сервисов в ТВ.

Нет сигнала

Нет входных сигналов.

Заблокированный сервис

Сервис заблокирован органайзером каналов.

Закодированный сервис

Сервис закодирован и недоступен.

Цифровой сервис

Недоступно.

Не работает

Трансляция приостановлена.

Новый сервис добавлен…

Новый сервис добавлен.

Обновление деталей доступных

сервисов

Сервисная информация изменена. Перечень каналов обновлен.

Обнаружено дублирование

носителя

Тот же самый сигнал уже установлен.

Ошибочный поток

Содержит формат видео, не поддерживаемый данным телевизором.

• Данное изделие использует технологию защиты авторских прав, защищенную патентами США и другими законами

о защите интеллектуальной собственности. Использование данной технологии защиты авторских прав должно быть

утверждено компанией Macrovision, данная технология предназначена для бытового применения использования в

быту и для других просмотров с ограничениями, если иное не утверждено компанией Macrovision. Реверсивное

проектирование или демонтаж устройства запрещены.

• Некоторые части программного обеспечения защищены авторским правом – © <2007> The Free Type Project

(www.freetype.org). Все права защищены.

• Программное обеспечение частично использует материалы группы Independent JPEG Group.
• Технология кодирования звука MPEG Layer-3 используется по лицензии компании Thomson и организации

Fraunhofer IIS.

• Изготовлено по лицензии компании Dolby Laboratories. Наименование Dolby и знак двойной буквы D являются

товарными знаками компании Dolby Laboratories.

• Логотип

является товарным знаком компании DVD Format/Logo Licensing Corporation.

• Изготовлено по лицензии, защищенной патентом США № 5,451,942 и другими заявленными и зарегистрированными

патентами в США и других странах. Наименование и знак DTS являются зарегистрированными товарными знаками,

маркировка DTS Digital Out и логотип DTS являются товарными знаками DTS, Inc. Изделие включает программное

обеспечение. © DTS, Inc. Все права защищены.

• Несанкционированная запись и копирование телевизионных программ, фильмов, видеокассет и других материалов

может являться нарушением прав обладателей авторских прав и противоречить законам об авторских правах.

• Наименования DivX

®

, DivX Certified

®

и соответствующие логотипы являются зарегистрированными товарными

знаками компании DivX, Inc. и используются по лицензии.

Подключение устройства, Сообщение о состоянии

Подключение regza-link, Таблица поиска и устранения неисправностей

Страница 83

83

Таблица поиска и устранения неисправностей

Ознакомьтесь с приведенным ниже перечнем для устранения простых неисправностей, которые могут появиться при

работе телевизора. Если неисправность не устраняется в результате рекомендуемых действий, обратитесь за помощью

к местному поставщику изделия или ремонтную организацию. При использовании телевизора с другим оборудованием

проверьте правильность всех подключений.

Проявление неисправности Возможное решение

Стр.

Телевизор
Телевизор с DVD-плеером не

работает.

• Убедитесь в том, что кабель питания подключен к электросети, затем

нажмите кнопку включения ПИТАНИЯ.

• Попробуйте включить телевизор в другую розетку.
• Извлеките вилку из розетки и опять вставьте.
• Может быть, разряжены батарейки в ПДУ. Замените батарейки или

попробуйте включить кнопками панели управления телевизора.




10

Прием телевизионного вещания

Нет изображения и звука.

• Включите телевизор.
• Проверьте правильность подключения к сетевой розетке.
• Выберите соответствующий режим входа.
• Извлеките вилку из розетки на минуту и опять вставьте.

8
11
18

Нет приема.

• Настроен ли телевизор на ТВ-станцию?
• Подключите антенну.
• Убедитесь в том, что телевизор включен и не находится в режиме

ожидания.

14, 18
11
8

Телевизор выключается, если

от антенны не поступает

сигнал.

• 15 минут спустя после пропадания сигнала от антенны телевизор

переходит в режим ожидания. Это нормально.

23

Невозможно выйти в меню

Канал из экрана «Главное

меню».

• Телевизор не установлен в режим ATV/DTV.

18

Неверные цвета

изображения.

• При выходе за пределы указанной температуры окружающей среды и угла

обзора (см. технические характеристики) могут возникнуть нарушения

яркости и контрастности изображения.

При просмотре цифрового

канала DVB есть звук, но нет

изображения.

• Некоторые каналы передают только звуковые материалы. —

Иногда изображение

останавливается или

отображается в виде

прямоугольников.

• Проверьте подключение антенны по всей цепи.
• Переместите антенну подальше от возможных источников помех.
• Попробуйте воспользоваться антенным усилителем.

11

Невозможен просмотр

некоторых цифровых

каналов.

• Обратитесь к поставщику ТВ-услуг для подключения к этому каналу.

Некоторые из подключенных

платных цифровых каналов

недоступны.

• Необходимо продлить подключение. Обратитесь к поставщику ТВ-услуг.

12

Количество обнаруживаемых

цифровых каналов различно

в разных местах установки.

• В разных местностях принимается различное количество каналов, в

зависимости от условий трансляции и приема. Узнайте о наличии

доступных каналов у поставщика ТВ-услуг или найдите эти сведения в

Интернете.

12

На экране появляется

сообщение «База данных

пустая».

• Проверьте подключение антенны по всей цепи и вновь произведите

автонастройку.

11

Телевизор полностью

выключается.

• Включен таймер отключения.
• Происходит сбой сетевого электропитания.

24

Отображение происходит не

на выбранном языке.

• Установите необходимый язык.

14

Воспроизведение диска
Воспроизводимое

изображение имеет

нерегулярные искажения.

• Диск загрязнен. Извлеките диск и очистите его.
• Иногда появляются небольшие искажения изображения. Это не является

неисправностью.

52, 53

Воспроизведение не

запускается.

• В DVD-плеере нет диска. Вставьте диск.
• Вставлен непригодный для воспроизведения диск. Вставьте годный диск

(проверьте тип диска и систему цветности).

• Вставьте диск в прорезь привода (рабочей стороной от себя).
• Диск загрязнен. Очистите диск.
• Отмените функцию родительского замка или измените уровень защиты.

53
52

53
52
74, 76

Подключение regza-link, Таблица поиска и устранения неисправностей

Таблица поиска и устранения неисправностей, Продолжение)

Страница 84

84

Таблица поиска и устранения неисправностей

(продолжение)

На экране появляется знак

X

. • Функция неприменима к диску или текущему режиму. 54

Нет изображения.

• Телевизор находится не в режиме DVD.

53

Нет звука.

• Телевизор находится в режиме специального воспроизведения.
• Если используется усилитель, проверьте подключение к разъему

оптического цифрового выхода аудио.

• Если подключена внешняя активная АС, проверьте уровень громкости,

который на ней выставлен.

55
80

При ускоренном

воспроизведении вперед или

назад изображение

искажается.

• Изображение будет эпизодически искажаться. Это нормально.

Невозможно произвести

останов воспроизведения,

замедленное

воспроизведение, повтор,

выполнить программу, и т.п.

• Данные функции воспроизведения работают не со всеми дисками.

55, 58,

69

Кнопки на панели управления

телевизора или на ПДУ не

работают.

• Выключите телевизор, извлеките вилку из розетки, подождите несколько

минут, затем вновь подключите кабель питания к электросети.

При выборе главы диска

воспроизведение не

начинается.

• Диск может на соответствовать настройке «Защита».

74

Невозможно изменить

звуковую дорожку и (или) язык

субтитров.

• На диске не записано многоязыковых функций.

60

Нет субтитров.

• На диске не записано субтитров.
• Субтитры отключены. Нажмите кнопку SUBTITLE.

60

Невозможно изменить угол

сцены.

• На диске нет сцен, снятых под разными углами.

59

Функции пульта дистанционного управления
ПДУ не работает.

• Направьте ПДУ на приемник ИК-сигнала на телевизоре.
• Убедитесь в том, что ПДУ используется не далее 5 метров от телевизора

или убавьте яркость освещения в помещении.

• Убедитесь в том, что на прямой от ПДУ до телевизора нет препятствий.
• Истек срок службы батареек. Замените батарейки.
• Проверьте, соблюдена ли полярность подключения батареек.

10

Функция REGZA-LINK

®

REGZA-LINK

®

не работает.

• Функция REGZA-LINK

®

доступна для устройств, совместимых с

технологией Toshiba REGZA-LINK

®

.

• Проверьте, имеет ли используемый кабель логотип HDMI (

).

• Если подключенное устройство, поддерживающее технологию REGZA-

LINK

®

, продолжает работать неверно после изменения настроек

устройства, выключите телевизор и выньте вилку из розетки, затем опять

вставьте вилку в розетку и вновь включите телевизор.

• Если подключено несколько устройств, функция REGZA-LINK

®

может

работать неверно.

• Изучите руководство по эксплуатации, прилагаемое к подключенному

устройству, поддерживающему технологию REGZA-LINK

®

.

32

79

79

79

Функция HDMI
Функция HDMI не работает.

• Проверьте, имеет ли используемый кабель логотип HDMI (

).

• Некоторые устаревшие устройства-источники сигнала HDMI могут

работать неверно с новыми телевизорами, имеющими HDMI, из-за

применения нового стандарта.

79

Функции медиаплеера
Медиаплеер не работает.

• Проверьте, правильно ли подключены устройства.
• Если устройство USB подключено отдельным кабелем или через

концентратор USB, то телевизор не обнаружит устройство USB.


Невозможно отобразить

файлы изображений.

• Убедитесь в том, что в меню медиаплеера выбрано «Фото».
• Проверьте, поддерживается ли формат файлов изображений.

38
36

Невозможно увидеть или

воспроизвести звуковые

файлы.

• Убедитесь в том, что в меню медиаплеера выбрано «Музыка».
• Проверьте, поддерживается ли формат звуковых файлов.

41
36

Таблица поиска и устранения неисправностей, Продолжение)

Подключение к телевизору др, Технические характеристики

Страница 85

85

Технические характеристики

*Для размера области просмотра указано приблизительное значение.

Примечание.

• Для веса и всех размеров указаны приблизительные значения.
• Мы постоянно стремимся усовершенствовать наши изделия. Дизайн и технические характеристики могут изменяться

без уведомления.

Модель

32DV733R

Телевизор
ЖК-панель (приблизительный размер экрана,
диагональ)

32,0 дюйма

Система

Аналоговые

PAL UK, IR, CCIR, French System, B/G, D/K, I/I, L/L’

Цифровые

DVB-T (OFDM 2k/8k 16QAM/64QAM)

Система цветного телевидения

PAL/SECAM/NTSC 3.58/NTSC 4.43/PAL 60

Предварительно установленные каналы

Аналоговые каналы (99) + цифровые каналы (Carrier 200/Service1000)

Диапазон частот

Аналоговые

IRA-S6, S7-S37, S38-E69

Цифровые

IRA-S6, S7-S37, S38-E69

ЖК-дисплей

Область просмотра 801 мм*
Цветной ЖК-дисплей, защитное стекло, активная матрица, технология TFT, 1366

x 768 пикселей

Динамик

167x45x37 мм, 6 Ом x 2

Выходная мощность звука

Около 10 Вт (МАКС.) x 2

DVD
Система ТВ-вещания

NTSC, PAL (Регион 5)

Подходящие диски

DVD-диски (12 см, 8 см), компакт-диски (12 см, 8 см)

Выход

Аудиовыход

(RCA) –12,0 дБм, 1 кОм

Цифровой аудиовыход

3,3 В (размах)/100 Ом

Считывание

Компакт-диск

Длина волны: 775 — 805 нм

Максимальная выходная мощность: 0,5 мВт

DVD

Длина волны: 640 — 660 нм

Максимальная выходная мощность: 1,0 мВт

Вход/выход
Вход HDMI

Два HDMI-совместимых разъема (тип A)
HDCP-совместимый разъем

Рекомендуемая частота развертки: PAL: 576i/576p/720p/1080i/1080p

NTSC: 576i/576p/720p/1080i/1080p

Аудиовыход для ПК: 2-канальный LPCM, частота дискретизации 32/44,1/48 кГц

16/20/24 бит за шаг

Компонентный видеовход

(Y) 1,0 В (размах), 75 Ом, контактный разъем x 1

(Pb, Pr) 0,7 В (размах), 75 Ом, контактный разъем x 2

Видеовход

1,0 В (размах), 75 Ом, контактный разъем x 1

Аудиовход

–8 дБм, 50 кОм, контактный разъем (Л/П) x 2

Вход для ПК

Монитор: 15-контактный мини-разъем D-sub x 1; звук: 3,5-мм стереоразъем x 1

Разъем SCART

Один 21-контактный разъем SCART
Имеется вход аудио/видео, вход RGB и выход аудио/видео телевизора

Видеовход/выдеовыход 1,0 В (размах), 75 Ом

Вход RGB: 0,7 В (размах), 75 Ом

Аудиовход: 50 кОм, 500 мВ

Аудиовыход: 50 кОм, 500 мВ

Оптический цифровой аудиовыход

Оптический тип

Наушники

3,5-мм стереоразъем x 1

Общие характеристики
Источник питания 220-240

В переменного тока, 50 Гц

Потребляемая мощность

Работа

Около 95 Вт при 230 В, 50 Гц

Режим ожидания

Около 0,5 Вт при 230 В, 50 Гц

Вес

11 кг

Размеры

(включая подставку)

Ширина

804,6 мм (31,7 дюйма)

Высота

590 мм (23,2 дюйма)

Глубина

255 мм (10,0 дюймов)

Рабочая температура

0 °C — 35 °C (32 °F — 95 °F)

Принадлежности

Пульт дистанционного управления

2 батареи (AAA/R03/UM-4)

Сетевой шнур

Подключение к телевизору др, Технические характеристики

Производитель: Тошиба Корпорейшн …

Страница 86

Производитель: Тошиба Корпорейшн

1-1, Сибаура, 1-Чоме, Минато-ку, Токио 105-8001, Япония

Завод: Жонгшан Торч Хай-Тек Индастриал Девелопмент Зоун,

Жонгшан Сити, Гуангдонг, Китай

Импортёр: ООО Тошиба Диджитал Медиа Нетуорк Си-Ай-Эс,

123317, Москва, Краснопресненская наб. 18Б

Производитель: Тошиба Корпорейшн ...

НАПЕЧАТАНО В КИТАЕ Следующий символ означает, что данное изд…

Страница 87

НАПЕЧАТАНО В КИТАЕ

Следующий символ означает, что данное изделие не может утилизироваться как бытовые

отходы. При надлежащей утилизации изделия вы помогаете предотвратить негативное

воздействие на окружающую среду и здоровье человека. Для получения подробных

сведений об утилизации данного изделия обратитесь в администрацию своего города,

местную компанию по сбору отходов или в магазин, где вы приобрели данное устройство.

НАПЕЧАТАНО В КИТАЕ Следующий символ означает, что данное изд...

Выделить → Я нашёл инструкцию для своего телевизора здесь! #manualza

Как подключить DVD-плеер к телевизору?

Несмотря на то что многие пользователи для просмотра видео используют компьютер, DVD-проигрыватели все еще используются. Современные модели отличаются от ранее выпущенных компактными размерами, функциональностью и большим набором разъемов. Производители цифровой техники продумали несколько способов подключения, предоставляя каждому пользователю выбрать оптимальный вариант.

Виды разъемов

Перед тем как начать процедуру подключения, нужно внимательно осмотреть плеер и телевизор на наличие доступных портов.

Количество и конфигурация разъемов зависят от новизны модели и ее функциональности.

Старые модели телевизионных приемников и DVD-проигрывателей существенно отличаются от свежих версий. Рассмотрим самые широко используемые разъемы.

HDMI

Данный вариант считается оптимальным для синхронизации с плазмой. Через кабель HDMI обеспечивается максимальный уровень передачи аудио- и видеосигнала. Чтобы картинка была красочной, а звук чистым, необходимо использовать качественный соединительный провод. Специалисты рекомендуются выбрать кабель с пометкой High speed with Ethernet.

SCART

Современные модели DVD-плееров все реже оснащают таким разъемом. Этот вариант обеспечивает оптимальное качество картинки и звука, уступая только HDMI. Для сопряжения оборудования понадобится кабель SCART-RCA.

RCA

Следующий вид разъемов активно используется из года в год и, несмотря на появление усовершенствованных вариантов, сохраняет актуальность. Порты RCA используются для подключения техники через «тюльпаны». Это набор разъемов из трех цветов: красный и белый – для передачи звукового сигнала; желтый – для видео.

S-Video

Способ подключения через порт S-Video рекомендуется выбирать только в том случае, если другие варианты невозможны. Через данный порт можно передать только изображение, для звука понадобится специальный переходной кабель. В том случае, если на плеере нет обозначенного разъема, а телевизор оснащен обычным антенным входом, используют переходник S-Video-RF.

Современные производители предлагают покупателям несколько доступных вариантов для синхронизации техники – юзеру остается только выбрать наиболее подходящий.

Подключение

Чтобы подключить к телевизору DVD-плеер, необходимо выбрать один из доступных способов, подготовить нужный кабель и, придерживаясь понятной схемы, выполнить работу. Выполняя простые действия, правильно подсоединить видеоплеер к телевизору не составит труда.

В процессе сопряжения плеер и телевизионный приемник должны быть отключены от электросети.

После завершения работы технику следует включить и проверить работоспособность.

№1

Подключение через порт и кабель HDMI можно осуществить только при использовании современной техники. Это простой и легкий способ синхронизации, обеспечивающий высокое качество сигнала.

Сопряжение выполняется довольно просто.

  • Для начала нужно найти нужный разъем на телевизоре – как правило, он находится на задней панели. Рядом с портом может быть обозначение HDMI In.
  • Найдите разъем на проигрывателе. Производители обозначают его как HDMI Out.
  • Соедините оборудование при помощи кабеля. Проверьте, чтобы штекер плотно держался в разъеме. Если провода не было в комплекте, его нужно приобрести.
  • Включите телевизор, откройте окно настроек. Установите прием видео- и аудиосигнала через HDMI-вход.
  • Включите плеер и проверьте соединение.
  • Вставьте диск или флешку в проигрыватель, включите видео и проверьте работоспособность техники.

№2

Отличительной характеристикой этого кабеля являются крупные размеры. Как и в вышеописанном случае, для синхронизации понадобиться только один шнур. Процесс подключения очень прост. Достаточно взять шнур и подключить его к соответствующим портам на DVD-плеере и приемнике ТВ сигнала.

В зависимости от модели телевизора на нем может быть несколько портов SCART. В этом случае нужно выбрать тот, возле которого есть обозначение «In».

№3

Следующий вариант чаще всего используют при работе с устаревшим оборудованием. Многие пользователи давно знакомы с портами и кабелями данного типа. Чтобы соединить технику, достаточно подключить «тюльпаны» (шнур с тремя цветными штекерами по обоим концам) в разъемы соответствующего цвета: красный, белый и желтый. Несмотря на легкую и понятную эксплуатацию, у такого способа есть существенный недостаток – пониженное качество картинки по сравнению с указанными выше способами подключения.

№4

Чтобы соединить плеер с телевизором через выход S-Video, необходимо приобрести специальный кабель. Название порта указывает на то, что этот канал подходит только для передачи изображения. Чтобы передать звуковой сигнал, надобится использовать еще один кабель («колокольчики» или «тюльпаны»).

Для подключения дополнительных настроек не потребуется. Достаточно только подключить кабель к оборудованию, включить его и наслаждаться фильмом.

Используя описанные выше способы, можно подключать как стационарные, так и портативные проигрыватели.

Использование компонентного кабеля

На некоторых DVD-проигрывателях можно найти стандартные цветные порты «тюльпаны», но только в количестве не трех, а 5 штук. Это улучшенный вариант, обеспечивает более высокое качество передачи сигнала. Несмотря на увеличенное количество портов, процесс подключения такой же, как при использовании стандартного кабеля RCA. Подключение происходит точно по цветам. После проводим проверку на успешную передачу сигнала.

Дополнительные рекомендации

В процессе подключения техники важно соблюдать ее правильное расположение. Специалисты не рекомендуют ставить проигрыватель на телевизор. Во время работы температура оборудования повышается, а при таком расположении техника будет нагревать друг друга. Данное нарушение в процессе эксплуатации может привести к поломке.

Многие пользователи совершают ошибку, когда ставят телевизор поверх проигрывателя. Делать этого не рекомендуется, даже если ТВ-приемник имеет небольшие размеры. Не все плееры могут похвастаться прочностью корпуса. Лучше всего использовать специальную тумбочку под телевизор со специальной полкой под DVD-плеер.

Желательно, чтобы проигрыватель был размещен недалеко от телевизора. При большом расстоянии соединяющие провода сильно нагреваются, что негативно сказывается на качестве приема и передачи сигнала.

Высокая температура особенно влияет на кабель HDMI. Если провода будут в сильном натяжении, они могут неплотно держаться в гнездах.

Возможные проблемы и их устранение

Процесс синхронизации оборудования прост, но в этом случае можно столкнуться с различными проблемами.

  • Если техника отказывается работать, нужно проверить питание. Возможно, неисправность кроется в розетке или проводке. Подключите к сети любое другое устройство, и проверьте его работоспособность. Если проблема заключается в проводке, лучше обратиться за помощью к профессионалам. А также внимательно осмотрите провод на наличие повреждений.
  • При отсутствии звука или изображения нужно проверить целостность кабеля, используемого для синхронизации. При обнаружении сильных дефектов его нужно заменить. Не экономьте на качестве провода – от этого зависит передача изображения и звука. Не забудьте настроить телевизор после подключения плеера. В соответствующем меню нужно выбрать новый источник приема сигнала.
  • Если телевизор получает сигнал от проигрывателя, но его качество очень низкое, возможно, нужно проверить надежность соединения. Штекер должен плотно держаться в разъеме. Если гнездо начинает люфтить, технику нужно сдать в ремонт.
  • Отсутствие сигнала или его низкое качество может быть связано с тем, что в разъем для подключения попал посторонний предмет. Проверяйте порты перед сопряжением и периодически чистите их от пыли и других загрязнений.
  • Если вы подключаете проигрыватель или телевизор впервые, возможно, вы имеете дело с бракованной техникой. По возможности используйте другое оборудование, чтобы обнаружить источник проблемы. Пока гарантийный срок не подошел к концу, оборудование можно сдать в сервисный центр на бесплатный ремонт или замену.

Кабель нужно хранить в сухом и недоступном для детей и животных месте. Аккуратно сложите его. Для фиксации можно использовать стяжки и другие фиксаторы. Следите, чтобы на шнуре не было заломов.

О том, как подключить DVD-плеер к телевизору, можно посмотреть в видео ниже.

Как подключить двд к телевизору toshiba










Похожие:

Наш проект живет и развивается для тех, кто ищет ответы на свои вопросы и стремится не потеряться в бушующем море зачастую бесполезной информации. На этой странице мы рассказали (а точнее — показали 🙂 вам Как подключить двд к телевизору toshiba. Кроме этого, мы нашли и добавили для вас тысячи других видеороликов, способных ответить, кажется, на любой ваш вопрос. Однако, если на сайте все же не оказалось интересующей информации — напишите нам, мы подготовим ее для вас и добавим на наш сайт!
Если вам не сложно — оставьте, пожалуйста, свой отзыв, насколько полной и полезной была размещенная на нашем сайте информация о том, Как подключить двд к телевизору toshiba.

Как подключить двд к телевизору Самсунг, LG и Филипс

К ТВ-устройству Смарт ТВ можно подключить большое количество разнообразных приставок, повышающих возможности оборудования. О том, как подключить DVD к телевизору — далее в статье.

Подключение DVD к телевизору

После покупки dvd-плеера, следует понять, как правильно подключить его к телевизору, чтобы в итоге получить на большом экране картинку высокой чёткости и качественное аудио (устройство передает звук в режиме стерео). Для подключения используют соединительные кабели, а также, если необходимо, разные виды переходников.

Кабели

В комплекте проигрывателя прилагается кабель для подключения. В большинстве случаев используется кабель RCA или более качественный тип — HDMI. Первый вид шнура называют «колокольчиками».

Шпильки на двух концах должны иметь несколько цветов:

  • жёлтый для подключения к видео;
  • белый и красный для передачи аудиосигнала.

Это международный стандарт, которым оснащают каждое устройство. На задней панели dvd-проигрывателя, должны быть разъемы с соответствующими цветами. Жёлтый подписан, как Video, красный и белый — Audio – R-L.

Такие же разъемы должны находиться на задней панели ТВ устройства. В некоторых моделях они могут быть сбоку или спереди. Подключение плеера к телевизору – процесс не сложный, но следует узнать некоторые нюансы.

Переходники для подключения DVD плеера к телевизору

Иногда бывает ситуация, когда на ЖК телевизоре и DVD нет одинаковых разъемов. В таком случае для соединения двд плеера с ТВ придётся использовать соответствующие переходники.

Перечень распространённых видов:

  1. SCART-RCA. В таком случае можно использовать только один переходник, поскольку каждый штекер передаёт не только изображение, но сразу и звук. Такой вариант самый предпочтительный, поскольку не возникнет путаницы с кабелями, а качество изображения и звука будет хорошим.
  2. SCART — S-Video + 2RCA. Кабель S-Video не может отдельно передавать аудиосигнал, потому необходимо монтировать дополнительный кабель 2RCA.
  3. HDMI-RCA. Если использовать такой переходник, то качество сигнала заметно ухудшится, несмотря на то, с ДВД плеера будет идти HDMI кабель.

Процесс простой, но важно знать нюансы о том, как подключить к телевизору DVD с помощью переходника.

Процесс подключения DVD к телевизору

Чтобы произвести правильное подключение DVD и ТВ, нужно подобрать подходящий кабель. В первую очередь потребуется определиться, какой разъём эксплуатировать, и убедиться, что подходящий шнур не поврежден и совместим с портом.

HDMI

HDMI

В качестве основного руководства можно использовать схему подключения ДВД к телевизору посредством HDMI кабеля, поскольку он наиболее прост в монтаже, и гарантирует передачу сигнала самого лучшего качества.

Порядок действий:

  1. DVD-приемник установить близко с экраном ТВ, чтобы кабель не натягивался, но свободно подключил два электроприбора.
  2. Важно, чтобы электрическое оснащение не устанавливали друг на друга, поскольку может случиться перегрев, что выведет технику их строя.
  3. Перед подключением кабелей, следует обесточить телевизор с плеером. Так получится избежать их выхода из строя, посредством электрического разряда.
  4. Один конец кабеля подключить к HDMI разъёму на dvd-плеере — на задней панели должна быть соответствующая маркировка.
  5. Второй край провода установить к такому же разъему, но на ТВ. Этот порт устанавливают только на современных ТВ устройствах, которые могут передавать высокое качество картинки. На панели телевизора разъём маркируют по-разному – HDMI или HDMI IN. В любом случае это необходимый вход для монтажа.
  6. В магазинах можно найти большое разнообразие проводов HDMI. Если не требуется особо идеальной картинки после подключения, можно использовать тот провод, который идет в комплекте с телевизором. Необязательно тратить дополнительные средства.
  7. Следующий шаг — включить телевизор и DVD-плеер и установить компакт-диск, чтобы изображение передалось на монитор телевизора.
  8. Чтобы картинка пошла на ТВ, нужно сменить канал приема. Для этого следует нажать кнопку «Источник’, и выбрать подключенную приставку.

Используя провод HDMI, можно быть уверенным, что на телевизор будет поступать не только изображение в лучшем разрешении, но и с лучшие показатели аудиосигнала.

Если использовать такой способ подключения, нужно покупать хороший провод версии 2.0 и дальше. На оболочке должно быть написано: High Speed with Ethernet.

RCA

RCA шнур — устаревший образец, но он до сих пор используется на многих устройствах для подключения ДВД к телевизору. Чтобы смонтировать шнур, нужно одну сторону подключить к плееру.

RCA

Провод состоит из 3 тюльпанов разного цвета. Каждый из цветов нужно поместить в соответствующее гнездо DVD с такой же расцветкой. Такую же операцию проделать с телевизором.

Компонентный кабель

Компонентная разновидность провода состоит из 5 штекеров. Для правильного подключения нужно использовать каждый из них. На панелях DVD-устройства и телевизора, нужно найти маркировку Output, а также соответствующий порт разного цвета.

Белые и красные гнёзда нужны для передачи аудиосигнала и зачастую отделяются от остальных. Синие, зелёные и красные — для видеосигнала. Нужно убедиться, что подключены все 5 штекеров.

При использовании компонентного провода, можно запутаться, поскольку там два тюльпана имеют один цвет — красный. Чтобы разобраться с этим, нужно положить провод на стол, и посчитать их в определенном порядке: зелёный, синий, красный (видеосигнал), белый, красный (аудиосигнал).

На некоторых проводах могут быть только зелёный, красный и синий штекеры. В таком случае придётся приобрести дополнительный красно-белый шнур, чтобы передать аудио сигнал.
Чтобы убедиться в правильности подключения Дивиди, нужно через меню нажать на клавишу «Источник» и включить соответствующий видеоканал на телевизоре.

Картинка должна передаться на экран. Если трудно определиться тем, какой источник сигнала подключен к ТВ, нужно поочередно нажимать на каждый пункт в списке при включенном ДВД.

Если появилось изображение, то это и есть новое подключение. Если на монитор телевизора поступает только видео или аудио отдельно, то подключение прошло неправильно. Также моет быть, что сигнал вообще не поступает на устройство.

В такой ситуации нужно использовать несколько вариантов решения проблем:

  1. В случае отсутствия видеосигнала, следует красный, зеленый и синий штекеры в соответствующие входы такого же цвета на разъем «Вход» на ТВ и «Выход» на плеере ДВД.
  2. Если не включается звук, то провода белого и красного цвета, стоит подсоединить к гнездам такого же цвета разъёма «Вход» на телевизоре и «Выход» на приставке.
  3. Проверить, что два красных провода не перепутаны. С такой сложностью сталкиваются многие пользователи и это наиболее частый способ действенно решить проблему.

При возникновении иных проблем, следует сделать следующие действия:

  1. Проверить прилегания штекера к розетке. Возможно, произошло неплотное подключение и на ДВД не поступает ток.
  2. На пульте необходимо нажать video-input или «Источник». В некоторых телевизорах канал сигнала называют в зависимости от типа используемого провода: HDMI, Component, AV.
  3. Подключается другой кабель. Если провод старый, то он может выйти из строя, и сигнал через него не пройдет. В магазинах можно увидеть одинаковые типы проводов по разной цене. Простой пользователь не почувствует разницу при просмотре от дорогого и дешевого образца, а потому нет смысла переплачивать.

Разъем SCART

Разъем SCART

Это шина передает видео и аудио намного лучше, чем RCA, но хуже чем HDMI провод. Разъёмы имеются практически на каждом устройстве. Внешне они напоминают плоские пластинки, как USB переходник.

Провод состоит всего из двух штекеров, которое нужно поместить в соответствующие отверстия на телевизоре и DVD. Трудностей в таком случае возникнуть должно.

Если телеаппарат старый, то придётся приобрести дополнительный переходник-провод SCART-RCA.

Телевизор со встроенным плеером

Чтобы включить телевизор со встроенным плеером, нет необходимости использовать кабели или дополнительное оборудование. Для работы устройства понадобится только выдвинуть лоток для дисков, поставить фильм и нажать кнопку воспроизведения. Руководство поможет решить вопрос о том, как подключить к телевизору DVD. Подключить получится даже старые ТВ (Самсунг, Филипс) к новому плееру.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
