Как подключить электрощиток в частном доме, схема.

Учетно-распределительный щиток, на вводе в дом – это отправная точка, от которой впоследствии происходит разводка электросети по всему зданию. Смонтированный единожды, он, как правило, служит долгие годы, не подвергаясь изменениям. Поэтому установка электрощитка в частном доме, ответственное мероприятие, которому стоит уделить соответствующее внимание. Чтобы определиться с типом и конструкцией щитка, учтите следующие моменты:

• Мощность, выделенная на дом.
  Это повлияет на выбор марки счетчика и мощность вводного автомата.
• Место установки щитка.
  От места установки зависит конструкция корпуса.
• Количество отходящих линий.
  Для каждой отходящей линии потребуются защитные устройства.
• Надежность сети электроснабжения.

Если высока вероятность аварий (сельские воздушные линии), стоит побеспокоиться о дополнительной защите от перенапряжений.

При использования системы электроснабжения TN-C-S, с разделенными нулевым и защитным проводниками, разделение этих проводников происходит также во вводном щите. Для этого к месту его установки надо подвести шину заземления.

Схема электрощитка в частном доме 220 В

Основу распределительного устройства составляют электросчетчик и вводной автомат. Они подбираются в соответствии с мощностью выделенной для энергоснабжения дома, и их параметры не оставляют свободы выбора для домовладельца. Противопожарное УЗО, с током отключения 300 мА, также устанавливается на вводе, а его номинал соответствует номиналу вводного автомата.

А вот количество отходящих линий – прерогатива хозяина дома. Оно зависит от размеров строения и количества помещений в нем. Понятно, что разводка в дачном домке и загородном коттедже отличаются весьма существенно. Основные принципы разделения групп энергопотребителей таковы:

1. Разделяем осветительную сеть и розетки. Это позволит использовать для осветительной сети более тонкий провод, а розетки защитить УЗО.
2. Выделяем ванные комнаты, душевые и баню (если имеется) в отдельную группу, как влажные помещения с повышенной опасностью. Эта группа будет оборудована УЗО с пониженным током срабатывания 10 мА.
3. Для питания мощных потребителей (электрокотел, плита, проточный водонагреватель), выделяем отдельные линии.
4. При необходимости, разбиваем розетки на группы, защищая каждую отдельным автоматическим выключателем и УЗО. Здесь возможно использование дифавтоматов, объединяющих функции упомянутых выше устройств.
5. Устройства защиты от перенапряжения устанавливаются на ввод и защищают все здание.

Установка электрощитка в доме

Место для установки щита выбирается таким, чтобы он был легко доступен в случае необходимости. С другой стороны, такая необходимость возникает нечасто. Оптимальным можно считать размещение распределительного щитка около входа в дом. В большом доме щит может быть размещен в гараже или котельной. Привязывать расположение распределительного устройства к месту ввода кабеля в дом, не имеет смысла.

У щита, установленного в гараже или техническом помещении, корпус выполняет исключительно прикладную функцию, защищая автоматику от нежелательного вмешательства, а жильцов от неприятностей связанных с электротравмами. Не стоит экономить на размерах щита, если в этом нет необходимости. Корпус большего размера оставляет домовладельцу возможность для модернизации и установки дополнительных устройств, если в этом возникнет необходимость.

Корпус щитка, установленного в жилом помещении, должен соответствовать не только нормам электробезопасности, но и тонкому эстетическому чувству хозяина дома. Имеющиеся в продаже пластиковые боксы, вполне вписываются в современные интерьеры. По причинам, описанным выше, не стоит чрезмерно минимизировать размеры бокса.

Задумавшись над тем, как подключить электрощиток в частном доме, трезво оцените свои знания электротехники и навыки электромонтажника. Защитная автоматика, располагающаяся в распределительном устройстве, обеспечивает безопасность жильцов дома. Если возникают сомнения в собственной квалификации – не стоит рисковать. Доверьте сборку и монтаж самой важной части домашней энергосистемы электрику.

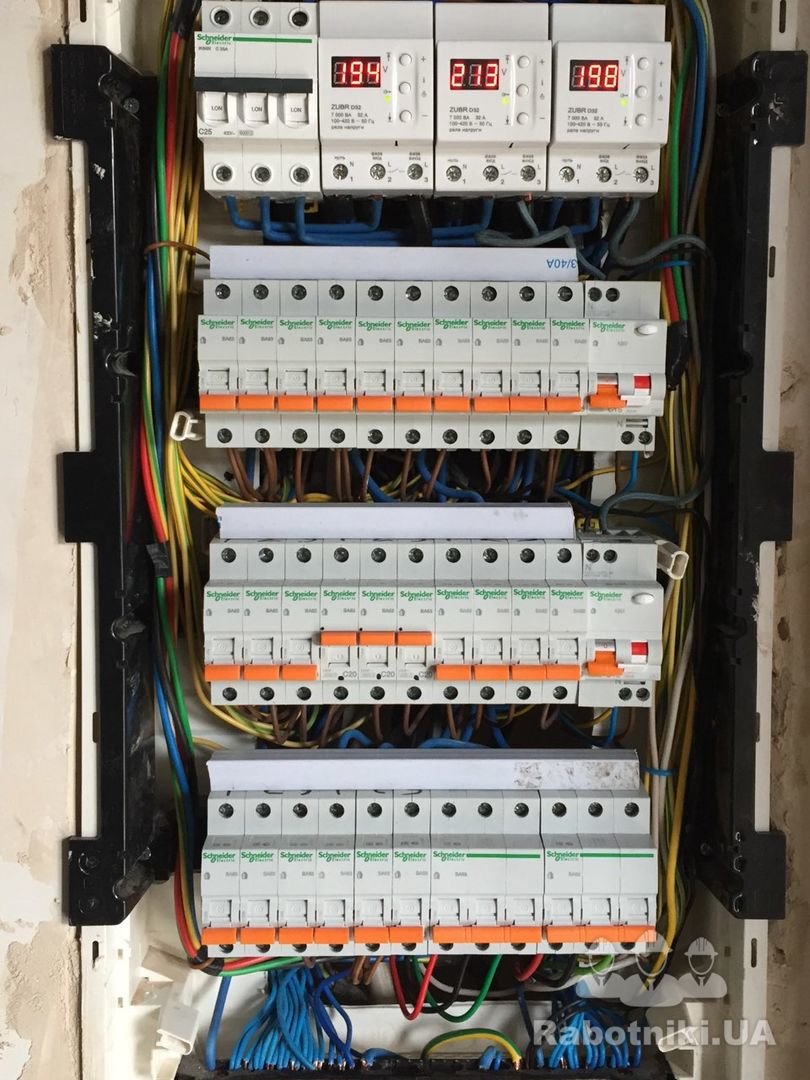

Установка и сборка распределительного электрощита в квартире и частном доме

Главная » Все новости

26.04.2021

Сборка и монтаж электрического щита процесс достаточно трудоемкий и ответственный. Как правило, его проводят по окончанию прокладывания силовых кабелей. В сегодняшней статье мы подробно рассмотрим, как правильно укомплектовать и установить распределительный электрощит в частном доме либо квартире.

Приступая к сборке щитка, определитесь, какой вид устройства подходит для вашего помещения. Электрощитки бывают накладного и встраиваемого типа. Производят щитки из металла либо тугоплавкого пластика. Приобретая распределительный электрощит, не спешите экономить, ведь это этого устройства зависит безопасность вашего жилья и оборудования. Стандартный вид щитка включает в себя следующие компоненты:

• автомат;
• корпус;
• ДИН-рейка, на которую монтируют различные составляющие автоматики;
• силовые провода разного диаметра;
• шины РЕ и N;
• электрический счетчик.

При необходимости электрощит может дополняться другими элементами. К примеру, контролирующими приборами, сигнализацией и т.д.

Подбор составляющих и проведение расчетов

Распределительный электрощит – устройство, предназначенное для защиты бытовой электрической сети от возникновения перегрузок и различных аварийных ситуаций. Приступать к составлению проекта и проводить все необходимые расчеты важных параметров следует максимально тщательно. Очень важно подобрать проводку нужного сечения и выбрать оптимальные по мощности автоматы.

Как создать электрическую схему?

Расположение электрического щитка в доме либо квартире следует начинать с создания проектной работы. К созданию монтажной схемы следует подходить рационально. Поэтому заранее продумайте, какие элементы хотите разместить в щите. Рациональный подход поможет создать компактный и надежный электрощит. Также перед началом монтажных работ определитесь с местом расположения щитка.

Приступая к созданию схемы определитесь, какое количество мест (модулей) должно содержаться в щитке. Рассчитать размеры не составит труда, поскольку все современные модули имеют стандартные размеры. К примеру, размер однополюсного автомата составляет 17,5 см. Очень важно не забыть о таком модуле, как УЗО – устройство защитного отключения. Подобное устройство является более чувствительным, нежели стандартный автомат. УЗО отключает электросеть при появлении в ней токов короткого замыкания и перегрузок, которые могут пагубно влиять на здоровье человека.

Подготавливаем инструменты

Перед проведением монтажных работ советуем заранее подготовить нужные инструменты. В процессе работы вам понадобится:

• мультиметр;
• отвертки: крестовая ровная;
• кусачки либо острый нож;
• плоскогубцы;
• молоток.

Как собрать распределительный электрощит?

Заранее подготовив монтажную схему и подобрав нужные комплектующие, можно смело начинать сборку щитка. Особое внимание следует уделить установке электрического счетчика, монтажом которой занимается энергетическая компания. В некоторых случаях счетчик можно установить самостоятельно, но при условии наличия соответствующего разрешения и составленного акта.

Сам процесс монтажа состоит из следующих этапов:

1. Установка корпуса в выбранном месте. Щиток можно расположить непосредственно на стене либо в специально подготовленной нише.
2. Подвод электрической проводки.
3. Зачистка проводов, которые будут подсоединяться к клеммам автоматов.
4. Установка DIN-рейки внутри корпуса щитка.
5. Монтаж всех элементов на рейке: автоматы, счетчик, УЗО и т.д.
6. Монтаж заземляющей шины и ноля.
7. Подготовка отрезов проводов для создания перемычек.
8. Подключение схемы в единую цепь.
9. Тщательный осмотр присутствующих соединений.
10. Подключение и размещение пломбы на электрическом счетчике. Данный процесс должен проводить представить энергетической компании.
11. Контрольный ввод щитка в эксплуатацию.

После завершения пробного пуска, установку следует повторно проверить, исключить возможное появление запаха горелого и других видов поломок. Правильно собранный распределительный электрощит будет работать бесперебойно достаточно длительный срок.

Основы разрешения на электрооборудование

Разрешение на электричество требуется для большинства электромонтажных работ, независимо от того, устанавливаете ли вы или ваш подрядчик новый элемент, ремонтируете или заменяете существующий.

Разрешение — это первый шаг к обеспечению соответствия вашей установки нормам и стандартам безопасности.

Кто покупает разрешение?

Лица, выполняющие электромонтажные работы, обязаны получить разрешение перед началом работ.Вы не можете использовать разрешение, купленное кем-то другим.

Например: нанятый вами человек просит вас приобрести разрешение на работу, которую он выполняет на вашем участке. Это противоречит закону, и разрешение недействительно.

Запросы на техосмотр

Вы должны запросить инспекцию до покрытия любых электромонтажных работ, не позднее, чем через 3 рабочих дня после завершения работы или через 1 рабочий день после подачи питания на любую часть установки, в зависимости от того, что произойдет раньше. Отказ запросить инспекцию может повлечь за собой гражданско-правовые санкции.

Когда разрешение не требуется

Некоторые проекты не требуют разрешения. В их числе:

• Прицепы туристические.
• Вставная бытовая техника.
• Единая замена ламп; единый комплект предохранителей; одиночный аккумулятор менее 150 ампер-часов; контакторы, реле, таймеры, пускатели, печатные платы или аналогичные элементы управления; один бытовой прибор; предохранители; светильники для односемейных жилых домов; до пяти кнопочных выключателей, диммеров, розеток, термостатов, нагревательных элементов, балластов светильников с точно таким же балластом; компонент (ы) электрических знаков, контурного освещения или каркасных неоновых трубок, если они заменены на месте соответствующим подрядчиком по электрике, и когда вывеска, контурное освещение или каркасная электрическая система неоновых трубок не модифицируются; один мотор мощностью десять лошадиных сил или меньше.
• Для целей этого раздела «автоматический выключатель» означает автоматический выключатель, который используется для обеспечения максимальной токовой защиты только для ответвленной цепи, как определено в NEC 100.

Для получения дополнительной информации

Перейти к электромонтажным работам в жилом доме: что следует знать перед началом работы (F500-078-000), чтобы получить:

• Список примеров электромонтажных работ, требующих или не требующих разрешения и проверки.
• Полезные советы о том, как защитить себя, свой дом и свои вложения в недвижимость путем получения соответствующих разрешений на электромонтажные работы и проверок.
• Подробные инструкции и полезные советы о разрешении на электрооборудование и процессе проверки.

Перейдите к Инструкциям домовладельца по электрическому осмотру, чтобы получить основные требования к установке для дома на одну семью.

Офисы

Найдите ближайший к вам офис.

В чем разница между главной панелью и вспомогательной панелью?

Чем отличаются субпанели и главные панели?

Вы можете не думать о мощности в вашем доме, но существуют сети соединений и цепи, отвечающие за электроснабжение вашего дома.Большинство из нас знают, что ваша электрическая панель контролирует мощность в вашем доме. Например, если вы отключите часть своей панели, в цепи в вашем доме будет отключено питание. Например, если вы щелкнули выключателем и духовка выключилась, это означает, что основная цепь была подключена к розетке, к которой была подключена ваша духовка. Помимо простой организации розеток и электроснабжения вашего дома, главные панели выключателей помогают контролировать количество энергии, поступающей в ваш дом, и распределять эту мощность по каждой из ваших дочерних розеток.
Хотя мы обсудили, что делает главная панель, основная функция субпанелей все еще остается загадкой. В этом блоге мы подробно рассмотрим, что такое субпанель и почему они важны. Что еще более важно, прочитав этот блог, вы сможете определить основные различия между основными панелями и субпанелями.

Что такое субпанели?

Электрические субпанели служат промежуточным звеном между главной панелью и другими цепями, подключенными к вашему дому. Подпанели можно определить как мини-панель обслуживания, которая выполняет многие из задач основной панели.Фактически, структура субпанелей и основных панелей очень похожа. Настоящая разница между субпанелью и главной панелью заключается в том, где находятся провода системы, и в силе напряжения, которое она обеспечивает. Например, субпанели могут выдавать 30 ампер, что составляет около 240 вольт электричества. Важно отметить, что субпанель автоматического выключателя не обеспечивает дополнительной подачи электроэнергии в систему. Итак, если вы подумывали о добавлении дополнительной панели для большей энергии, это не сработает. Субпанели не добавляют энергии, а питаются током вашей основной сервисной панели.

Зачем устанавливать субпанель?

Итак, поскольку вспомогательная панель не добавляет электричества в ваш дом, зачем вам вообще ее устанавливать? Что ж, есть три основные причины, по которым вы захотите установить субпанель автоматического выключателя:

1. Больше места для схем
2. Отдельное потребление электроэнергии
3. Отдельные панели для безопасности

1. Больше места для схем

Как вы, возможно, уже знаете, вы потребляете много электроэнергии в своем доме.Даже вещи, о которых вы не думаете, используют электричество, делайте это. Например, вы уверены, что вашей духовке и свету нужно электричество, но как насчет воды? Электричество используется для обеспечения горячего водоснабжения в вашем доме. Итак, теперь, когда мы подтвердили, что вы потребляете больше электроэнергии, чем думаете, вы можете задаться вопросом, откуда это электричество? Это правда, что ваше электричество поступает от главного выключателя, который затем распределяет электроэнергию по вашим розеткам для использования. Однако даже у самой мощной панели главного выключателя есть свои ограничения.Поскольку на главной электрической панели очень много переключателей, вспомогательные панели могут быть полезны для добавления дополнительного места. Поскольку две панели очень похожи и связаны с одним и тем же потоком энергии, дополнительная панель полезна, если вы хотите, чтобы в вашем доме было больше места для электрических цепей.

2. Раздельное использование электроэнергии

Если вы используете много энергии для различных предметов и целей в своем доме, может быть полезно иметь дополнительные панели для разделения этих цепей. Например, если вы хотите разделить электрические цепи для вашей кухни, гаража или мастерской, вам могут пригодиться субпанели автоматических выключателей.Но почему это может быть полезно? Что ж, может быть полезно организовать ваши схемы по их коррелирующим субпанелям. Если что-то сломалось или нужно было выключить, будет легче найти нужный выключатель. Например, если ваша кухонная техника не работала и ее нужно было выключить, вы можете легко найти нужный выключатель, разделив его цепи на определенную субпанель.

3. Отдельные панели безопасности

Субпанели

также могут быть полезны, если вам нужна дополнительная панель, которая не находится непосредственно в вашем доме.Например, большинство основных панелей выключателей расположены в вашем доме и контролируют всю электроэнергию в вашем доме. Субпанели могут быть полезны, потому что их можно отделить от дома, но при этом они будут связаны с потоком энергии, текущим в дом.
Субпанели могут быть полезны в экстренных случаях, например, при пожаре в доме. Например, при пожаре в доме пожарные должны проникнуть в ваш дом во время пожара, чтобы отключить электричество в вашем доме. Как вы понимаете, электричество и вода вместе очень опасны, поэтому отключение электричества в доме может гарантировать, что пожарные не будут случайно поражены электрическим током.Имея дополнительную панель вдали от конструкции вашего дома, но все еще находясь в собственности, вы можете получить доступ к электросети вашего дома.
Самое лучшее в этом типе панели — это то, что количество энергии, которое вы можете использовать, остается неизменным. Поскольку панель все еще подключена к току электричества, количество потребляемой мощности не меняется; все, что меняется, — это расположение выключателей.

Nutech Industries: покупка субпанелей через Интернет

В Nutech Industries мы предлагаем как субпанели, так и панели главных выключателей (распределительные панели).Независимо от того, нужна ли вам дополнительная панель для дома или для бизнеса, мы можем помочь! Убедитесь, что ваша мощность хорошо поддерживается главными выключателями и дополнительными панелями. Свяжитесь с нами сегодня, если у вас есть какие-либо вопросы о нашем бизнесе.

Как установить субпанель в отдельном гараже — улучшенный дом

При строительстве или ремонте участка, отличного от дома, на вашей собственности, потребуется широкий спектр конкретных услуг. Одна из таких услуг — электрическая разводка и подпанель.

Установка дополнительной панели в гараже может показаться сложной задачей. Выкопав траншею, вы сможете провести проводку между главной панелью и вспомогательной панелью. Затем нужно просто подключить провода к недавно установленной дополнительной панели.

Не хочешь делать это сам?

Получите бесплатные предложения с нулевыми обязательствами от ближайших к вам профессиональных подрядчиков.

НАЙТИ МЕСТНЫХ ПОДРЯДЧИКОВ

Какова цель субпанели?

Дополнительная панель — это, по сути, уменьшенная версия главного автоматического выключателя, которая будет располагаться в вашем доме.Это своего рода вспомогательный автоматический выключатель, который имеет собственный набор автоматических выключателей, но все еще подключен к этому главному выключателю.

Назначение вспомогательной панели — обеспечить доступ к источнику питания в этой области — например, гаражу или сараю — без необходимости возвращаться к главной панели выключателя, чтобы управлять им. Это просто вопрос повышения удобства для этих пространств.

Установка субпанели в отдельно стоящий гараж

Шаг 1: Подготовка

Чтобы установить дополнительную панель и прикрепить ее к главному выключателю, есть некоторые предварительные условия. Если у вас нет или вы не собираетесь устанавливать газопровод, водопровод, телефонный, телевизионный или интернет-кабель, вам нужно проложить белый, черный и красный провод от дома .

Вы можете заземлить вспомогательную панель в своем гараже, но вы должны установить 6-футовую планку заземления прямо за пределами гаража и вывести заземляющий провод из дополнительной панели в сам заземляющий стержень. Имейте в виду, что заземляющий провод не обязательно должен проходить в кабелепроводе.

Как и при работе с электричеством, соблюдайте соответствующие меры безопасности.NEC требует установки цепи замыкания на землю в качестве отказоустойчивой для защиты от короткого замыкания. Обязательно используйте резиновые перчатки и никогда не работайте с панелью, когда она включена или находится «под напряжением».

Шаг 2: рыть траншею

Затем вам нужно будет сделать траншею для размещения наружной электропроводки. Начните с рытья траншеи глубиной 18 дюймов; эта проводка будет проходить от главной панели к вспомогательной панели вашего гаража. Если используется субпанель на 100 А, можно использовать кабелепровод из ПВХ диаметром 1-1 / 4 дюйма; Если у вас есть субпанель на 50 А, используйте кабелепровод из ПВХ диаметром 1 дюйм.

Вы захотите проложить свой трубопровод от гаража к главному выключателю, расположенному в вашем доме. Перед тем, как что-либо делать, рекомендуется отметить положение выключателя. Меньше всего вам нужно работать над предположением только для того, чтобы получить неприятный сюрприз.

Шаг 3: Если бетон заливался

Если в гараже не заливался бетон, можно проложить трубопровод в землю внутри гаража. Не используйте острый 90-градусный соединитель, используйте 90-градусный соединитель, чтобы было легче протянуть проводку.

Но если бетон был залит и имел возможность затвердеть в гараже, вам придется пойти другим путем. Проложите трубопровод вверх по внешней стене гаража. Используйте фитинг для доступа из ПВХ LB при прохождении через стену к месту, где в конечном итоге будет установлен блок субпанели, и сделайте то же самое, где находится блок главной панели. Точка обеспечивает точки подключения к основной и вспомогательной коробке .

Шаг 4: Установка блока дополнительной панели

Теперь, когда ваша проводка проложена и подключена к главному выключателю вашего дома, пришло время установить коробку вспомогательной панели.Начните с прикручивания куска фанеры на 6 дюймов больше, чем ваша дополнительная панель, к стене, где вы будете устанавливать дополнительную панель. Это ваш покровитель и обеспечивает поддержку блока субпанелей.

Начните с прикручивания коробки субпанели к центральной точке опоры, а затем подсоедините кабелепровод к коробке субпанели. Обратитесь к местным муниципальным кодексам; они могут потребовать, чтобы вы покрасили подложку в черный цвет.

Шаг 5: Проведение проводки к блоку вспомогательной панели

Когда приходит время проложить проводку для кабелепровода в коробку вспомогательной панели, нужно помнить о чем-то. Используйте провод №8 THHN для 50 ампер или меньше; используйте провод № 2 THHN, если ваша дополнительная панель составляет 100 ампер .

Пропустите провод от основной панели в блоке дополнительной панели, а затем пропустите красный, белый, черный и зеленый провода из блока дополнительной панели в блок основной панели. Если вы делаете это в холодную погоду, держите проводку внутри, чтобы она оставалась теплой. Нет особой опасности, если они простудятся, просто с ними может быть намного сложнее работать.

Шаг 6: Подключение проводов

Работая на вспомогательной панели, подключите черный и красный провода к наконечникам, которые расположены в верхней части основной шины проводов панели.Вы будете подключать белый провод к нейтральной шине распределительной коробки; обычно это сбоку от вашего основного автобуса. Наконец, подключите зеленый провод к шине заземления. Это тот, который подключен непосредственно к самой субпанели.

Сверху в коробке главной панели вам нужно будет установить прерыватель на главной шине. Подсоедините черный и красный провода к винтам, которые, как вы видите, расположены на выключателе. Белый провод идет к нейтральной шине, а зеленый провод подключается к заземляющей шине, почти так же, как и в коробке дополнительной панели.

Проверьте свою вспомогательную панель с помощью вольтметра . Это необходимо для того, чтобы у вас была правильная сила тока. Установите на место крышки коробки на панели и включите выключатель в гараж, когда будете уверены, что все работает правильно.

Нужна ли подпанель в отдельно стоящем гараже заземляющий стержень?

Если здание, в котором вы проводите проводку, полностью отсоединено и имеет дополнительную панель, которая будет установлена, ему потребуется собственный заземляющий стержень.Это независимо от того, есть ли у вас три или четыре провода, которые к нему подводятся.

Это сделано потому, что заземление не является хорошим проводником. Наличие заземляющего стержня позволяет электрическому току надлежащим образом проходить через проводку между блоком главной панели и блоком дополнительной панели.

Отбойный молоток какого размера мне нужен для отдельно стоящего гаража?

Для подавляющего большинства гаражей, особенно отдельно стоящих, вам может понадобиться выключатель на 50 ампер с проводом 8/3, проложенным между домом и гаражом .Это необходимо для того, чтобы правильно обрабатывать электрический ток, который проходит между ними.

Убедитесь, что вы устанавливаете коробку вспомогательной панели с собственным главным выключателем. Цель состоит в том, чтобы обеспечить возможность отключения электроэнергии в гараже всякий раз, когда вам необходимо обслуживать выключатели панели по какой-либо причине.

Если вы думаете, что вам может понадобиться коробка панели на 100 А, это изменит требования к проводам. Проверьте их перед выполнением любой установки; неправильная проводка, не рассчитанная на такой уровень силы тока, может быть потенциально опасной.

Не хочешь делать это сам?

Получите бесплатные предложения с нулевыми обязательствами от ближайших к вам профессиональных подрядчиков.

НАЙТИ МЕСТНЫХ ПОДРЯДЧИКОВ

Какой провод использовать для субпанели на 100 ампер?

Если у вас в гараже есть субпанельная коробка на 100 А, это изменит проводку, необходимую для безопасного выполнения работы. . Это очень похоже на трехпроводную разводку 50-амперных систем с дополнительным неизолированным медным заземляющим проводом.

Этот медный кабель должен иметь сечение провода, достаточное для выдерживания повышенной силы тока субпанели. Для субпанели на 100 ампер вам понадобится медный провод №4 для распределения и передачи дополнительной силы тока.

Затем вы подключите два провода от питающего кабеля к наконечникам, которые расположены на шинах под напряжением на вспомогательной панели. Нейтраль и заземляющая проводка также будут подключены к соответствующим шинам.

Райан Вомельдорф

Райан Вомельдорф имеет более десяти лет писательского опыта.Он любит вести блог о строительстве, сантехнике и других домашних темах. Райан также любит хоккей и на протяжении всей жизни является поклонником спорта Буффало.

Недавно опубликованные

ссылка на Можно ли положить бумажные стаканчики в микроволновую печь? (Узнай сейчас!) ссылка на Можно ли положить ароматические бусины в сушилку? (Узнай сейчас!)

Электропитание субпанели для гостевого дома

Показать текст цитаты

Я все еще не могу согласиться.Эта область кода, кажется, вызывает больше споров чем что-либо еще. Пересмотр на 2002 год должен прояснить этот случай. Некоторые инспекторы, с которыми я разговаривал, считают, что эту таблицу можно использовать для ВСЕХ бытовые службы и кормушки. Не должно быть абсолютно никаких вопросов что это относится к отдельно стоящему жилью, будь то кондуктор или кормушка. Вот код:
310,15 (B) (6) 120/240 В, 3-проводное, Однофазное Бытовые услуги и Кормушки. Для жилых единиц — кондукторы, как указано в Таблице 310.15 (В) (6), Допускается использование трехпроводного однофазного служебного входа на 120/240 В проводники, боковые служебные проводники и проводники фидера, которые служат основной источник питания к жилому блоку и установлен в желобе или кабель с заземляющим проводом оборудования или без него. Для применения В этом разделе главный питающий фидер должен быть фидером (ами) между основными отсоединить и распределительную панель (и) освещения и устройства. В фидерные провода к жилому помещению не должны быть больше, чем их служебно-входные проводники.Заземленный провод допускается. быть меньше, чем незаземленные проводники, при условии соблюдения требований 215,2, 220,22 и 230,42 соблюдены.
В указанной таблице допускается использование меди №4 или алюминия №2 на ток 100А.

Показать текст цитаты

Практически любая панель и выключатель, которые вы купите сегодня, будут рассчитаны на 75 градусов. на винтах. Однако для длинных пробежек я предпочитаю использовать 60-градусный столбец, чтобы помочь с проблемами падения напряжения.

Показать текст цитаты

NEC не требует, чтобы все 4 провода были проложены, если нет металлические токопроводящие дорожки между отдельно стоящим зданием и его не сельское хозяйство.Это одно из немногих исключений из правила сохранения нейтралитета. и заземление разделены после основного отключения.

Показать текст цитаты

Для расчета коммунальных услуг существует несколько схем, в которых возникает постоянная проблема. Большинство значений нагрузки уже настроено для вас на основе площадь в квадратных футах, тип цепи или таблицы спроса в коде. Вы будете получите его только в том случае, если на паспортной табличке это уже указано (например, HVAC MCA) или если у вас есть стационарное устройство, которое может работать непрерывно.

Показать текст цитаты

У вас здесь очень хорошая мысль. Возможно, ему потребуется перейти на услугу 400А. с двойной проушиной класса 320 метров. С ними вы ставите два 200А панели рядом, и это то, что я только что установил в собственном доме.
— отметка Kent, WA

Домашняя зарядка | Тесла

Самое удобное место для зарядки вашего Tesla — это дома, на ночь. Подключайте к сети, когда вы вернетесь домой, и пусть ваш автомобиль заряжается, пока вы спите.Вам больше не нужно ездить на бензоколонку на автомобиле, работающем на газе, и вы можете воспользоваться низкими ночными ценами на коммунальные услуги в непиковые часы, сэкономив как время, так и деньги.

---

Зарядные устройства для дома

Мы рекомендуем настенный разъем как наиболее динамичное решение для домашней зарядки. Однако существует множество вариантов, соответствующих вашему образу жизни и потребностям вождения.

Оборудование	Закупочная цена	Стоимость установки (приблиз.)	Преимущества	Скорость зарядки автомобиля
Настенный соединитель Рекомендуемый	$ 500	750–1 500 долл. США *	Самый быстрый вариант зарядки для дома Позволяет оставить мобильный коннектор в машине Обновления по воздуху Распределение мощности	30-44 миль / ч † (выключатель на 60 А)
NEMA 14-50	$ 45	750–1 500 долл. США *	Возможно использование существующей торговой точки	20-30 миль / ч †
Мобильный разъем (адаптер 120 В)	Поставляется с автомобилем	НЕТ	Простое решение для зарядки для клиентов, которые мало водят	2-3 миль / ч †

* Зависит от электросети.
† Скорость зарядки зависит от автомобиля. См. Таблицу скоростей зарядки для каждого уровня мощности.

Процесс установки и стоимость

Процесс

Мы рекомендуем установить домашнее зарядное оборудование до доставки автомобиля. В большинстве случаев установка занимает несколько часов, но поиск и планирование электрика может занять до двух недель.

Выполните следующие действия, чтобы успешно установить домашнее зарядное оборудование в вашем доме:

1. Найти электрика
   Введите свой почтовый индекс в инструмент «Найти электрика», чтобы найти установщика в вашем районе.
2. Запрос цены
   После того, как вы найдете поблизости электриков, свяжитесь с ними напрямую и опишите работы по установке, которые вам необходимо выполнить. Многие электрики теперь предлагают расценки онлайн и по электронной почте, что упрощает получение нескольких расценок.
3. Закажите оборудование
   Получив предложение от электрика, закажите домашнее зарядное оборудование через Интернет.
4. Запланируйте установку
   Отправьте электронное письмо с подтверждением отгрузки заказа выбранному вами электрику и назначьте дату установки напрямую.

Стоимость

Стоимость установки

может варьироваться в зависимости от вашего домашнего зарядного оборудования и электрической системы.

Стоимость простой установки составляет от 750 до 1500 долларов. Однако, если для завершения установки необходимы дополнительные элементы, цена будет соответствующим образом скорректирована.

Обычно включает:

• Профессиональные услуги по установке и материалы
• Разрешение
• Инспекция
• Гарантия на установку

Обычно дополнительно:

• Длинный провод (расстояние от электрического щита до места установки)
• Дополнительная подпанель
• Траншея (подземные провода)
• Обновление главной панели
• Пьедестал для установки
• Скрытие кабелей за стенами

Ресурсы для установки

Ваш электрик может посетить страницу поддержки настенного соединителя для получения дополнительной информации о том, как установить настенный соединитель.

Руководства по установке и информацию об устранении неполадок для зарядных устройств Tesla также можно найти на странице Руководства по зарядным устройствам и адаптерам.

Апартаменты и кондоминиумы

Примечание: Всегда проверяйте наличие разрешения на установку домашней зарядки.

По закону все чаще в квартирах и многоквартирных домах разрешается зарядка электромобилей. Установка зарядки имеет смысл для бизнеса, и аргументы в пользу того, что больше людей будут покупать электромобили, будут только укрепляться.

Кроме того, вам или вашему управляющему недвижимостью могут быть доступны льготы на федеральном уровне, уровне штата, округа, муниципалитета и коммунального предприятия для снижения затрат. Поощрения, связанные с домашней зарядкой, можно найти в Центре данных по альтернативным видам топлива Министерства энергетики США.

Мы предлагаем следующие шаблоны, которые помогут начать эти разговоры с вашим менеджером здания или ТСЖ:

Дополнительные ресурсы

Наверх

Как заменить панель электрического выключателя

На протяжении десятилетий инновационные технологии заполонили рынки, принося нам все виды новых и улучшенных электроприборов, оборудования и вещиц, которые добавили к потребляемой мощности наших панелей электрических входных автоматических выключателей.

Осторожно: Модернизация панели электрического выключателя — это сложный электрический проект. Было бы чрезвычайно опасно пытаться это сделать, если у вас нет необходимого опыта, а в некоторых местах незаконно вносить такие изменения без профессиональной лицензии. Если вас интересует этот процесс, мы кратко изложим его ниже, но учтите, что мы не рекомендуем проводить его без специалиста.

В 1960-х годах панель на 60 ампер, часто заполненная кучей предохранителей (рисунки 1a и 1b), была достаточной для подачи электроэнергии в полный дом — несколько осветительных приборов и розеток, электрическая плита, холодильник, водонагреватель, водяные насосы и др.

В 1970-х и 1980-х годах появились электрические обогреватели для плинтусов, электрические печи, центральные кондиционеры, тепловые насосы и многие другие машины. Все эти новые функциональные возможности привели к необходимости перехода с электрических панелей на 60 и 100 ампер и даже на 200 и более ампер.

Сравните поставки автоматических выключателей на Amazon.

Инновации только ускорились в последние несколько десятилетий, в результате чего мы получили автоматизированные системы отопления, вентиляции и кондиционирования воздуха, ванны в стиле спа, тепловые насосы для бассейнов, большие развлекательные системы и все более популярные электромобили, которым требуются быстрые и мощные зарядные устройства прямо у себя дома.

Так что справедливо предположить, что многие старые или даже не очень старые дома нуждаются в какой-то модернизации в их системе распределения электроэнергии для удовлетворения постоянно растущих потребностей в электроэнергии. Это может означать замену старой электрической панели одноразовыми предохранителями (рис. 1) или может потребоваться переход с более ранней панели выключателя с 24 цепями или меньше.

Специальное примечание № 1: Чтобы сэкономить время и избежать длительного отсутствия электроэнергии, вы можете установить новую панель на стене рядом со старой, а затем приступить к предварительному подключению новой и некоторых существующие цепи в новую панель (шаги 4.2 до 5.5). Это позволит в конечном итоге установить новую мачту большего размера и связанные с ней соединения в том же месте, что и первый вход, что сделает его незаметным.

Однако обновление стоит недешево. И это непросто. Если вы собираетесь попробовать это, вам нужно быть осторожным и организованным. На самом деле, как мы отмечали выше, это, вероятно, работа для сертифицированного профессионала, но вы все равно нанимаете их, поэтому вы можете знать, во что вы ввязываетесь.

Шаг 1. Определите, сколько энергии вам нужно.

Все новые предметы роскоши, которые вы планируете приобрести в будущем, несомненно, вызовут более высокий текущий спрос и потребуют большего количества разъемов для прерывателей в вашем электрическом входе.Хотя электрические приборы становятся все более энергоэффективными, некоторые типы оборудования, такие как HVAC (рис. 2a и 2b), быстро становятся популярными, поскольку они сочетают в себе нагрев, охлаждение и воздухообмен внутри старых. Они также часто требуют установки нескольких устройств, что увеличивает нагрузку на вашу систему.

Научные разработки также приносят новые технологии, такие как становящиеся все более популярными электромобили (EV), для которых требуются бытовые зарядные станции для повседневного использования, и может потребоваться, чтобы ваша панель выдерживала более высокий ток, чем раньше.Зарядные станции для электромобилей (рис. 3a и 3b) представляют собой электрические коробки, которые действуют как ворота, определяя, когда они подключены к автомобилю, и замыкают реле, которое позволяет электричеству течь для зарядки.

Многие семьи владеют двумя автомобилями, поэтому для новых и модернизированных домов, вероятно, потребуется две станции. Станция 32 А уровня 2 — хороший выбор в качестве начальной станции — обычно заряжает автомобиль на 7,2 кВтч. Станции уровня 2 на 40 ампер могут заряжаться быстрее, но для них требуются автоматические выключатели на 50 ампер и более толстая проводка, что значительно увеличивает их стоимость.

Национальный электрический кодекс требует, чтобы цепи были рассчитаны на силу тока на 25% больше, чем выходная мощность зарядного устройства. Например, если вам нужно зарядное устройство на 40 ампер, вам необходимо подключить его к цепи на 50 ампер.

Шаг 2 — Выбор правильной панели

Составьте список ваших основных устройств с номером выключателя, назначенным каждому, вместе с их номинальной мощностью и временем дня, в которое они чаще всего используются. Добавьте в этот список все оборудование, которое вы планируете приобрести позже.

Это должно дать лучшее представление о том, каково ваше основное энергопотребление и когда ваша система работает наиболее интенсивно.Знание общего количества кВтч поможет вам сбалансировать нагрузку внутри панели. Итоги также дадут вам представление о том, какой размер электрической панели вам нужен. Наконец, это поможет определить, что происходит в ваших индивидуальных цепях, сколько прерывателей вам понадобится и какие свободные слоты у вас останутся.

На этом заключительном этапе планирования рекомендуется проконсультироваться с надежным сертифицированным электриком, чтобы получить профессиональную информацию о вашем плане.

Шаг 3 — Модернизация выключателей

Существует три типа выключателей для панелей выключателей в жилых помещениях: стандартные, GFCI и AFCI.Стандартный выключатель (рис. 4a), хотя и широко используется, может не защитить вашу бытовую технику в той степени, в которой вам хотелось бы. Более эффективные автоматические выключатели с электронным управлением, GFCI и AFCI, могут обнаруживать мельчайшие изменения тока в цепи, обеспечивая лучшую реакцию в плохих электрических ситуациях.

GFCI (рис. 4b) устраняют опасность поражения электрическим током и чаще всего встречаются там, где электрические цепи могут случайно вступить в контакт с водой, в том числе на кухнях, ванных комнатах и ​​прачечных, на внешних поверхностях и в хозяйственных постройках.

AFCI (рисунок 4c) предназначены для обнаружения «дуговых замыканий», вызванных повреждением проводов внутри стен, неправильно установленными выключателями и розетками или утечкой тока на землю. Они могут устранить эти проблемы до того, как они нагреются слишком сильно, что предотвратит опасность возгорания.

Специальное примечание № 2 — Если вы планируете замену панели выключателя на 20 или 24 выключателя, возможно, стоит заменить панель большего размера той же торговой марки, поскольку у каждого производителя есть свои собственные специальная система крепления для фиксации выключателей на месте, и они, как правило, несовместимы друг с другом.

Шаг 4 — Планирование проекта

Как вы, наверное, уже понимаете, проект такого рода требует значительных инвестиций, и это еще одна причина делать это осторожно, чтобы предотвратить серьезные недостатки в процессе. Однако знание того, что входная панель соответствует современным стандартам, сделает дом гораздо более привлекательным для потенциальных будущих покупателей. Вероятно, неплохо было бы начать файл с документами, относящимися к вашим обновлениям, на случай, если работа, которую вы вложили в здание, станет актуальной для будущей финансовой транзакции.

4,1— Прежде всего, убедитесь, что вы получили разрешение от вашего муниципалитета и / или от вашего поставщика электрических услуг, так как им принадлежит оборудование вплоть до входной панели, и они будут выполнять окончательное переключение (Рисунок 5).

4.2— Разделите ваш список из шага 2 на три списка приоритетов и пометьте каждый как фазу 1, фазу 2 и фазу 3, как указано ниже — предварительные и все остальные соединения должны выполняться в указанном порядке.

Фаза 1 — Цепи на 120 В, без которых вы не можете обойтись (например, телевизор, телефон, Интернет, важные источники света и розетки и т. Д.)

Фаза 2 — Цепи 240 В, которые вы должны обслуживать (например, горячая вода, плита и т. д.)

Фаза 3 — Все остальные контуры (например, стиральная машина, посудомоечная машина, сушилка для белья, другие светильники и розетки и т. д.)

Шаг 5 — Установка панели

5.1— Надежно закрепите новую панель на месте, как указано в «Особом примечании № 1».

5.2— Выключите главный выключатель на старой панели (рис. 6 и 7), затем снимите его крышку, обнажив все его провода и клеммы выключателя.

5.3— Отсоедините провода от каждого выключателя в соответствии с планом для каждой фазы.

5.4— Удалите выбранные выключатели и их теперь отсоединенные кабели из старой распределительной коробки.

5.5— Переустановите старые или новые выключатели, чтобы те же самые кабели обслуживались, в соответствующие гнезда внутри новой коробки панели и снова вставьте кабели в новую панель (при условии, что они достаточно длинные), повторно подключив каждый из них к предусмотренному выключателю. клемма провода — тот же или запасной выключатель — отключайте их по мере продвижения.Распределение цепи на 120 В должно быть как можно более сбалансированным между двумя шинами.

Шаг 6 — Кабели слишком короткие

Часто при такой передаче некоторые кабели на противоположной стороне панели оказываются слишком короткими, и в этом случае следует действовать следующим образом:

6.1— Аккуратно установите клеммную коробку на стене для каждого короткого кабеля, убедившись, что каждый из них правильно идентифицирован.

6.2– Добавьте удлинительные кабели такого же размера, достаточно длинные, чтобы закрыть зазор между распределительной коробкой и электрической панелью, сделав необходимое сращивание внутри этих распределительных коробок (Рисунок 8).

6.3— Затем другой конец удлинителей можно вставить внутрь панели через кабельный соединитель и подключить к соответствующим клеммам провода выключателя, нейтральной шине и шинам заземления.

6.4— Повторите ту же процедуру с шагов 5.3 по 5.5 — или, при необходимости, до 6,3 — для всех последующих цепей.

Шаг 7 — Удаление старой панели и аксессуаров

После того, как все этапы будут завершены и вся проводка удалена со старой панели, электрическая компания по предварительному графику должна отключить электричество от сети, чтобы что электромонтажник может переключить подачу на новую панель. Затем вы можете приступить к снятию панели со стены вместе со всеми трубопроводами, используемыми вплоть до верхней части электрической мачты.Повторная установка новой мачты, вероятно, должна быть произведена вашим сертифицированным электриком, поскольку эта сторона электрической панели принадлежит коммунальной компании.

Шаг 8 — Возобновление работы цепей

После того, как вы проверите свою работу с соединениями между панелью и сетью, ваш подрядчик по электрике может повторно активировать вашу панель. Для этого сначала включается главный выключатель, при этом все автоматические выключатели все еще выключены, а затем включаются их по одному, чтобы предотвратить скачок напряжения в вашей системе.

Когда вы совершаете покупки по ссылкам на нашем сайте, мы можем получать комиссионные бесплатно для вас.

Какого размера подпанель для мастерской

Какой размер подпанели для семинара вы можете спросить? Ну, это зависит от того, сколько электроэнергии вам нужно и какое оборудование вы будете использовать.

Размер вспомогательной панели для мастерской должен составлять от 60 до 100 ампер, подаваемых от вашего дома или основных коммуникаций.Предполагается, что у вас есть как минимум 200 ампер в основной сети. Это должно быть однофазное напряжение 120/240 вольт.

Как определить размер субпанели для мастерской

Первым шагом будет определение количества людей, которые будут пользоваться семинаром одновременно. Если вы планируете использовать его только для себя, тогда довольно сложно использовать один или два инструмента для рисования одновременно. Однако, если вы планируете вести небольшой бизнес из мастерской, вам придется учитывать большее количество используемых силовых нагрузок.

В этом случае вы можете подумать о наличии собственной службы электроснабжения мастерской с отдельным счетчиком от сети. Иногда этот метод может быть дешевле, чем прокладка кабеля питания под землей от вашего дома, но это действительно зависит от ситуации, в которой вы находитесь.

Подробнее о том, что мы рекомендуем для панелей, см. Здесь.

Сколько усилителей мне нужно для мастерской

Чтобы на самом деле выяснить, какого размера панель для мастерской, вам нужно будет произвести некоторые расчеты.Вот несколько правил кода, которые могут вам помочь. Базовая нагрузка 30 Вт на квадратный метр. Итак, если ваша мастерская имеет размер 20 футов на 30 футов = 600 квадратных футов, что преобразуется в 56 квадратных метров = 1680 ватт. Это покроет основное освещение и розетки. Примерно 10 ампер для хорошей меры, которая рассчитана на 240 вольт.

Вот таблица, которая поможет вам сложить остальные нагрузки.

Настольная пила	120 вольт	15 ампер
Skill Saw	120 вольт	15 ампер
Сварщик	240 вольт
вольт	2 ампера
Grinder	120 вольт	1 ампер

Короче говоря, если вы сложите все это, вы получите цифру в 63 ампера.Это достаточно близко к дополнительному источнику питания на 60 ампер, который может быть выведен из вашего дома.

Ниже представлена ​​компания, с которой мы работаем, чтобы рекомендовать планы для вашего проекта.

Дополнительные факторы, влияющие на размер вспомогательной панели для мастерской

Самым важным фактором является размер и мощность самой панели. Убедитесь, что у вас есть как минимум панель с 16 цепями, которую можно расширить до 32 цепей для будущего расширения. Также удаленность от дома. Провод 6/3 может быть довольно дорогим, если проложить от дома под землей более 50 футов.

Мы рекомендуем использовать алюминиевый провод для вспомогательной линии подачи. Этот кабель называется ACWU. Он бронирован и может быть закопан. Большинство кодексов исключают этот тип кабеля большего размера для вспомогательных каналов, и он намного более рентабелен, чем медный.

Как далеко может располагаться вспомогательная панель от главной панели

Дополнительная панель может располагаться на любом расстоянии от источника главной панели при условии, что на дополнительной панели есть главный выключатель или выключатель. В некоторых случаях код разрешает дополнительную панель без главного выключателя.

Это может быть, если вспомогательная панель является частью того же здания, что и основная панель, например, гараж, пристроенный к дому. Таким образом, у вас может быть вспомогательная панель как то, что мы называем «центром нагрузки», но вы быстро обнаружите, что панель с главным выключателем обычно дешевле, чем центр нагрузки из-за спроса.

Сколько усилителей может быть на дополнительной панели?

Ну, вы можете взять 100 ампер с панели на 200 ампер или 60 ампер с панели на 200 ампер. Сила тока, которую вы используете, не должна превышать 50 процентов от вашей основной сети.Таким образом, вы не станете снимать 60 ампер с панели на 100 ампер. Это слишком много, и вы не оставляете себе достаточно для основного источника.

Мы видели случаи, когда у клиента есть 400-амперный главный дом, а затем он потребляет 200 ампер в гараж или 200-амперный сервис в гараже и вспомогательный питатель на 100 ампер в дом.

Подробнее о панелях выключателя.

Другие советы при выборе размера вспомогательной панели для гаража или мастерской

Одним словом, тепло! Система обогрева, если она включает в себя какое-либо электричество, может быстро потреблять всю вашу силу тока.Будьте осторожны при выборе, иначе вы можете побежать к дому, чтобы сбросить выключатель вспомогательной панели, ведущий в мастерскую.

Некоторые из этих настенных обогревателей быстро нагреваются, но могут потреблять до 50 ампер и 240 вольт. Мы ни в коем случае не говорим, что не покупайте их, потому что, при хорошем ноте, их покупка очень рентабельна. Обратите внимание на данные паспортной таблички на задней панели обогревателя.

Источники тепла для вашей мастерской

Было бы полезно проверить пропан или другой источник топлива.Некоторые люди будут использовать масляные печи, дровяные печи, пропановые камины и т. Д. Пропановые печи быстро нагреваются и могут работать на небольших резервуарах.

Другой популярный метод обогрева мастерской — пол. Обычно он проходит через пол в виде труб и заполняется гликолем. Источником его нагрева может быть пропан, работающий на жидком топливе и т. Д.

Классическим источником тепла является дровяная печь. Нет другого источника тепла, дающего более приятное тепло. Все мы знаем, что дровяные печи могут потребовать много работы, но могут оказаться очень выгодными с точки зрения затрат для всего проекта мастерской.Не забывайте, что дымоход должен быть одобрен влажной сертифицированной установкой.

Лично у меня в мастерской стоит печь на пеллетах. Пеллеты относительно дешевы, печь проста в установке, а потребляемая мощность составляет менее 2 ампер, что помогает уменьшить размер дополнительной панели.

Не забудьте всегда нанять и проконсультироваться с местным сертифицированным электриком, чтобы подтвердить размер вашего электрического проекта. Сейчас мы рекомендуем вам выполнять электромонтажные работы самостоятельно.

.
