Счетчик Меркурий 201: характеристики, схема подключения

Электросчетчик Меркурий 201 – это современное устройство, которое предназначено для  коммерческого учета активной электрической энергии в цепях переменного тока. В серии 201 сейчас можно выделить и несколько модификаций: 201,3 и 201,5. Они отличаются между собой спецификой своей работы. В этой статье мы решили детально установиться на его характеристиках, поговорим о недостатках и покажем схему подключения.

Конструкция электросчетчика Меркурий 201

По своей конструкции счетчик Меркурий 201 никак не отличается от схожих моделей. Его корпус выглядит следующим образом:

В панели счетчика вы найдете:

1. На лицевой стороне располагается жидкокристаллическийдисплей, на нем отображается вся необходимая информация по подсчету электричества.
2. С правой стороны (под названием) вы сможете увидеть основные характеристики устройства.

Особое внимание стоит остановить на том, что данный счетчик получился достаточно компактным. 105 – ширина и глубина, 65, глубина. Вес также достаточно маленький от 250 до 350 грамм, но здесь все зависит от серии и функциональности.

Такая конструкция позволяет его с легкостью крепить практически на любые поверхности. Не нужно использовать дополнительные крепления и другие сложные механизмы, которые усложняют его работу.

Характеристики электрического счетчика

Сразу отметим, что счетчик получил новую степень защиту. Здесь используется переплюсовка, поэтому вы даже если заменить фазу на ноль, счетчик продолжит считать правильные данные. Другие модели могут выйти из строя в этом случае.

Вот так выглядят технические характеристики счетчика Меркурий 201, 201,2, 201,22, 201,3, 201,4, 201,5 и 201,6:

Также стоит выделить и дополнительные характеристики. Здесь вы найдете: диапазон температур, условия эксплуатации, срок службы и гарантии. Все данные вы найдете в следующей таблице:

Обратите внимание! Счетчик сейчас начал активно использоваться в квартирах и частных домах. Так как его достаточно просто установить и он имеет низкую цену.

Видеообзор счетчика Меркурий 201

Подключение устройства

Подключить счетчик Меркурий 201 достаточно просто. Чтобы это сделать читайте нашу стать, как подключить счетчик. Но, при его подключении используйте следующую схему:

Вот мы и рассказали вам об устройстве. Его смело можно назвать одним из лучших сейчас. Поэтому если задумываетесь о покупки нового счетчика, рекомендуем обратить внимание на такую модель.

Также читайте: монтаж электропроводки.

Счетчик Меркурий 201: характеристики, схема подключения

Электросчетчик Меркурий 201 – это современное устройство, которое предназначено для  коммерческого учета активной электрической энергии в цепях переменного тока. В серии 201 сейчас можно выделить и несколько модификаций: 201,3 и 201,5. Они отличаются между собой спецификой своей работы. В этой статье мы решили детально установиться на его характеристиках, поговорим о недостатках и покажем схему подключения.

Конструкция электросчетчика Меркурий 201

По своей конструкции счетчик Меркурий 201 никак не отличается от схожих моделей. Его корпус выглядит следующим образом:

В панели счетчика вы найдете:

1. На лицевой стороне располагается жидкокристаллическийдисплей, на нем отображается вся необходимая информация по подсчету электричества.
2. С правой стороны (под названием) вы сможете увидеть основные характеристики устройства.

Особое внимание стоит остановить на том, что данный счетчик получился достаточно компактным. 105 – ширина и глубина, 65, глубина. Вес также достаточно маленький от 250 до 350 грамм, но здесь все зависит от серии и функциональности.

Такая конструкция позволяет его с легкостью крепить практически на любые поверхности. Не нужно использовать дополнительные крепления и другие сложные механизмы, которые усложняют его работу.

Во время установки вы сможете снять нижнюю панель. Она предназначается для защиты контактов устройства. Использовать счетчик без нижней панели нельзя – это запрещено. Да у вас это и не получится делать, ведь на нее накладываются пломбы. Здесь подробно читайте, как выполняется пломбирование электрических счетчиков.

Характеристики электрического счетчика

Сразу отметим, что счетчик получил новую степень защиту. Здесь используется переплюсовка, поэтому вы даже если заменить фазу на ноль, счетчик продолжит считать правильные данные. Другие модели могут выйти из строя в этом случае.

Вот так выглядят технические характеристики счетчика Меркурий 201, 201,2, 201,22, 201,3, 201,4, 201,5 и 201,6:

Также стоит выделить и дополнительные характеристики. Здесь вы найдете: диапазон температур, условия эксплуатации, срок службы и гарантии. Все данные вы найдете в следующей таблице:

Обратите внимание! Счетчик сейчас начал активно использоваться в квартирах и частных домах. Так как его достаточно просто установить и он имеет низкую цену.

Видеообзор счетчика Меркурий 201

Подключение устройства

Подключить счетчик Меркурий 201 достаточно просто. Чтобы это сделать читайте нашу стать, как подключить счетчик. Но, при его подключении используйте следующую схему:

Вот мы и рассказали вам об устройстве. Его смело можно назвать одним из лучших сейчас. Поэтому если задумываетесь о покупки нового счетчика, рекомендуем обратить внимание на такую модель.

Также читайте: монтаж электропроводки.

Счетчик Меркурий 201: технические характеристики, требования

Учету электрической энергии в настоящее время уделяется много внимания. При этом главное выбрать качественно измерительное электрооборудование.

Меркурий 201, которые изготавливают российские производители, считается очень востребованным продуктом. Благодаря своей невысокой цене и хорошему качеству измерительные приборы прибыли на смену конструктивно устаревшим электрическим счетчикам с крутящимися элементами.

Преимуществом данных моделей является универсальность в использовании. Они предусмотрены как для частного сектора, так и для многоквартирных домов. Разработчики Меркурия 201 гарантируют срок службы прибора в тридцать лет.

Технические характеристики

Электрические счетчики этого образца имеют несколько моделей, которые отличаются по способу отражения информации и допустимой величины токовой характеристики.

Электрические счетчики могут иметь электромеханическую конструкцию и электронную. Данный прибор оснащен переполюсовкой, что исключает риск расхищения электрической энергии. Это значит, что даже если при установке счетчика поменять полюса, он будет показывать такой же результат.

На лицевой панели измерительного механизма расположен жидкокристаллический дисплей, возле которого нанесены основные технические параметры.

Основными техническими характеристиками Меркурия 201 являются:

1. Температурный режим, при котором сохраняется работоспособность измерительного прибора, и он варьируется от -20 до +55 градусов.
2. Эксплуатационный период электрического приспособления обладает сроком в тридцать лет после его установки, что говорит о его надежности и долговечности.
3. Гарантийный срок службы составляет три года.
4. Интервал во времени между проверками имеет срок в пятнадцать лет.

Монтаж и подключение счетчика

Данный вид электрического счетчика может устанавливаться двумя способами: на дин-рейку и на заднюю стенку распределительного щитка.

Предварительно необходимо изучить инструкцию по использованию и схему подсоединения. Схему подсоединения можно найти в инструкции, а также для удобства производители наносят схему на обратную сторону прибора. Однофазные типы приспособления имеют четыре входных клеммы.

При этом первая клемма служит для подсоединения вводного фазного провода в квартиру. Из второй клеммы выходит этот фазный провод. Третья клемма предназначается для нейтрального проводника, идущего от внешнего источника питания. Четвертая клемма выводит этот нулевой провод от счетчика в квартиру.

При подключении счетчика нужно отключить автоматический выключатель, который стоит перед счетчиком. В случае если измерительный прибор устанавливается непосредственно сразу на входную линию, необходимо обесточить эту линию.

Если старый электрический счетчик подлежит замене и потребитель решил это сделать самостоятельно, следует позвонить в сетевую организацию и узнать процедуру замены. Особое внимание необходимо уделить срыву пломбы. Если это сделать собственноручно, компания может выставить огромные штрафные санкции и обвинить в хищении электроэнергии.

Схема подключения однофазного измерительного прибора предусматривающего монтаж автоматического выключателя перед Меркурием, предполагает установку пломбы на автомат. В случае невозможности этой процедуры сетевая компания запретит данную схему подсоединения электрического счетчика.

В случае если автоматический выключатель монтируется непосредственно после измерительного прибора, и кабель подсоединяется напрямую к нему, пломба устанавливается на сам электрический счетчик.

Монтаж счетчика должен выполняться согласно нижеприведенным нормам:

• расстояние от счетчика до пола должно быть не более 1,7 метра;
• электропроводка, идущая до счетчика не должна иметь скруток и спаек;
• электрический прибор должен надежно фиксироваться в распределительном щитке и монтироваться в специализированном контейнере или шкафу.

После проверки правильности подключения и установления клеммной крышки, измерительный прибор подвергается опломбировке через специально отведенное для этой цели отверстие. Эту процедуру должен производить представитель сетевой компании.

Далее прибор подсоединяется в электрическую сеть, о чем говорит загоревшийся красный светодиод.

Какие требования предъявляются к счетчику

Перед тем как приобрести данный измерительный механизм следует произвести проверку на наличие требований, которым должен отвечать электрический счетчик.

Во-первых, класс точности в соответствии с требованиями должны составлять не выше 2. У Меркурия 201 этот показатель равен единице.

Во-вторых, дата изготовления, которая соответствует дате проверки, для однофазных счетчиков должна быть два года, а у трехфазных – один год.

В-третьих, данный прибор имеет номер, который заносится в Госреестр.

Измерительное устройство должно иметь гарантийную пломбу, которая содержит дату выпуска изделия. Также на Меркурий 201 наноситься клеймо госпоревителя, дата проверки и голограмма.

Аналоги

Меркурий 234 ART направлен на учет электроэнергии в одном или двунаправленном тарифе. Счетчик предусмотрен для использования только в закрытом помещении. Электрический прибор также соответствует требованиям, предъявляемым к электрическим счетчикам.

Меркурий 238 эксплуатируются как в открытых, так и закрытых зданиях, а также предусмотрен для монтажа на опоры воздушных электрических линий. Счетчик данной модели предусмотрен для трехфазных четырехпроводных электрических сетей, имеющих переменный ток.

Меркурий 230 ART учитывает электрический показатель по одному или двум тарифам. Преимуществом данного образца является выявления ошибок и вывод результата на экран прибора.

Меркурий 230 предназначен только для закрытых помещений электрических сетей, три фазы и три или четыре провода в системе переменного тока.

Меркурий 236 ART ведет учет электроэнергии как в одно, так и двунаправленном тарифном плане. Измерительные приборы эксплуатируется также только в закрытых строениях.

Меркурий 231 АТ предусмотрен для помещений закрытого типа. Ведет учет электроэнергии по многотарифному плану в электрических трехфазных линиях, имеющих три или четыре провода.

Схема подключения и характеристики счетчика электроэнергии Меркурий 201

Установив в квартире или доме прибор, ведущий учет электрической энергии, жилец сможет отслеживать фактические затраты этого ресурса для хозяйственных нужд. В совокупности с правильным выбором тарифного плана это помогает в экономии финансов. Ниже рассмотрены особенности электроприбора Меркурий 201 схема подключения, модельный ряд, технические характеристики.

Передняя панель счетчика (модель 201.6)

Краткое описание

Счетчик электроэнергии Меркурий 201 имеет корпус из пластмассы и жидкокристаллический экран, на котором отображаются показания. Возле него указываются технические параметры. Весить аппарат может, в зависимости от модели, до 350 граммов. Конструкция обеспечивает безопасность, злоумышленник не сможет взломать устройство. Класс точности изделий – 2.0 (1.0).

Важно! На корпусе должна находиться голографическая наклейка, подтверждающая, что счетчик является фирменным.

В комплект, помимо самого устройства, входят паспорт и руководство по использованию. В документации можно посмотреть, как правильно подключить Меркурий 201. При подсоединении аппарат размещают на дин-рейке, при этом в использовании добавочных фиксаторов потребности нет. Нижняя крышка защищает контакты устройства.

Габариты прибора



Особенности конструкции счетчика «Меркурий»

Корпус устройства имеет прямоугольную форму. По критерию способа вывода информации об энергопотреблении электросчетчик Меркурий 201 выпускается в двух исполнениях: электронном (данные об использованной электроэнергии выводятся на жидкокристаллический дисплей) и электромеханическом, содержащем крутящийся барабанный блок. Справа от экрана указываются данные об эксплуатационных характеристиках. При снятии низовой крышки потребитель получает доступ к контактам входа, к которым подключаются нужные провода.

Технические характеристики

Технические характеристики электросчетчика Меркурий 201 (для наиболее распространенных модификаций) указаны в нижеприведенной таблице. Часть моделей, вроде Меркурия 201 5, отличаются заточкой под эксплуатацию, в том числе при экстремально низкой температуре воздуха (до -40 градусов).

Технические параметры

Срок службы прибора

Производитель указывает, что счетчик Меркурий 201 в каждой из предлагаемых модификаций способен прослужить 30 лет. При этом предполагается, что на протяжении первых трех лет потребитель может воспользоваться гарантией и направить прибор в ремонтную мастерскую, если он окажется бракованным. В этой ситуации можно также заменить прибор на новый.

Важно! Гарантийный талон действителен только для случаев заводского брака. Если некорректная работа счетчика связана с тем, что жилец не соблюдал правила эксплуатации или неграмотно подключил электроприбор в сеть, гарантийному обслуживанию он не подлежит. В случае, если аппарат подключили не сразу после приобретения, действие талона может быть продлено на несколько недель.

Межповерочный интервал

Собираясь приобрести прибор Меркурий 201, покупатель должен проверить наличие в паспорте устройства отметки о проведении поверки на предприятии сразу после сборки. Через 16 лет после того, как изделие будет установлено (именно столько составляет межповерочный интервал, указываемый в прилагаемой документации), поверку надлежит произвести повторно. Ее проведение документируется ответственным сотрудником соответствующей записью на паспортной странице.

Расшифровка обозначений серии Меркурий 201

Пометки на приборах информируют потребителя об особенностях той или иной модели:

• 201.2 – номинальная сила тока 5(60) А, отображение данных на жидкокристаллическом дисплее;
• 201.22 – то же самое, плюс дополнительно прибор снабжен интерфейсом силовой сети;
• 201.4 – ток 10(80) А, ЖК-дисплей;
• 201.5 – номинальный ток 5(60) А, механическое устройство отчета, информирующее о потреблении электричества;
• 201.6 – электроток 10(80) А, механическое устройство.

Первой строкой маркировки указывается наименование прибора и модели, второй – значения номинального напряжения, силы тока и частоты. На третьей строчке пишется передаточное число импульсов на киловатт*час.

Требования к счетчику

Перед приобретением и последующим подключением Меркурия 201 нужно проверить изделие на соответствие критериям подлинности и функциональности. Сроком первичной поверки считается дата выхода прибора. В поверочной отметке в прилагаемой документации должна быть указана именно эта дата. На момент покупки с этого дня должно пройти не более двух лет (при выборе однофазной модели). Если предпочтение отдано прибору с несколькими фазами, срок уменьшается до года. Изделие должно быть снабжено пломбировочной нашлепкой, на которой выбивается дата выпуска. Без пломбы не могут быть оказаны сервисные услуги по гарантии. Помимо этого, пластиковый корпус должен быть снабжен клеймом госповерителя (оно демонстрирует соответствие продукта обозначенной категории точности) и наклейкой-голограммой, подтверждающей, что изделие не является поддельным.

Разновидности данного счётчика

Модельный ряд этих электроприборов включает в себя несколько вариантов, отчасти различающихся устройством и условиями эксплуатации.

201.1

Это электромеханический прибор, вывод данных об использованной энергии у которого осуществляется посредством крутящегося колеса с отметками. Основное рабочее значение силы тока – 5 А. Предел – 60 А.

201.2

Параметры тока у него такие же, как у предыдущей модели, но сам механизм отличается – информация выводится на жидкокристаллический дисплей. Выпускается вариант 201.22, отличающийся показателями активной мощности (1,5(15) против 2(10)), а также наличием PLC-модема.

201.3

Он отличается от вышеописанных моделей более высоким рабочим значением тока: оно составляет 10 А. Увеличился и предельный показатель – теперь он равен 8 А. Результаты использования энергии отражает электромеханическая конструкция с колесиком.

201.4

Токовые параметры такие, как и у 201.3, но вместо механизма с колесом данные пользователю репрезентирует ЖКИ-окошко.

201.5

Во многом он похож на самое раннее устройство 201.1: тот же механический способ отображения информации, такие же токовые значения – 5 и 60 А, соответственно. От других изделий он отличается значительно меньшим значением импульсов на киловатт*час: оно равно 3200, а не 6400, как у большинства моделей. Еще одно отличие – этот счетчик пригоден к эксплуатации не только при высоких температурах (до +55 градусов), как предыдущие, но и при очень низких: выдерживает сорокаградусные морозы, тогда как для других моделей предел составляет -20 градусов.

201.6

Отличается от своего предшественника более высокими значениями электротока – 10 и 80 А.

Подключение счетчика «Меркурий 201»

Практикуются 2 метода подключения счетчика Меркурий 201. Они отличаются позицией прибора по отношению к автоматическому выключателю, ток от которого направляется в электросеть. Нормы ПЭУ указывают, что подключать устройство надо после выключателя. Но такая установка не всегда разрешается компаниями, занимающимися сбытом электроэнергии. Они позволяют это только в том случае, если можно произвести пломбирование автомата. При отсутствии такой возможности электросчетчик ставят перед автоматом и подсоединяют к нему кабель ввода. Перед проведением такой процедуры нужно обратиться в товарищество собственников жилья и попросить выключить электроток на линии, на которой ведутся работы.

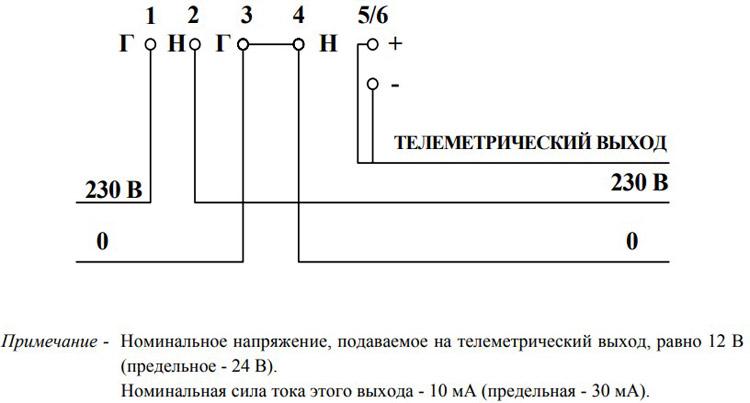

Схема подсоединения в сеть 220 В

Важно! Прямое подключение применяют не только для однофазных приборов, но и для многофазных (таких, как Меркурий 230), но лишь в случае, если суммарный показатель нагрузки не превышает 60 кВт. Если он больше, применяют конфигурацию с понижающим трансформатором.

Работы при непосредственном подключении проводят в следующей последовательности:

• откручивают винты, удерживающие крышу клеммника;
• счищают на концах подсоединяемых проводков 8-10 мм изоляции;
• соединяют их с соответствующими клеммами;
• закручивают винтики;
• снимают в крышке заглушки (в эти дырки протягиваются провода) и ставят ее на место;
• инспектор пломбирует счетчик;
• теперь на линию подают ток, при правильном монтаже на передней панели будет гореть лампа.

В целом, счетчик отличается простотой подключения, но при его приобретении нужно проверить соответствие всем требуемым параметрам. Линейка 201 включает изделия для показателей рабочего тока 5 и 10 А.
